Ricoh ardf DF3050 — каталог запчастей со схемами

Ricoh ardf DF3050 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

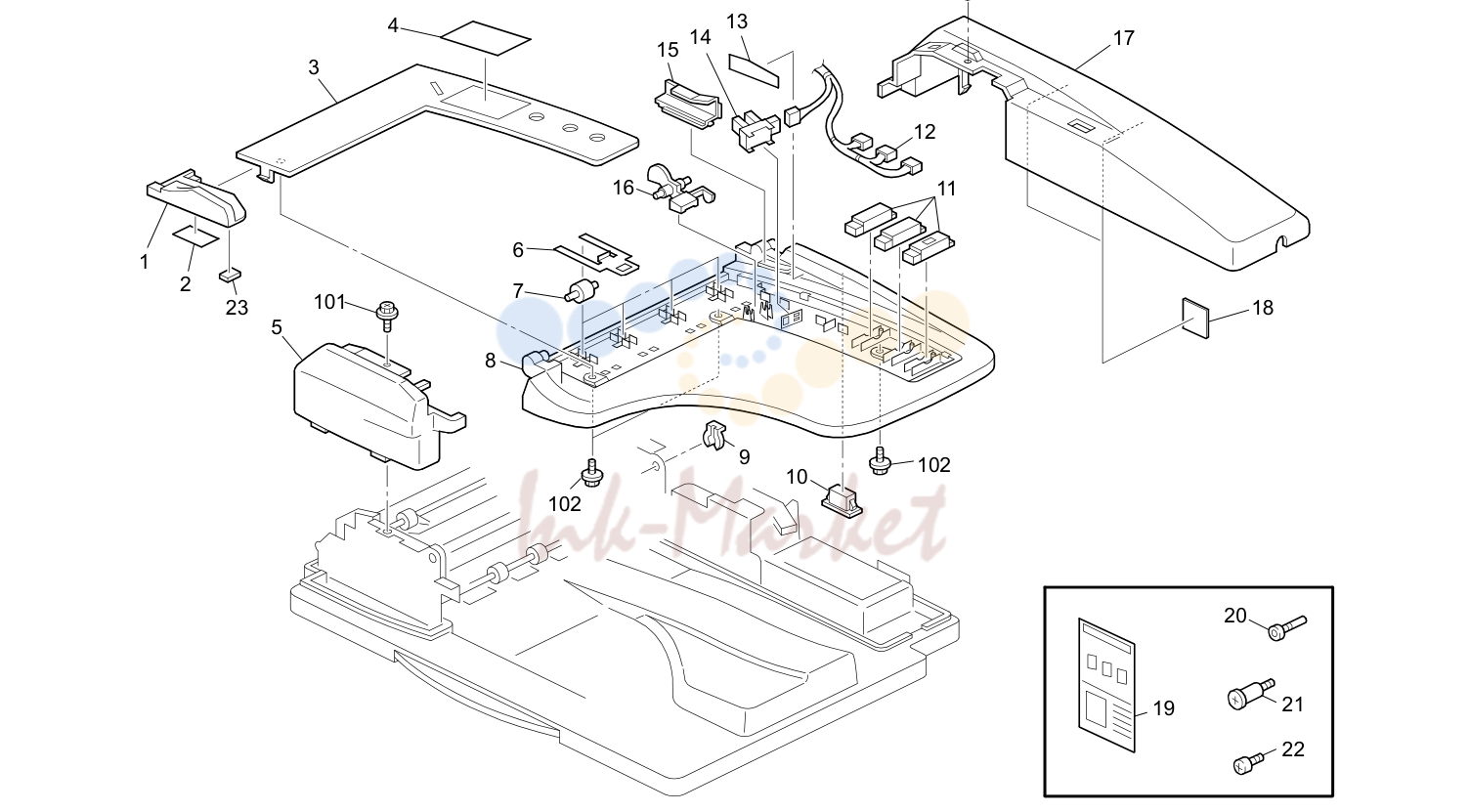

внешние детали (D541)

№	Артикул	Наименование
1	B789 4651 запросить цену →	Side Fence
2	A376 4599 запросить цену →	Side Fence Pad
3	B789 4641 запросить цену →	крышка: Original Table
4	B789 6031 запросить цену →	Decal - Original Table
5	B789 4711 запросить цену →	Front крышка
6	B789 3146 запросить цену →	пружина пластина - Driven ролик
7	A858 4671 запросить цену →	ролик Driven
8	B789 4620 запросить цену →	Original Table - Face Front
13	B789 6041 запросить цену →	Decal - Side Fence
15	B789 4660 запросить цену →	Original Insert направляющая
16	B789 4671 запросить цену →	Original датчик Feeler
17	B789 4762 запросить цену →	Rear крышка
18	B789 6514 запросить цену →	Damping Insulation: крышка: Rear
19	B802 6379 запросить цену →	Decal: Caution: Original: 5-Lang
21	A548 6111 запросить цену →	винт: Positioning: Hinge
23	B387 2316 запросить цену →	Cushion: стопор Pawl

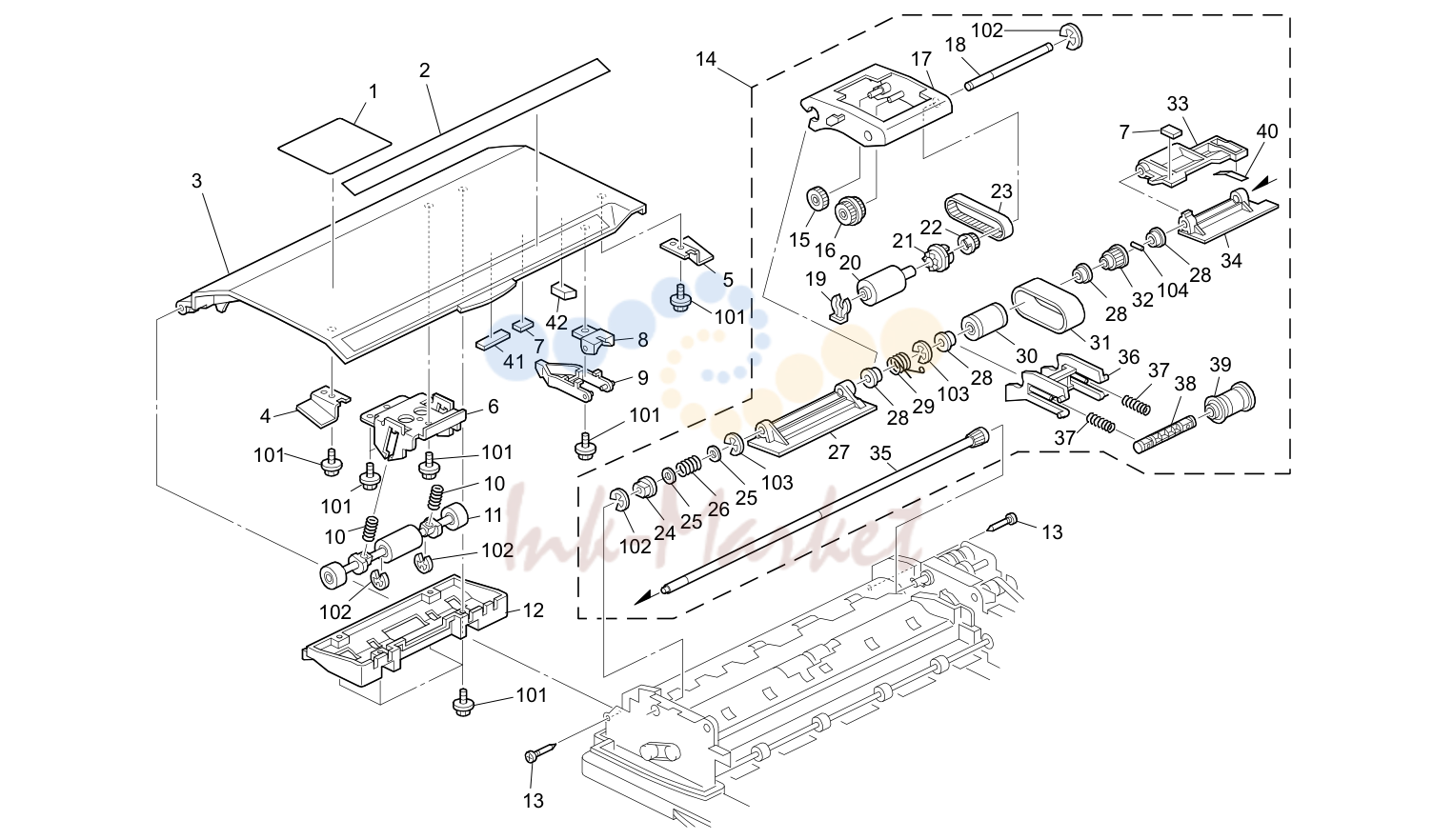

Original Feed Section 1 (D541)

№	Артикул	Наименование
1	B789 6011 запросить цену →	Decal - Misfeed Removal
4	B789 4873 запросить цену →	Positioning пластина - Front
5	B789 4874 запросить цену →	Positioning пластина - Rear
6	B789 3315 запросить цену →	Driven ролик кронштейн
7	B387 2316 запросить цену →	Cushion: стопор Pawl
8	B789 4872 запросить цену →	Original датчик Feeler держатель
10	B789 3331 запросить цену →	Compression пружина - Driven ролик
11	B789 3326 запросить цену →	Driven ролик
12	B789 3321 запросить цену →	направляющая пластина - Driven ролик
15	A859 2167 запросить цену →	шестерня - 22Z
17	B789 2151 запросить цену →	Pickup держатель
18	B789 2161 запросить цену →	Pickup ролик вал
21	B789 2163 запросить цену →	Collar: Pickup
22	B789 2164 запросить цену →	Timing Pulley: Pickup: S2M
27	B789 2132 запросить цену →	подача бумаги направляющая - Front
28	A628 1225 запросить цену →	втулка - 8MM
29	B789 2181 запросить цену →	Torsion пружина - Pickup
30	B789 2114 запросить цену →	подача бумаги ремень ролик
32	A859 2121 запросить цену →	шестерня - 22Z
33	B789 2134 запросить цену →	Pick-Up Arm
34	B789 2131 запросить цену →	подача бумаги направляющая - Rear
36	B789 2115 запросить цену →	ремень держатель
37	B386 3320 запросить цену →	пружина: ремень: подача бумаги: 8N
38	A859 2112 запросить цену →	Drive вал - подача бумаги ремень
39	B387 2113 запросить цену →	ролик - подача бумаги ремень
40	A859 2319 запросить цену →	Base Cushion

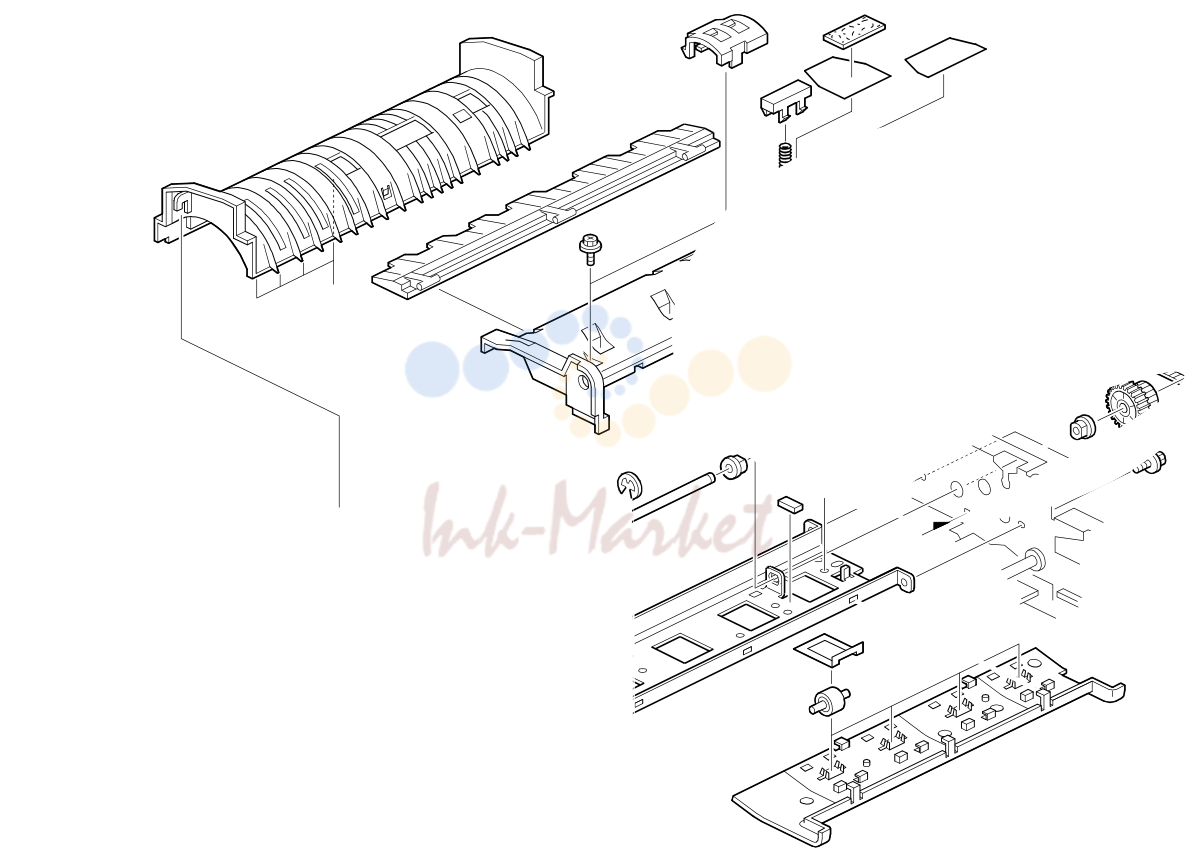

Original Feed Section 2 (D541)

№	Артикул	Наименование
1	B789 3211 запросить цену →	направляющая пластина: Pull Out
2	B789 3213 запросить цену →	Feeler - Paper Size датчик
3	B789 2322 запросить цену →	Reverse направляющая пластина
4	B789 2312 запросить цену →	крышка - Reverse
5	B789 2381 запросить цену →	Pickup Receive пластина
6	B789 2386 запросить цену →	Compression пружина - Pickup
7	A859 2352 запросить цену →	Pressure пластина Pad
8	B789 2372 запросить цену →	направляющая Pickup
9	B789 2371 запросить цену →	Pickup направляющая
10	B789 2311 запросить цену →	направляющая пластина - подача бумаги
11	B789 1336 запросить цену →	датчик жгут направляющая
15	A294 6700 запросить цену →	Torque Limiter - 53MNxM
18	B387 2316 запросить цену →	Cushion: стопор Pawl
19	B789 1331 запросить цену →	Original датчик кронштейн
24	B789 4257 запросить цену →	Pulley Flange
26	B789 2317 запросить цену →	пружина пластина - Exit Upper
27	A858 4671 запросить цену →	ролик Driven
28	B789 3226 запросить цену →	направляющая пластина - Upper Reverse
29	B789 1161 запросить цену →	Stay: Separation

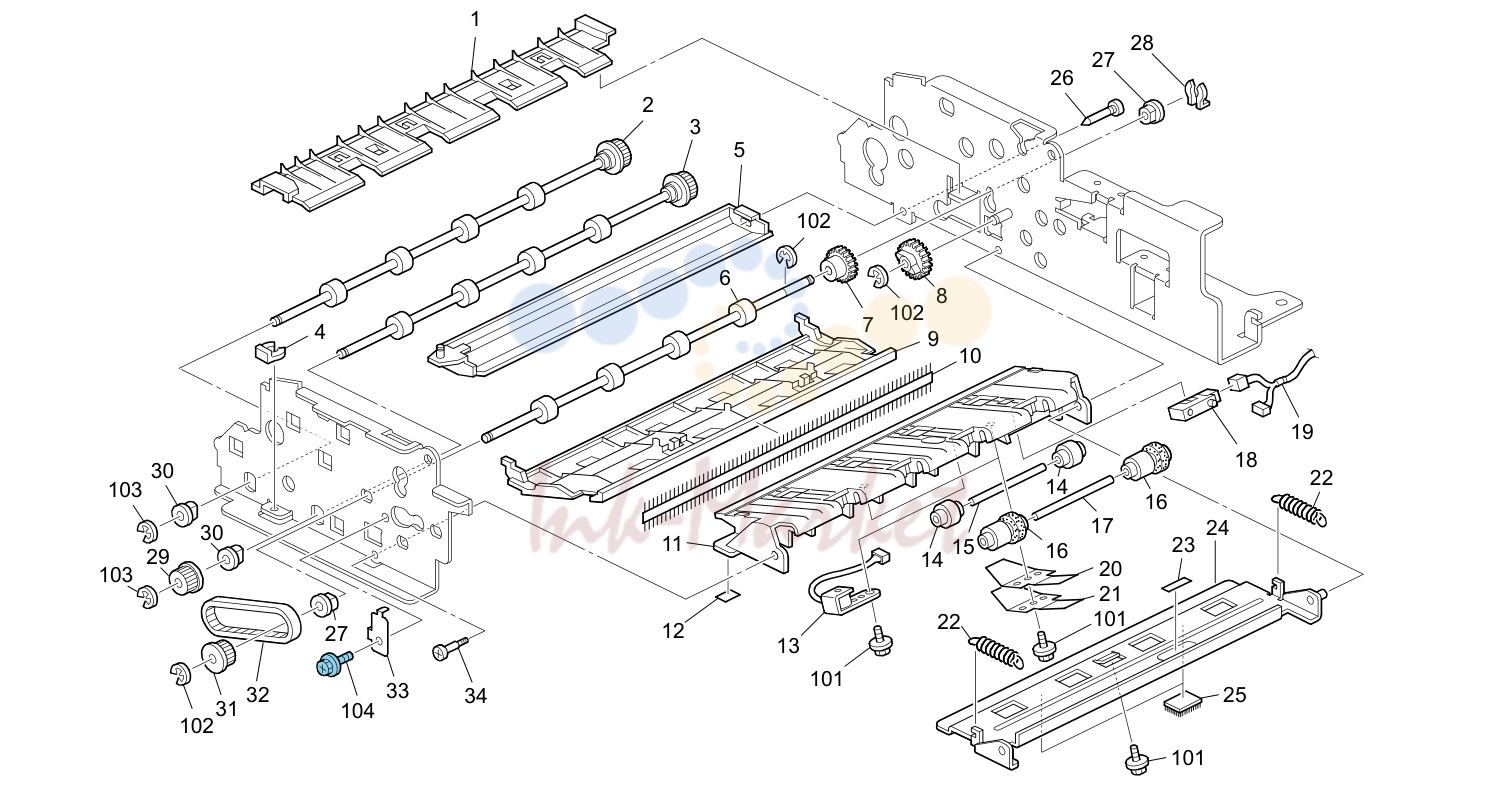

Original перенос Section (D541)

№	Артикул	Наименование
1	B789 3221 запросить цену →	направляющая пластина - Lower Reverse
2	B789 3110 запросить цену →	Entrance Transport ролик
3	B789 3120 запросить цену →	Exit Transport ролик
5	B789 3510 запросить цену →	Exposure Glass направляющая
7	B789 3136 запросить цену →	шестерня - 20Z
8	B789 3137 запросить цену →	шестерня - 24Z
9	B789 3220 запросить цену →	Exit направляющая пластина - Upper
10	B789 3223 запросить цену →	Discharge Brush - Exit
11	B789 3432 запросить цену →	Exit направляющая пластина
12	A054 2977 запросить цену →	Decal - Vertical Transport направляющая
13	B789 5006 запросить цену →	DC соленоид DC24V
14	B789 3472 запросить цену →	Scanning Driven ролик
15	B789 3493 запросить цену →	Driven Exit вал
16	B789 3712 запросить цену →	Exit Driven ролик
17	B789 3491 запросить цену →	Scanning Driven вал
20	B789 3417 запросить цену →	пружина пластина - Exit Driven
21	B789 3418 запросить цену →	пружина пластина - Exit Driven Auxiliary
22	B789 3426 запросить цену →	Tension пружина - Open And Close
23	B387 3414 запросить цену →	Shield - Transmited Rubber Stamp
24	B789 3431 запросить цену →	крышка - Exit направляющая пластина
25	B351 4322 запросить цену →	Tape - пластинаn Sheet
29	B789 3126 запросить цену →	Timing Pulley - 25T
31	B789 3131 запросить цену →	Timing Pulley - 20T
32	B830 3115 запросить цену →	Timing ремень: B40S2M142
33	B387 1221 запросить цену →	Exit Grounding пластина

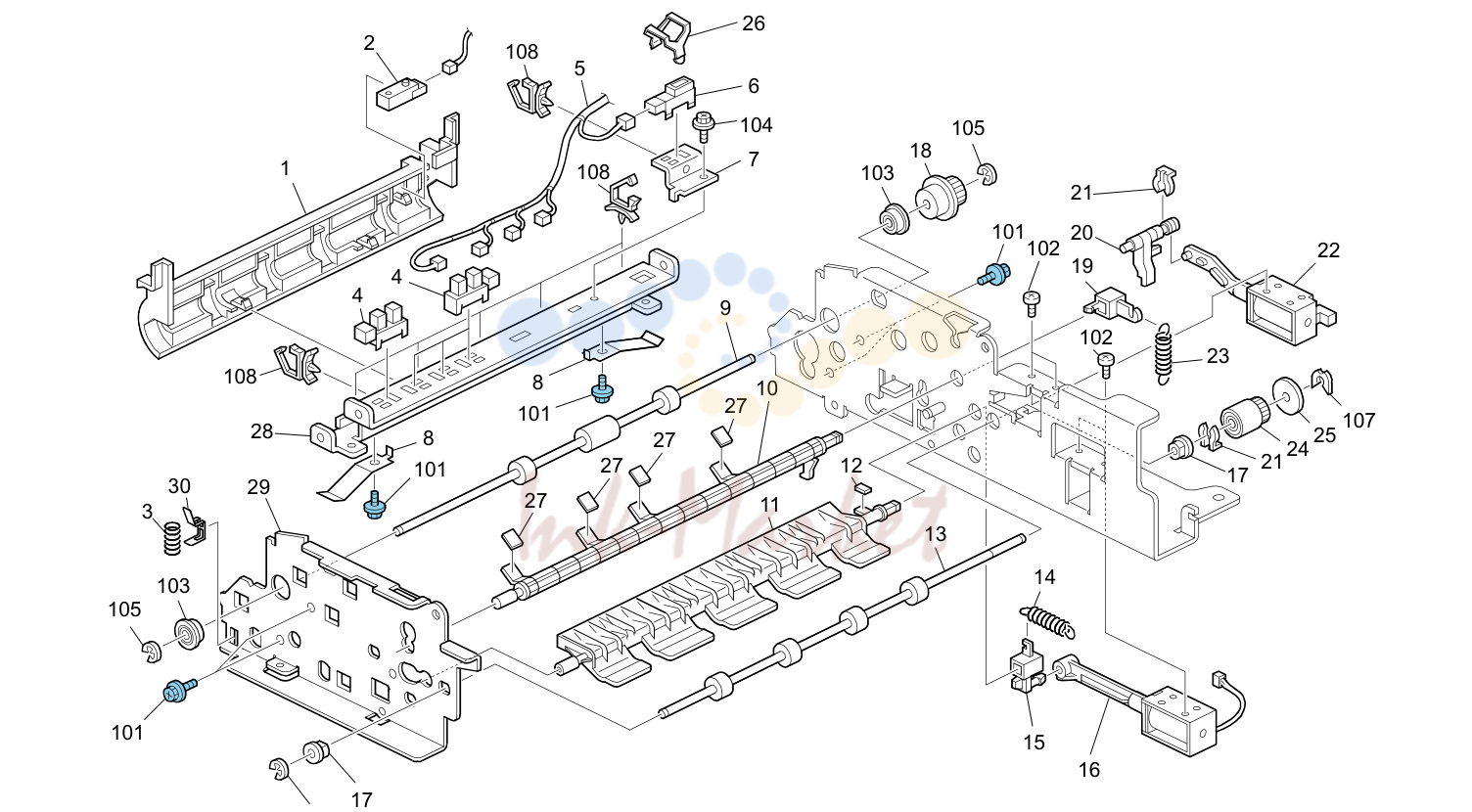

Original Exit (D541)

№	Артикул	Наименование
1	B789 3219 запросить цену →	Entrance направляющая пластина - Upper
3	B789 1925 запросить цену →	Compression пружина - Exit Driven
7	B789 1342 запросить цену →	кронштейн: датчик: стопор направляющая
8	B789 1322 запросить цену →	пружина пластина - Exposure Glass
9	B789 3152 запросить цену →	Pull Out ролик
10	B789 2411 запросить цену →	Original стопор
11	B789 3713 запросить цену →	Reverse Gate Pawl
12	B789 3718 запросить цену →	Gate Pawl Cushion - Small
14	B789 3716 запросить цену →	Tension пружина - Gate Pawl
15	B789 3721 запросить цену →	рычаг: Gate Pawl: Reverse
16	B789 4411 запросить цену →	DC соленоид DC24V
18	B789 4261 запросить цену →	Timing Pulley - 28T
19	B789 2431 запросить цену →	Original стопор Hook
20	B789 2365 запросить цену →	Release рычаг: стопор
23	B789 2436 запросить цену →	Tension пружина - стопор
25	B789 4257 запросить цену →	Pulley Flange
26	B789 1343 запросить цену →	пружина пластина: датчик: стопор направляющая
28	B789 1151 запросить цену →	Stay: Left
29	B789 1121 запросить цену →	Side пластина: Front

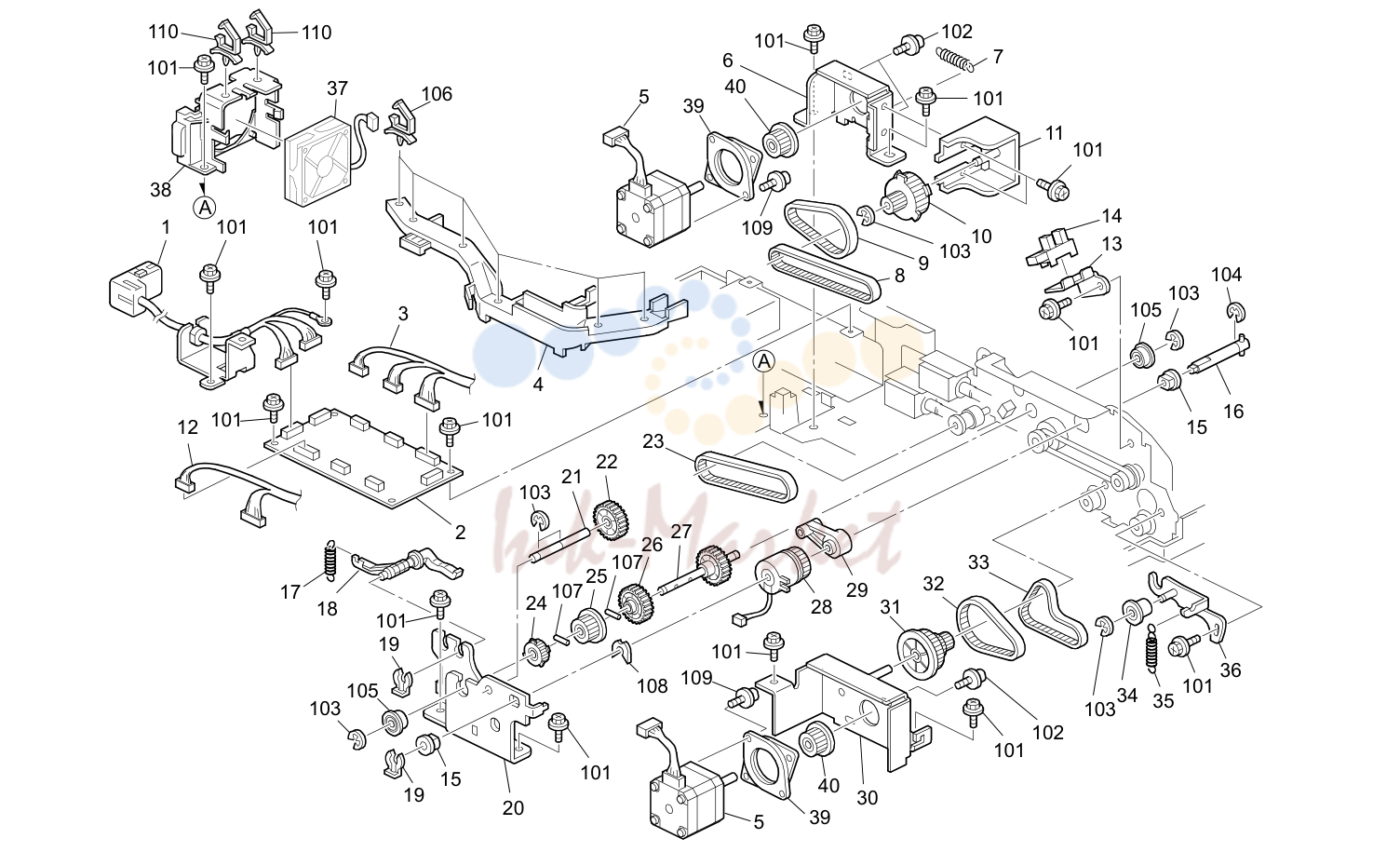

Drive Section (D541)

№	Артикул	Наименование
6	B789 4112 запросить цену →	кронштейн - подача бумаги мотор
7	B789 4119 запросить цену →	Tension пружина - мотор кронштейн
10	B789 4221 запросить цену →	Timing Pulley - 20T/48T
11	B789 4115 запросить цену →	кронштейн - подача бумаги мотор
13	B789 1321 запросить цену →	кронштейн - On Off Detector
17	B789 2357 запросить цену →	Tension пружина - стопор
18	B789 2351 запросить цену →	Pickup рычаг
20	B789 4212 запросить цену →	Magnetic муфта кронштейн
21	B789 4276 запросить цену →	Idler шестерня вал
24	B789 4236 запросить цену →	Timing Pulley - 26T
25	B789 4237 запросить цену →	Timing Pulley - 28T
29	B789 4219 запросить цену →	Reversal стопор - подача бумаги
30	B789 4141 запросить цену →	Transport мотор кронштейн
31	B789 4321 запросить цену →	Timing Pulley - 30T/48T
34	B789 4332 запросить цену →	Pulley - 34T
35	B789 4329 запросить цену →	Tension пружина - Tightener
36	B789 4325 запросить цену →	Tightener
39	B789 5990 запросить цену →	мотор Cushion
40	A548 2111 запросить цену →	Timing Pulley - 20Z

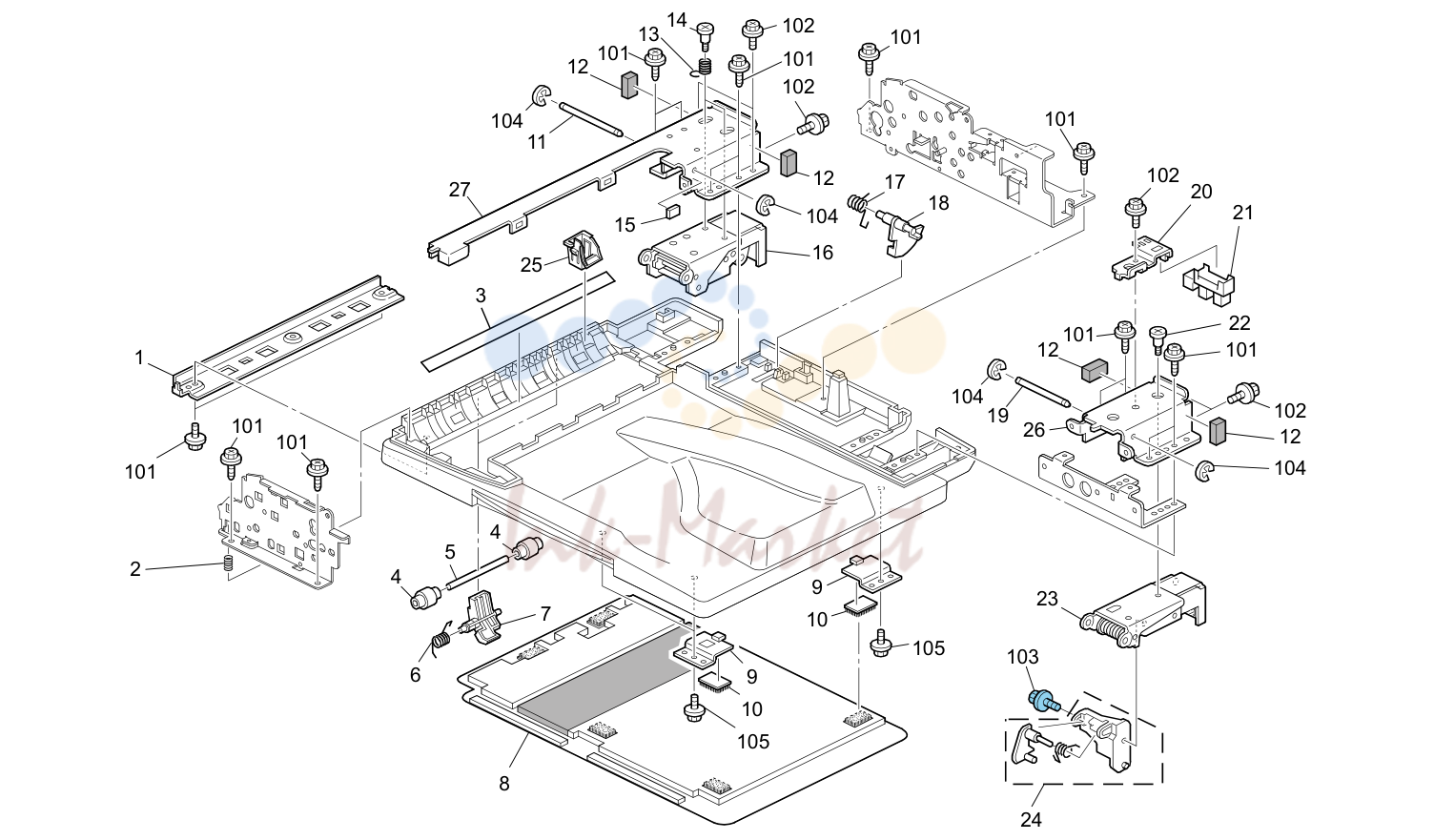

Frame Section (D541)

№	Артикул	Наименование
1	B789 1912 запросить цену →	крышка - Entrance направляющая пластина
2	B789 1925 запросить цену →	Compression пружина - Exit Driven
3	B789 1913 запросить цену →	Sheet - Scanning Entrance
4	B789 3472 запросить цену →	Scanning Driven ролик
5	B789 3492 запросить цену →	вал - Driven Entrance
6	B789 1920 запросить цену →	Torsion пружина - Entrance Driven
7	B789 1919 запросить цену →	рычаг - Entrance Driven
8	B789 3620 запросить цену →	Pressure пластина Ass'y
9	B789 1926 запросить цену →	Pressure пластина Spacer
10	B351 4322 запросить цену →	Tape - пластинаn Sheet
11	B789 1231 запросить цену →	вал Hinge- Left
12	B789 6511 запросить цену →	Cushion - Rear Small
13	B789 1241 запросить цену →	Compression пружина
15	B789 3717 запросить цену →	Gate Pawl Cushion
17	B387 1951 запросить цену →	пружина - Paper Size датчик
18	B789 1942 запросить цену →	Paper Size датчик Feeler
19	B789 1232 запросить цену →	вал Hinge - Right
20	B789 1311 запросить цену →	кронштейн - On Off Detector
23	B789 1222 запросить цену →	Hinge: Right
24	B789 1250 запросить цену →	On Off Detector: Document Feeder: Ass'y
25	B789 1943 запросить цену →	Cap: регистрация датчик: Base
26	B789 1141 запросить цену →	кронштейн: Hinge: Right
27	B789 1131 запросить цену →	кронштейн: Hinge: Left

Decals And Documents (D541)

№	Артикул	Наименование
1	A054 2977 запросить цену →	Decal - Vertical Transport направляющая
3	B802 6379 запросить цену →	Decal: Caution: Original: 5-Lang
4	B789 6011 запросить цену →	Decal - Misfeed Removal
5	B789 6031 запросить цену →	Decal - Original Table
6	B789 6041 запросить цену →	Decal - Side Fence
2	B387 2161 запросить цену →	Pickup ролик
20	D541 2121 запросить цену →	подача бумаги ремень
31	D541 2241 запросить цену →	Reverse ролик:подача бумаги

Источник: Инк-Маркет.ру.
