Ricoh Aficio SP5200S sp 5200SHW sp 5200SHT sp 5210SF sp 5210SFHW sp 5210SFHT sp 5210SR — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (M052/M053/M054)
- внешние детали 2 (M052/M053/M054)
- Operation Panel 2 (M052/M053/M054)
- автоподатчик (АПД) Section 1 (M052/M053/M054)
- автоподатчик (АПД) Section 2 (M052/M053/M054)
- автоподатчик (АПД) Section 3 (M052/M053/M054)
- автоподатчик (АПД) Section 5 (M052/M053/M054)
- автоподатчик (АПД) Section 8 (M052/M053/M054)
- сканер section 1 (M052/M053/M054)
- сканер section 2 (M052/M053/M054)
- сканер section 3 (M052/M053/M054)
- сканер section 4 (M052/M053/M054)
- лазер узел (M052/M053/M054)
- лоток бумаги (M052/M053/M054)
- подача бумаги 1 (M052/M053/M054)
- подача бумаги 2 (M052/M053/M054)
- Paper Resist (M052/M053/M054)
- Paper перенос 2 (M052/M053/M054)
- печь (закрепление) узел 1 (M052/M053/M054)
- печь (закрепление) узел 2 (M052/M053/M054)
- дуплекс узел 2 (M052/M053/M054)
- финишер Section 1 (M052/M053/M054)
- финишер Section 3 (M052/M053/M054)
- финишер Section 5 (M052/M053/M054)
- финишер Section 6 (M052/M053/M054)
- финишер Section 8 (M052/M053/M054)
- Drive Section 1 (M052/M053/M054)
- электрика Section 1 (M052/M053/M054)
- электрика Section 2 (M052/M053/M054)
- Contролик узел (M052/M053/M054)
- Fax узел (M052/M053/M054)

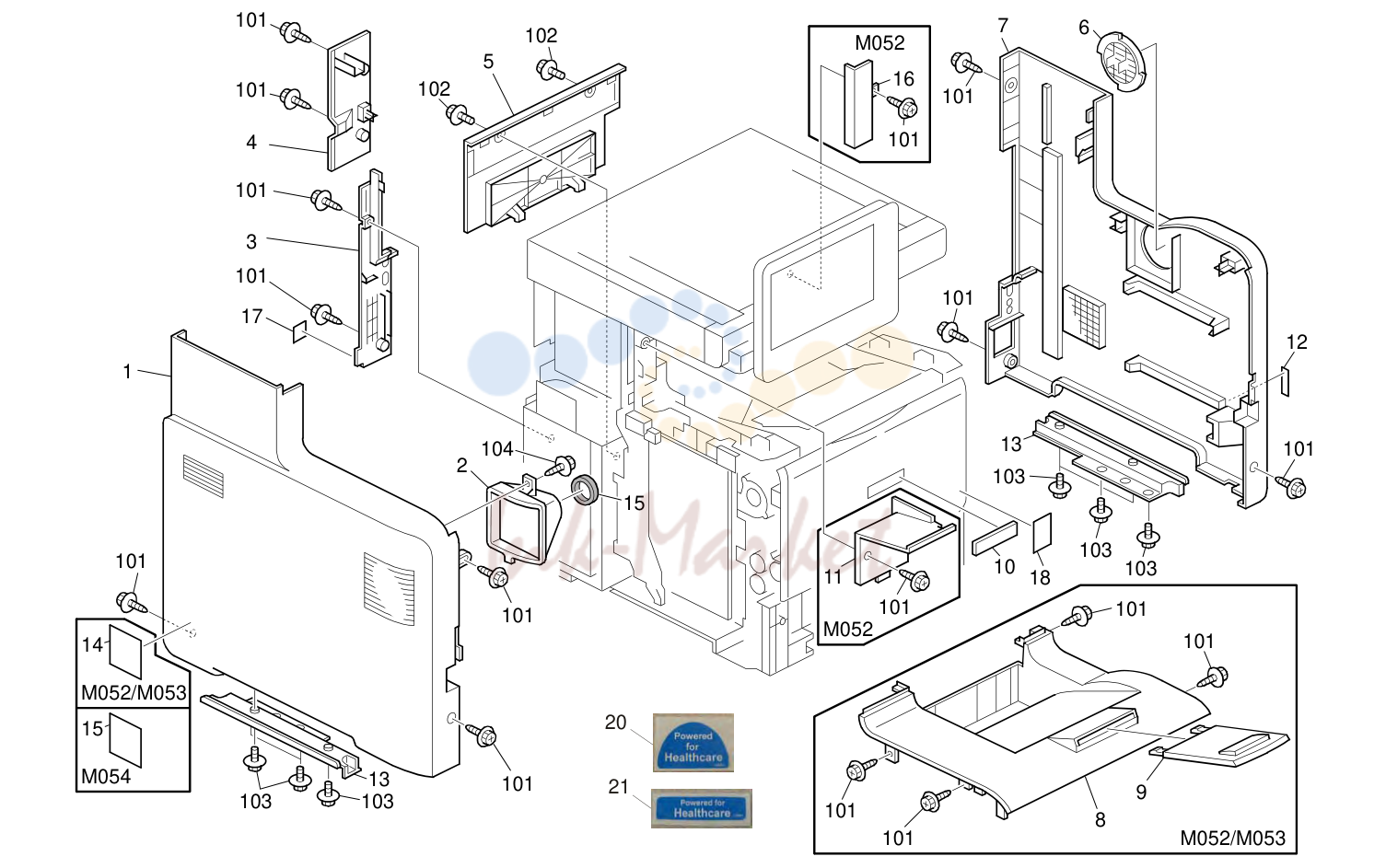

внешние детали 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 17 | B121 7450 запросить цену → | Decal: WEEE: EU |
| 20 | M021 3032 запросить цену → | Label: Machine (HC) [TSB#006] |
| 21 | M021 3033 запросить цену → | Label: Tray (HC) [TSB#006] |

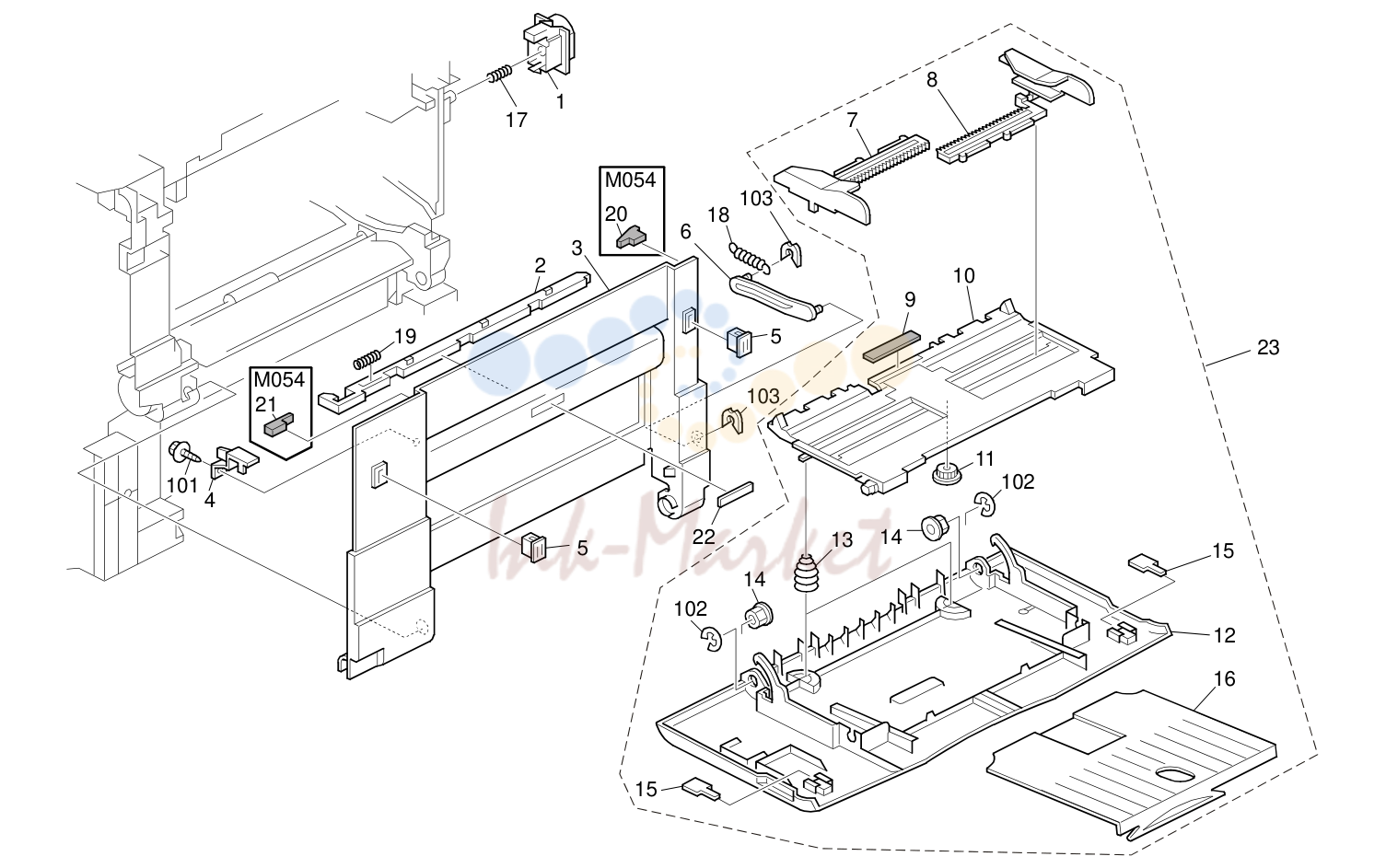

внешние детали 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 15 | B039 1361 запросить цену → | Magnet Catch |
| 23 | M052 2510 запросить цену → | Manual Feed узел: MF1 |

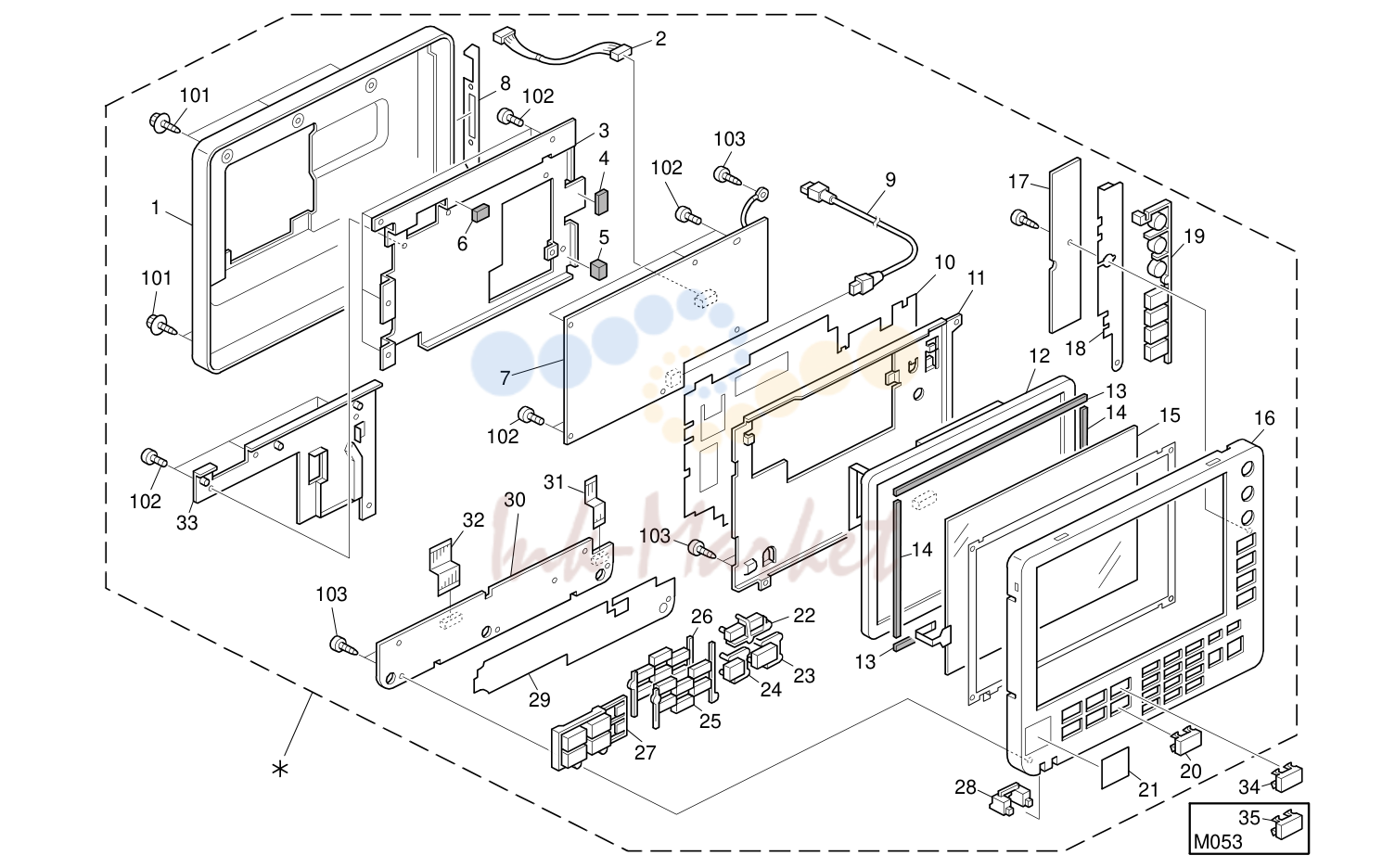

Operation Panel 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 13 | B238 1535 запросить цену → | LCD Spacer B |
| 14 | B238 1534 запросить цену → | LCD Spacer A |

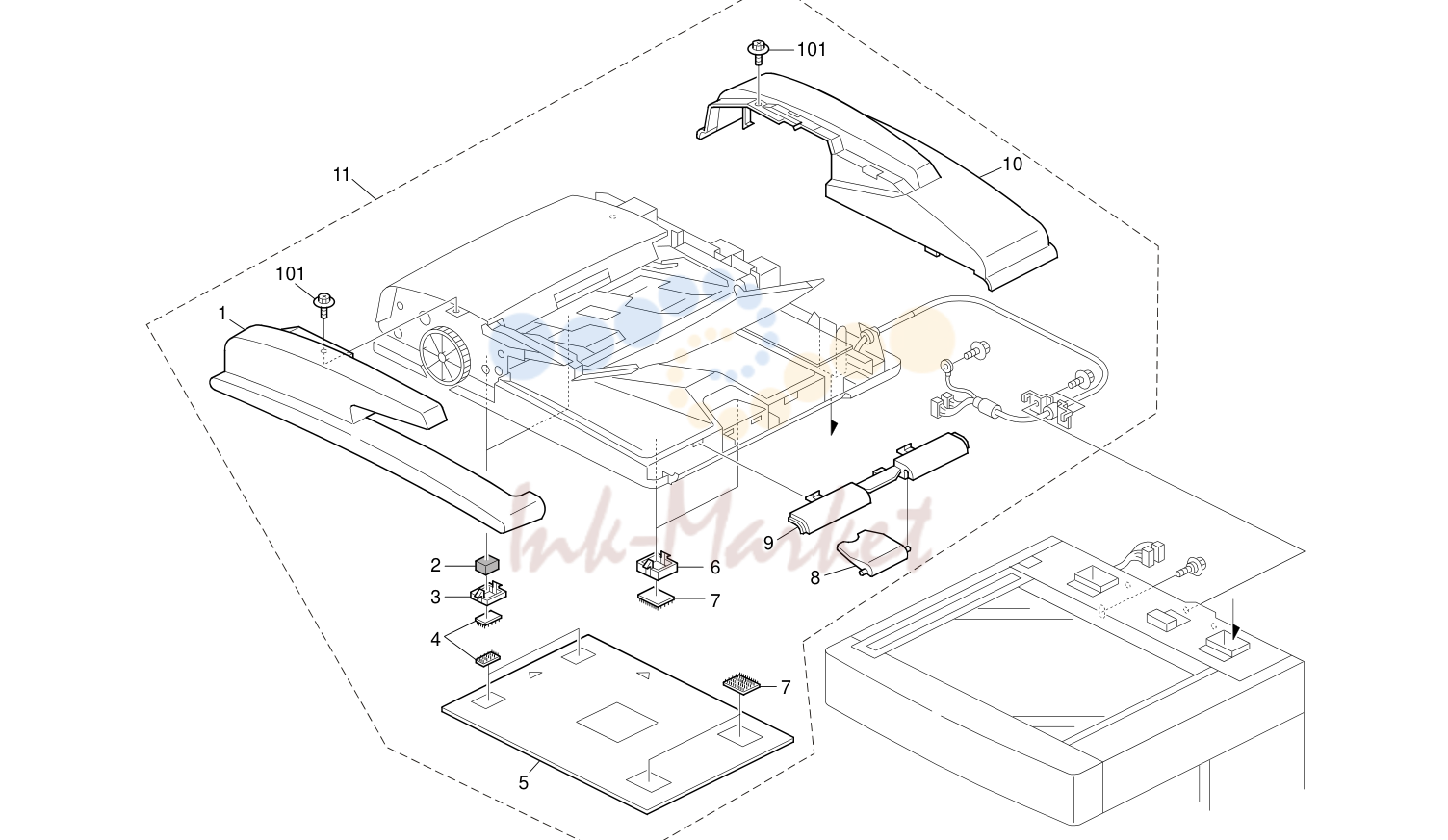

автоподатчик (АПД) Section 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 11 | M364 0090 запросить цену → | автоподатчик (АПД): Marcy: Ger: Ass’y |

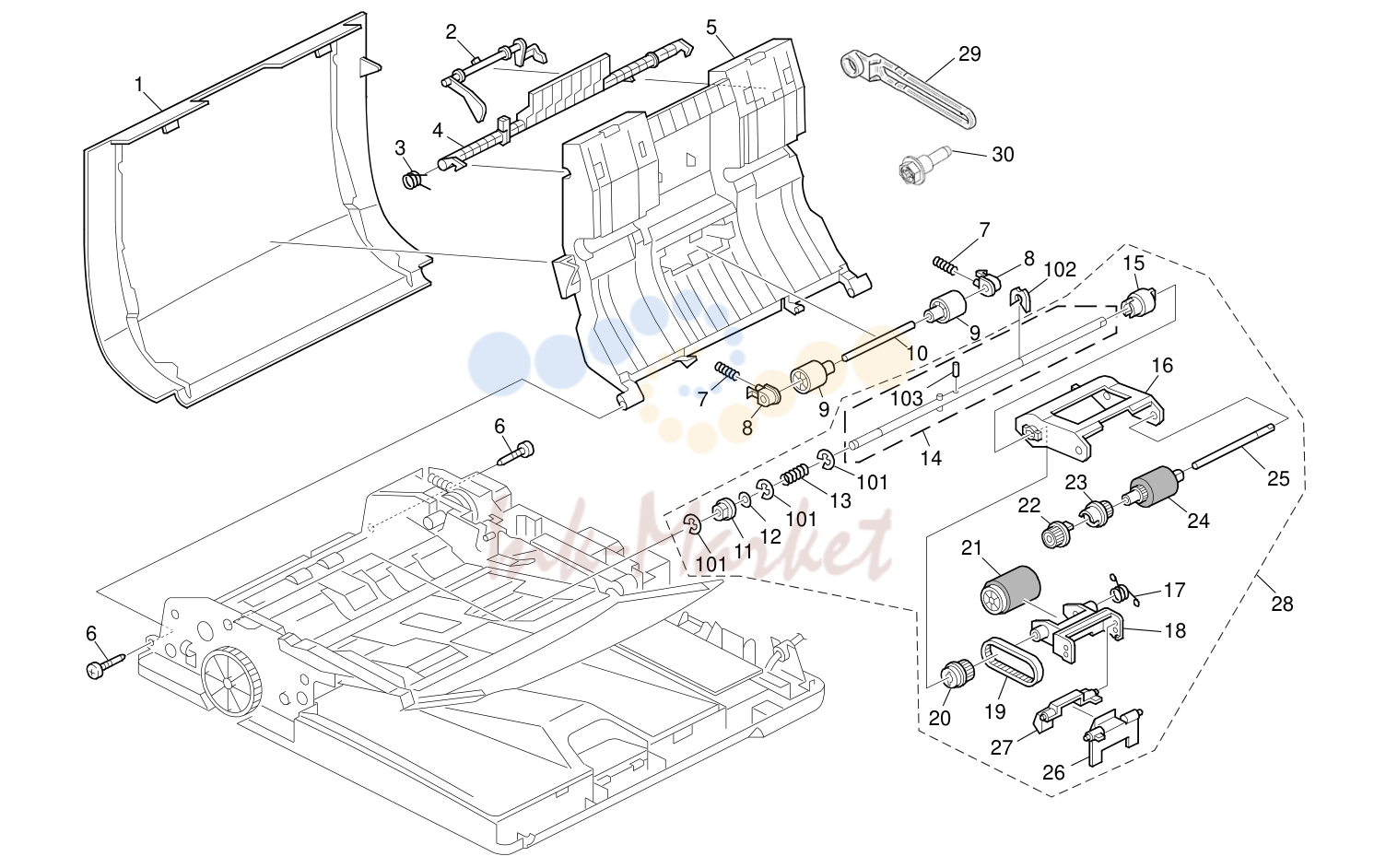

автоподатчик (АПД) Section 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 23 | B872 2529 запросить цену → | Collar: Pickup |
| 28 | M364 2100 запросить цену → | подача бумаги ролик в сборе |
| 29 | D781 4651 запросить цену → | Link: направляющая пластина: Open and Close |
| 30 | D117 5916 запросить цену → | Stepped винт: M3x8: Second Kind |

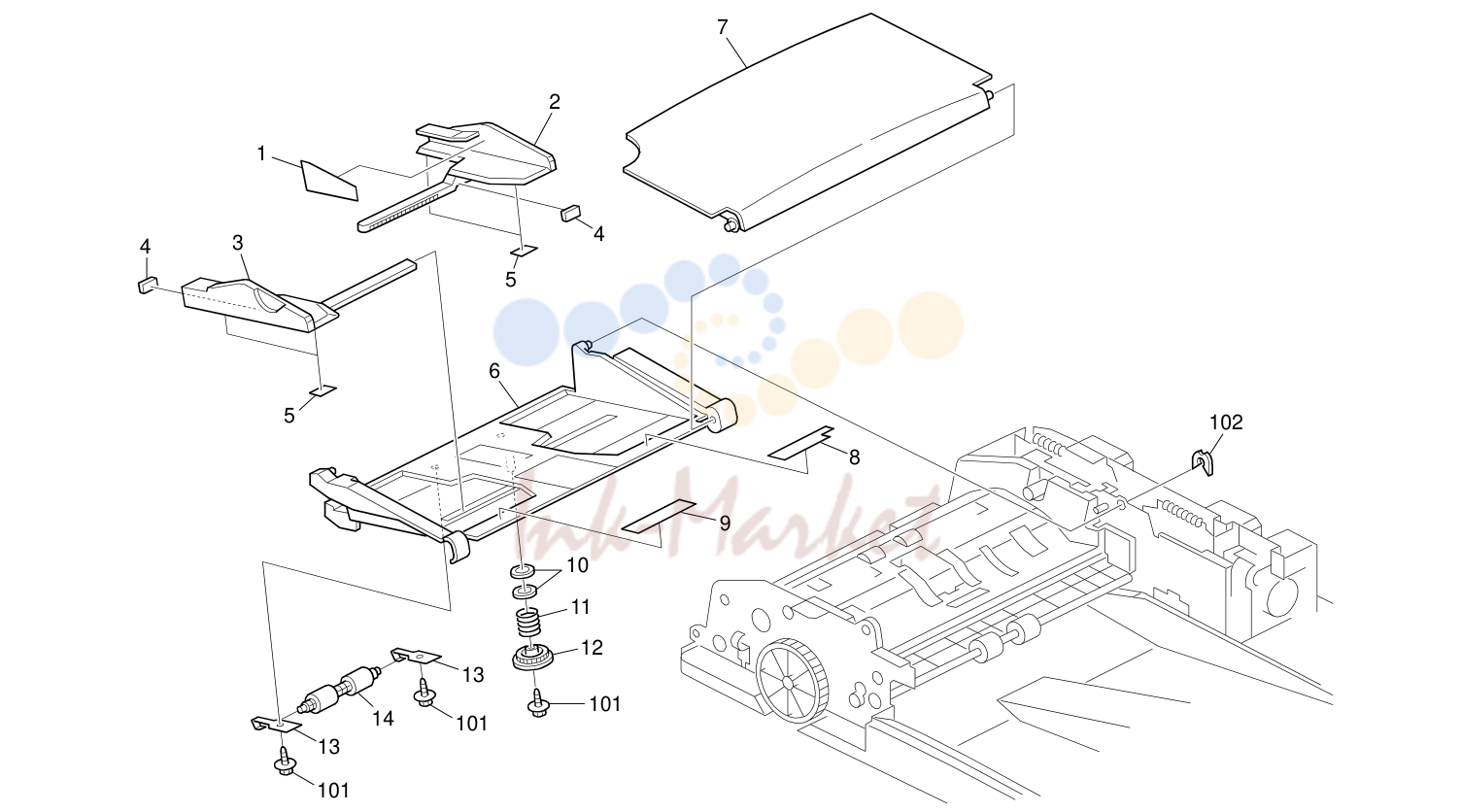

автоподатчик (АПД) Section 3 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A334 4678 запросить цену → | Rack Shield Mylar |

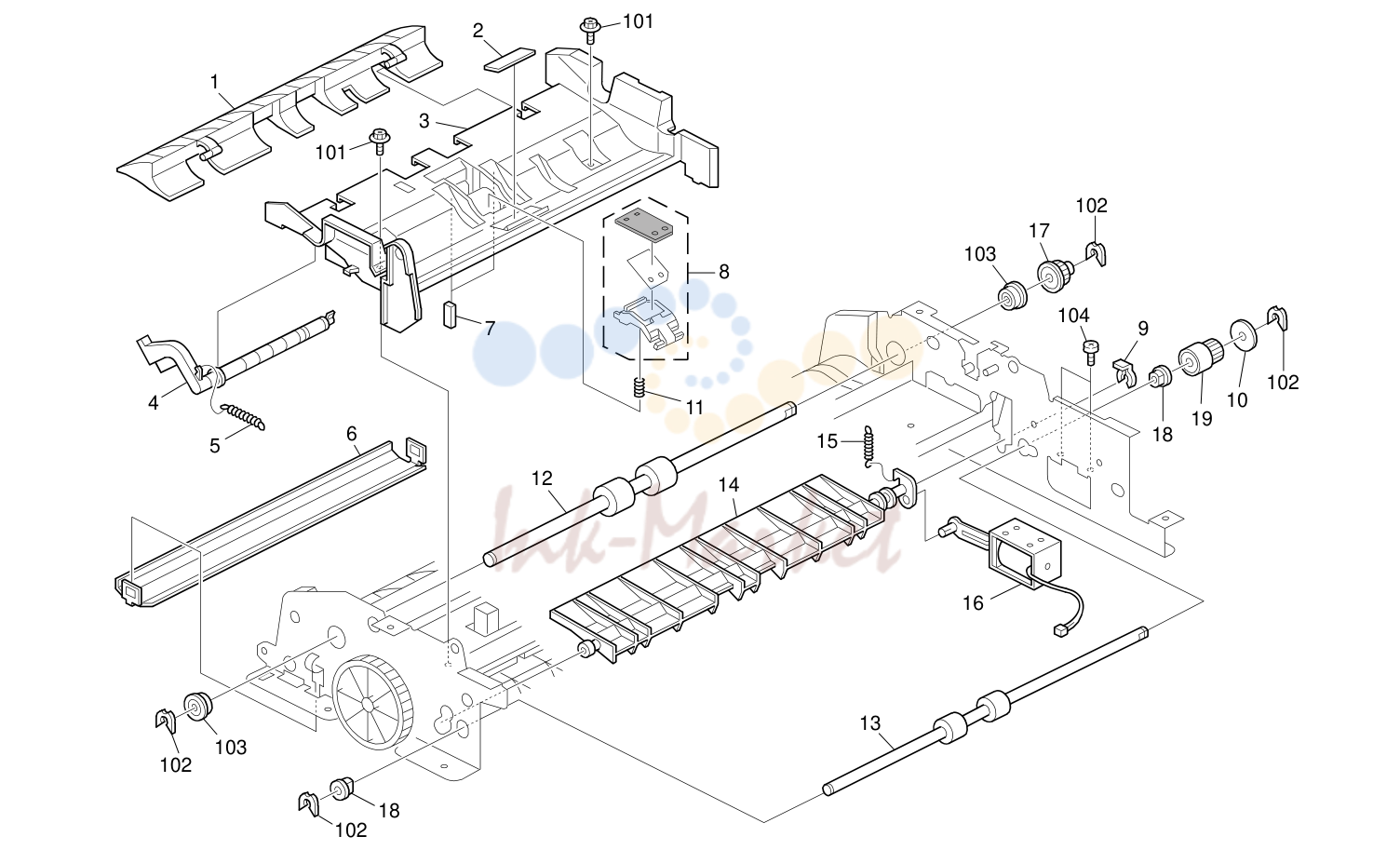

автоподатчик (АПД) Section 5 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 9 | A222 2724 запросить цену → | External Circlip - MM8 |
| 10 | B789 4257 запросить цену → | Pulley Flange |
| 15 | B789 3726 запросить цену → | Tension пружина: Gate Pawl: Reverse |

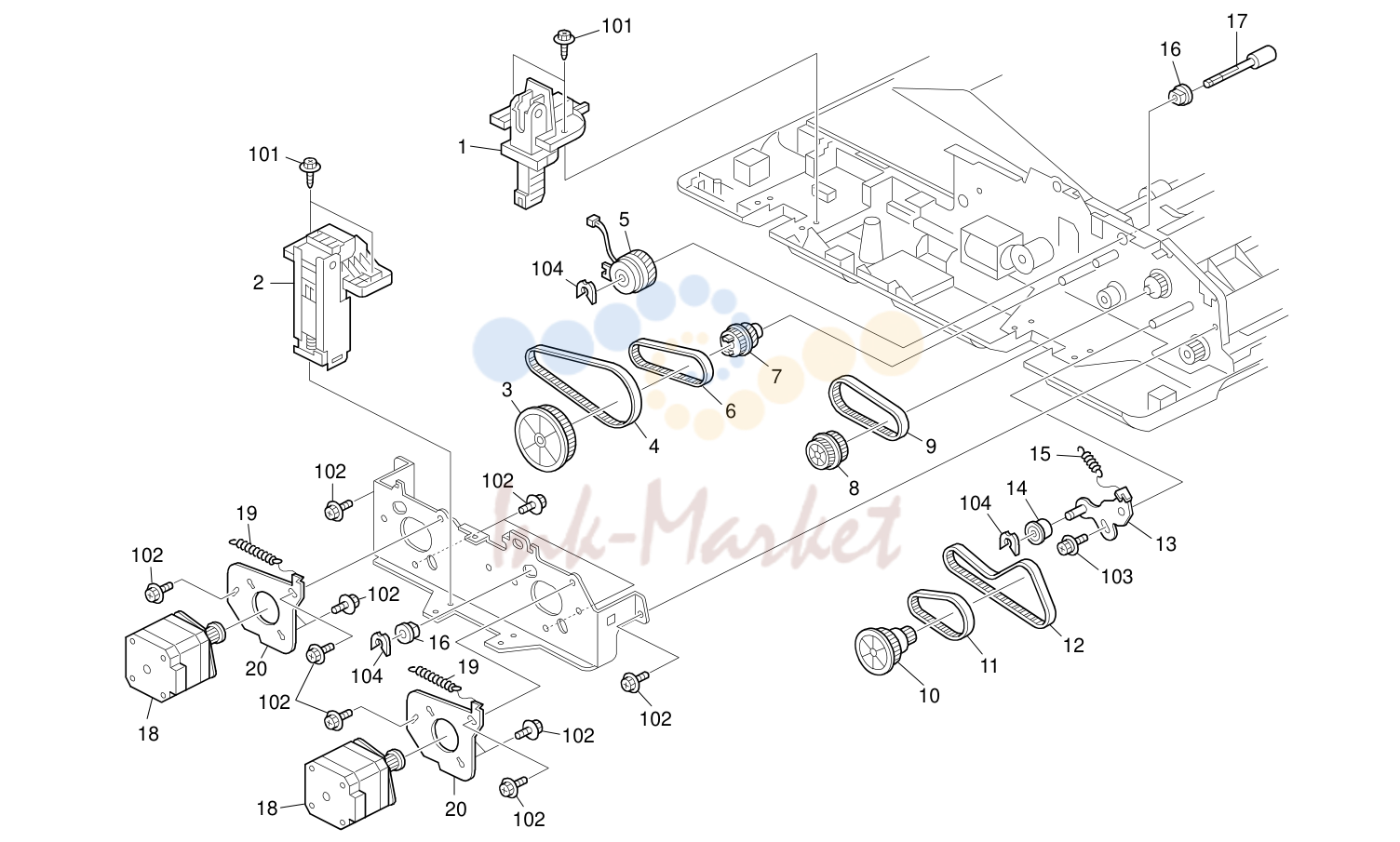

автоподатчик (АПД) Section 8 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B700 3125 запросить цену → | Timing ремень: B40S2M232 |
| 14 | B789 4332 запросить цену → | Pulley - 34T |

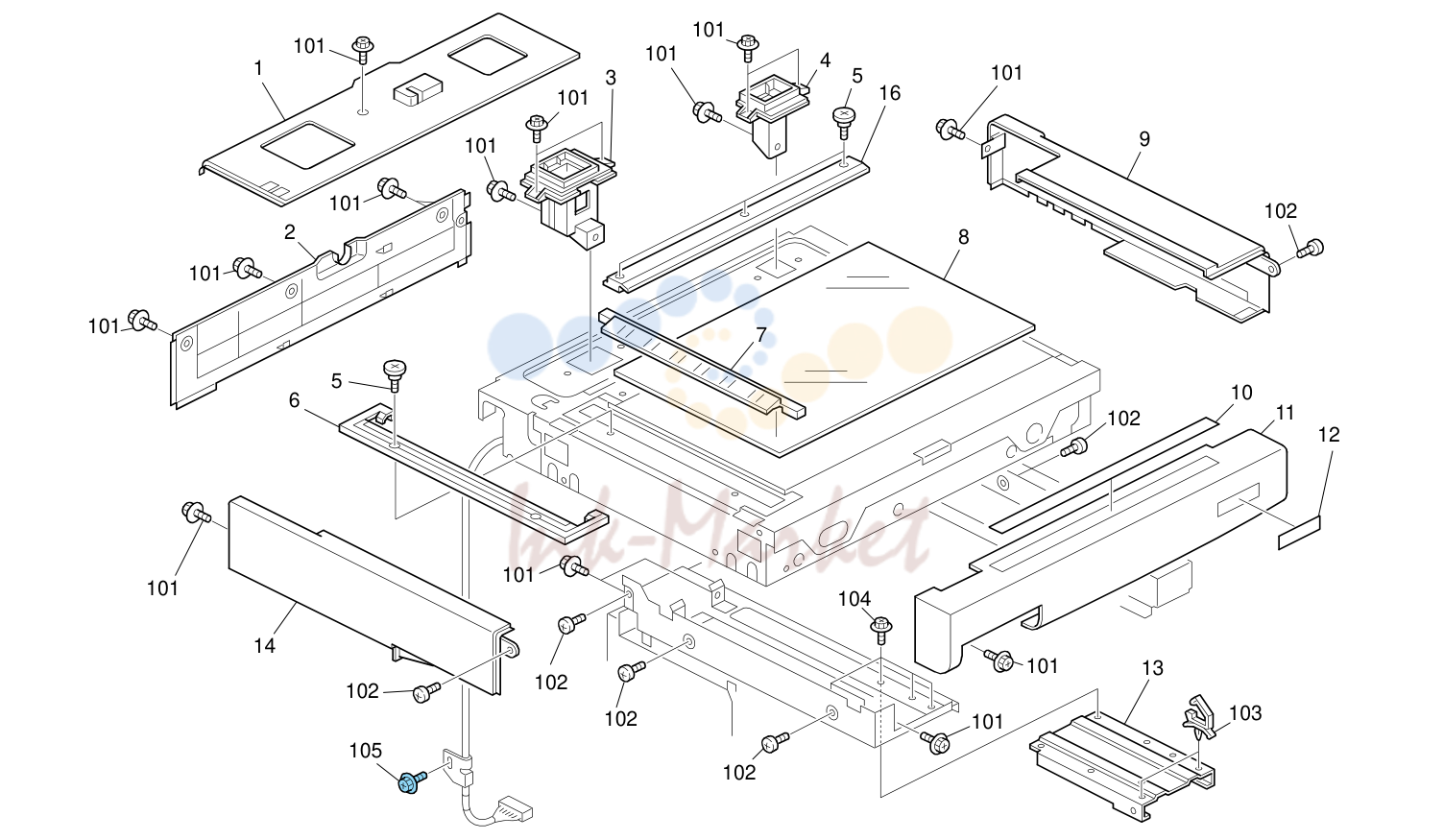

сканер section 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B390 1759 запросить цену → | вал: Scale |

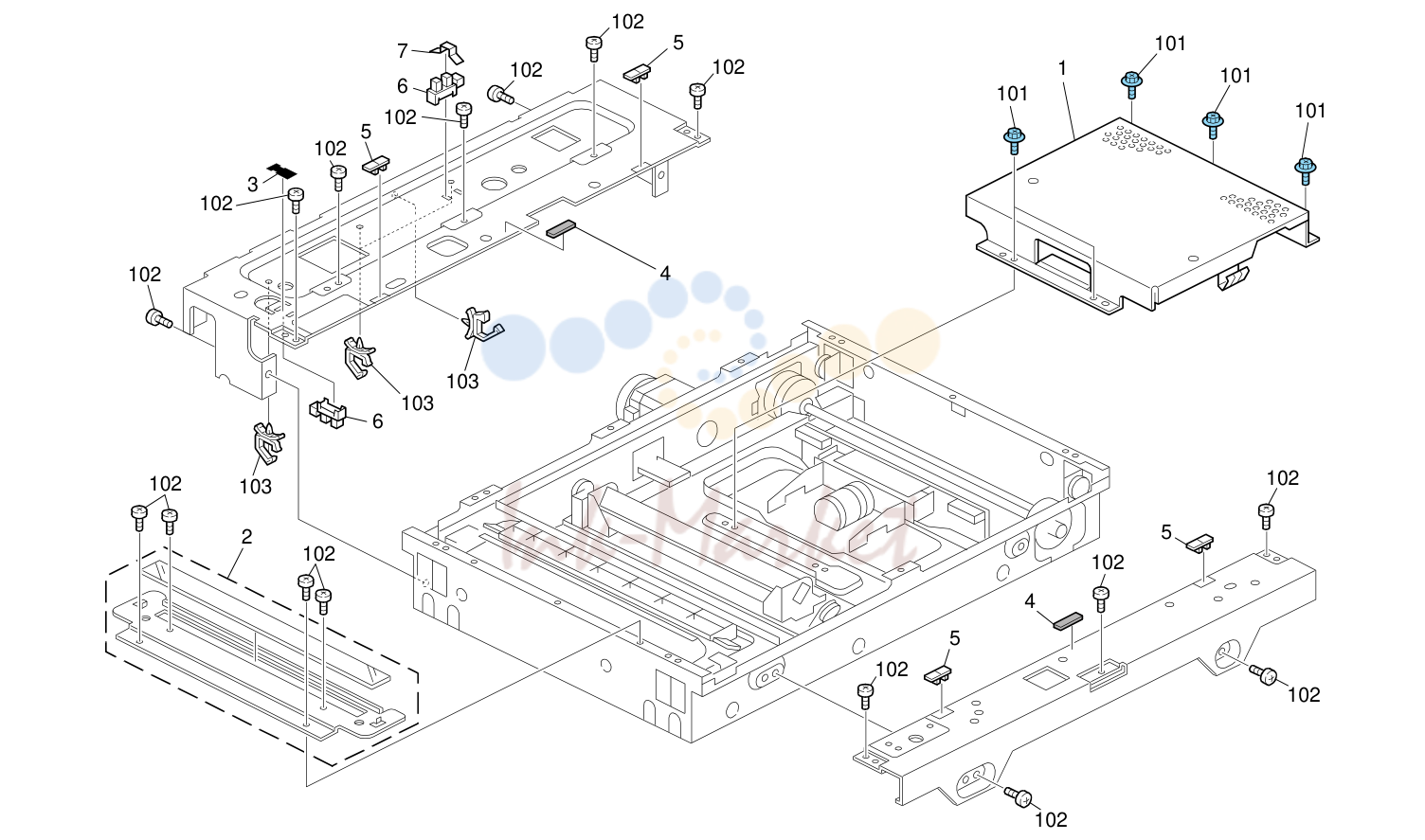

сканер section 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 7 | B154 1826 запросить цену → | крышка: датчик: Aks |

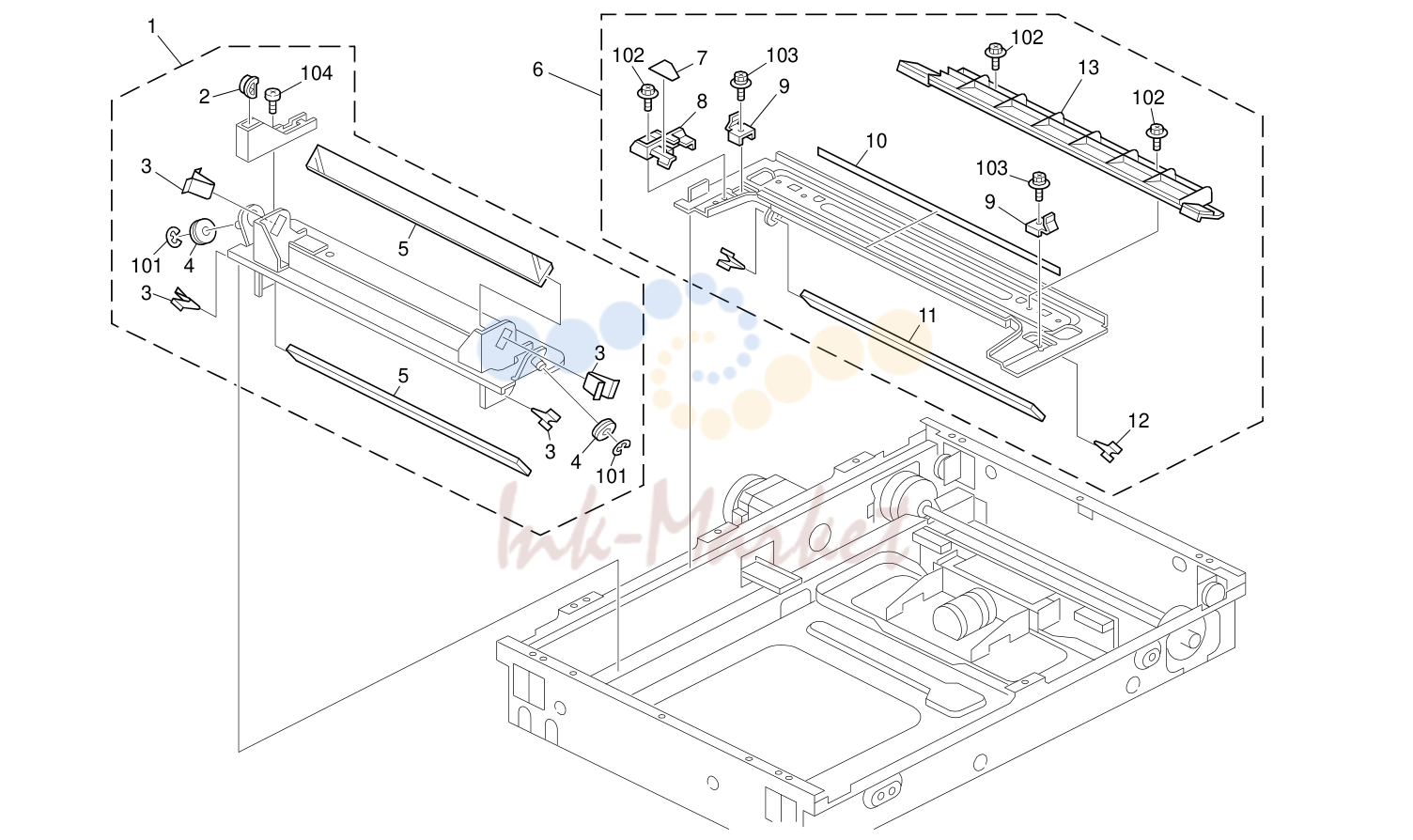

сканер section 3 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B238 1807 запросить цену → | Pulley |

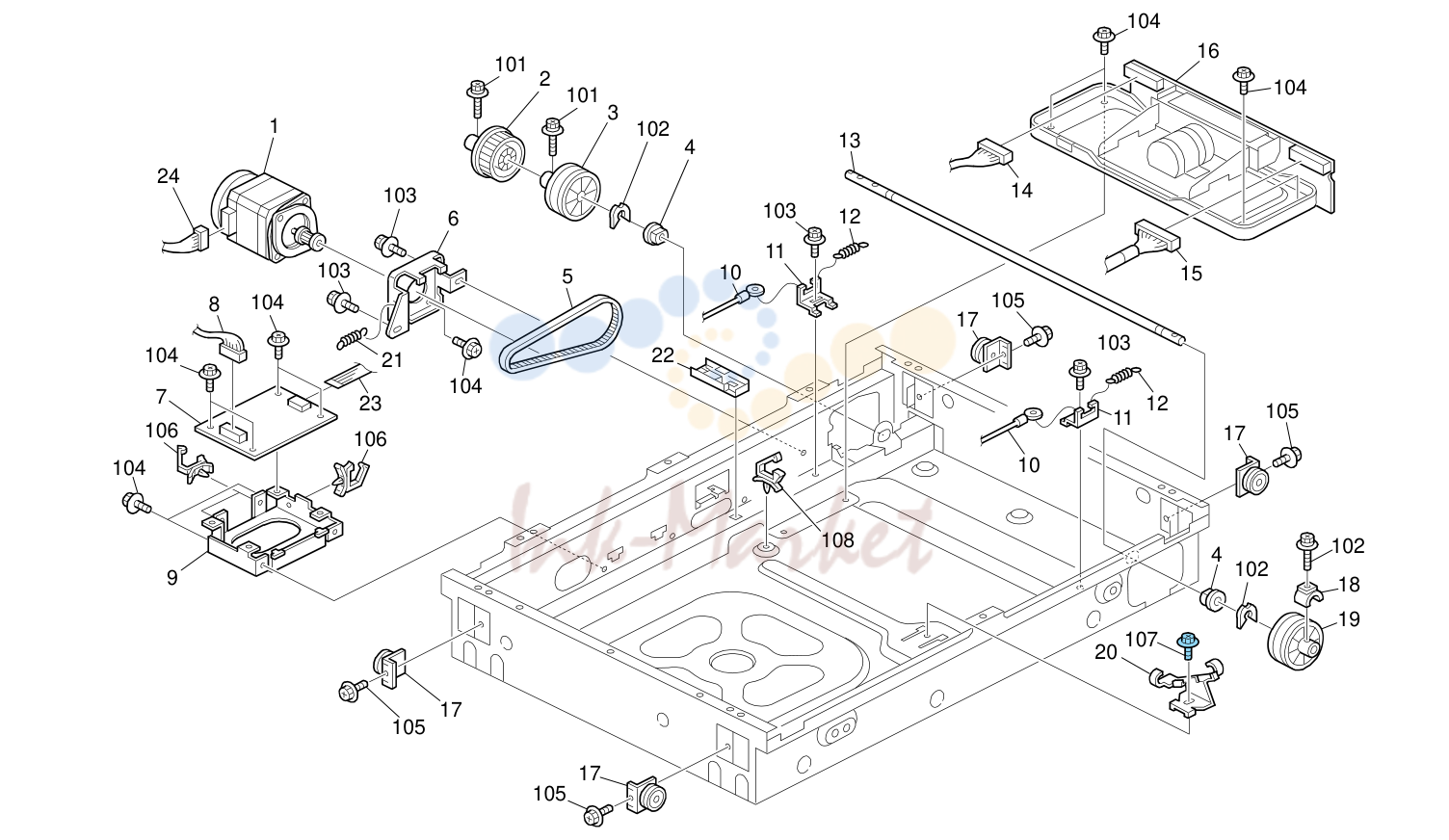

сканер section 4 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 1715 запросить цену → | Stepper мотор DC3.9V |
| 5 | B238 1792 запросить цену → | Timing ремень - 157ST1.5-4.0 |
| 11 | B180 1704 запросить цену → | кронштейн: Tension |
| 17 | B238 1806 запросить цену → | Idler Pulley |

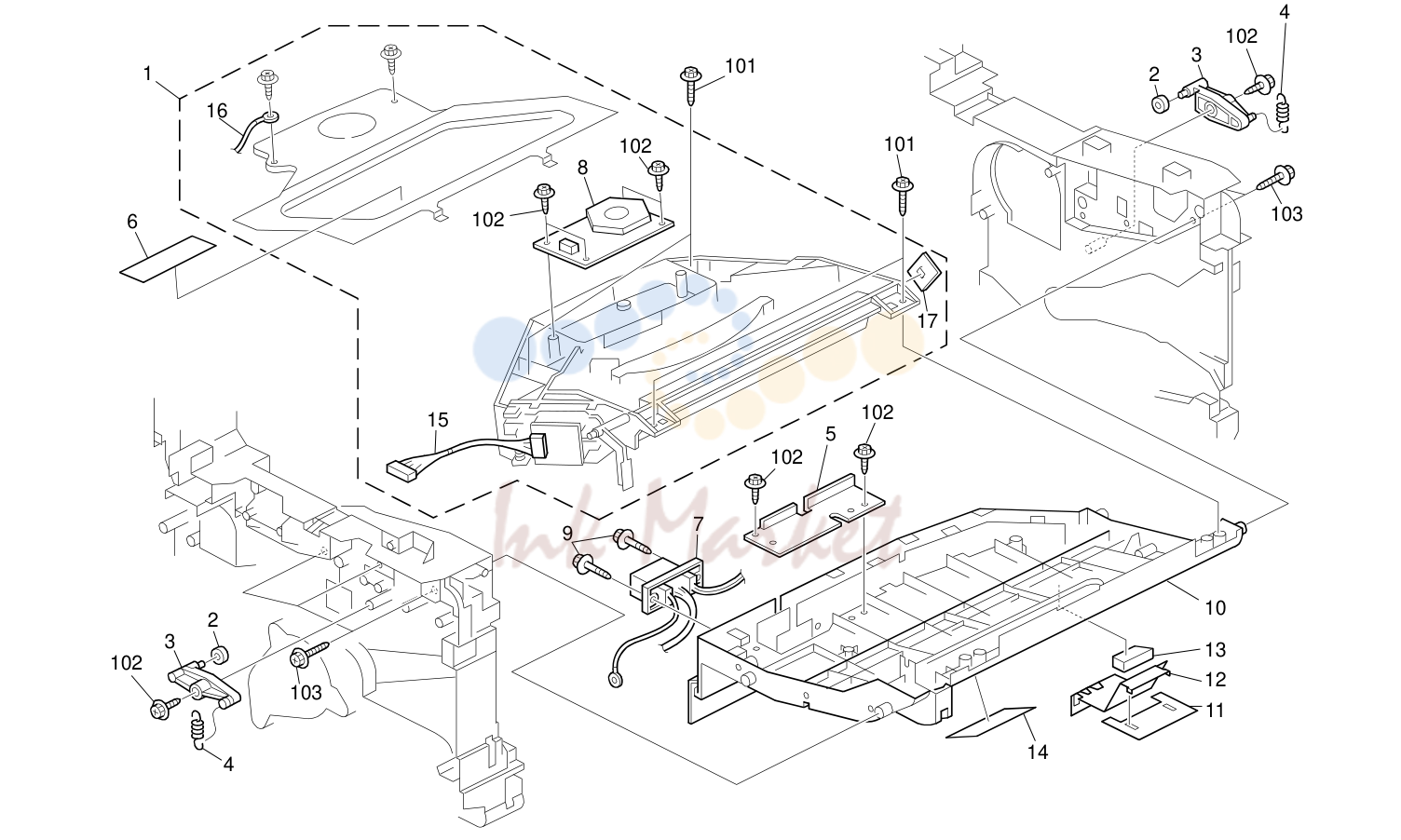

лазер узел (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 14 | M052 6923 запросить цену → | Attention: Fixation ролик |

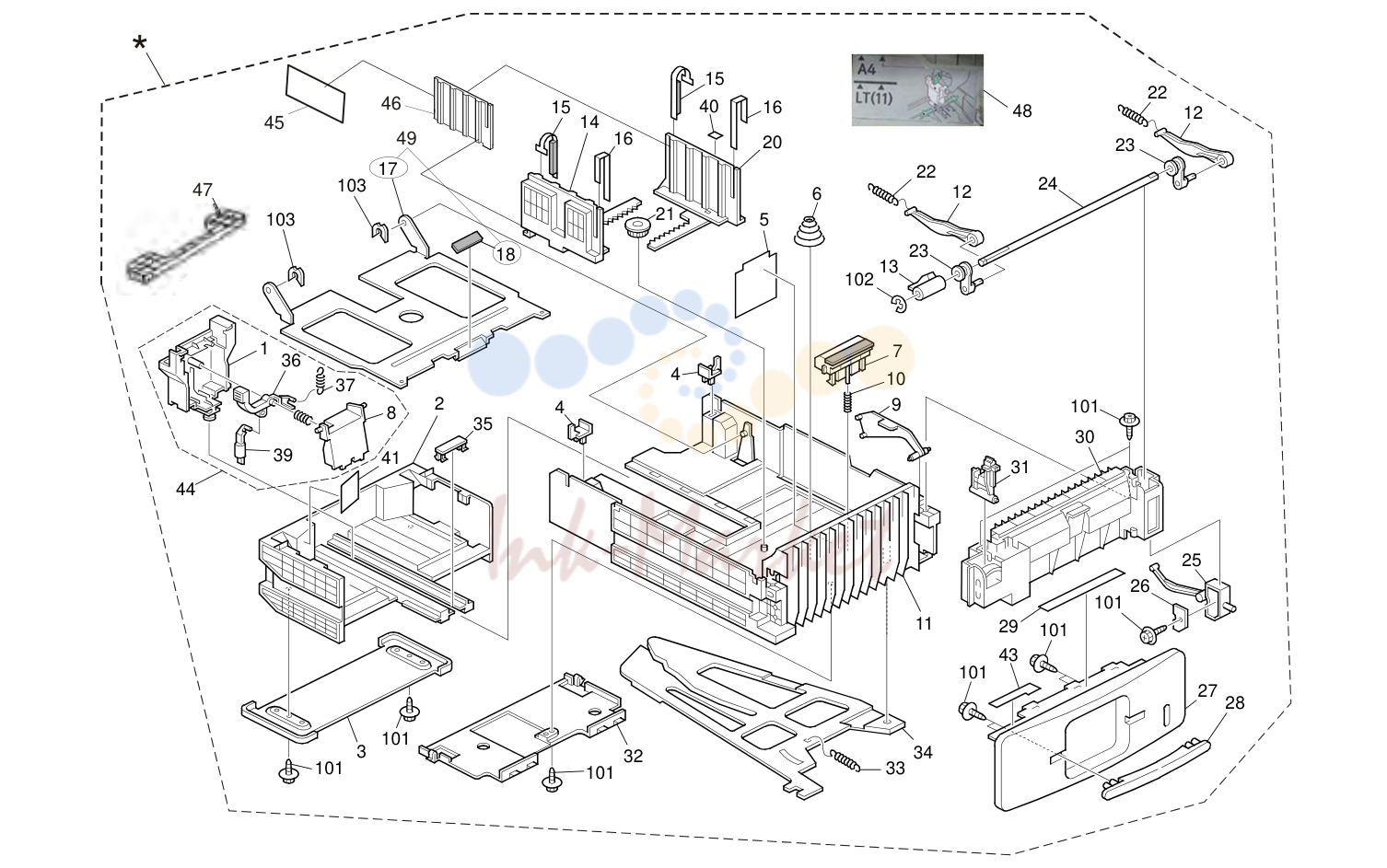

лоток бумаги (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 45 | M052 2501 запросить цену → | Tray: подача бумаги: узел [TSB#010R] |
| 21 | B090 2869 запросить цену → | шестерня - 16Z |
| 43 | M052 6930 запросить цену → | Decal – Paper Pressure: Level |
| 44 | M052 2580 запросить цену → | End Fence: Ass’y [TSB#005] |
| 45 | M021 3029 запросить цену → | Seal: Side Fence: Shinka (HC) [TSB#009] |
| 47 | M021 2570 запросить цену → | End Fence: Spacer [TSB#014R] |
| 48 | M021 2608 запросить цену → | Decal: Operate: End Fence |
| 49 | M052 2670 запросить цену → | Tray Bottom пластина: Adhesion |

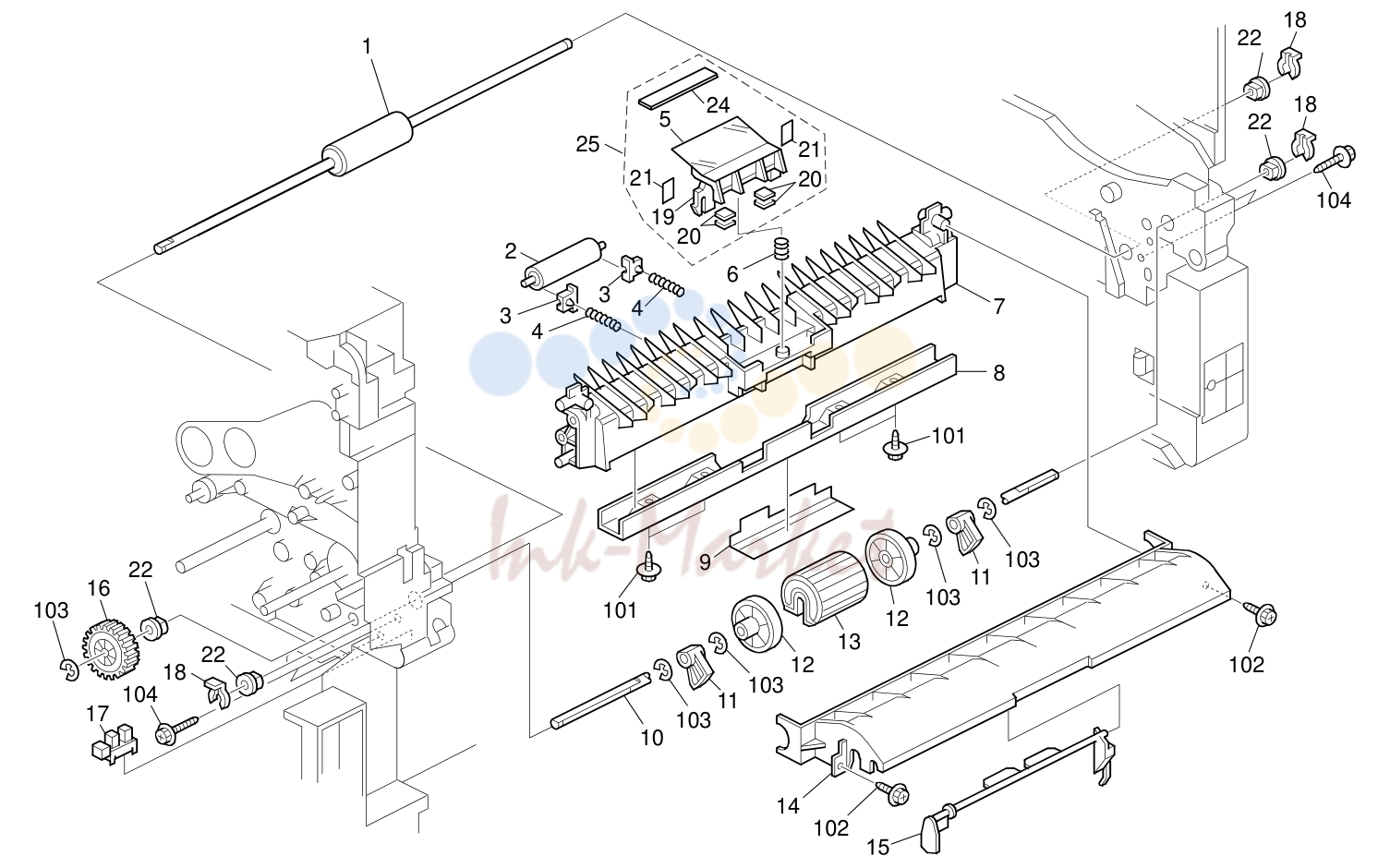

подача бумаги 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B090 2742 запросить цену → | ролик: Pull Out: Option Tray |
| 21 | M052 2714 запросить цену → | Manual Feed |
| 24 | G096 3072 запросить цену → | Friction Pad: 8x50 |
| 25 | M052 2710 запросить цену → | держатель: Friction Pad: Manual Feed: Ass’y |

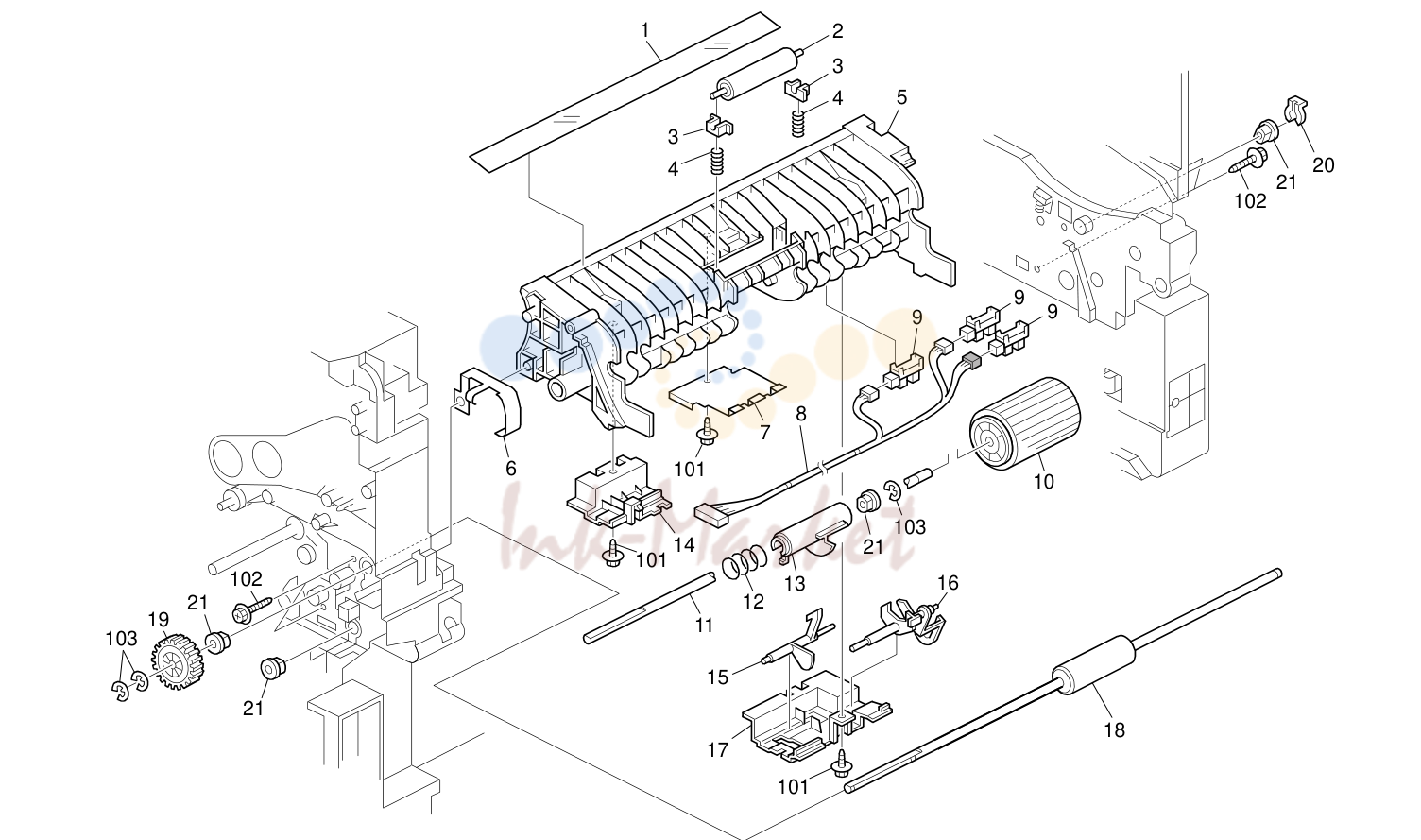

подача бумаги 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B090 2742 запросить цену → | ролик: Pull Out: Option Tray |
| 4 | M05 2282 запросить цену → | Driven |

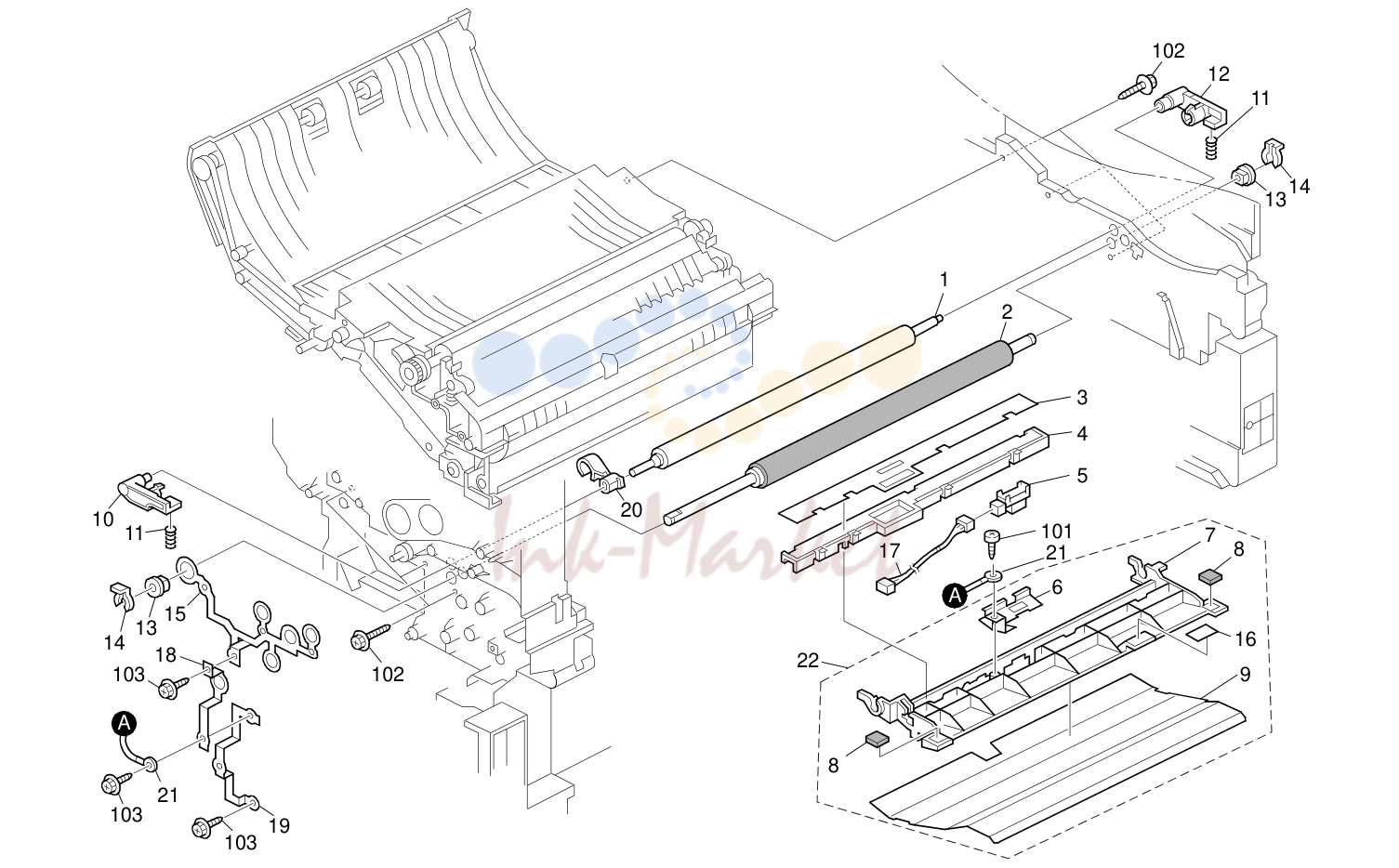

Paper Resist (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 22 | M052 2940 запросить цену → | направляющая пластина: Reg.: Sub: Ass’y |

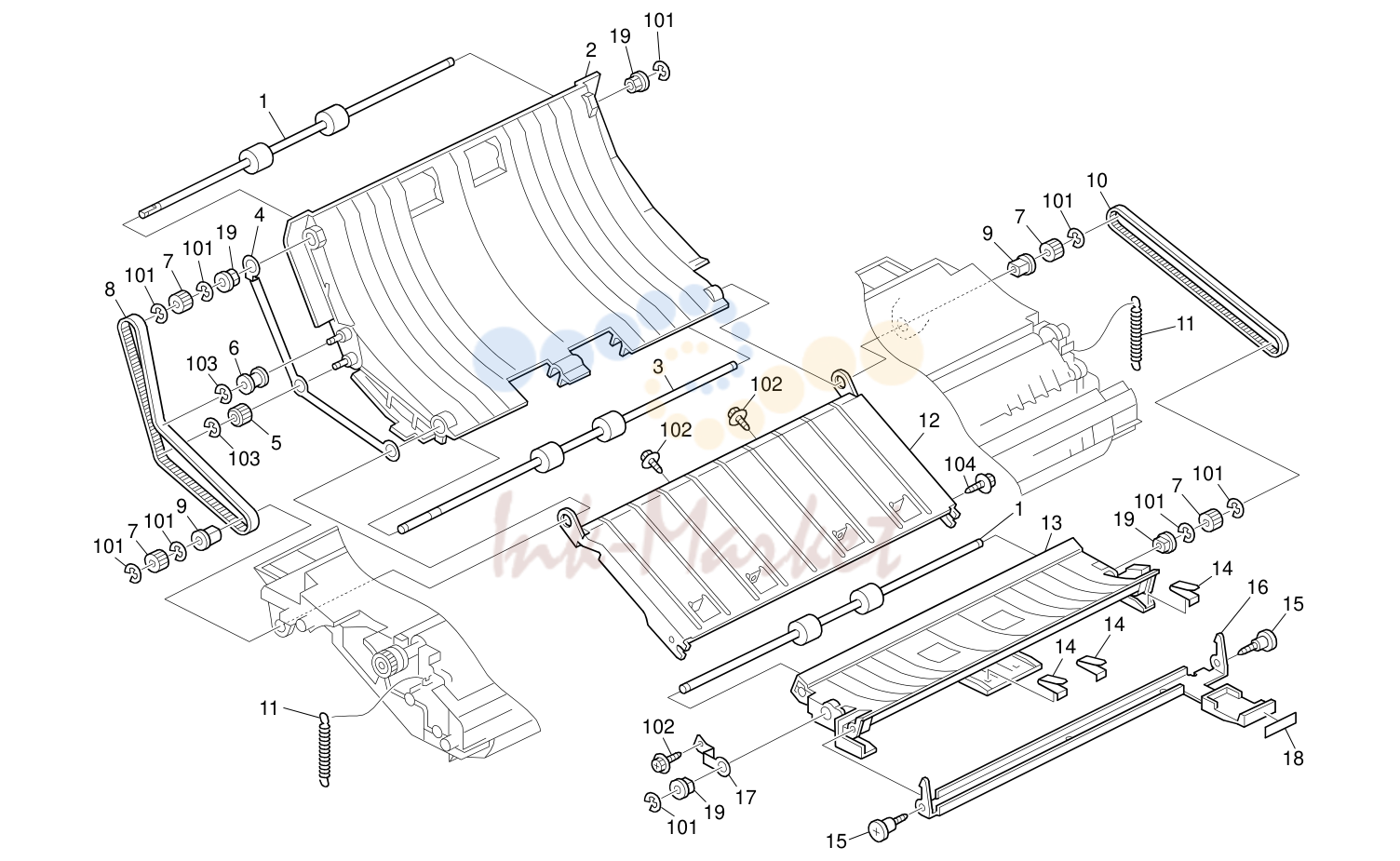

Paper перенос 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 15 | B039 4480 запросить цену → | Stepped винт - M5 |

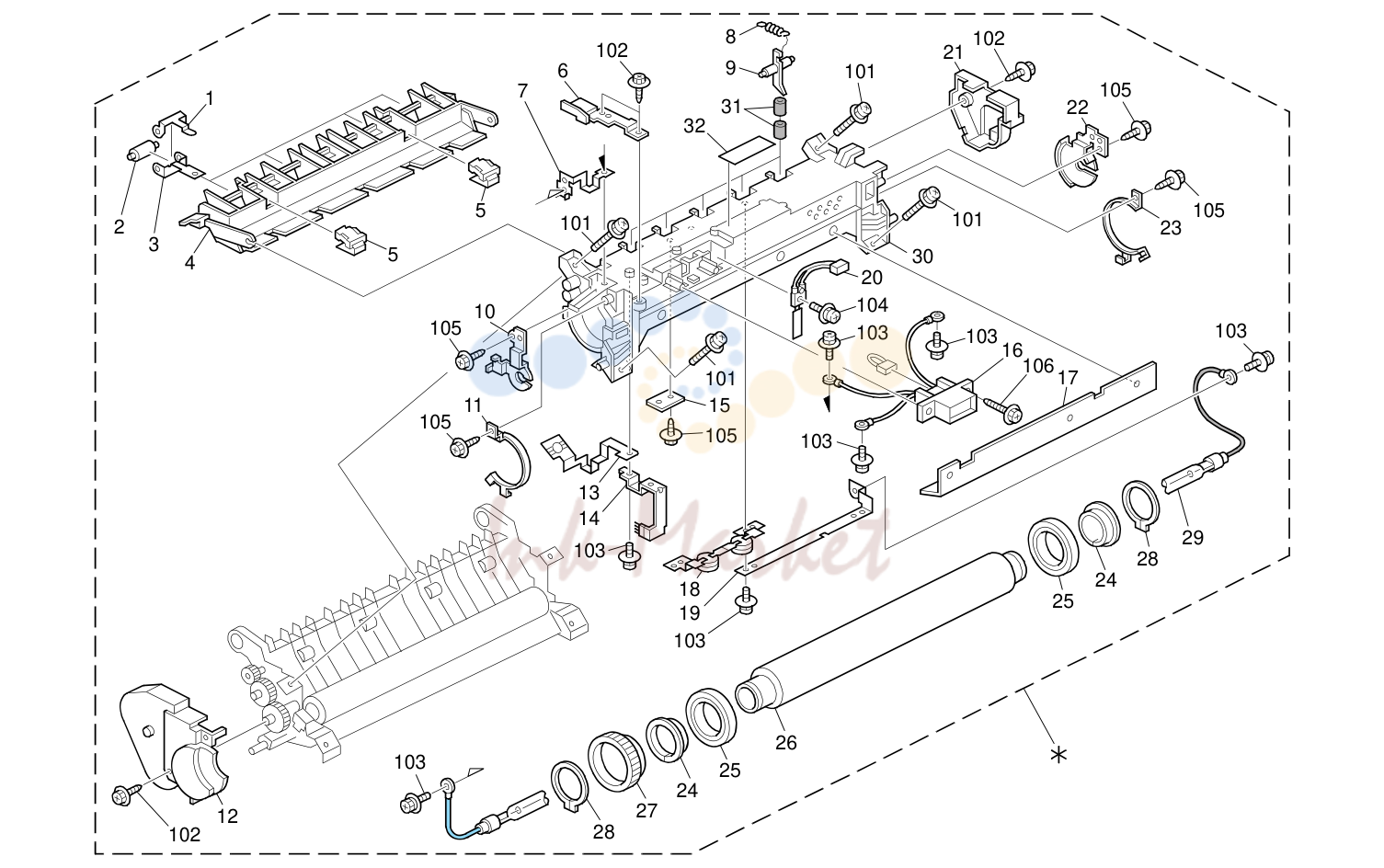

печь (закрепление) узел 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 32 | M052 6924 запросить цену → | печь (закрепление) узел |

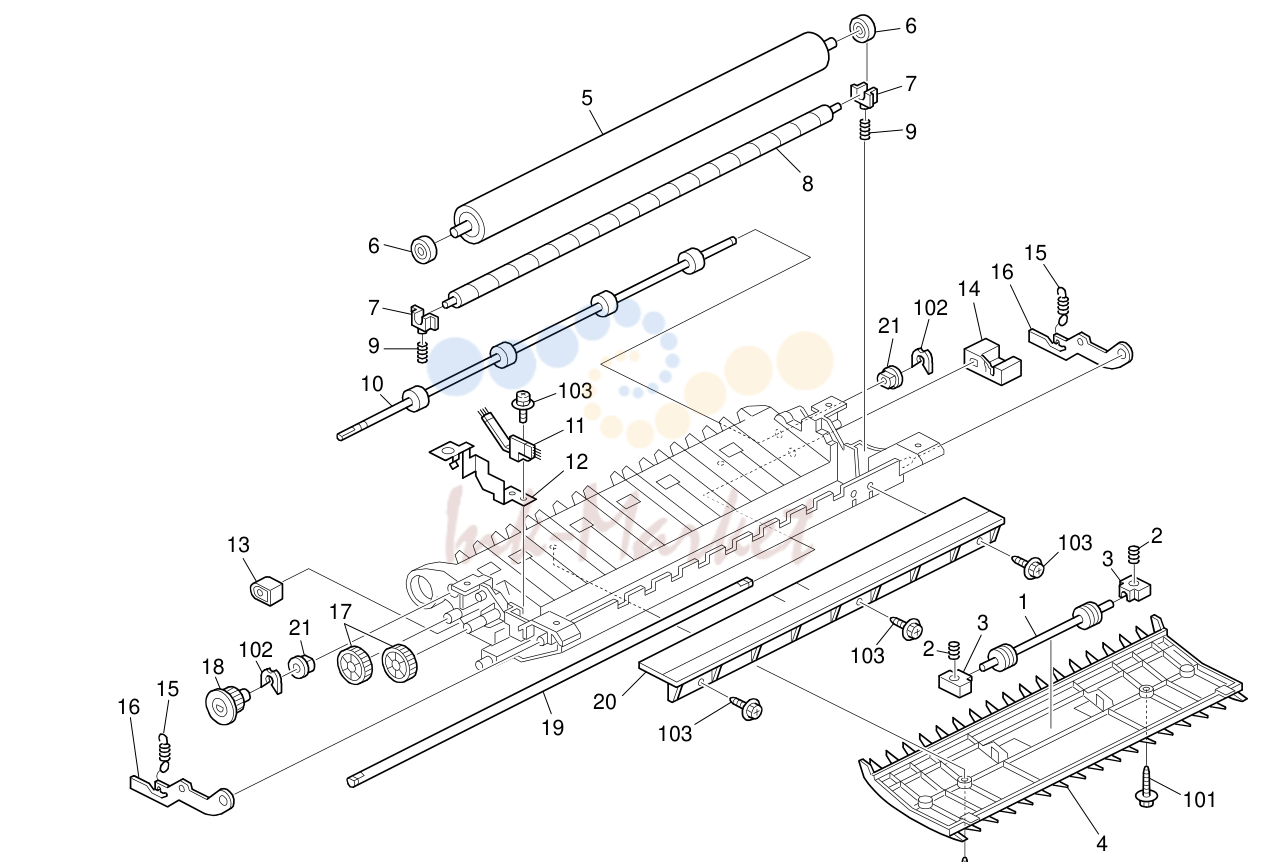

печь (закрепление) узел 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 6 | A232 3553 запросить цену → | Ball подшипник - 8x16x5 |

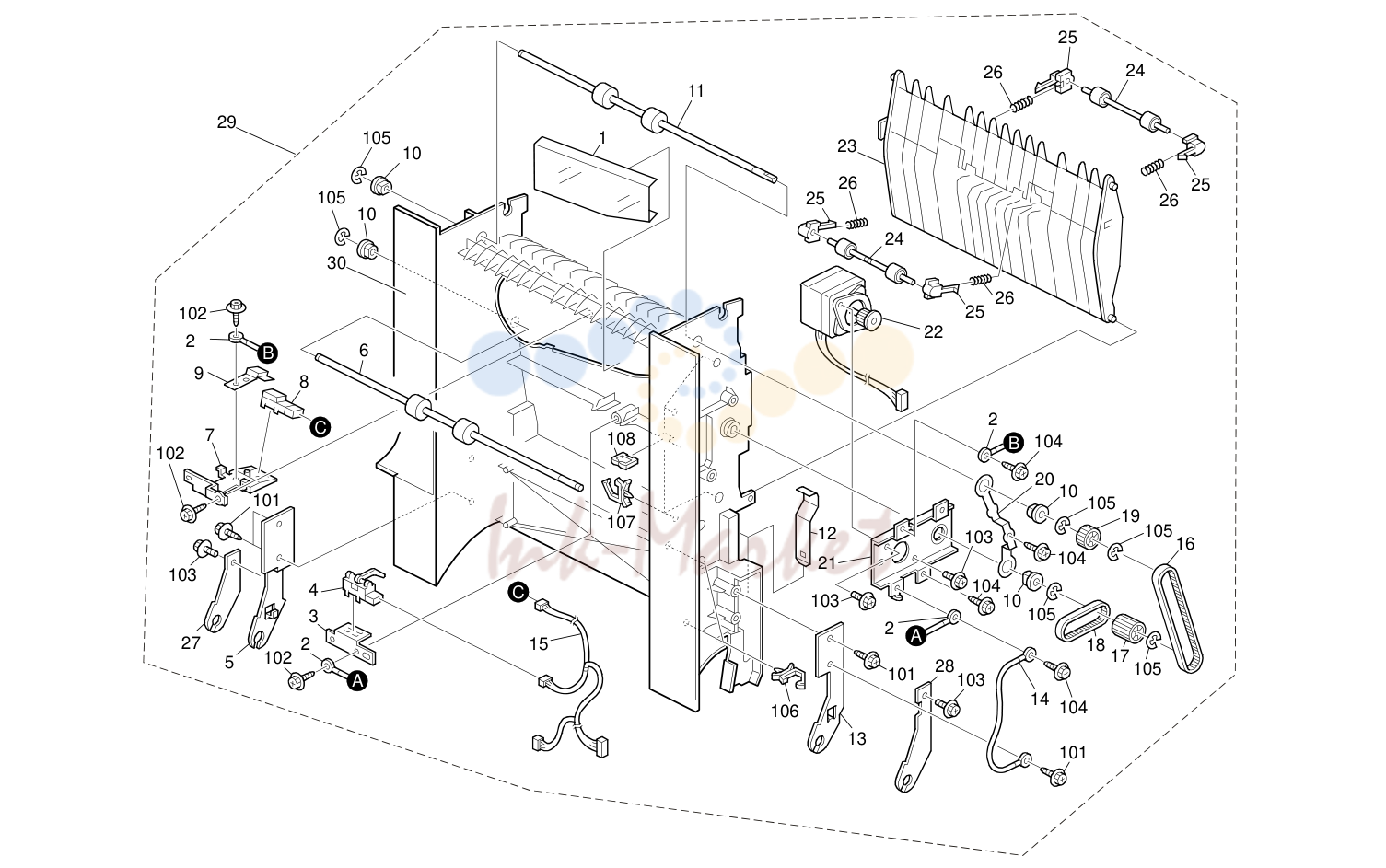

дуплекс узел 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 29 | M052 0250 запросить цену → | дуплекс узел: Upper: MF |
| 30 | M052 4601 запросить цену → | Frame: дуплекс |

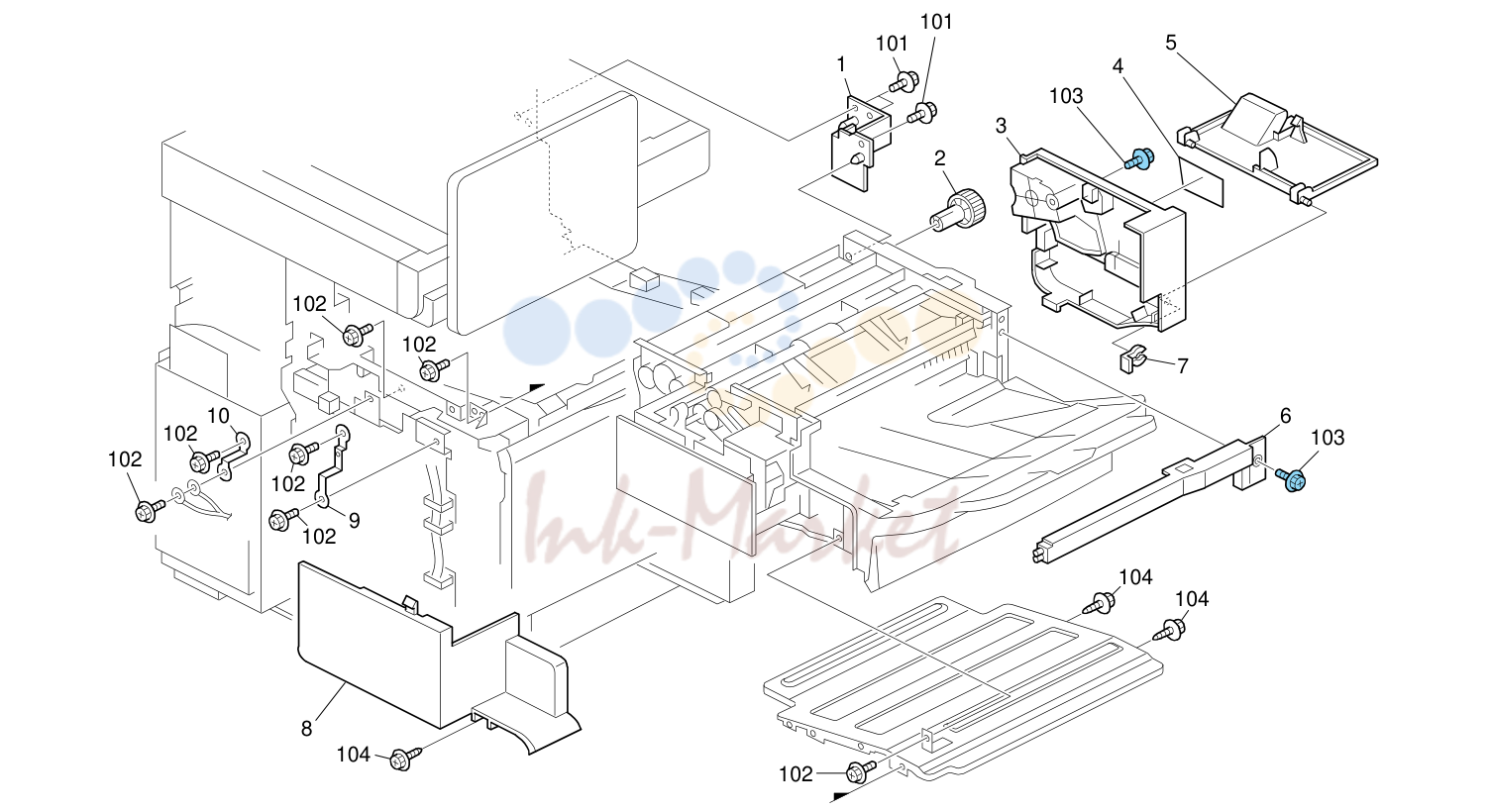

финишер Section 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 9 | M052 1088 запросить цену → | Lower: B |
| 10 | M052 1087 запросить цену → | Lower: A |

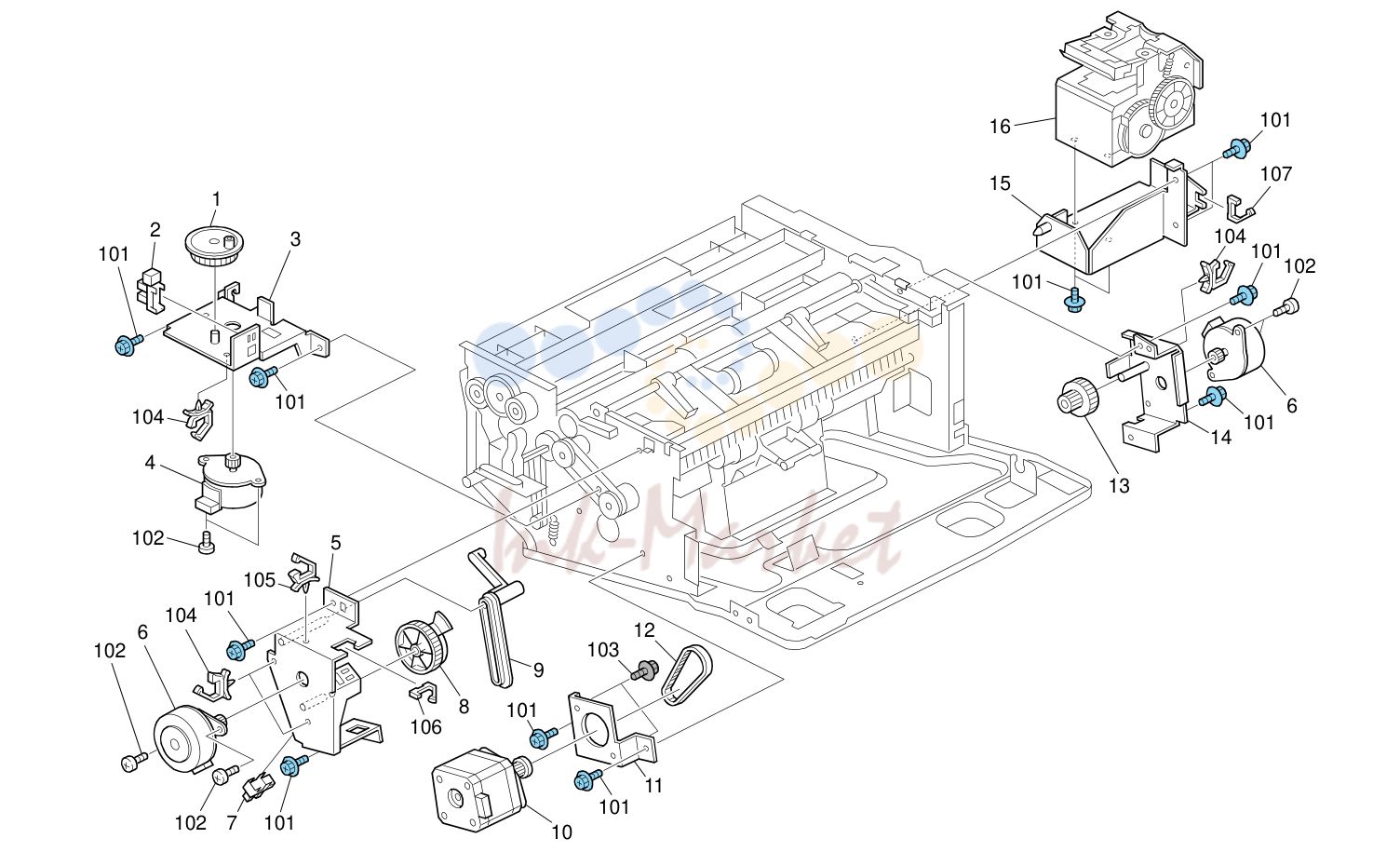

финишер Section 3 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 5 | M366 2651 запросить цену → | : Gathering ролик: Ass'y |
| 14 | M366 2641 запросить цену → | : Open and Close: Ass'y |
| 16 | AJ01 1030 запросить цену → | Stapler: EH-C590R10 |

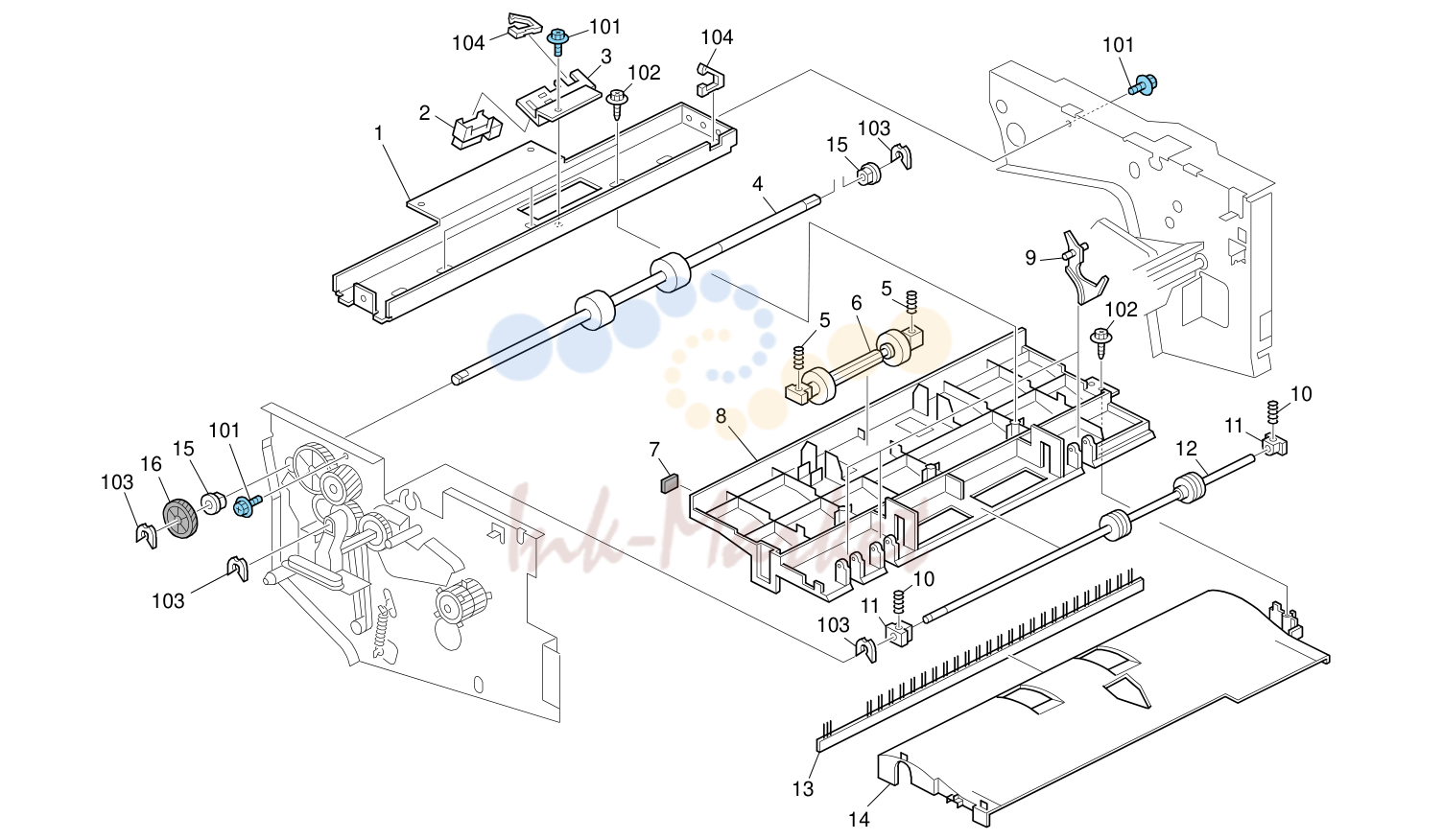

финишер Section 5 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 11 | B408 2175 запросить цену → | втулка - ролик Slide |

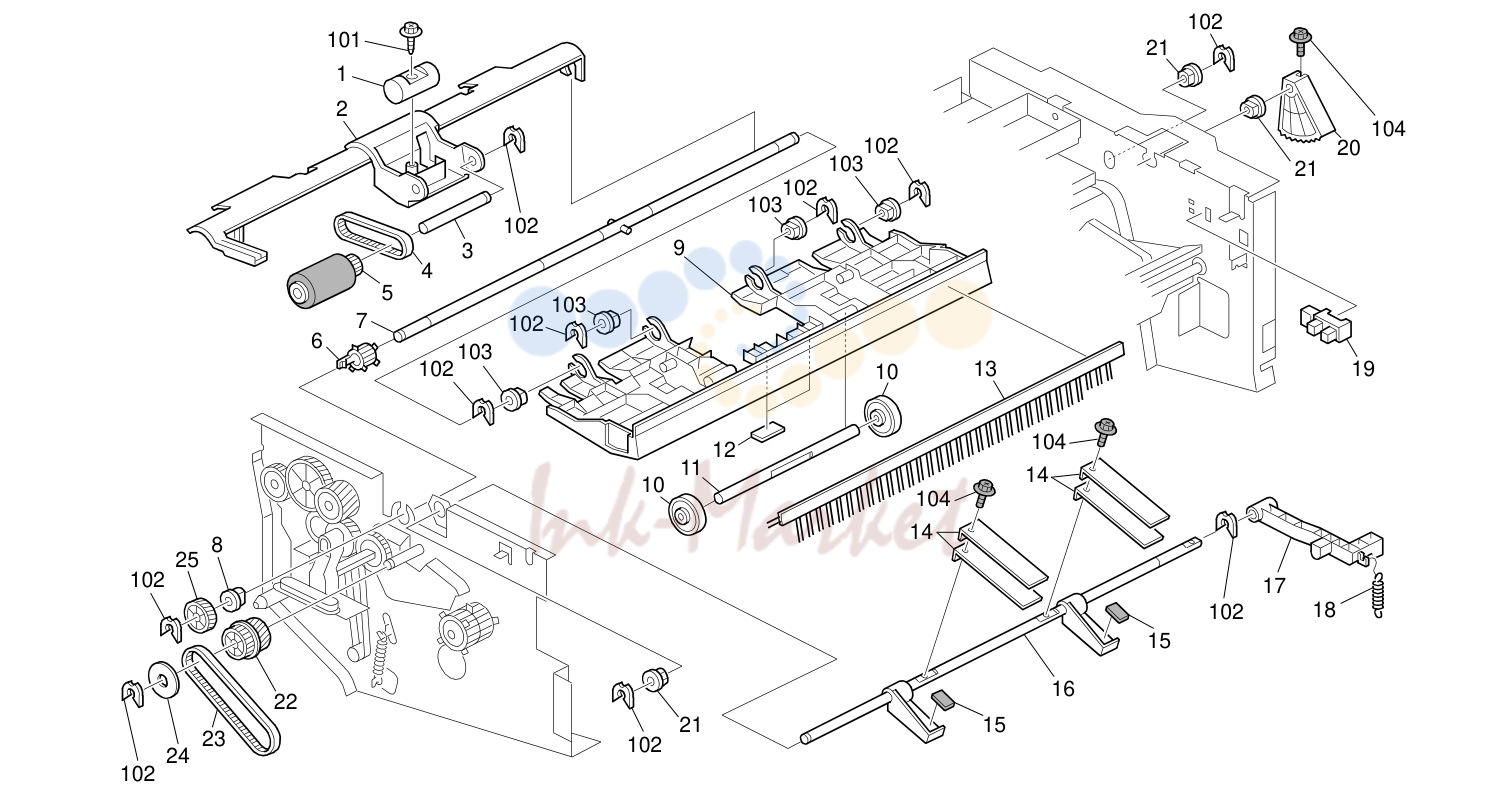

финишер Section 6 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B700 3535 запросить цену → | Timing ремень: B40S2M116 |
| 6 | M366 2234 запросить цену → | : Drive: Transmission |
| 10 | A681 2742 запросить цену → | Driven Exit ролик |
| 24 | B478 3569 запросить цену → | Spacer |

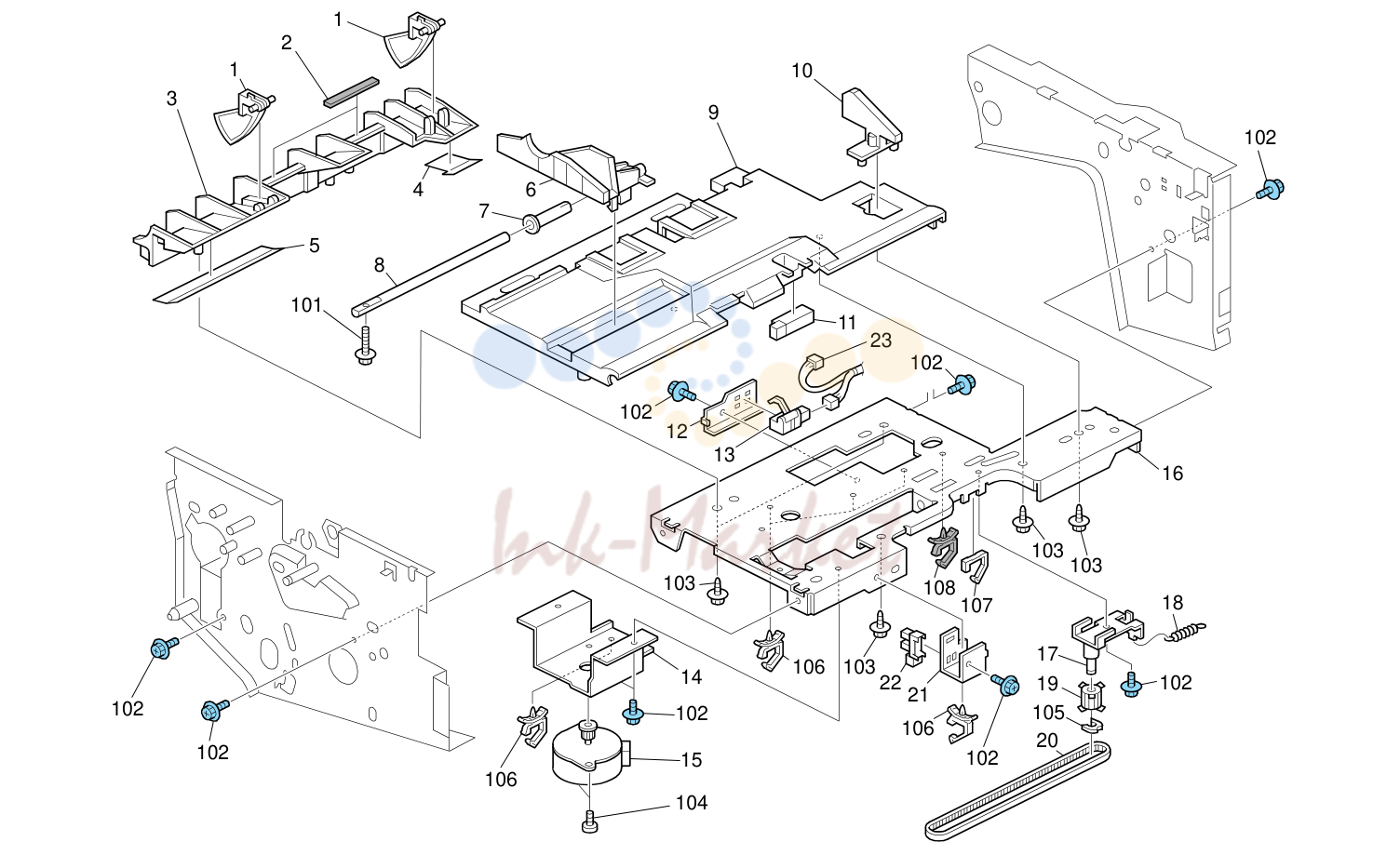

финишер Section 8 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 7 | A681 4515 запросить цену → | втулка - 6mm |
| 12 | M366 4132 запросить цену → | Stapler Tray |
| 20 | A858 4181 запросить цену → | Timing ремень - 2XL |

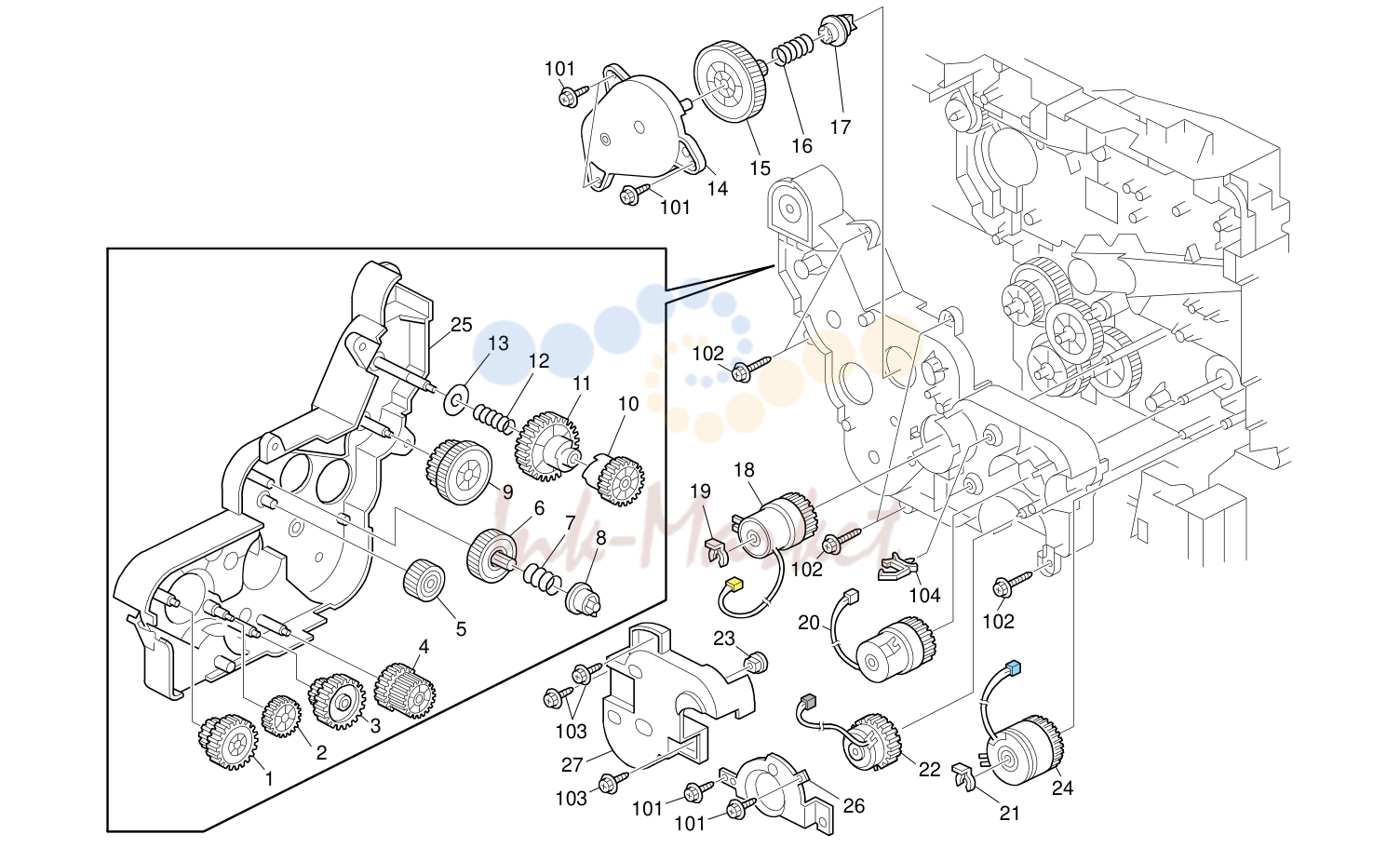

Drive Section 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 24 | M052 2761 запросить цену → | Manual Feed |

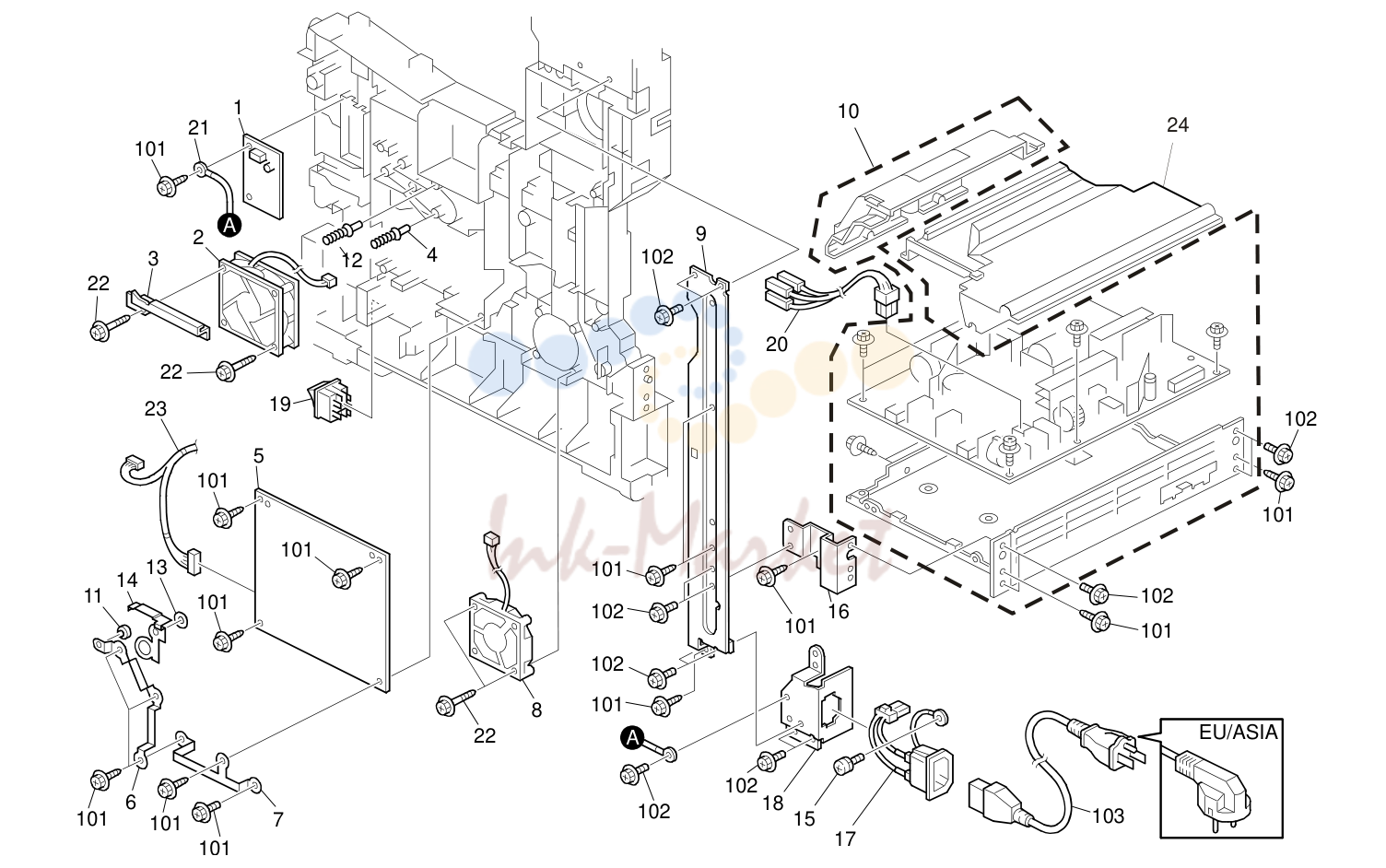

электрика Section 1 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 11 | A153 2117 запросить цену → | Terminal: ролик |
| 13 | LA25 2536 запросить цену → | Spacer: Lower: Body |
| 24 | M052 1162 запросить цену → | крышка: Power Supply узел: Middle |

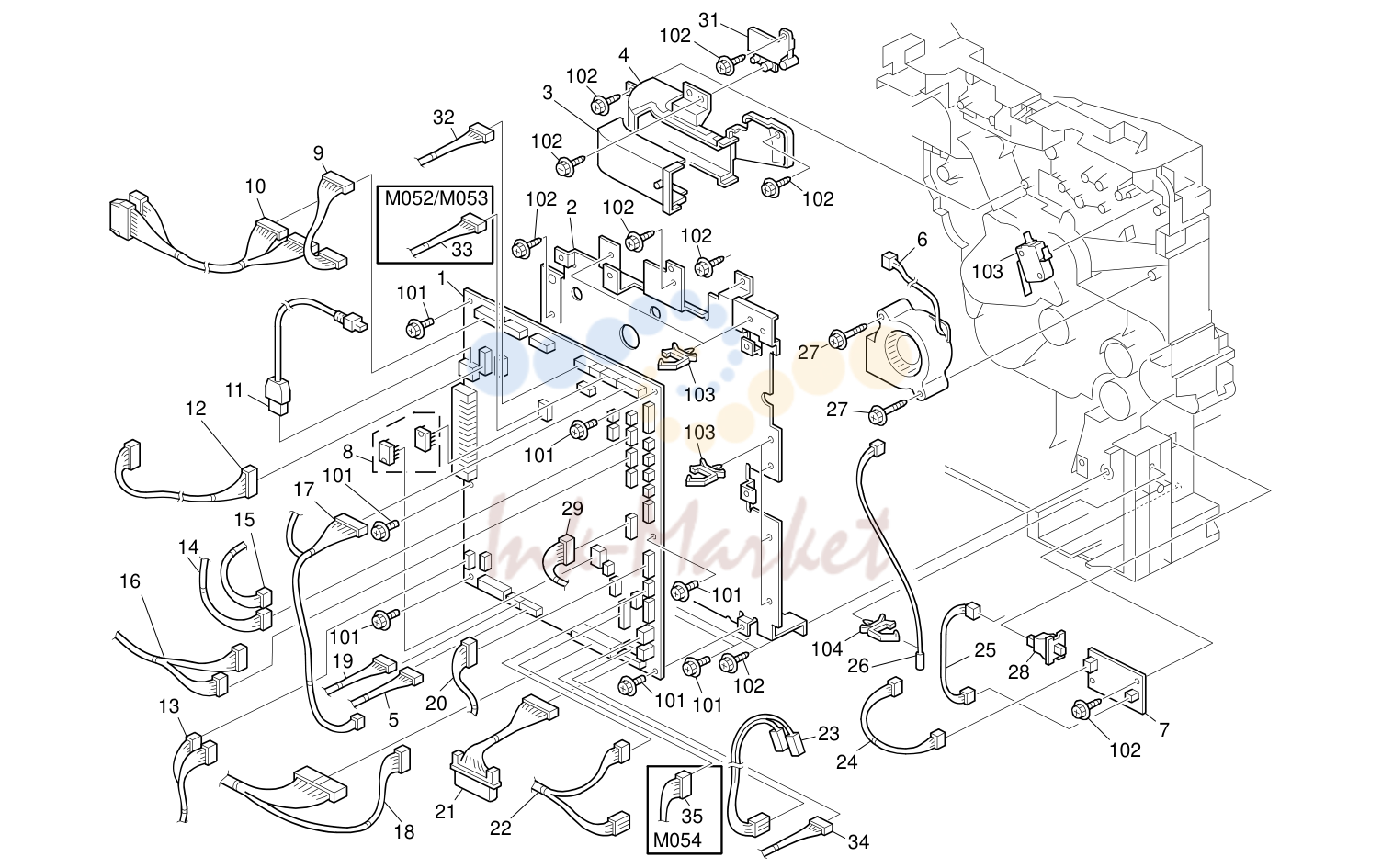

электрика Section 2 (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 27 | B259 1119 запросить цену → | Tapping винт: M3x33 |

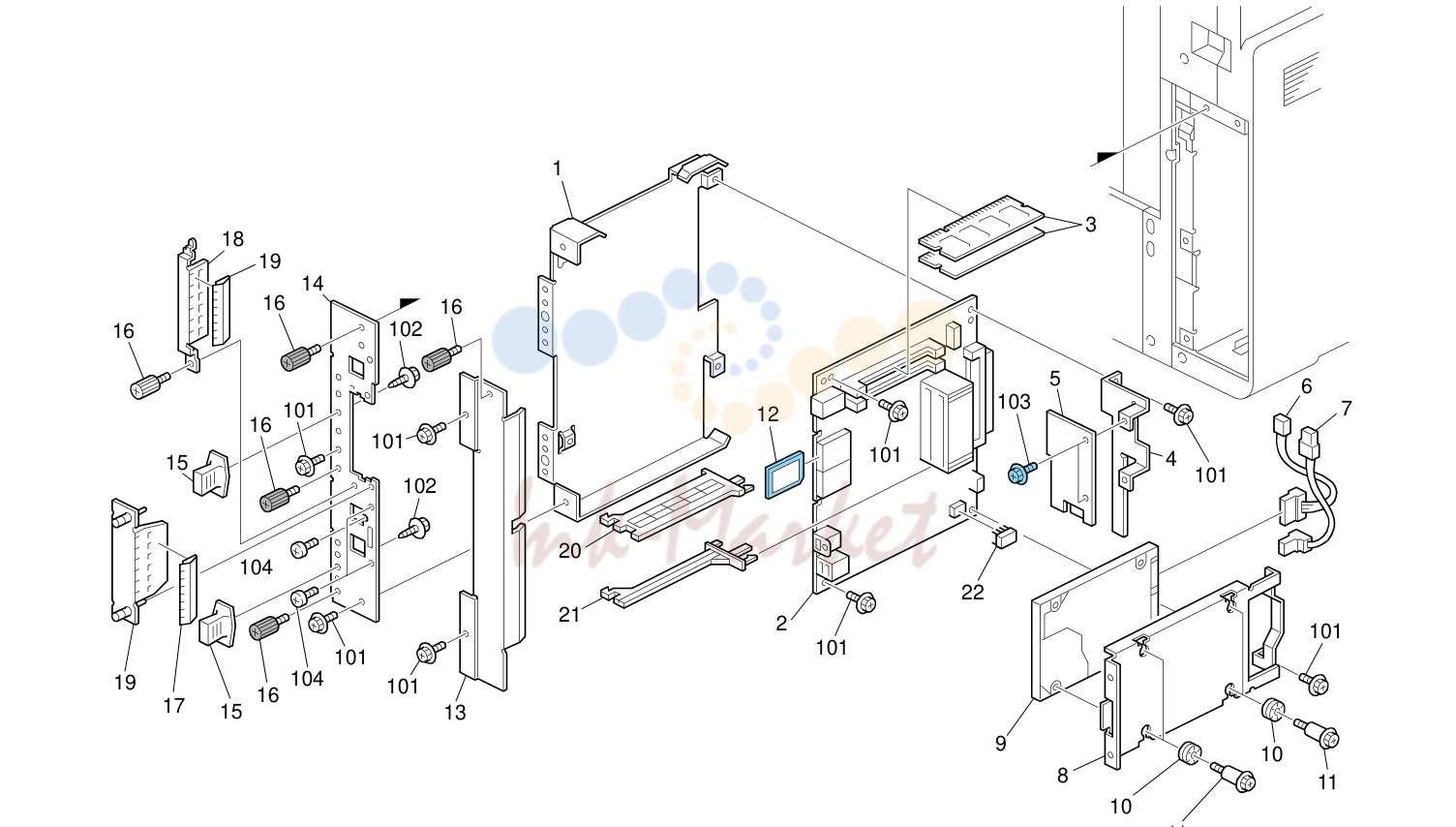

Contролик узел (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 17 | B070 6899 запросить цену → | Ground пластина: Panel |
| 19 | B132 5836 запросить цену → | Panel - Interface |

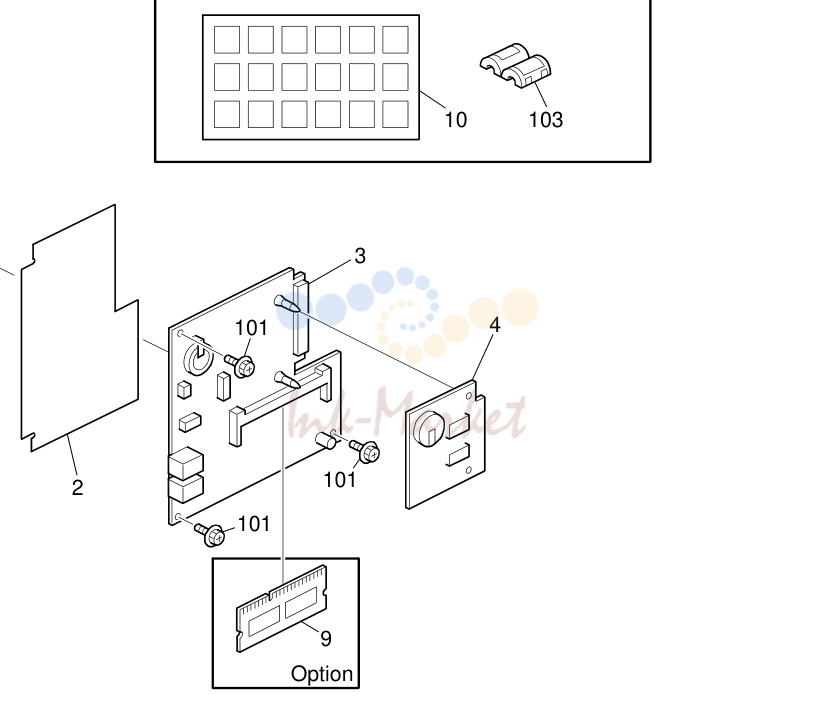

Fax узел (M052/M053/M054)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B771 5050 запросить цену → | Speaker |
| 9 | B447 5182 запросить цену → | плата: SDRAM-DIMM: 32MB: PC100 |
| 2 | M052 0211 запросить цену → | печь (закрепление) узел: NA |
| 2 | M052 0212 запросить цену → | печь (закрепление) узел: EU/AP |
| 2 | M052 1010 запросить цену → | кронштейн: Frame: Left: Ass'y |
| 2 | M052 1013 запросить цену → | кронштейн: Frame: Right: Ass'y |
| 2 | M052 1016 запросить цену → | вал: дуплекс: Left: Ass'y |
| 2 | M052 1029 запросить цену → | кронштейн: пружина: дуплекс |
| 2 | M052 1044 запросить цену → | Support: пластина: Frame: Left |
| 2 | M052 1046 запросить цену → | крышка: Safety Switch |
| 2 | M052 1047 запросить цену → | Earth пластина: Shutter: AIO |
| 2 | M052 1048 запросить цену → | Earth пластина: Frame: Right |
| 2 | M052 1049 запросить цену → | направляющая: жгут: Fuser |
| 2 | M052 1051 запросить цену → | крышка: Stay: LSU |
| 2 | M052 1052 запросить цену → | рычаг: печь (закрепление): Right |
| 2 | M052 1053 запросить цену → | рычаг: печь (закрепление): Left |
| 2 | M052 1058 запросить цену → | Switch: Main |
| 2 | M052 1059 запросить цену → | Plain вал подшипник: Frame: барабан |
| 2 | M052 1061 запросить цену → | кронштейн: Toner End датчик |
| 2 | M052 1066 запросить цену → | DC Fan мотор: MM80: 24V |
| 2 | M052 1067 запросить цену → | Duct: Upper: Cooling: AIO |
| 2 | M052 1068 запросить цену → | Duct: lower: Cooling: AIO |
| 2 | M052 1069 запросить цену → | Fan: Cooling: AIO |
| 2 | M052 1070 запросить цену → | винт: Drawer: печь (закрепление) |
| 2 | M052 1071 запросить цену → | кронштейн: Duct: AIO |
| 2 | M052 1072 запросить цену → | Duct: Fan: PSU |
| 2 | M052 1074 запросить цену → | Cushion: Shutter: AIO |
| 2 | M052 1078 запросить цену → | крышка: Stay: сканер: Rear |
| 2 | M052 1079 запросить цену → | Gasket: Stay: сканер: Right |
| 2 | M052 1086 запросить цену → | кронштейн: пружина: дуплекс |
| 2 | M052 1087 запросить цену → | Ground пластина: Stay: Finishing Sub-узел: |
| 2 | M052 1088 запросить цену → | Ground пластина: Stay: Finishing Sub-узел: |
| 2 | M052 1089 запросить цену → | Earth пластина: кронштейн: PSU |
| 2 | M052 1092 запросить цену → | Earth пластина: PSU |
| 2 | M052 1094 запросить цену → | Sheet: Block: лазер |
| 2 | M052 1095 запросить цену → | направляющая: Sheet: Block: лазер |
| 2 | M052 1096 запросить цену → | Support: Sheet: Block: лазер |
| 2 | M052 1110 запросить цену → | шестерня: Dev: Second |
| 2 | M052 1111 запросить цену → | Housing: Drive: Main: μF |
| 2 | M052 1113 запросить цену → | шестерня: Pulley: печь (закрепление): 1bin |
| 2 | M052 1114 запросить цену → | Synchronous ремень: 1bin: Relay |
| 2 | M052 1126 запросить цену → | DC Brushless мотор: 49W |
| 2 | M052 1133 запросить цену → | шестерня: печь (закрепление): No.3 |
| 2 | M052 1141 запросить цену → | Housing: Drive: Sub |
| 2 | M052 1168 запросить цену → | кронштейн: муфта: Feed |
| 2 | M052 1191 запросить цену → | вал: High Voltage: Ass'y |
| 2 | M052 1195 запросить цену → | крышка: Drive: муфта |
| 2 | M052 1210 запросить цену → | пластина: Logo: RIC |
| 2 | M052 1211 запросить цену → | Decal: Logo: RIC |
| 2 | M052 1245 запросить цену → | крышка: C/T Box: μF |
| 2 | M052 1250 запросить цену → | рычаг: Door |
| 2 | M052 1254 запросить цену → | Feeler: Shutter |
| 2 | M052 1263 запросить цену → | Duct: крышка: Left |
| 2 | M052 1264 запросить цену → | Cushion: Duct: μF |
| 2 | M052 1268 запросить цену → | Button: Door: рычаг |
| 2 | M052 1282 запросить цену → | Louver |
| 2 | M052 1411 запросить цену → | Operation Panel: EU: Ass'y |
| 2 | M052 1412 запросить цену → | Operation Panel: AA: Ass'y |
| 2 | M052 1420 запросить цену → | Operation Sub-узел: SNK-GW: NA: Ass'y |
| 2 | M052 1480 запросить цену → | жгут: Joint: Power Source |
| 2 | M052 1481 запросить цену → | кабель: Joint: USB: Mini_B |
| 2 | M052 1487 запросить цену → | плата: LCDC: NA: Ass'y |
| 2 | M052 1488 запросить цену → | плата: LCDC: EU: Ass'y |
| 2 | M052 1489 запросить цену → | плата: LCDC: AA: Ass'y |
| 2 | M052 1571 запросить цену → | крышка: Inner: SNK |
| 2 | M052 1590 запросить цену → | кронштейн: Supporter: Operation Panel: A |
| 2 | M052 1591 запросить цену → | кронштейн: Supporter: Operation Panel: B: M052 |
| 3 | M052 1592 запросить цену → | кронштейн: Operation Sub-узел: μF1A |
| 3 | M052 1593 запросить цену → | крышка: Operation Panel: Upper: M052 |
| 3 | M052 1594 запросить цену → | крышка: Operation Panel: Lower: M052 |
| 3 | M052 1595 запросить цену → | кронштейн: Support: OP: C |
| 3 | M052 1711 запросить цену → | Door: Front: EU |
| 3 | M052 1712 запросить цену → | Door: Front: NA |
| 3 | M052 1717 запросить цену → | крышка: Right: NA |
| 3 | M052 1718 запросить цену → | крышка: Left: NA |
| 3 | M052 1719 запросить цену → | крышка: Left: EU |
| 3 | M052 1721 запросить цену → | крышка: Right: EU |
| 3 | M052 1725 запросить цену → | крышка: Upper: EU |
| 3 | M052 1726 запросить цену → | крышка: Upper: NA |
| 3 | M052 1731 запросить цену → | крышка: Left: Upper: EU: M052 |
| 3 | M052 1732 запросить цену → | крышка: Left: Upper: NA/AA |
| 3 | M052 1735 запросить цену → | крышка: CTL: Rear Left: EU |
| 3 | M052 1736 запросить цену → | крышка: CTL: Rear Left: NA |
| 3 | M052 1741 запросить цену → | крышка: Right: Upper: EU |
| 3 | M052 1742 запросить цену → | крышка: Right: Upper: NA |
| 3 | M052 1745 запросить цену → | крышка: CTL: Rear Left: Upper: EU |
| 3 | M052 1746 запросить цену → | крышка: CTL: Rear Left: Upper: NA |
| 3 | M052 1755 запросить цену → | крышка: сканер: Right: EU |
| 3 | M052 1756 запросить цену → | крышка: сканер: Right: NA/AA |
| 3 | M052 1761 запросить цену → | крышка: сканер: Left: EU |
| 3 | M052 1762 запросить цену → | крышка: сканер: Left: NA/AA |
| 3 | M052 1765 запросить цену → | крышка: сканер: Upper: EU |
| 3 | M052 1766 запросить цену → | крышка: сканер: Upper: NA/AA |
| 3 | M052 1772 запросить цену → | крышка: сканер: Rear: NA/AA |
| 3 | M052 1775 запросить цену → | Extention Tray: Exit: EU |
| 3 | M052 1776 запросить цену → | Extention Tray: Exit: NA |
| 3 | M052 2009 запросить цену → | крышка: Handle |
| 3 | M052 2020 запросить цену → | крышка: сканер: Front |
| 3 | M052 2026 запросить цену → | Link: Door: Front |
| 3 | M052 2027 запросить цену → | Compression пружина: Door: рычаг |
| 3 | M052 2028 запросить цену → | Coil пружина: Link |
| 3 | M052 2569 запросить цену → | Tension пружина End Fence |
| 3 | M052 2591 запросить цену → | крышка: лоток бумаги: Front |
| 3 | M052 2592 запросить цену → | Handle: лоток бумаги: Front |
| 3 | M052 2605 запросить цену → | Feeler Paper Volume Bottom пластина Tray |
| 3 | M052 2653 запросить цену → | Decal: Operating Arrow Direction |
| 3 | M052 2714 запросить цену → | Rear Mylar держатель: Friction Pad: |
| 3 | M052 2755 запросить цену → | Extension Tray: Manual Feed |
| 3 | M052 2756 запросить цену → | крышка: Front: EU |
| 3 | M052 2757 запросить цену → | крышка: Front: NA |
| 3 | M052 2761 запросить цену → | Electromagnetic муфта: 1Turn: Z41: |
| 3 | M052 2842 запросить цену → | Ground пластина: датчик Board |
| 3 | M052 2912 запросить цену → | Seal: направляющая пластина: регистрация: Upper |
| 3 | M052 2919 запросить цену → | Blocking Cap: втулка: регистрация |
| 3 | M052 2939 запросить цену → | Ground пластина: ролик: регистрация: Driven |
| 3 | M052 3851 запросить цену → | направляющая пластина: перенос |
| 3 | M052 3852 запросить цену → | Sheet: направляющая пластина: перенос |
| 3 | M052 3871 запросить цену → | перенос ролик |
| 3 | M052 4052 запросить цену → | Ground пластина: Pressure |
| 3 | M052 4053 запросить цену → | Discharge Brush: Pressure |
| 3 | M052 4055 запросить цену → | вал: Pressure |
| 3 | M052 4059 запросить цену → | Pressure ролик |
| 3 | M052 4061 запросить цену → | рычаг: Pressure |
| 3 | M052 4062 запросить цену → | Pressure пружина - печь (закрепление) |
| 3 | M052 4063 запросить цену → | пружина - печь (закрепление) Stripper |
| 3 | M052 4066 запросить цену → | Exit ролик: печь (закрепление) |
| 3 | M052 4070 запросить цену → | шестерня: 28T: печь (закрепление): Exit |
| 3 | M052 4071 запросить цену → | Frame: Pressure |
| 3 | M052 4080 запросить цену → | Upper Frame: Fuser |
| 3 | M052 4082 запросить цену → | Ground пластина: печь (закрепление) |
| 3 | M052 4101 запросить цену → | Hot ролик |
| 3 | M052 4102 запросить цену → | шестерня: Hot ролик |
| 3 | M052 4115 запросить цену → | Heater: 1025W: 120V: QIRF |
| 3 | M052 4116 запросить цену → | Heater: 1025W: 220V: QIRF |
| 3 | M052 4182 запросить цену → | Left Pressure рычаг |
комментарии
