Ricoh Aficio sp C830DN C831DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- лазер узел
- лоток бумаги (1st)
- лоток бумаги (2nd)
- подача бумаги
- Paper регистрация
- TONNER SUPPRY-1
- TONNER SUPPRY-1
- TONNER SUPPRY-2
- PCU
- ITB узел
- USED TONER-1
- USED TONER-2
- печь (закрепление)-1
- печь (закрепление)-1
- печь (закрепление)-1
- печь (закрепление)-1

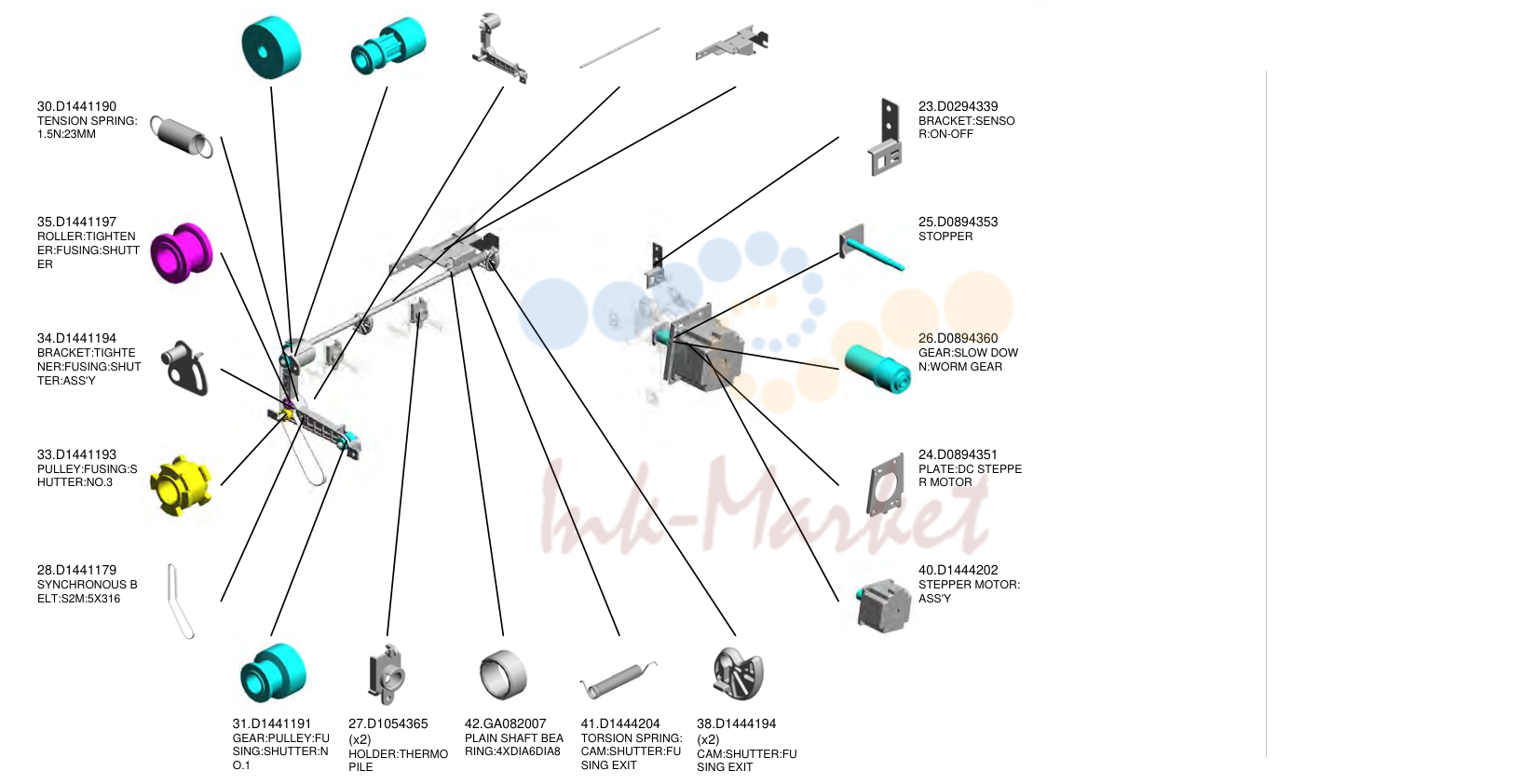

- печь (закрепление)-2
- печь (закрепление)-2

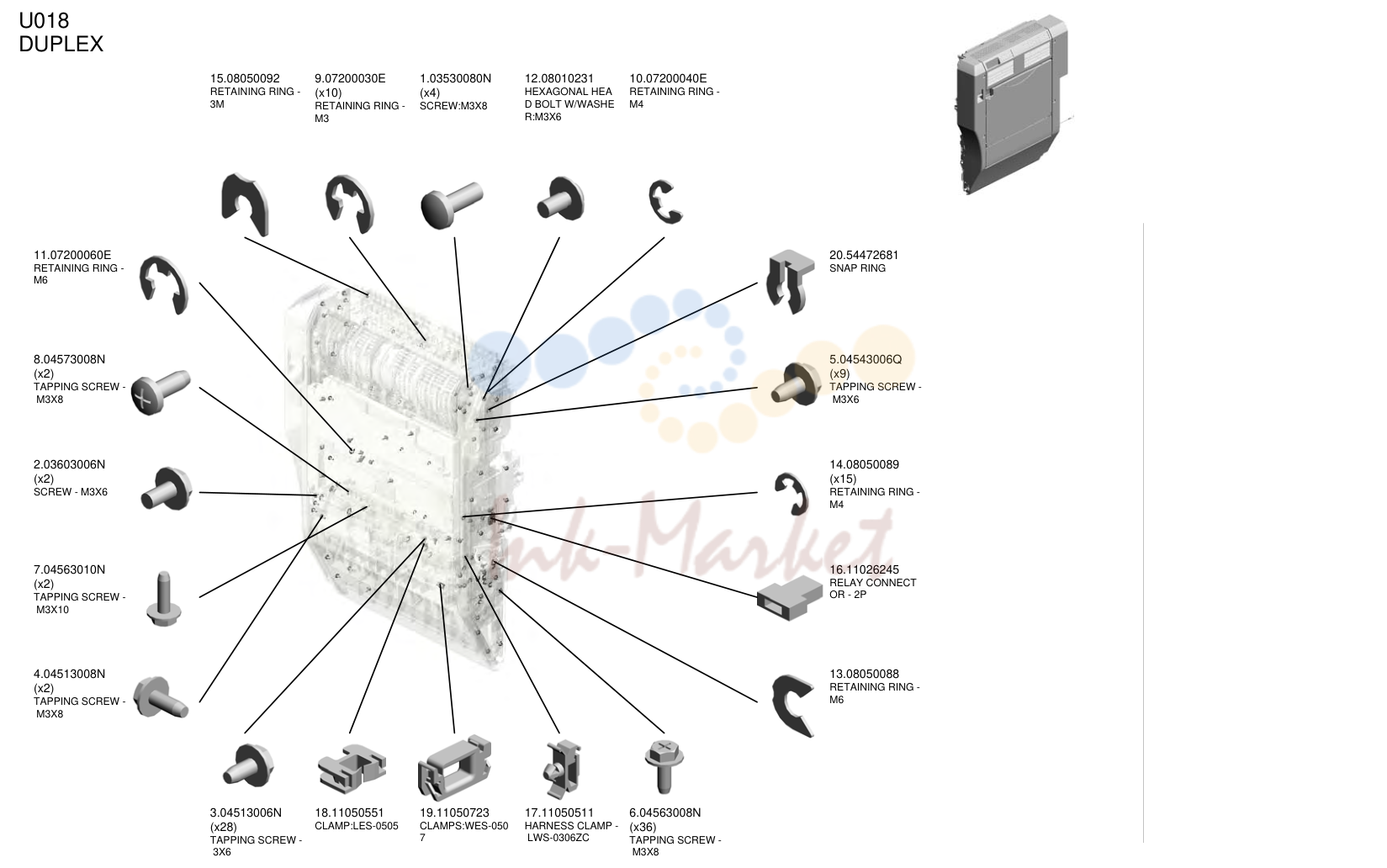

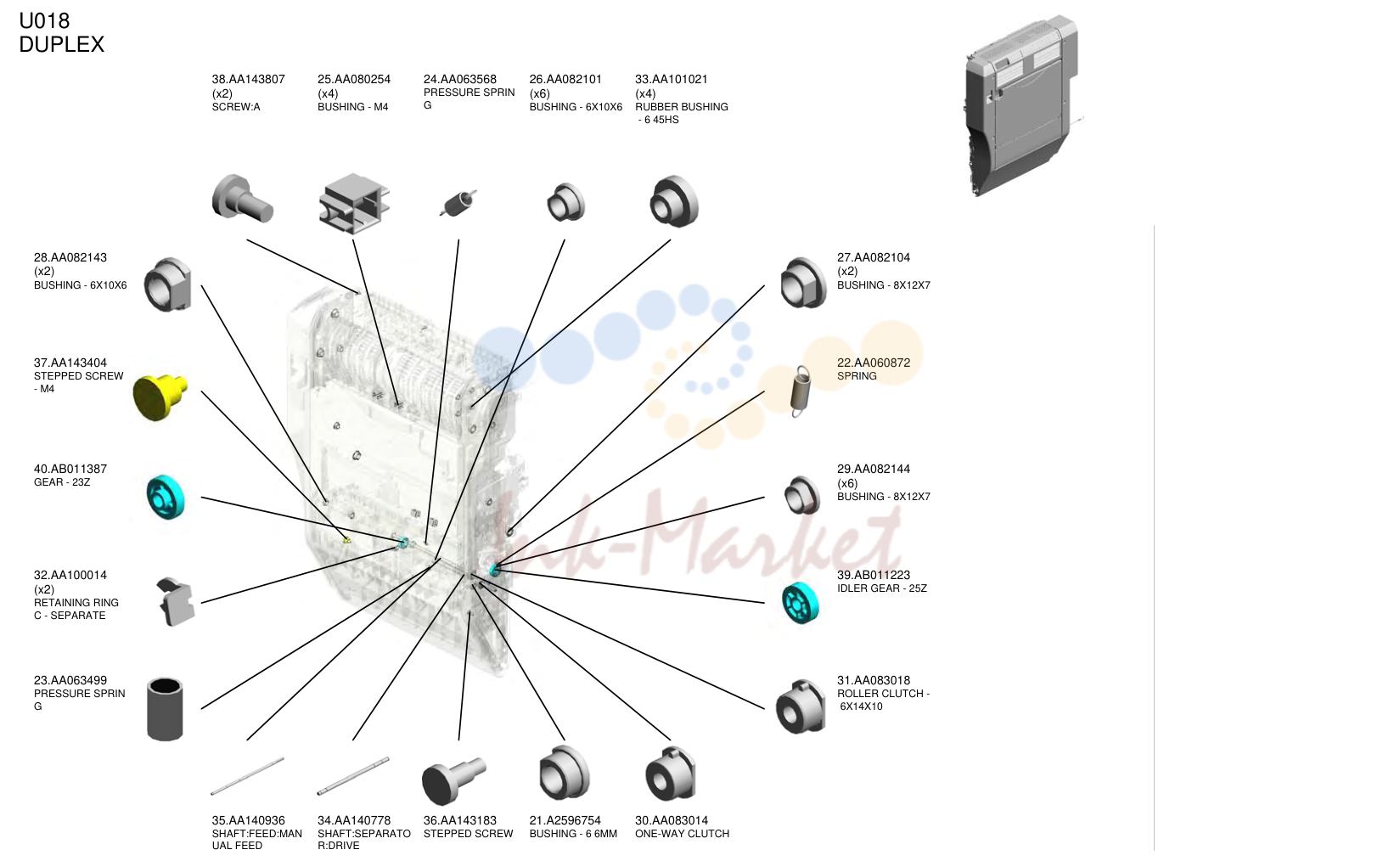

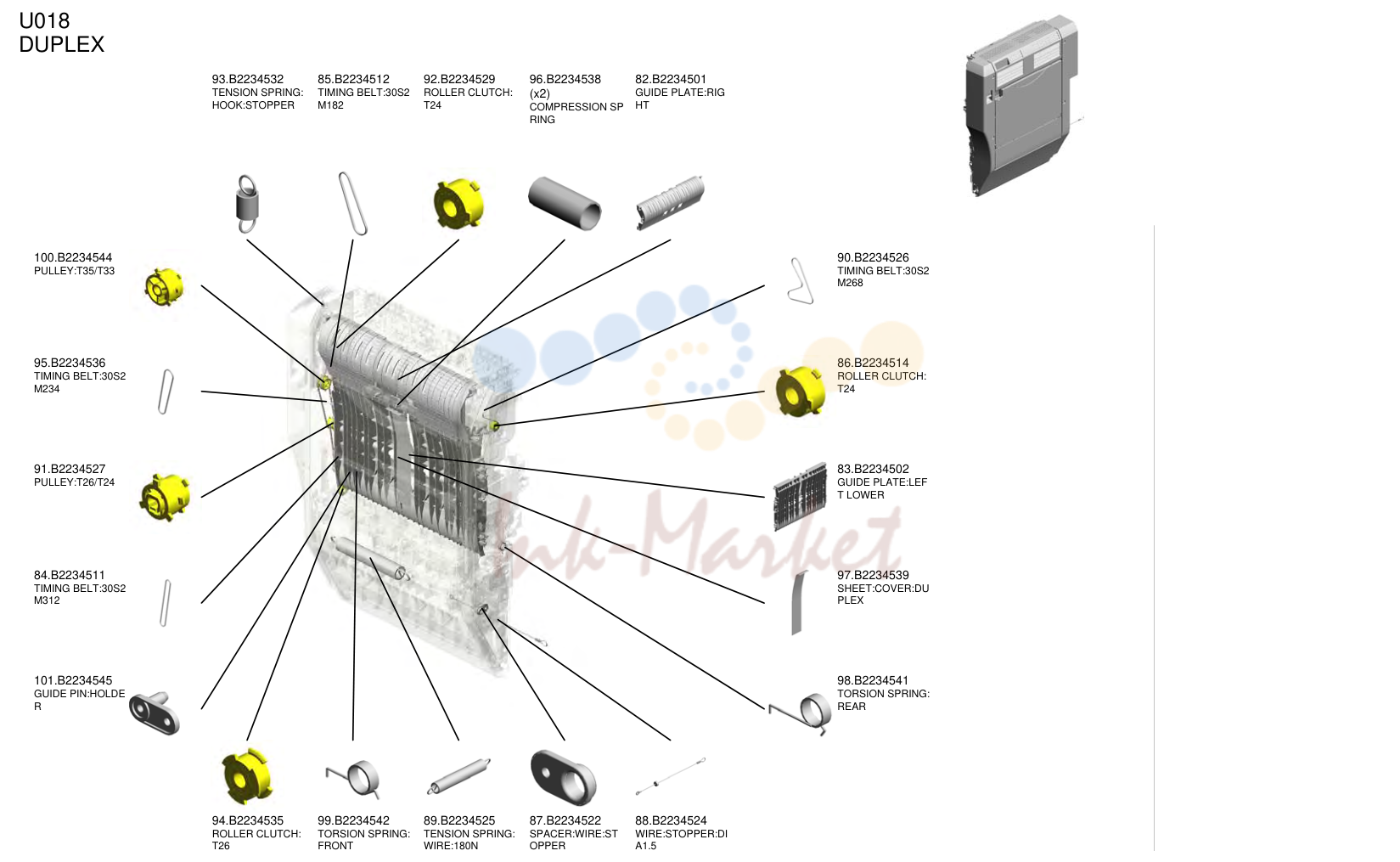

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- MAIN DRIVE-2
- MAIN DRIVE-2
- MAIN DRIVE-3
- MAIN DRIVE-4
- MAIN DRIVE-5
- электрика
- электрика
- электрика
- CONTролик
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама

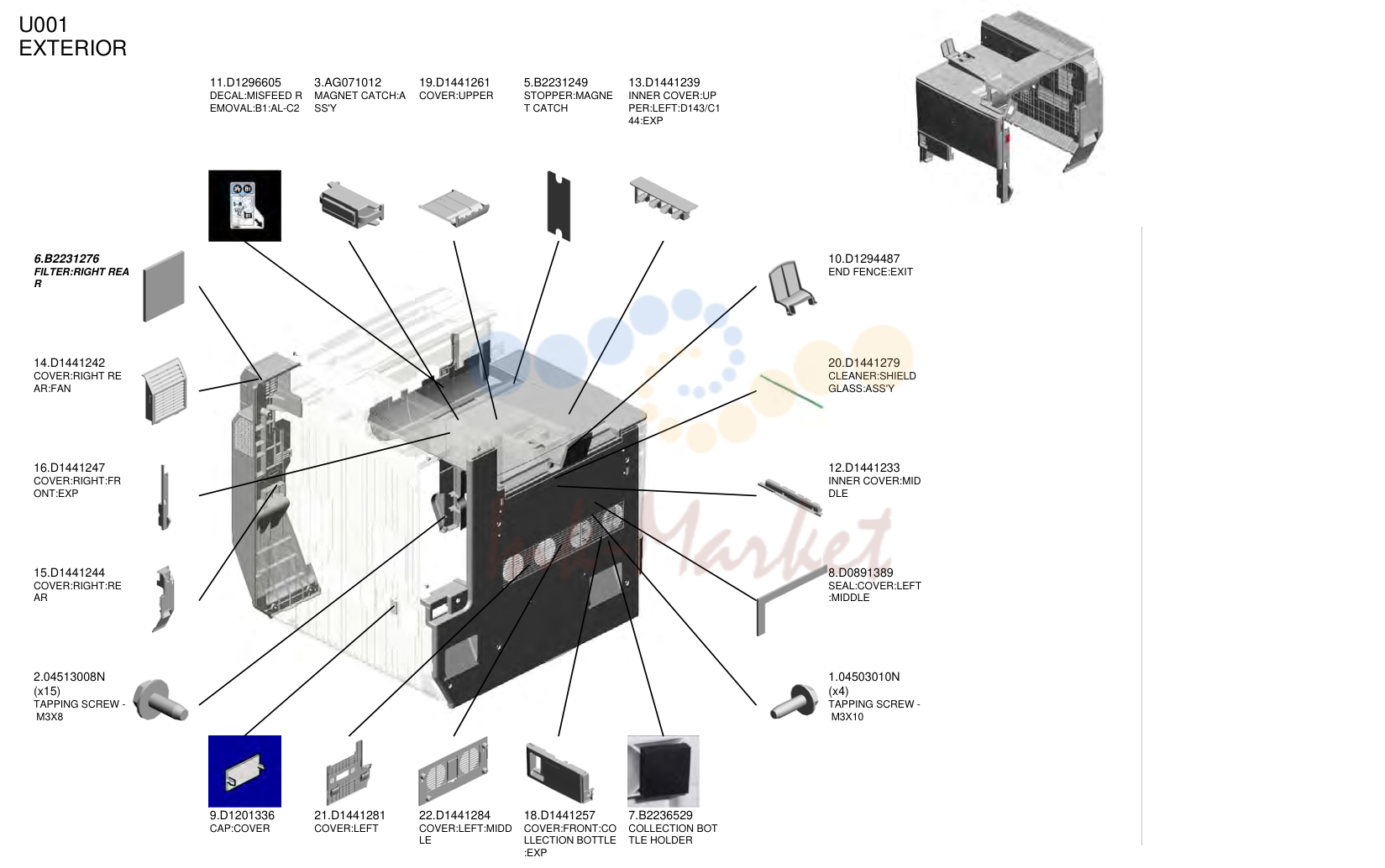

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 11 | D1296605 запросить цену → | DECAL:MISFEED R EMOVAL:B1:AL-C2 |
| 3 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 19 | D1441261 запросить цену → | крышка:UPPER |
| 5 | B2231249 запросить цену → | стопор:MAGNE T CATCH |
| 13 | D1441239 запросить цену → | INNER крышка:UP PER:LEFT:D143/C1 44:EXP |
| 6 | B2231276 ✓ в наличии | FILTER:RIGHT REA R |
| 14 | D1441242 запросить цену → | крышка:RIGHT RE AR:FAN |
| 16 | D1441247 запросить цену → | крышка:RIGHT:FR ONT:EXP |
| 15 | D1441244 запросить цену → | крышка:RIGHT:RE AR |
| 2 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 10 | D1294487 запросить цену → | END FENCE:EXIT |
| 20 | D1441279 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 12 | D1441233 запросить цену → | INNER крышка:MID DLE |
| 8 | D0891389 запросить цену → | SEAL:крышка:LEFT :MIDDLE |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 9 | D1201336 запросить цену → | CAP:крышка |
| 21 | D1441281 запросить цену → | крышка:LEFT |
| 22 | D1441284 запросить цену → | крышка:LEFT:MIDD LE |
| 18 | D1441257 запросить цену → | крышка:FRONT:CO LLECTION BOTTLE :EXP |
| 7 | B2236529 запросить цену → | COLLECTION BOT TLE держатель |

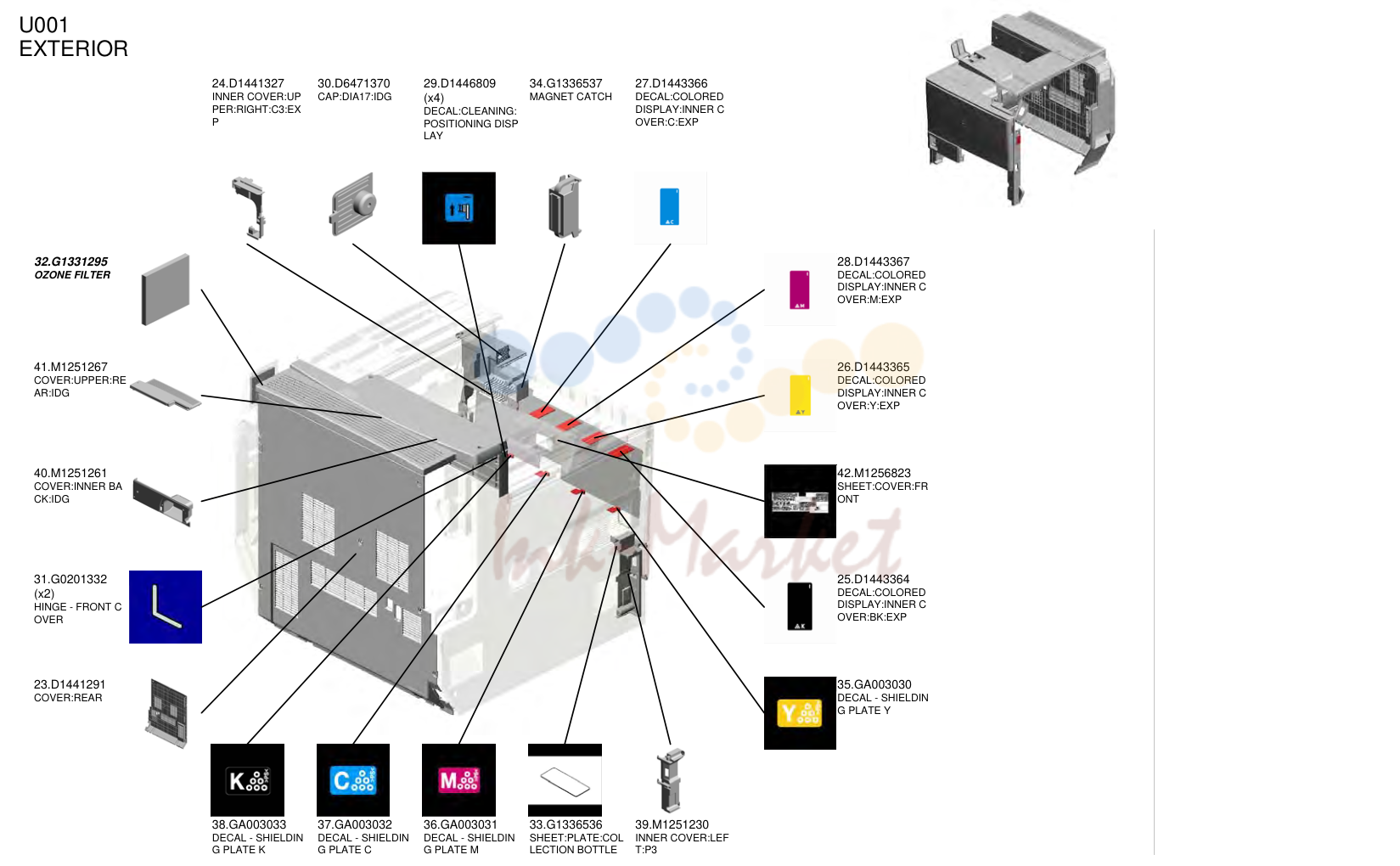

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 24 | D1441327 запросить цену → | INNER крышка:UP PER:RIGHT:C3:EX P |
| 30 | D6471370 запросить цену → | CAP:DIA17:IDG |
| 29 | D1446809 запросить цену → | DECAL:CLEANING: POSITIONING DISP LAY |
| 34 | G1336537 запросить цену → | MAGNET CATCH |
| 27 | D1443366 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:C:EXP |
| 32 | G1331295 запросить цену → | OZONE FILTER |
| 41 | M1251267 запросить цену → | крышка:UPPER:RE AR:IDG |
| 40 | M1251261 запросить цену → | крышка:INNER BA CK:IDG |
| 31 | G0201332 запросить цену → | HINGE - FRONT C OVER |
| 23 | D1441291 запросить цену → | крышка:REAR |
| 28 | D1443367 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:M:EXP |
| 26 | D1443365 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:Y:EXP |
| 42 | M1256823 запросить цену → | SHEET:крышка:FR ONT |
| 25 | D1443364 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:BK:EXP |
| 35 | GA003030 запросить цену → | DECAL - SHIELDIN G пластина Y |
| 38 | GA003033 запросить цену → | DECAL - SHIELDIN G пластина K |
| 37 | GA003032 запросить цену → | DECAL - SHIELDIN G пластина C |
| 36 | GA003031 запросить цену → | DECAL - SHIELDIN G пластина M |
| 33 | G1336536 запросить цену → | SHEET:пластина:COL LECTION BOTTLE |
| 39 | M1251230 запросить цену → | INNER крышка:LEF T:P3 |

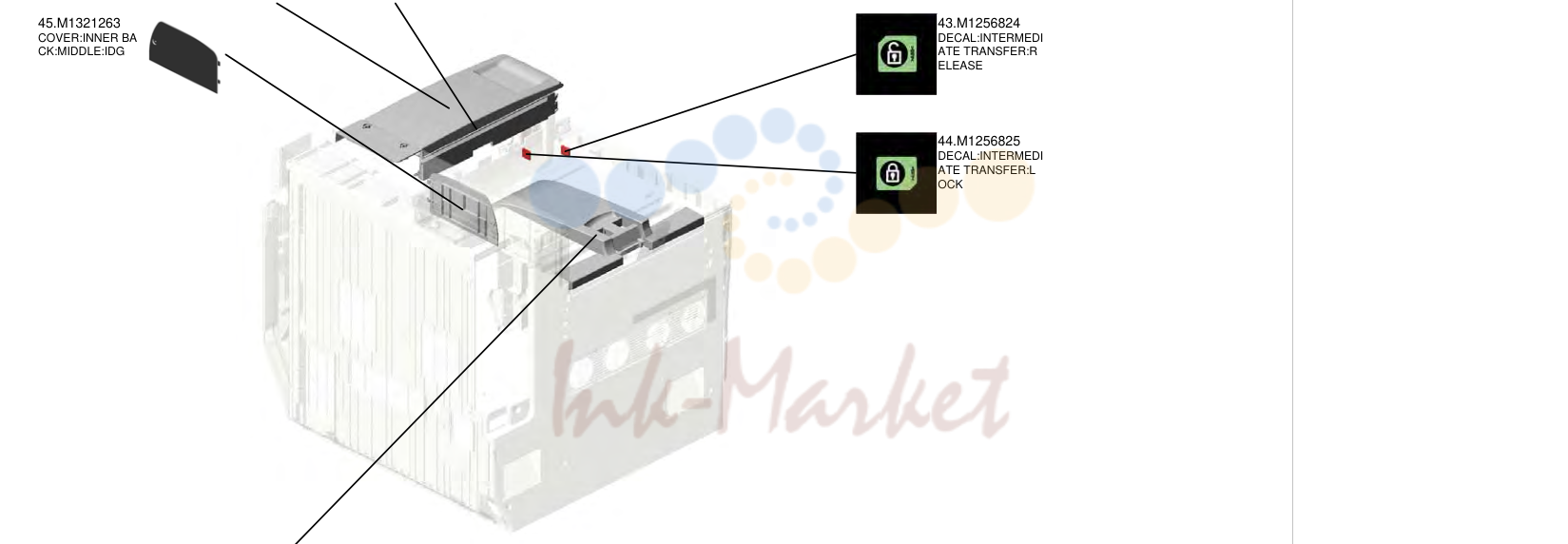

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 47 | M1321268 запросить цену → | крышка:UPPER:RI GHT:IDG |
| 46 | M1321266 запросить цену → | крышка:PAPER EXI T узел:UPPER:IDG |
| 45 | M1321263 запросить цену → | крышка:INNER BA CK:MIDDLE:IDG |
| 43 | M1256824 запросить цену → | DECAL:INTERMEDI ATE перенос:R ELEASE |
| 44 | M1256825 запросить цену → | DECAL:INTERMEDI ATE перенос:L OCK |
| 48 | M1324486 запросить цену → | TRAY:EXIT |

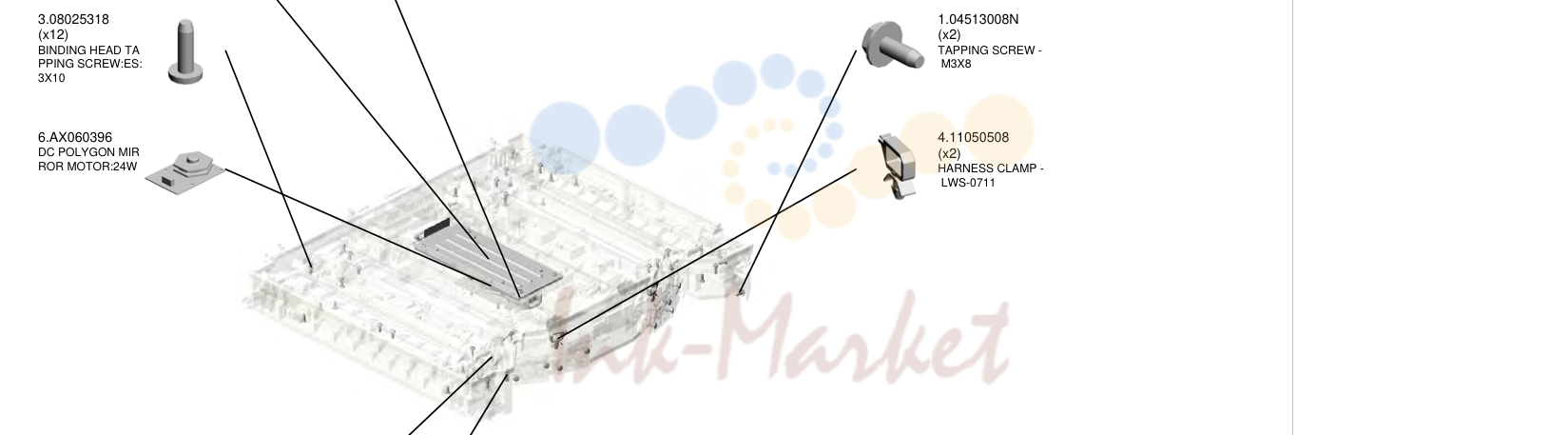

лазер узел
| № | Артикул | Наименование |
|---|---|---|
| 7 | B2231882 запросить цену → | крышка - POLYGO N мотор |
| 8 | B2231903 запросить цену → | LOUVER |
| 3 | 08025318 запросить цену → | BINDING HEAD TA PPING винт:ES: 3X10 |
| 6 | AX060396 под заказ | DC полигон (сканер) MIR ROR мотор:24W |
| 1 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 4 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 2 | 08025317 запросить цену → | BINDING HEAD TA PPING винт:ES: 3X8 |
| 5 | 11050516 запросить цену → | CLAMP |

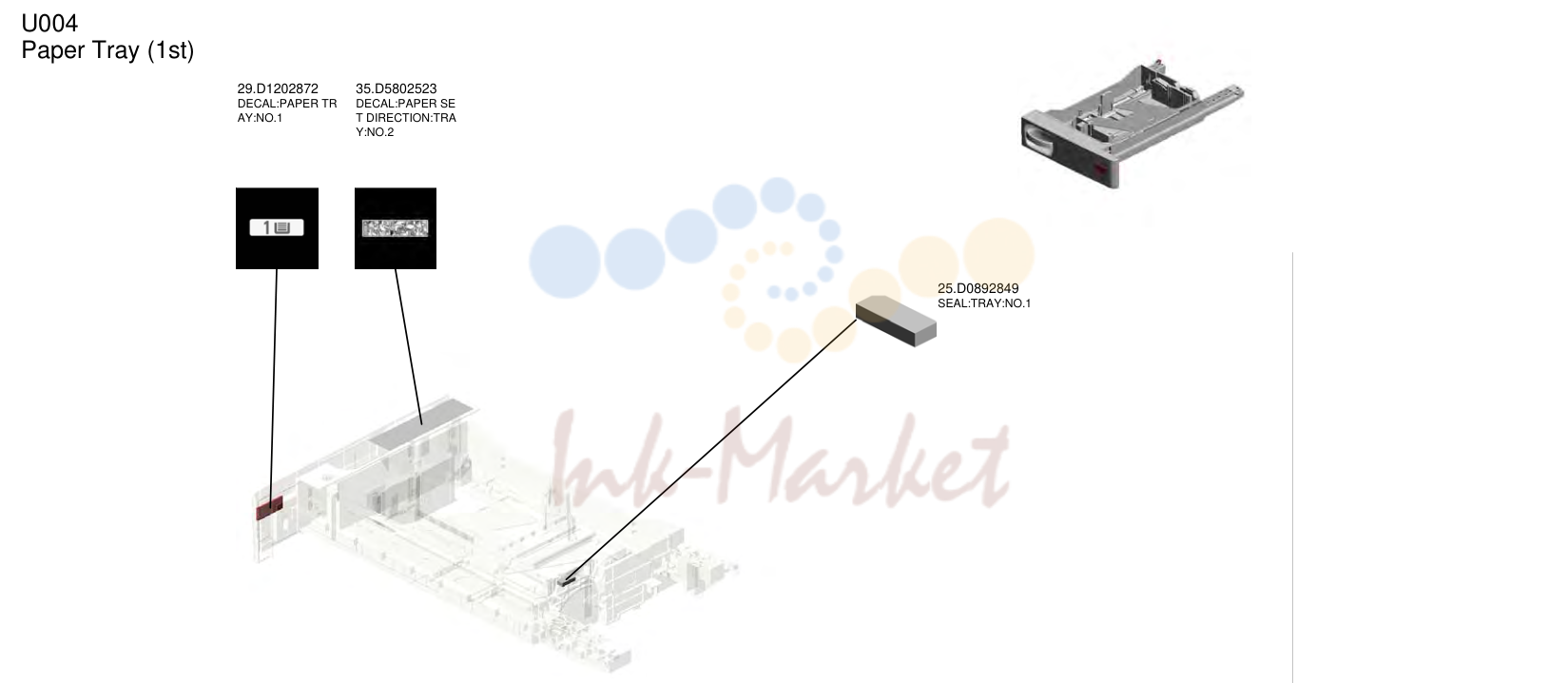

лоток бумаги (1st)
| № | Артикул | Наименование |
|---|---|---|
| 29 | D1202872 запросить цену → | DECAL:PAPER TR AY:NO.1 |
| 35 | D5802523 запросить цену → | DECAL:PAPER SE T DIRECTION:TRA Y:NO.2 |
| 25 | D0892849 запросить цену → | SEAL:TRAY:NO.1 |

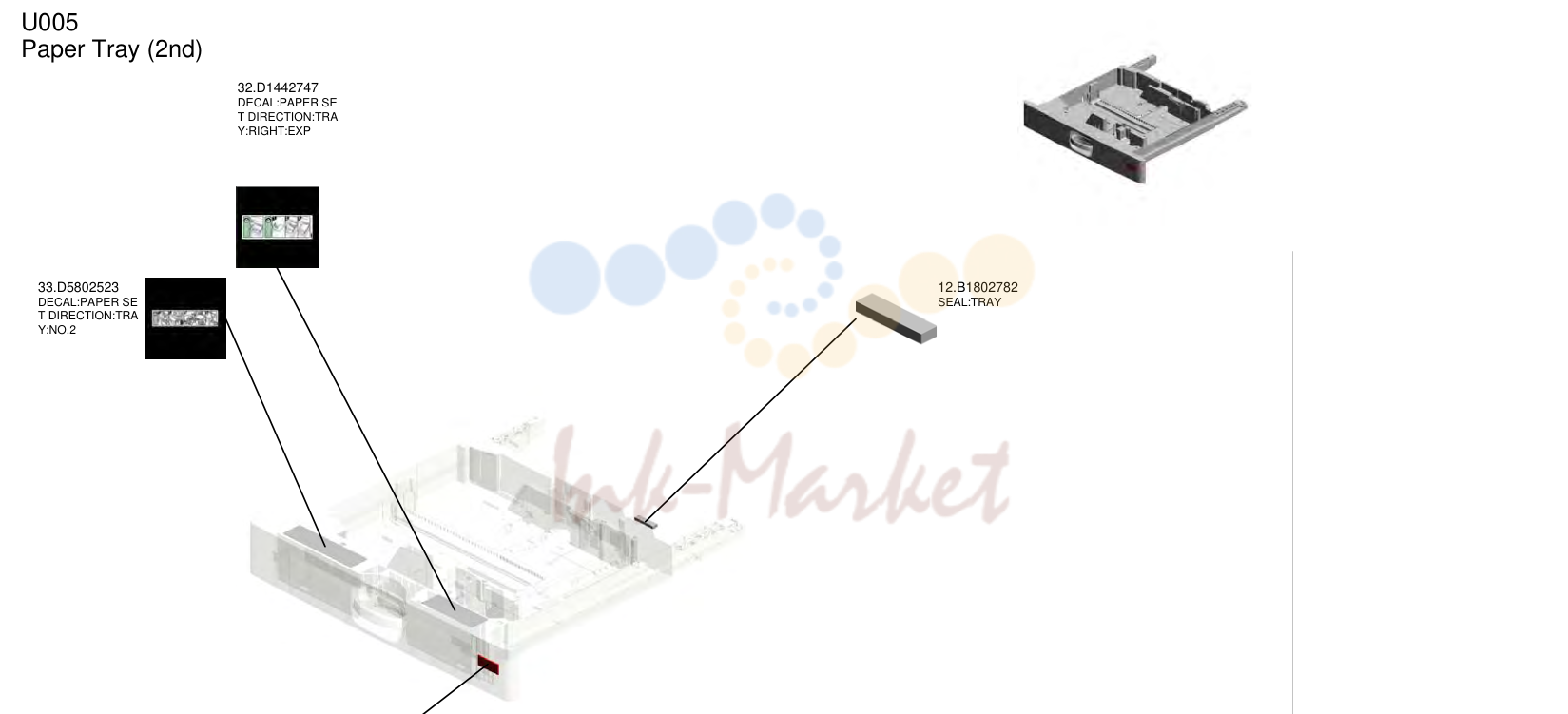

лоток бумаги (2nd)
| № | Артикул | Наименование |
|---|---|---|
| 32 | D1442747 запросить цену → | DECAL:PAPER SE T DIRECTION:TRA Y:RIGHT:EXP |
| 33 | D5802523 запросить цену → | DECAL:PAPER SE T DIRECTION:TRA Y:NO.2 |
| 12 | B1802782 запросить цену → | SEAL:TRAY |
| 28 | D1202873 запросить цену → | DECAL:PAPER TR AY:NO.2 |

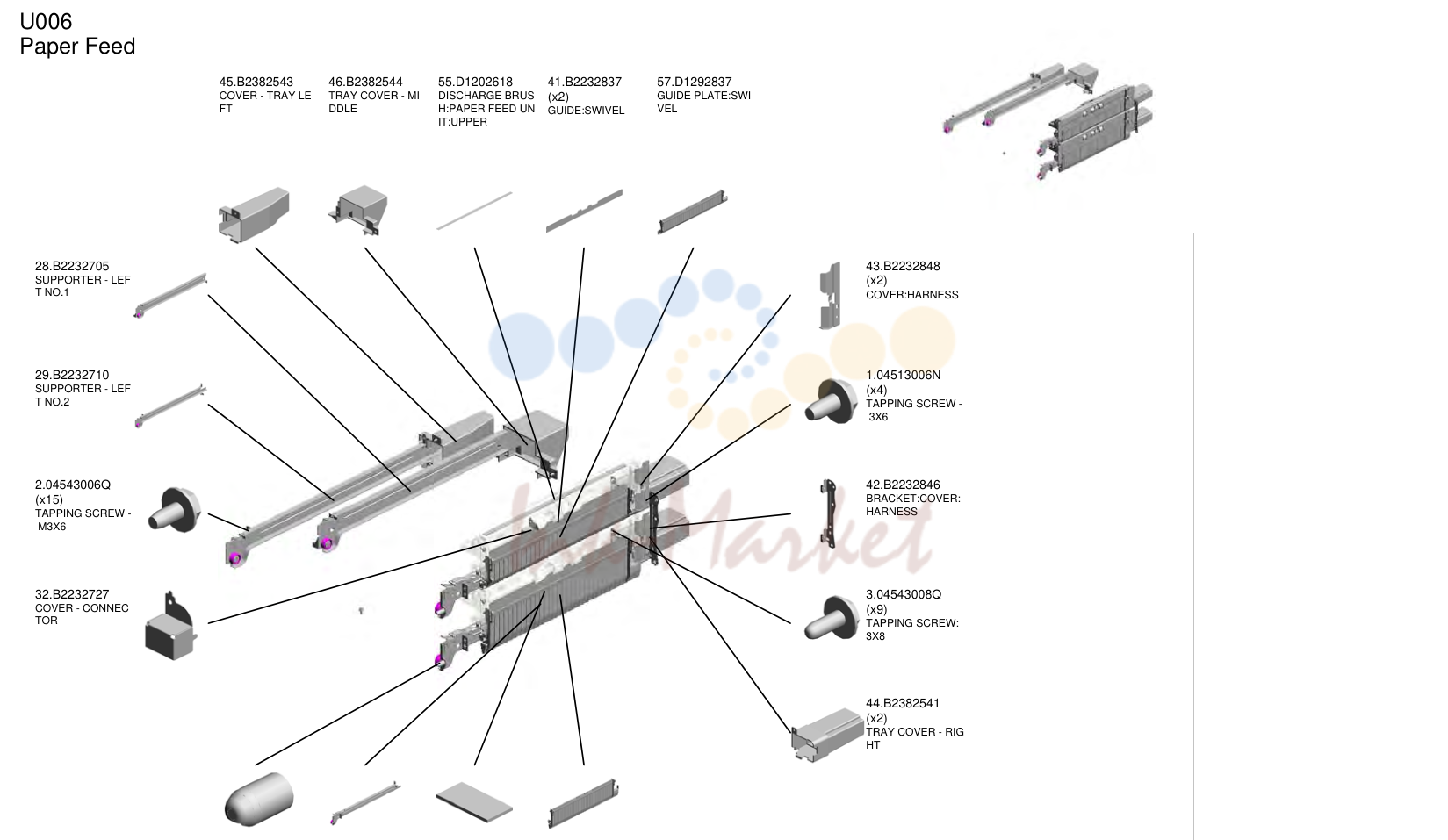

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 45 | B2382543 запросить цену → | крышка - TRAY LE FT |
| 46 | B2382544 запросить цену → | TRAY крышка - MI DDLE |
| 55 | D1202618 запросить цену → | DISCHARGE BRUS H:подача бумаги UN IT:UPPER |
| 41 | B2232837 запросить цену → | направляющая:SWIVEL |
| 57 | D1292837 запросить цену → | направляющая пластина:SWI VEL |
| 28 | B2232705 запросить цену → | SUPPORTER - LEF T NO.1 |
| 29 | B2232710 под заказ | SUPPORTER - LEF T NO.2 |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 32 | B2232727 запросить цену → | крышка - CONNEC TOR |
| 43 | B2232848 запросить цену → | крышка:жгут |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 42 | B2232846 запросить цену → | кронштейн:крышка: жгут |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 44 | B2382541 запросить цену → | TRAY крышка - RIG HT |
| 30 | B2232714 запросить цену → | POSITIONING CAP - SHORT |
| 31 | B2232715 запросить цену → | SUPPORTER - RIG HT |
| 17 | AA161163 запросить цену → | CUSHION |
| 58 | D1292842 запросить цену → | направляющая пластина:SWI VEL:NO.2 |

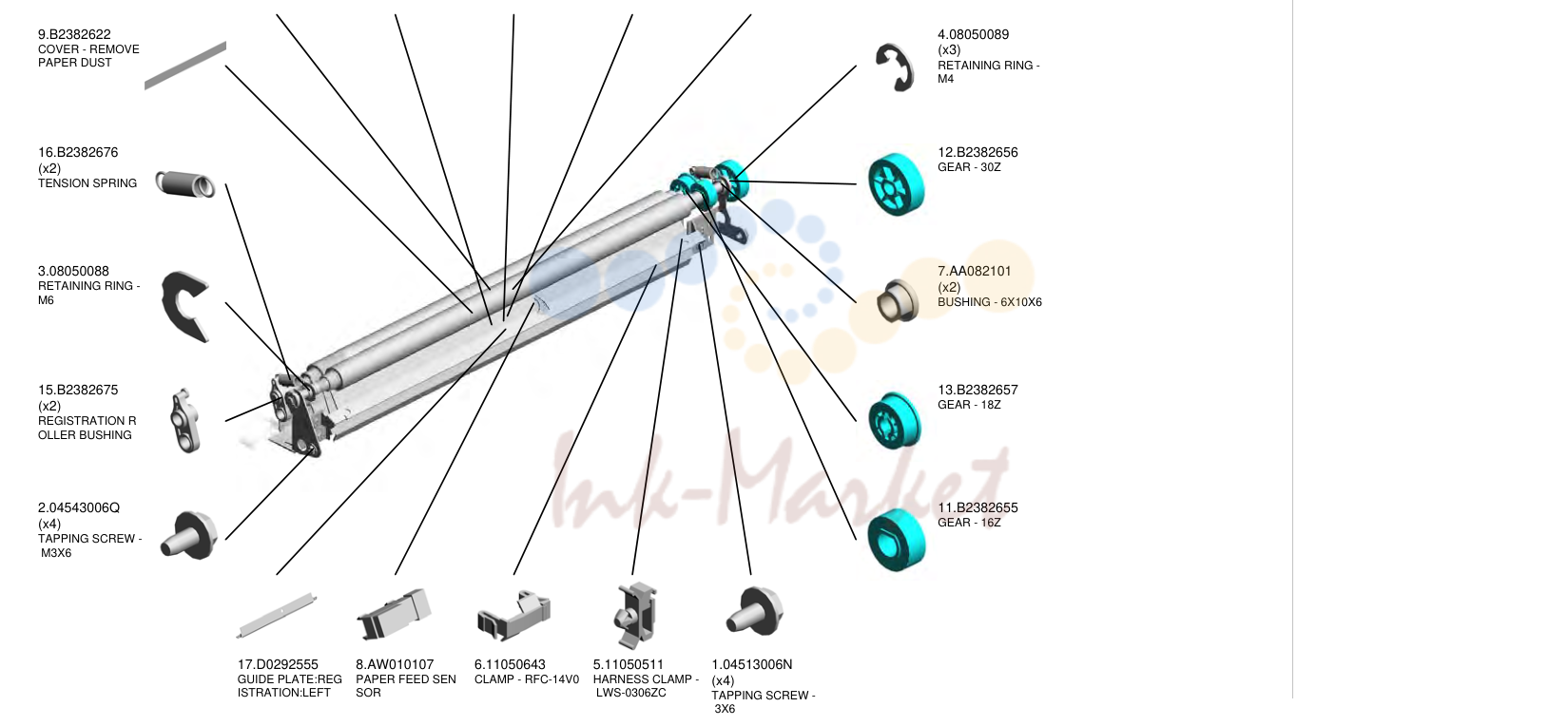

Paper регистрация
| № | Артикул | Наименование |
|---|---|---|
| 14 | B2382661 запросить цену → | регистрация R OLLER - DRIVEN |
| 20 | D0892560 запросить цену → | кронштейн:CLEANE R |
| 19 | D0292570 запросить цену → | направляющая пластина:REG ISTRATION:RIGHT: ADHESION |
| 18 | D0292556 запросить цену → | STAY:REGISTRATI ON |
| 10 | B2382652 запросить цену → | регистрация R OLLER - DRIVE |
| 9 | B2382622 запросить цену → | крышка - REMOVE PAPER DUST |
| 16 | B2382676 запросить цену → | TENSION пружина |
| 3 | 08050088 запросить цену → | RETAINING RING - M6 |
| 15 | B2382675 запросить цену → | регистрация R OLLER втулка |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 08050089 запросить цену → | RETAINING RING - M4 |
| 12 | B2382656 запросить цену → | шестерня - 30Z |
| 7 | AA082101 запросить цену → | втулка - 6X10X6 |
| 13 | B2382657 запросить цену → | шестерня - 18Z |
| 11 | B2382655 под заказ | шестерня - 16Z |
| 17 | D0292555 запросить цену → | направляющая пластина:REG ISTRATION:LEFT |
| 8 | AW010107 под заказ | подача бумаги SEN SOR |
| 6 | 11050643 запросить цену → | CLAMP - RFC-14V0 |
| 5 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |

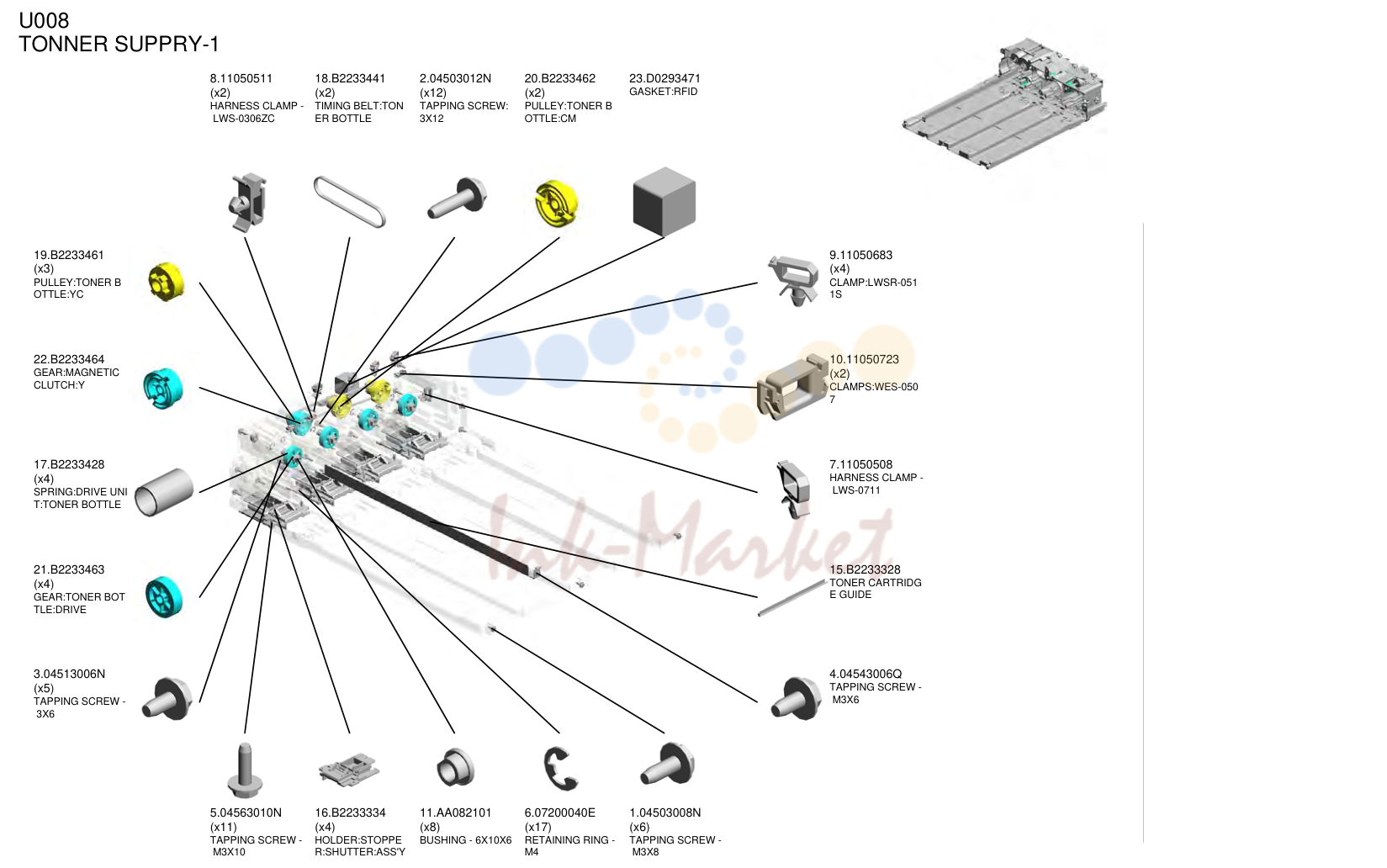

TONNER SUPPRY-1
| № | Артикул | Наименование |
|---|---|---|
| 8 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 18 | B2233441 запросить цену → | TIMING ремень:TON ER BOTTLE |
| 2 | 04503012N запросить цену → | TAPPING винт: 3X12 |
| 20 | B2233462 запросить цену → | PULLEY:TONER B OTTLE:CM |
| 23 | D0293471 запросить цену → | GASKET:RFID |
| 19 | B2233461 запросить цену → | PULLEY:TONER B OTTLE:YC |
| 22 | B2233464 запросить цену → | шестерня:MAGNETIC муфта:Y |
| 17 | B2233428 запросить цену → | пружина:DRIVE UNI T:TONER BOTTLE |
| 21 | B2233463 запросить цену → | шестерня:TONER BOT TLE:DRIVE |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 9 | 11050683 запросить цену → | CLAMP:LWSR-051 1S |
| 10 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 7 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 15 | B2233328 запросить цену → | TONER CARTRIDG E направляющая |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 5 | 04563010N запросить цену → | TAPPING винт - M3X10 |
| 16 | B2233334 запросить цену → | держатель:STOPPE R:SHUTTER:ASS'Y |
| 11 | AA082101 запросить цену → | втулка - 6X10X6 |
| 6 | 07200040E запросить цену → | RETAINING RING - M4 |
| 1 | 04503008N запросить цену → | TAPPING винт - M3X8 |

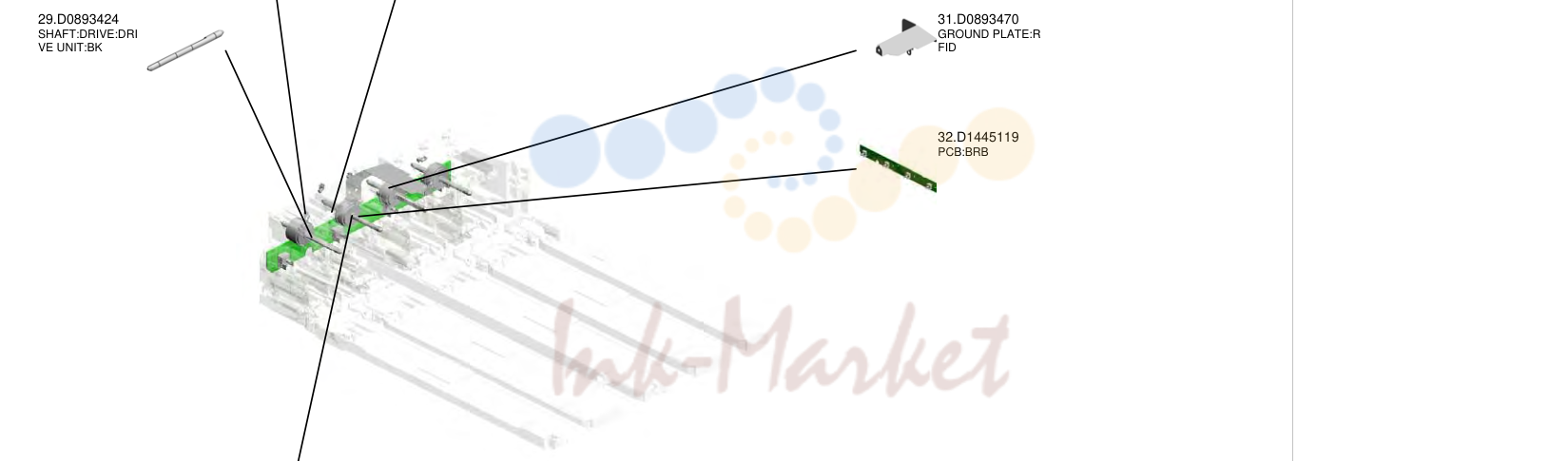

TONNER SUPPRY-1
| № | Артикул | Наименование |
|---|---|---|
| 27 | D0893407 запросить цену → | MAGNETIC CLUTC H:TONER BOTTLE: BK:ASS'Y |
| 28 | D0893408 запросить цену → | MAGNETIC CLUTC H:TONER BOTTLE: YCM:ASS'Y |
| 29 | D0893424 запросить цену → | вал:DRIVE:DRI VE узел:BK |
| 31 | D0893470 запросить цену → | GROUND пластина:R FID |
| 32 | D1445119 запросить цену → | плата:BRB |
| 30 | D0893426 запросить цену → | вал:DRIVE:DRI VE узел:YCM |

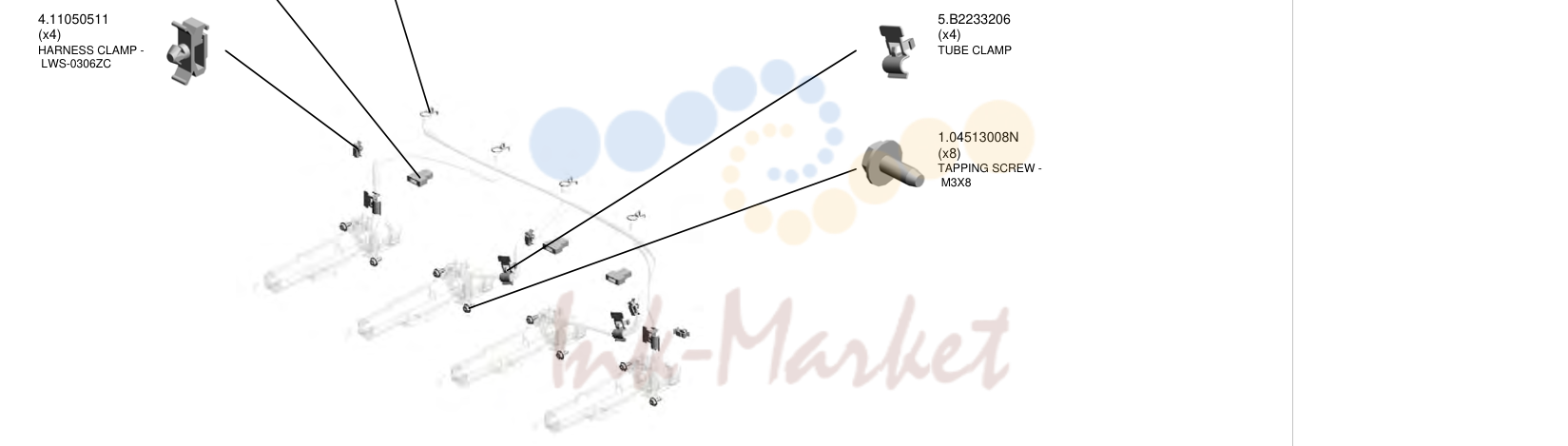

TONNER SUPPRY-2
| № | Артикул | Наименование |
|---|---|---|
| 3 | 11026245 запросить цену → | RELAY CONNECT OR - 2P |
| 6 | B2233209 запросить цену → | TUBE CLIP |
| 4 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 5 | B2233206 запросить цену → | TUBE CLAMP |
| 1 | 04513008N запросить цену → | TAPPING винт - M3X8 |

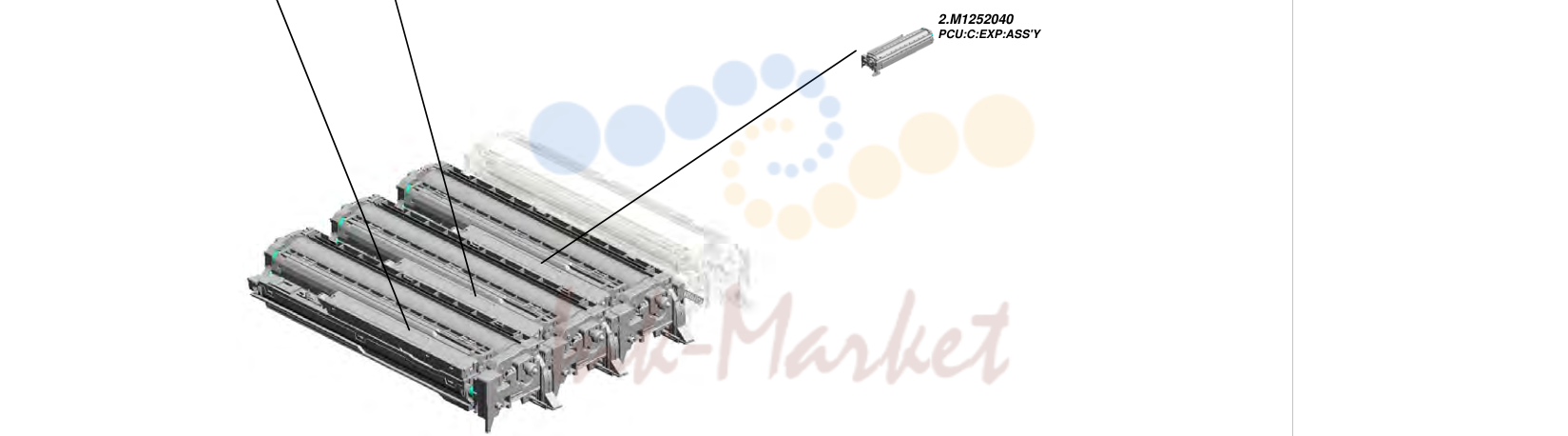

PCU
| № | Артикул | Наименование |
|---|---|---|
| 3 | M1252041 запросить цену → | PCU:Y:EXP:ASS'Y |
| 1 | M1252039 запросить цену → | PCU:M:EXP:ASS'Y |
| 2 | M1252040 запросить цену → | PCU:C:EXP:ASS'Y |

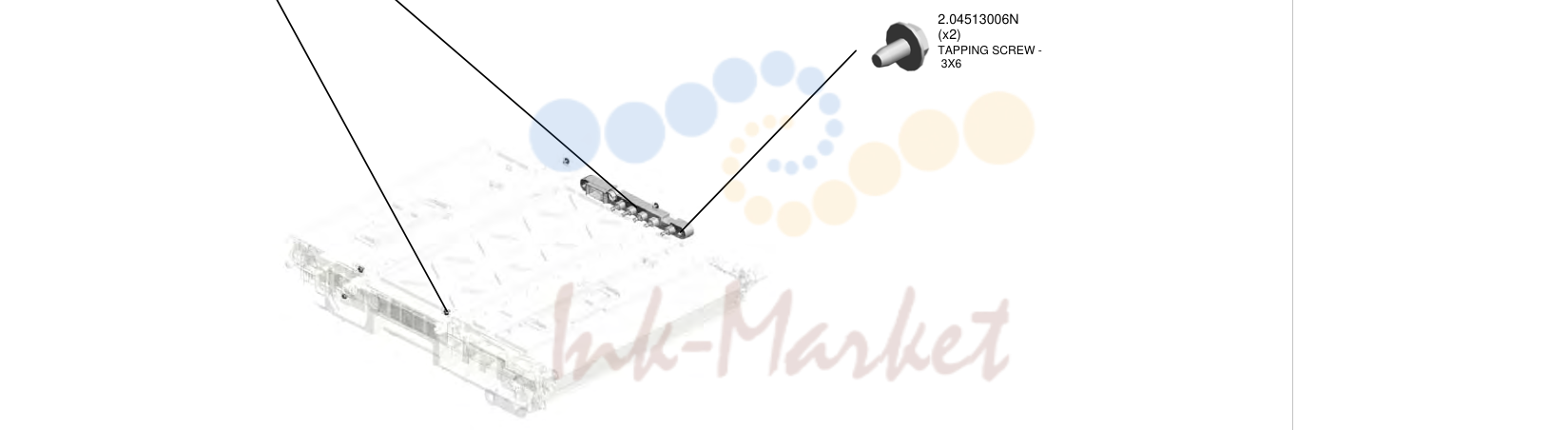

ITB узел
| № | Артикул | Наименование |
|---|---|---|
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 8 | B2236140 запросить цену → | DRAWER:INTERM EDIATE TRANSFE R:ASS'Y |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |

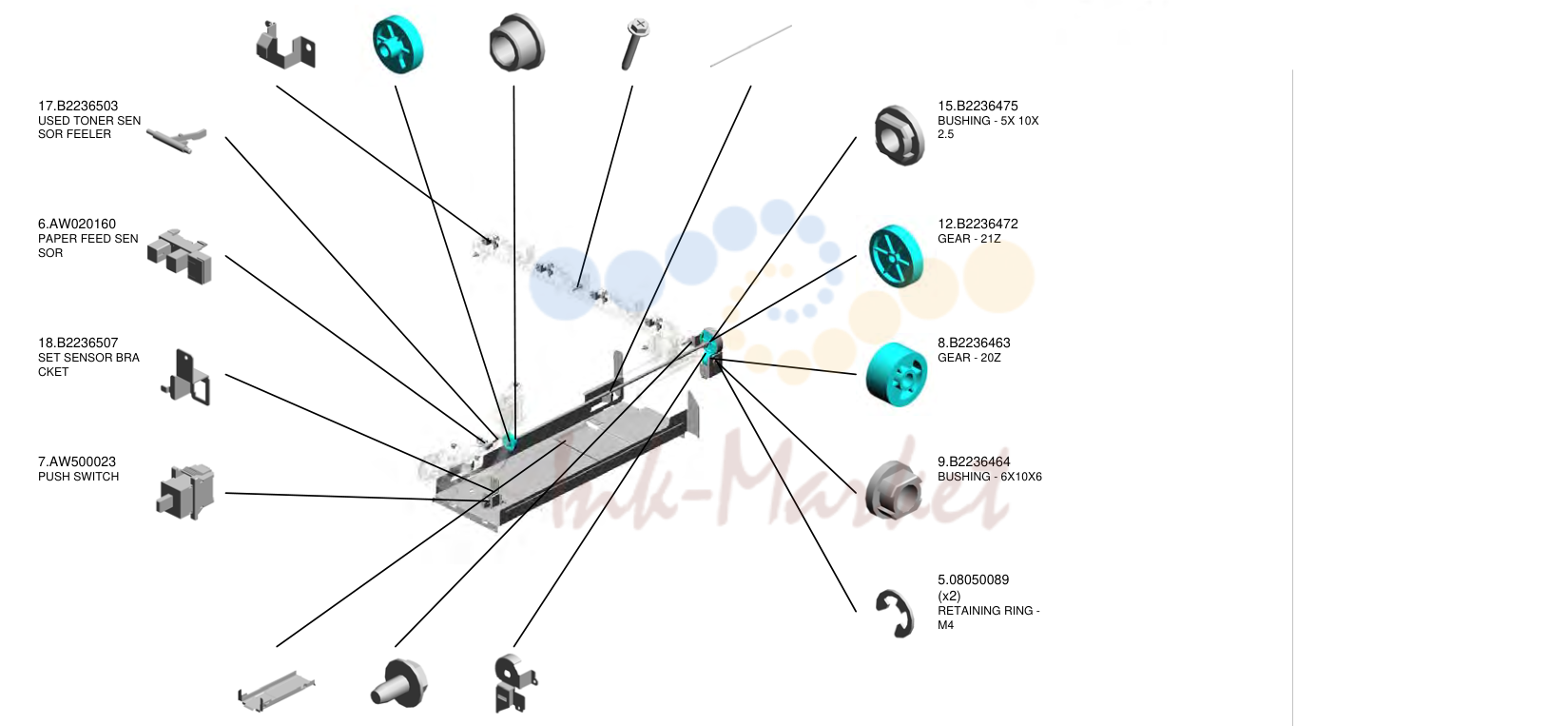

USED TONER-1
| № | Артикул | Наименование |
|---|---|---|
| 10 | B2236467 запросить цену → | рычаг кронштейн |
| 14 | B2236474 запросить цену → | шестерня - 29Z |
| 16 | B2236476 запросить цену → | втулка - DIA5 |
| 3 | 04513016N запросить цену → | TAPPING винт - 3X16 |
| 13 | B2236473 запросить цену → | TRANSPORT SCR EW вал |
| 17 | B2236503 запросить цену → | USED TONER SEN SOR FEELER |
| 6 | AW020160 ✓ в наличии | подача бумаги SEN SOR |
| 18 | B2236507 запросить цену → | SET датчик BRA CKET |
| 7 | AW500023 запросить цену → | PUSH SWITCH |
| 15 | B2236475 запросить цену → | втулка - 5X 10X 2.5 |
| 12 | B2236472 запросить цену → | шестерня - 21Z |
| 8 | B2236463 запросить цену → | шестерня - 20Z |
| 9 | B2236464 запросить цену → | втулка - 6X10X6 |
| 5 | 08050089 запросить цену → | RETAINING RING - M4 |
| 20 | G1336496 запросить цену → | RAIL:COLLECTION BOTTLE |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 11 | B2236471 запросить цену → | TRANSPORT SCR EW кронштейн |

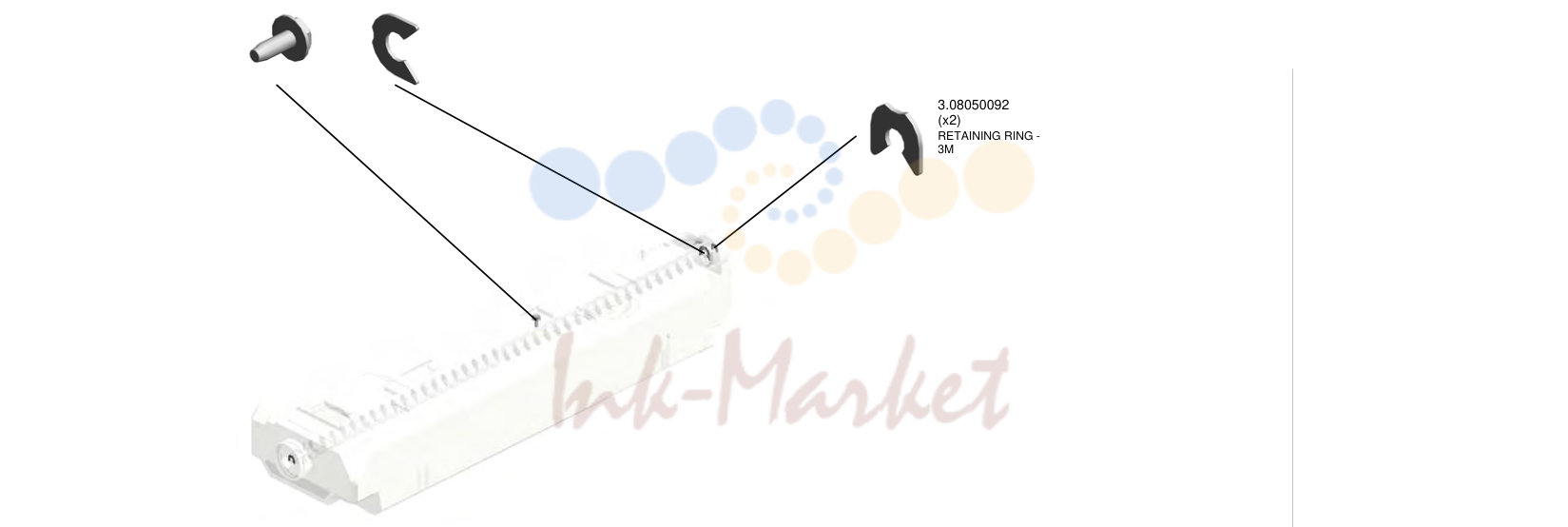

USED TONER-2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 2 | 08050088 запросить цену → | RETAINING RING - M6 |
| 3 | 08050092 запросить цену → | RETAINING RING - 3M |

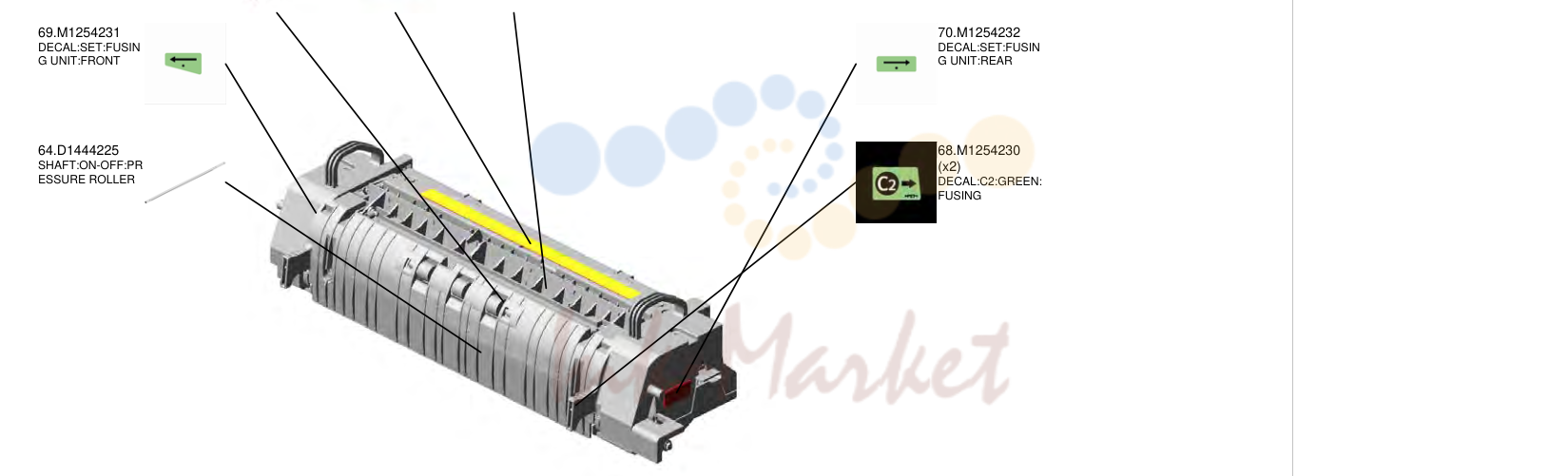

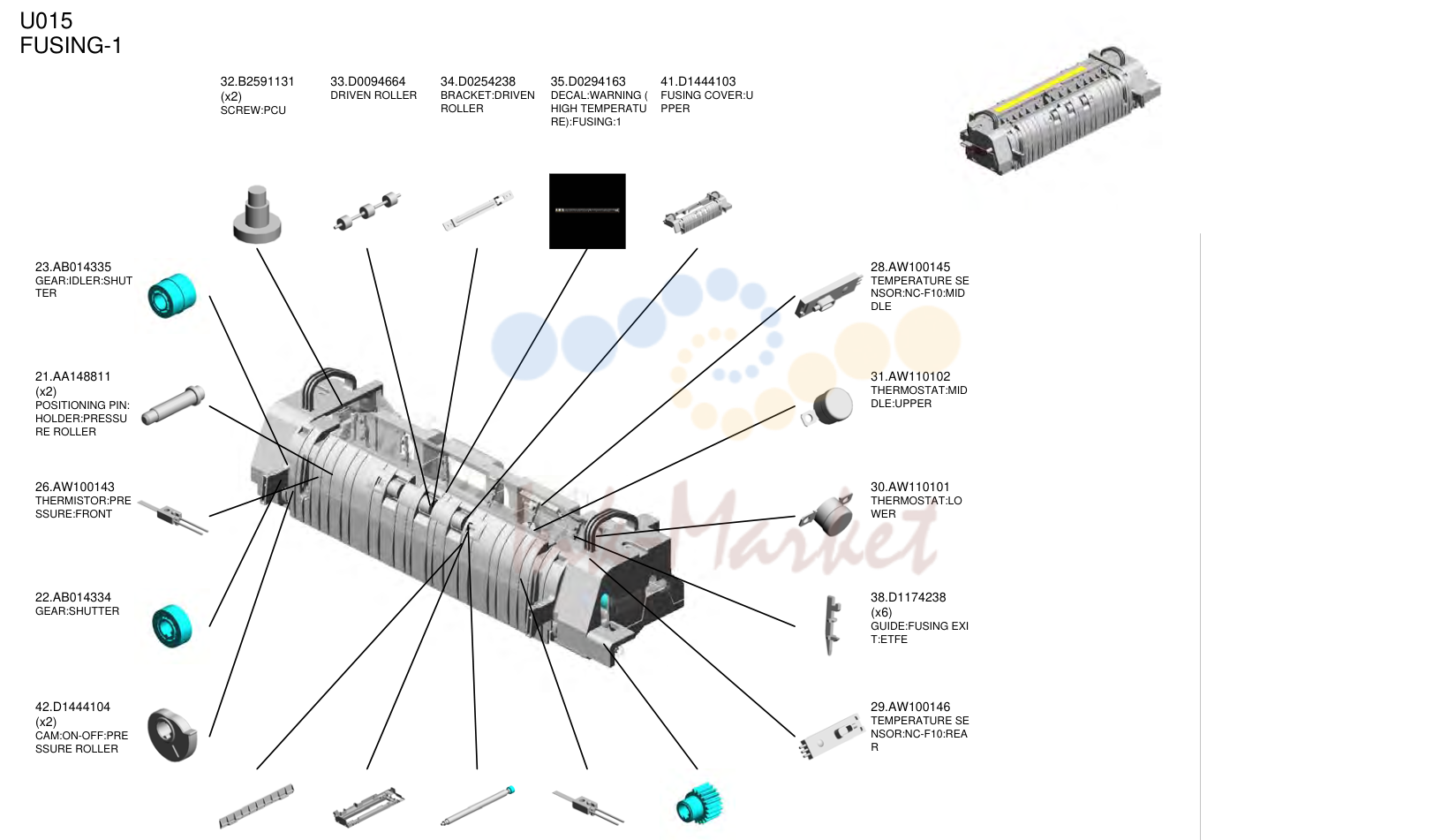

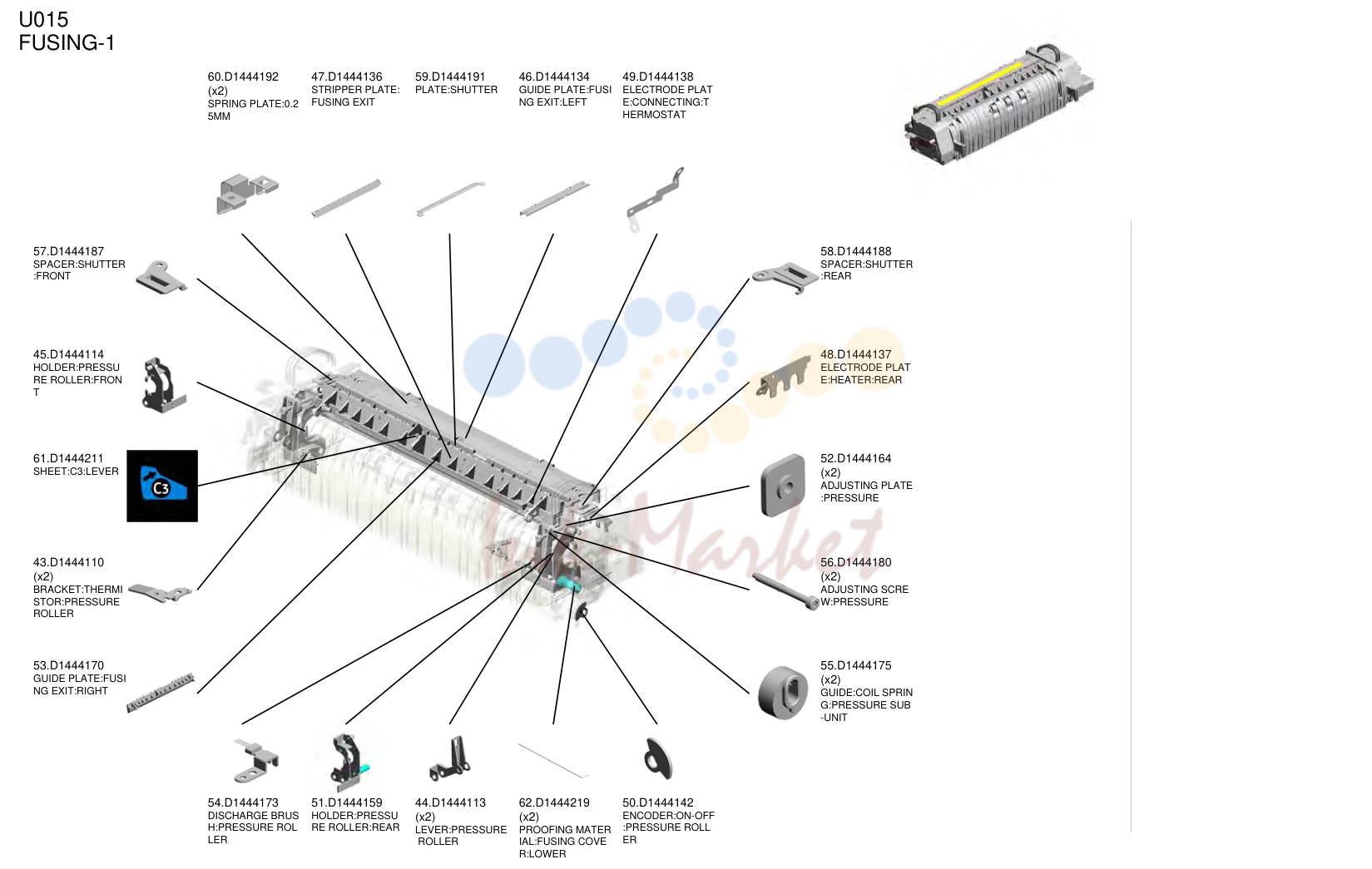

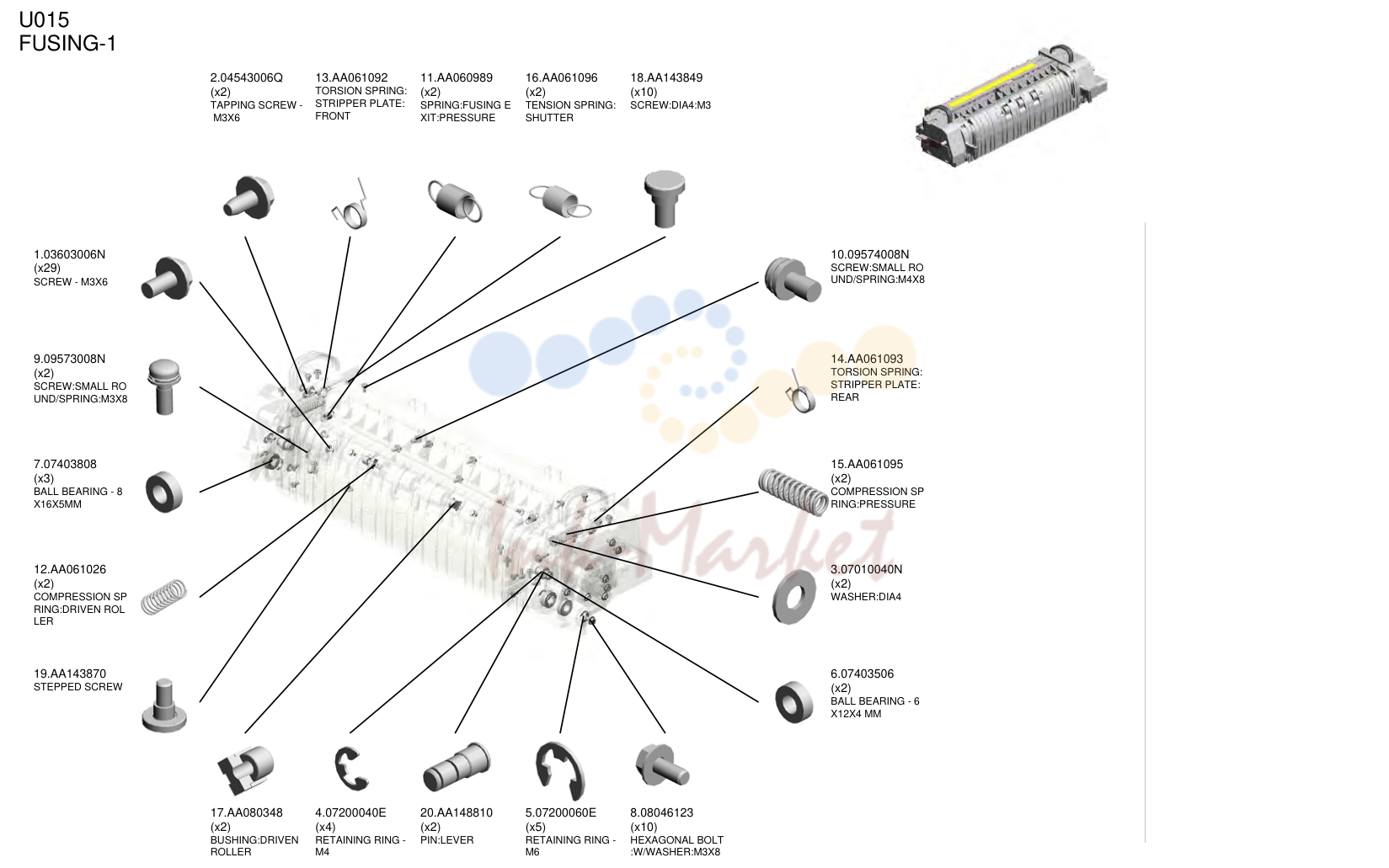

печь (закрепление)-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 13 | AA061092 запросить цену → | TORSION пружина: STRIPPER пластина: FRONT |
| 11 | AA060989 запросить цену → | пружина:печь (закрепление) E XIT:PRESSURE |
| 16 | AA061096 запросить цену → | TENSION пружина: SHUTTER |
| 18 | AA143849 запросить цену → | винт:DIA4:M3 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 9 | 09573008N запросить цену → | винт:SMALL RO UND/пружина:M3X8 |
| 7 | 07403808 запросить цену → | BALL подшипник - 8 X16X5MM |
| 12 | AA061026 запросить цену → | COMPRESSION SP RING:DRIVEN ROL LER |
| 19 | AA143870 запросить цену → | STEPPED винт |
| 10 | 09574008N запросить цену → | винт:SMALL RO UND/пружина:M4X8 |
| 14 | AA061093 запросить цену → | TORSION пружина: STRIPPER пластина: REAR |
| 15 | AA061095 запросить цену → | COMPRESSION SP RING:PRESSURE |
| 3 | 07010040N запросить цену → | WASHER:DIA4 |
| 6 | 07403506 запросить цену → | BALL подшипник - 6 X12X4 MM |
| 17 | AA080348 запросить цену → | втулка:DRIVEN ролик |
| 4 | 07200040E запросить цену → | RETAINING RING - M4 |
| 20 | AA148810 запросить цену → | PIN:рычаг |
| 5 | 07200060E запросить цену → | RETAINING RING - M6 |
| 8 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
печь (закрепление)-1
| № | Артикул | Наименование |
|---|---|---|
| 32 | B2591131 запросить цену → | винт:PCU |
| 33 | D0094664 запросить цену → | DRIVEN ролик |
| 34 | D0254238 запросить цену → | кронштейн:DRIVEN ролик |
| 35 | D0294163 запросить цену → | DECAL:WARNING ( HIGH TEMPERATU RE):печь (закрепление):1 |
| 41 | D1444103 запросить цену → | печь (закрепление) крышка:U PPER |
| 23 | AB014335 запросить цену → | шестерня:IDLER:SHUT TER |
| 21 | AA148811 запросить цену → | POSITIONING PIN: держатель:PRESSU RE ролик |
| 26 | AW100143 запросить цену → | THERMISTOR:PRE SSURE:FRONT |
| 22 | AB014334 запросить цену → | шестерня:SHUTTER |
| 42 | D1444104 запросить цену → | CAM:ON-OFF:PRE SSURE ролик |
| 28 | AW100145 запросить цену → | TEMPERATURE SE NSOR:NC-F10:MID DLE |
| 31 | AW110102 запросить цену → | THERMOSTAT:MID DLE:UPPER |
| 30 | AW110101 запросить цену → | THERMOSTAT:LO WER |
| 38 | D1174238 запросить цену → | направляющая:печь (закрепление) EXI T:ETFE |
| 29 | AW100146 запросить цену → | TEMPERATURE SE NSOR:NC-F10:REA R |
| 36 | D0394241 запросить цену → | печь (закрепление) ENTRANC E направляющая пластина |
| 40 | D1444100 запросить цену → | печь (закрепление) крышка:L OWER |
| 39 | D1444057 ✓ в наличии | PRESSURE ROLLE R:ASS'Y |
| 27 | AW100144 запросить цену → | THERMISTOR:PRE SSURE:MIDDLE |
| 37 | D0894391 запросить цену → | шестерня:ON-OFF:PR ESSURE ролик |
печь (закрепление)-1
| № | Артикул | Наименование |
|---|---|---|
| 60 | D1444192 запросить цену → | пружина пластина:0.2 5MM |
| 47 | D1444136 запросить цену → | STRIPPER пластина: печь (закрепление) EXIT |
| 59 | D1444191 запросить цену → | пластина:SHUTTER |
| 46 | D1444134 запросить цену → | направляющая пластина:FUSI NG EXIT:LEFT |
| 49 | D1444138 запросить цену → | ELECTRODE PLAT E:CONNECTING:T HERMOSTAT |
| 57 | D1444187 запросить цену → | SPACER:SHUTTER :FRONT |
| 45 | D1444114 запросить цену → | держатель:PRESSU RE ролик:FRON T |
| 61 | D1444211 запросить цену → | SHEET:C3:рычаг |
| 43 | D1444110 запросить цену → | кронштейн:THERMI STOR:PRESSURE ролик |
| 53 | D1444170 запросить цену → | направляющая пластина:FUSI NG EXIT:RIGHT |
| 58 | D1444188 запросить цену → | SPACER:SHUTTER :REAR |
| 48 | D1444137 запросить цену → | ELECTRODE PLAT E:HEATER:REAR |
| 52 | D1444164 запросить цену → | ADJUSTING пластина :PRESSURE |
| 56 | D1444180 запросить цену → | ADJUSTING SCRE W:PRESSURE |
| 55 | D1444175 запросить цену → | направляющая:COIL SPRIN G:PRESSURE SUB -узел |
| 54 | D1444173 запросить цену → | DISCHARGE BRUS H:PRESSURE ROL LER |
| 51 | D1444159 запросить цену → | держатель:PRESSU RE ролик:REAR |
| 44 | D1444113 запросить цену → | рычаг:PRESSURE ролик |
| 62 | D1444219 запросить цену → | PROOFING MATER IAL:печь (закрепление) COVE R:LOWER |
| 50 | D1444142 запросить цену → | ENCODER:ON-OFF :PRESSURE ROLL ER |
печь (закрепление)-1
| № | Артикул | Наименование |
|---|---|---|
| 66 | M1254019 запросить цену → | печь (закрепление) узел:NA:P :MAINTENANCE:AS S'Y |
| 63 | D1444222 запросить цену → | DECAL:H-TEMP W ARNING:печь (закрепление):2 |
| 65 | D1444299 запросить цену → | направляющая:жгут:F USING |
| 69 | M1254231 запросить цену → | DECAL:SET:FUSIN G узел:FRONT |
| 64 | D1444225 запросить цену → | вал:ON-OFF:PR ESSURE ролик |
| 70 | M1254232 запросить цену → | DECAL:SET:FUSIN G узел:REAR |
| 68 | M1254230 запросить цену → | DECAL:C2:GREEN: печь (закрепление) |

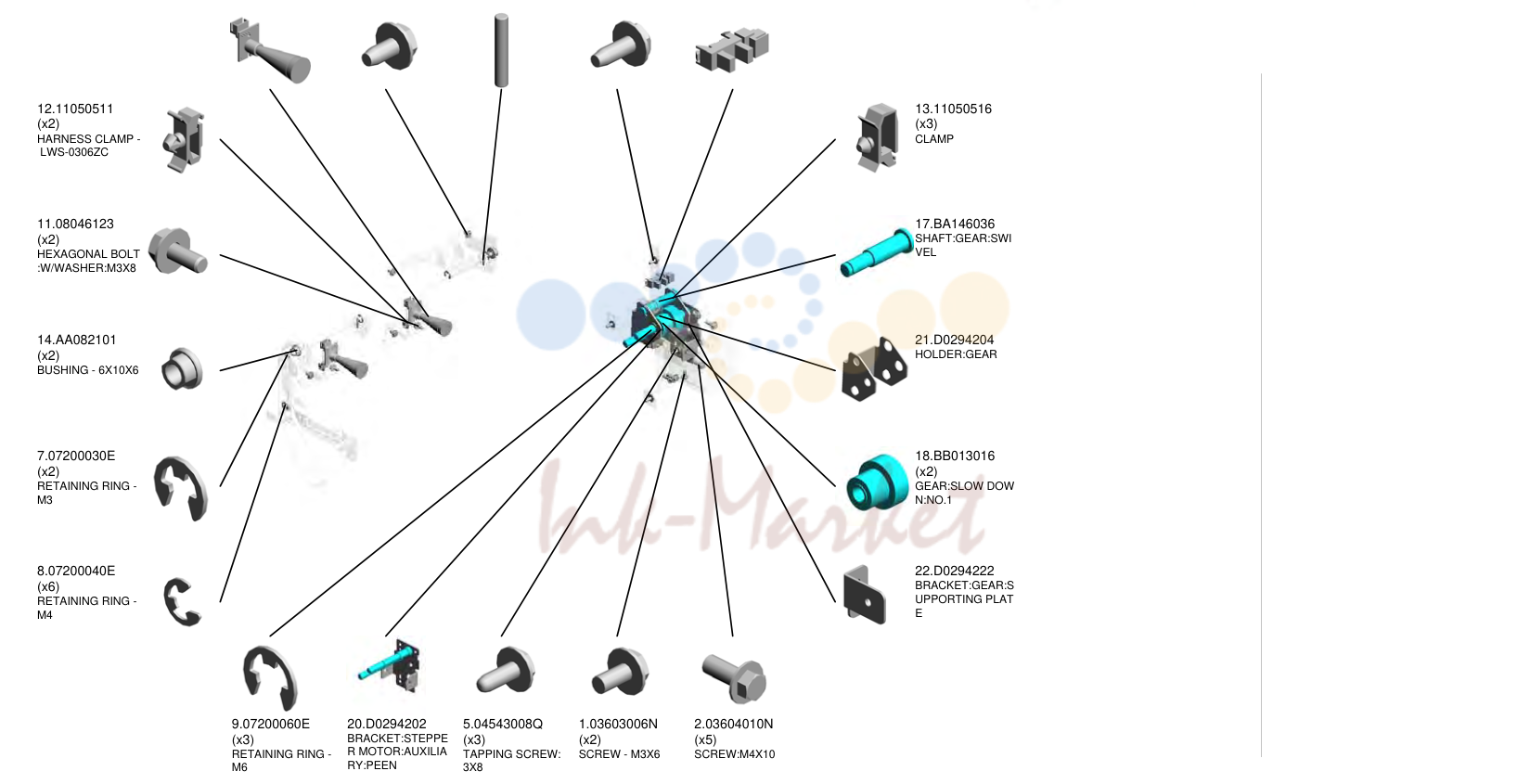

печь (закрепление)-2
| № | Артикул | Наименование |
|---|---|---|
| 16 | AW100138 запросить цену → | THERMOPILE |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 6 | 06320120G запросить цену → | PARALLEL PIN - 2X 12 |
| 3 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 15 | AW020190 запросить цену → | PHOTOINTERRUP TOR |
| 12 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 11 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 14 | AA082101 запросить цену → | втулка - 6X10X6 |
| 7 | 07200030E запросить цену → | RETAINING RING - M3 |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 13 | 11050516 запросить цену → | CLAMP |
| 17 | BA146036 запросить цену → | вал:шестерня:SWI VEL |
| 21 | D0294204 запросить цену → | держатель:шестерня |
| 18 | BB013016 запросить цену → | шестерня:SLOW DOW N:NO.1 |
| 22 | D0294222 запросить цену → | кронштейн:шестерня:S UPPORTING PLAT E |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 20 | D0294202 запросить цену → | кронштейн:STEPPE R мотор:AUXILIA RY:PEEN |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 2 | 03604010N запросить цену → | винт:M4X10 |
печь (закрепление)-2
| № | Артикул | Наименование |
|---|---|---|
| 36 | D1444185 запросить цену → | шестерня:MECHANICA L ролик муфта :Z17 |
| 32 | D1441192 запросить цену → | шестерня:PULLEY:FU SING:SHUTTER:N O.2 |
| 29 | D1441187 запросить цену → | кронштейн:печь (закрепление): SHUTTER:MAIN AS S'Y:ASS'Y |
| 39 | D1444199 запросить цену → | вал:CAM:SHUT TER:печь (закрепление) EXIT |
| 37 | D1444193 запросить цену → | кронштейн:CAM:SH UTTER:печь (закрепление) EX IT |
| 30 | D1441190 запросить цену → | TENSION пружина: 1.5N:23MM |
| 35 | D1441197 запросить цену → | ролик:TIGHTEN ER:печь (закрепление):SHUTT ER |
| 34 | D1441194 запросить цену → | кронштейн:TIGHTE NER:печь (закрепление):SHUT TER:ASS'Y |
| 33 | D1441193 запросить цену → | PULLEY:печь (закрепление):S HUTTER:NO.3 |
| 28 | D1441179 запросить цену → | SYNCHRONOUS B ELT:S2M:5X316 |
| 23 | D0294339 запросить цену → | кронштейн:SENSO R:ON-OFF |
| 25 | D0894353 запросить цену → | стопор |
| 26 | D0894360 запросить цену → | шестерня:SLOW DOW N:WORM шестерня |
| 24 | D0894351 запросить цену → | пластина:DC STEPPE R мотор |
| 40 | D1444202 запросить цену → | STEPPER мотор: ASS'Y |
| 31 | D1441191 запросить цену → | шестерня:PULLEY:FU SING:SHUTTER:N O.1 |
| 27 | D1054365 запросить цену → | держатель:THERMO PILE |
| 42 | GA082007 запросить цену → | PLAIN вал BEA RING:4XDIA6DIA8 |
| 41 | D1444204 запросить цену → | TORSION пружина: CAM:SHUTTER:FU SING EXIT |
| 38 | D1444194 запросить цену → | CAM:SHUTTER:FU SING EXIT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 15 | 08050092 запросить цену → | RETAINING RING - 3M |
| 9 | 07200030E запросить цену → | RETAINING RING - M3 |
| 1 | 03530080N запросить цену → | винт:M3X8 |
| 12 | 08010231 запросить цену → | HEXAGONAL HEA D BOLT W/WASHE R:M3X6 |
| 10 | 07200040E запросить цену → | RETAINING RING - M4 |
| 11 | 07200060E запросить цену → | RETAINING RING - M6 |
| 8 | 04573008N запросить цену → | TAPPING винт - M3X8 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 7 | 04563010N запросить цену → | TAPPING винт - M3X10 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 20 | 54472681 запросить цену → | SNAP RING |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 14 | 08050089 запросить цену → | RETAINING RING - M4 |
| 16 | 11026245 запросить цену → | RELAY CONNECT OR - 2P |
| 13 | 08050088 запросить цену → | RETAINING RING - M6 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 18 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 19 | 11050723 под заказ | CLAMPS:WES-050 7 |
| 17 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 6 | 04563008N запросить цену → | TAPPING винт - M3X8 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 38 | AA143807 запросить цену → | винт:A |
| 25 | AA080254 запросить цену → | втулка - M4 |
| 24 | AA063568 запросить цену → | PRESSURE SPRIN G |
| 26 | AA082101 запросить цену → | втулка - 6X10X6 |
| 33 | AA101021 запросить цену → | RUBBER втулка - 6 45HS |
| 28 | AA082143 запросить цену → | втулка - 6X10X6 |
| 37 | AA143404 запросить цену → | STEPPED винт - M4 |
| 40 | AB011387 запросить цену → | шестерня - 23Z |
| 32 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 23 | AA063499 запросить цену → | PRESSURE SPRIN G |
| 27 | AA082104 запросить цену → | втулка - 8X12X7 |
| 22 | AA060872 запросить цену → | пружина |
| 29 | AA082144 запросить цену → | втулка - 8X12X7 |
| 39 | AB011223 запросить цену → | IDLER шестерня - 25Z |
| 31 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 35 | AA140936 запросить цену → | вал:FEED:MAN UAL FEED |
| 34 | AA140778 запросить цену → | вал:SEPARATO R:DRIVE |
| 36 | AA143183 запросить цену → | STEPPED винт |
| 21 | A2596754 запросить цену → | втулка - 6 6MM |
| 30 | AA083014 запросить цену → | ONE-WAY муфта |

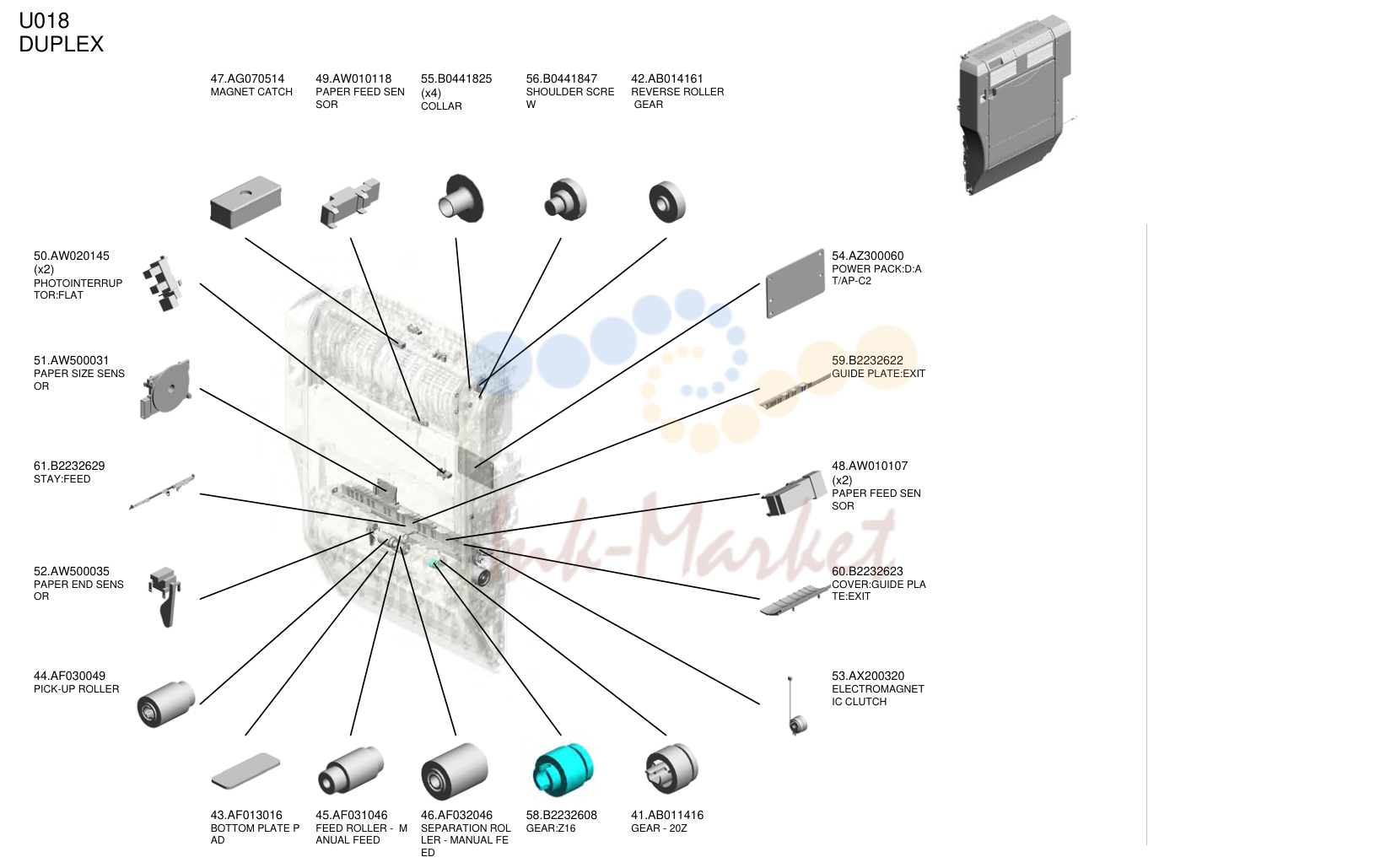

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 47 | AG070514 запросить цену → | MAGNET CATCH |
| 49 | AW010118 запросить цену → | подача бумаги SEN SOR |
| 55 | B0441825 запросить цену → | COLLAR |
| 56 | B0441847 запросить цену → | SHOULDER SCRE W |
| 42 | AB014161 запросить цену → | REVERSE ролик шестерня |
| 50 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 51 | AW500031 запросить цену → | PAPER SIZE SENS OR |
| 61 | B2232629 запросить цену → | STAY:FEED |
| 52 | AW500035 запросить цену → | PAPER END SENS OR |
| 44 | AF030049 ✓ в наличии | PICK-UP ролик |
| 54 | AZ300060 запросить цену → | POWER PACK:D:A T/AP-C2 |
| 59 | B2232622 запросить цену → | направляющая пластина:EXIT |
| 48 | AW010107 под заказ | подача бумаги SEN SOR |
| 60 | B2232623 запросить цену → | крышка:направляющая PLA TE:EXIT |
| 53 | AX200320 запросить цену → | ELECTROMAGNET IC муфта |
| 43 | AF013016 запросить цену → | BOTTOM пластина P AD |
| 45 | AF031046 ✓ в наличии | FEED ролик - M ANUAL FEED |
| 46 | AF032046 ✓ в наличии | SEPARATION ROL LER - MANUAL FE ED |
| 58 | B2232608 запросить цену → | шестерня:Z16 |
| 41 | AB011416 запросить цену → | шестерня - 20Z |

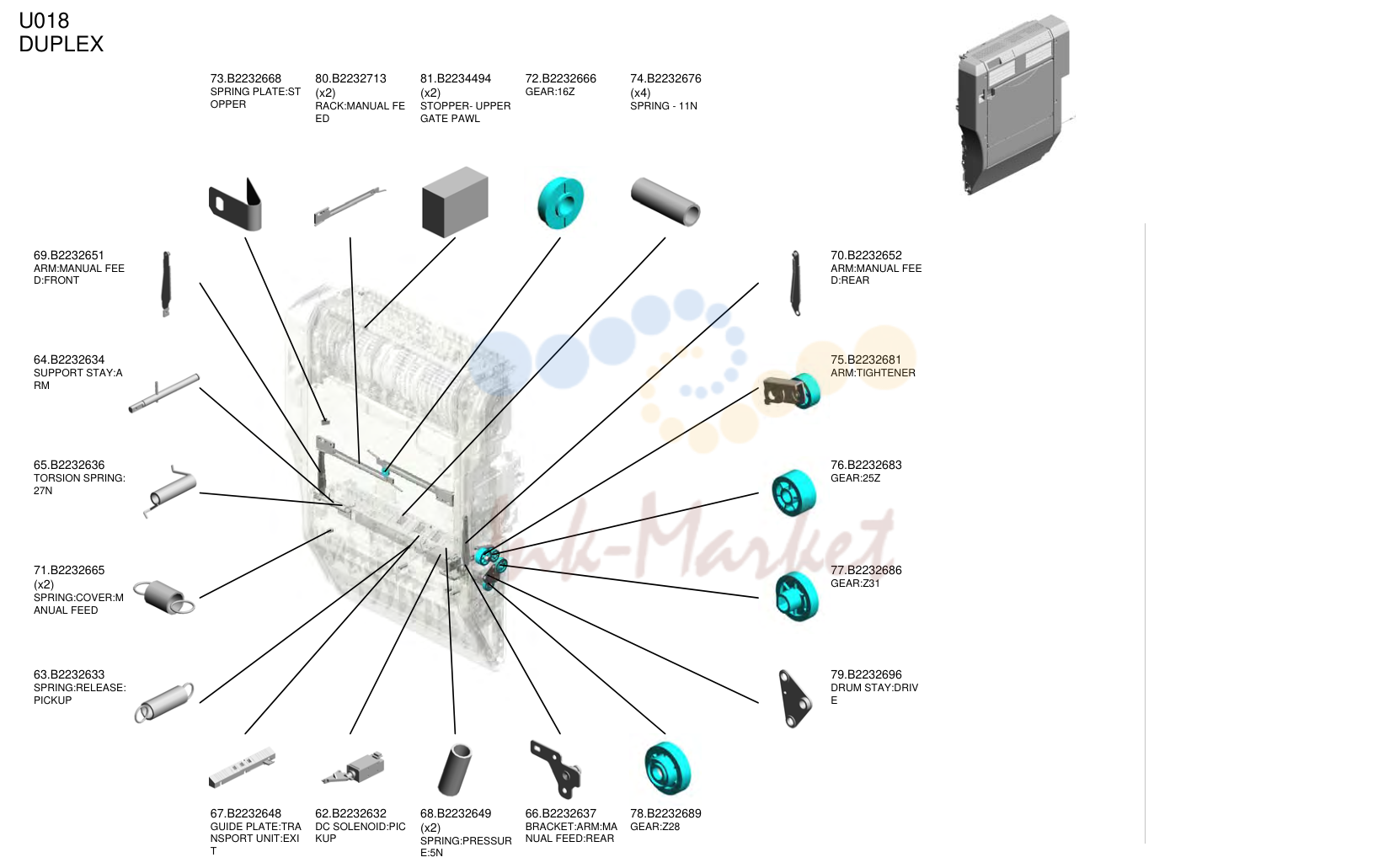

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 73 | B2232668 запросить цену → | пружина пластина:ST OPPER |
| 80 | B2232713 запросить цену → | RACK:MANUAL FE ED |
| 81 | B2234494 запросить цену → | стопор- UPPER GATE PAWL |
| 72 | B2232666 запросить цену → | шестерня:16Z |
| 74 | B2232676 запросить цену → | пружина - 11N |
| 69 | B2232651 запросить цену → | ARM:MANUAL FEE D:FRONT |
| 64 | B2232634 запросить цену → | SUPPORT STAY:A RM |
| 65 | B2232636 запросить цену → | TORSION пружина: 27N |
| 71 | B2232665 запросить цену → | пружина:крышка:M ANUAL FEED |
| 63 | B2232633 запросить цену → | пружина:RELEASE: PICKUP |
| 70 | B2232652 запросить цену → | ARM:MANUAL FEE D:REAR |
| 75 | B2232681 запросить цену → | ARM:TIGHTENER |
| 76 | B2232683 запросить цену → | шестерня:25Z |
| 77 | B2232686 запросить цену → | шестерня:Z31 |
| 79 | B2232696 запросить цену → | барабан STAY:DRIV E |
| 67 | B2232648 запросить цену → | направляющая пластина:TRA NSPORT узел:EXI T |
| 62 | B2232632 запросить цену → | DC соленоид:PIC KUP |
| 68 | B2232649 запросить цену → | пружина:PRESSUR E:5N |
| 66 | B2232637 запросить цену → | кронштейн:ARM:MA NUAL FEED:REAR |
| 78 | B2232689 запросить цену → | шестерня:Z28 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 93 | B2234532 запросить цену → | TENSION пружина: HOOK:стопор |
| 85 | B2234512 запросить цену → | TIMING ремень:30S2 M182 |
| 92 | B2234529 запросить цену → | ролик муфта: T24 |
| 96 | B2234538 запросить цену → | COMPRESSION SP RING |
| 82 | B2234501 запросить цену → | направляющая пластина:RIG HT |
| 100 | B2234544 запросить цену → | PULLEY:T35/T33 |
| 95 | B2234536 запросить цену → | TIMING ремень:30S2 M234 |
| 91 | B2234527 запросить цену → | PULLEY:T26/T24 |
| 84 | B2234511 запросить цену → | TIMING ремень:30S2 M312 |
| 101 | B2234545 запросить цену → | направляющая PIN:HOLDE R |
| 90 | B2234526 запросить цену → | TIMING ремень:30S2 M268 |
| 86 | B2234514 запросить цену → | ролик муфта: T24 |
| 83 | B2234502 запросить цену → | направляющая пластина:LEF T LOWER |
| 97 | B2234539 запросить цену → | SHEET:крышка:DU PLEX |
| 98 | B2234541 запросить цену → | TORSION пружина: REAR |
| 94 | B2234535 запросить цену → | ролик муфта: T26 |
| 99 | B2234542 запросить цену → | TORSION пружина: FRONT |
| 89 | B2234525 запросить цену → | TENSION пружина: WIRE:180N |
| 87 | B2234522 запросить цену → | SPACER:WIRE:ST OPPER |
| 88 | B2234524 запросить цену → | WIRE:стопор:DI A1.5 |
Полный список запчастей доступен по запросу.
комментарии
