Ricoh Aficio sp C811DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

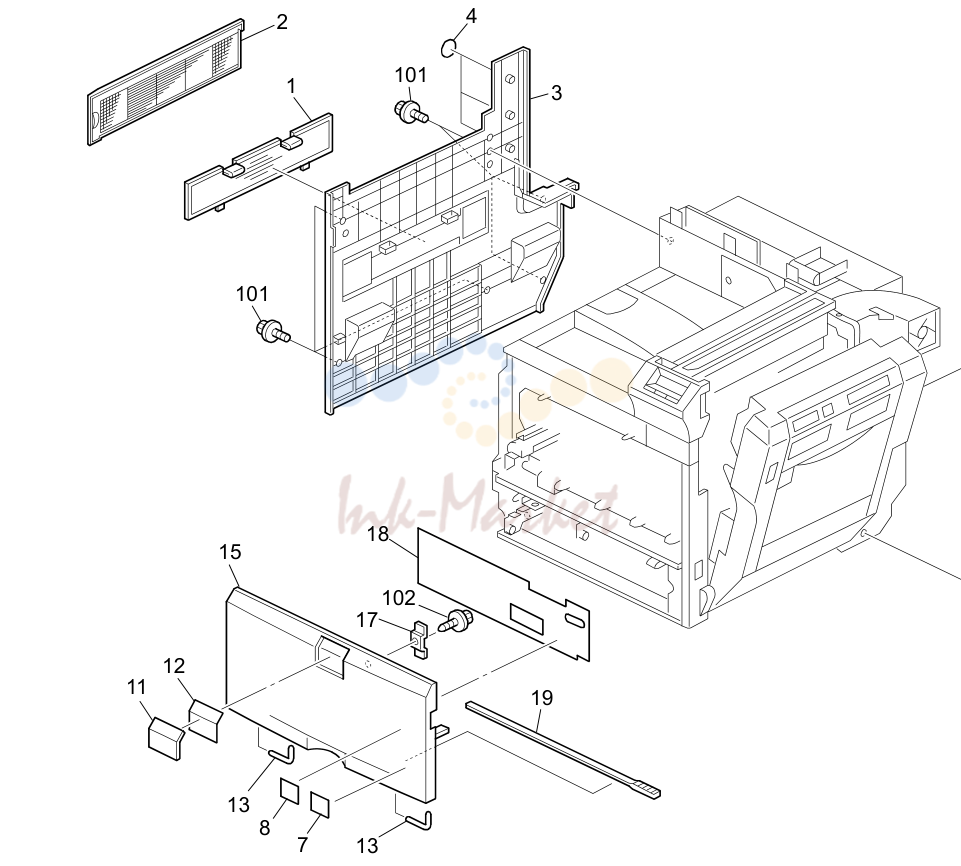

внешние детали 1 (G133)

внешние детали 1 (G133)

№АртикулНаименование
3B223 1281 запросить цену →крышка:Left
3B222 1281 запросить цену →крышка:Left:EU
5B223 4392 запросить цену →Decal:Set:печь (закрепление) узел
6B223 1291 запросить цену →крышка:Rear
6B222 1291 запросить цену →крышка:Rear:EU
10B223 1293 запросить цену →Cap:крышка:Rear
11B223 1253 запросить цену →Emblem крышка
15B224 1251 запросить цену →крышка:Front:EU
16B223 1274 запросить цену →крышка:Right Rear:Fan
17B024 1264 запросить цену →Magnet Catch
19B223 1279 запросить цену →Cleaner:Shield Glass:Ass'y
20B223 1276 запросить цену →Filter:Right Rear
21B223 1272 запросить цену →крышка:Right:Rear

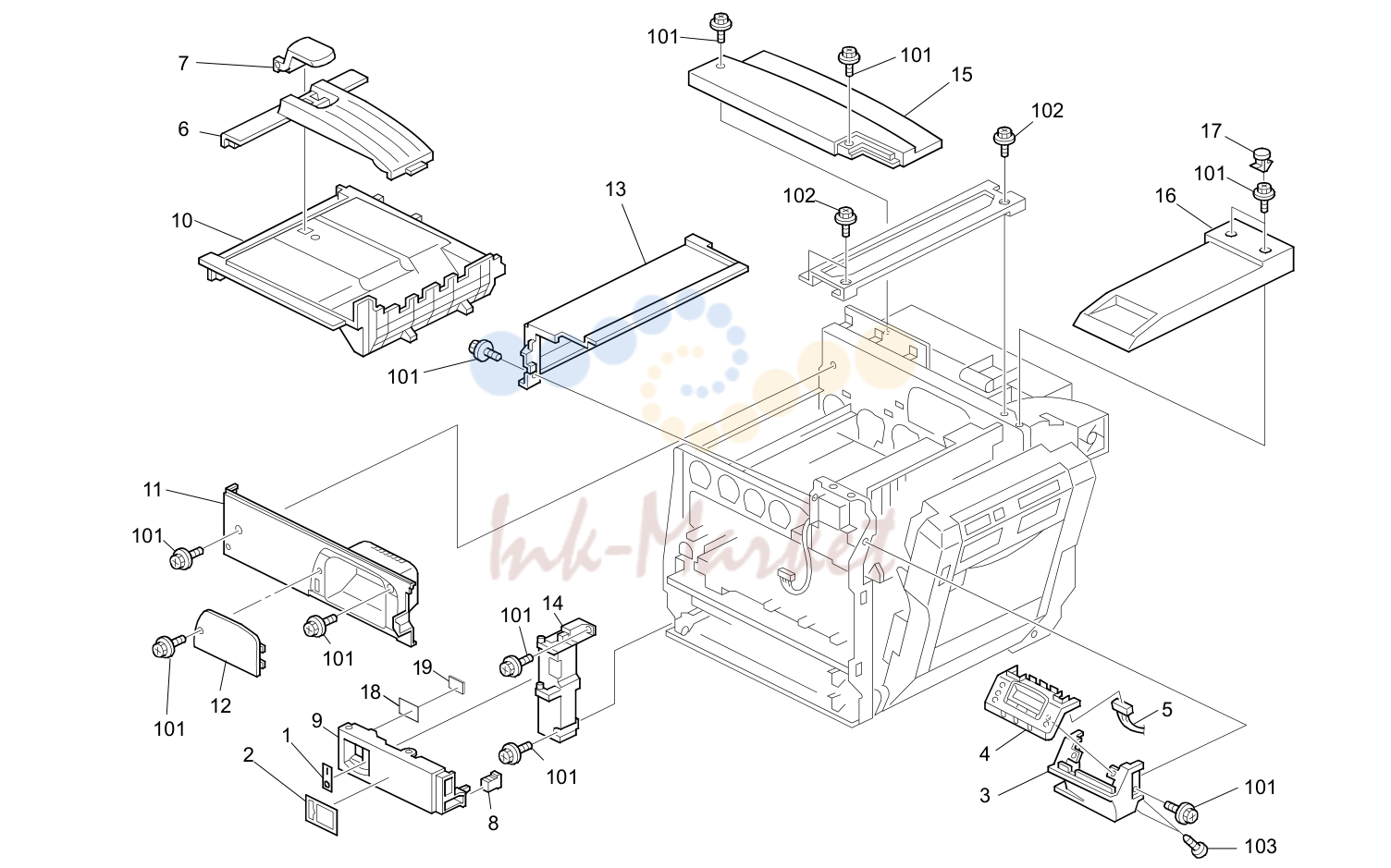

внешние детали 2 (G133)

внешние детали 2 (G133)

№АртикулНаименование
1B238 1372 запросить цену →Decal - Main Switch (ON-OFF)
3B222 1271 запросить цену →крышка: Right: Front: EU
6B223 4486 запросить цену →Exit Tray
7B223 4487 запросить цену →Exit End Fence
9B223 1257 запросить цену →Collection Bottle крышка – Front [TSB#009]
10B223 1260 запросить цену →крышка: Upper
14B223 1242 запросить цену →Inner крышка - Left
18G133 6536 запросить цену →Sheet: пластина: Collection Bottle [TSB#009]
19B223 6529 запросить цену →Collection Bottle держатель [TSB#009]

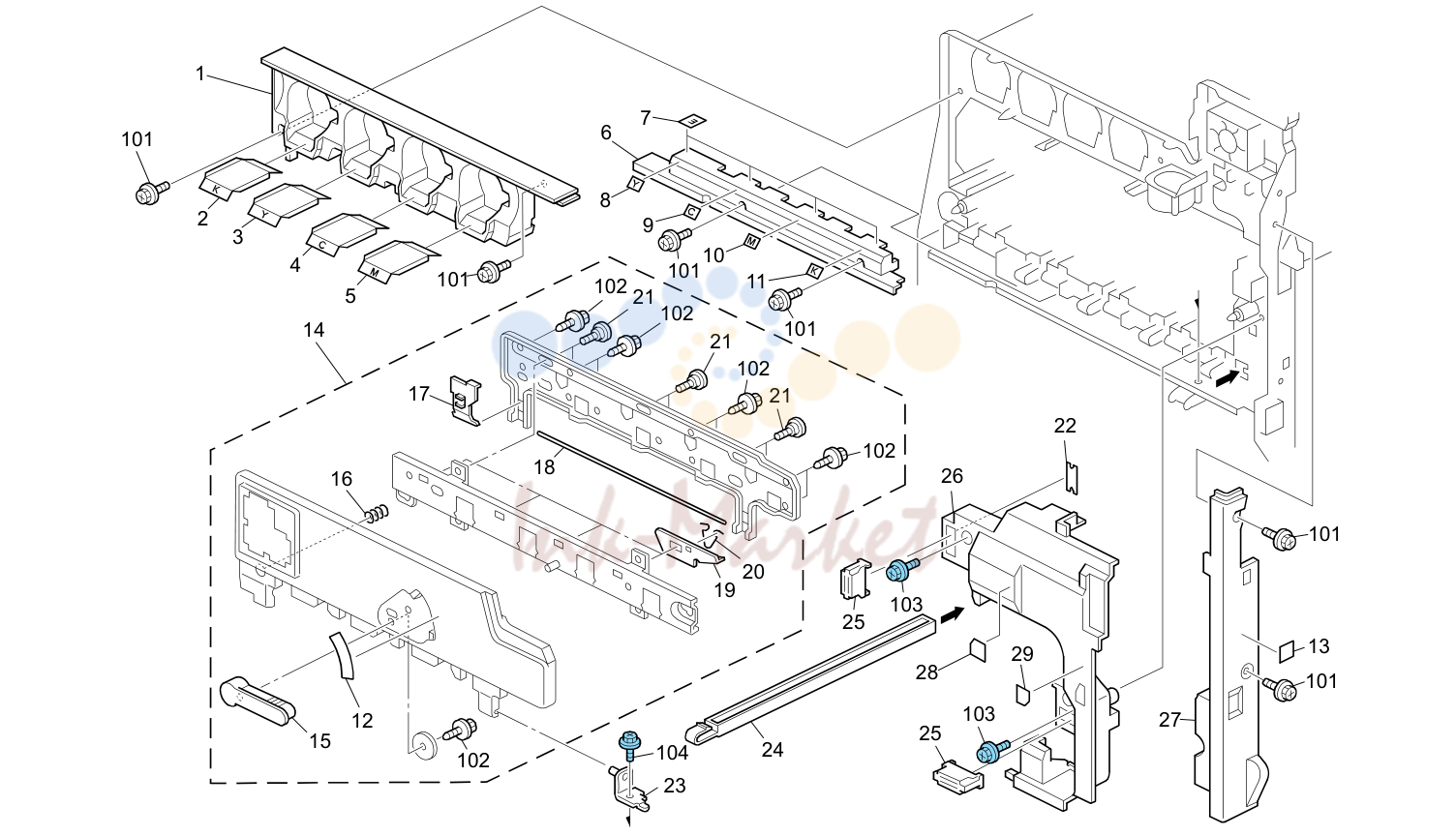

внешние детали 3 (G133)

внешние детали 3 (G133)

№АртикулНаименование
1B223 1241 запросить цену →Inner крышка:Upper:Left
1B222 1241 запросить цену →Inner крышка:Upper:Left:EU
2B238 3364 запросить цену →Decal:Colored Display:BK:Inner крышка
3B238 3365 запросить цену →Decal:Colored Display:Y:Inner крышка
4B238 3366 запросить цену →Decal:Colored Display:C:Inner крышка
5B238 3367 запросить цену →Decal:Colored Display:M:Inner крышка
6B223 1244 запросить цену →Inner крышка - Middle
7B238 1368 запросить цену →Decal - Cleaning
13B238 1362 запросить цену →Decal - Misfeed Removal B1
16B223 1318 запросить цену →пружина
17B223 1306 запросить цену →барабан Stay
18B223 1319 запросить цену →Wire
19B223 1315 запросить цену →Ball подшипник пластина
20B223 1316 запросить цену →Ball подшипник Clip
21B223 1317 запросить цену →винт:рычаг:барабан Stay
22B223 1249 запросить цену →стопор:Magnet Catch
23B223 1123 запросить цену →Hinge - крышка барабан Stay
24B238 2615 запросить цену →Case - Remove Paper Dust
26B223 1243 запросить цену →Inner крышка:Upper:Right
27B223 1271 запросить цену →крышка:Right:Front
27B222 1271 запросить цену →крышка:Right:Front:EU

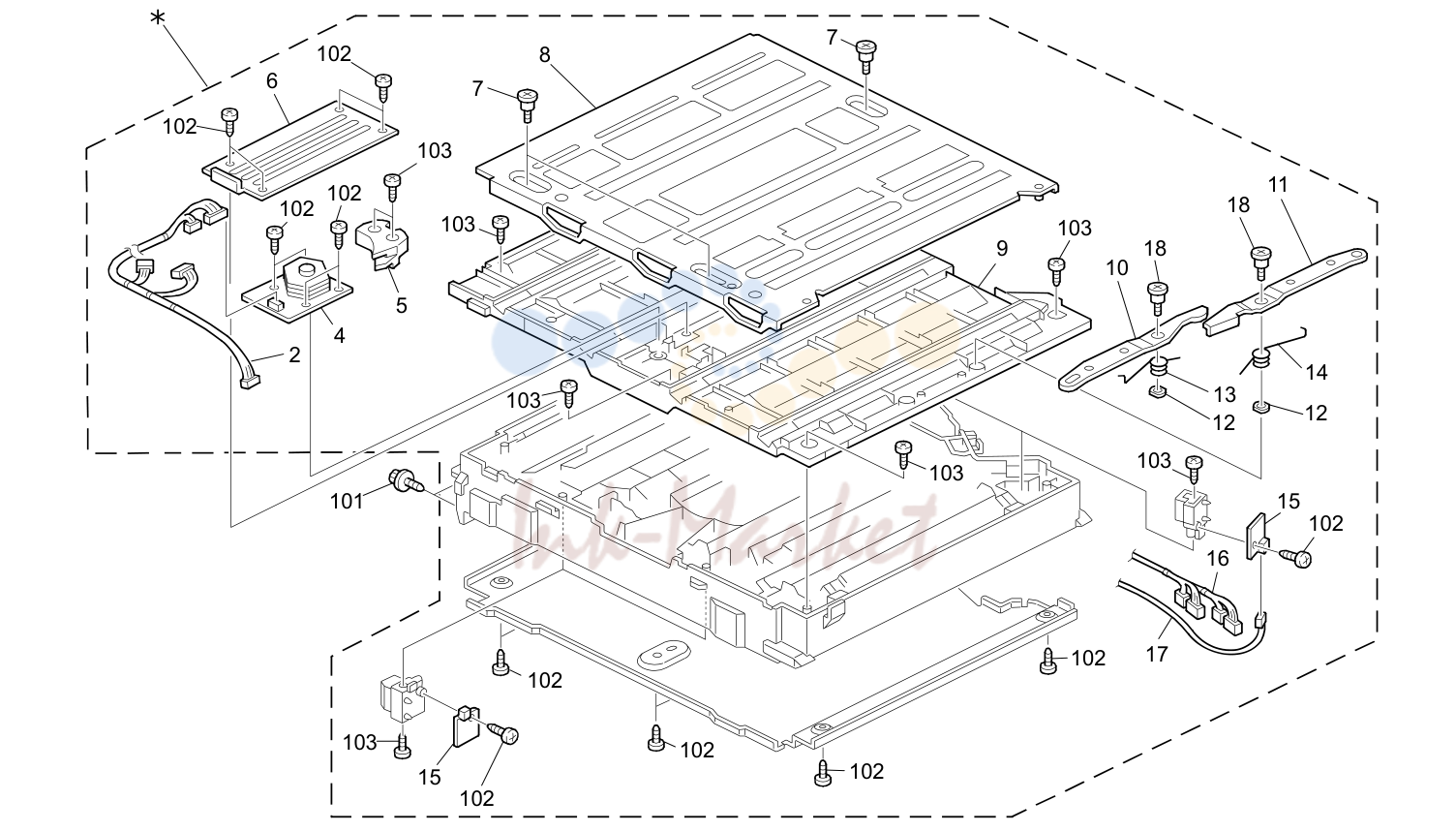

LD узел (G133)

LD узел (G133)

№АртикулНаименование
17B223 1854 запросить цену →Image Forming Section: Service Parts:2LD:Ass'y 1
5B223 1903 запросить цену →Louver
6B223 1882 запросить цену →крышка - полигон (сканер) мотор
7B223 1907 запросить цену →винт
8B223 1885 запросить цену →Shutter Ass'y
9B223 1881 запросить цену →крышка - Upper
10B223 1909 запросить цену →Link:Shutter:2
11B223 1908 запросить цену →Link:Shutter:1
12B223 1989 запросить цену →пластина Nut:Link
13B223 1914 запросить цену →Torsion пружина:Link:2
14B223 1913 запросить цену →Torsion пружина:Link:1
15B223 5146 запросить цену →плата Sync Detector
16B223 5235 запросить цену →жгут:Ldb:2LD
17B223 5239 запросить цену →жгут:Sync Detector
18B223 1988 запросить цену →винт:Link:Shutter
19B223 2851 запросить цену →лоток бумаги:No.1:Ass'y
2B223 2890 запросить цену →Slide Rail - Left
3B223 2894 запросить цену →Slide Rail стопор - Left
4B223 2940 запросить цену →Tray Bottom пластина
6B237 2521 запросить цену →Decal - Paper Set Direction No.1
7B223 2857 запросить цену →крышка - лоток бумаги No.1
8B223 2860 запросить цену →лоток бумаги Grip
9B238 2526 запросить цену →Decal - Grip
10B223 2862 запросить цену →рычаг - Release Inner
12B223 2863 запросить цену →Release вал
13B223 2861 запросить цену →Grip держатель
15B223 2868 запросить цену →рычаг:Release:лоток бумаги:Outer
16A232 2987 запросить цену →ролик - лоток бумаги
17B223 2912 запросить цену →End Fence
18B223 2870 запросить цену →Side Fence - Front
19B223 2923 запросить цену →стопор рычаг - Front
20B004 2923 запросить цену →пружина пластина - Release рычаг
21B223 2935 запросить цену →пластина - Side Fence Right
22B223 2934 запросить цену →пластина - Side Fence
23B223 2936 запросить цену →шестерня - 16Z
24B223 2865 запросить цену →Rise No.1 вал
25B223 2918 запросить цену →Rise рычаг
26B223 2880 запросить цену →Side Fence - Rear
27A267 2860 запросить цену →Rear рычаг стопор
28A267 2857 запросить цену →пружина пластина - Side Fence
29A267 2859 запросить цену →Side Fence стопор
30B223 2873 запросить цену →Decal - Side Fence Rear
32B223 2869 запросить цену →Ground пластина
21B223 2901 запросить цену →лоток бумаги:No.2:Ass'y
1B223 2910 запросить цену →Link - Paper Size датчик
2B223 2911 запросить цену →Spacer
3B238 2523 запросить цену →Decal - Paper Set Direction No.2
7B223 2946 запросить цену →крышка - лоток бумаги No.2
9B238 2527 запросить цену →Decal - Grip
14B223 2919 запросить цену →Ground пластина - лоток бумаги No.2
18B223 2920 запросить цену →Front Side Fence
26B223 2930 запросить цену →Rear Side Fence

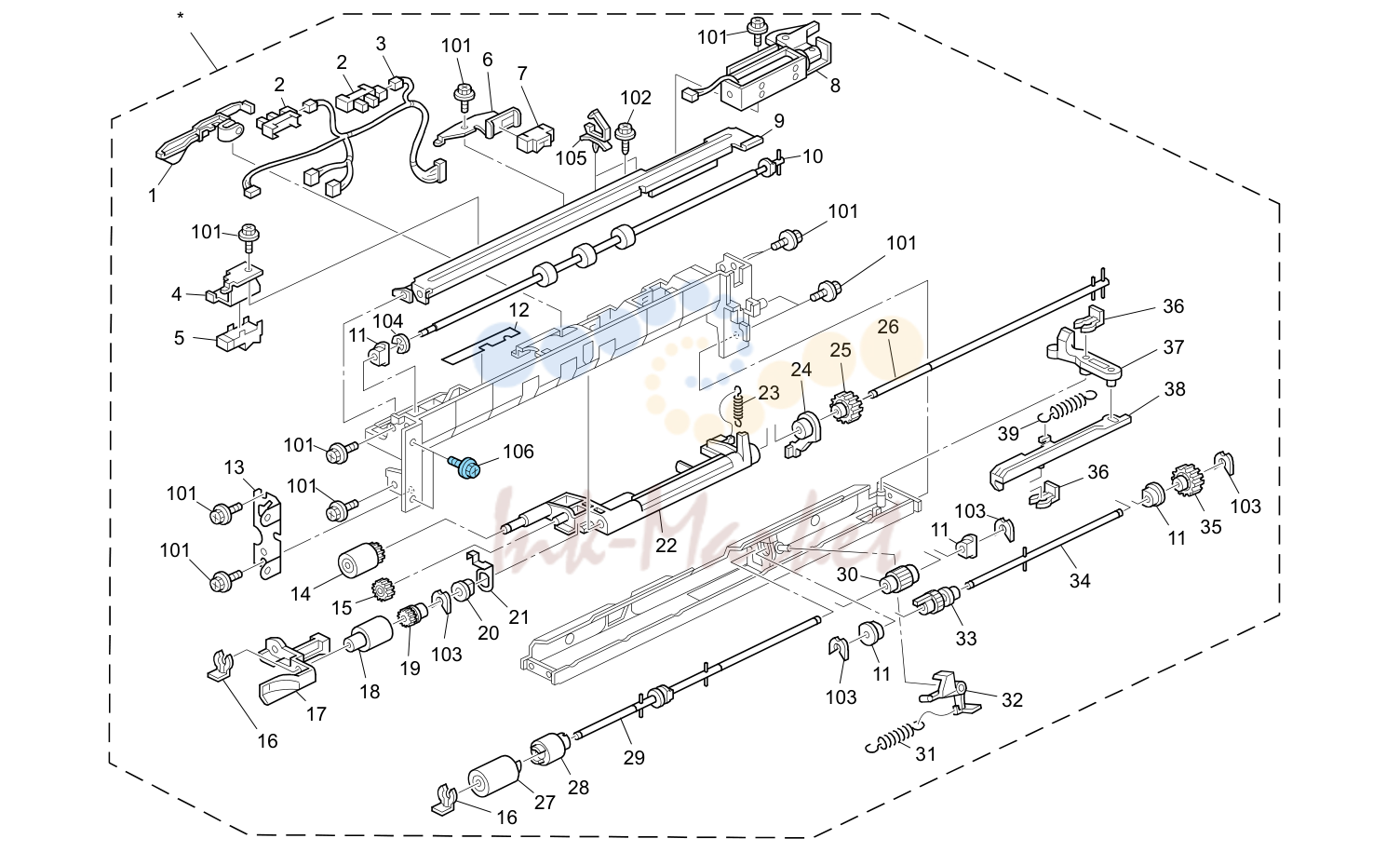

подача бумаги Section (G133)

подача бумаги Section (G133)

№АртикулНаименование
23B223 2750 запросить цену →подача бумаги узел
1B223 2767 запросить цену →Paper End Feeler
3B223 2773 запросить цену →жгут - подача бумаги узел
4B223 2778 запросить цену →датчик кронштейн
6B082 2781 запросить цену →кронштейн:датчик
8B223 2780 запросить цену →DC соленоид 24V
9B223 2776 запросить цену →Stay
10B238 2569 запросить цену →Transport ролик
12B223 2772 запросить цену →жгут Sheet
13B223 2786 запросить цену →Ground пластина - Front
17B223 2829 запросить цену →Feed направляющая
21B223 2765 запросить цену →Ground пластина - Feed
22B223 2761 запросить цену →Pickup Arm
25B223 2764 запросить цену →шестерня-24z
26B223 2762 запросить цену →Feed вал
28B004 2783 запросить цену →Torque Limiter
29B223 2810 запросить цену →Separate Driven вал
34B223 2815 запросить цену →Separate Drive вал
35B223 2819 запросить цену →шестерня - 22Z

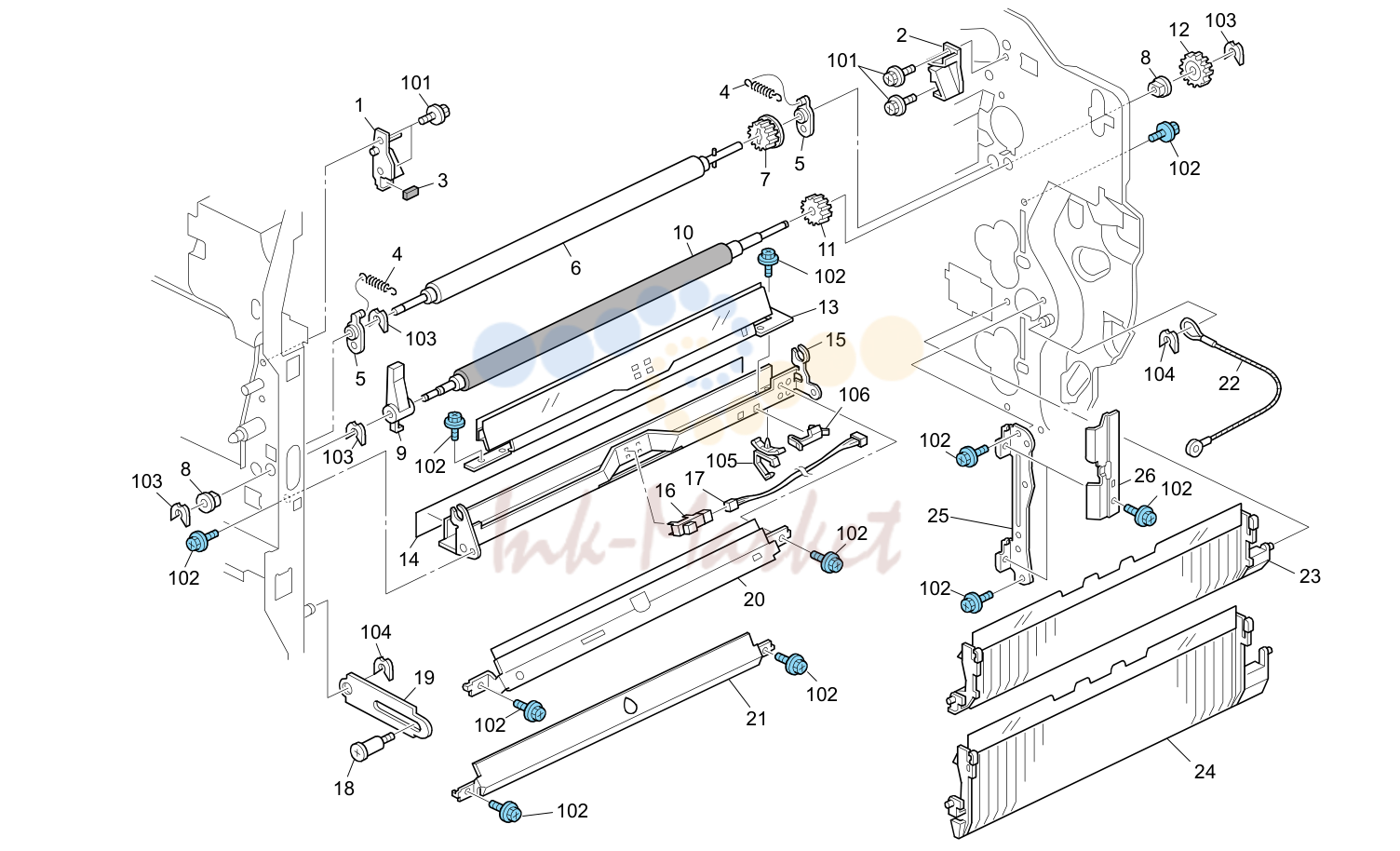

Paper регистрация (G133)

Paper регистрация (G133)

№АртикулНаименование
1B223 6311 запросить цену →Positioning направляющая - Front
2B223 6312 запросить цену →Positioning направляющая - Rear
3B223 6315 запросить цену →Cushion
4B238 2676 запросить цену →Tension пружина
5B238 2675 запросить цену →регистрация ролик втулка
6B238 2661 запросить цену →регистрация ролик - Driven
7B238 2657 запросить цену →шестерня - 18Z
9B223 2558 запросить цену →регистрация ролик Knob
10B238 2652 запросить цену →регистрация ролик - Drive
11B238 2655 запросить цену →шестерня - 16Z
12B238 2656 запросить цену →шестерня - 30Z
13B238 2670 запросить цену →Cleaner кронштейн
14B238 2622 запросить цену →крышка - Remove Paper Dust
15B238 2621 запросить цену →Stay
17B223 2599 запросить цену →жгут:регистрация датчик
19B223 4523 запросить цену →Link:стопор
20B223 2570 запросить цену →направляющая пластина:регистрация:Right
21B238 2612 запросить цену →регистрация направляющая пластина - Left
22B223 4524 запросить цену →Wire:стопор:Dia1.5
23B223 2835 запросить цену →направляющая пластина
24B223 2840 запросить цену →направляющая пластина No.2
25B223 2846 запросить цену →кронштейн:крышка:жгут
26B223 2848 запросить цену →крышка:жгут

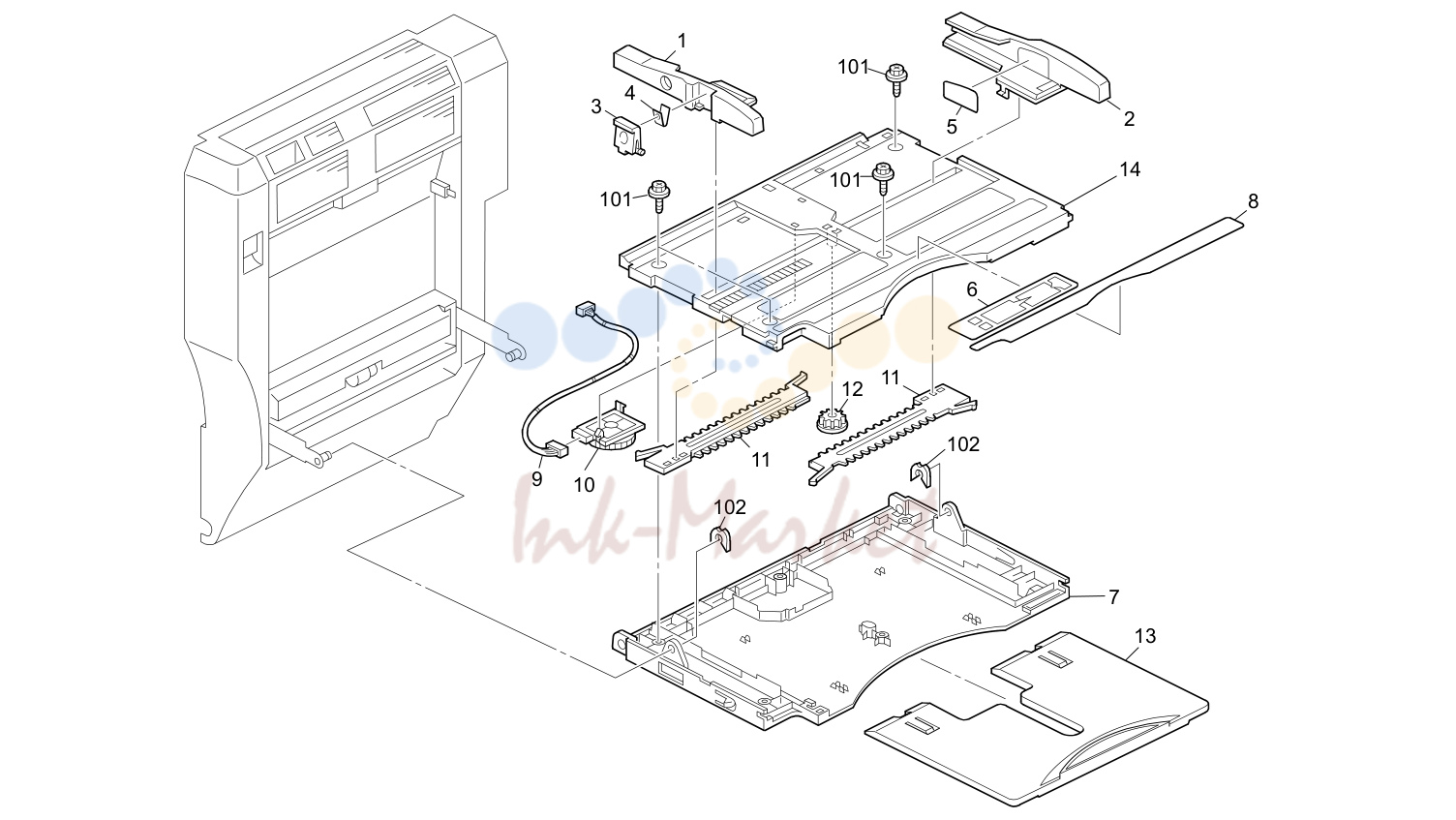

By-pass Feed Section 1 (G133)

By-pass Feed Section 1 (G133)

№АртикулНаименование
1B223 2698 запросить цену →Side Fence:Front
2B223 2697 запросить цену →Side Fence:Rear
3B223 2667 запросить цену →Grip:Side Fence
4B223 2668 запросить цену →пружина пластина:стопор
5B223 2645 запросить цену →Decal:Side Fence
6B223 2655 запросить цену →Decal:Paper Set Direction
7B223 2661 запросить цену →крышка:Manual Feed
8B223 2644 запросить цену →Decal:Scale
9B223 2669 запросить цену →жгут:Paper Size датчик
11B223 2631 запросить цену →Rack:Manual Feed
12B223 2666 запросить цену →шестерня:16Z
13B223 2663 запросить цену →Extension Tray

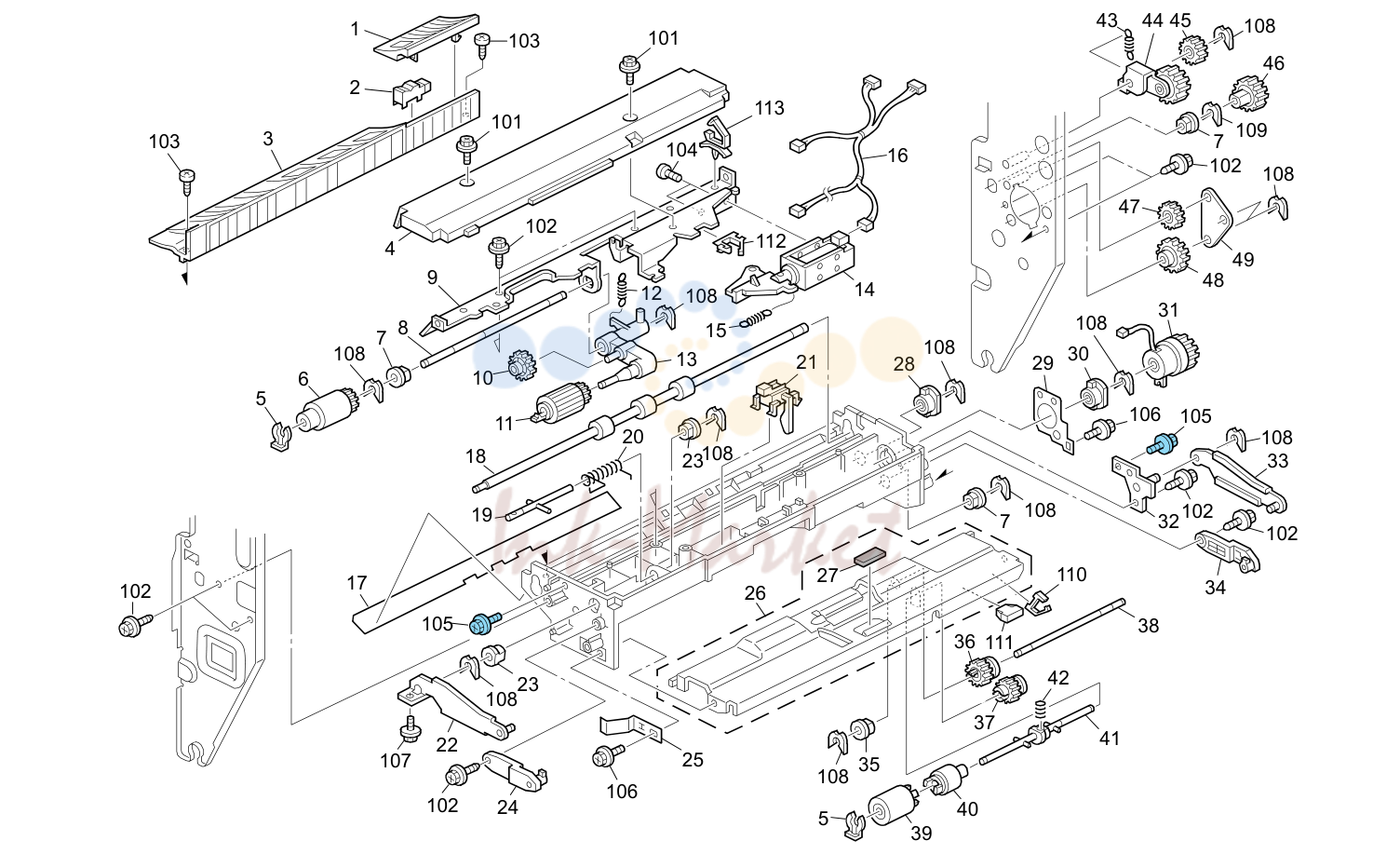

By-pass Feed Section 2 (G133)

By-pass Feed Section 2 (G133)

№АртикулНаименование
1B223 2623 запросить цену →крышка:направляющая пластина:Exit
3B223 2622 запросить цену →направляющая пластина:Exit
4B223 2621 запросить цену →крышка:Manual Feed узел
9B223 2629 запросить цену →Stay:Feed
14B223 2632 запросить цену →DC соленоид:Pickup
15B223 2633 запросить цену →пружина:Release:Pickup
16B223 2659 запросить цену →жгут:Manual Feed
17B223 2624 запросить цену →Sheet:направляющая:Exit
18B223 2619 запросить цену →Transport ролик:Exit:дуплекс
19B223 2634 запросить цену →Support Stay:Arm
20B223 2636 запросить цену →Torsion пружина:27n
22B223 2651 запросить цену →Arm:Manual Feed:Front
24B223 2657 запросить цену →Arm:Manual Feed:Short:Front
25B223 2607 запросить цену →Ground пластина:Reverse
26B223 2609 запросить цену →направляющая пластина:Separator
29B223 2606 запросить цену →Ground пластина:Rear
32B223 2637 запросить цену →кронштейн:Arm:Manual Feed:Rear
33B223 2652 запросить цену →Arm:Manual Feed:Rear
34B223 2658 запросить цену →Arm:Manual Feed:Short:Rear
35A259 6754 запросить цену →втулка - 6 6mm
37B223 2608 запросить цену →шестерня:Z16
41B180 2871 запросить цену →вал:Separator:Driven:Ass'y
44B223 2681 запросить цену →Arm:Tightener
46B223 2686 запросить цену →шестерня:Z31
47B223 2683 запросить цену →шестерня:25Z
48B223 2689 запросить цену →шестерня:Z28
49B223 2696 запросить цену →барабан Stay:Drive

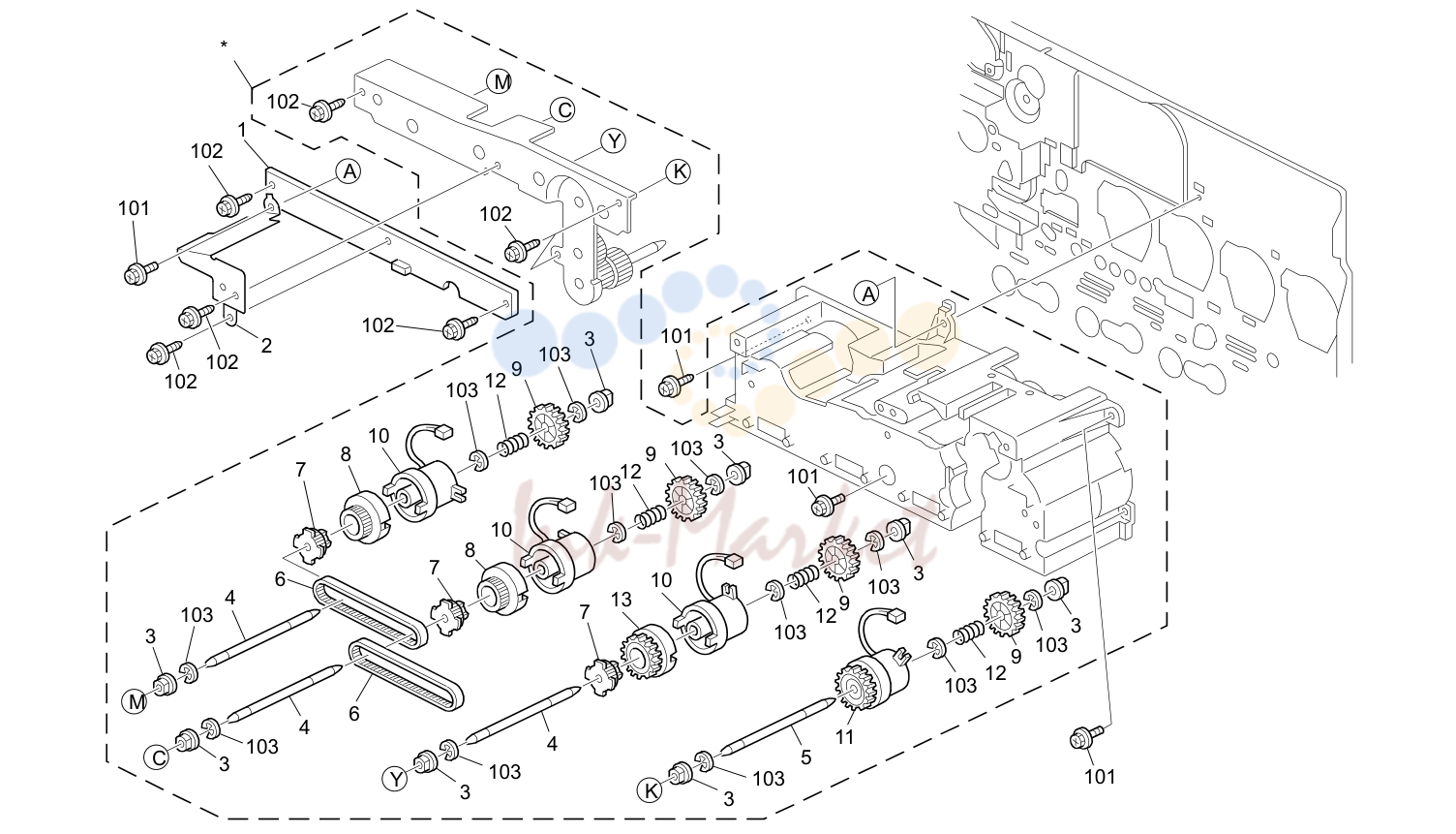

Toner Supply узел 1 (G133)

Toner Supply узел 1 (G133)

№АртикулНаименование
1B238 5051 запросить цену →плата:RFID:RW
2B223 3470 запросить цену →Rfid Ground пластина
4B223 3426 запросить цену →вал:Drive:Drive узел:CM
5B223 3424 запросить цену →вал:Drive:Drive узел:BKY
6B223 3441 запросить цену →Timing ремень:Toner Bottle
7B223 3461 запросить цену →Pulley:Toner Bottle:YC
8B223 3462 запросить цену →Pulley:Toner Bottle:CM
9B223 3463 запросить цену →шестерня:Toner Bottle:Drive
10B223 3457 запросить цену →Magnetic муфта - 0.25n.m YCM
11B223 3455 запросить цену →Magnetic муфта - 0.25n.m BK
12B223 3428 запросить цену →пружина:Drive узел:Toner Bottle
13B223 3464 запросить цену →шестерня:Magnetic муфта:Y

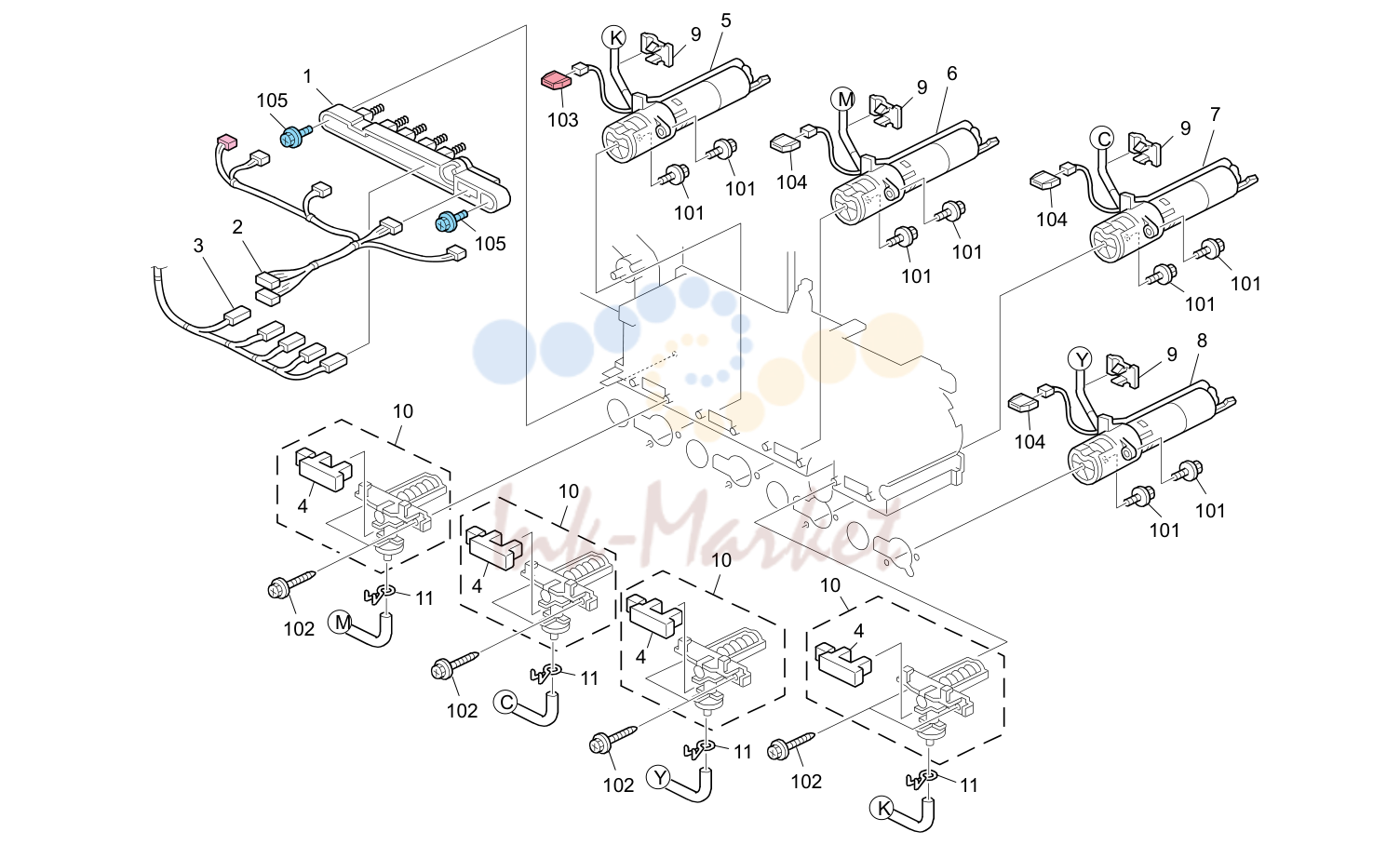

Toner Supply узел 2 (G133)

Toner Supply узел 2 (G133)

№АртикулНаименование
1B223 6140 запросить цену →Drawer:Intermediate перенос:Ass'y
2B223 5304 запросить цену →жгут:IOB:Toner Supply:CL
3B223 5310 запросить цену →жгут:P.P:High Voltage Line:T/TS
5B223 3211 запросить цену →Pump узел - BK
6B223 3204 запросить цену →Pump узел - M
7B223 3203 запросить цену →Pump узел - C
8B223 3202 запросить цену →Pump узел - Y
9B223 3206 запросить цену →Tube Clamp
10B223 3205 запросить цену →Nozzle Ass'y
11B223 3209 запросить цену →Tube Clip

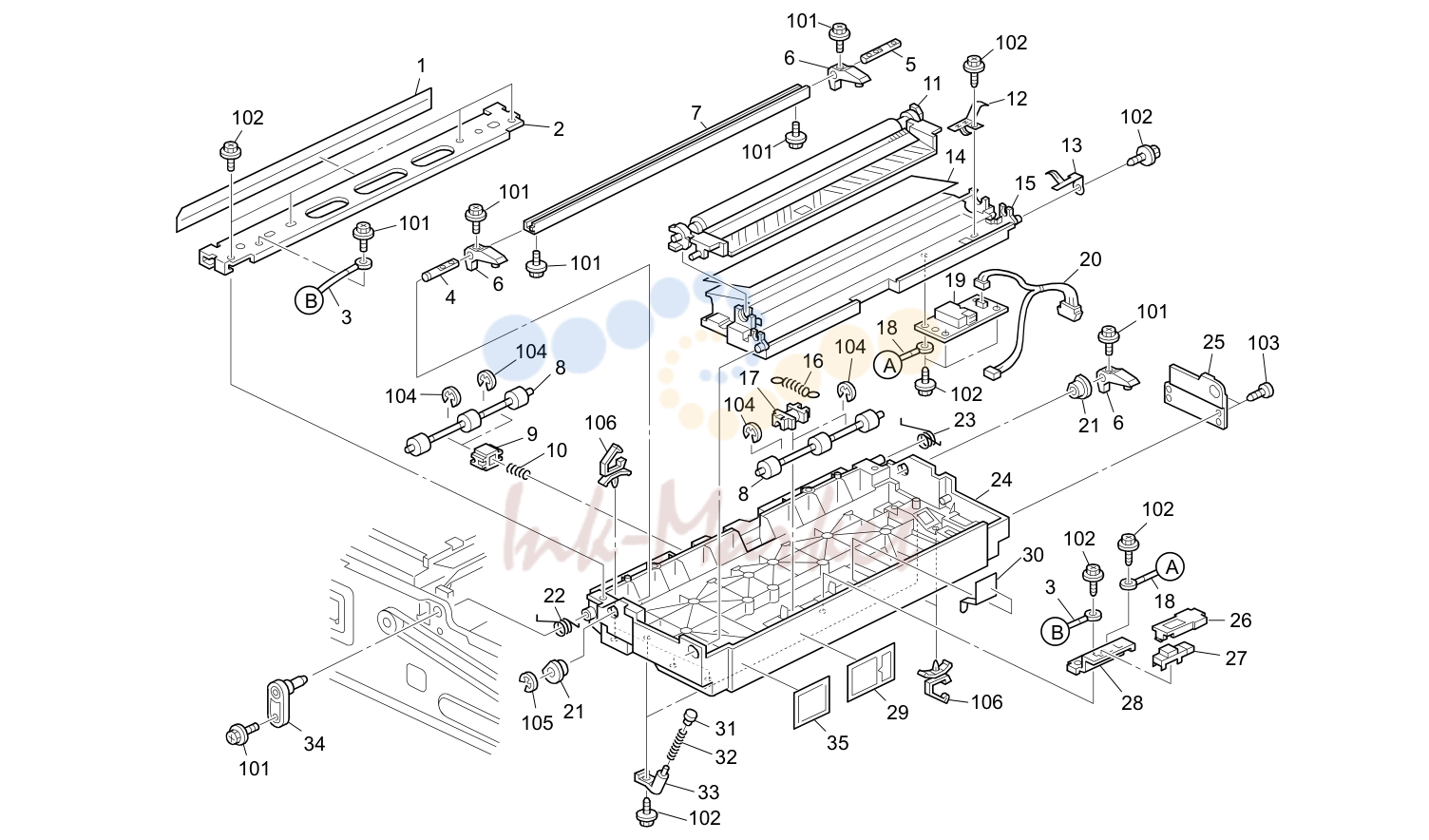

Paper Separation (G133)

Paper Separation (G133)

№АртикулНаименование
1B223 4555 запросить цену →Sheet:Transport узел
2B223 4654 запросить цену →кронштейн: направляющая пластина [TSB#008]
3B223 4557 запросить цену →жгут:Ground Wire
4B223 6322 запросить цену →рычаг вал - Front
5B223 6323 запросить цену →рычаг вал - Rear
7B223 6320 запросить цену →рычаг кронштейн - Middle
8B223 4559 запросить цену →Driven ролик: Dia16
10B223 4556 запросить цену →Compression пружина
12B223 6289 запросить цену →Terminal
13B223 6285 запросить цену →перенос ролик Terminal
14B223 6327 запросить цену →Sheet: Case: Lower
16B223 4553 запросить цену →Tension пружина: Driven ролик
17B223 4552 запросить цену →втулка: Dia4
18B223 6317 запросить цену →Ground Wire - Power Pack
20B223 4561 запросить цену →жгут - Second перенос узел
22B223 4542 запросить цену →Torsion пружина:Front
23B223 4541 запросить цену →Torsion пружина:Rear
25B223 6290 запросить цену →барабан Stay - Rear
26B238 4739 запросить цену →крышка - Entrance датчик
28B238 4733 запросить цену →Entrance датчик кронштейн
29B223 4394 запросить цену →Decal: Warning (High Temperature)
30B223 4558 запросить цену →Sheet: жгут
31B223 6319 запросить цену →пружина Cap
32B223 6308 запросить цену →перенос пружина
33B223 6321 запросить цену →пружина Anchor
34B223 4545 запросить цену →направляющая Pin: держатель
35B223 6324 запросить цену →Decal: Replacement Indication

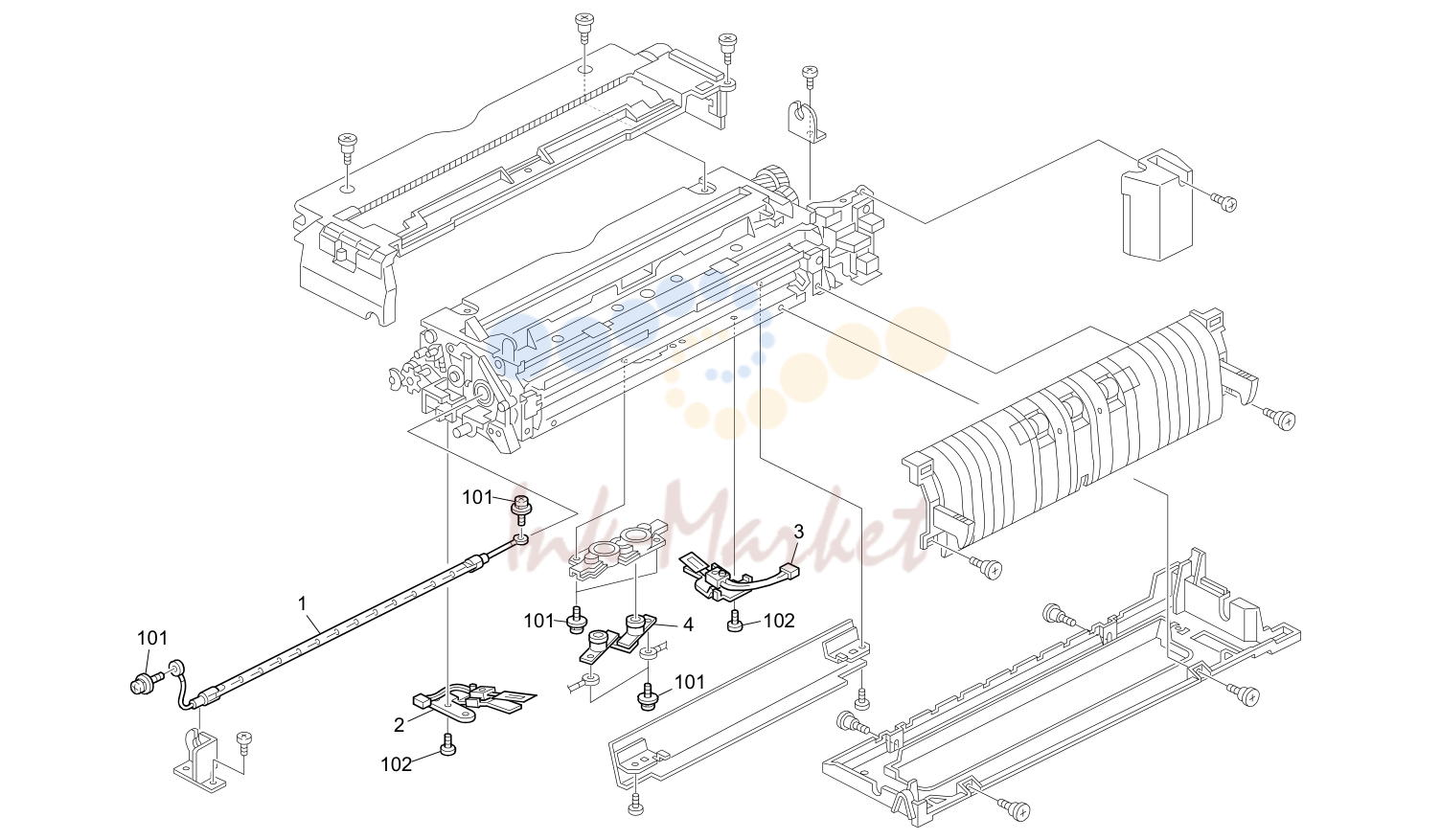

печь (закрепление) узел 1 (G133)

печь (закрепление) узел 1 (G133)

№АртикулНаименование
2B223 4172 запросить цену →Thermistor:печь (закрепление):Ass'y
3B223 4177 запросить цену →Thermistor:Pressure:Ass'y
4B223 4162 запросить цену →Thermostat:Ass'y

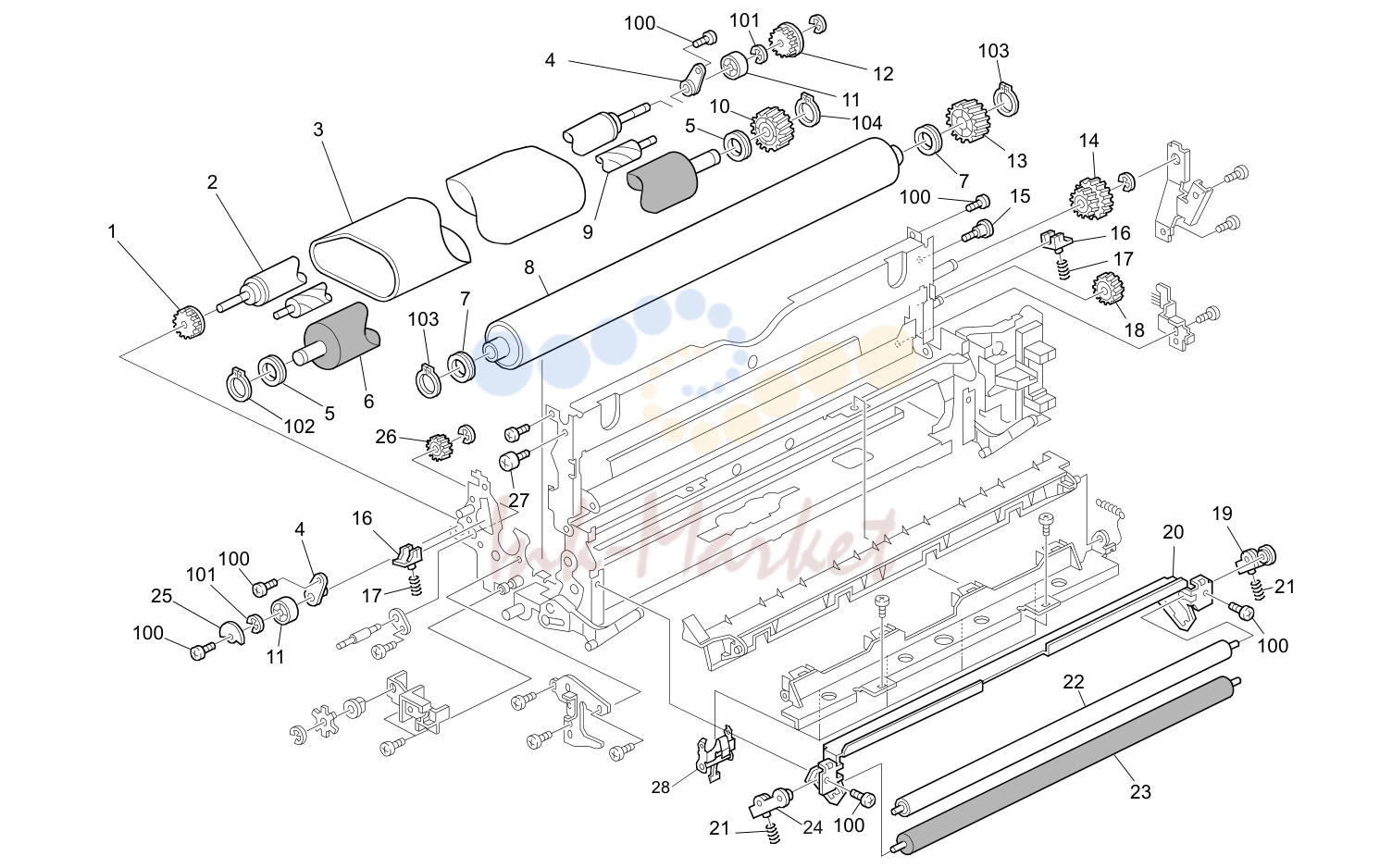

печь (закрепление) узел 2 (G133)

печь (закрепление) узел 2 (G133)

№АртикулНаименование
2B223 4235 запросить цену →ролик:Ferrite Core:Ass'y
3B223 4221 запросить цену →печь (закрепление) ремень:Dia60:Adhesion
9B223 4226 запросить цену →ролик:ремень Tensioner:Dia12
11B223 4233 запросить цену →Spacer:Heat ролик
20B223 4181 запросить цену →кронштейн:Oil Supply ролик
25B223 4240 запросить цену →Encoder:Ferrite Core:Change
27B223 4072 запросить цену →винт:Positioning Control
28B223 4266 запросить цену →держатель: Pickoff pawl: Ass’y [TSB#005]

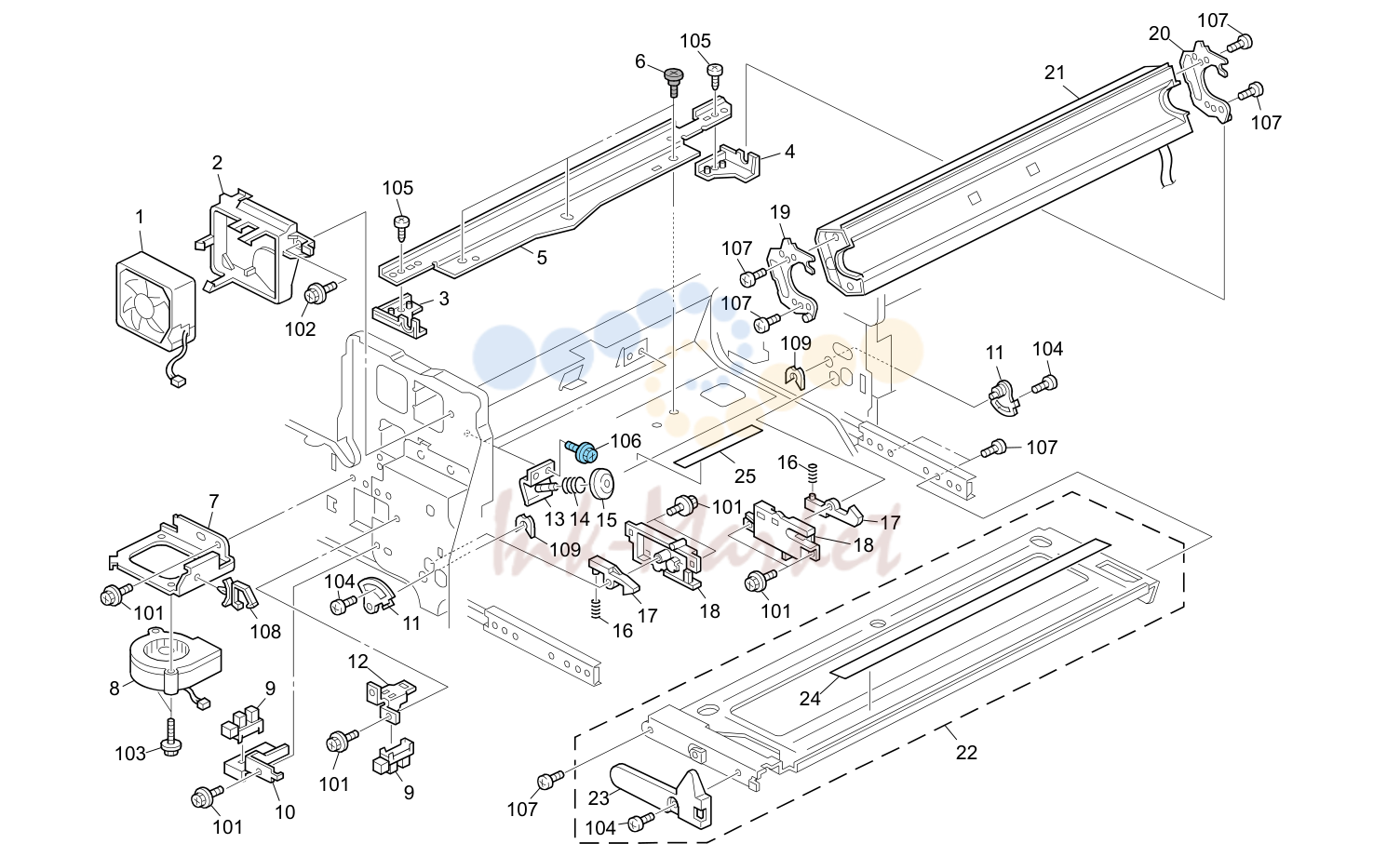

печь (закрепление) узел 3 (G133)

печь (закрепление) узел 3 (G133)

№АртикулНаименование
3B223 4311 запросить цену →держатель:Coil:Front Lower
4B223 4312 запросить цену →держатель:Coil:Rear Lower
5B223 4310 запросить цену →Stay:Ih:держатель
7B223 1328 запросить цену →кронштейн:Fan:Ih
10B223 4329 запросить цену →кронштейн:датчик:Machine Or Copier
11B223 4337 запросить цену →кронштейн:Pin
12B223 4328 запросить цену →кронштейн:датчик:Turn
13B223 4308 запросить цену →кронштейн:Pressure:Coil
15B223 4307 запросить цену →направляющая:Ih:Upper
17B223 4327 запросить цену →рычаг:Lock:печь (закрепление) узел
18B223 4336 запросить цену →Supporter:печь (закрепление) узел
19B223 4301 запросить цену →Frame:Coil:Front
20B223 4303 запросить цену →Frame:Coil:Rear
21B223 4011 запросить цену →Ih Coilузел:Eu
21B223 4349 запросить цену →Ih Coil узел
22B223 4360 запросить цену →держатель:печь (закрепление) узел:Ass'y
23B223 4341 запросить цену →направляющая:печь (закрепление) узел
24B223 4397 запросить цену →Decal:Warning (high Temperature)
25B223 4393 запросить цену →Decal:Warning (high Temperature):IH

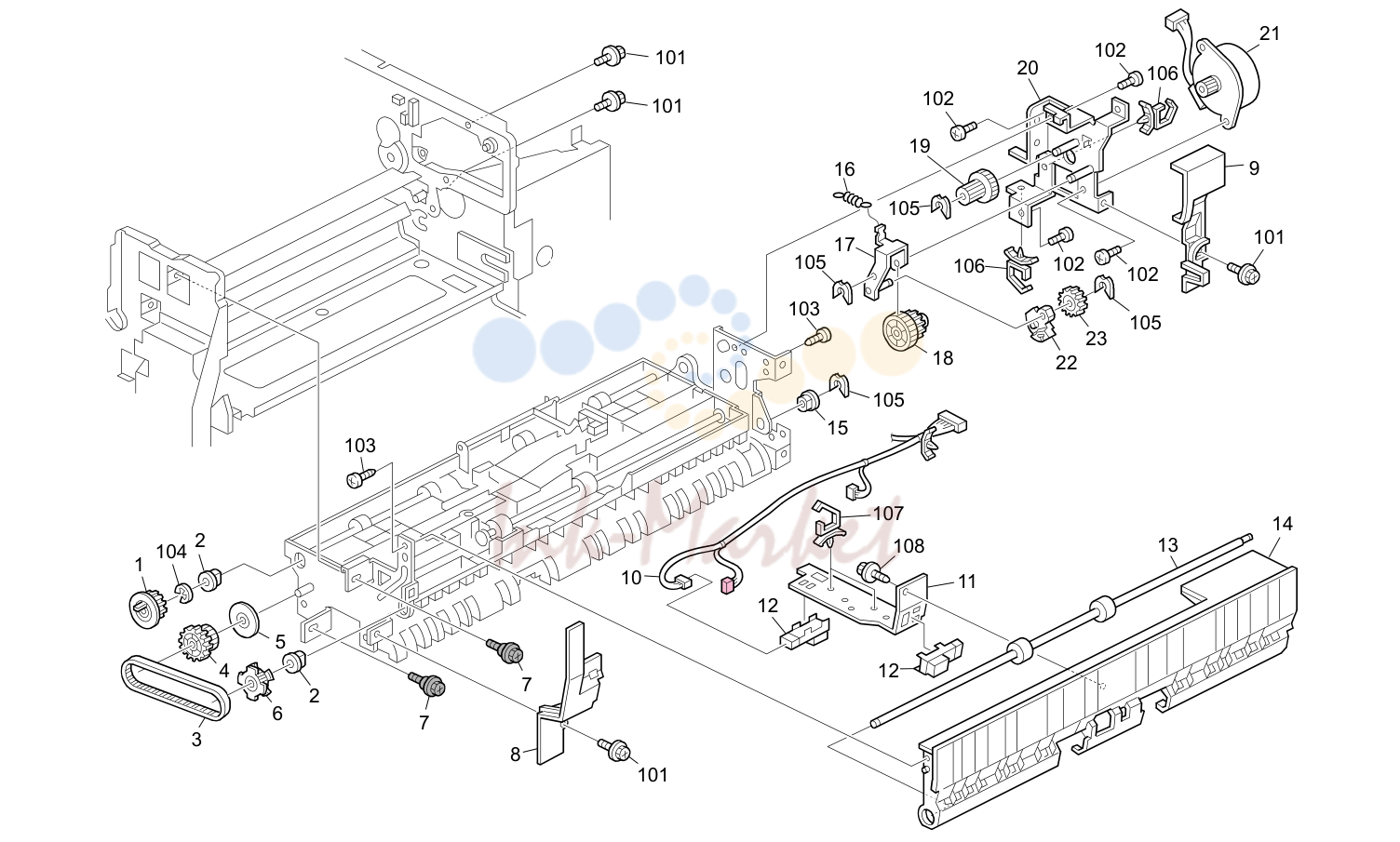

Paper Exit Section 1 (G133)

Paper Exit Section 1 (G133)

№АртикулНаименование
1B223 4459 запросить цену →шестерня:18Z
4B223 4458 запросить цену →шестерня:Pulley:Z18/T23
5B223 4456 запросить цену →Spacer:Idler
6B223 4464 запросить цену →Timing Pulley:23T
7B238 4483 запросить цену →винт
8B223 4437 запросить цену →Inner крышка:Exit:Front
9B223 4438 запросить цену →Inner крышка:Exit:Rear
10B223 4439 запросить цену →жгут:IOB:Paper Exit узел:C
11B223 4426 запросить цену →кронштейн:датчик
13B223 4454 запросить цену →Transport ролик:Dia18
14B223 4461 запросить цену →направляющая пластина:Upper Right
16B223 4452 запросить цену →Tension пружина:1.3n
17B223 4447 запросить цену →кронштейн:шестерня:Coupling
18B223 4451 запросить цену →шестерня:Z14/Z40
19B223 4467 запросить цену →шестерня:Z20/Z32
20B223 4444 запросить цену →кронштейн:Stepper мотор:Gate
21B223 4441 запросить цену →Stepper мотор:DC24V 70.2W
22B223 4468 запросить цену →стопор
23B223 4450 запросить цену →шестерня:Z14

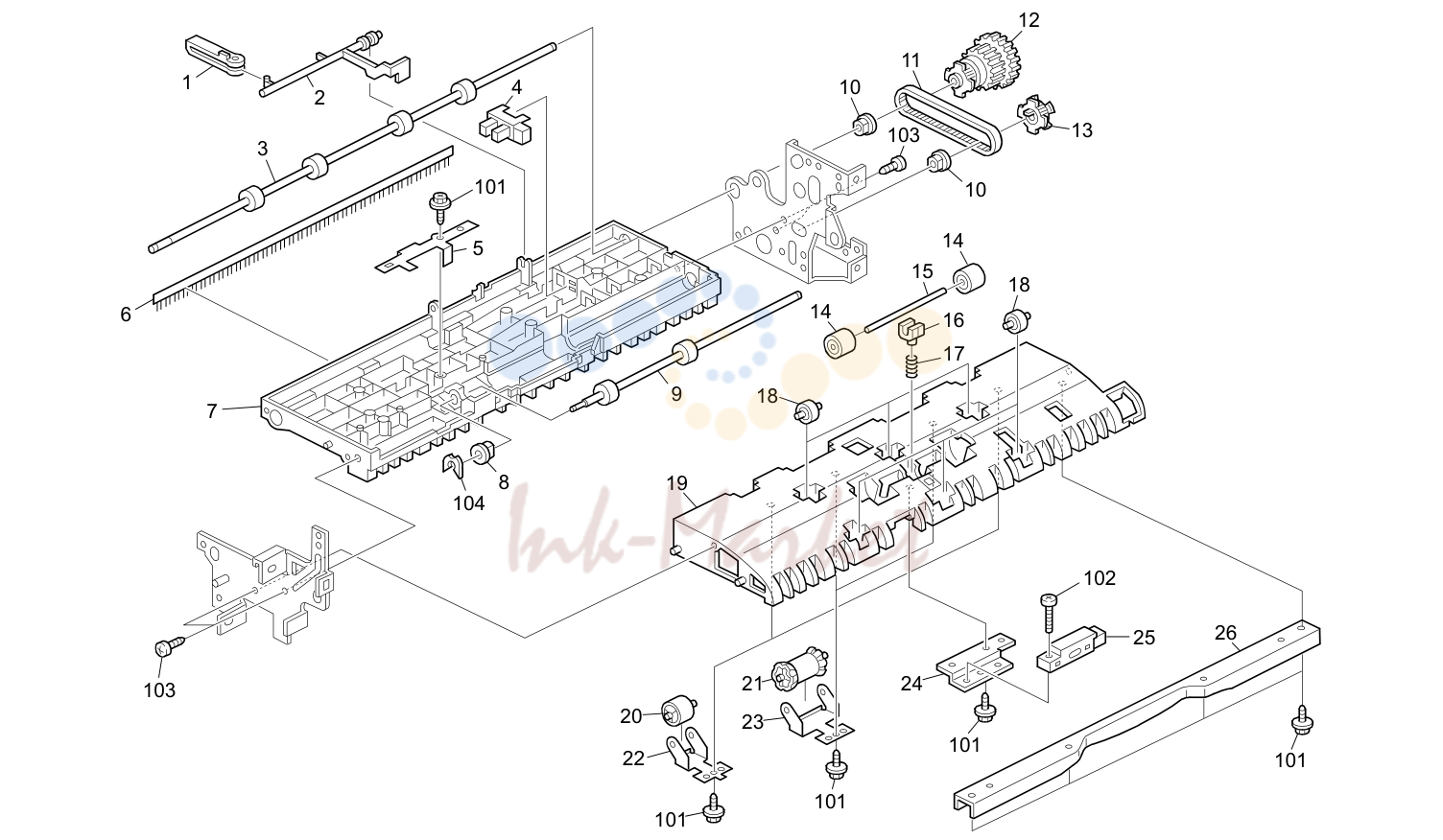

Paper Exit Section 2 (G133)

Paper Exit Section 2 (G133)

№АртикулНаименование
1B238 4987 запросить цену →Overflow Feeler
2B238 4985 запросить цену →Overflow Feeler вал
3B223 4453 запросить цену →Exit ролик
5B223 4427 запросить цену →Ground пластина:кронштейн:датчик
6B223 4491 запросить цену →Discharge Brush:Exit
7B223 4421 запросить цену →направляющая пластина:Upper Left
9B223 4455 запросить цену →Transport ролик:Auxiliary
12B223 4457 запросить цену →шестерня:Pulley:Z27/T22
13B223 4463 запросить цену →Timing Pulley:22T
14B223 4435 запросить цену →ролик:Auxiliary:Driven:Dia16:pFA
15B223 4493 запросить цену →вал:Pressure:Auxiliary
17B238 4458 запросить цену →Compression пружина - Driven ролик
18B223 4428 запросить цену →ролик:направляющая:pFa
19B223 4488 запросить цену →направляющая пластина:Lower
22B238 4436 запросить цену →пружина пластина - Exit ролик Outer
23B223 4436 запросить цену →пружина пластина - Exit ролик
24B238 4454 запросить цену →датчик кронштейн
26B223 4442 запросить цену →Stay:Protect

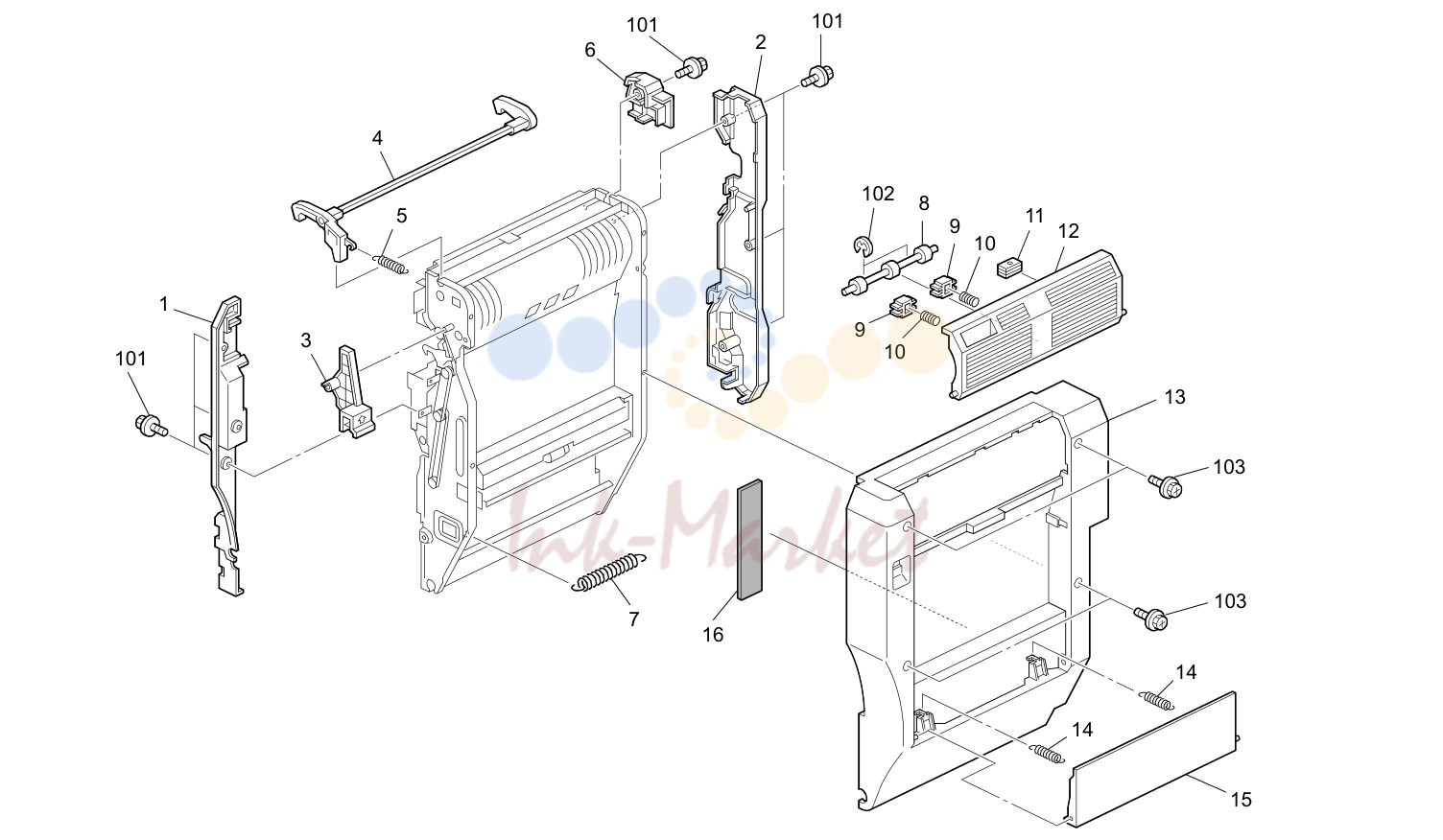

дуплекс узел 1 (G133)

дуплекс узел 1 (G133)

№АртикулНаименование
1B223 4534 запросить цену →Inner крышка:дуплекс
2B223 4533 запросить цену →Inner крышка:дуплекс:Rear
3B223 4579 запросить цену →Grip:Open And Close:дуплекс узел
4B223 4599 запросить цену →Hook:стопор:дуплекс узел:Ass'y
5B223 4532 запросить цену →Tension пружина:Hook:стопор
6B223 4482 запросить цену →Inner крышка:датчик
7B223 4525 запросить цену →Tension пружина:Wire:180n
8B223 4559 запросить цену →Driven ролик:Dia16
10B223 4538 запросить цену →Compression пружина
12B223 4531 запросить цену →направляющая пластина:крышка
13B223 4540 запросить цену →крышка:дуплекс
14B223 2665 запросить цену →пружина:крышка:Manual Feed
15B223 2664 запросить цену →крышка:Manual Feed:Entrance
16B223 4539 запросить цену →Sheet:крышка:дуплекс

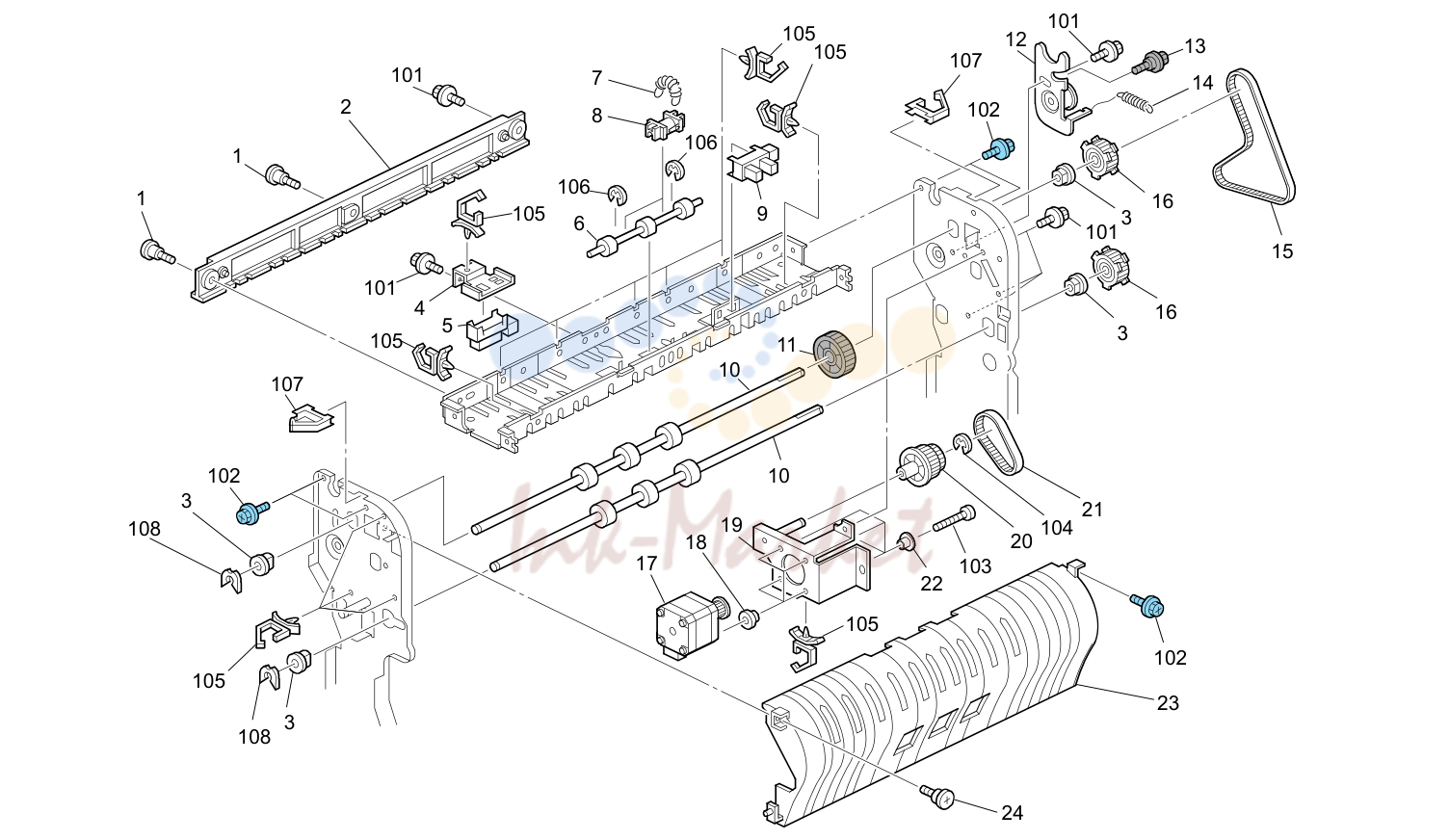

дуплекс узел 2 (G133)

дуплекс узел 2 (G133)

№АртикулНаименование
2B223 4483 запросить цену →направляющая пластина:Upper:Gate
4B223 4566 запросить цену →кронштейн:датчик:Entrance
6B223 4559 запросить цену →Driven ролик:Dia16
7B223 4560 запросить цену →Tension пружина:Driven ролик
8B223 4552 запросить цену →втулка:Dia4
10B223 4537 запросить цену →Reverse ролик:Feed Paper Again
12B223 4562 запросить цену →Tightener
13B044 1847 запросить цену →Shoulder винт
14B223 4564 запросить цену →пружина:Tightener
15B223 4526 запросить цену →Timing ремень:30S2M268
16B223 4586 запросить цену →Pulley:T30
17B223 4572 запросить цену →Stepper мотор:DC4.29V 1.7W
19B223 4575 запросить цену →кронштейн:Stepper мотор
20B223 4571 запросить цену →шестерня:Pulley:Z24/T40
21B223 4573 запросить цену →Timing ремень:30S2M128
22B044 1825 запросить цену →Collar
23B223 4501 запросить цену →направляющая пластина:Right

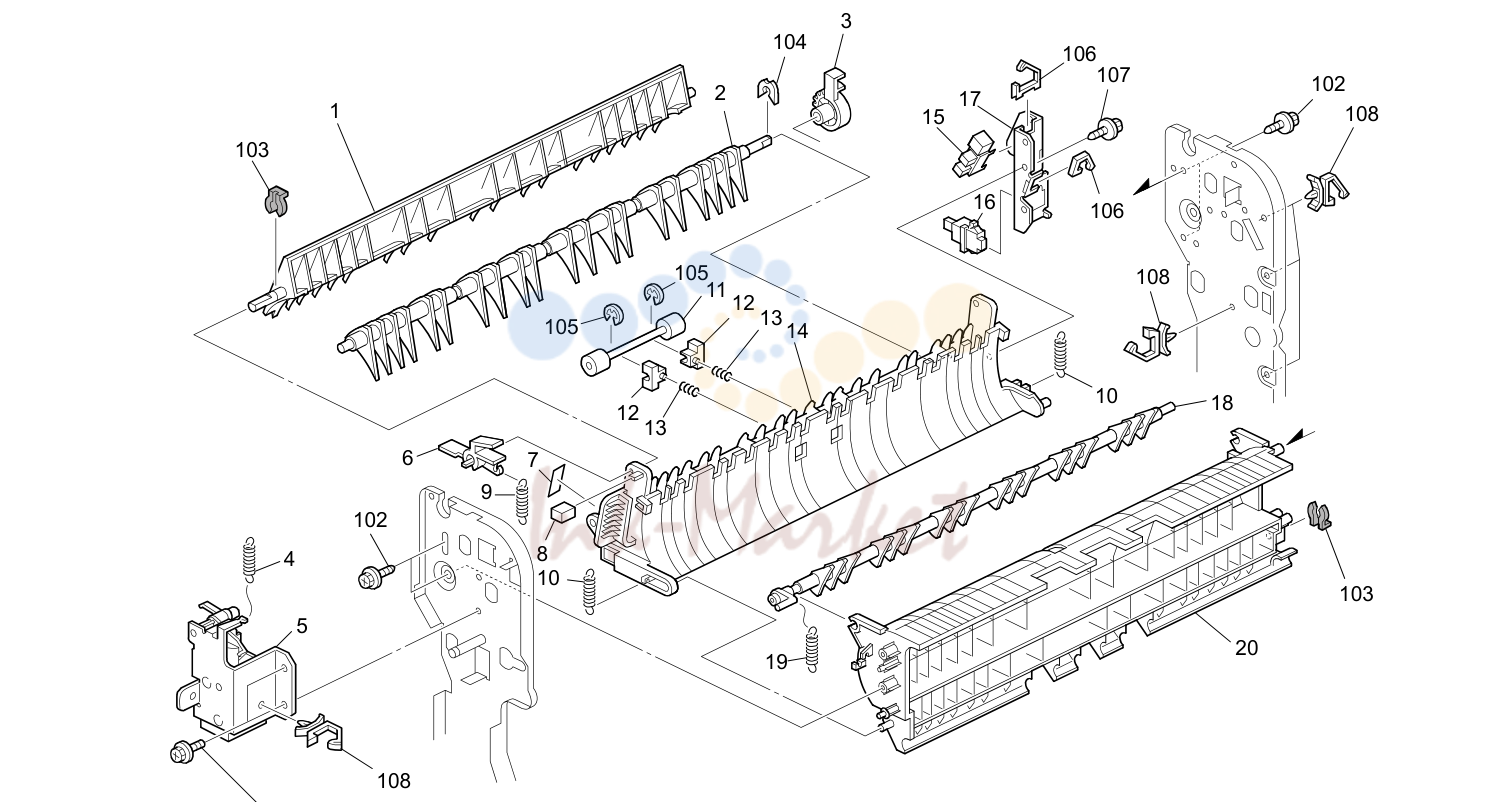

дуплекс узел 3 (G133)

дуплекс узел 3 (G133)

№АртикулНаименование
1B223 4495 запросить цену →Gate Pawl:Upper
2B223 4475 запросить цену →Gate Pawl:Entrance
3B223 4499 запросить цену →шестерня:21Z [TSB#006]
4B223 4584 запросить цену →Tension пружина:рычаг
5B223 4581 запросить цену →DC соленоид:дуплекс
6B223 4477 запросить цену →рычаг:Gate Pawl:Upper
7B223 4492 запросить цену →Decal:Open And Close
8B223 4478 запросить цену →стопор:Gate Pawl:Upper
9B223 4479 запросить цену →Tension пружина:Gate Pawl:1.6n
10B223 4485 запросить цену →Tension пружина:10n
11B223 4474 запросить цену →Driven ролик:Dia16
13B223 4484 запросить цену →Compression пружина:Driven ролик
14B223 4471 запросить цену →направляющая пластина:Open And Close
17B223 4481 запросить цену →кронштейн:Paper Exit узел:Rear
18B223 4578 запросить цену →Gate Pawl:дуплекс
19B223 4589 запросить цену →Tension пружина:Gate Pawl:0.5n
20B223 4503 запросить цену →направляющая пластина:Left Upper

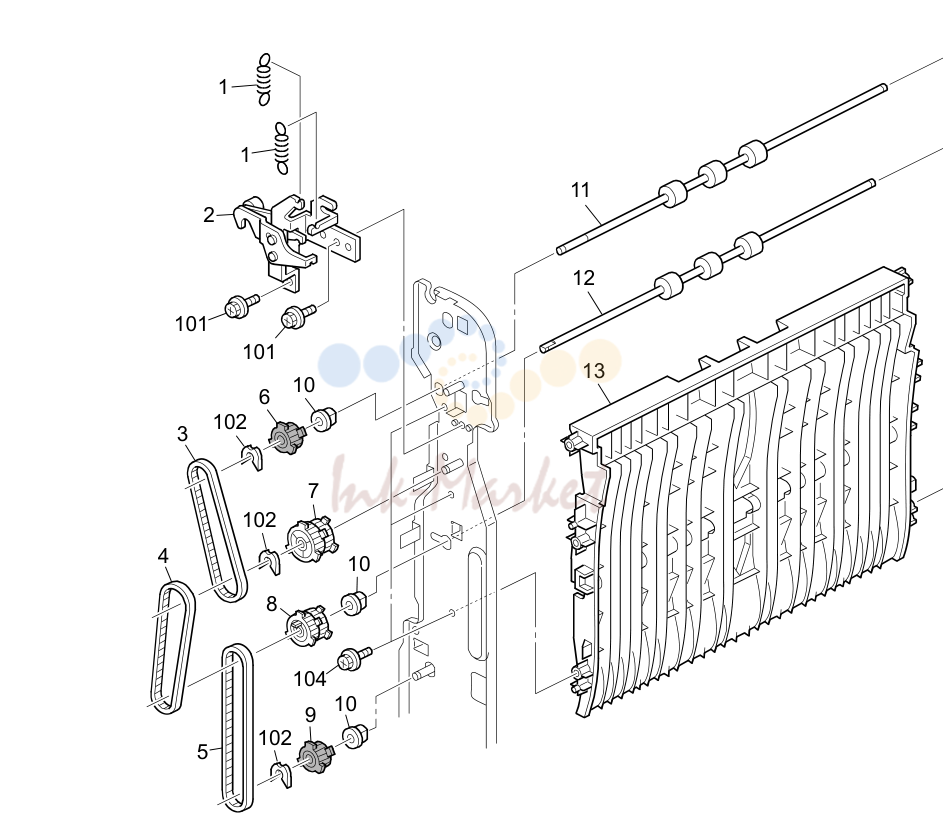

дуплекс узел 4 (G133)

дуплекс узел 4 (G133)

№АртикулНаименование
2B223 4321 запросить цену →Arm:Front
3B223 4512 запросить цену →Timing ремень:30S2M182
4B223 4536 запросить цену →Timing ремень:30S2M234
5B223 4511 запросить цену →Timing ремень:30S2M312
6B223 4529 запросить цену →ролик муфта:T24
7B223 4544 запросить цену →Pulley:T35/T33
8B223 4527 запросить цену →Pulley:T26/T24
9B223 4535 запросить цену →ролик муфта:T26
11B223 4513 запросить цену →Transport ролик:No.1
12B223 4543 запросить цену →Transport ролик:No.2
13B223 4502 запросить цену →направляющая пластина:Left Lower
14B223 4514 запросить цену →ролик муфта:T24
15B223 4320 запросить цену →Arm:Rear

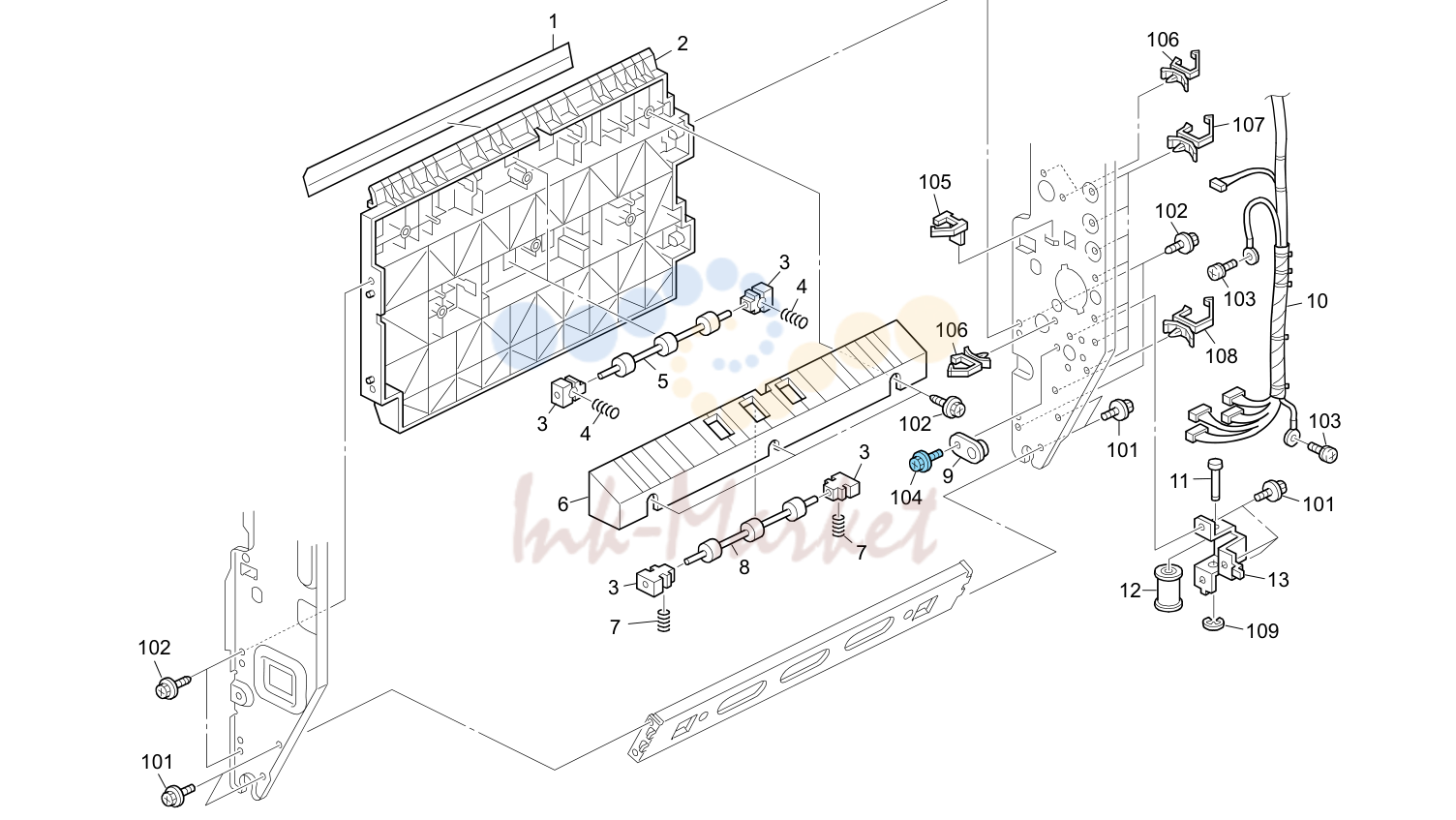

дуплекс узел 5 (G133)

дуплекс узел 5 (G133)

№АртикулНаименование
1B223 2677 запросить цену →Sheet - Transport Sub-узел
2B223 2675 запросить цену →направляющая пластина - Vertical Transport
4B223 2676 запросить цену →пружина - 11n
6B223 2648 запросить цену →направляющая пластина:Transport узел:Exit
7B223 2649 запросить цену →пружина:Pressure:5n
8B223 2641 запросить цену →ролик:Driven:Dia16
9B223 4522 запросить цену →Spacer:Wire:стопор
10B223 4587 запросить цену →жгут:дуплекс Md
11B223 4594 запросить цену →вал:Pulley:Wire
12B223 4595 запросить цену →Pulley:DIA13
13B223 4596 запросить цену →кронштейн:вал:Pulley:Wire

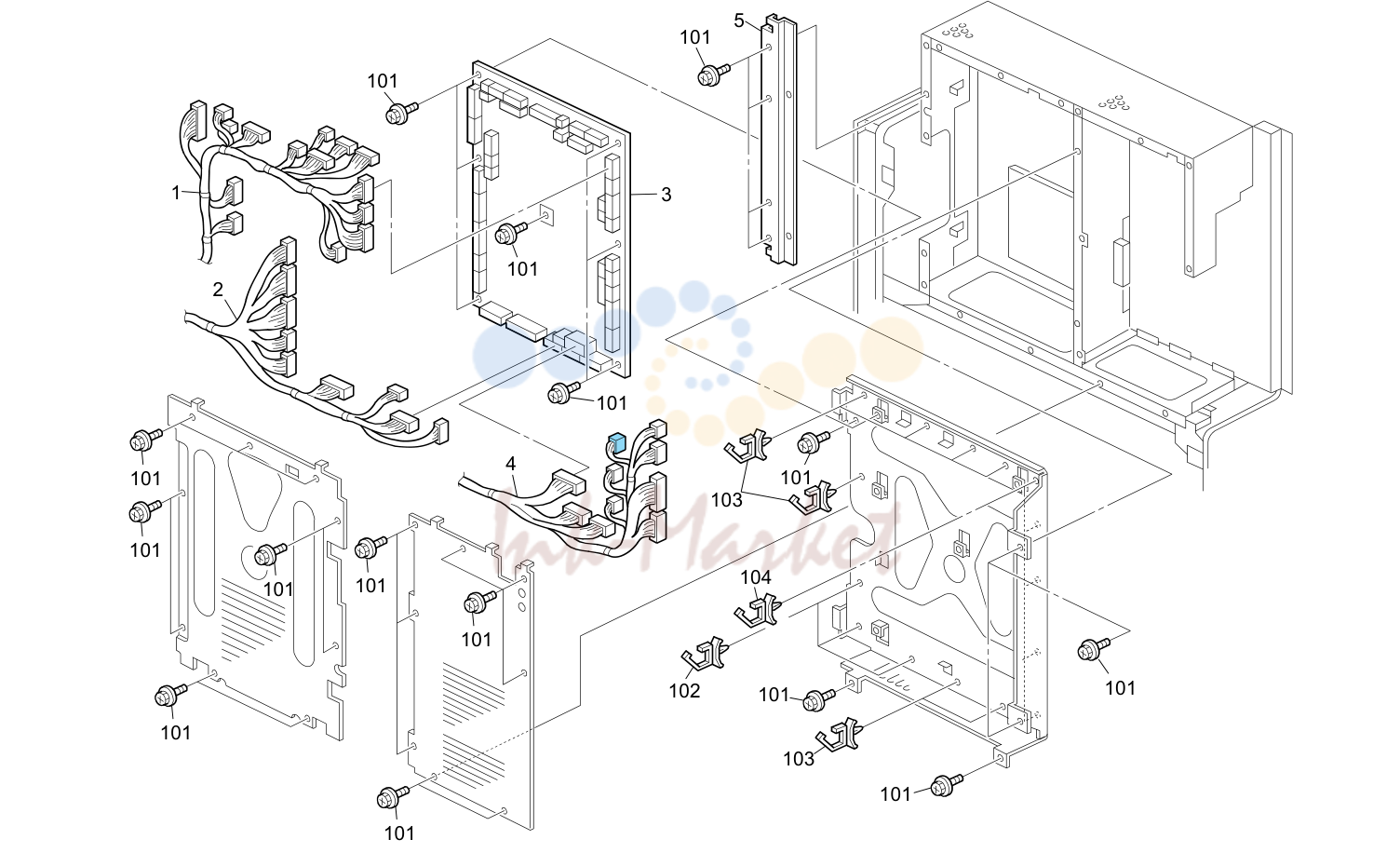

электрика Section 1 (G133)

электрика Section 1 (G133)

№АртикулНаименование
1B223 5302 запросить цену →жгут:IOB:Main:Upper
2B222 5300 запросить цену →жгут:IOB:Main:Lower
3B223 5120 запросить цену →плата:IOB:AP-C1/P1
4B223 5301 запросить цену →жгут:IOB:Main:Middle
5B223 5816 запросить цену →пластина:Rack:Auxiliary:Right

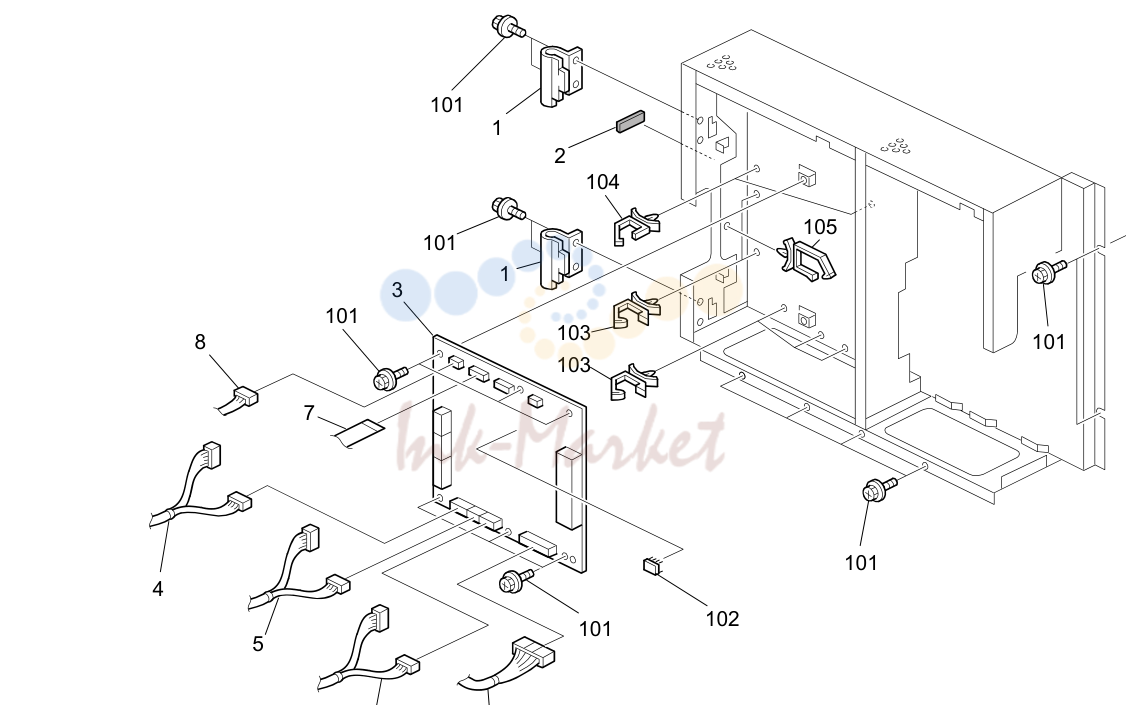

электрика Section 2 (G133)

электрика Section 2 (G133)

№АртикулНаименование
1B223 5812 запросить цену →Hinge:Panel:Control Board
2B223 5863 запросить цену →Gasket:Egun1-0205:L23
4B223 5244 запросить цену →жгут:IPU:LD-Signal:2LD
5B223 5246 запросить цену →жгут:IPU:LD-Data:2LD
6B223 5248 запросить цену →жгут:IPU:Sync Detector:Mirror

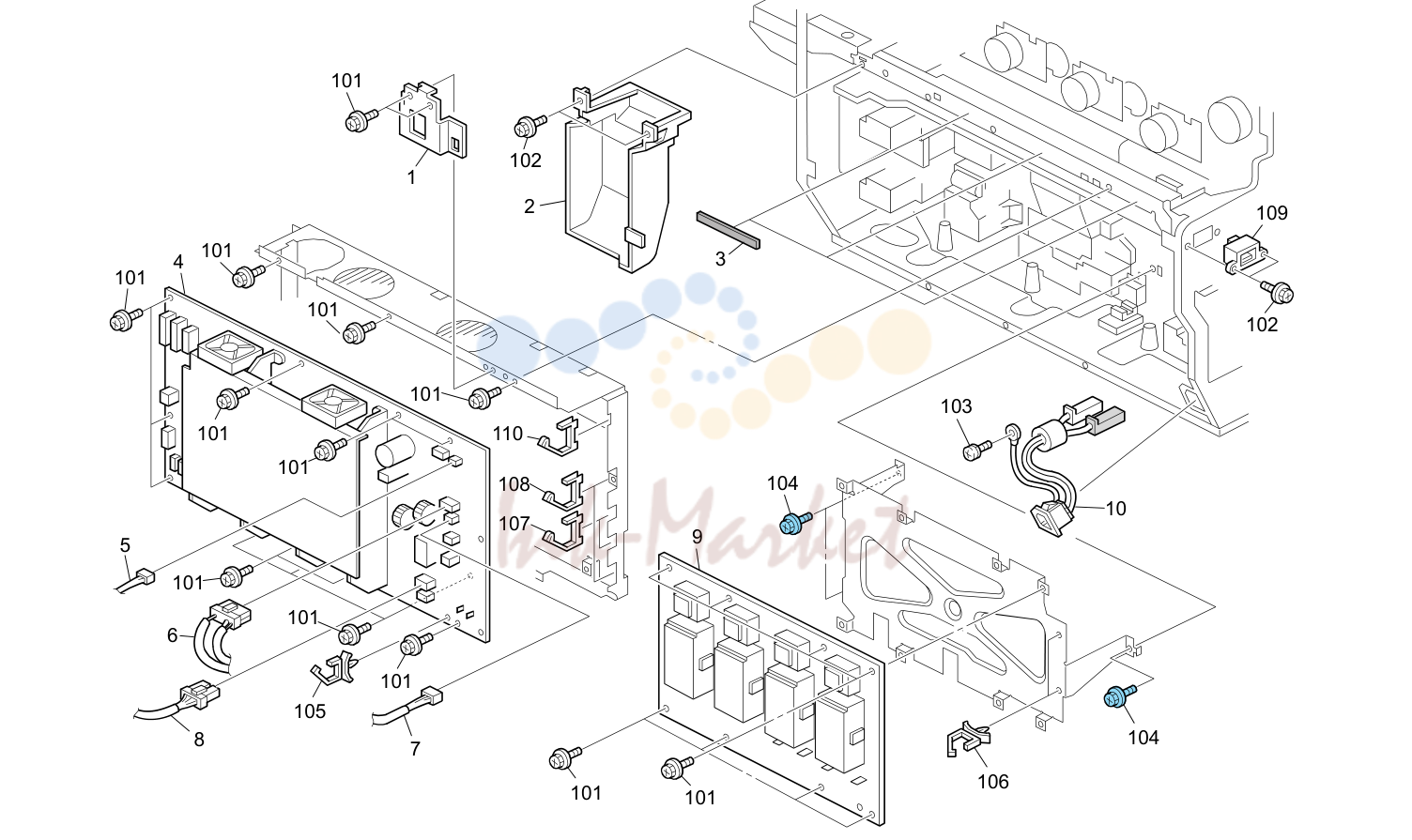

электрика Section 3 (G133)

электрика Section 3 (G133)

№АртикулНаименование
1B223 5857 запросить цену →кронштейн:Sw:Dehumidifier:Heater:EXP
2B223 1239 запросить цену →Duct:Rear:Lower
3B223 5861 запросить цену →Gasket:Etnw100-00505:L90
5B223 5336 запросить цену →жгут:PSU:JIGU
7B223 5332 запросить цену →жгут:PSU:SW:NA
8B223 5331 запросить цену →жгут:AC:IH:Power Supply узел
8B223 5338 запросить цену →жгут:AC:IH:Power Supply узел:EU
10B223 5333 запросить цену →жгут:AC:Inlet

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
