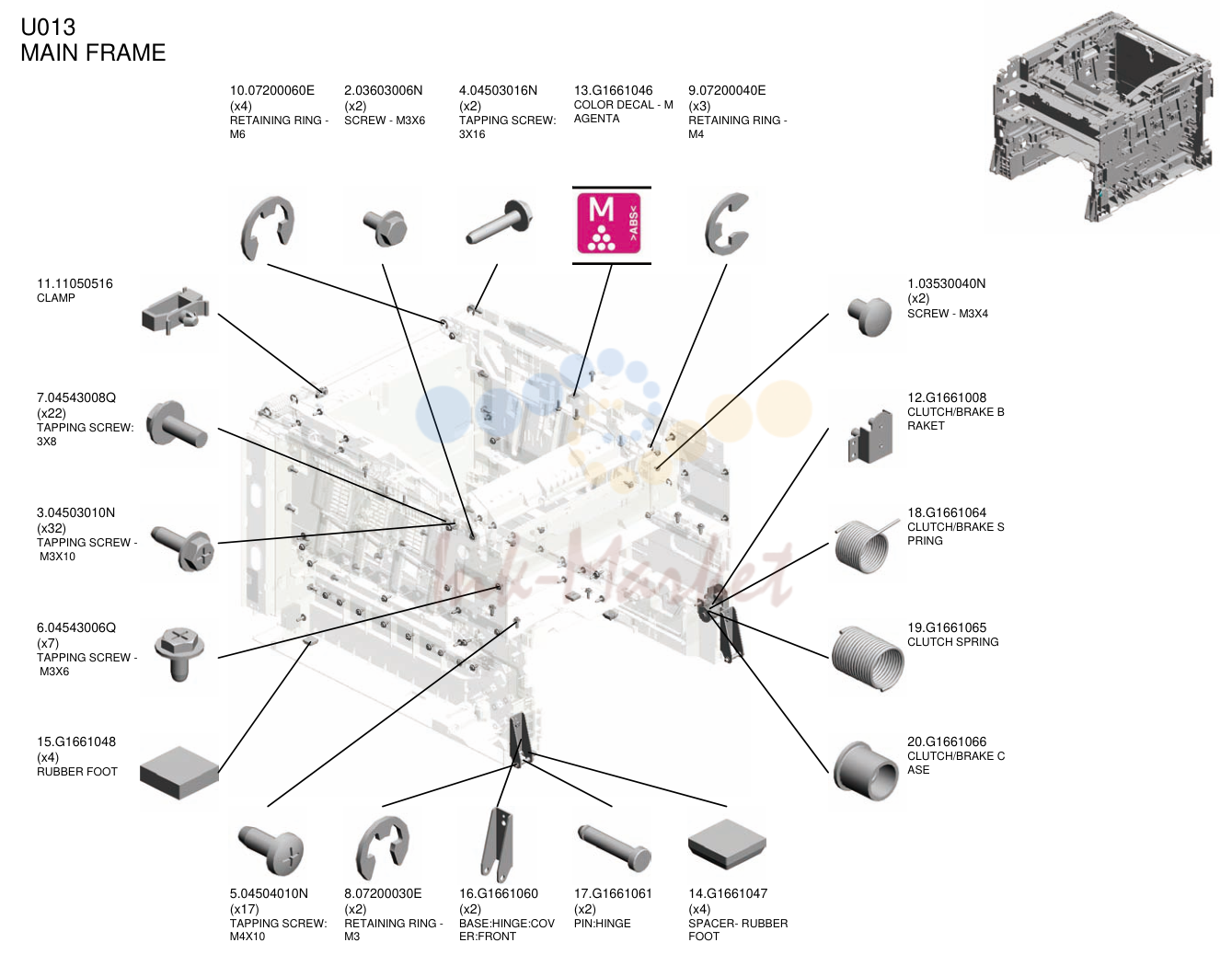

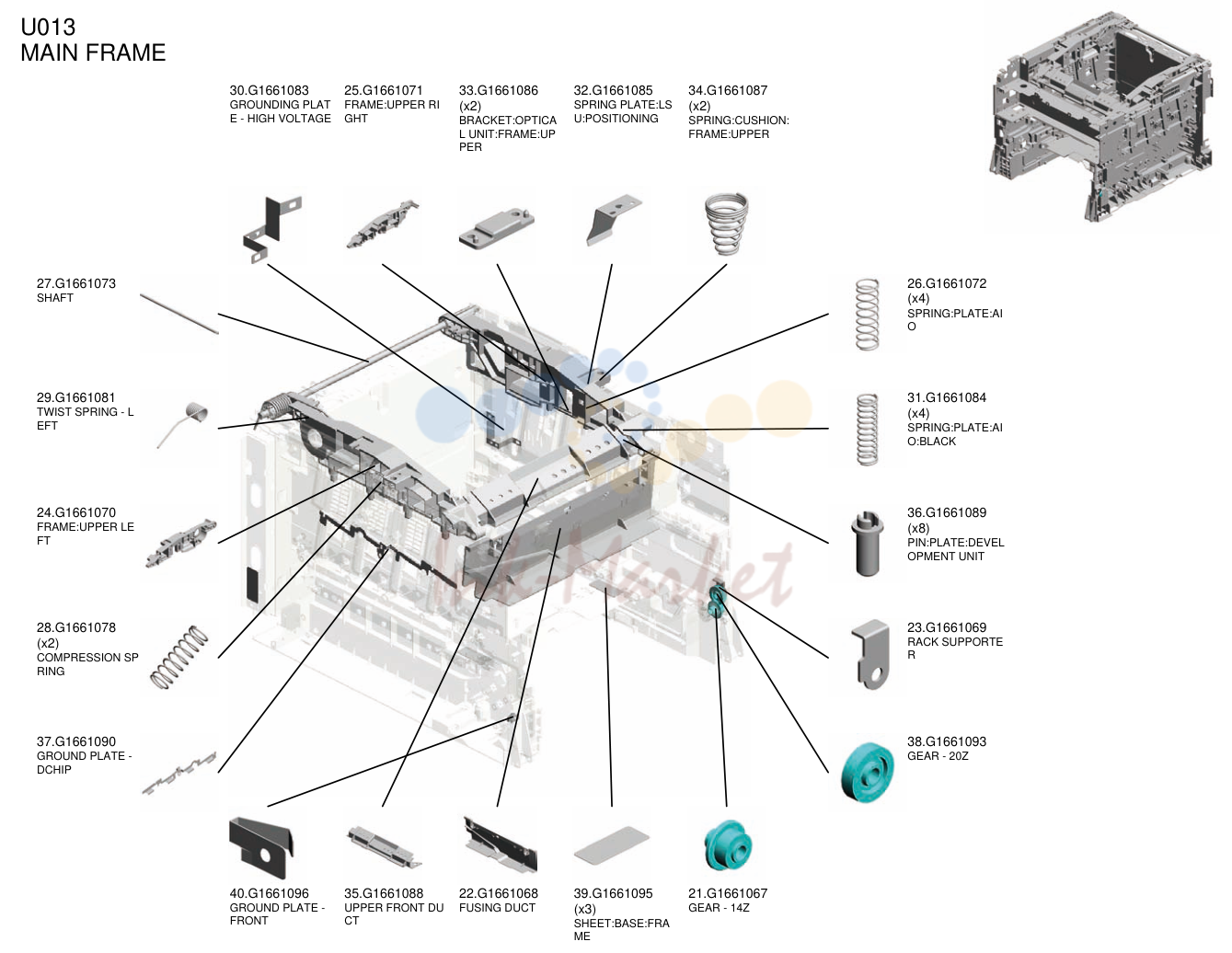

- основная рама
- основная рама
- основная рама
- основная рама

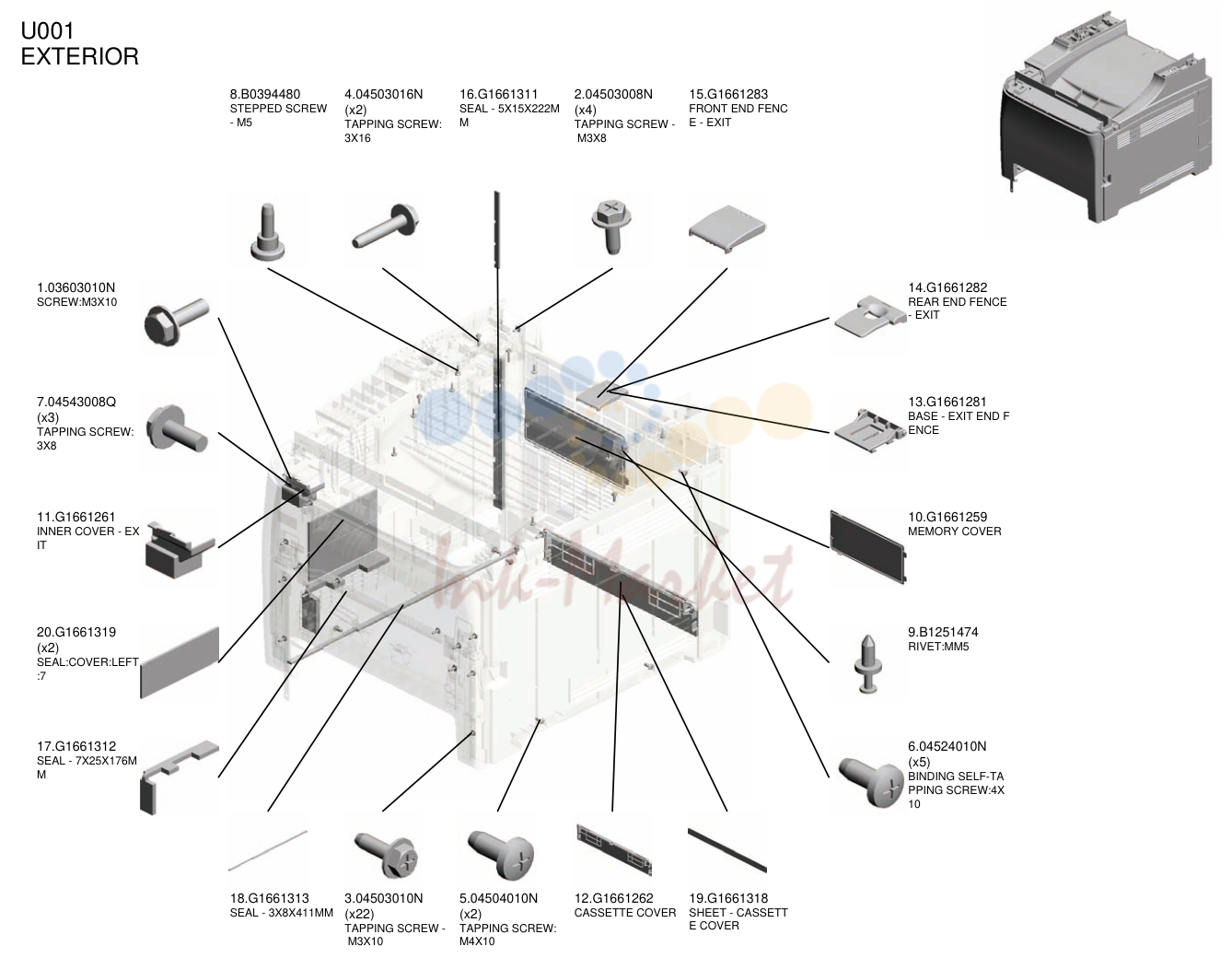

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 8 | B0394480 запросить цену → | STEPPED винт - M5 |
| 4 | 04503016N запросить цену → | TAPPING винт: 3X16 |
| 16 | G1661311 запросить цену → | SEAL - 5X15X222M M |
| 2 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 15 | G1661283 запросить цену → | FRONT END FENC E - EXIT |
| 1 | 03603010N запросить цену → | винт:M3X10 |
| 7 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 11 | G1661261 запросить цену → | INNER крышка - EX IT |
| 20 | G1661319 запросить цену → | SEAL:крышка:LEFT :7 |
| 17 | G1661312 запросить цену → | SEAL - 7X25X176M M |
| 14 | G1661282 запросить цену → | REAR END FENCE - EXIT |
| 13 | G1661281 запросить цену → | BASE - EXIT END F ENCE |
| 10 | G1661259 запросить цену → | MEMORY крышка |
| 9 | B1251474 запросить цену → | RIVET:MM5 |
| 6 | 04524010N запросить цену → | BINDING SELF-TA PPING винт:4X 10 |
| 18 | G1661313 запросить цену → | SEAL - 3X8X411MM |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 5 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 12 | G1661262 запросить цену → | CASSETTE крышка |
| 19 | G1661318 запросить цену → | SHEET - CASSETT E крышка |

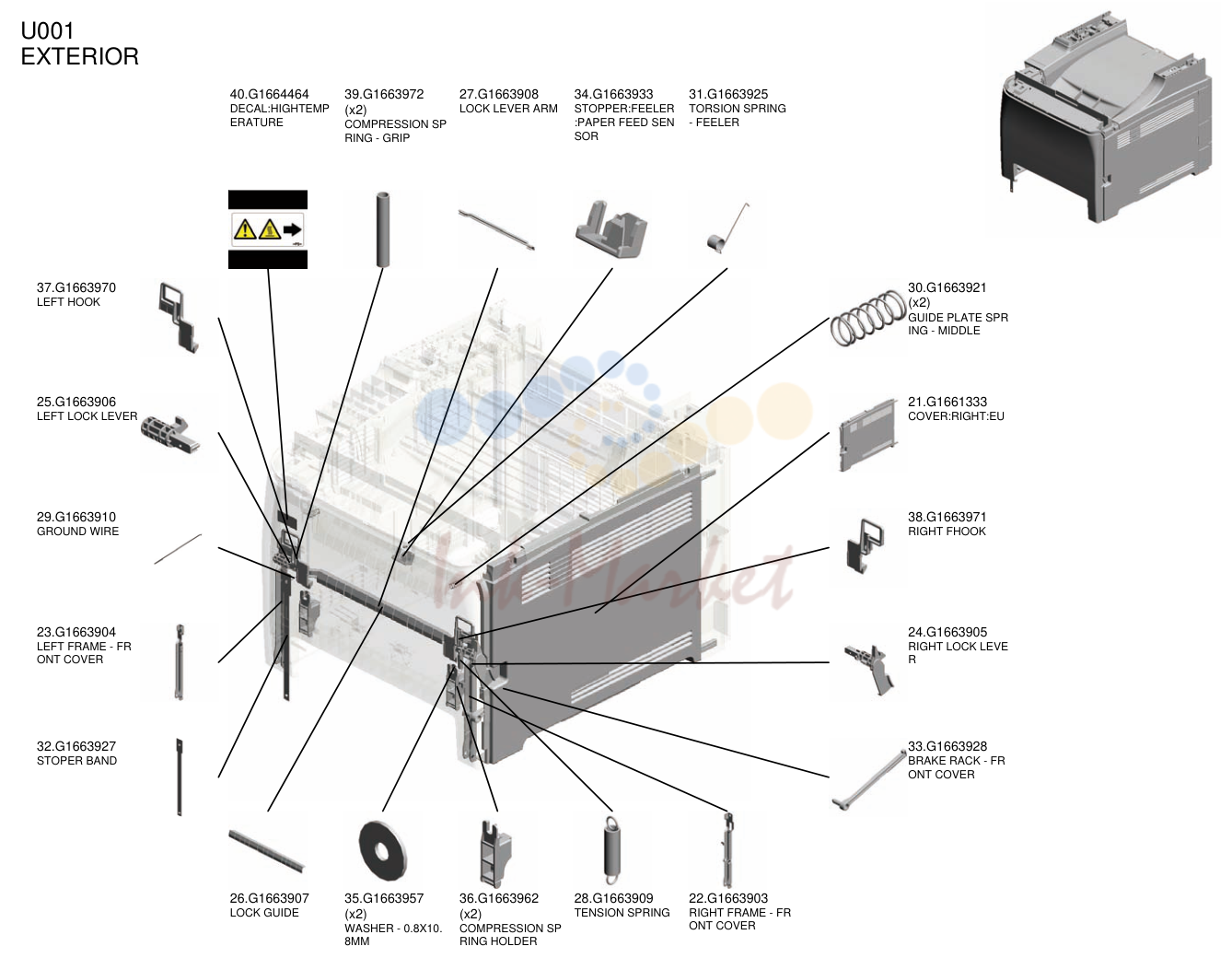

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 40 | G1664464 запросить цену → | DECAL:HIGHTEMP ERATURE |
| 39 | G1663972 запросить цену → | COMPRESSION SP RING - GRIP |
| 27 | G1663908 запросить цену → | LOCK рычаг ARM |
| 34 | G1663933 запросить цену → | стопор:FEELER :подача бумаги SEN SOR |
| 31 | G1663925 запросить цену → | TORSION пружина - FEELER |
| 37 | G1663970 запросить цену → | LEFT HOOK |
| 25 | G1663906 под заказ | LEFT LOCK рычаг |
| 29 | G1663910 запросить цену → | GROUND WIRE |
| 23 | G1663904 запросить цену → | LEFT FRAME - FR ONT крышка |
| 32 | G1663927 запросить цену → | STOPER BAND |
| 30 | G1663921 запросить цену → | направляющая пластина SPR ING - MIDDLE |
| 21 | G1661333 запросить цену → | крышка:RIGHT:EU |
| 38 | G1663971 запросить цену → | RIGHT FHOOK |
| 24 | G1663905 запросить цену → | RIGHT LOCK LEVE R |
| 33 | G1663928 запросить цену → | BRAKE RACK - FR ONT крышка |
| 26 | G1663907 запросить цену → | LOCK направляющая |
| 35 | G1663957 запросить цену → | WASHER - 0.8X10. 8MM |
| 36 | G1663962 запросить цену → | COMPRESSION SP RING держатель |
| 28 | G1663909 запросить цену → | TENSION пружина |
| 22 | G1663903 запросить цену → | RIGHT FRAME - FR ONT крышка |

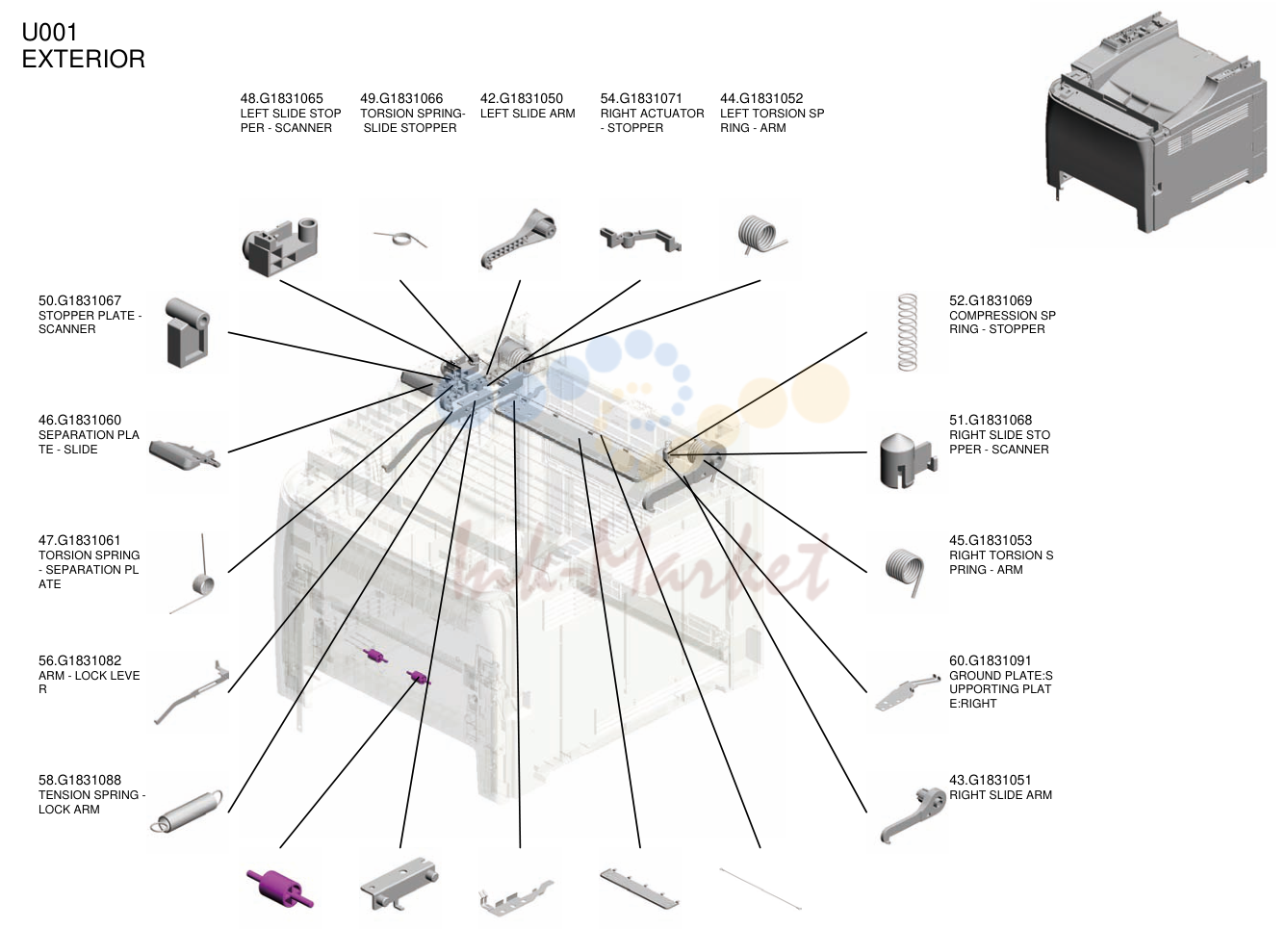

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 48 | G1831065 запросить цену → | LEFT SLIDE STOP PER - сканер |
| 49 | G1831066 запросить цену → | TORSION пружина- SLIDE стопор |
| 42 | G1831050 запросить цену → | LEFT SLIDE ARM |
| 54 | G1831071 запросить цену → | RIGHT ACTUATOR - стопор |
| 44 | G1831052 запросить цену → | LEFT TORSION SP RING - ARM |
| 50 | G1831067 запросить цену → | стопор пластина - сканер |
| 46 | G1831060 запросить цену → | SEPARATION PLA TE - SLIDE |
| 47 | G1831061 запросить цену → | TORSION пружина - SEPARATION PL ATE |
| 56 | G1831082 запросить цену → | ARM - LOCK LEVE R |
| 58 | G1831088 запросить цену → | TENSION пружина - LOCK ARM |
| 52 | G1831069 запросить цену → | COMPRESSION SP RING - стопор |
| 51 | G1831068 запросить цену → | RIGHT SLIDE STO PPER - сканер |
| 45 | G1831053 запросить цену → | RIGHT TORSION S PRING - ARM |
| 60 | G1831091 запросить цену → | GROUND пластина:S UPPORTING PLAT E:RIGHT |
| 43 | G1831051 запросить цену → | RIGHT SLIDE ARM |
| 41 | G1664606 запросить цену → | дуплекс ролик |
| 57 | G1831085 запросить цену → | кронштейн:ARM:PE EN |
| 59 | G1831090 запросить цену → | GROUND пластина:S UPPORTING PLAT E:LEFT |
| 53 | G1831070 запросить цену → | UPPER SUPPORTI NG пластина - COVE R |
| 55 | G1831072 запросить цену → | WIRE - сканер LOCK |

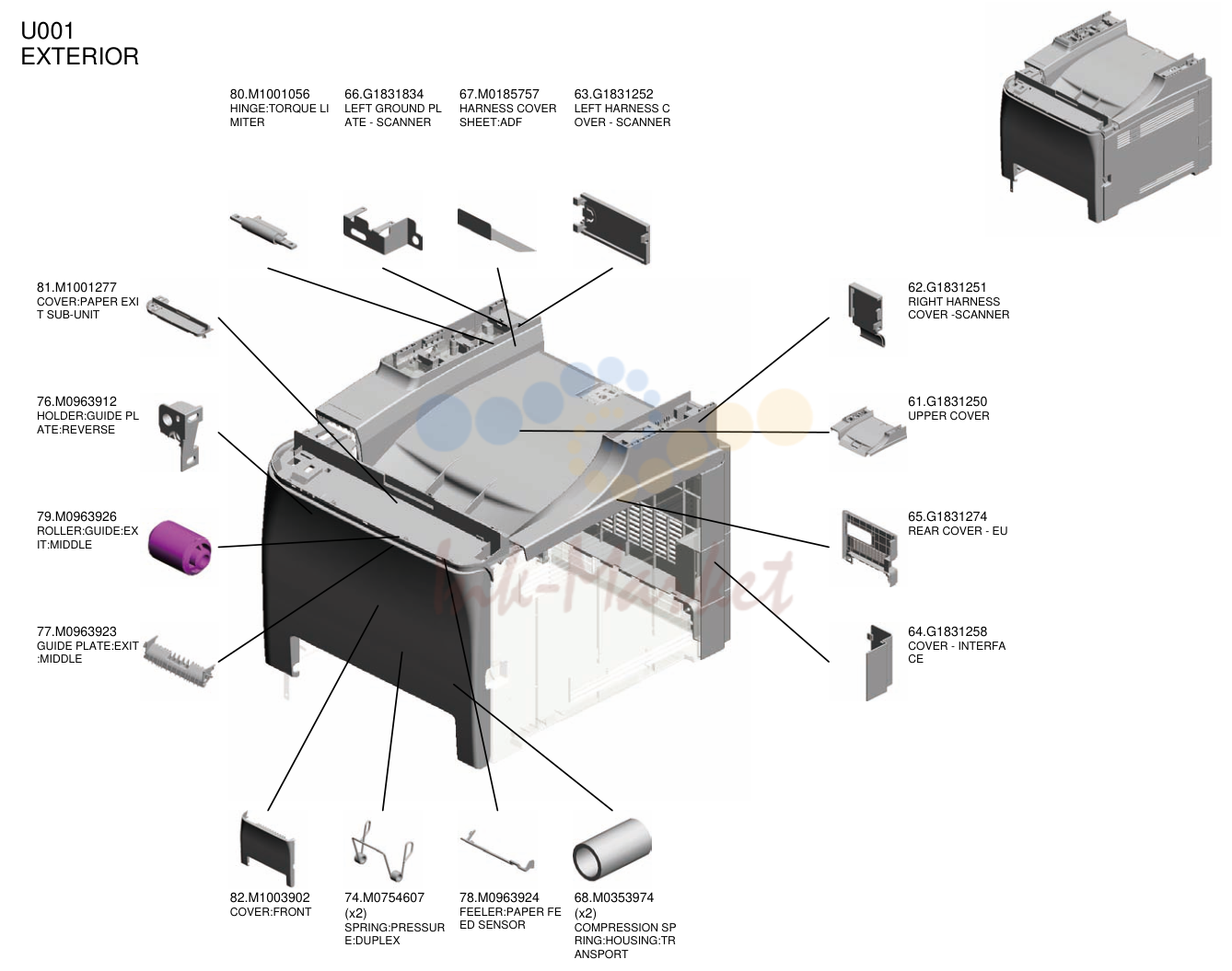

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 80 | M1001056 запросить цену → | HINGE:TORQUE LI MITER |
| 66 | G1831834 запросить цену → | LEFT GROUND PL ATE - сканер |
| 67 | M0185757 запросить цену → | жгут крышка SHEET:автоподатчик (АПД) |
| 63 | G1831252 запросить цену → | LEFT жгут C OVER - сканер |
| 81 | M1001277 запросить цену → | крышка:PAPER EXI T SUB-узел |
| 76 | M0963912 запросить цену → | держатель:направляющая PL ATE:REVERSE |
| 79 | M0963926 запросить цену → | ролик:направляющая:EX IT:MIDDLE |
| 77 | M0963923 запросить цену → | направляющая пластина:EXIT :MIDDLE |
| 62 | G1831251 запросить цену → | RIGHT жгут крышка -сканер |
| 61 | G1831250 запросить цену → | UPPER крышка |
| 65 | G1831274 запросить цену → | REAR крышка - EU |
| 64 | G1831258 запросить цену → | крышка - INTERFA CE |
| 82 | M1003902 запросить цену → | крышка:FRONT |
| 74 | M0754607 запросить цену → | пружина:PRESSUR E:дуплекс |
| 78 | M0963924 запросить цену → | FEELER:PAPER FE ED датчик |
| 68 | M0353974 запросить цену → | COMPRESSION SP RING:HOUSING:TR ANSPORT |

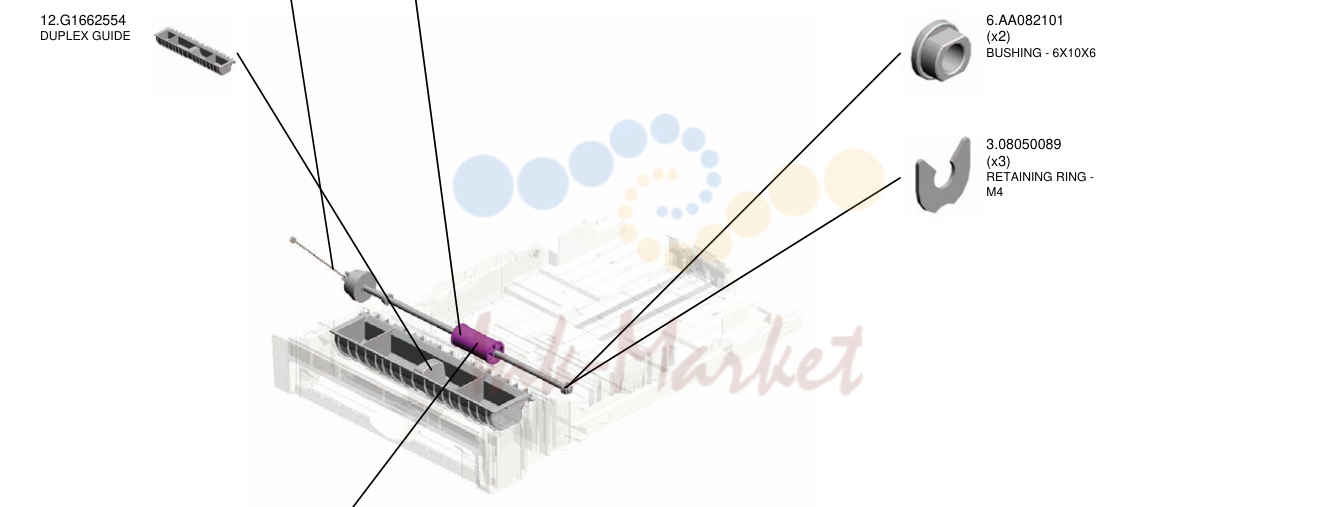

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 30 | GX201123 ✓ в наличии | MAGNETIC CLUTC H:0.25N |
| 26 | G1662580 запросить цену → | вал - PAPER FE ED ролик |
| 12 | G1662554 запросить цену → | дуплекс направляющая |
| 6 | AA082101 запросить цену → | втулка - 6X10X6 |
| 3 | 08050089 запросить цену → | RETAINING RING - M4 |
| 8 | AF031061 ✓ в наличии | подача бумаги ROL LER |

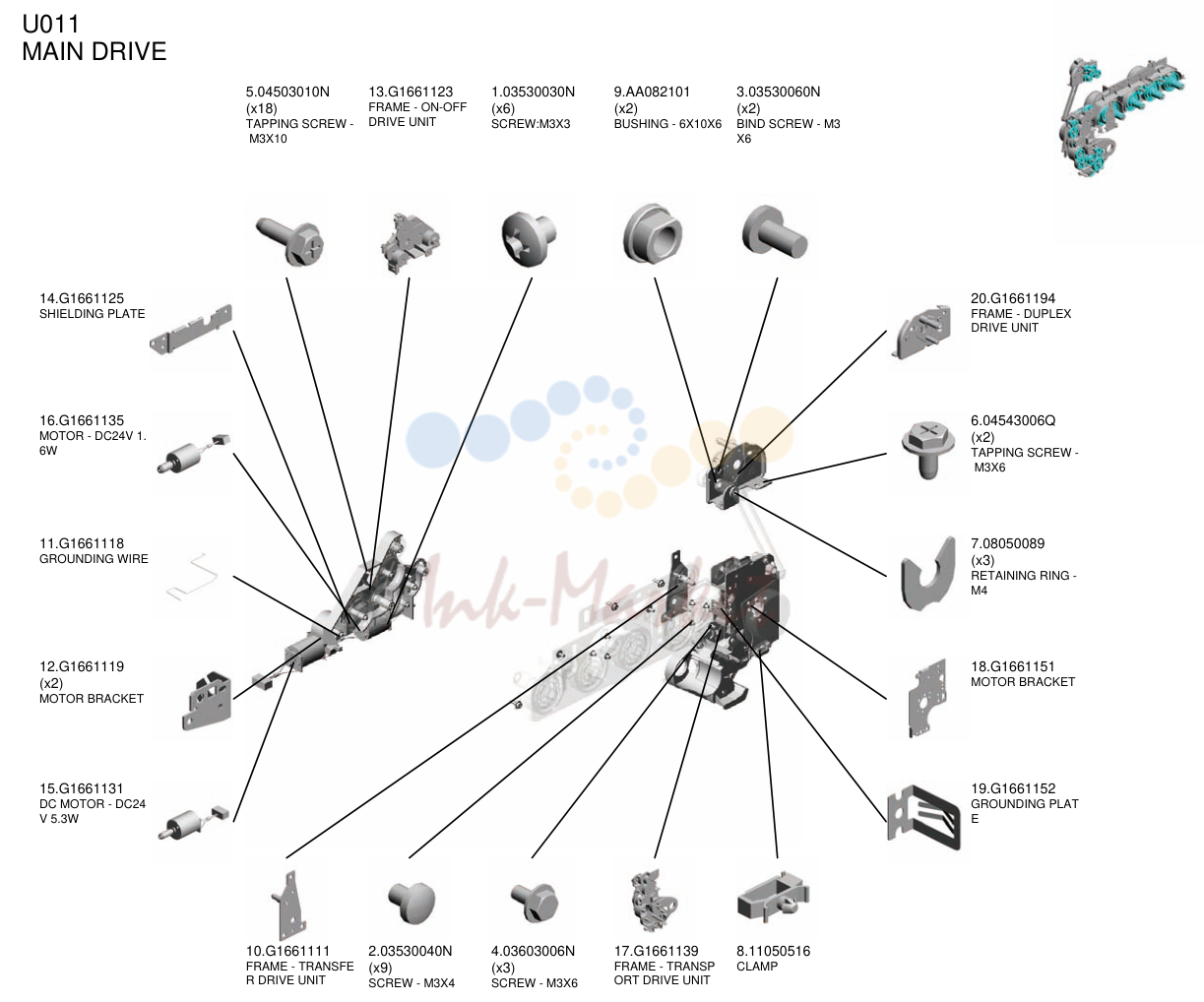

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 5 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 13 | G1661123 запросить цену → | FRAME - ON-OFF DRIVE узел |
| 1 | 03530030N запросить цену → | винт:M3X3 |
| 9 | AA082101 запросить цену → | втулка - 6X10X6 |
| 3 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 14 | G1661125 запросить цену → | SHIELDING пластина |
| 16 | G1661135 запросить цену → | мотор - DC24V 1. 6W |
| 11 | G1661118 запросить цену → | GROUNDING WIRE |
| 12 | G1661119 запросить цену → | мотор кронштейн |
| 15 | G1661131 запросить цену → | DC мотор - DC24 V 5.3W |
| 20 | G1661194 запросить цену → | FRAME - дуплекс DRIVE узел |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 7 | 08050089 запросить цену → | RETAINING RING - M4 |
| 18 | G1661151 запросить цену → | мотор кронштейн |
| 19 | G1661152 запросить цену → | GROUNDING PLAT E |
| 10 | G1661111 запросить цену → | FRAME - TRANSFE R DRIVE узел |
| 2 | 03530040N запросить цену → | винт - M3X4 |
| 4 | 03603006N запросить цену → | винт - M3X6 |
| 17 | G1661139 запросить цену → | FRAME - TRANSP ORT DRIVE узел |
| 8 | 11050516 запросить цену → | CLAMP |

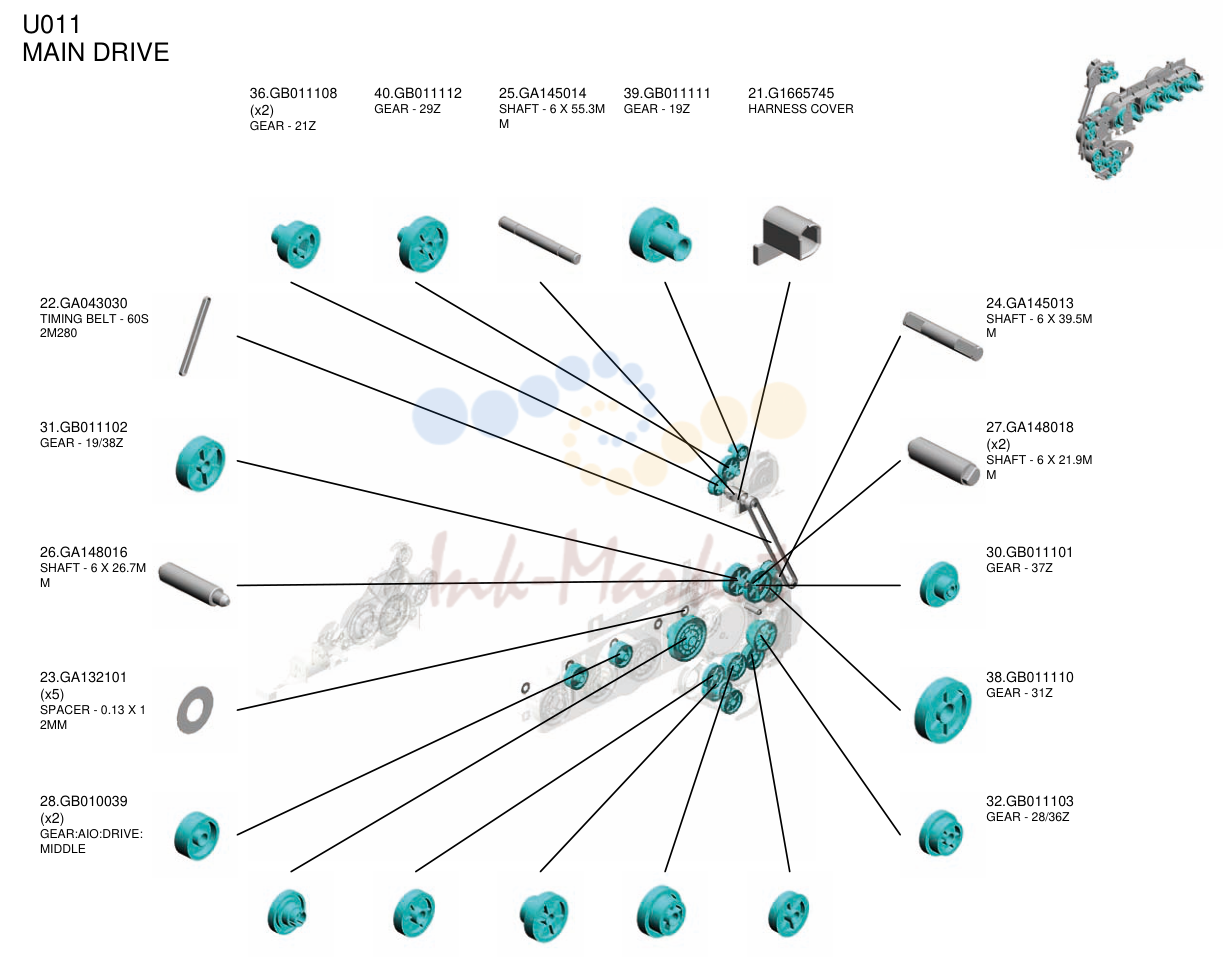

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 36 | GB011108 запросить цену → | шестерня - 21Z |
| 40 | GB011112 запросить цену → | шестерня - 29Z |
| 25 | GA145014 запросить цену → | вал - 6 X 55.3M M |
| 39 | GB011111 запросить цену → | шестерня - 19Z |
| 21 | G1665745 запросить цену → | жгут крышка |
| 22 | GA043030 запросить цену → | TIMING ремень - 60S 2M280 |
| 31 | GB011102 запросить цену → | шестерня - 19/38Z |
| 26 | GA148016 запросить цену → | вал - 6 X 26.7M M |
| 23 | GA132101 запросить цену → | SPACER - 0.13 X 1 2MM |
| 28 | GB010039 запросить цену → | шестерня:AIO:DRIVE: MIDDLE |
| 24 | GA145013 запросить цену → | вал - 6 X 39.5M M |
| 27 | GA148018 запросить цену → | вал - 6 X 21.9M M |
| 30 | GB011101 запросить цену → | шестерня - 37Z |
| 38 | GB011110 запросить цену → | шестерня - 31Z |
| 32 | GB011103 запросить цену → | шестерня - 28/36Z |
| 29 | GB010040 запросить цену → | шестерня:AIO:DRIVE:1 |
| 37 | GB011109 запросить цену → | шестерня - 28Z |
| 33 | GB011104 запросить цену → | шестерня - 20/35Z |
| 35 | GB011106 запросить цену → | шестерня - 22/31Z |
| 34 | GB011105 запросить цену → | шестерня - 29Z |

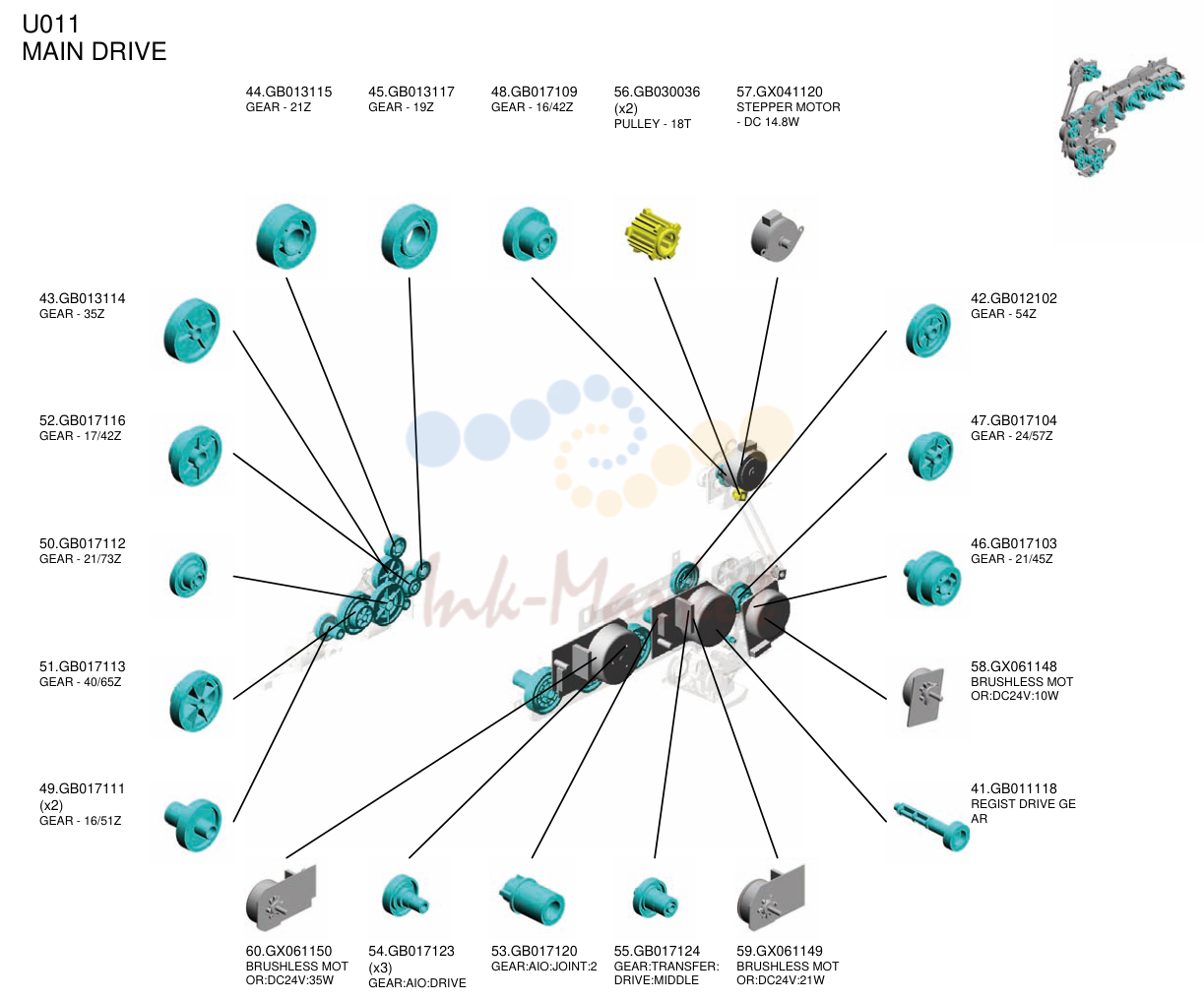

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 44 | GB013115 запросить цену → | шестерня - 21Z |
| 45 | GB013117 запросить цену → | шестерня - 19Z |
| 48 | GB017109 запросить цену → | шестерня - 16/42Z |
| 56 | GB030036 запросить цену → | PULLEY - 18T |
| 57 | GX041120 запросить цену → | STEPPER мотор - DC 14.8W |
| 43 | GB013114 запросить цену → | шестерня - 35Z |
| 52 | GB017116 запросить цену → | шестерня - 17/42Z |
| 50 | GB017112 запросить цену → | шестерня - 21/73Z |
| 51 | GB017113 запросить цену → | шестерня - 40/65Z |
| 49 | GB017111 запросить цену → | шестерня - 16/51Z |
| 42 | GB012102 запросить цену → | шестерня - 54Z |
| 47 | GB017104 запросить цену → | шестерня - 24/57Z |
| 46 | GB017103 запросить цену → | шестерня - 21/45Z |
| 58 | GX061148 запросить цену → | BRUSHLESS MOT OR:DC24V:10W |
| 41 | GB011118 запросить цену → | REGIST DRIVE GE AR |
| 60 | GX061150 запросить цену → | BRUSHLESS MOT OR:DC24V:35W |
| 54 | GB017123 запросить цену → | шестерня:AIO:DRIVE |
| 53 | GB017120 запросить цену → | шестерня:AIO:JOINT:2 |
| 55 | GB017124 запросить цену → | шестерня:перенос: DRIVE:MIDDLE |
| 59 | GX061149 запросить цену → | BRUSHLESS MOT OR:DC24V:21W |

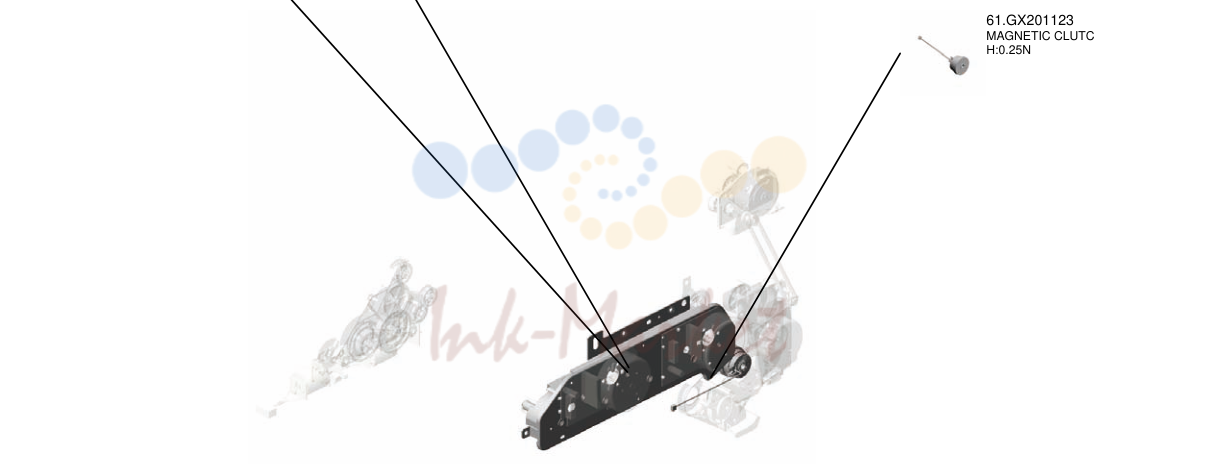

MAIN DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 62 | M0751105 запросить цену → | кронштейн:мотор |
| 63 | M0751107 запросить цену → | SHIELDING пластина: шестерня:2 |
| 61 | GX201123 ✓ в наличии | MAGNETIC CLUTC H:0.25N |

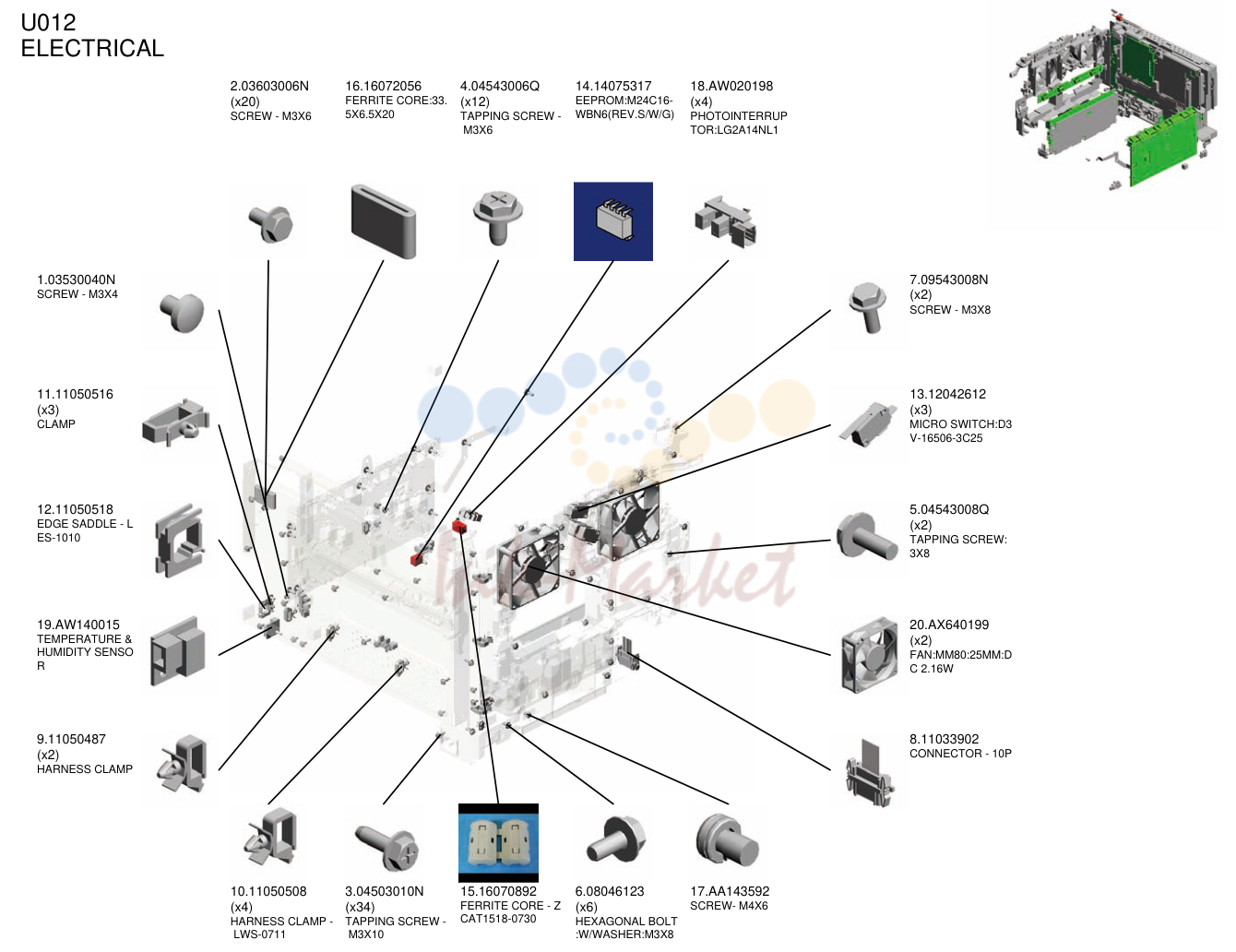

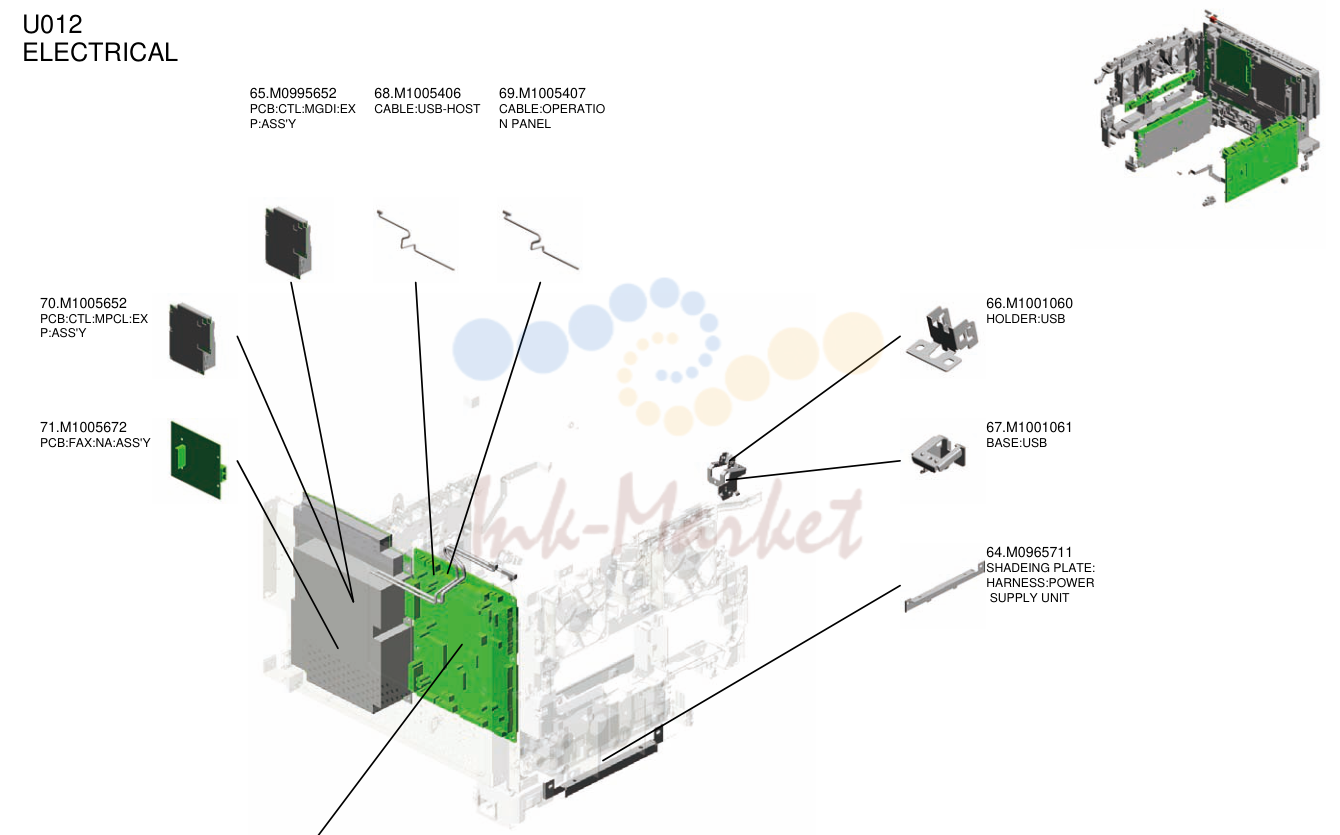

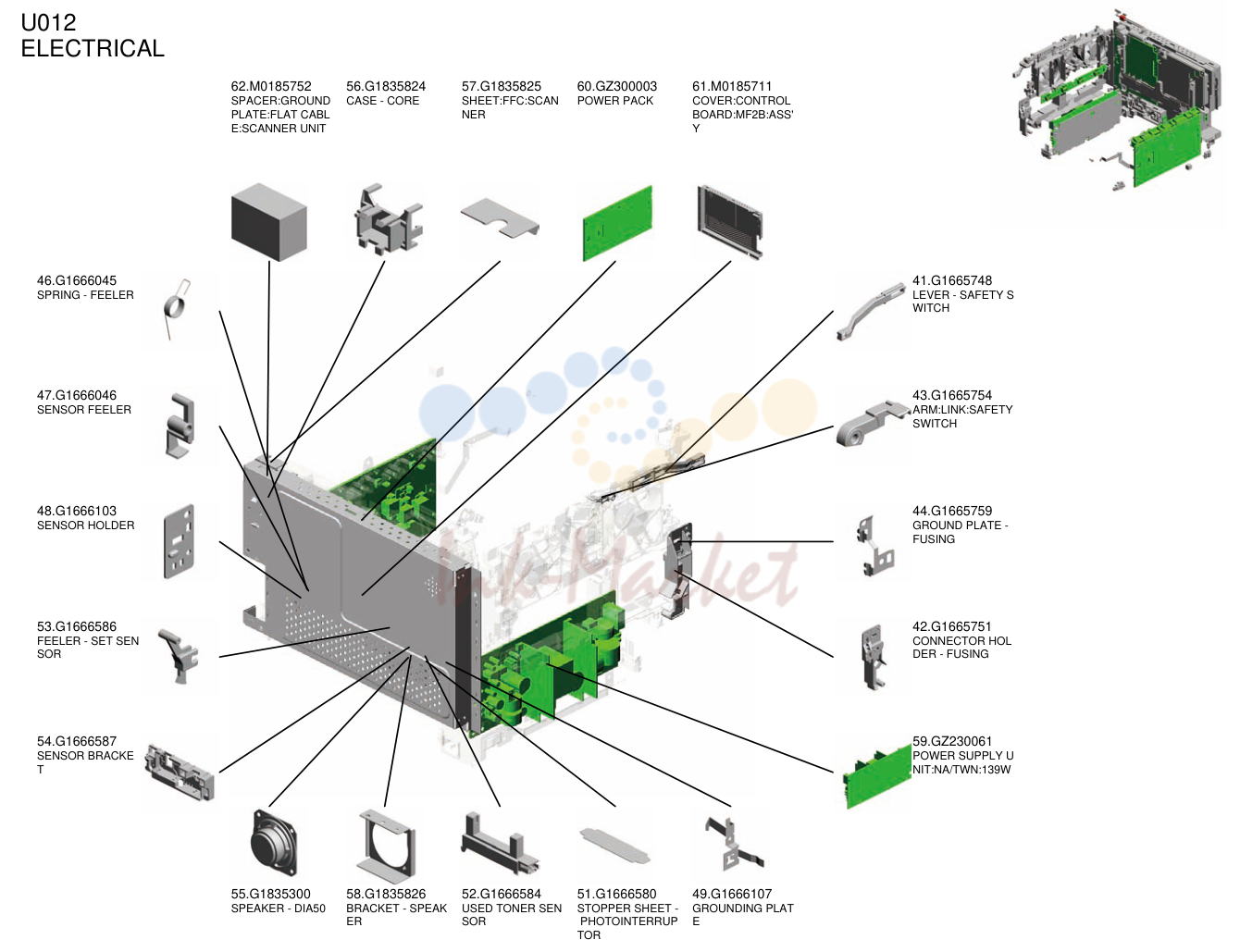

электрика
| № | Артикул | Наименование |
|---|---|---|
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 16 | 16072056 запросить цену → | FERRITE CORE:33. 5X6.5X20 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 14 | 14075317 запросить цену → | EEPROM:M24C16- WBN6(REV.S/W/G) |
| 18 | AW020198 ✓ в наличии | PHOTOINTERRUP TOR:LG2A14NL1 |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 11 | 11050516 запросить цену → | CLAMP |
| 12 | 11050518 запросить цену → | EDGE SADDLE - L ES-1010 |
| 19 | AW140015 под заказ | TEMPERATURE & HUMIDITY SENSO R |
| 9 | 11050487 запросить цену → | жгут CLAMP |
| 7 | 09543008N запросить цену → | винт - M3X8 |
| 13 | 12042612 запросить цену → | MICRO SWITCH:D3 V-16506-3C25 |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 20 | AX640199 запросить цену → | FAN:MM80:25MM:D C 2.16W |
| 8 | 11033902 запросить цену → | CONNECTOR - 10P |
| 10 | 11050508 запросить цену → | жгут CLAMP - LWS-0711 |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 15 | 16070892 запросить цену → | FERRITE CORE - Z CAT1518-0730 |
| 6 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 17 | AA143592 запросить цену → | винт- M4X6 |

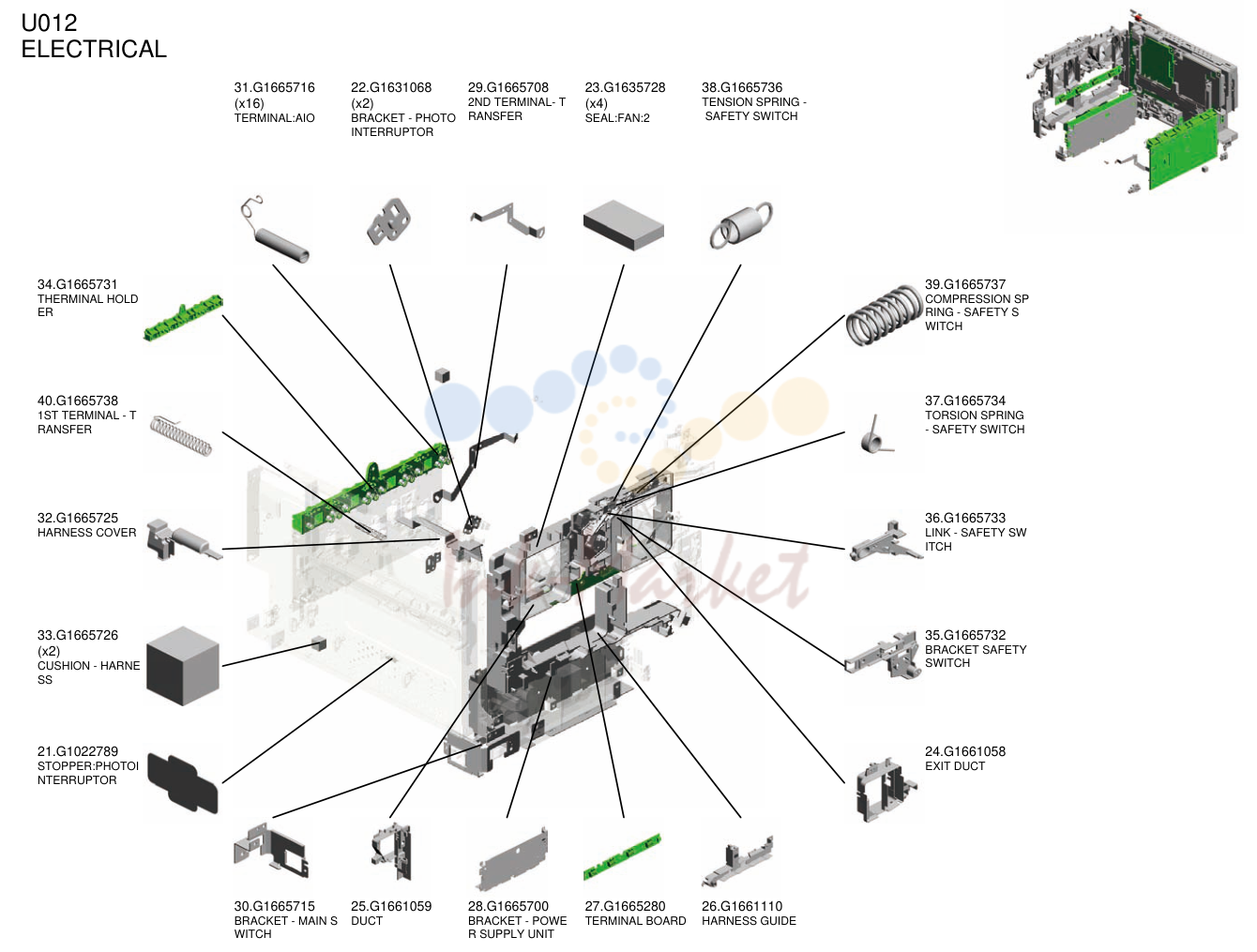

электрика
| № | Артикул | Наименование |
|---|---|---|
| 31 | G1665716 запросить цену → | TERMINAL:AIO |
| 22 | G1631068 запросить цену → | кронштейн - PHOTO INTERRUPTOR |
| 29 | G1665708 запросить цену → | 2ND TERMINAL- T RANSFER |
| 23 | G1635728 запросить цену → | SEAL:FAN:2 |
| 38 | G1665736 запросить цену → | TENSION пружина - SAFETY SWITCH |
| 34 | G1665731 запросить цену → | THERMINAL HOLD ER |
| 40 | G1665738 запросить цену → | 1ST TERMINAL - T RANSFER |
| 32 | G1665725 запросить цену → | жгут крышка |
| 33 | G1665726 запросить цену → | CUSHION - HARNE SS |
| 21 | G1022789 запросить цену → | стопор:PHOTOI NTERRUPTOR |
| 39 | G1665737 запросить цену → | COMPRESSION SP RING - SAFETY S WITCH |
| 37 | G1665734 запросить цену → | TORSION пружина - SAFETY SWITCH |
| 36 | G1665733 запросить цену → | LINK - SAFETY SW ITCH |
| 35 | G1665732 запросить цену → | кронштейн SAFETY SWITCH |
| 24 | G1661058 запросить цену → | EXIT DUCT |
| 30 | G1665715 запросить цену → | кронштейн - MAIN S WITCH |
| 25 | G1661059 запросить цену → | DUCT |
| 28 | G1665700 запросить цену → | кронштейн - POWE R SUPPLY узел |
| 27 | G1665280 запросить цену → | TERMINAL BOARD |
| 26 | G1661110 запросить цену → | жгут направляющая |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 62 | M0185752 запросить цену → | SPACER:GROUND пластина:FLAT CABL E:сканер узел |
| 56 | G1835824 запросить цену → | CASE - CORE |
| 57 | G1835825 запросить цену → | SHEET:FFC:SCAN NER |
| 60 | GZ300003 запросить цену → | POWER PACK |
| 61 | M0185711 запросить цену → | крышка:CONTROL BOARD:MF2B:ASS' Y |
| 46 | G1666045 запросить цену → | пружина - FEELER |
| 47 | G1666046 запросить цену → | датчик FEELER |
| 48 | G1666103 запросить цену → | датчик держатель |
| 53 | G1666586 запросить цену → | FEELER - SET SEN SOR |
| 54 | G1666587 запросить цену → | датчик BRACKE T |
| 41 | G1665748 запросить цену → | рычаг - SAFETY S WITCH |
| 43 | G1665754 запросить цену → | ARM:LINK:SAFETY SWITCH |
| 44 | G1665759 запросить цену → | GROUND пластина - печь (закрепление) |
| 42 | G1665751 запросить цену → | CONNECTOR HOL DER - печь (закрепление) |
| 59 | GZ230061 запросить цену → | POWER SUPPLY U NIT:NA/TWN:139W |
| 55 | G1835300 запросить цену → | SPEAKER - DIA50 |
| 58 | G1835826 запросить цену → | кронштейн - SPEAK ER |
| 52 | G1666584 запросить цену → | USED TONER SEN SOR |
| 51 | G1666580 запросить цену → | стопор SHEET - PHOTOINTERRUP TOR |
| 49 | G1666107 запросить цену → | GROUNDING PLAT E |
электрика
| № | Артикул | Наименование |
|---|---|---|
| 65 | M0995652 запросить цену → | плата:CTL:MGDI:EX P:ASS'Y |
| 68 | M1005406 запросить цену → | кабель:USB-HOST |
| 69 | M1005407 запросить цену → | кабель:OPERATIO N PANEL |
| 70 | M1005652 запросить цену → | плата:CTL:MPCL:EX P:ASS'Y |
| 71 | M1005672 запросить цену → | плата:FAX:NA:ASS'Y |
| 66 | M1001060 запросить цену → | держатель:USB |
| 67 | M1001061 запросить цену → | BASE:USB |
| 64 | M0965711 запросить цену → | SHADEING пластина: жгут:POWER SUPPLY узел |
| 63 | M0965126 запросить цену → | плата:EGB:ASS'Y |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 10 | 07200060E запросить цену → | RETAINING RING - M6 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 4 | 04503016N запросить цену → | TAPPING винт: 3X16 |
| 13 | G1661046 запросить цену → | COLOR DECAL - M AGENTA |
| 9 | 07200040E запросить цену → | RETAINING RING - M4 |
| 11 | 11050516 запросить цену → | CLAMP |
| 7 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 3 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 6 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 15 | G1661048 запросить цену → | RUBBER FOOT |
| 1 | 03530040N запросить цену → | винт - M3X4 |
| 12 | G1661008 запросить цену → | муфта/BRAKE B RAKET |
| 18 | G1661064 запросить цену → | муфта/BRAKE S PRING |
| 19 | G1661065 запросить цену → | муфта пружина |
| 20 | G1661066 запросить цену → | муфта/BRAKE C ASE |
| 5 | 04504010N запросить цену → | TAPPING винт: M4X10 |
| 8 | 07200030E запросить цену → | RETAINING RING - M3 |
| 16 | G1661060 запросить цену → | BASE:HINGE:COV ER:FRONT |
| 17 | G1661061 запросить цену → | PIN:HINGE |
| 14 | G1661047 запросить цену → | SPACER- RUBBER FOOT |
основная рама
| № | Артикул | Наименование |
|---|---|---|
| 30 | G1661083 запросить цену → | GROUNDING PLAT E - HIGH VOLTAGE |
| 25 | G1661071 запросить цену → | FRAME:UPPER RI GHT |
| 33 | G1661086 запросить цену → | кронштейн:OPTICA L узел:FRAME:UP PER |
| 32 | G1661085 запросить цену → | пружина пластина:LS U:POSITIONING |
| 34 | G1661087 запросить цену → | пружина:CUSHION: FRAME:UPPER |
| 27 | G1661073 запросить цену → | вал |
| 29 | G1661081 запросить цену → | TWIST пружина - L EFT |
| 24 | G1661070 запросить цену → | FRAME:UPPER LE FT |
| 28 | G1661078 запросить цену → | COMPRESSION SP RING |
| 37 | G1661090 запросить цену → | GROUND пластина - DCHIP |
| 26 | G1661072 запросить цену → | пружина:пластина:AI O |
| 31 | G1661084 запросить цену → | пружина:пластина:AI O:BLACK |
| 36 | G1661089 запросить цену → | PIN:пластина:DEVEL OPMENT узел |
| 23 | G1661069 запросить цену → | RACK SUPPORTE R |
| 38 | G1661093 запросить цену → | шестерня - 20Z |
| 40 | G1661096 запросить цену → | GROUND пластина - FRONT |
| 35 | G1661088 запросить цену → | UPPER FRONT DU CT |
| 22 | G1661068 запросить цену → | печь (закрепление) DUCT |
| 39 | G1661095 запросить цену → | SHEET:BASE:FRA ME |
| 21 | G1661067 запросить цену → | шестерня - 14Z |

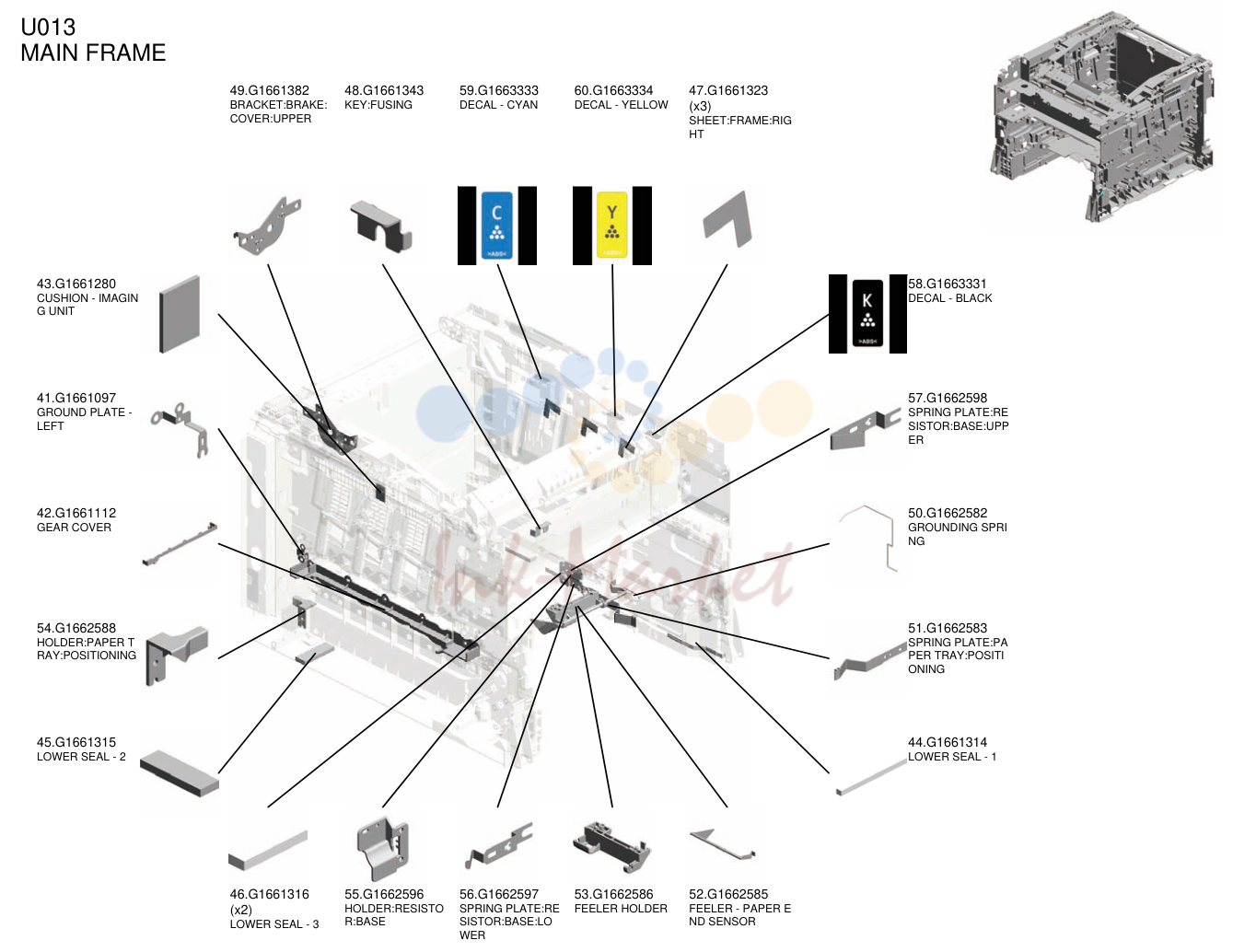

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 49 | G1661382 запросить цену → | кронштейн:BRAKE: крышка:UPPER |
| 48 | G1661343 запросить цену → | KEY:печь (закрепление) |
| 59 | G1663333 запросить цену → | DECAL - CYAN |
| 60 | G1663334 запросить цену → | DECAL - YELLOW |
| 47 | G1661323 запросить цену → | SHEET:FRAME:RIG HT |
| 43 | G1661280 запросить цену → | CUSHION - IMAGIN G узел |
| 41 | G1661097 запросить цену → | GROUND пластина - LEFT |
| 42 | G1661112 запросить цену → | шестерня крышка |
| 54 | G1662588 запросить цену → | держатель:PAPER T RAY:POSITIONING |
| 45 | G1661315 запросить цену → | LOWER SEAL - 2 |
| 58 | G1663331 запросить цену → | DECAL - BLACK |
| 57 | G1662598 запросить цену → | пружина пластина:RE SISTOR:BASE:UPP ER |
| 50 | G1662582 запросить цену → | GROUNDING SPRI NG |
| 51 | G1662583 запросить цену → | пружина пластина:PA PER TRAY:POSITI ONING |
| 44 | G1661314 запросить цену → | LOWER SEAL - 1 |
| 46 | G1661316 запросить цену → | LOWER SEAL - 3 |
| 55 | G1662596 запросить цену → | держатель:RESISTO R:BASE |
| 56 | G1662597 запросить цену → | пружина пластина:RE SISTOR:BASE:LO WER |
| 53 | G1662586 запросить цену → | FEELER держатель |
| 52 | G1662585 запросить цену → | FEELER - PAPER E ND датчик |

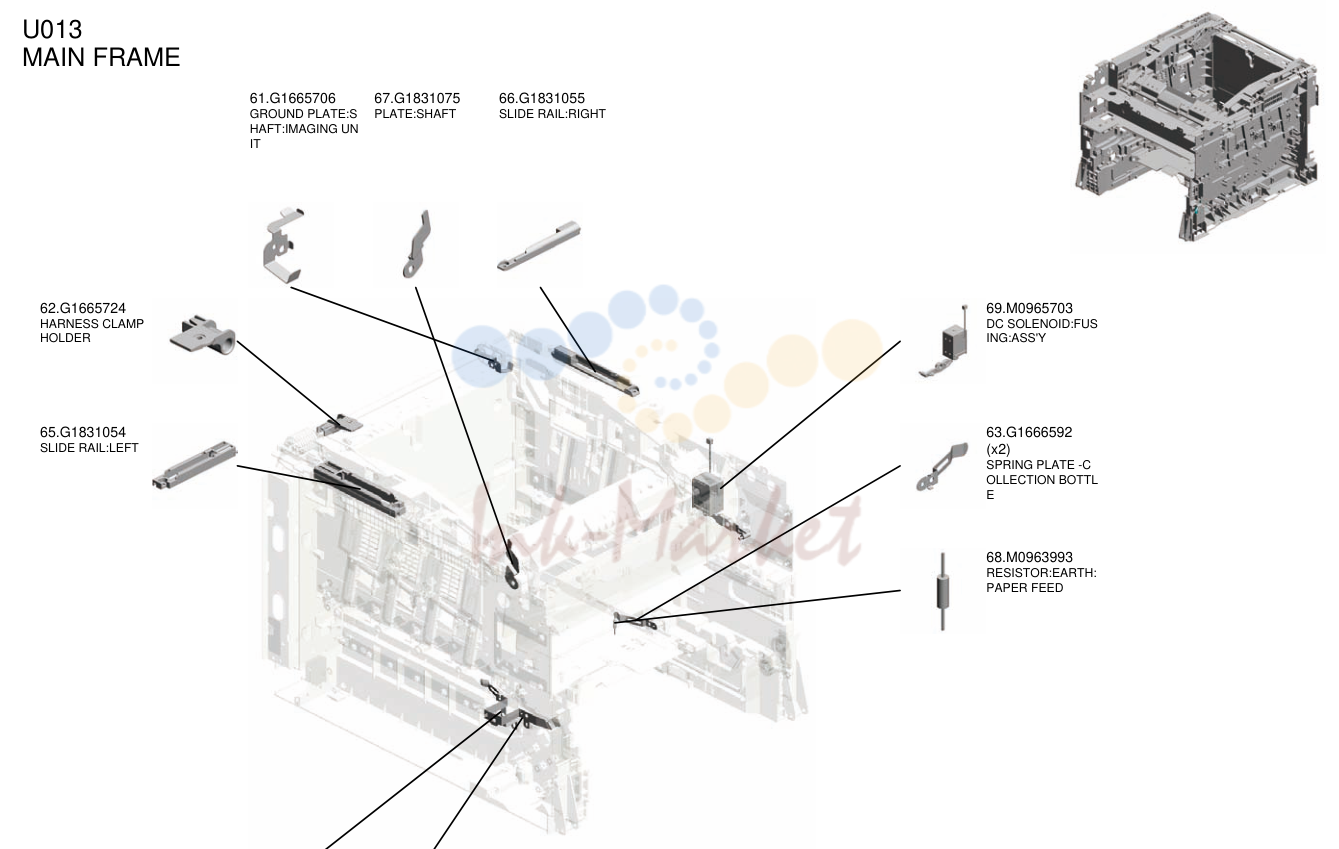

основная рама
| № | Артикул | Наименование |
|---|---|---|
| 61 | G1665706 запросить цену → | GROUND пластина:S HAFT:IMAGING UN IT |
| 67 | G1831075 запросить цену → | пластина:вал |
| 66 | G1831055 запросить цену → | SLIDE RAIL:RIGHT |
| 62 | G1665724 запросить цену → | жгут CLAMP держатель |
| 65 | G1831054 запросить цену → | SLIDE RAIL:LEFT |
| 69 | M0965703 запросить цену → | DC соленоид:FUS ING:ASS'Y |
| 63 | G1666592 запросить цену → | пружина пластина -C OLLECTION BOTTL E |
| 68 | M0963993 запросить цену → | RESISTOR:EARTH: подача бумаги |
| 71 | M0965761 запросить цену → | GROUND пластина:B ASE:PSU |
| 70 | M0965760 запросить цену → | GROUND пластина:R EGISTRATION ROL LER |
комментарии
