Ricoh Aficio sp C240DN C242DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

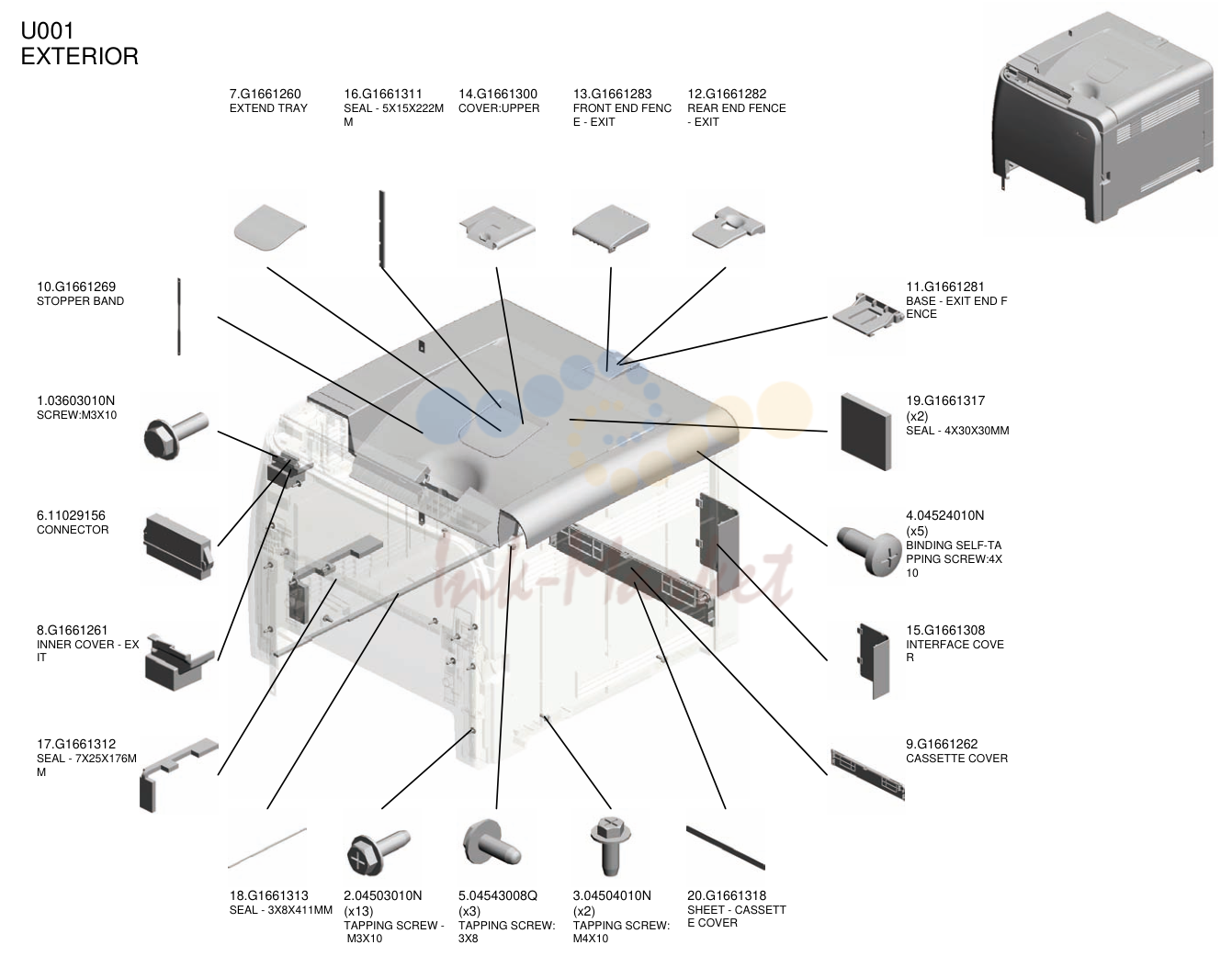

внешние детали

внешние детали

№АртикулНаименование
7G1661260 запросить цену →EXTEND TRAY
16G1661311 запросить цену →SEAL - 5X15X222M M
14G1661300 запросить цену →крышка:UPPER
13G1661283 запросить цену →FRONT END FENC E - EXIT
12G1661282 запросить цену →REAR END FENCE - EXIT
10G1661269 запросить цену →стопор BAND
103603010N запросить цену →винт:M3X10
611029156 запросить цену →CONNECTOR
8G1661261 запросить цену →INNER крышка - EX IT
17G1661312 запросить цену →SEAL - 7X25X176M M
11G1661281 запросить цену →BASE - EXIT END F ENCE
19G1661317 запросить цену →SEAL - 4X30X30MM
404524010N запросить цену →BINDING SELF-TA PPING винт:4X 10
15G1661308 запросить цену →INTERFACE COVE R
9G1661262 запросить цену →CASSETTE крышка
18G1661313 запросить цену →SEAL - 3X8X411MM
204503010N запросить цену →TAPPING винт - M3X10
504543008Q под заказTAPPING винт: 3X8
304504010N запросить цену →TAPPING винт: M4X10
20G1661318 запросить цену →SHEET - CASSETT E крышка

внешние детали

внешние детали

№АртикулНаименование

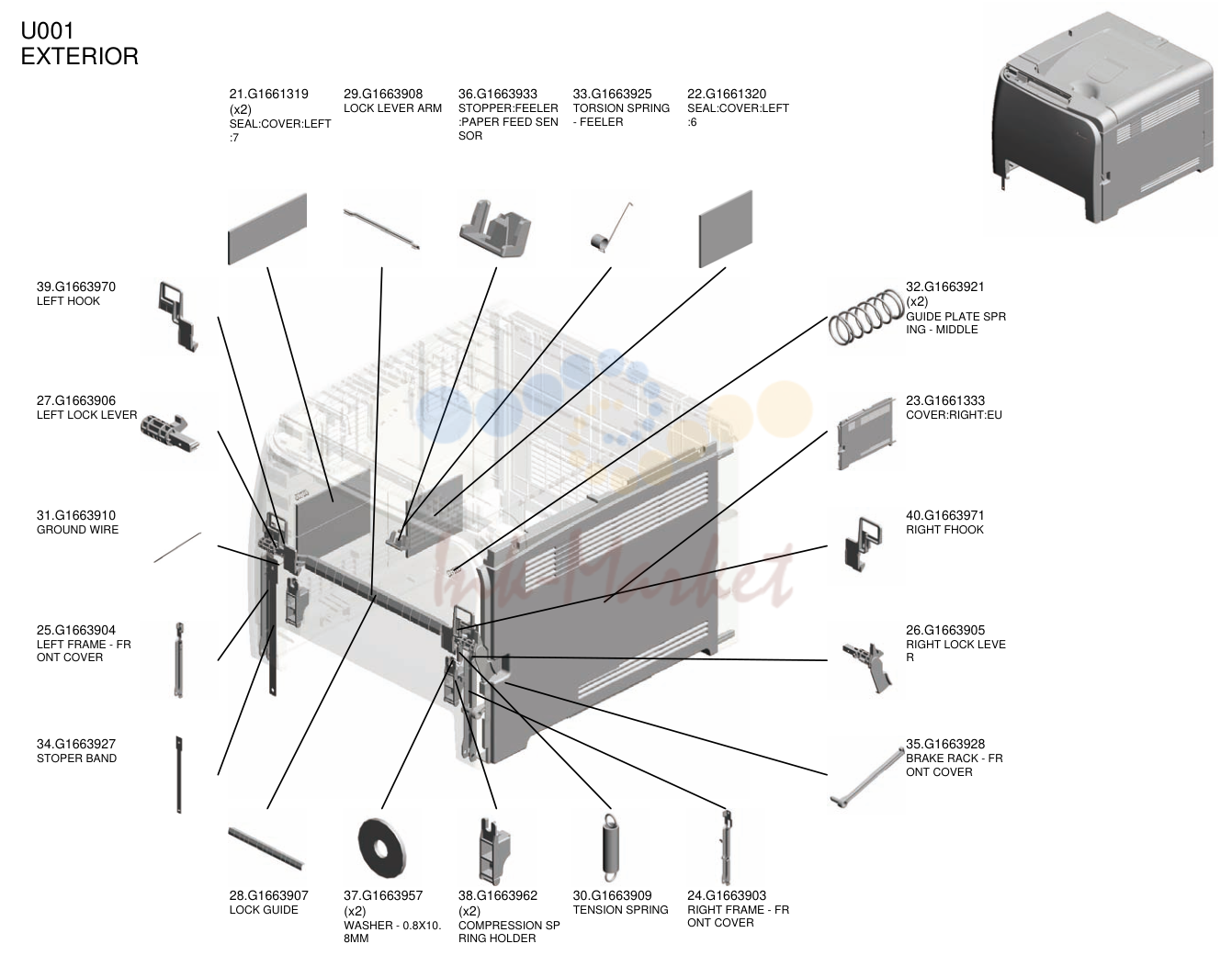

21G1661319 запросить цену →SEAL:крышка:LEFT :7
29G1663908 запросить цену →LOCK рычаг ARM
36G1663933 запросить цену →стопор:FEELER :подача бумаги SEN SOR
33G1663925 запросить цену →TORSION пружина - FEELER
22G1661320 запросить цену →SEAL:крышка:LEFT :6
39G1663970 запросить цену →LEFT HOOK
27G1663906 под заказLEFT LOCK рычаг
31G1663910 запросить цену →GROUND WIRE
25G1663904 запросить цену →LEFT FRAME - FR ONT крышка
34G1663927 запросить цену →STOPER BAND
32G1663921 запросить цену →направляющая пластина SPR ING - MIDDLE
23G1661333 запросить цену →крышка:RIGHT:EU
40G1663971 запросить цену →RIGHT FHOOK
26G1663905 запросить цену →RIGHT LOCK LEVE R
35G1663928 запросить цену →BRAKE RACK - FR ONT крышка
28G1663907 запросить цену →LOCK направляющая
37G1663957 запросить цену →WASHER - 0.8X10. 8MM
38G1663962 запросить цену →COMPRESSION SP RING держатель
30G1663909 запросить цену →TENSION пружина
24G1663903 запросить цену →RIGHT FRAME - FR ONT крышка

внешние детали

внешние детали

№АртикулНаименование

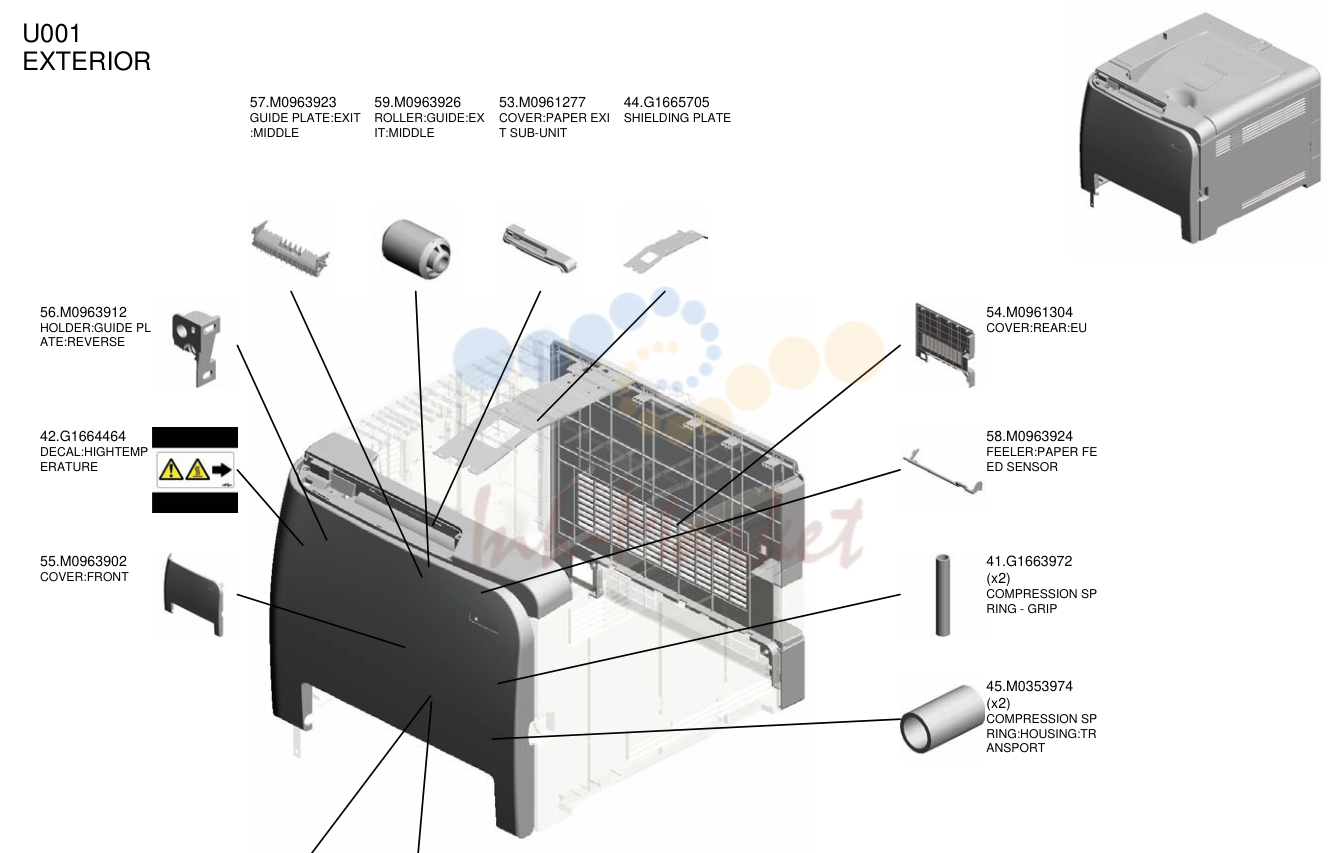

57M0963923 запросить цену →направляющая пластина:EXIT :MIDDLE
59M0963926 запросить цену →ролик:направляющая:EX IT:MIDDLE
53M0961277 запросить цену →крышка:PAPER EXI T SUB-узел
44G1665705 запросить цену →SHIELDING пластина
56M0963912 запросить цену →держатель:направляющая PL ATE:REVERSE
42G1664464 запросить цену →DECAL:HIGHTEMP ERATURE
55M0963902 запросить цену →крышка:FRONT
54M0961304 запросить цену →крышка:REAR:EU
58M0963924 запросить цену →FEELER:PAPER FE ED датчик
41G1663972 запросить цену →COMPRESSION SP RING - GRIP
45M0353974 запросить цену →COMPRESSION SP RING:HOUSING:TR ANSPORT
43G1664606 запросить цену →дуплекс ролик
51M0754607 запросить цену →пружина:PRESSUR E:дуплекс

лоток бумаги

лоток бумаги

№АртикулНаименование
30GX201123 ✓ в наличииMAGNETIC CLUTC H:0.25N
26G1662580 запросить цену →вал - PAPER FE ED ролик

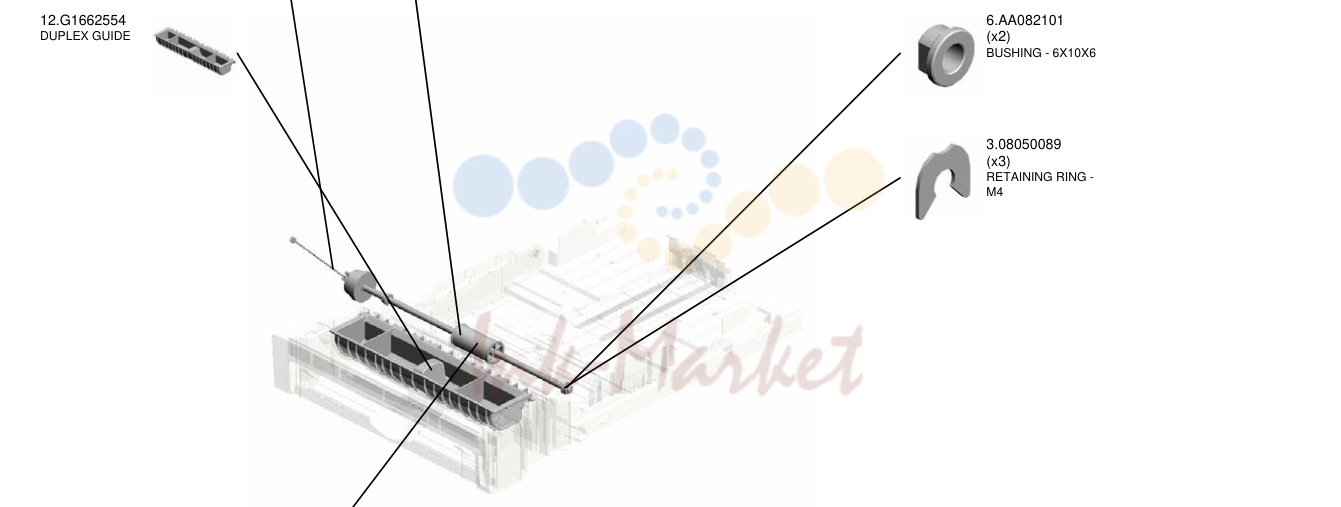

12G1662554 запросить цену →дуплекс направляющая
6AA082101 запросить цену →втулка - 6X10X6
308050089 запросить цену →RETAINING RING - M4
8AF031061 ✓ в наличииподача бумаги ROL LER

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование

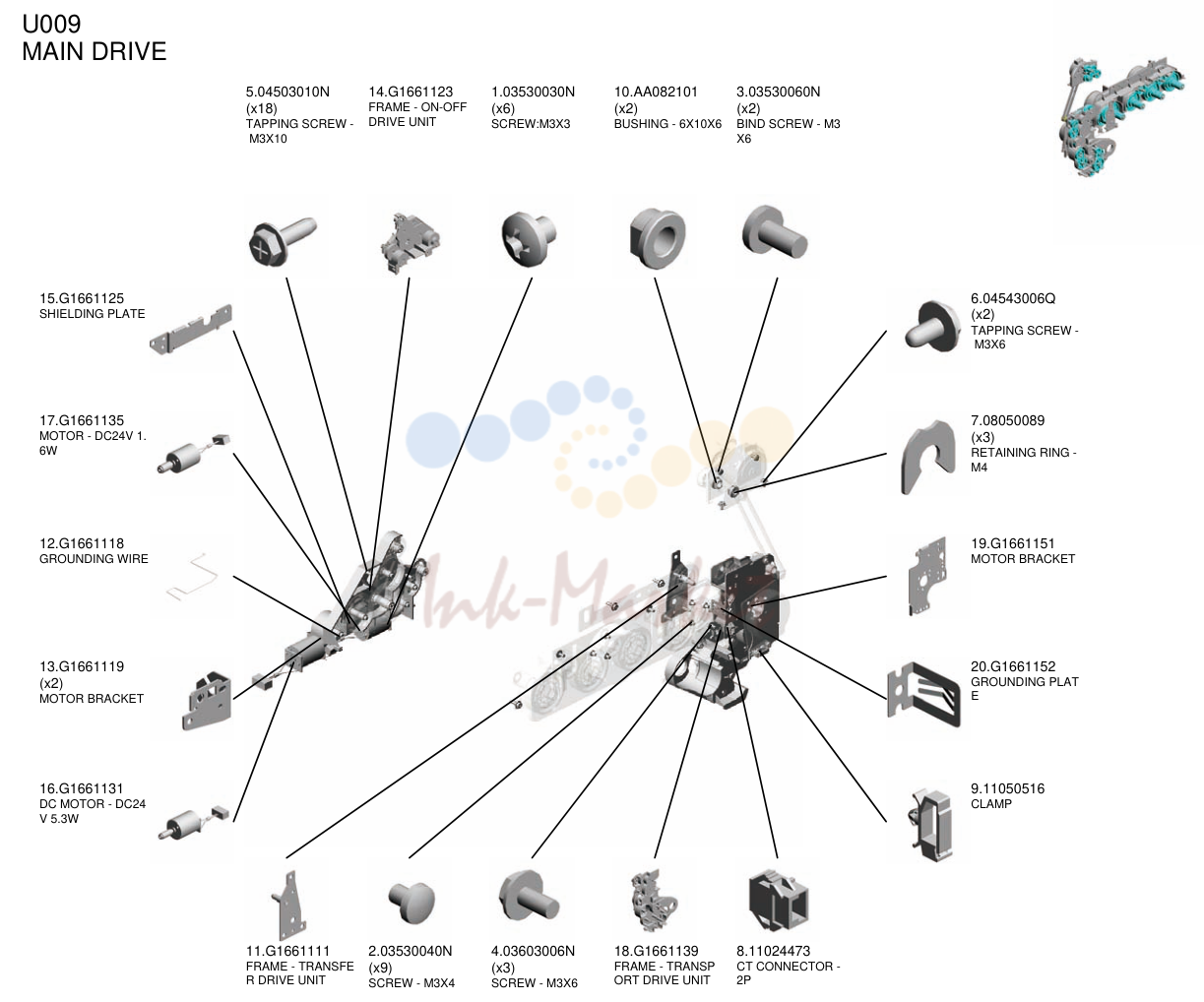

504503010N запросить цену →TAPPING винт - M3X10
14G1661123 запросить цену →FRAME - ON-OFF DRIVE узел
103530030N запросить цену →винт:M3X3
10AA082101 запросить цену →втулка - 6X10X6
303530060N запросить цену →BIND винт - M3 X6
15G1661125 запросить цену →SHIELDING пластина
17G1661135 запросить цену →мотор - DC24V 1. 6W
12G1661118 запросить цену →GROUNDING WIRE
13G1661119 запросить цену →мотор кронштейн
16G1661131 запросить цену →DC мотор - DC24 V 5.3W
604543006Q запросить цену →TAPPING винт - M3X6
708050089 запросить цену →RETAINING RING - M4
19G1661151 запросить цену →мотор кронштейн
20G1661152 запросить цену →GROUNDING PLAT E
911050516 запросить цену →CLAMP
11G1661111 запросить цену →FRAME - TRANSFE R DRIVE узел
203530040N запросить цену →винт - M3X4
403603006N запросить цену →винт - M3X6
18G1661139 запросить цену →FRAME - TRANSP ORT DRIVE узел
811024473 запросить цену →CT CONNECTOR - 2P

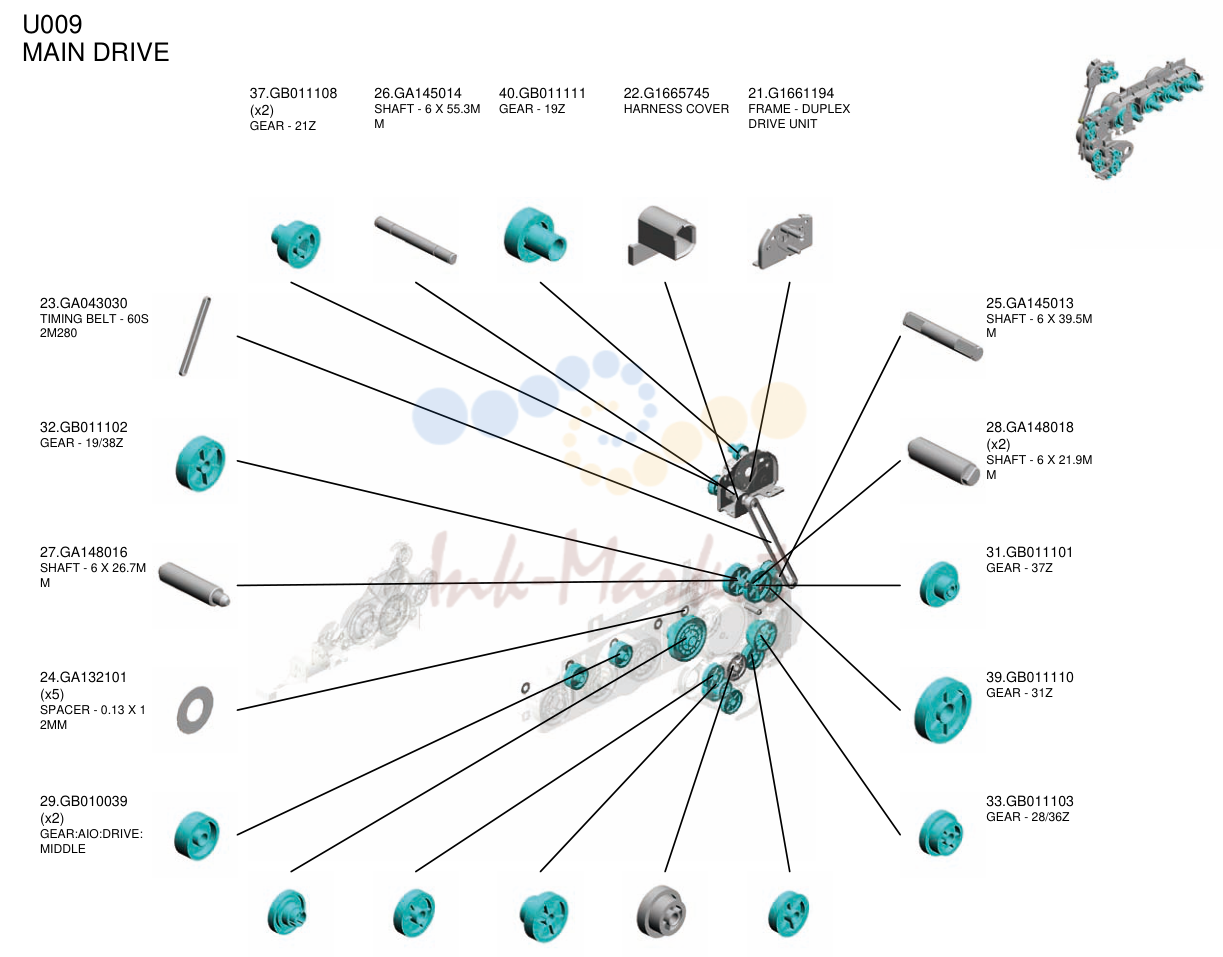

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
37GB011108 запросить цену →шестерня - 21Z
26GA145014 запросить цену →вал - 6 X 55.3M M
40GB011111 запросить цену →шестерня - 19Z
22G1665745 запросить цену →жгут крышка
21G1661194 запросить цену →FRAME - дуплекс DRIVE узел
23GA043030 запросить цену →TIMING ремень - 60S 2M280
32GB011102 запросить цену →шестерня - 19/38Z
27GA148016 запросить цену →вал - 6 X 26.7M M
24GA132101 запросить цену →SPACER - 0.13 X 1 2MM
29GB010039 запросить цену →шестерня:AIO:DRIVE: MIDDLE
25GA145013 запросить цену →вал - 6 X 39.5M M
28GA148018 запросить цену →вал - 6 X 21.9M M
31GB011101 запросить цену →шестерня - 37Z
39GB011110 запросить цену →шестерня - 31Z
33GB011103 запросить цену →шестерня - 28/36Z
30GB010040 запросить цену →шестерня:AIO:DRIVE:1
38GB011109 запросить цену →шестерня - 28Z
34GB011104 запросить цену →шестерня - 20/35Z
36GB011106 запросить цену →шестерня - 22/31Z
35GB011105 запросить цену →шестерня - 29Z

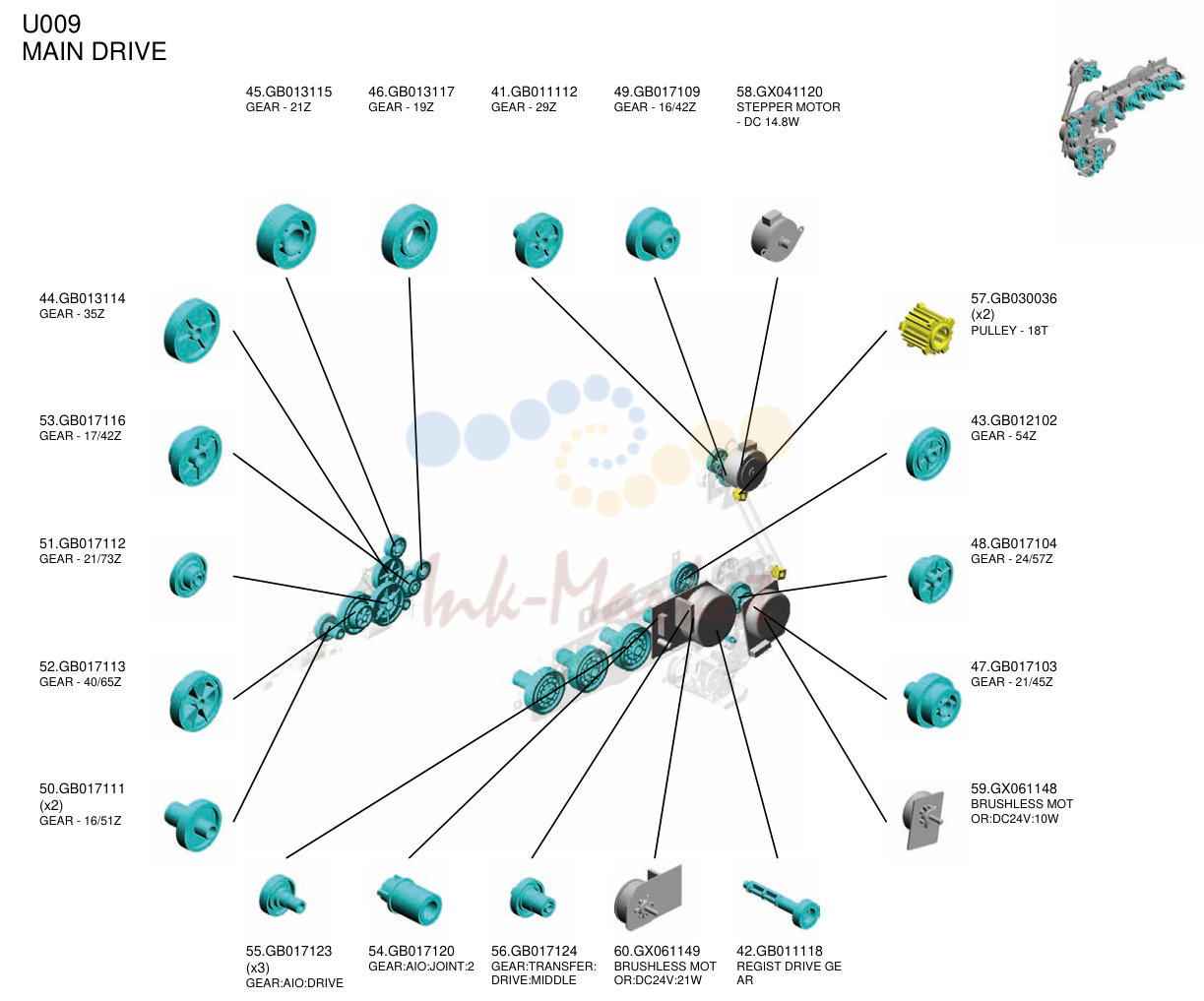

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
45GB013115 запросить цену →шестерня - 21Z
46GB013117 запросить цену →шестерня - 19Z
41GB011112 запросить цену →шестерня - 29Z
49GB017109 запросить цену →шестерня - 16/42Z
58GX041120 запросить цену →STEPPER мотор - DC 14.8W
44GB013114 запросить цену →шестерня - 35Z
53GB017116 запросить цену →шестерня - 17/42Z
51GB017112 запросить цену →шестерня - 21/73Z
52GB017113 запросить цену →шестерня - 40/65Z
50GB017111 запросить цену →шестерня - 16/51Z
57GB030036 запросить цену →PULLEY - 18T
43GB012102 запросить цену →шестерня - 54Z
48GB017104 запросить цену →шестерня - 24/57Z
47GB017103 запросить цену →шестерня - 21/45Z
59GX061148 запросить цену →BRUSHLESS MOT OR:DC24V:10W
55GB017123 запросить цену →шестерня:AIO:DRIVE
54GB017120 запросить цену →шестерня:AIO:JOINT:2
56GB017124 запросить цену →шестерня:перенос: DRIVE:MIDDLE
60GX061149 запросить цену →BRUSHLESS MOT OR:DC24V:21W
42GB011118 запросить цену →REGIST DRIVE GE AR

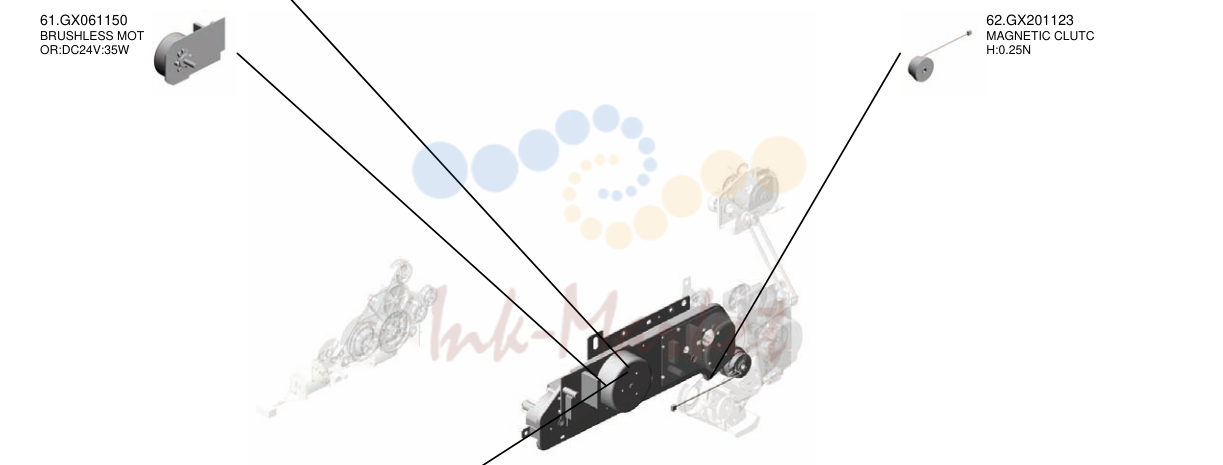

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
64M0751107 запросить цену →SHIELDING пластина: шестерня:2
61GX061150 запросить цену →BRUSHLESS MOT OR:DC24V:35W
62GX201123 ✓ в наличииMAGNETIC CLUTC H:0.25N
63M0751105 запросить цену →кронштейн:мотор

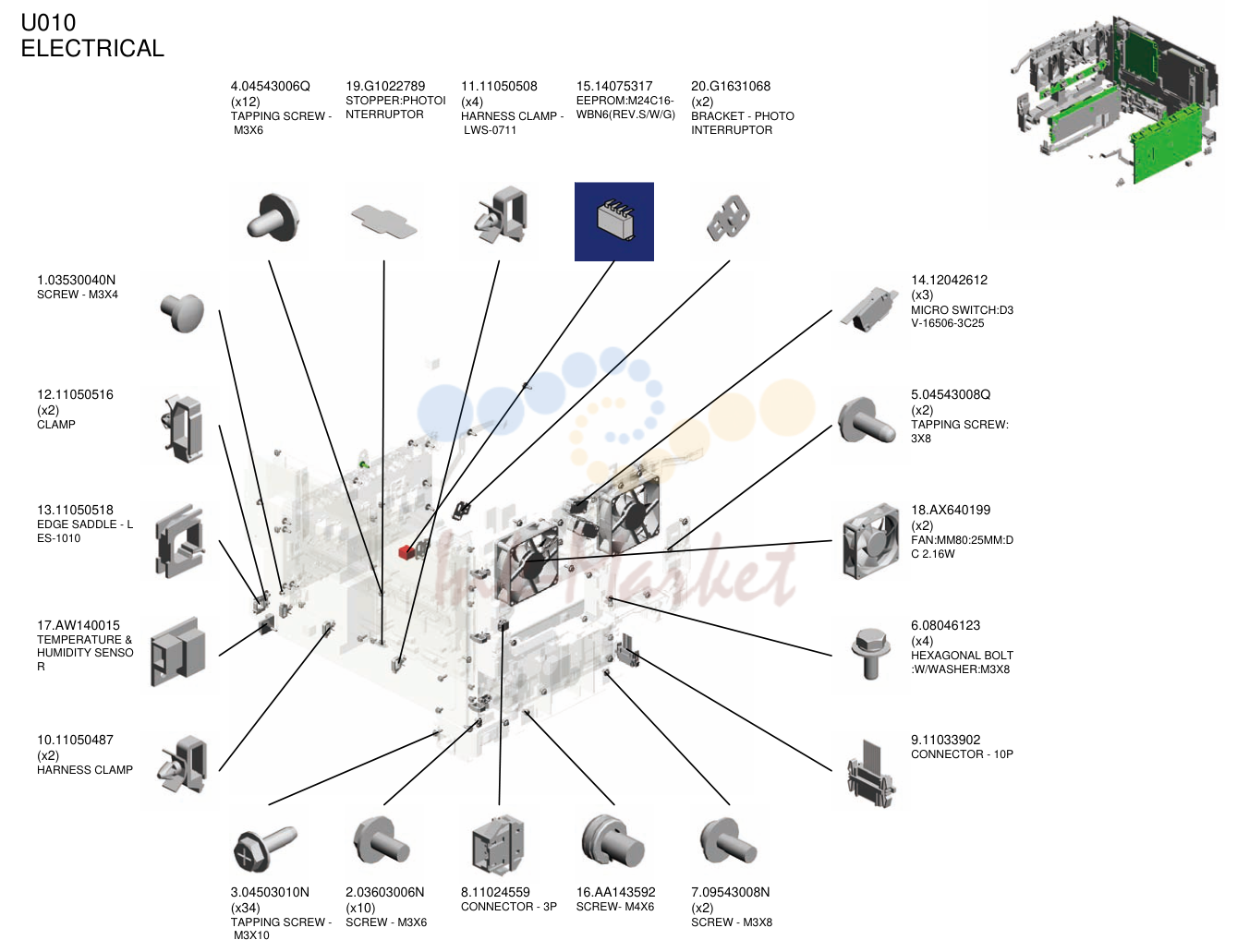

электрика

электрика

№АртикулНаименование
404543006Q запросить цену →TAPPING винт - M3X6
19G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
1111050508 запросить цену →жгут CLAMP - LWS-0711
1514075317 запросить цену →EEPROM:M24C16- WBN6(REV.S/W/G)
20G1631068 запросить цену →кронштейн - PHOTO INTERRUPTOR
103530040N запросить цену →винт - M3X4
1211050516 запросить цену →CLAMP
1311050518 запросить цену →EDGE SADDLE - L ES-1010
17AW140015 под заказTEMPERATURE & HUMIDITY SENSO R
1011050487 запросить цену →жгут CLAMP
1412042612 запросить цену →MICRO SWITCH:D3 V-16506-3C25
504543008Q под заказTAPPING винт: 3X8
18AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
608046123 запросить цену →HEXAGONAL BOLT :W/WASHER:M3X8
911033902 запросить цену →CONNECTOR - 10P
304503010N запросить цену →TAPPING винт - M3X10
203603006N запросить цену →винт - M3X6
811024559 запросить цену →CONNECTOR - 3P
16AA143592 запросить цену →винт- M4X6
709543008N запросить цену →винт - M3X8

электрика

электрика

№АртикулНаименование

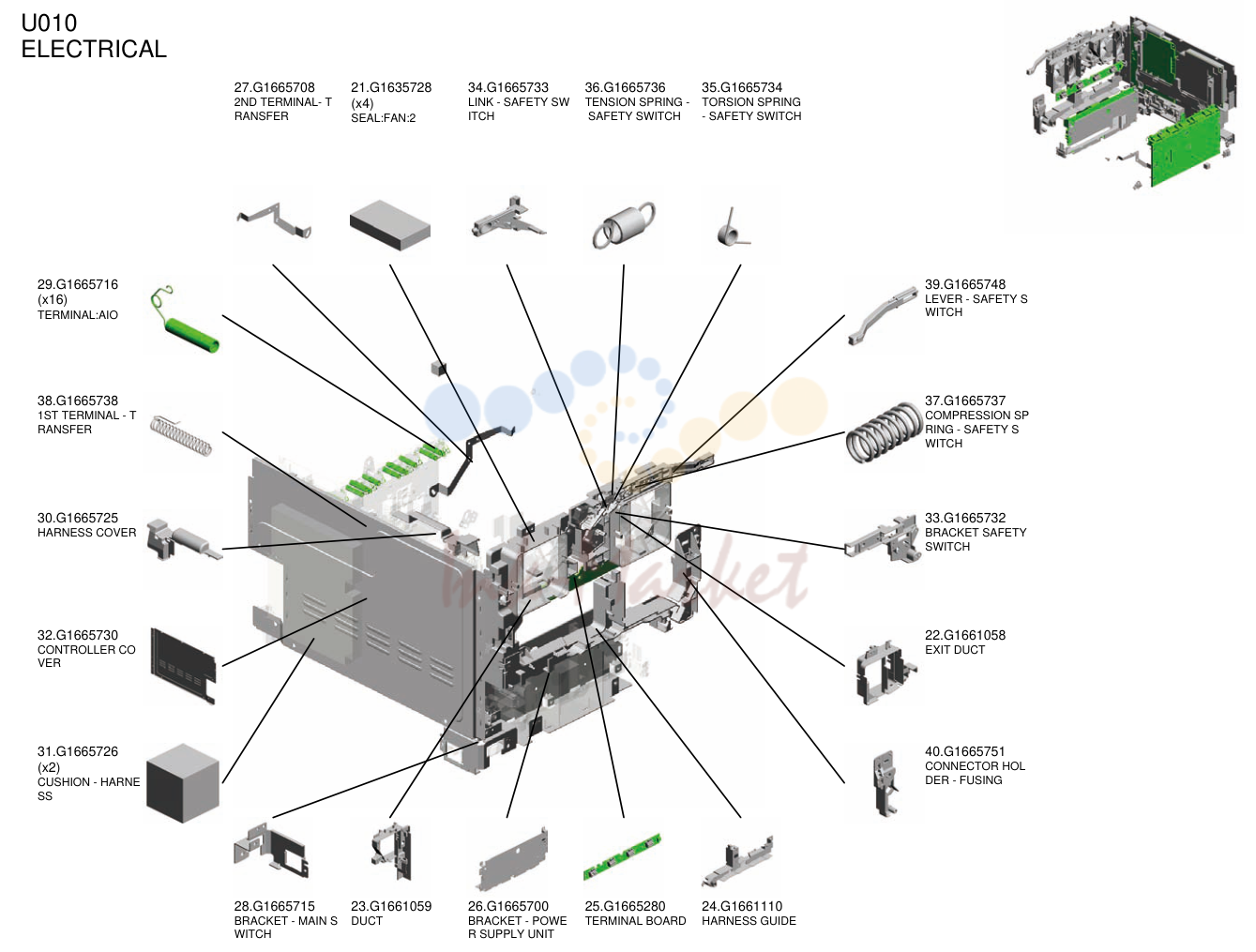

27G1665708 запросить цену →2ND TERMINAL- T RANSFER
21G1635728 запросить цену →SEAL:FAN:2
34G1665733 запросить цену →LINK - SAFETY SW ITCH
36G1665736 запросить цену →TENSION пружина - SAFETY SWITCH
35G1665734 запросить цену →TORSION пружина - SAFETY SWITCH
29G1665716 запросить цену →TERMINAL:AIO
38G1665738 запросить цену →1ST TERMINAL - T RANSFER
30G1665725 запросить цену →жгут крышка
32G1665730 запросить цену →CONTролик CO VER
31G1665726 запросить цену →CUSHION - HARNE SS
39G1665748 запросить цену →рычаг - SAFETY S WITCH
37G1665737 запросить цену →COMPRESSION SP RING - SAFETY S WITCH
33G1665732 запросить цену →кронштейн SAFETY SWITCH
22G1661058 запросить цену →EXIT DUCT
40G1665751 запросить цену →CONNECTOR HOL DER - печь (закрепление)
28G1665715 запросить цену →кронштейн - MAIN S WITCH
23G1661059 запросить цену →DUCT
26G1665700 запросить цену →кронштейн - POWE R SUPPLY узел
25G1665280 запросить цену →TERMINAL BOARD
24G1661110 запросить цену →жгут направляющая

электрика

электрика

№АртикулНаименование

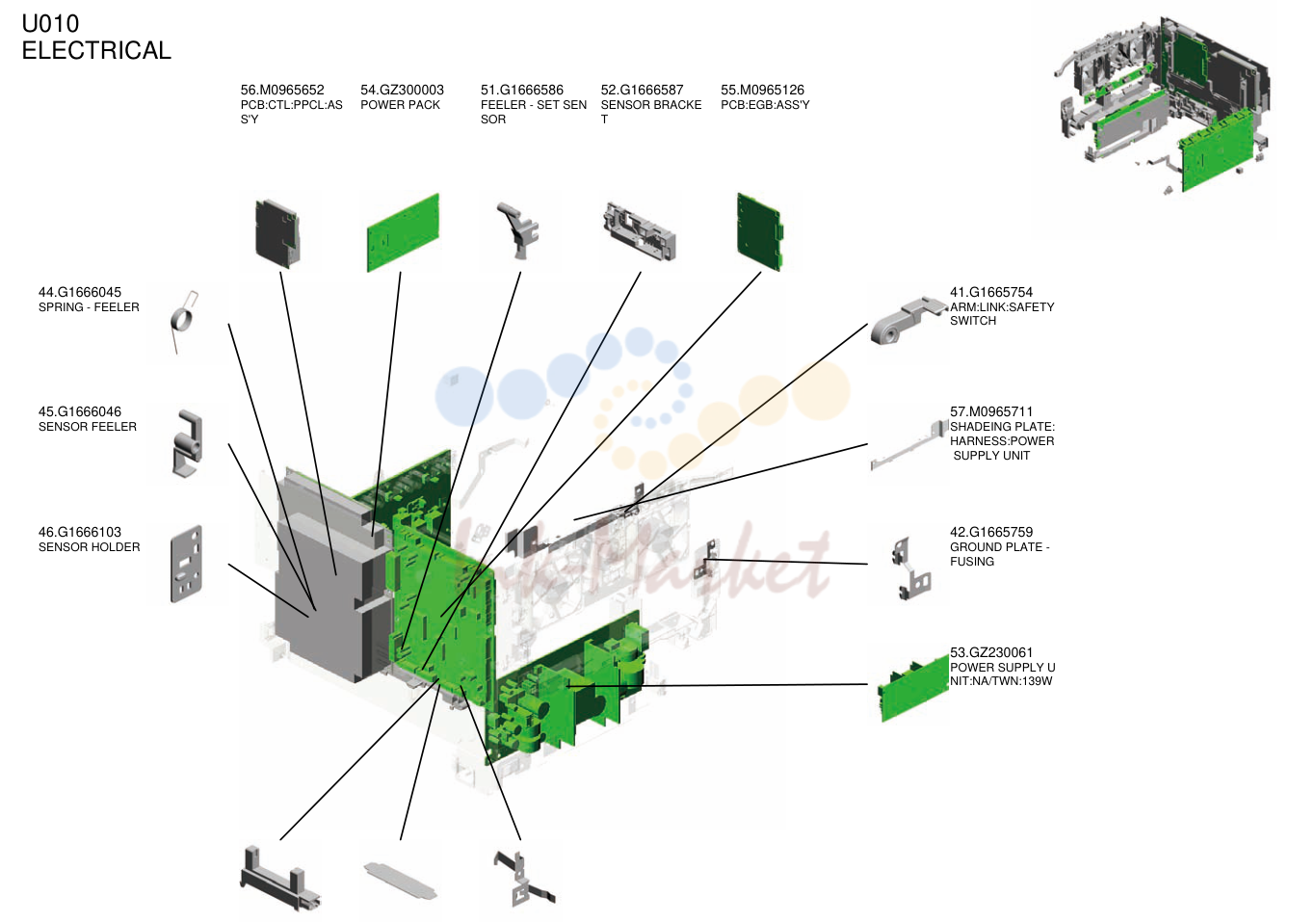

56M0965652 запросить цену →плата:CTL:PPCL:AS S'Y
54GZ300003 запросить цену →POWER PACK
51G1666586 запросить цену →FEELER - SET SEN SOR
52G1666587 запросить цену →датчик BRACKE T
55M0965126 запросить цену →плата:EGB:ASS'Y
44G1666045 запросить цену →пружина - FEELER
45G1666046 запросить цену →датчик FEELER
46G1666103 запросить цену →датчик держатель
41G1665754 запросить цену →ARM:LINK:SAFETY SWITCH
57M0965711 запросить цену →SHADEING пластина: жгут:POWER SUPPLY узел
42G1665759 запросить цену →GROUND пластина - печь (закрепление)
53GZ230061 запросить цену →POWER SUPPLY U NIT:NA/TWN:139W
50G1666584 запросить цену →USED TONER SEN SOR
49G1666580 запросить цену →стопор SHEET - PHOTOINTERRUP TOR
47G1666107 запросить цену →GROUNDING PLAT E

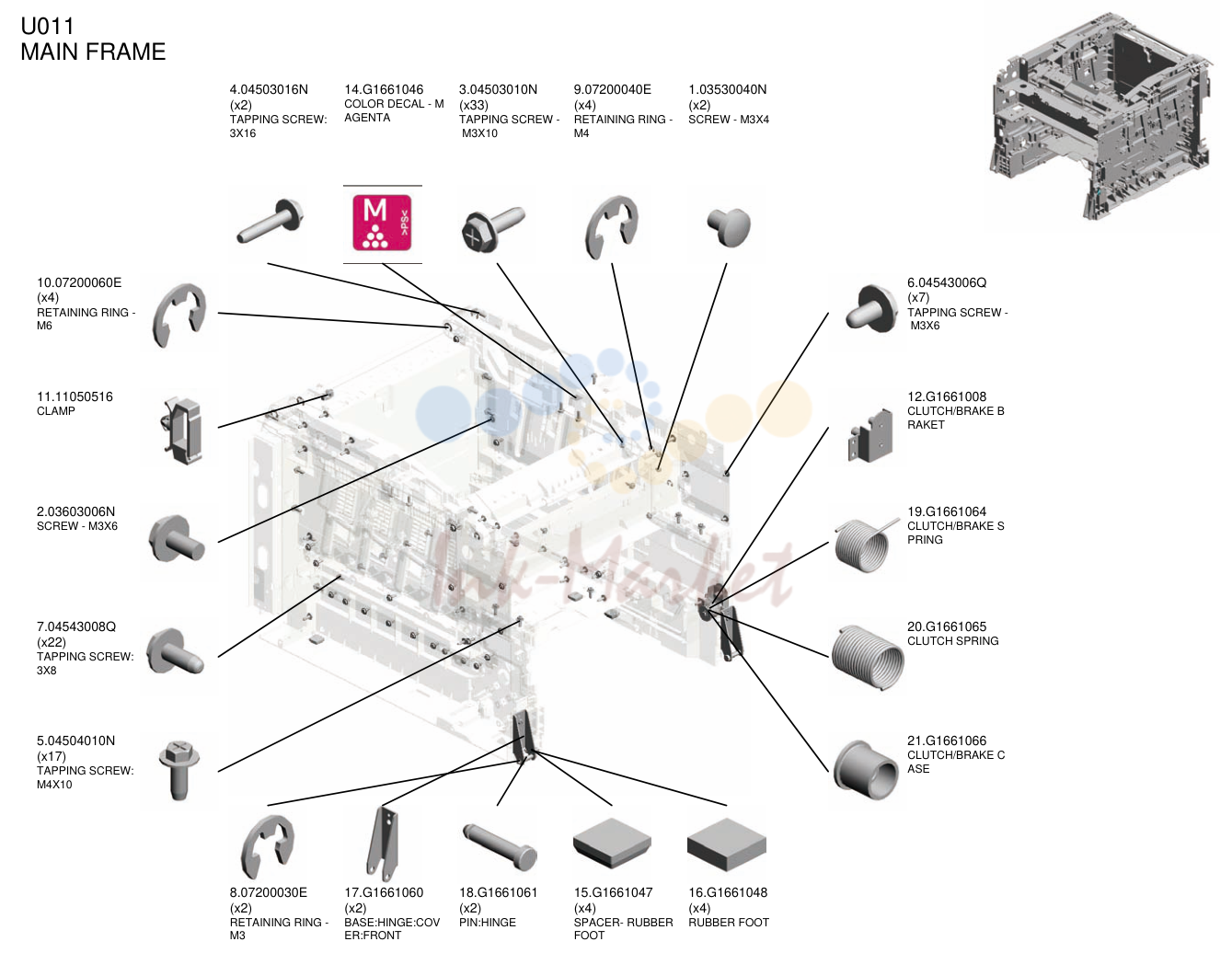

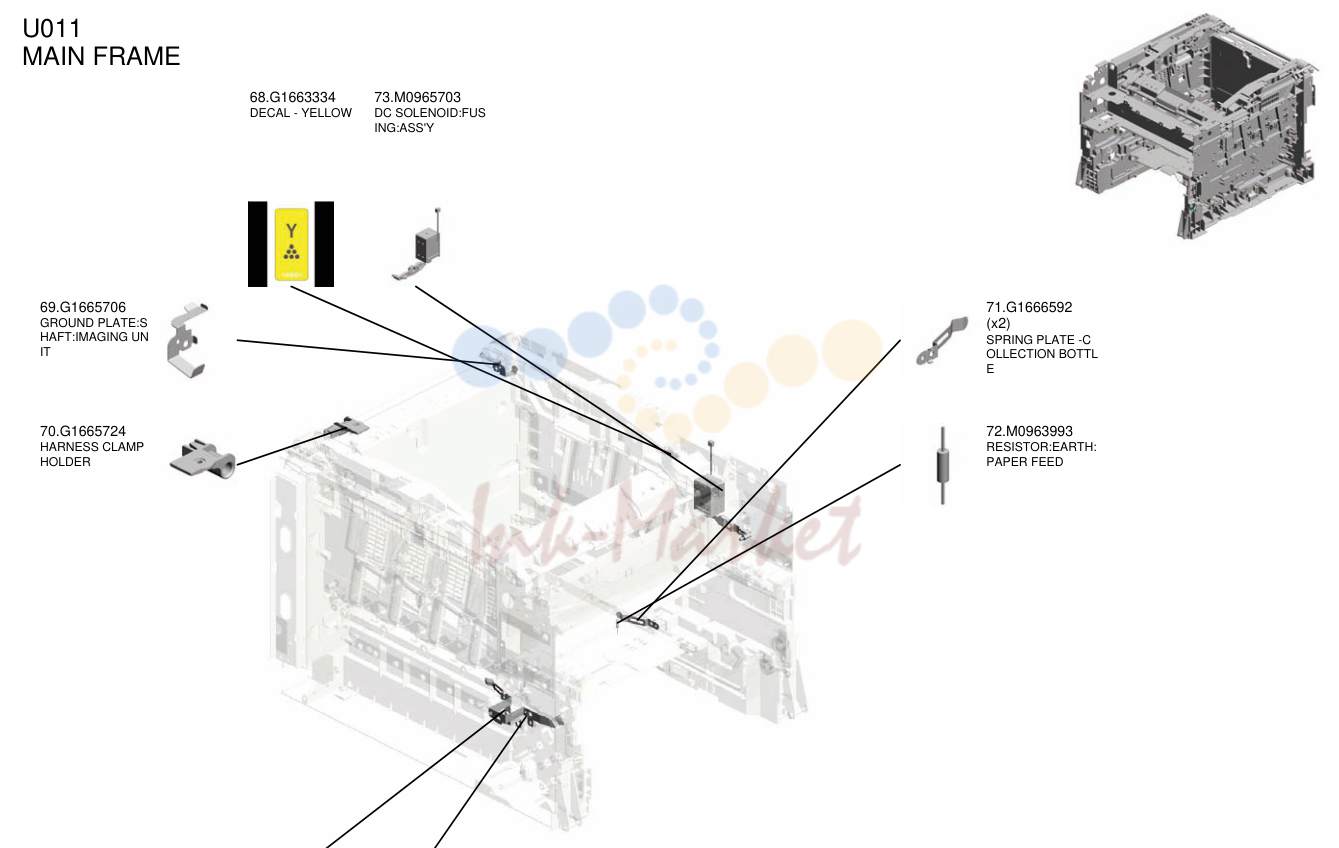

основная рама

основная рама

№АртикулНаименование
404503016N запросить цену →TAPPING винт: 3X16
14G1661046 запросить цену →COLOR DECAL - M AGENTA
304503010N запросить цену →TAPPING винт - M3X10
907200040E запросить цену →RETAINING RING - M4
103530040N запросить цену →винт - M3X4
1007200060E запросить цену →RETAINING RING - M6
1111050516 запросить цену →CLAMP
203603006N запросить цену →винт - M3X6
704543008Q под заказTAPPING винт: 3X8
504504010N запросить цену →TAPPING винт: M4X10
604543006Q запросить цену →TAPPING винт - M3X6
12G1661008 запросить цену →муфта/BRAKE B RAKET
19G1661064 запросить цену →муфта/BRAKE S PRING
20G1661065 запросить цену →муфта пружина
21G1661066 запросить цену →муфта/BRAKE C ASE
807200030E запросить цену →RETAINING RING - M3
17G1661060 запросить цену →BASE:HINGE:COV ER:FRONT
18G1661061 запросить цену →PIN:HINGE
15G1661047 запросить цену →SPACER- RUBBER FOOT
16G1661048 запросить цену →RUBBER FOOT

основная рама

основная рама

№АртикулНаименование

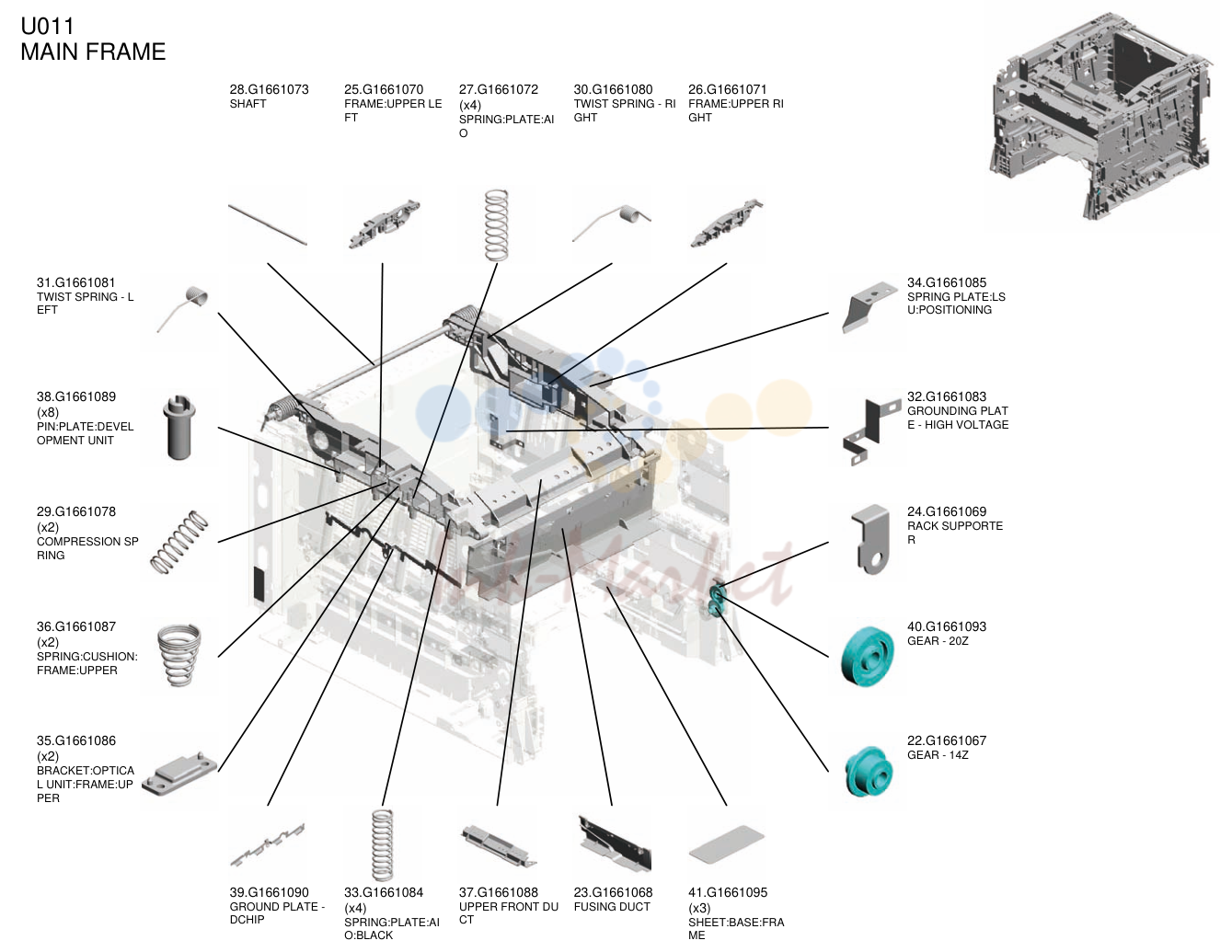

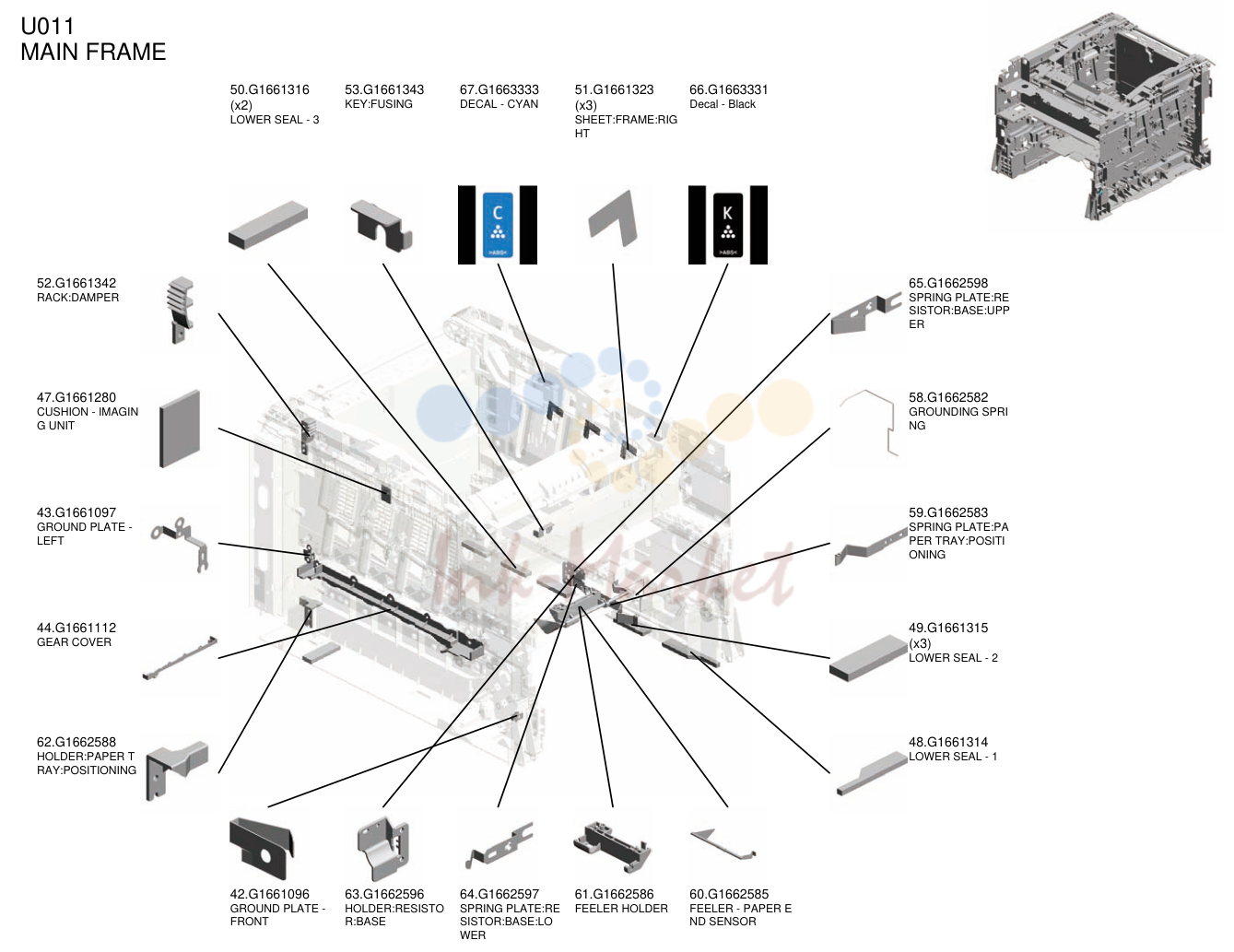

28G1661073 запросить цену →вал
25G1661070 запросить цену →FRAME:UPPER LE FT
27G1661072 запросить цену →пружина:пластина:AI O
30G1661080 запросить цену →TWIST пружина - RI GHT
26G1661071 запросить цену →FRAME:UPPER RI GHT
31G1661081 запросить цену →TWIST пружина - L EFT
38G1661089 запросить цену →PIN:пластина:DEVEL OPMENT узел
29G1661078 запросить цену →COMPRESSION SP RING
36G1661087 запросить цену →пружина:CUSHION: FRAME:UPPER
35G1661086 запросить цену →кронштейн:OPTICA L узел:FRAME:UP PER
34G1661085 запросить цену →пружина пластина:LS U:POSITIONING
32G1661083 запросить цену →GROUNDING PLAT E - HIGH VOLTAGE
24G1661069 запросить цену →RACK SUPPORTE R
40G1661093 запросить цену →шестерня - 20Z
22G1661067 запросить цену →шестерня - 14Z
39G1661090 запросить цену →GROUND пластина - DCHIP
33G1661084 запросить цену →пружина:пластина:AI O:BLACK
37G1661088 запросить цену →UPPER FRONT DU CT
23G1661068 запросить цену →печь (закрепление) DUCT
41G1661095 запросить цену →SHEET:BASE:FRA ME

основная рама

основная рама

№АртикулНаименование
50G1661316 запросить цену →LOWER SEAL - 3
53G1661343 запросить цену →KEY:печь (закрепление)
67G1663333 запросить цену →DECAL - CYAN
51G1661323 запросить цену →SHEET:FRAME:RIG HT
66G1663331 запросить цену →Decal - Black
52G1661342 запросить цену →RACK:DAMPER
47G1661280 запросить цену →CUSHION - IMAGIN G узел
43G1661097 запросить цену →GROUND пластина - LEFT
44G1661112 запросить цену →шестерня крышка
62G1662588 запросить цену →держатель:PAPER T RAY:POSITIONING
65G1662598 запросить цену →пружина пластина:RE SISTOR:BASE:UPP ER
58G1662582 запросить цену →GROUNDING SPRI NG
59G1662583 запросить цену →пружина пластина:PA PER TRAY:POSITI ONING
49G1661315 запросить цену →LOWER SEAL - 2
48G1661314 запросить цену →LOWER SEAL - 1
42G1661096 запросить цену →GROUND пластина - FRONT
63G1662596 запросить цену →держатель:RESISTO R:BASE
64G1662597 запросить цену →пружина пластина:RE SISTOR:BASE:LO WER
61G1662586 запросить цену →FEELER держатель
60G1662585 запросить цену →FEELER - PAPER E ND датчик

основная рама

основная рама

№АртикулНаименование
68G1663334 запросить цену →DECAL - YELLOW
73M0965703 запросить цену →DC соленоид:FUS ING:ASS'Y
69G1665706 запросить цену →GROUND пластина:S HAFT:IMAGING UN IT
70G1665724 запросить цену →жгут CLAMP держатель
71G1666592 запросить цену →пружина пластина -C OLLECTION BOTTL E
72M0963993 запросить цену →RESISTOR:EARTH: подача бумаги
75M0965761 запросить цену →GROUND пластина:B ASE:PSU
74M0965760 запросить цену →GROUND пластина:R EGISTRATION ROL LER
Источник: Инк-Маркет.ру.
