Ricoh Aficio sp 5200S 5210SF 5210SR — каталог запчастей со схемами

Ricoh Aficio sp 5200S 5210SF 5210SR — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

внешние детали 1 (M052/M053/M054)
внешние детали 2 (M052/M053/M054)
Operation Panel 2 (M052/M053/M054)
автоподатчик (АПД) Section 2 (M052/M053/M054)
автоподатчик (АПД) Section 3 (M052/M053/M054)
автоподатчик (АПД) Section 5 (M052/M053/M054)
автоподатчик (АПД) Section 8 (M052/M053/M054)
сканер section 1 (M052/M053/M054)
сканер section 2 (M052/M053/M054)
сканер section 3 (M052/M053/M054)
сканер section 4 (M052/M053/M054)
лазер узел (M052/M053/M054)
лоток бумаги (M052/M053/M054)
подача бумаги 1 (M052/M053/M054)
подача бумаги 2 (M052/M053/M054)
Paper перенос 2 (M052/M053/M054)
печь (закрепление) узел 1 (M052/M053/M054)
печь (закрепление) узел 2 (M052/M053/M054)
финишер Section 1 (M052/M053/M054)
финишер Section 3 (M052/M053/M054)
финишер Section 5 (M052/M053/M054)
финишер Section 6 (M052/M053/M054)
финишер Section 8 (M052/M053/M054)
Drive Section 1 (M052/M053/M054)
электрика Section 1 (M052/M053/M054)
электрика Section 2 (M052/M053/M054)
Contролик узел (M052/M053/M054)
Fax узел (M052/M053/M054)

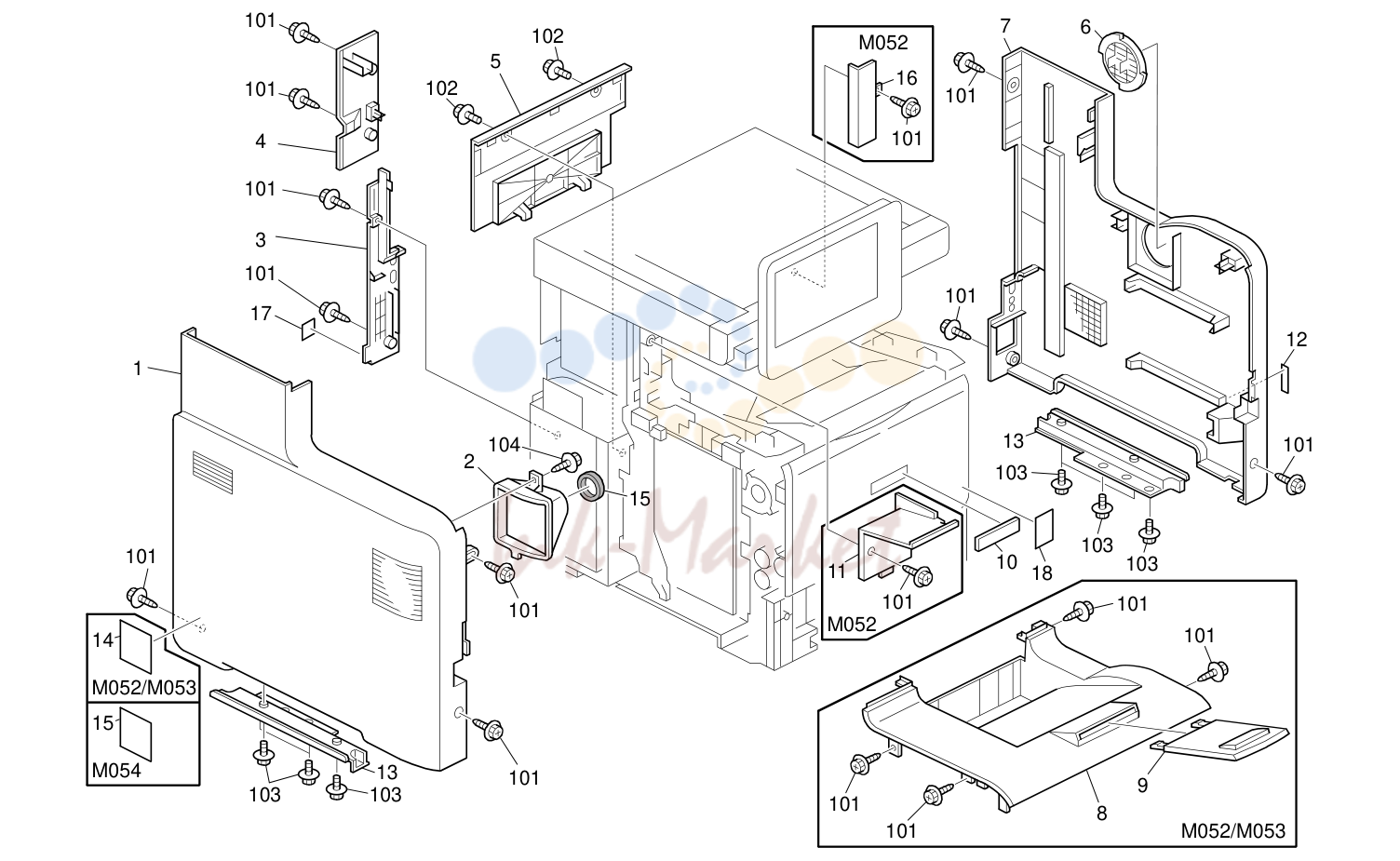

внешние детали 1 (M052/M053/M054)

№	Артикул	Наименование
17	B121 7450 запросить цену →	Decal: WEEE: EU

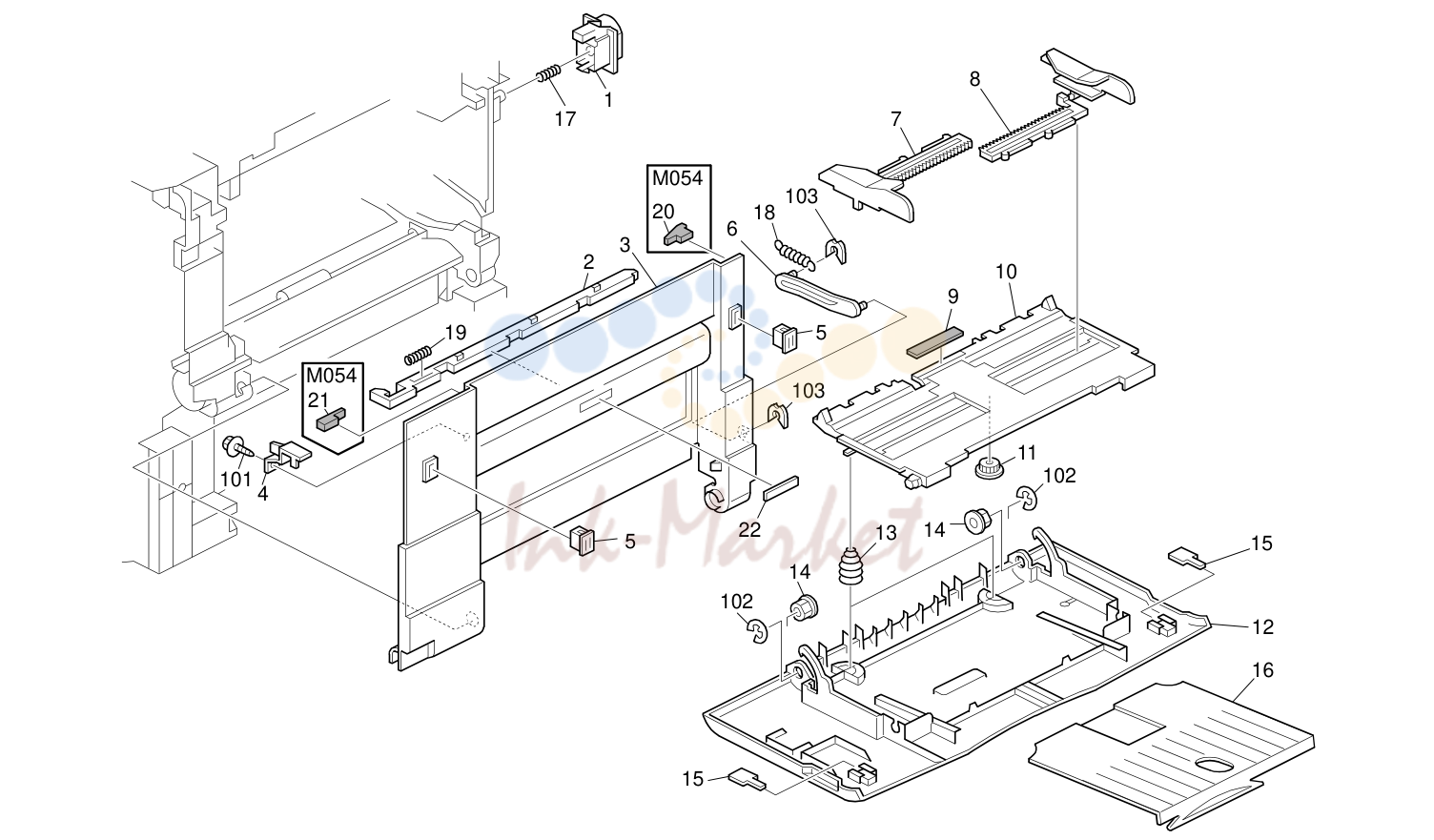

внешние детали 2 (M052/M053/M054)

№	Артикул	Наименование
15	B039 1361 запросить цену →	Magnet Catch

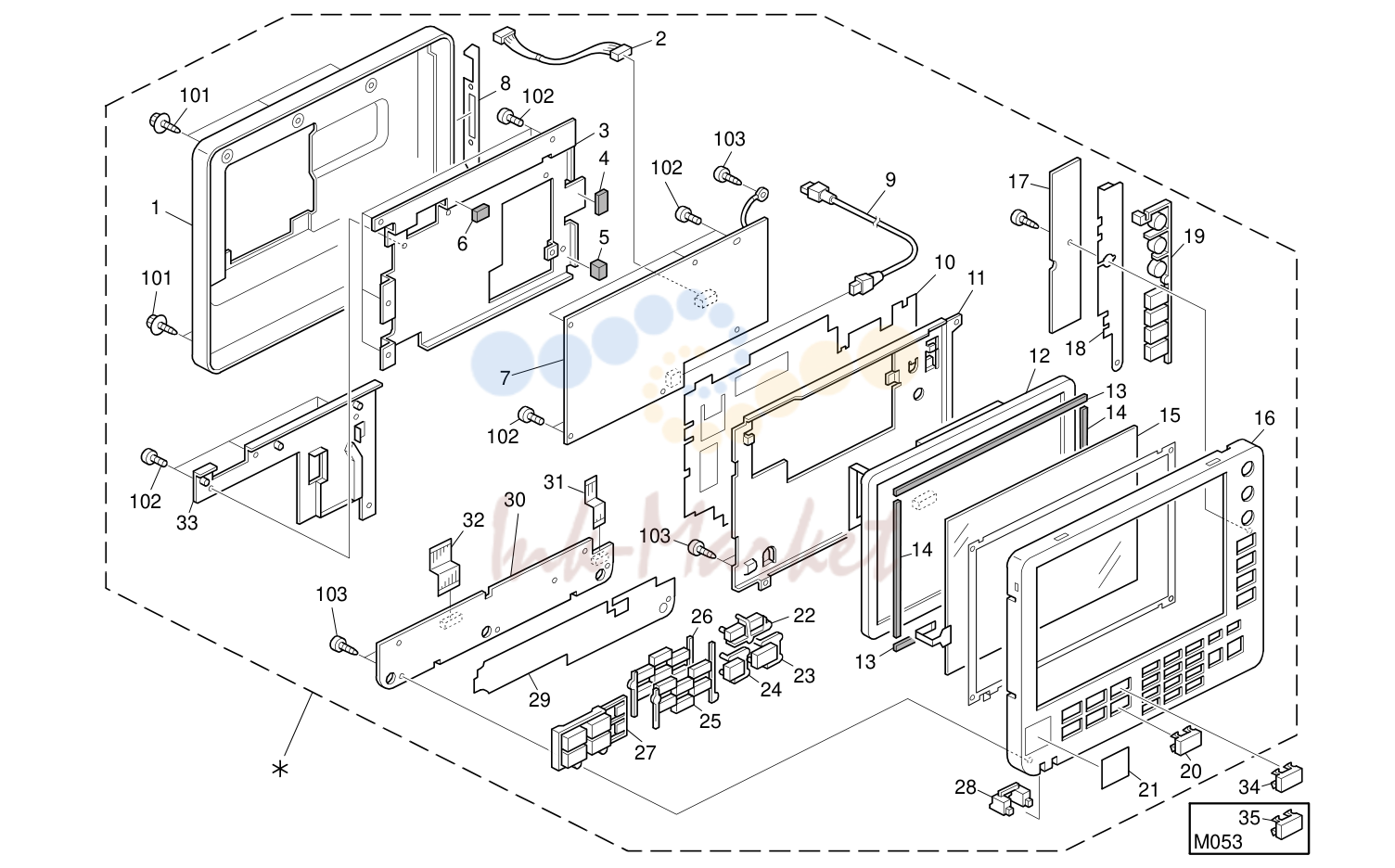

Operation Panel 2 (M052/M053/M054)

№	Артикул	Наименование
13	B238 1535 запросить цену →	LCD Spacer B
14	B238 1534 запросить цену →	LCD Spacer A

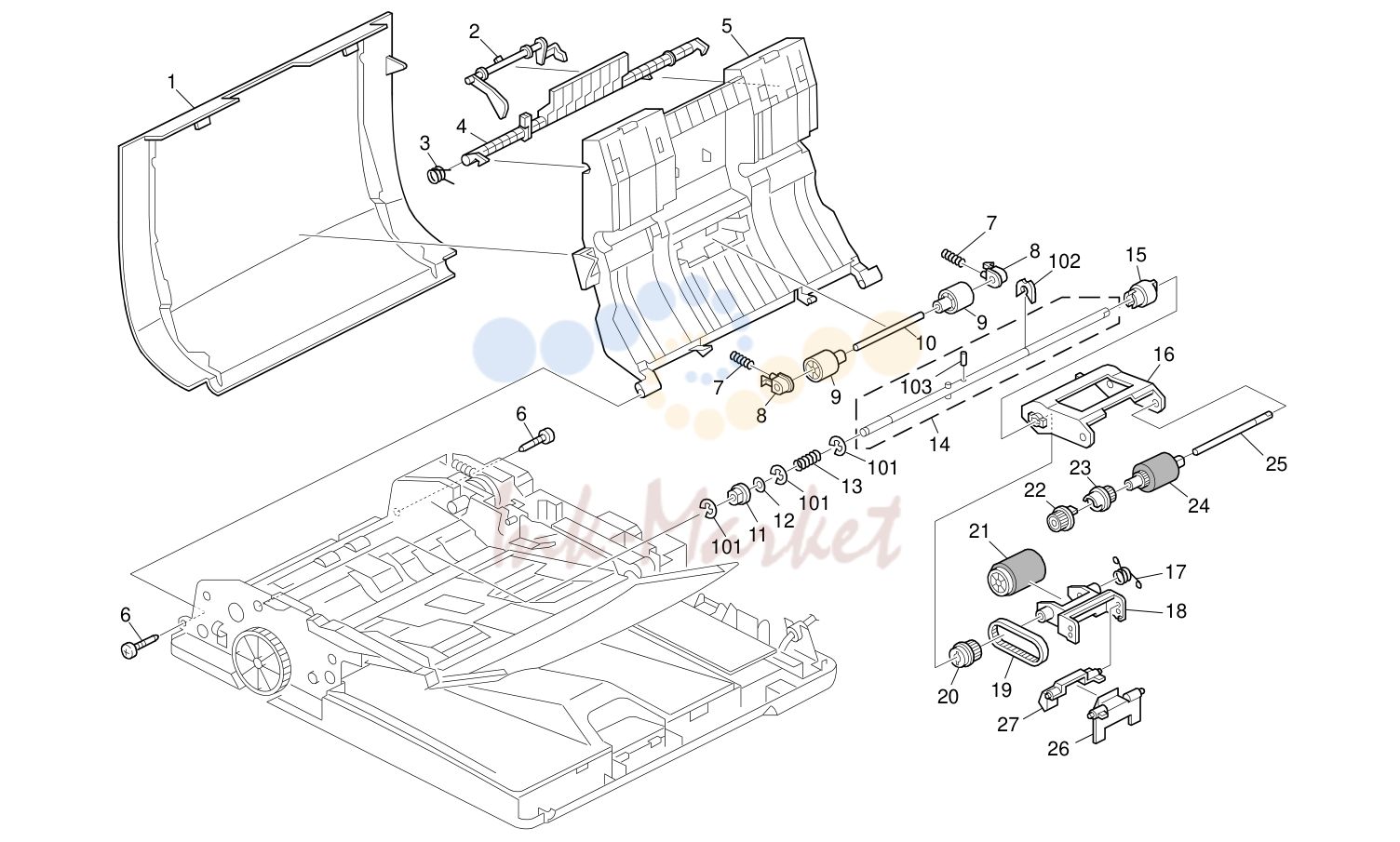

автоподатчик (АПД) Section 2 (M052/M053/M054)

№	Артикул	Наименование
23	B872 2529 запросить цену →	Collar: Pickup

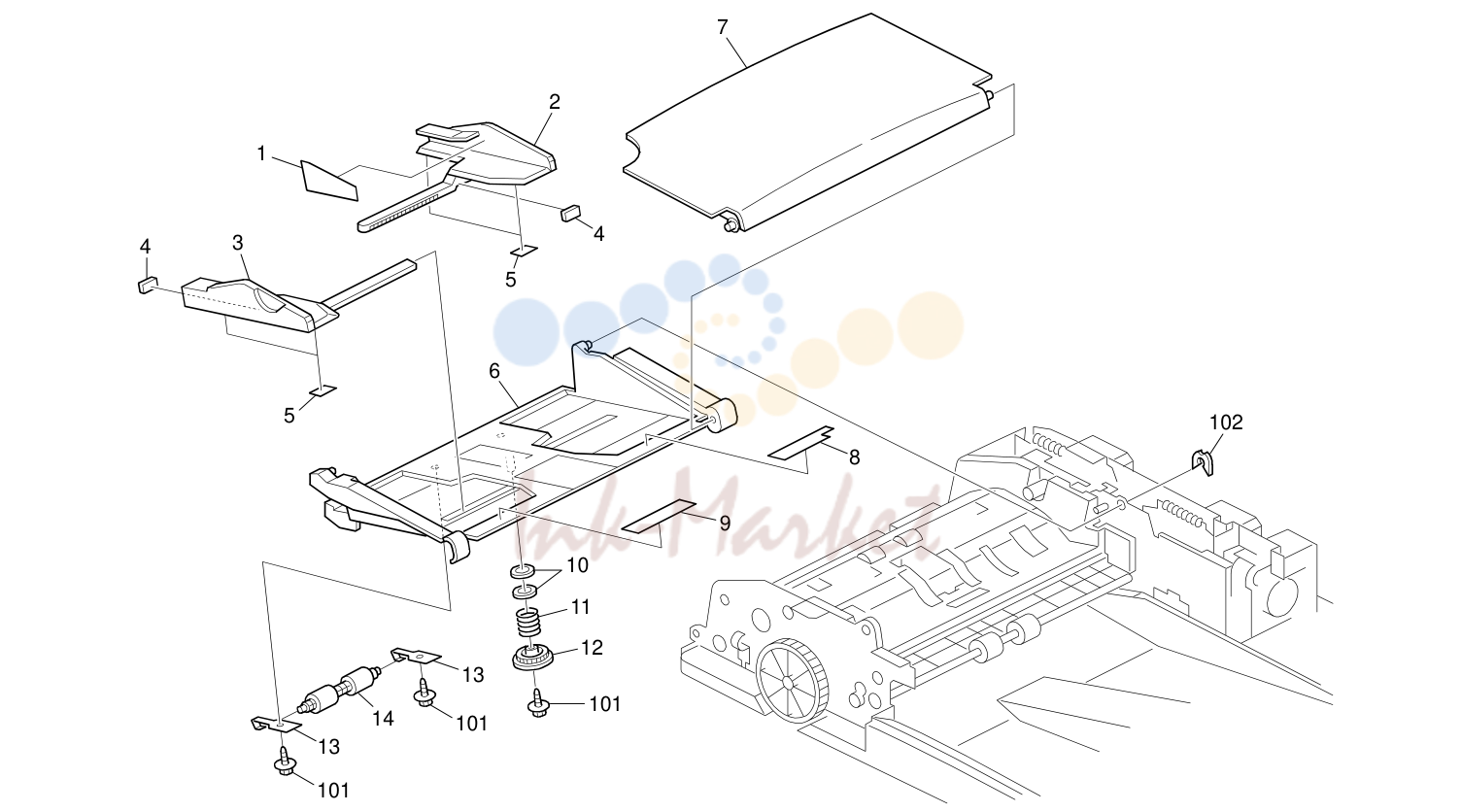

автоподатчик (АПД) Section 3 (M052/M053/M054)

№	Артикул	Наименование
5	A334 4678 запросить цену →	Rack Shield Mylar

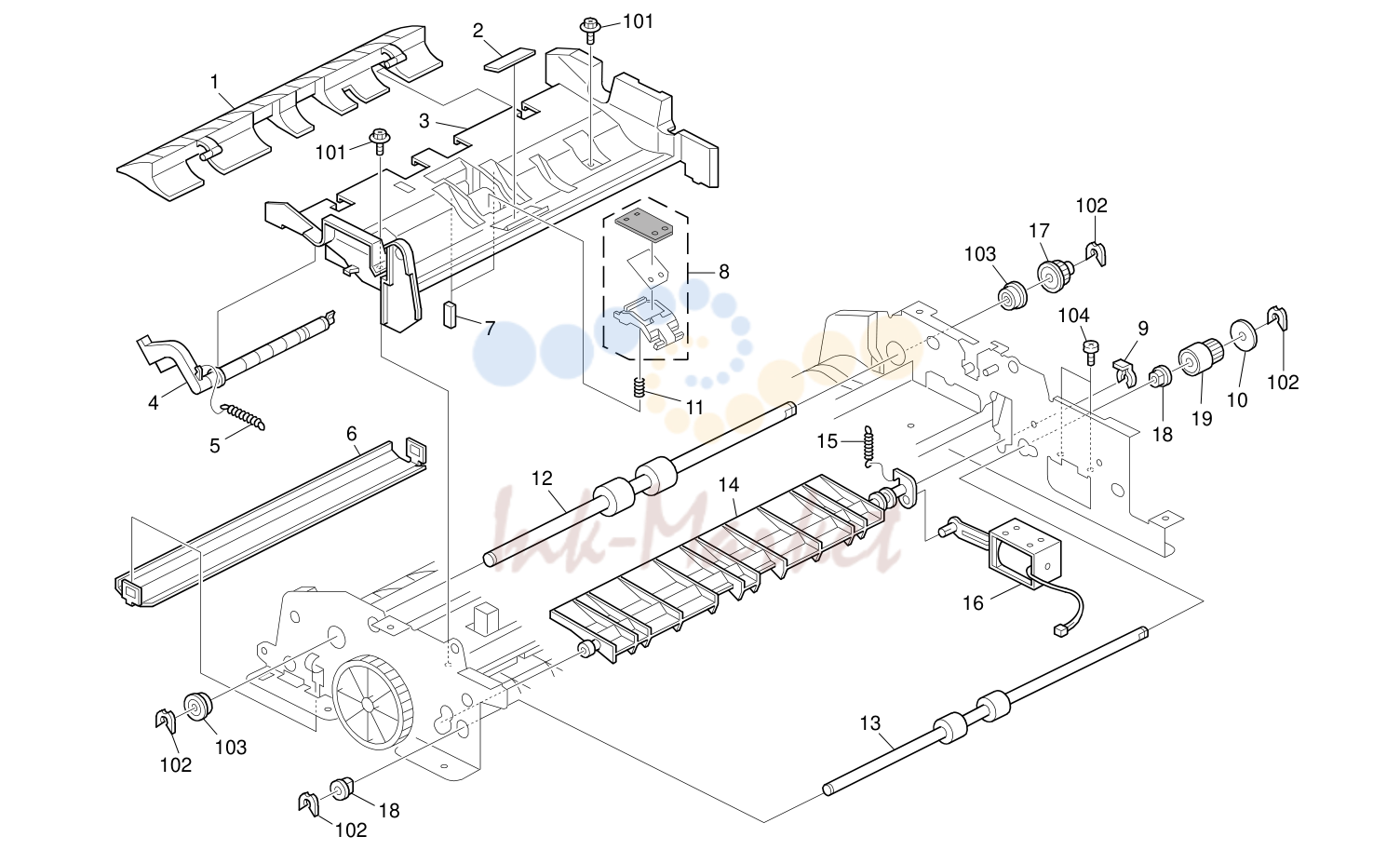

автоподатчик (АПД) Section 5 (M052/M053/M054)

№	Артикул	Наименование
9	A222 2724 запросить цену →	External Circlip - MM8
10	B789 4257 запросить цену →	Pulley Flange
15	B789 3716 запросить цену →	Tension пружина - Gate Pawl

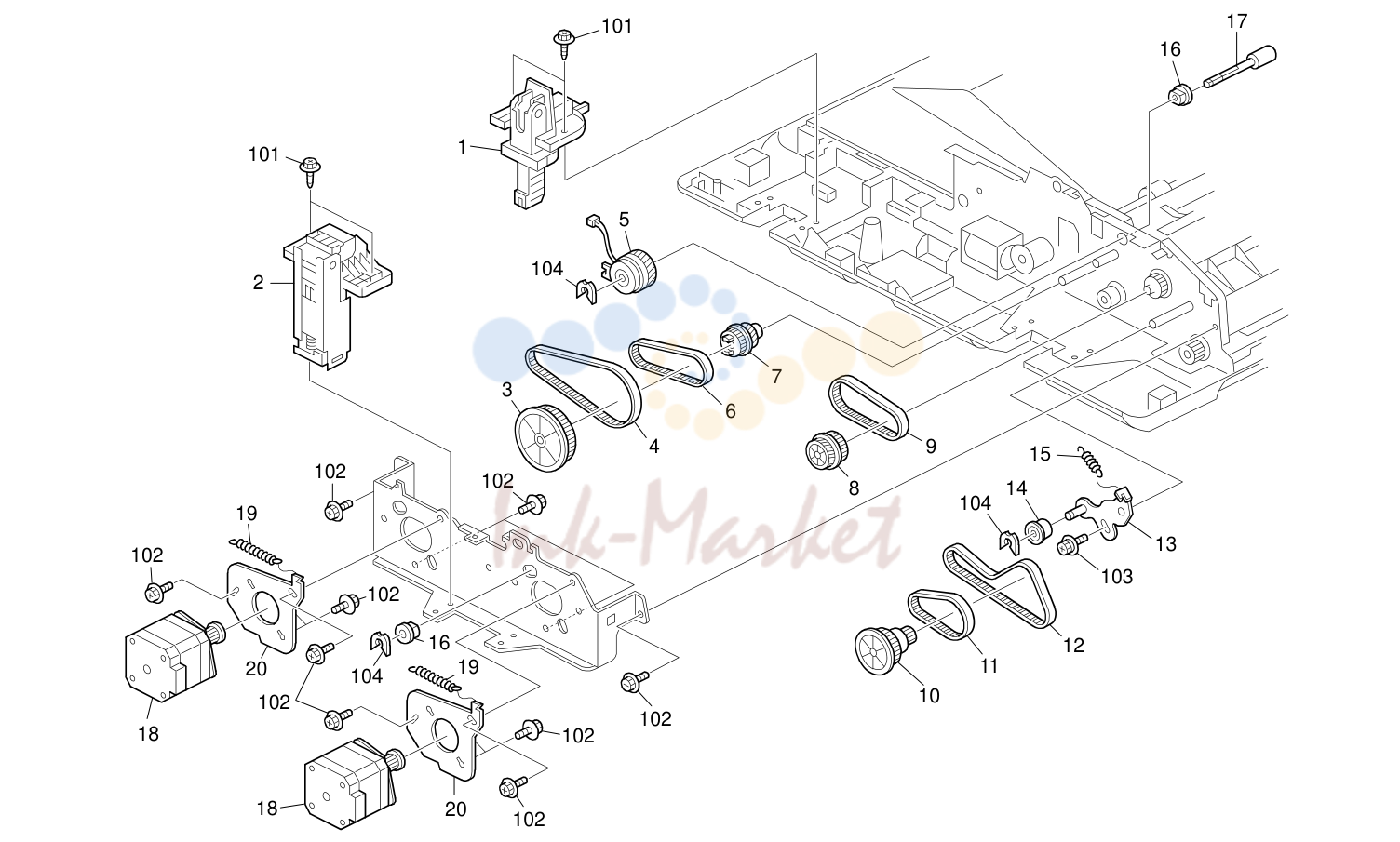

автоподатчик (АПД) Section 8 (M052/M053/M054)

№	Артикул	Наименование
4	B700 3125 запросить цену →	Timing ремень: B40S2M232
14	B789 4332 запросить цену →	Pulley - 34T

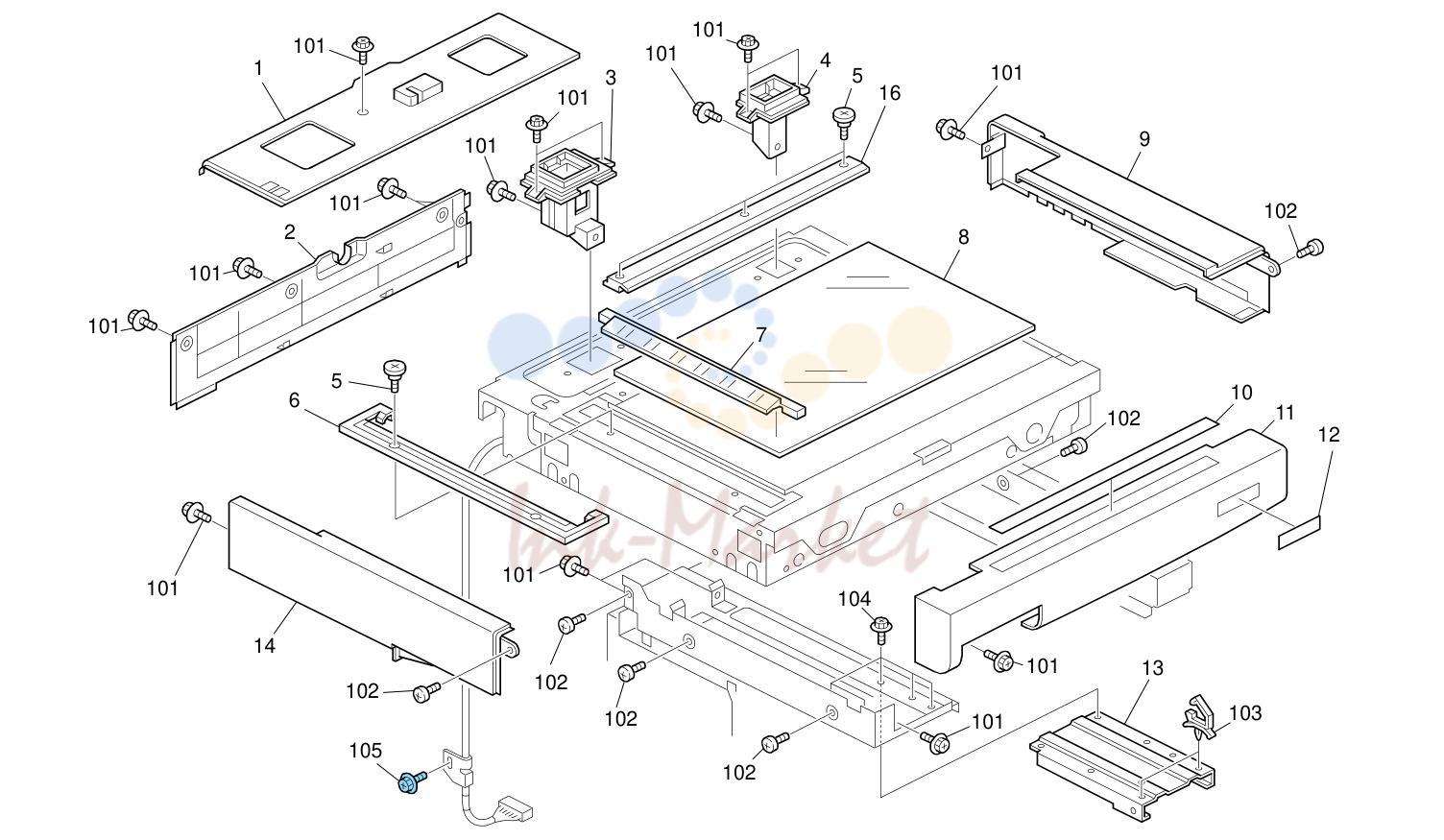

сканер section 1 (M052/M053/M054)

№	Артикул	Наименование
5	B390 1759 запросить цену →	вал: Scale

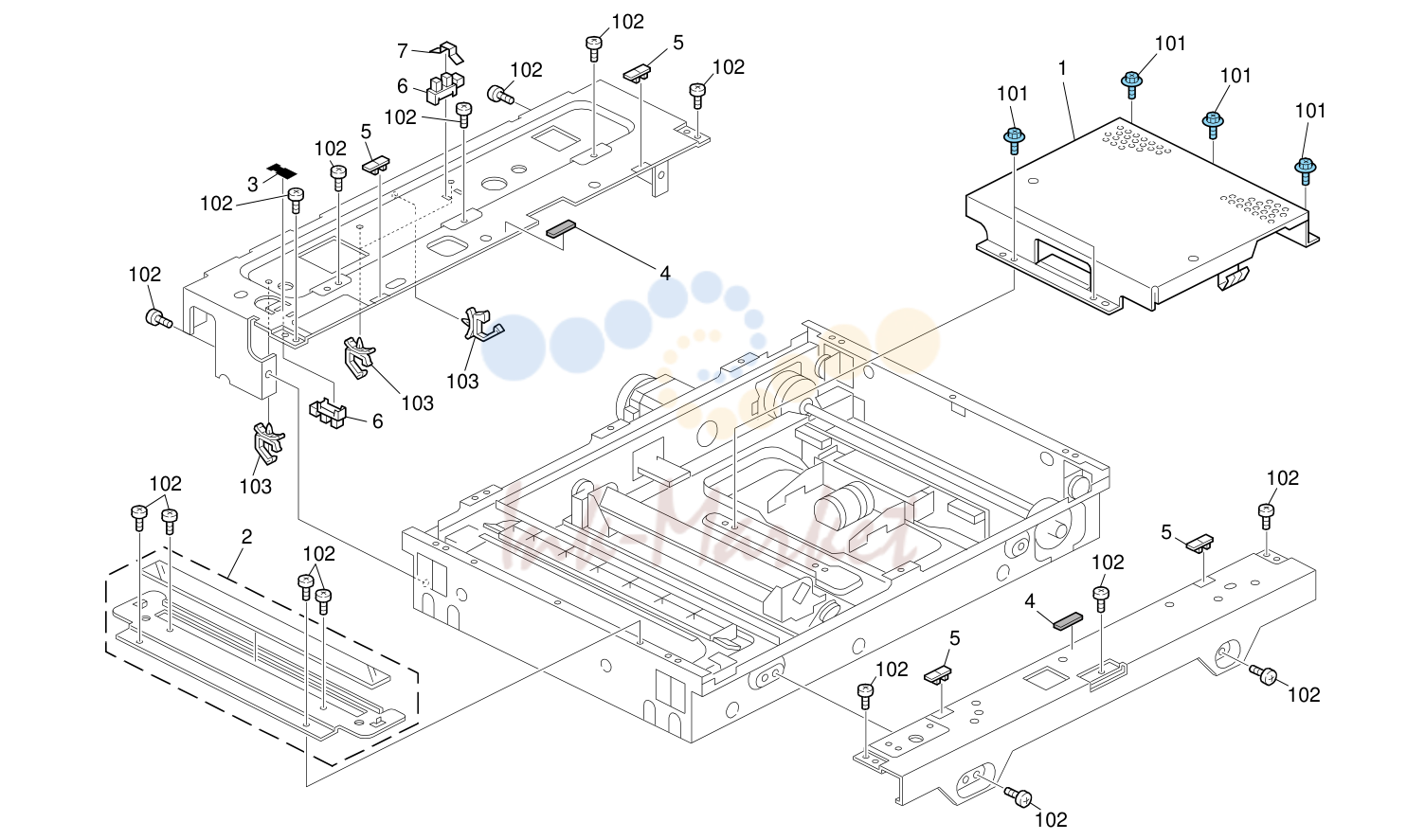

сканер section 2 (M052/M053/M054)

№	Артикул	Наименование
7	B154 1826 запросить цену →	крышка: датчик: Aks

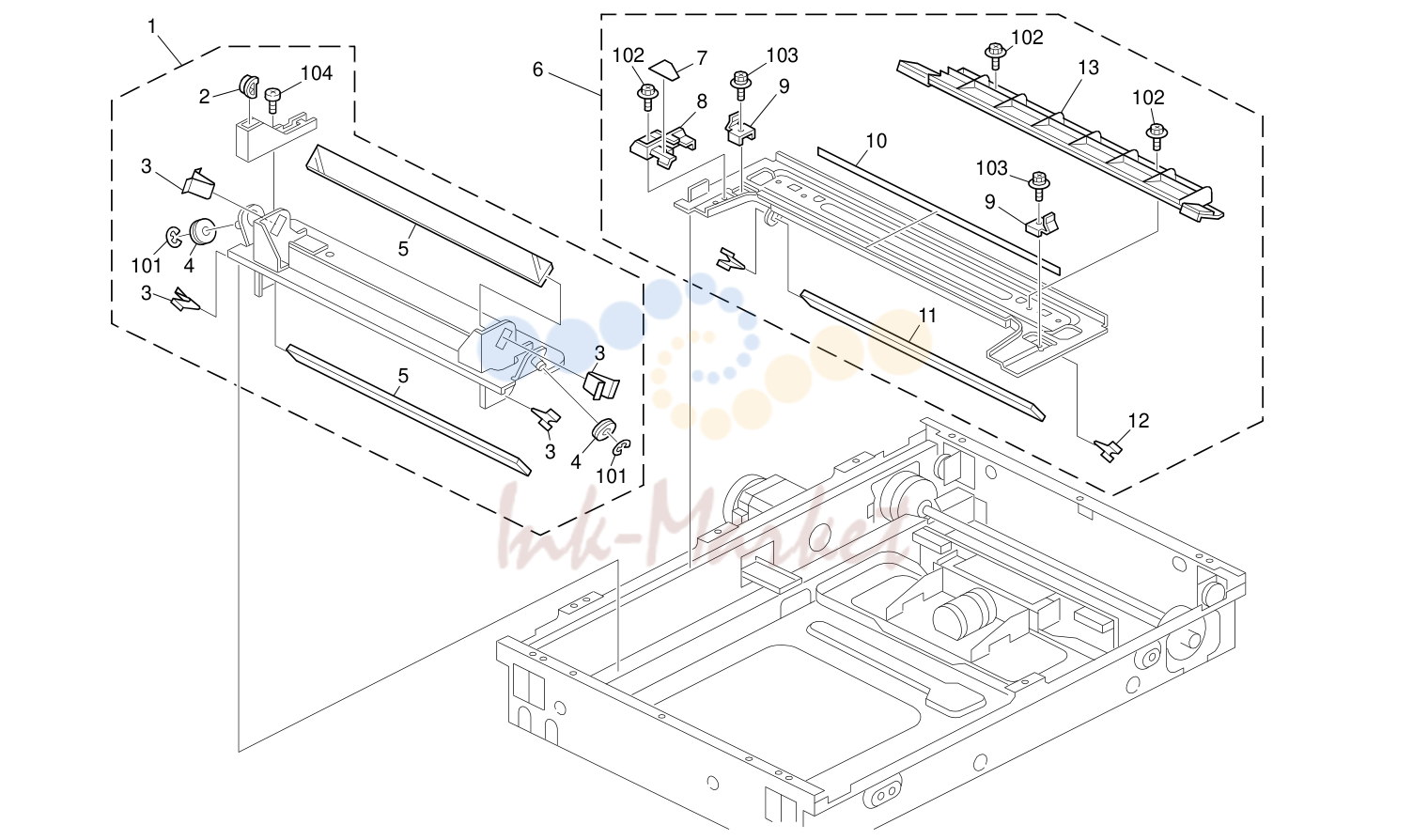

сканер section 3 (M052/M053/M054)

№	Артикул	Наименование
4	B238 1807 запросить цену →	Pulley

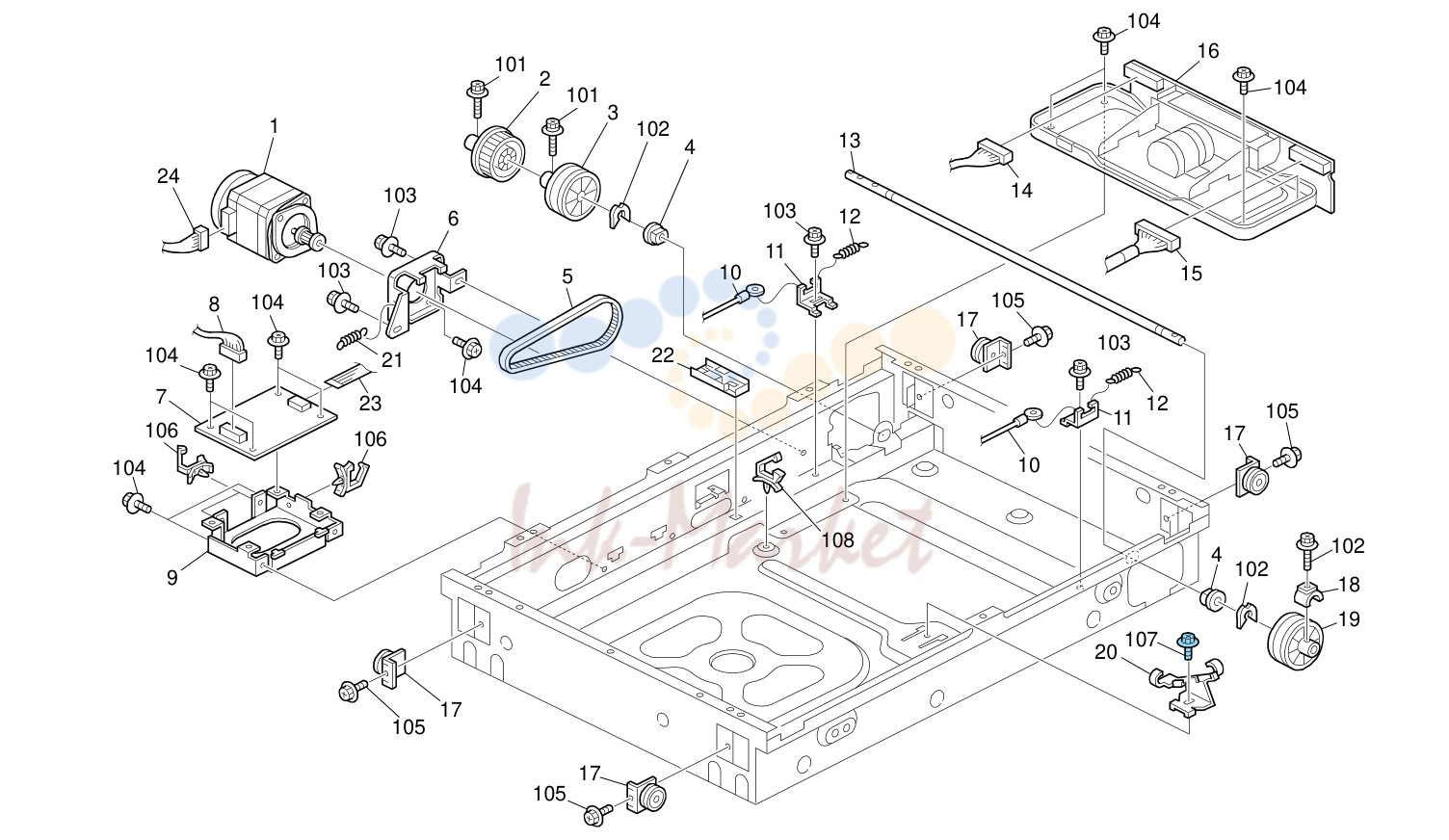

сканер section 4 (M052/M053/M054)

№	Артикул	Наименование
1	B238 1715 запросить цену →	Stepper мотор DC3.9V
5	B238 1792 запросить цену →	Timing ремень - 157ST1.5-4.0
11	B180 1704 запросить цену →	кронштейн: Tension
17	B238 1806 запросить цену →	Idler Pulley

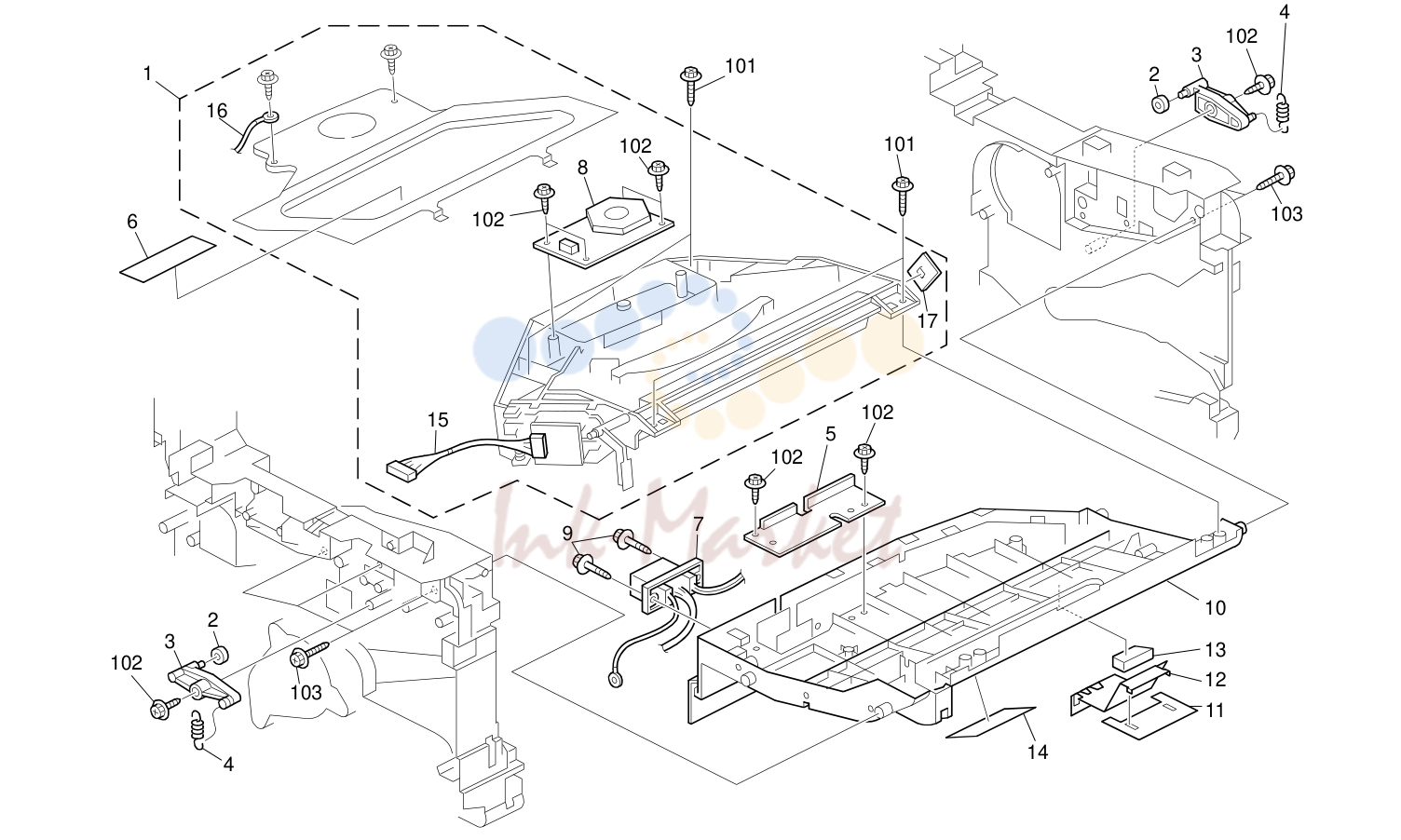

лазер узел (M052/M053/M054)

№	Артикул	Наименование
14	M052 6923 запросить цену →	Attention: Fixation ролик

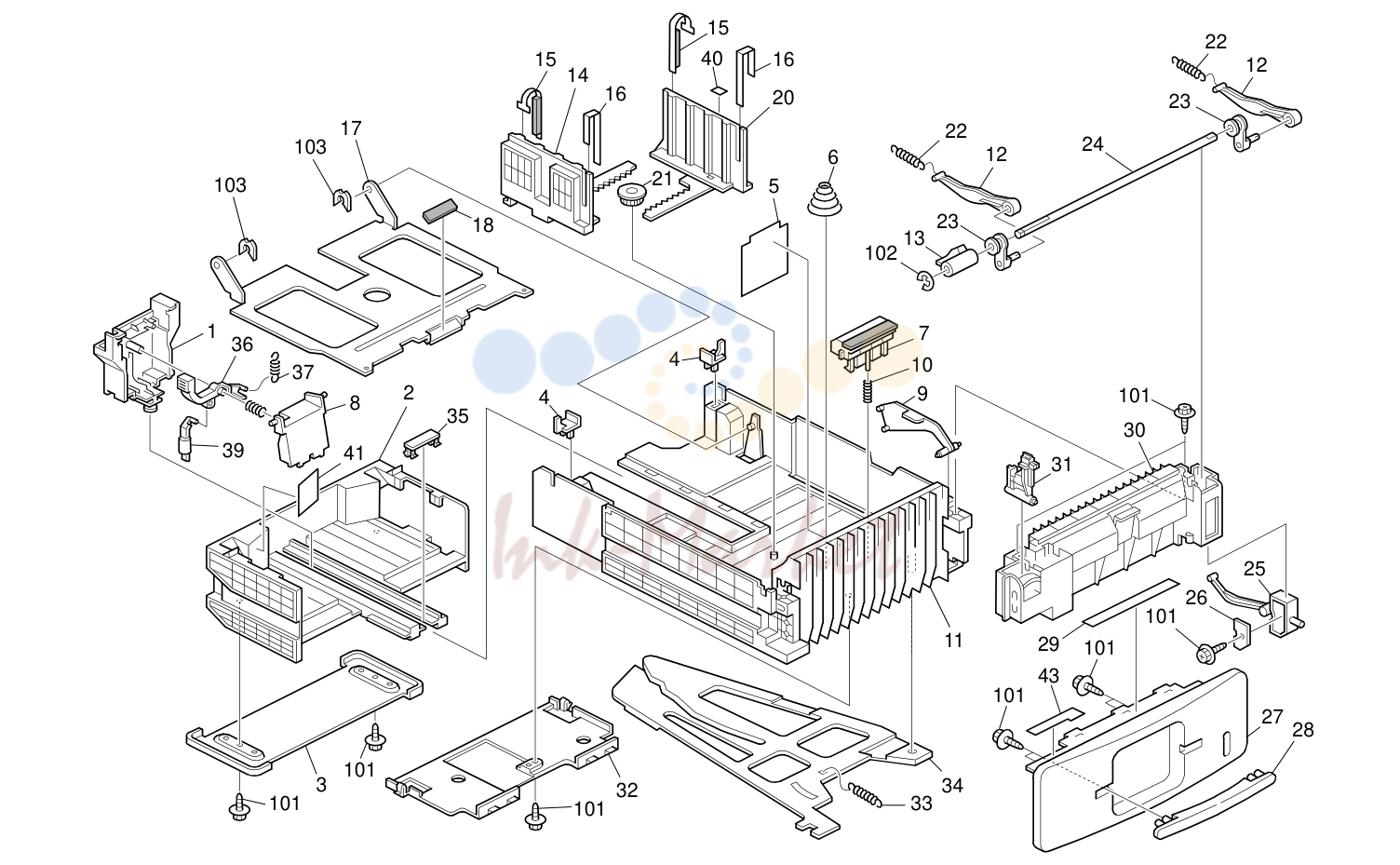

лоток бумаги (M052/M053/M054)

№	Артикул	Наименование
21	B090 2869 запросить цену →	шестерня - 16Z

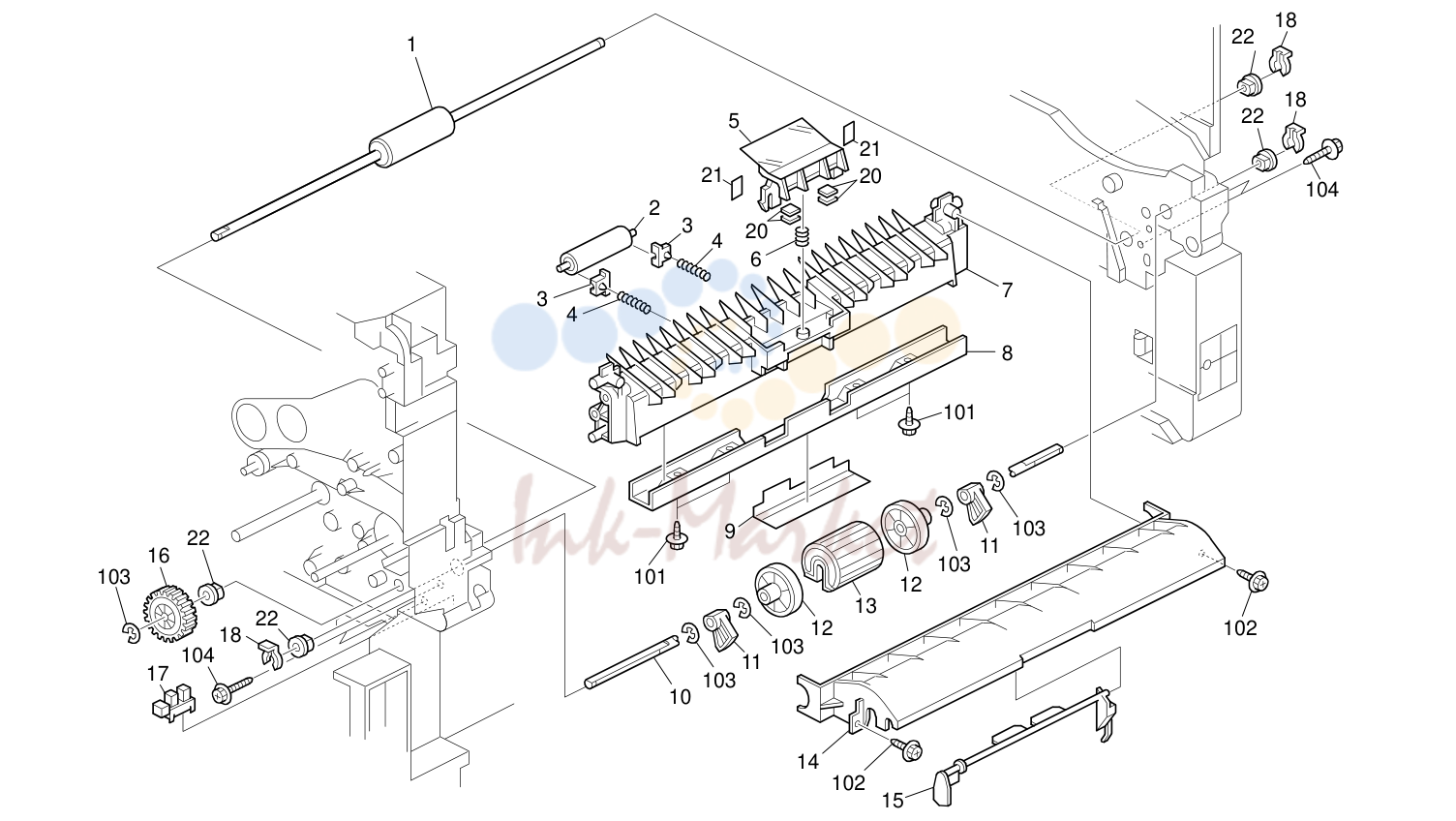

подача бумаги 1 (M052/M053/M054)

№	Артикул	Наименование
2	B090 2742 запросить цену →	ролик: Pull Out: Option Tray
21	M052 2714 запросить цену →	Manual Feed

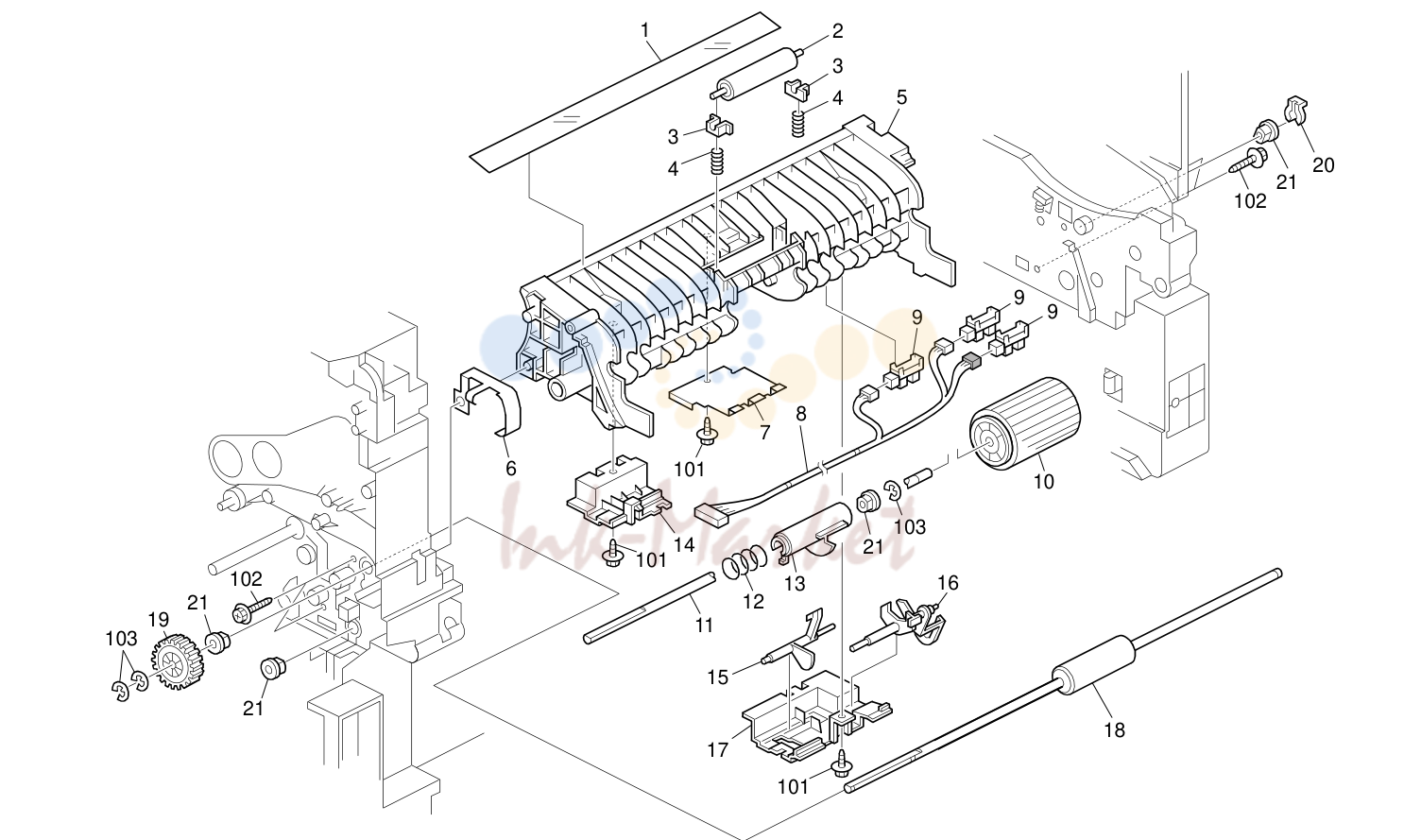

подача бумаги 2 (M052/M053/M054)

№	Артикул	Наименование
2	B090 2742 запросить цену →	ролик: Pull Out: Option Tray
4	M05 2282 запросить цену →	Driven

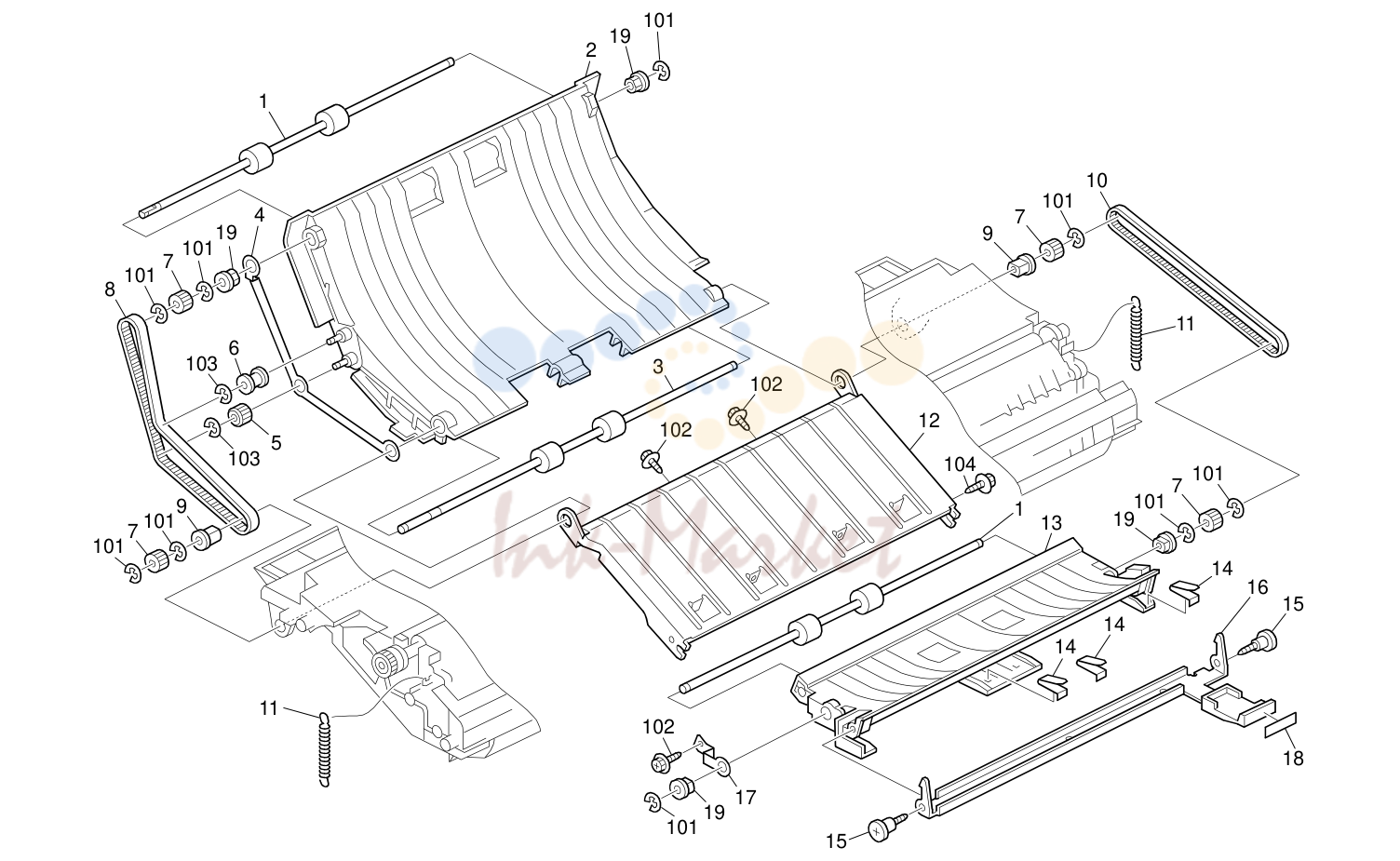

Paper перенос 2 (M052/M053/M054)

№	Артикул	Наименование
15	B039 4480 запросить цену →	Stepped винт - M5

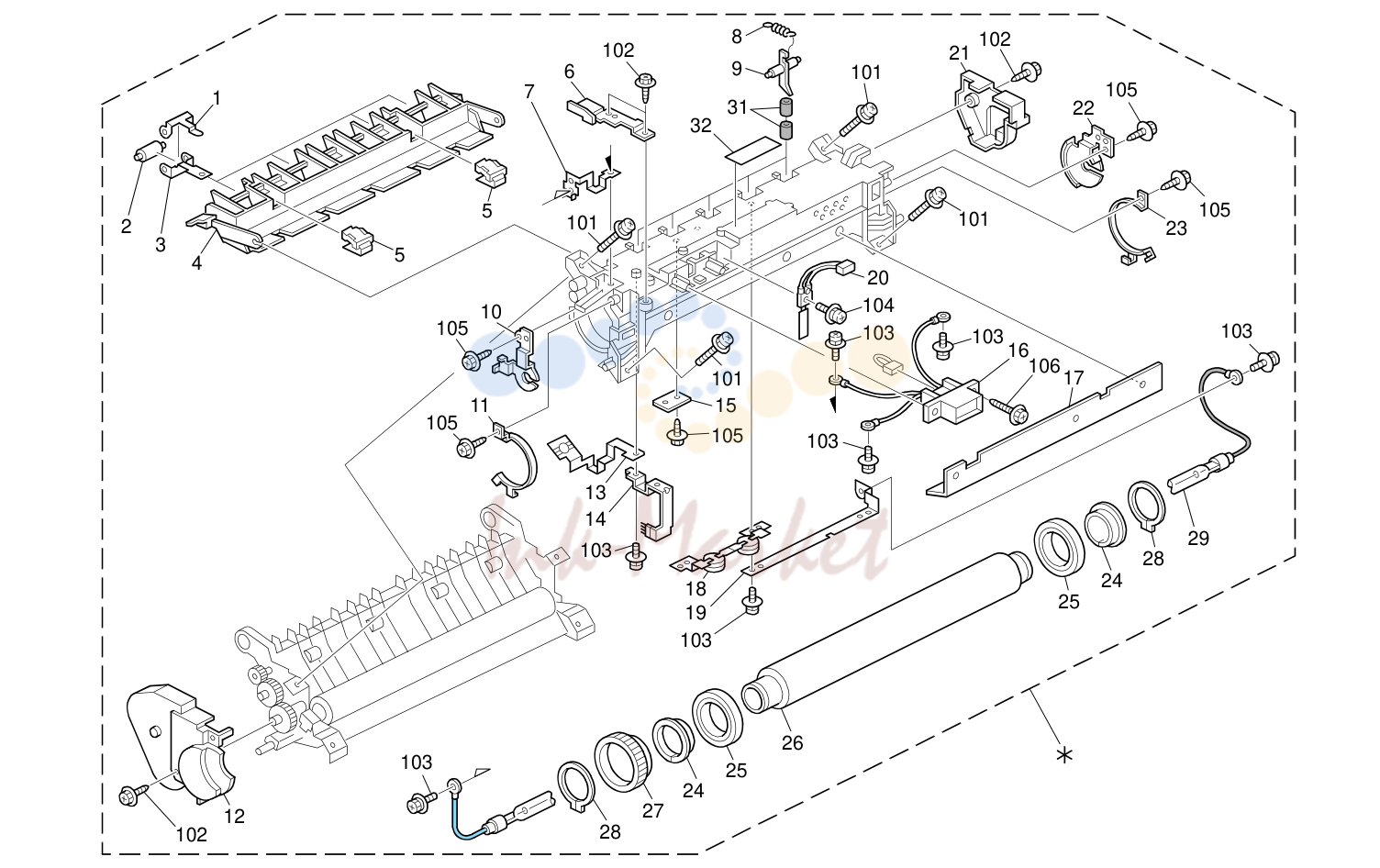

печь (закрепление) узел 1 (M052/M053/M054)

№	Артикул	Наименование
32	M052 6924 запросить цену →	печь (закрепление) узел

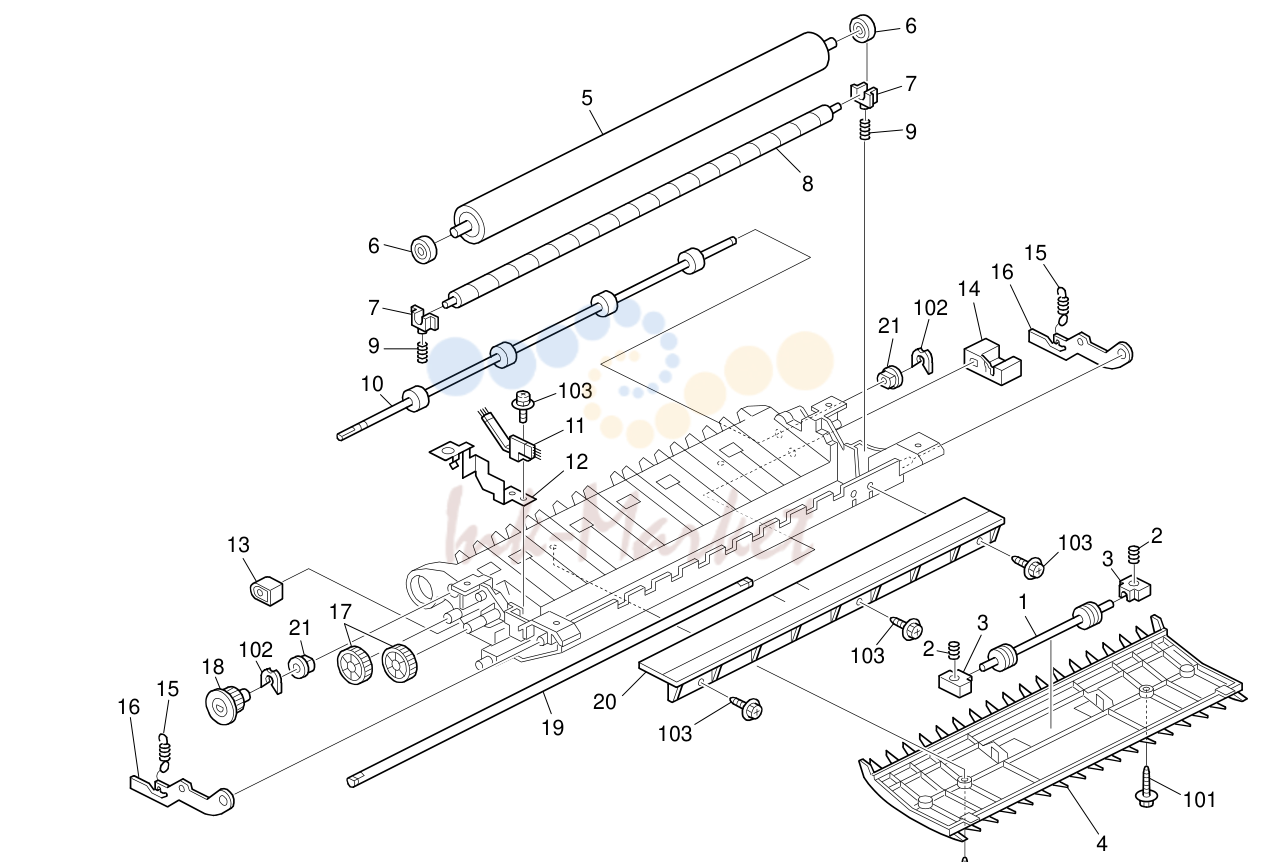

печь (закрепление) узел 2 (M052/M053/M054)

№	Артикул	Наименование
6	A232 3553 запросить цену →	Ball подшипник - 8x16x5

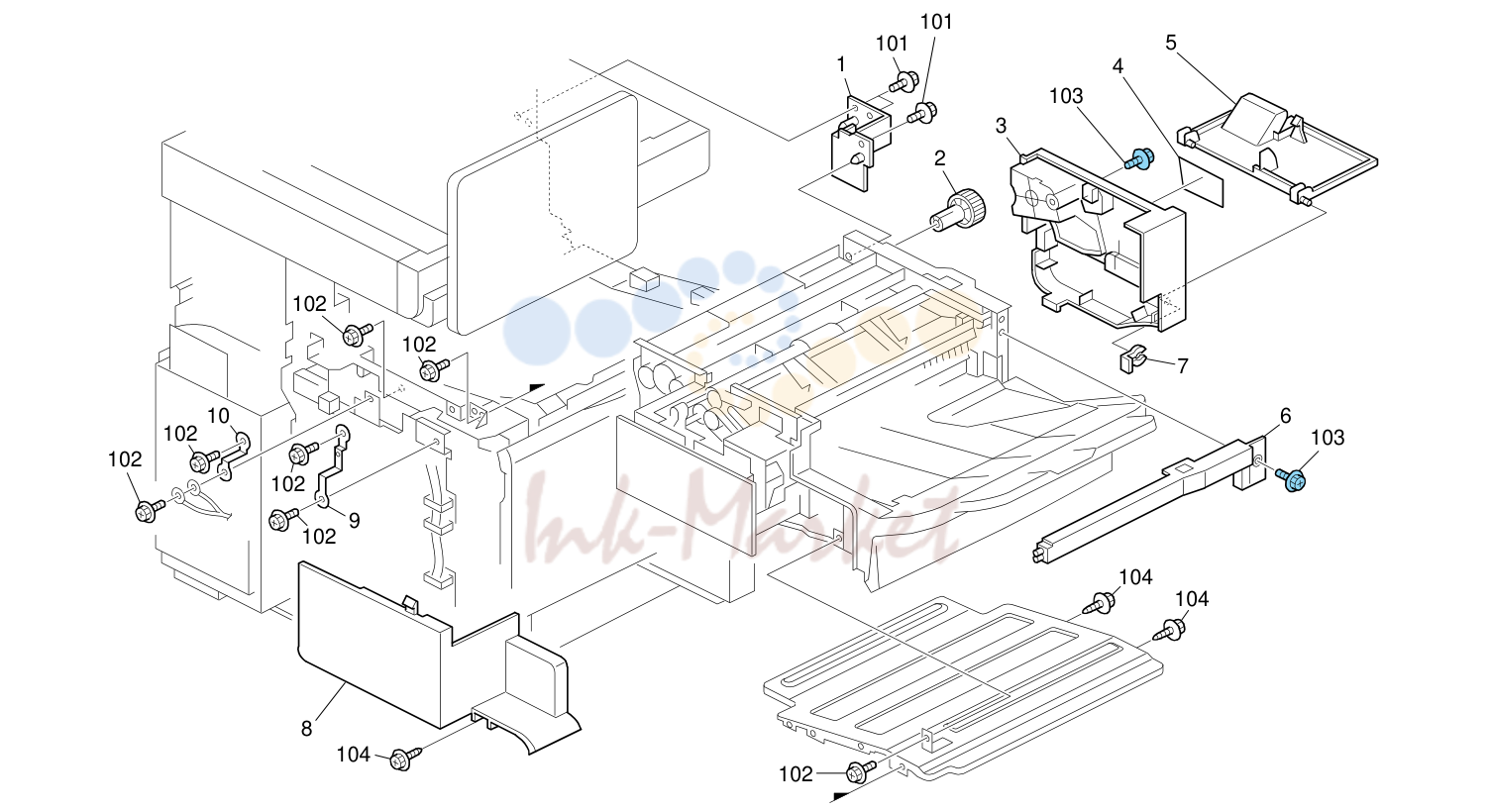

финишер Section 1 (M052/M053/M054)

№	Артикул	Наименование
9	M052 1088 запросить цену →	Lower: B
10	M052 1087 запросить цену →	Lower: A

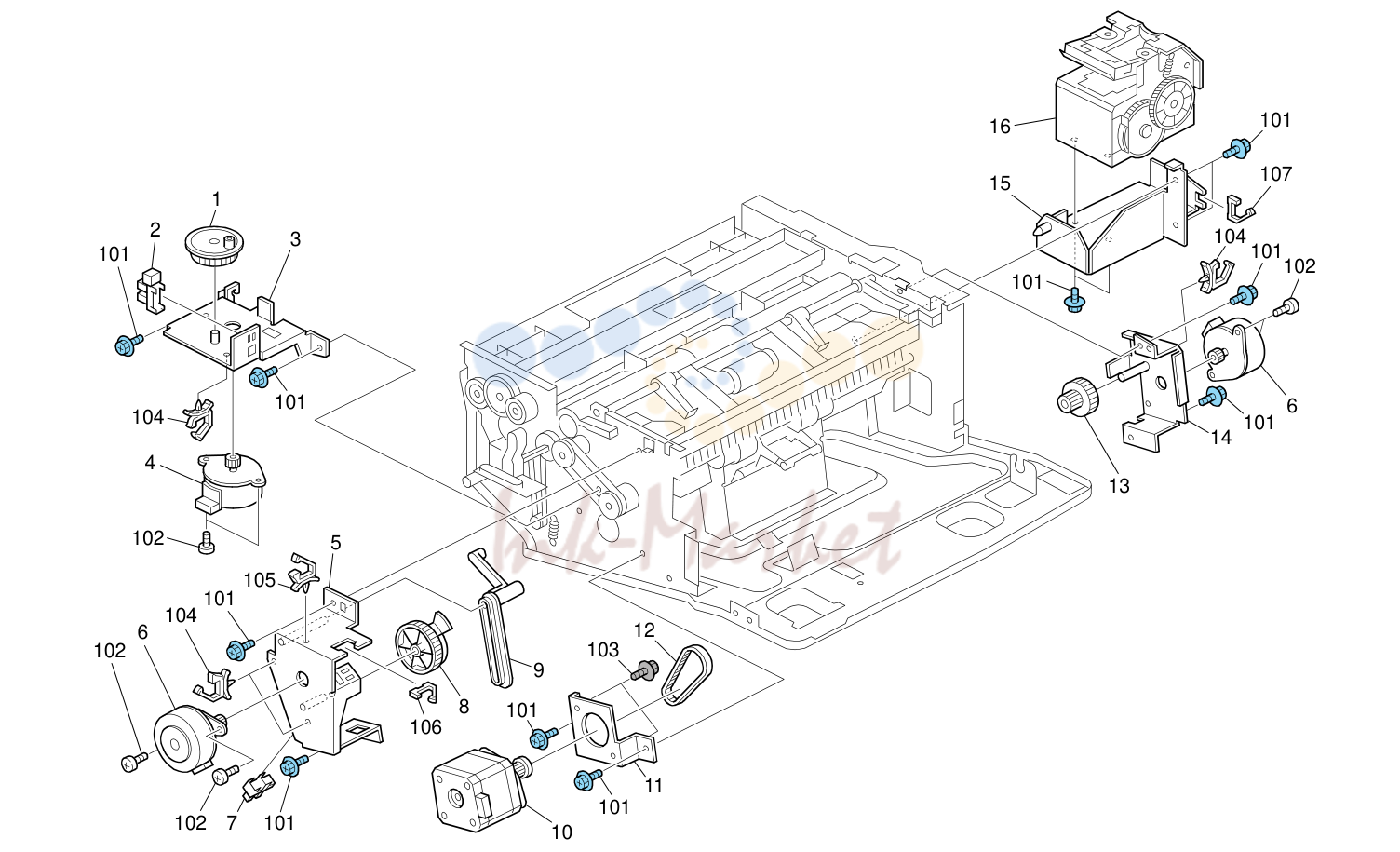

финишер Section 3 (M052/M053/M054)

№	Артикул	Наименование
5	M366 2651 запросить цену →	: Gathering ролик: Ass'y
14	M366 2641 запросить цену →	: Open And Close: Ass'y
16	AJ01 1025 запросить цену →	Stapler: EH-C590R

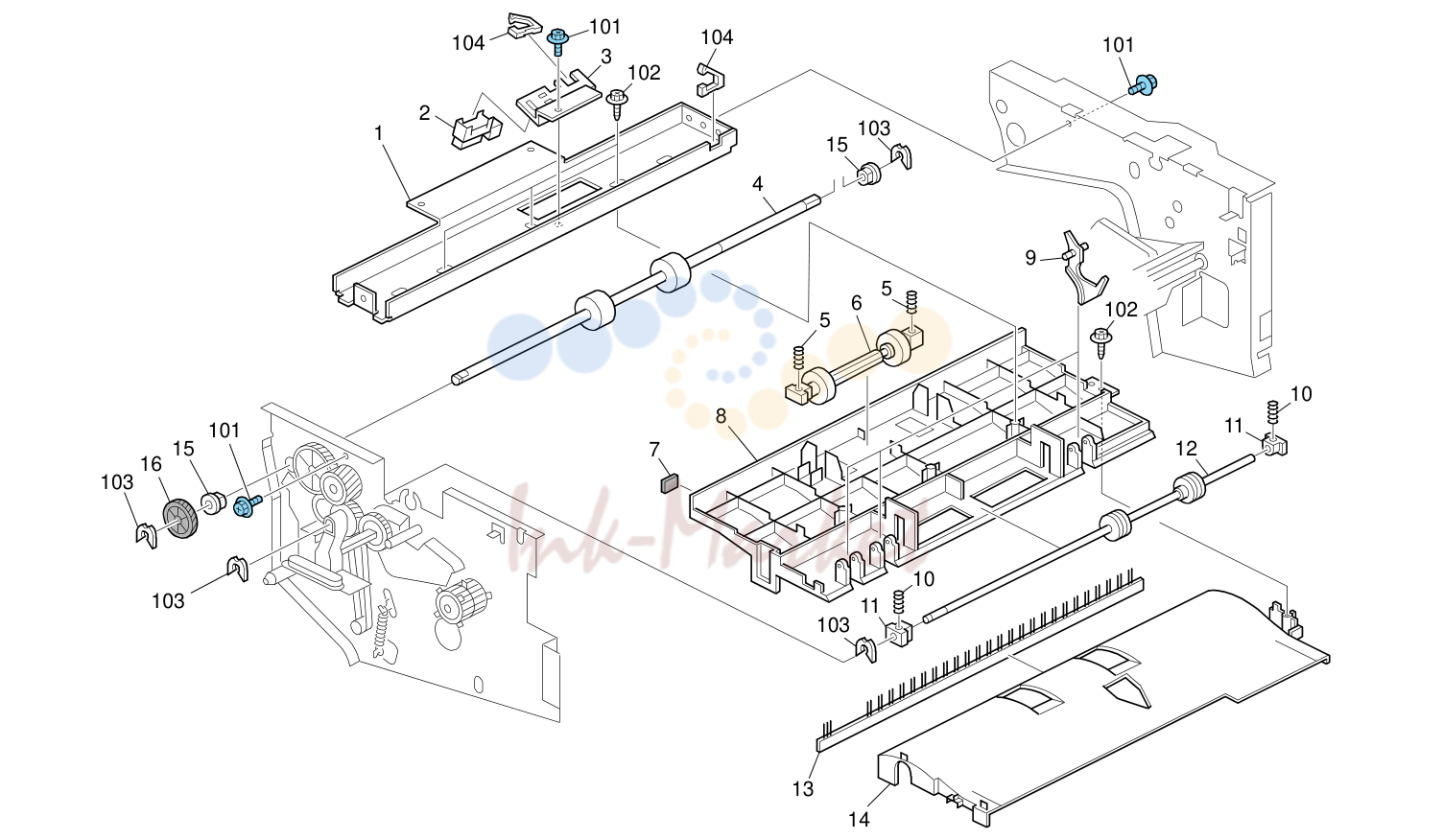

финишер Section 5 (M052/M053/M054)

№	Артикул	Наименование
11	B408 2175 запросить цену →	втулка - ролик Slide

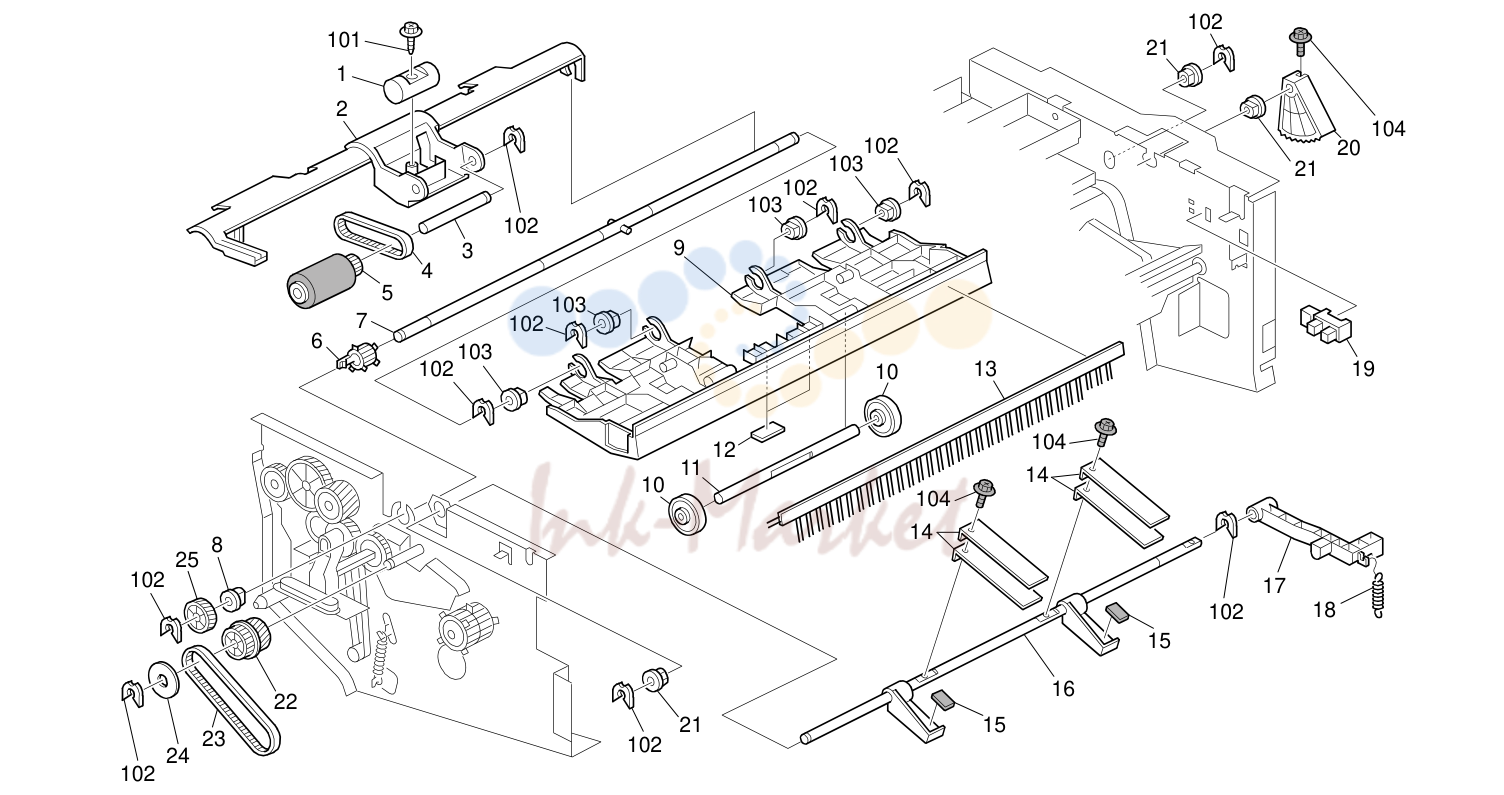

финишер Section 6 (M052/M053/M054)

№	Артикул	Наименование
4	B700 3535 запросить цену →	Timing ремень: B40S2M116
6	M366 2234 запросить цену →	: Drive: Transmission
10	A681 2742 запросить цену →	Driven Exit ролик
24	B478 3569 запросить цену →	Spacer

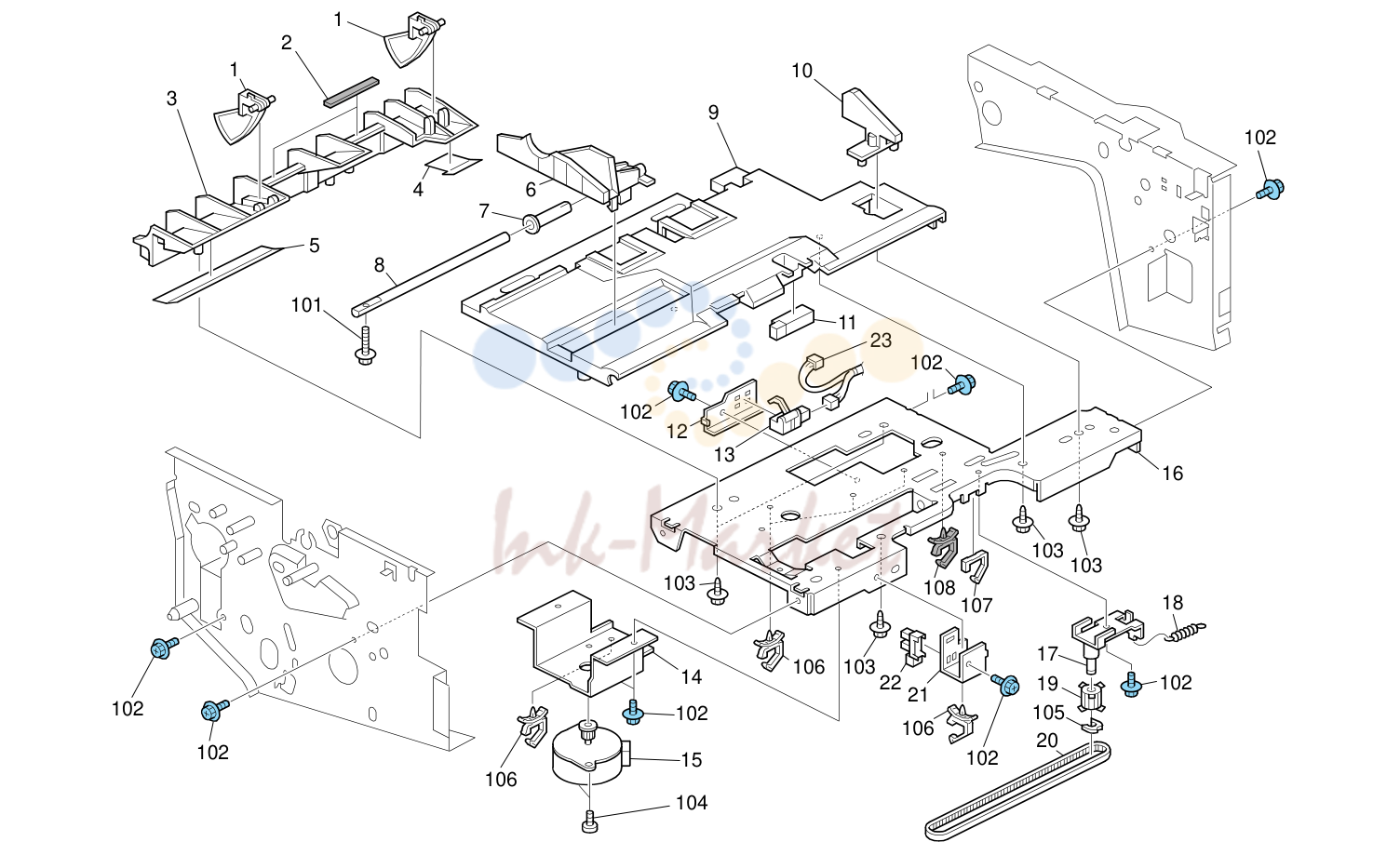

финишер Section 8 (M052/M053/M054)

№	Артикул	Наименование
7	A681 4515 запросить цену →	втулка - 6mm
12	M366 4132 запросить цену →	Stapler Tray
20	A858 4181 запросить цену →	Timing ремень - 2XL

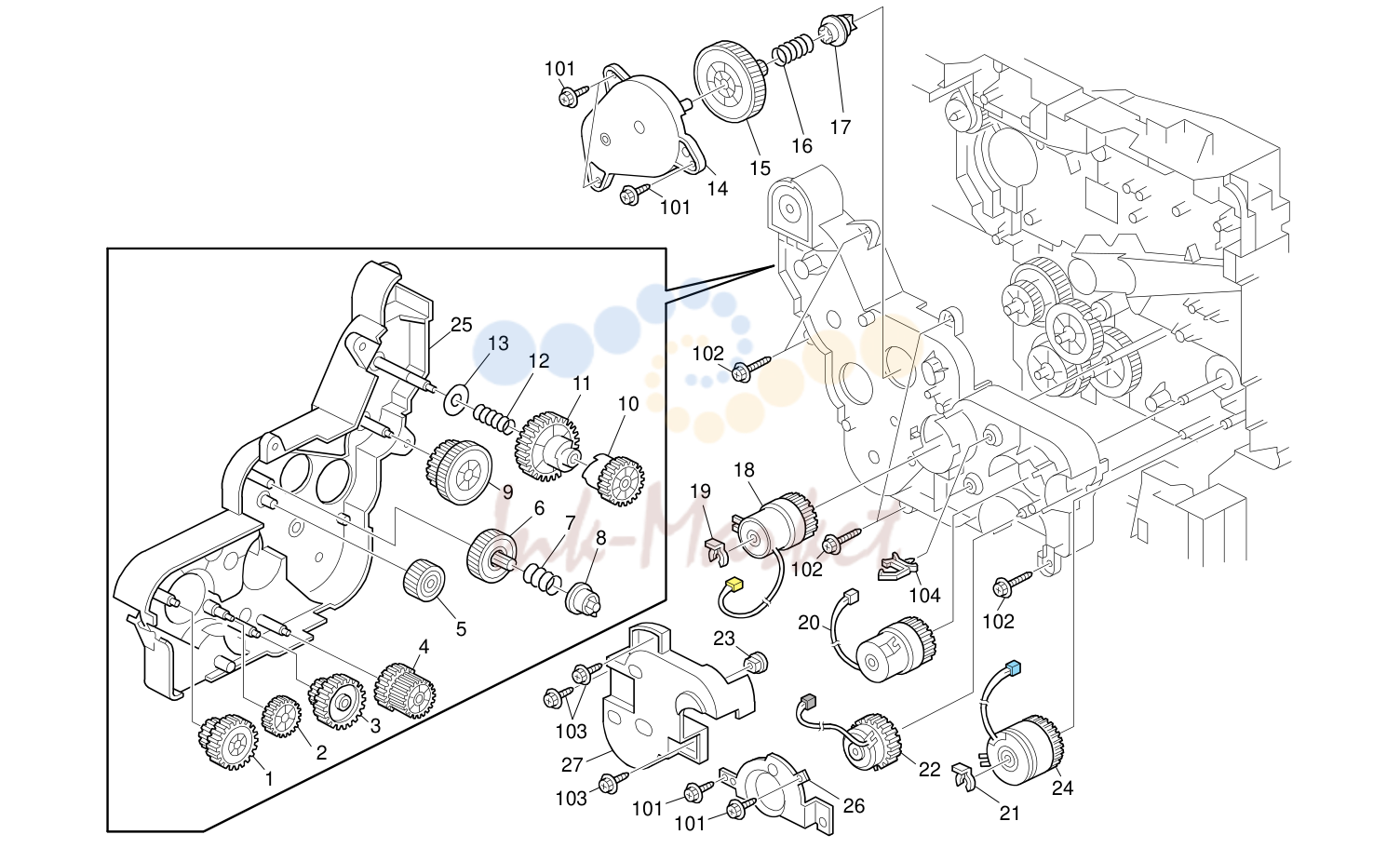

Drive Section 1 (M052/M053/M054)

№	Артикул	Наименование
24	M052 2761 запросить цену →	Manual Feed

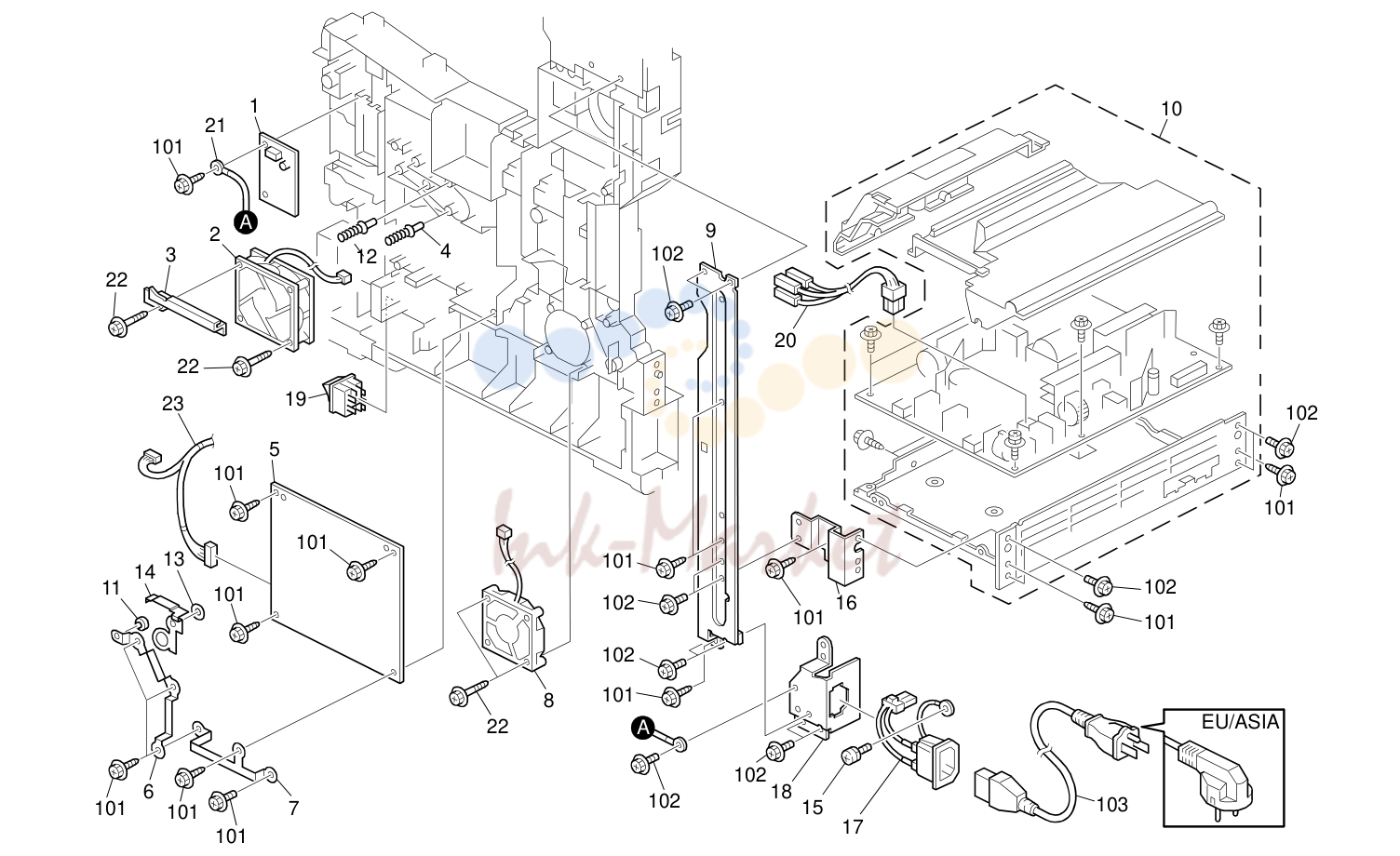

электрика Section 1 (M052/M053/M054)

№	Артикул	Наименование
11	A153 2117 запросить цену →	Terminal: ролик
13	LA25 2536 запросить цену →	Spacer: Lower: Body

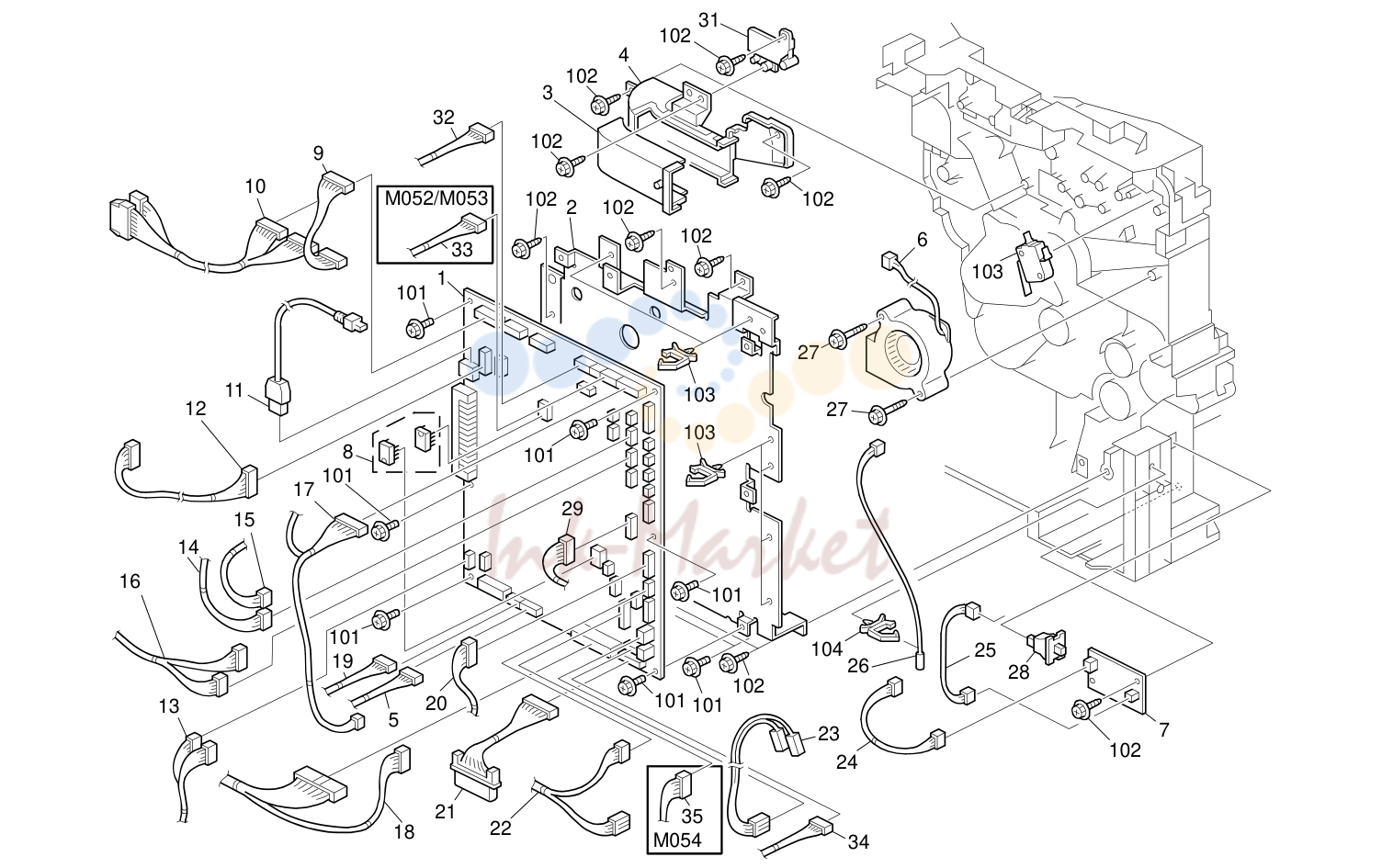

электрика Section 2 (M052/M053/M054)

№	Артикул	Наименование
27	B259 1119 запросить цену →	Tapping винт: M3x33
32	G168 5403 запросить цену →	Sync Detector: Board

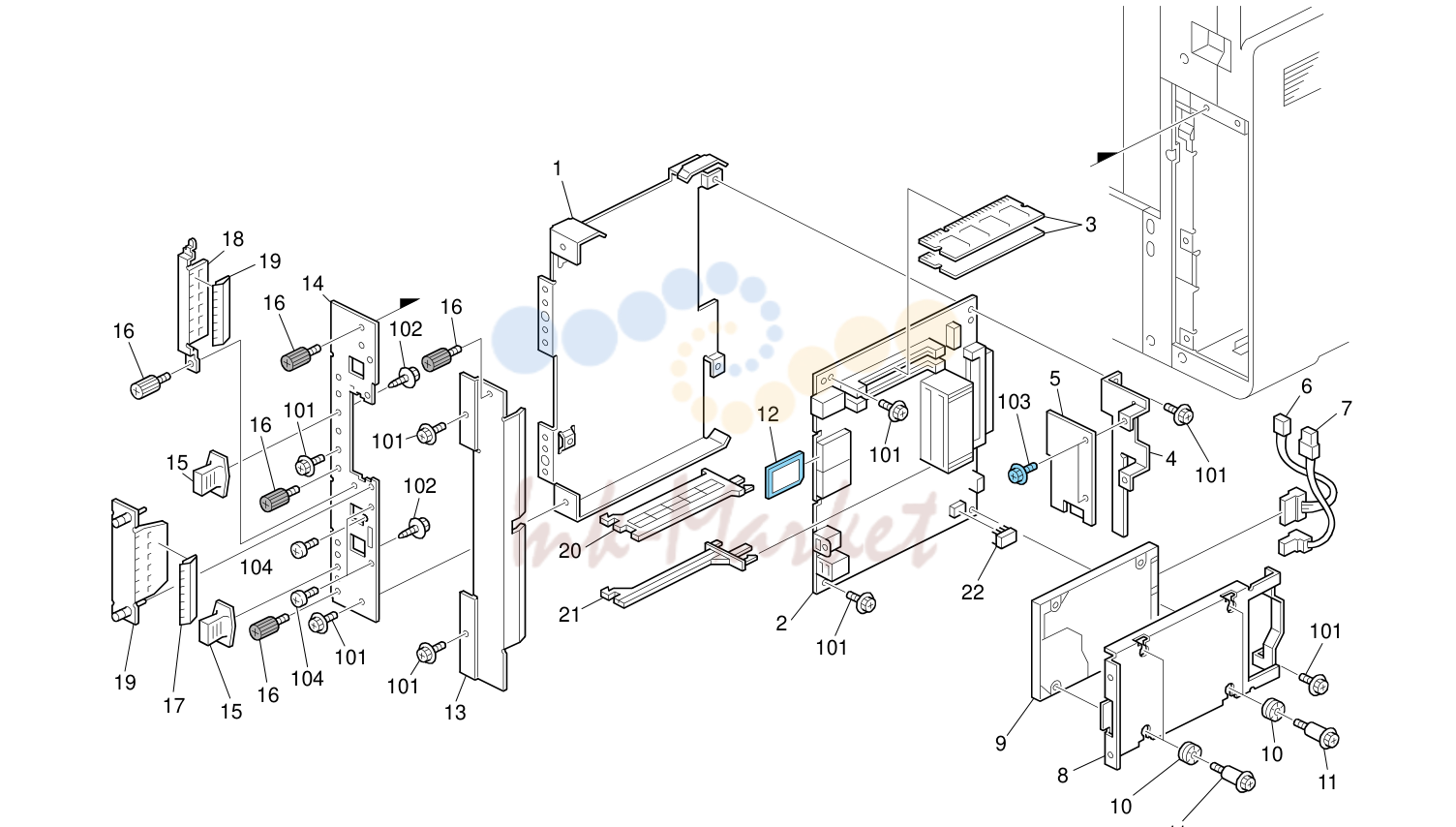

Contролик узел (M052/M053/M054)

№	Артикул	Наименование
17	B070 6899 запросить цену →	Ground пластина: Panel
19	B132 5836 запросить цену →	Panel - Interface

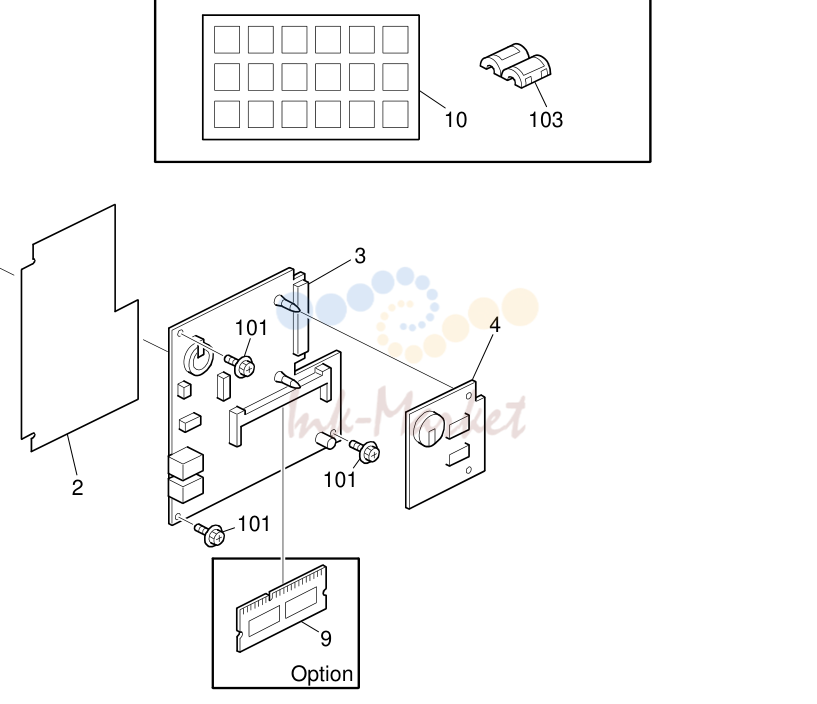

Fax узел (M052/M053/M054)

№	Артикул	Наименование
5	B771 5050 запросить цену →	Speaker
9	B447 5182 запросить цену →	плата: SDRAM-DIMM: 32MB: PC100
2	M052 0211 запросить цену →	печь (закрепление) узел: NA
2	M052 0212 запросить цену →	печь (закрепление) узел: EU/AP
2	M052 1010 запросить цену →	кронштейн: Frame: Left: Ass'y
2	M052 1013 запросить цену →	кронштейн: Frame: Right: Ass'y
2	M052 1016 запросить цену →	вал: дуплекс: Left: Ass'y
2	M052 1029 запросить цену →	кронштейн: пружина: дуплекс
2	M052 1044 запросить цену →	Support: пластина: Frame: Left
2	M052 1046 запросить цену →	крышка: Safety Switch
2	M052 1047 запросить цену →	Earth пластина: Shutter: AIO
2	M052 1048 запросить цену →	Earth пластина: Frame: Right
2	M052 1049 запросить цену →	направляющая: жгут: Fuser
2	M052 1051 запросить цену →	крышка: Stay: LSU
2	M052 1052 запросить цену →	рычаг: печь (закрепление): Right
2	M052 1053 запросить цену →	рычаг: печь (закрепление): Left
2	M052 1058 запросить цену →	Switch: Main
2	M052 1059 запросить цену →	Plain вал подшипник: Frame: барабан
2	M052 1061 запросить цену →	кронштейн: Toner End датчик
2	M052 1066 запросить цену →	DC Fan мотор: MM80: 24V
2	M052 1067 запросить цену →	Duct: Upper: Cooling: AIO
2	M052 1068 запросить цену →	Duct: lower: Cooling: AIO
2	M052 1069 запросить цену →	Fan: Cooling: AIO
2	M052 1070 запросить цену →	винт: Drawer: печь (закрепление)
2	M052 1071 запросить цену →	кронштейн: Duct: AIO
2	M052 1072 запросить цену →	Duct: Fan: PSU
2	M052 1074 запросить цену →	Cushion: Shutter: AIO
2	M052 1078 запросить цену →	крышка: Stay: сканер: Rear
2	M052 1079 запросить цену →	Gasket: Stay: сканер: Right
2	M052 1086 запросить цену →	кронштейн: пружина: дуплекс
2	M052 1087 запросить цену →	Ground пластина: Stay: Finishing Sub-узел:
2	M052 1088 запросить цену →	Ground пластина: Stay: Finishing Sub-узел:
2	M052 1089 запросить цену →	Earth пластина: кронштейн: PSU
2	M052 1092 запросить цену →	Earth пластина: PSU
2	M052 1094 запросить цену →	Sheet: Block: лазер
2	M052 1095 запросить цену →	направляющая: Sheet: Block: лазер
2	M052 1096 запросить цену →	Support: Sheet: Block: лазер
2	M052 1110 запросить цену →	шестерня: Dev: Second
2	M052 1111 запросить цену →	Housing: Drive: Main: μF
2	M052 1113 запросить цену →	шестерня: Pulley: печь (закрепление): 1bin
2	M052 1114 запросить цену →	Synchronous ремень: 1bin: Relay
2	M052 1126 запросить цену →	DC Brushless мотор: 49W
2	M052 1133 запросить цену →	шестерня: печь (закрепление): No.3
2	M052 1141 запросить цену →	Housing: Drive: Sub
2	M052 1168 запросить цену →	кронштейн: муфта: Feed
2	M052 1191 запросить цену →	вал: High Voltage: Ass'y
2	M052 1195 запросить цену →	крышка: Drive: муфта
2	M052 1210 запросить цену →	пластина: Logo: RIC
2	M052 1211 запросить цену →	Decal: Logo: RIC
2	M052 1245 запросить цену →	крышка: C/T Box: μF
2	M052 1250 запросить цену →	рычаг: Door
2	M052 1254 запросить цену →	Feeler: Shutter
2	M052 1263 запросить цену →	Duct: крышка: Left
2	M052 1264 запросить цену →	Cushion: Duct: μF
2	M052 1268 запросить цену →	Button: Door: рычаг
2	M052 1282 запросить цену →	Louver
2	M052 1411 запросить цену →	Operation Panel: EU: Ass'y
2	M052 1412 запросить цену →	Operation Panel: AA: Ass'y
2	M052 1420 запросить цену →	Operation Sub-узел: SNK-GW: NA: Ass'y
2	M052 1480 запросить цену →	жгут: Joint: Power Source
2	M052 1481 запросить цену →	кабель: Joint: USB: Mini_B
2	M052 1487 запросить цену →	плата: LCDC: NA: Ass'y
2	M052 1488 запросить цену →	плата: LCDC: EU: Ass'y
2	M052 1489 запросить цену →	плата: LCDC: AA: Ass'y
2	M052 1571 запросить цену →	крышка: Inner: SNK
2	M052 1590 запросить цену →	кронштейн: Supporter: Operation Panel: A
2	M052 1591 запросить цену →	кронштейн: Supporter: Operation Panel: B: M052
3	M052 1592 запросить цену →	кронштейн: Operation Sub-узел: μF1A
3	M052 1593 запросить цену →	крышка: Operation Panel: Upper: M052
3	M052 1594 запросить цену →	крышка: Operation Panel: Lower: M052
3	M052 1595 запросить цену →	кронштейн: Support: OP: C
3	M052 1711 запросить цену →	Door: Front: EU
3	M052 1712 запросить цену →	Door: Front: NA
3	M052 1717 запросить цену →	крышка: Right: NA
3	M052 1718 запросить цену →	крышка: Left: NA
3	M052 1719 запросить цену →	крышка: Left: EU
3	M052 1721 запросить цену →	крышка: Right: EU
3	M052 1725 запросить цену →	крышка: Upper: EU
3	M052 1726 запросить цену →	крышка: Upper: NA
3	M052 1731 запросить цену →	крышка: Left: Upper: EU: M052
3	M052 1732 запросить цену →	крышка: Left: Upper: NA/AA
3	M052 1735 запросить цену →	крышка: CTL: Rear Left: EU
3	M052 1736 запросить цену →	крышка: CTL: Rear Left: NA
3	M052 1741 запросить цену →	крышка: Right: Upper: EU
3	M052 1742 запросить цену →	крышка: Right: Upper: NA
3	M052 1745 запросить цену →	крышка: CTL: Rear Left: Upper: EU
3	M052 1746 запросить цену →	крышка: CTL: Rear Left: Upper: NA
3	M052 1755 запросить цену →	крышка: сканер: Right: EU
3	M052 1756 запросить цену →	крышка: сканер: Right: NA/AA
3	M052 1761 запросить цену →	крышка: сканер: Left: EU
3	M052 1762 запросить цену →	крышка: сканер: Left: NA/AA
3	M052 1765 запросить цену →	крышка: сканер: Upper: EU
3	M052 1766 запросить цену →	крышка: сканер: Upper: NA/AA
3	M052 1772 запросить цену →	крышка: сканер: Rear: NA/AA
3	M052 1775 запросить цену →	Extention Tray: Exit: EU
3	M052 1776 запросить цену →	Extention Tray: Exit: NA
3	M052 2009 запросить цену →	крышка: Handle
3	M052 2020 запросить цену →	крышка: сканер: Front
3	M052 2026 запросить цену →	Link: Door: Front
3	M052 2027 запросить цену →	Compression пружина: Door: рычаг
3	M052 2028 запросить цену →	Coil пружина: Link
3	M052 2569 запросить цену →	Tension пружина End Fence
3	M052 2591 запросить цену →	крышка: лоток бумаги: Front
3	M052 2592 запросить цену →	Handle: лоток бумаги: Front
3	M052 2605 запросить цену →	Feeler Paper Volume Bottom пластина Tray
3	M052 2653 запросить цену →	Decal: Operating Arrow Direction
3	M052 2714 запросить цену →	Rear Mylar держатель: Friction Pad:
3	M052 2755 запросить цену →	Extension Tray: Manual Feed
3	M052 2756 запросить цену →	крышка: Front: EU
3	M052 2757 запросить цену →	крышка: Front: NA
3	M052 2761 запросить цену →	Electromagnetic муфта: 1Turn: Z41:
3	M052 2842 запросить цену →	Ground пластина: датчик Board
3	M052 2912 запросить цену →	Seal: направляющая пластина: регистрация: Upper
3	M052 2919 запросить цену →	Blocking Cap: втулка: регистрация
3	M052 2939 запросить цену →	Ground пластина: ролик: регистрация: Driven
3	M052 3851 запросить цену →	направляющая пластина: перенос
3	M052 3852 запросить цену →	Sheet: направляющая пластина: перенос
3	M052 3871 запросить цену →	перенос ролик
3	M052 4052 запросить цену →	Ground пластина: Pressure
3	M052 4053 запросить цену →	Discharge Brush: Pressure
3	M052 4055 запросить цену →	вал: Pressure
3	M052 4059 запросить цену →	Pressure ролик
3	M052 4061 запросить цену →	рычаг: Pressure
3	M052 4062 запросить цену →	Pressure пружина - печь (закрепление)
3	M052 4063 запросить цену →	пружина - печь (закрепление) Stripper
3	M052 4066 запросить цену →	Exit ролик: печь (закрепление)
3	M052 4070 запросить цену →	шестерня: 28T: печь (закрепление): Exit
3	M052 4071 запросить цену →	Frame: Pressure
3	M052 4080 запросить цену →	Upper Frame: Fuser
3	M052 4082 запросить цену →	Ground пластина: печь (закрепление)
3	M052 4101 запросить цену →	Hot ролик
3	M052 4102 запросить цену →	шестерня: Hot ролик
3	M052 4115 запросить цену →	Heater: 1025W: 120V: QIRF
3	M052 4116 запросить цену →	Heater: 1025W: 220V: QIRF
3	M052 4182 запросить цену →	Left Pressure рычаг

Источник: Инк-Маркет.ру.
