Ricoh Aficio sp 5200DN 5210DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

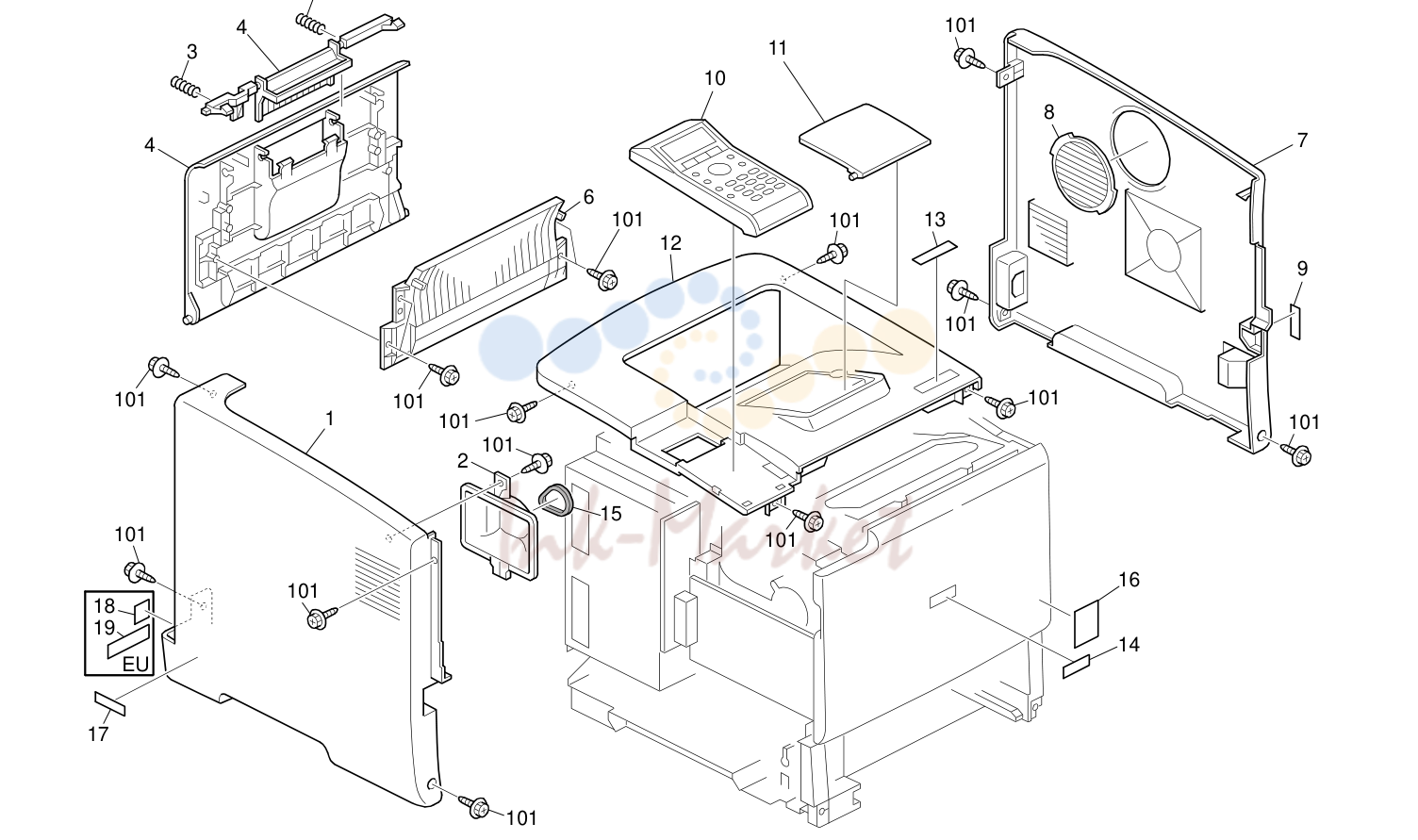

внешние детали 1 (M020/M021)

внешние детали 1 (M020/M021)

№АртикулНаименование
3A250 1388 запросить цену →пружина
18B121 7450 запросить цену →Decal: WEEE: EU

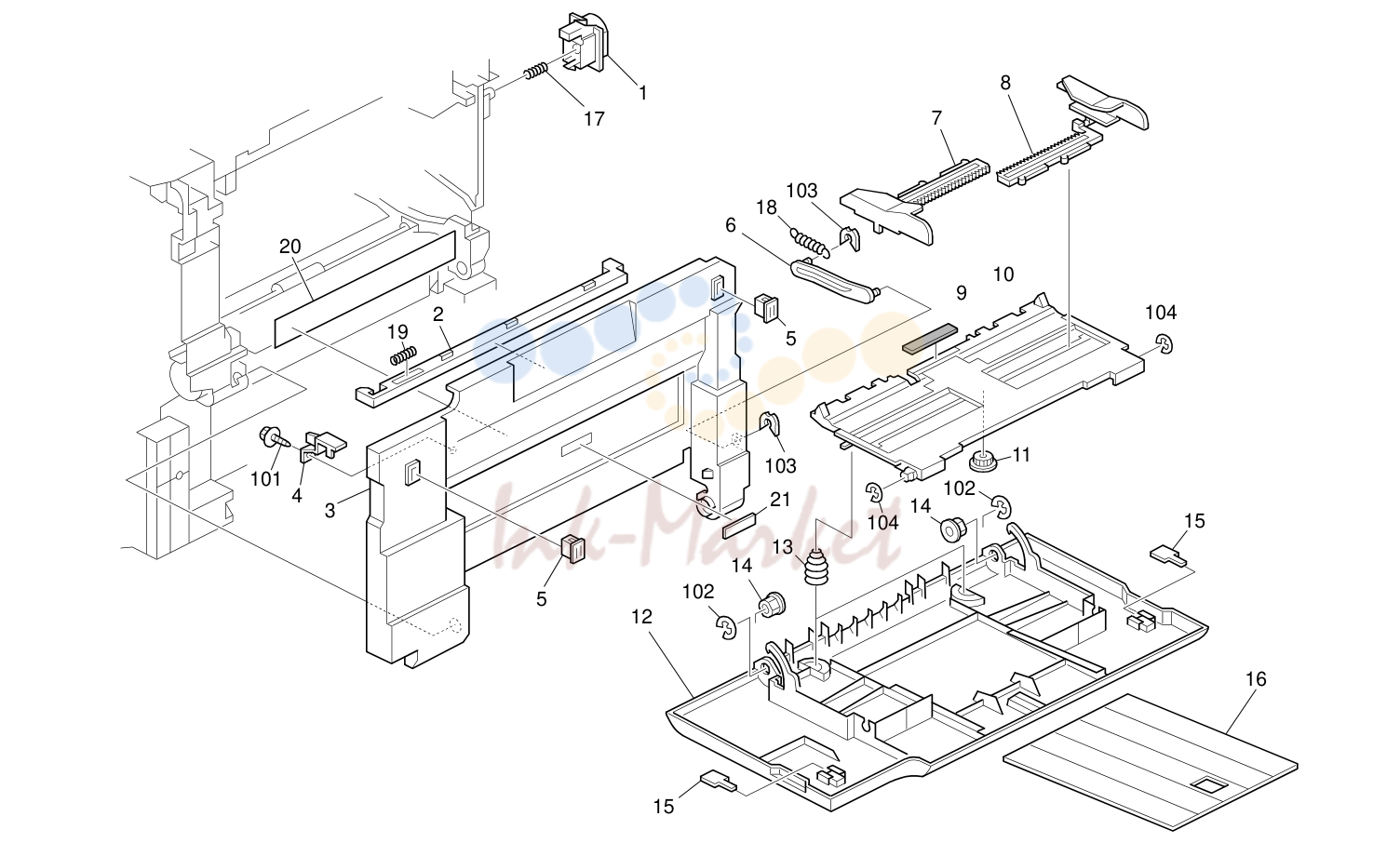

внешние детали 2 (M020/M021)

внешние детали 2 (M020/M021)

№АртикулНаименование
15B039 1361 запросить цену →Magnet Catch

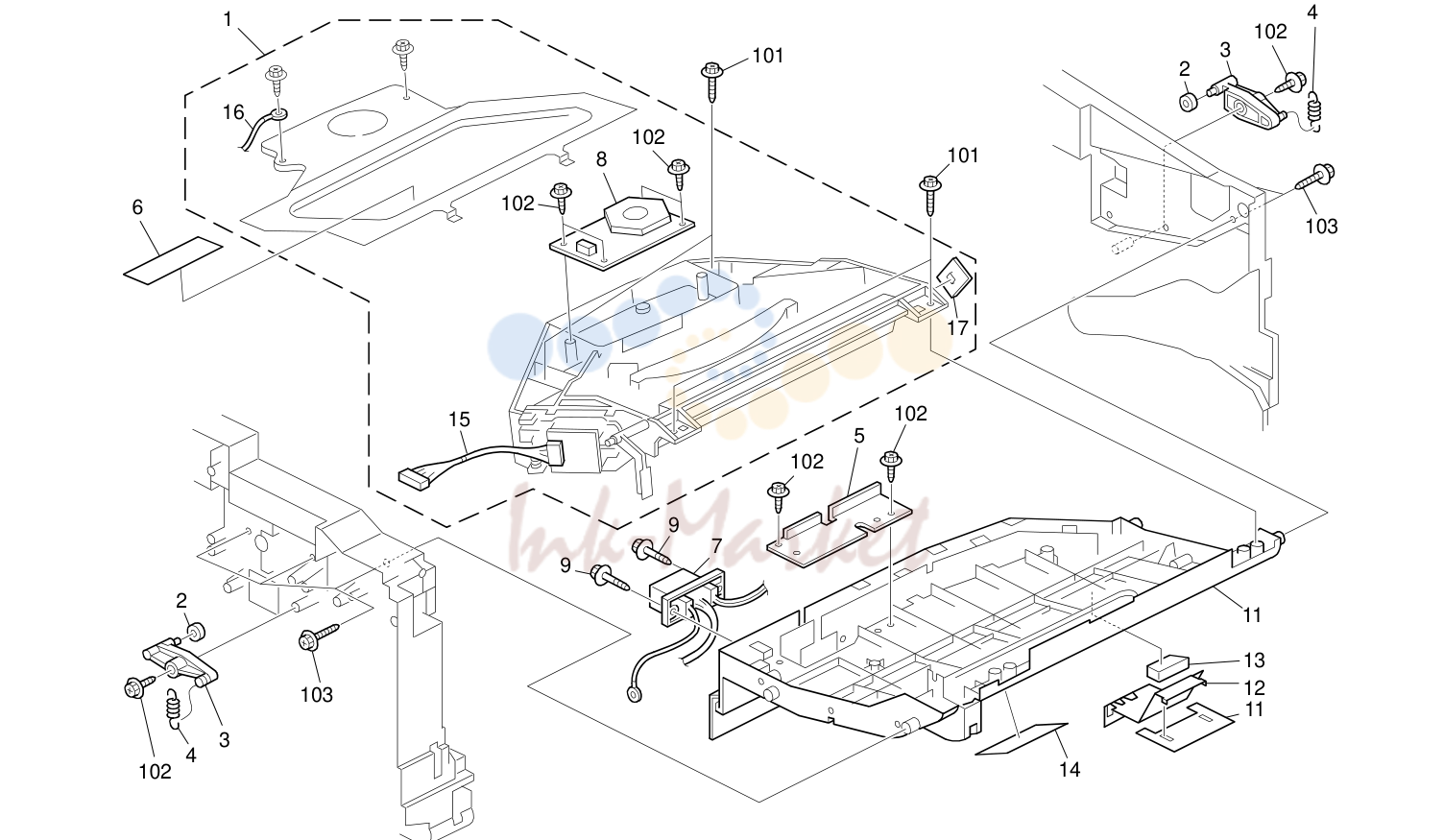

лазер узел (M020/M021)

лазер узел (M020/M021)

№АртикулНаименование
14M052 6923 запросить цену →Fixation ролик

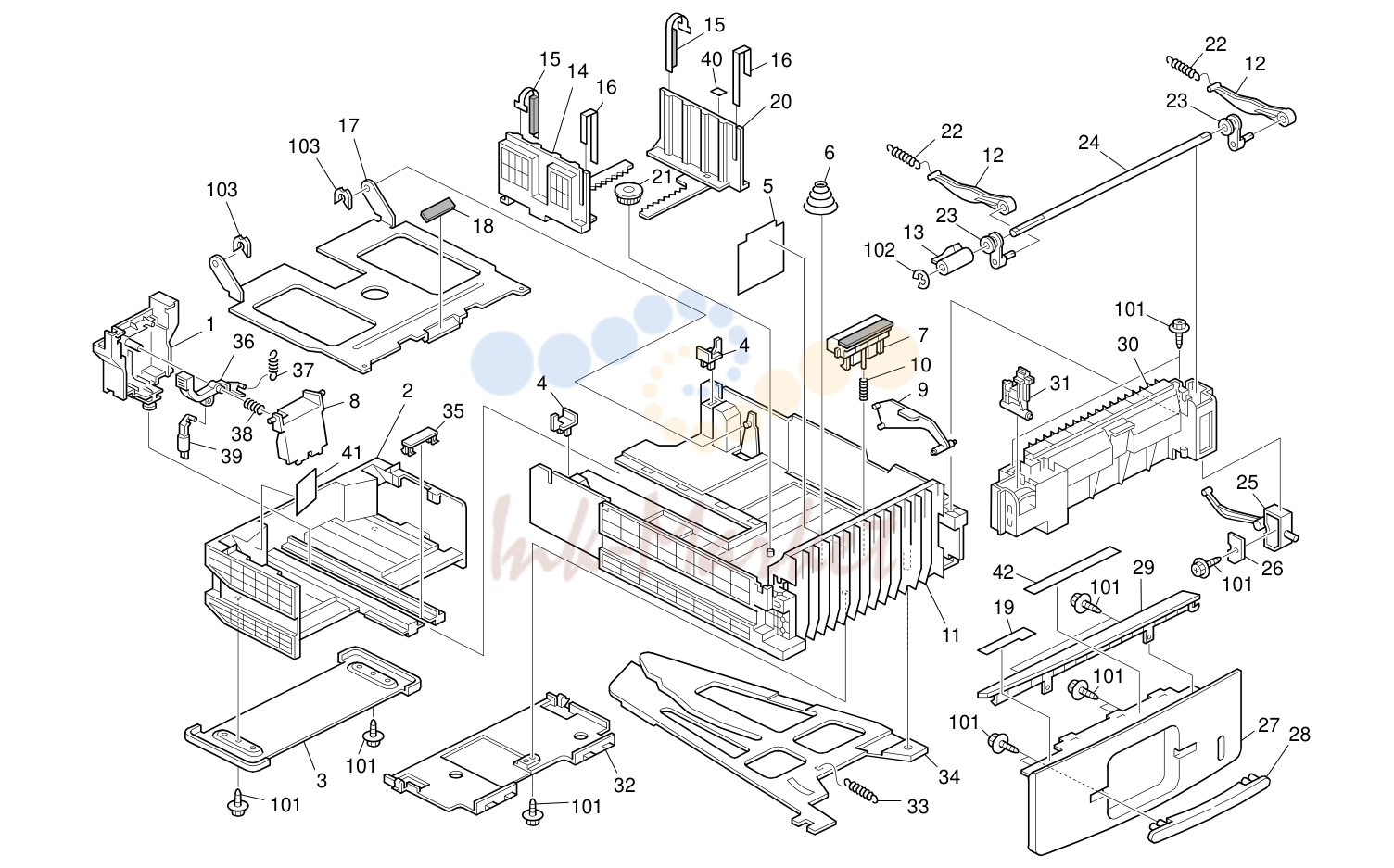

лоток бумаги (M020/M021)

лоток бумаги (M020/M021)

№АртикулНаименование
21B090 2869 запросить цену →шестерня - 16Z
40M052 2653 запросить цену →Right Side Fence
41M052 6933 запросить цену →Extension Tray

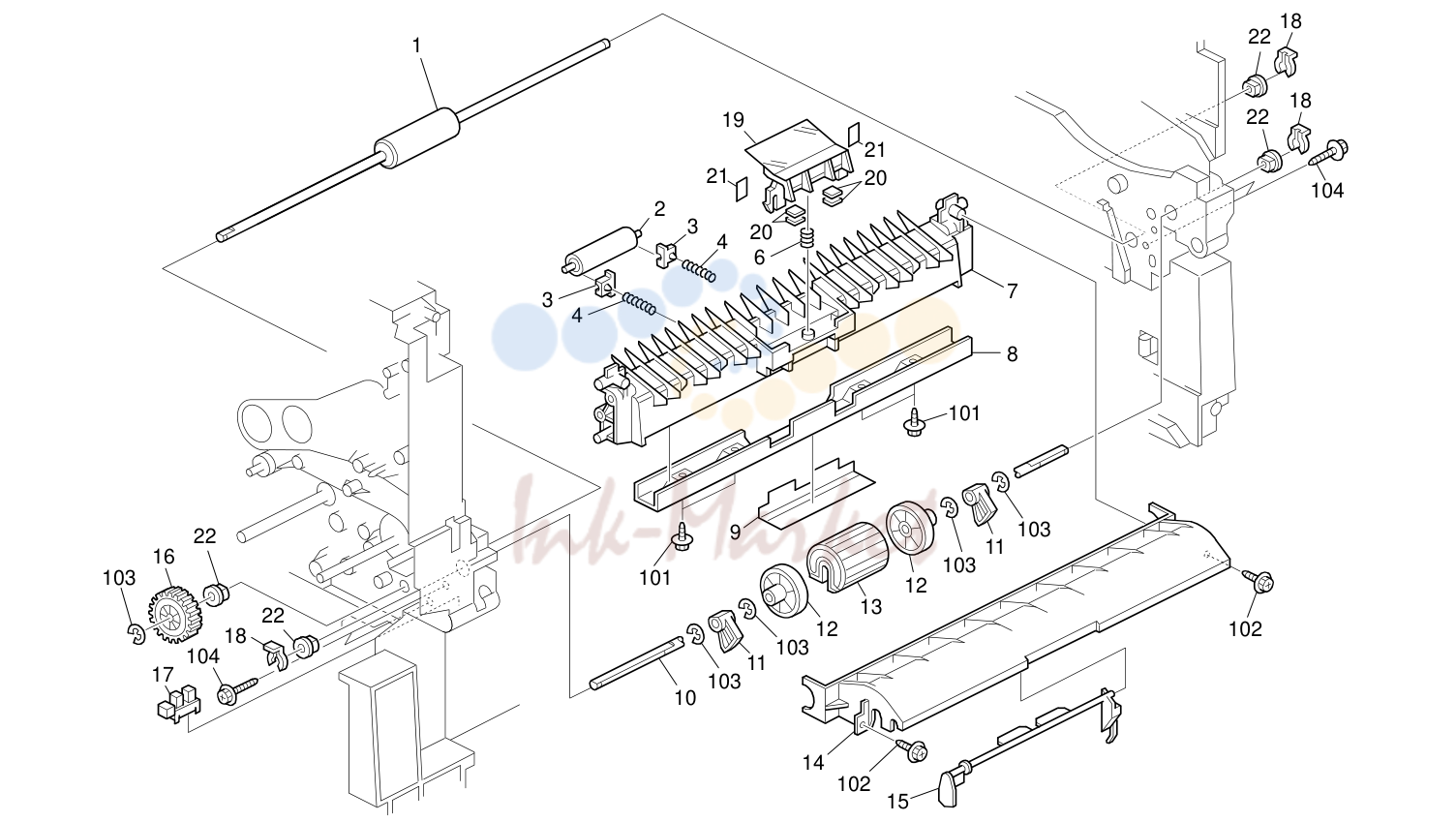

подача бумаги 1 (M020/M021)

подача бумаги 1 (M020/M021)

№АртикулНаименование
2B090 2742 запросить цену →ролик: Pull Out: Option Tray

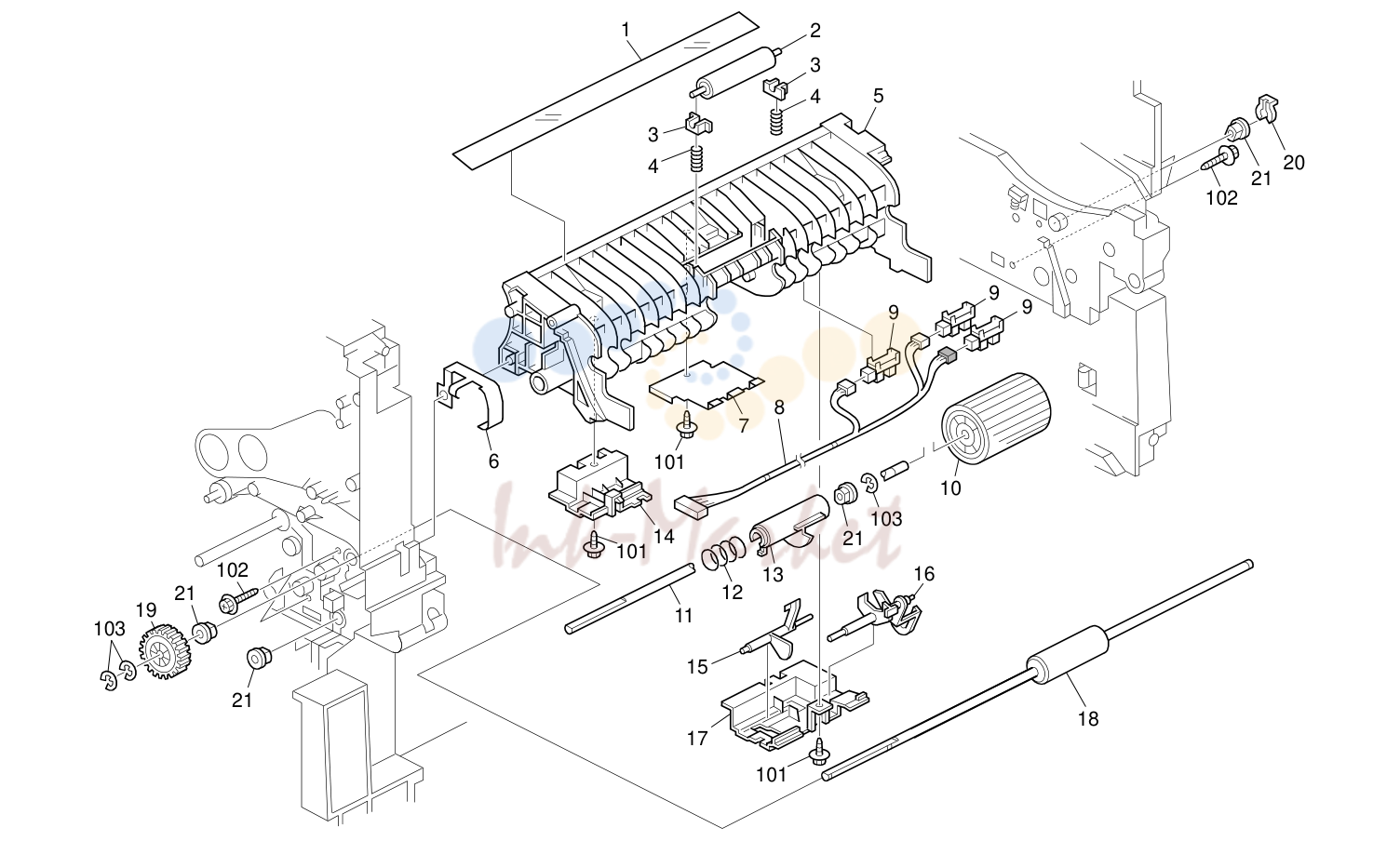

подача бумаги 2 (M020/M021)

подача бумаги 2 (M020/M021)

№АртикулНаименование
2B090 2742 запросить цену →ролик: Pull Out: Option Tray
4M052 2826 запросить цену →Connecting ролик: Driven

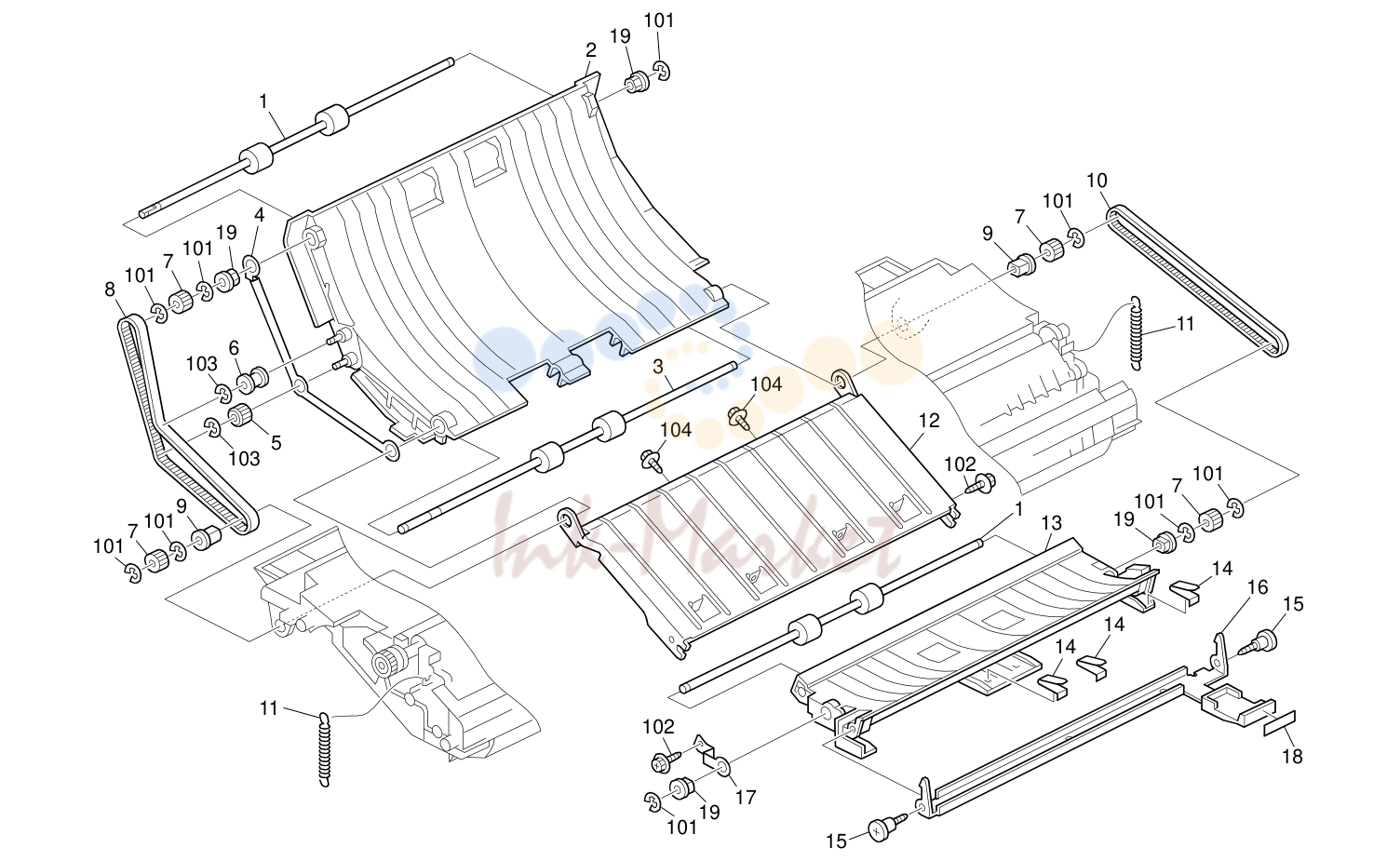

Paper перенос 2 (M020/M021)

Paper перенос 2 (M020/M021)

№АртикулНаименование
15B039 4480 запросить цену →Stepped винт - M5

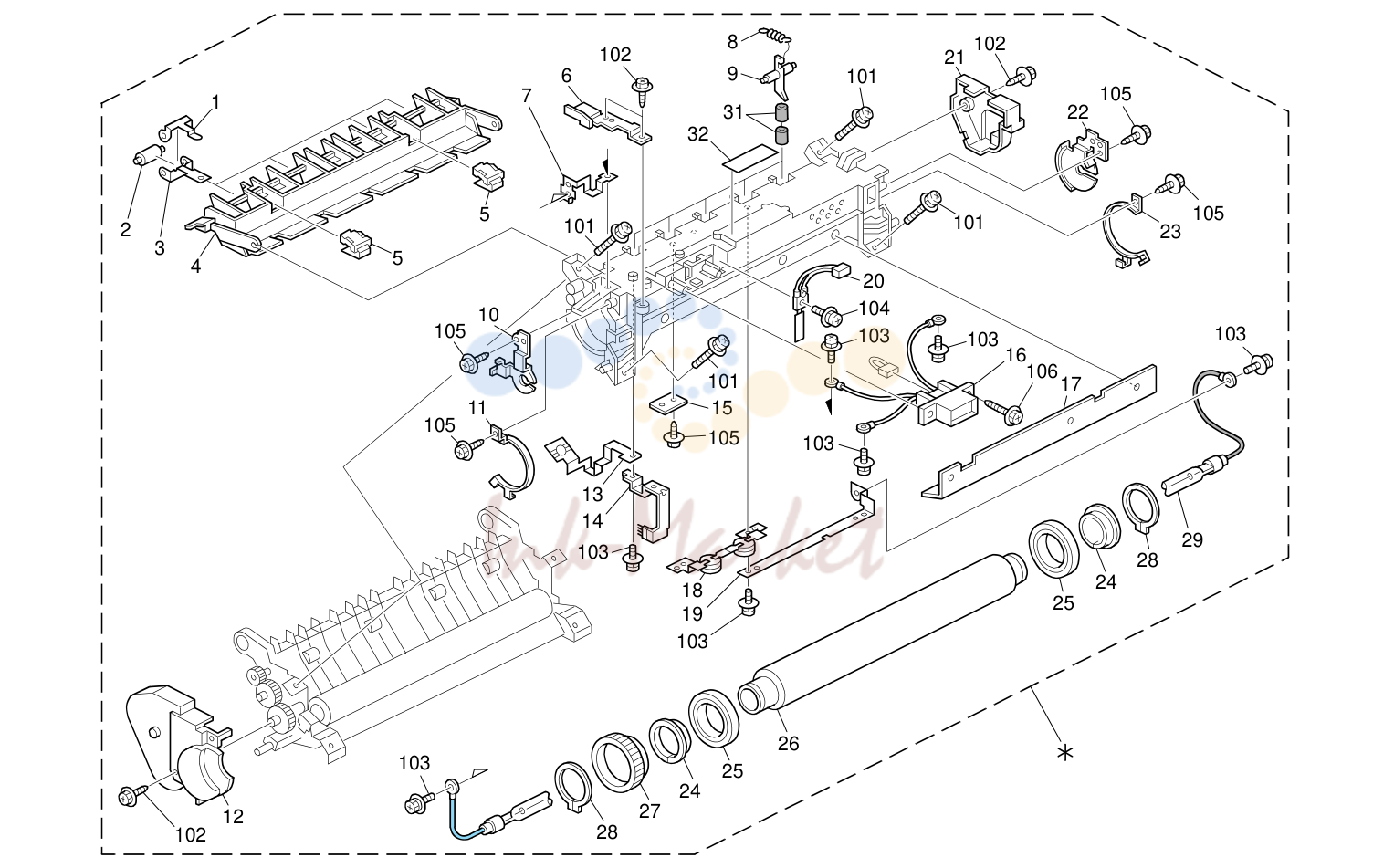

печь (закрепление) узел 1 (M020/M021)

печь (закрепление) узел 1 (M020/M021)

№АртикулНаименование
32M052 6924 запросить цену →печь (закрепление) узел

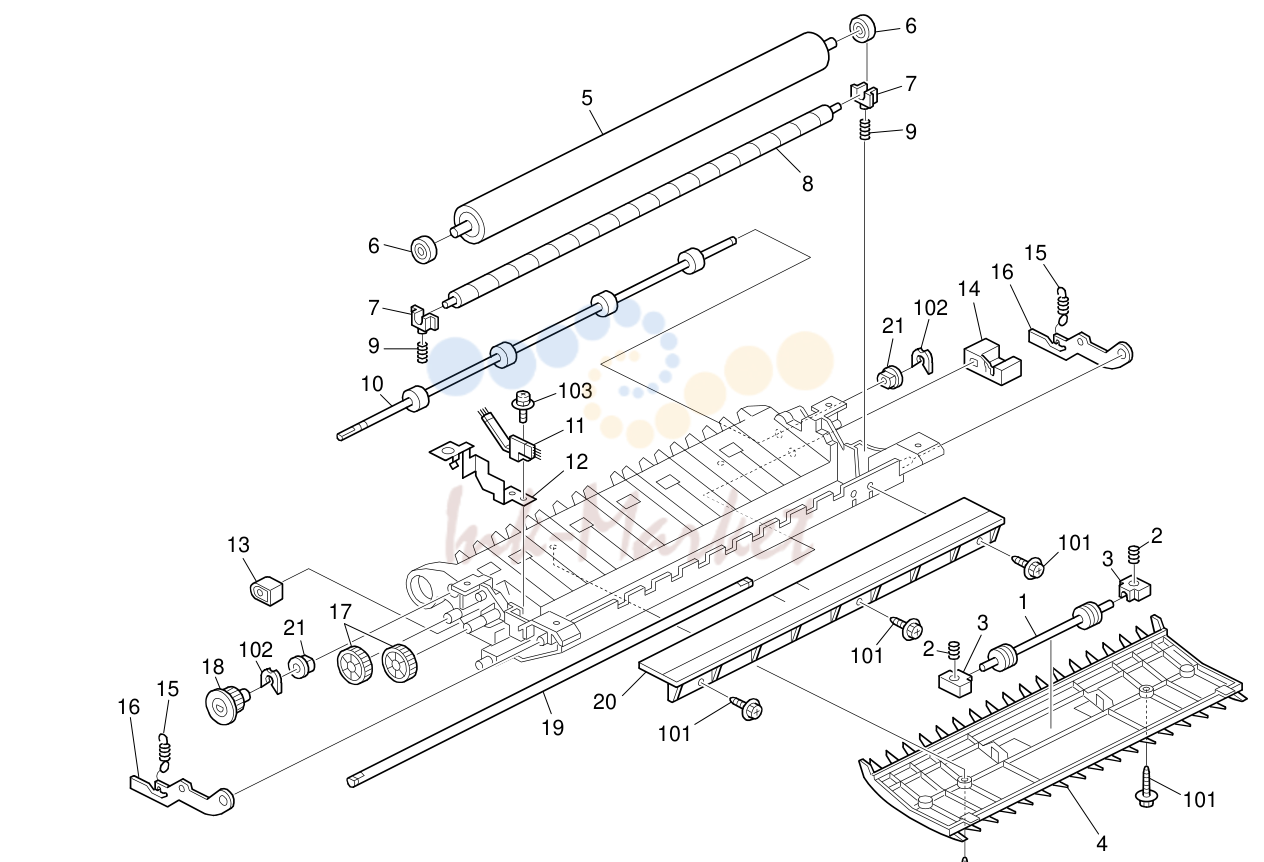

печь (закрепление) узел 2 (M020/M021)

печь (закрепление) узел 2 (M020/M021)

№АртикулНаименование
6A232 3553 запросить цену →Ball подшипник - 8x16x5

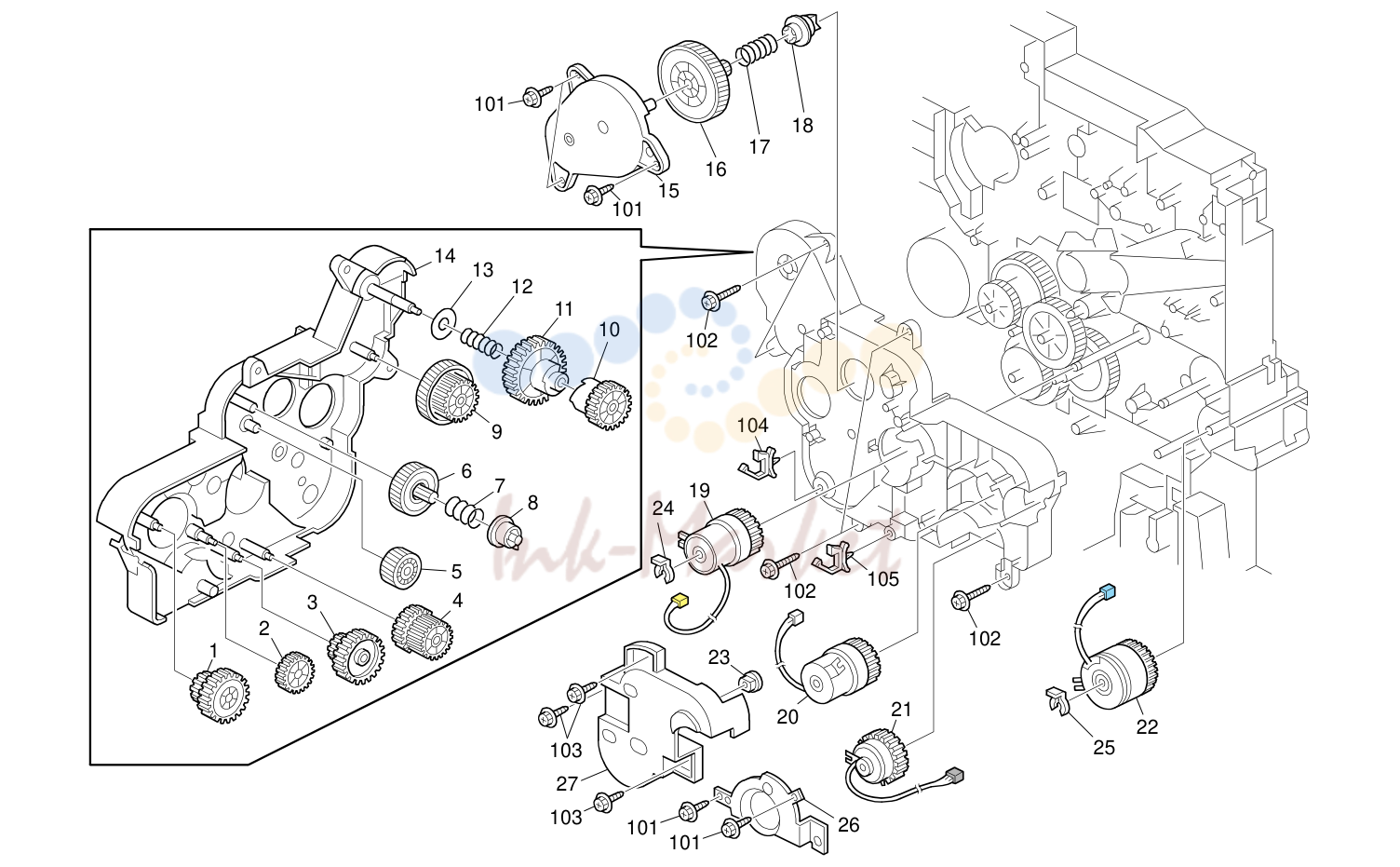

Drive Section 1 (M020/M021)

Drive Section 1 (M020/M021)

№АртикулНаименование
22M052 2761 запросить цену →Manual Feed

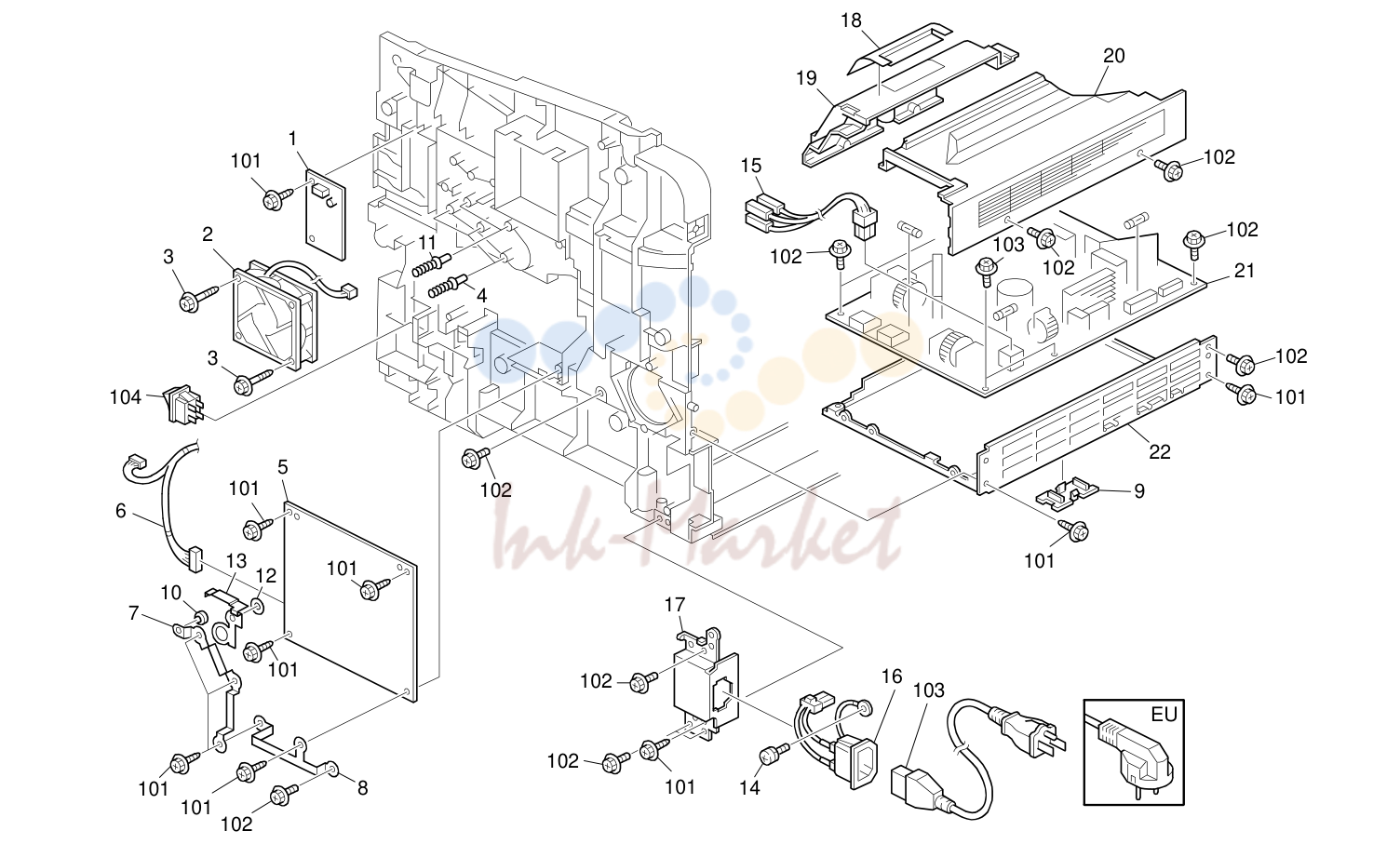

электрика Section 1 (M020/M021)

электрика Section 1 (M020/M021)

№АртикулНаименование
3B259 1119 запросить цену →Tapping винт: M3x33
10A153 2117 запросить цену →Terminal: ролик
12LA25 2536 запросить цену →Spacer: Lower: Body

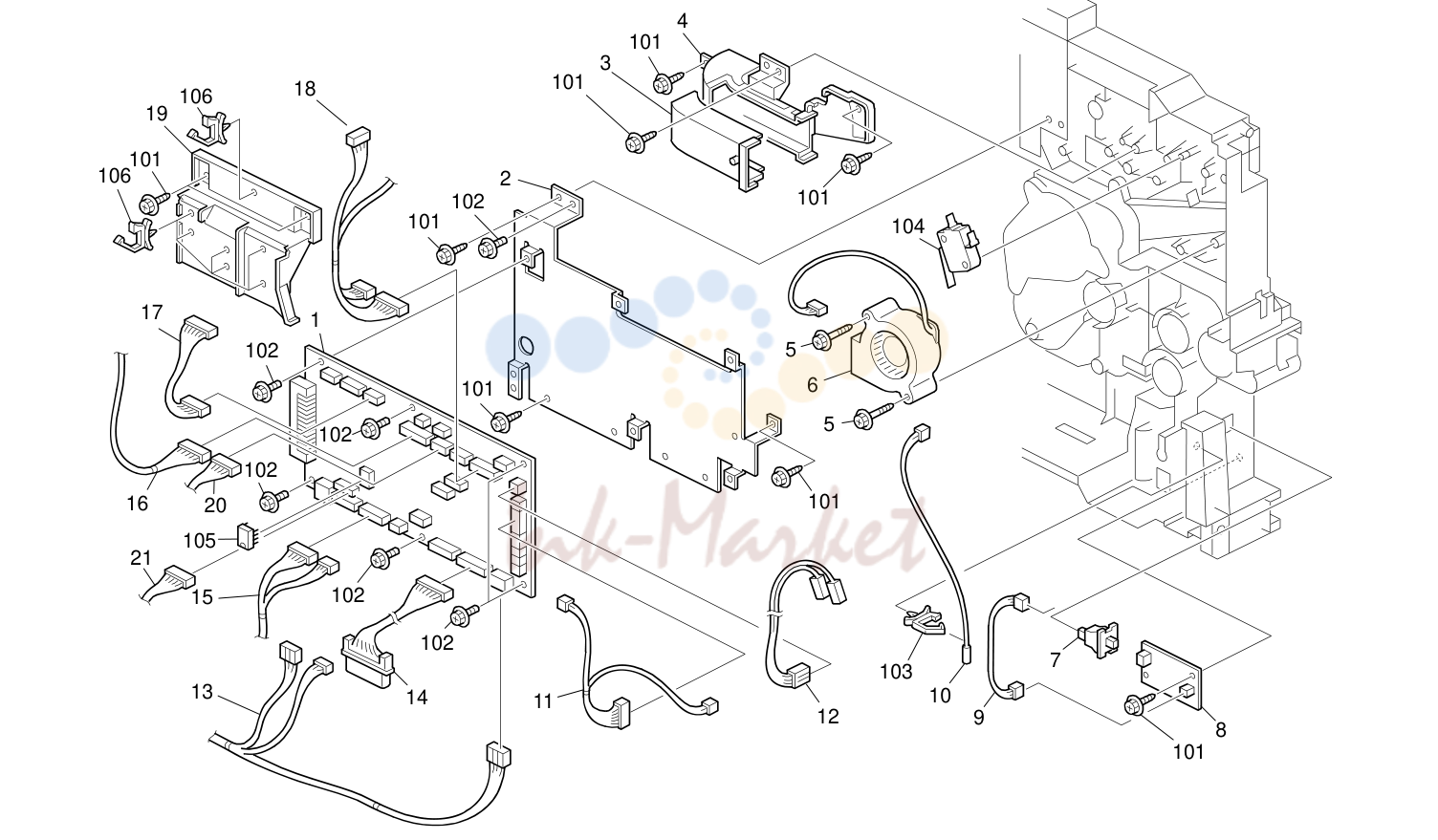

электрика Section 2 (M020/M021)

электрика Section 2 (M020/M021)

№АртикулНаименование
5B259 1119 запросить цену →Tapping винт: M3x33

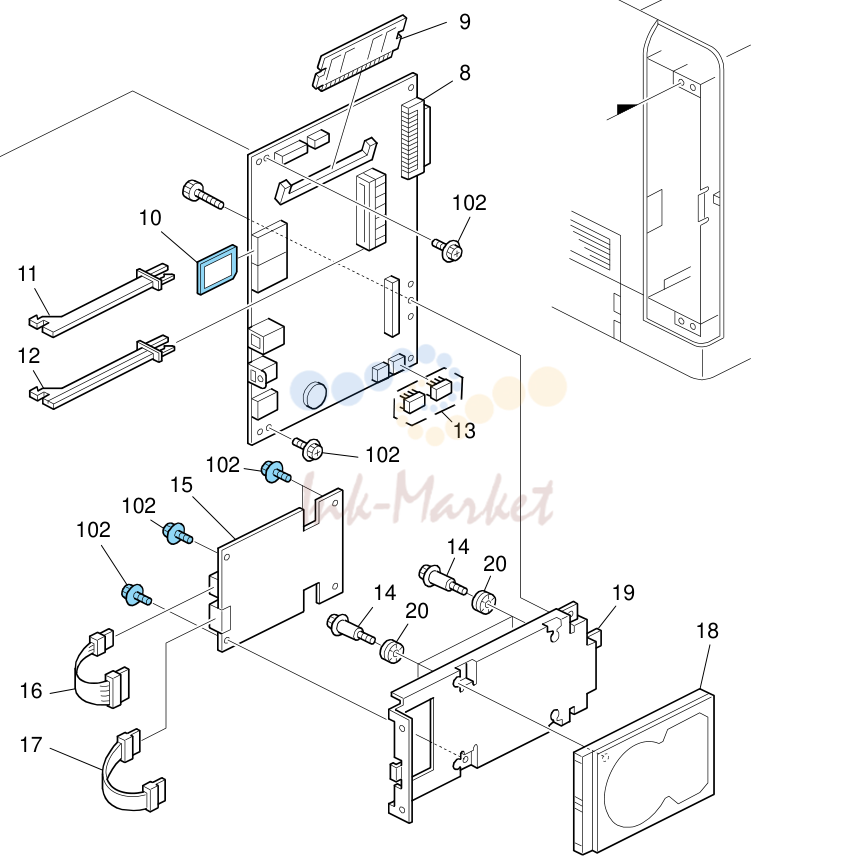

Contролик узел (M020/M021)

Contролик узел (M020/M021)

№АртикулНаименование
4B132 5836 запросить цену →Panel - Interface
5B622 5825 запросить цену →Panel Knob винт
6B070 6899 запросить цену →Ground пластина: Panel
9B585 5140 запросить цену →плата: DDR1-DIMM-32B: 512MB: Ass'y

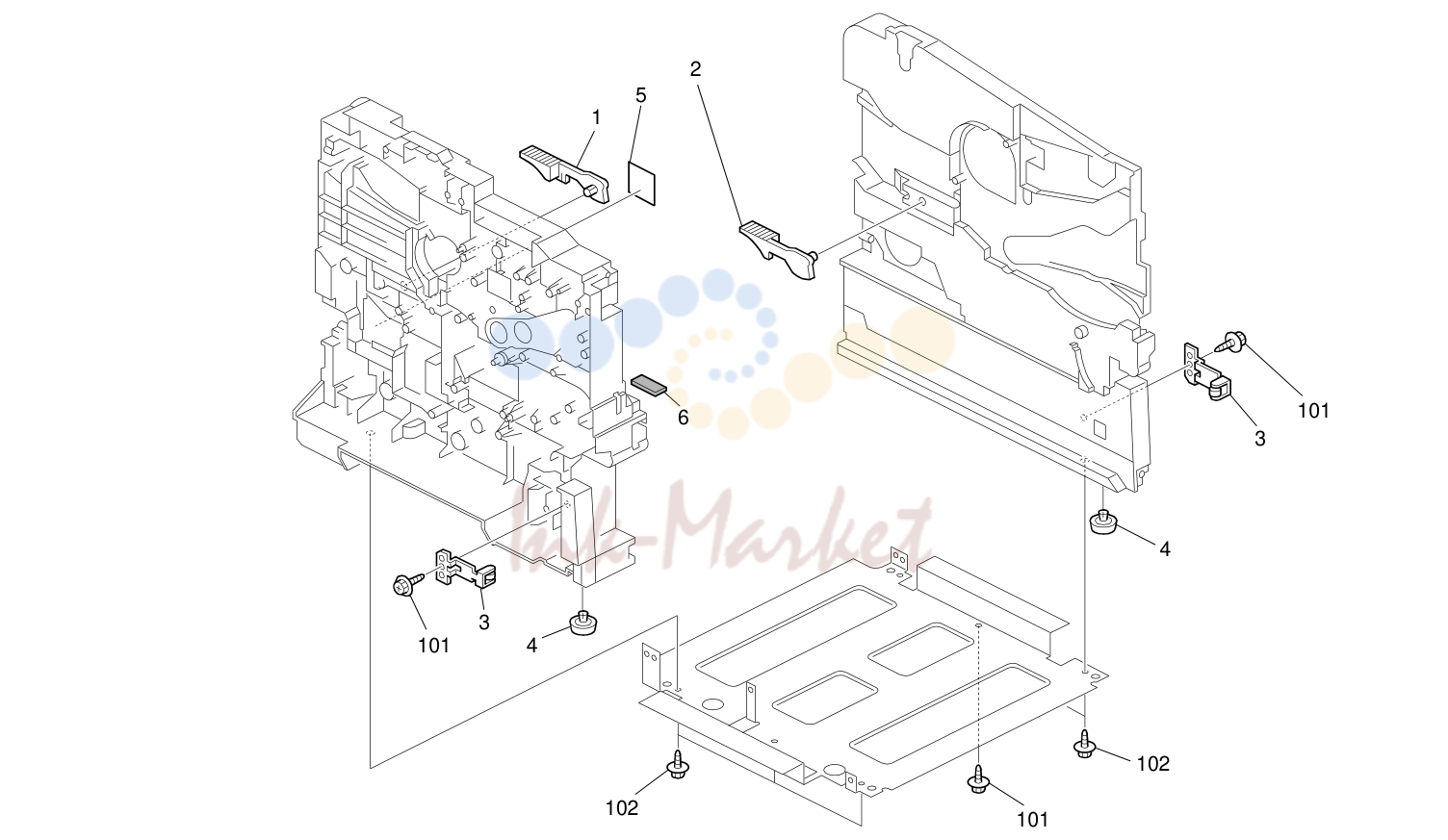

Frame Section (M020/M021)

Frame Section (M020/M021)

№АртикулНаименование
2M020 5372 запросить цену →плата: CTL: M020: Ass'y
2M020 5373 запросить цену →плата: CTL: M021: Ass'y
2M020 6641 запросить цену →Model Name пластина: M020: RIC
2M020 9590 запросить цену →NVRAM
2M021 1052 запросить цену →Tightener: AIO
2M021 1054 запросить цену →Coil пружина: Tightener: AIO
2M021 1070 запросить цену →Stay: LSU
2M021 1071 запросить цену →Rubber Foot: FF005-AR79_P4050
2M021 1086 запросить цену →Ground пластина: кронштейн: мотор
2M021 1101 запросить цену →кронштейн: Power Supply узел
2M021 1102 запросить цену →кронштейн: Brushless мотор: Ass'y
2M021 1108 запросить цену →DC Brushless мотор: 46W
2M021 1109 запросить цену →шестерня: Z96/Z30
2M021 1110 запросить цену →шестерня: Z61
2M021 1111 запросить цену →шестерня: Z73
2M021 1112 запросить цену →шестерня: подача бумаги: No.1
2M021 1113 запросить цену →шестерня: барабан: No.1: Ass'y
2M021 1114 запросить цену →шестерня: барабан: No.2
2M021 1121 запросить цену →Joint: Drive: Release
2M021 1122 запросить цену →рычаг: Opener
2M021 1123 запросить цену →Coil пружина: Joint: Pressure
2M021 1125 запросить цену →Housing: Main
2M021 1126 запросить цену →шестерня: подача бумаги: No.2
2M021 1127 запросить цену →шестерня: подача бумаги: No.3
2M021 1128 запросить цену →шестерня: Connecting: No.1
2M021 1129 запросить цену →шестерня: Manual Feed: No.1
2M021 1134 запросить цену →шестерня: проявка: No.4: Ass'y
2M021 1136 запросить цену →шестерня: Joint: проявка
2M021 1137 запросить цену →Joint: Drive: проявка
2M021 1138 запросить цену →Coil пружина: Joint: проявка
2M021 1142 запросить цену →шестерня: Joint: барабан
2M021 1143 запросить цену →Joint: Drive: барабан
2M021 1144 запросить цену →Coil пружина: Joint: барабан
2M021 1145 запросить цену →шестерня: печь (закрепление): No.1
2M021 1147 запросить цену →шестерня: печь (закрепление): No.2
2M021 1148 запросить цену →шестерня: печь (закрепление): No.3
2M021 1151 запросить цену →кронштейн: EGB
2M021 1153 запросить цену →крышка: EGB
2M021 1154 запросить цену →кронштейн: Interface: EGB
2M021 1162 запросить цену →крышка: Power Supply узел: Middle Rear
2M021 1171 запросить цену →кронштейн: Control Board: Ass'y
2M021 1182 запросить цену →Panel: Control Board: Ass'y
2M021 1191 запросить цену →вал: High Voltage: Ass'y
2M021 1201 запросить цену →Door: Front: EU
2M021 1211 запросить цену →крышка: Left: Terminal: EU
2M021 1213 запросить цену →крышка: Left: EU
2M021 1214 запросить цену →крышка: Left: NA
2M021 1218 запросить цену →крышка: Upper: Middle: EU
2M021 1219 запросить цену →крышка: Upper: Middle: NA
2M021 1222 запросить цену →крышка: Left: Terminal: NA
2M021 1223 запросить цену →крышка: Upper: Rear: EU
2M021 1224 запросить цену →крышка: Upper: Rear: NA
2M021 1227 запросить цену →крышка: Right: EU
2M021 1228 запросить цену →крышка: Right: NA
2M021 1233 запросить цену →крышка: Upper: Exit: EU
2M021 1234 запросить цену →крышка: Upper: Exit: NA
2M021 1235 запросить цену →направляющая: Slide: Exit: EU
2M021 1236 запросить цену →направляющая: Slide: Exit: NA
2M021 1250 запросить цену →рычаг: Door
2M021 1251 запросить цену →Door: Front
2M021 1253 запросить цену →Thermistor: перенос
2M021 1254 запросить цену →Feeler: Shutter
2M021 1256 запросить цену →Coil пружина: Button: Door
2M021 1263 запросить цену →Duct: крышка: Left
2M021 1264 запросить цену →Cushion: Duct: P
2M021 1268 запросить цену →Button: Door: рычаг
2M021 1275 запросить цену →крышка: Rear
2M021 1282 запросить цену →Louver
2M021 1401 запросить цену →Operation Sub-узел: EXP: Ass'y
2M021 2551 запросить цену →Rear Tray подача бумаги
