Ricoh Aficio sp 5100N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main в сборе (G186)
- крышка в сборе (G186)
- Frame в сборе 1 (G186)
- Frame в сборе 2 (G186)
- Fuse узел (G186)
- дуплекс соленоид в сборе (G186)
- дуплекс узел (M307)

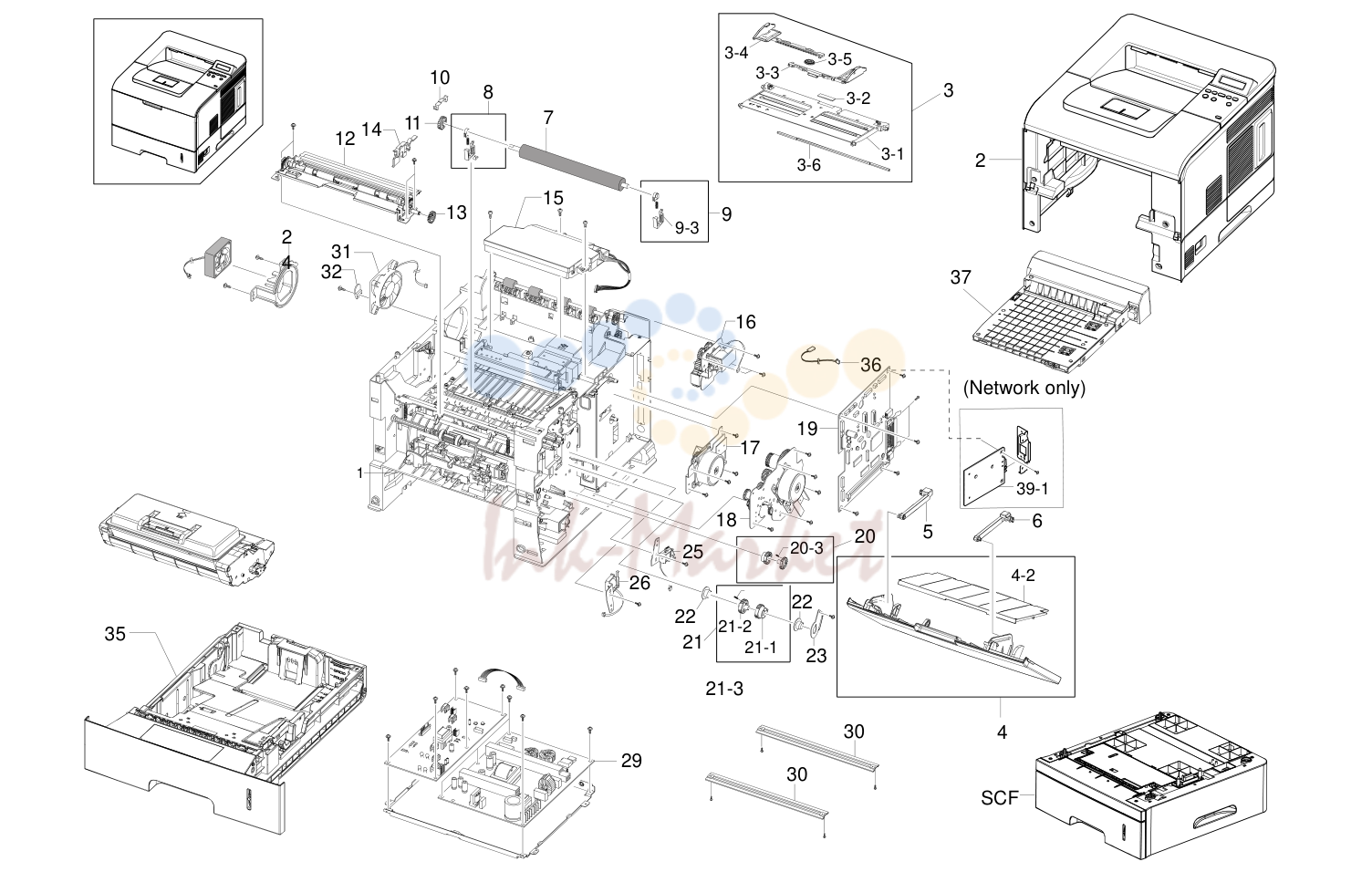

Main в сборе (G186)
| № | Артикул | Наименование |
|---|---|---|
| 1 | G186 1001 запросить цену → | ELA узел-Frame Base-US |
| 1 | G186 1501 запросить цену → | ELA узел-Frame Base-UK |
| 4 | G186 1008 запросить цену → | MEA узел-крышка MP |
| 1 | G186 1009 запросить цену → | Tray-M_Extend_MP |
| 7 | G186 1012 запросить цену → | ролик-перенос |
| 9 | G186 1014 запросить цену → | ELA узел-держатель_TR_L |
| 19 | G186 1026 запросить цену → | PBA-Main |
| 29 | G186 1041 запросить цену → | ELA Hou-Smps_Hvps_V1 (110V) |
| 29 | G186 1502 запросить цену → | ELA Hou-Smps_Hvps_V2 (220V) |
| 35 | G186 1046 запросить цену → | ELA узел-Cassette |
| 39 | G186 1050 запросить цену → | PBA Sub-NPC_PRT |

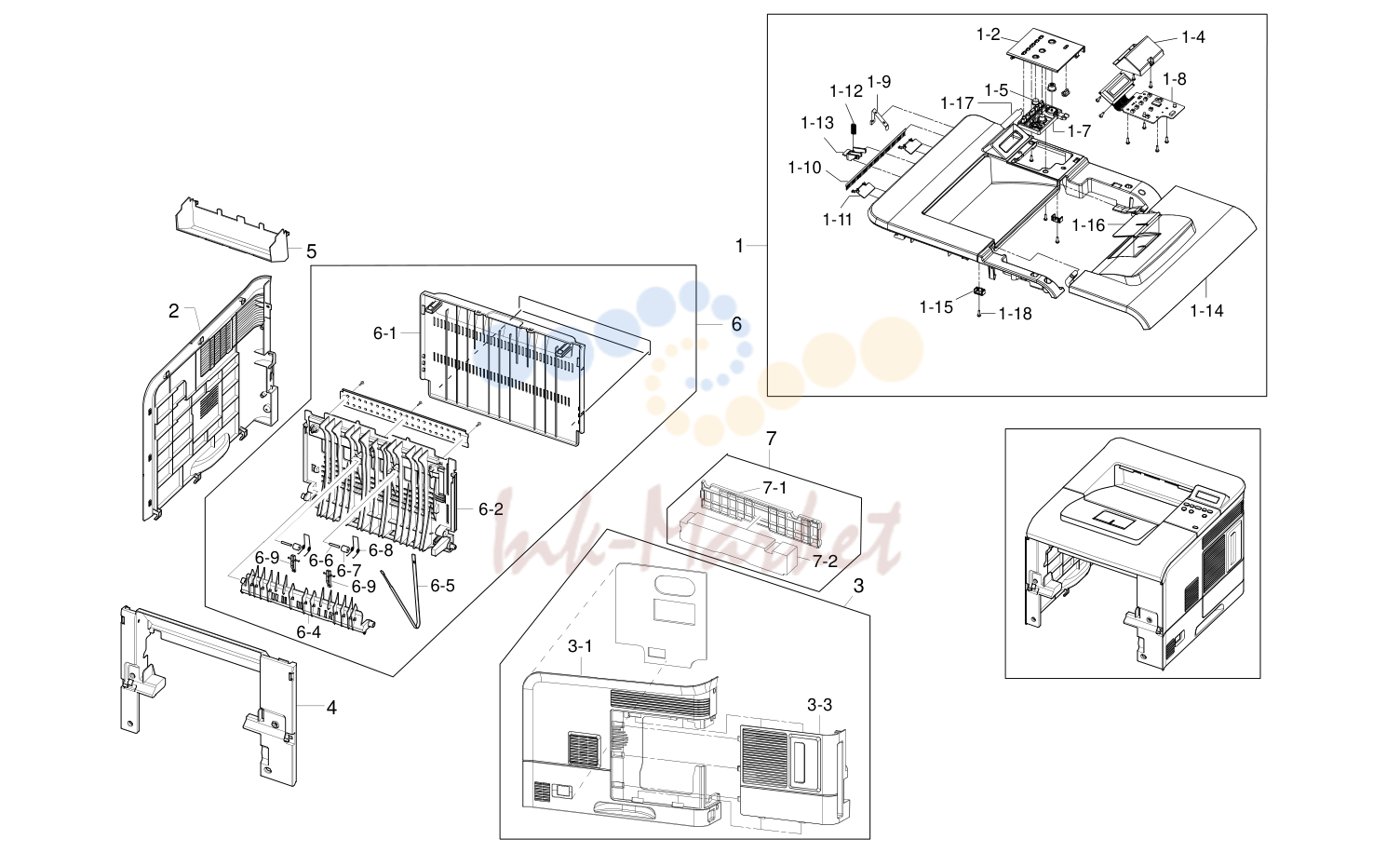

крышка в сборе (G186)
| № | Артикул | Наименование |
|---|---|---|
| 1 | G186 1053 запросить цену → | крышка-OP Panel |
| 1 | G186 1065 запросить цену → | крышка-Open |
| 2 | G186 1066 запросить цену → | крышка-M_Left |
| 3 | G186 1067 запросить цену → | MEA узел-крышка Right |
| 6 | G186 1070 запросить цену → | MEA узел-крышка Rear |
| 1 | G186 1071 запросить цену → | крышка-M_Rear |

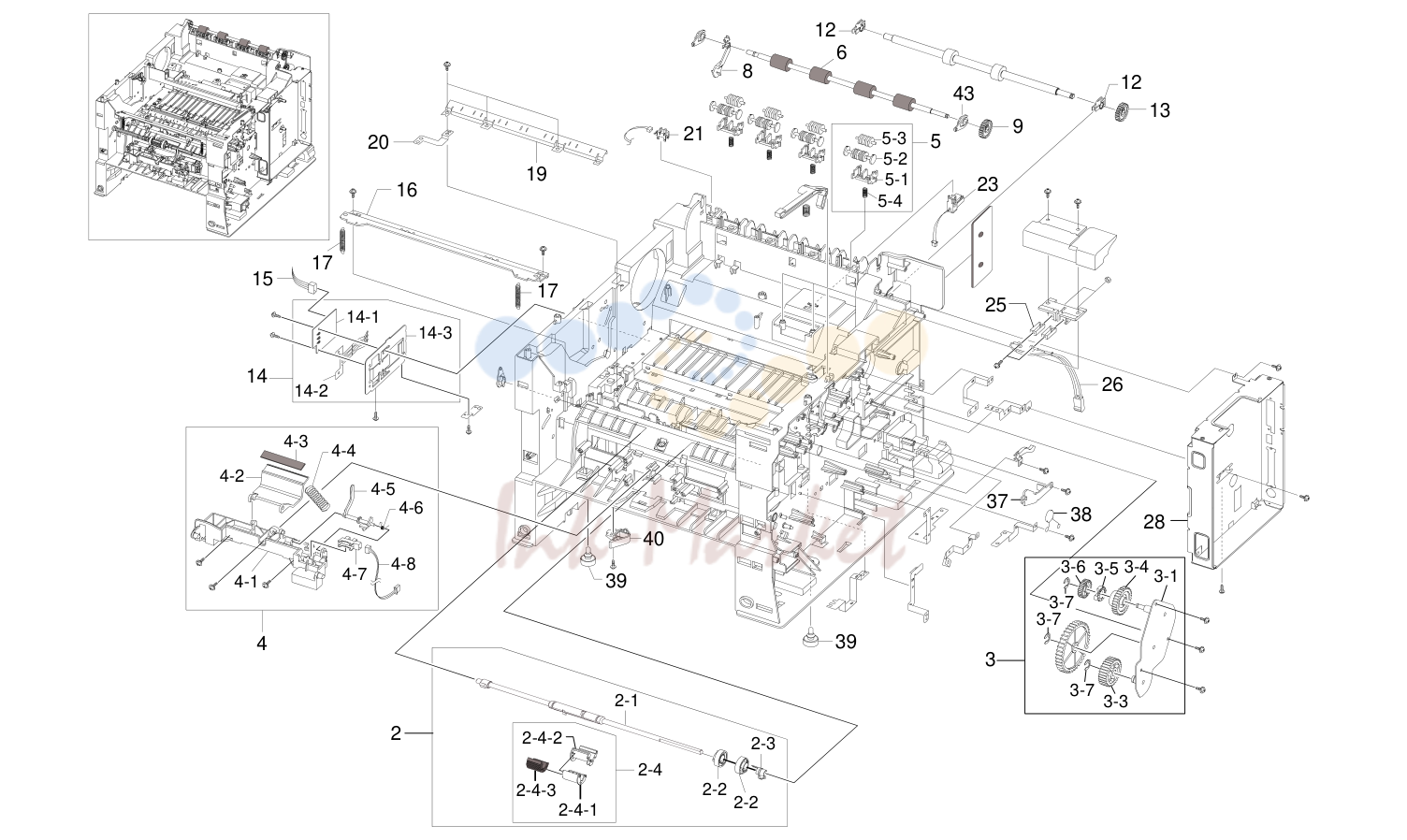

Frame в сборе 1 (G186)
| № | Артикул | Наименование |
|---|---|---|
| 3 | G186 1089 запросить цену → | MEA узел-шестерня Idle |

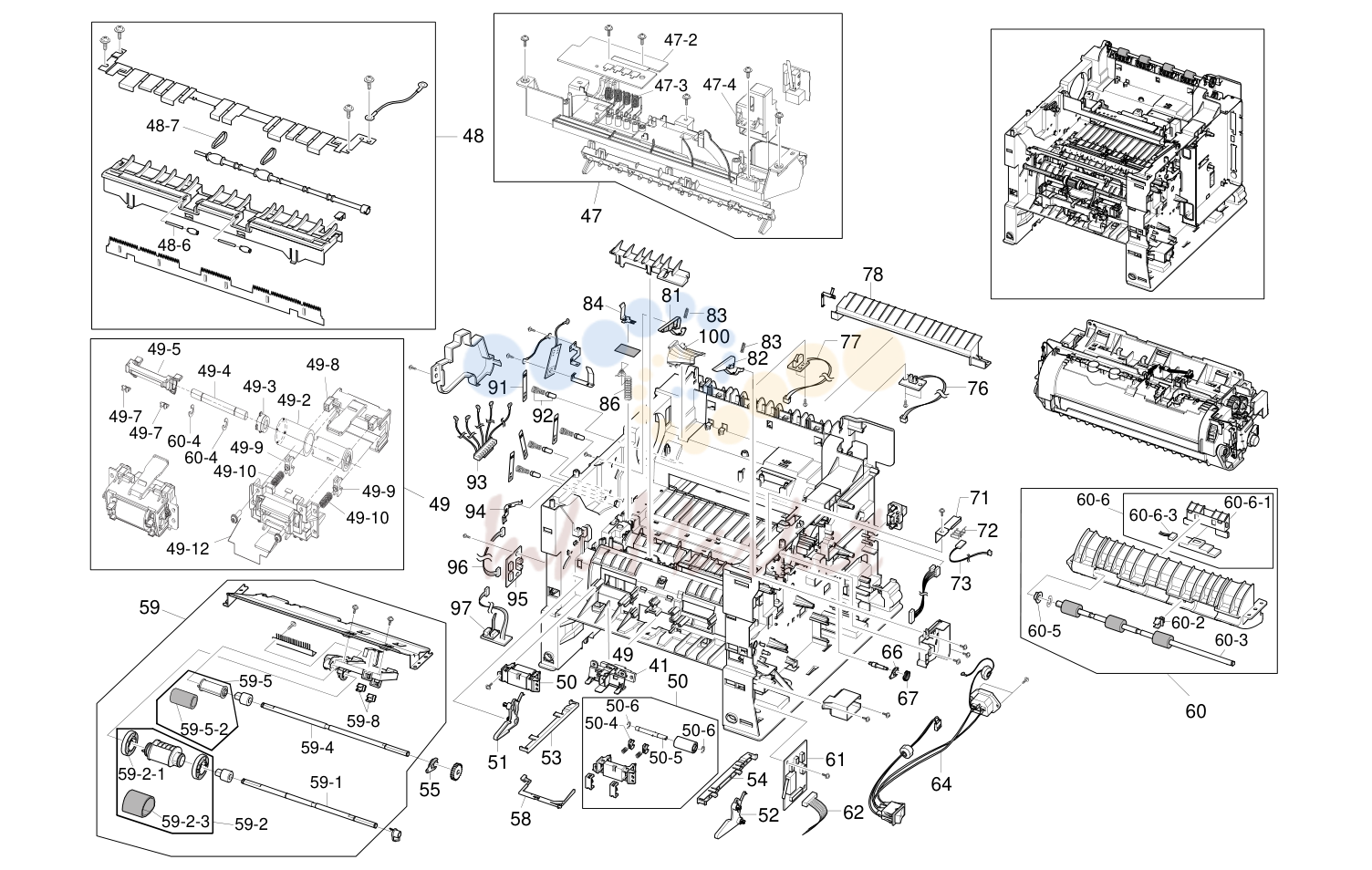

Frame в сборе 2 (G186)
| № | Артикул | Наименование |
|---|---|---|
| 61 | G186 1185 запросить цену → | PBA Sub-Joint |
| 64 | G186 1188 запросить цену → | жгут-Inlet |
| 73 | G186 1196 запросить цену → | PBA Sub-PTL2 |
| 76 | G186 1197 запросить цену → | PBA Sub-Exit датчик |
| 77 | G186 1198 запросить цену → | PBA Sub-Fuser SW |
| 93 | G186 1210 запросить цену → | жгут-HVPS |
| 95 | G186 1212 запросить цену → | PBA Sub-Empty |
| 96 | G186 1213 запросить цену → | жгут-датчик |
| 97 | G186 1214 запросить цену → | PBA Sub-Feed датчик |

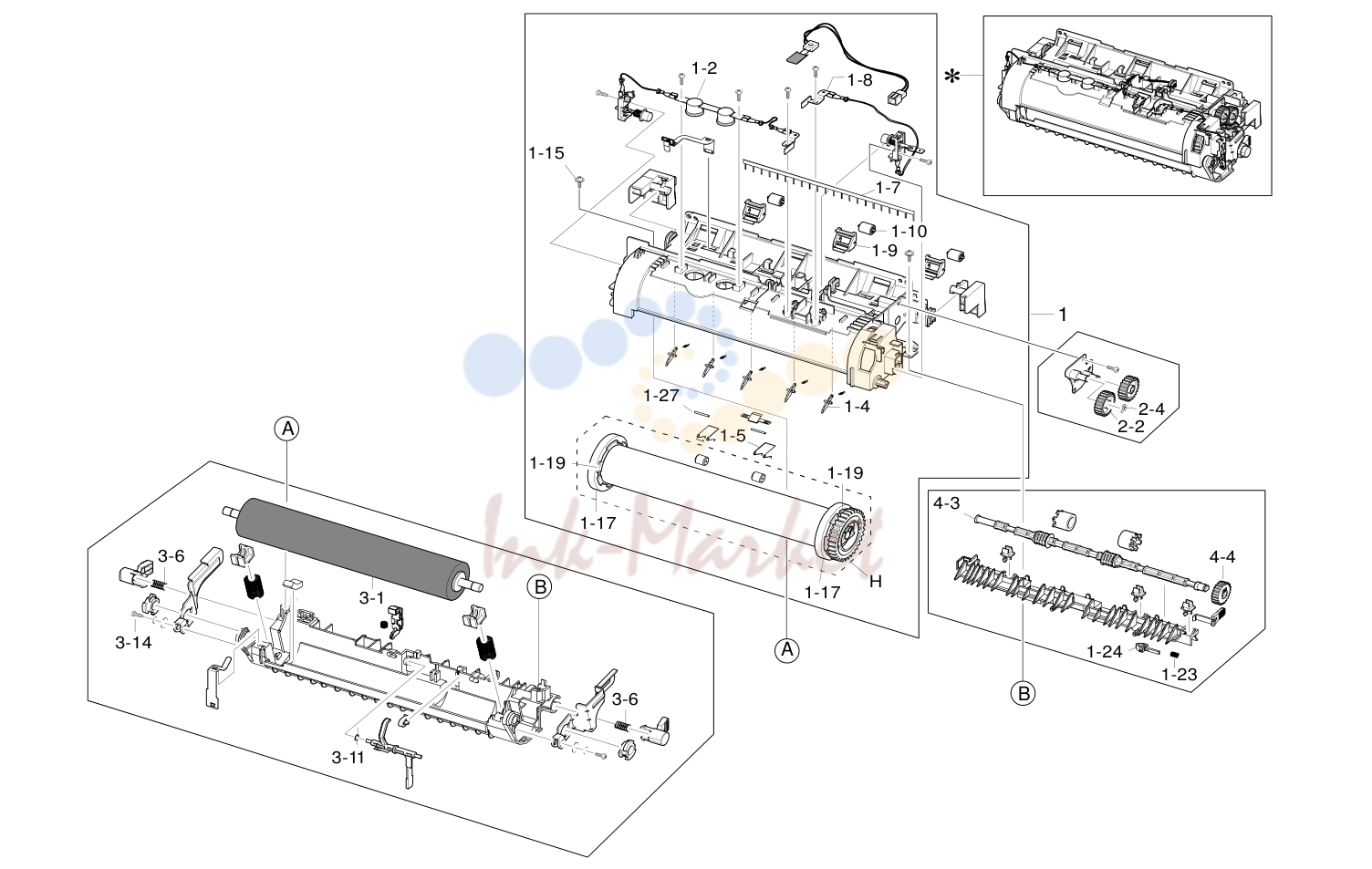

Fuse узел (G186)
| № | Артикул | Наименование |
|---|---|---|
| 11 | G186 1217 запросить цену → | ELA узел-Fuser_110V |
| 1 | G186 1225 запросить цену → | ELA узел-Heat_220V |
| 10 | G186 1059 запросить цену → | MEC-Brush Antistatic |
| 14 | G186 1259 запросить цену → | пружина-ES |

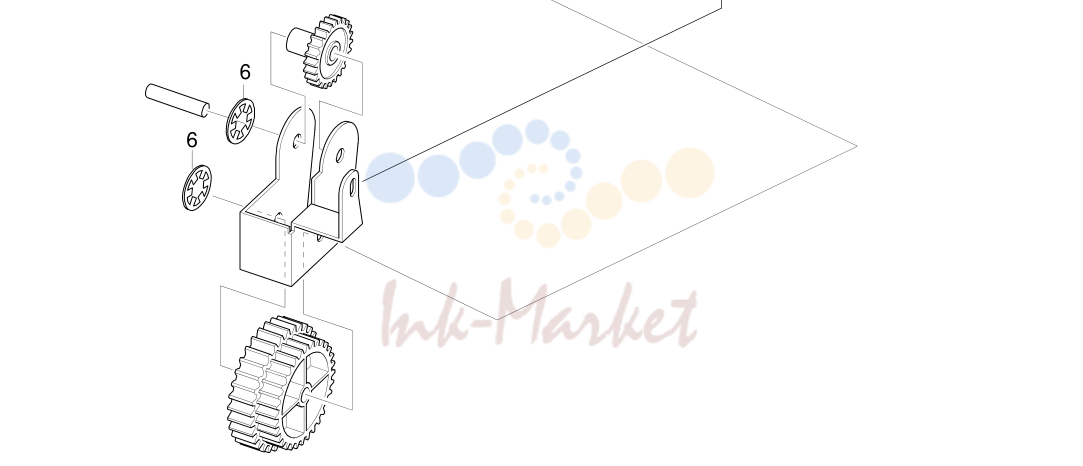

дуплекс соленоид в сборе (G186)
| № | Артикул | Наименование |
|---|---|---|
| 21 | G186 1046 запросить цену → | ELA узел-Cassette |
| 8 | G186 1300 запросить цену → | направляющая-M_Lock A |
| 19 | G186 1305 запросить цену → | MEA узел-держатель Pad |

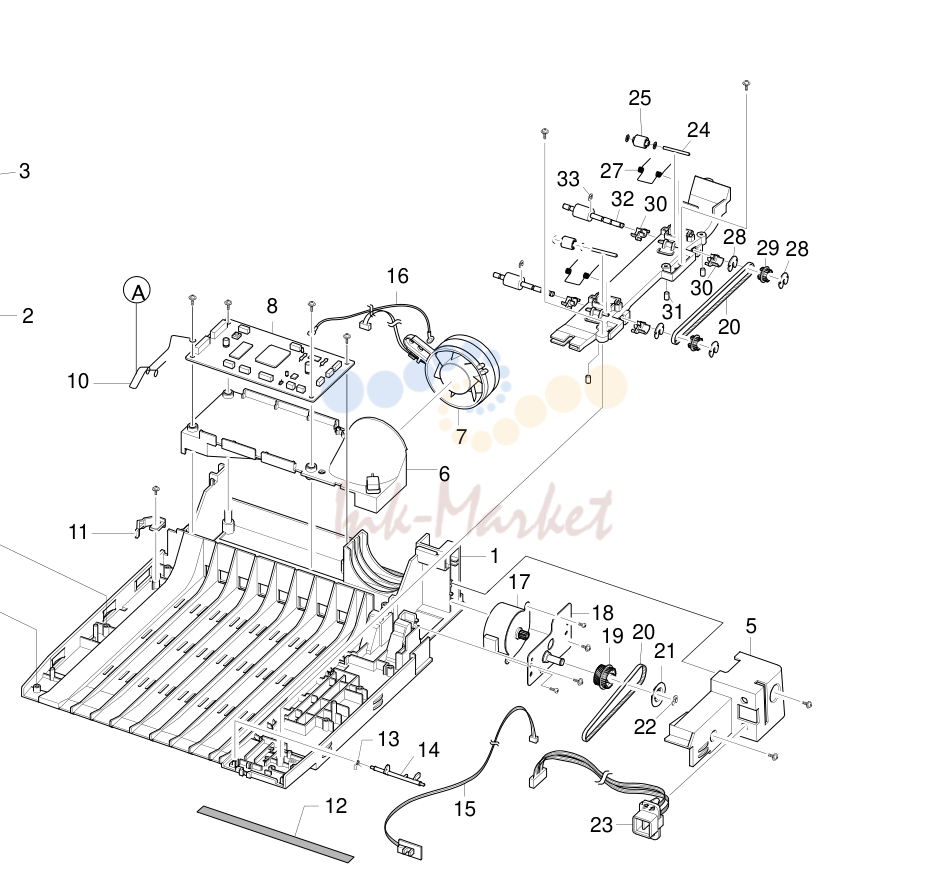

дуплекс узел (M307)
| № | Артикул | Наименование |
|---|---|---|
| 3 | M307 1004 запросить цену → | крышка-M_Rear_Dup |
| 36 | G186 1046 запросить цену → | ELA узел-Cassette |
