Ricoh Aficio sp 3500SF 3510SF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

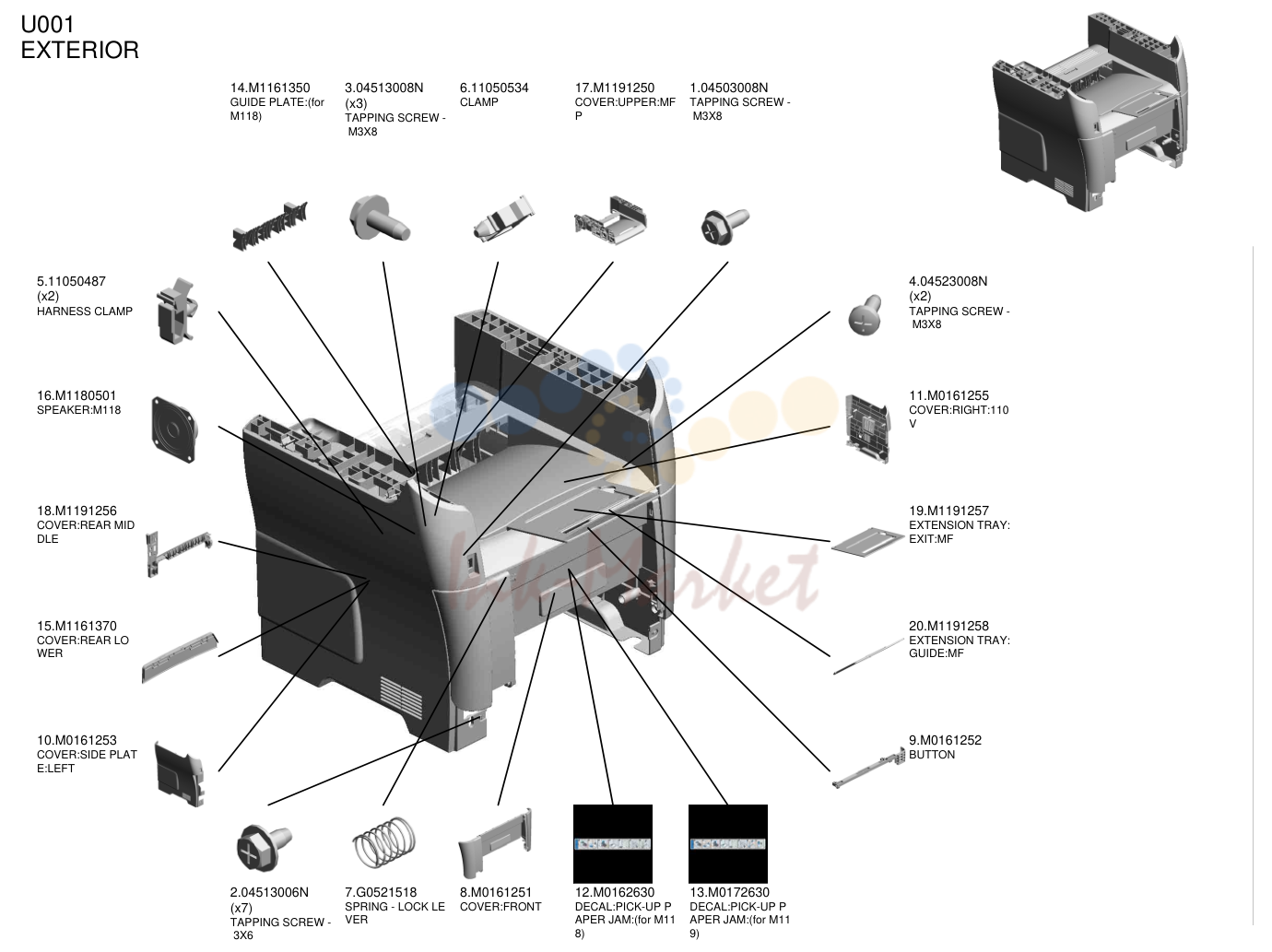

внешние детали

внешние детали

№АртикулНаименование
14M1161350 запросить цену →направляющая пластина:(for M118)
304513008N запросить цену →TAPPING винт - M3X8
611050534 запросить цену →CLAMP
17M1191250 запросить цену →крышка:UPPER:MF P
104503008N запросить цену →TAPPING винт - M3X8
511050487 запросить цену →жгут CLAMP
16M1180501 запросить цену →SPEAKER:M118
18M1191256 запросить цену →крышка:REAR MID DLE
15M1161370 запросить цену →крышка:REAR LO WER
10M0161253 запросить цену →крышка:SIDE PLAT E:LEFT
404523008N запросить цену →TAPPING винт - M3X8
11M0161255 запросить цену →крышка:RIGHT:110 V
19M1191257 запросить цену →EXTENSION TRAY: EXIT:MF
20M1191258 запросить цену →EXTENSION TRAY: направляющая:MF
9M0161252 запросить цену →BUTTON
204513006N запросить цену →TAPPING винт - 3X6
7G0521518 запросить цену →пружина - LOCK LE VER
8M0161251 запросить цену →крышка:FRONT
12M0162630 запросить цену →DECAL:PICK-UP P APER JAM:(for M11 8)
13M0172630 запросить цену →DECAL:PICK-UP P APER JAM:(for M11 9)

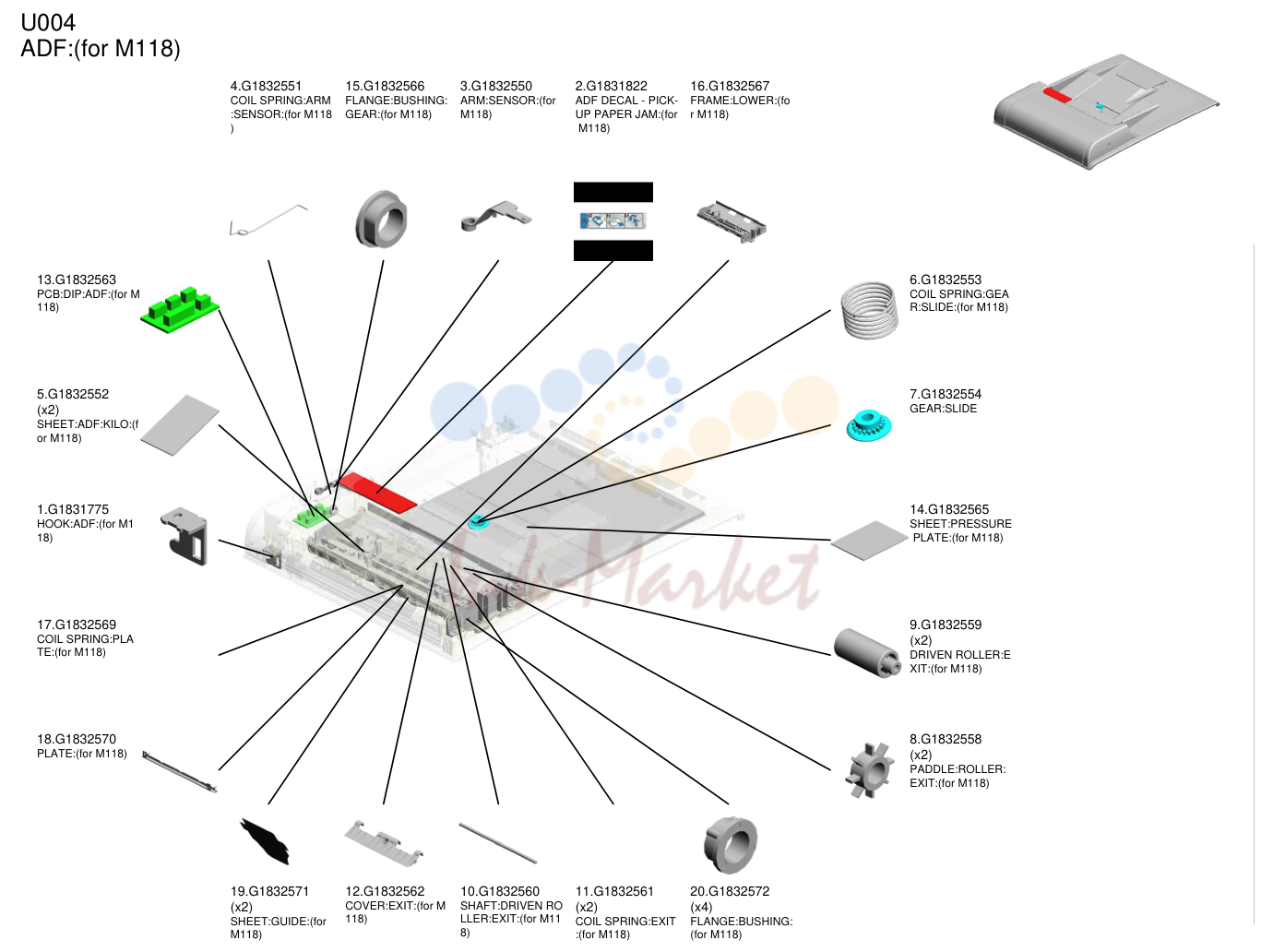

автоподатчик (АПД)

автоподатчик (АПД)

№АртикулНаименование
4G1832551 запросить цену →COIL пружина:ARM :датчик:(for M118 )
15G1832566 запросить цену →FLANGE:втулка: шестерня:(for M118)
3G1832550 запросить цену →ARM:датчик:(for M118)
2G1831822 запросить цену →автоподатчик (АПД) DECAL - PICK- UP PAPER JAM:(for M118)
16G1832567 запросить цену →FRAME:LOWER:(fo r M118)
13G1832563 запросить цену →плата:DIP:автоподатчик (АПД):(for M 118)
5G1832552 запросить цену →SHEET:автоподатчик (АПД):KILO:(f or M118)
1G1831775 запросить цену →HOOK:автоподатчик (АПД):(for M1 18)
17G1832569 запросить цену →COIL пружина:PLA TE:(for M118)
18G1832570 запросить цену →пластина:(for M118)
6G1832553 запросить цену →COIL пружина:GEA R:SLIDE:(for M118)
7G1832554 запросить цену →шестерня:SLIDE
14G1832565 запросить цену →SHEET:PRESSURE пластина:(for M118)
9G1832559 запросить цену →DRIVEN ролик:E XIT:(for M118)
8G1832558 запросить цену →PADDLE:ролик: EXIT:(for M118)
19G1832571 запросить цену →SHEET:направляющая:(for M118)
12G1832562 запросить цену →крышка:EXIT:(for M 118)
10G1832560 запросить цену →вал:DRIVEN RO LLER:EXIT:(for M11 8)
11G1832561 запросить цену →COIL пружина:EXIT :(for M118)
20G1832572 запросить цену →FLANGE:втулка: (for M118)

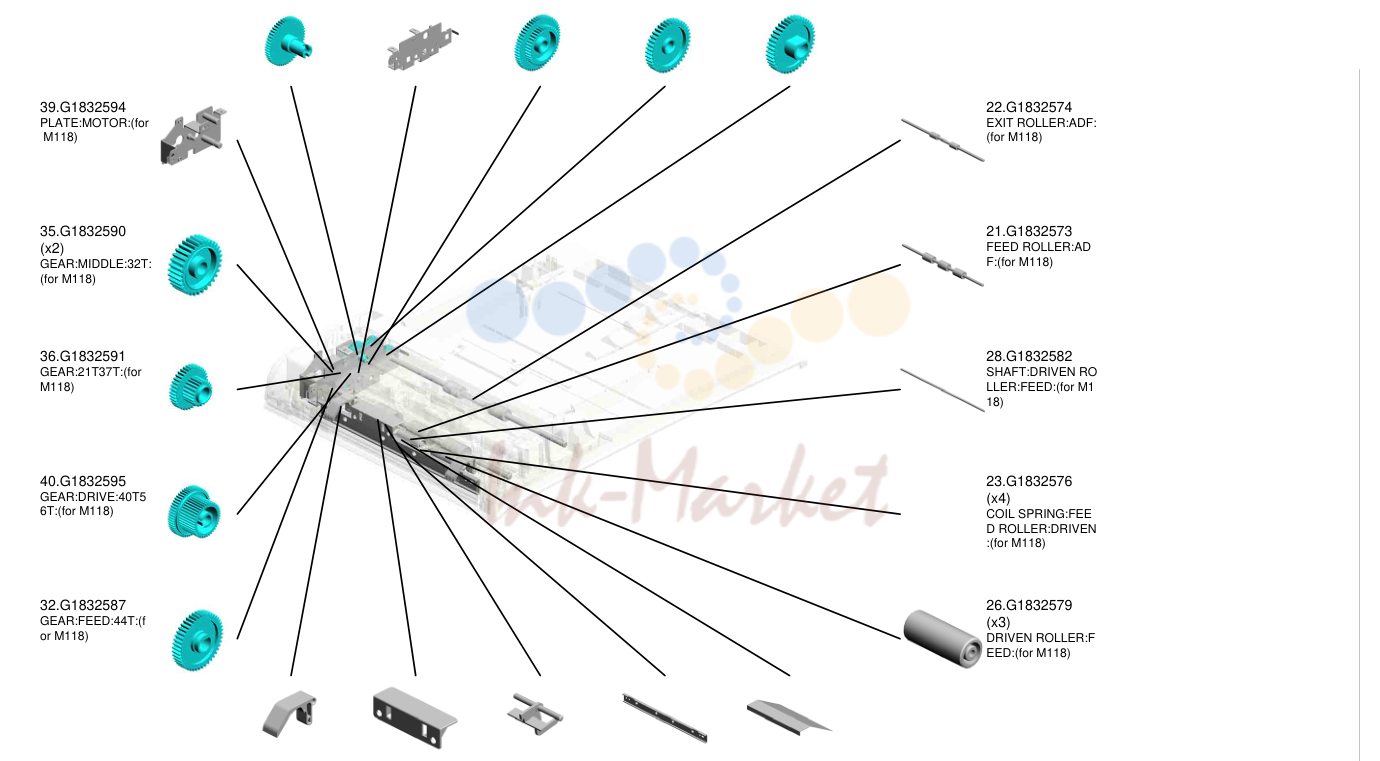

автоподатчик (АПД)

автоподатчик (АПД)

№АртикулНаименование
37G1832592 запросить цену →шестерня:51T:(for M11 8)
31G1832586 запросить цену →пластина:REAR:(for M 118)
38G1832593 запросить цену →шестерня:DRIVE:39T5 5T:(for M118)
34G1832589 запросить цену →шестерня:20T39T:(for M118)
33G1832588 запросить цену →шестерня:EXIT:41T:(for M118)
39G1832594 запросить цену →пластина:мотор:(for M118)
35G1832590 запросить цену →шестерня:MIDDLE:32T: (for M118)
36G1832591 запросить цену →шестерня:21T37T:(for M118)
40G1832595 запросить цену →шестерня:DRIVE:40T5 6T:(for M118)
32G1832587 запросить цену →шестерня:FEED:44T:(f or M118)
22G1832574 запросить цену →EXIT ролик:автоподатчик (АПД): (for M118)
21G1832573 запросить цену →FEED ролик:AD F:(for M118)
28G1832582 запросить цену →вал:DRIVEN RO LLER:FEED:(for M1 18)
23G1832576 запросить цену →COIL пружина:FEE D ролик:DRIVEN :(for M118)
26G1832579 запросить цену →DRIVEN ролик:F EED:(for M118)
25G1832578 запросить цену →ARM:PRESSURE R ELEASE:(for M118)
29G1832583 запросить цену →FIX STAND:SENSO R:FEED:(for M118)
24G1832577 запросить цену →FEELER:датчик: FEED:(for M118)
27G1832580 запросить цену →STAY:FEED:(for M1 18)
30G1832585 запросить цену →SHEET:FEELER:FE ED:(for M118)

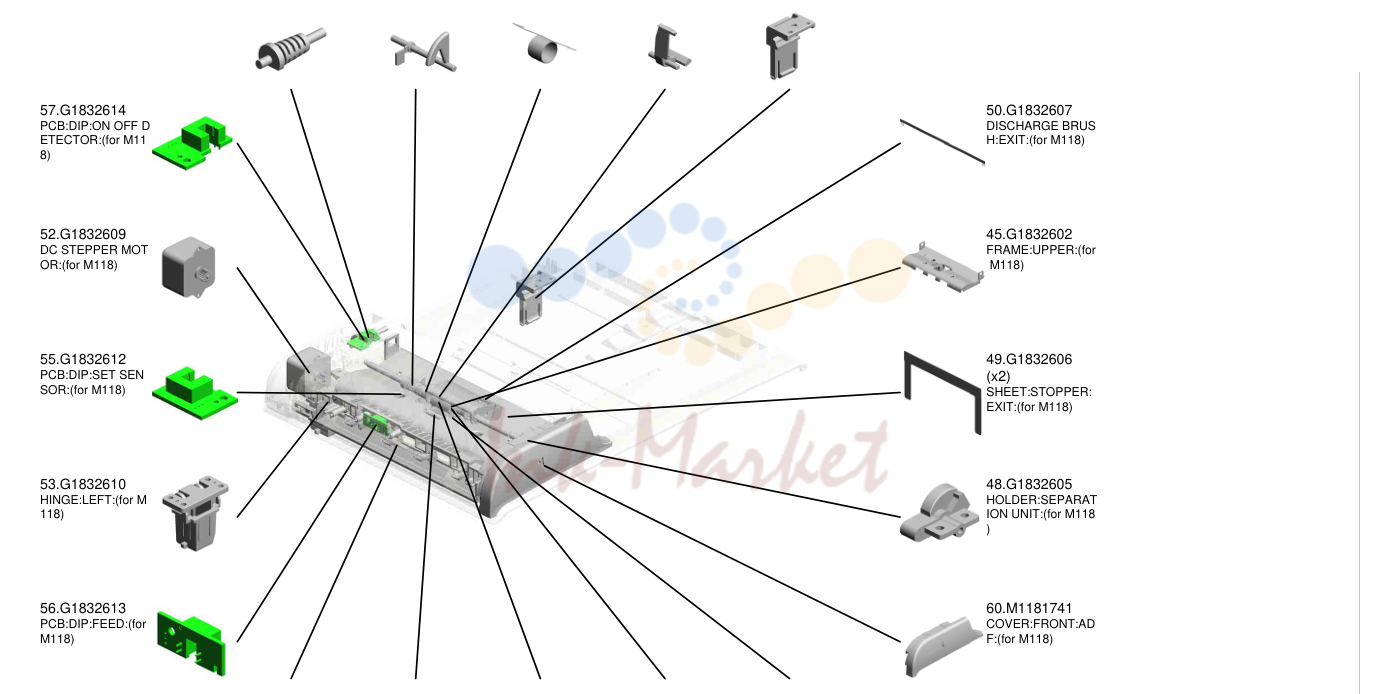

автоподатчик (АПД)

автоподатчик (АПД)

№АртикулНаименование
59M1181555 запросить цену →кабель:автоподатчик (АПД):(for M1 18)
47G1832604 запросить цену →FEELER:SET SENS OR:(for M118)
46G1832603 запросить цену →COIL пружина:FEE LER:SET датчик: (for M118)
43G1832600 запросить цену →SHUTTER:PAPER:( for M118)
54G1832611 запросить цену →HINGE:RIGHT:(for M118)
57G1832614 запросить цену →плата:DIP:ON OFF D ETECTOR:(for M11 8)
52G1832609 запросить цену →DC STEPPER MOT OR:(for M118)
55G1832612 запросить цену →плата:DIP:SET SEN SOR:(for M118)
53G1832610 запросить цену →HINGE:LEFT:(for M 118)
56G1832613 запросить цену →плата:DIP:FEED:(for M118)
50G1832607 запросить цену →DISCHARGE BRUS H:EXIT:(for M118)
45G1832602 запросить цену →FRAME:UPPER:(for M118)
49G1832606 запросить цену →SHEET:стопор: EXIT:(for M118)
48G1832605 запросить цену →держатель:SEPARAT ION узел:(for M118 )
60M1181741 запросить цену →крышка:FRONT:AD F:(for M118)
58M0161601 запросить цену →направляющая:FEED:DRIV EN:(for M118)
41G1832598 запросить цену →ролик:BACK UP: FEED:(for M118)
42G1832599 запросить цену →COIL пружина:SHU TTER:PAPER:(for M 118)
51G1832608 запросить цену →SEPARATION узел :автоподатчик (АПД):(for M118)
44G1832601 запросить цену →SEPARATION PAD: автоподатчик (АПД):(for M118)

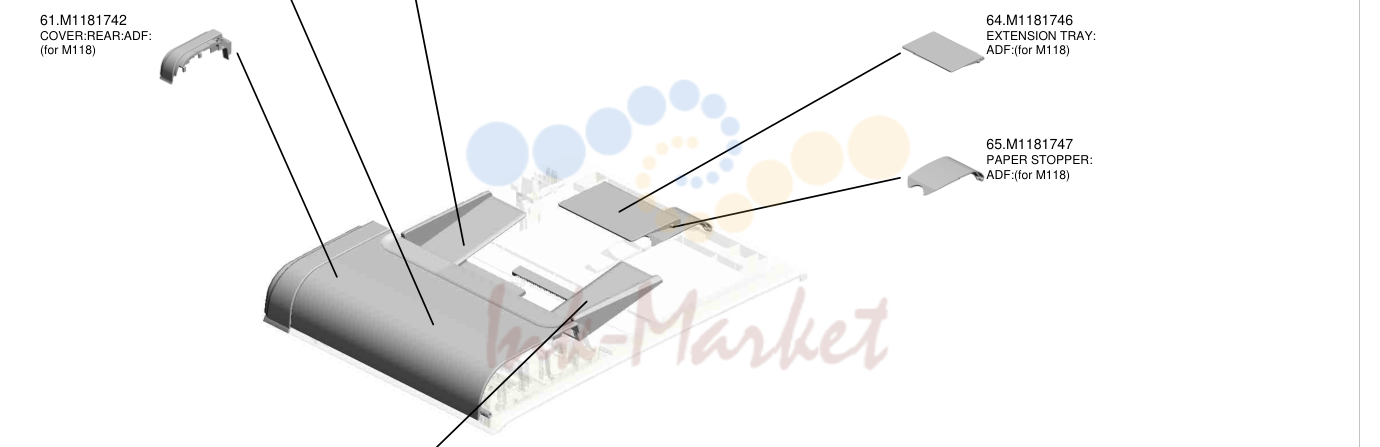

автоподатчик (АПД)

автоподатчик (АПД)

№АртикулНаименование
66M1182564 запросить цену →крышка:автоподатчик (АПД):(for M 118)
62M1181744 запросить цену →SIDE FENCE:RIGH T:(for M118)
61M1181742 запросить цену →крышка:REAR:автоподатчик (АПД): (for M118)
64M1181746 запросить цену →EXTENSION TRAY: автоподатчик (АПД):(for M118)
65M1181747 запросить цену →PAPER стопор: автоподатчик (АПД):(for M118)
63M1181745 запросить цену →SIDE FENCE:LEFT: (for M118)

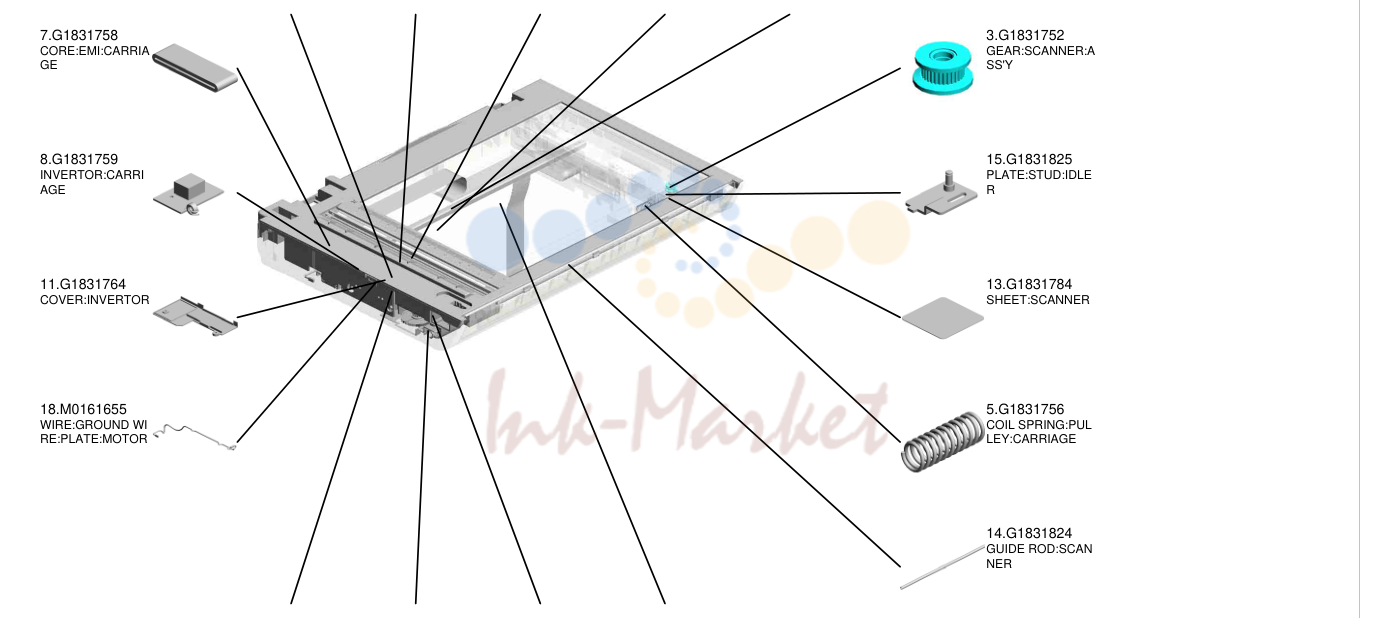

сканер

сканер

№АртикулНаименование
12G1831765 запросить цену →CCD:MODULE:ASS' Y
9G1831761 запросить цену →крышка:CARRIAGE :UPPER
10G1831762 запросить цену →FLUORESCENT TU BE:CARRIAGE
17M0161654 ✓ в наличииFLAT кабель:CARR IAGE
2G1831751 запросить цену →SLIDE RAIL:CARRI AGE
7G1831758 запросить цену →CORE:EMI:CARRIA GE
8G1831759 запросить цену →INVERTOR:CARRI AGE
11G1831764 запросить цену →крышка:INVERTOR
18M0161655 запросить цену →WIRE:GROUND WI RE:пластина:мотор
3G1831752 запросить цену →шестерня:сканер:A SS'Y
15G1831825 запросить цену →пластина:STUD:IDLE R
13G1831784 запросить цену →SHEET:сканер
5G1831756 запросить цену →COIL пружина:PUL LEY:CARRIAGE
14G1831824 запросить цену →направляющая ROD:SCAN NER
16G1831827 запросить цену →GROUND пластина:S CANNER:LEFT
1G1831750 запросить цену →пластина:направляющая ROD :сканер
4G1831753 запросить цену →PULLEY:CARRIAG E:ASS'Y
6G1831757 запросить цену →CASE:сканер:U PPER

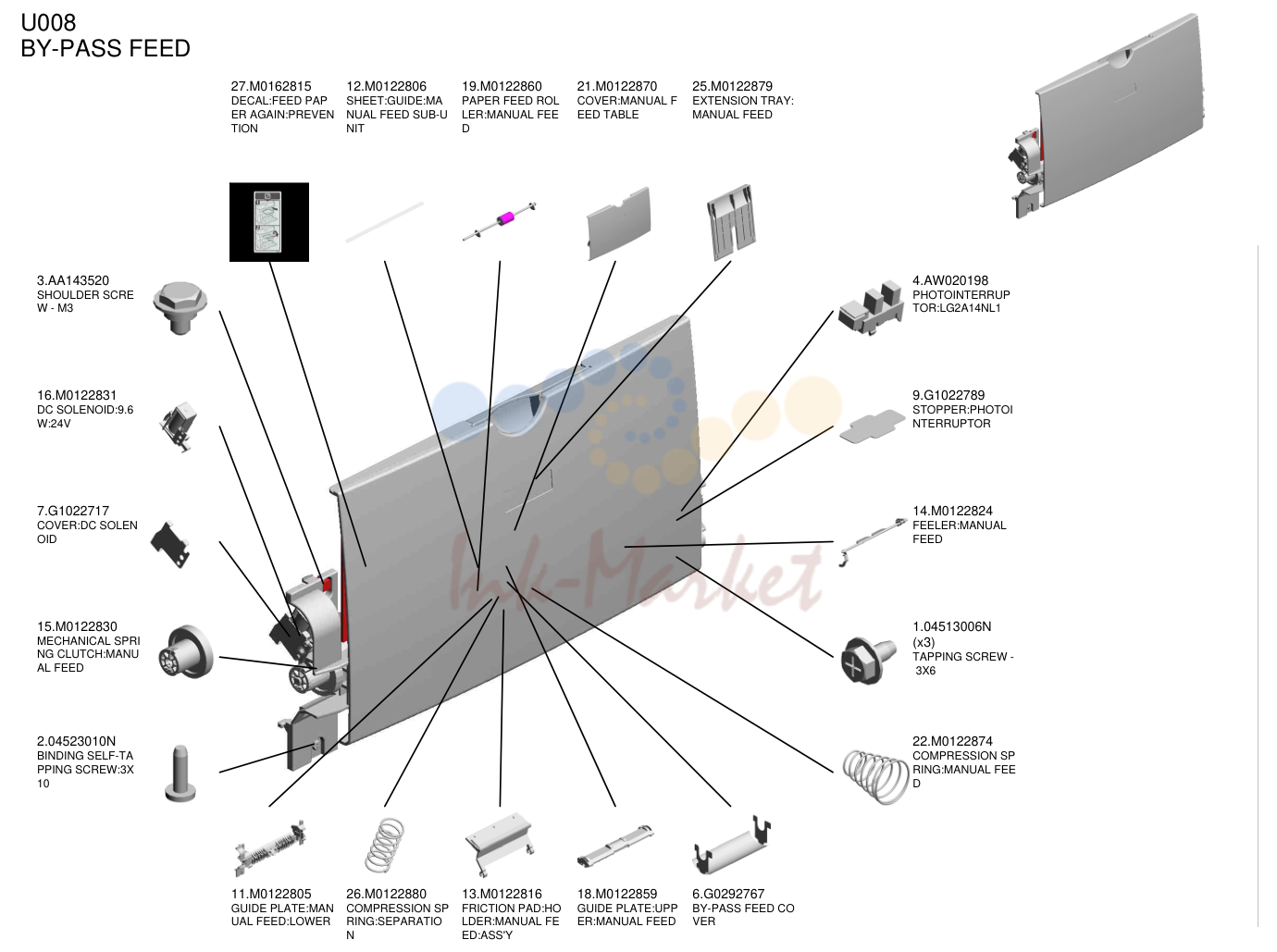

BY-PASS FEED

BY-PASS FEED

№АртикулНаименование
27M0162815 запросить цену →DECAL:FEED PAP ER AGAIN:PREVEN TION
12M0122806 запросить цену →SHEET:направляющая:MA NUAL FEED SUB-U NIT
19M0122860 под заказподача бумаги ROL LER:MANUAL FEE D
21M0122870 запросить цену →крышка:MANUAL F EED TABLE
25M0122879 запросить цену →EXTENSION TRAY: MANUAL FEED
3AA143520 запросить цену →SHOULDER SCRE W - M3
16M0122831 запросить цену →DC соленоид:9.6 W:24V
7G1022717 запросить цену →крышка:DC SOLEN OID
15M0122830 ✓ в наличииMECHANICAL SPRI NG муфта:MANU AL FEED
204523010N запросить цену →BINDING SELF-TA PPING винт:3X 10
4AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
9G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
14M0122824 запросить цену →FEELER:MANUAL FEED
104513006N запросить цену →TAPPING винт - 3X6
22M0122874 запросить цену →COMPRESSION SP RING:MANUAL FEE D
11M0122805 запросить цену →направляющая пластина:MAN UAL FEED:LOWER
26M0122880 запросить цену →COMPRESSION SP RING:SEPARATIO N
13M0122816 под заказFRICTION PAD:HO LDER:MANUAL FE ED:ASS'Y
18M0122859 запросить цену →направляющая пластина:UPP ER:MANUAL FEED
6G0292767 запросить цену →BY-PASS FEED CO VER

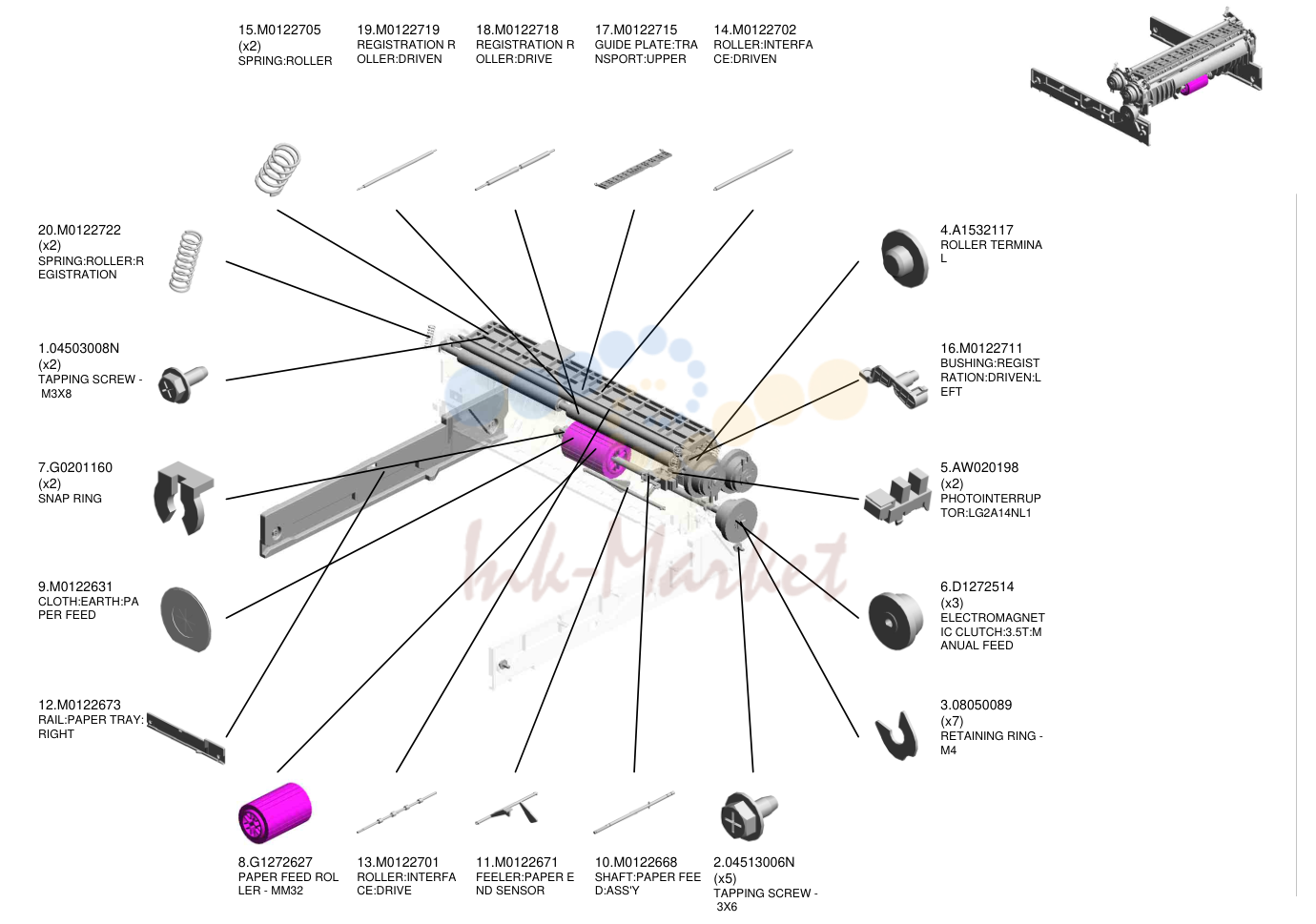

подача бумаги

подача бумаги

№АртикулНаименование
15M0122705 запросить цену →пружина:ролик
19M0122719 запросить цену →регистрация R OLLER:DRIVEN
18M0122718 запросить цену →регистрация R OLLER:DRIVE
17M0122715 запросить цену →направляющая пластина:TRA NSPORT:UPPER
14M0122702 запросить цену →ролик:INTERFA CE:DRIVEN
20M0122722 запросить цену →пружина:ролик:R EGISTRATION
104503008N запросить цену →TAPPING винт - M3X8
7G0201160 запросить цену →SNAP RING
9M0122631 запросить цену →CLOTH:EARTH:PA PER FEED
12M0122673 запросить цену →RAIL:лоток бумаги: RIGHT
4A1532117 запросить цену →ролик TERMINA L
16M0122711 запросить цену →втулка:REGIST RATION:DRIVEN:L EFT
5AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
6D1272514 запросить цену →ELECTROMAGNET IC муфта:3.5T:M ANUAL FEED
308050089 запросить цену →RETAINING RING - M4
8G1272627 под заказподача бумаги ROL LER - MM32
13M0122701 запросить цену →ролик:INTERFA CE:DRIVE
11M0122671 запросить цену →FEELER:PAPER E ND датчик
10M0122668 запросить цену →вал:PAPER FEE D:ASS'Y
204513006N запросить цену →TAPPING винт - 3X6

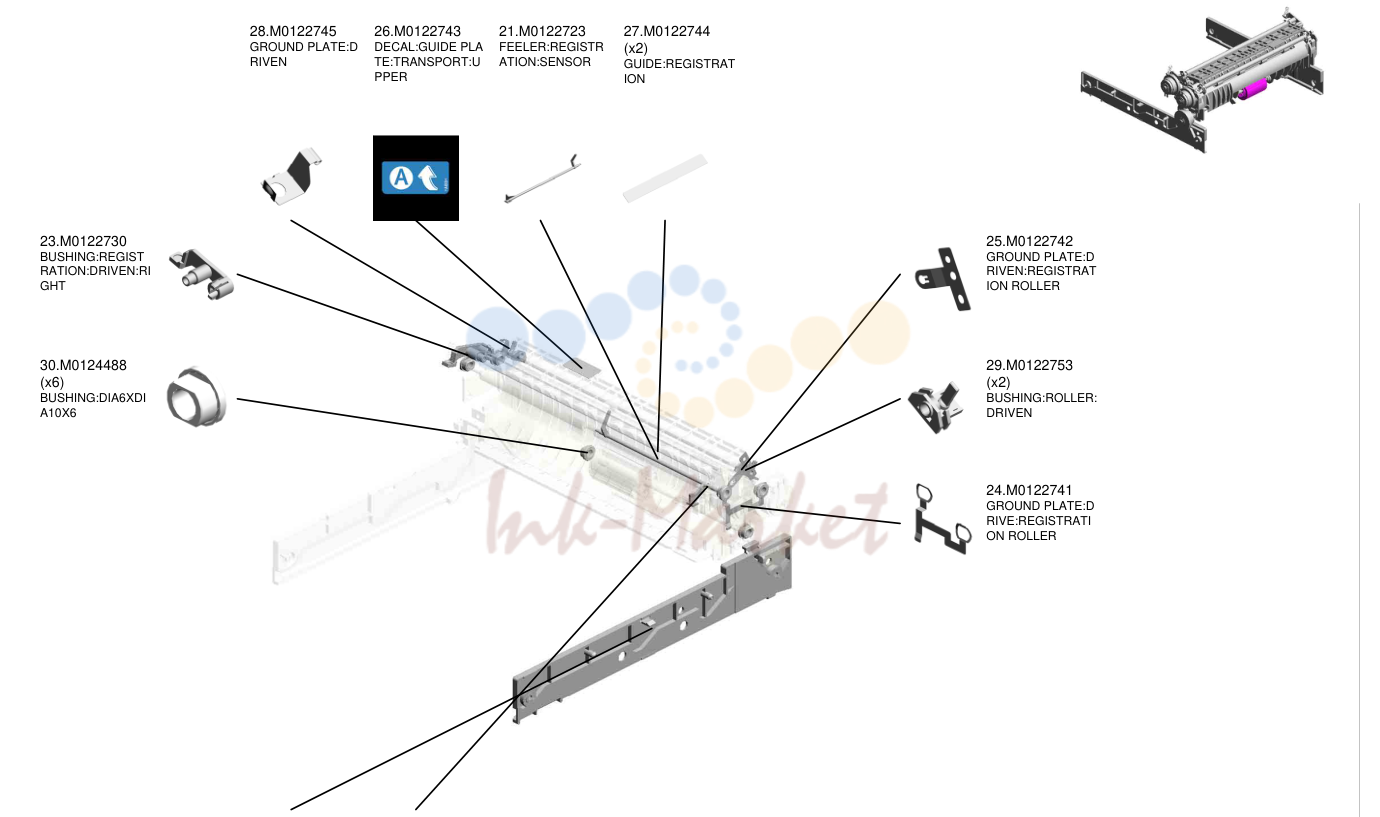

подача бумаги

подача бумаги

№АртикулНаименование
28M0122745 запросить цену →GROUND пластина:D RIVEN
26M0122743 запросить цену →DECAL:направляющая PLA TE:TRANSPORT:U PPER
21M0122723 запросить цену →FEELER:REGISTR ATION:датчик
27M0122744 запросить цену →направляющая:REGISTRAT ION
23M0122730 запросить цену →втулка:REGIST RATION:DRIVEN:RI GHT
30M0124488 запросить цену →втулка:DIA6XDI A10X6
25M0122742 запросить цену →GROUND пластина:D RIVEN:REGISTRAT ION ролик
29M0122753 запросить цену →втулка:ролик: DRIVEN
24M0122741 запросить цену →GROUND пластина:D RIVE:REGISTRATI ON ролик
31M1162672 под заказRAIL:лоток бумаги: LEFT
22M0122725 запросить цену →пружина:FEELER:R EGISTRATION

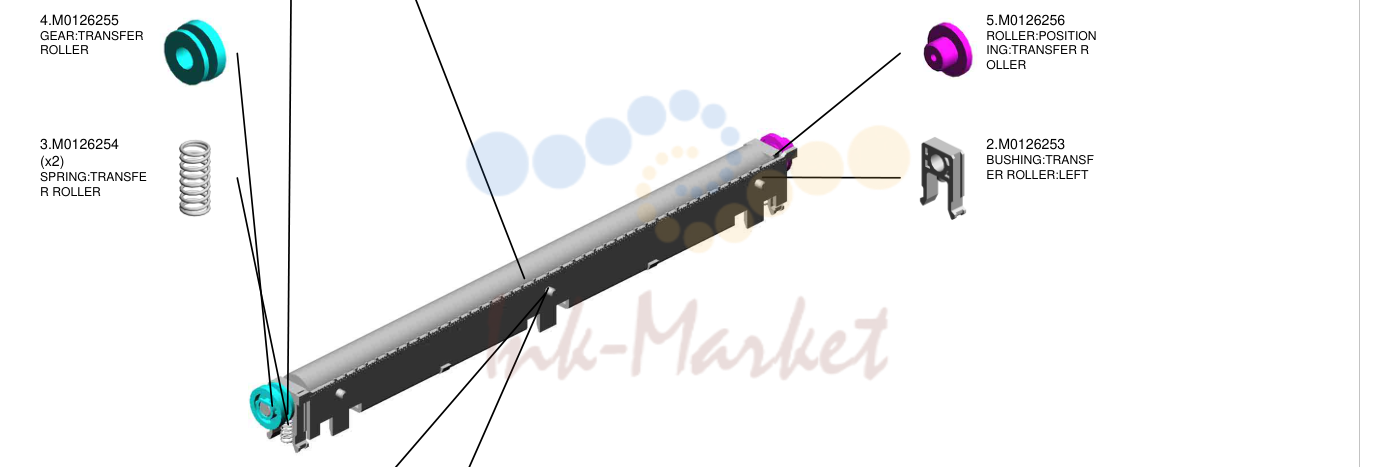

перенос/SEPARATION

перенос/SEPARATION

№АртикулНаименование
1M0126252 под заказвтулка:TRANSF ER ролик:RIGHT
8M1016250 под заказперенос ROLLE R
4M0126255 под заказшестерня:перенос ролик
3M0126254 запросить цену →пружина:TRANSFE R ролик
5M0126256 под заказролик:POSITION ING:перенос R OLLER
2M0126253 запросить цену →втулка:TRANSF ER ролик:LEFT
7M0126260 запросить цену →крышка:ELECTRO DE пластина
6M0126259 запросить цену →ELECTRODE PLAT E:SEPARATION

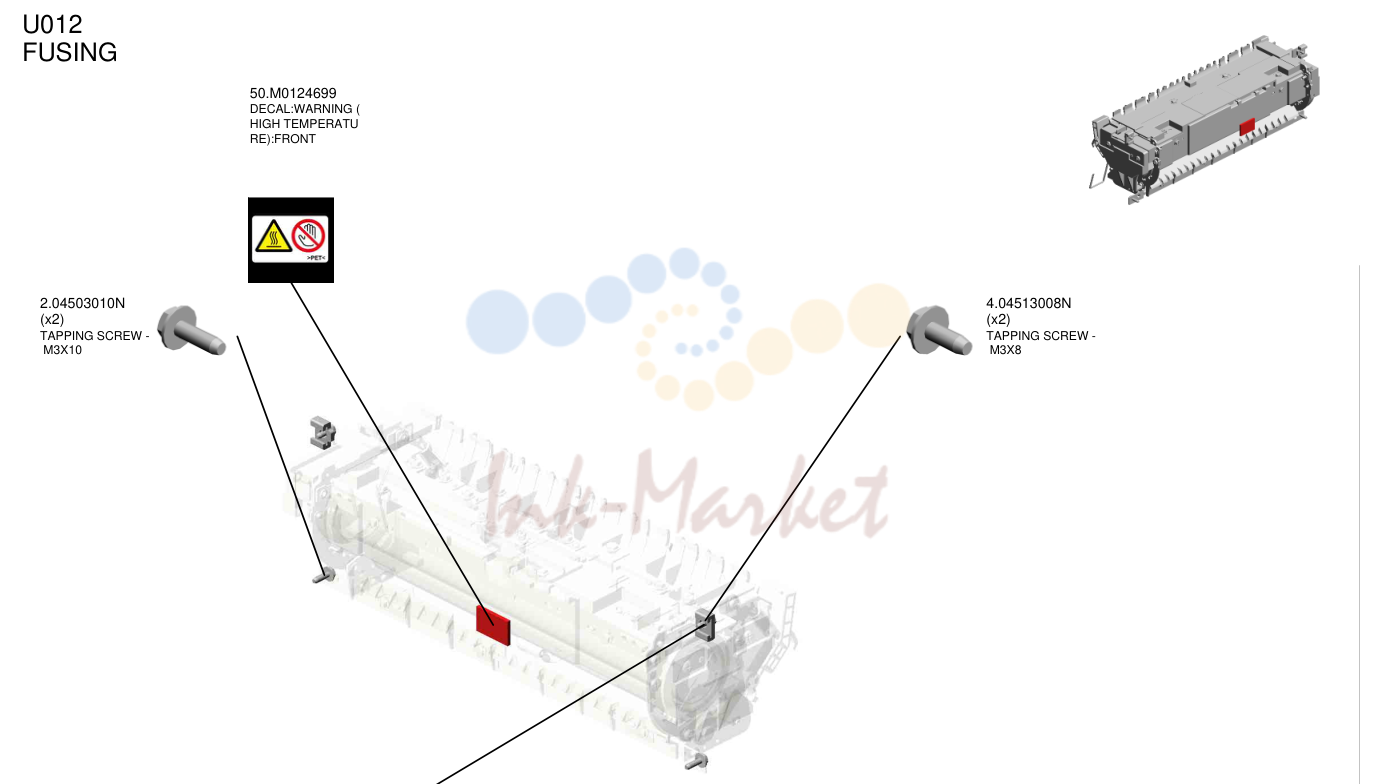

печь (закрепление)

печь (закрепление)

№АртикулНаименование
50M0124699 запросить цену →DECAL:WARNING ( HIGH TEMPERATU RE):FRONT
204503010N запросить цену →TAPPING винт - M3X10
404513008N запросить цену →TAPPING винт - M3X8
39M0124270 запросить цену →THERMAL INSULA TING втулка:FU SING узел

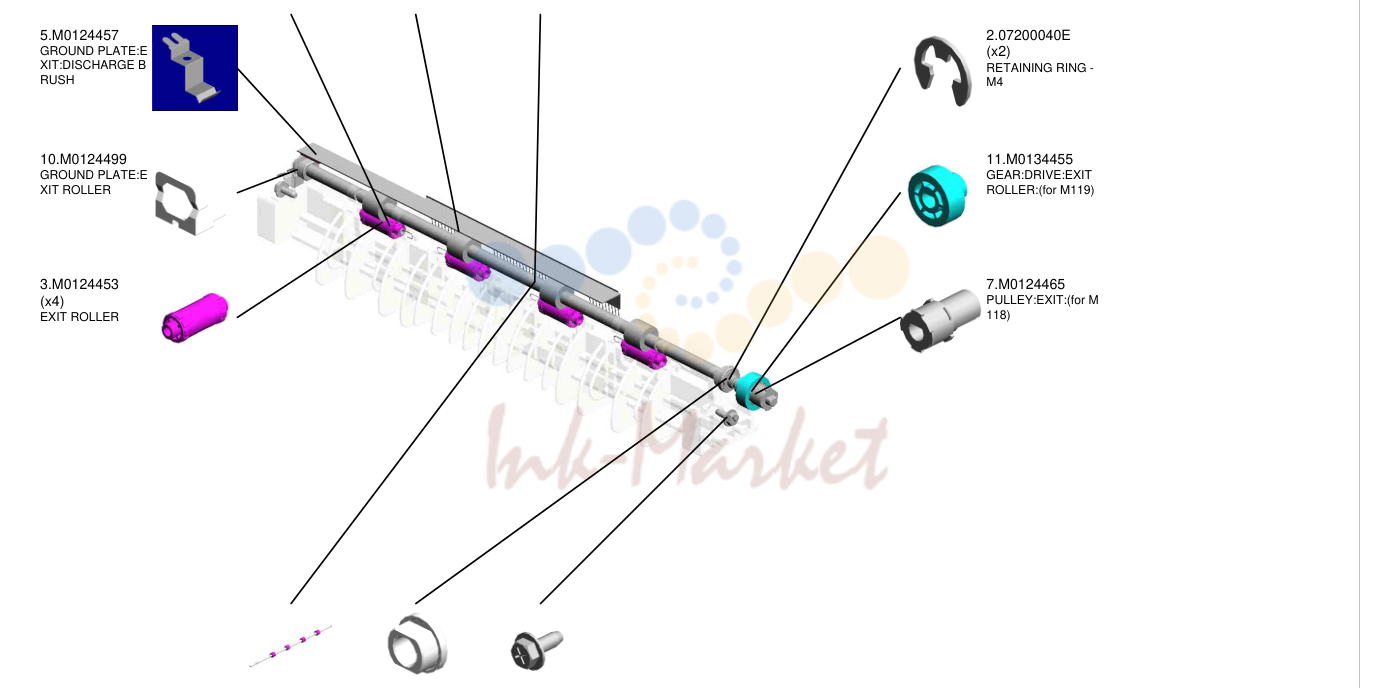

PAPER EXIT

PAPER EXIT

№АртикулНаименование
4M0124454 запросить цену →пружина:EXIT ROL LER:EXIT
6M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING
8M0124470 запросить цену →EXIT ролик:ASS' Y:(for M118)
5M0124457 запросить цену →GROUND пластина:E XIT:DISCHARGE B RUSH
10M0124499 запросить цену →GROUND пластина:E XIT ролик
3M0124453 запросить цену →EXIT ролик
207200040E запросить цену →RETAINING RING - M4
11M0134455 запросить цену →шестерня:DRIVE:EXIT ролик:(for M119)
7M0124465 запросить цену →PULLEY:EXIT:(for M 118)
12M0134470 запросить цену →EXIT ролик:DUP LEX:(for M119)
9M0124488 запросить цену →втулка:DIA6XDI A10X6
104503008N запросить цену →TAPPING винт - M3X8

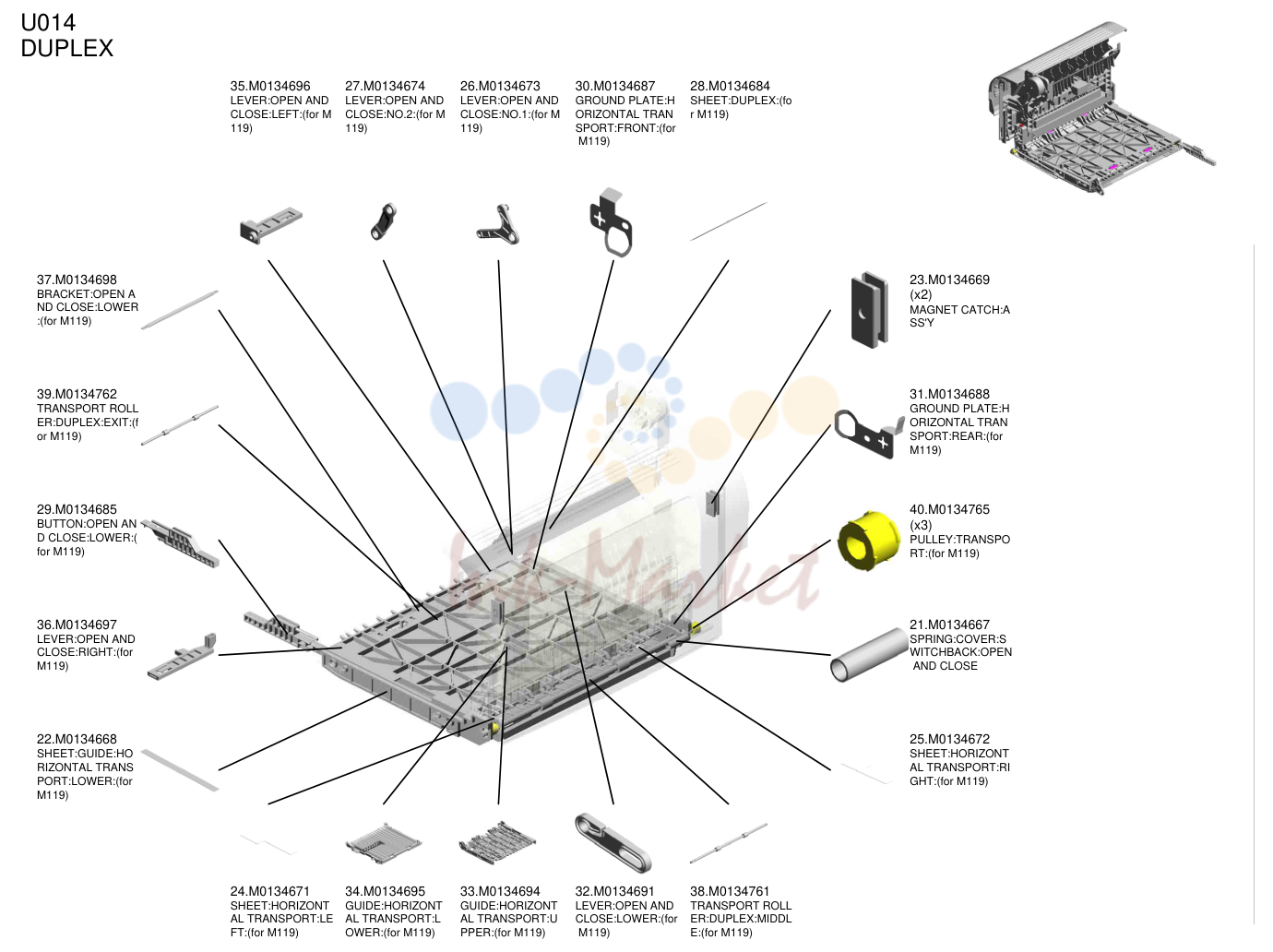

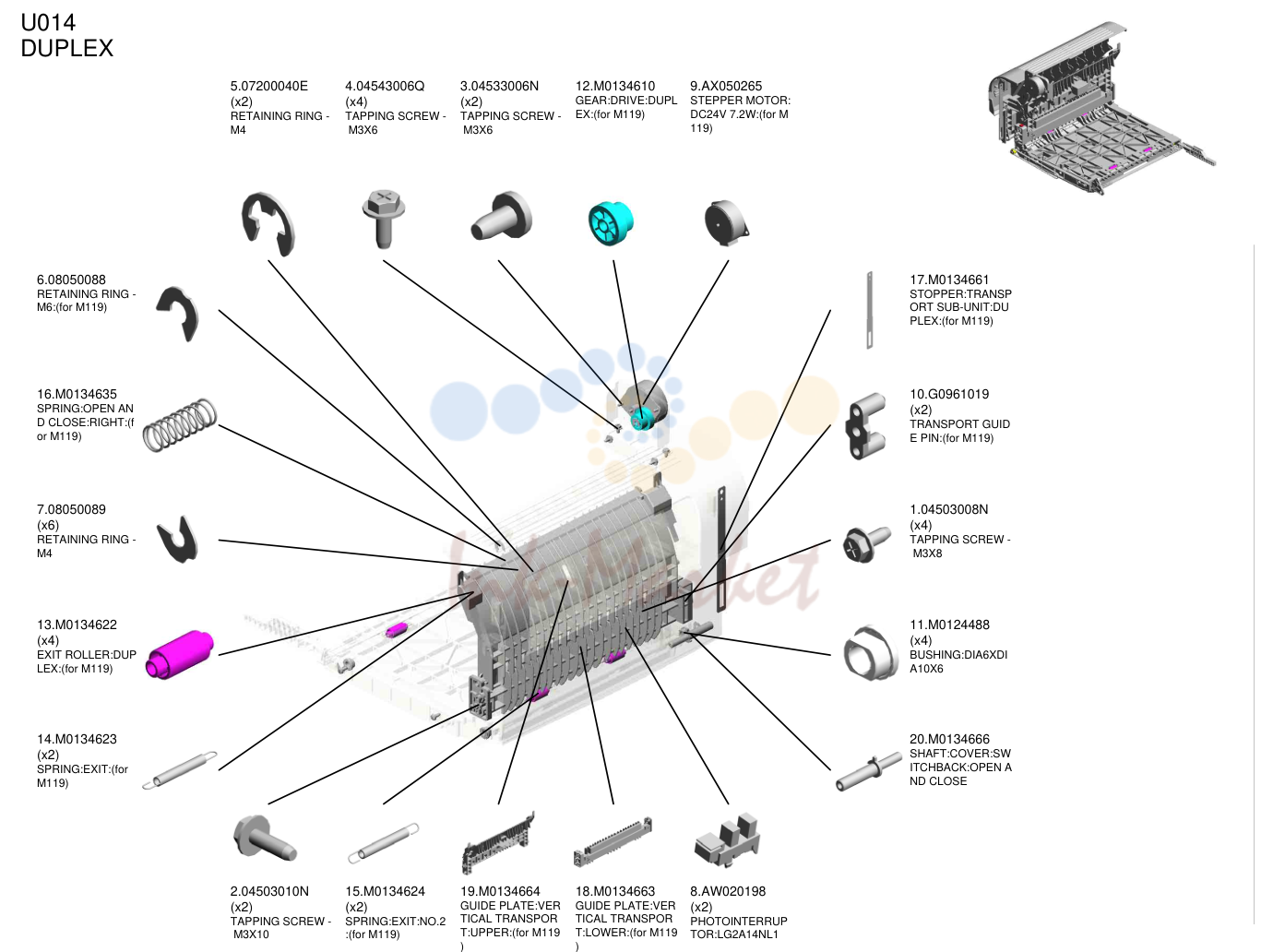

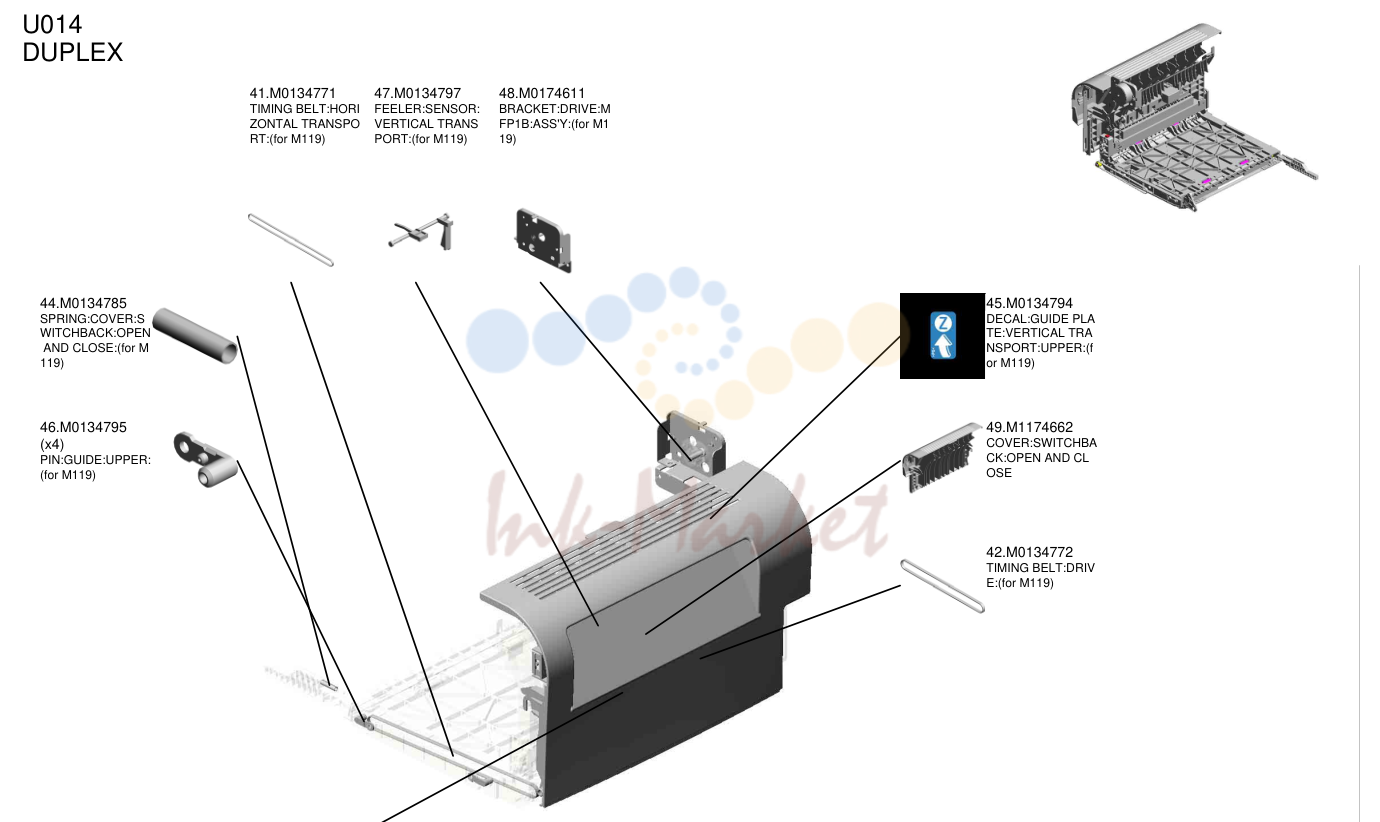

дуплекс

дуплекс

№АртикулНаименование
507200040E запросить цену →RETAINING RING - M4
404543006Q запросить цену →TAPPING винт - M3X6
304533006N запросить цену →TAPPING винт - M3X6
12M0134610 запросить цену →шестерня:DRIVE:DUPL EX:(for M119)
9AX050265 запросить цену →STEPPER мотор: DC24V 7.2W:(for M 119)
608050088 запросить цену →RETAINING RING - M6:(for M119)
16M0134635 запросить цену →пружина:OPEN AN D CLOSE:RIGHT:(f or M119)
708050089 запросить цену →RETAINING RING - M4
13M0134622 запросить цену →EXIT ролик:DUP LEX:(for M119)
14M0134623 запросить цену →пружина:EXIT:(for M119)
17M0134661 запросить цену →стопор:TRANSP ORT SUB-узел:DU PLEX:(for M119)
10G0961019 запросить цену →TRANSPORT GUID E PIN:(for M119)
104503008N запросить цену →TAPPING винт - M3X8
11M0124488 запросить цену →втулка:DIA6XDI A10X6
20M0134666 запросить цену →вал:крышка:SW ITCHBACK:OPEN A ND CLOSE
204503010N запросить цену →TAPPING винт - M3X10
15M0134624 запросить цену →пружина:EXIT:NO.2 :(for M119)
19M0134664 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:UPPER:(for M119 )
18M0134663 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:LOWER:(for M119 )
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1

дуплекс

дуплекс

№АртикулНаименование
35M0134696 запросить цену →рычаг:OPEN AND CLOSE:LEFT:(for M 119)
27M0134674 запросить цену →рычаг:OPEN AND CLOSE:NO.2:(for M 119)
26M0134673 запросить цену →рычаг:OPEN AND CLOSE:NO.1:(for M 119)
30M0134687 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:FRONT:(for M119)
28M0134684 запросить цену →SHEET:дуплекс:(fo r M119)
37M0134698 запросить цену →кронштейн:OPEN A ND CLOSE:LOWER :(for M119)
39M0134762 запросить цену →TRANSPORT ROLL ER:дуплекс:EXIT:(f or M119)
29M0134685 запросить цену →BUTTON:OPEN AN D CLOSE:LOWER:( for M119)
36M0134697 запросить цену →рычаг:OPEN AND CLOSE:RIGHT:(for M119)
22M0134668 запросить цену →SHEET:направляющая:HO RIZONTAL TRANS PORT:LOWER:(for M119)
23M0134669 запросить цену →MAGNET CATCH:A SS'Y
31M0134688 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:REAR:(for M119)
40M0134765 запросить цену →PULLEY:TRANSPO RT:(for M119)
21M0134667 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
25M0134672 запросить цену →SHEET:HORIZONT AL TRANSPORT:RI GHT:(for M119)
24M0134671 запросить цену →SHEET:HORIZONT AL TRANSPORT:LE FT:(for M119)
34M0134695 запросить цену →направляющая:HORIZONT AL TRANSPORT:L OWER:(for M119)
33M0134694 запросить цену →направляющая:HORIZONT AL TRANSPORT:U PPER:(for M119)
32M0134691 запросить цену →рычаг:OPEN AND CLOSE:LOWER:(for M119)
38M0134761 запросить цену →TRANSPORT ROLL ER:дуплекс:MIDDL E:(for M119)

дуплекс

дуплекс

№АртикулНаименование
41M0134771 запросить цену →TIMING ремень:HORI ZONTAL TRANSPO RT:(for M119)
47M0134797 запросить цену →FEELER:датчик: VERTICAL TRANS PORT:(for M119)
48M0174611 запросить цену →кронштейн:DRIVE:M FP1B:ASS'Y:(for M1 19)
44M0134785 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE:(for M 119)
46M0134795 запросить цену →PIN:направляющая:UPPER: (for M119)
45M0134794 запросить цену →DECAL:направляющая PLA TE:VERTICAL TRA NSPORT:UPPER:(f or M119)
49M1174662 запросить цену →крышка:SWITCHBA CK:OPEN AND CL OSE
42M0134772 запросить цену →TIMING ремень:DRIV E:(for M119)
43M0134778 запросить цену →FEELER:датчик: HORIZONTAL TRA NSPORT:(for M119)

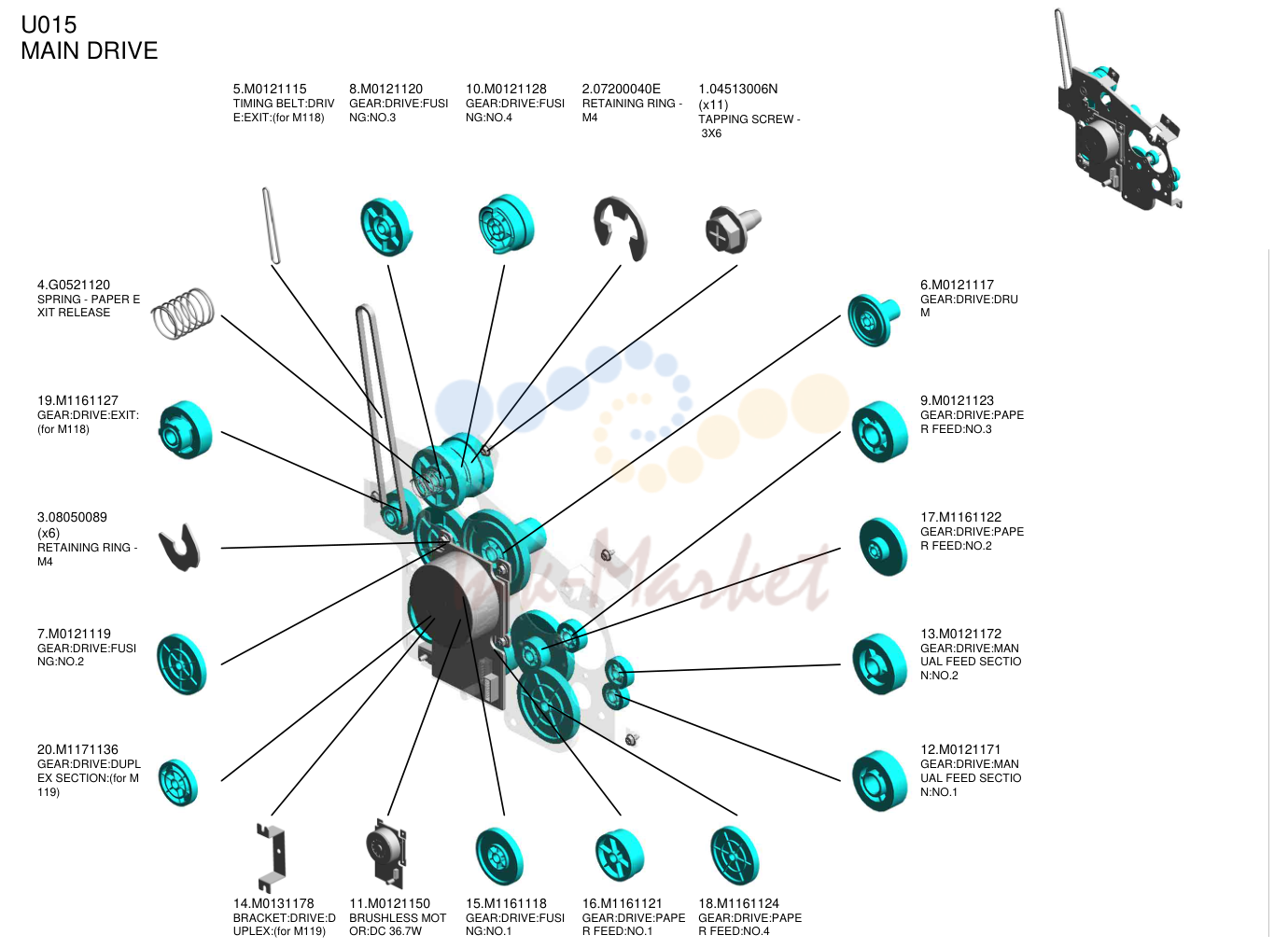

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
5M0121115 запросить цену →TIMING ремень:DRIV E:EXIT:(for M118)
8M0121120 запросить цену →шестерня:DRIVE:FUSI NG:NO.3
10M0121128 запросить цену →шестерня:DRIVE:FUSI NG:NO.4
207200040E запросить цену →RETAINING RING - M4
104513006N запросить цену →TAPPING винт - 3X6
4G0521120 запросить цену →пружина - PAPER E XIT RELEASE
19M1161127 запросить цену →шестерня:DRIVE:EXIT: (for M118)
308050089 запросить цену →RETAINING RING - M4
7M0121119 запросить цену →шестерня:DRIVE:FUSI NG:NO.2
20M1171136 запросить цену →шестерня:DRIVE:DUPL EX SECTION:(for M 119)
6M0121117 ✓ в наличиишестерня:DRIVE:DRU M
9M0121123 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.3
17M1161122 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.2
13M0121172 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.2
12M0121171 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.1
14M0131178 запросить цену →кронштейн:DRIVE:D UPLEX:(for M119)
11M0121150 запросить цену →BRUSHLESS MOT OR:DC 36.7W
15M1161118 запросить цену →шестерня:DRIVE:FUSI NG:NO.1
16M1161121 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.1
18M1161124 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.4

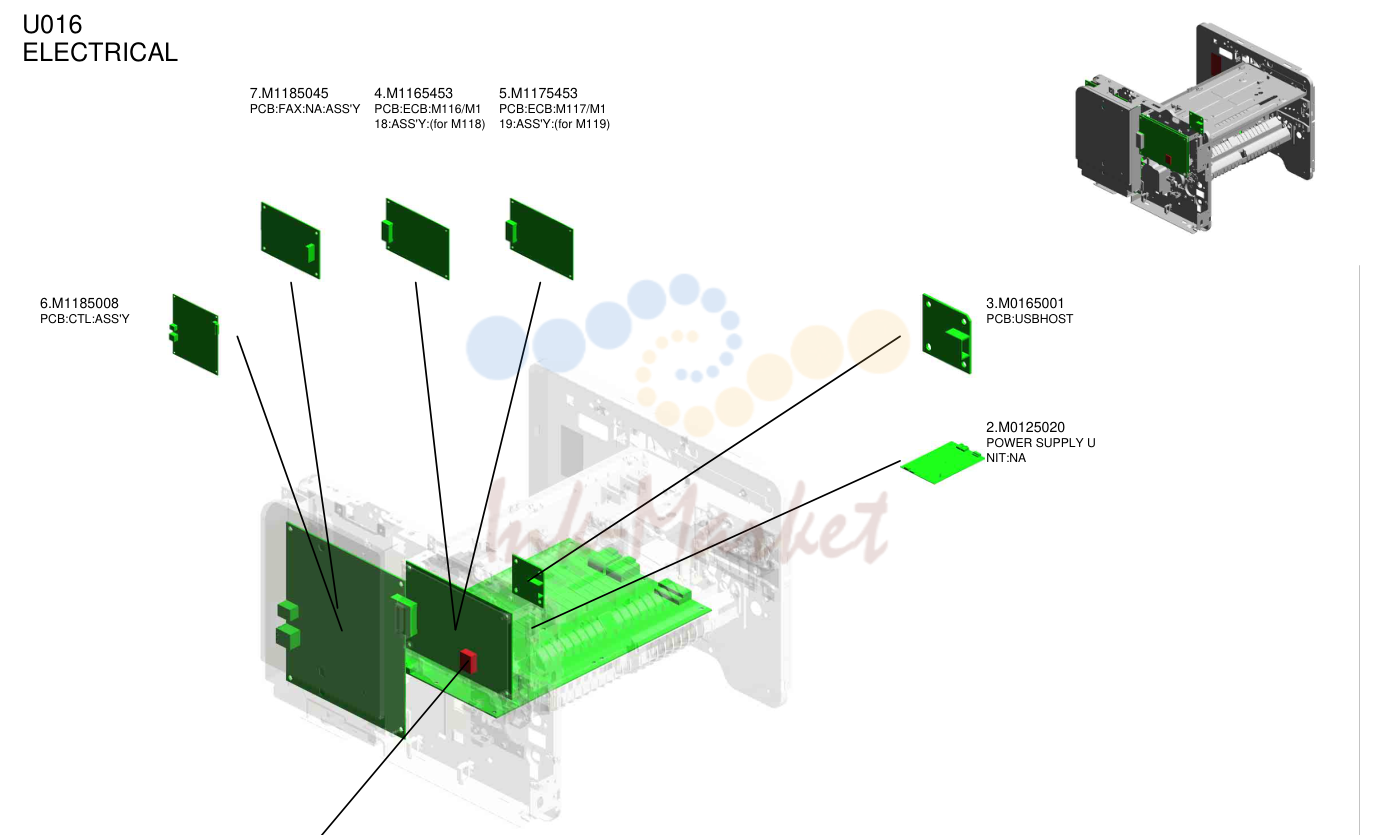

электрика

электрика

№АртикулНаименование
7M1185045 запросить цену →плата:FAX:NA:ASS'Y
4M1165453 запросить цену →плата:ECB:M116/M1 18:ASS'Y:(for M118)
5M1175453 запросить цену →плата:ECB:M117/M1 19:ASS'Y:(for M119)
6M1185008 запросить цену →плата:CTL:ASS'Y
3M0165001 запросить цену →плата:USBHOST
2M0125020 запросить цену →POWER SUPPLY U NIT:NA
114077435 запросить цену →EEPROM:CAT93C7 6LI-G

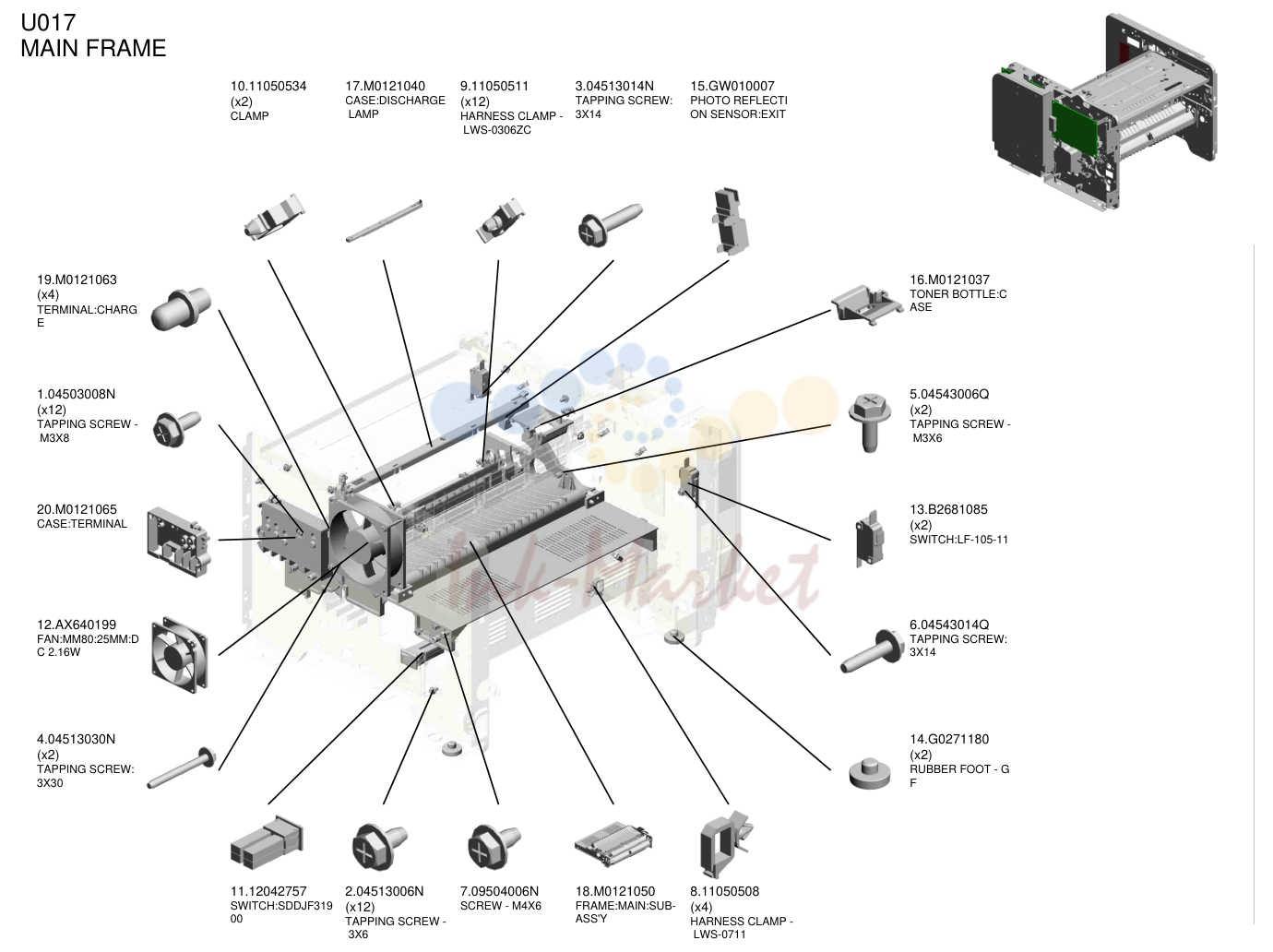

основная рама

основная рама

№АртикулНаименование
1011050534 запросить цену →CLAMP
17M0121040 запросить цену →CASE:DISCHARGE LAMP
911050511 под заказжгут CLAMP - LWS-0306ZC
304513014N запросить цену →TAPPING винт: 3X14
15GW010007 под заказPHOTO REFLECTI ON датчик:EXIT
19M0121063 запросить цену →TERMINAL:CHARG E
104503008N запросить цену →TAPPING винт - M3X8
20M0121065 запросить цену →CASE:TERMINAL
12AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
404513030N запросить цену →TAPPING винт: 3X30
16M0121037 запросить цену →TONER BOTTLE:C ASE
504543006Q запросить цену →TAPPING винт - M3X6
13B2681085 запросить цену →SWITCH:LF-105-11
604543014Q запросить цену →TAPPING винт: 3X14
14G0271180 запросить цену →RUBBER FOOT - G F
1112042757 запросить цену →SWITCH:SDDJF319 00
204513006N запросить цену →TAPPING винт - 3X6
709504006N запросить цену →винт - M4X6
18M0121050 запросить цену →FRAME:MAIN:SUB- ASS'Y
811050508 запросить цену →жгут CLAMP - LWS-0711

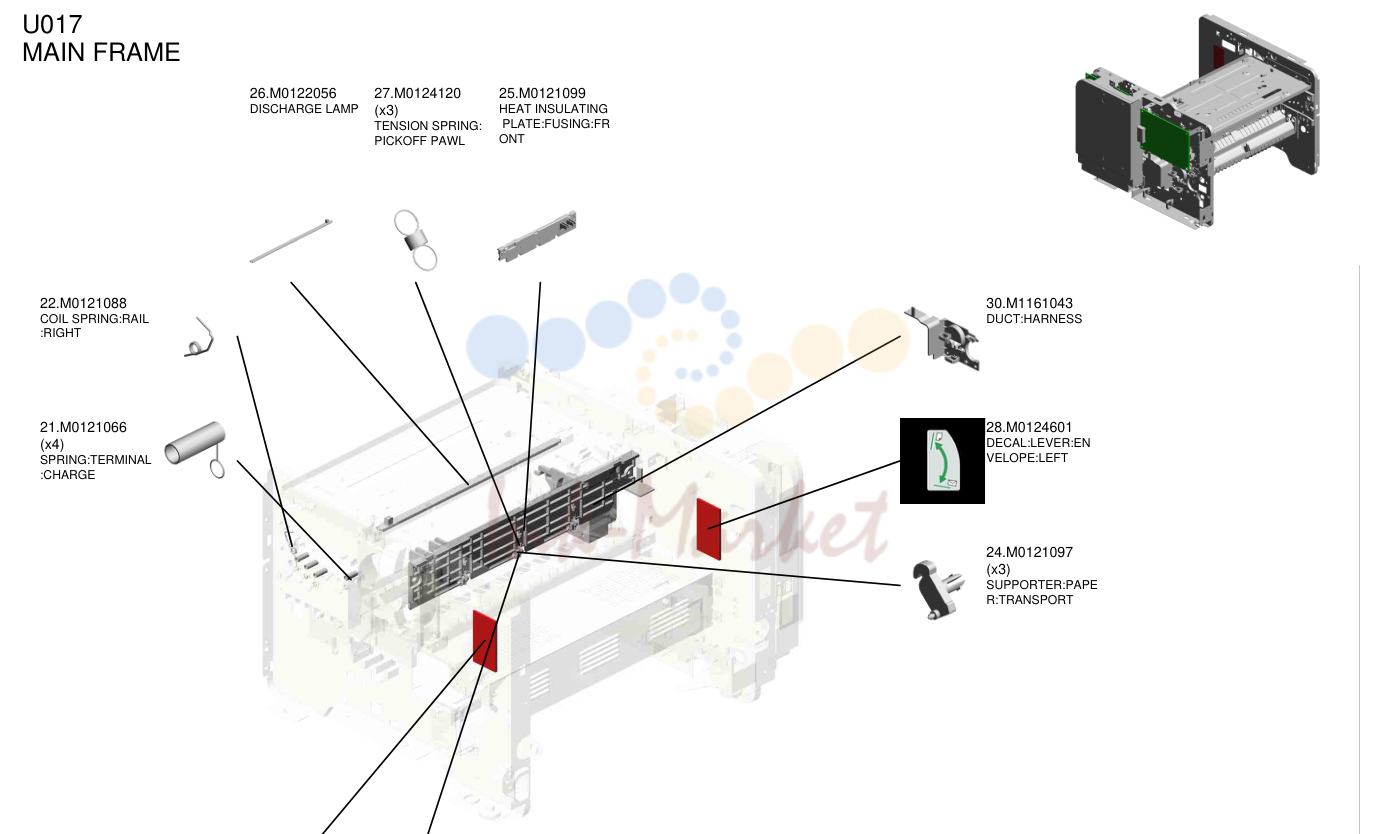

основная рама

основная рама

№АртикулНаименование
26M0122056 запросить цену →DISCHARGE LAMP
27M0124120 запросить цену →TENSION пружина: PICKOFF PAWL
25M0121099 запросить цену →HEAT INSULATING пластина:печь (закрепление):FR ONT
22M0121088 запросить цену →COIL пружина:RAIL :RIGHT
21M0121066 запросить цену →пружина:TERMINAL :CHARGE
30M1161043 запросить цену →DUCT:жгут
28M0124601 запросить цену →DECAL:рычаг:EN VELOPE:LEFT
24M0121097 запросить цену →SUPPORTER:PAPE R:TRANSPORT
29M0124602 запросить цену →DECAL:рычаг:EN VELOPE:RIGHT
23M0121089 запросить цену →направляющая:PAPER:LEA DING EDGE
Источник: Инк-Маркет.ру.
