Ricoh Aficio sp 3500N 3510DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

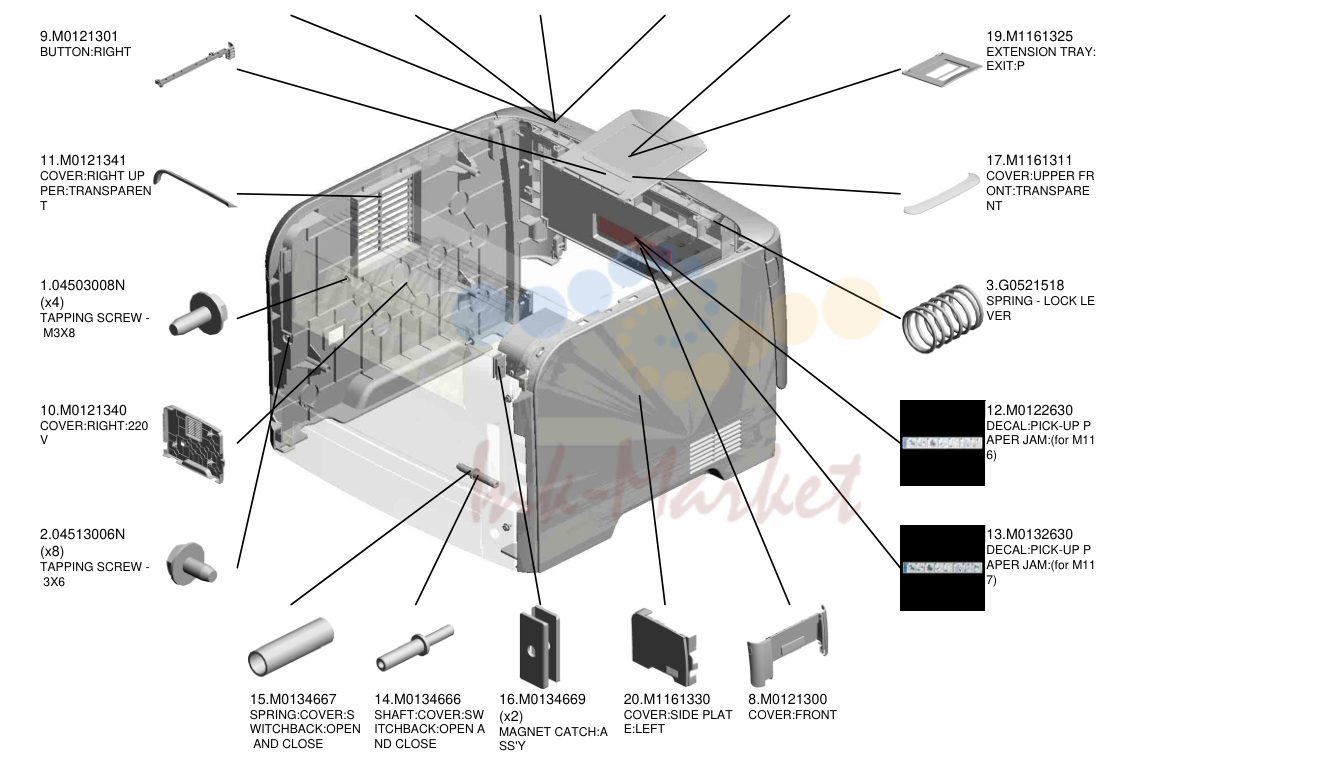

внешние детали

внешние детали

№АртикулНаименование
4J0121508 запросить цену →пластина:LOGO:GES
5J0121515 запросить цену →пластина:LOGO:NSA: (for AA)
6J0121516 запросить цену →пластина:LOGO:REX: (for AA)
7J0121517 запросить цену →пластина:LOGO:NSA: (for AA)
18M1161324 запросить цену →EXTENSION TRAY: направляющая
9M0121301 запросить цену →BUTTON:RIGHT
11M0121341 запросить цену →крышка:RIGHT UP PER:TRANSPAREN T
104503008N запросить цену →TAPPING винт - M3X8
10M0121340 запросить цену →крышка:RIGHT:220 V
204513006N запросить цену →TAPPING винт - 3X6
19M1161325 запросить цену →EXTENSION TRAY: EXIT:P
17M1161311 запросить цену →крышка:UPPER FR ONT:TRANSPARE NT
3G0521518 запросить цену →пружина - LOCK LE VER
12M0122630 запросить цену →DECAL:PICK-UP P APER JAM:(for M11 6)
13M0132630 запросить цену →DECAL:PICK-UP P APER JAM:(for M11 7)
15M0134667 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
14M0134666 запросить цену →вал:крышка:SW ITCHBACK:OPEN A ND CLOSE
16M0134669 запросить цену →MAGNET CATCH:A SS'Y
20M1161330 запросить цену →крышка:SIDE PLAT E:LEFT
8M0121300 запросить цену →крышка:FRONT

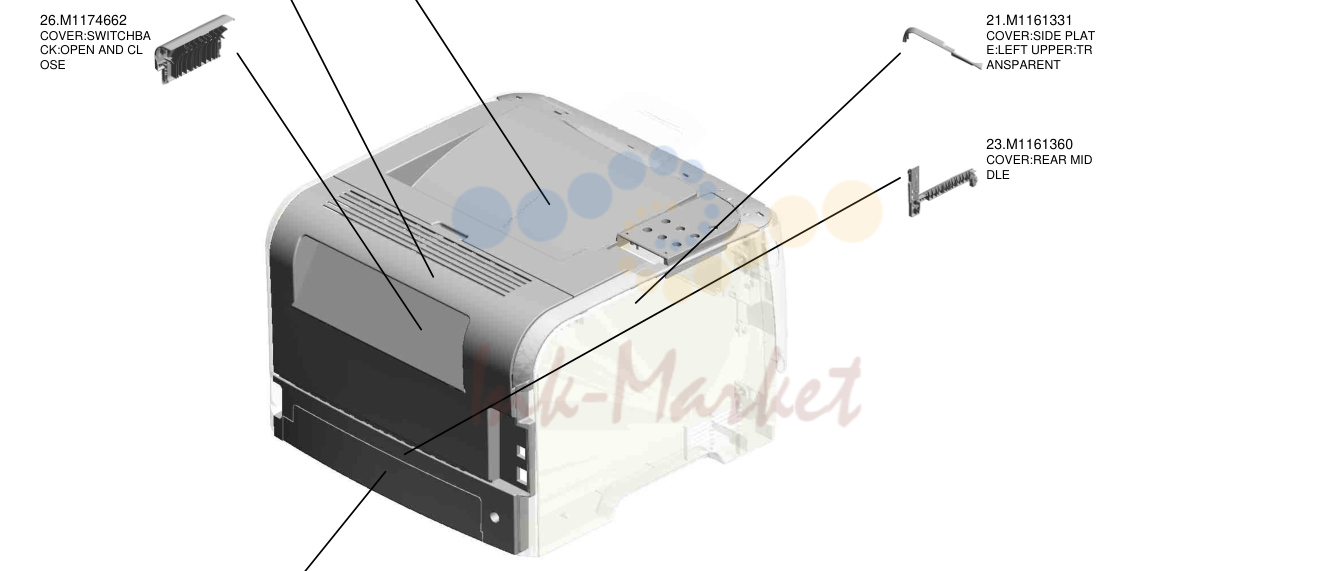

внешние детали

внешние детали

№АртикулНаименование
22M1161350 запросить цену →направляющая пластина:(for M116)
25M1161450 запросить цену →крышка:UPPER
26M1174662 запросить цену →крышка:SWITCHBA CK:OPEN AND CL OSE
21M1161331 запросить цену →крышка:SIDE PLAT E:LEFT UPPER:TR ANSPARENT
23M1161360 запросить цену →крышка:REAR MID DLE
24M1161370 запросить цену →крышка:REAR LO WER

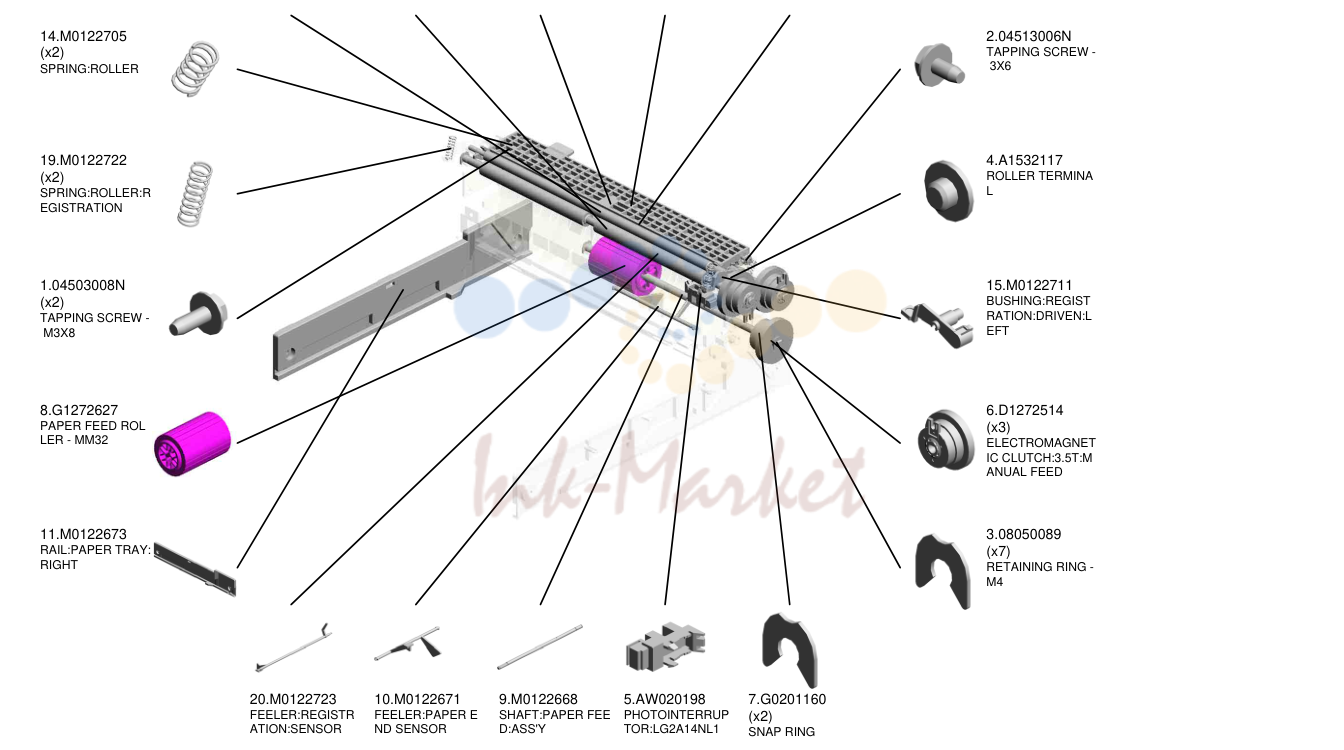

подача бумаги

подача бумаги

№АртикулНаименование
18M0122719 запросить цену →регистрация R OLLER:DRIVEN
17M0122717 запросить цену →регистрация R OLLER:DRIVE
16M0122715 запросить цену →направляющая пластина:TRA NSPORT:UPPER
13M0122702 запросить цену →ролик:INTERFA CE:DRIVEN
12M0122701 запросить цену →ролик:INTERFA CE:DRIVE
14M0122705 запросить цену →пружина:ролик
19M0122722 запросить цену →пружина:ролик:R EGISTRATION
104503008N запросить цену →TAPPING винт - M3X8
8G1272627 под заказподача бумаги ROL LER - MM32
11M0122673 запросить цену →RAIL:лоток бумаги: RIGHT
204513006N запросить цену →TAPPING винт - 3X6
4A1532117 запросить цену →ролик TERMINA L
15M0122711 запросить цену →втулка:REGIST RATION:DRIVEN:L EFT
6D1272514 запросить цену →ELECTROMAGNET IC муфта:3.5T:M ANUAL FEED
308050089 запросить цену →RETAINING RING - M4
20M0122723 запросить цену →FEELER:REGISTR ATION:датчик
10M0122671 запросить цену →FEELER:PAPER E ND датчик
9M0122668 запросить цену →вал:PAPER FEE D:ASS'Y
5AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
7G0201160 запросить цену →SNAP RING

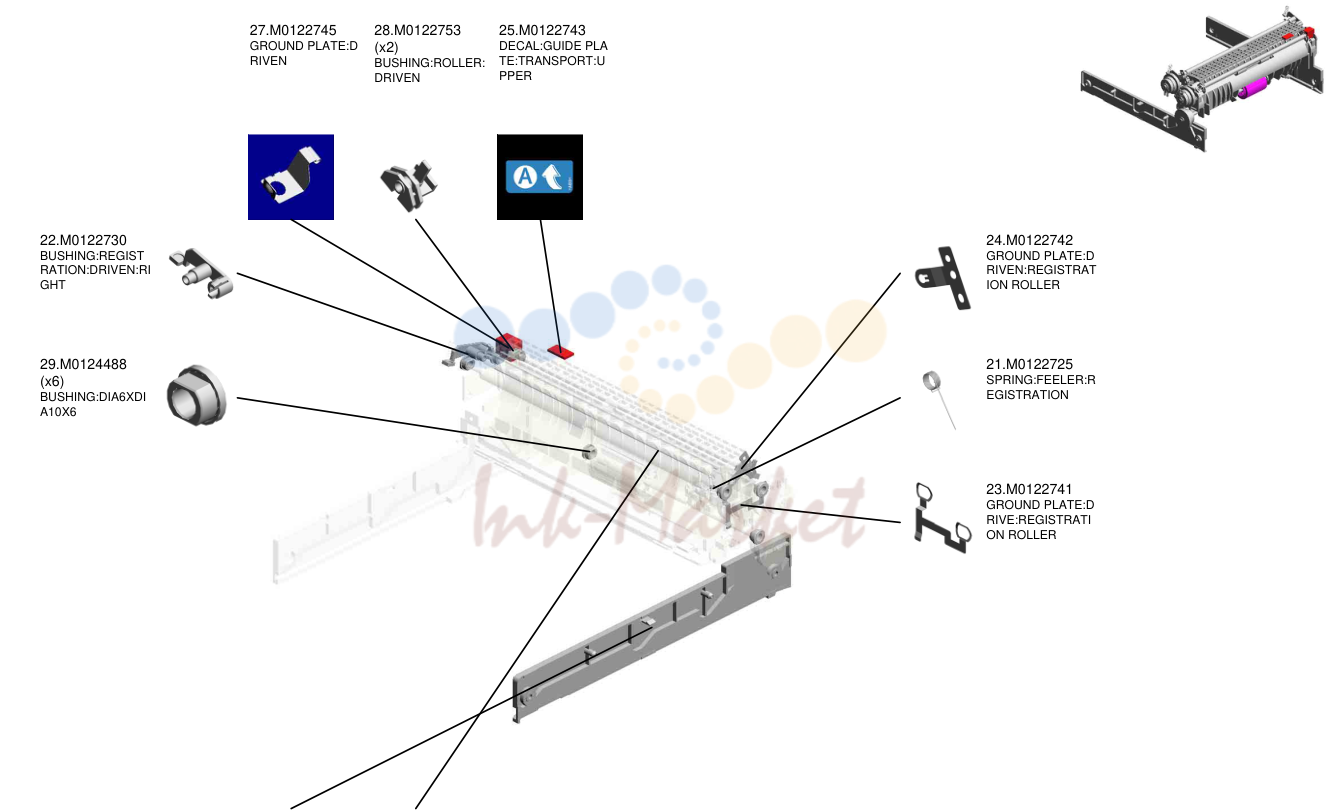

подача бумаги

подача бумаги

№АртикулНаименование
27M0122745 запросить цену →GROUND пластина:D RIVEN
28M0122753 запросить цену →втулка:ролик: DRIVEN
25M0122743 запросить цену →DECAL:направляющая PLA TE:TRANSPORT:U PPER
22M0122730 запросить цену →втулка:REGIST RATION:DRIVEN:RI GHT
29M0124488 запросить цену →втулка:DIA6XDI A10X6
24M0122742 запросить цену →GROUND пластина:D RIVEN:REGISTRAT ION ролик
21M0122725 запросить цену →пружина:FEELER:R EGISTRATION
23M0122741 запросить цену →GROUND пластина:D RIVE:REGISTRATI ON ролик
30M1162672 под заказRAIL:лоток бумаги: LEFT
26M0122744 запросить цену →направляющая:REGISTRAT ION

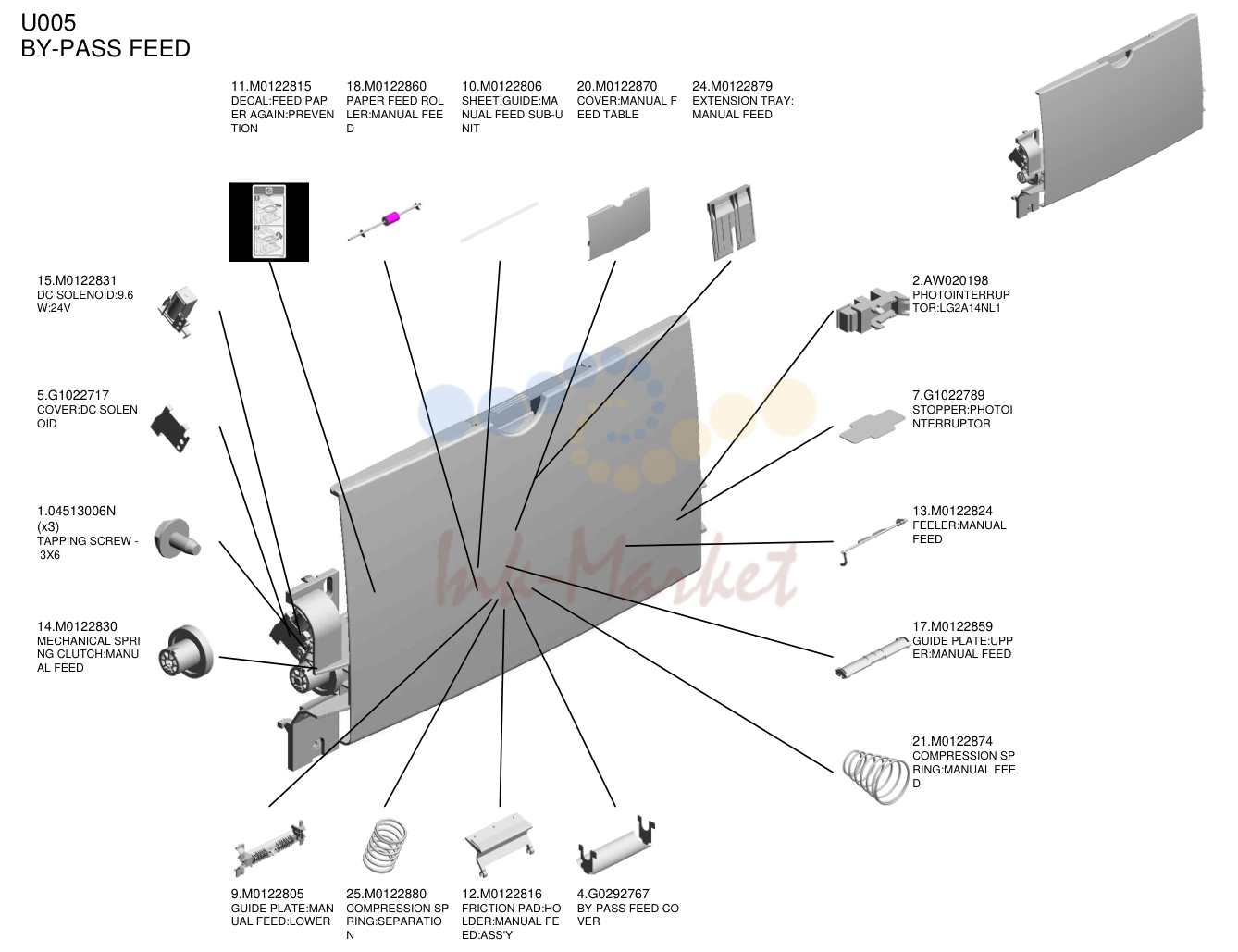

BY-PASS FEED

BY-PASS FEED

№АртикулНаименование
11M0122815 запросить цену →DECAL:FEED PAP ER AGAIN:PREVEN TION
18M0122860 под заказподача бумаги ROL LER:MANUAL FEE D
10M0122806 запросить цену →SHEET:направляющая:MA NUAL FEED SUB-U NIT
20M0122870 запросить цену →крышка:MANUAL F EED TABLE
24M0122879 запросить цену →EXTENSION TRAY: MANUAL FEED
15M0122831 запросить цену →DC соленоид:9.6 W:24V
5G1022717 запросить цену →крышка:DC SOLEN OID
104513006N запросить цену →TAPPING винт - 3X6
14M0122830 ✓ в наличииMECHANICAL SPRI NG муфта:MANU AL FEED
2AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1
7G1022789 запросить цену →стопор:PHOTOI NTERRUPTOR
13M0122824 запросить цену →FEELER:MANUAL FEED
17M0122859 запросить цену →направляющая пластина:UPP ER:MANUAL FEED
21M0122874 запросить цену →COMPRESSION SP RING:MANUAL FEE D
9M0122805 запросить цену →направляющая пластина:MAN UAL FEED:LOWER
25M0122880 запросить цену →COMPRESSION SP RING:SEPARATIO N
12M0122816 под заказFRICTION PAD:HO LDER:MANUAL FE ED:ASS'Y
4G0292767 запросить цену →BY-PASS FEED CO VER

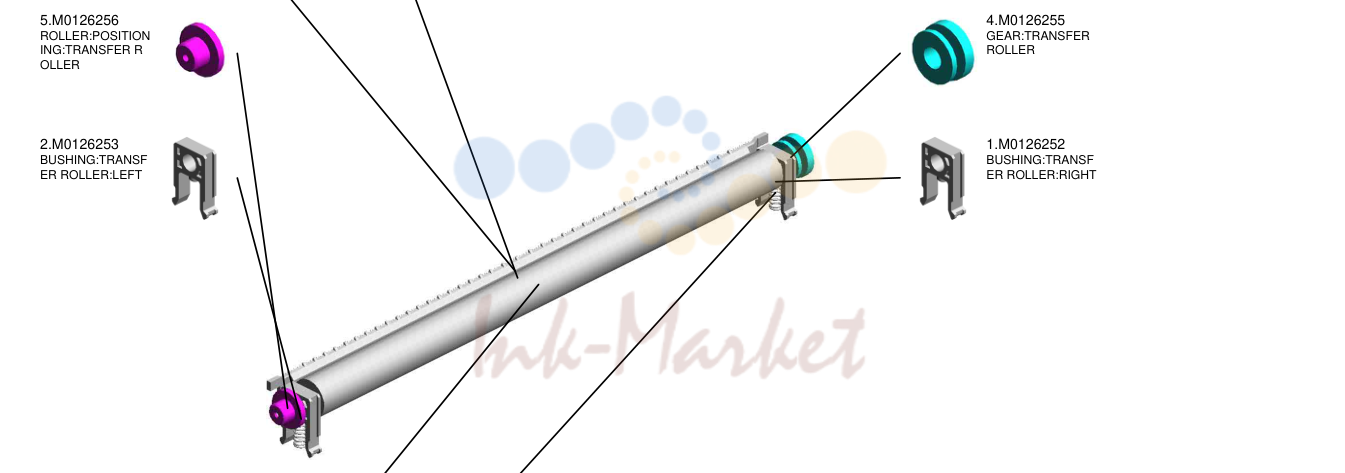

перенос/SEPARATION

перенос/SEPARATION

№АртикулНаименование
6M0126259 запросить цену →ELECTRODE PLAT E:SEPARATION
7M0126260 запросить цену →крышка:ELECTRO DE пластина
5M0126256 под заказролик:POSITION ING:перенос R OLLER
2M0126253 запросить цену →втулка:TRANSF ER ролик:LEFT
4M0126255 под заказшестерня:перенос ролик
1M0126252 под заказвтулка:TRANSF ER ролик:RIGHT
8M1016250 под заказперенос ROLLE R
3M0126254 запросить цену →пружина:TRANSFE R ролик

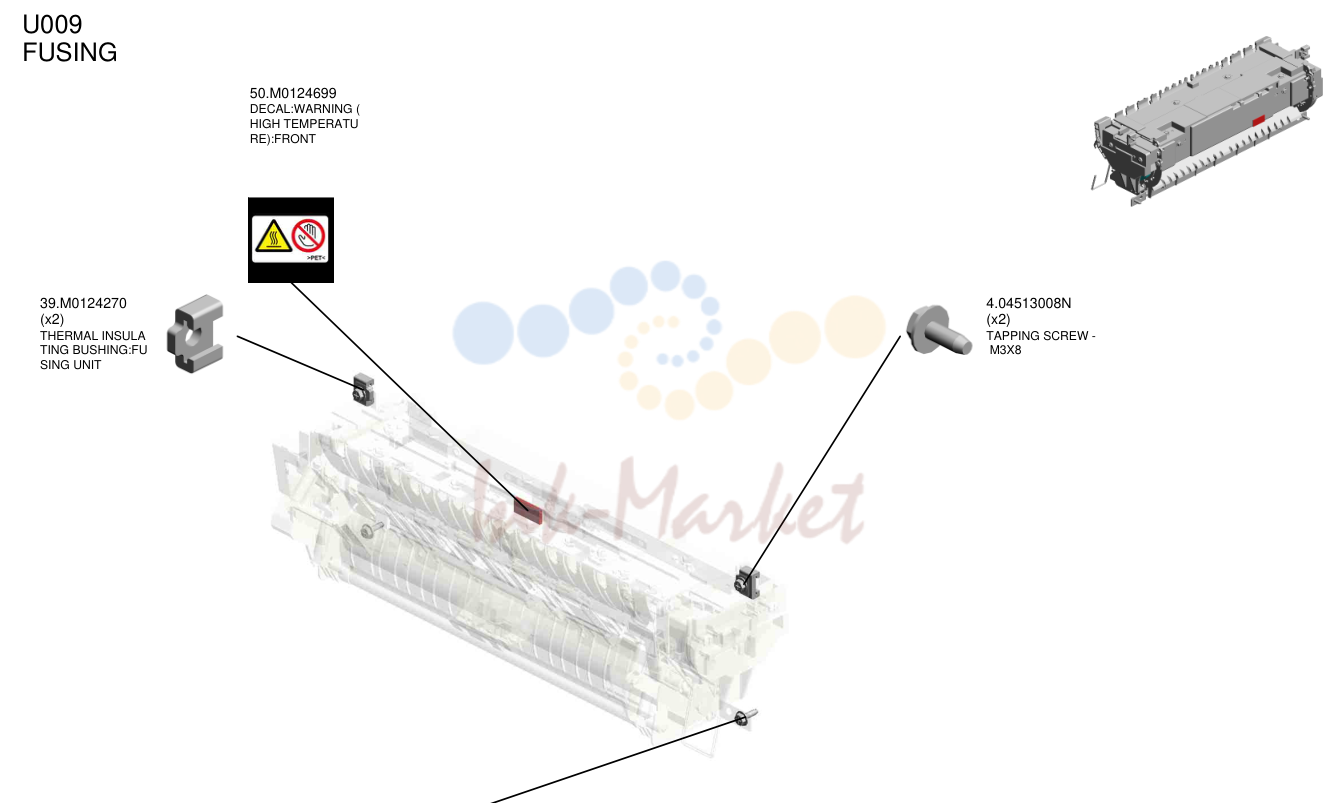

печь (закрепление)

печь (закрепление)

№АртикулНаименование
50M0124699 запросить цену →DECAL:WARNING ( HIGH TEMPERATU RE):FRONT
39M0124270 запросить цену →THERMAL INSULA TING втулка:FU SING узел
404513008N запросить цену →TAPPING винт - M3X8
204503010N запросить цену →TAPPING винт - M3X10

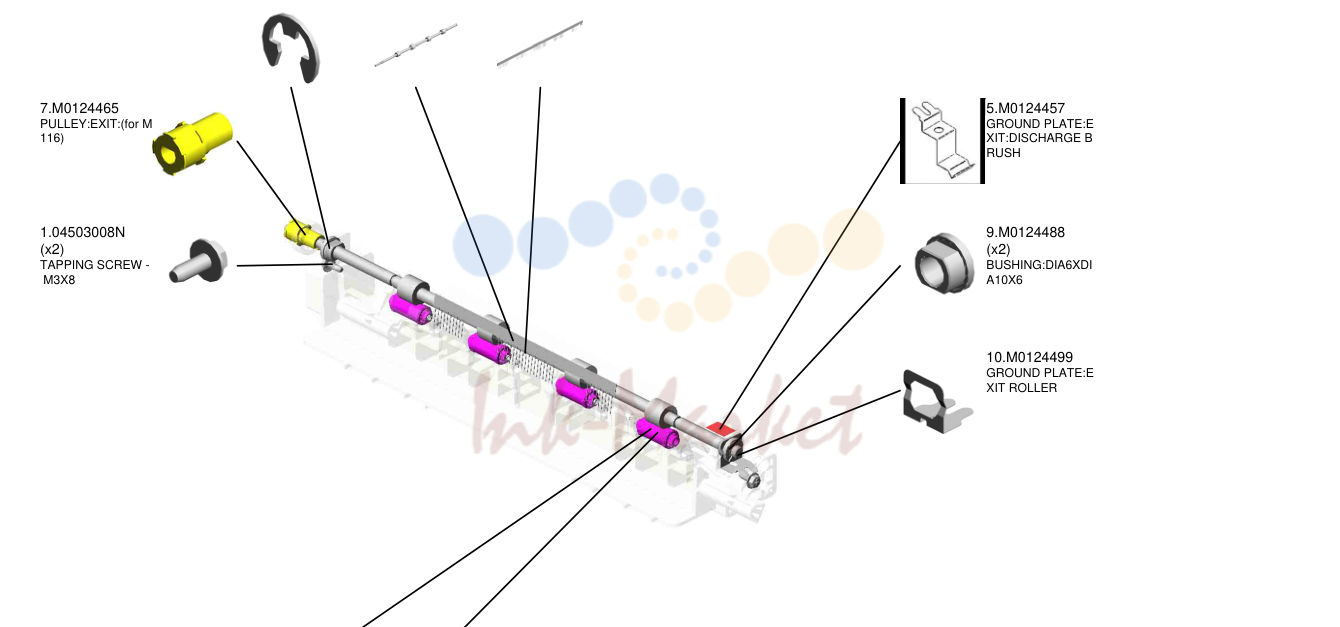

PAPER EXIT

PAPER EXIT

№АртикулНаименование
207200040E запросить цену →RETAINING RING - M4
8M0124470 запросить цену →EXIT ролик:ASS' Y:(for M116)
6M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING
7M0124465 запросить цену →PULLEY:EXIT:(for M 116)
104503008N запросить цену →TAPPING винт - M3X8
5M0124457 запросить цену →GROUND пластина:E XIT:DISCHARGE B RUSH
9M0124488 запросить цену →втулка:DIA6XDI A10X6
10M0124499 запросить цену →GROUND пластина:E XIT ролик
4M0124454 запросить цену →пружина:EXIT ROL LER:EXIT
3M0124453 запросить цену →EXIT ролик

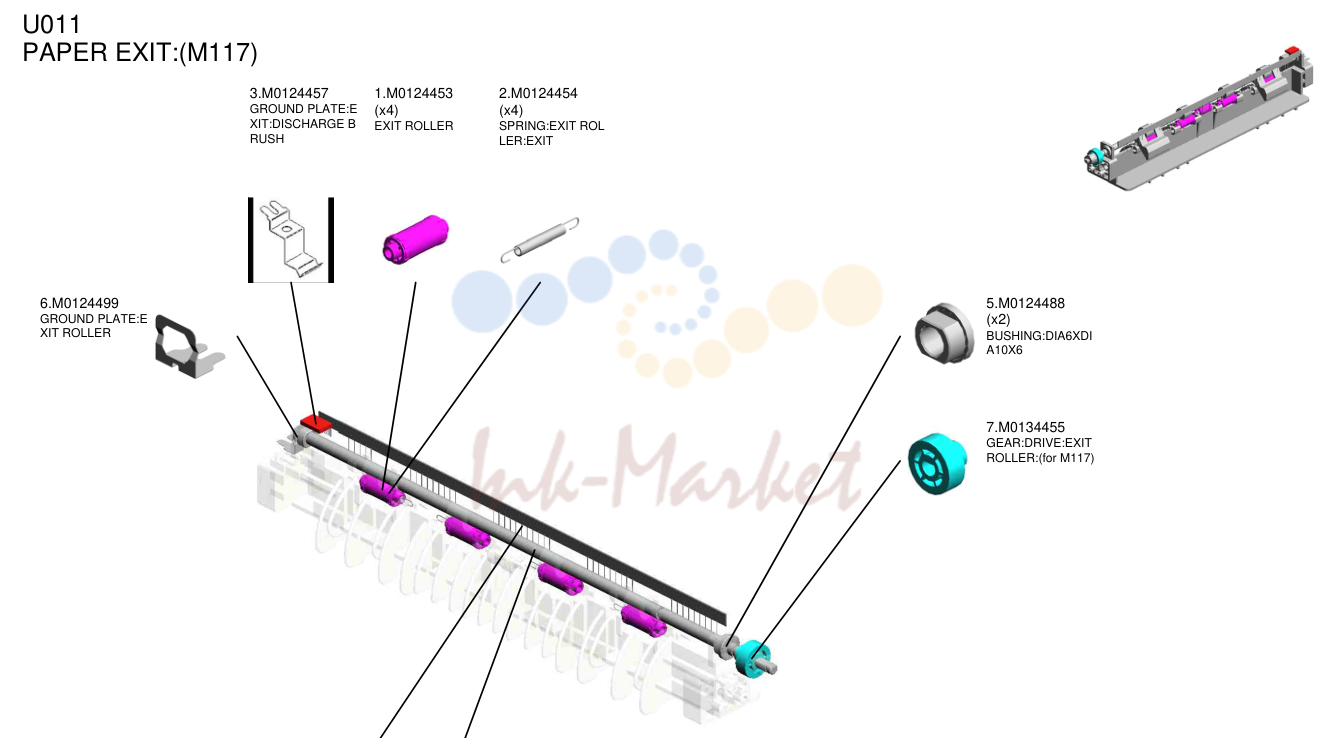

PAPER EXIT

PAPER EXIT

№АртикулНаименование
3M0124457 запросить цену →GROUND пластина:E XIT:DISCHARGE B RUSH
1M0124453 запросить цену →EXIT ролик
2M0124454 запросить цену →пружина:EXIT ROL LER:EXIT
6M0124499 запросить цену →GROUND пластина:E XIT ролик
5M0124488 запросить цену →втулка:DIA6XDI A10X6
7M0134455 запросить цену →шестерня:DRIVE:EXIT ролик:(for M117)
4M0124458 запросить цену →DISCHARGE BRUS H:EXIT:ASS'Y DRA WING
8M0134470 запросить цену →EXIT ролик:DUP LEX:(for M117)

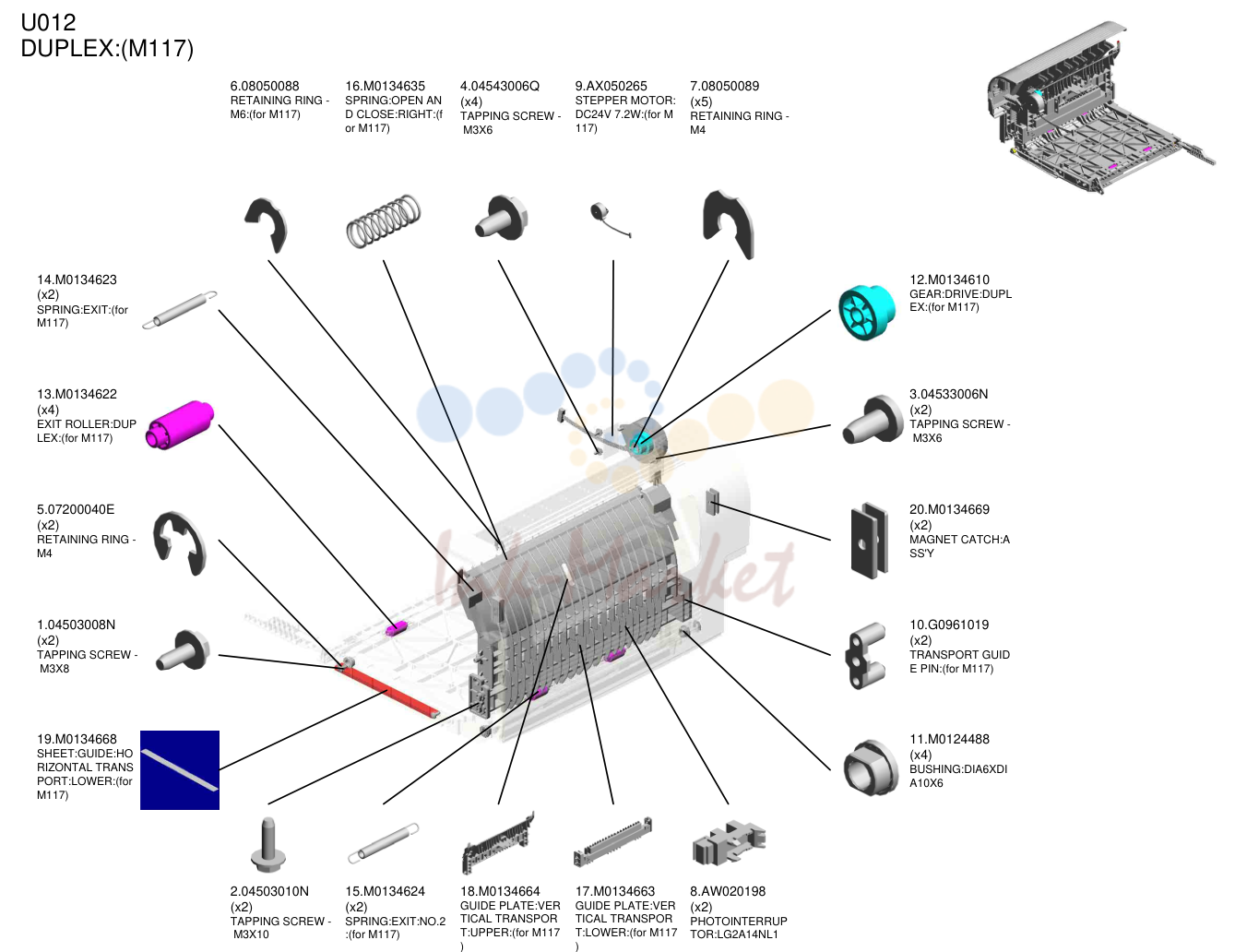

дуплекс

дуплекс

№АртикулНаименование
608050088 запросить цену →RETAINING RING - M6:(for M117)
16M0134635 запросить цену →пружина:OPEN AN D CLOSE:RIGHT:(f or M117)
404543006Q запросить цену →TAPPING винт - M3X6
9AX050265 запросить цену →STEPPER мотор: DC24V 7.2W:(for M 117)
708050089 запросить цену →RETAINING RING - M4
14M0134623 запросить цену →пружина:EXIT:(for M117)
13M0134622 запросить цену →EXIT ролик:DUP LEX:(for M117)
507200040E запросить цену →RETAINING RING - M4
104503008N запросить цену →TAPPING винт - M3X8
19M0134668 запросить цену →SHEET:направляющая:HO RIZONTAL TRANS PORT:LOWER:(for M117)
12M0134610 запросить цену →шестерня:DRIVE:DUPL EX:(for M117)
304533006N запросить цену →TAPPING винт - M3X6
20M0134669 запросить цену →MAGNET CATCH:A SS'Y
10G0961019 запросить цену →TRANSPORT GUID E PIN:(for M117)
11M0124488 запросить цену →втулка:DIA6XDI A10X6
204503010N запросить цену →TAPPING винт - M3X10
15M0134624 запросить цену →пружина:EXIT:NO.2 :(for M117)
18M0134664 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:UPPER:(for M117 )
17M0134663 запросить цену →направляющая пластина:VER TICAL TRANSPOR T:LOWER:(for M117 )
8AW020198 ✓ в наличииPHOTOINTERRUP TOR:LG2A14NL1

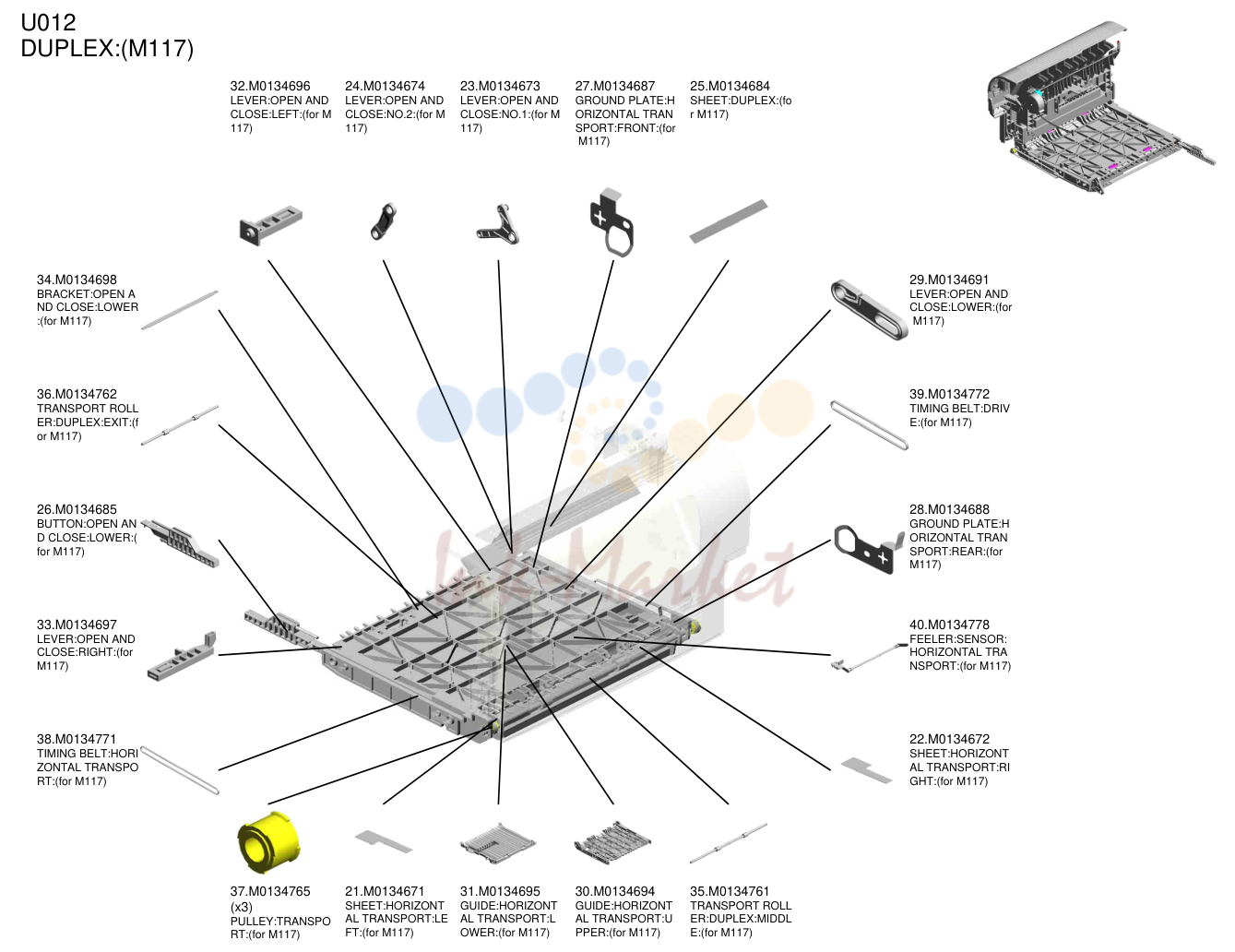

дуплекс

дуплекс

№АртикулНаименование
32M0134696 запросить цену →рычаг:OPEN AND CLOSE:LEFT:(for M 117)
24M0134674 запросить цену →рычаг:OPEN AND CLOSE:NO.2:(for M 117)
23M0134673 запросить цену →рычаг:OPEN AND CLOSE:NO.1:(for M 117)
27M0134687 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:FRONT:(for M117)
25M0134684 запросить цену →SHEET:дуплекс:(fo r M117)
34M0134698 запросить цену →кронштейн:OPEN A ND CLOSE:LOWER :(for M117)
36M0134762 запросить цену →TRANSPORT ROLL ER:дуплекс:EXIT:(f or M117)
26M0134685 запросить цену →BUTTON:OPEN AN D CLOSE:LOWER:( for M117)
33M0134697 запросить цену →рычаг:OPEN AND CLOSE:RIGHT:(for M117)
38M0134771 запросить цену →TIMING ремень:HORI ZONTAL TRANSPO RT:(for M117)
29M0134691 запросить цену →рычаг:OPEN AND CLOSE:LOWER:(for M117)
39M0134772 запросить цену →TIMING ремень:DRIV E:(for M117)
28M0134688 запросить цену →GROUND пластина:H ORIZONTAL TRAN SPORT:REAR:(for M117)
40M0134778 запросить цену →FEELER:датчик: HORIZONTAL TRA NSPORT:(for M117)
22M0134672 запросить цену →SHEET:HORIZONT AL TRANSPORT:RI GHT:(for M117)
37M0134765 запросить цену →PULLEY:TRANSPO RT:(for M117)
21M0134671 запросить цену →SHEET:HORIZONT AL TRANSPORT:LE FT:(for M117)
31M0134695 запросить цену →направляющая:HORIZONT AL TRANSPORT:L OWER:(for M117)
30M0134694 запросить цену →направляющая:HORIZONT AL TRANSPORT:U PPER:(for M117)
35M0134761 запросить цену →TRANSPORT ROLL ER:дуплекс:MIDDL E:(for M117)

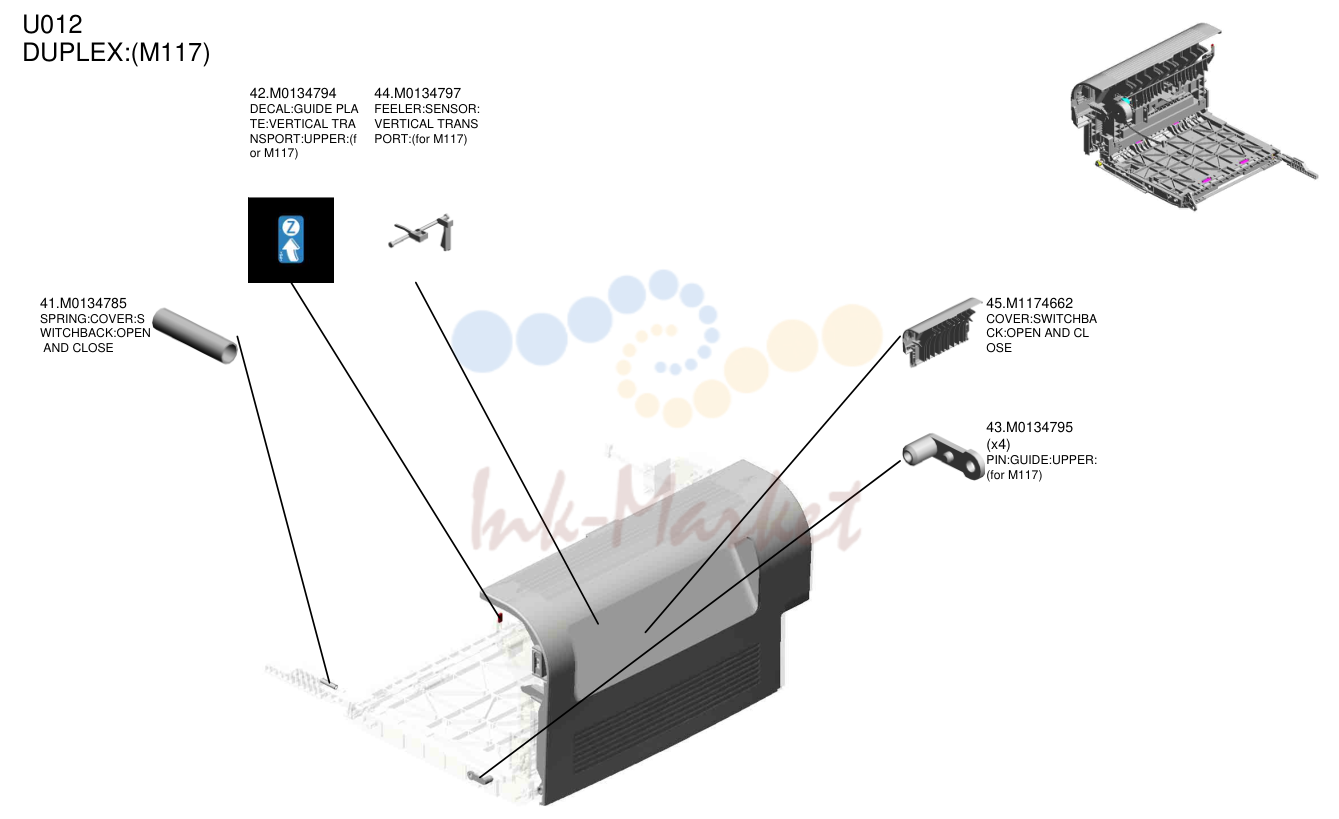

дуплекс

дуплекс

№АртикулНаименование
42M0134794 запросить цену →DECAL:направляющая PLA TE:VERTICAL TRA NSPORT:UPPER:(f or M117)
44M0134797 запросить цену →FEELER:датчик: VERTICAL TRANS PORT:(for M117)
41M0134785 запросить цену →пружина:крышка:S WITCHBACK:OPEN AND CLOSE
45M1174662 запросить цену →крышка:SWITCHBA CK:OPEN AND CL OSE
43M0134795 запросить цену →PIN:направляющая:UPPER: (for M117)

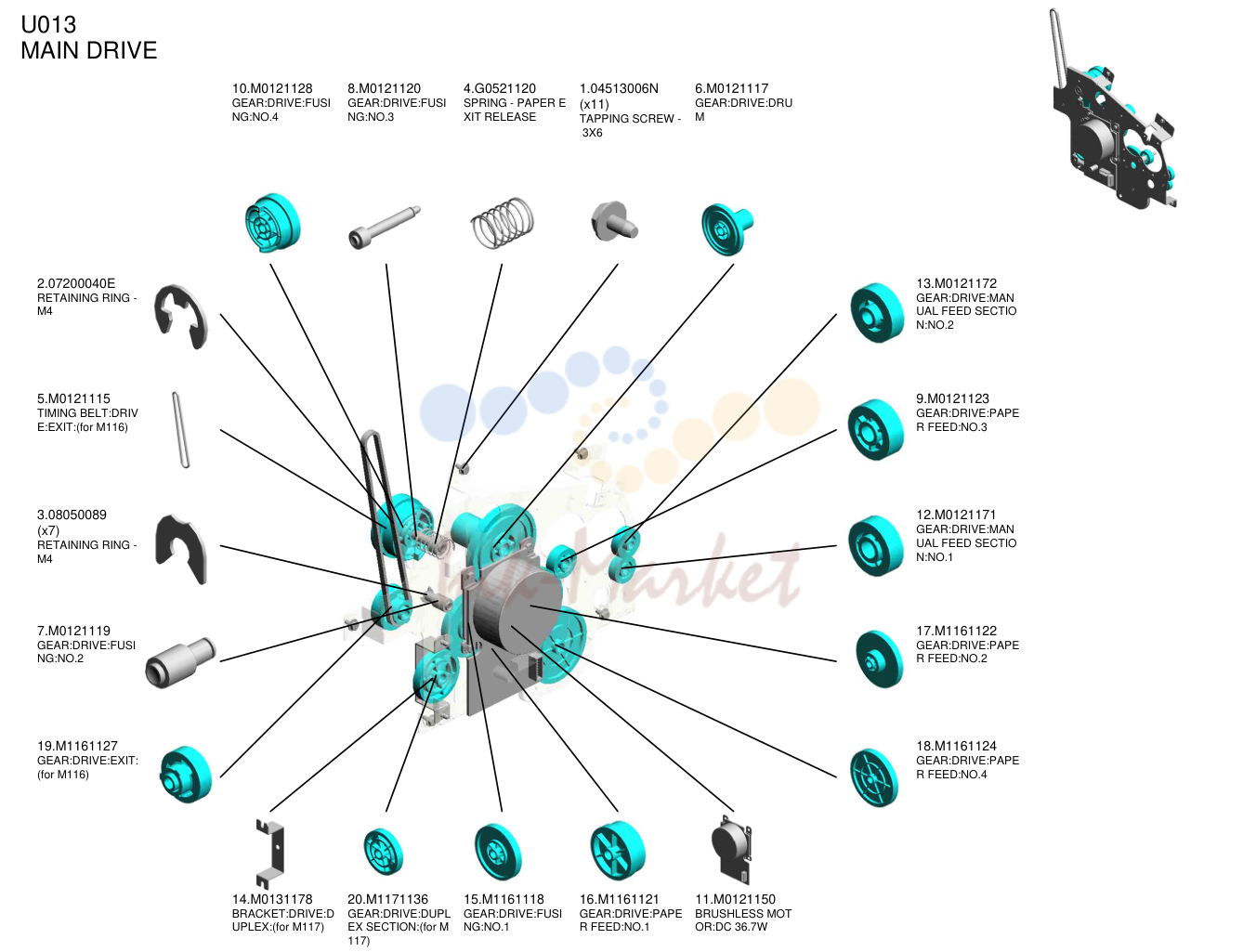

MAIN DRIVE

MAIN DRIVE

№АртикулНаименование
10M0121128 запросить цену →шестерня:DRIVE:FUSI NG:NO.4
8M0121120 запросить цену →шестерня:DRIVE:FUSI NG:NO.3
4G0521120 запросить цену →пружина - PAPER E XIT RELEASE
104513006N запросить цену →TAPPING винт - 3X6
6M0121117 ✓ в наличиишестерня:DRIVE:DRU M
207200040E запросить цену →RETAINING RING - M4
5M0121115 запросить цену →TIMING ремень:DRIV E:EXIT:(for M116)
308050089 запросить цену →RETAINING RING - M4
7M0121119 запросить цену →шестерня:DRIVE:FUSI NG:NO.2
19M1161127 запросить цену →шестерня:DRIVE:EXIT: (for M116)
13M0121172 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.2
9M0121123 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.3
12M0121171 запросить цену →шестерня:DRIVE:MAN UAL FEED SECTIO N:NO.1
17M1161122 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.2
18M1161124 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.4
14M0131178 запросить цену →кронштейн:DRIVE:D UPLEX:(for M117)
20M1171136 запросить цену →шестерня:DRIVE:DUPL EX SECTION:(for M 117)
15M1161118 запросить цену →шестерня:DRIVE:FUSI NG:NO.1
16M1161121 запросить цену →шестерня:DRIVE:PAPE R FEED:NO.1
11M0121150 запросить цену →BRUSHLESS MOT OR:DC 36.7W

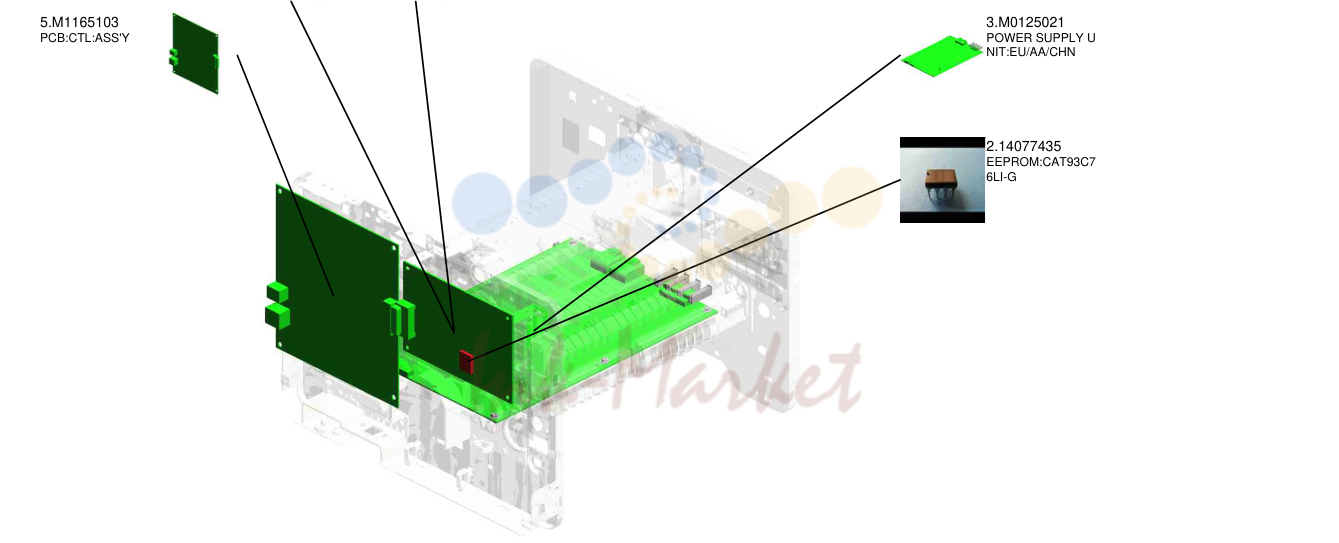

электрика

электрика

№АртикулНаименование
6M1165453 запросить цену →плата:ECB:M116/M1 18:ASS'Y:(for M116)
7M1175453 запросить цену →плата:ECB:M117/M1 19:ASS'Y:(for M117)
5M1165103 запросить цену →плата:CTL:ASS'Y
3M0125021 запросить цену →POWER SUPPLY U NIT:EU/AA/CHN
214077435 запросить цену →EEPROM:CAT93C7 6LI-G

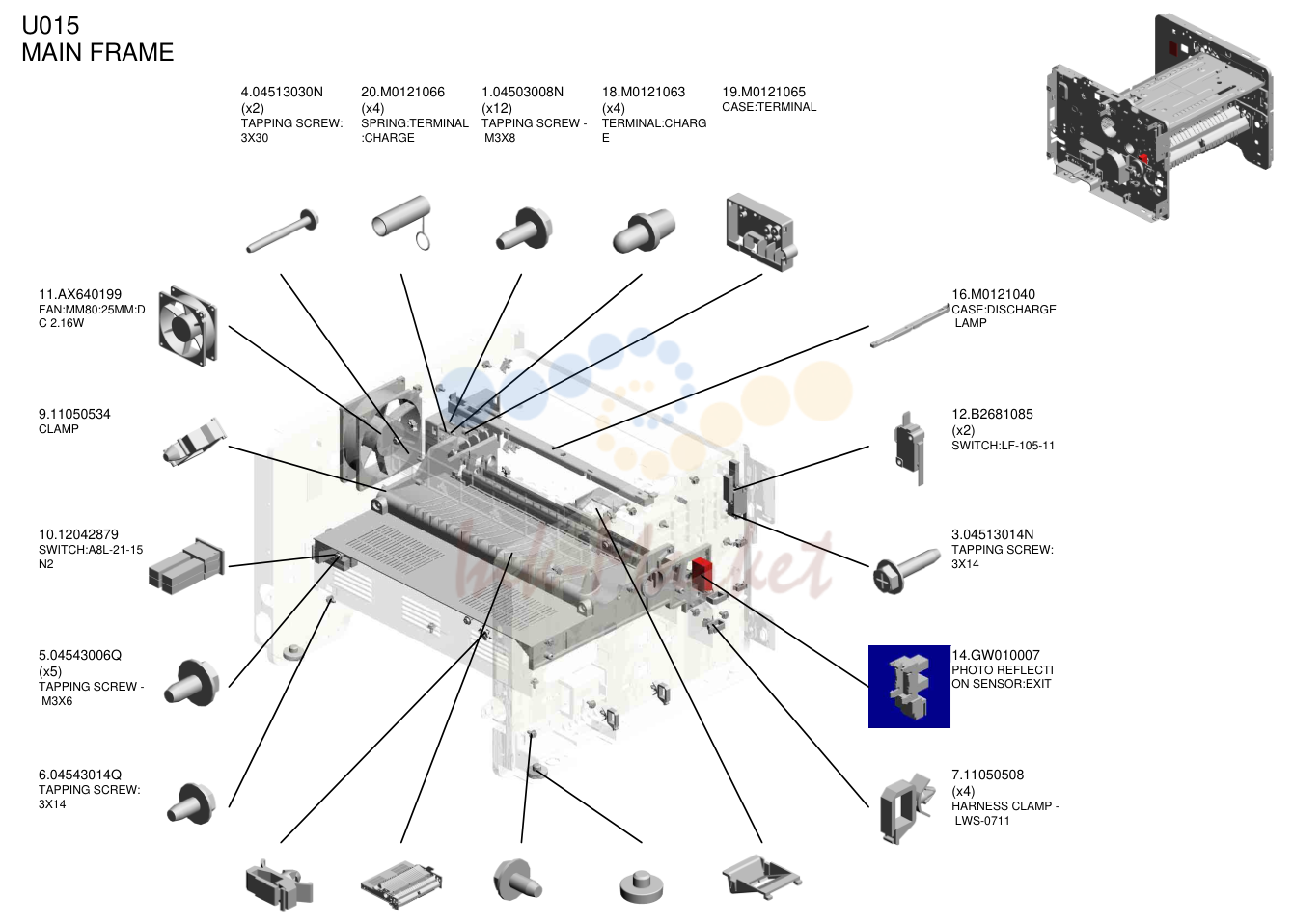

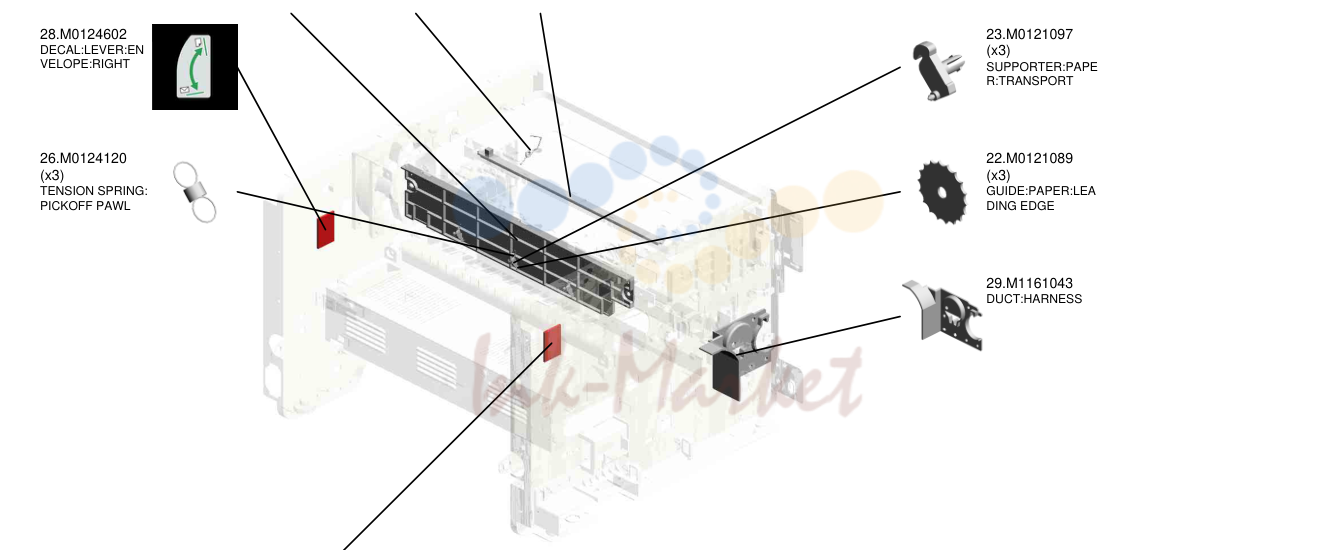

основная рама

основная рама

№АртикулНаименование
404513030N запросить цену →TAPPING винт: 3X30
20M0121066 запросить цену →пружина:TERMINAL :CHARGE
104503008N запросить цену →TAPPING винт - M3X8
18M0121063 запросить цену →TERMINAL:CHARG E
19M0121065 запросить цену →CASE:TERMINAL
11AX640199 запросить цену →FAN:MM80:25MM:D C 2.16W
911050534 запросить цену →CLAMP
1012042879 запросить цену →SWITCH:A8L-21-15 N2
504543006Q запросить цену →TAPPING винт - M3X6
604543014Q запросить цену →TAPPING винт: 3X14
16M0121040 запросить цену →CASE:DISCHARGE LAMP
12B2681085 запросить цену →SWITCH:LF-105-11
304513014N запросить цену →TAPPING винт: 3X14
14GW010007 под заказPHOTO REFLECTI ON датчик:EXIT
711050508 запросить цену →жгут CLAMP - LWS-0711
811050511 под заказжгут CLAMP - LWS-0306ZC
17M0121050 запросить цену →FRAME:MAIN:SUB- ASS'Y
204513006N запросить цену →TAPPING винт - 3X6
13G0271180 запросить цену →RUBBER FOOT - G F
15M0121037 запросить цену →TONER BOTTLE:C ASE

основная рама

основная рама

№АртикулНаименование
24M0121099 запросить цену →HEAT INSULATING пластина:печь (закрепление):FR ONT
21M0121088 запросить цену →COIL пружина:RAIL :RIGHT
25M0122056 запросить цену →DISCHARGE LAMP
28M0124602 запросить цену →DECAL:рычаг:EN VELOPE:RIGHT
26M0124120 запросить цену →TENSION пружина: PICKOFF PAWL
23M0121097 запросить цену →SUPPORTER:PAPE R:TRANSPORT
22M0121089 запросить цену →направляющая:PAPER:LEA DING EDGE
29M1161043 запросить цену →DUCT:жгут
27M0124601 запросить цену →DECAL:рычаг:EN VELOPE:LEFT
Источник: Инк-Маркет.ру.
