Ricoh Aficio sp 3300DN 3300D — каталог запчастей со схемами

Ricoh Aficio sp 3300DN 3300D — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

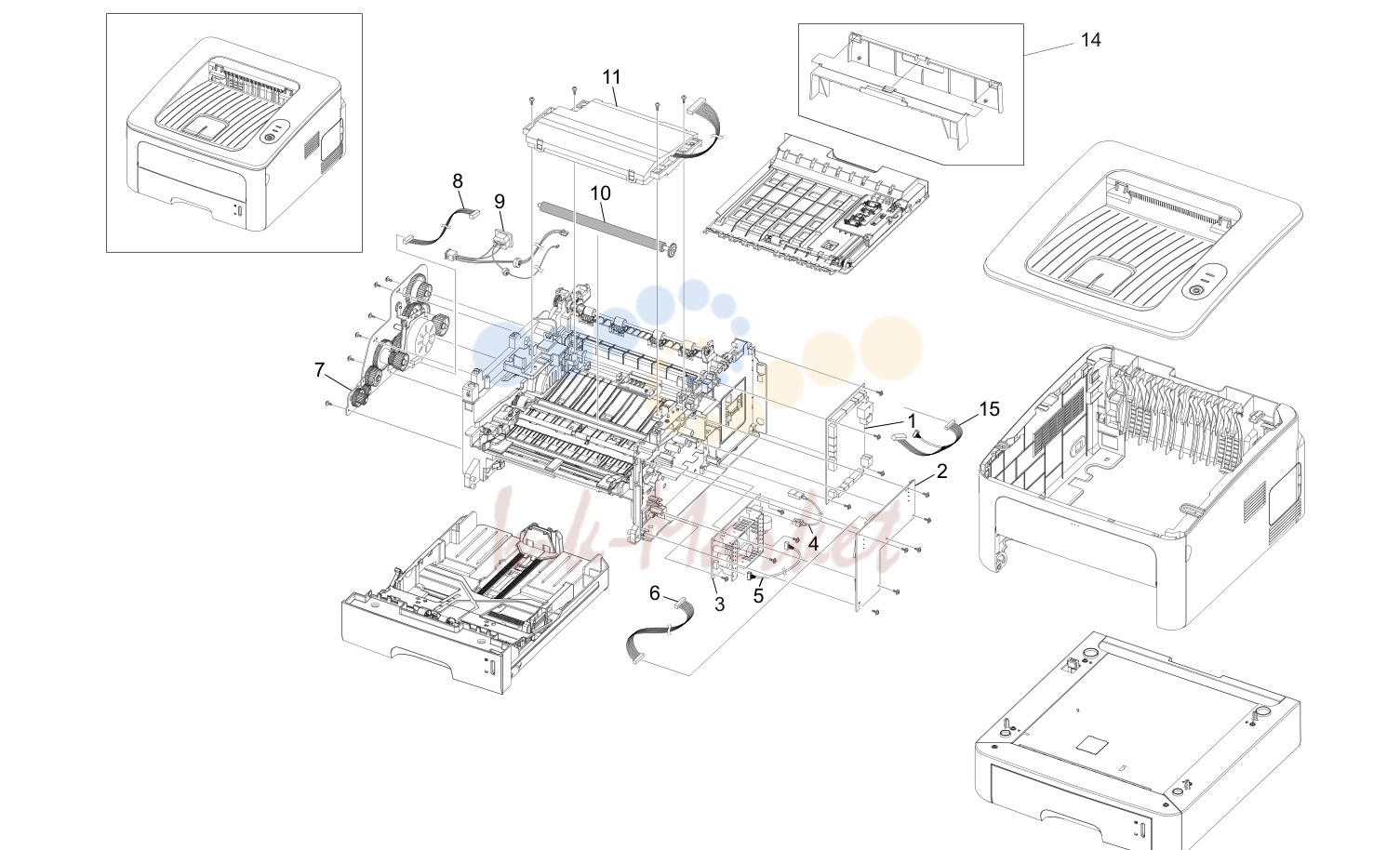

внешние детали 1 (M000/M009)

№	Артикул	Наименование
15	M000 1604 запросить цену →	жгут-Jnt: Thermistor [TSB#004R]

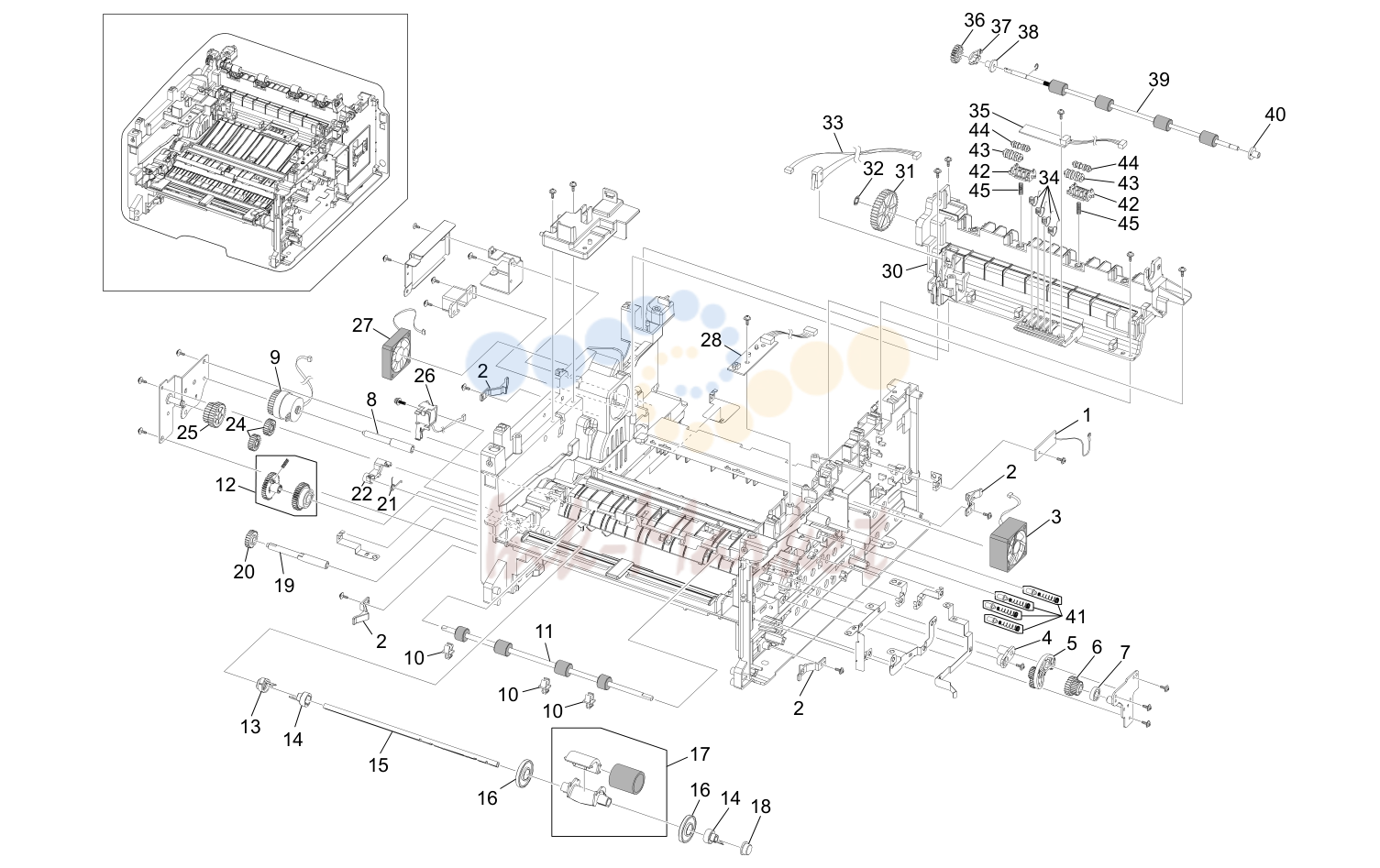

Frame Section 1 (M000/M009)

№	Артикул	Наименование
1	M000 1215 запросить цену →	RZL: PBA_Main-Zener: JC92-01488B

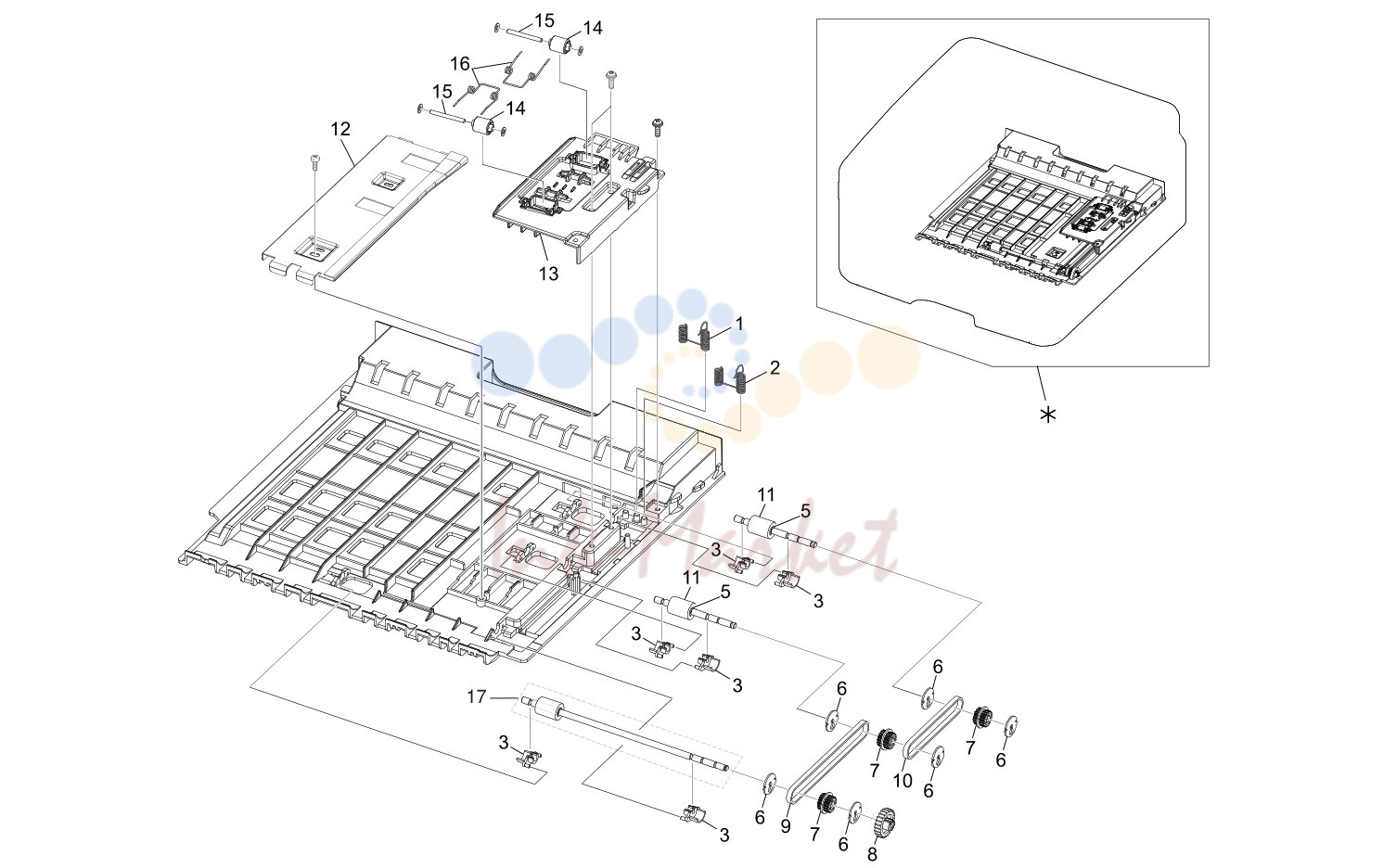

дуплекс узел (M000/M009)

№	Артикул	Наименование
17	M000 1603 запросить цену →	RZL:ELAузел-Dup2 [TSB#003]

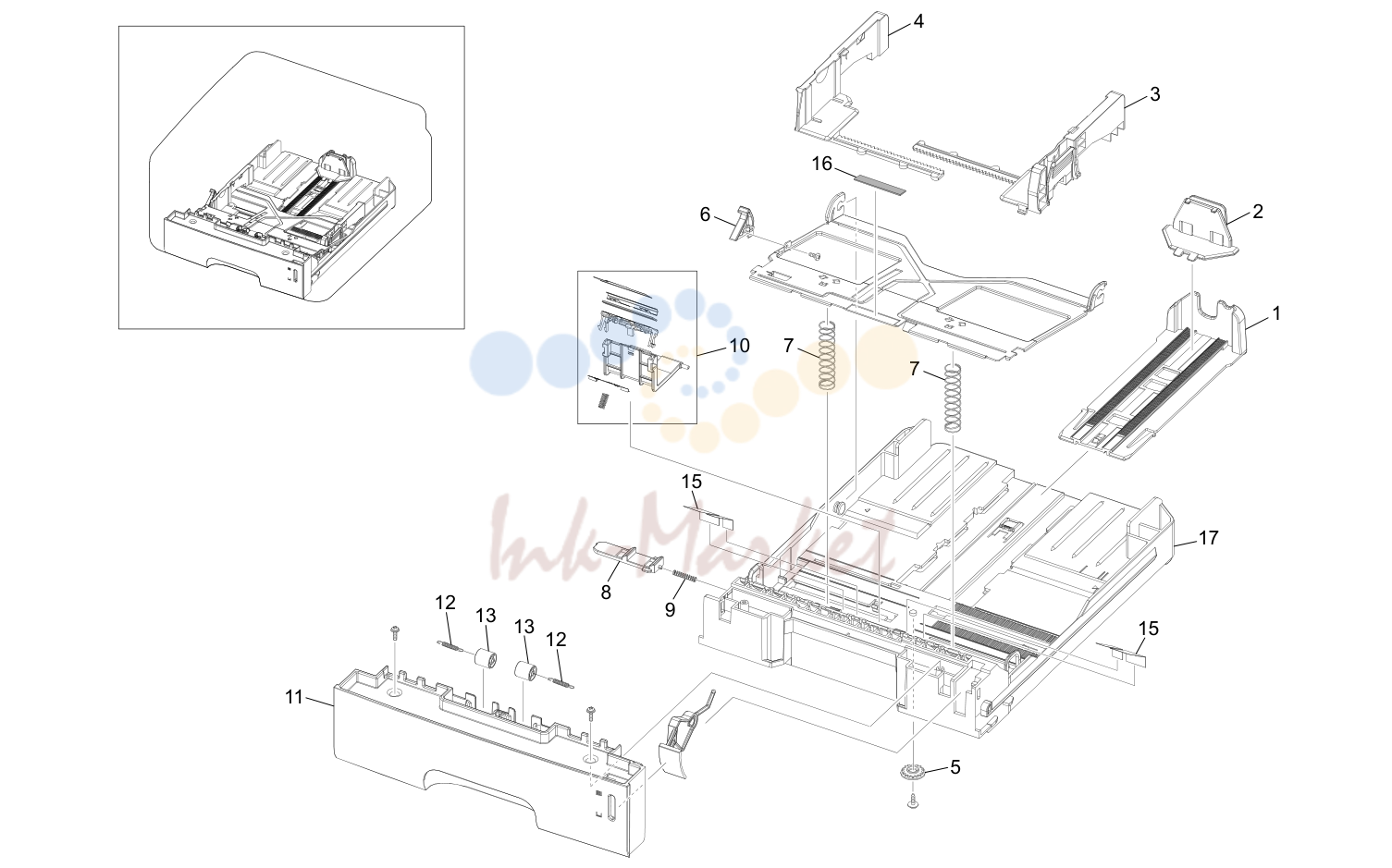

Cassette узел (M000/M009)

№	Артикул	Наименование
17	M000 1040 запросить цену →	Frame: Cassette: JC61-00876L
2	M000 1001 запросить цену →	Thermistor
2	M000 1004 запросить цену →	Lamp: Halogen: 110V
2	M000 1012 запросить цену →	Ring-CS;ID3,OD3,T0.25,Black,SU
2	M000 1013 запросить цену →	Ring-CS
2	M000 1016 запросить цену →	пружина
2	M000 1017 запросить цену →	пружина
2	M000 1018 запросить цену →	пружина
2	M000 1019 запросить цену →	пружина
2	M000 1020 запросить цену →	пружина: T ролик
2	M000 1021 запросить цену →	пружина муфта
2	M000 1022 запросить цену →	Timing ремень
2	M000 1023 запросить цену →	Timing ремень
2	M000 1024 запросить цену →	Locker: Latch Push
2	M000 1025 запросить цену →	Fan: DC
2	M000 1026 запросить цену →	мотор: Main
2	M000 1027 запросить цену →	соленоид: Pick-up
2	M000 1028 запросить цену →	жгут: AC Inlet
2	M000 1029 запросить цену →	жгут: Fuser AC
2	M000 1030 запросить цену →	жгут: мотор/SOL
2	M000 1031 запросить цену →	жгут: Power Pack
2	M000 1032 запросить цену →	жгут: LSU SW/Fan
2	M000 1033 запросить цену →	жгут
2	M000 1034 запросить цену →	Power Supply узел
2	M000 1035 запросить цену →	Power Pack
2	M000 1037 запросить цену →	Bush
2	M000 1038 запросить цену →	пружина ETC-ES (направляющая держатель TR)
2	M000 1041 запросить цену →	держатель - M - Exit
2	M000 1042 запросить цену →	пружина: Claw
2	M000 1044 запросить цену →	направляющая-Claw
2	M000 1049 запросить цену →	направляющая-INPUT
2	M000 1052 запросить цену →	Collar Swing
2	M000 1056 запросить цену →	Stacker-RX
2	M000 1057 запросить цену →	держатель-перенос
2	M000 1059 запросить цену →	держатель-REGI
2	M000 1060 запросить цену →	кронштейн-дуплекс Align
2	M000 1061 запросить цену →	пластина Earth перенос
2	M000 1066 запросить цену →	направляющая-Frame дуплекс
2	M000 1067 запросить цену →	направляющая-держатель TR
2	M000 1068 запросить цену →	направляющая-TR RIB
2	M000 1070 запросить цену →	направляющая-TR
2	M000 1071 запросить цену →	Support-ролик
2	M000 1072 запросить цену →	Frame-дуплекс Path
2	M000 1073 запросить цену →	Frame-Exit High
2	M000 1075 запросить цену →	Frame-LSU-держатель-R
2	M000 1076 запросить цену →	направляющая-дуплекс Upper
2	M000 1077 запросить цену →	Bush-HR-L
2	M000 1078 запросить цену →	Bush-HR-R
2	M000 1079 запросить цену →	Bush-PR-1st
2	M000 1080 запросить цену →	Bush-PR-2nd
2	M000 1081 запросить цену →	направляющая-Change DUP
2	M000 1082 запросить цену →	направляющая Front Paper
2	M000 1083 запросить цену →	Bush-TR L
2	M000 1095 запросить цену →	Ground-Pick-up
2	M000 1101 запросить цену →	Sheet-направляющая Side Far
2	M000 1104 запросить цену →	Sheet-направляющая DUP Path
2	M000 1105 запросить цену →	Key: On line
2	M000 1106 запросить цену →	Terminal пружина
2	M000 1107 запросить цену →	Terminal: Ground: Small
2	M000 1108 запросить цену →	Terminal: Ground: Large
2	M000 1109 запросить цену →	шестерня-MPF 5
2	M000 1110 запросить цену →	шестерня-Rack Pinion
2	M000 1111 запросить цену →	ролик - Exit Main
2	M000 1112 запросить цену →	ролик - Exit FR
2	M000 1113 запросить цену →	шестерня-M-Fuser Idle 1
2	M000 1114 запросить цену →	ролик-M-Idle SCF
2	M000 1115 запросить цену →	перенос ролик
2	M000 1116 запросить цену →	шестерня: Fuser
3	M000 1117 запросить цену →	ролик: Heat
3	M000 1118 запросить цену →	ролик: Idle
3	M000 1119 запросить цену →	шестерня: Exit
3	M000 1121 запросить цену →	Actuator-Exit
3	M000 1122 запросить цену →	рычаг: Link Jam: Left
3	M000 1123 запросить цену →	рычаг-Link Jam R
3	M000 1124 запросить цену →	шестерня: Feed: 56/25
3	M000 1125 запросить цену →	шестерня: 89/55
3	M000 1126 запросить цену →	шестерня: Feed
3	M000 1127 запросить цену →	шестерня: 83/40
3	M000 1128 запросить цену →	шестерня: Fuser: 61
3	M000 1129 запросить цену →	шестерня: OPC: 89
3	M000 1130 запросить цену →	шестерня: Feed Drive
3	M000 1131 запросить цену →	шестерня: Fuser: 31
3	M000 1132 запросить цену →	шестерня: Fuser: 28/20
3	M000 1133 запросить цену →	шестерня: Pick-up: 31
3	M000 1134 запросить цену →	шестерня: Exit: 61/28
3	M000 1135 запросить цену →	Actuator-дуплекс
3	M000 1136 запросить цену →	Actuator: Feed
3	M000 1137 запросить цену →	Actuator: Empty
3	M000 1138 запросить цену →	Link-крышка Rear
3	M000 1139 запросить цену →	шестерня: 52/18
3	M000 1140 запросить цену →	шестерня: дуплекс
3	M000 1141 запросить цену →	вал-Feed Idle
3	M000 1142 запросить цену →	вал-Feed REGI
3	M000 1143 запросить цену →	ролик-Feed REGI
3	M000 1144 запросить цену →	ролик-Feed DUP2
3	M000 1145 запросить цену →	вал-Feed
3	M000 1147 запросить цену →	ролик: Exit F/Down
3	M000 1148 запросить цену →	ролик: Pressure
3	M000 1149 запросить цену →	ролик: Pressure: 2nd
3	M000 1150 запросить цену →	вал-P-Pick up
3	M000 1151 запросить цену →	шестерня: OPC муфта: 29
3	M000 1152 запросить цену →	вал-DUP ролик
3	M000 1153 запросить цену →	Magnetic муфта
3	M000 1154 запросить цену →	Cam-Pick Up
3	M000 1155 запросить цену →	шестерня: Exit: Z17
3	M000 1156 запросить цену →	Cap-Lamp L
3	M000 1157 запросить цену →	Cap-Lamp R
3	M000 1158 запросить цену →	Lens Led
3	M000 1159 запросить цену →	Side Fence: Left
3	M000 1160 запросить цену →	Rack: Table
3	M000 1161 запросить цену →	Left направляющая: Table
3	M000 1162 запросить цену →	Right направляющая: Table
3	M000 1163 запросить цену →	Hub-муфта
3	M000 1165 запросить цену →	Sub Stacker
3	M000 1168 запросить цену →	плата: Main-Zener
3	M000 1169 запросить цену →	печь (закрепление) узел: 110V
3	M000 1170 запросить цену →	Drive узел
3	M000 1171 запросить цену →	MEA узел Swing
3	M000 1172 запросить цену →	Writing узел
3	M000 1176 запросить цену →	Housing: Pad держатель
3	M000 1177 запросить цену →	Pick-up ролик
3	M000 1178 запросить цену →	Rear направляющая узел
3	M000 1179 запросить цену →	MEA узел-шестерня Pick Up
3	M000 1185 запросить цену →	крышка-Front
3	M000 1186 запросить цену →	крышка-Handle Cassette
3	M000 1187 запросить цену →	крышка: Manual
3	M000 1189 запросить цену →	крышка - дуплекс
3	M000 1190 запросить цену →	крышка - Rear - дуплекс
3	M000 1191 запросить цену →	Indicator-Paper
3	M000 1192 запросить цену →	Side Fence: Right
3	M000 1193 запросить цену →	End Fence
3	M000 1194 запросить цену →	Main Board
3	M000 1195 запросить цену →	ELA узел-дуплекс
3	M000 1197 запросить цену →	MEA узел-крышка Top
3	M000 1198 запросить цену →	MEA узел-крышка Left
3	M000 1199 запросить цену →	MEA узел-крышка Right
