Ricoh Aficio mp C4501 C5501 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали
- внешние детали
- внешние детали
- внешние детали
- сканер
- сканер
- сканер
- сканер
- лоток бумаги(1st)
- лоток бумаги(2nd)
- подача бумаги
- Paper регистрация

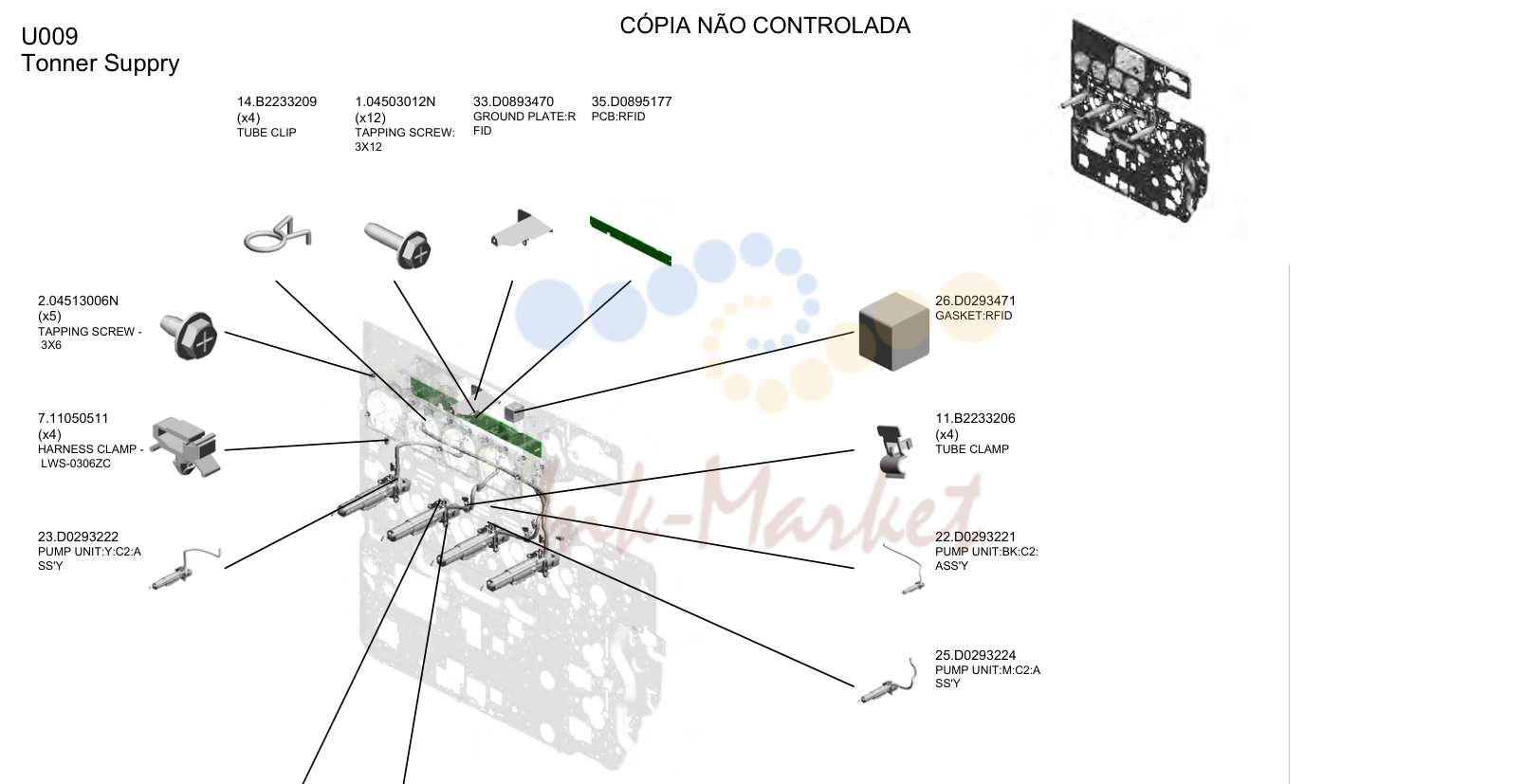

- Tonner Suppry

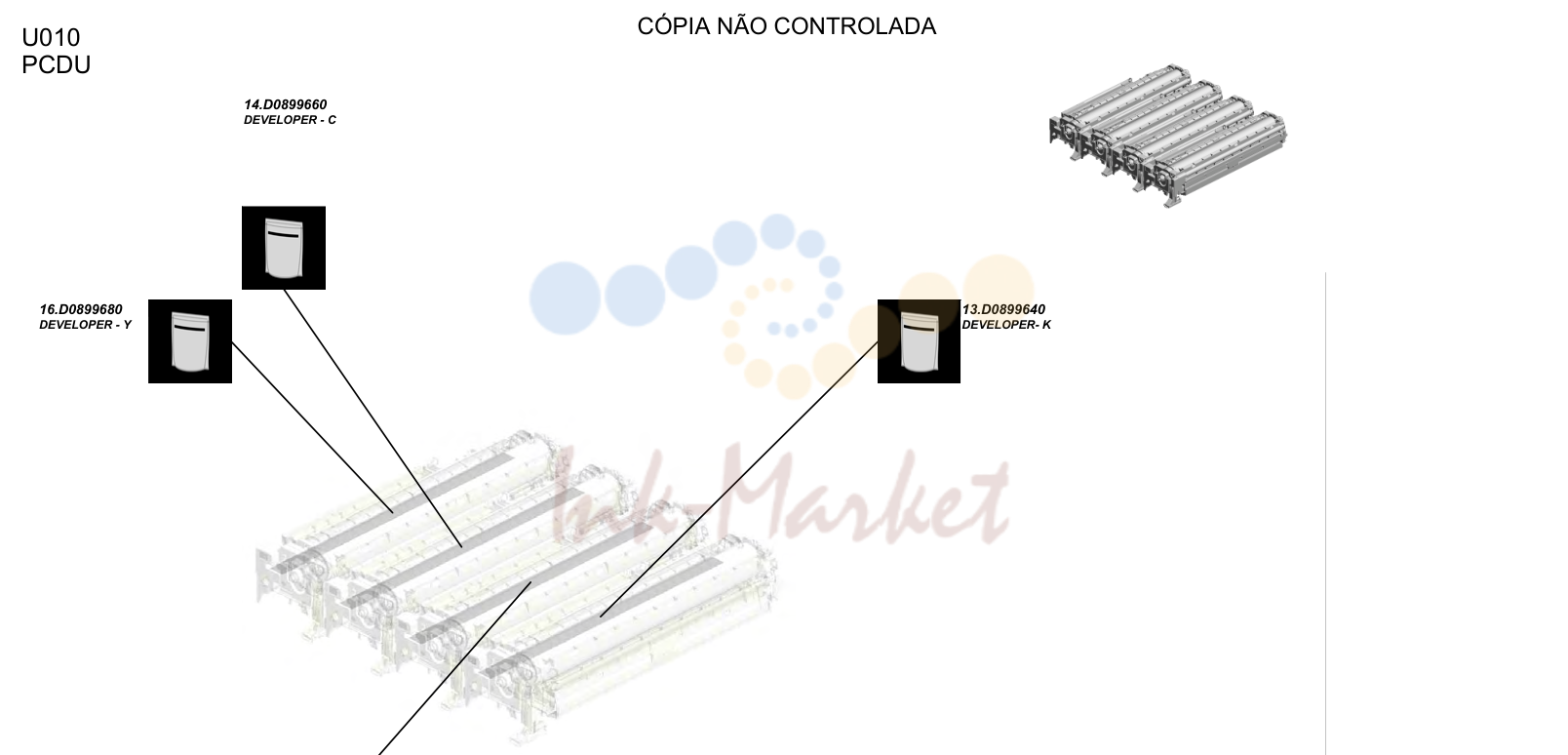

- PCDU

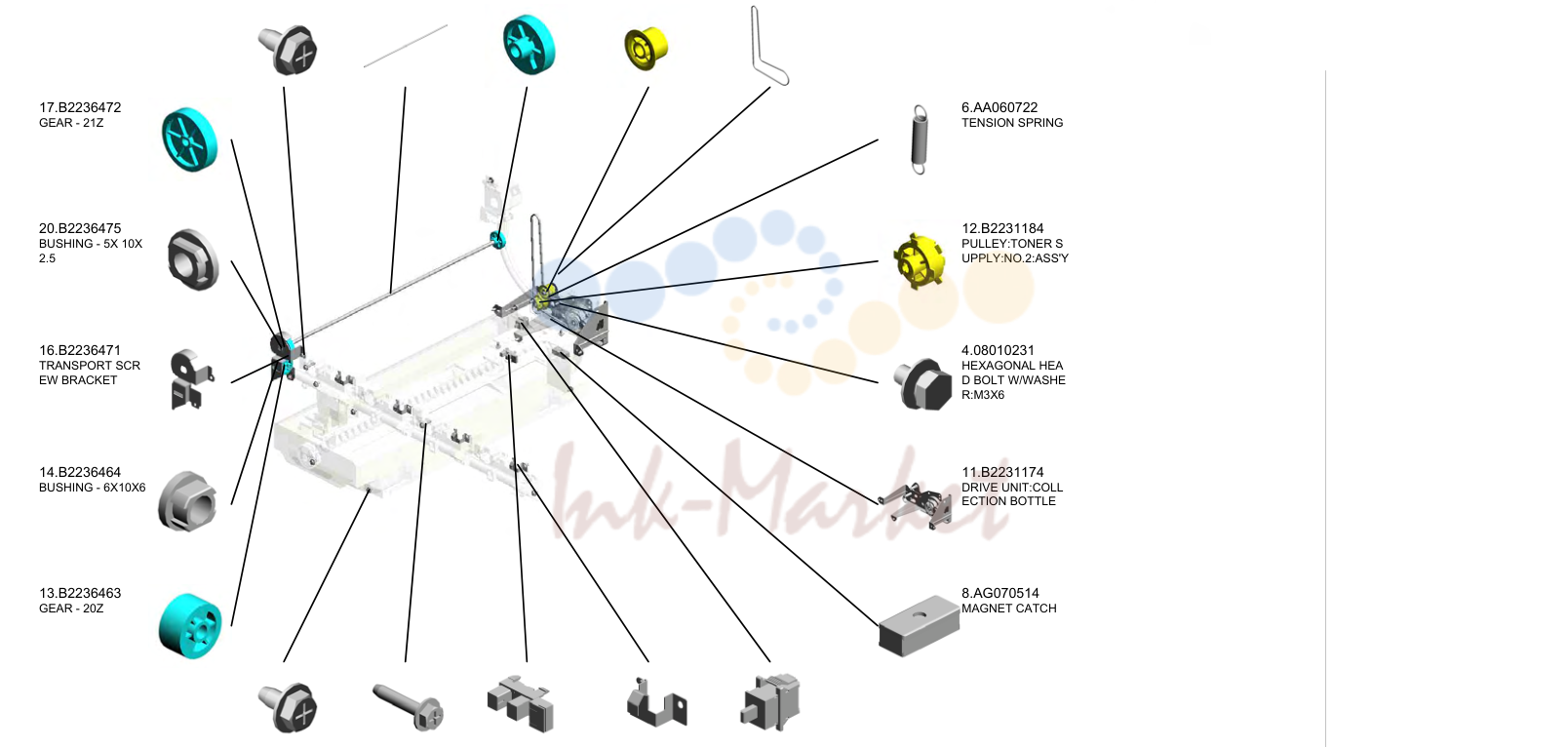

- Used Toner
- Used Toner

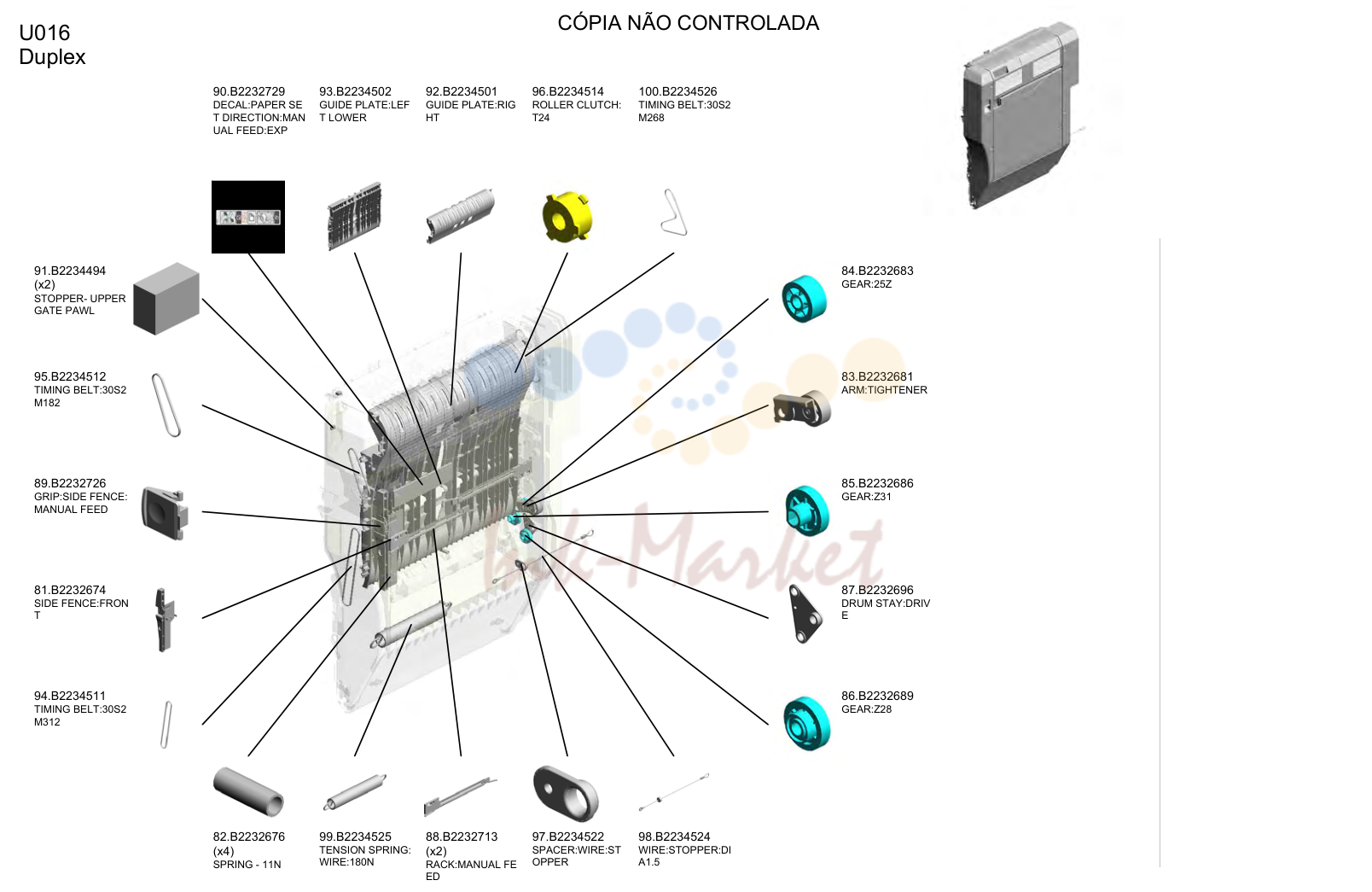

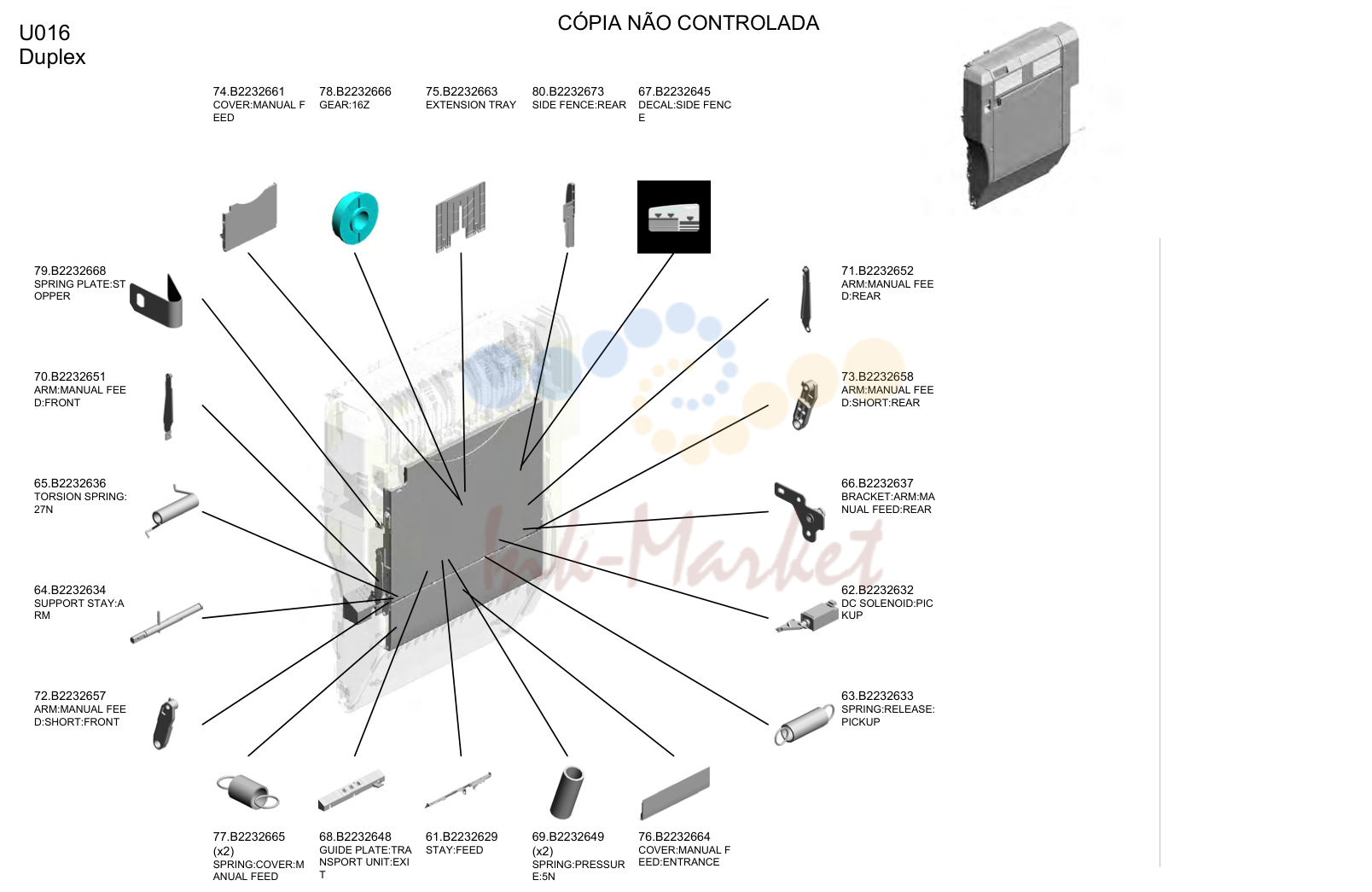

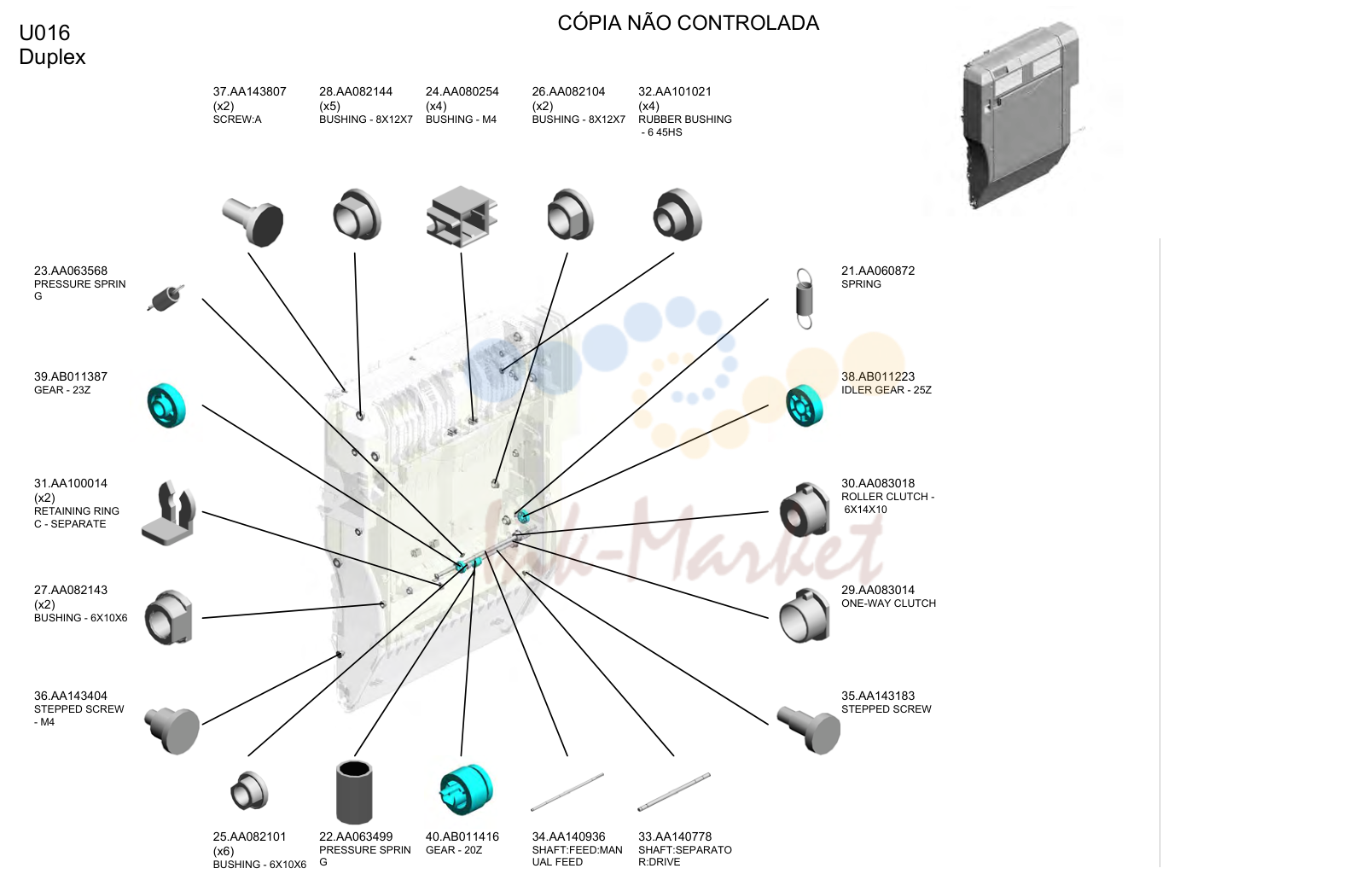

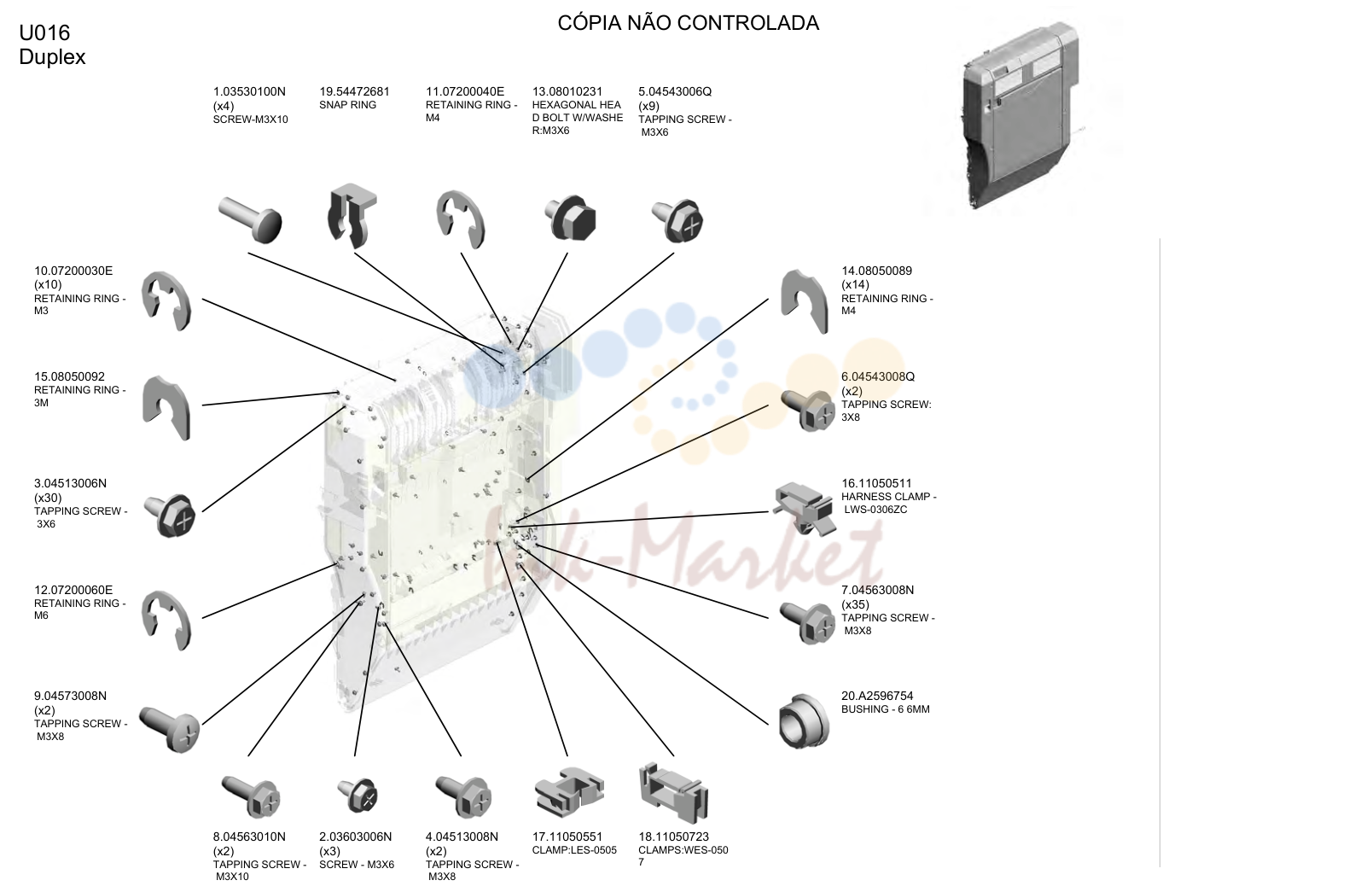

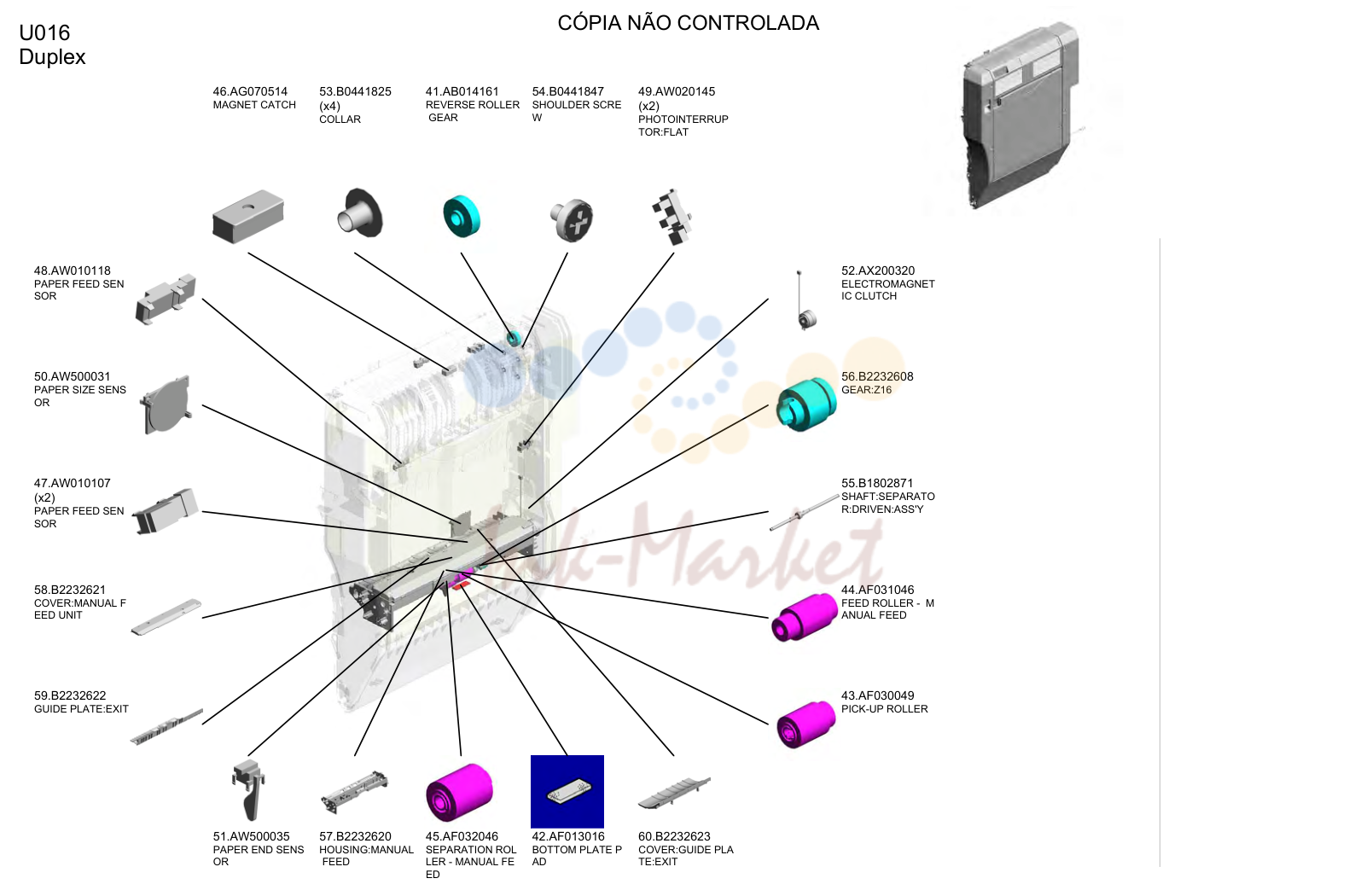

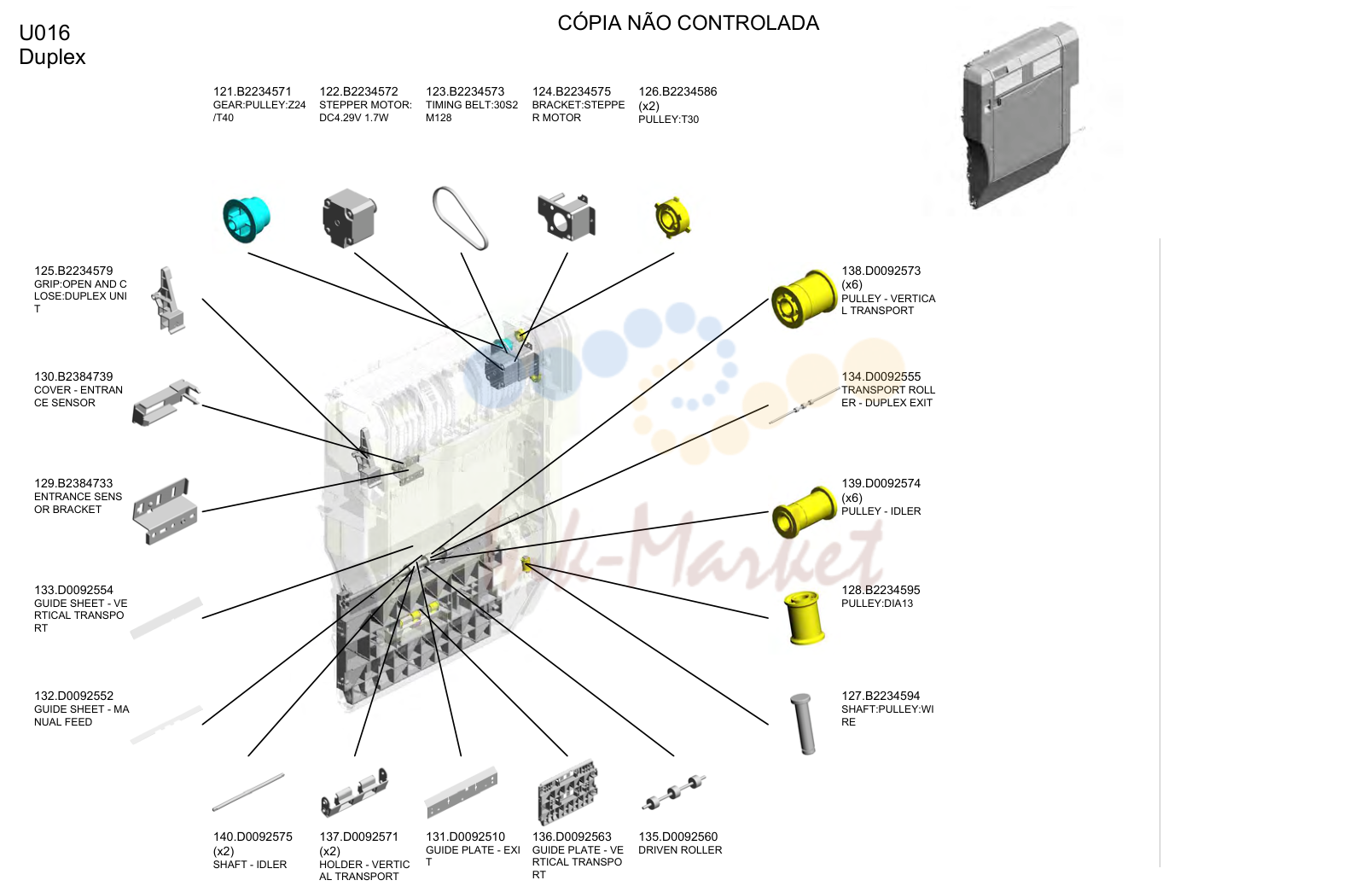

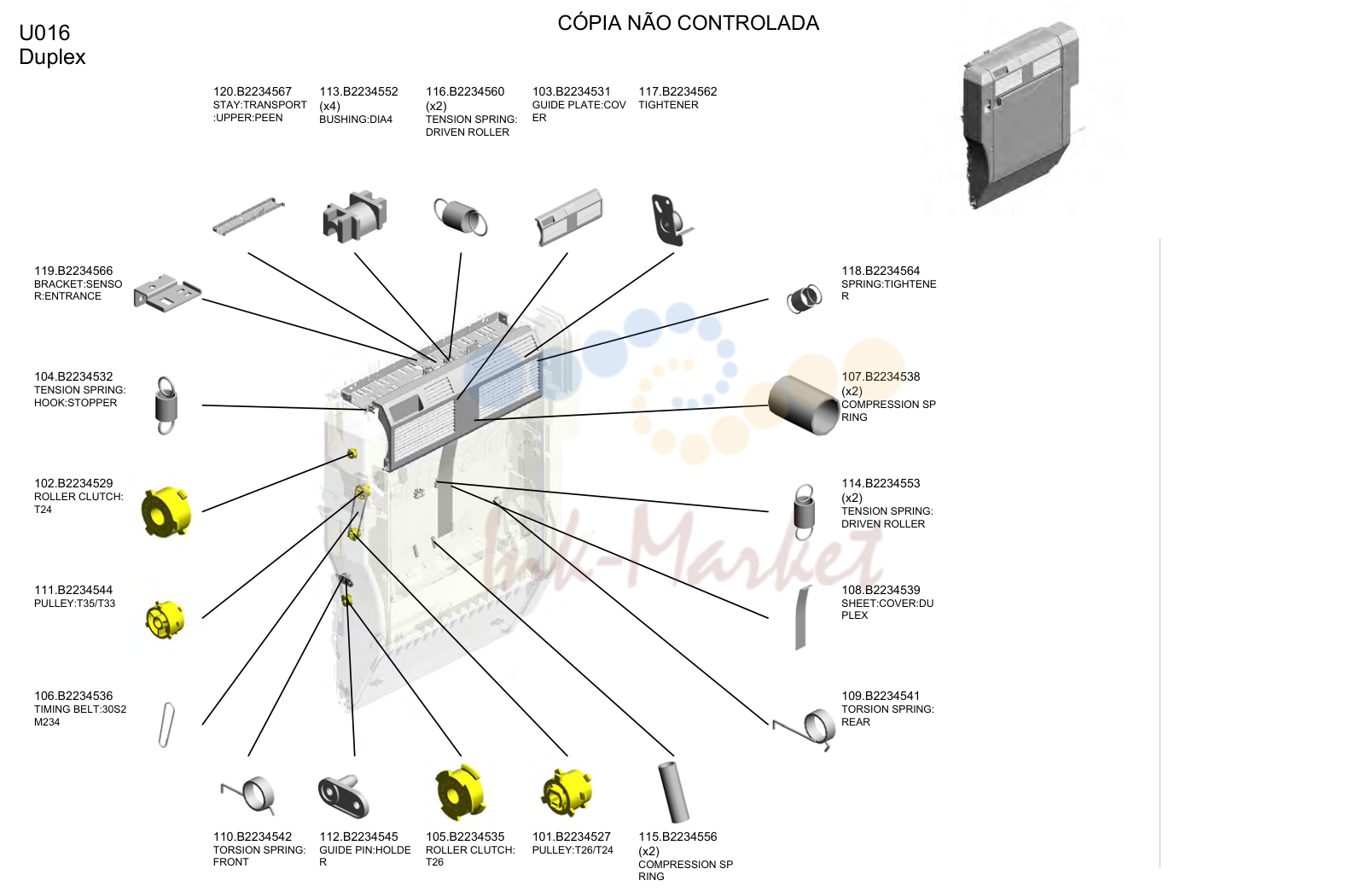

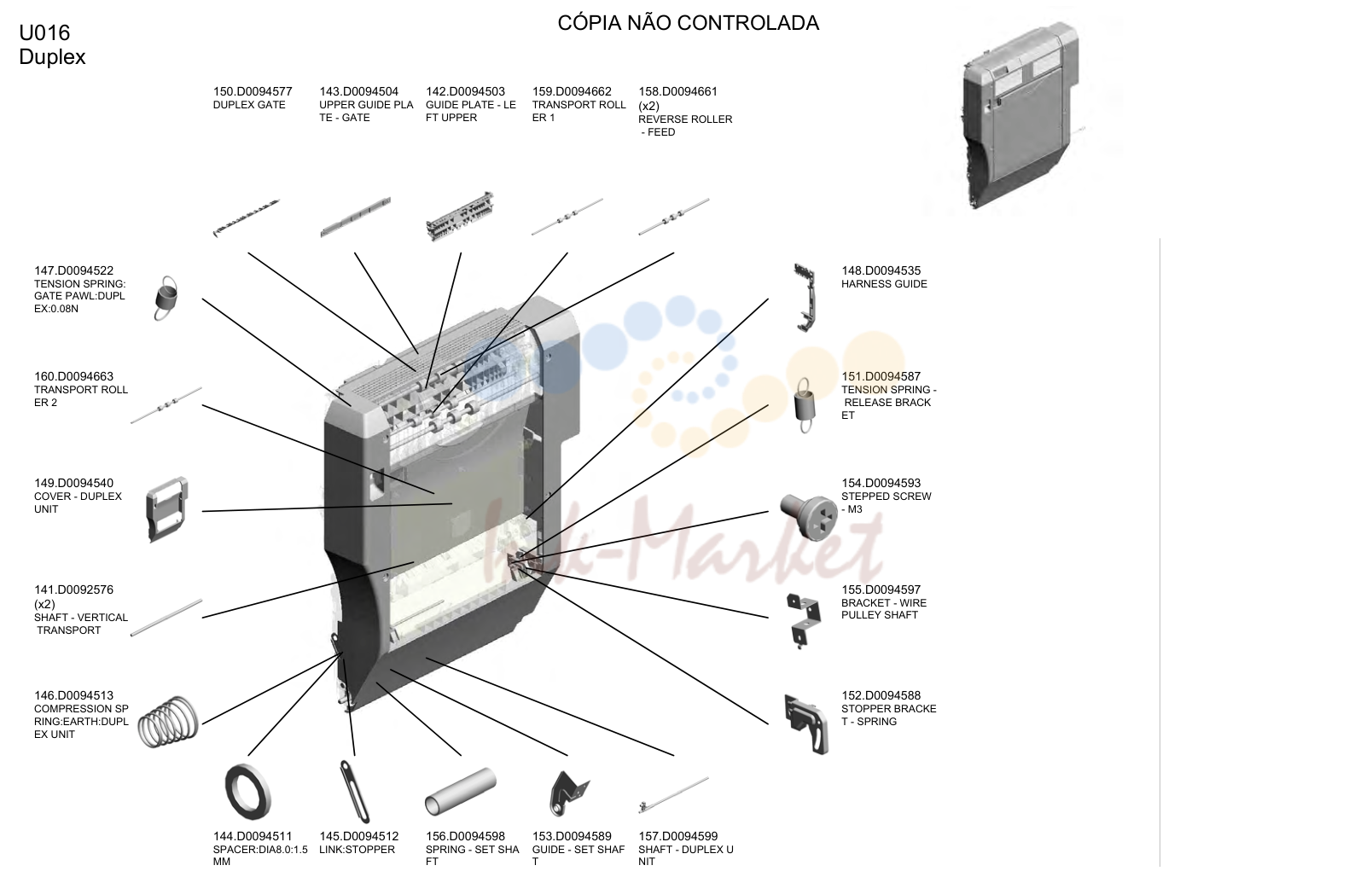

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- Main Drive
- Main Drive
- Main Drive
- Main Drive
- электрика
- электрика
- электрика
- электрика
- Contролик
- основная рама
- основная рама
- основная рама
- основная рама
- основная рама

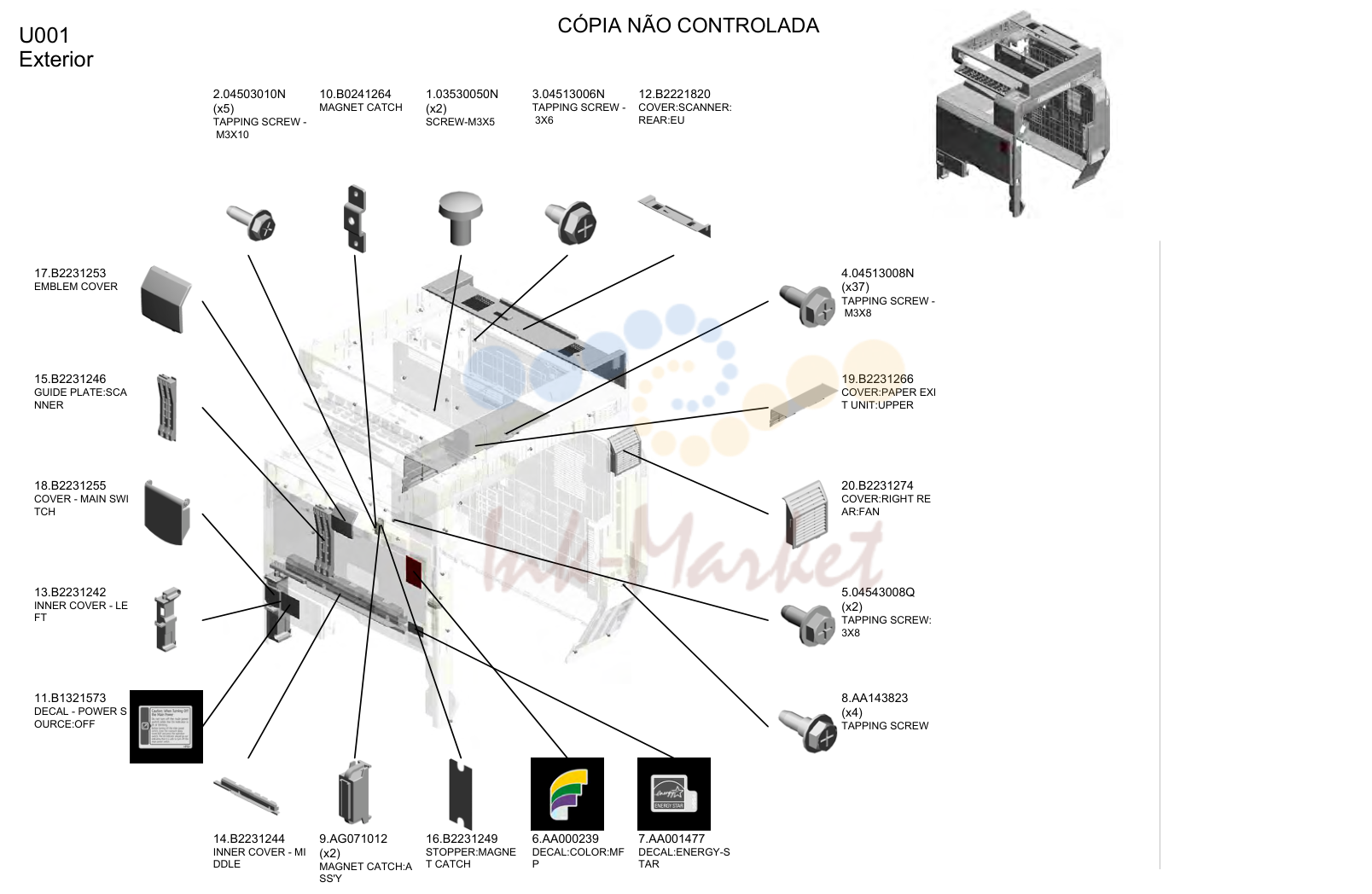

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 2 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 10 | B0241264 запросить цену → | MAGNET CATCH |
| 1 | 03530050N запросить цену → | винт-M3X5 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | B2221820 запросить цену → | крышка:сканер: REAR:EU |
| 17 | B2231253 запросить цену → | EMBLEM крышка |
| 15 | B2231246 запросить цену → | направляющая пластина:SCA NNER |
| 18 | B2231255 запросить цену → | крышка - MAIN SWI TCH |
| 13 | B2231242 запросить цену → | INNER крышка - LE FT |
| 11 | B1321573 запросить цену → | DECAL - POWER S OURCE:OFF |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 19 | B2231266 запросить цену → | крышка:PAPER EXI T узел:UPPER |
| 20 | B2231274 запросить цену → | крышка:RIGHT RE AR:FAN |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 8 | AA143823 запросить цену → | TAPPING винт |
| 14 | B2231244 запросить цену → | INNER крышка - MI DDLE |
| 9 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 16 | B2231249 запросить цену → | стопор:MAGNE T CATCH |
| 6 | AA000239 запросить цену → | DECAL:COLOR:MF P |
| 7 | AA001477 запросить цену → | DECAL:ENERGY-S TAR |

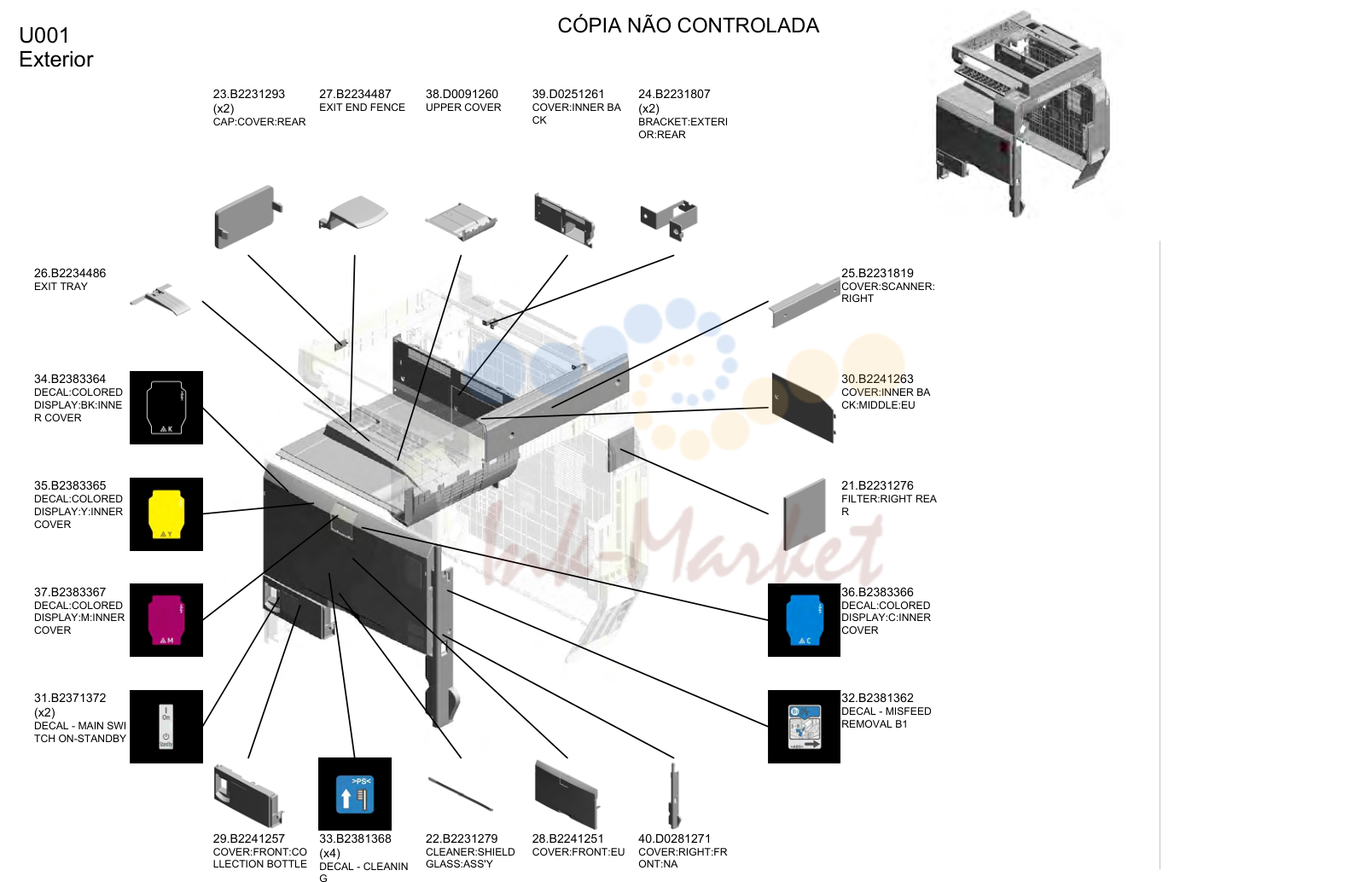

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 23 | B2231293 запросить цену → | CAP:крышка:REAR |
| 27 | B2234487 запросить цену → | EXIT END FENCE |
| 38 | D0091260 запросить цену → | UPPER крышка |
| 39 | D0251261 запросить цену → | крышка:INNER BA CK |
| 24 | B2231807 запросить цену → | кронштейн:EXTERI OR:REAR |
| 26 | B2234486 запросить цену → | EXIT TRAY |
| 34 | B2383364 запросить цену → | DECAL:COLORED DISPLAY:BK:INNE R крышка |
| 35 | B2383365 запросить цену → | DECAL:COLORED DISPLAY:Y:INNER крышка |
| 37 | B2383367 запросить цену → | DECAL:COLORED DISPLAY:M:INNER крышка |
| 31 | B2371372 запросить цену → | DECAL - MAIN SWI TCH ON-STANDBY |
| 25 | B2231819 запросить цену → | крышка:сканер: RIGHT |
| 30 | B2241263 запросить цену → | крышка:INNER BA CK:MIDDLE:EU |
| 21 | B2231276 ✓ в наличии | FILTER:RIGHT REA R |
| 36 | B2383366 запросить цену → | DECAL:COLORED DISPLAY:C:INNER крышка |
| 32 | B2381362 запросить цену → | DECAL - MISFEED REMOVAL B1 |
| 29 | B2241257 запросить цену → | крышка:FRONT:CO LLECTION BOTTLE |
| 33 | B2381368 запросить цену → | DECAL - CLEANIN G |
| 22 | B2231279 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |
| 28 | B2241251 запросить цену → | крышка:FRONT:EU |
| 40 | D0281271 запросить цену → | крышка:RIGHT:FR ONT:NA |

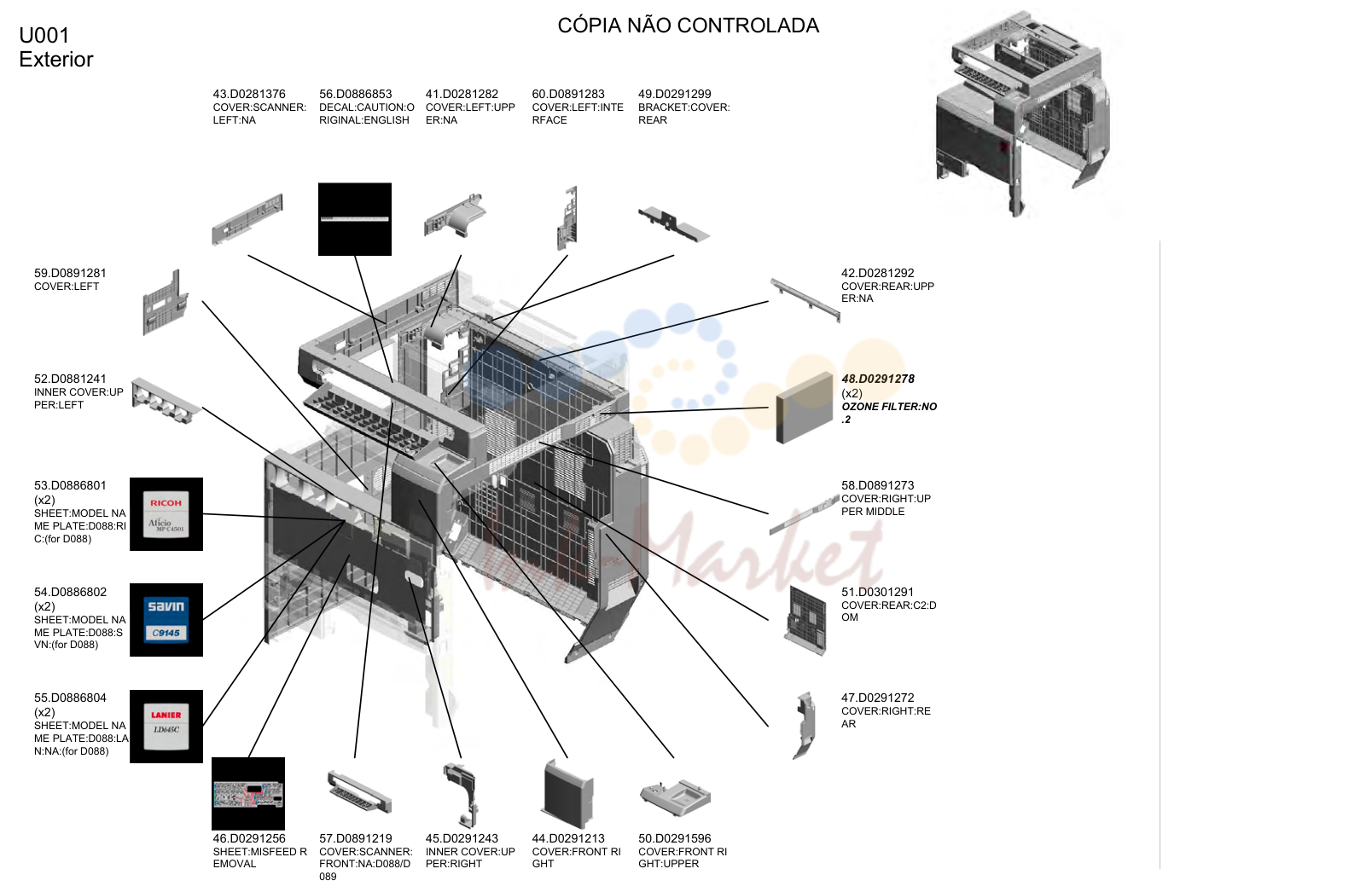

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 43 | D0281376 запросить цену → | крышка:сканер: LEFT:NA |
| 56 | D0886853 запросить цену → | DECAL:CAUTION:O RIGINAL:ENGLISH |
| 41 | D0281282 запросить цену → | крышка:LEFT:UPP ER:NA |
| 60 | D0891283 запросить цену → | крышка:LEFT:INTE RFACE |
| 49 | D0291299 запросить цену → | кронштейн:крышка: REAR |
| 59 | D0891281 запросить цену → | крышка:LEFT |
| 52 | D0881241 запросить цену → | INNER крышка:UP PER:LEFT |
| 53 | D0886801 запросить цену → | SHEET:MODEL NA ME пластина:D088:RI C:(for D088) |
| 54 | D0886802 запросить цену → | SHEET:MODEL NA ME пластина:D088:S VN:(for D088) |
| 55 | D0886804 запросить цену → | SHEET:MODEL NA ME пластина:D088:LA N:NA:(for D088) |
| 42 | D0281292 запросить цену → | крышка:REAR:UPP ER:NA |
| 48 | D0291278 запросить цену → | OZONE FILTER:NO .2 |
| 58 | D0891273 запросить цену → | крышка:RIGHT:UP PER MIDDLE |
| 51 | D0301291 запросить цену → | крышка:REAR:C2:D OM |
| 47 | D0291272 запросить цену → | крышка:RIGHT:RE AR |
| 46 | D0291256 запросить цену → | SHEET:MISFEED R EMOVAL |
| 57 | D0891219 запросить цену → | крышка:сканер: FRONT:NA:D088/D 089 |
| 45 | D0291243 запросить цену → | INNER крышка:UP PER:RIGHT |
| 44 | D0291213 запросить цену → | крышка:FRONT RI GHT |
| 50 | D0291596 запросить цену → | крышка:FRONT RI GHT:UPPER |

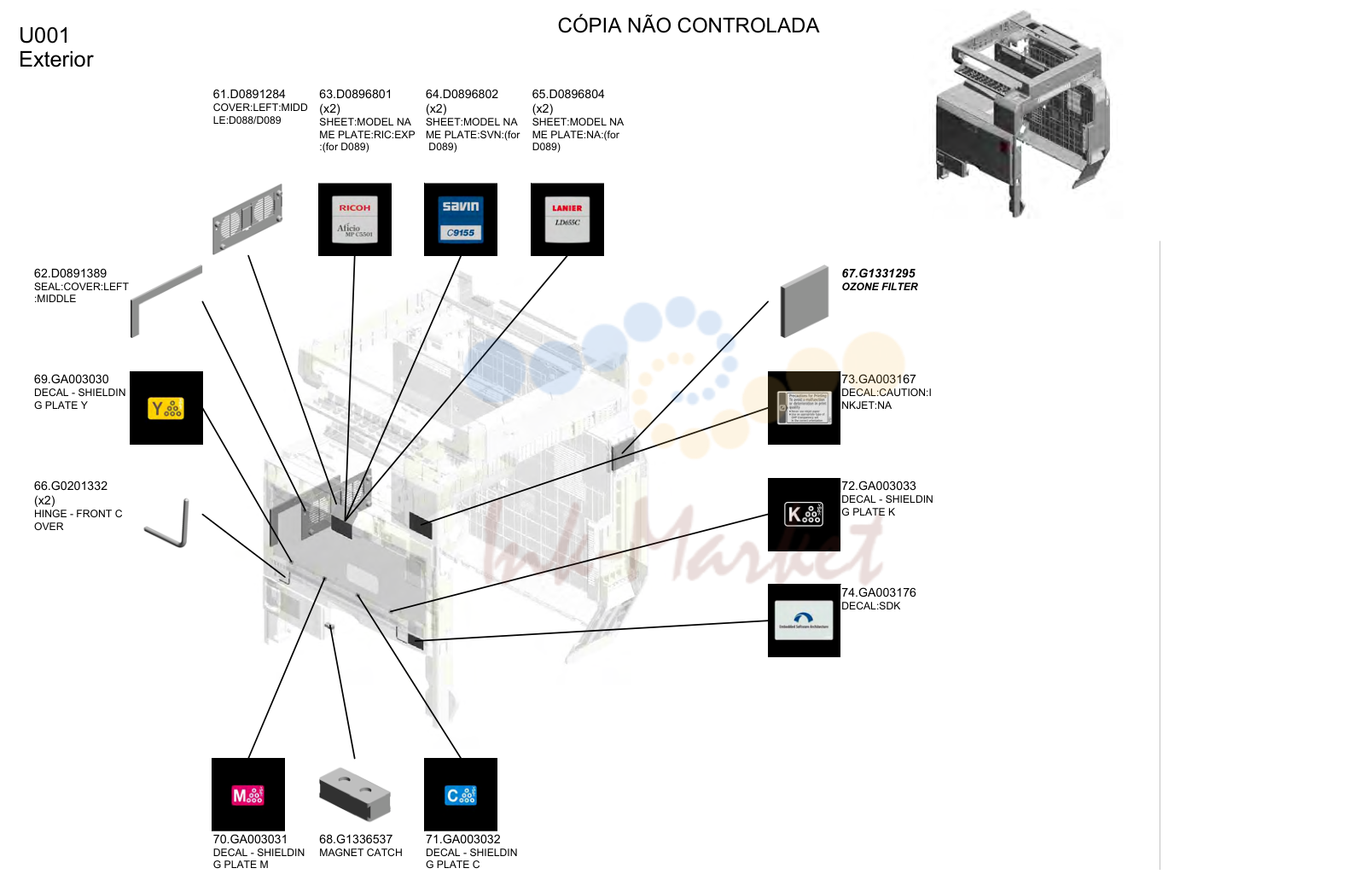

внешние детали
| № | Артикул | Наименование |
|---|---|---|
| 61 | D0891284 запросить цену → | крышка:LEFT:MIDD LE:D088/D089 |
| 63 | D0896801 запросить цену → | SHEET:MODEL NA ME пластина:RIC:EXP :(for D089) |
| 64 | D0896802 запросить цену → | SHEET:MODEL NA ME пластина:SVN:(for D089) |
| 65 | D0896804 запросить цену → | SHEET:MODEL NA ME пластина:NA:(for D089) |
| 62 | D0891389 запросить цену → | SEAL:крышка:LEFT :MIDDLE |
| 69 | GA003030 запросить цену → | DECAL - SHIELDIN G пластина Y |
| 66 | G0201332 запросить цену → | HINGE - FRONT C OVER |
| 67 | G1331295 запросить цену → | OZONE FILTER |
| 73 | GA003167 запросить цену → | DECAL:CAUTION:I NKJET:NA |
| 72 | GA003033 запросить цену → | DECAL - SHIELDIN G пластина K |
| 74 | GA003176 запросить цену → | DECAL:SDK |
| 70 | GA003031 запросить цену → | DECAL - SHIELDIN G пластина M |
| 68 | G1336537 запросить цену → | MAGNET CATCH |
| 71 | GA003032 запросить цену → | DECAL - SHIELDIN G пластина C |

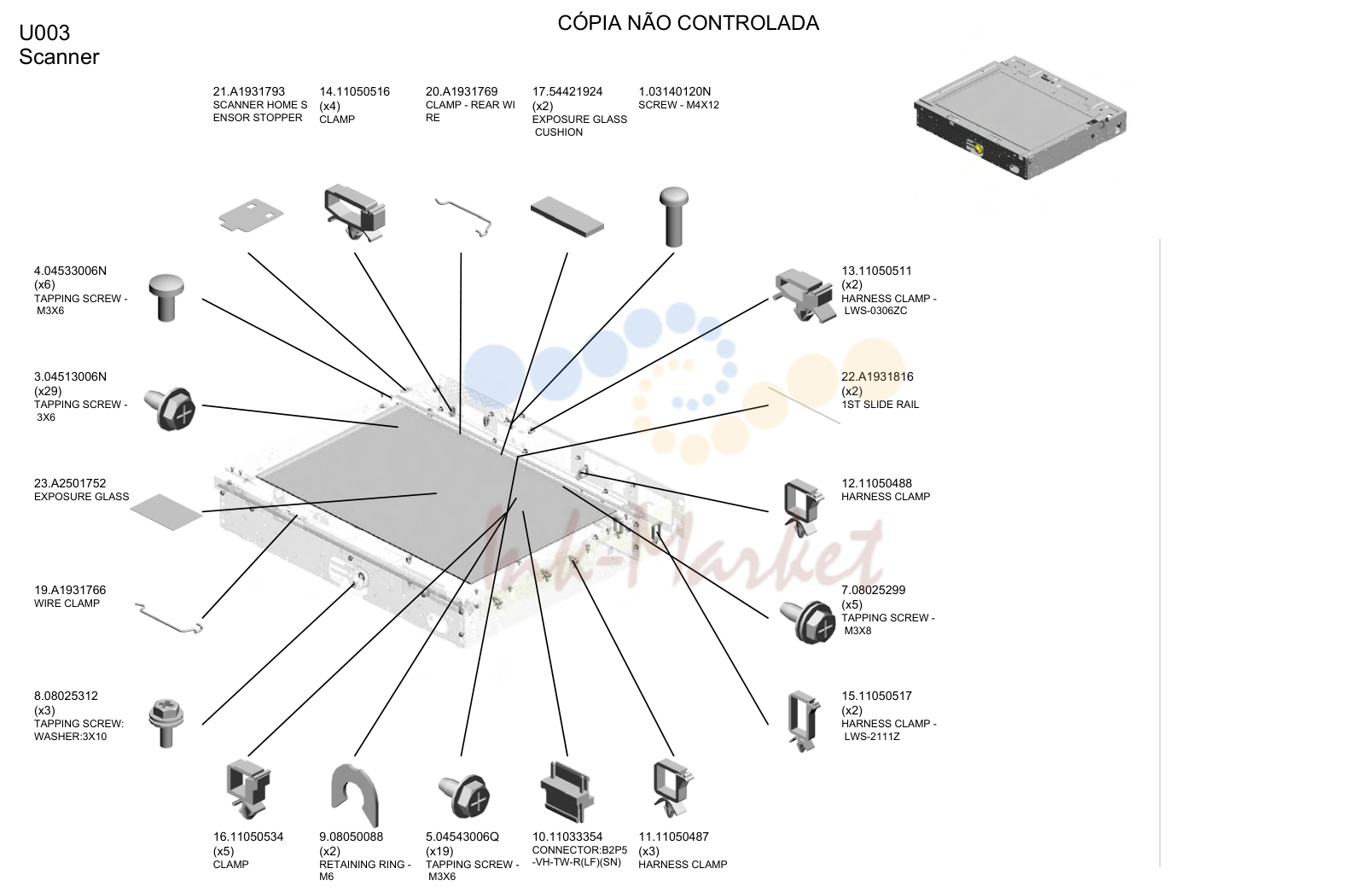

сканер
| № | Артикул | Наименование |
|---|---|---|
| 21 | A1931793 запросить цену → | сканер HOME S ENSOR стопор |
| 14 | 11050516 запросить цену → | CLAMP |
| 20 | A1931769 запросить цену → | CLAMP - REAR WI RE |
| 17 | 54421924 запросить цену → | EXPOSURE GLASS CUSHION |
| 1 | 03140120N запросить цену → | винт - M4X12 |
| 4 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 23 | A2501752 запросить цену → | EXPOSURE GLASS |
| 19 | A1931766 запросить цену → | WIRE CLAMP |
| 8 | 08025312 запросить цену → | TAPPING винт: WASHER:3X10 |
| 13 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 22 | A1931816 запросить цену → | 1ST SLIDE RAIL |
| 12 | 11050488 запросить цену → | жгут CLAMP |
| 7 | 08025299 запросить цену → | TAPPING винт - M3X8 |
| 15 | 11050517 запросить цену → | жгут CLAMP - LWS-2111Z |
| 16 | 11050534 запросить цену → | CLAMP |
| 9 | 08050088 запросить цену → | RETAINING RING - M6 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | 11033354 запросить цену → | CONNECTOR:B2P5 -VH-TW-R(LF)(SN) |
| 11 | 11050487 запросить цену → | жгут CLAMP |

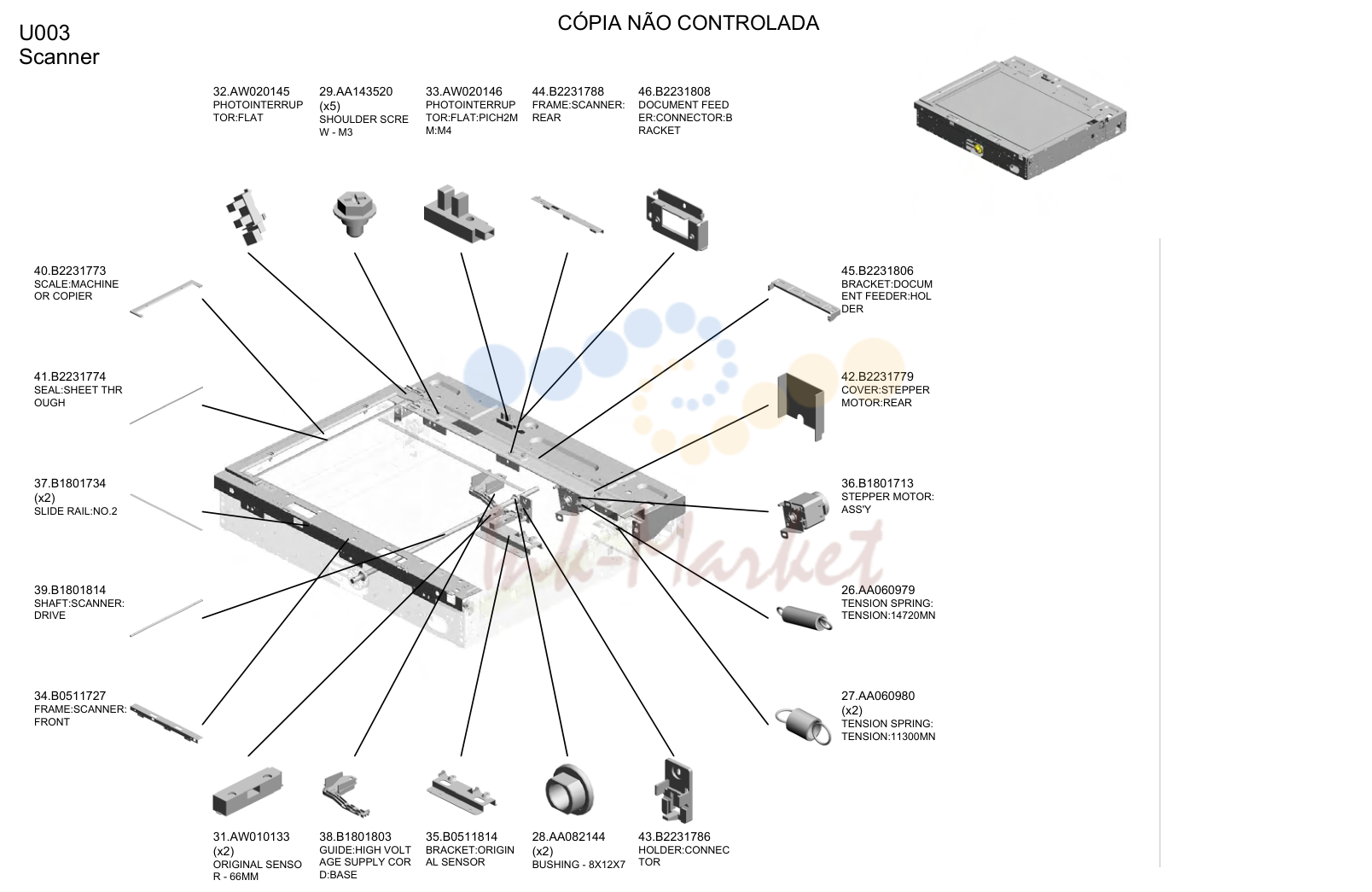

сканер
| № | Артикул | Наименование |
|---|---|---|
| 32 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 29 | AA143520 запросить цену → | SHOULDER SCRE W - M3 |
| 33 | AW020146 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 44 | B2231788 запросить цену → | FRAME:сканер: REAR |
| 46 | B2231808 запросить цену → | DOCUMENT FEED ER:CONNECTOR:B RACKET |
| 40 | B2231773 запросить цену → | SCALE:MACHINE OR COPIER |
| 41 | B2231774 запросить цену → | SEAL:SHEET THR OUGH |
| 37 | B1801734 запросить цену → | SLIDE RAIL:NO.2 |
| 39 | B1801814 запросить цену → | вал:сканер: DRIVE |
| 34 | B0511727 запросить цену → | FRAME:сканер: FRONT |
| 45 | B2231806 запросить цену → | кронштейн:DOCUM ENT FEEDER:HOL DER |
| 42 | B2231779 запросить цену → | крышка:STEPPER мотор:REAR |
| 36 | B1801713 запросить цену → | STEPPER мотор: ASS'Y |
| 26 | AA060979 запросить цену → | TENSION пружина: TENSION:14720MN |
| 27 | AA060980 запросить цену → | TENSION пружина: TENSION:11300MN |
| 31 | AW010133 запросить цену → | ORIGINAL SENSO R - 66MM |
| 38 | B1801803 запросить цену → | направляющая:HIGH VOLT AGE SUPPLY COR D:BASE |
| 35 | B0511814 запросить цену → | кронштейн:ORIGIN AL датчик |
| 28 | AA082144 запросить цену → | втулка - 8X12X7 |
| 43 | B2231786 запросить цену → | держатель:CONNEC TOR |

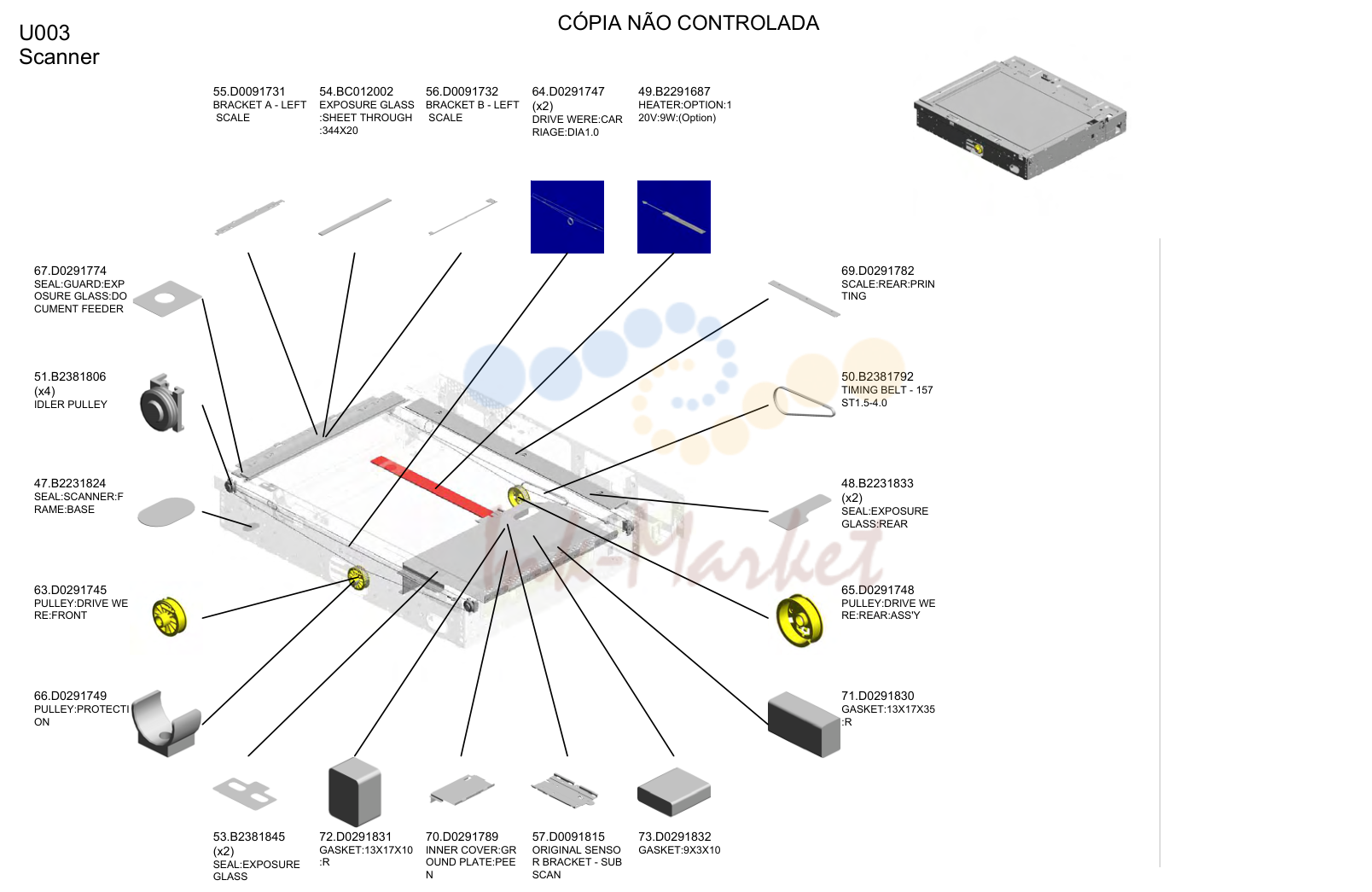

сканер
| № | Артикул | Наименование |
|---|---|---|
| 55 | D0091731 запросить цену → | кронштейн A - LEFT SCALE |
| 54 | BC012002 запросить цену → | EXPOSURE GLASS :SHEET THROUGH :344X20 |
| 56 | D0091732 запросить цену → | кронштейн B - LEFT SCALE |
| 64 | D0291747 запросить цену → | DRIVE WERE:CAR RIAGE:DIA1.0 |
| 49 | B2291687 запросить цену → | HEATER:OPTION:1 20V:9W:(Option) |
| 67 | D0291774 запросить цену → | SEAL:GUARD:EXP OSURE GLASS:DO CUMENT FEEDER |
| 51 | B2381806 запросить цену → | IDLER PULLEY |
| 47 | B2231824 запросить цену → | SEAL:сканер:F RAME:BASE |
| 63 | D0291745 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 66 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 69 | D0291782 запросить цену → | SCALE:REAR:PRIN TING |
| 50 | B2381792 запросить цену → | TIMING ремень - 157 ST1.5-4.0 |
| 48 | B2231833 запросить цену → | SEAL:EXPOSURE GLASS:REAR |
| 65 | D0291748 запросить цену → | PULLEY:DRIVE WE RE:REAR:ASS'Y |
| 71 | D0291830 запросить цену → | GASKET:13X17X35 :R |
| 53 | B2381845 запросить цену → | SEAL:EXPOSURE GLASS |
| 72 | D0291831 запросить цену → | GASKET:13X17X10 :R |
| 70 | D0291789 запросить цену → | INNER крышка:GR OUND пластина:PEE N |
| 57 | D0091815 запросить цену → | ORIGINAL SENSO R кронштейн - SUB SCAN |
| 73 | D0291832 запросить цену → | GASKET:9X3X10 |
сканер
| № | Артикул | Наименование |
|---|---|---|
| 85 | G5702834 запросить цену → | PULLEY - HIGH VO LTAGE SUPPLY C ORD |
| 77 | D0891842 запросить цену → | STABILIZER |
| 76 | D0891840 запросить цену → | XENON LAMP:ASS' Y |
| 81 | G5701160 запросить цену → | SPACER втулка |
| 78 | D0895138 запросить цену → | плата:SIO |
| 74 | D0891741 запросить цену → | кронштейн:TENSIO N:DRIVE WIRE |
| 75 | D0891771 запросить цену → | LENS:держатель:AS S'Y |
| 80 | G5701133 запросить цену → | TIMING PULLEY 73 |

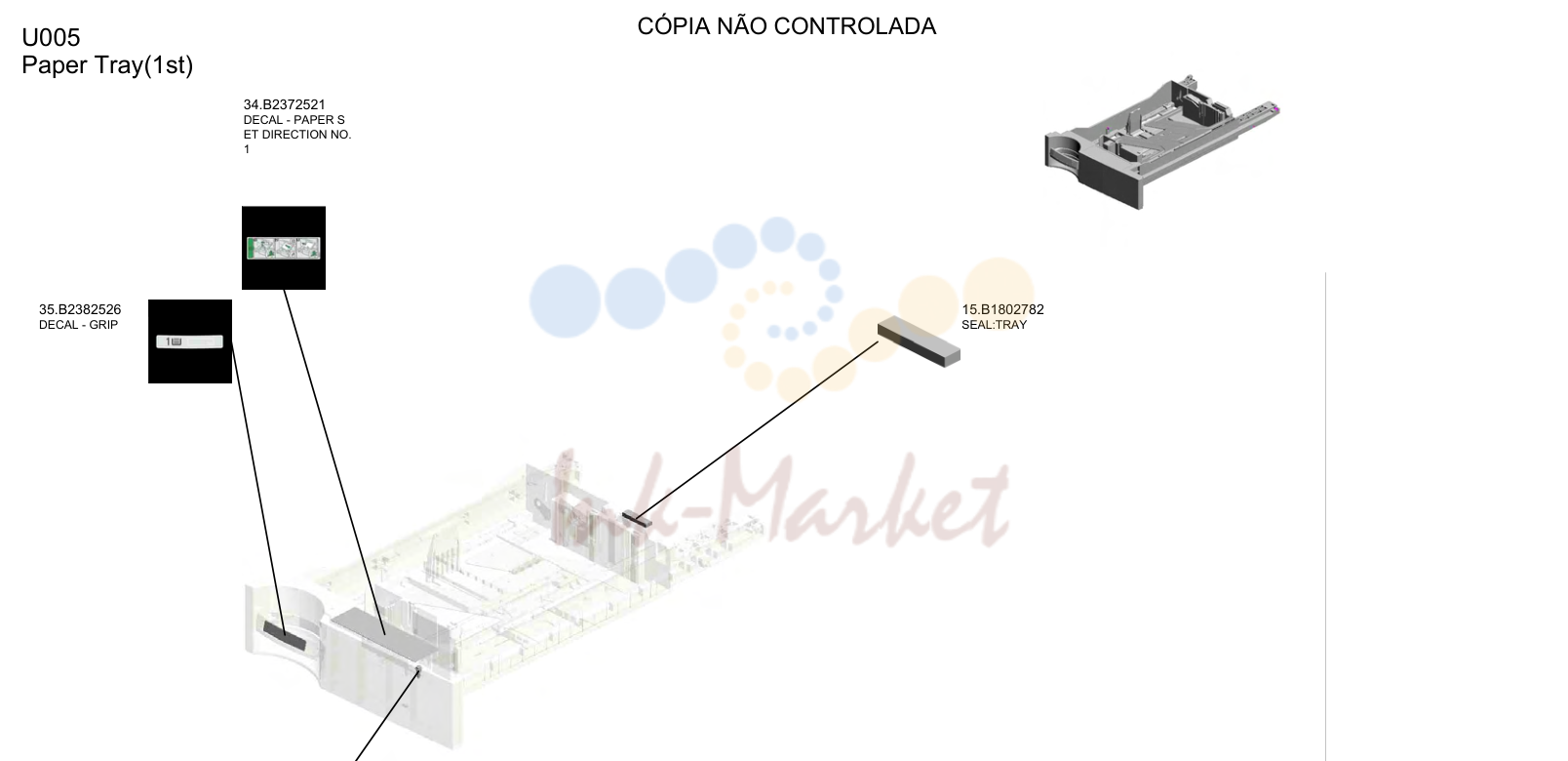

лоток бумаги(1st)
| № | Артикул | Наименование |
|---|---|---|
| 34 | B2372521 запросить цену → | DECAL - PAPER S ET DIRECTION NO. 1 |
| 35 | B2382526 запросить цену → | DECAL - GRIP |
| 15 | B1802782 запросить цену → | SEAL:TRAY |
| 11 | AA143577 запросить цену → | винт:TP:M4 |

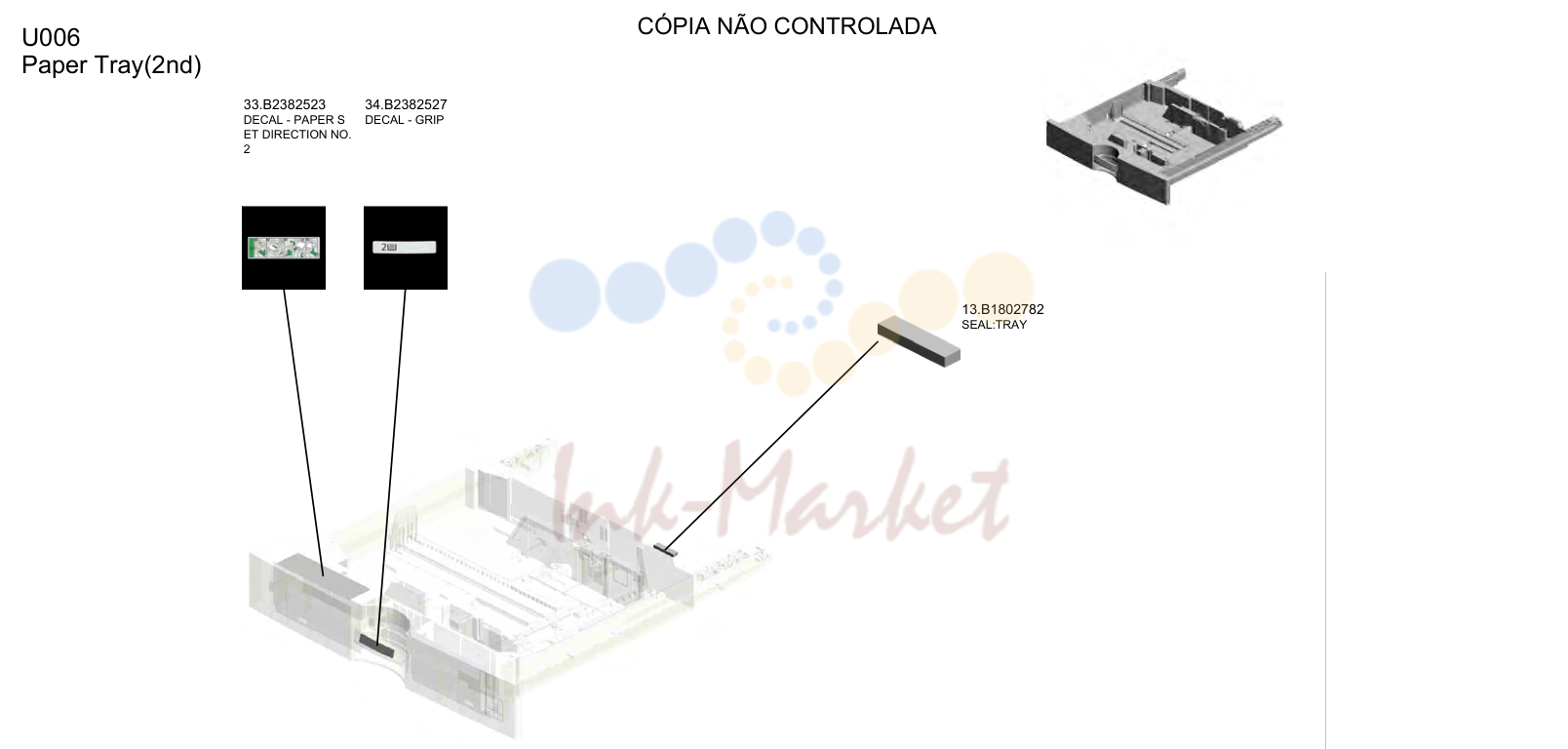

лоток бумаги(2nd)
| № | Артикул | Наименование |
|---|---|---|
| 33 | B2382523 запросить цену → | DECAL - PAPER S ET DIRECTION NO. 2 |
| 34 | B2382527 запросить цену → | DECAL - GRIP |
| 13 | B1802782 запросить цену → | SEAL:TRAY |

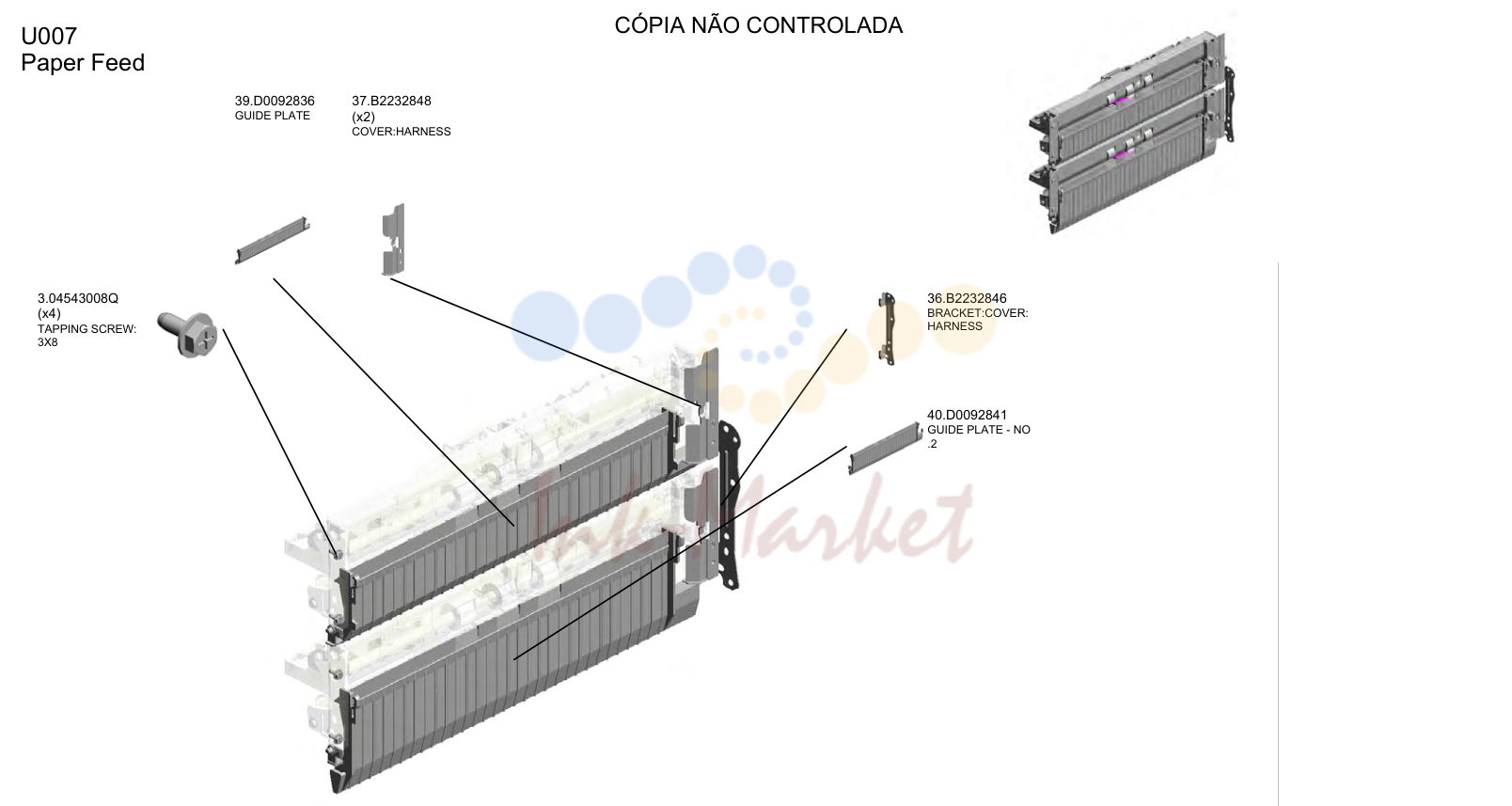

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 39 | D0092836 ✓ в наличии | направляющая пластина |
| 37 | B2232848 запросить цену → | крышка:жгут |
| 3 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 36 | B2232846 запросить цену → | кронштейн:крышка: жгут |
| 40 | D0092841 под заказ | направляющая пластина - NO .2 |

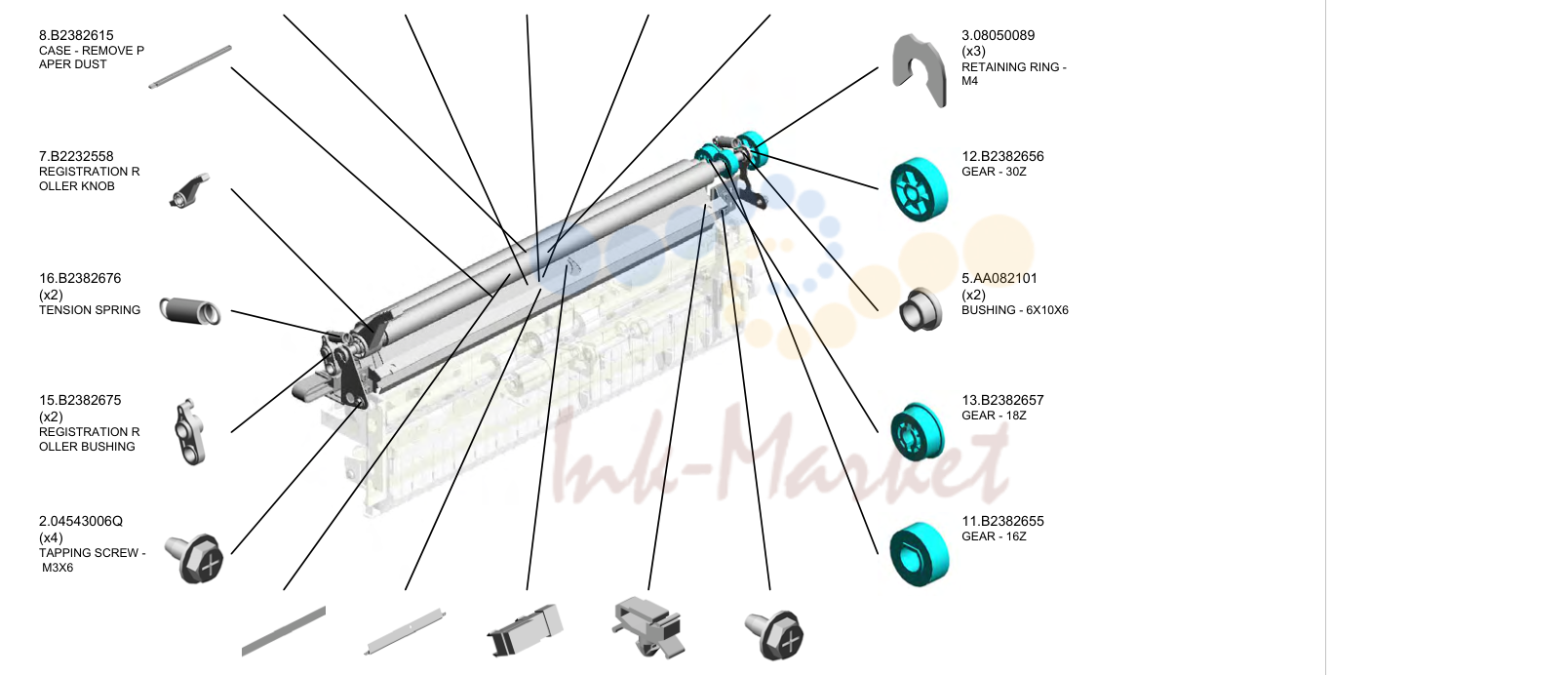

Paper регистрация
| № | Артикул | Наименование |
|---|---|---|
| 14 | B2382661 запросить цену → | регистрация R OLLER - DRIVEN |
| 20 | D0892560 запросить цену → | кронштейн:CLEANE R |
| 19 | D0292570 запросить цену → | направляющая пластина:REG ISTRATION:RIGHT: ADHESION |
| 18 | D0292556 запросить цену → | STAY:REGISTRATI ON |
| 10 | B2382652 запросить цену → | регистрация R OLLER - DRIVE |
| 8 | B2382615 запросить цену → | CASE - REMOVE P APER DUST |
| 7 | B2232558 запросить цену → | регистрация R OLLER KNOB |
| 16 | B2382676 запросить цену → | TENSION пружина |
| 15 | B2382675 запросить цену → | регистрация R OLLER втулка |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 3 | 08050089 запросить цену → | RETAINING RING - M4 |
| 12 | B2382656 запросить цену → | шестерня - 30Z |
| 5 | AA082101 запросить цену → | втулка - 6X10X6 |
| 13 | B2382657 запросить цену → | шестерня - 18Z |
| 11 | B2382655 под заказ | шестерня - 16Z |
| 9 | B2382622 запросить цену → | крышка - REMOVE PAPER DUST |
| 17 | D0292555 запросить цену → | направляющая пластина:REG ISTRATION:LEFT |
| 6 | AW010107 под заказ | подача бумаги SEN SOR |
| 4 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
Tonner Suppry
| № | Артикул | Наименование |
|---|---|---|
| 14 | B2233209 запросить цену → | TUBE CLIP |
| 1 | 04503012N запросить цену → | TAPPING винт: 3X12 |
| 33 | D0893470 запросить цену → | GROUND пластина:R FID |
| 35 | D0895177 запросить цену → | плата:RFID |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 7 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 23 | D0293222 под заказ | PUMP узел:Y:C2:A SS'Y |
| 26 | D0293471 запросить цену → | GASKET:RFID |
| 11 | B2233206 запросить цену → | TUBE CLAMP |
| 22 | D0293221 под заказ | PUMP узел:BK:C2: ASS'Y |
| 25 | D0293224 под заказ | PUMP узел:M:C2:A SS'Y |
| 24 | D0293223 под заказ | PUMP узел:C:C2:A SS'Y |
| 3 | 04513008N запросить цену → | TAPPING винт - M3X8 |
PCDU
| № | Артикул | Наименование |
|---|---|---|
| 14 | D0899660 под заказ | DEVELOPER - C |
| 16 | D0899680 под заказ | DEVELOPER - Y |
| 13 | D0899640 под заказ | DEVELOPER- K |
| 15 | D0899670 под заказ | DEVELOPER - M |
Used Toner
| № | Артикул | Наименование |
|---|---|---|
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 18 | B2236473 запросить цену → | TRANSPORT SCR EW вал |
| 19 | B2236474 запросить цену → | шестерня - 29Z |
| 7 | AB030551 запросить цену → | PULLEY:IDLER:FU SING |
| 5 | AA043583 запросить цену → | TIMING ремень - S2 M460 |
| 17 | B2236472 запросить цену → | шестерня - 21Z |
| 20 | B2236475 запросить цену → | втулка - 5X 10X 2.5 |
| 16 | B2236471 запросить цену → | TRANSPORT SCR EW кронштейн |
| 14 | B2236464 запросить цену → | втулка - 6X10X6 |
| 13 | B2236463 запросить цену → | шестерня - 20Z |
| 6 | AA060722 запросить цену → | TENSION пружина |
| 12 | B2231184 запросить цену → | PULLEY:TONER S UPPLY:NO.2:ASS'Y |
| 4 | 08010231 запросить цену → | HEXAGONAL HEA D BOLT W/WASHE R:M3X6 |
| 11 | B2231174 запросить цену → | DRIVE узел:COLL ECTION BOTTLE |
| 8 | AG070514 запросить цену → | MAGNET CATCH |
| 3 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 2 | 04513016N запросить цену → | TAPPING винт - 3X16 |
| 9 | AW020160 ✓ в наличии | подача бумаги SEN SOR |
| 15 | B2236467 запросить цену → | рычаг кронштейн |
| 10 | AW500023 запросить цену → | PUSH SWITCH |
Used Toner
| № | Артикул | Наименование |
|---|---|---|
| 21 | B2236476 запросить цену → | втулка - DIA5 |
| 26 | D0896481 запросить цену → | PIPE:REAR:ASS'Y |
| 24 | B2236507 запросить цену → | SET датчик BRA CKET |
| 27 | D0896509 ✓ в наличии | WASTE TONER BO TTLE |
| 25 | D0296502 запросить цену → | кронштейн:USED T ONER датчик:C2 |
| 23 | B2236503 запросить цену → | USED TONER SEN SOR FEELER |
| 28 | D0896540 запросить цену → | PIPE:FRONT:ASS'Y |
| 22 | B2236496 запросить цену → | COLLECTION BOT TLE RAIL |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03530100N запросить цену → | винт-M3X10 |
| 19 | 54472681 запросить цену → | SNAP RING |
| 11 | 07200040E запросить цену → | RETAINING RING - M4 |
| 13 | 08010231 запросить цену → | HEXAGONAL HEA D BOLT W/WASHE R:M3X6 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 10 | 07200030E запросить цену → | RETAINING RING - M3 |
| 15 | 08050092 запросить цену → | RETAINING RING - 3M |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | 07200060E запросить цену → | RETAINING RING - M6 |
| 9 | 04573008N запросить цену → | TAPPING винт - M3X8 |
| 14 | 08050089 запросить цену → | RETAINING RING - M4 |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 16 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 7 | 04563008N запросить цену → | TAPPING винт - M3X8 |
| 20 | A2596754 запросить цену → | втулка - 6 6MM |
| 8 | 04563010N запросить цену → | TAPPING винт - M3X10 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 17 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 18 | 11050723 под заказ | CLAMPS:WES-050 7 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 37 | AA143807 запросить цену → | винт:A |
| 28 | AA082144 запросить цену → | втулка - 8X12X7 |
| 24 | AA080254 запросить цену → | втулка - M4 |
| 26 | AA082104 запросить цену → | втулка - 8X12X7 |
| 32 | AA101021 запросить цену → | RUBBER втулка - 6 45HS |
| 23 | AA063568 запросить цену → | PRESSURE SPRIN G |
| 39 | AB011387 запросить цену → | шестерня - 23Z |
| 31 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 27 | AA082143 запросить цену → | втулка - 6X10X6 |
| 36 | AA143404 запросить цену → | STEPPED винт - M4 |
| 21 | AA060872 запросить цену → | пружина |
| 38 | AB011223 запросить цену → | IDLER шестерня - 25Z |
| 30 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 29 | AA083014 запросить цену → | ONE-WAY муфта |
| 35 | AA143183 запросить цену → | STEPPED винт |
| 25 | AA082101 запросить цену → | втулка - 6X10X6 |
| 22 | AA063499 запросить цену → | PRESSURE SPRIN G |
| 40 | AB011416 запросить цену → | шестерня - 20Z |
| 34 | AA140936 запросить цену → | вал:FEED:MAN UAL FEED |
| 33 | AA140778 запросить цену → | вал:SEPARATO R:DRIVE |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 46 | AG070514 запросить цену → | MAGNET CATCH |
| 53 | B0441825 запросить цену → | COLLAR |
| 41 | AB014161 запросить цену → | REVERSE ролик шестерня |
| 54 | B0441847 запросить цену → | SHOULDER SCRE W |
| 49 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 48 | AW010118 запросить цену → | подача бумаги SEN SOR |
| 50 | AW500031 запросить цену → | PAPER SIZE SENS OR |
| 47 | AW010107 под заказ | подача бумаги SEN SOR |
| 58 | B2232621 запросить цену → | крышка:MANUAL F EED узел |
| 59 | B2232622 запросить цену → | направляющая пластина:EXIT |
| 52 | AX200320 запросить цену → | ELECTROMAGNET IC муфта |
| 56 | B2232608 запросить цену → | шестерня:Z16 |
| 55 | B1802871 запросить цену → | вал:SEPARATO R:DRIVEN:ASS'Y |
| 44 | AF031046 ✓ в наличии | FEED ролик - M ANUAL FEED |
| 43 | AF030049 ✓ в наличии | PICK-UP ролик |
| 51 | AW500035 запросить цену → | PAPER END SENS OR |
| 57 | B2232620 запросить цену → | HOUSING:MANUAL FEED |
| 45 | AF032046 ✓ в наличии | SEPARATION ROL LER - MANUAL FE ED |
| 42 | AF013016 запросить цену → | BOTTOM пластина P AD |
| 60 | B2232623 запросить цену → | крышка:направляющая PLA TE:EXIT |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 74 | B2232661 запросить цену → | крышка:MANUAL F EED |
| 78 | B2232666 запросить цену → | шестерня:16Z |
| 75 | B2232663 запросить цену → | EXTENSION TRAY |
| 80 | B2232673 запросить цену → | SIDE FENCE:REAR |
| 67 | B2232645 запросить цену → | DECAL:SIDE FENC E |
| 79 | B2232668 запросить цену → | пружина пластина:ST OPPER |
| 70 | B2232651 запросить цену → | ARM:MANUAL FEE D:FRONT |
| 65 | B2232636 запросить цену → | TORSION пружина: 27N |
| 64 | B2232634 запросить цену → | SUPPORT STAY:A RM |
| 72 | B2232657 запросить цену → | ARM:MANUAL FEE D:SHORT:FRONT |
| 71 | B2232652 запросить цену → | ARM:MANUAL FEE D:REAR |
| 73 | B2232658 запросить цену → | ARM:MANUAL FEE D:SHORT:REAR |
| 66 | B2232637 запросить цену → | кронштейн:ARM:MA NUAL FEED:REAR |
| 62 | B2232632 запросить цену → | DC соленоид:PIC KUP |
| 63 | B2232633 запросить цену → | пружина:RELEASE: PICKUP |
| 77 | B2232665 запросить цену → | пружина:крышка:M ANUAL FEED |
| 68 | B2232648 запросить цену → | направляющая пластина:TRA NSPORT узел:EXI T |
| 61 | B2232629 запросить цену → | STAY:FEED |
| 69 | B2232649 запросить цену → | пружина:PRESSUR E:5N |
| 76 | B2232664 запросить цену → | крышка:MANUAL F EED:ENTRANCE |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 90 | B2232729 запросить цену → | DECAL:PAPER SE T DIRECTION:MAN UAL FEED:EXP |
| 93 | B2234502 запросить цену → | направляющая пластина:LEF T LOWER |
| 92 | B2234501 запросить цену → | направляющая пластина:RIG HT |
| 96 | B2234514 запросить цену → | ролик муфта: T24 |
| 100 | B2234526 запросить цену → | TIMING ремень:30S2 M268 |
| 91 | B2234494 запросить цену → | стопор- UPPER GATE PAWL |
| 95 | B2234512 запросить цену → | TIMING ремень:30S2 M182 |
| 89 | B2232726 под заказ | GRIP:SIDE FENCE: MANUAL FEED |
| 81 | B2232674 запросить цену → | SIDE FENCE:FRON T |
| 94 | B2234511 запросить цену → | TIMING ремень:30S2 M312 |
| 84 | B2232683 запросить цену → | шестерня:25Z |
| 83 | B2232681 запросить цену → | ARM:TIGHTENER |
| 85 | B2232686 запросить цену → | шестерня:Z31 |
| 87 | B2232696 запросить цену → | барабан STAY:DRIV E |
| 86 | B2232689 запросить цену → | шестерня:Z28 |
| 82 | B2232676 запросить цену → | пружина - 11N |
| 99 | B2234525 запросить цену → | TENSION пружина: WIRE:180N |
| 88 | B2232713 запросить цену → | RACK:MANUAL FE ED |
| 97 | B2234522 запросить цену → | SPACER:WIRE:ST OPPER |
| 98 | B2234524 запросить цену → | WIRE:стопор:DI A1.5 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 120 | B2234567 запросить цену → | STAY:TRANSPORT :UPPER:PEEN |
| 113 | B2234552 запросить цену → | втулка:DIA4 |
| 116 | B2234560 запросить цену → | TENSION пружина: DRIVEN ролик |
| 103 | B2234531 запросить цену → | направляющая пластина:COV ER |
| 117 | B2234562 запросить цену → | TIGHTENER |
| 119 | B2234566 запросить цену → | кронштейн:SENSO R:ENTRANCE |
| 104 | B2234532 запросить цену → | TENSION пружина: HOOK:стопор |
| 102 | B2234529 запросить цену → | ролик муфта: T24 |
| 111 | B2234544 запросить цену → | PULLEY:T35/T33 |
| 106 | B2234536 запросить цену → | TIMING ремень:30S2 M234 |
| 118 | B2234564 запросить цену → | пружина:TIGHTENE R |
| 107 | B2234538 запросить цену → | COMPRESSION SP RING |
| 114 | B2234553 запросить цену → | TENSION пружина: DRIVEN ролик |
| 108 | B2234539 запросить цену → | SHEET:крышка:DU PLEX |
| 109 | B2234541 запросить цену → | TORSION пружина: REAR |
| 110 | B2234542 запросить цену → | TORSION пружина: FRONT |
| 112 | B2234545 запросить цену → | направляющая PIN:HOLDE R |
| 105 | B2234535 запросить цену → | ролик муфта: T26 |
| 101 | B2234527 запросить цену → | PULLEY:T26/T24 |
| 115 | B2234556 запросить цену → | COMPRESSION SP RING |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 121 | B2234571 запросить цену → | шестерня:PULLEY:Z24 /T40 |
| 122 | B2234572 запросить цену → | STEPPER мотор: DC4.29V 1.7W |
| 123 | B2234573 запросить цену → | TIMING ремень:30S2 M128 |
| 124 | B2234575 запросить цену → | кронштейн:STEPPE R мотор |
| 126 | B2234586 запросить цену → | PULLEY:T30 |
| 125 | B2234579 запросить цену → | GRIP:OPEN AND C LOSE:дуплекс UNI T |
| 130 | B2384739 запросить цену → | крышка - ENTRAN CE датчик |
| 129 | B2384733 запросить цену → | ENTRANCE SENS OR кронштейн |
| 133 | D0092554 запросить цену → | направляющая SHEET - VE RTICAL TRANSPO RT |
| 132 | D0092552 запросить цену → | направляющая SHEET - MA NUAL FEED |
| 138 | D0092573 под заказ | PULLEY - VERTICA L TRANSPORT |
| 134 | D0092555 запросить цену → | TRANSPORT ROLL ER - дуплекс EXIT |
| 139 | D0092574 запросить цену → | PULLEY - IDLER |
| 128 | B2234595 запросить цену → | PULLEY:DIA13 |
| 127 | B2234594 запросить цену → | вал:PULLEY:WI RE |
| 140 | D0092575 запросить цену → | вал - IDLER |
| 137 | D0092571 запросить цену → | держатель - VERTIC AL TRANSPORT |
| 131 | D0092510 запросить цену → | направляющая пластина - EXI T |
| 136 | D0092563 запросить цену → | направляющая пластина - VE RTICAL TRANSPO RT |
| 135 | D0092560 запросить цену → | DRIVEN ролик |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 150 | D0094577 запросить цену → | дуплекс GATE |
| 143 | D0094504 запросить цену → | UPPER направляющая PLA TE - GATE |
| 142 | D0094503 запросить цену → | направляющая пластина - LE FT UPPER |
| 159 | D0094662 запросить цену → | TRANSPORT ROLL ER 1 |
| 158 | D0094661 запросить цену → | REVERSE ролик - FEED |
| 147 | D0094522 запросить цену → | TENSION пружина: GATE PAWL:DUPL EX:0.08N |
| 160 | D0094663 запросить цену → | TRANSPORT ROLL ER 2 |
| 149 | D0094540 запросить цену → | крышка - дуплекс узел |
| 141 | D0092576 ✓ в наличии | вал - VERTICAL TRANSPORT |
| 146 | D0094513 запросить цену → | COMPRESSION SP RING:EARTH:DUPL EX узел |
| 148 | D0094535 запросить цену → | жгут направляющая |
| 151 | D0094587 запросить цену → | TENSION пружина - RELEASE BRACK ET |
| 154 | D0094593 запросить цену → | STEPPED винт - M3 |
| 155 | D0094597 запросить цену → | кронштейн - WIRE PULLEY вал |
| 152 | D0094588 запросить цену → | стопор BRACKE T - пружина |
| 144 | D0094511 запросить цену → | SPACER:DIA8.0:1.5 MM |
| 145 | D0094512 запросить цену → | LINK:стопор |
| 156 | D0094598 запросить цену → | пружина - SET SHA FT |
| 153 | D0094589 запросить цену → | направляющая - SET SHAF T |
| 157 | D0094599 запросить цену → | вал - дуплекс U NIT |
Полный список запчастей доступен по запросу.
комментарии
