Ricoh Aficio mp C3002 C3502 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали-1
- внешние детали-1
- внешние детали-2
- внешние детали-2
- внешние детали-2
- Operation
- сканер-1
- сканер-2
- сканер-2
- сканер-3
- сканер-3
- лоток бумаги (1st)
- лоток бумаги (2nd)
- Vertical Transport
- Paper регистрация
- Toner Suppry-1
- Toner Suppry-2
- PCDU

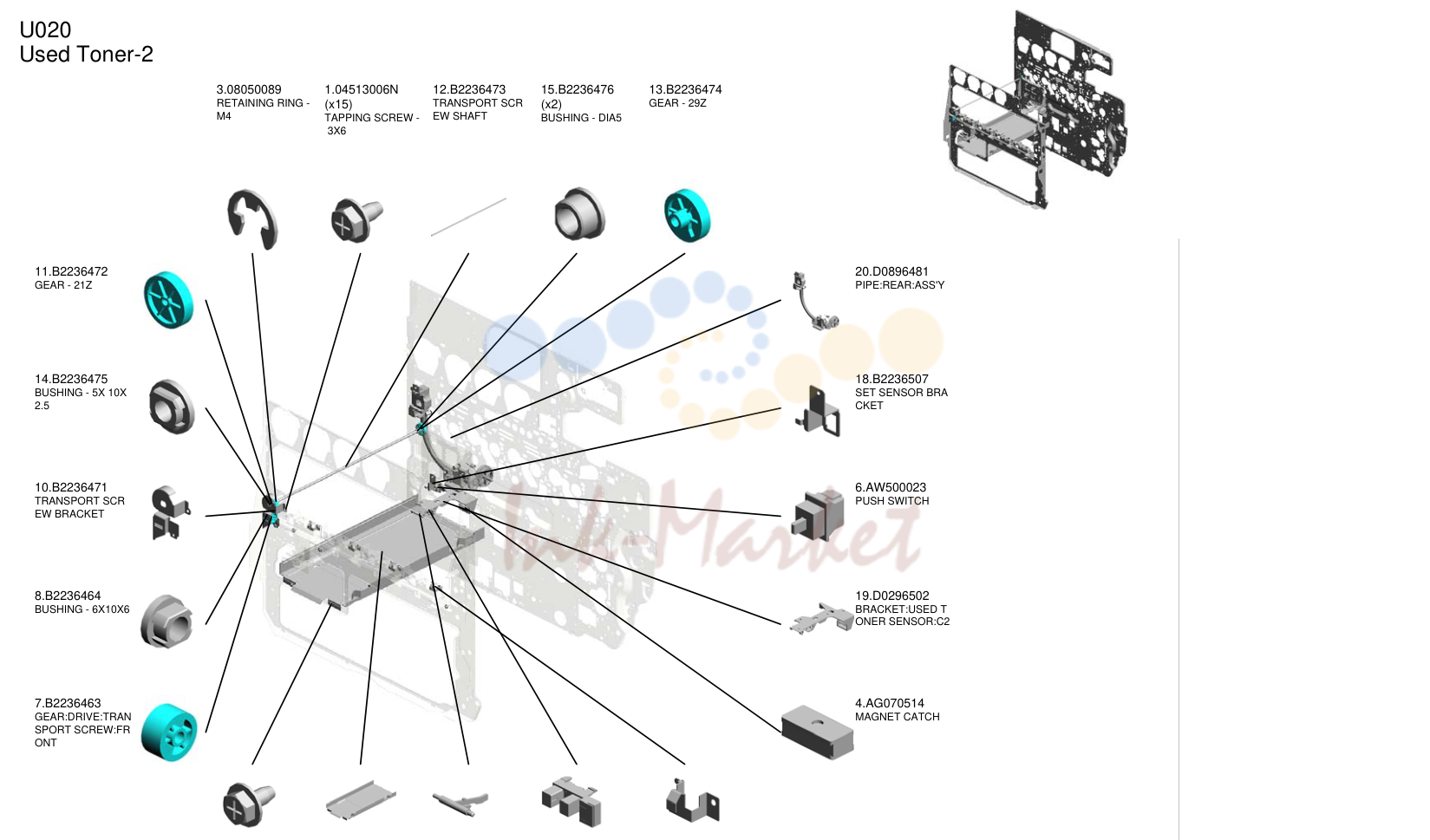

- Used Toner-2

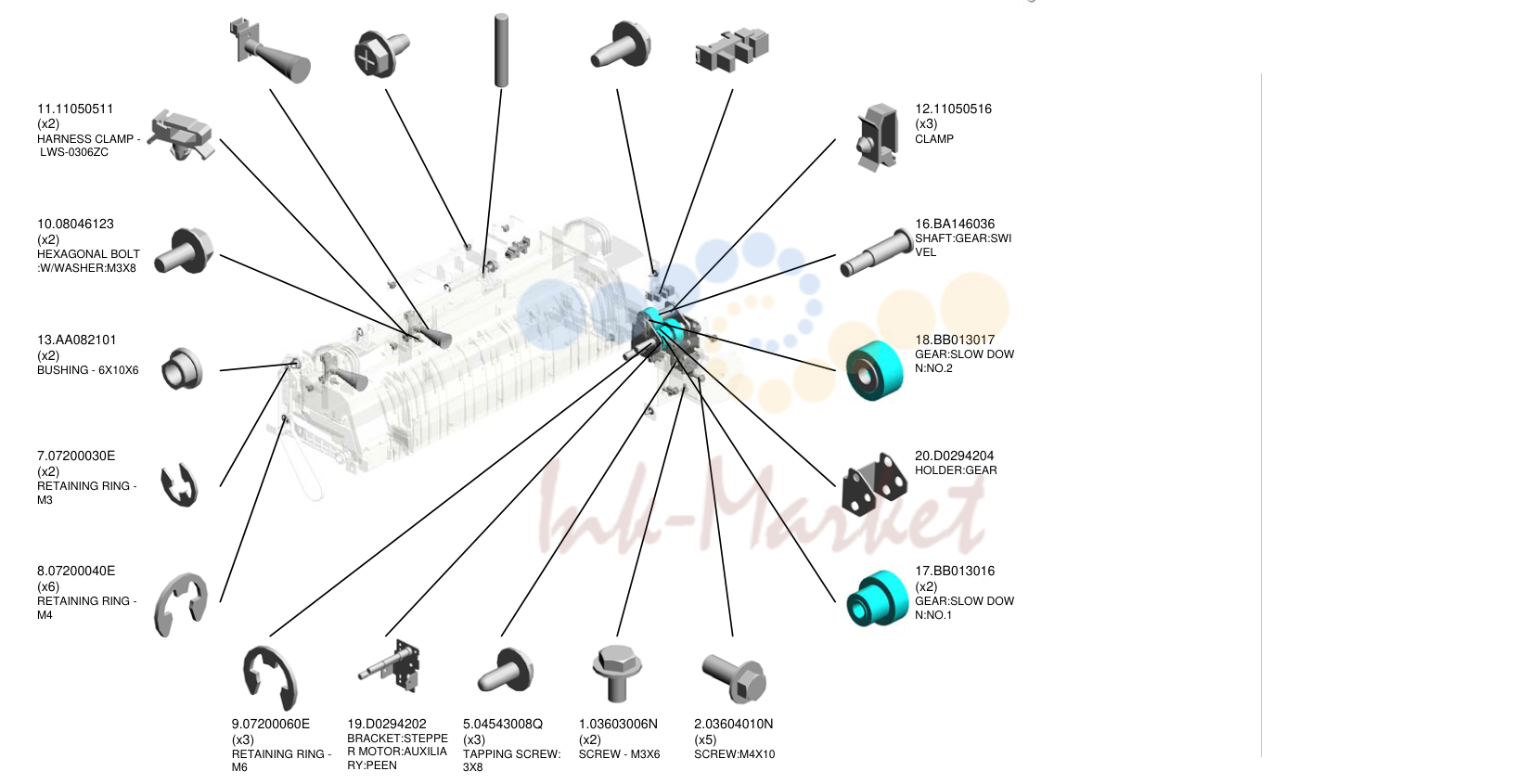

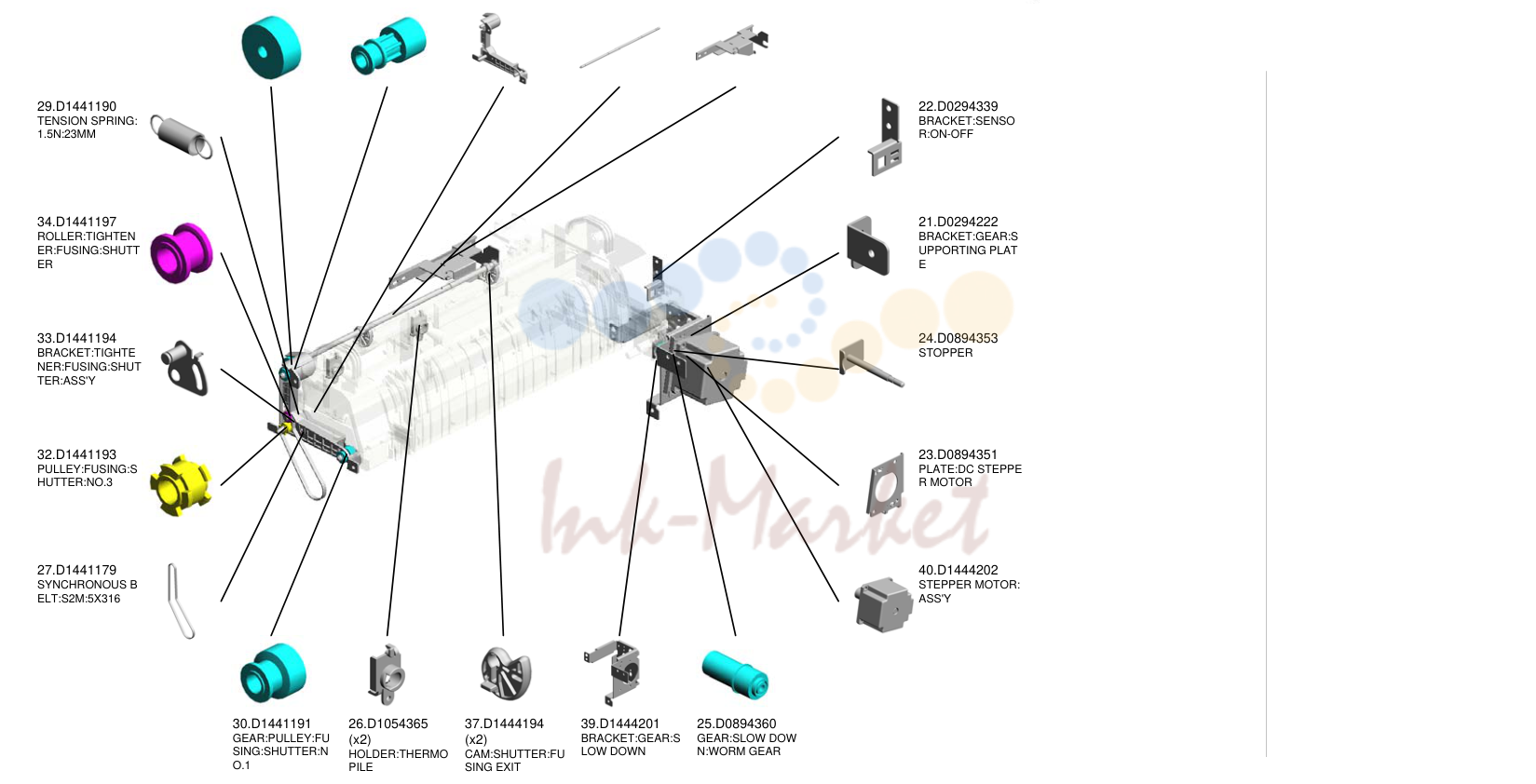

- печь (закрепление)-2
- печь (закрепление)-2

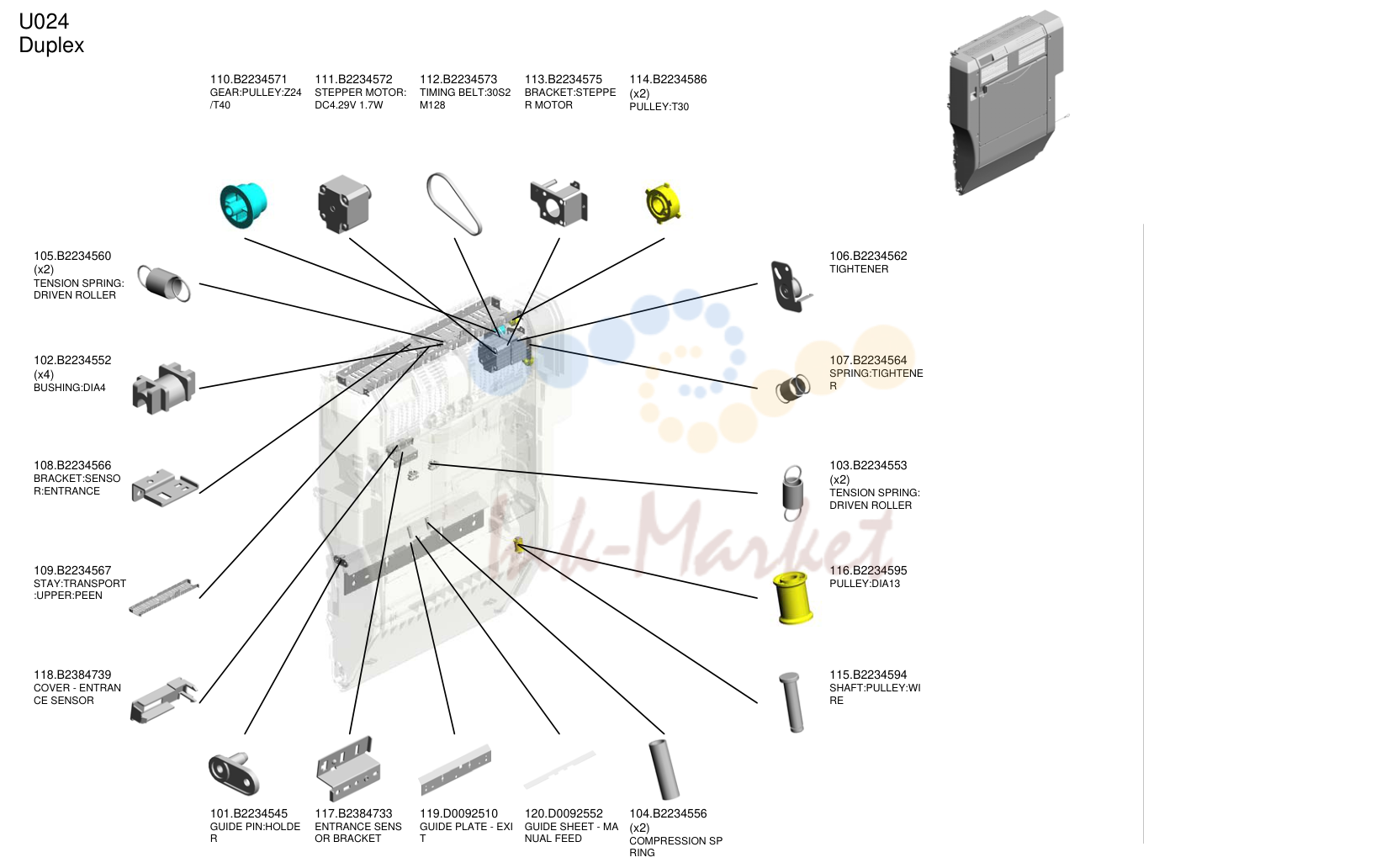

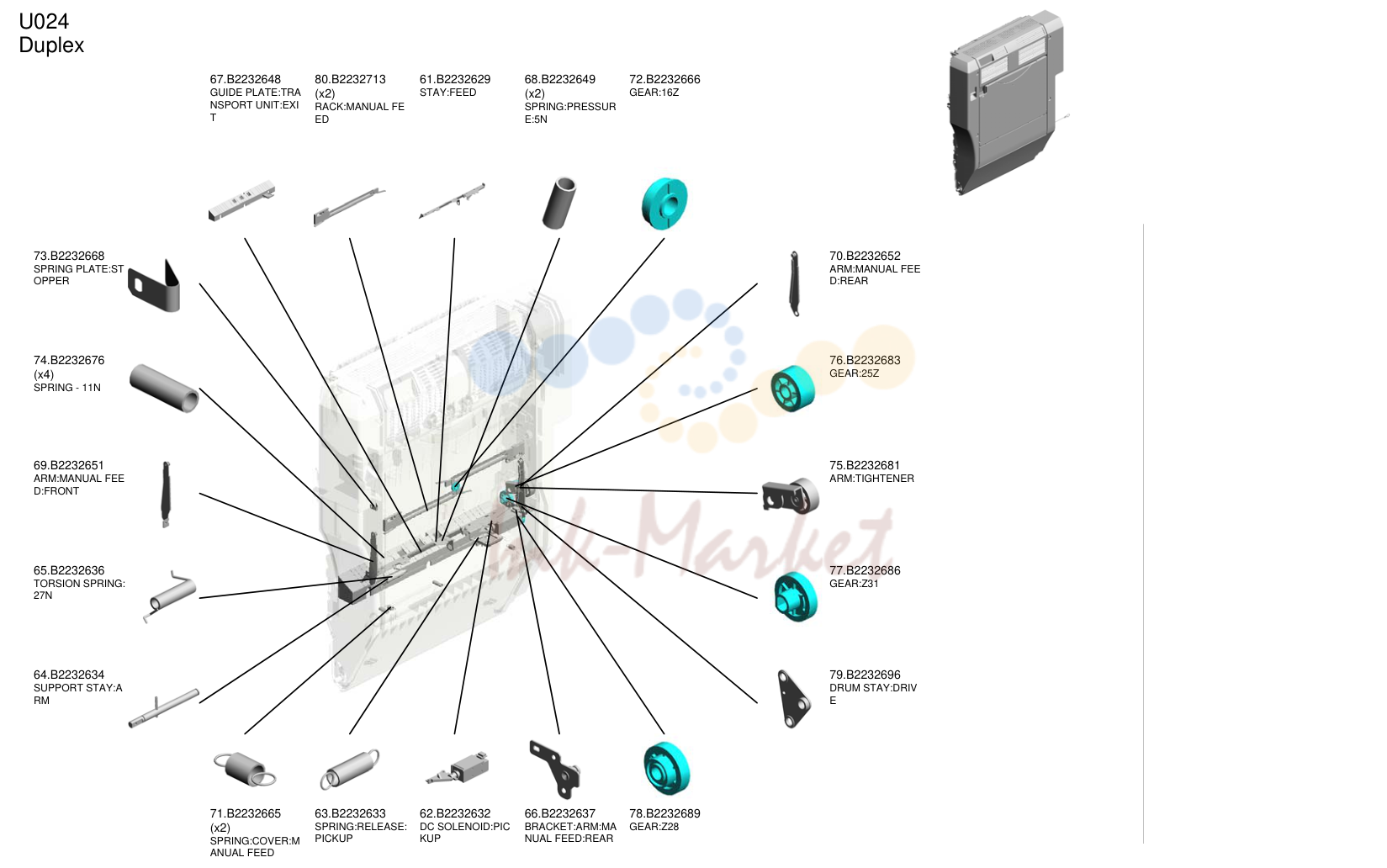

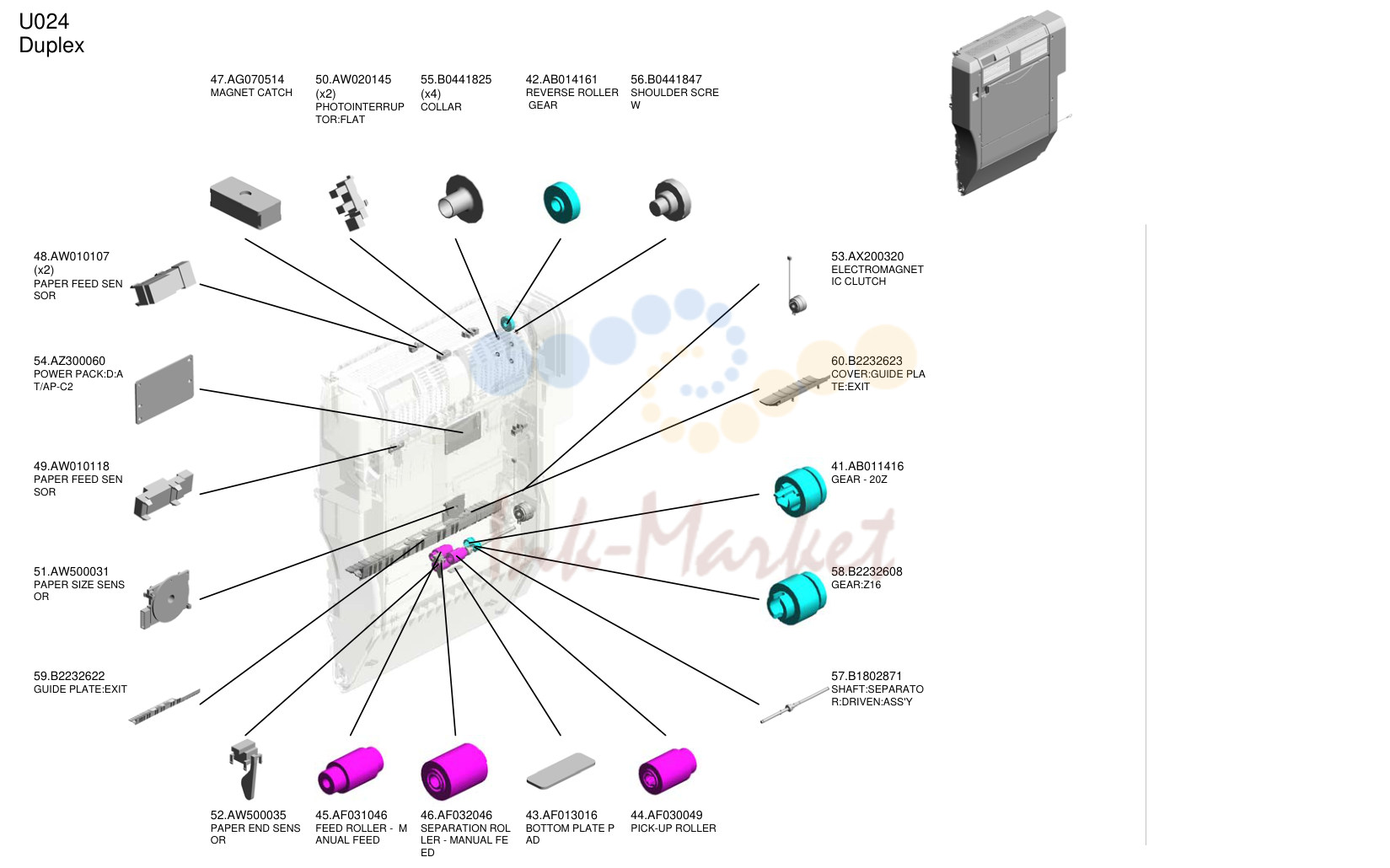

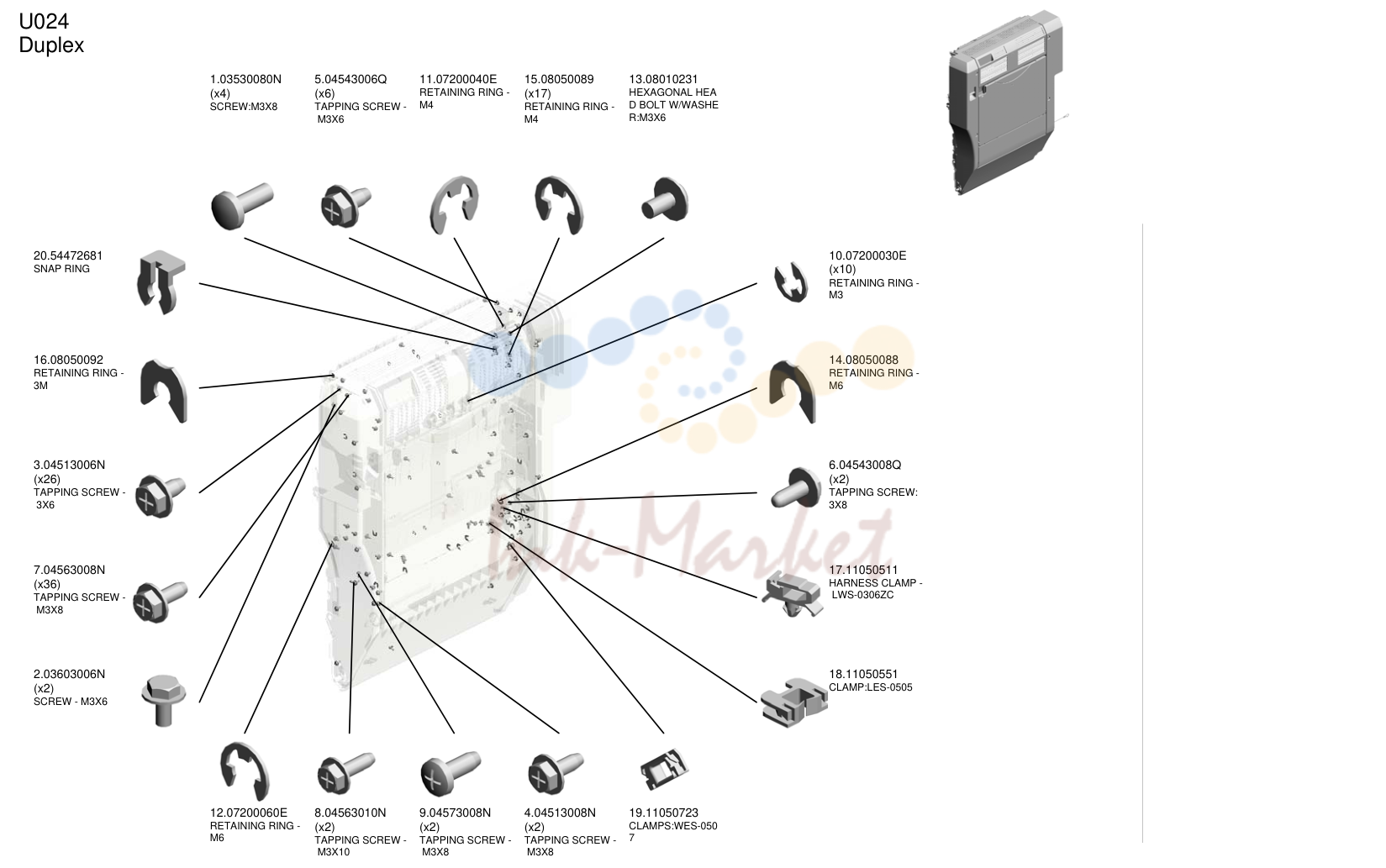

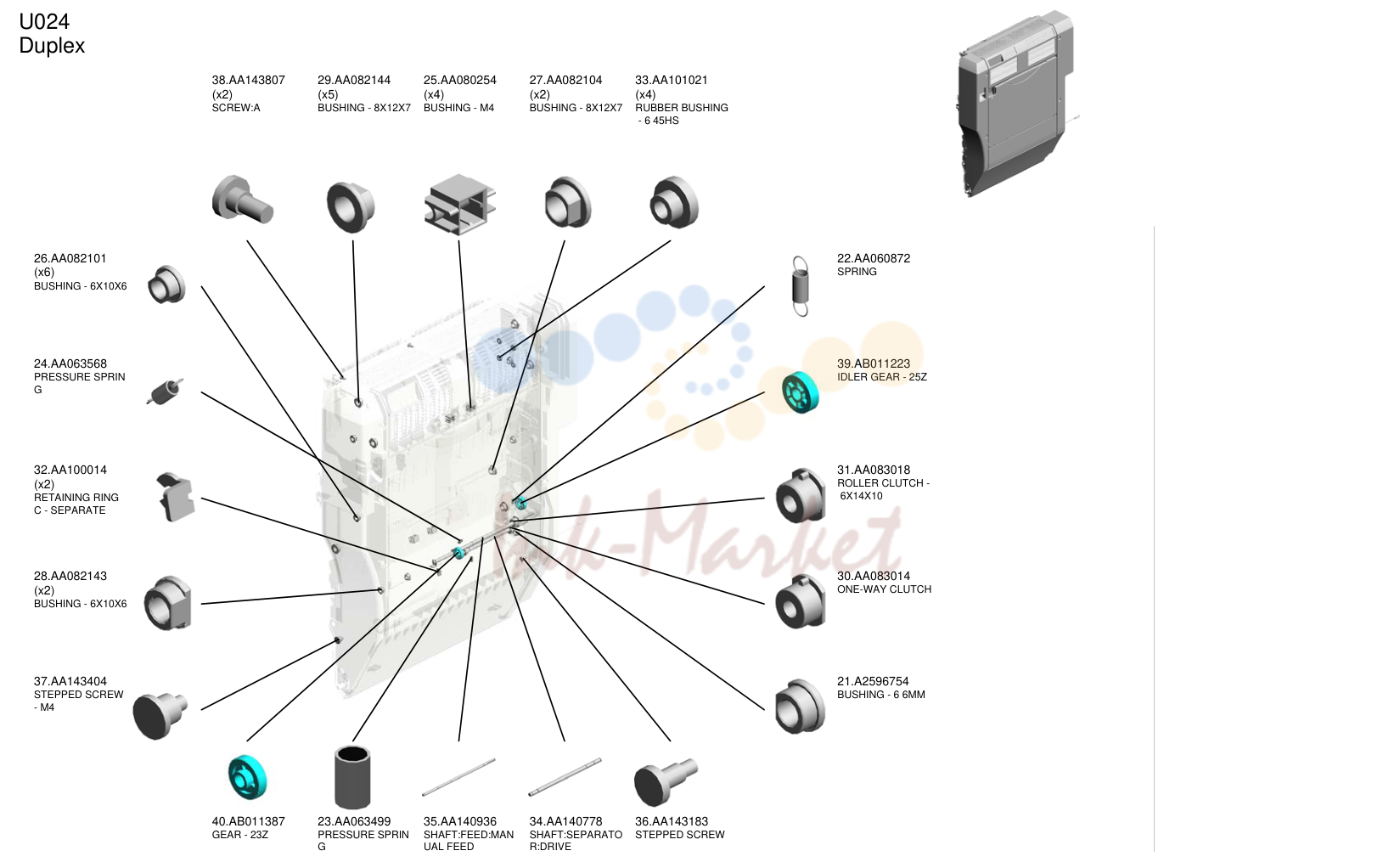

- дуплекс

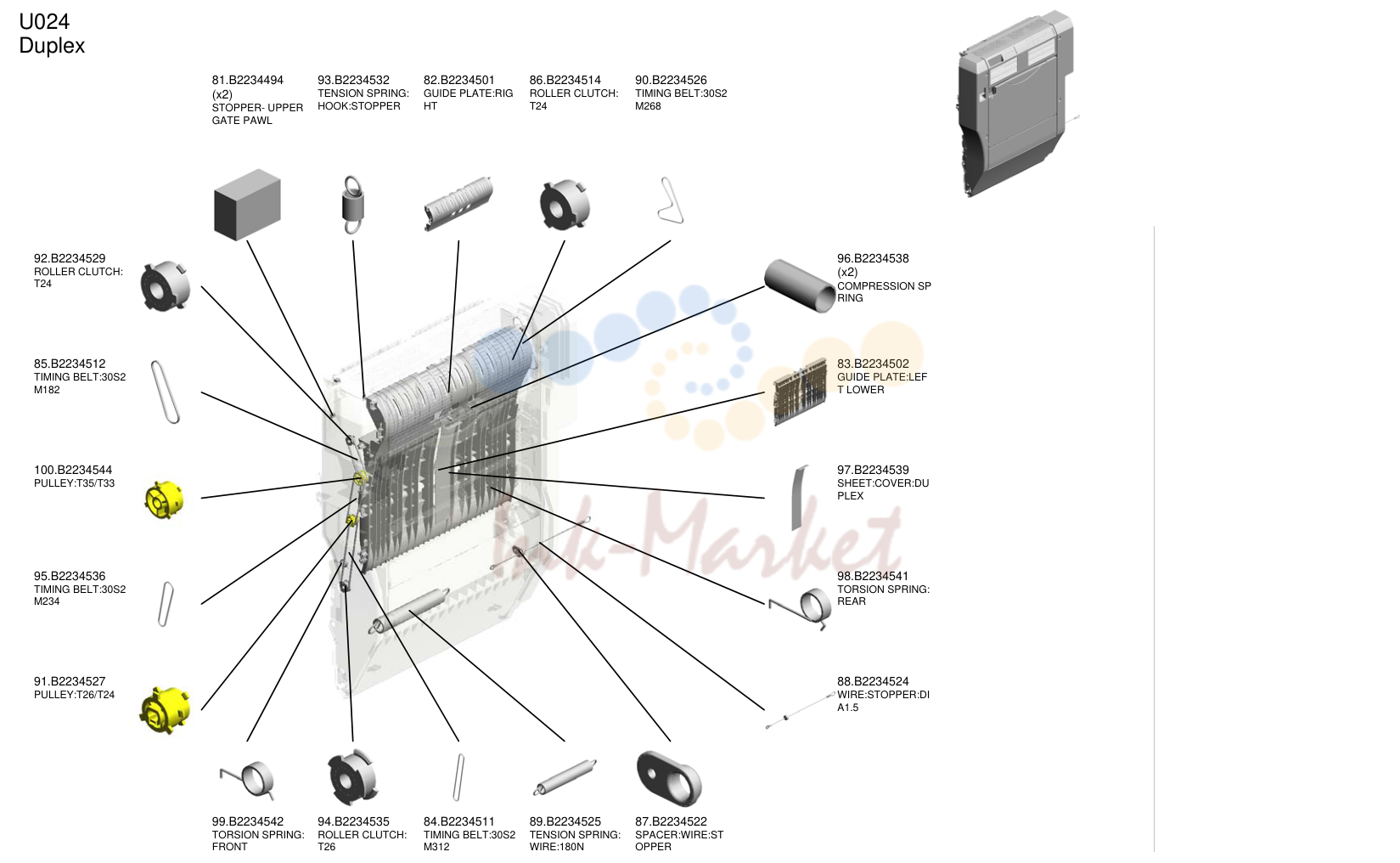

- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- дуплекс
- Drive-2 (подача бумаги/регистрация)
- Drive-2 (подача бумаги/регистрация)
- Drive-3 (ITB)
- Drive-4 (печь (закрепление)/Used Toner)
- Drive-4 (печь (закрепление)/Used Toner)
- Drive-5 (лоток бумаги)
- электрика-1
- электрика-1
- электрика-2
- электрика-3
- Contролик
- Air Cooling
- Air Cooling
- основная рама
- основная рама
- основная рама

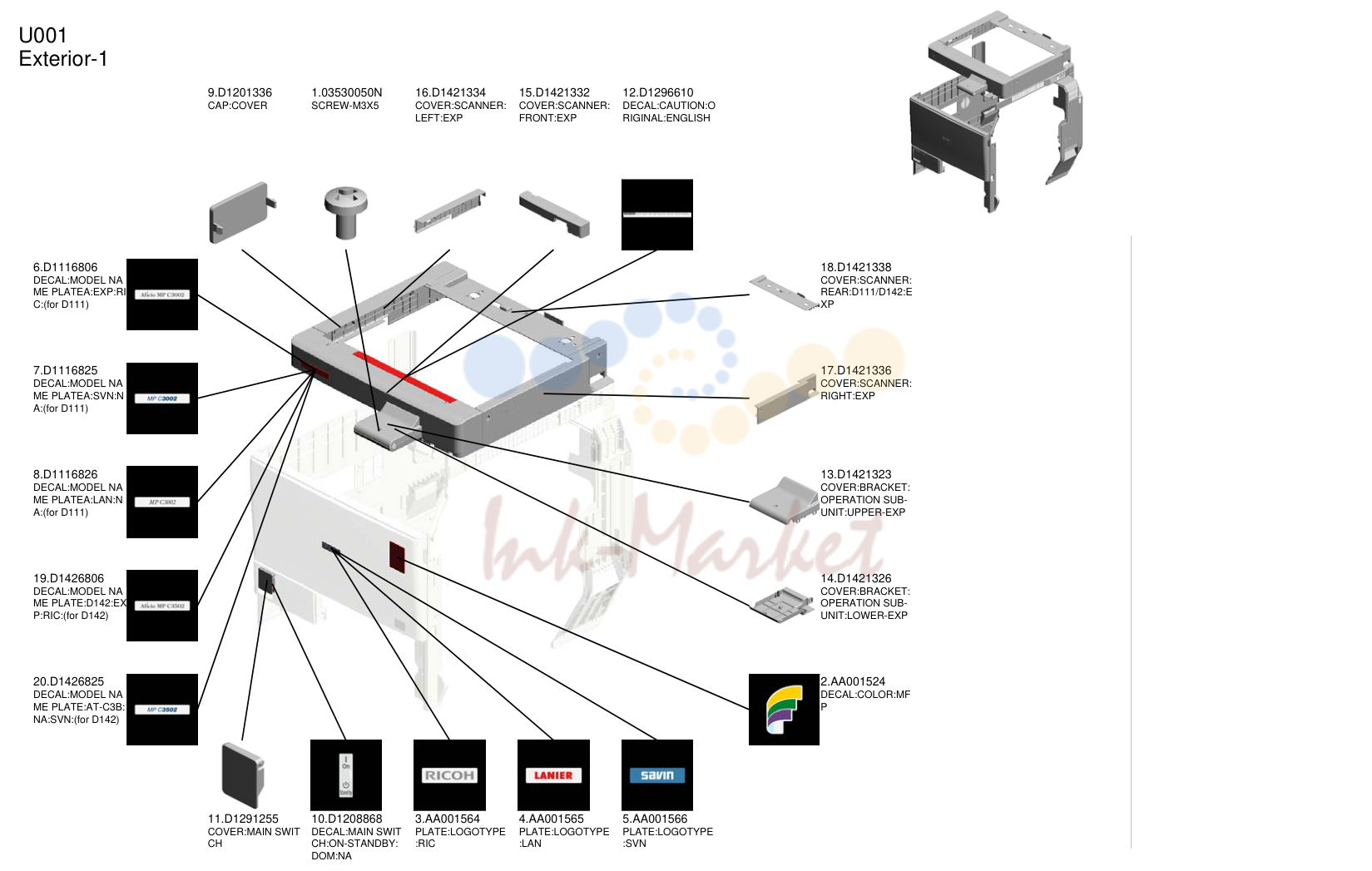

внешние детали-1
| № | Артикул | Наименование |
|---|---|---|
| 9 | D1201336 запросить цену → | CAP:крышка |
| 1 | 03530050N запросить цену → | винт-M3X5 |
| 16 | D1421334 запросить цену → | крышка:сканер: LEFT:EXP |
| 15 | D1421332 запросить цену → | крышка:сканер: FRONT:EXP |
| 12 | D1296610 запросить цену → | DECAL:CAUTION:O RIGINAL:ENGLISH |
| 6 | D1116806 запросить цену → | DECAL:MODEL NA ME пластинаA:EXP:RI C:(for D111) |
| 7 | D1116825 запросить цену → | DECAL:MODEL NA ME пластинаA:SVN:N A:(for D111) |
| 8 | D1116826 запросить цену → | DECAL:MODEL NA ME пластинаA:LAN:N A:(for D111) |
| 19 | D1426806 запросить цену → | DECAL:MODEL NA ME пластина:D142:EX P:RIC:(for D142) |
| 20 | D1426825 запросить цену → | DECAL:MODEL NA ME пластина:AT-C3B: NA:SVN:(for D142) |
| 18 | D1421338 запросить цену → | крышка:сканер: REAR:D111/D142:E XP |
| 17 | D1421336 запросить цену → | крышка:сканер: RIGHT:EXP |
| 13 | D1421323 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:UPPER-EXP |
| 14 | D1421326 запросить цену → | крышка:кронштейн: OPERATION SUB- узел:LOWER-EXP |
| 2 | AA001524 запросить цену → | DECAL:COLOR:MF P |
| 11 | D1291255 запросить цену → | крышка:MAIN SWIT CH |
| 10 | D1208868 запросить цену → | DECAL:MAIN SWIT CH:ON-STANDBY: DOM:NA |
| 3 | AA001564 запросить цену → | пластина:LOGOTYPE :RIC |
| 4 | AA001565 запросить цену → | пластина:LOGOTYPE :LAN |
| 5 | AA001566 запросить цену → | пластина:LOGOTYPE :SVN |
внешние детали-1
| № | Артикул | Наименование |
|---|---|---|
| 21 | D1426826 запросить цену → | DECAL:MODEL NA ME пластина:AT-C3B: NA:LAN:(for D142) |
| 22 | D1441250 запросить цену → | крышка:FRONT:AS S'Y |
| 26 | G0201332 запросить цену → | HINGE - FRONT C OVER |
| 23 | D1441257 запросить цену → | крышка:FRONT:CO LLECTION BOTTLE :EXP |
| 25 | D1446856 запросить цену → | SHEET:крышка:FR ONT |
| 28 | GA003268 запросить цену → | DECAL:PDF:I-GRA Y:ABS |
| 27 | G1336537 запросить цену → | MAGNET CATCH |
| 24 | D1441279 запросить цену → | CLEANER:SHIELD GLASS:ASS'Y |

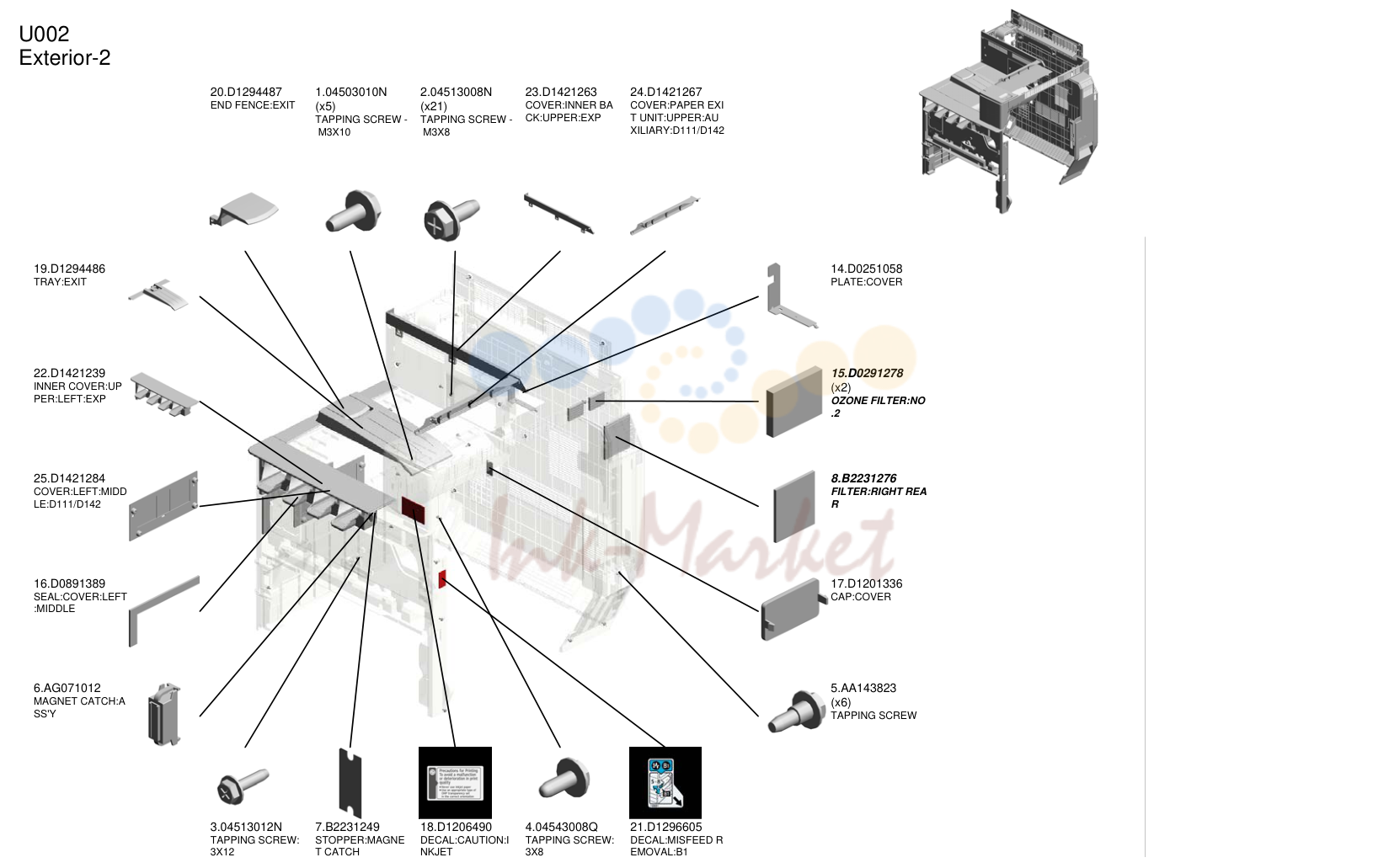

внешние детали-2
| № | Артикул | Наименование |
|---|---|---|
| 20 | D1294487 запросить цену → | END FENCE:EXIT |
| 1 | 04503010N запросить цену → | TAPPING винт - M3X10 |
| 2 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 23 | D1421263 запросить цену → | крышка:INNER BA CK:UPPER:EXP |
| 24 | D1421267 запросить цену → | крышка:PAPER EXI T узел:UPPER:AU XILIARY:D111/D142 |
| 19 | D1294486 запросить цену → | TRAY:EXIT |
| 22 | D1421239 запросить цену → | INNER крышка:UP PER:LEFT:EXP |
| 25 | D1421284 запросить цену → | крышка:LEFT:MIDD LE:D111/D142 |
| 16 | D0891389 запросить цену → | SEAL:крышка:LEFT :MIDDLE |
| 6 | AG071012 ✓ в наличии | MAGNET CATCH:A SS'Y |
| 14 | D0251058 запросить цену → | пластина:крышка |
| 15 | D0291278 запросить цену → | OZONE FILTER:NO .2 |
| 8 | B2231276 ✓ в наличии | FILTER:RIGHT REA R |
| 17 | D1201336 запросить цену → | CAP:крышка |
| 5 | AA143823 запросить цену → | TAPPING винт |
| 3 | 04513012N запросить цену → | TAPPING винт: 3X12 |
| 7 | B2231249 запросить цену → | стопор:MAGNE T CATCH |
| 18 | D1206490 запросить цену → | DECAL:CAUTION:I NKJET |
| 4 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 21 | D1296605 запросить цену → | DECAL:MISFEED R EMOVAL:B1 |

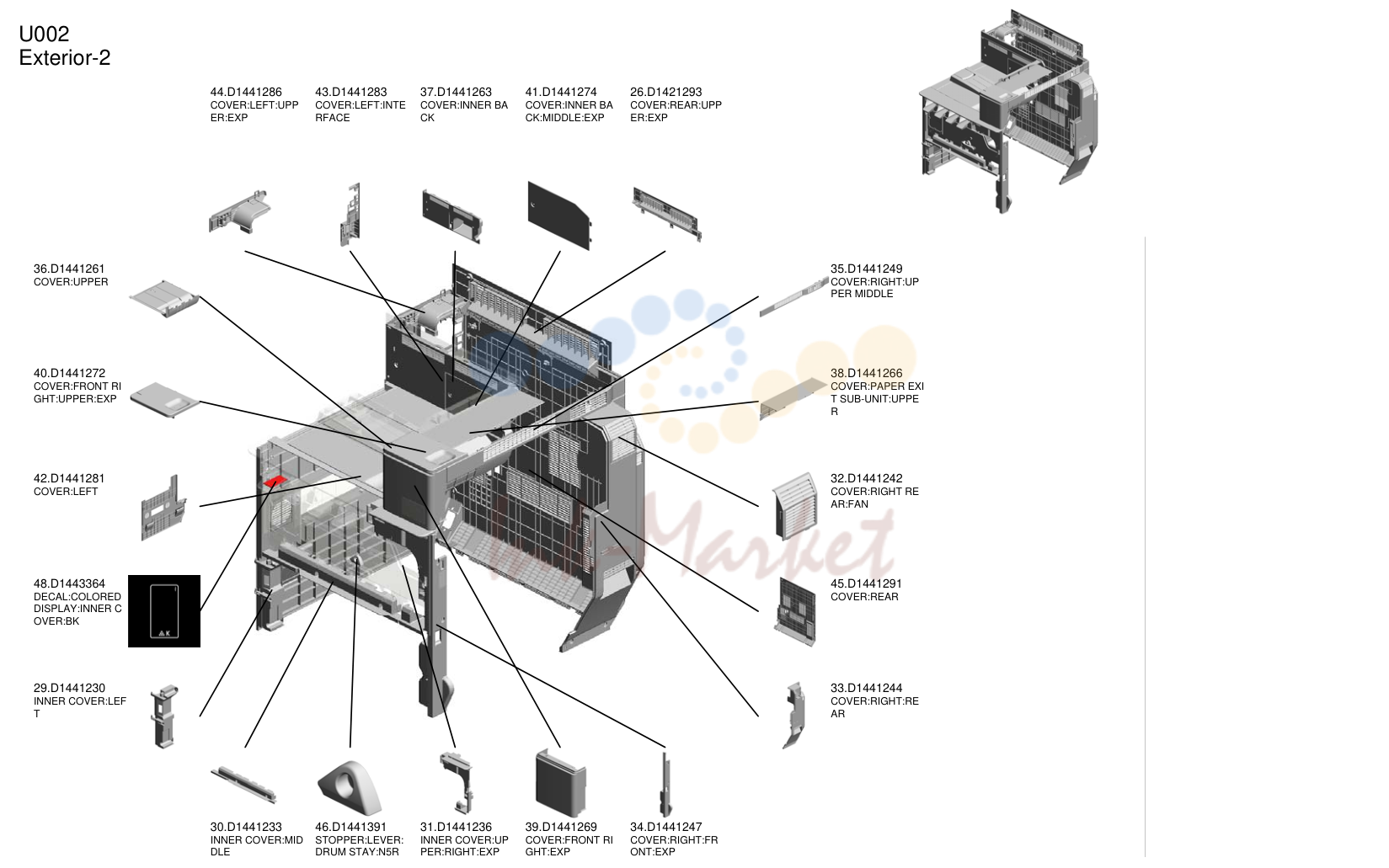

внешние детали-2
| № | Артикул | Наименование |
|---|---|---|
| 44 | D1441286 запросить цену → | крышка:LEFT:UPP ER:EXP |
| 43 | D1441283 запросить цену → | крышка:LEFT:INTE RFACE |
| 37 | D1441263 запросить цену → | крышка:INNER BA CK |
| 41 | D1441274 запросить цену → | крышка:INNER BA CK:MIDDLE:EXP |
| 26 | D1421293 запросить цену → | крышка:REAR:UPP ER:EXP |
| 36 | D1441261 запросить цену → | крышка:UPPER |
| 40 | D1441272 запросить цену → | крышка:FRONT RI GHT:UPPER:EXP |
| 42 | D1441281 запросить цену → | крышка:LEFT |
| 48 | D1443364 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:BK |
| 29 | D1441230 запросить цену → | INNER крышка:LEF T |
| 35 | D1441249 запросить цену → | крышка:RIGHT:UP PER MIDDLE |
| 38 | D1441266 запросить цену → | крышка:PAPER EXI T SUB-узел:UPPE R |
| 32 | D1441242 запросить цену → | крышка:RIGHT RE AR:FAN |
| 45 | D1441291 запросить цену → | крышка:REAR |
| 33 | D1441244 запросить цену → | крышка:RIGHT:RE AR |
| 30 | D1441233 запросить цену → | INNER крышка:MID DLE |
| 46 | D1441391 запросить цену → | стопор:рычаг: барабан STAY:N5R |
| 31 | D1441236 запросить цену → | INNER крышка:UP PER:RIGHT:EXP |
| 39 | D1441269 запросить цену → | крышка:FRONT RI GHT:EXP |
| 34 | D1441247 запросить цену → | крышка:RIGHT:FR ONT:EXP |

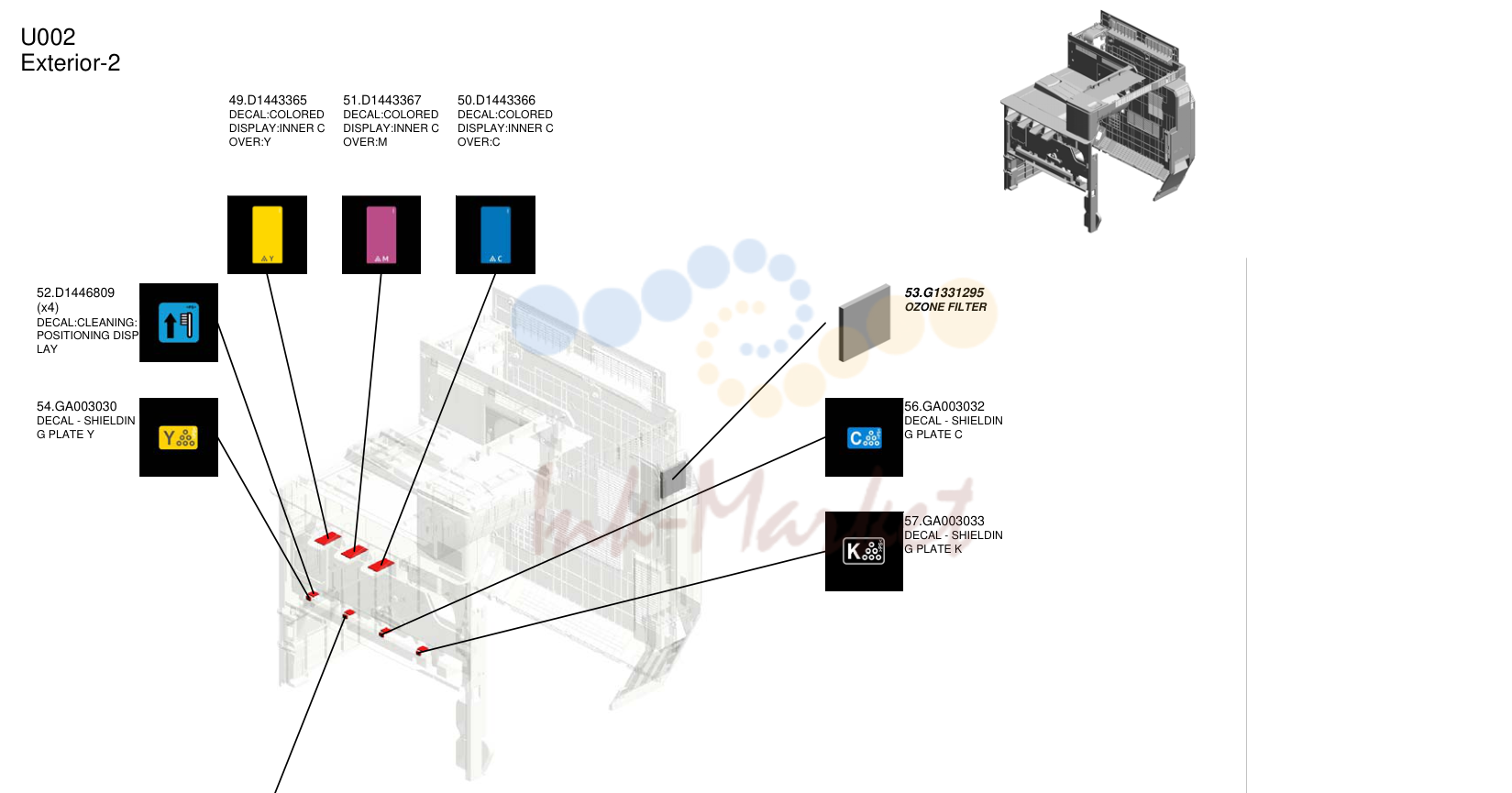

внешние детали-2
| № | Артикул | Наименование |
|---|---|---|
| 49 | D1443365 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:Y |
| 51 | D1443367 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:M |
| 50 | D1443366 запросить цену → | DECAL:COLORED DISPLAY:INNER C OVER:C |
| 52 | D1446809 запросить цену → | DECAL:CLEANING: POSITIONING DISP LAY |
| 54 | GA003030 запросить цену → | DECAL - SHIELDIN G пластина Y |
| 53 | G1331295 запросить цену → | OZONE FILTER |
| 56 | GA003032 запросить цену → | DECAL - SHIELDIN G пластина C |
| 57 | GA003033 запросить цену → | DECAL - SHIELDIN G пластина K |
| 55 | GA003031 запросить цену → | DECAL - SHIELDIN G пластина M |

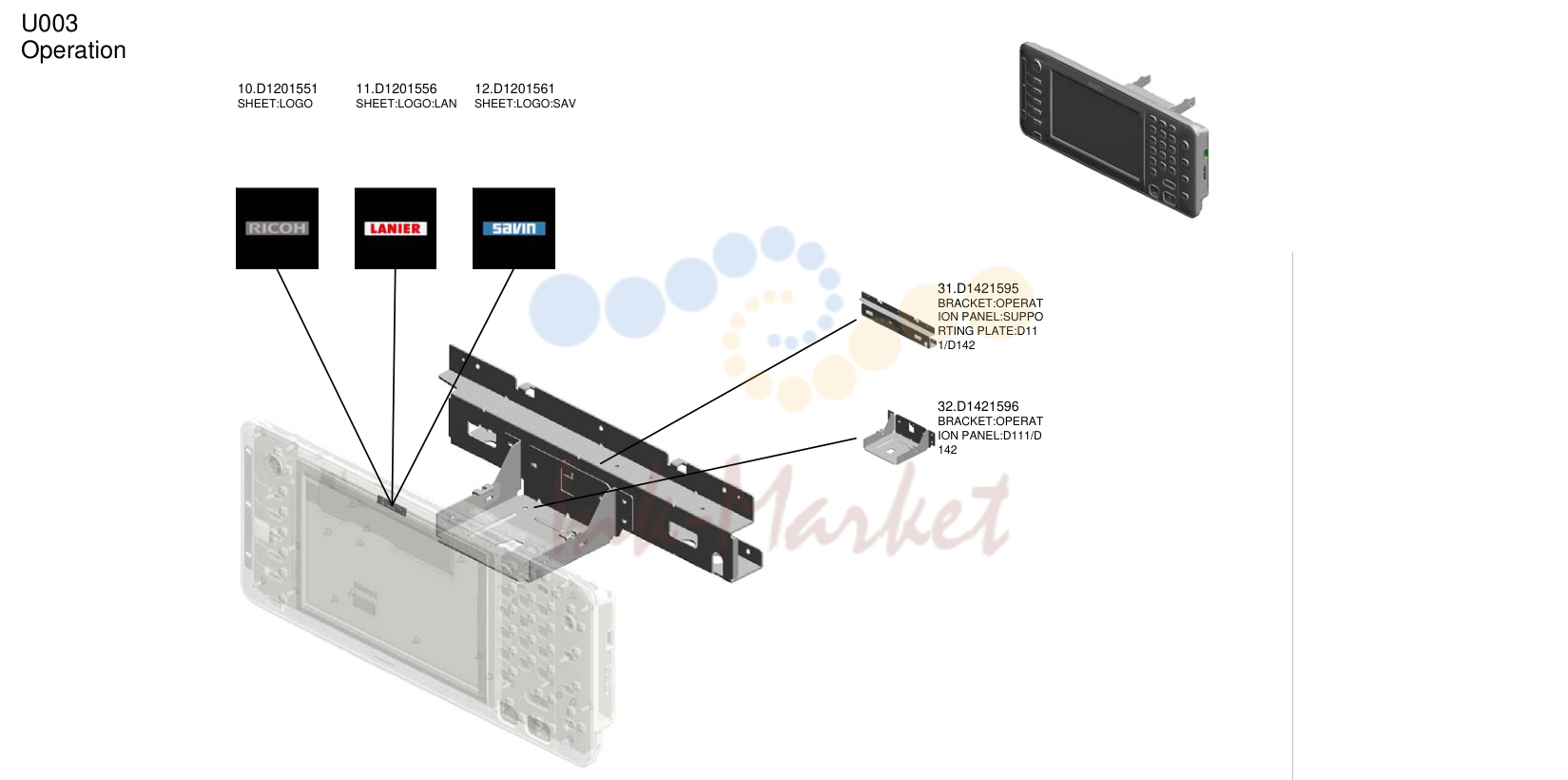

Operation
| № | Артикул | Наименование |
|---|---|---|
| 10 | D1201551 запросить цену → | SHEET:LOGO |
| 11 | D1201556 запросить цену → | SHEET:LOGO:LAN |
| 12 | D1201561 запросить цену → | SHEET:LOGO:SAV |
| 31 | D1421595 запросить цену → | кронштейн:OPERAT ION PANEL:SUPPO RTING пластина:D11 1/D142 |
| 32 | D1421596 запросить цену → | кронштейн:OPERAT ION PANEL:D111/D 142 |

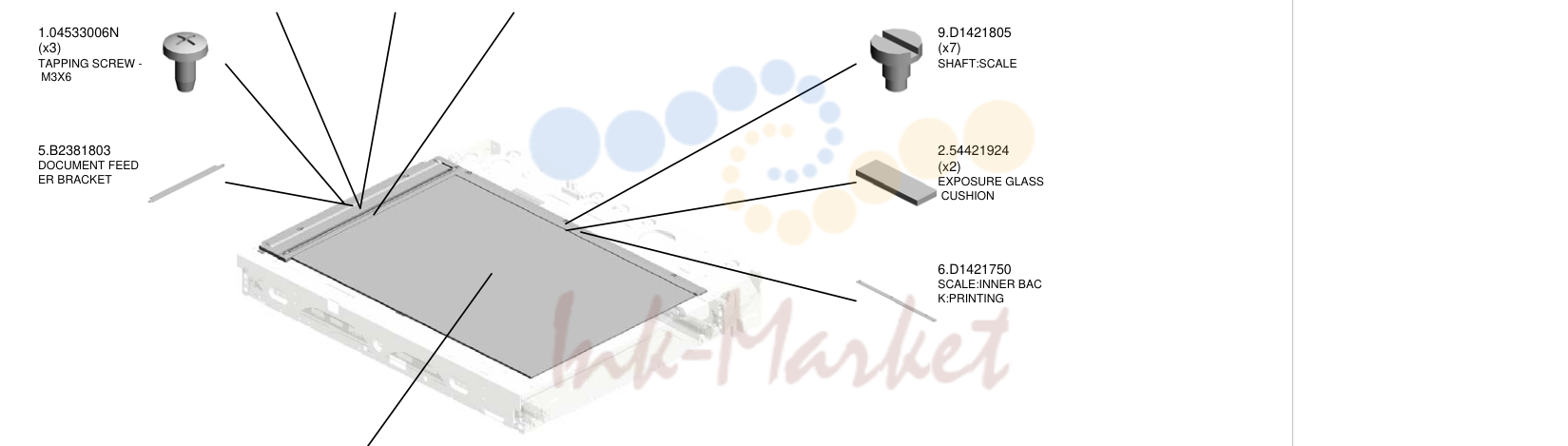

сканер-1
| № | Артикул | Наименование |
|---|---|---|
| 4 | B2381795 запросить цену → | EXPOSURE GLASS |
| 8 | D1421801 запросить цену → | SCALE:LEFT:A |
| 7 | D1421786 запросить цену → | SCALE:LEFT:B:NA: ASS'Y |
| 1 | 04533006N запросить цену → | TAPPING винт - M3X6 |
| 5 | B2381803 запросить цену → | DOCUMENT FEED ER кронштейн |
| 9 | D1421805 запросить цену → | вал:SCALE |
| 2 | 54421924 запросить цену → | EXPOSURE GLASS CUSHION |
| 6 | D1421750 запросить цену → | SCALE:INNER BAC K:PRINTING |
| 3 | A2501752 запросить цену → | EXPOSURE GLASS |

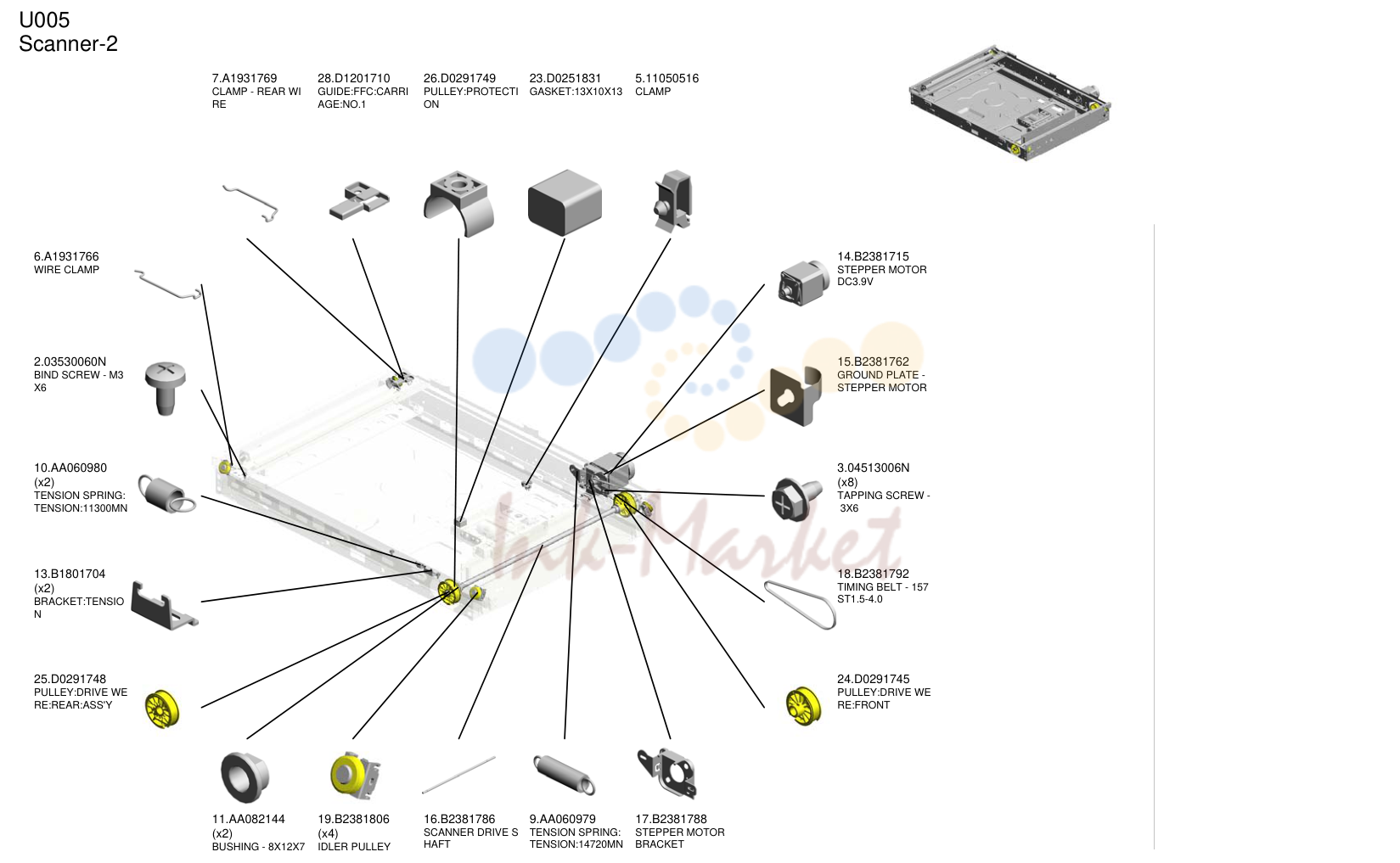

сканер-2
| № | Артикул | Наименование |
|---|---|---|
| 7 | A1931769 запросить цену → | CLAMP - REAR WI RE |
| 28 | D1201710 запросить цену → | направляющая:FFC:CARRI AGE:NO.1 |
| 26 | D0291749 запросить цену → | PULLEY:PROTECTI ON |
| 23 | D0251831 запросить цену → | GASKET:13X10X13 |
| 5 | 11050516 запросить цену → | CLAMP |
| 6 | A1931766 запросить цену → | WIRE CLAMP |
| 2 | 03530060N запросить цену → | BIND винт - M3 X6 |
| 10 | AA060980 запросить цену → | TENSION пружина: TENSION:11300MN |
| 13 | B1801704 запросить цену → | кронштейн:TENSIO N |
| 25 | D0291748 запросить цену → | PULLEY:DRIVE WE RE:REAR:ASS'Y |
| 14 | B2381715 запросить цену → | STEPPER мотор DC3.9V |
| 15 | B2381762 запросить цену → | GROUND пластина - STEPPER мотор |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 18 | B2381792 запросить цену → | TIMING ремень - 157 ST1.5-4.0 |
| 24 | D0291745 запросить цену → | PULLEY:DRIVE WE RE:FRONT |
| 11 | AA082144 запросить цену → | втулка - 8X12X7 |
| 19 | B2381806 запросить цену → | IDLER PULLEY |
| 16 | B2381786 запросить цену → | сканер DRIVE S HAFT |
| 9 | AA060979 запросить цену → | TENSION пружина: TENSION:14720MN |
| 17 | B2381788 запросить цену → | STEPPER мотор кронштейн |

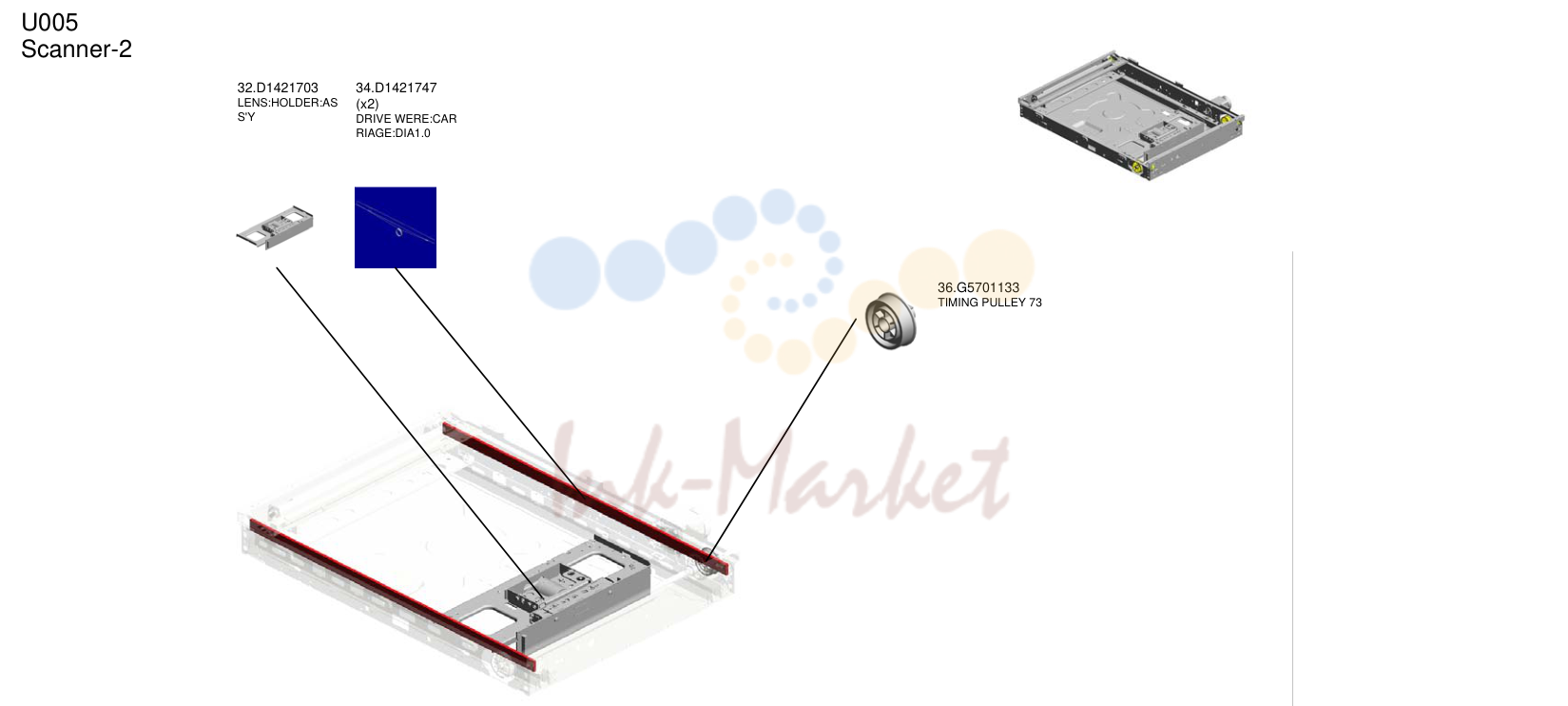

сканер-2
| № | Артикул | Наименование |
|---|---|---|
| 32 | D1421703 запросить цену → | LENS:держатель:AS S'Y |
| 34 | D1421747 запросить цену → | DRIVE WERE:CAR RIAGE:DIA1.0 |
| 36 | G5701133 запросить цену → | TIMING PULLEY 73 |

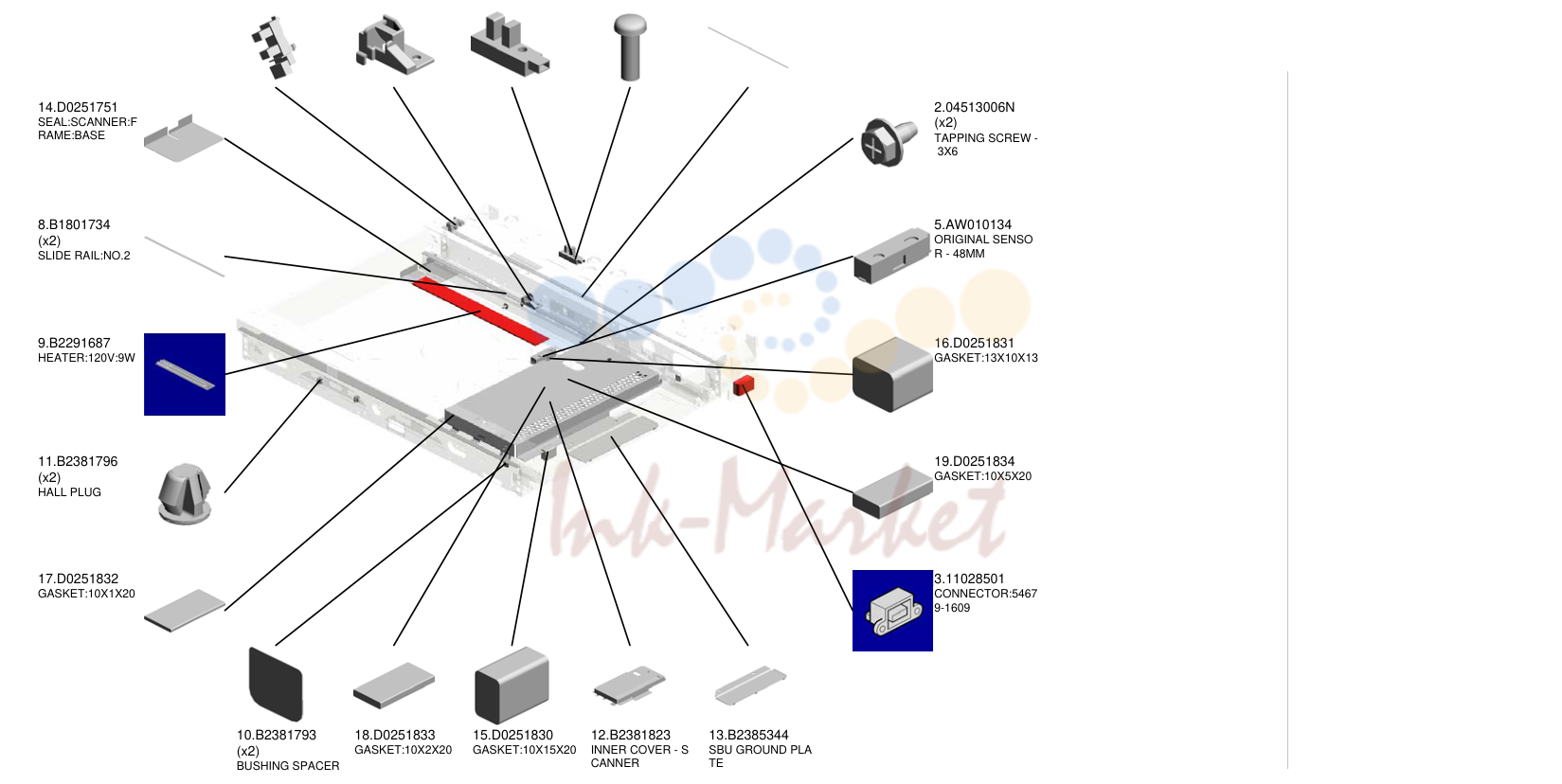

сканер-3
| № | Артикул | Наименование |
|---|---|---|
| 6 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 20 | D1291801 запросить цену → | направляющая:FLAT CABL E |
| 7 | AW020146 запросить цену → | PHOTOINTERRUP TOR:FLAT:PICH2M M:M4 |
| 1 | 03140120N запросить цену → | винт - M4X12 |
| 4 | A1931816 запросить цену → | 1ST SLIDE RAIL |
| 14 | D0251751 запросить цену → | SEAL:сканер:F RAME:BASE |
| 8 | B1801734 запросить цену → | SLIDE RAIL:NO.2 |
| 9 | B2291687 запросить цену → | HEATER:120V:9W |
| 11 | B2381796 запросить цену → | HALL PLUG |
| 17 | D0251832 запросить цену → | GASKET:10X1X20 |
| 2 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 5 | AW010134 запросить цену → | ORIGINAL SENSO R - 48MM |
| 16 | D0251831 запросить цену → | GASKET:13X10X13 |
| 19 | D0251834 запросить цену → | GASKET:10X5X20 |
| 3 | 11028501 запросить цену → | CONNECTOR:5467 9-1609 |
| 10 | B2381793 запросить цену → | втулка SPACER |
| 18 | D0251833 запросить цену → | GASKET:10X2X20 |
| 15 | D0251830 запросить цену → | GASKET:10X15X20 |
| 12 | B2381823 запросить цену → | INNER крышка - S CANNER |
| 13 | B2385344 запросить цену → | SBU GROUND PLA TE |

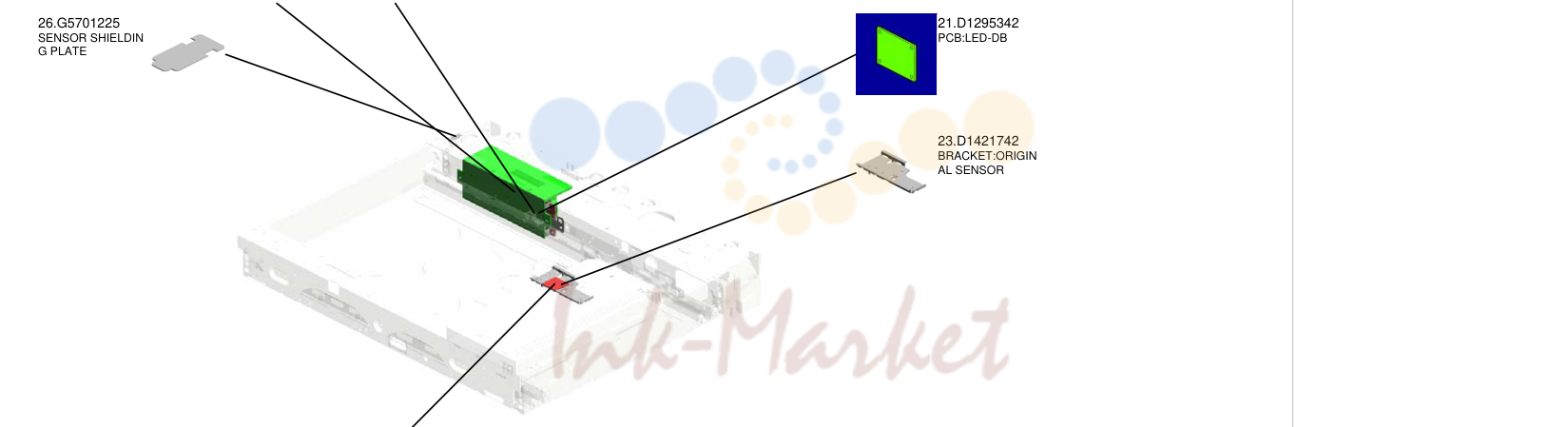

сканер-3
| № | Артикул | Наименование |
|---|---|---|
| 25 | D1425136 запросить цену → | плата:SIO |
| 24 | D1421743 запросить цену → | кронштейн:LED:DRI VER |
| 26 | G5701225 запросить цену → | датчик SHIELDIN G пластина |
| 21 | D1295342 запросить цену → | плата:LED-DB |
| 23 | D1421742 запросить цену → | кронштейн:ORIGIN AL датчик |
| 22 | D1295350 запросить цену → | плата:SCNB |

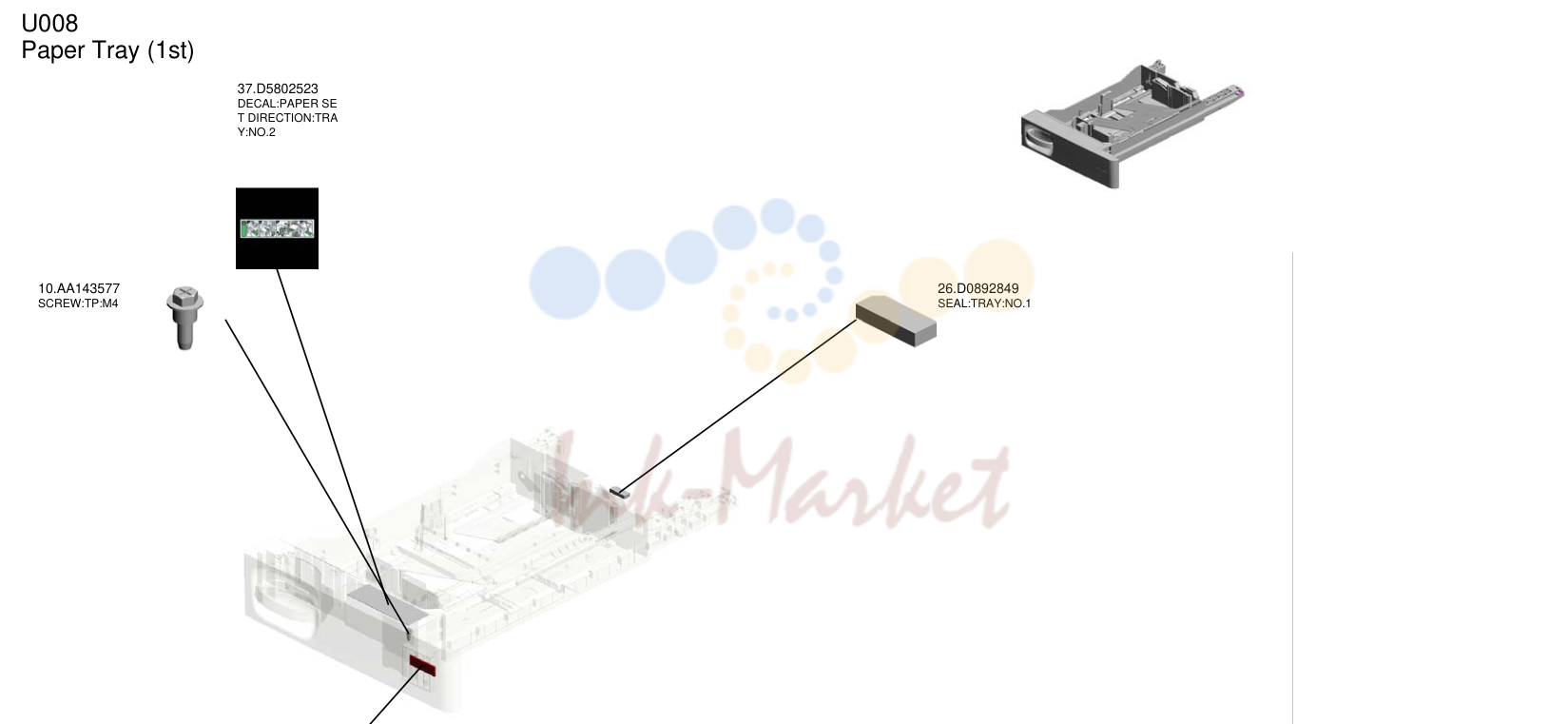

лоток бумаги (1st)
| № | Артикул | Наименование |
|---|---|---|
| 37 | D5802523 запросить цену → | DECAL:PAPER SE T DIRECTION:TRA Y:NO.2 |
| 10 | AA143577 запросить цену → | винт:TP:M4 |
| 26 | D0892849 запросить цену → | SEAL:TRAY:NO.1 |
| 30 | D1202872 запросить цену → | DECAL:PAPER TR AY:NO.1 |

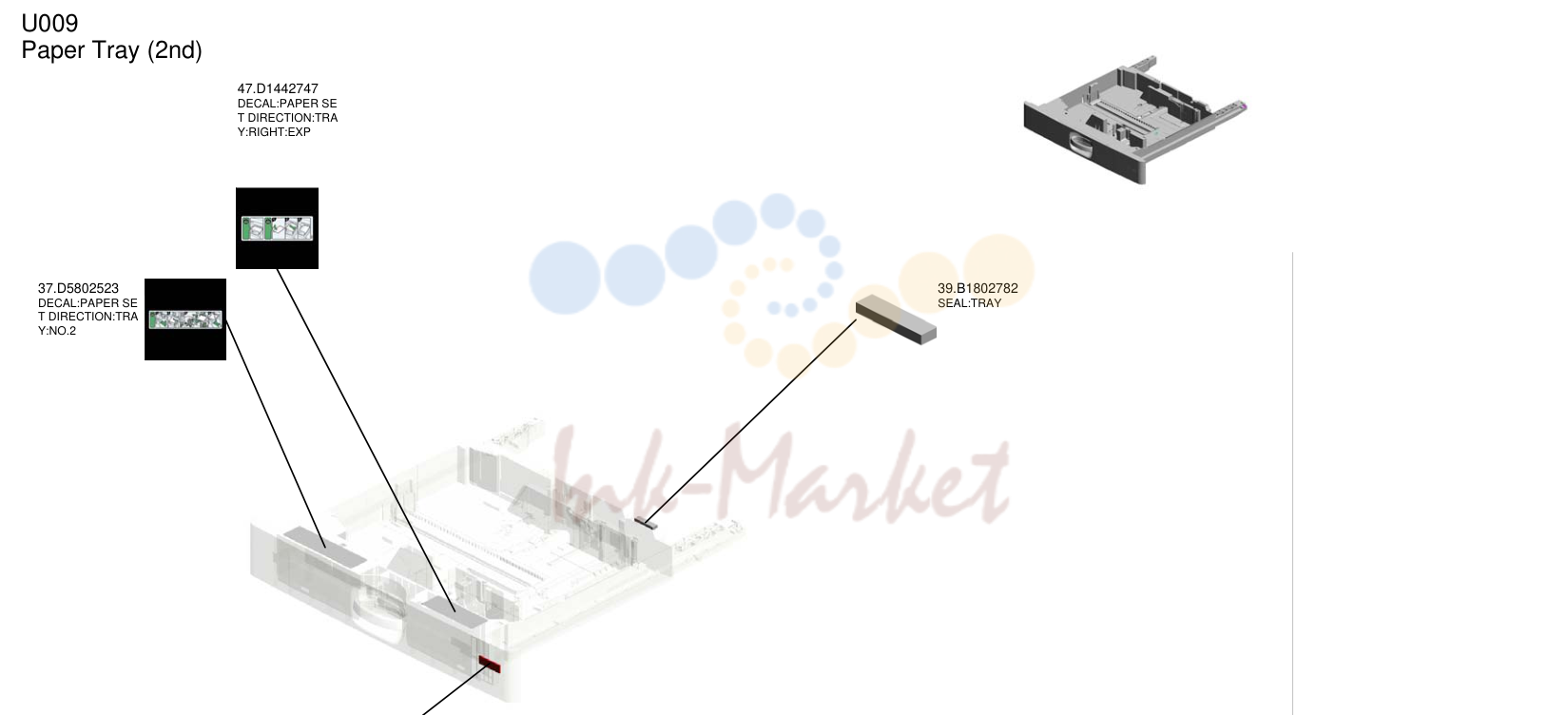

лоток бумаги (2nd)
| № | Артикул | Наименование |
|---|---|---|
| 47 | D1442747 запросить цену → | DECAL:PAPER SE T DIRECTION:TRA Y:RIGHT:EXP |
| 37 | D5802523 запросить цену → | DECAL:PAPER SE T DIRECTION:TRA Y:NO.2 |
| 39 | B1802782 запросить цену → | SEAL:TRAY |
| 43 | D1202873 запросить цену → | DECAL:PAPER TR AY:NO.2 |

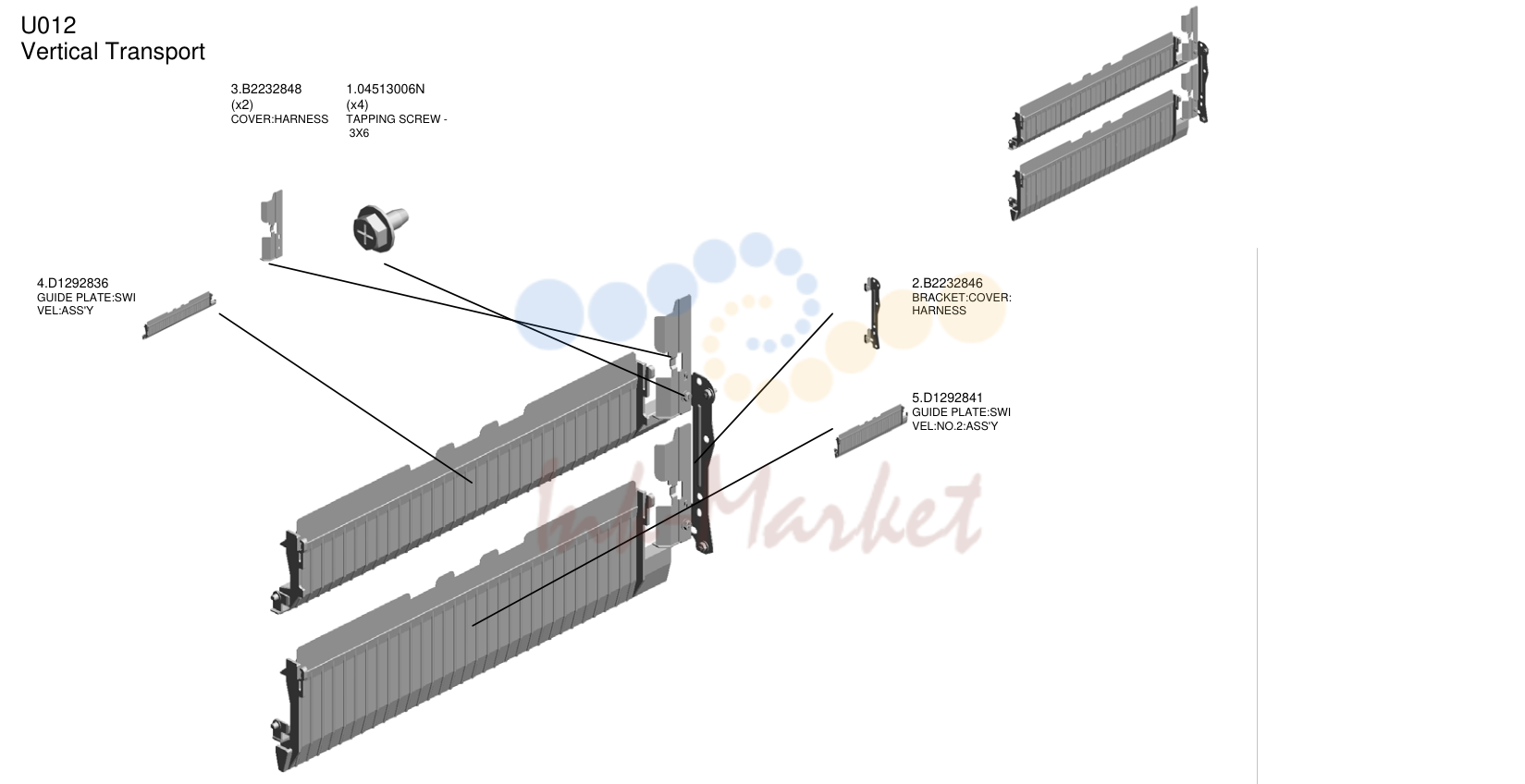

Vertical Transport
| № | Артикул | Наименование |
|---|---|---|
| 3 | B2232848 запросить цену → | крышка:жгут |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 4 | D1292836 ✓ в наличии | направляющая пластина:SWI VEL:ASS'Y |
| 2 | B2232846 запросить цену → | кронштейн:крышка: жгут |
| 5 | D1292841 запросить цену → | направляющая пластина:SWI VEL:NO.2:ASS'Y |

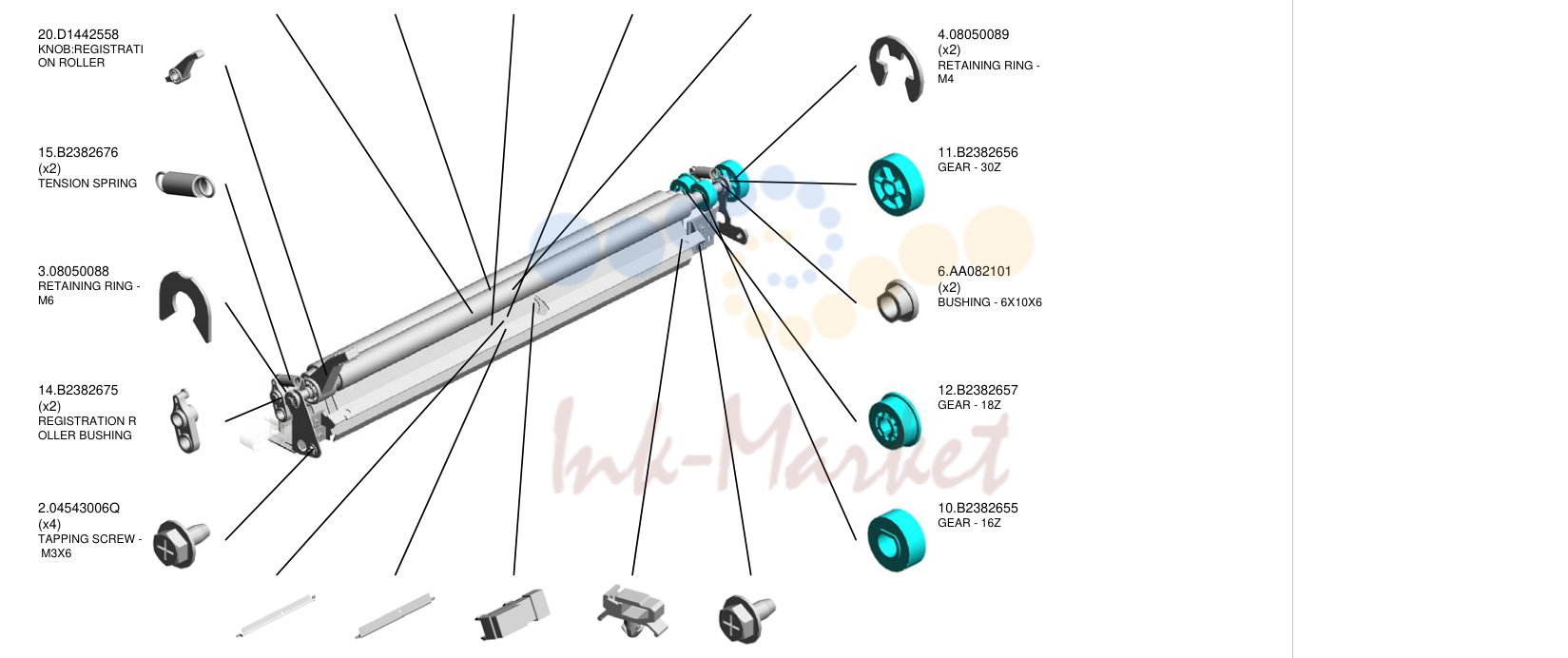

Paper регистрация
| № | Артикул | Наименование |
|---|---|---|
| 8 | B2382622 запросить цену → | крышка - REMOVE PAPER DUST |
| 13 | B2382661 запросить цену → | регистрация R OLLER - DRIVEN |
| 19 | D0892560 запросить цену → | кронштейн:CLEANE R |
| 17 | D0292556 запросить цену → | STAY:REGISTRATI ON |
| 9 | B2382652 запросить цену → | регистрация R OLLER - DRIVE |
| 20 | D1442558 запросить цену → | KNOB:REGISTRATI ON ролик |
| 15 | B2382676 запросить цену → | TENSION пружина |
| 3 | 08050088 запросить цену → | RETAINING RING - M6 |
| 14 | B2382675 запросить цену → | регистрация R OLLER втулка |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 4 | 08050089 запросить цену → | RETAINING RING - M4 |
| 11 | B2382656 запросить цену → | шестерня - 30Z |
| 6 | AA082101 запросить цену → | втулка - 6X10X6 |
| 12 | B2382657 запросить цену → | шестерня - 18Z |
| 10 | B2382655 под заказ | шестерня - 16Z |
| 18 | D0292570 запросить цену → | направляющая пластина:REG ISTRATION:RIGHT: ADHESION |
| 16 | D0292555 запросить цену → | направляющая пластина:REG ISTRATION:LEFT |
| 7 | AW010107 под заказ | подача бумаги SEN SOR |
| 5 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
Toner Suppry-1
| № | Артикул | Наименование |
|---|---|---|
| 15 | B2233328 запросить цену → | TONER CARTRIDG E направляющая |
| 26 | D0893304 запросить цену → | BASE:TONER SUP PLY узел:ASS'Y |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 1 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 31 | D0893470 запросить цену → | GROUND пластина:R FID |
| 23 | D0293471 запросить цену → | GASKET:RFID |
| 2 | 04503012N запросить цену → | TAPPING винт: 3X12 |
| 33 | D1445119 запросить цену → | плата:BRB |
Toner Suppry-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 4 | B2233209 запросить цену → | TUBE CLIP |
| 6 | D1443222 запросить цену → | PUMP узел:Y:ASS' Y |
| 7 | D1443223 запросить цену → | PUMP узел:C:ASS' Y |
| 5 | D1443221 под заказ | PUMP узел:BK:AS S'Y |
| 8 | D1443224 запросить цену → | PUMP узел:M:ASS' Y |
| 1 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 3 | B2233206 запросить цену → | TUBE CLAMP |
PCDU
| № | Артикул | Наименование |
|---|---|---|
| 13 | D1449640 под заказ | DEVELOPER:K |
| 14 | D1449660 под заказ | DEVELOPER:C |
| 15 | D1449670 под заказ | DEVELOPER:M |
| 16 | D1449680 под заказ | DEVELOPER:Y |
Used Toner-2
| № | Артикул | Наименование |
|---|---|---|
| 3 | 08050089 запросить цену → | RETAINING RING - M4 |
| 1 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 12 | B2236473 запросить цену → | TRANSPORT SCR EW вал |
| 15 | B2236476 запросить цену → | втулка - DIA5 |
| 13 | B2236474 запросить цену → | шестерня - 29Z |
| 11 | B2236472 запросить цену → | шестерня - 21Z |
| 14 | B2236475 запросить цену → | втулка - 5X 10X 2.5 |
| 10 | B2236471 запросить цену → | TRANSPORT SCR EW кронштейн |
| 8 | B2236464 запросить цену → | втулка - 6X10X6 |
| 7 | B2236463 запросить цену → | шестерня:DRIVE:TRAN SPORT винт:FR ONT |
| 20 | D0896481 запросить цену → | PIPE:REAR:ASS'Y |
| 18 | B2236507 запросить цену → | SET датчик BRA CKET |
| 6 | AW500023 запросить цену → | PUSH SWITCH |
| 19 | D0296502 запросить цену → | кронштейн:USED T ONER датчик:C2 |
| 4 | AG070514 запросить цену → | MAGNET CATCH |
| 2 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 16 | B2236496 запросить цену → | COLLECTION BOT TLE RAIL |
| 17 | B2236503 запросить цену → | USED TONER SEN SOR FEELER |
| 5 | AW020160 ✓ в наличии | подача бумаги SEN SOR |
| 9 | B2236467 запросить цену → | кронштейн:рычаг: AIO:0.5 |
печь (закрепление)-2
| № | Артикул | Наименование |
|---|---|---|
| 15 | AW100138 запросить цену → | THERMOPILE |
| 4 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 6 | 06320120G запросить цену → | PARALLEL PIN - 2X 12 |
| 3 | 04503008N запросить цену → | TAPPING винт - M3X8 |
| 14 | AW020190 запросить цену → | PHOTOINTERRUP TOR |
| 11 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 10 | 08046123 запросить цену → | HEXAGONAL BOLT :W/WASHER:M3X8 |
| 13 | AA082101 запросить цену → | втулка - 6X10X6 |
| 7 | 07200030E запросить цену → | RETAINING RING - M3 |
| 8 | 07200040E запросить цену → | RETAINING RING - M4 |
| 12 | 11050516 запросить цену → | CLAMP |
| 16 | BA146036 запросить цену → | вал:шестерня:SWI VEL |
| 18 | BB013017 запросить цену → | шестерня:SLOW DOW N:NO.2 |
| 20 | D0294204 запросить цену → | держатель:шестерня |
| 17 | BB013016 запросить цену → | шестерня:SLOW DOW N:NO.1 |
| 9 | 07200060E запросить цену → | RETAINING RING - M6 |
| 19 | D0294202 запросить цену → | кронштейн:STEPPE R мотор:AUXILIA RY:PEEN |
| 5 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 1 | 03603006N запросить цену → | винт - M3X6 |
| 2 | 03604010N запросить цену → | винт:M4X10 |
печь (закрепление)-2
| № | Артикул | Наименование |
|---|---|---|
| 35 | D1444185 запросить цену → | шестерня:MECHANICA L ролик муфта :Z17 |
| 31 | D1441192 запросить цену → | шестерня:PULLEY:FU SING:SHUTTER:N O.2 |
| 28 | D1441187 запросить цену → | кронштейн:печь (закрепление): SHUTTER:MAIN AS S'Y:ASS'Y |
| 38 | D1444199 запросить цену → | вал:CAM:SHUT TER:печь (закрепление) EXIT |
| 36 | D1444193 запросить цену → | кронштейн:CAM:SH UTTER:печь (закрепление) EX IT |
| 29 | D1441190 запросить цену → | TENSION пружина: 1.5N:23MM |
| 34 | D1441197 запросить цену → | ролик:TIGHTEN ER:печь (закрепление):SHUTT ER |
| 33 | D1441194 запросить цену → | кронштейн:TIGHTE NER:печь (закрепление):SHUT TER:ASS'Y |
| 32 | D1441193 запросить цену → | PULLEY:печь (закрепление):S HUTTER:NO.3 |
| 27 | D1441179 запросить цену → | SYNCHRONOUS B ELT:S2M:5X316 |
| 22 | D0294339 запросить цену → | кронштейн:SENSO R:ON-OFF |
| 21 | D0294222 запросить цену → | кронштейн:шестерня:S UPPORTING PLAT E |
| 24 | D0894353 запросить цену → | стопор |
| 23 | D0894351 запросить цену → | пластина:DC STEPPE R мотор |
| 40 | D1444202 запросить цену → | STEPPER мотор: ASS'Y |
| 30 | D1441191 запросить цену → | шестерня:PULLEY:FU SING:SHUTTER:N O.1 |
| 26 | D1054365 запросить цену → | держатель:THERMO PILE |
| 37 | D1444194 запросить цену → | CAM:SHUTTER:FU SING EXIT |
| 39 | D1444201 запросить цену → | кронштейн:шестерня:S LOW DOWN |
| 25 | D0894360 запросить цену → | шестерня:SLOW DOW N:WORM шестерня |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 1 | 03530080N запросить цену → | винт:M3X8 |
| 5 | 04543006Q запросить цену → | TAPPING винт - M3X6 |
| 11 | 07200040E запросить цену → | RETAINING RING - M4 |
| 15 | 08050089 запросить цену → | RETAINING RING - M4 |
| 13 | 08010231 запросить цену → | HEXAGONAL HEA D BOLT W/WASHE R:M3X6 |
| 20 | 54472681 запросить цену → | SNAP RING |
| 16 | 08050092 запросить цену → | RETAINING RING - 3M |
| 3 | 04513006N запросить цену → | TAPPING винт - 3X6 |
| 7 | 04563008N запросить цену → | TAPPING винт - M3X8 |
| 2 | 03603006N запросить цену → | винт - M3X6 |
| 10 | 07200030E запросить цену → | RETAINING RING - M3 |
| 14 | 08050088 запросить цену → | RETAINING RING - M6 |
| 6 | 04543008Q под заказ | TAPPING винт: 3X8 |
| 17 | 11050511 под заказ | жгут CLAMP - LWS-0306ZC |
| 18 | 11050551 запросить цену → | CLAMP:LES-0505 |
| 12 | 07200060E запросить цену → | RETAINING RING - M6 |
| 8 | 04563010N запросить цену → | TAPPING винт - M3X10 |
| 9 | 04573008N запросить цену → | TAPPING винт - M3X8 |
| 4 | 04513008N запросить цену → | TAPPING винт - M3X8 |
| 19 | 11050723 под заказ | CLAMPS:WES-050 7 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 38 | AA143807 запросить цену → | винт:A |
| 29 | AA082144 запросить цену → | втулка - 8X12X7 |
| 25 | AA080254 запросить цену → | втулка - M4 |
| 27 | AA082104 запросить цену → | втулка - 8X12X7 |
| 33 | AA101021 запросить цену → | RUBBER втулка - 6 45HS |
| 26 | AA082101 запросить цену → | втулка - 6X10X6 |
| 24 | AA063568 запросить цену → | PRESSURE SPRIN G |
| 32 | AA100014 запросить цену → | RETAINING RING C - SEPARATE |
| 28 | AA082143 запросить цену → | втулка - 6X10X6 |
| 37 | AA143404 запросить цену → | STEPPED винт - M4 |
| 22 | AA060872 запросить цену → | пружина |
| 39 | AB011223 запросить цену → | IDLER шестерня - 25Z |
| 31 | AA083018 запросить цену → | ролик муфта - 6X14X10 |
| 30 | AA083014 запросить цену → | ONE-WAY муфта |
| 21 | A2596754 запросить цену → | втулка - 6 6MM |
| 40 | AB011387 запросить цену → | шестерня - 23Z |
| 23 | AA063499 запросить цену → | PRESSURE SPRIN G |
| 35 | AA140936 запросить цену → | вал:FEED:MAN UAL FEED |
| 34 | AA140778 запросить цену → | вал:SEPARATO R:DRIVE |
| 36 | AA143183 запросить цену → | STEPPED винт |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 47 | AG070514 запросить цену → | MAGNET CATCH |
| 50 | AW020145 запросить цену → | PHOTOINTERRUP TOR:FLAT |
| 55 | B0441825 запросить цену → | COLLAR |
| 42 | AB014161 запросить цену → | REVERSE ролик шестерня |
| 56 | B0441847 запросить цену → | SHOULDER SCRE W |
| 48 | AW010107 под заказ | подача бумаги SEN SOR |
| 54 | AZ300060 запросить цену → | POWER PACK:D:A T/AP-C2 |
| 49 | AW010118 запросить цену → | подача бумаги SEN SOR |
| 51 | AW500031 запросить цену → | PAPER SIZE SENS OR |
| 59 | B2232622 запросить цену → | направляющая пластина:EXIT |
| 53 | AX200320 запросить цену → | ELECTROMAGNET IC муфта |
| 60 | B2232623 запросить цену → | крышка:направляющая PLA TE:EXIT |
| 41 | AB011416 запросить цену → | шестерня - 20Z |
| 58 | B2232608 запросить цену → | шестерня:Z16 |
| 57 | B1802871 запросить цену → | вал:SEPARATO R:DRIVEN:ASS'Y |
| 52 | AW500035 запросить цену → | PAPER END SENS OR |
| 45 | AF031046 ✓ в наличии | FEED ролик - M ANUAL FEED |
| 46 | AF032046 ✓ в наличии | SEPARATION ROL LER - MANUAL FE ED |
| 43 | AF013016 запросить цену → | BOTTOM пластина P AD |
| 44 | AF030049 ✓ в наличии | PICK-UP ролик |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 67 | B2232648 запросить цену → | направляющая пластина:TRA NSPORT узел:EXI T |
| 80 | B2232713 запросить цену → | RACK:MANUAL FE ED |
| 61 | B2232629 запросить цену → | STAY:FEED |
| 68 | B2232649 запросить цену → | пружина:PRESSUR E:5N |
| 72 | B2232666 запросить цену → | шестерня:16Z |
| 73 | B2232668 запросить цену → | пружина пластина:ST OPPER |
| 74 | B2232676 запросить цену → | пружина - 11N |
| 69 | B2232651 запросить цену → | ARM:MANUAL FEE D:FRONT |
| 65 | B2232636 запросить цену → | TORSION пружина: 27N |
| 64 | B2232634 запросить цену → | SUPPORT STAY:A RM |
| 70 | B2232652 запросить цену → | ARM:MANUAL FEE D:REAR |
| 76 | B2232683 запросить цену → | шестерня:25Z |
| 75 | B2232681 запросить цену → | ARM:TIGHTENER |
| 77 | B2232686 запросить цену → | шестерня:Z31 |
| 79 | B2232696 запросить цену → | барабан STAY:DRIV E |
| 71 | B2232665 запросить цену → | пружина:крышка:M ANUAL FEED |
| 63 | B2232633 запросить цену → | пружина:RELEASE: PICKUP |
| 62 | B2232632 запросить цену → | DC соленоид:PIC KUP |
| 66 | B2232637 запросить цену → | кронштейн:ARM:MA NUAL FEED:REAR |
| 78 | B2232689 запросить цену → | шестерня:Z28 |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 81 | B2234494 запросить цену → | стопор- UPPER GATE PAWL |
| 93 | B2234532 запросить цену → | TENSION пружина: HOOK:стопор |
| 82 | B2234501 запросить цену → | направляющая пластина:RIG HT |
| 86 | B2234514 запросить цену → | ролик муфта: T24 |
| 90 | B2234526 запросить цену → | TIMING ремень:30S2 M268 |
| 92 | B2234529 запросить цену → | ролик муфта: T24 |
| 85 | B2234512 запросить цену → | TIMING ремень:30S2 M182 |
| 100 | B2234544 запросить цену → | PULLEY:T35/T33 |
| 95 | B2234536 запросить цену → | TIMING ремень:30S2 M234 |
| 91 | B2234527 запросить цену → | PULLEY:T26/T24 |
| 96 | B2234538 запросить цену → | COMPRESSION SP RING |
| 83 | B2234502 запросить цену → | направляющая пластина:LEF T LOWER |
| 97 | B2234539 запросить цену → | SHEET:крышка:DU PLEX |
| 98 | B2234541 запросить цену → | TORSION пружина: REAR |
| 88 | B2234524 запросить цену → | WIRE:стопор:DI A1.5 |
| 99 | B2234542 запросить цену → | TORSION пружина: FRONT |
| 94 | B2234535 запросить цену → | ролик муфта: T26 |
| 84 | B2234511 запросить цену → | TIMING ремень:30S2 M312 |
| 89 | B2234525 запросить цену → | TENSION пружина: WIRE:180N |
| 87 | B2234522 запросить цену → | SPACER:WIRE:ST OPPER |
дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 110 | B2234571 запросить цену → | шестерня:PULLEY:Z24 /T40 |
| 111 | B2234572 запросить цену → | STEPPER мотор: DC4.29V 1.7W |
| 112 | B2234573 запросить цену → | TIMING ремень:30S2 M128 |
| 113 | B2234575 запросить цену → | кронштейн:STEPPE R мотор |
| 114 | B2234586 запросить цену → | PULLEY:T30 |
| 105 | B2234560 запросить цену → | TENSION пружина: DRIVEN ролик |
| 102 | B2234552 запросить цену → | втулка:DIA4 |
| 108 | B2234566 запросить цену → | кронштейн:SENSO R:ENTRANCE |
| 109 | B2234567 запросить цену → | STAY:TRANSPORT :UPPER:PEEN |
| 118 | B2384739 запросить цену → | крышка - ENTRAN CE датчик |
| 106 | B2234562 запросить цену → | TIGHTENER |
| 107 | B2234564 запросить цену → | пружина:TIGHTENE R |
| 103 | B2234553 запросить цену → | TENSION пружина: DRIVEN ролик |
| 116 | B2234595 запросить цену → | PULLEY:DIA13 |
| 115 | B2234594 запросить цену → | вал:PULLEY:WI RE |
| 101 | B2234545 запросить цену → | направляющая PIN:HOLDE R |
| 117 | B2384733 запросить цену → | ENTRANCE SENS OR кронштейн |
| 119 | D0092510 запросить цену → | направляющая пластина - EXI T |
| 120 | D0092552 запросить цену → | направляющая SHEET - MA NUAL FEED |
| 104 | B2234556 запросить цену → | COMPRESSION SP RING |
Полный список запчастей доступен по запросу.
комментарии
