Ricoh Aficio mp C2500 C3000 C2000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (B230/B237/D042)
- внешние детали 2 (B230/B237/D042)
- внешние детали 3 (B230/B237/D042)
- Operation Panel (B230/B237/D042)
- сканер Section 1 (B230/B237/D042)

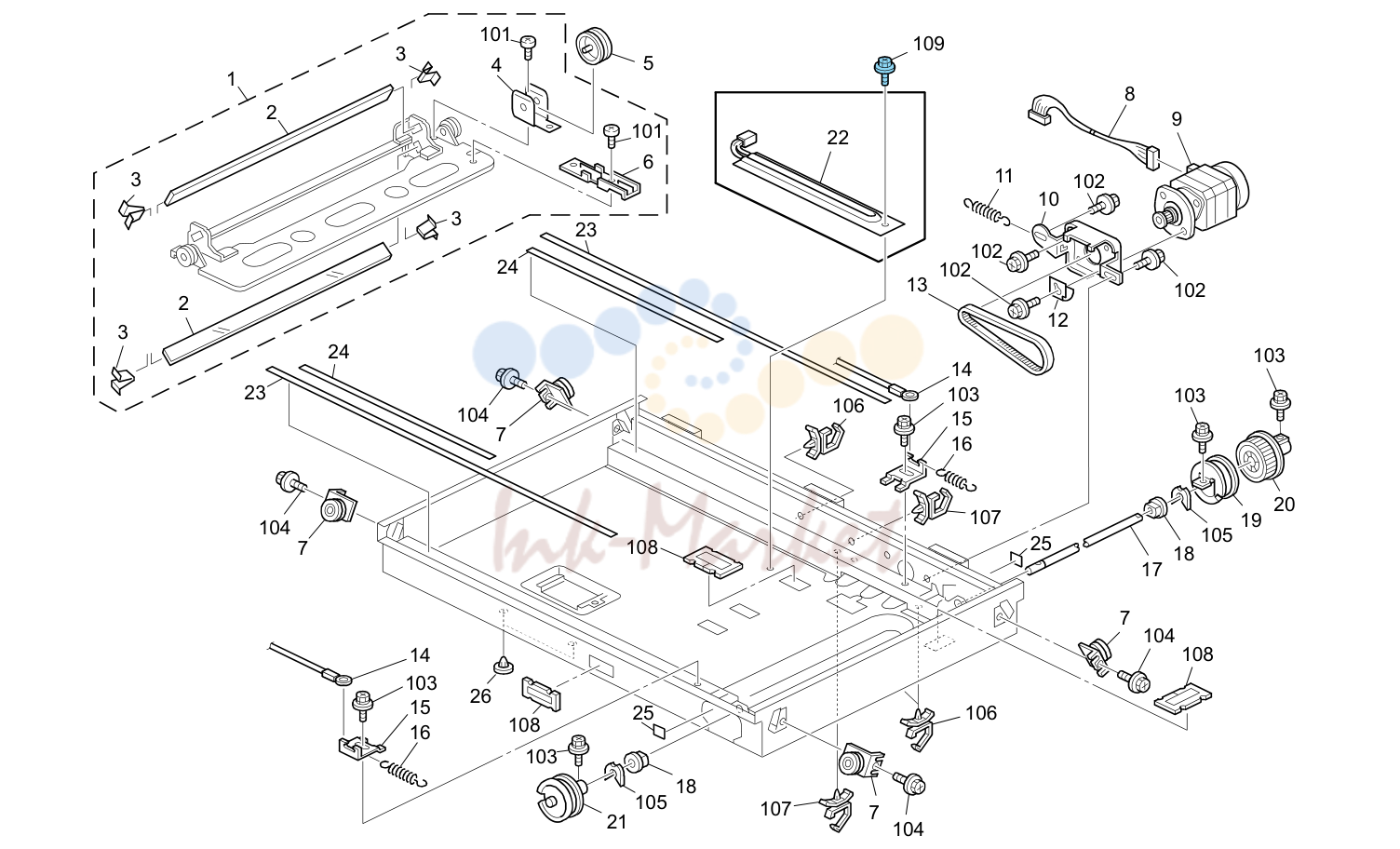

- сканер Section 2 (B230/B237/D042)

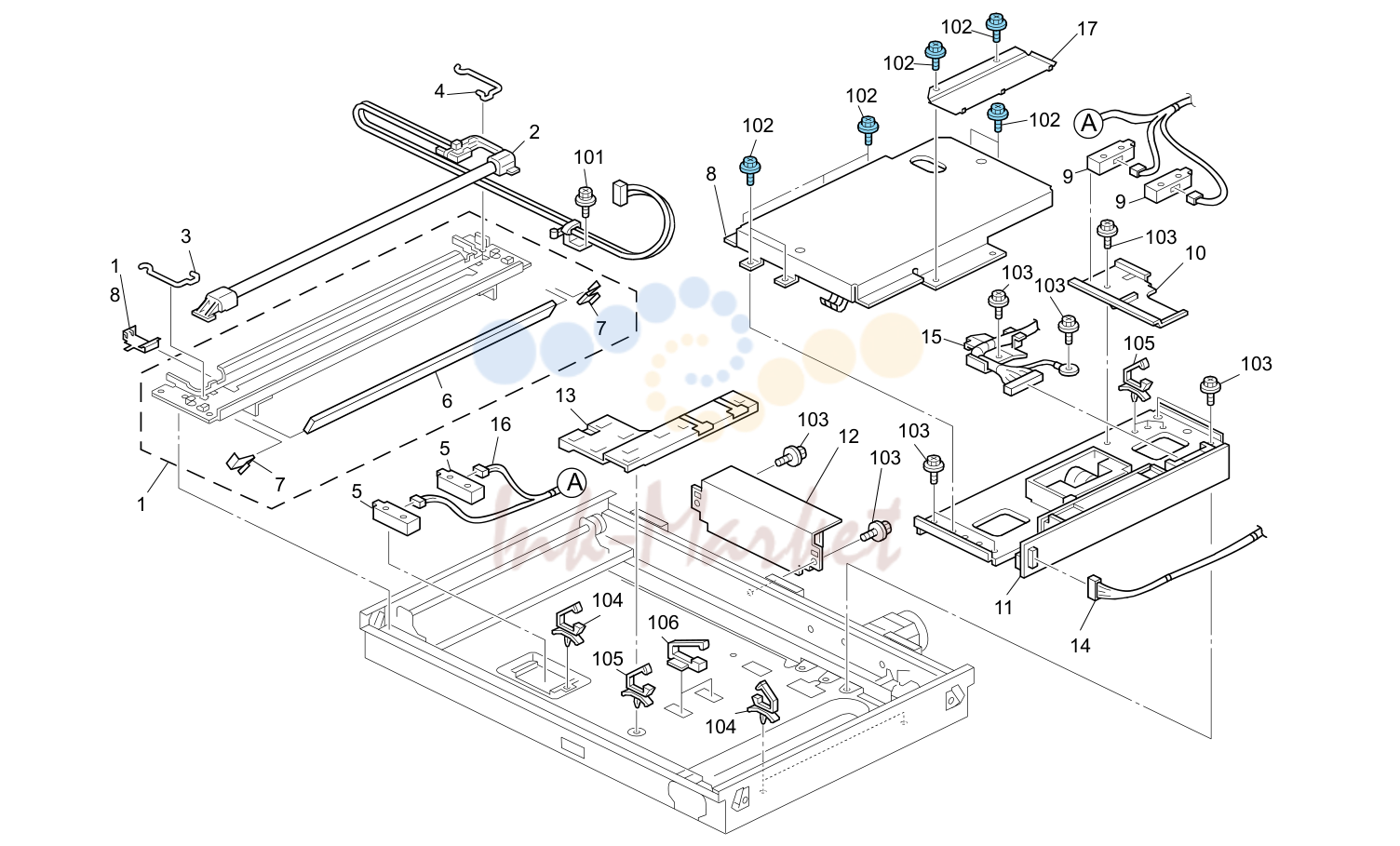

- сканер Section 3 (B230/B237/D042)

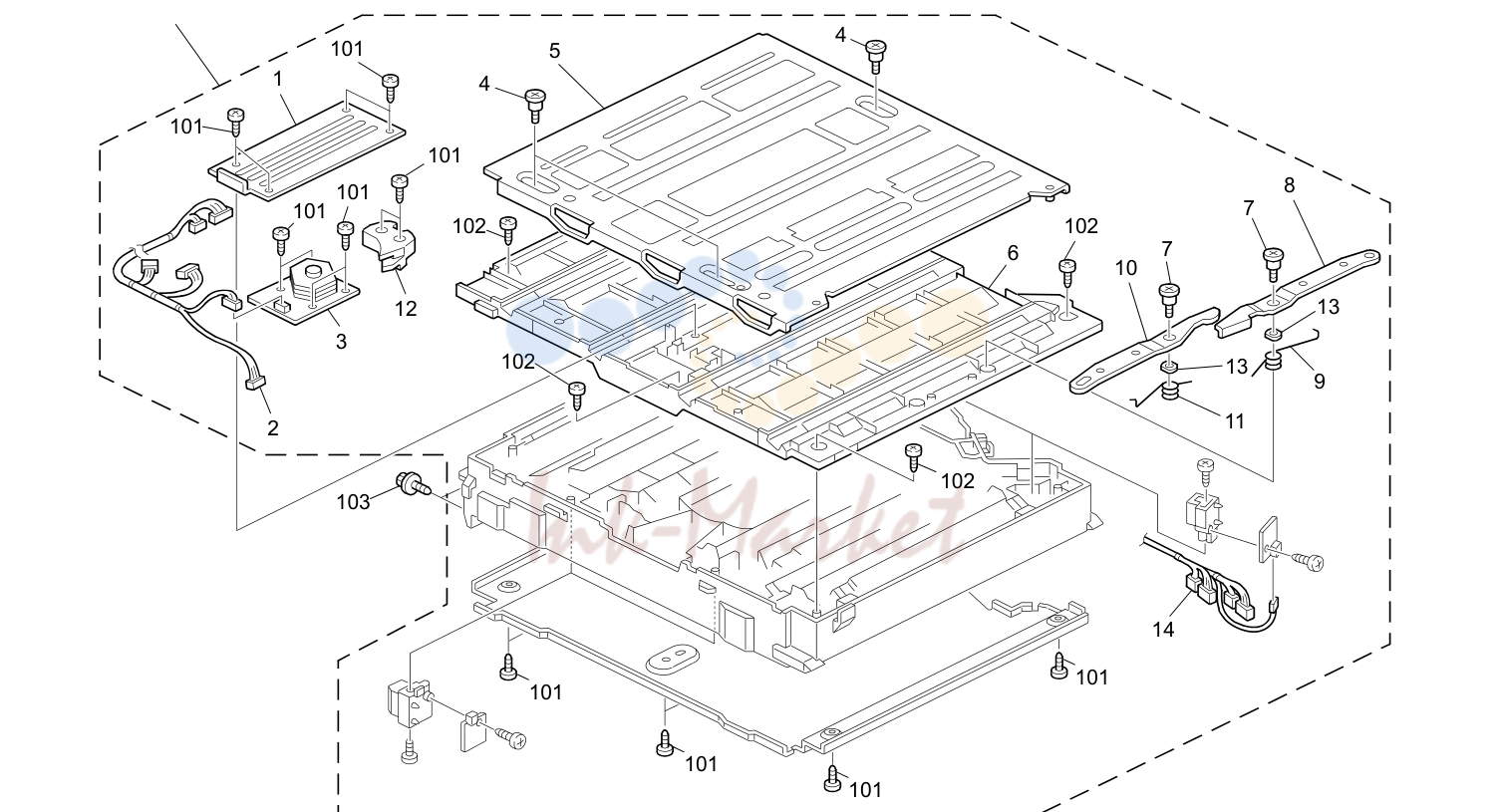

- лазер узел (B230/B237/D042)

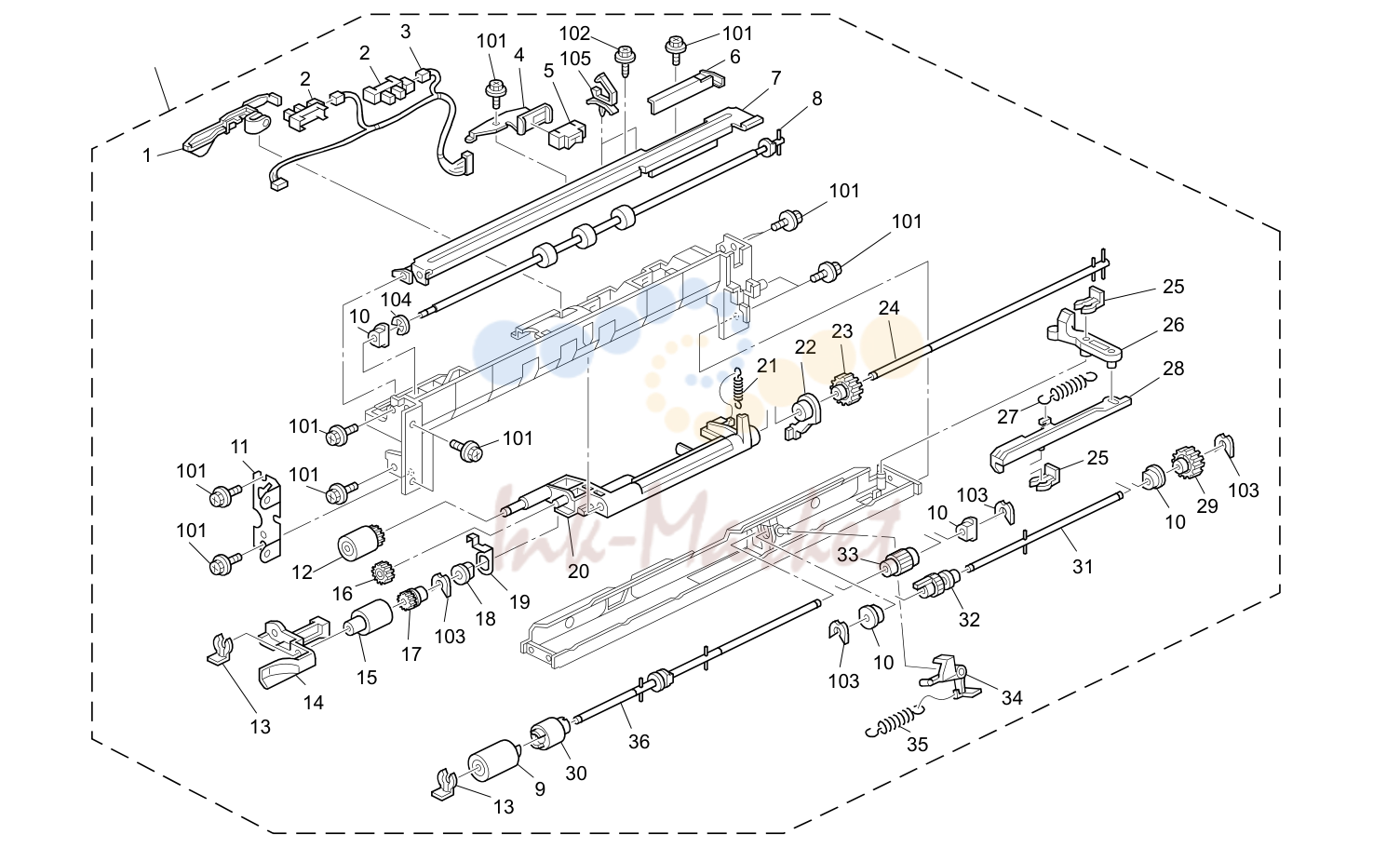

- подача бумаги Section (B230/B237/D042)

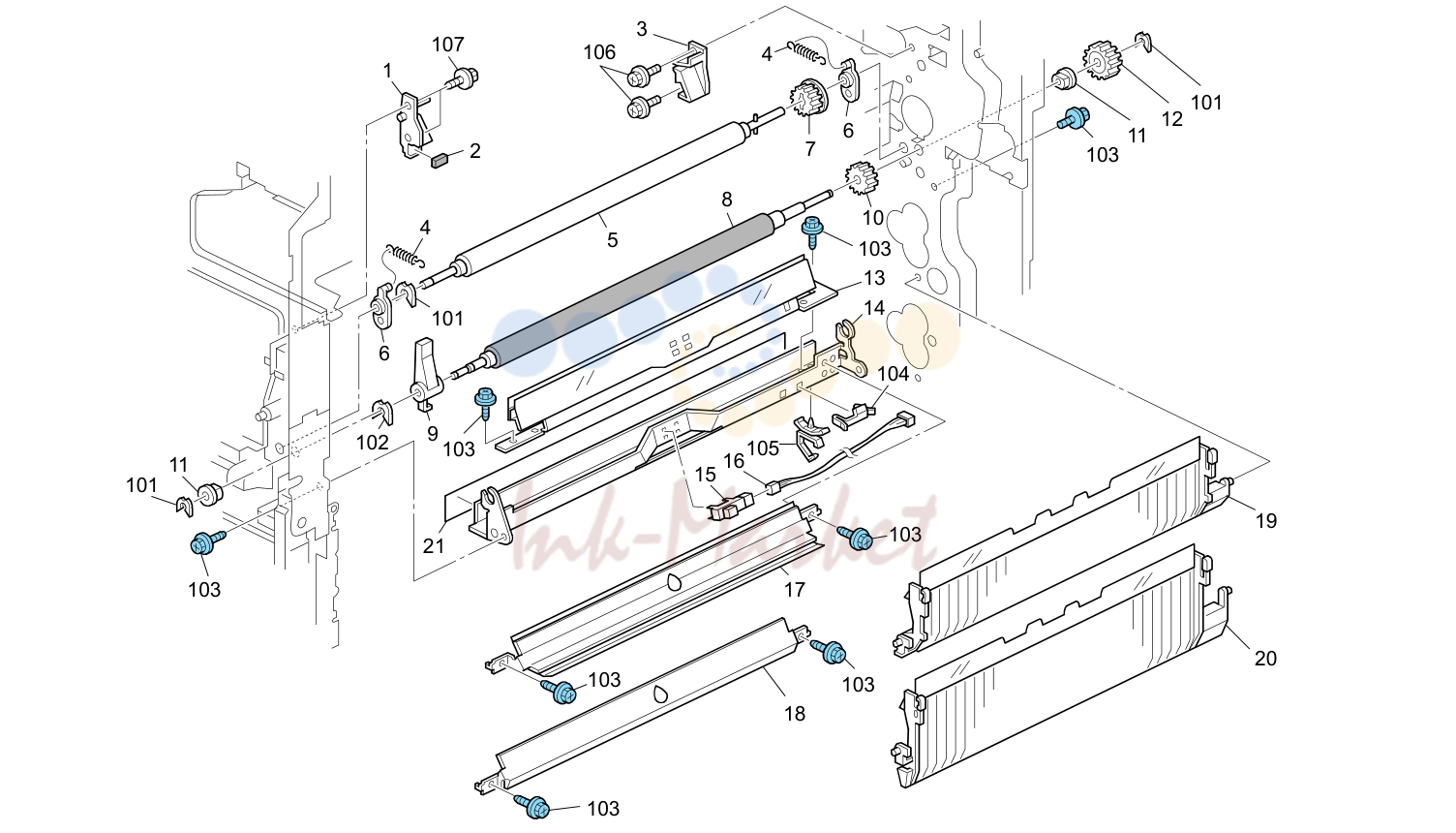

- Paper регистрация 1 (B230/B237/D042)

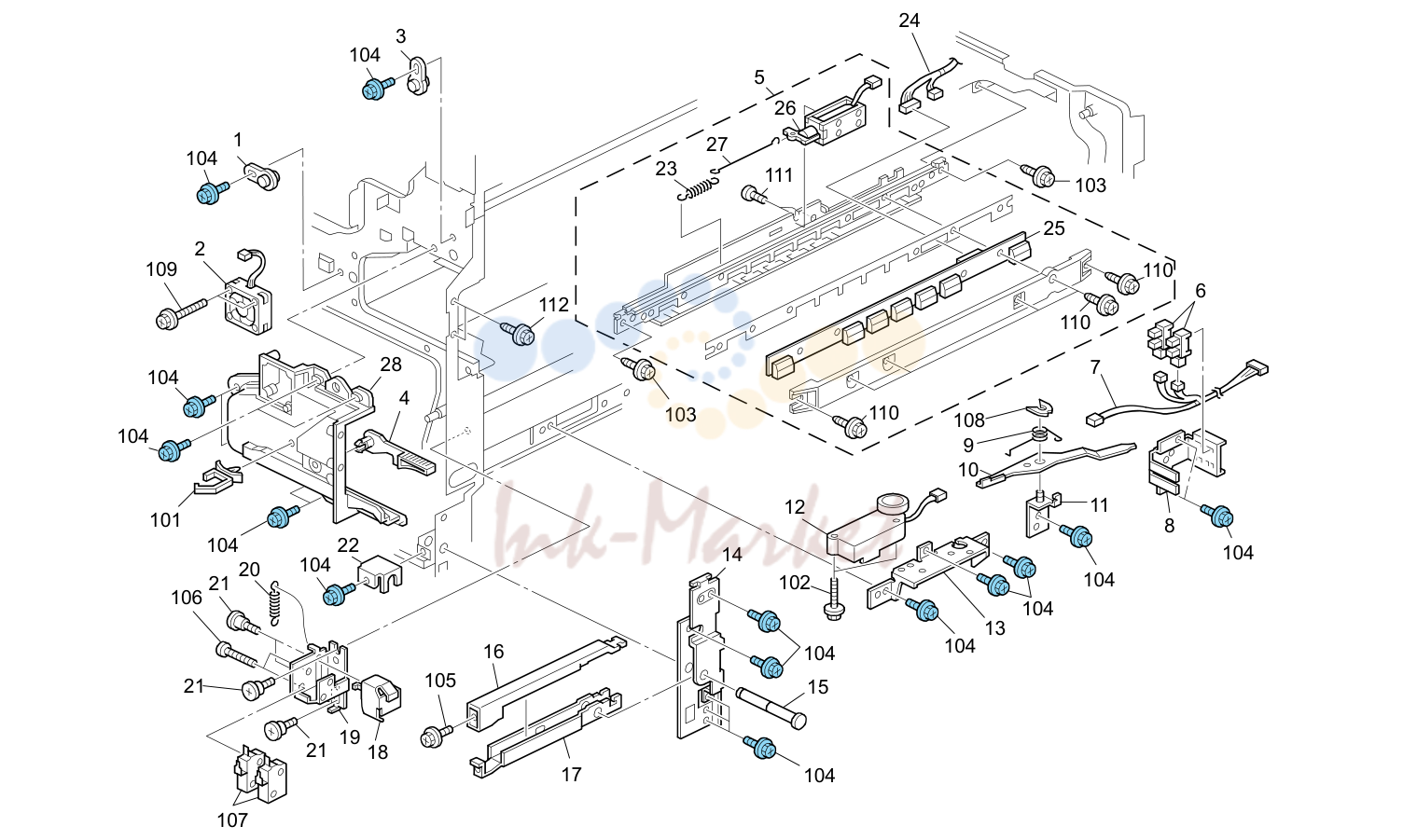

- Paper регистрация 2 (B230/B237/D042)

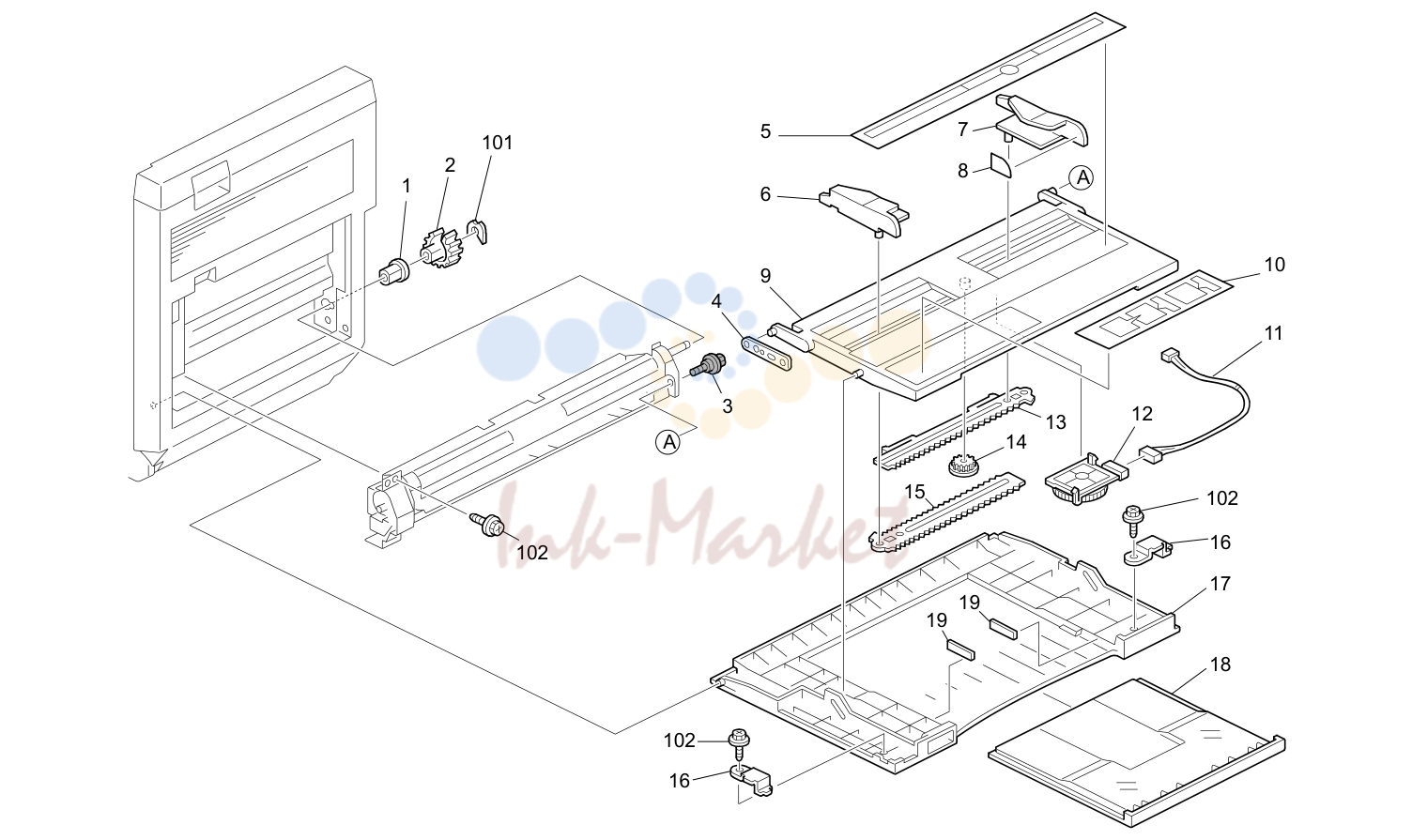

- By-pass Feed Section 1 (B230/B237/D042)

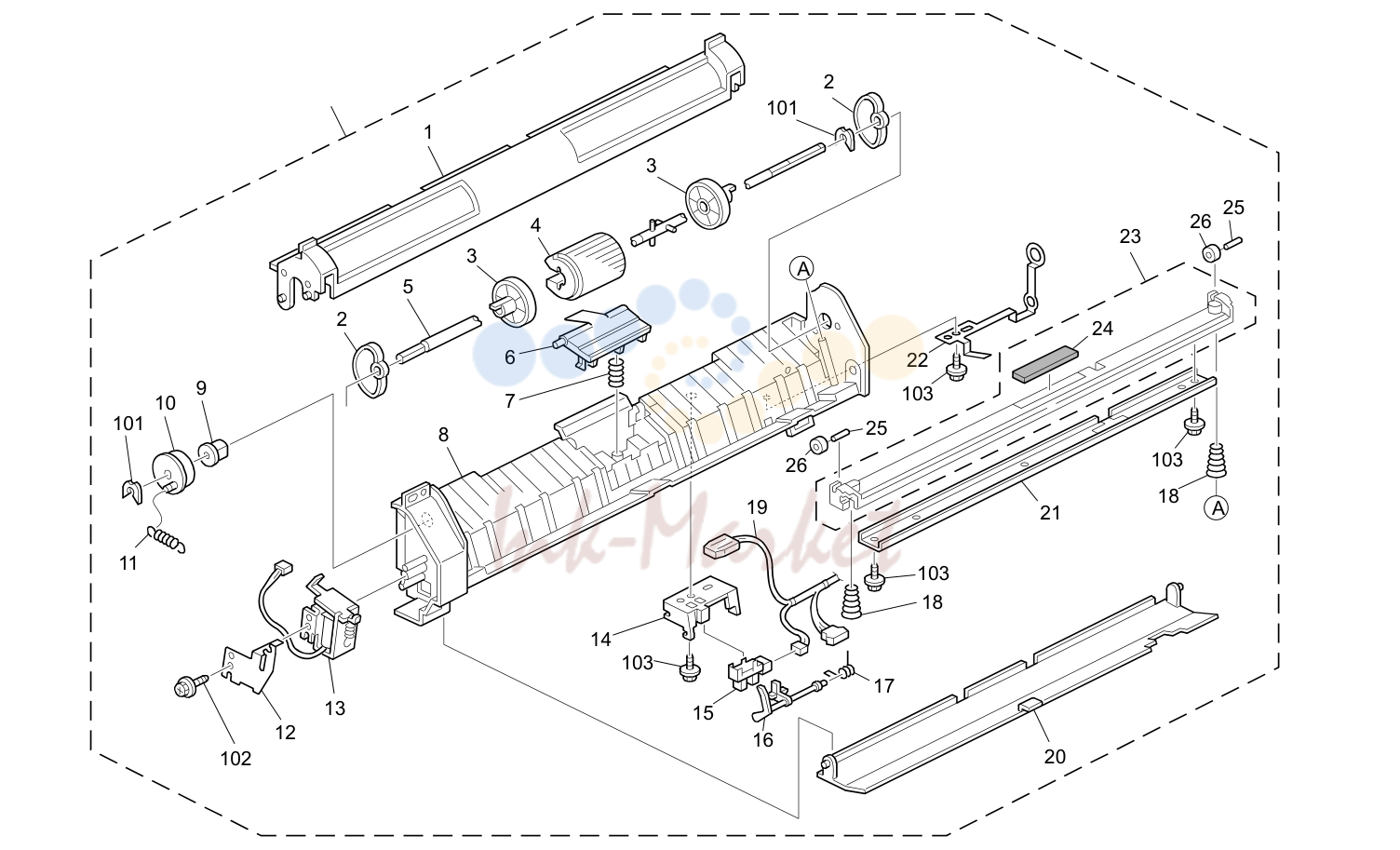

- By-pass Feed Section 2 (B230/B237/D042)

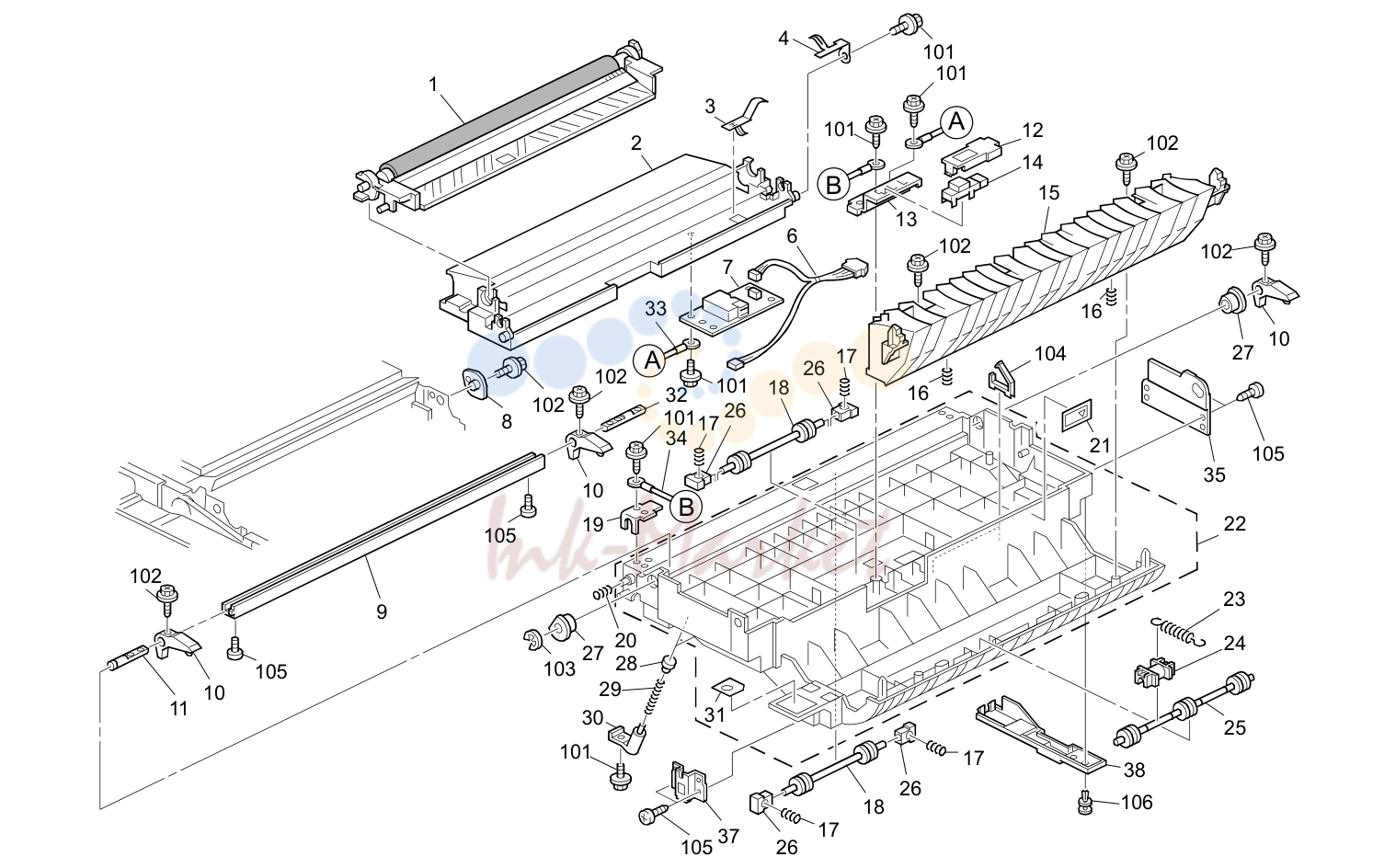

- Paper перенос Section (B230/B237/D042)

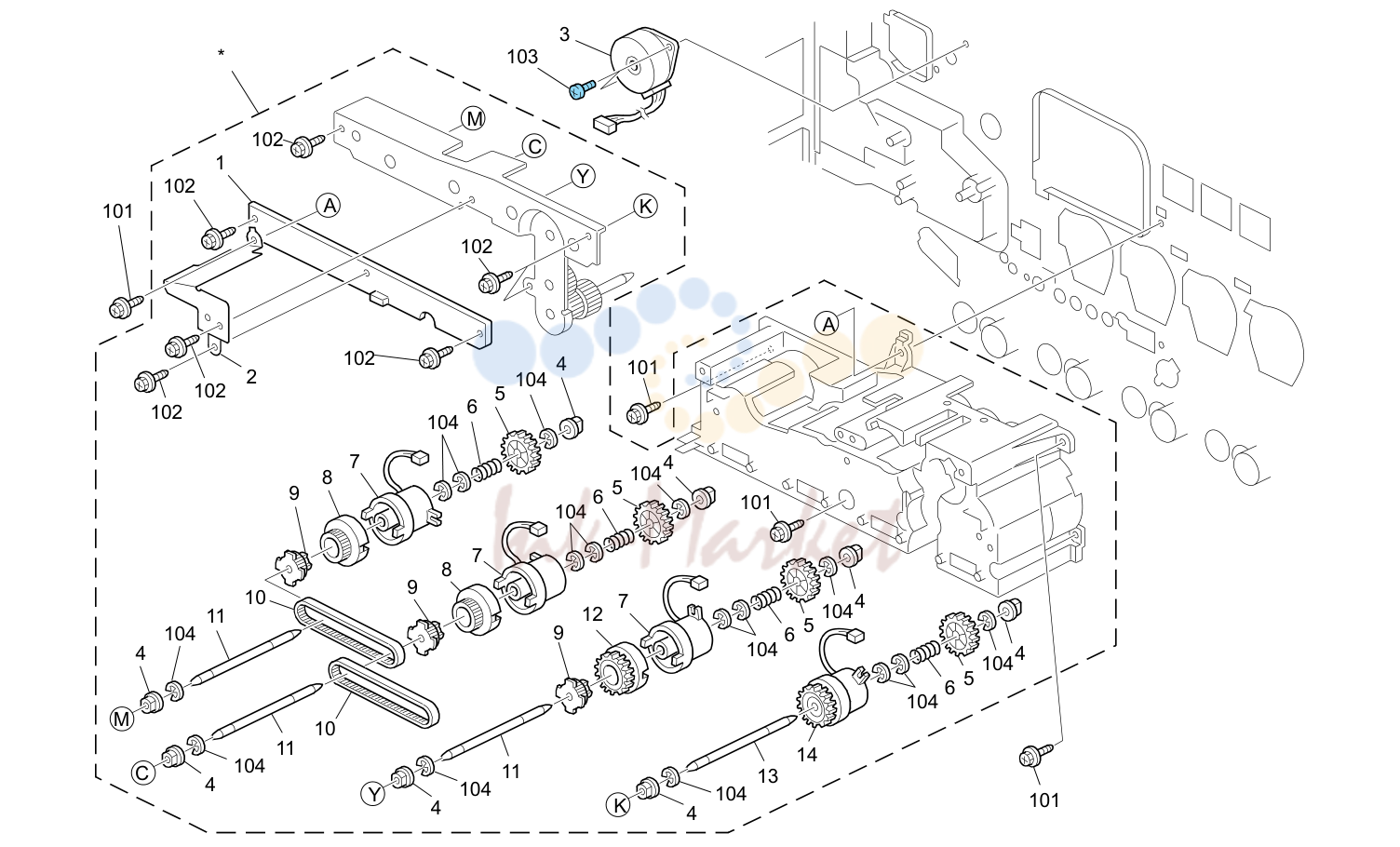

- Toner Hopper 1 (B230/B237/D042)
- Toner Hopper 2 (B230/B237/D042)
- PCU/перенос узел (B230/B237/D042)
- печь (закрепление) узел 1 (B230/B237/D042)
- печь (закрепление) узел 2 (B230/B237/D042)
- печь (закрепление) узел 3 (B230/B237/D042)
- Paper Exit (B230/B237/D042)
- дуплекс узел 1 (B230/B237/D042)
- дуплекс узел 2 (B230/B237/D042)
- электрика Section 1 (B230/B237/D042)
- электрика Section 2 (B230/B237/D042)
- электрика Section 3 (B230/B237/D042)
- Drive Section 1 (B230/B237/D042)
- Drive Section 2 (B230/B237/D042)
- Drive Section 3 (B230/B237/D042)
- Drive Section 4 (B230/B237/D042)
- Frame Section 1 (B230/B237/D042)
- Frame Section 2 (B230/B237/D042)
- Frame Section 3 (B230/B237/D042)
- Frame Section 4 (B230/B237/D042)
- Contролик (B230/B237/D042)
- Decals And Documents (B230/B237/D042)

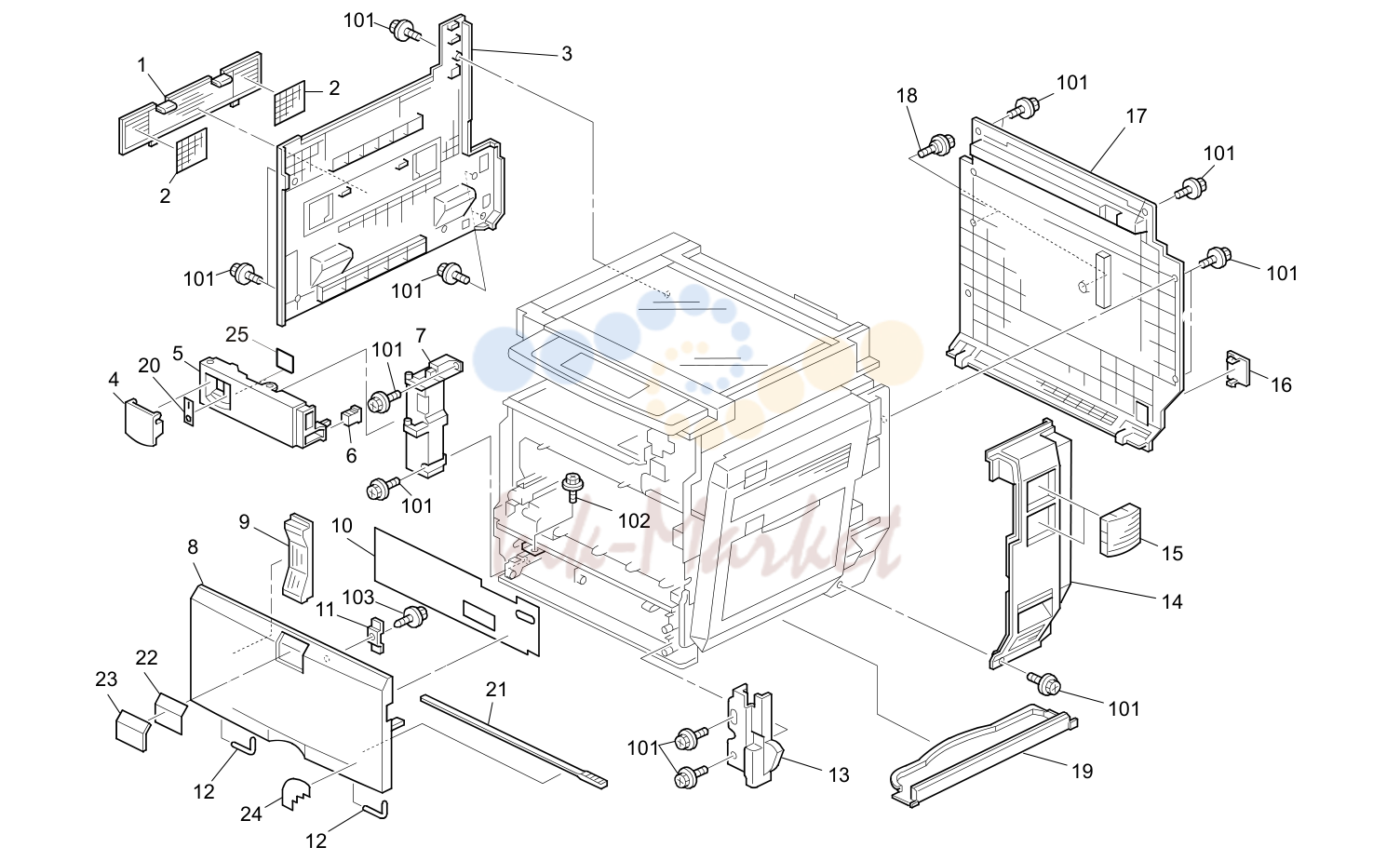

внешние детали 1 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 1382 запросить цену → | Cap - Left |
| 2 | B223 1348 запросить цену → | Filter: Image Forming MD |
| 3 | B238 1384 запросить цену → | крышка - Left DOM |
| 3 | B237 1384 запросить цену → | крышка - Left EU |
| 4 | B223 1255 запросить цену → | крышка - Main Switch |
| 5 | B223 1254 запросить цену → | Collection Bottle крышка - Front |
| 6 | B352 2650 запросить цену → | Magnet Catch – 5N [TSB#031] |
| 7 | B223 1242 запросить цену → | Inner крышка - Left |
| 8 | B223 1251 запросить цену → | крышка - Front |
| 9 | B238 1390 запросить цену → | направляющая пластина |
| 10 | B238 1365 запросить цену → | Sheet - Misfeed Removal |
| 11 | B024 1264 запросить цену → | Magnet Catch |
| 13 | B238 1375 запросить цену → | крышка - Right Front Lower DOM |
| 13 | B237 1375 запросить цену → | крышка - Right Front Lower EU |
| 14 | B238 1371 запросить цену → | крышка - Right Rear |
| 14 | B237 1371 запросить цену → | крышка - Right Rear EU |
| 15 | B238 1373 запросить цену → | Cap - Louver Mm80 |
| 16 | B238 1396 запросить цену → | Cap - Rear |
| 17 | B238 1393 запросить цену → | крышка - Rear DOM |
| 17 | B237 1393 запросить цену → | крышка - Rear EU |
| 19 | B238 1380 запросить цену → | крышка - Right |
| 19 | B237 1380 запросить цену → | крышка - Right Base EU |
| 20 | B237 1355 запросить цену → | Decal - Main Switch EU OP |
| 21 | B223 1279 запросить цену → | Cleaner: Shield Glass: Ass'y |
| 22 | B230 6932 запросить цену → | Sheet:Emblem: B230:RIC [TSB#007R] |
| 22 | B230 6933 запросить цену → | Sheet:Emblem: B230:SVN [TSB#007R] |
| 22 | B230 6934 запросить цену → | Sheet:Emblem: B230:GES (NA) [TSB#007R] |
| 22 | B230 6935 запросить цену → | Sheet:Emblem: B230:LAN (NA) [TSB#007R] |
| 22 | B230 6937 запросить цену → | Sheet:Emblem: B230:LAN (EU) [TSB#007R] |
| 22 | B230 6939 запросить цену → | Sheet:Emblem: B230:NSA [TSB#007R] |
| 22 | B230 6940 запросить цену → | Sheet:Emblem: B230:REX [TSB#007R] |
| 22 | B230 6941 запросить цену → | Sheet:Emblem: B230:GES (EU) [TSB#007R] |
| 22 | B237 6931 запросить цену → | Sheet:Emblem: B237:RIC [TSB#007R] |
| 22 | B237 6932 запросить цену → | Sheet:Emblem: B237:SVN [TSB#007R] |
| 22 | B237 6933 запросить цену → | Sheet:Emblem: B237:GES (NA) [TSB#007R] |
| 22 | B237 6934 запросить цену → | Sheet:Emblem: B237:LAN (NA) [TSB#007R] |
| 22 | B237 6936 запросить цену → | Sheet:Emblem: B237:LAN (EU) [TSB#007R] |
| 22 | B237 6938 запросить цену → | Sheet:Emblem: B237:NSA [TSB#007R] |
| 22 | B237 6939 запросить цену → | Sheet:Emblem: B237: B:REX [TSB#007R] |
| 22 | B237 6940 запросить цену → | Sheet:Emblem: B237: GES (EU) [TSB#007R] |
| 22 | D042 6932 запросить цену → | Sheet:Emblem: D042: RIC |
| 22 | D042 6939 запросить цену → | Sheet:Emblem: D042: SVN |
| 22 | D042 6940 запросить цену → | Sheet:Emblem: D042: GES (NA) |
| 22 | D042 6941 запросить цену → | Sheet:Emblem: D042: LAN |
| 22 | D042 6934 запросить цену → | Sheet:Emblem: D042: LAN (EU/AA) |
| 22 | D042 6938 запросить цену → | Sheet:Emblem: D042: INF |
| 22 | D042 6935 запросить цену → | Sheet:Emblem: D042: NSA |
| 22 | D042 6945 запросить цену → | Sheet:Emblem: D042: REX |
| 22 | D042 6936 запросить цену → | Sheet:Emblem: D042: GES (EU) |
| 22 | D042 6937 запросить цену → | Sheet:Emblem: D042: GES (AA) |
| 23 | B223 1253 запросить цену → | Emblem крышка |
| 25 | B223 6529 запросить цену → | Collection Bottle держатель (cushion) [TSB#031] |

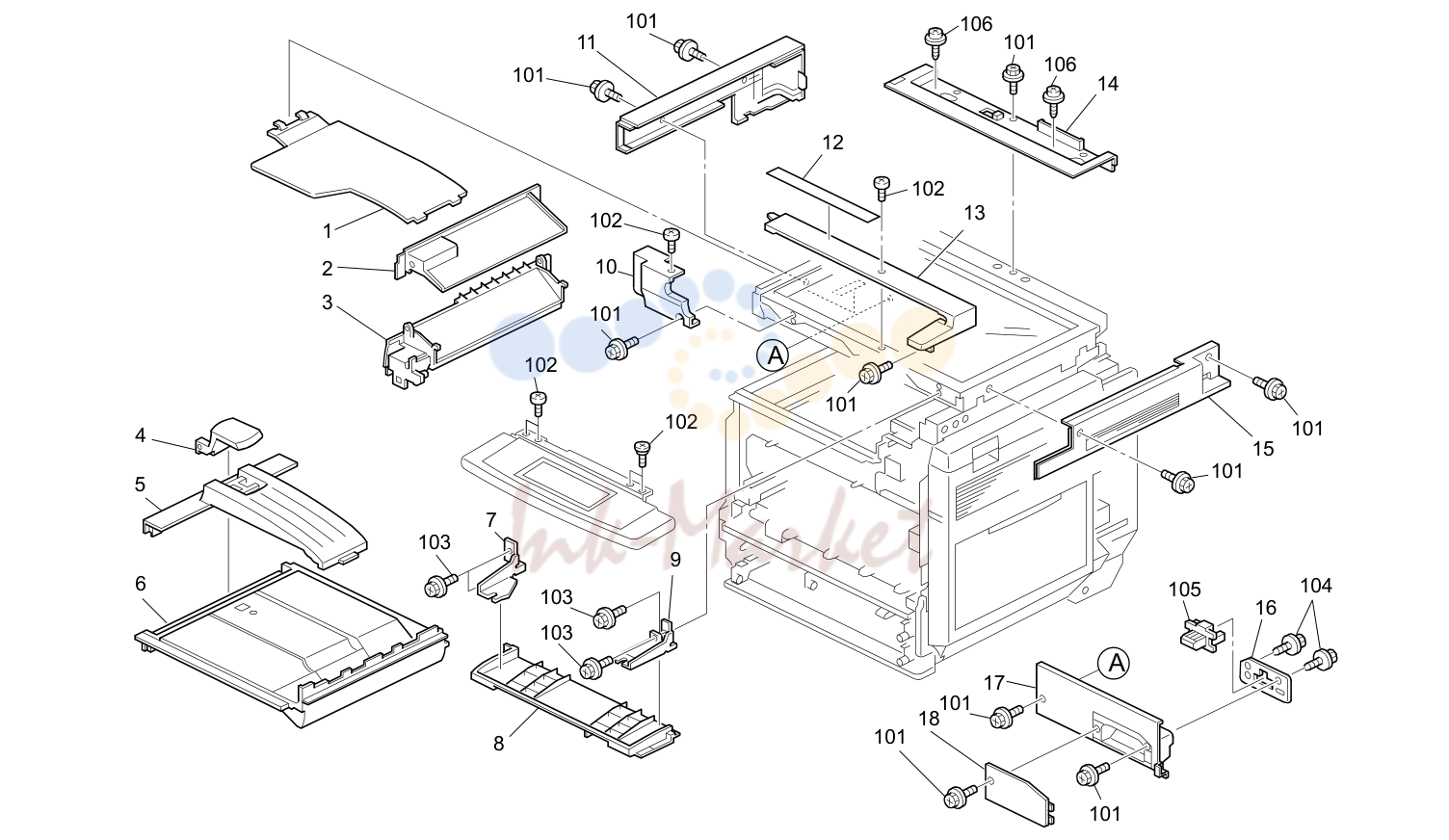

внешние детали 2 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 4930 запросить цену → | Reverse Tray |
| 2 | B238 1269 запросить цену → | крышка - Reverse узел Upper |
| 3 | B238 1268 запросить цену → | крышка - Paper Exit узел Upper |
| 4 | B223 4487 запросить цену → | Exit End Fence |
| 5 | B223 4486 запросить цену → | Exit Tray |
| 6 | B238 1360 запросить цену → | крышка - Upper |
| 6 | B237 1360 запросить цену → | крышка - Upper EU |
| 7 | B238 1585 запросить цену → | Panel кронштейн - Lower Left |
| 8 | B223 1545 запросить цену → | сканер крышка - Front Lower |
| 8 | B237 1594 запросить цену → | сканер крышка - Front Lower EU |
| 9 | B238 1586 запросить цену → | Panel кронштейн - Lower Right |
| 10 | B238 1589 запросить цену → | сканер крышка - Front Left |
| 11 | B238 1352 запросить цену → | сканер крышка - Left DOM |
| 11 | B237 1352 запросить цену → | сканер крышка - Left EU |
| 12 | B237 1595 запросить цену → | Decal - Caution Original |
| 13 | B238 1597 запросить цену → | сканер крышка - Front Upper |
| 14 | B238 1367 запросить цену → | сканер крышка - Rear DOM |
| 14 | B237 1367 запросить цену → | сканер крышка - Rear EU |
| 15 | B238 1354 запросить цену → | сканер крышка - Right DOM |
| 15 | B237 1354 запросить цену → | сканер крышка - Right EU |
| 16 | B238 5891 запросить цену → | Drawer кронштейн |
| 17 | B238 1363 запросить цену → | крышка - Inner Back DOM |
| 17 | B237 1363 запросить цену → | крышка - Inner Back EU |
| 18 | B223 1263 запросить цену → | крышка - Inner Back Middle |

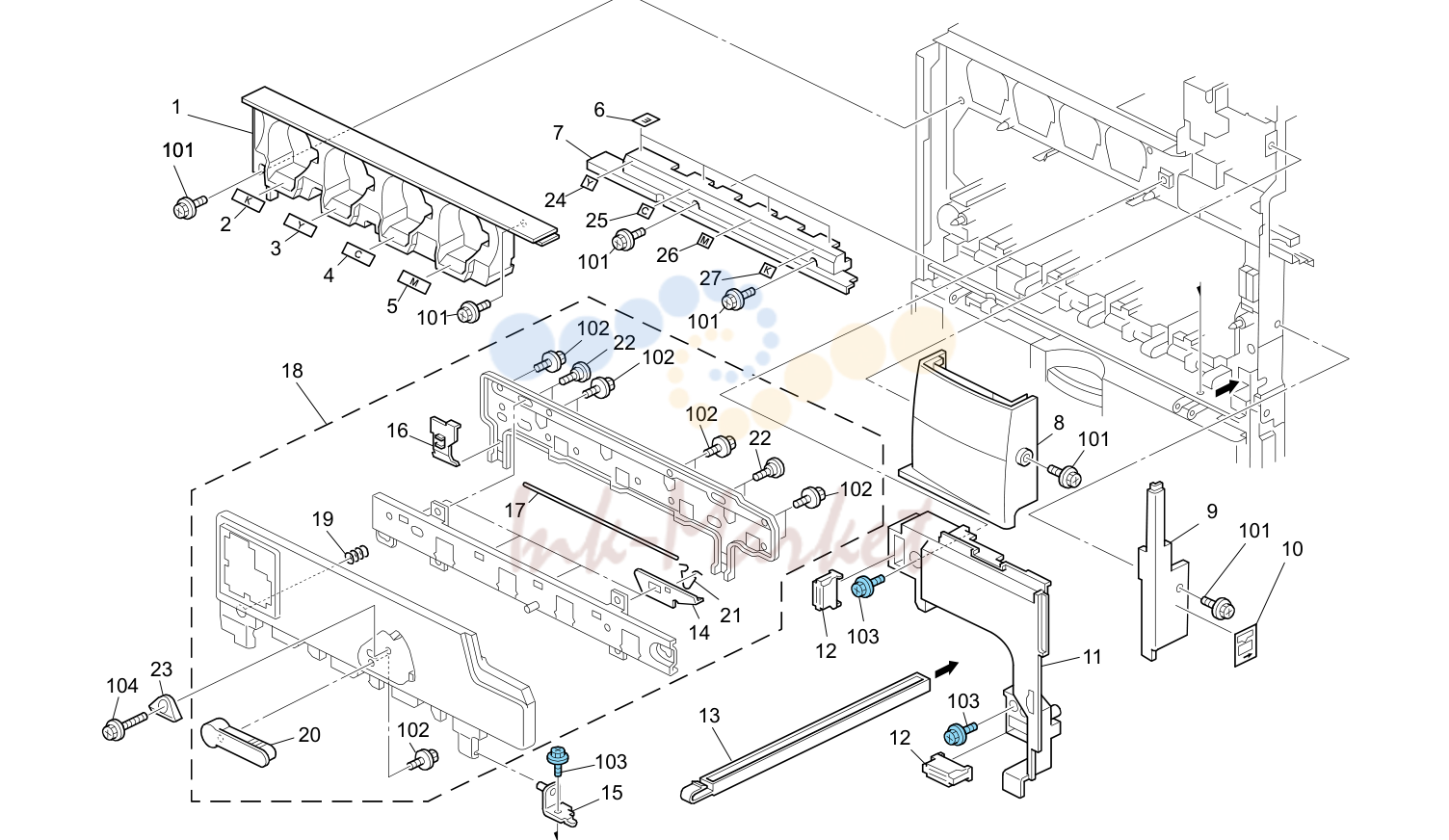

внешние детали 3 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 1398 запросить цену → | Inner крышка - Upper Left DOM |
| 1 | B237 1398 запросить цену → | Inner крышка - Upper Left EU |
| 2 | B238 3364 запросить цену → | Decal:Colored Display:BK:Inner крышка |
| 3 | B238 3365 запросить цену → | Decal:Colored Display:Y:Inner крышка |
| 4 | B238 3366 запросить цену → | Decal:Colored Display:C:Inner крышка |
| 5 | B238 3367 запросить цену → | Decal:Colored Display:M:Inner крышка |
| 6 | B238 1368 запросить цену → | Decal - Cleaning |
| 7 | B223 1244 запросить цену → | Inner крышка - Middle |
| 8 | B238 1397 запросить цену → | крышка - Front Right DOM |
| 8 | B237 1397 запросить цену → | крышка - Front Right EU |
| 9 | B238 1378 запросить цену → | крышка - Right Front Upper DOM |
| 9 | B237 1378 запросить цену → | крышка - Right Front Upper EU |
| 10 | B238 1362 запросить цену → | Decal - Misfeed Removal B1 |
| 11 | B238 1356 запросить цену → | Inner крышка - Upper Right |
| 13 | B238 2615 запросить цену → | Case - Remove Paper Dust |
| 14 | B223 1315 запросить цену → | Ball подшипник пластина |
| 15 | B223 1123 запросить цену → | Hinge - крышка барабан Stay |
| 16 | B223 1306 запросить цену → | барабан Stay |
| 17 | B223 1319 запросить цену → | Wire |
| 18 | B223 1300 запросить цену → | барабан Stay PCU Ass'y |
| 19 | B223 1318 запросить цену → | пружина |
| 20 | B223 1303 запросить цену → | барабан Stay рычаг |
| 21 | B223 1316 запросить цену → | Ball подшипник Clip |
| 22 | B223 1317 запросить цену → | винт |
| 23 | B223 1304 запросить цену → | стопор:рычаг:барабан Stay |

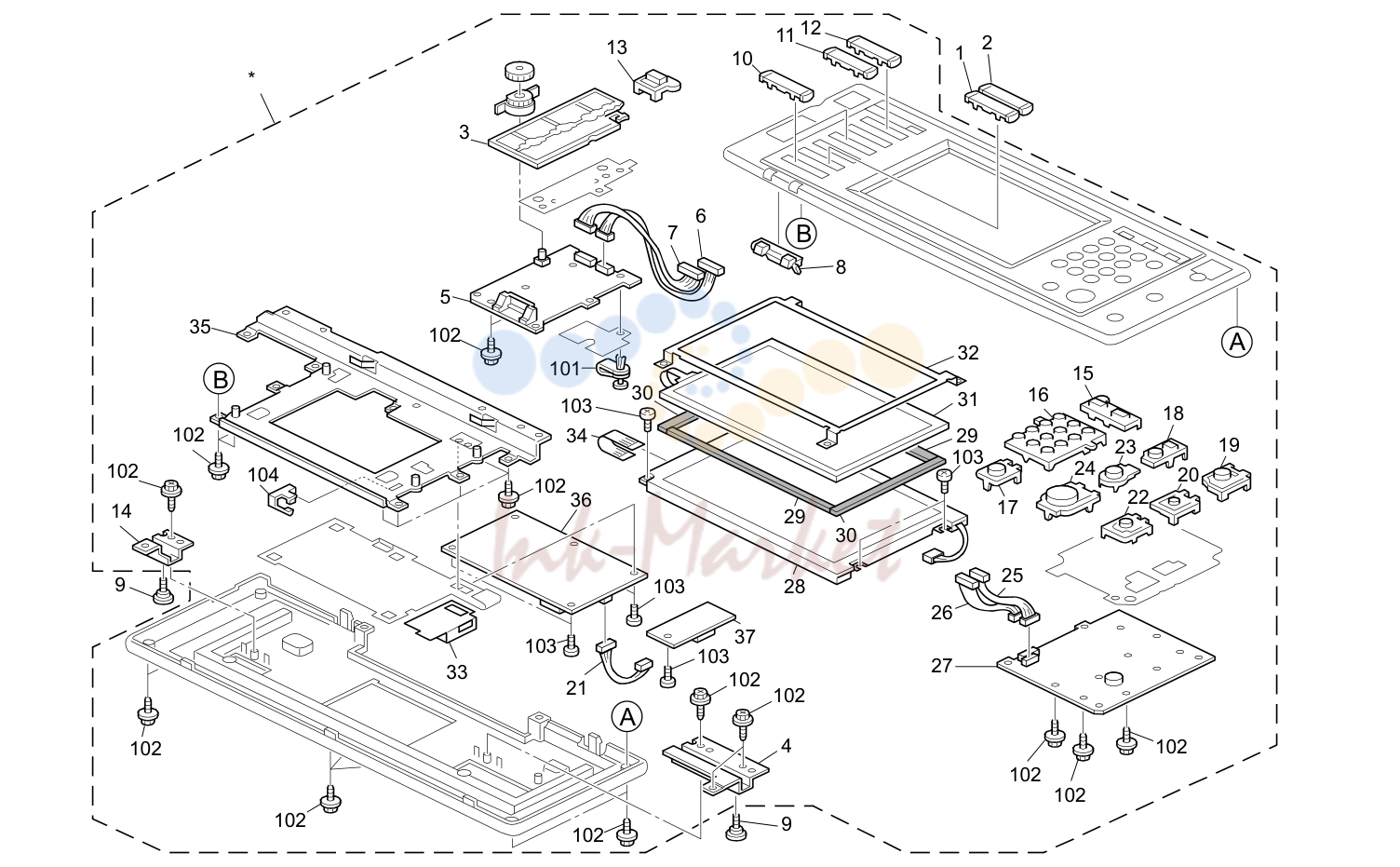

Operation Panel (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 17 | B237 1411 запросить цену → | Operation Panel NA |
| 1 | B237 1412 запросить цену → | Operation Panel EU Ass'y |
| 1 | B238 1575 запросить цену → | Keytop – сканер NA [TSB#007] |
| 1 | B238 1581 запросить цену → | Keytop - сканер EU |
| 2 | B238 1574 запросить цену → | Keytop – Printer NA [TSB#007] |
| 2 | B238 1580 запросить цену → | Keytop - Printer EU |
| 3 | B238 1547 запросить цену → | Spacer - Keytop |
| 4 | B238 1548 запросить цену → | Operation Panel кронштейн - Right |
| 5 | B223 1475 запросить цену → | плата OP-L |
| 6 | B238 1482 запросить цену → | жгут - OP-L 12p |
| 7 | B238 1483 запросить цену → | жгут - OP-L 13p |
| 8 | B238 1519 запросить цену → | Lens - Front |
| 10 | B223 1518 запросить цену → | Keytop - Blank FB |
| 10 | B238 1576 запросить цену → | Keytop: Function: NA [TSB#035] |
| 10 | B238 1582 запросить цену → | Keytop: Function: EU [TSB#035] |
| 11 | B223 1529 запросить цену → | Keytop - Doc NA [TSB#028] |
| 11 | B238 1578 запросить цену → | Keytop - Doc EU |
| 12 | B223 1528 запросить цену → | Keytop - Copy NA [TSB#028] |
| 12 | B238 1577 запросить цену → | Keytop - Copy EU |
| 13 | B238 1511 запросить цену → | Keytop - Counter |
| 14 | B238 1527 запросить цену → | Operation Panel кронштейн |
| 15 | B238 1583 запросить цену → | Keytop - Clear Modes |
| 16 | B223 1540 запросить цену → | Keytop - 10key NA [TSB#028] |
| 16 | B238 1521 запросить цену → | Keytop - 10key [TSB#028] |
| 17 | B223 1520 запросить цену → | Keytop - Clear/Stop [TSB#028] |
| 18 | B238 1509 запросить цену → | Keytop - Interrupt |
| 19 | B238 1549 запросить цену → | Keytop - Power Source |
| 20 | B238 1550 запросить цену → | Keytop - Login |
| 21 | B238 1484 запросить цену → | жгут - Invertor |
| 22 | B238 1552 запросить цену → | Keytop - Kantan |
| 23 | B238 1506 запросить цену → | Keytop - Try Print |
| 24 | B238 1504 запросить цену → | Keytop - Start |
| 25 | B238 1480 запросить цену → | жгут - OP-R 10p |
| 26 | B238 1481 запросить цену → | жгут - OP-R 13p |
| 27 | B238 1470 запросить цену → | плата OP-R |
| 28 | B223 1485 запросить цену → | LCD - TFT W-VGA TM |
| 28 | B223 1489 запросить цену → | LCD - TFT W-VGA SH |
| 29 | B238 1535 запросить цену → | LCD Spacer B |
| 30 | B238 1534 запросить цену → | LCD Spacer A |
| 31 | B223 1494 запросить цену → | Touch Panel - W-vga F |
| 32 | B223 1507 запросить цену → | Shading пластина: Touch Panel: Ass'y |
| 32 | B238 1557 запросить цену → | Shading пластина - Touch Panel |
| 33 | B238 1533 запросить цену → | Insulator |
| 34 | B223 1487 запросить цену → | кабель - FFC TFT LCD |
| 35 | B238 1556 запросить цену → | LCDC кронштейн |
| 36 | B238 1461 запросить цену → | плата LCDC NA |
| 36 | B238 1462 запросить цену → | плата LCDC EU |
| 37 | B223 1486 запросить цену → | Invertor - TFT |

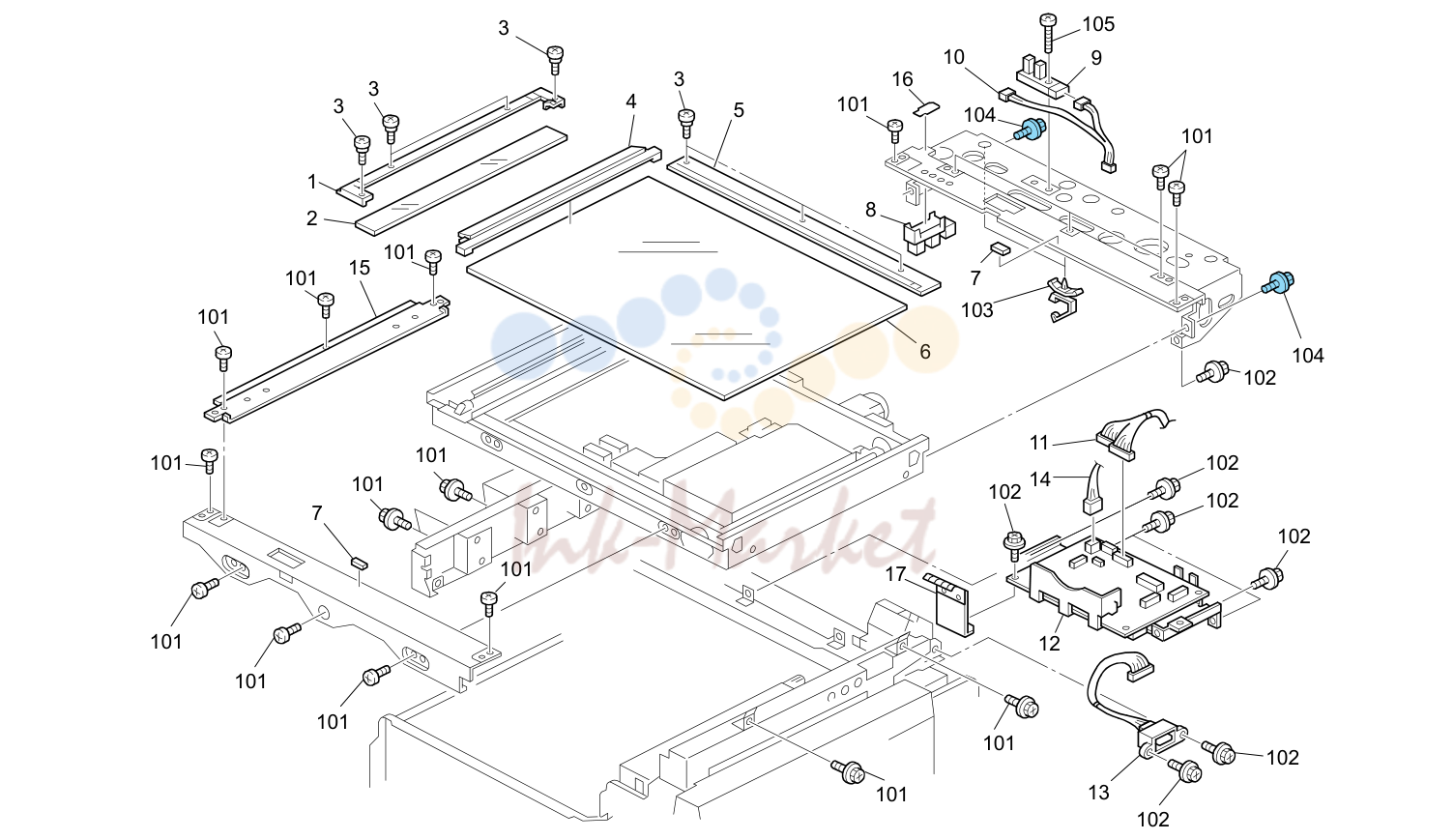

сканер Section 1 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 1801 запросить цену → | Scale - Left (A) |
| 2 | B238 1795 запросить цену → | Exposure Glass |
| 3 | B390 1759 запросить цену → | вал:Scale |
| 4 | B238 1713 запросить цену → | Scale - Left (B) |
| 5 | B229 1751 запросить цену → | Scale - Inner Back |
| 6 | A250 1752 запросить цену → | Exposure Glass |
| 10 | B238 5370 запросить цену → | жгут - HPS/AKS |
| 11 | B238 5327 запросить цену → | жгут - BICU SIO |
| 12 | B238 5135 запросить цену → | плата SIO |
| 13 | B238 5374 запросить цену → | жгут - SIO автоподатчик (ARDF) |
| 14 | B238 5369 запросить цену → | жгут - Lamp |
| 15 | B238 1803 запросить цену → | Document Feeder кронштейн |
| 17 | B238 5348 запросить цену → | сканер Ground пластина - Rear |
сканер Section 2 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 1688 запросить цену → | Carriage узел No.2 |
| 7 | B238 1806 запросить цену → | Idler Pulley |
| 8 | B238 5371 запросить цену → | жгут - STM |
| 9 | B238 1715 запросить цену → | Stepper мотор DC3.9V |
| 10 | B238 1788 запросить цену → | Stepper мотор кронштейн |
| 12 | B238 1762 запросить цену → | Ground пластина - Stepper мотор |
| 13 | B238 1792 запросить цену → | Timing ремень - 157ST1.5-4.0 |
| 14 | B238 1787 запросить цену → | Drive Were |
| 15 | B180 1704 запросить цену → | кронштейн:Tension |
| 17 | B238 1786 запросить цену → | сканер Drive вал |
| 19 | B180 1812 запросить цену → | Pulley:Drive Were:Rear:Sub-ass'y |
| 21 | B180 1810 запросить цену → | Pulley:Drive Were:Front:Sub-ass'y |
| 22 | B229 1688 запросить цену → | Heater:Option:230V:9W |
| 23 | A193 1816 запросить цену → | 1st Slide Rail |
| 24 | B180 1734 запросить цену → | Slide Rail:No.2 |
| 25 | B238 1793 запросить цену → | втулка Spacer |
| 26 | B238 1796 запросить цену → | Hall Plug |
сканер Section 3 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B180 1816 запросить цену → | Carriage узел No.1 |
| 2 | B238 1820 запросить цену → | Xenon Lamp - Dia10 |
| 3 | A193 1766 запросить цену → | Wire Clamp |
| 4 | A193 1769 запросить цену → | Clamp - Rear Wire |
| 7 | A193 1767 запросить цену → | 1st Mirror держатель |
| 8 | B238 1823 запросить цену → | Inner крышка - сканер |
| 10 | B238 1827 запросить цену → | Original датчик кронштейн |
| 11 | B238 1703 запросить цену → | Lens:держатель:Ass'y |
| 12 | B238 1821 запросить цену → | Stabilizer |
| 13 | B238 1753 запросить цену → | Inner крышка - датчик |
| 14 | B238 5368 запросить цену → | жгут - SBU |
| 15 | B238 5345 запросить цену → | сканер Interface кабель |
| 16 | B238 5367 запросить цену → | жгут - APS |
| 17 | B238 5344 запросить цену → | Sbu Ground пластина |
| 18 | B238 1812 запросить цену → | Ground пластина - Carriage |
лазер узел (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 25 | B223 1854 запросить цену → | Image Forming Section:Service Parts:2LD:ass'y 1 |
| 1 | B223 1882 запросить цену → | крышка - полигон (сканер) мотор |
| 2 | B238 5361 запросить цену → | жгут - полигон (сканер) Mirror мотор |
| 4 | B223 1907 запросить цену → | винт |
| 5 | B223 1885 запросить цену → | Shutter Ass'y |
| 6 | B223 1881 запросить цену → | крышка - Upper |
| 7 | B223 1988 запросить цену → | винт: Link: Shutter |
| 8 | B223 1908 запросить цену → | Link: Shutter: 1 |
| 9 | B223 1913 запросить цену → | Torsion пружина: Link: 1 |
| 10 | B223 1909 запросить цену → | Link: Shutter: 2 |
| 11 | B223 1914 запросить цену → | Torsion пружина: Link: 2 |
| 12 | B223 1903 запросить цену → | Louver |
| 13 | B223 1989 запросить цену → | пластина Nut: Link |
| 14 | B238 5363 запросить цену → | жгут - Ldb |
| 27 | B223 2850 запросить цену → | лоток бумаги No.1 |
| 2 | B223 2890 запросить цену → | Slide Rail - Left |
| 3 | B223 2894 запросить цену → | Slide Rail стопор - Left |
| 4 | B223 2940 запросить цену → | Tray Bottom пластина |
| 6 | B237 2521 запросить цену → | Decal - Paper Set Direction No.1 |
| 7 | B223 2857 запросить цену → | крышка - лоток бумаги No.1 |
| 8 | B223 2860 запросить цену → | лоток бумаги Grip |
| 9 | B238 2526 запросить цену → | Decal - Grip |
| 10 | B223 2862 запросить цену → | рычаг - Release Inner |
| 12 | B223 2863 запросить цену → | Release вал |
| 13 | B223 2861 запросить цену → | Grip держатель |
| 14 | A222 2724 запросить цену → | External Circlip - Mm8 |
| 15 | B223 2864 запросить цену → | рычаг - Release Outer |
| 16 | A232 2987 запросить цену → | ролик - лоток бумаги |
| 17 | B223 2912 запросить цену → | End Fence |
| 18 | B223 2870 запросить цену → | Side Fence - Front |
| 19 | B223 2923 запросить цену → | стопор рычаг - Front |
| 20 | B004 2923 запросить цену → | пружина пластина - Release рычаг |
| 21 | B223 2935 запросить цену → | пластина - Side Fence Right |
| 22 | B223 2934 запросить цену → | пластина - Side Fence |
| 23 | B223 2936 запросить цену → | шестерня - 16Z |
| 24 | B223 2865 запросить цену → | Rise No.1 вал |
| 25 | B223 2918 запросить цену → | Rise рычаг |
| 26 | B223 2880 запросить цену → | Side Fence - Rear |
| 27 | A267 2860 запросить цену → | Rear рычаг стопор |
| 28 | A267 2857 запросить цену → | пружина пластина - Side Fence |
| 29 | A267 2859 запросить цену → | Side Fence стопор |
| 30 | B223 2873 запросить цену → | Decal - Side Fence Rear |
| 32 | B223 2869 запросить цену → | Ground пластина |
| 29 | B223 2900 запросить цену → | лоток бумаги No.2 |
| 1 | B223 2910 запросить цену → | Link - Paper Size датчик |
| 2 | B223 2911 запросить цену → | Spacer |
| 3 | B238 2523 запросить цену → | Decal - Paper Set Direction No.2 |
| 6 | B223 2919 запросить цену → | Ground пластина - лоток бумаги No.2 |
| 7 | B223 2946 запросить цену → | крышка - лоток бумаги No.2 |
| 9 | B238 2527 запросить цену → | Decal - Grip |
| 18 | B223 2920 запросить цену → | Front Side Fence |
| 26 | B223 2930 запросить цену → | Rear Side Fence |
подача бумаги Section (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 31 | B238 2520 запросить цену → | подача бумаги узел |
| 1 | B223 2767 запросить цену → | Paper End Feeler |
| 3 | B238 5375 запросить цену → | жгут - подача бумаги узел |
| 4 | B082 2781 запросить цену → | кронштейн:датчик |
| 6 | B238 2576 запросить цену → | Supporting пластина |
| 7 | B223 2776 запросить цену → | Stay |
| 8 | B238 2569 запросить цену → | Transport ролик |
| 11 | B223 2786 запросить цену → | Ground пластина - Front |
| 14 | B223 2829 запросить цену → | Feed направляющая |
| 19 | B223 2765 запросить цену → | Ground пластина - Feed |
| 20 | B223 2761 запросить цену → | Pickup Arm |
| 23 | B223 2764 запросить цену → | шестерня-24z |
| 24 | B223 2762 запросить цену → | Feed вал |
| 29 | B223 2819 запросить цену → | шестерня - 22Z |
| 30 | B004 2783 запросить цену → | Torque Limiter |
| 31 | B223 2815 запросить цену → | Separate Drive вал |
| 36 | B223 2810 запросить цену → | Separate Driven вал |
Paper регистрация 1 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B223 6311 запросить цену → | Positioning направляющая - Front |
| 2 | B223 6315 запросить цену → | Cushion |
| 3 | B223 6312 запросить цену → | Positioning направляющая - Rear |
| 4 | B238 2676 запросить цену → | Tension пружина |
| 5 | B238 2661 запросить цену → | регистрация ролик - Driven |
| 6 | B238 2675 запросить цену → | регистрация ролик втулка |
| 7 | B238 2657 запросить цену → | шестерня - 18Z |
| 8 | B238 2652 запросить цену → | регистрация ролик - Drive |
| 9 | B223 2558 запросить цену → | регистрация ролик Knob |
| 10 | B238 2655 запросить цену → | шестерня - 16Z |
| 12 | B238 2656 запросить цену → | шестерня - 30Z |
| 13 | B238 2670 запросить цену → | Cleaner кронштейн |
| 14 | B238 2621 запросить цену → | Stay |
| 16 | B238 5391 запросить цену → | жгут - регистрация датчик |
| 17 | B238 2640 запросить цену → | регистрация направляющая пластина - Right |
| 18 | B238 2612 запросить цену → | регистрация направляющая пластина - Left |
| 19 | B223 2835 запросить цену → | направляющая пластина |
| 20 | B223 2840 запросить цену → | направляющая пластина No.2 |
| 21 | B238 2622 запросить цену → | крышка - Remove Paper Dust |
Paper регистрация 2 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 1118 запросить цену → | рычаг - Front Left |
| 3 | B238 1119 запросить цену → | рычаг - Front Upper |
| 5 | B223 5876 запросить цену → | Density датчик:Ass'y |
| 7 | B238 5310 запросить цену → | жгут - IOB Image узел Shutter |
| 8 | B223 1227 запросить цену → | датчик Shutter кронштейн |
| 9 | B223 1224 запросить цену → | Torsion пружина |
| 10 | B223 1225 запросить цену → | Shutter Link |
| 11 | B223 1221 запросить цену → | датчик Link кронштейн |
| 12 | B223 1213 запросить цену → | DC мотор:Shutter:Ass'y |
| 13 | B223 1212 запросить цену → | DC мотор кронштейн |
| 14 | B238 1100 запросить цену → | Grip кронштейн - Right Front |
| 15 | B238 1106 запросить цену → | Grip вал - Right Front |
| 16 | B238 1105 запросить цену → | Grip крышка - Right Front |
| 17 | B238 1104 запросить цену → | Grip - Right Front |
| 18 | B223 5814 запросить цену → | кронштейн - Safety Switch рычаг |
| 19 | B223 5813 запросить цену → | Safety Switch кронштейн |
| 21 | B223 1317 запросить цену → | винт |
| 22 | B238 1107 запросить цену → | Grip пластина - Right Front |
| 24 | B238 5306 запросить цену → | жгут - TM/P датчик |
| 25 | B223 6395 запросить цену → | Density датчик |
| 26 | B238 5875 запросить цену → | DC соленоид DC24V |
| 27 | B238 5867 запросить цену → | Hook: соленоид: датчик: TM |
| 28 | B238 1054 запросить цену → | направляющая пластина:Machine Or Copier:Fusin |
By-pass Feed Section 1 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 37 | B238 2710 запросить цену → | Manual Feed узел:Ass'y |
| 2 | B238 2711 запросить цену → | шестерня - 30Z |
| 4 | B238 2744 запросить цену → | Arm:Manual Feed Table |
| 5 | B238 2751 запросить цену → | Decal - Scale |
| 6 | B039 2631 запросить цену → | Front Side Fence |
| 7 | B039 2632 запросить цену → | Rear Side Fence |
| 8 | B238 2753 запросить цену → | Decal - Side Fence |
| 9 | B238 2741 запросить цену → | Manual Feed Table |
| 10 | B237 2752 запросить цену → | Decal - Paper Set Direction |
| 11 | B238 5379 запросить цену → | жгут - Manual Feed Table |
| 13 | B039 2638 запросить цену → | Rack - Rear Side Fence |
| 15 | B039 2637 запросить цену → | Rack - Front Side Fence |
| 16 | B238 2749 запросить цену → | Magnet Catch пластина |
| 17 | B238 2746 запросить цену → | крышка - Manual Feed Table |
| 18 | B238 2747 запросить цену → | Extension Tray |
| 19 | B238 2748 запросить цену → | Sheet:Damper |
By-pass Feed Section 2 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B238 2731 запросить цену → | направляющая пластина - Upper |
| 2 | B238 2712 запросить цену → | Cam - Manual Feed |
| 3 | B238 2726 запросить цену → | ролик - Manual Feed |
| 6 | B238 2727 запросить цену → | Friction Pad |
| 8 | B238 2715 запросить цену → | Manual Feed направляющая пластина - Lower |
| 10 | B238 2713 запросить цену → | Disc - Manual Feed |
| 12 | B238 2718 запросить цену → | DC соленоид крышка |
| 14 | B238 2743 запросить цену → | держатель - Paper End датчик |
| 16 | B238 2742 запросить цену → | Feeler - Paper End датчик |
| 19 | B238 5378 запросить цену → | жгут - Manual Feed узел |
| 20 | B238 2724 запросить цену → | Manual Feed крышка - Lower |
| 21 | B238 2722 запросить цену → | Supporting пластина |
| 22 | B238 2723 запросить цену → | Ground пластина |
| 23 | B238 2720 запросить цену → | Manual Feed направляющая Ass'y |
| 25 | B238 2719 запросить цену → | Pin |
| 26 | B238 2725 запросить цену → | ролик - Tray Bottom пластина |
Paper перенос Section (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B237 6262 запросить цену → | перенос/separation узел: At: Ass'y [TSB#014] |
| 2 | B223 6281 запросить цену → | перенос ролик Case |
| 3 | B223 6289 запросить цену → | Terminal |
| 4 | B223 6285 запросить цену → | перенос ролик Terminal |
| 6 | B223 4561 запросить цену → | жгут - Second перенос узел |
| 8 | B238 4658 запросить цену → | Contact Point кронштейн |
| 9 | B223 6320 запросить цену → | рычаг кронштейн - Middle |
| 10 | B223 6306 запросить цену → | Release рычаг |
| 11 | B223 6322 запросить цену → | рычаг вал - Front |
| 12 | B238 4739 запросить цену → | крышка - Entrance датчик |
| 13 | B238 4733 запросить цену → | Entrance датчик кронштейн |
| 15 | B238 4664 запросить цену → | направляющая пластина - Left Upper |
| 16 | B238 4732 запросить цену → | Compression пружина |
| 17 | B238 4731 запросить цену → | Compression пружина |
| 19 | B238 4738 запросить цену → | Ground пластина |
| 20 | B238 4735 запросить цену → | Compression пружина |
| 21 | B238 4740 запросить цену → | крышка - жгут |
| 22 | B238 4728 запросить цену → | дуплекс направляющая пластина |
| 28 | B223 6319 запросить цену → | пружина Cap |
| 29 | B223 6308 запросить цену → | перенос пружина |
| 30 | B223 6321 запросить цену → | пружина Anchor |
| 31 | B238 4729 запросить цену → | Decal - Grip (Z) |
| 32 | B223 6323 запросить цену → | рычаг вал - Rear |
| 33 | B223 6317 запросить цену → | Ground Wire - Power Pack |
| 34 | B238 5393 запросить цену → | жгут - Ground Wire |
| 35 | B223 6290 запросить цену → | барабан Stay - Rear |
| 37 | B238 4737 запросить цену → | направляющая пластина |
| 106 | B238 2524 запросить цену → | Decal - Paper Size |
Toner Hopper 1 (B230/B237/D042)
| № | Артикул | Наименование |
|---|---|---|
| 43 | B223 3400 запросить цену → | Toner Supply Drive узел |
| 1 | B238 5050 запросить цену → | плата RFID |
| 2 | B223 3470 запросить цену → | Rfid Ground пластина |
| 5 | B223 3463 запросить цену → | шестерня:Toner Bottle:Drive |
| 6 | B223 3428 запросить цену → | пружина:Drive узел:Toner Bottle |
| 7 | B223 3457 запросить цену → | Magnetic муфта - 0.25n.m YCM |
| 8 | B223 3462 запросить цену → | Pulley:Toner Bottle:CM |
| 9 | B223 3461 запросить цену → | Pulley:Toner Bottle:YC |
| 10 | B223 3441 запросить цену → | Timing ремень:Toner Bottle |
| 11 | B223 3426 запросить цену → | вал:Drive:Drive узел:CM |
| 12 | B223 3464 запросить цену → | шестерня:Magnetic муфта:Y |
| 13 | B223 3424 запросить цену → | вал:Drive:Drive узел:BKY |
| 14 | B223 3455 запросить цену → | Magnetic муфта - 0.25n.m BK |
Полный список запчастей доступен по запросу.
комментарии
