Ricoh Aficio mp 9000 mp 1100 mp 1350 pro 906EX pro 1106EX pro 1356EX — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (B234/B235/B236/D101/D102/D103)
- внешние детали 2 (B234/B235/B236/D101/D102/D103)
- внешние детали 3 (B234/B235/B236/D101/D102/D103)
- DF внешние детали (B234/B235/B236/D101/D102/D103)
- лазер узел (B234/B235/B236/D101/D102/D103)
- Tandem Tray 1 (B234/B235/B236/D101/D102/D103)
- Tandem Tray 2 (B234/B235/B236/D101/D102/D103)
- Tandem Tray 3 (B234/B235/B236/D101/D102/D103)
- PCU 1 (B234/B235/B236/D101/D102/D103)
- PCU 2 (B234/B235/B236/D101/D102/D103)
- печь (закрепление) узел 1 (B234/B235/B236/D101/D102/D103)
- печь (закрепление) узел 2 (B234/B235/B236/D101/D102/D103)
- печь (закрепление) узел 3 (B234/B235/B236/D101/D102/D103)
- печь (закрепление) узел 4 (B234/B235/B236/D101/D102/D103)
- дуплекс узел 1 (B234/B235/B236/D101/D102/D103)
- дуплекс узел 2 (B234/B235/B236/D101/D102/D103)
- дуплекс узел 3 (B234/B235/B236/D101/D102/D103)
- дуплекс узел 4 (B234/B235/B236/D101/D102/D103)
- дуплекс узел 5 (B234/B235/B236/D101/D102/D103)
- дуплекс узел 6 (B234/B235/B236/D101/D102/D103)
- Special Tools (B234/B235/B236/D101/D102/D103)

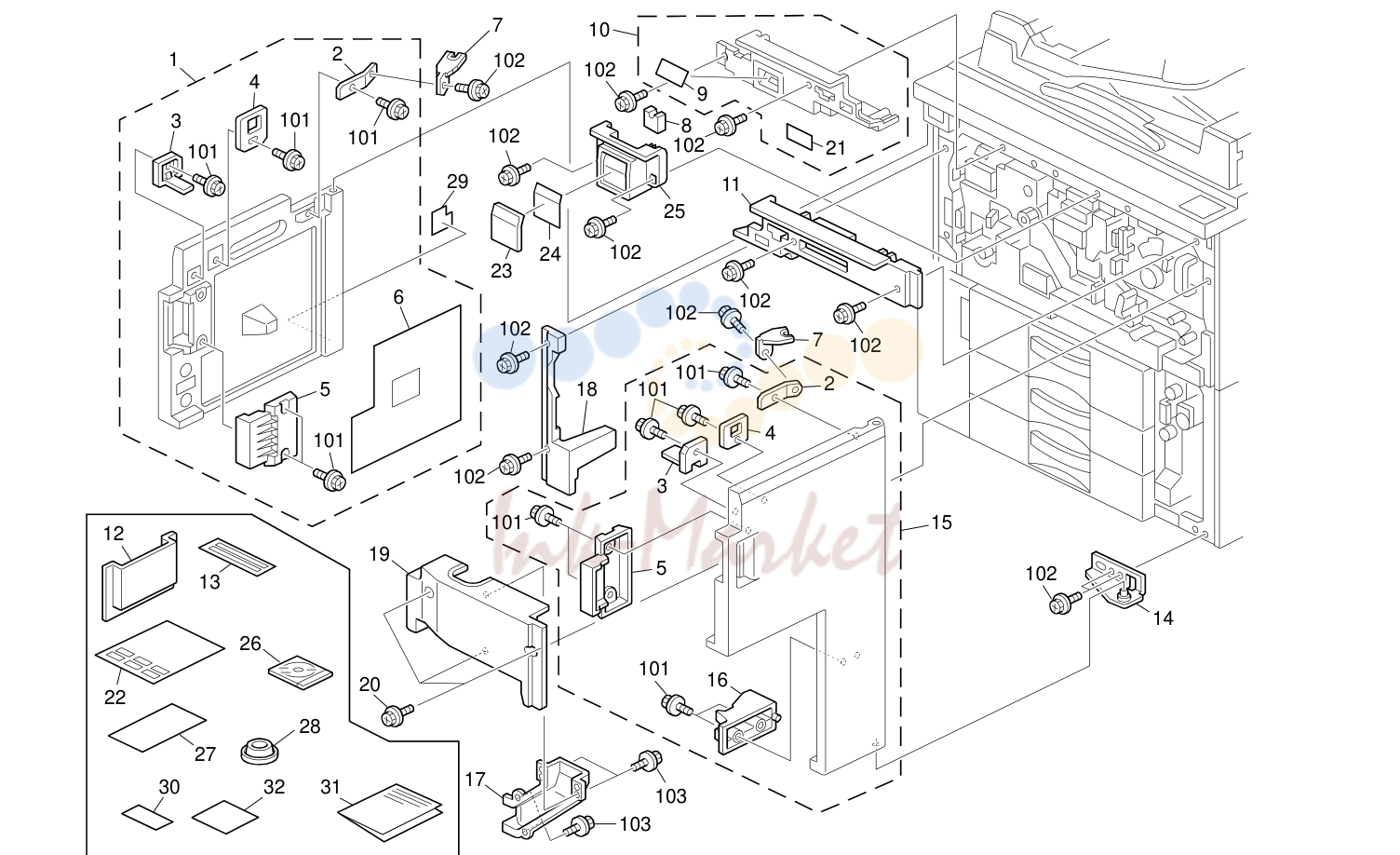

внешние детали 1 (B234/B235/B236/D101/D102/D103)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 1277 запросить цену → | Door - Front Left |
| 2 | A294 1282 запросить цену → | Front Door Spacer кронштейн |
| 3 | B234 1293 запросить цену → | рычаг - Safety Switch |
| 4 | B234 1296 запросить цену → | пластина: Magnet Catch |
| 5 | B234 1281 запросить цену → | крышка Grip |
| 6 | B234 1300 запросить цену → | Decal - Misfeed Removal |
| 7 | A079 1406 запросить цену → | Upper Door Spacer |
| 8 | B132 1529 запросить цену → | Sponge: SD-Card: пластина |
| 9 | B234 1378 запросить цену → | Decal - Total Counter |
| 10 | B234 1372 запросить цену → | Inner крышка - Upper Left |
| 11 | B234 1375 запросить цену → | Inner крышка - Upper Right |
| 12 | B154 8521 запросить цену → | держатель: Operating Instructions |
| 13 | B070 1307 запросить цену → | Decal: Paper Set Direction |
| 14 | A294 1356 запросить цену → | Lower Right Hinge |
| 15 | B234 1253 запросить цену → | Door - Front Right |
| 16 | B234 1294 запросить цену → | стопор - Vertical Transport |
| 17 | B234 2344 запросить цену → | Duct |
| 18 | B234 1380 запросить цену → | Inner крышка - Left |
| 19 | B234 2342 запросить цену → | Inner крышка |
| 20 | B234 2390 запросить цену → | Flanged Hexagonal Head Bolt: M4x8 |
| 21 | B234 4136 запросить цену → | Decal - Warning (High Temperature) |
| 22 | B234 8510 запросить цену → | Decal: Size Indication: Multi-Language: C3 |
| 23 | B132 1531 запросить цену → | Panel: Logo |
| 24 | B234 1369 запросить цену → | Sheet: Logo: RIC: 9000 |
| 24 | B235 1369 запросить цену → | Sheet: Logo: RIC: 1100 |
| 24 | B236 1369 запросить цену → | Sheet: Logo: RIC: 1350 |
| 24 | B234 6938 запросить цену → | Sheet: Logo: INF: IS3090 |
| 24 | B235 6938 запросить цену → | Sheet: Logo: INF: IS3110 |
| 24 | B236 6938 запросить цену → | Sheet: Logo: INF: IS3135 |
| 25 | B234 1367 запросить цену → | крышка - Logo |
| 26 | B235 7460 запросить цену → | CD-ROM: Manual: RIC: |
| 26 | B235 7461 запросить цену → | CD-ROM: Manual: GES: |
| 26 | B235 7462 запросить цену → | CD-ROM: Manual: SVN: |
| 26 | B235 7463 запросить цену → | CD-ROM: Manual: LAN: |
| 26 | D102 7561 запросить цену → | NA (D101/D102/D103) |
| 26 | D102 7592 запросить цену → | NA (D101/D102/D103) |
| 26 | D102 7594 запросить цену → | NA (D101/D102/D103) |
| 26 | D102 7611 запросить цену → | NA (D101/D102/D103) |
| 27 | B234 1306 запросить цену → | Decal: Multi: Misfeed Removal: D1/Z2 |
| 28 | B132 1226 запросить цену → | держатель: Stand |
| 30 | B477 4431 запросить цену → | Decal - Original Table |
| 31 | B235 7607 запросить цену → | Operating Instructions: Copy/Document: |
| 31 | B235 7707 запросить цену → | Operating Instructions: Troubleshooting: |
| 31 | B235 7737 запросить цену → | Operating Instructions: This_Machine: |
| 31 | B235 7907 запросить цену → | Operating Instructions: Security: |
| 32 | B234 1357 запросить цену → | Decal - Power Source Off English |

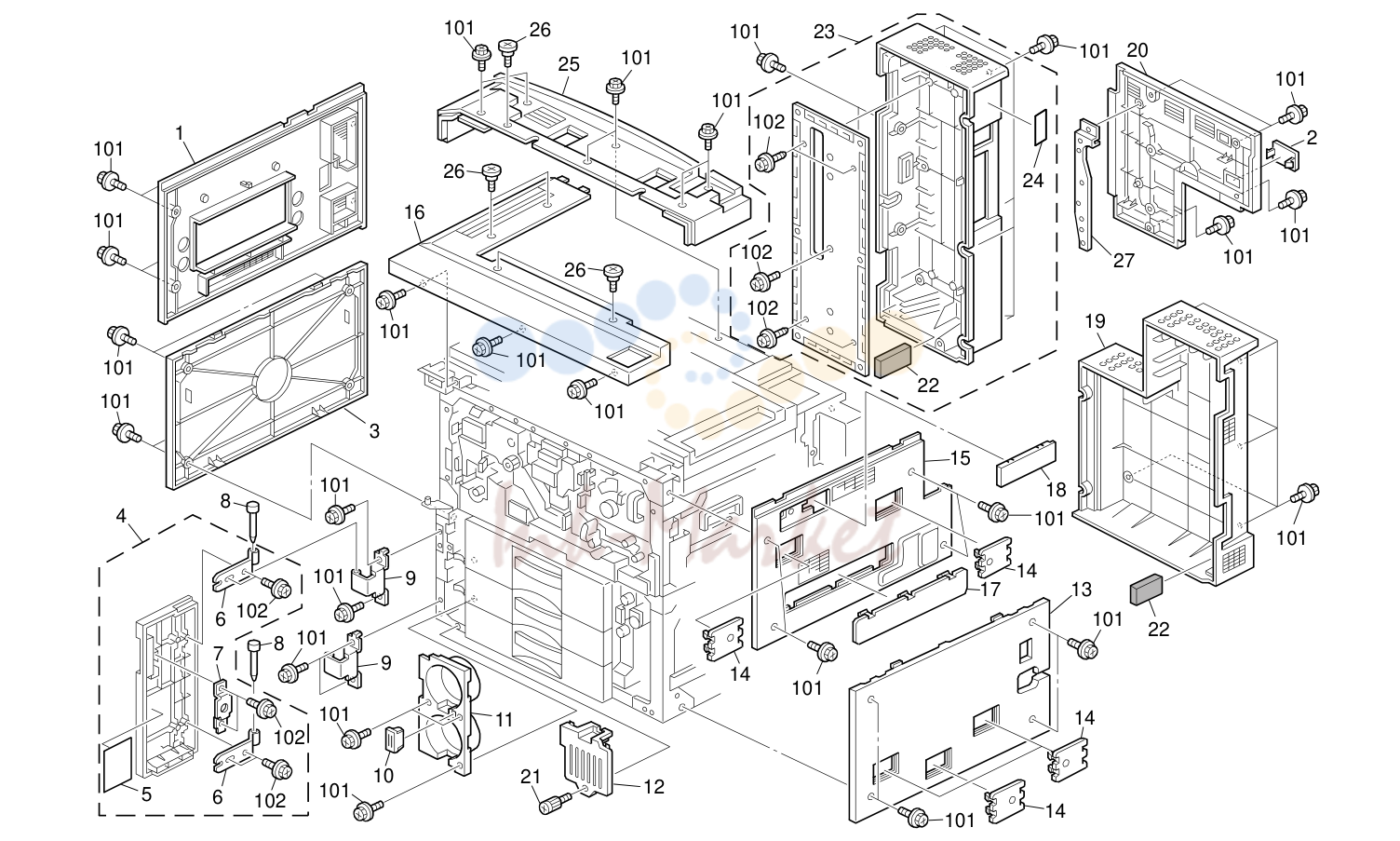

внешние детали 2 (B234/B235/B236/D101/D102/D103)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 1320 запросить цену → | крышка - Left Upper |
| 2 | B234 1341 запросить цену → | Cap: Connector |
| 3 | B234 1326 запросить цену → | крышка - Left Lower |
| 4 | B234 1267 запросить цену → | Door - Front Lower |
| 5 | B234 1272 запросить цену → | Decal - Toner Bank |
| 6 | A294 1270 запросить цену → | Lower Front Hinge |
| 7 | A294 1268 запросить цену → | Door Catch - Front Lower |
| 9 | A294 1271 запросить цену → | Hinge - Lower Front Door |
| 11 | B234 3491 запросить цену → | Inner крышка - Upper |
| 12 | B234 3492 запросить цену → | Inner крышка - Lower |
| 13 | B234 1316 запросить цену → | крышка - Right Lower |
| 14 | B070 1312 запросить цену → | Cap: Joint: Large Capacity Tray |
| 15 | B234 1311 запросить цену → | крышка - Right Upper |
| 16 | B234 1258 запросить цену → | крышка - Upper |
| 17 | B234 1313 запросить цену → | крышка - Large Capacity Tray |
| 18 | B070 1331 запросить цену → | Cap: Key Counter: C2 |
| 19 | B234 7576 запросить цену → | крышка - Power Supply узел |
| 20 | B234 1329 запросить цену → | крышка - Rear |
| 22 | B070 6840 запросить цену → | Filter: C/T Box |
| 23 | B234 6838 запросить цену → | крышка: C/T Box |
| 24 | B234 6851 запросить цену → | Decal - Caption Interface |
| 25 | B234 1261 запросить цену → | крышка - Upper Rear |
| 27 | B234 1332 запросить цену → | Supporting пластина: крышка: Rear Upper |

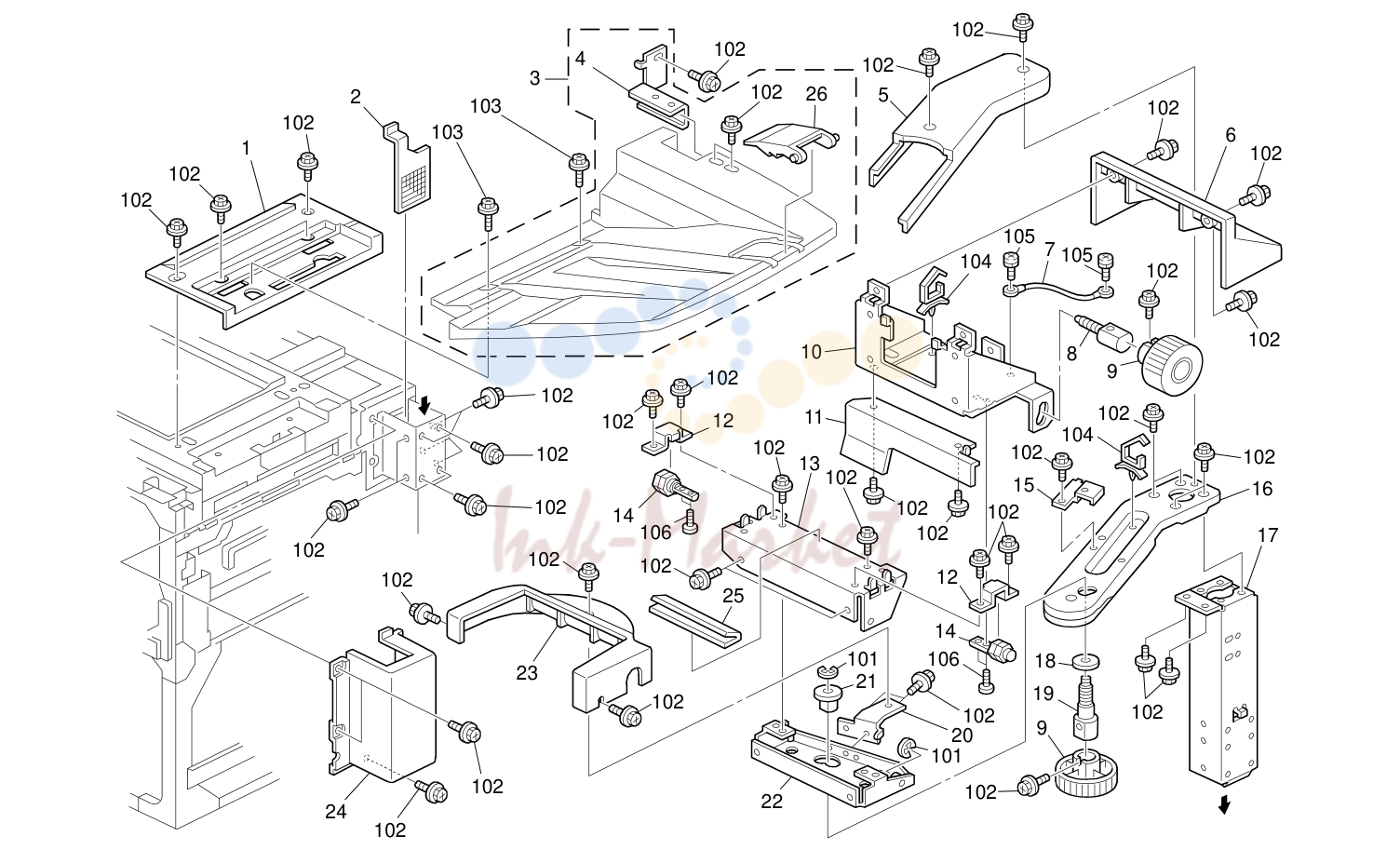

внешние детали 3 (B234/B235/B236/D101/D102/D103)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B234 1262 запросить цену → | крышка - Upper Right |
| 3 | B234 1260 запросить цену → | автоподатчик (АПД) Exit Tray |
| 4 | A294 1266 запросить цену → | Exit кронштейн |
| 5 | B234 1424 запросить цену → | крышка - Arm |
| 6 | B234 1422 запросить цену → | Support крышка - Upper |
| 7 | B070 5147 запросить цену → | жгут: Ground Wire: Operation |
| 8 | B234 1447 запросить цену → | Knob вал - Operation Panel Upper |
| 9 | B070 1440 запросить цену → | Knob: Operation Sub-узел |
| 10 | A294 1439 запросить цену → | Operation узел Fixing пластина |
| 11 | B070 1430 запросить цену → | крышка: Operation Panel: Rear |
| 12 | A294 1438 запросить цену → | Hinge Fixing пластина |
| 13 | A294 1437 запросить цену → | Supporting пластина - Operation Panel |
| 14 | A294 1429 запросить цену → | Hinge - Operation узел |
| 15 | A294 1446 запросить цену → | кронштейн - Arm крышка |
| 16 | A294 1425 запросить цену → | Operation узел Arm |
| 17 | B234 1433 запросить цену → | Frame: Arm: Operation Sub-узел |
| 18 | A294 1441 запросить цену → | Spacer - Operation Panel |
| 19 | B234 1448 запросить цену → | Knob вал - Operation Panel Lower |
| 20 | A294 1445 запросить цену → | кронштейн - крышка |
| 21 | A294 1449 запросить цену → | втулка - Operation Panel |
| 22 | A294 1434 запросить цену → | Lower Support |
| 23 | B234 1423 запросить цену → | Support крышка - Lower |
| 24 | B234 1421 запросить цену → | крышка - держатель |
| 25 | B070 1436 запросить цену → | Gasket: Operation Sub-узел |
| 26 | B234 1263 запросить цену → | стопор - автоподатчик (АПД) Exit Tray |
| 1 | B234 1451 запросить цену → | Operation Panel узел (NA) (B234/B235/B236) |
| 1 | B234 1452 запросить цену → | Operation Panel узел EU (B234/B235/B236) |
| 2 | B234 1569 запросить цену → | Keytop - Copy NA |
| 2 | B234 1575 запросить цену → | Keytop - Copy EU |
| 3 | B234 1570 запросить цену → | Keytop - Docbox NA |
| 3 | B234 1576 запросить цену → | Keytop - Docbox EU |
| 4 | B234 1523 запросить цену → | Keytop - Application |
| 4 | G178 1841 запросить цену → | Blank: S: BR (D101/D102/D103) |
| 5 | B234 1526 запросить цену → | Keytop - Application |
| 5 | G178 1842 запросить цену → | Blank: L: BR (D101/D102/D103) |
| 6 | B234 1505 запросить цену → | Keytop - Start |
| 7 | B234 1508 запросить цену → | Keytop - Try Print |
| 8 | B234 1507 запросить цену → | Keytop - 10key |
| 9 | B234 1515 запросить цену → | Keytop - Spacer Application |
| 10 | B234 1480 запросить цену → | Inverter S-VGA |
| 11 | B234 1558 запросить цену → | Keytop - Counter NA |
| 11 | B234 1568 запросить цену → | Keytop - Counter EU |
| 12 | B234 1539 запросить цену → | Insulator - Inverter |
| 13 | B234 1534 запросить цену → | LCD кронштейн |
| 14 | B234 1559 запросить цену → | Keytop - Reset Switch |
| 15 | B234 1506 запросить цену → | Keytop - Stop |
| 16 | B234 1517 запросить цену → | Keytop - Program |
| 17 | B234 1520 запросить цену → | Keytop - Interrupt |
| 18 | B234 1521 запросить цену → | Keytop - Login_logout |
| 19 | B234 1519 запросить цену → | Keytop - Power Source |
| 20 | B234 1463 запросить цену → | плата Key Sub |
| 21 | B234 1460 запросить цену → | плата - Key Main |
| 22 | B234 1478 запросить цену → | кабель - FFC/LCD |
| 23 | B234 1531 запросить цену → | Shading пластина |
| 24 | B234 1504 запросить цену → | крышка - Pilot Lamp |
| 25 | B234 1543 запросить цену → | Spacer - Touch Panel S |
| 26 | B234 1479 запросить цену → | Touch Panel S-VGA |
| 28 | B234 1472 запросить цену → | плата LCD |
| 29 | B234 1477 запросить цену → | жгут - LED |
| 30 | B234 1466 запросить цену → | плата LED F |
| 31 | B234 1469 запросить цену → | плата LED R |
| 32 | B234 1533 запросить цену → | Arm Stay кронштейн |
| 33 | B234 1476 запросить цену → | жгут - INV |
| 34 | B234 1475 запросить цену → | жгут - SUB |
| 35 | B234 1542 запросить цену → | Spacer - Touch Panel L |
| 36 | B234 1502 запросить цену → | крышка: Rear |
| 37 | B234 1592 запросить цену → | крышка: Front: Design пластина: |
| 37 | B234 1593 запросить цену → | крышка: Front: Design пластина: |
| 38 | B234 1544 запросить цену → | Cushion - пластина LCD плата |
| 39 | B234 1538 запросить цену → | Sheet: Heat |
| 40 | B234 1535 запросить цену → | LED Heat Sinker |
