Ricoh Aficio mp 4002 mp 4002SP mp 5002 mp 5002SP — каталог запчастей со схемами

Ricoh Aficio mp 4002 mp 4002SP mp 5002 mp 5002SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

внешние детали 1 (D129/D130)
Operation Pane2 (D129/D130)
автоподатчик (ARDF) внешние детали (D129/D130)
Original Feed 1 (D129/D130)
Original Feed 2 (D129/D130)
Original Feed 3 (D129/D130)
Original перенос 1 (D129/D130)
Original перенос 2 (D129/D130)
Original перенос 3 (D129/D130)
автоподатчик (ARDF) Drive Section 1 (D129/D130)
автоподатчик (ARDF) Drive Section 2 (D129/D130)
автоподатчик (ARDF) электрика Section (D129/D130)

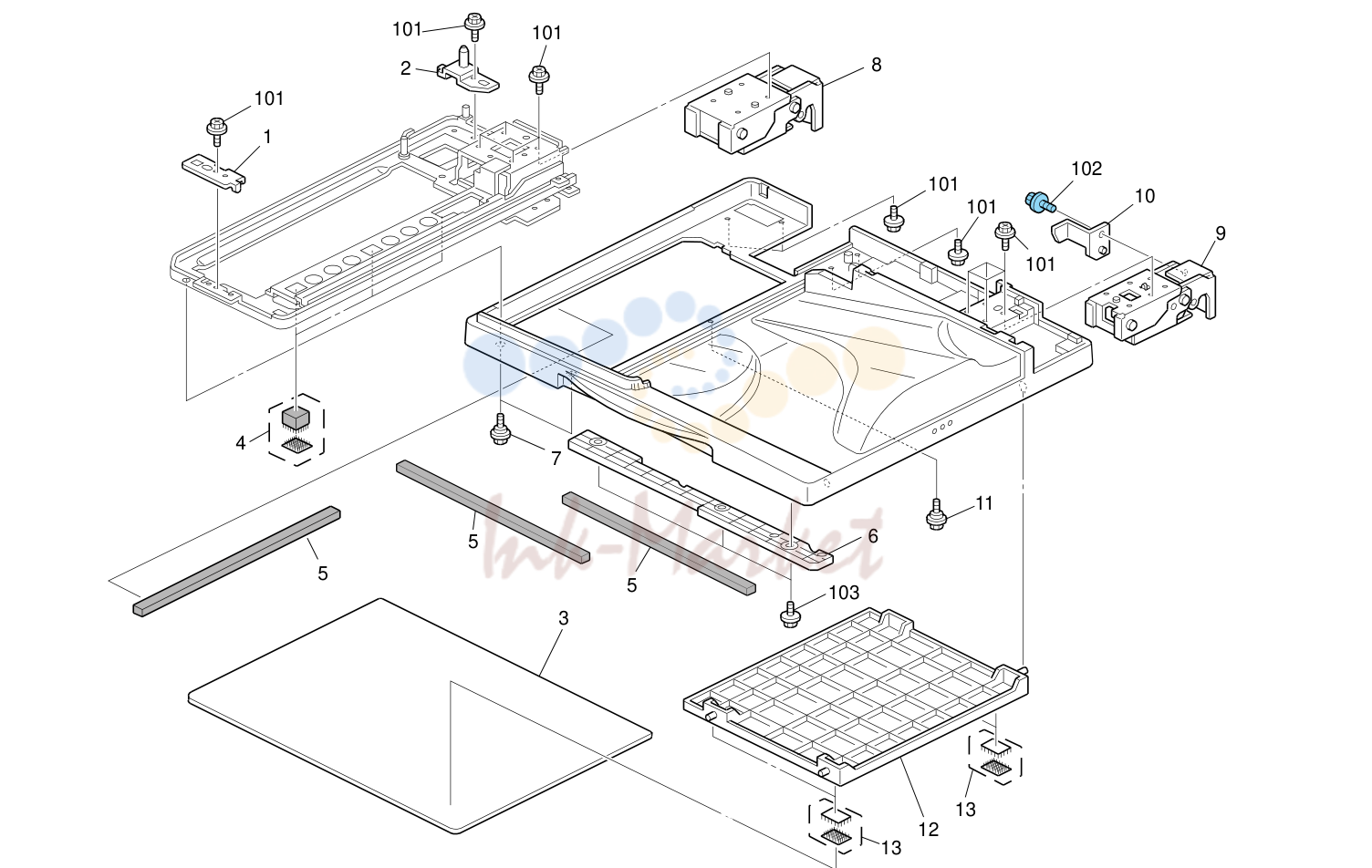

автоподатчик (ARDF) Frame Section (D129/D130)

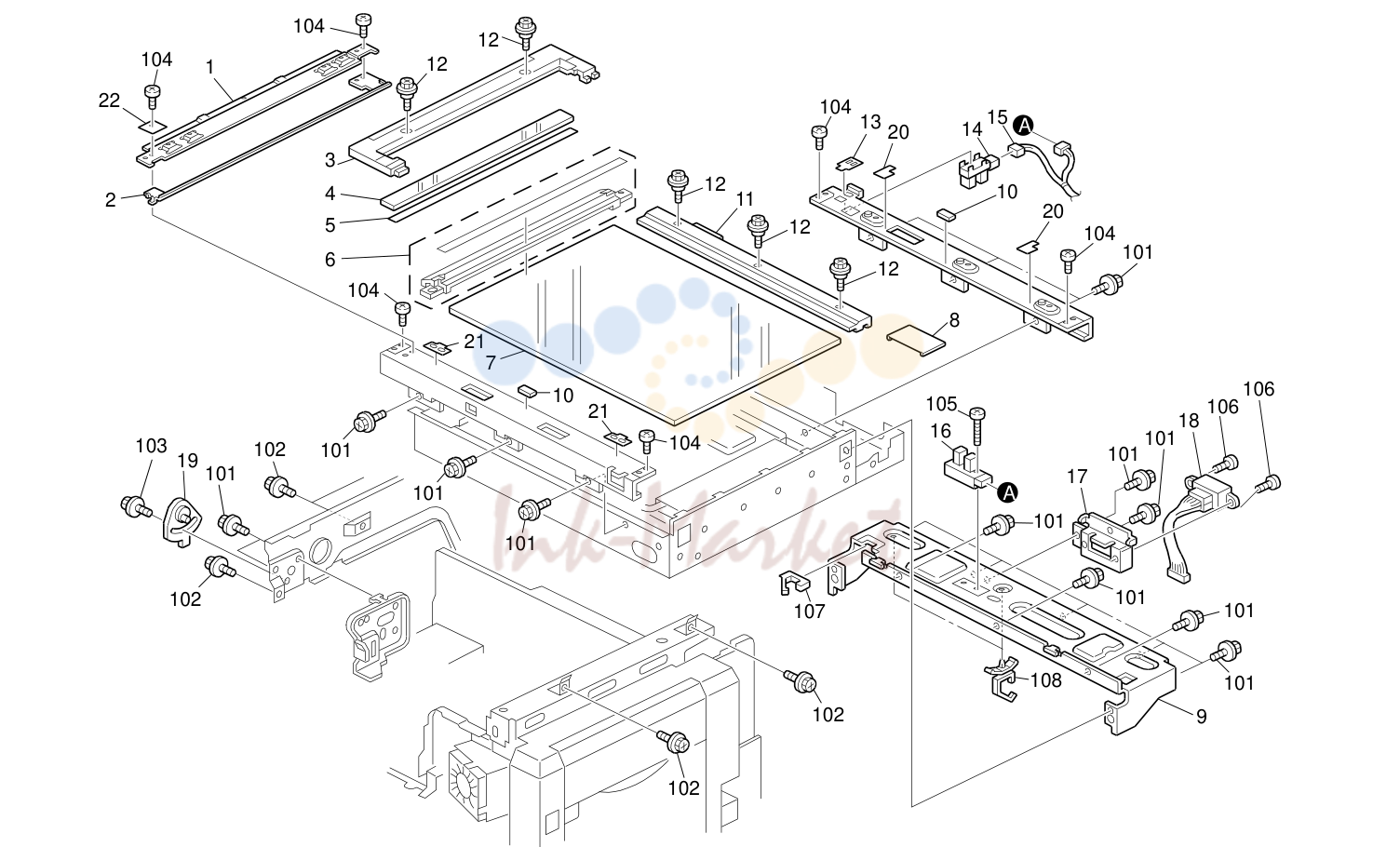

сканер Section 1 (D129/D130)

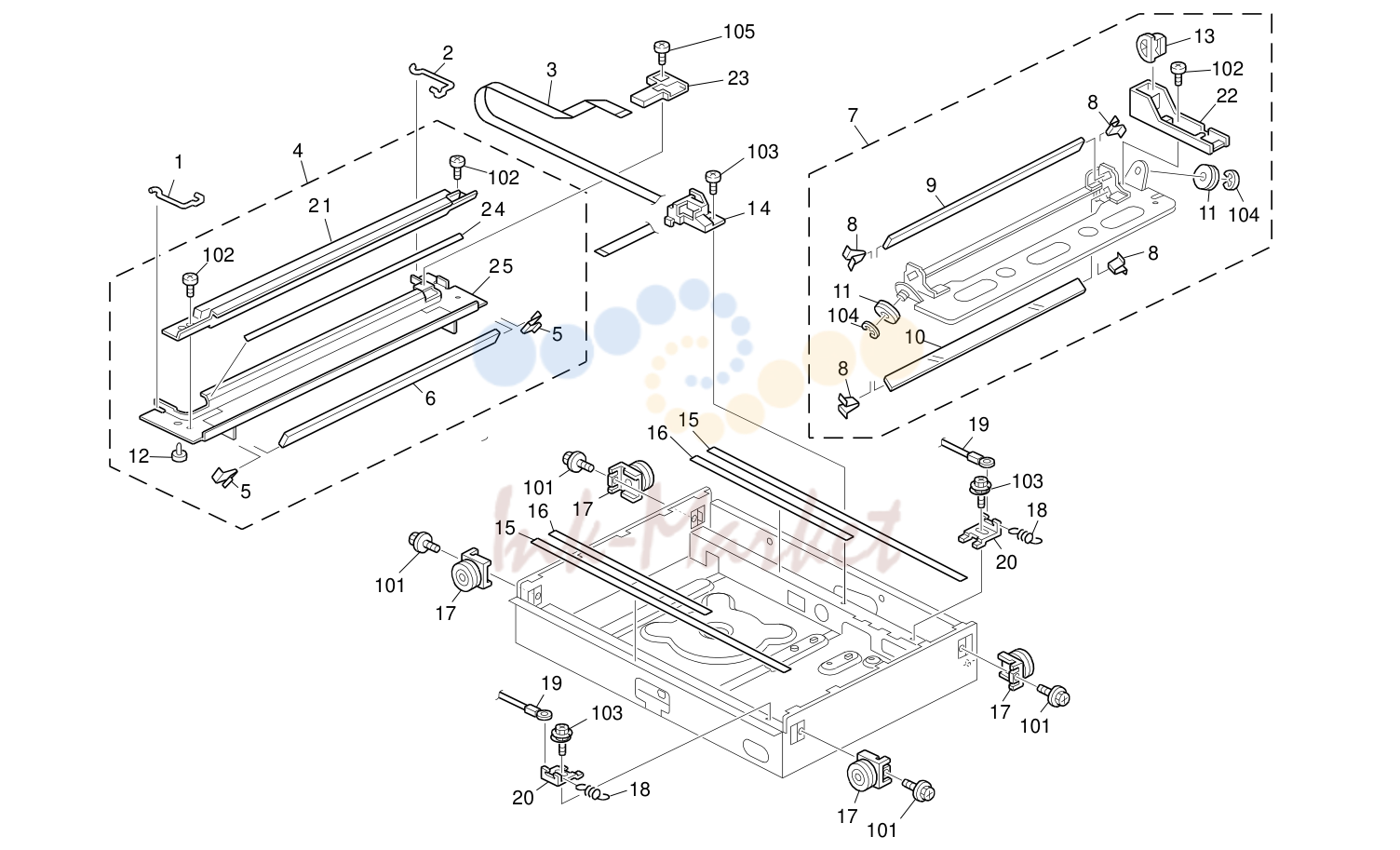

сканер Section 2 (D129/D130)

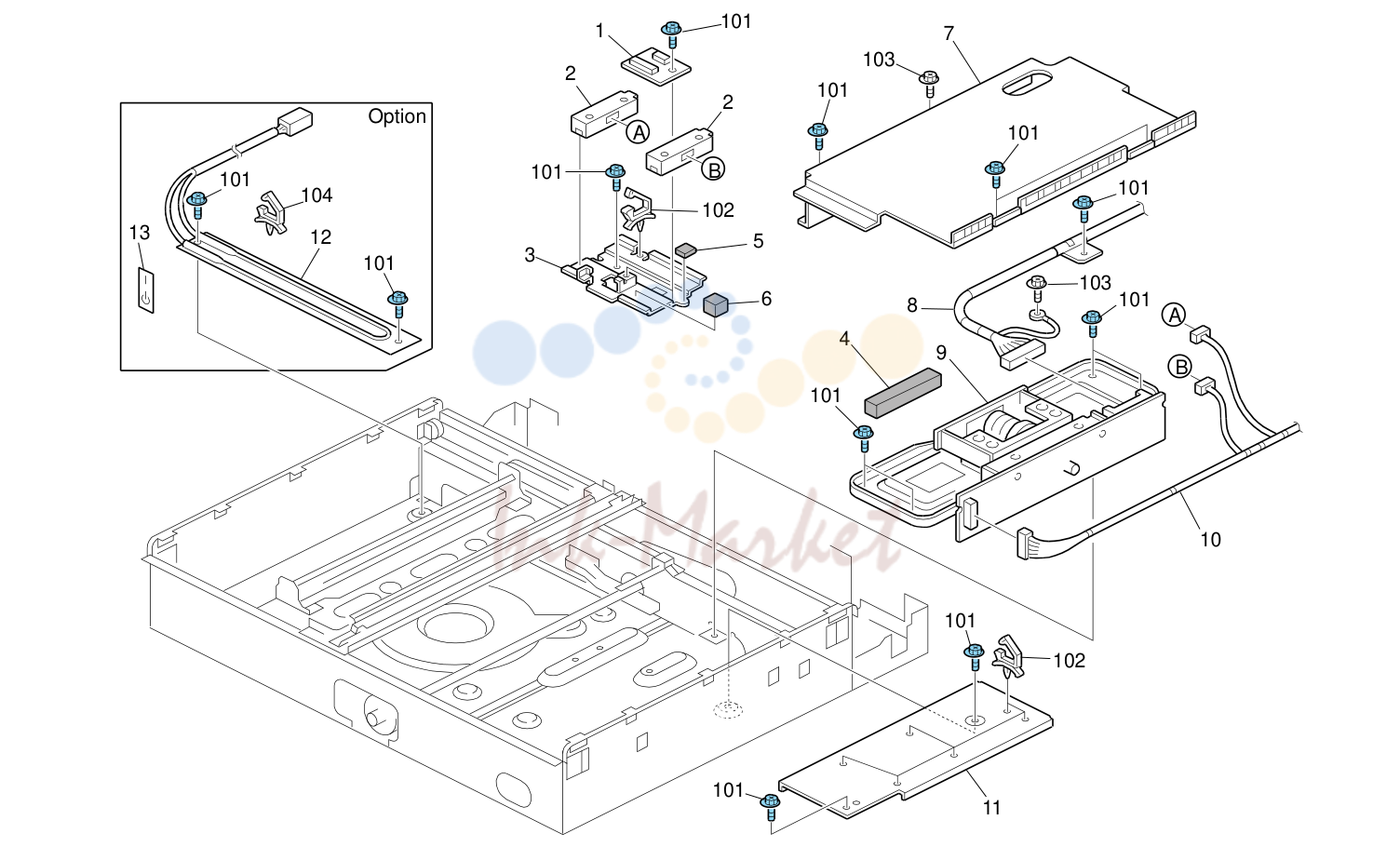

сканер Section 3 (D129/D130)

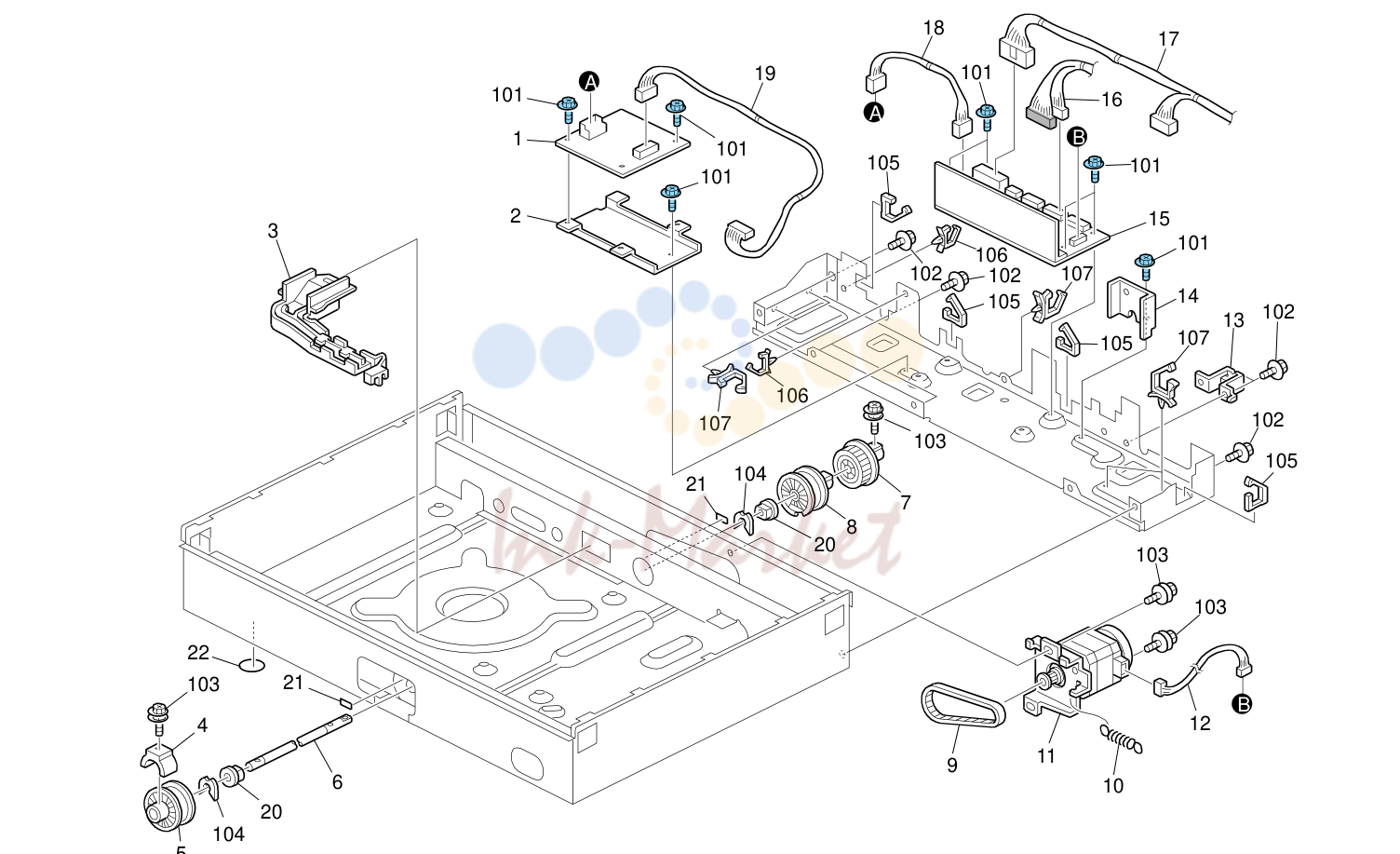

сканер Section 4 (D129/D130)

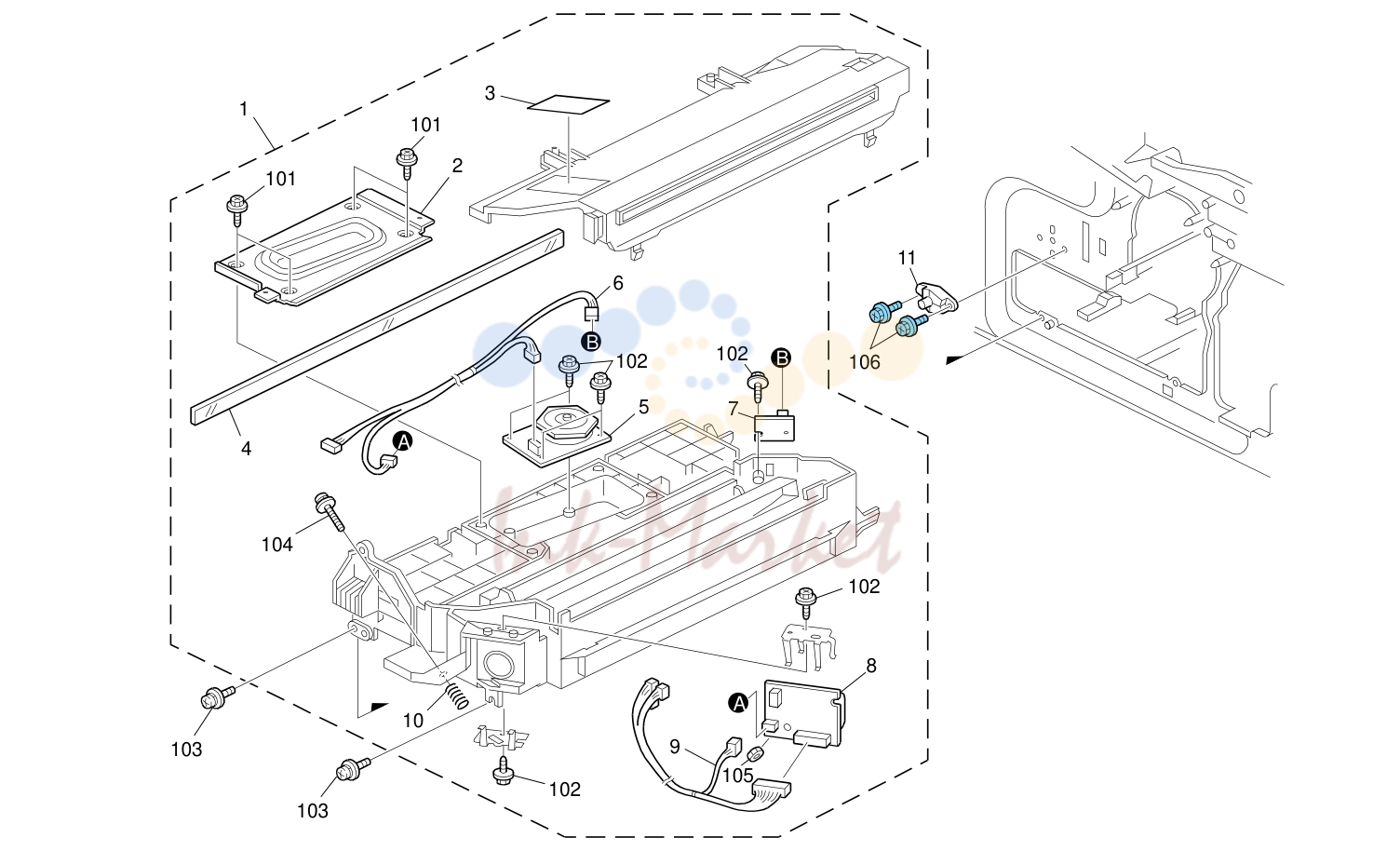

LD узел (D129/D130)

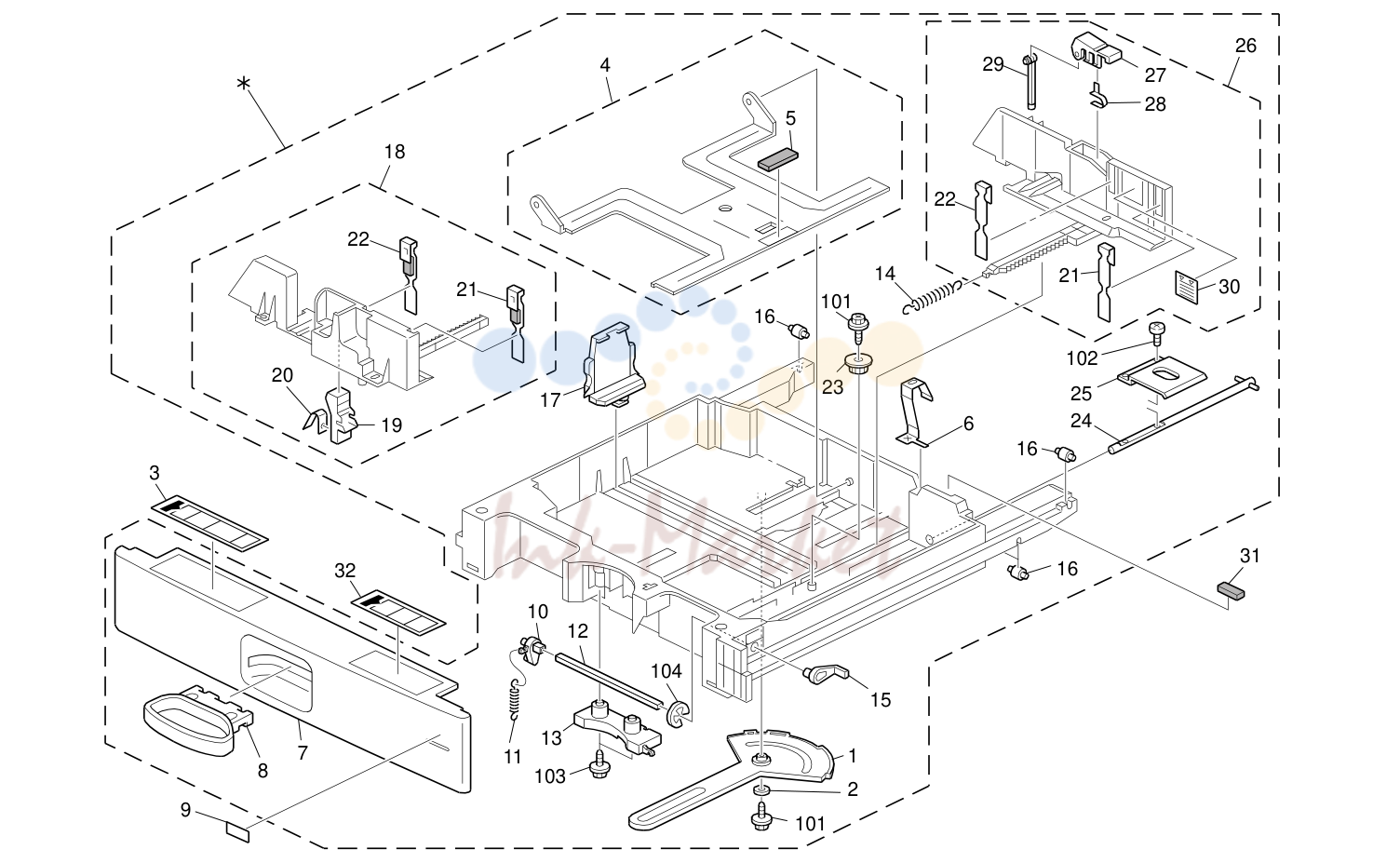

лоток бумаги (D129/D130)

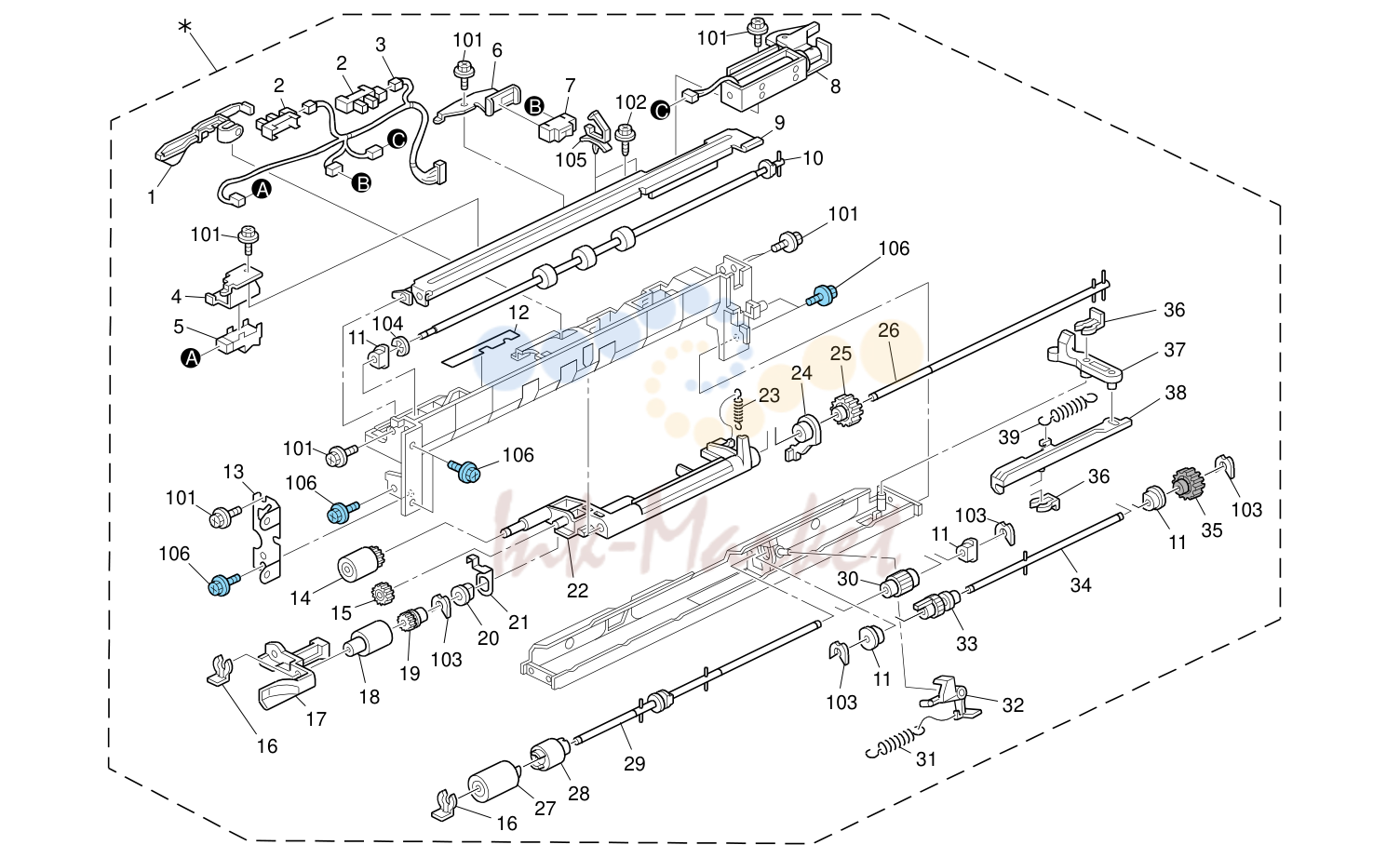

подача бумаги Section (D129/D130)

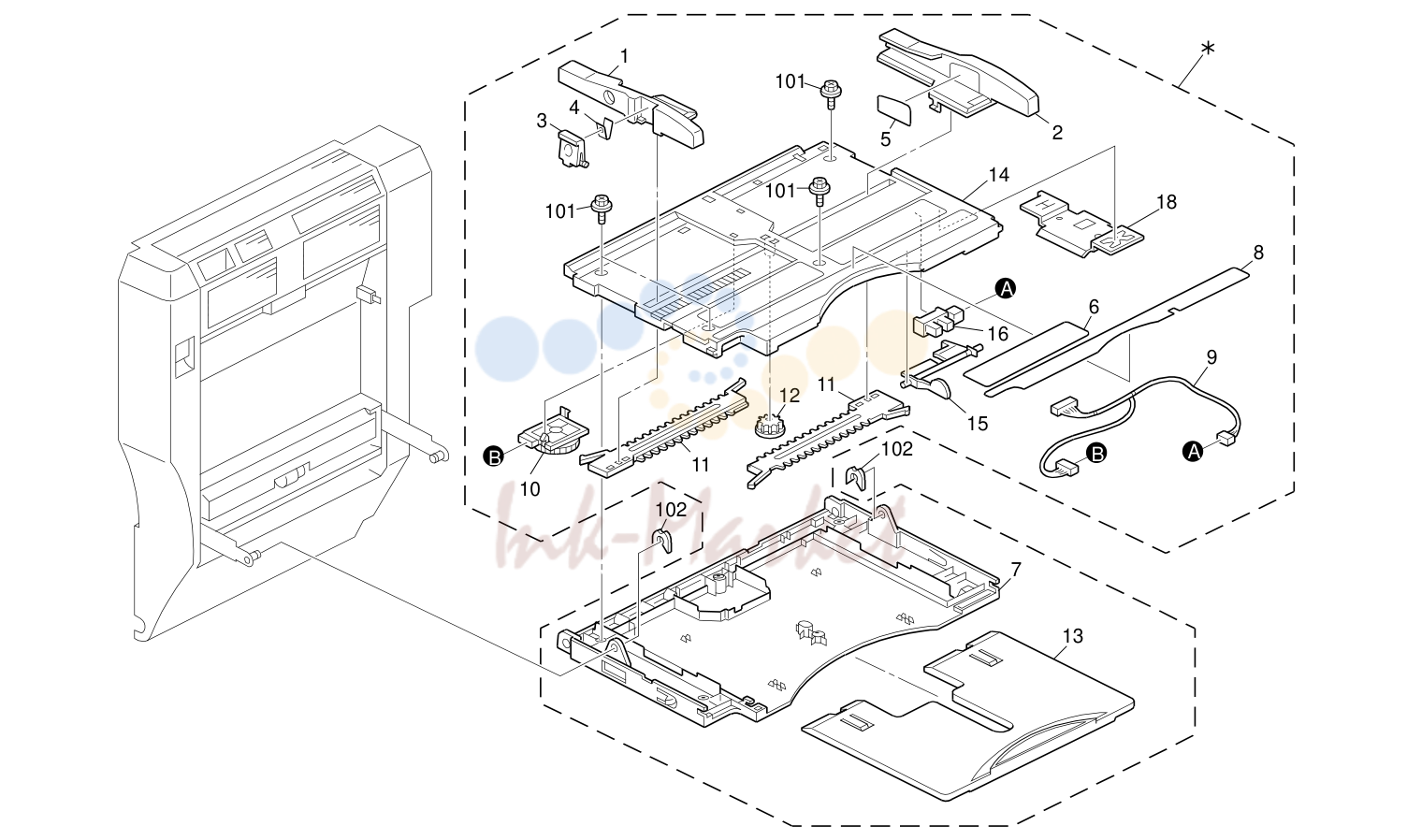

By-pass Feed Section 1 (D129/D130)

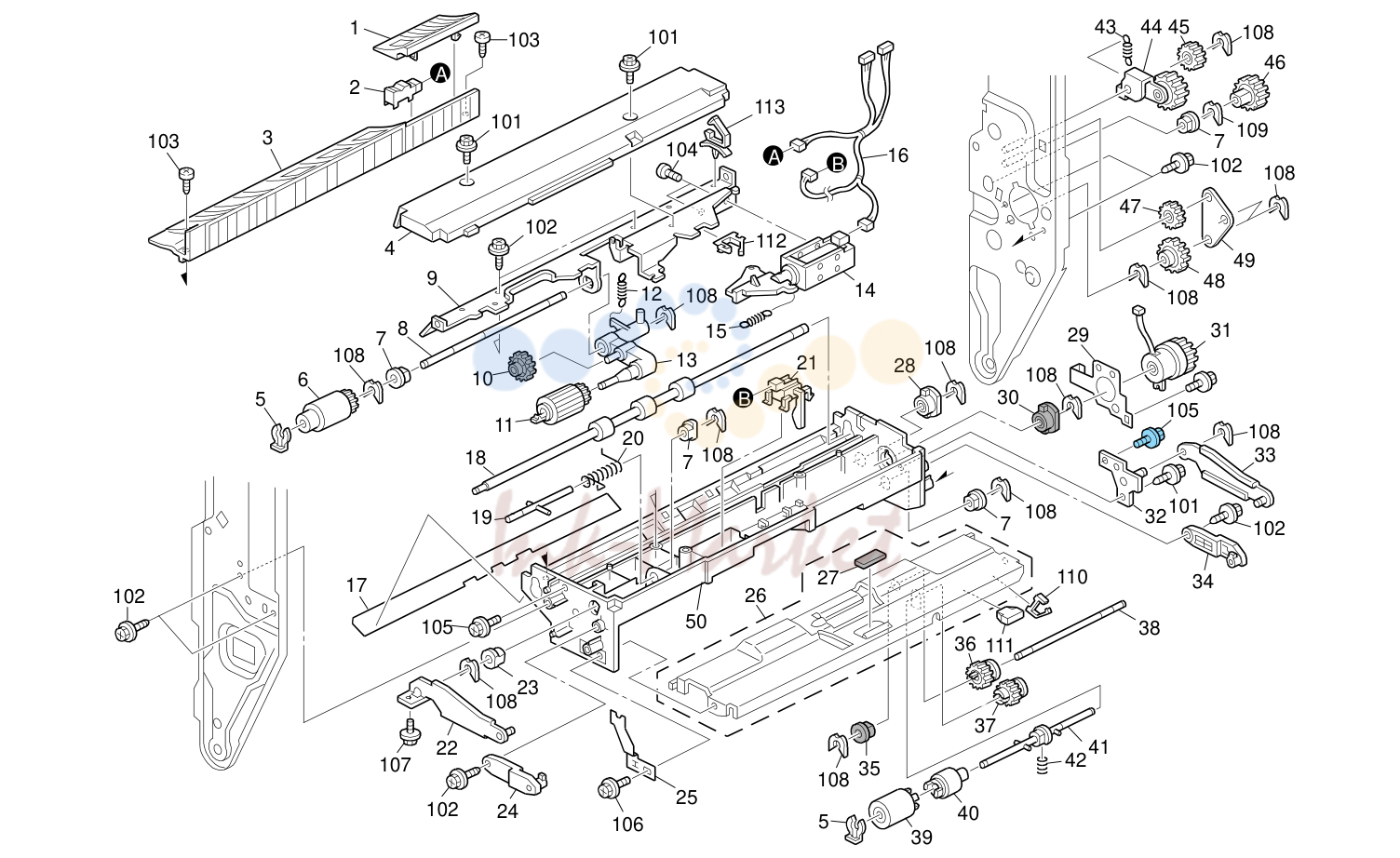

By-pass Feed Section 2 (D129/D130)

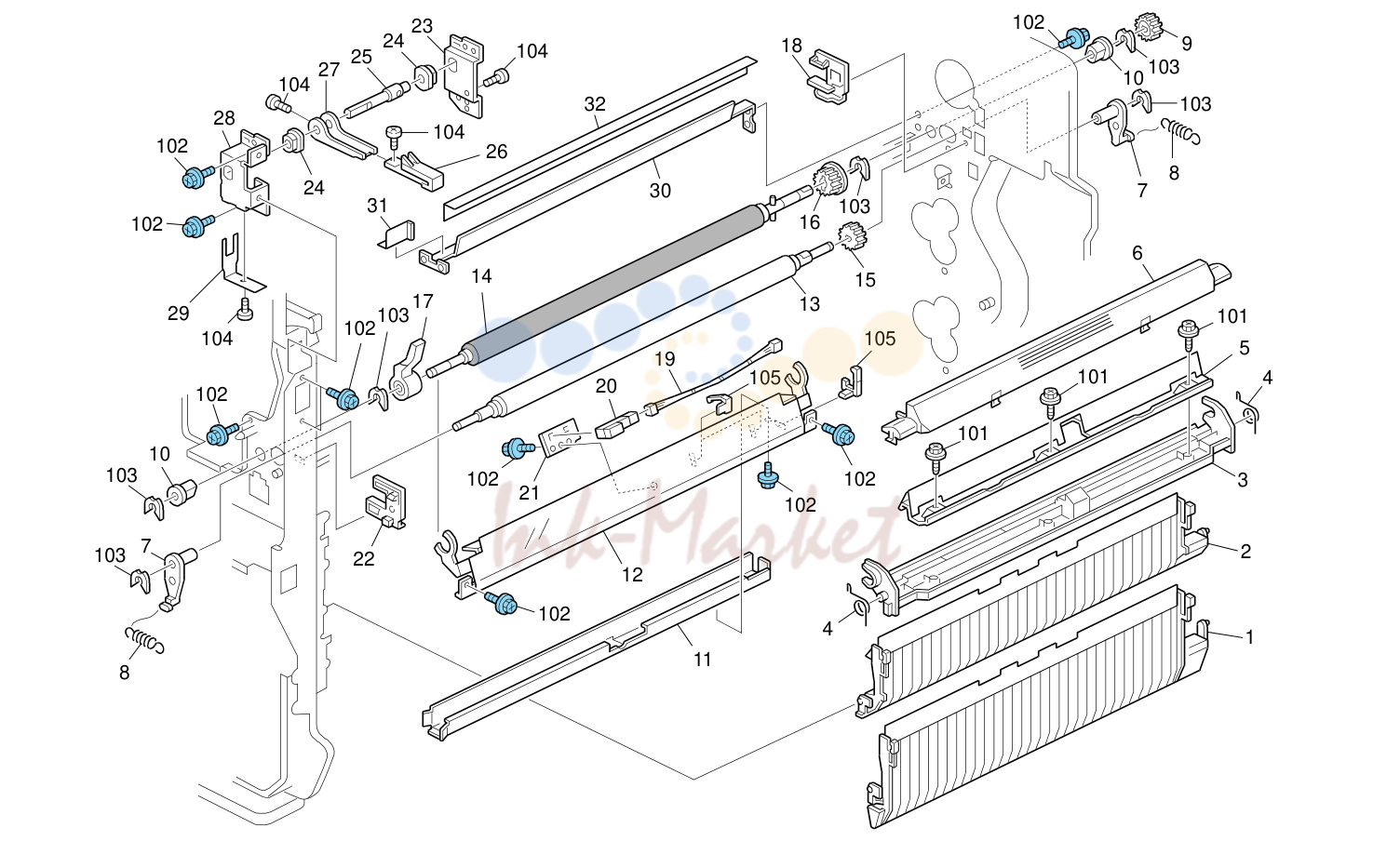

Paper регистрация (D129/D130)

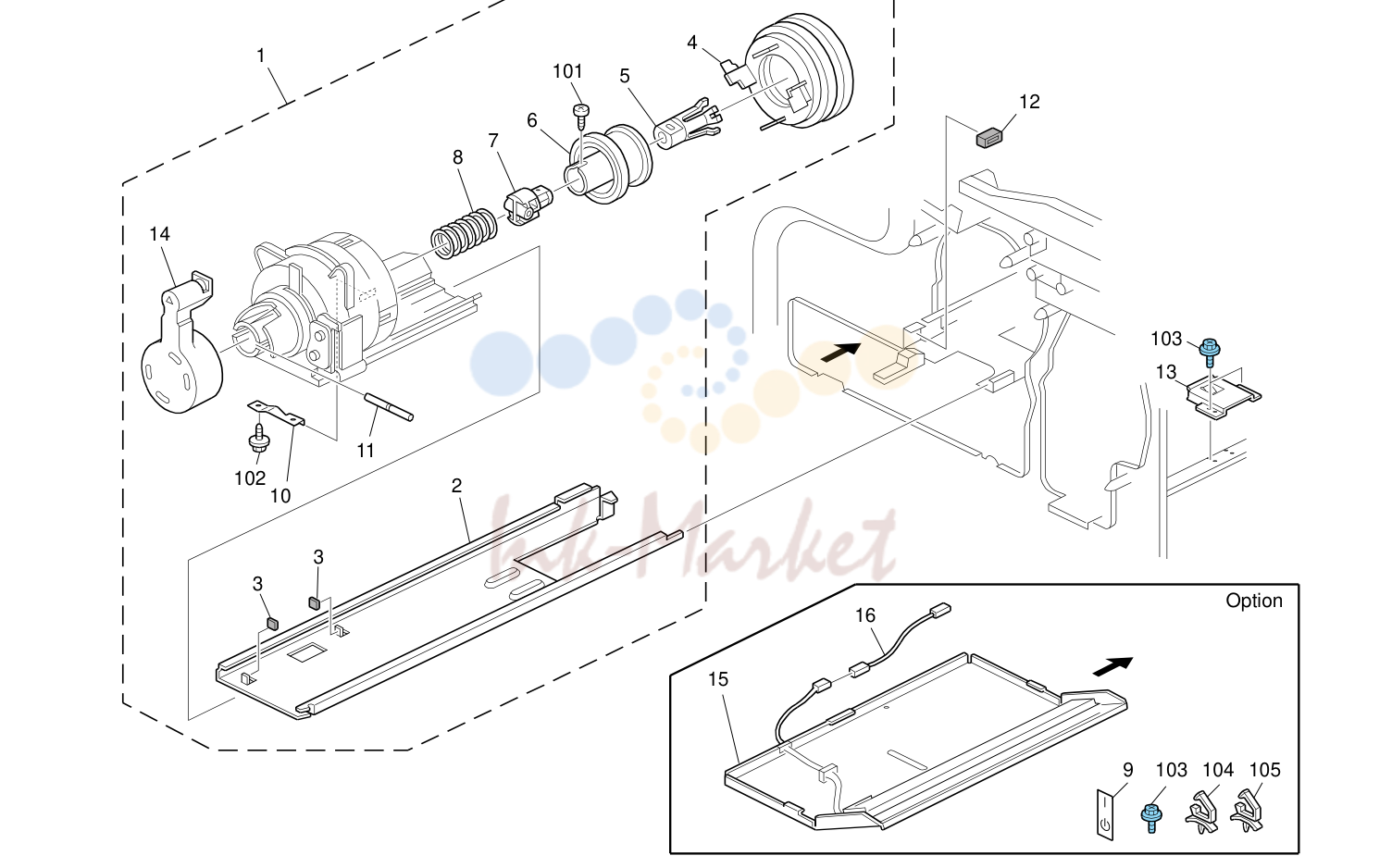

Toner Supply узел (D129/D130)

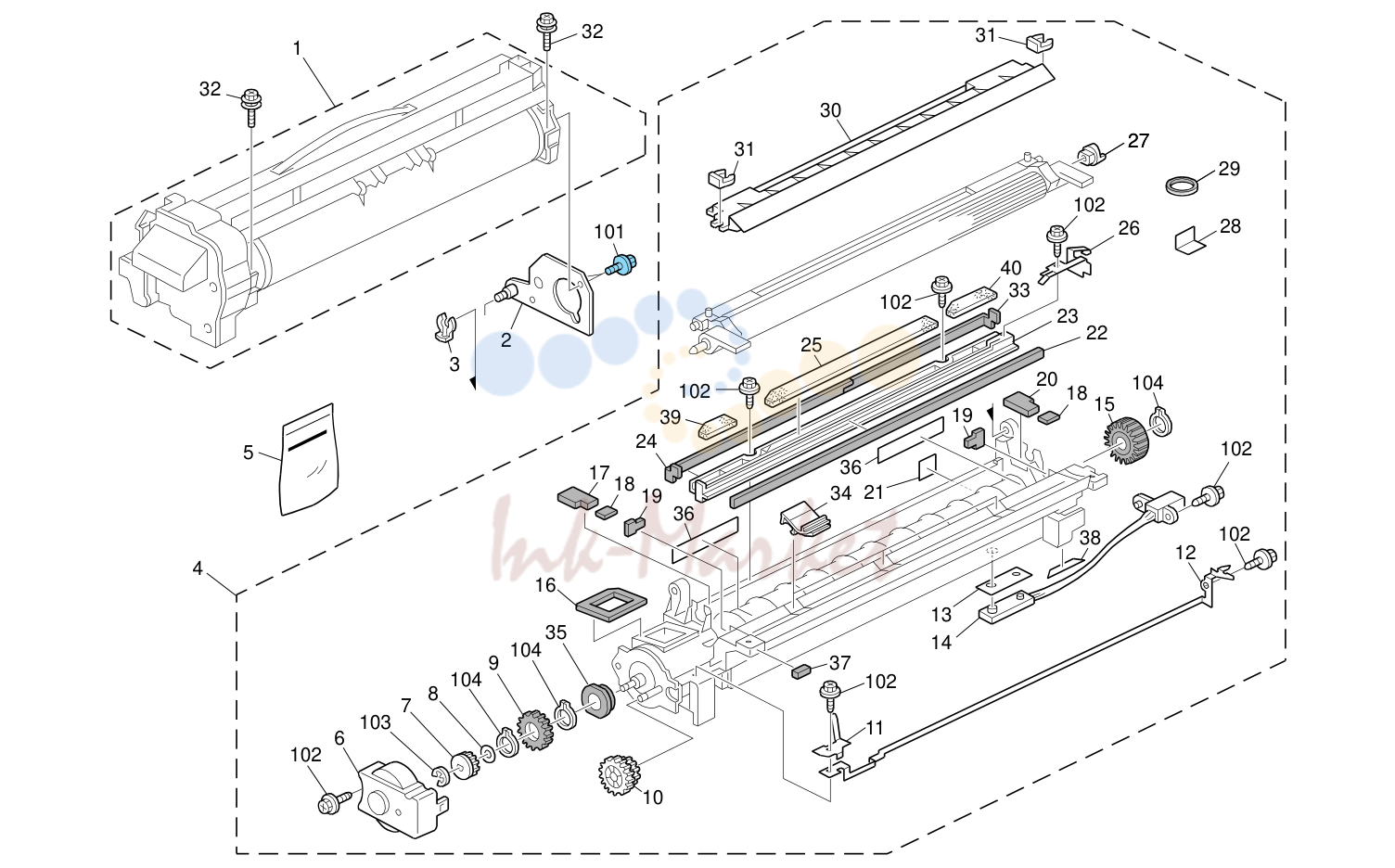

PCDU 1 (D129/D130)

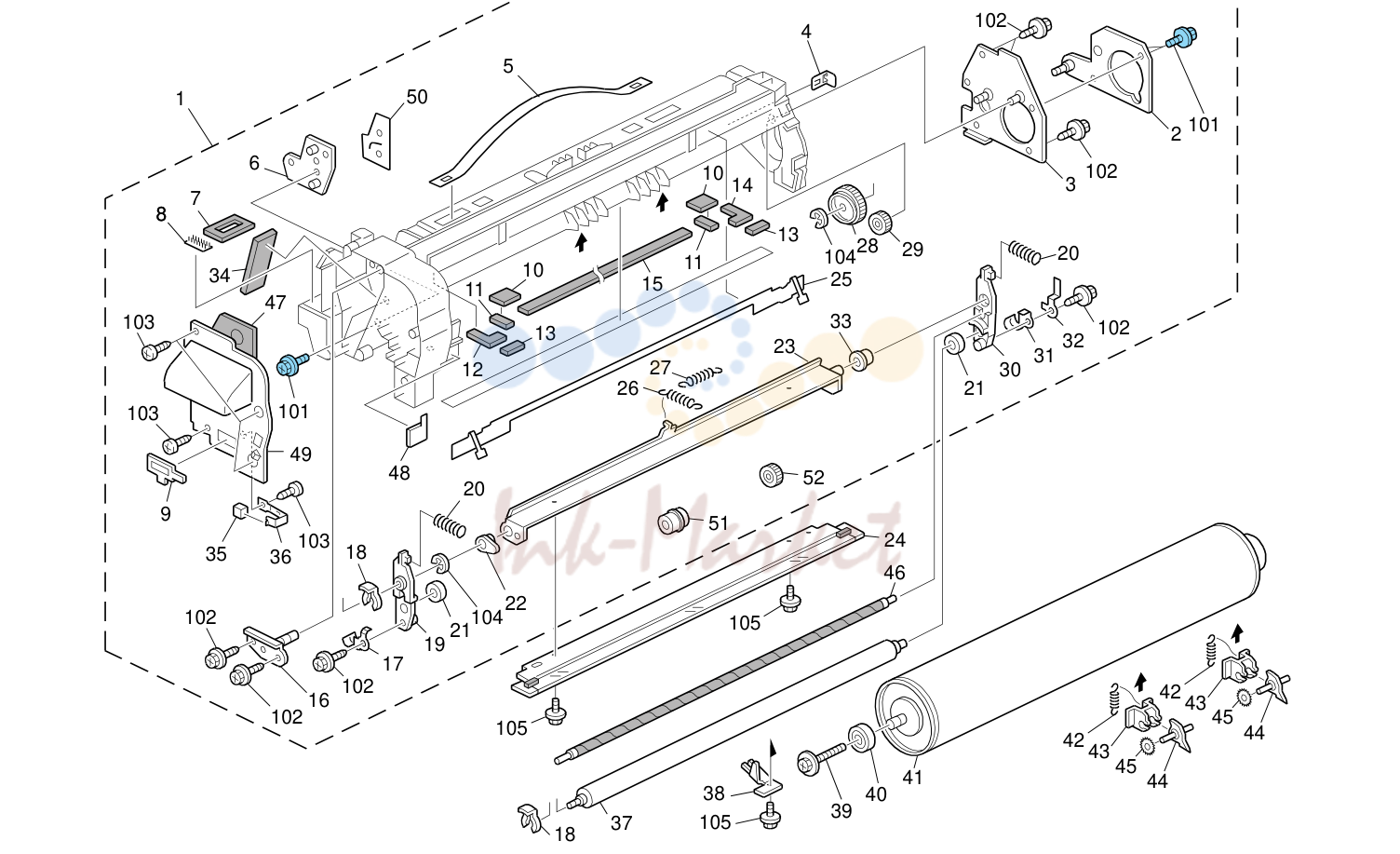

PCDU 2 (D129/D130)

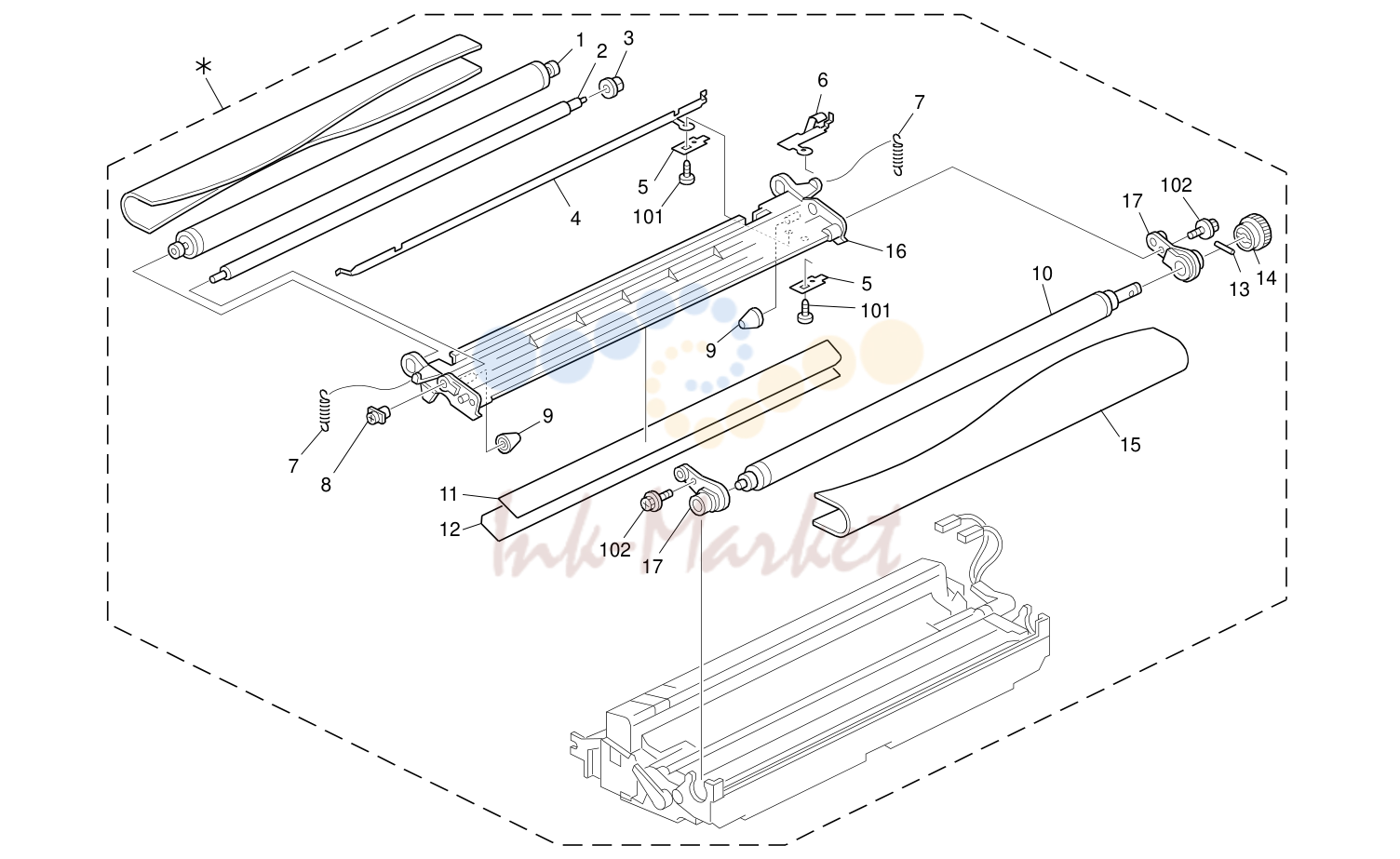

перенос ремень узел 1 (D129/D130)

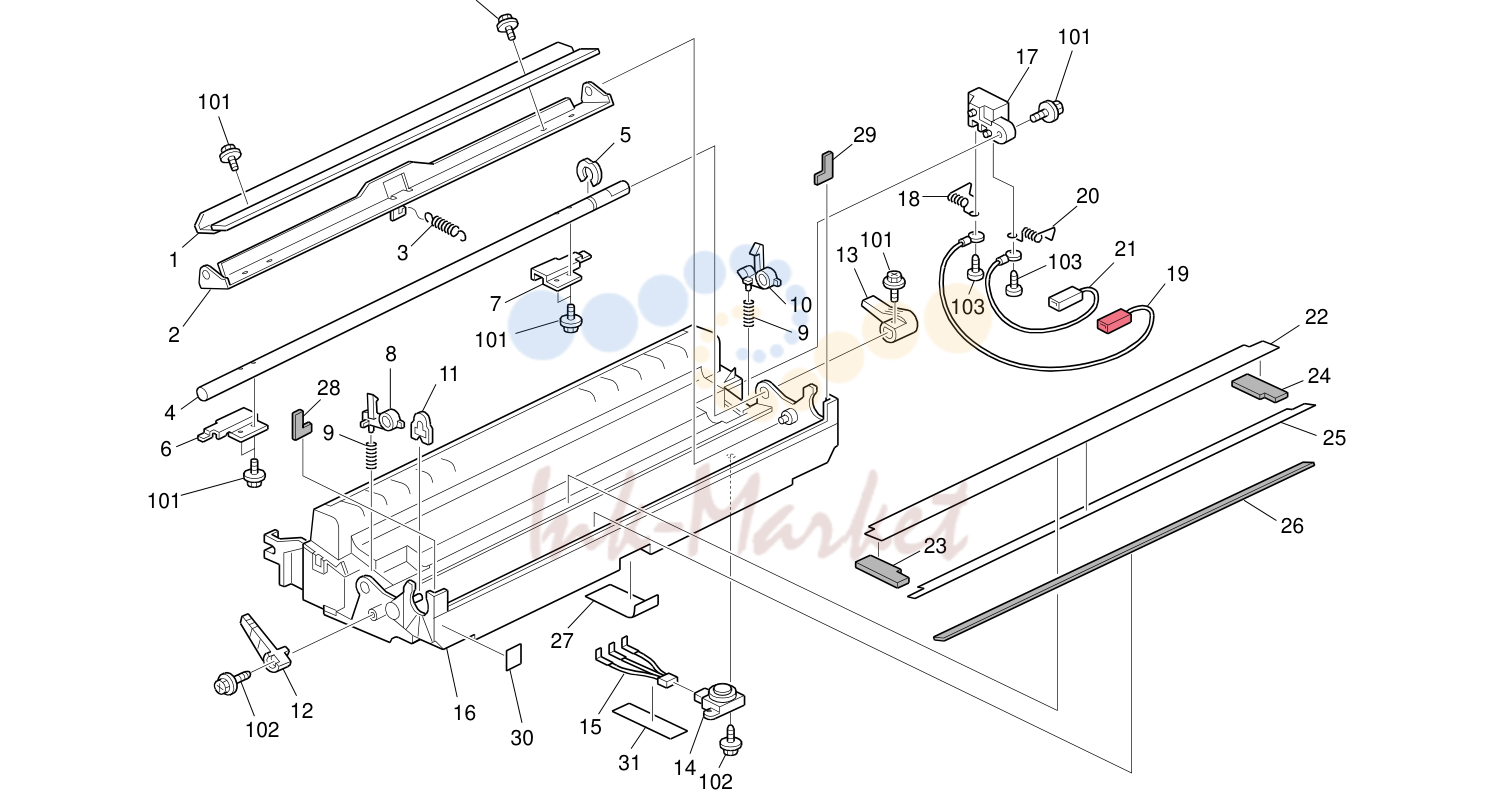

перенос ремень узел 2 (D129/D130)

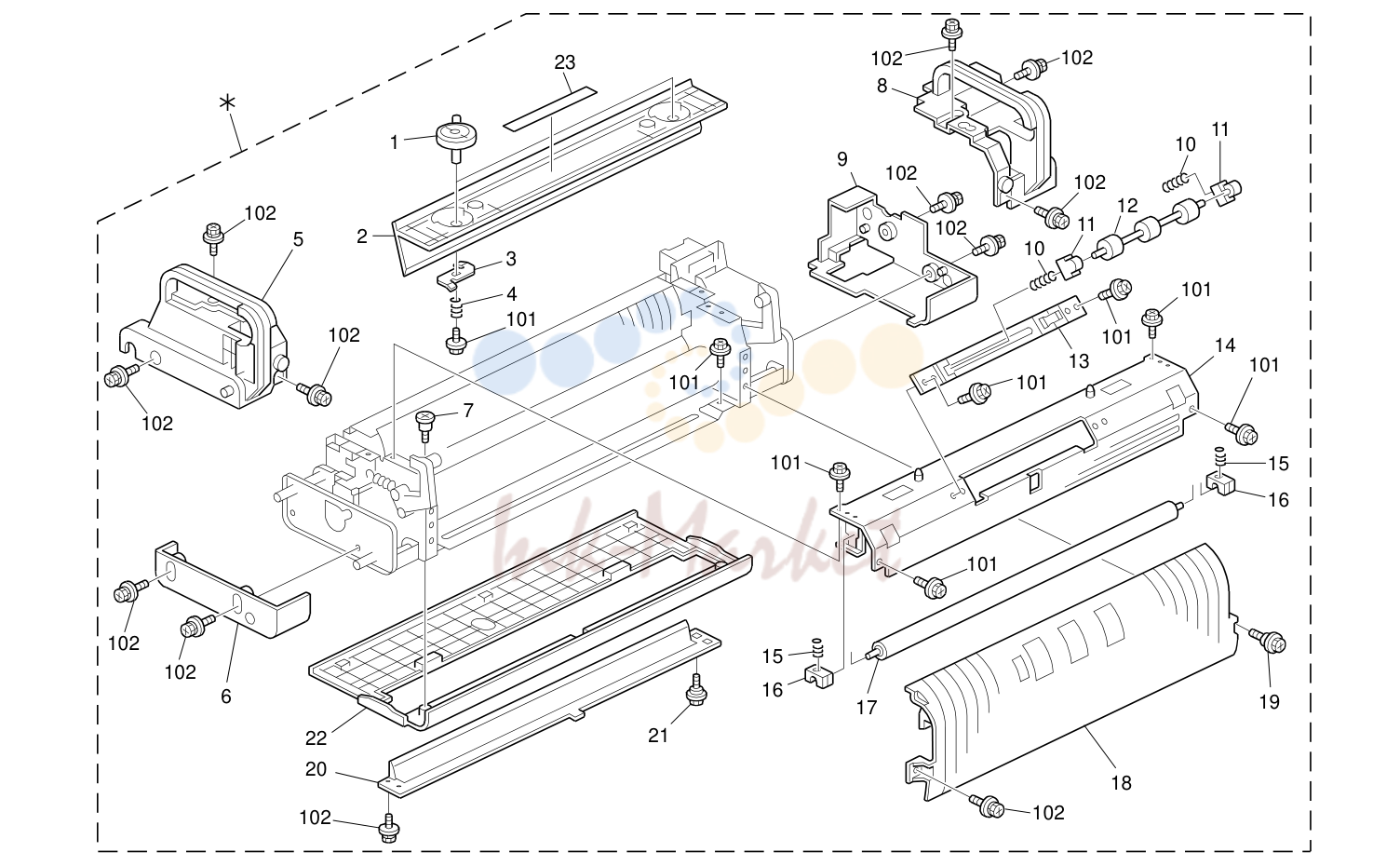

печь (закрепление) узел 1 (D129/D130)

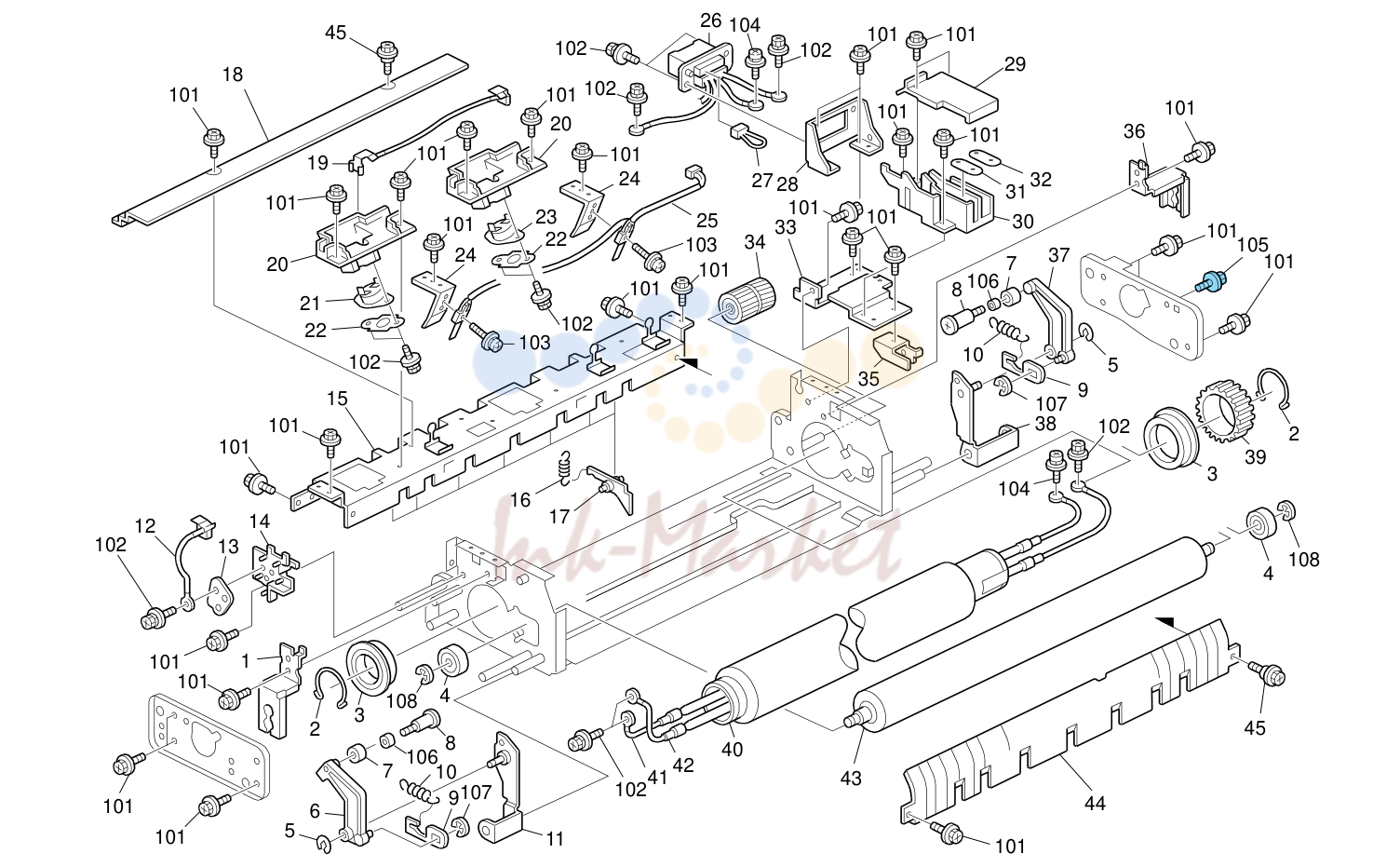

печь (закрепление) узел 2 (D129/D130)

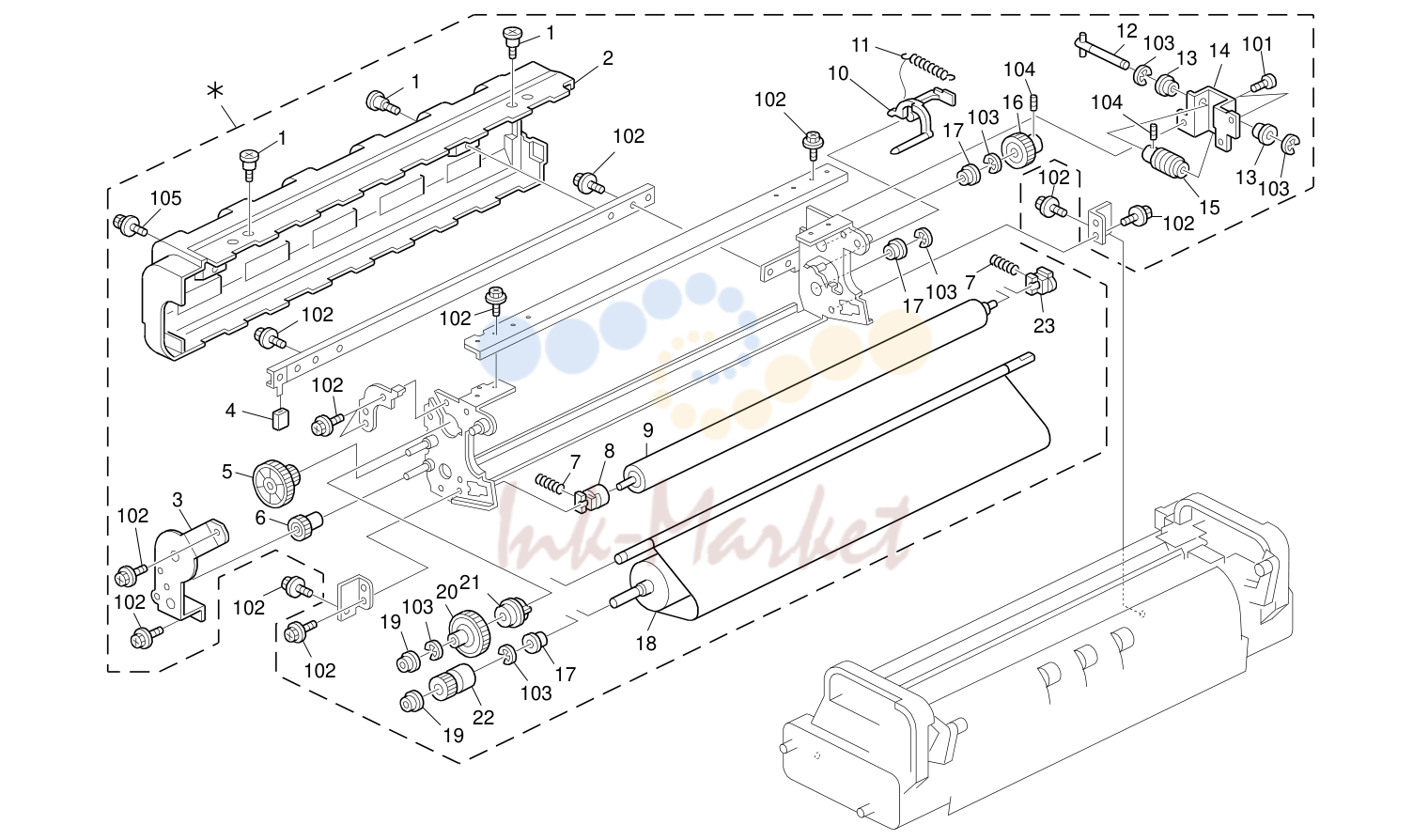

печь (закрепление) узел 3 (D129/D130)

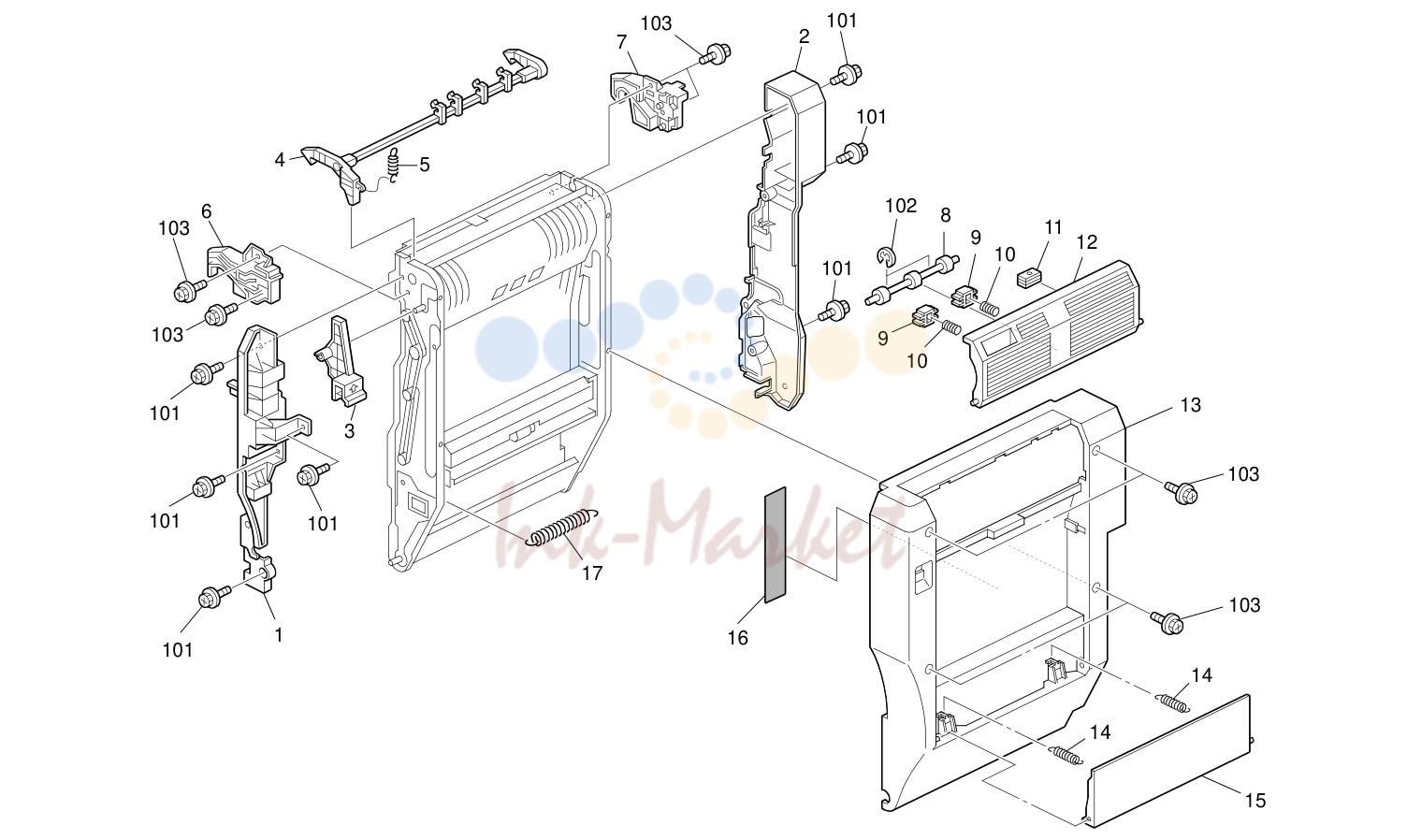

дуплекс узел 1 (D129/D130)

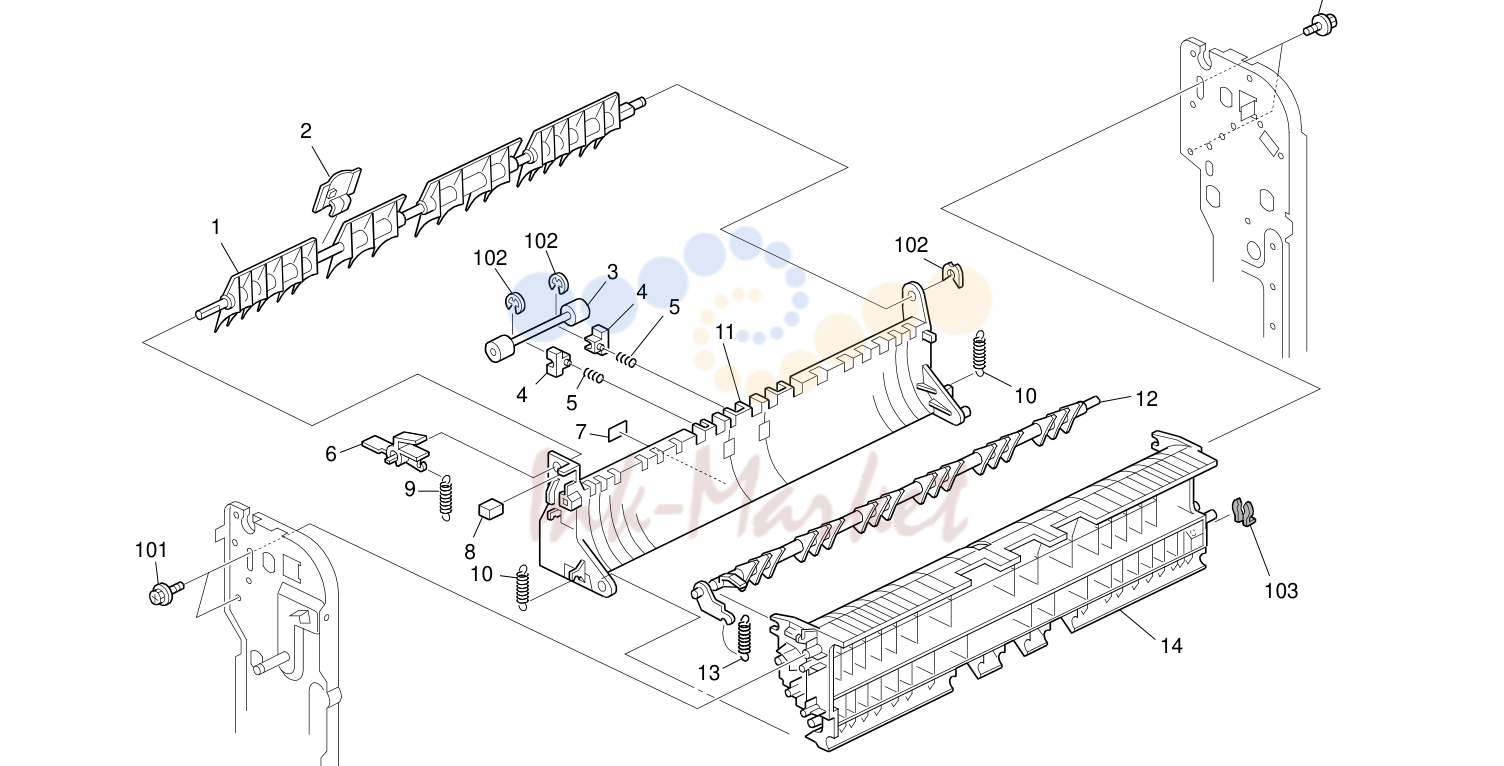

дуплекс узел 2 (D129/D130)

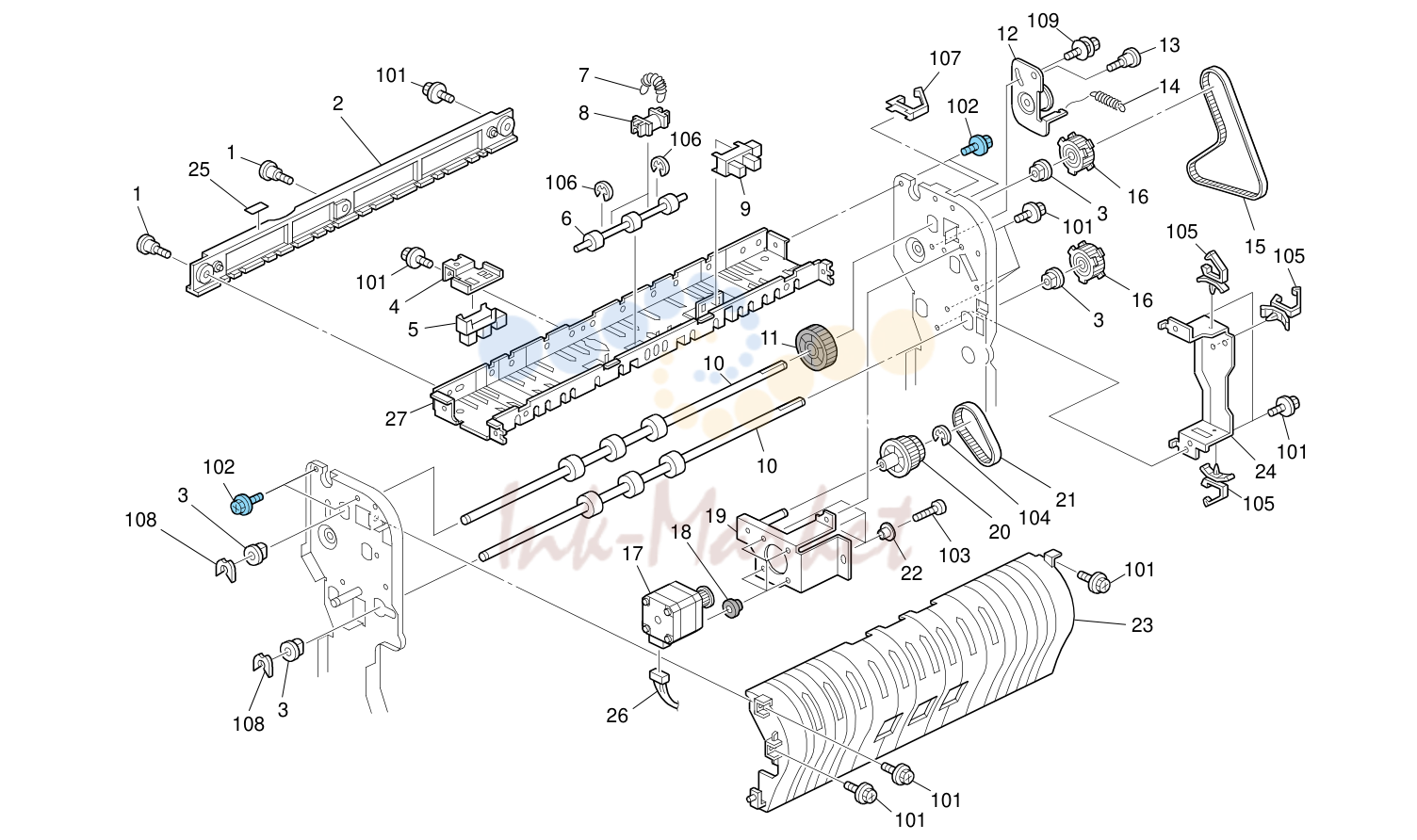

дуплекс узел 3 (D129/D130)

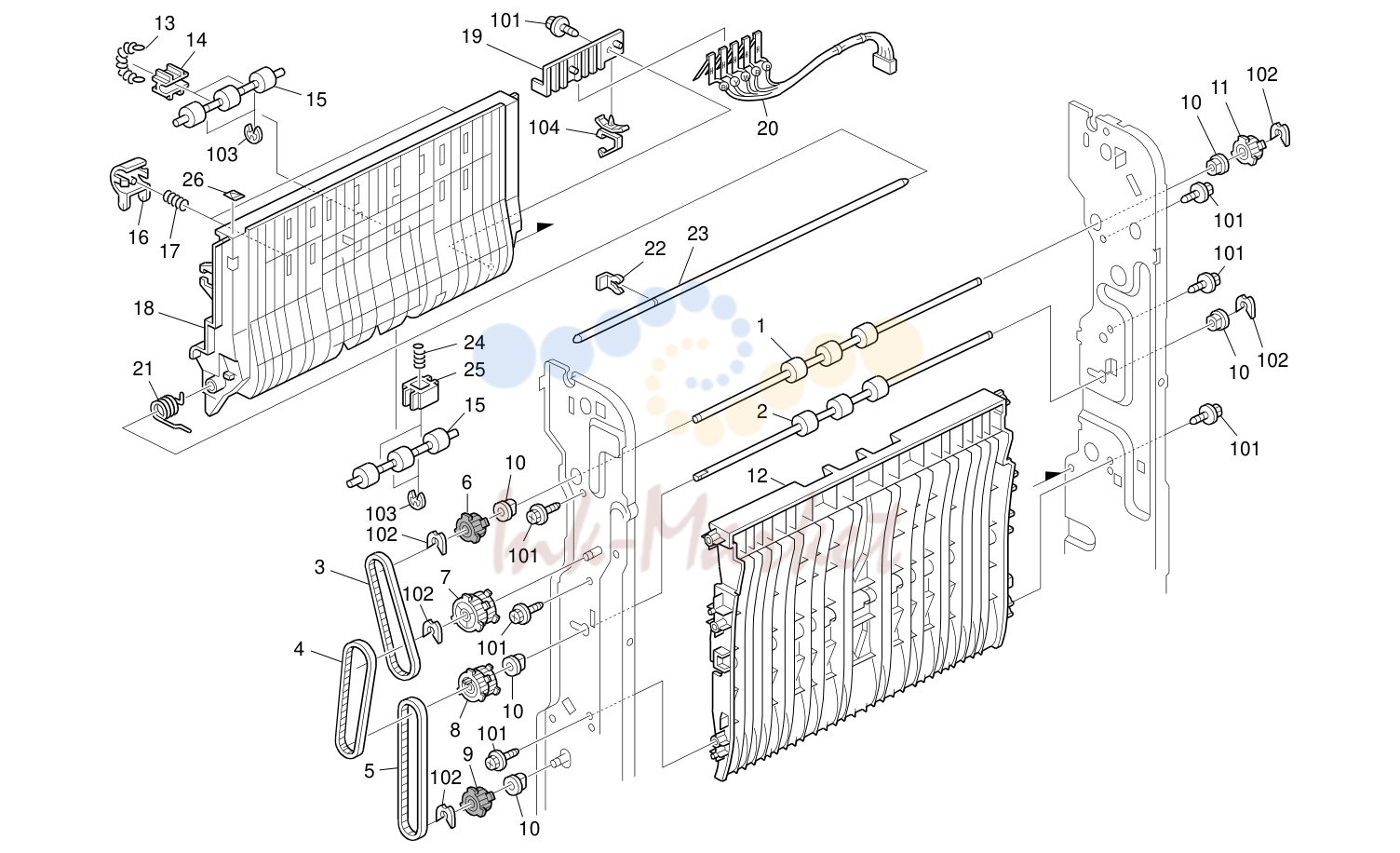

дуплекс узел 4 (D129/D130)

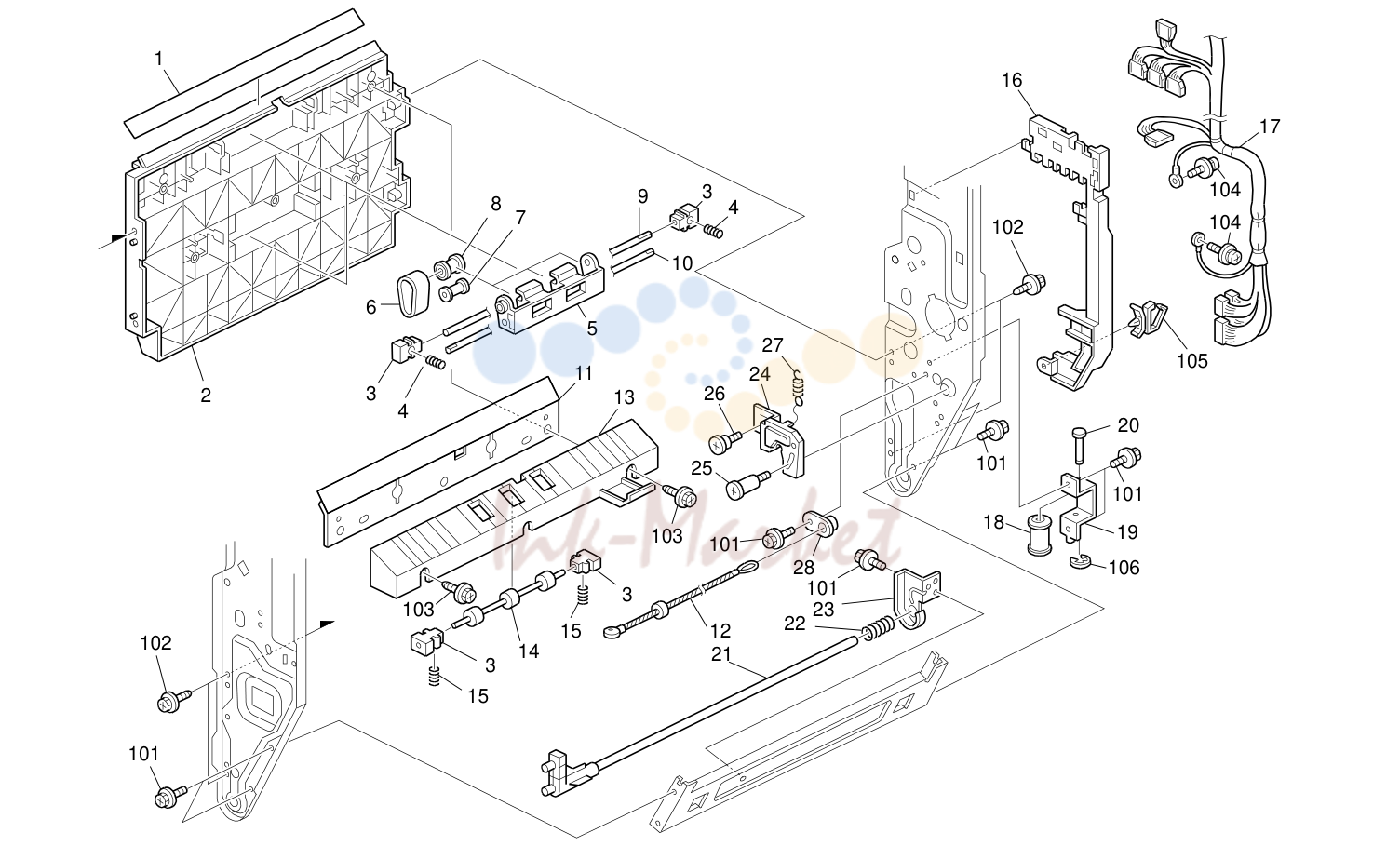

дуплекс узел 5 (D129/D130)

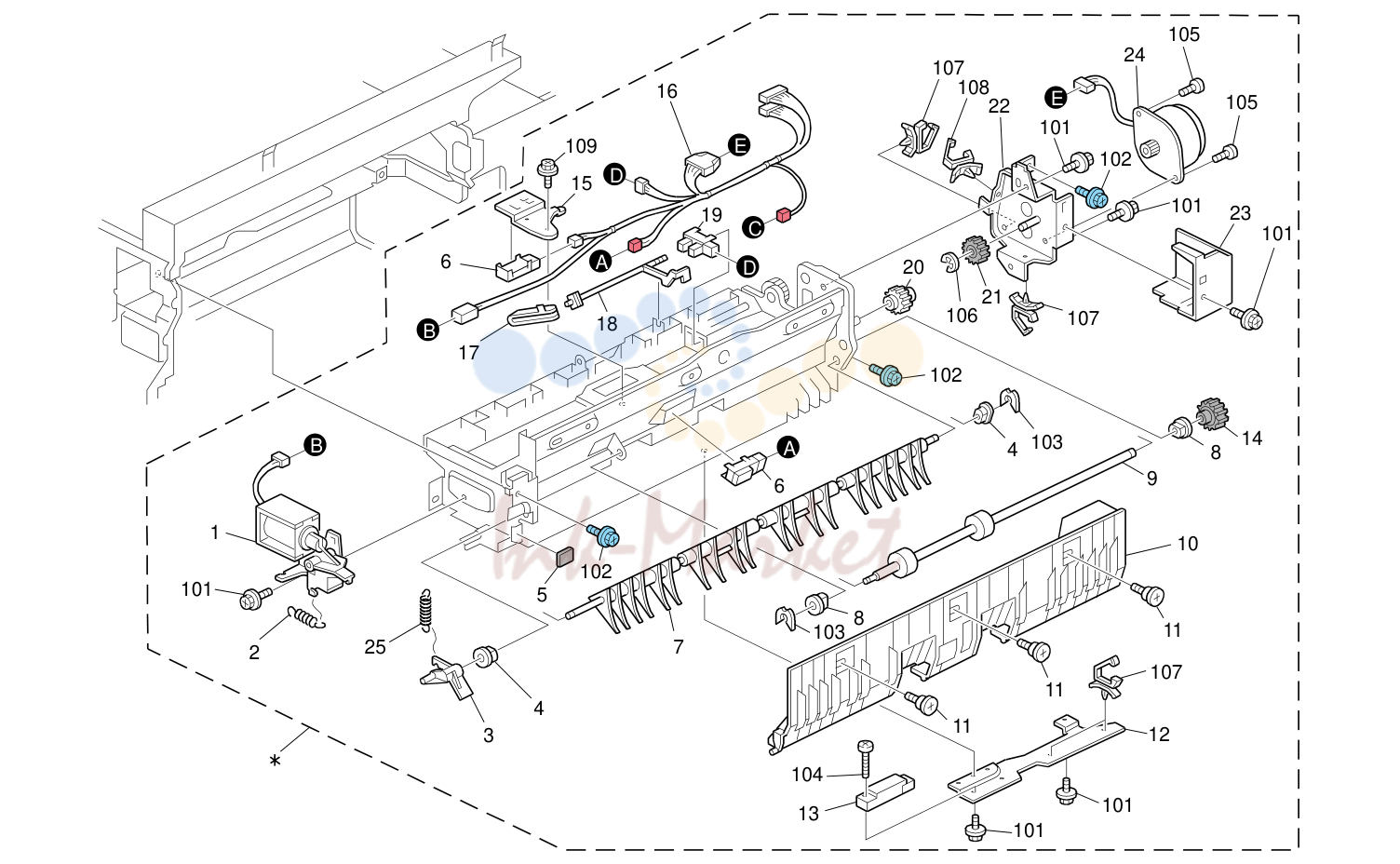

Paper Exit Section 1 (D129/D130)
Paper Exit Section 2 (D129/D130)
Drive Section 2 (D129/D130)
Drive Section 3 (D129/D130)
Drive Section 4 (D129/D130)
электрика Section 1 (D129/D130)
электрика Section 2 (D129/D130)
электрика Section 3 (D129/D130)
Contролик Section 1 (D129/D130)
Contролик Section 2 (D129/D130)
Frame Section (D129/D130)
Decals and Documents (D129/D130)
Special Tools (D129/D130)

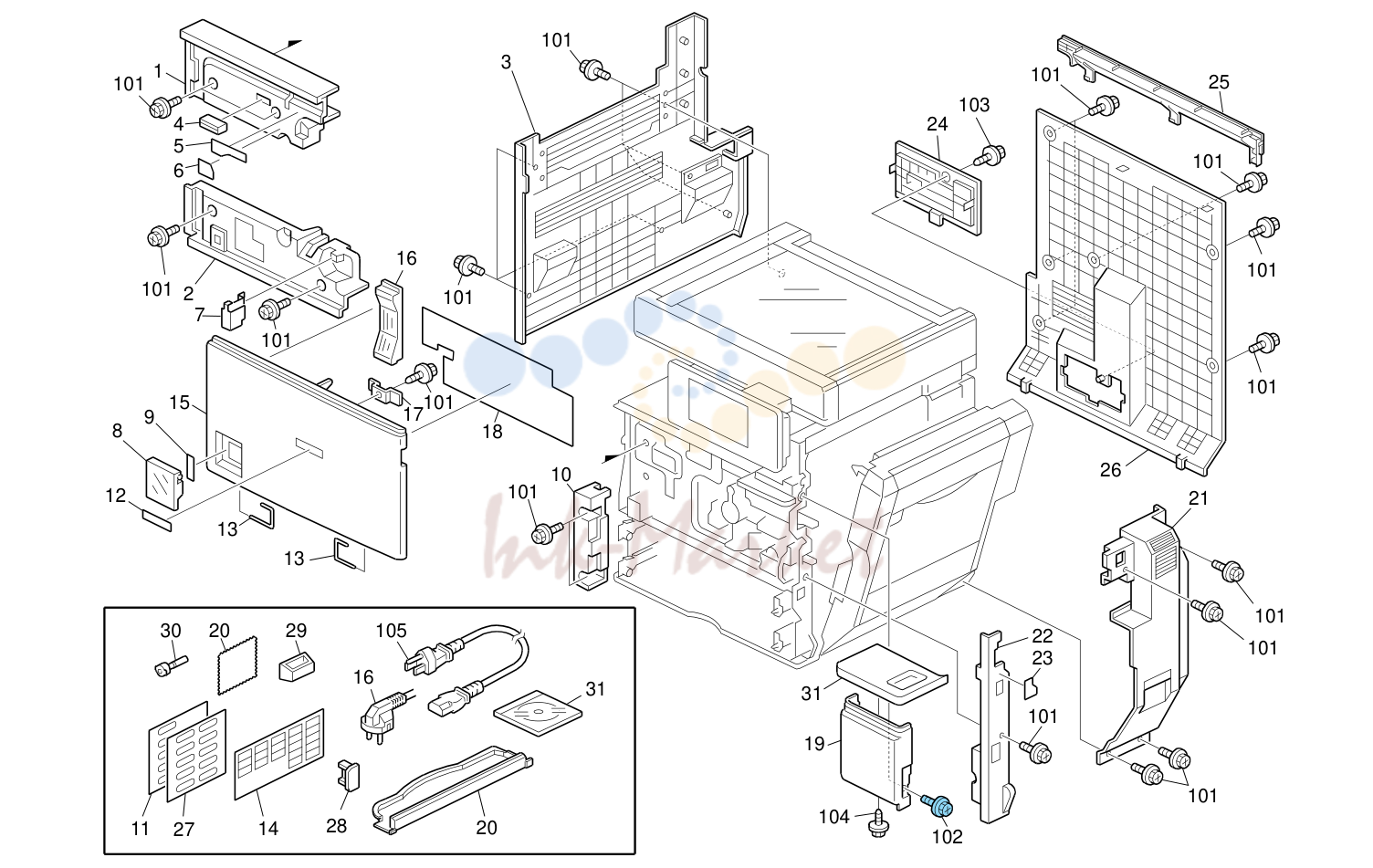

внешние детали 1 (D129/D130)

№	Артикул	Наименование
7	B004 1325 запросить цену →	крышка - Shield Glass
14	B238 2524 запросить цену →	Decal - Paper Size
17	B024 1264 запросить цену →	Magnet Catch
20	B065 1374 запросить цену →	Cloth - DF Exposure Glass
29	B065 1371 запросить цену →	Cloth держатель (CHN)

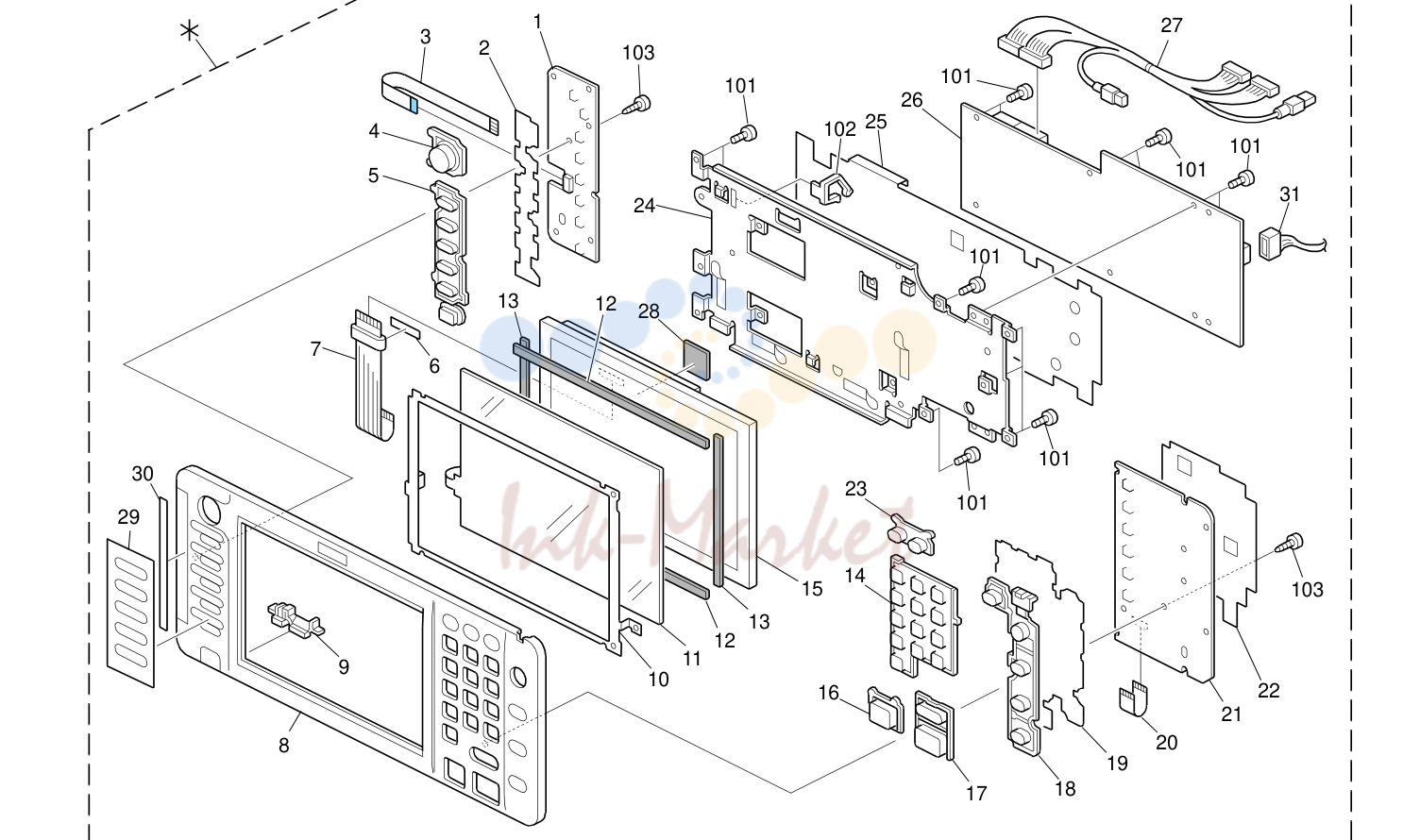

Operation Pane2 (D129/D130)

№	Артикул	Наименование
12	B238 1535 запросить цену →	LCD Spacer B
13	B238 1534 запросить цену →	LCD Spacer A

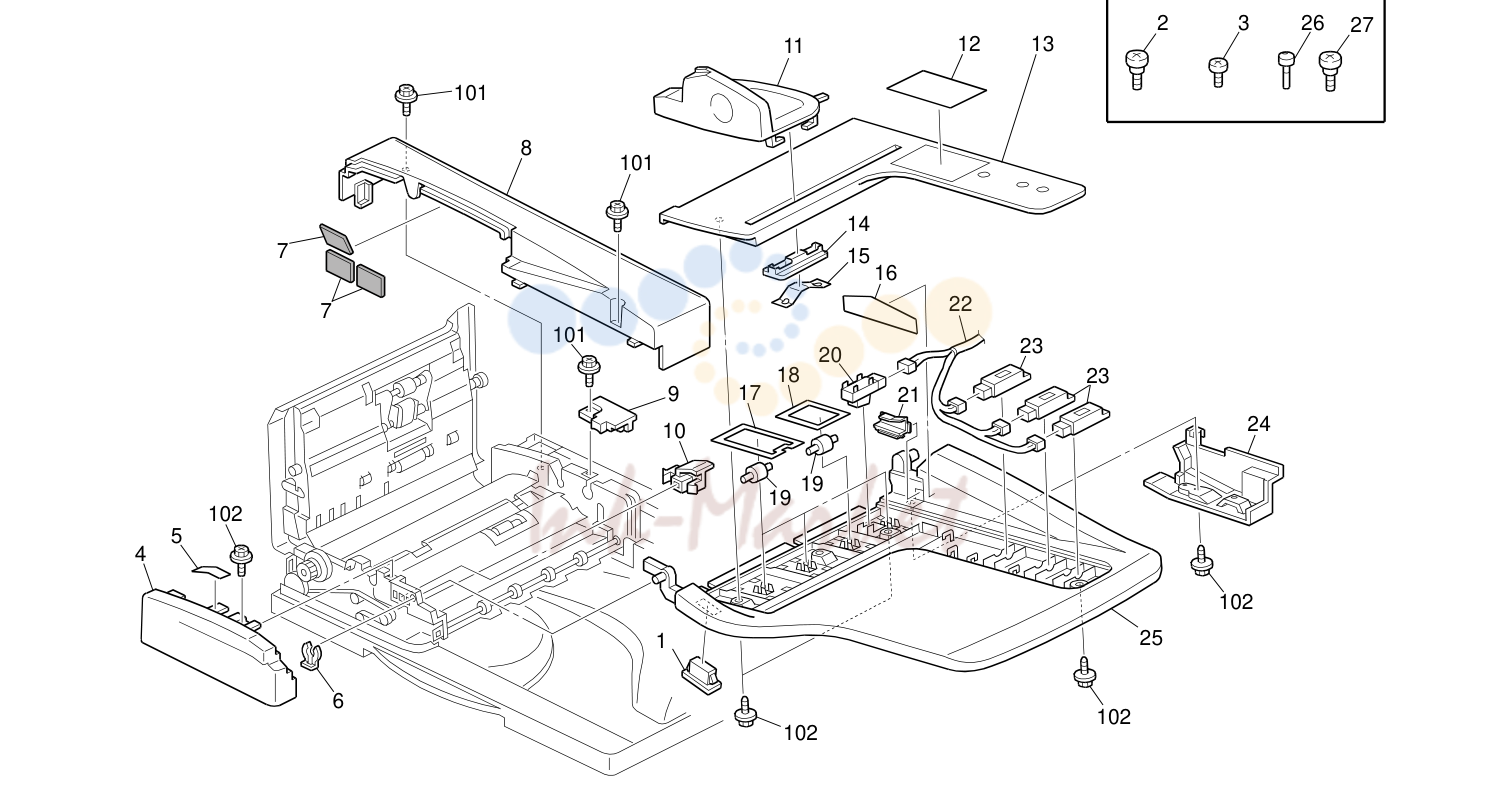

автоподатчик (ARDF) внешние детали (D129/D130)

№	Артикул	Наименование
2	A859 7211 запросить цену →	Stepped винт
7	B802 4712 запросить цену →	Sound Proofing Material: крышка: Rear
9	B802 2551 запросить цену →	Stay: Original Table: Contact Point
10	B802 2581 запросить цену →	стопор: Original Table
14	B802 2536 запросить цену →	Slider: Side Fence
15	B802 2532 запросить цену →	пружина пластина: Side Fence
17	B802 2571 запросить цену →	пружина пластина: 0.2T
18	A858 4676 запросить цену →	пружина пластина - Pressure ролик
19	A858 4671 запросить цену →	ролик Driven
22	B802 5880 запросить цену →	жгут: датчик: Original Table
24	B802 2562 запросить цену →	пластина: Contact Point

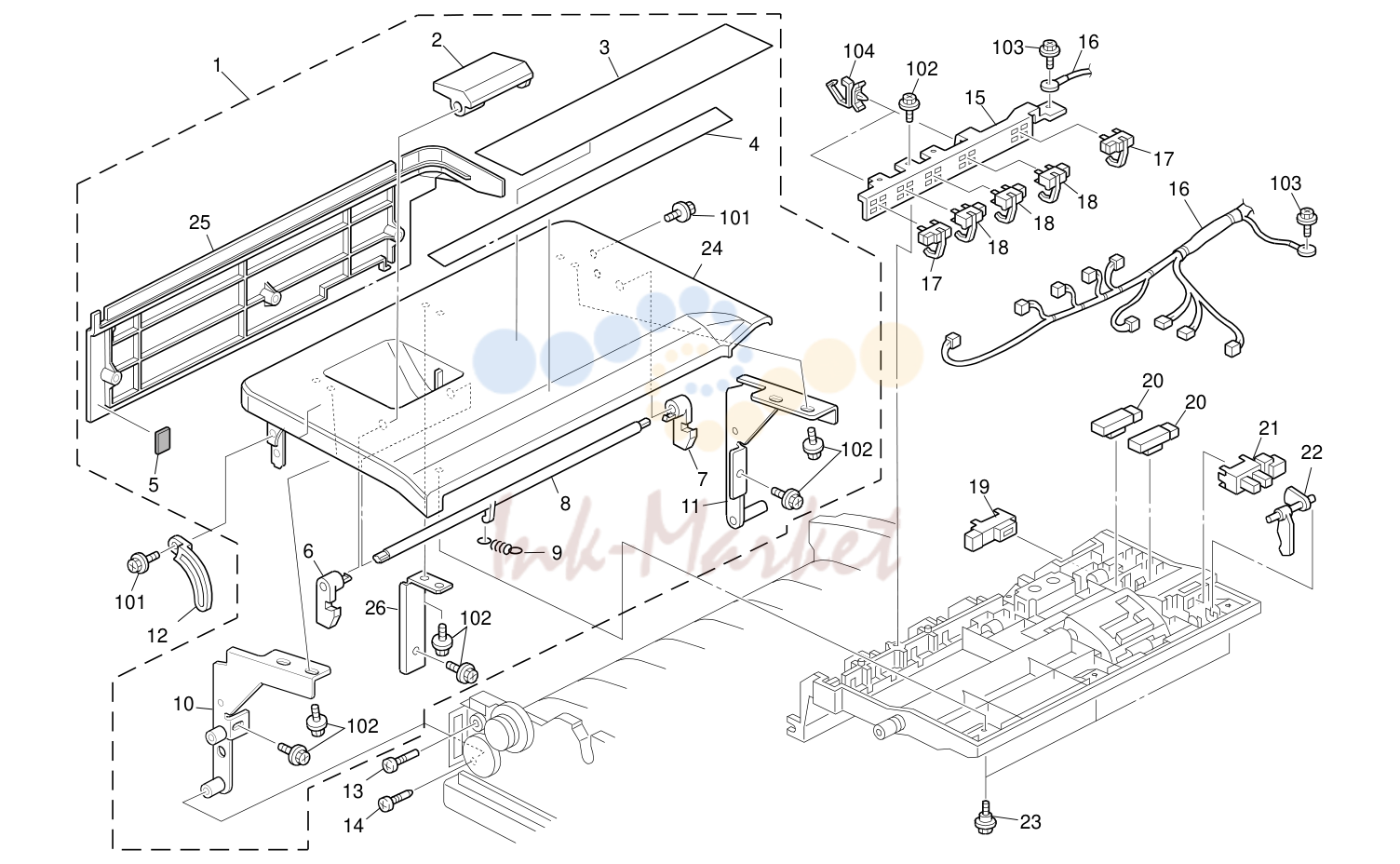

Original Feed 1 (D129/D130)

№	Артикул	Наименование
5	B802 4712 запросить цену →	Sound Proofing Material: крышка: Rear
6	B802 4154 запросить цену →	Hook: Grip: крышка: Front
7	B802 4155 запросить цену →	Hook: Grip: крышка: Inner Back
8	B802 4158 запросить цену →	вал: Grip: крышка
12	B802 4162 запросить цену →	стопор: крышка
15	B802 4252 запросить цену →	кронштейн: Paper Size датчик
22	B802 4263 запросить цену →	Feeler: Original датчик

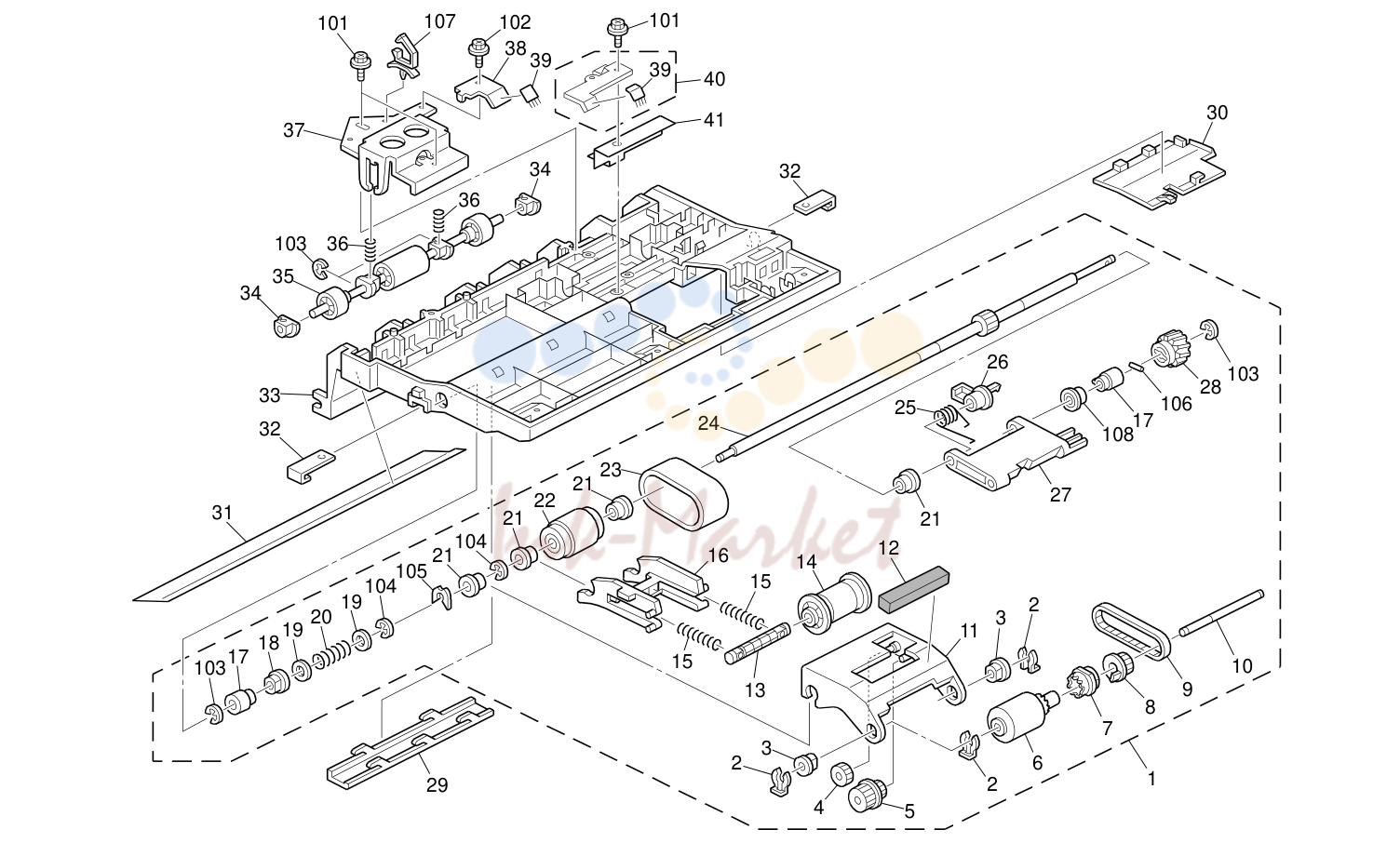

Original Feed 2 (D129/D130)

№	Артикул	Наименование
1	B802 4311 запросить цену →	подача бумаги: узел
4	B802 4357 запросить цену →	шестерня: Z19
5	B802 4358 запросить цену →	Timing Pulley: шестерня: T19/Z22
7	B387 2163 запросить цену →	Pickup Collar
8	B802 4372 запросить цену →	Timing Pulley: T21
10	B802 4352 запросить цену →	вал: Pickup
11	B802 4355 запросить цену →	кронштейн: Pickup
12	B802 4359 запросить цену →	Cushion: Pickup
13	A859 2112 запросить цену →	Drive вал - подача бумаги ремень
14	B387 2113 запросить цену →	ролик - подача бумаги ремень
15	B386 3320 запросить цену →	пружина: ремень: подача бумаги: 8N
16	B802 4333 запросить цену →	кронштейн: подача бумаги ремень
17	B802 4326 запросить цену →	Collar: вал
21	A628 1225 запросить цену →	втулка - 8mm
22	B789 2114 запросить цену →	подача бумаги ремень ролик
24	B802 4322 запросить цену →	вал: Drive
25	B652 3174 запросить цену →	Tension пружина
26	B802 4323 запросить цену →	держатель
27	B802 4325 запросить цену →	рычаг: Pickup: Release
28	B802 4328 запросить цену →	шестерня: Z20
29	B802 4228 запросить цену →	барабан Stay: Upper: Front
30	B802 4227 запросить цену →	барабан Stay: Upper: Inner Back
31	B802 4229 запросить цену →	Sheet: направляющая: Upper
32	B802 4224 запросить цену →	пружина пластина: Upper
33	B802 4222 запросить цену →	направляющая: Upper
35	B802 4295 запросить цену →	Driven ролик: Pull Out
37	B802 4282 запросить цену →	кронштейн: Driven ролик: Pull Out
38	B802 4292 запросить цену →	Ground пластина: Driven ролик: Pull Out
40	B802 4265 запросить цену →	Ground пластина
41	B802 4225 запросить цену →	Sheet: Driven ролик: Pull Out

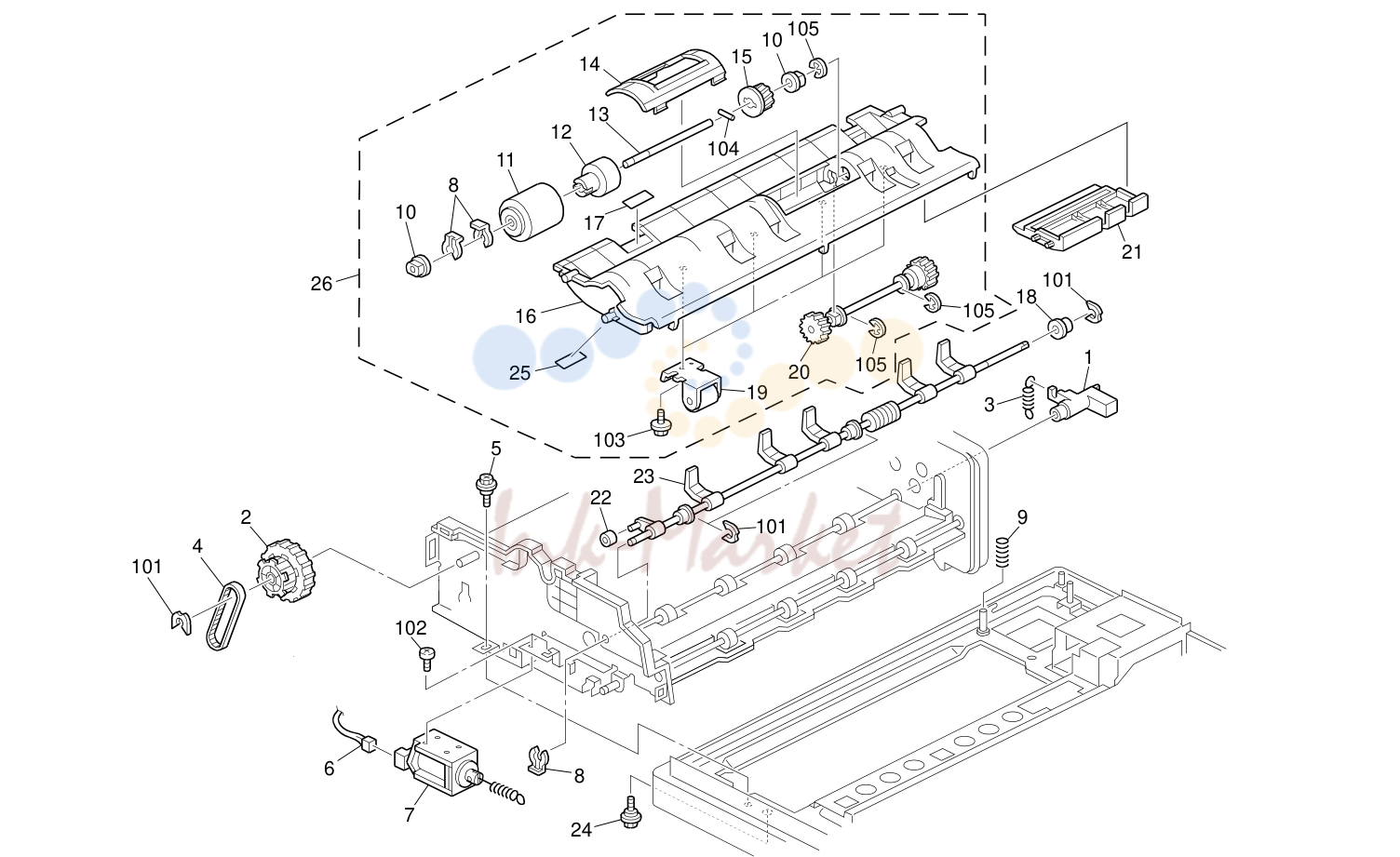

Original Feed 3 (D129/D130)

№	Артикул	Наименование
1	B802 2115 запросить цену →	рычаг: стопор Pawl
4	B802 1774 запросить цену →	Timing ремень: 40S3M186
6	B802 5790 запросить цену →	жгут: соленоид
7	B802 3811 запросить цену →	DC соленоид: 24V
12	B802 2255 запросить цену →	Torque Limiter Mechanical муфта: Separator
13	B802 2252 запросить цену →	вал: ролик: Reverse
14	B802 2225 запросить цену →	барабан Stay: направляющая: Reverse
15	B802 2253 запросить цену →	шестерня: Z20
16	B802 2228 запросить цену →	направляющая: Reverse: Open And Close
19	B802 2285 запросить цену →	ролик: Reverse Exit: Driven
20	B802 2231 запросить цену →	вал: Reverse: Drive: Press Fit
21	B802 2227 запросить цену →	направляющая: Reverse: Open And Close: Behind
22	A458 2251 запросить цену →	Cushion - Bin соленоид рычаг
23	B802 2111 запросить цену →	стопор Pawl: подача бумаги
25	B802 2223 запросить цену →	Sheet: Guard
26	B802 2229 запросить цену →	направляющая: Reverse: Open And Close: Sub-Ass'y

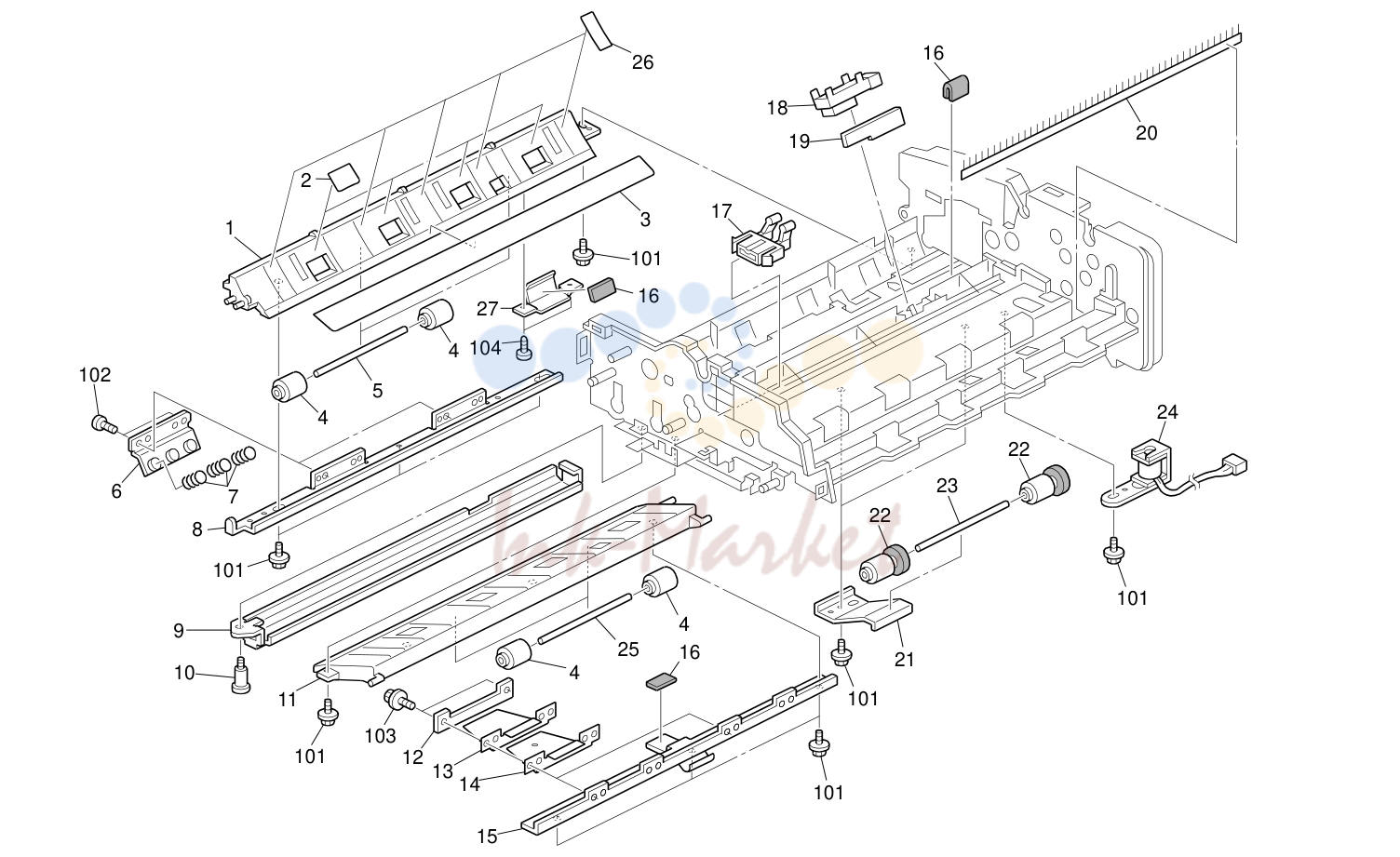

Original перенос 1 (D129/D130)

№	Артикул	Наименование
1	B802 3415 запросить цену →	направляющая: Scanning: Entrance: Lower
2	B802 3413 запросить цену →	Sheet: ролик: Scanning: Entrance
4	B802 3471 запросить цену →	ролик: Scanning: Driven
5	B802 3492 запросить цену →	вал: Driven: Entrance
6	B802 3431 запросить цену →	кронштейн: Entrance: Pressure: Ass'y
7	B802 3435 запросить цену →	Compression пружина: 3.3n
8	B802 3422 запросить цену →	Stay: Scanning: Entrance: Lower
9	B802 3511 запросить цену →	направляющая пластина: Scanning
11	B802 3553 запросить цену →	направляющая: Scanning: Exit: Lower
12	B802 3566 запросить цену →	пластина: Exit: Pressure: Auxiliary
13	B802 3567 запросить цену →	пружина пластина: Scanning: Exit: Driven: Upper
14	B802 3569 запросить цену →	пружина пластина: Scanning: Exit: Driven: Lower
15	B802 3561 запросить цену →	Stay: Scanning: Exit: Lower
16	A422 1063 запросить цену →	Seal - 0.7x13x20
17	B802 2291 запросить цену →	стопор: направляющая: Reverse
19	B802 3851 запросить цену →	кронштейн: датчик: Scanning: Exit
20	B802 3755 запросить цену →	Discharge Brush: Reverse
21	B802 3711 запросить цену →	пружина пластина
22	B789 3712 запросить цену →	Exit Driven ролик
23	B789 3491 запросить цену →	Scanning Driven вал
24	B714 5006 запросить цену →	DC соленоид: Transmited Rubber Stamp
25	B802 3592 запросить цену →	вал: Driven: Exit
26	B802 3417 запросить цену →	Sheet: Auxiliary: Scanning: Entrance
27	B802 3442 запросить цену →	датчик Barcket

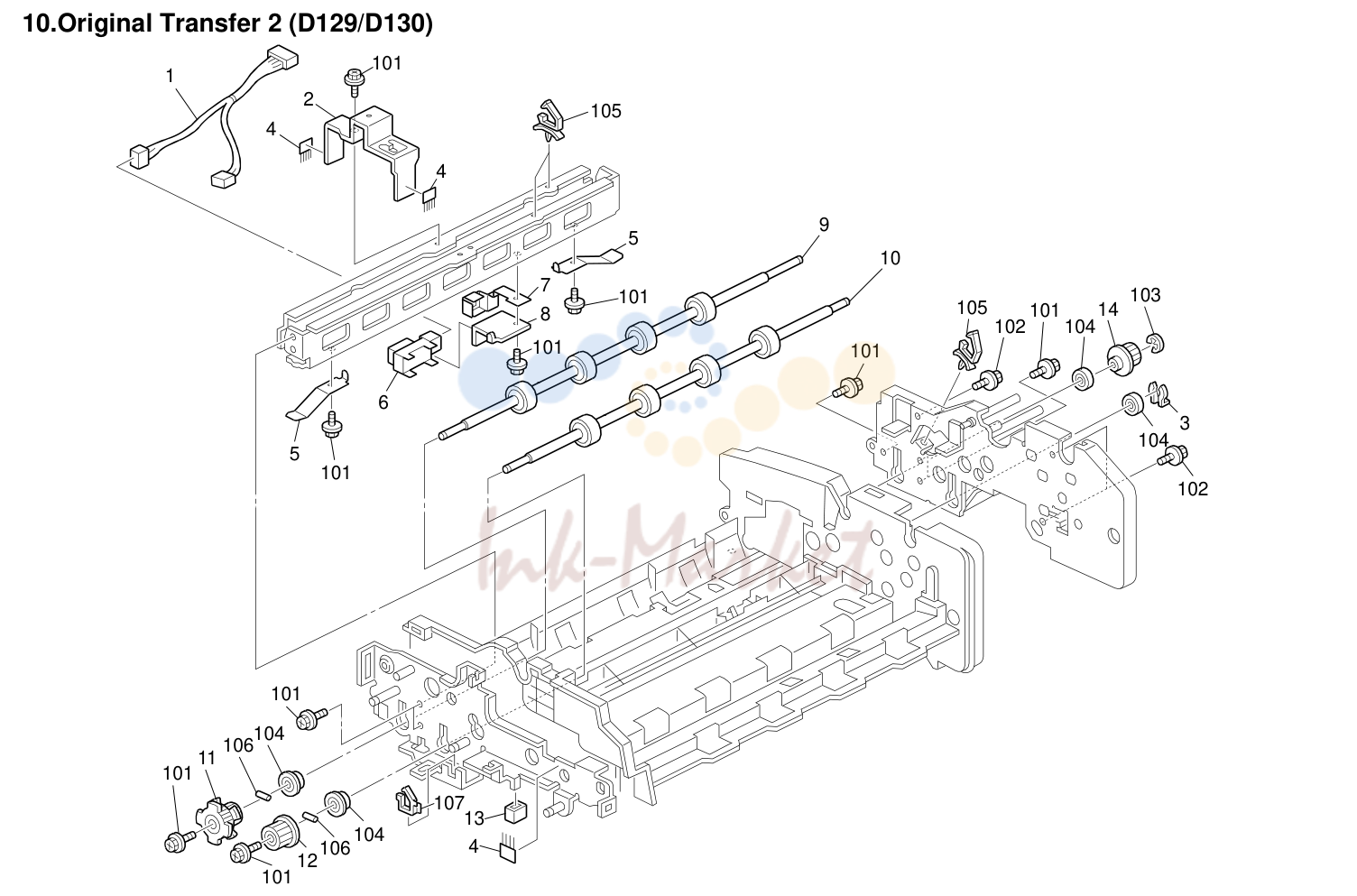

Original перенос 2 (D129/D130)

№	Артикул	Наименование
1	B802 5810 запросить цену →	жгут: регистрация датчик
2	B802 3382 запросить цену →	кронштейн: направляющая: подача бумаги: Lower
5	B802 3145 запросить цену →	пружина пластина
7	B802 3833 запросить цену →	Shielding пластина: датчик
8	B802 3834 запросить цену →	кронштейн: регистрация датчик
9	B802 3231 запросить цену →	ролик: Scanning: Entrance
10	B802 3251 запросить цену →	ролик: Scanning: Exit
11	B802 3235 запросить цену →	Timing Pulley: T33-T24
12	B802 3252 запросить цену →	Timing Pulley: T33
13	A697 2102 запросить цену →	Damper - Junction Gate соленоид
14	B802 3233 запросить цену →	Timing Pulley: T33

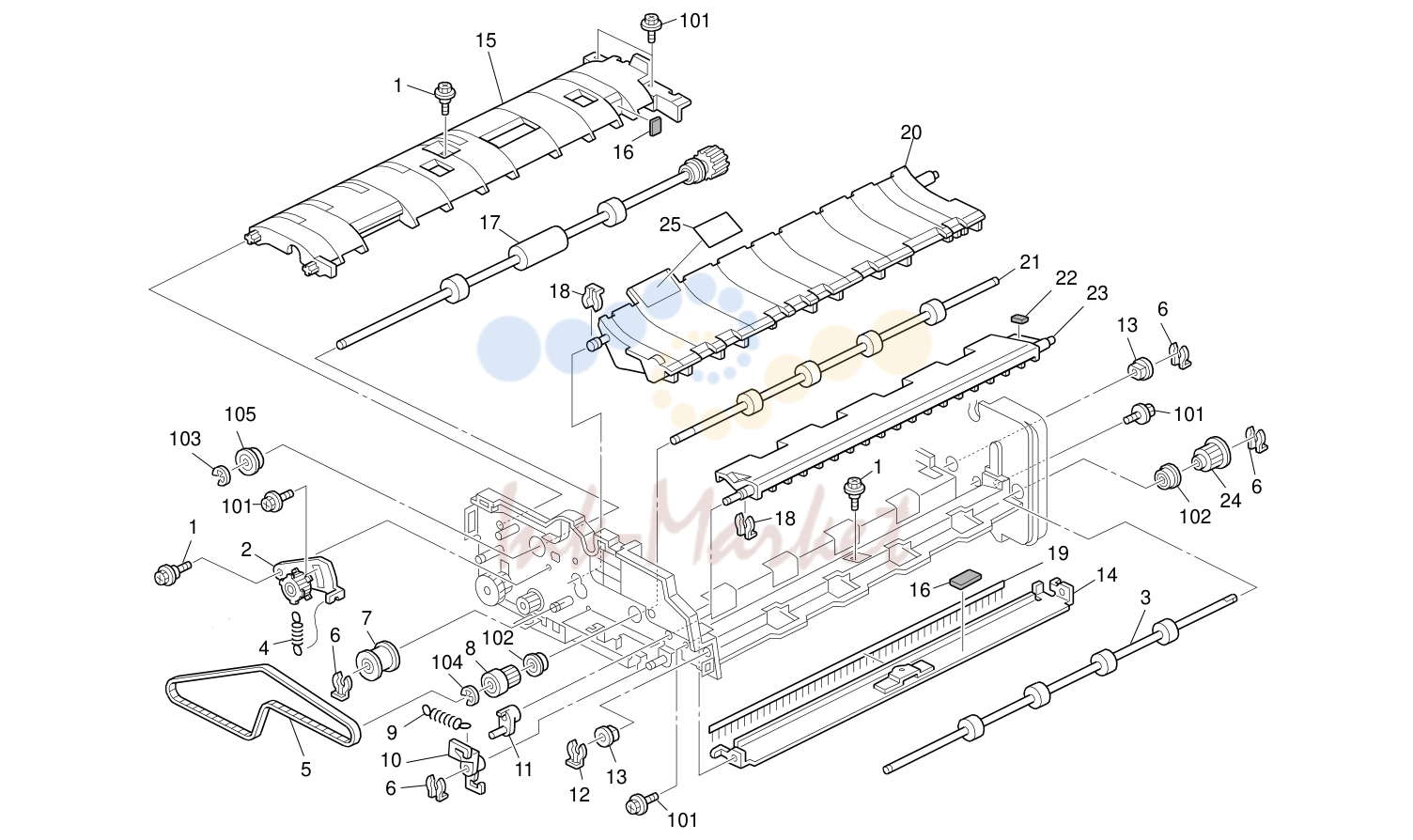

Original перенос 3 (D129/D130)

№	Артикул	Наименование
2	B802 1752 запросить цену →	Timing Pulley: T31: Idler: Ass'y
3	B802 3331 запросить цену →	ролик: Reverse
7	B802 1768 запросить цену →	Pulley: Idler: DIA16: Ass'y
8	B802 3312 запросить цену →	Timing Pulley: T26
10	B802 3631 запросить цену →	Link: соленоид
11	B802 3615 запросить цену →	рычаг: Exchange Powl: Reverse
14	B802 3751 запросить цену →	Stay: Reverse
15	B802 3351 запросить цену →	направляющая: подача бумаги: Lower
16	A422 1063 запросить цену →	Seal - 0.7x13x20
17	B802 3211 запросить цену →	ролик: Pull Out
19	B802 3756 запросить цену →	Discharge Brush: Exit
20	B802 3653 запросить цену →	направляющая: Exit: Upper
21	B802 3311 запросить цену →	ролик: Exit
22	B802 3612 запросить цену →	Cushion: Exchange Powl
23	B802 3611 запросить цену →	Exchange Powl: Reverse
24	B802 3332 запросить цену →	Timing Pulley: T23

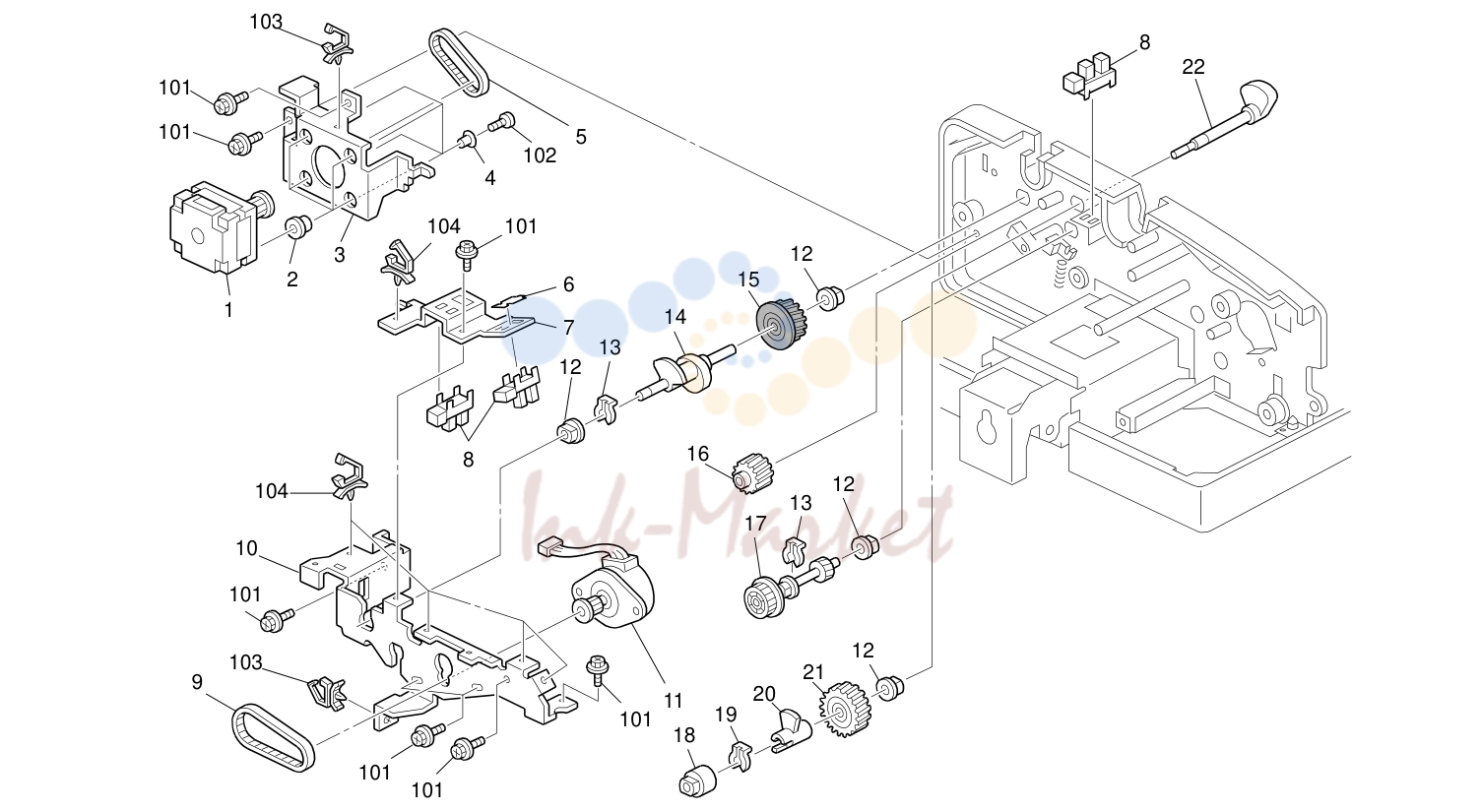

автоподатчик (ARDF) Drive Section 1 (D129/D130)

№	Артикул	Наименование
1	B802 1812 запросить цену →	Stepper мотор: DC4.08V 2.4W
3	B802 1815 запросить цену →	кронштейн: Reverse: Drive
4	B044 1825 запросить цену →	Collar
5	J503 3116 запросить цену →	Timing ремень: 40S2M128
7	B802 1985 запросить цену →	кронштейн: датчик: Pickup
10	B802 1925 запросить цену →	кронштейн: Pickup: Drive
11	B700 5805 запросить цену →	Stepper мотор: PM: S2M: T15: Ass'y
14	B802 1951 запросить цену →	Cam: стопор Pawl
15	B802 1956 запросить цену →	шестерня: стопор: Original Insert: Z25
16	B351 1781 запросить цену →	шестерня - 18Z
17	B802 1931 запросить цену →	Timing Pulley: T33-Z17
18	B802 1942 запросить цену →	стопор: Cam: Pickup
20	B802 1943 запросить цену →	Feeler: Cam: Pickup
21	B802 1946 запросить цену →	шестерня: Drive: Arm: Pickup
22	B802 1941 запросить цену →	Cam: Pickup

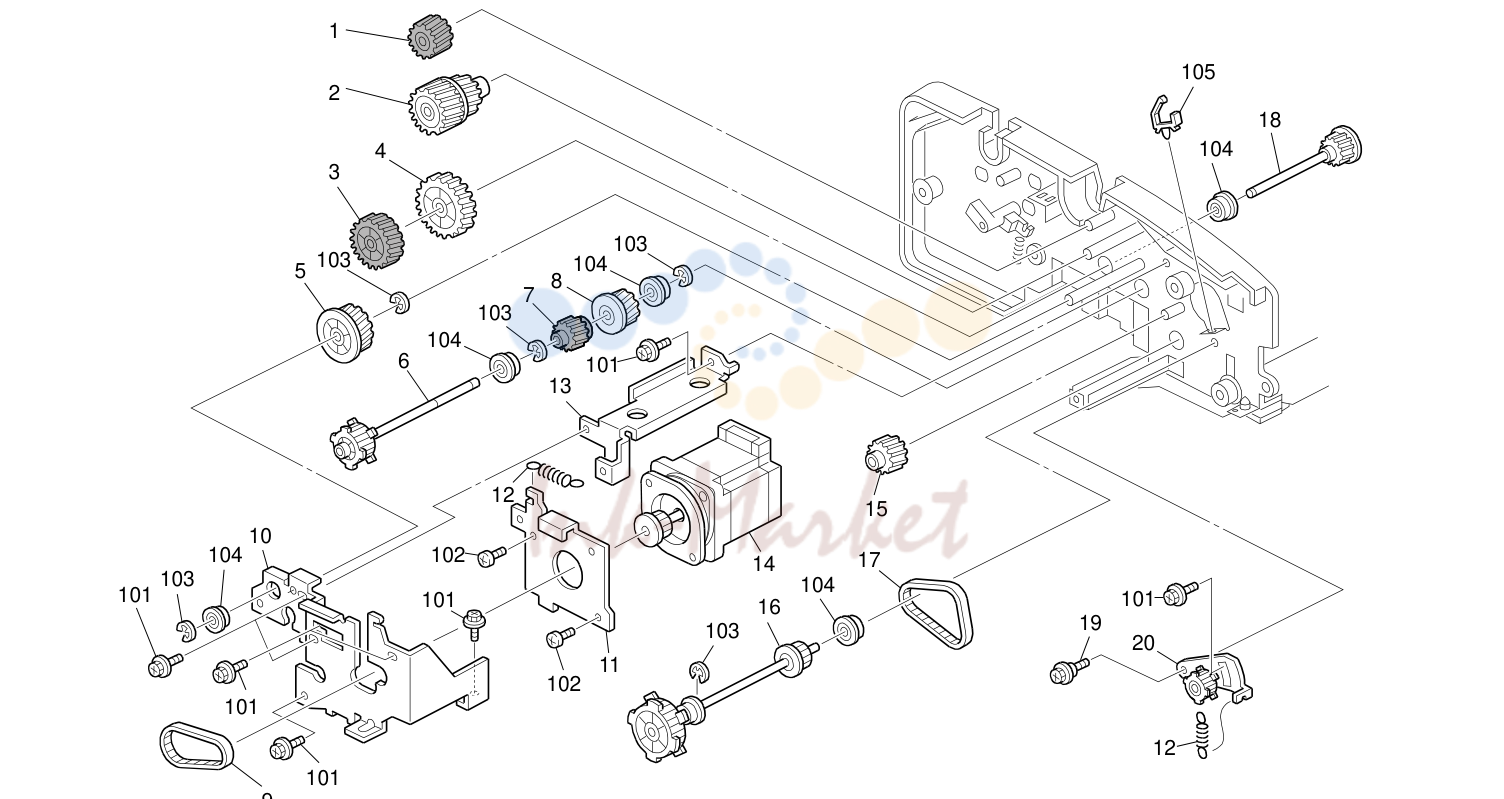

автоподатчик (ARDF) Drive Section 2 (D129/D130)

№	Артикул	Наименование
1	B802 1671 запросить цену →	шестерня: Z17
2	B802 1661 запросить цену →	шестерня: Z21/Z23
3	B802 1642 запросить цену →	шестерня: Z37
4	B802 1643 запросить цену →	шестерня: Z26
5	B802 1651 запросить цену →	шестерня: Z25
6	B802 1631 запросить цену →	Timing Pulley: T31
7	B802 1632 запросить цену →	шестерня: Z18
8	B802 1633 запросить цену →	шестерня: Z19
10	B802 1715 запросить цену →	кронштейн: Stepper мотор
11	B802 1731 запросить цену →	Stay: мотор: Scanning
13	B802 1736 запросить цену →	кронштейн: Protect: Drive
15	B802 1681 запросить цену →	шестерня: Z18
16	B802 1741 запросить цену →	Timing Pulley: T31/T61
18	B802 1641 запросить цену →	шестерня: Z18
20	B802 1752 запросить цену →	Timing Pulley: T31: Idler: Ass'y

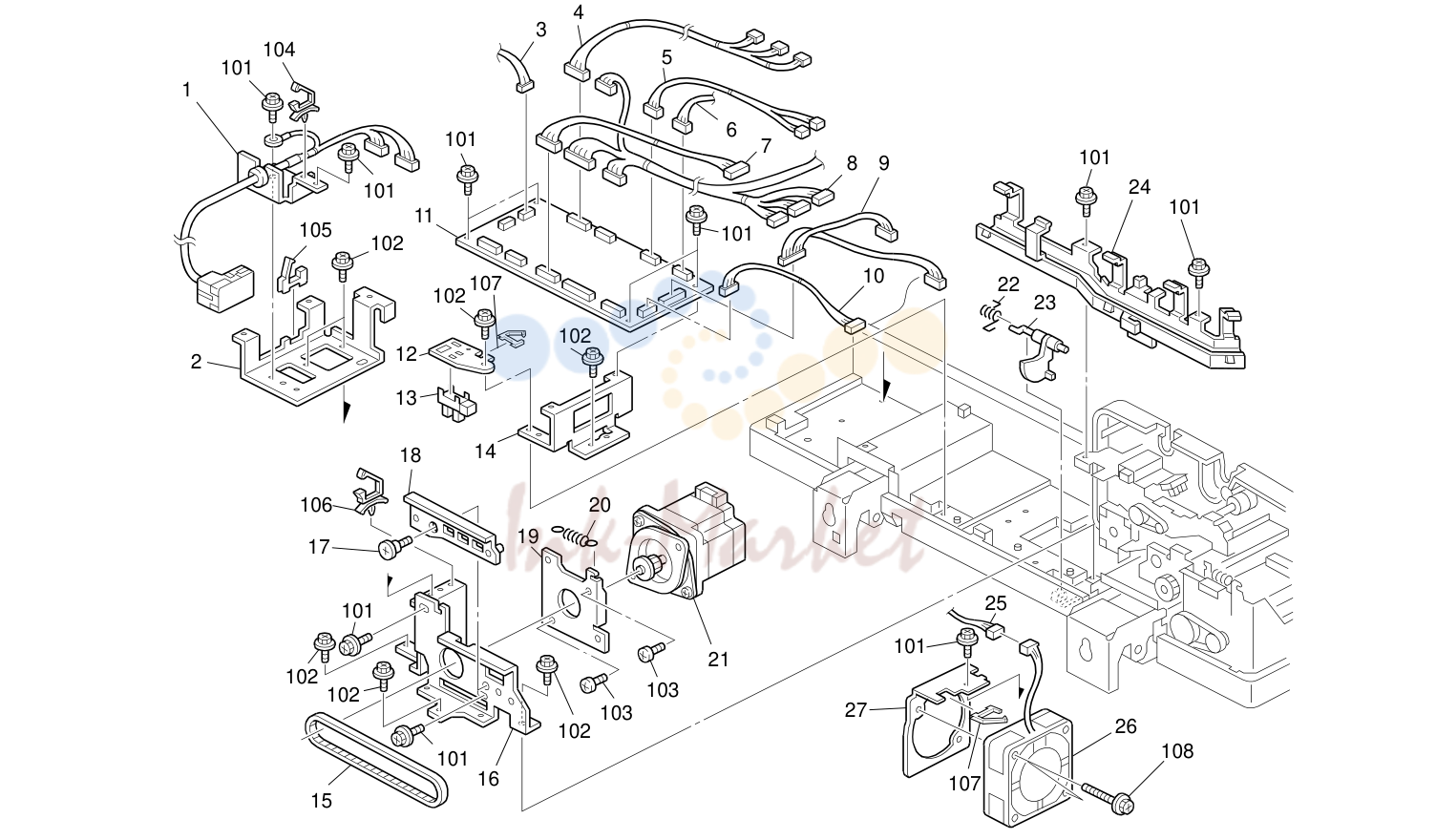

автоподатчик (ARDF) электрика Section (D129/D130)

№	Артикул	Наименование
1	B802 5710 запросить цену →	жгут: Interface
2	B802 1231 запросить цену →	кронштейн: плата: Right
3	B802 5780 запросить цену →	жгут: Lift_Up
4	B802 5730 запросить цену →	жгут: подача бумаги
5	B802 5800 запросить цену →	жгут: соленоид
6	B802 5770 запросить цену →	жгут: мотор: Reverse
7	B802 5880 запросить цену →	жгут: датчик: Original Table
10	B802 5820 запросить цену →	жгут: мотор: Pick Up
11	D630 5500 запросить цену →	Document Feeder: Ass'y
12	B802 1246 запросить цену →	кронштейн: On Off Detector
14	B802 1236 запросить цену →	кронштейн: плата: Left
15	B703 1165 запросить цену →	Timing ремень: B40S2M390
16	B802 1612 запросить цену →	кронштейн: мотор
18	B802 1624 запросить цену →	кронштейн: Coupling
19	B802 1616 запросить цену →	Stay: мотор
21	B802 1621 запросить цену →	Stepper мотор: DC24V 4.8W
22	B387 1951 запросить цену →	пружина - Paper Size датчик
24	B802 1412 запросить цену →	пластина: жгут: направляющая

автоподатчик (ARDF) Frame Section (D129/D130)

№	Артикул	Наименование
1	B802 1121 запросить цену →	Positioning пластина: Front
2	B802 1131 запросить цену →	Positioning пластина: Rear
3	B802 4611 запросить цену →	Pressure пластина
4	B802 4632 запросить цену →	Cushion: Pressure пластина: Left
5	B802 4712 запросить цену →	Sound Proofing Material: крышка: Rear
8	B802 1321 запросить цену →	Hinge: Left: Ass'y
9	B802 1361 запросить цену →	Damper: Hinge: Right: Ass'y
10	A859 1841 запросить цену →	Filter - DF Open датчик
13	B477 2715 запросить цену →	Pressure пластина Tape

сканер Section 1 (D129/D130)

№	Артикул	Наименование
5	B223 1774 запросить цену →	Seal: Sheet Through
7	A250 1752 запросить цену →	Exposure Glass
8	B223 1784 запросить цену →	Optical Filter: Infrared: 76x36.5: Ass'y
9	B223 1806 запросить цену →	кронштейн: Document Feeder: держатель
13	A193 1793 запросить цену →	сканер Home датчик стопор
17	B223 1808 запросить цену →	Document Feeder: Connector: кронштейн
19	B223 1116 запросить цену →	Cam: направляющая пластина: сканер: Left
20	B223 1833 запросить цену →	Seal: Exposure Glass: Rear
21	B238 1845 запросить цену →	Seal: Exposure Glass
22	D029 1774 запросить цену →	Document Feeder

сканер Section 2 (D129/D130)

№	Артикул	Наименование
1	A193 1766 запросить цену →	Wire Clamp
2	A193 1769 запросить цену →	Clamp - Rear Wire
11	B238 1807 запросить цену →	Pulley
15	A193 1816 запросить цену →	1st Slide Rail
16	B180 1734 запросить цену →	Slide Rail: No.2
17	B238 1806 запросить цену →	Idler Pulley

сканер Section 3 (D129/D130)

№	Артикул	Наименование
12	B229 1687 запросить цену →	Heater: Option: 120V: 9W
12	B229 1688 запросить цену →	Heater: Option: 230V: 9W

сканер Section 4 (D129/D130)

№	Артикул	Наименование
6	B180 1814 запросить цену →	вал: сканер: Drive
9	B238 1792 запросить цену →	Timing ремень - 157ST1.5-4.0
11	B180 1713 запросить цену →	Stepper мотор: Ass'y
13	B223 1779 запросить цену →	крышка: Stepper мотор: Rear
14	B223 1807 запросить цену →	кронштейн: внешние детали: Rear
22	B223 1824 запросить цену →	Seal: сканер: Frame: Base

LD узел (D129/D130)

№	Артикул	Наименование
11	A232 1937 запросить цену →	Positioning Pin - лазер узел Ass'y

лоток бумаги (D129/D130)

№	Артикул	Наименование
1	B223 2910 запросить цену →	Link - Paper Size датчик
2	B223 2911 запросить цену →	Spacer
6	B223 2919 запросить цену →	Ground пластина - лоток бумаги No.2
10	B223 2862 запросить цену →	рычаг - Release Inner
13	B223 2861 запросить цену →	Grip держатель
15	B223 2868 запросить цену →	рычаг: Release: лоток бумаги: Outer
16	A232 2987 запросить цену →	ролик - лоток бумаги
20	B004 2923 запросить цену →	пружина пластина - Release рычаг
21	B223 2935 запросить цену →	пластина - Side Fence Right
22	B223 2934 запросить цену →	пластина - Side Fence
23	B223 2936 запросить цену →	шестерня - 16Z
24	B223 2865 запросить цену →	Rise No.1 вал
25	B223 2918 запросить цену →	Rise рычаг
28	A267 2857 запросить цену →	пружина пластина - Side Fence
29	A267 2859 запросить цену →	Side Fence стопор
31	B180 2782 запросить цену →	Seal: Tray

подача бумаги Section (D129/D130)

№	Артикул	Наименование
8	B223 2780 запросить цену →	DC соленоид 24V
9	B223 2776 запросить цену →	Stay
12	B223 2772 запросить цену →	жгут Sheet
13	B223 2786 запросить цену →	Ground пластина - Front
21	B223 2765 запросить цену →	Ground пластина - Feed
25	B223 2764 запросить цену →	шестерня-24Z
26	B223 2762 запросить цену →	Feed вал
28	D129 2783 запросить цену →	40mnm: DIA18
29	B223 2810 запросить цену →	Separate Driven вал
34	B223 2815 запросить цену →	Separate Drive вал
35	B223 2819 запросить цену →	шестерня - 22Z

By-pass Feed Section 1 (D129/D130)

№	Артикул	Наименование
4	B223 2668 запросить цену →	пружина пластина: стопор
11	B223 2713 запросить цену →	Rack: Manual Feed
12	B223 2666 запросить цену →	шестерня: 16Z

By-pass Feed Section 2 (D129/D130)

№	Артикул	Наименование
1	B223 2623 запросить цену →	крышка: направляющая пластина: Exit
3	B223 2622 запросить цену →	направляющая пластина: Exit
9	B223 2629 запросить цену →	Stay: Feed
14	B223 2632 запросить цену →	DC соленоид: Pickup
15	B223 2633 запросить цену →	пружина: Release: Pickup
16	B223 2659 запросить цену →	жгут: Manual Feed
19	B223 2634 запросить цену →	Support Stay: Arm
20	B223 2636 запросить цену →	Torsion пружина: 27N
22	B223 2651 запросить цену →	Arm: Manual Feed: Front
32	B223 2637 запросить цену →	кронштейн: Arm: Manual Feed: Rear
33	B223 2652 запросить цену →	Arm: Manual Feed: Rear
35	A259 6754 запросить цену →	втулка - 6 6mm
37	B223 2608 запросить цену →	шестерня: Z16
40	D129 2783 запросить цену →	40mnm: DIA18
41	B180 2871 запросить цену →	вал: Separator: Driven: Ass'y
44	B223 2681 запросить цену →	Arm: Tightener
46	B223 2686 запросить цену →	шестерня: Z31
47	B223 2683 запросить цену →	шестерня: 25Z
48	B223 2689 запросить цену →	шестерня: Z28
49	B223 2696 запросить цену →	барабан Stay: Drive

Paper регистрация (D129/D130)

№	Артикул	Наименование
15	B238 2655 запросить цену →	шестерня - 16Z

Toner Supply узел (D129/D130)

№	Артикул	Наименование
2	B077 3262 запросить цену →	Slide Rail: Toner Supply узел
3	A232 3266 запросить цену →	Seal - Slide Rail
4	A232 3240 запросить цену →	крышка - Toner Bottle Ass'y
5	A134 3180 запросить цену →	Bottle Chuck
6	A232 3252 запросить цену →	Slider Ass'y
7	A232 3251 запросить цену →	Chuck вал
10	A232 3263 запросить цену →	пружина пластина - Toner Bottle
12	A232 3264 запросить цену →	стопор - Slide Rail

PCDU 1 (D129/D130)

№	Артикул	Наименование
6	A232 3155 запросить цену →	Front крышка - проявка узел
8	A232 3077 запросить цену →	Spacer - M5
13	A232 3067 запросить цену →	Tape - TD датчик
14	B213 3065 запросить цену →	Density датчик: проявка: C4
19	B082 3123 запросить цену →	Shield: Case: проявка: Front Rear: C3

PCDU 2 (D129/D130)

№	Артикул	Наименование
10	A232 2399 запросить цену →	Seal - Blade 13x9.5x3
16	B213 2316 запросить цену →	Stud: Contact Point: Cleaning
21	A232 2421 запросить цену →	втулка - 6x10x3
22	A232 2315 запросить цену →	Front втулка - Cleaning кронштейн
23	B213 2312 запросить цену →	кронштейн: Cleaning Blade
32	B082 2333 запросить цену →	Terminale: Brush ролик
33	A232 2318 запросить цену →	Collar - Cleaning
40	A232 3553 запросить цену →	Ball подшипник - 8x16x5
43	A232 2340 запросить цену →	держатель - Pick-Off Pawl
45	A232 2339 запросить цену →	Spur
46	G790 2329 запросить цену →	Amabuki: Ass'y
51	A232 2292 запросить цену →	втулка - Toner Collection Coil

перенос ремень узел 1 (D129/D130)

№	Артикул	Наименование
1	A232 3885 запросить цену →	Driven ролик - перенос узел
2	B213 3889 запросить цену →	ролик: Bias
9	A232 3926 запросить цену →	перенос ремень ролик

перенос ремень узел 2 (D129/D130)

№	Артикул	Наименование
5	B223 6172 запросить цену →	Retaining Rings-E
26	B082 3867 запросить цену →	Shield: Remove Paper Dust
28	A232 3909 запросить цену →	Seal - Front Case
29	A232 3908 запросить цену →	Seal - Rear Case
30	B234 3177 запросить цену →	Decal: Positioning Display: проявка

печь (закрепление) узел 1 (D129/D130)

№	Артикул	Наименование
7	B223 1317 запросить цену →	винт

печь (закрепление) узел 2 (D129/D130)

№	Артикул	Наименование
5	B238 4166 запросить цену →	End Ring: пружина: DIA4
7	B238 4194 запросить цену →	ролик: рычаг: Pressure

печь (закрепление) узел 3 (D129/D130)

№	Артикул	Наименование
11	B065 4221 запросить цену →	Feeler пружина

дуплекс узел 1 (D129/D130)

№	Артикул	Наименование
10	B223 4538 запросить цену →	Compression пружина
14	B223 2665 запросить цену →	пружина: крышка: Manual Feed
16	B223 4539 запросить цену →	Sheet: крышка: дуплекс
17	B223 4525 запросить цену →	Tension пружина: Wire: 180N

дуплекс узел 2 (D129/D130)

№	Артикул	Наименование
8	B223 4494 запросить цену →	стопор - Uppergate Pawl
9	B223 4479 запросить цену →	Tension пружина: Gate Pawl: 1.6N

дуплекс узел 3 (D129/D130)

№	Артикул	Наименование
4	B223 4566 запросить цену →	кронштейн: датчик: Entrance
7	B223 4560 запросить цену →	Tension пружина: Driven ролик
8	B223 4552 запросить цену →	втулка: DIA4
12	B223 4562 запросить цену →	Tightener
13	B044 1847 запросить цену →	Shoulder винт
14	B223 4564 запросить цену →	пружина: Tightener
15	B223 4526 запросить цену →	Timing ремень: 30S2M268
16	B223 4586 запросить цену →	Pulley: T30
17	B223 4572 запросить цену →	Stepper мотор: DC4.29V 1.7W
19	B223 4575 запросить цену →	кронштейн: Stepper мотор
20	B223 4571 запросить цену →	шестерня: Pulley: Z24/T40
21	B223 4573 запросить цену →	Timing ремень: 30S2M128
22	B044 1825 запросить цену →	Collar
23	B223 4501 запросить цену →	направляющая пластина: Right
27	B223 4567 запросить цену →	Stay: Transport: Upper: Peen

дуплекс узел 4 (D129/D130)

№	Артикул	Наименование
3	B223 4512 запросить цену →	Timing ремень: 30S2M182
4	B223 4536 запросить цену →	Timing ремень: 30S2M234
5	B223 4511 запросить цену →	Timing ремень: 30S2M312
6	B223 4529 запросить цену →	ролик муфта: T24
7	B223 4544 запросить цену →	Pulley: T35/T33
8	B223 4527 запросить цену →	Pulley: T26/T24
9	B223 4535 запросить цену →	ролик муфта: T26
11	B223 4514 запросить цену →	ролик муфта: T24
12	B223 4502 запросить цену →	направляющая пластина: Left Lower
13	B223 4553 запросить цену →	Tension пружина: Driven ролик
14	B223 4552 запросить цену →	втулка: DIA4
26	B234 3177 запросить цену →	Decal: Positioning Display: проявка

дуплекс узел 5 (D129/D130)

№	Артикул	Наименование
4	B223 2676 запросить цену →	пружина - 11N
12	B223 4524 запросить цену →	Wire: стопор: DIA1.5
13	B223 2648 запросить цену →	направляющая пластина: Transport узел: Exit
15	B223 2649 запросить цену →	пружина: Pressure: 5N
18	B223 4595 запросить цену →	Pulley: DIA13
20	B223 4594 запросить цену →	вал: Pulley: Wire
28	B223 4522 запросить цену →	Spacer: Wire: стопор

Paper Exit Section 1 (D129/D130)

№	Артикул	Наименование
18	B223 4497 запросить цену →	вал: Feeler: Overflow

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
