Ricoh Aficio mp 4000B mp 4000 mp 5000B mp 5000 mp 4001SP mp 5001SP mp 4001G mp 5001G — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (D009/D011/D012/D013/D091/D092)
- внешние детали 2 (D009/D011/D012/D013/D091/D092)
- автоподатчик (ARDF) внешние детали (D009/D011/D012/D013/D091/D092)

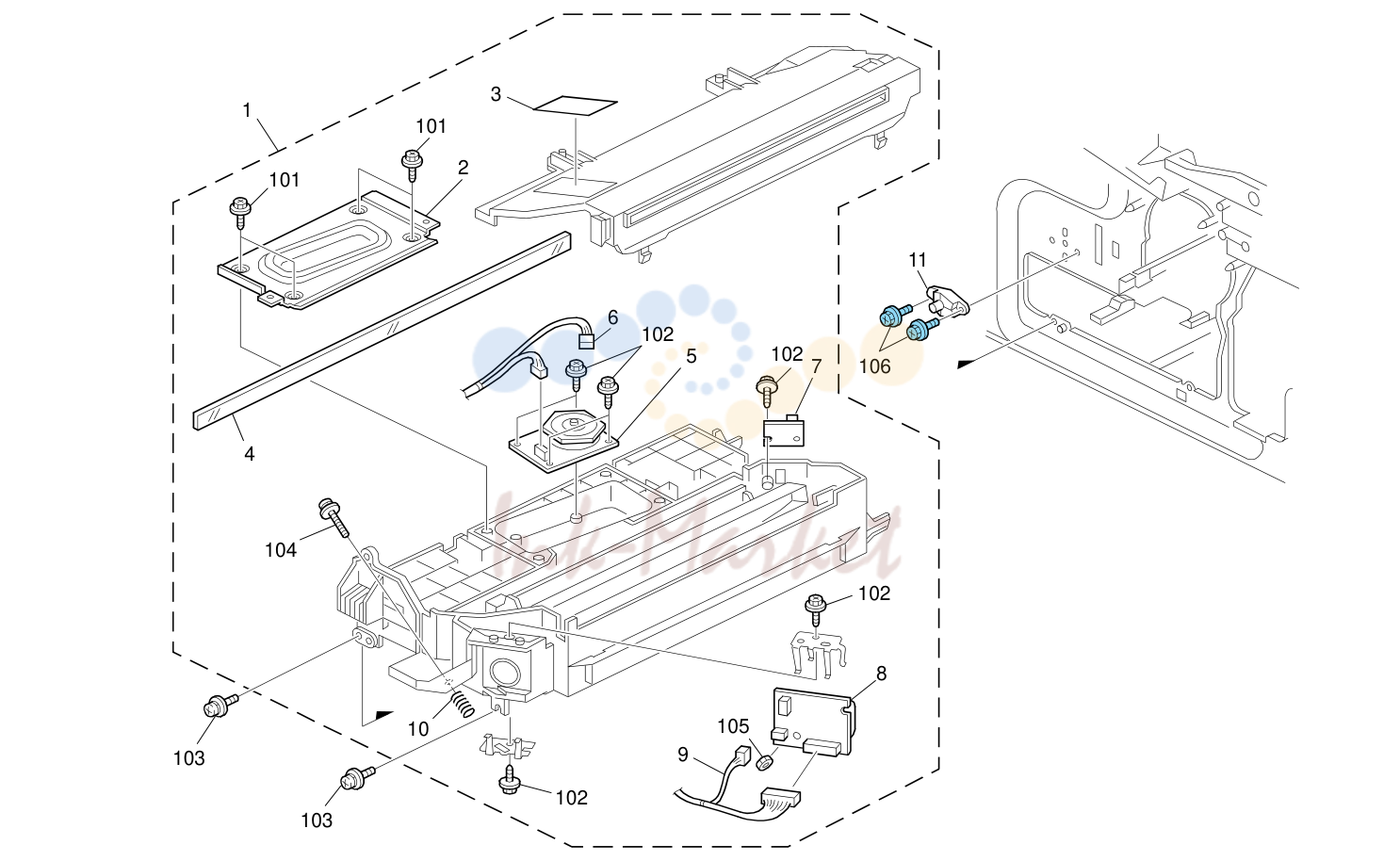

- LD узел (D009/D011/D012/D013/D091/D092)
- лоток бумаги (D009/D011/D012/D013/D091/D092)
- PCDU 1 (D009/D011/D012/D013/D091/D092)
- PCDU 2 (D009/D011/D012/D013/D091/D092)
- печь (закрепление) узел 1 (D009/D011/D012/D013/D091/D092)
- печь (закрепление) узел 2 (D009/D011/D012/D013/D091/D092)
- печь (закрепление) узел 3 (D009/D011/D012/D013/D091/D092)
- дуплекс узел 1 (D009/D011/D012/D013/D091/D092)
- дуплекс узел 2 (D009/D011/D012/D013/D091/D092)
- дуплекс узел 3 (D009/D011/D012/D013/D091/D092)
- дуплекс узел 4 (D009/D011/D012/D013/D091/D092)
- дуплекс узел 5 (D009/D011/D012/D013/D091/D092)
- Frame Section (D009/D011/D012/D013/D091/D092)
- Special Tools (D009/D011/D012/D013/D091/D092)

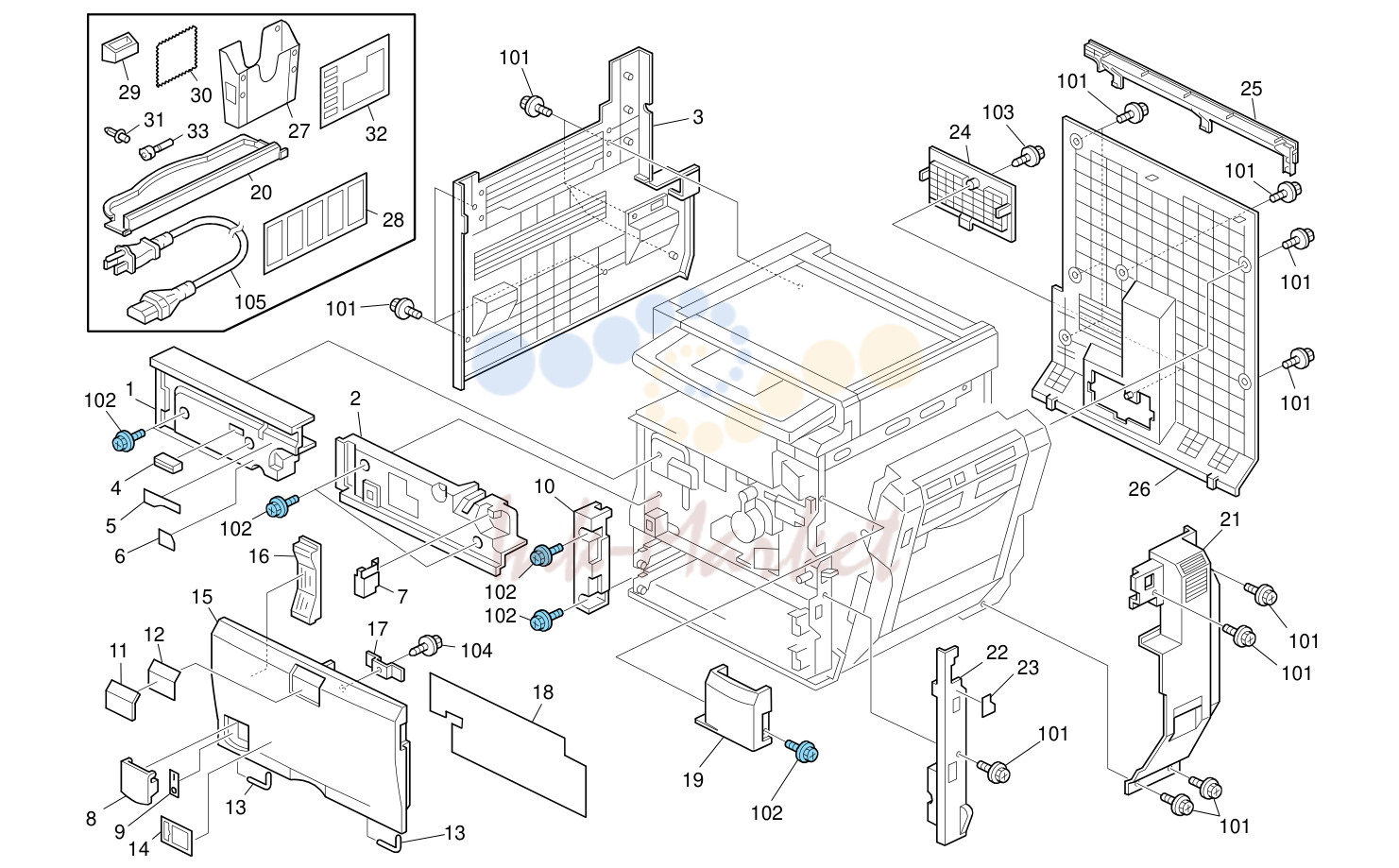

внешние детали 1 (D009/D011/D012/D013/D091/D092)
| № | Артикул | Наименование |
|---|---|---|
| 7 | B004 1325 запросить цену → | крышка - Shield Glass |
| 8 | B223 1255 запросить цену → | крышка - Main Switch |
| 9 | B238 1372 запросить цену → | Decal - Main Switch(On-Off) |
| 11 | B223 1253 запросить цену → | EMBLEM крышка |
| 14 | B132 1573 запросить цену → | Decal - Power Source: Off |
| 16 | B223 1246 запросить цену → | направляющая пластина: сканер |
| 17 | B024 1264 запросить цену → | Magnet Catch |
| 20 | B237 1380 запросить цену → | крышка - Right Base EU |
| 27 | B223 1248 запросить цену → | Operating Instructions держатель |
| 28 | B652 2379 запросить цену → | Decal: Caution: Original: 5-Lang |
| 29 | B065 1371 запросить цену → | Cloth держатель |
| 30 | B065 1374 запросить цену → | Cloth - DF Exposure Glass |
| 32 | B238 2524 запросить цену → | Decal - Paper Size |

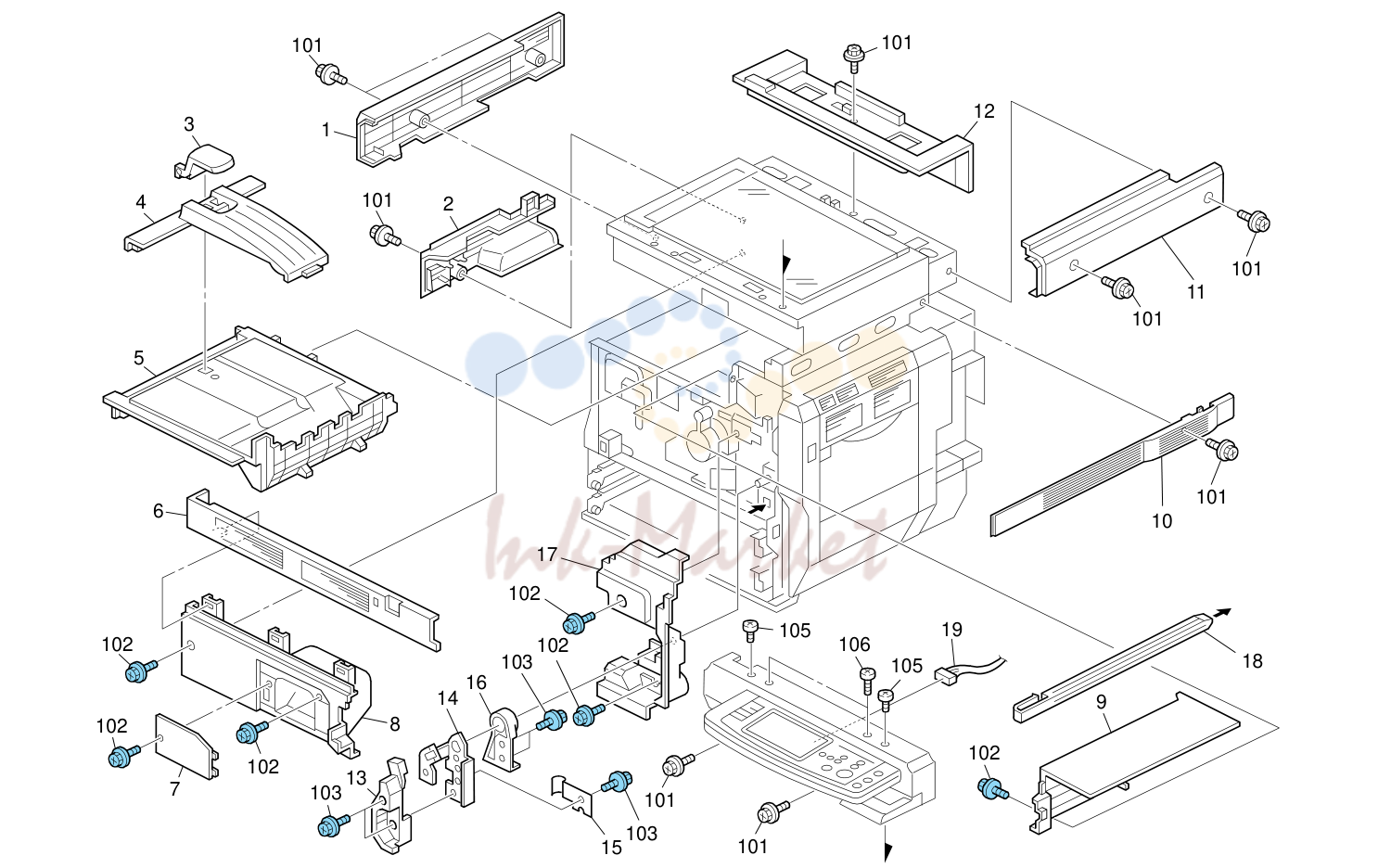

внешние детали 2 (D009/D011/D012/D013/D091/D092)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B223 1818 запросить цену → | крышка: сканер: Left |
| 1 | B222 1818 запросить цену → | крышка: сканер: Left: EU |
| 3 | B223 4487 запросить цену → | Exit End Fence |
| 4 | B223 4486 запросить цену → | Exit Tray |
| 6 | B222 1262 запросить цену → | крышка: Inner Back: Upper: EU |
| 7 | B224 1263 запросить цену → | крышка: Inner Back: Middle: EU |
| 8 | B223 1261 запросить цену → | крышка: Inner Back |
| 9 | B223 1266 запросить цену → | крышка: Paper Exit узел: Upper |
| 10 | B223 1273 запросить цену → | крышка: Right: Upper Middle |
| 11 | B223 1819 запросить цену → | крышка: сканер: Right |
| 11 | B222 1819 запросить цену → | крышка: сканер: Right: EU |
| 12 | B223 1820 запросить цену → | крышка: сканер: Rear |
| 12 | B222 1820 запросить цену → | крышка: сканер: Rear: EU |
| 1 | B238 1547 запросить цену → | Spacer - Keytop |
| 2 | B238 1511 запросить цену → | Keytop - Counter |
| 3 | B223 1518 запросить цену → | Keytop - Blank FB |
| 4 | B223 1497 запросить цену → | плата: APC1: OP-L: Sub-ass'y |
| 7 | B238 1527 запросить цену → | Operation Panel кронштейн |
| 8 | B238 1540 запросить цену → | Sheet: Data: Display: NA |
| 12 | B238 1548 запросить цену → | Operation Panel кронштейн - Right |
| 13 | B238 1519 запросить цену → | Lens - Front |
| 16 | B238 1534 запросить цену → | LCD Spacer A |
| 17 | B238 1535 запросить цену → | LCD Spacer B |
| 20 | B223 1520 запросить цену → | Keytop - Clear/Stop |
| 21 | B223 1521 запросить цену → | Keytop: 10Key |
| 21 | B223 1540 запросить цену → | Keytop: 10Key: NA |
| 21 | B223 1541 запросить цену → | Keytop - 10Key AA |
| 22 | B238 1583 запросить цену → | Keytop - Clear Modes |
| 23 | B238 1504 запросить цену → | Keytop - Start |
| 24 | B238 1506 запросить цену → | Keytop - Try Print |
| 25 | B238 1509 запросить цену → | Keytop - Interrupt |
| 26 | B238 1552 запросить цену → | Keytop - Kantan |
| 27 | B238 1550 запросить цену → | Keytop - Login |
| 28 | B238 1549 запросить цену → | Keytop - Power Source |
| 32 | B223 1532 запросить цену → | Keytop: сканер: NA |
| 32 | B223 1538 запросить цену → | Keytop: сканер: EU |
| 33 | B223 1529 запросить цену → | Keytop - DOC NA |
| 33 | B223 1535 запросить цену → | Keytop: DOC: EU |
| 34 | B223 1528 запросить цену → | Keytop - Copy NA |
| 34 | B223 1534 запросить цену → | Keytop: Copy: EU |
| 35 | B223 1595 запросить цену → | крышка: сканер: Front |
| 35 | B222 1595 запросить цену → | крышка: сканер: Front: EU |
| 36 | B223 1531 запросить цену → | Keytop: Printer: NA |
| 36 | B223 1537 запросить цену → | Keytop: Printer: EU |
| 37 | B223 1596 запросить цену → | крышка: Front Right: Upper |
| 39 | B223 1533 запросить цену → | Keytop: Function: NA (D091/D092) |
| 39 | B223 1539 запросить цену → | Keytop: Function: EU (D091/D092) |

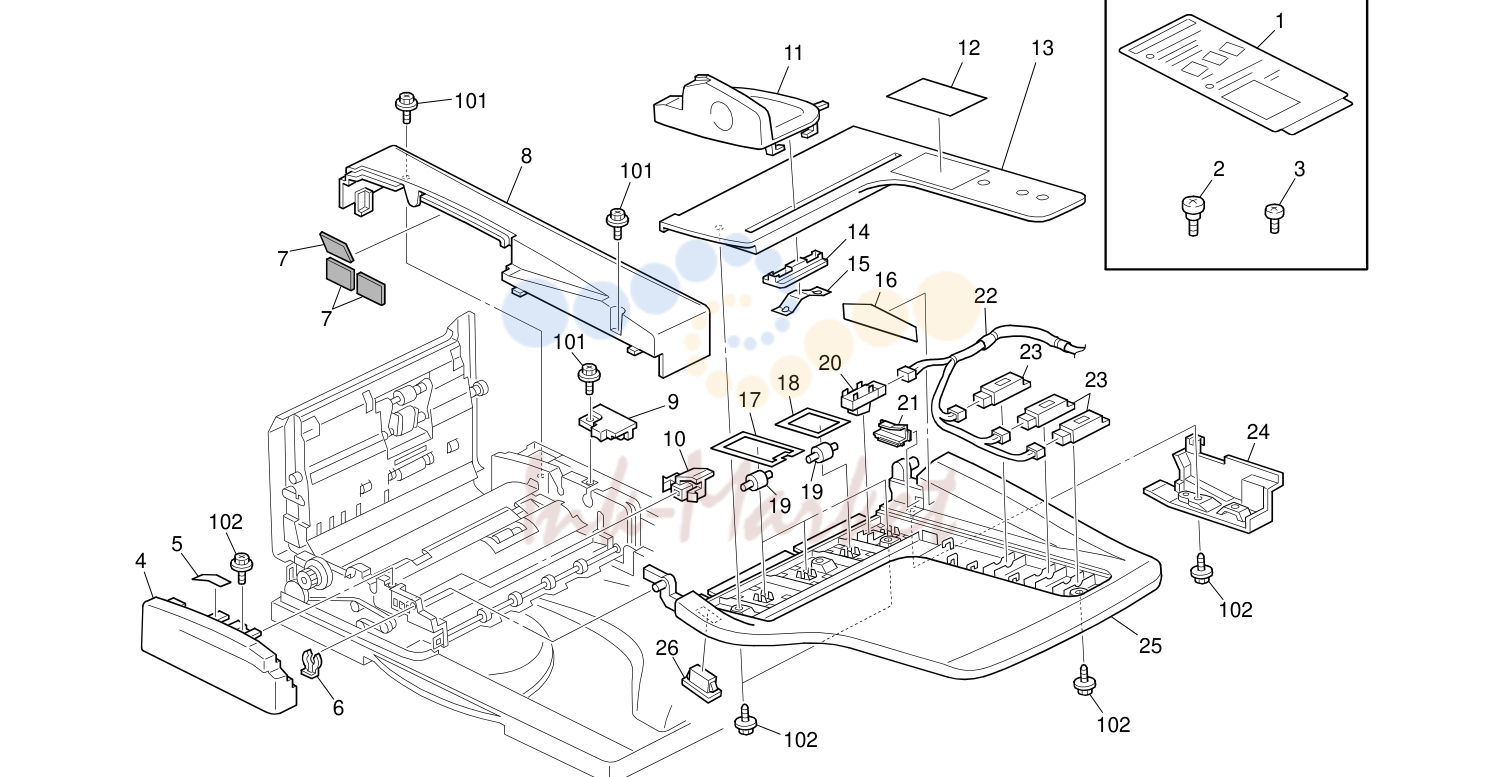

автоподатчик (ARDF) внешние детали (D009/D011/D012/D013/D091/D092)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B652 2379 запросить цену → | Decal: Caution: Original: 5-Lang |
| 2 | A859 7211 запросить цену → | Stepped винт |
| 3 | B802 6121 запросить цену → | винт: Fix: Hinge |
| 4 | B802 4411 запросить цену → | крышка: Front |
| 5 | B802 6013 запросить цену → | Decal: Display: Misfeed Removal: P1 |
| 7 | B802 4712 запросить цену → | Sound Proofing Material: крышка: Rear |
| 8 | B802 4511 запросить цену → | крышка: Rear |
| 9 | B802 2551 запросить цену → | Stay: Original Table: Contact Point |
| 10 | B802 2581 запросить цену → | стопор: Original Table |
| 11 | B802 2526 запросить цену → | Side Fence |
| 12 | B789 6031 запросить цену → | Decal - Original Table |
| 13 | B802 2522 запросить цену → | Original Table: Face Front |
| 14 | B802 2536 запросить цену → | Slider: Side Fence |
| 15 | B802 2532 запросить цену → | пружина пластина: Side Fence |
| 16 | B802 6011 запросить цену → | Decal: Side Fence |
| 17 | B802 2571 запросить цену → | пружина пластина: 0.2T |
| 18 | A858 4676 запросить цену → | пружина пластина - Pressure ролик |
| 19 | A858 4671 запросить цену → | ролик Driven |
| 21 | B802 2541 запросить цену → | направляющая: Original Insert |
| 22 | B802 5880 запросить цену → | жгут: датчик: Original Table |
| 24 | B802 2562 запросить цену → | пластина: Contact Point |
| 25 | B802 2512 запросить цену → | Original Table |
| 1 | B802 4121 запросить цену → | крышка: подача бумаги |
| 2 | B802 4152 запросить цену → | Grip: крышка |
| 3 | B802 6012 запросить цену → | Decal: Misfeed Removal: Original |
| 4 | B652 1807 запросить цену → | Decal: Size: Original |
| 5 | B802 4711 запросить цену → | Sound Proofing Material |
| 6 | B802 4154 запросить цену → | Hook: Grip: крышка: Front |
| 7 | B802 4155 запросить цену → | Hook: Grip: крышка: Inner Back |
| 8 | B802 4158 запросить цену → | вал: Grip: крышка |
| 10 | B802 4241 запросить цену → | кронштейн: крышка: Front |
| 11 | B802 4231 запросить цену → | кронштейн: крышка: Inner Back |
| 12 | B802 4162 запросить цену → | стопор: крышка |
| 15 | B802 4252 запросить цену → | кронштейн: Paper Size датчик |
| 16 | B802 5870 запросить цену → | жгут: датчик: подача бумаги |
| 22 | B802 4263 запросить цену → | Feeler: Original датчик |
| 1 | B802 4311 запросить цену → | подача бумаги: узел |
| 4 | B802 4357 запросить цену → | шестерня: Z19 |
| 5 | B802 4358 запросить цену → | Timing Pulley: шестерня: T19/Z22 |
| 6 | B802 4361 запросить цену → | ролик: Pickup |
| 7 | B387 2163 запросить цену → | Pickup Collar |
| 8 | B802 4372 запросить цену → | Timing Pulley: T21 |
| 10 | B802 4352 запросить цену → | вал: Pickup |
| 11 | B802 4355 запросить цену → | кронштейн: Pickup |
| 12 | B802 4359 запросить цену → | Cushion: Pickup |
| 13 | A859 2112 запросить цену → | Drive вал - подача бумаги ремень |
| 14 | B387 2113 запросить цену → | ролик - подача бумаги ремень |
| 15 | B386 3320 запросить цену → | пружина: ремень: подача бумаги: 8N |
| 16 | B802 4333 запросить цену → | кронштейн: подача бумаги ремень |
| 17 | B802 4326 запросить цену → | Collar: вал |
| 21 | A628 1225 запросить цену → | втулка - 8mm |
| 22 | B789 2114 запросить цену → | подача бумаги ремень ролик |
| 23 | A806 1295 запросить цену → | Feed ремень |
| 24 | B802 4322 запросить цену → | вал: Drive |
| 26 | B802 4323 запросить цену → | держатель |
| 27 | B802 4325 запросить цену → | рычаг: Pickup: Release |
| 28 | B802 4328 запросить цену → | шестерня: Z20 |
| 29 | B802 4228 запросить цену → | барабан Stay: Upper: Front |
| 30 | B802 4227 запросить цену → | барабан Stay: Upper: Inner Back |
| 31 | B802 4229 запросить цену → | Sheet: направляющая: Upper |
| 32 | B802 4224 запросить цену → | пружина пластина: Upper |
| 33 | B802 4222 запросить цену → | направляющая: Upper |
| 35 | B802 4295 запросить цену → | Driven ролик: Pull Out |
| 37 | B802 4282 запросить цену → | кронштейн: Driven ролик: Pull Out |
| 38 | B802 4292 запросить цену → | Ground пластина: Driven ролик: Pull Out |
| 40 | B802 4265 запросить цену → | Ground пластина |
| 41 | B802 4225 запросить цену → | Sheet: Driven ролик: Pull Out |
| 1 | B802 1773 запросить цену → | кронштейн: вал: Side пластина: Front |
| 2 | B802 1777 запросить цену → | Knob: Misfeed Removal: T27 |
| 3 | B312 1615 запросить цену → | Tension ролик |
| 4 | B802 1774 запросить цену → | Timing ремень: 40S3M186 |
| 6 | B802 5790 запросить цену → | жгут: соленоид |
| 7 | B802 3811 запросить цену → | DC соленоид: 24V |
| 11 | A859 2241 запросить цену → | Reverse ролик |
| 12 | B802 2255 запросить цену → | Torque Limiter Mechanical муфта: Separator |
| 13 | B802 2252 запросить цену → | вал: ролик: Reverse |
| 14 | B802 2225 запросить цену → | барабан Stay: направляющая: Reverse |
| 15 | B802 2253 запросить цену → | шестерня: Z20 |
| 16 | B802 2226 запросить цену → | направляющая: Reverse: Open And Close |
| 17 | B802 6014 запросить цену → | Decal: Display: Misfeed Removal: P2 |
| 18 | A422 1063 запросить цену → | Seal - 0.7x13x20 |
| 19 | B802 2285 запросить цену → | ролик: Reverse Exit: Driven |
| 20 | B802 2231 запросить цену → | вал: Reverse: Drive: Press Fit |
| 21 | B802 2227 запросить цену → | направляющая: Reverse: Open And Close: Behind |
| 22 | A458 2251 запросить цену → | Cushion - Bin соленоид рычаг |
| 23 | B802 2111 запросить цену → | стопор Pawl: подача бумаги |
| 26 | B802 2115 запросить цену → | рычаг: стопор Pawl |
| 27 | B802 2223 запросить цену → | Sheet: Guard |
| 28 | B802 2221 запросить цену → | направляющая: Reverse: Open And Close: Sub-ass'y |
| 1 | B802 3415 запросить цену → | направляющая: Scanning: Entrance: Lower |
| 2 | B802 3413 запросить цену → | Sheet: ролик: Scanning: Entrance |
| 3 | B802 3414 запросить цену → | Sheet: Scanning: Entrance |
| 4 | B802 3471 запросить цену → | ролик: Scanning: Driven |
| 5 | B802 3592 запросить цену → | вал: Driven: Exit |
| 6 | B802 3431 запросить цену → | кронштейн: Entrance: Pressure: Ass'y |
| 7 | B802 3435 запросить цену → | Compression пружина: 3.3N |
| 8 | B802 3422 запросить цену → | Stay: Scanning: Entrance: Lower |
| 9 | B802 3511 запросить цену → | направляющая пластина: Scanning |
| 11 | B802 3553 запросить цену → | направляющая: Scanning: Exit: Lower |
| 12 | B802 3566 запросить цену → | пластина: Exit: Pressure: Auxiliary |
| 13 | B802 3567 запросить цену → | пружина пластина: Scanning: Exit: Driven: Upper |
| 14 | B802 3569 запросить цену → | пружина пластина: Scanning: Exit: Driven: Lower |
| 15 | B802 3561 запросить цену → | Stay: Scanning: Exit: Lower |
| 17 | B802 2291 запросить цену → | стопор: направляющая: Reverse |
| 19 | B802 3851 запросить цену → | кронштейн: датчик: Scanning: Exit |
| 20 | B802 3755 запросить цену → | Discharge Brush: Reverse |
| 21 | B802 3711 запросить цену → | пружина пластина |
| 22 | B789 3712 запросить цену → | Exit Driven ролик |
| 23 | B789 3491 запросить цену → | Scanning Driven вал |
| 24 | B714 5006 запросить цену → | DC соленоид: Transmitted Rubber Stamp |
| 25 | B802 3492 запросить цену → | вал: Driven: Entrance |
| 26 | B802 3417 запросить цену → | Sheet: Auxiliary: Scanning: Entrance |
| 27 | B802 3442 запросить цену → | датчик кронштейн |
| 1 | B802 5810 запросить цену → | жгут: регистрация датчик |
| 2 | B802 3382 запросить цену → | кронштейн: направляющая: подача бумаги: Lower |
| 5 | B802 3145 запросить цену → | пружина пластина |
| 7 | B802 3833 запросить цену → | Shielding пластина: датчик |
| 8 | B802 3834 запросить цену → | кронштейн: регистрация датчик |
| 9 | B802 3231 запросить цену → | ролик: Scanning: Entrance |
| 10 | B802 3251 запросить цену → | ролик: Scanning: Exit |
| 11 | B802 3235 запросить цену → | Timing Pulley: T33-T24 |
| 12 | B802 3252 запросить цену → | Timing Pulley: T33 |
| 13 | A697 2102 запросить цену → | Damper - Junction Gate соленоид |
| 14 | B802 3233 запросить цену → | Timing Pulley: T33 |
| 1 | B238 4483 запросить цену → | винт |
| 2 | B802 1755 запросить цену → | кронштейн: Tension |
| 3 | B802 1752 запросить цену → | Timing Pulley: T31: Idler: Ass'y |
| 7 | B802 1768 запросить цену → | Pulley: Idler: DIA16: Ass'y |
| 8 | B802 3312 запросить цену → | Timing Pulley: T26 |
| 10 | B802 3631 запросить цену → | Link: соленоид |
| 11 | B802 3615 запросить цену → | рычаг: Exchange Pawl: Reverse |
| 15 | B802 3351 запросить цену → | направляющая: подача бумаги: Lower |
| 17 | B802 3211 запросить цену → | ролик: Pull Out |
| 19 | B802 6016 запросить цену → | Decal: Display: Misfeed Removal: P3 |
| 20 | B802 3653 запросить цену → | направляющая: Exit: Upper |
| 21 | B802 3311 запросить цену → | ролик: Exit |
| 22 | B802 3612 запросить цену → | Cushion: Exchange Pawl |
| 23 | B802 3611 запросить цену → | Exchange Pawl: Reverse |
| 24 | B802 3332 запросить цену → | Timing Pulley: T23 |
| 25 | B802 3756 запросить цену → | Discharge Brush: Exit |
| 26 | B802 3751 запросить цену → | Stay: Reverse |
| 27 | B802 3331 запросить цену → | ролик: Reverse |
| 28 | B802 3655 запросить цену → | направляющая: Exit: Upper: Sub-ass'y |
| 1 | B802 1812 запросить цену → | Stepper мотор: DC4.08V 2.4W |
| 3 | B802 1815 запросить цену → | кронштейн: Reverse: Drive |
| 4 | B044 1825 запросить цену → | Collar |
| 5 | J503 3116 запросить цену → | Timing ремень: 40S2M128 |
| 7 | B802 1985 запросить цену → | кронштейн: датчик: Pickup |
| 10 | B802 1925 запросить цену → | кронштейн: Pickup: Drive |
| 11 | B700 5805 запросить цену → | Stepper мотор: PM: S2M: T15: Ass'y |
| 14 | B802 1951 запросить цену → | Cam: стопор Pawl |
| 15 | B802 1956 запросить цену → | шестерня: стопор: Original Insert: Z25 |
| 16 | B351 1781 запросить цену → | шестерня - 18Z |
| 17 | B802 1931 запросить цену → | Timing Pulley: T33-Z17 |
| 18 | B802 1942 запросить цену → | стопор: Cam: Pickup |
| 20 | B802 1943 запросить цену → | Feeler: Cam: Pickup |
| 21 | B802 1946 запросить цену → | шестерня: Drive: Arm: Pickup |
| 22 | B802 1941 запросить цену → | Cam: Pickup |
| 1 | B802 1671 запросить цену → | шестерня: Z17 |
| 2 | B802 1661 запросить цену → | шестерня: Z21/Z23 |
| 3 | B802 1642 запросить цену → | шестерня: Z37 |
| 4 | B802 1643 запросить цену → | шестерня: Z26 |
| 5 | B802 1651 запросить цену → | шестерня: Z25 |
| 6 | B802 1631 запросить цену → | Timing Pulley: T31 |
| 7 | B802 1632 запросить цену → | шестерня: Z18 |
| 8 | B802 1633 запросить цену → | шестерня: Z19 |
| 10 | B802 1715 запросить цену → | кронштейн: Stepper мотор |
| 11 | B802 1731 запросить цену → | Stay: мотор: Scanning |
| 13 | B802 1736 запросить цену → | кронштейн: Protect: Drive |
| 14 | B802 1721 запросить цену → | Stepper мотор: DC1.76V 3.7W |
| 15 | B802 1681 запросить цену → | шестерня: Z18 |
| 16 | B802 1741 запросить цену → | Timing Pulley: T31/T61 |
| 18 | B802 1762 запросить цену → | Timing Pulley: T31 |
| 21 | B802 1641 запросить цену → | шестерня: Z18 |
| 1 | B802 5710 запросить цену → | жгут: Interface |
| 2 | B802 1231 запросить цену → | кронштейн: плата: Right |
| 3 | B802 5780 запросить цену → | жгут: Lift Up |
| 4 | B802 5730 запросить цену → | жгут: подача бумаги |
| 5 | B802 5800 запросить цену → | жгут: соленоид |
| 6 | B802 5770 запросить цену → | жгут: мотор: Reverse |
| 7 | B802 1629 запросить цену → | Cooling Fan кронштейн |
| 9 | B802 5760 запросить цену → | жгут: мотор: подача бумаги |
| 10 | B802 5820 запросить цену → | жгут: мотор: Pick Up |
| 11 | B802 5501 запросить цену → | автоподатчик (АПД) Main Board |
| 12 | B802 1246 запросить цену → | кронштейн: On Off Detector |
| 14 | B802 1236 запросить цену → | кронштейн: плата: Left |
| 15 | B703 1165 запросить цену → | Timing ремень: B40S2M390 |
| 16 | B802 1612 запросить цену → | кронштейн: мотор |
| 18 | B802 1624 запросить цену → | кронштейн: Coupling |
| 19 | B802 1616 запросить цену → | Stay: мотор |
| 21 | B802 1621 запросить цену → | Stepper мотор: DC24V 4.8W |
| 22 | B387 1951 запросить цену → | пружина - Paper Size датчик |
| 23 | B802 1252 запросить цену → | Feeler: Paper Size датчик |
| 24 | B802 1412 запросить цену → | пластина: жгут: направляющая |
| 25 | B802 5850 запросить цену → | Interface жгут - Fan |
| 1 | B802 1121 запросить цену → | Positioning пластина: Front |
| 2 | B802 1131 запросить цену → | Positioning пластина: Rear |
| 3 | B802 4611 запросить цену → | Pressure пластина |
| 4 | B802 4631 запросить цену → | Cushion: Left |
| 5 | B802 4713 запросить цену → | Cushion: Left |
| 6 | B802 4714 запросить цену → | Cushion: Inner Back |
| 8 | B802 1321 запросить цену → | Hinge: Left: Ass'y |
| 9 | B802 1361 запросить цену → | Damper: Hinge: Right: Ass'y |
| 10 | A859 1841 запросить цену → | Filter - DF Open датчик |
| 12 | B802 4621 запросить цену → | барабан Stay: Pressure пластина |
| 13 | B477 2715 запросить цену → | Pressure пластина Tape |
| 14 | B802 1261 запросить цену → | Grip: Lower |
| 15 | B802 1266 запросить цену → | Sponge: Base: 2mm |
| 16 | B802 1212 запросить цену → | Frame: Base |
| 3 | B223 1773 запросить цену → | Scale: Machine Or Copier |
| 5 | B223 1774 запросить цену → | Seal: Sheet Through |
| 6 | B223 1787 запросить цену → | Scale: Left: NA |
| 6 | B223 1777 запросить цену → | Scale: Left |
| 7 | A250 1752 запросить цену → | Exposure Glass |
| 8 | B051 1727 запросить цену → | Frame: сканер: Front |
| 9 | B223 1788 запросить цену → | Frame: сканер: Rear |
| 11 | B132 1692 запросить цену → | Scale: Rear: Printing |
| 13 | A193 1793 запросить цену → | сканер Home датчик стопор |
| 17 | B223 1808 запросить цену → | Document Feeder: Connector: кронштейн |
| 19 | B223 1116 запросить цену → | Cam: направляющая пластина: сканер: Left |
| 20 | B223 1833 запросить цену → | Seal: Exposure Glass: Rear |
| 21 | B238 1845 запросить цену → | Seal: Exposure Glass |
| 22 | B814 6053 запросить цену → | Decal - Scale |
| 23 | D029 1774 запросить цену → | Seal: Guard: Exposure Glass: Document Feeder |
| 1 | A193 1766 запросить цену → | Wire Clamp |
| 2 | A193 1769 запросить цену → | Clamp - Rear Wire |
| 3 | B223 1840 запросить цену → | Xenon Lamp - CS model MB6 |
| 5 | A193 1767 запросить цену → | 1st Mirror держатель |
| 7 | B223 1721 запросить цену → | Carriage: No.2 |
| 9 | B223 1754 запросить цену → | Mirror: No.2: Concave |
| 10 | B223 1755 запросить цену → | Mirror: No.2: Convex |
| 11 | B238 1807 запросить цену → | Pulley |
| 15 | A193 1816 запросить цену → | 1st Slide Rail |
| 16 | B180 1734 запросить цену → | Slide Rail: No.2 |
| 17 | B238 1806 запросить цену → | Idler Pulley |
| 19 | B223 1782 запросить цену → | Drive Wire |
| 20 | B180 1704 запросить цену → | кронштейн: Tension |
| 1 | B051 1814 запросить цену → | кронштейн: Original датчик |
| 4 | B223 1771 запросить цену → | Lens узел |
| 6 | B154 5879 запросить цену → | пластина: кабель |
| 7 | B180 1701 запросить цену → | Inner крышка |
| 8 | B223 1790 запросить цену → | Ground пластина: Stay: Lens |
| 9 | B223 1791 запросить цену → | Gasket: RFSG-030100: 75 |
| 15 | B213 5544 запросить цену → | жгут: FFC: SBU: 50Wick: 80mm |
| 19 | B138 5801 запросить цену → | Gasket: Inner крышка |
| 1 | B180 1810 запросить цену → | Pulley: Drive Were: Front: Sub-Ass'y |
| 3 | B180 1814 запросить цену → | вал: сканер: Drive |
| 5 | B223 1824 запросить цену → | Seal: сканер: Frame: Base |
| 6 | B180 1812 запросить цену → | Pulley: Drive Were: Rear: Sub-Ass'y |
| 10 | B223 5223 запросить цену → | жгут: SIO: Machine Or Copier |
| 13 | B223 1779 запросить цену → | крышка: Stepper мотор: Rear |
| 14 | B223 1807 запросить цену → | кронштейн: внешние детали: Rear |
| 15 | B238 1792 запросить цену → | Timing ремень - 157ST1.5-4.0 |
| 16 | B180 1713 запросить цену → | Stepper мотор: Ass'y |
| 18 | B180 1803 запросить цену → | направляющая: High Voltage Supply Cord: Base |
| 21 | B223 1825 запросить цену → | Duct: сканер |
| 22 | B223 1826 запросить цену → | Sheet: Fan: Duct: сканер |
| 24 | B223 1827 запросить цену → | Seal: Duct: Front: сканер |
| 25 | B223 1828 запросить цену → | Seal: Duct: Rear: сканер |
| 26 | B229 1687 запросить цену → | Heater: Option: 120V: 9W |
| 26 | B229 1688 запросить цену → | Heater: Option: 230V: 9W |
| 29 | B223 1786 запросить цену → | держатель: Connector |
LD узел (D009/D011/D012/D013/D091/D092)
| № | Артикул | Наименование |
|---|---|---|
| 11 | A232 1937 запросить цену → | Positioning Pin - лазер узел Ass'y |
Полный список запчастей доступен по запросу.
комментарии
