Ricoh Aficio mp 2550B mp 2550SP mp 3350B mp 3350SP mp 2851SP mp 3351SP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (D017/D018/D019/D020/D084/D085)
- внешние детали 2 (D017/D018/D019/D020/D084/D085)
- лазер узел (D017/D018/D019/D020/D084/D085)
- лоток бумаги (D017/D018/D019/D020/D084/D085)
- PCU Section (D017/D018/D019/D020/D084/D085)
- перенос узел (D017/D018/D019/D020/D084/D085)
- печь (закрепление) узел 1 (D017/D018/D019/D020/D084/D085)
- печь (закрепление) узел 2 (D017/D018/D019/D020/D084/D085)

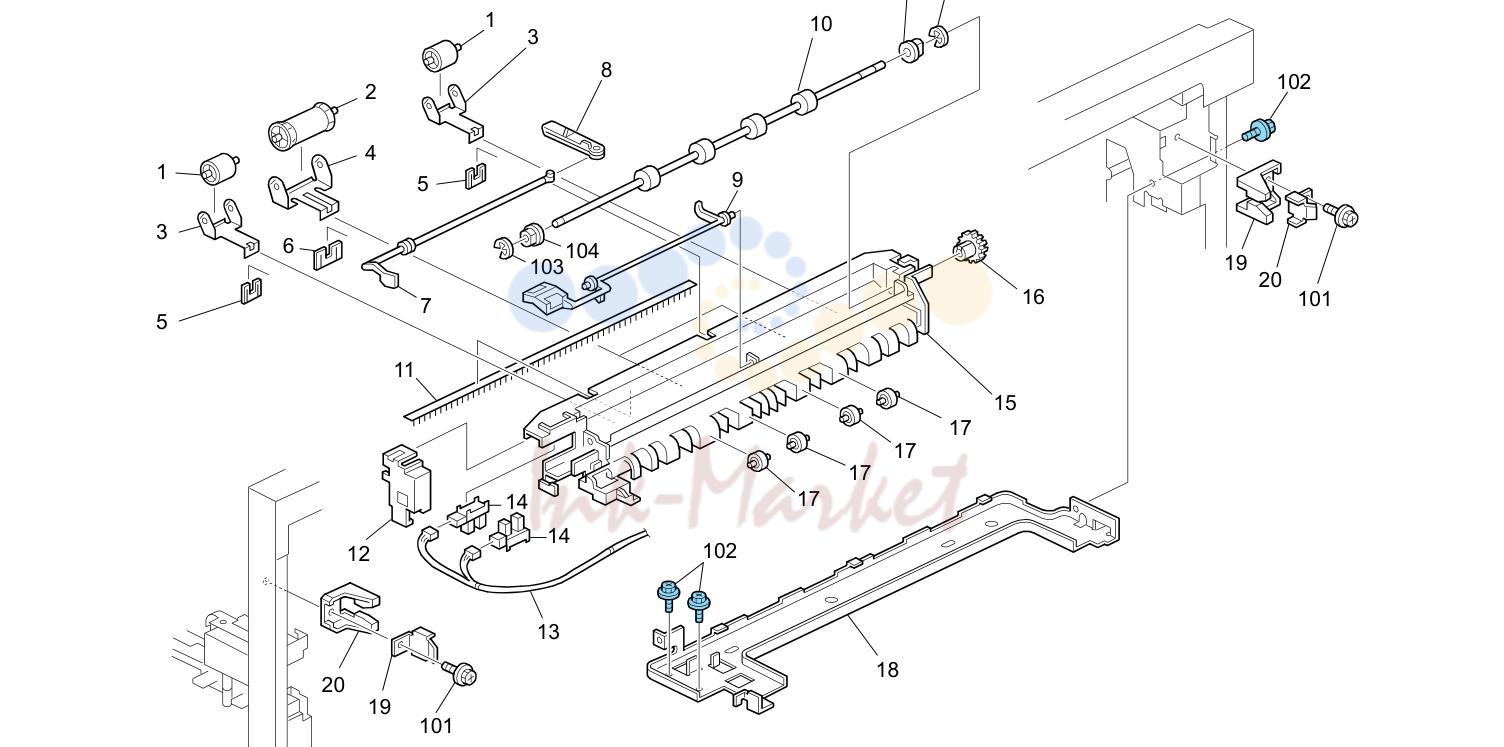

- Paper Exit (D017/D018/D019/D020/D084/D085)
- Frame Section (D017/D018/D019/D020/D084/D085)

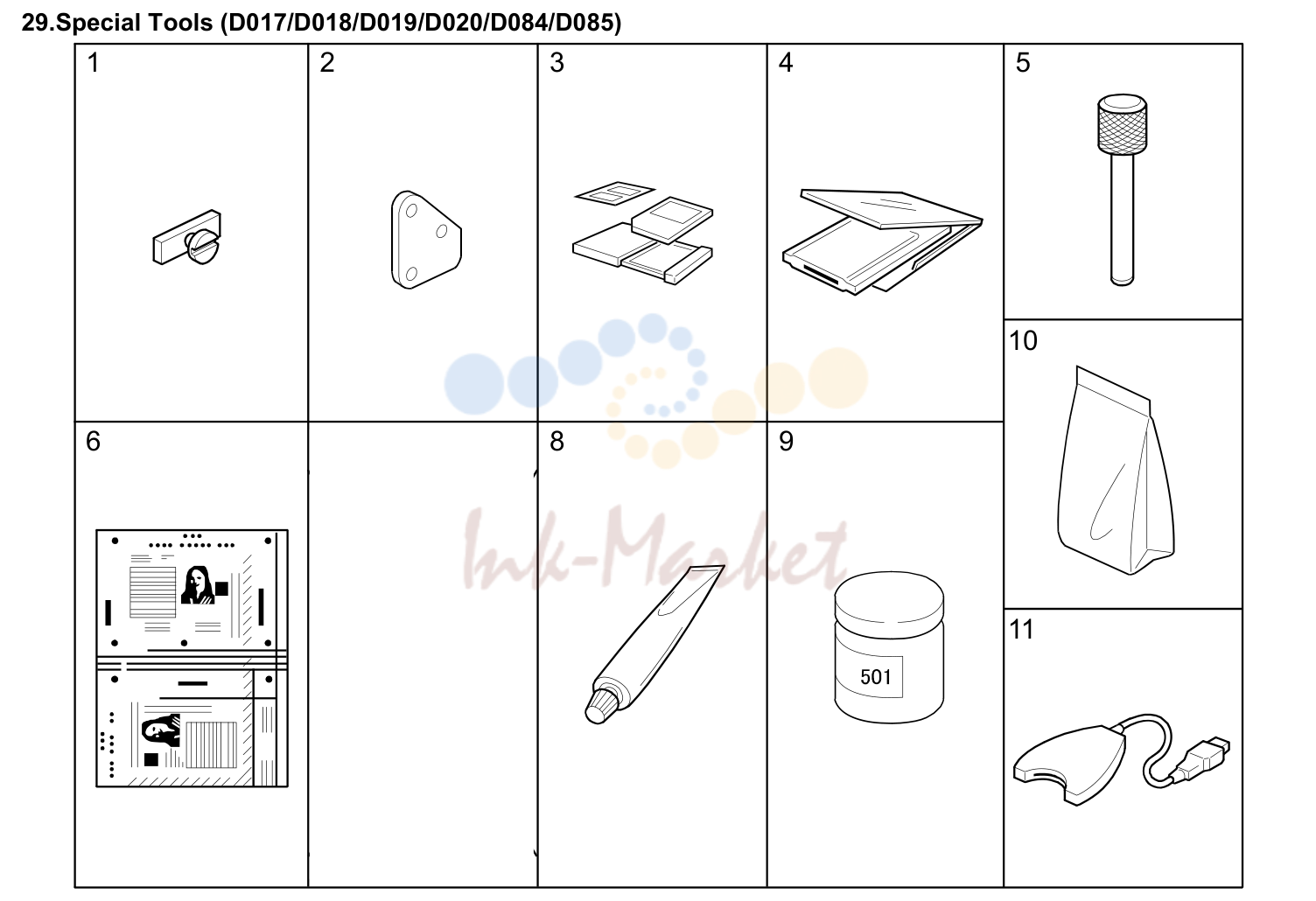

- Special Tools (D017/D018/D019/D020/D084/D085)

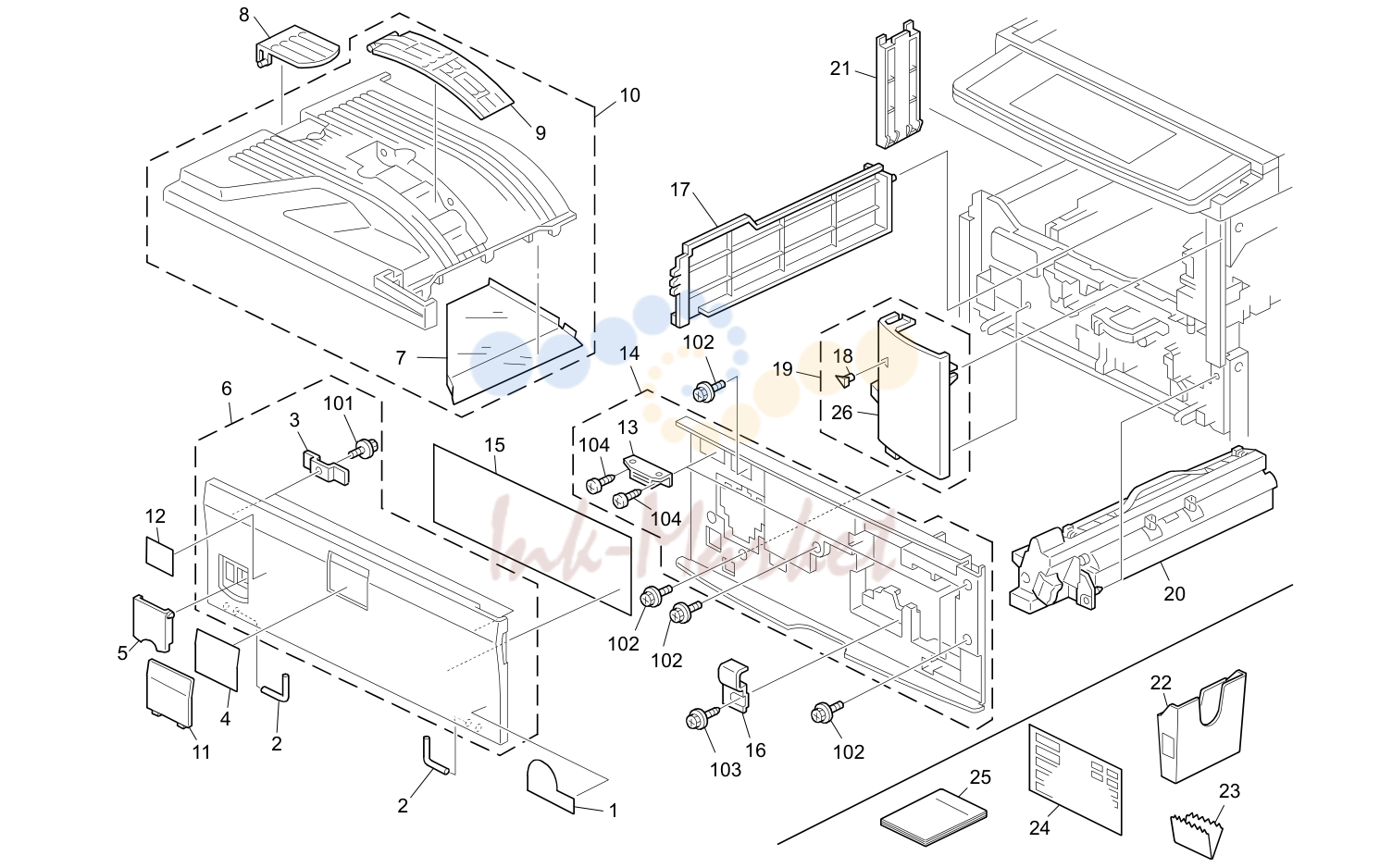

внешние детали 1 (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B090 1264 запросить цену → | Magnet Catch: Door: Front |
| 5 | B090 1302 запросить цену → | крышка: Main Switch |
| 7 | A267 1342 запросить цену → | Shield Duct |
| 11 | B132 1531 запросить цену → | Panel: Logo |
| 12 | B132 1573 запросить цену → | Decal - Power Source: Off |
| 12 | B132 1572 запросить цену → | Decal: Power Source: Off: DOM |
| 16 | B090 1265 запросить цену → | крышка: Shield Glass: C |
| 18 | A267 1325 запросить цену → | Cap - LED |
| 20 | B205 0151 запросить цену → | PCU узел |
| 22 | B065 1371 запросить цену → | Cloth держатель |
| 23 | B065 1374 запросить цену → | Cloth - DF Exposure Glass |
| 24 | B238 2524 запросить цену → | Decal - Paper Size |
| 25 | D376 7905 запросить цену → | Sheet: EULA: 18Languages: CHN (D084/D085) |

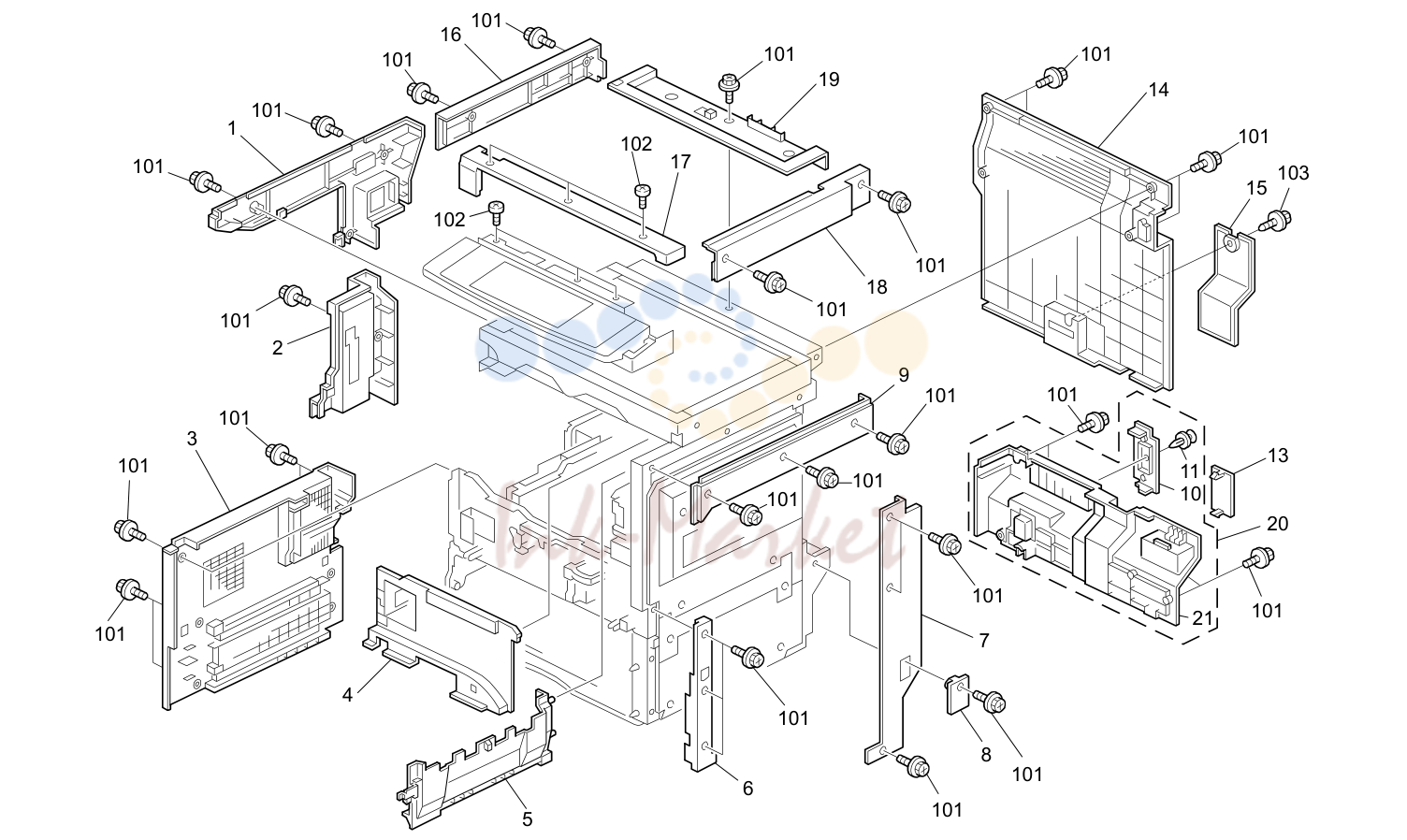

внешние детали 2 (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 10 | B090 1375 запросить цену → | Cap: Heater: Dehumidifier |
| 11 | B039 1367 запросить цену → | Rivet - M6 |
| 1 | B024 1365 запросить цену → | O/O (200906 PCIL) |
| 19 | B237 1367 запросить цену → | сканер крышка - Rear EU |
| 1 | B238 1547 запросить цену → | Spacer - Keytop |
| 2 | B238 1511 запросить цену → | Keytop - Counter |
| 3 | B223 1518 запросить цену → | Keytop - Blank FB |
| 3 | B223 1528 запросить цену → | Keytop - Copy NA |
| 3 | B223 1529 запросить цену → | Keytop - Doc NA |
| 3 | B223 1531 запросить цену → | Keytop: Printer: NA |
| 3 | B223 1532 запросить цену → | Keytop: сканер: NA |
| 3 | B223 1533 запросить цену → | Keytop: Function: NA (D084/D085) |
| 3 | B223 1534 запросить цену → | Keytop: Copy: EU |
| 3 | B223 1535 запросить цену → | Keytop: DOC: EU |
| 3 | B223 1537 запросить цену → | Keytop: Printer: EU |
| 3 | B223 1538 запросить цену → | Keytop: сканер: EU |
| 3 | B223 1539 запросить цену → | Keytop: Function: EU (D084/D085) |
| 4 | B223 1497 запросить цену → | плата: APC1: OP-L: Sub-Ass'y |
| 8 | B238 1540 запросить цену → | Sheet: Data: Display: NA |
| 13 | B238 1519 запросить цену → | Lens - Front |
| 16 | B238 1534 запросить цену → | LCD Spacer A |
| 17 | B238 1535 запросить цену → | LCD Spacer B |
| 20 | B223 1520 запросить цену → | Keytop - Clear/Stop |
| 21 | B223 1540 запросить цену → | Keytop: 10Key: NA |
| 21 | B223 1541 запросить цену → | Keytop - 10Key AA |
| 22 | B238 1583 запросить цену → | Keytop - Clear Modes |
| 23 | B238 1504 запросить цену → | Keytop - Start |
| 24 | B238 1506 запросить цену → | Keytop - Try Print |
| 25 | B238 1509 запросить цену → | Keytop - Interrupt |
| 26 | B238 1552 запросить цену → | Keytop - Kantan |
| 27 | B238 1550 запросить цену → | Keytop - Login |
| 28 | B238 1549 запросить цену → | Keytop - Power Source |
| 36 | D009 1556 запросить цену → | Panel: Upper: NA [TSB#002] |
| 36 | D009 1557 запросить цену → | Panel: Upper: EU [TSB#002] |
| 37 | B238 1539 запросить цену → | Sheet: Power Source: Display: NA [TSB#002] |
| 37 | B286 1479 запросить цену → | Sheet: Power Source: B286: EU [TSB#002] |
| 1 | B238 1801 запросить цену → | Scale - Left (A) |
| 2 | B238 1795 запросить цену → | Exposure Glass |
| 3 | B390 1759 запросить цену → | вал: Scale |
| 4 | B237 1713 запросить цену → | Scale - Left B NA |
| 4 | B238 1713 запросить цену → | Scale - Left (B) |
| 5 | B229 1751 запросить цену → | Scale - Inner Back |
| 6 | A250 1752 запросить цену → | Exposure Glass |
| 7 | B093 1862 запросить цену → | Cushion Glass |
| 8 | B238 1845 запросить цену → | Seal: Exposure Glass |
| 12 | A267 1089 запросить цену → | Grounding пластина - Upper Rear |
| 14 | A267 1090 запросить цену → | Grounding пластина - Lower Right |
| 15 | B238 1692 запросить цену → | кронштейн: Scale: Left: Ass'y |
| 16 | B238 1785 запросить цену → | Frame: Rear (CS models) |
| 17 | B238 1784 запросить цену → | Frame: Front |
| 1 | B180 1817 запросить цену → | 1st сканер Ass'y |
| 2 | B238 1820 запросить цену → | Xenon Lamp - DIA10 |
| 3 | A193 1766 запросить цену → | Wire Clamp |
| 4 | A193 1769 запросить цену → | Clamp - Rear Wire |
| 8 | B238 1823 запросить цену → | Inner крышка - сканер (color) |
| 10 | B238 1827 запросить цену → | Original датчик кронштейн |
| 12 | B238 1821 запросить цену → | Stabilizer |
| 13 | B238 1753 запросить цену → | Inner крышка - датчик |
| 14 | B238 5345 запросить цену → | сканер Interface кабель |
| 16 | B238 5367 запросить цену → | жгут - APS |
| 17 | B238 5344 запросить цену → | SBU Ground пластина |
| 18 | B238 1812 запросить цену → | Ground пластина - Carriage |
| 19 | A100 1714 запросить цену → | Reflector |
| 20 | B238 1676 запросить цену → | Carriage: No.1: Ass'y |
| 1 | B238 1689 запросить цену → | 2nd сканер Ass'y (color) |
| 7 | B238 1806 запросить цену → | Idler Pulley |
| 8 | B238 5371 запросить цену → | жгут - STM |
| 9 | B238 1715 запросить цену → | Stepper мотор DC3.9V |
| 10 | B238 1788 запросить цену → | Stepper мотор кронштейн |
| 12 | B238 1762 запросить цену → | Ground пластина - Stepper мотор |
| 13 | B238 1792 запросить цену → | Timing ремень - 157ST1.5-4.0 |
| 14 | B238 1787 запросить цену → | Drive Were |
| 15 | B180 1704 запросить цену → | кронштейн: Tension (MS model) |
| 17 | B238 1786 запросить цену → | сканер Drive вал |
| 19 | B238 1814 запросить цену → | Pulley: Drive Were: Rear: SUB-Ass'y |
| 21 | B238 1816 запросить цену → | Pulley: Drive Were: Front: SUB-Ass'y |
| 23 | A193 1816 запросить цену → | 1st Slide Rail |
| 24 | B180 1734 запросить цену → | Slide Rail: No.2 |
| 25 | B238 1793 запросить цену → | втулка Spacer |
| 26 | B238 1796 запросить цену → | Hall Plug |
| 27 | B238 1807 запросить цену → | Pulley |
| 29 | B238 1688 запросить цену → | Carriage узел No.2 |

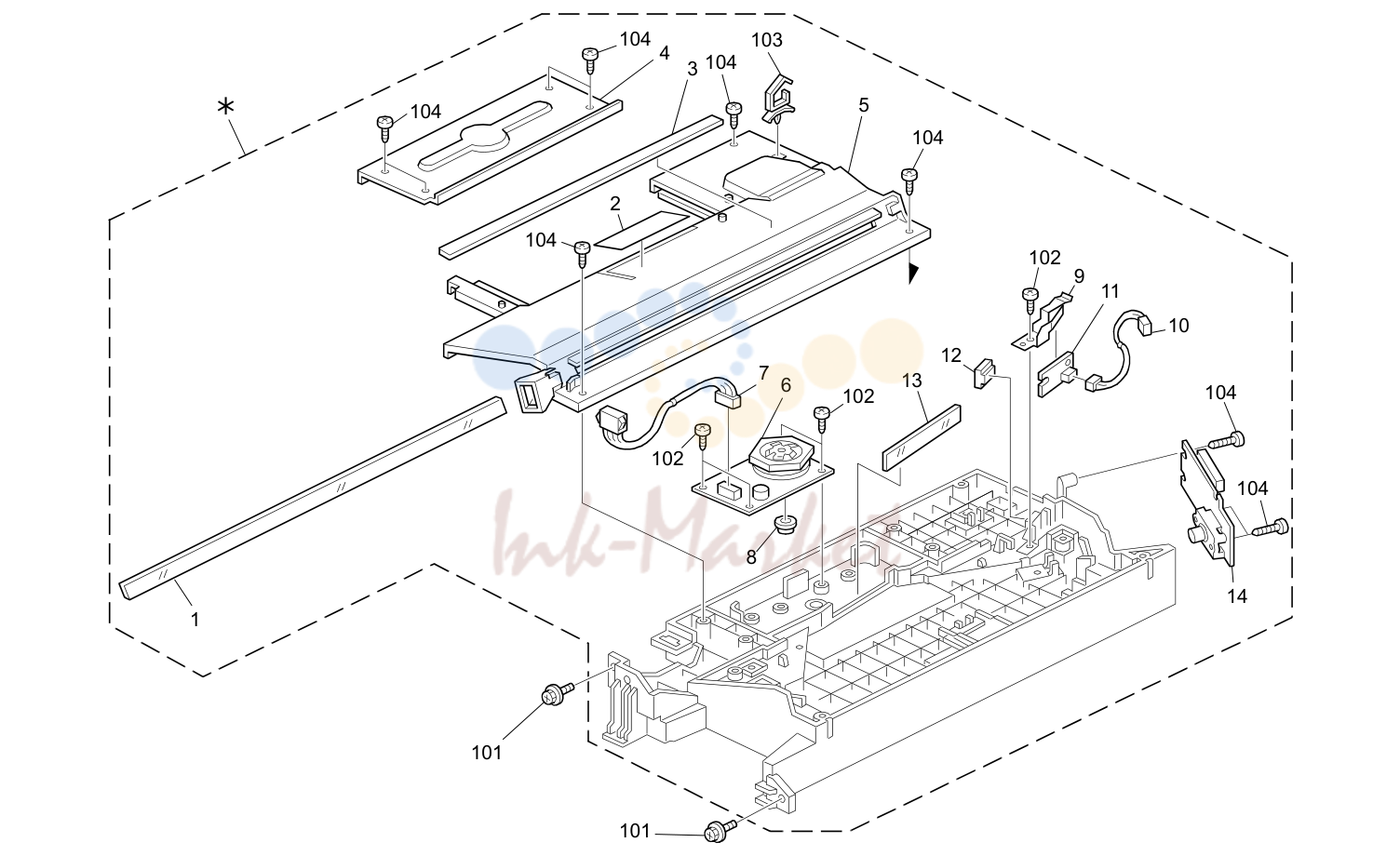

лазер узел (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B206 1977 запросить цену → | Shield Glass |
| 3 | B206 1971 запросить цену → | Supporting пластина: крышка: Imaging узел |
| 4 | B090 1917 запросить цену → | крышка: полигон (сканер) сканер: Ass'y |
| 5 | B090 1938 запросить цену → | крышка: Optical Housing |
| 6 | B209 1898 запросить цену → | полигон (сканер) Mirror мотор |
| 8 | A232 1916 запросить цену → | Collar-полигон (сканер) мотор |
| 9 | A267 1944 запросить цену → | пластина - Sync. Detector Board |

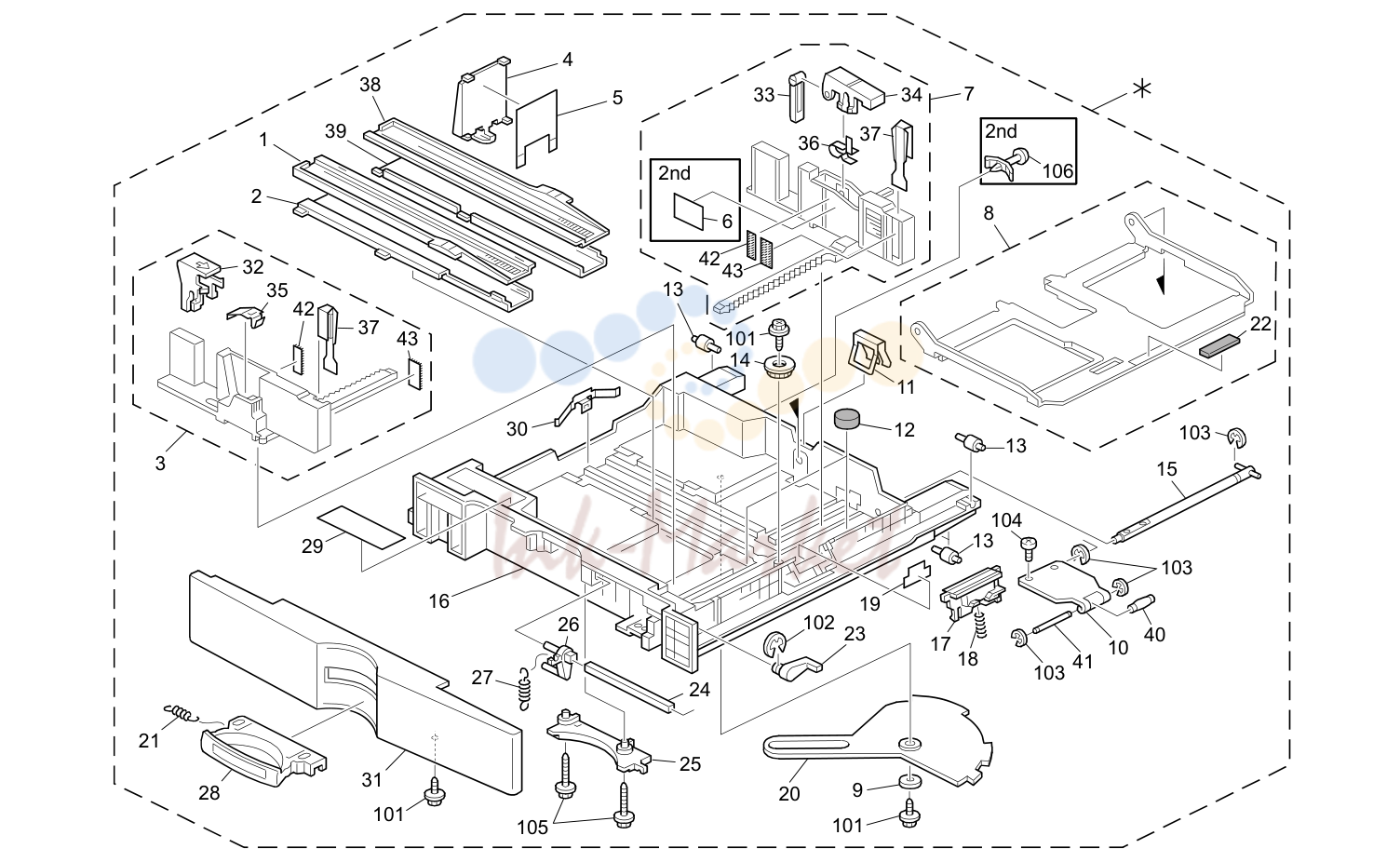

лоток бумаги (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 6 | B027 7352 запросить цену → | Decal - Side Fence |
| 10 | B090 2856 запросить цену → | кронштейн: Rise |
| 11 | A267 2878 запросить цену → | пружина пластина - Grounding |
| 12 | A267 2899 запросить цену → | Sponge - подача бумаги Tray |
| 13 | B090 2987 запросить цену → | ролик: лоток бумаги |
| 14 | B090 2869 запросить цену → | шестерня - 16Z |
| 18 | A267 2834 запросить цену → | Pressure пружина - Friction Pad |
| 19 | B091 2898 запросить цену → | Sheet: держатель: лоток бумаги |
| 22 | A267 2917 запросить цену → | Base Pad |
| 32 | B090 2858 запросить цену → | рычаг: стопор: Front |
| 33 | B090 2859 запросить цену → | стопор: Positioning |
| 34 | B090 2860 запросить цену → | рычаг: стопор: Positioning |
| 36 | A267 2857 запросить цену → | пружина пластина - Side Fence |
| 40 | B090 2864 запросить цену → | ролик: кронштейн: Rise |
| 41 | A267 2865 запросить цену → | вал - ролик |
| 1 | B090 2805 запросить цену → | кронштейн: Paper End датчик |
| 4 | A267 2803 запросить цену → | Feeler - Paper End датчик |
| 6 | B090 2686 запросить цену → | Snap Ring |
| 9 | A267 2754 запросить цену → | вал - подача бумаги ролик |
| 10 | B090 2663 запросить цену → | кронштейн: Photointerruptor |
| 12 | B206 2828 запросить цену → | направляющая пластина: Friction Pad: Upper |
| 15 | B209 2665 запросить цену → | ролик: Sponge |
| 17 | B223 2714 запросить цену → | Positioning Cap - Short |
| 5 | B093 2935 запросить цену → | стопор подача бумаги ролик |
| 7 | B093 2808 запросить цену → | направляющая пластина подача бумаги ролик 2 Ass'y |
| 10 | B209 2814 запросить цену → | Cushion - ролик направляющая 2 |
| 11 | B206 2660 запросить цену → | кронштейн: Photointerruptor |
| 14 | B097 2668 запросить цену → | ролик: Drive |
| 16 | B206 2842 запросить цену → | направляющая пластина: Friction Pad |
| 3 | B090 2742 запросить цену → | ролик: Pull Out: Option Tray |
| 13 | A267 3958 запросить цену → | ролик - рычаг |
| 2 | B209 3452 запросить цену → | Discharge Lamp |
| 11 | B090 2698 запросить цену → | кронштейн: регистрация датчик |
| 19 | B090 2621 запросить цену → | Snap Ring - M6 |
| 2 | B090 3605 запросить цену → | Cam: Handle |
| 3 | B090 3572 запросить цену → | вал: Chuck |
| 4 | A184 3422 запросить цену → | Toner Slider |
| 5 | B044 3191 запросить цену → | Tapping винт-M3x8 |
| 6 | A267 3556 запросить цену → | Chuck пружина - Tonner Bottle |
| 7 | B090 3573 запросить цену → | Slider: Ass'y |
| 8 | B090 3571 запросить цену → | Chuck: Bottle |
| 9 | B090 3560 запросить цену → | крышка: Toner Bottle: Ass'y |
| 10 | B027 3620 запросить цену → | мотор Spacer - Toner Bottle |
| 11 | B209 3616 запросить цену → | Toner Bottle мотор |
| 12 | B090 7440 запросить цену → | кронштейн DC мотор Toner Bottle Z EXP |

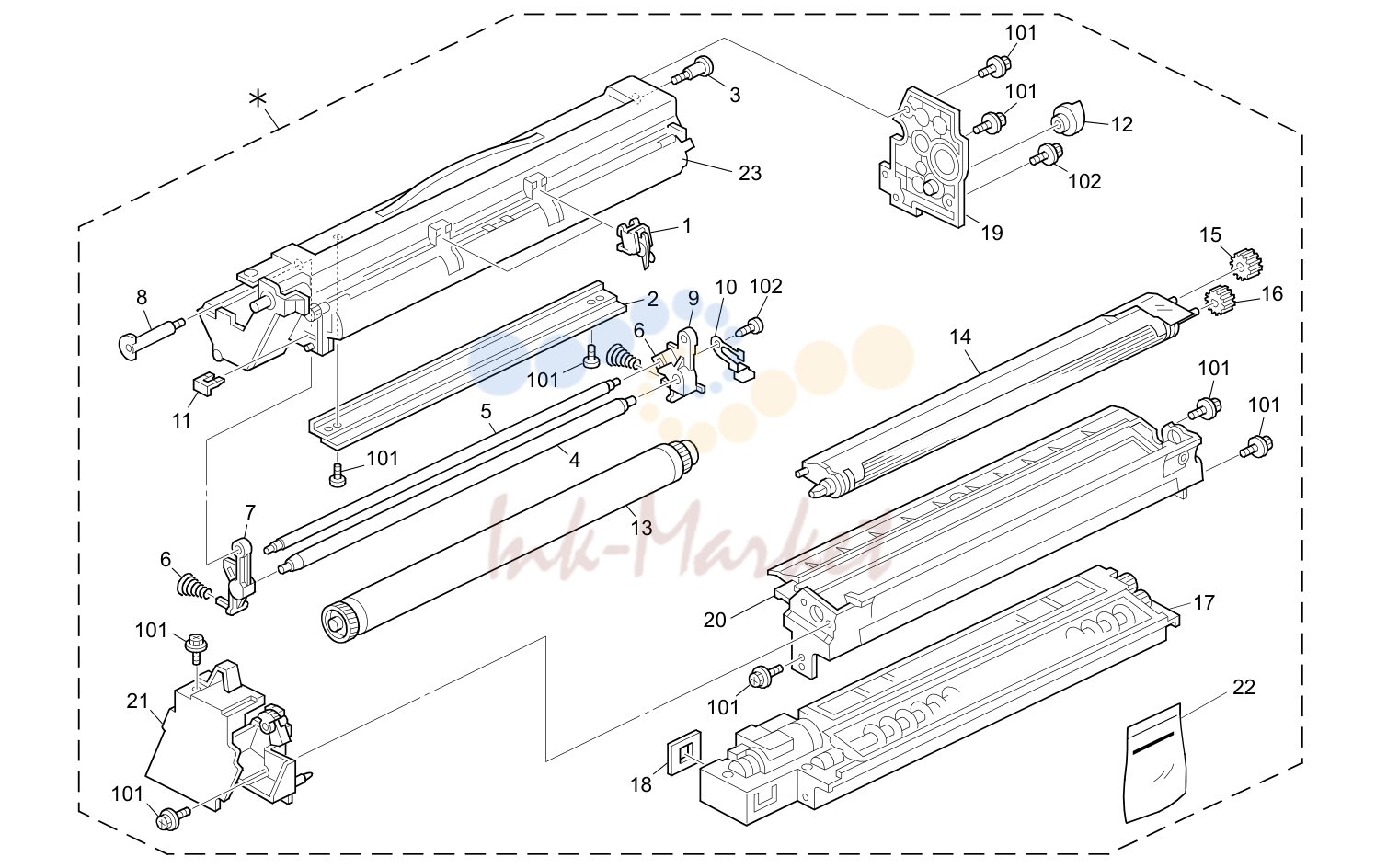

PCU Section (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 36 | B205 0151 запросить цену → | PCU узел |
| 6 | B039 2287 запросить цену → | Charge ролик пружина |
| 7 | B039 2292 запросить цену → | Front Pressure Arm - Charge ролик |
| 8 | B039 2293 запросить цену → | Pin - Front Pressure Arm |
| 9 | B209 3174 запросить цену → | Arm: Pressure: Charge: Rear |
| 10 | B209 3175 запросить цену → | Electrode пластина: ролик: Charge: Ass'y |
| 11 | B039 2350 запросить цену → | Clip - OPC барабан |
| 12 | B209 3440 запросить цену → | Joint: проявка |
| 14 | B209 3320 запросить цену → | проявка ролик в сборе |
| 15 | B039 3062 запросить цену → | Idler шестерня |
| 16 | B039 3060 запросить цену → | проявка ролик шестерня |
| 17 | B209 3370 запросить цену → | проявка Case |
| 18 | B209 3196 запросить цену → | Shield: Toner Supply: Entrance |
| 19 | B209 3233 запросить цену → | барабан Stay: Rear |
| 20 | B209 3360 запросить цену → | проявка ролик Case |
| 21 | B209 3215 запросить цену → | барабан Stay: Front |
| 22 | B121 9640 запросить цену → | Developer Type 28 Black |
| 23 | B039 2343 запросить цену → | барабан Shutter |

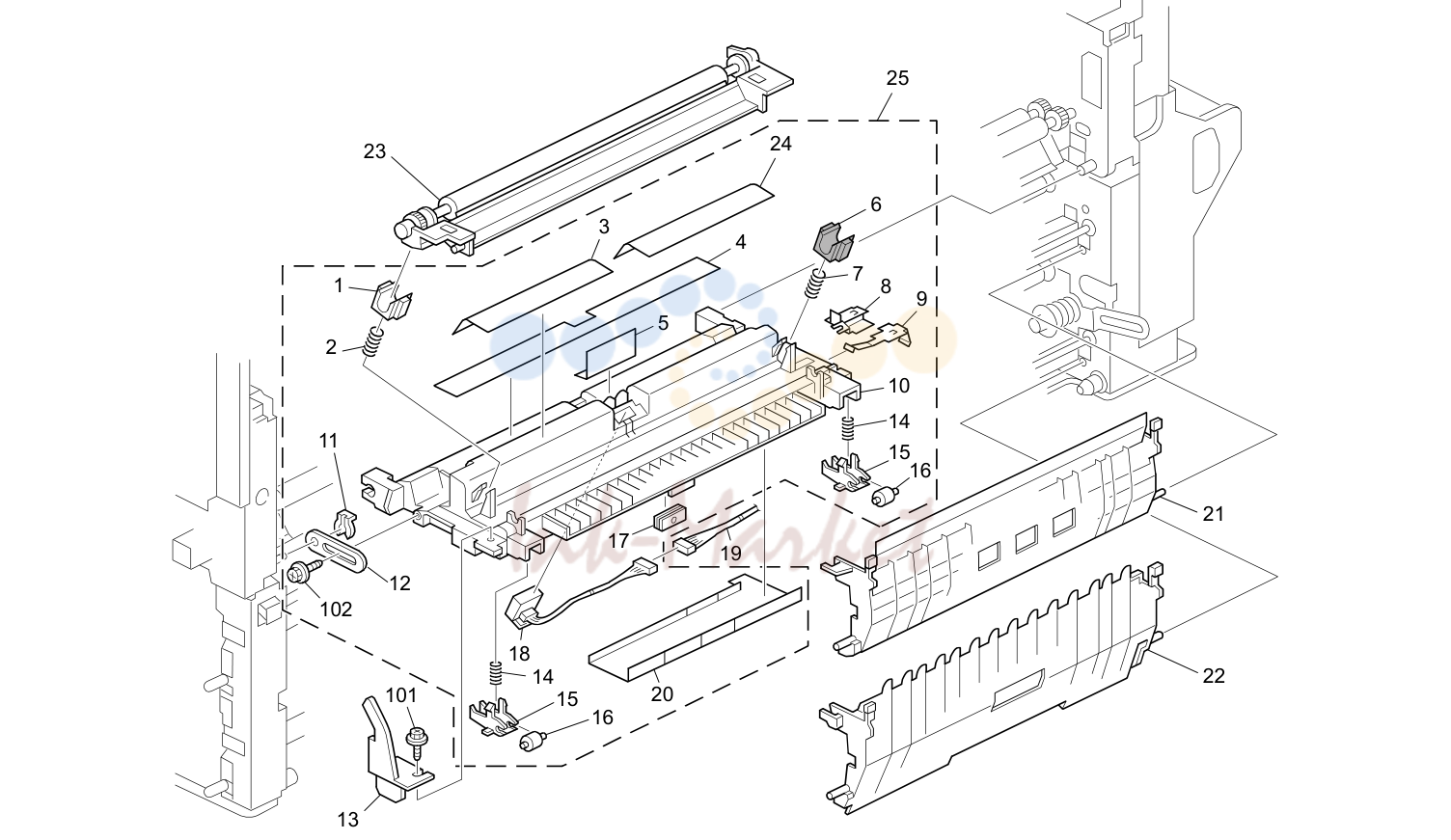

перенос узел (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B091 3911 запросить цену → | Compression пружина: Pressure: Front |
| 5 | A267 3905 запросить цену → | крышка - ID датчик |
| 7 | B091 3912 запросить цену → | Compression пружина: Pressure: Rear |
| 8 | A267 3861 запросить цену → | Terminal - перенос ролик |
| 9 | A267 3862 запросить цену → | Terminal - Separation |

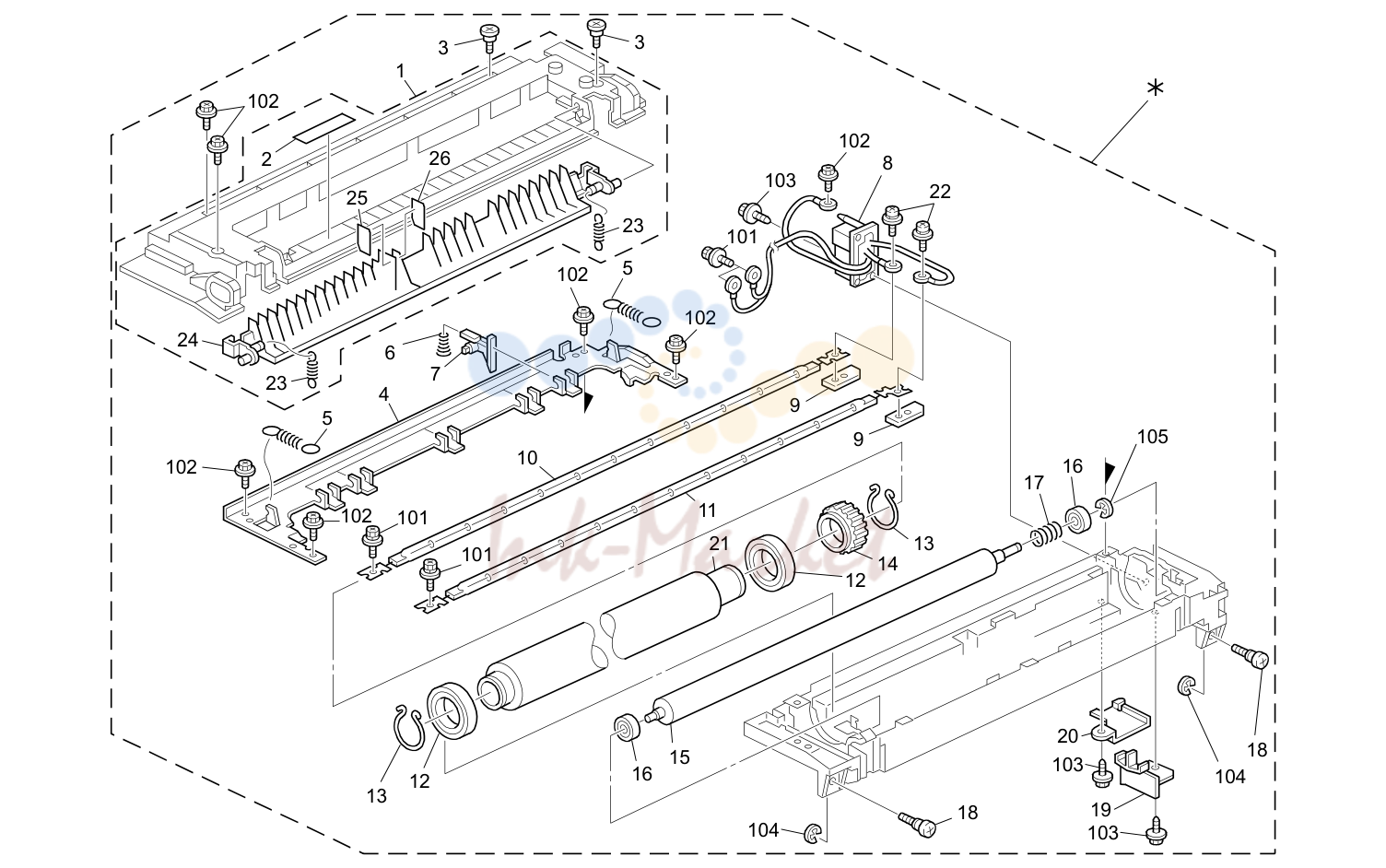

печь (закрепление) узел 1 (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 6 | A267 4103 запросить цену → | пружина - печь (закрепление) Stripper |
| 9 | B090 4092 запросить цену → | Terminal: Heater |
| 13 | B031 4056 запросить цену → | C Ring - Hot ролик |
| 17 | B091 4066 запросить цену → | пружина: Flange: Pressure ролик |
| 19 | B209 4071 запросить цену → | Circlip стопор |
| 20 | B206 4077 запросить цену → | направляющая: жгут: пластина |
| 22 | B051 4050 запросить цену → | Philips винт - M3x8 |

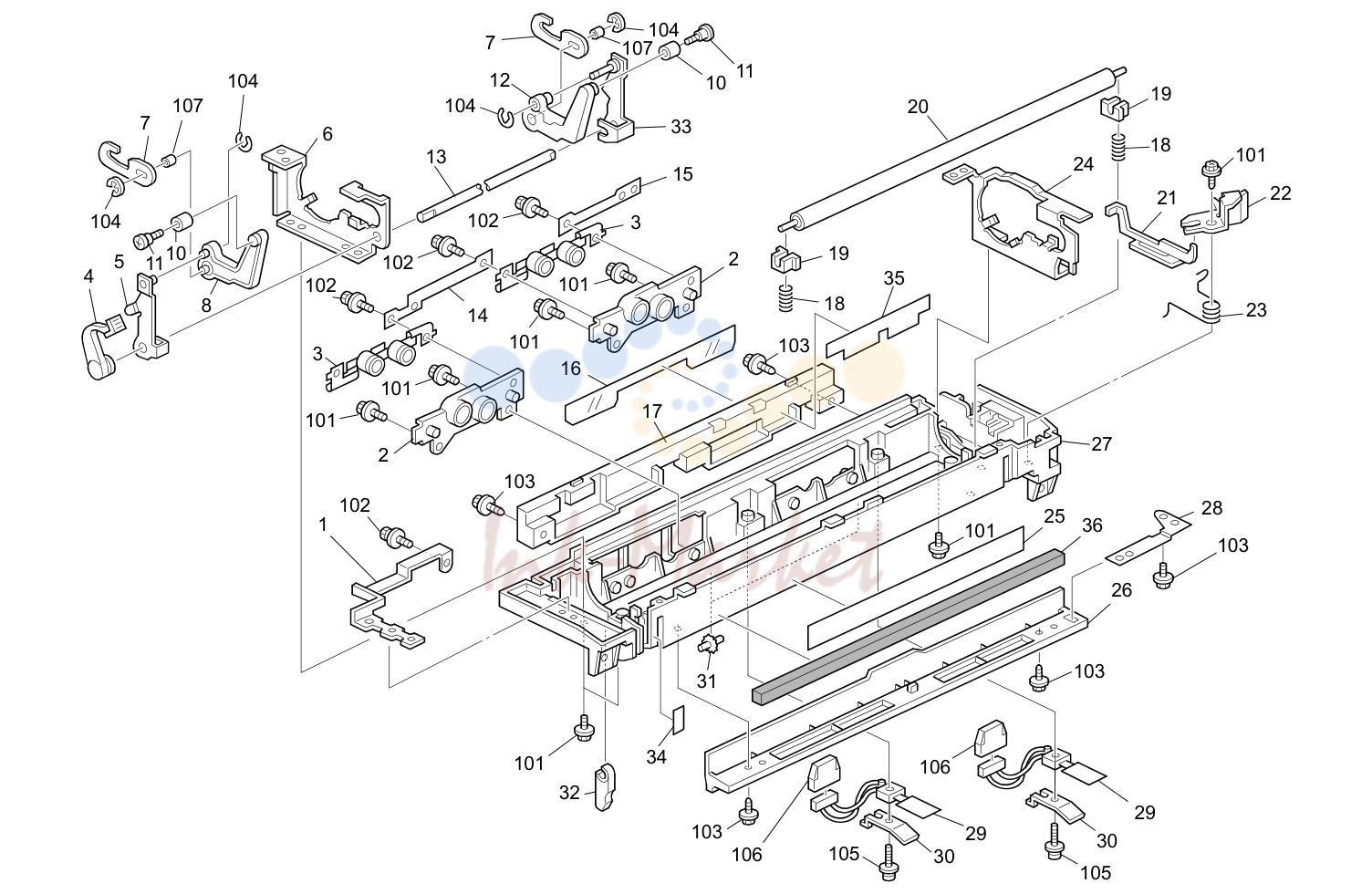

печь (закрепление) узел 2 (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B027 4091 запросить цену → | Front Terminal пластина - Thermostat |
| 2 | B209 4094 запросить цену → | Thermostat Housing |
| 3 | B209 4095 запросить цену → | Thermostat - 180C |
| 14 | B027 4092 запросить цену → | Terminal пластина - Thermostat |
| 15 | B027 4093 запросить цену → | Rear Terminal пластина - Thermostat |
| 16 | B027 4079 запросить цену → | жгут - Sheet |
| 17 | B206 4078 запросить цену → | крышка: Thermostat |
| 18 | B091 4084 запросить цену → | Compression пружина - 5N |
| 21 | B090 4082 запросить цену → | Link: Release: Drive |
| 22 | B090 4083 запросить цену → | рычаг: Release: Drive |
| 23 | B207 4081 запросить цену → | пружина: Release: Drive |
| 26 | A267 4085 запросить цену → | печь (закрепление) Entrance направляющая |
| 28 | A267 4086 запросить цену → | печь (закрепление) Ground пластина - Entrance |
| 30 | B090 4099 запросить цену → | держатель: Thermistor |
| 31 | A232 2374 запросить цену → | Spur |
| 32 | A267 4076 запросить цену → | Spacer - Safety Switch |
| 107 | D019 4208 запросить цену → | Description |
Paper Exit (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 3 | A267 4483 запросить цену → | пружина пластина - Tension ролик |
| 4 | A267 4474 запросить цену → | пружина пластина - Tension ролик |
| 5 | B091 4487 запросить цену → | стопор: пружина пластина: Outer |
| 6 | B091 4486 запросить цену → | стопор: пружина пластина |
| 7 | A267 4479 запросить цену → | вал - Paper Overflow |
| 8 | A267 4478 запросить цену → | Feeler - Paper Overflow |
| 9 | A267 4476 запросить цену → | Feeler - подача бумаги датчик |
| 10 | B209 4475 запросить цену → | Exit ролик |
| 12 | B090 4489 запросить цену → | крышка: подача бумаги датчик |
| 14 | B207 1886 запросить цену → | Photointerruptor |
| 1 | B090 1162 запросить цену → | крышка: печь (закрепление): Drive |
| 5 | B090 1170 запросить цену → | кронштейн: печь (закрепление): Swivel |
| 7 | B090 1159 запросить цену → | кронштейн: печь (закрепление): Drive |
| 8 | B209 1167 запросить цену → | рычаг: DCSOL: Ass'y |
| 13 | B090 1111 запросить цену → | Timing Pulley - 31/36T |
| 14 | B091 2615 запросить цену → | пружина: Tension |
| 15 | B090 1115 запросить цену → | кронштейн: Tension |
| 17 | B090 1076 запросить цену → | направляющая пластина: печь (закрепление) узел: Rear: C |
| 20 | B209 5156 запросить цену → | плата: PCU |
| 25 | B259 1131 запросить цену → | винт: PCU |
| 2 | B209 1183 запросить цену → | кронштейн: Connecting: подача бумаги |
| 9 | B090 2602 запросить цену → | кронштейн: Tension |
| 15 | B090 2604 запросить цену → | стопор: Feed: CL |
| 20 | B091 2607 запросить цену → | Snap Ring |
| 21 | A267 2601 запросить цену → | Positioning направляющая - Bypass Feed |
| 4 | B090 2773 запросить цену → | кронштейн: Rise: 2 |
| 5 | B090 2592 запросить цену → | крышка: Right Inner Rear |
| 7 | B024 2765 запросить цену → | Pressure рычаг стопор |
| 8 | B091 2766 запросить цену → | Tension пружина: стопор: Return |
| 9 | B090 2815 запросить цену → | кронштейн: Rise: 1 |
| 10 | A267 2770 запросить цену → | Vibrating пластина |
| 12 | B091 2767 запросить цену → | Torsion пружина: Joint: Return |
| 13 | B090 2848 запросить цену → | стопор: держатель: Compression пружина |
| 14 | A267 2846 запросить цену → | держатель - пружина |
| 15 | B091 2844 запросить цену → | Compression пружина: Return |
| 16 | A267 2845 запросить цену → | втулка - DC мотор вал |
| 17 | B090 2838 запросить цену → | кронштейн: DC мотор: 2 |
| 20 | B031 2836 запросить цену → | Clip: вал |
| 23 | A267 2847 запросить цену → | втулка - мотор вал |
| 24 | B090 2837 запросить цену → | кронштейн: DC мотор: 1 |
| 25 | B024 2839 запросить цену → | жгут крышка - подача бумаги |
| 28 | B090 2593 запросить цену → | крышка: Left Inner Rear |
| 32 | D019 2796 запросить цену → | Sheet: Paper Size датчик: Side Fence |
| 1 | B238 5345 запросить цену → | сканер Interface кабель |
| 18 | B209 5867 запросить цену → | Panel: Interface |
| 19 | B585 5130 запросить цену → | плата: DDR1-DIMM-32B: 256MB: Ass'y |
| 19 | B585 5140 запросить цену → | плата: DDR1-DIMM-32B: 512MB: Ass'y |
| 2 | B238 5368 запросить цену → | жгут - SBU (CS model) |
| 4 | B090 5833 запросить цену → | кронштейн: Power Pack |
| 19 | B206 5823 запросить цену → | кронштейн: Main Switch |
| 23 | B209 7617 запросить цену → | Power Supply Cord: стопор: TWN |
| 25 | B121 5018 запросить цену → | Choke Coil |
Frame Section (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B090 1085 запросить цену → | кронштейн: Protect: Side пластина: Left Rear |
| 3 | B209 1105 запросить цену → | Fan мотор - MM80 |
| 4 | B209 1102 запросить цену → | Duct: Fan мотор |
| 5 | B090 5813 запросить цену → | кронштейн: Micro Switch |
| 6 | B091 5821 запросить цену → | Tension пружина: Door Switch |
| 8 | A267 1930 запросить цену → | Positioning кронштейн - лазер узел |
| 11 | B091 5820 запросить цену → | Compression пружина: Door Switch |
| 12 | B092 5815 запросить цену → | рычаг: Door Switch: Ass'y |
| 14 | A267 1059 запросить цену → | PCU Seal |
| 2 | B027 7352 запросить цену → | Decal - Side Fence |
| 10 | B132 1573 запросить цену → | Decal - Power Source: Off |
| 10 | B132 1572 запросить цену → | Decal: Power Source: Off: DOM |
| 11 | B238 2524 запросить цену → | Decal - Paper Size |
Special Tools (D017/D018/D019/D020/D084/D085)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A230 9003 запросить цену → | Adjusting Cam - лазер узел |
| 2 | A267 9002 запросить цену → | Positioning Pin - лазер узел |
| 3 | B645 5010 запросить цену → | SD-Card: Ass'y |
| 4 | B645 6705 запросить цену → | SD-Card: Adapter: BN-SDAA2 |
| 5 | A006 9104 запросить цену → | Adjusting сканер Pin (4PCS/SET) |
| 6 | A292 9500 запросить цену → | Test Chart - S5S (10 PCS/SET) |
| 8 | A257 9300 запросить цену → | Grease Barrierta S552R |
| 11 | B645 6820 запросить цену → | SD-Card: USB: Writer: BN-SDCGTY |
| 2 | D010 2822 запросить цену → | Friction Pad |
| 1 | A267 2751 запросить цену → | подача бумаги ролик |
| 1 | B039 2335 запросить цену → | Pick-off Pawls |
| 2 | AD04 1114 запросить цену → | Blade:Cleaning |
| 1 | AD02 7018 запросить цену → | ролик:Charge:A3 |
| 1 | AD04 2058 запросить цену → | Charge Cleaner Brush ролик |
| 1 | B039 9510 запросить цену → | OPC барабан |
| 1 | B121 9640 запросить цену → | Developer |
| 1 | B209 3831 запросить цену → | перенос/Separation узел |
| 1 | AE04 4025 запросить цену → | Hot ролик Stripper |
| 5 | AE02 0161 запросить цену → | Pressure ролик |
| 1 | AE01 1103 запросить цену → | Hot ролик |
| 1 | AW10 0053 запросить цену → | Thermistor - Rear |
комментарии
