Ricoh Aficio mp 171 171F 171SPF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали (D067/D068/D069/D072)
- Operation Panel (D067/D068/D069/D072)
- Operation Panel GW (D068/D069)
- By-pass Feed узел (D067/D068/D069/D072)
- Paper регистрация (D067/D068/D069/D072)
- Transport Section (D067/D068/D069/D072)
- Paper Cassette (D067/D068/D069/D072)
- автоподатчик (ARDF) 1 (D068/D069/D072)
- автоподатчик (ARDF) 2 (D068/D069/D072)

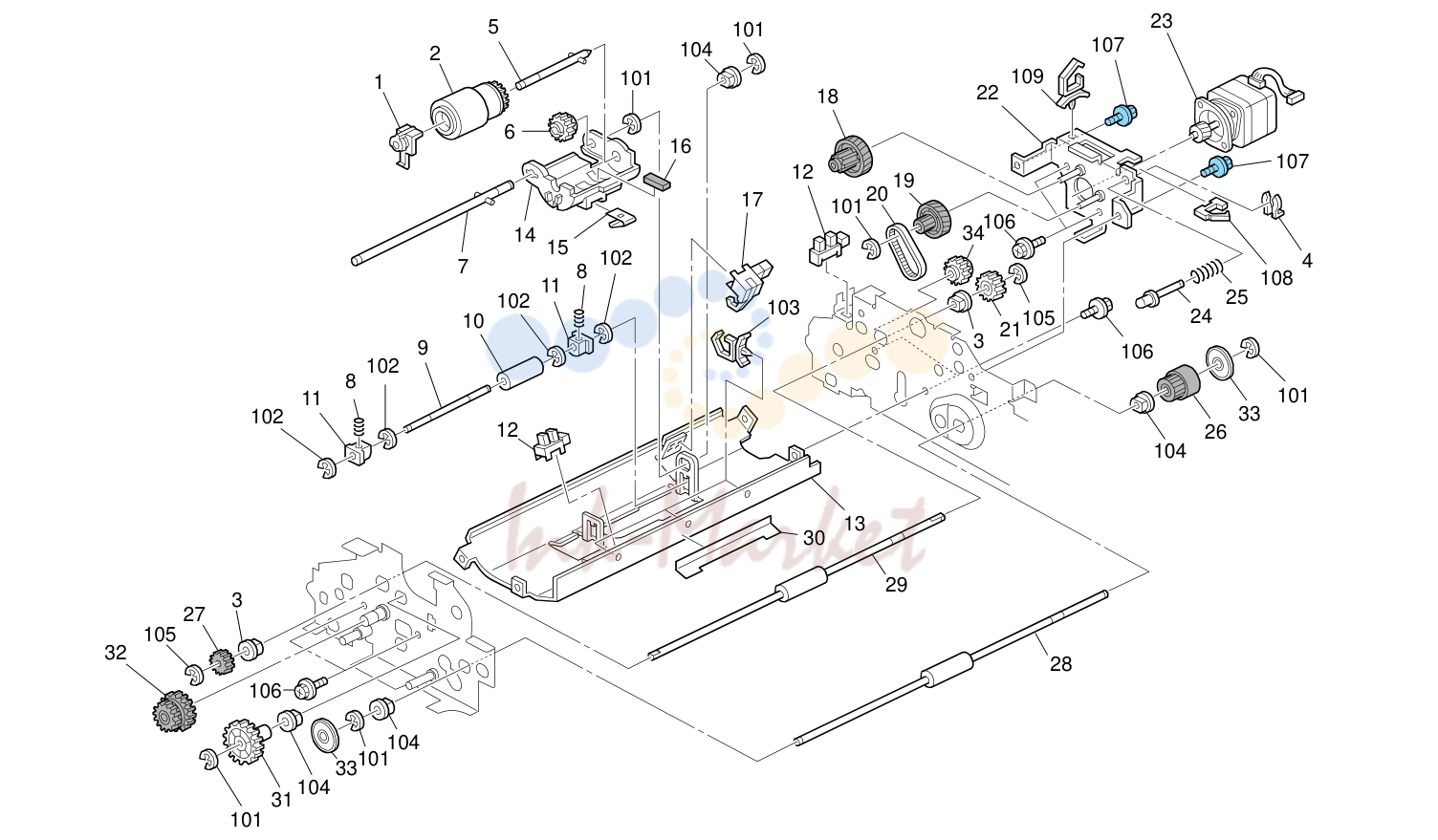

- автоподатчик (ARDF) 3 (D068/D069/D072)

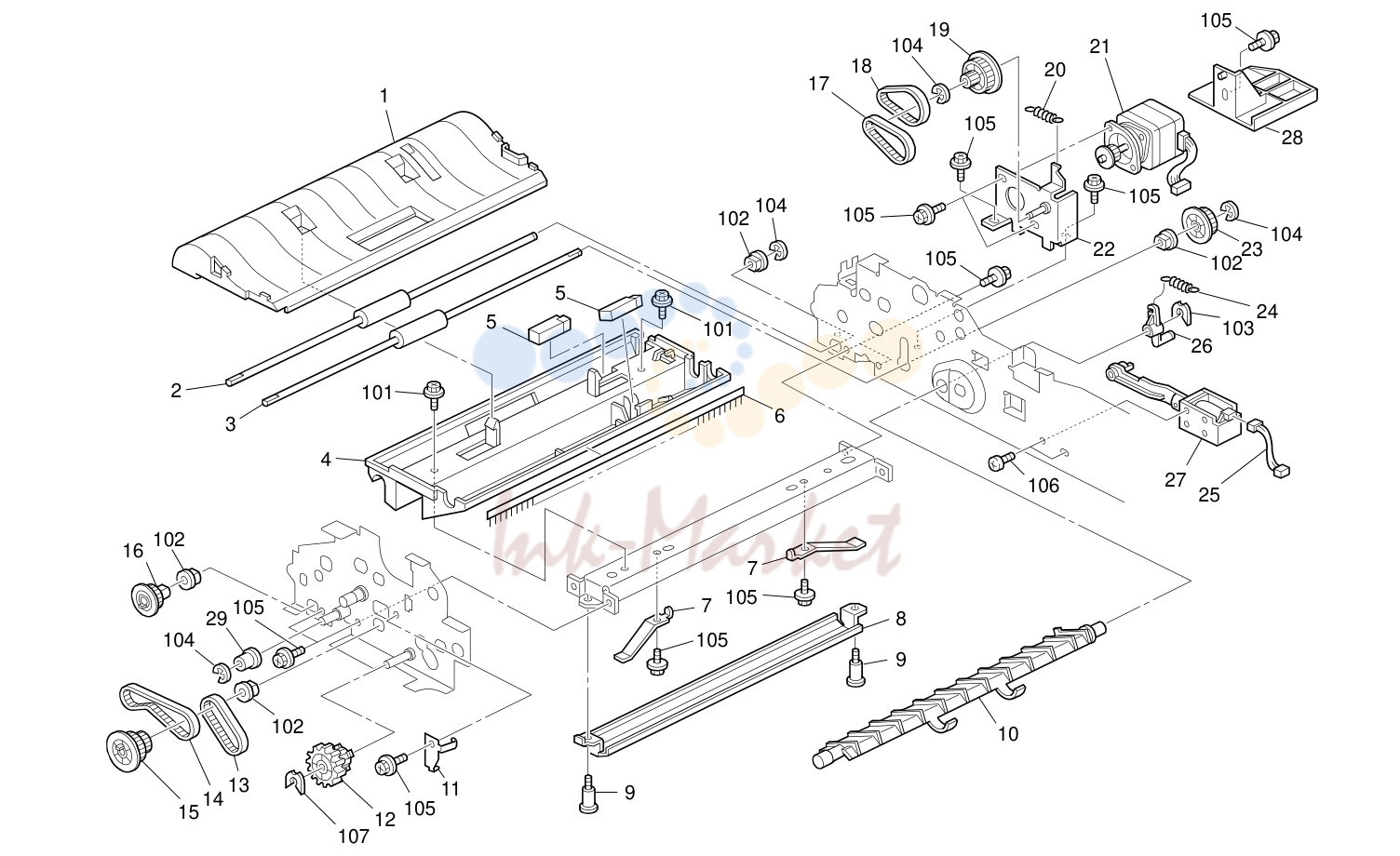

- автоподатчик (ARDF) 4 (D068/D069/D072)

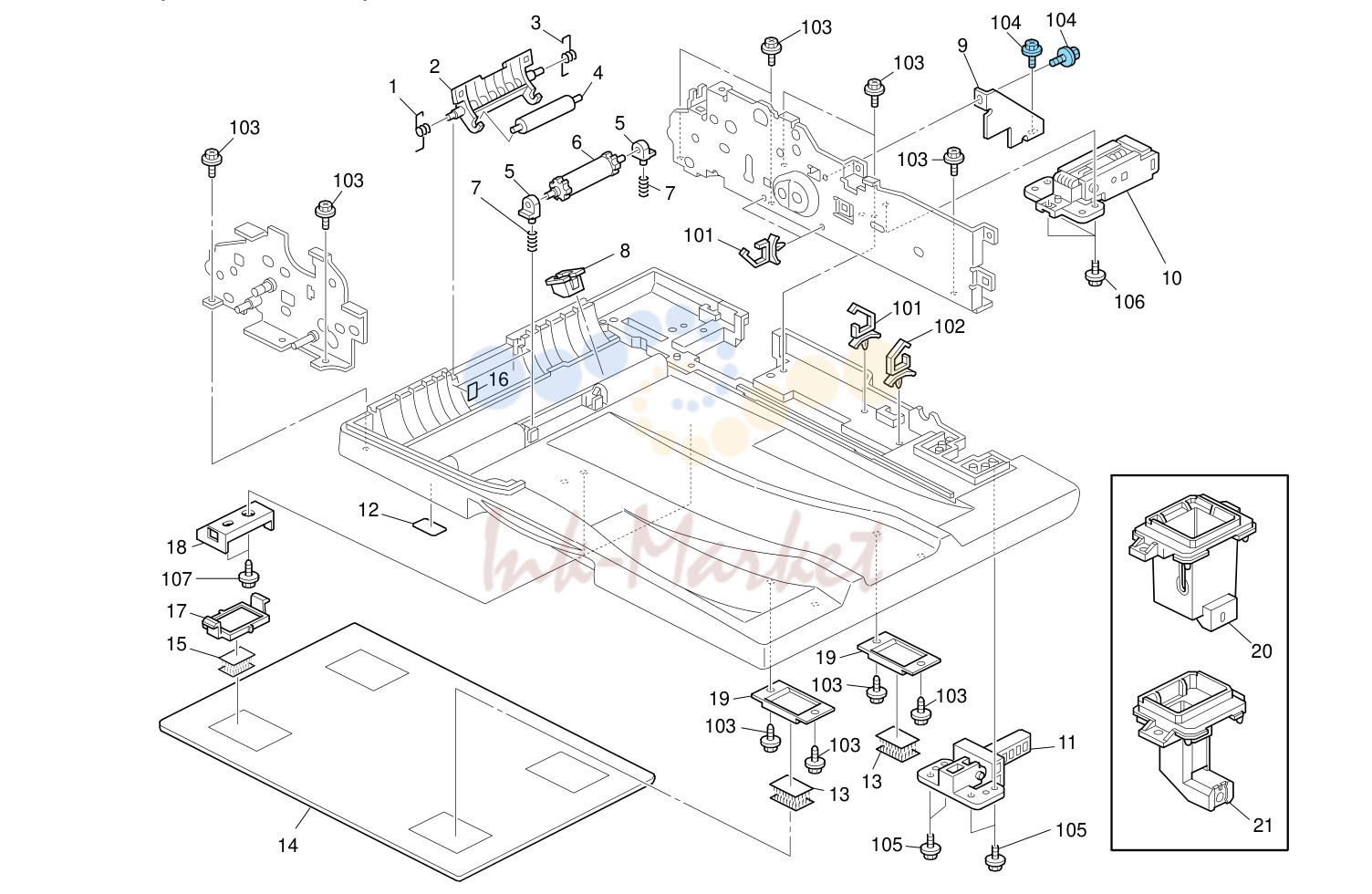

- автоподатчик (ARDF) 5 (D068/D069/D072)

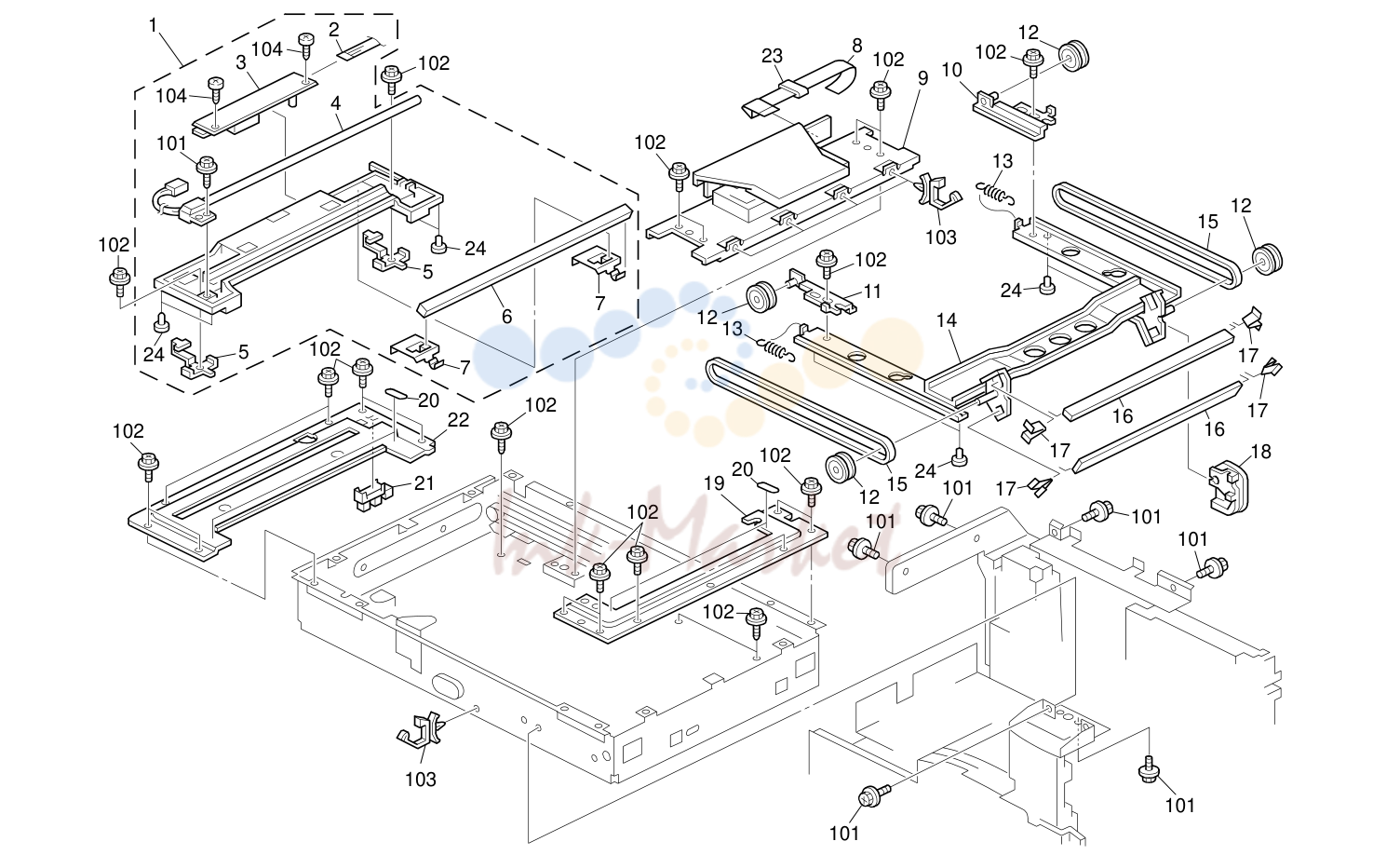

- оптика Section 1 (D067/D068/D069/D072)

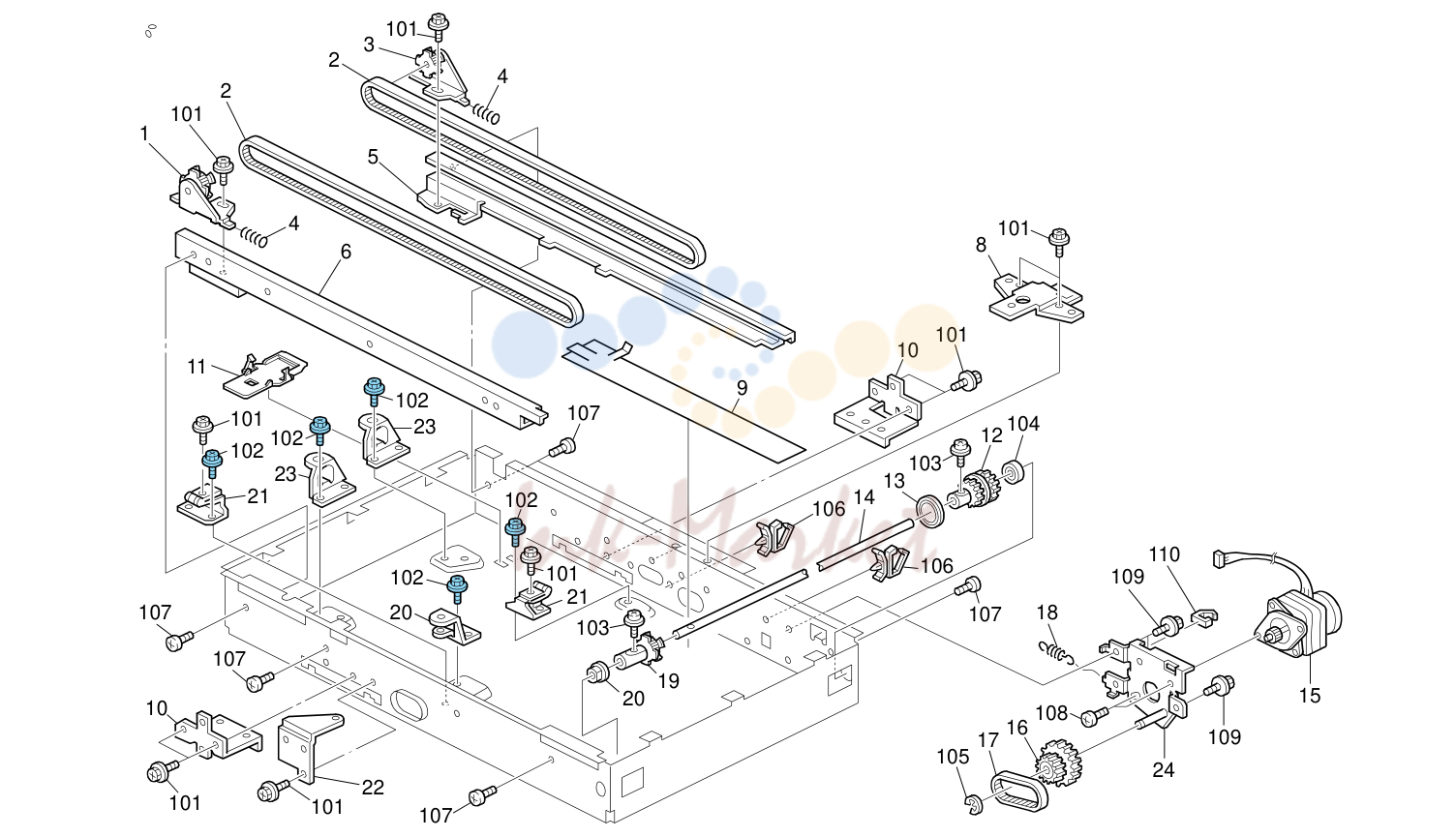

- оптика Section 2 (D067/D068/D069/D072)

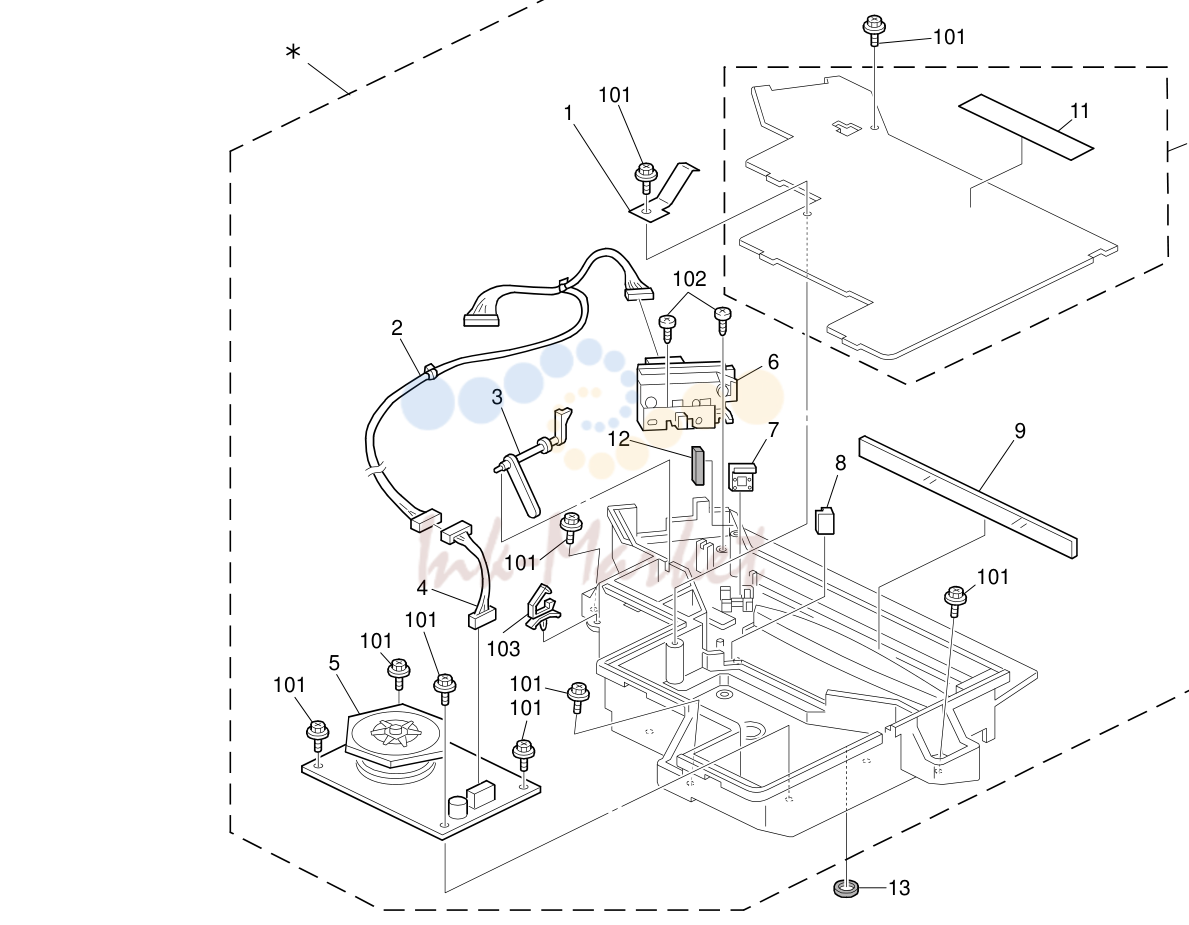

- лазер узел (D067/D068/D069/D072)

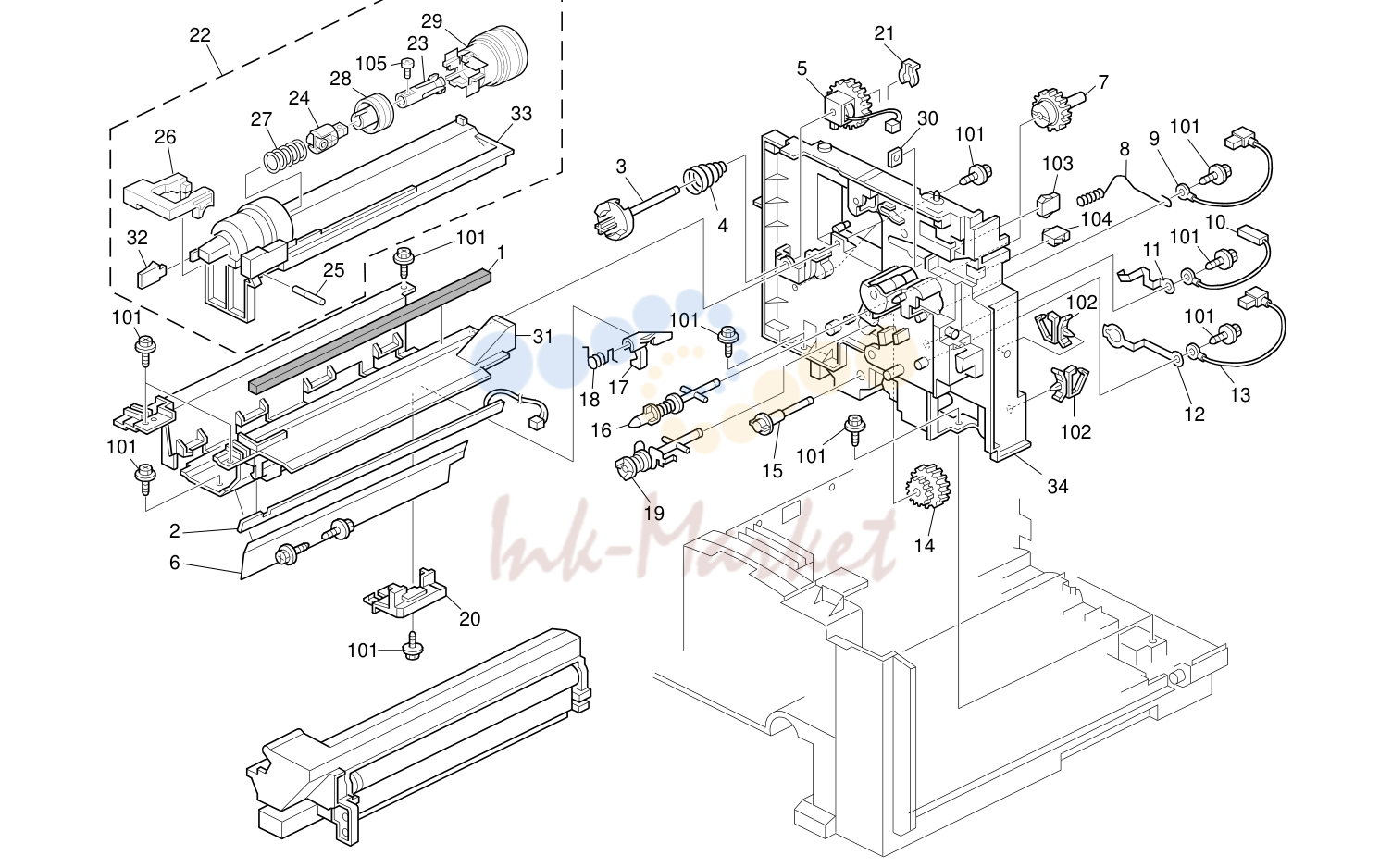

- PCU Section (D067/D068/D069/D072)

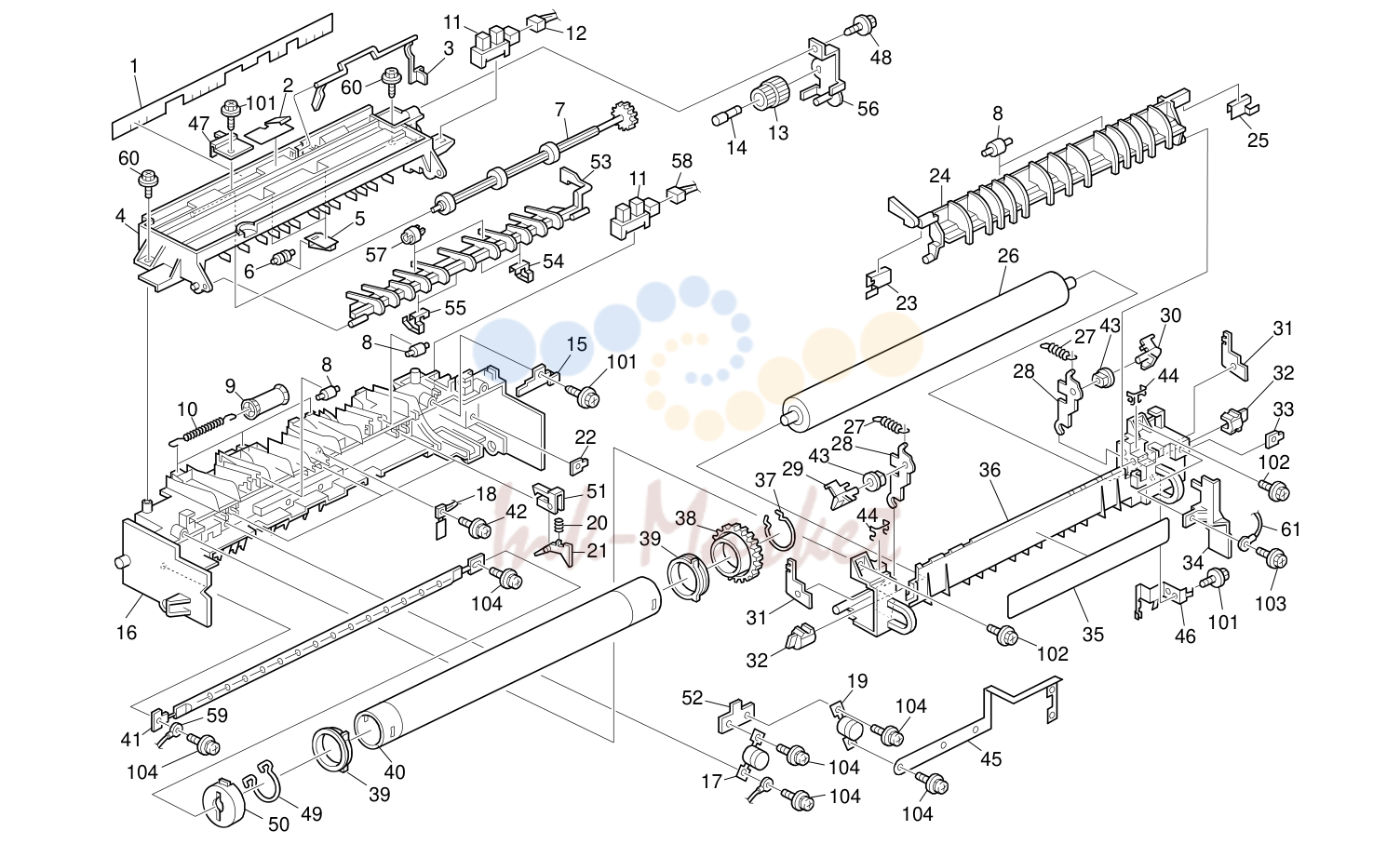

- печь (закрепление) узел (D067/D068/D069/D072)

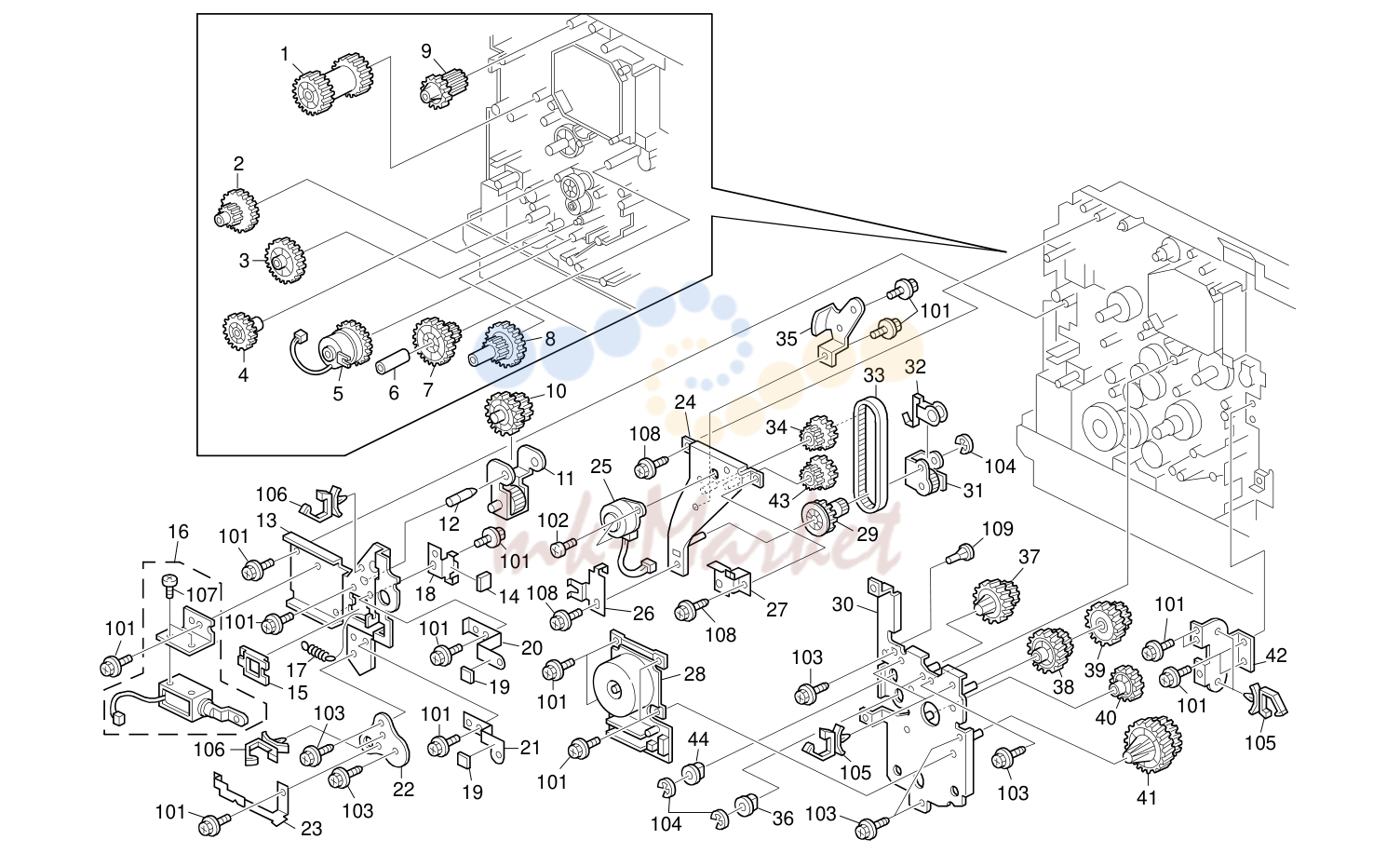

- Drive Section (D067/D068/D069/D072)

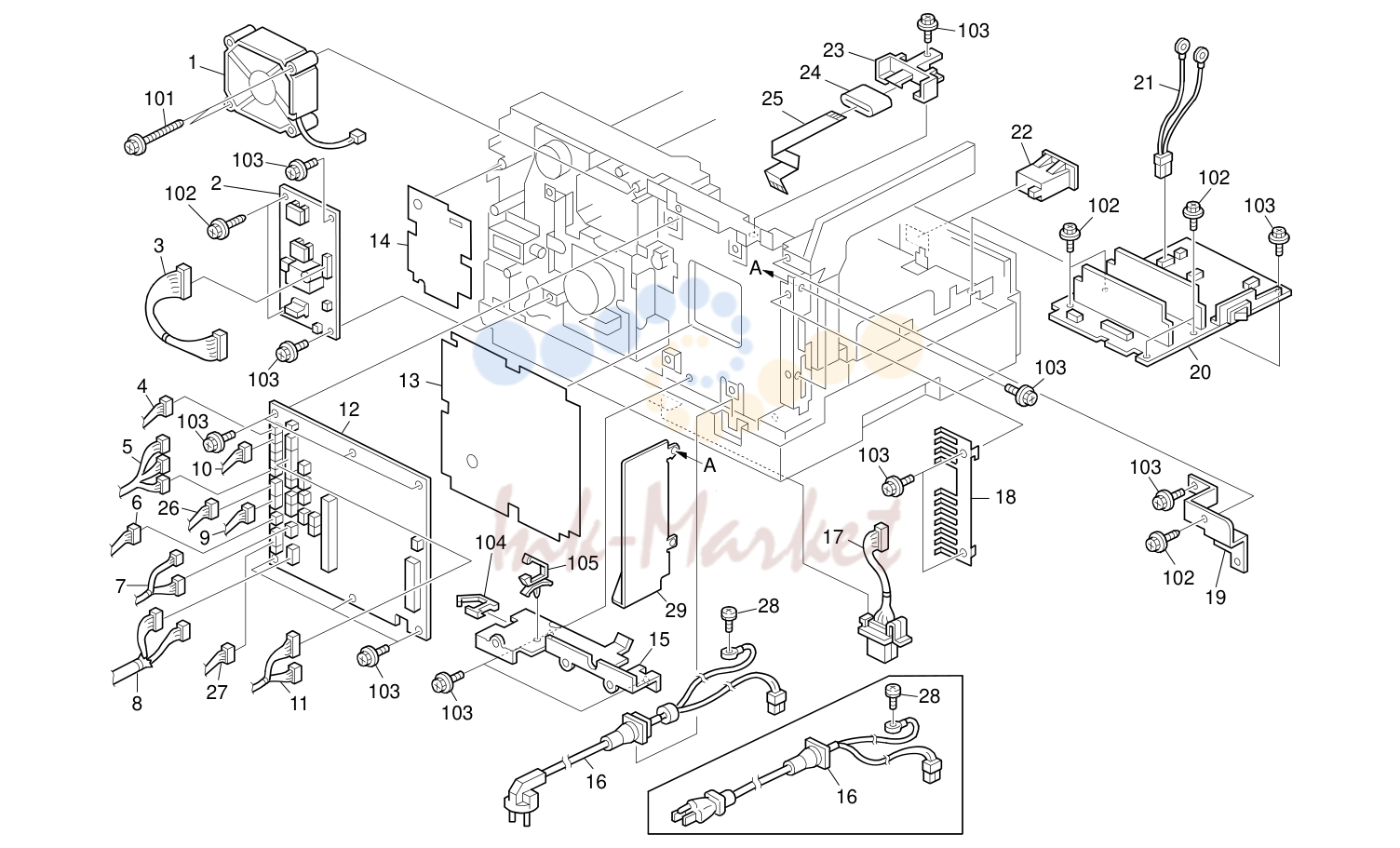

- электрика Section (D067/D068/D069/D072)

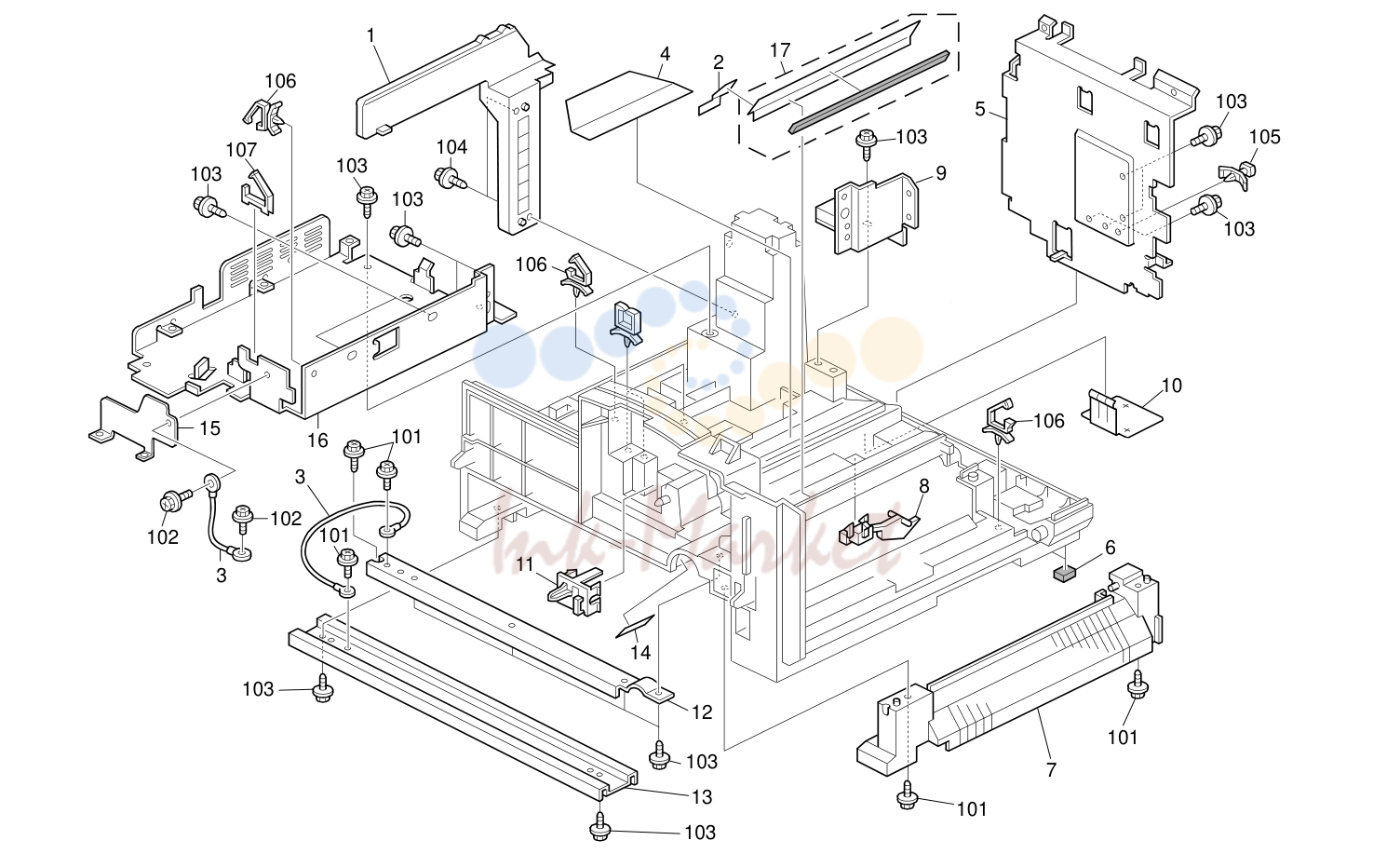

- Frame Section (D067/D068/D069/D072)

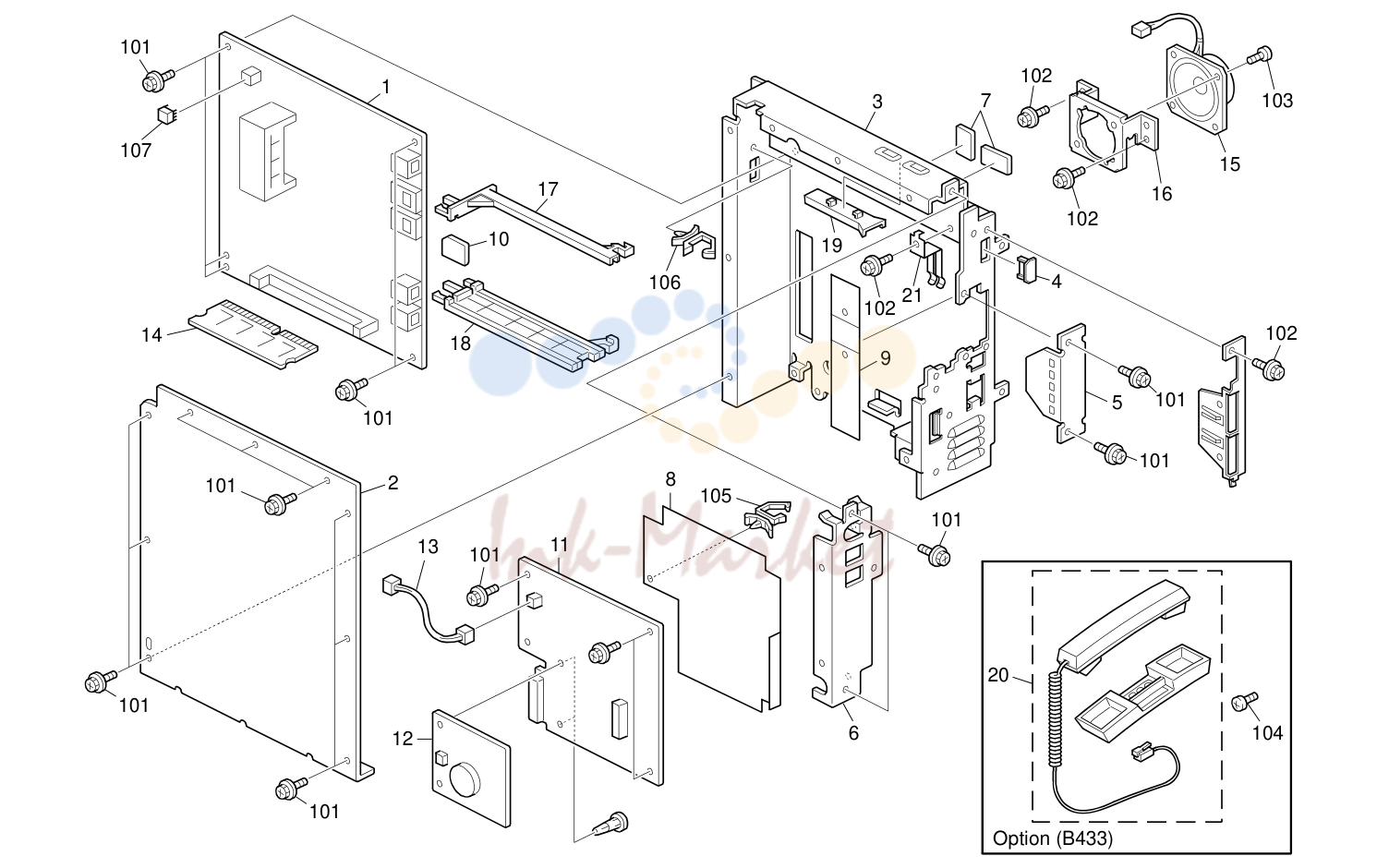

- Extension Box (D068/D069/D072)
- Accessory (D067/D068/D069/D072)
- Decals And Documents (D067/D068/D069/D072)
- Special Tools (D067/D068/D069/D072)

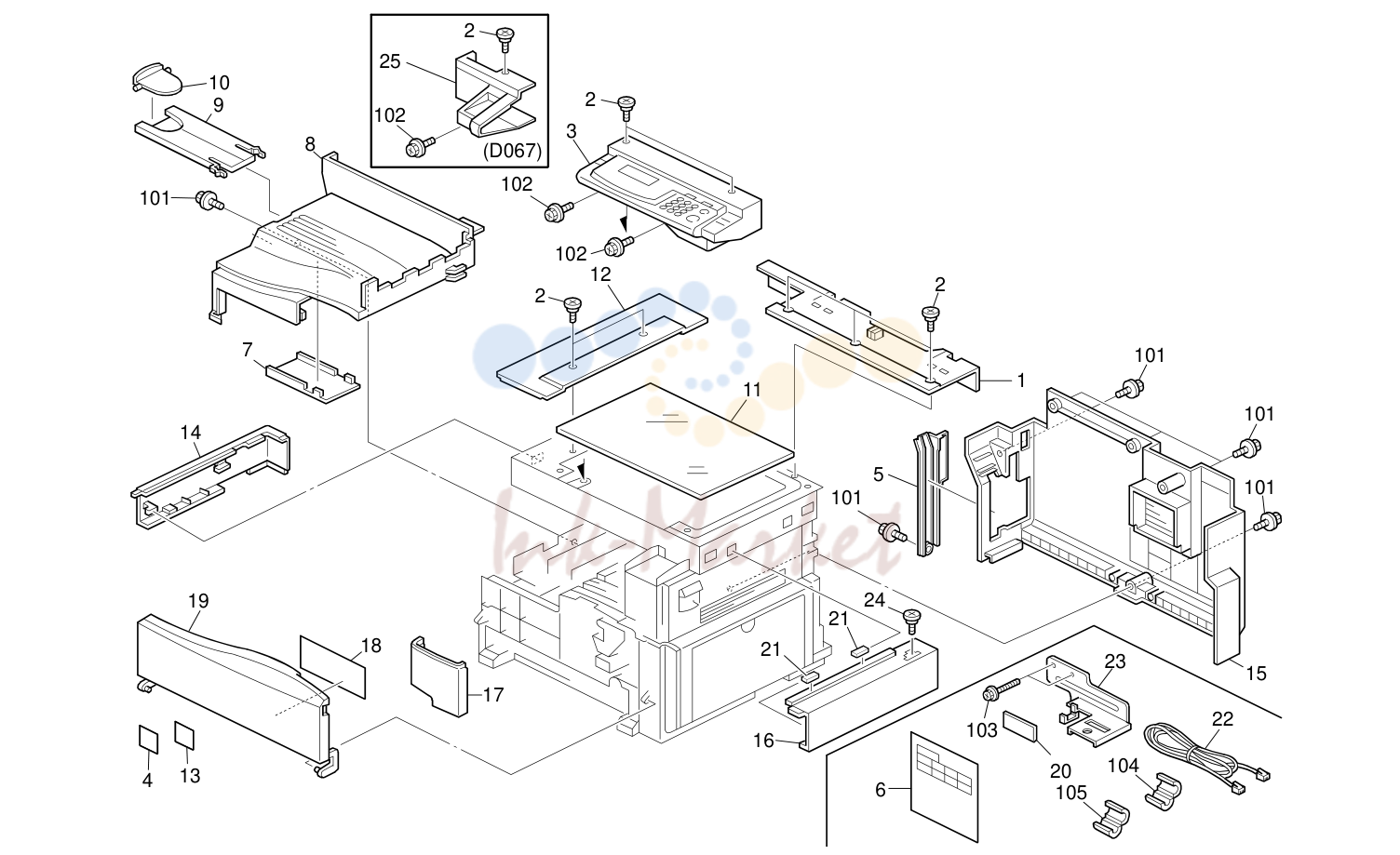

внешние детали (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1848 запросить цену → | Scale: Inner Back: NA |
| 1 | B262 1847 запросить цену → | Scale: Inner Back: EU |
| 2 | B044 1847 запросить цену → | Shoulder винт |
| 7 | B044 1258 запросить цену → | Shielding пластина |
| 12 | B262 1802 запросить цену → | Scale: Left: EU (D067) |
| 14 | B129 1261 запросить цену → | Left сканер крышка NA |
| 14 | B129 1251 запросить цену → | Left сканер крышка EU |
| 16 | B262 1266 запросить цену → | крышка: сканер: Right: NA |
| 16 | B262 1256 запросить цену → | крышка: сканер: Right: EU |
| 17 | B044 1278 запросить цену → | Right Upper крышка |
| 18 | B044 1290 запросить цену → | Sheet - Operation Instructions |
| 21 | B262 1258 запросить цену → | пластина: Exposure Glass |
| 24 | B390 1759 запросить цену → | вал: Scale |
| 25 | B262 1473 запросить цену → | крышка: Fax: Dummy (D067) |

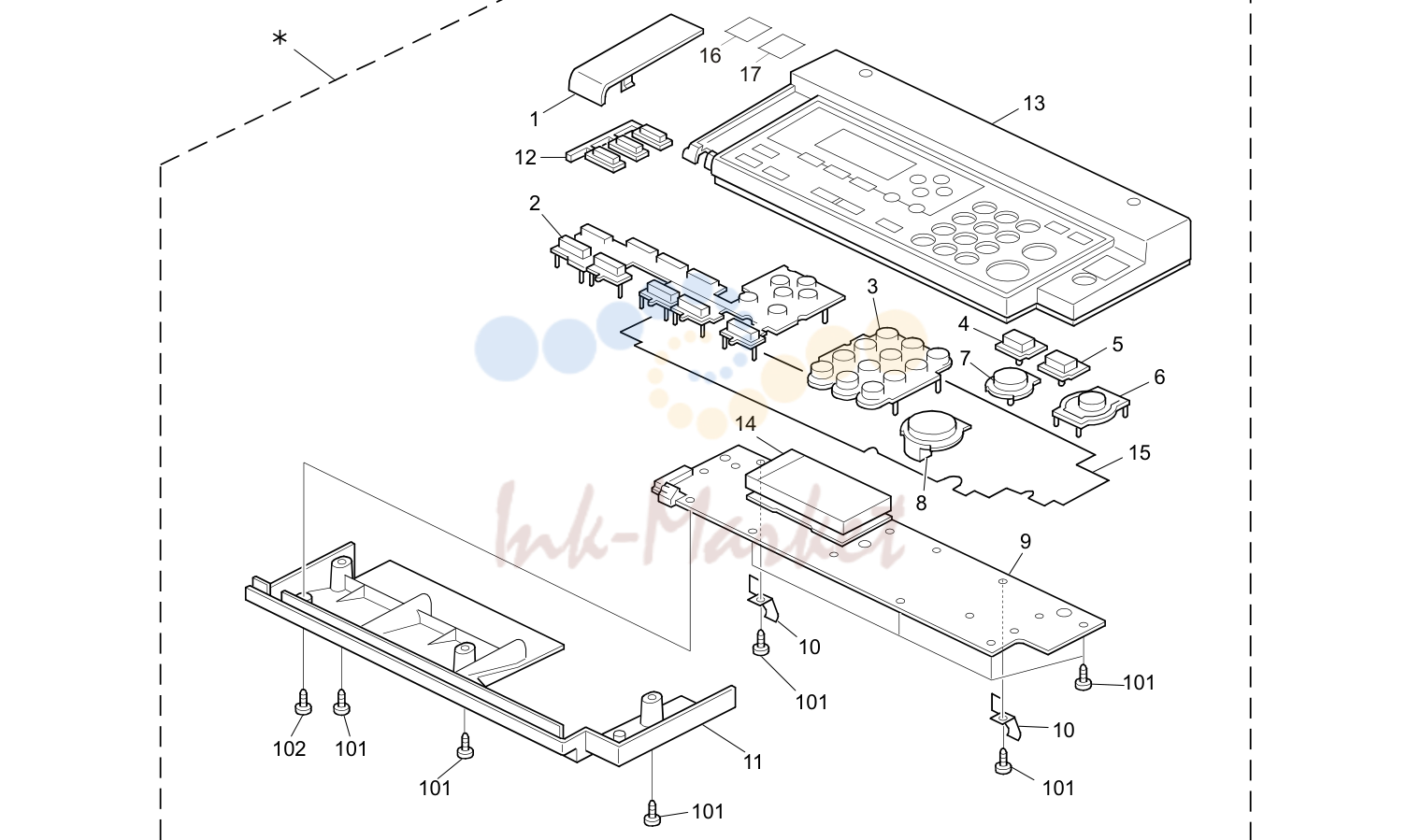

Operation Panel (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1471 запросить цену → | крышка: On-line: Dummy (D067) |
| 1 | B262 1474 запросить цену → | крышка: On-line: C (D068) |
| 1 | B262 1479 запросить цену → | крышка: On-line: CPS: NA (D069) |
| 1 | B262 1481 запросить цену → | крышка: On-line: CPS: EU (D069) |
| 2 | B243 1459 запросить цену → | Keytop - Cursor |
| 3 | B229 1475 запросить цену → | Keytop - 10key |
| 3 | B229 1526 запросить цену → | Keytop - 10key NA |
| 3 | B229 1557 запросить цену → | Keytop - 10key AA |
| 4 | B229 1525 запросить цену → | Keytop-Initial |
| 5 | B229 1537 запросить цену → | Keytop - Clear Modes |
| 6 | B243 1458 запросить цену → | Keytop - Power Source |
| 7 | B229 1454 запросить цену → | Keytop - Clear/Stop |
| 8 | B229 1453 запросить цену → | Keytop - Start |
| 10 | B129 1474 запросить цену → | пружина пластина - Stl |
| 11 | B262 1452 запросить цену → | крышка: Lower: Basic |
| 12 | B243 1477 запросить цену → | Keytop: Copy: NA (D068) |
| 13 | B262 1451 запросить цену → | крышка: Upper: Basic |
| 15 | B262 1455 запросить цену → | Sheet: Base: Right |
| 16 | D067 1450 запросить цену → | Sheet: Display: Operation Panel: NA: C4 |
| 17 | D067 1451 запросить цену → | Sheet: Display: Operation Panel: EU: C4 |

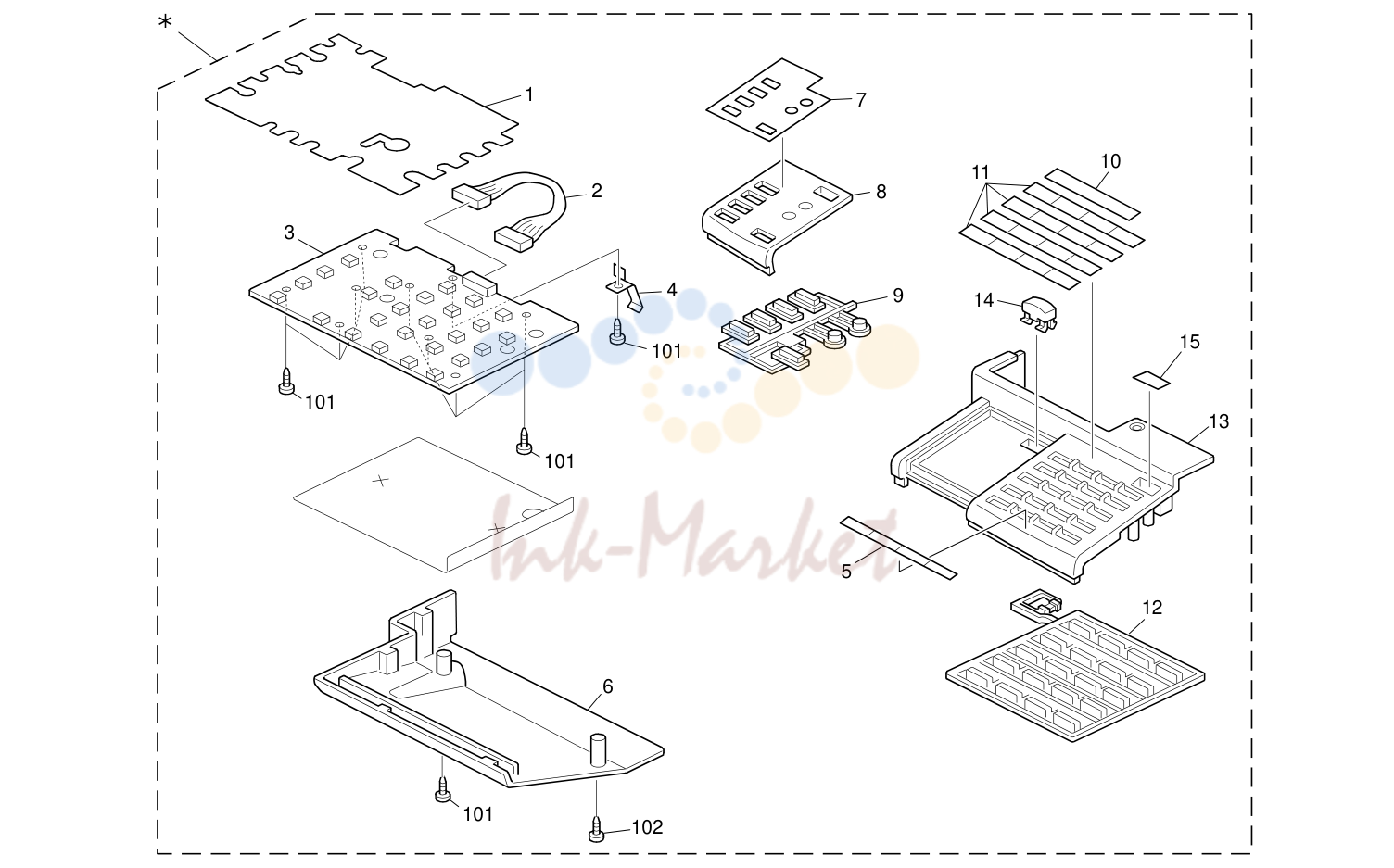

Operation Panel GW (D068/D069)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1464 запросить цену → | Sheet: Base: Left |
| 4 | B129 1474 запросить цену → | пружина пластина: STL |
| 5 | B262 1469 запросить цену → | Sheet: Display: Expand: D: NA |
| 6 | B262 1460 запросить цену → | крышка: Lower: Fax |
| 7 | B262 1470 запросить цену → | Sheet: Display: Function: Fax: NA |
| 8 | B262 1463 запросить цену → | крышка: Function: Fax |
| 9 | B262 1462 запросить цену → | Keytop: Function: Fax |
| 10 | B262 1466 запросить цену → | Sheet: Display: Expand: A: NA |
| 11 | B262 1468 запросить цену → | Sheet: Display: Expand: C |
| 12 | B262 1461 запросить цену → | Keytop: Dial: Fax |
| 13 | B262 1459 запросить цену → | крышка: Upper: Fax |
| 14 | B843 1478 запросить цену → | Keytop: Fax: NA |
| 14 | B843 1479 запросить цену → | Keytop: Fax: EU |
| 15 | B262 1485 запросить цену → | Sheet: Display: Expand: B: Blank |

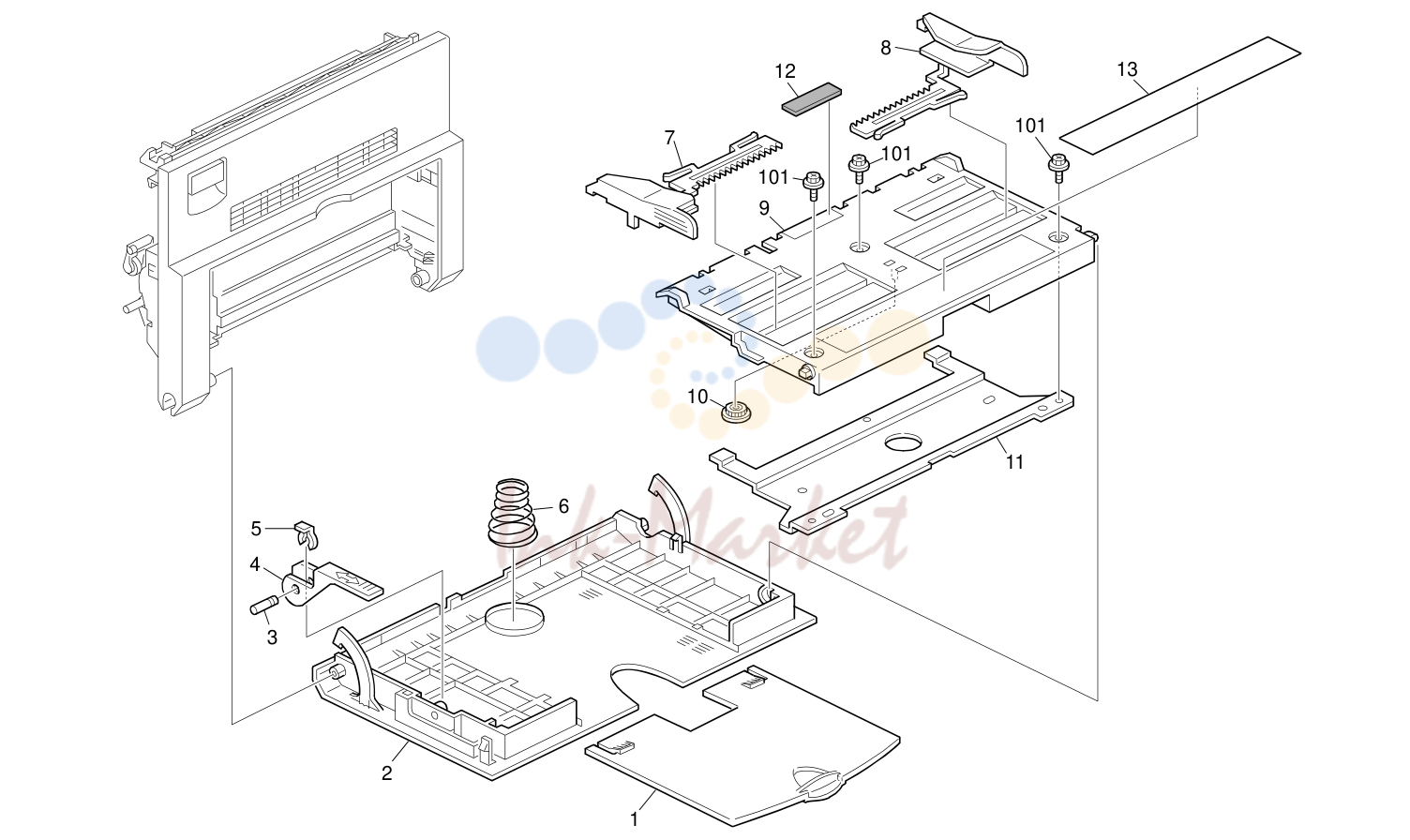

By-pass Feed узел (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 2808 запросить цену → | Paper направляющая |
| 2 | B044 2801 запросить цену → | By-pass Feed Table |
| 3 | B259 2786 запросить цену → | рычаг вал |
| 4 | B044 2806 запросить цену → | рычаг - Manual Feed Table |
| 6 | B044 2809 запросить цену → | пружина - Manual Feed Table |
| 7 | B044 2804 запросить цену → | Front Side Fence |
| 8 | B044 2805 запросить цену → | Rear Side Fence |
| 9 | B044 2803 запросить цену → | Tray Bottom пластина |
| 11 | B044 2807 запросить цену → | Stay - Tray Bottom пластина |

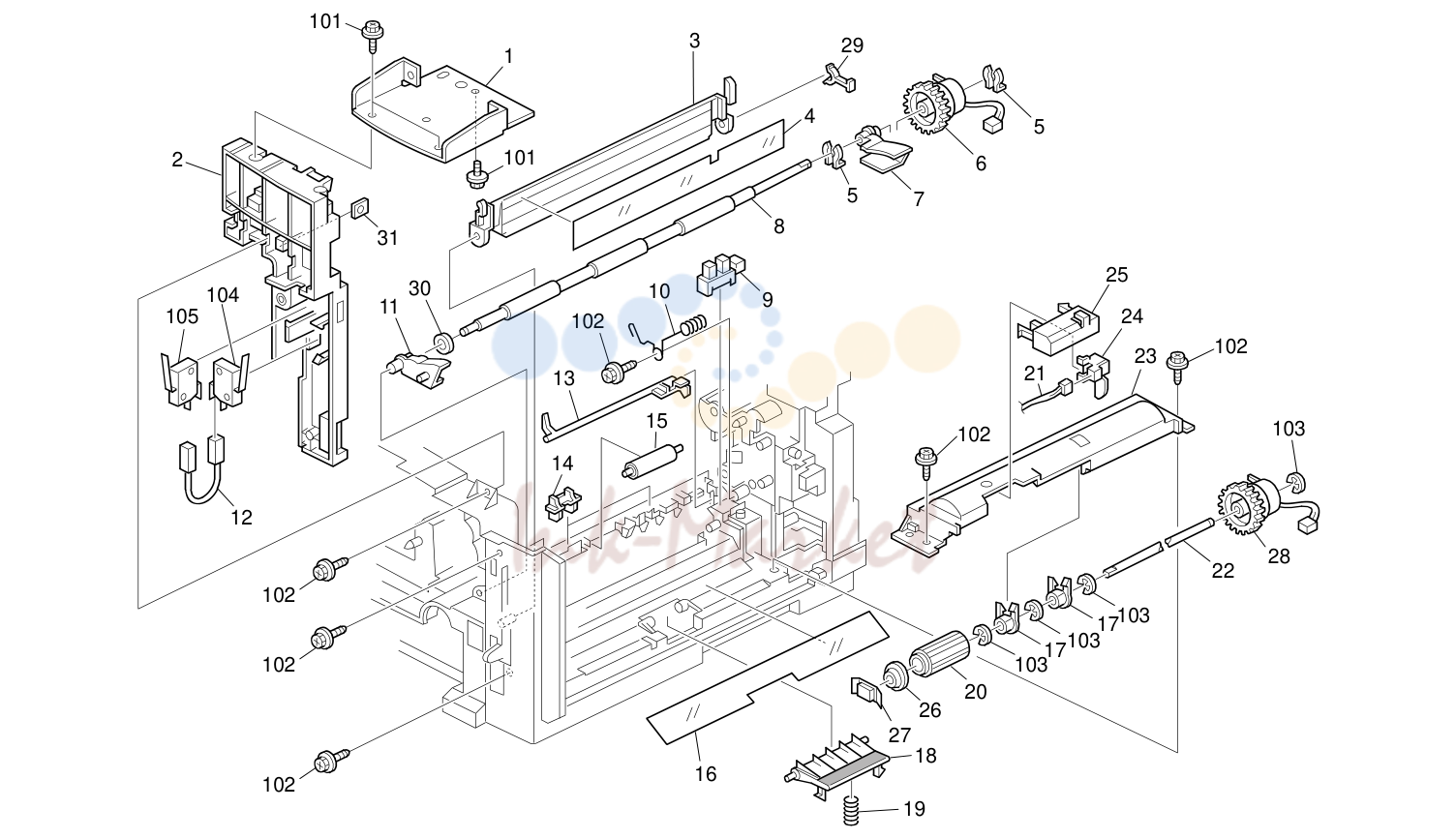

Paper регистрация (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B044 1063 запросить цену → | сканер Stud |
| 3 | B044 2653 запросить цену → | направляющая пластина - подача бумаги |
| 4 | B044 2654 запросить цену → | подача бумаги направляющая |
| 7 | B044 2605 запросить цену → | Rear втулка |
| 10 | B044 1102 запросить цену → | регистрация Electrode пластина |
| 11 | B044 2604 запросить цену → | Front втулка |
| 13 | B044 2603 запросить цену → | регистрация Feeler |
| 14 | B044 2616 запросить цену → | Support втулка |
| 15 | B044 2602 запросить цену → | Turn ролик |
| 16 | B044 2814 запросить цену → | Exit направляющая |
| 18 | B044 2815 запросить цену → | Friction Pad - Manual Feed |
| 19 | B044 2817 запросить цену → | Friction Pad пружина |
| 22 | B044 2829 запросить цену → | Manual Feed вал |
| 23 | B044 2811 запросить цену → | направляющая пластина - Manual Feed |
| 25 | B044 2812 запросить цену → | Manual Feed кронштейн |
| 26 | B044 2825 запросить цену → | Spacer-manual Feed ролик |
| 27 | B044 2824 запросить цену → | Cushion-manual Feed ролик |
| 29 | B044 2656 запросить цену → | направляющая пластина стопор |
| 30 | B044 2622 запросить цену → | Spacer - регистрация |
| 31 | B044 4200 запросить цену → | печь (закрепление) пластина Nut |

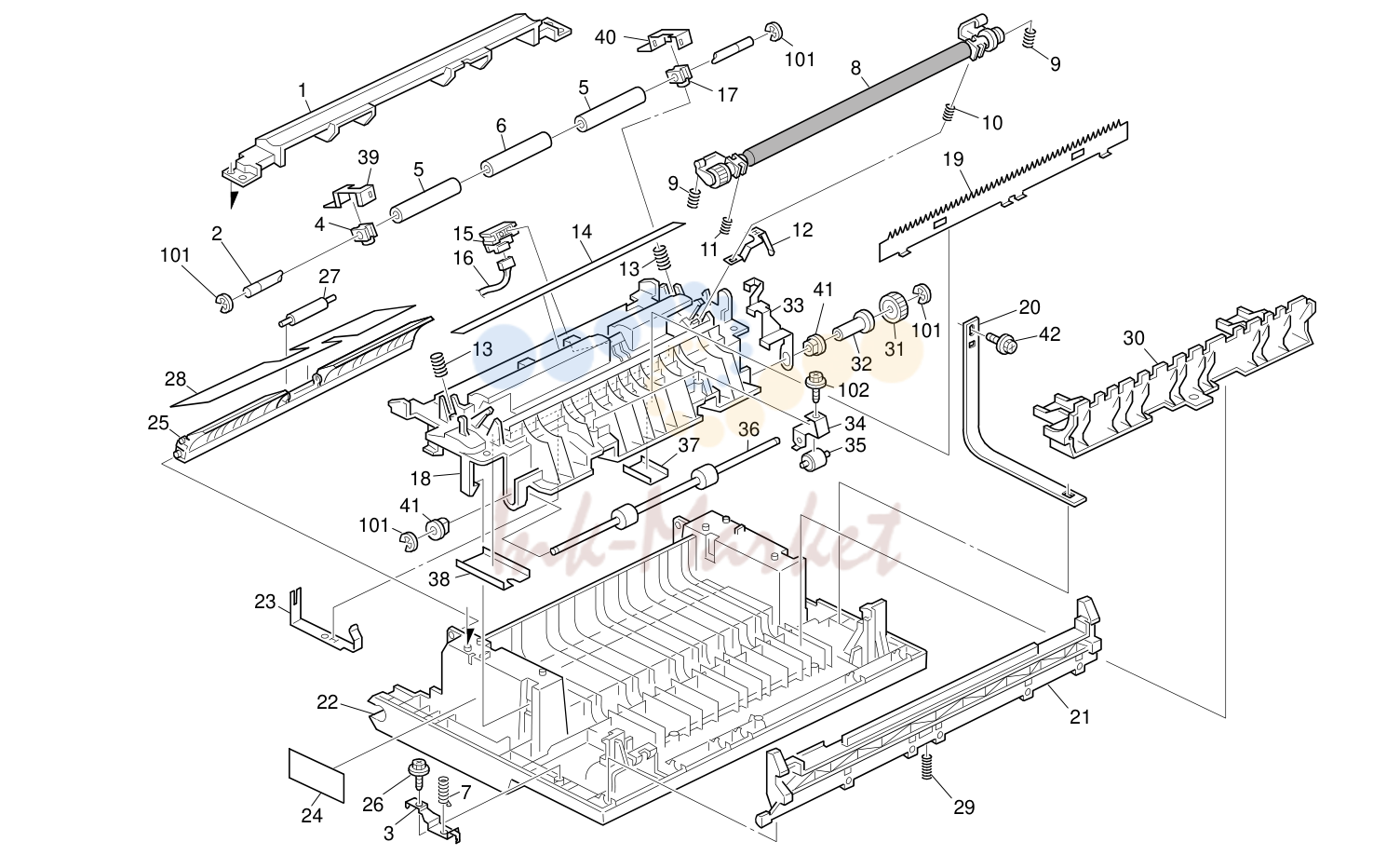

Transport Section (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 2612 запросить цену → | направляющая пластина |
| 2 | B044 2624 запросить цену → | регистрация ролик вал |
| 3 | B044 4618 запросить цену → | пружина держатель |
| 4 | B044 2614 запросить цену → | Driven ролик втулка |
| 9 | B044 3990 запросить цену → | Positioning пружина - перенос ролик |
| 10 | B044 3866 запросить цену → | перенос ролик пружина - Rear |
| 11 | B044 3865 запросить цену → | перенос ролик пружина - Front |
| 12 | B044 3860 запросить цену → | перенос пластина |
| 13 | B044 2615 запросить цену → | Pressure пружина |
| 14 | B044 3870 запросить цену → | перенос направляющая |
| 15 | B044 3894 запросить цену → | Density датчик: Longdist: Adhesion |
| 17 | B044 2621 запросить цену → | втулка - Driven ролик |
| 18 | B044 4663 запросить цену → | Reverse направляющая пластина |
| 20 | B044 4624 запросить цену → | Right Door ремень |
| 21 | B044 4616 запросить цену → | Right крышка рычаг |
| 22 | B044 4655 запросить цену → | Right Door |
| 23 | B044 3859 запросить цену → | Discharge пластина |
| 24 | B044 4617 запросить цену → | печь (закрепление) узел Decal |
| 26 | B044 3191 запросить цену → | Tapping винт-M3x8 |
| 39 | B044 2860 запросить цену → | Front стопор пластина |
| 40 | B044 2861 запросить цену → | Rear стопор пластина |
| 42 | B129 4293 запросить цену → | Tapping винт - M3x10 |

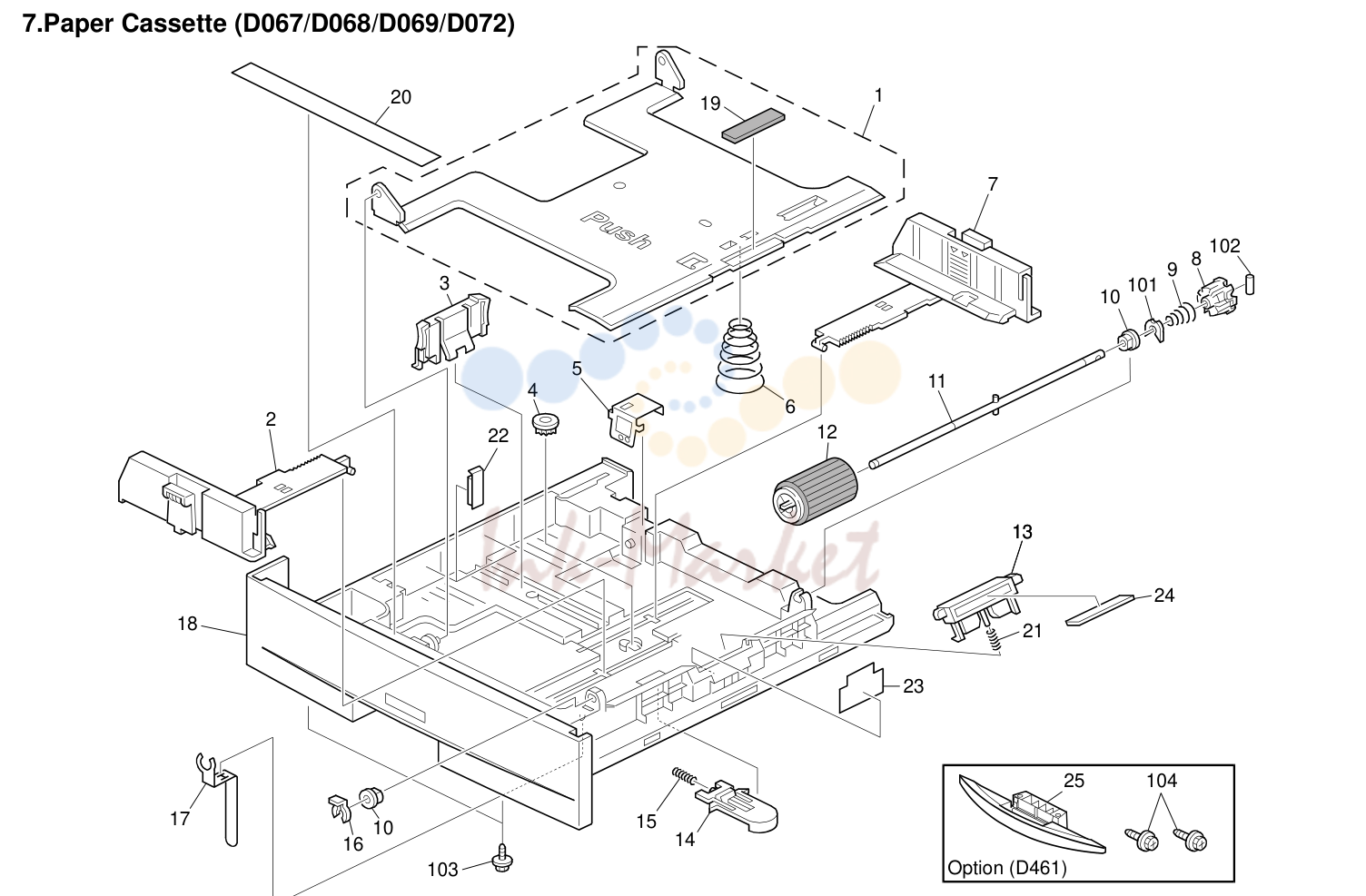

Paper Cassette (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 2704 запросить цену → | Tray Bottom пластина |
| 2 | B044 2702 запросить цену → | Front Side Fence |
| 3 | B044 2706 запросить цену → | End Fence |
| 5 | B262 2709 запросить цену → | Ground пластина: Tray Bottom пластина |
| 6 | B044 2716 запросить цену → | Pressure пружина |
| 7 | B044 2703 запросить цену → | Rear Side Fence |
| 8 | B044 2751 запросить цену → | Joint - подача бумаги ролик |
| 9 | B044 2756 запросить цену → | пружина - подача бумаги ролик |
| 11 | B044 2758 запросить цену → | вал - подача бумаги ролик |
| 14 | B044 2713 запросить цену → | стопор |
| 17 | B262 2711 запросить цену → | Ground пластина |
| 18 | B262 2704 запросить цену → | крышка: лоток бумаги: NA |
| 18 | B262 2703 запросить цену → | крышка: лоток бумаги: EU |
| 20 | B044 2720 запросить цену → | Decal - Cassette Operation |
| 21 | B044 2717 запросить цену → | Pressure пружина |
| 22 | B044 2715 запросить цену → | Sponge - End Fence |
| 23 | B044 2721 запросить цену → | лоток бумаги Sheet |
| 24 | B044 2714 запросить цену → | Rubber пластина - Friction Pad |

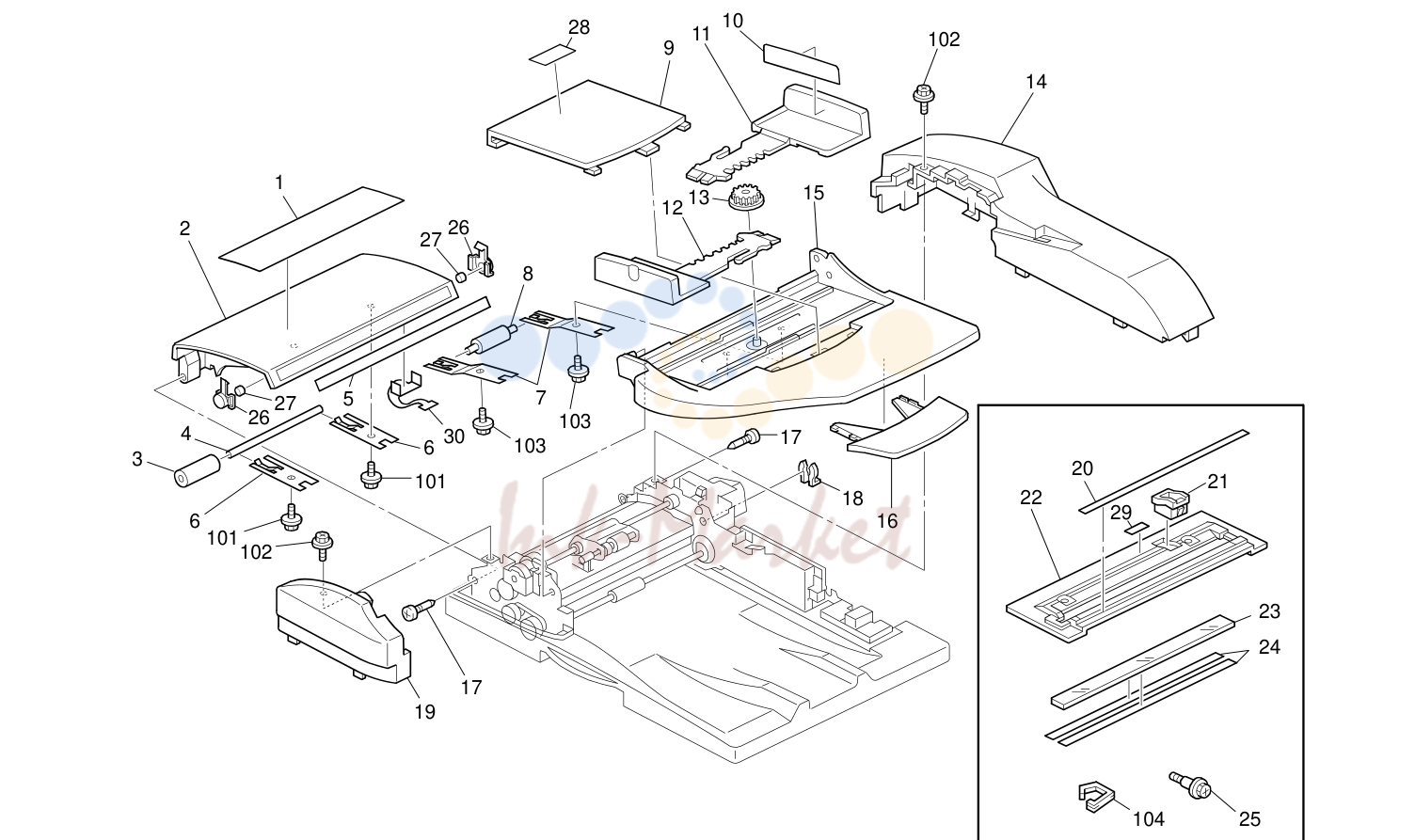

автоподатчик (ARDF) 1 (D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 6011 запросить цену → | Decal: Misfeed Removal |
| 2 | B872 4711 запросить цену → | крышка: Open And Close |
| 4 | B872 4721 запросить цену → | вал: Pressure: Dia4 |
| 5 | B872 6031 запросить цену → | Decal: Size: Original |
| 6 | B872 4722 запросить цену → | пружина пластина: R0 |
| 7 | B872 4624 запросить цену → | пружина пластина |
| 8 | B872 4616 запросить цену → | ролик: Reverse: Pressure |
| 9 | B872 4615 запросить цену → | крышка: Original Table |
| 10 | B872 6021 запросить цену → | Decal: Side Fence |
| 11 | B872 4613 запросить цену → | направляющая: Original Table: Rear |
| 12 | B872 4612 запросить цену → | направляющая: Original Table: Front |
| 14 | B872 4731 запросить цену → | крышка: Rear |
| 15 | B872 4611 запросить цену → | Original Table |
| 16 | B872 4621 запросить цену → | Original Table: Auxiliary |
| 19 | B872 4741 запросить цену → | крышка: Front |
| 20 | B872 6061 запросить цену → | Decal: Scale: Left: NA |
| 20 | B872 6071 запросить цену → | Decal: Scale: Left: EU |
| 21 | B872 7014 запросить цену → | Cap: регистрация датчик: Scale |
| 22 | B872 7010 запросить цену → | Scale: Left: Adhesion (D068/D069/D072) |
| 24 | B044 4929 запросить цену → | Sheet - Exposure Glass |
| 26 | B872 4726 запросить цену → | Case: Magnetic |
| 28 | A859 2352 запросить цену → | Pressure пластина Pad |
| 29 | B872 6081 запросить цену → | Decal: Caution Chart |
| 30 | B872 4712 запросить цену → | направляющая Mylar |

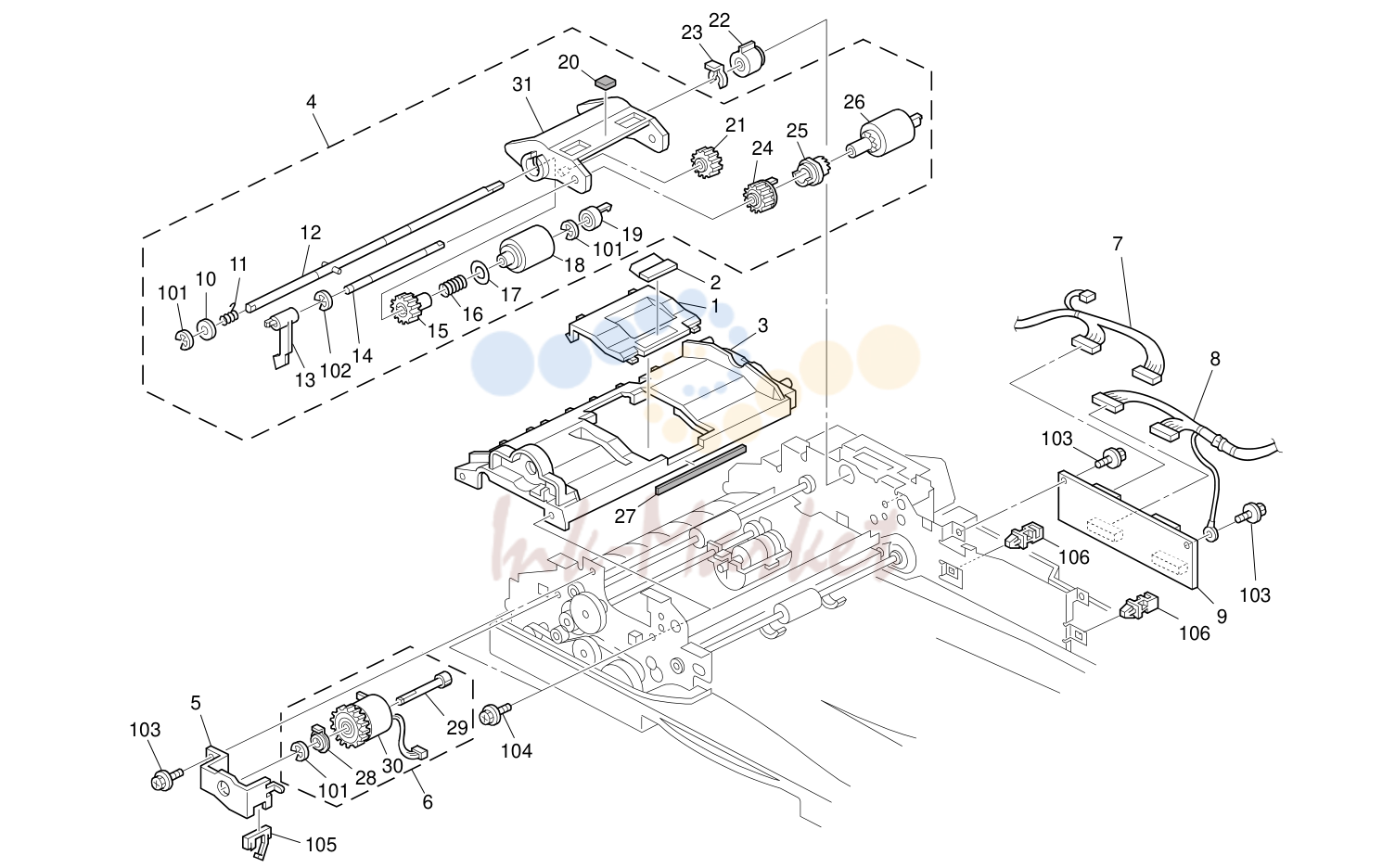

автоподатчик (ARDF) 2 (D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 2312 запросить цену → | направляющая пластина: подача бумаги: Upper |
| 3 | B872 2311 запросить цену → | направляющая пластина: подача бумаги: Upper |
| 4 | B872 2510 запросить цену → | Feeder узел |
| 5 | B872 2412 запросить цену → | кронштейн: Magnetic муфта |
| 6 | B872 2420 запросить цену → | Magnetic муфта: Ass'y |
| 7 | B872 5240 запросить цену → | жгут: Main |
| 8 | B872 5210 запросить цену → | жгут: Interface |
| 9 | B872 5100 запросить цену → | плата: Main Control |
| 10 | B872 2524 запросить цену → | Spacer: DIA9 |
| 11 | B872 2523 запросить цену → | пружина муфта: Feed: DIA6 |
| 12 | B872 2521 запросить цену → | вал: Feed: C |
| 13 | B872 2513 запросить цену → | Feeler: Original датчик |
| 14 | B872 2514 запросить цену → | вал: Pickup |
| 15 | B872 2512 запросить цену → | шестерня: Z18 |
| 16 | B872 2526 запросить цену → | пружина: ролик муфта |
| 19 | B872 2527 запросить цену → | ролик муфта: кронштейн: Feed |
| 20 | B872 2515 запросить цену → | Cushion: кронштейн: Feed |
| 21 | B872 2511 запросить цену → | шестерня: Idler: Z16 |
| 22 | B044 4961 запросить цену → | One-way муфта |
| 24 | B872 2528 запросить цену → | шестерня: Z18 |
| 25 | B872 2529 запросить цену → | Collar: Pickup |
| 27 | B872 2313 запросить цену → | Cushion-направляющая пластина |
| 28 | B872 2421 запросить цену → | втулка: Feed |
| 29 | B872 2422 запросить цену → | вал: Coupling: Feed |
| 31 | B872 2525 запросить цену → | кронштейн: Feed |
автоподатчик (ARDF) 3 (D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 2222 запросить цену → | держатель: Reverse ролик |
| 3 | B872 2614 запросить цену → | втулка: R1 |
| 5 | B872 2221 запросить цену → | вал: Reverse ролик |
| 6 | B872 2223 запросить цену → | шестерня: Z17 |
| 7 | B872 2213 запросить цену → | вал: Drive: Separation |
| 8 | B872 2116 запросить цену → | Compression пружина: Reverse: Driven |
| 9 | B872 2113 запросить цену → | вал: Reverse: ролик: Driven |
| 10 | B872 2112 запросить цену → | ролик: Driven: Dia14 |
| 13 | B872 2110 запросить цену → | направляющая пластина: подача бумаги: Lower |
| 14 | B872 2211 запросить цену → | кронштейн: Reverse |
| 15 | B872 2251 запросить цену → | пружина пластина: Reverse: Pressure |
| 16 | B044 4962 запросить цену → | Cushion |
| 18 | B872 4116 запросить цену → | шестерня: Z44/T14 |
| 19 | B872 4113 запросить цену → | шестерня: Z44/T16 |
| 21 | B872 2613 запросить цену → | шестерня: Z22 |
| 22 | B872 4141 запросить цену → | кронштейн: мотор: подача бумаги: Ass'y |
| 23 | B872 5810 запросить цену → | Stepper мотор DC24V 3.53W |
| 24 | B872 1121 запросить цену → | стопор: Original Table |
| 25 | B872 1122 запросить цену → | Compression пружина: стопор |
| 26 | B872 3233 запросить цену → | Torque Limiter: T24: S2M |
| 27 | B872 2612 запросить цену → | шестерня: Z19 |
| 28 | B872 3261 запросить цену → | ролик: Reverse: Drive |
| 29 | B872 2611 запросить цену → | ролик: R0 |
| 30 | B872 2118 запросить цену → | направляющая: Reverse: 0.1 |
| 31 | B872 2217 запросить цену → | шестерня: Z28 |
| 33 | B789 4257 запросить цену → | Pulley Flange |
| 34 | B872 4121 запросить цену → | шестерня: Idler: Z17 |
автоподатчик (ARDF) 4 (D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 3121 запросить цену → | направляющая пластина: Scanning: Upper |
| 2 | B872 3211 запросить цену → | ролик: Scanning: Front: Drive |
| 3 | B872 3221 запросить цену → | ролик: Exit: Drive |
| 4 | B872 3111 запросить цену → | направляющая пластина: Scanning: Lower |
| 6 | B872 3114 запросить цену → | Discharge Brush: Lower |
| 7 | B872 1515 запросить цену → | пружина пластина: направляющая: Exposure Glass |
| 8 | B872 1522 запросить цену → | направляющая: Exposure Glass |
| 10 | B872 3311 запросить цену → | Exchange Pawl: Reverse |
| 11 | B872 3113 запросить цену → | пружина пластина: Earth: Exit |
| 12 | B872 3241 запросить цену → | Knob: Pick-up Paper Jam |
| 14 | B830 1456 запросить цену → | Timing ремень - 40S2M190 |
| 15 | B872 3223 запросить цену → | Timing Pulley: T32 |
| 16 | B872 3212 запросить цену → | Pulley: T25 |
| 19 | B872 4214 запросить цену → | Pulley: T16/T44 |
| 20 | B872 4216 запросить цену → | Tension пружина: мотор: Transport |
| 21 | B872 5820 запросить цену → | Stepper мотор: DC24V 3.35W |
| 22 | B872 4210 запросить цену → | кронштейн: мотор: Transport |
| 23 | B872 3222 запросить цену → | Timing Pulley: T32 |
| 24 | B872 3313 запросить цену → | Tension пружина: Exchange Pawl |
| 25 | B872 5250 запросить цену → | жгут: Dc соленоид |
| 26 | B872 3312 запросить цену → | рычаг: Exchange Pawl |
| 27 | B872 4310 запросить цену → | DC соленоид: Exchange Pawl |
| 28 | B872 4131 запросить цену → | Inner крышка: Left Rear |
| 29 | A859 4141 запросить цену → | Pulley Idler |
автоподатчик (ARDF) 5 (D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 1923 запросить цену → | Torsion пружина: Pressure: Front |
| 2 | B872 1921 запросить цену → | рычаг: Driven: Pressure |
| 3 | B872 1924 запросить цену → | Torsion пружина: Pressure: Rear |
| 4 | B872 1922 запросить цену → | ролик: Driven: Scanning: Front |
| 5 | B872 1934 запросить цену → | втулка: Exit |
| 6 | B872 1931 запросить цену → | Exit ролик: Driven |
| 7 | B872 1933 запросить цену → | Compression пружина: Exit: Driven |
| 8 | B872 1912 запросить цену → | Cap: подача бумаги датчик: Base |
| 9 | B872 1114 запросить цену → | кронштейн: Side пластина: Rear Right |
| 10 | B872 1414 запросить цену → | Hinge: Left |
| 11 | B872 1421 запросить цену → | Hinge: Right |
| 12 | B872 6041 запросить цену → | Decal: рычаг: Knob |
| 13 | B351 4322 запросить цену → | Tape: Pressure пластина |
| 14 | B872 4512 запросить цену → | Pressure пластина |
| 15 | B872 4513 запросить цену → | Tape: Pressure пластина: Left |
| 16 | B872 1941 запросить цену → | направляющая: Base: Driven |
| 17 | B872 1916 запросить цену → | кронштейн: Pressure пластина |
| 18 | B872 1915 запросить цену → | держатель: кронштейн: Pressure пластина |
| 19 | B872 1914 запросить цену → | Spacer: Pressure пластина |
| 20 | B262 1667 запросить цену → | держатель: Hinge: Left |
| 21 | B262 1668 запросить цену → | держатель: Hinge: Right |
оптика Section 1 (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1700 запросить цену → | Carriage: No.1 узел |
| 2 | B262 5237 запросить цену → | Flat кабель: Stabilizer |
| 5 | B044 1715 запросить цену → | Timing ремень держатель |
| 7 | B044 1721 запросить цену → | 1st Mirror держатель |
| 8 | B262 5236 запросить цену → | Flat кабель: SBU |
| 9 | B262 1770 запросить цену → | Lens узел |
| 10 | B262 1745 запросить цену → | кронштейн: ремень Pulley: Idler: Rear |
| 11 | B262 1741 запросить цену → | кронштейн: ремень Pulley: Idler: Front |
| 12 | B039 1785 запросить цену → | сканер Drive Pulley |
| 13 | B039 1786 запросить цену → | Tension пружина |
| 17 | B039 1781 запросить цену → | 2nd Mirror держатель |
| 18 | B044 1751 запросить цену → | Flat кабель направляющая |
| 20 | A250 1824 запросить цену → | Exposure Glass Sheet |
| 24 | B044 1719 запросить цену → | сканер Slider Pin |
оптика Section 2 (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 1827 запросить цену → | Front Idler кронштейн |
| 3 | B044 1828 запросить цену → | Rear Idler кронштейн |
| 4 | B039 1704 запросить цену → | пружина - Timing Pulley |
| 8 | B262 1665 запросить цену → | кронштейн: Scale: Inner Back |
| 9 | B262 1663 запросить цену → | Sheet: Flat кабель: Stabilizer |
| 10 | B044 1663 запросить цену → | Lens кронштейн |
| 11 | B262 1677 запросить цену → | держатель: Ferrite Core: SBU |
| 13 | B039 1695 запросить цену → | Flange - Pulley |
| 14 | B044 1826 запросить цену → | сканер Drive вал |
| 15 | B284 1814 запросить цену → | Stepping мотор - DC 5.3W |
| 16 | B121 1680 запросить цену → | шестерня - 53Z/60Z |
| 17 | B121 1696 запросить цену → | Timing ремень L147 |
| 18 | B039 1683 запросить цену → | Tension пружина - Stepper мотор |
| 20 | B262 1670 запросить цену → | кронштейн: стопор: Rear |
| 21 | B044 1661 запросить цену → | ремень Clamp кронштейн |
| 22 | B044 1671 запросить цену → | кронштейн |
| 23 | B044 1669 запросить цену → | стопор кронштейн - 1st сканер |
лазер узел (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 1943 запросить цену → | Ground пластина |
| 3 | B044 1944 запросить цену → | Shutter пластина |
| 6 | B044 1912 запросить цену → | лазер Diode узел: Ass'y |
| 9 | B044 1931 запросить цену → | Shield Glass |
| 12 | B044 1906 запросить цену → | Seal - LDU |
| 13 | B044 1999 запросить цену → | Spacer - 5mm |
PCU Section (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 1069 запросить цену → | Duct Shield |
| 3 | B129 1176 запросить цену → | Toner Supply вал |
| 4 | B129 1175 запросить цену → | Toner Bottle Drive пружина |
| 9 | B262 5220 запросить цену → | жгут: High Voltage Line: C |
| 10 | B262 5222 запросить цену → | жгут: High Voltage Line: T |
| 13 | B262 5221 запросить цену → | жгут: High Voltage Line: B |
| 17 | B044 1100 запросить цену → | Shutter |
| 18 | B044 1101 запросить цену → | Shutter пружина |
| 20 | B044 1103 запросить цену → | Shutter крышка |
| 22 | B262 3020 запросить цену → | Toner Supply узел |
| 23 | A184 3420 запросить цену → | Bottle Chuck |
| 24 | B044 3426 запросить цену → | Chuck вал |
| 25 | B044 3427 запросить цену → | Slide вал |
| 26 | B044 3461 запросить цену → | Handle Cam |
| 27 | A267 3556 запросить цену → | Chuck пружина - Tonner Bottle |
| 28 | B044 3485 запросить цену → | Slider Ass'y |
| 29 | B129 3465 запросить цену → | крышка - Toner Supply узел |
| 30 | B044 4200 запросить цену → | печь (закрепление) пластина Nut |
| 31 | B044 1067 запросить цену → | Toner Supply Rail |
| 32 | B044 3475 запросить цену → | Un Lock Grip |
| 33 | B044 3470 запросить цену → | Toner Supply Case Ass'y |
| 34 | B129 1059 запросить цену → | Frame-Drive-C2 |
печь (закрепление) узел (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B044 4166 запросить цену → | пружина пластина |
| 3 | B044 4183 запросить цену → | Feeler |
| 4 | B044 4186 запросить цену → | направляющая пластина |
| 5 | B044 4138 запросить цену → | пружина |
| 10 | B044 4154 запросить цену → | Exit пружина |
| 15 | B129 4143 запросить цену → | Electrode пластина крышка |
| 16 | B129 4102 запросить цену → | печь (закрепление) Frame |
| 20 | B044 4155 запросить цену → | пружина - Pickoff Pawl |
| 22 | B044 4135 запросить цену → | Lamp держатель |
| 23 | B044 4117 запросить цену → | Front пружина пластина |
| 25 | B044 4118 запросить цену → | Rear пружина пластина |
| 27 | B044 4152 запросить цену → | Pressure пружина |
| 28 | B044 4130 запросить цену → | Pressure рычаг |
| 29 | B044 4141 запросить цену → | Pressure Release рычаг - Front |
| 30 | B044 4146 запросить цену → | Pressure Release рычаг - Rear |
| 31 | B044 4132 запросить цену → | Side пластина |
| 33 | B044 4200 запросить цену → | печь (закрепление) пластина Nut |
| 34 | B044 4201 запросить цену → | печь (закрепление) жгут крышка |
| 35 | B044 4161 запросить цену → | Warning Decal |
| 36 | B044 4104 запросить цену → | Pressure Frame |
| 37 | B044 4150 запросить цену → | Hot ролик стопор |
| 38 | B044 4170 запросить цену → | печь (закрепление) шестерня |
| 42 | B129 4294 запросить цену → | винт-M3x13 |
| 43 | B044 4131 запросить цену → | втулка-Pressure Release |
| 44 | B044 4153 запросить цену → | Cushion |
| 45 | B129 4134 запросить цену → | Electrode пластина печь (закрепление) |
| 46 | B044 4136 запросить цену → | Ground пластина |
| 47 | B044 4401 запросить цену → | Paper держатель Stand |
| 48 | B044 3191 запросить цену → | Tapping винт-M3x8 |
| 49 | B044 4156 запросить цену → | Front Hot ролик стопор |
| 50 | B044 4112 запросить цену → | Hot ролик Cap |
| 51 | B044 4179 запросить цену → | держатель - Pickoff Pawl |
| 52 | B129 4195 запросить цену → | Thermostat пластина Nut |
| 59 | B262 5209 запросить цену → | жгут: AC: печь (закрепление): NA |
| 59 | B262 5208 запросить цену → | жгут: AC: печь (закрепление): EU |
| 60 | B129 4293 запросить цену → | Tapping винт - M3x10 |
Drive Section (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 11 | B129 1164 запросить цену → | печь (закрепление) кронштейн Ass'y |
| 13 | B129 1110 запросить цену → | Rear Drive пластина 2 |
| 15 | B129 1056 запросить цену → | вал Spacer |
| 16 | B129 1161 запросить цену → | рычаг DC соленоид Ass'y |
| 18 | B129 1129 запросить цену → | пластина Cushion |
| 19 | B044 1139 запросить цену → | Damping Insulation |
| 22 | B129 1157 запросить цену → | Side пластина - Manual Feed |
| 23 | B129 2820 запросить цену → | Ground пластина - Manual Feed |
| 26 | B129 4703 запросить цену → | Ground пластина - Lower дуплекс кронштейн |
| 27 | B262 4701 запросить цену → | пружина пластина: Discharge |
| 42 | B044 1158 запросить цену → | кронштейн |
электрика Section (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 13 | B129 1307 запросить цену → | BICU Insulating Sheet |
| 16 | B262 5023 запросить цену → | Power Supply Cord: стопор: EU: Ass'y |
| 18 | B129 1313 запросить цену → | пружина пластина - Gwctl |
| 19 | B129 1303 запросить цену → | Rear крышка кронштейн |
| 21 | B262 5209 запросить цену → | жгут: AC: печь (закрепление): NA |
| 21 | B262 5208 запросить цену → | жгут: AC: печь (закрепление): EU |
| 23 | B262 5805 запросить цену → | держатель: Ferrite Core |
| 25 | B262 5236 запросить цену → | Flat кабель: SBU |
| 29 | B262 1314 запросить цену → | кронштейн: Basic |
Frame Section (D067/D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 1060 запросить цену → | сканер узел Stay |
| 2 | B262 2623 запросить цену → | направляющая - Paper Dust Remover |
| 4 | B044 1998 запросить цену → | пластина: жгут: Imaging узел |
| 5 | B129 1300 запросить цену → | BICU кронштейн |
| 7 | B044 2651 запросить цену → | Right Rail |
| 8 | B044 5300 запросить цену → | Paper End датчик |
| 9 | B129 1060 запросить цену → | PSU Stay |
| 10 | B044 1066 запросить цену → | Ground пластина - Option Tray |
| 11 | B044 1105 запросить цену → | Positioning пластина - Toner Bottle |
| 14 | B044 2202 запросить цену → | Mylar-Quenching Lamp |
| 15 | B129 1315 запросить цену → | Separation кронштейн |
| 17 | B044 2617 запросить цену → | держатель Ass'y - Paper Dust Removal |
Extension Box (D068/D069/D072)
| № | Артикул | Наименование |
|---|---|---|
| 5 | B129 1309 запросить цену → | Interface крышка |
| 14 | B584 5120 запросить цену → | плата: DDR1-DIMM-32B: 128MB: Ass'y |
| 14 | B585 5140 запросить цену → | плата: DDR1-DIMM-32B: 512MB: Ass'y |
| 15 | B284 5050 запросить цену → | Speaker: B284 |
| 16 | B262 1311 запросить цену → | кронштейн: Speaker |
| 20 | B433 5003 запросить цену → | Hand Set: MLG: 390: EXP: Ass'y |
Полный список запчастей доступен по запросу.
комментарии
