Ricoh Aficio MP 161 / 161F / 161SPF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали (B262/B292)
- OPERATION PANEL (B262/B292)
- BY-PASS FEED узел (B262/B292)
- PAPER регистрация (B262/B292)
- TRANSPORT SECTION (B262/B292)
- PAPER CASSETTE (B262/B292)
- автоподатчик (ARDF) 1 (B292)

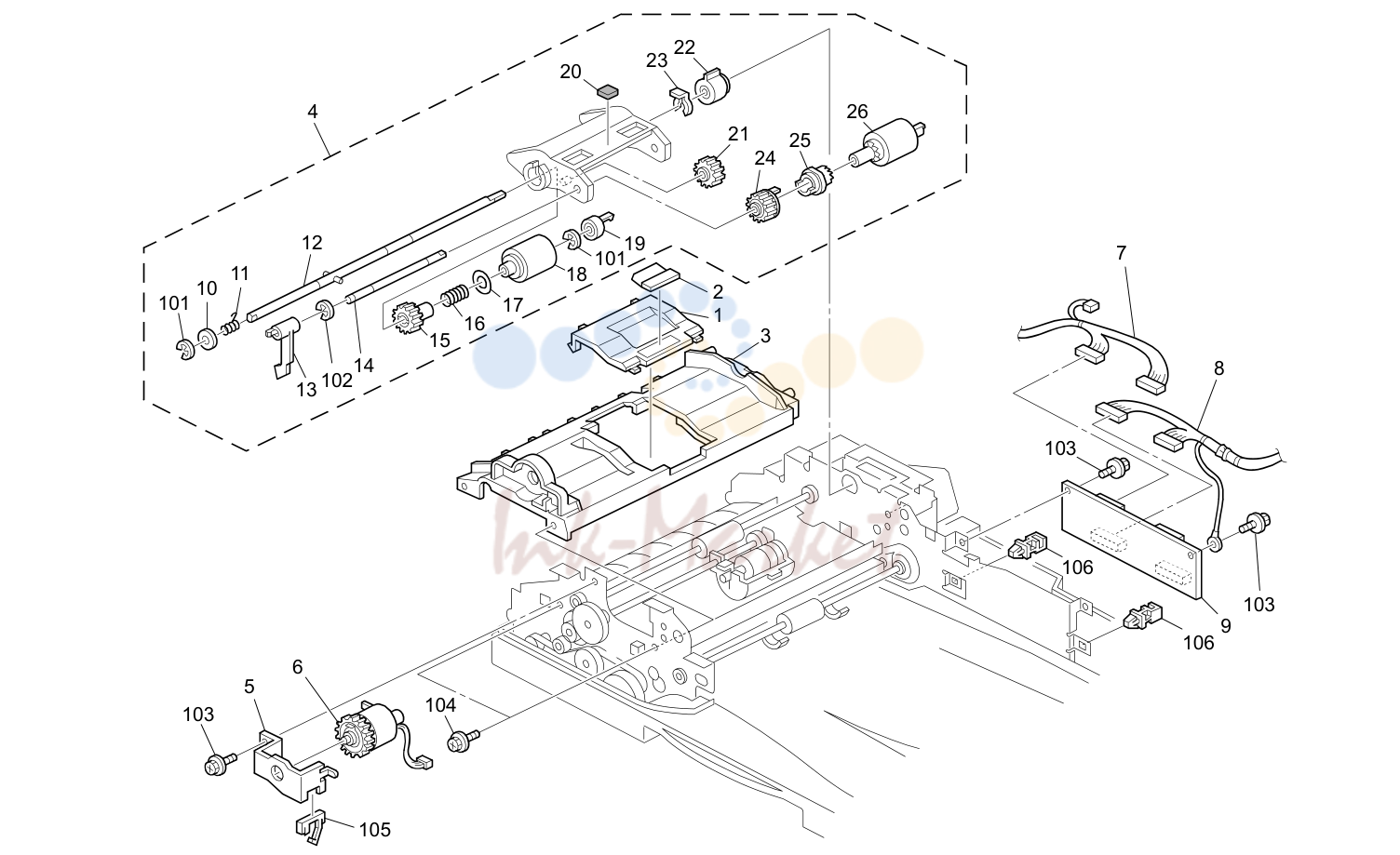

- автоподатчик (ARDF) 2 (B292)

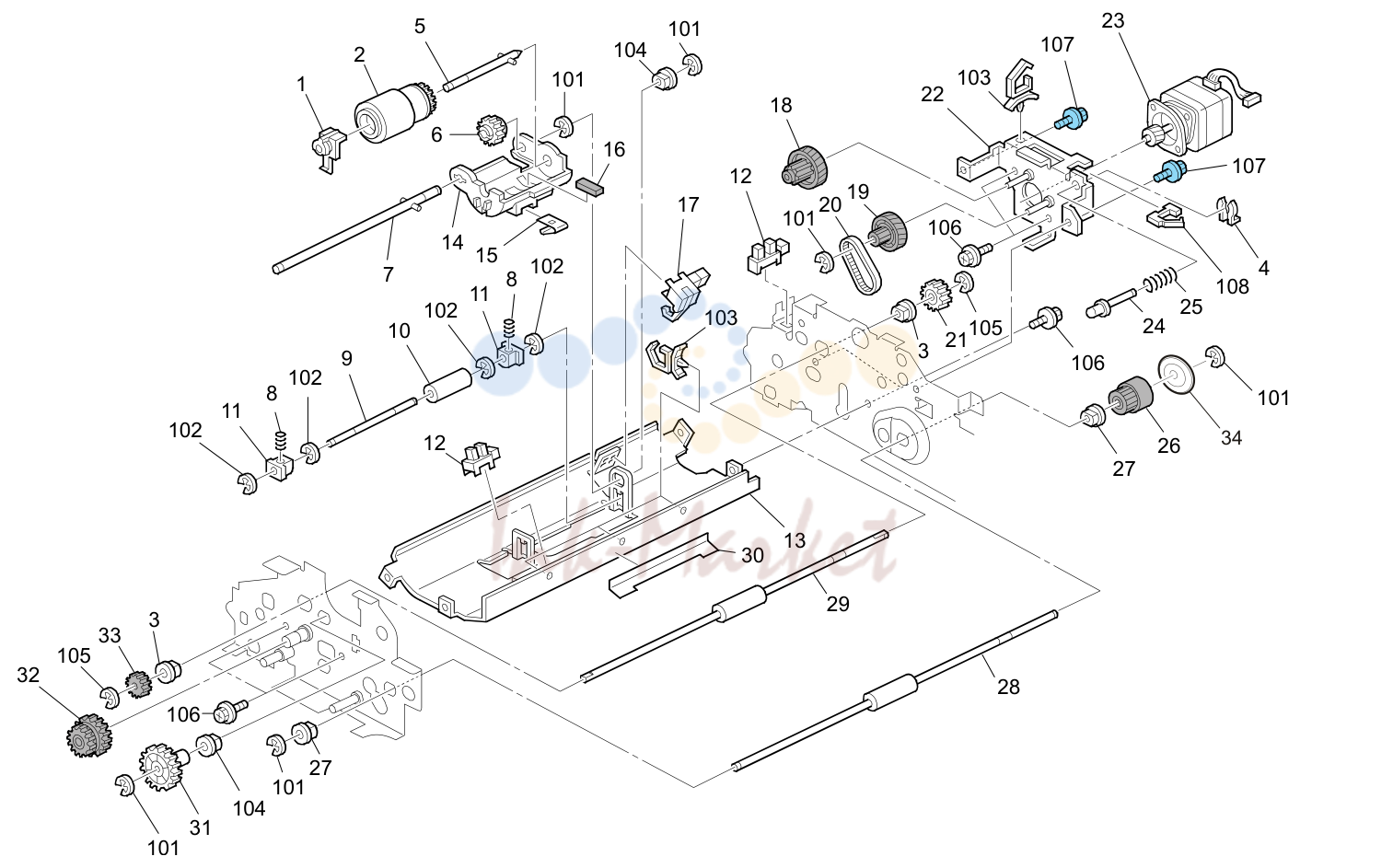

- автоподатчик (ARDF) 3 (B292)

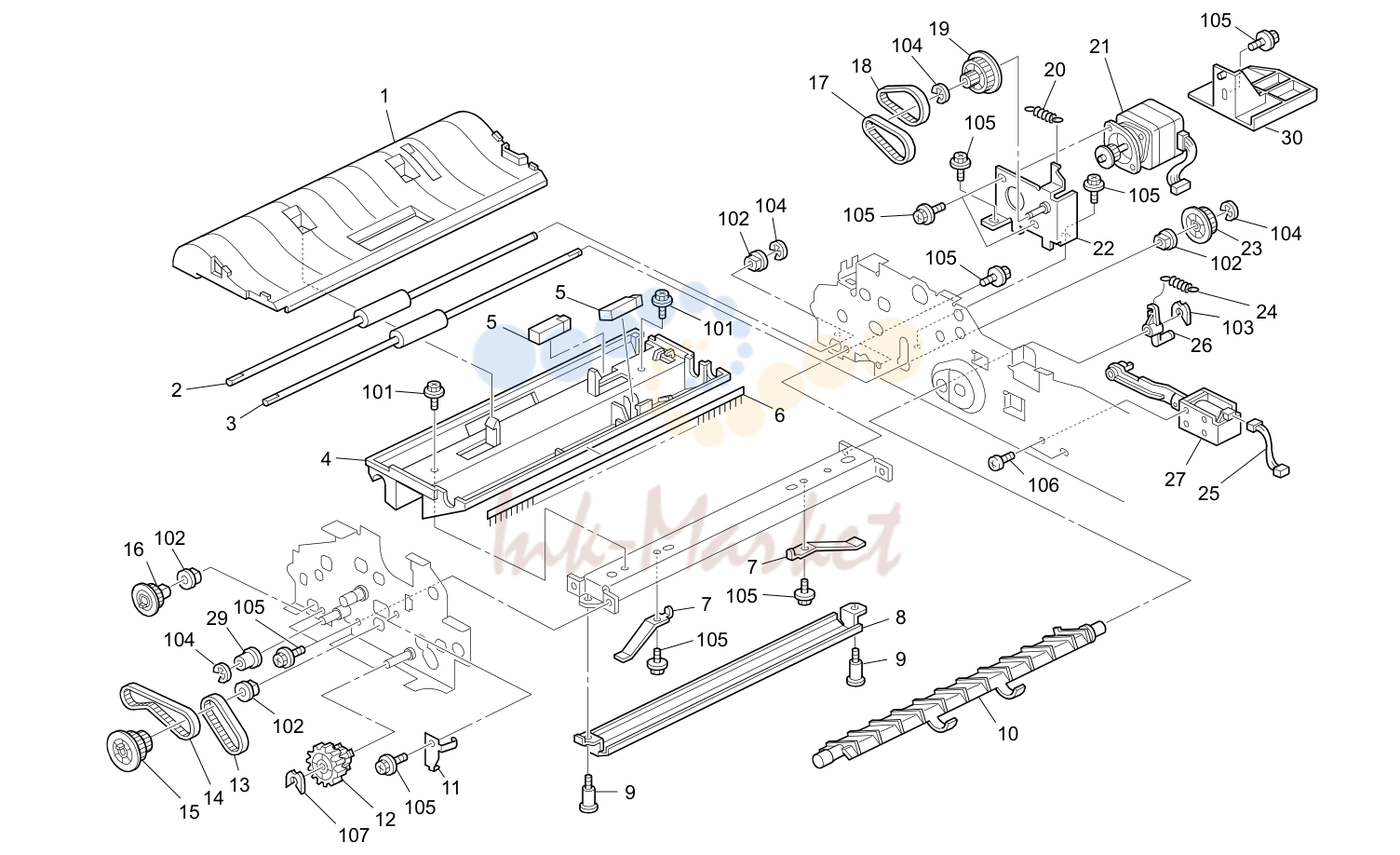

- автоподатчик (ARDF) 4 (B292)

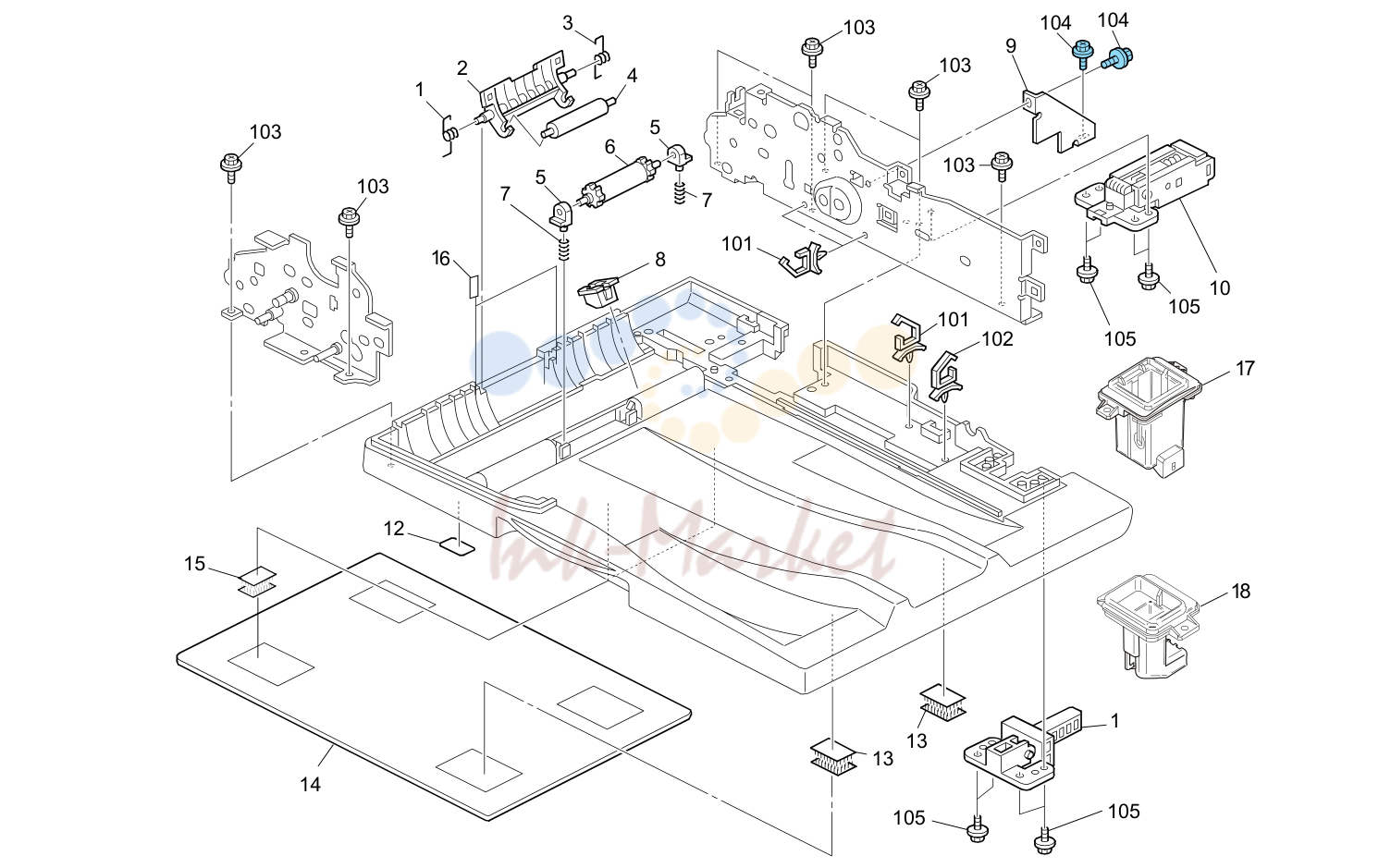

- автоподатчик (ARDF) 5 (B292)

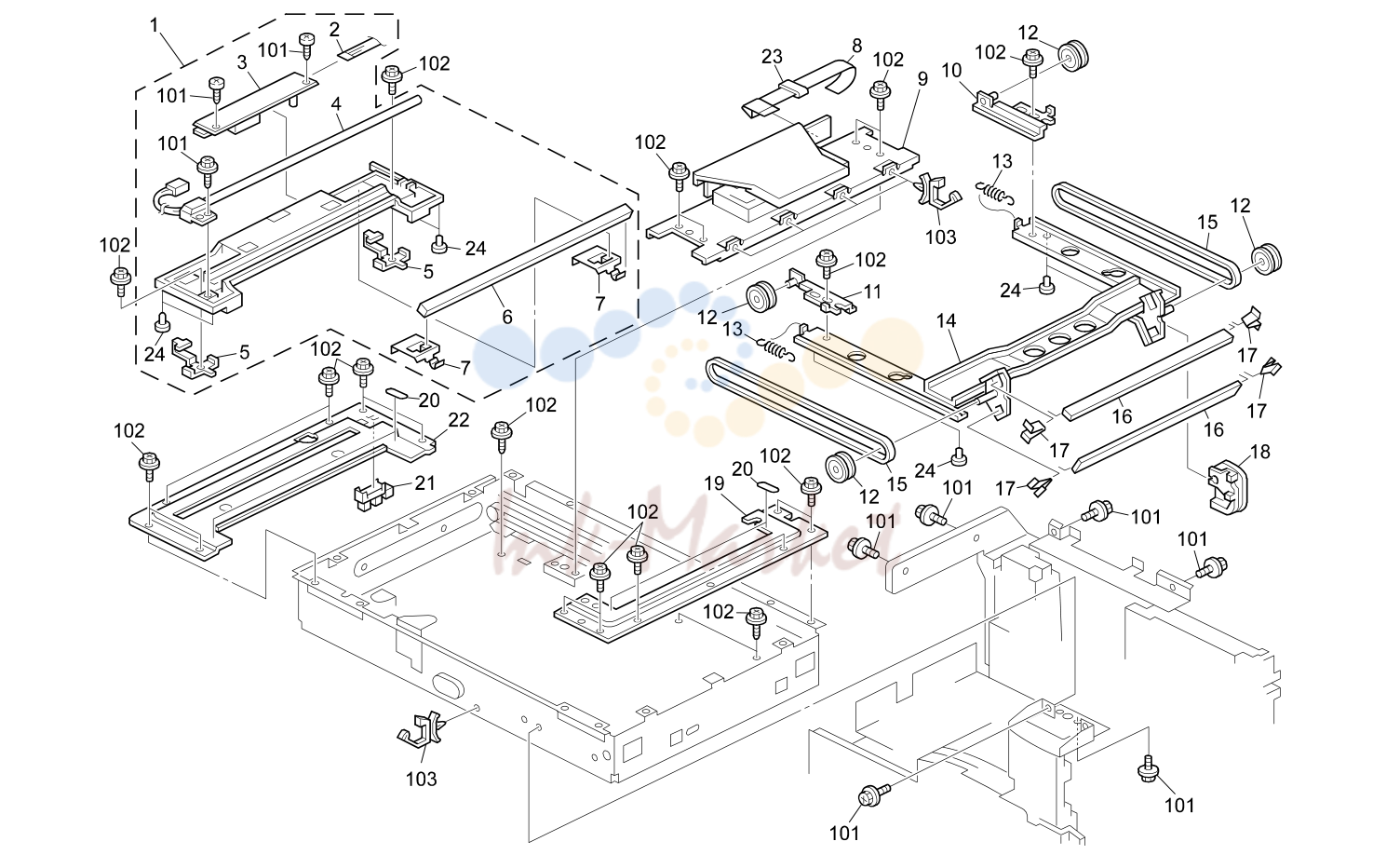

- оптика SECTION 1 (B262/B292)

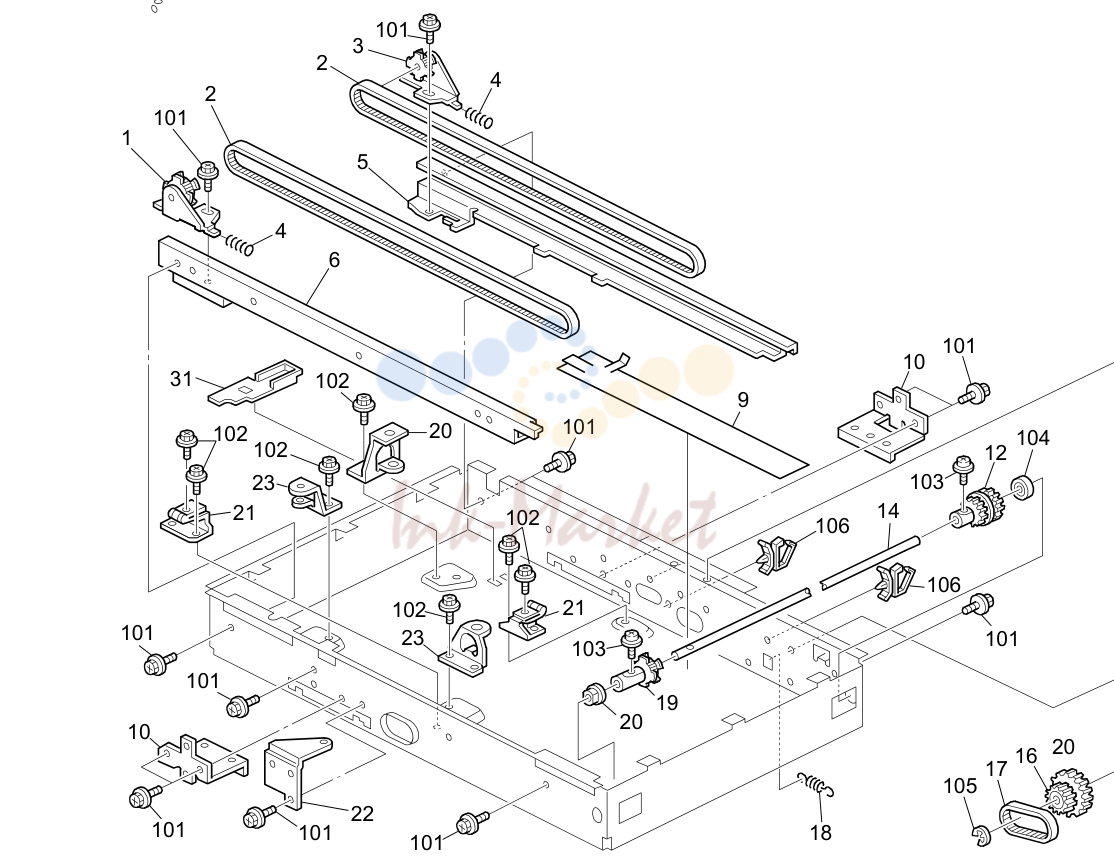

- оптика SECTION 2 (B262/B292)

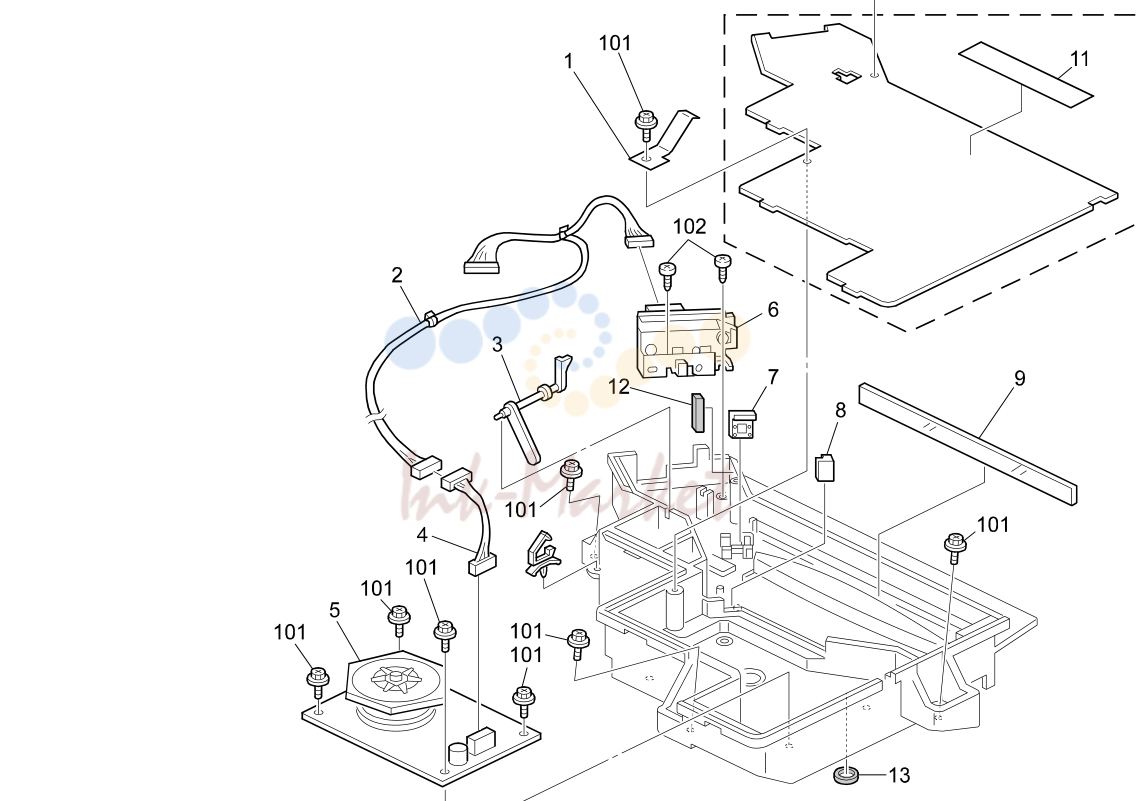

- лазер узел (B262/B292)

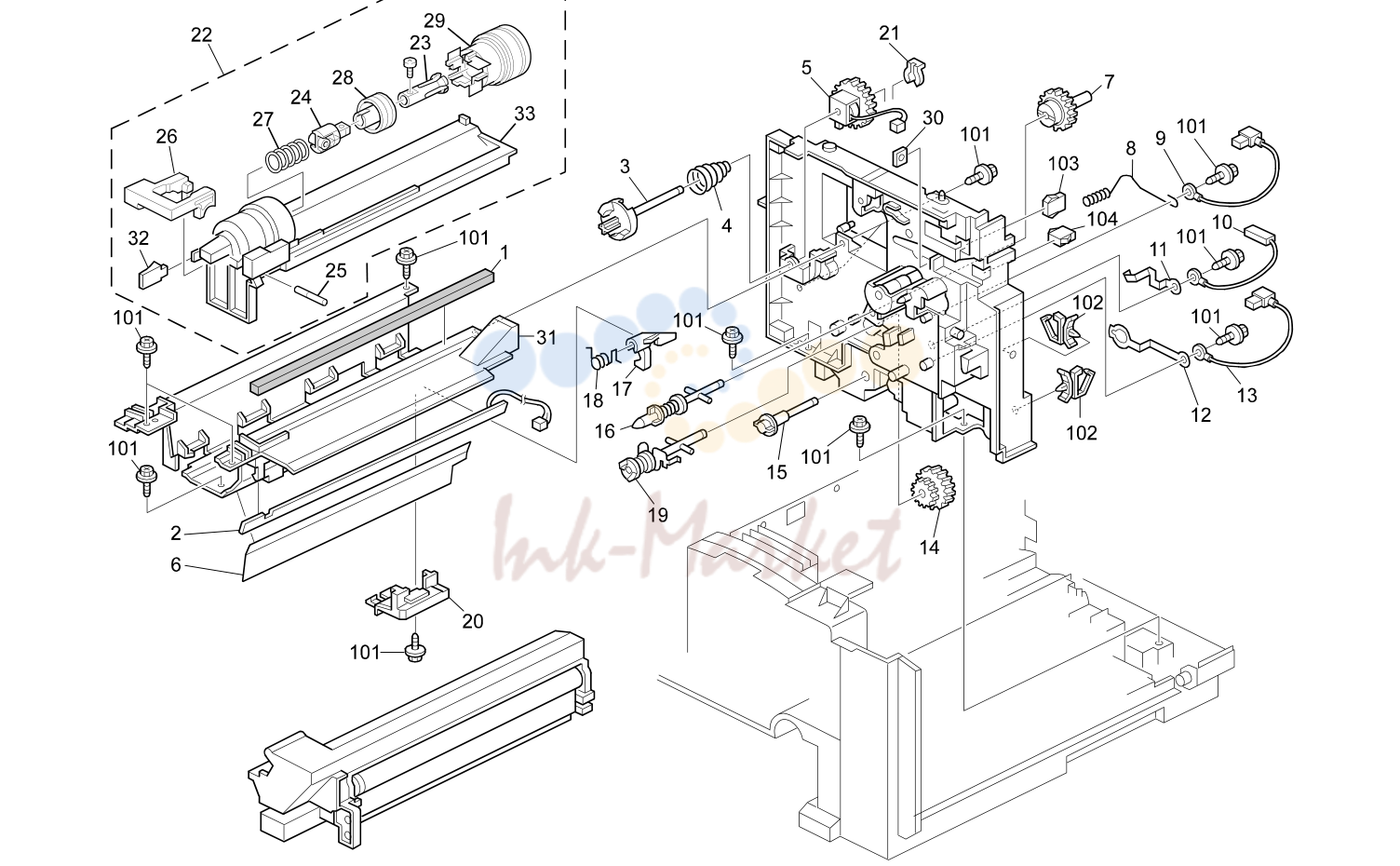

- PCU SECTION (B262/B292)

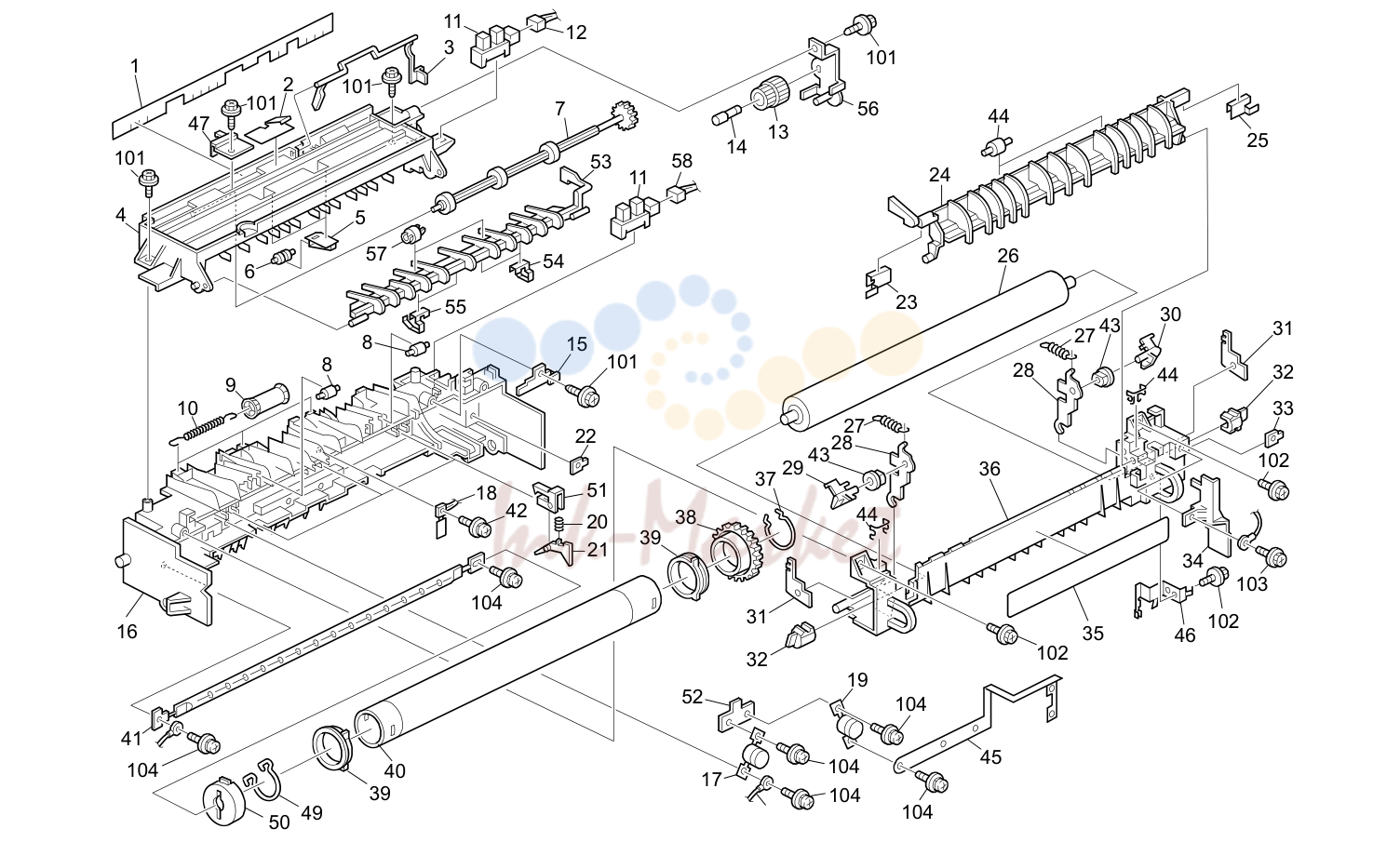

- печь (закрепление) узел (B262/B292)

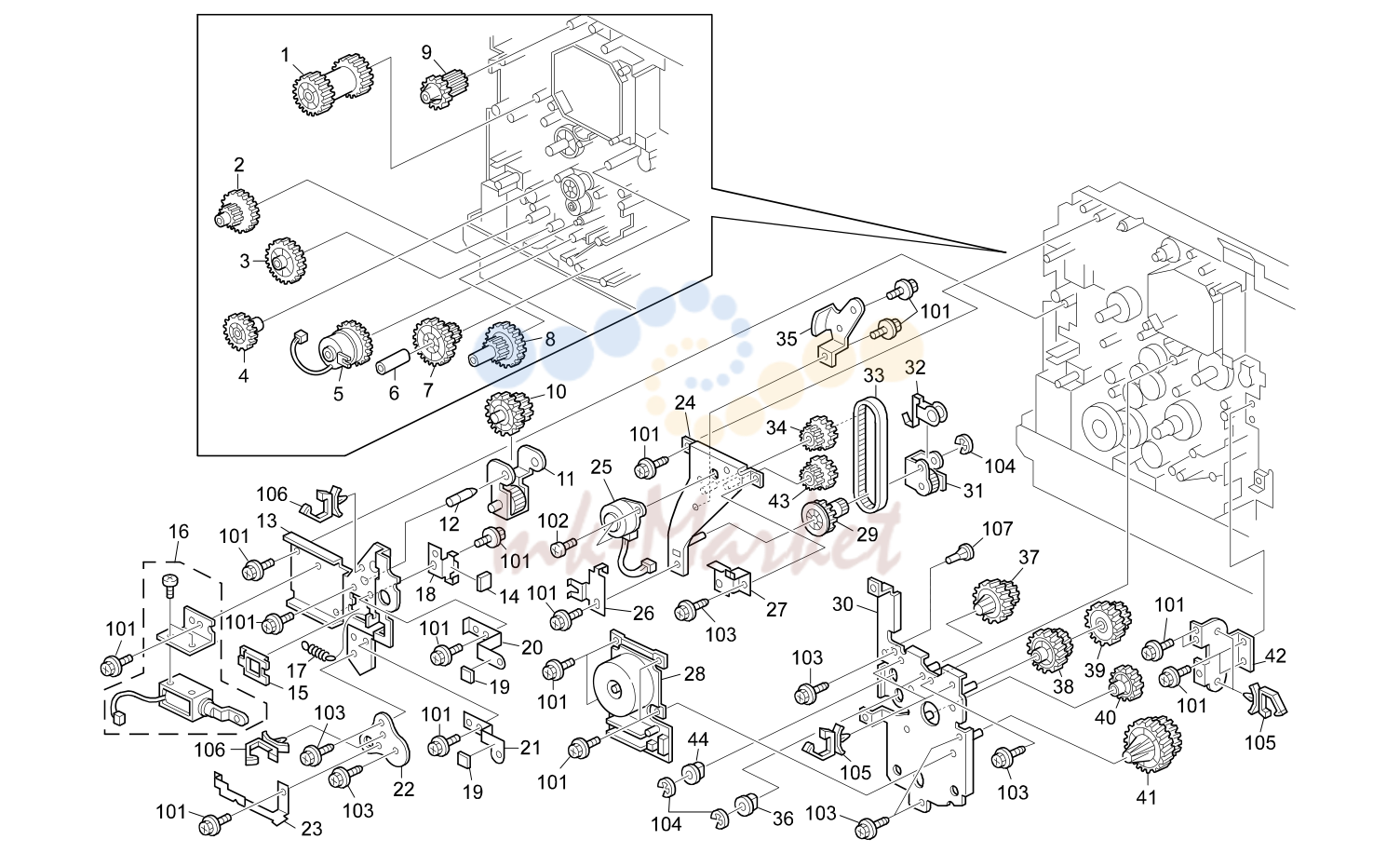

- DRIVE SECTION (B262/B292)
- электрика SECTION (B262/B292)
- FRAME SECTION (B262/B292)
- EXTENSION BOX (B262/B292)
- DECALS AND DOCUMENTS (B262/B292)
- внешние детали (B284/B288)
- Operation Panel (B284/B288)
- By-pass Feed узел (B284/B288)
- Paper регистрация (B284/B288)
- Transport Section (B284/B288)
- Paper Cassette (B284/B288)
- автоподатчик (ARDF) 1 (B284/B288)
- автоподатчик (ARDF) 2 (B284/B288)
- автоподатчик (ARDF) 3 (B284/B288)
- автоподатчик (ARDF) 4 (B284/B288)
- автоподатчик (ARDF) 5 (B284/B288)
- оптика Section 1 (B284/B288)
- оптика Section 2 (B284/B288)
- лазер узел (B284/B288)
- PCU Section (B284/B288)
- печь (закрепление) узел (B284/B288)
- Drive Section (B284/B288)
- электрика Section (B284/B288)
- Frame Section (B284/B288)
- Operation Panel GW (B284/B288)
- Extension Box (B284/B288)
- Decals And Documents (B284/B288)

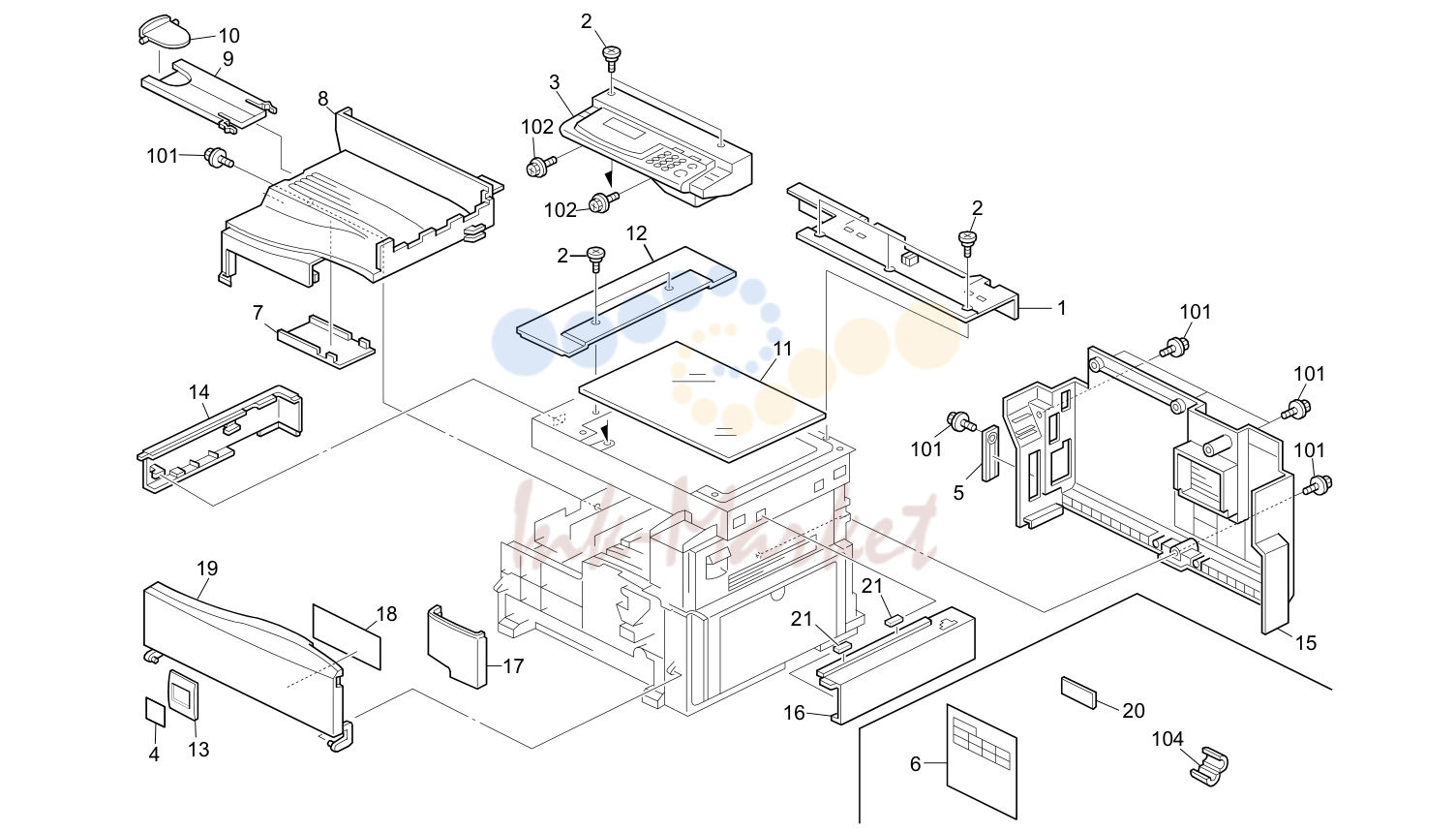

внешние детали (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1847 запросить цену → | Scale:Inner Back:EU |
| 1 | B262 1848 запросить цену → | Scale:Inner Back:NA |
| 2 | B044 1847 запросить цену → | Shoulder винт |
| 3 | B262 1412 запросить цену → | Operation Panel:NA (B262/B292) |
| 3 | B262 1413 запросить цену → | Operation Panel:EU (B262/B292) |
| 3 | B262 1414 запросить цену → | Operation Panel:Asia (B280) |
| 3 | B262 1415 запросить цену → | Operation Panel:EU (B280/B293) |
| 4 | B262 7500 запросить цену → | Model Name пластина:RIC (B262/B292) |
| 4 | B262 7501 запросить цену → | Model Name пластина:REX (B262) |
| 4 | B262 7502 запросить цену → | Model Name пластина:NSA (B262) |
| 4 | B262 7503 запросить цену → | Model Name пластина:GES:EU (B262) |
| 4 | B262 7504 запросить цену → | Model Name пластина:LAN (B262) |
| 4 | B262 7506 запросить цену → | Model Name пластина:GES:NA (B262/B292) |
| 4 | B262 7507 запросить цену → | Model Name пластина:LAN (B262/B292) |
| 4 | B280 7500 запросить цену → | Model Name пластина:RIC (B280) |
| 4 | B280 7501 запросить цену → | Model Name пластина:REX (B280) |
| 4 | B280 7502 запросить цену → | Model Name пластина:NSA (B280) |
| 4 | B280 7503 запросить цену → | Model Name пластина:GES (B280) |
| 4 | B280 7504 запросить цену → | Model Name пластина:LAN (B280) |
| 4 | B280 7505 запросить цену → | Model Name пластина:GES:AA (B280) |
| 4 | B280 7509 запросить цену → | Model Name пластина:INF (B280) |
| 4 | B292 7508 запросить цену → | Model Name пластина:SVN (B292) |
| 4 | B293 7500 запросить цену → | Model Name пластина:RIC (B293) |
| 4 | B293 7501 запросить цену → | Model Name пластина:REX (B292) |
| 4 | B293 7502 запросить цену → | Model Name пластина:NSA (B292) |
| 4 | B293 7503 запросить цену → | Model Name пластина:GES (B292) |
| 4 | B293 7504 запросить цену → | Model Name пластина:LAN (B292) |
| 4 | B293 7509 запросить цену → | Model Name пластина:INF (B292) |
| 5 | B262 1255 запросить цену → | крышка:IC Card [TSB#002R] |
| 7 | B044 1258 запросить цену → | Shielding пластина |
| 8 | B129 1252 запросить цену → | Exit крышка EU |
| 8 | B129 1262 запросить цену → | Exit крышка NA |
| 9 | B044 1284 запросить цену → | Extension Tray - EU |
| 9 | B044 1285 запросить цену → | Extension Tray - NA |
| 10 | B044 1254 запросить цену → | End Fence |
| 12 | B262 1805 запросить цену → | Scale:Left:NA |
| 12 | B262 1802 запросить цену → | Scale:Left:EU |
| 14 | B129 1261 запросить цену → | Left сканер крышка NA |
| 14 | B129 1251 запросить цену → | Left сканер крышка EU |
| 15 | B262 1250 запросить цену → | крышка:Rear [TSB#010] |
| 16 | B262 1266 запросить цену → | крышка:сканер:Right:NA |
| 16 | B262 1256 запросить цену → | крышка:сканер:Right:EU |
| 17 | B044 1279 запросить цену → | Front Right крышка |
| 17 | B044 1278 запросить цену → | Right Upper крышка |
| 18 | B044 1290 запросить цену → | Sheet - Operation Instructions |
| 19 | B044 1286 запросить цену → | Front Door |
| 21 | B262 1258 запросить цену → | пластина:Exposure Glass |

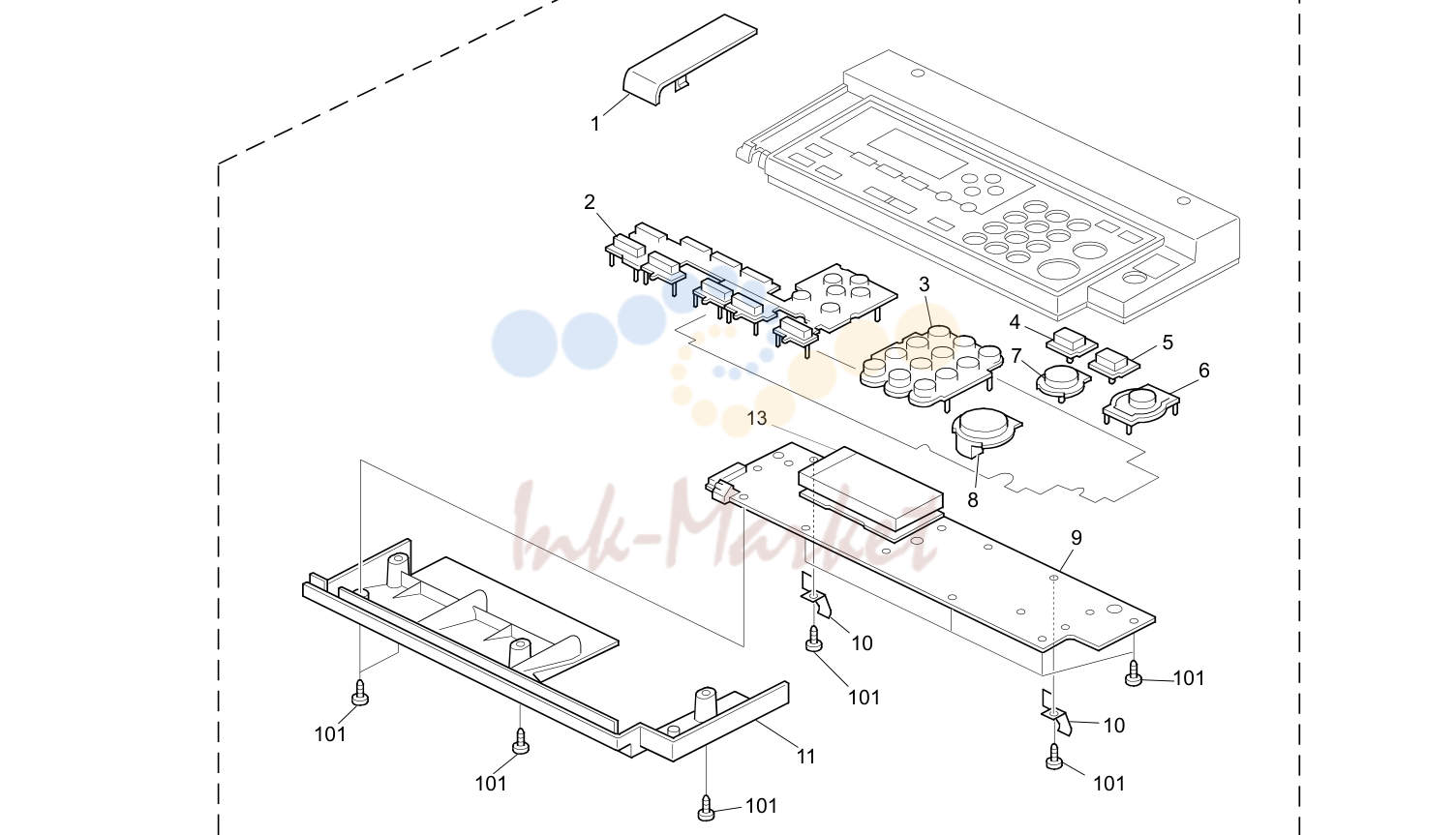

OPERATION PANEL (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 9 | B262 1412 запросить цену → | Operation Panel:NA (B262/B292) |
| 1 | B262 1413 запросить цену → | Operation Panel:EU (B262/B292) |
| 1 | B262 1414 запросить цену → | Operation Panel:Asia (B280) |
| 1 | B262 1415 запросить цену → | Operation Panel:EU (B280/B293) |
| 1 | B262 1471 запросить цену → | крышка:On-line:Dummy |
| 1 | B262 1473 запросить цену → | крышка:Fax:Dummy |
| 1 | B262 1479 запросить цену → | крышка:On-line:CPS:NA |
| 1 | B262 1481 запросить цену → | крышка:On-line:CPS:EU |
| 2 | B243 1459 запросить цену → | Keytop - Cursor |
| 3 | B229 1475 запросить цену → | Keytop - 10key |
| 3 | B229 1526 запросить цену → | Keytop - 10key NA |
| 3 | B229 1557 запросить цену → | Keytop - 10key Asia |
| 4 | B229 1525 запросить цену → | Keytop - Initial |
| 5 | B229 1537 запросить цену → | Keytop - Clear Modes |
| 6 | B243 1458 запросить цену → | Keytop - Power Source |
| 7 | B229 1454 запросить цену → | Keytop - Clear/Stop |
| 8 | B229 1453 запросить цену → | Keytop - Start |
| 9 | B262 1550 запросить цену → | плата:OPU |
| 10 | B129 1474 запросить цену → | пружина пластина - STL |
| 11 | B262 1452 запросить цену → | Lower крышка [TSB#009] |
| 13 | B262 1495 запросить цену → | LCD [TSB#009] |

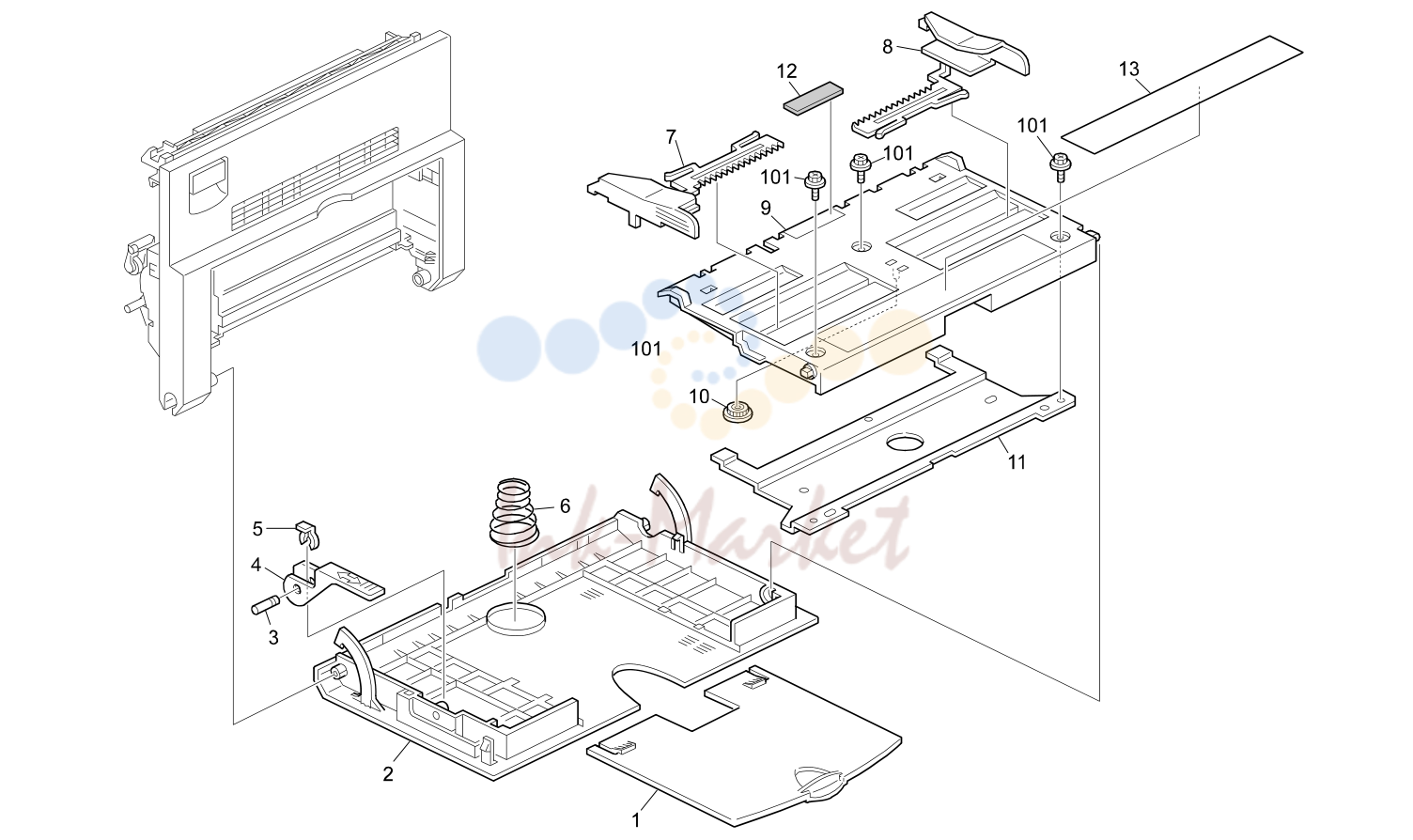

BY-PASS FEED узел (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 2808 запросить цену → | Paper направляющая |
| 2 | B044 2801 запросить цену → | By-pass Feed Table |
| 3 | B259 2786 запросить цену → | рычаг вал |
| 4 | B044 2806 запросить цену → | рычаг - Manual Feed Table |
| 6 | B044 2809 запросить цену → | пружина - Manual Feed Table |
| 7 | B044 2804 запросить цену → | Front Side Fence |
| 8 | B044 2805 запросить цену → | Rear Side Fence |
| 9 | B044 2803 запросить цену → | Tray Bottom пластина |
| 11 | B044 2807 запросить цену → | Stay - Tray Bottom пластина |

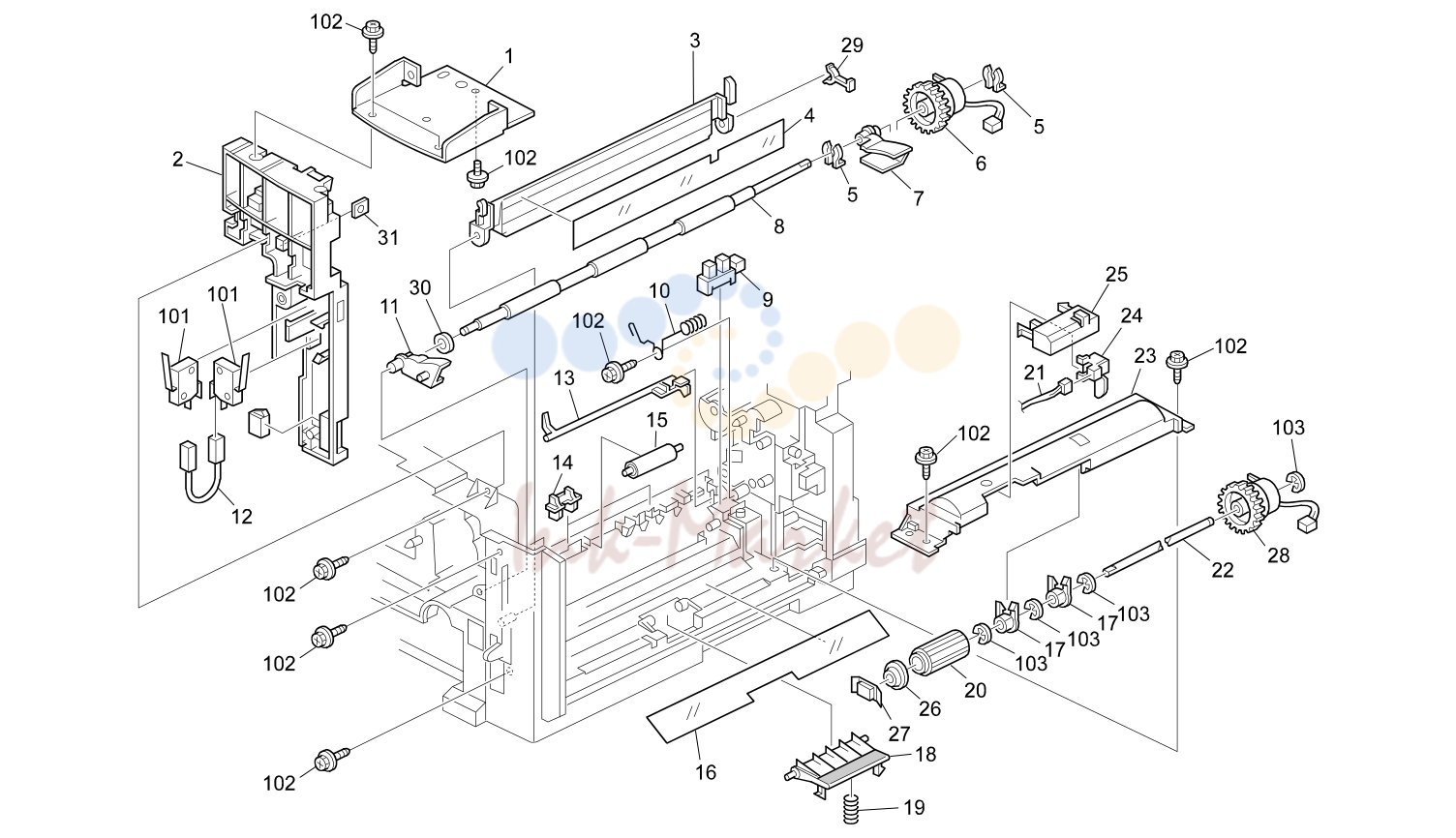

PAPER регистрация (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1064 запросить цену → | сканер кронштейн - Front Right |
| 2 | B044 1063 запросить цену → | сканер Stud |
| 3 | B044 2653 запросить цену → | направляющая пластина - подача бумаги |
| 4 | B044 2654 запросить цену → | подача бумагинаправляющая |
| 7 | B044 2605 запросить цену → | Rear втулка |
| 10 | B044 1102 запросить цену → | регистрация Electrode пластина |
| 11 | B044 2604 запросить цену → | Front втулка |
| 12 | B129 5211 запросить цену → | жгут - Front Right Switch |
| 13 | B044 2603 запросить цену → | регистрация Feeler |
| 14 | B044 2616 запросить цену → | Support втулка |
| 15 | B044 2602 запросить цену → | Turn ролик |
| 16 | B044 2814 запросить цену → | Exit направляющая |
| 18 | B044 2815 запросить цену → | Friction Pad - Manual Feed |
| 19 | B044 2817 запросить цену → | Friction Pad пружина |
| 21 | B262 5218 запросить цену → | жгут:Paper End датчик |
| 22 | B044 2829 запросить цену → | Manual Feed вал |
| 23 | B044 2811 запросить цену → | направляющая пластина - Manual Feed |
| 25 | B044 2812 запросить цену → | Manual Feed кронштейн |
| 26 | B044 2825 запросить цену → | Spacer-manual Feed ролик |
| 27 | B044 2824 запросить цену → | Cushion-manual Feed ролик |
| 29 | B044 2656 запросить цену → | направляющая пластина стопор |
| 30 | B044 2622 запросить цену → | Spacer - регистрация |
| 31 | B044 4200 запросить цену → | печь (закрепление) пластина Nut |

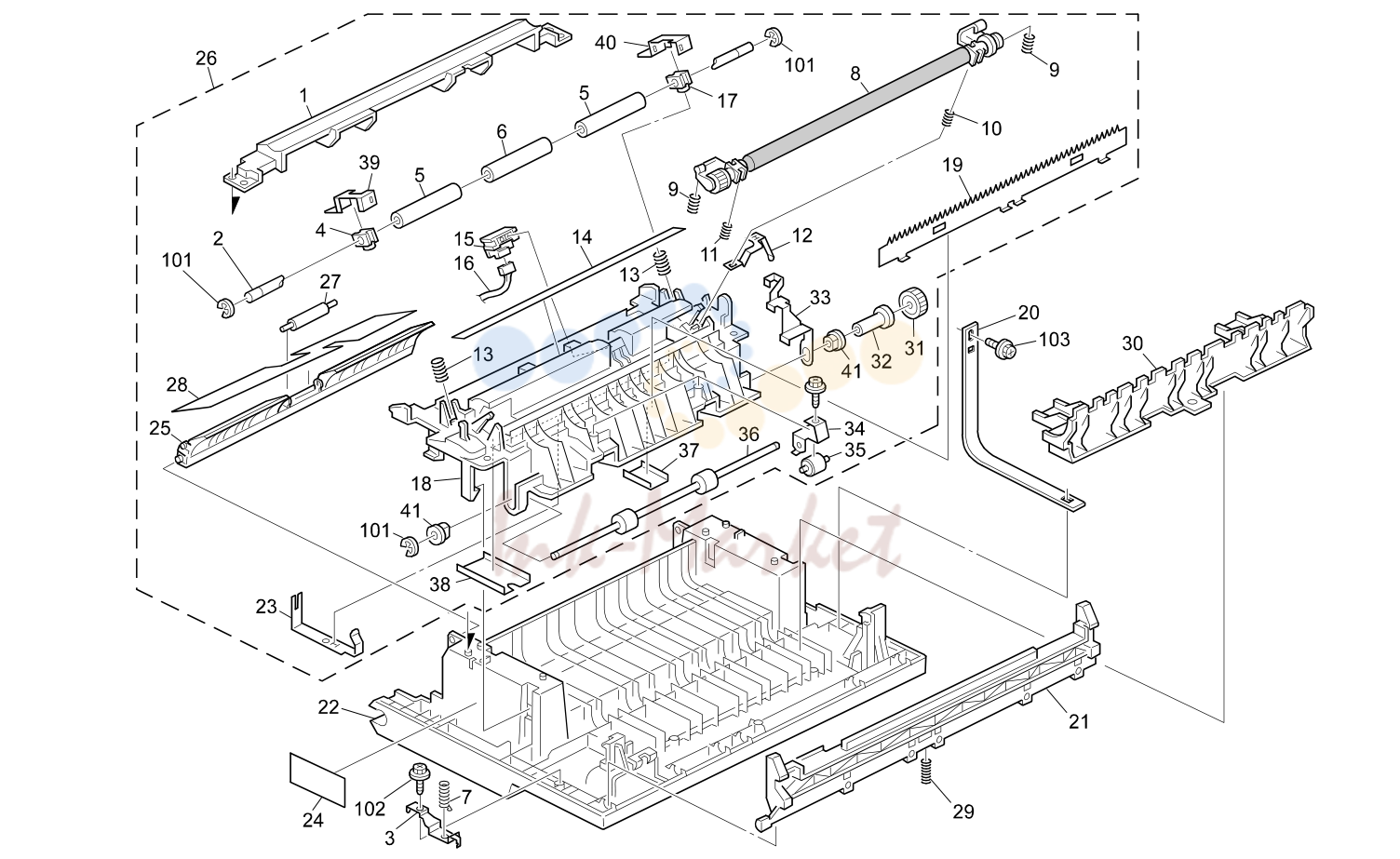

TRANSPORT SECTION (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 2612 запросить цену → | направляющая пластина |
| 2 | B044 2624 запросить цену → | регистрация ролик вал |
| 3 | B044 4618 запросить цену → | пружина держатель |
| 4 | B044 2614 запросить цену → | Driven ролик втулка |
| 8 | B262 3802 запросить цену → | перенос ролик |
| 9 | B044 3990 запросить цену → | Positioning пружина - перенос ролик |
| 10 | B044 3866 запросить цену → | перенос ролик пружина - Rear |
| 11 | B044 3865 запросить цену → | перенос ролик пружина - Front |
| 12 | B044 3860 запросить цену → | перенос пластина |
| 13 | B044 2615 запросить цену → | Pressure пружина |
| 14 | B044 3870 запросить цену → | перенос направляющая |
| 15 | B044 3894 запросить цену → | Density датчик:Longdist:Adhesion |
| 16 | B262 5214 запросить цену → | жгут:Density датчик |
| 17 | B044 2621 запросить цену → | втулка - Driven ролик |
| 18 | B044 4663 запросить цену → | Reverse направляющая пластина |
| 19 | B044 3857 запросить цену → | Separation пластина |
| 20 | B044 4624 запросить цену → | Right Door ремень |
| 21 | B044 4616 запросить цену → | Right крышка рычаг |
| 22 | B044 4655 запросить цену → | Right Door |
| 23 | B044 3859 запросить цену → | Discharge пластина |
| 24 | B044 4617 запросить цену → | печь (закрепление) узел Decal |
| 26 | B262 4154 запросить цену → | дуплекс направляющая пластина в сборе |
| 39 | B044 2860 запросить цену → | Front стопор пластина |
| 40 | B044 2861 запросить цену → | Rear стопор пластина |

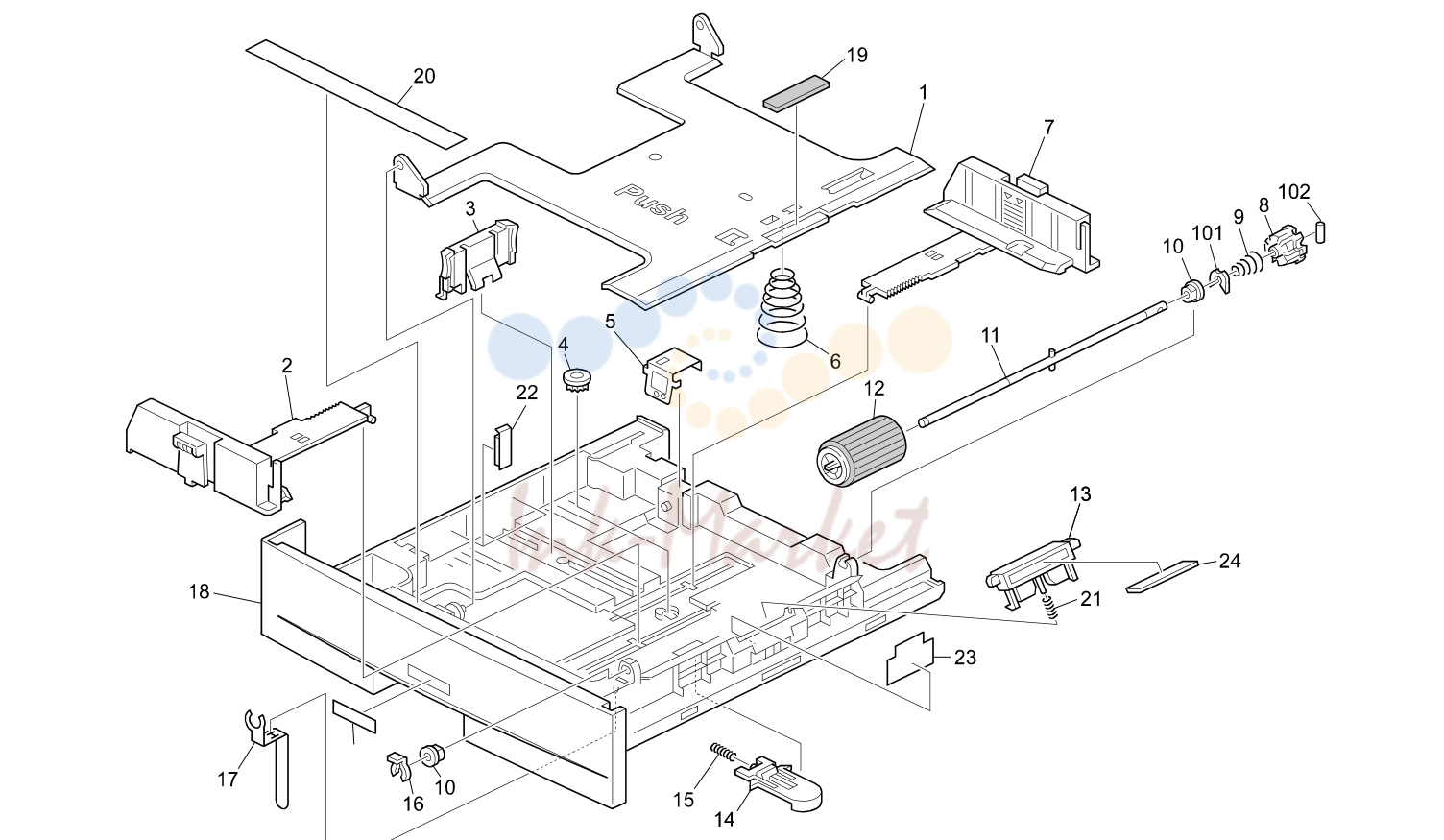

PAPER CASSETTE (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 17 | B262 2511 запросить цену → | лоток бумаги:NA |
| 1 | B262 2510 запросить цену → | лоток бумаги:EU |
| 1 | B044 2704 запросить цену → | Tray Bottom пластина |
| 2 | B044 2702 запросить цену → | Front Side Fence |
| 3 | B044 2706 запросить цену → | End Fence |
| 5 | B262 2709 запросить цену → | Ground пластина:Tray Bottom пластина |
| 6 | B044 2716 запросить цену → | Pressure пружина |
| 7 | B044 2703 запросить цену → | Rear Side Fence |
| 8 | B044 2751 запросить цену → | Joint - подача бумаги ролик |
| 9 | B044 2756 запросить цену → | пружина - подача бумаги ролик |
| 11 | B044 2758 запросить цену → | вал - подача бумаги ролик |
| 13 | B044 2710 запросить цену → | Friction Pad |
| 14 | B044 2713 запросить цену → | стопор |
| 17 | B262 2711 запросить цену → | Ground пластина |
| 18 | B262 2704 запросить цену → | крышка:лоток бумаги:NA |
| 18 | B262 2703 запросить цену → | крышка:лоток бумаги:Eu |
| 20 | B044 2720 запросить цену → | Decal - Cassette Operation |
| 21 | B044 2717 запросить цену → | Pressure пружина |
| 22 | B044 2715 запросить цену → | Sponge - End Fence |
| 23 | B044 2721 запросить цену → | лоток бумаги Sheet |
| 24 | B044 2714 запросить цену → | Rubber пластина - Friction Pad |

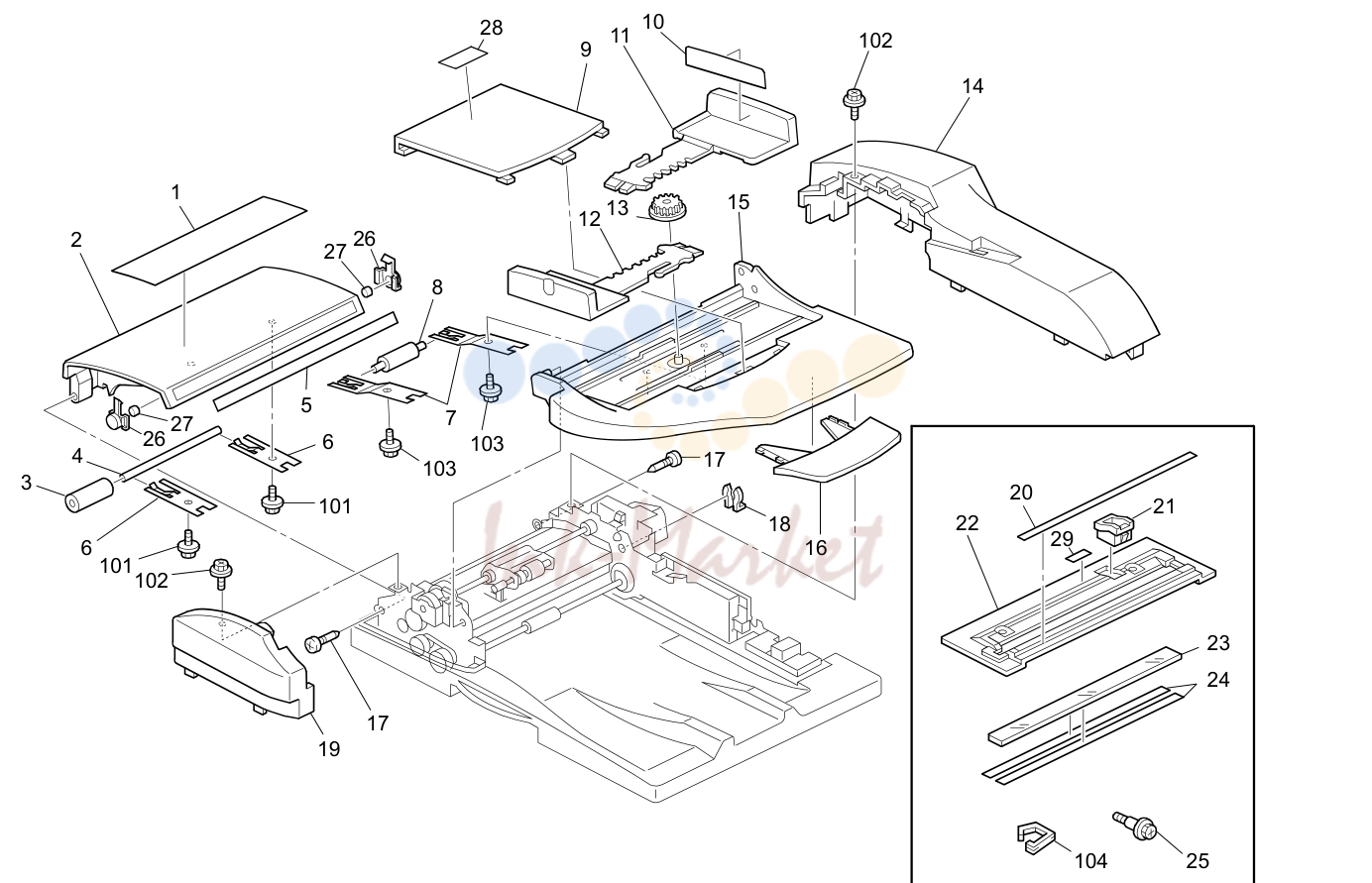

автоподатчик (ARDF) 1 (B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 6011 запросить цену → | Decal:Misfeed Removal |
| 2 | B872 4711 запросить цену → | крышка:Open And Close |
| 4 | B872 4721 запросить цену → | вал:Pressure:Dia4 |
| 5 | B872 6031 запросить цену → | Decal:Size:Original |
| 6 | B872 4722 запросить цену → | пружина пластина:R0 |
| 7 | B872 4624 запросить цену → | пружина пластина |
| 8 | B872 4616 запросить цену → | ролик:Reverse:Pressure |
| 9 | B872 4615 запросить цену → | крышка:Original Table |
| 10 | B872 6021 запросить цену → | Decal:Side Fence |
| 11 | B872 4613 запросить цену → | направляющая:Original Table:Rear |
| 12 | B872 4612 запросить цену → | направляющая:Original Table:Front |
| 14 | B872 4731 запросить цену → | крышка:Rear |
| 15 | B872 4611 запросить цену → | Original Table |
| 16 | B872 4621 запросить цену → | Original Table:Auxiliary |
| 19 | B872 4741 запросить цену → | крышка:Front |
| 20 | B872 6061 запросить цену → | Decal:Scale:Left:NA |
| 20 | B872 6071 запросить цену → | Decal:Scale:Left:EU |
| 21 | B872 7014 запросить цену → | Cap:регистрация датчик:Scale |
| 22 | B872 7010 запросить цену → | Scale:Left:Adhesion |
| 24 | B044 4929 запросить цену → | Sheet - Exposure Glass |
| 26 | B872 4726 запросить цену → | Case:Magnetic |
| 28 | B859 2352 запросить цену → | Pressure пластина Pad |
| 29 | B872 6081 запросить цену → | Decal: Caution Chart |
автоподатчик (ARDF) 2 (B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 2312 запросить цену → | направляющая пластина:подача бумаги:Upper |
| 3 | B872 2311 запросить цену → | направляющая пластина:подача бумаги:Upper |
| 4 | B872 2510 запросить цену → | Feeder узел |
| 5 | B872 2412 запросить цену → | кронштейн:Magnetic муфта |
| 6 | B872 2420 запросить цену → | Magnetic муфта:Ass'y |
| 7 | B872 5240 запросить цену → | жгут:Main |
| 8 | B872 5210 запросить цену → | жгут:Interface |
| 9 | B872 5100 запросить цену → | плата:Main Control |
| 10 | B872 2524 запросить цену → | Spacer:Dia9 |
| 11 | B872 2523 запросить цену → | пружина муфта:Feed:Dia6 |
| 12 | B872 2521 запросить цену → | вал:Feed:C |
| 13 | B872 2513 запросить цену → | Feeler:Original датчик |
| 14 | B872 2514 запросить цену → | вал:Pickup |
| 15 | B872 2512 запросить цену → | шестерня:Z18 |
| 16 | B872 2526 запросить цену → | пружина:ролик муфта |
| 17 | B872 2522 запросить цену → | Spacer:Pickup |
| 19 | B872 2527 запросить цену → | ролик муфта:кронштейн:Feed |
| 20 | B872 2515 запросить цену → | Cushion:кронштейн:Feed |
| 21 | B872 2511 запросить цену → | шестерня:Idler:Z16 |
| 22 | B044 4961 запросить цену → | Oneway муфта |
| 24 | B872 2528 запросить цену → | шестерня:Z18 |
| 25 | B872 2529 запросить цену → | Collar:Pickup |
автоподатчик (ARDF) 3 (B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 2222 запросить цену → | держатель:Reverse ролик |
| 3 | B872 2614 запросить цену → | втулка:R1 |
| 5 | B872 2221 запросить цену → | вал:Reverse ролик |
| 6 | B872 2223 запросить цену → | шестерня:Z17 |
| 7 | B872 2213 запросить цену → | вал:Drive:Separation |
| 8 | B872 2116 запросить цену → | Compression пружина:Reverse:Driven |
| 9 | B872 2113 запросить цену → | вал:Reverse:ролик:Driven |
| 10 | B872 2112 запросить цену → | ролик:Driven:Dia14 |
| 13 | B872 2110 запросить цену → | направляющая пластина:подача бумаги:Lower |
| 14 | B872 2211 запросить цену → | кронштейн:Reverse |
| 15 | B872 2212 запросить цену → | пружина пластина:Reverse:Pressure |
| 16 | B044 4962 запросить цену → | Cushion |
| 18 | B872 4116 запросить цену → | шестерня:Z44/T14 |
| 19 | B872 4113 запросить цену → | шестерня:Z44/T16 |
| 21 | B872 2613 запросить цену → | шестерня:Z22 |
| 22 | B872 4141 запросить цену → | кронштейн:мотор:подача бумаги:Ass'y [TSB#004] |
| 23 | B872 5810 запросить цену → | Stepper мотор Dc24v 3.53w |
| 24 | B872 1121 запросить цену → | стопор:Original Table |
| 25 | B872 1122 запросить цену → | Compression пружина:стопор |
| 26 | B872 3232 запросить цену → | Torque Limiter:T24:S2m |
| 28 | B872 3261 запросить цену → | ролик:Reverse:Drive [TSB#004] |
| 29 | B872 2611 запросить цену → | ролик:R0 |
| 30 | B872 2118 запросить цену → | направляющая:Reverse |
| 31 | B872 2217 запросить цену → | шестерня:Z28 |
| 33 | B872 2612 запросить цену → | шестерня:Z19 |
| 34 | B789 4257 запросить цену → | Flange: Pulley [TSB#004] |
автоподатчик (ARDF) 4 (B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 3121 запросить цену → | направляющая пластина:Scanning:Upper |
| 2 | B872 3211 запросить цену → | ролик:Scanning:Front:Drive |
| 3 | B872 3221 запросить цену → | ролик:Exit:Drive |
| 4 | B872 3111 запросить цену → | направляющая пластина:Scanning:Lower |
| 6 | B872 3114 запросить цену → | Discharge Brush:Lower |
| 7 | B872 1515 запросить цену → | пружина пластина:направляющая:Exposure Glass |
| 8 | B872 1522 запросить цену → | направляющая:Exposure Glass |
| 10 | B872 3311 запросить цену → | Exchange Pawl:Reverse |
| 11 | B872 3113 запросить цену → | пружина пластина:Earth:Exit |
| 12 | B872 3241 запросить цену → | Knob:Pick-up Paper Jam |
| 15 | B872 3223 запросить цену → | Timing Pulley:T32 |
| 16 | B872 3212 запросить цену → | Pulley:T25 |
| 19 | B872 4214 запросить цену → | Pulley:T16/T44 |
| 20 | B872 4216 запросить цену → | Tension пружина:мотор:Transport |
| 21 | B872 5820 запросить цену → | Stepper мотор:Dc24v 3.35w |
| 22 | B872 4210 запросить цену → | кронштейн:мотор:Transport |
| 23 | B872 3222 запросить цену → | Timing Pulley:T32 |
| 24 | B872 3313 запросить цену → | Tension пружина:Exchange Pawl |
| 26 | B872 3312 запросить цену → | рычаг:Exchange Pawl |
| 27 | B872 4310 запросить цену → | DC соленоид:Exchange Pawl |
| 28 | B872 5250 запросить цену → | жгут:Dc соленоид |
| 29 | A859 4141 запросить цену → | Pulley Idler |
| 30 | B872 4131 запросить цену → | Inner крышка:Left Rear |
автоподатчик (ARDF) 5 (B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B872 1923 запросить цену → | Torsion пружина:Pressure:Front |
| 2 | B872 1921 запросить цену → | рычаг:Driven:Pressure |
| 3 | B872 1924 запросить цену → | Torsion пружина:Pressure:Rear |
| 4 | B872 1922 запросить цену → | ролик:Driven:Scanning:Front |
| 5 | B872 1934 запросить цену → | втулка:Exit |
| 6 | B872 1931 запросить цену → | Exit ролик:Driven |
| 7 | B872 1933 запросить цену → | Compression пружина:Exit:Driven |
| 8 | B872 1912 запросить цену → | Cap:подача бумаги датчик:Base |
| 9 | B872 1114 запросить цену → | кронштейн:Side пластина:Rear Right |
| 10 | B872 1414 запросить цену → | Hinge:Left |
| 11 | B872 1421 запросить цену → | Hinge:Right |
| 12 | B872 6041 запросить цену → | Decal:рычаг:Knob |
| 13 | B351 4322 запросить цену → | Tape:Pressure пластина |
| 14 | B872 4510 запросить цену → | Pressure пластина |
| 15 | B872 4513 запросить цену → | Tape:Pressure пластина:Left |
| 16 | B872 1941 запросить цену → | направляющая: Base: Driven [TSB#014] |
| 17 | B262 1667 запросить цену → | держатель: Hinge: Left [TSB#013] |
| 18 | B262 1668 запросить цену → | держатель: Hinge: Right [TSB#013] |
оптика SECTION 1 (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B262 1700 запросить цену → | Carriage:No.1 узел |
| 2 | B262 5237 запросить цену → | Flat кабель:Stabilizer |
| 5 | B044 1715 запросить цену → | Timing ремень держатель |
| 7 | B044 1721 запросить цену → | 1st Mirror держатель |
| 8 | B262 5236 запросить цену → | Flat кабель:Sbu |
| 9 | B262 1770 запросить цену → | Lens узел |
| 10 | B262 1745 запросить цену → | кронштейн:ремень Pulley:Idler:Rear |
| 11 | B262 1741 запросить цену → | кронштейн:ремень Pulley:Idler:Front |
| 12 | B039 1785 запросить цену → | сканер Drive Pulley |
| 13 | B039 1786 запросить цену → | Tension пружина |
| 14 | B044 1734 запросить цену → | 2nd сканер |
| 17 | B039 1781 запросить цену → | 2nd Mirror держатель |
| 18 | B044 1751 запросить цену → | Flat кабель направляющая |
| 19 | B262 1683 запросить цену → | Supporting пластина:Right Upper |
| 20 | A250 1824 запросить цену → | Exposure Glass Sheet |
| 22 | B262 1681 запросить цену → | кронштейн:Scale |
| 24 | B044 1719 запросить цену → | сканер Slider Pin |
оптика SECTION 2 (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 1827 запросить цену → | Front Idler кронштейн |
| 3 | B044 1828 запросить цену → | Rear Idler кронштейн |
| 4 | B039 1704 запросить цену → | пружина - Timing Pulley |
| 5 | B262 1654 запросить цену → | Rail:Rear |
| 6 | B262 1653 запросить цену → | Rail:Front |
| 8 | B262 1665 запросить цену → | кронштейн:Scale:Inner Back |
| 9 | B262 1663 запросить цену → | Sheet:Flat кабель:Stabilizer |
| 10 | B044 1663 запросить цену → | Lens кронштейн |
| 11 | B262 1811 запросить цену → | кронштейн:Stepper мотор |
| 13 | B039 1695 запросить цену → | Flange - Pulley |
| 14 | B044 1826 запросить цену → | сканер Drive вал |
| 15 | B262 1814 запросить цену → | Stepper мотор:Dc24v 5.3w |
| 16 | B121 1680 запросить цену → | шестерня - 53Z/60Z |
| 17 | B121 1696 запросить цену → | Timing ремень L147 |
| 18 | B039 1683 запросить цену → | Tension пружина - Stepper мотор |
| 20 | B262 1670 запросить цену → | кронштейн:стопор:Rear |
| 21 | B044 1661 запросить цену → | ремень Clamp кронштейн |
| 22 | B044 1671 запросить цену → | кронштейн |
| 23 | B044 1669 запросить цену → | стопор кронштейн - 1st сканер |
лазер узел (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 33 | B262 1901 запросить цену → | лазер узел |
| 1 | B044 1943 запросить цену → | Ground пластина |
| 2 | B262 5204 запросить цену → | жгут:Lddr:Connecting |
| 3 | B044 1944 запросить цену → | Shutter пластина |
| 4 | B262 5207 запросить цену → | жгут:полигон (сканер) сканер |
| 6 | B044 1912 запросить цену → | лазер Diode узел:Ass'y |
| 9 | B044 1931 запросить цену → | Shield Glass |
| 10 | B044 1941 запросить цену → | лазер узел крышка |
| 12 | B044 1906 запросить цену → | Seal - LDU |
| 13 | B044 1999 запросить цену → | Spacer - 5mm |
PCU SECTION (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B044 1069 запросить цену → | Duct Shield |
| 3 | B129 1176 запросить цену → | Toner Supply вал |
| 4 | B129 1175 запросить цену → | Toner Bottle Drive пружина |
| 6 | B044 1068 запросить цену → | Toner Supply Rail |
| 9 | B262 5220 запросить цену → | жгут:High Voltage Line:C |
| 10 | B262 5222 запросить цену → | жгут:High Voltage Line:T |
| 13 | B262 5221 запросить цену → | жгут:High Voltage Line:B |
| 17 | B044 1100 запросить цену → | Shutter |
| 18 | B044 1101 запросить цену → | Shutter пружина |
| 20 | B044 1103 запросить цену → | Shutter крышка |
| 22 | B262 3020 запросить цену → | Toner Supply узел |
| 23 | A184 3420 запросить цену → | Bottle Chuck |
| 24 | B044 3426 запросить цену → | Chuck вал |
| 25 | B044 3427 запросить цену → | Slide вал |
| 26 | B044 3461 запросить цену → | Handlw Cam |
| 27 | A267 3556 запросить цену → | Chuck пружина - Toner Bottle |
| 28 | B044 3485 запросить цену → | Slider Ass'y |
| 29 | B129 3465 запросить цену → | крышка - Toner Supply узел |
| 30 | B044 4200 запросить цену → | печь (закрепление) пластина Nut |
| 31 | B044 1067 запросить цену → | Toner Supply Rail |
| 32 | B044 3475 запросить цену → | Un Lock Grip |
| 33 | B044 3470 запросить цену → | Toner Supply Case Ass'y |
печь (закрепление) узел (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 37 | B262 4018 запросить цену → | печь (закрепление) узел (120V) |
| 1 | B262 4028 запросить цену → | печь (закрепление) узел (230V) |
| 1 | B044 4165 запросить цену → | Discharge Brush |
| 2 | B044 4166 запросить цену → | пружина пластина |
| 3 | B044 4183 запросить цену → | Feeler |
| 4 | B044 4186 запросить цену → | направляющая пластина |
| 5 | B044 4138 запросить цену → | пружина |
| 10 | B044 4154 запросить цену → | Exit пружина |
| 12 | B129 5203 запросить цену → | жгут - подача бумаги датчик |
| 15 | B129 4143 запросить цену → | Electrode пластина крышка |
| 16 | B129 4102 запросить цену → | печь (закрепление) Frame |
| 20 | B044 4155 запросить цену → | пружина - Pickoff Pawl |
| 22 | B044 4135 запросить цену → | Lamp держатель |
| 23 | B044 4117 запросить цену → | Front пружина пластина |
| 25 | B044 4118 запросить цену → | Rear пружина пластина |
| 27 | B044 4152 запросить цену → | Pressure пружина |
| 28 | B044 4130 запросить цену → | Pressure рычаг |
| 29 | B044 4141 запросить цену → | Pressure Release рычаг - Front |
| 30 | B044 4146 запросить цену → | Pressure Release рычаг - Rear |
| 31 | B044 4132 запросить цену → | Side пластина |
| 33 | B044 4200 запросить цену → | печь (закрепление) пластина Nut |
| 34 | B044 4201 запросить цену → | печь (закрепление) жгут крышка |
| 35 | B044 4161 запросить цену → | Warning Decal |
| 36 | B044 4104 запросить цену → | Pressure Frame |
| 37 | B044 4150 запросить цену → | Hot ролик стопор |
| 38 | B044 4170 запросить цену → | печь (закрепление) шестерня |
| 42 | B129 4294 запросить цену → | винт-m3x13 |
| 43 | B044 4131 запросить цену → | втулка-pressure Release |
| 44 | B044 4153 запросить цену → | Cushion |
| 45 | B129 4134 запросить цену → | Electrode пластина печь (закрепление) |
| 46 | B044 4136 запросить цену → | Ground пластина |
| 47 | B044 4401 запросить цену → | Paper держатель Stand |
| 49 | B044 4156 запросить цену → | Front Hot ролик стопор |
| 50 | B044 4112 запросить цену → | Hot ролик Cap |
| 51 | B044 4179 запросить цену → | держатель - Pickoff Pawl |
| 52 | B129 4195 запросить цену → | Thermostat пластина Nut |
DRIVE SECTION (B262/B292)
| № | Артикул | Наименование |
|---|---|---|
| 11 | B129 1164 запросить цену → | печь (закрепление) кронштейн в сборе |
| 13 | B129 1110 запросить цену → | Rear Drive пластина 2 |
| 15 | B129 1056 запросить цену → | вал Spacer |
| 16 | B129 1161 запросить цену → | рычаг DC соленоид Ass'y |
| 18 | B129 1129 запросить цену → | пластина Cushion |
| 19 | B044 1139 запросить цену → | Damping Insulation |
| 22 | B129 1157 запросить цену → | Side пластина - Manual Feed |
| 23 | B129 2820 запросить цену → | Ground пластина - Manual Feed |
| 26 | B129 4703 запросить цену → | Ground пластина - Lower дуплекс кронштейн |
| 27 | B262 4701 запросить цену → | пружина пластина:Discharge |
| 30 | B129 1163 запросить цену → | Rear Drive пластина 1 в сборе |
| 42 | B044 1158 запросить цену → | кронштейн |
Полный список запчастей доступен по запросу.
комментарии
