Ricoh paper feed unit tk 1010 G849 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

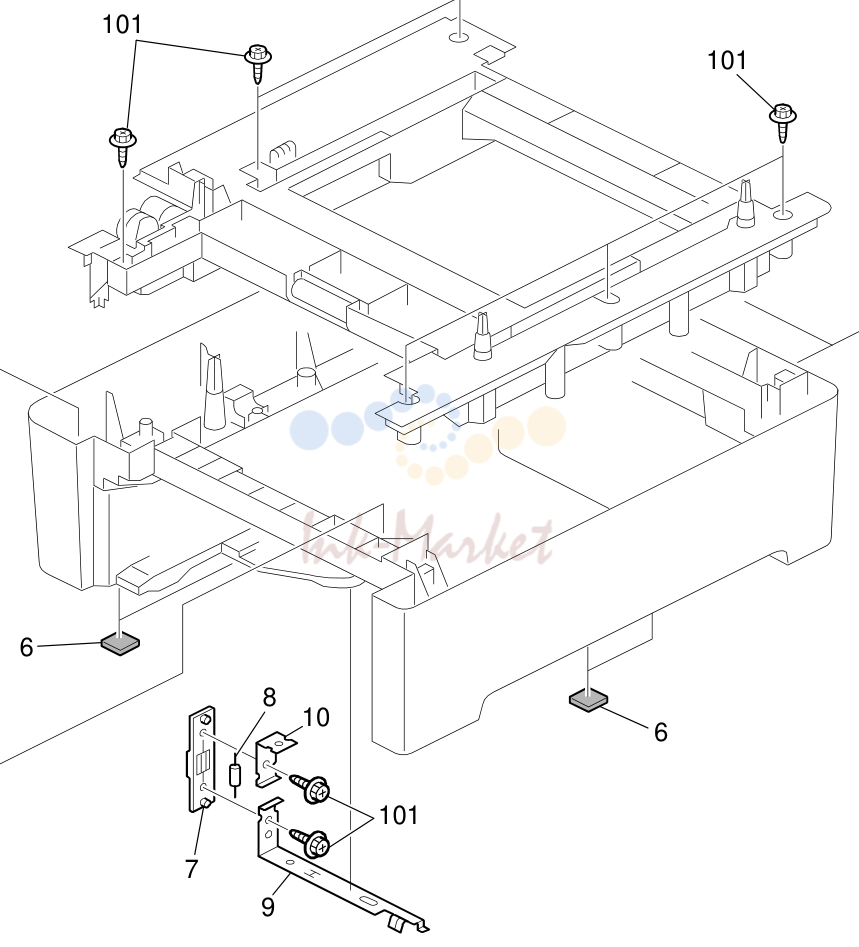

Frame Section (G849)
| № | Артикул | Наименование |
|---|---|---|
| 10 | G849 1053 запросить цену → | Left Upper крышка |
| 10 | G849 1063 запросить цену → | направляющая пластина - Transport |
| 10 | G849 1106 запросить цену → | шестерня - 29Z |
| 10 | G849 1107 запросить цену → | шестерня кронштейн |
| 10 | G849 1110 запросить цену → | Tension пружина |
| 10 | G849 1115 запросить цену → | шестерня - 20/37Z |
| 10 | G849 1116 запросить цену → | шестерня - 38/20Z |
| 10 | G849 1121 запросить цену → | шестерня кронштейн |
| 10 | G849 1132 запросить цену → | шестерня держатель |
| 10 | G849 1141 запросить цену → | Paper Volume Indicator |
| 10 | G849 2565 запросить цену → | End Fence |
| 10 | G849 2566 запросить цену → | End Fence Sheet |
| 10 | G849 2818 запросить цену → | Tray Bottom пластина |
| 10 | G849 2833 запросить цену → | Sheet - Frction Pad держатель |
| 10 | G849 3027 запросить цену → | лоток бумаги |
| 10 | G849 3052 запросить цену → | лоток бумаги крышка |
| 10 | G849 3055 запросить цену → | Left Side Fence |
| 10 | G849 3056 запросить цену → | Right Side Fence |
| 10 | G849 3060 запросить цену → | пластина - End Fence |
| 10 | G849 3065 запросить цену → | пластина |
| 10 | G849 3104 запросить цену → | Compression пружина - подача бумаги |
| 10 | G849 3111 запросить цену → | Housing - подача бумаги узел |
| 10 | G849 3112 запросить цену → | вал - подача бумаги |
| 10 | G849 3114 запросить цену → | Drive ролик - Middle |
| 10 | G849 3115 запросить цену → | крышка - подача бумаги ролик |
| 10 | G849 3117 запросить цену → | стопор - Tray Bottom пластина |
| 10 | G849 3119 запросить цену → | Feeler - Transport датчик |
| 10 | G849 3120 запросить цену → | Feeler - Paper End датчик |
| 10 | G849 3125 запросить цену → | Grounding пластина |
| 10 | G849 3128 запросить цену → | Grounding пластина - Upper |
| 10 | G849 3129 запросить цену → | Grounding пластина - Middle |
| 10 | G849 3130 запросить цену → | Raer Seal |
| 10 | G849 3132 запросить цену → | Upper Grounding пластина |
| 10 | G849 3133 запросить цену → | Lower Grounding пластина |
| 10 | G849 3134 запросить цену → | Grounding пластина |
| 10 | G849 3135 запросить цену → | Friction Pad:Adhesion |
| 10 | G849 3147 запросить цену → | Compression пружина - Separation |
| 10 | G849 5300 запросить цену → | Interface жгут |
| 11 | C409 3118 запросить цену → | Compression пружина |
| 11 | G102 1042 запросить цену → | Rubber Foot:Frame |
| 11 | G166 2593 запросить цену → | Cautiondecal - Inkjet Paper |
| 11 | G166 3993 запросить цену → | Resistor - 100M Ω ±10% 0.5W |
| 11 | G363 3129 запросить цену → | Compression пружина 7N |
| 11 | G555 3127 запросить цену → | Feeler пружина |
| 11 | G800 3133 запросить цену → | Side Fence шестерня |
| 11 | AA08 0249 запросить цену → | втулка - Vertical Transport |
| 11 | AA08 0252 запросить цену → | втулка - M4 |
| 11 | AA08 2118 запросить цену → | втулка - M6 |
| 11 | AF02 2118 запросить цену → | Pull Out ролик - Option Tray |
| 11 | AF03 1061 запросить цену → | подача бумаги ролик |
| 11 | AW02 0145 запросить цену → | Photointerruptor:Flat |
| 11 | AX20 2010 запросить цену → | Magnetic муфта - Transport ролик |
| 11 | AX20 2011 запросить цену → | Magnetic муфта - подача бумаги ролик |
