Ricoh Aficio 3025 3030 mp 2510 MP3010 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (B205/B209/D007/D008)
- внешние детали 2 (B205/B209/D007/D008)
- OPERATION PANEL (B205/B209/D007/D008)
- крышка стекла (OPTION B406)
- оптика SECTION 1 (B205/B209/D007/D008)
- оптика SECTION 2 (B205/B209/D007/D008)
- оптика SECTION 3 (B205/B209/D007/D008)

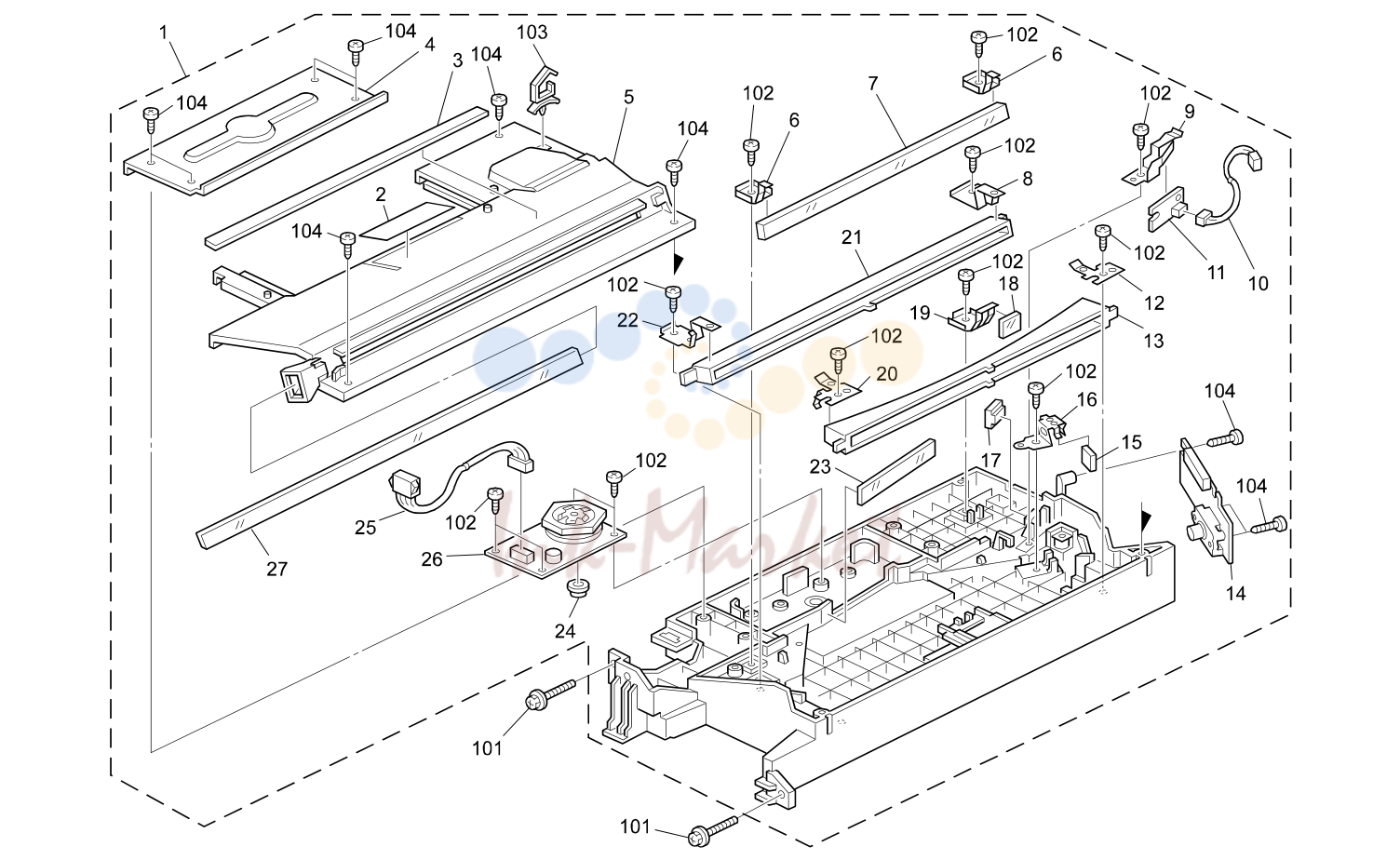

- лазер узел (B205/B209/D007/D008)

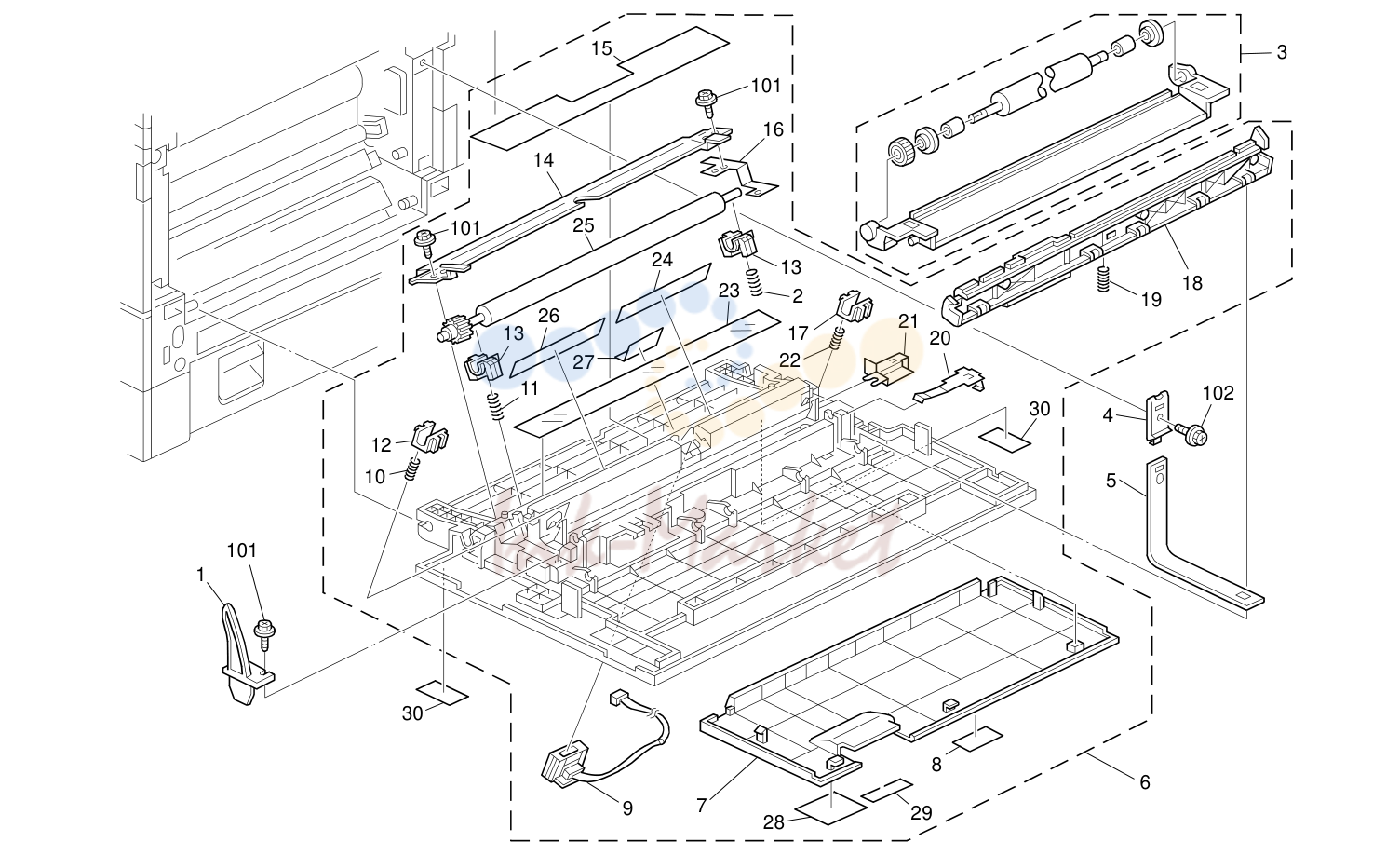

- перенос узел (B205/B209/D007/D008)

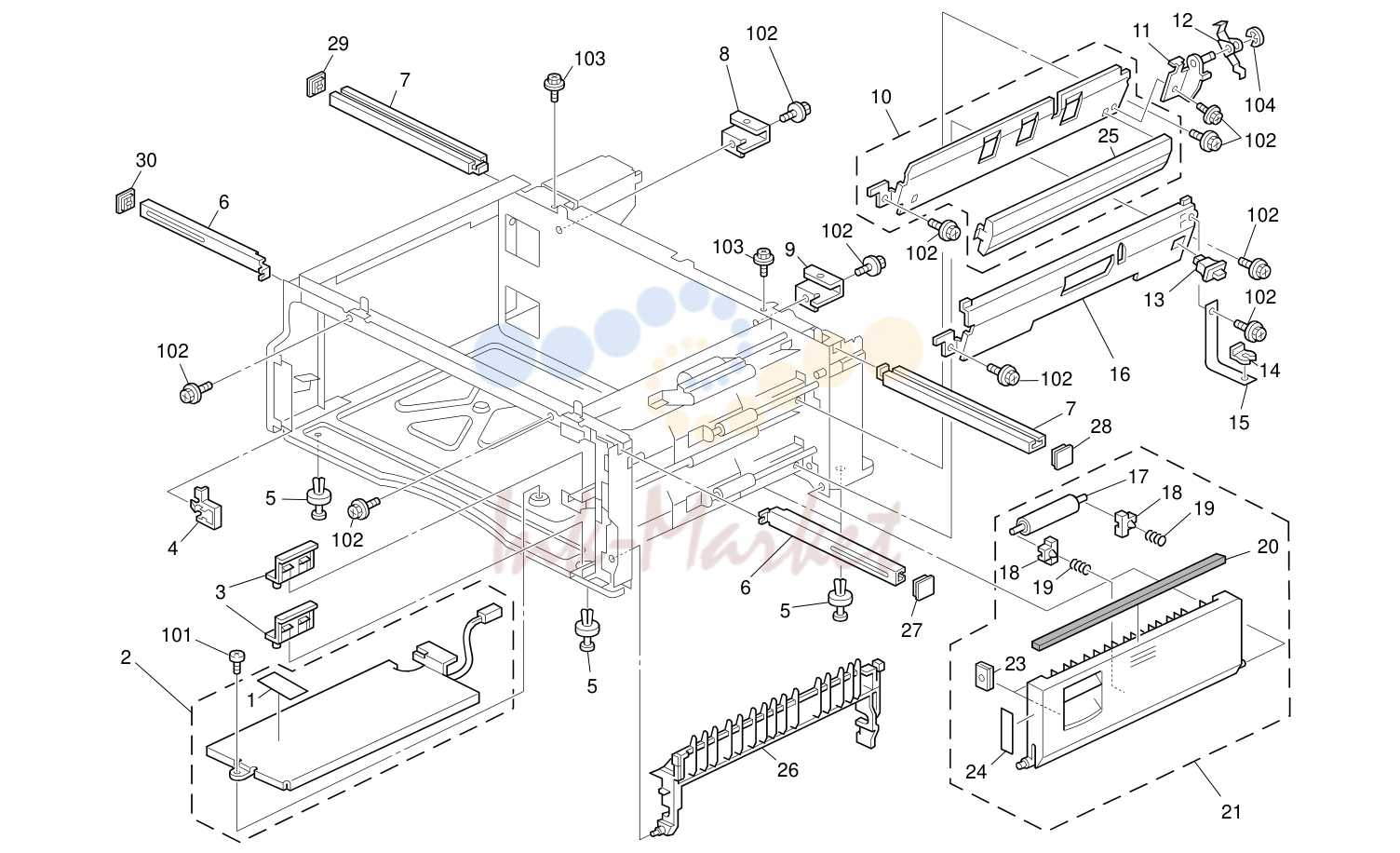

- подача бумаги SECTION 1 (B205/B209/D007/D008)
- подача бумаги SECTION 2 (B205/B209/D007/D008)

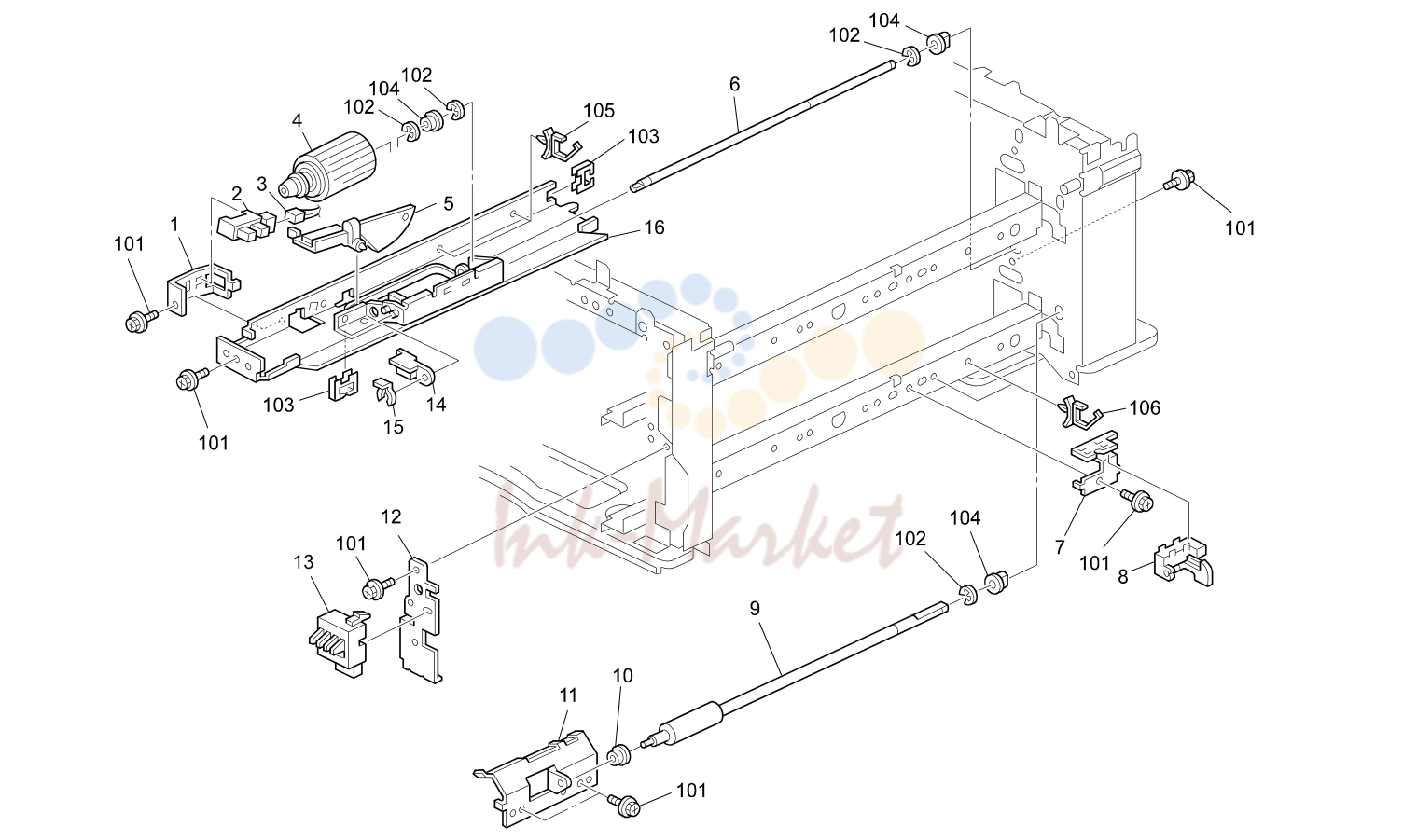

- подача бумаги SECTION 3 (B205/B209/D007/D008)

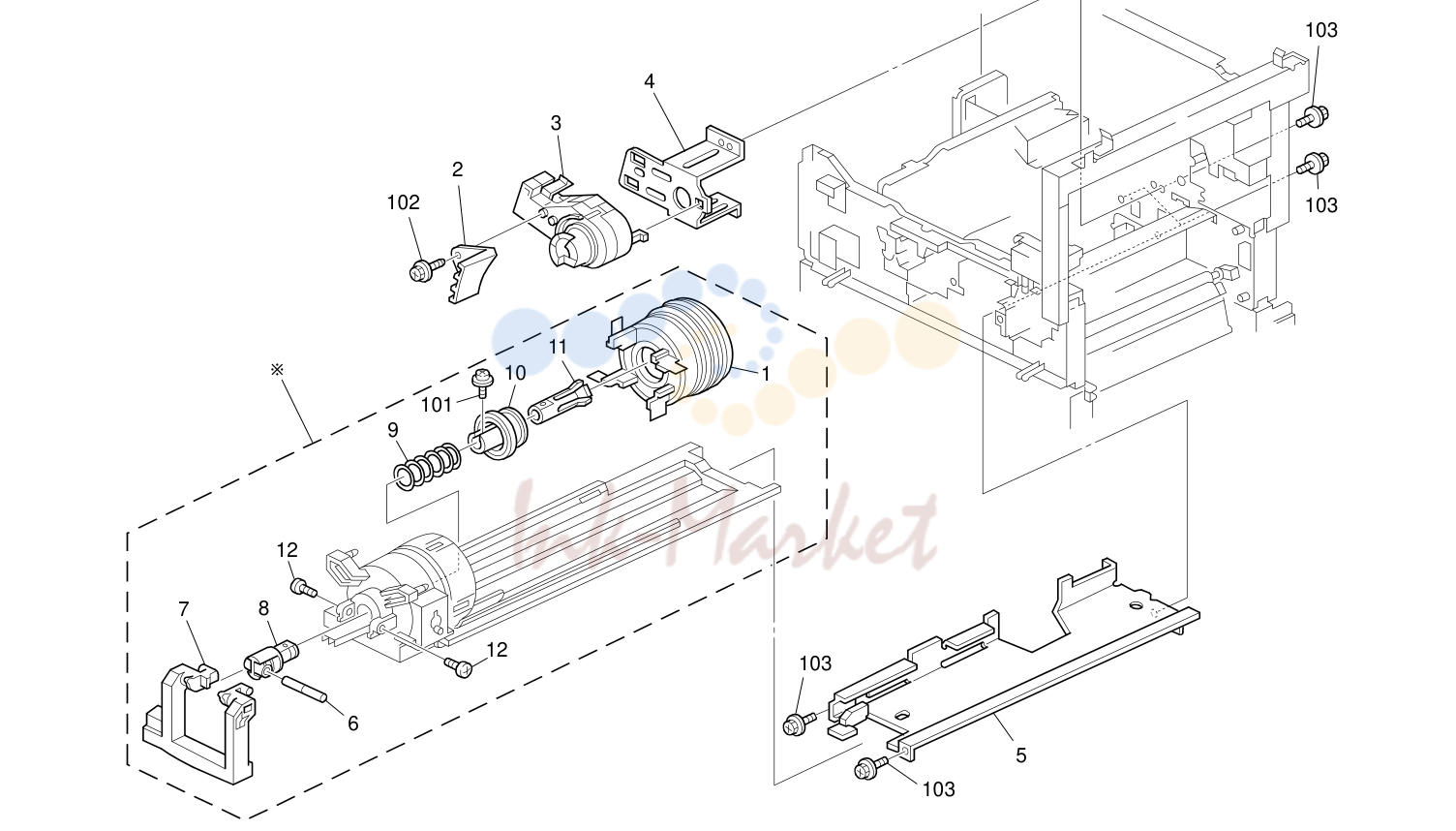

- TONER HOPPER узел (B205/B209/D007/D008)

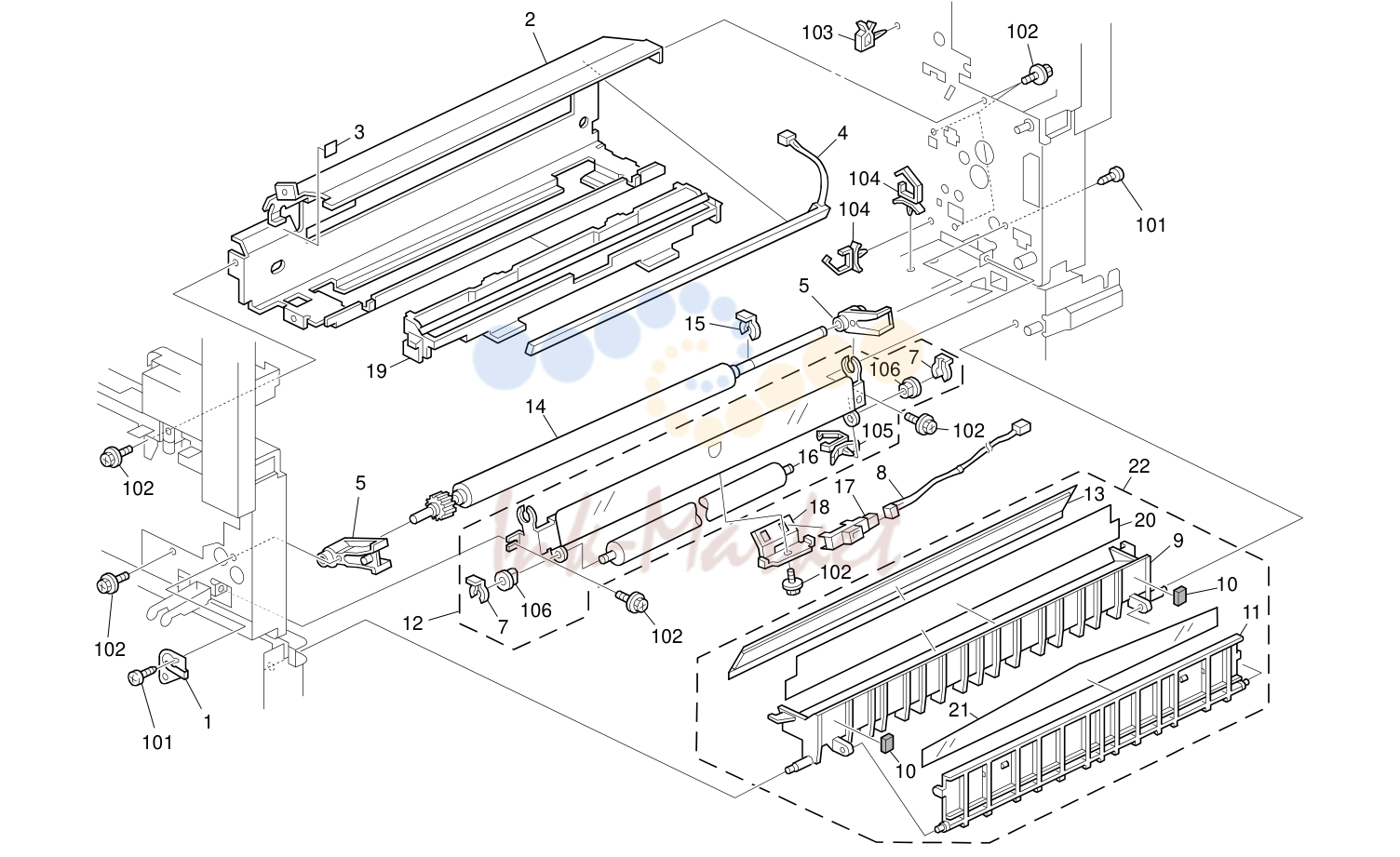

- PAPER регистрация (B205/B209/D007/D008)

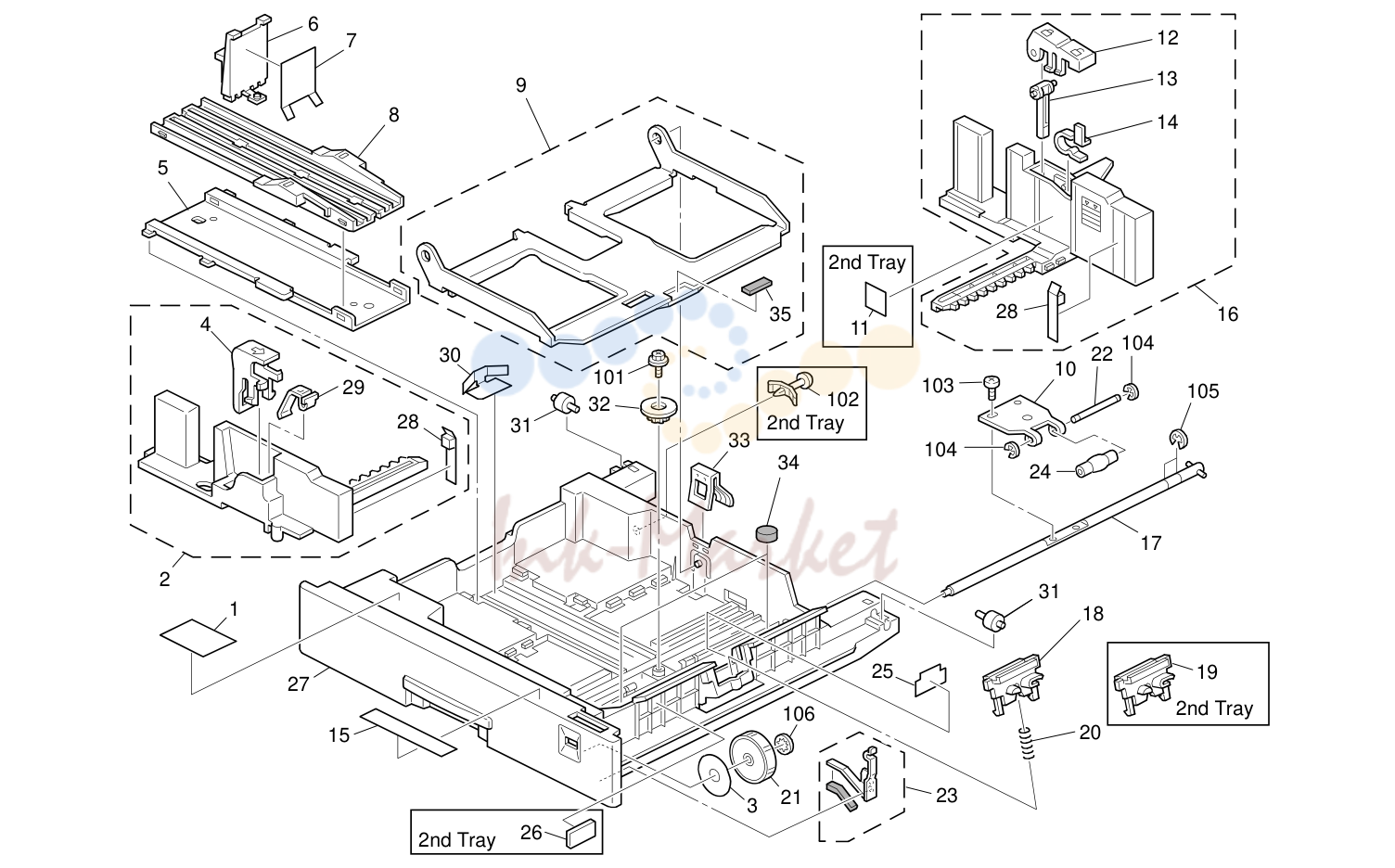

- лоток бумаги (B205/B209/D007/D008)
- PCU SECTION (B205/B209/D007/D008)
- печь (закрепление) узел 2 (B205/B209/D007/D008)
- PAPER EXIT (B205/B209/D007/D008)
- DRIVE SECTION 1 (B205/B209/D007/D008)
- DRIVE SECTION 2 (B205/B209/D007/D008)
- DRIVE SECTION 3 (B205/B209/D007/D008)
- DRIVE SECTION 4 (B205/B209/D007/D008)
- электрика SECTION 2 (B205/B209/D007/D008)
- FRAME SECTION (B205/B209/D007/D008)
- DECAL AND DOCUMENT (B205/B209/D007/D008)
- SPECIAL TOOLS (B205/B209/D007/D008)

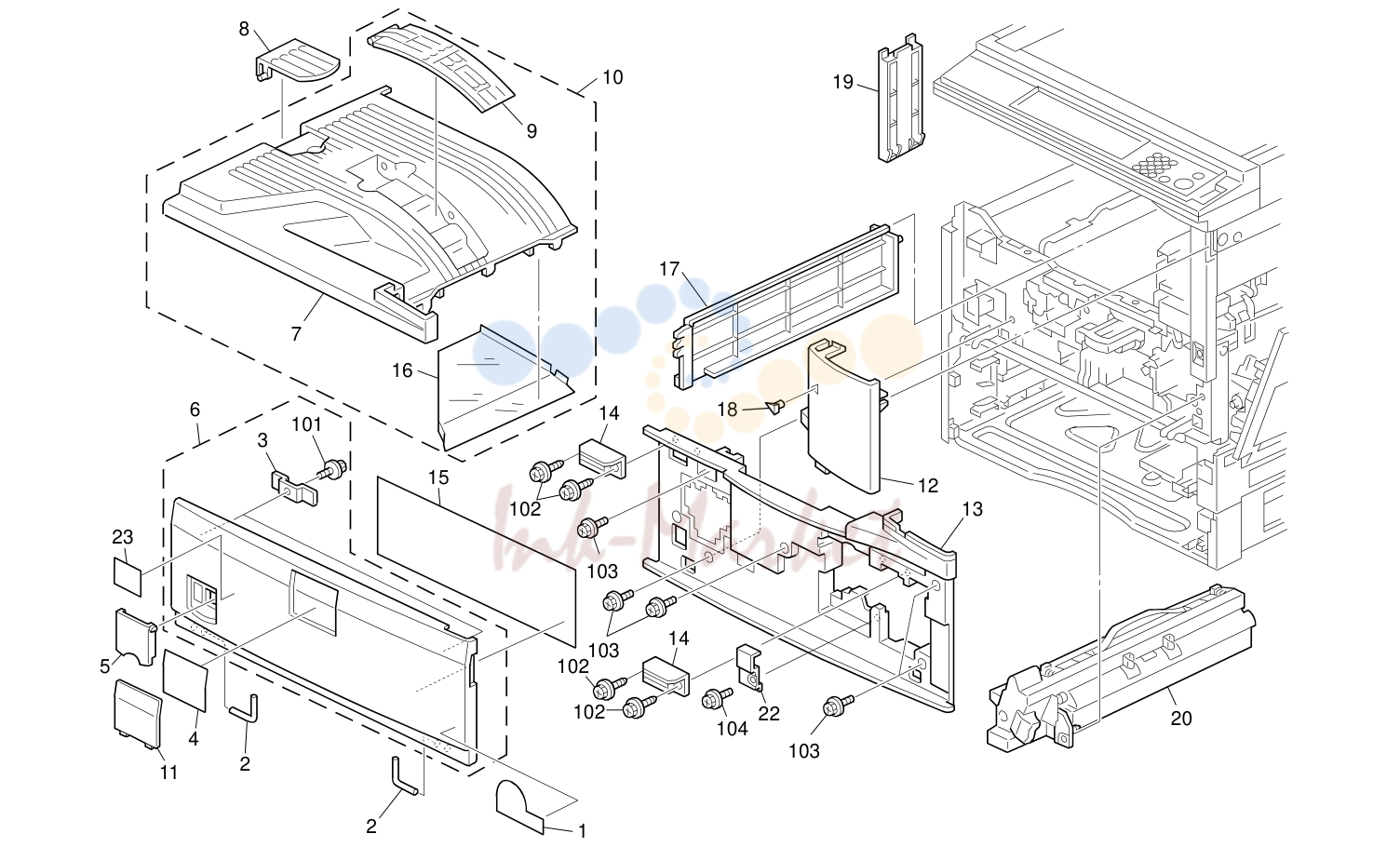

внешние детали 1 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B090 1264 запросить цену → | Magnet Catch:Door:Front |
| 4 | B205 7060 запросить цену → | Sheet Emblem - EXP (B205) |
| 4 | B205 7063 запросить цену → | Sheet Emblem - GES (B205) |
| 4 | B205 7064 запросить цену → | Sheet Emblem - LAN (B205) |
| 4 | B205 7068 запросить цену → | Sheet Emblem - INF (B205) |
| 4 | B209 7060 запросить цену → | Sheet Emblem - EXP (B209) |
| 4 | B209 7063 запросить цену → | Sheet Emblem - GES (B209) |
| 4 | B209 7064 запросить цену → | Sheet Emblem - LAN (B209) |
| 5 | B090 1302 запросить цену → | крышка:Main Switch |
| 6 | B209 7051 запросить цену → | Door:Front:NA:Ass'y |
| 6 | B209 7071 запросить цену → | Door:Front:EU:Ass'y |
| 7 | B209 1341 запросить цену → | крышка:Paper Exit Sub-узел:Left |
| 7 | B209 7026 запросить цену → | крышка:Paper Exit Sub-узел:Left:EU |
| 8 | B090 1343 запросить цену → | End Fence |
| 9 | B024 1348 запросить цену → | Paper Exit Tray |
| 10 | B209 7025 запросить цену → | Paper Exit крышка EU Ass'y |
| 10 | B209 1340 запросить цену → | Paper Exit крышка NA Ass'y |
| 11 | B132 1531 запросить цену → | Panel:Logo |
| 12 | B091 1320 запросить цену → | крышка:Front:Right Upper |
| 12 | B091 7023 запросить цену → | крышка:Front:Right Upper:EU |
| 13 | B209 1324 запросить цену → | крышка:Front |
| 13 | B209 7024 запросить цену → | крышка:Front:EU |
| 15 | B027 1268 запросить цену → | Operation Instructions Sheet |
| 16 | A267 1342 запросить цену → | Shield Duct |
| 17 | B091 7022 запросить цену → | крышка:Paper Exit:Upper Left:EU |
| 17 | B206 1306 запросить цену → | крышка:Paper Exit Sub-узел:Upper Left |
| 18 | A267 1325 запросить цену → | Cap - LED |
| 19 | B090 1099 запросить цену → | направляющая пластина:сканер:Packing |
| 20 | B205 0151 запросить цену → | PCU узел |
| 22 | B090 1265 запросить цену → | крышка:Shield Glass:C |
| 23 | B082 6403 запросить цену → | Decal:Power Source:Off:EXP |

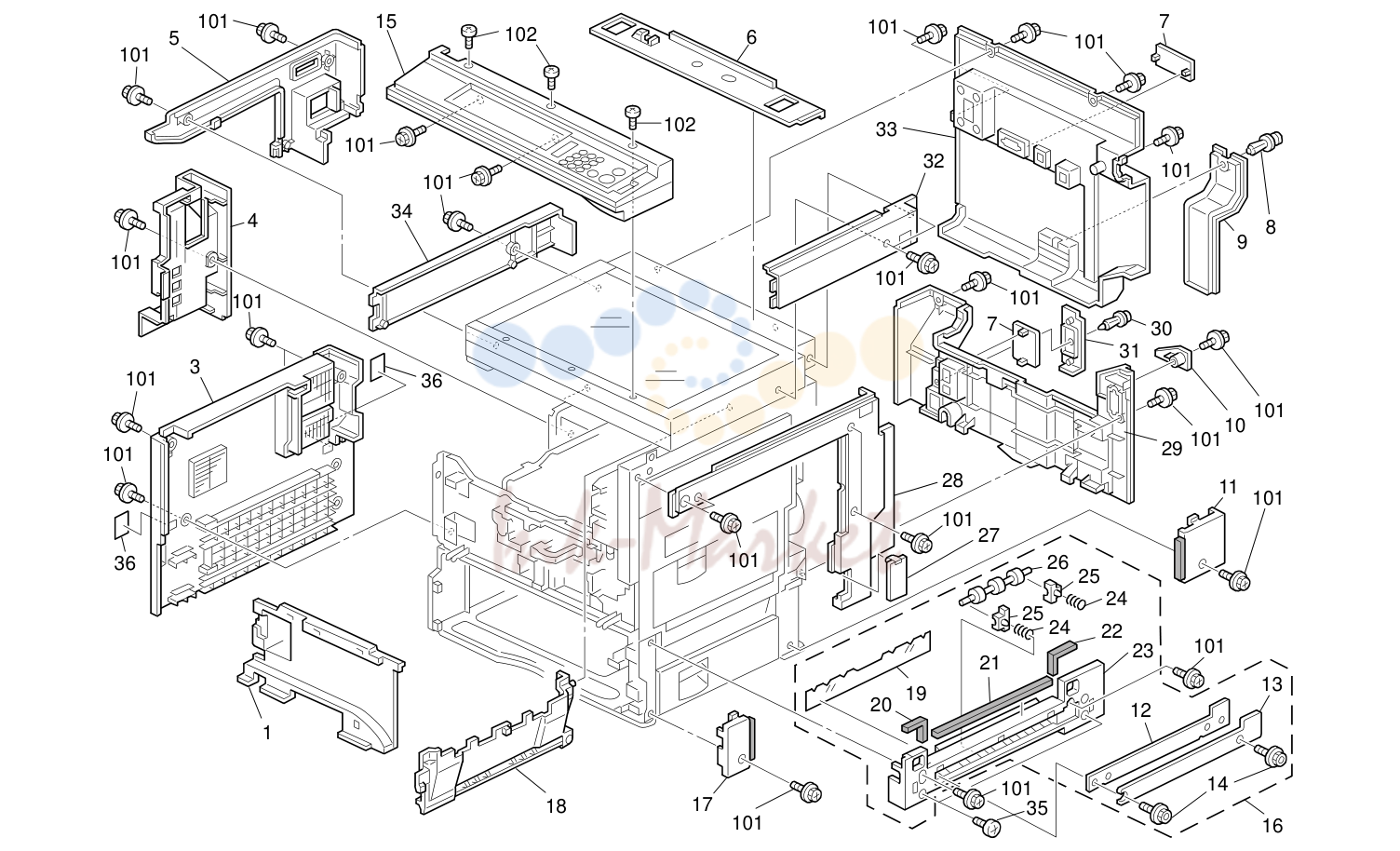

внешние детали 2 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B206 1304 запросить цену → | крышка:Paper Exit Sub-узел:Rear Left |
| 1 | B093 7021 запросить цену → | Rear Left крышка - подача бумаги:EU |
| 3 | B091 1281 запросить цену → | крышка:Left |
| 3 | B091 7017 запросить цену → | крышка:Left:EU |
| 4 | B209 1282 запросить цену → | крышка:Left Rear |
| 4 | B209 7018 запросить цену → | крышка:Left Rear:EU |
| 5 | B091 1280 запросить цену → | крышка:Left Upper |
| 5 | B091 7016 запросить цену → | крышка:Left Upper:EU |
| 6 | B091 1251 запросить цену → | крышка:сканер:Rear Upper |
| 6 | B091 7011 запросить цену → | крышка:сканер:Rear Upper:EU |
| 7 | B024 1365 запросить цену → | Cap - 38x77 |
| 8 | B039 1364 запросить цену → | Rivet - M7 |
| 9 | B090 1374 запросить цену → | Cap:подача бумаги Table |
| 9 | B090 7028 запросить цену → | Cap:подача бумаги Table:EU |
| 10 | B090 1371 запросить цену → | Cap:дуплекс:Connector |
| 11 | B209 2717 запросить цену → | крышка - Right Rear |
| 11 | B209 7036 запросить цену → | крышка:подача бумаги Sub-узел:Right Rear:Ass'y |
| 12 | B090 2710 запросить цену → | Stay:Cap |
| 13 | B090 2708 запросить цену → | Cap:Manual Feed узел (NA) |
| 13 | B090 7043 запросить цену → | Cap:Manual Feed узел (EU) |
| 14 | A267 2713 запросить цену → | Hexagonal Set винт - M3x8 |
| 15 | B209 7152 запросить цену → | Operation Panel:NA |
| 15 | B209 7172 запросить цену → | Operation Panel:EU |
| 16 | B209 2727 запросить цену → | подача бумаги крышка:Right:Middle |
| 16 | B144 7007 запросить цену → | подача бумаги крышка:Right:Middle:EU |
| 17 | B209 2716 запросить цену → | крышка - Right Front |
| 18 | B091 1345 запросить цену → | крышка:Paper Exit Sub-узел:Lower |
| 18 | B091 7027 запросить цену → | крышка:Paper Exit:Lower:EU |
| 19 | A267 2709 запросить цену → | направляющая Mylar |
| 20 | B209 2642 запросить цену → | Shield - 3x5x85 |
| 21 | B209 2647 запросить цену → | Shield - 3x10x363 |
| 22 | B209 2643 запросить цену → | Shield - 3x5x70 |
| 23 | B090 2705 запросить цену → | крышка:подача бумаги узел:Right:Middle |
| 23 | B090 7041 запросить цену → | крышка:подача бумаги узел:Right:Middle:EU |
| 24 | B091 2739 запросить цену → | Compression пружина - 10n |
| 26 | B090 2715 запросить цену → | ролик:Driven |
| 27 | B090 1370 запросить цену → | Cap:дуплекс |
| 28 | B206 1270 запросить цену → | крышка:Right |
| 28 | B091 7015 запросить цену → | крышка:Right:EU |
| 29 | B091 1291 запросить цену → | крышка:подача бумаги Sub-узел:Rear |
| 29 | B091 7020 запросить цену → | крышка:подача бумаги Sub-узел:Rear:EU |
| 30 | B039 1363 запросить цену → | Rivet |
| 31 | B090 1375 запросить цену → | Cap:Heater:Dehumidifier |
| 32 | B206 1252 запросить цену → | крышка:сканер:Right |
| 32 | B091 7012 запросить цену → | крышка:сканер:Right:EU |
| 33 | B209 1290 запросить цену → | крышка:Rear |
| 33 | B209 7019 запросить цену → | крышка:Rear:EU |
| 34 | B206 1250 запросить цену → | крышка:сканер:Left |
| 34 | B091 7010 запросить цену → | крышка:сканер:Left:EU |
| 35 | B206 2945 запросить цену → | винт - M4x5 |
| 36 | B154 1325 запросить цену → | Protection Sheet - Handle |

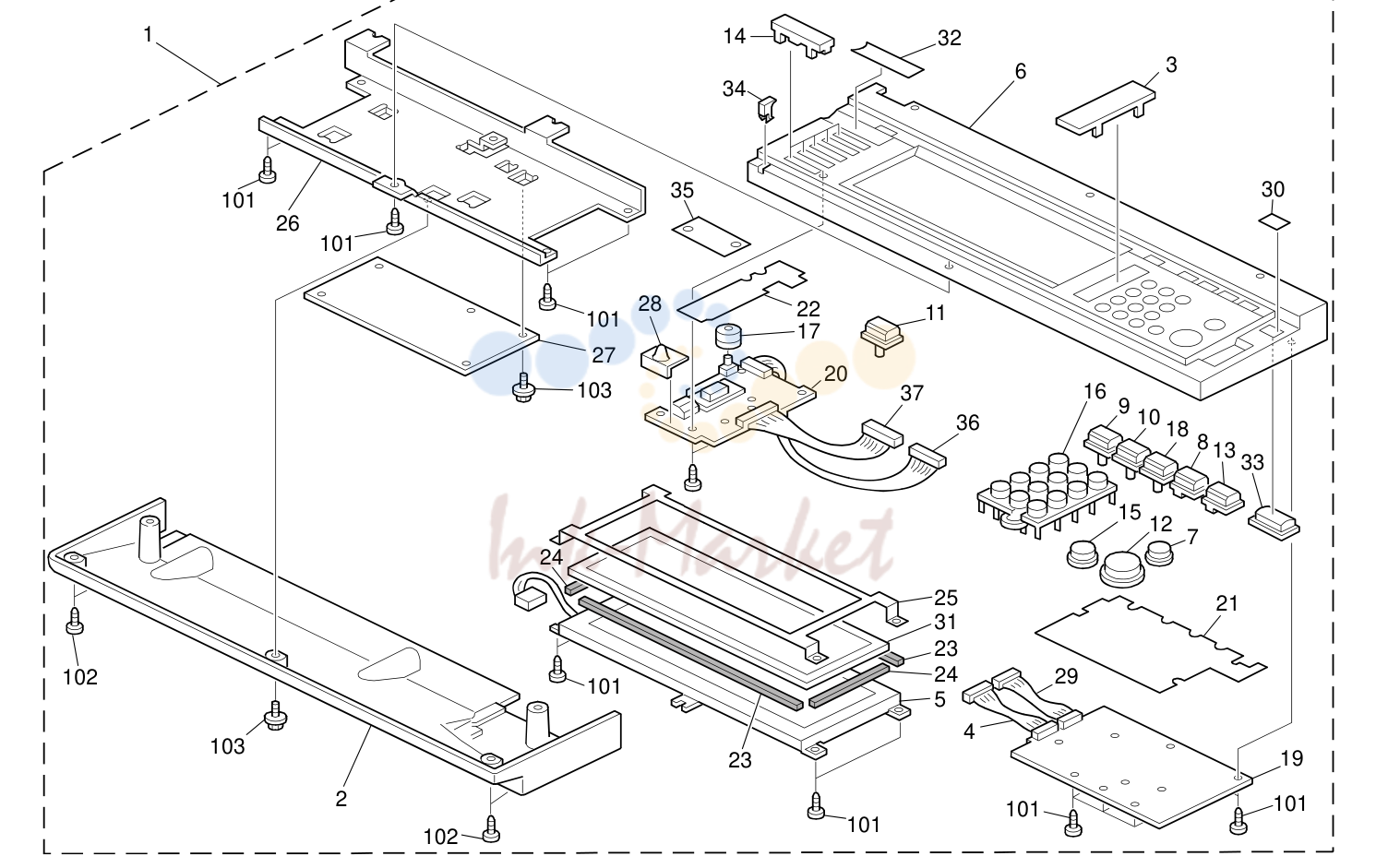

OPERATION PANEL (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B209 7152 запросить цену → | Operation Panel:NA |
| 1 | B209 7172 запросить цену → | Operation Panel:EU |
| 1 | B209 7212 запросить цену → | Operation Panel ASIA |
| 2 | B206 1432 запросить цену → | крышка:Lower |
| 2 | B090 7032 запросить цену → | крышка:Lower:EU |
| 3 | B090 1448 запросить цену → | крышка:Blank:Fax:Coupling |
| 4 | B209 1453 запросить цену → | жгут:OP-R13 |
| 5 | B213 5225 запросить цену → | LCD:HVGA:SH:BL |
| 6 | B206 7160 запросить цену → | крышка:Upper:NA |
| 6 | B090 7031 запросить цену → | крышка:Upper:EU |
| 7 | B090 1435 запросить цену → | Keytop:Try Print |
| 8 | B027 1439 запросить цену → | Keytop - Preheat |
| 9 | B027 1440 запросить цену → | Keytop - Confirm |
| 10 | B090 1441 запросить цену → | Keytop:Block Diagram |
| 11 | B090 1442 запросить цену → | Keytop:Counter |
| 12 | B027 1433 запросить цену → | Keytop - Start |
| 13 | B027 1438 запросить цену → | Keytop - Interrupt |
| 14 | B090 1449 запросить цену → | Keytop:Blank:Left |
| 15 | B090 1434 запросить цену → | Keytop:Clear/Stop |
| 16 | B090 7161 запросить цену → | Keytop:10key:NA |
| 16 | B090 1437 запросить цену → | Keytop:10key (EU) |
| 16 | B027 7214 запросить цену → | Keytop - 10key (TWN) |
| 17 | B090 1444 запросить цену → | Dial |
| 18 | B090 7162 запросить цену → | Keytop:Reset Switch:EXP |
| 19 | B209 1450 запросить цену → | плата:OP-R |
| 20 | B209 1460 запросить цену → | плата:OP-L |
| 21 | B027 1482 запросить цену → | Right Sheet - Operation Panel |
| 22 | B027 1483 запросить цену → | Left Sheet - Operation Panel |
| 23 | B027 1484 запросить цену → | Long Spacer - Touch Panel |
| 24 | B027 1485 запросить цену → | Short Spacer - Touch Panel |
| 25 | B027 1487 запросить цену → | Shading пластина |
| 26 | B090 1496 запросить цену → | кронштейн:LCDC:EXP:Ass'y |
| 27 | B209 5066 запросить цену → | плата:LCDC:NA:Ass'y |
| 27 | B209 5067 запросить цену → | плата:LCDC:EU:Ass'y |
| 27 | B209 5068 запросить цену → | плата:LCDC:TWN:Ass'y |
| 28 | B027 1493 запросить цену → | Cap - LED Data/In |
| 29 | B209 1454 запросить цену → | жгут:OP-R10 |
| 30 | B027 7164 запросить цену → | Sheet - Power Source Display |
| 30 | B093 7184 запросить цену → | Sheet:Power Source:Display:EU |
| 31 | B213 5222 запросить цену → | Touch Panel:HVGA (NA) |
| 31 | B180 5258 запросить цену → | Touch Panel:HVGA (EU/Asia) |
| 32 | B027 7163 запросить цену → | LED Display Sheet |
| 33 | B090 1436 запросить цену → | Keytop:Main Switch |
| 34 | B027 1445 запросить цену → | Front Left Lens |
| 35 | B027 1495 запросить цену → | Upper Left Sheet |
| 36 | B209 1463 запросить цену → | жгут:OP-L14 |
| 37 | B209 1464 запросить цену → | жгут:OP-L15 |

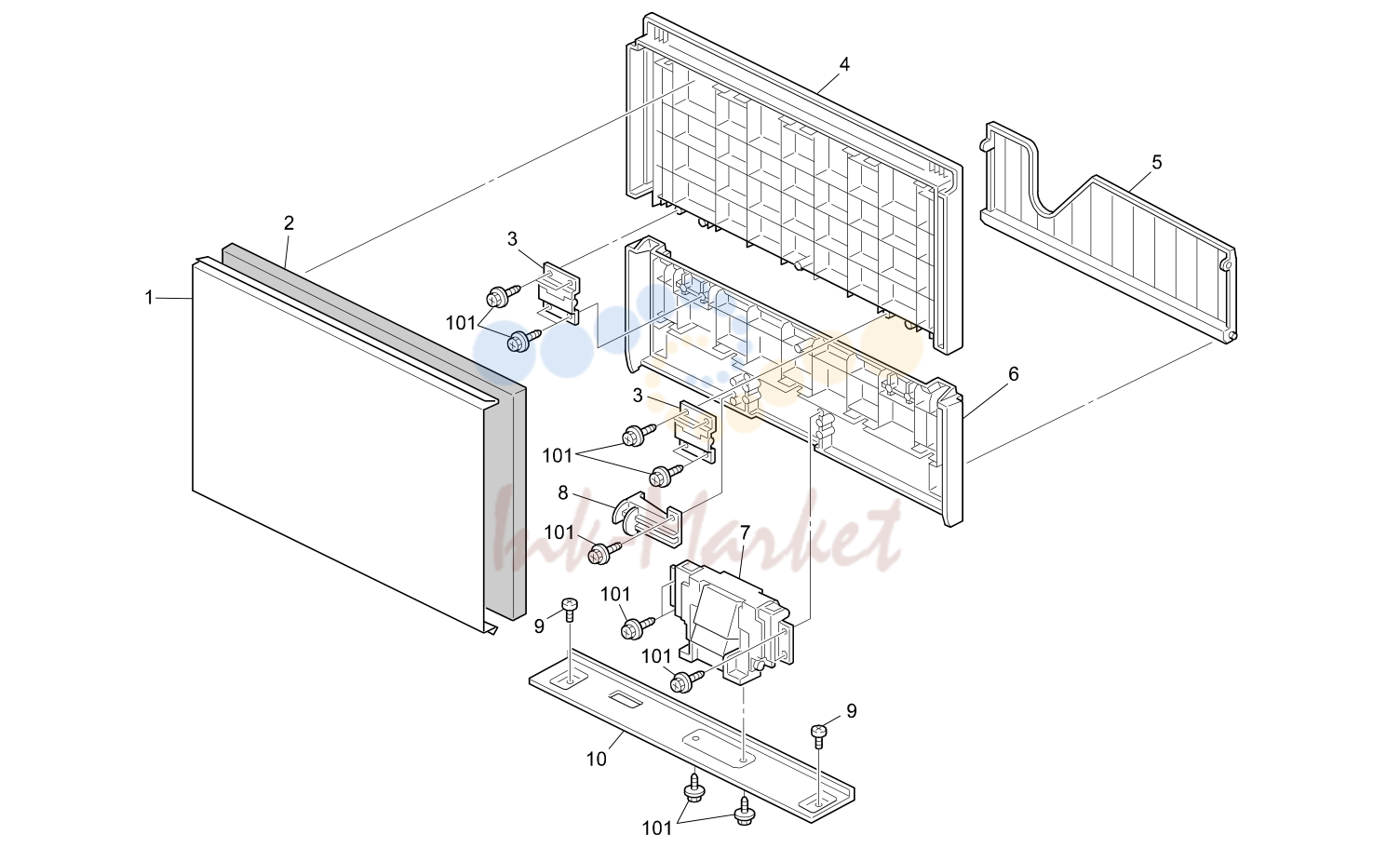

крышка стекла (OPTION B406)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B406 1393 запросить цену → | крышка стекла Pad |
| 4 | B406 1387 запросить цену → | Front крышка стекла |
| 5 | B406 1397 запросить цену → | Original держатель |
| 6 | B406 1392 запросить цену → | Rear крышка стекла |
| 8 | B406 1384 запросить цену → | Feeler - крышка стекла |
| 9 | A548 6121 запросить цену → | винт - M4 |
| 10 | B484 1383 запросить цену → | кронштейн - крышка стекла |

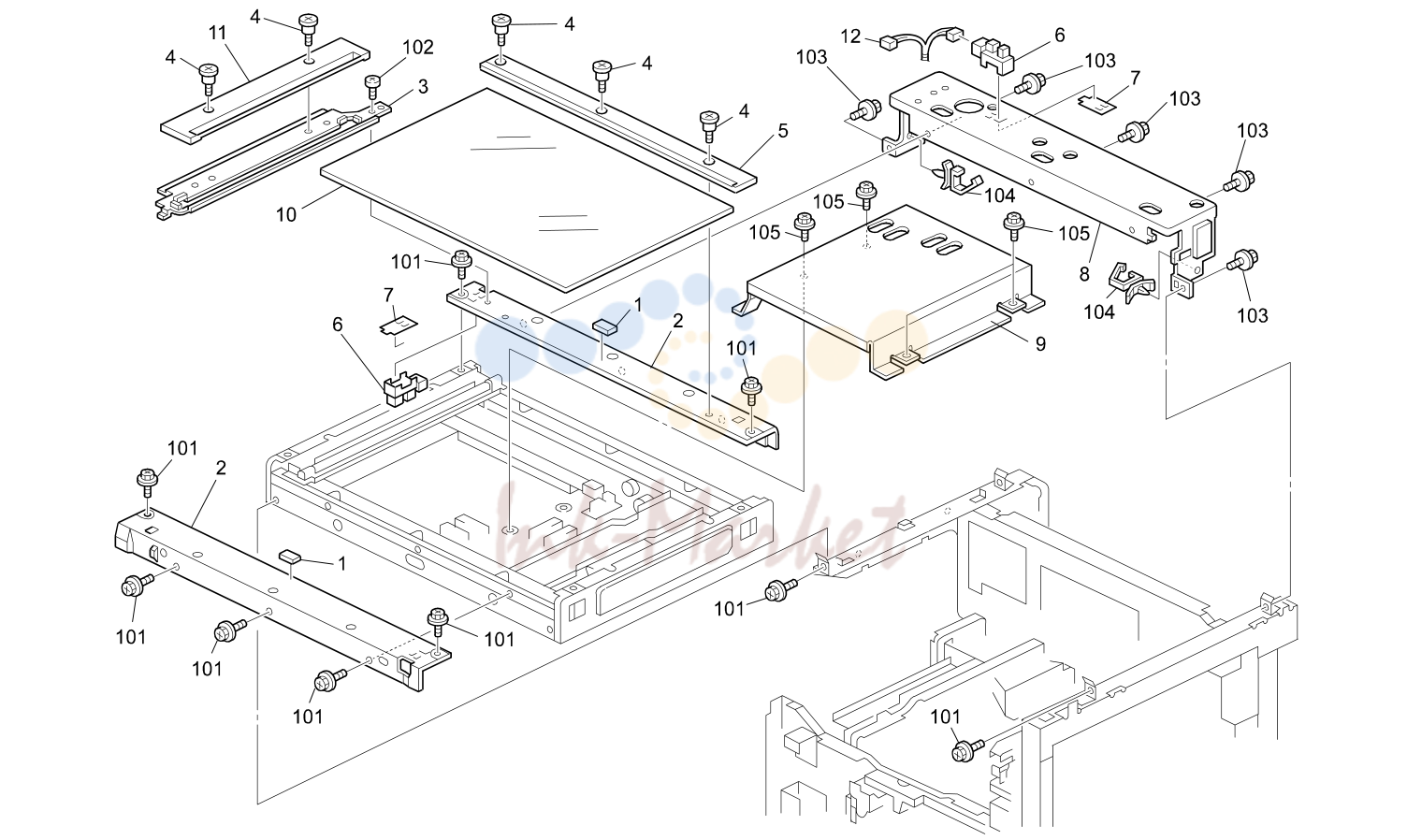

оптика SECTION 1 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B093 1862 запросить цену → | Cushion Glass |
| 2 | B093 1813 запросить цену → | Frame:Front Rear:Rif:Tog |
| 3 | B090 1742 запросить цену → | кронштейн:Scale:Ass'y |
| 4 | A193 1759 запросить цену → | Stepped винт |
| 5 | B090 1701 запросить цену → | Scale:Inner Back |
| 7 | A267 1820 запросить цену → | Sheet - Photointerrupter |
| 8 | B093 1814 запросить цену → | Hinge кронштейн - крышка стекла |
| 9 | B091 1815 запросить цену → | Inner крышка |
| 10 | A250 1752 запросить цену → | Exposure Glass |
| 11 | B090 1680 запросить цену → | Scale:Left:Ass'y |
| 12 | B027 5208 запросить цену → | жгут - Home Position датчик |
оптика SECTION 2 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B209 5230 запросить цену → | жгут:сканер |
| 3 | B209 5245 запросить цену → | жгут:SBU |
| 4 | A193 1767 запросить цену → | 1st Mirror держатель |
| 5 | B090 1670 запросить цену → | Carriage:No.1:Ass'y |
| 6 | A193 1766 запросить цену → | Wire Clamp |
| 8 | B209 1673 запросить цену → | Lens узел |
| 9 | A250 1784 запросить цену → | 1st Mirror |
| 10 | A193 1769 запросить цену → | Clamp - REAR WIRE |
| 11 | A267 1758 запросить цену → | жгут направляющая - Exposure Lamp |
| 12 | B209 5227 запросить цену → | Flexible Board |
| 13 | B027 1808 запросить цену → | Flexible Board кронштейн |
| 15 | B027 1811 запросить цену → | Lens Block держатель |
| 16 | B209 1801 запросить цену → | Base:сканер:Ass'y MB7 DLETED |
| 18 | B027 1809 запросить цену → | Ground пластина:Block:Lens |

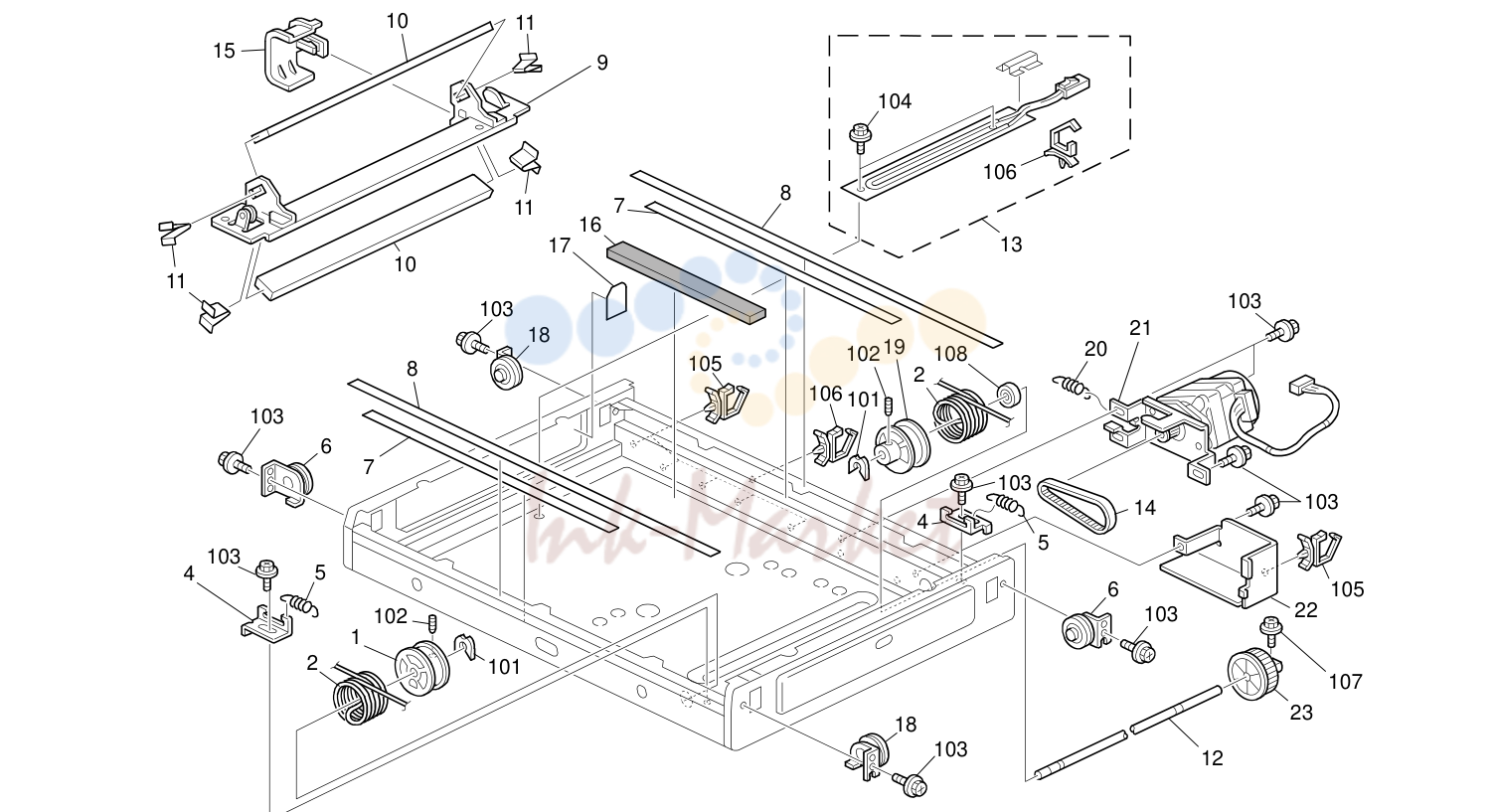

оптика SECTION 3 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B090 1837 запросить цену → | кронштейн:Tension:Fix |
| 5 | B091 1783 запросить цену → | Tension пружина:Tension |
| 6 | B024 1841 запросить цену → | Front Left кронштейн - Idler |
| 7 | A267 1817 запросить цену → | Slide Rail - 2 |
| 8 | A193 1816 запросить цену → | 1st Slide Rail |
| 9 | B090 1767 запросить цену → | сканер:No.2:Ass'y |
| 10 | B206 1794 запросить цену → | Mirror:No.3 |
| 11 | A267 1777 запросить цену → | Mirror держатель |
| 12 | B027 1825 запросить цену → | сканер Drive вал |
| 13 | A267 8465 запросить цену → | Anticondensation Heater - 120V |
| 13 | A267 8466 запросить цену → | Anticondensation Heater - 230V |
| 15 | A267 1776 запросить цену → | направляющая - FPC |
| 16 | A267 1816 запросить цену → | направляющая - Flexible Board |
| 17 | A267 1819 запросить цену → | Insulating Sheet - Side пластина |
| 18 | B024 1845 запросить цену → | Rear Left кронштейн - Idler |
| 20 | B091 1784 запросить цену → | Tension пружина:7.5n |
| 21 | B209 1690 запросить цену → | Stepper мотор:Ass'y |
| 22 | B090 1812 запросить цену → | Guard:Drive Sub-узел |
лазер узел (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B209 1903 запросить цену → | Imaging узел [TSB#023] |
| 3 | B206 1971 запросить цену → | Supporting пластина:крышка:Imaging узел |
| 4 | B090 1917 запросить цену → | крышка:полигон (сканер) сканер:Ass'y |
| 5 | B090 1938 запросить цену → | крышка:Optical Housing |
| 6 | A267 1942 запросить цену → | Mirror держатель |
| 8 | A267 1941 запросить цену → | Rear держатель - BTL |
| 9 | A267 1944 запросить цену → | пластина - Sync.detector Board |
| 10 | B209 5222 запросить цену → | жгут:Sync Detector |
| 11 | B213 5320 запросить цену → | плата:Sync Detector:Sharp |
| 12 | A232 1922 запросить цену → | Rear держатель - F Theta Mirror |
| 14 | B209 1919 запросить цену → | лазер Diode узел [TSB#023] |
| 16 | A232 1927 запросить цену → | Cylindrical Lens держатель |
| 19 | A267 1933 запросить цену → | Mirror держатель - Sync.detector |
| 20 | A232 1921 запросить цену → | Front держатель - F Theta Mirror |
| 22 | A267 1940 запросить цену → | Front держатель - BTL |
| 24 | A232 1916 запросить цену → | Collar-полигон (сканер) мотор |
| 25 | B209 5224 запросить цену → | жгут:полигон (сканер) Mirror мотор |
| 26 | B209 1898 запросить цену → | полигон (сканер) Mirror мотор |
| 27 | B206 1977 запросить цену → | Shield Glass |
перенос узел (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B024 3931 запросить цену → | Shutter рычаг |
| 2 | B091 2673 запросить цену → | Compression пружина - 24n:Rear |
| 4 | A232 3962 запросить цену → | пружина пластина - Band стопор |
| 5 | A267 3941 запросить цену → | Band - Vertical Transport крышка |
| 6 | B209 3821 запросить цену → | крышка:перенос/separation узел (NA) |
| 6 | B209 3822 запросить цену → | крышка:перенос/separation узел (EU) |
| 7 | B090 3857 запросить цену → | крышка:Right (NA/TWN) |
| 7 | B090 7055 запросить цену → | крышка:Right:EU |
| 8 | B024 3858 запросить цену → | Decal - Right крышка |
| 9 | A267 9007 запросить цену → | ID датчик |
| 10 | B091 3911 запросить цену → | Compression пружина:Pressure:Front |
| 11 | B091 2672 запросить цену → | Compression пружина - 24n:Front |
| 13 | A267 2685 запросить цену → | втулка - Driven ролик |
| 14 | B092 2711 запросить цену → | направляющая пластина:регистрация:Right:C2 |
| 15 | A267 2712 запросить цену → | Cleaner - Regist Driven ролик |
| 16 | A267 3921 запросить цену → | Grounding Terminal |
| 18 | B024 3871 запросить цену → | перенос/Separation рычаг |
| 19 | B091 3872 запросить цену → | Compression пружина:рычаг |
| 20 | A267 3862 запросить цену → | Terminal - Separation |
| 21 | A267 3861 запросить цену → | Terminal - перенос ролик |
| 22 | B091 3912 запросить цену → | Compression пружина:Pressure:Rear |
| 23 | A267 2744 запросить цену → | направляющая Mylar |
| 27 | A267 3905 запросить цену → | крышка - ID датчик |
| 28 | B090 4460 запросить цену → | Decal-Jam Removal-Right крышка |
| 29 | B090 4461 запросить цену → | Decal - B |
| 30 | B154 1325 запросить цену → | Protection Sheet - Handle |
подача бумаги SECTION 1 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A267 7350 запросить цену → | Tray Heater Ass'y(120V) |
| 2 | A267 7363 запросить цену → | Tray Heater Ass'y(230V) |
| 3 | B090 2588 запросить цену → | Shoe:Supporter:Right |
| 4 | B090 2589 запросить цену → | Shoe:Supporter:Left |
| 6 | B209 2564 запросить цену → | Grip:Front |
| 7 | B209 2567 запросить цену → | Grip:Inner Back |
| 8 | B090 2576 запросить цену → | кронштейн:Grip:Rear Left |
| 9 | B090 2573 запросить цену → | кронштейн:Grip:Rear Right |
| 10 | B090 2653 запросить цену → | направляющая пластина:Vertical Transport:Upper |
| 11 | B090 2677 запросить цену → | кронштейн:ролик муфта |
| 12 | A267 2680 запросить цену → | пружина пластина-ролик муфта |
| 14 | B090 2686 запросить цену → | Snap Ring |
| 15 | A267 2740 запросить цену → | стопор Band |
| 16 | B090 2732 запросить цену → | направляющая пластина:Lower |
| 17 | B090 2742 запросить цену → | ролик:Pull Out:Option Tray |
| 19 | B091 2739 запросить цену → | Compression пружина - 10n |
| 20 | B209 2644 запросить цену → | Shield - 2.5x7x363 |
| 21 | B209 2728 запросить цену → | крышка:Vertical Transport:Ass'y |
| 24 | B024 2737 запросить цену → | Decal - Vertical Transport крышка |
| 25 | B090 2736 запросить цену → | направляющая:Spacer:Vertical Transport |
| 26 | B209 2724 запросить цену → | направляющая пластина Lower Ass'y |
| 27 | B209 2560 запросить цену → | крышка:Grip:Right:Front |
| 28 | B209 2562 запросить цену → | крышка:Grip:Right:Rear |
| 29 | B209 2563 запросить цену → | крышка:Grip:Left:Rear |
| 30 | B209 2561 запросить цену → | крышка:Grip:Left:Front |
подача бумаги SECTION 2 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B090 2587 запросить цену → | кронштейн:направляющая пластина:No.2 |
| 3 | B090 2805 запросить цену → | кронштейн:Paper End датчик |
| 5 | B209 5215 запросить цену → | жгут:Paper End датчик:Connecting |
| 7 | A267 2803 запросить цену → | Feeler - Paper End датчик |
| 8 | B091 2788 запросить цену → | Torsion пружина:Grip:вал:Lock |
| 9 | A267 2754 запросить цену → | вал - подача бумаги ролик |
| 10 | B090 2663 запросить цену → | кронштейн:Photointerruptor |
| 12 | B090 2686 запросить цену → | Snap Ring |
| 14 | B206 2577 запросить цену → | кронштейн:ролик:направляющая:No.2 |
| 15 | B209 2665 запросить цену → | ролик:Sponge |
| 16 | B097 2682 запросить цену → | ролик:Drive:Upper:Rp2 |
| 18 | B206 2828 запросить цену → | направляющая пластина:Friction Pad:Upper |
| 19 | B090 2873 запросить цену → | кронштейн:Paper Size датчик |
| 21 | B090 2792 запросить цену → | рычаг:Lock:подача бумаги ролик |
| 22 | B091 2787 запросить цену → | Tension пружина:вал:Lock |
| 23 | A267 2847 запросить цену → | втулка - мотор вал |
| 24 | A267 2785 запросить цену → | Lock рычаг вал - Feed ролик |
| 25 | A267 2758 запросить цену → | втулка подача бумаги ролик |
| 26 | B090 2800 запросить цену → | направляющая пластина:подача бумаги ролик:1 |
| 27 | B027 2681 запросить цену → | ролик муфта-vertical Trans Port |
подача бумаги SECTION 3 (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B090 2805 запросить цену → | кронштейн:Paper End датчик |
| 3 | B209 5215 запросить цену → | жгут:Paper End датчик:Connecting |
| 5 | A267 2803 запросить цену → | Feeler - Paper End датчик |
| 6 | A267 2754 запросить цену → | вал - подача бумаги ролик |
| 7 | B206 2660 запросить цену → | кронштейн:Photointerruptor |
| 9 | B097 2668 запросить цену → | ролик:Drive |
| 11 | B206 2842 запросить цену → | направляющая пластина:Friction Pad |
| 12 | B090 2882 запросить цену → | кронштейн:Paper Size датчик:No.2 |
| 14 | B093 2935 запросить цену → | стопор подача бумаги ролик |
| 15 | B090 2686 запросить цену → | Snap Ring |
| 16 | B093 2808 запросить цену → | направляющая пластина подача бумаги ролик 2 Ass'y |
TONER HOPPER узел (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 33 | B027 3501 запросить цену → | Toner Supply узел |
| 1 | B090 3560 запросить цену → | крышка:Toner Bottle:Ass'y |
| 2 | B027 3620 запросить цену → | мотор Spacer - Toner Bottle |
| 3 | B209 3616 запросить цену → | Toner Bottle мотор |
| 4 | B090 7440 запросить цену → | кронштейн DC мотор Toner Bottle Z EXP |
| 5 | B090 1054 запросить цену → | направляющая пластина:Toner Supply узел |
| 6 | B259 3422 запросить цену → | вал:Slide |
| 7 | B090 3605 запросить цену → | Cam:Handle |
| 8 | B090 3572 запросить цену → | вал:Chuck |
| 9 | A267 3556 запросить цену → | Chuck пружина - Toner Bottle |
| 10 | B090 3573 запросить цену → | Slider:Ass'y |
| 11 | B090 3571 запросить цену → | Chuck:Bottle |
| 12 | B044 3191 запросить цену → | Tapping винт-M3x8 |
PAPER регистрация (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A267 2695 запросить цену → | Grounding пластина - Regist ролик |
| 2 | B209 1051 запросить цену → | направляющая пластина:PCU |
| 3 | A267 1059 запросить цену → | PCU Seal |
| 4 | B209 3452 запросить цену → | Discharge Lamp |
| 5 | A267 2674 запросить цену → | втулка - регистрация ролик |
| 7 | B090 2686 запросить цену → | Snap Ring |
| 8 | B209 5237 запросить цену → | жгут:регистрация датчик |
| 9 | B090 2745 запросить цену → | направляющая пластина:Entrance:Upper |
| 11 | B090 2747 запросить цену → | направляющая пластина:Entrance:Upper Right |
| 12 | B209 2690 запросить цену → | направляющая пластина:регистрация:Left:Ass'y |
| 13 | B209 2748 запросить цену → | Cushion:Upper |
| 14 | B206 2720 запросить цену → | регистрация ролик:Drive |
| 15 | B090 2621 запросить цену → | Snap Ring - M6 |
| 16 | B209 2665 запросить цену → | ролик:Sponge |
| 18 | B090 2698 запросить цену → | кронштейн:регистрация датчик |
| 19 | B209 2725 запросить цену → | Cleaner:регистрация:No.2:Ass'y |
| 20 | A267 2743 запросить цену → | направляющая пластина:Entrance:Upper |
| 21 | A267 2723 запросить цену → | направляющая пластина:регистрация:Lower |
| 22 | B209 2741 запросить цену → | направляющая пластина:Entrance:Upper:Ass'y |
лоток бумаги (B205/B209/D007/D008)
| № | Артикул | Наименование |
|---|---|---|
| 37 | B209 7353 запросить цену → | лоток бумаги:1:Ass'y |
| 1 | B209 7354 запросить цену → | лоток бумаги:2:Ass'y |
| 1 | B027 2892 запросить цену → | Paper Set Decal |
| 2 | B090 2884 запросить цену → | Side Fence:Front:Ass'y |
| 3 | B024 7347 запросить цену → | Decal:Paper Size датчик Board:EXP |
| 4 | B090 2858 запросить цену → | рычаг:стопор:Front |
| 5 | B090 2874 запросить цену → | Slider:Base |
| 6 | B090 2853 запросить цену → | End Fence |
| 7 | A267 2900 запросить цену → | Seal - End Fence |
| 8 | B090 2866 запросить цену → | Slider:Upper |
| 9 | B090 2861 запросить цену → | Tray Bottom пластина:Ass'y |
| 10 | B090 2856 запросить цену → | кронштейн:Rise |
| 11 | B027 7352 запросить цену → | Decal - Side Fence |
| 12 | B090 2860 запросить цену → | рычаг:стопор:Positioning |
| 13 | B090 2859 запросить цену → | стопор:Positioning |
| 14 | A267 2857 запросить цену → | пружина пластина - Side Fence |
| 15 | B090 2961 запросить цену → | Decal - Paper Size Select |
| 16 | B090 2885 запросить цену → | Side Fence:Inner Back:Ass'y |
| 17 | A267 2854 запросить цену → | вал - Tray Raising |
| 20 | A267 2834 запросить цену → | Pressure пружина - Friction Pad |
| 21 | B090 7345 запросить цену → | Paper Size датчик:1:EXP |
| 22 | A267 2865 запросить цену → | вал - ролик |
| 23 | B209 2870 запросить цену → | пружина пластина:Paper Size датчик:Ass'y |
| 24 | B090 2864 запросить цену → | ролик:кронштейн:Rise |
| 25 | B091 2898 запросить цену → | Sheet:держатель:лоток бумаги |
| 26 | B209 2913 запросить цену → | Damping Insulation лоток бумаги |
| 27 | B090 2850 запросить цену → | лоток бумаги |
| 28 | A267 2897 запросить цену → | Shield - Side Fence |
| 30 | A267 2875 запросить цену → | пружина пластина - Slider |
| 31 | B090 2987 запросить цену → | ролик:лоток бумаги |
| 32 | B090 2869 запросить цену → | шестерня - 16Z |
| 33 | A267 2878 запросить цену → | пружина пластина - Grounding |
| 34 | A267 2899 запросить цену → | Sponge - подача бумаги Tray |
| 35 | A267 2917 запросить цену → | Base Pad |
Полный список запчастей доступен по запросу.
комментарии
