Ricoh Aficio 240W — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние детали 1 (B125)
- внешние детали 2 (B125)
- Operation Panel (B125)
- сканер Section 1 (B125)
- сканер Section 2 (B125)
- сканер Section 3 (B125)
- Paper регистрация (B125)
- Image Processing (B125)

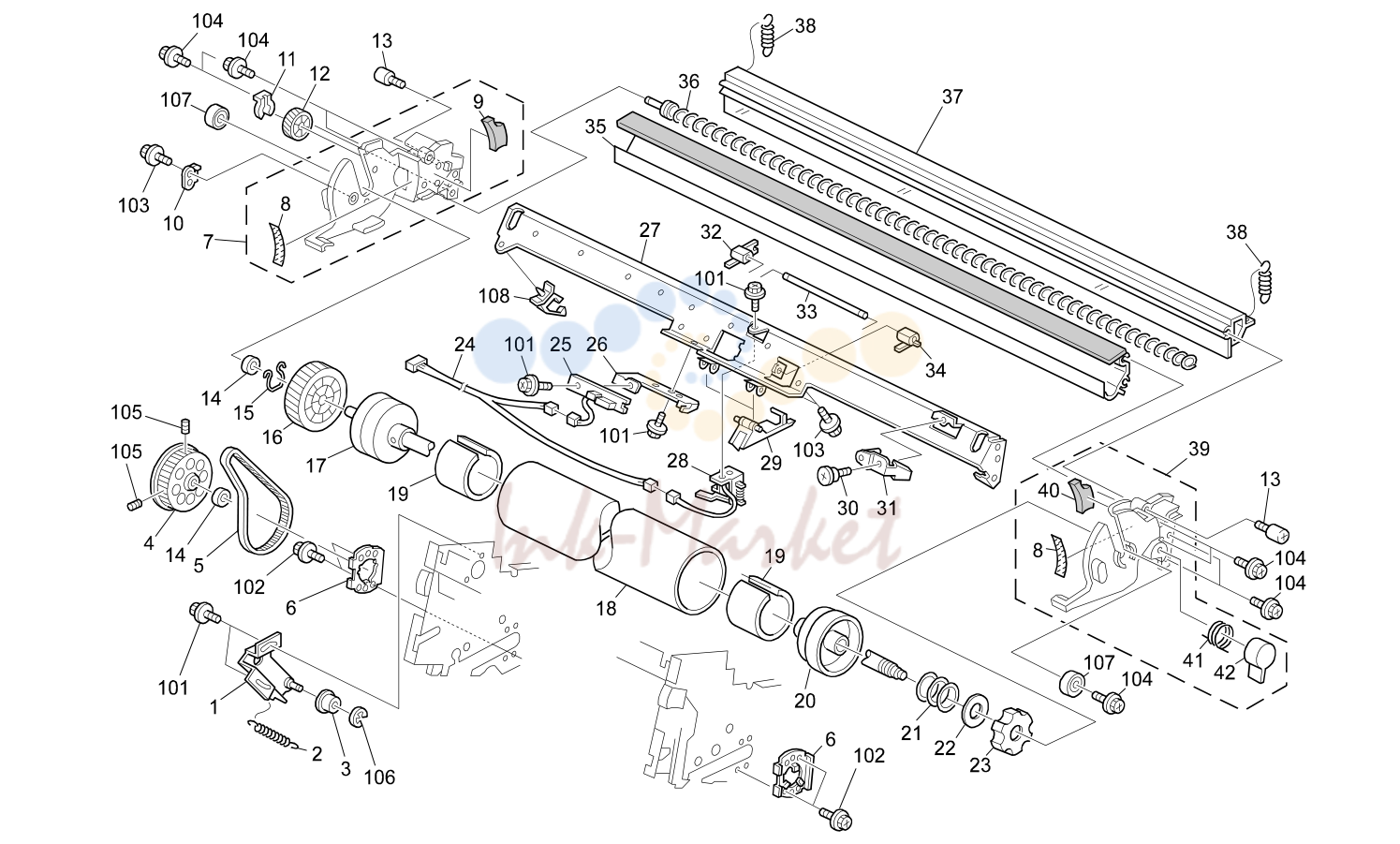

- барабан Section (B125)

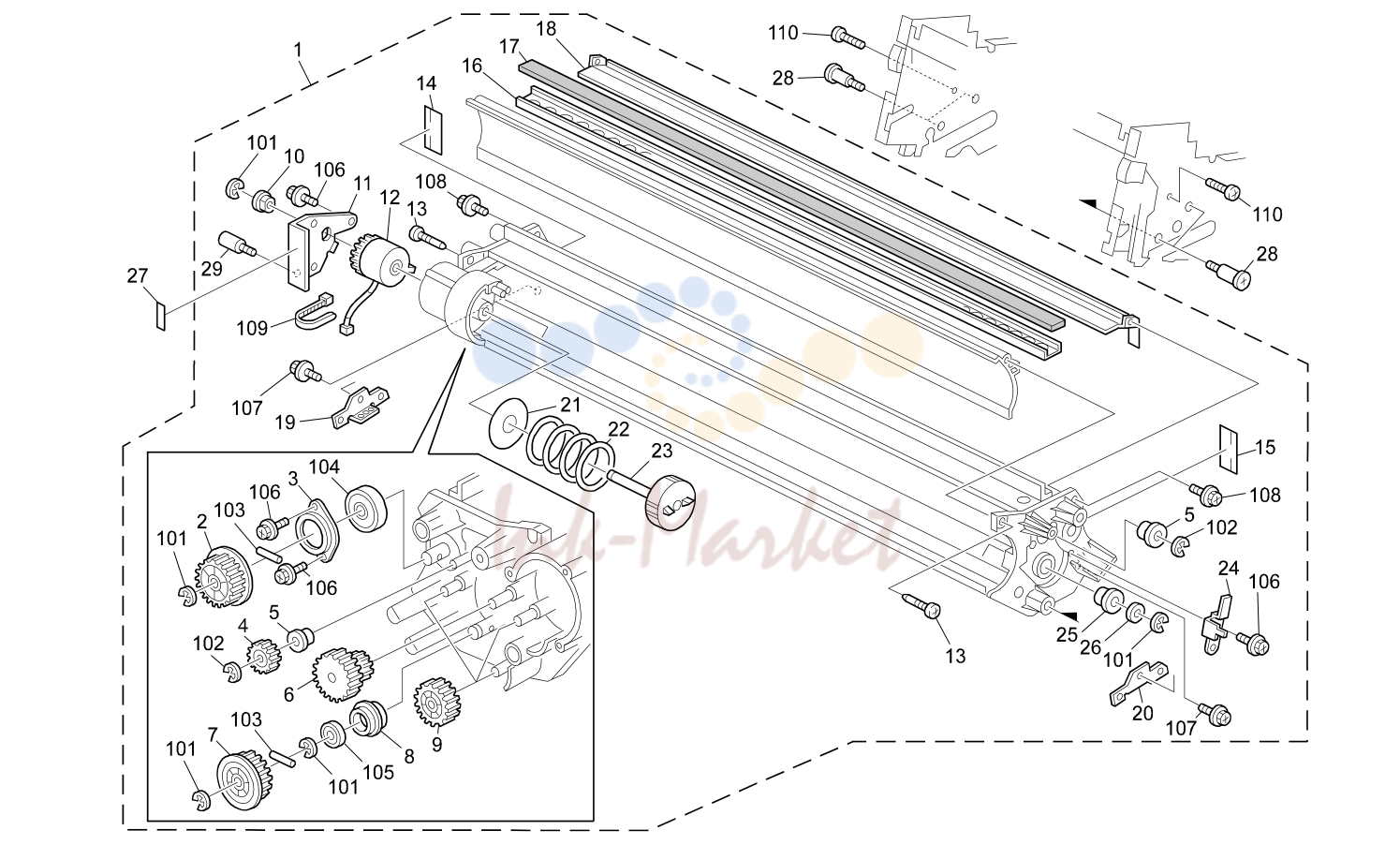

- проявка узел (B125)

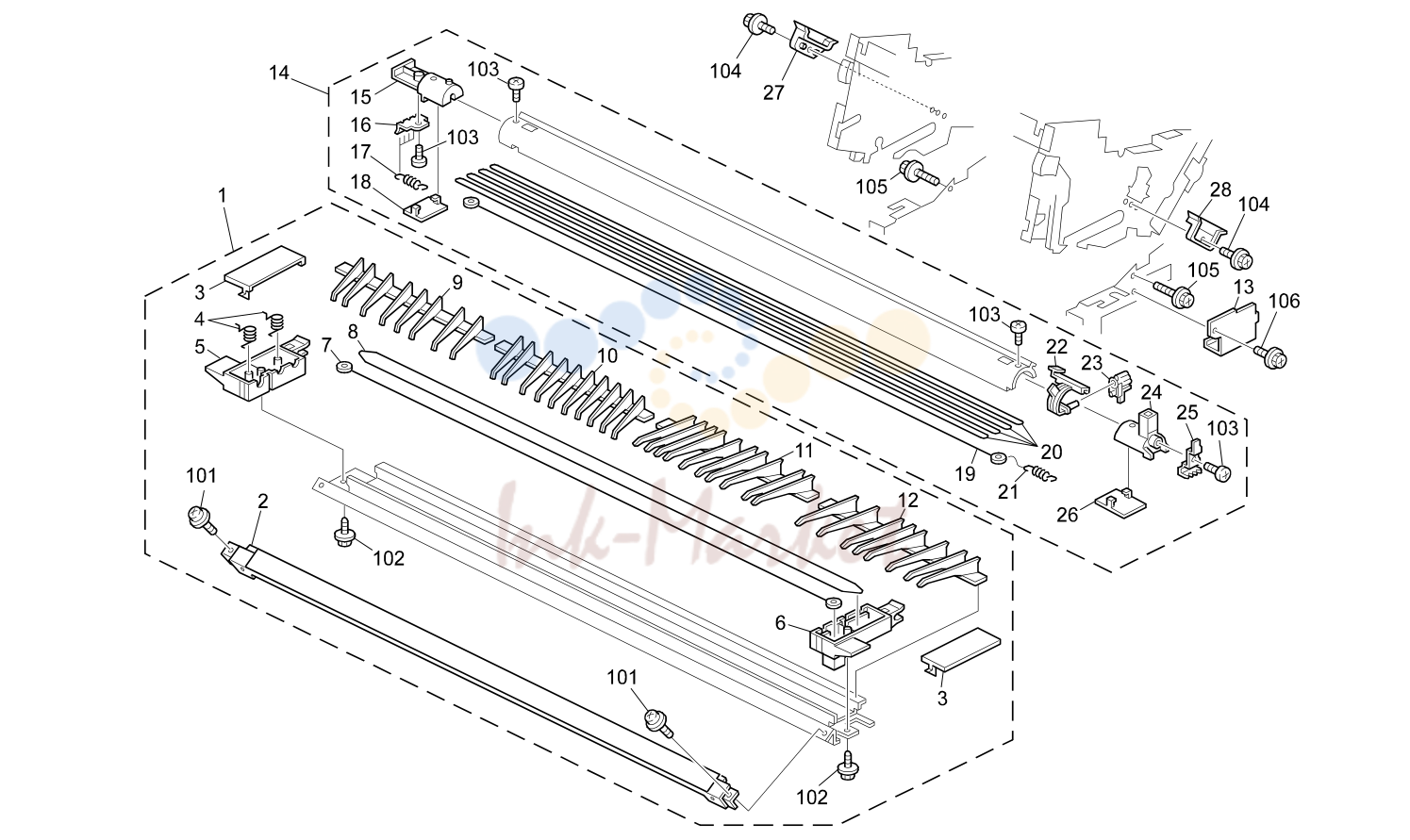

- Charge & перенос узел (B125)

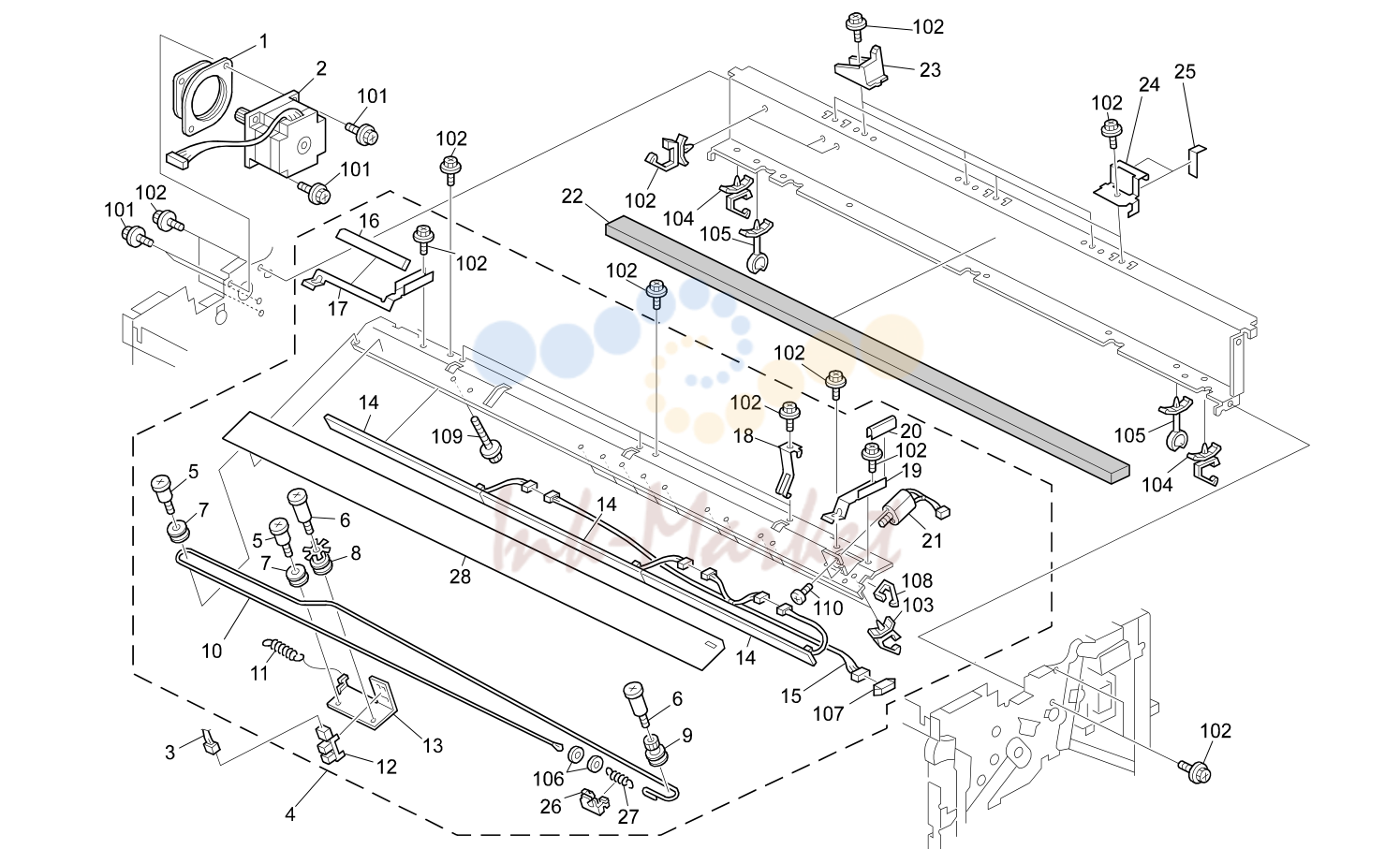

- Charge Cleaning Section (B125)

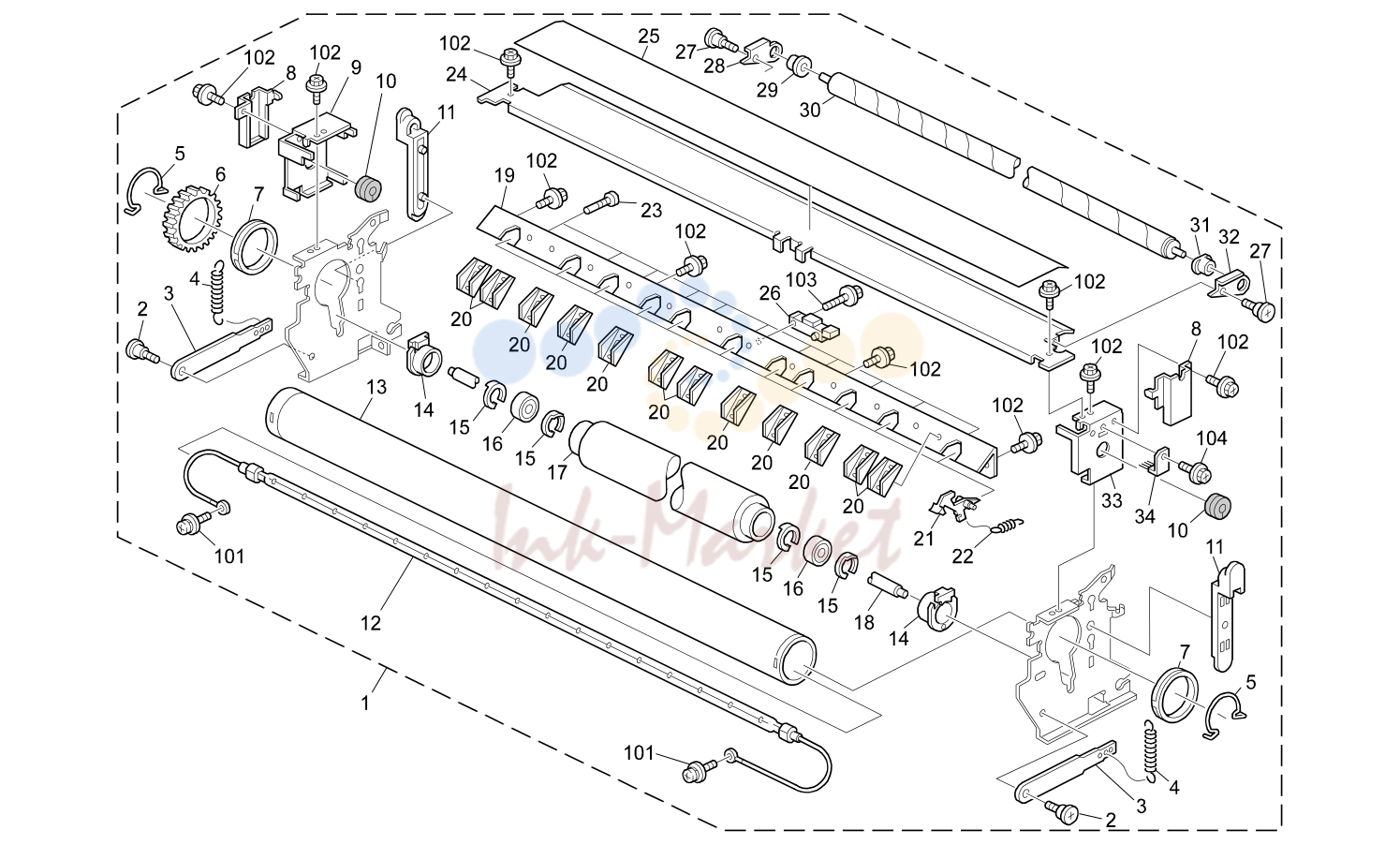

- печь (закрепление) узел 1 (B125)

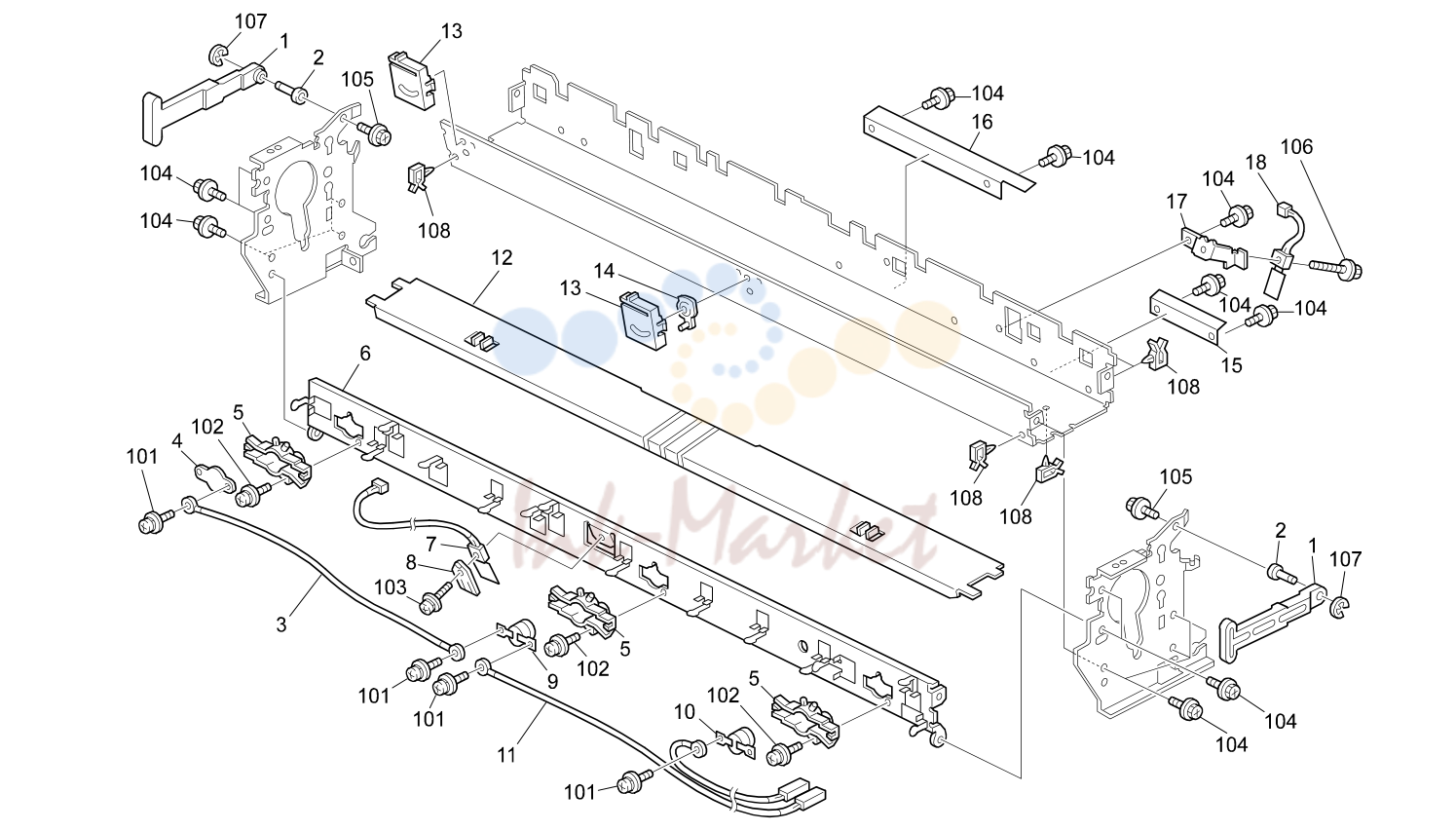

- печь (закрепление) узел 2 (B125)

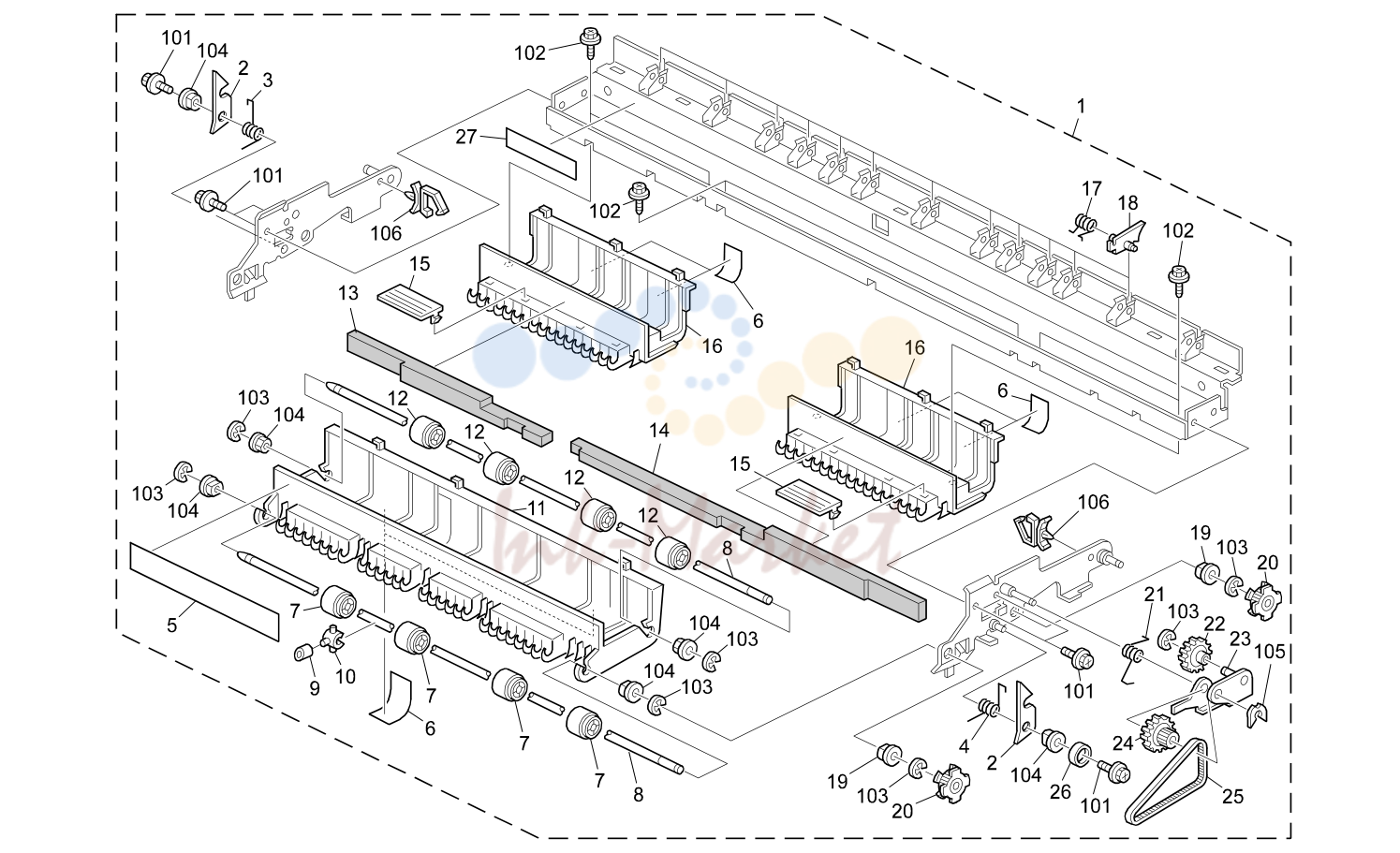

- Paper Exit 1 (B125)

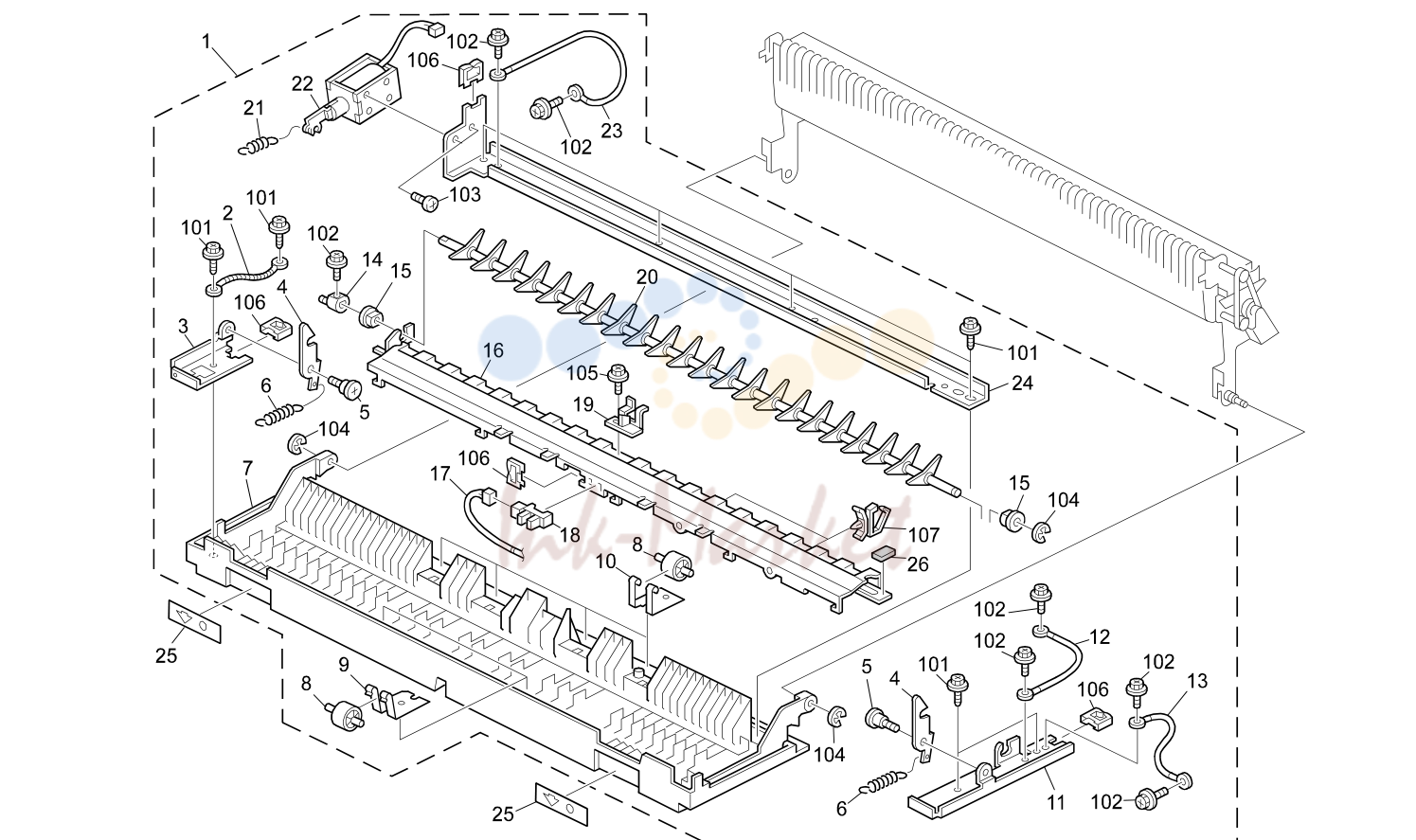

- Paper Exit 2 (B125)

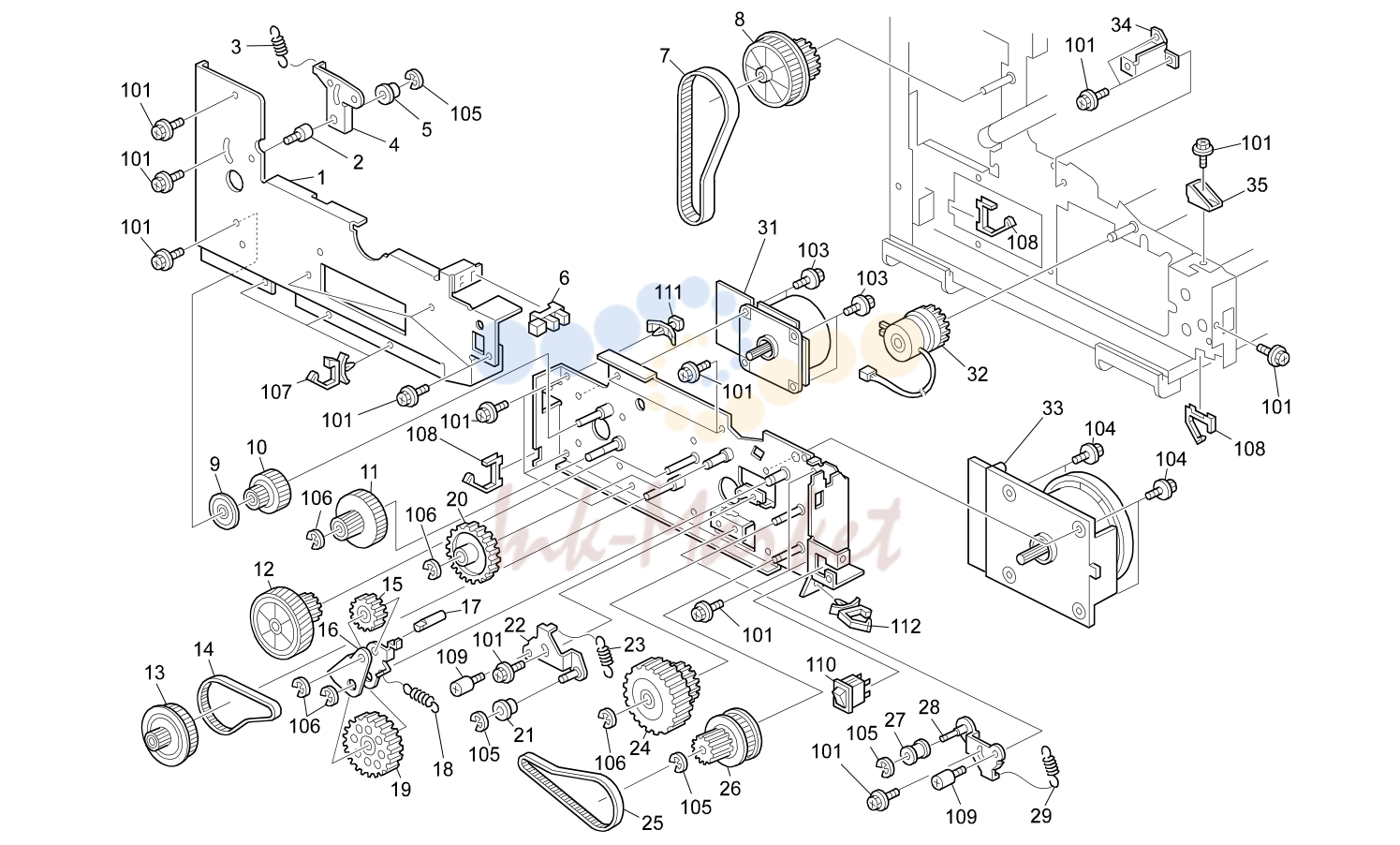

- Drive Section (B125)

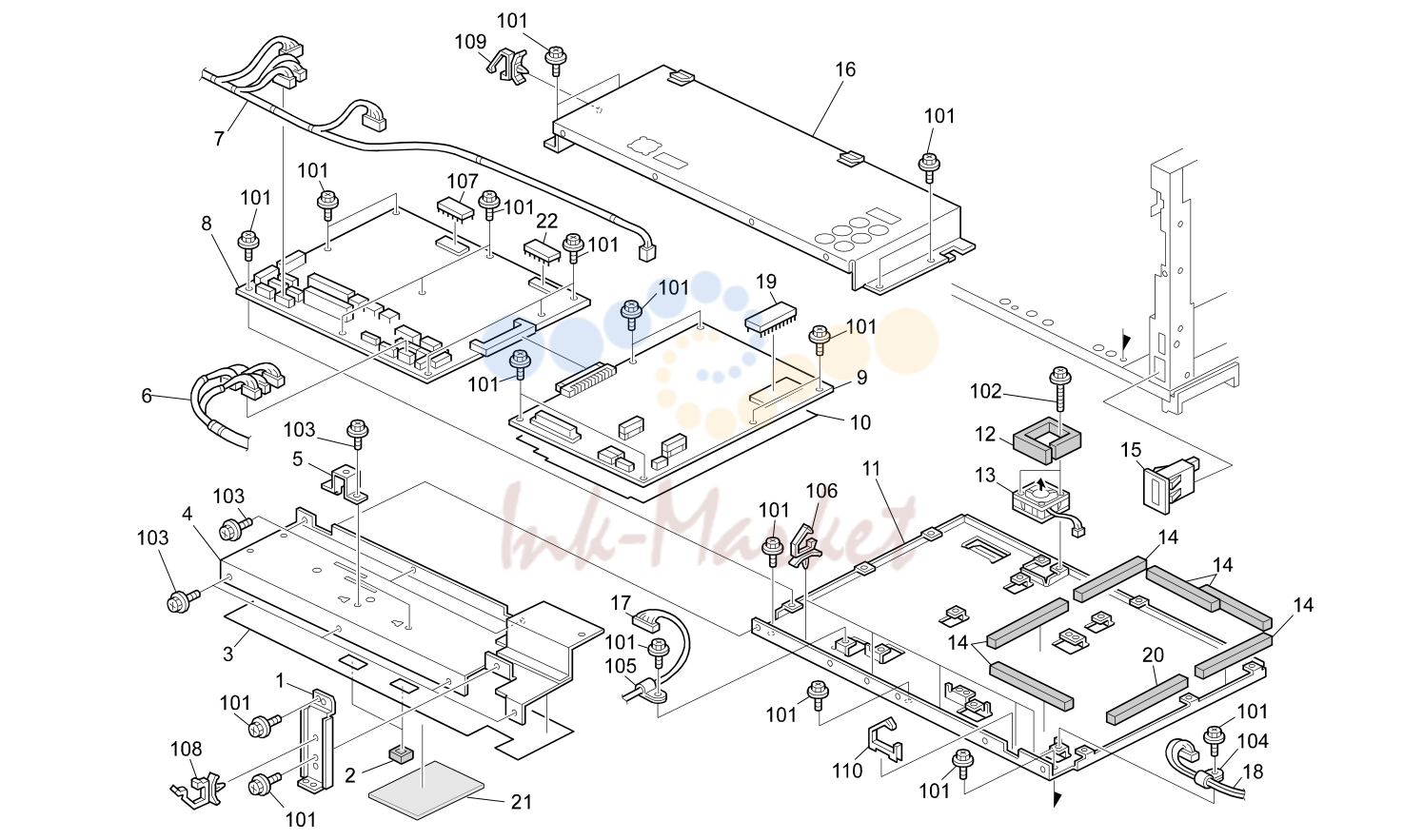

- электрика Section 1 (B125)

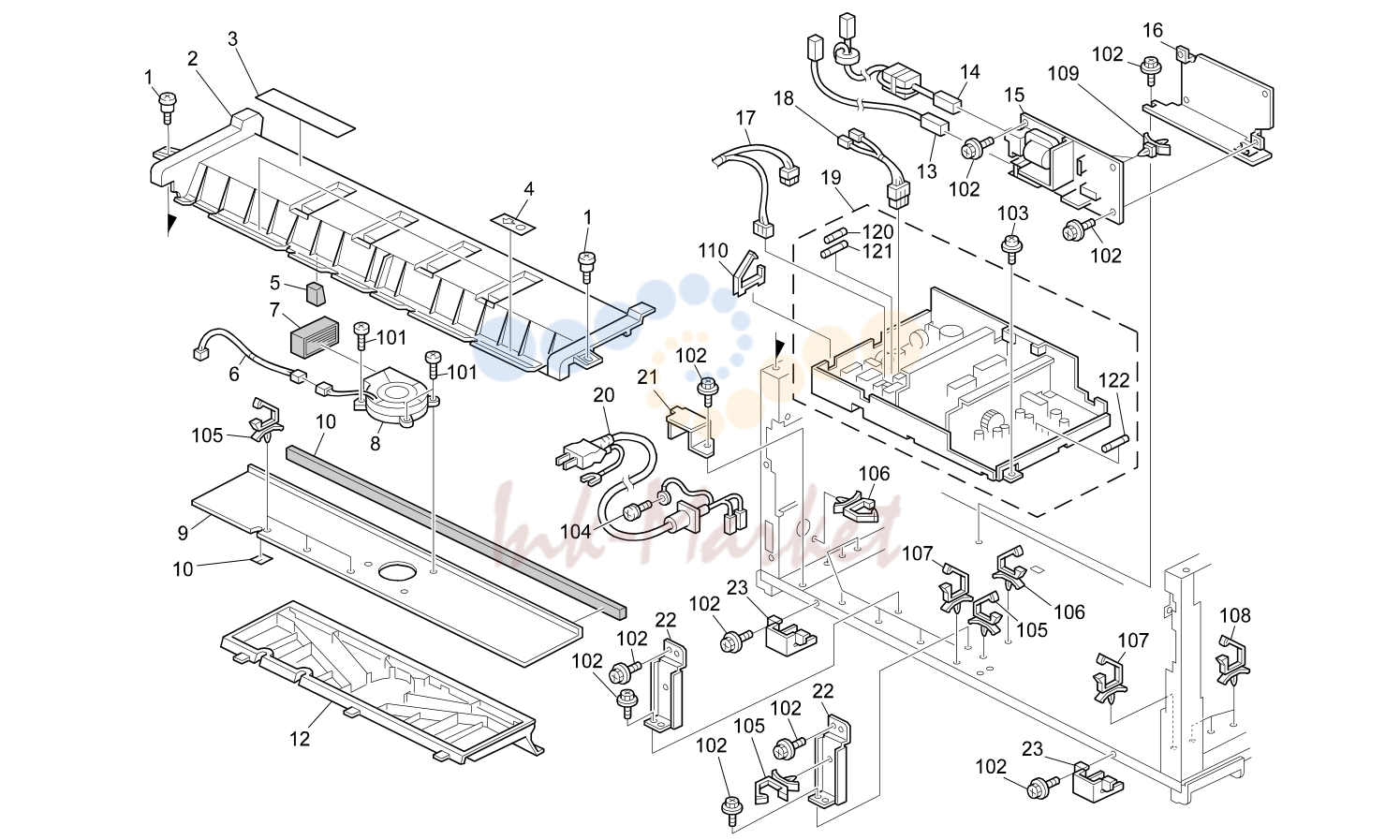

- электрика Section 2 (B125)
- электрика Section 3 (B125)
- Frame (B125)
- Main Control Board (B125)
- IPU Board (B125)
- Decal And Documents (B125)

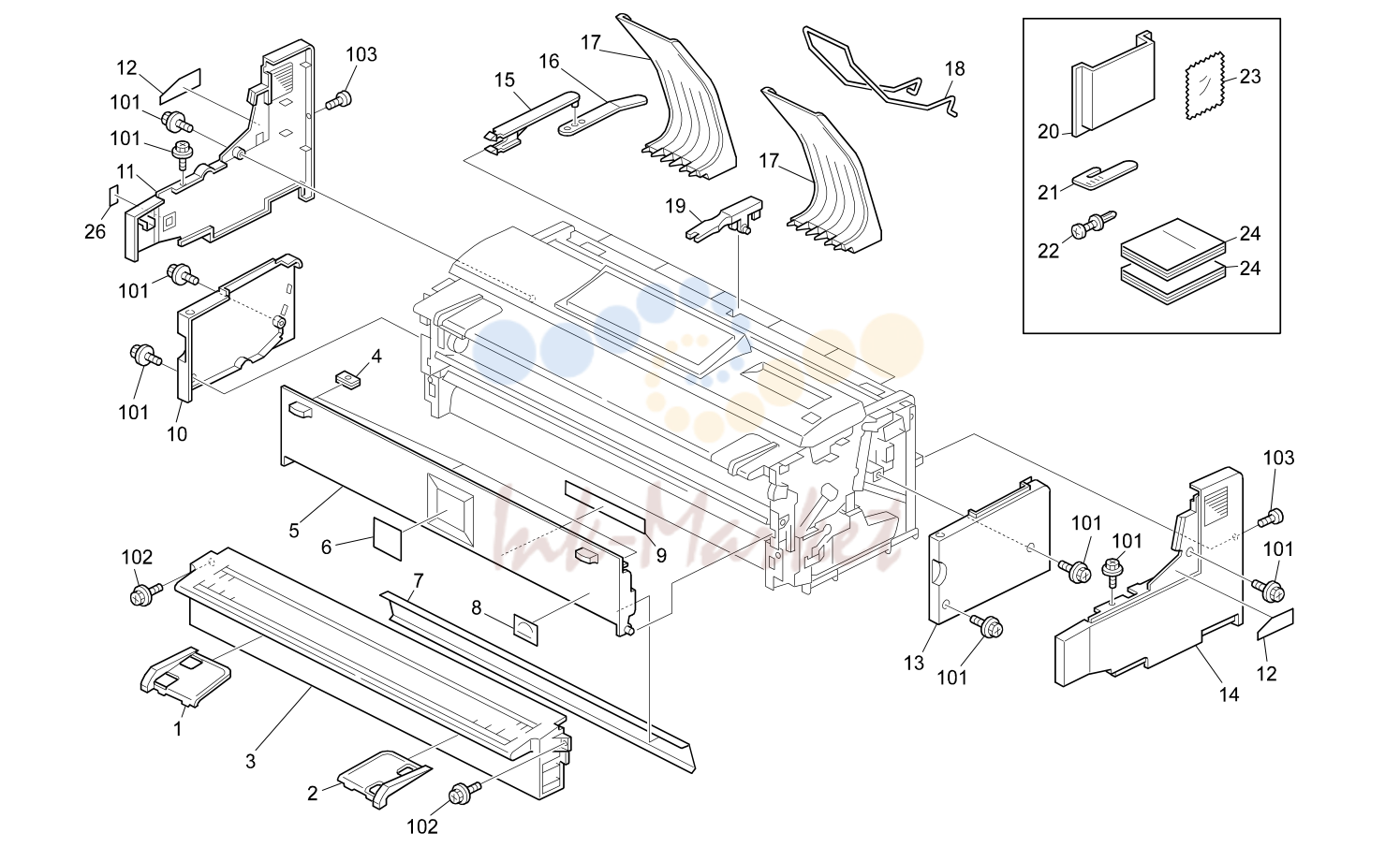

внешние детали 1 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 4720 запросить цену → | Side Fence - Left |
| 2 | B125 4723 запросить цену → | Side Fence - Right |
| 3 | B125 2594 запросить цену → | Table - Manual Feed |
| 5 | B125 4813 запросить цену → | крышка - Toner Cartridge |
| 6 | B125 4833 запросить цену → | Decal - Emblem - EXP (CHN) |
| 6 | B125 4846 запросить цену → | Decal - Emblem - AF241W: CHN |
| 7 | B125 4806 запросить цену → | Sheet - крышка - Toner Cartridge |
| 9 | B125 4881 запросить цену → | Decal - Toner Supply |
| 10 | B125 1286 запросить цену → | крышка - Left Upper |
| 11 | B125 1287 запросить цену → | крышка - Left Lower |
| 12 | B125 1265 запросить цену → | Decal - High Temperature - Multi |
| 13 | B125 1283 запросить цену → | крышка - Right Upper |
| 14 | B125 1288 запросить цену → | крышка - Right Lower |
| 15 | B125 1353 запросить цену → | направляющая - Original |
| 16 | B125 1354 запросить цену → | направляющая пластина - направляющая - Original |
| 17 | B125 1350 запросить цену → | Copy Tray - Upper |
| 18 | B125 1352 запросить цену → | направляющая Rod |
| 19 | B125 1351 запросить цену → | направляющая - Original - Middle |
| 20 | B010 1359 запросить цену → | Operating Instructions держатель |
| 21 | B125 1355 запросить цену → | направляющая пластина - Brush |
| 22 | B125 1474 запросить цену → | Rivet - MM5 |
| 23 | B065 1374 запросить цену → | Cloth - DF Exposure Glass |
| 24 | B125 6507 запросить цену → | Operating Instructions - System - NA |
| 24 | B125 6520 запросить цену → | Operating Instructions - System - CHN |
| 25 | B125 6607 запросить цену → | Operating Instructions - Copy - NA |
| 25 | B125 6620 запросить цену → | Operating Instructions - Copy - CHN |
| 26 | B125 1262 запросить цену → | Decal - Main Switch - NA |
| 26 | B125 1263 запросить цену → | Decal - Main Switch (EU/CHN) |

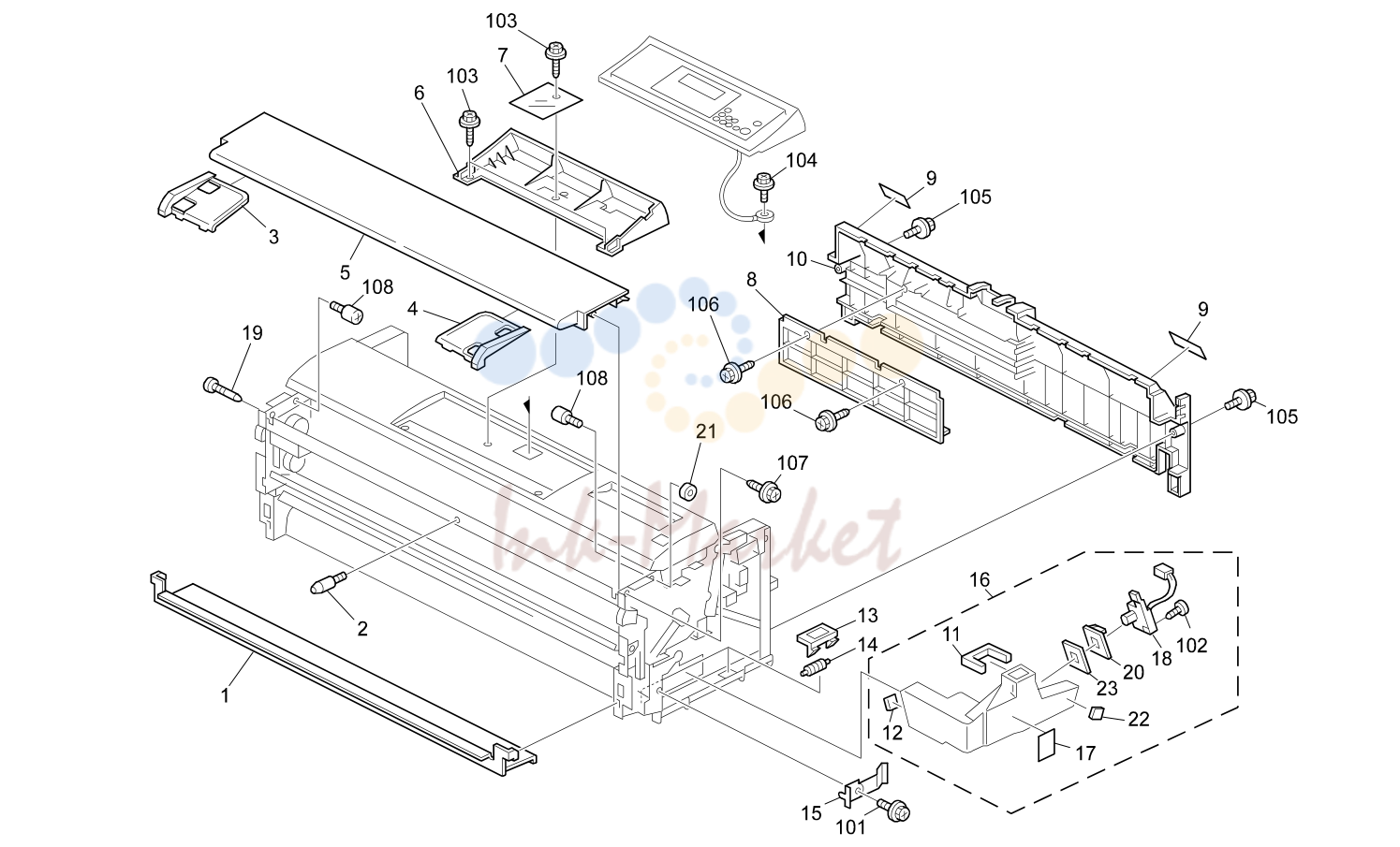

внешние детали 2 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 2590 запросить цену → | крышка - Lower Front |
| 3 | B125 4720 запросить цену → | Side Fence - Left |
| 4 | B125 4723 запросить цену → | Side Fence - Right |
| 5 | B125 4704 запросить цену → | Original Table - Printing - NA |
| 5 | B125 4703 запросить цену → | Original Table (EU/CHN) |
| 6 | B125 1471 запросить цену → | крышка - Operation Panel - Inner |
| 7 | B125 1473 запросить цену → | Sheet - Operation Panel |
| 8 | B125 1259 запросить цену → | крышка - Control узел |
| 9 | B125 1268 запросить цену → | Decal - High Temperature - Side |
| 10 | B125 1284 запросить цену → | крышка - Rear Lower |
| 11 | B125 3655 запросить цену → | Cushion - Collection Bottle - Front - 2 |
| 12 | B125 3658 запросить цену → | Cushion - Collection Bottle - Rear |
| 13 | A060 3827 запросить цену → | ролик держатель |
| 14 | A060 3826 запросить цену → | Toner Collection Bottle ролик |
| 15 | B125 3688 запросить цену → | Leaf пружина - Collection Bottle |
| 16 | B125 3661 запросить цену → | Collection Bottle - Used Toner |
| 17 | B125 3662 запросить цену → | Decal - Toner Recycling |
| 20 | B125 3669 запросить цену → | держатель - Used Toner датчик |
| 22 | B125 3656 запросить цену → | Cushion - Collection Bottle - Front 1 |
| 23 | B125 3668 запросить цену → | Shield - Used Toner датчик |

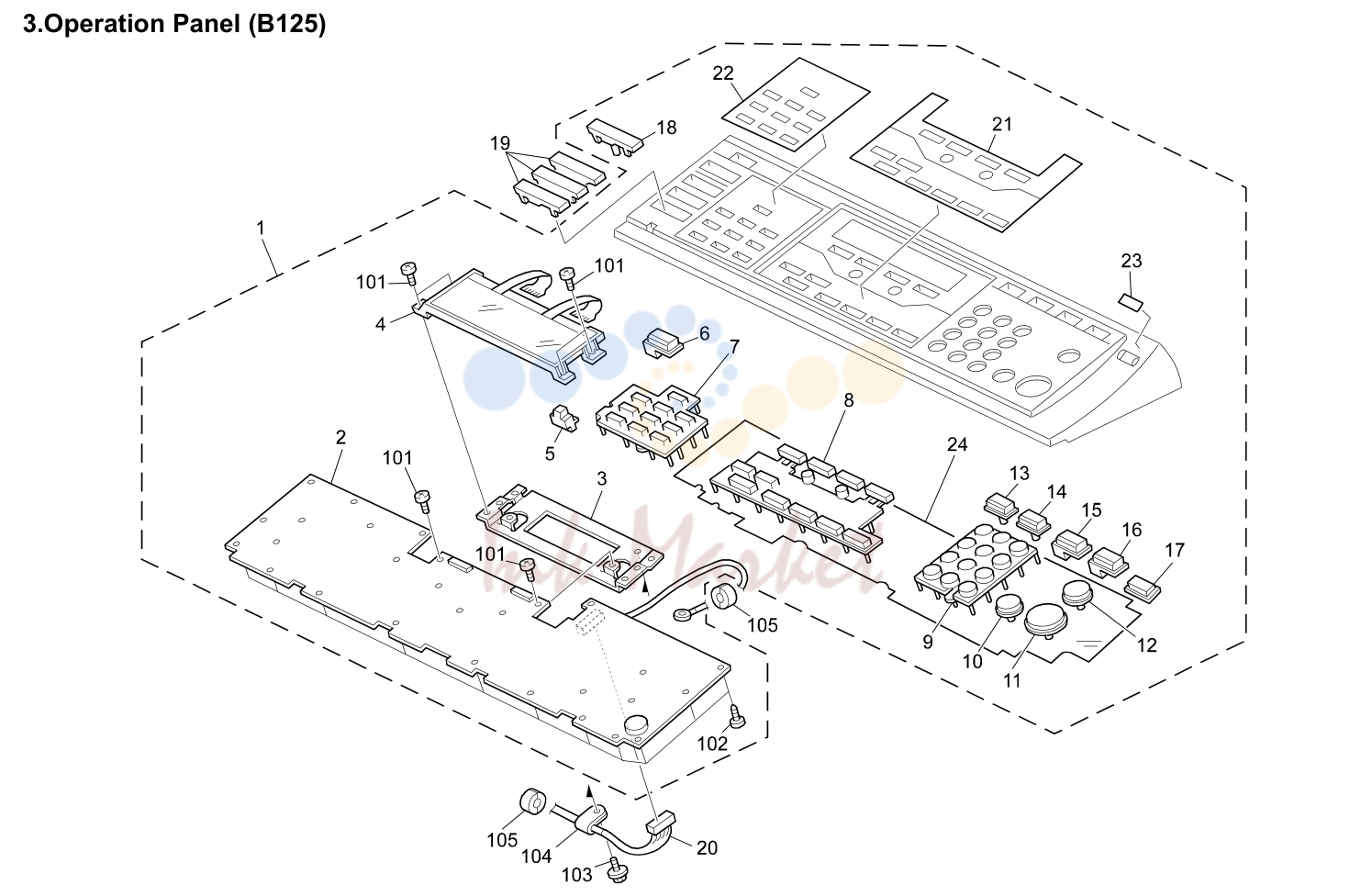

Operation Panel (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 1484 запросить цену → | Operation Sub-узел - NA |
| 1 | B125 1485 запросить цену → | Operation Sub-узел - EU |
| 1 | B125 1486 запросить цену → | Operation Sub-узел - CHN |
| 2 | B125 1490 запросить цену → | плата OPU-NP |
| 3 | B125 1462 запросить цену → | LCD кронштейн |
| 5 | B125 1468 запросить цену → | Lens - Data - In |
| 6 | B125 1458 запросить цену → | Keytop - Ini |
| 7 | B125 1467 запросить цену → | Keytop - Menu |
| 8 | B125 1466 запросить цену → | Keytop - LCD |
| 9 | B027 7161 запросить цену → | Keytop - 10 Key (NA) |
| 9 | B027 1437 запросить цену → | Keytop - 10key (EU/CHN) |
| 10 | B027 1434 запросить цену → | Keytop - Clear/Stop |
| 11 | B027 1433 запросить цену → | Keytop - Start |
| 12 | B027 1435 запросить цену → | Keytop - Try Print |
| 13 | B027 1441 запросить цену → | Keytop - Block Diagram |
| 14 | B027 7162 запросить цену → | Keytop - Reset Switch |
| 15 | B027 1439 запросить цену → | Keytop - Preheat |
| 16 | B027 1438 запросить цену → | Keytop - Interrupt |
| 17 | B027 1436 запросить цену → | Keytop - Main Switch |
| 18 | B125 1500 запросить цену → | Keytop - Copy - Reserve - NA |
| 18 | B125 1510 запросить цену → | Keytop - Copy - Reserve (EU/CHN) |
| 19 | B027 1449 запросить цену → | Keytop - Left Blank |
| 20 | B125 5680 запросить цену → | жгут - DC-Operation Sub-узел-Connecting |
| 21 | B125 1502 запросить цену → | Sheet - LCD - NA |
| 21 | B125 1511 запросить цену → | Sheet - LCD (EU/CHN) |
| 22 | B125 1501 запросить цену → | Sheet - Menu - NA |
| 22 | B125 1520 запросить цену → | Sheet - Menu - CHN |
| 23 | B027 7164 запросить цену → | Sheet - Power Source Display (NA) |
| 23 | B027 7184 запросить цену → | Sheet - Power Source Display (EU/CHN) |
| 24 | B125 1464 запросить цену → | Sheet - плата |

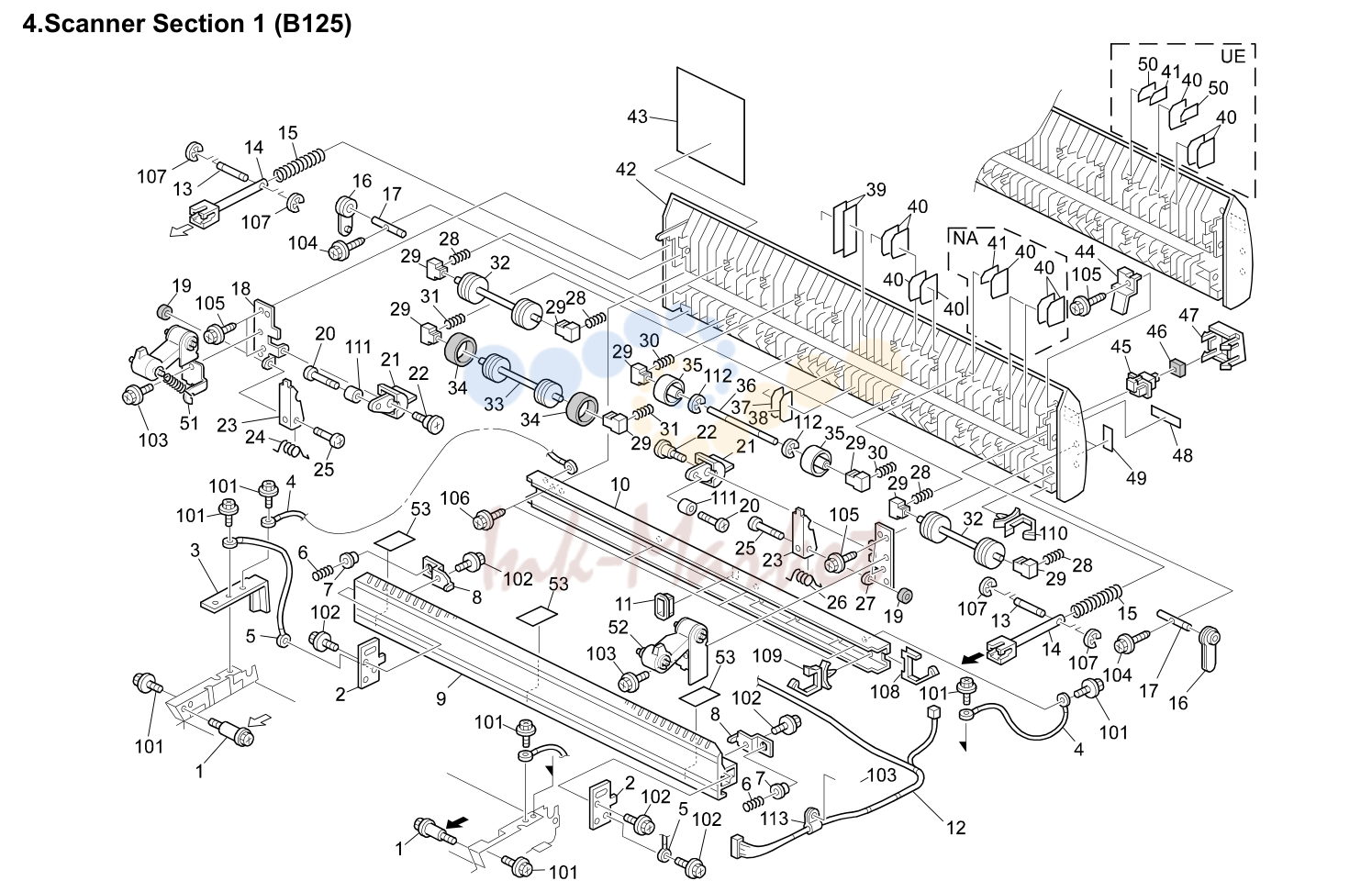

сканер Section 1 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A666 4170 запросить цену → | Stepped винт - M3x6 |
| 2 | B125 4855 запросить цену → | кронштейн - пластинаn пластина |
| 3 | B125 4809 запросить цену → | крышка - Original - Drive |
| 4 | B125 5688 запросить цену → | Grounding Wire - сканер узел - 1 |
| 5 | B125 5683 запросить цену → | Ground Wire - Pressure пластина |
| 7 | B125 4852 запросить цену → | Case - пружина |
| 8 | B125 4853 запросить цену → | пластина - пружина |
| 9 | B125 4850 запросить цену → | пластинаn пластина |
| 10 | B125 4742 запросить цену → | Supporting пластина - крышка - Original |
| 12 | B125 5680 запросить цену → | жгут - DC-Operation Sub-узел-Connecting |
| 13 | A422 1356 запросить цену → | Pin - 3x26mm |
| 14 | B125 4732 запросить цену → | стопор - Original - Upper |
| 16 | A163 6052 запросить цену → | Original Table втулка |
| 17 | B125 4761 запросить цену → | вал - Contact Point - Original - Upper |
| 18 | B125 4870 запросить цену → | Stand - Pressure Release - Left |
| 21 | B125 4864 запросить цену → | Knob - Pressure Release |
| 23 | B125 4866 запросить цену → | кронштейн - Pressure Release |
| 27 | B125 4871 запросить цену → | Stand - Pressure Release - Right |
| 34 | B125 4738 запросить цену → | ролик - Driven - Original |
| 35 | B125 4752 запросить цену → | ролик - Driven |
| 36 | B125 4751 запросить цену → | вал - Driven |
| 37 | B125 4827 запросить цену → | Sheet - Block Light - 3 |
| 38 | B125 4828 запросить цену → | Sheet - Block Light - 4 |
| 39 | B125 4829 запросить цену → | Sheet - Block Light - 5 |
| 40 | B125 4879 запросить цену → | Sheet - Shield - Paper Size датчик |
| 41 | B125 4825 запросить цену → | Sheet - Block Light - 1 |
| 42 | B125 4730 запросить цену → | крышка - Original - Upper |
| 43 | B125 4885 запросить цену → | Decal - Original - Operate - NA |
| 43 | B125 4925 запросить цену → | Decal - Original - Operate - CHN |
| 44 | B125 4884 запросить цену → | крышка - Original - Switch |
| 46 | B125 4854 запросить цену → | Cushion - Keytop - Original - Stop |
| 47 | B125 4767 запросить цену → | Keytop - Original - Stop |
| 48 | B125 4887 запросить цену → | Decal - Switch - Stop - NA |
| 48 | B125 4889 запросить цену → | Decal - Switch - Stop - CHN |
| 49 | B125 4888 запросить цену → | Decal - рычаг - Switching - NA |
| 50 | B125 4826 запросить цену → | Sheet - Block Light - 2 |
| 51 | B125 4901 запросить цену → | стопор - Open And Close - Left - узел |
| 52 | B125 4906 запросить цену → | стопор - Open And Close - Right - узел |
| 53 | B125 4856 запросить цену → | Sheet - направляющая - Pressure пластина |

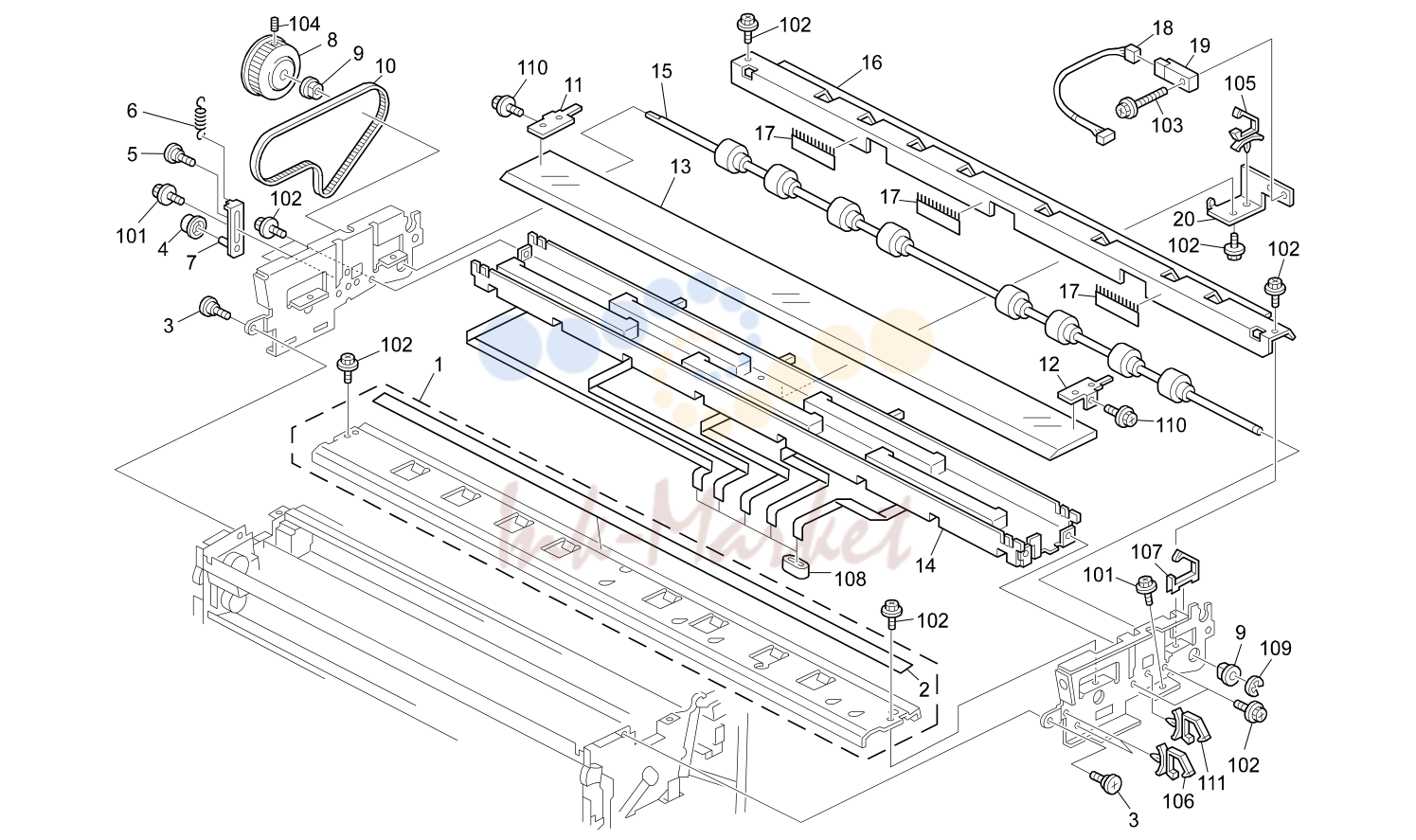

сканер Section 2 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 4682 запросить цену → | направляющая пластина - Front Lower - A4 |
| 1 | B125 4692 запросить цену → | направляющая пластина - Front Lower - LT |
| 2 | B125 4689 запросить цену → | направляющая - CIS - Front |
| 3 | A498 3118 запросить цену → | Stepped винт - M4 |
| 7 | B125 4815 запросить цену → | Tensioner - ремень |
| 11 | B125 1728 запросить цену → | пружина пластина - Exposure Glass - Left |
| 12 | B125 1727 запросить цену → | пружина пластина - Exposure Glass - Right |
| 14 | B125 1649 запросить цену → | Contact Image датчик узел |
| 15 | B125 4675 запросить цену → | Transport ролик - Original Exhaust |
| 16 | B125 4696 запросить цену → | направляющая пластина - Original - Rear Lower |
| 18 | B125 5686 запросить цену → | жгут - DC - Original датчик - Connect |
| 20 | B125 4616 запросить цену → | кронштейн - Original - Exit датчик |

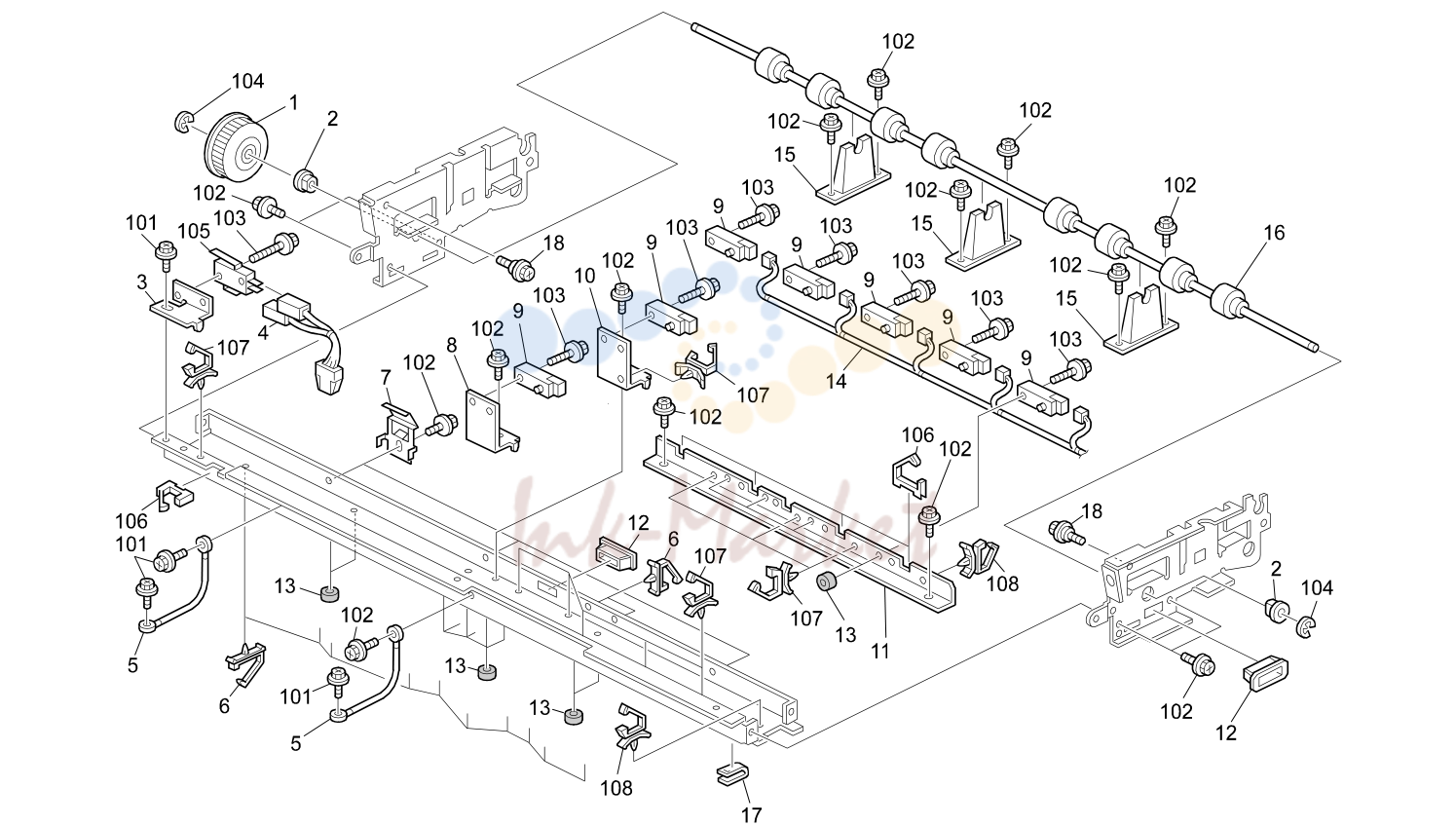

сканер Section 3 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B125 4652 запросить цену → | кронштейн - Set датчик |
| 4 | B125 5691 запросить цену → | жгут - DC - сканер узел - Set датчик |
| 5 | B125 5689 запросить цену → | Grounding Wire - сканер узел - 2 |
| 6 | B125 5619 запросить цену → | Clamp - жгут - FFC |
| 7 | B125 4753 запросить цену → | Grounding пластина - Original - Front Lower |
| 8 | B125 4615 запросить цену → | кронштейн - Original датчик - Insert |
| 10 | B125 4613 запросить цену → | кронштейн - регистрация датчик |
| 11 | B125 4631 запросить цену → | кронштейн - Original датчик - NA |
| 11 | B125 4630 запросить цену → | кронштейн - Original датчик (EU/CHN) |
| 14 | B125 5681 запросить цену → | жгут - DC - сканер узел - Connect - NA |
| 14 | B125 5682 запросить цену → | жгут - DC-сканер-Connecting (EU/CHN) |
| 15 | B125 4656 запросить цену → | втулка - Arm - Front |
| 16 | B125 4665 запросить цену → | Transport ролик - Original Insert |
| 18 | A666 4170 запросить цену → | Stepped винт - M3x6 |

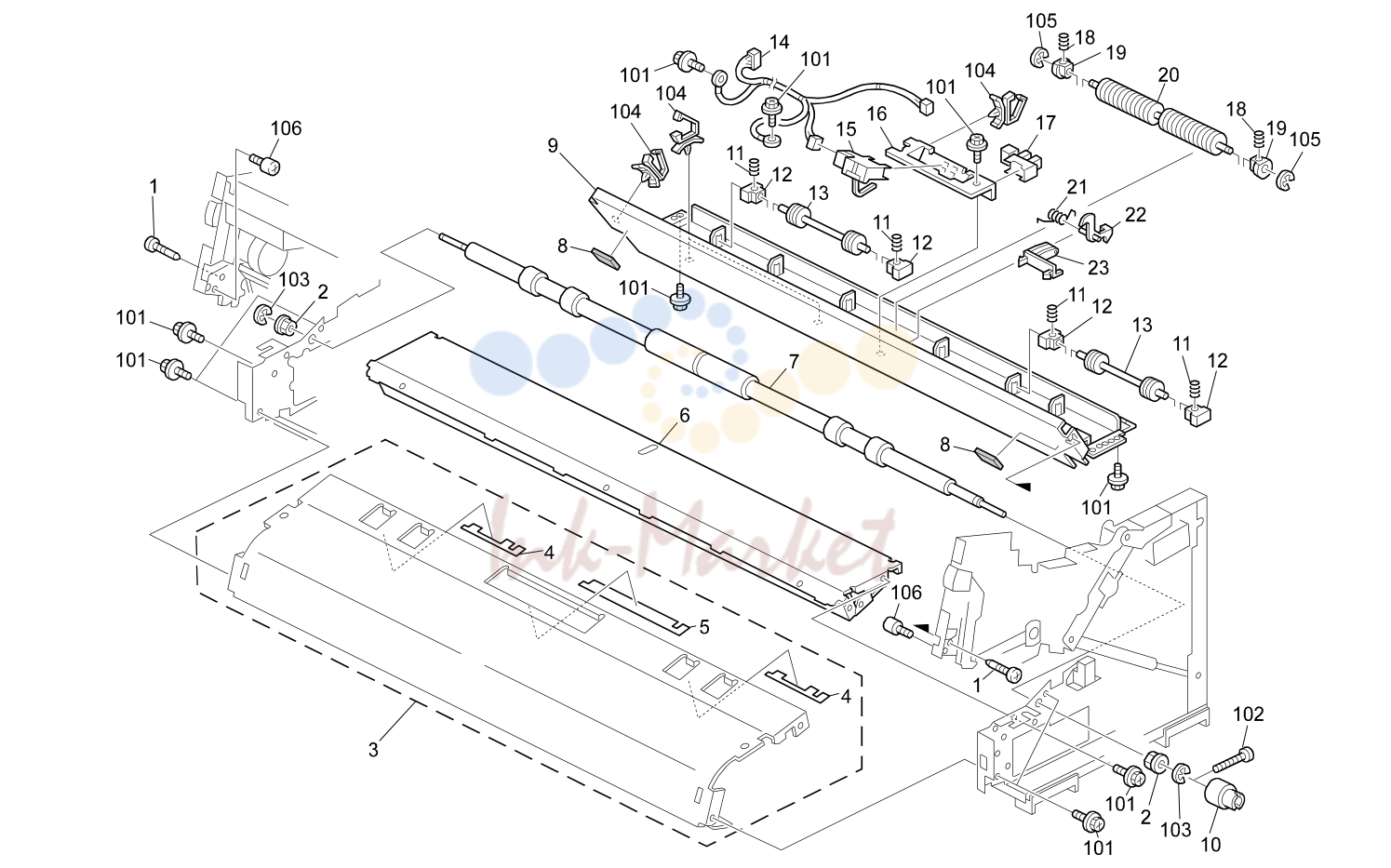

Paper регистрация (B125)
| № | Артикул | Наименование |
|---|---|---|
| 3 | B125 2506 запросить цену → | направляющая пластина - Lower |
| 4 | B125 2585 запросить цену → | Left And Right Manual - Feed Sheet |
| 5 | B125 2584 запросить цену → | Middle Manual - Feed Sheet |
| 6 | B125 2572 запросить цену → | направляющая пластина - Manual Feed |
| 8 | B125 1185 запросить цену → | Gasket - регистрация направляющая |
| 9 | B125 2575 запросить цену → | направляющая пластина - регистрация - Upper |
| 10 | A222 2680 запросить цену → | Torque Limiter |
| 14 | B125 5693 запросить цену → | жгут - регистрация - Connecting |
| 16 | B125 2581 запросить цену → | кронштейн - датчик |
| 22 | B125 2579 запросить цену → | Feeler - регистрация датчик |
| 23 | B125 2580 запросить цену → | держатель - Feeler |

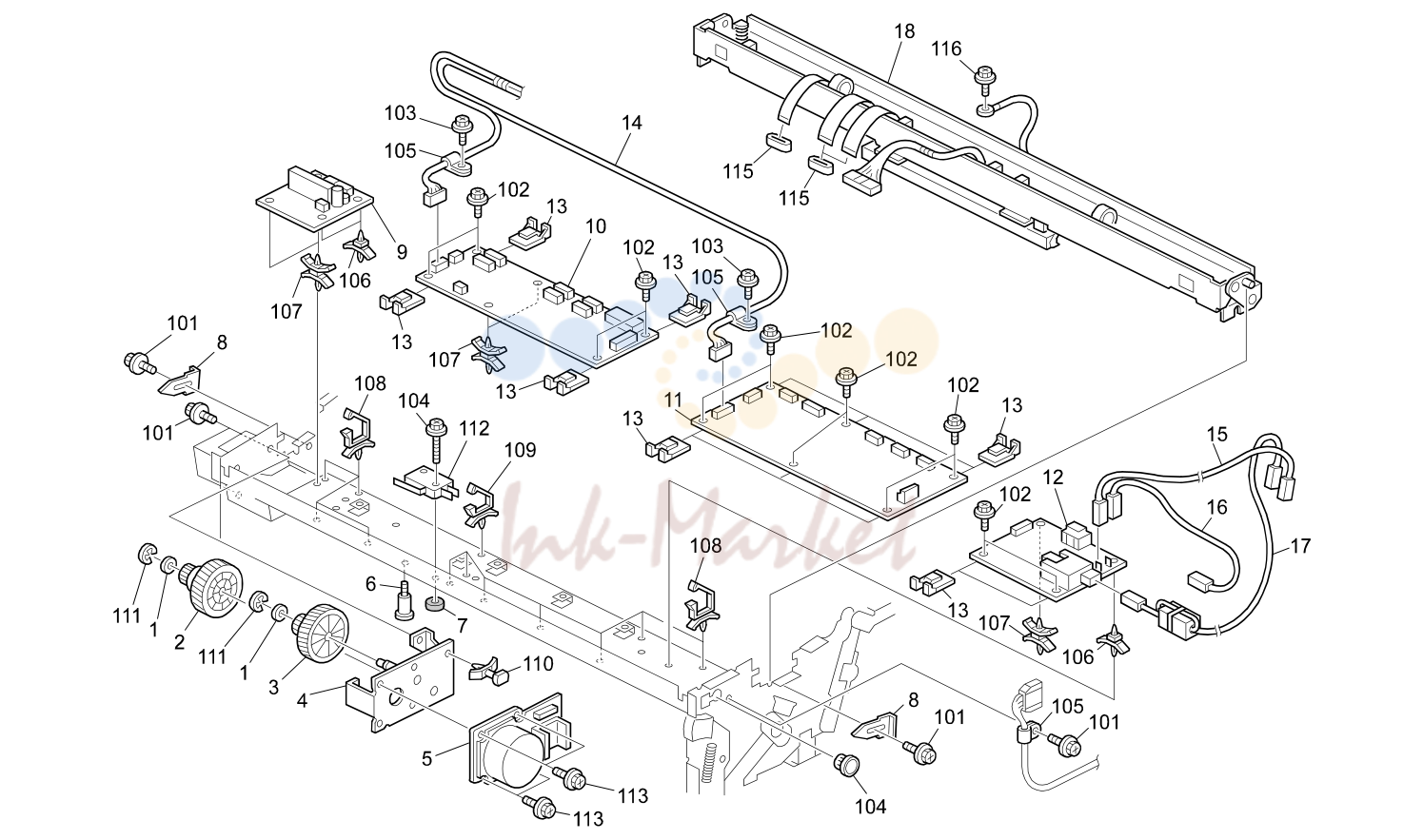

Image Processing (B125)
| № | Артикул | Наименование |
|---|---|---|
| 4 | B125 1116 запросить цену → | кронштейн - DC мотор |
| 8 | B125 1971 запросить цену → | пластина - вал |
| 9 | B125 5250 запросить цену → | плата - SMDB |
| 10 | B125 5425 запросить цену → | плата - VDB - VDIP |
| 11 | B125 5465 запросить цену → | плата – SIB [TSB#013] |
| 13 | B125 1156 запросить цену → | крышка - плата |
| 14 | B125 5660 запросить цену → | жгут - DC - LVDS - Main |
| 15 | B125 5613 запросить цену → | жгут - High Voltage - Grid |
| 16 | B125 5612 запросить цену → | жгут - High Voltage - Bias |
| 17 | B125 5614 запросить цену → | жгут - High Voltage - Charge |
| 18 | B125 1858 запросить цену → | LED Head узел |
барабан Section (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 1141 запросить цену → | Tightener - барабан |
| 6 | B125 2253 запросить цену → | держатель - Ball подшипник |
| 7 | B125 3555 запросить цену → | Side пластина - Left |
| 10 | B010 2256 запросить цену → | подшипник стопор |
| 15 | B125 2469 запросить цену → | C-ring - барабан вал |
| 18 | B010 9510 запросить цену → | барабан |
| 19 | B125 2472 запросить цену → | Balancer: OPC барабан [TSB#002] |
| 22 | A163 2255 запросить цену → | Spacer |
| 23 | A163 2251 запросить цену → | барабан Knob |
| 24 | B125 5692 запросить цену → | жгут - DC - Cleaning - Connecting |
| 25 | A232 2367 запросить цену → | ID датчик |
| 26 | B010 3581 запросить цену → | Density датчик направляющая пластина |
| 27 | B125 3567 запросить цену → | Casing - Pickoff Pawl - Welding |
| 29 | A163 3611 запросить цену → | Pick-off Pawl |
| 30 | A498 3118 запросить цену → | Stepped винт -M4 |
| 31 | B010 3582 запросить цену → | Blade Release рычаг |
| 32 | A163 3608 запросить цену → | Left Pressure рычаг |
| 33 | A163 3609 запросить цену → | рычаг вал |
| 34 | A163 3607 запросить цену → | Right Pressure рычаг |
| 35 | B125 3563 запросить цену → | Casing - Cleaning |
| 39 | B125 3551 запросить цену → | Side пластина - Right |
| 42 | B125 3554 запросить цену → | Shutter - Discharge Used Toner |
проявка узел (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 3003 запросить цену → | проявка узел - EXP |
| 8 | B125 3233 запросить цену → | подшипник Case [TSB#002] |
| 11 | B125 3205 запросить цену → | Stay - Toner Hopper |
| 16 | A163 3101 запросить цену → | Filter кронштейн |
| 18 | B010 3150 запросить цену → | Entrance Seal |
| 19 | B125 2582 запросить цену → | кронштейн - Positioning - Left |
| 20 | B125 2583 запросить цену → | кронштейн - Positioning - Right |
| 21 | B010 3211 запросить цену → | барабан Stay - пружина |
| 22 | B010 3212 запросить цену → | пружина - Joint |
| 23 | B010 3206 запросить цену → | Joint - Toner Hopper - Ass'y |
| 24 | B125 3213 запросить цену → | Electrode пластина - проявка |
| 27 | B125 4817 запросить цену → | Sheet - Magnet Catch |
Charge & перенос узел (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 3830 запросить цену → | T/S Corona узел |
| 2 | B125 3855 запросить цену → | Sheet - Entrance - перенос |
| 9 | A174 3938 запросить цену → | Left Paper направляющая - T/S Outer |
| 10 | A174 3932 запросить цену → | направляющая - Paper - T/S Corona - Middle - Left |
| 11 | A174 3931 запросить цену → | направляющая - Paper - T/S Corona - Middle - Right |
| 12 | A174 3937 запросить цену → | Right Paper направляющая - T/S Outer |
| 13 | B125 3868 запросить цену → | Shielding пластина - жгут |
| 16 | A163 2052 запросить цену → | Left Grid Terminal |
| 22 | B125 2060 запросить цену → | Cleaner - Slider |
| 25 | B125 2018 запросить цену → | Terminal - Grid - Right |
| 27 | B010 2062 запросить цену → | Left держатель - Charge Corona |
| 28 | B010 2061 запросить цену → | Right держатель - Charge Corona |
Charge Cleaning Section (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A675 2629 запросить цену → | Stepper мотор Cushion |
| 2 | B125 4770 запросить цену → | Stepper мотор - DC24V 34.8W |
| 3 | B125 5657 запросить цену → | жгут - DC - Charge - Connecting - 1 |
| 4 | B125 2041 запросить цену → | Discharge Lamp - узел |
| 11 | B125 2085 запросить цену → | Tension пружина - 4291mn |
| 13 | B125 2070 запросить цену → | кронштейн |
| 15 | B125 5690 запросить цену → | жгут - DC - Ql - Connecting |
| 16 | B125 2125 запросить цену → | Guard - пружина пластина - Left |
| 17 | B125 2124 запросить цену → | пружина пластина - Charge Corona - Left |
| 18 | B125 2106 запросить цену → | пружина пластина - Earth |
| 19 | B125 2127 запросить цену → | пружина пластина - Charge Corona - Right |
| 20 | B125 2128 запросить цену → | Guard - пружина пластина - Right |
| 22 | B125 4755 запросить цену → | Seal - Shield |
| 23 | B125 4697 запросить цену → | втулка - Arm - Rear |
| 24 | B125 4754 запросить цену → | Grounding пластина - Original - Rear Lower |
| 25 | B125 4756 запросить цену → | Guard - Grounding пластина - Rear |
| 26 | B125 2113 запросить цену → | держатель - Wire |
| 28 | B125 2130 запросить цену → | Shielding пластина - Charge Corona |
печь (закрепление) узел 1 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 4001 запросить цену → | печь (закрепление) узел - 120V |
| 1 | B125 4002 запросить цену → | печь (закрепление) узел - 220/240V |
| 3 | B125 4172 запросить цену → | рычаг - Pressure |
| 5 | B125 4130 запросить цену → | C-ring - MM50 |
| 8 | B125 4137 запросить цену → | крышка - Heater |
| 9 | B125 4136 запросить цену → | кронштейн - Heater - Left |
| 10 | A023 4096 запросить цену → | печь (закрепление) Lamp Supporter |
| 11 | B125 4173 запросить цену → | рычаг - Pressure Release - Lower |
| 14 | B125 4148 запросить цену → | держатель - Pressure ролик |
| 15 | A163 4109 запросить цену → | C - Ring - 19m |
| 18 | B125 4145 запросить цену → | вал - Pressure ролик |
| 19 | B125 4194 запросить цену → | направляющая пластина - печь (закрепление) Exit - Lower |
| 20 | B125 4195 запросить цену → | направляющая - Auxiliary - печь (закрепление) Exit |
| 24 | B125 4211 запросить цену → | печь (закрепление) крышка - Upper |
| 25 | B125 4215 запросить цену → | Heat Insulation - крышка - печь (закрепление) |
| 28 | B125 4214 запросить цену → | рычаг - Cleaning ролик - Left |
| 32 | B125 4213 запросить цену → | рычаг - Cleaning ролик - Right |
| 33 | B125 4135 запросить цену → | кронштейн - Heater - Right |
печь (закрепление) узел 2 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A163 4183 запросить цену → | Upper Pressure Release рычаг |
| 2 | B125 4174 запросить цену → | вал - рычаг - Pressure Release |
| 3 | B125 5602 запросить цену → | жгут - AC - печь (закрепление) - Connecting - 1 |
| 4 | B125 4156 запросить цену → | Electrode пластина - Thermostat |
| 5 | B104 4085 запросить цену → | Thermostat Housing |
| 6 | B125 4151 запросить цену → | Stay - печь (закрепление) - Upper |
| 8 | B004 4087 запросить цену → | пластина - Thermistor |
| 11 | B125 5606 запросить цену → | жгут - AC - печь (закрепление) - Connect - 120V |
| 11 | B125 5607 запросить цену → | жгут - AC - печь (закрепление) - Connect - 220/230V |
| 12 | B125 4185 запросить цену → | печь (закрепление) Entrance направляющая пластина - Ass'y |
| 13 | A163 4122 запросить цену → | Entrance направляющая пластина держатель |
| 14 | A163 4124 запросить цену → | держатель Cam |
| 15 | B125 1269 запросить цену → | Sheet - печь (закрепление) - Small |
| 16 | B125 1271 запросить цену → | Sheet - печь (закрепление) - Large |
| 17 | B125 4162 запросить цену → | кронштейн - Thermistor |
Paper Exit 1 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 4469 запросить цену → | печь (закрепление)/Paper Exit узел - EXP |
| 2 | A163 4159 запросить цену → | Lock Positioning пластина |
| 6 | B010 4312 запросить цену → | Upper направляющая |
| 7 | B125 4480 запросить цену → | Exit ролик - Drive - Upper |
| 9 | A163 4236 запросить цену → | Exit Tube |
| 10 | A163 4235 запросить цену → | Tube держатель |
| 11 | B125 4477 запросить цену → | направляющая - печь (закрепление)/Paper Exit - Middle |
| 12 | B125 4478 запросить цену → | Exit ролик - Drive - Lower |
| 13 | B125 4498 запросить цену → | Seal - направляющая - Right Upper |
| 14 | B125 4497 запросить цену → | Seal - направляющая - Left Upper |
| 15 | B125 4499 запросить цену → | Grip - Exit |
| 16 | B125 4475 запросить цену → | направляющая - печь (закрепление)/Paper Exit узел |
| 22 | B010 4324 запросить цену → | Idler шестерня - 30z |
| 23 | B125 4488 запросить цену → | Arm - Drive - печь (закрепление)/Exit узел |
| 26 | A163 4231 запросить цену → | Arm стопор |
Paper Exit 2 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 4450 запросить цену → | Paper Exit узел |
| 2 | A090 5596 запросить цену → | LED Grounding Wire |
| 3 | B125 4455 запросить цену → | кронштейн - Lock - Exit - Right |
| 4 | B125 4456 запросить цену → | Positioning пластина - Exit |
| 7 | B125 4451 запросить цену → | крышка - Exit |
| 8 | A163 4453 запросить цену → | Exit Driven ролик |
| 9 | B125 4452 запросить цену → | Leaf пружина - Exit ролик - Upper |
| 10 | B125 4453 запросить цену → | Leaf пружина - Exit ролик - Lower |
| 11 | B125 4460 запросить цену → | кронштейн - Lock - Exit - Left |
| 12 | B010 4461 запросить цену → | Grounding Wire - Paper Exit узел |
| 13 | B125 5643 запросить цену → | Ground Wire - сканер узел - 3 |
| 14 | A174 4372 запросить цену → | Gate Pawl Drive |
| 16 | B125 4458 запросить цену → | направляющая пластина - Exit |
| 17 | B125 5671 запросить цену → | жгут - DC - Original Exit - Connecting |
| 19 | B010 4458 запросить цену → | Gate Pawl пластина |
| 22 | B125 4463 запросить цену → | DC соленоид - Gate Pawl |
| 23 | B125 5658 запросить цену → | Grounding Wire - Paper Exit узел |
| 24 | B125 4462 запросить цену → | Stay - Exit |
| 26 | B125 4464 запросить цену → | Gasket - направляющая пластина - Exit |
Drive Section (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 1123 запросить цену → | барабан Stay - Drive |
| 4 | B125 1136 запросить цену → | Tightener - печь (закрепление) |
| 9 | A259 1158 запросить цену → | Pulley Flange |
| 16 | B125 1146 запросить цену → | Arm - Coupling - проявка |
| 17 | B125 1147 запросить цену → | вал - Coupling - проявка |
| 22 | B125 1125 запросить цену → | Tightener - проявка |
| 27 | A548 2139 запросить цену → | Pulley |
| 28 | B125 1130 запросить цену → | Tightener - регистрация |
| 30 | B125 1101 запросить цену → | Side пластина - Drive |
| 34 | B125 1261 запросить цену → | кронштейн - крышка - Lower |
| 35 | B624 2530 запросить цену → | Spacer - Pressure пластина - Front |
электрика Section 1 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 4358 запросить цену → | Grounding пластина - печь (закрепление) |
| 2 | B125 3873 запросить цену → | Guard - Leaf пружина |
| 3 | B125 1169 запросить цену → | Insulating Sheet - кабель |
| 4 | B125 1168 запросить цену → | крышка - Printed Circuit Board |
| 5 | B125 1264 запросить цену → | кронштейн - крышка - Lower - 2 |
| 6 | B125 5652 запросить цену → | жгут - DC - Machine Or Copier - Left |
| 7 | B125 5649 запросить цену → | жгут - DC - Machine Or Copier - Right |
| 8 | B125 5291 запросить цену → | плата - MCU-NP - NA |
| 8 | B125 5292 запросить цену → | плата - MCU-NP - EU |
| 8 | B125 5246 запросить цену → | плата - MCU-NP - CHN |
| 9 | B125 5202 запросить цену → | плата - Image Processing узел - EXP |
| 10 | B125 1190 запросить цену → | Insulating Sheet - IPU/MCU |
| 11 | B125 1180 запросить цену → | Base - плата |
| 12 | B125 1194 запросить цену → | Seal - Fan - MCU/IPU |
| 14 | B125 1186 запросить цену → | Gasket - Tray - IPU/MCU - Upper |
| 16 | B125 1191 запросить цену → | держатель - C/T Box |
| 17 | B125 5654 запросить цену → | жгут - DC - Operation Panel |
| 18 | B125 5660 запросить цену → | жгут - DC - LVDS - Main |
| 19 | B010 5225 запросить цену → | IC-HDC |
| 22 | B125 9590 запросить цену → | Counter - SRAM - STK15C68-P45 |
электрика Section 2 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 2 | B125 4282 запросить цену → | крышка - печь (закрепление) - Upper |
| 5 | B125 4285 запросить цену → | Seal - крышка - печь (закрепление) - жгут |
| 6 | B125 5699 запросить цену → | жгут - DC - Fan - Connecting |
| 8 | B125 4293 запросить цену → | Fan мотор - DC24V 8.5W |
| 9 | B125 4291 запросить цену → | направляющая пластина - Duct |
| 10 | B125 4292 запросить цену → | Shield - Front - направляющая пластина - Duct |
| 11 | A134 1195 запросить цену → | Seal - Fan жгут |
| 12 | B125 4283 запросить цену → | Duct - Louver |
| 13 | B125 5616 запросить цену → | жгут - High Voltage - перенос |
| 14 | B125 5617 запросить цену → | жгут - High Voltage - Separation |
| 16 | B125 1171 запросить цену → | кронштейн - Power Pack |
| 17 | B125 5629 запросить цену → | жгут - AC – Main [TSB#010] |
| 18 | B125 5608 запросить цену → | жгут - AC - печь (закрепление) - 120V |
| 18 | B125 5609 запросить цену → | жгут - AC - печь (закрепление) - 220/230V |
| 20 | A250 5741 запросить цену → | Power Supply Cord - 120V |
| 20 | A250 5742 запросить цену → | Power Supply Cord - 230V |
| 21 | B125 1170 запросить цену → | кронштейн - Power Supply Cord |
| 22 | B125 4358 запросить цену → | Grounding пластина - печь (закрепление) |
| 23 | B125 1057 запросить цену → | Cove - жгут Clamp |
электрика Section 3 (B125)
| № | Артикул | Наименование |
|---|---|---|
| 1 | B125 3659 запросить цену → | Cushion - Swivel - стопор |
| 2 | B125 3671 запросить цену → | Vibrating пластина - Collection Bottle |
| 3 | B125 3674 запросить цену → | Cam - шестерня - Swivel |
| 4 | A134 3162 запросить цену → | DC мотор - 5.85W |
| 5 | B125 3672 запросить цену → | кронштейн - Swivel - Collection Bottle |
| 7 | B125 3864 запросить цену → | Leaf пружина - T/S Corona |
| 8 | B125 3869 запросить цену → | направляющая пластина - T/S Corona - Lower |
| 9 | B125 3871 запросить цену → | Grounding пластина - T/S Corona - Mid |
| 10 | B125 3872 запросить цену → | крышка - перенос Corona - Lower |
| 11 | B125 3873 запросить цену → | Guard - Leaf пружина |
| 14 | B125 3865 запросить цену → | направляющая пластина - Transport |
| 15 | B125 1266 запросить цену → | Decal - High Temperature - Vertical |
| 16 | B125 4356 запросить цену → | крышка - Safety Switch |
| 17 | B125 3683 запросить цену → | Shield - Joint - Upper |
| 18 | B125 3681 запросить цену → | Joint - Collection Bottle |
| 19 | B125 1085 запросить цену → | рычаг - Micro Switch |
| 20 | B125 1084 запросить цену → | кронштейн - Latch - Right |
| 22 | A571 7665 запросить цену → | винт - M2.6X5 |
| 23 | B125 3687 запросить цену → | пружина Washer - WW-6012 |
| 24 | B104 5999 запросить цену → | Gasket - STG10-10 - 20mm |
Полный список запчастей доступен по запросу.
комментарии
