Содержание
- 1. Covers 1
- 2. Covers 2
- 3. Frames 1
- 4. Frames 2
- 5. Paper Cassette
- 6. Paper Feed Section 1
- 7. Paper Feed Section 2
- 8. Paper Conveying Section

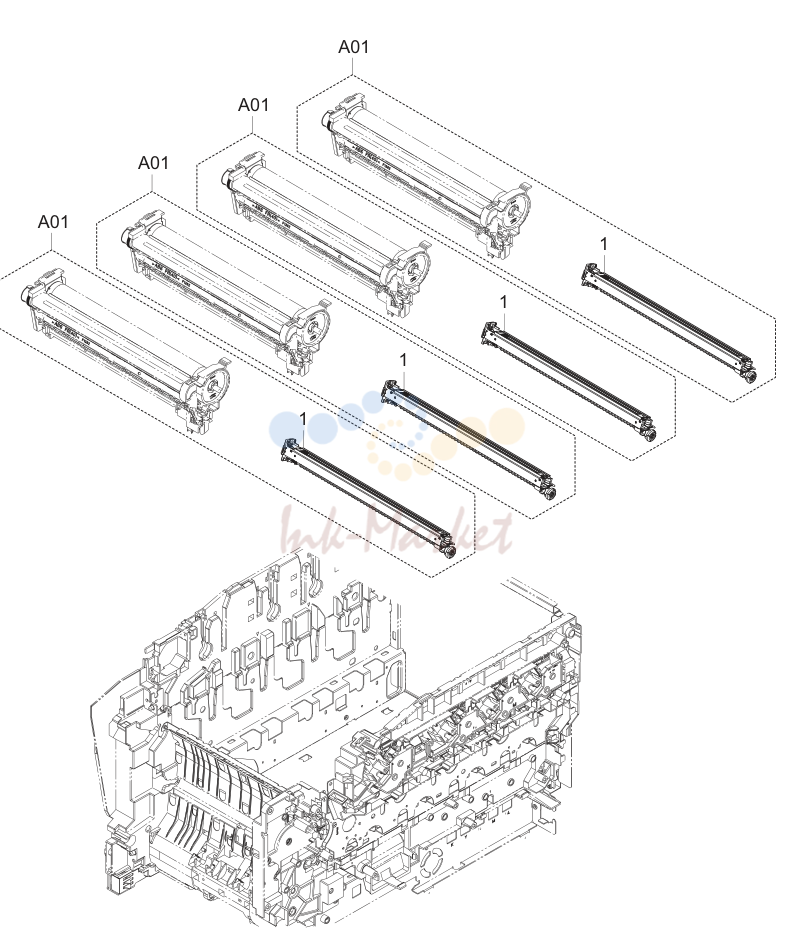

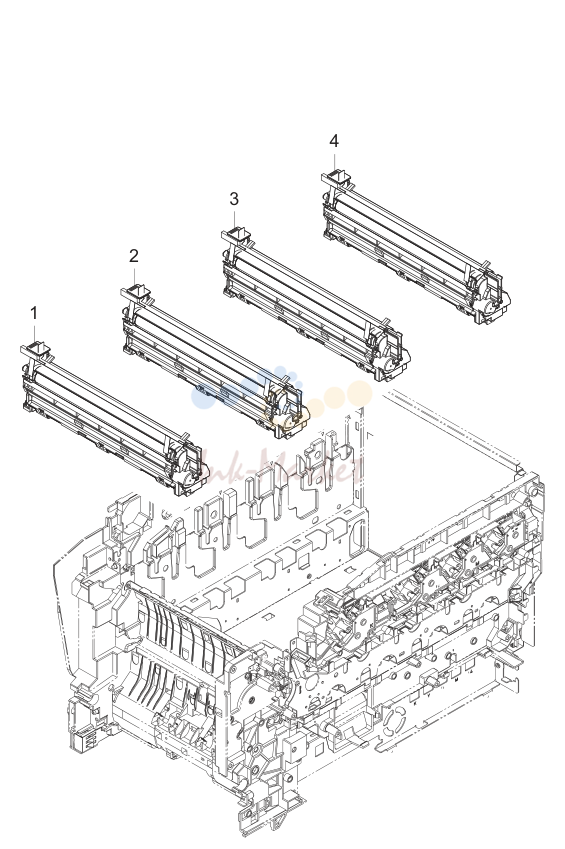

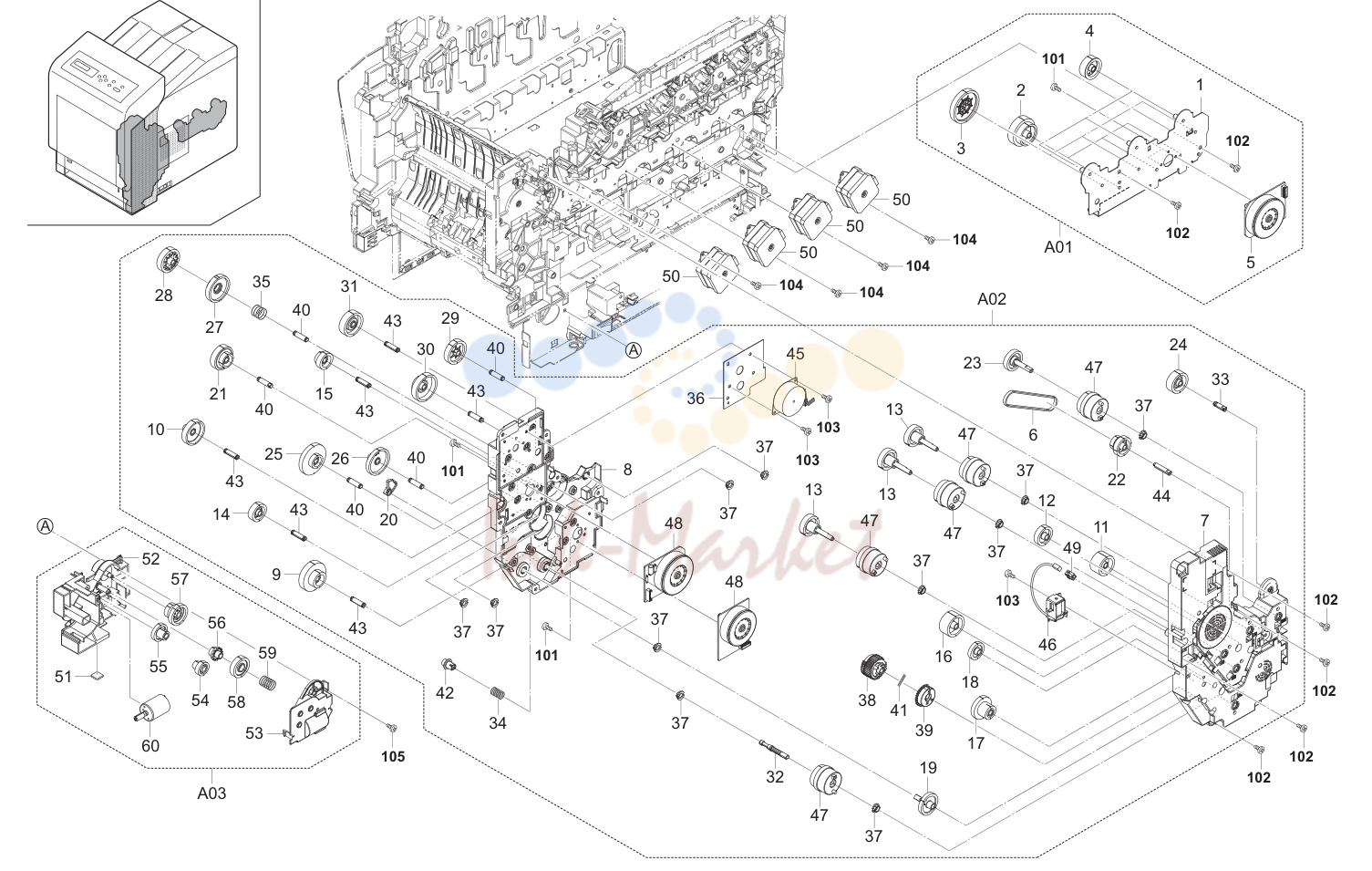

- 9. Image Formation Section

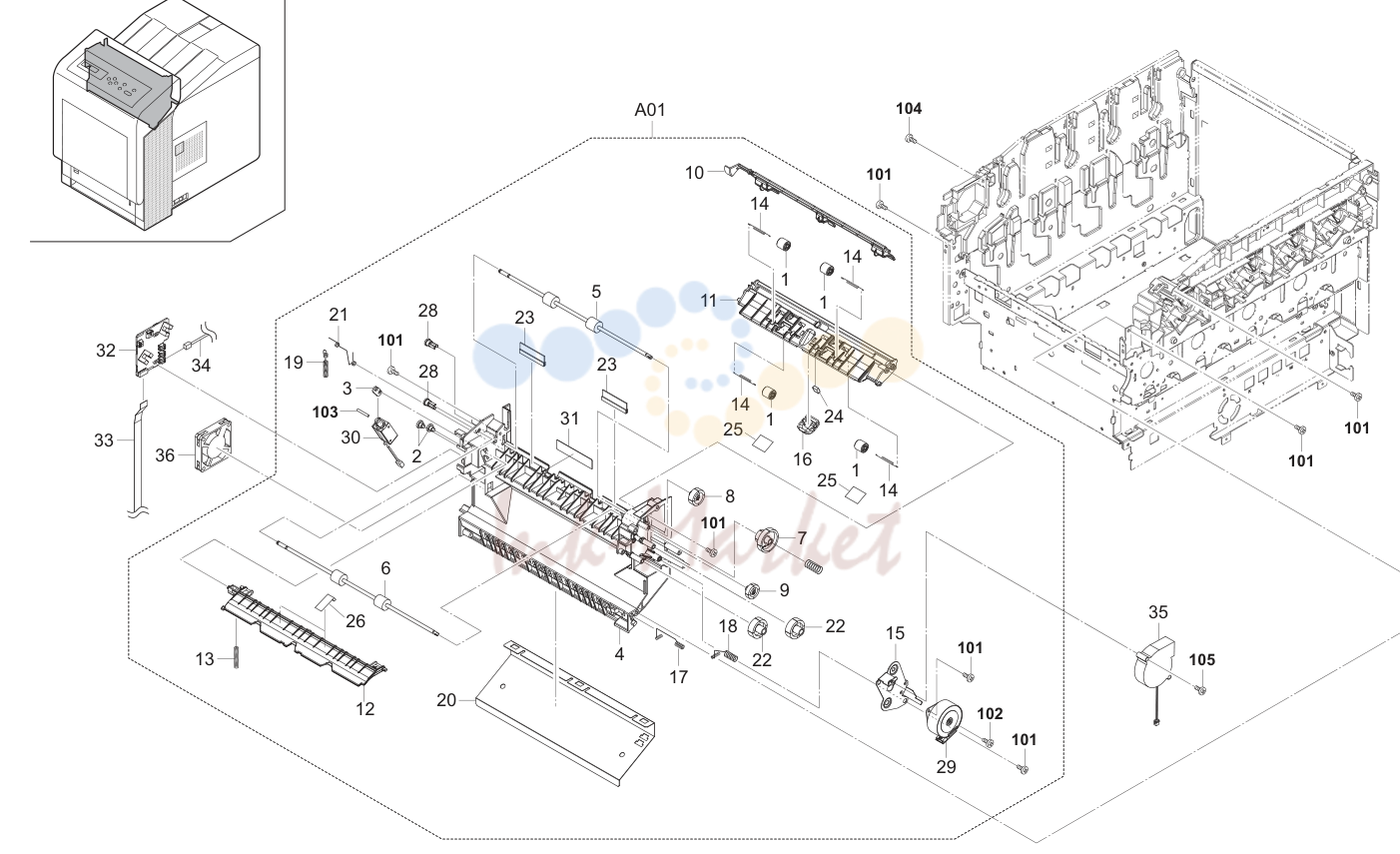

- 10. Exit Section

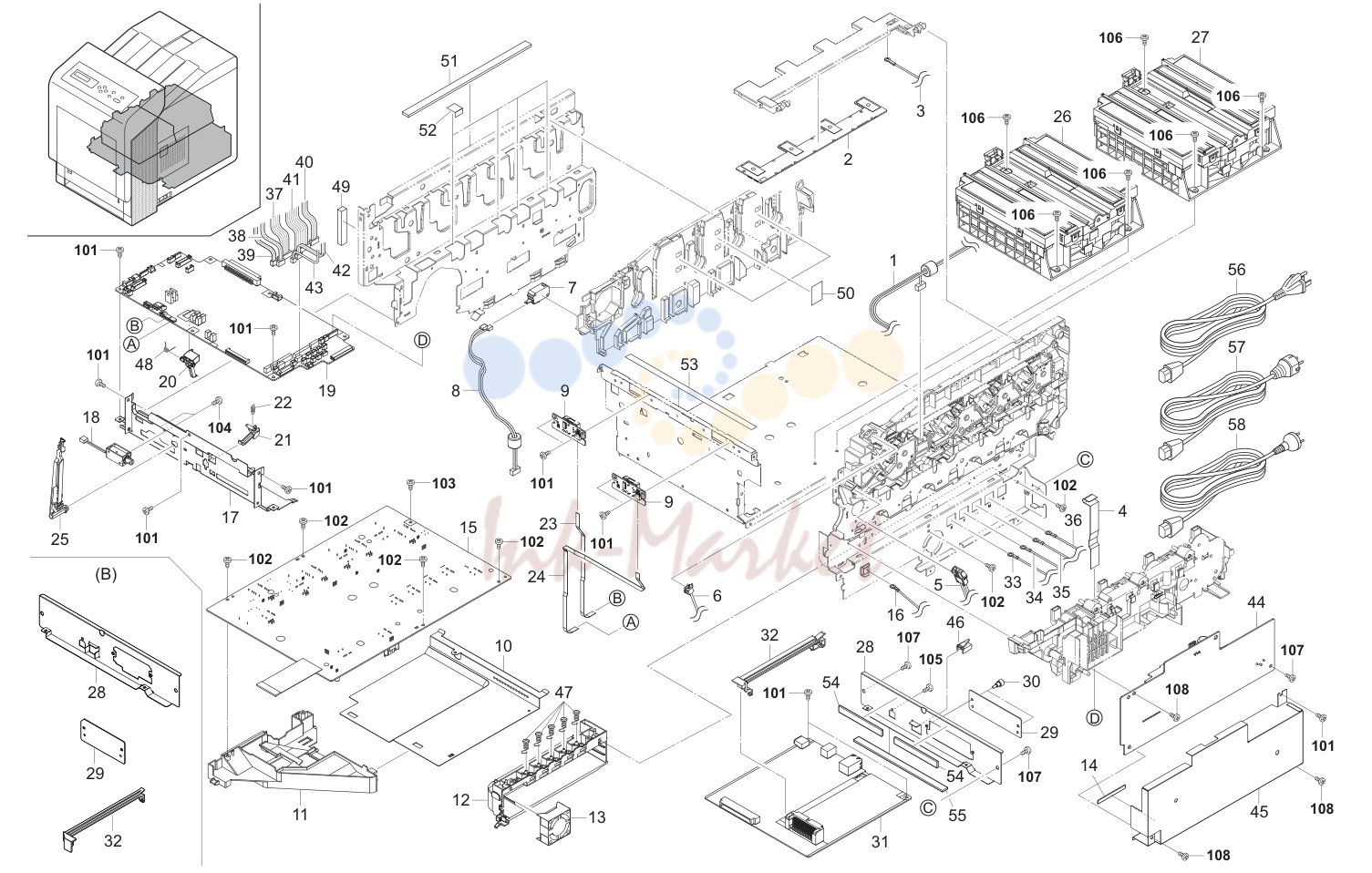

- 11. Electrical Components

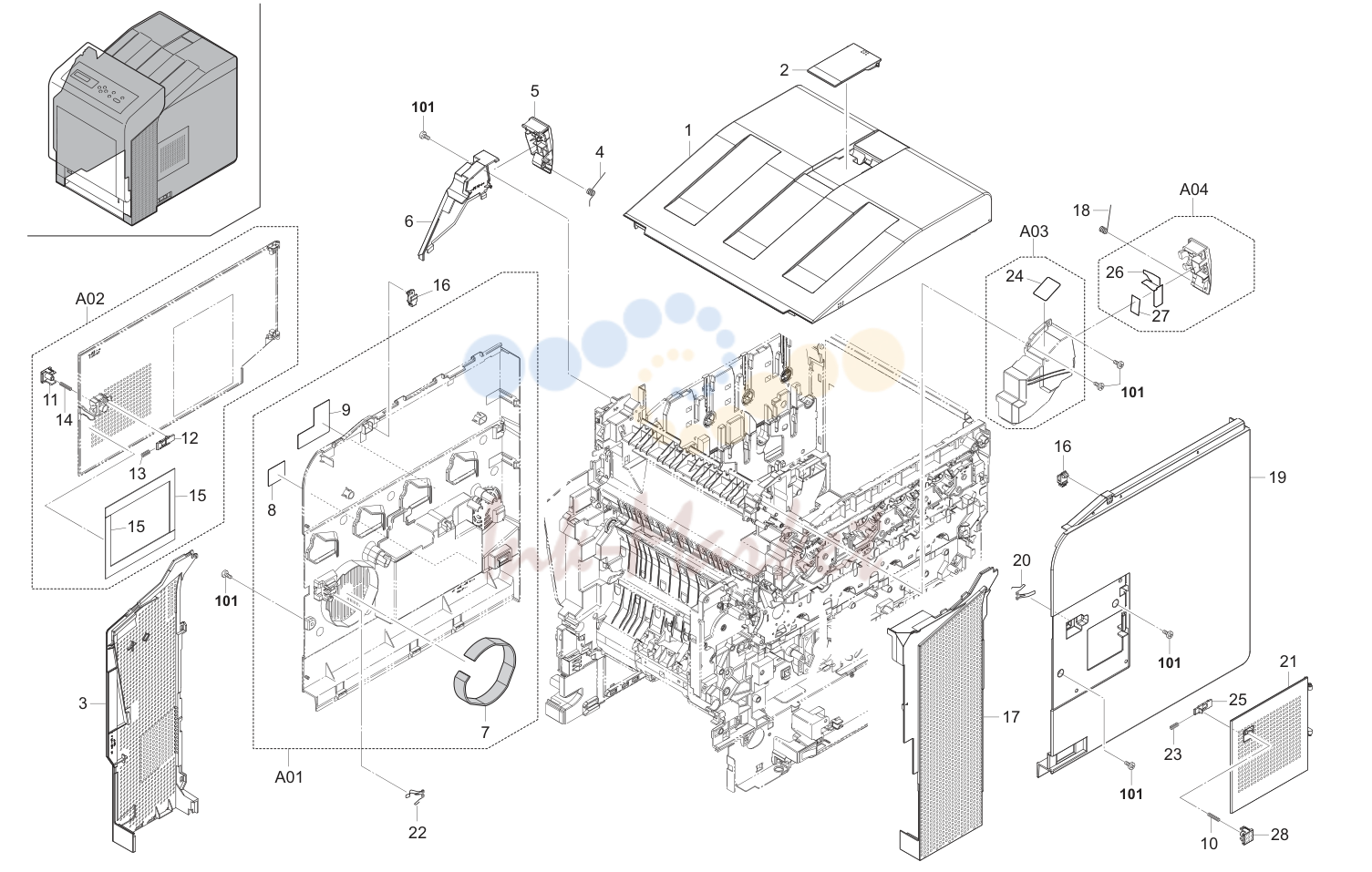

1. Covers 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | 302HN04300 (нет в каталоге) | 2HN04300 | SPRING LEFT LEVER |
| 7 | (нет в каталоге) | •302HN04310 2HN04310 SPONGE LEFT COVER | |
| 8 | (нет в каталоге) | •302HN04320 2HN04320 LABEL USB | |
| 9 | (нет в каталоге) | •302HN04340 2HN04340 LABEL WASTE BOTTLE | |
| 10 | 302HN04260 (нет в каталоге) | 2HN04260 | SPRING SIDE LEVER |
| 13 | (нет в каталоге) | •302HN04250 2HN04250 SPRING SIDE COVER | |
| 14 | (нет в каталоге) | •302HN04260 2HN04260 SPRING SIDE LEVER | |
| 15 | (нет в каталоге) | •302HN04391 2HN04391 SEAL COVER SIDE | |
| 18 | 302HN04290 (нет в каталоге) | 2HN04290 | SPRING RIGHT LEVER |
| 20 | 302HN04280 (нет в каталоге) | 2HN04280 | SPRING RIGHT LID |
| 22 | 302HN04240 (нет в каталоге) | 2HN04240 | SPRING LEFT COVER |
| 23 | 302HN04250 (нет в каталоге) | 2HN04250 | SPRING SIDE COVER |
| 24 | (нет в каталоге) | •302HN04330 2HN04330 LABEL FUSER CAUTION | |
| 26 | (нет в каталоге) | •302HN04350 2HN04350 SHEET LEVER RIGHT A | |
| 27 | (нет в каталоге) | •302HN04360 2HN04360 SHEET LEVER RIGHT B |

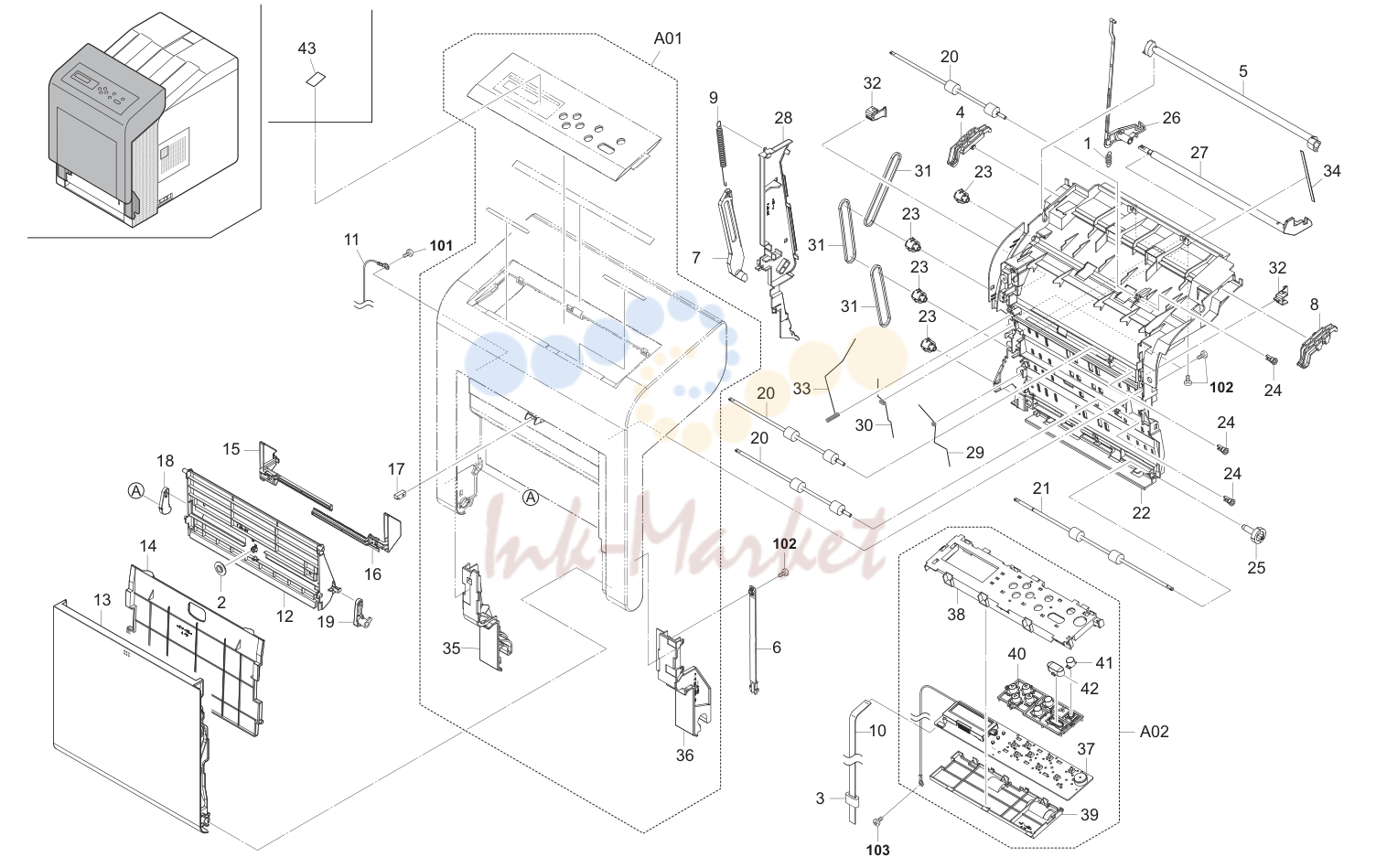

2. Covers 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302F908300 (нет в каталоге) | 2F908300 | SPRING LOCK MPF 1 1 1 101 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08 |
| 2 | 302B700780 (нет в каталоге) | 2B700780 | GEAR MANUAL 1 1 1 102 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T |
| 3 | 7YBFG0509001H01 (нет в каталоге) | YB055270 | FERRITE CORE 1 1 1 103 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08 |
| 4 | 302HN04151 (нет в каталоге) | 2HN04151 | GUIDE FRONT COVER RELEASE LEFT |
| 8 | 302HN04221 (нет в каталоге) | 2HN04221 | GUIDE FRONT COVER RELEASE RIGHT |
| 9 | 302HN04270 (нет в каталоге) | 2HN04270 | SPRING FRONT COVER |
| 12 | 302HN08010 (нет в каталоге) | 2HN08010 | BASE MPF |
| 13 | 302HN08020 (нет в каталоге) | 2HN08020 | COVER MPF |
| 14 | 302HN08030 (нет в каталоге) | 2HN08030 | TRAY MPF TOP |
| 15 | 302HN08050 (нет в каталоге) | 2HN08050 | GUIDE MPF L |
| 16 | 302HN08060 (нет в каталоге) | 2HN08060 | GUIDE MPF R |
| 17 | 302HN08140 (нет в каталоге) | 2HN08140 | LUTCH |
| 18 | 302HN08150 (нет в каталоге) | 2HN08150 | LINK LEVER MPF L |
| 19 | 302HN08160 (нет в каталоге) | 2HN08160 | LINK LEVER MPF R |
| 22 | 302HN29031 (нет в каталоге) | 2HN29031 | BASE DU |
| 24 | 302HN29050 (нет в каталоге) | 2HN29050 | BUSH DU |
| 26 | 302HN29070 (нет в каталоге) | 2HN29070 | HOOK DU RELEASE LEFT |
| 27 | 302HN29080 (нет в каталоге) | 2HN29080 | HOOK DU RELEASE RIGHT |
| 28 | 302HN29101 (нет в каталоге) | 2HN29101 | COVER INNER DU |
| 29 | 302HN29130 (нет в каталоге) | 2HN29130 | SPRING DU EARTH A |
| 30 | 302HN29140 (нет в каталоге) | 2HN29140 | SPRING DU EARTH B |
| 32 | 302HN29160 (нет в каталоге) | 2HN29160 | HOOK CONVEYING |
| 33 | 302HN29170 (нет в каталоге) | 2HN29170 | SPRING DU EARTH C |
| 34 | 302HN29190 (нет в каталоге) | 2HN29190 | SHEET BASE DU |
| 38 | (нет в каталоге) | •302HN05022 2HN05022 MOUNT LCD UPPER | |
| 39 | (нет в каталоге) | •302HN05030 2HN05030 MOUNT LCD LOWER | |
| 40 | (нет в каталоге) | •302HN05041 2HN05041 BUTTON A | |
| 41 | (нет в каталоге) | •302HN05050 2HN05050 BUTTON B | |
| 42 | (нет в каталоге) | •302HN05060 2HN05060 BUTTON C (A) | |
| 42 | (нет в каталоге) | •302PP05020 2PP05020 BUTTON C (B) | |
| 43 | 302HN05180 (нет в каталоге) | 2HN05180 | LABEL 6 NATIONS |

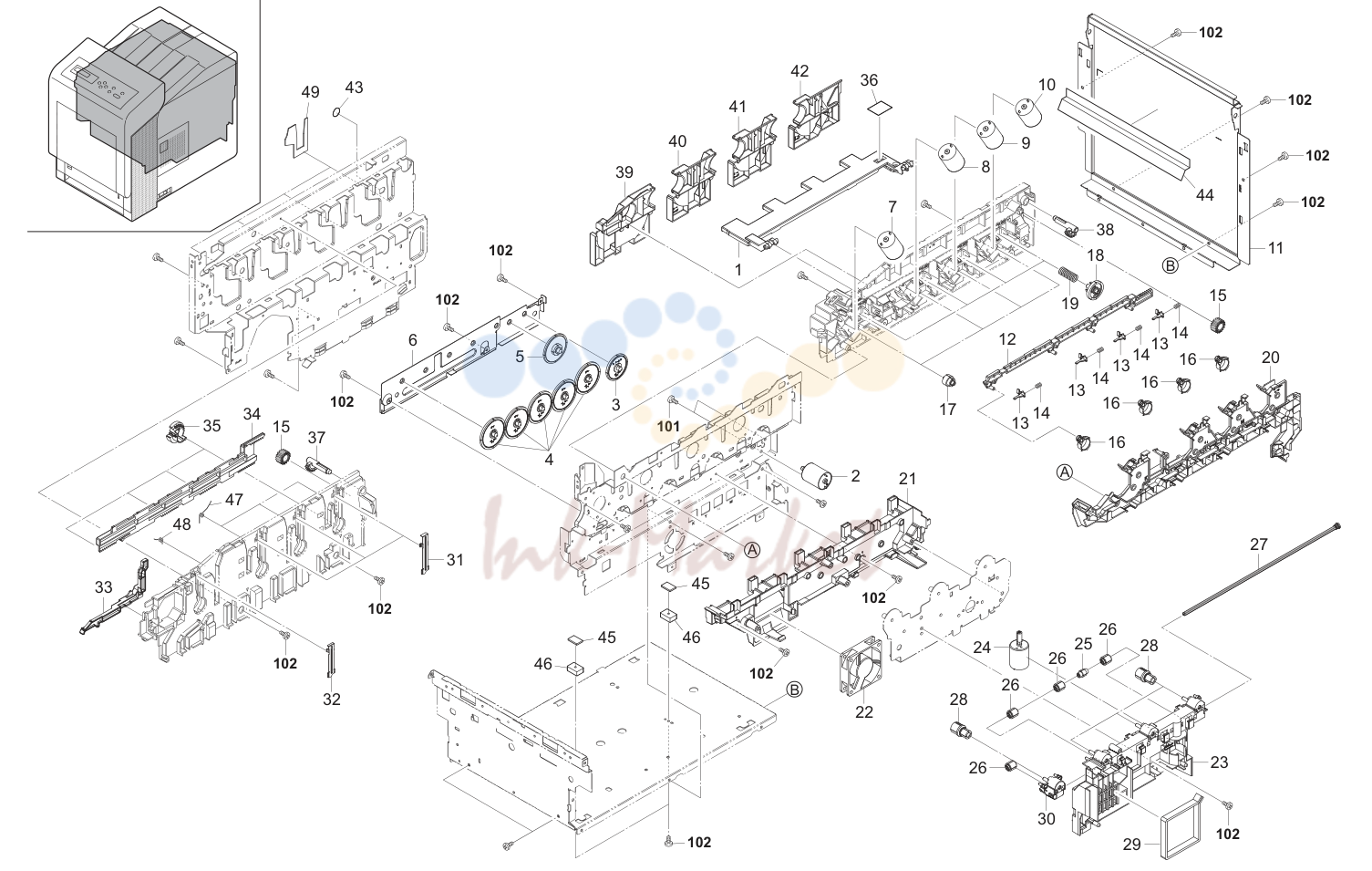

3. Frames 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302HN02210 (нет в каталоге) | 2HN02210 | HOLDER RFID 1 1 1 101 7BB001303H BB063500 PAN HEAD SCREW M3X3 |
| 6 | 302HN03410 (нет в каталоге) | 2HN03410 | MOUNT GLASS CLN DRIVE |
| 11 | 302HN02050 (нет в каталоге) | 2HN02050 | FRAME REAR |
| 12 | 302HN02170 (нет в каталоге) | 2HN02170 | RACK TONER SUPPLY R |
| 13 | 302HN02701 (нет в каталоге) | 2HN02701 | ACTUATOR CONTAINER |
| 14 | 302HN02710 (нет в каталоге) | 2HN02710 | SPRING ACT CONT |
| 16 | 302HN02190 (нет в каталоге) | 2HN02190 | CAM TONER SUPPLY |
| 19 | 302HN15040 (нет в каталоге) | 2HN15040 | SPRING JOINT |
| 20 | 302HN02200 (нет в каталоге) | 2HN02200 | HOLDER HARNESS |
| 21 | 302HN02230 (нет в каталоге) | 2HN02230 | DUCT RIGHT |
| 23 | 302HN03340 (нет в каталоге) | 2HN03340 | HOLDER MCH CLN MOTOR |
| 27 | 302HN03360 (нет в каталоге) | 2HN03360 | SHAFT MCH CLN |
| 30 | 302HN03350 (нет в каталоге) | 2HN03350 | HOLDER MCH CLN DRIVE GEAR |
| 31 | 302HN02680 (нет в каталоге) | 2HN02680 | PLATE CONTAINER C |
| 32 | 302HN02670 (нет в каталоге) | 2HN02670 | PLATE CONTAINER K |
| 34 | 302HN02160 (нет в каталоге) | 2HN02160 | RACK TONER SUPPLY L |
| 35 | 302HN02180 (нет в каталоге) | 2HN02180 | RATCHET CONTAINER |
| 36 | 302HN02720 | 2HN02720 | SEAL SQUARE 25-20 |
| 37 | 302HN02130 (нет в каталоге) | 2HN02130 | HINGE LEFT |
| 38 | 302HN02140 (нет в каталоге) | 2HN02140 | HINGE RIGHT |
| 43 | 302HN02730 (нет в каталоге) | 2HN02730 | SEAL CIRCLE |
| 44 | 302HN02850 (нет в каталоге) | 2HN02850 | SHEET FRAME REAR |
| 45 | 302HN02870 (нет в каталоге) | 2HN02870 | SHEET SARCON |
| 46 | 302HN02860 (нет в каталоге) | 2HN02860 | BLOCK HEAT CONDUCT |
| 47 | 302HN15160 (нет в каталоге) | 2HN15160 | SPRING P CONT C |
| 48 | 302HN15170 (нет в каталоге) | 2HN15170 | SPRING P CONT K |
| 49 | 302HN02880 (нет в каталоге) | 2HN02880 | SEAL TN WASTE |

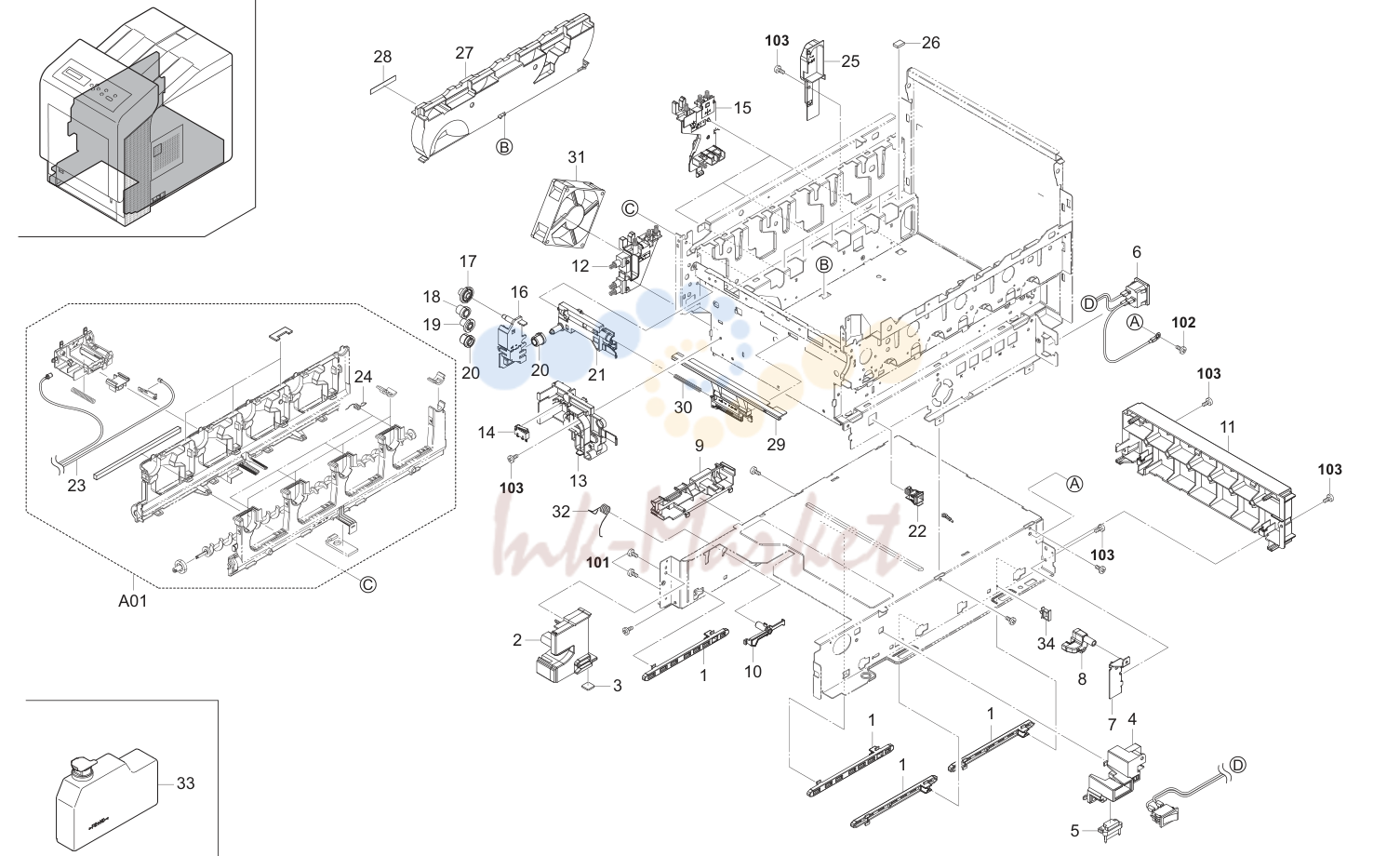

4. Frames 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302HN02740 (нет в каталоге) | 2HN02740 | RAIL CASSETTE 4 4 4 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T |
| 2 | 302HN02080 (нет в каталоге) | 2HN02080 | HINGE FEED LEFT 1 1 1 102 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08 |
| 3 | 302HN02611 (нет в каталоге) | 2HN02611 | FOOT 1 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+)/M3 X6 CRFREE S-T |
| 4 | 302HN02541 (нет в каталоге) | 2HN02541 | BRACKET SWITCH |
| 5 | 302HN46350 (нет в каталоге) | 2HN46350 | CONN.CORD ASSY S03290 |
| 7 | 302HN02550 (нет в каталоге) | 2HN02550 | BRACKET BASE |
| 8 | 302HN02620 (нет в каталоге) | 2HN02620 | BRACKET HARNESS |
| 9 | 302HN02630 (нет в каталоге) | 2HN02630 | BRACKET HARNESS L |
| 10 | 302HN02780 (нет в каталоге) | 2HN02780 | LOCK CASSETTE |
| 16 | 302HN02590 (нет в каталоге) | 2HN02590 | BRACKET GEAR |
| 21 | 302HN02250 (нет в каталоге) | 2HN02250 | BRACKET FRONT |
| 23 | (нет в каталоге) | •302HN00130 2HN00130 TONER FULL DETECT ASSY | |
| 24 | (нет в каталоге) | •302HN02500 2HN02500 SPRING LOCK DRUM | |
| 25 | 302HN02580 (нет в каталоге) | 2HN02580 | INNER COVER |
| 26 | 302HN02810 (нет в каталоге) | 2HN02810 | SEAL DUCT A |
| 27 | 302HN02220 (нет в каталоге) | 2HN02220 | DUCT LEFT |
| 28 | 302HN02840 (нет в каталоге) | 2HN02840 | SEAL DUCT D |
| 30 | 302HN02490 (нет в каталоге) | 2HN02490 | SPRING CLEANER ID |
| 32 | 302HN02770 (нет в каталоге) | 2HN02770 | SPRING LOCK CASSETTE |
| 34 | (нет в каталоге) | 7YZM610007++H01 YZ023340 ACCESS.SADDLE |

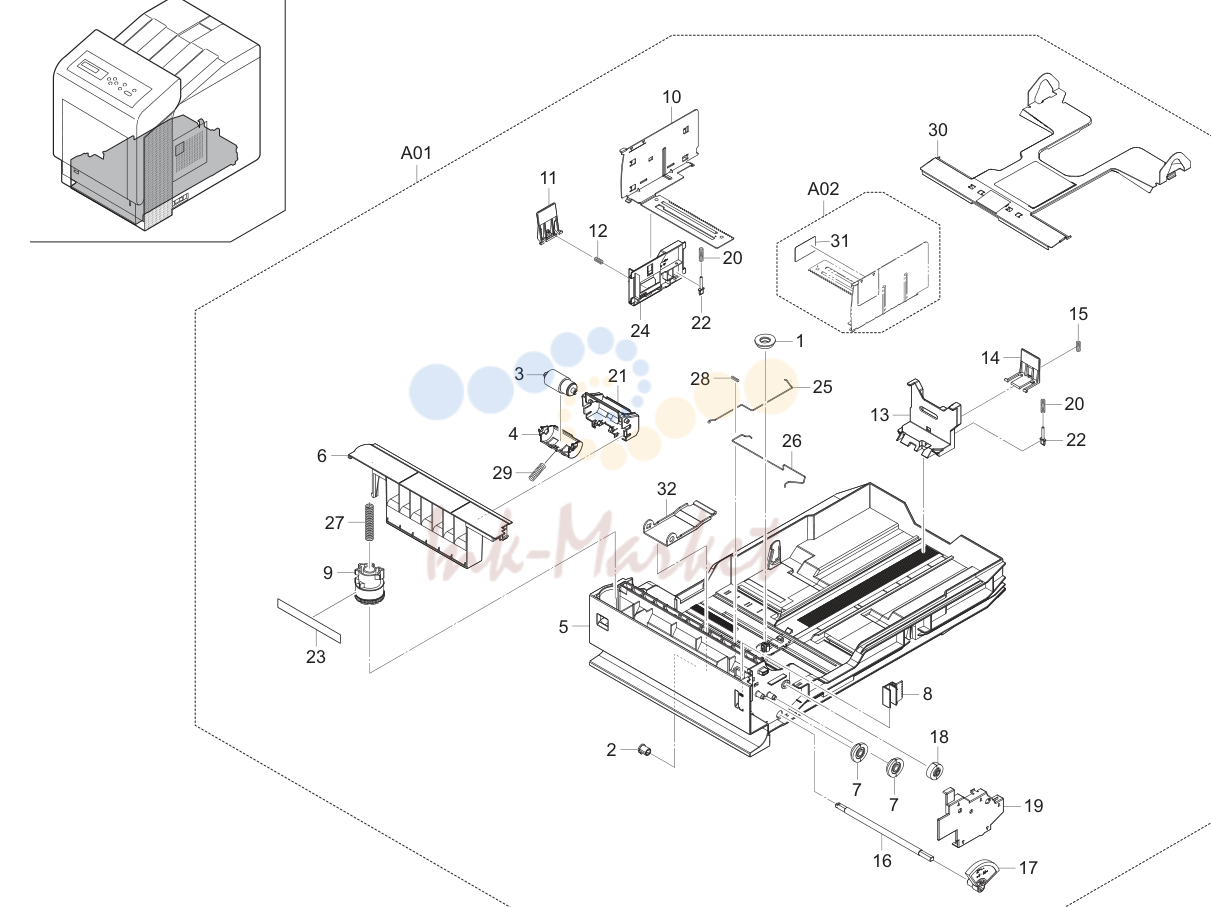

5. Paper Cassette
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | (нет в каталоге) | •302B700770 2B700770 GEAR CASSETTE | |
| 2 | (нет в каталоге) | •302F909160 2F909160 BUSH LIFT | |
| 4 | (нет в каталоге) | •302F909180 2F909180 HOLDER RETARD | |
| 5 | (нет в каталоге) | •302HN09012 2HN09012 BASE CASSETTE | |
| 6 | (нет в каталоге) | •302HN09020 2HN09020 COVER CASSETTE TOP | |
| 7 | (нет в каталоге) | •302HN09030 2HN09030 GEAR Z20S-Z17S INDICATOR | |
| 8 | (нет в каталоге) | •302HN09041 2HN09041 MARKER INDICATOR | |
| 9 | (нет в каталоге) | •302HN09050 2HN09050 DIAL CASSETTE | |
| 10 | (нет в каталоге) | •302HN09070 2HN09070 CURSOR LEFT | |
| 11 | (нет в каталоге) | •302HN09090 2HN09090 LEVER GUIDE SIDE | |
| 12 | (нет в каталоге) | •302HN09100 2HN09100 SPRING GUIDE SIDE | |
| 13 | (нет в каталоге) | •302HN09110 2HN09110 CURSOR END | |
| 14 | (нет в каталоге) | •302HN09120 2HN09120 LEVER STOPPER | |
| 15 | (нет в каталоге) | •302HN09130 2HN09130 SPRING STOPPER | |
| 16 | (нет в каталоге) | •302HN09150 2HN09150 SHAFT WORKPLATE | |
| 17 | (нет в каталоге) | •302HN09160 2HN09160 GEAR Z50S LIFT | |
| 18 | (нет в каталоге) | •302HN09170 2HN09170 GEAR Z13S JOINT | |
| 19 | (нет в каталоге) | •302HN09180 2HN09180 COVER LIFT GEAR | |
| 20 | (нет в каталоге) | •302HN09190 2HN09190 SPRING FIX | |
| 21 | (нет в каталоге) | •302HN09230 2HN09230 GUIDE RETARD | |
| 22 | (нет в каталоге) | •302HN09240 2HN09240 SIZE FIX | |
| 23 | (нет в каталоге) | •302HN09250 2HN09250 LABEL DIAL | |
| 24 | (нет в каталоге) | •302HN09350 2HN09350 CURSOR LEFT B | |
| 25 | (нет в каталоге) | •302HN09371 2HN09371 SPRING EARTH | |
| 26 | (нет в каталоге) | •302HN09391 2HN09391 SPRING EARTH SIDE | |
| 27 | (нет в каталоге) | •302HN09400 2HN09400 SPRING DIAL | |
| 28 | (нет в каталоге) | •302HN09410 2HN09410 SPRING EARTH C | |
| 29 | (нет в каталоге) | •302HN09430 2HN09430 SPRING RETARD | |
| 31 | (нет в каталоге) | ••302HN09420 2HN09420 LABEL CURSOR | |
| 32 | (нет в каталоге) | •303K809490 3K809490 WORKPLATE LIFT PF |

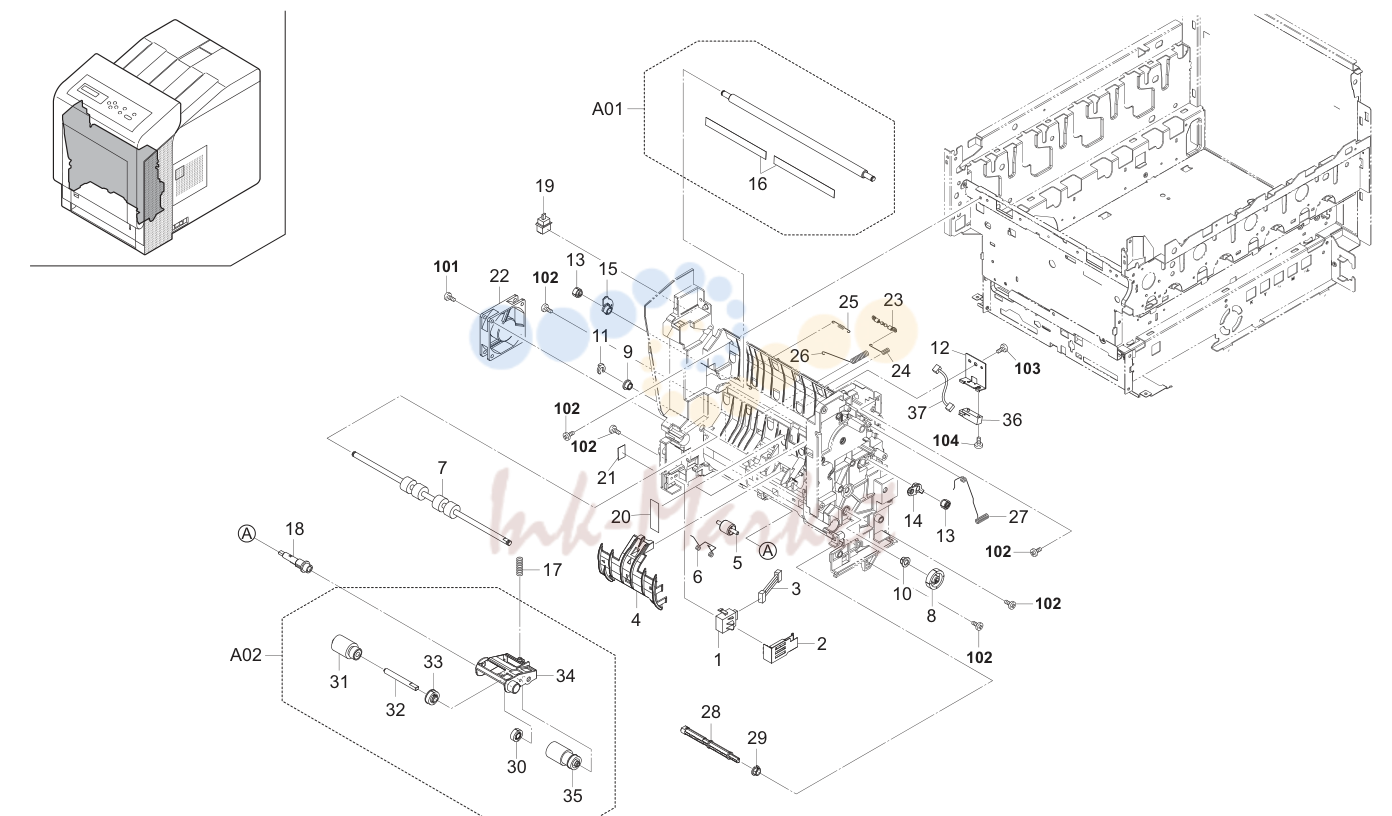

6. Paper Feed Section 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 302HN02470 (нет в каталоге) | 2HN02470 | PLATE EARTH SIZE 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+)/M3 X6 CRFREE S-T |
| 3 | 302HN46130 (нет в каталоге) | 2HN46130 | CONN.CORD ASSY S03266 1 1 1 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8 |
| 4 | 302HN06160 (нет в каталоге) | 2HN06160 | GUIDE HOUSING 1 1 1 104 7BB700314H BB105610 +BIND T.T S SCREW 3X14 SR |
| 5 | 302C921041 | 2C921041 | PULLEY FEED SHIFT |
| 6 | 302HN24230 (нет в каталоге) | 2HN24230 | SPRING MIDDLE |
| 9 | 302H024370 | 2H024370 | BUSH 6 EW |
| 10 | 302H702590 | 2H702590 | BUSH SCREW |
| 11 | 5MVX111DN003 (нет в каталоге) | 2A806250 | RING STOPPER /A-49 FEED A4 |
| 12 | 302HG02310 (нет в каталоге) | 2HG02310 | HOLDER SENSOR |
| 14 | 302HN24350 (нет в каталоге) | 2HN24350 | BUSH REGIST CL |
| 15 | 302HN24410 (нет в каталоге) | 2HN24410 | BUSH REGIST EW |
| 16 | (нет в каталоге) | •302HN24160 2HN24160 SHEET REGIST FRONT | |
| 17 | 302HG06010 (нет в каталоге) | 2HG06010 | SPRING PICKUP |
| 18 | 302F906110 (нет в каталоге) | 2F906110 | PIN FEED ROLL |
| 20 | 302HN06180 (нет в каталоге) | 2HN06180 | SHEET HOUSING |
| 21 | 302HN28220 (нет в каталоге) | 2HN28220 | SEAL ACTUATOR |
| 23 | 302HN24430 (нет в каталоге) | 2HN24430 | HIGH MEG R ASSY |
| 24 | 302HN24260 (нет в каталоге) | 2HN24260 | SPRING REG EARTH A |
| 25 | 302HN24420 (нет в каталоге) | 2HN24420 | SPRING REG EARTH B |
| 26 | 302HN24320 (нет в каталоге) | 2HN24320 | SPRING MID EARTH |
| 27 | 302HN02450 (нет в каталоге) | 2HN02450 | SPRING CONTACT HV TC |
| 28 | 302HN06030 (нет в каталоге) | 2HN06030 | SHAFT FEED R |
| 29 | 302HN31590 (нет в каталоге) | 2HN31590 | BUSH DRIVE |
| 30 | (нет в каталоге) | •302F906030 2F906030 GEAR FEED Z26H | |
| 31 | (нет в каталоге) | •302F906230 2F906230 PULLEY FEED ASSY | |
| 32 | (нет в каталоге) | •302F906272 2F906272 SHAFT FEED L | |
| 34 | (нет в каталоге) | •302HN06010 2HN06010 HOLDER FEED | |
| 35 | (нет в каталоге) | •302HN06080 2HN06080 PULLEY PICKUP ASSY | |
| 37 | 302HG46090 (нет в каталоге) | 2HG46090 | CONN.CORD ASSY S03326 |

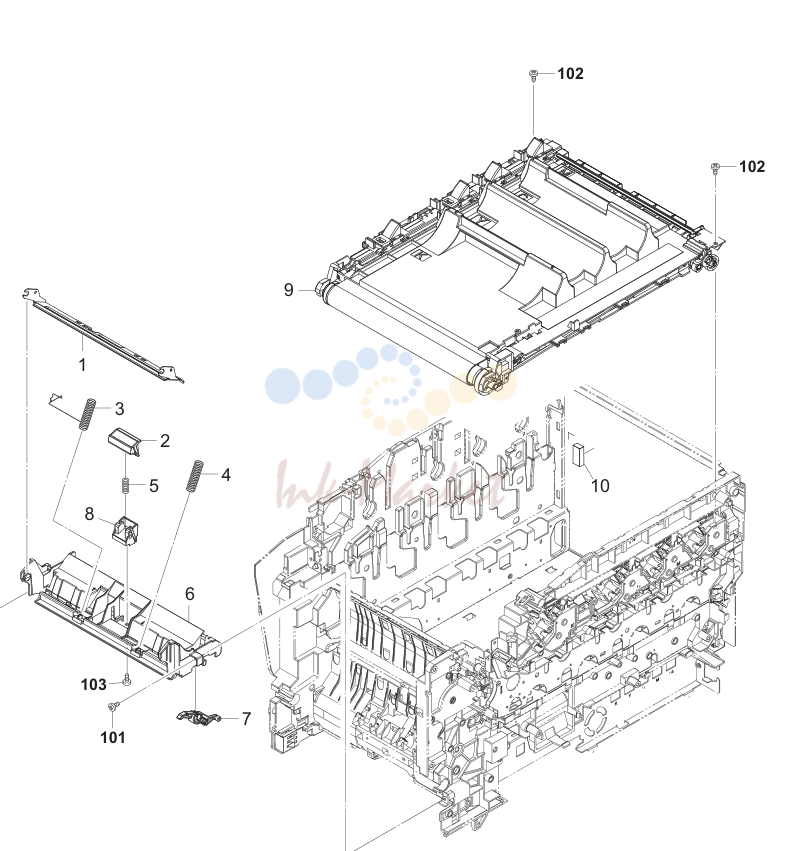

7. Paper Feed Section 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 302HN08080 (нет в каталоге) | 2HN08080 | SP BOTTOM MPF L 1 1 1 103 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T |
| 4 | 302HN08090 (нет в каталоге) | 2HN08090 | SP BOTTOM MPF R |
| 5 | 302HN08100 (нет в каталоге) | 2HN08100 | SPRING SEPARATOR |
| 6 | 302HN08111 (нет в каталоге) | 2HN08111 | FRAME MPF LOW |
| 7 | 302HN08181 (нет в каталоге) | 2HN08181 | LEVER CAM MPF |
| 8 | 302HN08210 (нет в каталоге) | 2HN08210 | HOLDER SEPARATOR MPF |
| 10 | 302HN02900 (нет в каталоге) | 2HN02900 | SEAL IMAGE REAR |

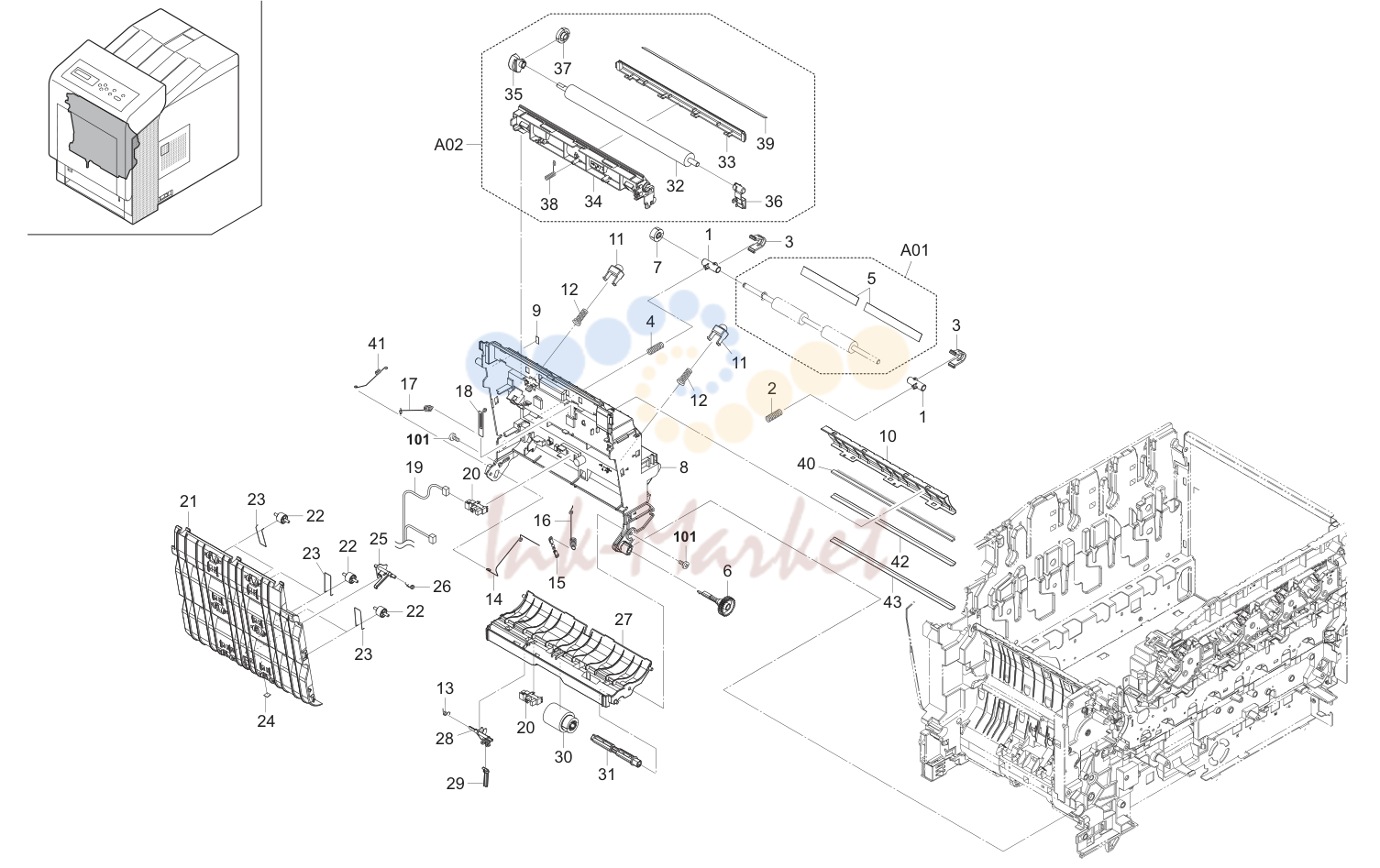

8. Paper Conveying Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302HN24110 (нет в каталоге) | 2HN24110 | BUSH REG R 2 2 2 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T |
| 2 | 302HN24190 (нет в каталоге) | 2HN24190 | SPRING REG R |
| 3 | 302HN24150 (нет в каталоге) | 2HN24150 | STOPPER BUSH REG |
| 4 | 302HN24180 (нет в каталоге) | 2HN24180 | SPRING REG L |
| 5 | (нет в каталоге) | •302HN24160 2HN24160 SHEET REGIST FRONT | |
| 8 | 302HN24042 (нет в каталоге) | 2HN24042 | FRAME CONVEYING |
| 9 | 302HG24180 (нет в каталоге) | 2HG24180 | LABEL EXIT B |
| 10 | 302HN24090 (нет в каталоге) | 2HN24090 | PLATE EARTH GUIDE |
| 11 | 302HN24370 (нет в каталоге) | 2HN24370 | STOPPER TC SPRING |
| 12 | 302HG24150 (нет в каталоге) | 2HG24150 | SPRING TC L |
| 13 | 302HN06170 (нет в каталоге) | 2HN06170 | SPRING MPF B |
| 14 | 302HN24250 (нет в каталоге) | 2HN24250 | SPRING EARTH FEED |
| 15 | 302HN24430 (нет в каталоге) | 2HN24430 | HIGH MEG R ASSY |
| 16 | 302HN24280 (нет в каталоге) | 2HN24280 | SPRING GUIDE EARTH |
| 17 | 302HN24380 (нет в каталоге) | 2HN24380 | SPRING GUIDE EARTH B |
| 18 | 302HN24270 (нет в каталоге) | 2HN24270 | SPRING SEP EARTH A |
| 19 | 302HN46110 (нет в каталоге) | 2HN46110 | CONN.CORD ASSY S03264 |
| 21 | 302HN24050 (нет в каталоге) | 2HN24050 | GUIDE FEED DU |
| 22 | 302HN24400 (нет в каталоге) | 2HN24400 | PULLEY PA |
| 23 | 302HN24290 (нет в каталоге) | 2HN24290 | SPRING DU |
| 24 | 302HN24360 (нет в каталоге) | 2HN24360 | SPONGE A |
| 25 | 302HN24140 (нет в каталоге) | 2HN24140 | ACTUATOR DU |
| 26 | 302HN24300 (нет в каталоге) | 2HN24300 | SPRING ACT DU |
| 27 | 302HN06100 (нет в каталоге) | 2HN06100 | FRAME MPF UP |
| 28 | 302HN06121 (нет в каталоге) | 2HN06121 | ACTUATOR MPF |
| 29 | 302HN06131 (нет в каталоге) | 2HN06131 | ACTUATOR MPF B |
| 31 | 302HN06110 (нет в каталоге) | 2HN06110 | SHAFT FEED MPF |
| 33 | (нет в каталоге) | •302HN22020 2HN22020 PAPER CHUTE | |
| 34 | (нет в каталоге) | •302HN22030 2HN22030 HOLDER BRUSH | |
| 35 | (нет в каталоге) | •302HN22050 2HN22050 BUSH TRANS L | |
| 36 | (нет в каталоге) | •302HN22060 2HN22060 BUSH TRANS R | |
| 37 | (нет в каталоге) | •302HN22070 2HN22070 GEAR Z22L TC ROLL | |
| 38 | (нет в каталоге) | •302HN22080 2HN22080 SPRING SEP EARTH B | |
| 39 | (нет в каталоге) | •302HN22110 2HN22110 SHEET PAPER CHUTE | |
| 41 | 302HN24390 (нет в каталоге) | 2HN24390 | SPRING EARTH B |
| 42 | 302HN24471 (нет в каталоге) | 2HN24471 | PLATE DISCHARGER |
| 43 | 302HN24481 (нет в каталоге) | 2HN24481 | SHEET SEP PLATE |
9. Image Formation Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | (нет в каталоге) | •302HN31070 2HN31070 PLATE DRIVE 1 1 1 49 •7YCC02B1003+H01 YC013860 CONNECTOR 292254-2 | |
| 7 | (нет в каталоге) | •302HN31111 2HN31111 HOLDER FEED DRIVE A 1 1 1 55 •302HN31040 2HN31040 GEAR Z46S-Z13S | |
| 8 | (нет в каталоге) | •302HN31120 2HN31120 HOLDER FEED DRIVE B 1 1 1 56 •302HN31050 2HN31050 GEAR Z13S | |
| 32 | (нет в каталоге) | •302HN31370 2HN31370 SHAFT CLUTCH FEED | |
| 33 | (нет в каталоге) | •302HN31390 2HN31390 PIN DRIVE DLP | |
| 34 | (нет в каталоге) | •302HN31410 2HN31410 SPRING FEED | |
| 35 | (нет в каталоге) | •302HN31430 2HN31430 SPRING MID TRANSFER | |
| 36 | (нет в каталоге) | •302HN31560 2HN31560 PLATE MOTOR FUSER | |
| 37 | (нет в каталоге) | •302HN31590 2HN31590 BUSH DRIVE | |
| 40 | (нет в каталоге) | •302HN31640 2HN31640 PIN DRIVE MT | |
| 41 | (нет в каталоге) | •302HN31650 2HN31650 SPRING INPUT MPF | |
| 43 | (нет в каталоге) | •302HN31670 2HN31670 PIN DRIVE A | |
| 44 | (нет в каталоге) | •302HN31680 2HN31680 PIN DRIVE B |
10. Exit Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | (нет в каталоге) | •2FM02210 5MVM274DN002 PULLEY MID /B-11 FRAME A4 4 4 4 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+)/M3 X6 CRFREE S-T | |
| 2 | (нет в каталоге) | •302F325010 2F325010 STUD SCREW M3 2 2 2 103 E0025140 E0025140 SPRING PIN 2.5X14 | |
| 3 | (нет в каталоге) | •302F925060 2F925060 ACTUATOR SOL 1 1 1 104 5MBTPB3023WW++R B1B73230 BIND T.T SCREW(+) / M3 X 23 CRFREE B-T | |
| 4 | (нет в каталоге) | •302HN28010 2HN28010 HOUSING EXIT 1 1 1 105 5MBTPB3020TW++R B1A53200 BIND T.T SCREW(+) / M3 X 20 CRFREE S-T | |
| 11 | (нет в каталоге) | •302HN28090 2HN28090 GUIDE EXIT UP | |
| 12 | (нет в каталоге) | •302HN28100 2HN28100 GUIDE CHANGE | |
| 13 | (нет в каталоге) | •302HN28110 2HN28110 SPRING SOLENOID | |
| 14 | (нет в каталоге) | •302HN28120 2HN28120 SPRING PULLEY A | |
| 15 | (нет в каталоге) | •302HN28130 2HN28130 PLATE MOTOR A | |
| 16 | (нет в каталоге) | •302HN28140 2HN28140 GUIDE CORRUGATION | |
| 17 | (нет в каталоге) | •302HN28150 2HN28150 SPRING EARTH EXIT A | |
| 18 | (нет в каталоге) | •302HN28160 2HN28160 SPRING EARTH EXIT B | |
| 19 | (нет в каталоге) | •302HN28170 2HN28170 SPRING EARTH EXIT C | |
| 20 | (нет в каталоге) | •302HN28180 2HN28180 STAY FRONT | |
| 21 | (нет в каталоге) | •302HN28190 2HN28190 SPRING EARTH EXIT D | |
| 23 | (нет в каталоге) | •302HN28210 2HN28210 DISCHARGER FD | |
| 24 | (нет в каталоге) | •302HN28220 2HN28220 SEAL ACTUATOR | |
| 25 | (нет в каталоге) | •302HN28230 2HN28230 SHEET PULLEY | |
| 26 | (нет в каталоге) | •302HN28240 2HN28240 SHEET CHANGE | |
| 27 | (нет в каталоге) | •302HN28250 2HN28250 SPRING GEAR | |
| 28 | (нет в каталоге) | •302HN29050 2HN29050 BUSH DU | |
| 31 | (нет в каталоге) | •5MVVL611WN06 2FV20100 LABEL FUSER CAUTION | |
| 34 | 302HN46180 (нет в каталоге) | 2HN46180 | CONN.CORD ASSY S03271 |
11. Electrical Components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302HN46310 (нет в каталоге) | 2HN46310 | CONN.CORD ASSY S03284 1 1 1 44 302K894060 2K894060 PARTS SWITCHING REGULATOR 120V SP |
| 3 | 302HN46440 (нет в каталоге) | 2HN46440 | CONN.CORD ASSY S03300 1 1 1 44 302PP94060 2PP94060 PARTS SWITCHING REGULATOR 230V SP (B) |
| 5 | 302HN46210 (нет в каталоге) | 2HN46210 | CONN.CORD ASSY S03274 1 1 1 46 302F939090 2F939090 CAP NETWORK |
| 6 | 302HN46580 (нет в каталоге) | 2HN46580 | CONN.CORD ASSY S03436 1 1 1 47 302HN39090 2HN39090 SPRING HV PT |
| 7 | (нет в каталоге) | 7SM010104+++H01 SM055200 SW.MICRO 1 1 1 48 302HN39110 2HN39110 SPRING ACTUATOR | |
| 8 | 302HN46150 (нет в каталоге) | 2HN46150 | CONN.CORD ASSY S03268 1 1 1 49 302HN02890 2HN02890 SEAL LEFT WASTE A |
| 10 | 302HN39042 (нет в каталоге) | 2HN39042 | SHIELD HV 1 1 1 51 302HN02940 2HN02940 SEAL DUCT TOP |
| 11 | 302HN39050 (нет в каталоге) | 2HN39050 | DUCT CONTROLLER 1 1 1 52 302HN02950 2HN02950 SEAL DUCT HALF |
| 12 | 302HN39082 (нет в каталоге) | 2HN39082 | BRACKET HV PWB 1 1 1 53 302HN02980 2HN02980 SHEET FRONT |
| 14 | 7ZGSTG15C050H01 (нет в каталоге) | ZG000470 | SHIELD GASKET 1 1 1 55 7ZGSTG110155H01 ZG106390 SHIELD GASKET |
| 16 | 302HN46450 (нет в каталоге) | 2HN46450 | CONN.CORD ASSY S03301 1 1 1 57 302FV45020 2FV45020 AC CORD ASSY |
| 17 | 302HN39011 (нет в каталоге) | 2HN39011 | PLATE ENGINE 1 1 1 58 302FV45040 2FV45040 AC CORD ASSY |
| 22 | 302HN06060 (нет в каталоге) | 2HN06060 | SPRING PICK ACT 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+)/M3 X6 CRFREE S-T |
| 25 | 302HN02660 (нет в каталоге) | 2HN02660 | LINK LEVER 1 1 1 +TP-A SCREW M3X03(TRIVALENT CHRO |
| 28 | 302HN39021 (нет в каталоге) | 2HN39021 | PLATE CONTROLLER (A) 1 1 1 106 B1B03080 B1B03080 +BIND SCREW M3X08 |
| 28 | 302PP39010 (нет в каталоге) | 2PP39010 | PLATE CONTROLLER (B) 1 1 1 107 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08 |
| 29 | 303BH26021 (нет в каталоге) | 3BH26021 | PLATE,OPTION (A) 1 1 1 108 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T |
| 29 | 302K339050 (нет в каталоге) | 2K339050 | PLATE OPTION (B) |
| 32 | 302HN39060 (нет в каталоге) | 2HN39060 | RAIL OPTION (A) |
| 32 | 302PP39020 (нет в каталоге) | 2PP39020 | RAIL OPTION (B) |
| 33 | 302HN46400 (нет в каталоге) | 2HN46400 | CONN.CORD ASSY S03296 |
| 34 | 302HN46410 (нет в каталоге) | 2HN46410 | CONN.CORD ASSY S03297 |
| 35 | 302HN46420 (нет в каталоге) | 2HN46420 | CONN.CORD ASSY S03298 |
| 36 | 302HN46430 (нет в каталоге) | 2HN46430 | CONN.CORD ASSY S03299 |
| 37 | 302HN46020 (нет в каталоге) | 2HN46020 | CONN.CORD ASSY S03254 |
| 38 | 302HN46380 (нет в каталоге) | 2HN46380 | CONN.CORD ASSY S03293 |
| 39 | 302HN46500 (нет в каталоге) | 2HN46500 | CONN.CORD ASSY S03388 |
| 40 | 302HN46090 (нет в каталоге) | 2HN46090 | CONN.CORD ASSY S03261 |
| 41 | 302HN46010 (нет в каталоге) | 2HN46010 | CONN.CORD ASSY S03253 |
| 42 | 302HN46560 (нет в каталоге) | 2HN46560 | CONN.CORD ASSY S03431 |
| 43 | 302HN46490 (нет в каталоге) | 2HN46490 | CONN.CORD ASSY S03387 |
| 225 | (нет в каталоге) | Sand Road, Level 3, 6-10 Talavera Road North Ryde N.S.W, 2113, 16/F.,Mita Centre, 552-566, Castle Peak Road | |
| 335 | (нет в каталоге) | Ratchadapisek Road, Bangsue, Bangkok 10800, | |
| 12 | (нет в каталоге) | Tai Seng Street #04-01A, |
комментарии
