Kyocera FS-1020D — каталог запчастей со схемами

Содержание

1. Enclosures
2. Upper Frame Unit
3. Process Unit
4. Paper Feed Unit / Laser Scanner Unit
5. Fuser Unit
6. Paper Cassette
7. Duplex Unit

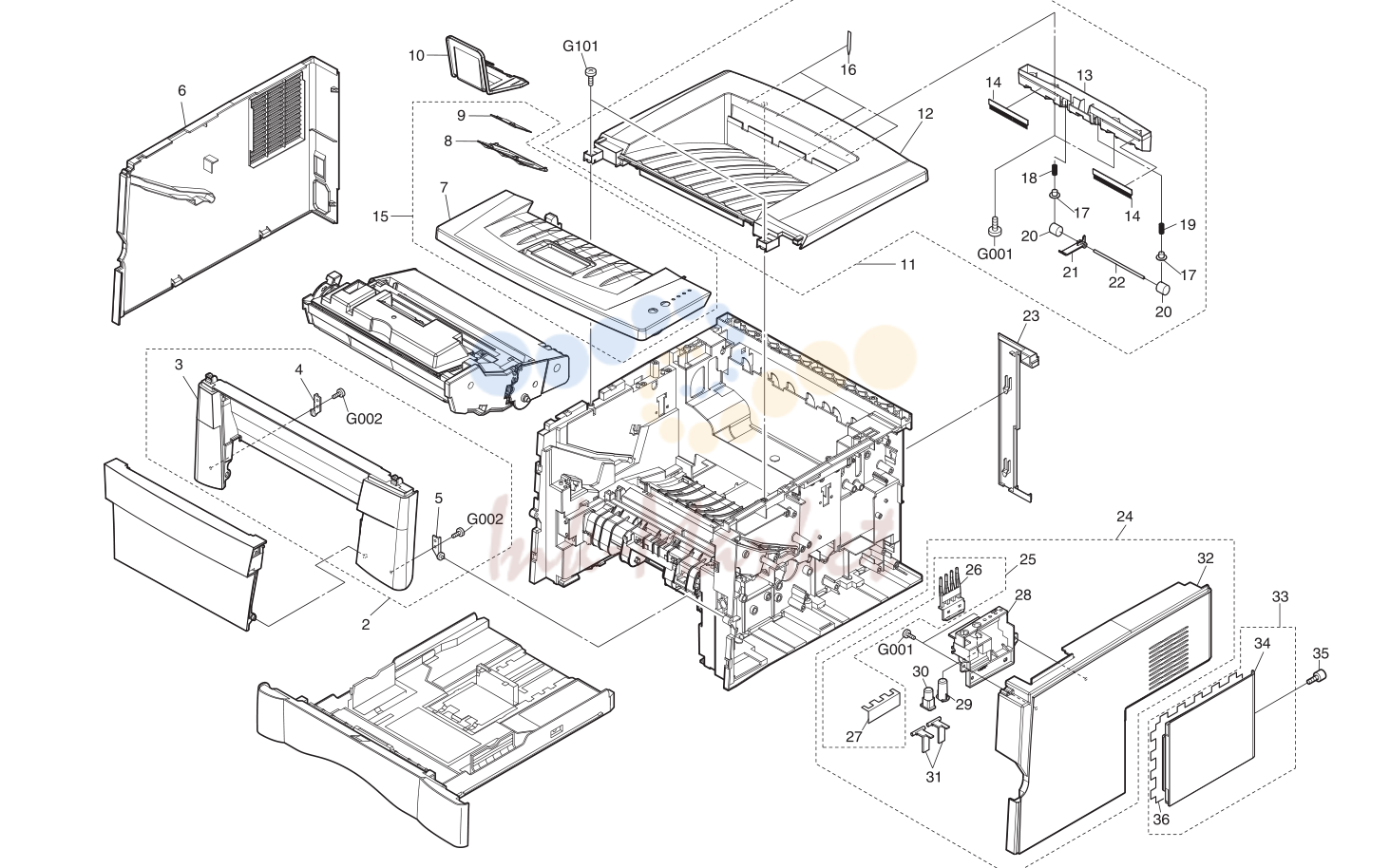

1. Enclosures

№	Артикул	Описание
01-002	2FM68230 запросить цену →	COVER FRONT ASSY
01-003	2FM04080 запросить цену →	COVER FRONT -
01-004	5MVX422DN005 запросить цену →	HINGE FRONT L -
01-005	5MVX422DN006 запросить цену →	HINGE FRONT R -
01-006	2FM04020 запросить цену →	COVER LEFT
01-007	2FM04040 запросить цену →	LID TOP -
01-008	2FM04070 запросить цену →	STOPPER FD
01-009	2FM04130 запросить цену →	TRAY FD SUB
01-010	2FM04140 запросить цену →	TRAY LGL
01-011	2FM68200 запросить цену →	COVER TOP ASSY
01-012	2FM04031 запросить цену →	COVER TOP -
01-013	2FM04050 запросить цену →	COVER FD -
01-014	2FM04090 запросить цену →	DISCHARGER FD
01-015	2FM68210 запросить цену →	LID TOP ASSY
01-016	2FM04160 запросить цену →	SHEET FD
01-017	2FM04150 ✓ в наличии	CAP SPRING -
01-018	2FM04100 запросить цену →	SPRING PULLEY A -
01-019	2FM04100 запросить цену →	SPRING PULLEY A -
01-020	2FM02210 запросить цену →	PULLEY MID
01-021	2FM04060 запросить цену →	ACTUATOR PAPER
01-022	2FM02420 запросить цену →	SHAFT PULLEY -
01-023	5MVB851SH003 запросить цену →	COVER REAR SIDE
01-024	2FM68220 запросить цену →	COVER RIGHT ASSY
01-025		5AAY3010E+51 GUIDE LED KIT
01-026	5MVX643AC001 запросить цену →	GUIDE LED -
01-027	5MVL421CB001 запросить цену →	SHEET LED -
01-028	2FM04120 запросить цену →	HOLDER PANEL -
01-029	5MVX444SH001 запросить цену →	BUTTON A
01-030	5MVX444SH002 запросить цену →	BUTTON B
01-031	5MVX322SN002 запросить цену →	LEVER BUTTON
01-032	2FM04010 запросить цену →	COVER RIGHT -
01-033		5AAY3010E+47 COVER DIMM ASSY
01-034	5MVB773CH001 запросить цену →	COVER DIMM
01-035	5MMT263SN012 запросить цену →	SCREW OP
01-036	5MMX761LD002 запросить цену →	PLATE SHIELD -

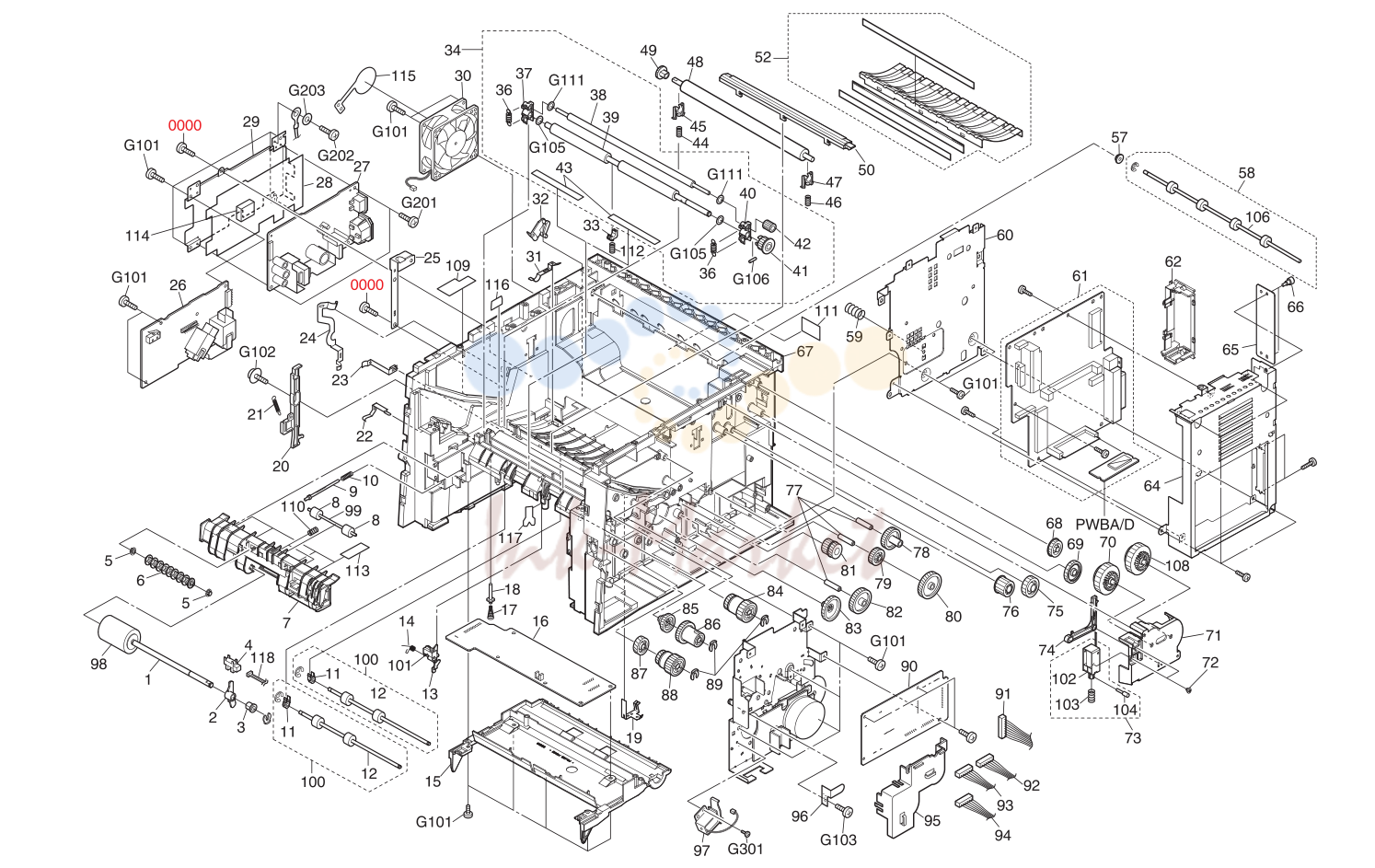

2. Upper Frame Unit

№	Артикул	Описание
02-001	5MMT766SN007 запросить цену →	SHAFT FEED -
02-002	2FM02150 запросить цену →	ACTUATOR PE
02-003	5MVM176DN026 запросить цену →	BUSH FEED
02-004	2C927210 запросить цену →	SENSOR 248NL1
02-005	5MVM161DW001 запросить цену →	BUSH PULLEY FEED
02-006	2FM02170 запросить цену →	PULLEY FEED
02-007	2FM02050 запросить цену →	FRAME FEED -
02-008	2FM02210 запросить цену →	PULLEY MID
02-009	5MVT653DW001 запросить цену →	PIN CASSETTE -
02-010	5MMW341LD005 запросить цену →	SPRING PIN CASSETTE -
02-011	5MVX211DB016 запросить цену →	BUSH EXIT
02-012	2FM02440 запросить цену →	ROLLER MIDDLE
02-013	2FM02130 ✓ в наличии	ACTUATOR REGIST
02-014	2FM02460 запросить цену →	SPRING ACTUATOR -
02-015	2FM02080 запросить цену →	COVER PWB -
02-016	2FM01110 запросить цену →	P.W.BOARD ASSY (BIAS)
02-017	5MMW361LD015 запросить цену →	SPRING PIN BIAS -
02-018	5MMT365SN003 запросить цену →	PIN CONTACT BIAS -
02-019	2FM02400 запросить цену →	PLATE EARTH BRUSH -
02-020	5MVX721DN001 запросить цену →	LEVER INTERLOCK -
02-021	5MMW351LD006 запросить цену →	SPRING INTERLOCK -
02-022	5MMX532LD005 запросить цену →	CONTACT EARTH REG -
02-023	2DC26100 запросить цену →	CONTACT TRANSFER -
02-024	5MMX632LD008 запросить цену →	CONTACT MAIN MR -
02-025	2DC26080 запросить цену →	GROUND PLATE SR -
02-026	2FM27040 запросить цену →	TRANS ASSY
02-027	2FM28120 запросить цену →	SWITCHING REGULATOR(E) X -
02-027	2FM28130 запросить цену →	SWITCHING REGULATOR(U) X 1 -
02-028	5MVS765KF001 запросить цену →	SHEET SW REG -
02-029	5MMX773SL001 запросить цену →	PLATE SW REG -
02-030	2DC23010 запросить цену →	FAN COOLING
02-031	2FM02410 запросить цену →	PLATE EARTH DU -
02-032	5MVX322SB020 запросить цену →	ACTUATOR FUSER B -
02-033	2FM02180 запросить цену →	BUSH REGIST C
02-034	2FM68270 запросить цену →	REGIST KIT
02-036	5MMW261LD023 запросить цену →	SPRING REGIST R
02-037	2FM02620 запросить цену →	BUSH REGIST L
02-038	5MMT865SN010 запросить цену →	ROLLER REGIST UP -
02-039	2FM02430 запросить цену →	ROLLER REGIST LOW
02-040	2FM02630 запросить цену →	BUSH REGIST R
02-041	5MVG127DB047 запросить цену →	GEAR REGIST Z20
02-042	5MVG126DB025 запросить цену →	GEAR REGIST Z13
02-043	2FM02470 запросить цену →	SHEET REGIST
02-044	5MMW251LD043 запросить цену →	SPRING TC L
02-045	5MVX221DB023 запросить цену →	BUSH TC L
02-046	2DC16040 запросить цену →	SPRING TC R
02-047	5MVX221DW008 запросить цену →	BUSH TC R
02-048	2FM14060 запросить цену →	ROLLER TRANSFER C Incl. KMTW / Excl. Philippines X -
02-048	2FM14070 запросить цену →	ROLLER TRANSFER I Excl. KMTW / Incl. Philippines X 1 -
02-049	5MVG127DB048 запросить цену →	GEAR TC Z18
02-050	2FM02040 запросить цену →	PAPER SHUTE LOW -
02-052	2FM68330 запросить цену →	PLATE EARTH GUIDE ASSY -
02-057	5MVM176DW001 запросить цену →	BUSH EXIT
02-058	2FM68340 запросить цену →	ROLLER EXIT UP ASSY
02-059	5MMW271LD010 запросить цену →	SPRING FREE -
02-060	2FM02360 запросить цену →	PLATE CONTROLLER -
02-061	2FM01030 запросить цену →	P.W.BOARD ASSY (MAIN)
02-062	5MVX654SL001 запросить цену →	GUIDE OPTION SLOT -
02-064	5MMB775SL014 запросить цену →	BOX CONTROLLER -
02-065	5MMS664SX001 запросить цену →	PLATE OPTION -
02-066	5MMT263SN012 запросить цену →	SCREW OP
02-067	2FM02030 запросить цену →	FRAME BASE -
02-068	2FM02340 запросить цену →	GEAR Z23
02-069	2FM02320 запросить цену →	GEAR FD Z31
02-070	2FM68250 запросить цену →	GEAR CLUTCH ASSY A
02-071	2FM02090 запросить цену →	HOLDER GEAR CLUTCH -
02-072	5MMT143SZ014 запросить цену →	STUD SCREW M3 -
02-073	2FM68350 запросить цену →	SOLENOID ASSY
02-074	2FM20050 запросить цену →	LEVER SOLENOID -
02-075	2FM02330 запросить цену →	GEAR Z28
02-076	2FM02350 запросить цену →	GEAR Z22
02-077	5MMT364SN003 запросить цену →	PIN DRIVE
02-078	5MVG148DN047 запросить цену →	GEAR Z34S
02-079	5MVG138DN041 запросить цену →	GEAR FREE Z25S
02-080	5MVG148DN046 запросить цену →	GEAR FREE Z40H
02-081	2FM02250 запросить цену →	GEAR Z21H-Z21S
02-082	5MVG148DN045 запросить цену →	GEAR Z38H
02-083	2FM02260 запросить цену →	GEAR MID Z37S
02-084	5AAVCLTCH016 запросить цену →	CLUTCH REGIST
02-085	2FM02240 запросить цену →	GEAR MID Z25S
02-086	5AAVCLTCH017 запросить цену →	CLUTCH MPF
02-087	2FM02230 запросить цену →	GEAR Z24S
02-088	2DC06010 запросить цену →	CLUTCH FEED
02-089	5MVX111DN003 ✓ в наличии	RING STOPPER
02-090	2FM01140 запросить цену →	P.W.BOARD ASSY ENGINE
02-091	2FM26020 запросить цену →	CONN.CORD ASSY (M-E) -
02-092	2FM26010 запросить цену →	CONN.CORD ASSY (E-B) Y -
02-093	2FM26070 запросить цену →	CONN.CORD ASSY (E-B) H -
02-094	2DC27110 запросить цену →	CONN.CORD ASSY (E-MO) -
02-095	5MVB663SB048 запросить цену →	COVER CORD -
02-096	5MMX332LD013 запросить цену →	PLATE EARTH MPF -
02-097	5EZSA2402410301 запросить цену →	SOLENOID FEED
02-098	2DC06030 запросить цену →	ROLLER FEED ASSY
02-099	2FM02420 запросить цену →	SHAFT PULLEY -
02-100	2FM68310 запросить цену →	ROLLER MIDDLE ASSY
02-101	2FM02160 запросить цену →	HOLDER ACTUATOR -
02-102	2FM02550 запросить цену →	SOLENOID DU -
02-103	2FM02480 запросить цену →	SP LEVER SOLENOID -
02-104	2FM02640 запросить цену →	PIN ASSY -
02-106	2FM02450 запросить цену →	ROLLER EXIT UP -
02-108	2FM68260 запросить цену →	GEAR CLUTCH ASSY B -
02-109	2DC02100 запросить цену →	FILM PS LOW -
02-110	2FM02530 запросить цену →	SPRING PULLEY C -
02-111	2FM20080 запросить цену →	LABEL FUSER CAUTION -
02-112	2FM02580 запросить цену →	SPRING REGIST C
02-113	2FM02750 запросить цену →	SHEET GUIDE B
02-114	2FM02680 запросить цену →	PAD PWB -
02-115	2FM02660 запросить цену →	SEAL FAN
02-116	2FM02730 запросить цену →	SPACER TRANSFER -
02-117	2FM02760 запросить цену →	SHEET FRAME -
02-118	2FM26030 запросить цену →	CONN.CORD ASSY (PE) -

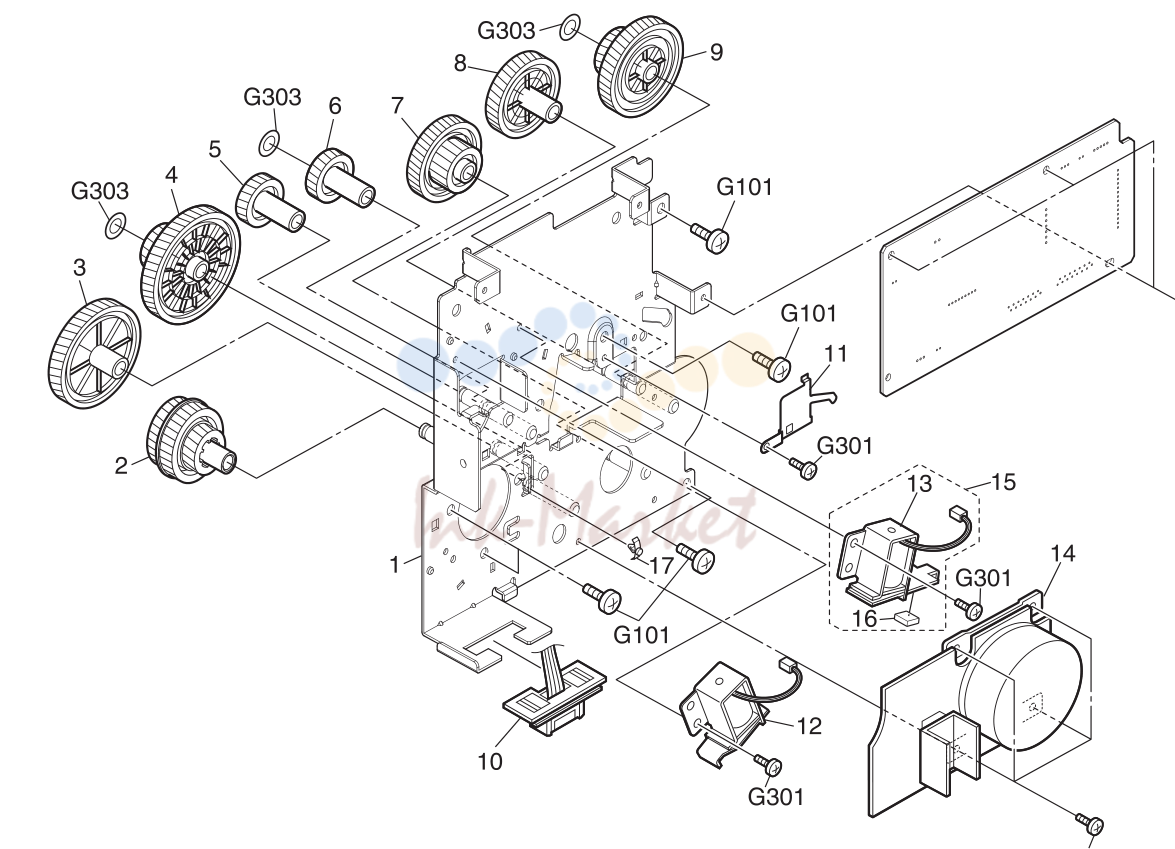

3. Process Unit

№	Артикул	Описание
04-001	2DC22020 запросить цену →	MOUNT MACHINE DRIVE -
04-002	2FM02220 запросить цену →	GEAR Z36H-Z21H-Z34S
04-003	5MVG169DN033 запросить цену →	GEAR Z53H
04-004	5MVG169DN032 запросить цену →	GEAR Z95H-Z21H
04-005	5MVG137DN029 запросить цену →	GEAR Z21H
04-006	5MVG138DN042 запросить цену →	GEAR Z24H
04-007	5MVG168DN017 запросить цену →	GEAR Z68H-Z21H
04-008	5MVG148DN044 запросить цену →	GEAR Z40H
04-009	2DC22030 запросить цену →	GEAR 48/21
04-010	5AACCNRM1GEA запросить цену →	CONN.CORD ASSY (M-PF) -
04-011	5MMX521LD005 запросить цену →	PLATE EARTH DRUM -
04-012	5EZSA2402410501 запросить цену →	SOLENOID MPF
04-013	5EZSA2402410401 запросить цену →	SOLENOID REGIST -
04-014	2FM27010 запросить цену →	MOTOR MAIN
04-015	2FM68290 запросить цену →	SOLENOID REGIST ASSY
04-016	5MVS217SN002 ✓ в наличии	PAD SOLENOID -
04-017	M2108800 запросить цену →	SPACER,KGPS-3.5S(KITAGAWA) -

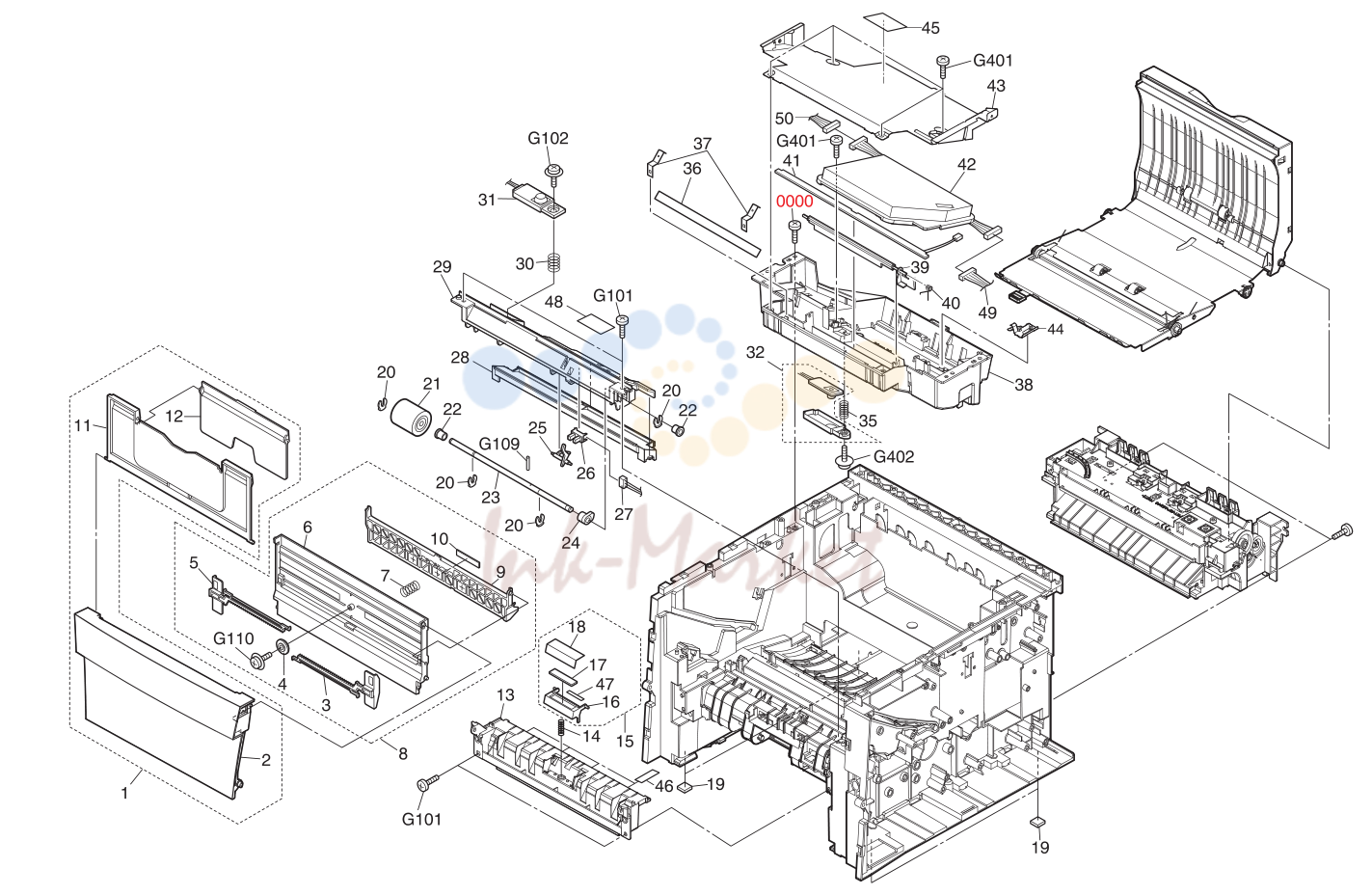

4. Paper Feed Unit / Laser Scanner Unit

№	Артикул	Альт. артикул	Описание
05-001	2BP00050 запросить цену →		COVER MPF ASSY
05-002	2BP06040 запросить цену →		COVER MPF -
05-003	5MVX752SH002 запросить цену →		GUIDE MPF R -
05-004	5MVG137DN032 запросить цену →		GEAR MPF -
05-005	5MVX752SH003 запросить цену →		GUIDE MPF L -
05-006	5MVB872SH019 запросить цену →		BASE MPF -
05-007	2FM06030 запросить цену →		SPRING BOTTOM MPF -
05-008	2FM00020 запросить цену →		BASE MPF ASSY
05-009	2A806670 запросить цену →		BOTTOM PLATE MPF -
05-010	2A806680 запросить цену →		PAD BOTTOM MPF -
05-011	5MVX861SH004 запросить цену →		TRAY MPF A -
05-012	5MVX751SH001 запросить цену →		TRAY MPF B -
05-013	2FM02060 запросить цену →		GUIDE TURN B -
05-014	5MMW261LD038 запросить цену →		SPRING SEPA MPF -
05-015	2FM68300 запросить цену →		SEPARATOR MPF ASSY
05-016	5MVX522DB004 запросить цену →		SEPARATOR MPF -
05-017	5MVS416XN001 запросить цену →		PAD SEPARATOR MPF -
05-018	5MVS431TX001 запросить цену →		TAPE SEPARATOR -
05-019	5MVS228RB019 запросить цену →		FOOT
05-020	5MVX111DN003 ✓ в наличии		RING STOPPER
05-021			5AAVR0LL*045 ROLLER MPF ASSY
05-022	5MVM176DN026 запросить цену →		BUSH FEED
05-023	5MMT766SN008 запросить цену →		SHAFT MPF -
05-024	5MVX221DN014 запросить цену →		CAM MPF R -
05-025	5MVX432DB010 запросить цену →		ACTUATOR MPF
05-026	2C927210 запросить цену →		SENSOR 248NL1
05-027	5AACCNRM0GEA запросить цену →		CONN.CORD ASSY (MPF) -
05-028	2FM02100 запросить цену →		PAPER CHUTE UP -
05-029	2FM02070 запросить цену →		HOLDER MP FEED -
05-030	5MMW261LD036 запросить цену →		SPRING TE SENSOR -
05-031	2DC68090 запросить цену →		TE SENSOR ASSY
05-032	2DC68100 запросить цену →		FULL SENSOR ASSY
05-035	2DC13040 запросить цену →		SPRING FULL SENSOR -
05-036	2DC13030 запросить цену →		MIRROR LSU -
05-037	5MMX221LD024 запросить цену →		SPRING MIRROR -
05-038	2DC02040 запросить цену →		FRAME MIDDLE -
05-039	2DC13020 запросить цену →		SHUTTER LSU -
05-040	5MMW341LD006 запросить цену →		SPRING SHUTTER LSU -
05-041	2DC01170 запросить цену →		P.W.BOARD ASSY (LED)
05-042	2FM93110 запросить цену →	LK-101	LASER SCANNER UNIT
05-043	2DC26070 запросить цену →		SHIELD LSU -
05-044	2DC26110 запросить цену →		PLATE EARTH LSU -
05-045	5MVVL661WN34 запросить цену →		LABEL LASER CAUTION -
05-046	5MVS312KF011 запросить цену →		SHEET GUIDE
05-047	2FM02710 запросить цену →		SPACER PAD -
05-048	2FM02670 запросить цену →		SEAL MP FEED -
05-049	2FM26080 запросить цену →		CONN.CORD ASSY (M-L) -
05-050	2DC27140 запросить цену →		CONN.CORD ASSY (E-L) -

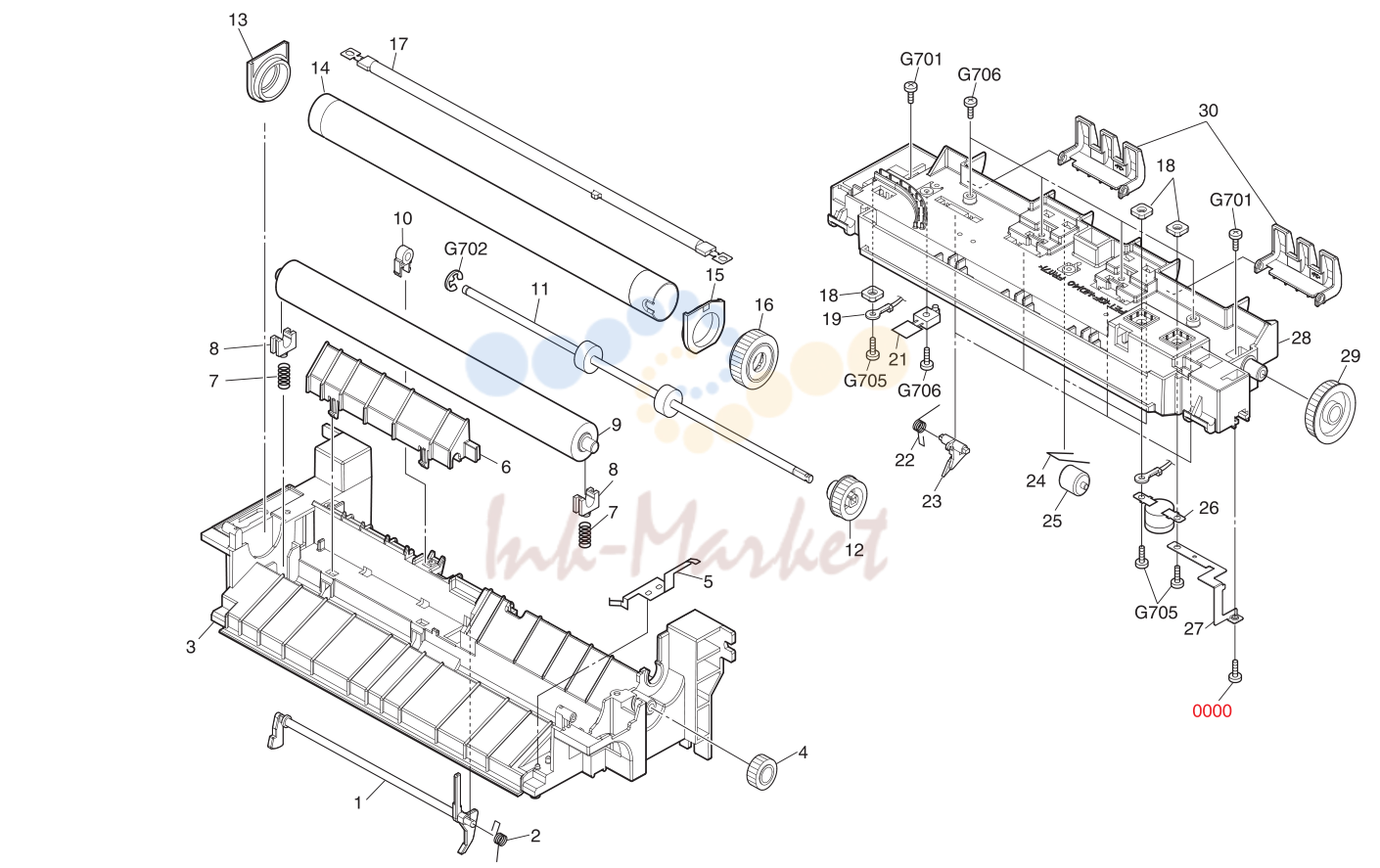

5. Fuser Unit

№	Артикул	Описание
06-001	2FM20041 запросить цену →	ACTUATOR FUSER A
06-002	5MMW261LD017 запросить цену →	SPRING ACTUATOR -
06-003	2FM20011 запросить цену →	FRAME FUSER LOW -
06-004	5MVG127DN070 запросить цену →	GEAR IDLE Z18
06-005	5MMX665LD004 запросить цену →	PLATE EARTH FUSER -
06-006	2FM20030 запросить цену →	GUIDE FUSER LOW -
06-007	2DC20010 запросить цену →	SPRING PRESS ROLLER
06-008	2BY20070 ✓ в наличии	BUSH PRESS
06-009	2DC20060 запросить цену →	ROLLER PRESS
06-010	5MVX211DB016 запросить цену →	BUSH EXIT
06-011	2FM20090 запросить цену →	ROLLER EXIT LOW
06-012	5MVG137DN031 запросить цену →	GEAR EXIT Z23
06-013	5MVM188XN016 запросить цену →	BUSH HEAT L
06-014	2BY20010 запросить цену →	ROLLER HEAT
06-015	5MVM188XN015 запросить цену →	BUSH HEAT R
06-016	5MVG148XN008 запросить цену →	GEAR HEAT Z33
06-017	2FM27020 запросить цену →	HEATER LAMP E X -
06-017	2FM27030 запросить цену →	HEATER LAMP U X 1 -
06-018	2BY20050 запросить цену →	NUT FUSER A -
06-019	2BY27560 запросить цену →	CONN.CORD ASSY (HEAT E) - -
06-019	2BY27570 запросить цену →	CONN.CORD ASSY (HEAT U) - 1 -
06-021	2DC20050 запросить цену →	THERMISTOR FUSER
06-022	5MMW261LD055 запросить цену →	SPRING SEPARATOR
06-023	5AAVSEPRT015 ✓ в наличии	SEPARATOR ASSY
06-024	5MMW601LD011 запросить цену →	SPRING PULLEY -
06-025	5MVM273DB005 запросить цену →	PULLEY EXIT
06-026		5EYFFQ16001++01 THERMOSTAT 250V 160
06-027	2FM20060 запросить цену →	HOLDER LAMP -
06-028	2FM20020 запросить цену →	FRAME FUSER UP -
06-029	5MVG148XN009 запросить цену →	GEAR IDLE Z34
06-030	2FM02190 запросить цену →	GUIDE CHANGE -

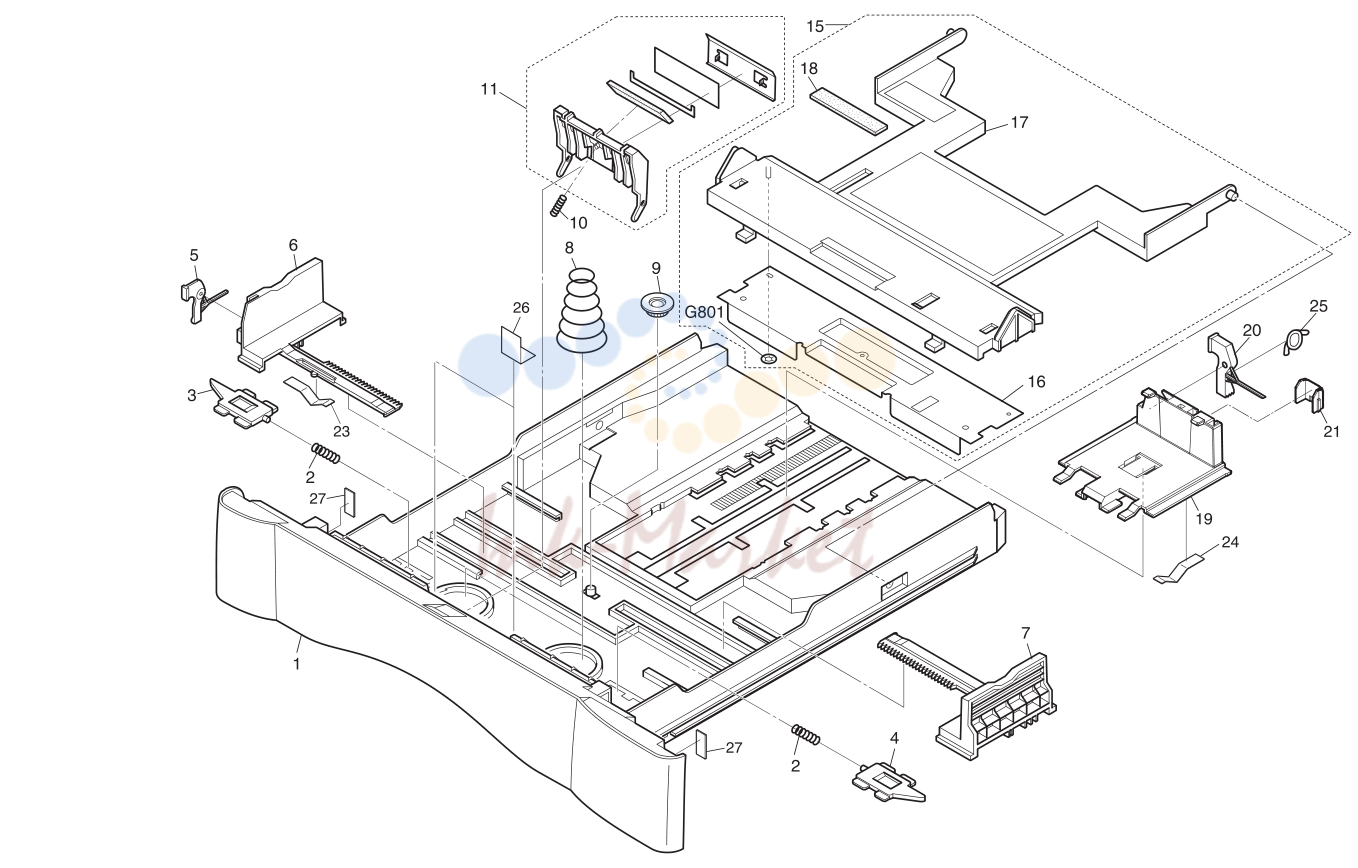

6. Paper Cassette

№	Артикул	Описание
07-001	5MVB886SH063 запросить цену →	BASE CASSETTE -
07-002	5MMW251LD045 запросить цену →	SPRING LOCK -
07-003	5MVX431DW002 запросить цену →	LOCK CASSETTE L -
07-004	5MVX431DW001 запросить цену →	LOCK CASSETTE R -
07-005	5MVX541DG003 запросить цену →	LEVER SIDE -
07-006	2FM06010 запросить цену →	GUIDE SIDE L -
07-007	2FM06020 запросить цену →	GUIDE SIDE R -
07-008	2DC07030 запросить цену →	SPRING CASSETTE
07-009	5MVG127DN071 ✓ в наличии	GEAR CASSETTE -
07-010	5MMW251LD047 запросить цену →	SPRING SEPARATOR C
07-011	2FM68320 запросить цену →	SEPARATOR PAPER ASSY
07-015	5AAVB0T0M009 запросить цену →	BOTTOM CASSETTE KIT
07-016	5MMS856SL001 запросить цену →	PLATE BOTTOM -
07-017	5MVX882SH002 запросить цену →	BOTTOM CASSETTE -
07-018	5MVS616XN001 запросить цену →	PAD BOTTOM -
07-019	2DC07010 запросить цену →	STOPPER PAPER -
07-020	5MVX541DG002 запросить цену →	LEVER REAR -
07-021	2DC07020 запросить цену →	POSITIONING FOLIO PAPER -
07-023	5MMP141LD002 запросить цену →	PLATE SIDE GUIDE -
07-024	5MMP141LD003 запросить цену →	PLATE STOPPER -
07-025	5MMW171LD006 запросить цену →	SPRING STOPPER -
07-026	5MVL311KF003 запросить цену →	SHEET CASSETTE -
07-027	5MVS315CN001 запросить цену →	SPACER CASSETTE -

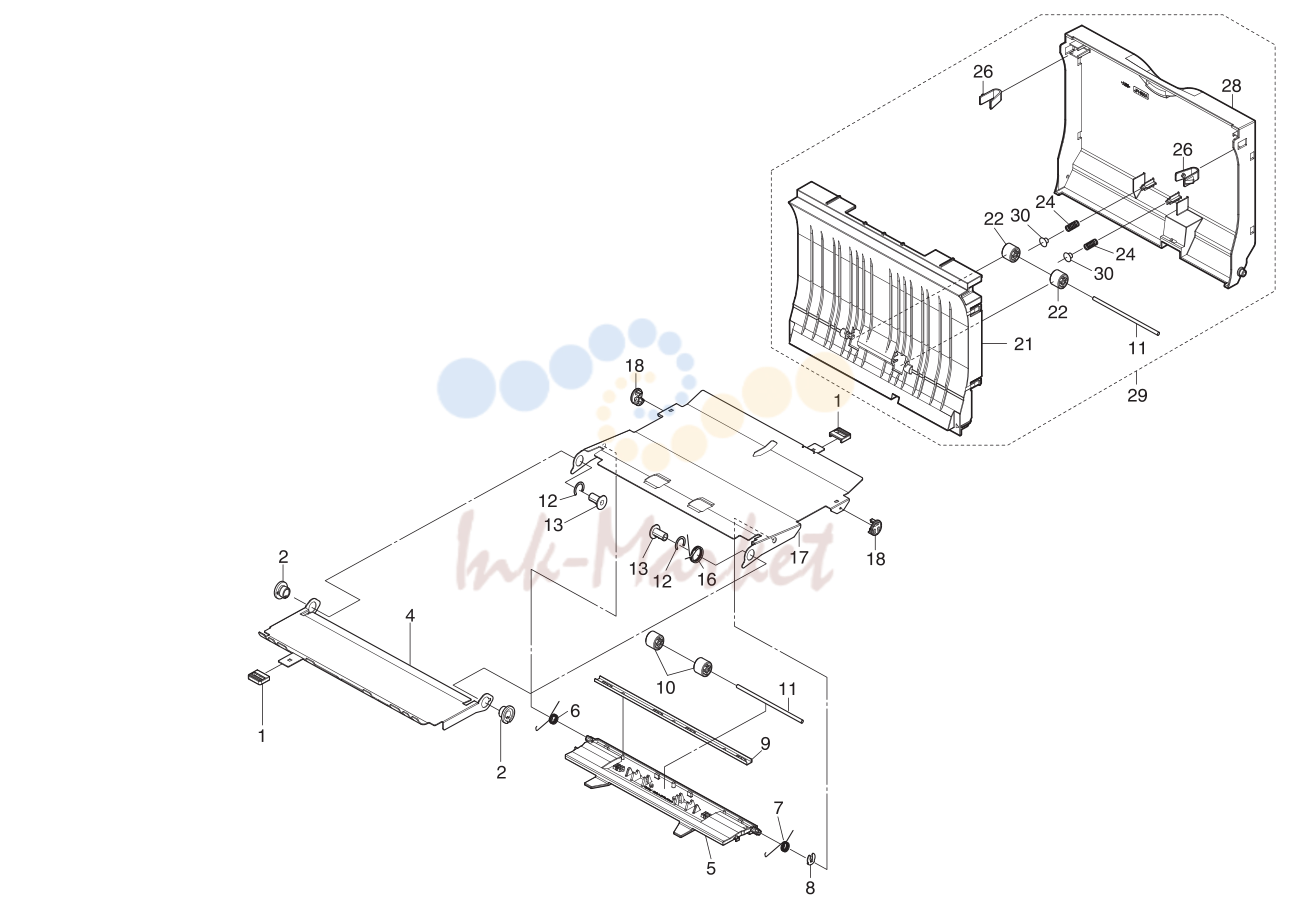

7. Duplex Unit

№	Артикул	Описание
08-001	2FM02690 запросить цену →	LEVER DU -
08-002	2FM02140 запросить цену →	BUSH DU -
08-004	2FM02380 запросить цену →	COVER DU A -
08-005	2FM21010 запросить цену →	HOLDER DU -
08-006	2FM02510 запросить цену →	SPRING HOLDER L -
08-007	2FM02520 запросить цену →	SPRING HOLDER R -
08-008	5MVX111DN003 ✓ в наличии	RING STOPPER
08-009	2FM21020 запросить цену →	STAY DU -
08-010	2FM02210 запросить цену →	PULLEY MID
08-011	2FM02420 запросить цену →	SHAFT PULLEY -
08-012	D4103700 запросить цену →	C STOP RING -
08-013	2FM21030 запросить цену →	STOPPER BUSH -
08-016	2FM02500 запросить цену →	SPRING DU R -
08-017	2FM02390 запросить цену →	COVER DU B -
08-018	2FM21050 запросить цену →	COLLER DU -
08-021	2FM02120 запросить цену →	GUIDE FD -
08-022	2FM02600 запросить цену →	PULLEY MID B
08-024	2FM04100 запросить цену →	SPRING PULLEY A -
08-026	2FM02200 запросить цену →	LOCK FD -
08-028	2FM02110 запросить цену →	COVER REAR -
08-029	2FM68240 запросить цену →	REAR COVER ASSY
08-030	2FM04150 ✓ в наличии	CAP SPRING -
