Kyocera FS-1018MFP — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS 2DD
2. FRAMES & PAPER FEED SECTION I 2DD
3. PAPER FEED SECTION II & LSU 2DD
4. DRIVING SECTION 2DD
5. PROCESS UNIT 2DD
6. CASSETTE 2DD
7. OPTICAL SECTION 2DD
8. OPERATION UNIT & ORIGINAL HOLDER 2DD
9. TOOLS & SUPPLIED PARTS 2DD

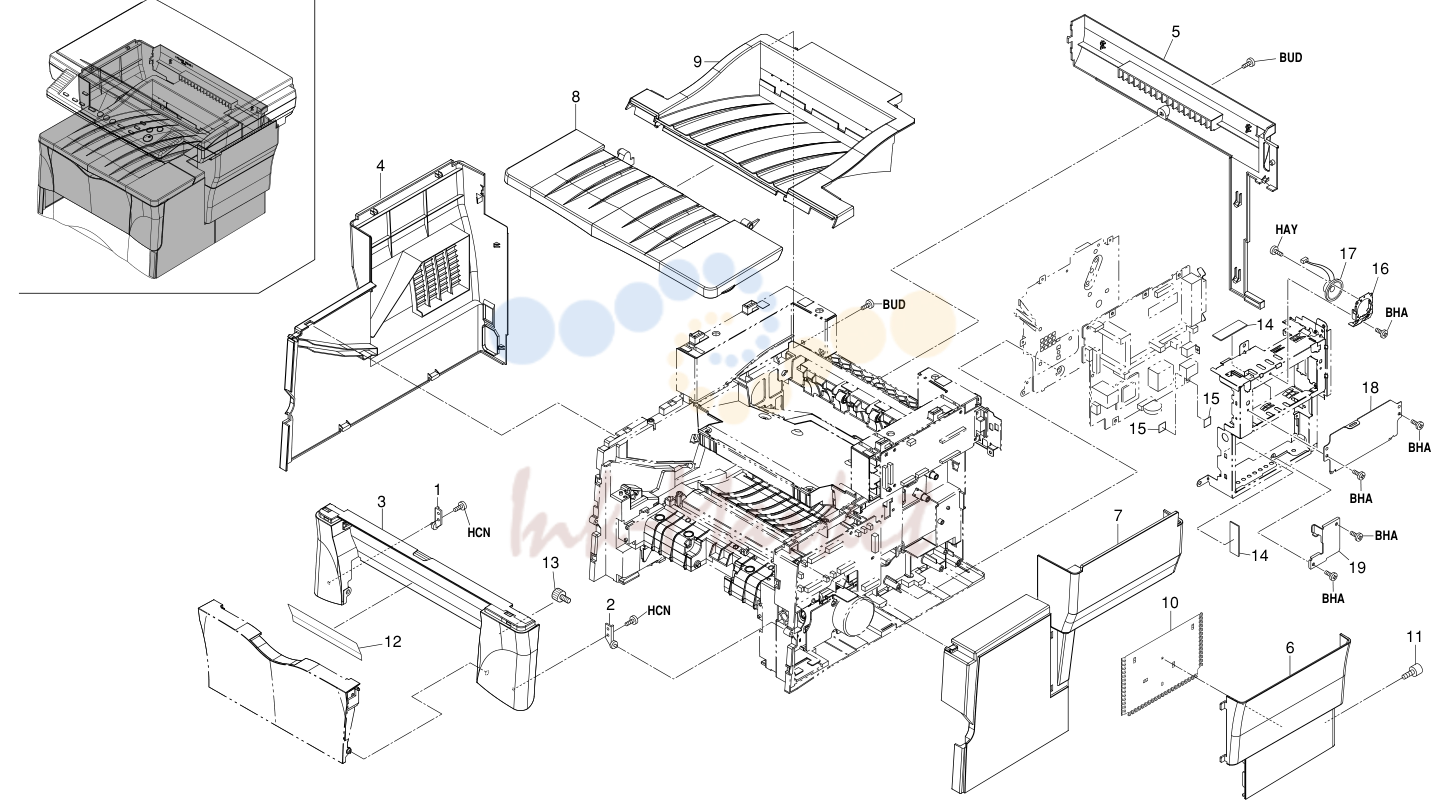

1. EXTERIOR COVERS 2DD

№	Артикул	Альт. артикул	Описание
9			BUD
3			BHA
2			10 BHA
1	2A804080 запросить цену →	5MVX422DN005	HINGE FRONT L
2	2A804090 запросить цену →	5MVX422DN006	HINGE FRONT R
5	2DC04030 запросить цену →		COVER REAR
10	2DC04090 запросить цену →		PLATE SHIELD
11	2A802520 запросить цену →	5MMT263SN012	SCREW OP
12	2DC05070 запросить цену →		LABEL FRONT COVER
13	19512210 запросить цену →		RETAINING PIN,MIRROR FRAME
14	2DD27160 запросить цену →		SHEET EMI
15	2DD26100 запросить цену →		SHEET MAIN PCB
16	2DD26040 запросить цену →		HOLDER SPEAKER
17	3DB27160 запросить цену →		SPEAKER(PBF)
18	2DD26020 запросить цену →		LID CONTROLLER L
19	2DD26080 запросить цену →		MOUNT SARCON MAIN

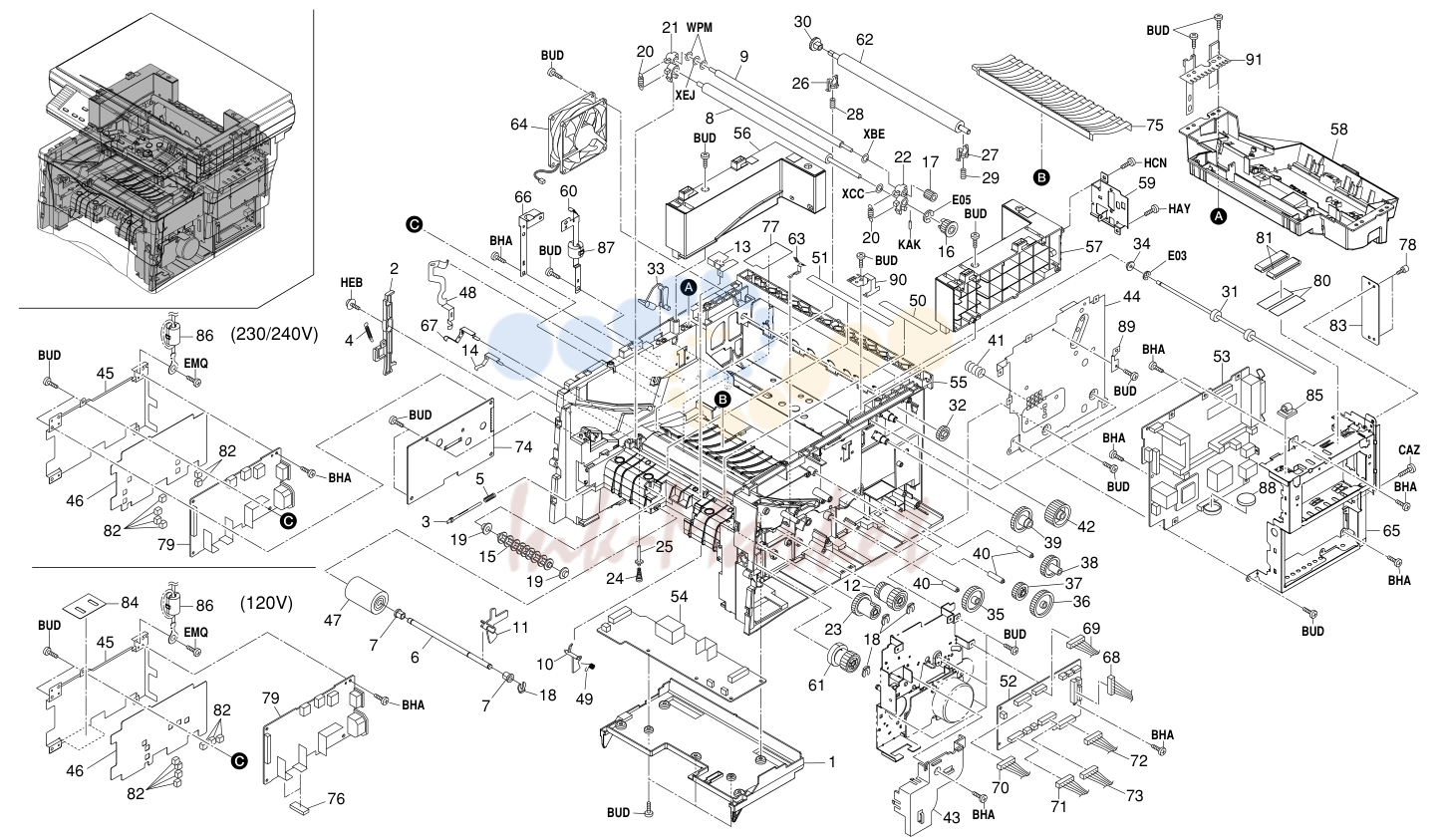

2. FRAMES & PAPER FEED SECTION I 2DD

№	Артикул	Альт. артикул	Описание
21			WPM BUD
64			BU 8 D 56 28 XBE
22			17 27 HCN
66			60 XCC E05
82			74 CAZ
19			24 12 40 37 BHA
82			BHA
1	2A802030 запросить цену →	5MVB874CH002	COVER PWB 1 1 1 ' 41 2A822140 5MMW271LD010 SPRING FREE
2	2A802040 запросить цену →	5MVX721DN001	LEVER INTERLOCK 1 1 1 ' 42 2A822160 5MVG148DN049 GEAR Z37S
3	2A802050 запросить цену →	5MVT653DW001	PIN CASSETTE 1 1 1 43 2A822200 5MVB663SB048 COVER CORD
4	2A802060 запросить цену →	5MMW351LD006	SPRING INTERLOCK 1 1 1 44 2A827010 5MMS775SL001 PLATE CONTROLLER
5	2A802070 запросить цену →	5MMW341LD005	SPRING PIN CASSETTE 1 1 1 45 2A827030 5MMX773SL001 PLATE SW REG
6	2A806020 запросить цену →	5MMT766SN007	SHAFT FEED 1 1 1 45 2DD26090 PLATE SW REG
7	2A806030 запросить цену →	5MVM176DN026	BUSH FEED 2 2 2 46 2DD28140 SHEET SW REG E
13	2A806170 запросить цену →	5MVS441KF008	SHEET REGIST SW 1 1 1 51 2BY06060 5MVS622KF012 SHEET REGIST L
14	2A806210 запросить цену →	5MMX532LD005	CONTACT EARTH REG 1 1 1 ' 52 2DD68040 P.W.BOARD ASSY ENGINE(SP)
19	2A806260 запросить цену →	5MVM161DW001	BUSH PULLEY FEED 2 2 2 ' 54 2DD01060 P.W.BOARD ASSY BIAS
20	2A806410 запросить цену →	5MMW261LD023	SPRING REGIST R 2 2 2 55 2DC02010 FRAME BASE (1/8)
21	2FM02620 запросить цену →		BUSH REGIST L 1 1 1 56 2DC02020 STAY SCANNER LEFT
22	2FM02630 запросить цену →		BUSH REGIST R 1 1 1 57 2DC02030 STAY SCANNER RIGHT
24	2A815010 запросить цену →	5MMW361LD015	SPRING PIN BIAS 1 1 1 59 2DC02050 MOUNT SCANNER PCB
25	2A815020 запросить цену →	5MMT365SN003	PIN CONTACT BIAS 1 1 1 60 2DC02060 PLATE EARTH STAY L
28	2A816040 запросить цену →	5MMW251LD043	SPRING TC L 1 1 1 ' 62 2FM14060 ROLLER TRANSFER C
29	2DC16040 запросить цену →		SPRING TC R 1 1 1 63 2DC16030 PLATE EARTH BRUSH A
33	2A820300 запросить цену →	5MVX322SB020	ACTUATOR FUSER B 1 1 1 67 2DC26100 CONTACT TRANSFER
34	2A821010 запросить цену →	5MVM176DW001	BUSH EXIT 1 1 1 68 2DC27010 CONN.CORD ASSY ENGINE-MAIN
21			WPM BUD
64			BU 8 D 56 28 XBE
22			17 27 HCN
66			60 XCC E05
82			74 CAZ
19			24 12 40 37 BHA
82			BHA
75	2A868610 запросить цену →		5AAY3010E+31 EARTH GUIDE ASSY
76	2DD28100 запросить цену →		SHEET RADIATOR A
77	2DC02100 запросить цену →		FILM PS LOW
78	2A802520 запросить цену →	5MMT263SN012	SCREW OP
80	2DC26120 запросить цену →		TAPE FFC M/S
81	2DC27160 запросить цену →		CORE FFC2
82	2DD28120 запросить цену →		SHEET RADIATOR C
83	2DD26070 запросить цену →		PLATE OPTION
84	2DD28160 запросить цену →		SHEET SW REG J SUB
85	M2105970 запросить цену →		CLAMP,CKN-10(KITAGAWA)
86	2BL27650 запросить цену →		CORE 6-18X34
87	2A627940 запросить цену →		CORE 10-20X10
88	Y87H5010 запросить цену →		BATTERY,CR2032
89	2DD02030 запросить цену →		PLATE EARTH SHIELD
90	2DD02010 запросить цену →		PLATE EARTH CONTROLLER
91	2DD02020 запросить цену →		PLATE EARTH SW

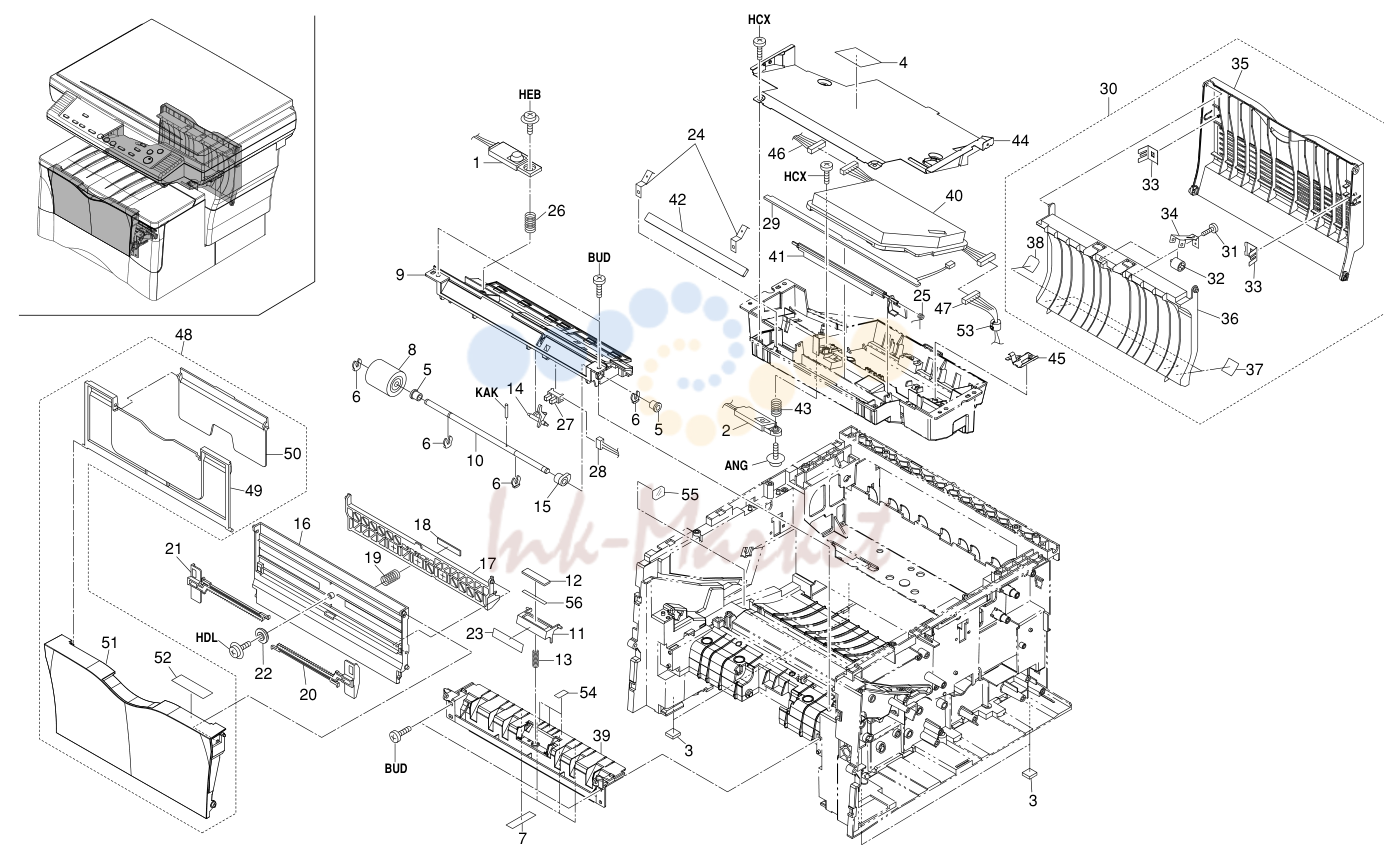

3. PAPER FEED SECTION II & LSU 2DD

№	Артикул	Альт. артикул	Описание
6			KAK
10			28 ANG
51			HDL
3	2A802500 запросить цену →	5MVS228RB019	FOOT 4 4 4 43 2DC13040 SPRING FULL SENSOR
4	2A805010 запросить цену →	5MVVL661WN34	LABEL LASER CAUTION 1 1 1 44 2DC26070 SHIELD LSU
5	2A806030 запросить цену →	5MVM176DN026	BUSH FEED 2 2 2 45 2DC26110 PLATE EARTH LSU
7	2A806480 запросить цену →	5MVS312KF011	SHEET GUIDE 4 4 4 47 2DC27140 WIRE ENGINE-LSU
9	2A806520 запросить цену →	5MVX854SH002	HOLDER MP FEED 1 1 1 49 •2A806730 5MVX861SH004 TRAY MPF A
10	2A806530 запросить цену →	5MMT766SN008	SHAFT MPF 1 1 1 50 •2A806740 5MVX751SH001 TRAY MPF B
11	2A806550 запросить цену →	5MVX522DB004	SEPARATOR MPF 1 1 1 ' 51 •2DC04040 COVER MPF
12	2A806560 запросить цену →	5MVS416XN001	PAD SEPARATOR MPF 1 1 1 52 •2DC05090 LABEL MPF COVER
13	2A806570 запросить цену →	5MMW261LD038	SPRING SEPA MPF 1 1 1 53 2A627940 CORE 10-20X10
14	2A806600 запросить цену →	5MVX432DB010	ACTUATOR MPF 1 1 1 54 2DC06080 SHEET MPF PAD
15	2A806620 запросить цену →	5MVX221DN014	CAM MPF R 1 1 1 55 2DC16050 SPACER TRANSFER
16	2A806661 запросить цену →	5MVB872SH019	BASE MPF 1 1 1 56 2FM02710 SPACER PAD
17	2A806670 запросить цену →	5MVX852CB003	BOTTOM PLATE MPF
18	2A806680 запросить цену →	5MVS616XN002	PAD BOTTOM MPF
19	2FM06030 запросить цену →		SPRING BOTTOM MPF
20	2A806700 запросить цену →	5MVX752SH002	GUIDE MPF R
21	2A806710 запросить цену →	5MVX752SH003	GUIDE MPF L
22	2A806720 запросить цену →	5MVG137DN032	GEAR MPF
23	2A806760 запросить цену →	5MVS431TX001	TAPE SEPARATOR
24	2A813030 запросить цену →	5MMX221LD024	SPRING MIRROR
25	2A813050 запросить цену →	5MMW341LD006	SPRING SHUTTER LSU
26	2A814570 запросить цену →	5MMW261LD036	SPRING TE SENSOR
28	2A827580 запросить цену →	5AACCNRM0GEA	CONN.CORD ASSY
31			•B8023060 BINDING TAP-TITE B SCREW M3X6
33			•2A820340 5MMX322LD022 PLATE TRAY
34			•2A820850 5MMX332LD021 BKT PULLEY FD
36			•2A820961 5MVB874SH019 TRAY EXIT FU
37			•2A820970 5MVS222KN006 SHEET REAR
38			•2A820980 5MVS222KW001 SHEET REAR B
39	2DC06020 запросить цену →		GUIDE TURN A

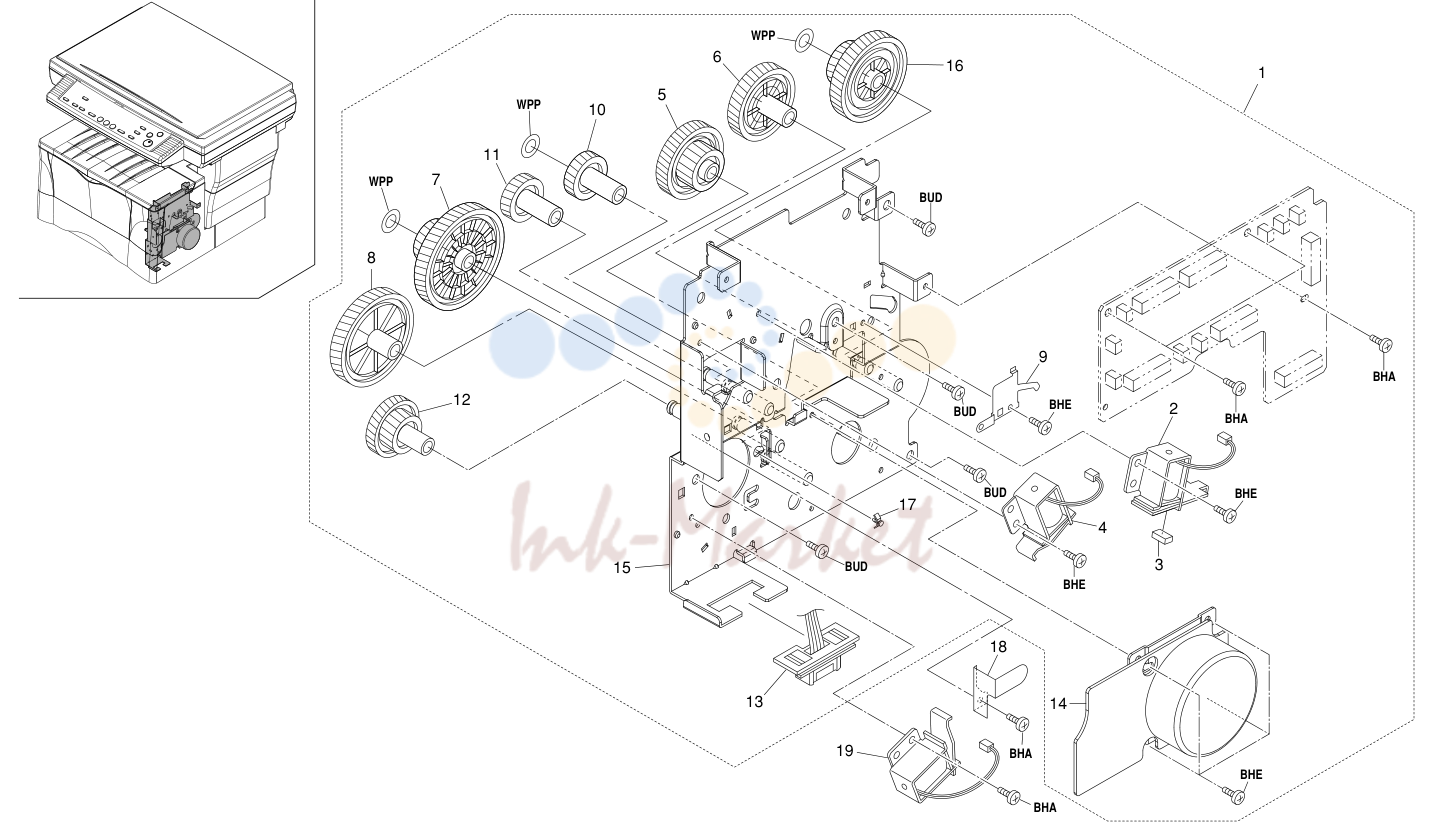

4. DRIVING SECTION 2DD

№	Артикул	Альт. артикул	Описание
3			•2A806280 5MVS217SN002 PAD SOLENOID
9			•2A822150 5MMX521LD005 PLATE EARTH DRUM
13			•2A827590 5AACCNRM1GEA CONN.CORD ASSY
15			•2DC22020 MOUNT MACHINE DRIVE
17			•M2108800 SPACER,KGPS-3.5S(KITAGAWA)
18	2A806750 запросить цену →	5MMX332LD013	PLATE EARTH MPF

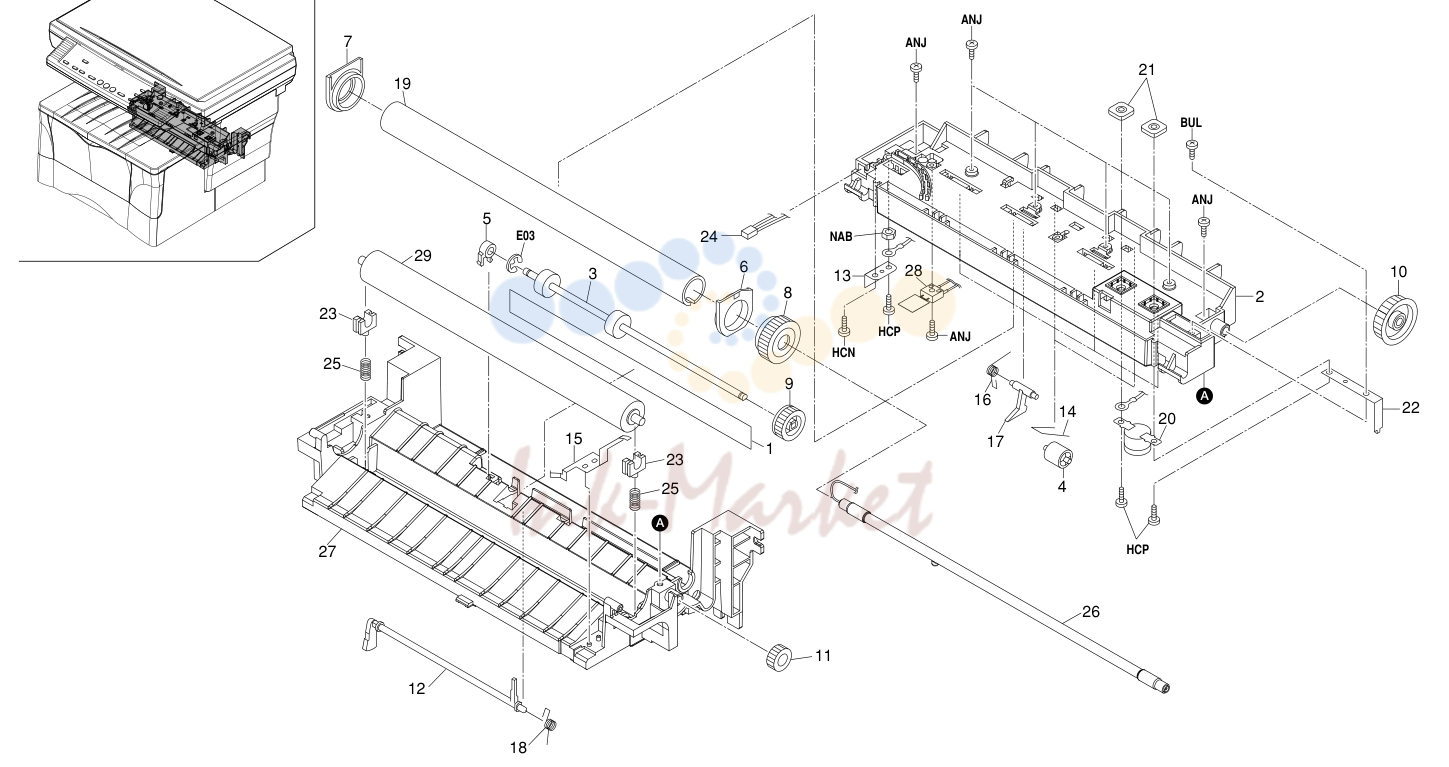

5. PROCESS UNIT 2DD

№	Артикул	Альт. артикул	Описание
1			•2A805020 5MVVL731WN14 LABEL FUSER CAUTION
2			•2A820023 5MVB863KB003 FRAME FUSER UP
5			•2A820110 5MVX211DB016 BUSH EXIT
6			•2A820120 5MVM188XN015 BUSH HEAT R
7			•2A820131 5MVM188XN016 BUSH HEAT L
12			•2A820200 5MVX731CB002 ACTUATOR FUSER A
13			•2A820220 5MML211RD002 HOLDER LAMP B
14			•2A820260 5MMW601LD011 SPRING PULLEY
15			•2A820280 5MMX665LD004 PLATE EARTH FUSER
16			•2A820350 5MMW261LD055 SPRING SEPARATOR
17			•2A820360 5AAVSEPRT015 SEPARATOR ASSY
18			•2A820520 5MMW261LD017 SPRING ACTUATOR
21			•2BY20050 5MMS111SL002 NUT FUSER A
22			•2BY20060 5MML531CG001 HOLDER LAMP A
23			•2BY20070 5MVX221XN004 BUSH PRESS
24			•2BY27560 5AACCNSH3GEA CONN.CORD ASSY S02774
24			•2BY27570 5AACCNSH4GEA CONN.CORD ASSY S02775
25			•2DC20010 SPRING PRESS ROLLER
27			•2DC20040 FRAME FUSER LOW (1/2)
29			•2DC20060 ROLLER PRESS

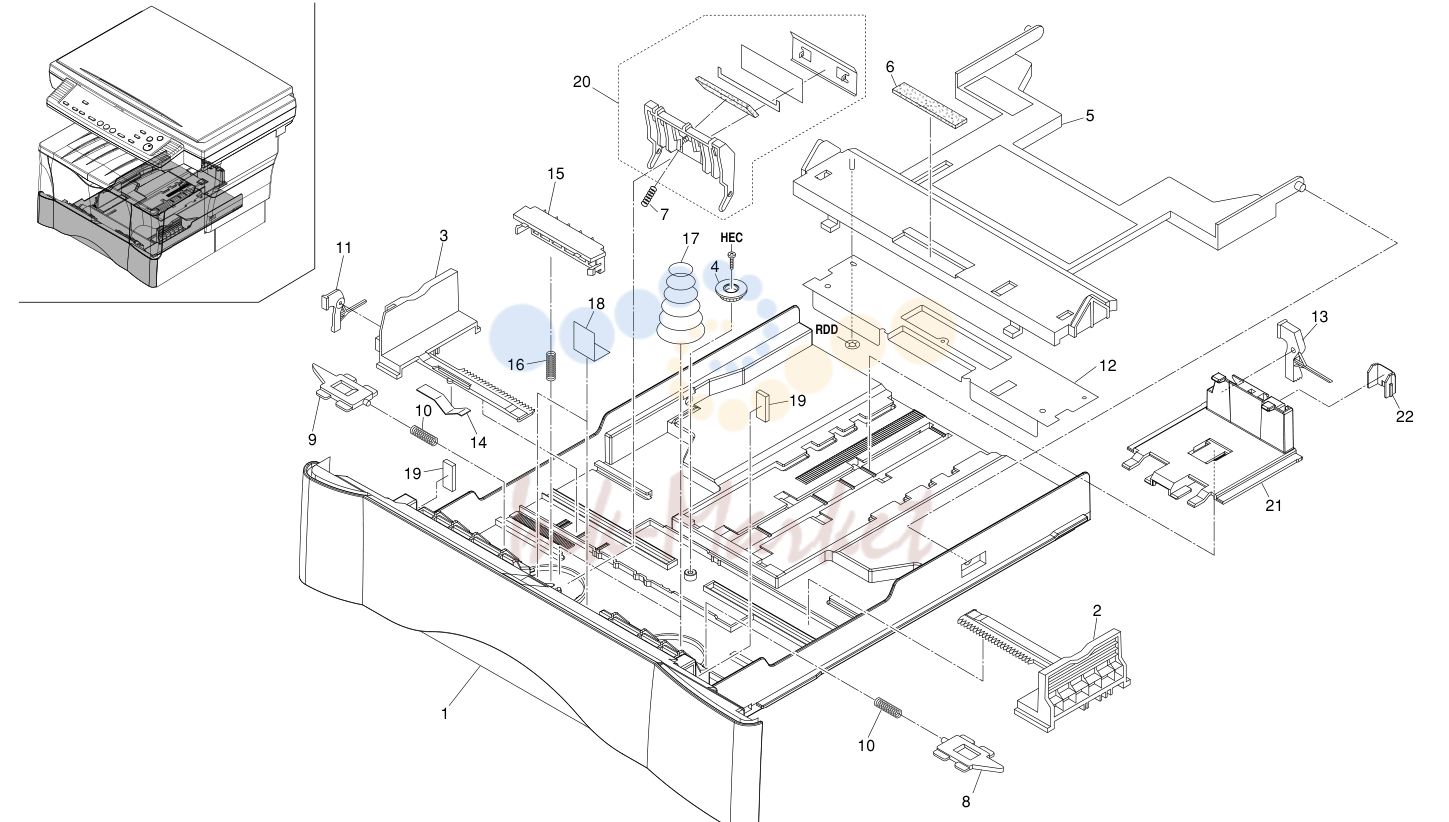

6. CASSETTE 2DD

№	Артикул	Альт. артикул	Описание
1			•2A807010 5MVB886SH063 BASE CASSETTE
2			•2FM06020 GUIDE SIDE R
3			•2FM06010 GUIDE SIDE L
5			•2A807060 5MVX882SH002 BOTTOM CASSETTE
6			•2A807080 5MVS616XN001 PAD BOTTOM
7			•2A807110 5MMW251LD047 SPRING SEPARATOR C
8			•2A807121 5MVX431DW001 LOCK CASSETTE R
9			•2A807131 5MVX431DW002 LOCK CASSETTE L
10			•2A807140 5MMW251LD045 SPRING LOCK
11			•2A807161 5MVX541DG003 LEVER SIDE
12			•2A807170 5MMS856SL001 PLATE BOTTOM
13			•2A807191 5MVX541DG002 LEVER REAR
14			•2A807510 5MMP141LD002 PLATE SIDE GUIDE
15			•2A807520 5MMP141LD003 PLATE STOPPER
17			•2A807540 5MMW552LD002 SPRING CASSETTE
18			•2A807550 5MVL311KF003 SHEET CASSETTE
19			•2A807910 5MVS315CN001 SPACER CASSETTE
20			•2FM68320 SEPARATOR PAPER ASSY

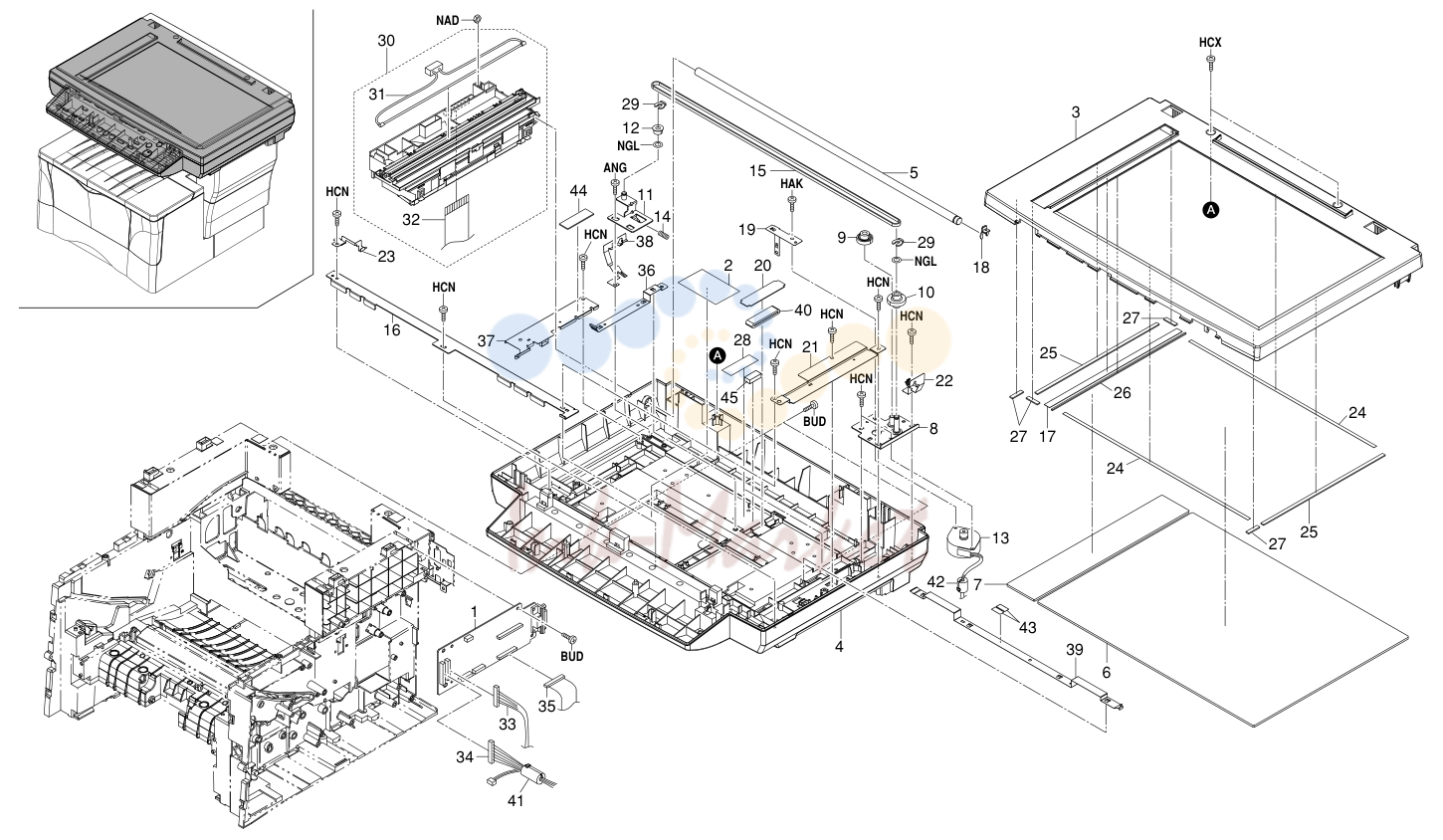

7. OPTICAL SECTION 2DD

№	Артикул	Описание
30		HCX
23		36 2 20 NGL
40		HCN HCN
37		28 HCN
2	2DC05010 запросить цену →	LABEL CONTACT GLASS 1 1 1 42 33927590 CORE 7-15X18
3	2DC12010 запросить цену →	UPPER FRAME SCANNER(1/2) 1 1 1 43 2DC12460 SEAL EARTH PLATE
4	2DC12020 запросить цену →	LOWER FRAME SCANNER(1/4) 1 1 1 44 2DD27160 SHEET EMI
5	2DC12040 запросить цену →	SHAFT SCANNER 1 1 1 45 2DD27110 GASKET SHIELD 3X4X10
8	2DC12110 запросить цену →	MOUNT SCANNER MOTOR
11	2DC12140 запросить цену →	MOUNT TENSION PULLEY
14	2DC12170 запросить цену →	SPRING TENSION
16	2DC12190 запросить цену →	RAIL SCANNER
17	2DC12210 запросить цену →	STANDARD PLATE SHADING
19	2DC12300 запросить цену →	GROUND PLATE SCANNER
20	2DC12310 запросить цену →	HOLDER FFC
21	2DC12330 запросить цену →	PLATE EARTH SCANNER A
22	2DC12340 запросить цену →	PLATE EARTH SCANNER B
23	2DC12350 запросить цену →	PLATE EARTH SCANNER C
24	2DC12360 запросить цену →	TAPE CONTACT GLASS A
25	2DC12370 запросить цену →	TAPE CONTACT GLASS B
26	2DC12380 запросить цену →	TAPE CONTACT GLASS C
27	2DC12390 запросить цену →	TAPE CONTACT GLASS D
28	2DC12400 запросить цену →	TAPE FFC
32		•2DD27091 CONN.CORD ASSY SCN-CCD
33	2DD27040 запросить цену →	CONN.CORD ASSY SCN-MAIN1
34	2DD27050 запросить цену →	CONN.CORD ASSY SCN-PANEL
35	2DC27080 запросить цену →	CONN.CORD ASSY SCANNER-MAIN2
36	2DC12420 запросить цену →	PLATE EARTH SCANNER D
37	2DC12430 запросить цену →	PLATE EARTH SCANNER E
38	2DC12440 запросить цену →	PLATE EARTH SCANNER F
39	2DC12450 запросить цену →	PLATE EARTH SCANNER G
40	2DC27150 запросить цену →	CORE FFC1

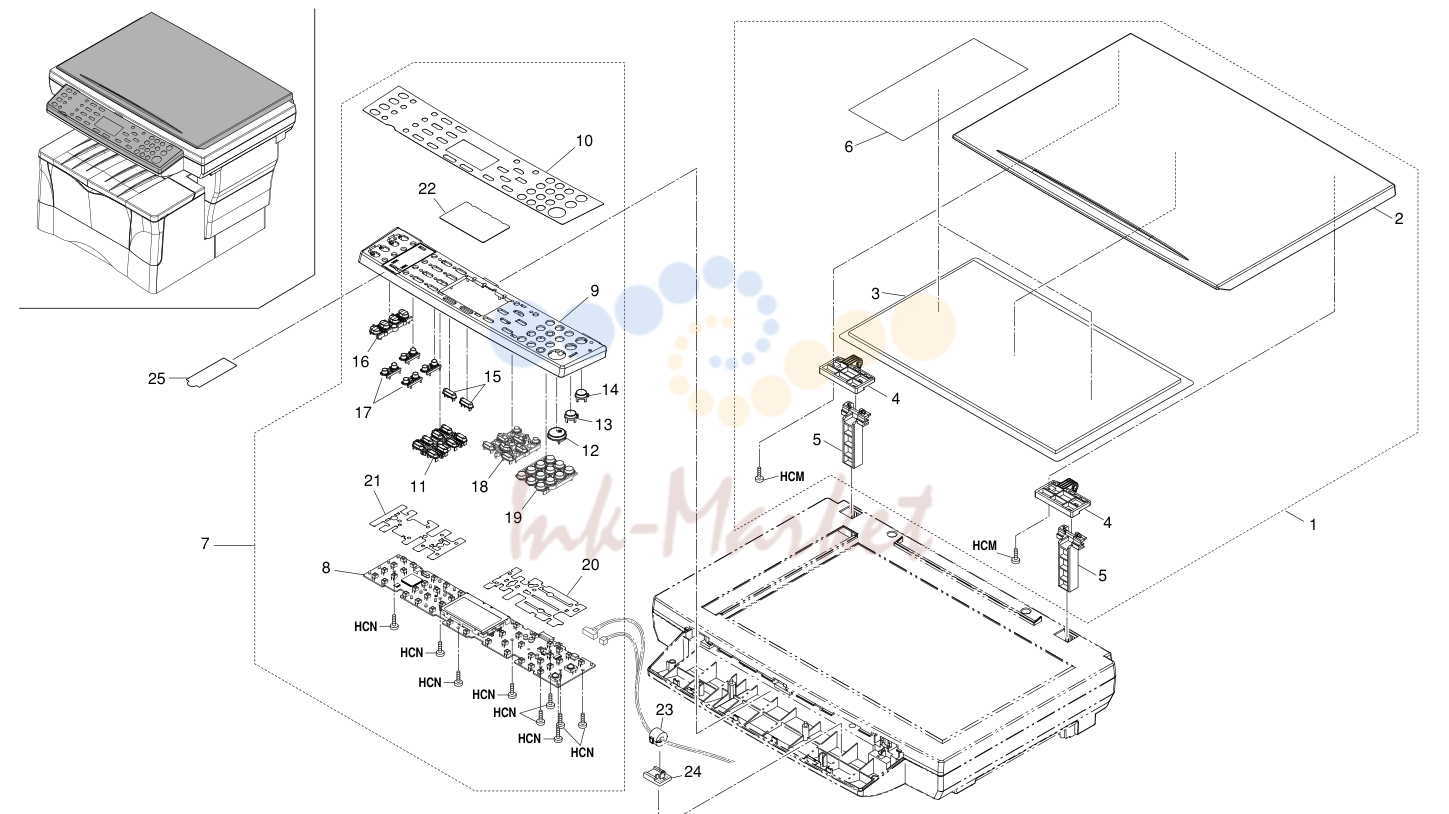

8. OPERATION UNIT & ORIGINAL HOLDER 2DD

№	Артикул	Описание
6		•2DC11050 TAPE ORIGINAL HOLDER
11		•2DD25040 KEY FUNCTION
15		•2DD25050 KEY DECISION
16		•2DD25060 KEY STATUS
17		•2DD25070 KEY ONE TOUCH
18		•2DD25080 KEY CONTROL
19		•2DD25090 KEY OPERATION
20		•2DD25130 RIGHT DUST SHIELD
21		•2DD25140 LEFT DUST SHIELD
22		•2DD25150 BARRIER LCD
23	3HK27050 запросить цену →	CORE 8-16X10
24	2DD27100 запросить цену →	BINDING CORE
25	2DD25190 запросить цену →	SHEET ONE TOUCH

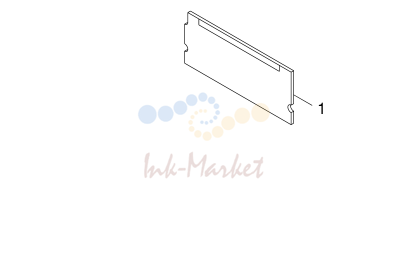

9. TOOLS & SUPPLIED PARTS 2DD

№	Артикул	Описание
2	2A668011 запросить цену →	SPECIAL TOOL,SCANNER ADJUSTMENT ORIGINAL
3	2A802530 запросить цену →	5AAMDK5P**01 CLEANING KIT C
4	2DC27410 запросить цену →	AC CORD 120 ASSY
5	2AR27800 запросить цену →	POWER CORD(230)
6	2DD25190 запросить цену →	SHEET ONE TOUCH
