Kyocera FS C5150DN/C5250DN/ECOSYS P6021cdn/P6026cdn — каталог запчастей со схемами

Содержание

1. Covers
2. Paper Cassette
3. Paper Feed Section 1
4. Paper Feed Section 2
5. Paper Conveying Section
6. Laser Scanner Section
7. Developer Section
8. Image Formation Section
9. Fuser Section
10. Electrical Components 1
11. Electrical Components 2
12. Operation Section

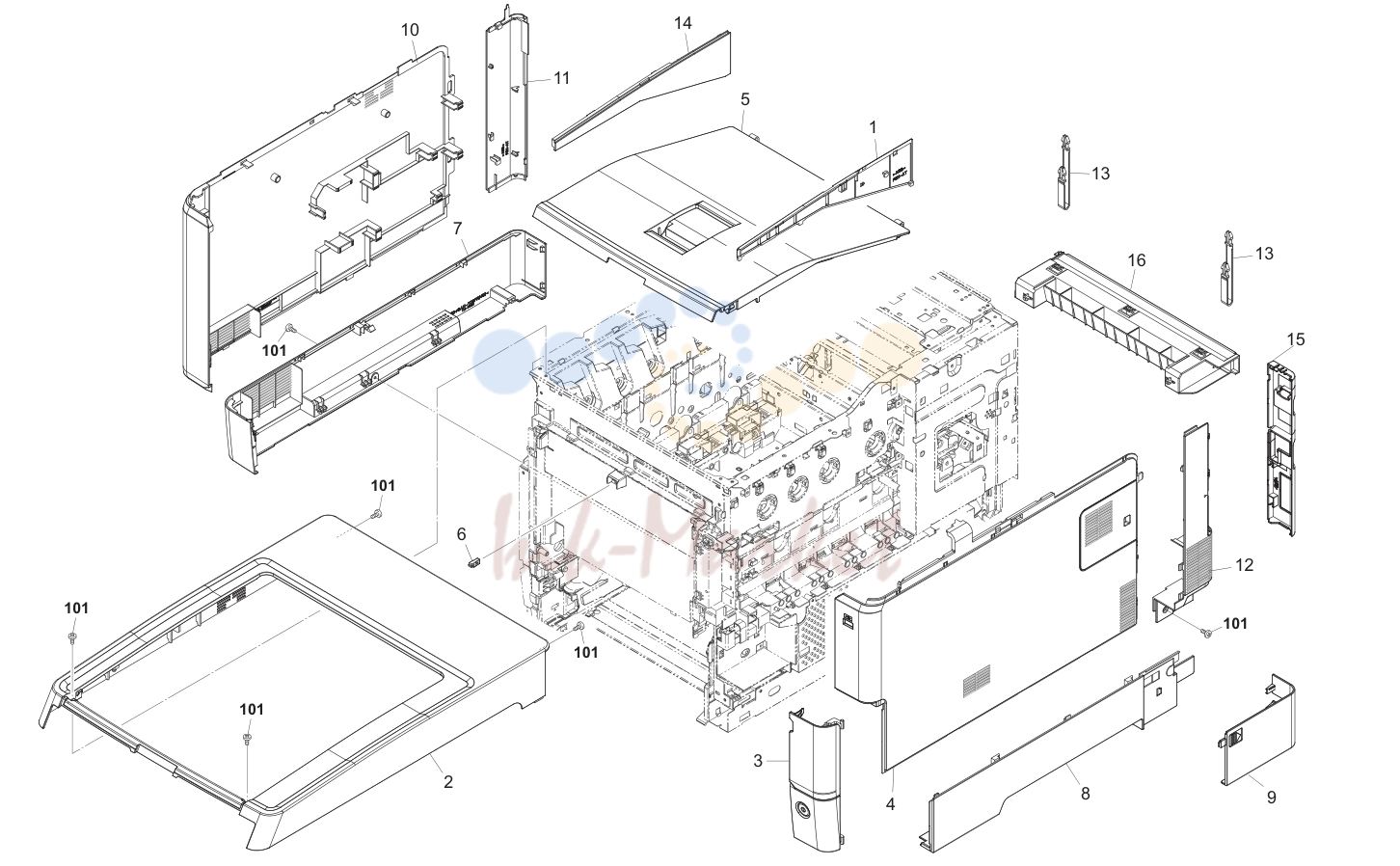

1. Covers

№	Артикул	Альт. артикул	Описание
1	302KV04150 запросить цену →	2KV04150	COVER TOP RIGHT P
2	302KV04011 запросить цену →	2KV04011	COVER TOP P
3	302KT94060 запросить цену →	2KT94060	PARTS COVER WASTE ASSY SP 21ppm(A4),23ppm(Letter) (A)/
3	302KV94120 запросить цену →	2KV94120	PARTS COVER WASTE ASSY SP 26ppm(A4),28ppm(Letter) (A)/
4	302KV94110 запросить цену →	2KV94110	PARTS COVER RIGHT ASSY SP
5	302KV94260 запросить цену →	2KV94260	PARTS LID TOP P ASSY SP
6	302HN08140 запросить цену →	2HN08140	LUTCH
7	302KT04010 запросить цену →	2KT04010	COVER LEFT BOTTOM 21ppm(A4),23ppm(Letter) (A)/
7	302KV04170 запросить цену →	2KV04170	COVER LEFT BOTTOM 26ppm(A4),28ppm(Letter) (A)/
8	302KT04020 запросить цену →	2KT04020	COVER RIGHT BOTTOM 21ppm(A4),23ppm(Letter) (A)/
8	302KV04180 запросить цену →	2KV04180	COVER RIGHT BOTTOM 26ppm(A4),28ppm(Letter) (A)/
9	302KT04030 запросить цену →	2KT04030	COVER CABLE 21ppm(A4),23ppm(Letter) (A)/
9	302KV04120 запросить цену →	2KV04120	COVER CABLE 26ppm(A4),28ppm(Letter) (A)/
10	302KV04030 запросить цену →	2KV04030	COVER LEFT
11	302KV04060 запросить цену →	2KV04060	COVER LEFT REAR
12	302KV04070 запросить цену →	2KV04070	COVER RIGHT REAR
13	302KV04130 запросить цену →	2KV04130	STRAP COVER REAR
14	302KV04140 запросить цену →	2KV04140	COVER TOP LEFT P
15	302KT04080 запросить цену →	2KT04080	COVER CONNECTOR 21ppm(A4),23ppm(Letter) (A)
15	302KV04110 запросить цену →	2KV04110	COVER CONNECTOR 26ppm(A4),28ppm(Letter) (A)
15	302PS04010 запросить цену →	2PS04010	COVER CONNECTOR 21ppm(A4),23ppm(Letter) (B)
15	302PT04010 запросить цену →	2PT04010	COVER CONNECTOR 26ppm(A4),28ppm(Letter) (B)
16	302KV04160 запросить цену →	2KV04160	COVER REAR BOTTOM 26ppm(A4),28ppm(Letter) (A)/
101	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)

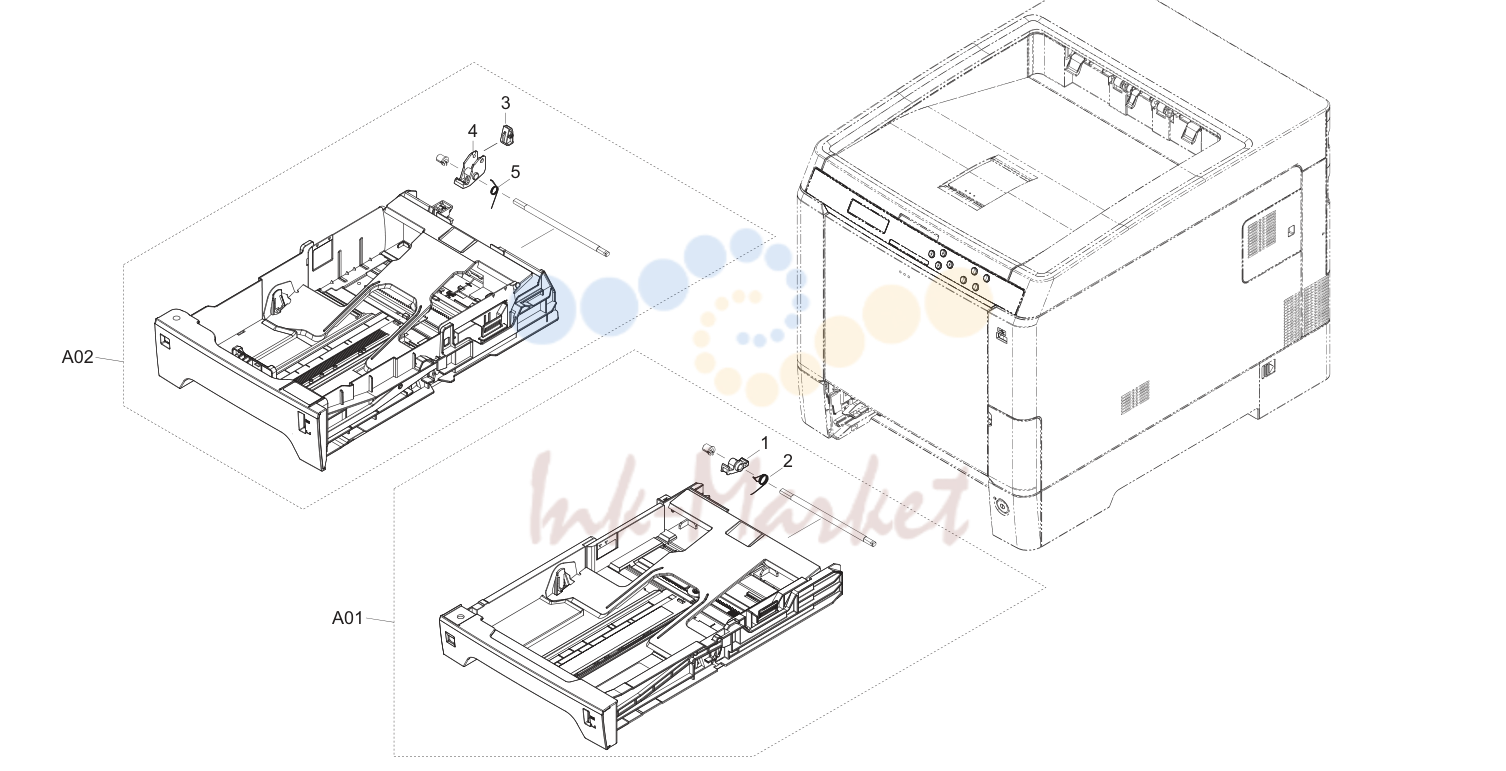

2. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302KT09111 2KT09111 STOPPER HOOK 21ppm(A4),23ppm(Letter) (A)/
2			•302KT09170 2KT09170 SPRING STOPPER HOOK 21ppm(A4),23ppm(Letter) (A)/
3			•302KV09100 2KV09100 STOPPER HOOK 26ppm(A4),28ppm(Letter) (A)/
4			•302KV09090 2KV09090 HOLDER STOPPER HOOK 26ppm(A4),28ppm(Letter) (A)/
5			•302KV09260 2KV09260 SPRING HOLDER 26ppm(A4),28ppm(Letter) (A)/

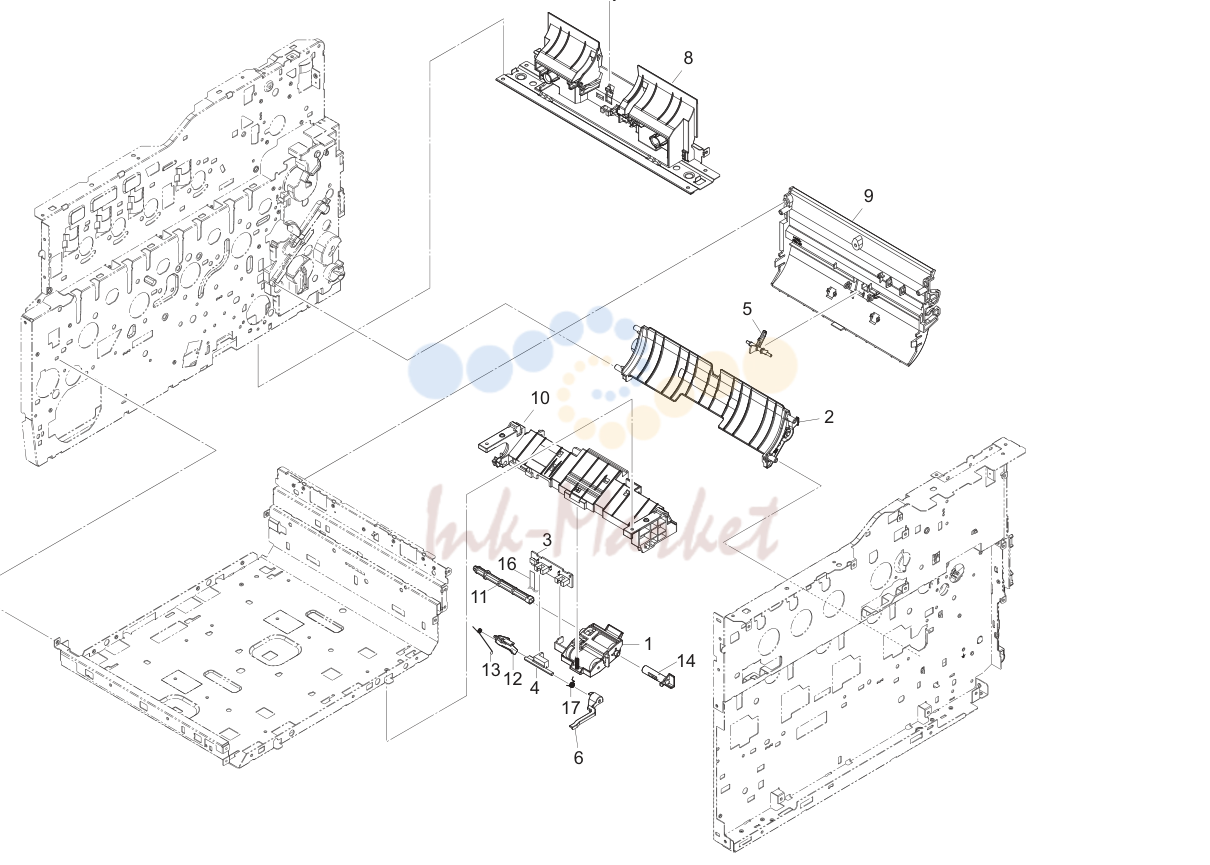

3. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302KV94191 ✓ в наличии	2KV94191	PARTS HOLDER FEED ASSY SP
2	302KV94200 запросить цену →	2KV94200	PARTS HOLDER MIDDLE ROLLER ASSY SP
3	302KT94070 запросить цену →	2KT94070	PARTS PWB ASSY CASSETTE SP 21ppm(A4),23ppm(Letter) (A)/
3	302KV94340 ✓ в наличии	2KV94340	PARTS PWB ASSY CASSETTE SP 26ppm(A4),28ppm(Letter) (A)/
4	302KT06050 ✓ в наличии	2KT06050	ACTUATOR PE 21ppm(A4),23ppm(Letter) (A)/
4	302KV06170 запросить цену →	2KV06170	ACTUATOR PE 26ppm(A4),28ppm(Letter) (A)/
5	302KV06090 ✓ в наличии	2KV06090	ACTUATOR REGIST
6	302KV06341 ✓ в наличии	2KV06341	ACTUATOR B
7	302KT94051 ✓ в наличии	2KT94051	PARTS HOLDER RETARD ASSY SP 21ppm(A4),23ppm(Letter) (A)/
7	302KV94181 ✓ в наличии	2KV94181	PARTS HOLDER RETARD ASSY SP 26ppm(A4),28ppm(Letter) (A)/
8	302KT06011 запросить цену →	2KT06011	GUIDE CASSETTE 21ppm(A4),23ppm(Letter) (A)/
8	302KV06220 запросить цену →	2KV06220	GUIDE CASSETTE 26ppm(A4),28ppm(Letter) (A)/
9	302KV06012 запросить цену →	2KV06012	FRAME FEED
10	302KV06031 запросить цену →	2KV06031	GUIDE PICK HOLDER
11	302KV06151 запросить цену →	2KV06151	SHAFT FEED
12	302KV06180 ✓ в наличии	2KV06180	RELEASE ACTUATOR PE
13	302KV06350 запросить цену →	2KV06350	SPRING ACTUATOR A
14	302KV06370 ✓ в наличии	2KV06370	PIN FEED
15	302KV06610 запросить цену →	2KV06610	COVER RETARD
16	302KV46450 запросить цену →	2KV46450	CONN.CORD ASSY S03586
17	302KV06201 запросить цену →	2KV06201	SPRING ACT

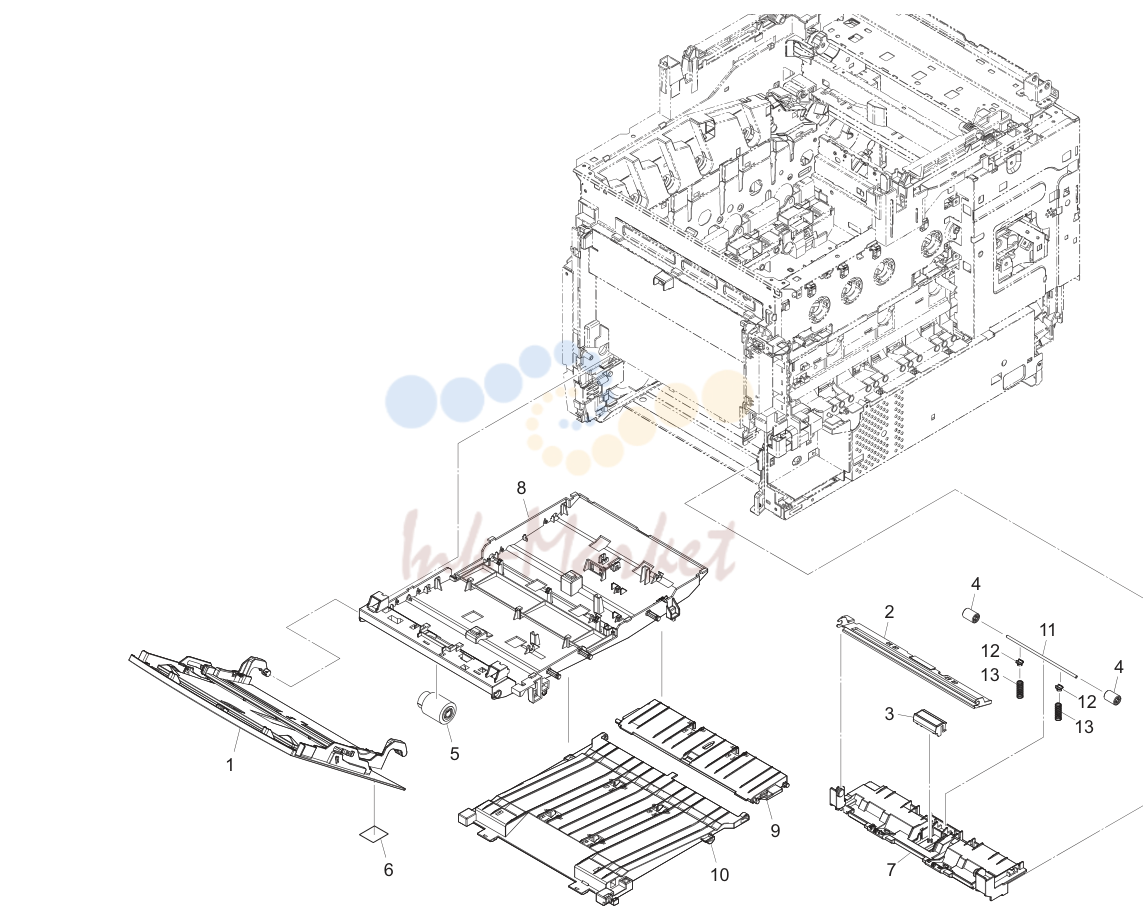

4. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302KV94130 запросить цену →	2KV94130	PARTS COVER MPF ASSY SP
2	302KV94150 запросить цену →	2KV94150	PARTS PLATE BOTTOM MPF ASSY SP
3	302KV94140 ✓ в наличии	2KV94140	PARTS SEPARATOR MPF ASSY SP
4	302F929050 ✓ в наличии	2F929050	PULLEY FEED DU
5			5AAVR0LL+051 2CL16130 ROLLER M/P ASSY /43487B0027 A4
6	302G634070 запросить цену →	2G634070	LABEL ENERGY STAR
7	302KV08041 запросить цену →	2KV08041	FRAME MPF
8	302KV08150 запросить цену →	2KV08150	GUIDE MPF FEED UP
9	302KV08160 запросить цену →	2KV08160	GUIDE MPF FEED LOW A
10	302KV08281 запросить цену →	2KV08281	GUIDE MPF FEED LOW B
11	302KV06230 запросить цену →	2KV06230	SHAFT MIDDLE PULLEY
12	302KV24090 запросить цену →	2KV24090	BUSH SPRING FEED
13	302KV08120 запросить цену →	2KV08120	SPRING PULLEY MPF

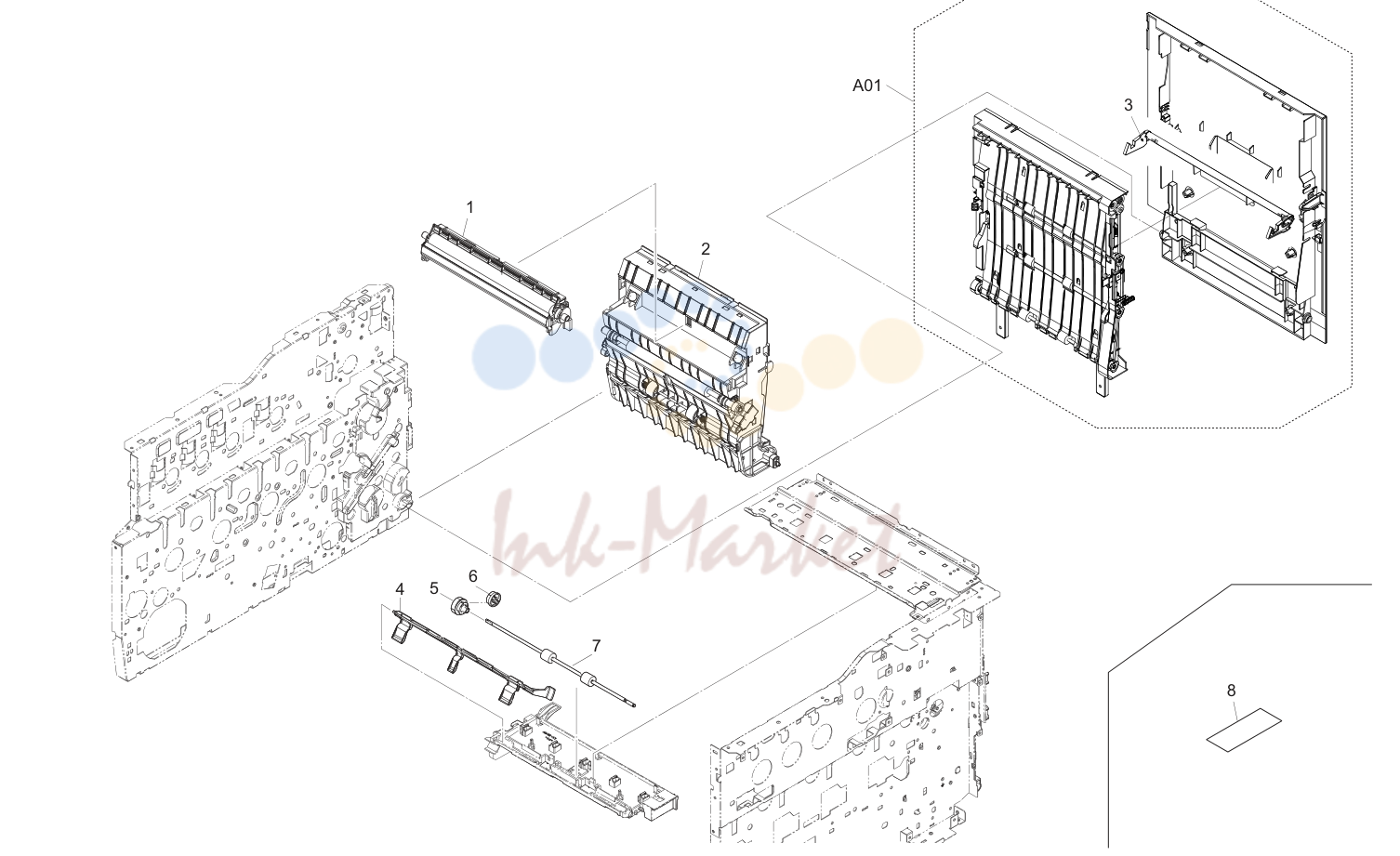

5. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	302KV94160 ✓ в наличии	2KV94160	PARTS TRANSFER ASSY SP
2	302KV94171 запросить цену →	2KV94171	PARTS CONVEYING ASSY SP
3			•302KV29102 2KV29102 HOOK DU RELEASE
4	302KV28050 запросить цену →	2KV28050	ACTUATOR FD
5	302KV28101 запросить цену →	2KV28101	GEAR Z25S-Z19S
6	302KV28140 запросить цену →	2KV28140	GEAR Z19S
7	302KV28070 запросить цену →	2KV28070	ROLLER EXIT
8	302KV34090 запросить цену →	2KV34090	LABEL MULTI LANGUAGE

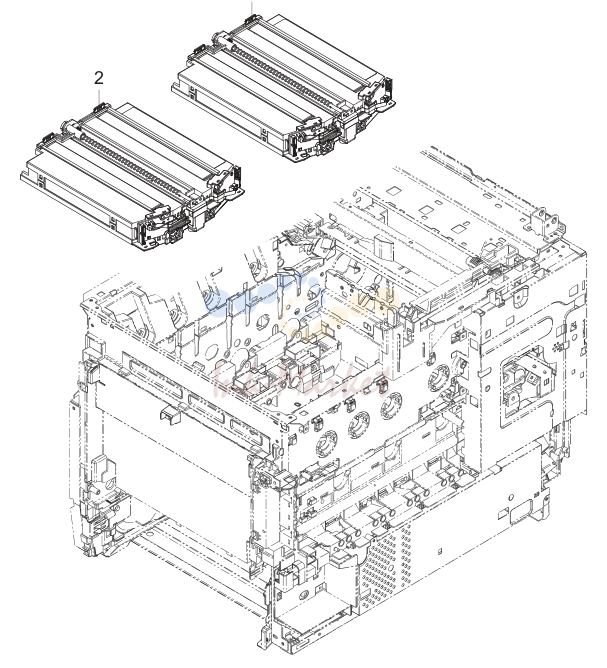

6. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302KT93026 ✓ в наличии	2KT93026	LK-591A 21ppm(A4),23ppm(Letter) (A)
1	302PA93011 ✓ в наличии	2PA93011	LK-5135 26ppm(A4),28ppm(Letter) (A)
1	302PS93011 ✓ в наличии	2PS93011	LK-596A 21ppm(A4),23ppm(Letter) (B)
1	302PT93011 запросить цену →	2PT93011	LK-595A 26ppm(A4),28ppm(Letter) (B)
2	302KT93036 ✓ в наличии	2KT93036	LK-591B 21ppm(A4),23ppm(Letter) (A)
2	302PA93021 запросить цену →	2PA93021	LK-5136 26ppm(A4),28ppm(Letter) (A)
2	302PS93021 ✓ в наличии	2PS93021	LK-596B 21ppm(A4),23ppm(Letter) (B)
2	302PT93021 запросить цену →	2PT93021	LK-595B 26ppm(A4),28ppm(Letter) (B)

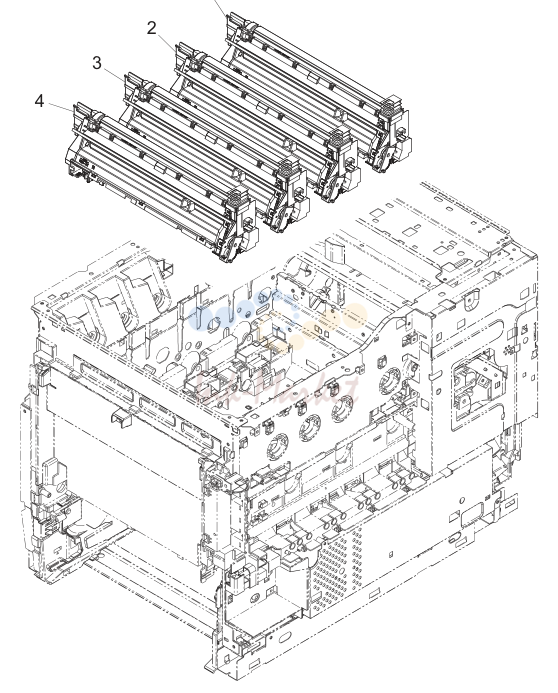

7. Developer Section

№	Артикул	Альт. артикул	Описание
1	302HL93011 ✓ в наличии	2HL93011	DV-540 (K) 21ppm(A4),23ppm(Letter) (A)/
1	302HL93241 запросить цену →	2HL93241	DV-540 US (K) 21ppm(A4),23ppm(Letter) (A)/
1	302HN93013 ✓ в наличии	2HN93013	DV-560 (K) 26ppm(A4),28ppm(Letter) (A)/
1	302HN93253 запросить цену →	2HN93253	DV-560 US (K) 26ppm(A4),28ppm(Letter) (A)/
2	302HL93041 ✓ в наличии	2HL93041	DV-540 (M) 21ppm(A4),23ppm(Letter) (A)/
2	302HL93271 запросить цену →	2HL93271	DV-540 US (M) 21ppm(A4),23ppm(Letter) (A)/
2	302HN93043 ✓ в наличии	2HN93043	DV-560 (M) 26ppm(A4),28ppm(Letter) (A)/
2	302HN93283 запросить цену →	2HN93283	DV-560 US (M) 26ppm(A4),28ppm(Letter) (A)/
3	302HL93031 ✓ в наличии	2HL93031	DV-540 (C) 21ppm(A4),23ppm(Letter) (A)/
3	302HL93261 запросить цену →	2HL93261	DV-540 US (C) 21ppm(A4),23ppm(Letter) (A)/
3	302HN93033 ✓ в наличии	2HN93033	DV-560 (C) 26ppm(A4),28ppm(Letter) (A)/
3	302HN93273 запросить цену →	2HN93273	DV-560 US (C) 26ppm(A4),28ppm(Letter) (A)/
4	302HL93021 ✓ в наличии	2HL93021	DV-540 (Y) 21ppm(A4),23ppm(Letter) (A)/
4	302HL93251 запросить цену →	2HL93251	DV-540 US (Y) 21ppm(A4),23ppm(Letter) (A)/
4	302HN93023 ✓ в наличии	2HN93023	DV-560 (Y) 26ppm(A4),28ppm(Letter) (A)/
4	302HN93263 запросить цену →	2HN93263	DV-560 US (Y) 26ppm(A4),28ppm(Letter) (A)/

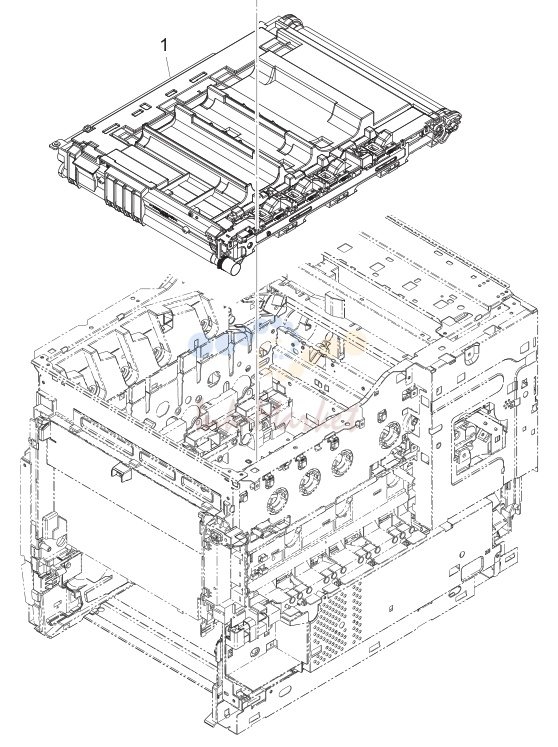

8. Image Formation Section

№	Артикул	Альт. артикул	Описание
1	302KT93060 запросить цену →	2KT93060	TR-591 21ppm(A4),23ppm(Letter) (A)/
1	302KV93070 ✓ в наличии	2KV93070	TR-590 26ppm(A4),28ppm(Letter) (A)/
101	7BB700412H запросить цену →	BB106830	+BIND T.T S SCREW 4X12 SR

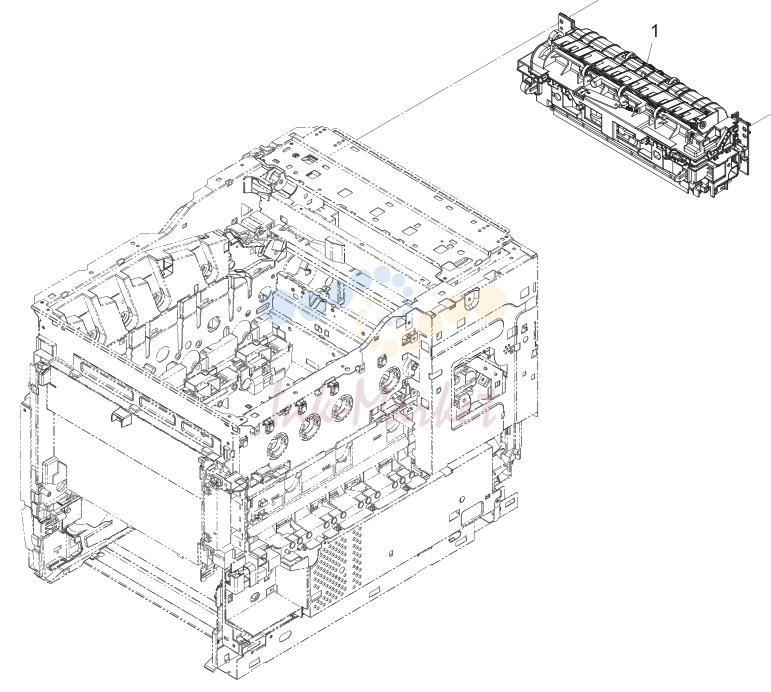

9. Fuser Section

№	Артикул	Альт. артикул	Описание
2			•302KV31130 2KV31130 GEAR Z36L
3			•302KV31170 2KV31170 ARM CLUTCH C
4			•302KV31190 2KV31190 SPRING CLUTCH B
5			•302KV31091 2KV31091 GEAR Z50R
6			•302KV00070 2KV00070 MOTOR-DC ASSY DLP
7	302KV94230 ✓ в наличии	2KV94230	PARTS DRIVE MPF ASSY SP
8	302KV94220 ✓ в наличии	2KV94220	PARTS DRIVE PRESS ASSY SP
9			•302KV44041 2KV44041 CLUTCH 50 Z35R
101	7BB700306H запросить цену →	BB105590	+BIND T.T S SCREW 3X6 SR
102	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

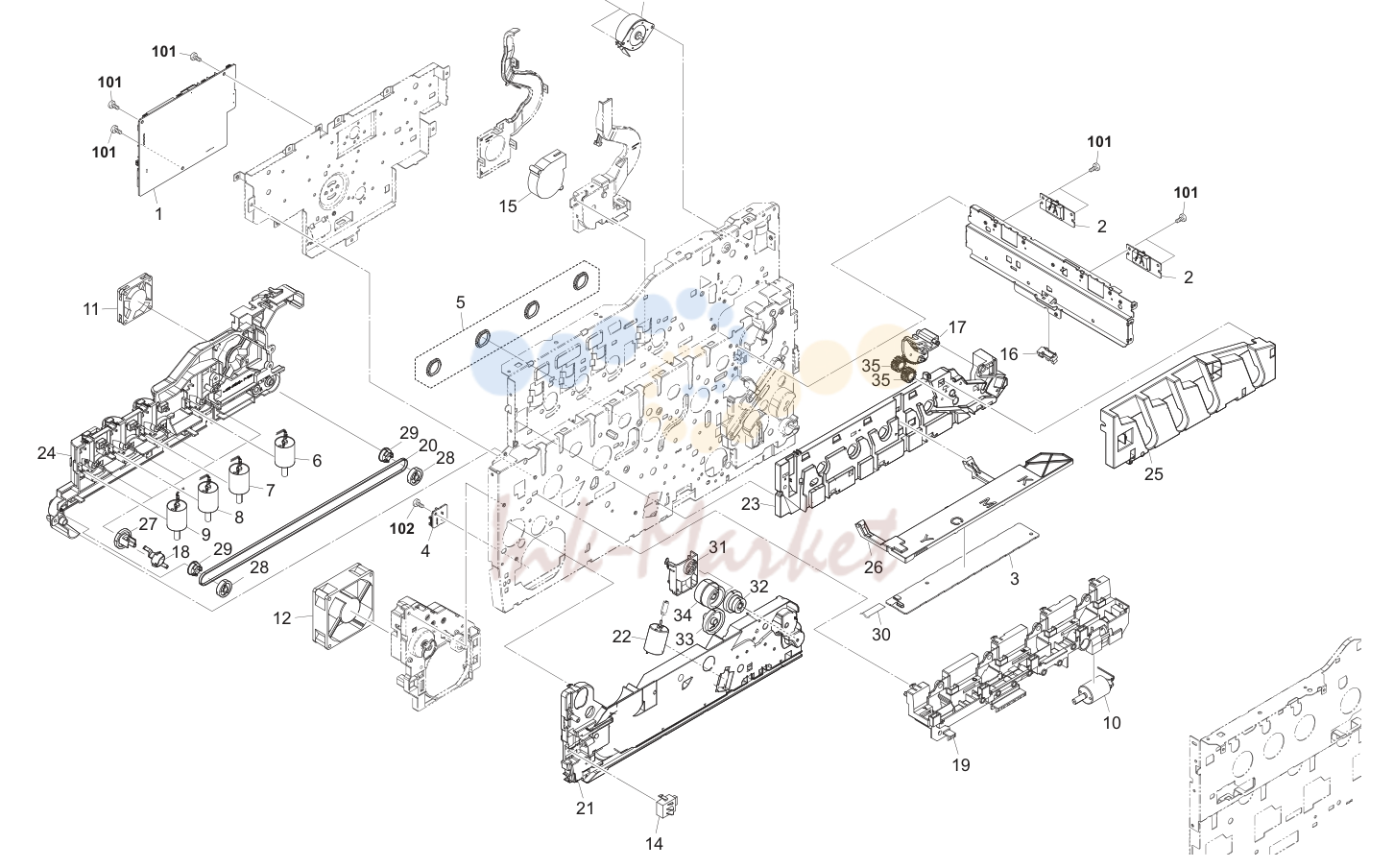

10. Electrical Components 1

№	Артикул	Альт. артикул	Описание
1	302KT94030 запросить цену →	2KT94030	PARTS PWB ENGINE ASSY SP 21ppm(A4),23ppm(Letter) (A)
1	302KV94030 запросить цену →	2KV94030	PARTS PWB ENGINE ASSY SP 26ppm(A4),28ppm(Letter) (A)
1	302PS94030 запросить цену →	2PS94030	PARTS PWB ENGINE ASSY SP 21ppm(A4),23ppm(Letter) (B)
1	302PT94040 запросить цену →	2PT94040	PARTS PWB ENGINE ASSY SP 26ppm(A4),28ppm(Letter) (B)
2	302KV94320 ✓ в наличии	2KV94320	PARTS ID SENSOR ASSY SP
3	302KV94350 ✓ в наличии	2KV94350	PARTS PWB ASSY RFID SP
4	302KV94360 ✓ в наличии	2KV94360	PARTS PWB ASSY THERMISTOR SP
5	302KV94080 запросить цену →	2KV94080	PARTS BUSH GEAR SP
6	302KV94300 ✓ в наличии	2KV94300	PARTS MOTOR-DC ASSY K SP
7	302KV94290 ✓ в наличии	2KV94290	PARTS MOTOR-DC ASSY M SP
8	302KV94280 ✓ в наличии	2KV94280	PARTS MOTOR-DC ASSY C SP
9	302KV94270 ✓ в наличии	2KV94270	PARTS MOTOR-DC ASSY Y SP
10	302KV94310 запросить цену →	2KV94310	PARTS MOTOR-DC ASSY LSU SP
11	302F944160 запросить цену →	2F944160	FAN POWER PWB
12	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
13	302HN44090 ✓ в наличии	2HN44090	MOTOR FUSER
14	302HN44180 ✓ в наличии	2HN44180	SWITCH SIZE
15	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR
16	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
17	302KV02532 запросить цену →	2KV02532	HINGE LID L
18	302KV02461 запросить цену →	2KV02461	CAM TONER SUPPLY
19	302KV02250 запросить цену →	2KV02250	DUCT LEFT INNER
20	302KV02A90 запросить цену →	2KV02A90	BELT S2M Z371
21	302KT02180 запросить цену →	2KT02180	GUIDE CASSETTE L 21ppm(A4),23ppm(Letter) (A)/
21	302KV02190 запросить цену →	2KV02190	GUIDE CASSETTE L 26ppm(A4),28ppm(Letter) (A)/
22	302KV00160 запросить цену →	2KV00160	MOTOR-DC ASSY LIFT
23	302KV02170 запросить цену →	2KV02170	GUIDE TOP L
24	302KV02240 запросить цену →	2KV02240	HOLDER TONER MOTOR
25	302KV02281 запросить цену →	2KV02281	GUIDE CONTAINER
26	302KV02290 запросить цену →	2KV02290	HOLDER RFID
27	302KV02680 запросить цену →	2KV02680	GEAR Z50S
28	302KV02A60 запросить цену →	2KV02A60	GEAR Z40R
29	302KV02A70 запросить цену →	2KV02A70	PULLEY P27
30	302KV46030 запросить цену →	2KV46030	CONN.CORD ASSY S03535
31	302KT02170 запросить цену →	2KT02170	HOLDER GEAR 21ppm(A4),23ppm(Letter) (A)/
31	302HN14120 запросить цену →	2HN14120	HOLDER GEAR 26ppm(A4),28ppm(Letter) (A)/
32	302KT02150 ✓ в наличии	2KT02150	GEAR Z33S-Z13S 21ppm(A4),23ppm(Letter) (A)/
32	302KV02B80 запросить цену →	2KV02B80	GEAR Z28S-Z13S 26ppm(A4),28ppm(Letter) (A)/
33	302KV02B70 запросить цену →	2KV02B70	GEAR Z41S
34	302KV02B00 запросить цену →	2KV02B00	GEAR Z36R-Z35R
35	302KV02670 запросить цену →	2KV02670	GEAR Z16S
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

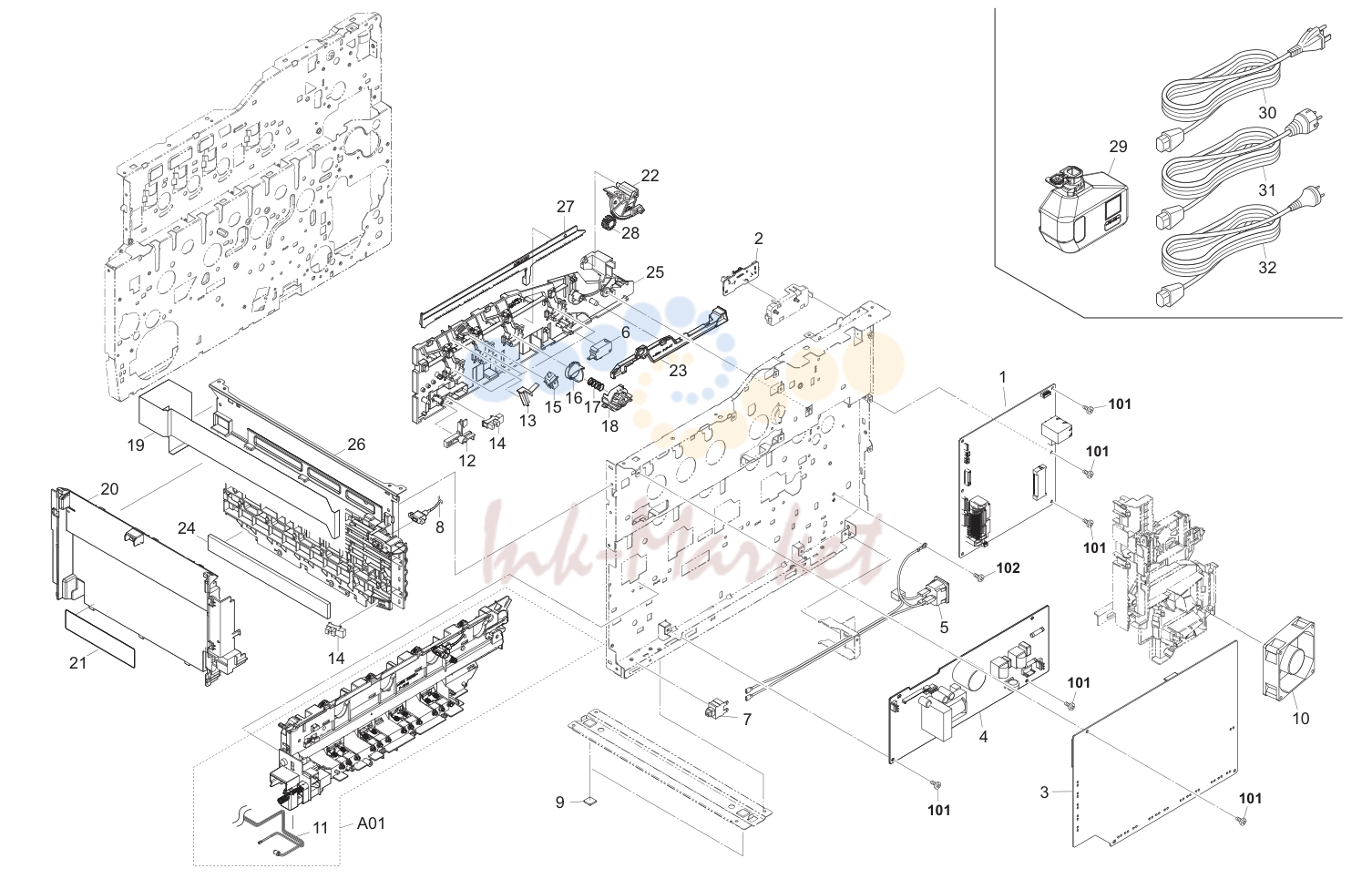

11. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302KT94011 запросить цену →	2KT94011	PARTS PWB MAIN ASSY SP 21ppm(A4),23ppm(Letter) (A)
1	302KT94021 запросить цену →	2KT94021	PARTS PWB MAIN ASSY SP EU 21ppm(A4),23ppm(Letter) (A)
1	302KV94011 запросить цену →	2KV94011	PARTS PWB MAIN ASSY SP 26ppm(A4),28ppm(Letter) (A)
1	302KV94021 запросить цену →	2KV94021	PARTS PWB MAIN ASSY SP EU 26ppm(A4),28ppm(Letter) (A)
1	302PS94040 запросить цену →	2PS94040	PARTS PWB MAIN ASSY SP 21ppm(A4),23ppm(Letter) (B)
1	302PS94051 ✓ в наличии	2PS94051	PARTS PWB MAIN ASSY SP EU 21ppm(A4),23ppm(Letter) (B)
1	302PT94050 запросить цену →	2PT94050	PARTS PWB MAIN ASSY SP 26ppm(A4),28ppm(Letter) (B)
1	302PT94061 запросить цену →	2PT94061	PARTS PWB MAIN ASSY SP EU 26ppm(A4),28ppm(Letter) (B)
2	302KT94080 ✓ в наличии	2KT94080	PARTS PWB ASSY EXIT SP 21ppm(A4),23ppm(Letter) (A)/
2	302KV94330 ✓ в наличии	2KV94330	PARTS PWB ASSY EXIT SP 26ppm(A4),28ppm(Letter) (A)/
3	302KV94060 ✓ в наличии	2KV94060	PARTS HIGH VOLTAGE UNIT SP
4	302KV94040 запросить цену →	2KV94040	PARTS SWITCHING REGULATOR 100V SP
4	302KV94050 запросить цену →	2KV94050	PARTS SWITCHING REGULATOR 230V SP
5	302KV00190 запросить цену →	2KV00190	INLET ASSY
6			7SM010104+++H01 SM055200 SW.MICRO
7			7SP01000005+H01 SP119750 SW.PUSH
8	302KV46421 запросить цену →	2KV46421	CONN.CORD ASSY S03596 21ppm(A4),23ppm(Letter) (A)/
8	302PS46050 запросить цену →	2PS46050	CONN.CORD ASSY S03910 21ppm(A4),23ppm(Letter) (B)/
9	302HN02611 запросить цену →	2HN02611	FOOT
10	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
11			•302KV94370 2KV94370 PARTS TONER FULL DETECT SP
12	302KV02480 ✓ в наличии	2KV02480	ACTUATOR DETECTION CONTAINER
13	302KV02C70 запросить цену →	2KV02C70	ACTUATOR PUSH SWITCH
14	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
15			7SP01000001+H01 SP044290 SW.PUSH
16	302KV02501 запросить цену →	2KV02501	RATCHET SHUTTER
17	302KV02A21 запросить цену →	2KV02A21	SPRING JOINT SHUTTER
18	302KV02510 запросить цену →	2KV02510	HOLDER JOINT
19	302KV46390 запросить цену →	2KV46390	CONN.CORD ASSY S03577
20	302KV04080 запросить цену →	2KV04080	COVER INNER
21	302KV34080 запросить цену →	2KV34080	LABEL MPF
22	302KV02542 запросить цену →	2KV02542	HINGE LID R
23	302KV02521 запросить цену →	2KV02521	LEVER INTERLOCK
24	302KV02E30 запросить цену →	2KV02E30	SEAL BRACKET FRONT
25	302KV02180 запросить цену →	2KV02180	GUIDE TOP R
26	302KV02232 запросить цену →	2KV02232	BRACKET FRONT HV
27	302KV02451 ✓ в наличии	2KV02451	RACK JOINT SHUTTER
28	302KV02670 запросить цену →	2KV02670	GEAR Z16S
30	3019527401 запросить цену →	19527401	POWER CORD(120)
31	302FV94010 ✓ в наличии	2FV94010	PARTS AC CORD EU SP
32	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

12. Operation Section

№	Артикул	Альт. артикул	Описание
1	302KT94040 запросить цену →	2KT94040	PARTS OPERATION UNIT SP 21ppm(A4),23ppm(Letter) (A)
1	302KV94090 запросить цену →	2KV94090	PARTS OPERATION UNIT SP 26ppm(A4),28ppm(Letter) (A)
1	302PS94010 ✓ в наличии	2PS94010	PARTS OPERATION UNIT SP 21ppm(A4),23ppm(Letter) (B)
1	302PT94010 запросить цену →	2PT94010	PARTS OPERATION UNIT SP 26ppm(A4),28ppm(Letter) (B)
225			Sand Road, Level 3, 6-10 Talavera Road North Ryde N.S.W, 2113, 16/F.,Mita Centre, 552-566, Castle Peak Road
335			Ratchadapisek Road, Bangsue, Bangkok 10800,
12			Tai Seng Street #04-01A,

Источник: Инк-Маркет.ру.

Kyocera FS C5150DN/C5250DN/ECOSYS P6021cdn/P6026cdn — каталог запчастей со схемами

Содержание

1. Covers

2. Paper Cassette

3. Paper Feed Section 1

4. Paper Feed Section 2

5. Paper Conveying Section

6. Laser Scanner Section

7. Developer Section

8. Image Formation Section

9. Fuser Section

10. Electrical Components 1

11. Electrical Components 2

12. Operation Section

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera FS-1020D — каталог запчастей со схемами

Kyocera FS-1018MFP — каталог запчастей со схемами

Kyocera FS-1016MFP — каталог запчастей со схемами

Индустрия печатных расходников на переломе: цепочки поставок, переход к сервису и искусственный интеллект
