Kyocera FS C5100/5200/5300 — каталог запчастей со схемами

Содержание

1. Covers 1 (21/23ppm 250sheet)
2. Covers 1 (21/23ppm 500sheet, 26/28ppm 500sheet)
3. Covers 2
4. Frames 1
5. Frames 2 (21/23ppm 250sheet)
6. Frames 2 (21/23ppm 500sheet, 26/28ppm 500sheet)
7. Paper Cassettes (21/23ppm 250sheet)
8. Paper Cassettes (21/23ppm 500sheet, 26/28ppm 500sheet)
9. Paper Feed Section 1

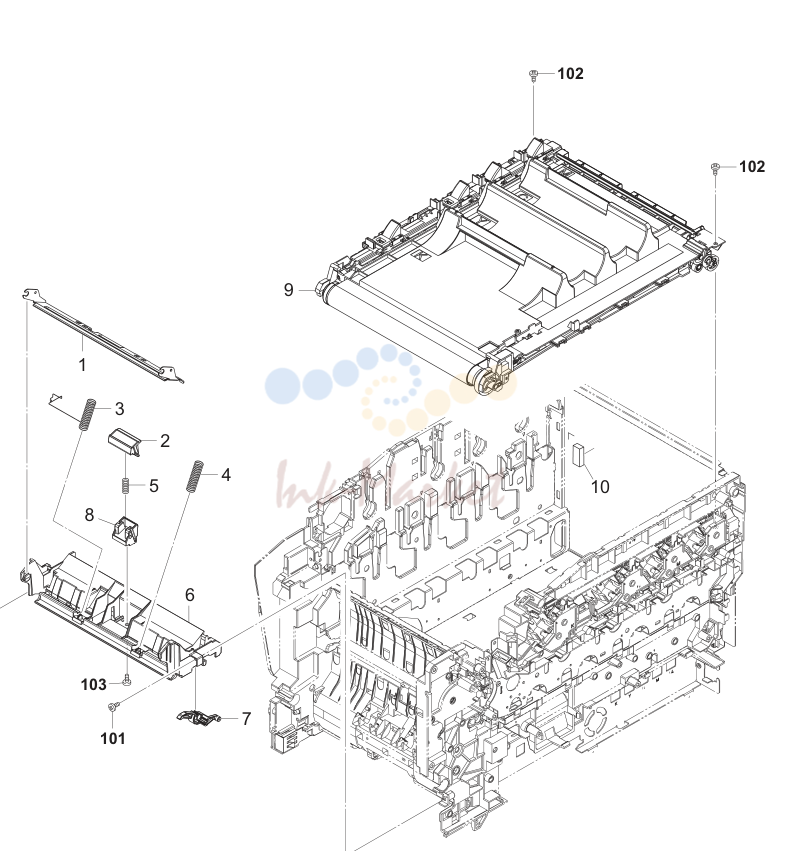

10. Paper Feed Section 2

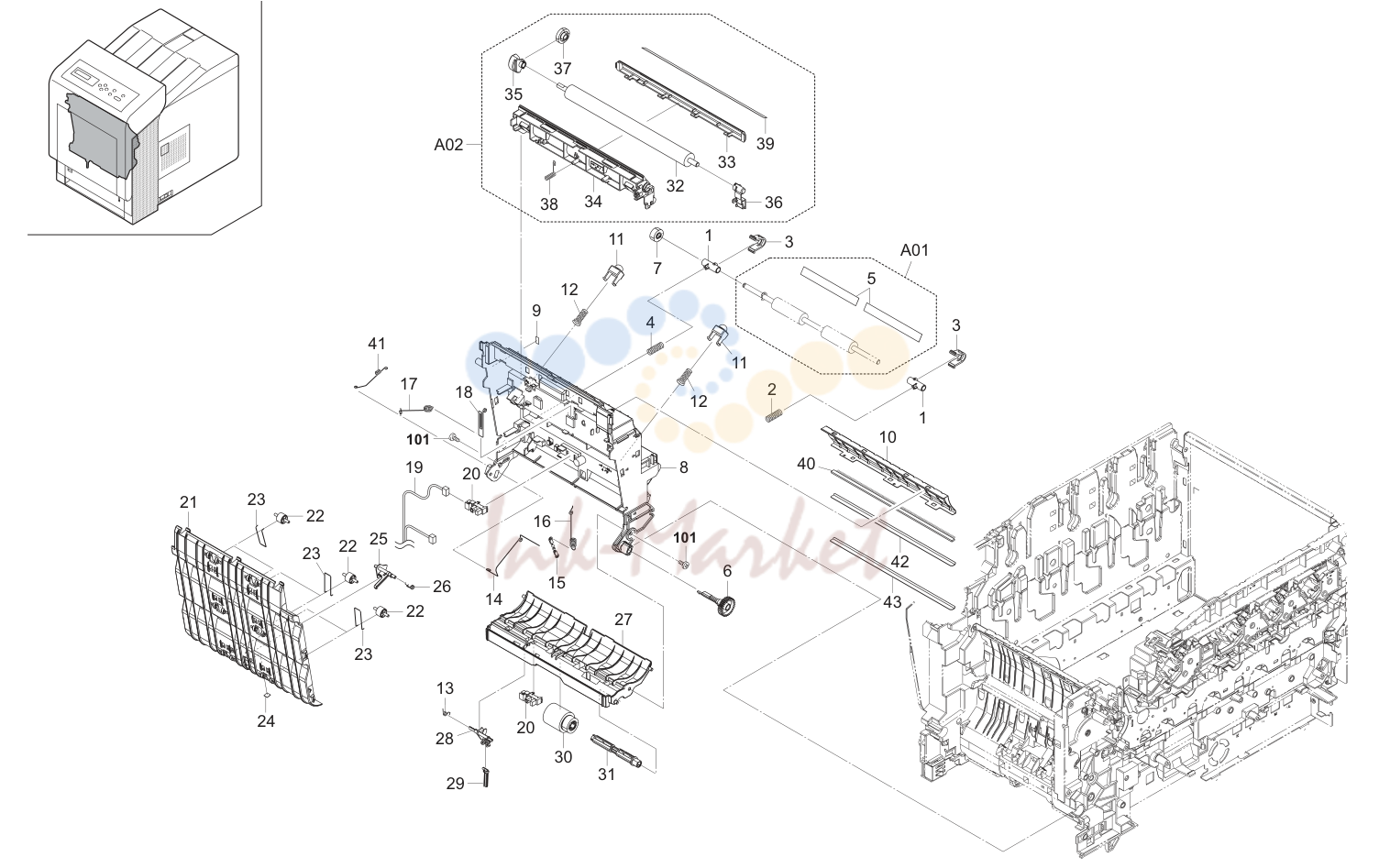

11. Paper Conveying Section

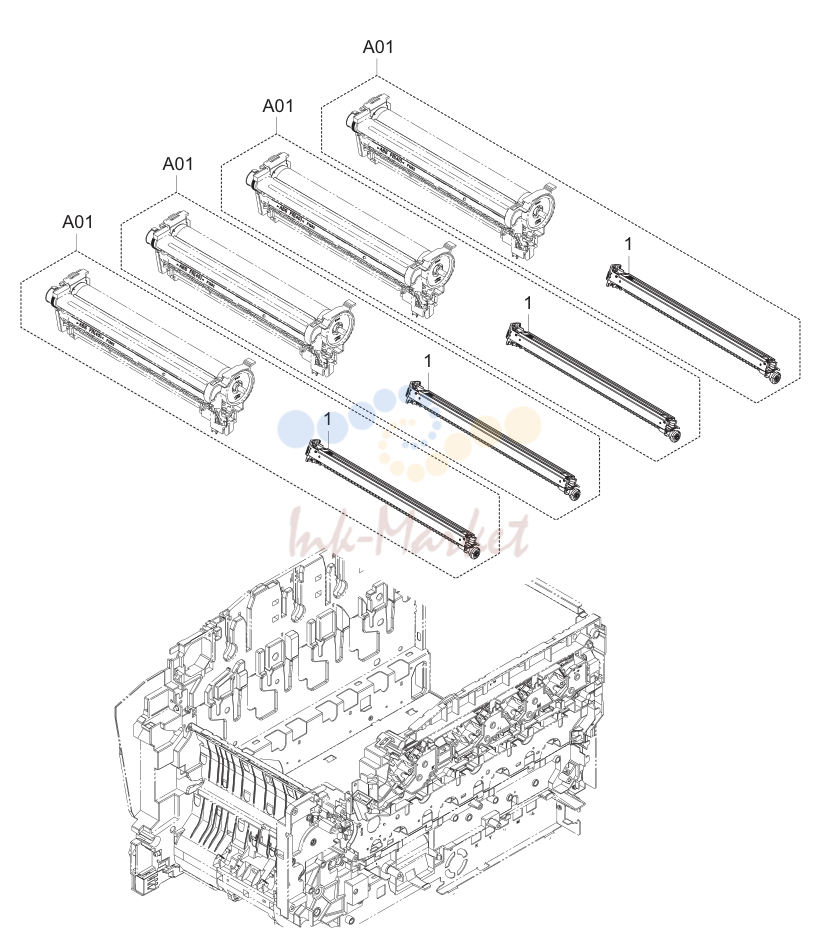

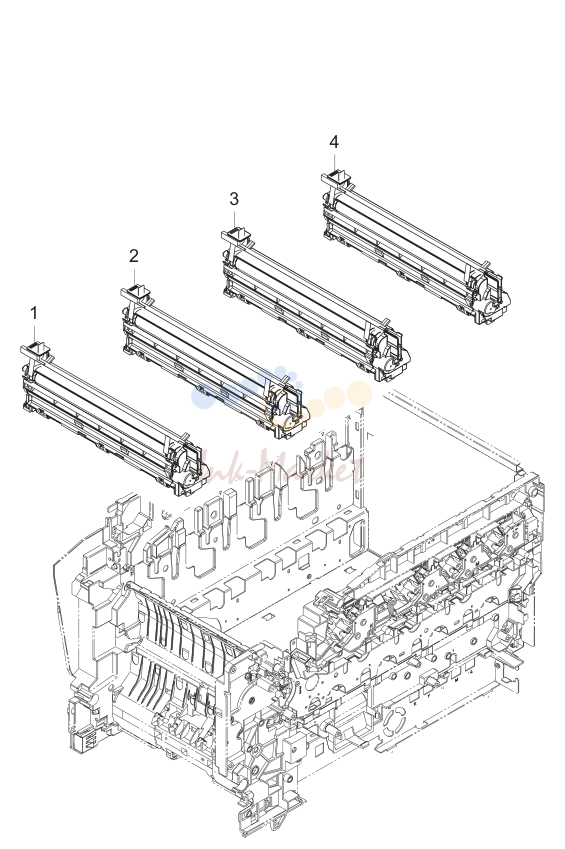

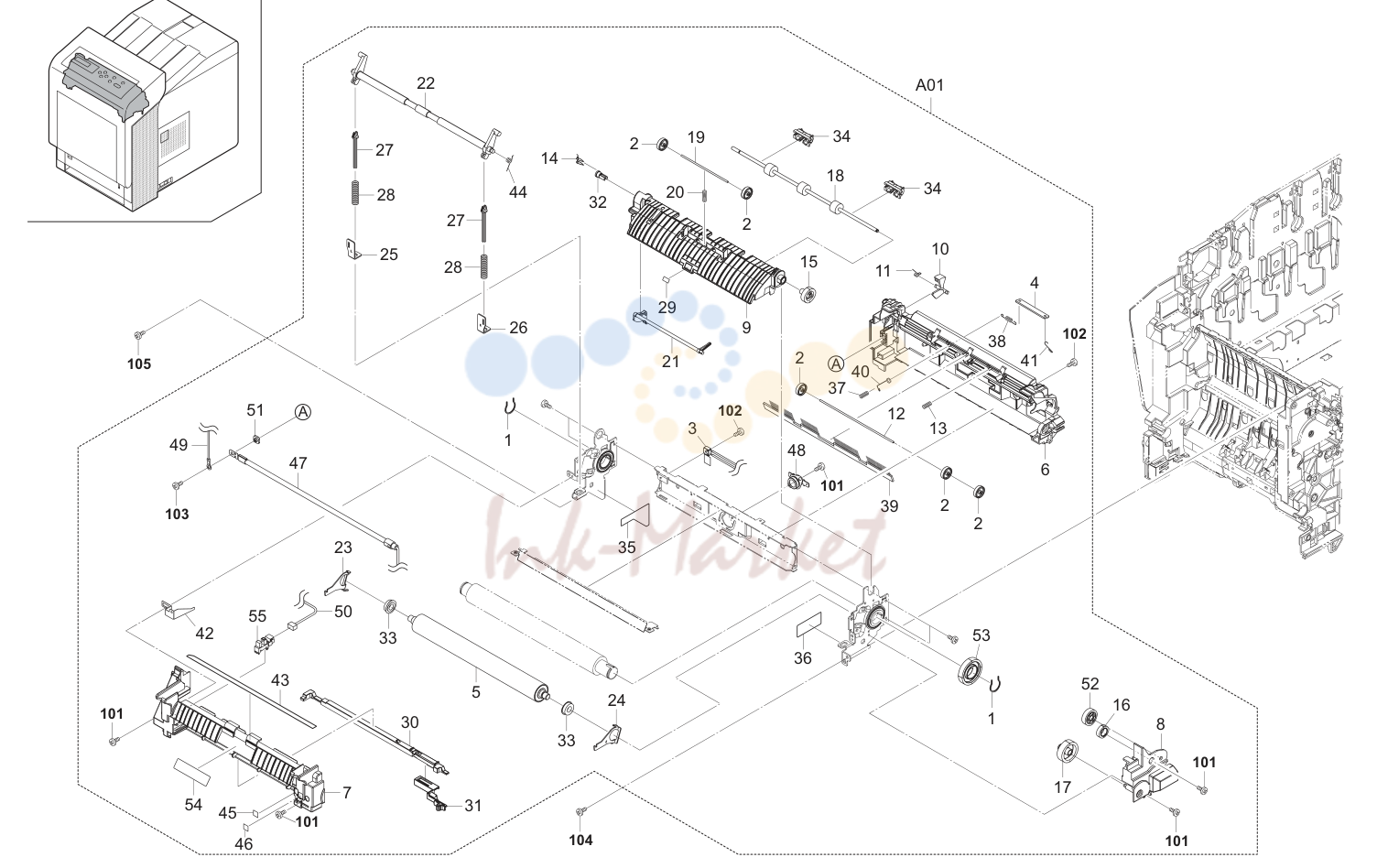

12. Image Formation Section

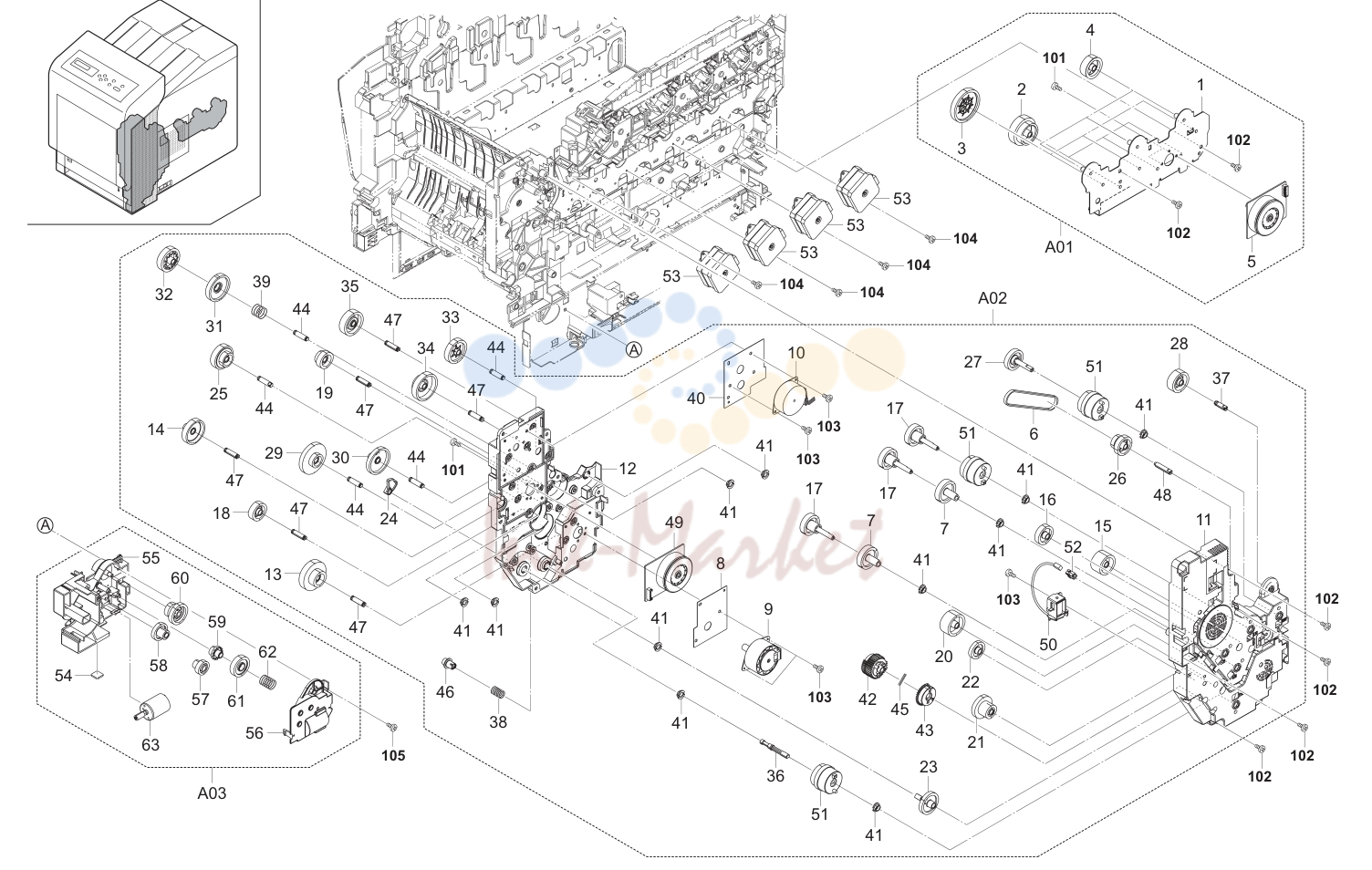

13. Drive Section (21/23ppm 250sheet, 21/23ppm 500sheet)

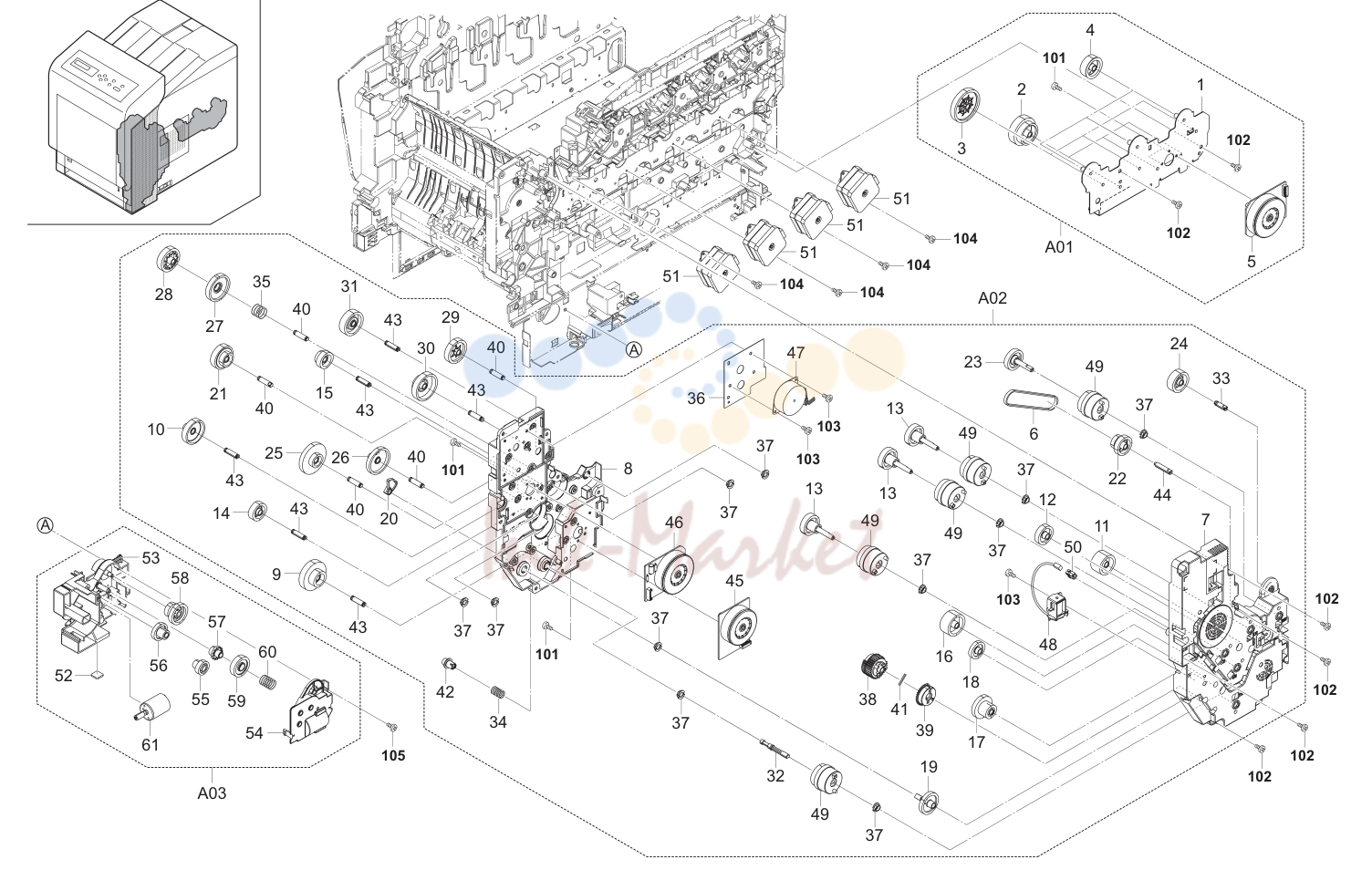

14. Drive Section (26/28ppm 500sheet)

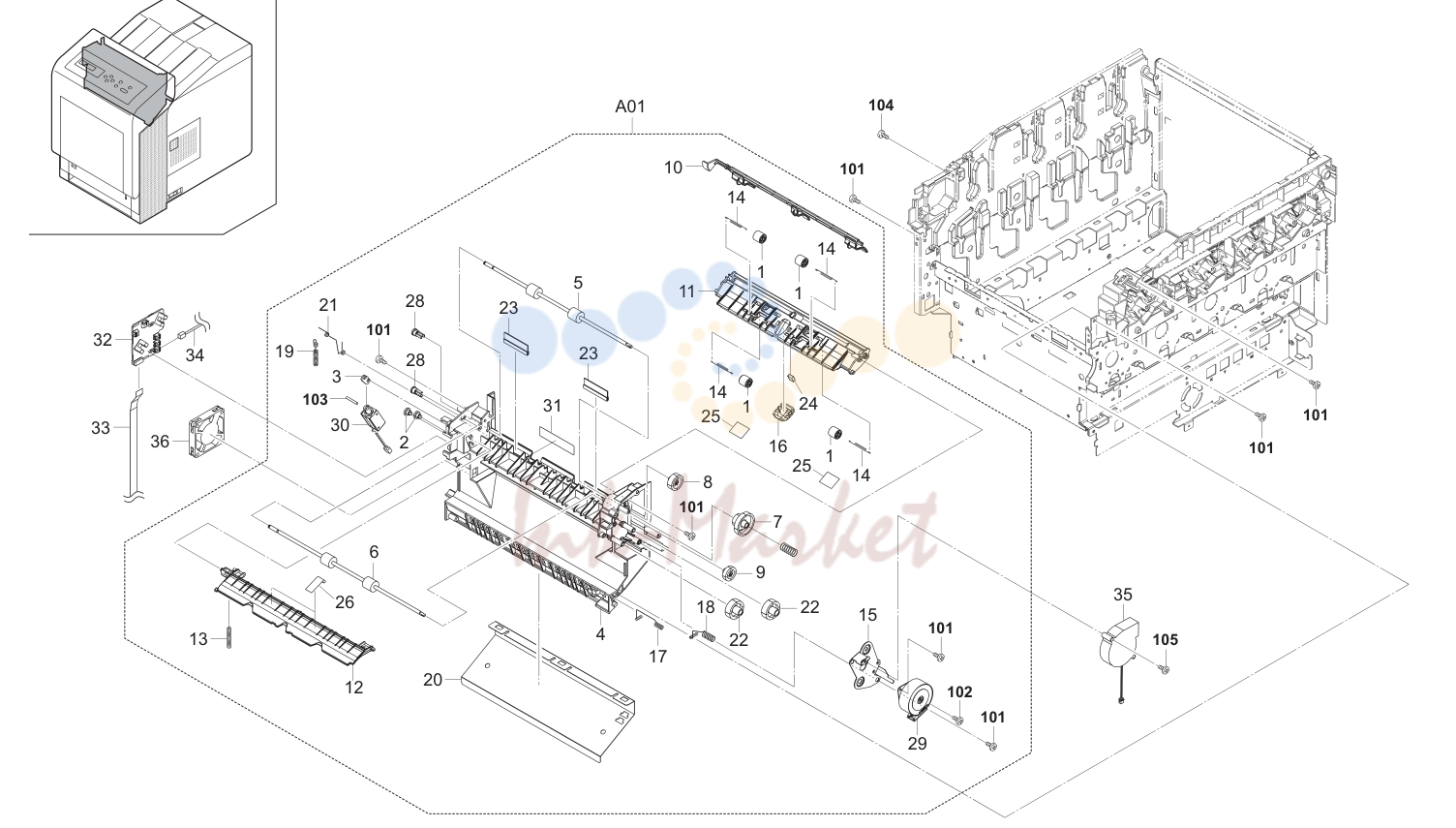

15. Exit Section

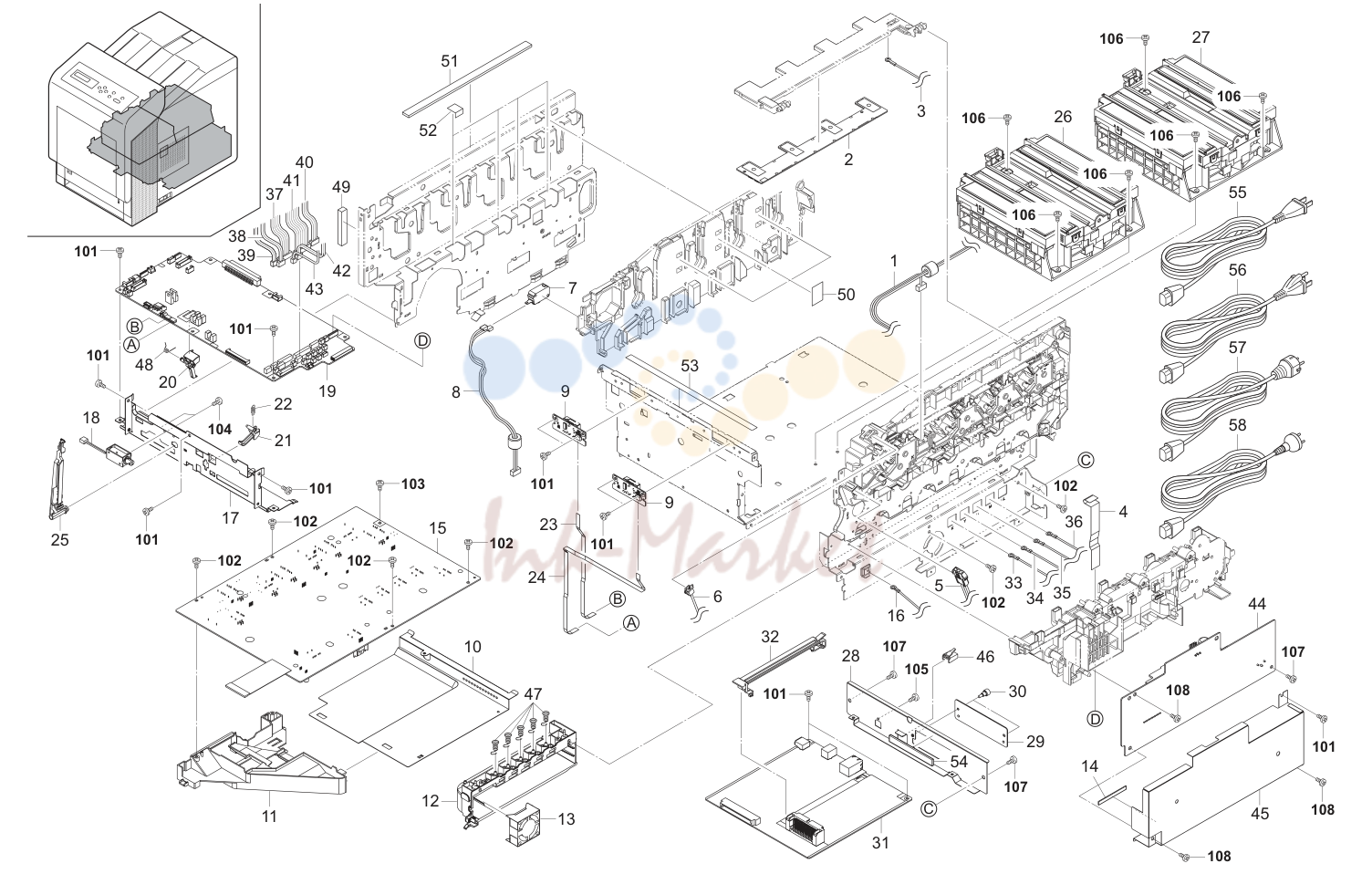

16. Electrical Components

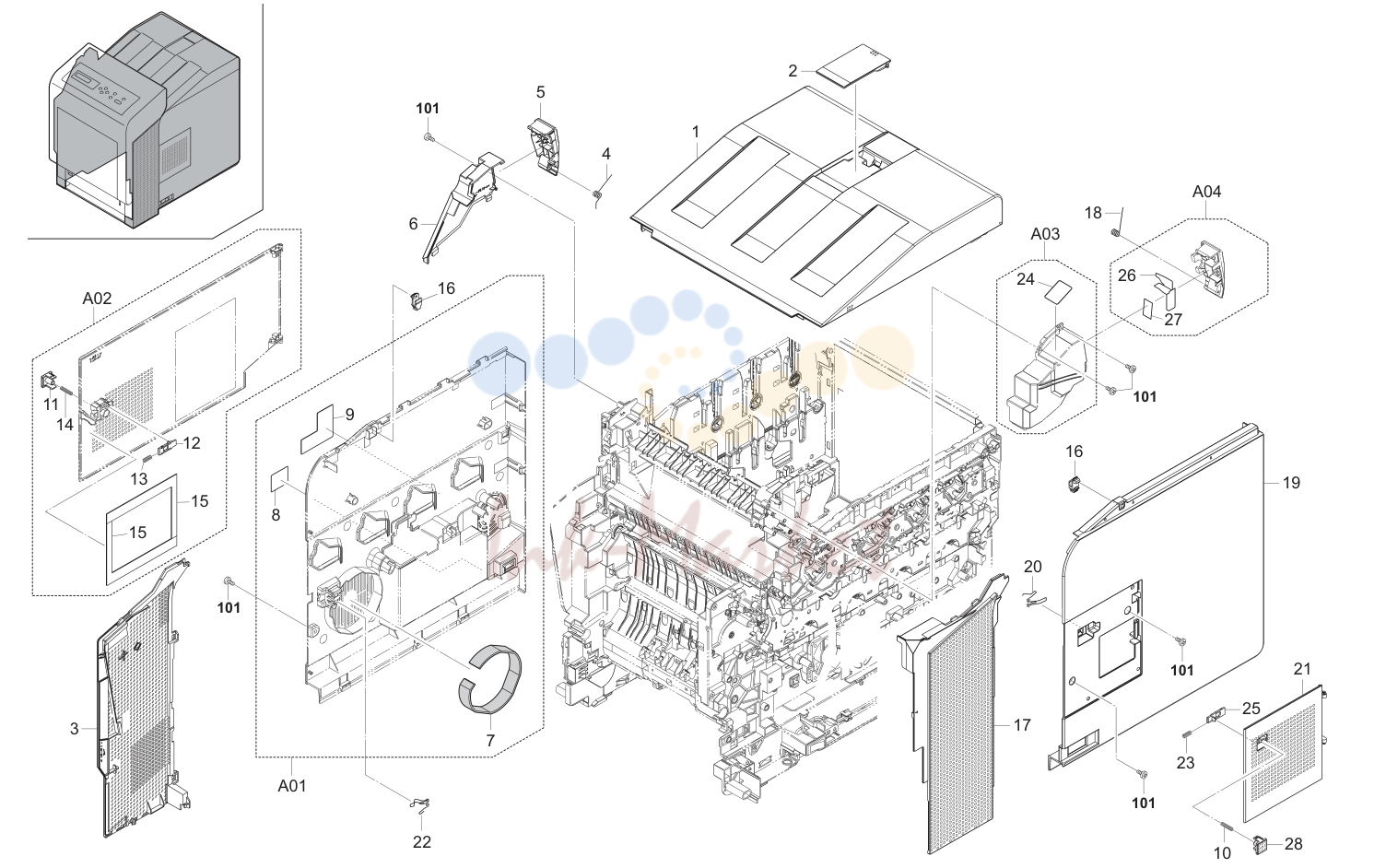

1. Covers 1 (21/23ppm 250sheet)

№	Артикул	Альт. артикул	Описание
4	302HN04300 запросить цену →	2HN04300	SPRING LEFT LEVER
7			•302HN04310 2HN04310 SPONGE LEFT COVER
8			•302HN04320 2HN04320 LABEL USB
9			•302HN04340 2HN04340 LABEL WASTE BOTTLE
10	302HN04260 запросить цену →	2HN04260	SPRING SIDE LEVER
13			•302HN04250 2HN04250 SPRING SIDE COVER
14			•302HN04260 2HN04260 SPRING SIDE LEVER
15			•302HN04391 2HN04391 SEAL COVER SIDE
18	302HN04290 запросить цену →	2HN04290	SPRING RIGHT LEVER
20	302HN04280 запросить цену →	2HN04280	SPRING RIGHT LID
22	302HN04240 запросить цену →	2HN04240	SPRING LEFT COVER
23	302HN04250 запросить цену →	2HN04250	SPRING SIDE COVER
24			•302HN04330 2HN04330 LABEL FUSER CAUTION
26			•302HN04350 2HN04350 SHEET LEVER RIGHT A
27			•302HN04360 2HN04360 SHEET LEVER RIGHT B

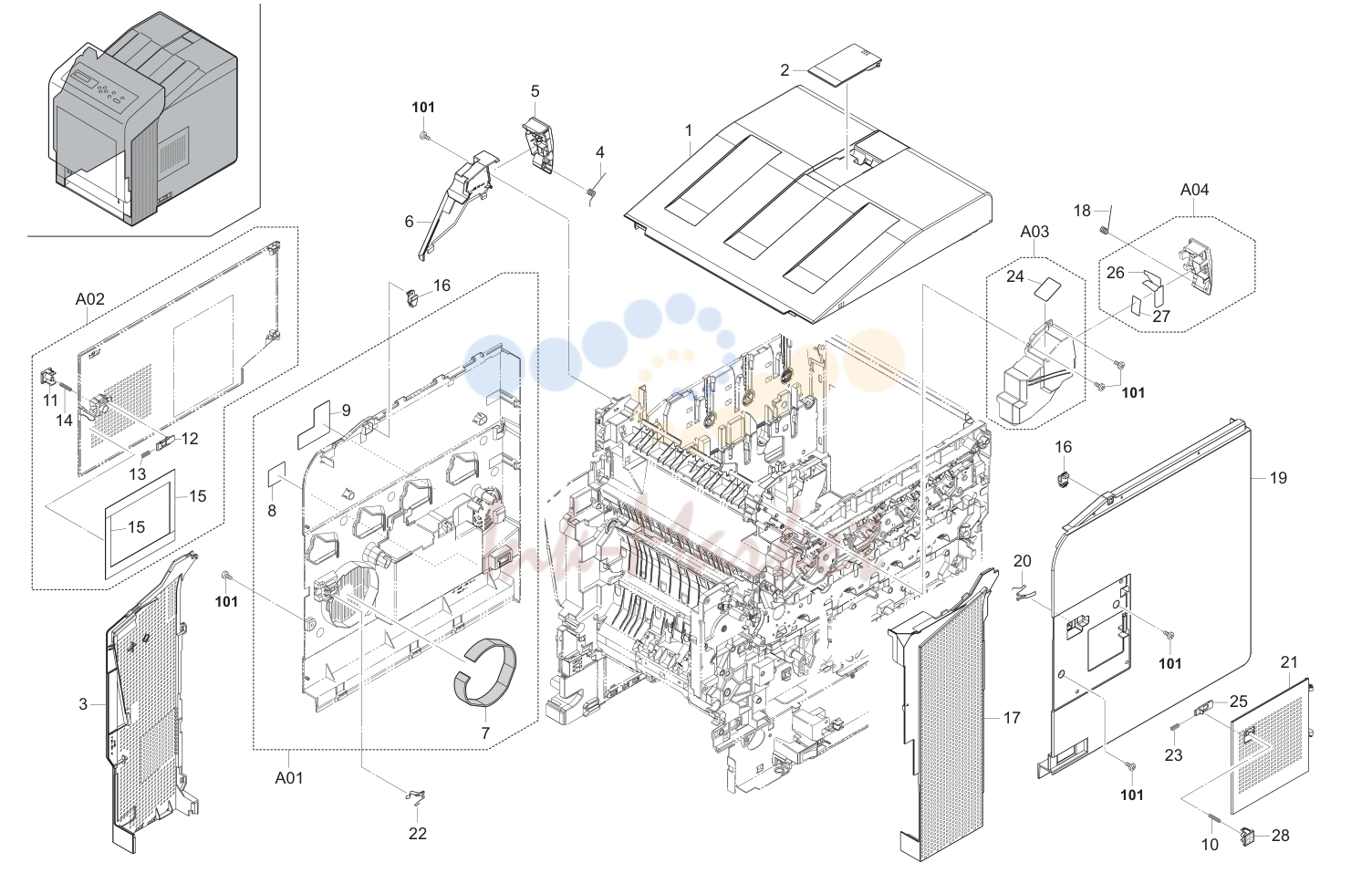

2. Covers 1 (21/23ppm 500sheet, 26/28ppm 500sheet)

№	Артикул	Альт. артикул	Описание
4	302HN04300 запросить цену →	2HN04300	SPRING LEFT LEVER
7			•302HN04310 2HN04310 SPONGE LEFT COVER
8			•302HN04320 2HN04320 LABEL USB
9			•302HN04340 2HN04340 LABEL WASTE BOTTLE
10	302HN04260 запросить цену →	2HN04260	SPRING SIDE LEVER
13			•302HN04250 2HN04250 SPRING SIDE COVER
14			•302HN04260 2HN04260 SPRING SIDE LEVER
15			•302HN04391 2HN04391 SEAL COVER SIDE
18	302HN04290 запросить цену →	2HN04290	SPRING RIGHT LEVER
20	302HN04280 запросить цену →	2HN04280	SPRING RIGHT LID
22	302HN04240 запросить цену →	2HN04240	SPRING LEFT COVER
23	302HN04250 запросить цену →	2HN04250	SPRING SIDE COVER
24			•302HN04330 2HN04330 LABEL FUSER CAUTION
26			•302HN04350 2HN04350 SHEET LEVER RIGHT A
27			•302HN04360 2HN04360 SHEET LEVER RIGHT B

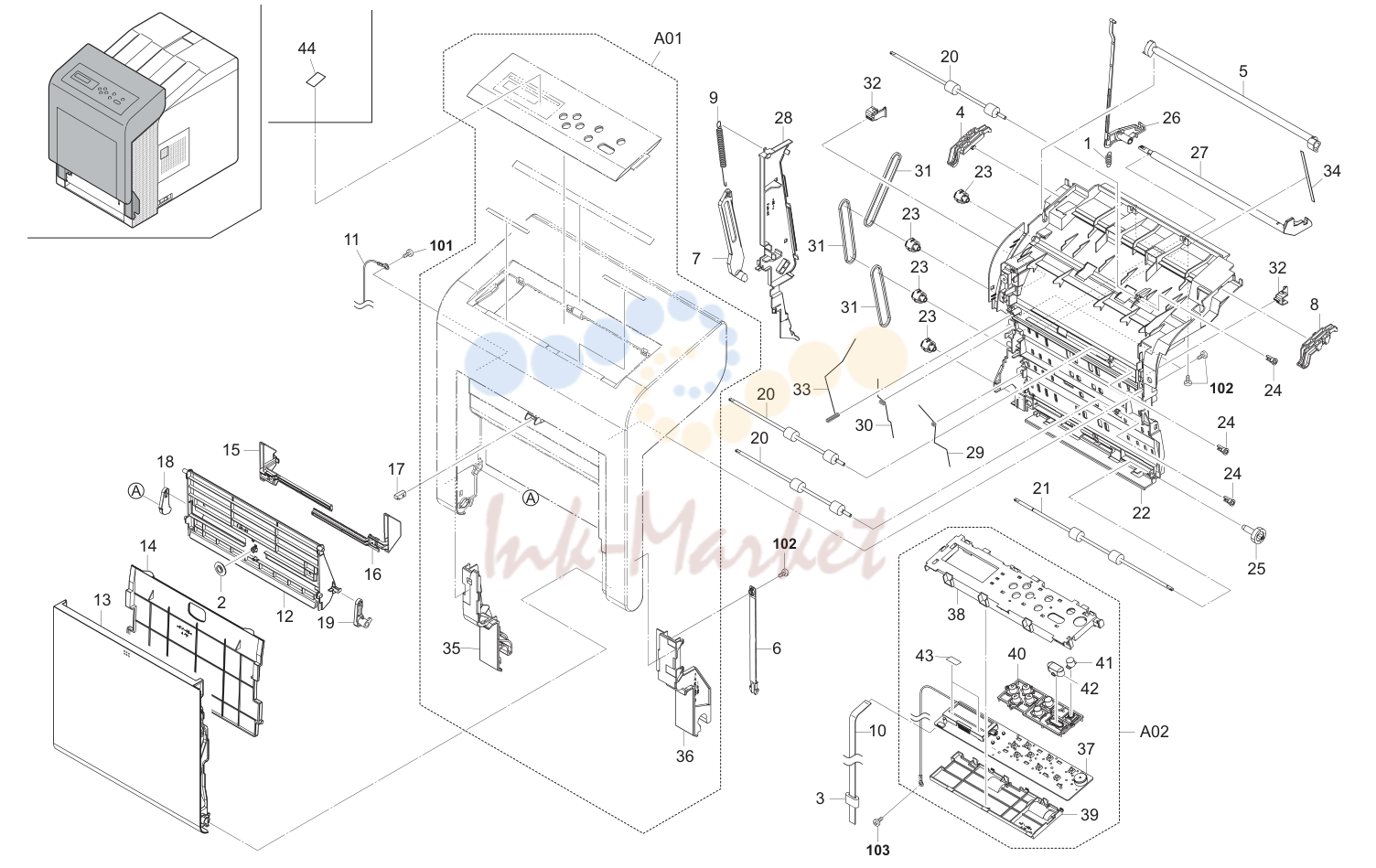

3. Covers 2

№	Артикул	Альт. артикул	Описание
1	302F908300 запросить цену →	2F908300	SPRING LOCK MPF 1 1 1 1 38 •302HN05021 2HN05021 MOUNT LCD UPPER
2	302B700780 запросить цену →	2B700780	GEAR MANUAL 1 1 1 1 39 •302HN05030 2HN05030 MOUNT LCD LOWER
3	7YBFG0509001H01 запросить цену →	YB055270	FERRITE CORE 1 1 1 1 40 •302HN05040 2HN05040 BUTTON A
4	302HN04151 запросить цену →	2HN04151	GUIDE FRONT COVER RELEASE LEFT 1 1 1 1 41 •302HN05050 2HN05050 BUTTON B
8	302HN04221 запросить цену →	2HN04221	GUIDE FRONT COVER RELEASE RIGHT
9	302HN04270 запросить цену →	2HN04270	SPRING FRONT COVER
12	302HN08010 запросить цену →	2HN08010	BASE MPF
13	302HN08020 запросить цену →	2HN08020	COVER MPF 1 1 1 1 101 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
14	302HN08030 запросить цену →	2HN08030	TRAY MPF TOP 1 1 1 1 102 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
15	302HN08050 запросить цену →	2HN08050	GUIDE MPF L 1 1 1 1 103 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
16	302HN08060 запросить цену →	2HN08060	GUIDE MPF R
17	302HN08140 запросить цену →	2HN08140	LUTCH
18	302HN08150 запросить цену →	2HN08150	LINK LEVER MPF L
19	302HN08160 запросить цену →	2HN08160	LINK LEVER MPF R
22	302HN29031 запросить цену →	2HN29031	BASE DU
24	302HN29050 запросить цену →	2HN29050	BUSH DU
26	302HN29070 запросить цену →	2HN29070	HOOK DU RELEASE LEFT
27	302HN29080 запросить цену →	2HN29080	HOOK DU RELEASE RIGHT
28	302HN29101 запросить цену →	2HN29101	COVER INNER DU
29	302HN29130 запросить цену →	2HN29130	SPRING DU EARTH A
30	302HN29140 запросить цену →	2HN29140	SPRING DU EARTH B
32	302HN29160 запросить цену →	2HN29160	HOOK CONVEYING
33	302HN29170 запросить цену →	2HN29170	SPRING DU EARTH C
34	302HN29190 запросить цену →	2HN29190	SHEET BASE DU

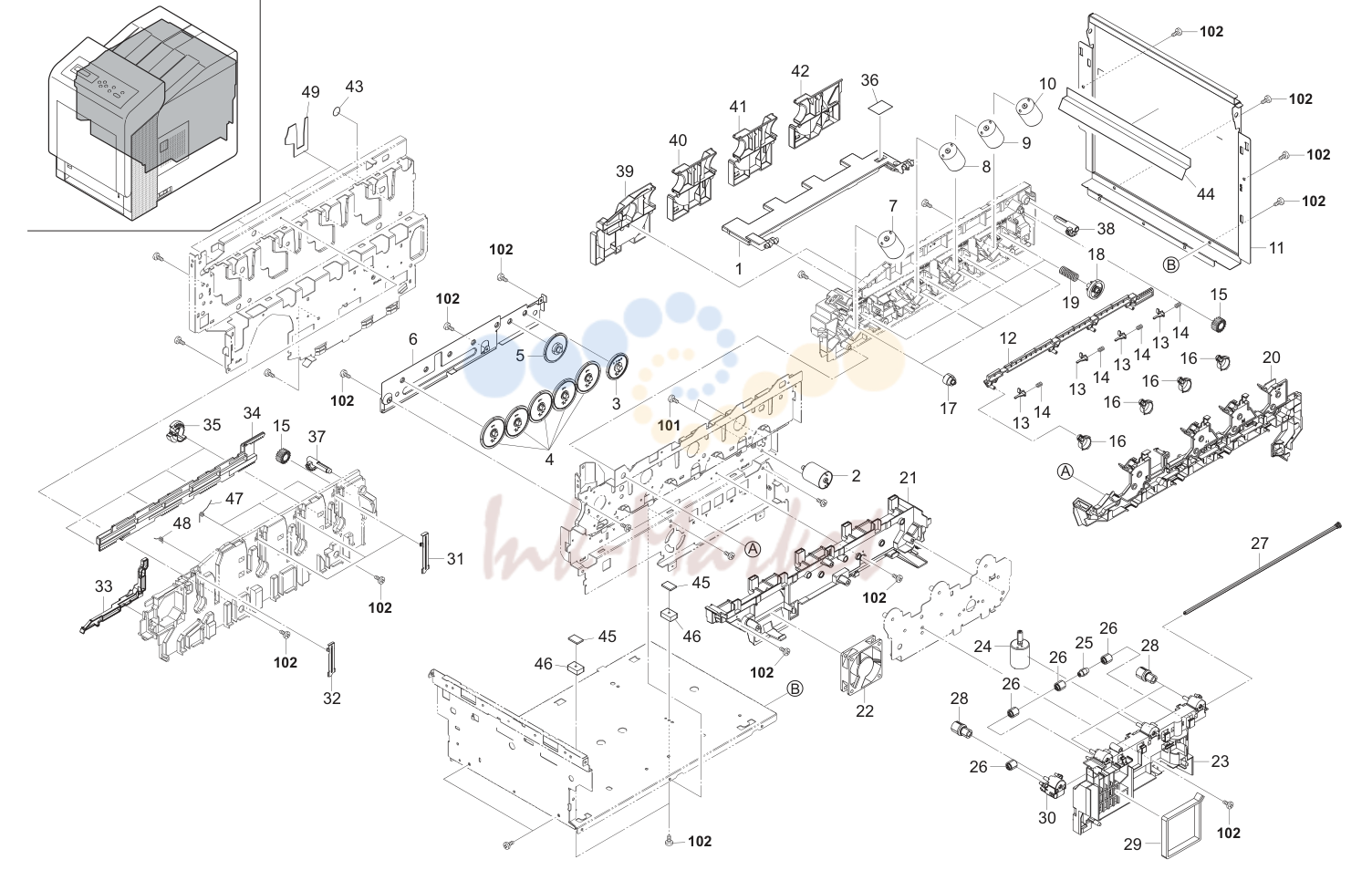

4. Frames 1

№	Артикул	Альт. артикул	Описание
1	302HN02210 запросить цену →	2HN02210	HOLDER RFID 1 1 1 1 101 7BB001303H BB063500 PAN HEAD SCREW M3X3
6	302HN03410 запросить цену →	2HN03410	MOUNT GLASS CLN DRIVE
11	302HN02050 запросить цену →	2HN02050	FRAME REAR
12	302HN02170 запросить цену →	2HN02170	RACK TONER SUPPLY R
13	302HN02701 запросить цену →	2HN02701	ACTUATOR CONTAINER
14	302HN02710 запросить цену →	2HN02710	SPRING ACT CONT
16	302HN02190 запросить цену →	2HN02190	CAM TONER SUPPLY
19	302HN15040 запросить цену →	2HN15040	SPRING JOINT
20	302HN02200 запросить цену →	2HN02200	HOLDER HARNESS
21	302HN02230 запросить цену →	2HN02230	DUCT RIGHT
23	302HN03340 запросить цену →	2HN03340	HOLDER MCH CLN MOTOR
27	302HN03360 запросить цену →	2HN03360	SHAFT MCH CLN
30	302HN03350 запросить цену →	2HN03350	HOLDER MCH CLN DRIVE GEAR
31	302HN02680 запросить цену →	2HN02680	PLATE CONTAINER C
32	302HN02670 запросить цену →	2HN02670	PLATE CONTAINER K
34	302HN02160 запросить цену →	2HN02160	RACK TONER SUPPLY L
35	302HN02180 запросить цену →	2HN02180	RATCHET CONTAINER
36	302HN02720 ✓ в наличии	2HN02720	SEAL SQUARE 25-20
37	302HN02130 запросить цену →	2HN02130	HINGE LEFT
38	302HN02140 запросить цену →	2HN02140	HINGE RIGHT
43	302HN02730 запросить цену →	2HN02730	SEAL CIRCLE
44	302HN02850 запросить цену →	2HN02850	SHEET FRAME REAR
45	302HN02870 запросить цену →	2HN02870	SHEET SARCON
46	302HN02860 запросить цену →	2HN02860	BLOCK HEAT CONDUCT
47	302HN15160 запросить цену →	2HN15160	SPRING P CONT C
48	302HN15170 запросить цену →	2HN15170	SPRING P CONT K
49	302HN02880 запросить цену →	2HN02880	SEAL TN WASTE

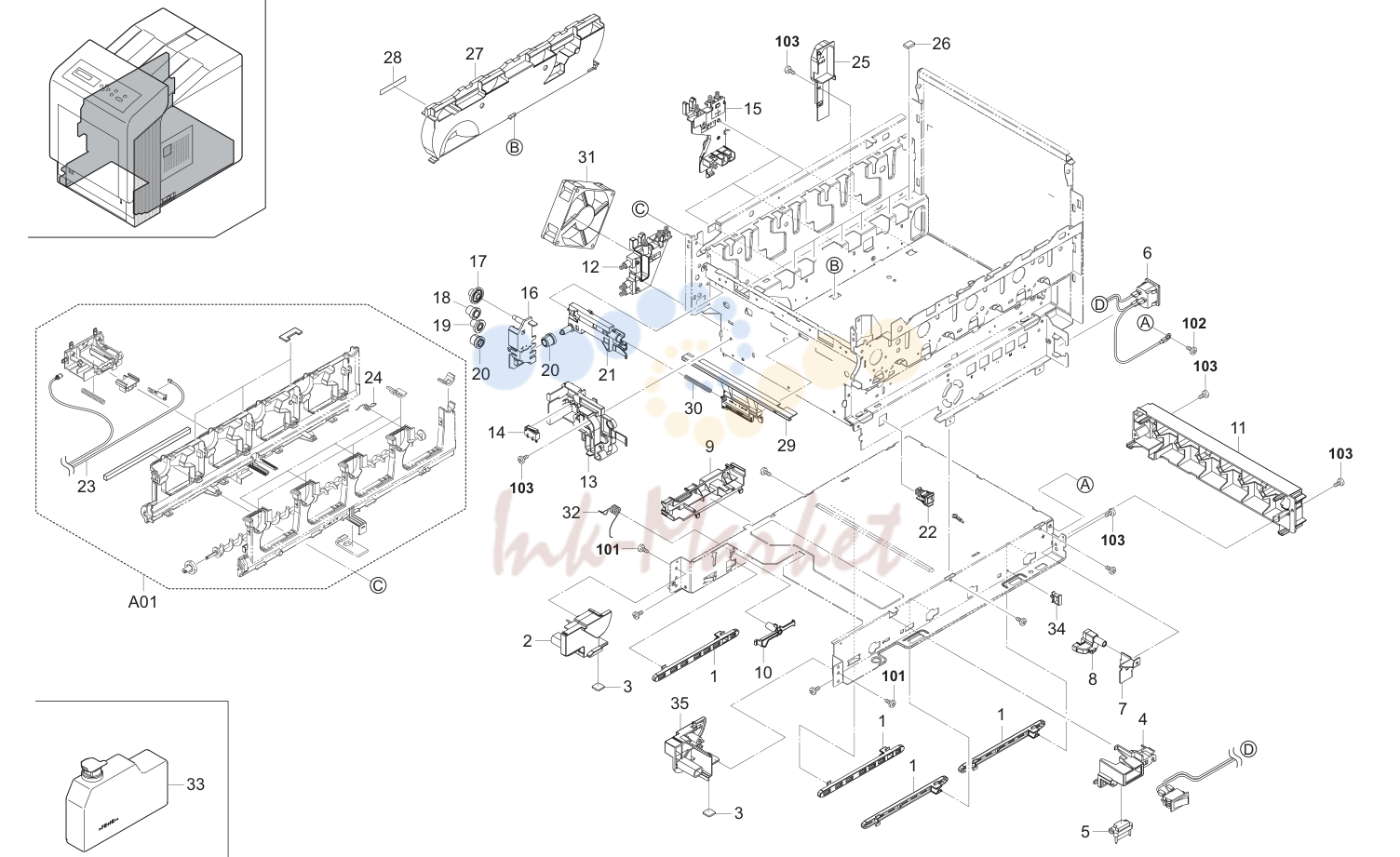

5. Frames 2 (21/23ppm 250sheet)

№	Артикул	Альт. артикул	Описание
1	302HN02740 запросить цену →	2HN02740	RAIL CASSETTE 4 4 4 4 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
2	302HL02080 запросить цену →	2HL02080	HINGE FEED LEFT 1 1 1 1 102 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
3	302HN02611 запросить цену →	2HN02611	FOOT 2 2 2 2 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+)/M3 X6 CRFREE S-T
4	302HL02540 запросить цену →	2HL02540	BRACKET SWITCH
5	302HN46350 запросить цену →	2HN46350	CONN.CORD ASSY S03290
7	302HL02550 запросить цену →	2HL02550	BRACKET BASE
8	302HN02620 запросить цену →	2HN02620	BRACKET HARNESS
9	302HN02630 запросить цену →	2HN02630	BRACKET HARNESS L
10	302HN02780 запросить цену →	2HN02780	LOCK CASSETTE
16	302HN02590 запросить цену →	2HN02590	BRACKET GEAR
21	302HN02250 запросить цену →	2HN02250	BRACKET FRONT
23			•302HN00130 2HN00130 TONER FULL DETECT ASSY
24			•302HN02500 2HN02500 SPRING LOCK DRUM
25	302HN02580 запросить цену →	2HN02580	INNER COVER
26	302HN02810 запросить цену →	2HN02810	SEAL DUCT A
27	302HN02220 запросить цену →	2HN02220	DUCT LEFT
28	302HN02840 запросить цену →	2HN02840	SEAL DUCT D
30	302HN02490 запросить цену →	2HN02490	SPRING CLEANER ID
32	302HN02770 запросить цену →	2HN02770	SPRING LOCK CASSETTE
34			7YZM610007++H01 YZ023340 ACCESS.SADDLE
35	302HL02090 запросить цену →	2HL02090	HINGE FEED RIGHT

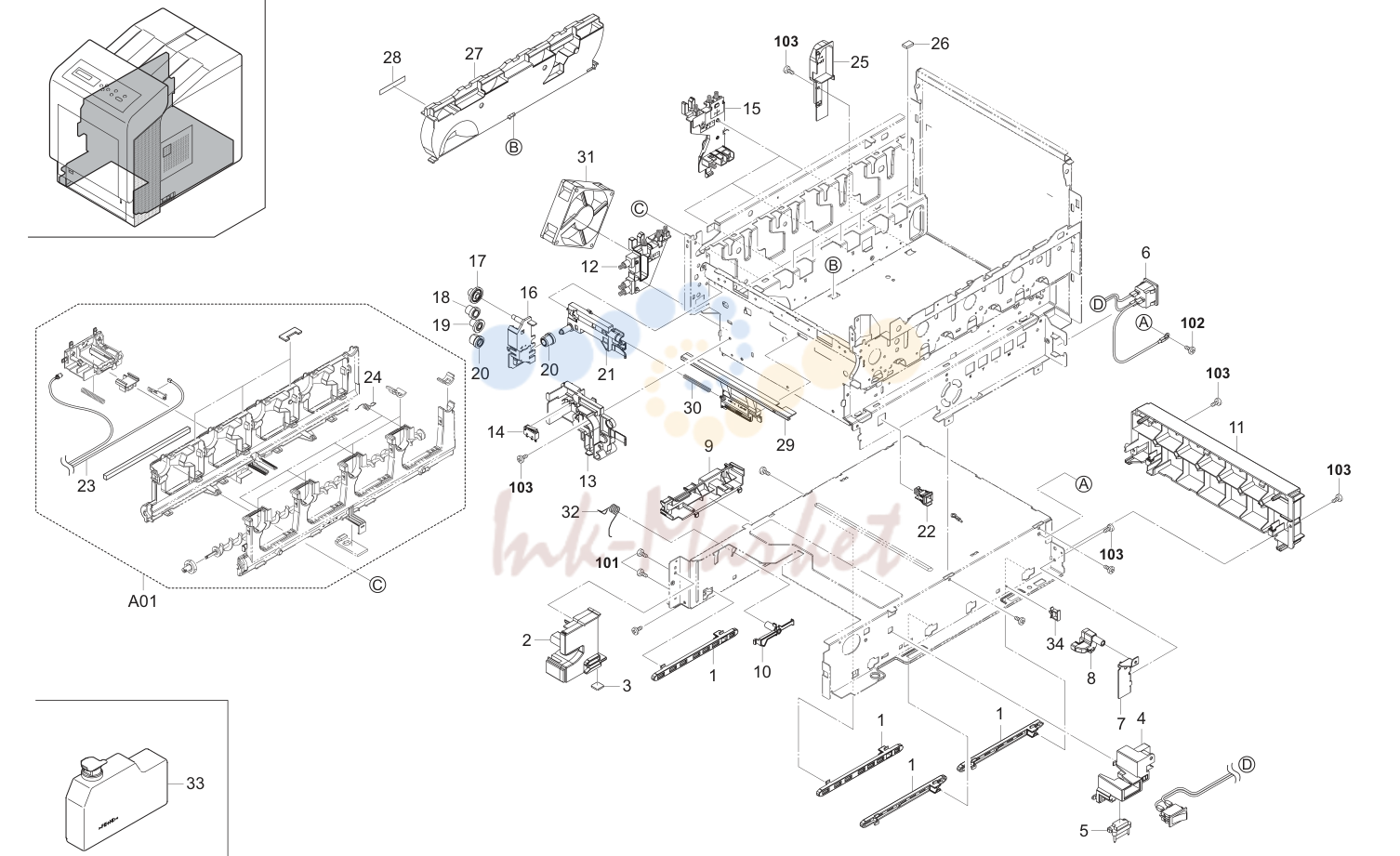

6. Frames 2 (21/23ppm 500sheet, 26/28ppm 500sheet)

№	Артикул	Альт. артикул	Описание
1	302HN02740 запросить цену →	2HN02740	RAIL CASSETTE 4 4 4 4 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
2	302HN02080 запросить цену →	2HN02080	HINGE FEED LEFT 1 1 1 1 102 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
3	302HN02611 запросить цену →	2HN02611	FOOT 1 1 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+)/M3 X6 CRFREE S-T
4	302HN02541 запросить цену →	2HN02541	BRACKET SWITCH
5	302HN46350 запросить цену →	2HN46350	CONN.CORD ASSY S03290
7	302HN02550 запросить цену →	2HN02550	BRACKET BASE
8	302HN02620 запросить цену →	2HN02620	BRACKET HARNESS
9	302HN02630 запросить цену →	2HN02630	BRACKET HARNESS L
10	302HN02780 запросить цену →	2HN02780	LOCK CASSETTE
16	302HN02590 запросить цену →	2HN02590	BRACKET GEAR
21	302HN02250 запросить цену →	2HN02250	BRACKET FRONT
23			•302HN00130 2HN00130 TONER FULL DETECT ASSY
24			•302HN02500 2HN02500 SPRING LOCK DRUM
25	302HN02580 запросить цену →	2HN02580	INNER COVER
26	302HN02810 запросить цену →	2HN02810	SEAL DUCT A
27	302HN02220 запросить цену →	2HN02220	DUCT LEFT
28	302HN02840 запросить цену →	2HN02840	SEAL DUCT D
30	302HN02490 запросить цену →	2HN02490	SPRING CLEANER ID
32	302HN02770 запросить цену →	2HN02770	SPRING LOCK CASSETTE
34			7YZM610007++H01 YZ023340 ACCESS.SADDLE

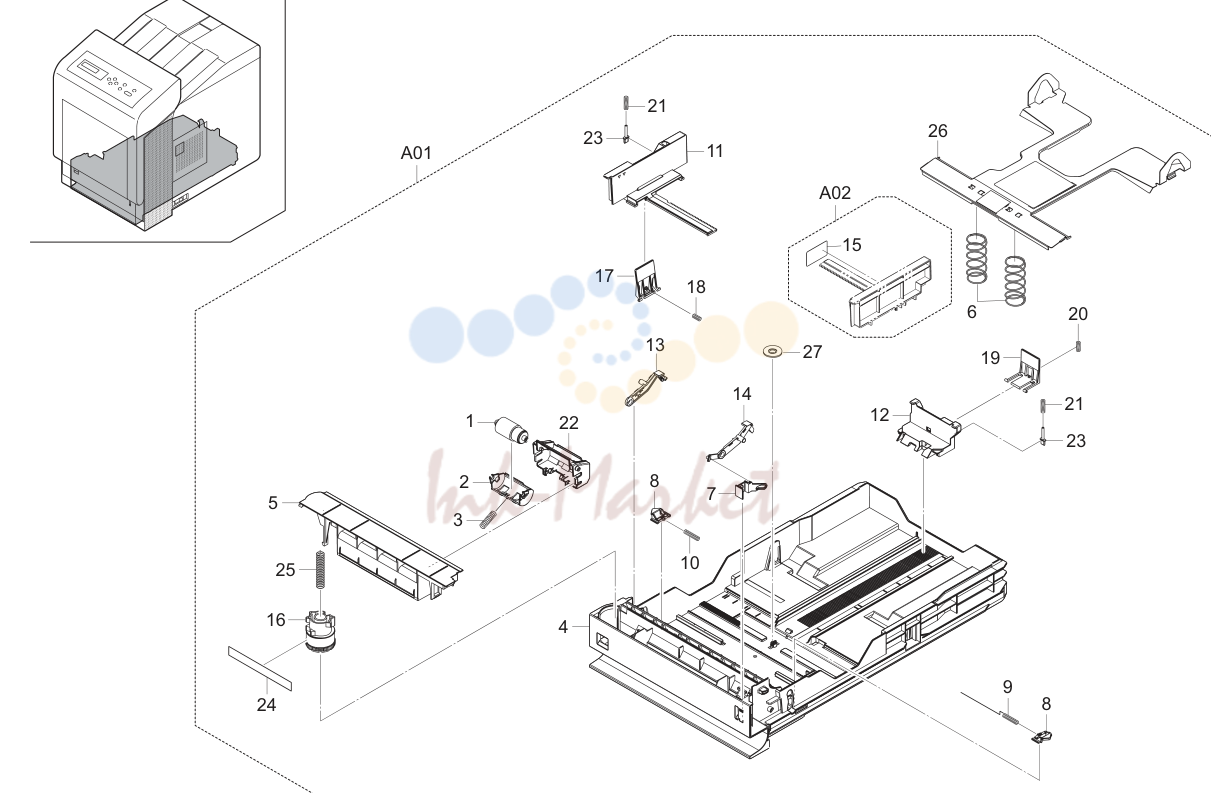

7. Paper Cassettes (21/23ppm 250sheet)

№	Артикул	Альт. артикул	Описание
2			•302F909180 2F909180 HOLDER RETARD
3			•302F909200 2F909200 SPRING RETARD
4			•302HL09010 2HL09010 BASE CASSETTE
5			•302HL09020 2HL09020 COVER CASSETTE TOP
6			•302HL09030 2HL09030 SPRING CASSETTE
7			•302HL09040 2HL09040 MARKER INDICATOR
8			•302HL09050 2HL09050 LOCK BOTTOM
9			•302HL09060 2HL09060 SPRING LOCK BOTTOM R
10			•302HL09070 2HL09070 SPRING LOCK BOTTOM L
11			•302HL09080 2HL09080 CURSOR LEFT
12			•302HL09100 2HL09100 CURSOR END
13			•302HL09110 2HL09110 LEVER BOTTOM LOCK L
14			•302HL09120 2HL09120 LEVER BOTTOM LOCK R
15			••302HN09420 2HN09420 LABEL CURSOR
16			•302HN09050 2HN09050 DIAL CASSETTE
17			•302HN09090 2HN09090 LEVER GUIDE SIDE
18			•302HN09100 2HN09100 SPRING GUIDE SIDE
19			•302HN09120 2HN09120 LEVER STOPPER
20			•302HN09130 2HN09130 SPRING STOPPER
21			•302HN09190 2HN09190 SPRING FIX
22			•302HN09230 2HN09230 GUIDE RETARD
23			•302HN09240 2HN09240 SIZE FIX
24			•302HN09250 2HN09250 LABEL DIAL
25			•302HN09400 2HN09400 SPRING DIAL
27			•5MVG127DN071 2A807050 GEAR CASSETTE /A-49 CASSETTE A4

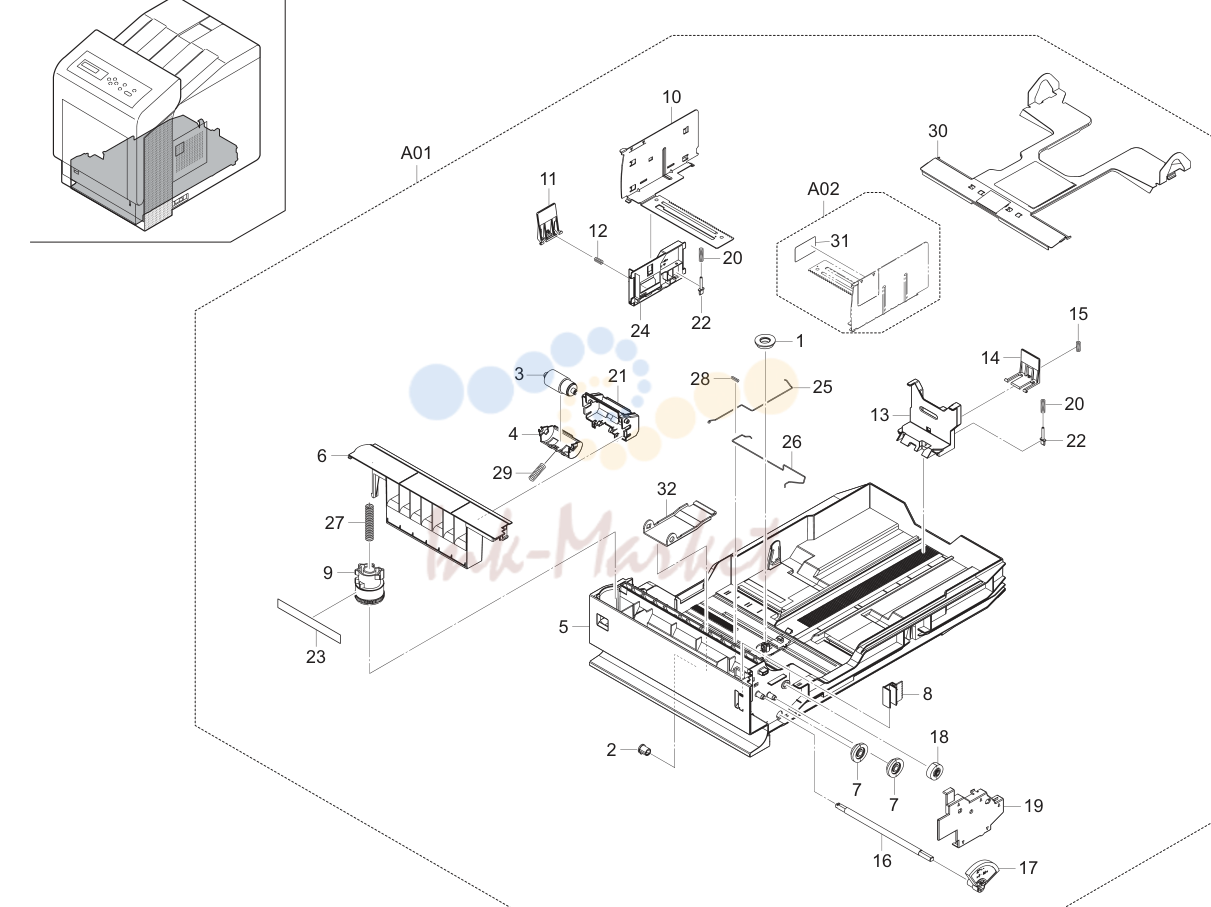

8. Paper Cassettes (21/23ppm 500sheet, 26/28ppm 500sheet)

№	Артикул	Альт. артикул	Описание
1			•302B700770 2B700770 GEAR CASSETTE
2			•302F909160 2F909160 BUSH LIFT
4			•302F909180 2F909180 HOLDER RETARD
5			•302HN09011 2HN09011 BASE CASSETTE
6			•302HN09020 2HN09020 COVER CASSETTE TOP
7			•302HN09030 2HN09030 GEAR Z20S-Z17S INDICATOR
8			•302HN09041 2HN09041 MARKER INDICATOR
9			•302HN09050 2HN09050 DIAL CASSETTE
10			•302HN09070 2HN09070 CURSOR LEFT
11			•302HN09090 2HN09090 LEVER GUIDE SIDE
12			•302HN09100 2HN09100 SPRING GUIDE SIDE
13			•302HN09110 2HN09110 CURSOR END
14			•302HN09120 2HN09120 LEVER STOPPER
15			•302HN09130 2HN09130 SPRING STOPPER
16			•302HN09150 2HN09150 SHAFT WORKPLATE
17			•302HN09160 2HN09160 GEAR Z50S LIFT
18			•302HN09170 2HN09170 GEAR Z13S JOINT
19			•302HN09180 2HN09180 COVER LIFT GEAR
20			•302HN09190 2HN09190 SPRING FIX
21			•302HN09230 2HN09230 GUIDE RETARD
22			•302HN09240 2HN09240 SIZE FIX
23			•302HN09250 2HN09250 LABEL DIAL
24			•302HN09350 2HN09350 CURSOR LEFT B
25			•302HN09371 2HN09371 SPRING EARTH
26			•302HN09390 2HN09390 SPRING EARTH SIDE
27			•302HN09400 2HN09400 SPRING DIAL
28			•302HN09410 2HN09410 SPRING EARTH C
29			•302HN09430 2HN09430 SPRING RETARD
31			••302HN09420 2HN09420 LABEL CURSOR
32			•303K809490 3K809490 WORKPLATE LIFT PF

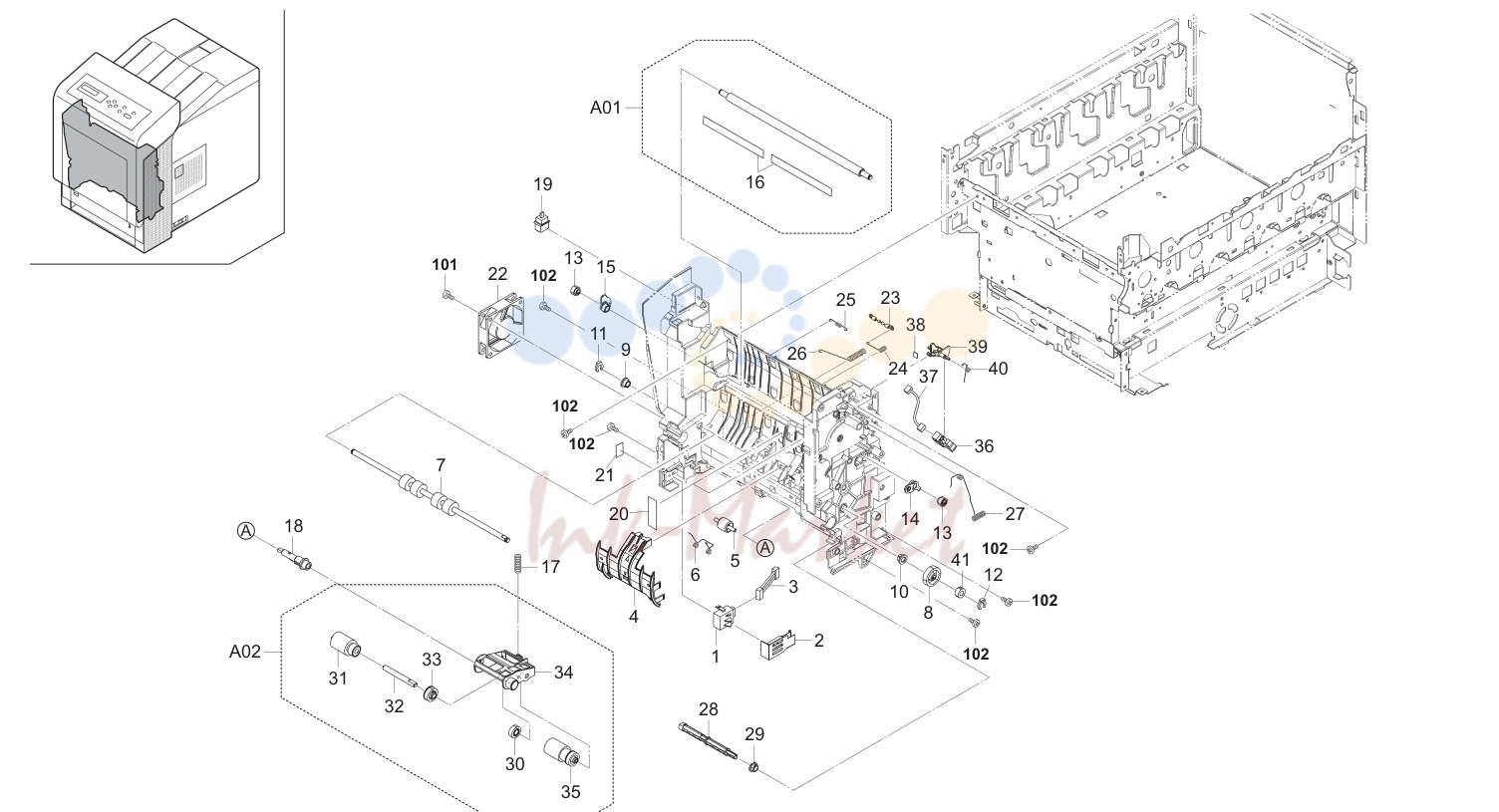

9. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
2	302HN02470 запросить цену →	2HN02470	PLATE EARTH SIZE 1 1 1 1 (cid:27) 39 302HN24120 2HN24120 ACTUATOR REGIST
3	302HN46130 запросить цену →	2HN46130	CONN.CORD ASSY S03266 1 1 1 1 40 302HN24240 2HN24240 SPRING REG ACT
4	302HN06160 запросить цену →	2HN06160	GUIDE HOUSING 1 1 1 1 41 5AAVCLTCH018 2A806910 ONE WAY CLUTCH /A-49 MPF A4
5	2C921040 запросить цену →	2C921040	PULLEY FEED SHIFT 2 2 2 2 (21/23ppm 250sheet, 21/23ppm 500sheet)
6	302HN24230 запросить цену →	2HN24230	SPRING MIDDLE
9	2BG22970 запросить цену →	2BG22970	BUSH 6 EW
10	302GJ06620 запросить цену →	2GJ06620	BUSH
11	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
12	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
14	302HN24350 запросить цену →	2HN24350	BUSH REGIST CL
15	302HN24410 запросить цену →	2HN24410	BUSH REGIST EW
16			•302HN24160 2HN24160 SHEET REGIST FRONT
17	302HN06040 запросить цену →	2HN06040	SPRING PICKUP
18	302F906110 запросить цену →	2F906110	PIN FEED ROLL
20	302HN06180 запросить цену →	2HN06180	SHEET HOUSING
21	302HN28220 запросить цену →	2HN28220	SEAL ACTUATOR
23	302HN24430 запросить цену →	2HN24430	HIGH MEG R ASSY
24	302HN24260 запросить цену →	2HN24260	SPRING REG EARTH A
25	302HN24420 запросить цену →	2HN24420	SPRING REG EARTH B
26	302HN24320 запросить цену →	2HN24320	SPRING MID EARTH
27	302HN02450 запросить цену →	2HN02450	SPRING CONTACT HV TC
28	302HN06030 запросить цену →	2HN06030	SHAFT FEED R
29	302HN31590 запросить цену →	2HN31590	BUSH DRIVE
30			•302F906030 2F906030 GEAR FEED Z26H
31			•302F906230 2F906230 PULLEY FEED ASSY
32			•302F906272 2F906272 SHAFT FEED L
34			•302HL06010 2HL06010 HOLDER FEED 250 (21/23ppm 250sheet)
34			•302HN06010 2HN06010 HOLDER FEED
35			•302HN06080 2HN06080 PULLEY PICKUP ASSY
37	302HN46120 запросить цену →	2HN46120	CONN.CORD ASSY S03265

10. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
3	302HN08080 запросить цену →	2HN08080	SP BOTTOM MPF L 1 1 1 1 103 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
4	302HN08090 запросить цену →	2HN08090	SP BOTTOM MPF R
5	302HN08100 запросить цену →	2HN08100	SPRING SEPARATOR
6	302HN08110 запросить цену →	2HN08110	FRAME MPF LOW
7	302HN08181 запросить цену →	2HN08181	LEVER CAM MPF
8	302HN08210 запросить цену →	2HN08210	HOLDER SEPARATOR MPF
10	302HN02900 запросить цену →	2HN02900	SEAL IMAGE REAR

11. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	302HN24110 запросить цену →	2HN24110	BUSH REG R 2 2 2 2 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2	302HN24190 запросить цену →	2HN24190	SPRING REG R
3	302HN24150 запросить цену →	2HN24150	STOPPER BUSH REG
4	302HN24180 запросить цену →	2HN24180	SPRING REG L
5			•302HN24160 2HN24160 SHEET REGIST FRONT
8	302HN24042 запросить цену →	2HN24042	FRAME CONVEYING
9	302HN25350 запросить цену →	2HN25350	LABEL EXIT
10	302HN24090 запросить цену →	2HN24090	PLATE EARTH GUIDE
11	302HN24370 запросить цену →	2HN24370	STOPPER TC SPRING
12	302HN24210 запросить цену →	2HN24210	SPRING TC L
13	302HN06170 запросить цену →	2HN06170	SPRING MPF B
14	302HN24250 запросить цену →	2HN24250	SPRING EARTH FEED
15	302HN24430 запросить цену →	2HN24430	HIGH MEG R ASSY
16	302HN24280 запросить цену →	2HN24280	SPRING GUIDE EARTH
17	302HN24380 запросить цену →	2HN24380	SPRING GUIDE EARTH B
18	302HN24270 запросить цену →	2HN24270	SPRING SEP EARTH A
19	302HN46110 запросить цену →	2HN46110	CONN.CORD ASSY S03264
21	302HN24050 запросить цену →	2HN24050	GUIDE FEED DU
22	302HN24400 запросить цену →	2HN24400	PULLEY PA
23	302HN24290 запросить цену →	2HN24290	SPRING DU
24	302HN24360 запросить цену →	2HN24360	SPONGE A
25	302HN24140 запросить цену →	2HN24140	ACTUATOR DU
26	302HN24300 запросить цену →	2HN24300	SPRING ACT DU
27	302HN06100 запросить цену →	2HN06100	FRAME MPF UP
28	302HN06121 запросить цену →	2HN06121	ACTUATOR MPF
29	302HN06131 запросить цену →	2HN06131	ACTUATOR MPF B
31	302HN06110 запросить цену →	2HN06110	SHAFT FEED MPF
33			•302HN22020 2HN22020 PAPER CHUTE
34			•302HN22030 2HN22030 HOLDER BRUSH
35			•302HN22050 2HN22050 BUSH TRANS L
36			•302HN22060 2HN22060 BUSH TRANS R
37			•302HN22070 2HN22070 GEAR Z22L TC ROLL
38			•302HN22080 2HN22080 SPRING SEP EARTH B
39			•302HN22110 2HN22110 SHEET PAPER CHUTE
41	302HN24390 запросить цену →	2HN24390	SPRING EARTH B
42	302HN24471 запросить цену →	2HN24471	PLATE DISCHARGER
43	302HN24481 запросить цену →	2HN24481	SHEET SEP PLATE

12. Image Formation Section

№	Артикул	Альт. артикул	Описание
1			•302D925020 2D925020 RING STOP 2 2 2 2 49 •302HN46660 2HN46660 CONN.CORD ASSY S03514
6			•302HN25030 2HN25030 FRAME FUSER UP 1 1 1 1 (cid:27) 52 •5MVG138XN010 2FV20090 GEAR IDLE Z25
7			•302HN25040 2HN25040 FRAME FUSER LOW 1 1 1 1 (cid:27) 53 •5MVG154XN001 2D920020 GEAR HEAT Z43S /A-80 A4
8			•302HN25080 2HN25080 COVER SIDE R 1 1 1 1 54 •5MVVL611WN06 2FV20100 LABEL FUSER CAUTION
9			•302HN25090 2HN25090 GUIDE EXIT 1 1 1 1 (cid:27) 55 •7NXTLP1255++H01 NX046610 SENSOR OPT.
10			•302HN25110 2HN25110 ACTUATOR FUSER LINK
11			•302HN25120 2HN25120 SPRING ACTUATOR
12			•302HN25130 2HN25130 SHAFT EXIT
13			•302HN25140 2HN25140 SPRING EXIT
14			•302HN25150 2HN25150 SPRING EXIT EARTH
19			•302HN25200 2HN25200 SHAFT DU 1 1 1 1 105 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
20			•302HN25210 2HN25210 SPRING DU
21			•302HN25221 2HN25221 ACTUATOR FUSER
22			•302HN25230 2HN25230 LEVER RELEASE
23			•302HN25240 2HN25240 PLATE PRESS L
24			•302HN25250 2HN25250 PLATE PRESS R
25			•302HN25261 2HN25261 PLATE TENSION L
26			•302HN25271 2HN25271 PLATE TENSION R
27			•302HN25280 2HN25280 GUIDE SPRING
28			•302HN25290 2HN25290 SPRING PRESS
29			•302HN25350 2HN25350 LABEL EXIT
30			•302HN25380 2HN25380 LEVER ENVELOPE
31			•302HN25430 2HN25430 LEVER LOCK ENVELOPE
32			•302HN25450 2HN25450 BUSH EXIT
33			•302HN25460 2HN25460 BEARING PRESSURE
34			•302HN25470 2HN25470 GUIDE EXIT FUSER
35			•302HN25490 2HN25490 SHEET FUSER L
36			•302HN25500 2HN25500 SHEET FUSER R
37			•302HN25540 2HN25540 SPRING EXIT L
38			•302HN25550 2HN25550 SPRING EARTH
39			•302HN25560 2HN25560 DISCHARGER FUSER
40			•302HN25570 2HN25570 SPRING EXIT B
41			•302HN25580 2HN25580 SPRING EARTH A

13. Drive Section (21/23ppm 250sheet, 21/23ppm 500sheet)

№	Артикул	Альт. артикул	Описание
1			•302HN31070 2HN31070 PLATE DRIVE 1 1 1 1 (cid:27) 49 •302HN44070 2HN44070 MOTOR DRIVE M
8			•302HL31040 2HL31040 PLATE MOTOR FEED 1 1 1 1 (cid:27) 57 •302HN31030 2HN31030 GEAR Z36L-Z20S
11			•302HN31111 2HN31111 HOLDER FEED DRIVE A 1 1 1 1 (cid:27) 60 •302HN31060 2HN31060 GEAR Z35S-Z13S
12			•302HN31120 2HN31120 HOLDER FEED DRIVE B 1 1 1 1 (cid:27) 61 •302HN31540 2HN31540 GEAR Z34S
36			•302HN31370 2HN31370 SHAFT CLUTCH FEED
37			•302HN31390 2HN31390 PIN DRIVE DLP
38			•302HN31410 2HN31410 SPRING FEED
39			•302HN31430 2HN31430 SPRING MID TRANSFER
40			•302HN31560 2HN31560 PLATE MOTOR FUSER
41			•302HN31590 2HN31590 BUSH DRIVE
44			•302HN31640 2HN31640 PIN DRIVE MT
45			•302HN31650 2HN31650 SPRING INPUT MPF

14. Drive Section (26/28ppm 500sheet)

№	Артикул	Альт. артикул	Описание
1			•302HN31070 2HN31070 PLATE DRIVE 1 1 1 1 50 •7YCC02B1003+H01 YC013860 CONNECTOR 292254-2
7			•302HN31111 2HN31111 HOLDER FEED DRIVE A 1 1 1 1 (cid:27) 56 •302HN31040 2HN31040 GEAR Z46S-Z13S
8			•302HN31120 2HN31120 HOLDER FEED DRIVE B 1 1 1 1 (cid:27) 57 •302HN31050 2HN31050 GEAR Z13S
32			•302HN31370 2HN31370 SHAFT CLUTCH FEED
33			•302HN31390 2HN31390 PIN DRIVE DLP
34			•302HN31410 2HN31410 SPRING FEED
35			•302HN31430 2HN31430 SPRING MID TRANSFER
36			•302HN31560 2HN31560 PLATE MOTOR FUSER
37			•302HN31590 2HN31590 BUSH DRIVE
40			•302HN31640 2HN31640 PIN DRIVE MT
41			•302HN31650 2HN31650 SPRING INPUT MPF
43			•302HN31670 2HN31670 PIN DRIVE A
44			•302HN31680 2HN31680 PIN DRIVE B

15. Exit Section

№	Артикул	Альт. артикул	Описание
1			•2FM02210 5MVM274DN002 PULLEY MID /B-11 FRAME A4 4 4 4 4 105 5MBTPB3020TW++R B1A53200 BIND T.T SCREW(+) / M3 X 20 CRFREE S-T
2			•302F325010 2F325010 STUD SCREW M3
3			•302F925060 2F925060 ACTUATOR SOL
4			•302HN28010 2HN28010 HOUSING EXIT
11			•302HN28090 2HN28090 GUIDE EXIT UP
12			•302HN28100 2HN28100 GUIDE CHANGE
13			•302HN28110 2HN28110 SPRING SOLENOID
14			•302HN28120 2HN28120 SPRING PULLEY A
15			•302HN28130 2HN28130 PLATE MOTOR A
16			•302HN28140 2HN28140 GUIDE CORRUGATION
17			•302HN28150 2HN28150 SPRING EARTH EXIT A
18			•302HN28160 2HN28160 SPRING EARTH EXIT B
19			•302HN28170 2HN28170 SPRING EARTH EXIT C
20			•302HN28180 2HN28180 STAY FRONT
21			•302HN28190 2HN28190 SPRING EARTH EXIT D
23			•302HN28210 2HN28210 DISCHARGER FD
24			•302HN28220 2HN28220 SEAL ACTUATOR
25			•302HN28230 2HN28230 SHEET PULLEY
26			•302HN28240 2HN28240 SHEET CHANGE
27			•302HN28250 2HN28250 SPRING GEAR
28			•302HN29050 2HN29050 BUSH DU
31			•5MVVL611WN06 2FV20100 LABEL FUSER CAUTION
34	302HN46180 запросить цену →	2HN46180	CONN.CORD ASSY S03271

16. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302HN46310 запросить цену →	2HN46310	CONN.CORD ASSY S03284 1 1 1 1 (cid:27) 31 302HN80120 2HN80120 P.W.B ASSY MAIN WITH SOFTWARE ASIA 1 *1
3	302HN46440 запросить цену →	2HN46440	CONN.CORD ASSY S03300 1 1 1 1 (cid:27) 31 302HN80070 2HN80070 P.W.B ASSY MAIN WITH SOFTWARE KMA
5	302HN46210 запросить цену →	2HN46210	CONN.CORD ASSY S03274 1 1 1 1 (cid:27) 31 302HN01160 2HN01160 P.W.BOARD ASSY MAIN WITH SOFTWARE
6	302HN46580 запросить цену →	2HN46580	CONN.CORD ASSY S03436 1 1 1 1 (26/28ppm 500sheet)
7			7SM010104+++H01 SM055200 SW.MICRO 1 1 1 1 (cid:27) 31 302HN80080 2HN80080 P.W.B ASSY MAIN WITH SOFTWARE KMAU
8	302HN46150 запросить цену →	2HN46150	CONN.CORD ASSY S03268 1 1 1 1 (26/28ppm 500sheet)
10	302HN39040 запросить цену →	2HN39040	SHIELD HV 1 1 1 1 33 302HN46400 2HN46400 CONN.CORD ASSY S03296
11	302HN39050 запросить цену →	2HN39050	DUCT CONTROLLER 1 1 1 1 34 302HN46410 2HN46410 CONN.CORD ASSY S03297
12	302HN39081 запросить цену →	2HN39081	BRACKET HV PWB 1 1 1 1 35 302HN46420 2HN46420 CONN.CORD ASSY S03298
14	7ZGSTG15C050H01 запросить цену →	ZG000470	SHIELD GASKET 1 1 1 1 37 302HN46020 2HN46020 CONN.CORD ASSY S03254
16	302HN46450 запросить цену →	2HN46450	CONN.CORD ASSY S03301 1 1 1 1 (21/23ppm 250sheet, 21/23ppm 500sheet)
17	302HN39010 запросить цену →	2HN39010	PLATE ENGINE 1 1 1 1 38 302HN46380 2HN46380 CONN.CORD ASSY (26/28ppm 500sheet)
22	302HN06060 запросить цену →	2HN06060	SPRING PICK ACT 1 1 1 1 48 302HN39110 2HN39110 SPRING ACTUATOR
25	302HN02660 запросить цену →	2HN02660	LINK LEVER 1 1 1 1 51 302HN02940 2HN02940 SEAL DUCT TOP
28	302HN39021 запросить цену →	2HN39021	PLATE CONTROLLER 1 1 1 1 58 302FV45040 2FV45040 AC CORD ASSY
29	303BH26021 запросить цену →	3BH26021	PLATE,OPTION

Источник: Инк-Маркет.ру.

Kyocera FS C5100/5200/5300 — каталог запчастей со схемами

Содержание

1. Covers 1 (21/23ppm 250sheet)

2. Covers 1 (21/23ppm 500sheet, 26/28ppm 500sheet)

3. Covers 2

4. Frames 1

5. Frames 2 (21/23ppm 250sheet)

6. Frames 2 (21/23ppm 500sheet, 26/28ppm 500sheet)

7. Paper Cassettes (21/23ppm 250sheet)

8. Paper Cassettes (21/23ppm 500sheet, 26/28ppm 500sheet)

9. Paper Feed Section 1

10. Paper Feed Section 2

11. Paper Conveying Section

12. Image Formation Section

13. Drive Section (21/23ppm 250sheet, 21/23ppm 500sheet)

14. Drive Section (26/28ppm 500sheet)

15. Exit Section

16. Electrical Components

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera FS-1020D — каталог запчастей со схемами

Kyocera FS-1018MFP — каталог запчастей со схемами

Kyocera FS-1016MFP — каталог запчастей со схемами

Индустрия печатных расходников на переломе: цепочки поставок, переход к сервису и искусственный интеллект
