Содержание
- Раздел 1
- 2. Covers (Right/Front)
- 3. Paper Feeder
- 4. Power Supply Unit
- 5. Paper Eject Unit
- 6. Toner Cartridge Selector

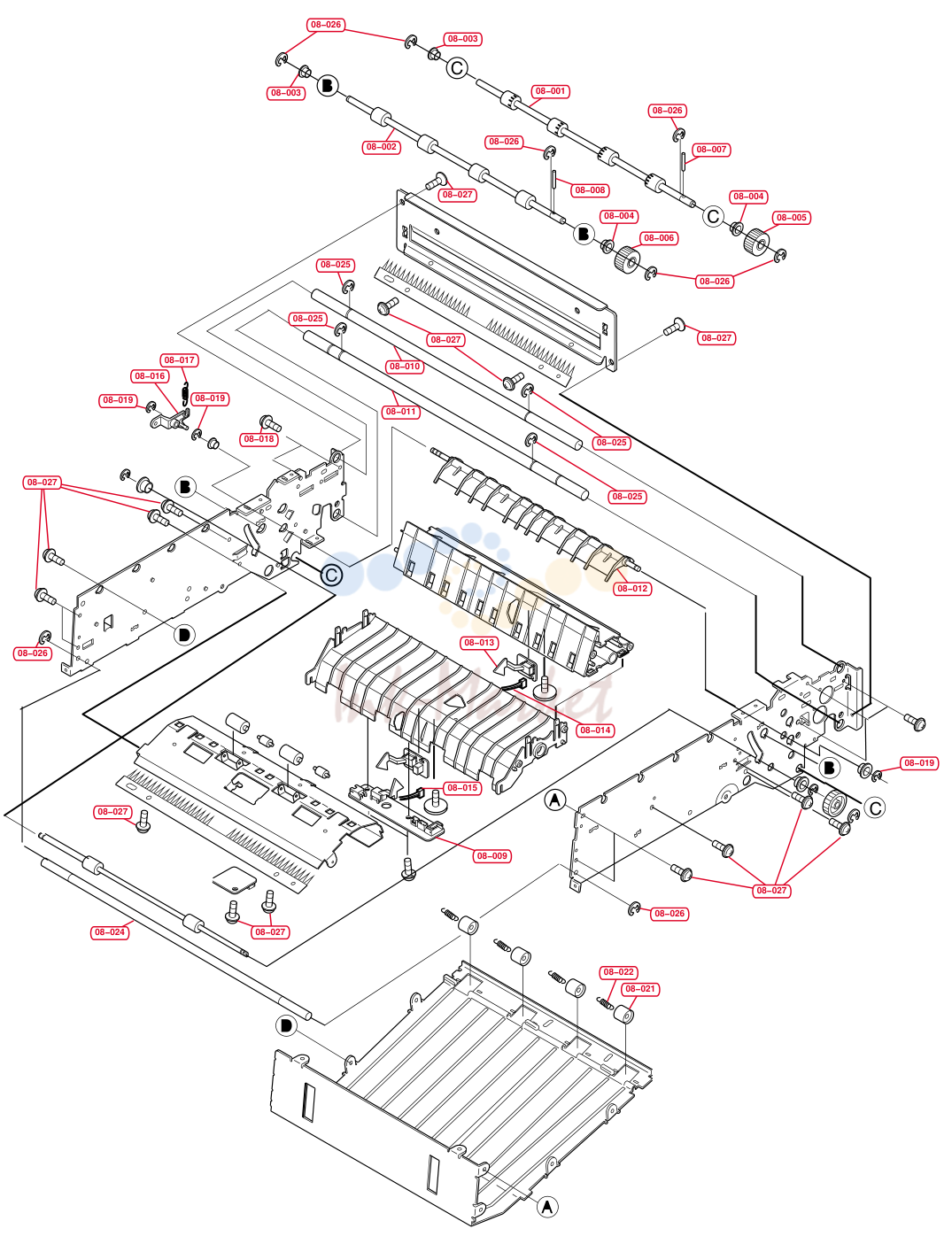

- 7. Face Down Unit

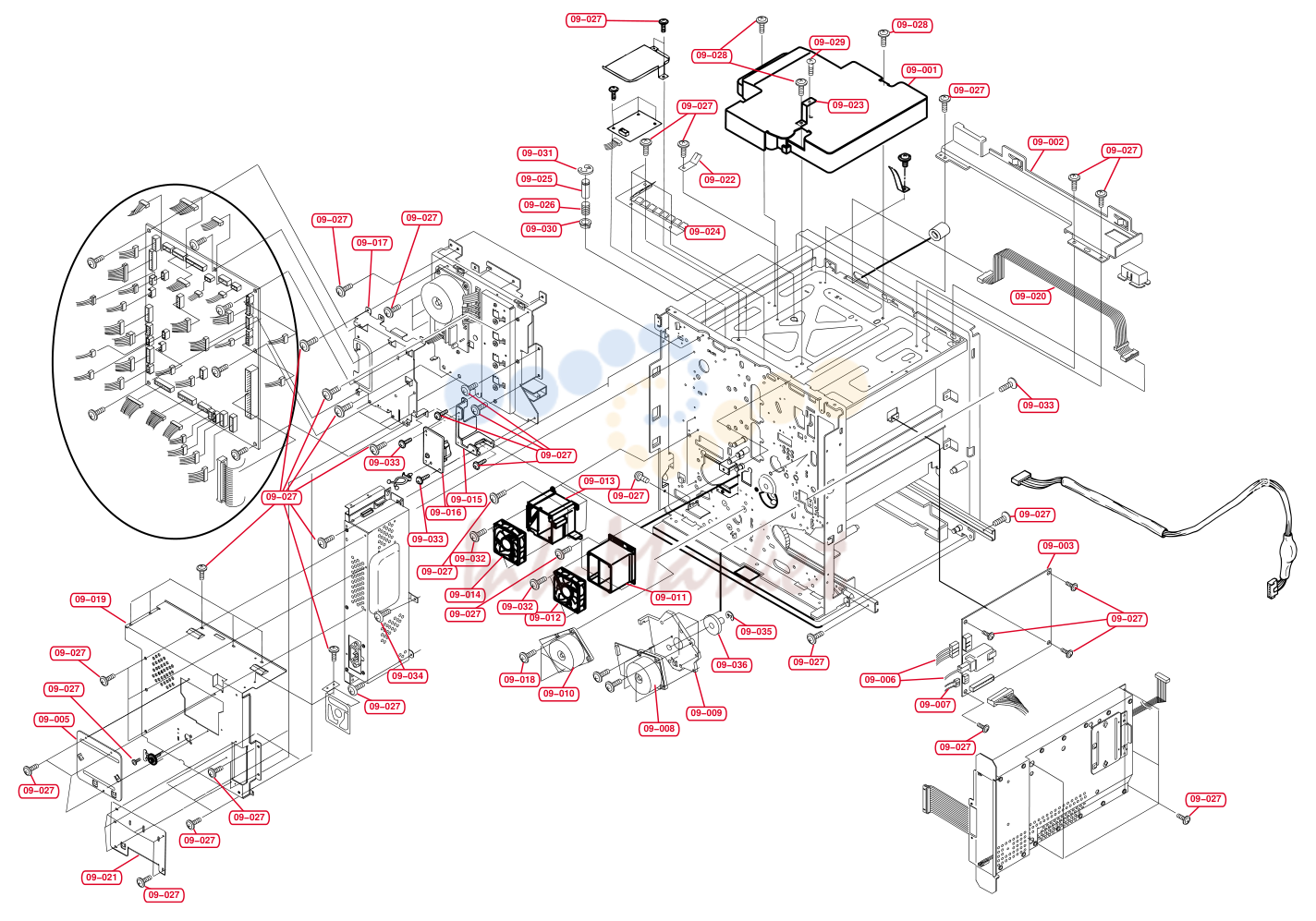

- Раздел 8

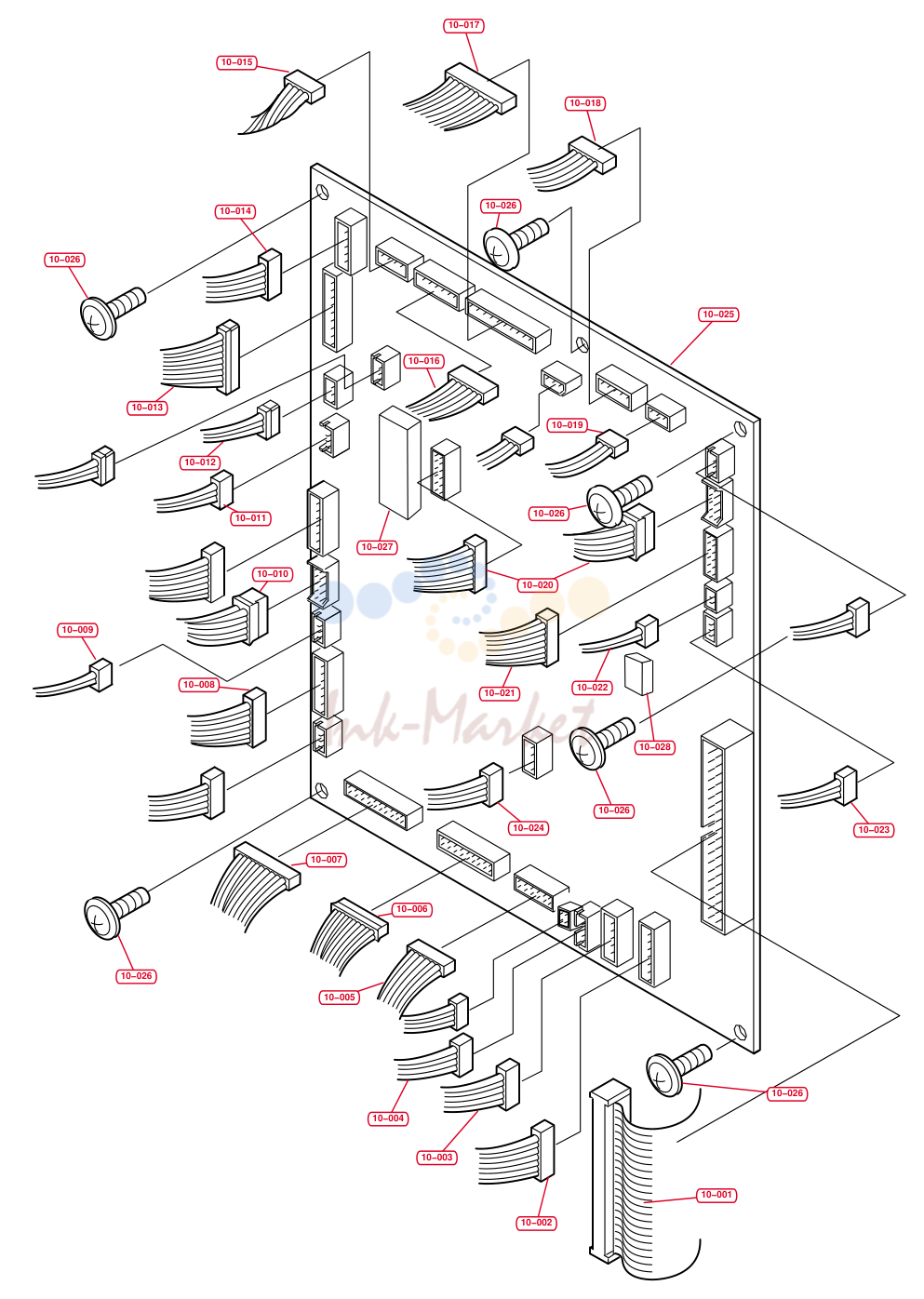

- 9. Engine Control Board Connector

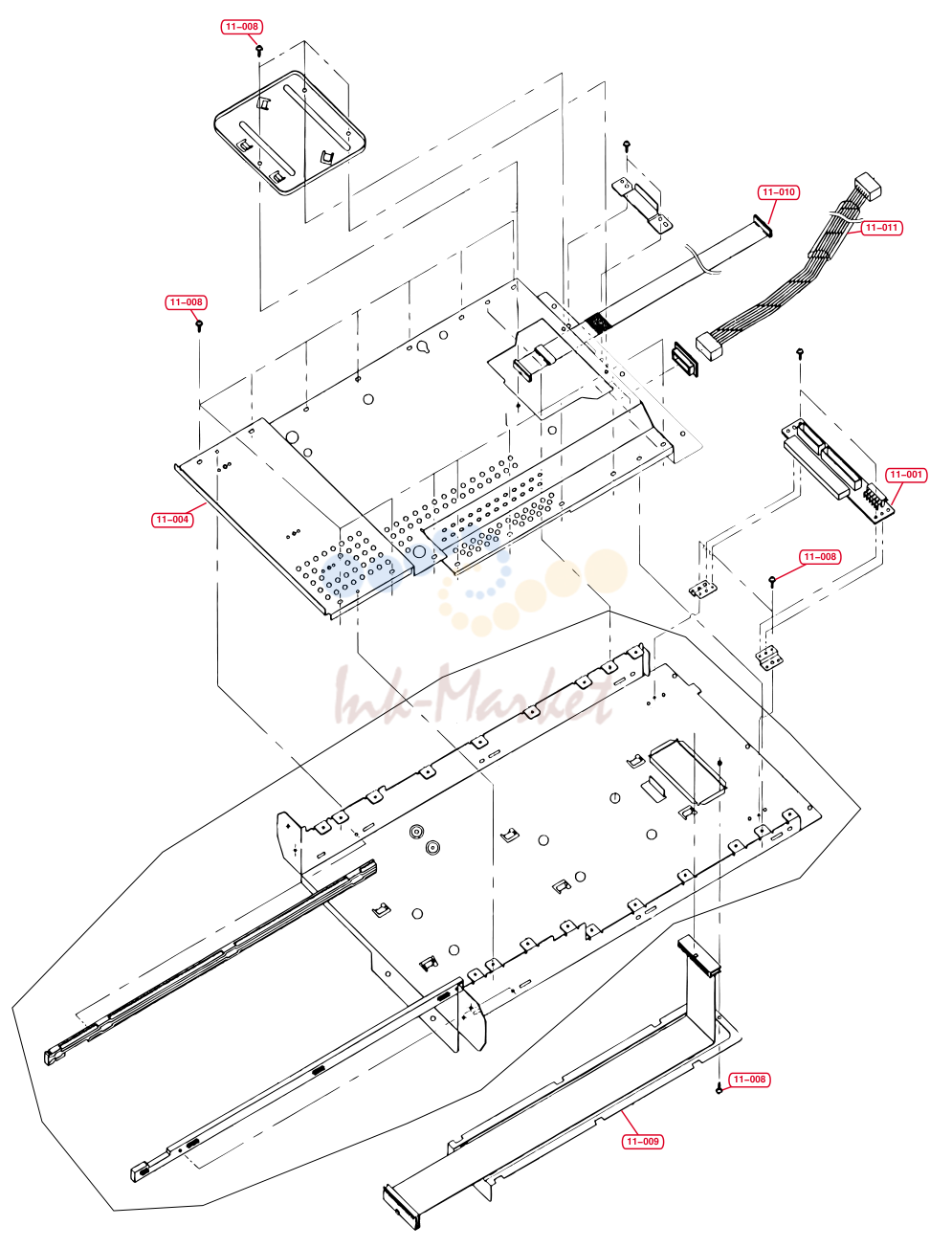

- 10. Main Control Board

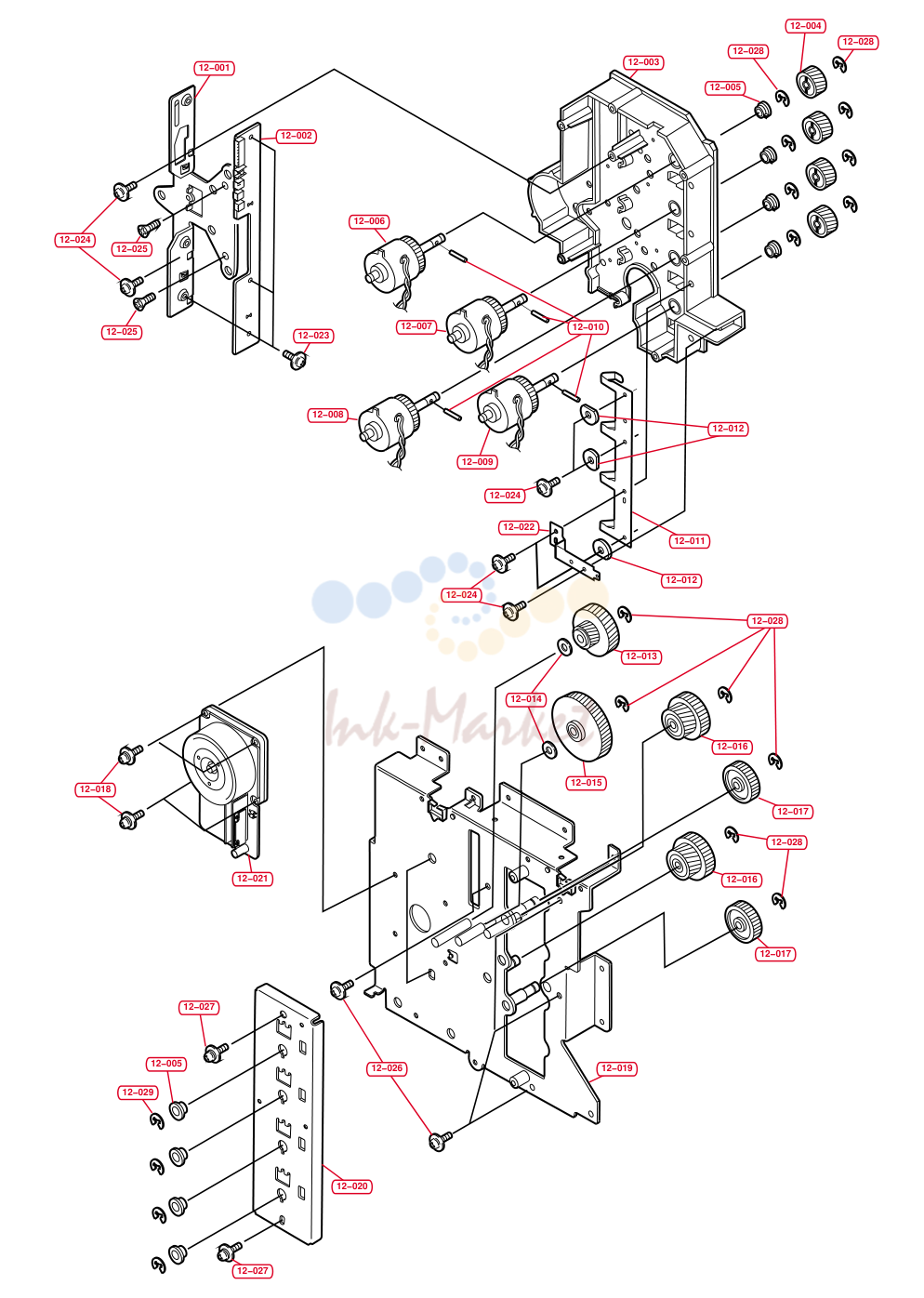

- 11. Toner Cartridge Drive Unit

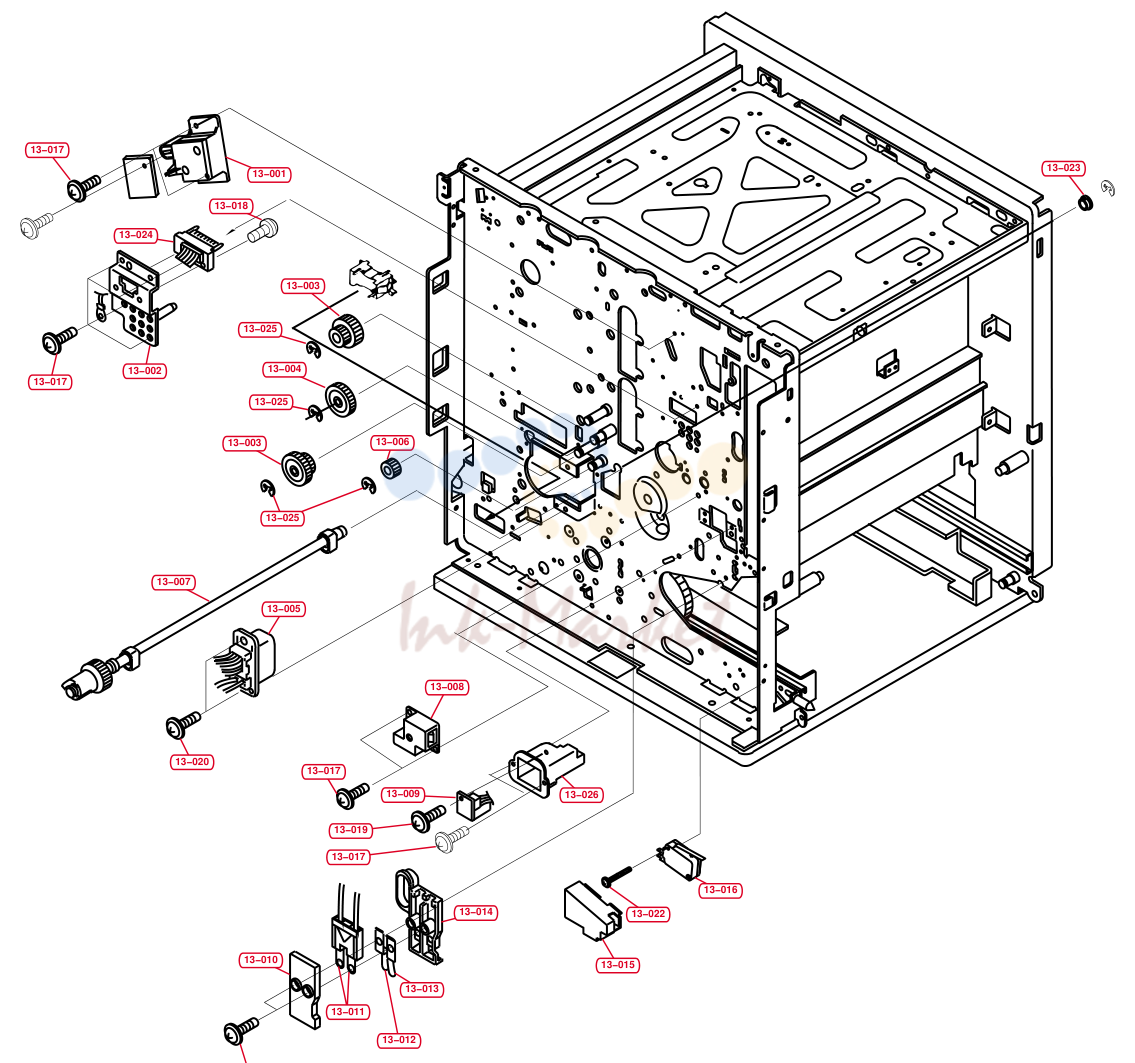

- Раздел 12

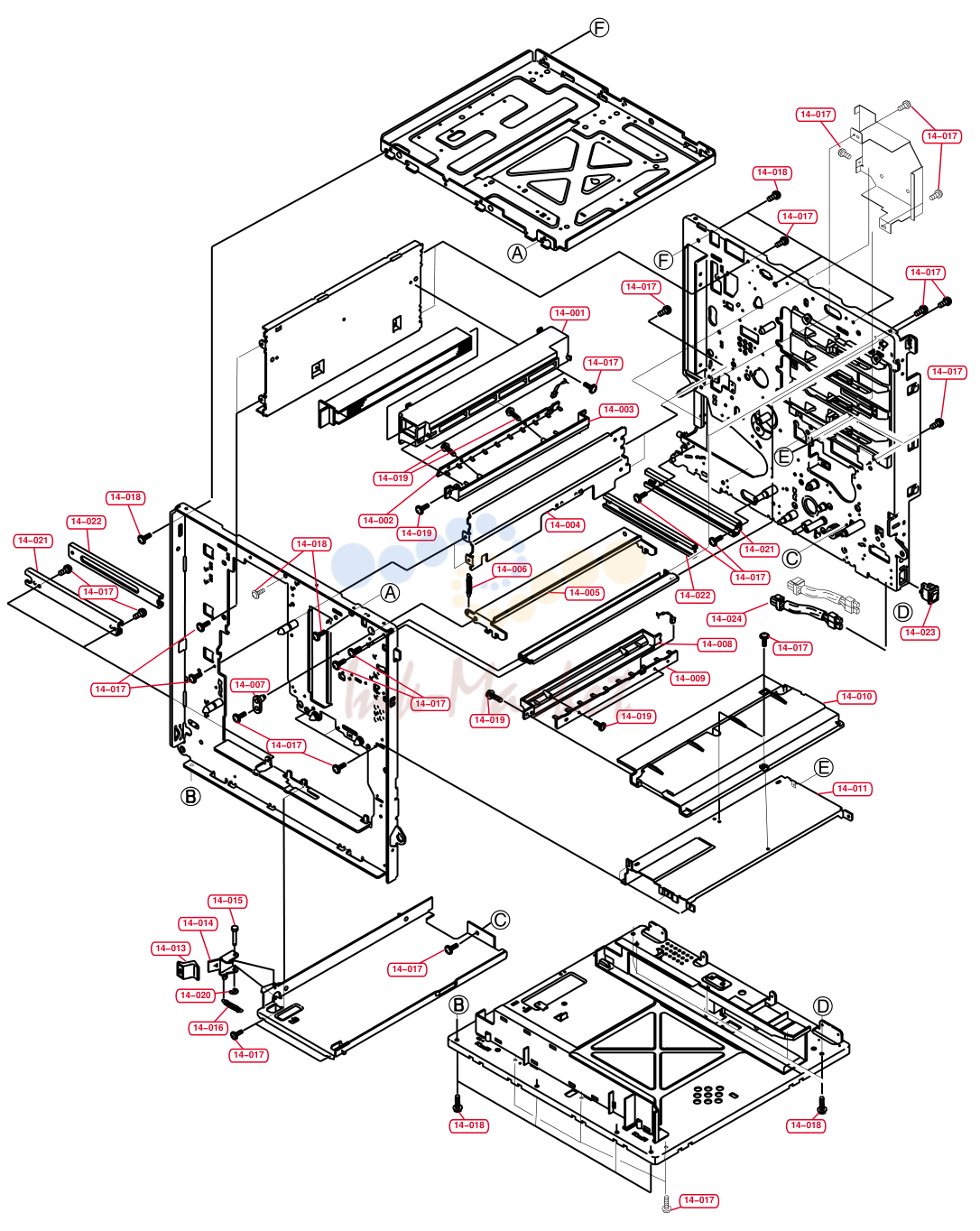

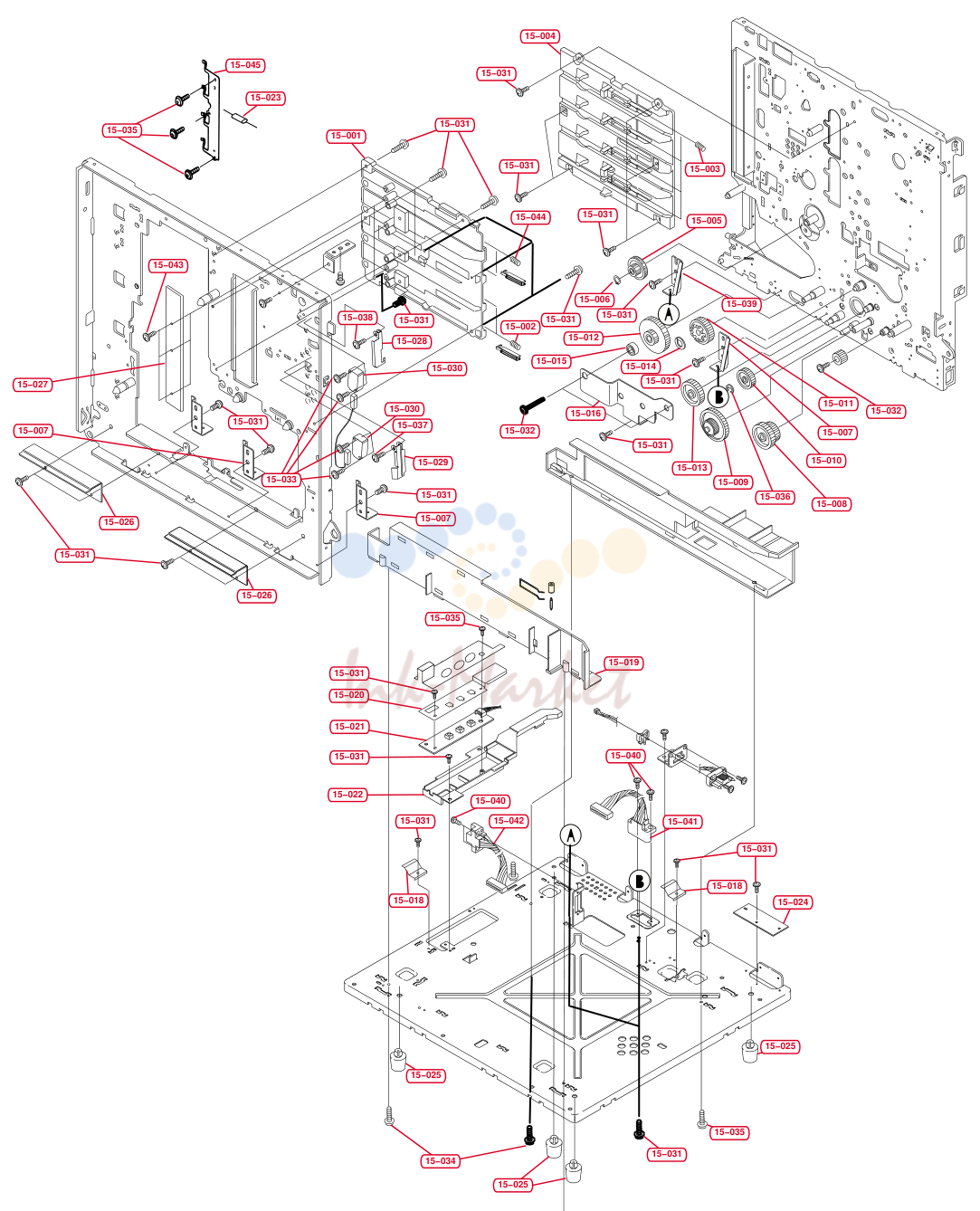

- 13. Mechanical Base

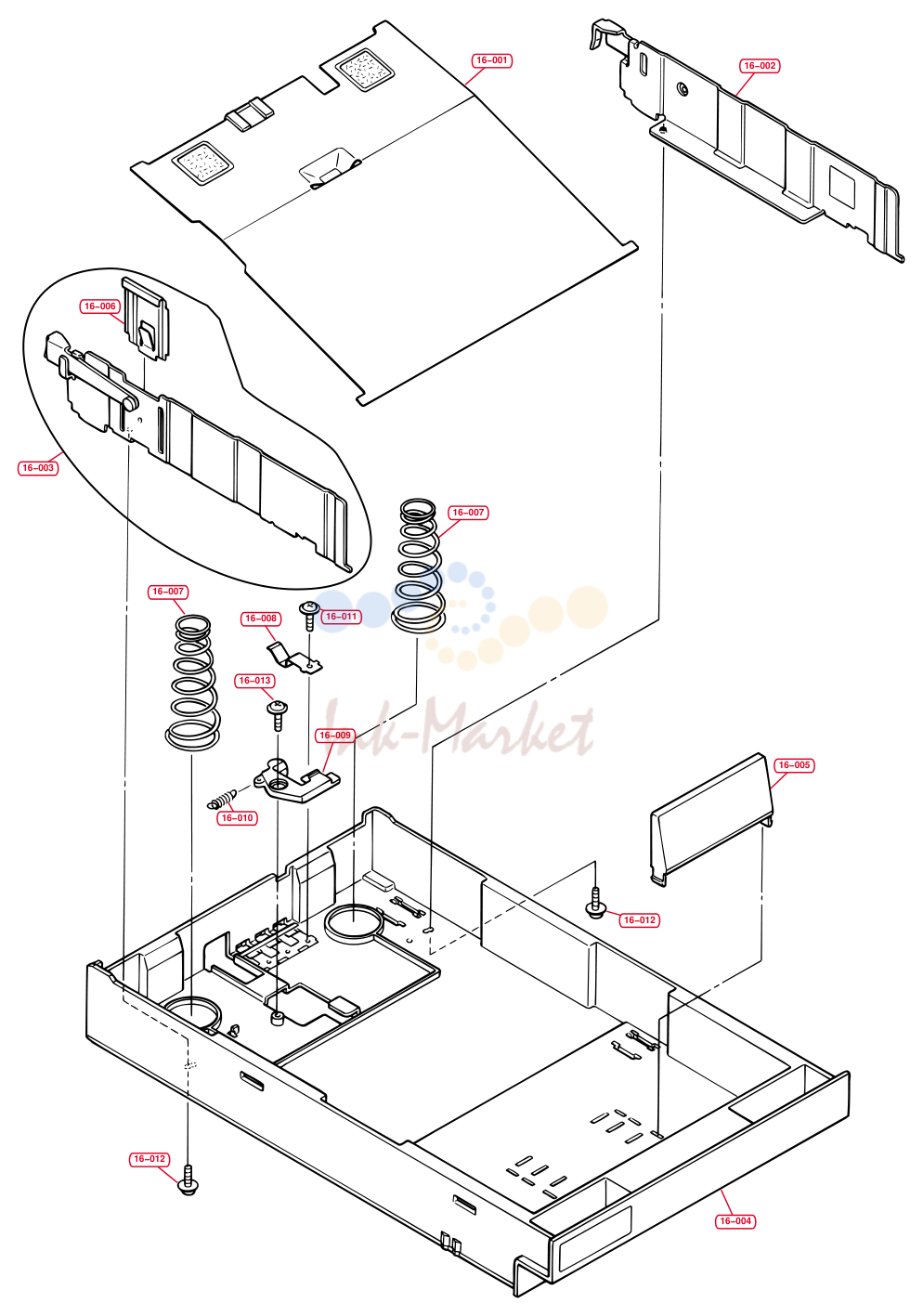

- 14. Media Tray

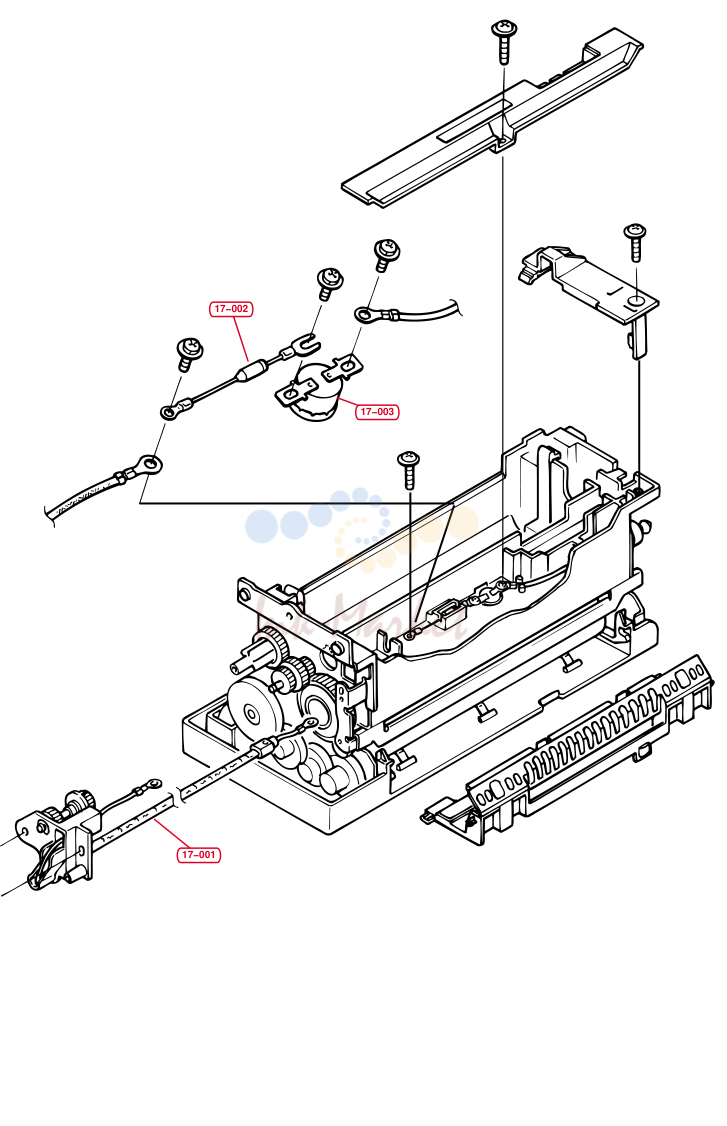

- 15. Fuser Unit

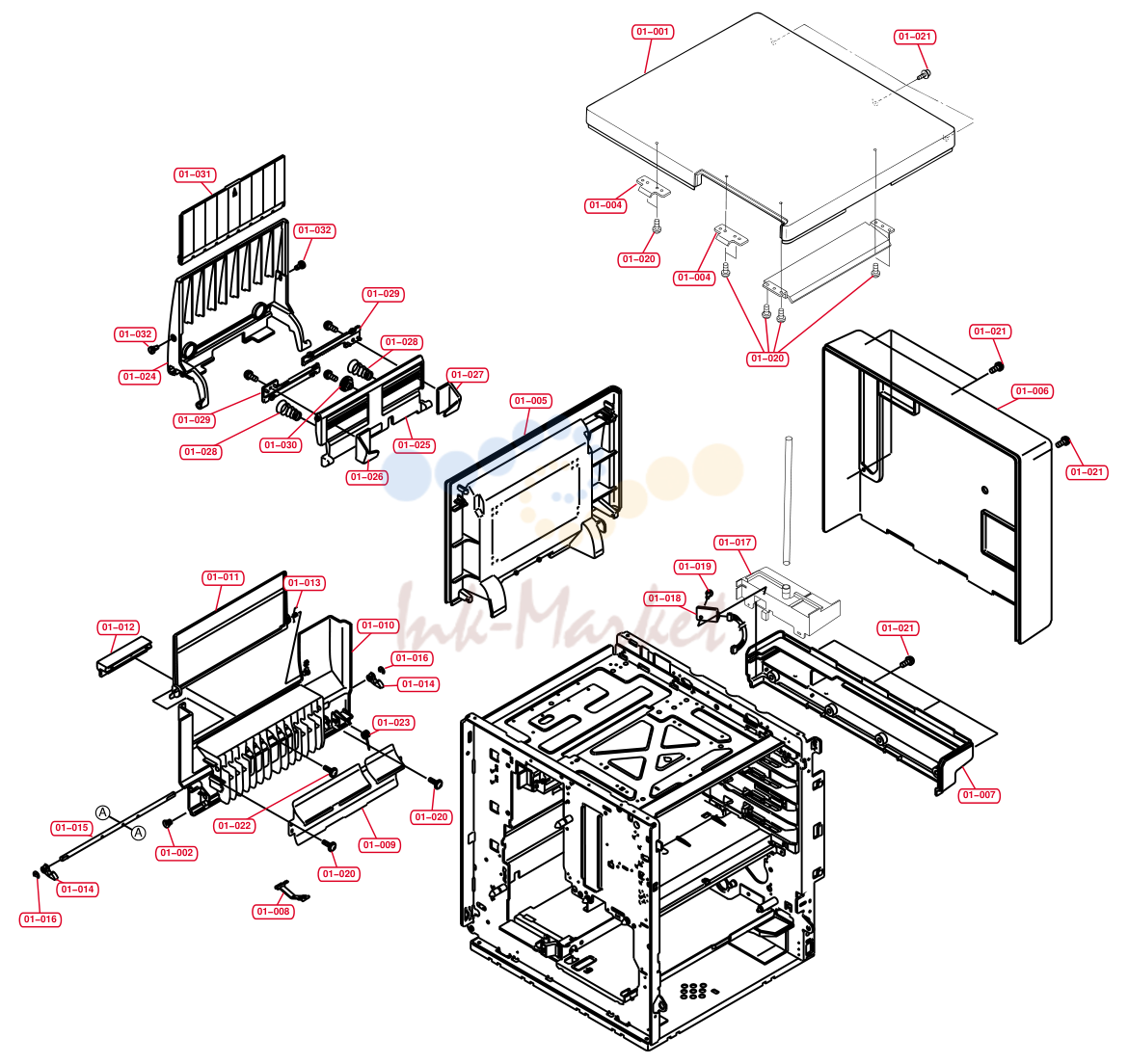

Раздел 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 01-001 | 5SNSP0012572 (нет в каталоге) | Top Cover | |
| 01-002 | 5SNSP0012555 (нет в каталоге) | Spring A | |
| 01-003 | 5SNSP0012903 (нет в каталоге) | Paper Guide | |
| 01-004 | 5SNSP0012904 (нет в каталоге) | Top Cover Retainer | |
| 01-005 | 5SNSP0013429 (нет в каталоге) | Left Side Cover | |
| 01-006 | 5SNSP0013432 (нет в каталоге) | Upper Rear Cover Assembly | |
| 01-007 | 5SNSP0013369 (нет в каталоге) | Lower Rear Cover | |
| 01-008 | 5SNSP0012558 (нет в каталоге) | Strap | |
| 01-009 | 5SNSA580CE04 (нет в каталоге) | Paper Chute Assembly | |
| 01-010 | 5SNSP0012486 (нет в каталоге) | Left Side Door | |
| 01-011 | 5SNSP0013427 (нет в каталоге) | Tray Cover Assembly | |
| 01-012 | 5SNSP0012549 (нет в каталоге) | Tray Cover Lever | |
| 01-013 | 5SNSP0012548 (нет в каталоге) | Tray Cover Spring | |
| 01-014 | 5SNSP0012559 (нет в каталоге) | Left Side Door Hook | |
| 01-015 | 5SNSP0012561 (нет в каталоге) | Left Side Door Shaft | |
| 01-016 | 5SNSP0012560 (нет в каталоге) | E-ring | |
| 01-017 | 5SNSP0013336 (нет в каталоге) | T/H Sensor Case | |
| 01-018 | 5SNSP0013398 (нет в каталоге) | T/H Sensor Board | |
| 01-019 | 5SNSP0012907 (нет в каталоге) | Rivet | |
| 01-020 | 5SNSP0012550 (нет в каталоге) | Screw 3 x | |
| 01-021 | 5SNSP0013179 (нет в каталоге) | Screw 3 x | |
| 01-022 | 5SNSP0012551 (нет в каталоге) | Screw 3 x | |
| 01-023 | 5SNSP0012556 (нет в каталоге) | Spring B | |
| 01-024 | 5SNSP0012487 (нет в каталоге) | Multi Purpose Tray Holder | |
| 01-025 | 5SNSP0013428 (нет в каталоге) | MPF Paper Support Assembly | |
| 01-026 | 5SNSP0012488 (нет в каталоге) | Paper Guide Right | |
| 01-027 | 5SNSP0013333 (нет в каталоге) | Paper Guide Left | |
| 01-028 | 5SNSP0012557 (нет в каталоге) | Paper Guide Spring | |
| 01-029 | 5SNSP0012552 (нет в каталоге) | Rack | |
| 01-030 | 5SNSP0012553 (нет в каталоге) | Pinion Gear | |
| 01-031 | 5SNSP0012490 (нет в каталоге) | Extension Tray | |
| 01-032 | 5SNSP0012554 (нет в каталоге) | Bushing |

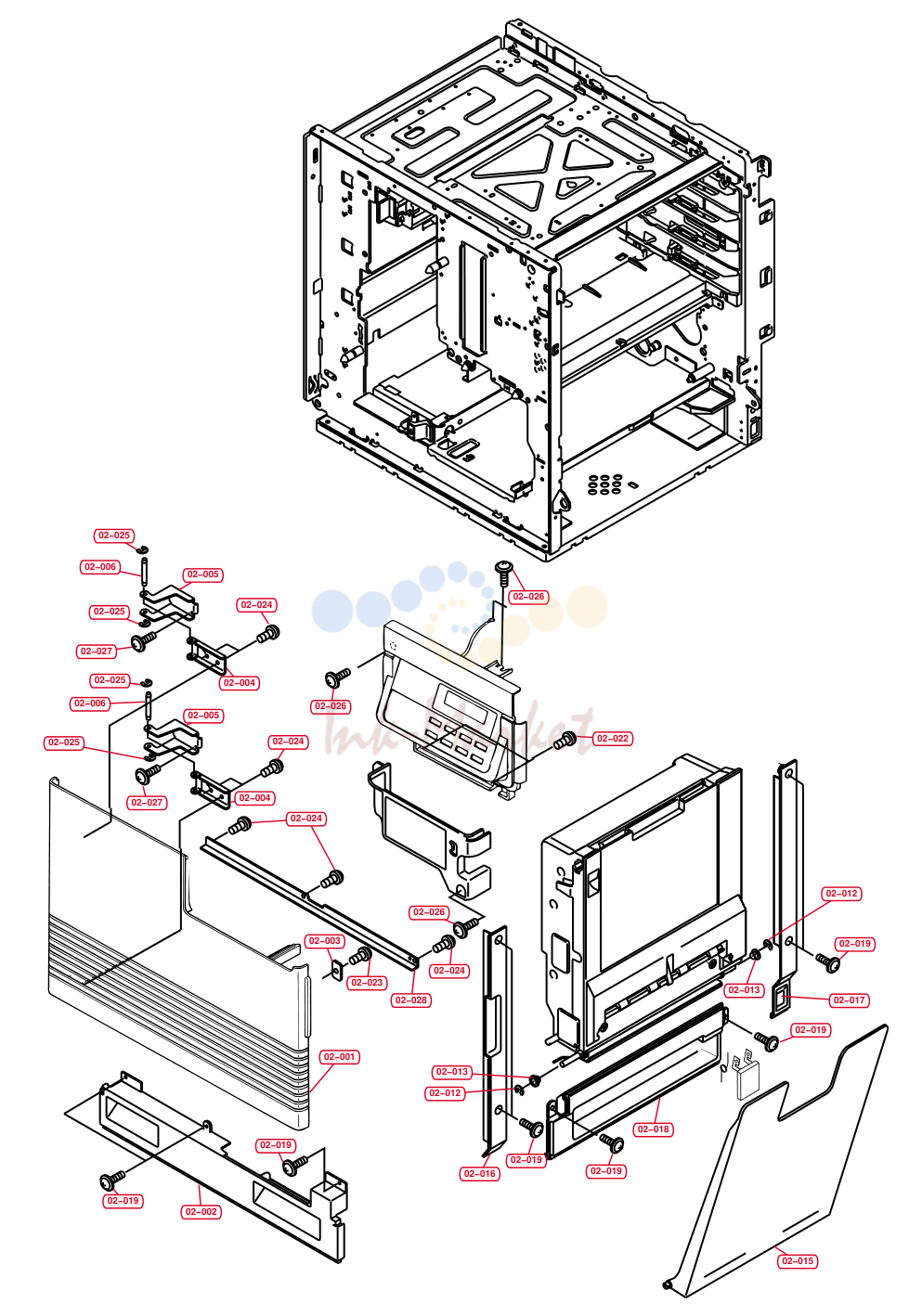

2. Covers (Right/Front)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02-001 | 5SNSP0013433 (нет в каталоге) | Front Cover Assembly | |
| 02-002 | 5SNSP0012493 (нет в каталоге) | Bottom Front Cover | |
| 02-003 | 5SNSP0012908 (нет в каталоге) | Magnet Retainer | |
| 02-004 | 5SNSP0012909 (нет в каталоге) | Front Cover Hinge Support | |
| 02-005 | 5SNSP0012910 (нет в каталоге) | Front Cover Hinge | |
| 02-006 | 5SNSP0012911 (нет в каталоге) | Hinge Shaft | |
| 02-007 | 5SNSP0012526 (нет в каталоге) | Lower Operation Panel Cover | |
| 02-008 | 5MVB876SH056 (нет в каталоге) | Panel Front | |
| 02-012 | 5SNSP0013180 (нет в каталоге) | E-ring | |
| 02-013 | 5SNSP0012913 (нет в каталоге) | Bushing | |
| 02-015 | 5SNSP0013368 (нет в каталоге) | Paper Exit Tray | |
| 02-016 | 5SNSP0012495 (нет в каталоге) | Right Side Front Cover | |
| 02-017 | 5SNSP0012496 (нет в каталоге) | Right Side Rear Cover | |
| 02-018 | 5SNSP0013372 (нет в каталоге) | Right Side Lower Cover | |
| 02-019 | 5SNSP0013179 (нет в каталоге) | Screw 3 x | |
| 02-022 | 5SNSP0013184 (нет в каталоге) | Screw 3 x | |
| 02-023 | 5SNSP0013456 (нет в каталоге) | Screw 3 x | |
| 02-024 | 5SNSP0012550 (нет в каталоге) | Screw 3 x | |
| 02-025 | 5SNSP0013186 (нет в каталоге) | E-ring | |
| 02-026 | 5SNSP0013187 (нет в каталоге) | Screw 3 x | |
| 02-027 | 5SNSP0013188 (нет в каталоге) | Screw 3 x | |
| 02-028 | 5SNSP0012914 (нет в каталоге) | Door Reinforcement | |
| 02-029 | 5MVS747CH001 (нет в каталоге) | Panel Key English | |
| 02-029 | 5MVS747CH002 (нет в каталоге) | Panel Key German | |
| 02-029 | 5MVS747CH003 (нет в каталоге) | Panel Key French | |
| 02-029 | 5MVS747CH004 (нет в каталоге) | Panel Key Spanish | |
| 02-029 | 5MVS747CH005 (нет в каталоге) | Panel Key Italian | |
| 02-029 | 5MVS747CH006 (нет в каталоге) | Panel Key Danish | |
| 02-029 | 5MVS747CH007 (нет в каталоге) | Panel Key Swedish |

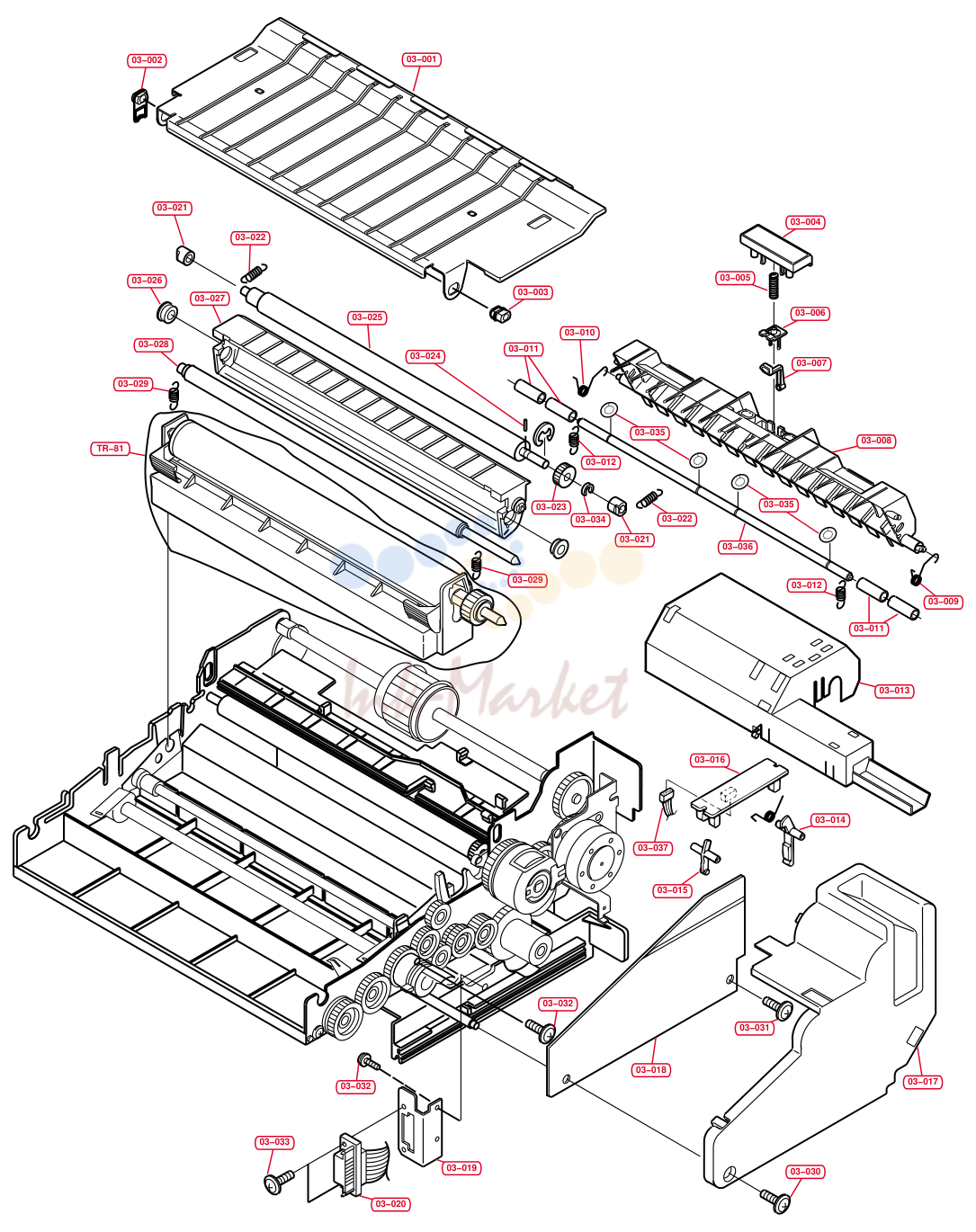

3. Paper Feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03-001 | (нет в каталоге) | Paper Chute Assembly | |
| 03-002 | (нет в каталоге) | Paper Chute Opening Adjuster | |
| 03-003 | 5SNSP0012916 (нет в каталоге) | Bushing | |
| 03-004 | 5SNSP0013436 (нет в каталоге) | Retard Pad Assembly | |
| 03-005 | 5SNSP0012917 (нет в каталоге) | Retard Pad Spring | |
| 03-006 | 5SNSP0012918 (нет в каталоге) | Retard Pad Platform | |
| 03-007 | 5SNSP0012919 (нет в каталоге) | Paper Thickness Select Level | |
| 03-008 | 5SNSP0013439 (нет в каталоге) | MPT Chute Assembly | |
| 03-009 | 5SNSP0012921 (нет в каталоге) | MPT Chute Right Spring | |
| 03-010 | 5SNSP0013326 (нет в каталоге) | MPT Chute Left Spring | |
| 03-011 | 5SNSP0012922 (нет в каталоге) | Pinch Roller | |
| 03-012 | 5SNSP0012923 (нет в каталоге) | Pinch Roller Spring | |
| 03-013 | 5SNSP0012924 (нет в каталоге) | MPT/Reg. Senor Cover | |
| 03-014 | 5SNSP0012925 (нет в каталоге) | MPT Paper Out Sensor Arm | |
| 03-015 | 5SNSP0012926 (нет в каталоге) | Registration Sensor Arm | |
| 03-016 | 5SNSP0013423 (нет в каталоге) | MPT Paper Out/Reg Sensor Board | |
| 03-017 | 5SNSP0013438 (нет в каталоге) | Paper Feed Unit Cover | |
| 03-018 | 5SNSP0013414 (нет в каталоге) | Paper Feed Unit Board | |
| 03-019 | 5SNSP0012930 (нет в каталоге) | Connector Bracket | |
| 03-020 | 5SNSP0012931 (нет в каталоге) | Connector Bracket | |
| 03-021 | 5SNSP0012932 (нет в каталоге) | Bushing | |
| 03-022 | 5SNSP0012933 (нет в каталоге) | Registration Spring | |
| 03-023 | 5SNSP0012934 (нет в каталоге) | Registration Roller Gear | |
| 03-024 | 5SNSP0012935 (нет в каталоге) | Pin | |
| 03-025 | 5SNSP0012498 (нет в каталоге) | Registration Roller | |
| 03-026 | 5SNSP0012936 (нет в каталоге) | Bushing | |
| 03-027 | 5SNSP0013437 (нет в каталоге) | Cleaning Roller Holder Assembly | |
| 03-028 | 5SNSP0012937 (нет в каталоге) | Pressure Roller/Cleaning Roller | |
| 03-029 | 5SNSP0012938 (нет в каталоге) | Cleaning Roller Spring | |
| 03-030 | 5SNSP0013189 (нет в каталоге) | Screw 3 x | |
| 03-031 | 5SNSP0013457 (нет в каталоге) | Screw 3 x | |
| 03-032 | 5SNSP0013184 (нет в каталоге) | Screw 3 x | |
| 03-033 | 5SNSP0012581 (нет в каталоге) | Screw 3 x | |
| 03-034 | 5SNSP0012939 (нет в каталоге) | Spacer | |
| 03-035 | 5SNSP0013002 (нет в каталоге) | Plastic Washer | |
| 03-036 | 5SNSP0012940 (нет в каталоге) | Pinch Roller Shaft | |
| 03-037 | 5SNSP0012941 (нет в каталоге) | Resist Senor Cable | |

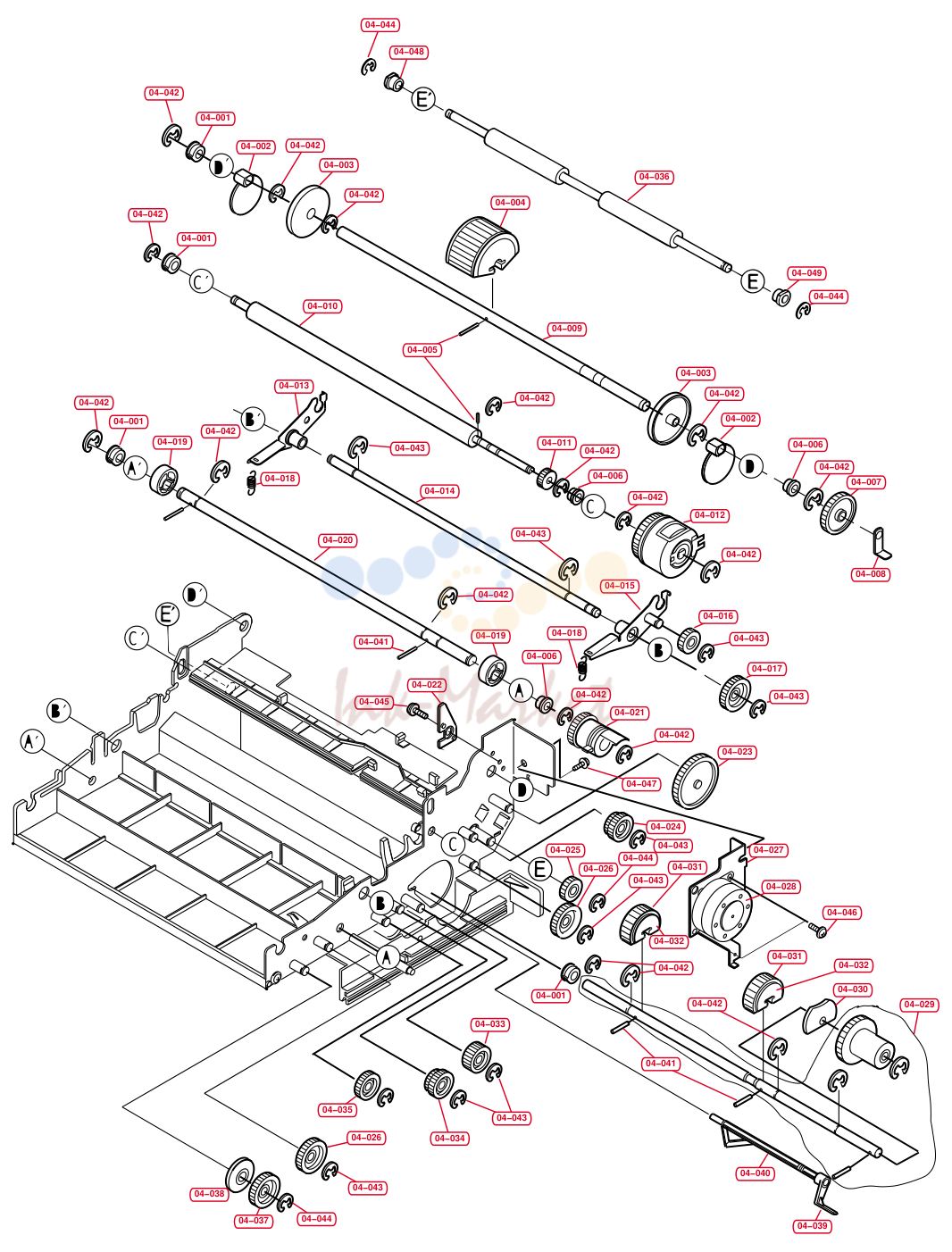

| 04-001 | 5SNSP0012942 (нет в каталоге) | Bushing | |
| 04-002 | 5SNSP0012943 (нет в каталоге) | Cam | |
| 04-003 | 5SNSP0012944 (нет в каталоге) | Pickup guide Roller | |
| 04-004 | 5SNSP0013446 (нет в каталоге) | Pickup Roller Assembly M.P.T. | |
| 04-005 | 5SNSP0012945 (нет в каталоге) | Pin | |
| 04-006 | 5SNSP0012946 (нет в каталоге) | Bushing | |
| 04-007 | 5SNSP0012947 (нет в каталоге) | Gear | |
| 04-008 | 5SNSP0012519 (нет в каталоге) | STR Sensor Arm | |
| 04-009 | 5SNSP0012948 (нет в каталоге) | M.P.T. Roller Shaft | |
| 04-010 | 5SNSP0012499 (нет в каталоге) | Registation Roller | |
| 04-011 | 5SNSP0012949 (нет в каталоге) | Registation Roller Gear | |
| 04-012 | 5SNSP0012500 (нет в каталоге) | Registation Roller Clutch | |
| 04-013 | 5SNSA580CE51 (нет в каталоге) | STR Holder Assembly Left | |
| 04-014 | 5SNSP0012950 (нет в каталоге) | STR Holder Shaft | |
| 04-015 | 5SNSA580CE52 (нет в каталоге) | STR Holder Assembly Right | |
| 04-016 | 5SNSP0012951 (нет в каталоге) | STR Gear | |
| 04-017 | 5SNSP0012952 (нет в каталоге) | Gear | |
| 04-018 | 5SNSP0012953 (нет в каталоге) | Spring | |
| 04-019 | 5SNSP0012954 (нет в каталоге) | STR Cam | |
| 04-020 | 5SNSP0012955 (нет в каталоге) | STR Cam Shaft | |
| 04-021 | 5SNSP0012520 (нет в каталоге) | STR clutch | |
| 04-022 | 5SNSP0012956 (нет в каталоге) | M.P.T. Holder Guide | |
| 04-023 | 5SNSP0012957 (нет в каталоге) | Gear | |
| 04-024 | 5SNSP0012958 (нет в каталоге) | Gear | |
| 04-025 | 5SNSP0012959 (нет в каталоге) | Gear | |
| 04-026 | 5SNSP0012960 (нет в каталоге) | Gear | |
| 04-027 | 5SNSP0012961 (нет в каталоге) | Motor Bracket Paper Feed Unit | |
| 04-028 | 5SNSP0013352 (нет в каталоге) | Motor Paper feed Unit | |
| 04-029 | 5SNSP0013443 (нет в каталоге) | Clutch Assembly Paper Feed Unit | |
| 04-030 | 5SNSP0012962 (нет в каталоге) | Bushing | |
| 04-031 | 5SNSP0012502 (нет в каталоге) | Pickup Roller Rubber | |
| 04-032 | 5SNSP0012503 (нет в каталоге) | Pickup Roller | |
| 04-033 | 5SNSP0012963 (нет в каталоге) | Gear | |
| 04-034 | 5SNSP0012964 (нет в каталоге) | Gear | |
| 04-035 | 5SNSP0012965 (нет в каталоге) | Gear | |
| 04-036 | 5SNSP0012966 (нет в каталоге) | Paper Feed Roller | |
| 04-037 | 5SNSP0013312 (нет в каталоге) | Joint Gear | |
| 04-038 | 5SNSP0012968 (нет в каталоге) | Gear Guide Roller | |
| 04-039 | 5SNSP0012521 (нет в каталоге) | Paper Out Sensor Arm | |
| 04-040 | 5SNSP0012522 (нет в каталоге) | Paper Empty Sensor Arm | |
| 04-041 | 5SNSP0012969 (нет в каталоге) | Pin | |
| 04-042 | 5SNSP0013180 (нет в каталоге) | E-ring | |
| 04-043 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 04-044 | (нет в каталоге) | E-ring | |
| 04-045 | 5SNSP0013188 (нет в каталоге) | Screw 3 x 5mm | |
| 04-046 | 5SNSP0013190 (нет в каталоге) | Screw 3 x 6mm | |
| 04-047 | 5SNSP0013193 (нет в каталоге) | Screw 3 x 6mm | |
| 04-048 | 5SNSP0012970 (нет в каталоге) | Bearing | |
| 04-049 | 5SNSP0012971 (нет в каталоге) | Bearing |

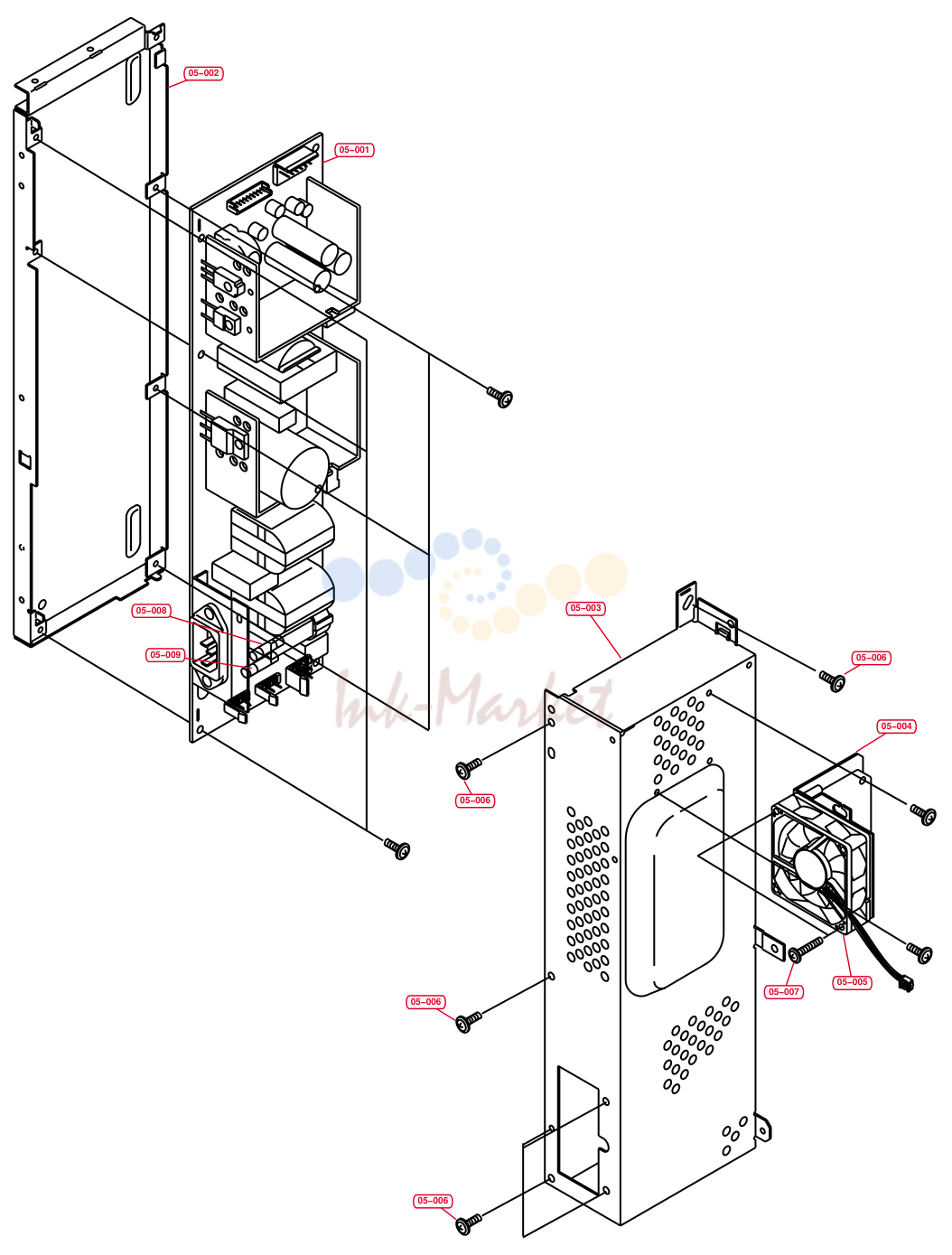

4. Power Supply Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 05-001 | 5SNSP0013415 (нет в каталоге) | Power Supply | |
| 05-002 | 5SNSP0013406 (нет в каталоге) | Power Supply Frame | |
| 05-003 | 5SNSP0013375 (нет в каталоге) | Sheild Cover | |
| 05-004 | 5SNSP0012974 (нет в каталоге) | Fan Motor Bracket | |
| 05-005 | 5SNSP0012504 (нет в каталоге) | Fan Motor | |
| 05-006 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 05-007 | 5SNSP0013194 (нет в каталоге) | Screw 3 x | |
| 05-008 | 5SNSP0013450 (нет в каталоге) | Fuse (F201) | |
| 05-009 | 5SNSP0013451 (нет в каталоге) | Fuse (F203) |

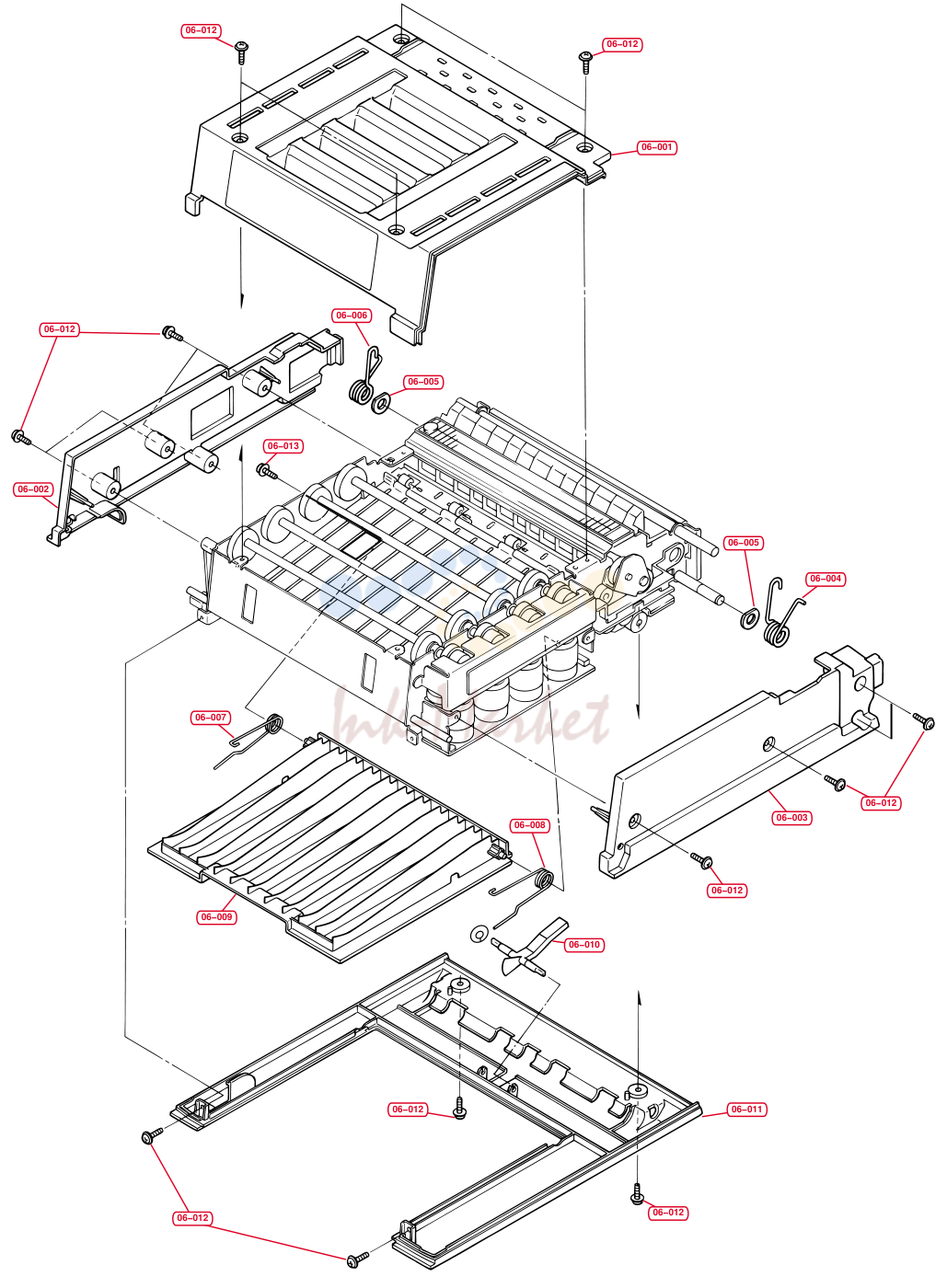

5. Paper Eject Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 06-001 | 5SNSP0013430 (нет в каталоге) | Unit Inner Cover | |
| 06-002 | 5SNSP0012578 (нет в каталоге) | Solenoid Side Cover | |
| 06-003 | 5SNSP0012571 (нет в каталоге) | Motor Side Cover | |
| 06-004 | 5SNSP0012567 (нет в каталоге) | Spring D | |
| 06-005 | 5SNSP0012568 (нет в каталоге) | Spacer | |
| 06-006 | 5SNSP0012564 (нет в каталоге) | Spring C | |
| 06-007 | 5SNSP0012566 (нет в каталоге) | Cover Spring B | |
| 06-008 | 5SNSP0012565 (нет в каталоге) | Cover Spring A | |
| 06-009 | 5SNSP0013431 (нет в каталоге) | Face Down Cover | |
| 06-010 | 5SNSP0012570 (нет в каталоге) | Paper Tray Full Sensor Arm | |
| 06-011 | 5SNSP0013367 (нет в каталоге) | Unit Cover | |
| 06-012 | 5SNSP0012581 (нет в каталоге) | Screw 3 x | |
| 06-013 | 5SNSP0012562 (нет в каталоге) | Screw 3 x |

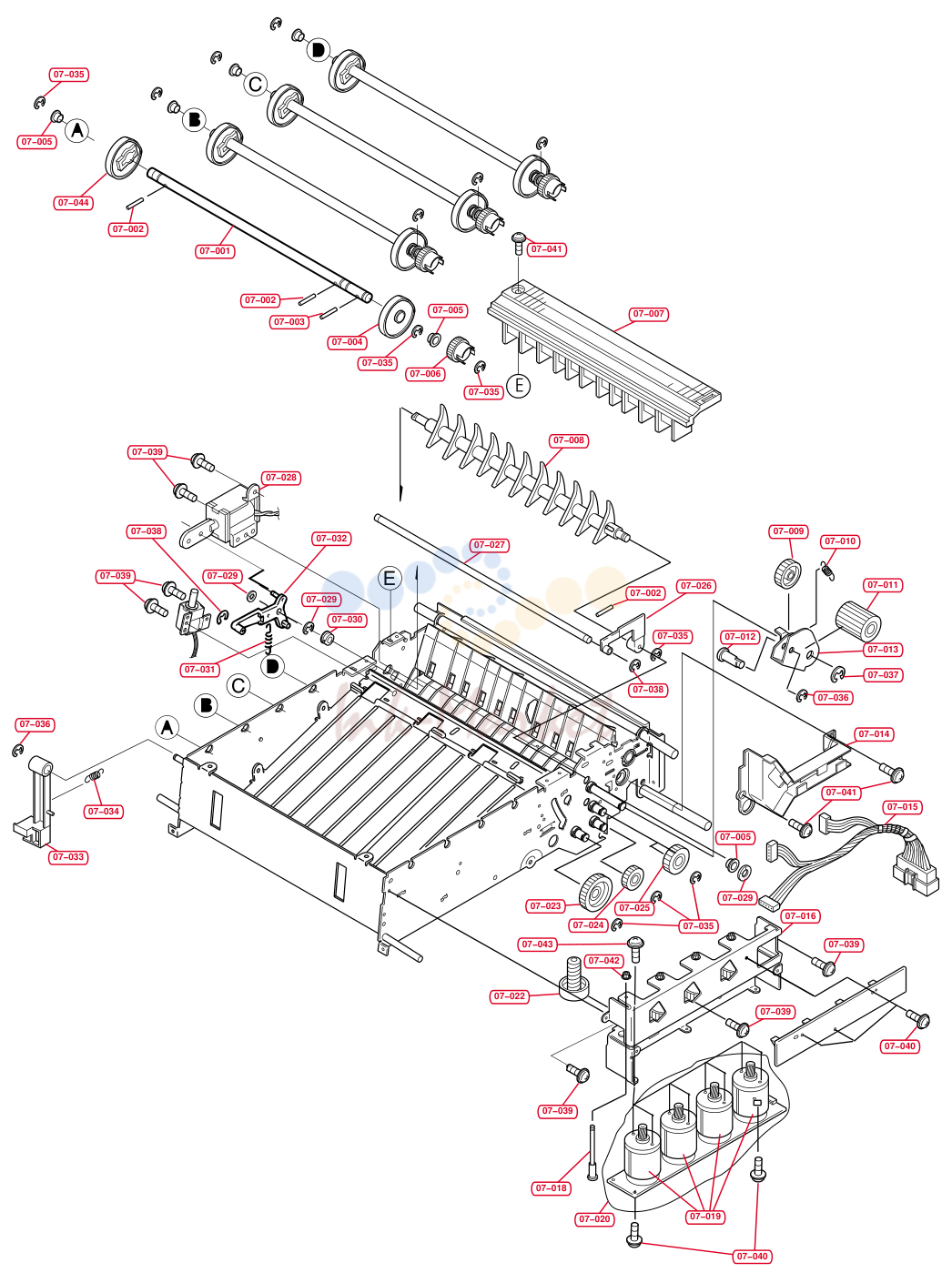

6. Toner Cartridge Selector
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 07-001 | 5SNSP0013311 (нет в каталоге) | Toner Selector Shaft | |
| 07-002 | 5SNSP0012978 (нет в каталоге) | Pin | |
| 07-003 | 5SNSP0012979 (нет в каталоге) | Pin | |
| 07-004 | 5SNSP0012980 (нет в каталоге) | Toner Selector Cam | |
| 07-005 | 5SNSP0012981 (нет в каталоге) | Bushing | |
| 07-006 | 5SNSP0012982 (нет в каталоге) | Toner Selector Cam Gear | |
| 07-007 | 5SNSP0013337 (нет в каталоге) | Upper Paper Ejection Guide | |
| 07-008 | 5SNSP0013338 (нет в каталоге) | Face Down Switch Gate | |
| 07-009 | 5SNSP0012985 (нет в каталоге) | Gear | |
| 07-010 | 5SNSP0012986 (нет в каталоге) | Joint Gear Spring | |
| 07-011 | 5SNSP0012987 (нет в каталоге) | Gear | |
| 07-012 | 5SNSP0012988 (нет в каталоге) | Joint Gear Shaft | |
| 07-013 | 5SNSP0012989 (нет в каталоге) | Joint Gear Bracket | |
| 07-014 | 5SNSP0013343 (нет в каталоге) | Relay Cable Bracket | |
| 07-015 | 5SNSP0013364 (нет в каталоге) | Cable | |
| 07-016 | 5SNSP0013332 (нет в каталоге) | Cam Motor Bracket | |
| 07-017 | 5SNSP0012993 (нет в каталоге) | Plastic Washer | |
| 07-018 | 5SNSP0012994 (нет в каталоге) | Cam Shaft | |
| 07-019 | 5SNSP0012484 (нет в каталоге) | Cam Motor | |
| 07-020 | 5SNSP0013416 (нет в каталоге) | Cam Motor Board with Motor | |
| 07-021 | 5SNSP0013417 (нет в каталоге) | Toner Cartridge Movement Sensor Board | |
| 07-022 | 5SNSP0013315 (нет в каталоге) | Cam Gear | |
| 07-023 | 5SNSP0012998 (нет в каталоге) | Gear | |
| 07-024 | 5SNSP0012999 (нет в каталоге) | Gear | |
| 07-025 | 5SNSP0013000 (нет в каталоге) | Gear | |
| 07-026 | 5SNSP0013334 (нет в каталоге) | Switch Back Arm | |
| 07-027 | 5SNSP0013001 (нет в каталоге) | Switch Back Shaft | |
| 07-028 | 5SNSA580CE07 (нет в каталоге) | Solenoid Assembly | |
| 07-029 | 5SNSP0013002 (нет в каталоге) | Plastic Washer | |
| 07-030 | 5SNSP0013003 (нет в каталоге) | Bushing | |
| 07-031 | 5SNSP0013004 (нет в каталоге) | Spring | |
| 07-032 | 5SNSP0013005 (нет в каталоге) | Switch Back Arm | |
| 07-033 | 5SNSP0012524 (нет в каталоге) | Release Lever | |
| 07-034 | 5SNSP0013006 (нет в каталоге) | Spring | |
| 07-035 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 07-036 | 5SNSP0012560 (нет в каталоге) | E-ring | |
| 07-037 | 5SNSP0013180 (нет в каталоге) | E-ring | |
| 07-038 | 5SNSP0013195 (нет в каталоге) | E-ring | |
| 07-039 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 07-040 | 5SNSP0013196 (нет в каталоге) | Screw 3 x | |
| 07-041 | 5SNSP0012581 (нет в каталоге) | Screw 3 x | |
| 07-042 | 5SNSP0013007 (нет в каталоге) | Nut | |
| 07-043 | 5SNSP0013197 (нет в каталоге) | Screw 26 x | |
| 07-044 | 5SNSP0013008 (нет в каталоге) | Developer Cam |
7. Face Down Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08-001 | 5SNSP0013320 (нет в каталоге) | Paper Ejection Roller | |
| 08-002 | 5SNSP0013323 (нет в каталоге) | Paper Ejection Roller | |
| 08-003 | 5SNSP0013011 (нет в каталоге) | Bushing | |
| 08-004 | 5SNSP0013012 (нет в каталоге) | Bushing | |
| 08-005 | 5SNSP0013013 (нет в каталоге) | Gear | |
| 08-006 | 5SNSP0013014 (нет в каталоге) | Gear | |
| 08-007 | 5SNSP0013015 (нет в каталоге) | Pin | |
| 08-008 | 5SNSP0013016 (нет в каталоге) | Pin | |
| 08-009 | 5SNSP0013421 (нет в каталоге) | Jam A/D SW PWB | |
| 08-010 | 5SNSP0013017 (нет в каталоге) | Stopper Shaft | |
| 08-011 | 5SNSP0013018 (нет в каталоге) | Supporter Shaft | |
| 08-012 | 5SNSP0013339 (нет в каталоге) | Lower Paper Ejection Guide | |
| 08-013 | 5SNSP0013418 (нет в каталоге) | Paper Exit Sensor Arm | |
| 08-014 | 5SNSP0013353 (нет в каталоге) | Guide Roller | |
| 08-015 | 5SNSP0013354 (нет в каталоге) | Guide Roller Spring | |
| 08-016 | 5SNSP0013340 (нет в каталоге) | Paper Ejection Sensor Arm | |
| 08-017 | (нет в каталоге) | Spring | |
| 08-018 | 5SNSP0013455 (нет в каталоге) | Plastic Washer | |
| 08-019 | 5SNSP0013385 (нет в каталоге) | Paper Exit Sensor Board | |
| 08-020 | 5SNSP0013023 (нет в каталоге) | Cable | |
| 08-021 | 5SNSP0012538 (нет в каталоге) | Roller | |
| 08-022 | 5SNSP0012539 (нет в каталоге) | Spring | |
| 08-023 | 5SNSA580CE19 (нет в каталоге) | Paper Tray Full Sensor Board | |
| 08-024 | 5SNSP0013024 (нет в каталоге) | Hook Shaft | |
| 08-025 | 5SNSP0013180 (нет в каталоге) | E-ring | |
| 08-026 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 08-027 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 08-028 | 5SNSP0012562 (нет в каталоге) | Screw 3 x |
Раздел 8
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 09-001 | 5SNSP0013407 (нет в каталоге) | LSU (laser Scanning Unit) | |
| 09-002 | 5SNSP0013435 (нет в каталоге) | Front Panel Cable Cover | |
| 09-003 | 5SNSP0013373 (нет в каталоге) | High Voltage Board | |
| 09-004 | 5SNSP0013026 (нет в каталоге) | Switch Cover Plate | |
| 09-005 | 5SNSP0013027 (нет в каталоге) | ROM Access Panel | |
| 09-006 | 5SNSP0013411 (нет в каталоге) | HUU Cable | |
| 09-007 | 5SNSP0013029 (нет в каталоге) | HVU Cable | |
| 09-008 | 5SNSP0013349 (нет в каталоге) | Main Motor | |
| 09-009 | 5SNSP0013445 (нет в каталоге) | Main Motor Bracket | |
| 09-010 | 5SNSP0013351 (нет в каталоге) | Paper Feed Motor | |
| 09-011 | 5SNSP0013444 (нет в каталоге) | Ozone Fan Motor Braket | |
| 09-012 | 5SNSP0012507 (нет в каталоге) | Ozone Fan Motor | |
| 09-013 | 5SNSP0013032 (нет в каталоге) | F/T Cartridge Fan Motor Bracket | |
| 09-014 | 5SNSP0013449 (нет в каталоге) | Fuser/Toner Cartridge Fan Motor | |
| 09-015 | 5SNSP0013033 (нет в каталоге) | Cleaning Board Bracket | |
| 09-016 | 5SNSA580CE24 (нет в каталоге) | Cleaning Board | |
| 09-017 | 5SNSP0013034 (нет в каталоге) | Drive Unit Cover | |
| 09-018 | 5SNSP0013198 (нет в каталоге) | Screw 3 x | |
| 09-019 | 5SNSP0013404 (нет в каталоге) | Engine Control Board Shield Cover | |
| 09-020 | 5AACCNQN4GEA (нет в каталоге) | LCD Harness | |
| 09-021 | 5SNSP0013377 (нет в каталоге) | Flat Cable Shield | |
| 09-022 | 5SNSP0013038 (нет в каталоге) | Earth Plate | |
| 09-023 | 5SNSP0013039 (нет в каталоге) | Earth Plate | |
| 09-024 | 5SNSP0013040 (нет в каталоге) | Earth Plate | |
| 09-025 | 5SNSP0013041 (нет в каталоге) | PM Heat Sink Shaft | |
| 09-026 | 5SNSP0013042 (нет в каталоге) | Polygon Motor Heat Sink Spring | |
| 09-027 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 09-028 | 5SNSP0013199 (нет в каталоге) | Screw 4 x | |
| 09-029 | 5SNSP0013200 (нет в каталоге) | Screw 3 x | |
| 09-030 | 5SNSP0013043 (нет в каталоге) | Bushing | |
| 09-031 | 5SNSP0013201 (нет в каталоге) | E-ring | |
| 09-032 | 5SNSP0013202 (нет в каталоге) | Screw 3 x | |
| 09-033 | 5SNSP0013203 (нет в каталоге) | Screw 3 x | |
| 09-034 | (нет в каталоге) | Cable Clamp | |
| 09-035 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 09-036 | 5SNSP0012527 (нет в каталоге) | Main Gear |
9. Engine Control Board Connector
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-001 | 5SNSP0013362 (нет в каталоге) | Flat Cable | |
| 10-002 | 5SNSP0013046 (нет в каталоге) | Cable | |
| 10-003 | 5SNSP0013047 (нет в каталоге) | Cable | |
| 10-004 | 5SNSP0013057 (нет в каталоге) | Cable | |
| 10-005 | 5SNSP0013049 (нет в каталоге) | Cable | |
| 10-006 | 5SNSP0013050 (нет в каталоге) | Cable | |
| 10-007 | 5SNSP0013361 (нет в каталоге) | Cable | |
| 10-008 | 5SNSP0013052 (нет в каталоге) | Cable | |
| 10-009 | 5SNSP0013053 (нет в каталоге) | Cable | |
| 10-010 | 5SNSP0012543 (нет в каталоге) | Cable | |
| 10-011 | 5SNSP0013055 (нет в каталоге) | Cable | |
| 10-012 | 5SNSP0013056 (нет в каталоге) | Cable | |
| 10-013 | 5SNSP0013058 (нет в каталоге) | Cable | |
| 10-014 | (нет в каталоге) | Cable | |
| 10-015 | 5SNSP0013413 (нет в каталоге) | Cable | |
| 10-016 | 5SNSP0013060 (нет в каталоге) | Cable | |
| 10-017 | 5SNSP0013061 (нет в каталоге) | Cable | |
| 10-018 | 5SNSP0013062 (нет в каталоге) | Cable | |
| 10-019 | 5SNSP0013063 (нет в каталоге) | Cable | |
| 10-020 | 5SNSP0013064 (нет в каталоге) | Cable | |
| 10-021 | 5SNSP0013065 (нет в каталоге) | Cable | |
| 10-022 | 5SNSP0013066 (нет в каталоге) | Cable | |
| 10-023 | 5SNSP0013067 (нет в каталоге) | Cable | |
| 10-024 | 5SNSP0013068 (нет в каталоге) | Cable | |
| 10-025 | 5SNSP0013425 (нет в каталоге) | Engine Control Board | |
| 10-026 | 5SNSP0013203 (нет в каталоге) | Screw 3 x | |
| 10-027 | 5SNSP0012409 (нет в каталоге) | ROM (IC4) | |
| 10-028 | 5SNSP0013426 (нет в каталоге) | EEPROM (IC6) | |
| 10-000 | 5AAPRLGG4033AH (нет в каталоге) | Rip PWB Assy | |
| 10-000 | 5AAPRMEG4021EQ (нет в каталоге) | DIMM Boot PWB Assy | |
| 10-000 | 5AAPRMEG4021FQ (нет в каталоге) | DIMM System PWB Assy | |
| 10-000 | 5AAPRIFG4014AH (нет в каталоге) | PIF PWB Assy | |
| 10-000 | 5AACCNQR3GEA (нет в каталоге) | CONN.CORD S02345 | |
| 10-000 | (нет в каталоге) | 5AAY580CE*03 Plate Rear Assy |
10. Main Control Board
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-001 | 5AAPRZZG2016AH (нет в каталоге) | RER PWB Assy | |
| 11-004 | 5AAPRLGG4033AH (нет в каталоге) | Main Logic Board | |
| 11-008 | 5SNSP0013204 (нет в каталоге) | Printer Panel Relay Board | |
| 11-009 | 5SNSP0013410 (нет в каталоге) | Video I/F Cable | |
| 11-010 | 5SNSP0013076 (нет в каталоге) | RIP Chassis | |
| 11-011 | (нет в каталоге) | RIP Cover |
11. Toner Cartridge Drive Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-001 | 5SNSP0013083 (нет в каталоге) | Toner Sensor Bracket | |
| 12-002 | 5SNSA580CE26 (нет в каталоге) | Toner Sensor Board | |
| 12-003 | (нет в каталоге) | Drive Unit Case | |
| 12-004 | 5SNSP0012510 (нет в каталоге) | Clutch Drive Gear | |
| 12-005 | 5SNSP0013085 (нет в каталоге) | Bushing | |
| 12-006 | 5SNSP0012511 (нет в каталоге) | Clutch Assembly - Black | |
| 12-007 | 5SNSP0012512 (нет в каталоге) | Clutch Assembly - Cyan | |
| 12-008 | 5SNSP0012513 (нет в каталоге) | Clutch Assembly - Magenta | |
| 12-009 | 5SNSP0012514 (нет в каталоге) | Clutch Assembly - Yellow | |
| 12-010 | 5SNSP0013086 (нет в каталоге) | Pin | |
| 12-011 | 5SNSP0013087 (нет в каталоге) | Bias Plate | |
| 12-012 | (нет в каталоге) | Washer | |
| 12-013 | 5SNSP0012528 (нет в каталоге) | Drive Gear | |
| 12-014 | 5SNSP0013384 (нет в каталоге) | Washer | |
| 12-015 | 5SNSP0012540 (нет в каталоге) | Gear A | |
| 12-016 | 5SNSP0012541 (нет в каталоге) | Gear B | |
| 12-017 | 5SNSP0012542 (нет в каталоге) | Gear C | |
| 12-018 | 5SNSP0013198 (нет в каталоге) | Screw 3 x | |
| 12-019 | 5SNSP0013440 (нет в каталоге) | Drive Unit Bracket | |
| 12-020 | 5SNSP0013091 (нет в каталоге) | Clutch Bracket | |
| 12-021 | 5SNSP0013350 (нет в каталоге) | Toner Cartridge Drive Motor | |
| 12-022 | 5SNSP0013092 (нет в каталоге) | Bias Plate | |
| 12-023 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 12-024 | 5SNSP0012550 (нет в каталоге) | Screw 3 x | |
| 12-025 | 5SNSP0013208 (нет в каталоге) | Screw 3 x | |
| 12-026 | 5SNSP0013184 (нет в каталоге) | Screw 3 x | |
| 12-027 | 5SNSP0013203 (нет в каталоге) | Screw 3 x | |
| 12-028 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 12-029 | 5SNSP0012560 (нет в каталоге) | E-ring |
Раздел 12
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-001 | 5SNSP0013408 (нет в каталоге) | High Voltage Terminal Unit | |
| 13-002 | 5SNSP0013442 (нет в каталоге) | Drawer holder | |
| 13-003 | 5SNSP0013094 (нет в каталоге) | Gear | |
| 13-004 | 5SNSP0012542 (нет в каталоге) | Gear | |
| 13-005 | 5SNSP0012543 (нет в каталоге) | Fuser Unit Coupling Connector | |
| 13-006 | 5SNSP0013095 (нет в каталоге) | Gear | |
| 13-007 | 5SNSA580CE57 (нет в каталоге) | Cleaning clutch/Shaft Assembly | |
| 13-008 | 5SNSA580CE58 (нет в каталоге) | FTR Bias Terminal Unit | |
| 13-009 | 5SNSA580CE15 (нет в каталоге) | Home Sensor board | |
| 13-010 | (нет в каталоге) | Terminal Cover | |
| 13-011 | 5SNSP0013097 (нет в каталоге) | Terminal | |
| 13-012 | 5SNSP0013098 (нет в каталоге) | Terminal | |
| 13-013 | 5SNSP0013099 (нет в каталоге) | Terminal | |
| 13-014 | 5SNSP0013100 (нет в каталоге) | Terminal Cover | |
| 13-015 | 5SNSP0013101 (нет в каталоге) | Switch Cover | |
| 13-016 | 5SNSP0012529 (нет в каталоге) | Switch | |
| 13-017 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 13-018 | 5SNSP0012581 (нет в каталоге) | Screw 3 x | |
| 13-019 | 5SNSP0013181 (нет в каталоге) | Screw 3 x | |
| 13-020 | 5SNSP0013211 (нет в каталоге) | Screw 3 x | |
| 13-021 | 5SNSP0013212 (нет в каталоге) | Screw 3 x | |
| 13-022 | 5SNSP0013213 (нет в каталоге) | Screw 3 x | |
| 13-023 | 5SNSP0013102 (нет в каталоге) | Bushing | |
| 13-024 | (нет в каталоге) | Imaging unit Coupling Connector | |
| 13-025 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 13-026 | 5SNSP0013103 (нет в каталоге) | Home Sensor Case |
13. Mechanical Base
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-001 | 5SNSP0013104 (нет в каталоге) | Ozone Filter Holder | |
| 14-002 | 5SNSA580CE28 (нет в каталоге) | Pre-exposure Eraser Board | |
| 14-003 | 5SNSP0013105 (нет в каталоге) | Eraser Board Cover | |
| 14-004 | 5SNSP0013402 (нет в каталоге) | Process Unit Guide Rail | |
| 14-005 | 5SNSP0013107 (нет в каталоге) | Lock Lever | |
| 14-006 | 5SNSP0013108 (нет в каталоге) | Lock Lever Spring | |
| 14-007 | 5SNSP0013109 (нет в каталоге) | Lock Lever Support | |
| 14-008 | 5SNSP0013110 (нет в каталоге) | Pre-Transfer Board Cover | |
| 14-009 | 5SNSA580CE16 (нет в каталоге) | Pre-Transfer Board | |
| 14-010 | 5SNSP0013111 (нет в каталоге) | Frame | |
| 14-011 | 5SNSP0013401 (нет в каталоге) | Frame | |
| 14-013 | 5SNSP0013114 (нет в каталоге) | Knob | |
| 14-014 | 5SNSP0013115 (нет в каталоге) | Stopper Lever | |
| 14-015 | 5SNSP0013116 (нет в каталоге) | Stopper Lever Shaft | |
| 14-016 | 5SNSP0013117 (нет в каталоге) | Spring | |
| 14-017 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 14-018 | 5SNSP0013214 (нет в каталоге) | Screw 4 x | |
| 14-019 | 5SNSP0012550 (нет в каталоге) | Screw 3 x | |
| 14-020 | 5SNSP0013186 (нет в каталоге) | E-ring | |
| 14-021 | 5SNSP0013118 (нет в каталоге) | Rail Support | |
| 14-022 | 5SNSP0013119 (нет в каталоге) | Side Rail Plate | |
| 14-023 | 5SNSP0012531 (нет в каталоге) | Power Switch | |
| 14-024 | 5SNSP0013365 (нет в каталоге) | Power Switch Cable | |
| 15-001 | 5SNSP0013341 (нет в каталоге) | Toner Cartridge Guide Rail | |
| 15-002 | 5SNSP0013121 (нет в каталоге) | Spring | |
| 15-003 | 5SNSP0013122 (нет в каталоге) | Spring | |
| 15-004 | 5SNSP0013441 (нет в каталоге) | Toner Cartridge Guide Rail Ass’y | |
| 15-005 | 5SNSP0013123 (нет в каталоге) | Gear | |
| 15-006 | 5SNSP0013124 (нет в каталоге) | Washer | |
| 15-007 | 5SNSP0013125 (нет в каталоге) | Corner Bracket | |
| 15-008 | 5SNSP0013126 (нет в каталоге) | Gear | |
| 15-009 | 5SNSP0013127 (нет в каталоге) | Gear | |
| 15-010 | 5SNSP0013128 (нет в каталоге) | Gear | |
| 15-011 | 5SNSP0013129 (нет в каталоге) | Gear | |
| 15-012 | 5SNSP0013130 (нет в каталоге) | Gear | |
| 15-013 | 5SNSP0013131 (нет в каталоге) | Gear | |
| 15-014 | 5SNSP0013132 (нет в каталоге) | Washer | |
| 15-015 | 5SNSP0013133 (нет в каталоге) | Spacer | |
| 15-016 | 5SNSP0013380 (нет в каталоге) | Gear Bracket | |
| 15-017 | 5SNSP0013371 (нет в каталоге) | Cassette Guide | |
| 15-018 | 5SNSP0013136 (нет в каталоге) | Cassette Lock Spring | |
| 15-019 | 5SNSP0013370 (нет в каталоге) | Cassette Guide | |
| 15-020 | 5SNSP0013345 (нет в каталоге) | C Detect Senor Board Case | |
| 15-021 | 5SNSP0013420 (нет в каталоге) | Tray Senor Board | |
| 15-022 | 5SNSP0013139 (нет в каталоге) | CDS Board Case | |
| 15-023 | 5SNSP0013140 (нет в каталоге) | Resistor | |
| 15-024 | 5SNSP0013141 (нет в каталоге) | Plate | |
| 15-025 | 5SNSP0013142 (нет в каталоге) | Rubber Foot | |
| 15-026 | 5SNSP0013143 (нет в каталоге) | Plate | |
| 15-027 | 5SNSA580CE23 (нет в каталоге) | Toner cartridge Sensor Board | |
| 15-028 | 5SNSP0012545 (нет в каталоге) | Interlock Switch Arm A | |
| 15-029 | 5SNSP0012546 (нет в каталоге) | Interlock Switch Arm B | |
| 15-030 | 5SNSP0012547 (нет в каталоге) | Interlock Switch | |
| 15-031 | 5SNSP0013190 (нет в каталоге) | Screw 3 x | |
| 15-032 | 5SNSP0013215 (нет в каталоге) | Screw 3 x | |
| 15-033 | (нет в каталоге) | Screw 3 x | |
| 15-034 | 5SNSP0012551 (нет в каталоге) | Screw 3 x | |
| 15-035 | 5SNSP0012550 (нет в каталоге) | Screw 3 x | |
| 15-036 | 5SNSP0013191 (нет в каталоге) | E-ring | |
| 15-037 | 5SNSP0013144 (нет в каталоге) | Screw | |
| 15-038 | 5SNSP0013145 (нет в каталоге) | Screw | |
| 15-039 | 5SNSP0013383 (нет в каталоге) | Corner Bracket | |
| 15-040 | 5SNSP0013146 (нет в каталоге) | Screw | |
| 15-041 | 5SNSP0013147 (нет в каталоге) | Option Second F Coupling Conn | |
| 15-042 | 5SNSP0013148 (нет в каталоге) | Paper Feed Coupling Connector | |
| 15-043 | 5SNSP0013184 (нет в каталоге) | Screw x10 | |
| 15-044 | (нет в каталоге) | Spring | |
| 15-045 | 5SNSP0013149 (нет в каталоге) | Bias Plate |
14. Media Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-001 | 5SNSA580CE59 (нет в каталоге) | Base Plate Assembly | |
| 16-002 | 5SNSP0012532 (нет в каталоге) | Paper Guide - Right | |
| 16-003 | 5SNSP0012533 (нет в каталоге) | Paper Guide - Left | |
| 16-004 | 5SNSP0013447 (нет в каталоге) | Paper Cassette Base | |
| 16-005 | 5SNSP0012569 (нет в каталоге) | Paper End Plate | |
| 16-006 | 5SNSP0012534 (нет в каталоге) | Side Pressure Spring | |
| 16-007 | 5SNSP0013151 (нет в каталоге) | Friction Spring | |
| 16-008 | 5SNSP0013152 (нет в каталоге) | Cassette Switch Spring | |
| 16-009 | 5SNSP0013153 (нет в каталоге) | Base Plate Holder Arm | |
| 16-010 | 5SNSP0013154 (нет в каталоге) | Holder Arm Spring | |
| 16-011 | 5SNSP0013181 (нет в каталоге) | Screw 3 x | |
| 16-012 | 5SNSP0013179 (нет в каталоге) | Screw 3 x | |
| 16-013 | 5SNSP0012562 (нет в каталоге) | Screw 3 x |
15. Fuser Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-000 | FK-81 (нет в каталоге) | Fuser Kit | |
| 17-001 | 5SNSP0013308 (нет в каталоге) | Heat Lamp | |
| 17-002 | 5SNSP0012535 (нет в каталоге) | Thermal Fuse | |
| 17-003 | 5SNSP0012536 (нет в каталоге) | Thermostat |
комментарии
