Kyocera FS-1120D/FS-1320D/P2035d/P2135d — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рис. 1. крышки
- Рис. 2. рамы
- Рис. 3. лоток бумаги
- Рис. 4. подача бумаги Section
- Рис. 5. подача бумаги Section
- Рис. 6. формирование изображения Section A01
- Рис. 7. Developing Section
- Рис. 8. печь Section
- Рис. 9. привод Section
- Рис. 10. Duplex Section
- Рис. 11. электрика Components

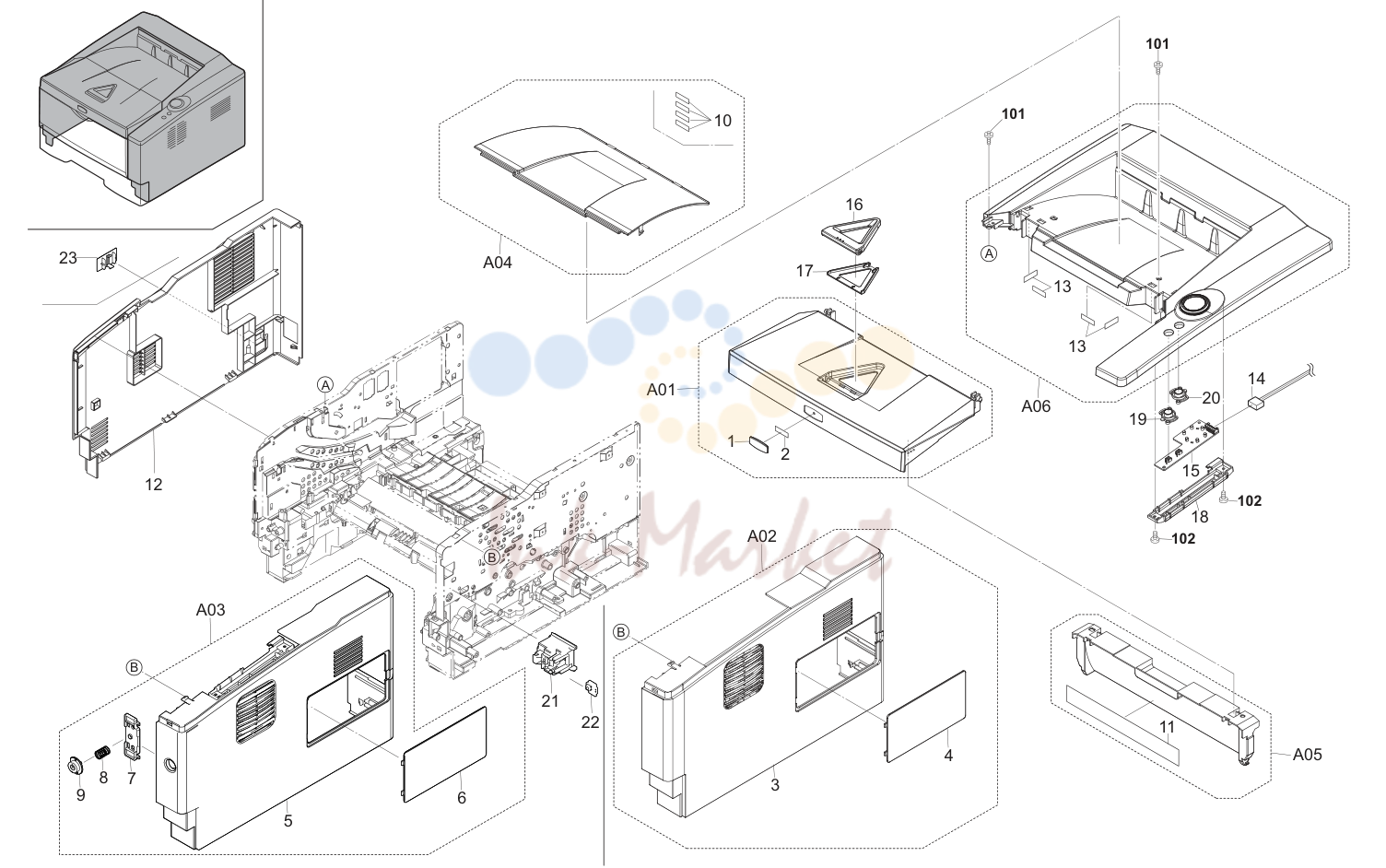

Рис. 1. крышки

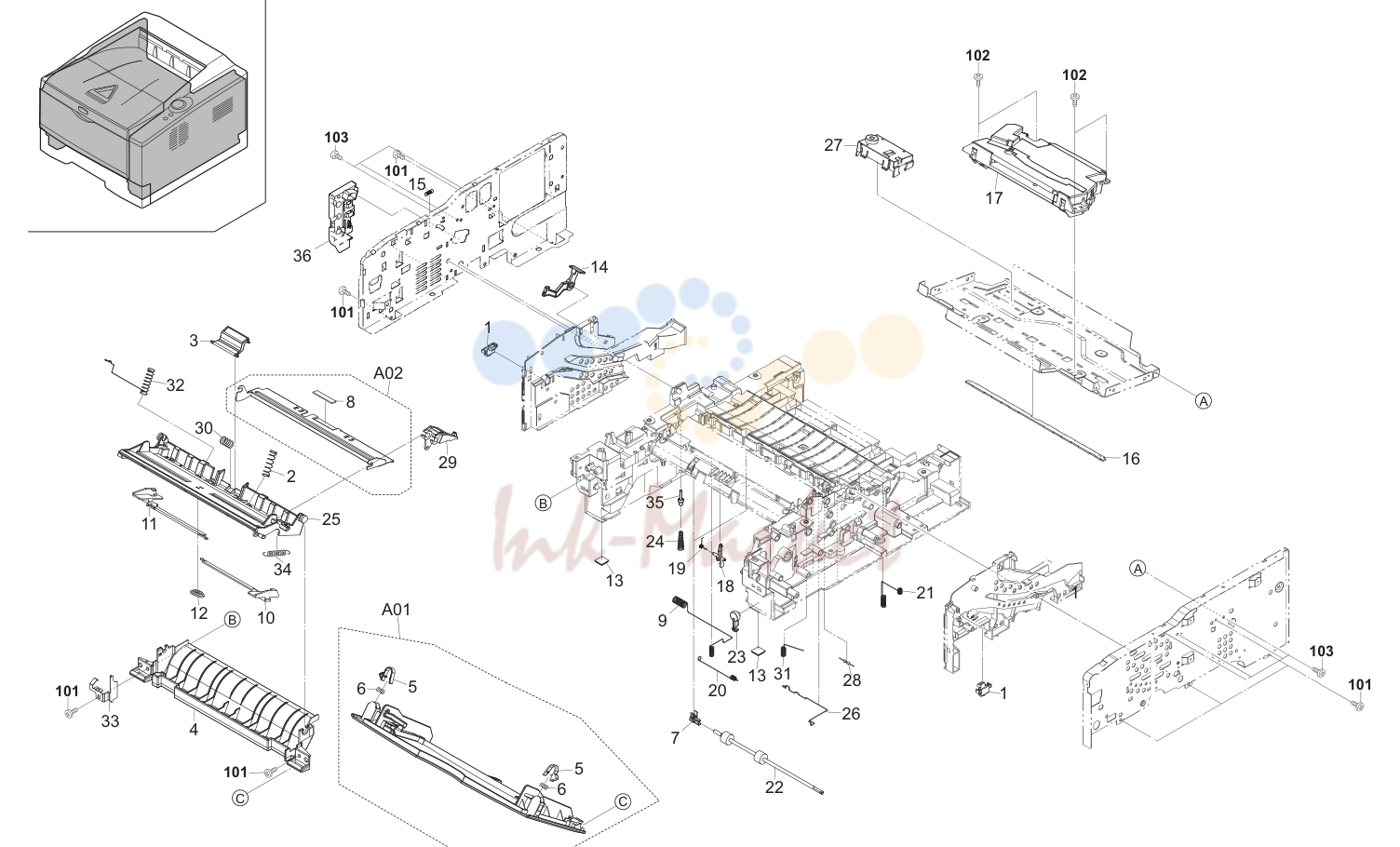

Рис. 2. рамы

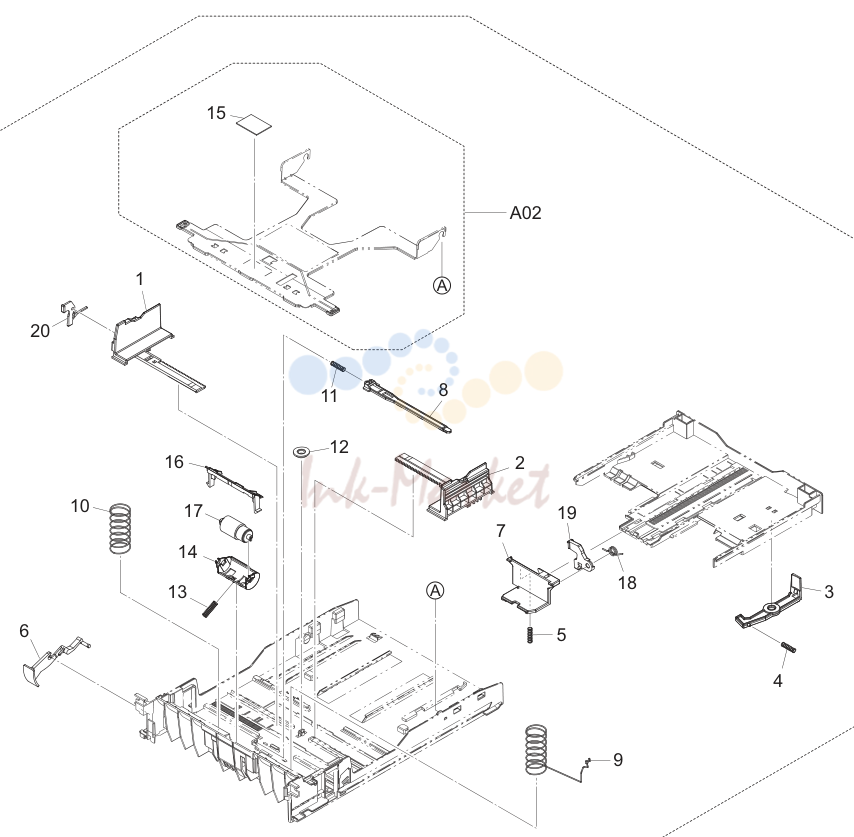

Рис. 3. лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 302LZ93071 под заказ | ||
| 302F909031 запросить цену → | ||
| 302F909040 запросить цену → | ||
| 302HN09190 запросить цену → | ||
| 302HS09070 запросить цену → | ||
| 302HS09081 под заказ | ||
| 302HS09100 запросить цену → | ||
| 302HS09120 запросить цену → | ||
| 302HS09130 под заказ | ||
| 302HS09140 запросить цену → | ||
| 302HS09160 запросить цену → | ||
| 302HS09180 ✓ в наличии | ||
| 302HS09260 ✓ в наличии | ||
| 302HS94000 запросить цену → | ||
| 302F909210 ✓ в наличии | ||
| 302LZ09030 запросить цену → | ||
| 302BR06521 ✓ в наличии |

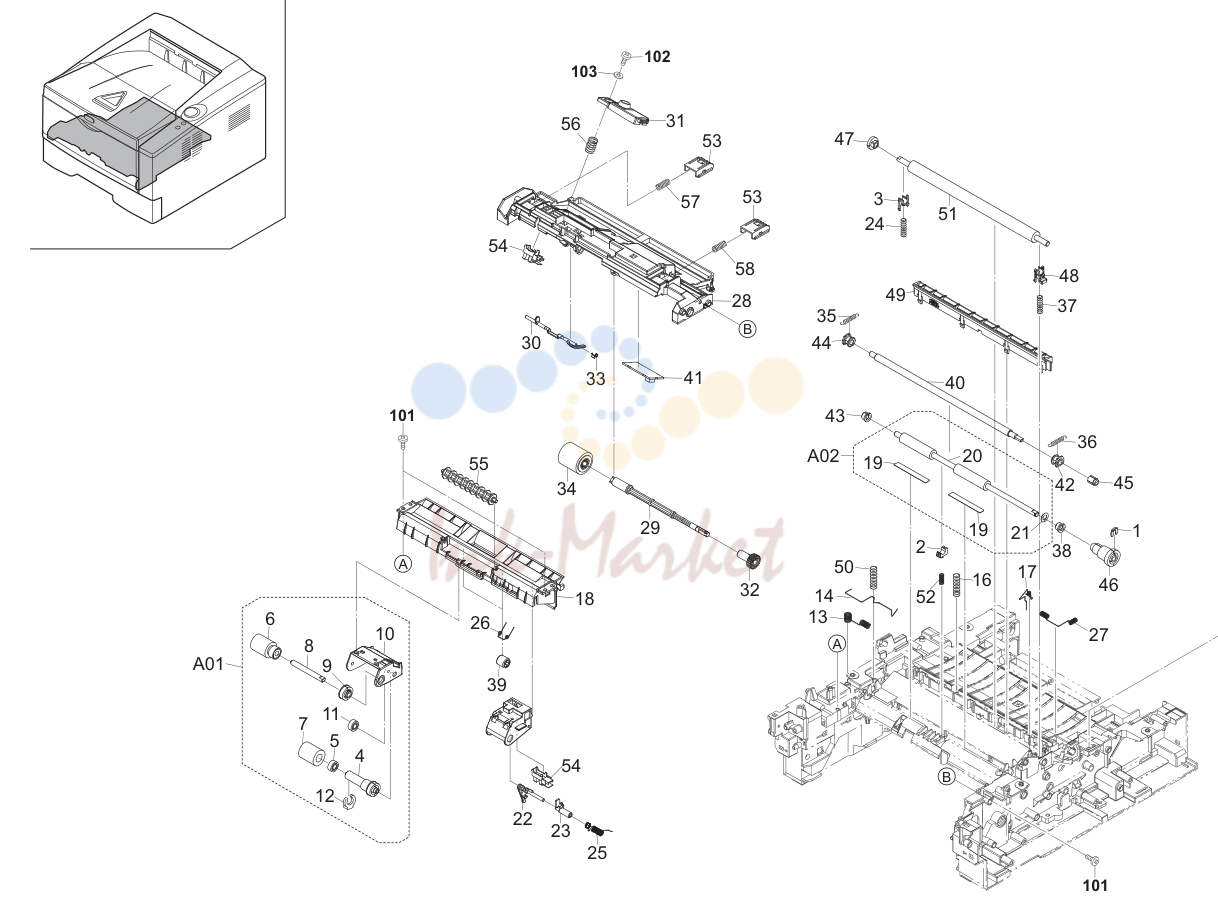

Рис. 4. подача бумаги Section

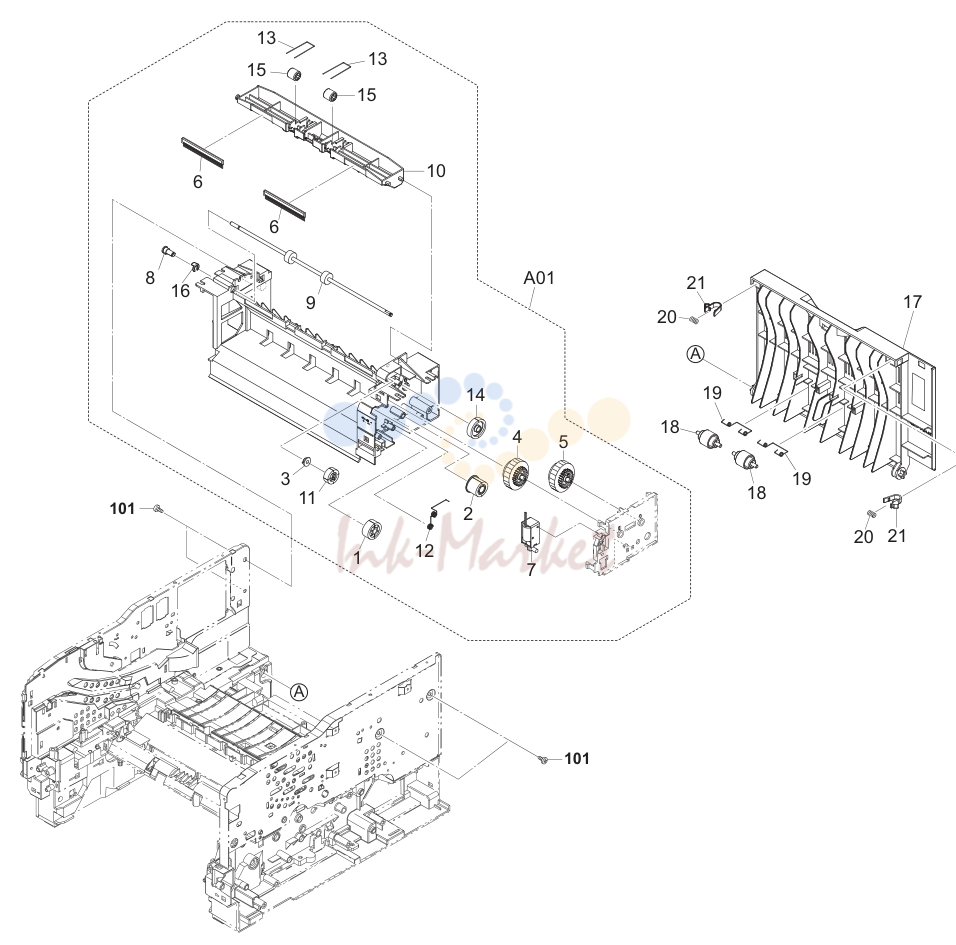

Рис. 5. подача бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302LZ94100 под заказ | ||
| 302F929140 запросить цену → | ||
| 302FM94020 запросить цену → | ||
| 302FM94030 запросить цену → | ||
| 302H428020 запросить цену → | ||
| 302H494070 под заказ | ||
| 302HN29050 запросить цену → | ||
| 302HS28830 запросить цену → | ||
| 302HS28041 запросить цену → | ||
| 302HS28060 запросить цену → | ||
| 302HS28110 запросить цену → | ||
| 302HS28141 запросить цену → | ||
| 302HS28170 под заказ | ||
| 302HS94160 запросить цену → | ||
| 302HS28070 запросить цену → | ||
| 302HS28120 под заказ | ||
| 302HS08320 запросить цену → | ||
| 302F908200 запросить цену → |
Рис. 6. формирование изображения Section A01
| № | Артикул | Наименование |
|---|---|---|
| 302H493011 под заказ | ||
| 302LZ93061 ✓ в наличии | ||
| 302HS93070 под заказ |

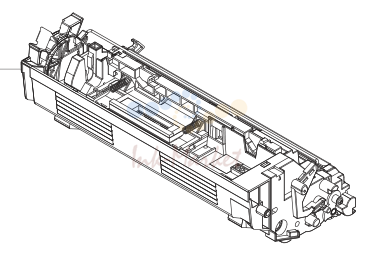

Рис. 7. Developing Section
| № | Артикул | Наименование |
|---|---|---|
| 302LY93010 ✓ в наличии | ||
| 302LY93020 запросить цену → | ||
| 302LY93040 запросить цену → | ||
| 302LZ93010 ✓ в наличии | ||
| 302LZ93020 запросить цену → | ||
| 302LZ93080 запросить цену → |

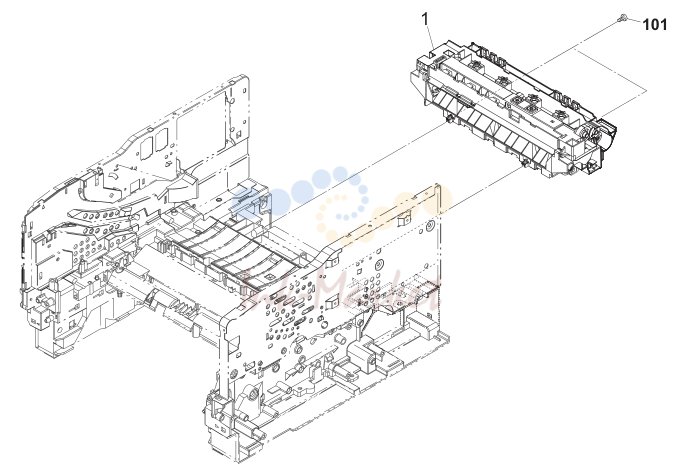

Рис. 8. печь Section
| № | Артикул | Наименование |
|---|---|---|
| 302LZ93040 запросить цену → | ||
| 302PH93010 запросить цену → | ||
| 302LZ93050 запросить цену → | ||
| 302PH93020 запросить цену → |

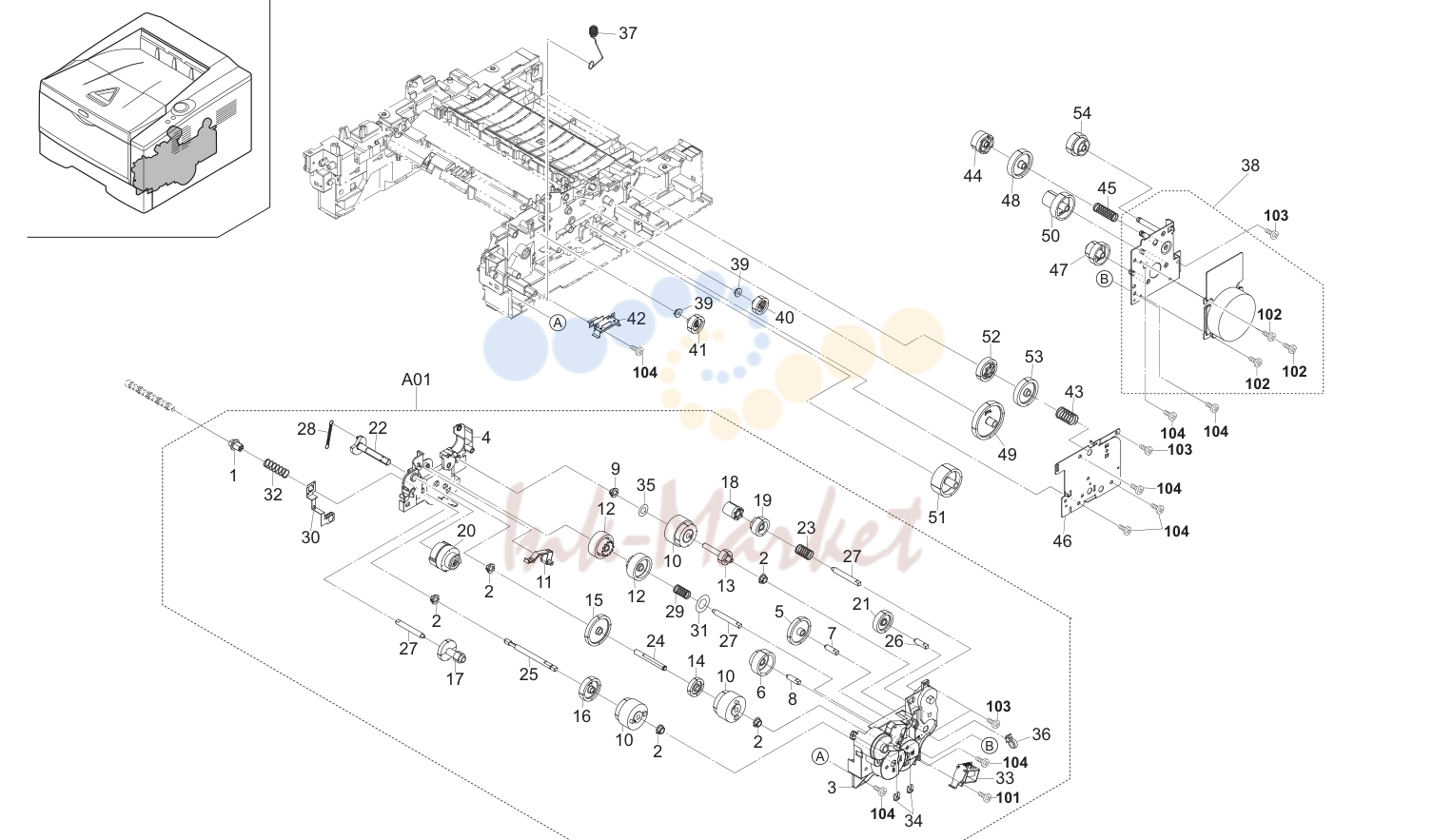

Рис. 9. привод Section

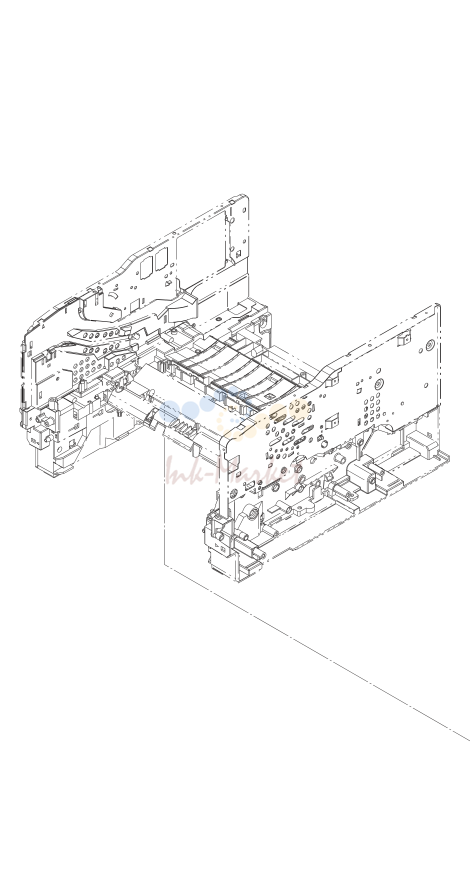

Рис. 10. Duplex Section
| № | Артикул | Наименование |
|---|---|---|
| 302HS94320 запросить цену → | ||
| 302HS29020 запросить цену → | ||
| 302FM94061 запросить цену → | ||
| 302FM21011 запросить цену → | ||
| 302FM02421 запросить цену → | ||
| 302HS94331 запросить цену → | ||
| 302HS29011 запросить цену → |

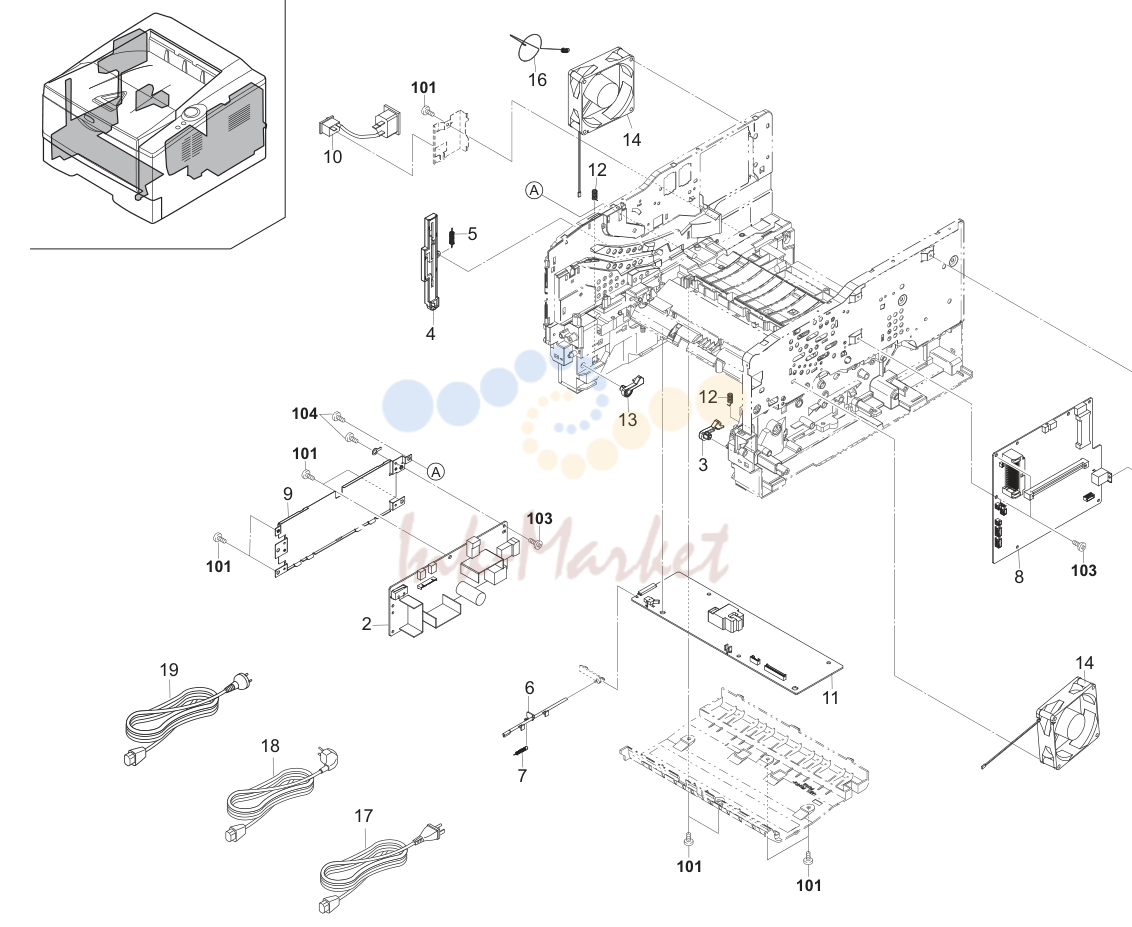

Рис. 11. электрика Components
| № | Артикул | Наименование |
|---|---|---|
| 302F939082 запросить цену → | ||
| 302HS45013 под заказ | ||
| 302LZ94170 запросить цену → | ||
| 302PG94020 ✓ в наличии | ||
| 302HS45021 запросить цену → | ||
| 302HS02070 запросить цену → | ||
| 302HS02110 запросить цену → | ||
| 302HS02120 запросить цену → | ||
| 302HS02180 запросить цену → | ||
| 302HS02190 запросить цену → | ||
| 302LY94010 запросить цену → | ||
| 302LY94040 под заказ | ||
| 302LZ94080 запросить цену → | ||
| 302LZ94160 под заказ | ||
| 302PG94030 запросить цену → | ||
| 302PG94040 запросить цену → | ||
| 302PH94020 запросить цену → | ||
| 302PH94030 запросить цену → | ||
| 302HS02210 запросить цену → | ||
| 302HS46120 запросить цену → | ||
| 302LZ46030 запросить цену → | ||
| 302H494220 запросить цену → | ||
| 302LZ94041 запросить цену → | ||
| 302HS02360 запросить цену → | ||
| 302HS02390 запросить цену → | ||
| 302LZ94030 ✓ в наличии | ||
| 302HS39040 запросить цену → | ||
| 302HS02620 запросить цену → | ||
| 302FV94010 ✓ в наличии | ||
| 302FV45040 запросить цену → |
