Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рис. 1. крышки
- Рис. 2. рамы

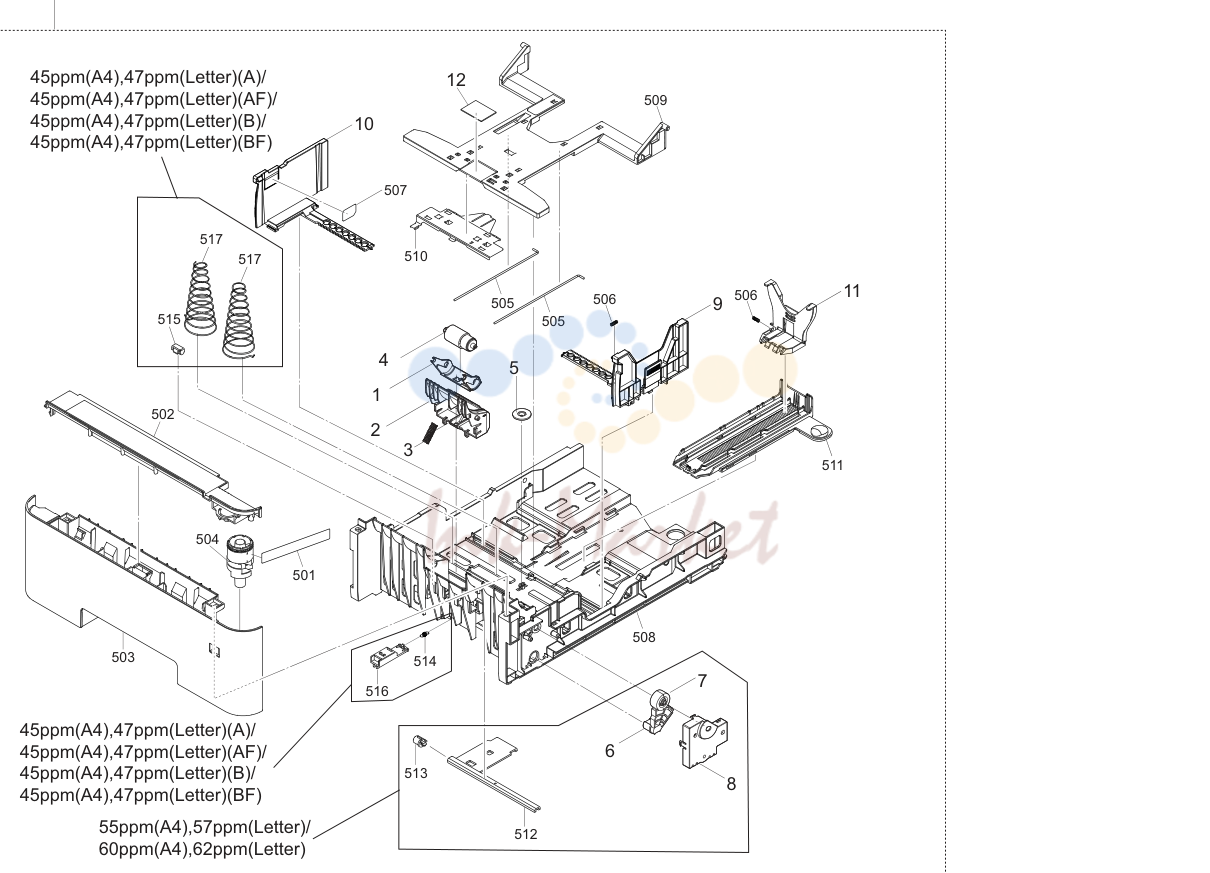

- Рис. 3. лоток бумаги
- Рис. 4. подача бумаги Section
- Рис. 5. формирование изображения Section

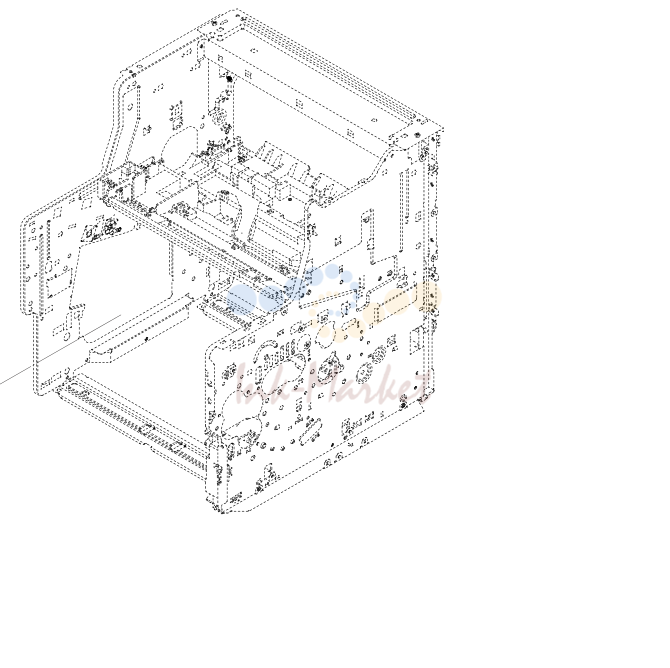

- Рис. 6. девелопер Section
- Рис. 7. печь Section
- Рис. 8. выход Section

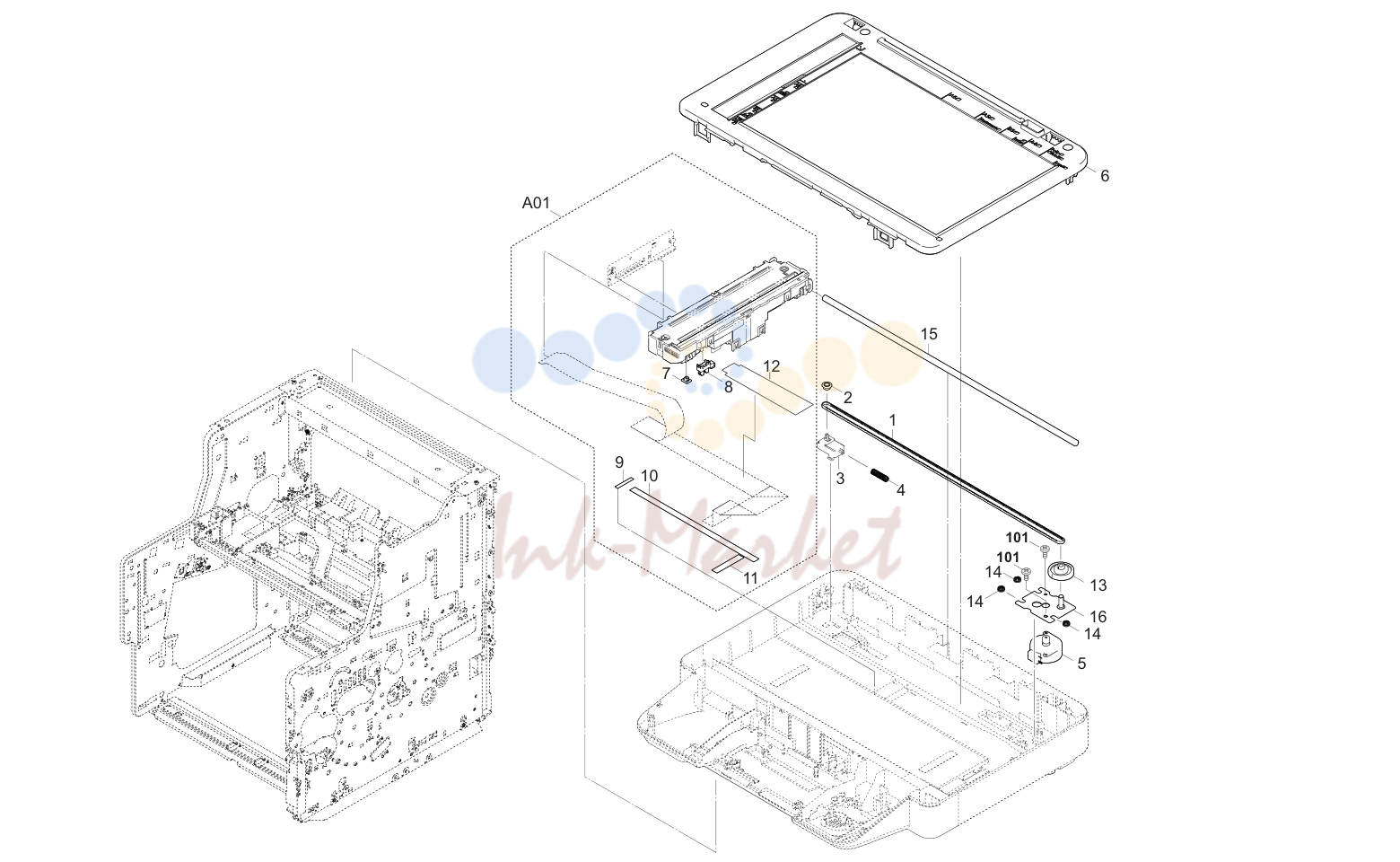

- Рис. 9. Scanner Section
- Рис. 10. привод Section
- Рис. 11. Operation Section (45ppm(A4),47ppm(Letter

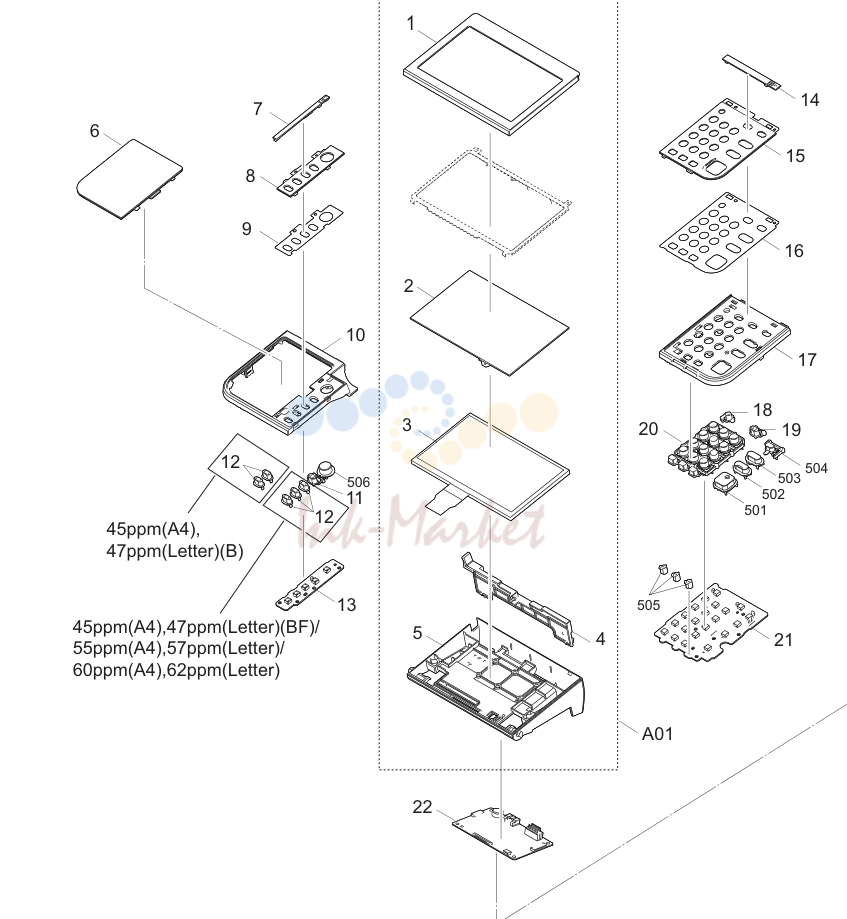

- Рис. 12. Operation Section (45ppm(A4),47ppm(Letter
- Рис. 13. DP ASSY SP (45ppm(A4),47ppm(Letter)(A)/45

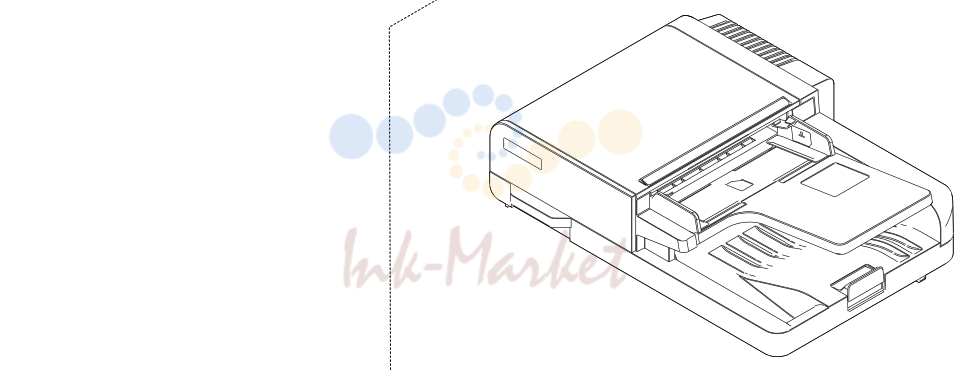

- Рис. 14. DP ASSY SP (55ppm(A4),57ppm(Letter)/60ppm

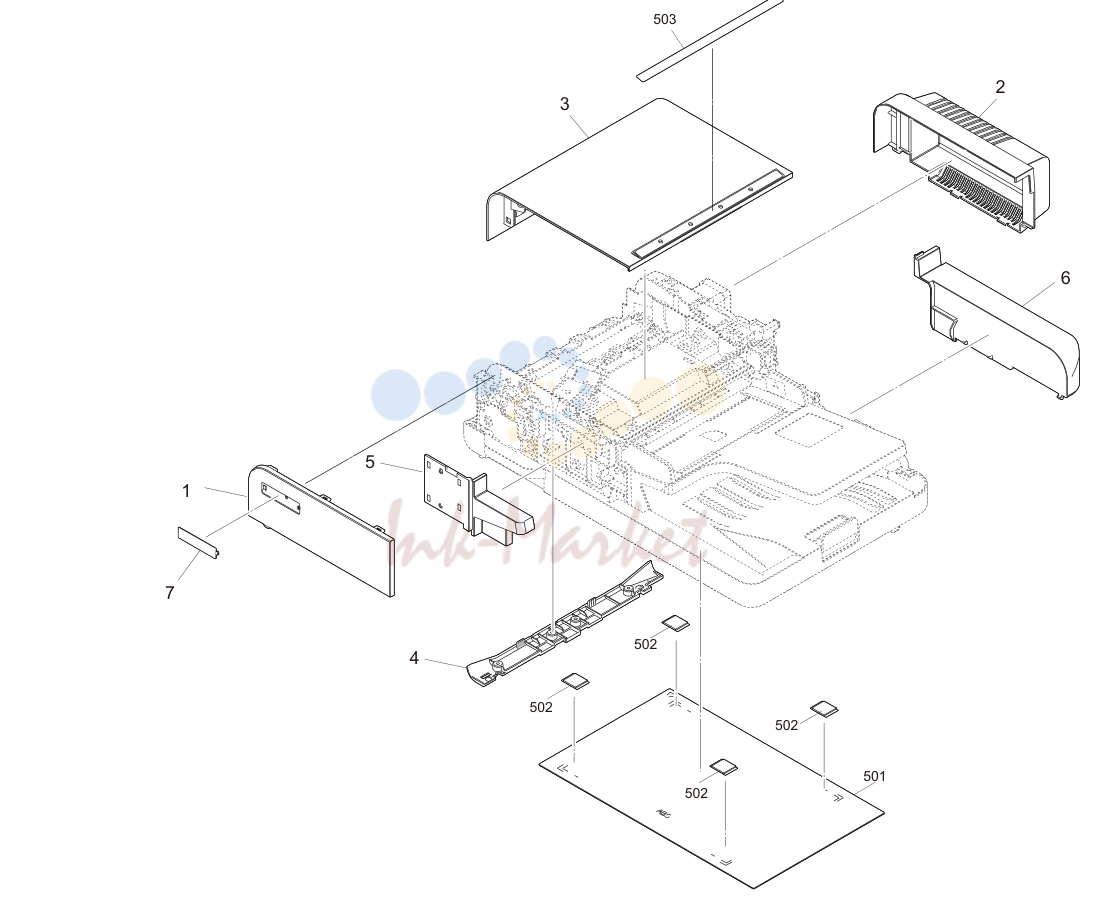

- Рис. 15. DP крышки (55ppm(A4),57ppm(Letter)/60ppm(
- Рис. 16. DP рамы (55ppm(A4),57ppm(Letter)/60ppm(
- Рис. 18. DP подача бумаги Section (55ppm(A4),57ppm(Le
- Рис. 20. DP Paper транспорт бумаги Section

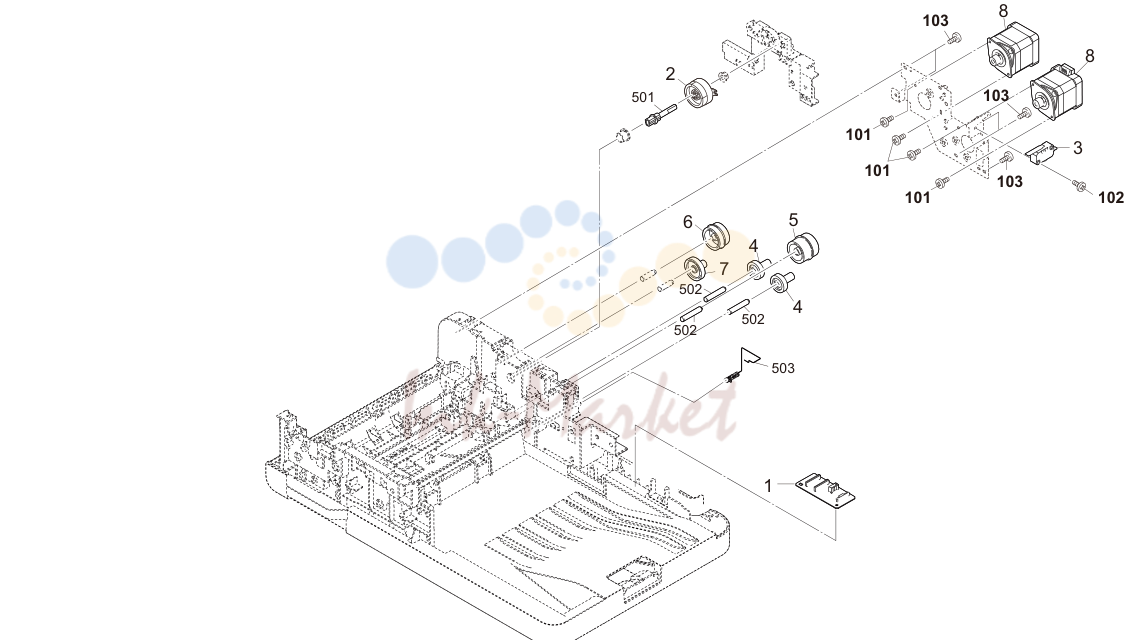

- Рис. 21. DP привод Section (55ppm(A4),57ppm(Letter)

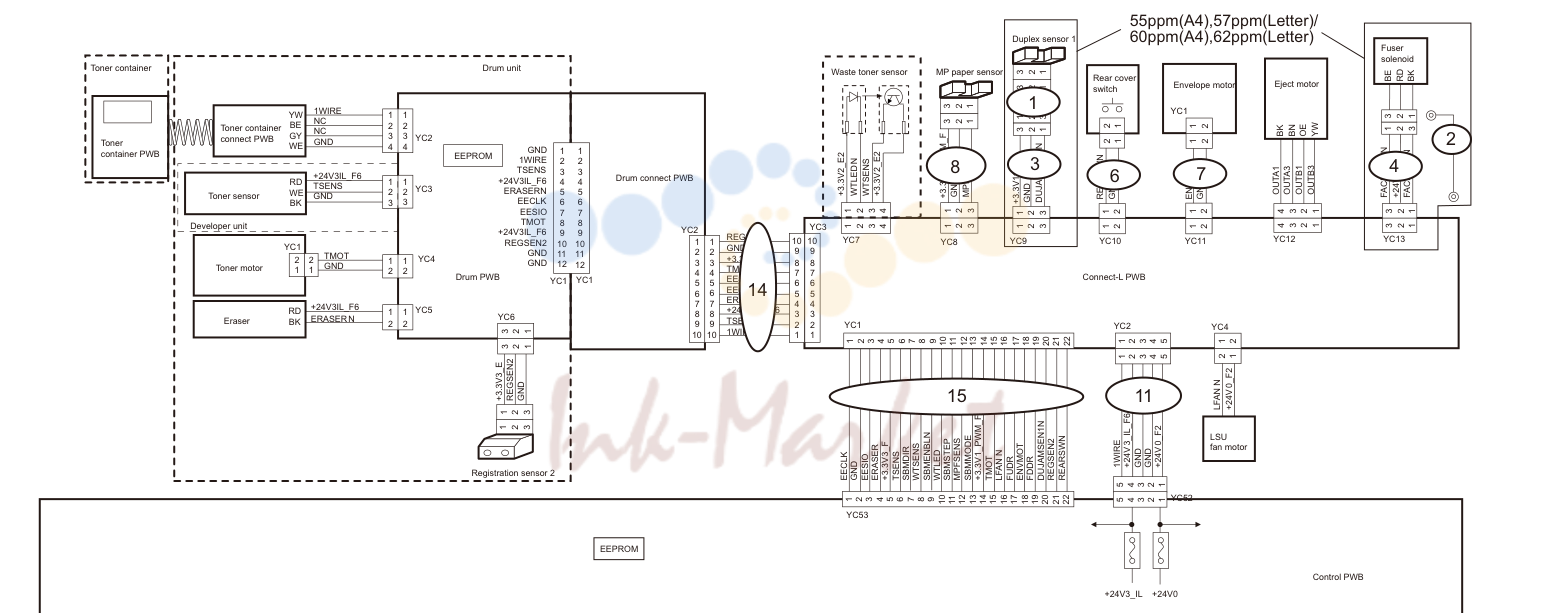

- Рис. 22. Wire Section
- Рис. 28. Accessories (45ppm(A4),47ppm(Letter)(A)/4
- Рис. 29. Accessories (55ppm(A4),57ppm(Letter)/60pp
- Рис. 30. PT-320
- Рис. 1. подача бумаги Section
- Рис. 2. лоток бумаги

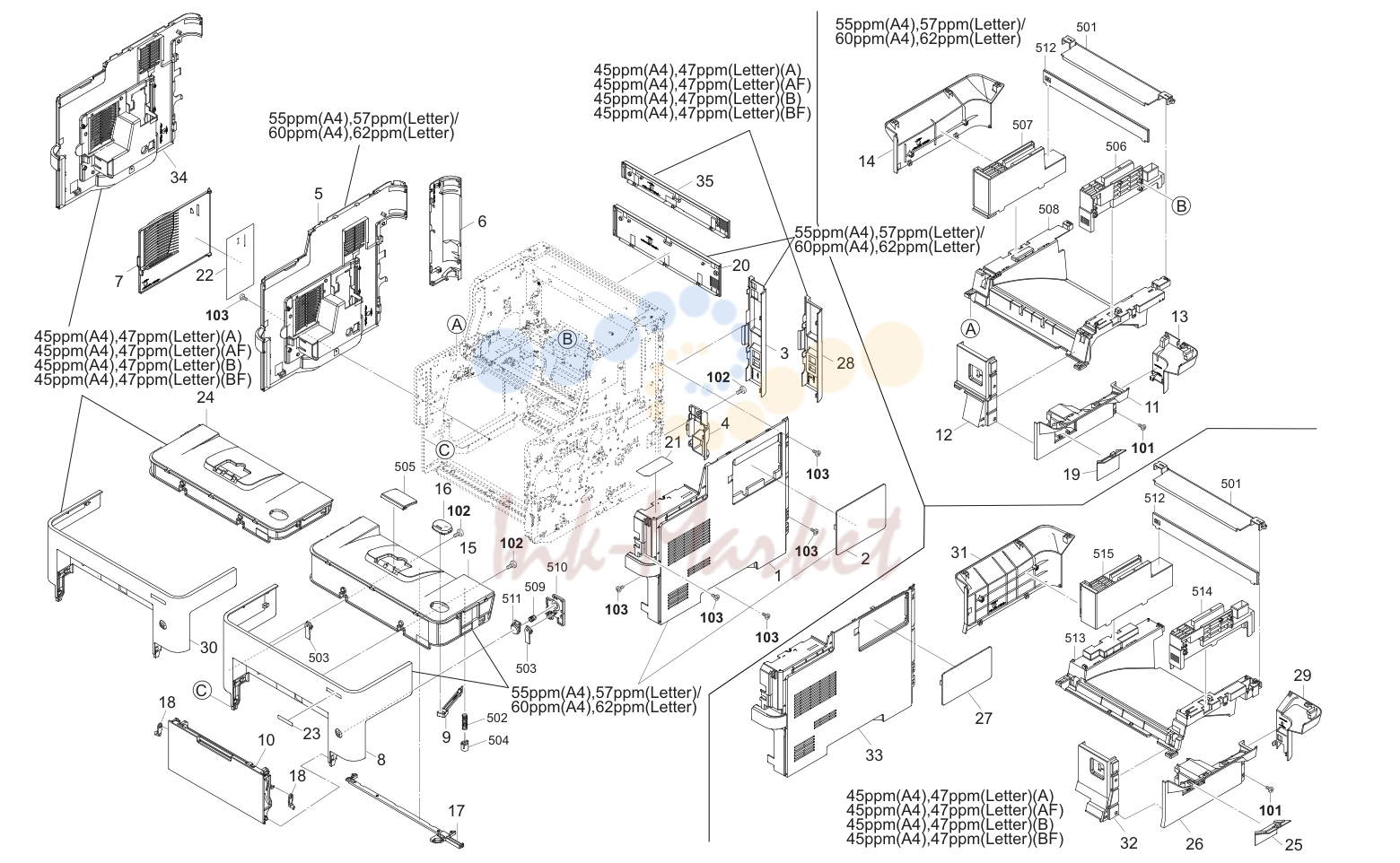

Рис. 1. крышки

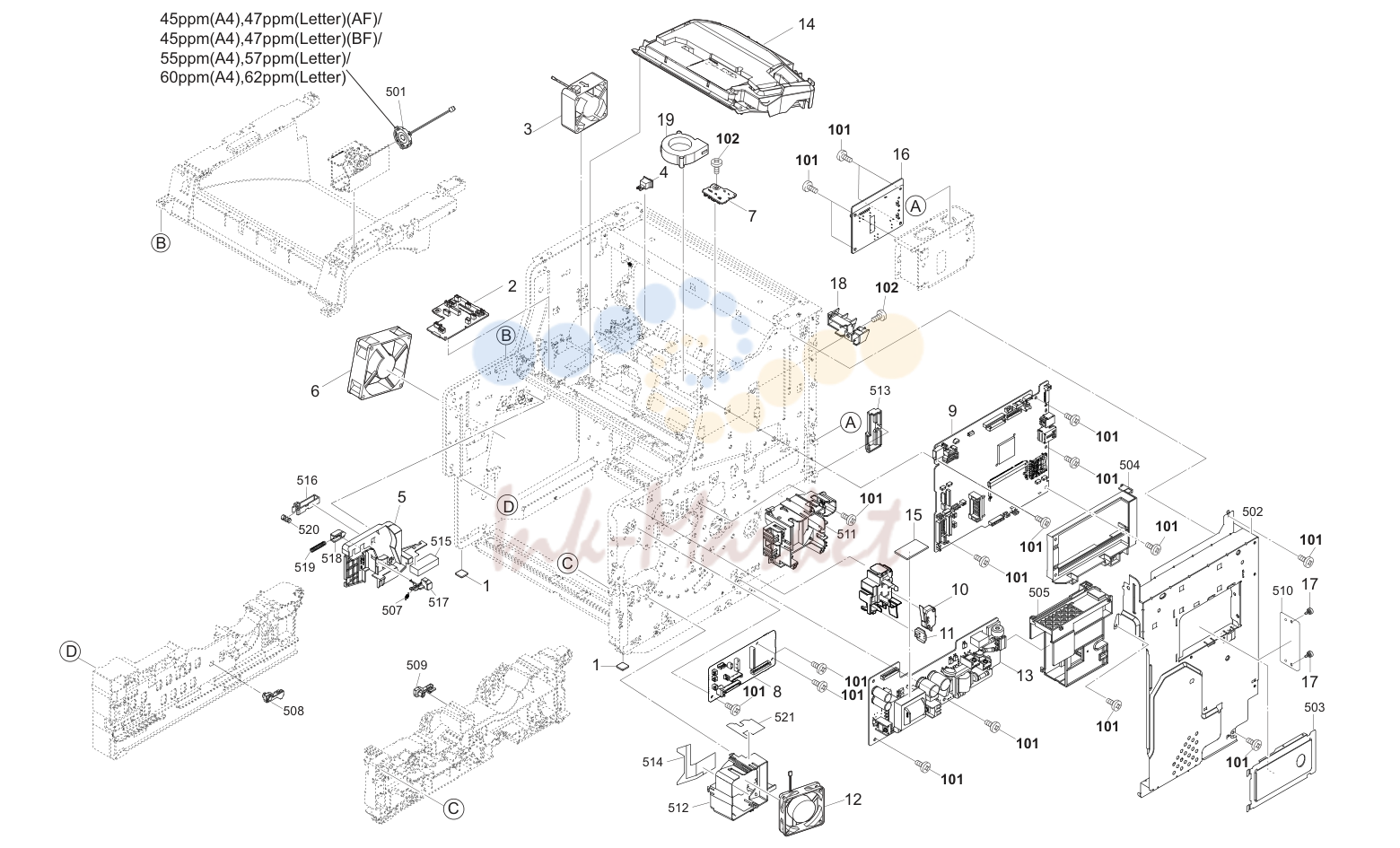

Рис. 2. рамы
| № | Артикул | Наименование |
|---|---|---|
| 302HN02611 запросить цену → | ||
| 302T694070 ✓ в наличии | ||
| 302T994040 ✓ в наличии | ||
| 302GR44080 ✓ в наличии | ||
| 302LV11240 под заказ | ||
| 302HN44010 ✓ в наличии | ||
| 302LV94220 ✓ в наличии | ||
| 302TA94100 запросить цену → | ||
| 302V394050 ✓ в наличии | ||
| 302TB94010 запросить цену → | ||
| 302TB94020 под заказ | ||
| 302TA94040 запросить цену → | ||
| 302TA94050 запросить цену → | ||
| 302TF94020 под заказ | ||
| 302TG94020 запросить цену → | ||
| 302TG94030 запросить цену → | ||
| 302V294010 запросить цену → | ||
| 302V294020 запросить цену → | ||
| 302V394020 запросить цену → | ||
| 302V394030 под заказ | ||
| 302LV94210 ✓ в наличии | ||
| 302FZ94420 ✓ в наличии | ||
| 302TA94110 запросить цену → | ||
| 302TA94120 запросить цену → | ||
| 302T694100 запросить цену → | ||
| 302T694110 ✓ в наличии | ||
| 302TA93010 под заказ | ||
| 302V393010 ✓ в наличии | ||
| 302TA02060 запросить цену → | ||
| 302R794340 запросить цену → | ||
| 302R794330 запросить цену → | ||
| 302F939082 запросить цену → | ||
| 302LV94350 запросить цену → |
Рис. 3. лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 302TP93011 под заказ | ||
| 302TT93011 запросить цену → | ||
| 302LV09340 ✓ в наличии | ||
| 302LV09330 под заказ | ||
| 302F909171 ✓ в наличии | ||
| 302LV09241 запросить цену → | ||
| 302LV09220 ✓ в наличии | ||
| 302LV09201 под заказ | ||
| 302LV09351 запросить цену → | ||
| 302LV09070 запросить цену → | ||
| 302F909211 запросить цену → | ||
| 302LV94480 ✓ в наличии |

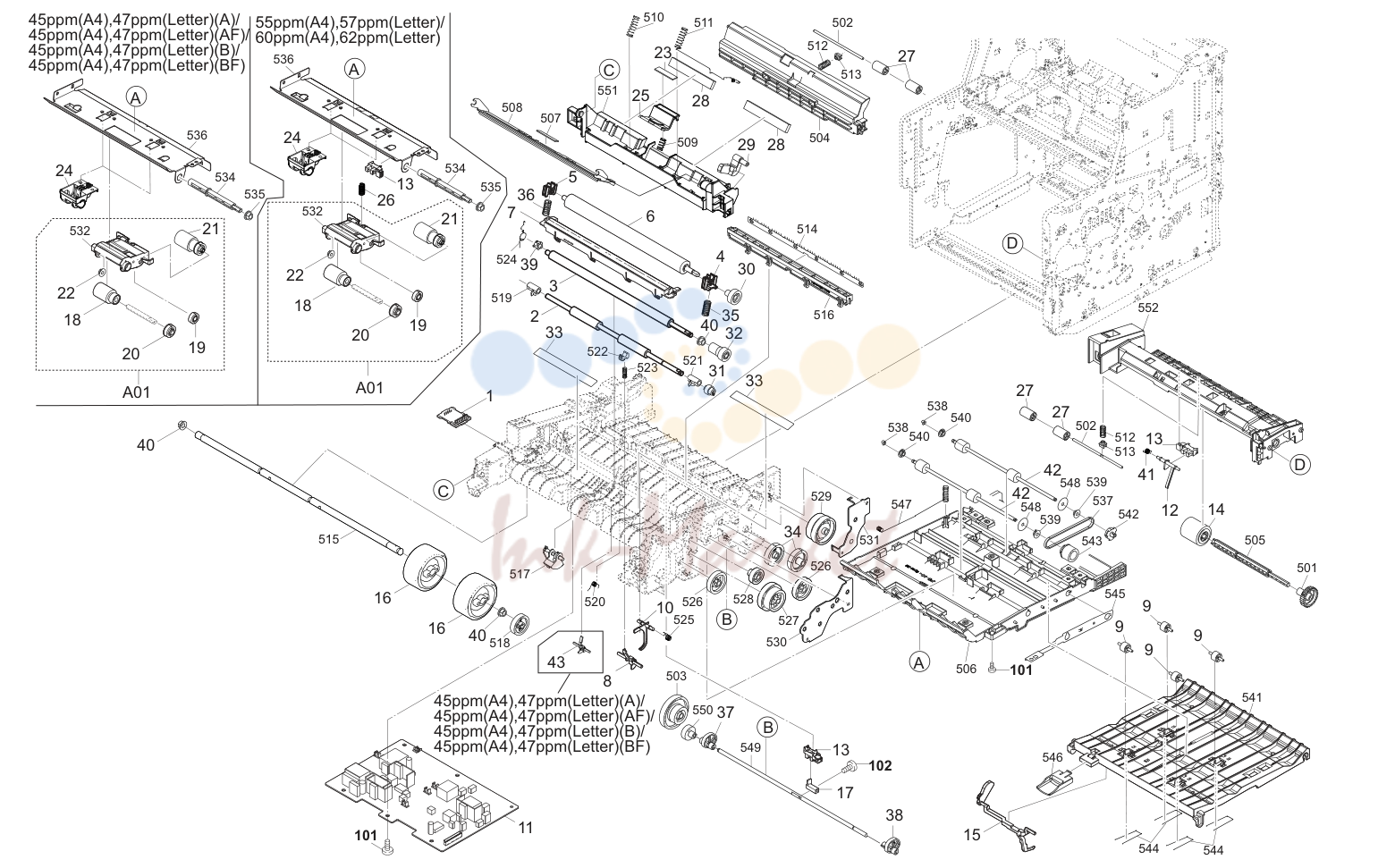

Рис. 4. подача бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302T694080 ✓ в наличии | ||
| 302LV94170 ✓ в наличии | ||
| 302LV94180 ✓ в наличии | ||
| 302F924190 ✓ в наличии | ||
| 302LV24360 ✓ в наличии | ||
| 302LV94130 ✓ в наличии | ||
| 302LV94261 ✓ в наличии | ||
| 302LV94330 запросить цену → | ||
| 302LV24100 ✓ в наличии | ||
| 302LV24760 ✓ в наличии | ||
| 302LV94060 ✓ в наличии | ||
| 302L294030 ✓ в наличии | ||
| 302LV08180 ✓ в наличии | ||
| 302HS08260 ✓ в наличии | ||
| 302LV29090 ✓ в наличии | ||
| 302NM24010 ✓ в наличии | ||
| 302LV24450 запросить цену → | ||
| 302LV94270 ✓ в наличии | ||
| 302F906230 ✓ в наличии | ||
| 302F906030 запросить цену → | ||
| 302F906280 запросить цену → | ||
| 302HN06080 ✓ в наличии | ||
| 302K306460 запросить цену → | ||
| 302F908250 ✓ в наличии | ||
| 302LV08220 запросить цену → | ||
| 302LV24140 ✓ в наличии | ||
| 302LV24150 ✓ в наличии | ||
| 302LV24160 ✓ в наличии | ||
| 302LV24220 под заказ | ||
| 302HS31140 ✓ в наличии | ||
| 302LV24280 ✓ в наличии | ||
| 302LV24290 запросить цену → | ||
| 302LV24520 под заказ | ||
| 302H702590 ✓ в наличии | ||
| 302LV08201 ✓ в наличии | ||
| 302LV94530 ✓ в наличии | ||
| 302L224030 ✓ в наличии |

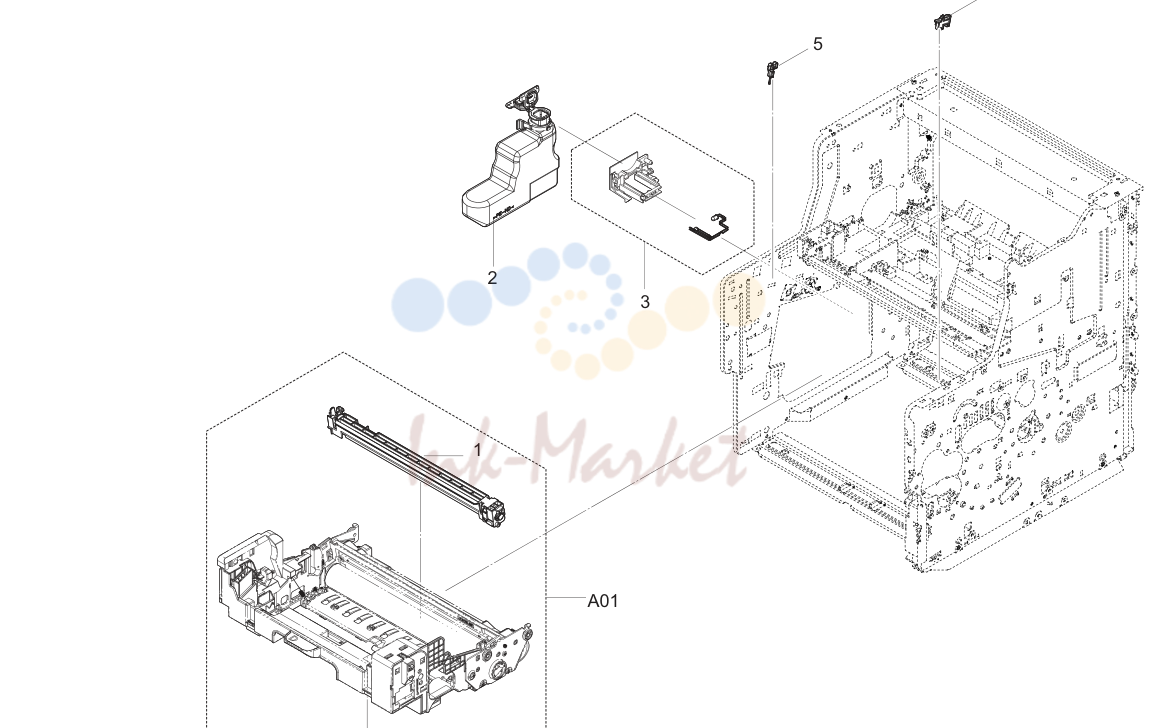

Рис. 5. формирование изображения Section
| № | Артикул | Наименование |
|---|---|---|
| 302T693031 ✓ в наличии | ||
| 302T693041 запросить цену → | ||
| 302T693061 запросить цену → | ||
| 302V393020 ✓ в наличии | ||
| 302T993061 ✓ в наличии | ||
| 302T993091 запросить цену → | ||
| 302T993071 запросить цену → | ||
| 302T993081 запросить цену → | ||
| 302LV93011 ✓ в наличии | ||
| 302LV94460 запросить цену → | ||
| 302LV93020 под заказ | ||
| 302LV94121 ✓ в наличии | ||
| 302LV02110 ✓ в наличии | ||
| 302LV02200 ✓ в наличии |
Рис. 6. девелопер Section
| № | Артикул | Наименование |
|---|---|---|
| 302LV93081 ✓ в наличии |

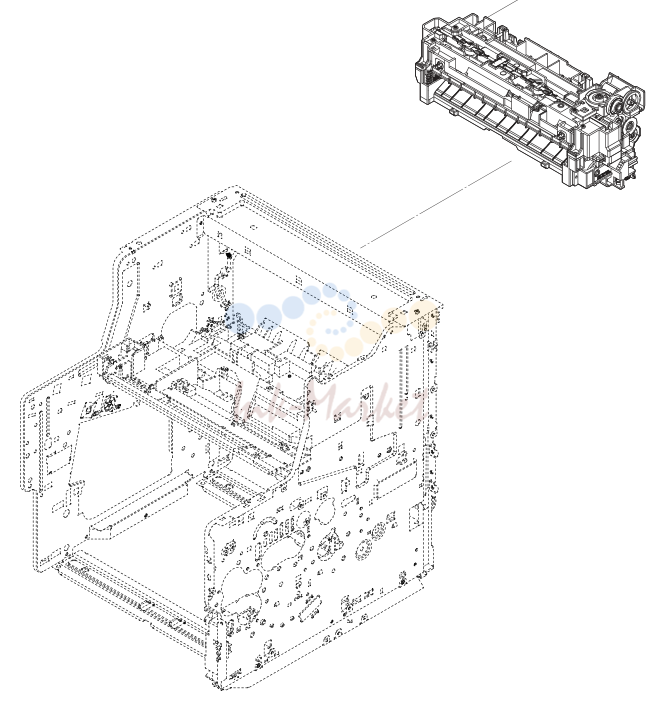

Рис. 7. печь Section
| № | Артикул | Наименование |
|---|---|---|
| 302TA93040 ✓ в наличии | ||
| 302TA93050 запросить цену → | ||
| 302V393040 ✓ в наличии | ||
| 302V393050 запросить цену → | ||
| 302V393060 запросить цену → |

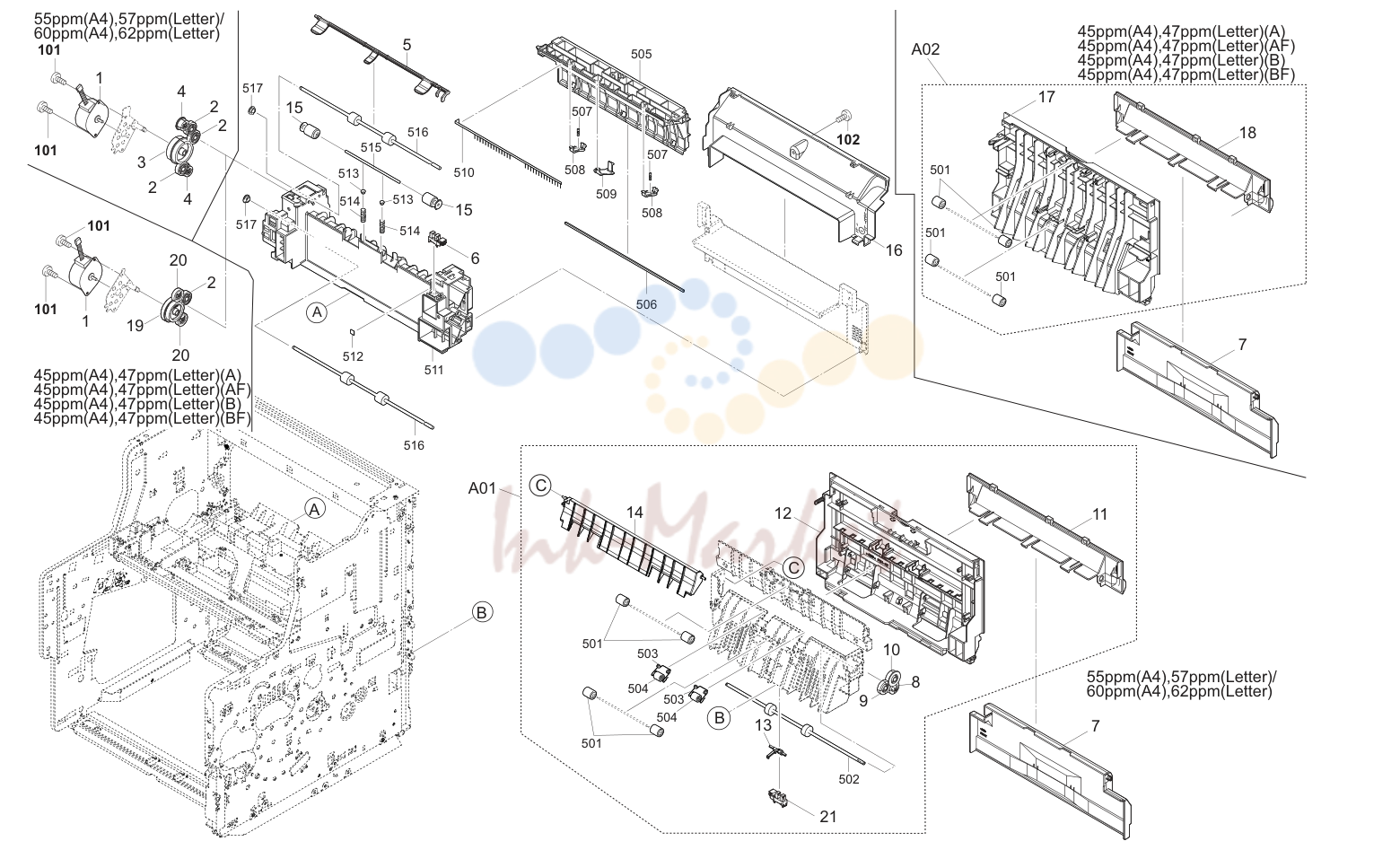

Рис. 8. выход Section
| № | Артикул | Наименование |
|---|---|---|
| 302T994050 ✓ в наличии | ||
| 302LV28050 ✓ в наличии | ||
| 302LV28031 ✓ в наличии | ||
| 302LV28040 ✓ в наличии | ||
| 302LV28141 под заказ | ||
| 302L228090 ✓ в наличии | ||
| 302P794010 ✓ в наличии | ||
| 302TP04230 запросить цену → | ||
| 302TP94020 под заказ | ||
| 302LV28090 запросить цену → | ||
| 302LV28191 запросить цену → | ||
| 302LV28100 запросить цену → | ||
| 302TP04210 запросить цену → | ||
| 302LV04100 запросить цену → | ||
| 302TA04160 запросить цену → | ||
| 302V304120 запросить цену → | ||
| 302TT94010 ✓ в наличии | ||
| 302L228041 под заказ | ||
| 302L228030 ✓ в наличии |
Рис. 9. Scanner Section
| № | Артикул | Наименование |
|---|---|---|
| 302H917230 под заказ | ||
| 302M417180 запросить цену → | ||
| 302H994270 ✓ в наличии | ||
| 302TA94020 под заказ | ||
| 302TA93020 ✓ в наличии | ||
| 302TG93010 под заказ | ||
| 302H917450 запросить цену → | ||
| 302JD19140 запросить цену → |

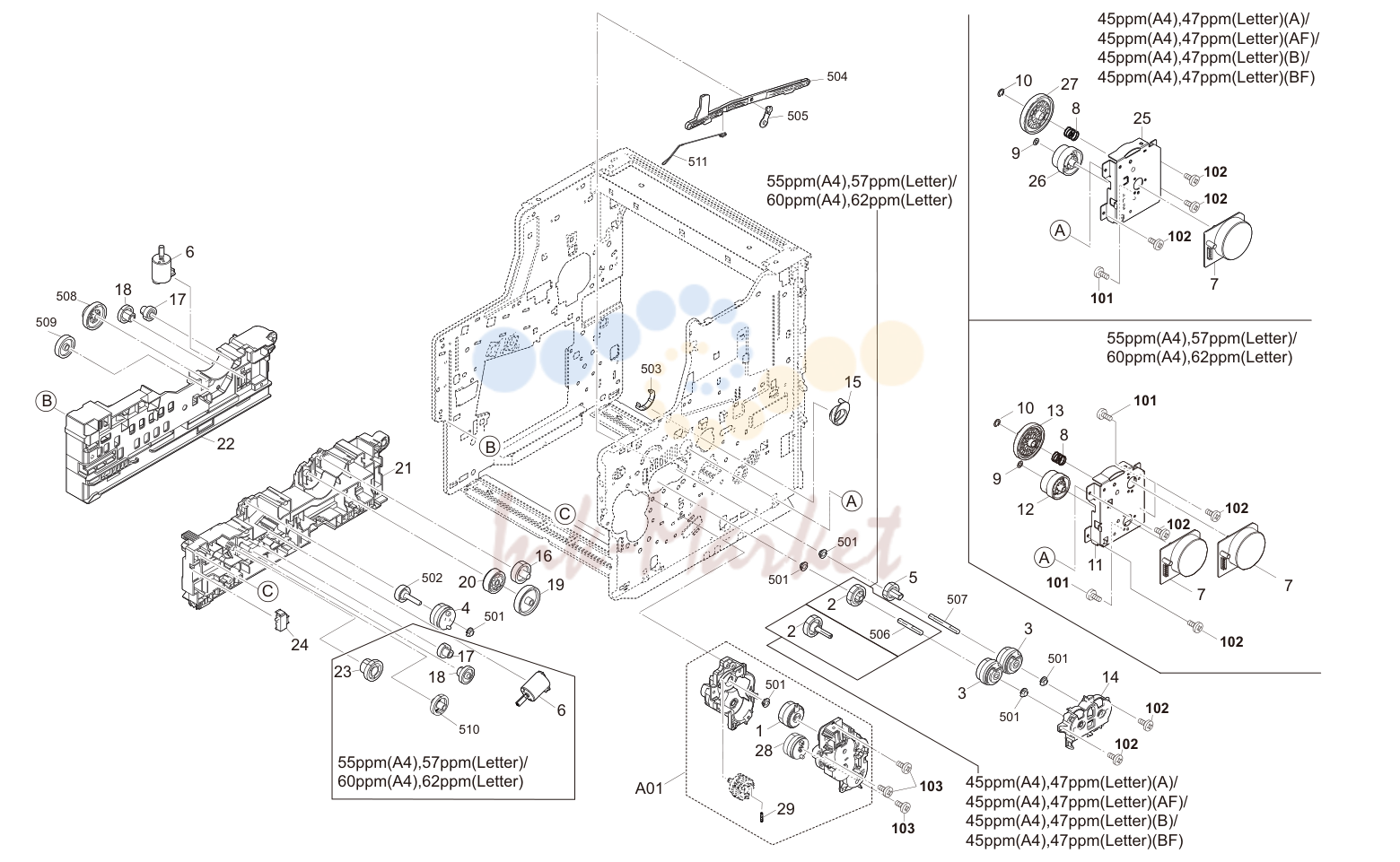

Рис. 10. привод Section
| № | Артикул | Наименование |
|---|---|---|
| 302LV94253 ✓ в наличии | ||
| 302NR94010 ✓ в наличии | ||
| 302LV94161 ✓ в наличии | ||
| 302HN31650 под заказ | ||
| 302LV31440 ✓ в наличии | ||
| 302KV94520 ✓ в наличии | ||
| 302LV31180 ✓ в наличии | ||
| 302LV94230 ✓ в наличии | ||
| 302K394202 ✓ в наличии | ||
| 302LV31290 запросить цену → | ||
| 302K914570 запросить цену → | ||
| 302LV31010 запросить цену → | ||
| 302LV31060 ✓ в наличии | ||
| 302LV31050 под заказ | ||
| 302HN25180 ✓ в наличии | ||
| 302HN31030 ✓ в наличии | ||
| 302HN31040 ✓ в наличии | ||
| 302LV02051 запросить цену → | ||
| 302T902011 ✓ в наличии | ||
| 302L231030 запросить цену → | ||
| 302L231050 под заказ | ||
| 302L231040 ✓ в наличии |

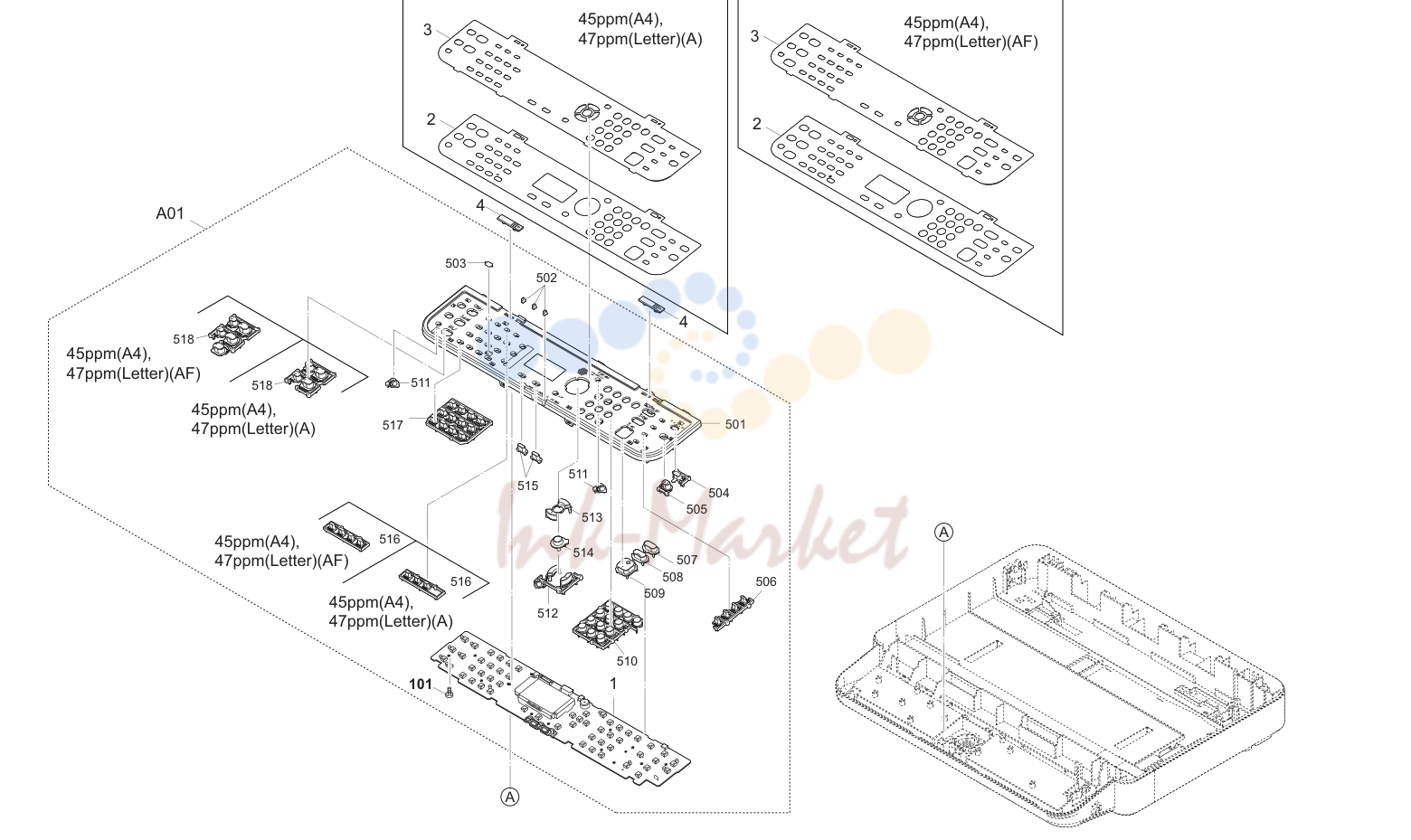

Рис. 11. Operation Section (45ppm(A4),47ppm(Letter
| № | Артикул | Наименование |
|---|---|---|
| 302TF94010 запросить цену → | ||
| 302TG94010 запросить цену → | ||
| 302TF94030 запросить цену → | ||
| 302TG94040 запросить цену → | ||
| 302TF05010 запросить цену → | ||
| 302TG05090 запросить цену → | ||
| 302P005020 запросить цену → | ||
| 302NZ05020 запросить цену → | ||
| 302TG05060 под заказ |
Рис. 12. Operation Section (45ppm(A4),47ppm(Letter
| № | Артикул | Наименование |
|---|---|---|
| 302TA94032 под заказ | ||
| 302TA05030 запросить цену → | ||
| 302NM94121 запросить цену → | ||
| 302V194080 запросить цену → | ||
| 302TA05040 запросить цену → | ||
| 302TA05070 запросить цену → | ||
| 302TA05140 запросить цену → | ||
| 302TA05160 запросить цену → | ||
| 302V205020 запросить цену → | ||
| 302TA05020 запросить цену → | ||
| 302S505140 запросить цену → | ||
| 302TA05060 запросить цену → | ||
| 302NM94100 запросить цену → | ||
| 302TA05080 запросить цену → | ||
| 302TA05130 запросить цену → | ||
| 302TA05150 запросить цену → | ||
| 302V205010 запросить цену → | ||
| 302TA05010 запросить цену → | ||
| 302TA05110 запросить цену → | ||
| 302S505120 запросить цену → | ||
| 302TA05050 запросить цену → | ||
| 302TA94090 запросить цену → | ||
| 302TA94060 запросить цену → |

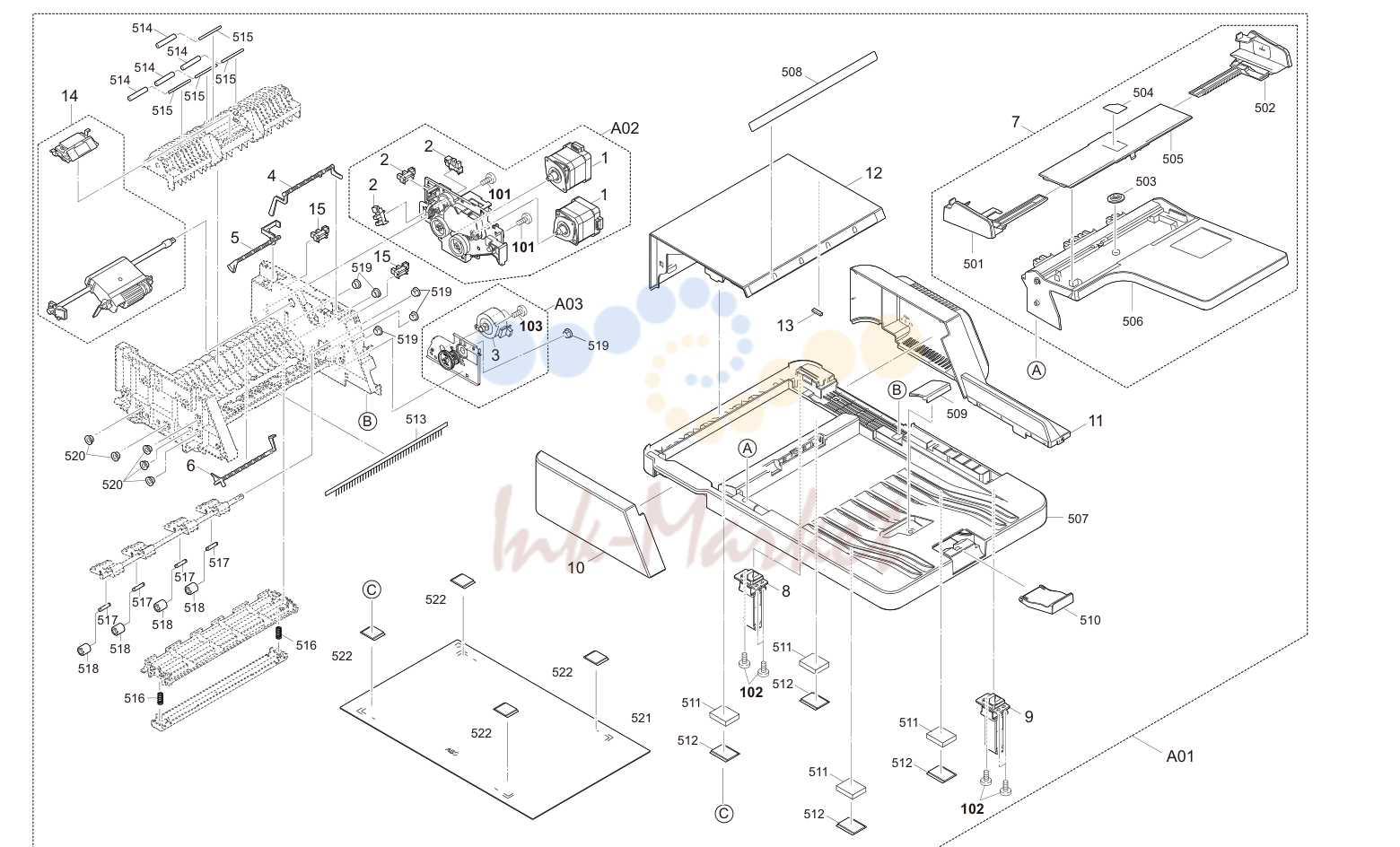

Рис. 13. DP ASSY SP (45ppm(A4),47ppm(Letter)(A)/45
| № | Артикул | Наименование |
|---|---|---|
| 302V393030 запросить цену → | ||
| 302NM94231 запросить цену → | ||
| 302NM94390 запросить цену → | ||
| 302NM94240 запросить цену → | ||
| 302KY94140 ✓ в наличии | ||
| 302V394010 под заказ | ||
| 302NM18021 ✓ в наличии | ||
| 302NM18031 ✓ в наличии | ||
| 302V318030 запросить цену → | ||
| 302V318040 запросить цену → | ||
| 302V318020 запросить цену → |
Рис. 14. DP ASSY SP (55ppm(A4),57ppm(Letter)/60ppm
| № | Артикул | Наименование |
|---|---|---|
| 302TB93010 запросить цену → | ||
| 302TA93030 запросить цену → |
Рис. 15. DP крышки (55ppm(A4),57ppm(Letter)/60ppm(
| № | Артикул | Наименование |
|---|---|---|
| 302V018410 запросить цену → | ||
| 302V018430 запросить цену → | ||
| 302V018710 запросить цену → | ||
| 302TA18850 запросить цену → | ||
| 302TA18870 запросить цену → | ||
| 302TA18860 запросить цену → | ||
| 302S018491 запросить цену → |

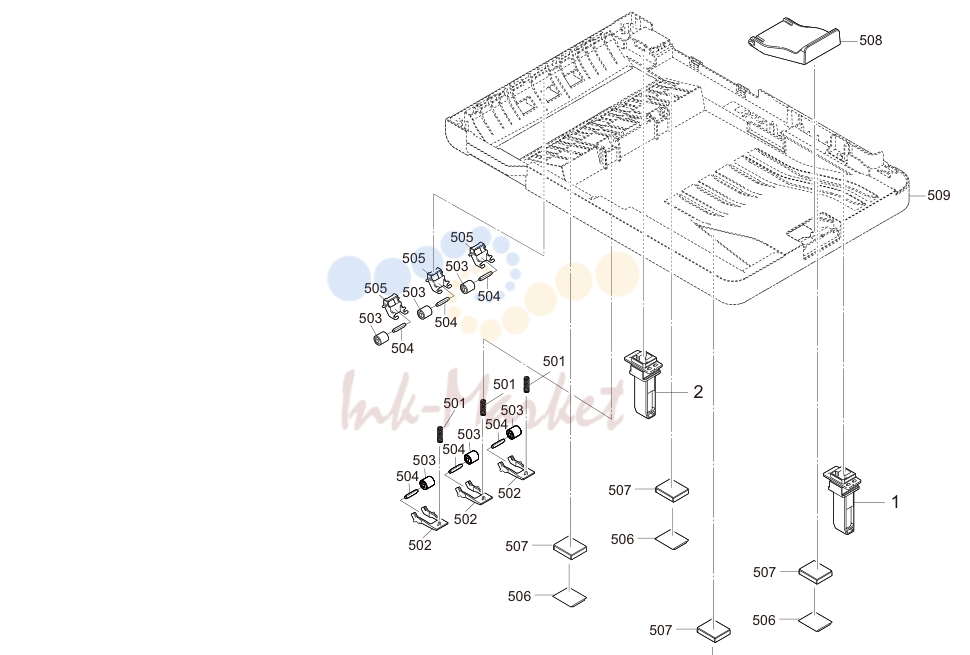

Рис. 16. DP рамы (55ppm(A4),57ppm(Letter)/60ppm(
| № | Артикул | Наименование |
|---|---|---|
| 302TA94010 запросить цену → | ||
| 302TA34040 запросить цену → |

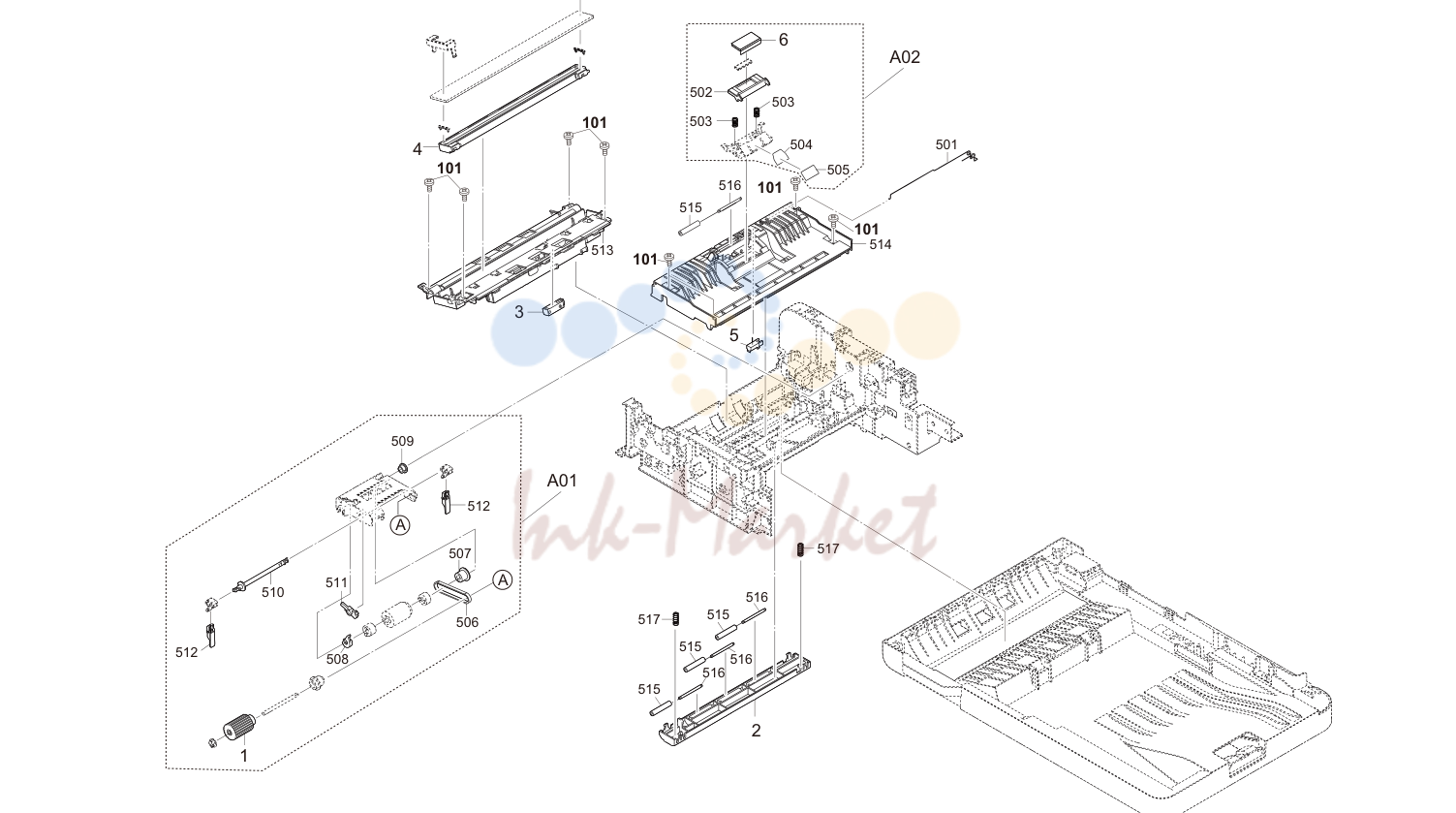

Рис. 18. DP подача бумаги Section (55ppm(A4),57ppm(Le
| № | Артикул | Наименование |
|---|---|---|
| 302R494420 ✓ в наличии | ||
| 302K994580 ✓ в наличии | ||
| 302S018420 запросить цену → | ||
| 302P794010 ✓ в наличии |

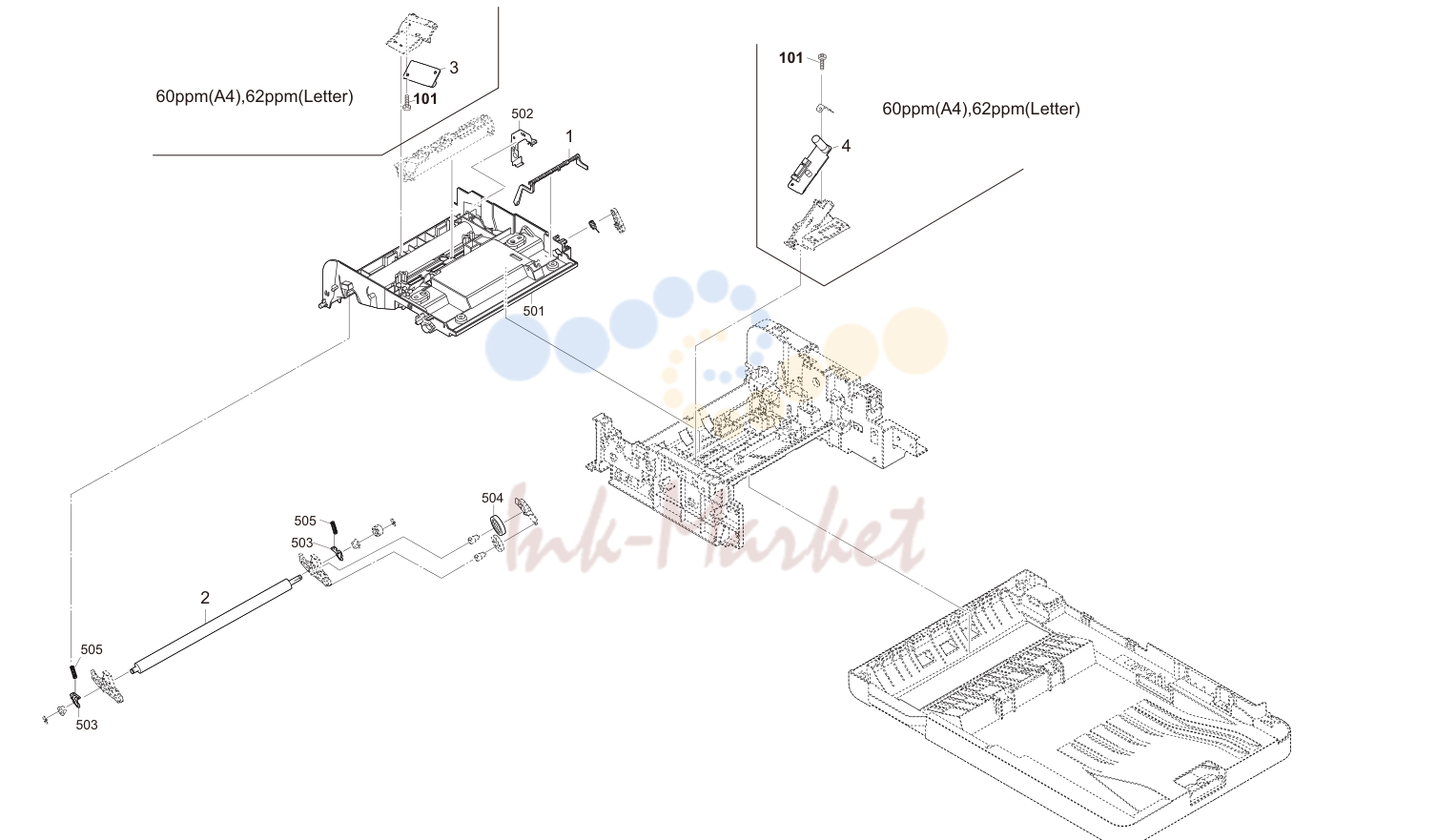

Рис. 20. DP Paper транспорт бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302TA94070 запросить цену → | ||
| 302TA94080 запросить цену → |
Рис. 21. DP привод Section (55ppm(A4),57ppm(Letter)
| № | Артикул | Наименование |
|---|---|---|
| 302V194070 запросить цену → | ||
| 302NR94010 ✓ в наличии |
Рис. 22. Wire Section
Рис. 28. Accessories (45ppm(A4),47ppm(Letter)(A)/4

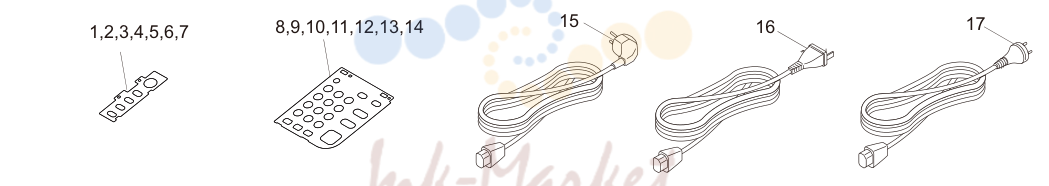

Рис. 29. Accessories (55ppm(A4),57ppm(Letter)/60pp
| № | Артикул | Наименование |
|---|---|---|
| 302TA05180 запросить цену → | ||
| 302TA05200 запросить цену → | ||
| 302TA05220 запросить цену → | ||
| 302TA05240 запросить цену → | ||
| 302TA05260 запросить цену → | ||
| 302TA05280 запросить цену → | ||
| 302TA05300 запросить цену → | ||
| 302TA05190 запросить цену → | ||
| 302TA05210 запросить цену → | ||
| 302TA05230 запросить цену → | ||
| 302TA05250 запросить цену → | ||
| 302TA05270 запросить цену → | ||
| 302TA05290 запросить цену → | ||
| 302TA05310 запросить цену → | ||
| 302FV94010 ✓ в наличии | ||
| 302FV45040 запросить цену → | ||
| 302TP09050 запросить цену → |

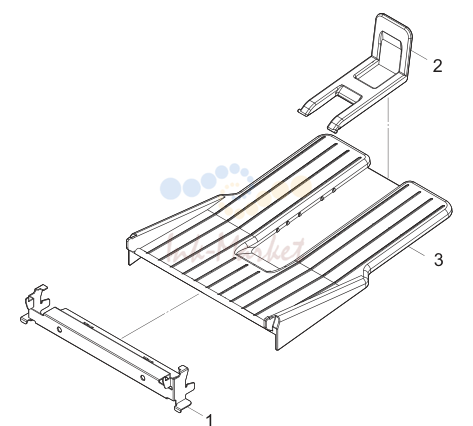

Рис. 30. PT-320
| № | Артикул | Наименование |
|---|---|---|
| 302F909171 ✓ в наличии | ||
| 302LV94480 ✓ в наличии | ||
| 302LV93081 ✓ в наличии | ||
| 302LV94270 ✓ в наличии | ||
| 302LV94130 ✓ в наличии | ||
| 302LV24140 ✓ в наличии | ||
| 302T993061 ✓ в наличии | ||
| 302V393040 ✓ в наличии | ||
| 302T993091 запросить цену → | ||
| 302T993071 запросить цену → | ||
| 302V393060 запросить цену → | ||
| 302V393020 ✓ в наличии | ||
| 302T993081 запросить цену → | ||
| 302V393050 запросить цену → | ||
| 302S018420 запросить цену → | ||
| 302R494430 ✓ в наличии | ||
| 302R494420 ✓ в наличии | ||
| 302T693041 запросить цену → | ||
| 302TA93050 запросить цену → | ||
| 302T693031 ✓ в наличии | ||
| 302TA93040 ✓ в наличии | ||
| 302T693061 запросить цену → |

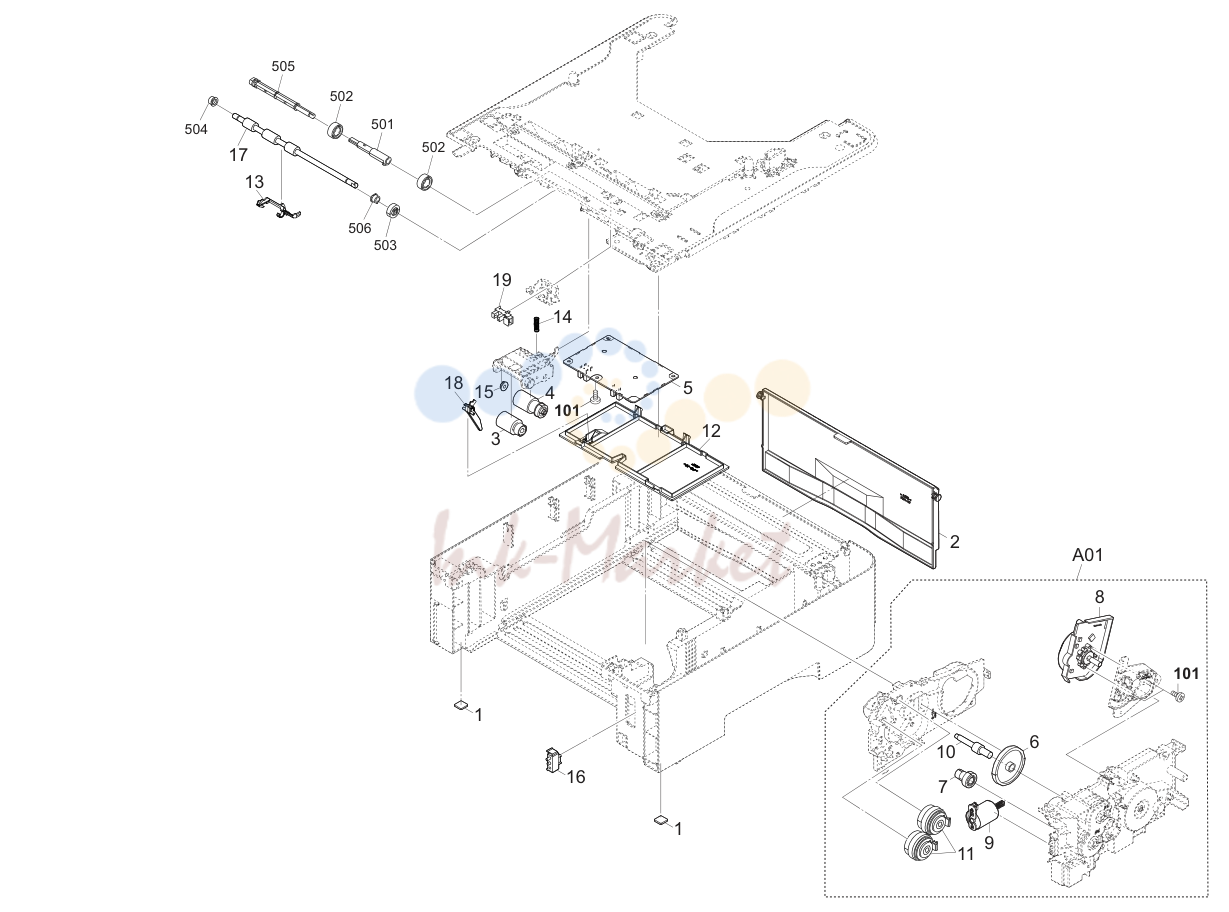

Рис. 1. подача бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302HN02611 запросить цену → | ||
| 302F906230 ✓ в наличии | ||
| 302HN06080 ✓ в наличии | ||
| 302K994324 ✓ в наличии | ||
| 302KV94520 ✓ в наличии | ||
| 302K306460 запросить цену → |
Полный список запчастей доступен по запросу.
комментарии
