Kyocera ECOSYS M3860idn M3860idnf — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рис. 1. крышки
- Рис. 2. рама
- Рис. 3. лоток бумаги
- Рис. 4. подача бумаги Section(Cassette/Duplex/MPF)
- Рис. 5. Paper транспорт бумаги Section
- Рис. 6. формирование изображения Section
- Рис. 7. девелопер Section
- Рис. 8. печь Section
- Рис. 9. выход Section
- Рис. 10. Scanner Section
- Рис. 11. привод section
- Рис. 12. Operation Section
- Рис. 13. DP Assy
- Рис. 14. DP крышки
- Рис. 15. DP рамы
- Рис. 17. DP подача бумаги Section
- Рис. 19. DP Paper транспорт бумаги Section
- Рис. 20. DP привод Section
- Рис. 21. Wire Section
- Рис. 25. Accessories
- Рис. 1. крышки
- Рис. 2. рама
- Рис. 3. лоток бумаги
- Рис. 4. подача бумаги Section(Cassette/Duplex/MPF)
- Рис. 5. Paper транспорт бумаги Section
- Рис. 6. формирование изображения Section
- Рис. 7. девелопер Section
- Рис. 8. печь Section
- Рис. 9. выход Section
- Рис. 10. Scanner Section
- Рис. 11. привод section
- Рис. 12. Operation Section
- Рис. 13. DP Assy
- Рис. 14. DP крышки
- Рис. 15. DP рамы
- Рис. 17. DP подача бумаги Section
- Рис. 19. DP Paper транспорт бумаги Section
- Рис. 20. DP привод Section
- Рис. 21. Finisher section
- Рис. 22. Finisher section
- Рис. 23. Finisher section
- Рис. 24. Finisher section
- Рис. 25. Finisher section
- Рис. 26. Finisher section
- Рис. 27. Finisher section
- Рис. 28. Finisher section
- Рис. 29. Finisher section
- Рис. 30. Wire Section
- Рис. 35. Accessories
- Рис. 1. подача бумаги Section
- Рис. 2. лоток бумаги

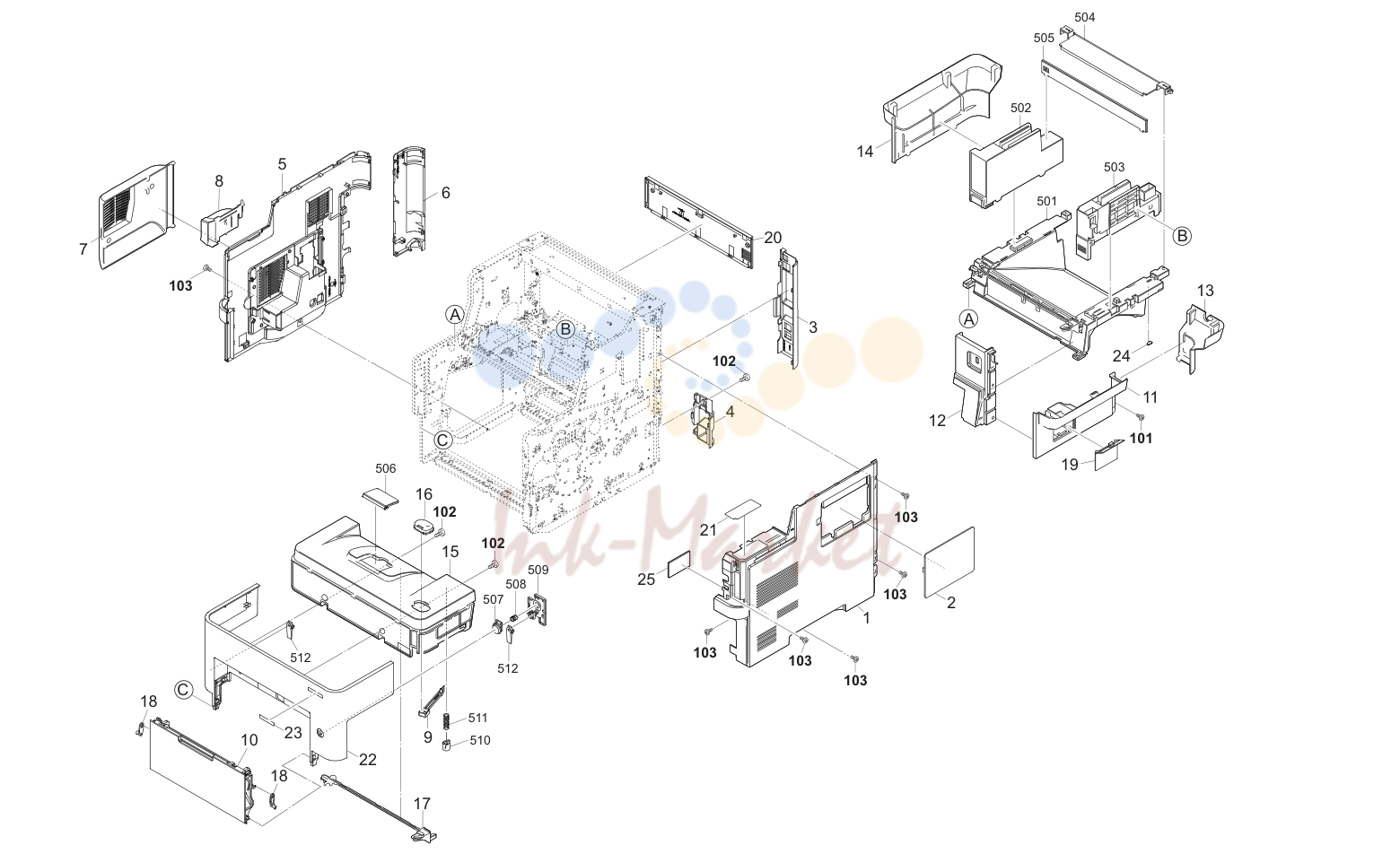

Рис. 1. крышки
| № | Артикул | Наименование |
|---|---|---|
| 302X904100 запросить цену → | ||
| 302TA04180 запросить цену → | ||
| 302TA04190 запросить цену → | ||
| 302TP04221 запросить цену → | ||
| 302TA04090 запросить цену → | ||
| 302TP04200 запросить цену → | ||
| 302WD04040 запросить цену → | ||
| 302WD04060 запросить цену → | ||
| 302TA04050 запросить цену → | ||
| 302TP94010 запросить цену → | ||
| 302X904040 запросить цену → | ||
| 302X904050 запросить цену → | ||
| 302X904080 запросить цену → | ||
| 302X904060 запросить цену → | ||
| 302WF04010 запросить цену → | ||
| 302TA04040 запросить цену → | ||
| 302WF04180 запросить цену → | ||
| 302TA04230 запросить цену → | ||
| 302TP04180 запросить цену → | ||
| 302LV34210 запросить цену → | ||
| 302TA04030 запросить цену → | ||
| 302X934010 запросить цену → | ||
| 302WF28300 запросить цену → | ||
| 302TA02060 запросить цену → |

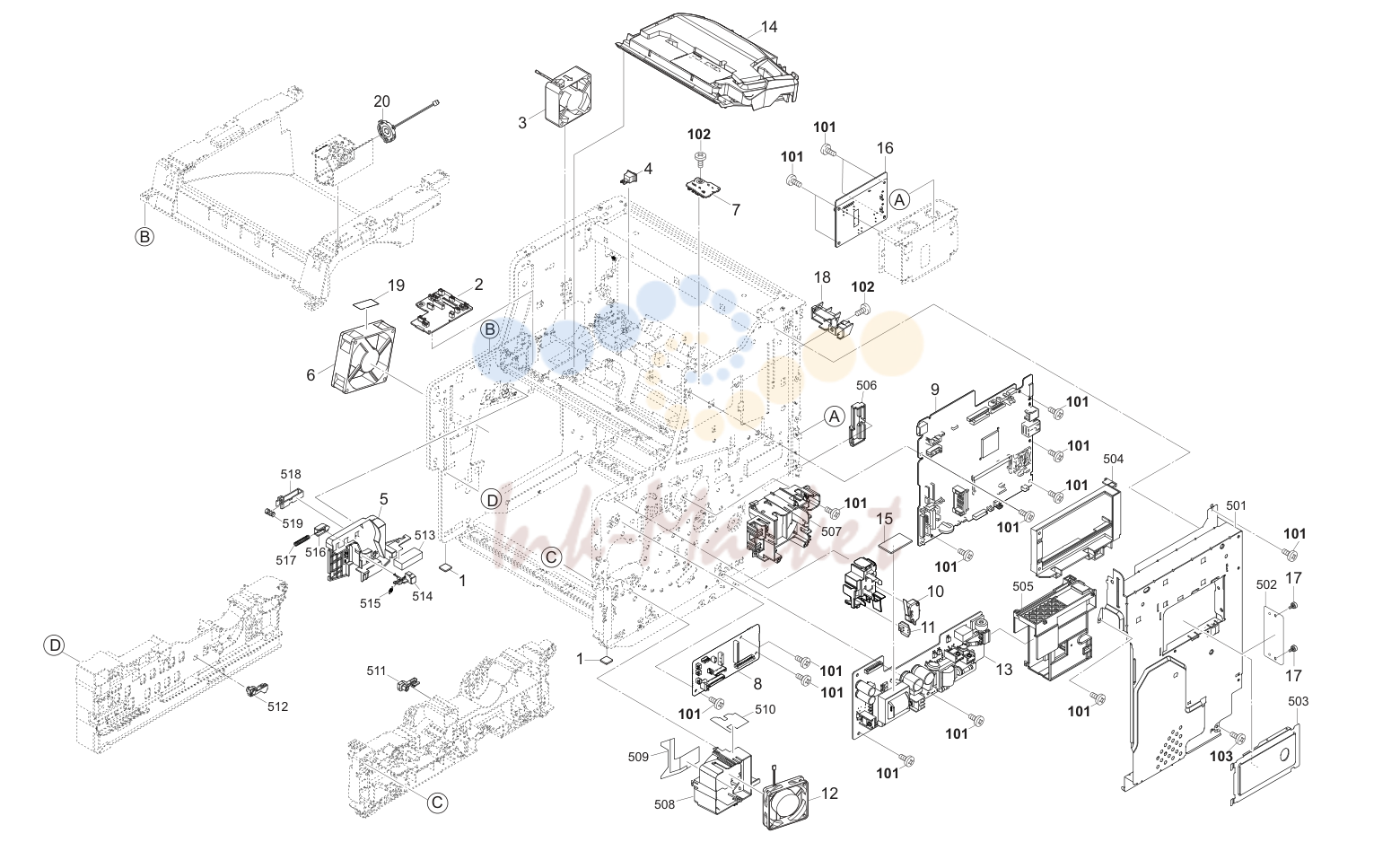

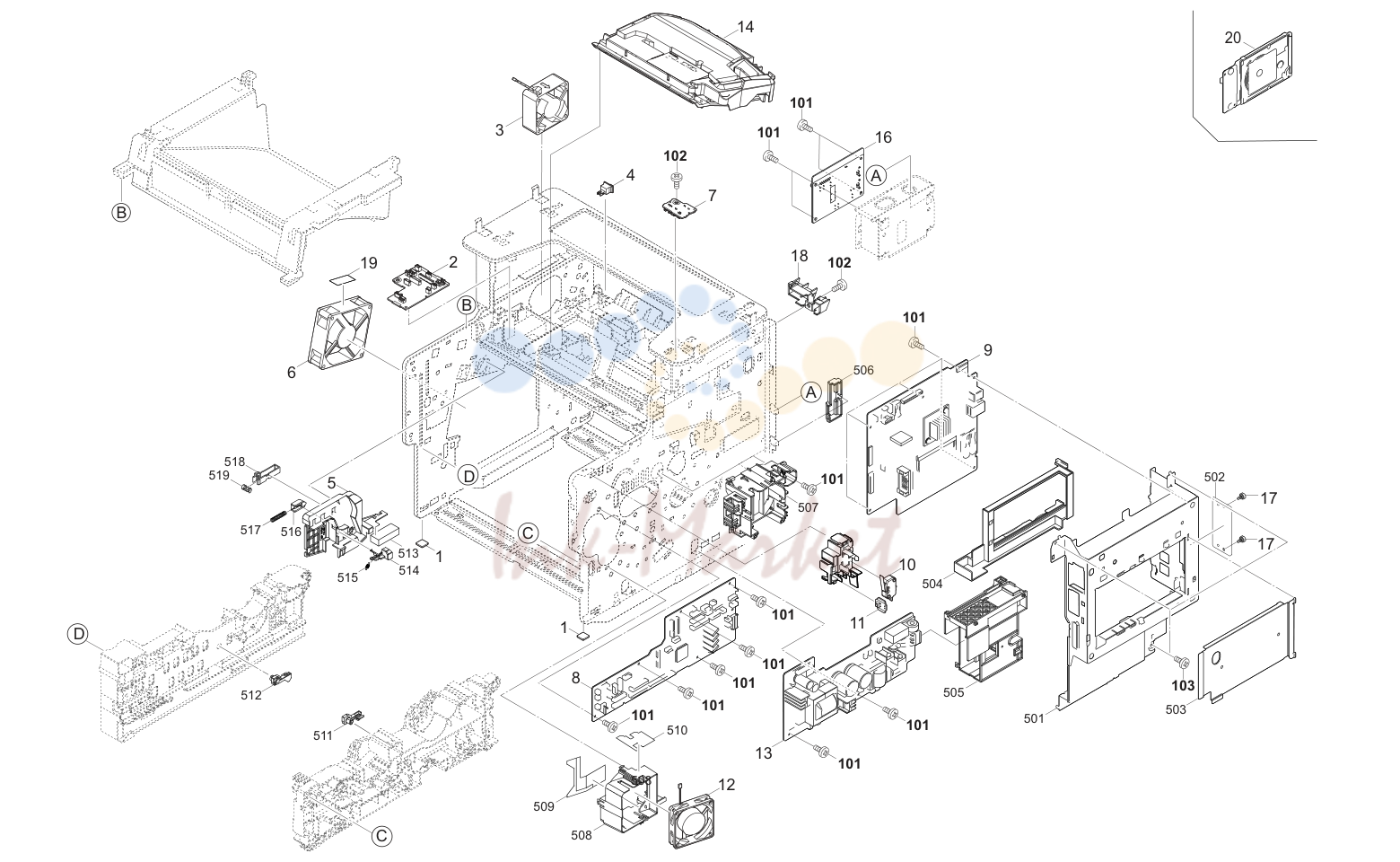

Рис. 2. рама
| № | Артикул | Наименование |
|---|---|---|
| 302HN02611 запросить цену → | ||
| 302X994040 запросить цену → | ||
| 302GR44080 ✓ в наличии | ||
| 302LV11240 под заказ | ||
| 302HN44010 ✓ в наличии | ||
| 302LV94220 ✓ в наличии | ||
| 302X994050 запросить цену → | ||
| 302X994020 запросить цену → | ||
| 302X994010 запросить цену → | ||
| 302LV94210 ✓ в наличии | ||
| 302FZ94420 ✓ в наличии | ||
| 302TA94110 запросить цену → | ||
| 302TA94120 запросить цену → | ||
| 302TA93010 под заказ | ||
| 302TA02060 запросить цену → | ||
| 302R794340 запросить цену → | ||
| 302F939082 запросить цену → | ||
| 302LV02610 запросить цену → | ||
| 302LC94370 запросить цену → |

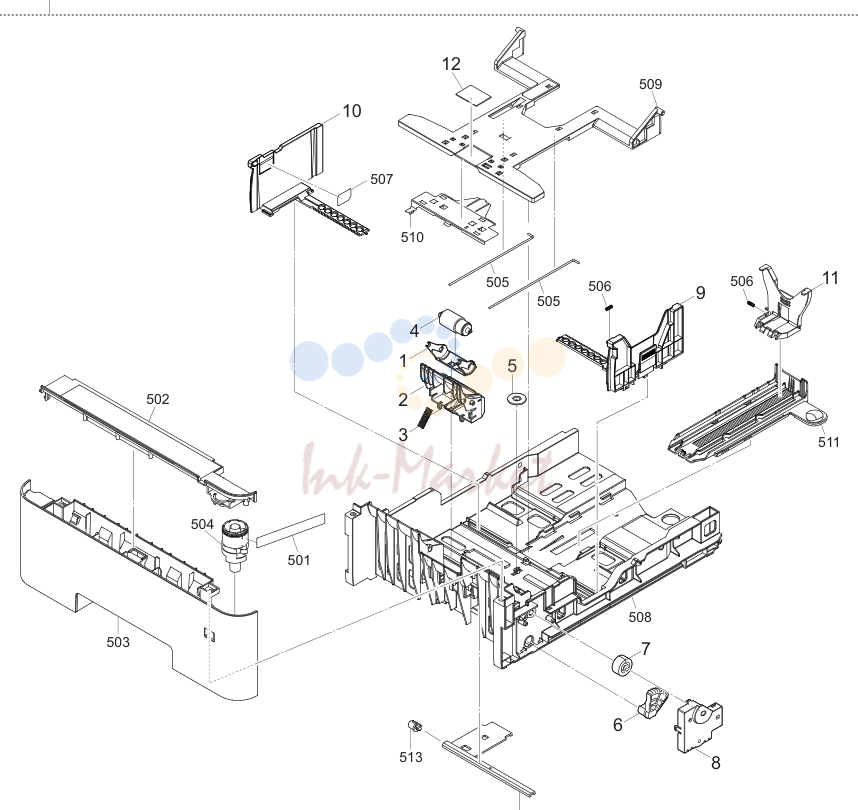

Рис. 3. лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 302TP93011 под заказ | ||
| 302LV09340 ✓ в наличии | ||
| 302LV09330 под заказ | ||
| 302F909171 ✓ в наличии | ||
| 302LV09241 запросить цену → | ||
| 302LV09220 ✓ в наличии | ||
| 302LV09201 под заказ | ||
| 302LV09351 запросить цену → | ||
| 302LV09071 запросить цену → | ||
| 302F909211 запросить цену → |

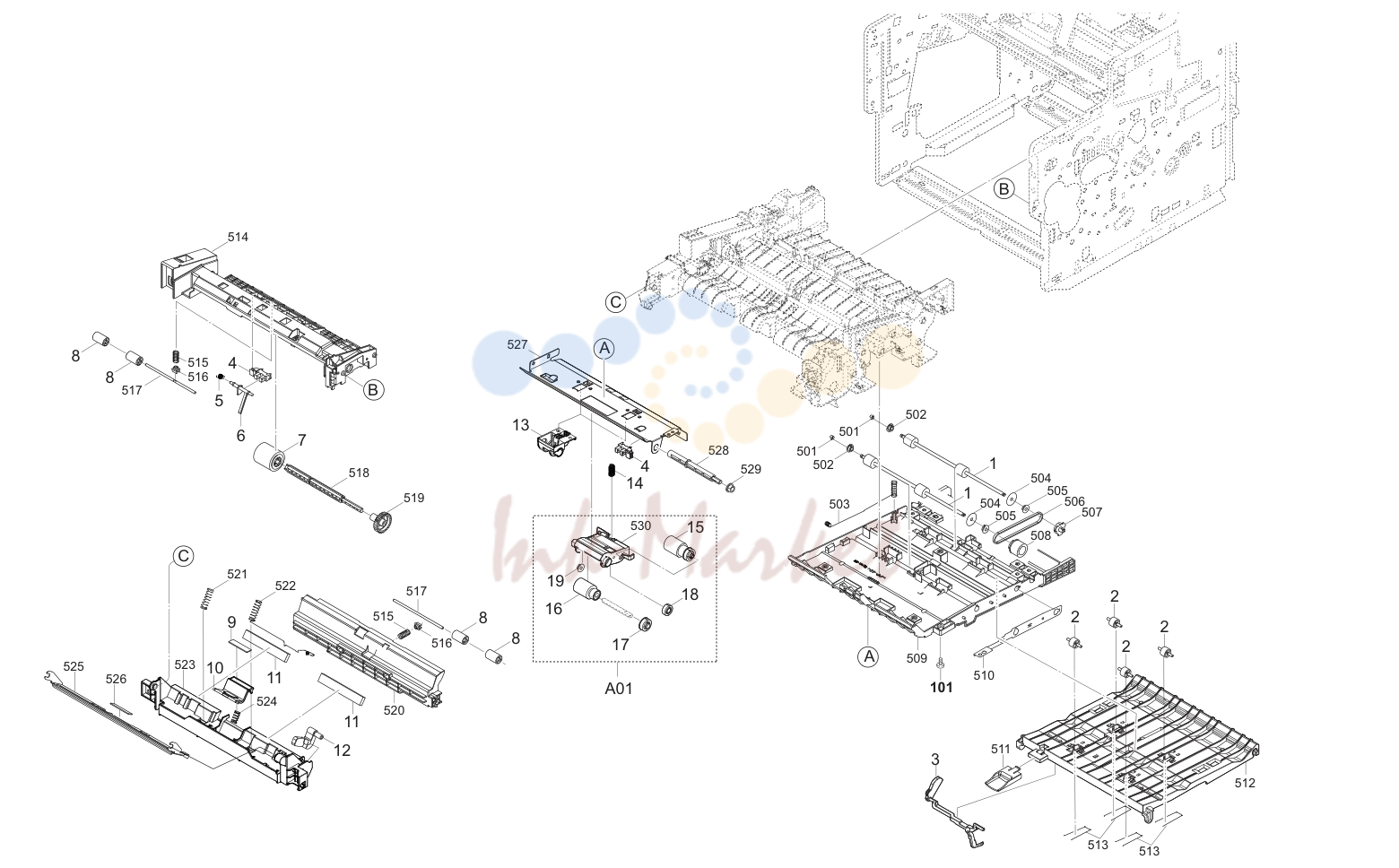

Рис. 4. подача бумаги Section(Cassette/Duplex/MPF)
| № | Артикул | Наименование |
|---|---|---|
| 302LV94530 ✓ в наличии | ||
| 302LV24760 ✓ в наличии | ||
| 302LV29090 ✓ в наличии | ||
| 302LV08201 ✓ в наличии | ||
| 302LV08180 ✓ в наличии | ||
| 302HS08260 ✓ в наличии | ||
| 302F908250 ✓ в наличии | ||
| 302LV08220 запросить цену → | ||
| 302LV94270 ✓ в наличии | ||
| 302HN06080 ✓ в наличии | ||
| 302F906230 ✓ в наличии | ||
| 302F906280 запросить цену → | ||
| 302F906030 запросить цену → | ||
| 302K306460 запросить цену → |

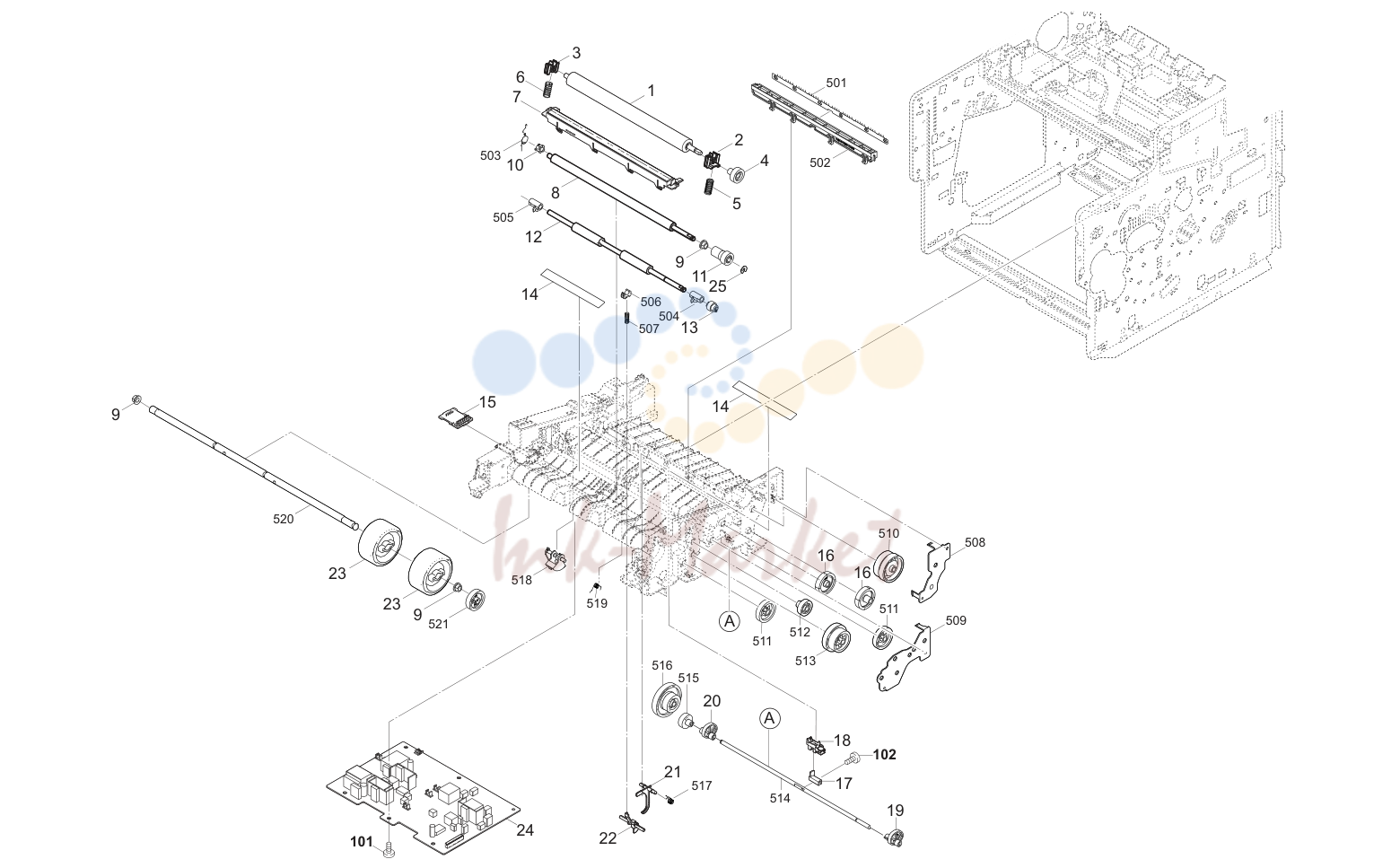

Рис. 5. Paper транспорт бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302LV94130 ✓ в наличии | ||
| 302F924190 ✓ в наличии | ||
| 302LV24360 ✓ в наличии | ||
| 302LV24140 ✓ в наличии | ||
| 302LV24280 ✓ в наличии | ||
| 302LV24290 запросить цену → | ||
| 302LV94261 ✓ в наличии | ||
| 302LV94180 ✓ в наличии | ||
| 302H702590 ✓ в наличии | ||
| 302LV24520 под заказ | ||
| 302LV24160 ✓ в наличии | ||
| 302LV94170 ✓ в наличии | ||
| 302LV24150 ✓ в наличии | ||
| 302LV24220 под заказ | ||
| 302T694080 ✓ в наличии | ||
| 302HS31140 ✓ в наличии | ||
| 302LV24450 запросить цену → | ||
| 302LV24100 ✓ в наличии | ||
| 302P794090 ✓ в наличии | ||
| 302LV94060 ✓ в наличии | ||
| 302FB09830 под заказ |

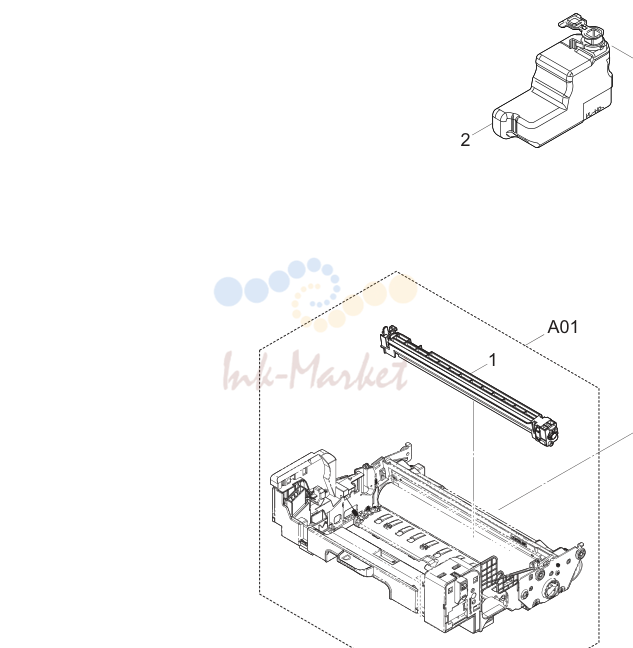

Рис. 6. формирование изображения Section
| № | Артикул | Наименование |
|---|---|---|
| 302T693031 ✓ в наличии | ||
| 302T693041 запросить цену → | ||
| 302T693061 запросить цену → | ||
| 302LV93011 ✓ в наличии | ||
| 302WD93010 запросить цену → | ||
| 302LV94121 ✓ в наличии | ||
| 302LV02110 ✓ в наличии | ||
| 302LV02200 ✓ в наличии |

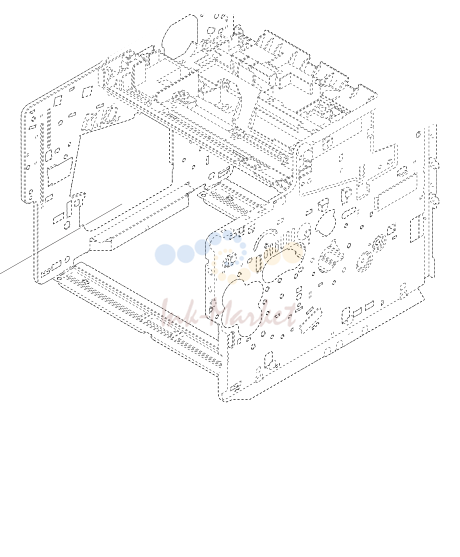

Рис. 7. девелопер Section
| № | Артикул | Наименование |
|---|---|---|
| 302LV93081 ✓ в наличии |

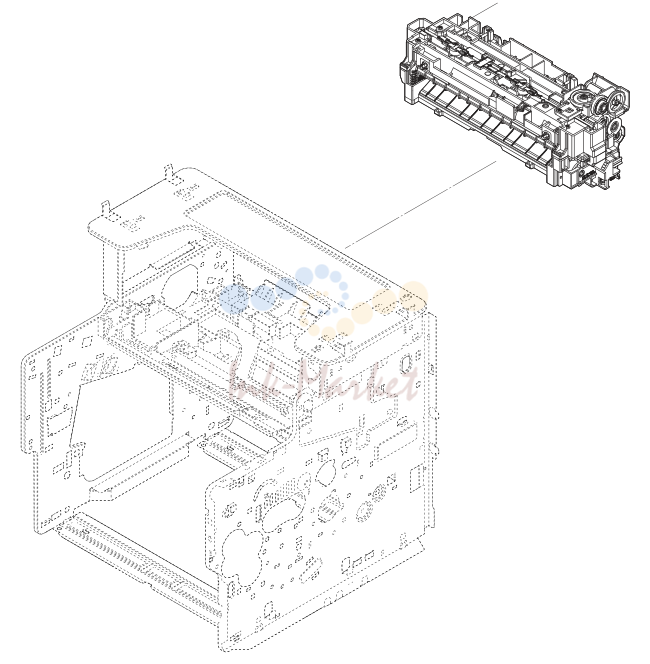

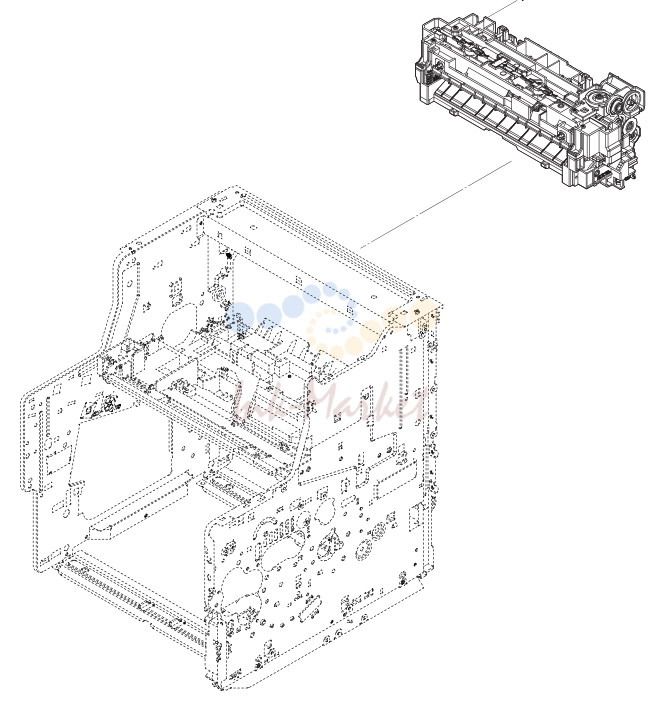

Рис. 8. печь Section
| № | Артикул | Наименование |
|---|---|---|
| 302TA93040 ✓ в наличии | ||
| 302TA93050 запросить цену → |

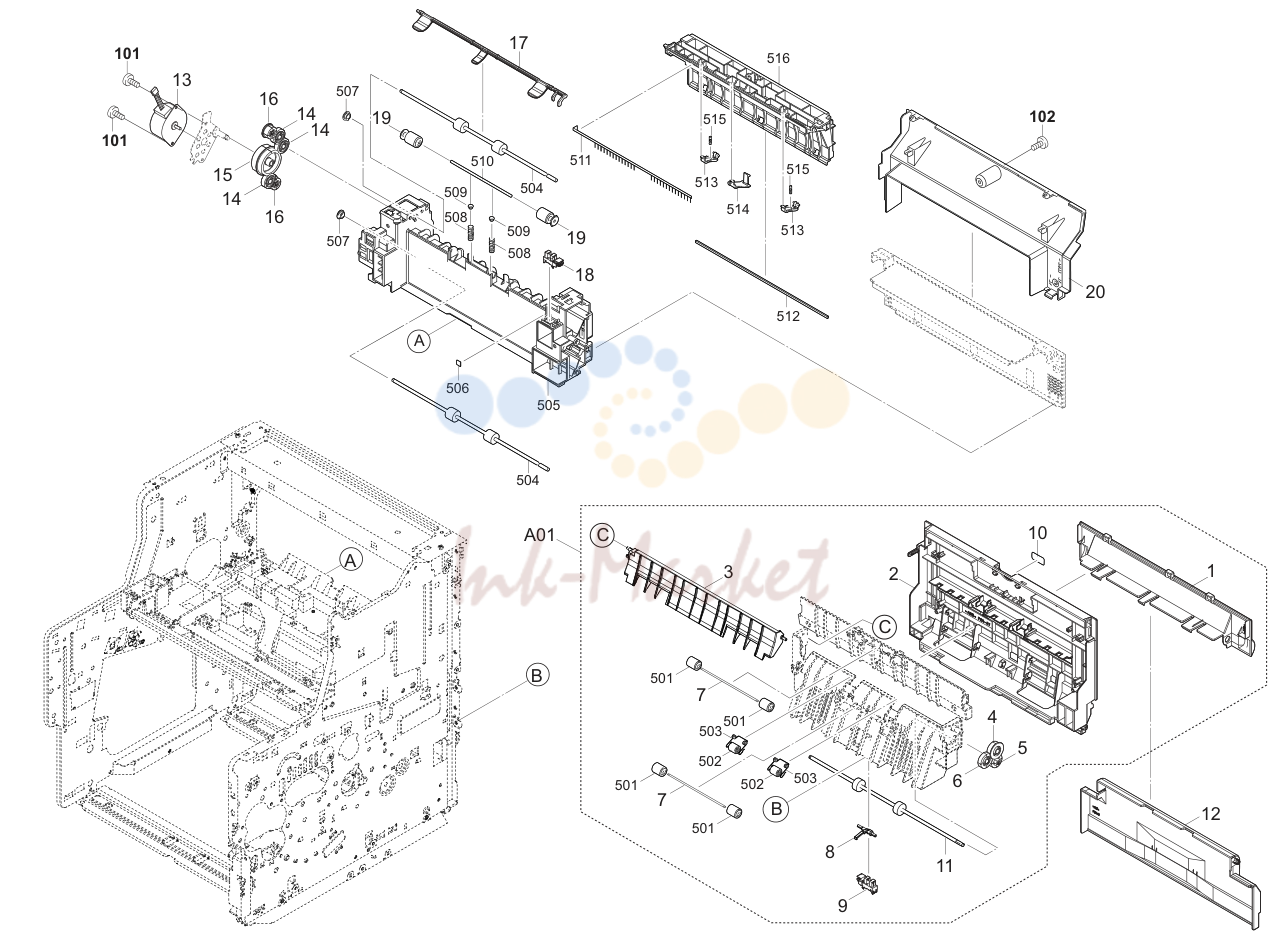

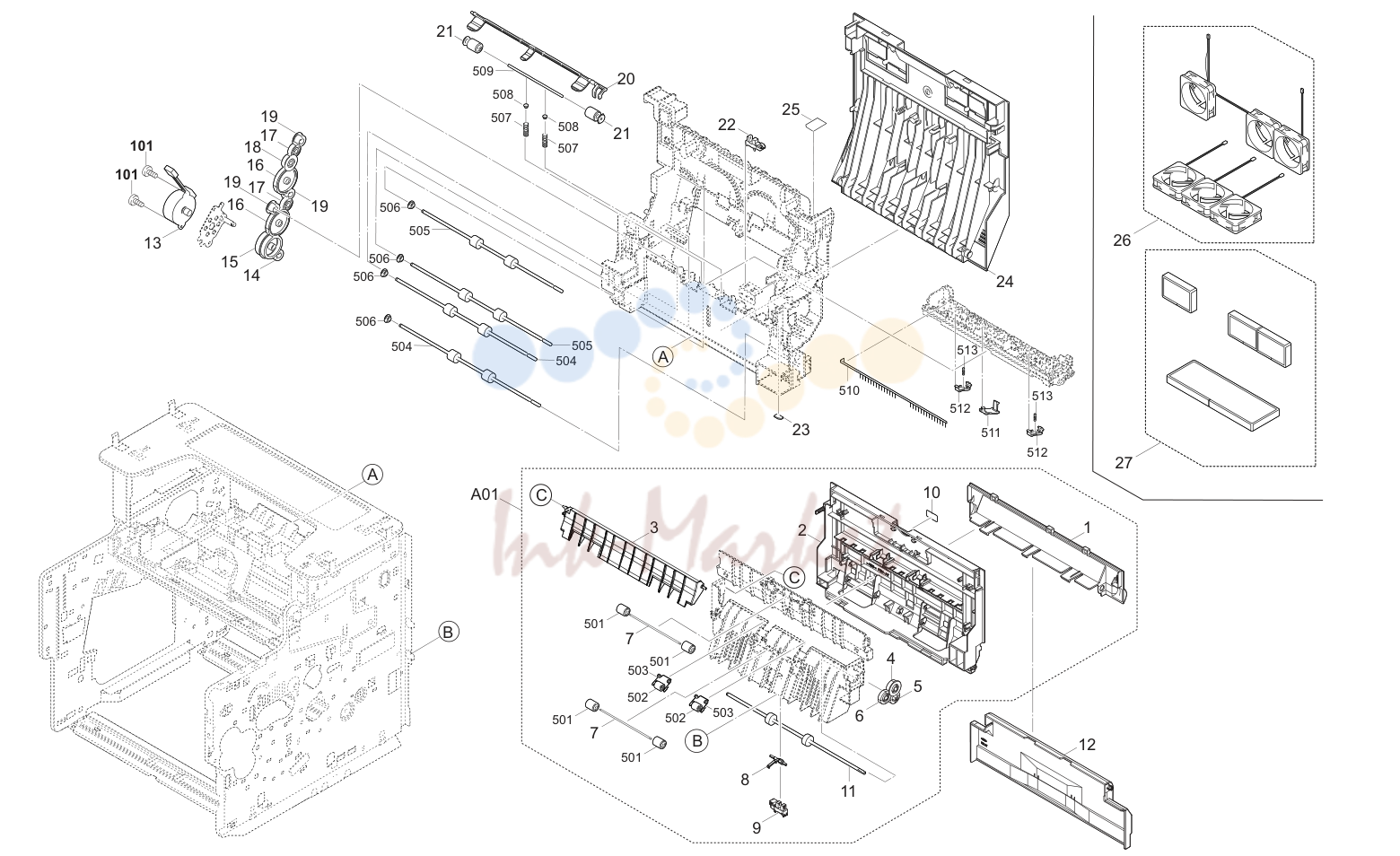

Рис. 9. выход Section
| № | Артикул | Наименование |
|---|---|---|
| 302TP94020 под заказ | ||
| 302TP04210 запросить цену → | ||
| 302LV04100 запросить цену → | ||
| 302LV28100 запросить цену → | ||
| 302LV28090 запросить цену → | ||
| 302LV28191 запросить цену → | ||
| 302MC34040 запросить цену → | ||
| 302WD94020 запросить цену → | ||
| 302TP04230 запросить цену → | ||
| 302T994050 ✓ в наличии | ||
| 302LV28050 ✓ в наличии | ||
| 302LV28031 ✓ в наличии | ||
| 302LV28040 ✓ в наличии | ||
| 302LV28141 под заказ | ||
| 302P794010 ✓ в наличии | ||
| 302X904070 запросить цену → |

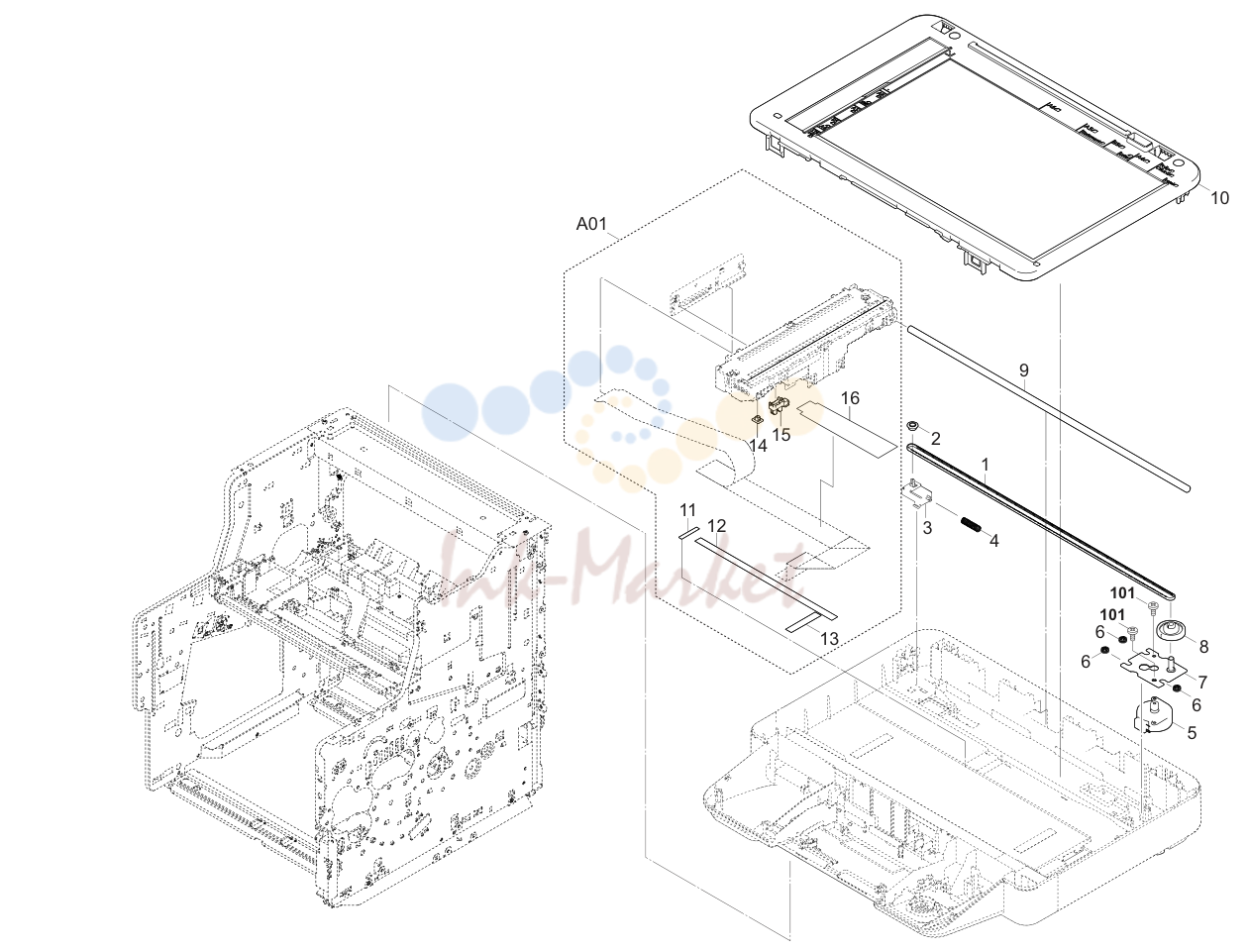

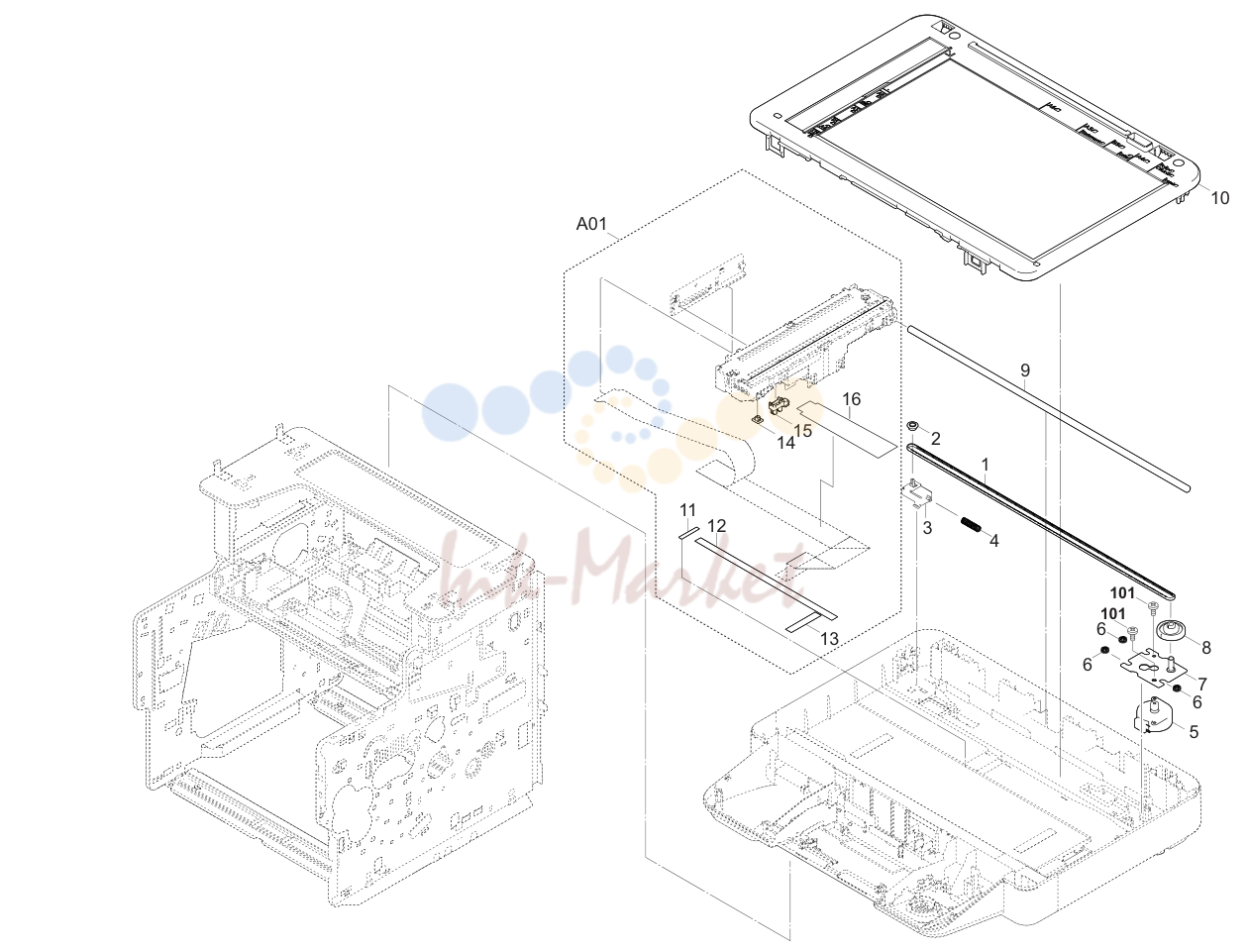

Рис. 10. Scanner Section
| № | Артикул | Наименование |
|---|---|---|
| 302H917230 под заказ | ||
| 302M417180 запросить цену → | ||
| 302H994270 ✓ в наличии | ||
| 302JD19140 запросить цену → | ||
| 302TA94020 под заказ | ||
| 302X993020 запросить цену → | ||
| 302H917450 запросить цену → |

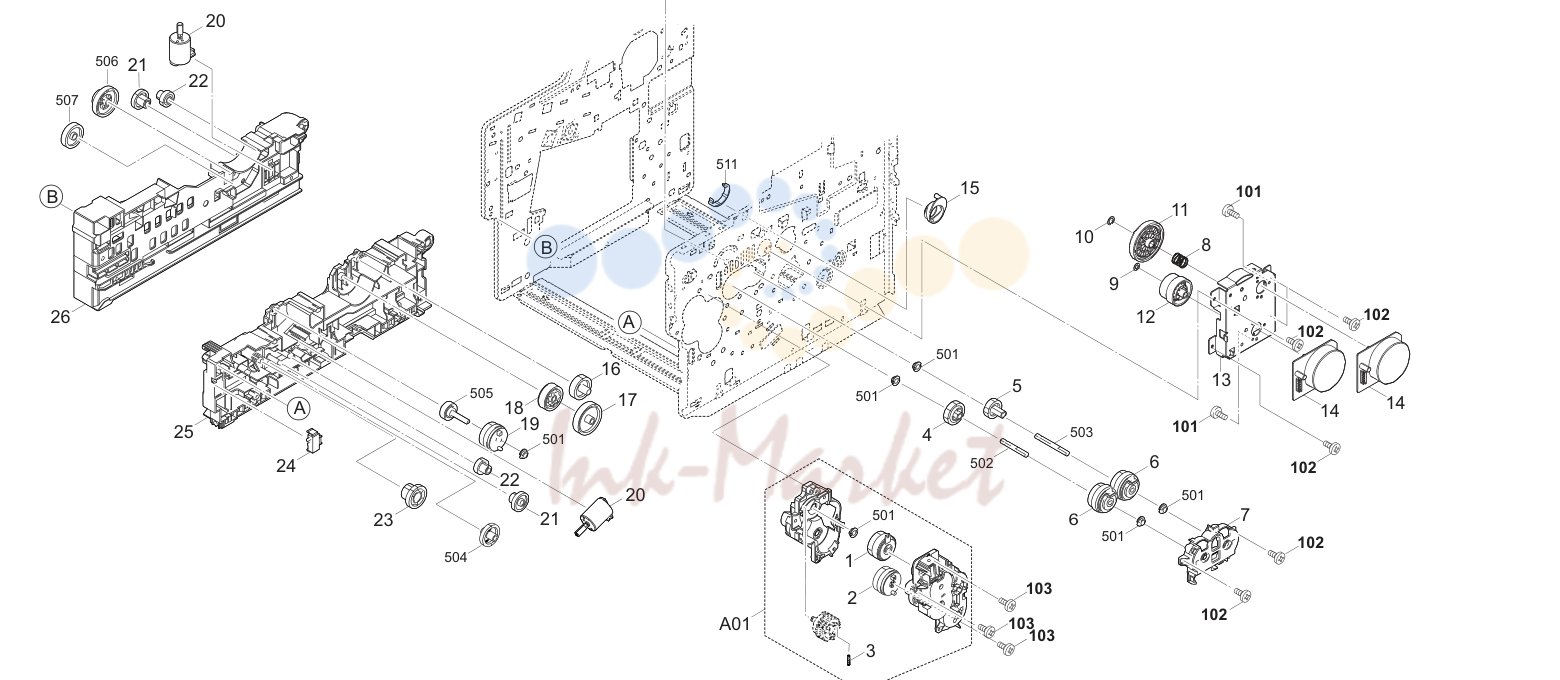

Рис. 11. привод section
| № | Артикул | Наименование |
|---|---|---|
| 302LV94253 ✓ в наличии | ||
| 302NR94010 ✓ в наличии | ||
| 302LV94161 ✓ в наличии | ||
| 302HN31650 под заказ | ||
| 302LV31440 ✓ в наличии | ||
| 302LV31180 ✓ в наличии | ||
| 302KV94520 ✓ в наличии | ||
| 302LV31290 запросить цену → | ||
| 302K914570 запросить цену → | ||
| 302LV31050 под заказ | ||
| 302LV31060 ✓ в наличии | ||
| 302LV31010 запросить цену → | ||
| 302K394202 ✓ в наличии | ||
| 302HN25180 ✓ в наличии | ||
| 302LV94230 ✓ в наличии | ||
| 302HN31040 ✓ в наличии | ||
| 302HN31030 ✓ в наличии |
Рис. 12. Operation Section
| № | Артикул | Наименование |
|---|---|---|
| 302TA94130 запросить цену → | ||
| 302TA05320 запросить цену → | ||
| 302NM94121 запросить цену → | ||
| 302V194080 запросить цену → | ||
| 302TA05040 запросить цену → | ||
| 302TA05070 запросить цену → | ||
| 302TA05140 запросить цену → | ||
| 302TA05020 запросить цену → | ||
| 302S505140 запросить цену → | ||
| 302TA05060 запросить цену → | ||
| 302NM94100 запросить цену → | ||
| 302TA05080 запросить цену → | ||
| 302TA05130 запросить цену → | ||
| 302TA05010 запросить цену → | ||
| 302TA05110 запросить цену → | ||
| 302S505120 запросить цену → | ||
| 302TA05050 запросить цену → | ||
| 302TA94090 запросить цену → | ||
| 302TA94060 запросить цену → |

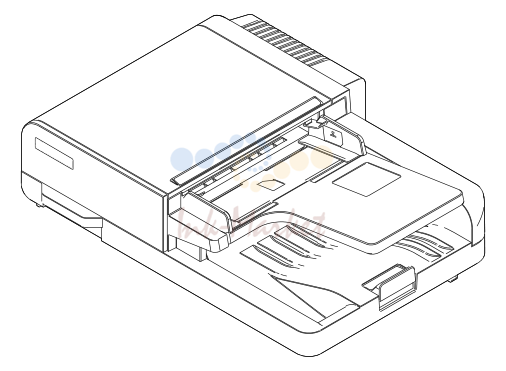

Рис. 13. DP Assy
| № | Артикул | Наименование |
|---|---|---|
| 302X993010 запросить цену → |

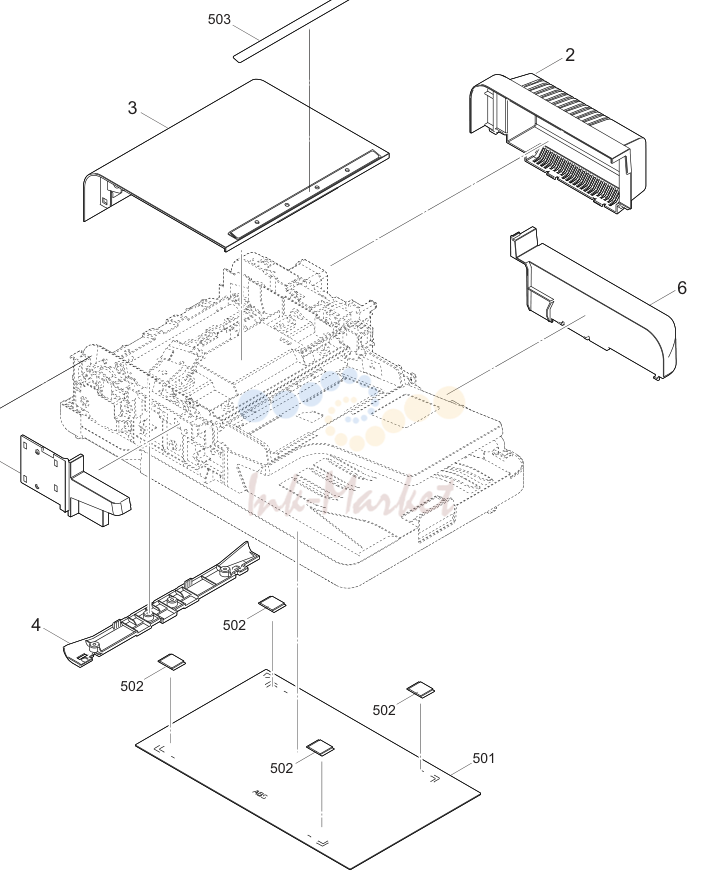

Рис. 14. DP крышки
| № | Артикул | Наименование |
|---|---|---|
| 302V018410 запросить цену → | ||
| 302V018430 запросить цену → | ||
| 302V018710 запросить цену → | ||
| 302TA18850 запросить цену → | ||
| 302TA18870 запросить цену → | ||
| 302TA18860 запросить цену → | ||
| 302S018491 запросить цену → |

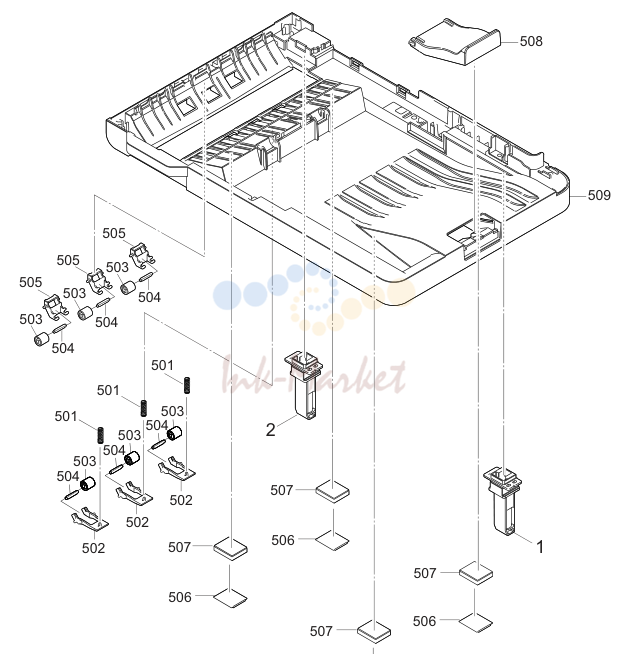

Рис. 15. DP рамы
| № | Артикул | Наименование |
|---|---|---|
| 302TA94010 запросить цену → | ||
| 302TA34040 запросить цену → |

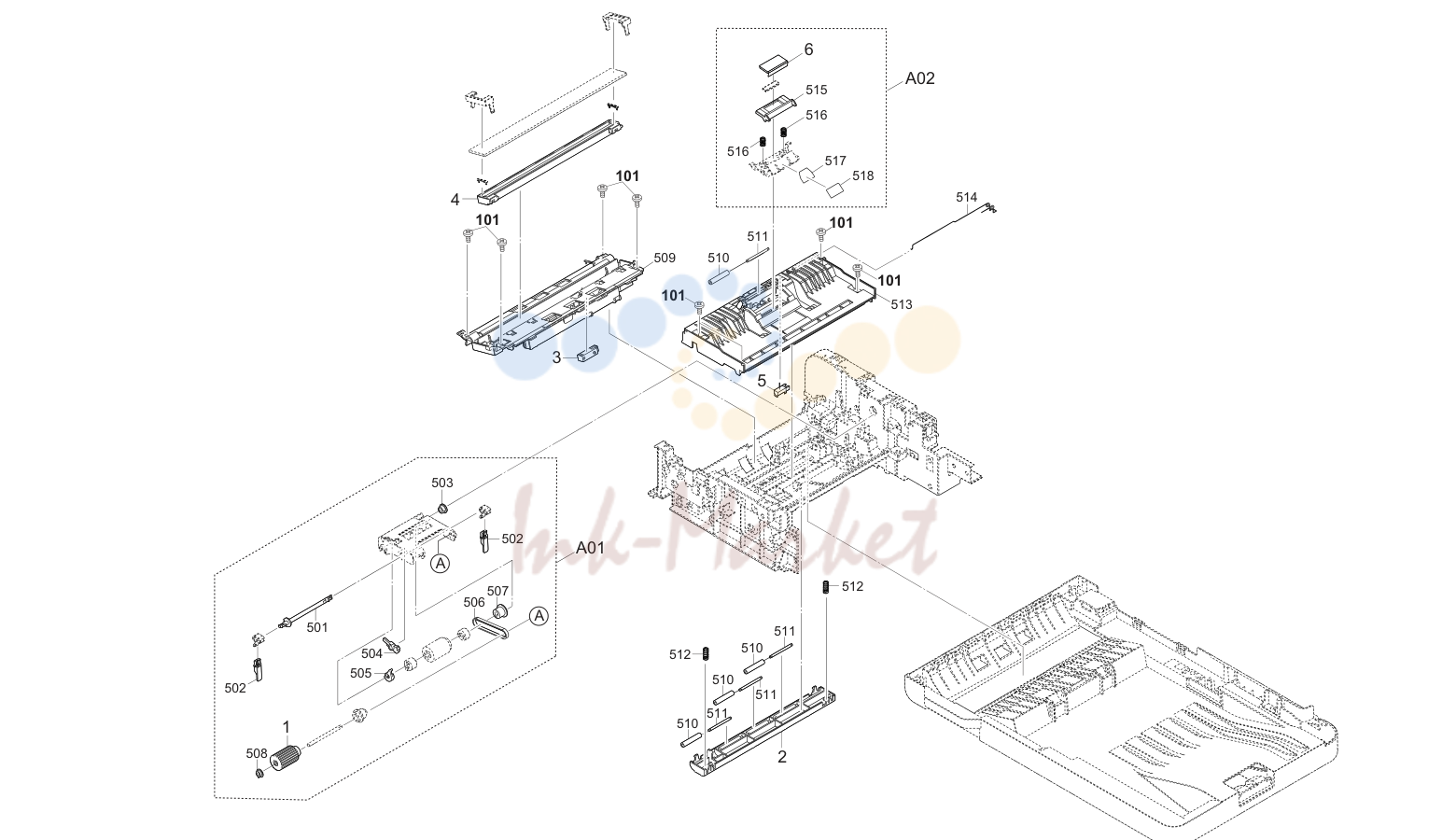

Рис. 17. DP подача бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302R494420 ✓ в наличии | ||
| 302K994580 ✓ в наличии | ||
| 302LW07100 ✓ в наличии | ||
| 302P794010 ✓ в наличии |

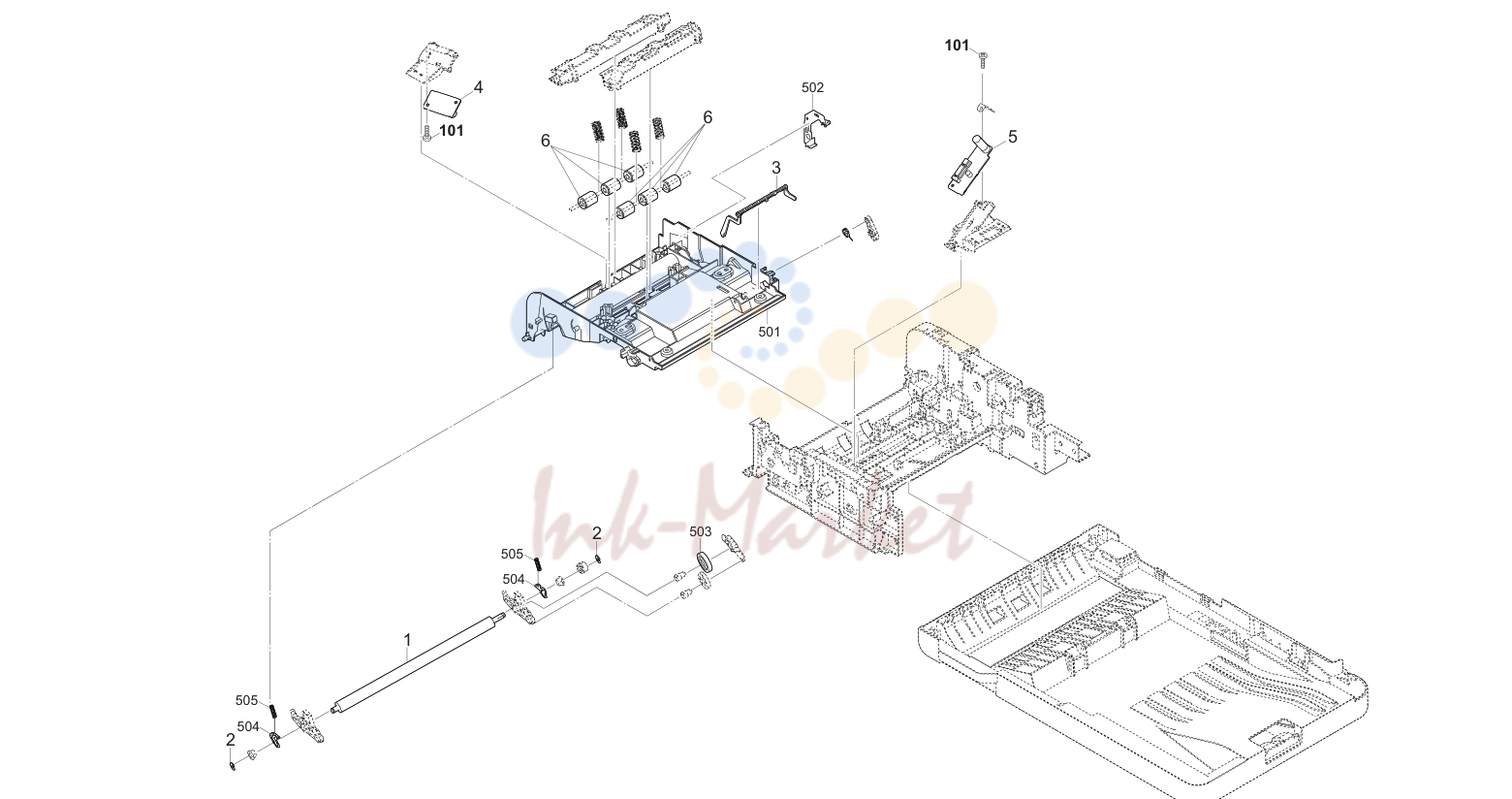

Рис. 19. DP Paper транспорт бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302FB09830 под заказ | ||
| 302TA94070 запросить цену → | ||
| 302TA94081 запросить цену → |

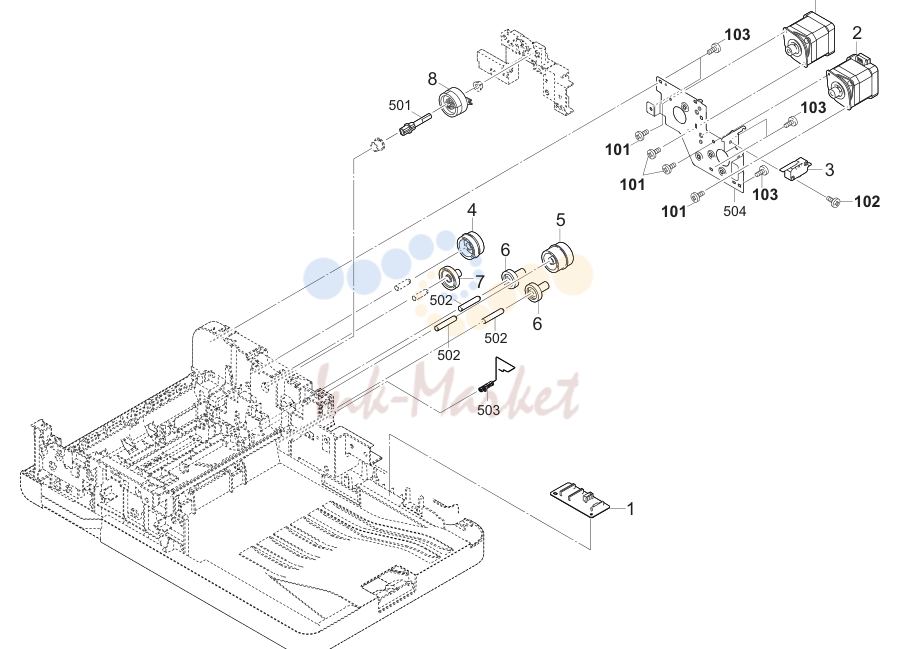

Рис. 20. DP привод Section
| № | Артикул | Наименование |
|---|---|---|
| 302V194070 запросить цену → | ||
| 302NR94010 ✓ в наличии |

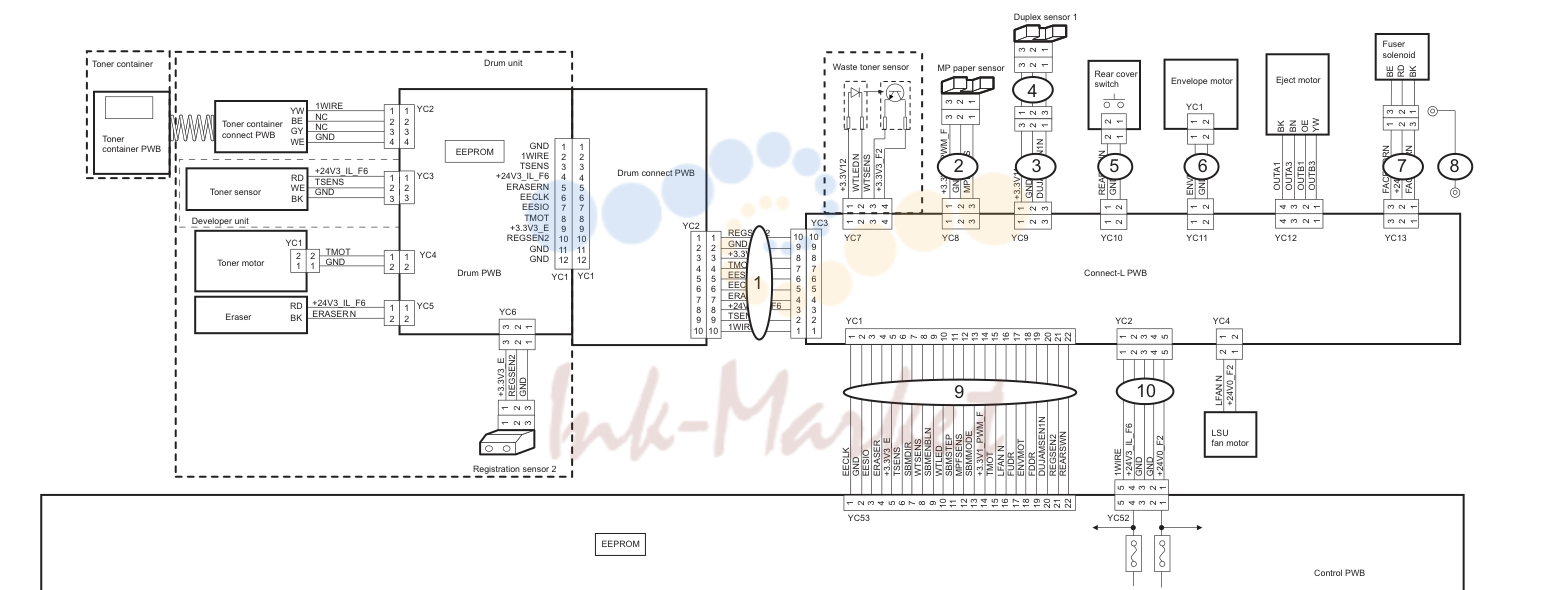

Рис. 21. Wire Section

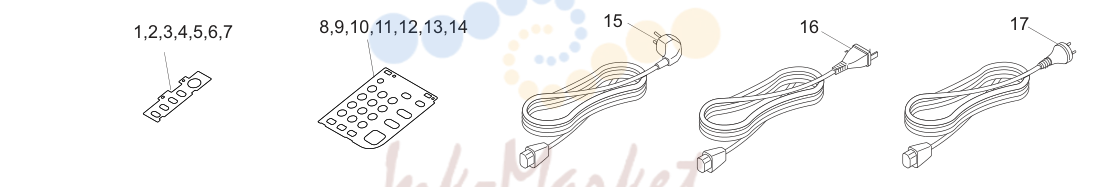

Рис. 25. Accessories
| № | Артикул | Наименование |
|---|---|---|
| 302TA05180 запросить цену → | ||
| 302TA05200 запросить цену → | ||
| 302TA05220 запросить цену → | ||
| 302TA05240 запросить цену → | ||
| 302TA05260 запросить цену → | ||
| 302TA05280 запросить цену → | ||
| 302TA05300 запросить цену → | ||
| 302TA05190 запросить цену → | ||
| 302TA05210 запросить цену → | ||
| 302TA05230 запросить цену → | ||
| 302TA05250 запросить цену → | ||
| 302TA05270 запросить цену → | ||
| 302TA05290 запросить цену → | ||
| 302TA05310 запросить цену → | ||
| 302FV94010 ✓ в наличии | ||
| 302FV45040 запросить цену → | ||
| 302TP09050 запросить цену → | ||
| 302F909171 ✓ в наличии | ||
| 302LV09340 ✓ в наличии | ||
| 302LV09330 под заказ | ||
| 302LV94270 ✓ в наличии | ||
| 302LV94130 ✓ в наличии | ||
| 302LV24140 ✓ в наличии | ||
| 302T693041 запросить цену → | ||
| 302LV93081 ✓ в наличии | ||
| 302TA93050 запросить цену → | ||
| 302T693031 ✓ в наличии | ||
| 302TA93040 ✓ в наличии | ||
| 302T693061 запросить цену → |

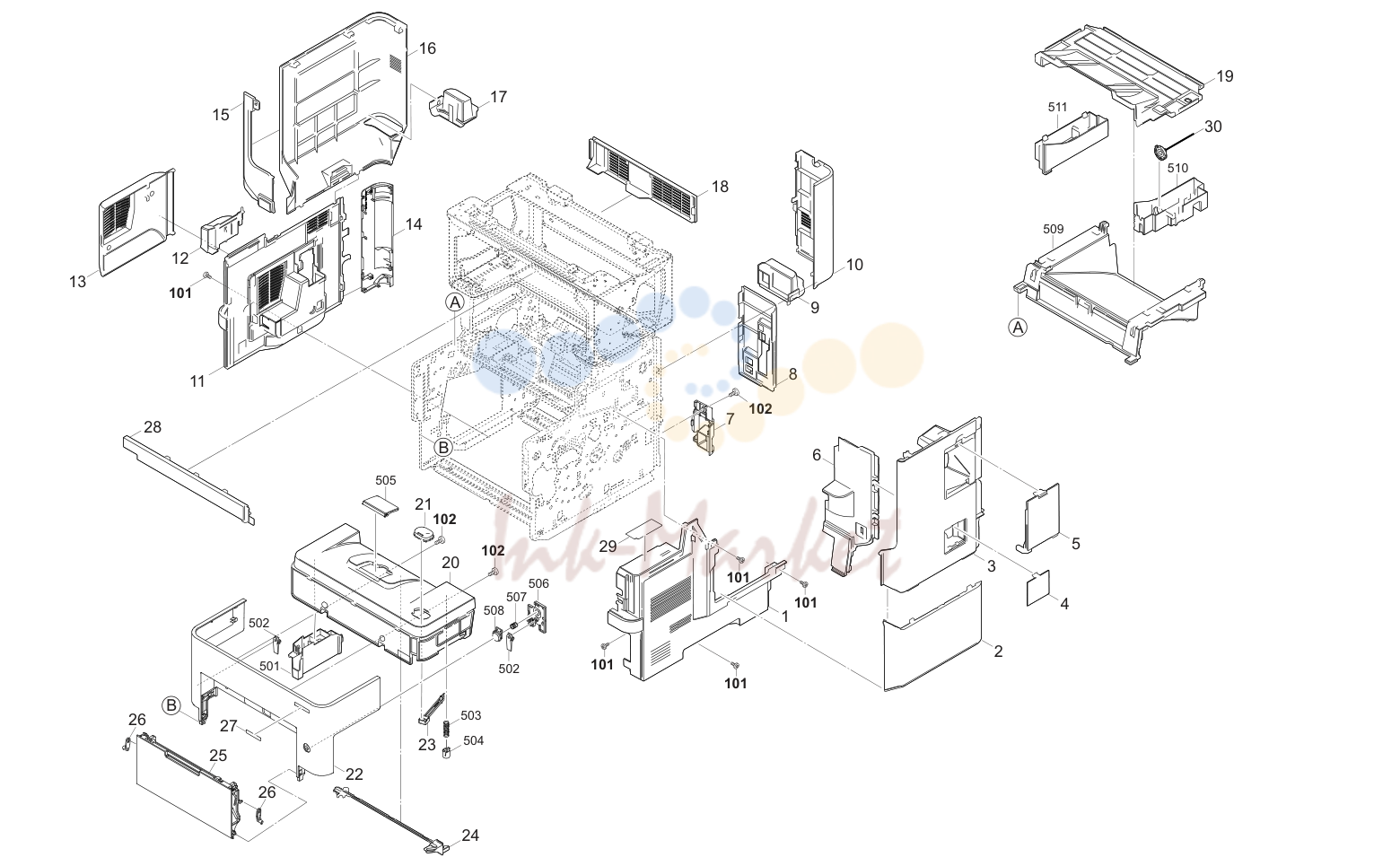

Рис. 1. крышки
| № | Артикул | Наименование |
|---|---|---|
| 302WF04020 запросить цену → | ||
| 302WF04260 запросить цену → | ||
| 302WF04030 запросить цену → | ||
| 302WF04220 запросить цену → | ||
| 302WF04050 запросить цену → | ||
| 302WF04040 запросить цену → | ||
| 302TP04221 запросить цену → | ||
| 302WF04200 запросить цену → | ||
| 302WF04160 запросить цену → | ||
| 302WF04210 запросить цену → | ||
| 302WF04170 запросить цену → | ||
| 302WD04060 запросить цену → | ||
| 302WD04040 запросить цену → | ||
| 302TP04200 запросить цену → | ||
| 302WF04190 запросить цену → | ||
| 302WF04250 запросить цену → | ||
| 302WF04150 запросить цену → | ||
| 302WF04120 запросить цену → | ||
| 302WF04080 запросить цену → | ||
| 302WF04010 запросить цену → | ||
| 302TA04040 запросить цену → | ||
| 302TA04030 запросить цену → | ||
| 302TA04050 запросить цену → | ||
| 302WF04180 запросить цену → | ||
| 302TP94010 запросить цену → | ||
| 302WF34010 запросить цену → | ||
| 302WF04230 запросить цену → | ||
| 302LV34210 запросить цену → | ||
| 302LC94370 запросить цену → |
Рис. 2. рама
| № | Артикул | Наименование |
|---|---|---|
| 302HN02611 запросить цену → | ||
| 302WF94060 запросить цену → | ||
| 302GR44080 ✓ в наличии | ||
| 302LV11240 под заказ | ||
| 302HN44010 ✓ в наличии | ||
| 302LV94220 ✓ в наличии | ||
| 302WF94050 запросить цену → | ||
| 302WF94040 запросить цену → | ||
| 302WF94030 запросить цену → | ||
| 302LV94210 ✓ в наличии | ||
| 302FZ94420 ✓ в наличии | ||
| 302WF94020 запросить цену → | ||
| 302WF94010 запросить цену → | ||
| 302TA93010 под заказ | ||
| 302R794340 запросить цену → | ||
| 302F939082 запросить цену → | ||
| 302LV02610 запросить цену → | ||
| 302NH93190 запросить цену → |
Рис. 3. лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 302TP93011 под заказ | ||
| 302LV09340 ✓ в наличии | ||
| 302LV09330 под заказ | ||
| 302F909171 ✓ в наличии | ||
| 302LV09241 запросить цену → | ||
| 302LV09220 ✓ в наличии | ||
| 302LV09201 под заказ | ||
| 302LV09351 запросить цену → | ||
| 302LV09071 запросить цену → | ||
| 302F909211 запросить цену → |
Рис. 4. подача бумаги Section(Cassette/Duplex/MPF)
| № | Артикул | Наименование |
|---|---|---|
| 302LV94530 ✓ в наличии | ||
| 302LV24760 ✓ в наличии | ||
| 302LV29090 ✓ в наличии | ||
| 302LV08201 ✓ в наличии | ||
| 302LV08180 ✓ в наличии | ||
| 302HS08260 ✓ в наличии | ||
| 302F908250 ✓ в наличии | ||
| 302LV08220 запросить цену → | ||
| 302LV94270 ✓ в наличии | ||
| 302HN06080 ✓ в наличии | ||
| 302F906230 ✓ в наличии | ||
| 302F906280 запросить цену → | ||
| 302F906030 запросить цену → | ||
| 302K306460 запросить цену → |
Рис. 5. Paper транспорт бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302LV94130 ✓ в наличии | ||
| 302F924190 ✓ в наличии | ||
| 302LV24360 ✓ в наличии | ||
| 302LV24140 ✓ в наличии | ||
| 302LV24280 ✓ в наличии | ||
| 302LV24290 запросить цену → | ||
| 302LV94261 ✓ в наличии | ||
| 302LV94180 ✓ в наличии | ||
| 302H702590 ✓ в наличии | ||
| 302LV24520 под заказ | ||
| 302LV24160 ✓ в наличии | ||
| 302LV94170 ✓ в наличии | ||
| 302LV24150 ✓ в наличии | ||
| 302LV24220 под заказ | ||
| 302T694080 ✓ в наличии | ||
| 302HS31140 ✓ в наличии | ||
| 302LV24450 запросить цену → | ||
| 302LV24100 ✓ в наличии | ||
| 302P794090 ✓ в наличии | ||
| 302LV94060 ✓ в наличии | ||
| 302FB09830 под заказ |
Рис. 6. формирование изображения Section
| № | Артикул | Наименование |
|---|---|---|
| 302T693031 ✓ в наличии | ||
| 302T693041 запросить цену → | ||
| 302T693061 запросить цену → | ||
| 302LV93011 ✓ в наличии | ||
| 302WD93010 запросить цену → | ||
| 302LV94121 ✓ в наличии | ||
| 302LV02110 ✓ в наличии | ||
| 302LV02200 ✓ в наличии |
Рис. 7. девелопер Section
| № | Артикул | Наименование |
|---|---|---|
| 302LV93081 ✓ в наличии |
Рис. 8. печь Section
| № | Артикул | Наименование |
|---|---|---|
| 302TA93040 ✓ в наличии | ||
| 302TA93050 запросить цену → |
Рис. 9. выход Section
| № | Артикул | Наименование |
|---|---|---|
| 302TP94020 под заказ | ||
| 302TP04210 запросить цену → | ||
| 302LV04100 запросить цену → | ||
| 302LV28100 запросить цену → | ||
| 302LV28090 запросить цену → | ||
| 302LV28191 запросить цену → | ||
| 302MC34040 запросить цену → | ||
| 302WD94020 запросить цену → | ||
| 302TP04230 запросить цену → | ||
| 302T994050 ✓ в наличии | ||
| 302WF28100 запросить цену → | ||
| 302LV28031 ✓ в наличии | ||
| 302WF28080 запросить цену → | ||
| 302WF28090 запросить цену → | ||
| 302WF28210 запросить цену → | ||
| 302LV28040 ✓ в наличии | ||
| 302LV28141 под заказ | ||
| 302P794010 ✓ в наличии | ||
| 302WF28300 запросить цену → | ||
| 302WF04110 запросить цену → | ||
| 302WF34020 запросить цену → | ||
| 302WF94070 запросить цену → | ||
| 302WF94080 запросить цену → |
Рис. 10. Scanner Section
| № | Артикул | Наименование |
|---|---|---|
| 302H917230 под заказ | ||
| 302M417180 запросить цену → | ||
| 302H994270 ✓ в наличии | ||
| 302JD19140 запросить цену → | ||
| 302TA94020 под заказ | ||
| 302WF93020 запросить цену → | ||
| 302H917450 запросить цену → |
Рис. 11. привод section
| № | Артикул | Наименование |
|---|---|---|
| 302LV94253 ✓ в наличии | ||
| 302NR94010 ✓ в наличии | ||
| 302LV94161 ✓ в наличии | ||
| 302HN31650 под заказ | ||
| 302LV31440 ✓ в наличии | ||
| 302LV31180 ✓ в наличии | ||
| 302KV94520 ✓ в наличии | ||
| 302LV31290 запросить цену → | ||
| 302K914570 запросить цену → | ||
| 302LV31050 под заказ | ||
| 302LV31060 ✓ в наличии | ||
| 302LV31010 запросить цену → | ||
| 302K394202 ✓ в наличии | ||
| 302HN25180 ✓ в наличии | ||
| 302LV94230 ✓ в наличии | ||
| 302HN31040 ✓ в наличии | ||
| 302HN31030 ✓ в наличии |
Полный список запчастей доступен по запросу.
комментарии
