Kyocera ECOSYS M4125idn M4132idn — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рис. 1. крышки
- Рис. 2. рамы
- Рис. 3. лоток бумаги A01
- Рис. 4. подача бумаги Section
- Рис. 5. выход Section
- Рис. 6. Paper транспорт бумаги Section A01
- Рис. 7. Scanner Section(25ppm(A))
- Рис. 8. Scanner Section(25ppm(B)/32ppm)
- Рис. 10. девелопер Section
- Рис. 11. формирование изображения Section
- Рис. 12. печь Section
- Рис. 13. привод Section
- Рис. 14. электрика Components
- Рис. 15. Operation Section
- Рис. 16. Wire Sections
- Рис. 17. Wire Sections
- Рис. 18. Wire Sections
- Рис. 19. Wire Sections
- Рис. 20. Wire Sections
- Рис. 21. DP ASSY SP
- Рис. 22. DP крышки
- Рис. 23. DP рамы
- Рис. 24. DP Table Assy
- Рис. 25. DP подача бумаги Section
- Рис. 26. DP Paper транспорт бумаги Section
- Рис. 27. DP привод Section
- Рис. 28. Accessories
- Рис. 1. крышки
- Рис. 2. подача бумаги Section
- Рис. 3. подача бумаги Section
- Рис. 4. лоток бумаги
- Рис. 2. подача бумаги Section
- Рис. 3. подача бумаги Section
- Рис. 4. лоток бумаги A01
- Рис. 1. AK-470

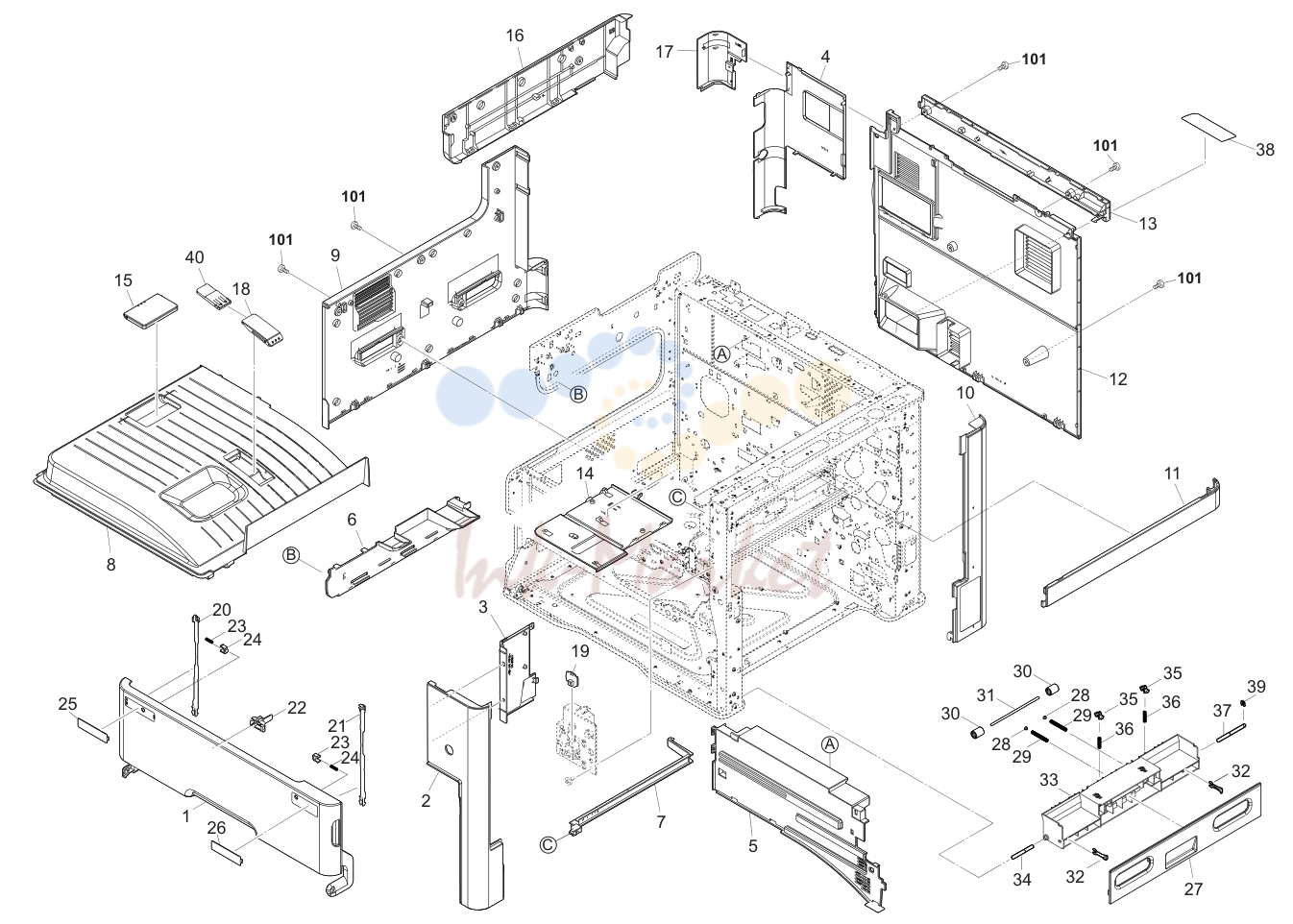

Рис. 1. крышки

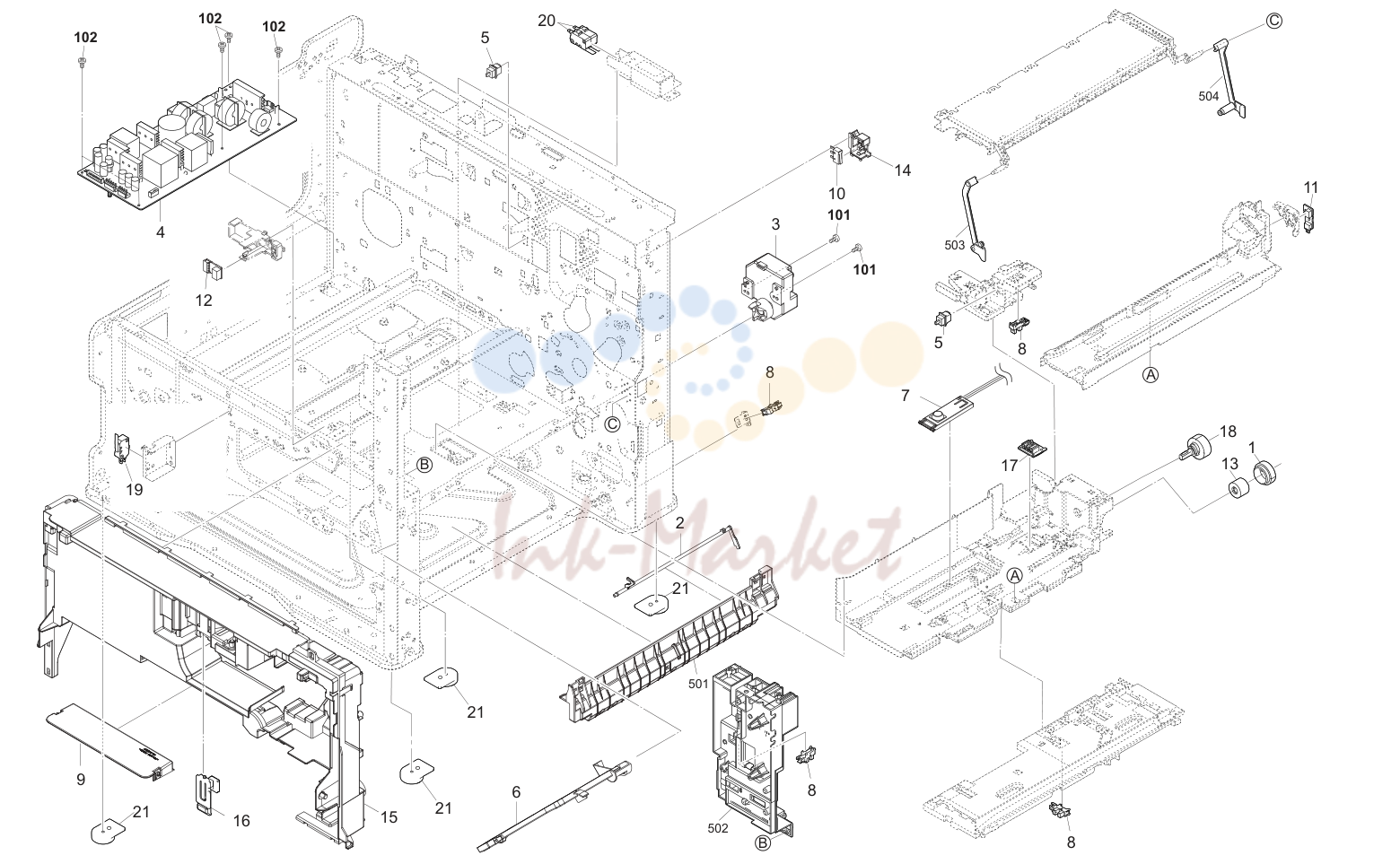

Рис. 2. рамы
| № | Артикул | Наименование |
|---|---|---|
| 302K394280 ✓ в наличии | ||
| 302K302831 ✓ в наличии | ||
| 302K394190 ✓ в наличии | ||
| 302P194250 запросить цену → | ||
| 302P194240 ✓ в наличии | ||
| 302K302811 ✓ в наличии | ||
| 302KK94070 ✓ в наличии | ||
| 302K304080 запросить цену → | ||
| 302P194210 ✓ в наличии | ||
| 302K394080 под заказ | ||
| 302MW31010 ✓ в наличии | ||
| 302K302940 запросить цену → | ||
| 302K304221 под заказ | ||
| 302K304280 запросить цену → | ||
| 302P194190 ✓ в наличии | ||
| 302P102180 ✓ в наличии | ||
| 302MV02190 запросить цену → |

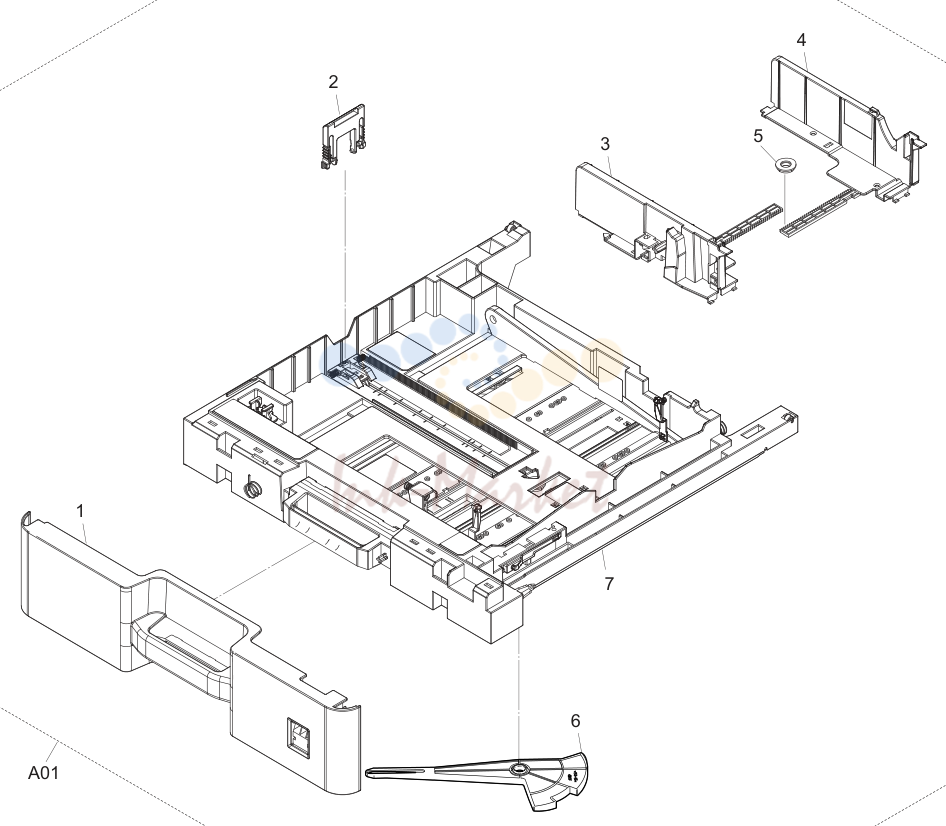

Рис. 3. лоток бумаги A01
| № | Артикул | Наименование |
|---|---|---|
| 302K393174 запросить цену → | ||
| 302K309080 запросить цену → | ||
| 302K309270 под заказ | ||
| 302K309130 запросить цену → | ||
| 302K309120 запросить цену → | ||
| 302K394380 запросить цену → | ||
| 302K309041 запросить цену → | ||
| 302K309021 запросить цену → | ||
| 302K334090 запросить цену → | ||
| 302K334100 запросить цену → |

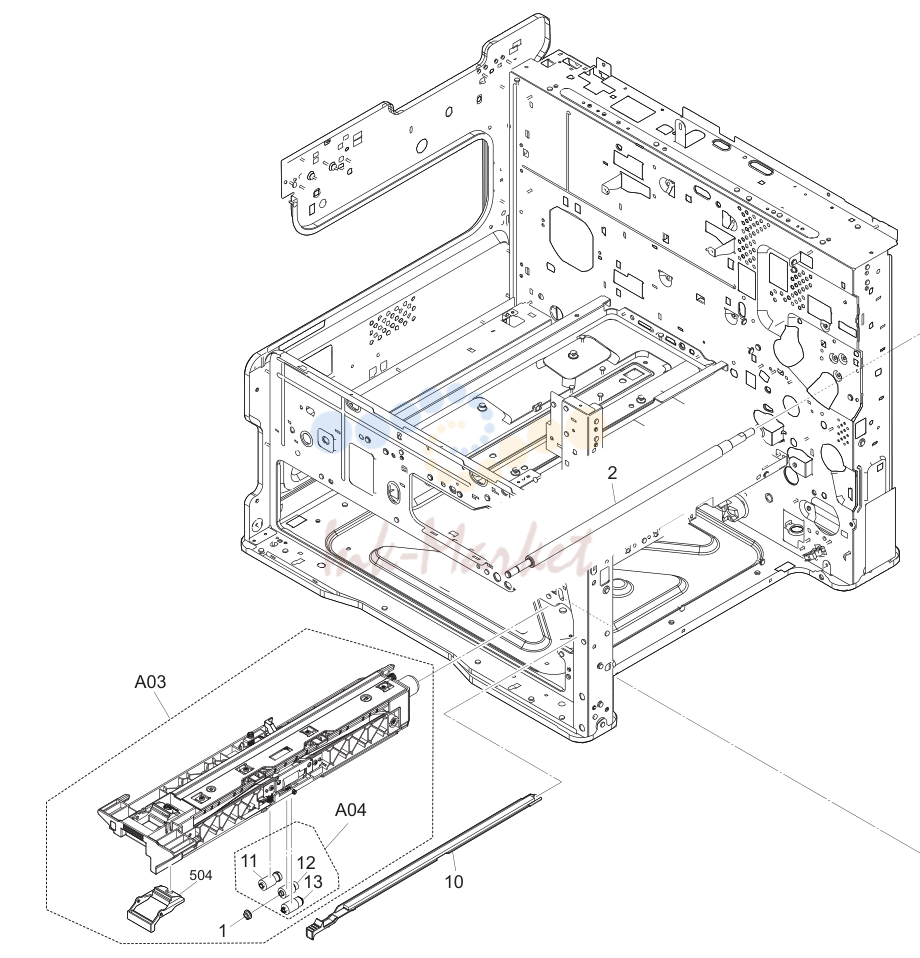

Рис. 4. подача бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302K394480 ✓ в наличии | ||
| 302K306460 запросить цену → | ||
| 302LK94140 ✓ в наличии | ||
| 302HN06080 ✓ в наличии | ||
| 302F906230 ✓ в наличии | ||
| 302F909171 ✓ в наличии | ||
| 302K394230 ✓ в наличии | ||
| 302K394310 ✓ в наличии | ||
| 302P194040 ✓ в наличии | ||
| 302K308020 ✓ в наличии | ||
| 302K394320 ✓ в наличии | ||
| 302K308080 ✓ в наличии | ||
| 302P194310 ✓ в наличии | ||
| 302K394460 ✓ в наличии | ||
| 302P194090 ✓ в наличии | ||
| 302K394450 ✓ в наличии |

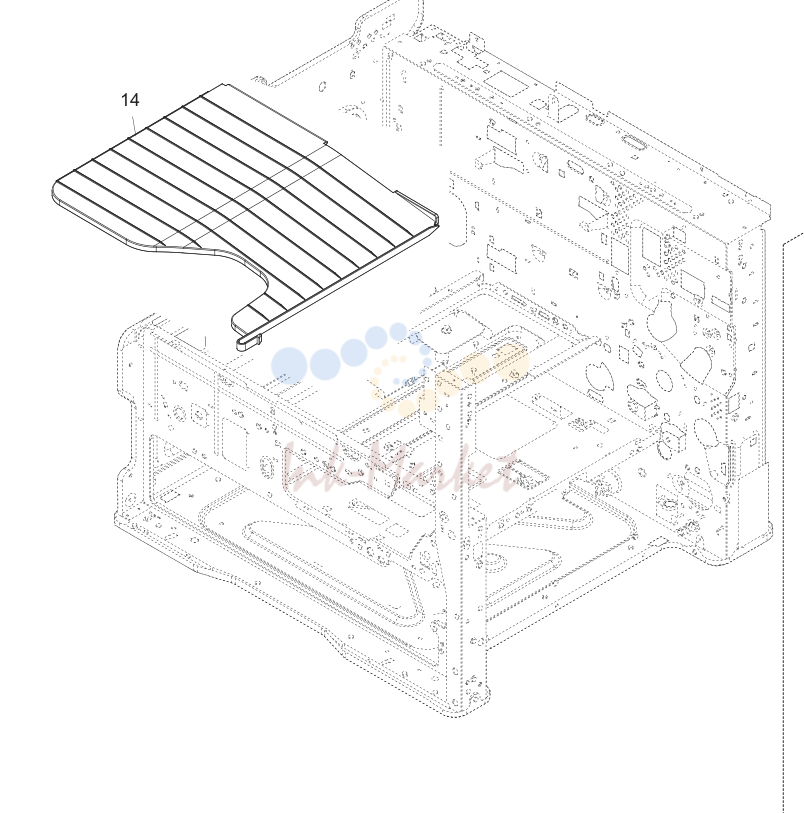

Рис. 5. выход Section
| № | Артикул | Наименование |
|---|---|---|
| 302P194030 под заказ | ||
| 302P194290 запросить цену → | ||
| 302F944090 запросить цену → | ||
| 302HN44100 ✓ в наличии | ||
| 302K394240 запросить цену → | ||
| 302NL28060 запросить цену → | ||
| 302K328070 запросить цену → | ||
| 302K394340 запросить цену → | ||
| 302K394350 запросить цену → | ||
| 302K394360 запросить цену → | ||
| 302RH28040 запросить цену → | ||
| 302K328181 запросить цену → | ||
| 302RH28030 ✓ в наличии | ||
| 302K328300 ✓ в наличии |

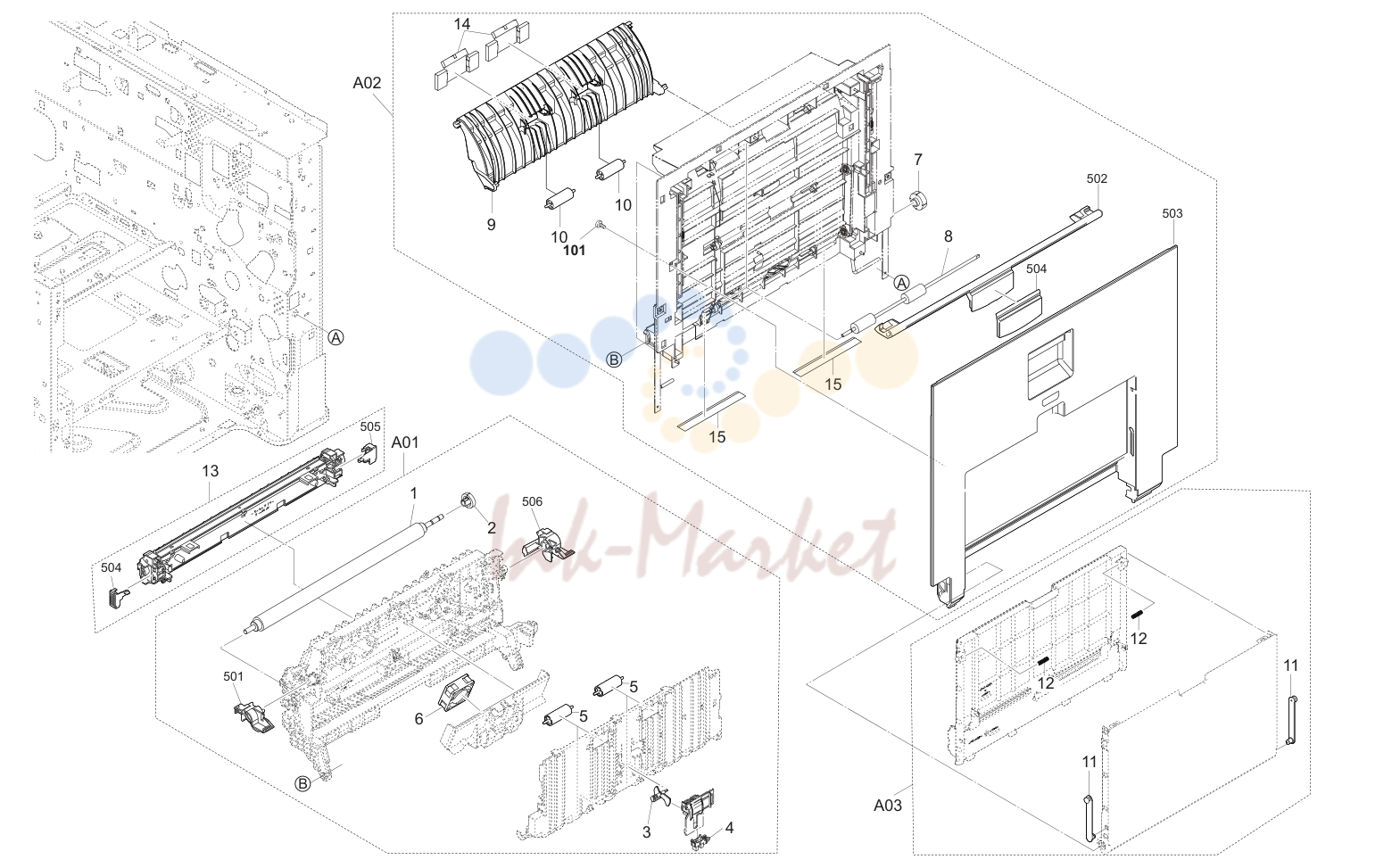

Рис. 6. Paper транспорт бумаги Section A01
| № | Артикул | Наименование |
|---|---|---|
| 302P194010 под заказ | ||
| 302K394220 запросить цену → | ||
| 302K394330 запросить цену → | ||
| 302K329040 запросить цену → | ||
| 302K329020 под заказ | ||
| 302HG44120 ✓ в наличии | ||
| 302P194300 запросить цену → | ||
| 302K394400 запросить цену → | ||
| 302K394250 под заказ | ||
| 302RH29010 запросить цену → | ||
| 302P129010 запросить цену → | ||
| 302V629010 запросить цену → | ||
| 302K394471 ✓ в наличии | ||
| 302K308460 под заказ | ||
| 302FB17700 запросить цену → | ||
| 302P193030 запросить цену → |

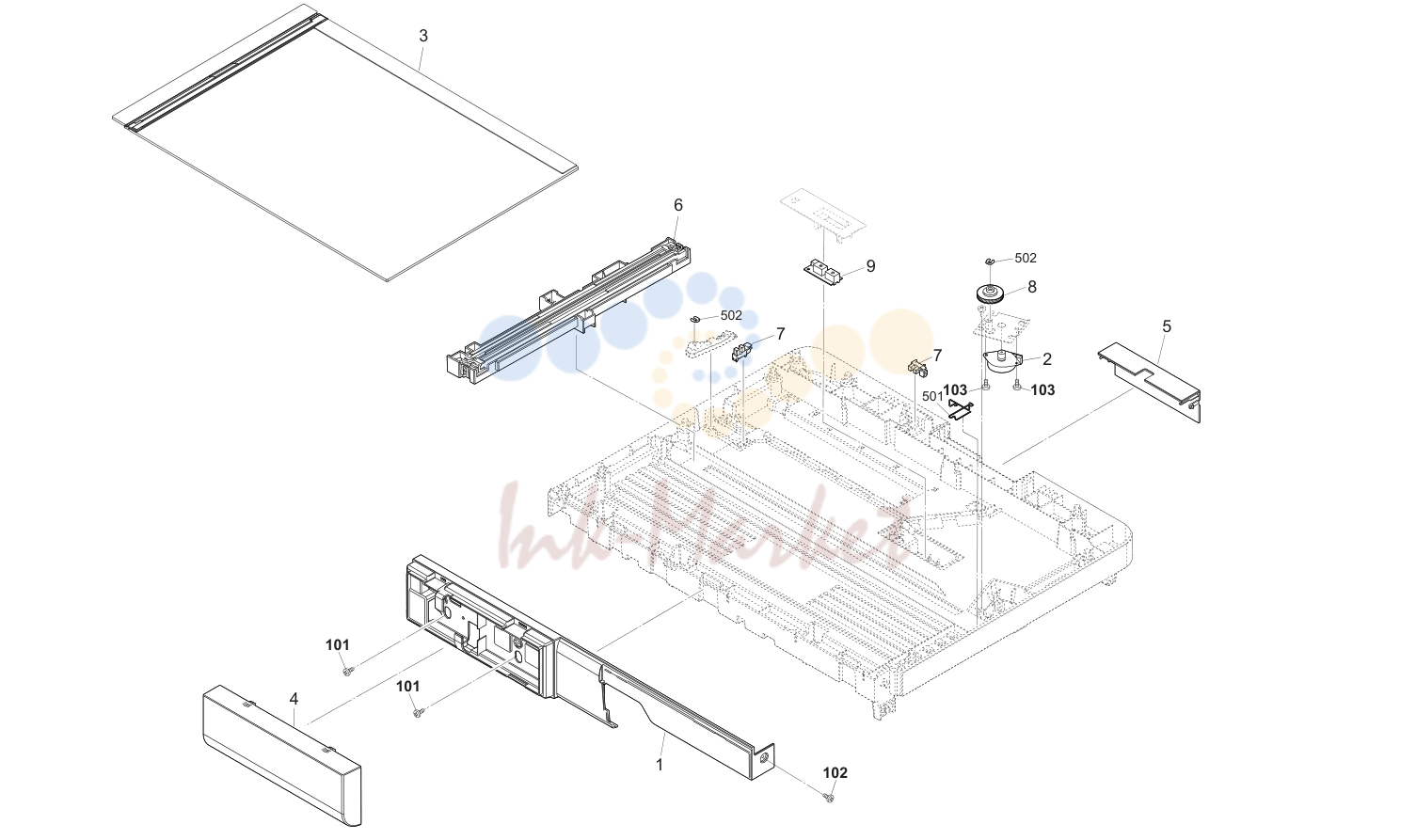

Рис. 7. Scanner Section(25ppm(A))
| № | Артикул | Наименование |
|---|---|---|
| 302P204010 ✓ в наличии | ||
| 302NG94211 запросить цену → | ||
| 302P294070 ✓ в наличии | ||
| 302P104170 ✓ в наличии | ||
| 302P117120 запросить цену → | ||
| 302P293010 ✓ в наличии | ||
| 302NG17070 ✓ в наличии | ||
| 302ND94800 ✓ в наличии |

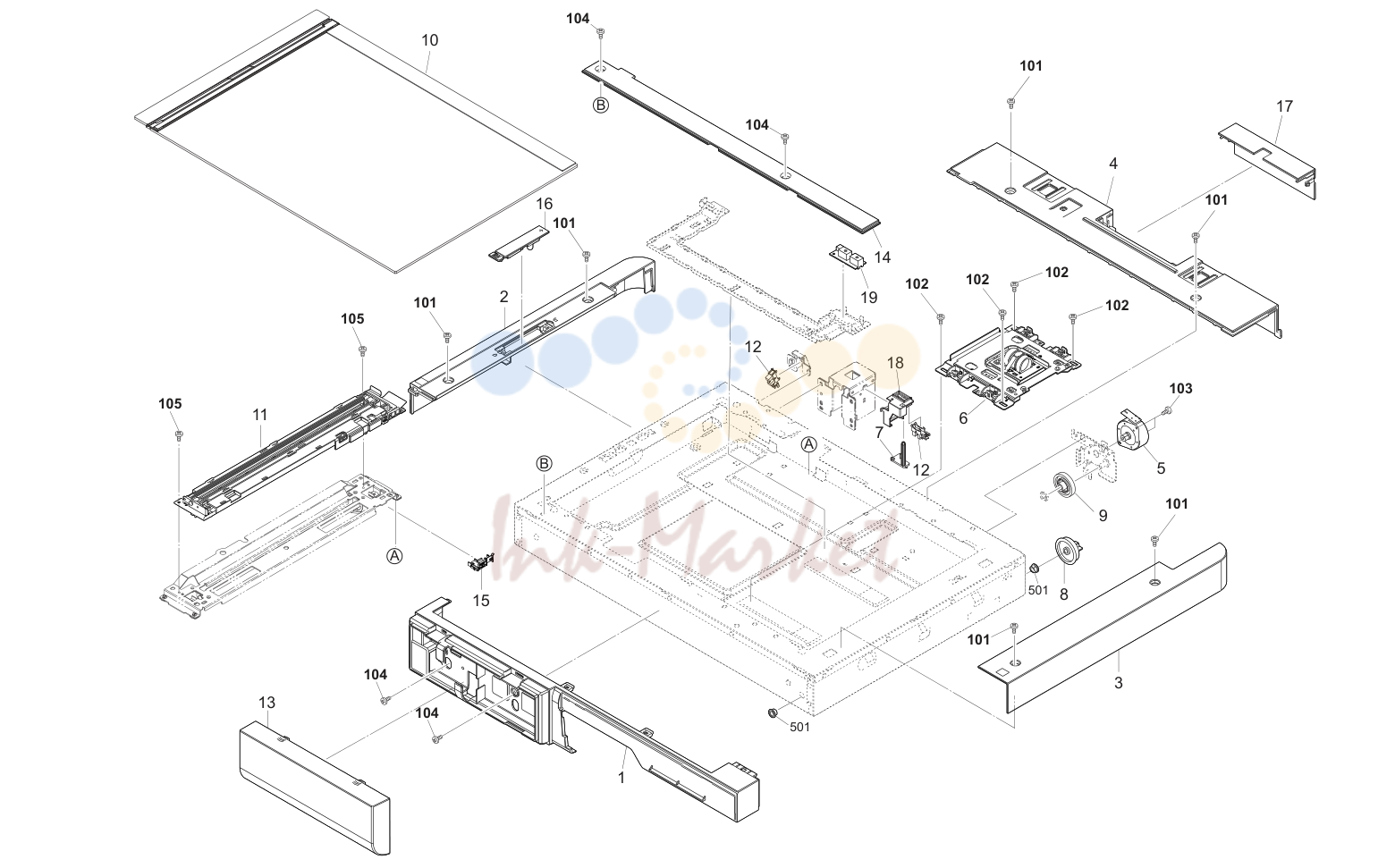

Рис. 8. Scanner Section(25ppm(B)/32ppm)
| № | Артикул | Наименование |
|---|---|---|
| 302P104110 запросить цену → | ||
| 302P104040 ✓ в наличии | ||
| 302P104030 под заказ | ||
| 302P104050 запросить цену → | ||
| 302HN44100 ✓ в наличии | ||
| 302P193120 под заказ | ||
| 302K317250 ✓ в наличии | ||
| 302RH17060 ✓ в наличии | ||
| 302K394370 ✓ в наличии | ||
| 302P194050 ✓ в наличии | ||
| 302P194060 запросить цену → | ||
| 302P193110 ✓ в наличии | ||
| 302P104170 ✓ в наличии | ||
| 302P104160 запросить цену → | ||
| 302V617080 запросить цену → | ||
| 302P104220 ✓ в наличии | ||
| 302P117120 запросить цену → | ||
| 302K317260 запросить цену → | ||
| 302ND94800 ✓ в наличии | ||
| 302P193080 ✓ в наличии |

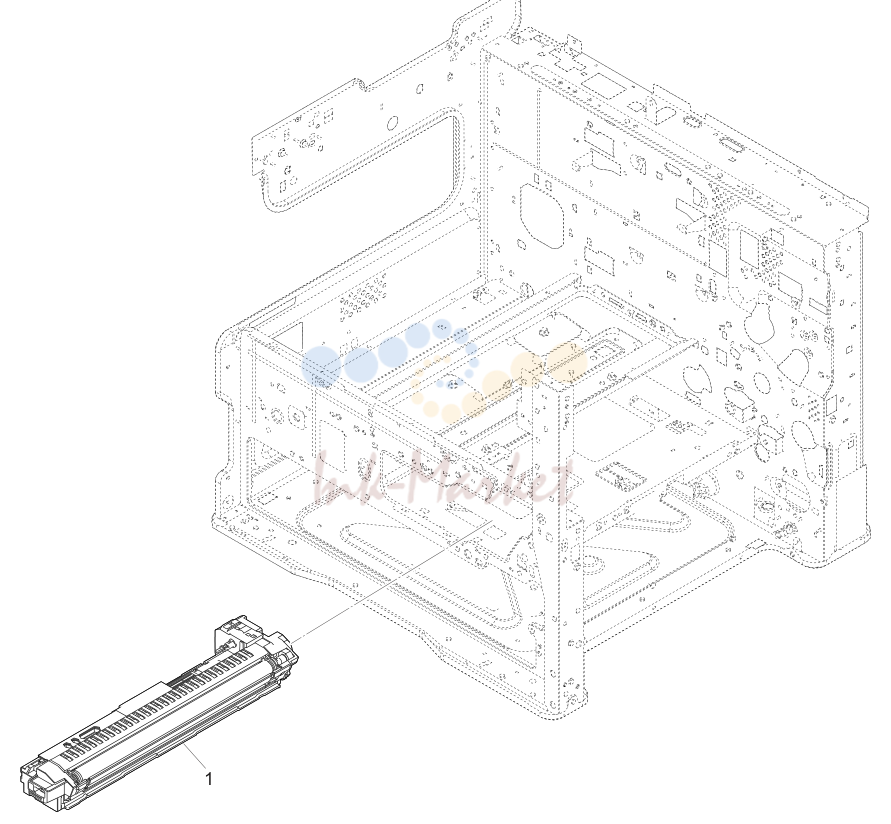

Рис. 10. девелопер Section
| № | Артикул | Наименование |
|---|---|---|
| 302P193020 ✓ в наличии |

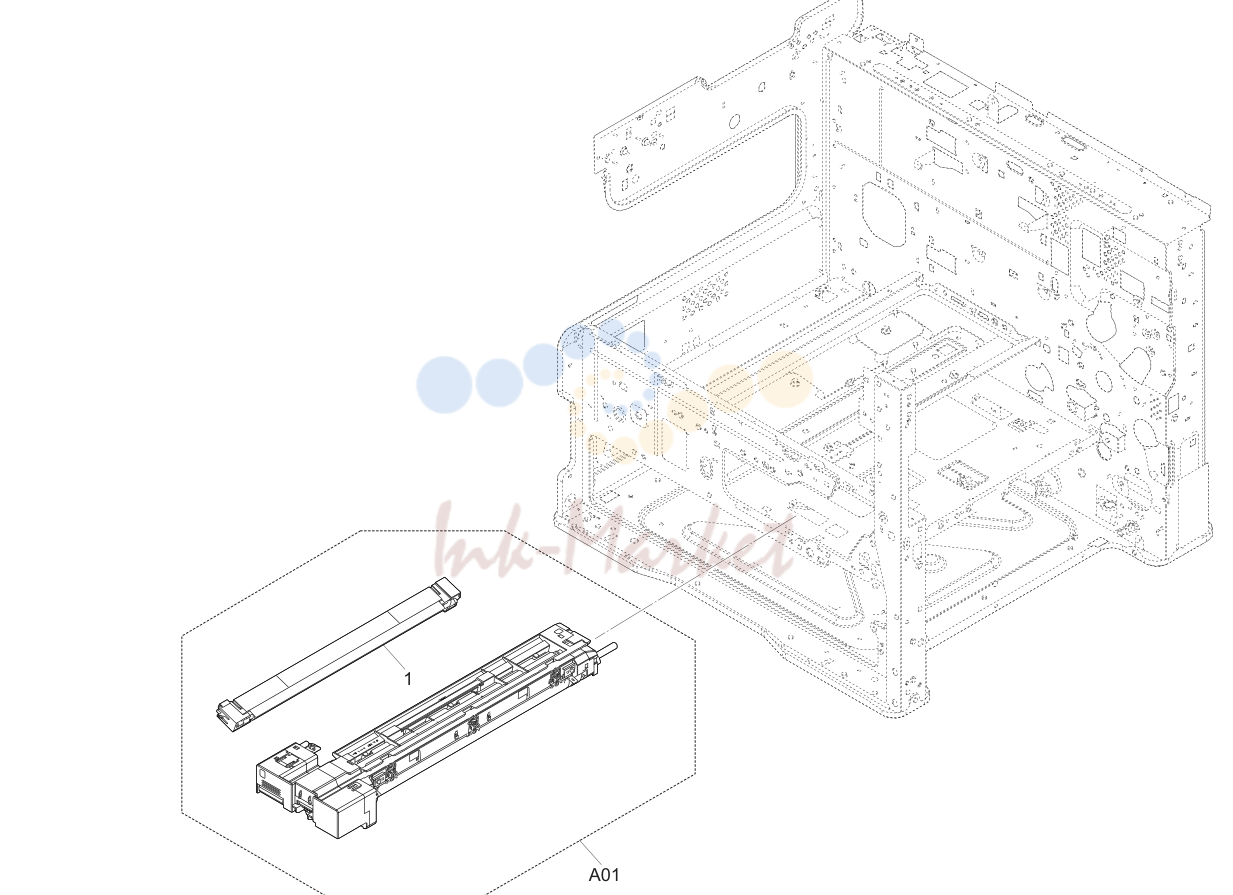

Рис. 11. формирование изображения Section
| № | Артикул | Наименование |
|---|---|---|
| 302P193010 запросить цену → | ||
| 302V693030 ✓ в наличии |

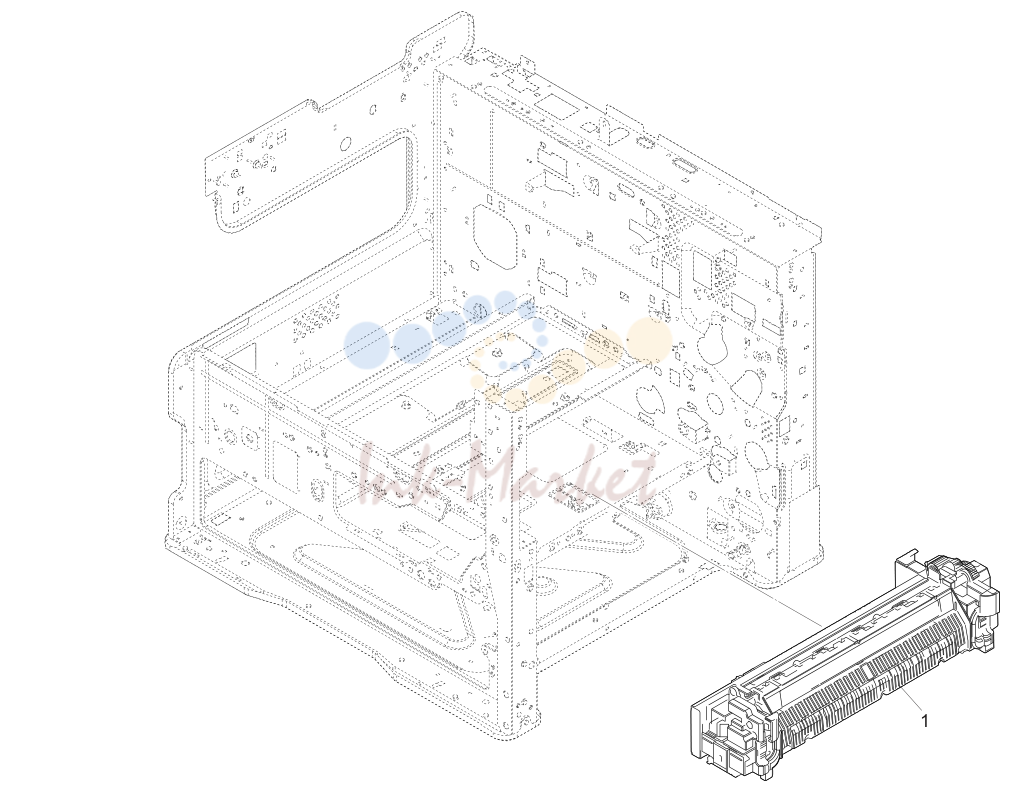

Рис. 12. печь Section
| № | Артикул | Наименование |
|---|---|---|
| 302P193060 запросить цену → | ||
| 302P193040 ✓ в наличии | ||
| 302P193050 запросить цену → |

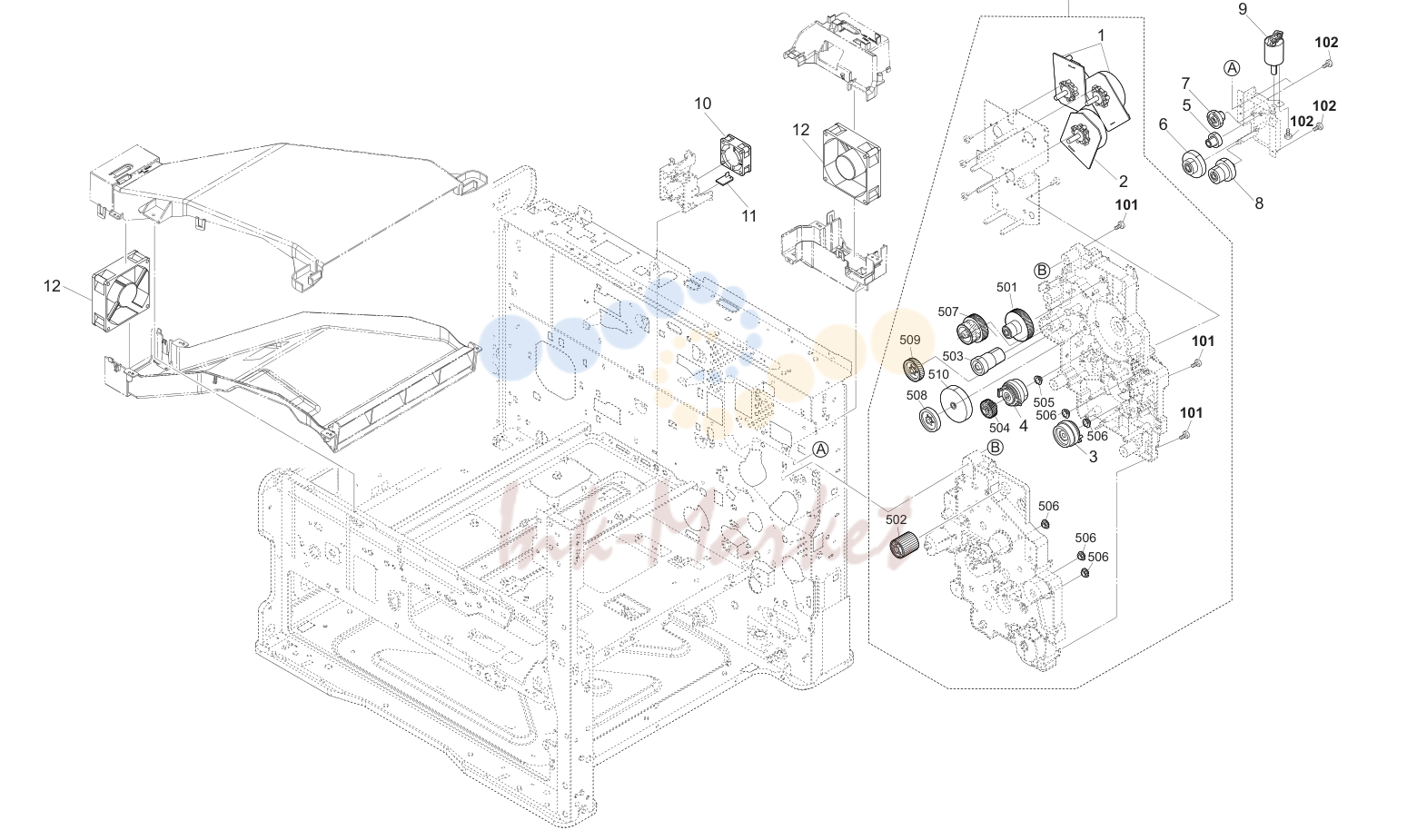

Рис. 13. привод Section
| № | Артикул | Наименование |
|---|---|---|
| 302P193090 ✓ в наличии | ||
| 302LC94292 ✓ в наличии | ||
| 302LC94463 запросить цену → | ||
| 302KV44041 запросить цену → | ||
| 302NG94200 ✓ в наличии | ||
| 302HN31030 ✓ в наличии | ||
| 302P131030 ✓ в наличии | ||
| 302P131040 ✓ в наличии | ||
| 302P131020 ✓ в наличии | ||
| 302RV94180 ✓ в наличии | ||
| 302HG44120 ✓ в наличии | ||
| 302R694190 ✓ в наличии | ||
| 302NG94220 ✓ в наличии |

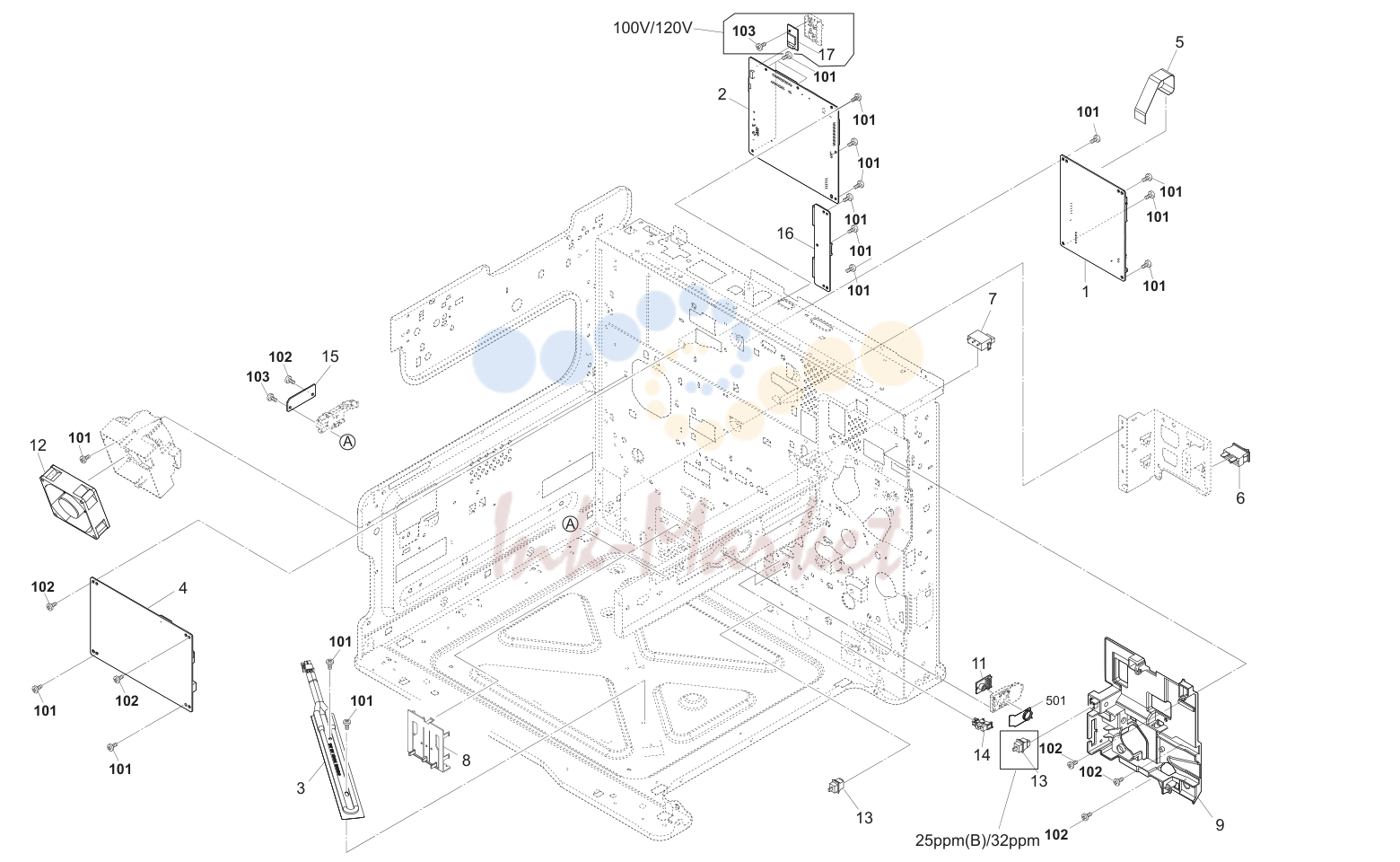

Рис. 14. электрика Components
| № | Артикул | Наименование |
|---|---|---|
| 302P194170 ✓ в наличии | ||
| 302P194140 запросить цену → | ||
| 302P194150 ✓ в наличии | ||
| 302P294030 под заказ | ||
| 302P294040 ✓ в наличии | ||
| 302RH44040 запросить цену → | ||
| 302RH44030 запросить цену → | ||
| 302RH44050 ✓ в наличии | ||
| 302P194260 под заказ | ||
| 302K346370 запросить цену → | ||
| 302K309410 под заказ | ||
| 302P102280 запросить цену → | ||
| 302RH94110 ✓ в наличии | ||
| 302NG94220 ✓ в наличии | ||
| 302P194220 ✓ в наличии | ||
| 302P194200 ✓ в наличии | ||
| 302P194130 запросить цену → |

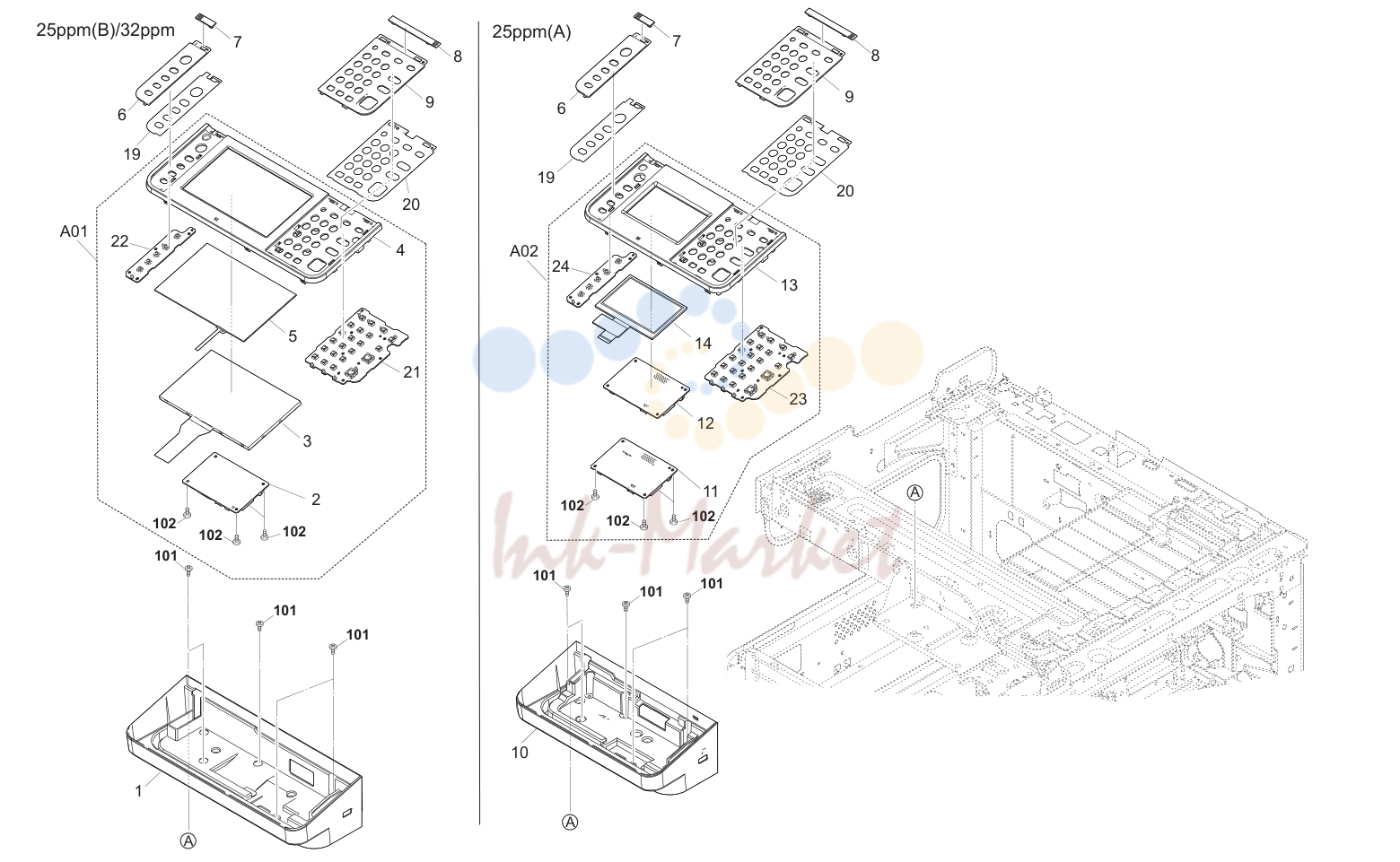

Рис. 15. Operation Section
| № | Артикул | Наименование |
|---|---|---|
| 302P105020 под заказ | ||
| 302P194070 ✓ в наличии | ||
| 302P194080 запросить цену → | ||
| 302P194160 запросить цену → | ||
| 302NM94121 запросить цену → | ||
| 302P105010 запросить цену → | ||
| 302P105170 запросить цену → | ||
| 302P194230 запросить цену → | ||
| 302P194330 запросить цену → | ||
| 302P194340 запросить цену → | ||
| 302P105040 ✓ в наличии | ||
| 302P105050 ✓ в наличии | ||
| 302P105120 ✓ в наличии | ||
| 302P105030 ✓ в наличии | ||
| 302P205020 запросить цену → | ||
| 302P294010 ✓ в наличии | ||
| 302P294020 запросить цену → | ||
| 302P294050 запросить цену → | ||
| 302R494310 запросить цену → | ||
| 302P205080 запросить цену → | ||
| 302P205010 запросить цену → | ||
| 302P294060 запросить цену → | ||
| 302P105530 запросить цену → | ||
| 302P105510 запросить цену → | ||
| 302P105520 запросить цену → | ||
| 302P105500 запросить цену → |

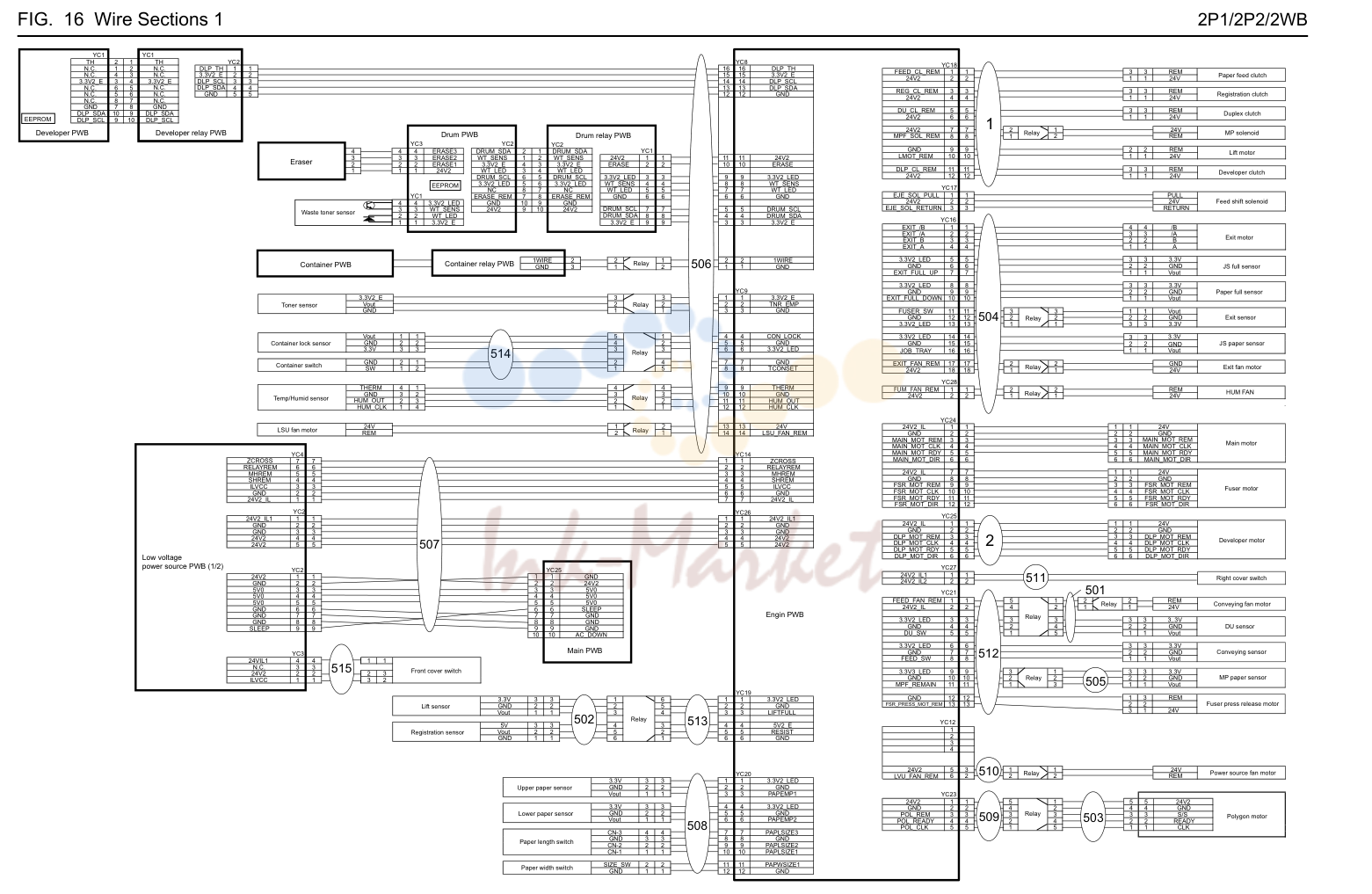

Рис. 16. Wire Sections
| № | Артикул | Наименование |
|---|---|---|
| 302P146040 запросить цену → | ||
| 302P146060 запросить цену → |

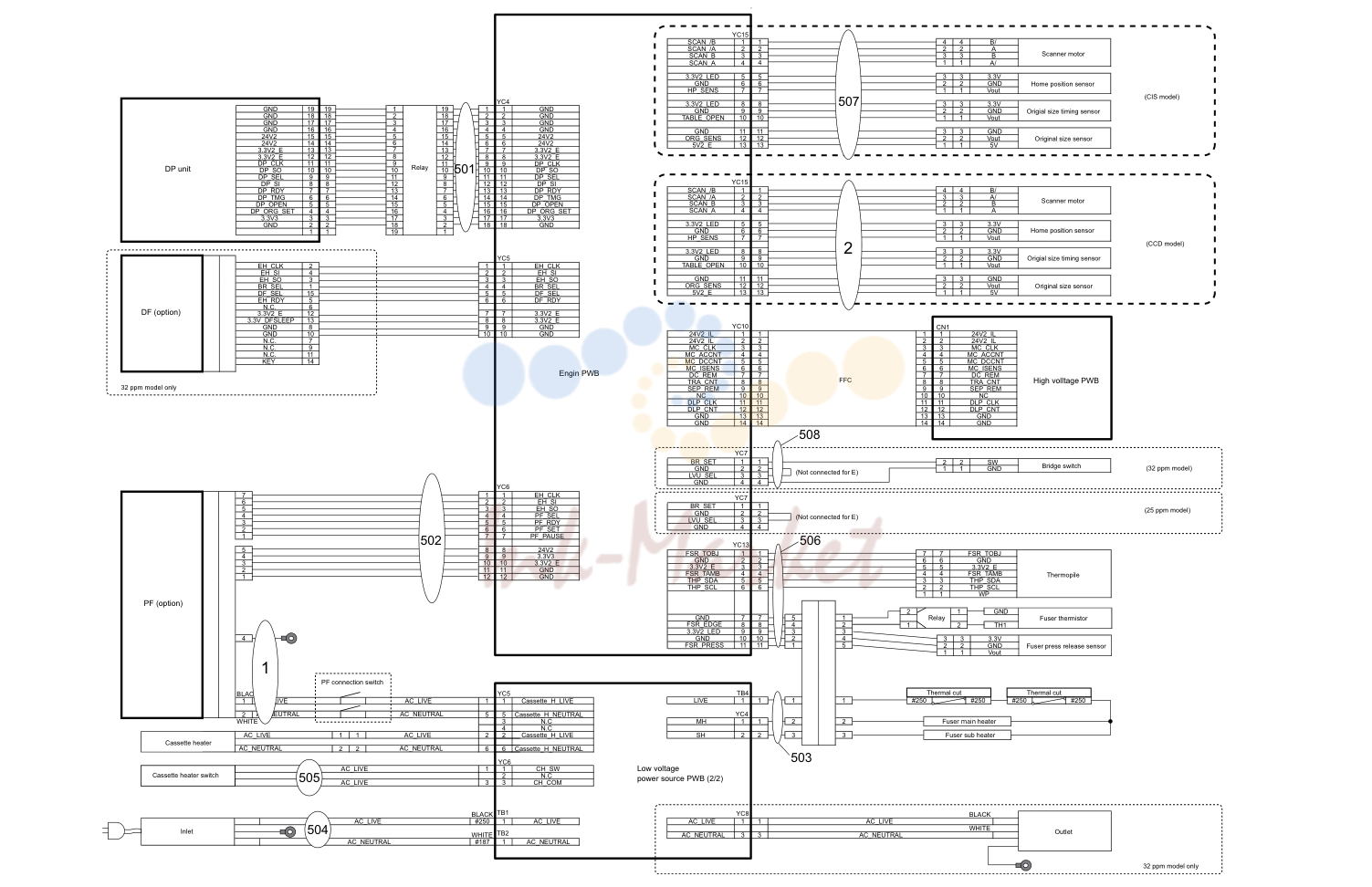

Рис. 17. Wire Sections
| № | Артикул | Наименование |
|---|---|---|
| 302K346660 запросить цену → | ||
| 302K346470 запросить цену → | ||
| 302P146440 запросить цену → |

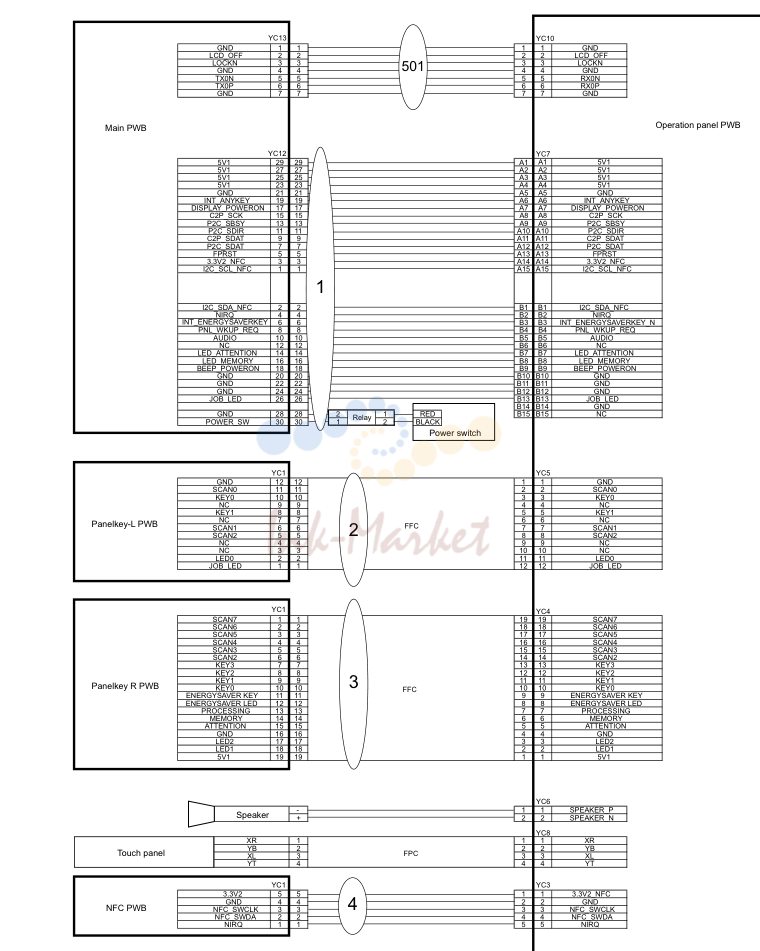

Рис. 18. Wire Sections
| № | Артикул | Наименование |
|---|---|---|
| 302P146240 запросить цену → | ||
| 302P146250 запросить цену → | ||
| 302P246030 запросить цену → | ||
| 302P146260 запросить цену → | ||
| 302P246040 запросить цену → | ||
| 302P146280 запросить цену → |

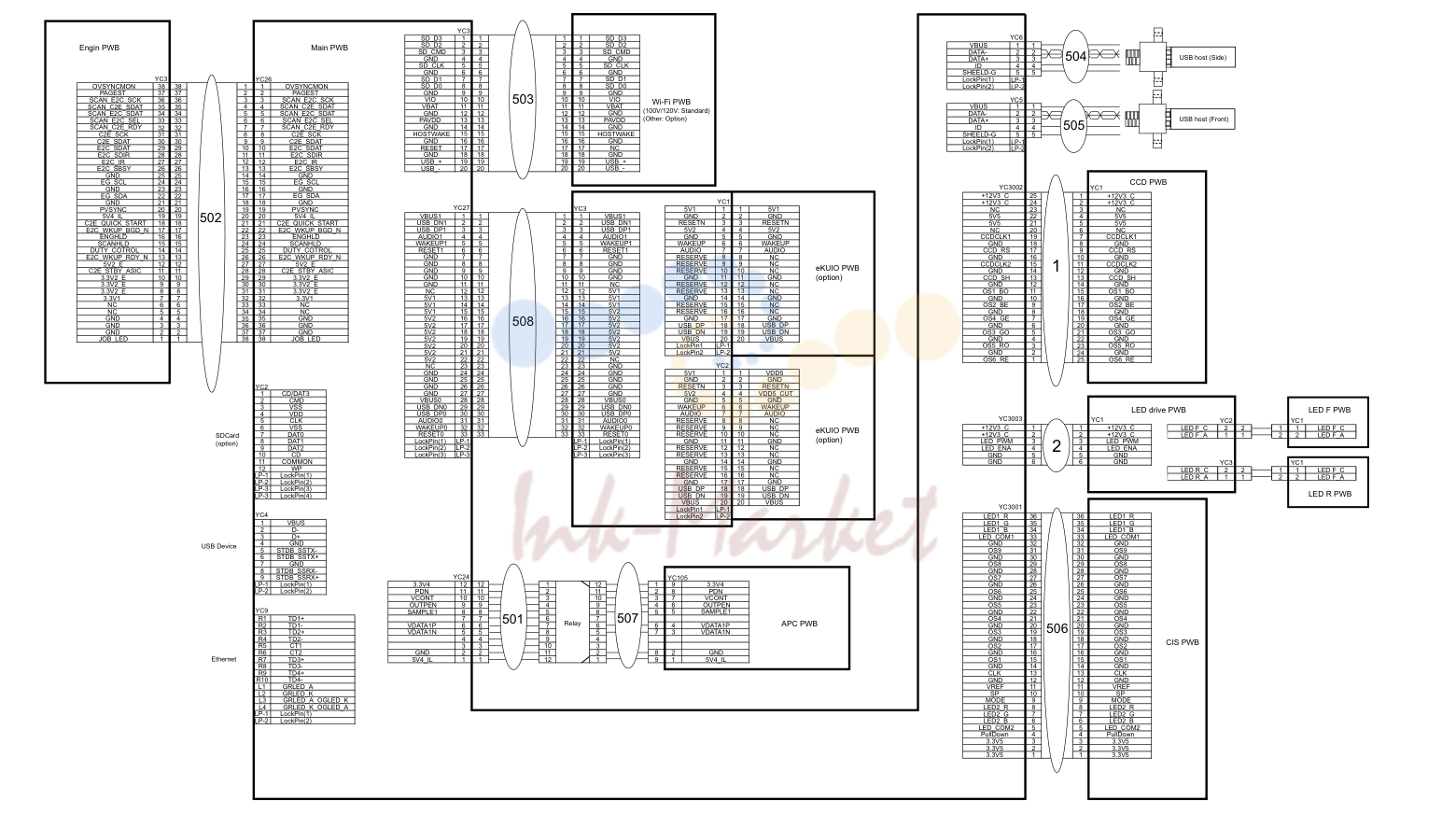

Рис. 19. Wire Sections
| № | Артикул | Наименование |
|---|---|---|
| 302P146210 запросить цену → | ||
| 302P146680 запросить цену → |

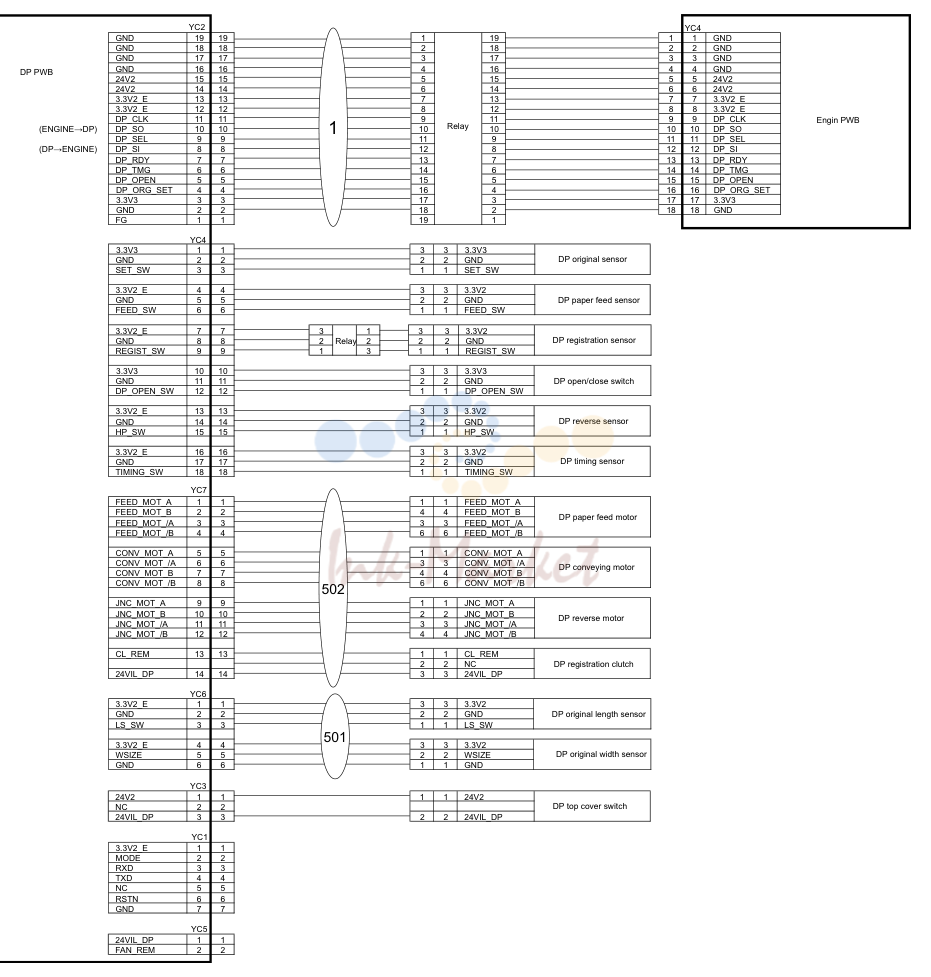

Рис. 20. Wire Sections
| № | Артикул | Наименование |
|---|---|---|
| 302P146610 запросить цену → |

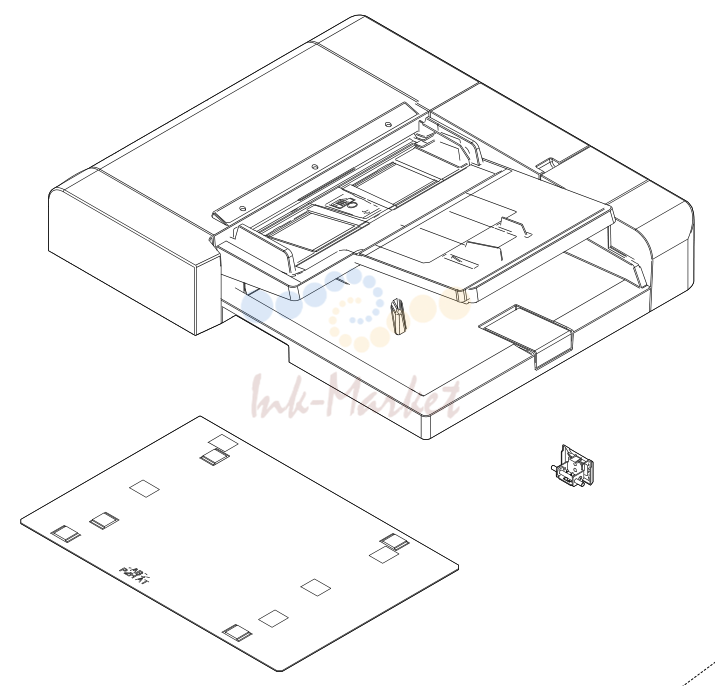

Рис. 21. DP ASSY SP
| № | Артикул | Наименование |
|---|---|---|
| 302P193100 ✓ в наличии |

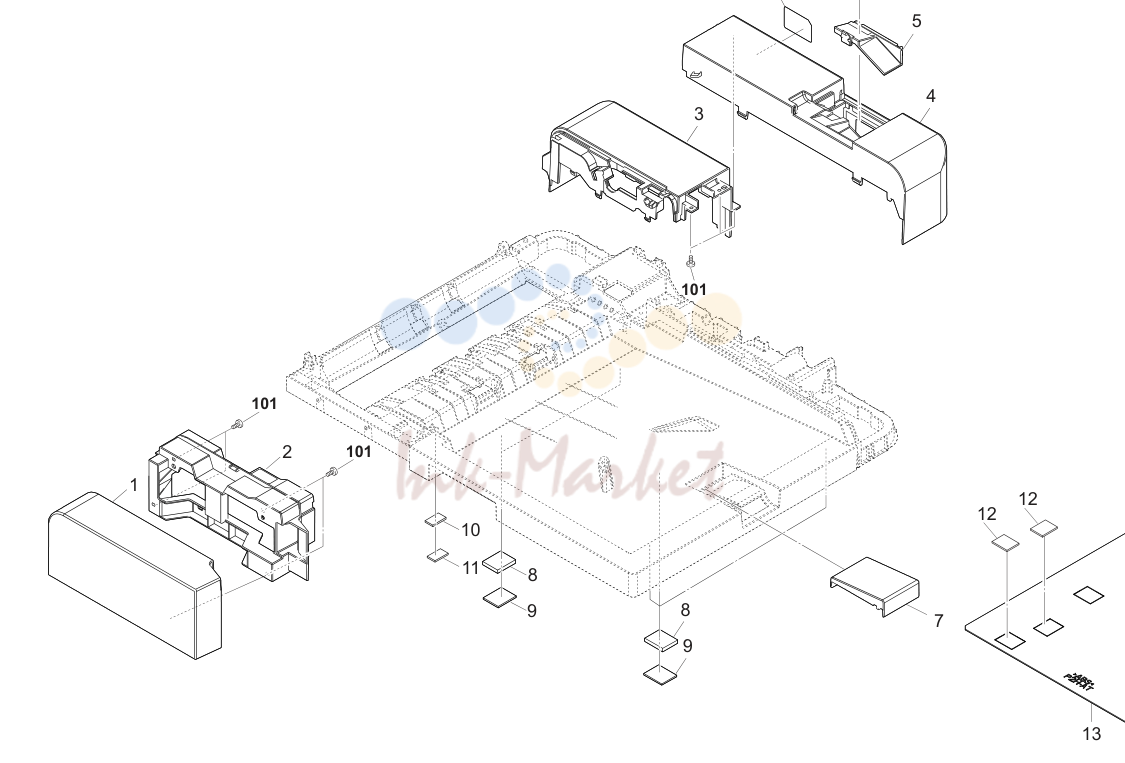

Рис. 22. DP крышки
| № | Артикул | Наименование |
|---|---|---|
| 302P118130 запросить цену → | ||
| 302P118250 запросить цену → | ||
| 302P118140 запросить цену → | ||
| 302P118240 запросить цену → | ||
| 302P118340 запросить цену → | ||
| 302P118220 запросить цену → |

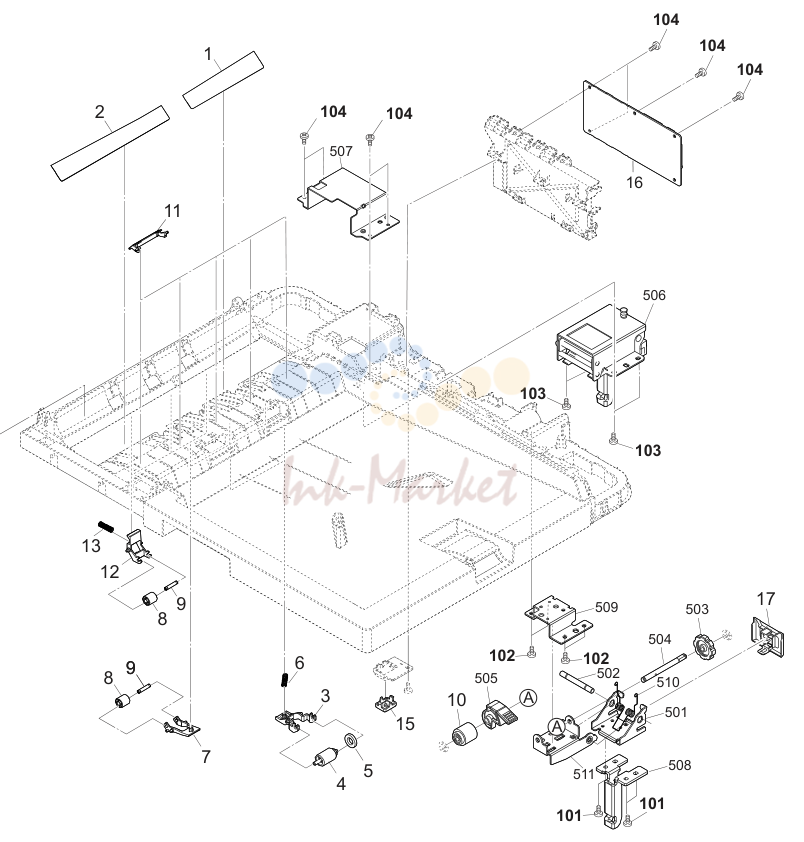

Рис. 23. DP рамы
| № | Артикул | Наименование |
|---|---|---|
| 302H728100 запросить цену → | ||
| 302P118490 запросить цену → | ||
| 302H008140 запросить цену → | ||
| 302P118160 запросить цену → | ||
| 302P194180 запросить цену → |

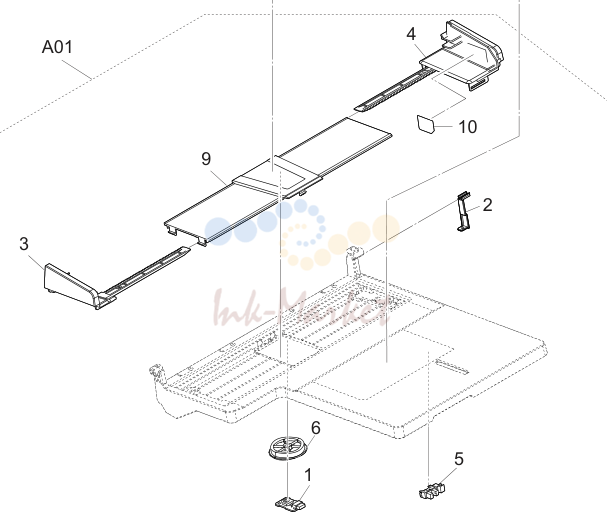

Рис. 24. DP Table Assy
| № | Артикул | Наименование |
|---|---|---|
| 302P194020 ✓ в наличии | ||
| 302P118200 запросить цену → | ||
| 302P118210 запросить цену → |

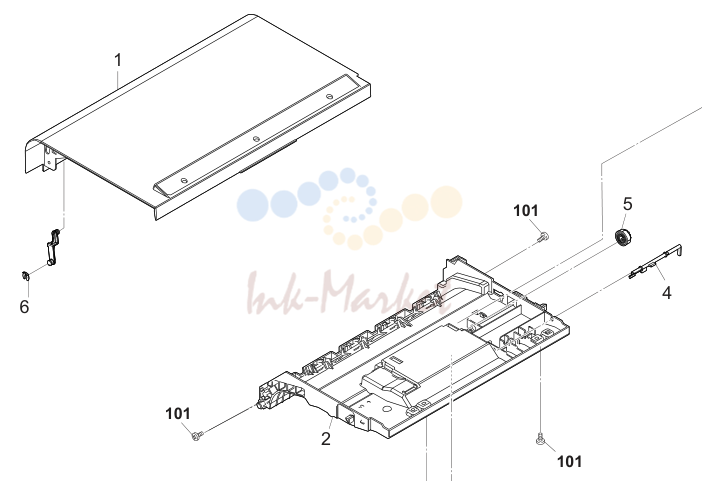

Рис. 25. DP подача бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302P118150 ✓ в наличии | ||
| 302P118230 запросить цену → | ||
| 302P194100 ✓ в наличии |

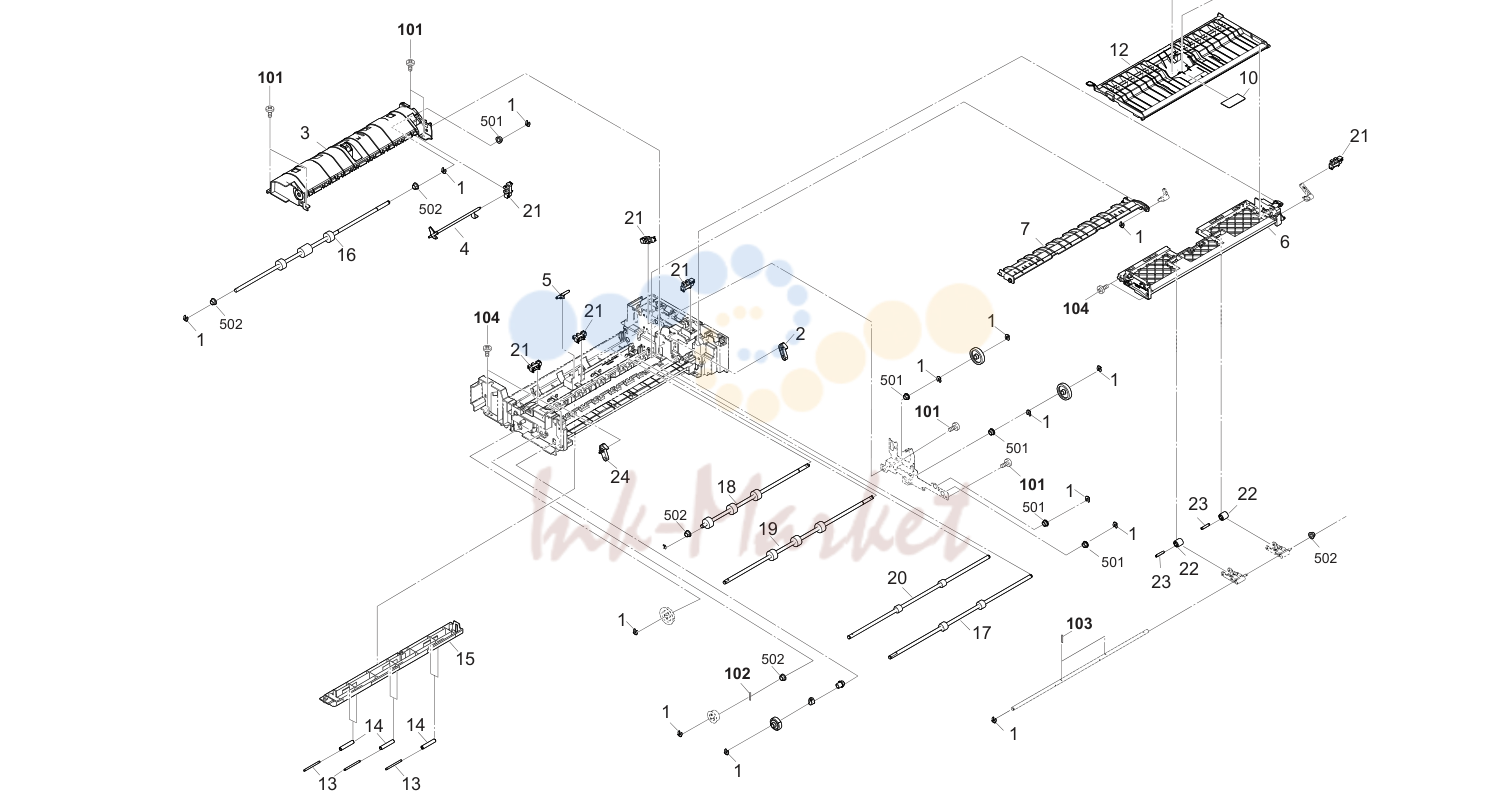

Рис. 26. DP Paper транспорт бумаги Section
| № | Артикул | Наименование |
|---|---|---|
| 302P118550 запросить цену → | ||
| 302P194110 ✓ в наличии | ||
| 302P194120 ✓ в наличии | ||
| 302P118420 ✓ в наличии | ||
| 302P118260 ✓ в наличии | ||
| 302P194270 запросить цену → | ||
| 302P194280 запросить цену → |

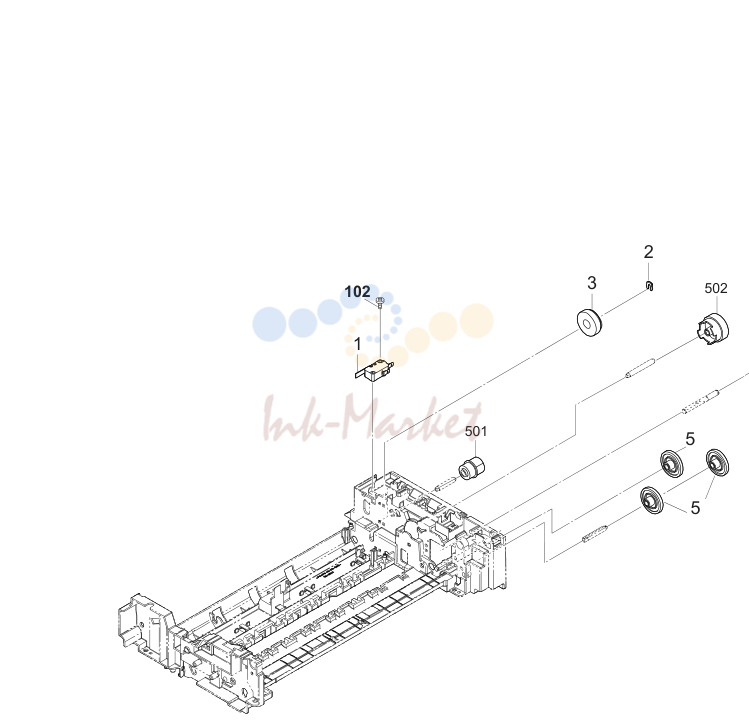

Рис. 27. DP привод Section
| № | Артикул | Наименование |
|---|---|---|
| 302KV44041 запросить цену → | ||
| 302KY94140 ✓ в наличии |
Полный список запчастей доступен по запросу.
