Kyocera DU-300 DU-301 — каталог запчастей со схемами

Содержание

1. Base 3H2/3JZ-2.0
2. Drawer 3H23/3HJ2Z/-32J.Z0
3. Rear 3H2/3JZ-2.0
4. Packing Assemblies 3H2/3JZ-3.0

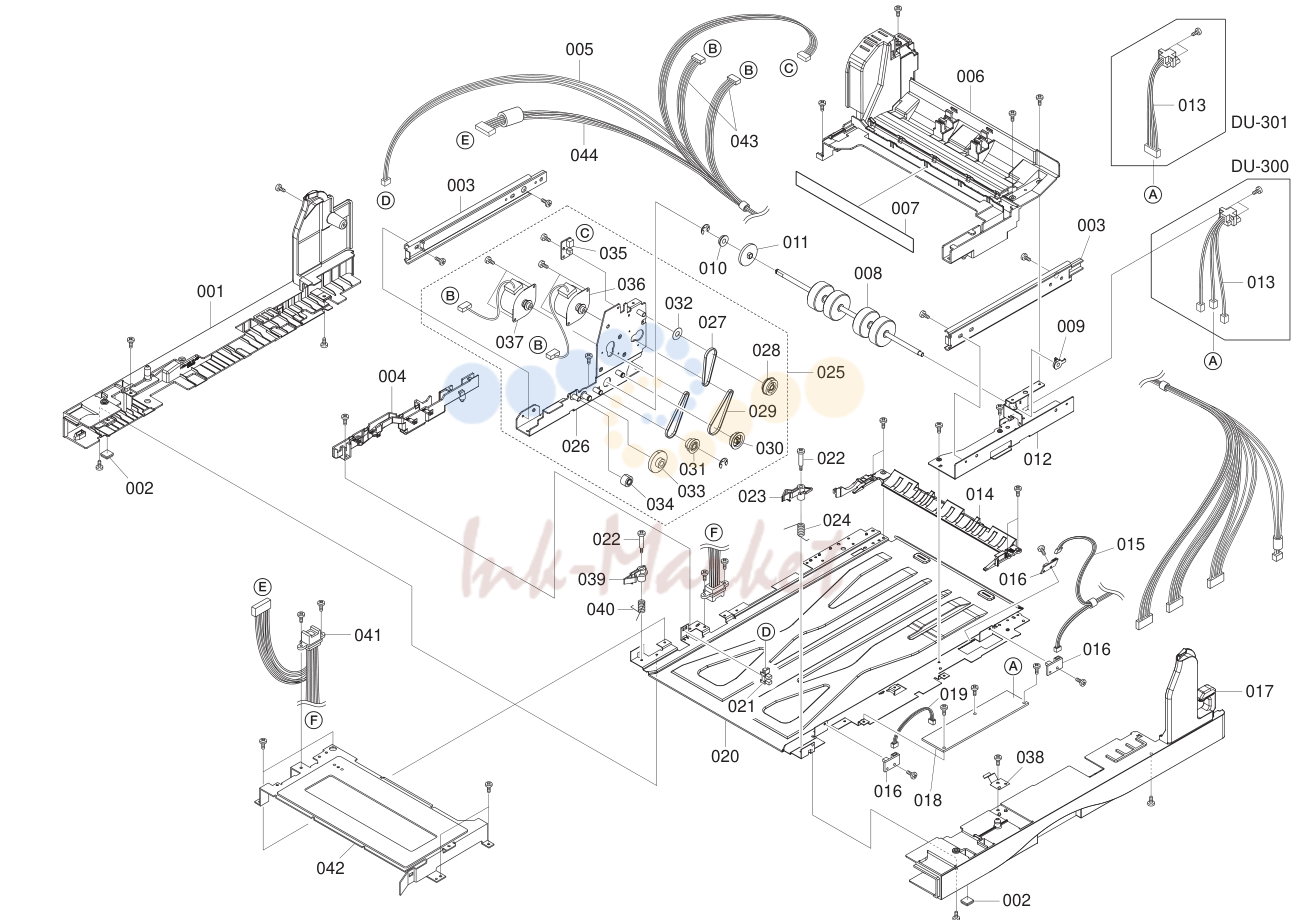

1. Base 3H2/3JZ-2.0

№	Артикул	Альт. артикул	Описание
003	3H221270 запросить цену →		5AAVRA1L+007 RAIL SLIDE 2 2 2 043 303JZ46020 3JZ46020 CONN. CORD ASSY S02967 (DU-301)
004	3H221170 запросить цену →	5MVB844PB001	DUCT CABLE 1 1 1 044 3H226120 5AACCNSR8GEA++P CONN.CORD ASSY S02952 (DU-300)
005	3H226170 запросить цену →		5AACCNSS3GEA++P CONN.CORD ASSY S02957 (DU-300) 1 1 044 303JZ46030 3JZ46030 CONN. CORD ASSY S02965 (DU-301)
005	303JZ46040 запросить цену →	3JZ46040	CONN. CORD ASSY S02964 (DU-301)
006	303H221242 запросить цену →	3H221242	COVER BASE
007	3H221250 запросить цену →	5MVS826CB001	COVER CORD
012	3H221100 запросить цену →	5MMB854SX001	PLATE RAIL
013	3H226180 запросить цену →		5AACCNSS4GEA++P CONN.CORD ASSY S02958 (DU-300)
013	303JZ46010 запросить цену →	3JZ46010	CONN. CORD ASSY S02968 (DU-301)
014	3H221260 запросить цену →	5MVX862DB001	GUIDE TURN
015	3H226150 запросить цену →		5AACCNSS1GEA++P CONN.CORD ASSY S02955 (DU-300)
015	303JZ46050 запросить цену →	3JZ46050	CONN. CORD ASSY S02963 (DU-301)
019	3H226160 запросить цену →		5AACCNSS2GEA++P CONN.CORD ASSY S02956
020	3H221330 запросить цену →	5MMS986SD004	BASE DU
022	3DS02790 запросить цену →	5SNSP0013762	SCREW LEVER LOCK
024	3H221420 запросить цену →	5MMW472SY002	SPRING LOCK R
026			•3H221110 5MMX874SD005 PLATE DRIVE
027			•303JZ29030 3JZ29030 BELT S2M
028			•3H221040 5MVG027DN004 GEAR Z22H P31
029			•303JZ29040 3JZ29040 BELT S2M
030			•3H221140 5MVG028DN003 GEAR Z19S P34
031			•3H221130 5MVG027DN005 GEAR Z15S P29
032			•5MBWN62M05PN C2890220 POLY SLIDER
033			•5MVG148DN055 2A814220 GEAR Z14-Z36
034			•2B720380 5MVG127DW004 GEAR IDLE Z16
038	3DS02620 запросить цену →	5SNSP0013747	PLATE EARTH
039	3DS02750 запросить цену →	5SNSP0013761	LEVER LOCK LEFT
041	3H226130 запросить цену →		5AACCNSR9GEA++P CONN.CORD ASSY S02953

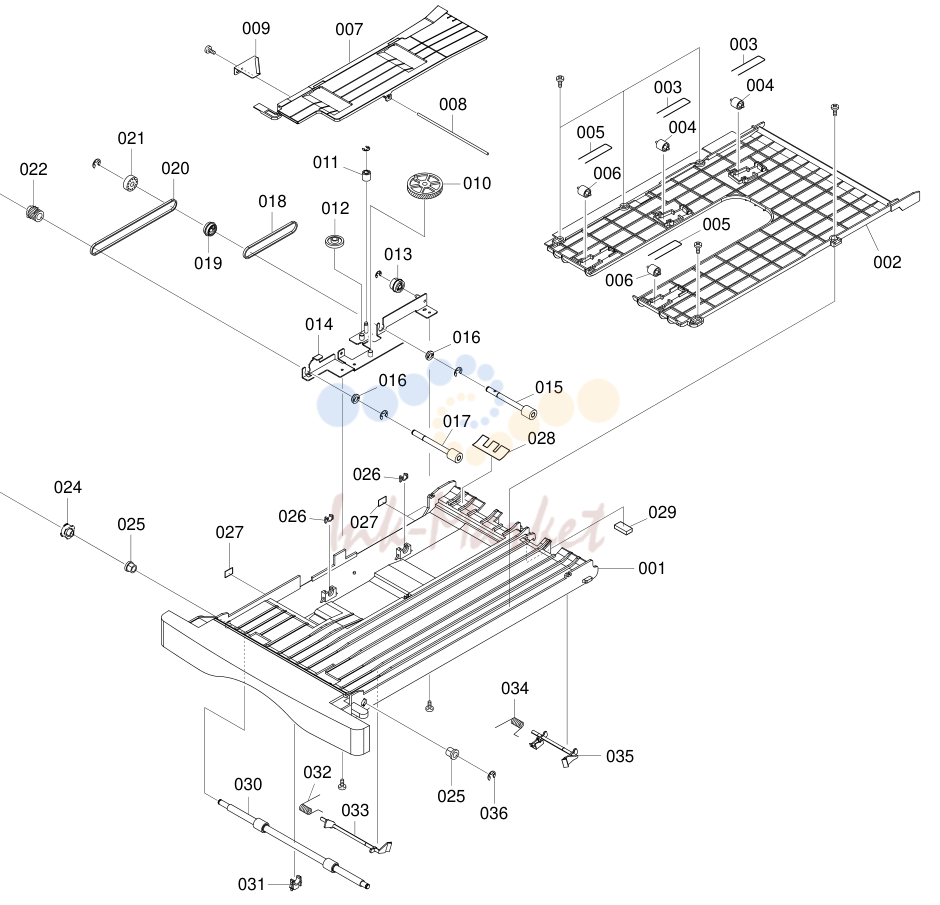

2. Drawer 3H23/3HJ2Z/-32J.Z0

№	Артикул	Альт. артикул	Описание
001	303DS02081 запросить цену →	3DS02081	BASE DRAWER
002	3DS02140 запросить цену →	5SNSP0013714	GUIDE MID UPPER
003	3DS02820 запросить цену →	5SNSP0013904	SPRING ROLLER
005	3DS02730 запросить цену →	5SNSP0013900	SPRING ROLLER
007	3DS02090 запросить цену →	5SNSP0013716	GUIDE ADJUST
008	3DS02860 запросить цену →	5SNSP0013901	SHAFT SLIDF
009	3DS02850 запросить цену →	5SNSP0013911	PLATE ROOF
014	3DS02200 запросить цену →	5SNSP0013876	FRAME GUIDE
028	3H221470 запросить цену →	5MVS422KF009	SHEET DU PASS
029	3DS02610 запросить цену →	5SNSP0013916	RUBBER DRAG
032	3DS27090 запросить цену →	5SNSP0013897	SPRING SENSOR
034	3DS27100 запросить цену →	5SNSP0013898	SPRING SENSOR

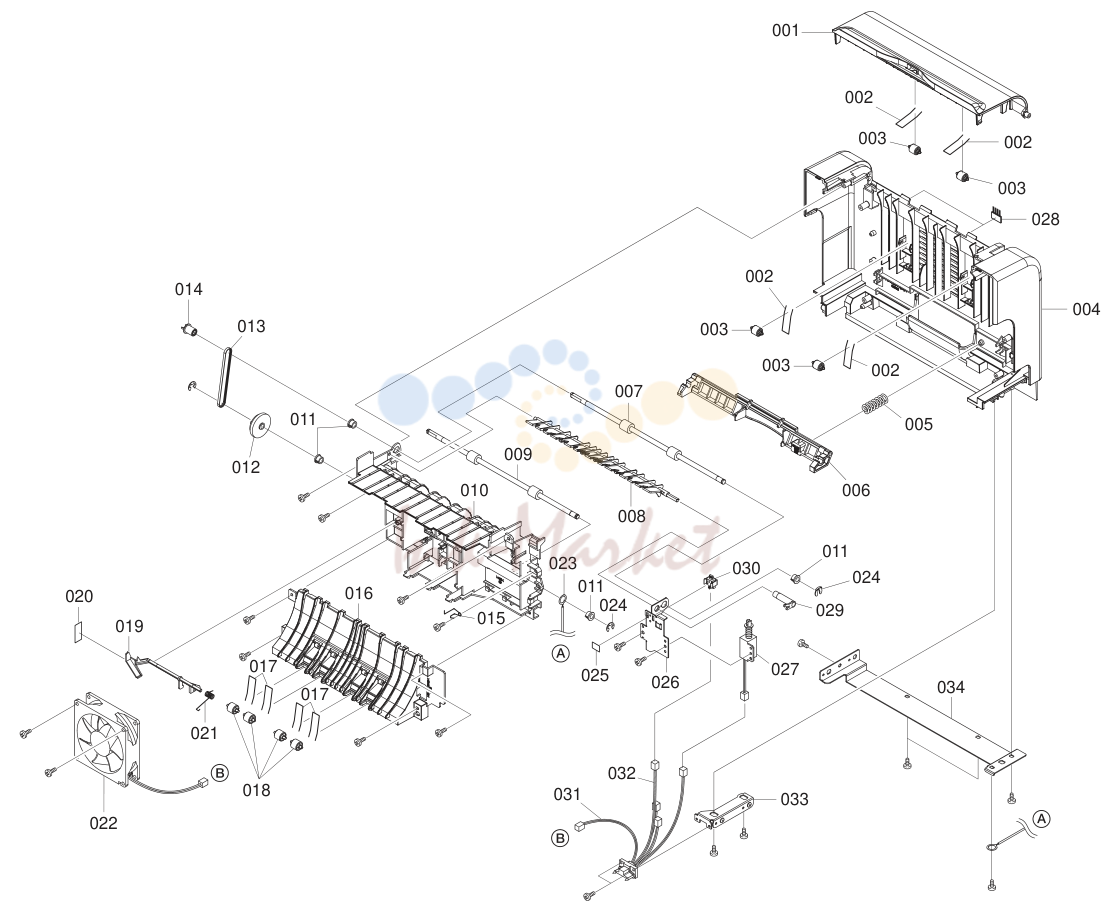

3. Rear 3H2/3JZ-2.0

№	Артикул	Альт. артикул	Описание
001	303H221161 запросить цену →	3H221161	LID TOP
002	3H221050 запросить цену →	5MMW425SY001	SPRING MID
005	3H221060 запросить цену →	5MMW266SY001	SPRING LEVER
006	303H221311 запросить цену →	3H221311	LEVER REAR
008	3DS02190 запросить цену →	5SNSP0013738	FLAPPER DU
015	3H221440 запросить цену →	5MMW771SY001	SPRING EARTH
016	303H221301 запросить цену →	3H221301	GUIDE REAR
017	3H221400 запросить цену →	5MMW421LY001	SPRING PINCH
021	3H221450 запросить цену →	5MMW361SY001	SPRING SENSOR
023	3H226090 запросить цену →		5AACCNSS6GEA++P CONN.CORD ASSY S02950
025	3H221480 запросить цену →	5MVS225CB002	SHEET SWITCH
026	3H221360 запросить цену →	5MMX544SX001	PLATE DU R
029	3H221350 запросить цену →	5MVX432DN012	ACTUATOR FU
031	3H226190 запросить цену →		5AACCNSS5GEA++P CONN.CORD ASSY S02959
032	3H226100 запросить цену →		5AACCNSS7GEA++P CONN.CORD ASSY S02961
033	3H221200 запросить цену →	5MMX632SX001	PLATE REAR R
034	3H221190 запросить цену →	5MMX865SX001	PLATE REAR L

4. Packing Assemblies 3H2/3JZ-3.0

№	Артикул	Альт. артикул	Описание
001	3H277010 запросить цену →		5AAKDU300+01 PACKING ASSY (DU-300)
001	303JZ50010 запросить цену →	3JZ50010	PACKING ASSY (DU-301)
002	5KKF65A060B4 запросить цену →	2CW78470	POLY BAG /FS-7000 A4
