Kyocera DU-25 — каталог запчастей со схемами

Содержание

Раздел 1
Раздел 2
3. Printer
4. Printer

Раздел 1

№	Артикул	Описание
01-001	5MVB876SH057 запросить цену →	LEFT COVER FEED
01-002	5MVB876SH058 запросить цену →	RIGHT COVER FEED
01-003	5MVX876SH019 запросить цену →	REAR COVER FEED
01-004	5SNSP0012409 запросить цену →	JUNCTION PLATE COVER
01-005	5SNSP0012382 запросить цену →	PROTECTING PLATE COR
01-006	5SNSP0012384 запросить цену →	LEFT SUPPORT PLATE
01-007	5SNSP0012385 запросить цену →	RIGHT SUPPORT PLATE
01-008	5SNSP0012389 запросить цену →	REAR COVER
01-009	5SNSP0012433 запросить цену →	MAGNET LOOP SECTION
01-010	5MBTPB3006TZ запросить цену →	BIND T.T.SCREW(+)
02-000	5SNSADU25J02 запросить цену →	BASE ASSY
02-001	5MML993SL001 запросить цену →	BASE DUPLEX MACHINE
02-002	5MMS986SL017 запросить цену →	UPPER REINFORCEMENT
02-003	5MVB966SH007 запросить цену →	LEFT COVER FRAME
02-004	5MVB966SH008 запросить цену →	RIGHT COVER FRAME
02-005	5MVX721SH001 запросить цену →	COVER HANDLE
02-006	5SNSP0012353 запросить цену →	UPPER GUIDE
02-007	5SNSP0012354 запросить цену →	LOWER GUIDE
02-008	5SNSP0012355 запросить цену →	PROTECTING PLATE POW
02-009	5SNSP0012356 запросить цену →	MOUNT DRAWER
02-010	5SNSP0012357 запросить цену →	LEFT FRAME
02-011	5SNSP0012358 запросить цену →	RIGHT FRAME TURNOVER
02-012	5SNSP0012359 запросить цену →	SPACER DUPLEX
02-013	5SNSP0012381 запросить цену →	MOUNT SAFETY SWITCH
02-014	5SNSP0012394 запросить цену →	WIRE JUNCTION BOX
02-015	5SNSP0012396 запросить цену →	WIRE SAFETY SWITCH
02-016	5SNSP0012397 запросить цену →	UPPER WIRE JUNCTION
02-017	5SNSP0012398 запросить цену →	LOWER WIRE JUNCTION
02-018	5SNSP0012408 запросить цену →	RETAINING PIN DRAWER
02-019	5SNSP0012411 запросить цену →	PLATE SPRING A
02-020	5SNSP0012412 запросить цену →	LOWER GROUND PLATE
02-021	5SNSP0012417 запросить цену →	CUSHION CONTACT
02-022	5SNSP0012419 запросить цену →	RETAINING PIN DRAWER
02-023	5SNSP0012423 запросить цену →	SAFTEY SWITCH
02-024	5SNSP0012438 запросить цену →	CASSETTE CATCHER
02-025	5SNSP0012443 запросить цену →	BINDING BAND PLTIM
02-026	5SNSP0012448 запросить цену →	EDGING EDS-1208U
02-027	5SNSP0012449 запросить цену →	SPACER KGPS-4S
02-028	5SNSP0012450 запросить цену →	CORNER POST KGCP-80
02-029	5SNSP0012451 запросить цену →	WIRE SADDLE LWS-3S
02-030	5SNSP0012452 запросить цену →	WIRE SADDLE LWS-2NS
02-031	5SNSP0012400 запросить цену →	WIRE DRAWER
02-032	5SNSP0012463 запросить цену →	EDGING CE-012
02-033	5SNSP0012464 запросить цену →	WIRE SADDLE LSW8S

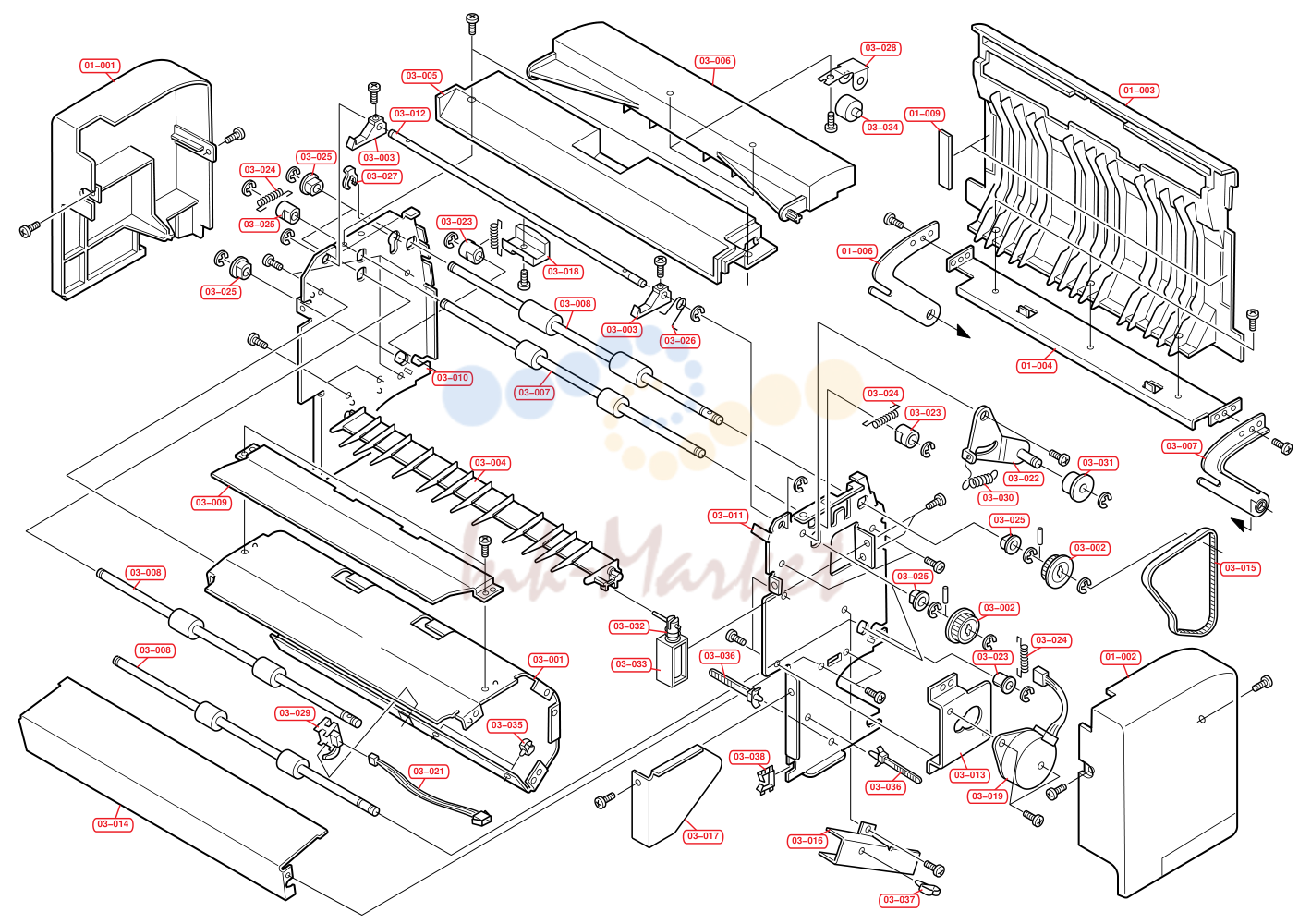

Раздел 2

№	Артикул	Описание
03-001	5MMX876SL023 запросить цену →	GUIDE EJECT
03-002	5MVG348DN004 запросить цену →	PULEY 38MXL
03-003	5MVX521DN003 запросить цену →	HOOK FEED SHIFT
03-004	5MVX863CN001 запросить цену →	GUIDE CONVEYING
03-005	5MVX863SH014 запросить цену →	UPPER COVER LED
03-006	5MVB875SH021 запросить цену →	UPPER COVER RELEASE
03-007	5SNSP0012374 запросить цену →	UPPER ROLER FEED
03-008	5SNSP0012375 запросить цену →	LOWER ROLLER FEED
03-009	5SNSP0012376 запросить цену →	UPPER GUIDE EJECT
03-010	5SNSP0012377 запросить цену →	LEFT FRAM FEED
03-011	5SNSP0012378 запросить цену →	RIGHT FRAME FEED
03-012	5SNSP0012379 запросить цену →	SHAFT RELEASE LEVER
03-013	5SNSP0012380 запросить цену →	MOUNT REED SHIFT
03-014	5SNSP0012383 запросить цену →	PROTECTING PLATE ACT
03-015	5SNSP0012386 запросить цену →	BELT 224 MXL 4.8
03-016	5SNSP0012387 запросить цену →	PROTECTING PLATE DRI
03-017	5SNSP0012388 запросить цену →	PROTECTING PLATE WIR
03-018	5SNSP0012390 запросить цену →	HANDLE FEED SHIFT
03-019	5SNSP0012393 запросить цену →	MOTOR DUPLEX FEED
03-020	5SNSP0012395 запросить цену →	WIRE CN4
03-021	5SNSP0012403 запросить цену →	WIRE 1 SWITCH
03-022	5SNSP0012410 запросить цену →	TENSION PLATE PAPER
03-023	5SNSP0012413 запросить цену →	BUSHING
03-024	5SNSP0012415 запросить цену →	PRESSING SPRING FEED
03-025	5SNSP0012416 запросить цену →	BUSHING 6 REGIST
03-026	5SNSP0012420 запросить цену →	SPING SIDE REGIST
03-027	5SNSP0012422 запросить цену →	STOP RING
03-028	5SNSP0012426 запросить цену →	PLATE SPRING DUPLEX
03-029	5SNSP0012429 запросить цену →	SWITCH DUPLEX
03-030	5SNSP0012431 запросить цену →	SPRING BLADE
03-031	5SNSP0012432 запросить цену →	TENSION PULLEY
03-032	5SNSP0012434 запросить цену →	SPRING REVERSE
03-033	5SNSP0012435 запросить цену →	SOLENOID LOOP
03-034	5SNSP0012437 запросить цену →	PAPER CONVEYING PULL
03-035	5SNSP0012440 запросить цену →	MINIATURE CLAMP UAMS
03-036	5SNSP0012444 запросить цену →	BINDING BANDSG-130
03-037	5SNSP0012445 запросить цену →	MINIATURE CLAMP UAMS
03-038	5SNSP0012447 запросить цену →	EDGING EDS-2

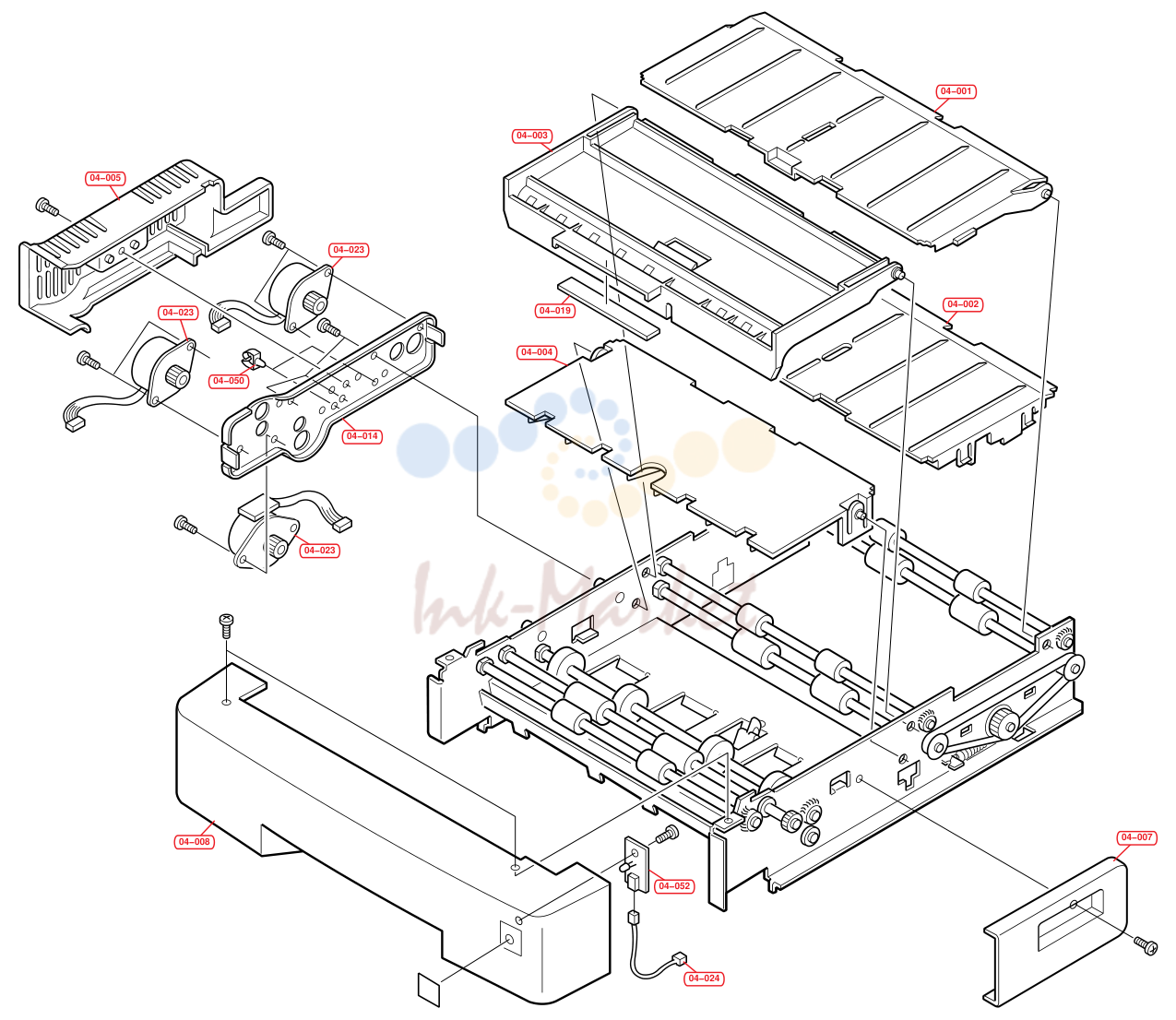

3. Printer

№	Артикул	Описание
04-001	5MVB872SB023 запросить цену →	UPPER REAR GUIDE
04-002	5MVG873SB049 запросить цену →	LOWER REAR GUIDE
04-003	5MVX875SC001 запросить цену →	UPPER FRONT GUIDE
04-004	5MVX873SC001 запросить цену →	LOWER FRONT GUIDE
04-005	5MVB766CB001 запросить цену →	COVER CONVEYING MOTO
04-007	5MVB762SB066 запросить цену →	WIRE COVER
04-008	5MVB966SH006 запросить цену →	FRONT COVER
04-014	5SNSP0012365 запросить цену →	MOUNT MOTOR
04-019	5SNSP0012370 запросить цену →	MAGNET CONVEYING COV
04-023	5SNSP0012392 запросить цену →	MOTOR DUPLEX CONVEY
04-024	5SNSP0012399 запросить цену →	WIRE LED
04-050	5SNSP0012445 запросить цену →	MINIATURE CLAMP UAMS
04-052	5AAPRLDC1003AH запросить цену →	LED PWB

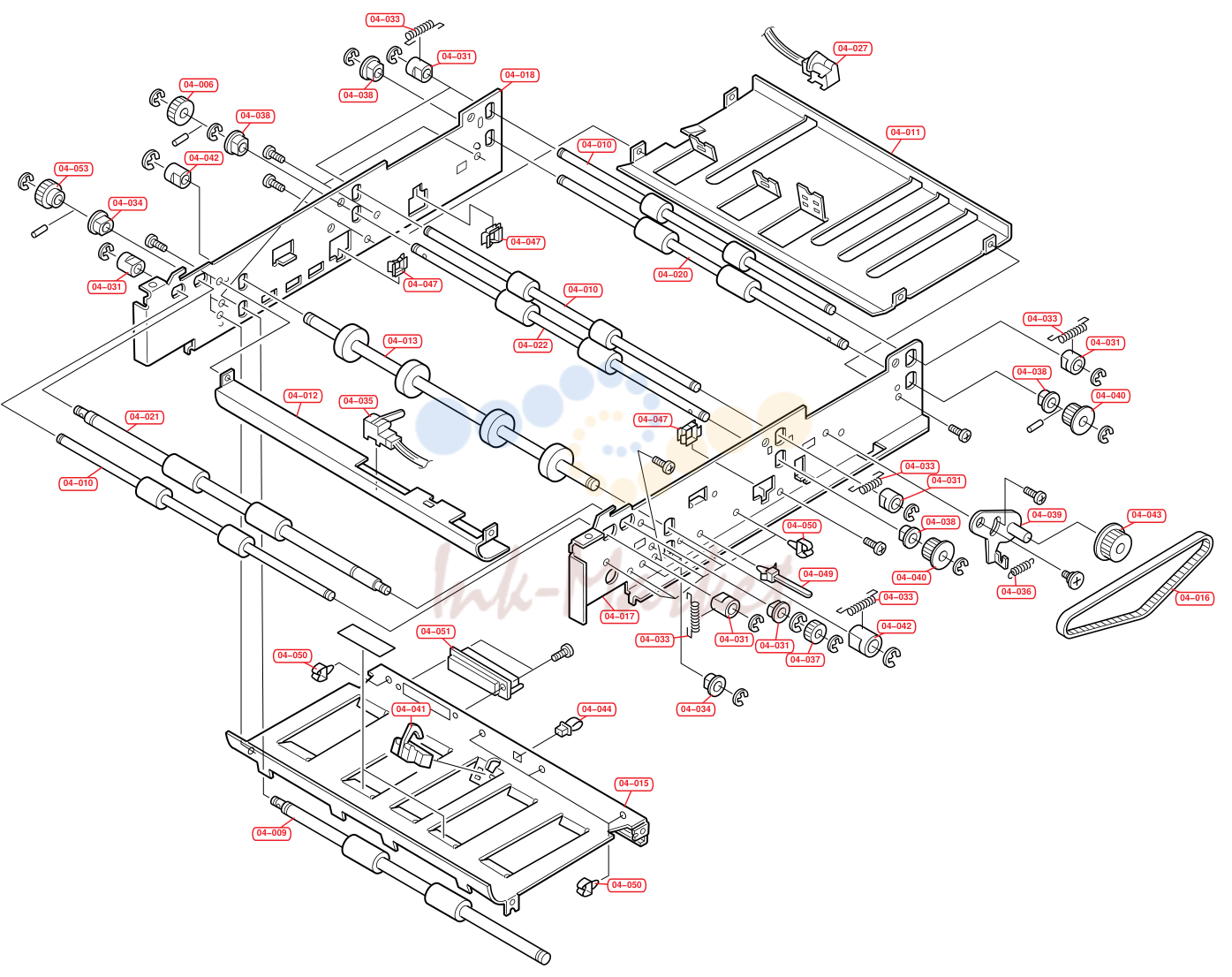

4. Printer

№	Артикул	Описание
04-006	5MVG147DN015 запросить цену →	DRIVE GEAR
04-009	5SNSP0012360 запросить цену →	INNER ROLLER CONVEYI
04-010	5SNSP0012361 запросить цену →	UPPER ROLLER CONVEYI
04-011	5SNSP0012362 запросить цену →	GUIDE SUPPORT PLATE
04-012	5SNSP0012363 запросить цену →	GUIDE FEED SHIFT
04-013	5SNSP0012364 запросить цену →	ROLLER 30 CONVEYING
04-015	5SNSP0012366 запросить цену →	GUIDE SWITCH MOUNT
04-016	5SNSP0012367 запросить цену →	BELT 170MXL4.8
04-017	5SNSP0012368 запросить цену →	RIGHT FRAME
04-018	5SNSP0012369 запросить цену →	LEFT FRAME
04-020	5SNSP0012371 запросить цену →	REAR ROLLER CONVEYIN
04-021	5SNSP0012372 запросить цену →	ROLLER CONVEYING EJE
04-022	5SNSP0012373 запросить цену →	FRONT ROLLER CONVEY
04-025	5SNSP0012401 запросить цену →	WIRE A TURNOVER
04-026	5SNSP0012402 запросить цену →	WIRE B TURNOVER
04-027	5SNSP0012404 запросить цену →	WIRE 3 SWITCH
04-028	5SNSP0012405 запросить цену →	WIRE B MOTOR CONVEYI
04-029	5SNSP0012406 запросить цену →	WIRE MOTOR REVERSE
04-030	5SNSP0012407 запросить цену →	WIRE MOTOR EJECT
04-031	5SNSP0012413 запросить цену →	BUSHING
04-032	5SNSP0012414 запросить цену →	PIN ORIGINAL HOLDER
04-033	5SNSP0012415 запросить цену →	PRESSING SPRING FEED
04-034	5SNSP0012416 запросить цену →	BUSHING 6 REGIST
04-035	5SNSP0012418 запросить цену →	SWITCH VERTICAL CONV
04-036	5SNSP0012421 запросить цену →	SPRING PAPER EJECT
04-037	5SNSP0012424 запросить цену →	GEAR 15 AGITATION
04-038	5SNSP0012425 запросить цену →	BUSHING
04-039	5SNSP0012427 запросить цену →	TENSION PLATE DUPLEX
04-040	5SNSP0012428 запросить цену →	PULLEY 20 DUPLEX
04-041	5SNSP0012429 запросить цену →	SWITCH DUPLEX
04-042	5SNSP0012430 запросить цену →	BUSHING 8 PF
04-043	5SNSP0012436 запросить цену →	TIMING PULLEY
04-044	5SNSP0012439 запросить цену →	CASSETTE STOPPER
04-045	5SNSP0012440 запросить цену →	MINIATURE CLAMP UAMS
04-046	5SNSP0012442 запросить цену →	CLAMP UAMS-09-0
04-047	5SNSP0012442 запросить цену →	EDGING EDS-0607U
04-048	5SNSP0012443 запросить цену →	BINDING BAND PLTIM
04-049	5SNSP0012444 запросить цену →	BINDING BAND SG-130
04-051	5SNSP0012446 запросить цену →	PLUG QR/P15-40S
04-053		5AAVGEAR*032 GEAR 38 ASSY
