Kyocera DP-772 — каталог запчастей со схемами

Содержание

1. Covers 3P2
2. Frames 3P2
3. Table Assy 3P2
4. Paper Conveying Section 3P2
5. Paper Feed Section 1 3P2
6. Paper Feed Section 2 3P2
7. Drive Section & Electrical Components 3P2
8. Accessories 3P2

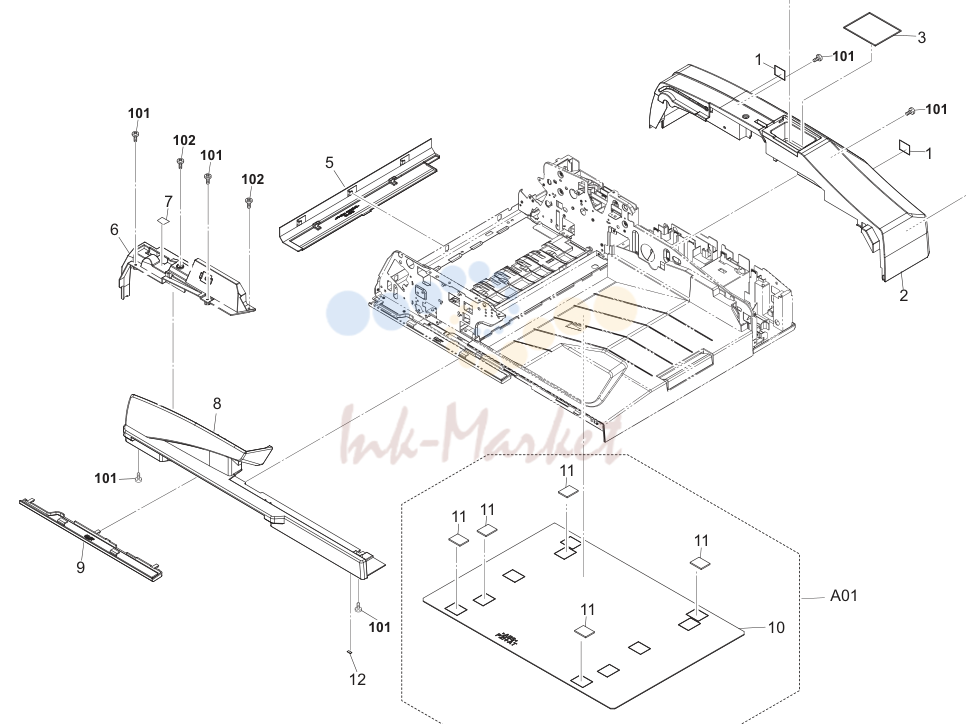

1. Covers 3P2

№	Артикул	Альт. артикул	Описание
1	303M434080 запросить цену →	3M434080	LABEL CAUTION B 2 2 2 101 7BB282308H BB111240 +TP-FLAT T.T P SCREW 3X8(BLACK)
3	302N904100 запросить цену →	2N904100	CLEANER CLOTH
4	303NW04060 запросить цену →	3NW04060	LID REAR COVER
7	303M434040 запросить цену →	3M434040	LABEL C
9	303NW04050 запросить цену →	3NW04050	HANDLE FRONT COVER
10			•303JC04200 3JC04200 PLATE ORIGINAL
11			•303MX02021 3MX02021 CUSHION ORIGINAL MAT A
12	303LJ02260 запросить цену →	3LJ02260	CUSHION GUIDE

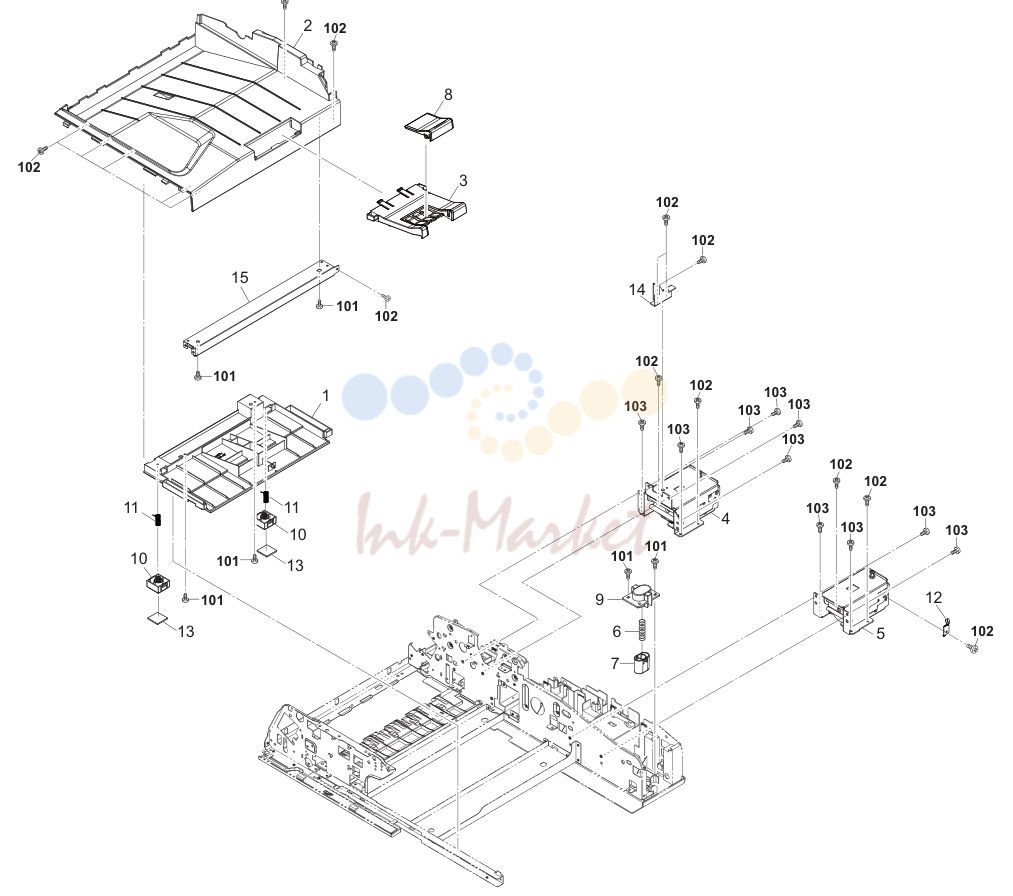

2. Frames 3P2

№	Артикул	Альт. артикул	Описание
2	303M404040 запросить цену →	3M404040	TRAY EJECT 1 1 1 102 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
3	303M404121 запросить цену →	3M404121	TRAY SLIDE 1 1 1 103 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
4	303M402021 запросить цену →	3M402021	HINGE LEFT
5	303M402031 запросить цену →	3M402031	HINGE RIGHT
6	303JX02090 запросить цену →	3JX02090	SPRING PUSH SW
7	303LL02390 запросить цену →	3LL02390	PUSH SW
8	303M404170 запросить цену →	3M404170	STOPPER EJECT
9	303LL02150 запросить цену →	3LL02150	HOLDER SPRING PUSH SW
10	303LL02410 запросить цену →	3LL02410	MOUNT CUSHION
11	303LL02430 запросить цену →	3LL02430	SPRING PUSH MAT
12	303LL02520 запросить цену →	3LL02520	GROUND PLATE HINGE
13	303LL02530 запросить цену →	3LL02530	CUSHION ORIGINAL MAT
14	303M402180 запросить цену →	3M402180	PLATE HINGE UPPER
15	303M402190 запросить цену →	3M402190	STAY EJECT TRAY

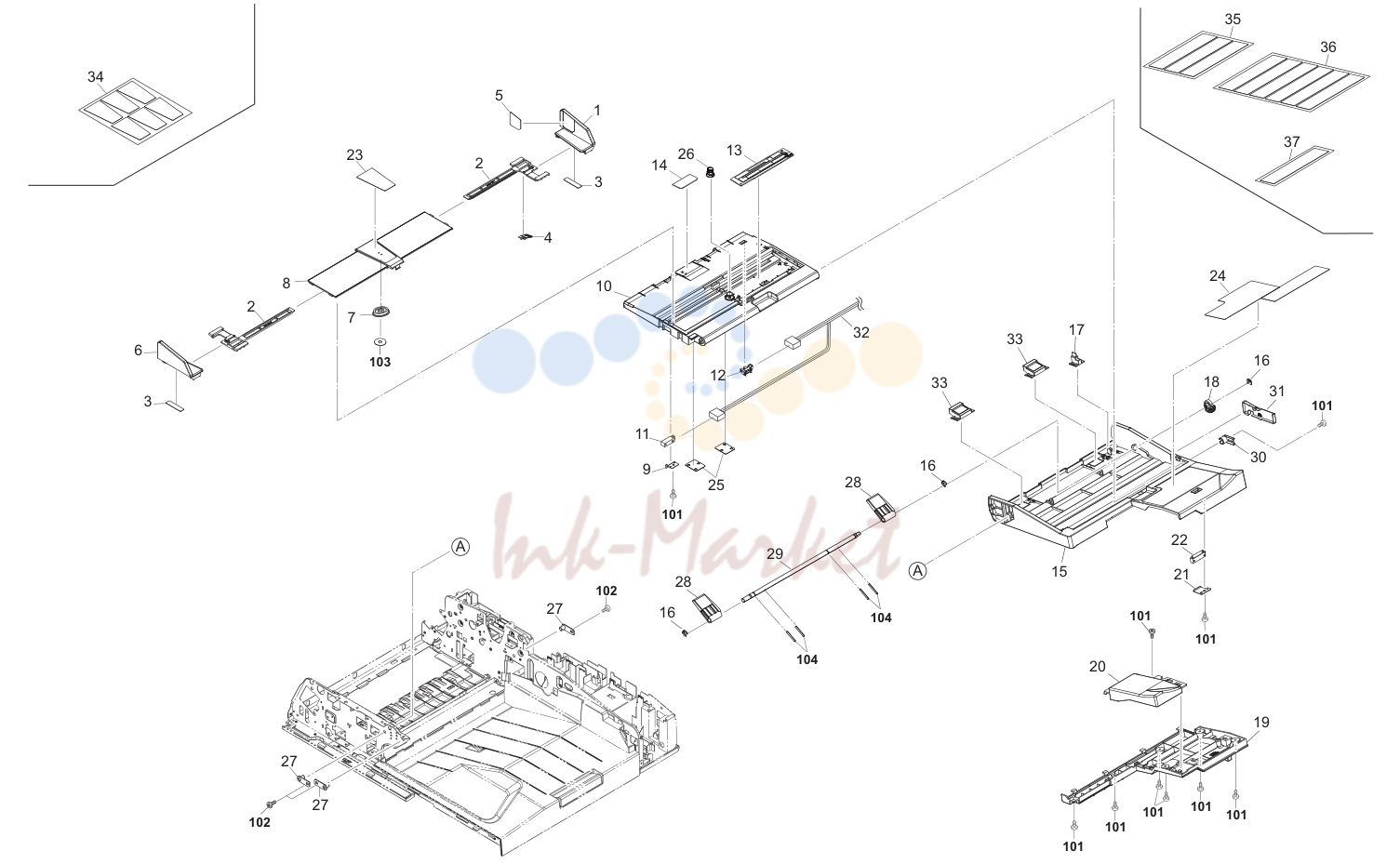

3. Table Assy 3P2

№	Артикул	Альт. артикул	Описание
1	303M406021 запросить цену →	3M406021	CURSOR REAR 1 1 1 101 7BB200308H BB105660 +BIND T.T P SCREW 3X8
2	303M406031 запросить цену →	3M406031	RACK TABLE 2 2 2 102 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
3	3HL06090 запросить цену →	3HL06090	CUSHION CURSOR 2 2 2 103 7BC06062N050H01 BC125260 POLYSLIDER 6.2X22X0.5T
4	3HL06110 запросить цену →	3HL06110	TERMINAL PAPER SIZE 1 1 1 104 7BP513025B0CH01 BP125270 PARALLEL PIN 3X25
5	303P234020 запросить цену →	3P234020	LABEL ORIGINAL MAX
6	303M406011 запросить цену →	3M406011	CURSOR FRONT
7	303JX06070 запросить цену →	3JX06070	PINION GEAR
8	303M406040 запросить цену →	3M406040	COVER CURSOR
10	303M406090 запросить цену →	3M406090	TABLE LIFT
14	3A707290 запросить цену →	3A707290	PAD,LIFT
15	303M406100 запросить цену →	3M406100	BASE TABLE
16	2BC06910 запросить цену →	2BC06910	STOPPER
17	303NW06010 запросить цену →	3NW06010	ACTUATOR LIFT
19	303M406110 запросить цену →	3M406110	COVER TABLE
20	303M406121 запросить цену →	3M406121	SUB TABLE
21	303LL06090 запросить цену →	3LL06090	MOUNT ORIGINAL SENSOR
23	303M434100 запросить цену →	3M434100	LABEL FACE UP EN
24	303M434020 запросить цену →	3M434020	LABEL CAUTION IN
24	303M434030 запросить цену →	3M434030	LABEL CAUTION ME
25	302H702540 запросить цену →	2H702540	FILM WIRE OPE
26	302H712650 запросить цену →	2H712650	SPRING DRUM JOINT
27	303M402210 запросить цену →	3M402210	PIN TABLE
28	303M406050 запросить цену →	3M406050	LEVER LIFT
29	303M406060 запросить цену →	3M406060	SHAFT LIFT
30	303M406080 запросить цену →	3M406080	BUSH TABLE
31	303M406130 запросить цену →	3M406130	COVER TABLE REAR
32	303M446040 запросить цену →	3M446040	WIRE TABLE UNIT
33	303NW06020 запросить цену →	3NW06020	SPACER LIFT
34	303M434130 запросить цену →	3M434130	LABEL FACE UP SET
34	303M434160 запросить цену →	3M434160	LABEL FACE UP KTST
35	303M434110 запросить цену →	3M434110	LABEL CAUTION SET IN
36	303M434120 запросить цену →	3M434120	LABEL CAUTION SET ME
37	303NW34020 запросить цену →	3NW34020	LABEL CATION SET TW

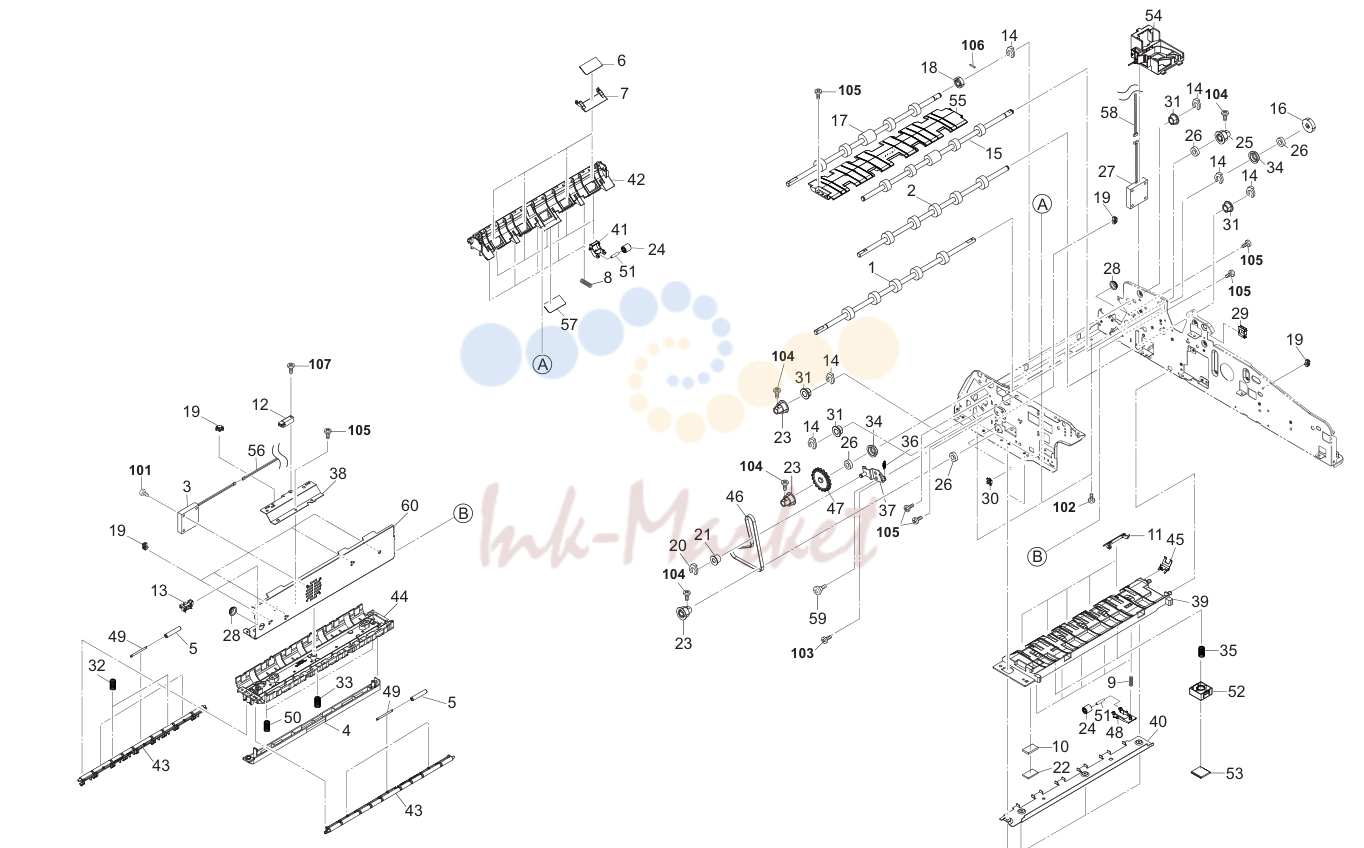

4. Paper Conveying Section 3P2

№	Артикул	Альт. артикул	Описание
4	303M424251 запросить цену →	3M424251	GUIDE READING 1 1 1 53 303LL02530 3LL02530 CUSHION ORIGINAL MAT
5	303LL24190 запросить цену →	3LL24190	PULLEY GUIDE READING 6 6 6 54 303M402111 3M402111 HOLDER FAN
6	303M424200 запросить цену →	3M424200	SHEET LEFT READING 4 4 4 55 303M424060 3M424060 GUIDE REGIST LOWER
7	303M424210 запросить цену →	3M424210	GUIDE LEFT READING 4 4 4 56 303M446100 3M446100 WIRE CIS FAN
8	302H008140 запросить цену →	2H008140	SPRING BYPASSFFED 5 5 5 57 303M424440 3M424440 SHEET GUIDE CONV LEFT
9	303NA06110 запросить цену →	3NA06110	SPRING PICK UP 5 5 5 58 303M446150 3M446150 WIRE FAN
10	303M802320 запросить цену →	3M802320	SPONGE ORIGINAL MAT A 1 1 1 59 3CZ02230 3CZ02230 PIN,HOOK FULCRUM
11	303M824160 запросить цену →	3M824160	GUIDE RIGHT READING 5 5 5 60 303M402060 3M402060 STAY CONVEYING
14	2BC06910 запросить цену →	2BC06910	STOPPER
19			7YZM610007++H01 YZ023340 ACCESS.SADDLE 7 7 7 103 7BB606308H BB105280 +PAN M SCREW WITH SW W 3X8 R
20	5MVX111DN003 запросить цену →	2A806250	RING STOPPER/A-49 FEED A4 1 1 1 104 7BB607308H BB112190 +TP-CUP M SCREW 3X8 R
22	303J902370 запросить цену →	3J902370	CUSHION ORIGINAL MAT 1 1 1 106 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
24	303M824210 запросить цену →	3M824210	PULLEY CONVEYING BK
25	303NW31040 запросить цену →	3NW31040	PULLEY 69 CONVEYING LOW
26	7BE008165431H01 запросить цену →	BE119730	BEARING 688ZZ
28			7YZM110001++H01 YZ009420 ACCESS.BUSHING
29			7YZM210005++H01 YZ037990 ACCESS.EDGING
30			7YZM210006++H01 YZ038000 ACCESS.EDGING
32	302HN04250 запросить цену →	2HN04250	SPRING SIDE COVER
33	302K309370 запросить цену →	2K309370	SPRING CURSOR SET
34	302K931960 запросить цену →	2K931960	HOLDER BEARING 688ZZ
35	303LL02430 запросить цену →	3LL02430	SPRING PUSH MAT
36	303LL31390 запросить цену →	3LL31390	SPRING TENSION CONV
37	303LL31520 запросить цену →	3LL31520	PLATE TENSION EJECT
38	303M402100 запросить цену →	3M402100	MOUNT TIMING SW
39	303M424170 запросить цену →	3M424170	GUIDE CONV RIGHT
40	303M424180 запросить цену →	3M424180	STAY CONV RIGHT
41	303M424190 запросить цену →	3M424190	HOLDER LEFT PULLEY
42	303M424221 запросить цену →	3M424221	GUIDE CONV LEFT
43	303M424261 запросить цену →	3M424261	HOLDER READ PULLEY
44	303M424270 запросить цену →	3M424270	GUIDE CONVEYING LOW
45	303M424280 запросить цену →	3M424280	PLATE EARTH CONV LOWER
47	303M431280 запросить цену →	3M431280	KNOB JAM REMOVEMENT
48	303M824121 запросить цену →	3M824121	HOLDER RIGHT PULLEY
49	303M824130 запросить цену →	3M824130	SHAFT GUIDE READING

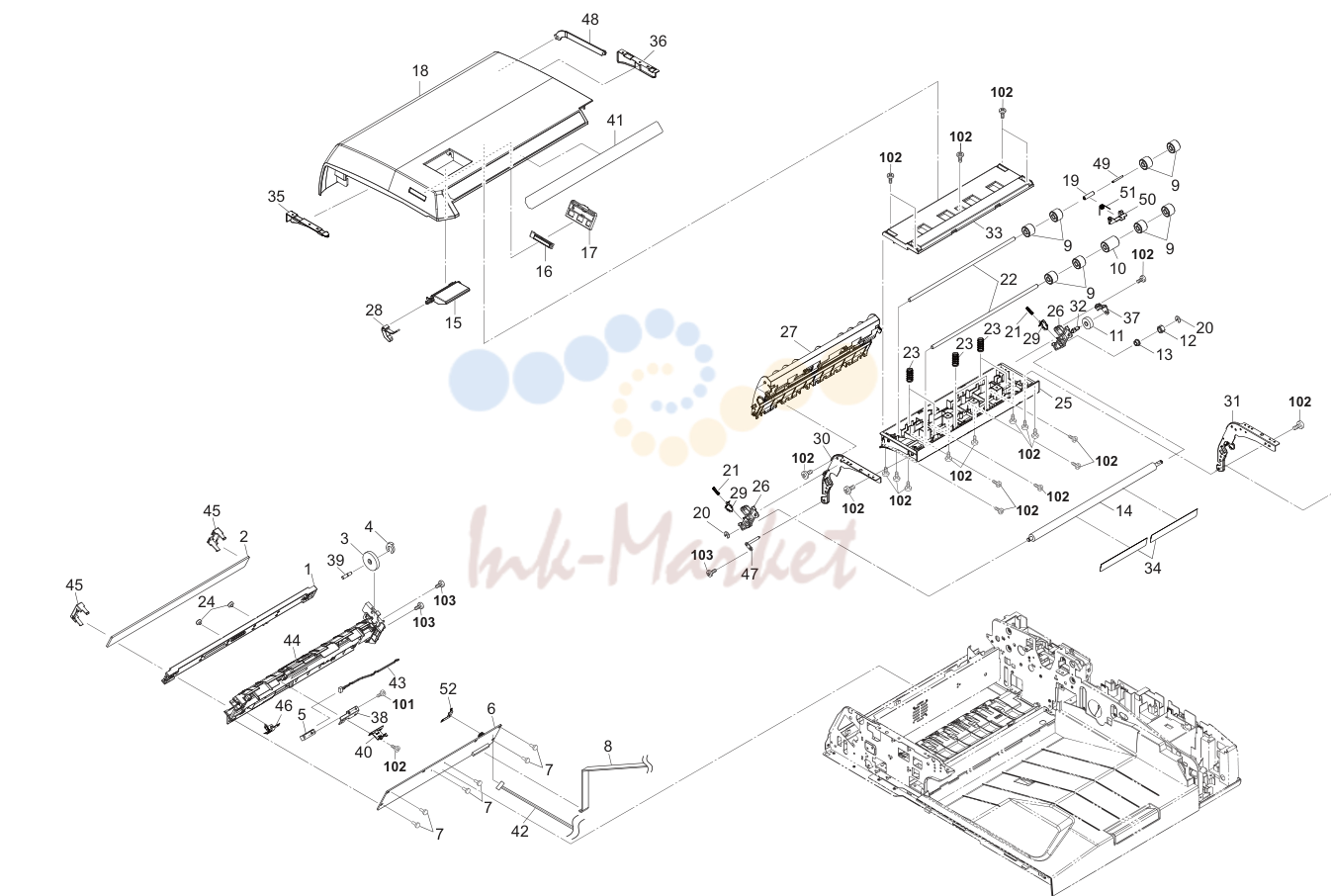

5. Paper Feed Section 1 3P2

№	Артикул	Альт. артикул	Описание
2	303NW24020 запросить цену →	3NW24020	GLASS CIS 1 1 1 51 303M424420 3M424420 SPRING CIS PULLEY
4	5MVX111DN003 запросить цену →	2A806250	RING STOPPER/A-49 FEED A4
7			7YZM510019++H01 YZ123830 ACCESS.SPACER
8	303M446020 запросить цену →	3M446020	WIRE INTERFACE VIDEO
9	303M424300 запросить цену →	3M424300	PULLEY REGISTRATION BK 8 8 8 101 7BB100312H1 BB112480 +BIND T.T S SCREW 3X12
10	303M424310 запросить цену →	3M424310	PULLEY REG B BK 1 1 1 102 7BB200308H BB105660 +BIND T.T P SCREW 3X8
13	302K324450 запросить цену →	2K324450	BUSH
15	303M404140 запросить цену →	3M404140	HANDLE COVER PF
16	303M407300 запросить цену →	3M407300	LENS LED
17	303M407400 запросить цену →	3M407400	HOLDER LENS
19	303M424400 запросить цену →	3M424400	PULLY CIS ROLLER
20	302FB09830 ✓ в наличии	2FB09830	CUT WASHER
21	303H316360 запросить цену →	3H316360	SPRING CONVEYING
22	303LL07130 запросить цену →	3LL07130	SHAFT REGISTRATION PULLEY
23	303LL07170 запросить цену →	3LL07170	SPRING REGISTRATION
24	303NW24050 запросить цену →	3NW24050	SPACER CIS
25	303M407260 запросить цену →	3M407260	GUIDE REGIST UPPER
26	303M407270 запросить цену →	3M407270	ARM CIS ROLLER FRONT
27	303M407291 запросить цену →	3M407291	GUIDE CIS ROLLER
28	303M407310 запросить цену →	3M407310	LEVER HANDLE
29	303M407330 запросить цену →	3M407330	PLATE EARTH CIS ROLLER
30	303M407340 запросить цену →	3M407340	PLATE PF COVER FRONT
31	303M407350 запросить цену →	3M407350	PLATE PF COVER REAR
32	303M407360 запросить цену →	3M407360	SHAFT CIS IDLE
33	303M407370 запросить цену →	3M407370	HOLDER REGIST PULLEY
34	303M407410 запросить цену →	3M407410	SHEET CIS ROLLER
35	303M407510 запросить цену →	3M407510	COVER PF FRONT
36	303M407520 запросить цену →	3M407520	COVER PF REAR
37	303M407530 запросить цену →	3M407530	HOLDER GEAR
38	303M424130 запросить цену →	3M424130	MOUNT CIS SW
39	303M424240 запросить цену →	3M424240	SHAFT CIS IDLE
40	303M424290 запросить цену →	3M424290	PLATE EARTH SHD PWB
41	303P234010 запросить цену →	3P234010	LABEL SIZE INDICATOR
42	303M446110 запросить цену →	3M446110	WIRE SHD
43	303M446120 запросить цену →	3M446120	WIRE CISTMG
44	303NW24011 запросить цену →	3NW24011	HOUSING CIS
45	303NW24030 запросить цену →	3NW24030	STOPPER CIS GLASS
46	303NW24040 запросить цену →	3NW24040	PLATE EARTH CIS
47	303LL02190 запросить цену →	3LL02190	PIN PF COVER
48	303M407380 запросить цену →	3M407380	STRAP PF COVER
49	303M424340 запросить цену →	3M424340	SHAFT CIS PULLEY

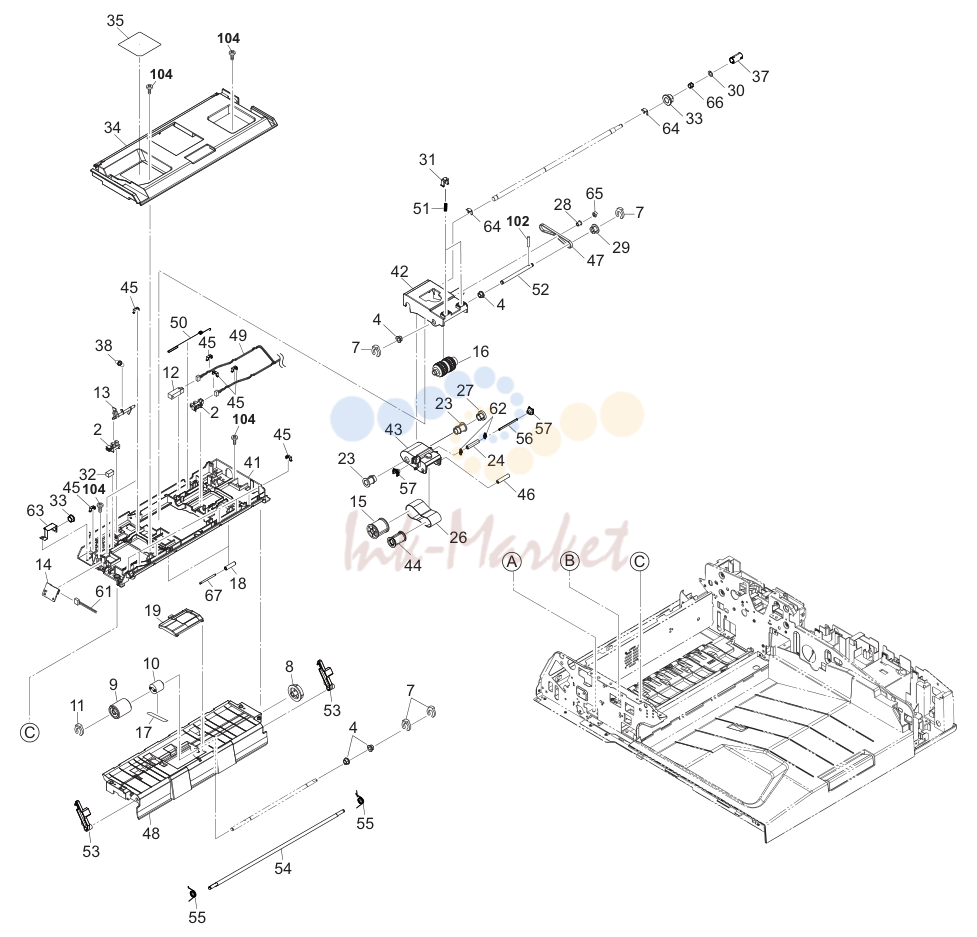

6. Paper Feed Section 2 3P2

№	Артикул	Альт. артикул	Описание
1	303M429040 запросить цену →	3M429040	ACTUATOR EJECT SW 1 1 1 50 303M407150 3M407150 SPRING EARTH
3	302H702590 ✓ в наличии	2H702590	BUSH SCREW 1 1 1 52 303M407210 3M407210 SHAFT LF
4	302K324450 запросить цену →	2K324450	BUSH 6 5 5 5 53 303M407231 3M407231 HOOK COVER
7	5MVX111DN003 запросить цену →	2A806250	RING STOPPER/A-49 FEED A4 6 6 6 56 303M407440 3M407440 SHAFT PULLEY TENSION
9	303LL07190 ✓ в наличии	3LL07190	PULLEY SEPARATION 1 1 1 58 303M424231 3M424231 GUIDE EJECT LOWER
11	5MVL177DN001 запросить цену →	2FB06810	RING STOPPER 4 1 1 1 60 303M429030 3M429030 PLATE EARTH EJECT
13	303NW07010 запросить цену →	3NW07010	ACTUATOR SLIPPAGE 1 1 1 62 303M407540 3M407540 SPRING BELT TENTION
15	3H607030 запросить цену →	3H607030	COLLAR PF A 1 1 1 64 5MVL177DN002 2FB06820 RING STOPPER
16	303M407480 ✓ в наличии	3M407480	PULLEY LF 1 1 1 65 5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
17	303MW07060 запросить цену →	3MW07060	FILM TORQUE LIMITER 1 1 1 66 302K906180 2K906180 JOINT RETARD DRIVE
18	303LL24190 запросить цену →	3LL24190	PULLEY GUIDE READING 2 2 2 67 303M824130 3M824130 SHAFT GUIDE READING
20	2C907360 ✓ в наличии	2C907360	SPRING CURSOR R
27	303M407080 запросить цену →	3M407080	PULLEY 20 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
28	303M407200 запросить цену →	3M407200	PULLEY HOLDER LF 1 1 1 105 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
29	303M407220 запросить цену →	3M407220	PULLEY 20 LF
30	2BG22990 запросить цену →	2BG22990	CUT WASHER
32	303K502070 запросить цену →	3K502070	SEAL WIRE
34	303M407021 запросить цену →	3M407021	COVER PF ROLLER
35	303M434050 запросить цену →	3M434050	LABEL JAM
36	302K324460 запросить цену →	2K324460	SHAFT FEED
37	302K906140 запросить цену →	2K906140	COUPLING PRIMARY FEED DRIVE
38	302K908570 запросить цену →	2K908570	SPRING PAPER SET
39	302K928190 запросить цену →	2K928190	SPRING-TORSION SWITCHBACK
40	303M402070 запросить цену →	3M402070	STAY LOOP UPPER
41	303M407011 запросить цену →	3M407011	GUIDE UPPER
42	303M407030 ✓ в наличии	3M407030	HOLDER LF
43	303M407040 запросить цену →	3M407040	HOLDER PF
44	303M407050 запросить цену →	3M407050	COLLAR PF B
45	302K931080 запросить цену →	2K931080	WIRE STOPPER
46	303M407060 запросить цену →	3M407060	SHAFT BELT
48	303M407101 запросить цену →	3M407101	GUIDE LOWER PF
49	303NW46010 запросить цену →	3NW46010	WIRE FEED UNIT

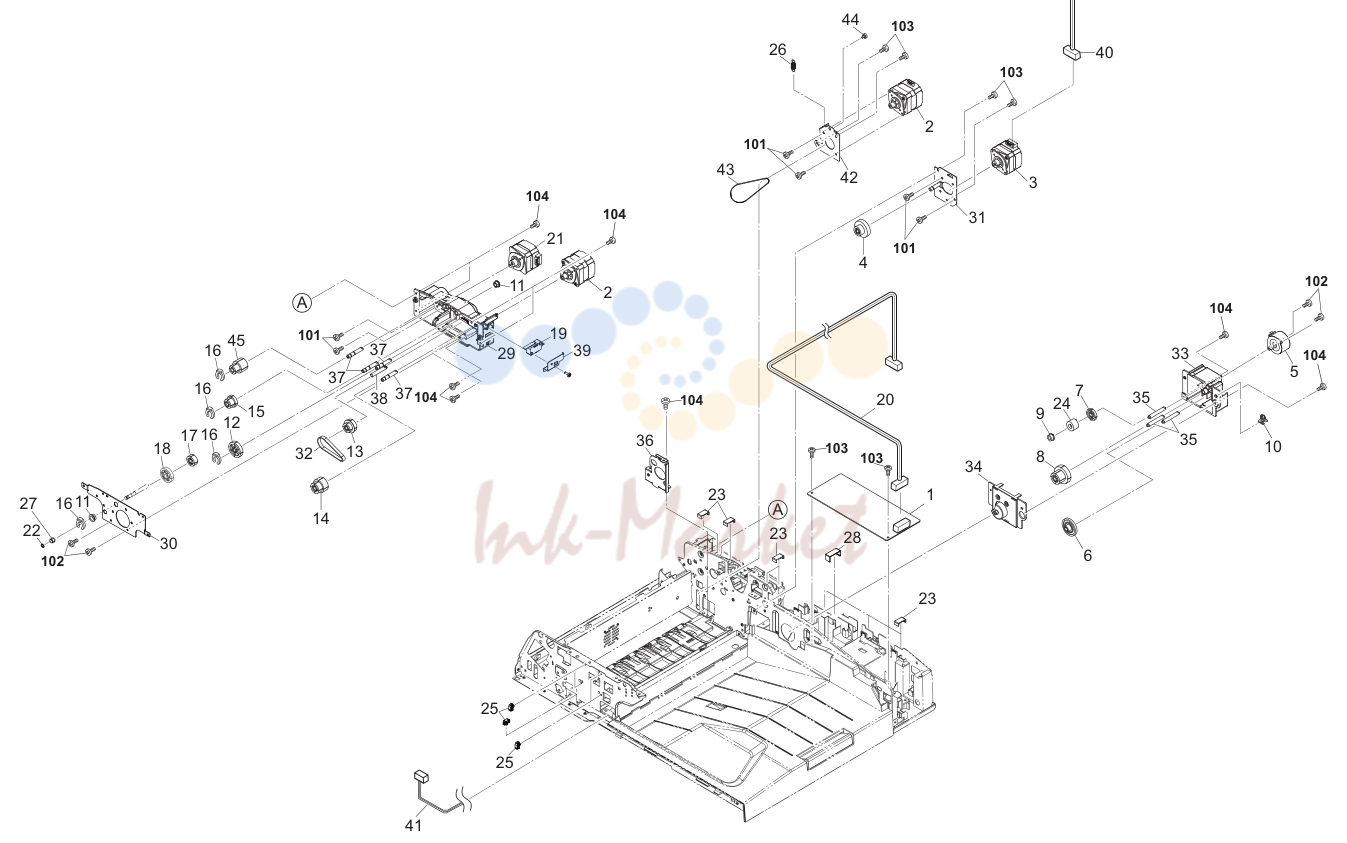

7. Drive Section & Electrical Components 3P2

№	Артикул	Альт. артикул	Описание
10	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
11	302K324450 запросить цену →	2K324450	BUSH
16	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
20	303M446010 запросить цену →	3M446010	WIRE INTERFACE
22	2BG22990 запросить цену →	2BG22990	CUT WASHER
23	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
24	303M406160 запросить цену →	3M406160	TORQUE-LIMITER
25			7YZM610007++H01 YZ023340 ACCESS.SADDLE
26	2BC16470 запросить цену →	2BC16470	SPRING,CONVEYING HOOK
27	302K906180 запросить цену →	2K906180	JOINT RETARD DRIVE
28	303LL02180 запросить цену →	3LL02180	HOLDER WIRE A
29	303M431012 запросить цену →	3M431012	MOUNT PF DRIVE
30	303M431021 запросить цену →	3M431021	PLATE PF DRIVE
31	303NW31090 запросить цену →	3NW31090	MOUNT LOOP DRIVE
33	303M431141 запросить цену →	3M431141	MOUNT LIFT DRIVE
34	303M431150 запросить цену →	3M431150	COVER LIFT DRIVE
35	303M431230 запросить цену →	3M431230	PIN LIFT DRIVE A
36	303M431311 запросить цену →	3M431311	MOUNT CONV MOTOR B
37	303M431360 запросить цену →	3M431360	SHAFT PF DRIVE C
38	303M431390 запросить цену →	3M431390	SHAFT PF DRIVE F
39	303M431410 запросить цену →	3M431410	MOUNT INTERLOCK SW
40	303M446050 запросить цену →	3M446050	WIRE MOTOR1
41	303M446080 запросить цену →	3M446080	WIRE FRONT
42	303NW31050 запросить цену →	3NW31050	MOUNT CONV MOTOR LOW
44	3CZ02230 запросить цену →	3CZ02230	PIN,HOOK FULCRUM

8. Accessories 3P2

№	Артикул	Альт. артикул	Описание
1	303M402170 запросить цену →	3M402170	PLATE ANGLE 1 1 1 101 7BB607414H BB107160 +TP-CUP M SCREW 4X14 R
2	303JX02260 запросить цену →	3JX02260	PIN HINGE 1 1 1 102 7BB780308H BB111200 +BIND T.T S SCREW 3X8 SR(BLACK)
3	303JX02391 запросить цену →	3JX02391	SHAFT ANGLE RESTRICTION 1 1 1 103 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
4	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
5	303LL02380 запросить цену →	3LL02380	PLATE GUIDE HINGE
6	303M402200 запросить цену →	3M402200	PLATE GUIDE HINGE
225			Sand Road, Level 3, 6-10 Talavera Road North Ryde N.S.W, 2113, 16/F.,Mita Centre, 552-566, Castle Peak Road
1-3			Parkhead Place, Albany, Auckland 1330, Zhongshan Dist., Taipei 104, Taiwan R.O.C.
335			Ratchadapisek Road, Bangsue, Bangkok 10800,
12			Tai Seng Street #04-01A,
