Kyocera DP-770 — каталог запчастей со схемами

Содержание

1. Covers 3NV-1
2. Frames 3NV-1
3. Table Assy 3NV-1
4. Paper Conveying Section 3NV-1
5. Paper Feed Section 3NV-1
6. Duplex Section 3NV-1
7. Drive & Cooling Section 3NV-1
8. Accessories 3NV

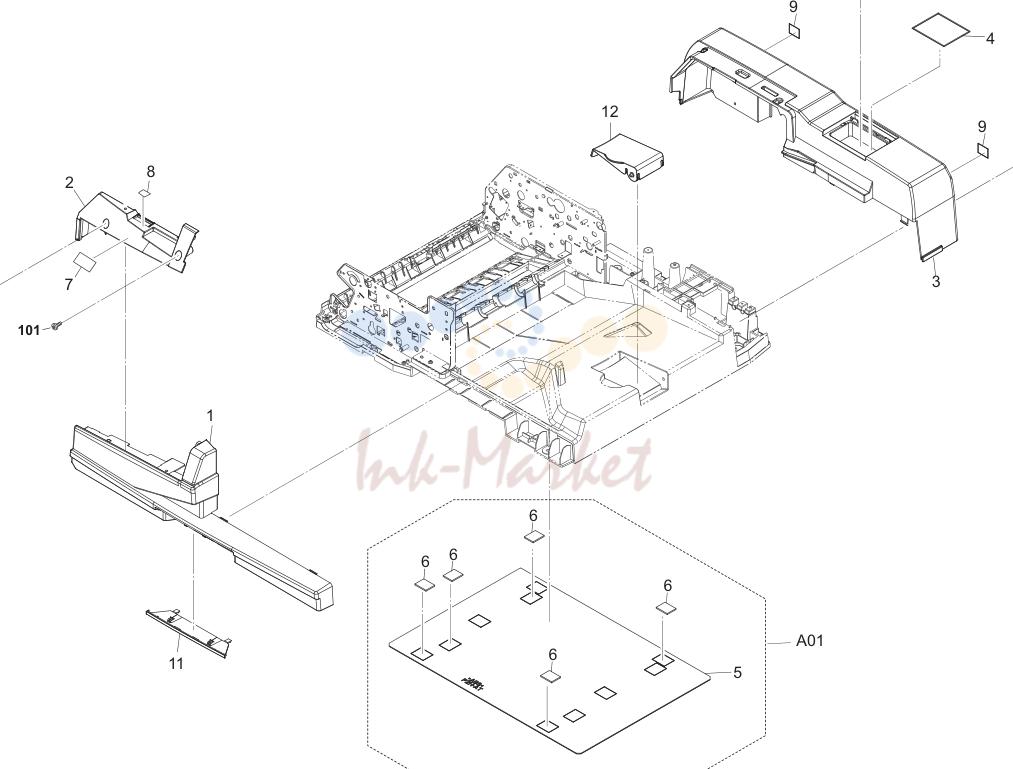

1. Covers 3NV-1

№	Артикул	Альт. артикул	Описание
4	303H604090 запросить цену →	3H604090	CLOTH CLEANING
5			•303JC04200 3JC04200 PLATE ORIGINAL
6			•303MX02021 3MX02021 CUSHION ORIGINAL MAT A
7	303NV34040 запросить цену →	3NV34040	LABEL JAM
8	303M434040 запросить цену →	3M434040	LABEL C
9	303LL34050 запросить цену →	3LL34050	LABEL CAUTION

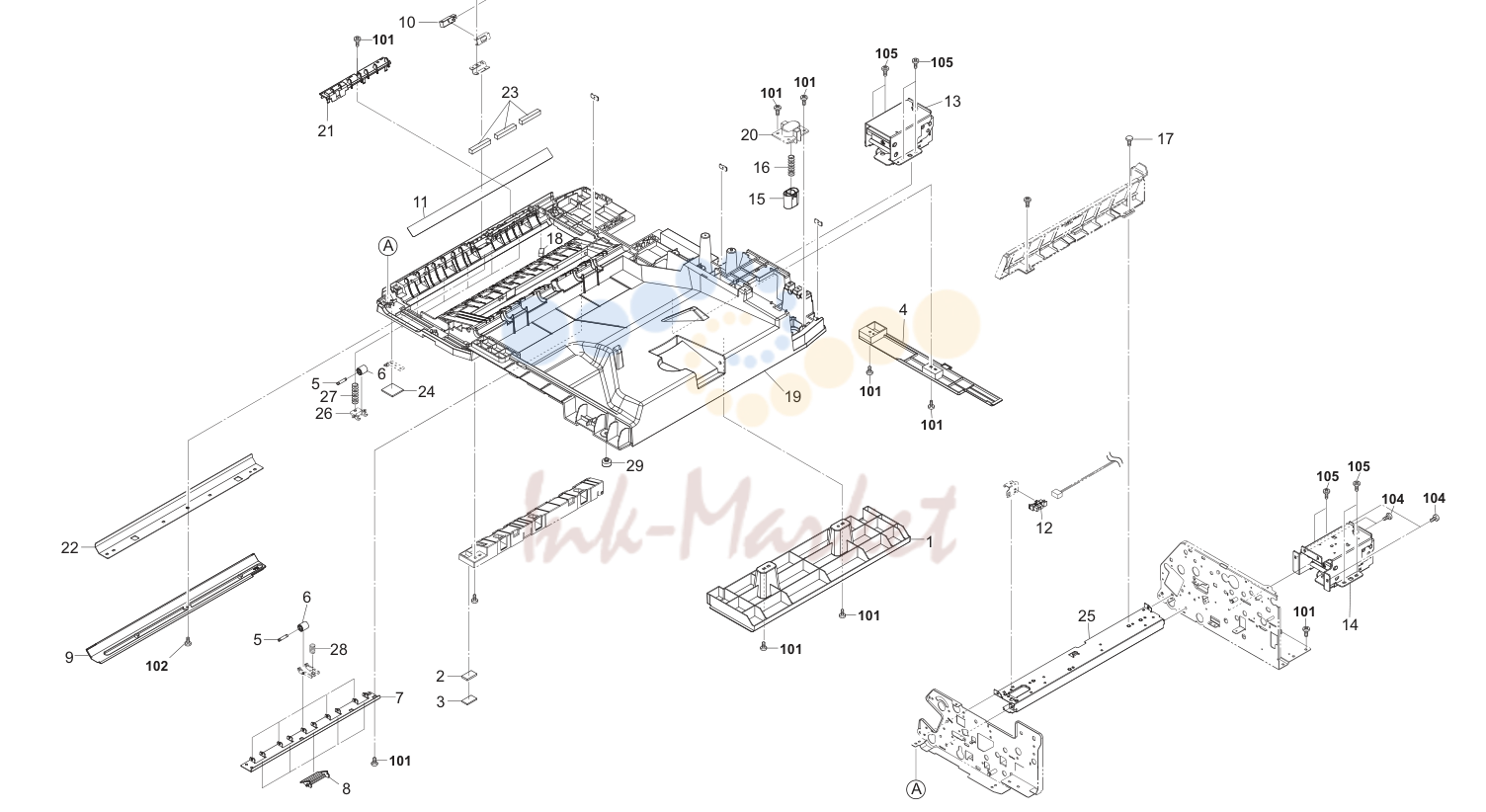

2. Frames 3NV-1

№	Артикул	Альт. артикул	Описание
2	303M802320 запросить цену →	3M802320	SPONGE ORIGINAL MAT A 1 1 1 102 7BB780308H BB111200 +BIND T.T S SCREW 3X8 SR(BLACK)
3	303J902370 запросить цену →	3J902370	CUSHION ORIGINAL MAT 1 1 1 103 7BB700314H BB105610 +BIND T.T S SCREW 3X14 SR
5	3H608150 ✓ в наличии	3H608150	SHAFT C PULLEY 10 10 10 105 7BB200410H BB105700 +BIND T.T P SCREW 4X10
6	303NV24020 запросить цену →	3NV24020	PULLEY READING BK
7	303LL24210 запросить цену →	3LL24210	MOUNT RIGHT PULLEY
8	303LL24160 запросить цену →	3LL24160	GUIDE RIGHT READING
11	303LL02080 запросить цену →	3LL02080	SHEET LEFT GUIDE A
13	303LK02030 запросить цену →	3LK02030	HINGE RIGHT
14	303LL02020 запросить цену →	3LL02020	HINGE LEFT
15	303LL02390 запросить цену →	3LL02390	PUSH SW
16	303JX02090 запросить цену →	3JX02090	SPRING PUSH SW
17	302FZ03070 запросить цену →	2FZ03070	RETAINING PIN DRAWER
18	303K502070 запросить цену →	3K502070	SEAL WIRE
19	303LL02011 запросить цену →	3LL02011	BASE DP
20	303LL02150 запросить цену →	3LL02150	HOLDER SPRING PUSH SW
21	303LL02210 запросить цену →	3LL02210	COVER SENSOR
22	303LL02340 запросить цену →	3LL02340	STAY BASE
23	303LL02480 запросить цену →	3LL02480	SEAL WIRE
24	303LL02510 запросить цену →	3LL02510	SHEET BASE
25	303LL24060 запросить цену →	3LL24060	STAY CONVEYING LOWER
26	303LL24100 запросить цену →	3LL24100	HOLDER LEFT PULLEY
27	303LL24120 запросить цену →	3LL24120	SPRING PULLEY CONV LEFT
28	303LL24130 запросить цену →	3LL24130	SPRING PULLEY CONV R

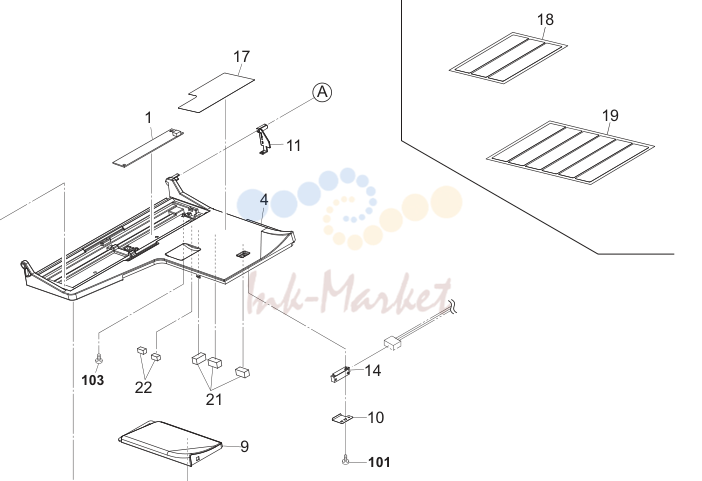

3. Table Assy 3NV-1

№	Артикул	Альт. артикул	Описание
2	303H605110 запросить цену →	3H605110	LABEL MSP A 1 1 1 102 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
3	303JX06070 запросить цену →	3JX06070	PINION GEAR 1 1 1 103 7BB282308H BB111240 +TP-FLAT T.T P SCREW 3X8(BLACK)
4	303NV06010 запросить цену →	3NV06010	BASE TABLE
5	303NV06040 запросить цену →	3NV06040	COVER TABLE
6	303NV06050 запросить цену →	3NV06050	FRONT CURSOR
7	303NV06020 запросить цену →	3NV06020	CURSOR REAR
8	303LL06050 запросить цену →	3LL06050	COVER CURSOR
9	303NV06030 запросить цену →	3NV06030	SUB TABLE
10	303LL06090 запросить цену →	3LL06090	MOUNT ORIGINAL SENSOR
11	303LL06100 запросить цену →	3LL06100	COVER TABLE WIRE
12	303LL06110 запросить цену →	3LL06110	STRAP TABLE
13	303NW34010 запросить цену →	3NW34010	LABEL ORIGINAL MAX
15	3HL06090 запросить цену →	3HL06090	CUSHION CURSOR
16	3HL06110 запросить цену →	3HL06110	TERMINAL PAPER SIZE
17	303NV34020 запросить цену →	3NV34020	LABEL CAUTION IN
17	303NV34030 запросить цену →	3NV34030	LABEL CAUTION ME
18	303NV34060 запросить цену →	3NV34060	LABEL CAUTION SET IN
19	303NV34070 запросить цену →	3NV34070	LABEL CAUTION SET ME
22	303K502070 запросить цену →	3K502070	SEAL WIRE

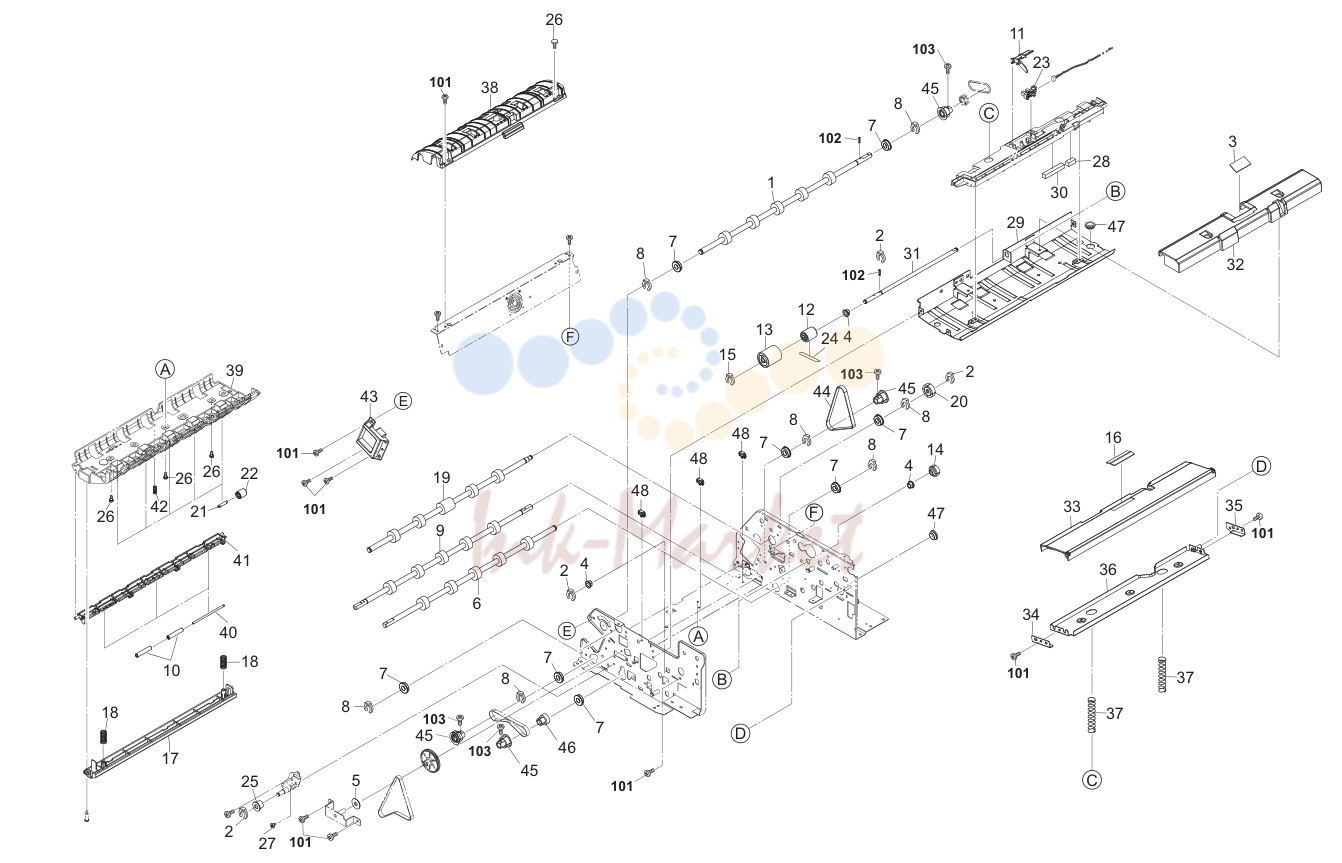

4. Paper Conveying Section 3NV-1

№	Артикул	Альт. артикул	Описание
2	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4 4 4 4 102 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
3	303LL07480 запросить цену →	3LL07480	FILM SEPARATION 1 1 1 103 7BB600308H1 BB105850 +BIND M SCREW 3X8 R
4	302K324450 запросить цену →	2K324450	BUSH
5	75714210 запросить цену →	75714210	COLLAR DEVELOPING UNIT
7	7BE008165J40H01 запросить цену →	BE129560	BEARING 688ZZNR
8	2BC06910 запросить цену →	2BC06910	STOPPER
10	303LL24190 запросить цену →	3LL24190	PULLEY GUIDE READING
11	303LL02130 запросить цену →	3LL02130	ACTUATOR LOOP SWITCH
12	303LL07521 ✓ в наличии	3LL07521	TORQUE LIMITER
13	303LL07190 ✓ в наличии	3LL07190	PULLEY SEPARATION
15	5MVL177DN001 запросить цену →	2FB06810	RING STOPPER
16	303JX06260 ✓ в наличии	3JX06260	PAD LIFT
17	303LL24010 запросить цену →	3LL24010	GUIDE READING
18	303LL24140 запросить цену →	3LL24140	SPRING READING GUIDE
21	3H608150 ✓ в наличии	3H608150	SHAFT C PULLEY
22	303NV24020 запросить цену →	3NV24020	PULLEY READING BK
24	303MW07060 запросить цену →	3MW07060	FILM TORQUE LIMITER
26	302FZ03070 запросить цену →	2FZ03070	RETAINING PIN DRAWER
27	303CG07031 запросить цену →	3CG07031	PIN,PAPER GUIDE
28	303K502070 запросить цену →	3K502070	SEAL WIRE
29	303LL02100 запросить цену →	3LL02100	GUIDE PAPER FEED
30	303LL02480 запросить цену →	3LL02480	SEAL WIRE
31	303LL07180 запросить цену →	3LL07180	SHAFT SEPARATION
32	303LL07210 запросить цену →	3LL07210	LOWER GUIDE PF
33	303LL07220 запросить цену →	3LL07220	GUIDE LIFT PF
34	303LL07230 запросить цену →	3LL07230	FRONT PLATE LIFT
35	303LL07240 запросить цену →	3LL07240	REAR PLATE LIFT
36	303LL07250 запросить цену →	3LL07250	LIFT PLATE PF
37	303LL07270 запросить цену →	3LL07270	SPRING LIFT
38	303LL24080 запросить цену →	3LL24080	GUIDE CONVEYING UPPER
39	303LL24091 запросить цену →	3LL24091	GUIDE CONVEYING LOW
40	303LL24180 запросить цену →	3LL24180	SHAFT GUIDE READING
41	303LL24220 запросить цену →	3LL24220	HOLDER READ PULLEY
42	303LL24230 запросить цену →	3LL24230	SPRING READING PULLEY
43	303LL24240 запросить цену →	3LL24240	COVER FRONT FRAME
47			7YZM110001++H01 YZ009420 ACCESS.BUSHING
48			7YZM610008++H01 YZ037940 ACCESS.SADDLE

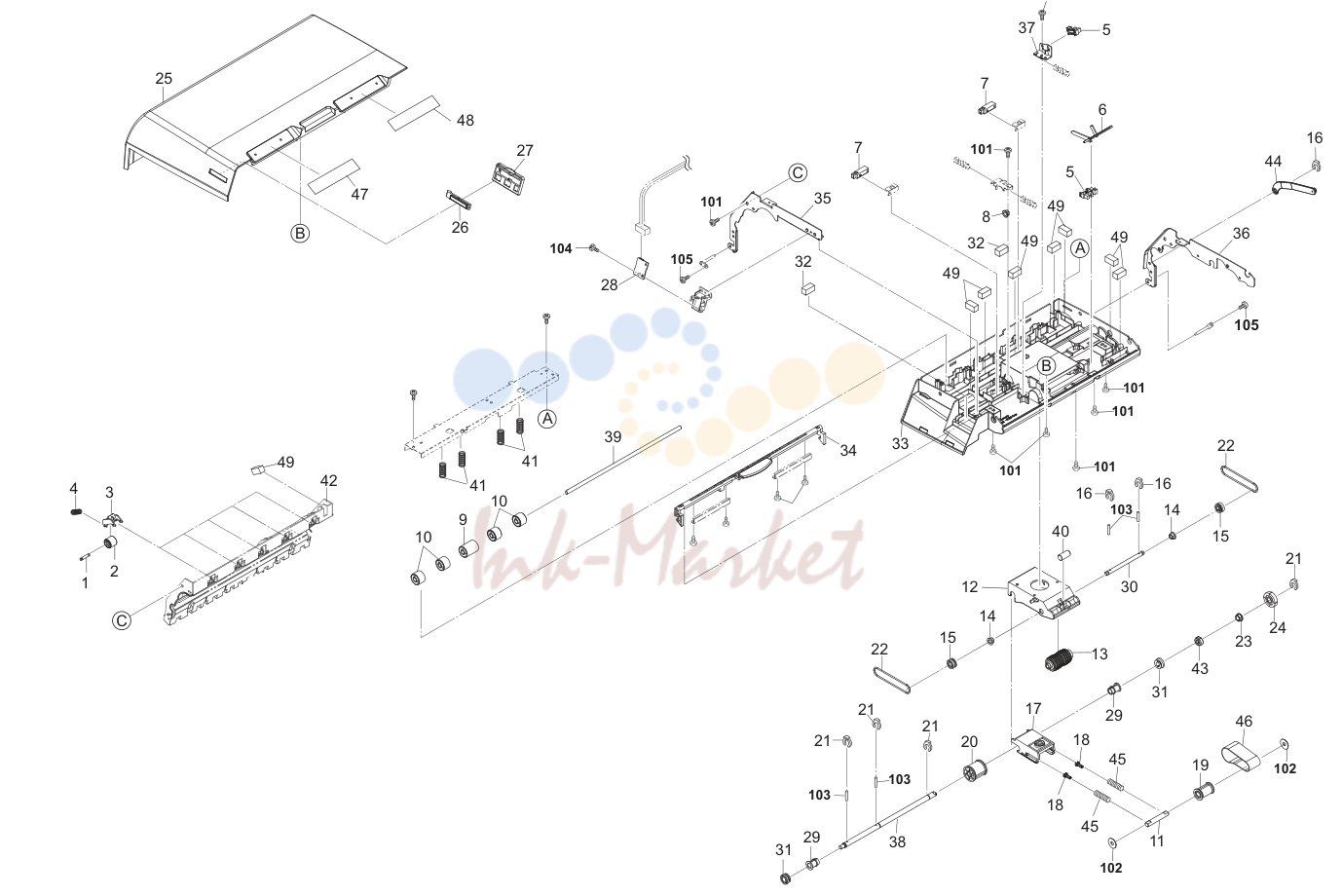

5. Paper Feed Section 3NV-1

№	Артикул	Альт. артикул	Описание
1	3H608150 ✓ в наличии	3H608150	SHAFT C PULLEY 5 5 5 101 7BB200308H BB105660 +BIND T.T P SCREW 3X8
2	303NV24010 запросить цену →	3NV24010	PULLEY CONVEYING BK 5 5 5 102 C2895150 C2895150 SHIM 8.2X1.0T
3	303H608091 запросить цену →	3H608091	HOLDER C PULLEY 5 5 5 103 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
4	3H608230 запросить цену →	3H608230	SPRING C PULLEY 5 5 5 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
6	303LL07280 запросить цену →	3LL07280	ACTUATOR SET
8	302K324450 запросить цену →	2K324450	BUSH
9	303M424310 запросить цену →	3M424310	PULLEY REG B BK
10	303M424300 запросить цену →	3M424300	PULLEY REGISTRATION BK
11	303JX07321 запросить цену →	3JX07321	SHAFT BELT
12	303LL07140 ✓ в наличии	3LL07140	HOLDER LF
13	303M407480 ✓ в наличии	3M407480	PULLEY LF
14	302H702590 ✓ в наличии	2H702590	BUSH SCREW
15	303JX07370 запросить цену →	3JX07370	V PULLEY A
16	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
17	303JX07030 ✓ в наличии	3JX07030	HOLDER PF
18	3H607240 ✓ в наличии	3H607240	GUIDE PF SPRING
19	3H607040 ✓ в наличии	3H607040	COLLAR PF B
20	3H607030 запросить цену →	3H607030	COLLAR PF A
21	2BC06910 запросить цену →	2BC06910	STOPPER
22	303LL07490 ✓ в наличии	3LL07490	BELT LF
23	28107310 запросить цену →	49028101	BUSH
26	303M407300 запросить цену →	3M407300	LENS LED
27	303M407400 запросить цену →	3M407400	HOLDER LENS
30	303JX07260 запросить цену →	3JX07260	SHAFT LF
32	303K502070 запросить цену →	3K502070	SEAL WIRE
33	303LL07010 запросить цену →	3LL07010	RIGHT GUIDE PF
35	303LL07040 запросить цену →	3LL07040	FRONT PLATE UPPER GUIDE
36	303LL07050 запросить цену →	3LL07050	REAR PLATE UPPER GUIDE
37	303LL07080 запросить цену →	3LL07080	MOUNT PF SENSOR
38	303LL07110 запросить цену →	3LL07110	FRONT SHAFT PF ROLLER
39	303LL07130 запросить цену →	3LL07130	SHAFT REGISTRATION PULLEY
40	303LL07150 запросить цену →	3LL07150	WEIGHT LF
41	303LL07170 запросить цену →	3LL07170	SPRING REGISTRATION
42	303LL07300 запросить цену →	3LL07300	LEFT GUIDE PF
43	303LL07340 запросить цену →	3LL07340	SPACER PF ROLLER
44	303LL07430 запросить цену →	3LL07430	STRAP PF A
45	303LL07471 запросить цену →	3LL07471	SPRING PF
46	303LL07531 ✓ в наличии	3LL07531	BELT PF

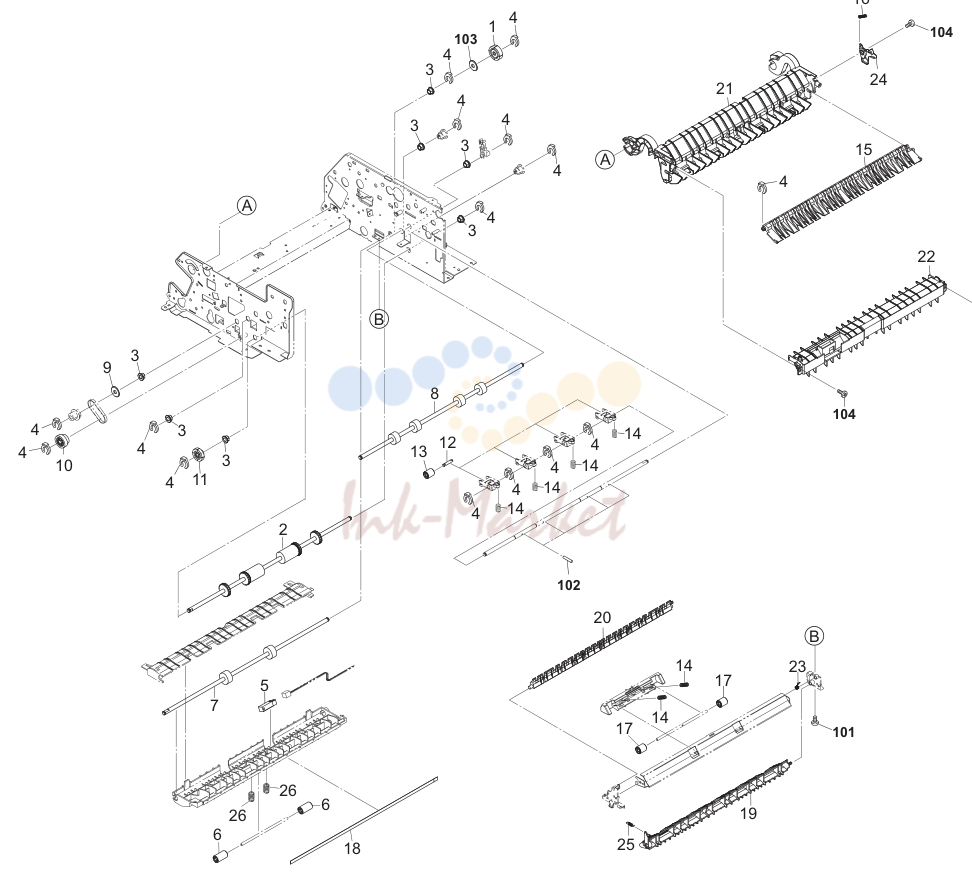

6. Duplex Section 3NV-1

№	Артикул	Альт. артикул	Описание
3	302K324450 запросить цену →	2K324450	BUSH 6 7 7 7 103 7BC06062A0A0H01 BC056490 POLY SLIDER WASHER 6.2X10X1.0T
4	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4 15 15 15 104 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
6	303JX28030 запросить цену →	3JX28030	PULLEY EXIT
9	75714210 запросить цену →	75714210	COLLAR DEVELOPING UNIT
12	3H608150 ✓ в наличии	3H608150	SHAFT C PULLEY
13	303NV24020 запросить цену →	3NV24020	PULLEY READING BK
14	303JX24190 запросить цену →	3JX24190	SPRING CONVEYING
15	303LL29060 запросить цену →	3LL29060	GUIDE UPPER SHIFT
16	3HL07240 запросить цену →	3HL07240	SPRING HOOK
17	3HL10140 запросить цену →	3HL10140	PULLEY LOOP
19	303LL29040 запросить цену →	3LL29040	GUIDE LOOP SHIFT
20	303LL29050 запросить цену →	3LL29050	GUIDE EJECT SHIFT
21	303LL29070 запросить цену →	3LL29070	GUIDE LOOP REMOVE A
22	303LL29080 запросить цену →	3LL29080	GUIDE LOOP REMOVE B
23	303LL29210 запросить цену →	3LL29210	SPRING SHIFT GUIDE
25	303LL29260 запросить цену →	3LL29260	SPRING SHIFT SOLENOID
26	3HL10120 запросить цену →	3HL10120	SPRING,EJECT PULLEY

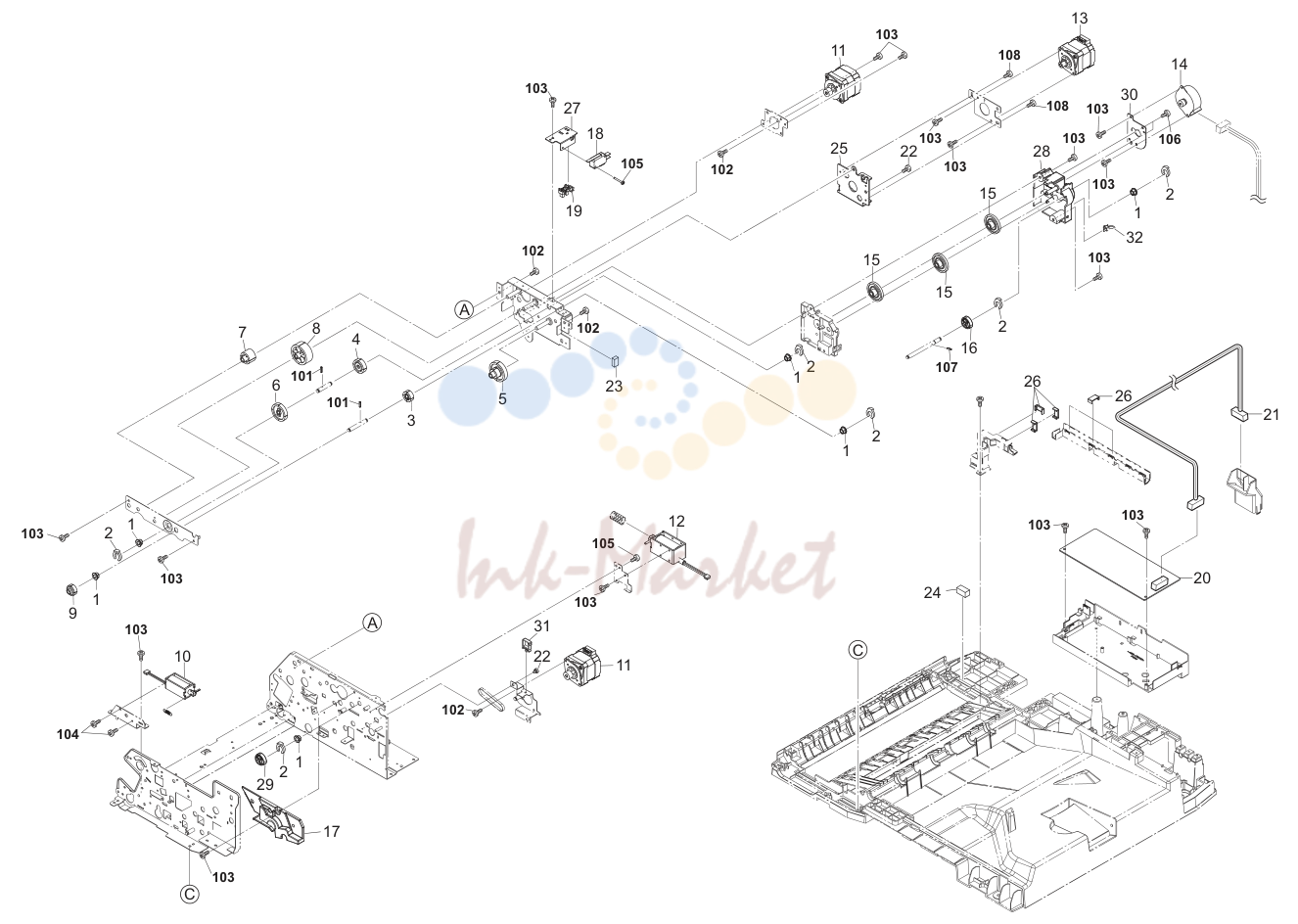

7. Drive & Cooling Section 3NV-1

№	Артикул	Альт. артикул	Описание
1	302K324450 запросить цену →	2K324450	BUSH 6 6 6 6 101 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
2	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4 6 6 6 102 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
21	303M446010 запросить цену →	3M446010	WIRE INTERFACE
22	303CG07031 запросить цену →	3CG07031	PIN,PAPER GUIDE
24	303K502070 запросить цену →	3K502070	SEAL WIRE
25	303LL02310 запросить цену →	3LL02310	PLATE CONV DRIVE B
26	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
27	303LL07320 запросить цену →	3LL07320	MOUNT INTERLOCK SW
28	303LL31211 запросить цену →	3LL31211	MOUNT LIFT DRIVE
29	303LL31470 запросить цену →	3LL31470	CAM LIFT
30	303LL31540 запросить цену →	3LL31540	MOUNT LIFT MOTOR
31			7YZM610008++H01 YZ037940 ACCESS.SADDLE
32	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)

8. Accessories 3NV

№	Артикул	Альт. артикул	Описание
1	303JX02181 запросить цену →	3JX02181	PLATE ANGLE 1 1 1 101 7BB607414H BB107160 +TP-CUP M SCREW 4X14 R
2	303JX02260 запросить цену →	3JX02260	PIN HINGE
3	303JX02391 запросить цену →	3JX02391	SHAFT ANGLE RESTRICTION
4	303LL02380 запросить цену →	3LL02380	PLATE GUIDE HINGE
5	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
