Konica Minolta page pro 1300W series — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- 1. PagePro™
- 2. FUSING/PAPER EXIT UNIT PagePro 1300W/1350W
- 3. TRANSPORT/PAPER TAKE-UP SECTION PagePro 1300W/1350W
- 4. DRIVE SECTION PagePro 1300W/1350W
- 5. ELECTRICAL COMPONENTS PagePro 1300W/1350W
1. PagePro™
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4136-1012-03 запросить цену → | COVER |
| 02 | 4136-1025-02 запросить цену → | PANEL SHEET |
| 03 | 4136-6004-01 запросить цену → | PWB ASSY (PWB-OP) RP |
| 04 | 4136-2306-01 запросить цену → | NS EARTH GROUND |
| 05 | 4136-1023-01 запросить цену → | LENS |
| 06 | 4136-1018-02 запросить цену → | BUTTON |
| 07 | 4136-1024-03 запросить цену → | CONTROL PANEL |
| 08 | 4136-1001-03 запросить цену → | TOP COVER |
| 09 | 4136-1007-03 запросить цену → | TRAY |
| 10 | 4136-1022-02 запросить цену → | COVER |
| 11 | 4136-1030-03 запросить цену → | COVER |
| 12 | 4136-1034-01 запросить цену → | COVER |
| 13 | 4136-1033-01 запросить цену → | COVER |
| 14 | 4136-1021-01 запросить цену → | LEVER |
| 15 | 4136-7500-01 запросить цену → | LABEL |
| 16 | 4136-1020-03 запросить цену → | COVER |
| 17 | 4136-1028-05 запросить цену → | TRAY |
| 18 | 4136-7341-01 запросить цену → | NS LABEL |
| 18 | 4136-7342-01 запросить цену → | NS LABEL |
| 18 | 4136-7343-01 запросить цену → | NS LABEL |
| 18 | 4136-7344-01 запросить цену → | NS LABEL |
| 19 | 4136-7361-01 запросить цену → | LABEL 1 011, 211, |
| 19 | 4136-7362-01 запросить цену → | LABEL |

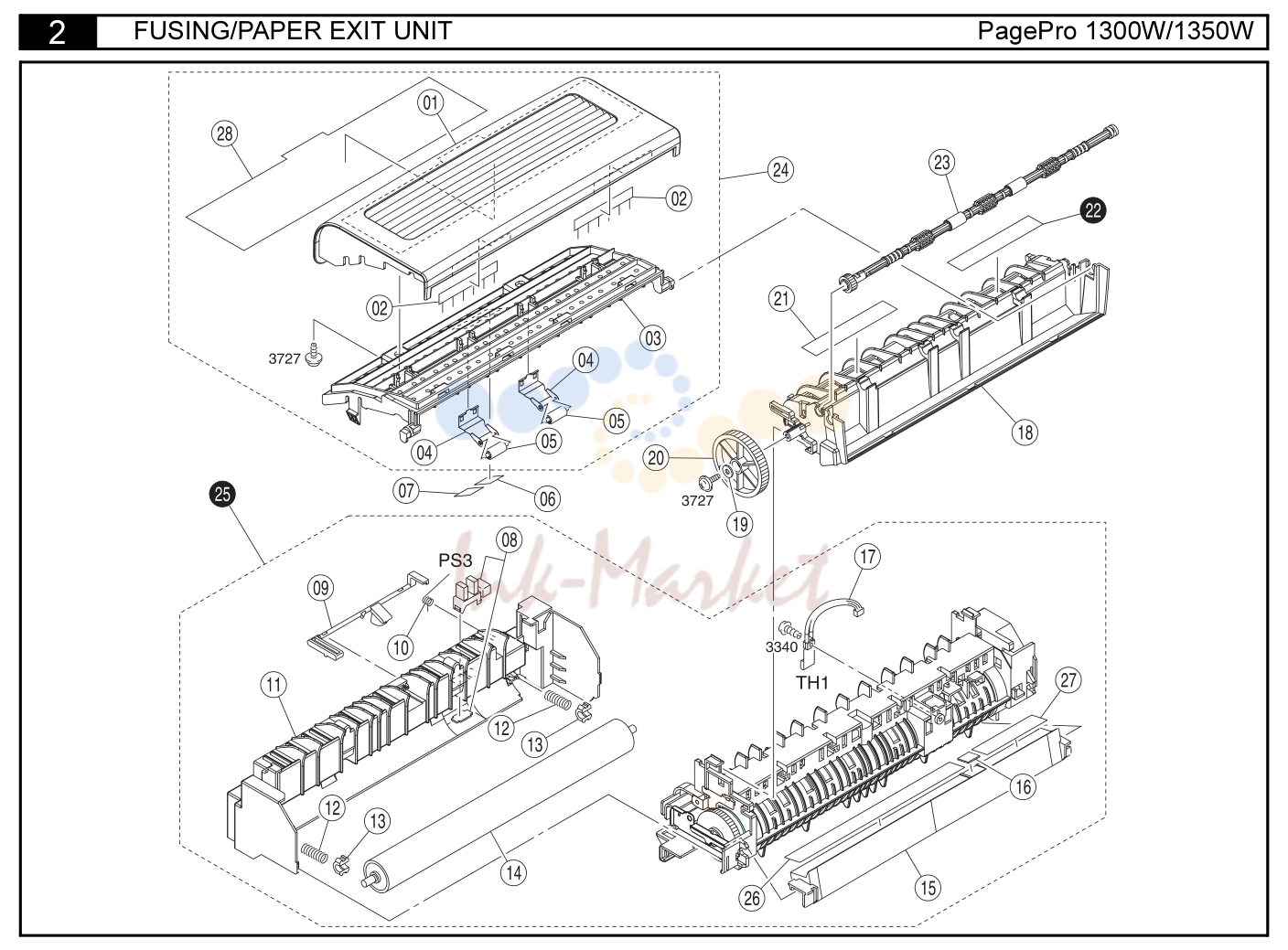

2. FUSING/PAPER EXIT UNIT PagePro 1300W/1350W
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4136-1036-02 запросить цену → | NS COVER 1 19 4111-2531-01 WASHER |
| 02 | 4136-3717-01 запросить цену → | NS NEUTRALIZING BRUSH 2 20 4136-3714-01 GEAR |
| 03 | 4136-1004-05 запросить цену → | NS GUIDE 1 21 4136-7321-01 NS LABEL |
| 04 | 4136-3709-02 запросить цену → | NS SPRING 2 23 4136-3731-04 ROLLER |
| 05 | 4127-3707-01 запросить цену → | ROLL 2 24 4136-0774-00 TOP COVER ASSY |
| 06 | 4136-7326-02 запросить цену → | NS LABEL 1 26 4136-5598-01 NS SEAL |
| 07 | 4136-7325-02 запросить цену → | NS LABEL 1 27 4136-5599-01 NS SEAL |
| 08 | 4136-0901-01 запросить цену → | PHOTO INTERRUPTER PAPER EXIT (PS3) 1 28 4136-1037-01 NS FILTER |
| 09 | 4136-5518-02 запросить цену → | ACTUATOR |
| 10 | 4136-3716-01 запросить цену → | TORSION SPRING |
| 11 | 4136-5505-05 запросить цену → | NS HOUSING |
| 12 | 4136-5517-02 запросить цену → | NS PRESSURE SPRING |
| 13 | 4127-5571-01 запросить цену → | BUSHING |
| 14 | 4136-5502-01 запросить цену → | ROLLER |
| 15 | 4136-5503-03 запросить цену → | NS GUIDE |
| 16 | 4136-5531-01 запросить цену → | NS BRUSH |
| 17 | 4136-6702-01 запросить цену → | THERMISTOR FUSING (TH1) |
| 18 | 4136-1005-03 запросить цену → | GUIDE |
| 22 | 4136-7322-01 запросить цену → | NS LABEL 1 011, |
| 22 | 4136-7323-01 запросить цену → | NS LABEL |
| 22 | 4136-7324-01 запросить цену → | NS LABEL |
| 25 | 4136-0768-00 запросить цену → | FUSING UNIT 100V RP |
| 25 | 4136-0769-00 запросить цену → | FUSING UNIT 120V RP |
| 25 | 4136-0770-00 запросить цену → | FUSING UNIT 230V RP 1 211, |

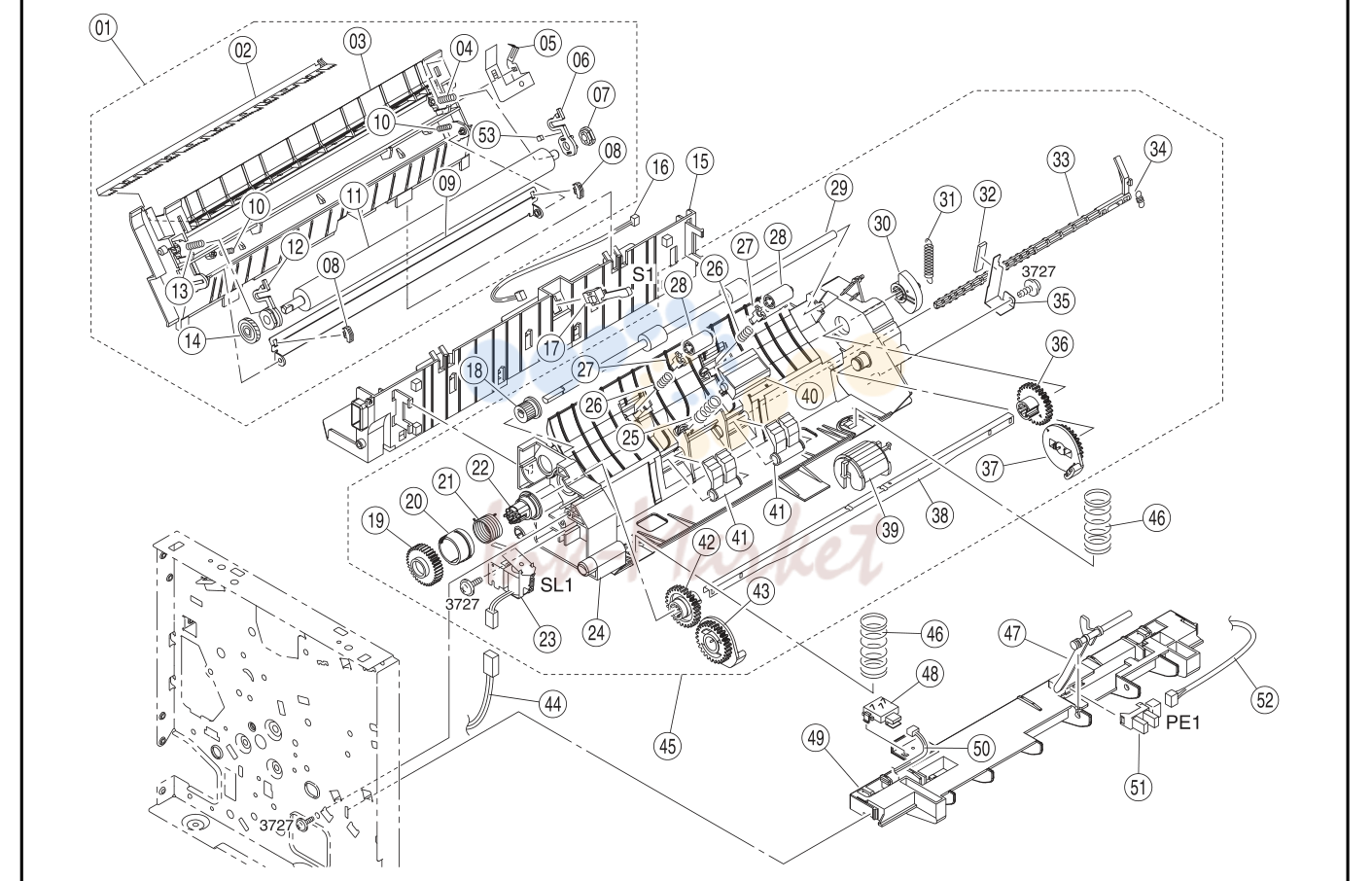

3. TRANSPORT/PAPER TAKE-UP SECTION PagePro 1300W/1350W
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4136-0760-00 запросить цену → | TRANSFER UNIT RP 1 28 4136-3006-01 NS ROLL |
| 02 | 4136-4113-02 запросить цену → | NS NEUTRALIZING NEEDLE 1 29 4136-3002-01 ROLLER |
| 03 | 4136-4102-04 запросить цену → | NS HOLDER 1 30 4136-3026-01 CAM |
| 04 | 4127-4108-01 запросить цену → | PRESSURE SPRING 1 31 4136-3045-01 TENSION SPRING |
| 05 | 4136-4114-02 запросить цену → | NS CONTACT 1 32 4136-3049-01 FRICTION SHEET |
| 06 | 4136-4105-01 запросить цену → | BUSHING 1 33 4136-3025-01 LEVER |
| 07 | 4127-4106-01 запросить цену → | CONDUCTIVE MEMBER 1 34 4136-3027-01 TENSION SPRING |
| 08 | 4136-4133-01 запросить цену → | NS SPACER 2 35 4136-3046-01 PLATE SPRING |
| 09 | 4136-4132-01 запросить цену → | NS GUIDE PLATE 1 36 4136-3047-01 GEAR |
| 10 | 4127-4135-01 запросить цену → | PRESSURE SPRING 2 37 4136-3043-01 CAM |
| 11 | 4136-4103-01 запросить цену → | TRANSFER ROLLER RP 1 38 4136-3039-01 NS SHAFT |
| 12 | 4136-4104-01 запросить цену → | BUSHING 1 39 4136-3001-01 ROLLER RP |
| 13 | 4127-4107-01 запросить цену → | PRESSURE SPRING 1 40 4136-0151-02 FRICTION SHEET ASSY RP |
| 14 | 4127-4111-01 запросить цену → | GEAR 1 41 4136-3022-01 NS STOPPER |
| 15 | 4136-4109-06 запросить цену → | GUIDE 1 42 4136-3048-01 GEAR |
| 16 | 4136-6808-02 запросить цену → | WIRE HARNESS ASSY 1 43 4136-3044-01 CAM |
| 17 | 4136-6301-02 запросить цену → | MICRO-SWITCH TAKE-UP (S1) RP 1 44 4136-6803-01 WIRE HARNESS ASSY |
| 18 | 4136-3014-02 запросить цену → | GEAR 1 45 4136-0781-00 PAPER TAKE UP ASSY RP |
| 19 | 4136-3035-01 запросить цену → | GEAR 1 46 4136-3016-02 NS PRESSURE SPRING |
| 20 | 4136-3038-01 запросить цену → | RATCHET 1 47 4136-3021-01 ACTUATOR |
| 21 | 4136-3037-01 запросить цену → | TORSION SPRING RP 1 48 4136-6751-01 CONNECTOR PIN |
| 22 | 4136-3036-01 запросить цену → | DRUM 1 49 4136-3020-02 NS HOLDER |
| 23 | 9321-2300-11 запросить цену → | SOLENOID TAKE-UP (SL1) RP 1 50 4136-6818-01 WIRE HARNESS ASSY |
| 24 | 4136-3501-04 запросить цену → | GUIDE 1 51 9335-1910-41 SOLID STATE SWITCH PAPER EMPTY(PE1) |
| 25 | 4127-3041-02 запросить цену → | PRESSURE SPRING 1 52 4136-6809-01 WIRE HARNESS ASSY B |
| 26 | 4136-3018-01 запросить цену → | NS PRESSURE SPRING 2 53 4127-4109-01 CUSHION |
| 27 | 4136-3009-02 запросить цену → | NS HOLDER |

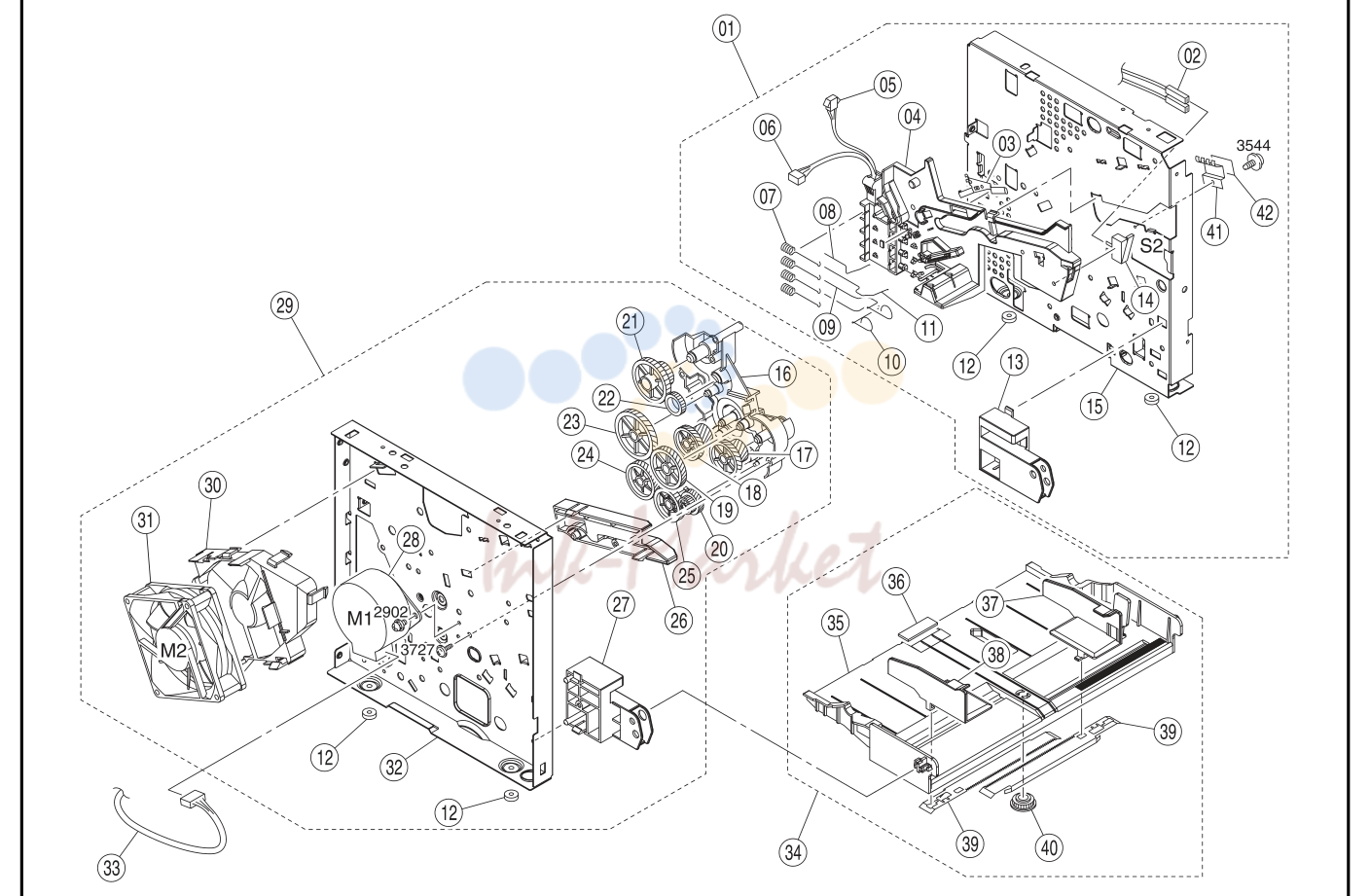

4. DRIVE SECTION PagePro 1300W/1350W
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4136-0758-00 запросить цену → | RIGHT FRAME ASSY 1 22 4136-2508-01 NS GEAR |
| 02 | 4136-6807-01 запросить цену → | NS WIRE HARNESS ASSY 1 23 4136-2507-01 NS GEAR |
| 03 | 4136-2012-02 запросить цену → | NS EARTH GROUND 1 24 4136-2501-01 NS GEAR |
| 04 | 4136-2011-04 запросить цену → | NS GUIDE 1 25 4136-2506-01 NS GEAR |
| 05 | 4136-6805-02 запросить цену → | NS WIRE HARNESS ASSY 1 26 4136-2524-02 NS GUIDE |
| 06 | 4136-6802-01 запросить цену → | NS WIRE HARNESS ASSY 1 27 4136-2019-03 NS HOLDER |
| 07 | 4136-2008-03 запросить цену → | NS CONTACT 4 28 9314-1201-31 MOTOR MAIN (M1) |
| 08 | 4136-2006-02 запросить цену → | NS CONTACT 1 29 4136-0754-00 LEFT FRAME ASSY |
| 09 | 4136-2010-02 запросить цену → | NS CONTACT 1 30 4136-2310-02 NS DUCT |
| 10 | 4136-2009-02 запросить цену → | NS CONTACT 1 31 9313-1300-12 FAN MOTOR COOLING (M2) |
| 11 | 4136-2007-01 запросить цену → | NS CONTACT 1 32 4136-2005-04 NS FRAME |
| 12 | 4136-2015-01 запросить цену → | RUBBER FOOT 4 33 4136-6810-03 WIRE HARNESS ASSY |
| 13 | 4136-2018-02 запросить цену → | NS HOLDER 1 34 4136-0764-00 REGULATING PLATE ASSY |
| 14 | 9331-2200-31 запросить цену → | MICRO-SWITCH FRONT DOOR (S2) 1 35 4136-3005-04 NS LIFTING PLATE |
| 15 | 4136-2024-04 запросить цену → | NS FRAME N 1 36 4136-3013-01 FRICTION SHEET |
| 16 | 4136-2526-03 запросить цену → | NS HOLDER 1 37 4136-3602-04 NS REGULATING PLATE |
| 17 | 4136-2504-01 запросить цену → | NS GEAR 1 38 4136-3603-02 NS REGULATING PLATE |
| 18 | 4136-2502-01 запросить цену → | NS GEAR 1 39 4136-3101-01 NS RACK |
| 19 | 4136-2503-01 запросить цену → | NS GEAR 1 40 4127-3104-01 GEAR |
| 20 | 4136-2505-01 запросить цену → | NS GEAR 1 41 4136-2312-01 NS EARTH GROUND |
| 21 | 4136-2509-01 запросить цену → | NS GEAR 1 42 4136-2313-01 NS SEAL |

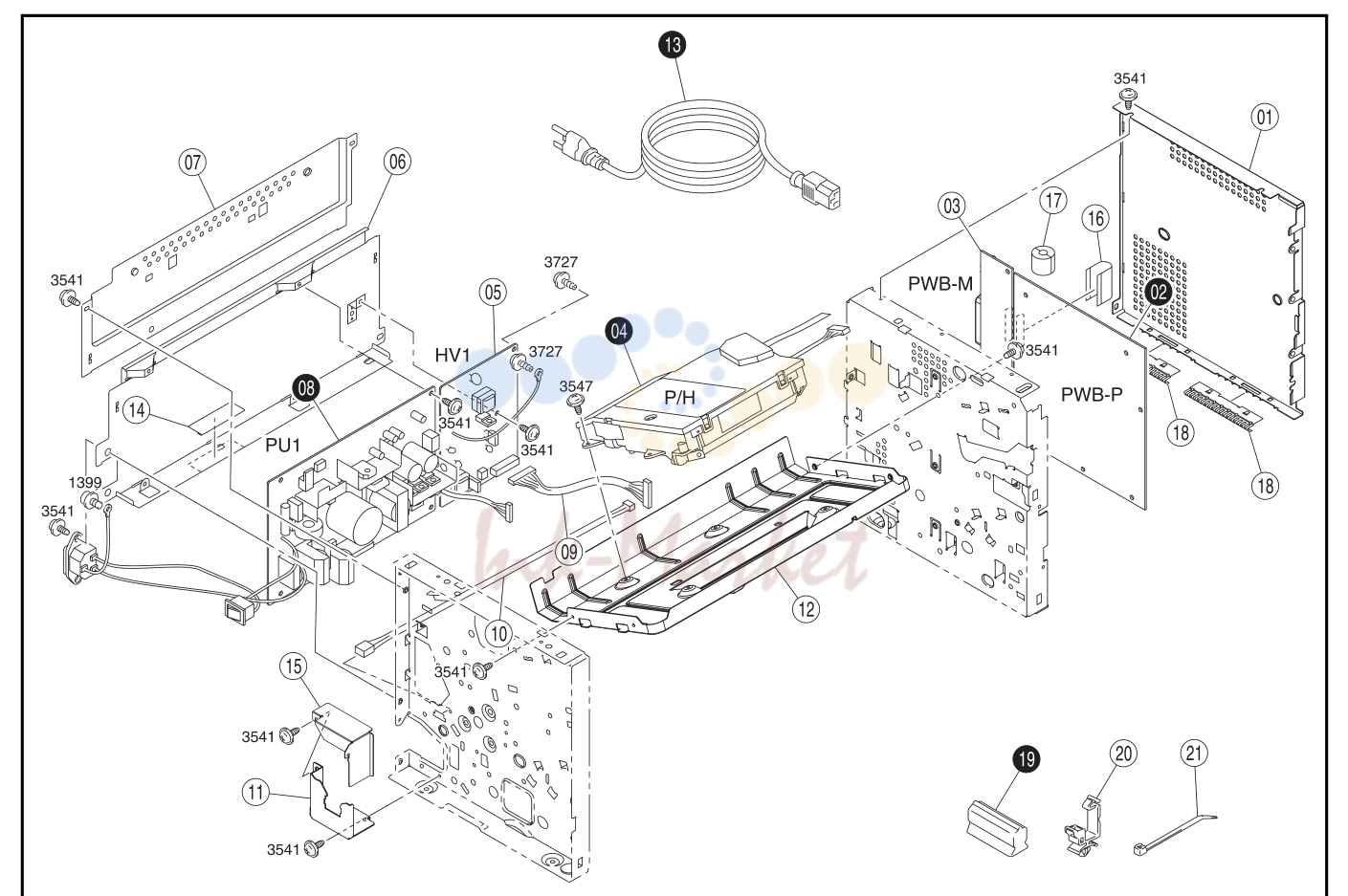

5. ELECTRICAL COMPONENTS PagePro 1300W/1350W
| № | Артикул | Наименование |
|---|---|---|
| 01 | 4136-2305-02 запросить цену → | NS SHIELD |
| 03 | 4136-6012-01 запросить цену → | PWB ASSY I/F (PWB-M) RP |
| 05 | 4136-6205-03 запросить цену → | HV TRANSFORMER (HV1) RP |
| 06 | 4136-2304-03 запросить цену → | NS FRAME |
| 07 | 4136-2055-04 запросить цену → | NS FRAME |
| 09 | 4136-6804-01 запросить цену → | WIRE HARNESS ASSY |
| 10 | 4136-6812-02 запросить цену → | WIRE HARNESS ASSY |
| 11 | 4136-2032-04 запросить цену → | NS BRACKET |
| 12 | 4136-2001-02 запросить цену → | NS BASE FRAME |
| 14 | 4136-2308-01 запросить цену → | NS INSULATING MEMBER |
| 15 | 4136-2033-02 запросить цену → | NS COVER |
| 16 | 4127-6815-01 запросить цену → | WIRE HARNESS ASSY |
| 17 | 9326-1810-51 запросить цену → | FERRITE CORE |
| 18 | 4136-2311-01 запросить цену → | NS EARTH GROUND |
| 20 | 9384-1100-91 запросить цену → | WIRING SADDLE |
| 21 | 9384-1311-11 запросить цену → | CABLE TIE 104L |
| 02 | 4136-6003-02 запросить цену → | PWB ASSY CONTROL (PWB-P) RP |
| 02 | 4136-7803-01 запросить цену → | PWB ASSY CONTROL (PWB-P) |
| 02 | 4136-7804-01 запросить цену → | PWB ASSY CONTROL (PWB-P) |
| 02 | 4136-7805-01 запросить цену → | PWB ASSY CONTROL (PWB-P) |
| 04 | 4136-0782-00 запросить цену → | PRINT HEAD ASSY (P/H) RP 1 011, 211, |
| 04 | 4136-0783-00 запросить цену → | PRINT HEAD ASSY (P/H) RP |
| 08 | 4136-6203-02 запросить цену → | POWER SUPPLY (PU1) RP 1 011, |
| 08 | 4136-6208-01 запросить цену → | POWER SUPPLY (PU1) RP 1 211, |
| 13 | 9381-4101-01 запросить цену → | POWER CORD |
| 13 | 9381-4200-31 запросить цену → | POWER CORD |
| 13 | 9381-4200-41 запросить цену → | POWER CORD |
| 13 | 9381-4910-22 запросить цену → | POWER CORD |
| 19 | 9384-2300-11 запросить цену → | NS EDGE COVER FUSE COVER 1 211, |
| 19 | 9384-2300-21 запросить цену → | NS EDGE COVER FUSE COVER 1 011, |
