Konica Minolta page pro 1200 series — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

1. Parts Catalog

№АртикулНаименование
001PagePro1250E запросить цену →100V 50/60Hz METRIC 218 PagePro1200W 220/240V 50/60Hz METRIC
201PagePro1250E запросить цену →220/240V 50Hz METRIC 301 PagePro1250E 120V 60Hz INCH
208PagePro1250E запросить цену →220/240V 50/60Hz METRIC 311 PagePro1200W 120V 60Hz INCH
211PagePro1200W запросить цену →220/240V 50Hz METRIC

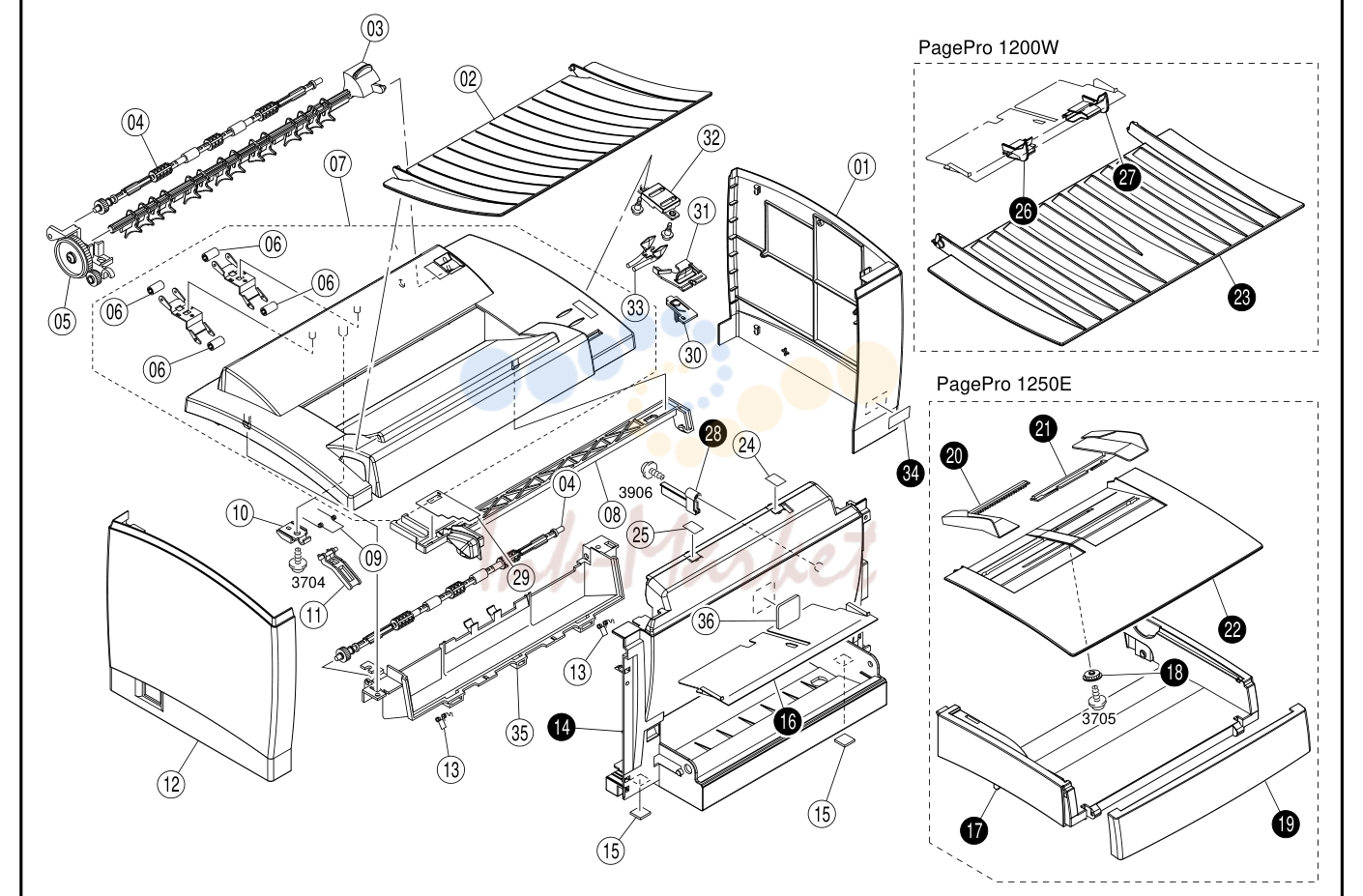

2. 1 HOUSING PagePro1250E/1200W 1

2. 1 HOUSING PagePro1250E/1200W 1

№АртикулНаименование
014127-1011-03 запросить цену →COVER 1 31 4127-1016-05 BUTTON
024127-1007-01 запросить цену →TRAY 1 32 4127-1013-01 COVER
034127-3710-01 запросить цену →GUIDE RP 1 33 4127-1015-02 LENS
044127-3730-03 запросить цену →ROLLER RP 2 35 4127-1002-01 COVER
054127-0482-01 запросить цену →GEAR ASSY 17/50T 1 36 4127-7301-01 LABEL
064127-3707-01 запросить цену →ROLL
074127-0486-01 запросить цену →TOP COVER ROLL ASSY
084127-1004-03 запросить цену →LEVER
094127-3763-01 запросить цену →TORSION SPRING
104127-3762-01 запросить цену →HOLDER
114127-3761-01 запросить цену →MEMBER
124127-1010-03 запросить цену →COVER
134127-2020-01 запросить цену →TORSION SPRING
154127-2015-01 запросить цену →RUBBER FOOT
244127-2024-01 запросить цену →LABEL
254127-2025-01 запросить цену →LABEL
294127-1014-01 запросить цену →COVER
304127-1026-04 запросить цену →BUTTON
144127-1003-03 запросить цену →FRONT COVER 1 001, 201, 208,
144127-1103-04 запросить цену →FRONT COVER 1 211, 218,
164127-3201-01 запросить цену →TRAY 1 001, 201, 208,
164127-3241-01 запросить цену →TRAY 1 211, 218,
174127-1008-01 запросить цену →TRAY 1 001, 201, 208,
184127-3104-01 запросить цену →GEAR 14T 1 001, 201, 208,
194127-1006-01 запросить цену →COVER 1 001, 201, 208,
204127-3203-01 запросить цену →REGULATING PLATE 1 001, 201, 208,
214127-3202-01 запросить цену →REGULATING PLATE 1 001, 201, 208,
224127-1009-01 запросить цену →COVER 1 001, 201, 208,
234127-1108-02 запросить цену →TRAY 1 211, 218,
264127-3205-02 запросить цену →REGULATING PLATE 1 211, 218,
274127-3204-02 запросить цену →REGULATING PLATE 1 211, 218,
284127-2021-01 запросить цену →STOPPER 3 001, 201, 208,
344127-7310-01 запросить цену →LABEL 1 001, 201, 208,
344127-7311-01 запросить цену →LABEL 1 211, 218,

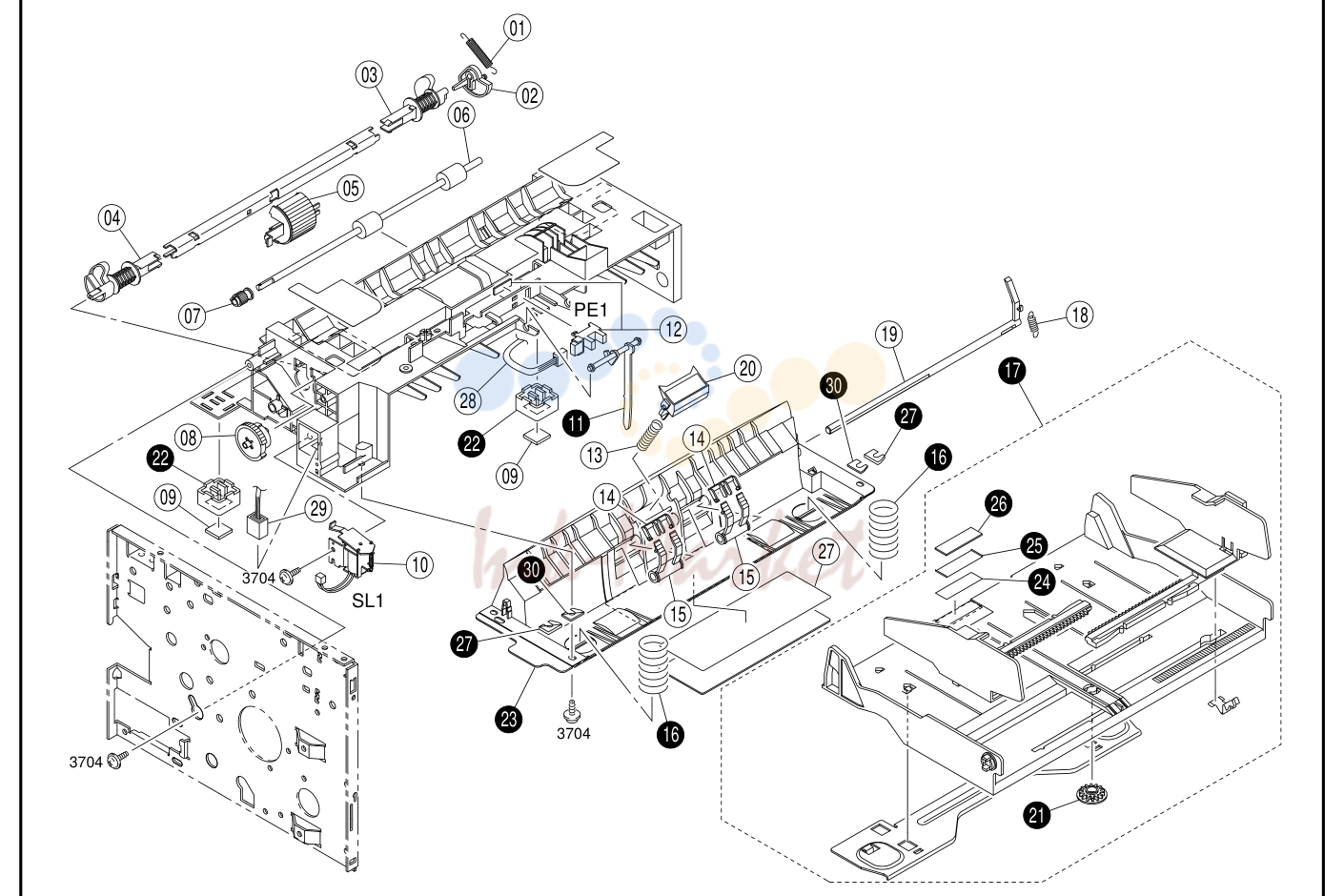

3. 2 PAPER TRANSPORT SECTION PagePro1250E/1200W 3

3. 2 PAPER TRANSPORT SECTION PagePro1250E/1200W 3

№АртикулНаименование
014127-3019-02 запросить цену →TENSION SPRING 1 29 4127-6805-01 WIRE HARNESS ASSY
024127-3026-01 запросить цену →CAM
034127-3007-01 запросить цену →CAM
044127-3008-02 запросить цену →CAM
054127-3001-01 запросить цену →ROLLER RP
064127-3002-01 запросить цену →ROLLER
074127-3014-01 запросить цену →GEAR 14T
084127-3010-03 запросить цену →GEAR
094127-2015-01 запросить цену →RUBBER FOOT
109321-2000-32 запросить цену →SOLENOID P.TAKE-UP (SL1) RP
124127-0901-01 запросить цену →PHOTO INTERRUPTER PAPER EMP (PE1) RP
134127-3041-02 запросить цену →PRESSURE SPRING
144127-3042-03 запросить цену →GUIDE
154127-3022-02 запросить цену →STOPPER
184127-3027-01 запросить цену →TENSION SPRING
194127-3025-01 запросить цену →LEVER
204127-0481-01 запросить цену →SEPARATOR PAD RP
284127-6814-01 запросить цену →WIRE HARNESS ASSY
114127-3021-02 запросить цену →ACTUATOR 1 001, 201, 208,
114127-3521-02 запросить цену →ACTUATOR 1 211, 218,
164127-3016-01 запросить цену →PRESSURE SPRING 2 001, 201, 208,
164127-3516-02 запросить цену →PRESSURE SPRING 2 211, 218,
174127-0492-02 запросить цену →REGULATING PLATE ASSY RP 1 001, 201, 208,
174127-0493-01 запросить цену →REGULATING PLATE ASSY RP 1 211, 218,
214127-3104-01 запросить цену →GEAR 14T 1 001, 201, 208,
224127-2016-01 запросить цену →HOLDER 2 001, 201, 208,
234127-3501-05 запросить цену →GUIDE 1 001, 201, 208,
234127-3551-04 запросить цену →GUIDE 1 211, 218,
244127-3115-01 запросить цену →TAPE 1 001, 201, 208,
254127-3114-02 запросить цену →REINFORCE PLATE 1 001, 201, 208,
264127-3013-01 запросить цену →FRICTION SHEET 1 211, 218,
264127-3113-01 запросить цену →FRICTION SHEET 1 001, 201, 208,
274127-3511-01 запросить цену →SPACER 1.0MM 2 001, 201, 208,
304127-3512-01 запросить цену →SPACER 0.5MM 2 001, 201, 208,

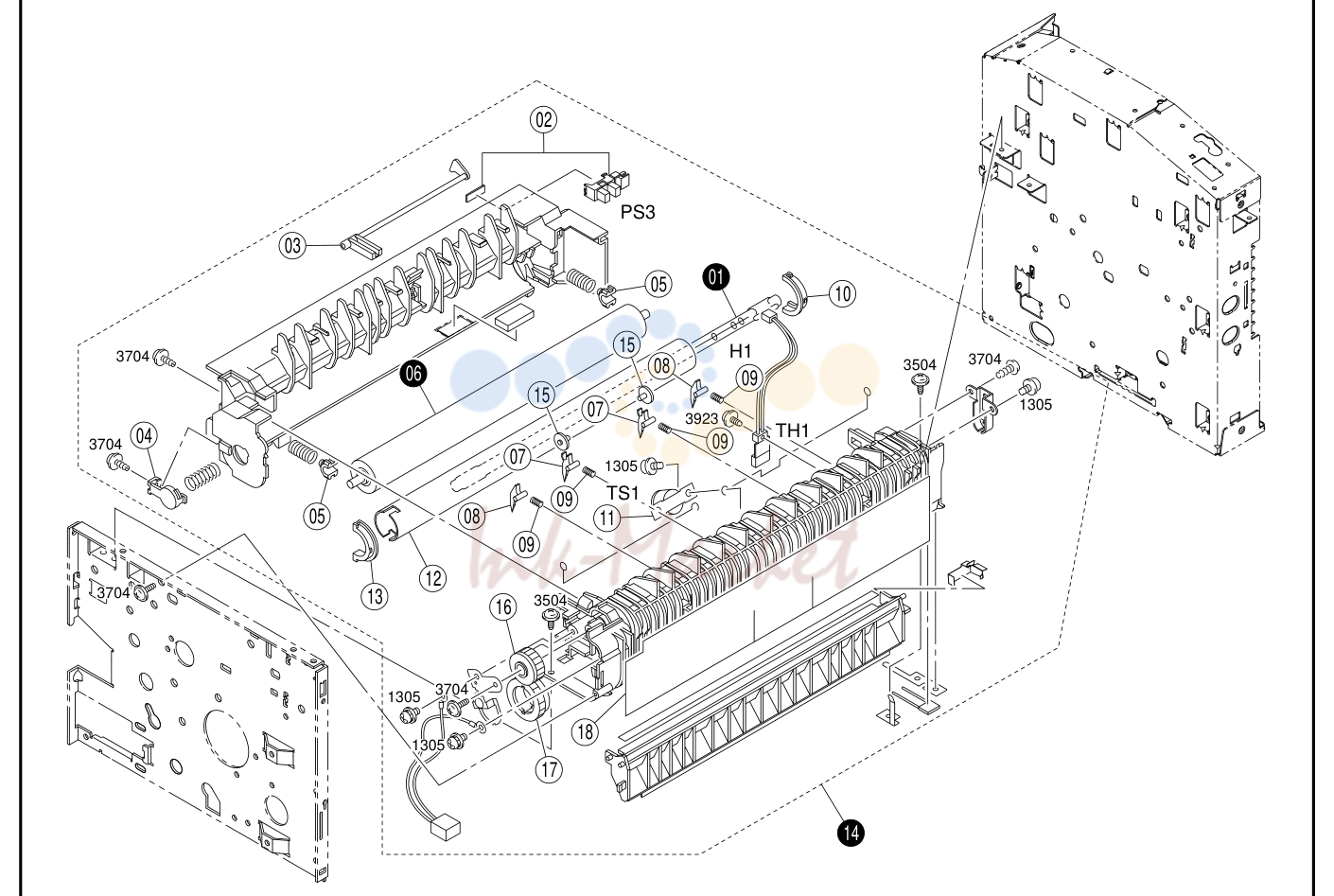

4. 3 FUSING UNIT PagePro1250E/1200W 5

4. 3 FUSING UNIT PagePro1250E/1200W 5

№АртикулНаименование
024127-0901-01 запросить цену →PHOTO INTERRUPTER PAPER EXIT (PS3) RP
034127-5518-01 запросить цену →ACTUATOR
044127-5534-02 запросить цену →HOLDER
054127-5571-01 запросить цену →BUSHING
074127-5536-01 запросить цену →SEPARATOR
084127-5533-01 запросить цену →SEPARATOR
094109-5516-01 запросить цену →PRESSURE SPRING
104122-5522-01 запросить цену →BUSHING FUSING
114127-6301-01 запросить цену →THERMAL SWITCH (TS1)
124121-5501-01 запросить цену →FUSING ROLLER
134109-5521-01 запросить цену →BUSHING FUSING
154127-5516-02 запросить цену →ROLL
164127-5513-01 запросить цену →GEAR
174127-5512-02 запросить цену →GEAR
184127-5550-04 запросить цену →SEAL
014127-6501-02 запросить цену →HEATER HEATER 100V (H1)
014127-6502-02 запросить цену →HEATER HEATER 120V (H1) 1 301,
014127-6503-02 запросить цену →HEATER HEATER 230V (H1) 1 201, 208, 211,
064109-5502-01 запросить цену →ROLLER 1 211, 218,
064127-5572-01 запросить цену →ROLLER 1 001, 201, 208,
144127-0352-02 запросить цену →FUSING UNIT RP
144127-0353-02 запросить цену →FUSING UNIT RP
144127-0354-01 запросить цену →FUSING UNIT RP
144127-0355-01 запросить цену →FUSING UNIT RP
144127-0356-01 запросить цену →FUSING UNIT RP 1 201,

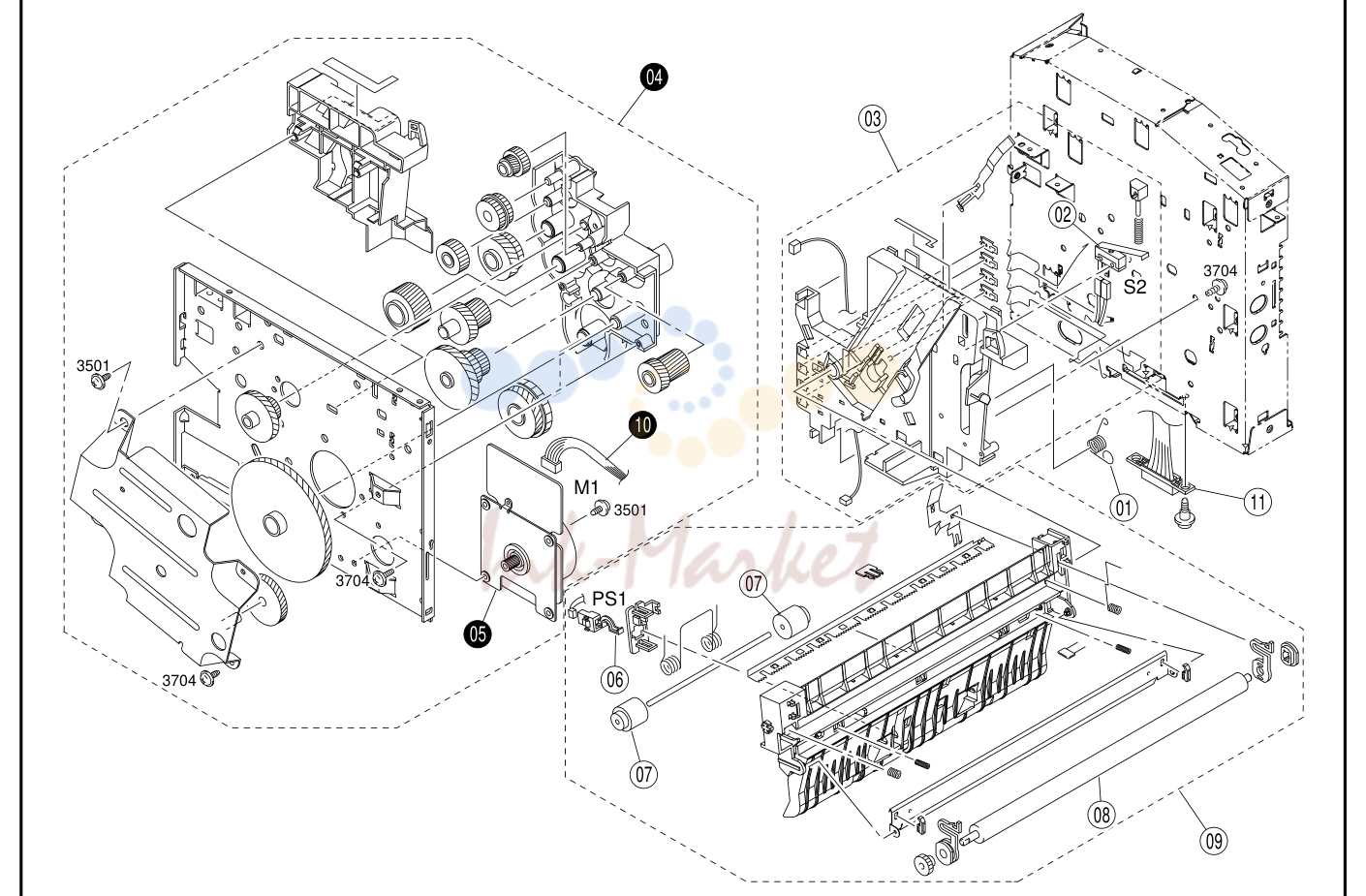

5. 4 DRIVE/TRANSFER UNIT PagePro1250E/1200W 7

5. 4 DRIVE/TRANSFER UNIT PagePro1250E/1200W 7

№АртикулНаименование
014127-2013-02 запросить цену →TORSION SPRING
024109-6305-01 запросить цену →SWITCH INTERLOCK (S2)
034127-0480-01 запросить цену →I/C GUIDE ASSY
064127-6302-01 запросить цену →MICRO-SWITCH P.TAKE-UP (PS1)
074127-3006-01 запросить цену →ROLL
084127-4103-02 запросить цену →TRANSFER ROLLER TRANSFER RP
094127-0311-01 запросить цену →TRANSFER GUIDE ASSY RP
114127-6810-01 запросить цену →WIRE HARNESS ASSY
044127-0301-01 запросить цену →DRIVE GEAR ASSY 1 211, 218,
044127-0304-01 запросить цену →DRIVE GEAR ASSY 1 001, 201, 208,
059314-2001-21 запросить цену →MOTOR MAIN (M1) 1 211, 218,
059314-2100-11 запросить цену →MOTOR MAIN (M1) 1 001, 201, 208,
104127-6802-02 запросить цену →WIRE HARNESS ASSY 1 211, 218,
104127-6817-02 запросить цену →WIRE HARNESS ASSY 1 001, 201, 208,

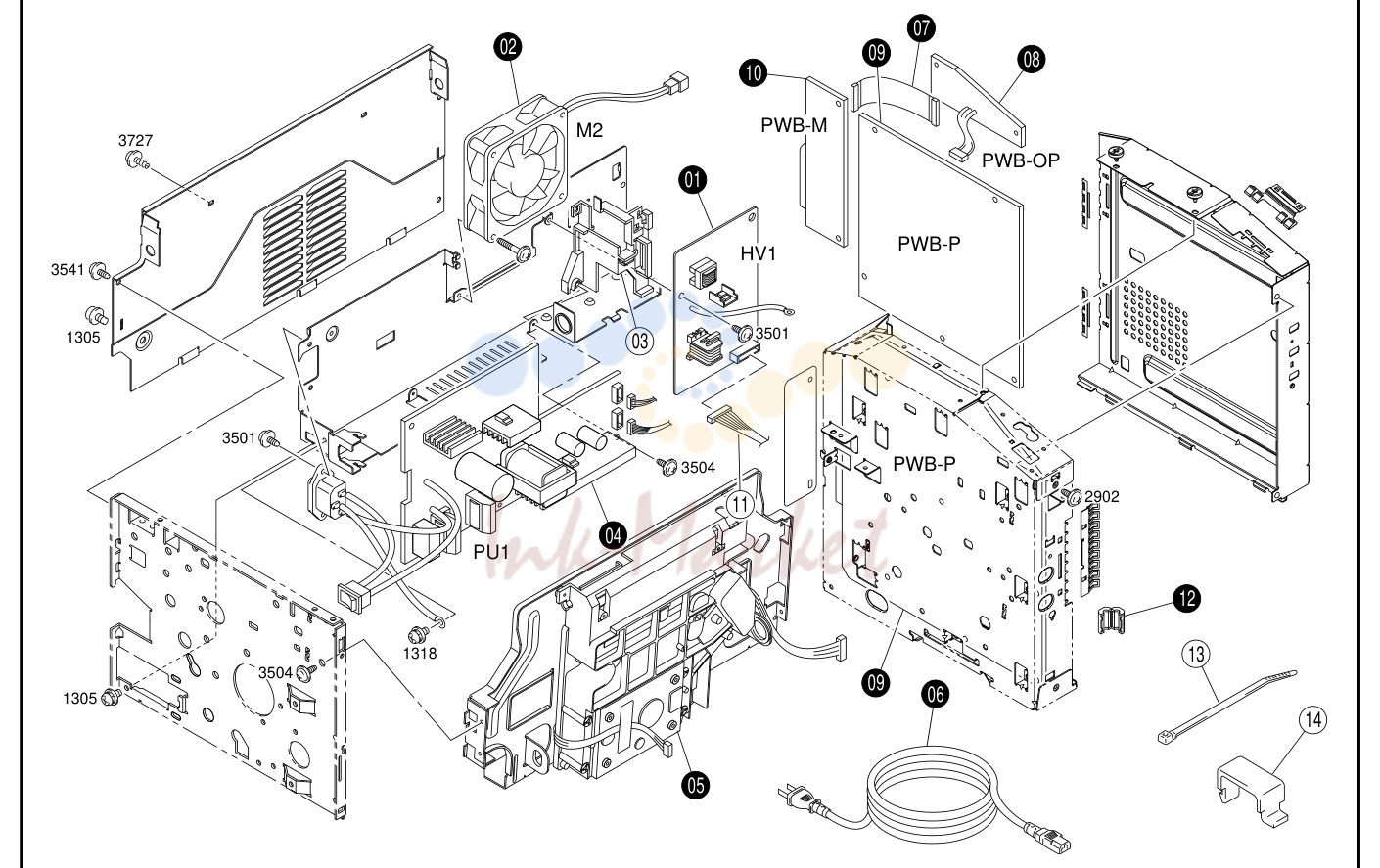

6. 5 ELECTRICAL COMPONENTS PagePro1250E/1200W 9

6. 5 ELECTRICAL COMPONENTS PagePro1250E/1200W 9

№АртикулНаименование
034127-2321-01 запросить цену →HOLDER
114127-6804-03 запросить цену →WIRE HARNESS ASSY
134127-6752-01 запросить цену →CABLE TIE
141139-5558-01 запросить цену →CORD CLAMP
014127-6203-03 запросить цену →HV TRANSFORMER (HV1) RP 1 211, 218,
014127-6207-01 запросить цену →HV TRANSFORMER (HV1) RP 1 001, 201, 208,
029313-1001-21 запросить цену →FAN MOTOR COOLING (M2) 1 211, 218,
029313-1100-21 запросить цену →FAN MOTOR COOLING (M2) 1 001, 201, 208,
044127-6201-02 запросить цену →POWER SUPPLY (PU1) RP 1 001, 301,
044127-6202-02 запросить цену →POWER SUPPLY (PU1) RP 1 201, 208, 211,
054571-0532-04 запросить цену →PRINT HEAD ASSY (PH) RP 1 211, 218,
054571-0534-03 запросить цену →PRINT HEAD ASSY (PH) RP 1 001, 201, 208,
069381-4100-11 запросить цену →POWER CORD
069381-4910-21 запросить цену →POWER CORD 1 208,
069381-4910-71 запросить цену →POWER CORD 1 201,
069381-4910-91 запросить цену →POWER CORD 1 301,
074127-6815-01 запросить цену →WIRE HARNESS ASSY 1 211, 218,
084127-6014-01 запросить цену →PWB (PWB-OP) RP 1 211, 218,
094127-0105-04 запросить цену →PWB ASSY (PWB-P) RP 1 211, 218,
094127-0106-03 запросить цену →PWB ASSY (PWB-P) RP 1 001, 201, 208,
104127-6015-01 запросить цену →PWB (PWB-M) RP 1 211, 218,
129326-1810-51 запросить цену →FERRITE CORE 1 001, 201, 208,

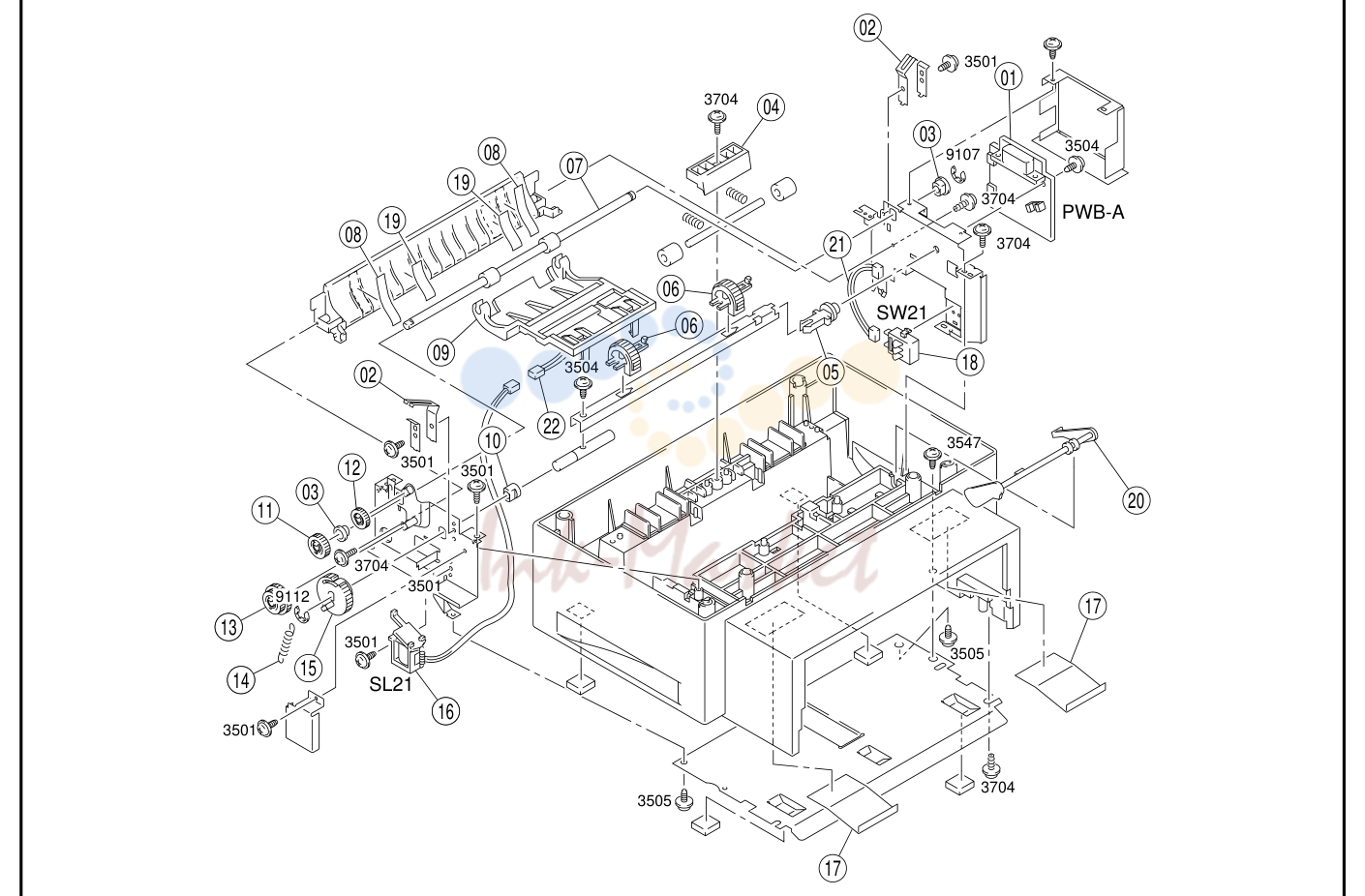

7. 6 2ND PAPER TAKE-UP (OPTION) PagePro1250E/1200W 11

7. 6 2ND PAPER TAKE-UP (OPTION) PagePro1250E/1200W 11

№АртикулНаименование
014198-0101-01 запросить цену →PWB ASSY CONNECT (PWB-A) RP 1 19 4198-3848-01 GUIDE
024198-3840-02 запросить цену →EARTH GROUND 2 20 4198-3817-02 ACTUATOR
034156-3838-01 запросить цену →BUSHING 2 21 4165-6802-01 HARNESS
044165-3833-01 запросить цену →BRACKET 1 22 4165-6801-01 HARNESS
054498-3334-01 запросить цену →SHAFT
064198-3802-01 запросить цену →ROLLER RP
074198-3818-01 запросить цену →ROLLER
084165-3845-01 запросить цену →SHEET
094198-3820-02 запросить цену →GUIDE
101200-3131-07 запросить цену →BUSHING
114198-3831-01 запросить цену →GEAR 22T
124198-3825-01 запросить цену →GEAR 20/26T
134198-3824-01 запросить цену →GEAR 17T
144165-3816-01 запросить цену →TENSION SPRING
154198-3815-01 запросить цену →GEAR 38T
160993-6204-02 запросить цену →SOLENOID P.TAKE-UP (SL21) RP
174198-3847-01 запросить цену →GUIDE
189332-3710-11 запросить цену →SWITCH(DETECT) DETECT (SW21)

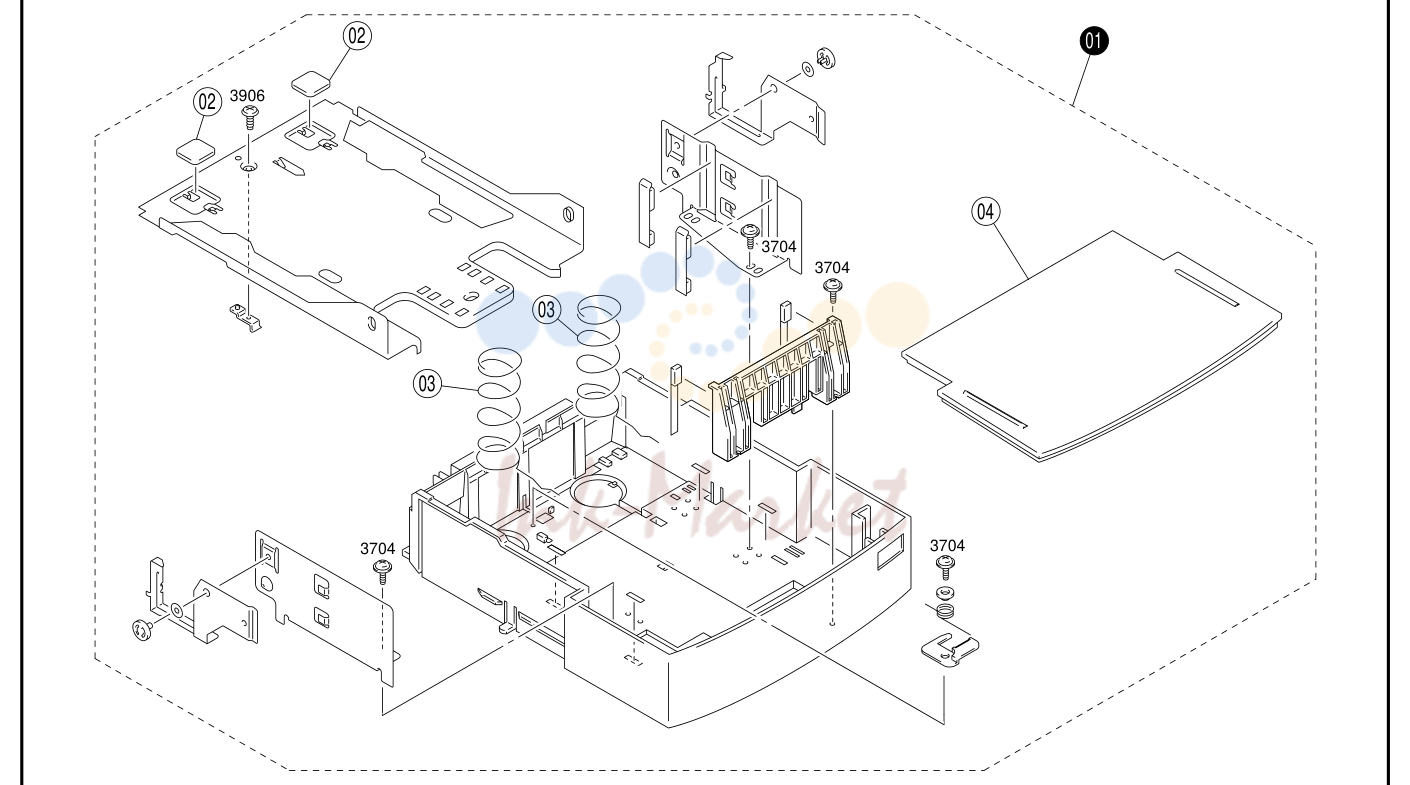

8. 7 2ND PAPER CASSETTE (OPTION) PagePro1250E/1200W 13

8. 7 2ND PAPER CASSETTE (OPTION) PagePro1250E/1200W 13

№АртикулНаименование
024165-3920-01 запросить цену →FRICTION PLATE
034166-3962-01 запросить цену →PRESSURE SPRING
044165-3907-02 запросить цену →COVER
014198-0752-01 запросить цену →CASSETTE ASSY 1 001, 201, 208, 211,
014198-0753-01 запросить цену →CASSETTE ASSY 1 301,
