Konica Minolta page pro 1100 series — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

1. PageWorks/Pro 1100

1. PageWorks/Pro 1100

№АртикулНаименование
034121-1007-02 запросить цену →TRAY
054121-1010-04 запросить цену →LEFT COVER
074121-0763-01 запросить цену →FRONT COVER ASSY RP
084121-1014-01 запросить цену →TRAY
094121-1008-02 запросить цену →TRAY
014121-1021-01 запросить цену →RIGHT COVER
014121-1022-01 запросить цену →RIGHT COVER
014121-1111-05 запросить цену →RIGHT COVER
014121-1112-01 запросить цену →RIGHT COVER
024121-2314-02 запросить цену →EARTH GROUND 1 201,
044121-0758-01 запросить цену →TOP COVER 1 202,
044121-0761-01 запросить цену →TOP COVER 1 201,
064121-0451-03 запросить цену →CONTROL PANEL RP 1 202,
064121-0452-03 запросить цену →CONTROL PANEL RP 1 201,

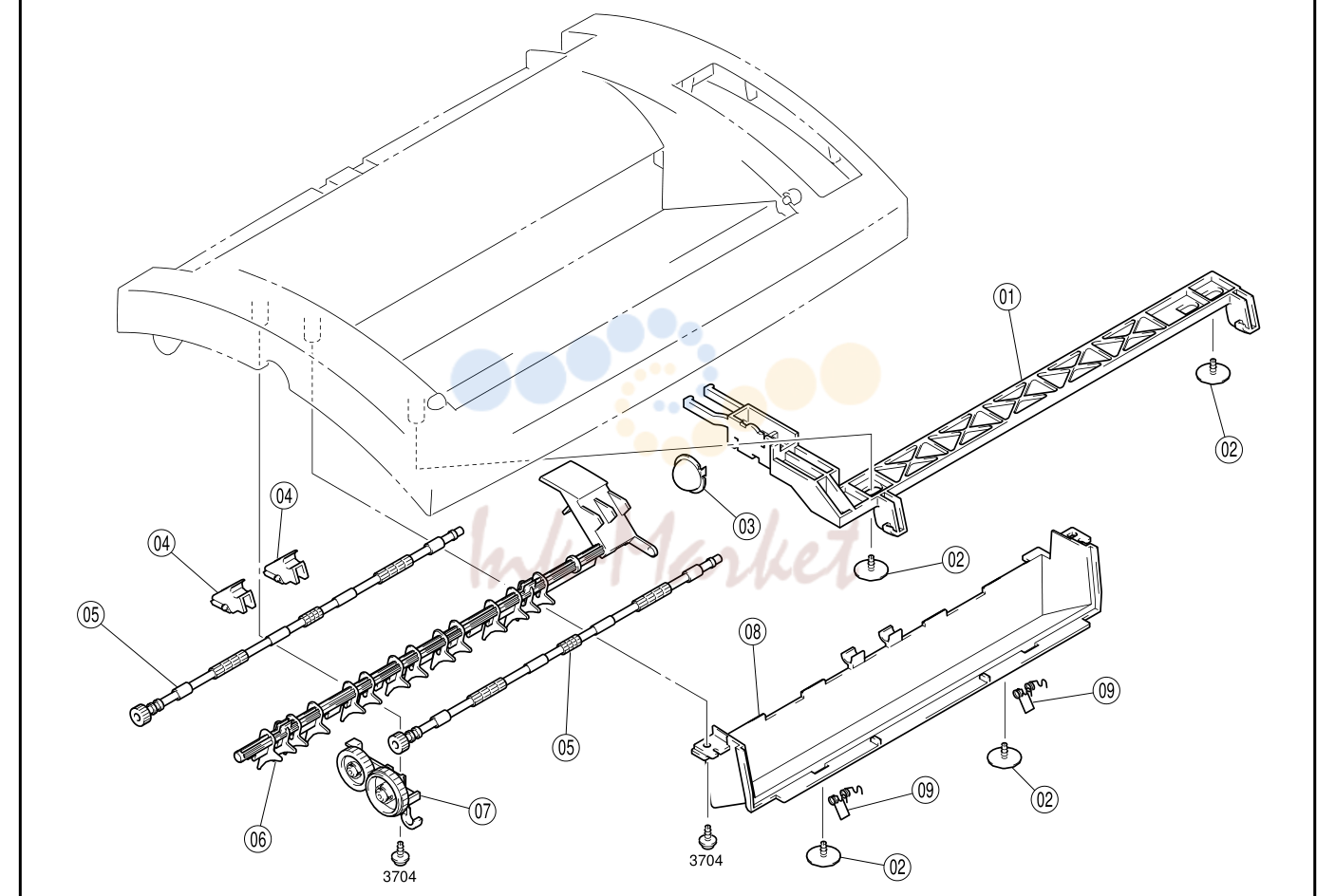

2. 2 PAPER EXIT SECTION PARTS MANUAL

2. 2 PAPER EXIT SECTION PARTS MANUAL

№АртикулНаименование
014121-1004-02 запросить цену →LEVER
024121-2003-02 запросить цену →SHOULDER SCREW
034121-1053-01 запросить цену →BUTTON
044121-3701-01 запросить цену →GUIDE
054121-3730-02 запросить цену →ROLLER RP
064121-3710-02 запросить цену →GUIDE
074121-0752-01 запросить цену →GEAR ASSY
084121-1002-02 запросить цену →COVER
094121-2020-01 запросить цену →TORSION SPRING

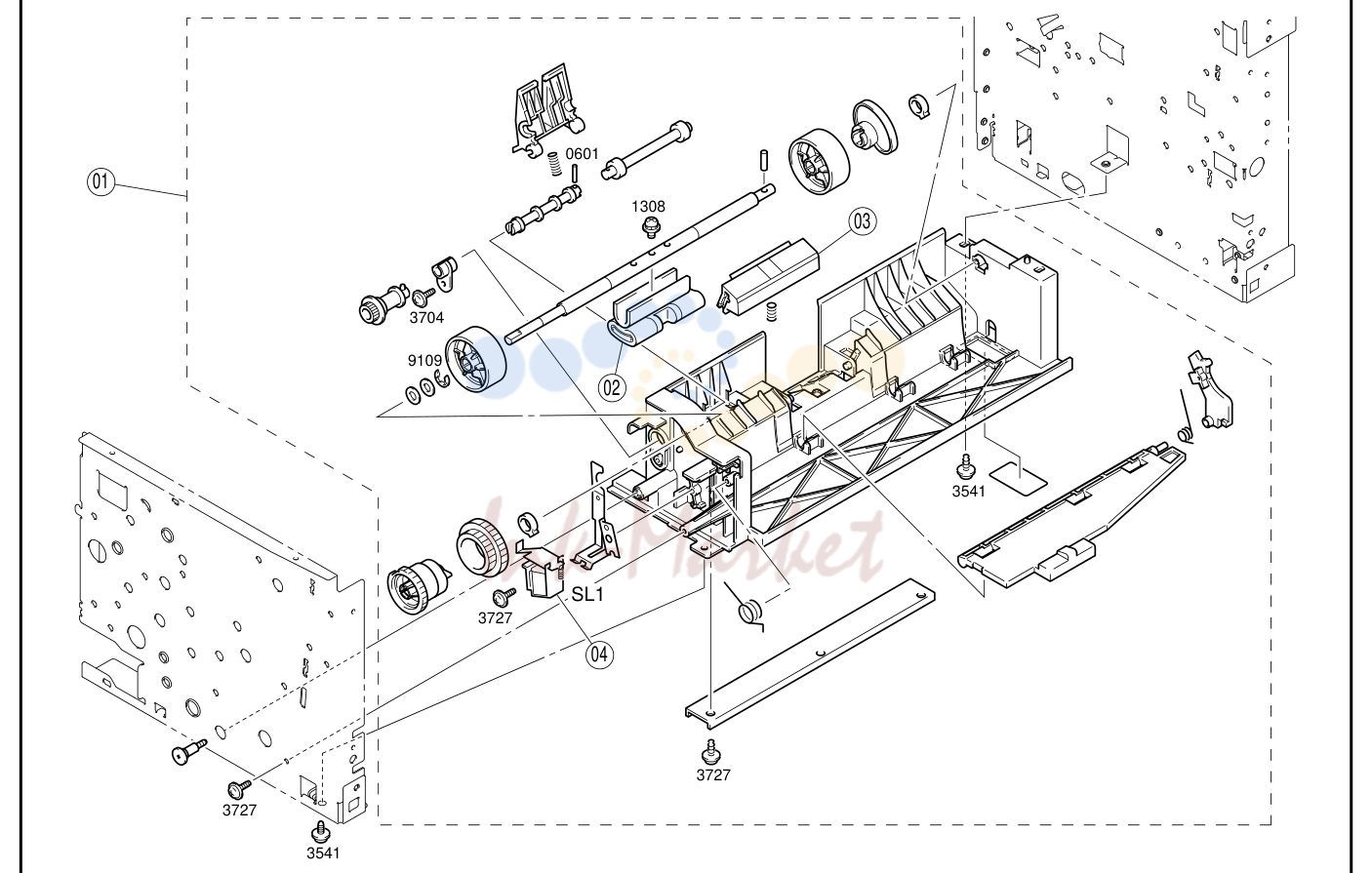

3. 3 PAPER TAKE UP SECTION PARTS MANUAL

3. 3 PAPER TAKE UP SECTION PARTS MANUAL

№АртикулНаименование
014121-0331-03 запросить цену →PAPER PICK UNIT RP
024121-3001-01 запросить цену →ROLLER RP
034121-0753-01 запросить цену →SEPARETOR PAD RP
044109-6206-01 запросить цену →SOLENOID TAKE-UP (SL1)

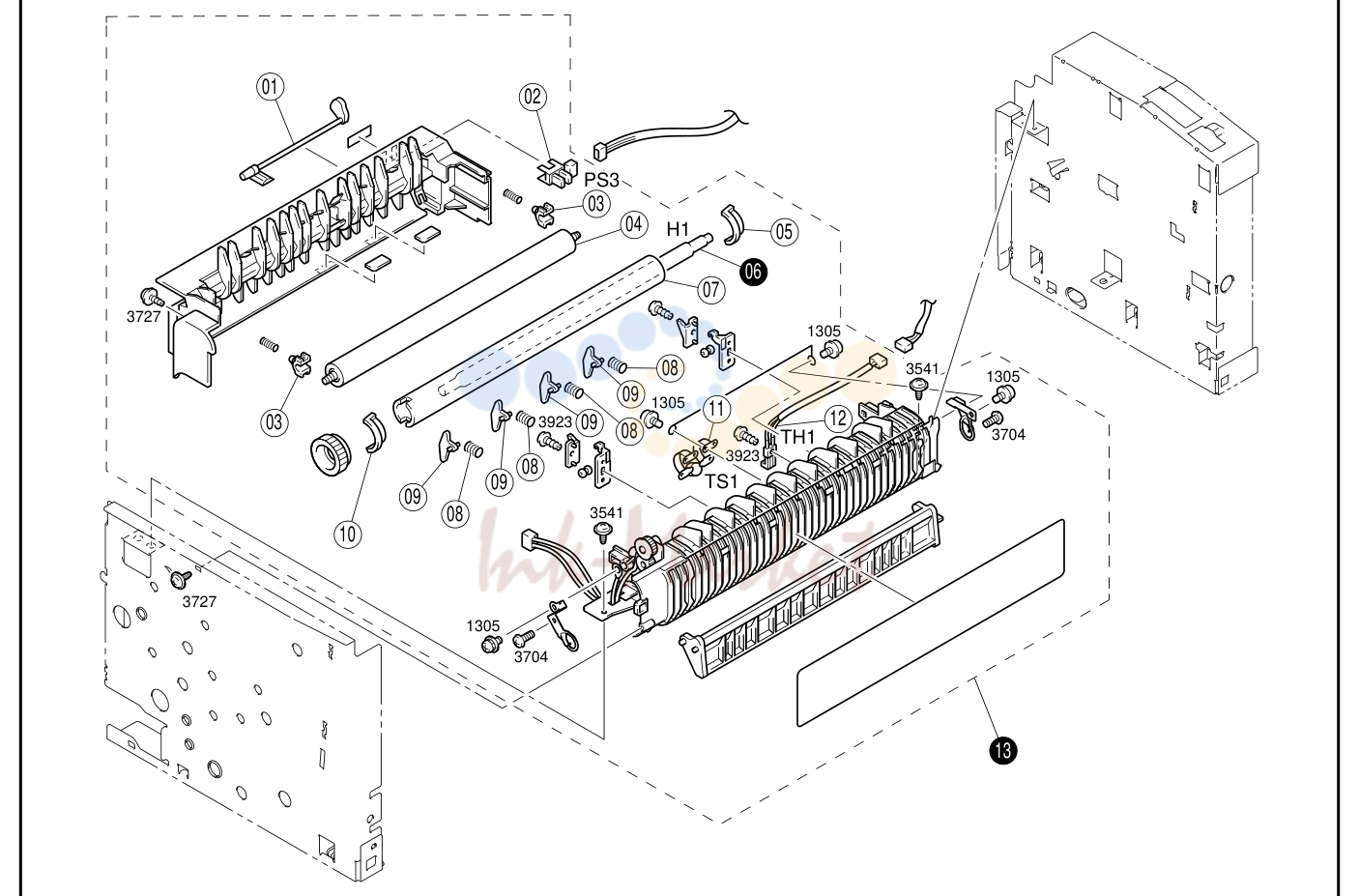

4. 4 FUSING UNIT PARTS MANUAL

4. 4 FUSING UNIT PARTS MANUAL

№АртикулНаименование
014121-5518-01 запросить цену →ACTUATOR
029335-1410-31 запросить цену →PHOTO INTERRUPTER EXIT (PS3)
034110-5511-01 запросить цену →BUSHING
044109-5502-01 запросить цену →ROLLER
054122-5522-01 запросить цену →BUSHING
074121-5501-01 запросить цену →FUSING ROLLER
084121-5516-01 запросить цену →PRESSURE SPRING
094109-5533-01 запросить цену →SEPARATOR
104109-5521-01 запросить цену →BUSHING
114121-6302-01 запросить цену →THERMAL SWITCH FUSING (TS1)
124121-6701-01 запросить цену →THERMISTOR FUSING (TH1)
064109-6502-01 запросить цену →TUBE LAMP FUSING (H1) 1 301,
064109-6503-01 запросить цену →TUBE LAMP FUSING (H1) 1 201,
134121-0352-02 запросить цену →FUSING UNIT RP 1 301,
134121-0353-02 запросить цену →FUSING UNIT RP 1 201,

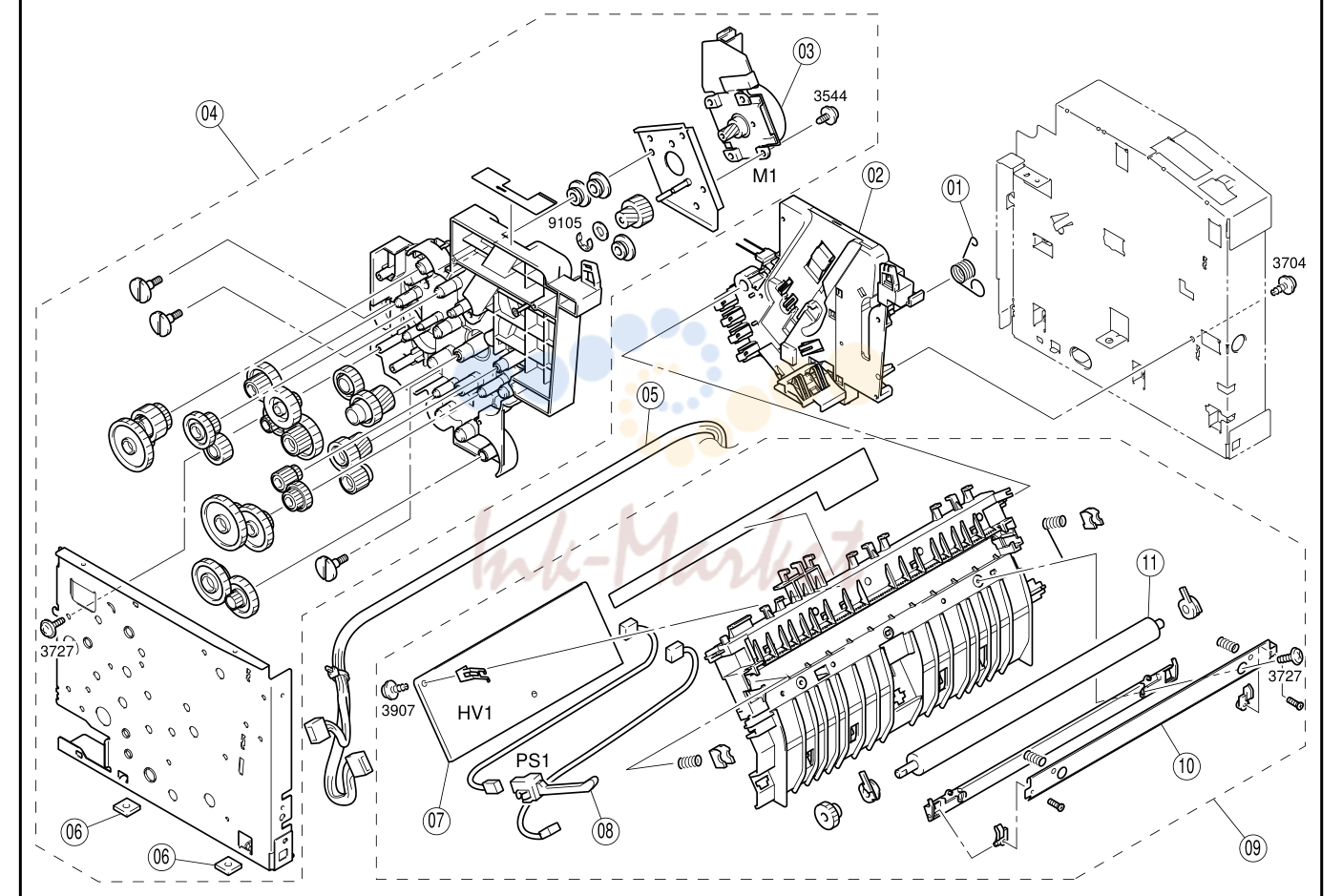

5. 5 DRIVE/TRANSFER UNIT PARTS MANUAL

5. 5 DRIVE/TRANSFER UNIT PARTS MANUAL

№АртикулНаименование
014121-2013-01 запросить цену →TORSION SPRING
024121-0755-01 запросить цену →FRAME ASSY RP
034121-6101-03 запросить цену →MOTOR MAIN (M1)
044121-0301-02 запросить цену →DRIVE UNIT RP
054121-6802-01 запросить цену →WIRE HARNESS ASSY
064121-2015-01 запросить цену →RUBBER FOOT
074121-6203-03 запросить цену →HV TRANSFORMER HIGH VOL (HV1) RP
084109-6301-01 запросить цену →SWITCH TAKE-UP (PS1) RP
094121-0311-02 запросить цену →TRANSFER UNIT RP
104121-4132-01 запросить цену →GUIDE PLATE
114109-4103-01 запросить цену →ROLLER RP

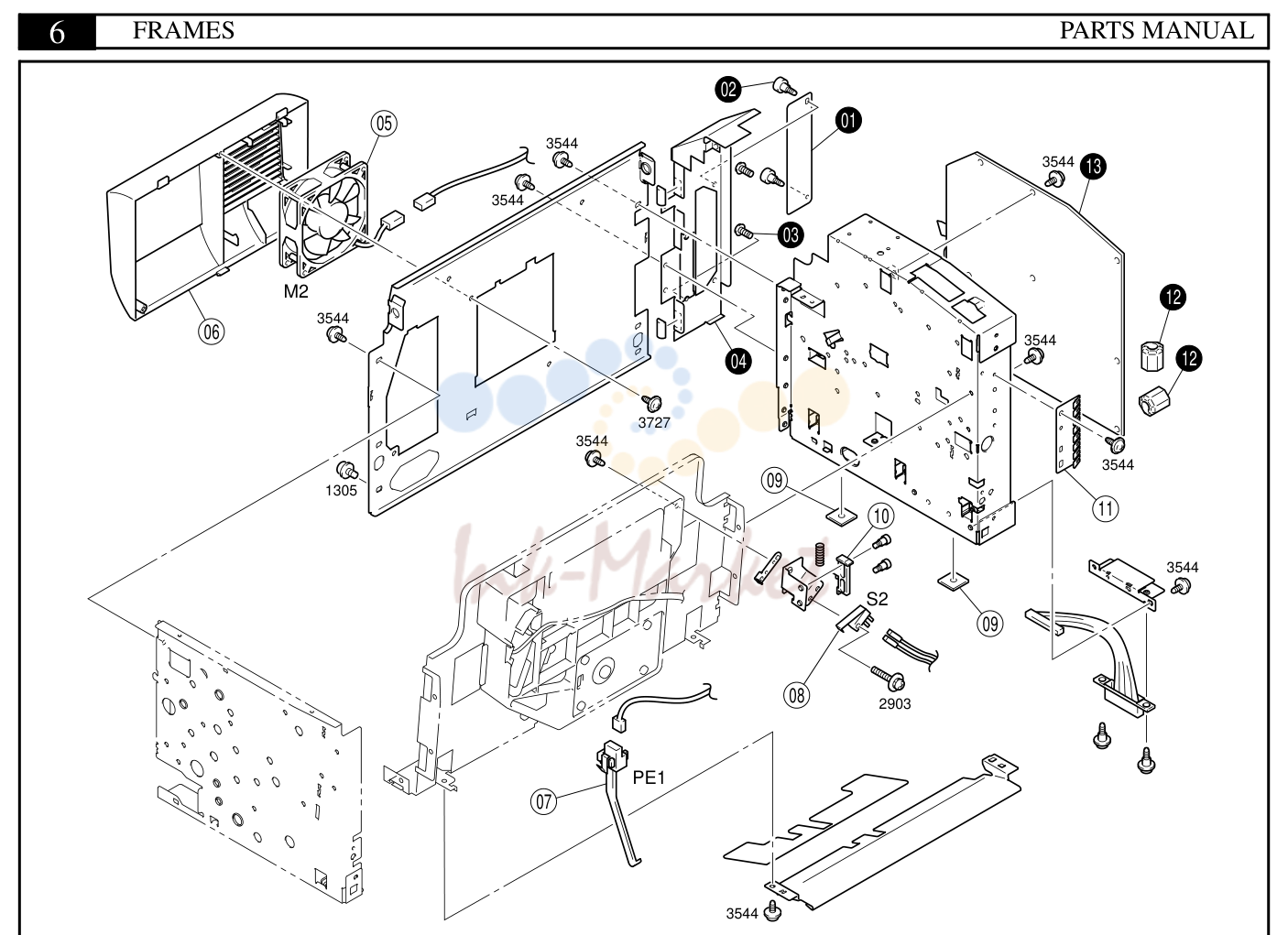

6. 6 FRAMES PARTS MANUAL

6. 6 FRAMES PARTS MANUAL

№АртикулНаименование
054121-6103-03 запросить цену →FAN MOTOR COOLING (M2)
064121-1252-03 запросить цену →DUCT
074109-6304-01 запросить цену →SWITCH EMPTY (PE1) RP
084109-6305-01 запросить цену →SWITCH INTERLOCK (S2) RP
094121-2015-01 запросить цену →RUBBER FOOT
104121-2308-01 запросить цену →LEVER
114121-2359-01 запросить цену →EARTH GROUND
014121-2371-01 запросить цену →COVER 1 201,
024121-2372-01 запросить цену →SHOULDER SCREW 2 201,
034121-2311-01 запросить цену →SCREW 2 202,
044121-2360-01 запросить цену →BRACKET 1 202,
044121-2370-02 запросить цену →BRACKET 1 201,
120816-6201-01 запросить цену →FERRITE CORE
134121-0106-02 запросить цену →PWB ASSY RP 1 202,
134121-0107-05 запросить цену →PWB ASSY RP 1 201,

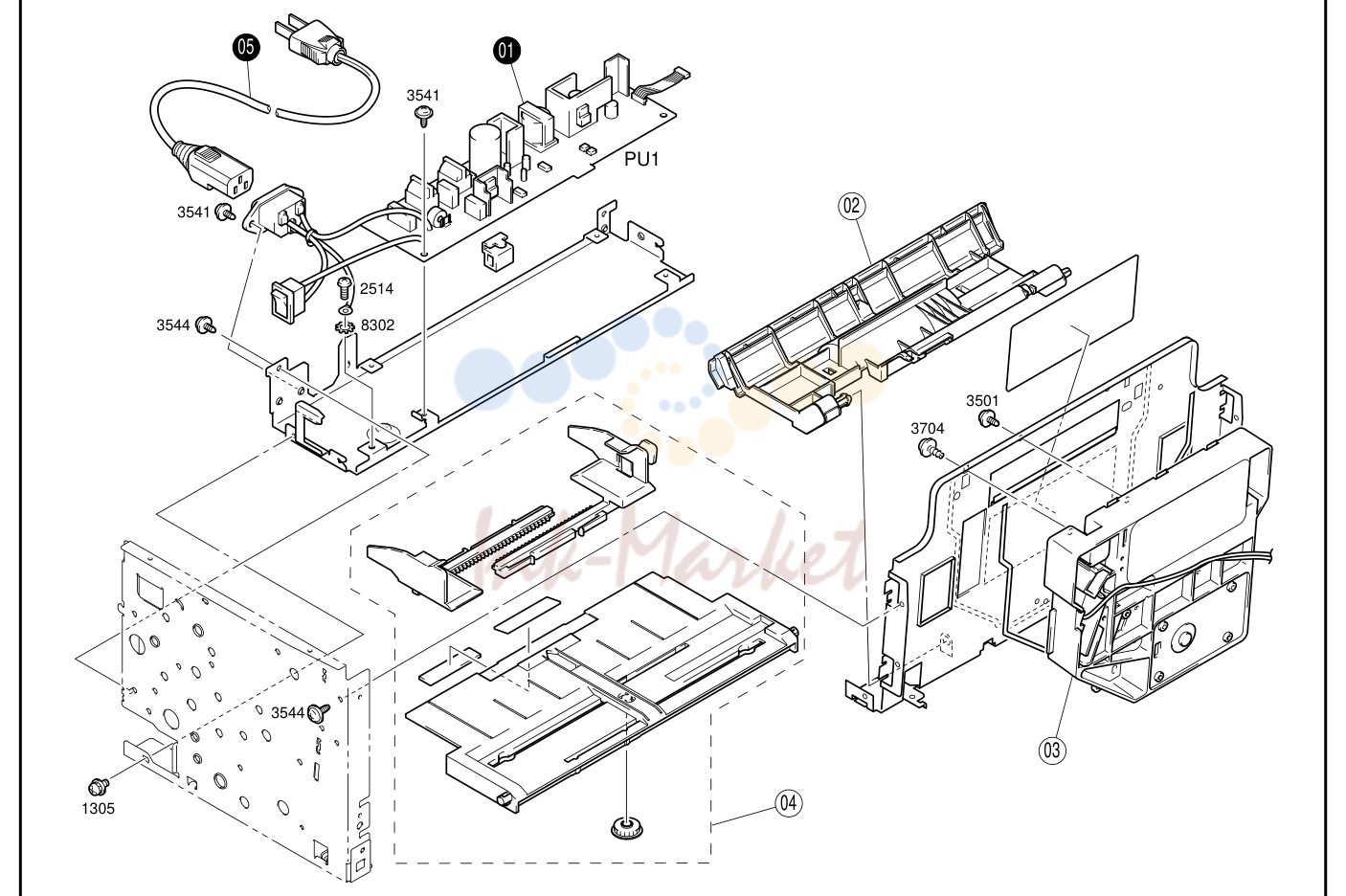

7. 7 ELECTRICAL COMPONENTS PARTS MANUAL

7. 7 ELECTRICAL COMPONENTS PARTS MANUAL

№АртикулНаименование
024121-3020-04 запросить цену →GUIDE
034192-0551-01 запросить цену →PRINT HEAD UNIT
044121-0361-03 запросить цену →GUIDE ASSY
014121-6201-04 запросить цену →POWER SUPPLY POWER (PU1) RP 1 301,
014121-6202-04 запросить цену →POWER SUPPLY POWER (PU1) RP 1 201,
054121-6751-01 запросить цену →POWER CORD 1 201,
059381-4910-91 запросить цену →POWER CORD 1 301,

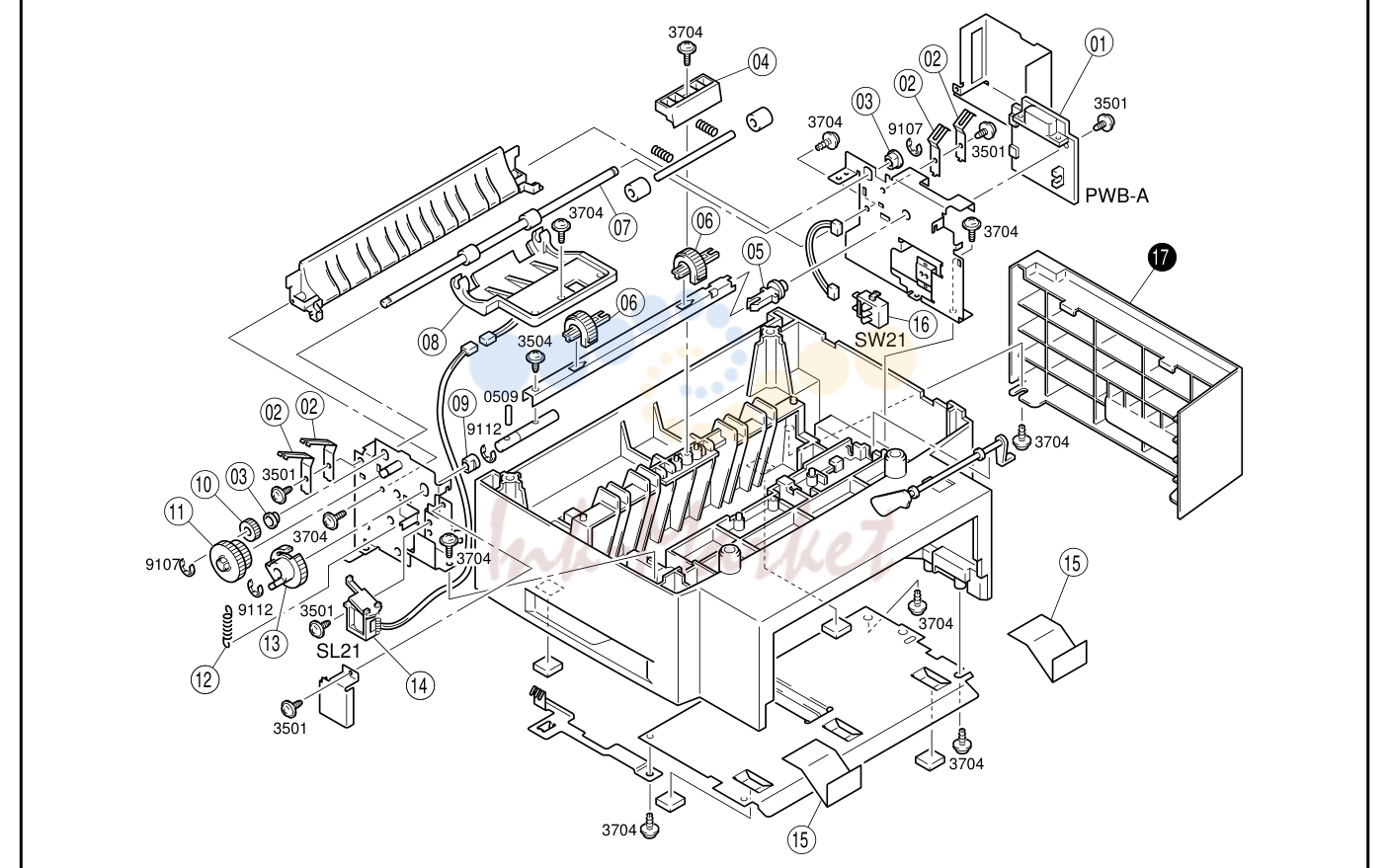

8. 8 2ND PAPER TAKE-UP(A)(OPTION) PARTS MANUAL

8. 8 2ND PAPER TAKE-UP(A)(OPTION) PARTS MANUAL

№АртикулНаименование
014165-0101-01 запросить цену →PW BOARD-A (PWB-A) RP
024165-3840-02 запросить цену →PLATE
030928-3033-01 запросить цену →BUSHING
044165-3833-01 запросить цену →BRACKET
054498-3334-01 запросить цену →SHAFT
064498-3332-01 запросить цену →ROLLER
074165-3818-01 запросить цену →ROLLER
084165-3820-02 запросить цену →GUIDE
091200-3131-07 запросить цену →BUSHING
104165-3831-01 запросить цену →GEAR 15T
114165-3824-01 запросить цену →GEAR 26/32T RP
124165-3816-01 запросить цену →TENSION SPRING RP
134165-3815-01 запросить цену →GEAR 34T RP
140993-6204-02 запросить цену →SOLENOID (SL21)
154165-3847-01 запросить цену →GUIDE
169332-3710-11 запросить цену →SWITCH(DETECT) (SW21) RP
174148-3808-02 запросить цену →COVER 1 202,
174148-3809-02 запросить цену →COVER 1 201,

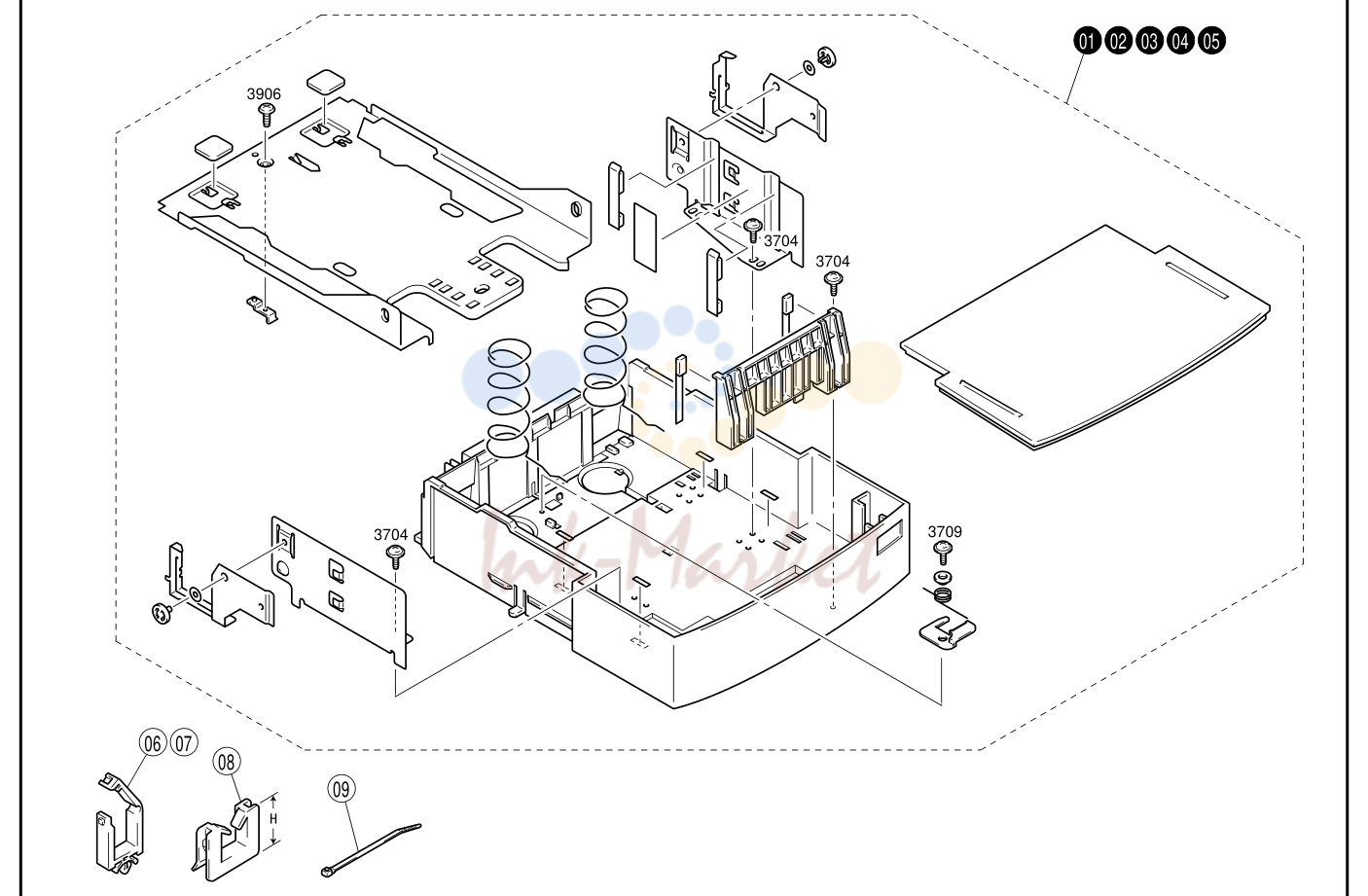

9. 9 2ND PAPER TAKE-UP(B)(OPTION) PARTS MANUAL

9. 9 2ND PAPER TAKE-UP(B)(OPTION) PARTS MANUAL

№АртикулНаименование
069384-1310-11 запросить цену →WIRING SADDLE 5.2H
079384-1810-91 запросить цену →WIRING SADDLE
089384-2010-21 запросить цену →EDGE COVER 8.5H
099384-1821-41 запросить цену →CABLE TIE
014148-0755-01 запросить цену →CASSETTE ASSY A4 RP 1 201,
024148-0756-01 запросить цену →CASSETTE ASSY LETTER RP 1 301,
034148-0757-01 запросить цену →CASSETTE ASSY LEGAL RP 1 301,
044148-0758-01 запросить цену →CASSETTE ASSY B5 RP 1 201,
054148-0759-01 запросить цену →CASSETTE ASSY EXE RP 1 301,
