Konica Minolta magicolor 5550 5570 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Main рама секция (P2)
- Manual feed секция (P3)
- I/c rail секция (P4)
- I/c contact секция (P5)
- Waste тонер transport секция (P6)
- Waste тонер transport секция (P7)
- P/h рама секция
- Drive секция (P9)

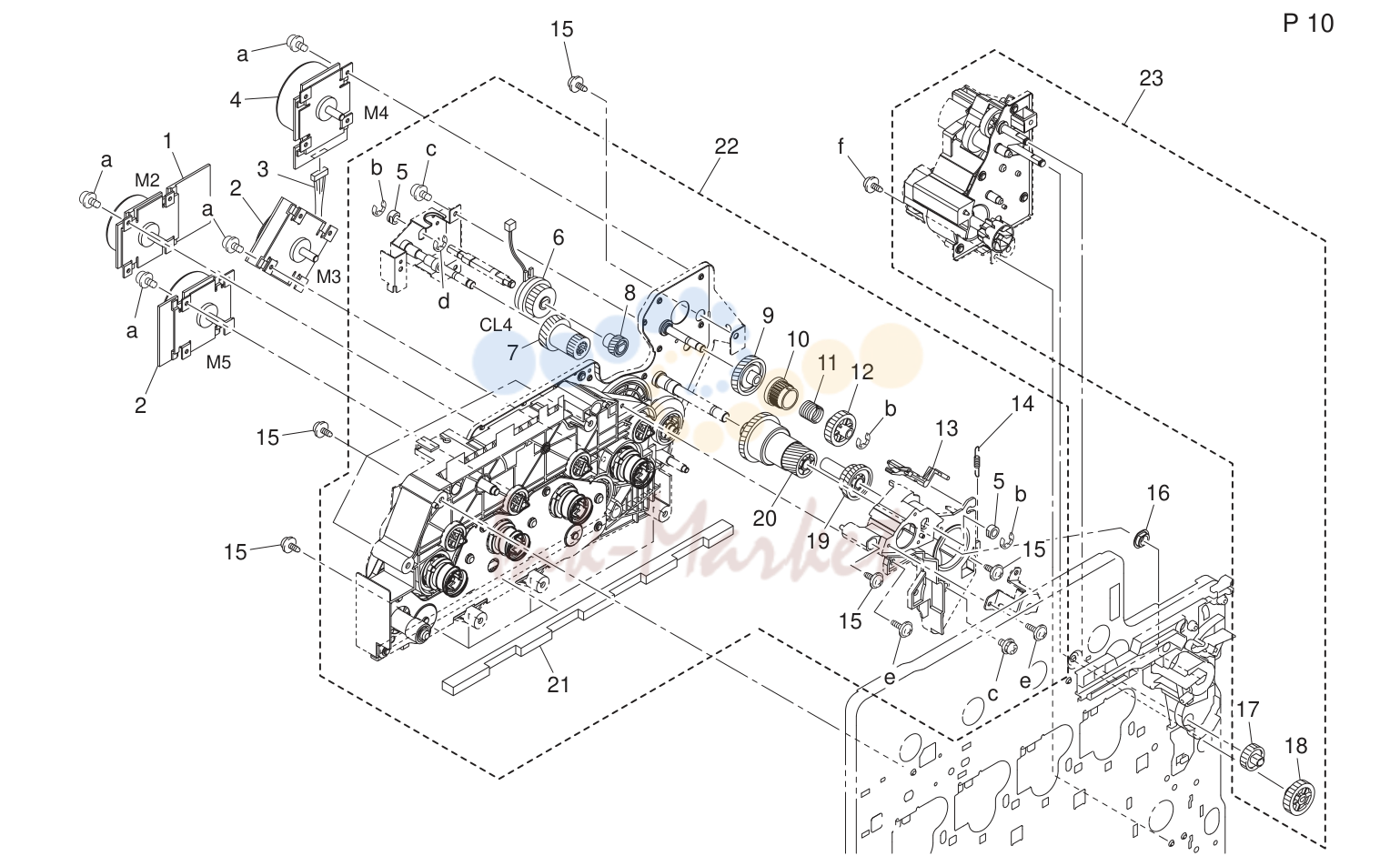

- Drive секция (P10)
- Drive секция (P11)

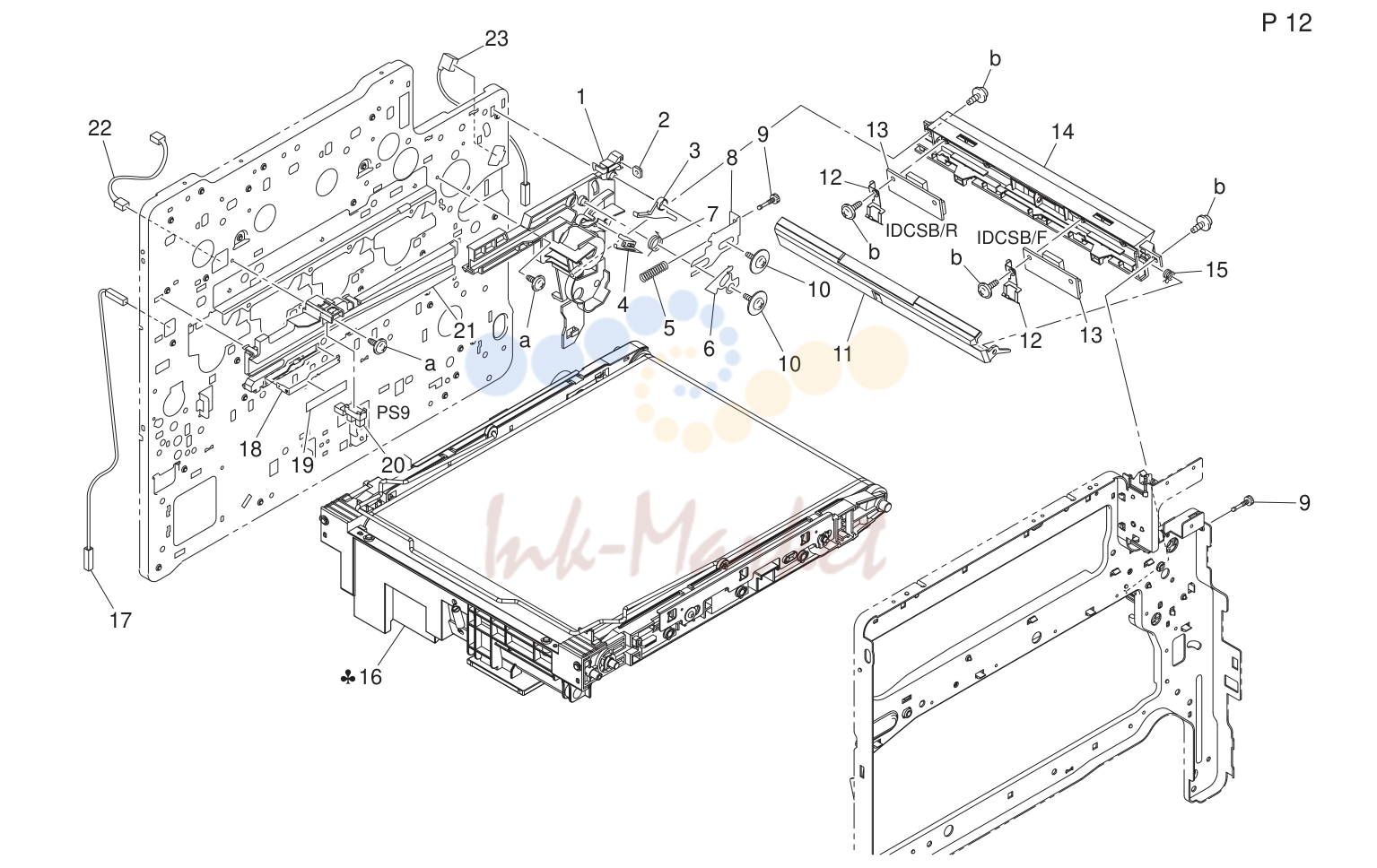

- Перенос ремень узел (P12)

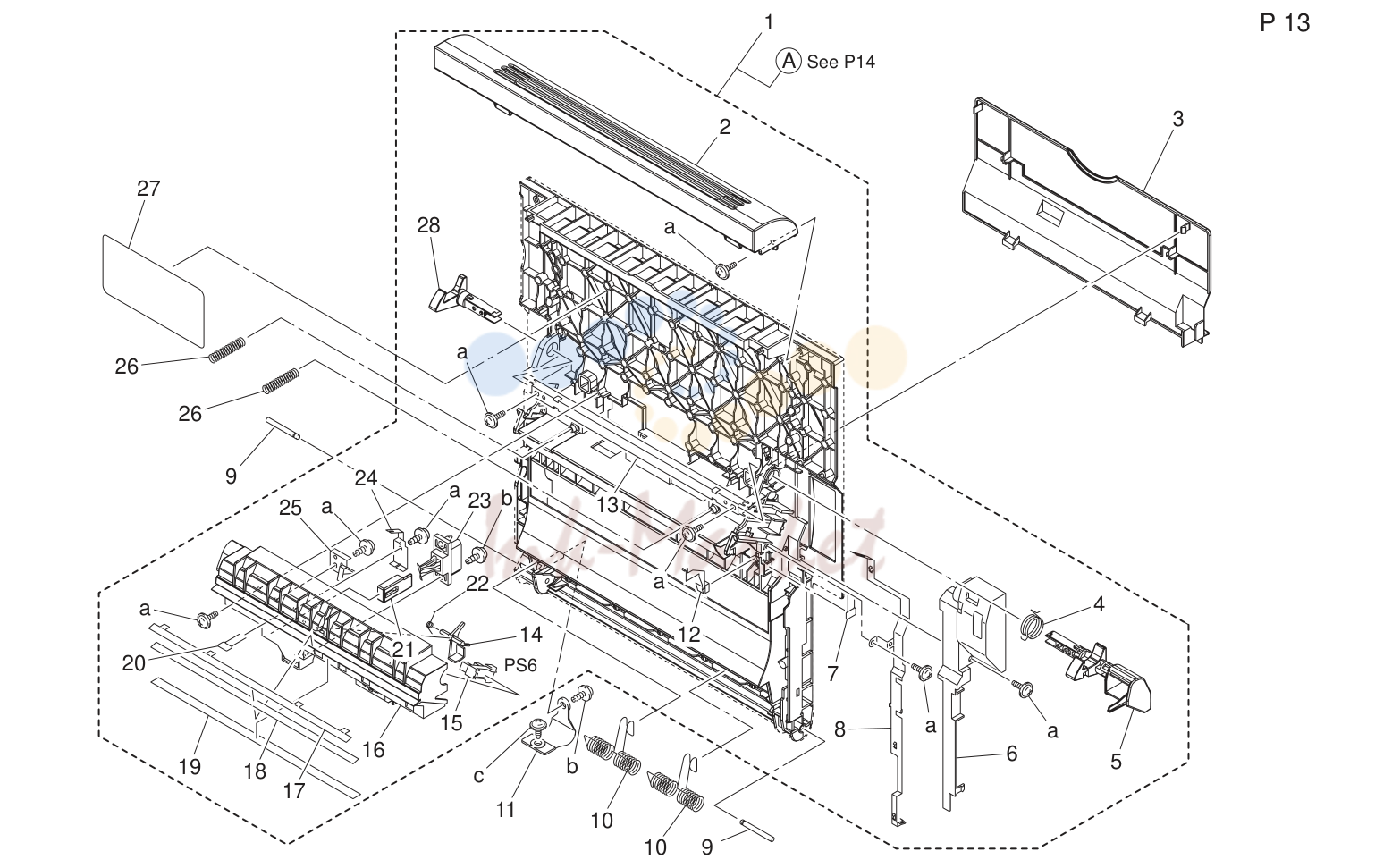

- Vertical transport узел (P13)
- Vertical transport узел (P14)

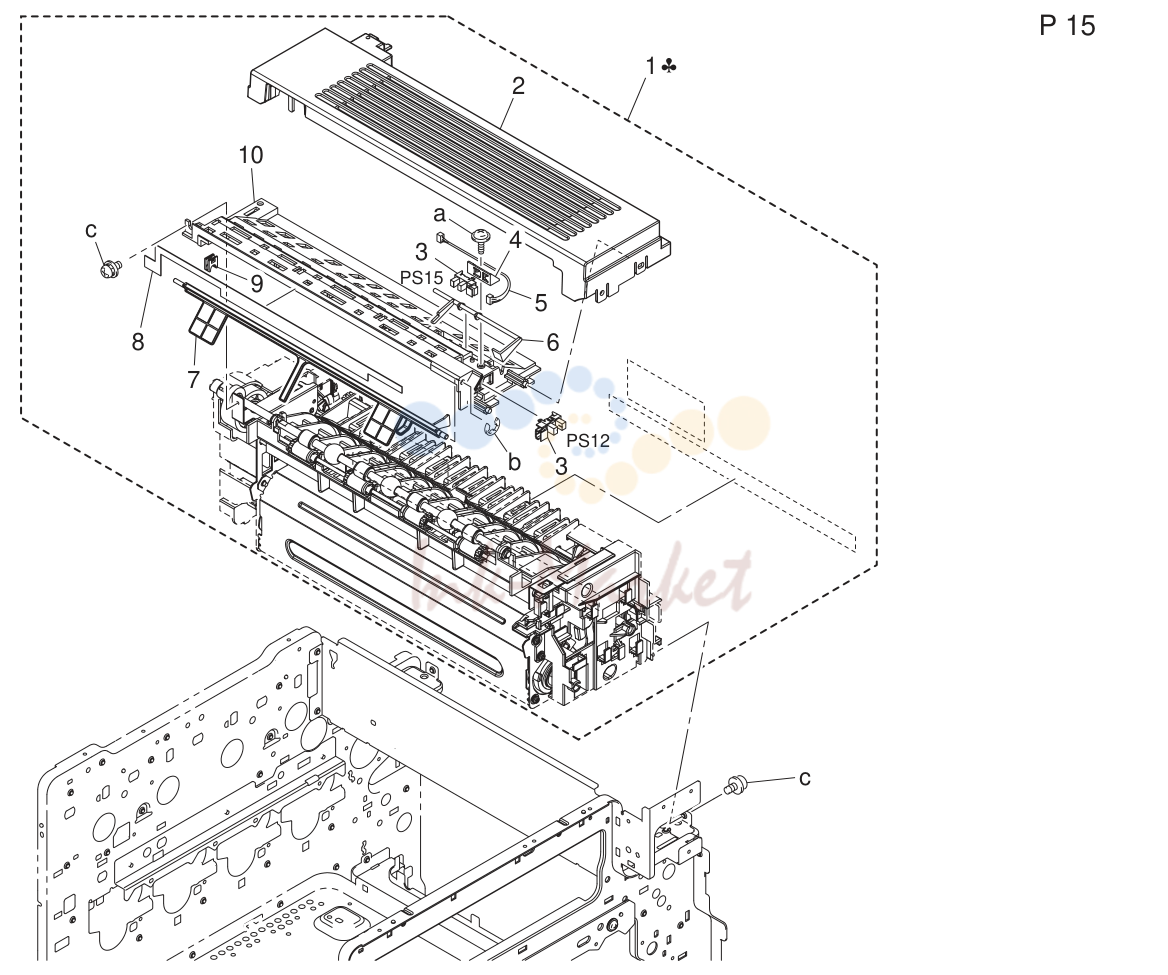

- Печь (закрепление) узел (P15)

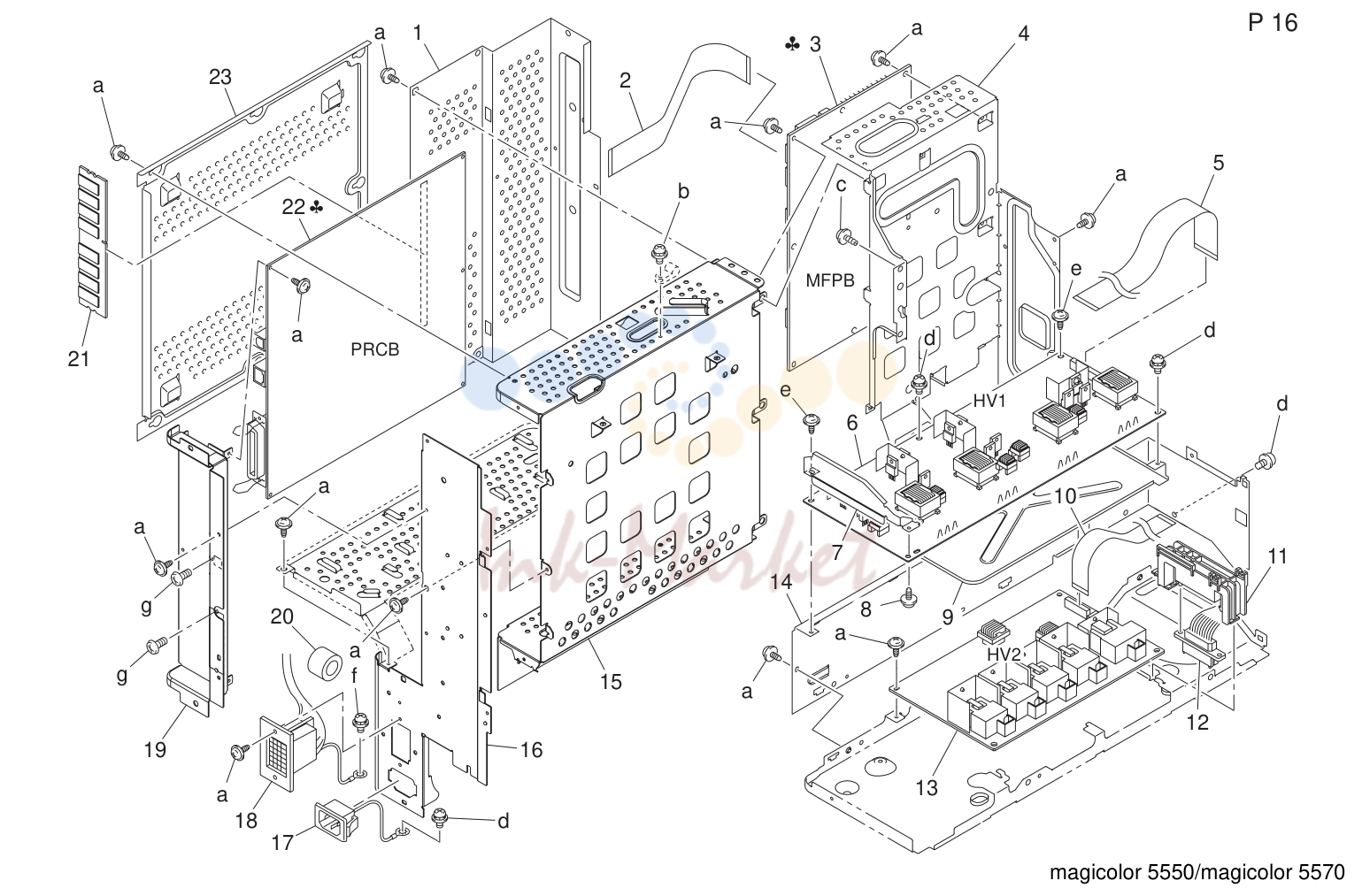

- Electrical components (P16)
- 500 sheet tray узел (P17)
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали

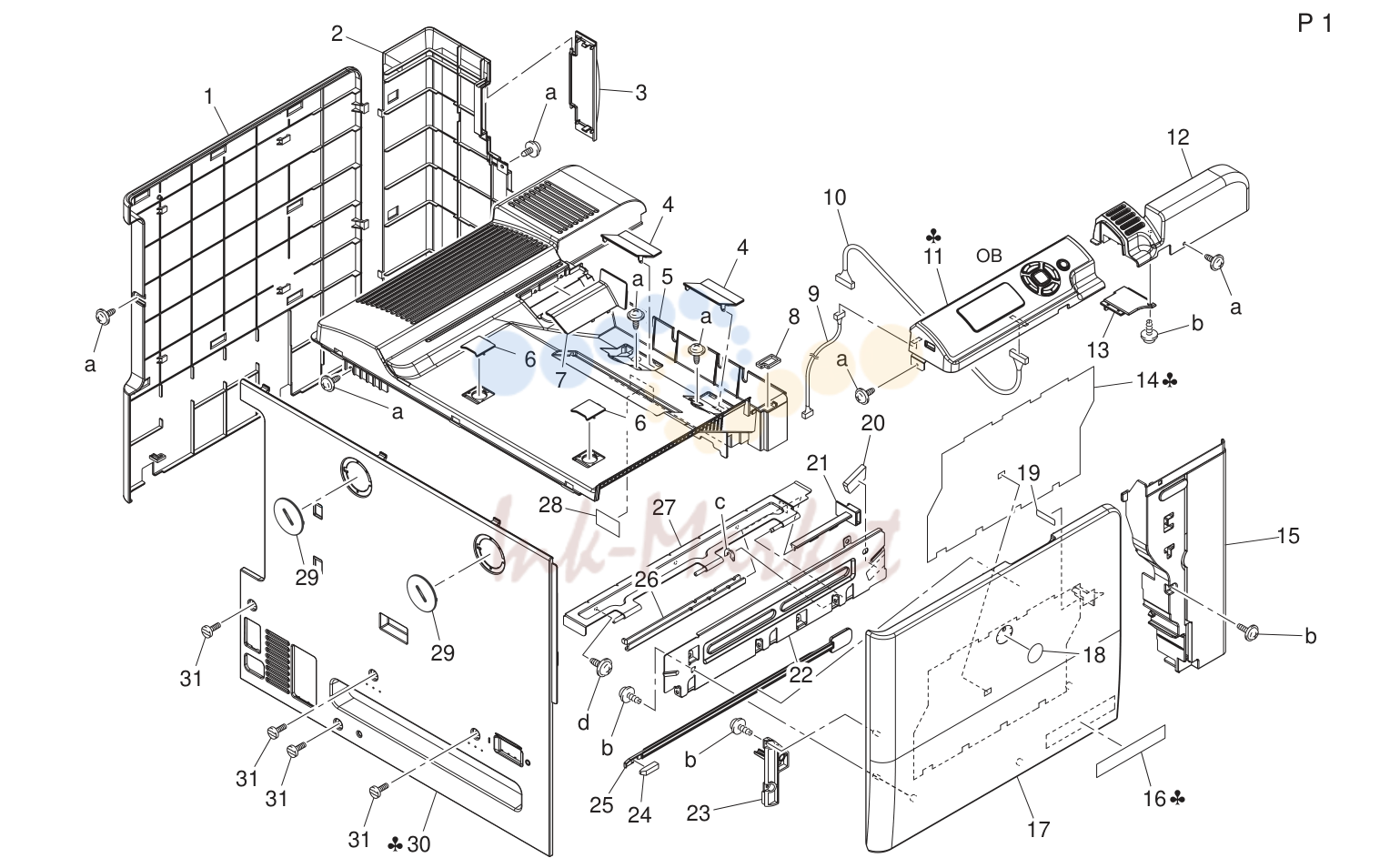

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 1611 02 запросить цену → | Задняя крышка |
| 2 | 4138 1003 02 запросить цену → | Правая крышка |
| 3 | 4138 1024 01 запросить цену → | Door |
| 4 | A011 1632 01 запросить цену → | Крышка |
| 5 | A011 1601 02 запросить цену → | Top крышка |
| 6 | A011 1634 00 запросить цену → | Крышка |
| 7 | A011 1631 00 запросить цену → | Top крышка |
| 8 | A011 1603 00 запросить цену → | Уплотнитель |
| 9 | A011 N121 00 запросить цену → | Wire жгут в сборе |
| 10 | A011 N120 04 запросить цену → | Wire жгут в сборе |
| 11 | A011 M714 00 запросить цену → | Панель управления в сборе |
| 11 | A011 M713 00 запросить цену → | Панель управления в сборе |
| 12 | A011 1625 01 запросить цену → | Top крышка |
| 13 | A011 1605 00 запросить цену → | Направляющая |
| 14 | A011 9402 00 запросить цену → | Label i/c set |
| 14 | A011 9404 01 запросить цену → | Label i/c set |
| 14 | A011 9405 01 запросить цену → | Label i/c set |
| 14 | A011 9406 01 запросить цену → | Label i/c set |
| 14 | A011 9407 01 запросить цену → | Label i/c set |
| 15 | A011 1606 00 запросить цену → | Передняя крышка |
| 16 | A011 9451 00 запросить цену → | Label magicolor 5550 |
| 16 | A011 9450 00 запросить цену → | Label magicolor 5570 |
| 17 | A011 1604 03 запросить цену → | Передняя крышка |
| 18 | 4030 7500 01 запросить цену → | Label logo mark |
| 19 | A011 1635 00 запросить цену → | Уплотнитель |
| 20 | A011 1638 00 запросить цену → | Member |
| 21 | 4138 1020 02 запросить цену → | Крышка |
| 22 | A011 1630 01 запросить цену → | Reinforce пластина |
| 23 | 4138 1034 02 запросить цену → | Рычаг |
| 24 | 4138 2018 02 запросить цену → | Cleaning pad |
| 25 | A011 1901 00 запросить цену → | Claning material |
| 26 | 4138 1019 02 запросить цену → | Handle |
| 27 | A011 1618 01 запросить цену → | Hinge |
| 28 | A011 1636 00 запросить цену → | Уплотнитель |
| 29 | A011 1633 01 запросить цену → | Крышка |
| 30 | A011 1602 01 запросить цену → | Левая крышка |
| 30 | A011 1607 00 запросить цену → | Левая крышка |
| 31 | 4138 1032 01 запросить цену → | Shoulder screw |

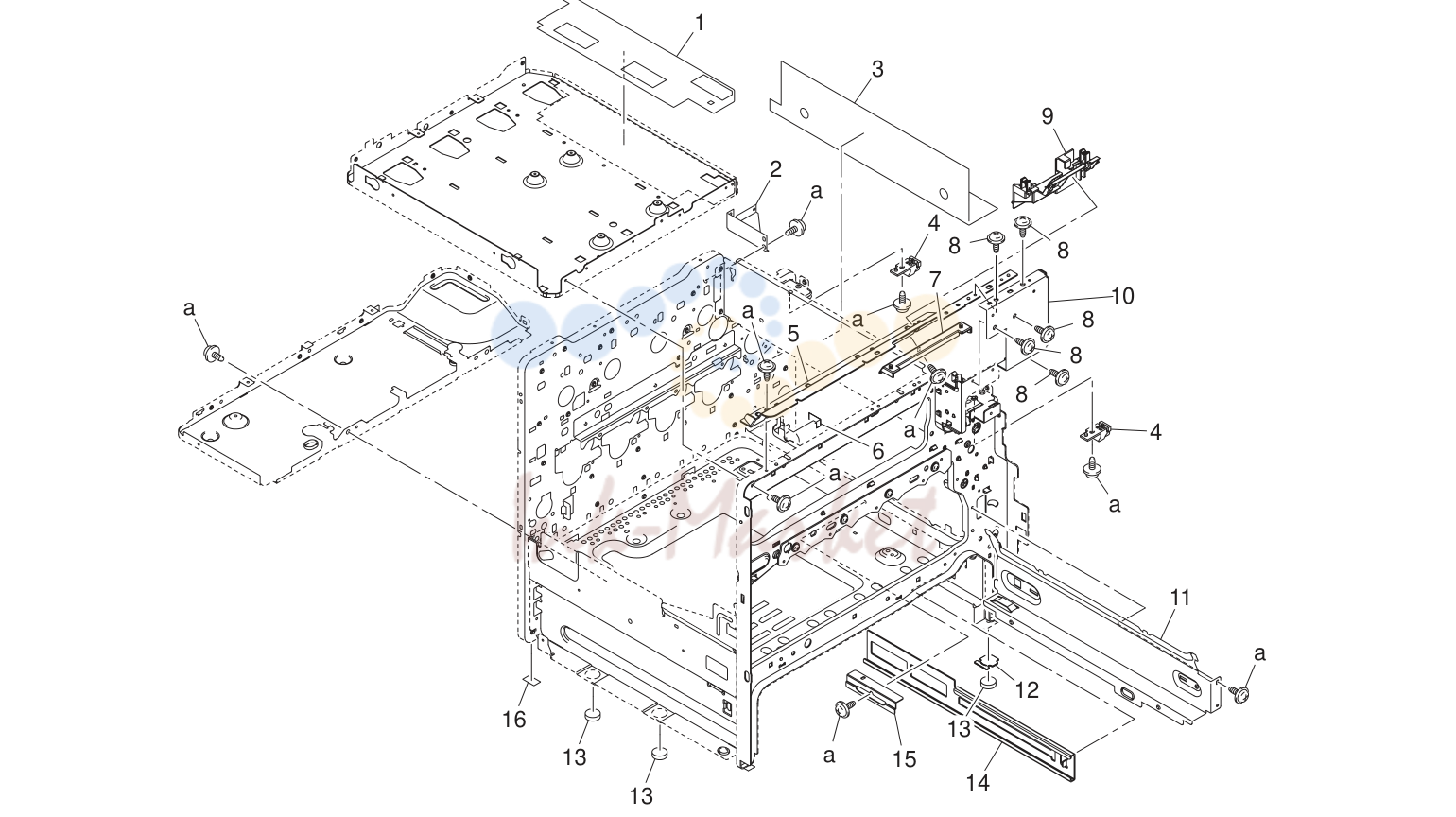

Main рама секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 1637 00 запросить цену → | Уплотнитель |
| 2 | 4138 2232 01 запросить цену → | Кронштейн |
| 3 | A011 1031 00 запросить цену → | Уплотнитель |
| 4 | 4138 2093 02 запросить цену → | Pawl |
| 5 | A011 1006 01 запросить цену → | Кронштейн |
| 6 | 4138 2107 01 запросить цену → | Protection |
| 7 | 4138 1029 01 запросить цену → | Pawl |
| 8 | 4106 2063 01 запросить цену → | Screw |
| 9 | A011 1311 00 запросить цену → | Направляющая |
| 10 | 4138 2078 01 запросить цену → | Reinforce пластина |
| 11 | 4138 2034 02 запросить цену → | Rail |
| 12 | 4138 2111 01 запросить цену → | Spacer |
| 13 | 4128 2019 01 запросить цену → | Rubber foot |
| 14 | 4138 3005 02 запросить цену → | Rail |
| 15 | 4138 3008 01 запросить цену → | Кронштейн |
| 16 | 4138 2110 01 запросить цену → | Уплотнитель |
Manual feed секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3231 02 запросить цену → | Направляющая |
| 2 | 4138 3205 01 запросить цену → | Рычаг |
| 3 | A011 5611 01 запросить цену → | Regulating пластина |
| 4 | A011 5613 00 запросить цену → | Направляющая |
| 5 | 4120 3019 01 запросить цену → | Collar |
| 6 | 4138 3251 03 запросить цену → | Lifting пластина |
| 7 | A011 5610 01 запросить цену → | Regulating пластина |
| 8 | 4138 3234 03 запросить цену → | Torsion пружина |
| 9 | 4138 3233 13 запросить цену → | Actuator |
| 10 | 9335 1300 61 запросить цену → | Photo interrupter |
| 11 | 4138 6835 01 запросить цену → | Wire жгут в сборе |
| 12 | A011 R708 00 запросить цену → | Manual feed в сборе |
| 13 | 4138 3203 13 запросить цену → | Tray |
| 14 | 4138 3252 01 запросить цену → | Torsion пружина |
| 15 | A011 5601 00 запросить цену → | Tray |
| 16 | 4138 3253 01 запросить цену → | Reinforce пластина |
| 17 | 4138 3207 01 запросить цену → | Рычаг |
| 18 | 4138 3244 01 запросить цену → | Втулка |
| 19 | 4138 3242 02 запросить цену → | Earth ground |
| 20 | 4138 3236 02 запросить цену → | Stopper |
| 21 | 4138 3237 01 запросить цену → | Пластина пружина |
| 22 | 4138 3204 01 запросить цену → | Направляющая |
| 23 | 4138 3254 01 запросить цену → | Pressure пружина |
| 24 | 4034 0151 01 запросить цену → | Separation ролик |
| 25 | A011 R715 00 запросить цену → | Separation ролик в сборе |
| 26 | 4138 3241 01 запросить цену → | Шестерня 25t |
| 27 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 28 | 4131 3057 02 запросить цену → | Направляющая |
| 29 | 4138 3032 02 запросить цену → | Paper take-up ролик |
| 30 | 4030 3034 01 запросить цену → | Муфта |
| 31 | 4138 3092 01 запросить цену → | Шестерня 14t |
| 32 | 4138 3255 01 запросить цену → | Friction sheet |

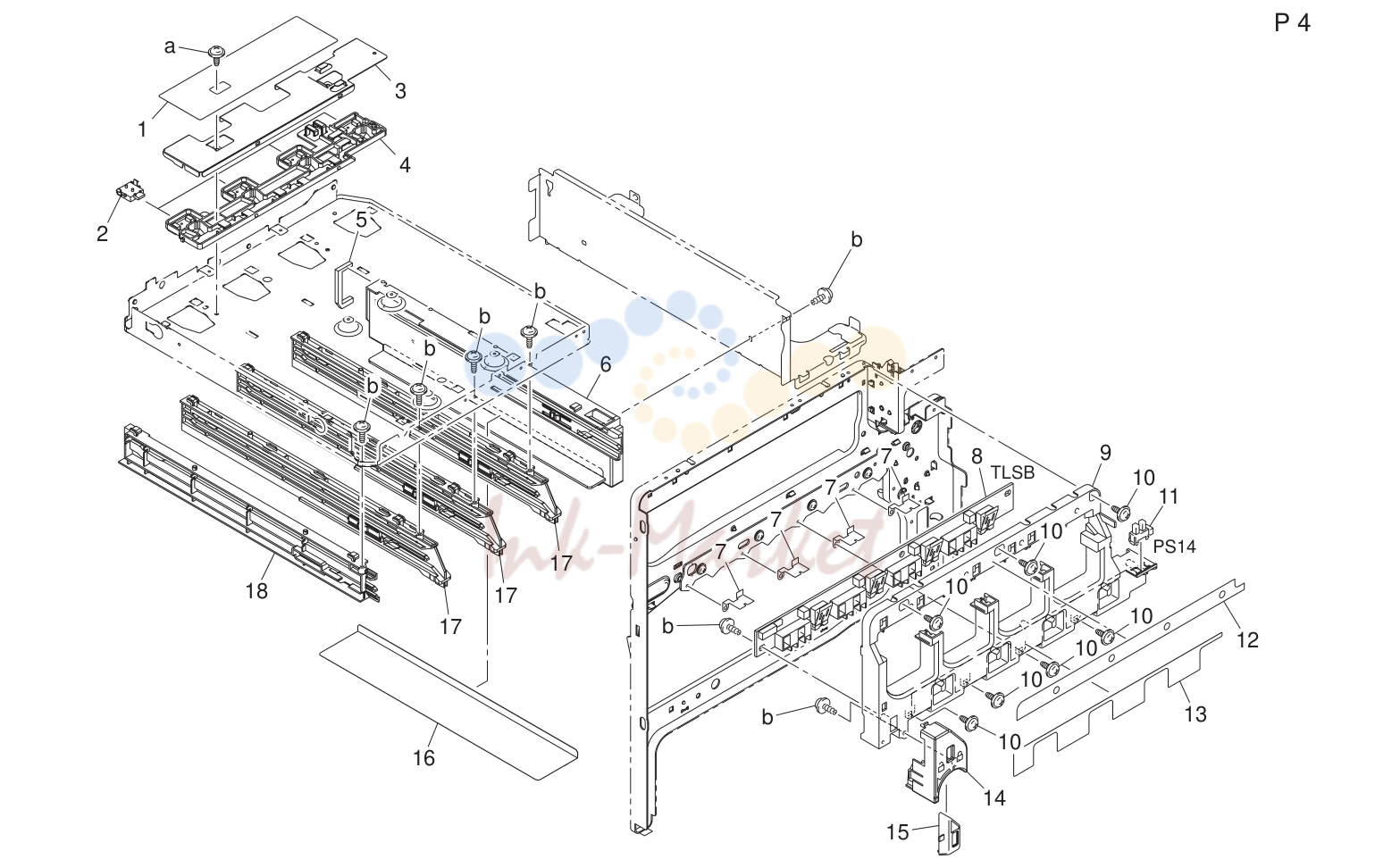

I/c rail секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 1305 00 запросить цену → | Shield |
| 2 | 4136 6751 01 запросить цену → | Connector pin |
| 3 | A011 1310 00 запросить цену → | Крышка |
| 4 | A011 1304 01 запросить цену → | Кронштейн |
| 5 | A011 1115 00 запросить цену → | Уплотнитель |
| 6 | A011 1103 02 запросить цену → | Rail |
| 7 | 4138 2246 01 запросить цену → | Earth ground |
| 8 | 4138 0104 02 запросить цену → | Плата в сборе |
| 9 | A011 1302 01 запросить цену → | Крышка |
| 10 | 4106 2063 01 запросить цену → | Screw |
| 11 | 9335 1300 61 запросить цену → | Photo interrupter |
| 12 | 4138 7303 01 запросить цену → | Label ic position |
| 13 | A011 9401 00 запросить цену → | Label pu insertion target |
| 14 | 4138 2088 02 запросить цену → | Крышка |
| 15 | 4138 2089 03 запросить цену → | Рычаг |
| 16 | A011 1116 01 запросить цену → | Protection |
| 17 | A011 1102 01 запросить цену → | Rail |
| 18 | A011 1101 01 запросить цену → | Rail |
I/c contact секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2105 01 запросить цену → | Уплотнитель |
| 2 | 4138 2106 01 запросить цену → | Уплотнитель |
| 3 | A011 4601 00 запросить цену → | Держатель |
| 4 | 4138 2236 02 запросить цену → | Pressure пружина |
| 5 | A011 4600 01 запросить цену → | Держатель |
| 6 | A011 4604 00 запросить цену → | Pressure пружина |
| 7 | 4002 3123 03 запросить цену → | Держатель |
| 8 | 4138 2056 01 запросить цену → | Уплотнитель |
| 9 | 4138 2055 01 запросить цену → | Воздуховод |
| 10 | A011 N10P 00 запросить цену → | Wire жгут в сборе |
| 11 | 9332 3710 11 запросить цену → | Выключатель(detect) |
| 12 | 4138 3060 02 запросить цену → | Рычаг |
| 13 | A011 N10W 00 запросить цену → | Wire жгут в сборе |
| 14 | A011 N10X 00 запросить цену → | Wire жгут в сборе |
| 15 | A011 N10Y 00 запросить цену → | Wire жгут в сборе |
| 16 | 4138 2057 01 запросить цену → | Воздуховод |
| 17 | 4106 2063 01 запросить цену → | Screw |
| 18 | 4138 0758 00 запросить цену → | Ozone filter |
| 19 | 4138 2117 01 запросить цену → | Уплотнитель |
| 20 | 4120 4614 01 запросить цену → | Screw |
| 21 | 9313 1300 51 запросить цену → | Вентилятор мотор |
| 22 | A011 4603 00 запросить цену → | Крышка |
| 23 | 4138 2226 01 запросить цену → | Contact |
| 24 | 4138 2224 01 запросить цену → | Contact |
| 25 | 4138 2225 01 запросить цену → | Contact |
| 26 | A011 4602 00 запросить цену → | Держатель |

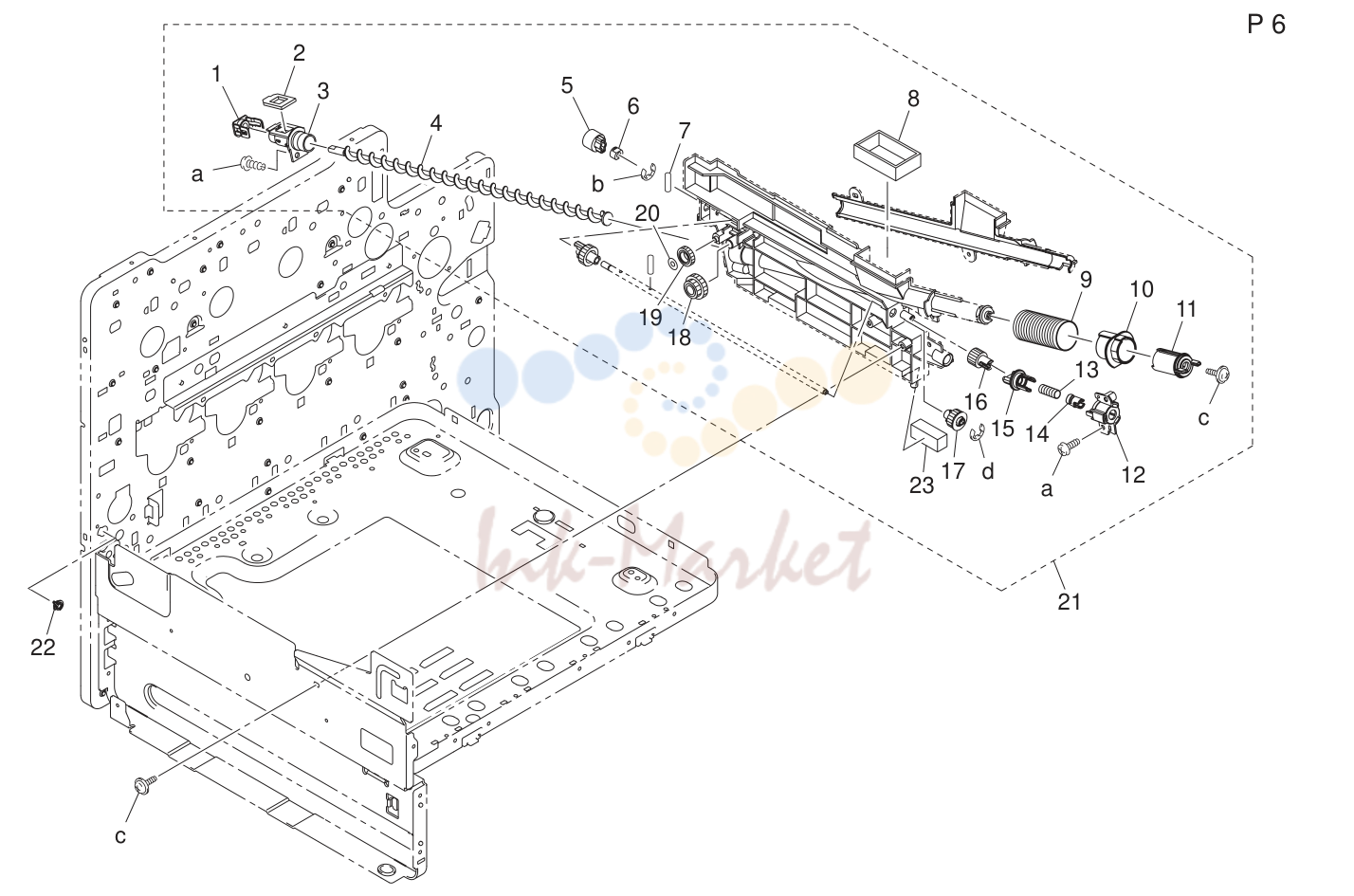

Waste тонер transport секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 3622 01 запросить цену → | Крышка |
| 2 | A011 3626 00 запросить цену → | Уплотнитель |
| 3 | A011 A361 00 запросить цену → | Втулка в сборе |
| 4 | A011 3618 00 запросить цену → | Screw |
| 5 | A011 3603 00 запросить цену → | Шестерня 16t |
| 6 | 4004 5339 01 запросить цену → | Втулка |
| 7 | 1067 2501 01 запросить цену → | Pin |
| 8 | A011 3642 01 запросить цену → | Уплотнитель |
| 9 | A011 3621 00 запросить цену → | Pressure пружина |
| 10 | A011 3634 00 запросить цену → | Shutter |
| 11 | A011 3633 00 запросить цену → | Shutter |
| 12 | A011 3627 00 запросить цену → | Держатель |
| 13 | A011 3631 00 запросить цену → | Pressure пружина |
| 14 | A011 3628 00 запросить цену → | Coupling |
| 15 | A011 3629 00 запросить цену → | Joint |
| 16 | A011 3611 00 запросить цену → | Шестерня 14t |
| 17 | A011 3604 00 запросить цену → | Шестерня 16t |
| 18 | A011 3606 00 запросить цену → | Шестерня 16/20t |
| 19 | A011 3607 00 запросить цену → | Шестерня 17t |
| 20 | 1372 2808 02 запросить цену → | Stop ring |
| 21 | A011 R707 00 запросить цену → | Waste тонер drawing up в сборе |
| 22 | A011 3643 01 запросить цену → | Держатель |
| 23 | A011 3648 00 запросить цену → | Member |
Waste тонер transport секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 A360 01 запросить цену → | Держатель в сборе |
| 2 | A011 3616 00 запросить цену → | Уплотнитель |
| 3 | A011 3646 00 запросить цену → | Уплотнитель |
| 4 | 9335 1300 61 запросить цену → | Photo interrupter |
| 5 | 4138 3072 01 запросить цену → | Actuator |
| 6 | A011 1107 00 запросить цену → | Rail |
| 7 | A011 1106 00 запросить цену → | Rail |
| 8 | A011 1109 00 запросить цену → | Reinforce пластина |
| 10 | A011 A110 00 запросить цену → | Держатель в сборе |
| 11 | 4106 2063 01 запросить цену → | Screw |
| 12 | A011 A120 00 запросить цену → | Держатель в сборе |
| 13 | A011 3608 00 запросить цену → | Шестерня 19t |
| 14 | 0910 3620 01 запросить цену → | Stop ring |
| 15 | 4138 3071 02 запросить цену → | Кронштейн |

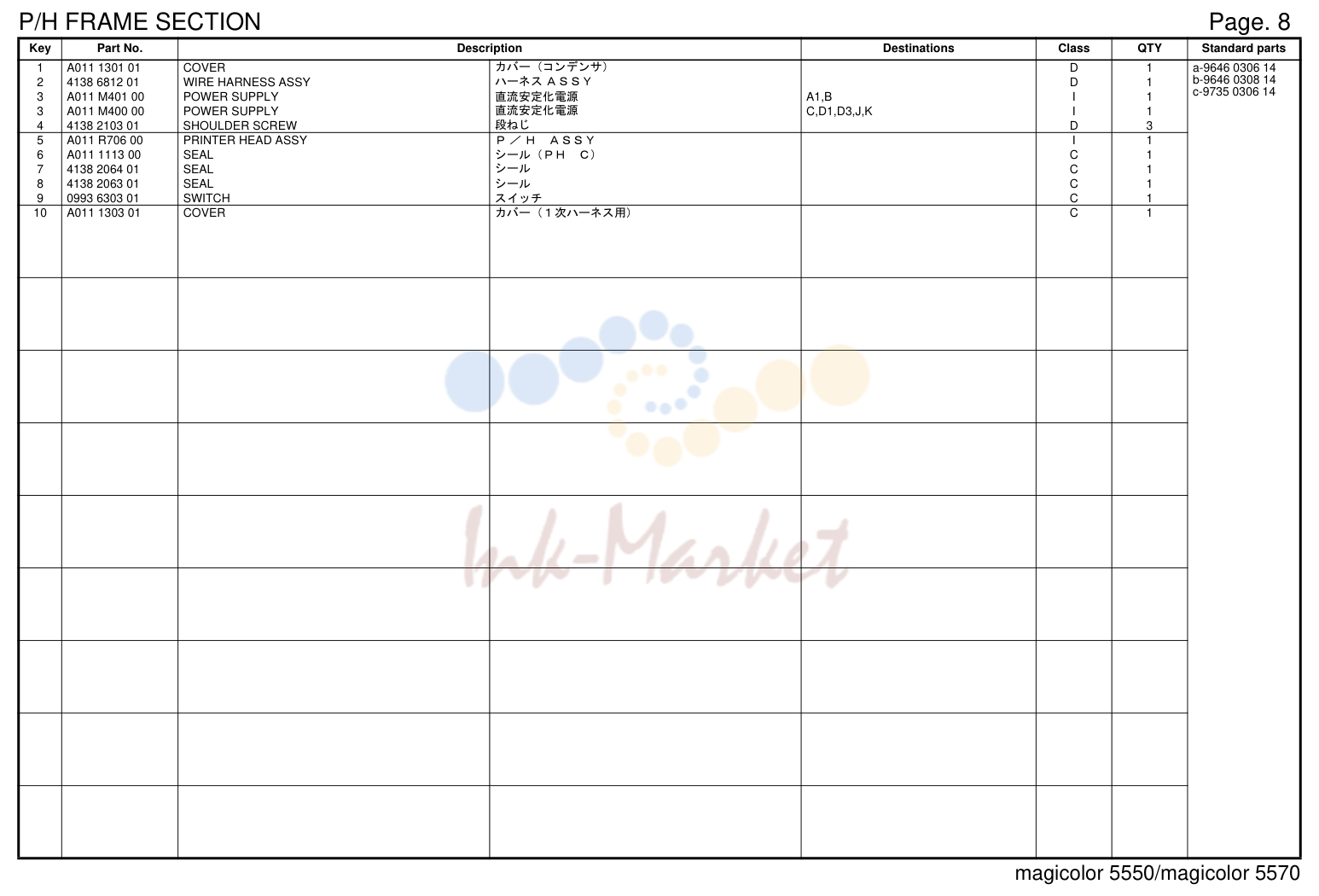

P/h рама секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 1301 01 запросить цену → | Крышка |
| 2 | 4138 6812 01 запросить цену → | Wire жгут в сборе |
| 3 | A011 M401 00 запросить цену → | Power supply |
| 3 | A011 M400 00 запросить цену → | Power supply |
| 4 | 4138 2103 01 запросить цену → | Shoulder screw |
| 5 | A011 R706 00 запросить цену → | Printer head в сборе |
| 6 | A011 1113 00 запросить цену → | Уплотнитель |
| 7 | 4138 2064 01 запросить цену → | Уплотнитель |
| 8 | 4138 2063 01 запросить цену → | Уплотнитель |
| 9 | 0993 6303 01 запросить цену → | Выключатель |
| 10 | A011 1303 01 запросить цену → | Крышка |

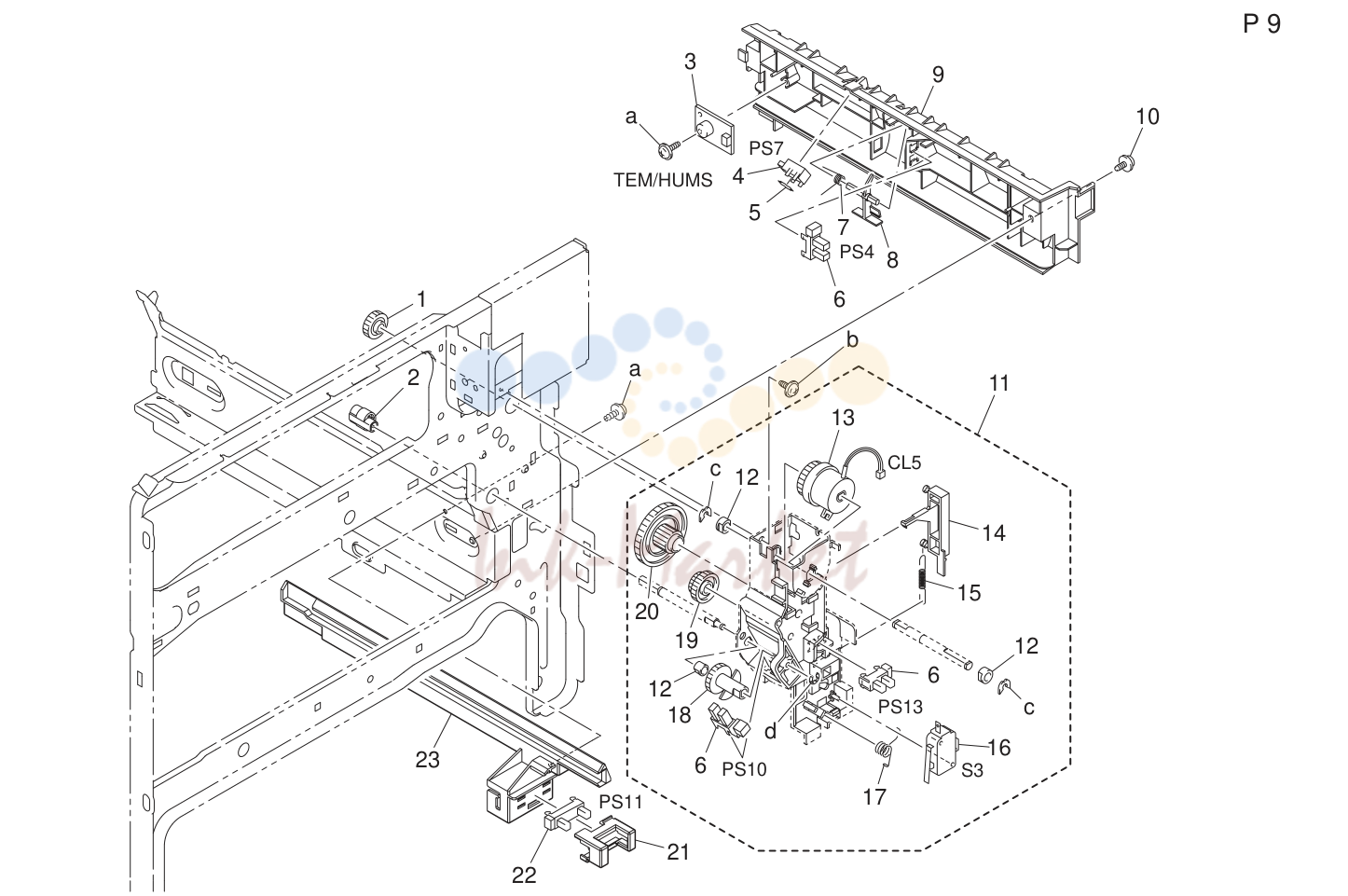

Drive секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3582 01 запросить цену → | Шестерня 17t |
| 2 | 4138 3553 01 запросить цену → | Cam |
| 3 | 9372 5300 11 запросить цену → | Humidity convertion el. |
| 4 | 9335 1100 31 запросить цену → | Photo interrupter |
| 5 | 4470 4024 01 запросить цену → | Stopper |
| 6 | 9335 1300 61 запросить цену → | Photo interrupter |
| 7 | 4138 3562 01 запросить цену → | Torsion пружина |
| 8 | 4138 3561 01 запросить цену → | Actuator |
| 9 | 4138 3560 02 запросить цену → | Направляющая пластина |
| 10 | 4106 2063 01 запросить цену → | Screw |
| 11 | A011 R705 00 запросить цену → | Drive в сборе |
| 12 | 4036 4730 01 запросить цену → | Втулка |
| 13 | 9322 1300 61 запросить цену → | Муфта |
| 14 | 4138 3589 01 запросить цену → | Рычаг |
| 15 | 4138 2573 01 запросить цену → | Tension пружина |
| 16 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 17 | 4138 2252 02 запросить цену → | Torsion пружина |
| 18 | 4138 3556 01 запросить цену → | Шестерня 24t |
| 19 | 4138 3584 01 запросить цену → | Шестерня 18/25t |
| 20 | 4138 3583 01 запросить цену → | Шестерня 19/44t |
| 21 | A011 1114 00 запросить цену → | Крышка |
| 22 | 9335 1400 51 запросить цену → | Solid state выключатель |
| 23 | A011 1108 00 запросить цену → | Rail |
Drive секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 M100 00 запросить цену → | Brushless мотор |
| 2 | A011 M101 01 запросить цену → | Brushless мотор /20 |
| 3 | A011 N10T 00 запросить цену → | Wire жгут в сборе |
| 4 | A011 M102 01 запросить цену → | Brushless мотор /30 |
| 5 | 4036 4730 01 запросить цену → | Втулка |
| 6 | A011 M200 00 запросить цену → | Муфта |
| 7 | 4138 2551 01 запросить цену → | Шестерня 17 50t |
| 8 | A011 2114 00 запросить цену → | Шестерня 28t |
| 9 | A011 2113 00 запросить цену → | Шестерня 58t |
| 10 | 4138 2570 01 запросить цену → | Ratchet |
| 11 | 4138 2571 01 запросить цену → | Torsion пружина |
| 12 | 4138 2543 01 запросить цену → | Шестерня 26t |
| 13 | 4138 2572 01 запросить цену → | Рычаг |
| 14 | 4138 2573 01 запросить цену → | Tension пружина |
| 15 | 4106 2063 01 запросить цену → | Screw |
| 16 | 4138 2600 02 запросить цену → | Втулка |
| 17 | 4138 2523 01 запросить цену → | Шестерня 19t |
| 18 | 4138 2534 01 запросить цену → | Шестерня 27t |
| 19 | 4138 2584 01 запросить цену → | Шестерня 21 66t |
| 20 | A011 2106 00 запросить цену → | Шестерня 40t |
| 21 | A011 1035 00 запросить цену → | Уплотнитель |
| 22 | A011 R702 00 запросить цену → | Main drive в сборе |
| 23 | A011 R703 00 запросить цену → | Paper take-up drive в сборе |
Drive секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 1313 01 запросить цену → | Кронштейн |
| 2 | A011 M104 00 запросить цену → | Вентилятор мотор |
| 3 | A011 1308 01 запросить цену → | Воздуховод |
| 4 | A011 R701 00 запросить цену → | Waste тонер drive в сборе |
| 5 | A011 3600 00 запросить цену → | Шестерня 30t |
| 6 | A011 3639 00 запросить цену → | Шестерня 14t |
| 7 | A011 3601 00 запросить цену → | Шестерня 28t |
| 8 | A011 3602 00 запросить цену → | Шестерня 15t |
| 9 | A011 3610 00 запросить цену → | Шестерня 17/17t |
| 10 | A011 3609 00 запросить цену → | Шестерня 17t |
| 11 | A011 3632 00 запросить цену → | Шестерня 17t |
| 12 | A011 2123 01 запросить цену → | Шестерня |
| 13 | 4138 5406 01 запросить цену → | Joint |
| 14 | 4138 5412 02 запросить цену → | Pressure пружина |
| 15 | A011 2122 00 запросить цену → | Tosion пружина |
| 16 | A011 2121 00 запросить цену → | Шестерня 30t |
| 17 | 4138 5404 01 запросить цену → | Шестерня 30t |
| 18 | 4138 5403 01 запросить цену → | Шестерня 45/96t |
| 19 | 4138 5402 01 запросить цену → | Шестерня 22/108t |
| 20 | A011 R704 00 запросить цену → | Бункер drive в сборе |
| 21 | 4138 5414 01 запросить цену → | Heat sink |
| 22 | 9314 1300 41 запросить цену → | Мотор |
| 23 | 4131 4128 01 запросить цену → | Washer |
| 24 | A011 2129 00 запросить цену → | Torsion пружина |
Перенос ремень узел (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2041 02 запросить цену → | Rail |
| 2 | 4138 2100 01 запросить цену → | Пластина nut |
| 3 | 4138 2084 01 запросить цену → | Рычаг |
| 4 | 4138 2205 01 запросить цену → | Contact |
| 5 | 4138 2094 01 запросить цену → | Pressure пружина |
| 6 | 4138 2022 02 запросить цену → | Stop пластина |
| 7 | 4138 2096 01 запросить цену → | Torsion пружина |
| 8 | 4138 2092 01 запросить цену → | Направляющая пластина |
| 9 | 4138 2098 01 запросить цену → | Screw |
| 10 | 4163 5293 01 запросить цену → | Screw |
| 11 | A011 7004 00 запросить цену → | Крышка |
| 12 | A011 7006 00 запросить цену → | Earth ground |
| 13 | A011 M500 00 запросить цену → | Photo sensing element |
| 14 | A011 7003 00 запросить цену → | Направляющая |
| 15 | 4138 3559 01 запросить цену → | Torsion пружина |
| 17 | A011 N10Q 00 запросить цену → | Wire жгут в сборе |
| 18 | 4138 2217 01 запросить цену → | Contact |
| 19 | 4138 2113 01 запросить цену → | Направляющая пластина |
| 20 | 9335 1300 61 запросить цену → | Photo interrupter |
| 21 | 4138 2019 02 запросить цену → | Rail |
| 22 | 4138 6840 01 запросить цену → | Wire жгут в сборе |
| 23 | 4138 6839 01 запросить цену → | Wire жгут в сборе |
Vertical transport узел (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 R709 00 запросить цену → | Vertical transport в сборе |
| 2 | A011 1609 01 запросить цену → | Крышка |
| 3 | A011 7002 00 запросить цену → | Крышка |
| 4 | 4138 3511 02 запросить цену → | Torsion пружина |
| 5 | 4138 3506 01 запросить цену → | Pawl |
| 6 | 4138 3513 02 запросить цену → | Крышка |
| 7 | 9455 8076 01 запросить цену → | Resistor |
| 8 | 4138 3566 01 запросить цену → | Earth ground |
| 9 | 4138 3510 01 запросить цену → | Вал |
| 10 | 4138 3512 01 запросить цену → | Torsion пружина |
| 11 | 4138 3503 02 запросить цену → | Stopper |
| 12 | 4138 3567 01 запросить цену → | Earth ground |
| 13 | 4138 3505 01 запросить цену → | Кронштейн |
| 14 | 4138 3563 03 запросить цену → | Actuator |
| 15 | 9335 1300 61 запросить цену → | Photo interrupter |
| 16 | 4138 3504 01 запросить цену → | Направляющая |
| 17 | 4138 3571 01 запросить цену → | Пластина пружина |
| 18 | 4138 3570 02 запросить цену → | Neturalizing member |
| 19 | 4138 3515 01 запросить цену → | Направляющая |
| 20 | 9455 1076 01 запросить цену → | Resistor |
| 21 | A011 7007 00 запросить цену → | Направляющая |
| 22 | 4138 3564 01 запросить цену → | Torsion пружина |
| 23 | A011 N10C 00 запросить цену → | Wire жгут в сборе |
| 24 | 4138 3568 01 запросить цену → | Пластина пружина |
| 25 | 4138 3569 02 запросить цену → | Пластина пружина |
| 26 | 4131 4052 01 запросить цену → | Pressure пружина |
| 27 | 4138 7301 01 запросить цену → | Label jam печь (закрепление) |
| 28 | 4138 3507 01 запросить цену → | Pawl |
Vertical transport узел (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3542 01 запросить цену → | Держатель |
| 2 | 4138 3543 01 запросить цену → | Pressure пружина |
| 3 | 4109 5530 01 запросить цену → | Stopper |
| 4 | 4138 3514 01 запросить цену → | Set пластина |
| 5 | 4138 3531 02 запросить цену → | Pressure пружина |
| 6 | 4138 3521 02 запросить цену → | Ролик |
| 7 | 4138 3522 03 запросить цену → | Ролик |
| 8 | 9335 1910 21 запросить цену → | Solid state выключатель |
| 9 | 4138 3533 01 запросить цену → | Tension пружина |
| 10 | 4138 3523 01 запросить цену → | Втулка |
| 11 | 4138 3551 02 запросить цену → | Рычаг |
| 12 | 4138 3528 02 запросить цену → | Roll |
| 13 | 4138 3524 01 запросить цену → | Шестерня 20t |
| 14 | 4138 3525 02 запросить цену → | Шестерня 15t |
| 15 | 4138 3532 02 запросить цену → | Втулка |
| 16 | 4138 3530 01 запросить цену → | Earth ground |
| 17 | A011 7001 00 запросить цену → | Spacer |
| 18 | A011 M200 00 запросить цену → | Муфта |
| 19 | 4138 3552 02 запросить цену → | Рычаг |
| 21 | 4138 7001 00 запросить цену → | Washer |
Печь (закрепление) узел (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 R712 00 запросить цену → | Печь (закрепление) узел 100v |
| 1 | A011 R713 00 запросить цену → | Печь (закрепление) узел 120v |
| 1 | A011 R714 00 запросить цену → | Печь (закрепление) узел 230v |
| 2 | A011 1608 00 запросить цену → | Крышка |
| 3 | 9335 1300 61 запросить цену → | Photo interrupter |
| 4 | 4138 5885 01 запросить цену → | Держатель |
| 5 | 4138 6853 01 запросить цену → | Wire жгут в сборе |
| 6 | 4138 5894 01 запросить цену → | Actuator |
| 7 | A011 7378 01 запросить цену → | Set пластина |
| 8 | 4138 5877 01 запросить цену → | Neutralizing brush |
| 9 | 4138 5881 01 запросить цену → | Втулка |
| 10 | A011 7301 00 запросить цену → | Направляющая |
Electrical components (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2238 01 запросить цену → | Крышка |
| 2 | A011 N10U 00 запросить цену → | Wire жгут в сборе |
| 3 | A011 H004 08 запросить цену → | Плата в сборе |
| 3 | A011 H001 08 запросить цену → | Плата в сборе |
| 4 | 4138 2230 01 запросить цену → | Кронштейн |
| 5 | 4138 6834 01 запросить цену → | Wire жгут в сборе |
| 6 | A011 M402 12 запросить цену → | Hv transformer |
| 7 | A011 1315 00 запросить цену → | Shield |
| 8 | 4106 2063 01 запросить цену → | Screw |
| 9 | 4138 2256 01 запросить цену → | Крышка |
| 10 | 4138 6844 01 запросить цену → | Wire жгут в сборе |
| 11 | 4138 2240 01 запросить цену → | Кронштейн |
| 12 | 4138 6830 01 запросить цену → | Wire жгут в сборе |
| 13 | A011 M403 01 запросить цену → | Hv transformer |
| 14 | 4138 2207 02 запросить цену → | Кронштейн |
| 15 | A011 1332 00 запросить цену → | Shield box |
| 16 | A011 1306 01 запросить цену → | Кронштейн |
| 17 | A011 N100 00 запросить цену → | Wire жгут в сборе |
| 18 | A011 N111 00 запросить цену → | Wire жгут в сборе |
| 19 | A011 1331 00 запросить цену → | Кронштейн |
| 20 | A011 M700 01 запросить цену → | Ferrite core |
| 21 | A011 M711 00 запросить цену → | Плата в сборе |
| 22 | A011 H01D 04 запросить цену → | Плата в сборе |
| 22 | A011 H011 03 запросить цену → | Плата в сборе |
| 22 | A011 H01C 07 запросить цену → | Плата в сборе |
| 22 | A011 H010 06 запросить цену → | Плата в сборе |
| 23 | 4138 2239 01 запросить цену → | Крышка |
Полный список запчастей доступен по запросу.
комментарии
