Konica Minolta magicolor 5440DL 5450 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Page. 1
- Page. 2
- Page. 3
- Page. 4
- Page. 5
- Page. 6
- Page. 7
- Page. 8
- Page. 9
- Page. 10
- Page. 11
- Page. 12

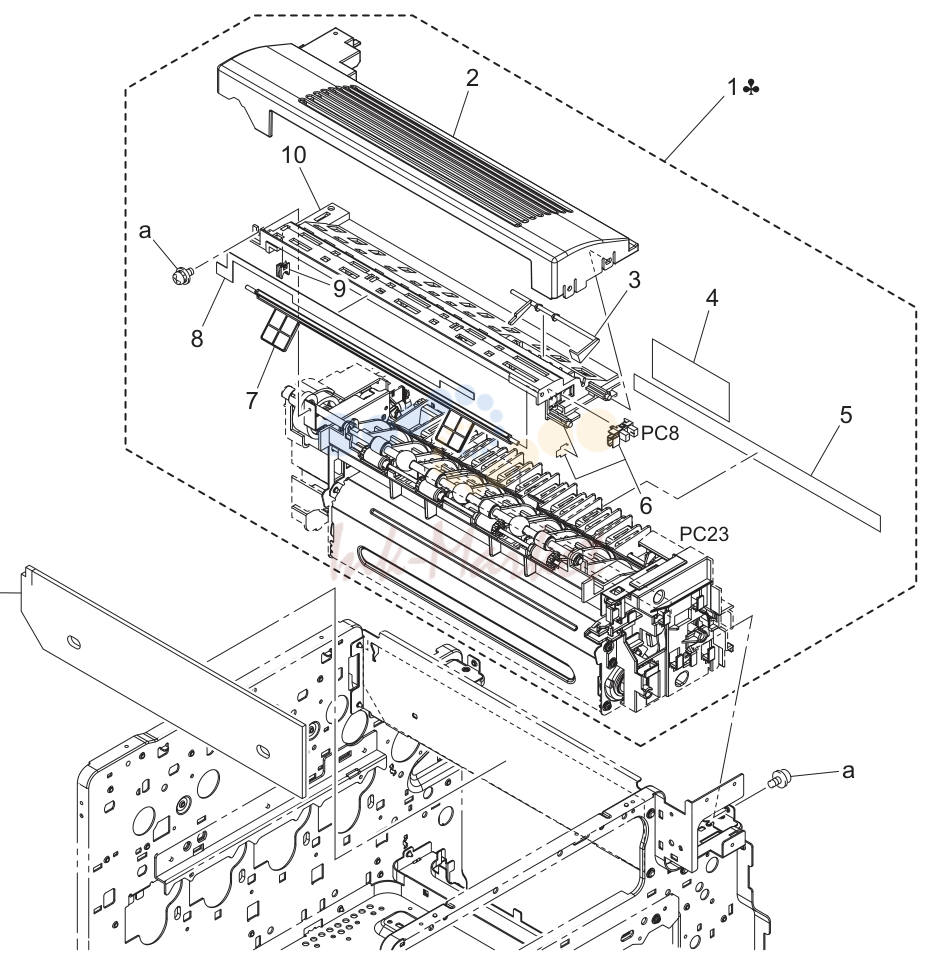

- Page. 13 (P13)

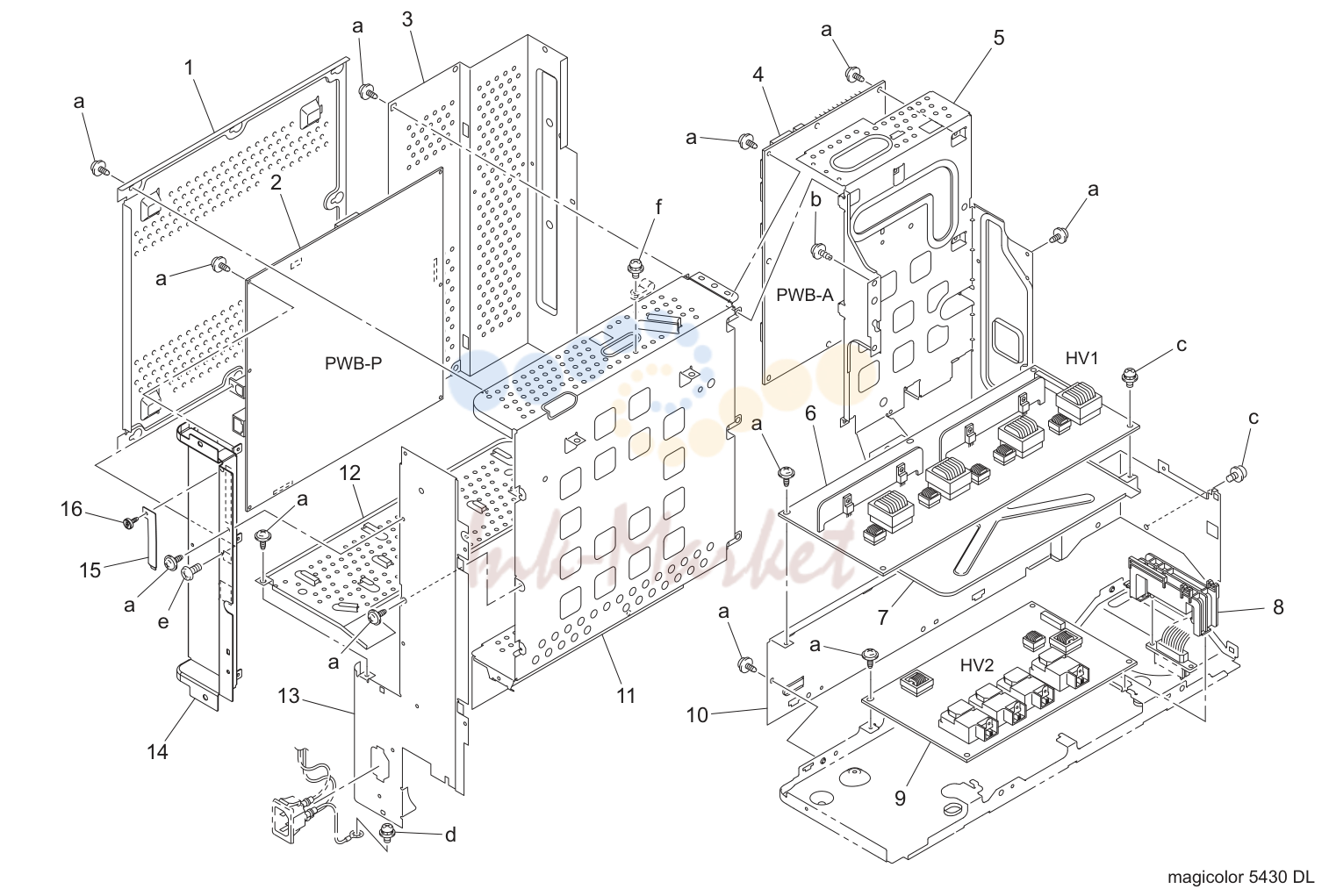

- Page. 14

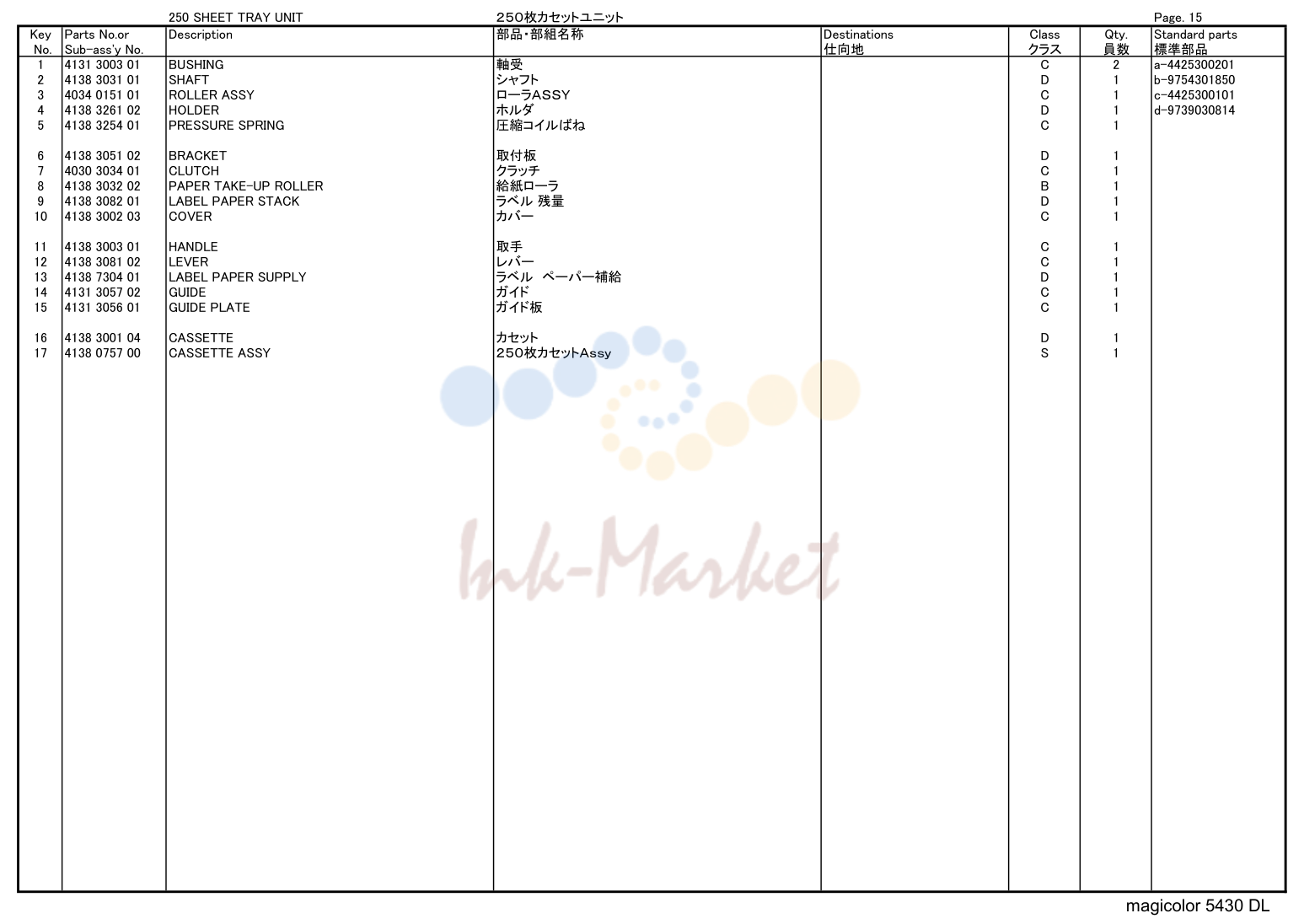

- Page. 15

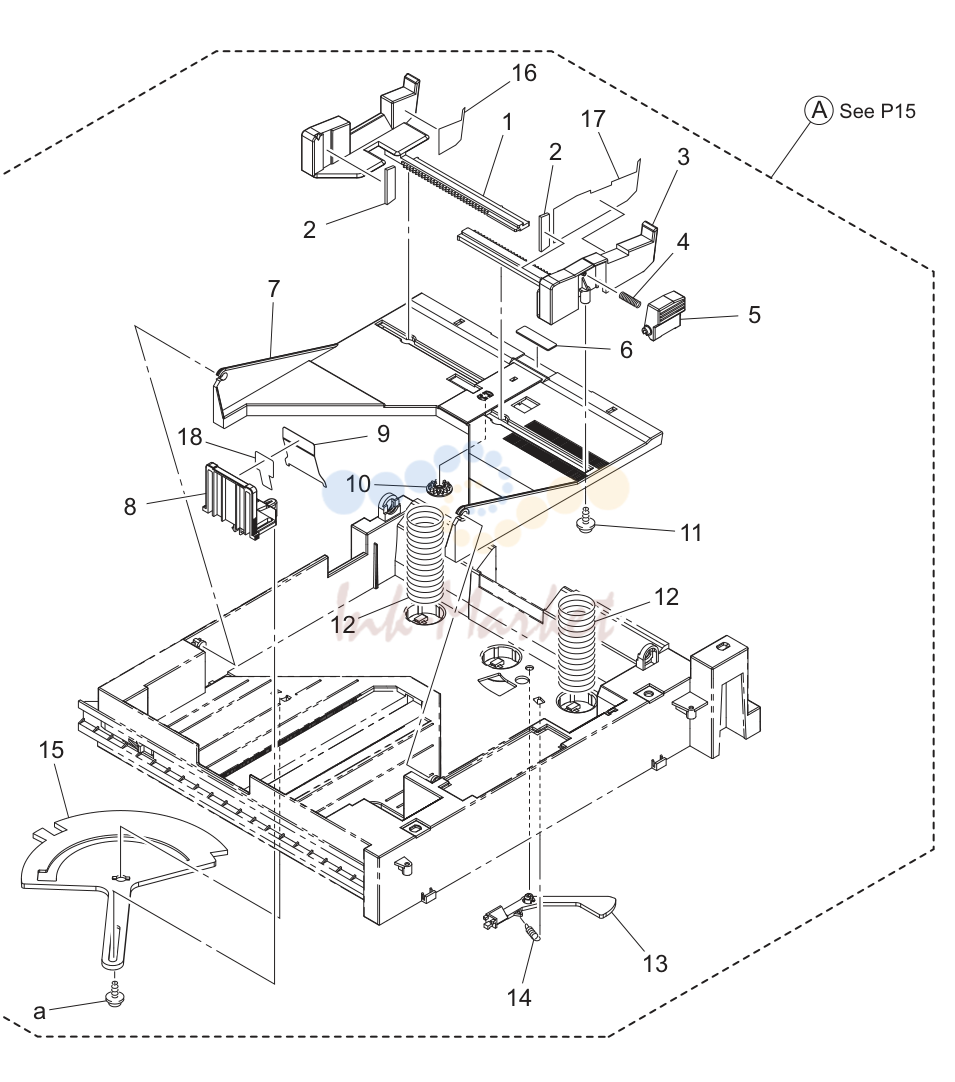

- Page. 16 (P1)
- Page. 17
- Page. 18

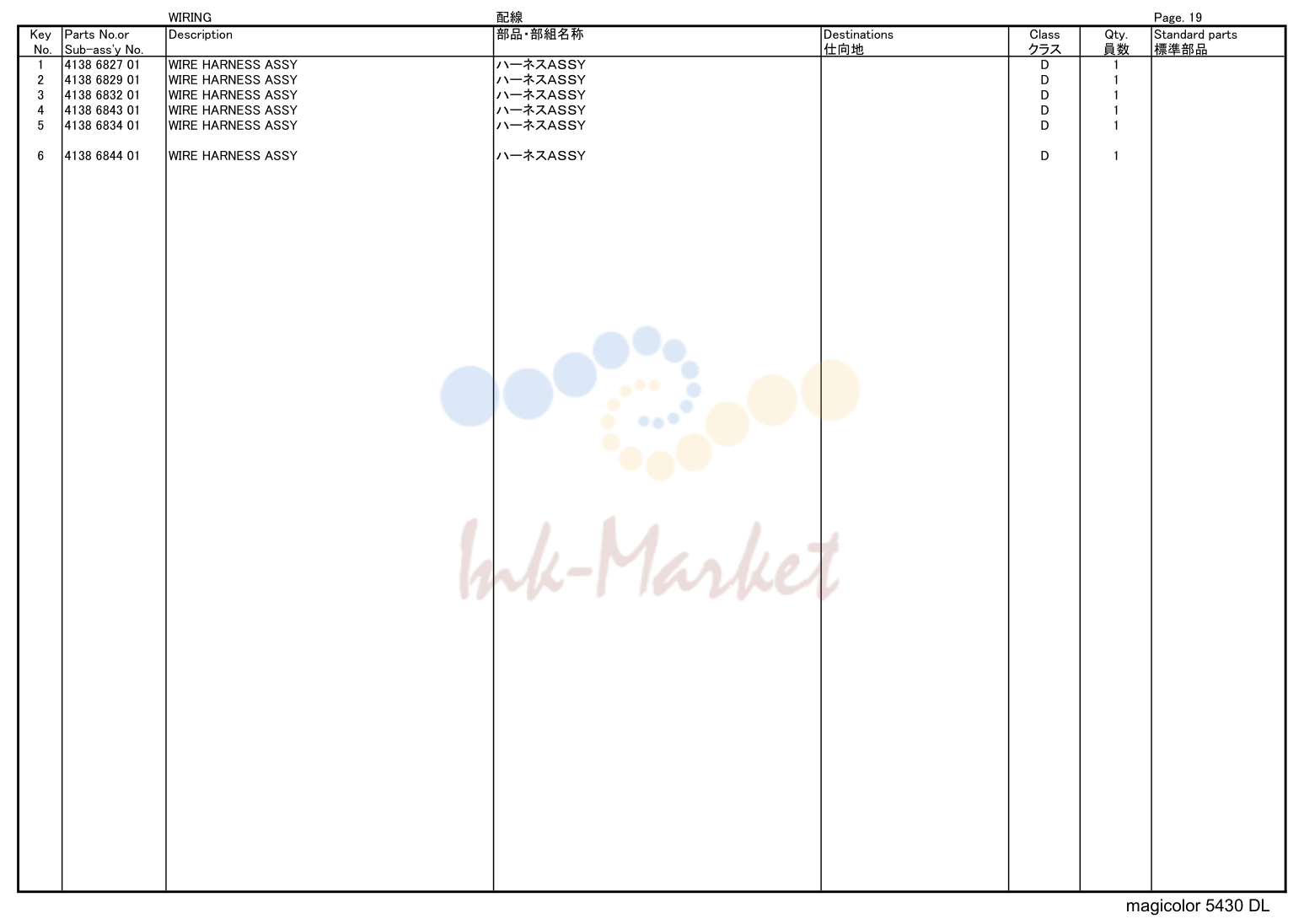

- Page. 19
- Page. 20

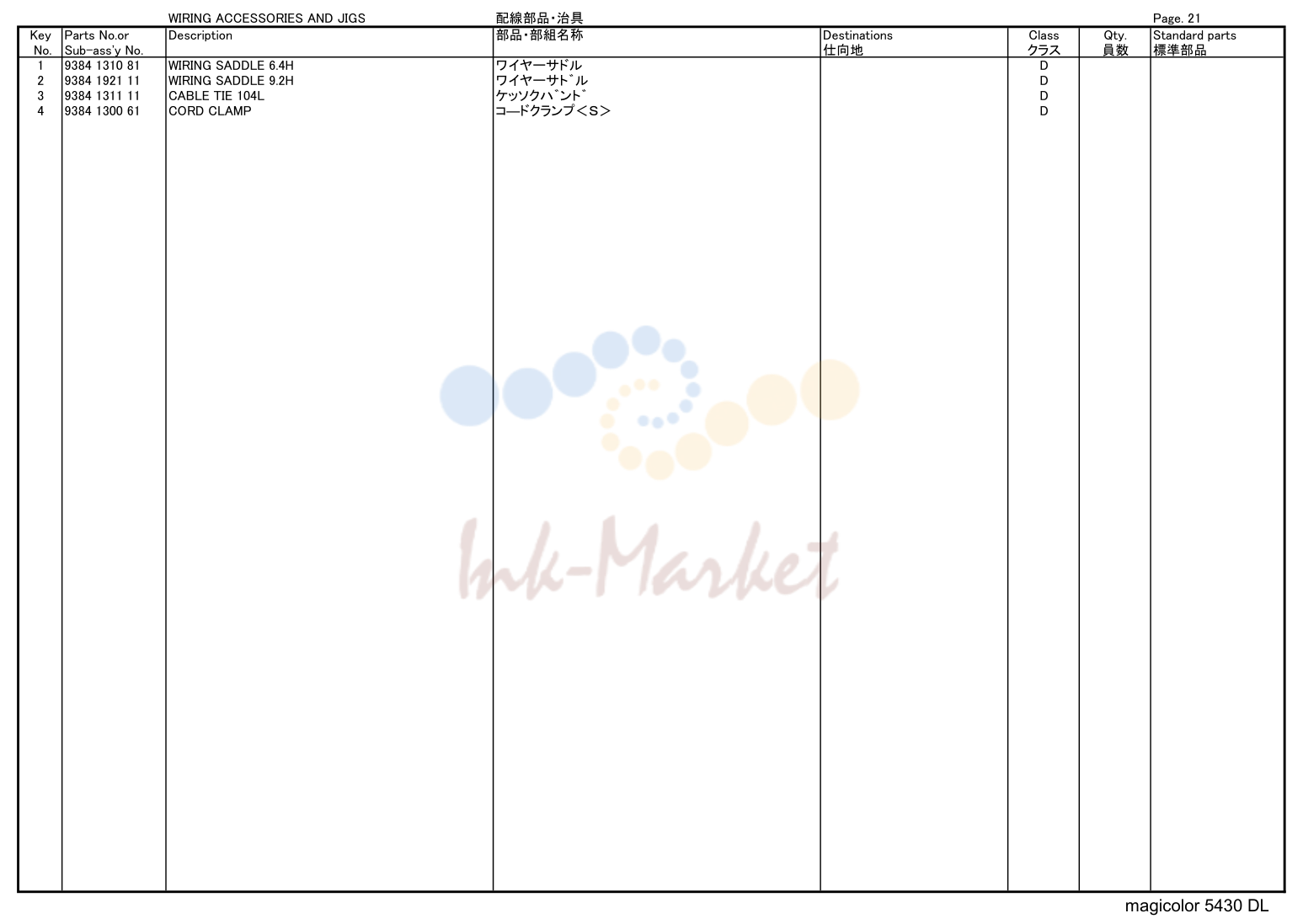

- Page. 21

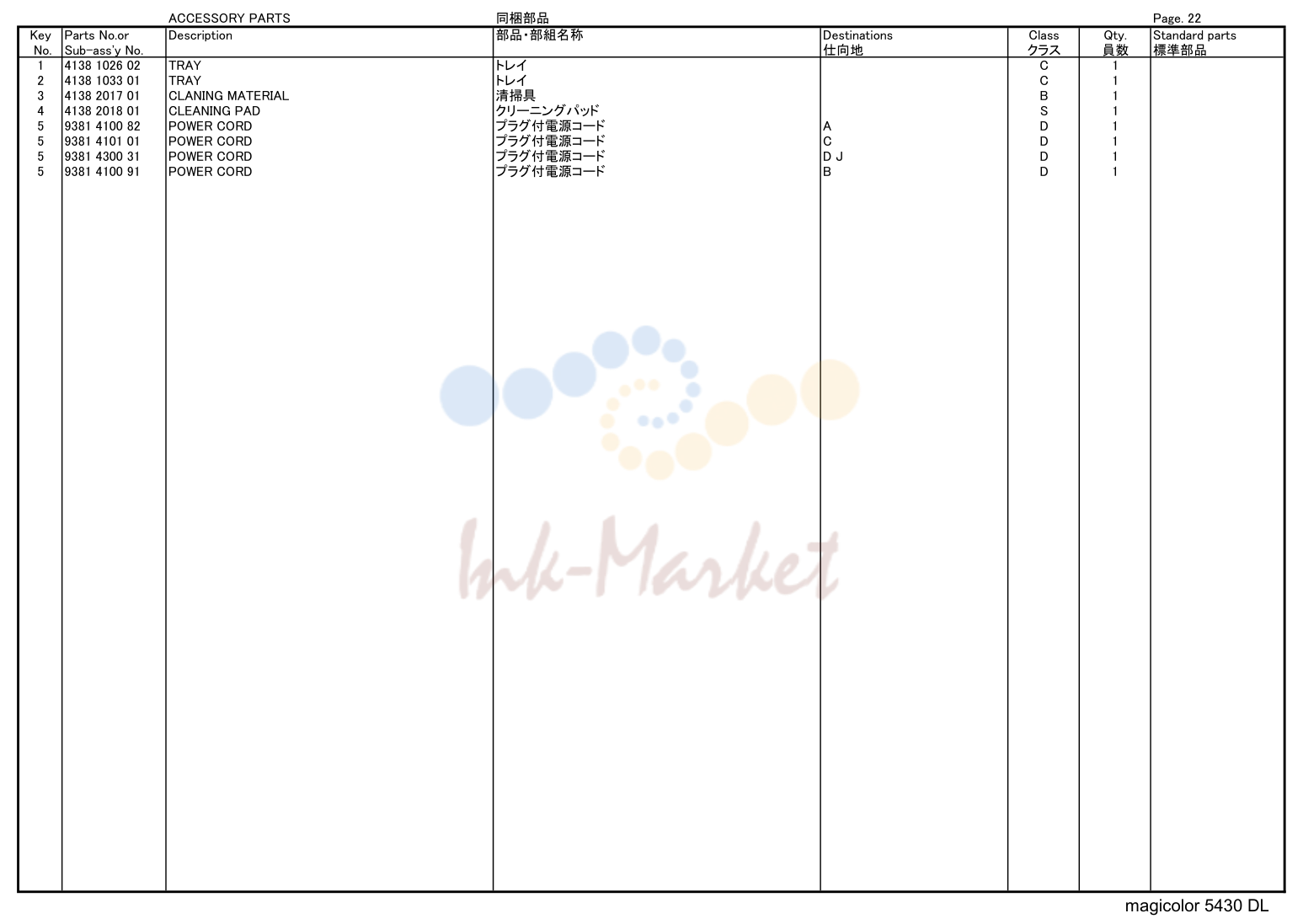

- Page. 22
- Page. 1 (P1)
- Page. 2 (P2)
- Page. 3
- Page. 1 (P1)
- Page. 2 (P2)
- Page. 3 (P3)
- Page. 4 (P4)
- Page. 5 (P5)
- Page. 6
- Page. 7 (P7)
- Page. 8 (P8)

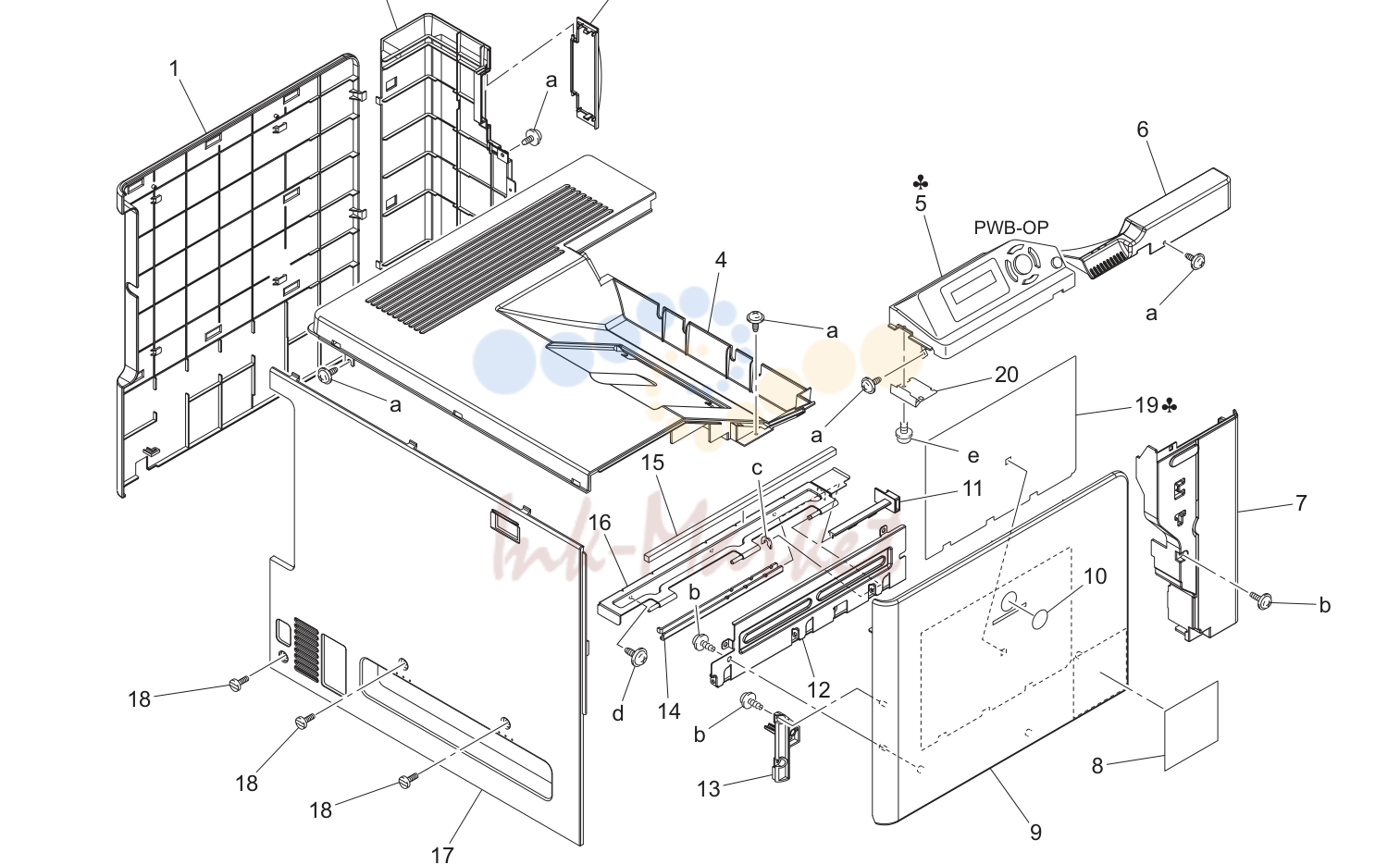

Page. 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 1011 03 запросить цену → | Задняя крышка |
| 2 | 4138 1003 02 запросить цену → | Правая крышка |
| 3 | 4138 1024 01 запросить цену → | Door |
| 4 | 4138 1001 04 запросить цену → | Top крышка |
| 5 | 4138 6064 04 запросить цену → | Плата op |
| 5 | 4138 6062 04 запросить цену → | Плата op |
| 6 | 4138 1025 01 запросить цену → | Top крышка |
| 7 | 4138 1006 02 запросить цену → | Передняя крышка |
| 8 | 4138 7422 01 запросить цену → | Label magicolor 5430dl |
| 9 | 4138 1004 03 запросить цену → | Передняя крышка |
| 10 | 4030 7500 01 запросить цену → | Label logo mark |
| 11 | 4138 1020 02 запросить цену → | Крышка |
| 12 | 4138 1030 01 запросить цену → | Reinforce пластина |
| 13 | 4138 1034 02 запросить цену → | Рычаг |
| 14 | 4138 1019 02 запросить цену → | Handle |
| 15 | 4138 2102 01 запросить цену → | Уплотнитель |
| 16 | 4138 1018 02 запросить цену → | Hinge |
| 17 | 4138 1052 01 запросить цену → | Левая крышка |
| 18 | 4138 1032 01 запросить цену → | Shoulder screw |
| 19 | 4138 7306 03 запросить цену → | Label ic set |
| 19 | 4138 7307 03 запросить цену → | Label ic set |
| 19 | 4138 7308 03 запросить цену → | Label ic set |
| 19 | 4138 7302 03 запросить цену → | Label ic set |
| 20 | 4138 2261 01 запросить цену → | Кронштейн |

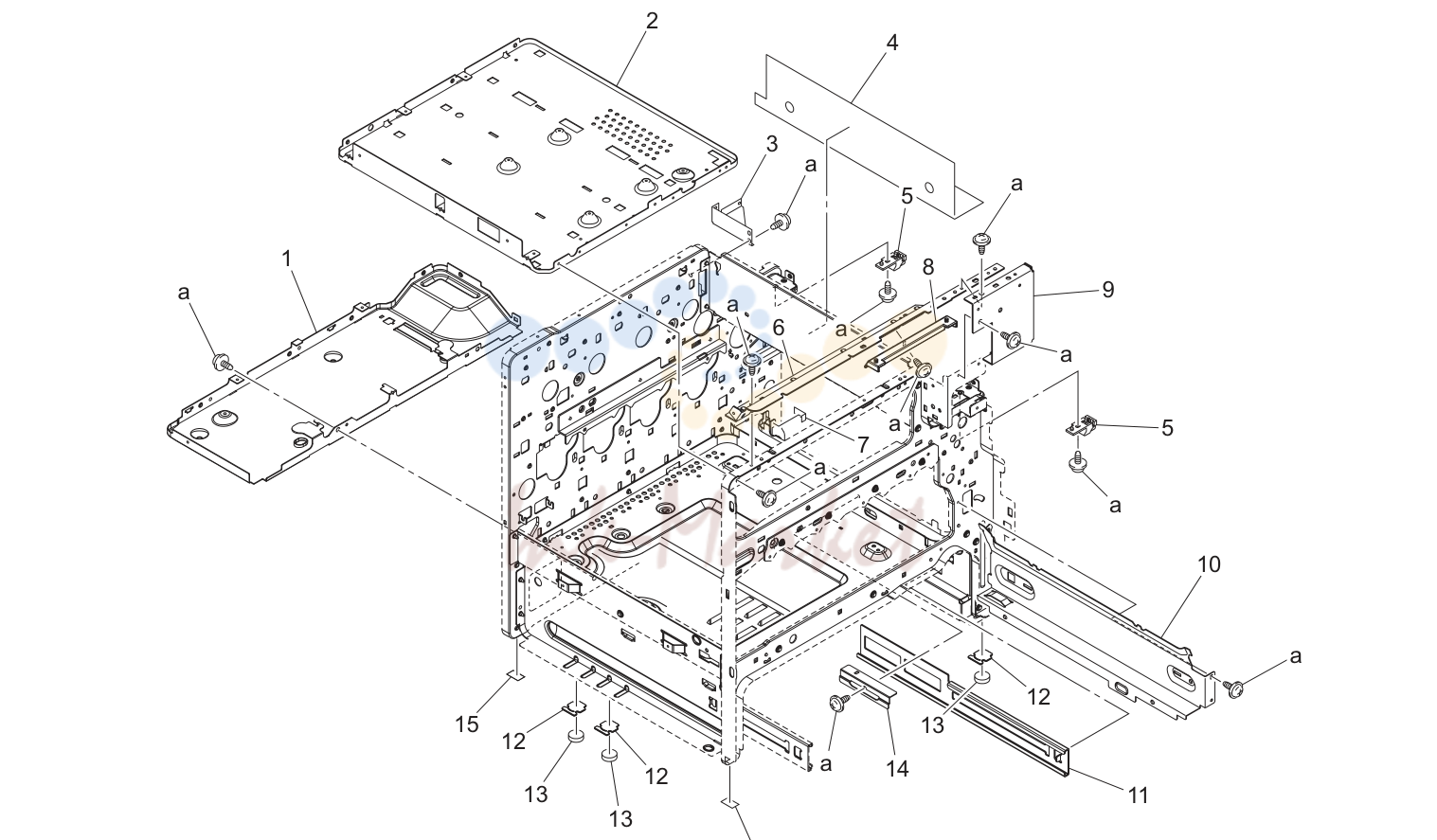

Page. 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2007 03 запросить цену → | Base рама |
| 2 | 4138 2003 04 запросить цену → | Base рама |
| 3 | 4138 2232 01 запросить цену → | Кронштейн |
| 4 | 4138 2031 01 запросить цену → | Уплотнитель |
| 5 | 4138 2093 02 запросить цену → | Pawl |
| 6 | 4138 2097 02 запросить цену → | Кронштейн |
| 7 | 4138 2107 01 запросить цену → | Protection |
| 8 | 4138 1029 01 запросить цену → | Pawl |
| 9 | 4138 2078 01 запросить цену → | Reinforce пластина |
| 10 | 4138 2034 02 запросить цену → | Rail |
| 11 | 4138 3005 02 запросить цену → | Rail |
| 12 | 4138 2111 01 запросить цену → | Spacer |
| 13 | 4128 2019 01 запросить цену → | Rubber foot |
| 14 | 4138 3008 01 запросить цену → | Кронштейн |
| 15 | 4138 2110 01 запросить цену → | Уплотнитель |

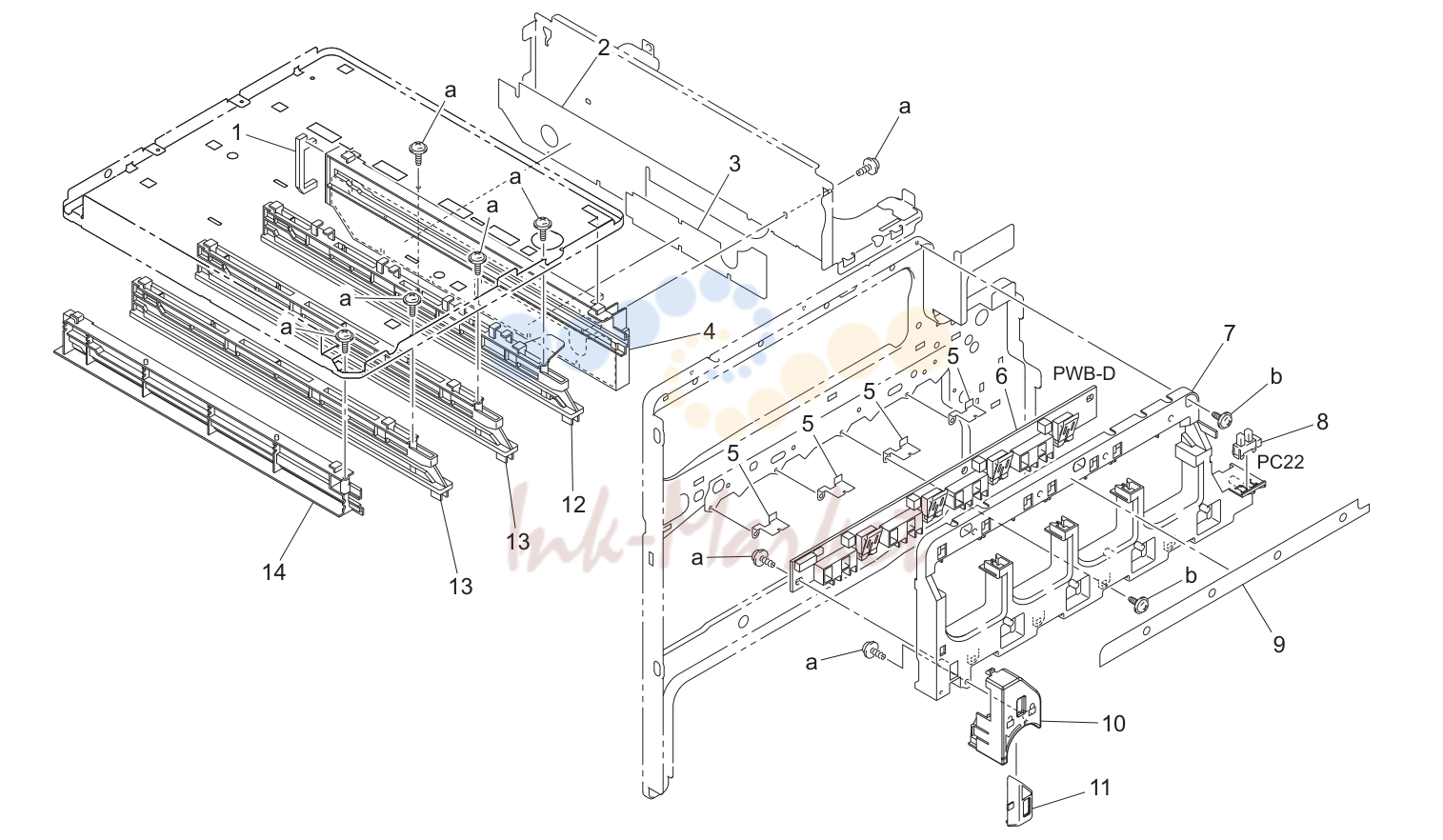

Page. 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2071 01 запросить цену → | Уплотнитель |
| 2 | 4138 2115 01 запросить цену → | Уплотнитель |
| 3 | 4138 2114 01 запросить цену → | Уплотнитель |
| 4 | 4138 2039 02 запросить цену → | Rail |
| 5 | 4138 2246 01 запросить цену → | Earth ground |
| 6 | 4138 0104 02 запросить цену → | Плата d |
| 7 | 4138 2214 02 запросить цену → | Крышка |
| 8 | 9335 1300 61 запросить цену → | Photo interrupter |
| 9 | 4138 7303 01 запросить цену → | Label ic position |
| 10 | 4138 2088 02 запросить цену → | Крышка |
| 11 | 4138 2089 03 запросить цену → | Рычаг |
| 12 | 4138 2013 02 запросить цену → | Rail |
| 13 | 4138 2012 02 запросить цену → | Rail |
| 14 | 4138 2011 02 запросить цену → | Rail |
Page. 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2105 01 запросить цену → | Уплотнитель |
| 2 | 4138 2106 01 запросить цену → | Уплотнитель |
| 3 | 4138 2235 01 запросить цену → | Держатель |
| 4 | 4138 2236 02 запросить цену → | Pressure пружина |
| 5 | 4138 2234 01 запросить цену → | Держатель |
| 6 | 4002 3123 03 запросить цену → | Держатель |
| 7 | 4138 2056 01 запросить цену → | Уплотнитель |
| 8 | 4138 2055 01 запросить цену → | Воздуховод |
| 9 | 9332 3710 11 запросить цену → | Выключатель(detect) |
| 10 | 4138 3060 02 запросить цену → | Рычаг |
| 11 | 4138 2057 01 запросить цену → | Воздуховод |
| 12 | 4138 0758 00 запросить цену → | Ozone filter |
| 13 | 4120 4614 01 запросить цену → | Screw |
| 14 | 9313 1300 51 запросить цену → | Вентилятор мотор |
| 15 | 4138 2233 01 запросить цену → | Крышка |
| 16 | 4138 2226 01 запросить цену → | Contact |
| 17 | 4138 2224 01 запросить цену → | Contact |
| 18 | 4138 2225 01 запросить цену → | Contact |
| 19 | 4138 2206 01 запросить цену → | Держатель |
| 20 | 4138 6836 01 запросить цену → | Wire жгут в сборе |
| 21 | 4138 6845 01 запросить цену → | Wire жгут в сборе |
| 22 | 4138 6846 01 запросить цену → | Wire жгут в сборе |
| 23 | 4138 6847 01 запросить цену → | Wire жгут в сборе |
| 24 | 4138 2117 01 запросить цену → | Уплотнитель |

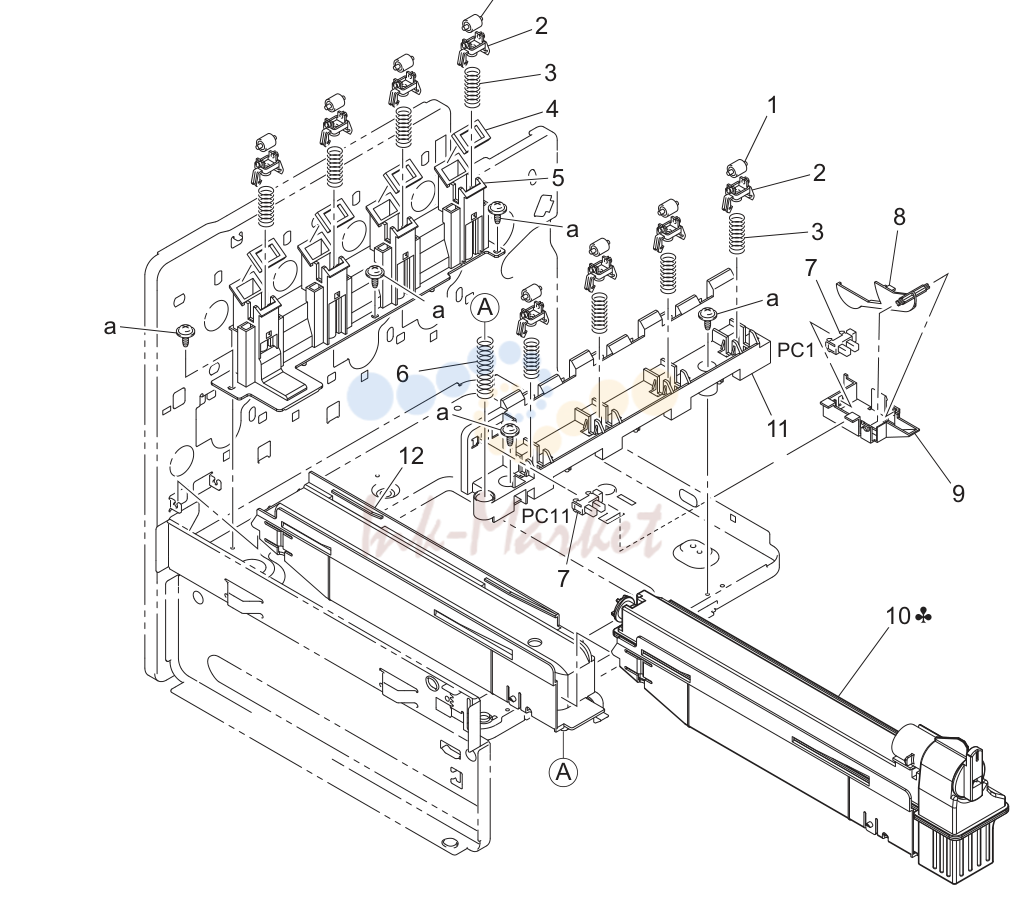

Page. 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2015 01 запросить цену → | Roll |
| 2 | 4138 2029 01 запросить цену → | Держатель |
| 3 | 4138 2016 01 запросить цену → | Pressure пружина |
| 4 | 4138 2051 01 запросить цену → | Уплотнитель |
| 5 | 4138 2052 01 запросить цену → | Воздуховод |
| 6 | 4138 2079 03 запросить цену → | Pressure пружина |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 8 | 4138 3072 01 запросить цену → | Actuator |
| 9 | 4138 3071 02 запросить цену → | Кронштейн |
| 11 | 4138 2014 01 запросить цену → | Держатель |
| 12 | 4138 2073 01 запросить цену → | Rail |

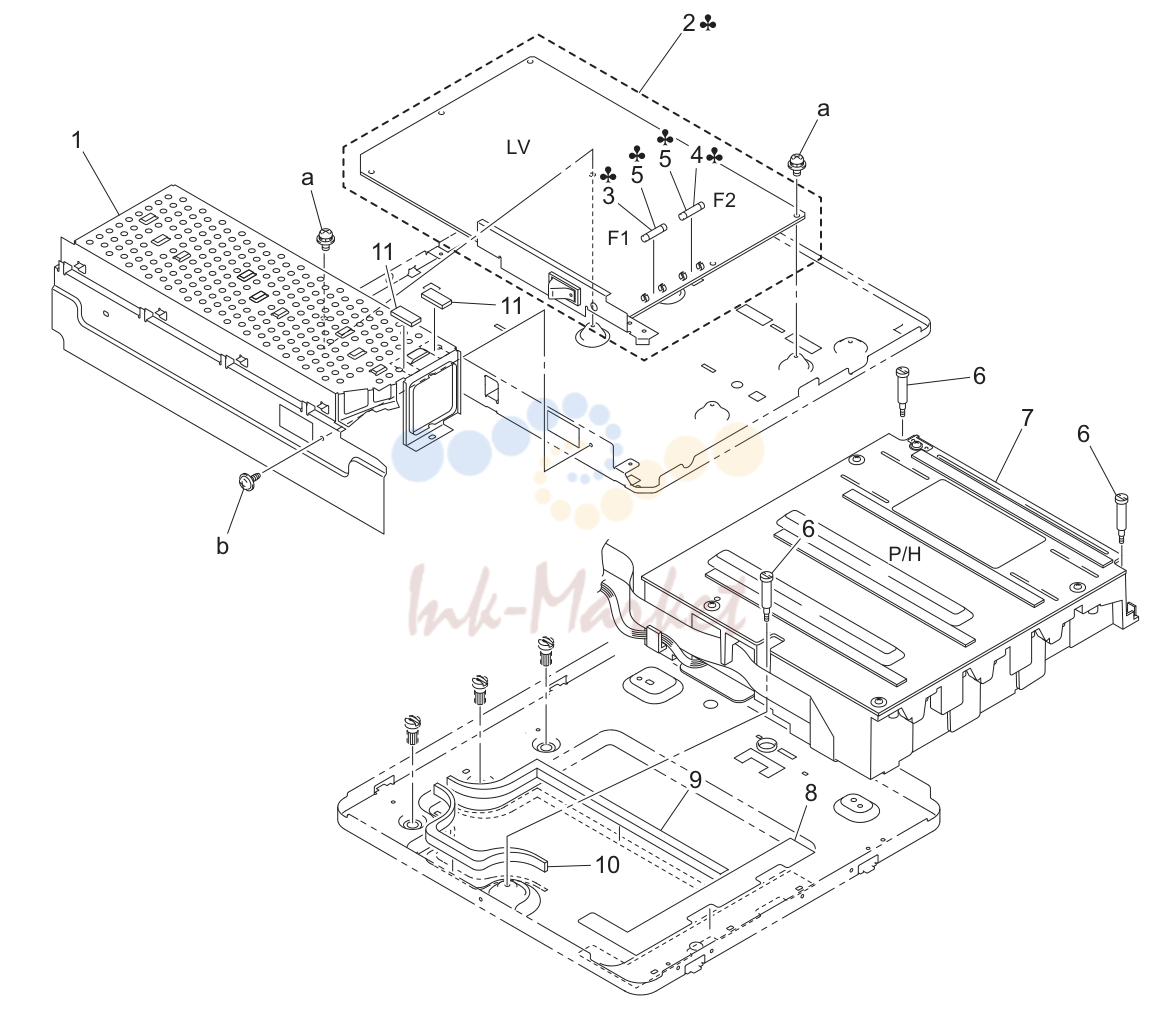

Page. 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2250 01 запросить цену → | Крышка |
| 2 | 4138 6201 02 запросить цену → | Power supply |
| 2 | 4138 6206 02 запросить цену → | Power supply |
| 3 | 9346 3810 61 запросить цену → | Fuse 10a |
| 4 | 9346 3720 51 запросить цену → | Fuse 15a |
| 5 | 9346 3610 31 запросить цену → | Fuse 8a |
| 6 | 4138 2103 01 запросить цену → | Shoulder screw |
| 7 | 4138 0759 00 запросить цену → | Printer head в сборе |
| 8 | 4138 2033 02 запросить цену → | Уплотнитель |
| 9 | 4138 2064 01 запросить цену → | Уплотнитель |
| 10 | 4138 2063 01 запросить цену → | Уплотнитель |
| 11 | 4134 2351 02 запросить цену → | Conвоздуховодive member |

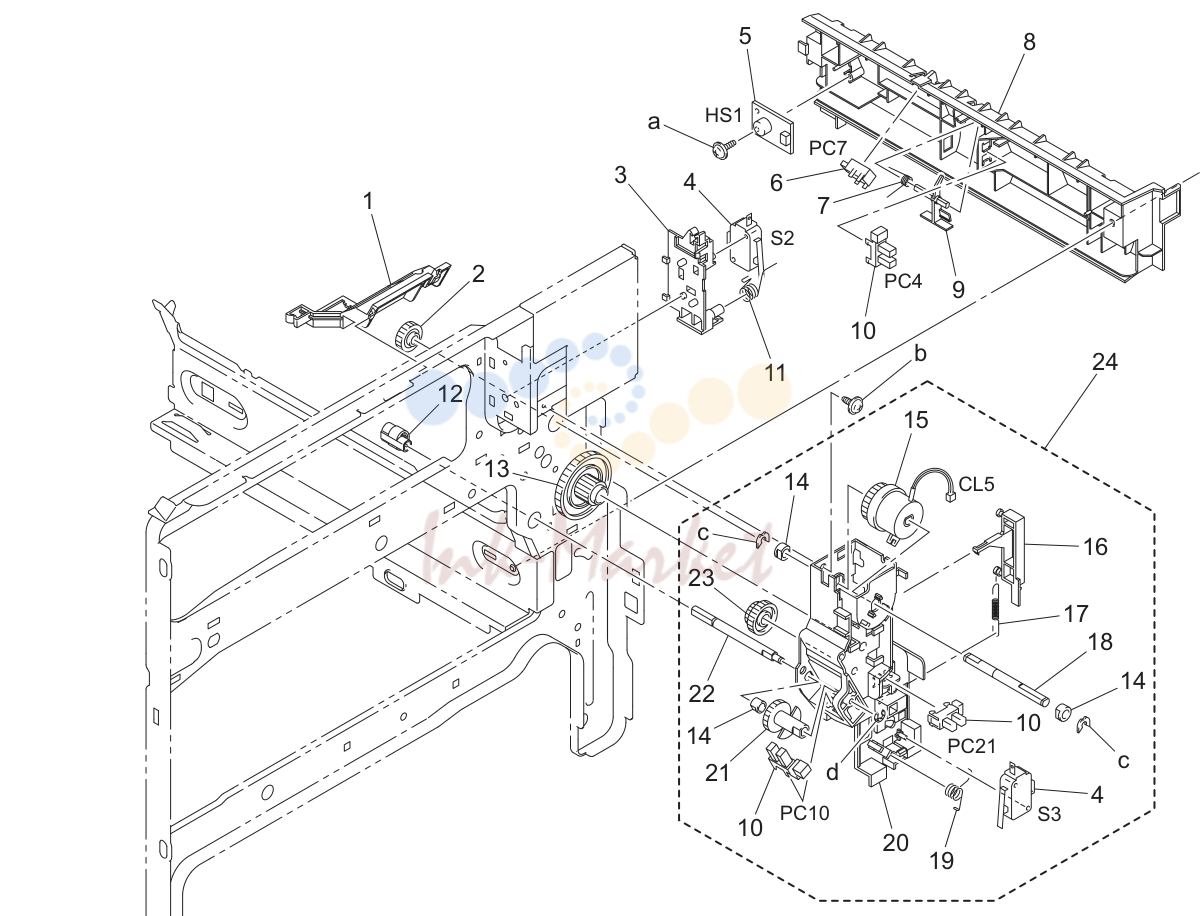

Page. 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2008 01 запросить цену → | Направляющая |
| 2 | 4138 3582 01 запросить цену → | Шестерня 17t |
| 3 | 4138 2247 02 запросить цену → | Кронштейн |
| 4 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 5 | 9372 5300 11 запросить цену → | Humidity convertion el. |
| 6 | 9335 1100 31 запросить цену → | Photo interrupter |
| 7 | 4138 3562 01 запросить цену → | Torsion пружина |
| 8 | 4138 3560 02 запросить цену → | Направляющая пластина |
| 9 | 4138 3561 01 запросить цену → | Actuator |
| 10 | 9335 1300 61 запросить цену → | Photo interrupter |
| 11 | 4138 2248 01 запросить цену → | Torsion пружина |
| 12 | 4138 3553 01 запросить цену → | Cam |
| 13 | 4138 3583 01 запросить цену → | Шестерня 19 44t |
| 14 | 1200 3121 09 запросить цену → | Втулка |
| 15 | 9322 1300 61 запросить цену → | Муфта |
| 16 | 4138 3589 01 запросить цену → | Рычаг |
| 17 | 4138 2573 01 запросить цену → | Tension пружина |
| 18 | 4138 3585 01 запросить цену → | Вал |
| 19 | 4138 2252 02 запросить цену → | Torsion пружина |
| 20 | 4138 3588 02 запросить цену → | Держатель |
| 21 | 4138 3556 01 запросить цену → | Шестерня 24t |
| 22 | 4138 3555 02 запросить цену → | Вал |
| 23 | 4138 3584 01 запросить цену → | Шестерня 18 25t |
| 24 | 4138 0760 00 запросить цену → | 2nd перенос drive в сборе |
Page. 8
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9314 2300 71 запросить цену → | Мотор |
| 2 | 9314 2300 61 запросить цену → | Мотор |
| 3 | 9314 2300 82 запросить цену → | Мотор |
| 4 | 1200 3121 09 запросить цену → | Втулка |
| 5 | 4138 0203 01 запросить цену → | Кронштейн в сборе |
| 6 | 4138 2549 01 запросить цену → | Вал |
| 7 | 9322 1300 61 запросить цену → | Муфта |
| 8 | 4138 2551 01 запросить цену → | Шестерня 17 50t |
| 9 | 4138 2548 01 запросить цену → | Шестерня 24t |
| 10 | 4138 2577 01 запросить цену → | Втулка |
| 11 | 4138 2569 01 запросить цену → | Шестерня 69t |
| 12 | 4138 2570 01 запросить цену → | Ratchet |
| 13 | 4138 2571 01 запросить цену → | Torsion пружина |
| 14 | 4138 2543 01 запросить цену → | Шестерня 26t |
| 15 | 4138 2572 01 запросить цену → | Рычаг |
| 16 | 4138 2573 01 запросить цену → | Tension пружина |
| 17 | 4138 2601 01 запросить цену → | Hold пластина |
| 18 | 4138 2566 01 запросить цену → | Держатель |
| 19 | 4138 2584 01 запросить цену → | Шестерня 21 66t |
| 20 | 4138 2518 01 запросить цену → | Шестерня 41 112t |
| 21 | 4138 2504 01 запросить цену → | Шестерня 68 84t |
| 22 | 4138 2101 01 запросить цену → | Уплотнитель |
| 23 | 4138 2523 01 запросить цену → | Шестерня 19t |
| 24 | 4138 2600 02 запросить цену → | Втулка |
| 25 | 4138 0752 00 запросить цену → | Main drive в сборе |
| 26 | 4138 0753 00 запросить цену → | Paper take-up drive узел |

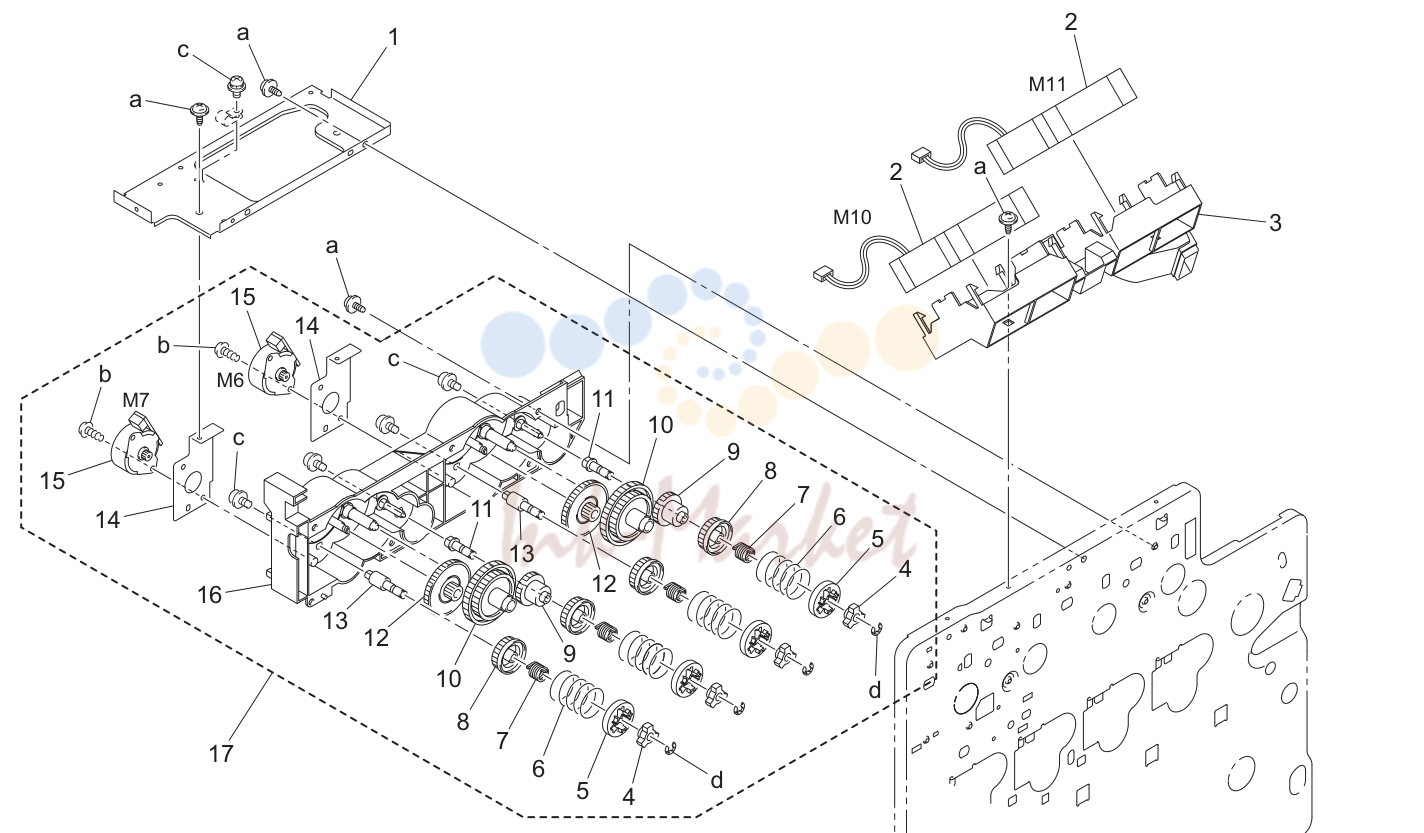

Page. 9
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2210 02 запросить цену → | Кронштейн |
| 2 | 9313 1300 61 запросить цену → | Вентилятор мотор |
| 3 | 4138 2027 01 запросить цену → | Воздуховод |
| 4 | 4138 5413 02 запросить цену → | Направляющая |
| 5 | 4138 5406 01 запросить цену → | Joint |
| 6 | 4138 5412 02 запросить цену → | Pressure пружина |
| 7 | 4138 5411 01 запросить цену → | Пружина |
| 8 | 4138 5405 01 запросить цену → | Шестерня 30t |
| 9 | 4138 5404 01 запросить цену → | Шестерня 30t |
| 10 | 4138 5403 01 запросить цену → | Шестерня 45 96t |
| 11 | 4138 5409 01 запросить цену → | Вал |
| 12 | 4138 5402 01 запросить цену → | Шестерня 22 108t |
| 13 | 4138 5408 01 запросить цену → | Вал |
| 14 | 4138 5414 01 запросить цену → | Heat sink |
| 15 | 9314 1300 41 запросить цену → | Мотор |
| 16 | 4138 5401 02 запросить цену → | Держатель |
| 17 | 4138 0761 00 запросить цену → | Бункер drive в сборе |

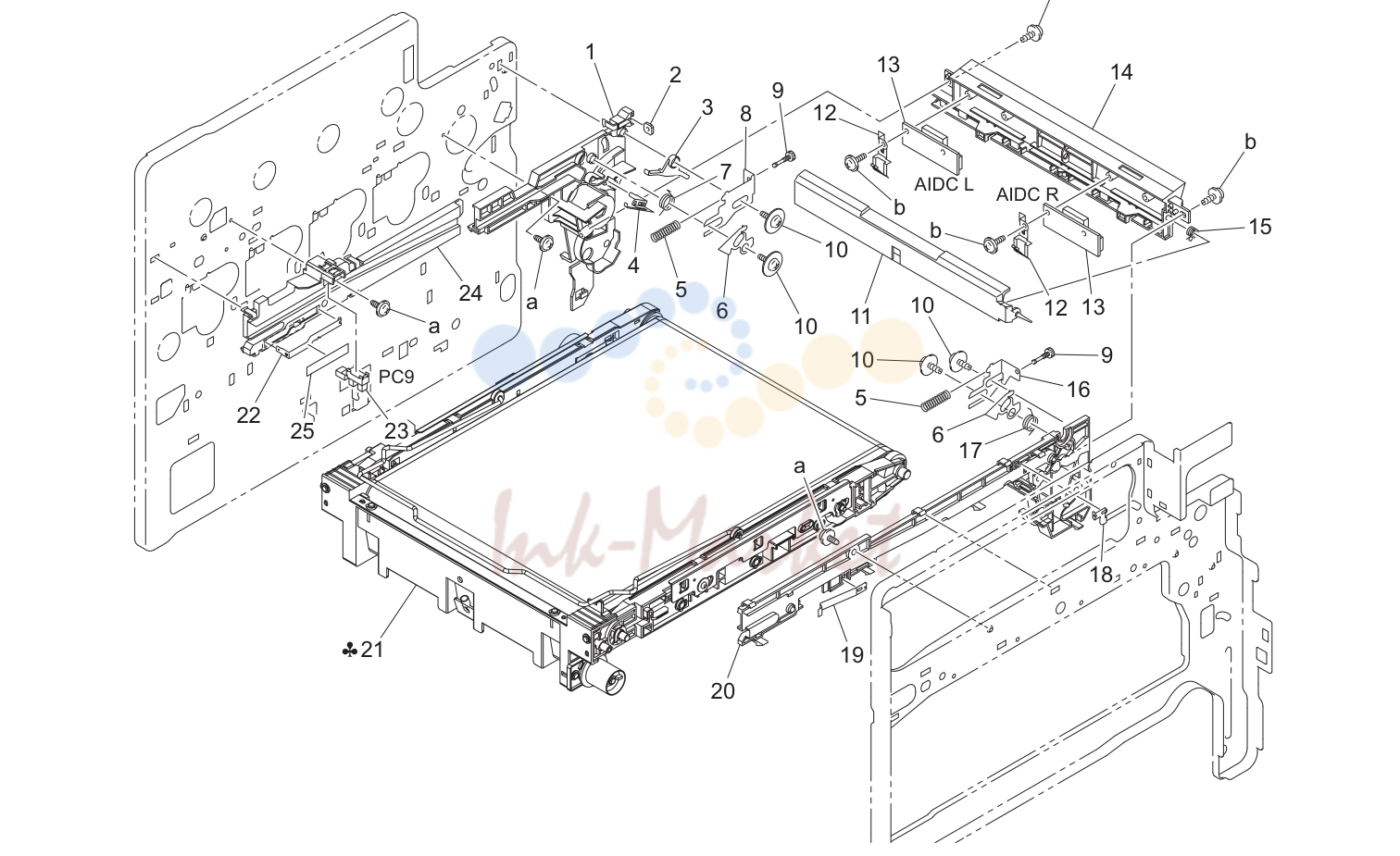

Page. 10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2041 02 запросить цену → | Rail |
| 2 | 4138 2100 01 запросить цену → | Пластина nut |
| 3 | 4138 2084 01 запросить цену → | Рычаг |
| 4 | 4138 2205 01 запросить цену → | Contact |
| 5 | 4138 2094 01 запросить цену → | Pressure пружина |
| 6 | 4138 2022 02 запросить цену → | Stop пластина |
| 7 | 4138 2096 01 запросить цену → | Torsion пружина |
| 8 | 4138 2092 01 запросить цену → | Направляющая пластина |
| 9 | 4138 2098 01 запросить цену → | Screw |
| 10 | 4163 5293 01 запросить цену → | Screw |
| 11 | 4138 3558 01 запросить цену → | Крышка |
| 12 | 4138 3574 01 запросить цену → | Earth ground |
| 13 | 9372 1300 12 запросить цену → | Photo sensing element |
| 14 | 4138 3557 02 запросить цену → | Направляющая |
| 15 | 4138 3559 01 запросить цену → | Torsion пружина |
| 16 | 4138 2091 01 запросить цену → | Направляющая пластина |
| 17 | 4138 2095 02 запросить цену → | Torsion пружина |
| 18 | 4138 2035 01 запросить цену → | Contact |
| 19 | 4138 2099 01 запросить цену → | Пластина пружина |
| 20 | 4138 2020 01 запросить цену → | Rail |
| 22 | 4138 2217 01 запросить цену → | Contact |
| 23 | 9335 1300 61 запросить цену → | Photo interrupter |
| 24 | 4138 2019 02 запросить цену → | Rail |
| 25 | 4138 2113 01 запросить цену → | Направляющая пластина |

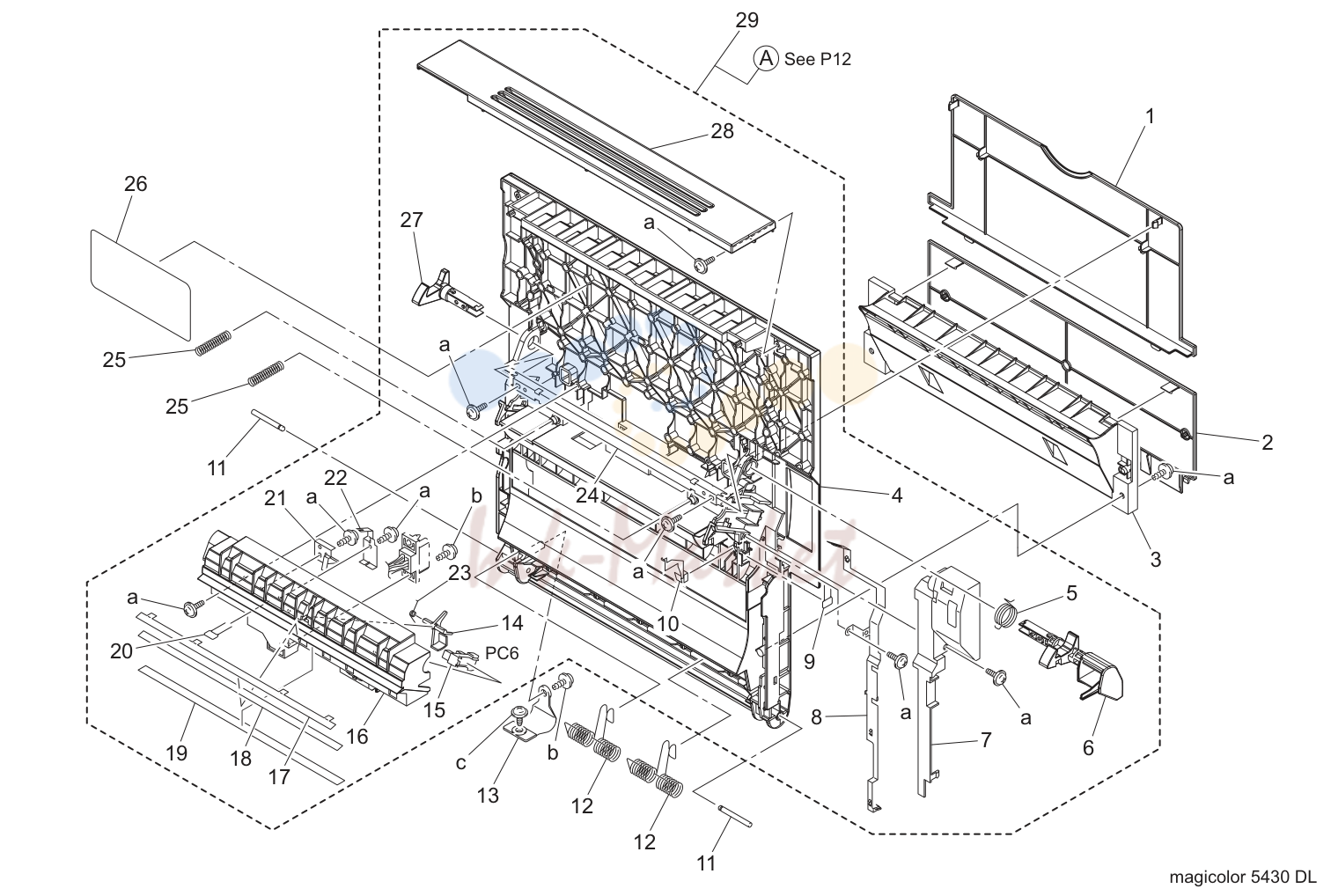

Page. 11
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3803 02 запросить цену → | Крышка |
| 2 | 4138 3802 01 запросить цену → | Крышка |
| 3 | 4138 3801 01 запросить цену → | Направляющая |
| 4 | 4138 3501 06 запросить цену → | Рама |
| 5 | 4138 3511 02 запросить цену → | Torsion пружина |
| 6 | 4138 3506 01 запросить цену → | Pawl |
| 7 | 4138 3513 02 запросить цену → | Крышка |
| 8 | 4138 3566 01 запросить цену → | Earth ground |
| 9 | 9455 8076 01 запросить цену → | Resistor |
| 10 | 4138 3567 01 запросить цену → | Earth ground |
| 11 | 4138 3510 01 запросить цену → | Вал |
| 12 | 4138 3512 01 запросить цену → | Torsion пружина |
| 13 | 4138 3503 02 запросить цену → | Stopper |
| 14 | 4138 3563 03 запросить цену → | Actuator |
| 15 | 9335 1300 61 запросить цену → | Photo interrupter |
| 16 | 4138 3504 01 запросить цену → | Направляющая |
| 17 | 4138 3571 01 запросить цену → | Пластина пружина |
| 18 | 4138 3570 02 запросить цену → | Neturalizing member |
| 19 | 4138 3515 01 запросить цену → | Направляющая |
| 20 | 9455 1076 01 запросить цену → | Resistor |
| 21 | 4138 3569 02 запросить цену → | Пластина пружина |
| 22 | 4138 3568 01 запросить цену → | Пластина пружина |
| 23 | 4138 3564 01 запросить цену → | Torsion пружина |
| 24 | 4138 3505 01 запросить цену → | Кронштейн |
| 25 | 4131 4052 01 запросить цену → | Pressure пружина |
| 26 | 4138 7301 01 запросить цену → | Label jam печь (закрепление) |
| 27 | 4138 3507 01 запросить цену → | Pawl |
| 28 | 4138 1009 02 запросить цену → | Крышка |
| 29 | 4138 0762 00 запросить цену → | Vertical transport в сборе |
Page. 12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3542 01 запросить цену → | Держатель |
| 2 | 4138 3543 01 запросить цену → | Pressure пружина |
| 3 | 4138 3514 01 запросить цену → | Set пластина |
| 4 | 4138 3531 02 запросить цену → | Pressure пружина |
| 5 | 4138 3521 02 запросить цену → | Ролик |
| 6 | 4138 3522 03 запросить цену → | Ролик |
| 7 | 4138 3529 02 запросить цену → | Reinforce пластина |
| 8 | 9335 1910 21 запросить цену → | Solid state выключатель |
| 9 | 4138 3527 02 запросить цену → | Направляющая |
| 10 | 4138 3572 02 запросить цену → | Вал |
| 11 | 4138 3533 01 запросить цену → | Tension пружина |
| 12 | 4138 3523 01 запросить цену → | Втулка |
| 13 | 4138 3551 02 запросить цену → | Рычаг |
| 14 | 4138 3528 02 запросить цену → | Roll |
| 15 | 4138 3524 01 запросить цену → | Шестерня 20t |
| 16 | 4138 3525 02 запросить цену → | Шестерня 15t |
| 17 | 4138 3532 02 запросить цену → | Втулка |
| 18 | 4138 3530 01 запросить цену → | Earth ground |
| 19 | 4138 3526 01 запросить цену → | Держатель |
| 20 | 9322 1300 51 запросить цену → | Муфта |
| 21 | 4138 3552 02 запросить цену → | Рычаг |
Page. 13 (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 0754 00 запросить цену → | Печь (закрепление) узел 100v |
| 1 | 4138 0755 00 запросить цену → | Печь (закрепление) узел 120v |
| 1 | 4138 0756 00 запросить цену → | Печь (закрепление) узел 200v |
| 2 | 4138 1008 03 запросить цену → | Крышка |
| 3 | 4138 5894 01 запросить цену → | Actuator |
| 4 | 4138 5864 01 запросить цену → | Label hi-temp caution |
| 5 | 4138 5866 01 запросить цену → | Label hi-temp caution |
| 6 | 4537 0901 01 запросить цену → | Photo interrupter |
| 7 | 4138 5878 02 запросить цену → | Set пластина |
| 8 | 4138 5877 01 запросить цену → | Neutralizing brush |
| 9 | 4138 5881 01 запросить цену → | Втулка |
| 10 | 4138 5801 03 запросить цену → | Направляющая |
| 11 | 4138 2116 02 запросить цену → | Уплотнитель |
Page. 14
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 2239 01 запросить цену → | Крышка |
| 2 | 4138 6060 02 запросить цену → | Плата p |
| 3 | 4138 2238 01 запросить цену → | Крышка |
| 4 | 4138 0101 06 запросить цену → | Плата a |
| 5 | 4138 2230 01 запросить цену → | Кронштейн |
| 6 | 4138 6210 01 запросить цену → | Hv transformer |
| 7 | 4138 2256 01 запросить цену → | Крышка |
| 8 | 4138 2240 01 запросить цену → | Кронштейн |
| 9 | 4138 6213 01 запросить цену → | Hv transformer |
| 10 | 4138 2207 02 запросить цену → | Кронштейн |
| 11 | 4138 2208 02 запросить цену → | Shield box |
| 12 | 4138 2201 01 запросить цену → | Крышка |
| 13 | 4138 2213 02 запросить цену → | Кронштейн |
| 14 | 4138 2255 02 запросить цену → | Кронштейн |
| 15 | 4138 2258 01 запросить цену → | Lid |
| 16 | 4138 1032 01 запросить цену → | Shoulder screw |
Page. 15
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4131 3003 01 запросить цену → | Втулка |
| 2 | 4138 3031 01 запросить цену → | Вал |
| 3 | 4034 0151 01 запросить цену → | Ролик в сборе |
| 4 | 4138 3261 02 запросить цену → | Держатель |
| 5 | 4138 3254 01 запросить цену → | Pressure пружина |
| 6 | 4138 3051 02 запросить цену → | Кронштейн |
| 7 | 4030 3034 01 запросить цену → | Муфта |
| 8 | 4138 3032 02 запросить цену → | Paper take-up ролик |
| 9 | 4138 3082 01 запросить цену → | Label paper stack |
| 10 | 4138 3002 03 запросить цену → | Крышка |
| 11 | 4138 3003 01 запросить цену → | Handle |
| 12 | 4138 3081 02 запросить цену → | Рычаг |
| 13 | 4138 7304 01 запросить цену → | Label paper supply |
| 14 | 4131 3057 02 запросить цену → | Направляющая |
| 15 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 16 | 4138 3001 04 запросить цену → | Cassette |
| 17 | 4138 0757 00 запросить цену → | Cassette в сборе |
Page. 16 (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 3022 01 запросить цену → | Regulating пластина |
| 2 | 4138 3027 01 запросить цену → | Brake |
| 3 | 4138 3021 02 запросить цену → | Regulating пластина |
| 4 | 4011 3011 01 запросить цену → | Pressure пружина |
| 5 | 4138 3025 01 запросить цену → | Рычаг |
| 6 | 4687 3281 01 запросить цену → | Friction sheet |
| 7 | 4138 3041 03 запросить цену → | Lifting пластина |
| 8 | 4138 3024 02 запросить цену → | Regulating пластина |
| 9 | 4138 3026 01 запросить цену → | Направляющая |
| 10 | 4131 3027 02 запросить цену → | Шестерня 14t |
| 11 | 4163 5293 01 запросить цену → | Screw |
| 12 | 4138 3042 02 запросить цену → | Pressure пружина |
| 13 | 4138 3043 01 запросить цену → | Рычаг |
| 14 | 4498 3404 01 запросить цену → | Tension пружина |
| 15 | 4138 3061 02 запросить цену → | Detecting пластина |
| 16 | 4138 3029 01 запросить цену → | Направляющая |
| 17 | 4138 3028 01 запросить цену → | Направляющая |
| 18 | 4021 3036 01 запросить цену → | Направляющая |
Page. 17
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 6811 03 запросить цену → | Wire жгут в сборе |
| 2 | 4138 6812 01 запросить цену → | Wire жгут в сборе |
| 3 | 4138 6825 02 запросить цену → | Wire жгут в сборе |
| 4 | 4138 6821 02 запросить цену → | Wire жгут в сборе |
| 5 | 4138 6822 01 запросить цену → | Wire жгут в сборе |
Page. 18
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 6824 01 запросить цену → | Wire жгут в сборе |
| 2 | 4138 6826 01 запросить цену → | Wire жгут в сборе |
| 3 | 4138 6828 01 запросить цену → | Wire жгут в сборе |
| 4 | 4138 6841 01 запросить цену → | Wire жгут в сборе |
| 5 | 4138 6830 01 запросить цену → | Wire жгут в сборе |
Page. 19
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 6827 01 запросить цену → | Wire жгут в сборе |
| 2 | 4138 6829 01 запросить цену → | Wire жгут в сборе |
| 3 | 4138 6832 01 запросить цену → | Wire жгут в сборе |
| 4 | 4138 6843 01 запросить цену → | Wire жгут в сборе |
| 5 | 4138 6834 01 запросить цену → | Wire жгут в сборе |
| 6 | 4138 6844 01 запросить цену → | Wire жгут в сборе |

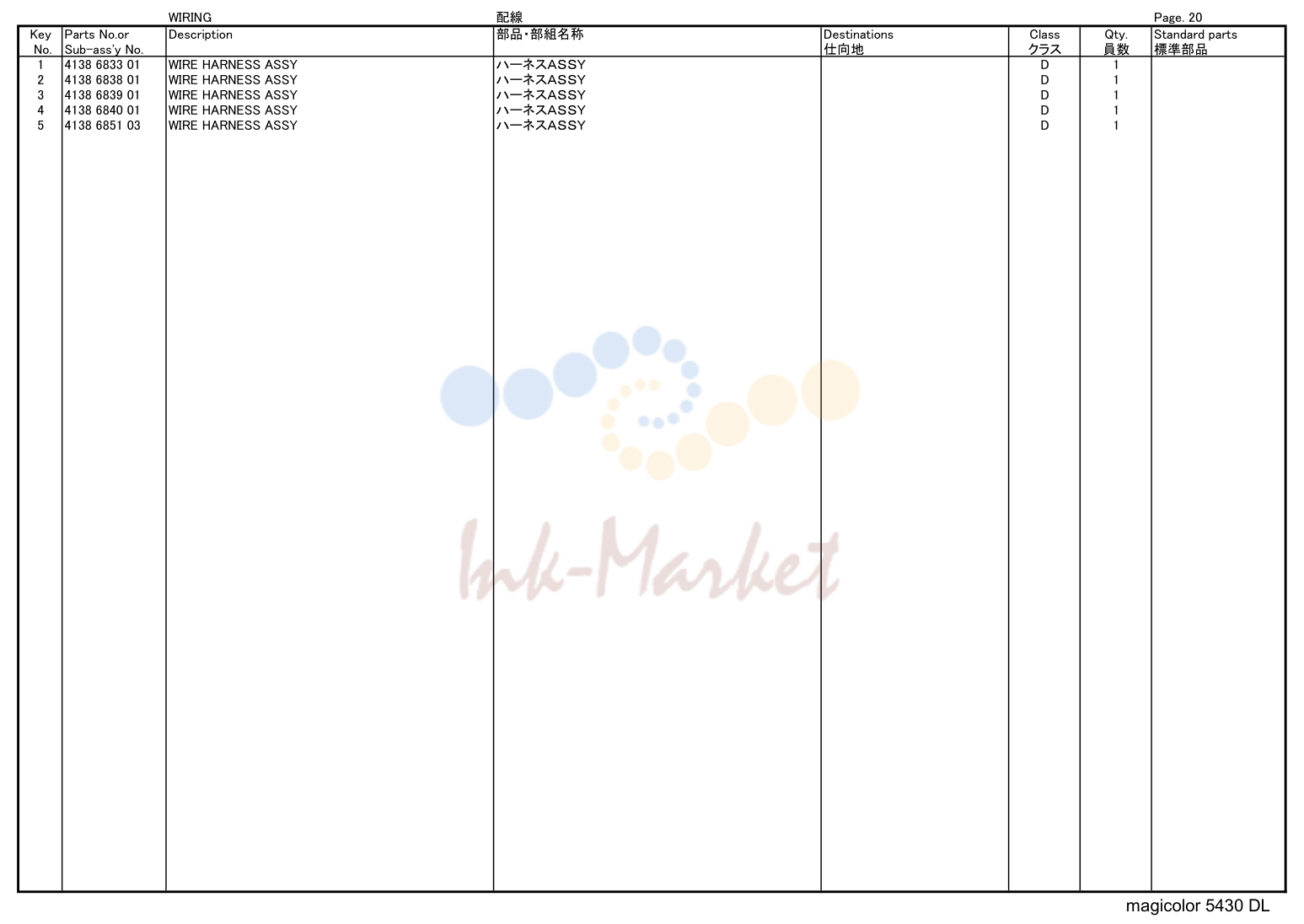

Page. 20
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 6833 01 запросить цену → | Wire жгут в сборе |
| 2 | 4138 6838 01 запросить цену → | Wire жгут в сборе |
| 3 | 4138 6839 01 запросить цену → | Wire жгут в сборе |
| 4 | 4138 6840 01 запросить цену → | Wire жгут в сборе |
| 5 | 4138 6851 03 запросить цену → | Wire жгут в сборе |
Page. 21
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9384 1310 81 запросить цену → | Wiring saddle 6.4h |
| 2 | 9384 1921 11 запросить цену → | Wiring saddle 9.2h |
| 3 | 9384 1311 11 запросить цену → | Кабель tie 104l |
| 4 | 9384 1300 61 запросить цену → | Cord clamp |
Page. 22
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4138 1026 02 запросить цену → | Tray |
| 2 | 4138 1033 01 запросить цену → | Tray |
| 3 | 4138 2017 01 запросить цену → | Claning material |
| 4 | 4138 2018 01 запросить цену → | Cleaning pad |
| 5 | 9381 4100 82 запросить цену → | Power cord |
| 5 | 9381 4101 01 запросить цену → | Power cord |
| 5 | 9381 4300 31 запросить цену → | Power cord |
| 5 | 9381 4100 91 запросить цену → | Power cord |

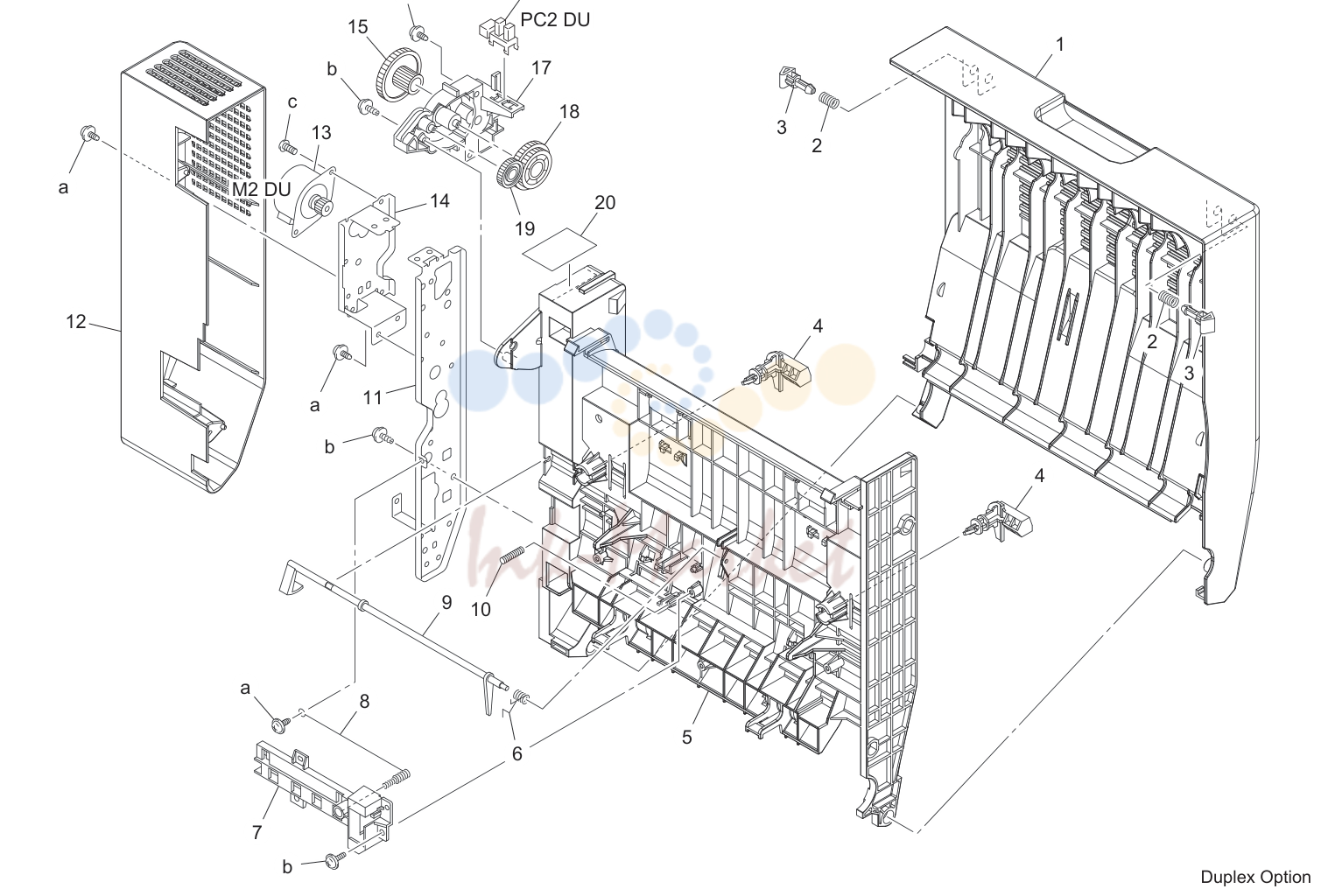

Page. 1 (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4537 3390 03 запросить цену → | Крышка |
| 2 | 4537 3334 01 запросить цену → | Stop пластина |
| 3 | 4537 3344 01 запросить цену → | Stop пластина |
| 4 | 9646 0308 14 запросить цену → | Screw |
| 1 | 4538 3702 03 запросить цену → | Крышка |
| 2 | 4538 3743 02 запросить цену → | Pressure пружина |
| 3 | 4538 3742 02 запросить цену → | Вал |
| 4 | 4538 3723 02 запросить цену → | Рычаг |
| 5 | 4538 3701 03 запросить цену → | Рама |
| 6 | 4538 3735 01 запросить цену → | Torsion пружина |
| 7 | 4538 3710 02 запросить цену → | Крышка |
| 8 | 4538 3730 02 запросить цену → | Pressure пружина |
| 9 | 4538 3733 01 запросить цену → | Actuator |
| 10 | 4131 4052 01 запросить цену → | Pressure пружина |
| 11 | 4538 3709 01 запросить цену → | Кронштейн |
| 12 | 4538 3703 01 запросить цену → | Задняя крышка |
| 13 | 9314 1300 51 запросить цену → | Мотор |
| 14 | 4538 3718 01 запросить цену → | Кронштейн |
| 15 | 4538 3731 01 запросить цену → | Шестерня 15/51t |
| 16 | 9335 1300 61 запросить цену → | Photo interrupter |
| 17 | 4538 3725 01 запросить цену → | Держатель |
| 18 | 4538 3717 01 запросить цену → | Шестерня 28/34t |
| 19 | 4538 3716 01 запросить цену → | Шестерня 24t |
| 20 | 4538 3745 01 запросить цену → | Shield пластина |
Полный список запчастей доступен по запросу.
комментарии
