Konica Minolta magicolor 4690MF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Ir секция (P2)
- Ir секция (P3)
- Ir секция (P4)
- Main рама секция (P5)
- T/c rail секция (P6)
- I/u contact секция (P7)
- I/u rail секция (P8)

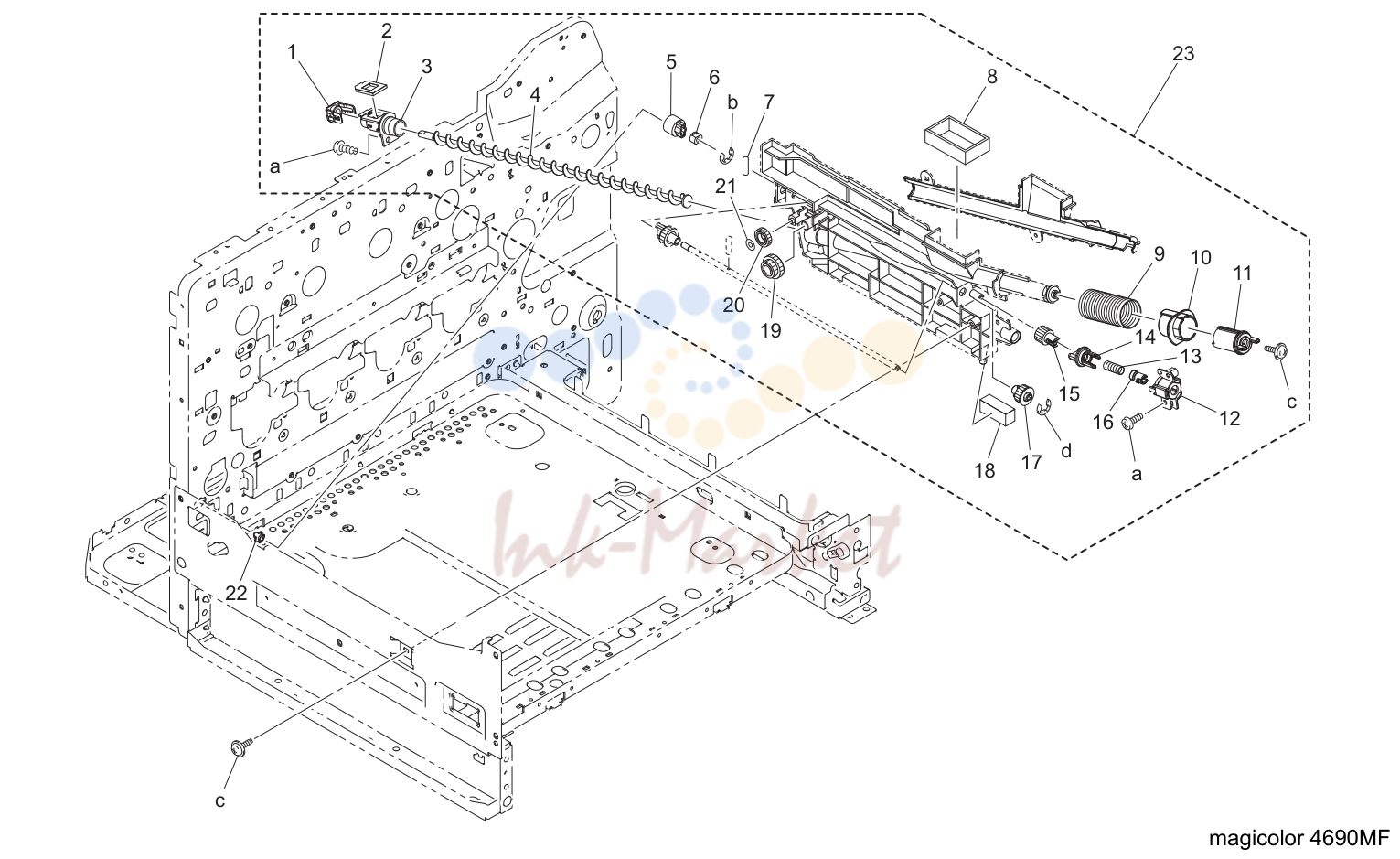

- Waste тонер transport секция (P9)

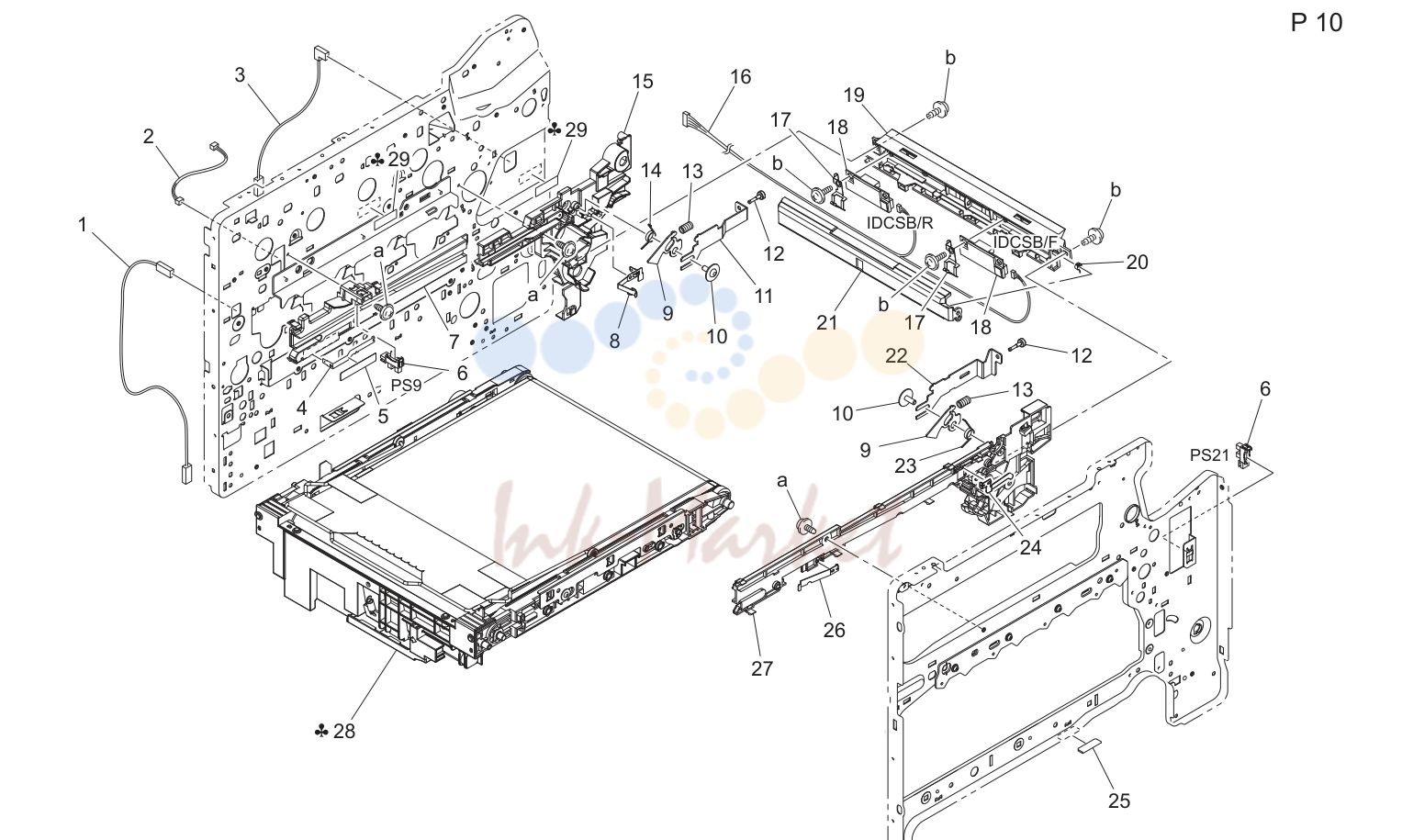

- Перенос ремень узел (P10)

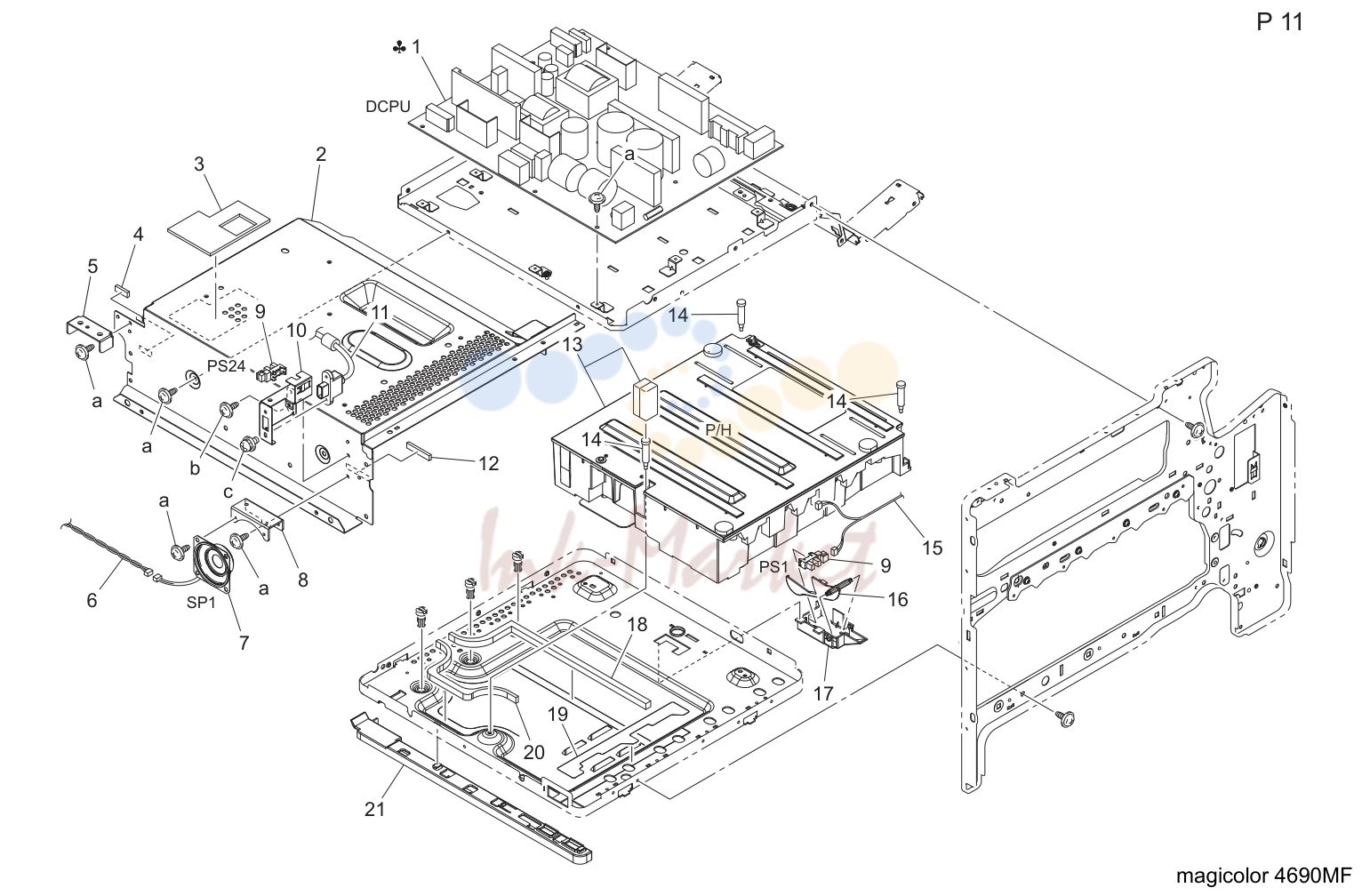

- Print head секция (P11)

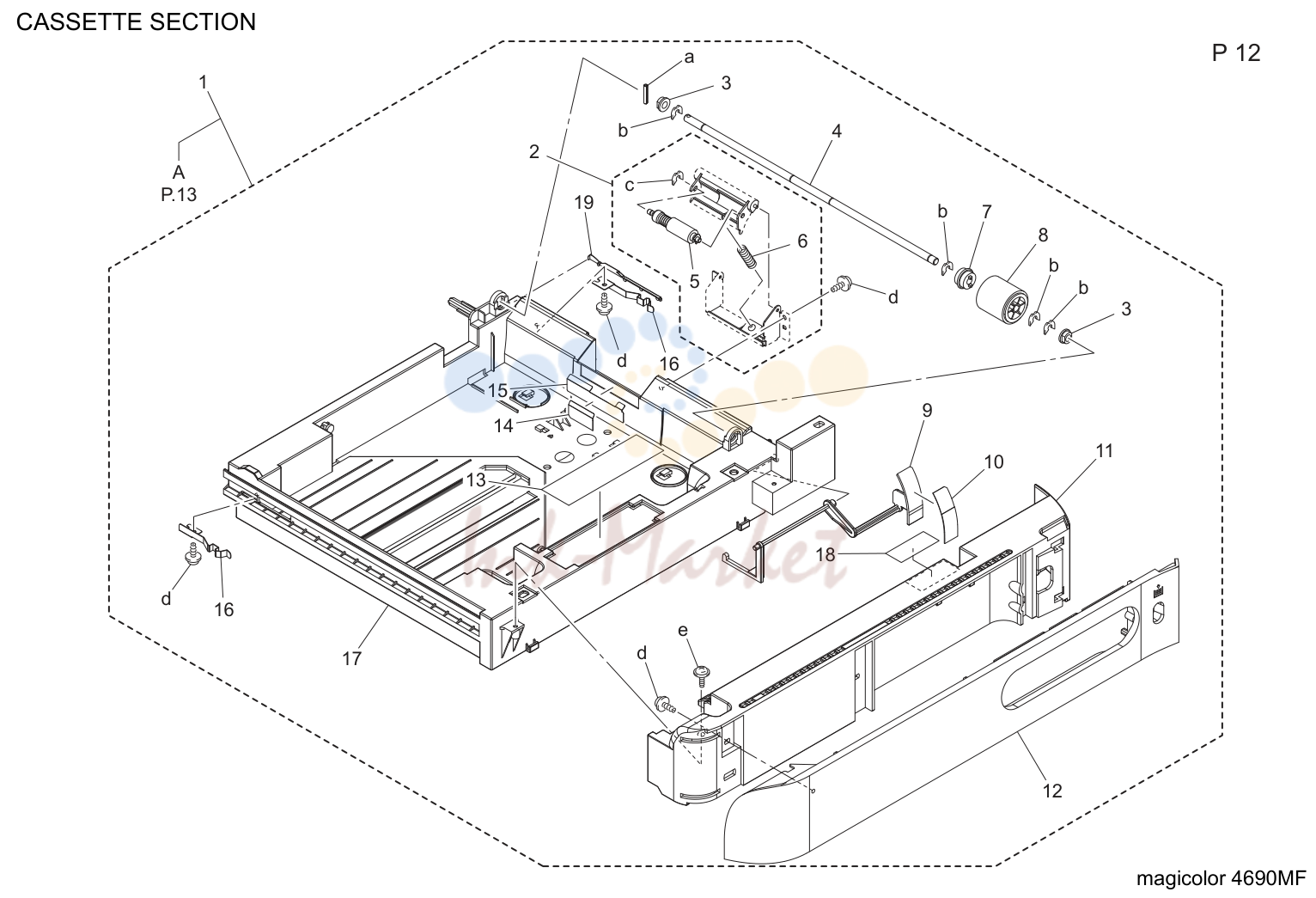

- Cassette секция (P12)

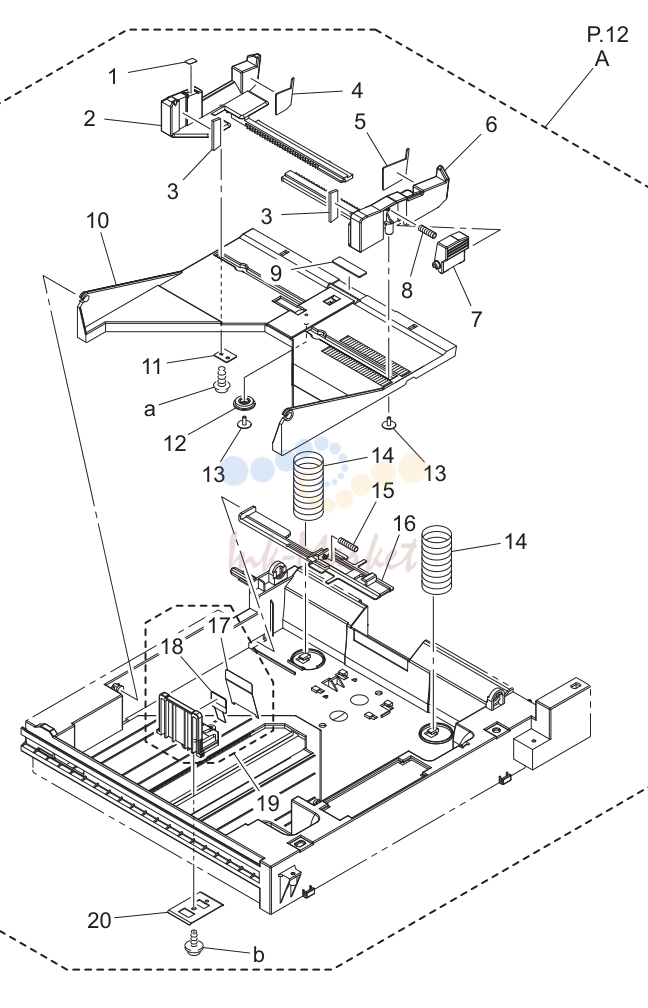

- Cassette секция (P13)

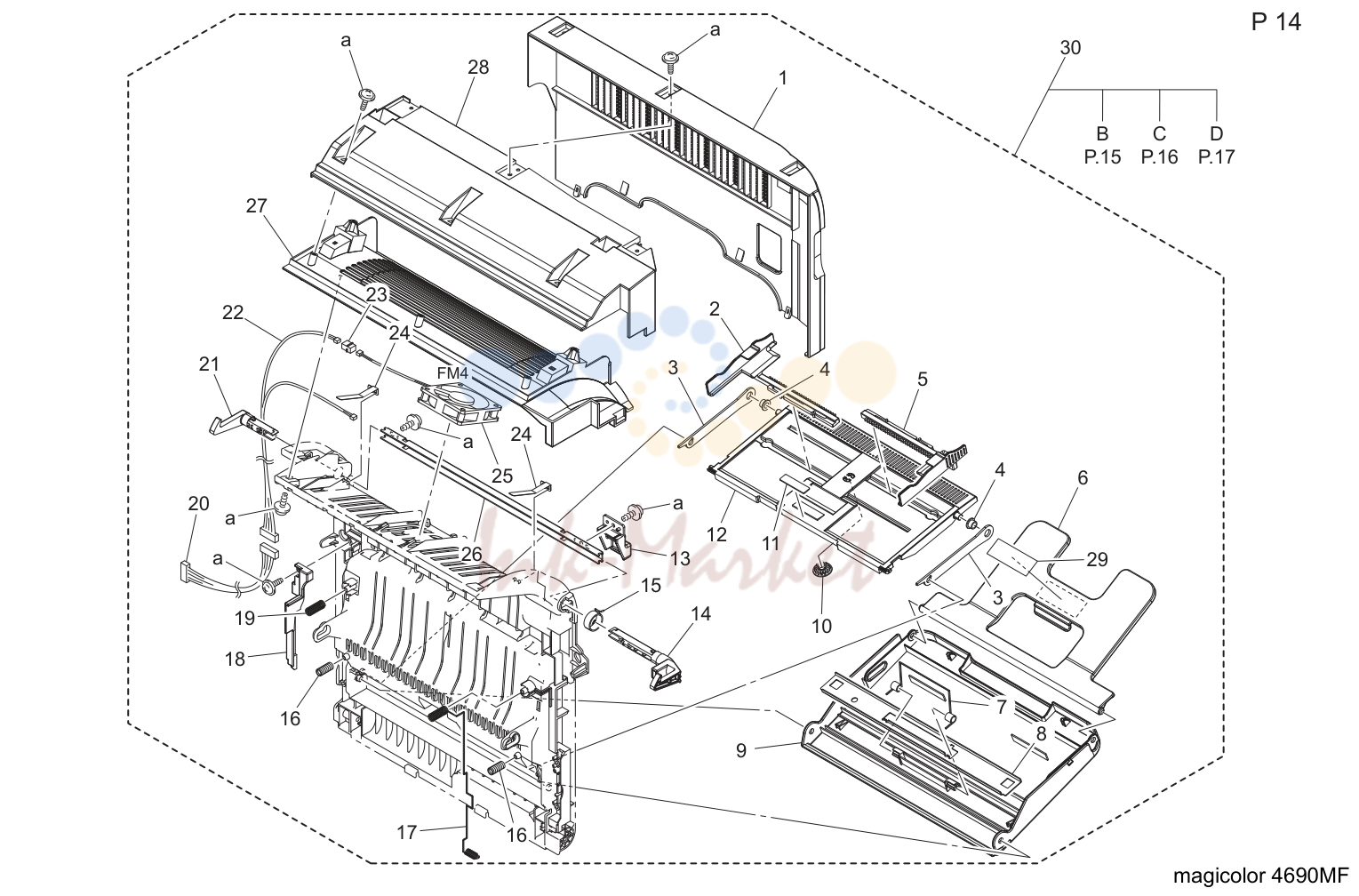

- Vertical conveyance секция (P14)

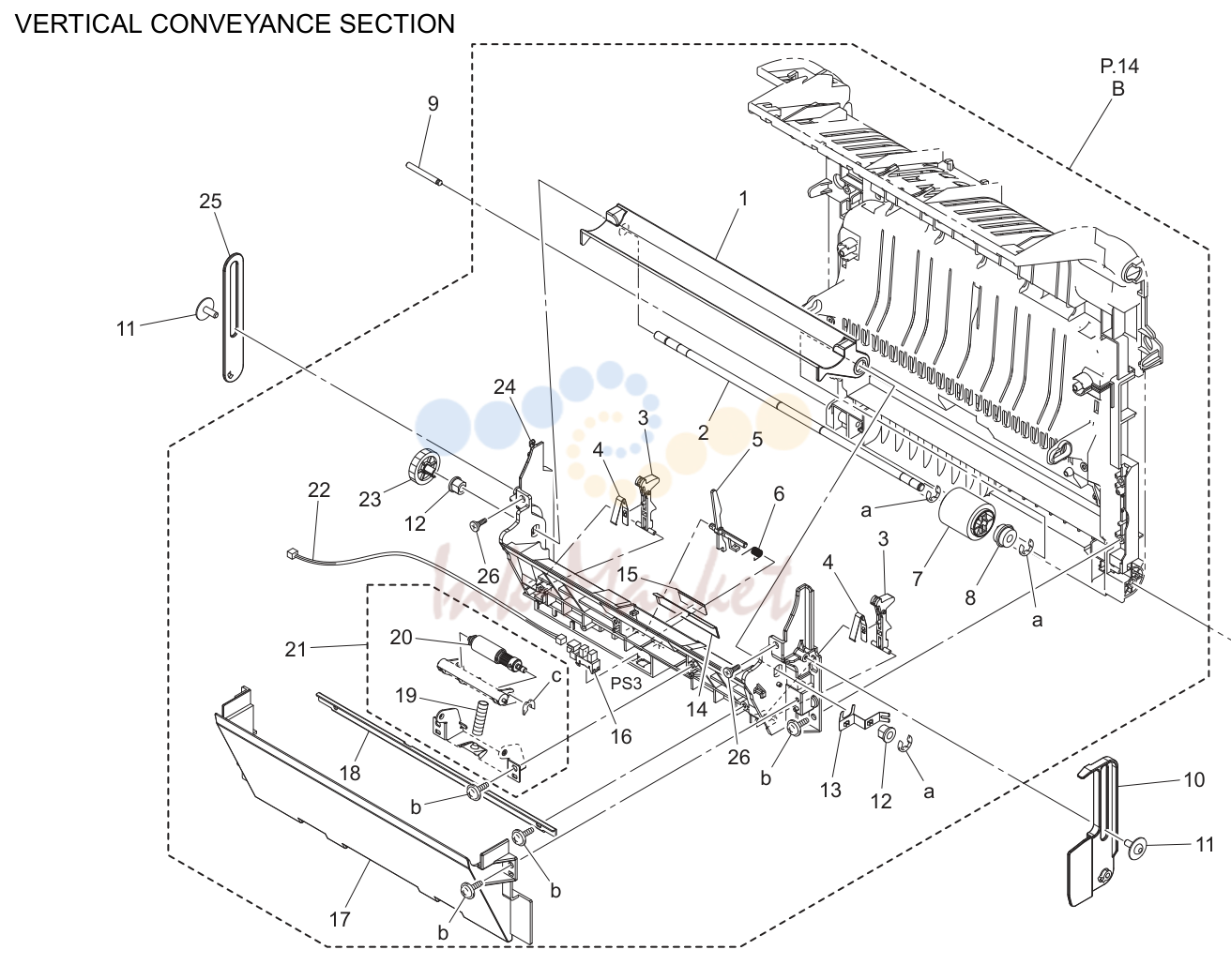

- Vertical conveyance секция (P15)
- Vertical conveyance секция (P16)
- Vertical conveyance секция (P17)
- Выключатель back секция (P18)
- Horizontal transport узел (P19)
- Horizontal transport узел (P20)
- Horizontal transport узел (P21)
- Печь (закрепление) секция (P22)
- Перенос pressure drive секция (P23)
- Бункер drive секция (P24)
- Main drive секция (P25)
- Electrical components (P26)
- Electrical components (P27)
- Adf узел (P28)
- Adf transport секция (P29)
- Adf transport секция (P30)
- Adf transport секция (P31)
- Adf transport секция (P32)
- Adf transport секция (P33)
- Adf transport секция (P34)
- Adf transport секция (P35)
- Adf tray секция (P36)
- Adf рама секция (P37)
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали (P42)

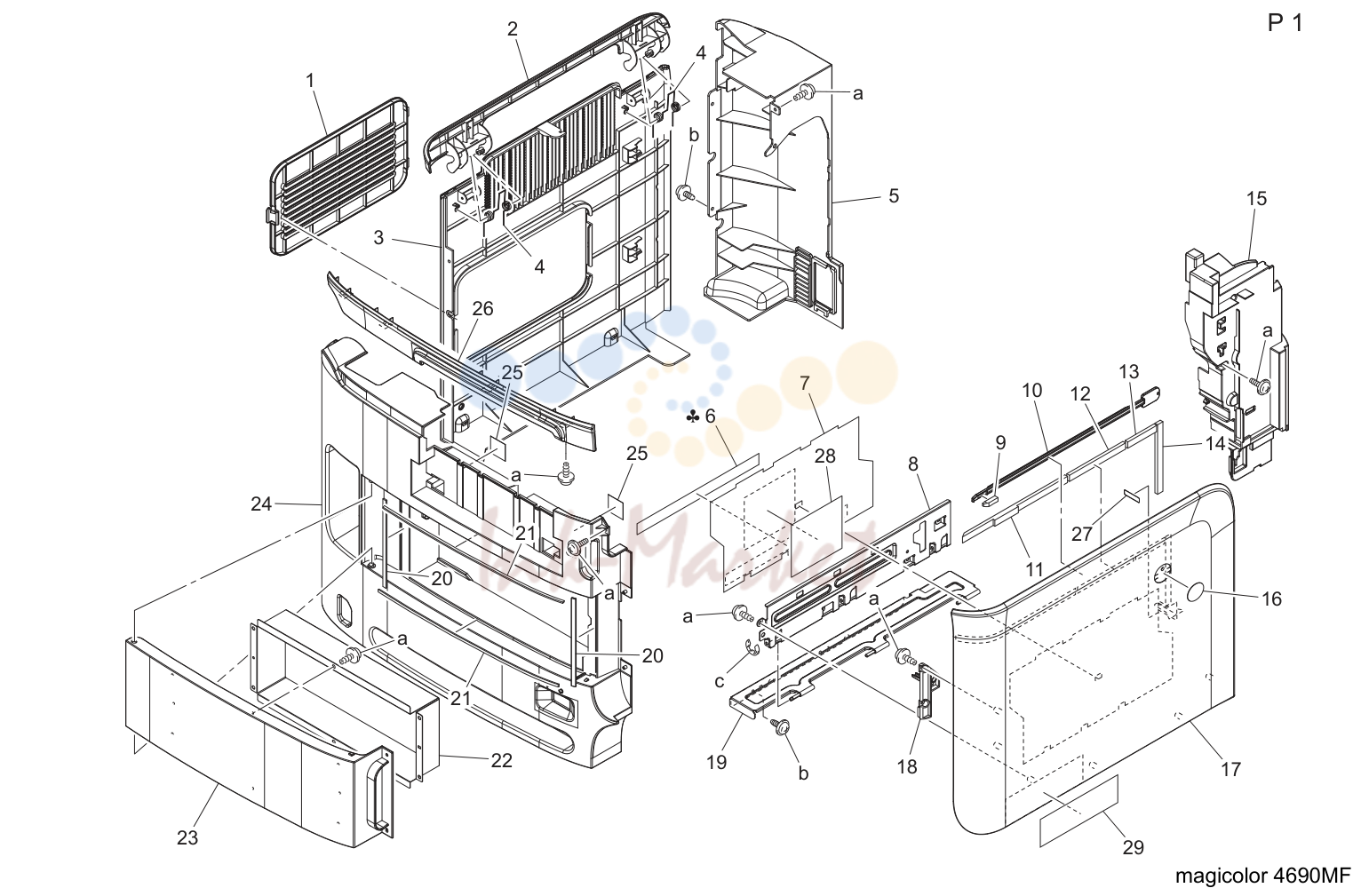

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD 1530 00 запросить цену → | Door |
| 2 | A0FD 1653 01 запросить цену → | Крышка |
| 3 | A0FD 1611 02 запросить цену → | Задняя крышка |
| 4 | A0FD 1654 00 запросить цену → | Torsion пружина |
| 5 | A0FD 1603 01 запросить цену → | Крышка |
| 6 | A00F 9421 00 запросить цену → | Label consumables reorder |
| 6 | A00F 9422 00 запросить цену → | Label consumables reorder |
| 6 | A00F 9423 00 запросить цену → | Label consumables reorder |
| 6 | A00F 9424 00 запросить цену → | Label consumables reorder |
| 6 | A00F 9425 00 запросить цену → | Label consumables reorder |
| 7 | A00F 9401 00 запросить цену → | Label i/u set |
| 8 | A00F 1630 02 запросить цену → | Reinforce пластина |
| 9 | 4138 2018 02 запросить цену → | Cleaning pad |
| 10 | A011 1901 00 запросить цену → | Claning material |
| 11 | A0FD 1659 00 запросить цену → | Уплотнитель |
| 12 | A0FD 1660 00 запросить цену → | Уплотнитель |
| 13 | A0FD 1662 00 запросить цену → | Уплотнитель |
| 14 | A0FD 1661 00 запросить цену → | Уплотнитель |
| 15 | A0FD 1606 02 запросить цену → | Крышка |
| 16 | A00J 9455 00 запросить цену → | Logo mark |
| 17 | A0FD 1604 02 запросить цену → | Передняя крышка |
| 18 | 4138 1034 02 запросить цену → | Рычаг |
| 19 | A00F 1618 03 запросить цену → | Hinge |
| 20 | A0FD 1657 00 запросить цену → | Уплотнитель |
| 21 | A0FD 1658 00 запросить цену → | Уплотнитель |
| 22 | A0FD 1655 00 запросить цену → | Кронштейн |
| 23 | A0FD 1651 01 запросить цену → | Крышка |
| 24 | A0FD 1602 01 запросить цену → | Левая крышка |
| 25 | A0FD 1656 00 запросить цену → | Уплотнитель |
| 26 | A0FD 1652 01 запросить цену → | Крышка |
| 27 | A011 1635 00 запросить цену → | Уплотнитель |
| 28 | A0FD 9451 00 запросить цену → | Label adjustment |
| 29 | A0FD 9401 00 запросить цену → | Label magicolor 4690mf |

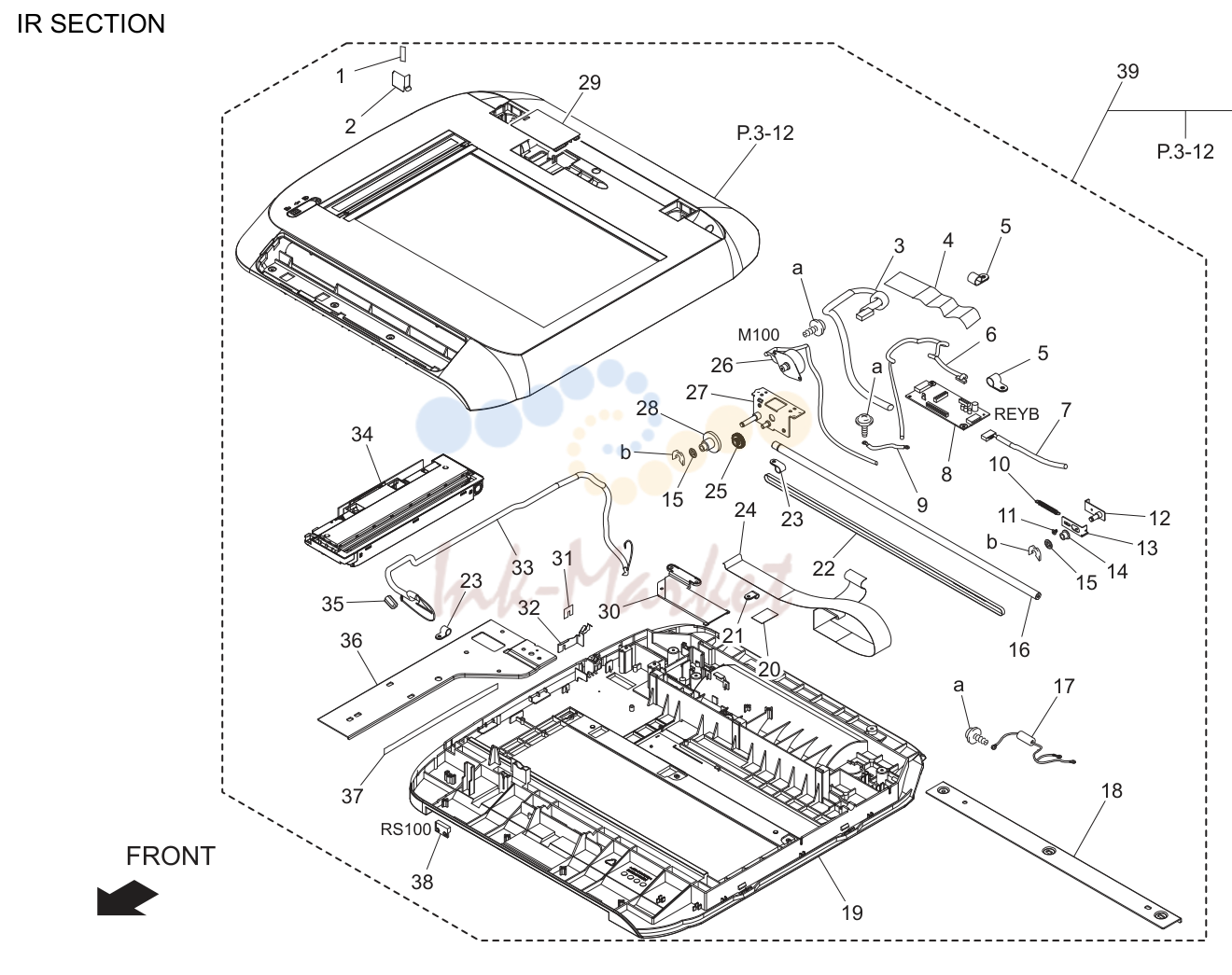

Ir секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD PP82 00 запросить цену → | Tape |
| 2 | A0FD PP81 00 запросить цену → | Пластина пружина |
| 3 | A0FD PP6U 01 запросить цену → | Wiring |
| 4 | A0FD PP1D 00 запросить цену → | Tape |
| 5 | A0FD PP6G 00 запросить цену → | Code clamp |
| 6 | A0FD PP1N 01 запросить цену → | Wiring |
| 7 | A0FD PP1M 01 запросить цену → | Wiring |
| 8 | A0FD PP2R 00 запросить цену → | Плата в сборе |
| 9 | A0FD PP50 00 запросить цену → | Ground |
| 10 | A0FD PP29 00 запросить цену → | Tension пружина |
| 11 | A0FD PP03 00 запросить цену → | Screw |
| 12 | A0FD PP6C 00 запросить цену → | Кронштейн |
| 13 | A0FD PP1T 00 запросить цену → | Кронштейн |
| 14 | A0FD PP5W 00 запросить цену → | Roll |
| 15 | A0FD PP6J 00 запросить цену → | Collar |
| 16 | A0FD PP6F 00 запросить цену → | Вал |
| 17 | A0FD PP3M 01 запросить цену → | Ground |
| 18 | A0FD PP6P 01 запросить цену → | Кронштейн |
| 19 | A0FD PP06 00 запросить цену → | Рама |
| 20 | A0FD PP83 00 запросить цену → | Tape |
| 21 | A0FD PP1Q 00 запросить цену → | Code clamp |
| 22 | A0FD PP6T 00 запросить цену → | Timing ремень |
| 23 | A0FD PP0D 00 запросить цену → | Code clamp |
| 24 | A0FD PP0F 01 запросить цену → | Flatкабель |
| 25 | A0FD PP4T 00 запросить цену → | Шестерня 19/40t |
| 26 | A0FD PP6S 00 запросить цену → | Мотор |
| 27 | A0FD PP6R 00 запросить цену → | Кронштейн |
| 28 | A0FD PP0K 00 запросить цену → | Шестерня 16/51t |
| 29 | A0FD PP0R 00 запросить цену → | Крышка/adf |
| 30 | A0FD PP6B 00 запросить цену → | Крышка |
| 31 | A0FD PP80 00 запросить цену → | Tape |
| 32 | A0FD PP79 00 запросить цену → | Пластина пружина |
| 33 | A0FD PP1E 01 запросить цену → | Wiring |
| 34 | A0FD PP5N 00 запросить цену → | Exposure узел |
| 35 | A0FD PP84 00 запросить цену → | Ferritr core |
| 36 | A0FD PP3N 00 запросить цену → | Кронштейн |
| 37 | A0FD PP78 00 запросить цену → | Tape |
| 38 | A0FD PP08 00 запросить цену → | Reed выключатель |
| 39 | A0FD R702 00 запросить цену → | Optical узел |

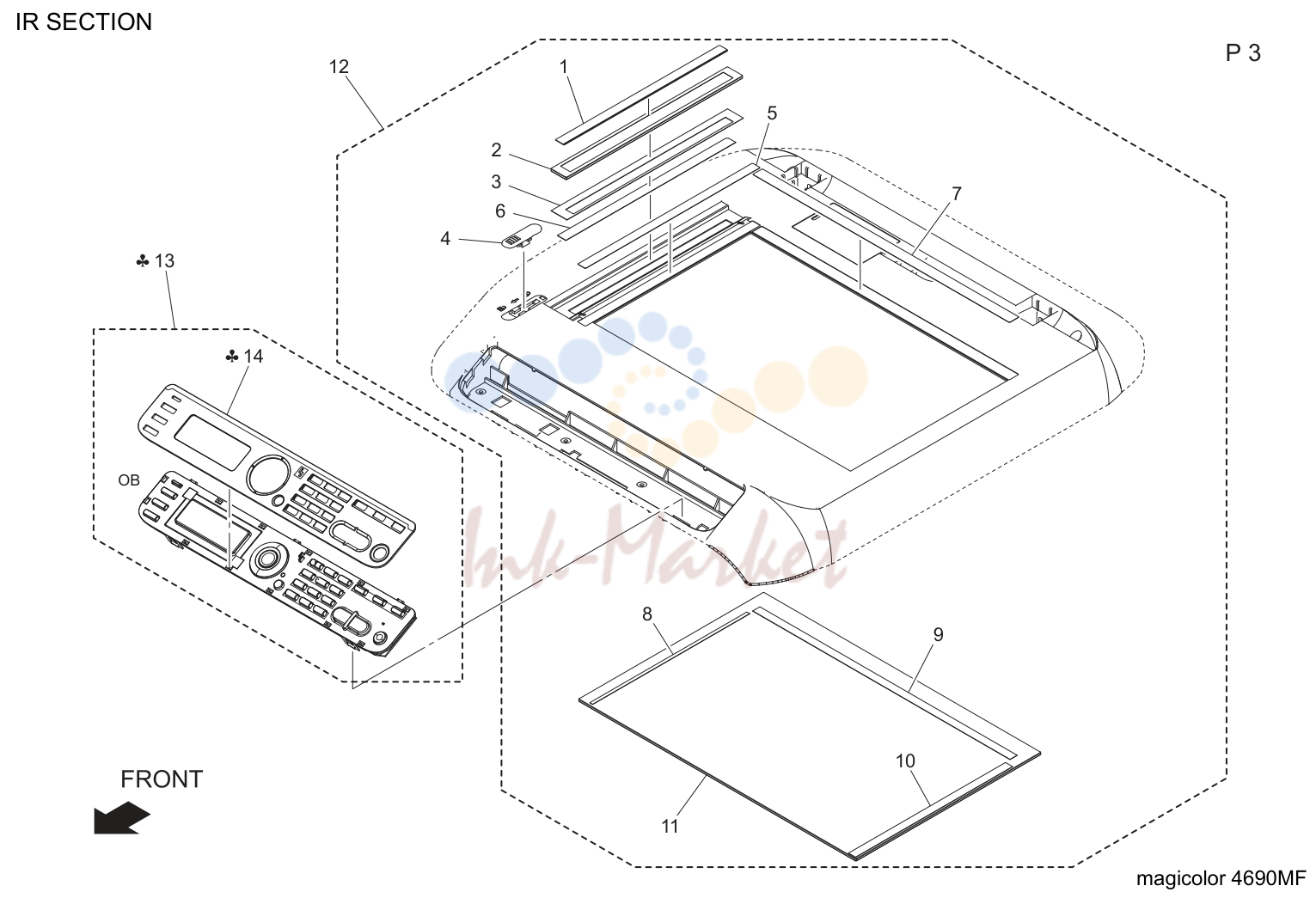

Ir секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD PP85 00 запросить цену → | Пластина |
| 2 | A0FD PP05 00 запросить цену → | Стекло оригинала/adf |
| 3 | A0FD PP6Q 00 запросить цену → | Tape |
| 4 | A0FD PP6V 00 запросить цену → | Рычаг |
| 5 | A0FD PP5X 01 запросить цену → | Scale/cd |
| 6 | A0FD PP51 00 запросить цену → | Sheet |
| 7 | A0FD PP07 01 запросить цену → | Scale/fd |
| 8 | A0FD PP00 00 запросить цену → | Tape |
| 9 | A0FD PP0P 00 запросить цену → | Tape |
| 10 | A0FD PP0S 00 запросить цену → | Tape |
| 11 | A0FD PP04 00 запросить цену → | Стекло оригинала |
| 12 | A0FD PP5P 00 запросить цену → | Крышка/ir |
| 13 | A0FD M705 02 запросить цену → | Панель в сборе |
| 13 | A0FD M706 02 запросить цену → | Панель в сборе |
| 13 | A0FD M707 02 запросить цену → | Панель в сборе |
| 14 | A0FD PP73 00 запросить цену → | Панель sheet(en) |
| 14 | A0FD PP74 00 запросить цену → | Панель sheet(jp) |
| 14 | A0FD PP75 00 запросить цену → | Панель sheet(cn) |

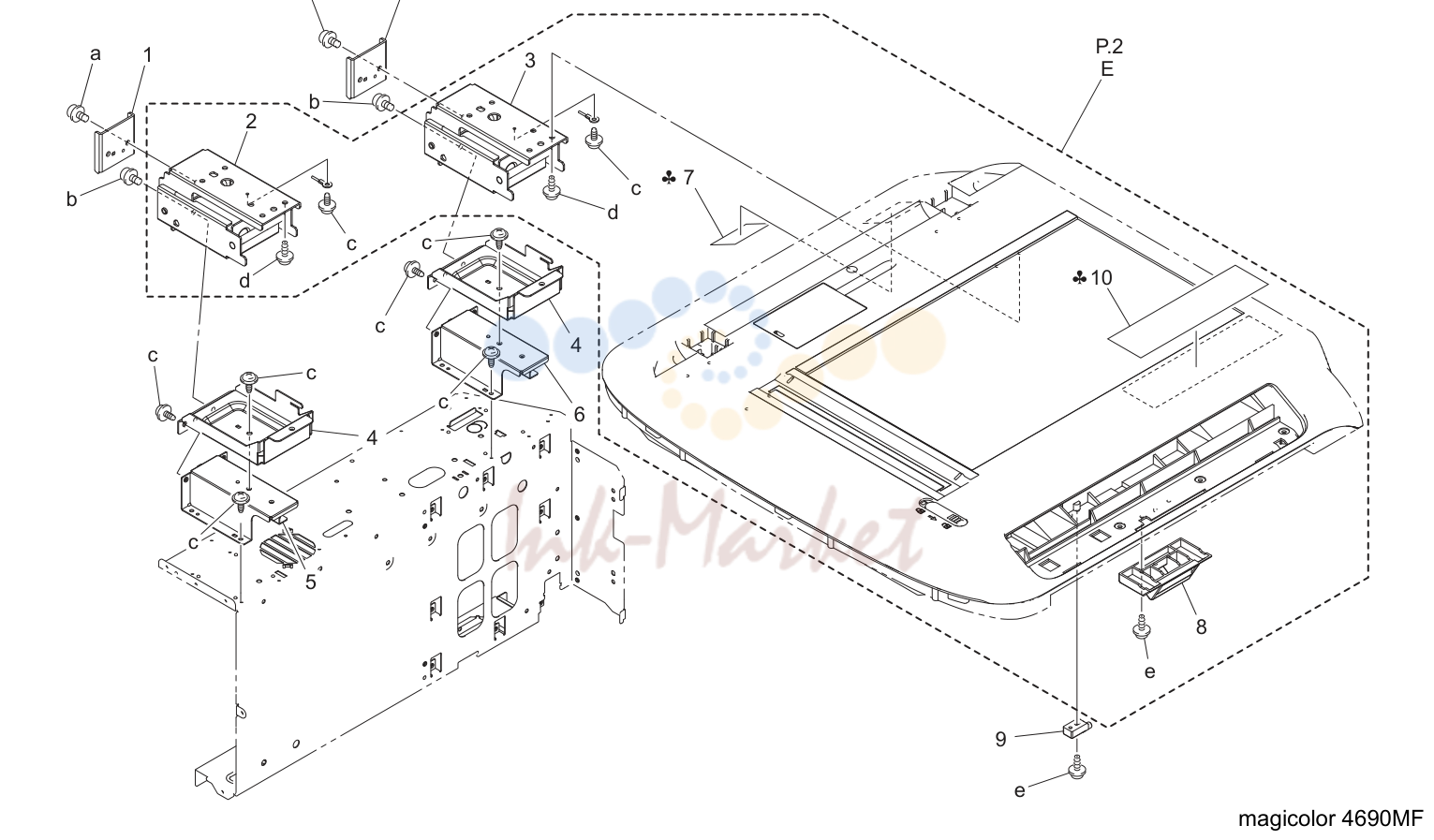

Ir секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD 1262 00 запросить цену → | Stopper |
| 2 | A0FD 1260 01 запросить цену → | Hinge |
| 3 | A0FD 1261 01 запросить цену → | Hinge |
| 4 | A0FD 1252 00 запросить цену → | Кронштейн |
| 5 | A0FD 1257 00 запросить цену → | Кронштейн |
| 6 | A0FD 1256 00 запросить цену → | Кронштейн |
| 7 | 4556 9439 00 запросить цену → | Label |
| 8 | A0FD 1281 00 запросить цену → | Держатель |
| 9 | A0FD 8946 00 запросить цену → | Держатель |
| 10 | A00J 9401 00 запросить цену → | Label legal restiriction |
| 10 | A00J 9402 00 запросить цену → | Label |

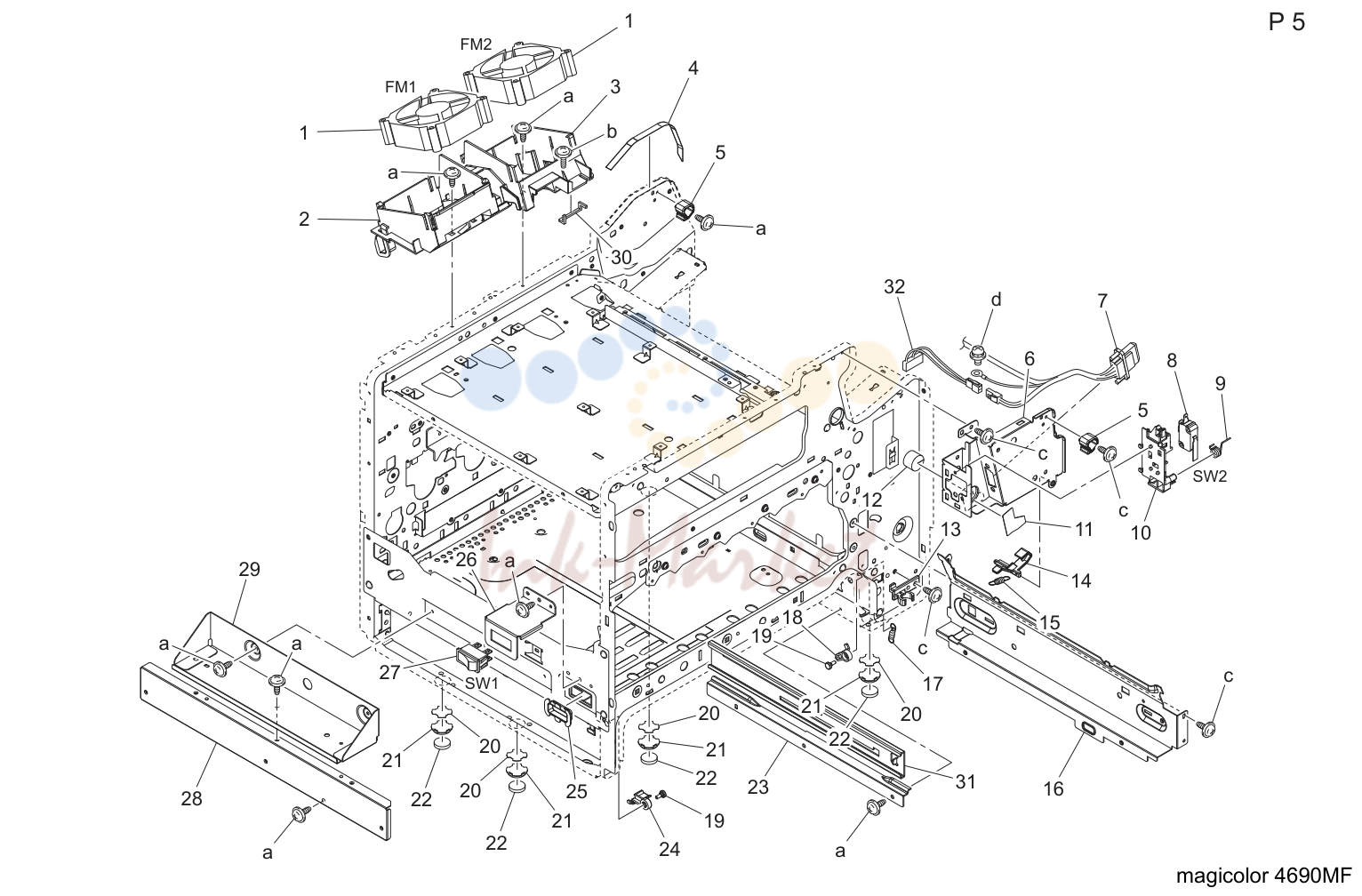

Main рама секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 M104 00 запросить цену → | Вентилятор мотор |
| 2 | A00F 1308 00 запросить цену → | Воздуховод |
| 3 | A0FD 1204 00 запросить цену → | Воздуховод |
| 4 | A00F 1624 00 запросить цену → | Уплотнитель |
| 5 | A00F 1084 00 запросить цену → | Держатель |
| 6 | A00F 1008 01 запросить цену → | Reinforce пластина |
| 7 | A0FD N102 00 запросить цену → | Fixing wiring /3 |
| 9 | 4138 2248 01 запросить цену → | Torsion пружина |
| 10 | 4138 2247 02 запросить цену → | Кронштейн |
| 11 | A00F 1117 01 запросить цену → | Уплотнитель |
| 12 | A00F 1118 00 запросить цену → | Уплотнитель |
| 13 | 4002 3123 03 запросить цену → | Держатель |
| 14 | A00F 1011 00 запросить цену → | Рычаг |
| 15 | A00F 1012 00 запросить цену → | Tension пружина |
| 16 | 4138 2034 02 запросить цену → | Rail |
| 17 | A00F 1023 00 запросить цену → | Tension пружина |
| 18 | A00F 1021 00 запросить цену → | Claw |
| 19 | 4036 5765 01 запросить цену → | Shoulder screw |
| 20 | A0FD 1231 00 запросить цену → | Tape |
| 21 | A0FD 1230 00 запросить цену → | Spacer |
| 22 | 4128 2019 01 запросить цену → | Rubber foot |
| 23 | A00F 1022 00 запросить цену → | Rail |
| 24 | A00F 1020 00 запросить цену → | Claw |
| 25 | A0FD 1560 00 запросить цену → | Edge крышка |
| 26 | A0FD 1526 00 запросить цену → | Кронштейн |
| 27 | 0993 6303 01 запросить цену → | Выключатель |
| 28 | A0FD 1227 00 запросить цену → | Кронштейн |
| 29 | A0FD 1220 00 запросить цену → | Reinforce пластина |
| 30 | A00F 1145 00 запросить цену → | Уплотнитель |
| 31 | A00F 6205 01 запросить цену → | Rail |
| 32 | A0FD N103 00 запросить цену → | Fixing wiring /4 |

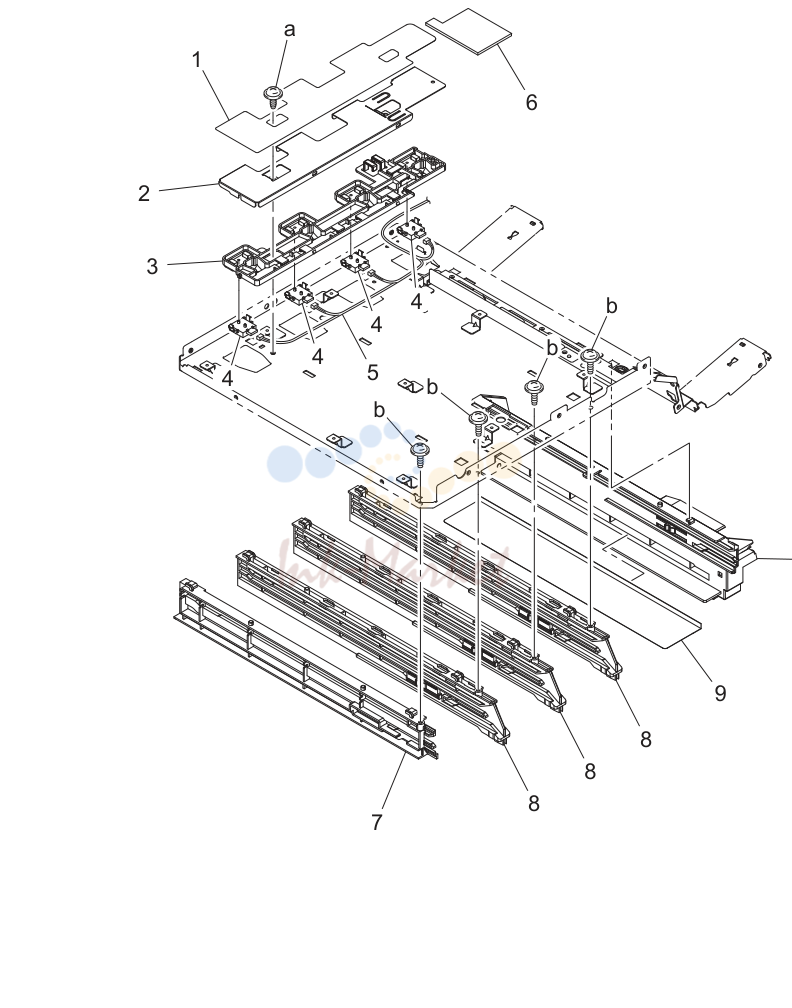

T/c rail секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD 1508 01 запросить цену → | Уплотнитель |
| 2 | A0FD 1509 00 запросить цену → | Крышка |
| 3 | A011 1304 01 запросить цену → | Кронштейн |
| 4 | 4136 6751 01 запросить цену → | Connector pin |
| 5 | A011 N110 00 запросить цену → | Wire жгут в сборе |
| 6 | A00F 1134 00 запросить цену → | Уплотнитель |
| 7 | A011 1101 01 запросить цену → | Rail |
| 8 | A011 1102 01 запросить цену → | Rail |
| 9 | A011 1116 02 запросить цену → | Protection |
| 10 | A00F 1103 01 запросить цену → | Rail |
| 11 | A011 N10G 00 запросить цену → | Wire жгут в сборе |
| 12 | 4138 0104 02 запросить цену → | Плата в сборе |
| 13 | 4138 2246 01 запросить цену → | Earth ground |
| 14 | 9335 1300 61 запросить цену → | Photo interrupter |
| 15 | A00F 9402 00 запросить цену → | Label i/u position |
| 16 | 4138 2088 02 запросить цену → | Крышка |
| 17 | A00F 1013 00 запросить цену → | Рычаг |
| 18 | A00F 1302 00 запросить цену → | Крышка |
| 19 | A0FD 1202 00 запросить цену → | Воздуховод |
| 20 | A0FD 1280 00 запросить цену → | Вал |
| 21 | A0FD 1277 01 запросить цену → | Torsion пружина |
| 22 | A0FD 1279 00 запросить цену → | Tension пружина |
| 23 | A0FD 1276 00 запросить цену → | Рычаг |
| 24 | A0FD 1278 00 запросить цену → | Кронштейн |
| 25 | A00F 9403 01 запросить цену → | Label t/c position |

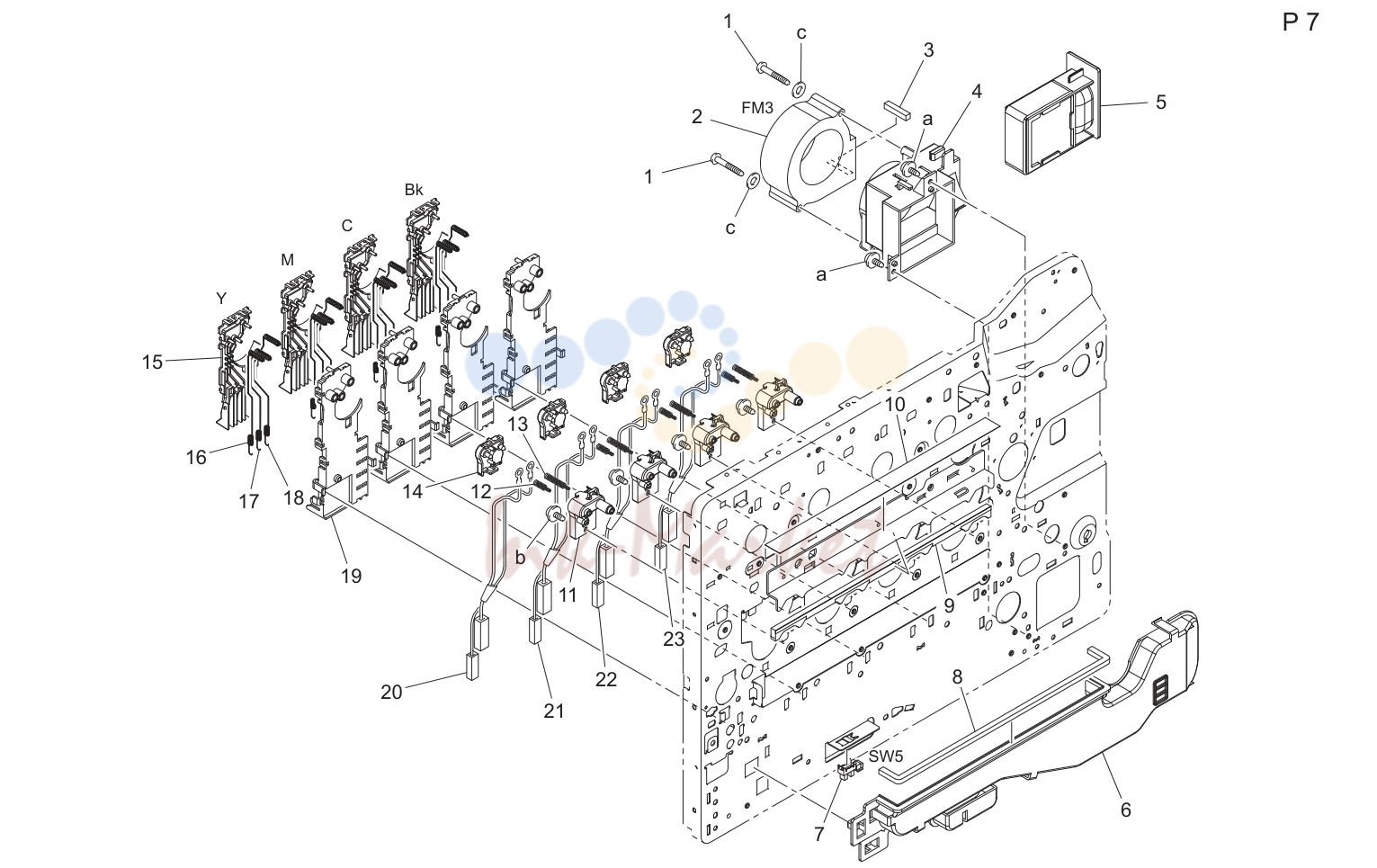

I/u contact секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4120 4614 01 запросить цену → | Screw |
| 2 | 9313 1300 51 запросить цену → | Вентилятор мотор |
| 3 | 4138 2117 01 запросить цену → | Уплотнитель |
| 4 | A00F 1121 01 запросить цену → | Держатель |
| 5 | A00F R706 00 запросить цену → | Filter |
| 6 | A00F 1120 00 запросить цену → | Воздуховод |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 8 | 4138 2056 01 запросить цену → | Уплотнитель |
| 9 | 4138 2106 01 запросить цену → | Уплотнитель |
| 10 | 4138 2105 01 запросить цену → | Уплотнитель |
| 11 | A011 4600 01 запросить цену → | Держатель |
| 12 | 4138 2236 02 запросить цену → | Pressure пружина |
| 13 | A011 4604 00 запросить цену → | Pressure пружина |
| 14 | A011 4601 00 запросить цену → | Держатель |
| 15 | A011 4603 00 запросить цену → | Крышка |
| 16 | 4138 2225 01 запросить цену → | Contact |
| 17 | 4138 2224 01 запросить цену → | Contact |
| 18 | 4138 2226 01 запросить цену → | Contact |
| 19 | A011 4602 00 запросить цену → | Держатель |
| 20 | A011 N10P 00 запросить цену → | Wire жгут в сборе |
| 21 | A011 N10W 00 запросить цену → | Wire жгут в сборе |
| 22 | A011 N10X 00 запросить цену → | Wire жгут в сборе |
| 23 | A011 N10Y 00 запросить цену → | Wire жгут в сборе |

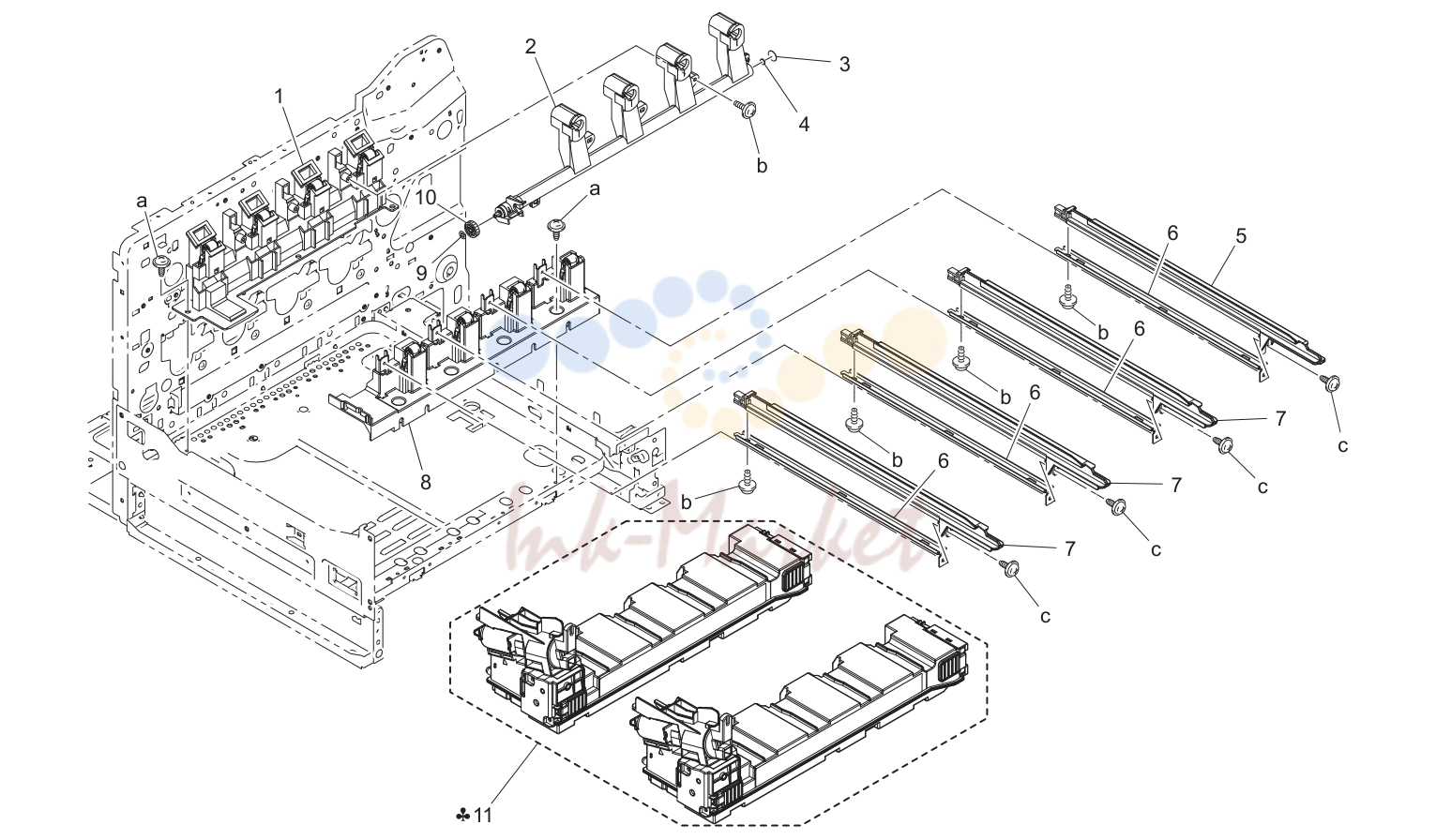

I/u rail секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 A120 00 запросить цену → | Держатель в сборе |
| 2 | A011 A360 01 запросить цену → | Держатель в сборе |
| 3 | A011 3616 00 запросить цену → | Уплотнитель |
| 4 | A011 3646 00 запросить цену → | Уплотнитель |
| 5 | A011 1107 00 запросить цену → | Rail |
| 6 | A011 1109 00 запросить цену → | Reinforce пластина |
| 7 | A011 1106 00 запросить цену → | Rail |
| 8 | A011 A110 00 запросить цену → | Держатель в сборе |
| 9 | 0910 3620 01 запросить цену → | Stop ring |
| 10 | A011 3608 00 запросить цену → | Шестерня 19t |
Waste тонер transport секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 3622 01 запросить цену → | Крышка |
| 2 | A011 3626 00 запросить цену → | Уплотнитель |
| 3 | A011 A361 00 запросить цену → | Втулка в сборе |
| 4 | A011 3618 00 запросить цену → | Screw |
| 5 | A011 3603 00 запросить цену → | Шестерня 16t |
| 6 | 4004 5339 01 запросить цену → | Втулка |
| 7 | 1067 2501 01 запросить цену → | Pin |
| 8 | A011 3642 01 запросить цену → | Уплотнитель |
| 9 | A011 3621 00 запросить цену → | Pressure пружина |
| 10 | A011 3634 00 запросить цену → | Shutter |
| 11 | A011 3633 00 запросить цену → | Shutter |
| 12 | A011 3627 00 запросить цену → | Держатель |
| 13 | A011 3631 00 запросить цену → | Pressure пружина |
| 14 | A011 3629 00 запросить цену → | Joint |
| 15 | A011 3611 00 запросить цену → | Шестерня 14t |
| 16 | A011 3628 00 запросить цену → | Coupling |
| 17 | A011 3604 00 запросить цену → | Шестерня 16t |
| 18 | A011 3648 00 запросить цену → | Member |
| 19 | A011 3606 00 запросить цену → | Шестерня 16/20t |
| 20 | A011 3607 00 запросить цену → | Шестерня 17t |
| 21 | 1372 2808 02 запросить цену → | Stop ring |
| 22 | A00F 3643 00 запросить цену → | Втулка |
| 23 | A011 R707 00 запросить цену → | Waste тонер drawing up в сборе |
Перенос ремень узел (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 N10Q 00 запросить цену → | Wire жгут в сборе |
| 2 | 4138 6840 01 запросить цену → | Wire жгут в сборе |
| 3 | 4138 6839 01 запросить цену → | Wire жгут в сборе |
| 4 | 4138 2217 01 запросить цену → | Contact |
| 5 | 4138 2113 01 запросить цену → | Направляющая пластина |
| 6 | 9335 1300 61 запросить цену → | Photo interrupter |
| 7 | 4138 2019 02 запросить цену → | Rail |
| 8 | A00F 1432 00 запросить цену → | Contact |
| 9 | 4138 2022 02 запросить цену → | Stop пластина |
| 10 | 4163 5293 01 запросить цену → | Screw |
| 11 | A00F 1083 00 запросить цену → | Направляющая пластина |
| 12 | 4138 2098 01 запросить цену → | Screw |
| 13 | 4138 2094 01 запросить цену → | Pressure пружина |
| 14 | 4138 2096 01 запросить цену → | Torsion пружина |
| 15 | A00F 1081 01 запросить цену → | Rail |
| 16 | A00F N10E 00 запросить цену → | Датчик wiring /2 |
| 17 | A011 7006 00 запросить цену → | Earth ground |
| 18 | A011 M500 00 запросить цену → | Photo sensing element |
| 19 | A011 7003 00 запросить цену → | Направляющая |
| 20 | 4138 3559 01 запросить цену → | Torsion пружина |
| 21 | A00F 7031 00 запросить цену → | Крышка |
| 22 | A00F 1082 00 запросить цену → | Направляющая пластина |
| 23 | 4138 2095 02 запросить цену → | Torsion пружина |
| 24 | 4138 2035 01 запросить цену → | Contact |
| 25 | A00F 1024 00 запросить цену → | Направляющая |
| 26 | 4138 2099 01 запросить цену → | Пластина пружина |
| 27 | A00F 1080 01 запросить цену → | Rail |
| 29 | 1129 7303 01 запросить цену → | Label hi-vol caution |
Print head секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD M400 00 запросить цену → | Power supply /230v |
| 1 | A0FD M401 00 запросить цену → | Power supply /100v |
| 2 | A0FD 1200 01 запросить цену → | Reinforce пластина |
| 3 | A0FD 1205 00 запросить цену → | Уплотнитель |
| 4 | A00F 1138 00 запросить цену → | Уплотнитель |
| 5 | A0FD 1226 00 запросить цену → | Reinforce пластина |
| 6 | A0FD N108 01 запросить цену → | Relay жгут |
| 7 | 9373 2200 11 запросить цену → | Loudspeaker |
| 8 | A0FD 1528 00 запросить цену → | Кронштейн |
| 9 | 9335 1300 61 запросить цену → | Photo interrupter |
| 10 | A0FD 1527 01 запросить цену → | Кронштейн |
| 11 | A0FD N107 01 запросить цену → | Relay жгут |
| 12 | A00F 1137 00 запросить цену → | Уплотнитель |
| 13 | A00F R705 00 запросить цену → | Print head в сборе |
| 14 | 4138 2103 01 запросить цену → | Shoulder screw |
| 15 | A00F N10K 00 запросить цену → | Датчик wiring /4 |
| 16 | 4138 3072 01 запросить цену → | Actuator |
| 17 | 4138 3071 02 запросить цену → | Кронштейн |
| 18 | 4138 2064 01 запросить цену → | Уплотнитель |
| 19 | A011 1113 00 запросить цену → | Уплотнитель |
| 20 | 4138 2063 01 запросить цену → | Уплотнитель |
| 21 | A011 1303 01 запросить цену → | Крышка |
Cassette секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD R700 00 запросить цену → | 250 sheet tray в сборе |
| 2 | A011 R716 00 запросить цену → | Separation ролик в сборе |
| 3 | 4131 3003 01 запросить цену → | Втулка |
| 4 | 4138 3031 01 запросить цену → | Вал |
| 5 | 4034 0151 01 запросить цену → | Separation ролик |
| 6 | 4138 3254 01 запросить цену → | Pressure пружина |
| 7 | 4030 3034 01 запросить цену → | Муфта |
| 8 | 4138 3032 02 запросить цену → | Ролик |
| 9 | A00F 6281 01 запросить цену → | Рычаг |
| 10 | A00F 6206 01 запросить цену → | Label paper stack |
| 11 | A0FD 6201 01 запросить цену → | Крышка |
| 12 | A0FD 6202 00 запросить цену → | Handle |
| 13 | A00F 9404 00 запросить цену → | Label paper supply |
| 14 | 4131 3057 02 запросить цену → | Направляющая |
| 15 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 16 | A00F 6214 02 запросить цену → | Пластина пружина |
| 17 | A00F 6201 01 запросить цену → | Cassette |
| 18 | 4138 7316 01 запросить цену → | Label |
| 19 | A00F 6211 00 запросить цену → | Направляющая |
Cassette секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 6223 01 запросить цену → | Направляющая |
| 2 | A00F 6222 01 запросить цену → | Regulating пластина |
| 3 | 4138 3027 01 запросить цену → | Brake |
| 4 | 4138 3029 01 запросить цену → | Направляющая |
| 5 | A00F 6228 00 запросить цену → | Направляющая |
| 6 | A00F 6221 01 запросить цену → | Regulating пластина |
| 7 | A00F 6226 00 запросить цену → | Рычаг |
| 8 | 4011 3011 01 запросить цену → | Pressure пружина |
| 9 | 4687 3281 01 запросить цену → | Friction sheet |
| 10 | A00F 6241 01 запросить цену → | Lifting пластина |
| 11 | A00F 6227 00 запросить цену → | Stopper |
| 12 | 4138 3092 01 запросить цену → | Шестерня 14t |
| 13 | 4163 5293 01 запросить цену → | Screw |
| 14 | A00F 6242 00 запросить цену → | Pressure пружина |
| 15 | 1164 3062 01 запросить цену → | Pressure пружина |
| 16 | A00F 6243 00 запросить цену → | Рычаг |
| 17 | 4138 3026 01 запросить цену → | Направляющая |
| 18 | 4021 3036 01 запросить цену → | Направляющая |
| 19 | A00F R901 00 запросить цену → | Regulating пластина в сборе |
| 20 | A00F 6225 00 запросить цену → | Set пластина |
Vertical conveyance секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0FD 1607 01 запросить цену → | Крышка |
| 2 | A00F 5611 00 запросить цену → | Regulating пластина |
| 3 | 4138 3205 01 запросить цену → | Рычаг |
| 4 | 4120 3019 01 запросить цену → | Collar |
| 5 | A00F 5610 00 запросить цену → | Regulating пластина |
| 6 | A00F 5603 00 запросить цену → | Tray |
| 7 | 4138 3252 01 запросить цену → | Torsion пружина |
| 8 | 4138 3253 01 запросить цену → | Reinforce пластина |
| 9 | A00F 5602 01 запросить цену → | Tray |
| 10 | 4131 3027 02 запросить цену → | Шестерня 14t |
| 11 | 4138 3255 01 запросить цену → | Friction sheet |
| 12 | A00F 5651 01 запросить цену → | Lifting пластина |
| 13 | A00F 7113 00 запросить цену → | Рычаг |
| 14 | A00F 7106 00 запросить цену → | Рычаг |
| 15 | A00F 7111 00 запросить цену → | Torsion пружина |
| 16 | 4131 4052 01 запросить цену → | Pressure пружина |
| 17 | A00F 7166 00 запросить цену → | Earth ground |
| 18 | A00F 7102 01 запросить цену → | Крышка |
| 19 | A00F 7165 00 запросить цену → | Pressure пружина |
| 20 | A00F N114 03 запросить цену → | Датчик wiring /9 |
| 21 | A00F 7107 00 запросить цену → | Рычаг |
| 22 | A00F N115 01 запросить цену → | Датчик wiring /10 |
| 23 | V818 6000 15 запросить цену → | Plug housing |
| 24 | A00F 7171 00 запросить цену → | Пластина пружина |
| 26 | A00F 7105 00 запросить цену → | Кронштейн |
| 27 | A0FD 1219 00 запросить цену → | Направляющая |
| 28 | A0FD 1221 02 запросить цену → | Держатель |
| 29 | 4138 7316 01 запросить цену → | Label |
| 30 | A0FD R701 00 запросить цену → | Vertical transport в сборе |
Vertical conveyance секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 5631 00 запросить цену → | Направляющая пластина |
| 2 | 4138 3232 02 запросить цену → | Вал |
| 3 | 4138 3236 02 запросить цену → | Stopper |
| 4 | 4138 3237 01 запросить цену → | Пластина пружина |
| 5 | A00F 5633 00 запросить цену → | Actuator |
| 6 | A00F 5634 01 запросить цену → | Torsion пружина |
| 7 | 4138 3032 02 запросить цену → | Ролик |
| 8 | 4030 3034 01 запросить цену → | Муфта |
| 9 | 4138 3510 01 запросить цену → | Вал |
| 10 | A00F 7116 01 запросить цену → | Stopper |
| 11 | 4163 5293 01 запросить цену → | Screw |
| 12 | 4138 3244 01 запросить цену → | Втулка |
| 13 | A00F 5642 00 запросить цену → | Earth ground |
| 14 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 15 | 4131 3057 02 запросить цену → | Направляющая |
| 16 | 9335 1300 61 запросить цену → | Photo interrupter |
| 17 | A00F 5604 01 запросить цену → | Направляющая |
| 18 | A00F 5605 00 запросить цену → | Reinforce пластина |
| 19 | 4138 3254 01 запросить цену → | Pressure пружина |
| 20 | 4034 0151 01 запросить цену → | Separation ролик |
| 21 | A011 R715 00 запросить цену → | Separation ролик в сборе |
| 22 | A00F N10N 01 запросить цену → | Датчик wiring /7 |
| 23 | 4138 3241 01 запросить цену → | Шестерня 25t |
| 24 | A00F 5601 03 запросить цену → | Рама |
| 25 | A00F 7117 00 запросить цену → | Stopper |
| 26 | 4131 2320 01 запросить цену → | Shoulder screw |
Полный список запчастей доступен по запросу.
комментарии
