Konica Minolta magicolor 4650DN 4650EN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Main рама секция (P3)
- T/c rail секция (P4)
- I/u contact секция (P5)
- I/u rail секция (P6)
- Waste тонер transport секция (P7)
- Перенос ремень узел (P8)
- Print head секция (P9)
- Cassette секция (P10)

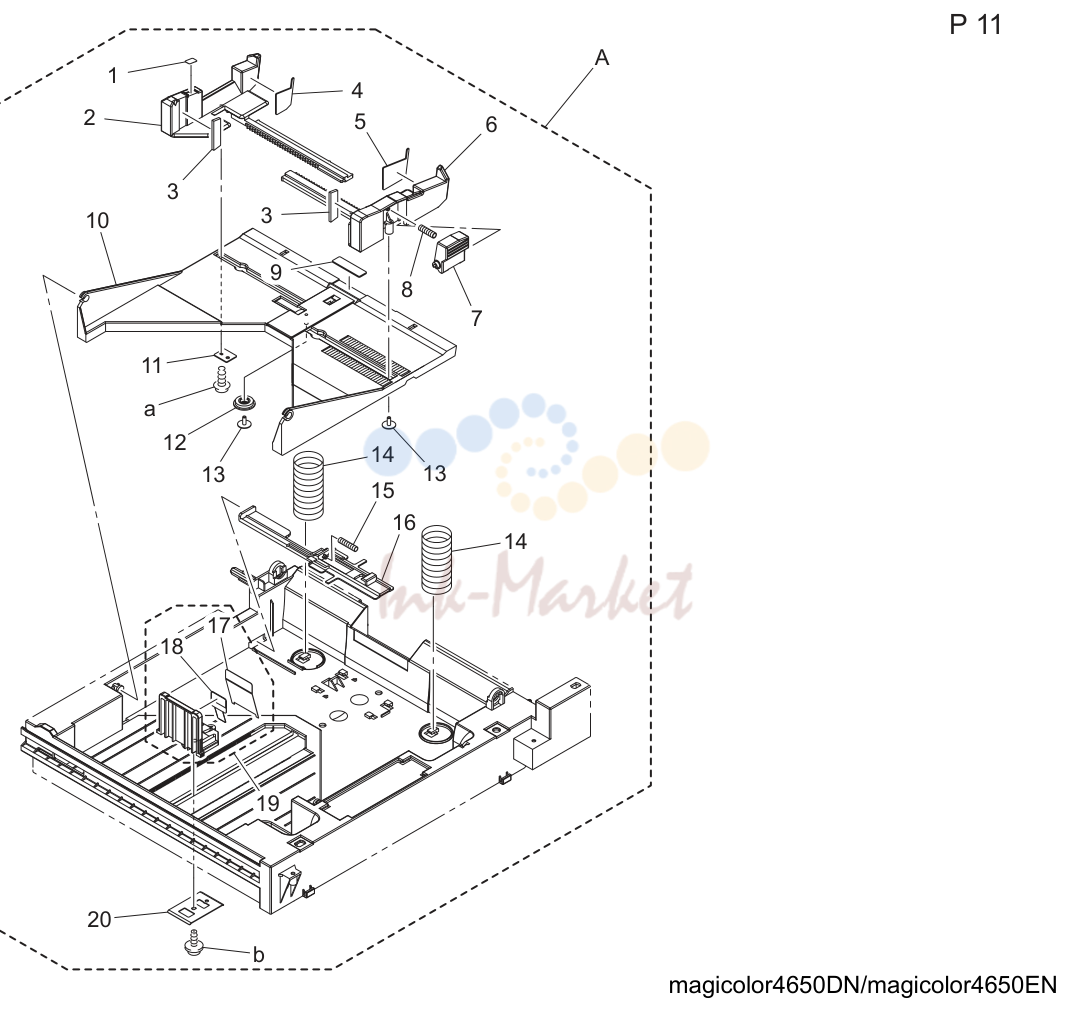

- Cassette секция (P11)

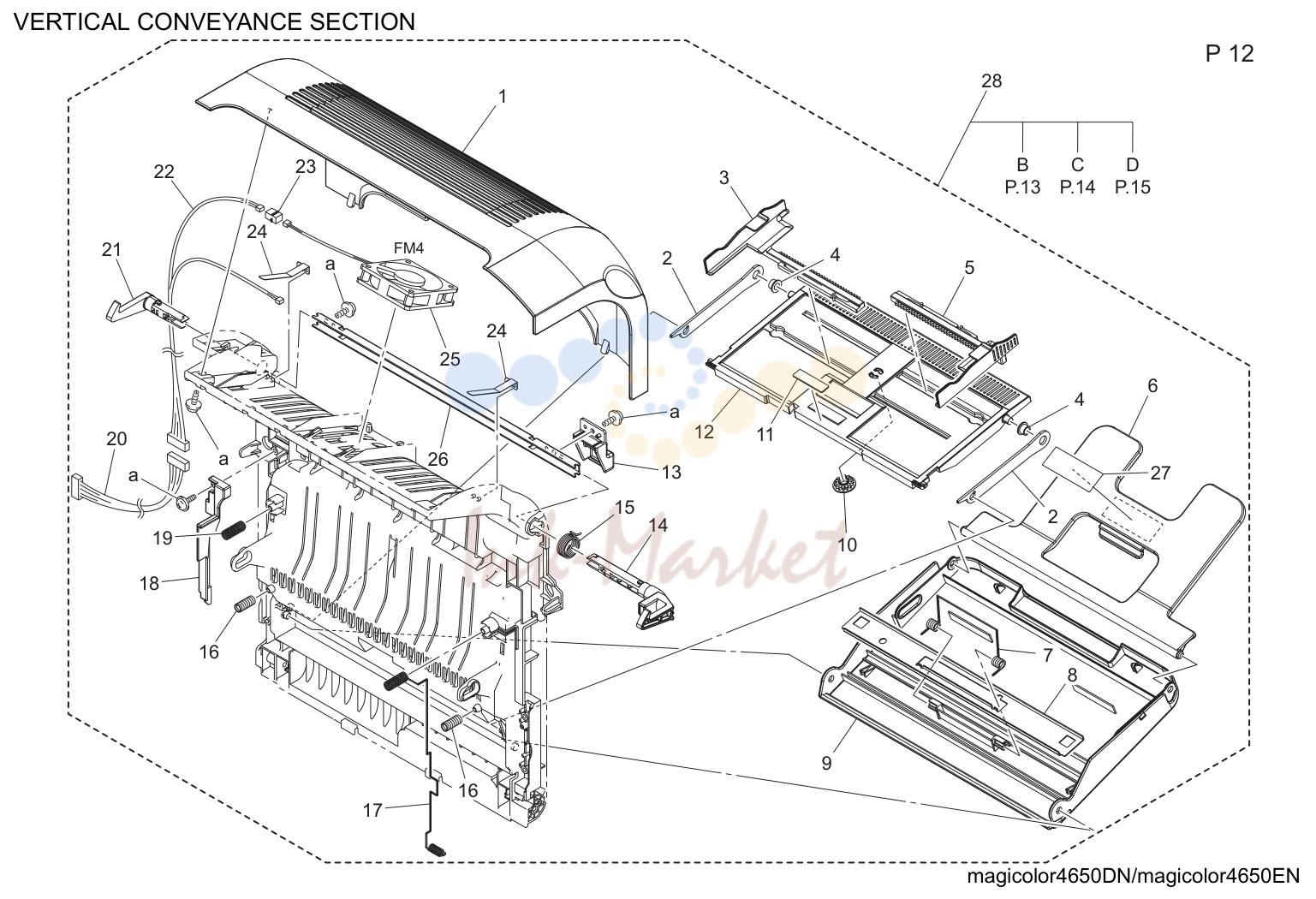

- Vertical conveyance секция (P12)

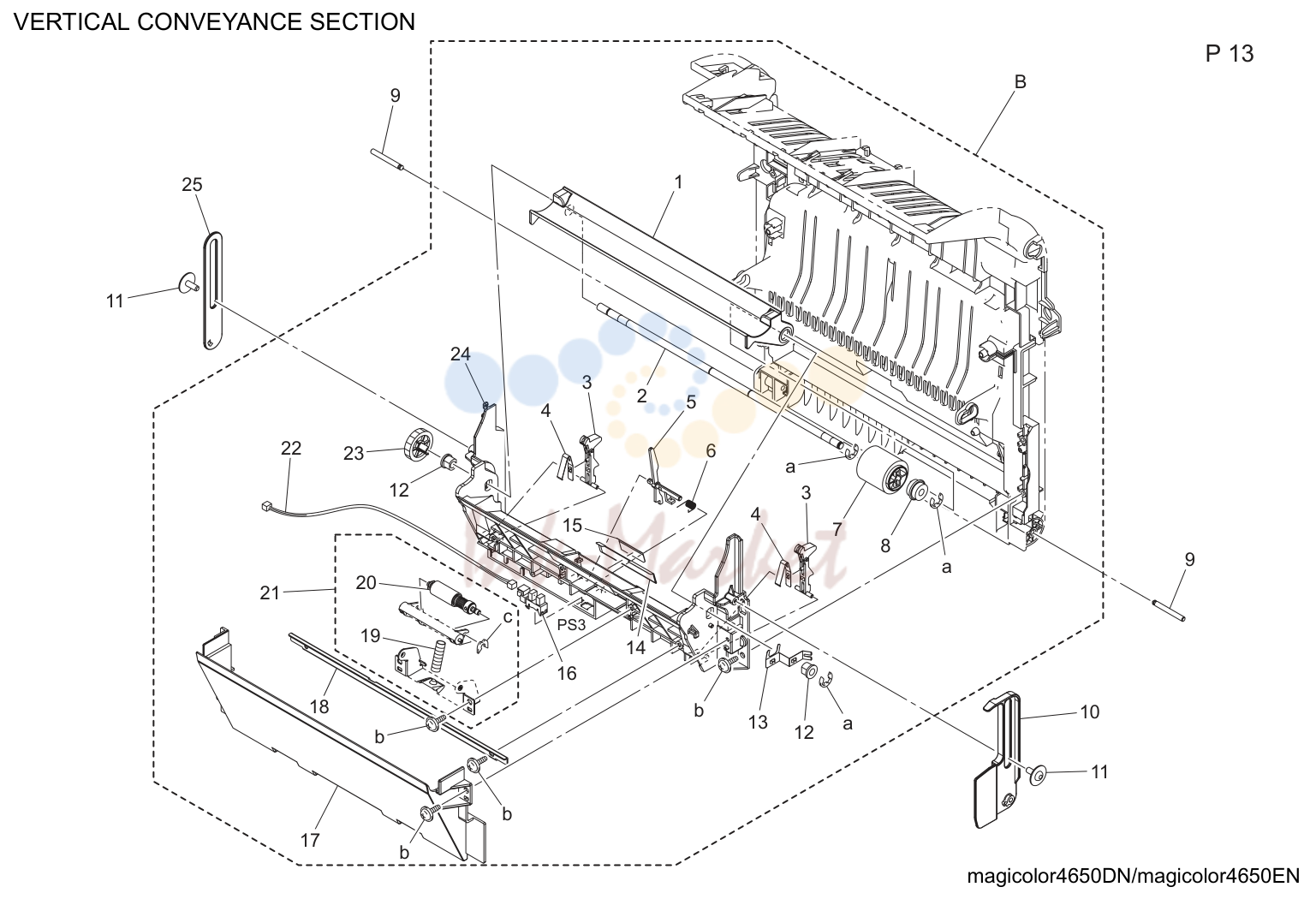

- Vertical conveyance секция (P13)

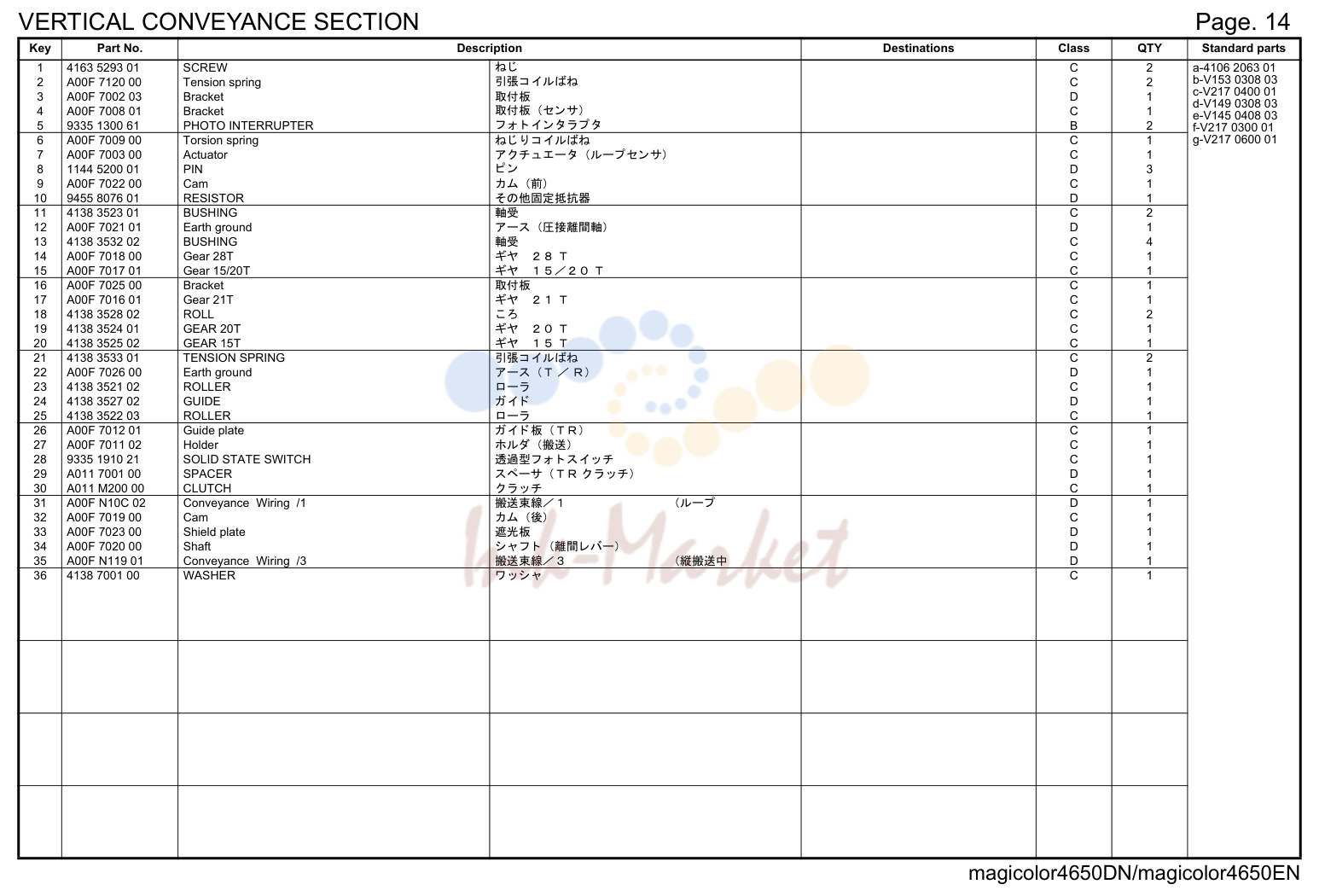

- Vertical conveyance секция

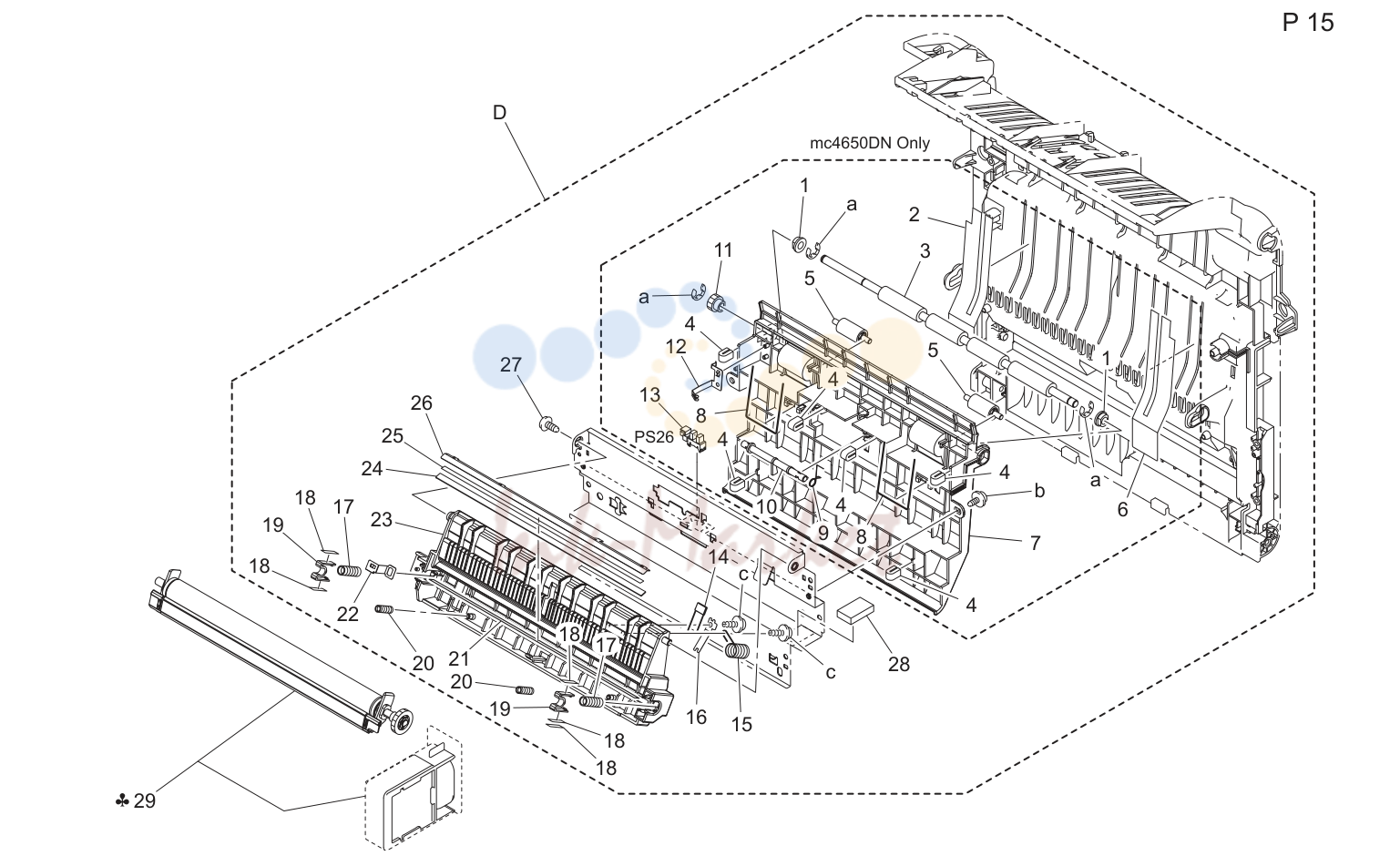

- Vertical conveyance секция (P15)
- Выключатель back секция (P16)
- Печь (закрепление) секция (P17)
- Перенос pressure drive секция (P18)
- Бункер drive секция
- Main drive секция (P20)
- Electrical components (P21)
- Wiring
- Wiring
- Wiring accessories and jigs

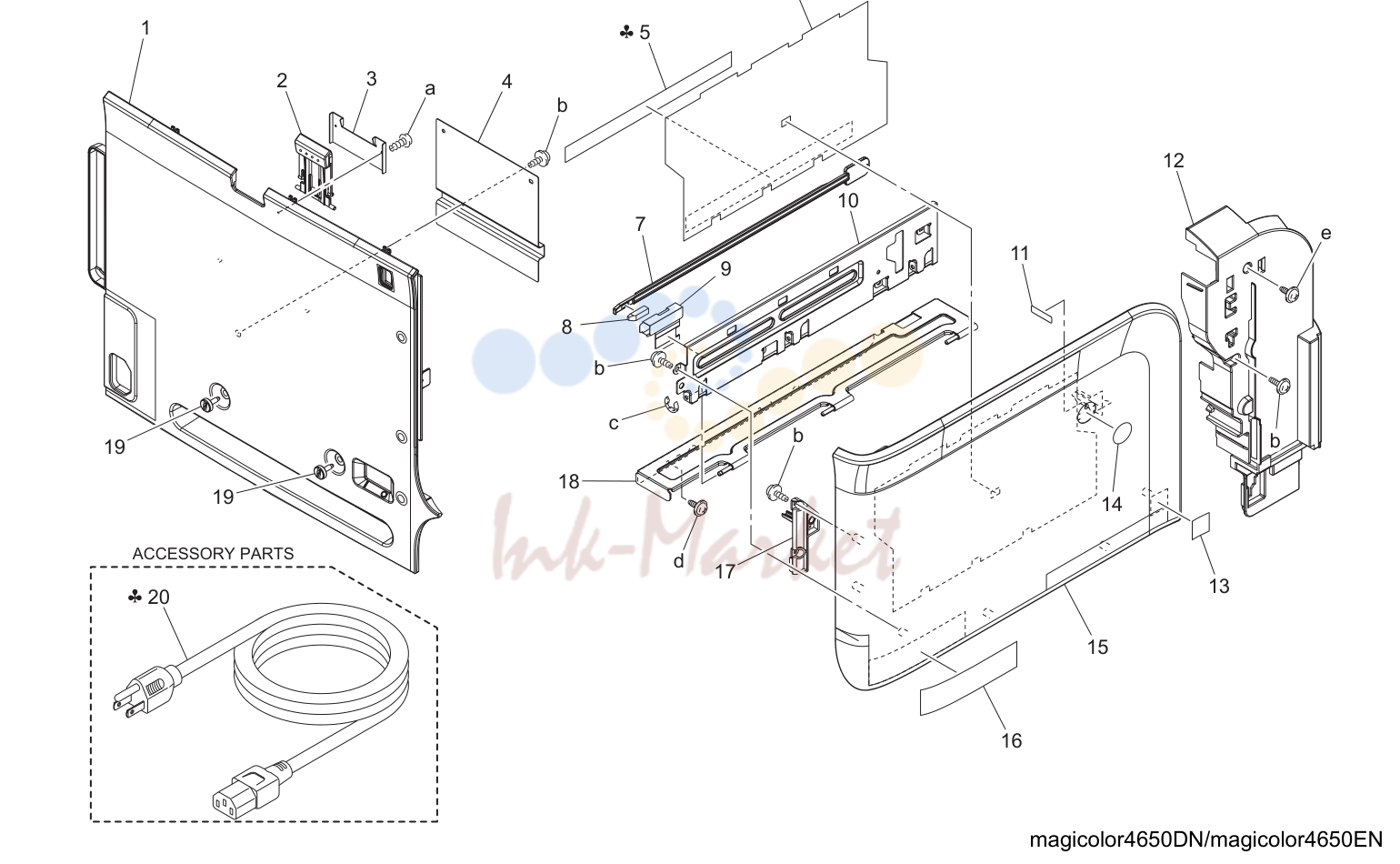

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 1602 02 запросить цену → | Левая крышка |
| 2 | A00F 1615 01 запросить цену → | Tray |
| 3 | A00F 1617 00 запросить цену → | Кронштейн |
| 4 | A00F 1404 00 запросить цену → | Shield |
| 5 | A00F 9421 00 запросить цену → | Label consumables reorder |
| 5 | A00F 9422 00 запросить цену → | Label consumables reorder |
| 5 | A00F 9423 00 запросить цену → | Label consumables reorder |
| 5 | A00F 9424 00 запросить цену → | Label consumables reorder |
| 5 | A00F 9425 00 запросить цену → | Label consumables reorder |
| 6 | A00F 9401 00 запросить цену → | Label i/u set |
| 7 | A011 1901 00 запросить цену → | Claning material |
| 8 | 4138 2018 02 запросить цену → | Cleaning pad |
| 9 | A00F 1616 00 запросить цену → | Protection |
| 10 | A00F 1630 02 запросить цену → | Reinforce пластина |
| 11 | A011 1635 00 запросить цену → | Уплотнитель |
| 12 | A00F 1606 05 запросить цену → | Крышка |
| 13 | A011 9462 00 запросить цену → | Label emperon |
| 14 | A00F 9420 00 запросить цену → | Label logo mark |
| 15 | A00F 1604 03 запросить цену → | Передняя крышка |
| 16 | A00F 9409 00 запросить цену → | Label mc4650en |
| 16 | A00F 9419 00 запросить цену → | Label mc4650dn |
| 17 | 4138 1034 02 запросить цену → | Рычаг |
| 18 | A00F 1618 03 запросить цену → | Hinge |
| 19 | 4138 1032 01 запросить цену → | Shoulder screw |
| 20 | 4138 0771 01 запросить цену → | Power cord |
| 20 | 9381 4100 91 запросить цену → | Power cord |
| 20 | 9381 4200 21 запросить цену → | Power cord |
| 20 | 9381 4300 31 запросить цену → | Power cord |

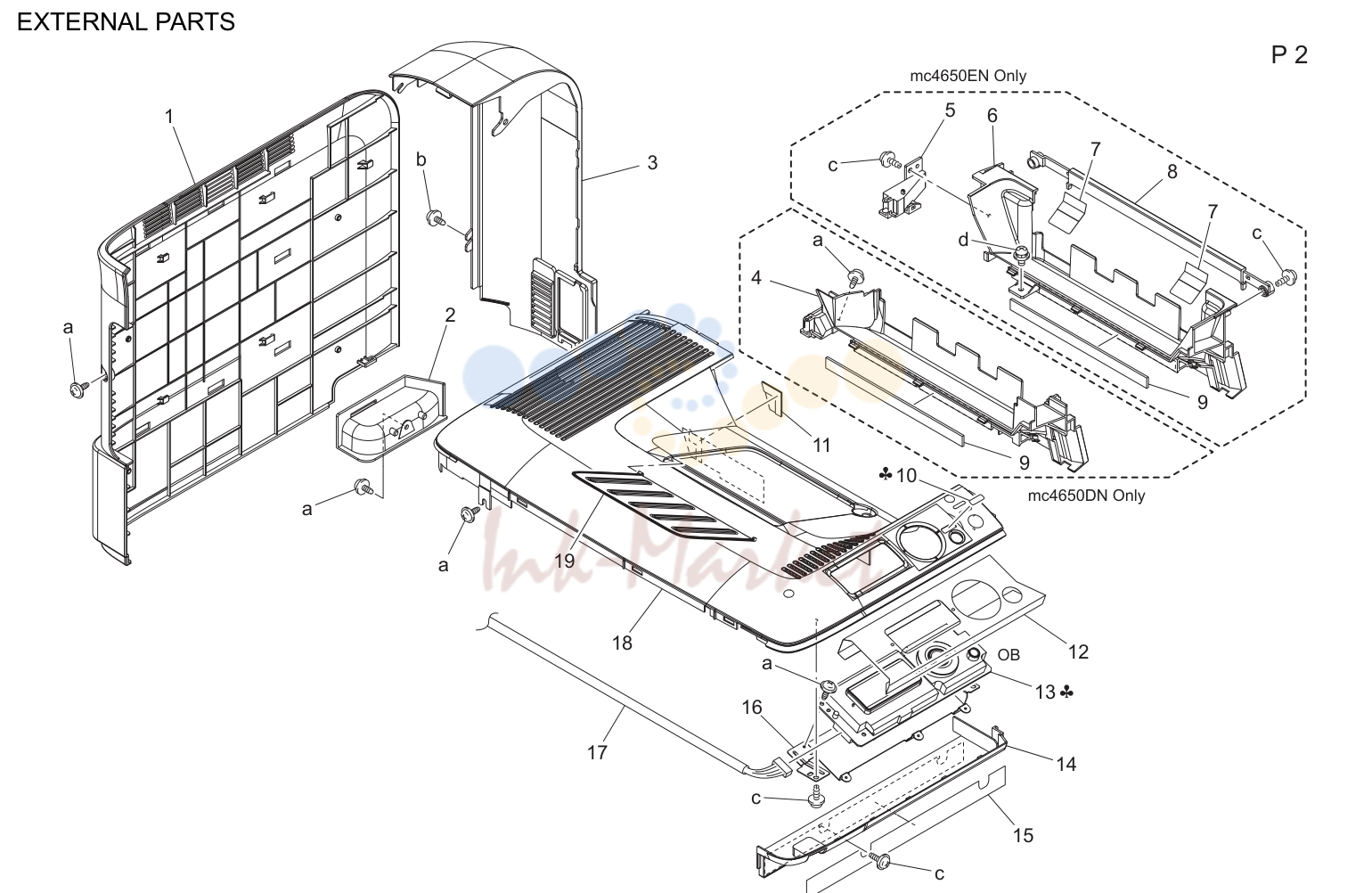

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 1611 01 запросить цену → | Задняя крышка |
| 2 | A00F 1614 01 запросить цену → | Handle |
| 3 | A00F 1603 02 запросить цену → | Задняя крышка |
| 4 | A00F 1610 02 запросить цену → | Выход бумаги крышка |
| 5 | A00F 1622 01 запросить цену → | Держатель |
| 6 | A00F 1620 02 запросить цену → | Выход бумаги крышка |
| 7 | A00F 1626 00 запросить цену → | Направляющая |
| 8 | A00F 1621 01 запросить цену → | Крышка |
| 9 | A00F 1133 00 запросить цену → | Уплотнитель |
| 10 | A00F 9410 01 запросить цену → | Label cancel |
| 10 | A00F 9413 01 запросить цену → | Label cancel |
| 11 | A00F 1625 00 запросить цену → | Уплотнитель |
| 12 | A00F 1641 01 запросить цену → | Insulating member |
| 13 | A00F M710 00 запросить цену → | Панель в сборе |
| 13 | A00F M711 00 запросить цену → | Панель в сборе |
| 14 | A00F 1613 00 запросить цену → | Крышка |
| 15 | A00F 9403 01 запросить цену → | Label t/c position |
| 16 | A00F 1640 00 запросить цену → | Кронштейн |
| 17 | A00F N120 02 запросить цену → | Operation wiring |
| 18 | A00F 1601 03 запросить цену → | Top крышка |
| 19 | A00F 1612 03 запросить цену → | Tray |

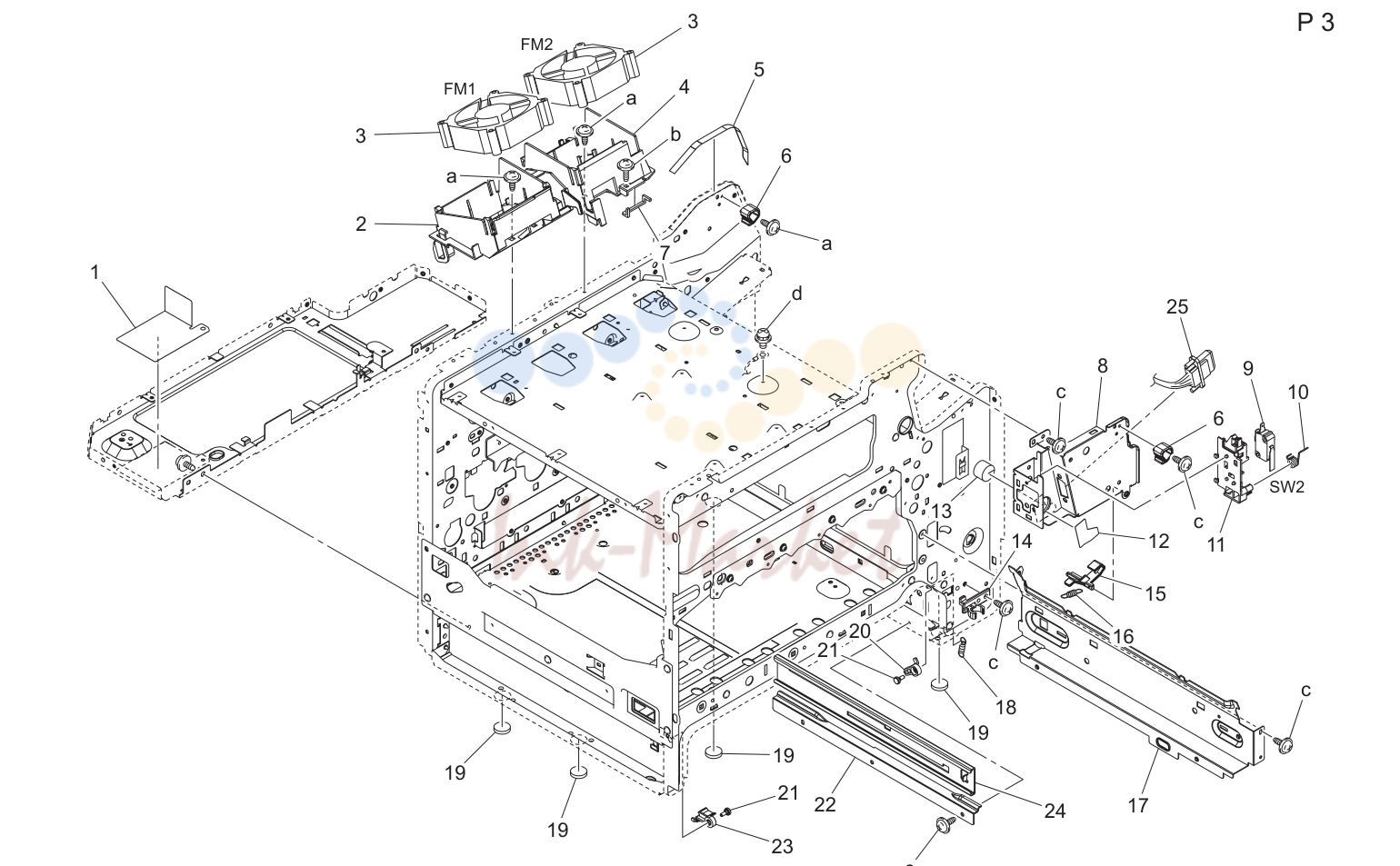

Main рама секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 1403 00 запросить цену → | Shield |
| 2 | A00F 1308 00 запросить цену → | Воздуховод |
| 3 | A011 M104 00 запросить цену → | Вентилятор мотор |
| 4 | A00F 8161 01 запросить цену → | Держатель |
| 5 | A00F 1624 00 запросить цену → | Уплотнитель |
| 6 | A00F 1084 00 запросить цену → | Держатель |
| 7 | A00F 1145 00 запросить цену → | Уплотнитель |
| 8 | A00F 1008 01 запросить цену → | Reinforce пластина |
| 10 | 4138 2248 01 запросить цену → | Torsion пружина |
| 11 | 4138 2247 02 запросить цену → | Кронштейн |
| 12 | A00F 1117 01 запросить цену → | Уплотнитель |
| 13 | A00F 1118 00 запросить цену → | Уплотнитель |
| 14 | 4002 3123 03 запросить цену → | Держатель |
| 15 | A00F 1011 00 запросить цену → | Рычаг |
| 16 | A00F 1012 00 запросить цену → | Tension пружина |
| 17 | 4138 2034 02 запросить цену → | Rail |
| 18 | A00F 1023 00 запросить цену → | Tension пружина |
| 19 | 4128 2019 01 запросить цену → | Rubber foot |
| 20 | A00F 1021 00 запросить цену → | Claw |
| 21 | 4036 5765 01 запросить цену → | Shoulder screw |
| 22 | A00F 1022 00 запросить цену → | Rail |
| 23 | A00F 1020 00 запросить цену → | Claw |
| 24 | A00F 6205 01 запросить цену → | Rail |
| 25 | A00F N102 01 запросить цену → | Fixing wiring /1 |
T/c rail секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 1305 00 запросить цену → | Shield |
| 2 | A011 1310 00 запросить цену → | Крышка |
| 3 | A011 1304 01 запросить цену → | Кронштейн |
| 4 | 4136 6751 01 запросить цену → | Connector pin |
| 5 | A011 N110 00 запросить цену → | Wire жгут в сборе |
| 6 | A00F 1134 00 запросить цену → | Уплотнитель |
| 7 | A011 1101 01 запросить цену → | Rail |
| 8 | A011 1102 01 запросить цену → | Rail |
| 9 | A011 1116 02 запросить цену → | Protection |
| 10 | A00F 1103 01 запросить цену → | Rail |
| 11 | A011 N10G 00 запросить цену → | Wire жгут в сборе |
| 12 | 4138 0104 02 запросить цену → | Плата в сборе |
| 13 | 4138 2246 01 запросить цену → | Earth ground |
| 14 | 9335 1300 61 запросить цену → | Photo interrupter |
| 15 | A00F 9402 00 запросить цену → | Label i/u position |
| 16 | 4138 2088 02 запросить цену → | Крышка |
| 17 | A00F 1013 00 запросить цену → | Рычаг |
| 18 | A00F 1302 00 запросить цену → | Крышка |

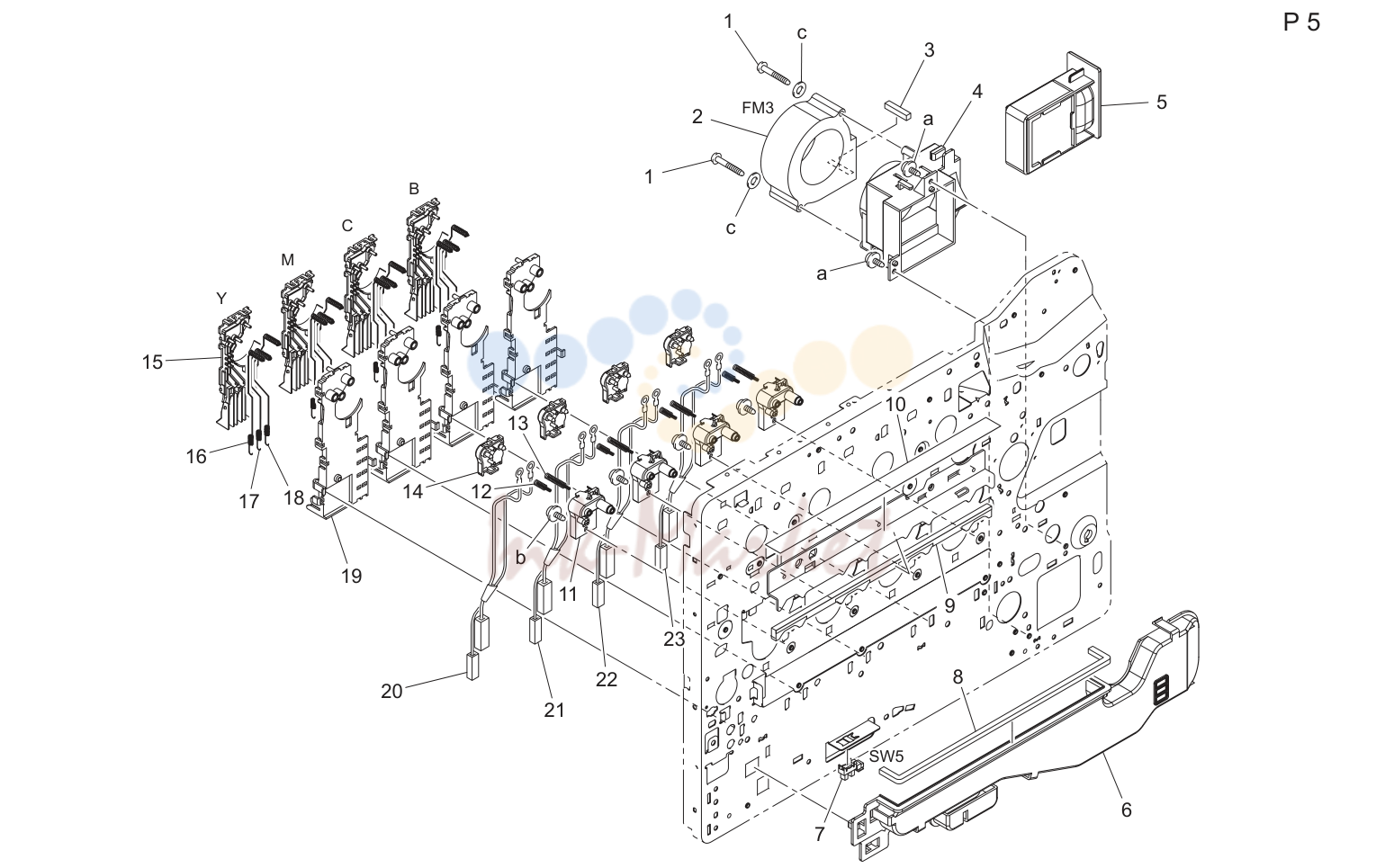

I/u contact секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4120 4614 01 запросить цену → | Screw |
| 2 | 9313 1300 51 запросить цену → | Вентилятор мотор |
| 3 | 4138 2117 01 запросить цену → | Уплотнитель |
| 4 | A00F 1121 01 запросить цену → | Держатель |
| 5 | A00F R706 00 запросить цену → | Filter |
| 6 | A00F 1120 00 запросить цену → | Воздуховод |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 8 | 4138 2056 01 запросить цену → | Уплотнитель |
| 9 | 4138 2106 01 запросить цену → | Уплотнитель |
| 10 | 4138 2105 01 запросить цену → | Уплотнитель |
| 11 | A011 4600 01 запросить цену → | Держатель |
| 12 | 4138 2236 02 запросить цену → | Pressure пружина |
| 13 | A011 4604 00 запросить цену → | Pressure пружина |
| 14 | A011 4601 00 запросить цену → | Держатель |
| 15 | A011 4603 00 запросить цену → | Крышка |
| 16 | 4138 2225 01 запросить цену → | Contact |
| 17 | 4138 2224 01 запросить цену → | Contact |
| 18 | 4138 2226 01 запросить цену → | Contact |
| 19 | A011 4602 00 запросить цену → | Держатель |
| 20 | A011 N10P 00 запросить цену → | Wire жгут в сборе |
| 21 | A011 N10W 00 запросить цену → | Wire жгут в сборе |
| 22 | A011 N10X 00 запросить цену → | Wire жгут в сборе |
| 23 | A011 N10Y 00 запросить цену → | Wire жгут в сборе |
I/u rail секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 A120 00 запросить цену → | Держатель в сборе |
| 2 | A011 A360 01 запросить цену → | Держатель в сборе |
| 3 | A011 3616 00 запросить цену → | Уплотнитель |
| 4 | A011 3646 00 запросить цену → | Уплотнитель |
| 5 | A011 1107 00 запросить цену → | Rail |
| 6 | A011 1109 00 запросить цену → | Reinforce пластина |
| 7 | A011 1106 00 запросить цену → | Rail |
| 8 | A011 A110 00 запросить цену → | Держатель в сборе |
| 9 | 0910 3620 01 запросить цену → | Stop ring |
| 10 | A011 3608 00 запросить цену → | Шестерня 19t |

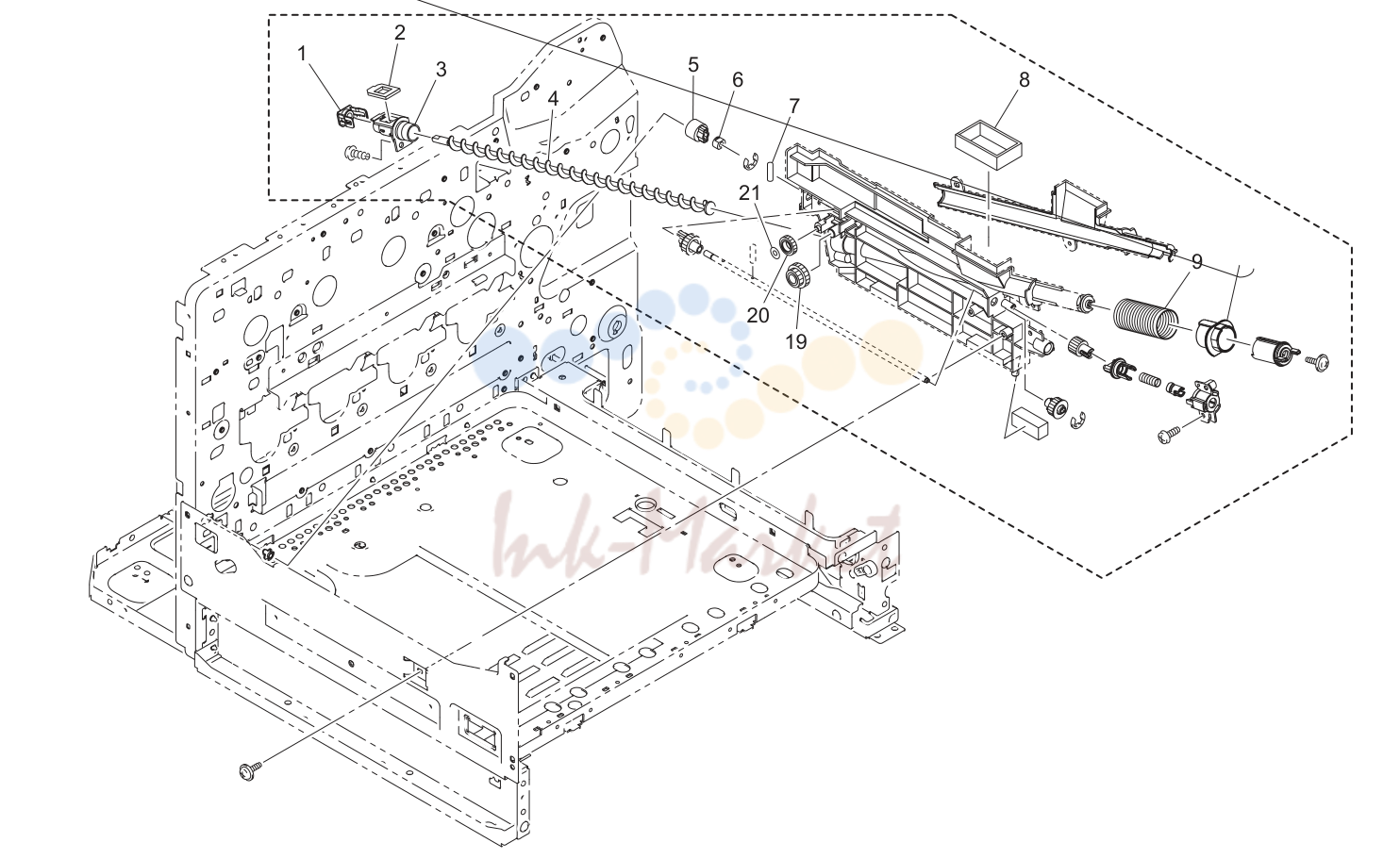

Waste тонер transport секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 3622 01 запросить цену → | Крышка |
| 2 | A011 3626 00 запросить цену → | Уплотнитель |
| 3 | A011 A361 00 запросить цену → | Втулка в сборе |
| 4 | A011 3618 00 запросить цену → | Screw |
| 5 | A011 3603 00 запросить цену → | Шестерня 16t |
| 6 | 4004 5339 01 запросить цену → | Втулка |
| 7 | 1067 2501 01 запросить цену → | Pin |
| 8 | A011 3642 01 запросить цену → | Уплотнитель |
| 9 | A011 3621 00 запросить цену → | Pressure пружина |
| 10 | A011 3634 00 запросить цену → | Shutter |
| 11 | A011 3633 00 запросить цену → | Shutter |
| 12 | A011 3627 00 запросить цену → | Держатель |
| 13 | A011 3631 00 запросить цену → | Pressure пружина |
| 14 | A011 3629 00 запросить цену → | Joint |
| 15 | A011 3611 00 запросить цену → | Шестерня 14t |
| 16 | A011 3628 00 запросить цену → | Coupling |
| 17 | A011 3604 00 запросить цену → | Шестерня 16t |
| 18 | A011 3648 00 запросить цену → | Member |
| 19 | A011 3606 00 запросить цену → | Шестерня 16/20t |
| 20 | A011 3607 00 запросить цену → | Шестерня 17t |
| 21 | 1372 2808 02 запросить цену → | Stop ring |
| 22 | A00F 3643 00 запросить цену → | Втулка |
| 23 | A011 R707 00 запросить цену → | Waste тонер drawing up в сборе |

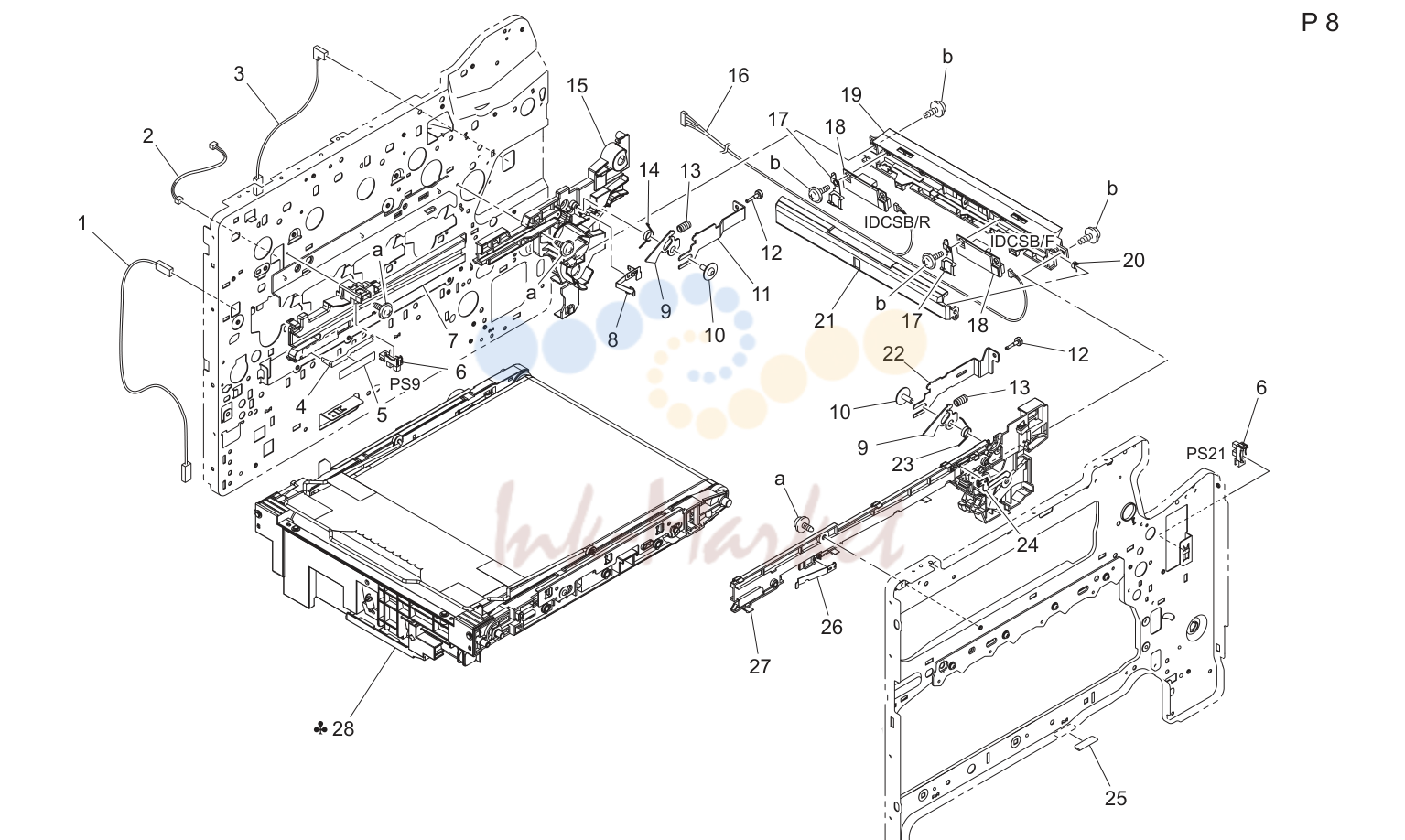

Перенос ремень узел (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A011 N10Q 00 запросить цену → | Wire жгут в сборе |
| 2 | 4138 6840 01 запросить цену → | Wire жгут в сборе |
| 3 | 4138 6839 01 запросить цену → | Wire жгут в сборе |
| 4 | 4138 2217 01 запросить цену → | Contact |
| 5 | 4138 2113 01 запросить цену → | Направляющая пластина |
| 6 | 9335 1300 61 запросить цену → | Photo interrupter |
| 7 | 4138 2019 02 запросить цену → | Rail |
| 8 | A00F 1432 00 запросить цену → | Contact |
| 9 | 4138 2022 02 запросить цену → | Stop пластина |
| 10 | 4163 5293 01 запросить цену → | Screw |
| 11 | A00F 1083 00 запросить цену → | Направляющая пластина |
| 12 | 4138 2098 01 запросить цену → | Screw |
| 13 | 4138 2094 01 запросить цену → | Pressure пружина |
| 14 | 4138 2096 01 запросить цену → | Torsion пружина |
| 15 | A00F 1081 01 запросить цену → | Rail |
| 16 | A00F N10E 00 запросить цену → | Датчик wiring /2 |
| 17 | A011 7006 00 запросить цену → | Earth ground |
| 18 | A011 M500 00 запросить цену → | Photo sensing element |
| 19 | A011 7003 00 запросить цену → | Направляющая |
| 20 | 4138 3559 01 запросить цену → | Torsion пружина |
| 21 | A00F 7031 00 запросить цену → | Крышка |
| 22 | A00F 1082 00 запросить цену → | Направляющая пластина |
| 23 | 4138 2095 02 запросить цену → | Torsion пружина |
| 24 | 4138 2035 01 запросить цену → | Contact |
| 25 | A00F 1024 00 запросить цену → | Направляющая |
| 26 | 4138 2099 01 запросить цену → | Пластина пружина |
| 27 | A00F 1080 01 запросить цену → | Rail |

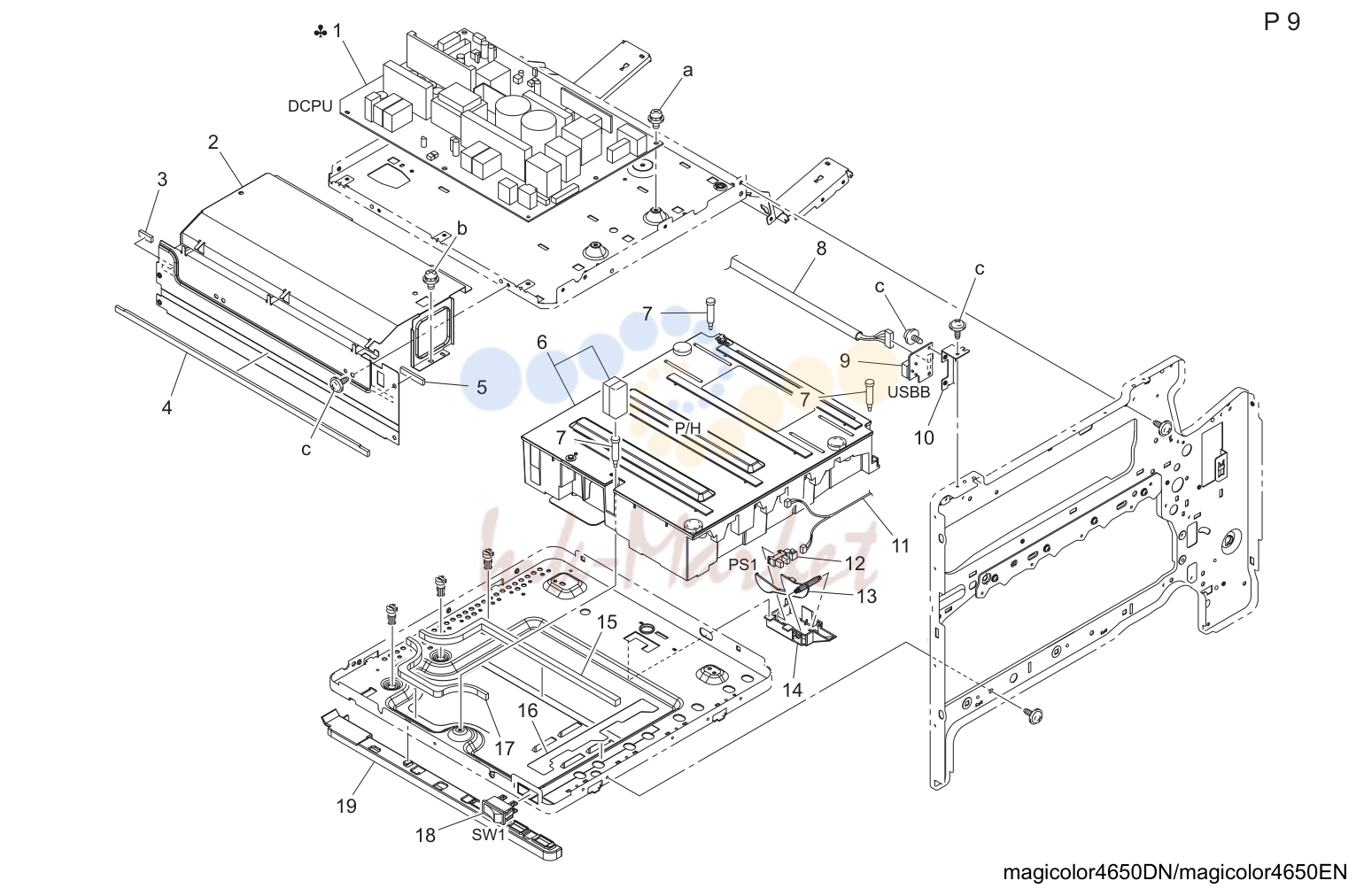

Print head секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F M400 00 запросить цену → | Power supply /230v |
| 1 | A00F M401 00 запросить цену → | Power supply /100v |
| 2 | A00F 1401 01 запросить цену → | Крышка |
| 3 | A00F 1138 00 запросить цену → | Уплотнитель |
| 4 | A00F 1136 00 запросить цену → | Уплотнитель |
| 5 | A00F 1137 00 запросить цену → | Уплотнитель |
| 6 | A00F R705 00 запросить цену → | Print head в сборе |
| 7 | 4138 2103 01 запросить цену → | Shoulder screw |
| 8 | A00F N121 02 запросить цену → | Relay wiring |
| 9 | 4139 6056 03 запросить цену → | Плата в сборе |
| 10 | A00F 1402 00 запросить цену → | Кронштейн |
| 11 | A00F N10K 00 запросить цену → | Датчик wiring /4 |
| 12 | 9335 1300 61 запросить цену → | Photo interrupter |
| 13 | 4138 3072 01 запросить цену → | Actuator |
| 14 | 4138 3071 02 запросить цену → | Кронштейн |
| 15 | 4138 2064 01 запросить цену → | Уплотнитель |
| 16 | A011 1113 00 запросить цену → | Уплотнитель |
| 17 | 4138 2063 01 запросить цену → | Уплотнитель |
| 18 | 0993 6303 01 запросить цену → | Выключатель |
| 19 | A011 1303 01 запросить цену → | Крышка |
Cassette секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F R704 00 запросить цену → | 250 sheet tray в сборе |
| 2 | A011 R716 00 запросить цену → | Separation ролик в сборе |
| 3 | 4131 3003 01 запросить цену → | Втулка |
| 4 | 4138 3031 01 запросить цену → | Вал |
| 5 | 4034 0151 01 запросить цену → | Separation ролик |
| 6 | 4138 3254 01 запросить цену → | Pressure пружина |
| 7 | 4030 3034 01 запросить цену → | Муфта |
| 8 | 4138 3032 02 запросить цену → | Ролик |
| 9 | A00F 6281 01 запросить цену → | Рычаг |
| 10 | A00F 6206 01 запросить цену → | Label paper stack |
| 11 | A00F 6203 01 запросить цену → | Handle |
| 12 | A00F 6202 02 запросить цену → | Крышка |
| 13 | A00F 9404 00 запросить цену → | Label paper supply |
| 14 | 4131 3057 02 запросить цену → | Направляющая |
| 15 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 16 | A00F 6214 02 запросить цену → | Пластина пружина |
| 17 | A00F 6201 01 запросить цену → | Cassette |
| 18 | 4138 7316 01 запросить цену → | Label |
| 19 | A00F 6211 00 запросить цену → | Направляющая |
Cassette секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 6223 01 запросить цену → | Направляющая |
| 2 | A00F 6222 01 запросить цену → | Regulating пластина |
| 3 | 4138 3027 01 запросить цену → | Brake |
| 4 | 4138 3029 01 запросить цену → | Направляющая |
| 5 | A00F 6228 00 запросить цену → | Направляющая |
| 6 | A00F 6221 01 запросить цену → | Regulating пластина |
| 7 | A00F 6226 00 запросить цену → | Рычаг |
| 8 | 4011 3011 01 запросить цену → | Pressure пружина |
| 9 | 4687 3281 01 запросить цену → | Friction sheet |
| 10 | A00F 6241 01 запросить цену → | Lifting пластина |
| 11 | A00F 6227 00 запросить цену → | Stopper |
| 12 | 4138 3092 01 запросить цену → | Шестерня 14t |
| 13 | 4163 5293 01 запросить цену → | Screw |
| 14 | A00F 6242 00 запросить цену → | Pressure пружина |
| 15 | 1164 3062 01 запросить цену → | Pressure пружина |
| 16 | A00F 6243 00 запросить цену → | Рычаг |
| 17 | 4138 3026 01 запросить цену → | Направляющая |
| 18 | 4021 3036 01 запросить цену → | Направляющая |
| 19 | A00F R901 00 запросить цену → | Regulating пластина в сборе |
| 20 | A00F 6225 00 запросить цену → | Set пластина |
Vertical conveyance секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 1607 01 запросить цену → | Крышка |
| 2 | 4138 3205 01 запросить цену → | Рычаг |
| 3 | A00F 5611 00 запросить цену → | Regulating пластина |
| 4 | 4120 3019 01 запросить цену → | Collar |
| 5 | A00F 5610 00 запросить цену → | Regulating пластина |
| 6 | A00F 5603 00 запросить цену → | Tray |
| 7 | 4138 3252 01 запросить цену → | Torsion пружина |
| 8 | 4138 3253 01 запросить цену → | Reinforce пластина |
| 9 | A00F 5602 01 запросить цену → | Tray |
| 10 | 4131 3027 02 запросить цену → | Шестерня 14t |
| 11 | 4138 3255 01 запросить цену → | Friction sheet |
| 12 | A00F 5651 01 запросить цену → | Lifting пластина |
| 13 | A00F 7113 00 запросить цену → | Рычаг |
| 14 | A00F 7106 00 запросить цену → | Рычаг |
| 15 | A00F 7111 00 запросить цену → | Torsion пружина |
| 16 | 4131 4052 01 запросить цену → | Pressure пружина |
| 17 | A00F 7166 00 запросить цену → | Earth ground |
| 18 | A00F 7102 01 запросить цену → | Крышка |
| 19 | A00F 7165 00 запросить цену → | Pressure пружина |
| 20 | A00F N114 03 запросить цену → | Датчик wiring /9 |
| 20 | A00F N116 00 запросить цену → | Датчик wiring /11 |
| 21 | A00F 7107 00 запросить цену → | Рычаг |
| 22 | A00F N115 01 запросить цену → | Датчик wiring /10 |
| 22 | A00F N11A 00 запросить цену → | Датчик wiring /13 |
| 23 | V818 6000 15 запросить цену → | Plug housing |
| 24 | A00F 7171 00 запросить цену → | Пластина пружина |
| 26 | A00F 7105 00 запросить цену → | Кронштейн |
| 27 | 4138 7316 01 запросить цену → | Label |
| 28 | A00F R708 00 запросить цену → | Vertical transport в сборе |
| 28 | A00F R703 00 запросить цену → | Vertical transport в сборе |
Vertical conveyance секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00F 5631 00 запросить цену → | Направляющая пластина |
| 2 | 4138 3232 02 запросить цену → | Вал |
| 3 | 4138 3236 02 запросить цену → | Stopper |
| 4 | 4138 3237 01 запросить цену → | Пластина пружина |
| 5 | A00F 5633 00 запросить цену → | Actuator |
| 6 | A00F 5634 01 запросить цену → | Torsion пружина |
| 7 | 4138 3032 02 запросить цену → | Ролик |
| 8 | 4030 3034 01 запросить цену → | Муфта |
| 9 | 4138 3510 01 запросить цену → | Вал |
| 10 | A00F 7116 01 запросить цену → | Stopper |
| 11 | 4163 5293 01 запросить цену → | Screw |
| 12 | 4138 3244 01 запросить цену → | Втулка |
| 13 | A00F 5642 00 запросить цену → | Earth ground |
| 14 | 4131 3056 01 запросить цену → | Направляющая пластина |
| 15 | 4131 3057 02 запросить цену → | Направляющая |
| 16 | 9335 1300 61 запросить цену → | Photo interrupter |
| 17 | A00F 5604 01 запросить цену → | Направляющая |
| 18 | A00F 5605 00 запросить цену → | Reinforce пластина |
| 19 | 4138 3254 01 запросить цену → | Pressure пружина |
| 20 | 4034 0151 01 запросить цену → | Separation ролик |
| 21 | A011 R715 00 запросить цену → | Separation ролик в сборе |
| 22 | A00F N10N 01 запросить цену → | Датчик wiring /7 |
| 23 | 4138 3241 01 запросить цену → | Шестерня 25t |
| 24 | A00F 5601 02 запросить цену → | Рама |
| 25 | A00F 7117 00 запросить цену → | Stopper |
Vertical conveyance секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4163 5293 01 запросить цену → | Screw |
| 2 | A00F 7120 00 запросить цену → | Tension пружина |
| 3 | A00F 7002 03 запросить цену → | Кронштейн |
| 4 | A00F 7008 01 запросить цену → | Кронштейн |
| 5 | 9335 1300 61 запросить цену → | Photo interrupter |
| 6 | A00F 7009 00 запросить цену → | Torsion пружина |
| 7 | A00F 7003 00 запросить цену → | Actuator |
| 8 | 1144 5200 01 запросить цену → | Pin |
| 9 | A00F 7022 00 запросить цену → | Cam |
| 10 | 9455 8076 01 запросить цену → | Resistor |
| 11 | 4138 3523 01 запросить цену → | Втулка |
| 12 | A00F 7021 01 запросить цену → | Earth ground |
| 13 | 4138 3532 02 запросить цену → | Втулка |
| 14 | A00F 7018 00 запросить цену → | Шестерня 28t |
| 15 | A00F 7017 01 запросить цену → | Шестерня 15/20t |
| 16 | A00F 7025 00 запросить цену → | Кронштейн |
| 17 | A00F 7016 01 запросить цену → | Шестерня 21t |
| 18 | 4138 3528 02 запросить цену → | Roll |
| 19 | 4138 3524 01 запросить цену → | Шестерня 20t |
| 20 | 4138 3525 02 запросить цену → | Шестерня 15t |
| 21 | 4138 3533 01 запросить цену → | Tension пружина |
| 22 | A00F 7026 00 запросить цену → | Earth ground |
| 23 | 4138 3521 02 запросить цену → | Ролик |
| 24 | 4138 3527 02 запросить цену → | Направляющая |
| 25 | 4138 3522 03 запросить цену → | Ролик |
| 26 | A00F 7012 01 запросить цену → | Направляющая пластина |
| 27 | A00F 7011 02 запросить цену → | Держатель |
| 28 | 9335 1910 21 запросить цену → | Solid state выключатель |
| 29 | A011 7001 00 запросить цену → | Spacer |
| 30 | A011 M200 00 запросить цену → | Муфта |
| 31 | A00F N10C 02 запросить цену → | Conveyance wiring /1 |
| 32 | A00F 7019 00 запросить цену → | Cam |
| 33 | A00F 7023 00 запросить цену → | Shield пластина |
| 34 | A00F 7020 00 запросить цену → | Вал |
| 35 | A00F N119 01 запросить цену → | Conveyance wiring /3 |
| 36 | 4138 7001 00 запросить цену → | Washer |
Vertical conveyance секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4131 3003 01 запросить цену → | Втулка |
| 2 | A00F 7123 01 запросить цену → | Направляющая |
| 3 | A00F 8102 00 запросить цену → | Ролик |
| 4 | A00F 1138 00 запросить цену → | Уплотнитель |
| 5 | 4538 3732 01 запросить цену → | Roll |
| 6 | A00F 7121 01 запросить цену → | Направляющая |
| 7 | A00F 8141 02 запросить цену → | Держатель |
| 8 | 4538 3734 01 запросить цену → | Пружина |
| 9 | A00F 8152 01 запросить цену → | Torsion пружина |
| 10 | A00F 8151 00 запросить цену → | Actuator |
| 11 | A00F 8124 00 запросить цену → | Шестерня 14t |
| 12 | A00F 8106 00 запросить цену → | Пластина пружина |
| 13 | 9335 1300 61 запросить цену → | Photo interrupter |
| 14 | 9455 1076 01 запросить цену → | Resistor |
| 15 | A00F 7029 00 запросить цену → | Pressure пружина |
| 16 | A00F 7027 00 запросить цену → | Пластина пружина |
| 17 | A00F 7005 00 запросить цену → | Pressure пружина |
| 18 | A00F 7013 00 запросить цену → | Spacer |
| 19 | A00F 7014 00 запросить цену → | Втулка |
| 20 | A00F 5106 00 запросить цену → | Pressure пружина |
| 21 | A00F 7024 00 запросить цену → | Уплотнитель |
| 22 | A00F 7006 00 запросить цену → | Contact |
| 23 | A00F 7001 03 запросить цену → | Держатель |
| 24 | A00F 7007 01 запросить цену → | Neutralizing member |
| 25 | A00F 7028 00 запросить цену → | Tape |
| 26 | A00F 7004 00 запросить цену → | Пластина пружина |
| 27 | 0957 2026 01 запросить цену → | Screw |
| 28 | A00F 7030 00 запросить цену → | Brake |
Полный список запчастей доступен по запросу.
комментарии
