Konica Minolta magicolor 3730DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Power supply секция (P2)
- Тонер bottle drive секция (P3)
- Перенос ремень узел (P4)
- Перенос направляющая секция (P5)
- High voltage секция (P6)
- Print head секция (P7)
- Cassette секция (P8)
- Vertical conveyance секция (P9)
- Vertical conveyance секция (P10)
- Vertical conveyance секция (P11)
- Dup reverse drive секция (P12)
- Печь (закрепление) секция (P13)

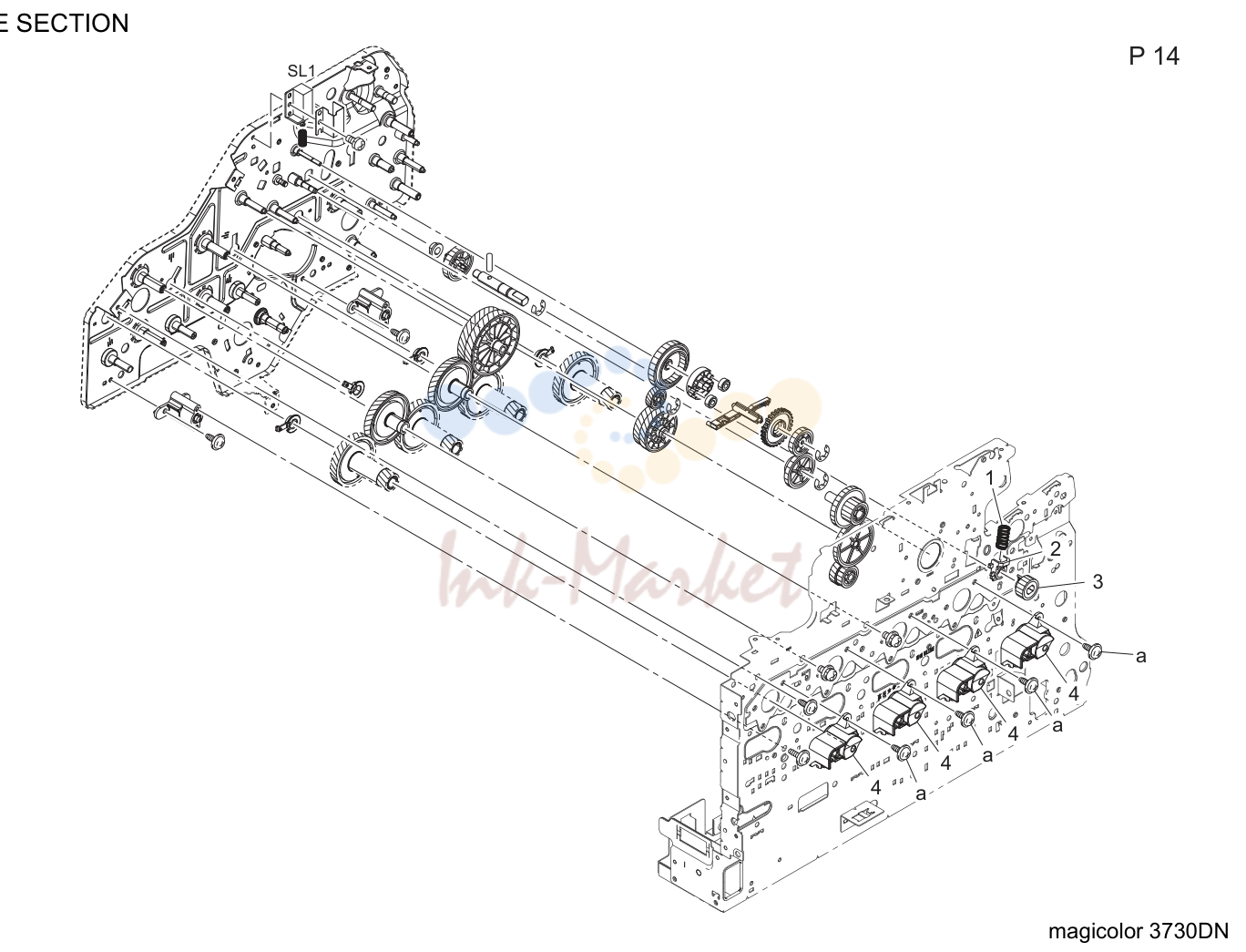

- Main drive секция (P14)

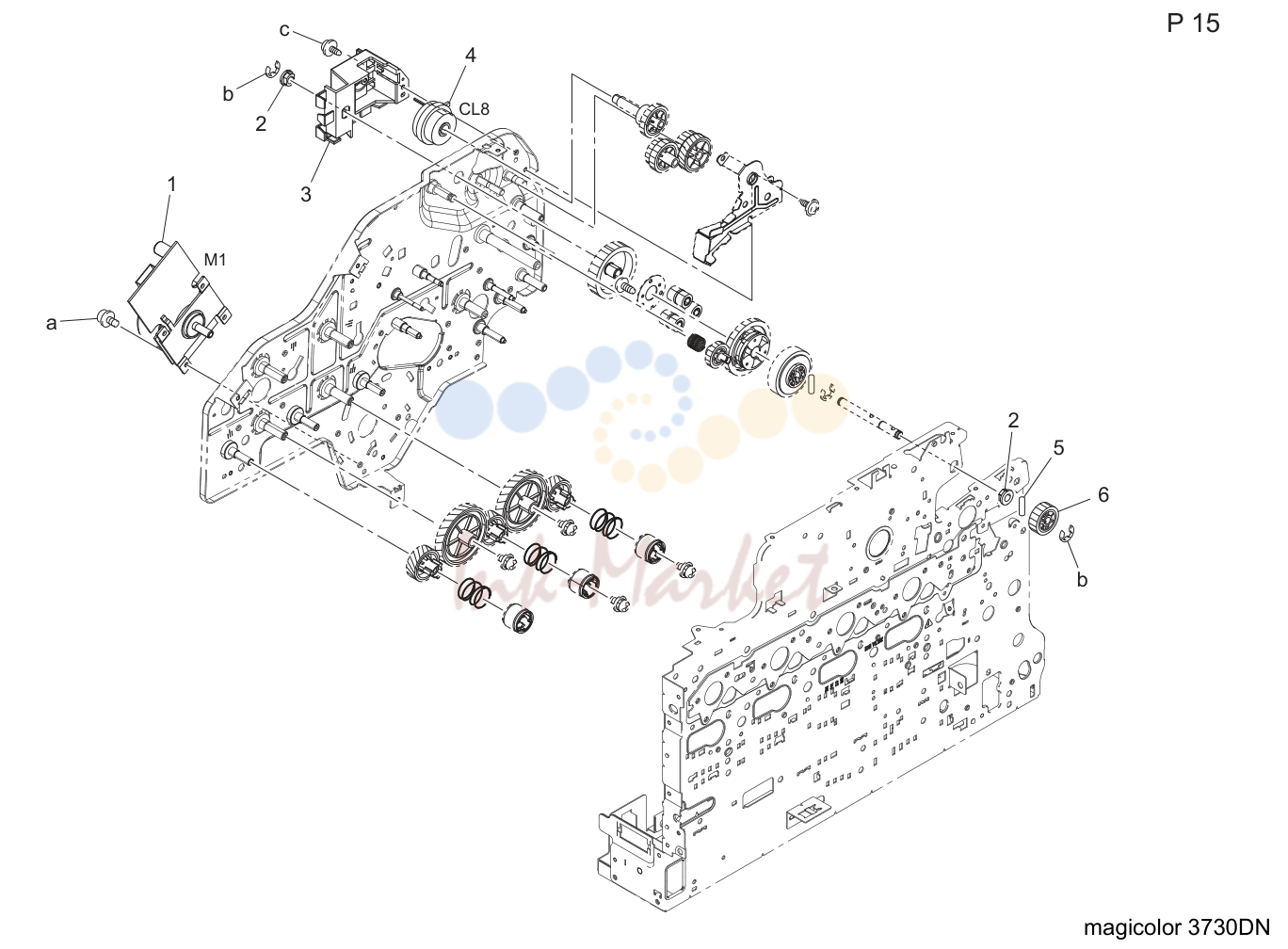

- Main drive секция (P15)

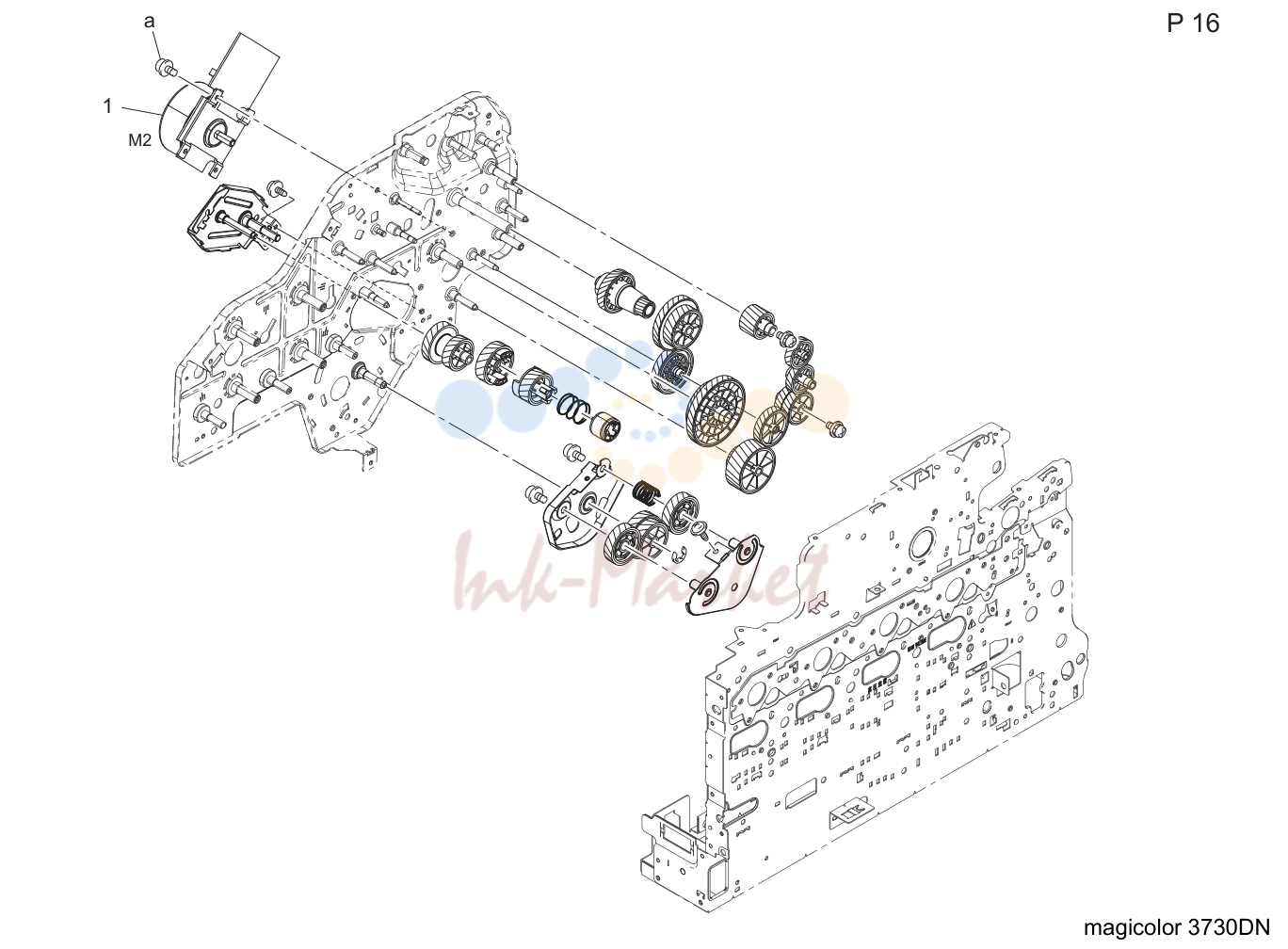

- Main drive секция (P16)

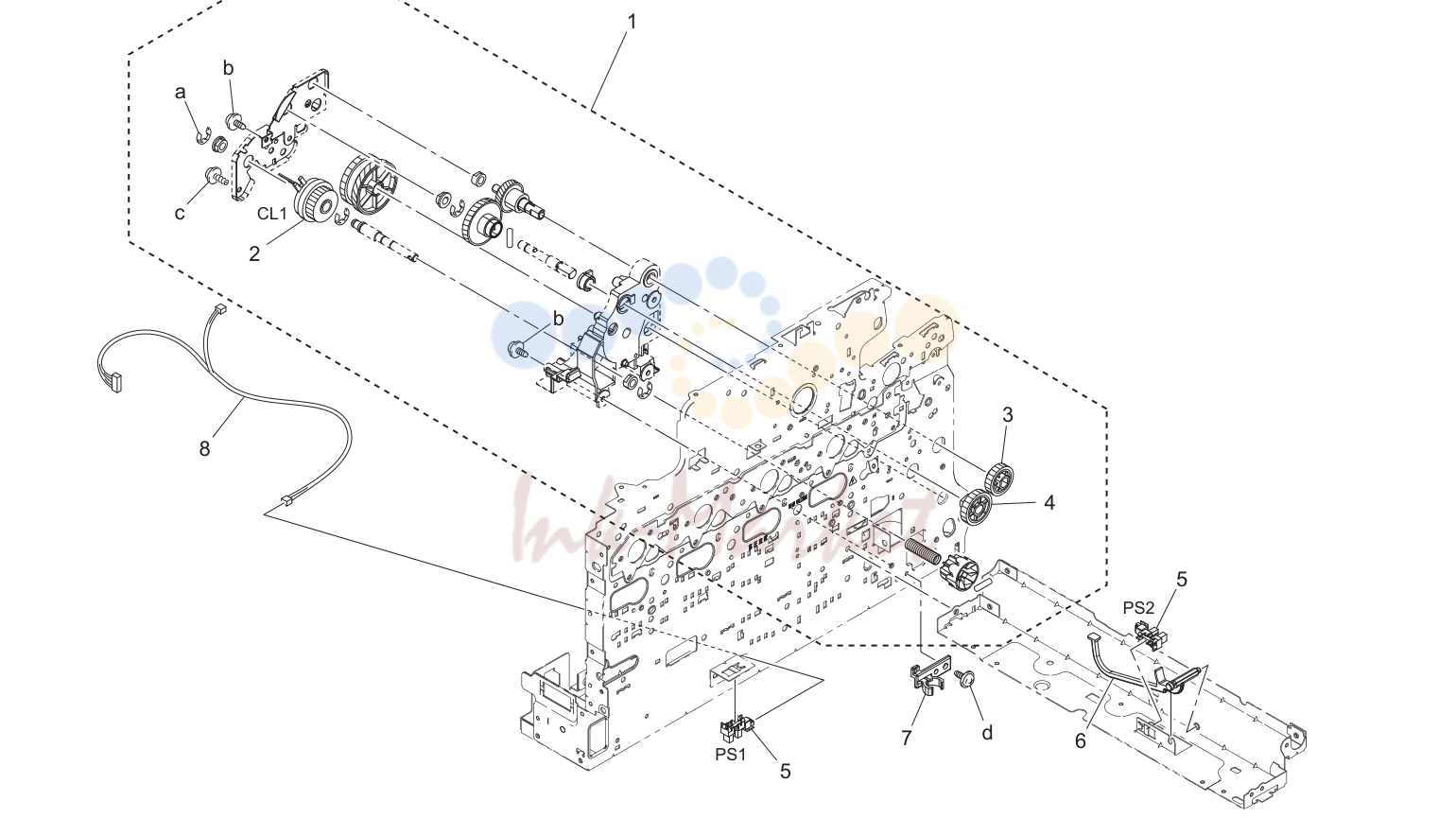

- Подача бумаги drive секция (P17)

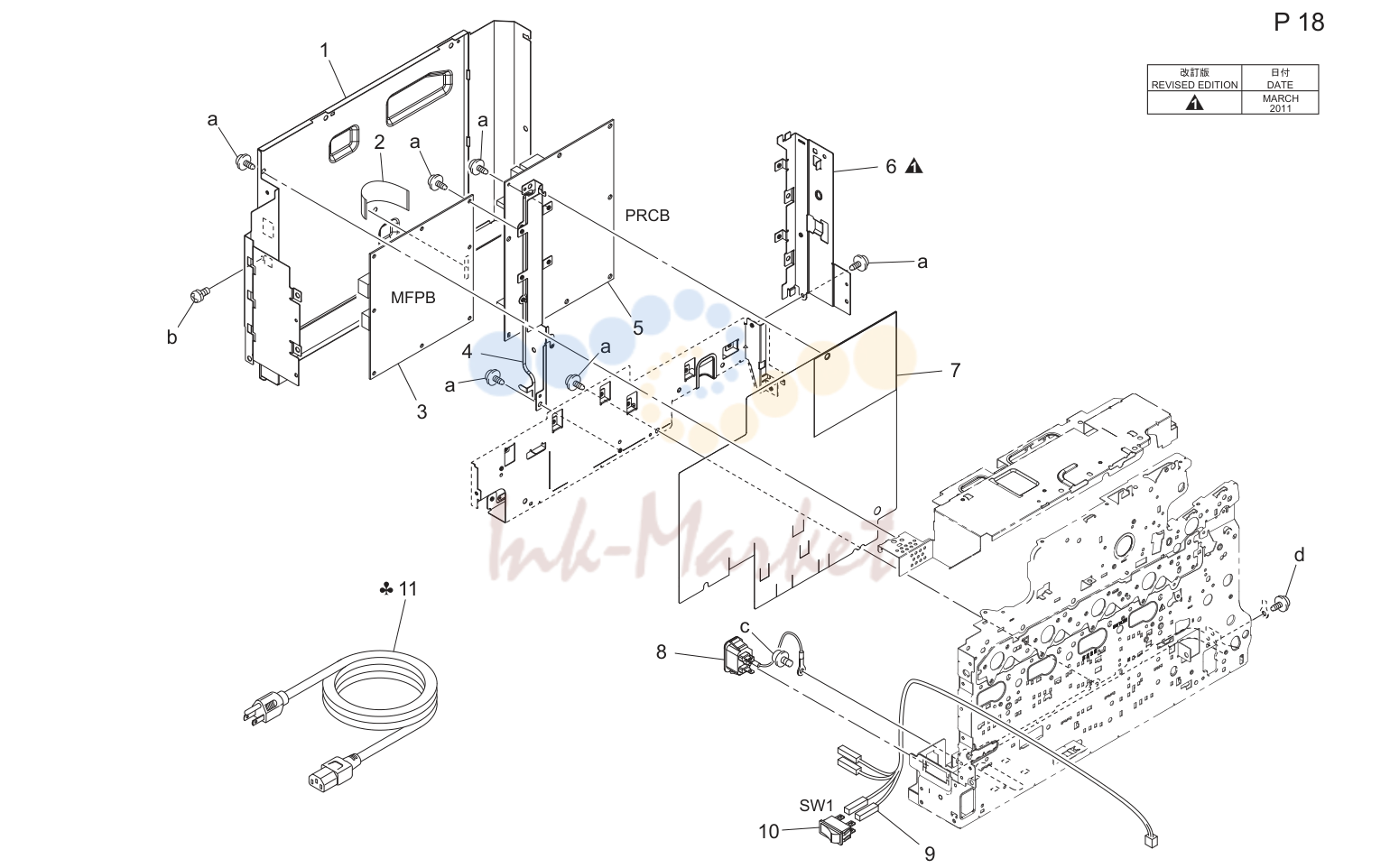

- Electrical components (P18)

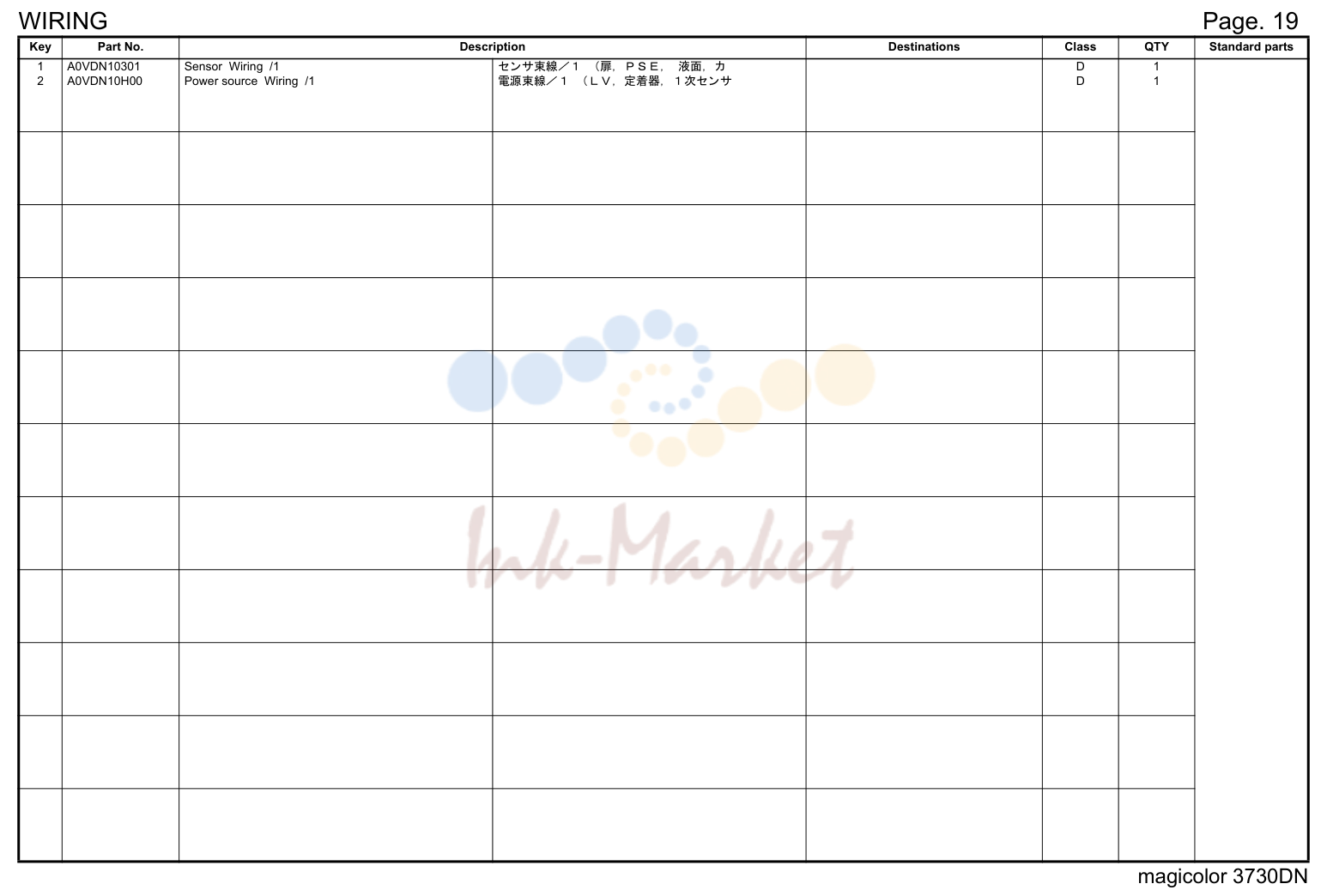

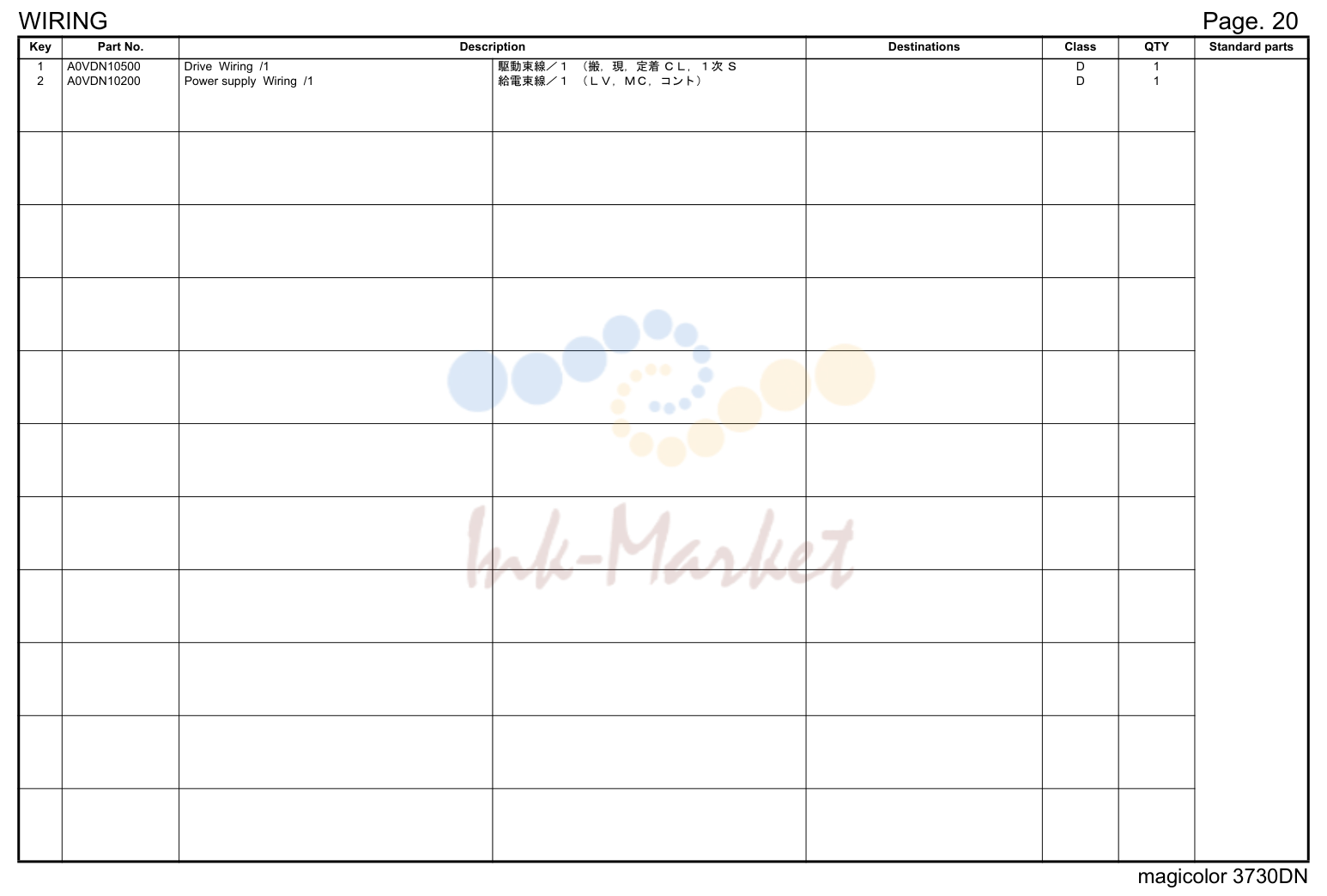

- Wiring
- Wiring

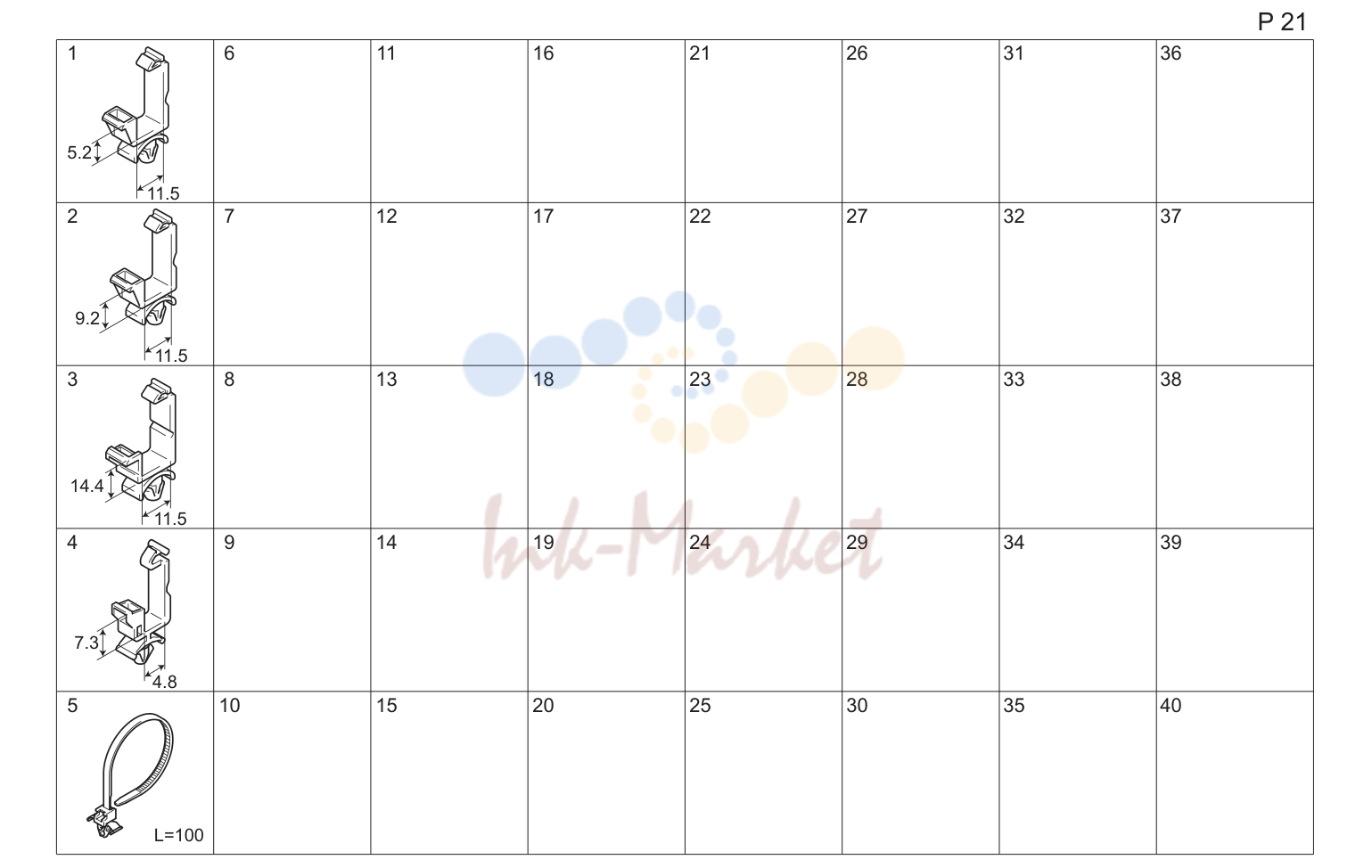

- Wiring accessories and jigs

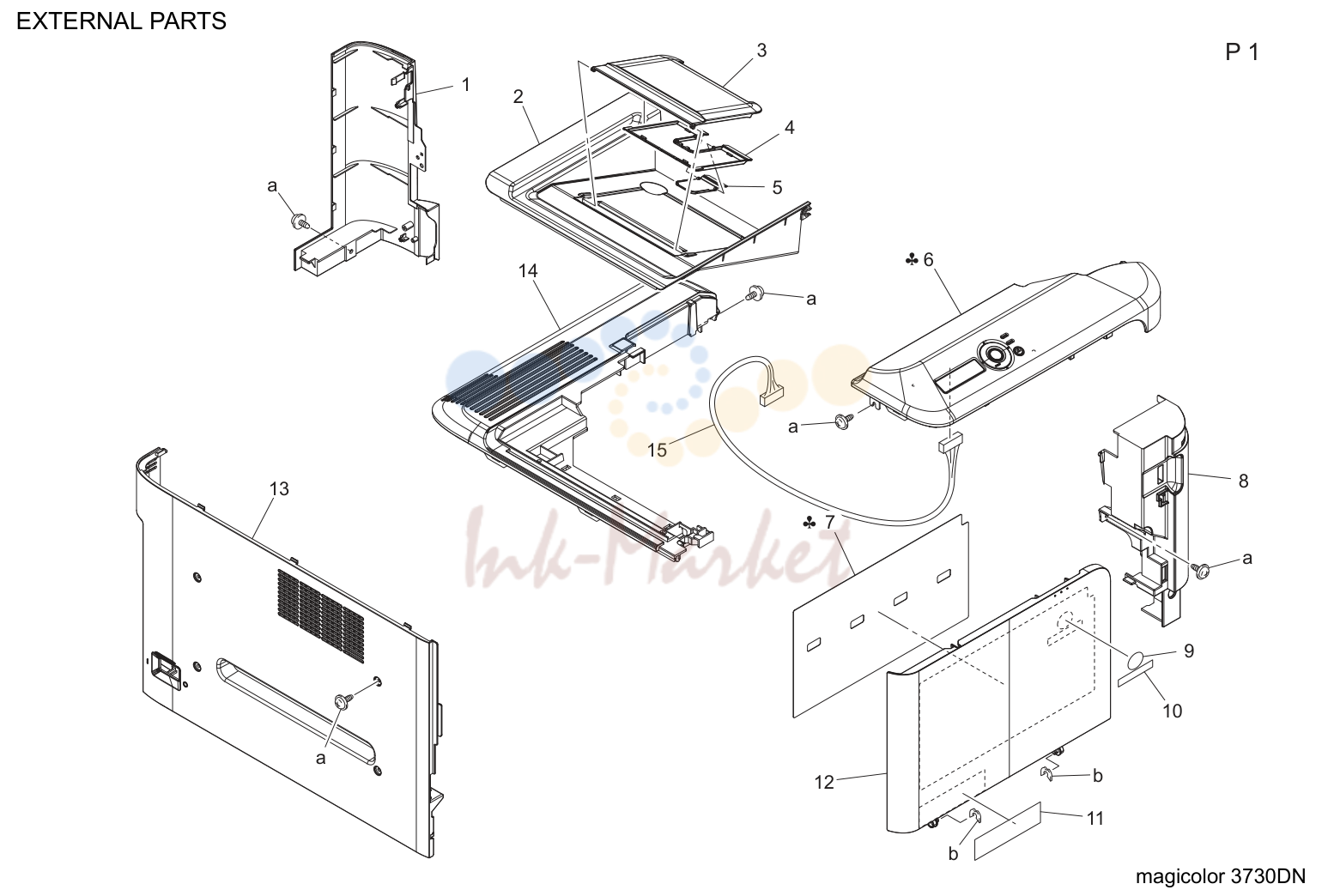

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD160302 запросить цену → | Крышка /right rear |
| 2 | A0VD160100 запросить цену → | Крышка /upper |
| 3 | A0VD161201 запросить цену → | Tray |
| 4 | A0VD161802 запросить цену → | Tray |
| 5 | A0VD162000 запросить цену → | Tray |
| 6 | A0VDR72100 запросить цену → | Панель управления в сборе |
| 6 | A0VDR71500 запросить цену → | Панель управления в сборе |
| 7 | A0VD940602 запросить цену → | Sheet |
| 7 | A0VD940701 запросить цену → | Sheet |
| 7 | A0VD940801 запросить цену → | Sheet |
| 7 | A0VD940900 запросить цену → | Sheet |
| 7 | A0VD941000 запросить цену → | Sheet |
| 8 | A0VD160502 запросить цену → | Крышка /right front |
| 10 | A0VD941600 запросить цену → | Label logo mark |
| 11 | A0VD941400 запросить цену → | Label magicolor 3730dn |
| 12 | A0VD160405 запросить цену → | Крышка /front |
| 13 | A0VD160201 запросить цену → | Крышка /left |
| 14 | A0VD160700 запросить цену → | Крышка /upper |
| 15 | A0VDN13000 запросить цену → | Operation wiring |

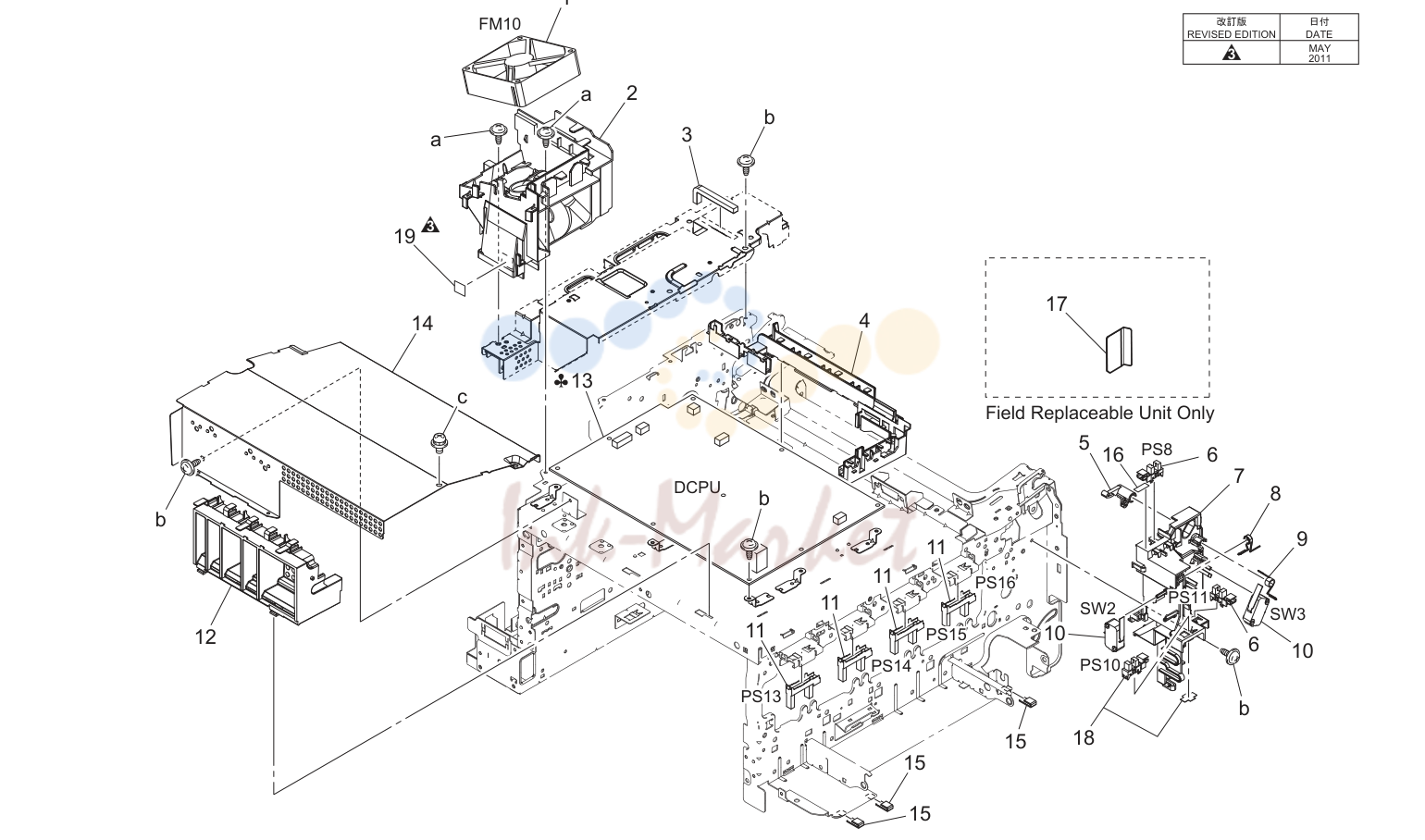

Power supply секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0VD102202 запросить цену → | Cooling воздуховод |
| 3 | A0VD137200 запросить цену → | Уплотнитель |
| 4 | A0VD104102 запросить цену → | Protection крышка |
| 5 | A0VD135500O запросить цену → | Detecting part |
| 5 | A0VD135512 запросить цену → | Detecting part |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A0VD135303O запросить цену → | Hold держатель |
| 7 | A0VD135317 запросить цену → | Hold держатель |
| 8 | A0VD135201 запросить цену → | Adjusting пружина |
| 9 | A0VD135402 запросить цену → | Torsion coil пружина |
| 10 | J06M60100 запросить цену → | Micro выключатель |
| 11 | A0VDM50200 запросить цену → | Photointerrupter |
| 12 | A0VD102301 запросить цену → | Воздуховод |
| 13 | A0VDM40002 запросить цену → | Power supply |
| 13 | A0VDM40103 запросить цену → | Power supply |
| 14 | A0VD133102 запросить цену → | Shield рама |
| 15 | A121102600 запросить цену → | Уплотнитель |
| 16 | A0VD139700 запросить цену → | Уплотнитель |
| 17 | A0VD135600 запросить цену → | Направляющая |
| 18 | A108R90000 запросить цену → | Photo interrupter |
| 19 | A0VD139800 запросить цену → | Уплотнитель |

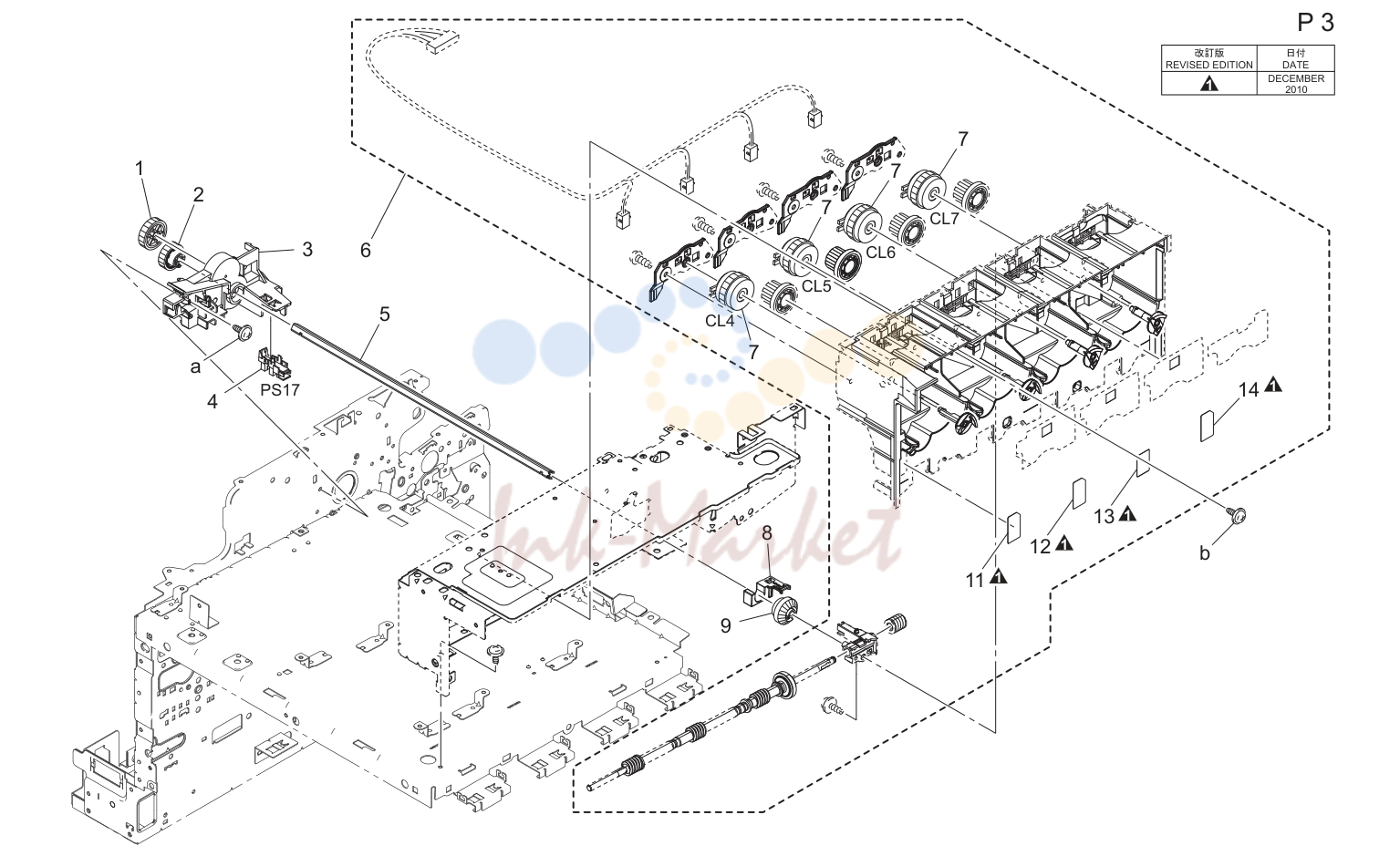

Тонер bottle drive секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD236400 запросить цену → | Шестерня 29t |
| 2 | A0VD236601 запросить цену → | Шестерня 25t |
| 3 | A0VD236902 запросить цену → | Drive держатель |
| 4 | A108M50100 ✓ в наличии | Photointerrupter |
| 5 | A0VD236500 запросить цену → | Вал |
| 6 | A0VDR70700 запросить цену → | Тонер bottle drive в сборе |
| 7 | A0VDM20000 запросить цену → | Муфта |
| 8 | A0VD237400 запросить цену → | Stopper |
| 9 | A0VD237800 запросить цену → | Шестерня 20t |
| 11 | A0VD492000 запросить цену → | Label |
| 12 | A0VD492100 запросить цену → | Label |
| 13 | A0VD492200 запросить цену → | Label |
| 14 | A0VD492300 запросить цену → | Label |

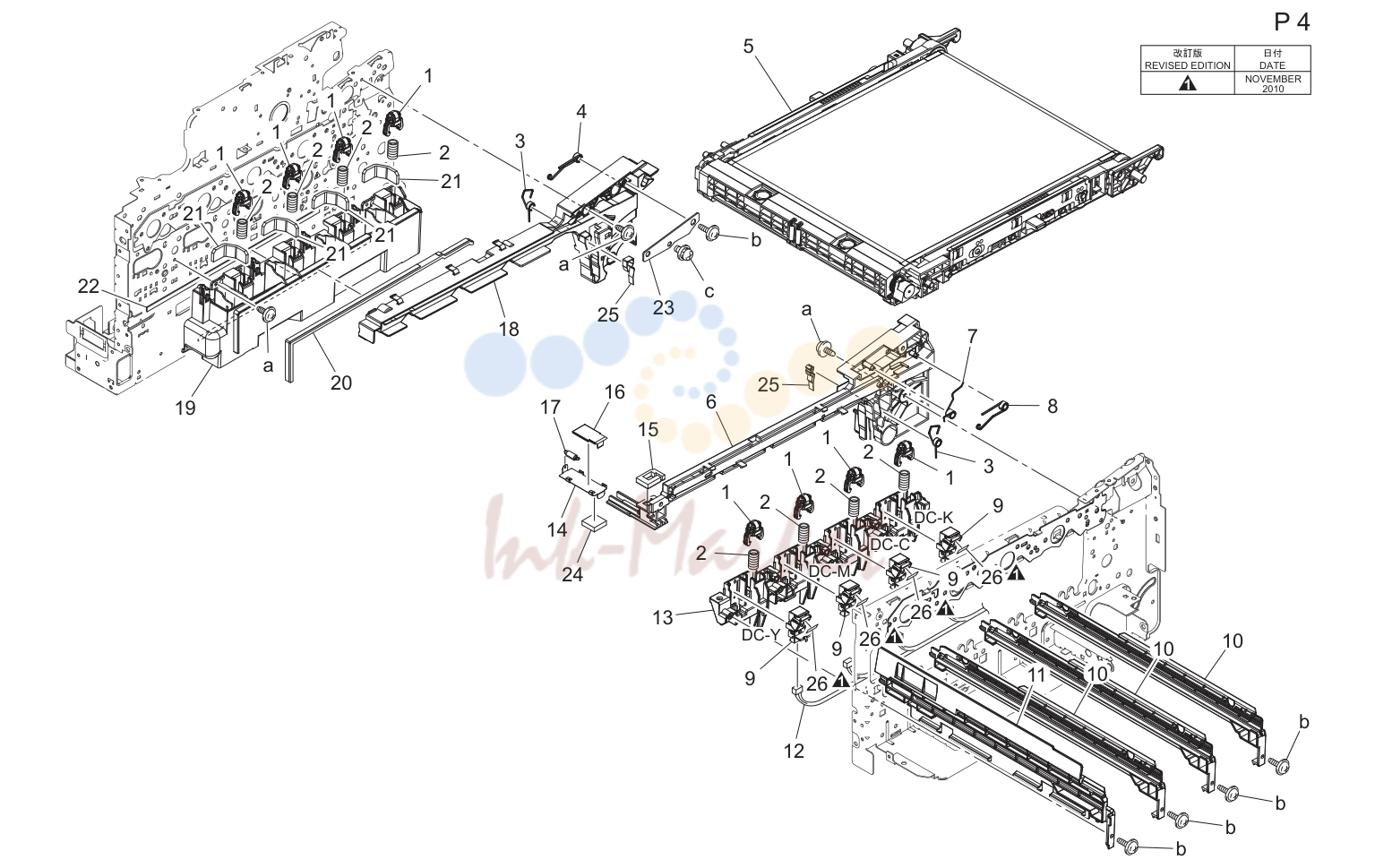

Перенос ремень узел (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD111700 запросить цену → | Держатель |
| 2 | A0VD111600 запросить цену → | Compressing coil пружина |
| 3 | A0VD114101 запросить цену → | Torsion coil пружина |
| 4 | A0VD110500 запросить цену → | Torsion coil пружина /rear |
| 6 | A0VD110104 запросить цену → | Rail /front |
| 7 | A0VD136800 запросить цену → | Contact |
| 8 | A0VD110400 запросить цену → | Torsion coil пружина /front |
| 9 | A0VD134102 запросить цену → | Hold держатель /в сборе |
| 10 | A0VD111102 запросить цену → | Rail |
| 11 | A0VD111203 запросить цену → | Rail |
| 12 | A0VDN10A00 запросить цену → | Photoconвоздуховодor wiring /1 |
| 13 | A0VD111402 запросить цену → | Держатель /front |
| 14 | A0VD362300 запросить цену → | Shutter |
| 15 | A0VD362201 запросить цену → | Уплотнитель |
| 16 | A0VD362400 запросить цену → | Уплотнитель |
| 17 | A0VD362500 запросить цену → | Pulling coil пружина |
| 18 | A0VD110205 запросить цену → | Rail /rear |
| 19 | A0VD111502 запросить цену → | Воздуховод |
| 20 | A0VD115100 запросить цену → | Уплотнитель |
| 21 | A0VD115301 запросить цену → | Уплотнитель |
| 22 | A0VD115200 запросить цену → | Уплотнитель |
| 23 | A0VD214700 запросить цену → | Креплениеing пластина |
| 24 | A0VD363700 запросить цену → | Уплотнитель |
| 25 | A0VD115400 запросить цену → | Уплотнитель |
| 26 | A0VD134300 запросить цену → | Protection уплотнитель |

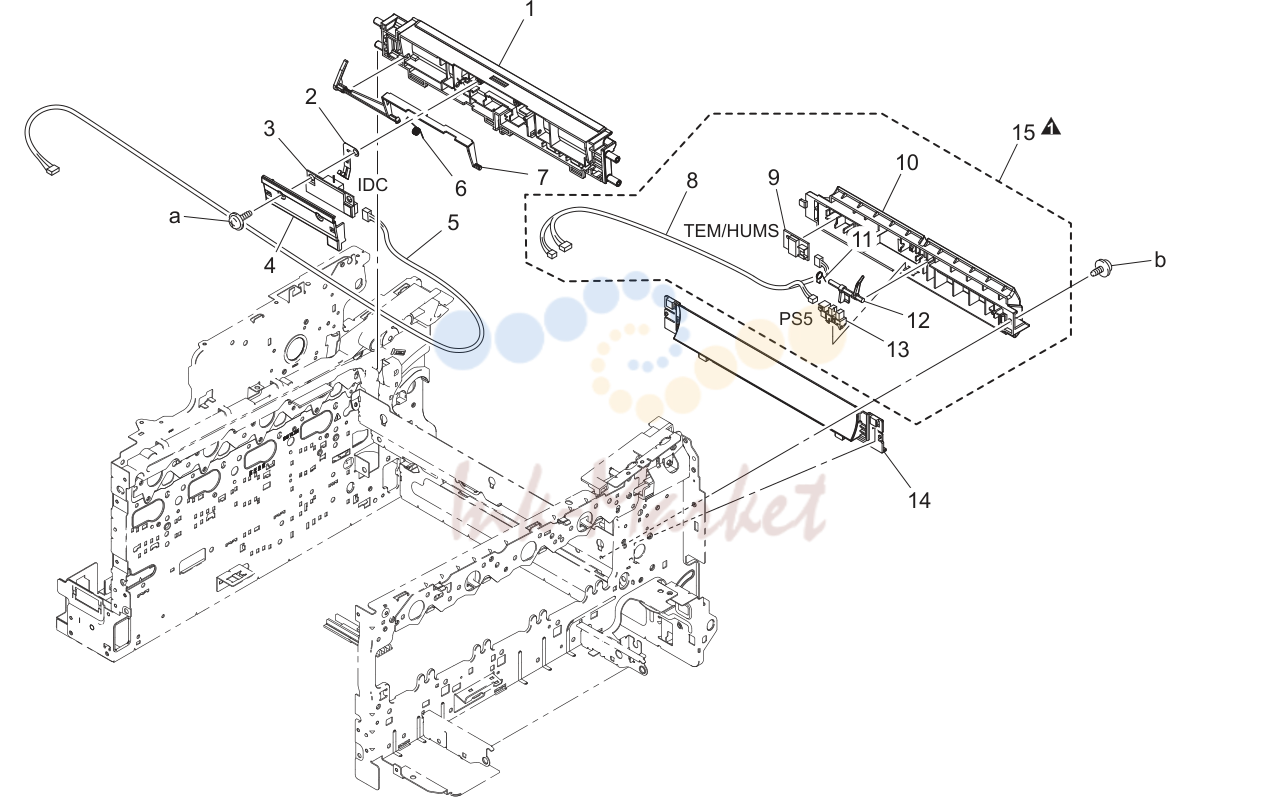

Перенос направляющая секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD706400 запросить цену → | Направляющая |
| 2 | A0VD706300 ✓ в наличии | Contact |
| 3 | A0VDM50000 ✓ в наличии | Photo sensing |
| 4 | A0VD706500 ✓ в наличии | Держатель |
| 5 | A0VDN10D00 запросить цену → | Датчик wiring /3 |
| 6 | A0VD706201 ✓ в наличии | Torsion coil пружина |
| 7 | A0VD706101 ✓ в наличии | Крышка |
| 8 | A0VDN10C00 запросить цену → | Датчик wiring /2 |
| 9 | A0VDM50100 запросить цену → | Humidity датчик |
| 10 | A0VD707303 запросить цену → | Направляющая |
| 11 | A0VD707201 запросить цену → | Torsion coil пружина |
| 12 | A0VD707101 запросить цену → | Actuator |
| 13 | A108M50100 ✓ в наличии | Photointerrupter |
| 14 | A0VD707400 запросить цену → | Направляющая |
| 15 | A0VDR73800 запросить цену → | Timing ролик направляющая в сборе |

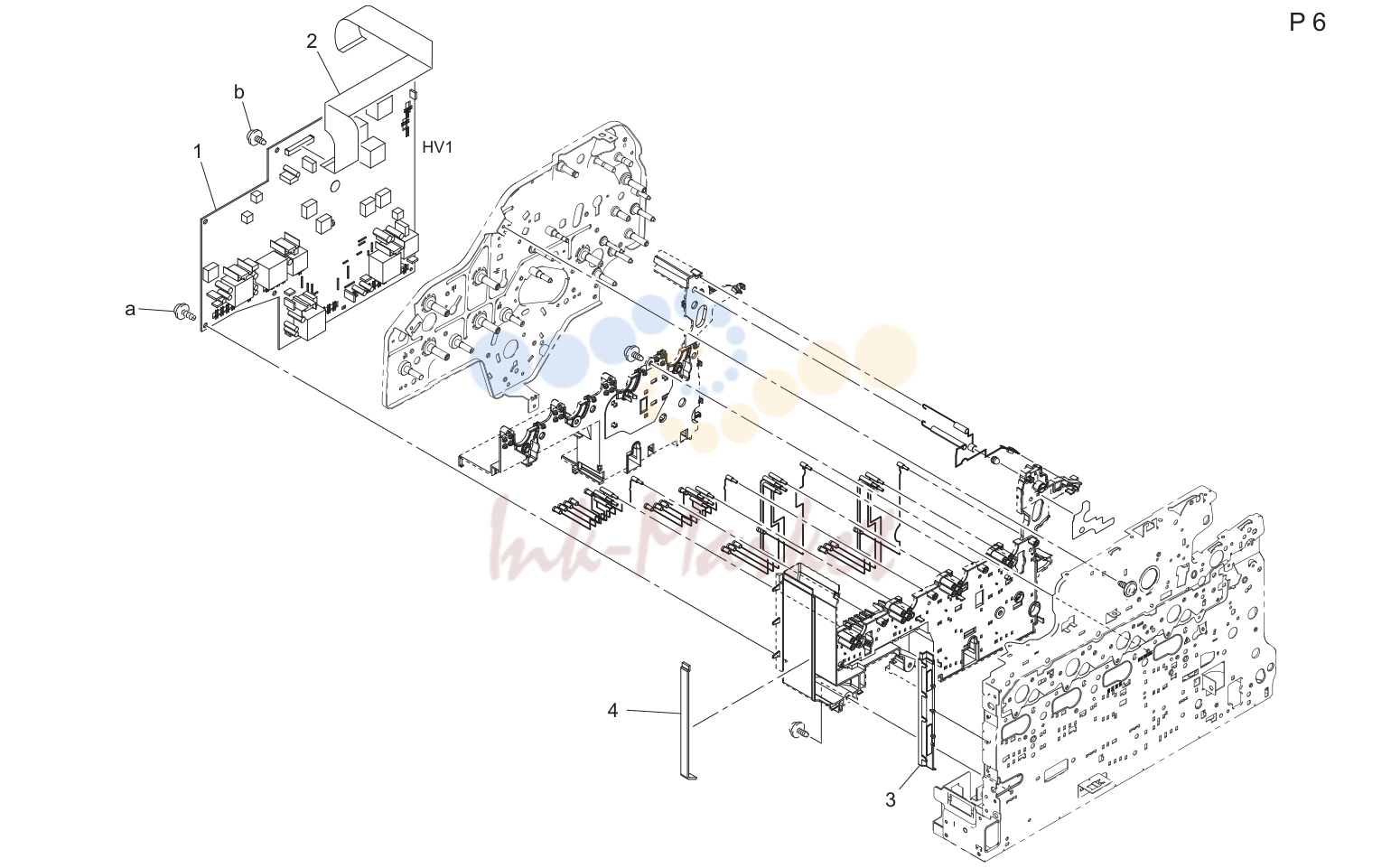

High voltage секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDM40502 запросить цену → | High voltage узел |
| 2 | A0VDN11101 запросить цену → | Hv flatкабель |
| 3 | A0VD139401 запросить цену → | Воздуховод /2 |
| 4 | A0VD139500 запросить цену → | Уплотнитель |

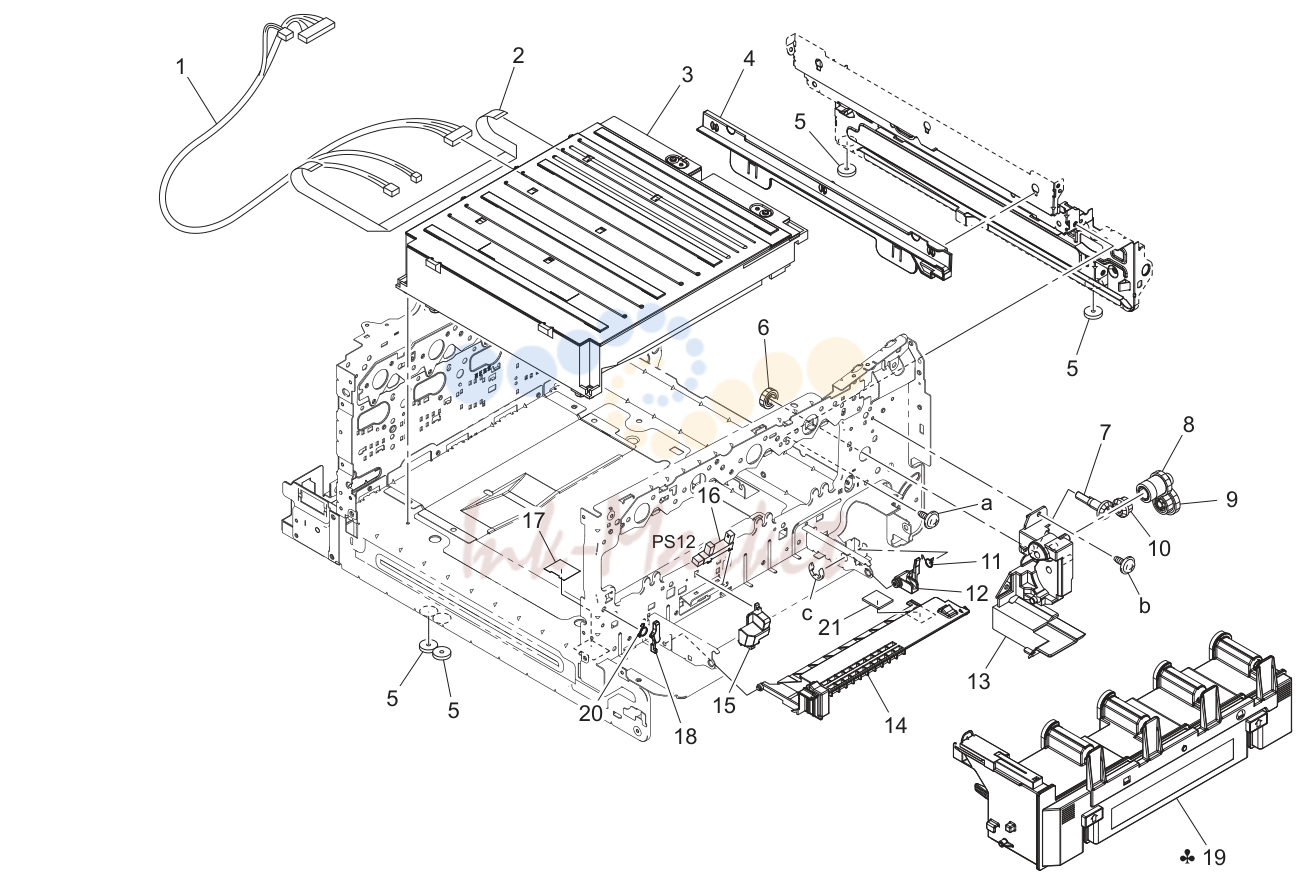

Print head секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDN10P01 запросить цену → | Ld wiring /1 |
| 2 | A0VDN10S01 запросить цену → | Ld flatкабель /1 |
| 3 | A1ARR70100 запросить цену → | Print head в сборе |
| 4 | A0VD111302 запросить цену → | Rail |
| 5 | A0VD101301 запросить цену → | Installing rubber foot |
| 6 | A0VD235700 запросить цену → | Шестерня 16t |
| 7 | A0VD235400 запросить цену → | Шестерня 16t |
| 8 | A0VD235600 запросить цену → | Шестерня 16/26t |
| 9 | A0VD235900 запросить цену → | Шестерня 22/30t |
| 10 | A0VD235500 запросить цену → | Шестерня 16/16t |
| 11 | A0VD362702 запросить цену → | Torsion coil пружина |
| 12 | A0VD362602 запросить цену → | Рычаг |
| 13 | A0VD235101 запросить цену → | Drive держатель |
| 14 | A0VD108703 запросить цену → | Крышка |
| 15 | A0VD136701 запросить цену → | Hold держатель |
| 17 | A0VD109400 запросить цену → | Scatteringprevention уплотнитель |
| 18 | A0VD107401 запросить цену → | Stopper |
| 20 | A0VD107500 запросить цену → | Torsion coil пружина |
| 21 | A0VD109001 запросить цену → | Spacer |

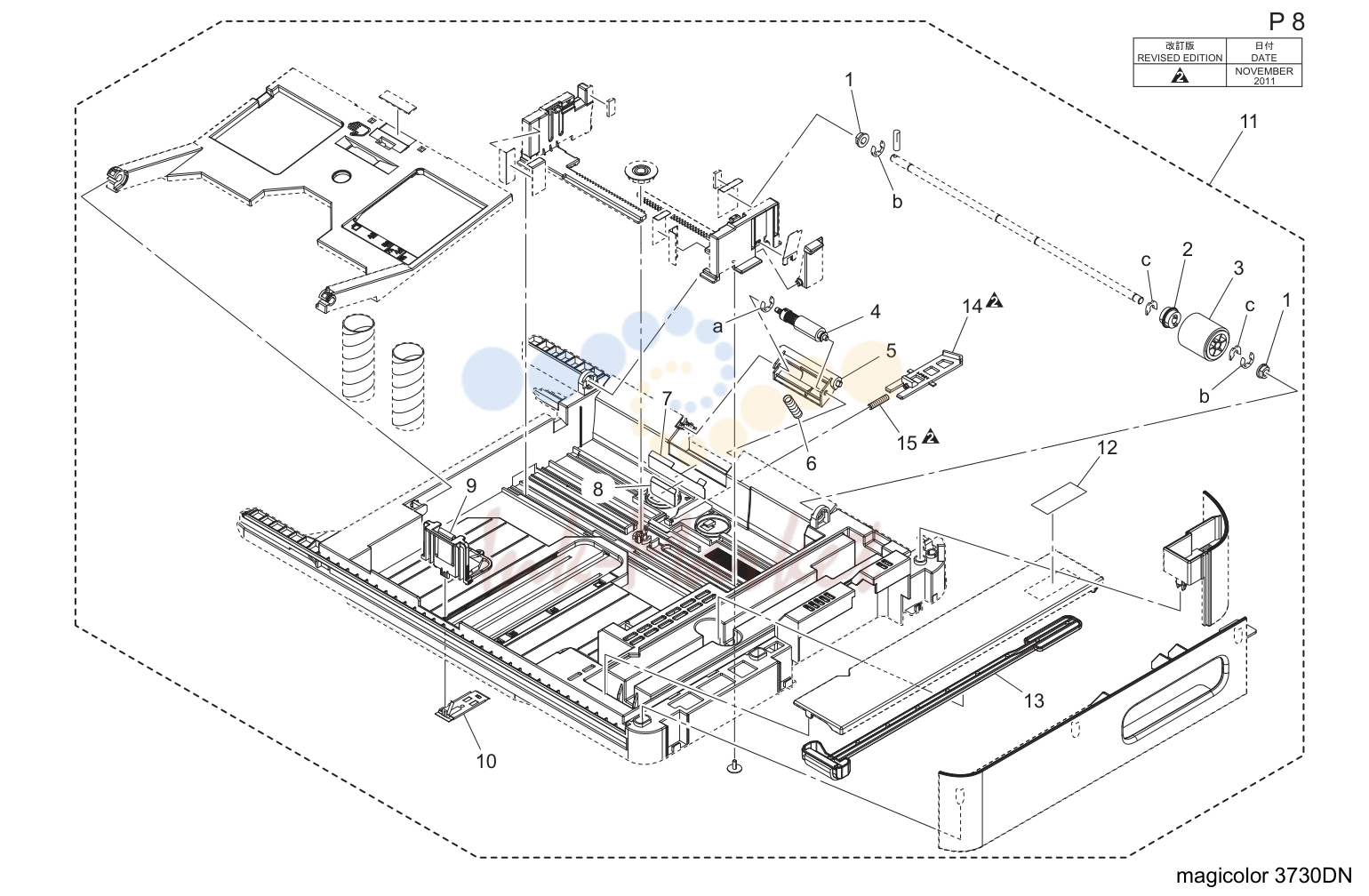

Cassette секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A0VD621100 запросить цену → | Держатель |
| 6 | A0VD624800 запросить цену → | Compressing coil пружина |
| 8 | A0VD561800 запросить цену → | Направляющая |
| 9 | A0VD623101 запросить цену → | Regulating пластина |
| 10 | A0VD623200 запросить цену → | Креплениеing пластина |
| 11 | A0VDR70800 запросить цену → | Cassette в сборе |
| 13 | A0VD108902 запросить цену → | Cleaning part |
| 14 | A0VD622102 запросить цену → | Lock рычаг |

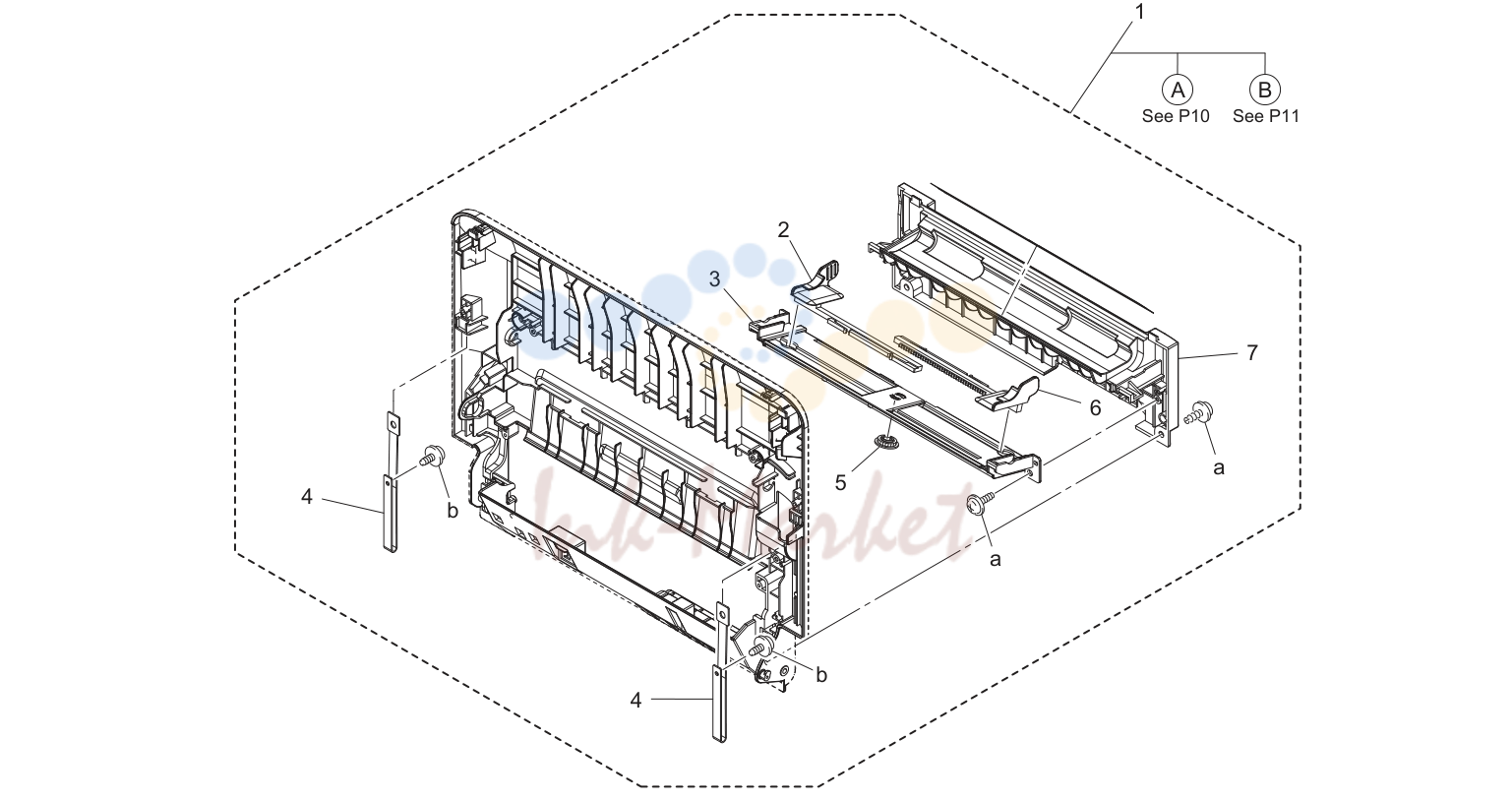

Vertical conveyance секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR71222 запросить цену → | Vertical conveyance в сборе |
| 2 | A0VD562201 запросить цену → | Regulating пластина |
| 3 | A0VD562002 запросить цену → | Направляющая |
| 4 | A0VD162300 запросить цену → | Open/close stopper |
| 5 | A0VD562300 запросить цену → | Шестерня 16t |
| 6 | A0VD562102 запросить цену → | Regulating пластина |
| 7 | A0VD562402 запросить цену → | Рама |

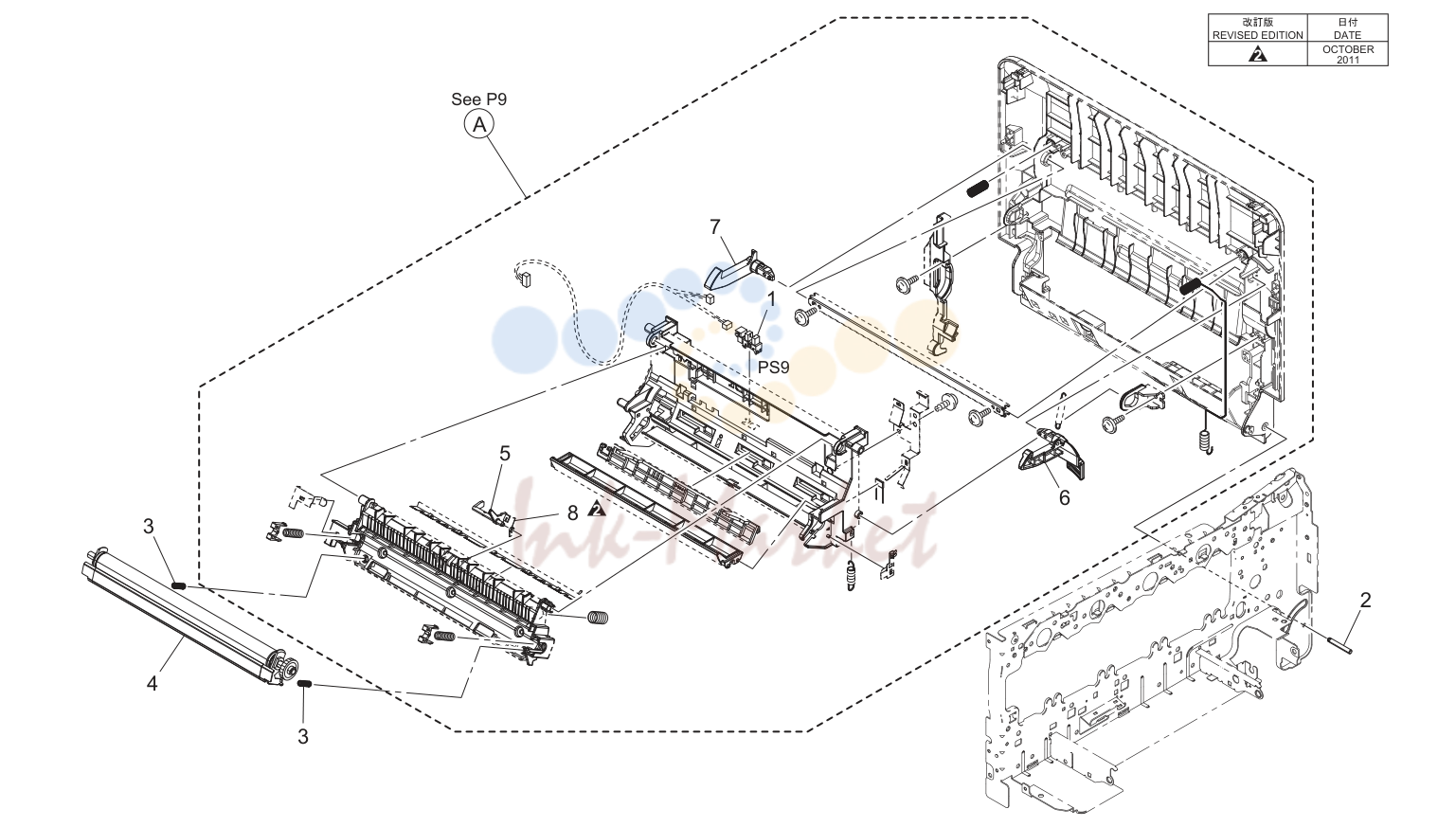

Vertical conveyance секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A108M50100 ✓ в наличии | Photointerrupter |
| 2 | A0VD162101 запросить цену → | Вал |
| 3 | A0VD701701 запросить цену → | Compressing пружина |
| 5 | A0VD700202 запросить цену → | Actuator |
| 6 | A0VD163600 запросить цену → | Рычаг /front |
| 7 | A0VD163400 запросить цену → | Рычаг /rear |
| 8 | A0VD700302 запросить цену → | Torsion coil пружина |

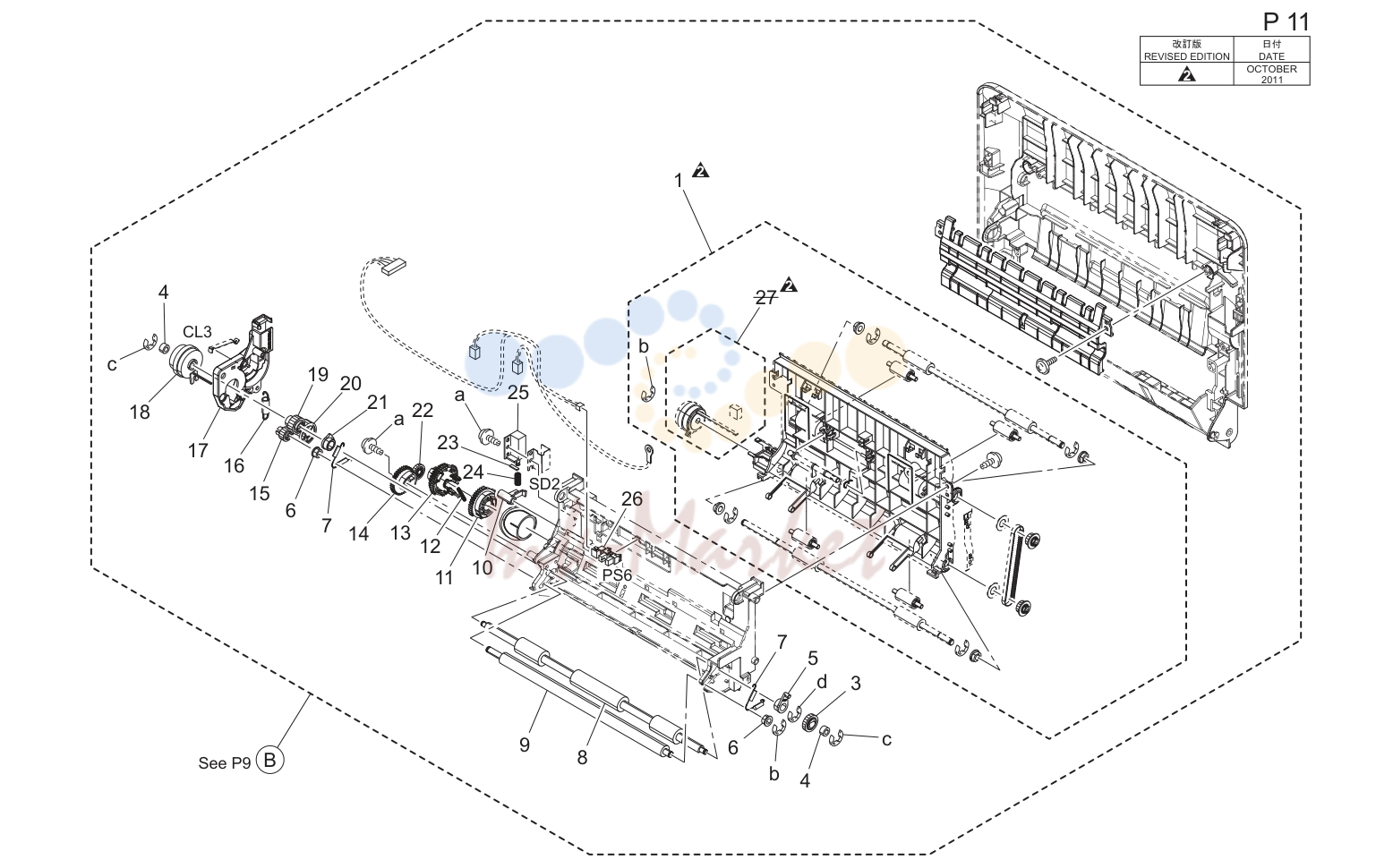

Vertical conveyance секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR71722 запросить цену → | Dup transport в сборе |
| 3 | A0VD235301 запросить цену → | Шестерня 16t |
| 5 | A0VD702300 запросить цену → | Втулка |
| 7 | A0VD702501 запросить цену → | Pulling coil пружина |
| 8 | A0VD702101 запросить цену → | Ролик |
| 9 | A0VD702902 запросить цену → | Ролик |
| 10 | A0VD704700 запросить цену → | Рычаг |
| 11 | A0VD704400 запросить цену → | Шестерня 32t |
| 12 | A034563800 запросить цену → | Compressing пружина |
| 13 | A0VD704300 запросить цену → | Шестерня 35/42t |
| 14 | A0VD705101 запросить цену → | Шестерня 35t |
| 15 | A0VD703001 запросить цену → | Шестерня 15t |
| 16 | A0VD703700 запросить цену → | Pulling coil пружина |
| 17 | A0VD705303 запросить цену → | Креплениеing пластина |
| 18 | A011M20000 запросить цену → | Муфта |
| 19 | A0VD703501 запросить цену → | Шестерня 20t |
| 20 | A0VD704900 запросить цену → | Шестерня 28t |
| 21 | A0VD702400 запросить цену → | Втулка |
| 22 | A0VD705200 запросить цену → | Шестерня 18t |
| 23 | A034214000 запросить цену → | Уплотнитель |
| 24 | A034213400 запросить цену → | Compressing пружина |
| 25 | A034M20000 под заказ | Paperfeed соленоид |
| 26 | A108M50100 ✓ в наличии | Photointerrupter |

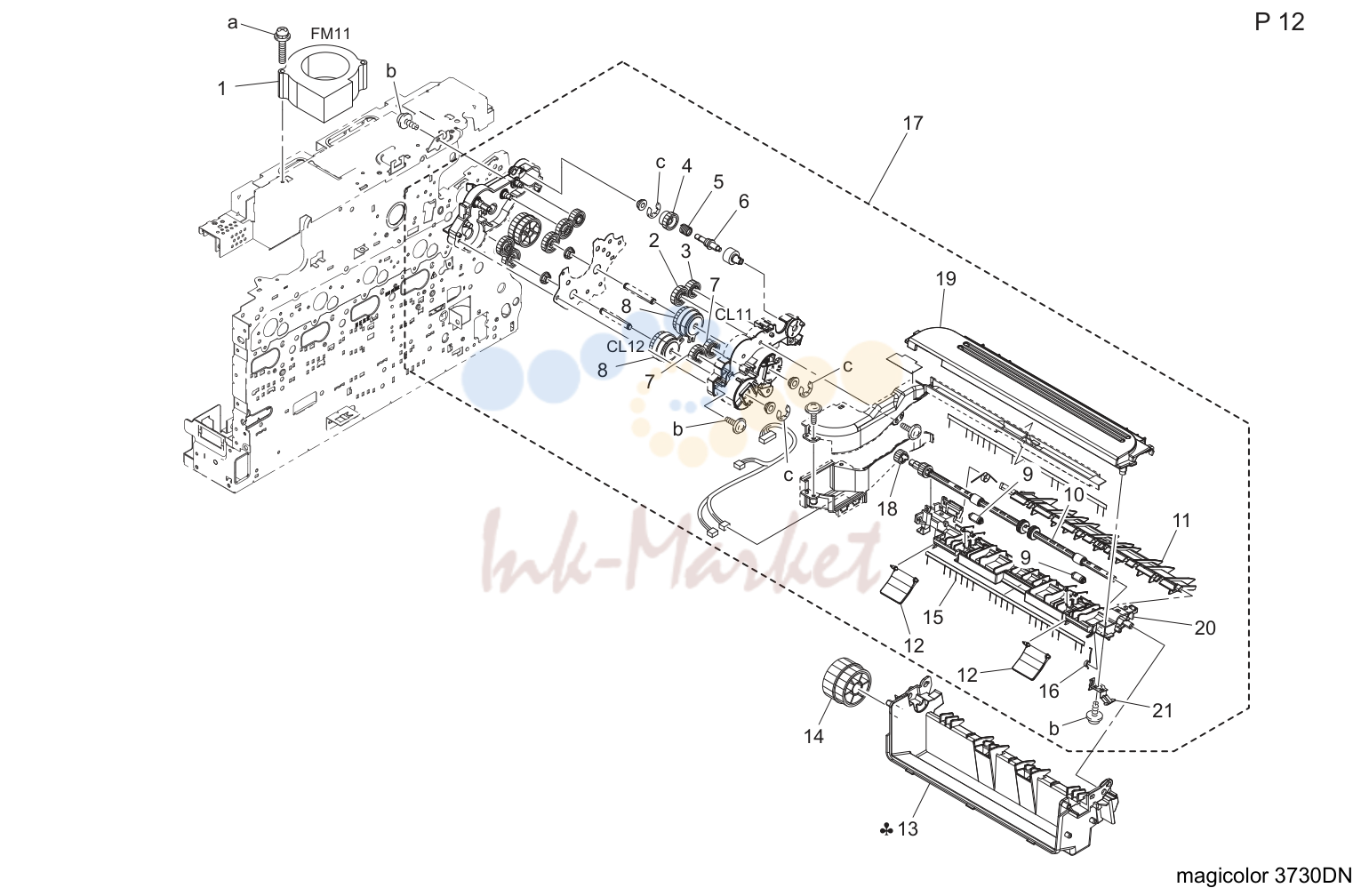

Dup reverse drive секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0VD822800 запросить цену → | Шестерня 23t |
| 3 | A0VD822700 запросить цену → | Шестерня 19t |
| 4 | A0VD823100 запросить цену → | Шестерня 20t |
| 5 | A0VD823400 запросить цену → | Torsion coil пружина |
| 6 | A0VD823200 запросить цену → | Вал |
| 7 | A0VD822400 запросить цену → | Шестерня 18t |
| 8 | A0VDM20000 запросить цену → | Муфта |
| 9 | A0VD820200 запросить цену → | Roll |
| 10 | A0VD820103 запросить цену → | Reverse/exit ролик |
| 11 | A0VD825600 запросить цену → | Направляющая |
| 12 | A0VD891401 запросить цену → | Направляющая |
| 13 | A0VD900503 запросить цену → | Выход бумаги держатель |
| 13 | A0VD905503 запросить цену → | Выход бумаги держатель |
| 14 | A0VD890800 запросить цену → | Шестерня 38/40t |
| 15 | A0VD894100 запросить цену → | Neutralizing brush |
| 16 | A0VD820800 запросить цену → | Torsion coil пружина |
| 17 | A0VDR71800 запросить цену → | Dup reverse drive в сборе |
| 18 | A0VD821100 запросить цену → | Шестерня 14t |
| 19 | A0VD820403 запросить цену → | Направляющая /upper |
| 20 | A0VD820501 запросить цену → | Направляющая /lower |
| 21 | A0VD820900 запросить цену → | Contact |

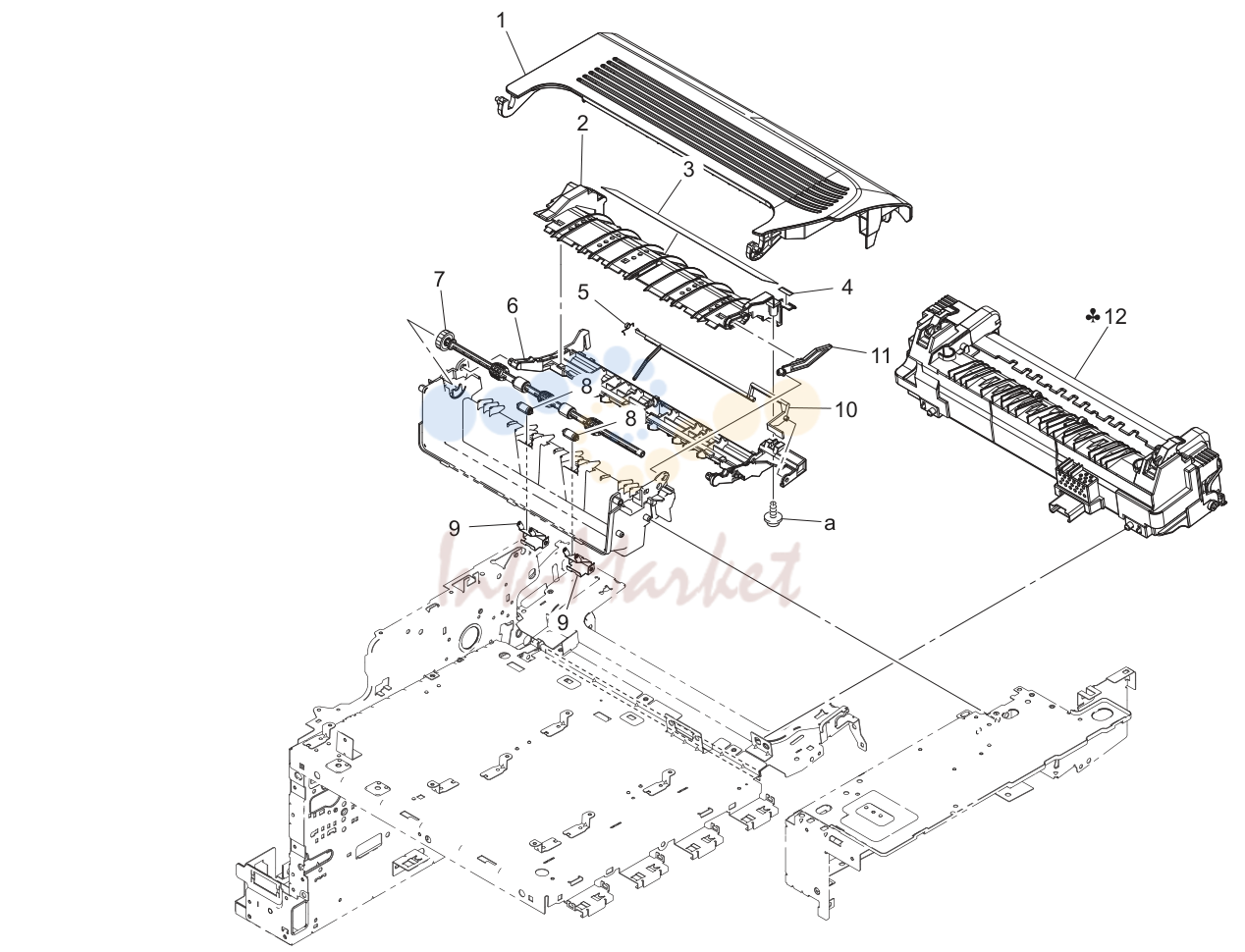

Печь (закрепление) секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD161303 запросить цену → | Крышка |
| 2 | A0VD908300 запросить цену → | Направляющая |
| 3 | A0VD948301 запросить цену → | Label caution /jam |
| 4 | A0VD949100 запросить цену → | Label jam |
| 5 | A0VD892400 запросить цену → | Torsion coil пружина |
| 6 | A0VD908101 запросить цену → | Направляющая |
| 7 | A0VD890102 запросить цену → | Выход бумаги ролик |
| 8 | A0VD890301 запросить цену → | Выход бумаги roll |
| 9 | A0VD890200 запросить цену → | Пружина |
| 10 | A0VD907300 запросить цену → | Actuator |
| 11 | A0VD901401 запросить цену → | Рычаг |
Main drive секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD220300 запросить цену → | Compressing coil пружина |
| 2 | A0VD220201 запросить цену → | Втулка |
| 3 | A0VD219800 запросить цену → | Шестерня 20t |
| 4 | A0VD211303 запросить цену → | Hold пластина |
Main drive секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDM10200 ✓ в наличии | Brushless мотор |
| 2 | A00F213900 запросить цену → | Bearing |
| 3 | A0VD248501 запросить цену → | Креплениеing пластина /a |
| 4 | A011M20000 запросить цену → | Муфта |
| 6 | A0VD218301 запросить цену → | Шестерня 21t |
Main drive секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDM10200 ✓ в наличии | Brushless мотор |
| V116030503 запросить цену → | Page. 16 |
Подача бумаги drive секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDR70311 запросить цену → | Подача бумаги drive в сборе |
| 2 | A02EM20000 ✓ в наличии | Муфта |
| 3 | A0VD231200 запросить цену → | Шестерня 22t |
| 4 | A0VD230901 запросить цену → | Шестерня 25t |
| 5 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A0VD624100 ✓ в наличии | Рычаг |
| 8 | A0VDN10U01 запросить цену → | Paperfeed wiring /3 |
Electrical components (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VD132703 запросить цену → | Shield рама |
| 2 | A0VDN11001 запросить цену → | Contролик flatкабель /2 |
| 3 | A0VDM72009 запросить цену → | Contролик |
| 4 | A0VD132501 запросить цену → | Separating рама |
| 5 | A0VDH0051D запросить цену → | Плата-в сборе(плата-a в сборе) |
| 6 | A0VD132803 запросить цену → | Креплениеing рама |
| 7 | A0VD139201 запросить цену → | Insulating sheet /2 |
| 8 | A0VDN10001 запросить цену → | Ac wiring /1 |
| 9 | A0VDN10X01 запросить цену → | Ac wiring /3 |
| 10 | A034M60200 запросить цену → | Rocker выключатель |
| 11 | A0VDN30200 запросить цену → | Power code |
| 11 | A0VDN30100 запросить цену → | Power code |
| 11 | A0VDN30000 запросить цену → | Power code |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDN10301 запросить цену → | Датчик wiring /1 |
| 2 | A0VDN10H00 запросить цену → | Power source wiring /1 |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0VDN10500 запросить цену → | Drive wiring /1 |
| 2 | A0VDN10200 запросить цену → | Power supply wiring /1 |
Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 1 | V500010003 запросить цену → | Saddle |
| 2 | V500010005 запросить цену → | Saddle |
| 3 | V500010007 запросить цену → | Saddle |
| 4 | V500010020 запросить цену → | Saddle |
| 5 | V501010018 запросить цену → | Band |
комментарии
