Konica Minolta magicolor 2550DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Top крышка секция (P2)
- Main рама секция (P3)
- Left рама секция (P4)
- Right рама секция (P5)
- Right рама секция (P6)
- Right рама секция (P7)
- Печь (закрепление) drive секция (P8)
- Paper transport drive секция (P9)
- Rack drive секция (P10)
- Print head секция (P11)
- Перенос секция (P12)

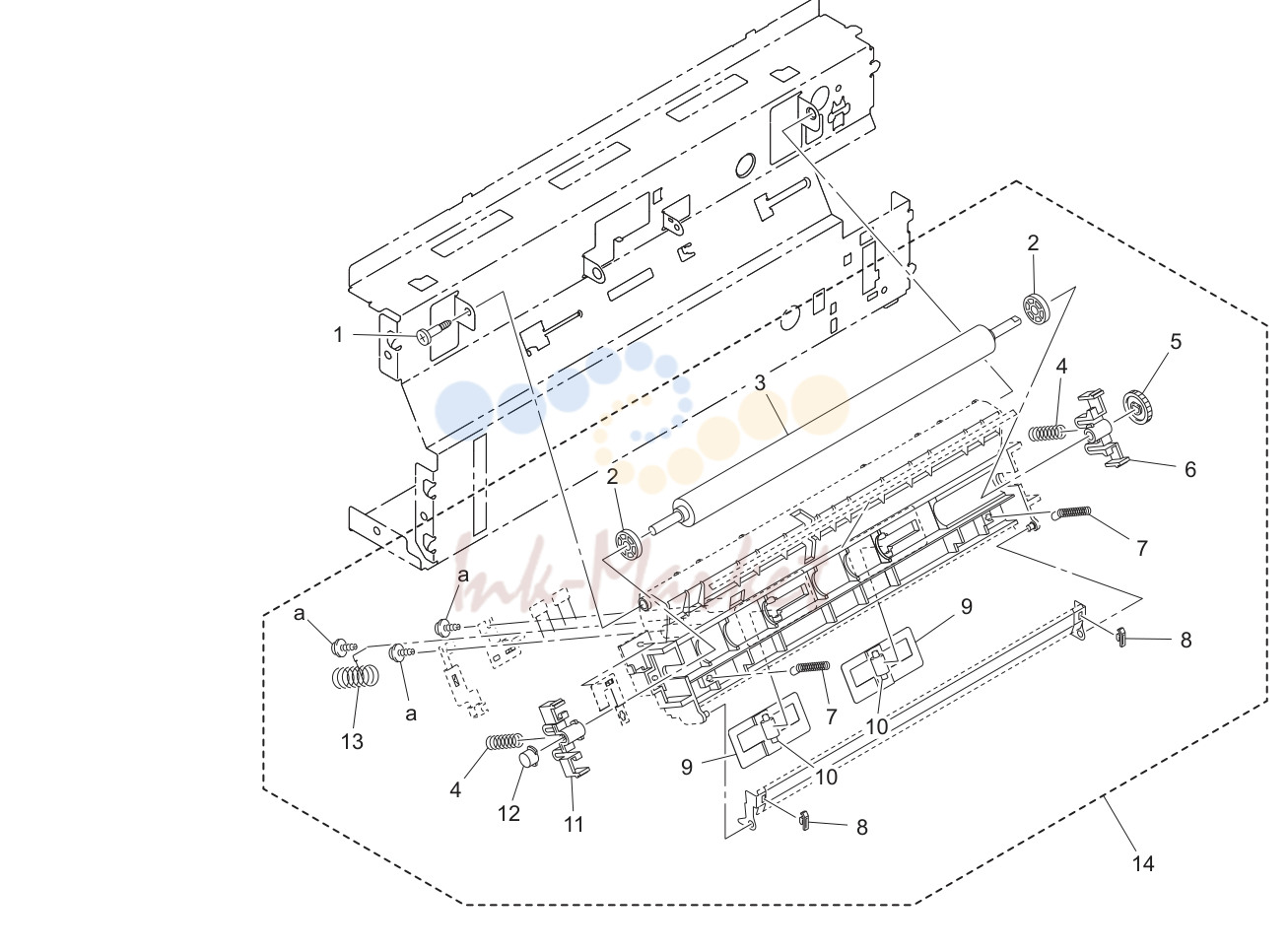

- 2nd перенос секция (P13)

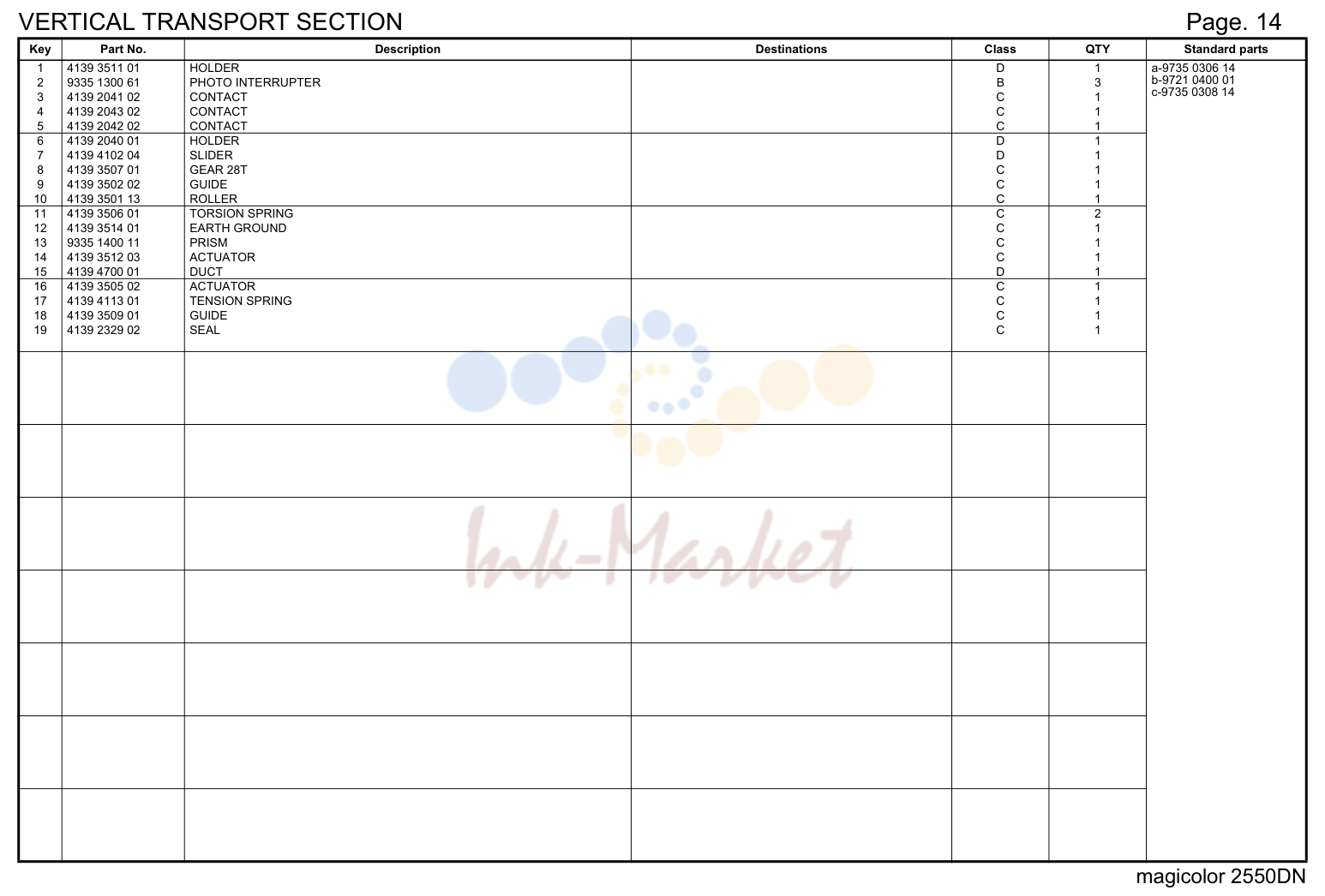

- Vertical transport секция

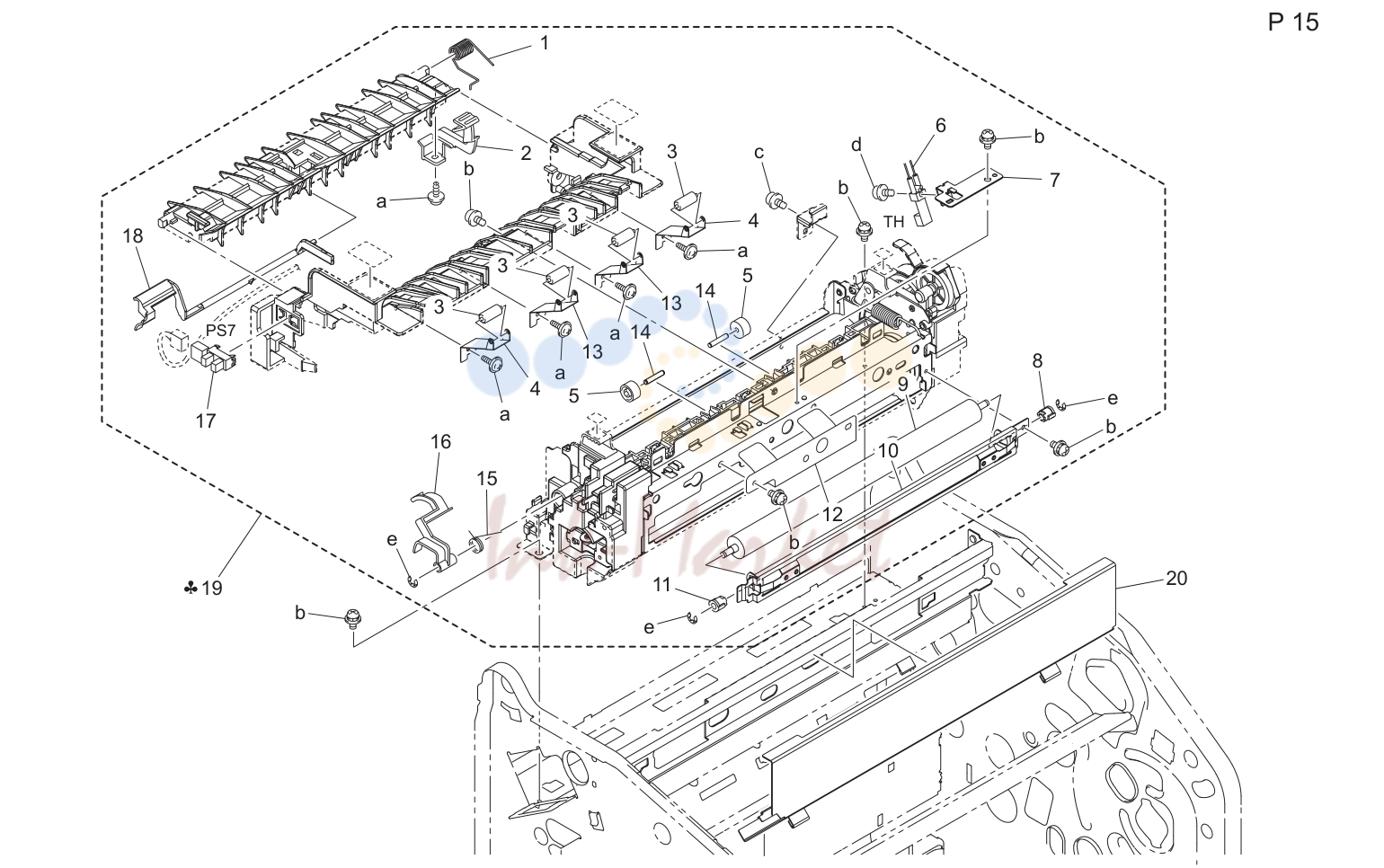

- Печь (закрепление) секция (P15)

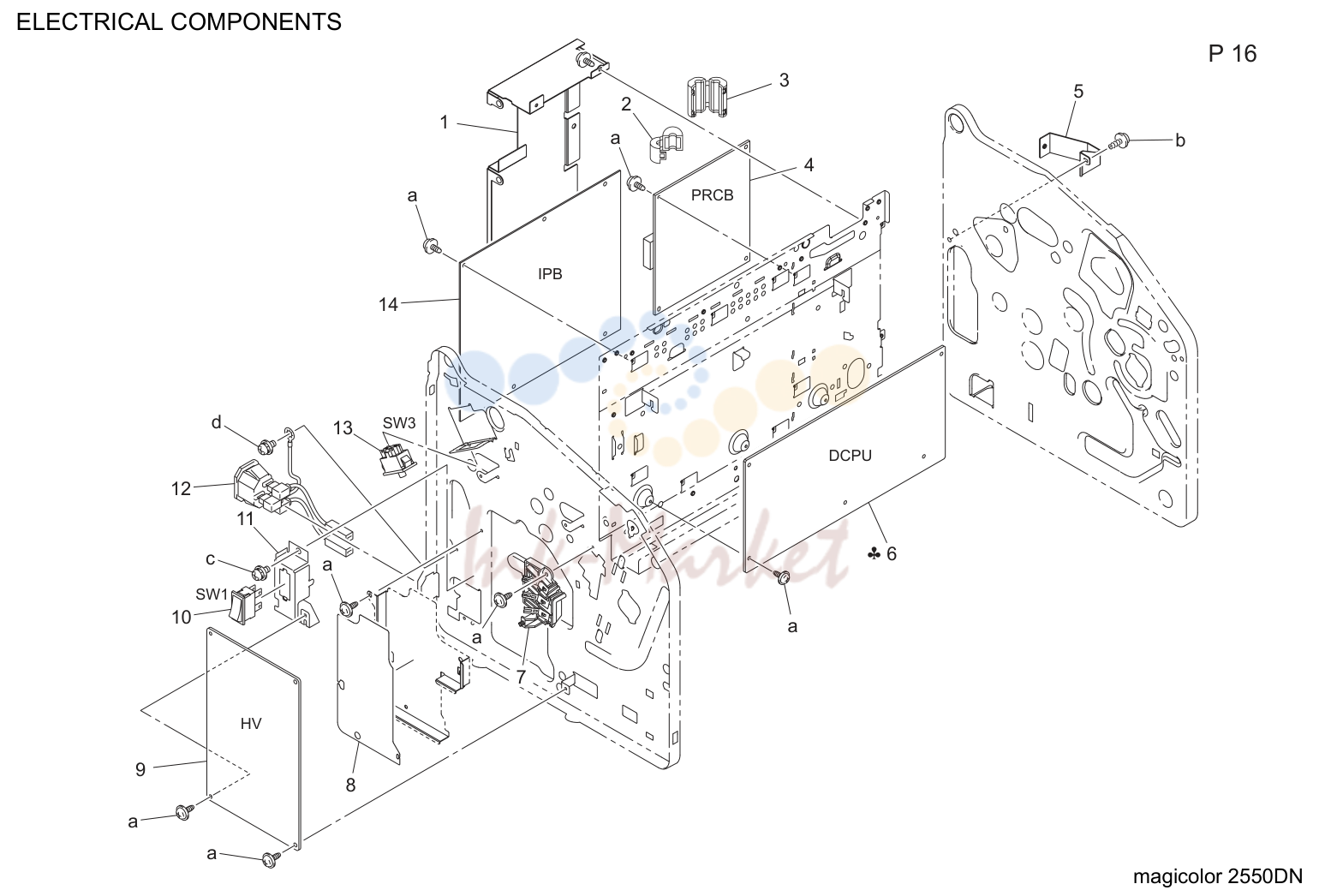

- Electrical components (P16)
- Paper take-up секция (P17)

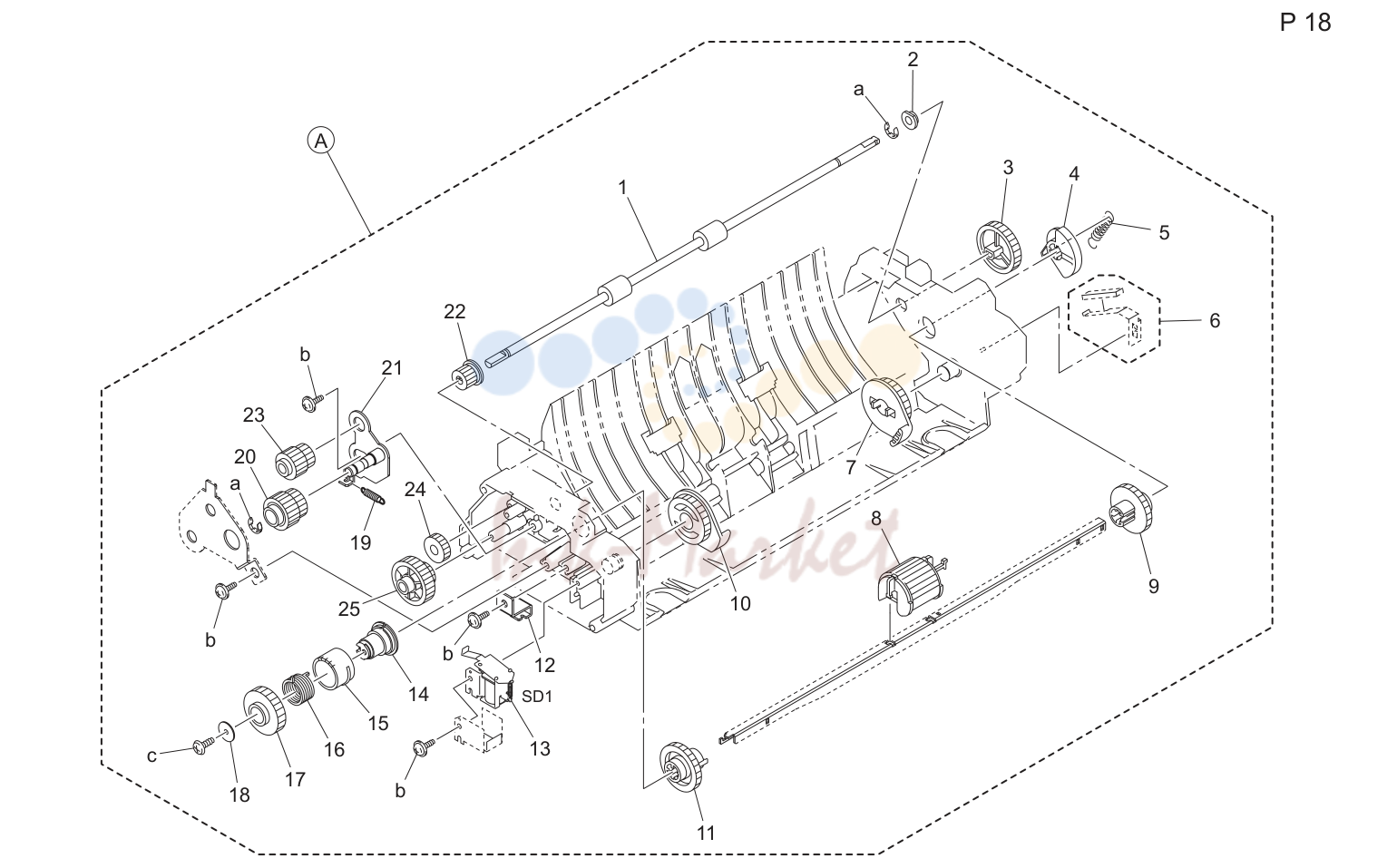

- Paper take-up секция (P18)

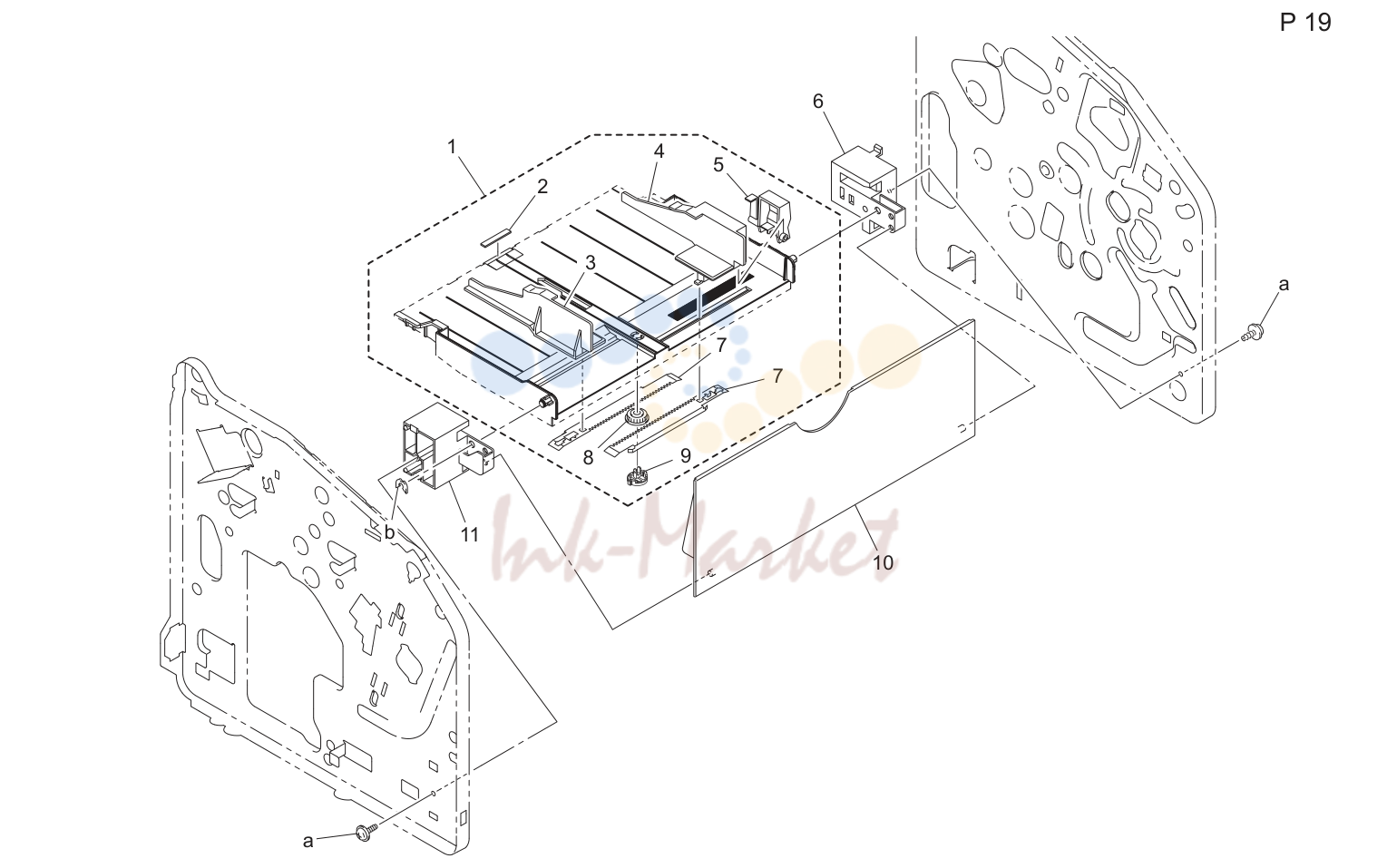

- Paper take-up секция (P19)

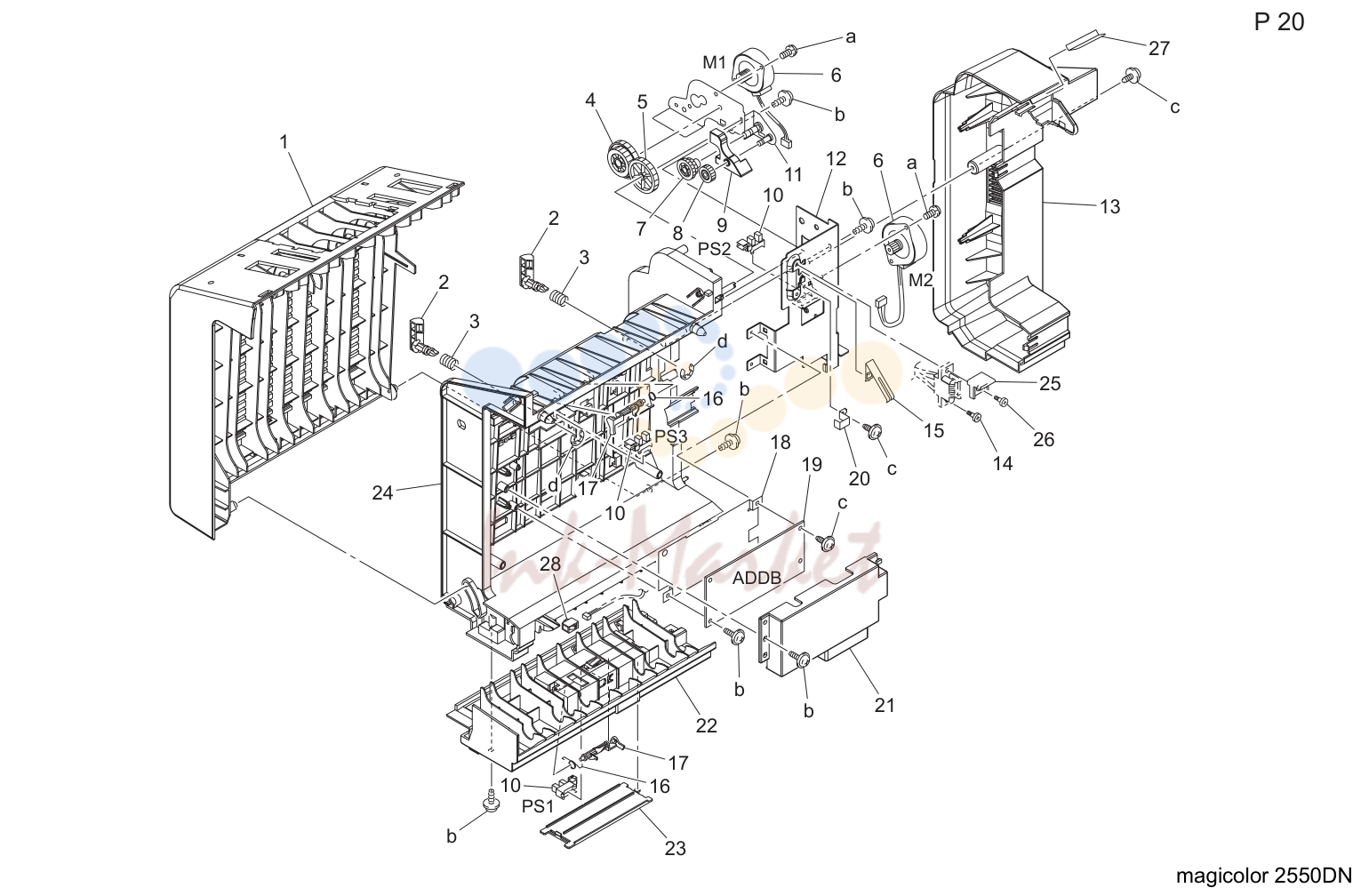

- Дуплекс узел (P20)

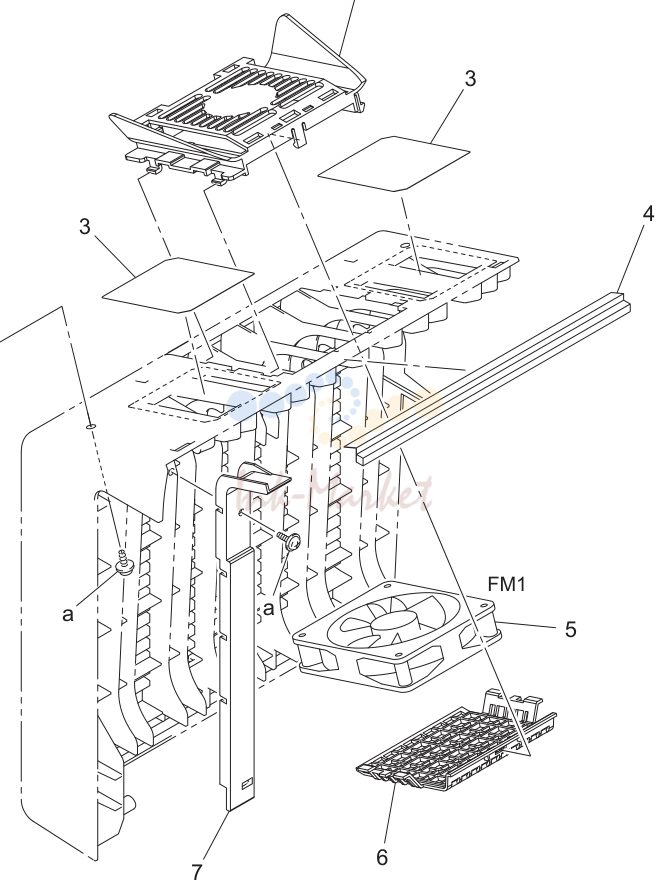

- Дуплекс узел (P21)

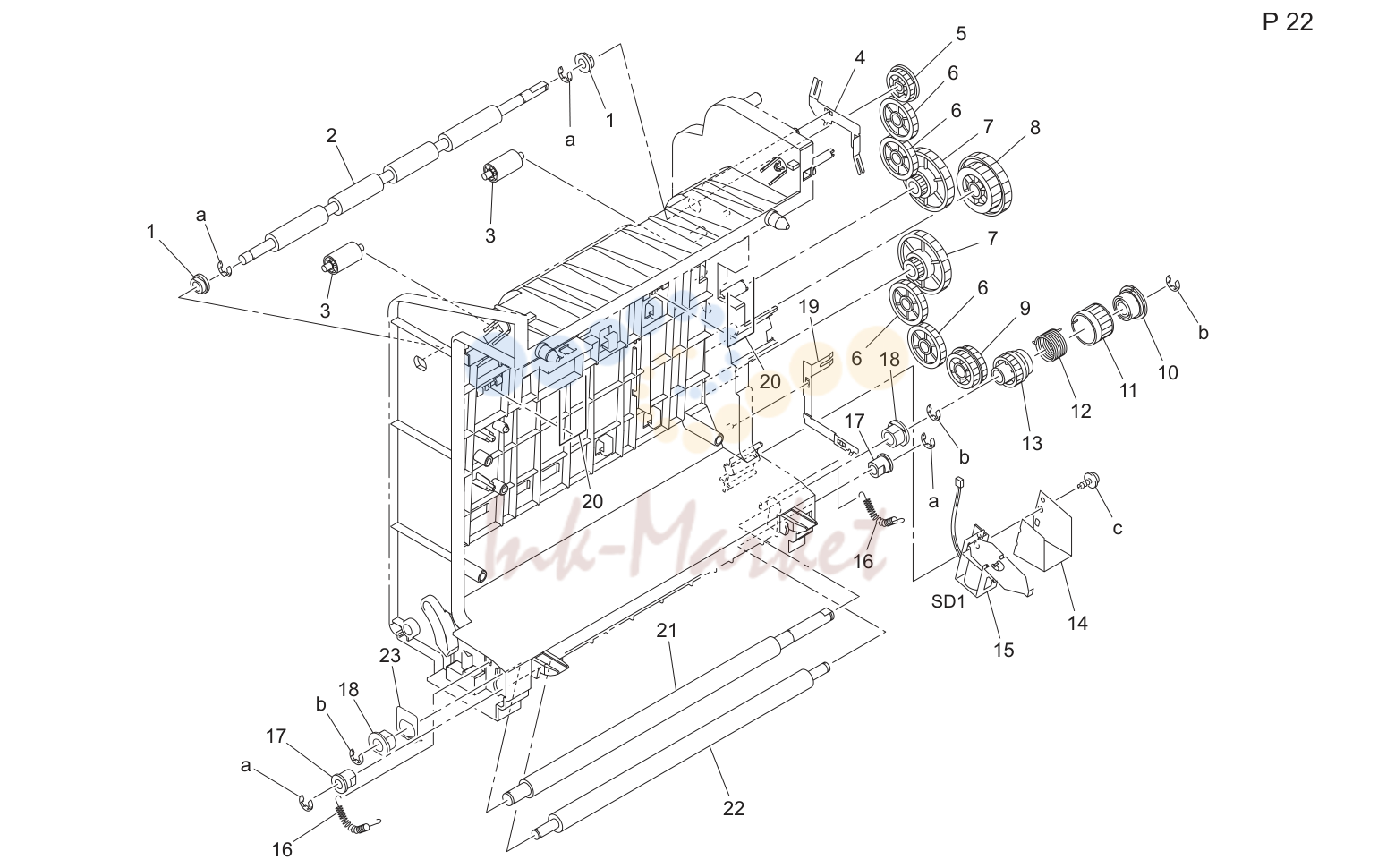

- Дуплекс узел (P22)

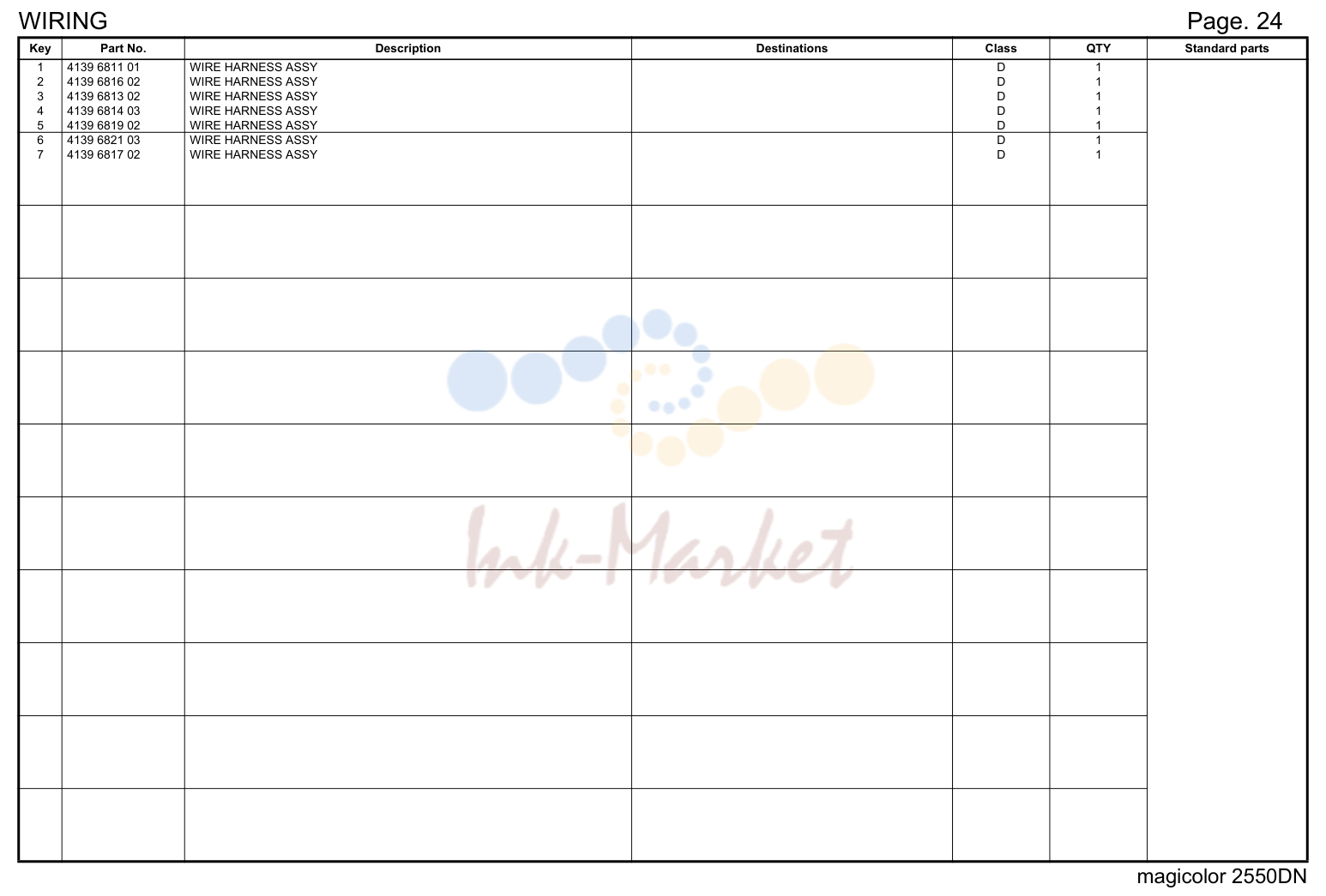

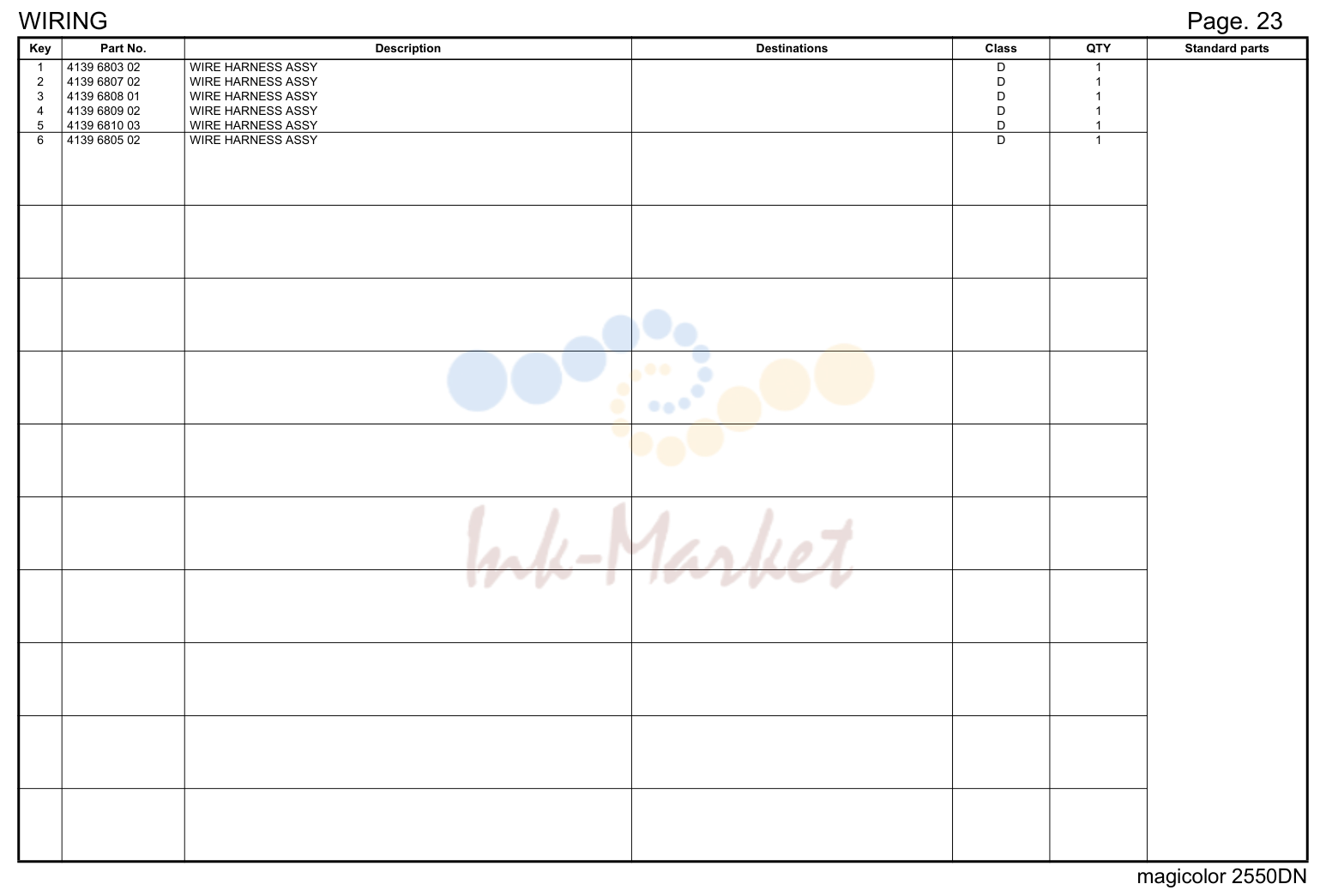

- Wiring

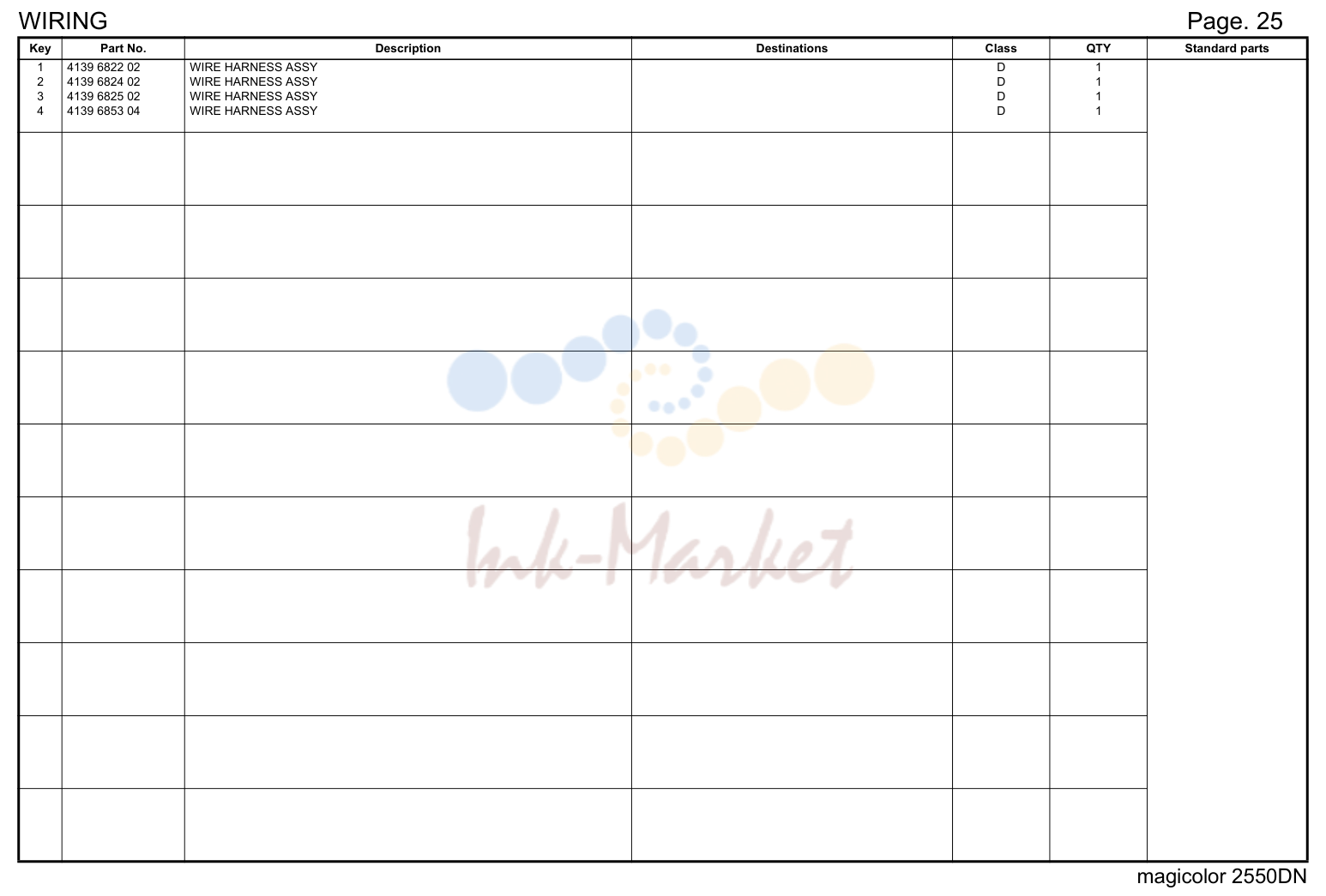

- Wiring
- Wiring
- Wiring for дуплекс узел
- Wiring accessories and jigs
- Accessory детали

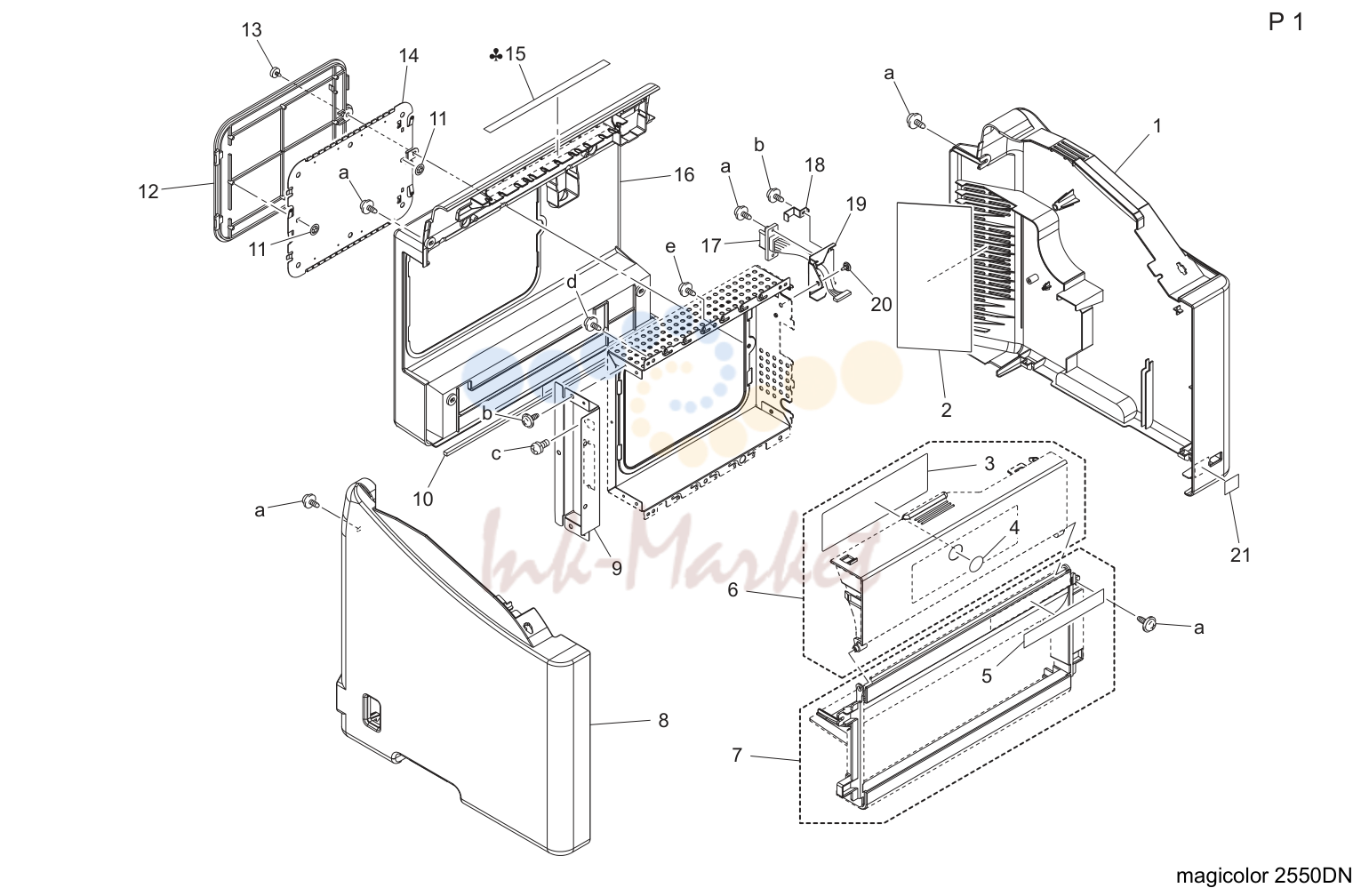

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00V 1002 02 запросить цену → | Правая крышка |
| 2 | A00V 4692 00 запросить цену → | Filter |
| 3 | 4139 7411 01 запросить цену → | Instructions |
| 4 | 4136 7500 01 запросить цену → | Label km |
| 5 | A00V 9409 00 запросить цену → | Label magicolor2550dn |
| 6 | A00V R714 00 запросить цену → | Front верхняя крышка в сборе |
| 7 | A00V R726 00 запросить цену → | Front нижняя крышка в сборе |
| 8 | 4139 1003 02 запросить цену → | Левая крышка |
| 9 | 4139 2323 01 запросить цену → | Кронштейн |
| 10 | A00V 1254 00 запросить цену → | Уплотнитель |
| 11 | 1500 2620 07 запросить цену → | Retaining ring |
| 12 | 4139 1013 01 запросить цену → | Крышка |
| 13 | 4139 2328 01 запросить цену → | Shoulder screw |
| 14 | 4139 2313 02 запросить цену → | Shield |
| 15 | 4139 5579 01 запросить цену → | Label caution |
| 15 | 4139 5589 01 запросить цену → | Label caution |
| 15 | 4139 5590 01 запросить цену → | Label caution |
| 16 | A00V 1085 00 запросить цену → | Задняя крышка |
| 17 | 4139 6815 01 запросить цену → | Wire жгут в сборе |
| 18 | 4139 2335 01 запросить цену → | Regulating пластина |
| 19 | 4139 2302 02 запросить цену → | Кронштейн |
| 20 | 4139 2319 01 запросить цену → | Shoulder screw |
| 21 | 4139 7325 01 запросить цену → | Label pictbridge |

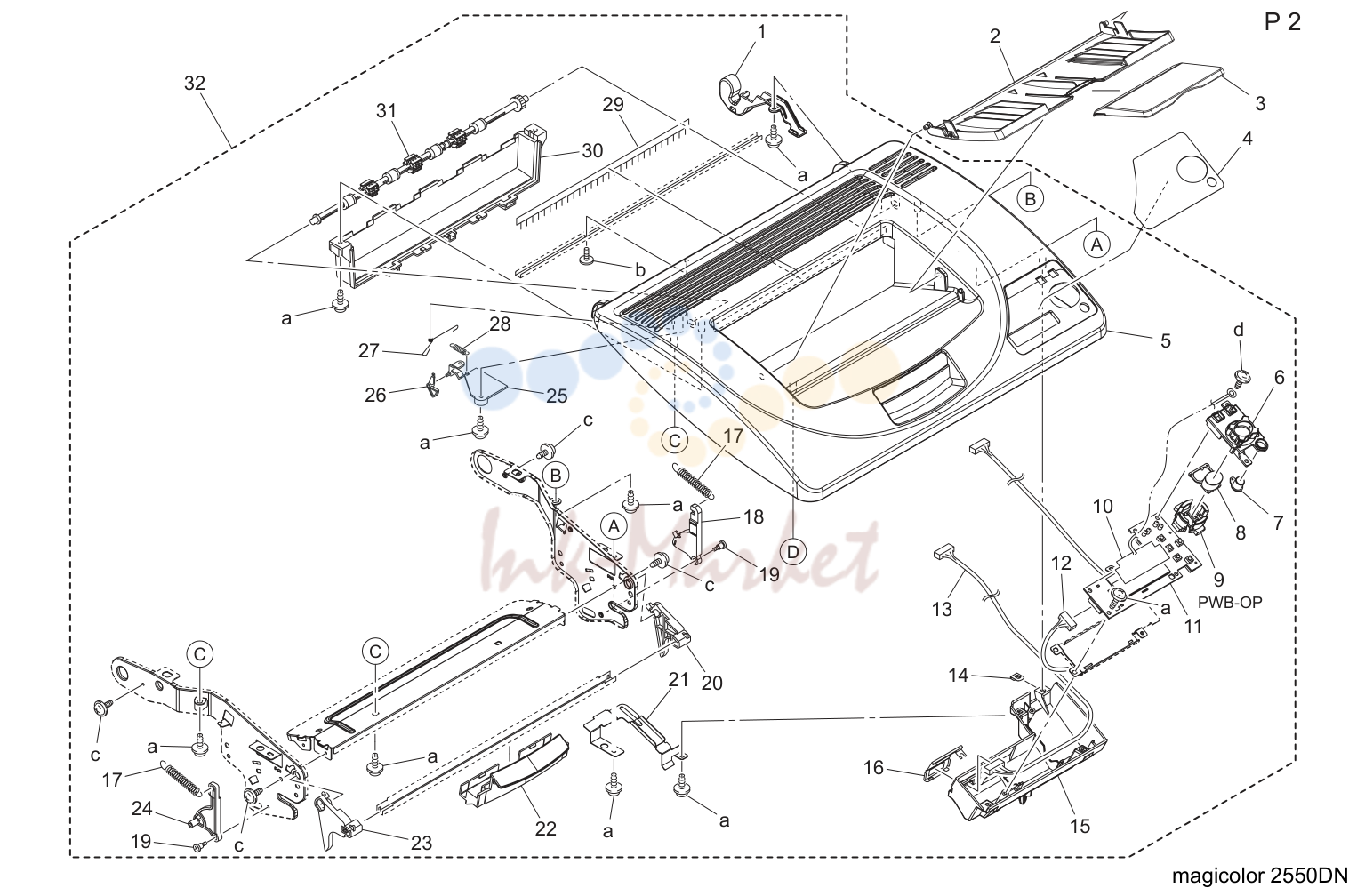

Top крышка секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 1010 01 запросить цену → | Крышка |
| 2 | A00V 1007 02 запросить цену → | Tray |
| 3 | 4139 1011 02 запросить цену → | Tray |
| 4 | A00V 1101 00 запросить цену → | Sheet |
| 5 | A00V 1001 00 запросить цену → | Top крышка |
| 6 | 4139 1102 01 запросить цену → | Держатель |
| 7 | 4139 1107 01 запросить цену → | Button |
| 8 | 4139 1105 01 запросить цену → | Button |
| 9 | 4139 1106 02 запросить цену → | Button |
| 10 | 4139 6751 01 запросить цену → | Electrically conвоздуховодive material |
| 11 | 4139 6055 03 запросить цену → | Плата-op |
| 12 | 4139 6852 02 запросить цену → | Wire жгут в сборе |
| 13 | 4139 6818 02 запросить цену → | Wire жгут в сборе |
| 14 | 4139 1108 02 запросить цену → | Earth ground |
| 15 | A00V 1104 02 запросить цену → | Крышка |
| 16 | A00V 1015 00 запросить цену → | Earth ground |
| 17 | 4139 2137 01 запросить цену → | Tension пружина |
| 18 | 4139 2135 01 запросить цену → | Рычаг |
| 19 | 4139 2138 01 запросить цену → | Shoulder screw |
| 20 | 4139 2112 01 запросить цену → | Рычаг |
| 21 | 4139 1006 01 запросить цену → | Крышка |
| 22 | A00V 2113 00 запросить цену → | Handle |
| 23 | 4139 2111 01 запросить цену → | Рычаг |
| 24 | 4139 2136 01 запросить цену → | Рычаг |
| 25 | 4139 5593 02 запросить цену → | Держатель |
| 26 | 4139 5594 01 запросить цену → | Рычаг |
| 27 | 4139 3906 01 запросить цену → | Contact |
| 28 | 4139 5595 01 запросить цену → | Tension пружина |
| 29 | A00V 4800 00 запросить цену → | Neutralizing brush |
| 30 | 4139 3907 01 запросить цену → | Держатель |
| 31 | 4139 3901 03 запросить цену → | Ролик |
| 32 | A00V R710 00 запросить цену → | Top крышка в сборе |

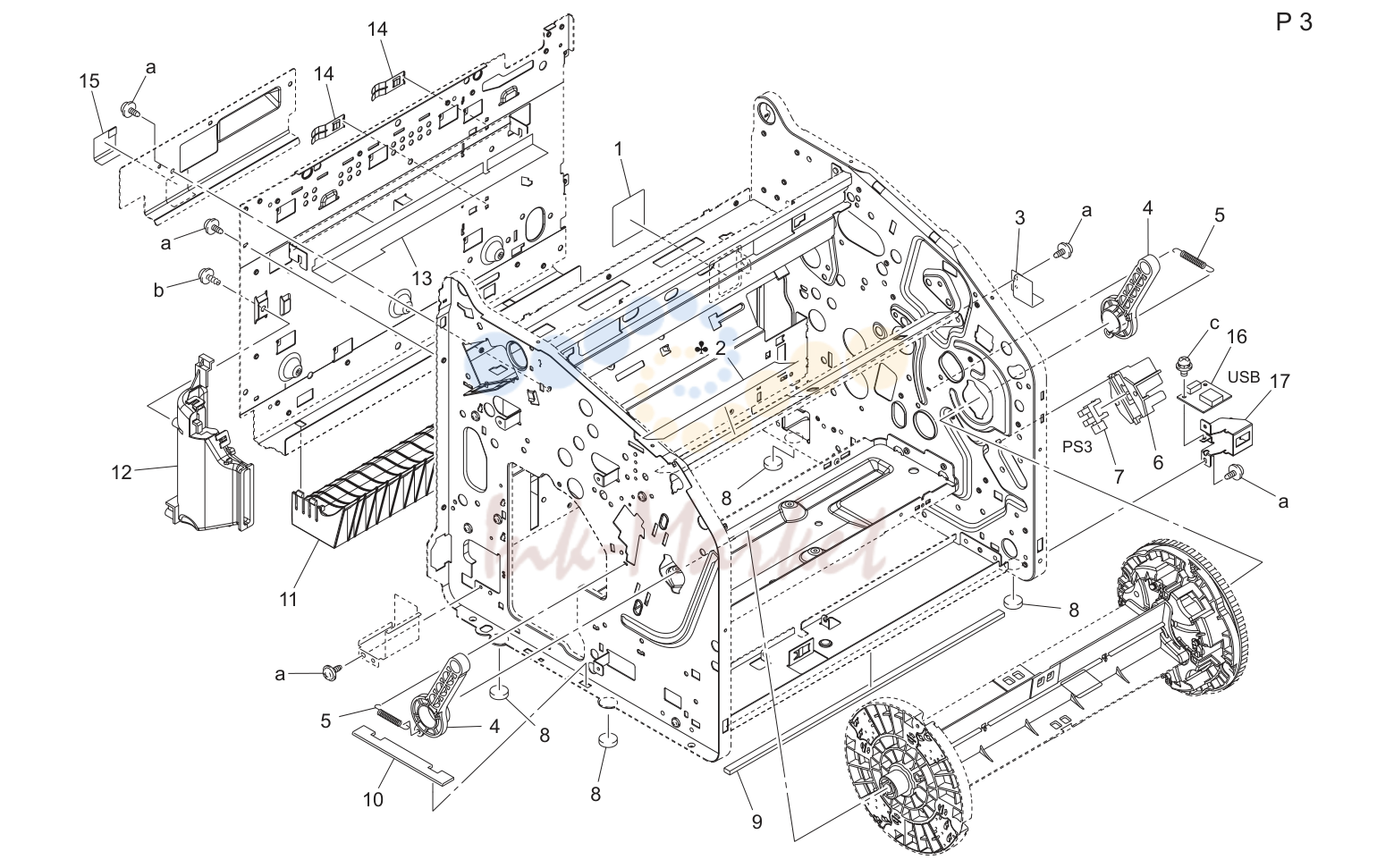

Main рама секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 4713 01 запросить цену → | Уплотнитель |
| 2 | 4139 7332 01 запросить цену → | Label consumables reoder |
| 2 | 4139 7333 01 запросить цену → | Label consumables reoder |
| 2 | 4139 7334 01 запросить цену → | Label consumables reoder |
| 2 | 4139 7335 01 запросить цену → | Label consumables reoder |
| 3 | 4139 2325 01 запросить цену → | Крышка |
| 4 | 4139 2704 01 запросить цену → | Рычаг |
| 5 | 4139 2705 02 запросить цену → | Tension пружина |
| 6 | 4139 2751 02 запросить цену → | Держатель |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 8 | 4128 2019 01 запросить цену → | Rubber foot |
| 9 | A00V 1253 00 запросить цену → | Уплотнитель |
| 10 | 4139 1014 01 запросить цену → | Крышка |
| 11 | 4139 3508 01 запросить цену → | Направляющая |
| 12 | 4139 0156 01 запросить цену → | Воздуховод в сборе |
| 13 | 4139 4697 03 запросить цену → | Уплотнитель |
| 14 | 4139 2330 01 запросить цену → | Earth ground |
| 15 | 4139 2336 02 запросить цену → | Уплотнитель |
| 16 | 4139 6056 03 запросить цену → | Плата в сборе |
| 17 | 4139 2316 01 запросить цену → | Кронштейн |

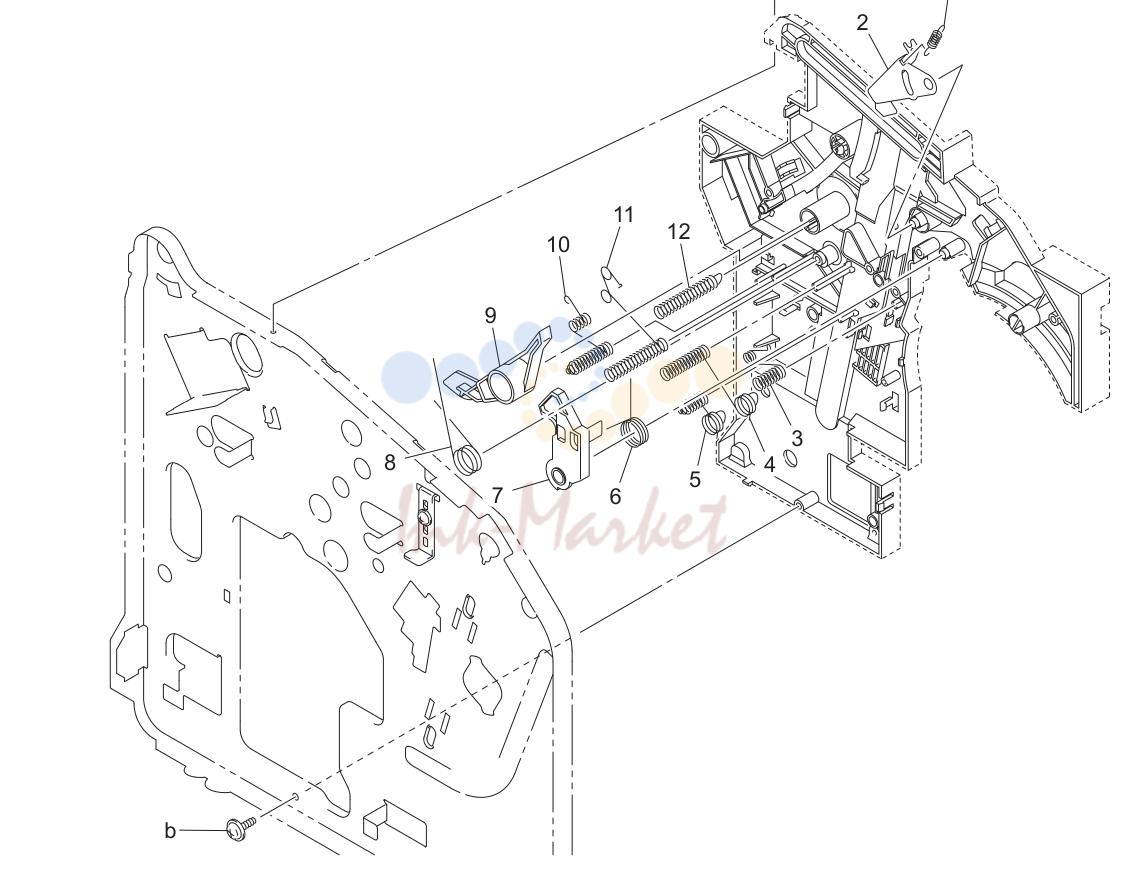

Left рама секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2133 01 запросить цену → | Tension пружина |
| 2 | 4139 2132 01 запросить цену → | Рычаг |
| 3 | 4139 2583 01 запросить цену → | Earth ground |
| 4 | 4139 2582 01 запросить цену → | Contact |
| 5 | 4139 2581 02 запросить цену → | Contact |
| 6 | 4139 2128 01 запросить цену → | Torsion пружина |
| 7 | 4139 2126 02 запросить цену → | Pawl |
| 8 | 4139 2124 01 запросить цену → | Torsion пружина |
| 9 | 4139 2122 01 запросить цену → | Рычаг |
| 10 | 4139 2588 01 запросить цену → | Contact |
| 11 | 4139 2586 01 запросить цену → | Contact |
| 12 | 4139 2587 02 запросить цену → | Contact |

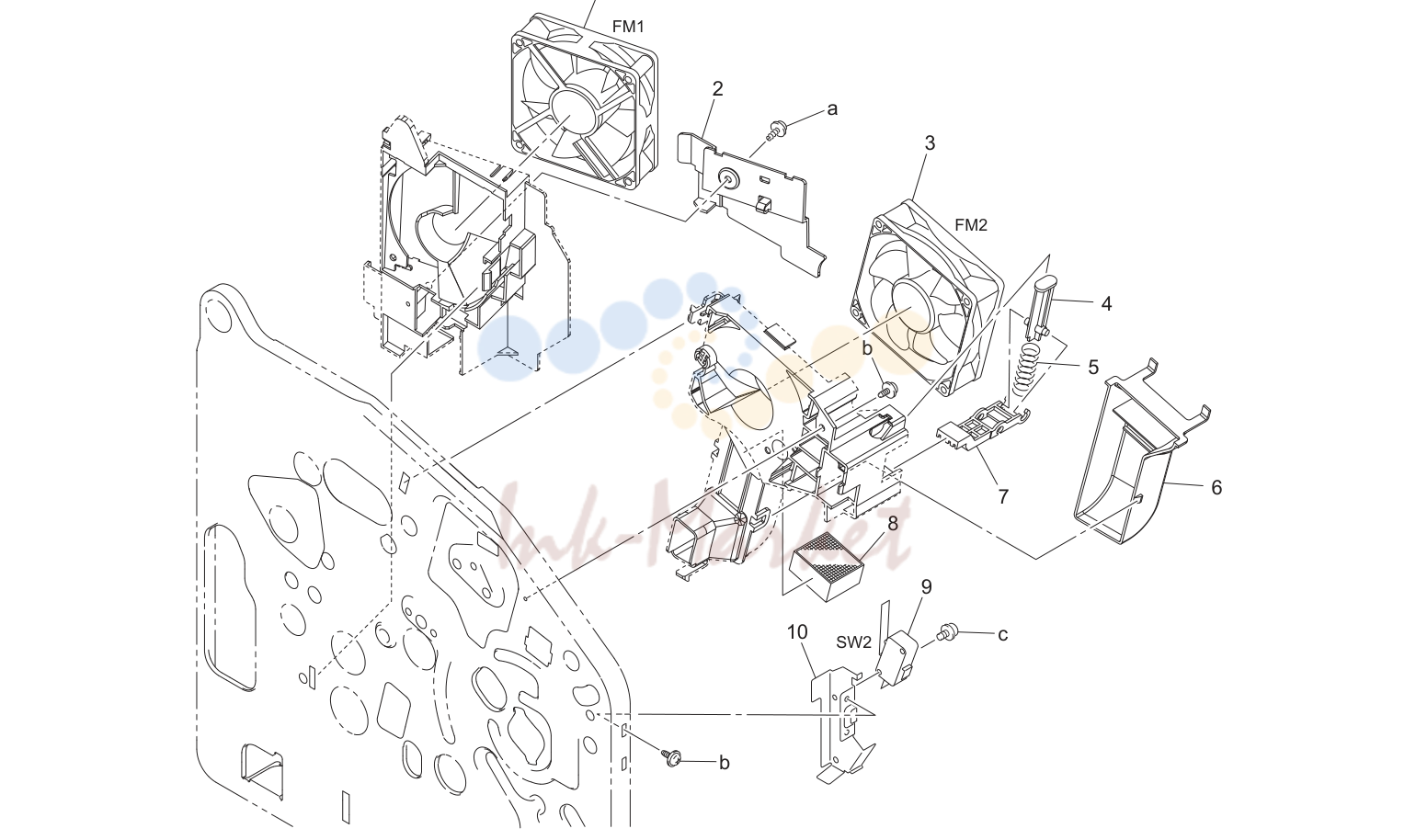

Right рама секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9313 1400 51 запросить цену → | Вентилятор мотор |
| 2 | 4139 4694 01 запросить цену → | Крышка |
| 4 | 4139 2742 01 запросить цену → | Рычаг |
| 5 | 4131 2984 01 запросить цену → | Pressure пружина |
| 6 | A00V 4671 01 запросить цену → | Воздуховод |
| 7 | 4139 2741 02 запросить цену → | Pawl |
| 8 | A00V 4632 00 запросить цену → | Filter |
| 9 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 10 | 4139 2317 01 запросить цену → | Кронштейн |
Right рама секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00V 2144 00 запросить цену → | Держатель |
| 2 | 4139 2553 01 запросить цену → | Шестерня 22/64t |
| 3 | 4139 2131 01 запросить цену → | Рычаг |
| 4 | 4139 2133 01 запросить цену → | Tension пружина |
| 5 | 4139 2125 02 запросить цену → | Pawl |
| 6 | 4139 2127 01 запросить цену → | Torsion пружина |
| 7 | 4139 2306 02 запросить цену → | Рычаг |
| 8 | 4139 2337 01 запросить цену → | Torsion пружина |
| 9 | A00V 1251 00 запросить цену → | Уплотнитель |
| 10 | 4139 2307 02 запросить цену → | Tension пружина |
| 11 | 4139 2318 02 запросить цену → | Рычаг |
| 12 | 4139 4673 03 запросить цену → | Уплотнитель |
| 13 | 4139 2566 02 запросить цену → | Держатель |
| 14 | 4139 2565 02 запросить цену → | Torsion пружина |
| 15 | 4139 2523 02 запросить цену → | Reinforce пластина |
| 16 | 4136 3049 01 запросить цену → | Friction sheet |

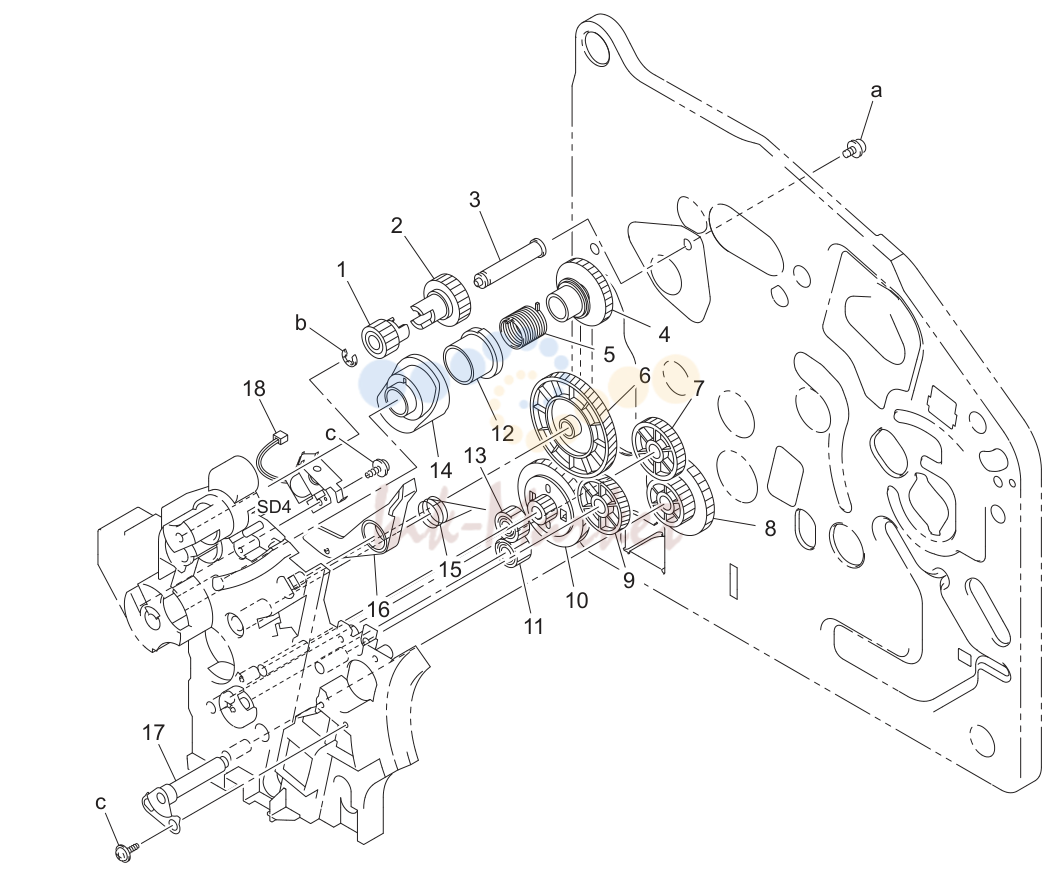

Right рама секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2540 01 запросить цену → | Шестерня 16t |
| 2 | 4139 2539 01 запросить цену → | Шестерня 19t |
| 3 | 4139 2598 03 запросить цену → | Вал |
| 4 | 4139 4106 24 запросить цену → | Барабан |
| 5 | 4139 4104 03 запросить цену → | Torsion пружина |
| 6 | 4139 2530 01 запросить цену → | Шестерня 108t |
| 7 | 4139 2518 01 запросить цену → | Шестерня 31t |
| 8 | 4139 2517 01 запросить цену → | Шестерня 25/42t |
| 9 | 4139 2508 01 запросить цену → | Шестерня 60t |
| 10 | 4139 2509 01 запросить цену → | Шестерня 15/90t |
| 11 | 4139 2521 01 запросить цену → | Шестерня 19t |
| 12 | 4139 4105 03 запросить цену → | Ratchet |
| 13 | 4139 2520 01 запросить цену → | Шестерня 20t |
| 14 | 4139 4103 13 запросить цену → | Cam |
| 15 | 4139 2123 01 запросить цену → | Torsion пружина |
| 16 | 4139 2121 01 запросить цену → | Рычаг |
| 17 | 4139 0206 02 запросить цену → | Кронштейн в сборе |
| 18 | 9321 2400 11 запросить цену → | Соленоид |

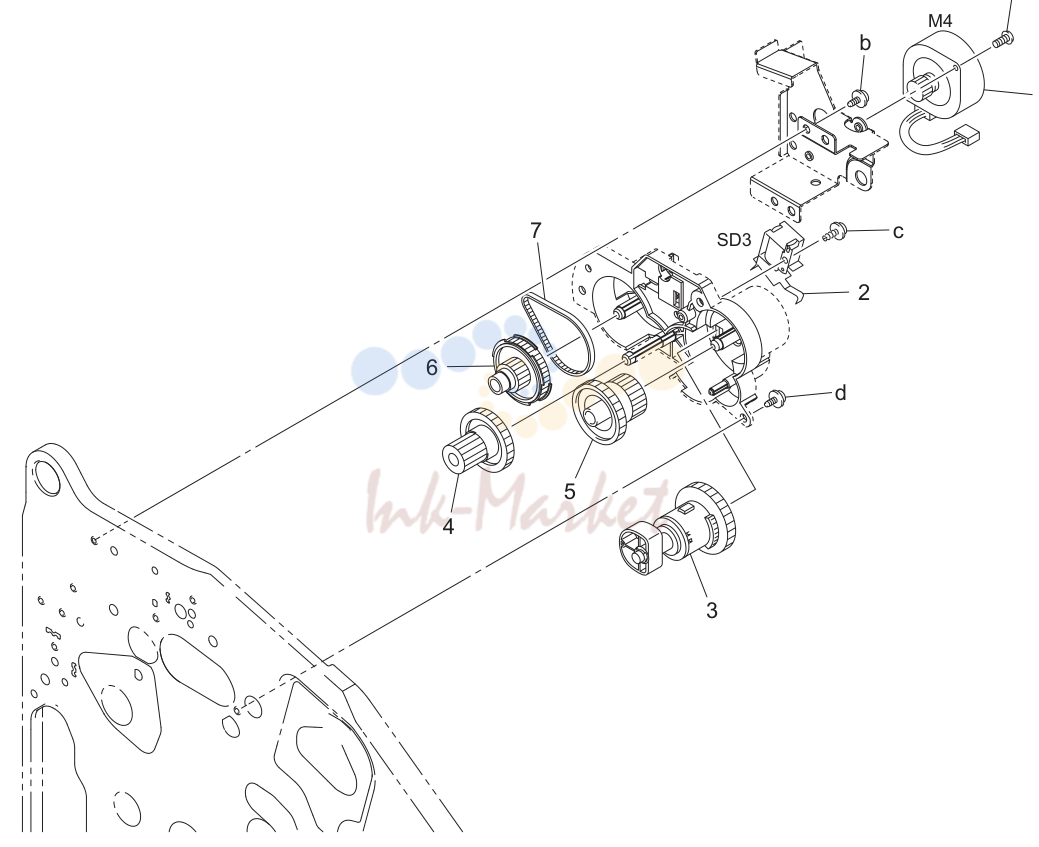

Печь (закрепление) drive секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00V M100 00 запросить цену → | Stepping мотор |
| 2 | 9321 2400 11 запросить цену → | Соленоид |
| 3 | A00V R721 00 запросить цену → | Cam в сборе |
| 4 | 4139 2597 02 запросить цену → | Шестерня 14/32t |
| 5 | 4139 2552 01 запросить цену → | Шестерня 27/40t |
| 6 | A00V 2596 00 запросить цену → | Шестерня 14/55t |
| 7 | A00V 2405 00 запросить цену → | Timing ремень 134l |

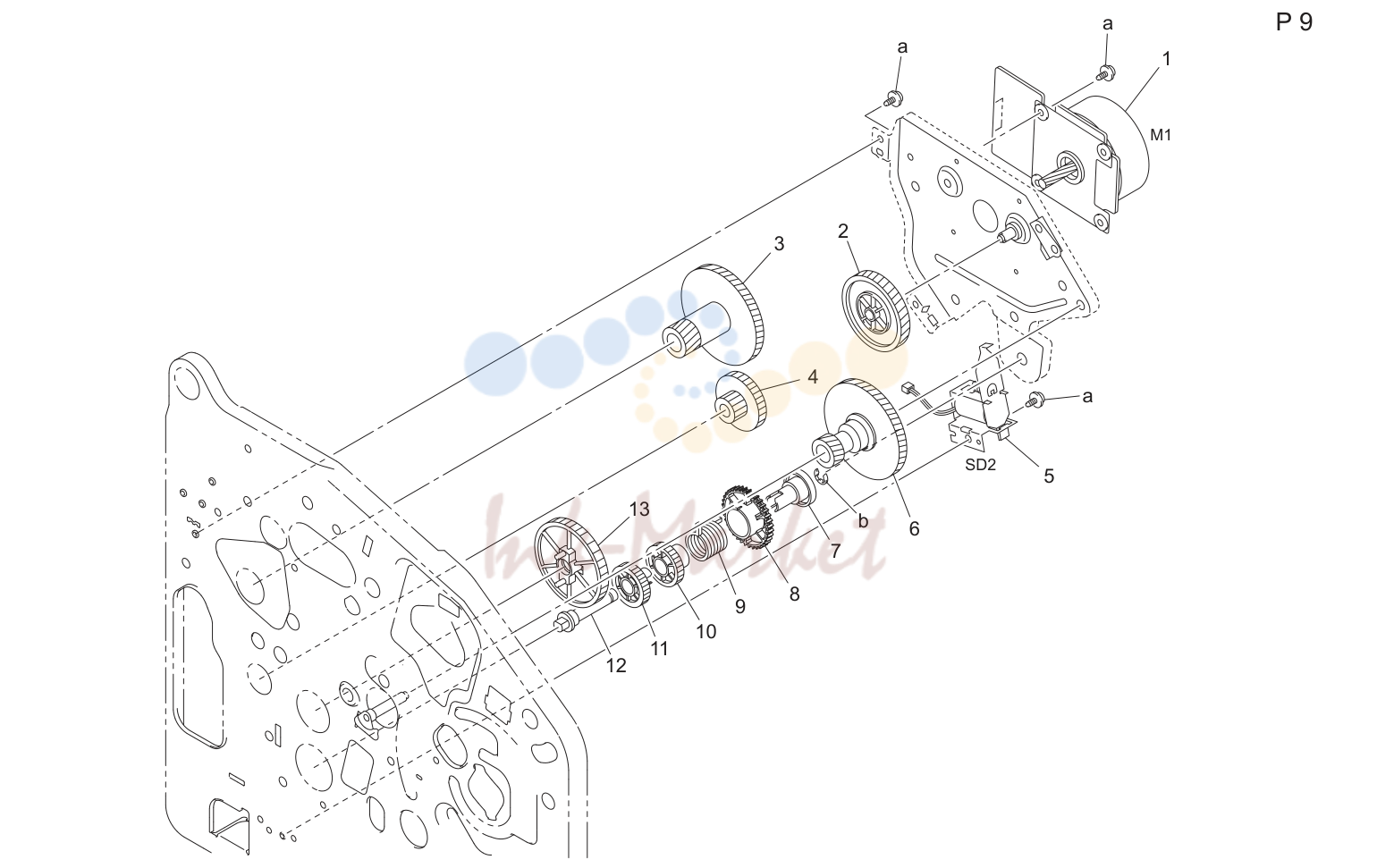

Paper transport drive секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4139 2505 01 запросить цену → | Шестерня 91t |
| 3 | 4139 2506 01 запросить цену → | Шестерня 20/117t |
| 4 | 4139 2519 01 запросить цену → | Шестерня 14/33t |
| 5 | A00V M200 00 запросить цену → | Соленоид |
| 6 | 4139 2504 01 запросить цену → | Шестерня 20/117t |
| 7 | 4139 2512 01 запросить цену → | Барабан |
| 8 | A00V 2514 00 запросить цену → | Rachet |
| 9 | 4139 2513 01 запросить цену → | Torsion пружина |
| 10 | 4139 2511 01 запросить цену → | Шестерня 24t |
| 11 | 4139 2516 01 запросить цену → | Шестерня 24t |
| 12 | 4139 2524 02 запросить цену → | Вал |
| 13 | 4139 2510 01 запросить цену → | Шестерня 52t |

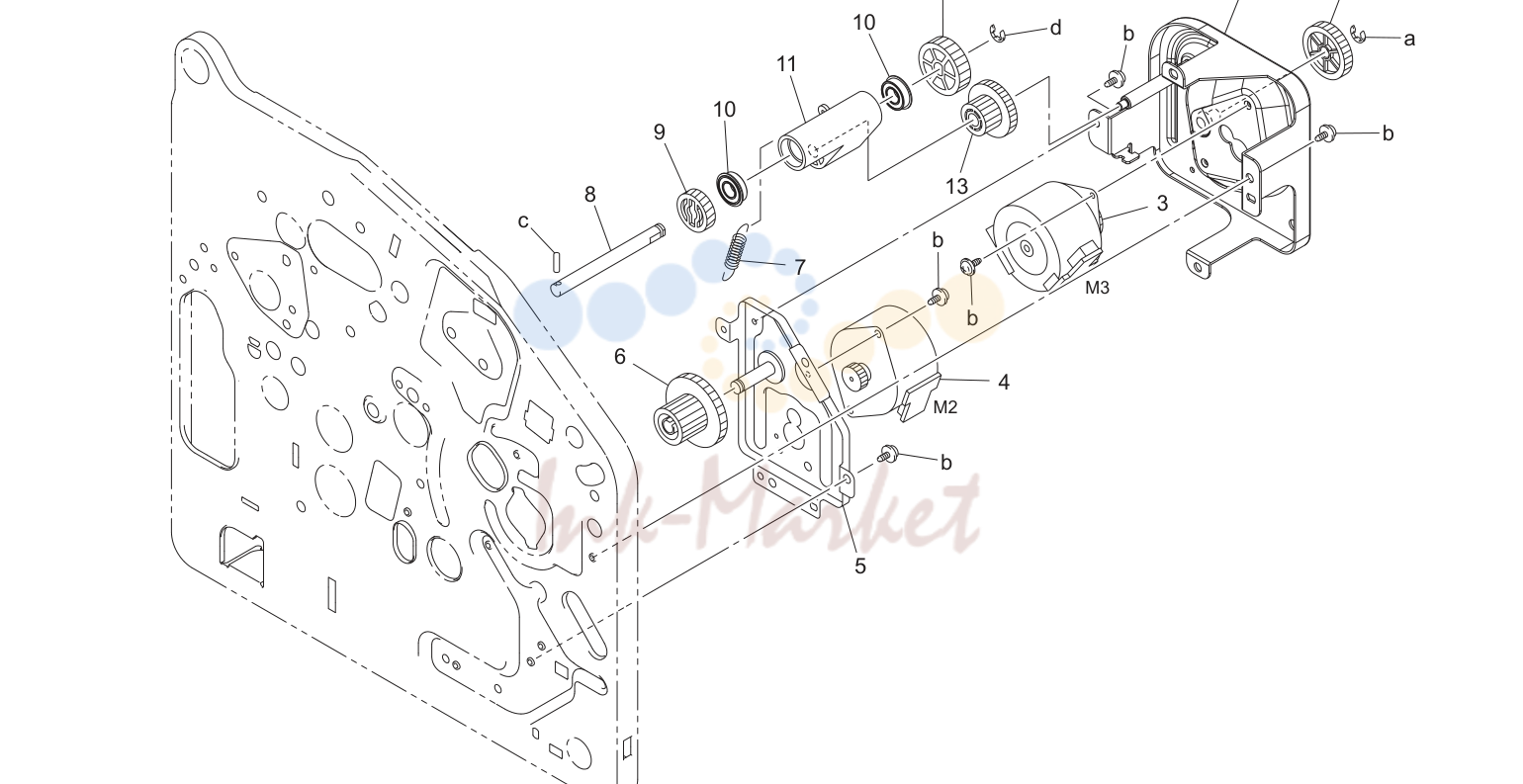

Rack drive секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00V R717 00 запросить цену → | Кронштейн в сборе |
| 2 | A00V 2402 00 запросить цену → | Шестерня 35t |
| 3 | A00V M101 00 запросить цену → | Stepping мотор |
| 4 | 9314 1400 11 запросить цену → | Мотор |
| 5 | 4139 0201 02 запросить цену → | Кронштейн в сборе |
| 6 | 4139 2622 01 запросить цену → | Шестерня 19/48t |
| 7 | 4131 2621 01 запросить цену → | Tension пружина |
| 8 | 4139 2603 02 запросить цену → | Вал |
| 9 | 4139 2602 01 запросить цену → | Шестерня 24t |
| 10 | A00V 2406 00 запросить цену → | Ball bearing |
| 11 | 4139 2604 01 запросить цену → | Рычаг |
| 12 | 4139 2606 01 запросить цену → | Шестерня 35t |
| 13 | A00V 2607 00 запросить цену → | Шестерня 20/35t |

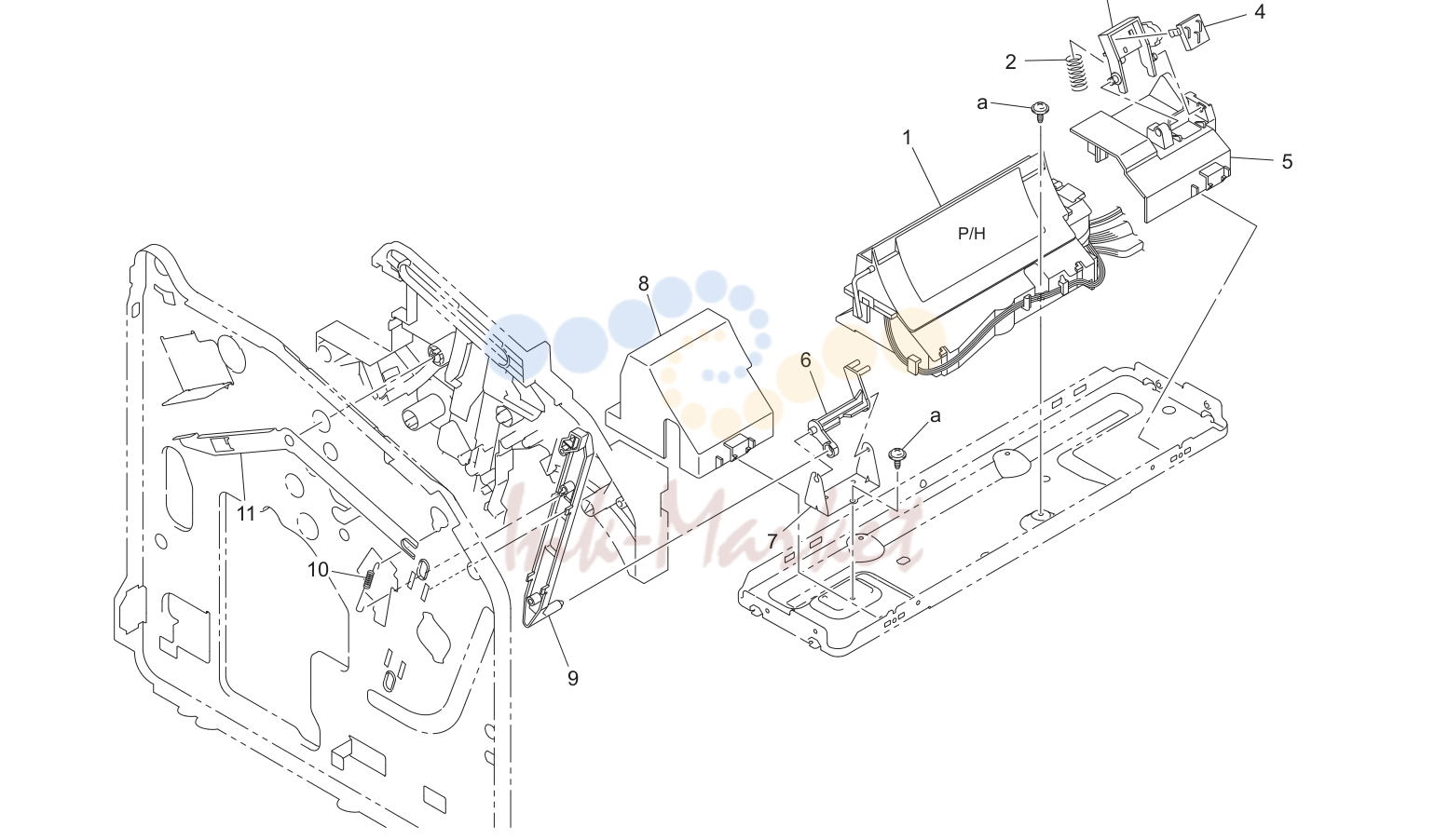

Print head секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4131 2984 01 запросить цену → | Pressure пружина |
| 3 | 4139 2731 01 запросить цену → | Держатель |
| 4 | 4139 6306 02 запросить цену → | Pushbutton выключатель |
| 5 | 4139 2305 02 запросить цену → | Держатель |
| 6 | 4139 2025 01 запросить цену → | Рычаг |
| 7 | 4139 2027 01 запросить цену → | Кронштейн |
| 8 | 4139 2026 01 запросить цену → | Крышка |
| 9 | 4139 2024 01 запросить цену → | Рычаг |
| 10 | 4139 2023 02 запросить цену → | Tension пружина |
| 11 | 4139 2303 01 запросить цену → | Рычаг |

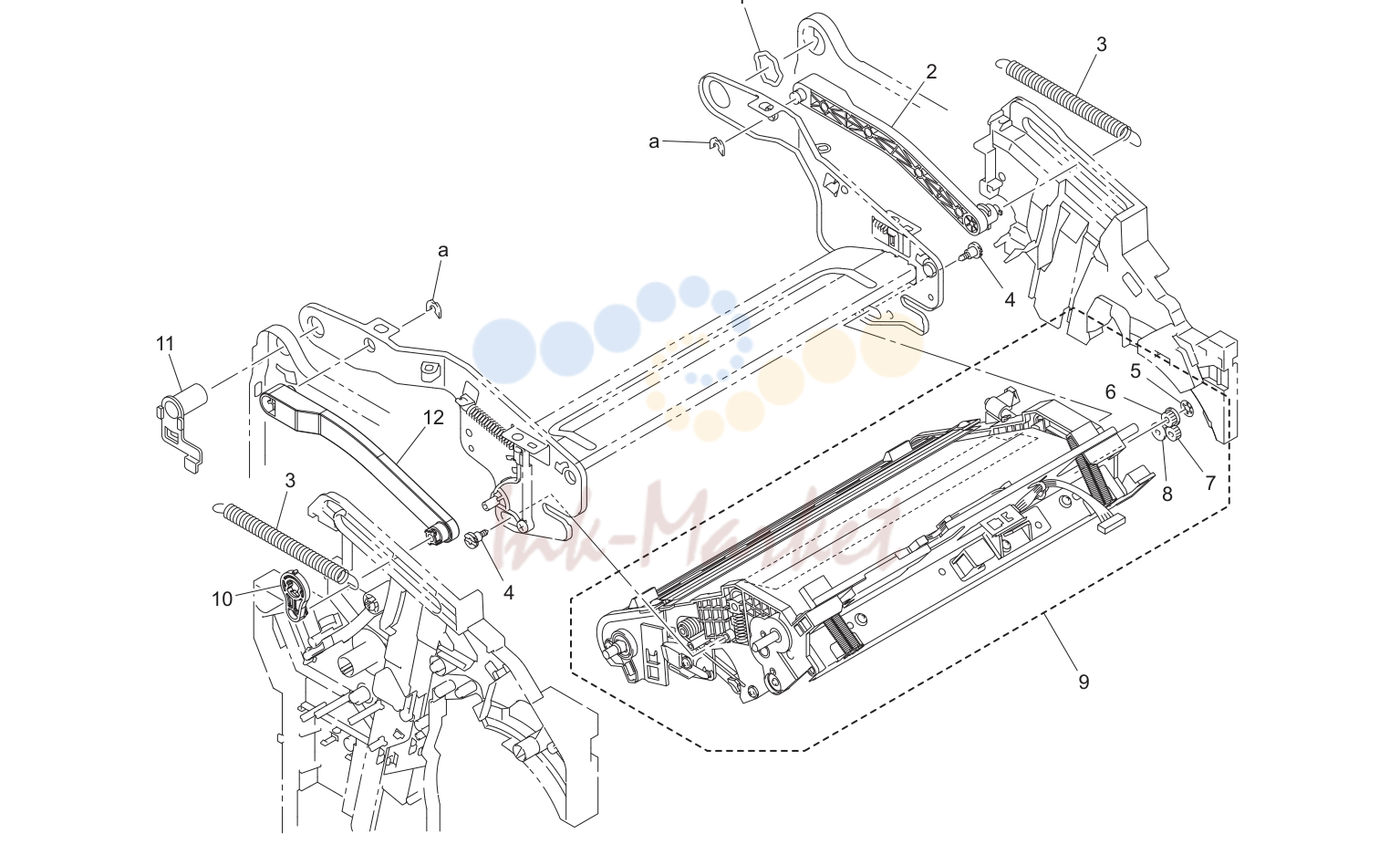

Перенос секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 1012 02 запросить цену → | Spacer |
| 2 | 4139 2117 01 запросить цену → | Рычаг |
| 3 | 4139 2116 01 запросить цену → | Tension пружина |
| 4 | 4139 2105 01 запросить цену → | Shoulder screw |
| 5 | 1075 1411 01 запросить цену → | Stopper ring |
| 6 | 4139 4553 01 запросить цену → | Шестерня 19t |
| 7 | 4139 4594 01 запросить цену → | Шестерня 28t |
| 8 | 4139 4592 15 запросить цену → | Шестерня 20t |
| 10 | A00V 2143 00 запросить цену → | Держатель |
| 11 | 4139 1008 01 запросить цену → | Держатель |
| 12 | 4139 2118 02 запросить цену → | Рычаг |
2nd перенос секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4131 3514 02 запросить цену → | Shoulder screw |
| 2 | 4139 4005 01 запросить цену → | Collar |
| 3 | 4139 4002 02 запросить цену → | Перенос ролик |
| 4 | 4139 4003 02 запросить цену → | Pressure пружина |
| 5 | 4139 4006 02 запросить цену → | Шестерня 16t |
| 6 | 4139 4007 01 запросить цену → | Держатель |
| 7 | 4139 4004 01 запросить цену → | Pressure пружина |
| 8 | 4139 4009 01 запросить цену → | Spacer |
| 9 | A00V 5002 00 запросить цену → | Cushion |
| 10 | 4139 4112 01 запросить цену → | Roll |
| 11 | 4139 4008 01 запросить цену → | Держатель |
| 12 | 4139 4122 01 запросить цену → | Conвоздуховодive member |
| 13 | 4139 4019 02 запросить цену → | Pressure пружина |
| 14 | A00V R713 00 запросить цену → | 2nd перенос в сборе |
Vertical transport секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 3511 01 запросить цену → | Держатель |
| 2 | 9335 1300 61 запросить цену → | Photo interrupter |
| 3 | 4139 2041 02 запросить цену → | Contact |
| 4 | 4139 2043 02 запросить цену → | Contact |
| 5 | 4139 2042 02 запросить цену → | Contact |
| 6 | 4139 2040 01 запросить цену → | Держатель |
| 7 | 4139 4102 04 запросить цену → | Slider |
| 8 | 4139 3507 01 запросить цену → | Шестерня 28t |
| 9 | 4139 3502 02 запросить цену → | Направляющая |
| 10 | 4139 3501 13 запросить цену → | Ролик |
| 11 | 4139 3506 01 запросить цену → | Torsion пружина |
| 12 | 4139 3514 01 запросить цену → | Earth ground |
| 13 | 9335 1400 11 запросить цену → | Prism |
| 14 | 4139 3512 03 запросить цену → | Actuator |
| 15 | 4139 4700 01 запросить цену → | Воздуховод |
| 16 | 4139 3505 02 запросить цену → | Actuator |
| 17 | 4139 4113 01 запросить цену → | Tension пружина |
| 18 | 4139 3509 01 запросить цену → | Направляющая |
| 19 | 4139 2329 02 запросить цену → | Уплотнитель |
Печь (закрепление) секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 5535 01 запросить цену → | Torsion пружина |
| 2 | 4139 5557 02 запросить цену → | Рычаг |
| 3 | 4139 3910 01 запросить цену → | Roll |
| 4 | 4139 5586 02 запросить цену → | Пластина пружина |
| 5 | 4139 5577 01 запросить цену → | Collar |
| 6 | 4139 6701 03 запросить цену → | Thermistor |
| 7 | 4139 5534 01 запросить цену → | Кронштейн |
| 8 | 4139 5578 02 запросить цену → | Втулка |
| 9 | 4139 5576 03 запросить цену → | Ролик |
| 10 | 4139 5513 02 запросить цену → | Кронштейн |
| 11 | 4139 5516 02 запросить цену → | Втулка |
| 12 | 4139 7200 00 запросить цену → | Направляющая |
| 13 | 4139 5558 02 запросить цену → | Пластина пружина |
| 14 | 4036 2549 01 запросить цену → | Pin |
| 15 | 4139 5525 02 запросить цену → | Torsion пружина |
| 16 | 4139 5524 03 запросить цену → | Рычаг |
| 17 | 9335 1300 61 запросить цену → | Photo interrupter |
| 18 | 4139 5518 12 запросить цену → | Actuator |
| 19 | A00V R705 00 запросить цену → | Печь (закрепление) узел 120v |
| 19 | A00V R706 00 запросить цену → | Печь (закрепление) узел 220-240v |
| 19 | A00V R725 00 запросить цену → | Печь (закрепление) узел 220 240v |
| 20 | A00V 3912 00 запросить цену → | Уплотнитель |
Electrical components (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2344 01 запросить цену → | Shield |
| 2 | 9326 1810 51 запросить цену → | Ferrite core |
| 3 | 9326 1910 21 запросить цену → | Ferrite core |
| 4 | A00V H002 03 запросить цену → | Платав сборе |
| 5 | 4139 2345 01 запросить цену → | Shield |
| 6 | 4139 6210 05 запросить цену → | Power supply |
| 6 | 4139 6211 05 запросить цену → | Power supply |
| 8 | 4139 2326 02 запросить цену → | Shield |
| 9 | 4139 6215 02 запросить цену → | Hv transformer |
| 10 | 9332 5400 11 запросить цену → | Seesaw-выключатель |
| 11 | 4139 2308 03 запросить цену → | Кронштейн |
| 12 | 4139 6801 01 запросить цену → | Wire жгут в сборе |
| 13 | 9332 1710 41 запросить цену → | Выключатель |
| 14 | A00V H006 01 запросить цену → | Плата в сборе |
Paper take-up секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00V R707 00 запросить цену → | Paper take-up в сборе |
| 2 | 4136 3006 01 запросить цену → | Roll |
| 3 | 4136 3009 02 запросить цену → | Держатель |
| 4 | 4136 3018 01 запросить цену → | Pressure пружина |
| 5 | 4136 0151 02 запросить цену → | Friction sheet в сборе |
| 6 | A00V 5700 00 запросить цену → | Pressure пружина |
| 7 | 4136 3022 01 запросить цену → | Stopper |
| 8 | 4139 3053 02 запросить цену → | Рычаг |
| 9 | 4136 3027 01 запросить цену → | Tension пружина |
| 10 | 4139 3024 01 запросить цену → | Pressure пружина |
| 11 | 9335 1300 61 запросить цену → | Photo interrupter |
| 12 | 4131 3042 06 запросить цену → | Actuator |
| 13 | 4139 3029 01 запросить цену → | Кронштейн |
| 14 | 9372 5400 11 запросить цену → | Humidity convertion el. |
| 15 | 4139 3028 02 запросить цену → | Держатель |
| 16 | 4139 2301 02 запросить цену → | Кронштейн |
Paper take-up секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 3002 02 запросить цену → | Ролик |
| 2 | 4139 3003 01 запросить цену → | Втулка |
| 3 | 4139 3011 02 запросить цену → | Шестерня 28t |
| 4 | 4139 3052 03 запросить цену → | Cam |
| 5 | 4136 3045 01 запросить цену → | Tension пружина |
| 6 | A00V R716 00 запросить цену → | Friction sheet в сборе |
| 7 | 4136 3043 01 запросить цену → | Cam |
| 8 | 4139 3062 01 запросить цену → | Ролик |
| 9 | 4136 3047 01 запросить цену → | Шестерня 27t |
| 10 | 4136 3044 01 запросить цену → | Cam |
| 11 | 4136 3048 01 запросить цену → | Шестерня 27t |
| 12 | 4139 3092 01 запросить цену → | Кронштейн |
| 13 | 9321 2400 11 запросить цену → | Соленоид |
| 14 | 4139 3018 03 запросить цену → | Барабан |
| 15 | 4136 3038 01 запросить цену → | Ratchet |
| 16 | 4136 3037 01 запросить цену → | Torsion пружина |
| 17 | 4136 3035 01 запросить цену → | Шестерня 35t |
| 18 | 4004 2222 01 запросить цену → | Washer |
| 19 | 4139 3091 01 запросить цену → | Tension пружина |
| 20 | 4139 3012 02 запросить цену → | Шестерня 21/25t |
| 21 | 4139 0207 02 запросить цену → | Рычаг в сборе |
| 22 | 4136 3014 02 запросить цену → | Шестерня 14t |
| 23 | 4139 3014 02 запросить цену → | Шестерня 14/20t |
| 24 | 4139 3015 12 запросить цену → | Шестерня 20t |
| 25 | 4139 3013 02 запросить цену → | Шестерня 17/26t |
Paper take-up секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4139 3027 01 запросить цену → | Friction sheet |
| 3 | 4139 3042 02 запросить цену → | Regulating пластина |
| 4 | 4139 3041 01 запросить цену → | Regulating пластина |
| 5 | 4139 3043 01 запросить цену → | Рычаг |
| 6 | 4139 3022 01 запросить цену → | Держатель |
| 7 | 4136 3101 01 запросить цену → | Rack |
| 8 | 4127 3104 01 запросить цену → | Шестерня 14t |
| 9 | A00V 3034 00 запросить цену → | Spacer |
| 10 | 4139 3025 02 запросить цену → | Tray |
| 11 | 4139 3023 01 запросить цену → | Держатель |
Дуплекс узел (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4057 3702 02 запросить цену → | Top крышка |
| 2 | 4057 3710 02 запросить цену → | Рычаг |
| 3 | 4057 3711 01 запросить цену → | Pressure пружина |
| 4 | 4057 3745 01 запросить цену → | Шестерня 33/50t |
| 5 | 4575 3750 01 запросить цену → | Шестерня 12/47t |
| 6 | 9314 1400 41 запросить цену → | Мотор |
| 7 | 4057 3737 01 запросить цену → | Шестерня 16/27t |
| 8 | 4575 3752 01 запросить цену → | Шестерня 16t |
| 9 | 4057 3742 03 запросить цену → | Collar |
| 10 | 9335 1300 61 запросить цену → | Photo interrupter |
| 11 | 4057 0201 01 запросить цену → | Кронштейн в сборе |
| 12 | 4057 3730 03 запросить цену → | Кронштейн |
| 13 | 4057 3704 04 запросить цену → | Крышка |
| 14 | 0990 2064 02 запросить цену → | Shoulder screw |
| 15 | 4057 3705 02 запросить цену → | Пластина пружина |
| 16 | 4143 3707 03 запросить цену → | Torsion пружина |
| 17 | 4575 3706 01 запросить цену → | Actuator |
| 18 | 4057 3713 02 запросить цену → | Shield |
| 19 | 4057 0101 15 запросить цену → | Плата в сборе |
| 20 | 4057 3747 01 запросить цену → | Regulating пластина |
| 21 | 4057 3706 03 запросить цену → | Крышка |
| 22 | 4057 3703 03 запросить цену → | Нижняя крышка |
| 23 | 4057 3709 02 запросить цену → | Крышка |
| 24 | 4057 3701 04 запросить цену → | Рама |
| 25 | 4057 3748 01 запросить цену → | Stopper |
| 26 | 4057 3749 01 запросить цену → | Shoulder screw |
| 27 | 4057 3752 00 запросить цену → | Polyester film |
| 28 | 9383 2400 11 запросить цену → | Plug housing |
Дуплекс узел (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4057 3717 01 запросить цену → | Крышка |
| 2 | 4057 3716 01 запросить цену → | Держатель |
| 3 | 4057 3718 01 запросить цену → | Уплотнитель |
| 4 | 4057 3751 01 запросить цену → | Уплотнитель |
| 5 | 9313 1400 51 запросить цену → | Вентилятор мотор |
| 6 | 4057 3750 01 запросить цену → | Крышка |
| 7 | 4057 3715 01 запросить цену → | Крышка |
Дуплекс узел (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3093 01 запросить цену → | Втулка |
| 2 | 4057 3722 02 запросить цену → | Ролик |
| 3 | 4143 3720 01 запросить цену → | Roll |
| 4 | 4057 3725 01 запросить цену → | Пластина пружина |
| 5 | 4057 3740 01 запросить цену → | Шестерня 20t |
| 6 | 4139 3911 01 запросить цену → | Шестерня 28t |
| 7 | 4057 3735 01 запросить цену → | Шестерня 13/53t |
| 8 | 4057 3745 01 запросить цену → | Шестерня 33/50t |
| 9 | 4057 3734 01 запросить цену → | Шестерня 23/29t |
| 10 | 4517 3840 01 запросить цену → | Барабан |
| 11 | 4168 3586 01 запросить цену → | Ratchet wheel |
| 12 | 4168 3587 01 запросить цену → | Torsion пружина |
| 13 | 4517 3841 01 запросить цену → | Шестерня 26t |
| 14 | 4057 3712 01 запросить цену → | Shield |
| 15 | 9321 2400 21 запросить цену → | Соленоид |
| 16 | 4168 3585 01 запросить цену → | Tension пружина |
| 17 | 4517 2101 00 запросить цену → | Втулка |
| 18 | 4057 3726 01 запросить цену → | Втулка |
| 19 | 4057 3720 01 запросить цену → | Пластина пружина |
| 20 | 4143 3721 01 запросить цену → | Пружина |
| 21 | 4517 3857 03 запросить цену → | Ролик |
| 22 | 4517 3858 02 запросить цену → | Ролик |
| 23 | 4057 3753 00 запросить цену → | Contact |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 6803 02 запросить цену → | Wire жгут в сборе |
| 2 | 4139 6807 02 запросить цену → | Wire жгут в сборе |
| 3 | 4139 6808 01 запросить цену → | Wire жгут в сборе |
| 4 | 4139 6809 02 запросить цену → | Wire жгут в сборе |
| 5 | 4139 6810 03 запросить цену → | Wire жгут в сборе |
| 6 | 4139 6805 02 запросить цену → | Wire жгут в сборе |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 6811 01 запросить цену → | Wire жгут в сборе |
| 2 | 4139 6816 02 запросить цену → | Wire жгут в сборе |
| 3 | 4139 6813 02 запросить цену → | Wire жгут в сборе |
| 4 | 4139 6814 03 запросить цену → | Wire жгут в сборе |
| 5 | 4139 6819 02 запросить цену → | Wire жгут в сборе |
| 6 | 4139 6821 03 запросить цену → | Wire жгут в сборе |
| 7 | 4139 6817 02 запросить цену → | Wire жгут в сборе |
Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 6822 02 запросить цену → | Wire жгут в сборе |
| 2 | 4139 6824 02 запросить цену → | Wire жгут в сборе |
| 3 | 4139 6825 02 запросить цену → | Wire жгут в сборе |
| 4 | 4139 6853 04 запросить цену → | Wire жгут в сборе |
Полный список запчастей доступен по запросу.
комментарии
