Konica Minolta magicolor 2490MF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf (P1)
- Adf (P2)
- Adf (P3)
- Внешние детали (P4)
- Ir секция (P5)
- Ir секция (P6)

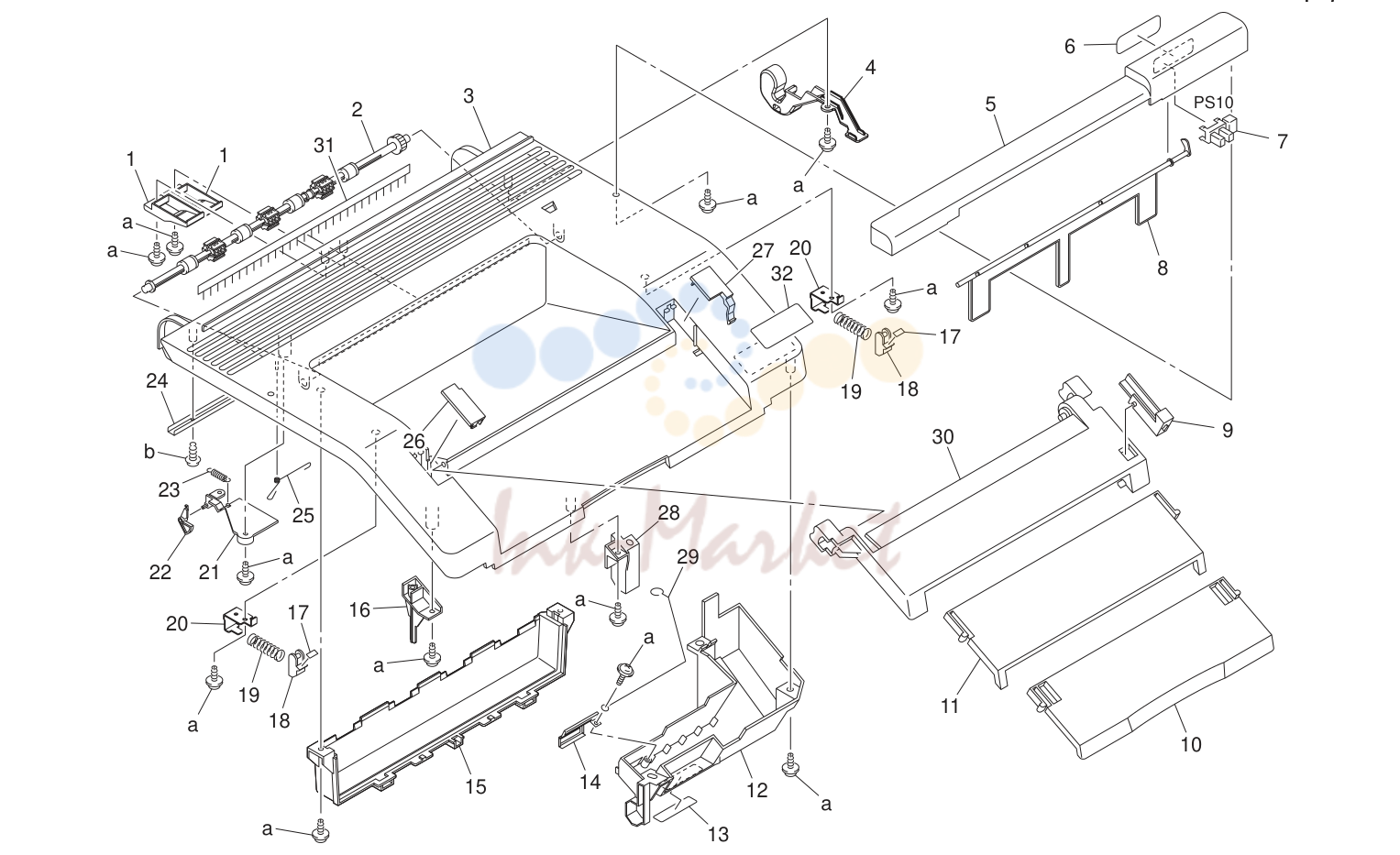

- Top крышка (P7)

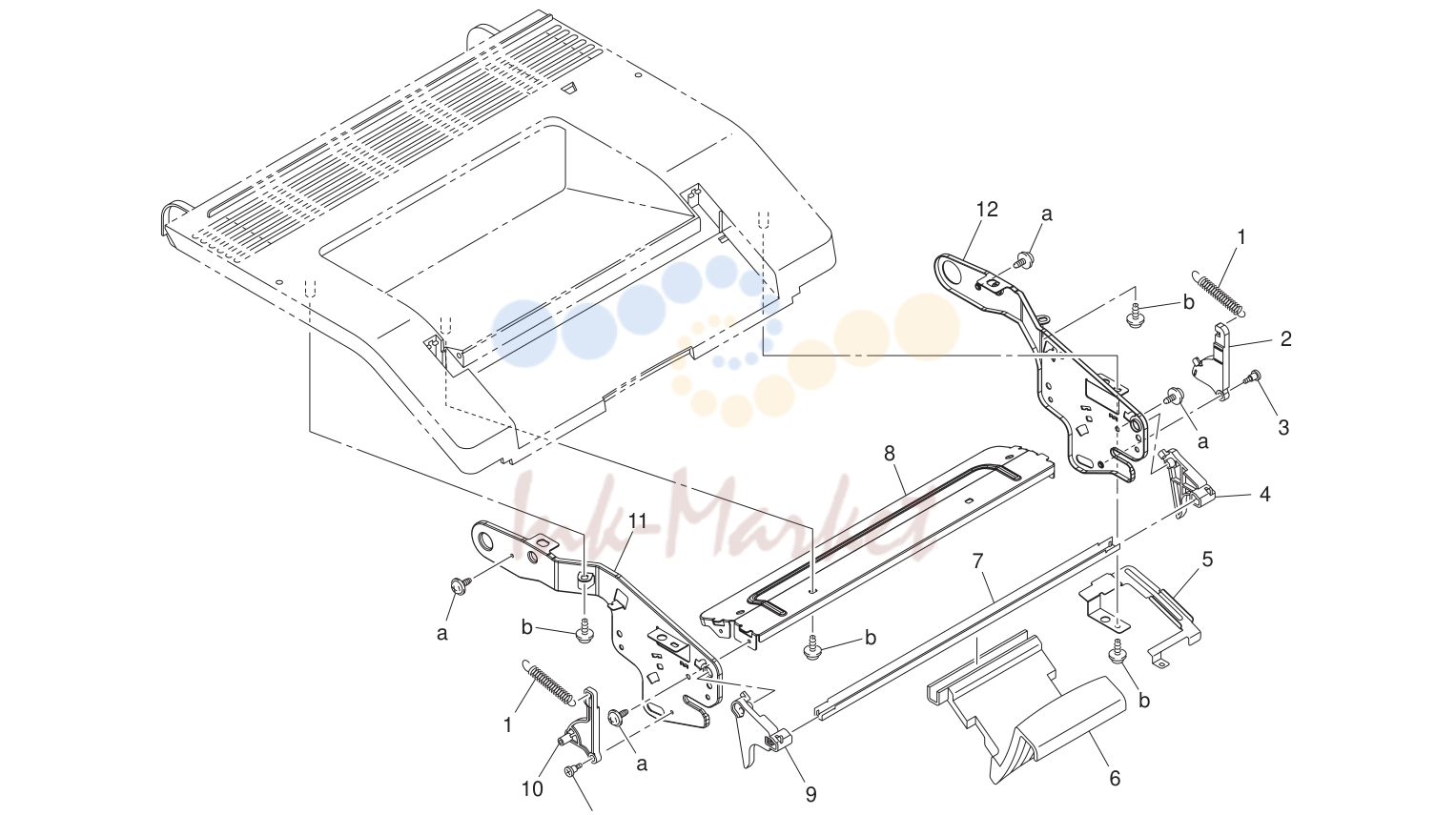

- Top крышка (P8)
- Main рама (P9)

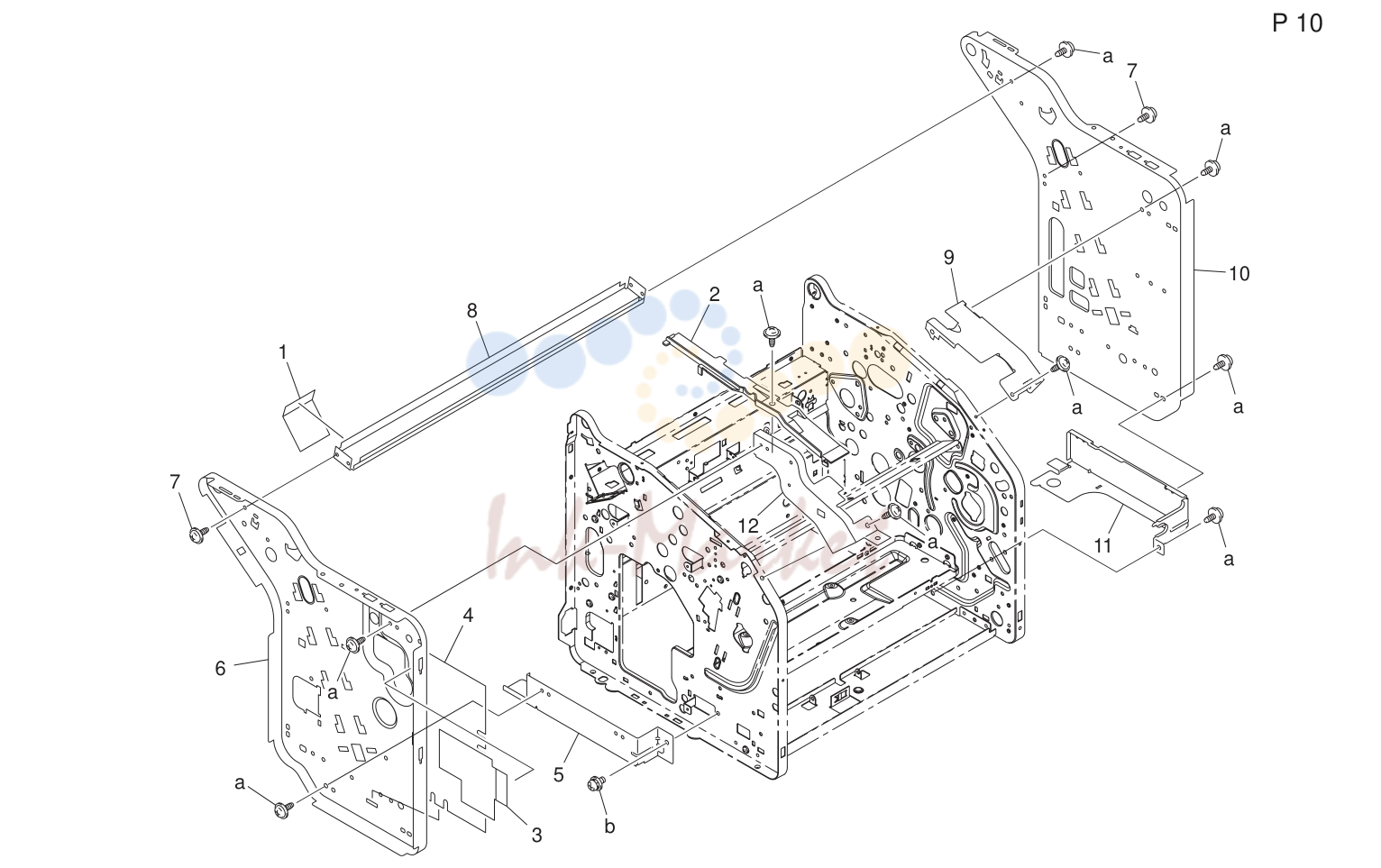

- Main рама (P10)

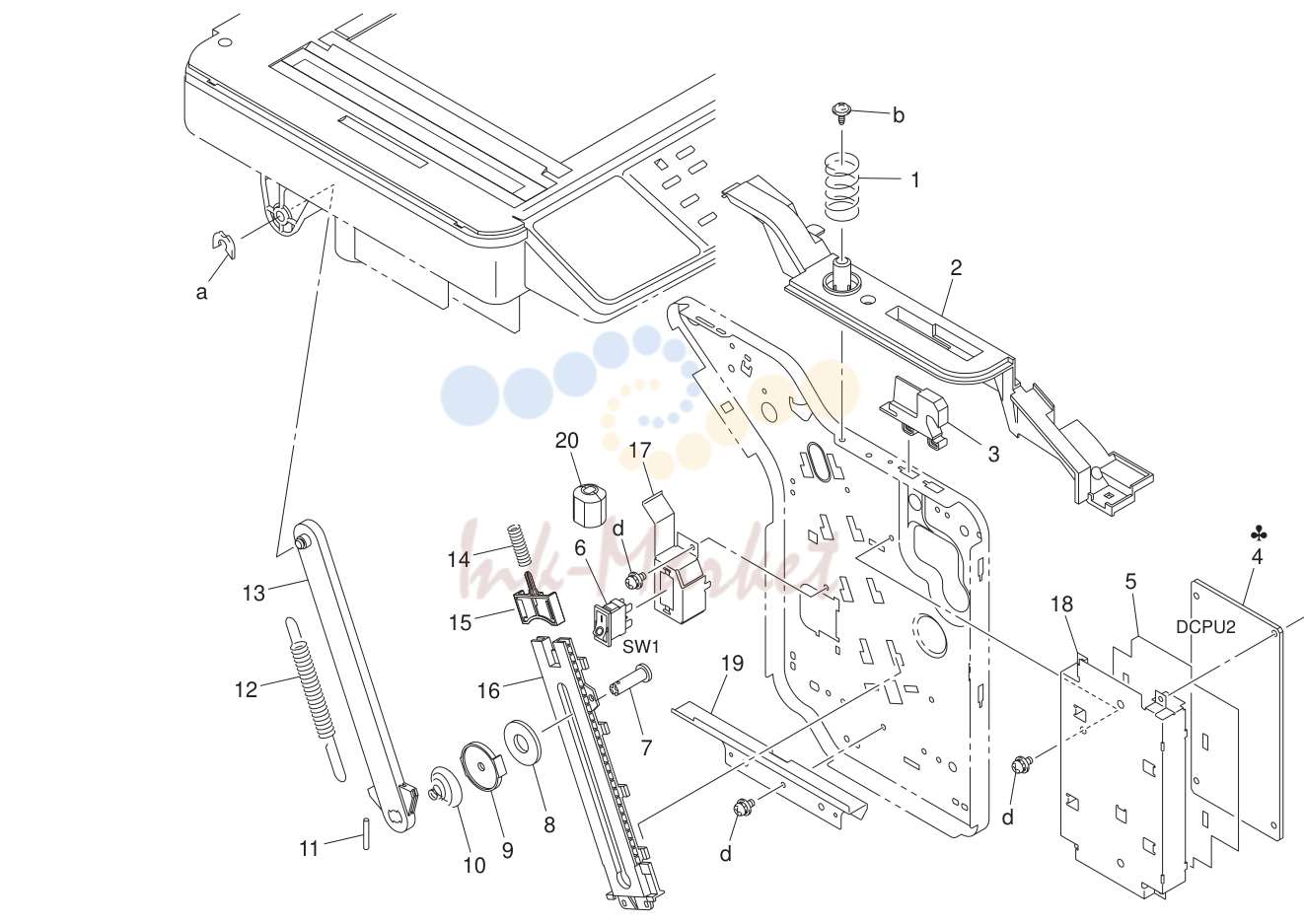

- Left рама (P11)

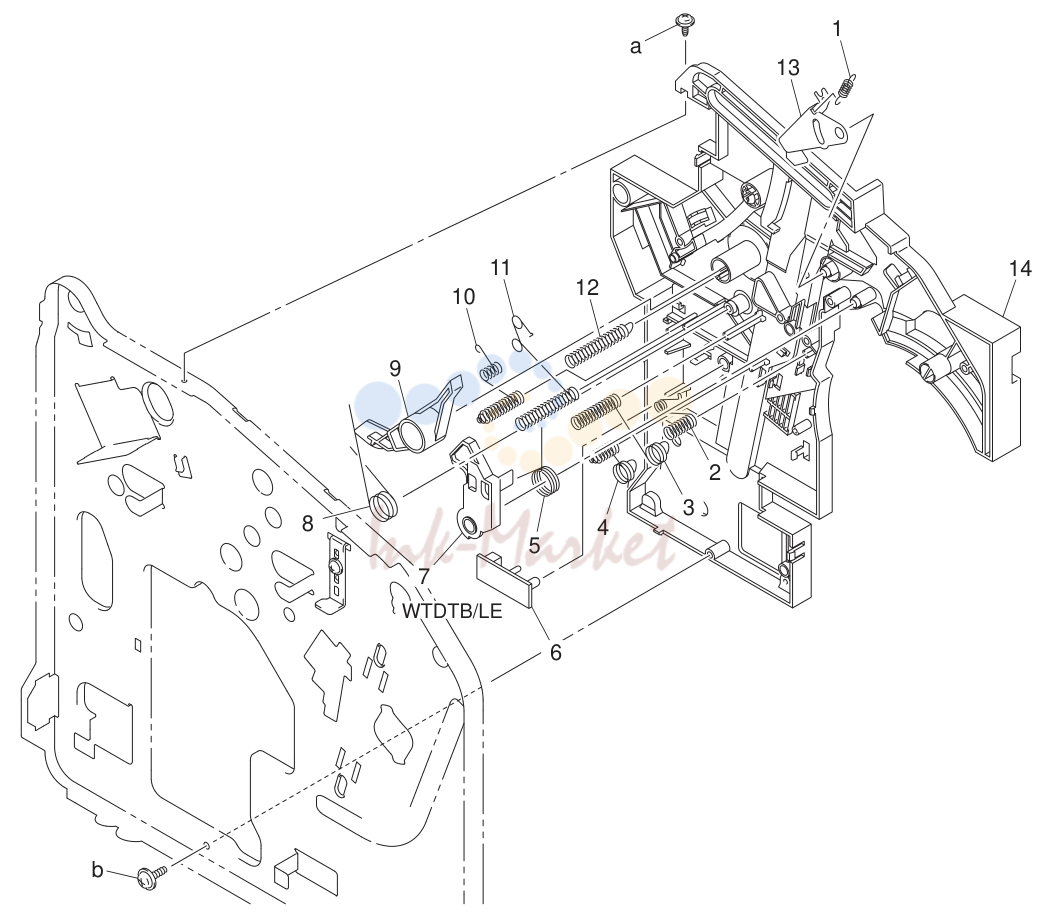

- Left рама (P12)

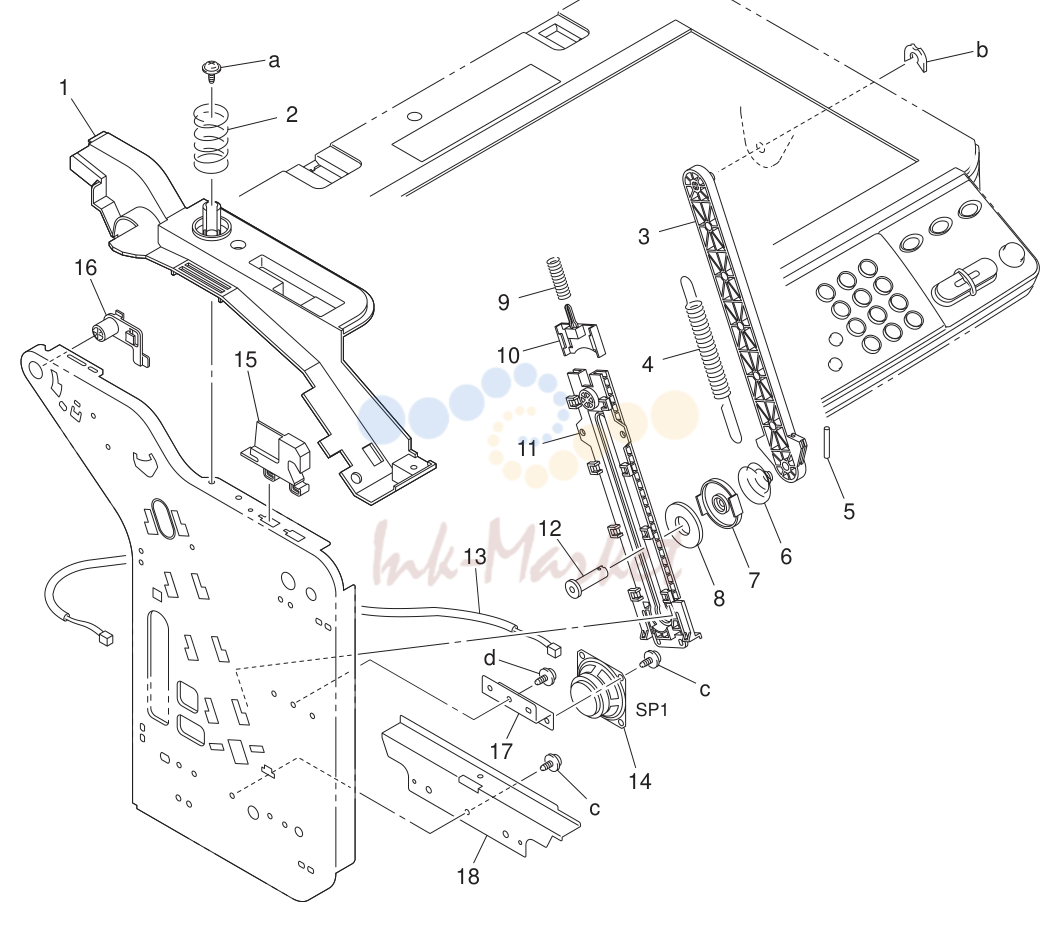

- Left рама (P13)

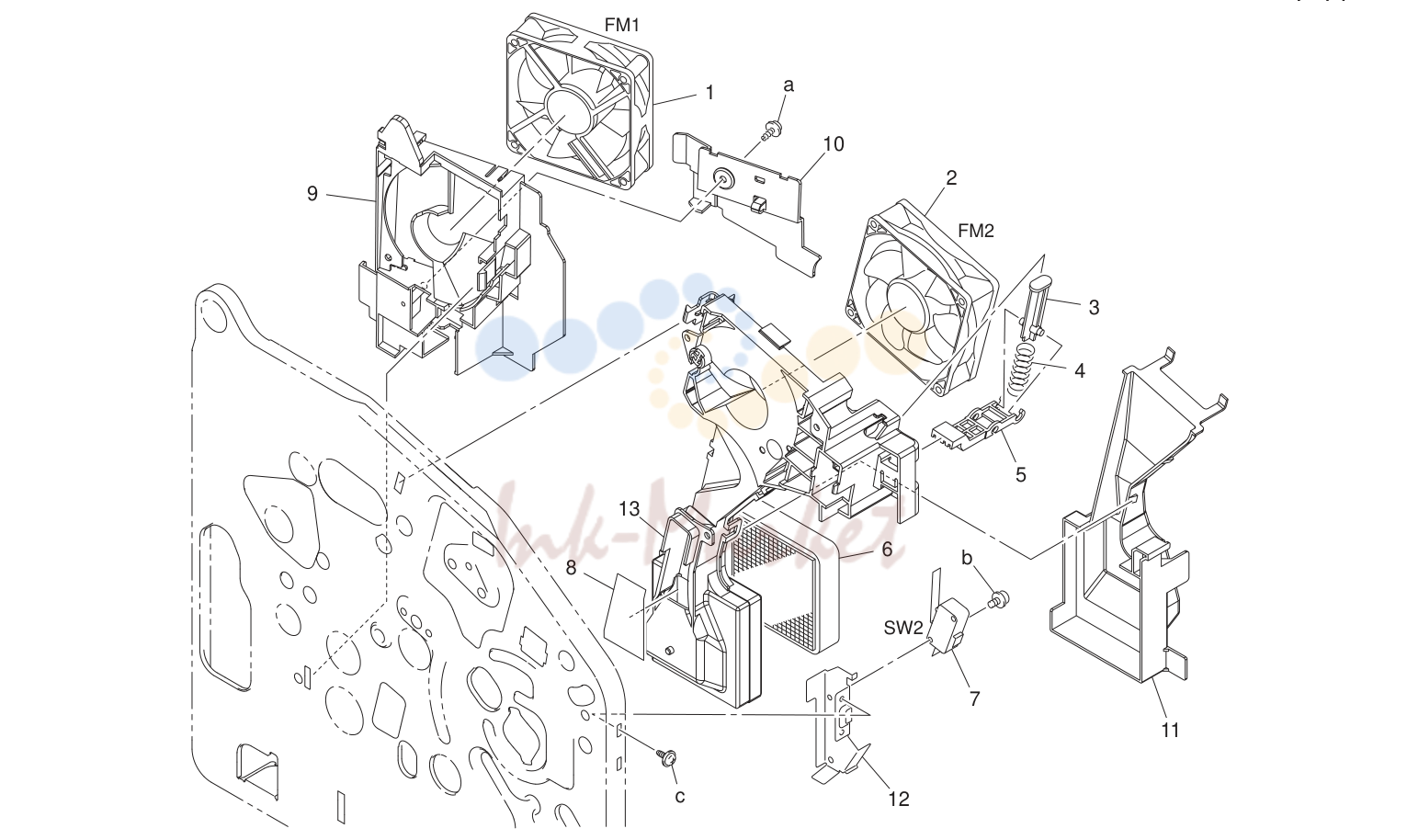

- Right рама (P14)
- Right рама (P15)
- Drive секция (P16)
- Drive секция (P17)
- Drive секция (P18)
- Drive секция (P19)
- Ph секция (P20)
- Перенос секция (P21)
- Перенос ролик секция (P22)
- Vertical transport секция (P23)
- Печь (закрепление) узел (P24)
- Electrical components (P25)
- Paper take-up секция (P26)
- Paper take-up секция
- Paper take-up секция (P28)
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали
- Accessory детали

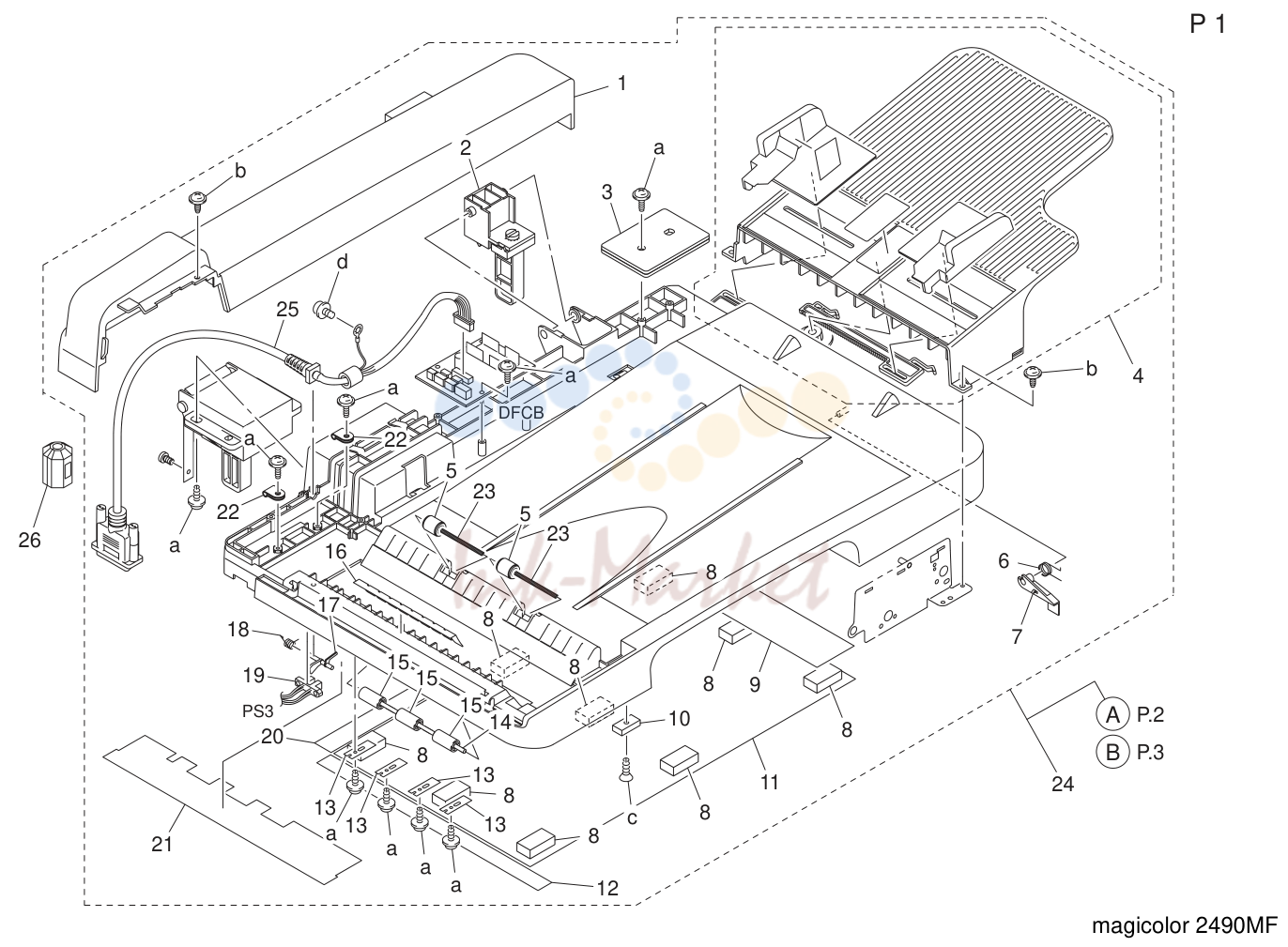

Adf (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1492 1004 01 запросить цену → | Задняя крышка |
| 2 | 1492 1006 02 запросить цену → | Hinge-r |
| 3 | 4980 1043 01 запросить цену → | Weight |
| 4 | 1492 1003 01 запросить цену → | Tray в сборе |
| 5 | 4980 1036 01 запросить цену → | Ролик |
| 6 | 1492 1019 01 запросить цену → | Torsion пружина |
| 7 | 1492 1018 01 запросить цену → | Рычаг |
| 8 | 1492 1015 01 запросить цену → | Sponge |
| 9 | 1492 1016 01 запросить цену → | Направляющая |
| 10 | 4647 1128 01 запросить цену → | Magnet |
| 11 | 1492 1011 01 запросить цену → | Original крышка mat |
| 12 | 1492 1022 01 запросить цену → | Направляющая |
| 13 | 4980 1040 01 запросить цену → | Пластина пружина |
| 14 | 4980 1048 01 запросить цену → | Вал |
| 15 | 4980 1042 01 запросить цену → | Ролик |
| 16 | 4980 1038 01 запросить цену → | Направляющая |
| 17 | 4980 1041 01 запросить цену → | Actuator |
| 18 | 1492 1014 02 запросить цену → | Torsion пружина |
| 19 | 4980 1002 02 запросить цену → | Photo interrupter |
| 20 | 1492 1021 01 запросить цену → | Направляющая |
| 21 | 1492 1020 01 запросить цену → | Shield пластина |
| 22 | 1492 1107 01 запросить цену → | Cord clamp |
| 23 | 1391 1044 01 запросить цену → | Pressure пружина |
| 24 | 4139 3303 01 запросить цену → | Transportузел |
| 25 | 1492 1008 02 запросить цену → | Wire жгут в сборе |
| 26 | 9326 1810 21 запросить цену → | Ferrite core |

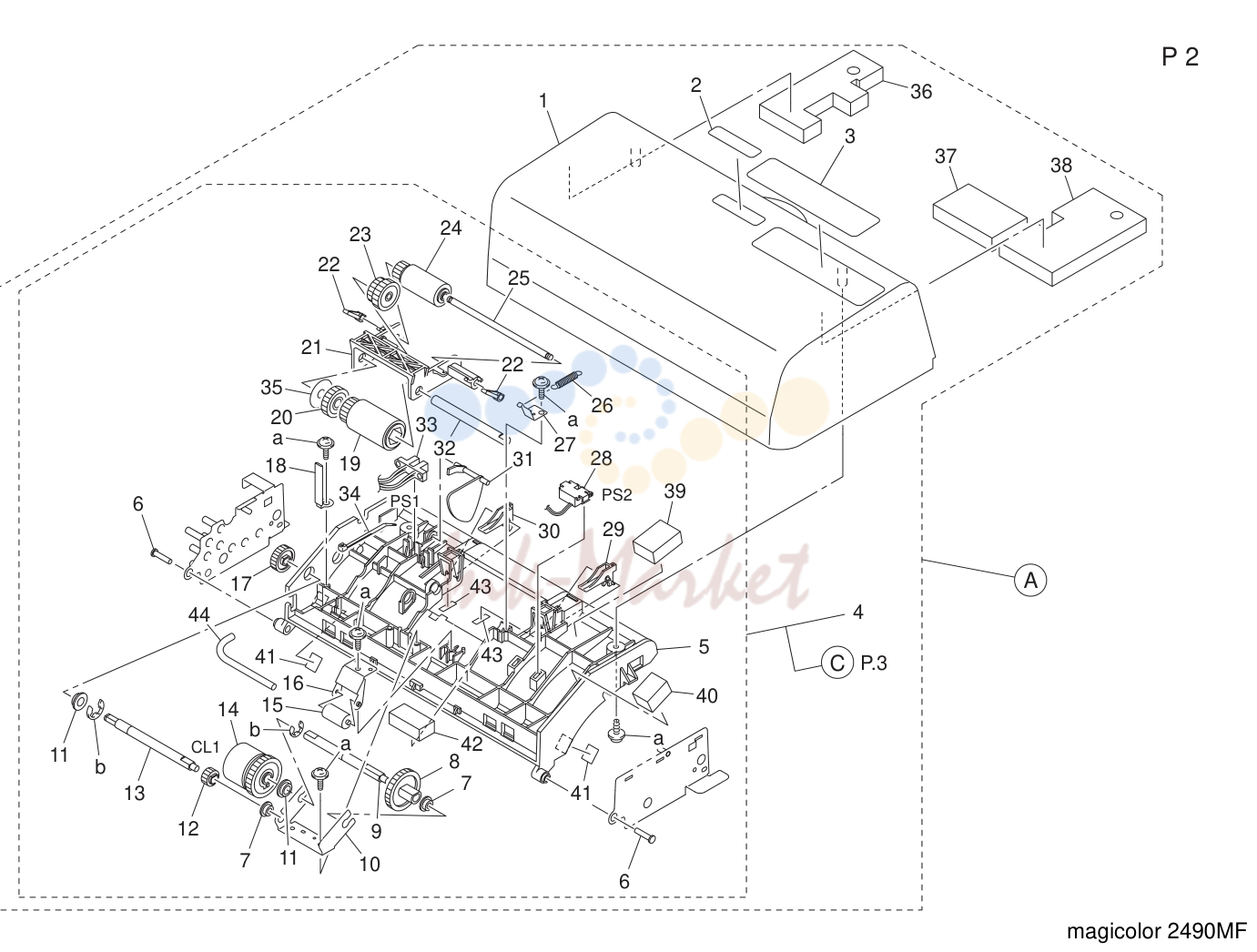

Adf (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1492 1002 01 запросить цену → | Левая крышка |
| 2 | 4980 1046 01 запросить цену → | Sheet |
| 3 | 1492 1012 01 запросить цену → | Label |
| 4 | 1492 1001 01 запросить цену → | Adf в сборе |
| 5 | 1492 1023 01 запросить цену → | Направляющая пластина |
| 6 | 4980 1097 01 запросить цену → | Pin |
| 7 | 4980 1064 01 запросить цену → | Втулка |
| 8 | 4980 1066 01 запросить цену → | Шестерня 33t |
| 9 | 4980 1067 01 запросить цену → | Вал |
| 10 | 4980 1063 01 запросить цену → | Кронштейн |
| 11 | 4980 1065 01 запросить цену → | Втулка |
| 12 | 4980 1070 01 запросить цену → | Шестерня 12t |
| 13 | 4980 1071 01 запросить цену → | Вал |
| 14 | 1492 1128 01 запросить цену → | Муфта |
| 15 | 1391 1033 01 запросить цену → | Ролик |
| 16 | 4980 1053 01 запросить цену → | Пластина пружина |
| 17 | 4980 1072 01 запросить цену → | Шестерня 20t |
| 18 | 4272 1085 01 запросить цену → | Кабель clip |
| 19 | 1492 1027 01 запросить цену → | Ролик |
| 20 | 4647 1144 01 запросить цену → | Шестерня 23t |
| 21 | 4980 1059 01 запросить цену → | Держатель |
| 22 | 4980 1060 01 запросить цену → | Stopper |
| 23 | 4647 1146 01 запросить цену → | Шестерня 19/23t |
| 24 | 4980 1008 01 запросить цену → | Pick-up ролик |
| 25 | 4980 1061 01 запросить цену → | Вал |
| 26 | 1492 1095 01 запросить цену → | Torsion пружина |
| 27 | 4980 1055 01 запросить цену → | Пластина пружина |
| 28 | 4980 1057 01 запросить цену → | Micro-выключатель |
| 29 | 4980 1058 01 запросить цену → | Shutter |
| 30 | 4980 1069 01 запросить цену → | Shutter |
| 31 | 1492 1094 01 запросить цену → | Actuator |
| 32 | 4980 1062 01 запросить цену → | Вал |
| 33 | 4980 1009 02 запросить цену → | Photo interrupter |
| 34 | 1492 1112 01 запросить цену → | Кабель tie |
| 35 | 1492 1102 01 запросить цену → | Washer |
| 36 | 1492 1099 02 запросить цену → | Sponge |
| 37 | 1492 1101 01 запросить цену → | Sponge |
| 38 | 1492 1100 01 запросить цену → | Sponge |
| 39 | 1492 1115 01 запросить цену → | Sponge |
| 40 | 1492 1116 01 запросить цену → | Sponge |
| 41 | 1492 1103 01 запросить цену → | Sheet |
| 42 | 1492 1114 01 запросить цену → | Sponge |
| 43 | 1492 1113 01 запросить цену → | Sponge |
| 44 | 1492 1130 01 запросить цену → | Tube |

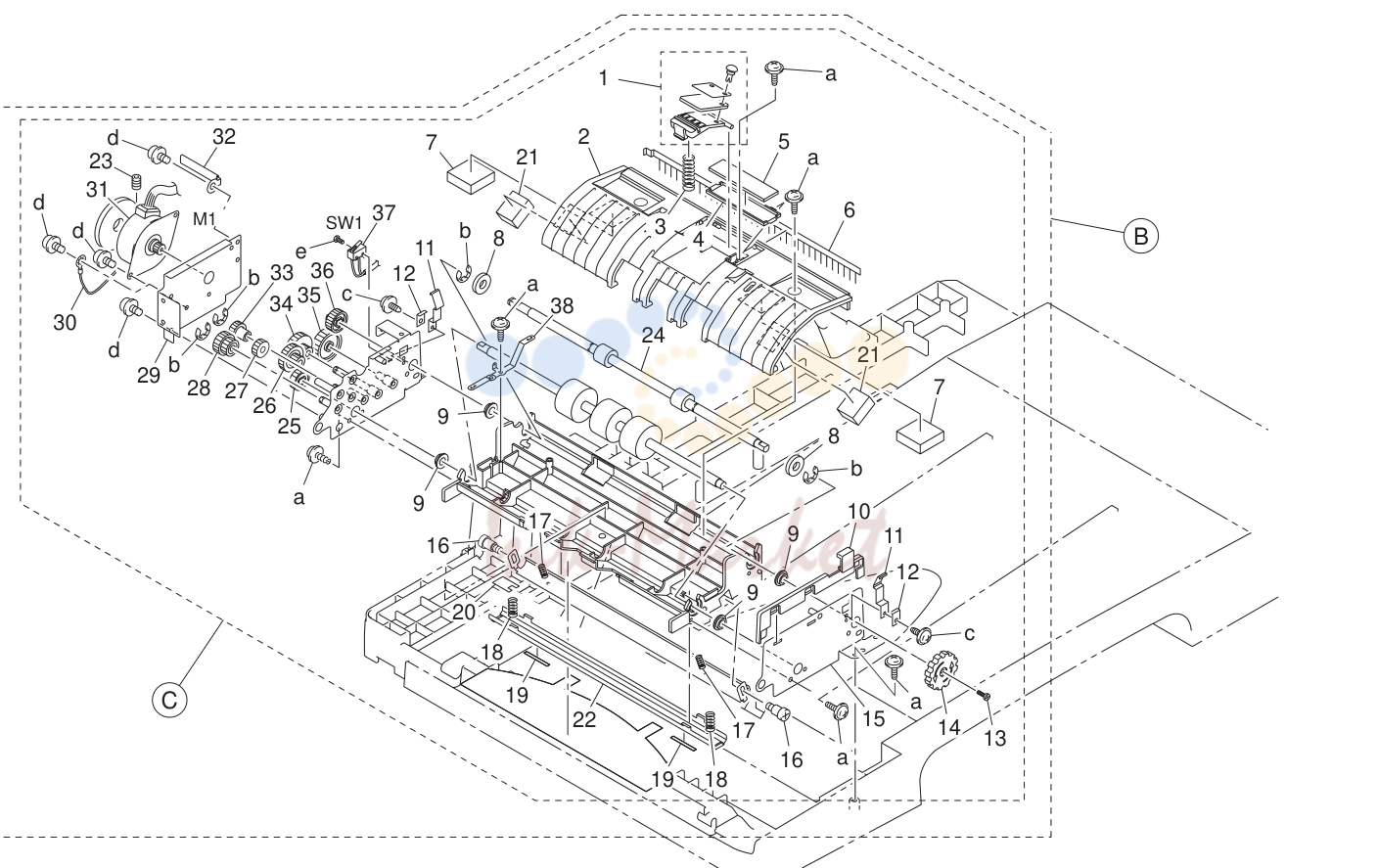

Adf (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 1492 1028 02 запросить цену → | Pad в сборе |
| 2 | 1492 1024 02 запросить цену → | Крышка |
| 3 | 1391 1094 01 запросить цену → | Pressure пружина |
| 4 | 4980 1074 01 запросить цену → | Держатель |
| 5 | 4980 1075 01 запросить цену → | Separator member |
| 6 | 4980 1098 01 запросить цену → | Neutralizing brush |
| 7 | 1492 1109 01 запросить цену → | Sponge |
| 8 | 4980 1079 01 запросить цену → | Collar |
| 9 | 4980 1065 01 запросить цену → | Втулка |
| 10 | 4980 1082 01 запросить цену → | Крышка |
| 11 | 4980 1083 01 запросить цену → | Пластина пружина |
| 12 | 4980 1084 01 запросить цену → | Пластина пружина |
| 13 | 1492 1129 01 запросить цену → | Shoulder screw |
| 14 | 4980 1085 01 запросить цену → | Knob |
| 15 | 4980 1081 01 запросить цену → | Кронштейн |
| 16 | 1492 1032 01 запросить цену → | Shoulder screw |
| 17 | 1492 1031 01 запросить цену → | Pressure пружина |
| 18 | 4980 1092 01 запросить цену → | Pressure пружина |
| 19 | 4980 1215 01 запросить цену → | Sheet |
| 20 | 1492 1104 01 запросить цену → | Sheet |
| 21 | 1492 1108 01 запросить цену → | Sponge |
| 22 | 4980 1077 01 запросить цену → | Направляющая пластина |
| 23 | 1492 1106 01 запросить цену → | Set screw |
| 24 | 4980 1005 01 запросить цену → | Exit ролик |
| 25 | 4980 1094 01 запросить цену → | Шестерня 30t |
| 26 | 4980 1089 01 запросить цену → | Шестерня 18/40t |
| 27 | 4980 1091 01 запросить цену → | Шестерня 15t |
| 28 | 4980 1093 01 запросить цену → | Шестерня 26t |
| 29 | 1492 1097 01 запросить цену → | Кронштейн |
| 30 | 1492 1110 01 запросить цену → | Wire жгут в сборе |
| 31 | 1492 1098 01 запросить цену → | Мотор |
| 32 | 4272 1085 01 запросить цену → | Кабель clip |
| 33 | 4980 1090 01 запросить цену → | Шестерня 32 15t |
| 34 | 4980 1088 01 запросить цену → | Шестерня 18/45t |
| 35 | 4980 1087 01 запросить цену → | Шестерня 48t |
| 36 | 4980 1080 01 запросить цену → | Шестерня 33t |
| 37 | 4980 1010 01 запросить цену → | Micro выключатель(крышка) |
| 38 | 4980 1076 01 запросить цену → | Earth ground |

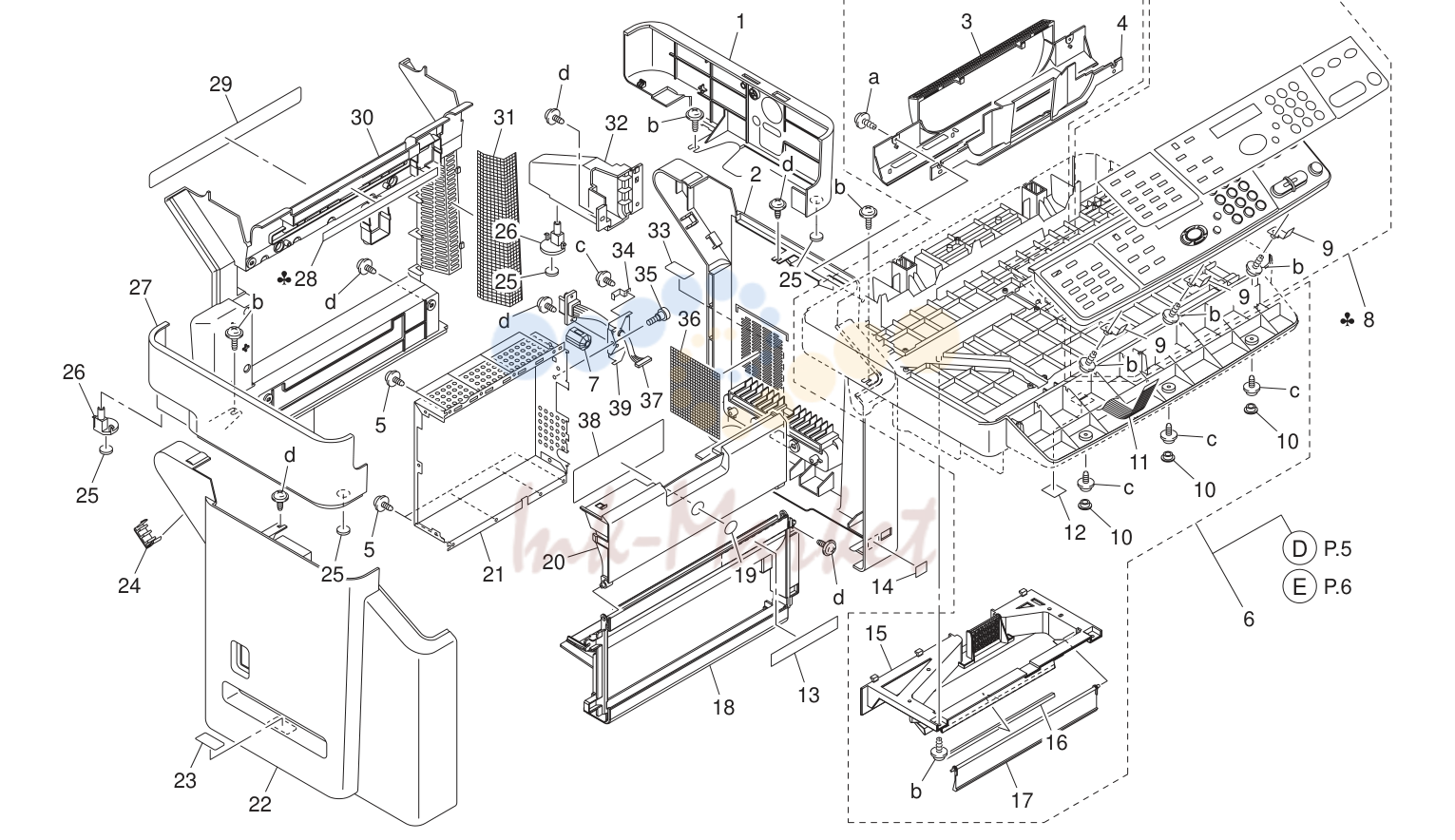

Внешние детали (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 1552 02 запросить цену → | Ir правая крышка |
| 2 | 4139 1402 03 запросить цену → | Правая крышка |
| 3 | 4139 1417 01 запросить цену → | Ir задняя крышка |
| 4 | 4139 2213 01 запросить цену → | Воздуховод |
| 5 | 4106 2063 01 запросить цену → | Screw |
| 7 | 0816 6201 01 запросить цену → | Ferrite core |
| 8 | 4139 6069 03 запросить цену → | Панель управления в сборе |
| 8 | 4139 6070 04 запросить цену → | Панель управления в сборе |
| 8 | 4139 6071 03 запросить цену → | Панель управления в сборе |
| 9 | 1492 1083 01 запросить цену → | Кронштейн |
| 10 | 1492 1043 01 запросить цену → | Cap |
| 11 | 1492 1039 02 запросить цену → | Ffc |
| 12 | 4980 1113 01 запросить цену → | Уплотнитель |
| 13 | 4556 7323 12 запросить цену → | Label magicolor 2490mf |
| 14 | 4139 7325 01 запросить цену → | Label pictbridge |
| 15 | 4139 2211 01 запросить цену → | Воздуховод |
| 16 | 4139 2214 01 запросить цену → | Уплотнитель |
| 17 | 4139 2212 01 запросить цену → | Воздуховод |
| 18 | 4139 1404 02 запросить цену → | Front нижняя крышка |
| 19 | 4136 7500 01 запросить цену → | Label km |
| 20 | 4139 1409 03 запросить цену → | Передняя крышка |
| 21 | 4139 2382 02 запросить цену → | Shield |
| 22 | 4139 1403 04 запросить цену → | Левая крышка |
| 23 | 4139 7454 01 запросить цену → | Label |
| 24 | 4139 1431 03 запросить цену → | Держатель |
| 25 | 4128 2019 01 запросить цену → | Rubber foot |
| 26 | 4139 1430 01 запросить цену → | Supporter |
| 27 | 4139 1551 02 запросить цену → | Ir левая крышка |
| 28 | 4139 5556 01 запросить цену → | Label caution |
| 28 | 4139 5579 01 запросить цену → | Label caution |
| 28 | 4139 5589 01 запросить цену → | Label caution |
| 28 | 4139 5590 01 запросить цену → | Label caution |
| 29 | 4139 1413 02 запросить цену → | Label |
| 30 | 4139 1405 03 запросить цену → | Задняя крышка |
| 31 | 4139 1455 02 запросить цену → | Filter |
| 32 | 4139 1428 01 запросить цену → | Stay |
| 33 | 4139 7451 01 запросить цену → | Label |
| 34 | 4139 2335 01 запросить цену → | Regulating пластина |
| 35 | 4139 2319 01 запросить цену → | Shoulder screw |
| 36 | 4139 1454 01 запросить цену → | Filter |
| 37 | 4139 6815 01 запросить цену → | Wire жгут в сборе |
| 38 | 4556 7411 01 запросить цену → | Instructions |
| 39 | 4139 2302 02 запросить цену → | Кронштейн |
Ir секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4980 1102 01 запросить цену → | Ремень |
| 2 | 1492 1045 01 запросить цену → | Shoulder screw |
| 3 | 4980 1110 01 запросить цену → | Держатель |
| 4 | 4980 1108 01 запросить цену → | Tension пружина |
| 5 | 4556 9404 00 запросить цену → | Label |
| 5 | 4556 9405 00 запросить цену → | Label copy prohibition |
| 6 | 4980 1111 01 запросить цену → | Pulley |
| 7 | 1492 1050 01 запросить цену → | Cd scale |
| 8 | 1492 1057 01 запросить цену → | Tape |
| 9 | 1492 1036 01 запросить цену → | Ffc крышка |
| 10 | 1492 1058 01 запросить цену → | Sheet |
| 11 | 1492 1051 01 запросить цену → | Fd scale |
| 12 | 4980 1104 01 запросить цену → | Шестерня 16/57t |
| 13 | 1492 1055 02 запросить цену → | Tape |
| 14 | 1492 1056 02 запросить цену → | Tape |
| 15 | 1492 1132 01 запросить цену → | Magnetic sw |
| 16 | 1492 1052 01 запросить цену → | Tape |
| 17 | 1492 1034 02 запросить цену → | Top крышка в сборе |
| 18 | 4980 1106 01 запросить цену → | Шестерня 19/40t |
| 19 | 1492 1054 01 запросить цену → | Tape |
| 20 | 1492 1049 02 запросить цену → | Sheet |
| 21 | 1492 1053 01 запросить цену → | Tape |
| 22 | 4980 1105 01 запросить цену → | Collar |
| 23 | 4980 1103 01 запросить цену → | Кронштейн |
| 24 | 4980 1114 01 запросить цену → | Slider |
| 25 | 1492 1035 01 запросить цену → | Мотор |
| 26 | 4647 1004 02 запросить цену → | Ferrite core |
| 27 | 1492 1041 02 запросить цену → | Tape |
| 28 | 1492 1040 01 запросить цену → | Держатель |
| 29 | 1492 1042 01 запросить цену → | Держатель |
| 30 | 1492 1044 01 запросить цену → | Держатель |

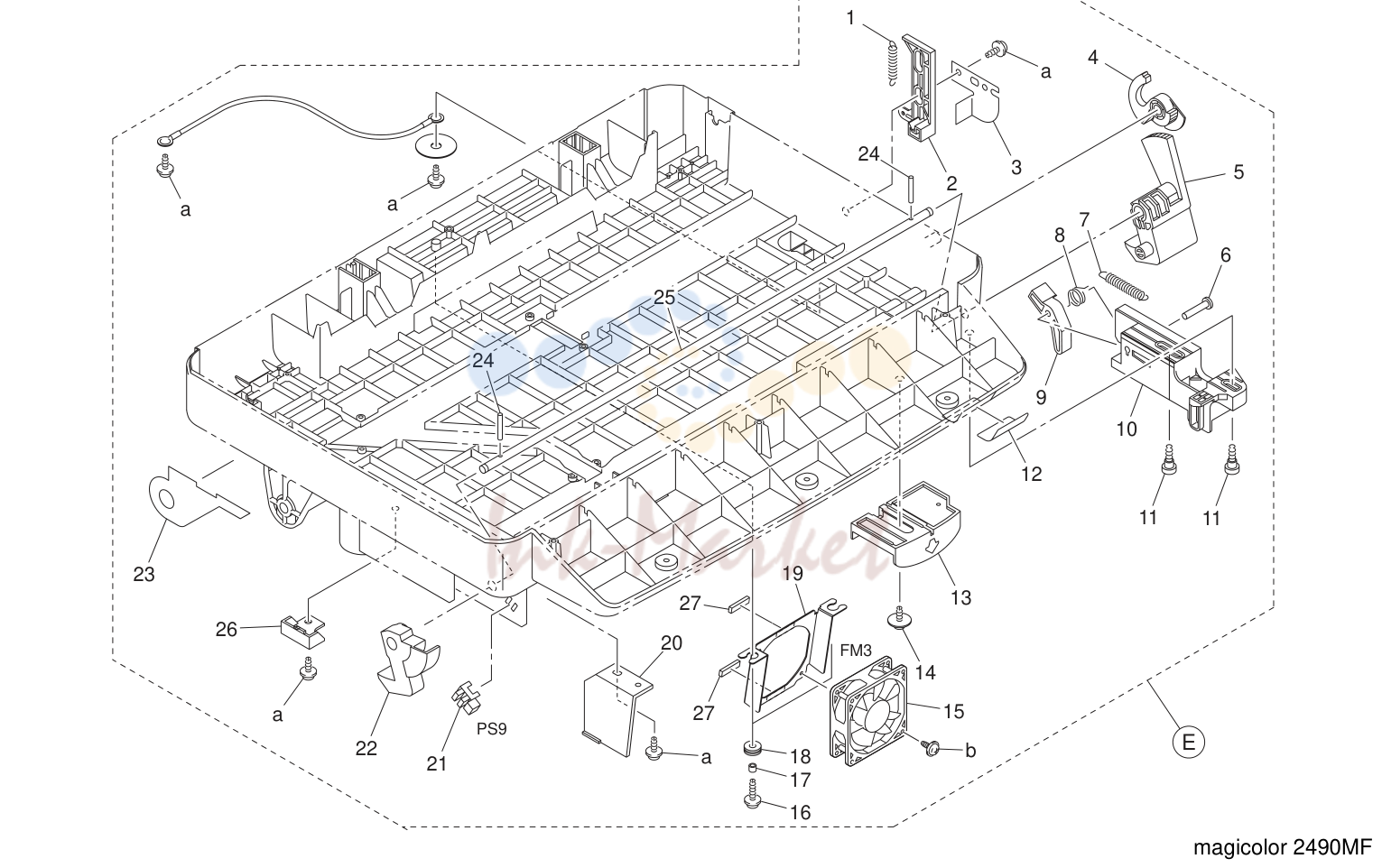

Ir секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2253 01 запросить цену → | Tension пружина |
| 2 | 4139 2252 02 запросить цену → | Рычаг |
| 3 | 4139 2257 01 запросить цену → | Stopper |
| 4 | 4139 2243 01 запросить цену → | Pawl |
| 5 | 4139 2241 01 запросить цену → | Pawl |
| 6 | 4139 2251 01 запросить цену → | Вал |
| 7 | 4139 2249 01 запросить цену → | Tension пружина |
| 8 | 4139 2250 01 запросить цену → | Torsion пружина |
| 9 | 4139 2246 01 запросить цену → | Stopper |
| 10 | 4139 2247 02 запросить цену → | Держатель |
| 11 | 4131 2320 01 запросить цену → | Shoulder screw |
| 12 | 4139 7452 01 запросить цену → | Label |
| 13 | 4139 2256 03 запросить цену → | Рычаг |
| 14 | 4109 2003 01 запросить цену → | Shoulder screw |
| 16 | 4556 1300 00 запросить цену → | Screw |
| 17 | 4556 1422 01 запросить цену → | Collar |
| 18 | 1132 2044 01 запросить цену → | Втулка |
| 19 | 4139 1421 03 запросить цену → | Кронштейн |
| 20 | 4139 2355 01 запросить цену → | Крышка |
| 21 | 9335 1300 61 запросить цену → | Photo interrupter |
| 22 | 4139 2242 02 запросить цену → | Pawl |
| 23 | 4139 1553 04 запросить цену → | Уплотнитель |
| 24 | 4131 2536 02 запросить цену → | Pin |
| 25 | 4139 2248 02 запросить цену → | Вал |
| 26 | 4556 1555 00 запросить цену → | Stopper |
| 27 | 4556 1601 00 запросить цену → | Cushion |
Top крышка (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 4706 01 запросить цену → | Направляющая |
| 2 | 4139 3901 03 запросить цену → | Ролик |
| 3 | 4139 1401 05 запросить цену → | Top крышка |
| 4 | 4139 1410 01 запросить цену → | Крышка |
| 5 | 4139 1439 01 запросить цену → | Держатель |
| 6 | 4139 1440 01 запросить цену → | Уплотнитель |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 8 | 4139 1438 01 запросить цену → | Actuator |
| 9 | 4139 1436 01 запросить цену → | Рычаг |
| 10 | 4139 1419 02 запросить цену → | Tray |
| 11 | 4139 1411 03 запросить цену → | Tray |
| 12 | 4139 1451 03 запросить цену → | Крышка |
| 13 | 4139 7453 01 запросить цену → | Label |
| 14 | 4139 1015 01 запросить цену → | Earth ground |
| 15 | 4139 3937 01 запросить цену → | Держатель |
| 16 | 4139 1425 02 запросить цену → | Рычаг |
| 17 | 4139 1433 02 запросить цену → | Sound shield |
| 18 | 4139 1434 01 запросить цену → | Cam |
| 19 | 4139 1437 02 запросить цену → | Pressure пружина |
| 20 | 4139 1435 01 запросить цену → | Кронштейн |
| 21 | 4139 5593 02 запросить цену → | Держатель |
| 22 | 4139 5594 01 запросить цену → | Рычаг |
| 23 | 4139 5595 01 запросить цену → | Tension пружина |
| 24 | 4139 1016 02 запросить цену → | Reinforce пластина |
| 25 | 4139 3906 01 запросить цену → | Contact |
| 26 | 4139 1427 01 запросить цену → | Lid |
| 27 | 4139 1426 02 запросить цену → | Lid |
| 28 | 4139 1432 02 запросить цену → | Shield пластина |
| 29 | 4139 1452 01 запросить цену → | Earth ground |
| 30 | 4139 1407 03 запросить цену → | Tray |
| 31 | 4131 3907 01 запросить цену → | Neutralizing brush |
| 32 | 4556 9413 00 запросить цену → | Label ir open |
Top крышка (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2137 01 запросить цену → | Tension пружина |
| 2 | 4139 2135 01 запросить цену → | Рычаг |
| 3 | 4139 2138 01 запросить цену → | Shoulder screw |
| 4 | 4139 2112 01 запросить цену → | Рычаг |
| 5 | 4139 1406 01 запросить цену → | Крышка |
| 6 | 4139 1423 03 запросить цену → | Handle |
| 7 | 4139 2115 01 запросить цену → | Вал |
| 8 | 4139 2104 01 запросить цену → | Reinforce пластина |
| 9 | 4139 2111 01 запросить цену → | Рычаг |
| 10 | 4139 2136 01 запросить цену → | Рычаг |
| 11 | 4139 2102 01 запросить цену → | Рама |
| 12 | 4139 2101 01 запросить цену → | Рама |
Main рама (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2336 02 запросить цену → | Уплотнитель |
| 2 | 4556 2364 01 запросить цену → | Member |
| 3 | 4139 2330 01 запросить цену → | Earth ground |
| 4 | 4139 4697 03 запросить цену → | Уплотнитель |
| 5 | 4139 4703 01 запросить цену → | Уплотнитель |
| 6 | 4139 4713 01 запросить цену → | Уплотнитель |
| 7 | 4139 7331 01 запросить цену → | Label |
| 7 | 4139 7332 01 запросить цену → | Label consumables reoder |
| 7 | 4139 7333 01 запросить цену → | Label consumables reoder |
| 7 | 4139 7334 01 запросить цену → | Label consumables reoder |
| 7 | 4139 7335 01 запросить цену → | Label consumables reoder |
| 7 | 4556 9423 00 запросить цену → | Label consumables reoder |
| 8 | 4139 4702 01 запросить цену → | Воздуховод |
| 9 | 4139 2704 01 запросить цену → | Рычаг |
| 10 | 4139 2705 02 запросить цену → | Tension пружина |
| 11 | 4139 2751 02 запросить цену → | Держатель |
| 12 | 9335 1300 61 запросить цену → | Photo interrupter |
| 13 | 4128 2019 01 запросить цену → | Rubber foot |
| 14 | 4139 0156 01 запросить цену → | Воздуховод в сборе |
| 15 | 4139 3508 01 запросить цену → | Направляющая |
| 16 | 4139 4698 02 запросить цену → | Уплотнитель |
| 17 | 4139 2309 04 запросить цену → | Крышка |
| 18 | 4139 2381 02 запросить цену → | Рама |
| 19 | 4139 2325 01 запросить цену → | Крышка |
| 20 | 4139 6056 03 запросить цену → | Плата в сборе |
| 21 | 4139 2316 01 запросить цену → | Кронштейн |
| 22 | 4139 2357 01 запросить цену → | Крышка |
| 23 | 4139 2315 01 запросить цену → | Крышка |
| 24 | 0816 6201 01 запросить цену → | Ferrite core |
| 25 | 4139 2375 01 запросить цену → | Держатель |
| 28 | 4556 1303 00 запросить цену → | Spacer |
Main рама (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2216 01 запросить цену → | Направляющая |
| 2 | 4139 2210 02 запросить цену → | Направляющая |
| 3 | 4139 2356 01 запросить цену → | Protection |
| 4 | 4139 2351 02 запросить цену → | Protection |
| 5 | 4139 2207 02 запросить цену → | Coupling |
| 6 | 4139 2202 03 запросить цену → | Рама |
| 7 | 4106 2063 01 запросить цену → | Screw |
| 8 | 4139 2203 01 запросить цену → | Coupling |
| 9 | 4139 2204 01 запросить цену → | Coupling |
| 10 | 4139 2201 03 запросить цену → | Рама |
| 11 | 4139 2206 02 запросить цену → | Coupling |
| 12 | 4139 2205 02 запросить цену → | Coupling |
Left рама (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2231 03 запросить цену → | Pressure пружина |
| 2 | 4139 1416 03 запросить цену → | Левая крышка |
| 3 | 4139 2244 01 запросить цену → | Pawl |
| 4 | 4139 6216 04 запросить цену → | Power supply |
| 4 | 4139 6217 01 запросить цену → | Power supply |
| 5 | 4139 2354 03 запросить цену → | Protection |
| 6 | 9332 5400 11 запросить цену → | Seesaw-выключатель |
| 7 | 4139 2225 01 запросить цену → | Pin |
| 8 | 4139 2226 01 запросить цену → | Friction sheet |
| 9 | 4139 2227 01 запросить цену → | Держатель |
| 10 | 4139 2228 01 запросить цену → | Pressure пружина |
| 11 | 4131 2536 02 запросить цену → | Pin |
| 12 | 4139 2229 01 запросить цену → | Tension пружина |
| 13 | 4139 2222 01 запросить цену → | Рычаг |
| 14 | 4139 2230 01 запросить цену → | Pressure пружина |
| 15 | 4139 2232 01 запросить цену → | Держатель |
| 16 | 4139 2221 01 запросить цену → | Rail |
| 17 | 4139 2358 02 запросить цену → | Кронштейн |
| 18 | 4139 2352 02 запросить цену → | Кронштейн |
| 19 | 4139 2215 03 запросить цену → | Reinforce пластина |
| 20 | 9326 1810 11 запросить цену → | Ferrite core |
Left рама (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2133 01 запросить цену → | Tension пружина |
| 2 | 4139 2583 01 запросить цену → | Earth ground |
| 3 | 4139 2582 01 запросить цену → | Contact |
| 4 | 4139 2581 02 запросить цену → | Contact |
| 5 | 4139 2128 01 запросить цену → | Torsion пружина |
| 6 | 4139 0103 02 запросить цену → | Плата в сборе |
| 7 | 4139 2126 02 запросить цену → | Pawl |
| 8 | 4139 2124 01 запросить цену → | Torsion пружина |
| 9 | 4139 2122 01 запросить цену → | Рычаг |
| 10 | 4139 2588 01 запросить цену → | Contact |
| 11 | 4139 2586 01 запросить цену → | Contact |
| 12 | 4139 2587 02 запросить цену → | Contact |
| 13 | 4139 2132 01 запросить цену → | Рычаг |
| 14 | 4139 2502 04 запросить цену → | Направляющая |
Left рама (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 1415 04 запросить цену → | Правая крышка |
| 2 | 4556 2233 02 запросить цену → | Pressure пружина |
| 3 | 4139 2222 01 запросить цену → | Рычаг |
| 4 | 4139 2229 01 запросить цену → | Tension пружина |
| 5 | 4131 2536 02 запросить цену → | Pin |
| 6 | 4139 2228 01 запросить цену → | Pressure пружина |
| 7 | 4139 2227 01 запросить цену → | Держатель |
| 8 | 4139 2226 01 запросить цену → | Friction sheet |
| 9 | 4139 2230 01 запросить цену → | Pressure пружина |
| 10 | 4139 2232 01 запросить цену → | Держатель |
| 11 | 4139 2221 01 запросить цену → | Rail |
| 12 | 4139 2225 01 запросить цену → | Pin |
| 13 | 4556 6855 03 запросить цену → | Wire жгут в сборе |
| 14 | 9373 2200 11 запросить цену → | Loudspeaker |
| 15 | 4139 2244 01 запросить цену → | Pawl |
| 16 | 4139 2208 01 запросить цену → | Втулка |
| 17 | 4139 2363 01 запросить цену → | Кронштейн |
| 18 | 4139 2215 03 запросить цену → | Reinforce пластина |
Right рама (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9313 1400 51 запросить цену → | Вентилятор мотор |
| 3 | 4139 2742 01 запросить цену → | Рычаг |
| 4 | 4131 2984 01 запросить цену → | Pressure пружина |
| 5 | 4139 2741 02 запросить цену → | Pawl |
| 6 | 4131 4632 01 запросить цену → | Filter |
| 7 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 8 | 4139 4674 01 запросить цену → | Уплотнитель |
| 9 | 4139 4691 03 запросить цену → | Воздуховод |
| 10 | 4139 4694 01 запросить цену → | Крышка |
| 11 | 4139 4671 03 запросить цену → | Воздуховод |
| 12 | 4139 2317 01 запросить цену → | Кронштейн |
| 13 | 4139 4672 03 запросить цену → | Воздуховод |
Right рама (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2553 01 запросить цену → | Шестерня 22/64t |
| 2 | 4139 2131 01 запросить цену → | Рычаг |
| 3 | 4139 2133 01 запросить цену → | Tension пружина |
| 4 | 4139 2125 02 запросить цену → | Pawl |
| 5 | 4139 2127 01 запросить цену → | Torsion пружина |
| 6 | 4139 2337 01 запросить цену → | Torsion пружина |
| 7 | 4139 2306 02 запросить цену → | Рычаг |
| 8 | 4139 2307 02 запросить цену → | Tension пружина |
| 9 | 4139 2318 02 запросить цену → | Рычаг |
| 10 | 4139 4673 03 запросить цену → | Уплотнитель |
| 11 | 4139 2565 02 запросить цену → | Torsion пружина |
| 12 | 4139 2566 02 запросить цену → | Держатель |
| 13 | 4136 3049 01 запросить цену → | Friction sheet |
| 14 | 4139 4717 01 запросить цену → | Уплотнитель |
| 15 | 4139 2522 03 запросить цену → | Направляющая |
| 16 | 4139 2501 14 запросить цену → | Держатель |
| 17 | 4139 2523 02 запросить цену → | Reinforce пластина |
Полный список запчастей доступен по запросу.
комментарии
