Konica Minolta magicolor 2400W 2430DL 2450 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Page. 1 (P1)
- Page. 2 (P2)
- Page. 3 (P3)
- Page. 4 (P4)
- Page. 5 (P5)
- Page. 6
- Page. 7 (P7)
- Page. 8 (P8)
- Page. 9
- Page. 10 (P10)

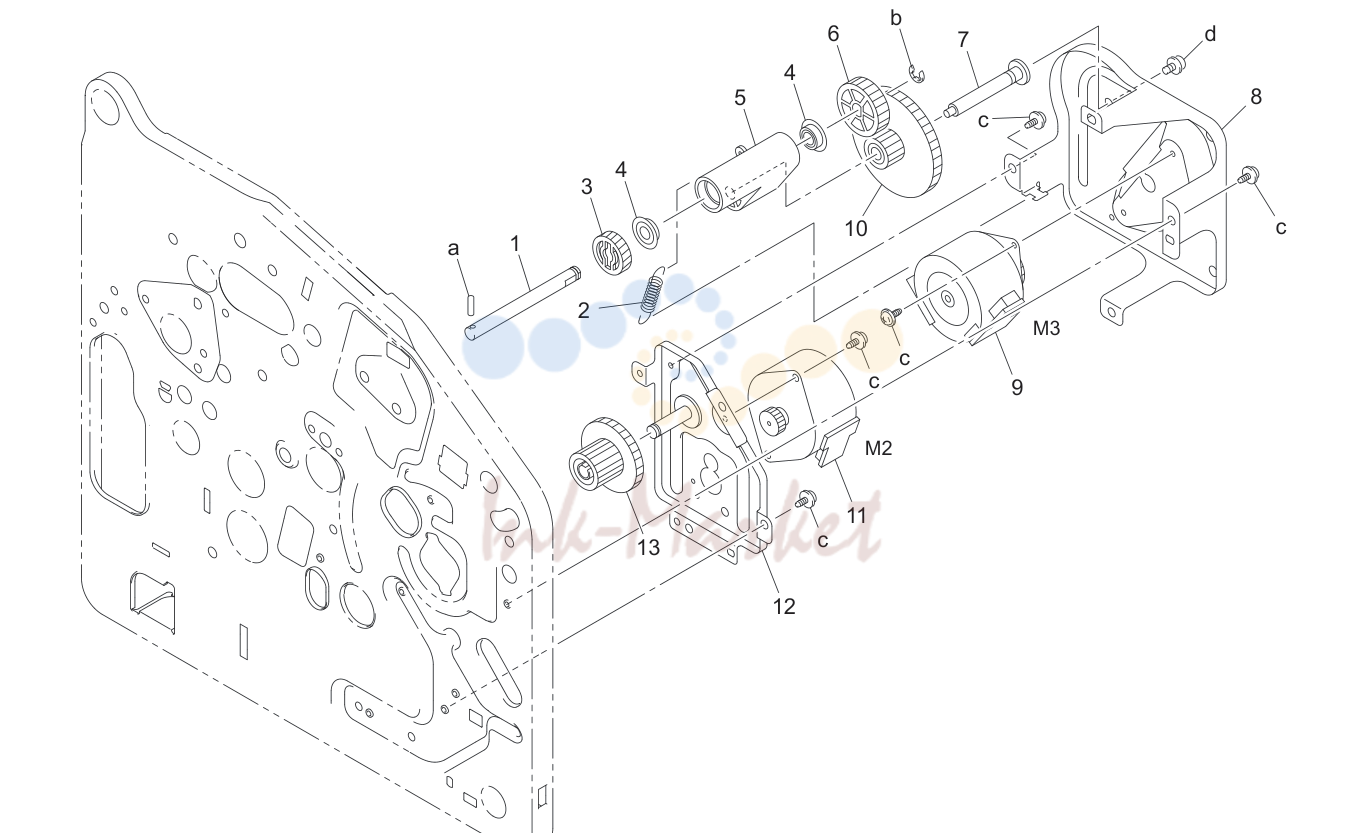

- Page. 11 (P11)
- Page. 12 (P12)
- Page. 13 (P13)
- Page. 14 (P14)
- Page. 15
- Page. 16 (P16)

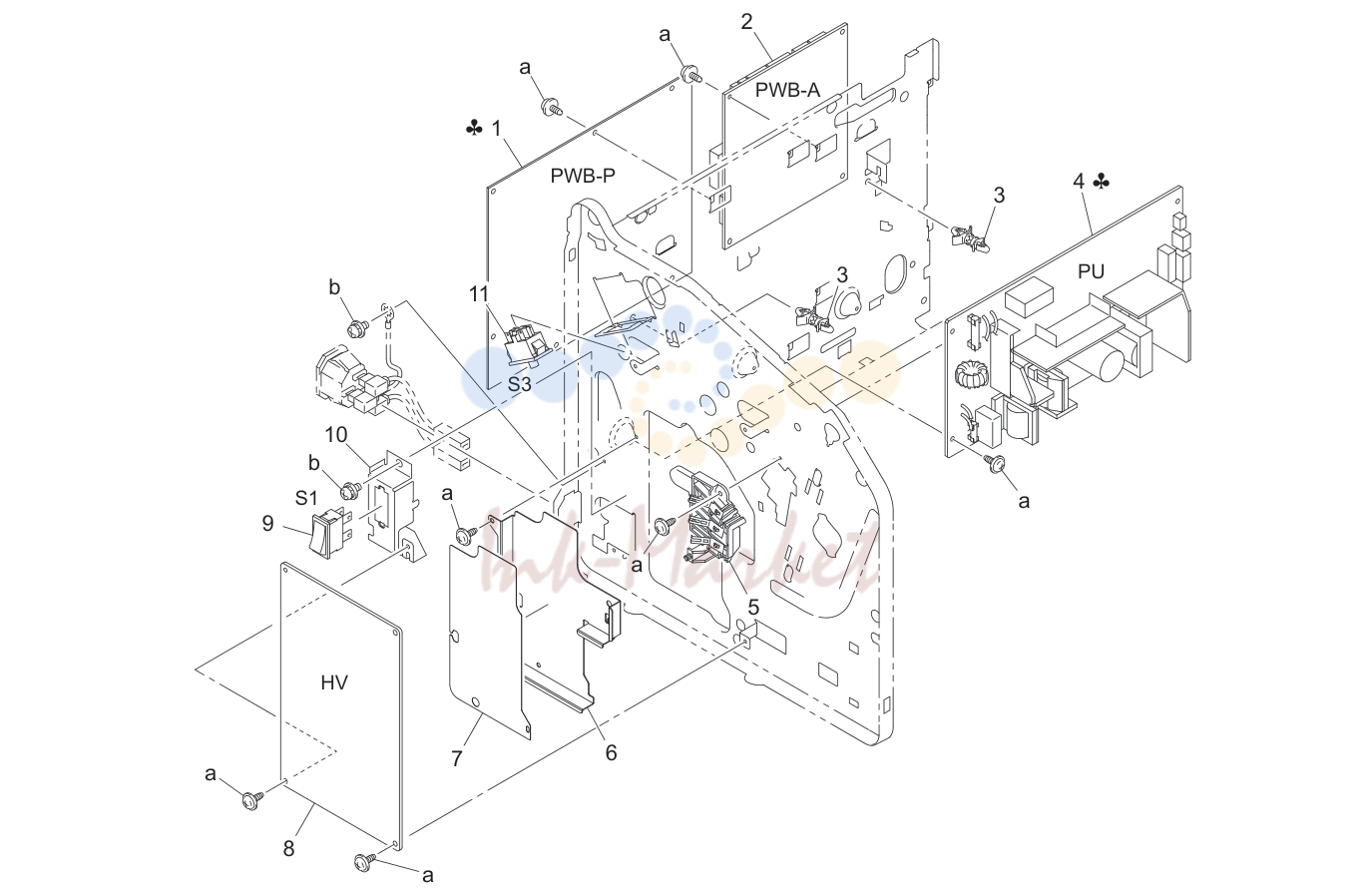

- Page. 17 (P17)

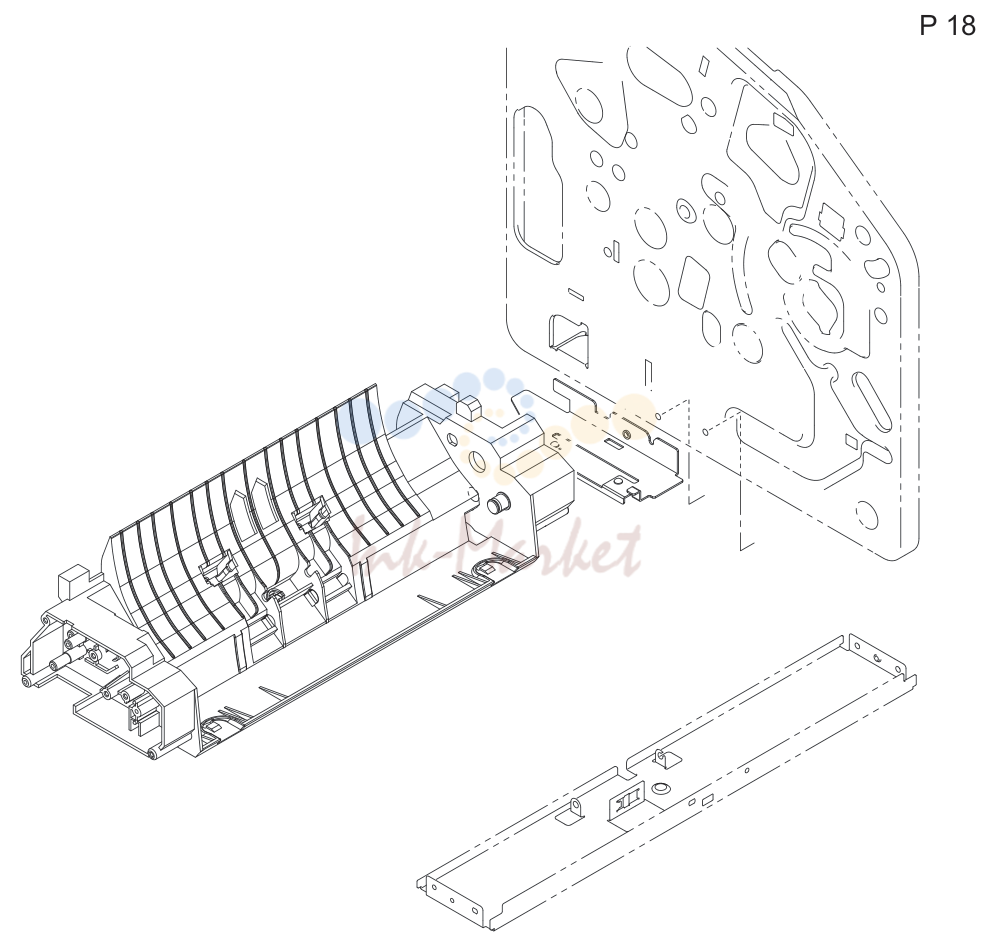

- Page. 18 (P18)
- Page. 19 (P19)
- Page. 20 (P20)
- Page. 21 (P21)
- Page. 22
- Page. 23
- Page. 24 (P24)
- Page. 25 (P25)
Page. 1 (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2328 01 запросить цену → | Shoulder screw |
| 2 | 4139 7301 01 запросить цену → | Label |
| 2 | 4139 7302 01 запросить цену → | Label |
| 3 | 4139 4705 02 запросить цену → | Направляющая |
| 4 | 4139 5582 02 запросить цену → | Держатель |
| 5 | 4139 5556 01 запросить цену → | Label caution |
| 5 | 4139 5579 01 запросить цену → | Label caution |
| 5 | 4139 5589 01 запросить цену → | Label caution |
| 5 | 4139 5590 01 запросить цену → | Label caution |
| 6 | 4139 4704 01 запросить цену → | Film |
| 7 | 4139 1005 05 запросить цену → | Задняя крышка |
| 7 | 4139 1055 04 запросить цену → | Задняя крышка |
| 8 | 4139 4692 03 запросить цену → | Filter |
| 9 | 4139 2335 01 запросить цену → | Regulating пластина |
| 10 | 4139 1002 04 запросить цену → | Правая крышка |
| 10 | 4139 1052 04 запросить цену → | Правая крышка |
| 11 | 4139 2319 01 запросить цену → | Shoulder screw |
| 12 | 4139 4711 01 запросить цену → | Воздуховод |
| 13 | 4139 2302 02 запросить цену → | Кронштейн |
| 14 | 4139 7411 01 запросить цену → | Instructions |
| 15 | 4136 7500 01 запросить цену → | Label |
| 16 | 4139 7322 01 запросить цену → | Label magicolor 2430dl |
| 16 | 4139 7324 01 запросить цену → | Label magicolor 2400w |
| 17 | 4139 1004 02 запросить цену → | Front нижняя крышка |
| 17 | 4139 1054 02 запросить цену → | Front нижняя крышка |
| 18 | 4139 1009 04 запросить цену → | Front верхняя крышка |
| 18 | 4139 1059 03 запросить цену → | Front верхняя крышка |
| 19 | 4139 2311 02 запросить цену → | Shield |
| 20 | 4139 2333 01 запросить цену → | Кронштейн |
| 21 | 4139 2322 02 запросить цену → | Кронштейн |
| 21 | 4139 2332 01 запросить цену → | Кронштейн |
| 22 | 4139 1003 02 запросить цену → | Левая крышка |
| 22 | 4139 1053 02 запросить цену → | Левая крышка |
| 23 | 4139 2334 01 запросить цену → | Крышка |
| 24 | 4139 2328 01 запросить цену → | Shoulder screw |
| 25 | 4139 1070 01 запросить цену → | Крышка |
| 26 | 4139 2313 02 запросить цену → | Shield |
| 27 | 4139 1013 01 запросить цену → | Крышка |
| 27 | 4139 1063 01 запросить цену → | Крышка |
| 28 | 4139 6815 01 запросить цену → | Wire жгут в сборе |
Page. 2 (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 1109 01 запросить цену → | Face sheet ready error |
| 1 | 4139 1129 01 запросить цену → | Face sheet |
| 2 | 4139 1101 01 запросить цену → | Face sheet тонер |
| 2 | 4139 1121 01 запросить цену → | Face sheet |
| 3 | 4139 1102 01 запросить цену → | Держатель |
| 4 | 4139 1105 01 запросить цену → | Button |
| 4 | 4139 1125 01 запросить цену → | Button |
| 5 | 4139 1106 02 запросить цену → | Button |
| 6 | 4139 1107 01 запросить цену → | Button |
| 7 | 4139 6055 02 запросить цену → | Плата-op |
| 8 | 4139 1103 01 запросить цену → | Shield |
| 9 | 4139 1015 01 запросить цену → | Earth ground |
| 10 | 4139 1104 05 запросить цену → | Крышка |
| 11 | 4139 1108 02 запросить цену → | Earth ground |
| 12 | 4139 1001 05 запросить цену → | Верхняя крышка |
| 13 | 4139 1051 04 запросить цену → | Верхняя крышка |
| 14 | 4139 1159 01 запросить цену → | Face sheet ready error |
| 14 | 4139 1169 01 запросить цену → | Face sheet |
| 15 | 4139 1151 01 запросить цену → | Face sheet rotate тонер |
| 15 | 4139 1161 01 запросить цену → | Face sheet |
| 16 | 4139 1152 01 запросить цену → | Держатель |
| 17 | 4139 1157 01 запросить цену → | Button |
| 18 | 4139 6053 01 запросить цену → | Плата-op |
| 19 | 4139 1154 04 запросить цену → | Крышка |

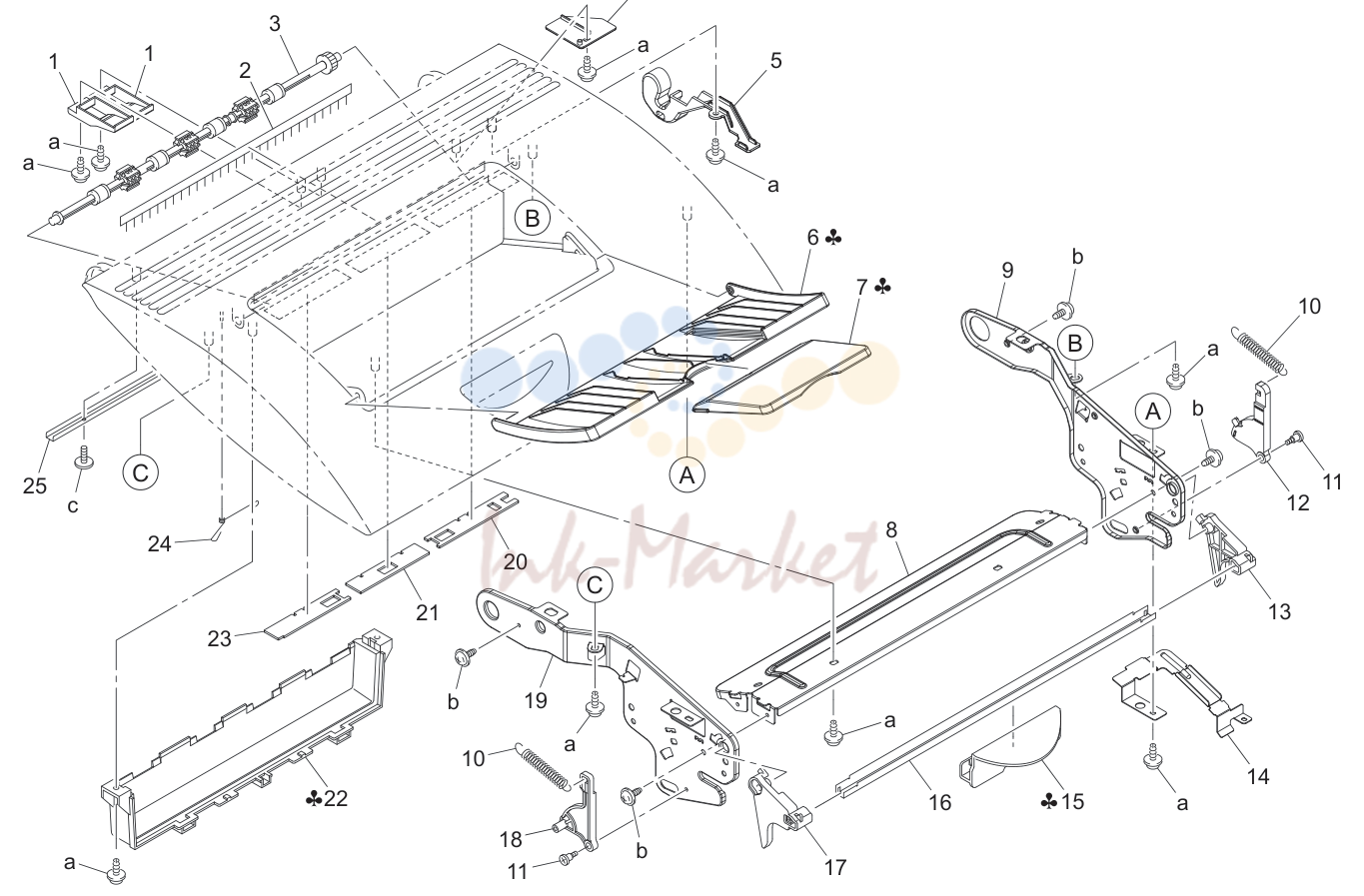

Page. 3 (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 4706 01 запросить цену → | Направляющая |
| 2 | 4131 3907 01 запросить цену → | Neutralizing brush |
| 3 | 4139 3901 03 запросить цену → | Ролик |
| 4 | 4139 4712 01 запросить цену → | Направляющая |
| 5 | 4139 1010 01 запросить цену → | Крышка |
| 6 | 4139 1007 03 запросить цену → | Tray |
| 6 | 4139 1057 02 запросить цену → | Tray |
| 7 | 4139 1011 02 запросить цену → | Tray |
| 7 | 4139 1061 02 запросить цену → | Tray |
| 8 | 4139 2104 01 запросить цену → | Reinforce пластина |
| 9 | 4139 2101 01 запросить цену → | Рама |
| 10 | 4139 2137 01 запросить цену → | Tension пружина |
| 11 | 4139 2138 01 запросить цену → | Shoulder screw |
| 12 | 4139 2135 01 запросить цену → | Рычаг |
| 13 | 4139 2112 01 запросить цену → | Рычаг |
| 14 | 4139 1006 01 запросить цену → | Крышка |
| 15 | 4139 2113 02 запросить цену → | Handle |
| 15 | 4139 2163 01 запросить цену → | Handle |
| 16 | 4139 2115 01 запросить цену → | Вал |
| 17 | 4139 2111 01 запросить цену → | Рычаг |
| 18 | 4139 2136 01 запросить цену → | Рычаг |
| 19 | 4139 2102 01 запросить цену → | Рама |
| 20 | 4139 4714 01 запросить цену → | Уплотнитель |
| 21 | 4139 4715 01 запросить цену → | Уплотнитель |
| 22 | 4139 3907 01 запросить цену → | Держатель |
| 22 | 4139 3957 01 запросить цену → | Держатель |
| 23 | 4139 4716 01 запросить цену → | Уплотнитель |
| 24 | 4139 3906 01 запросить цену → | Contact |
| 25 | 4139 1016 02 запросить цену → | Reinforce пластина |

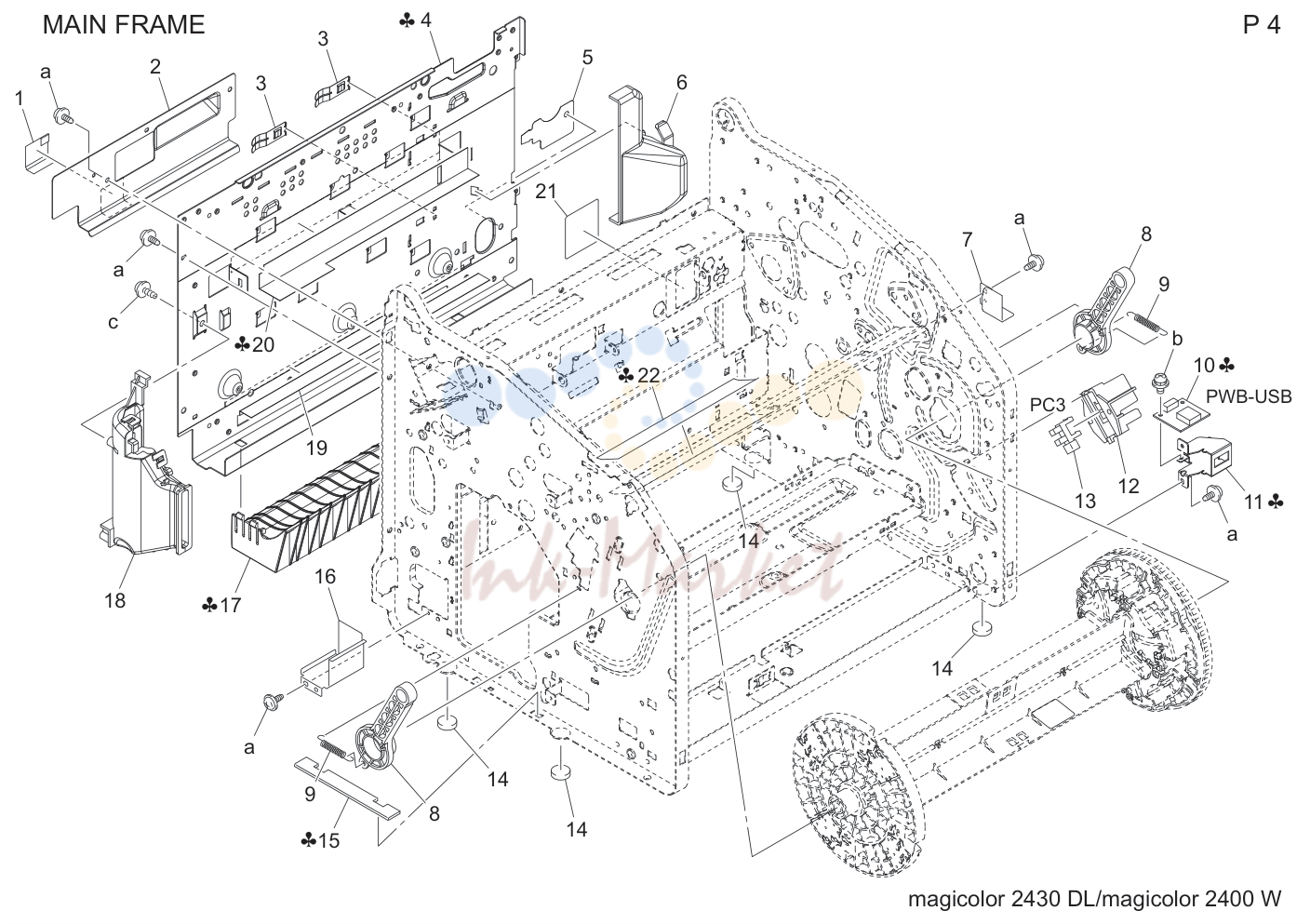

Page. 4 (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2336 02 запросить цену → | Уплотнитель |
| 2 | 4139 2309 04 запросить цену → | Крышка |
| 3 | 4139 2330 01 запросить цену → | Earth ground |
| 4 | 4139 2310 05 запросить цену → | Рама |
| 4 | 4139 2320 05 запросить цену → | Рама |
| 5 | 4139 4703 01 запросить цену → | Уплотнитель |
| 6 | 4139 4701 01 запросить цену → | Воздуховод |
| 7 | 4139 2325 01 запросить цену → | Крышка |
| 8 | 4139 2704 01 запросить цену → | Рычаг |
| 9 | 4139 2705 02 запросить цену → | Tension пружина |
| 10 | 4139 6056 01 запросить цену → | Плата в сборе |
| 11 | 4139 2316 01 запросить цену → | Кронштейн |
| 12 | 4139 2751 01 запросить цену → | Держатель |
| 13 | 9335 1300 61 запросить цену → | Photo interrupter |
| 14 | 4131 2016 01 запросить цену → | Rubber foot |
| 15 | 4139 1014 01 запросить цену → | Крышка |
| 15 | 4139 1064 01 запросить цену → | Крышка |
| 16 | 4139 2315 01 запросить цену → | Крышка |
| 17 | 4139 3508 01 запросить цену → | Направляющая |
| 18 | 4139 0156 01 запросить цену → | Воздуховод в сборе |
| 19 | 4139 4698 02 запросить цену → | Уплотнитель |
| 20 | 4139 4697 02 запросить цену → | Уплотнитель |
| 20 | 4139 4699 02 запросить цену → | Уплотнитель |
| 21 | 4139 4713 01 запросить цену → | Уплотнитель |
| 22 | 4139 7331 01 запросить цену → | Label |
| 22 | 4139 7332 01 запросить цену → | Label consumables reoder |
| 22 | 4139 7333 01 запросить цену → | Label consumables reoder |
| 22 | 4139 7334 01 запросить цену → | Label consumables reoder |

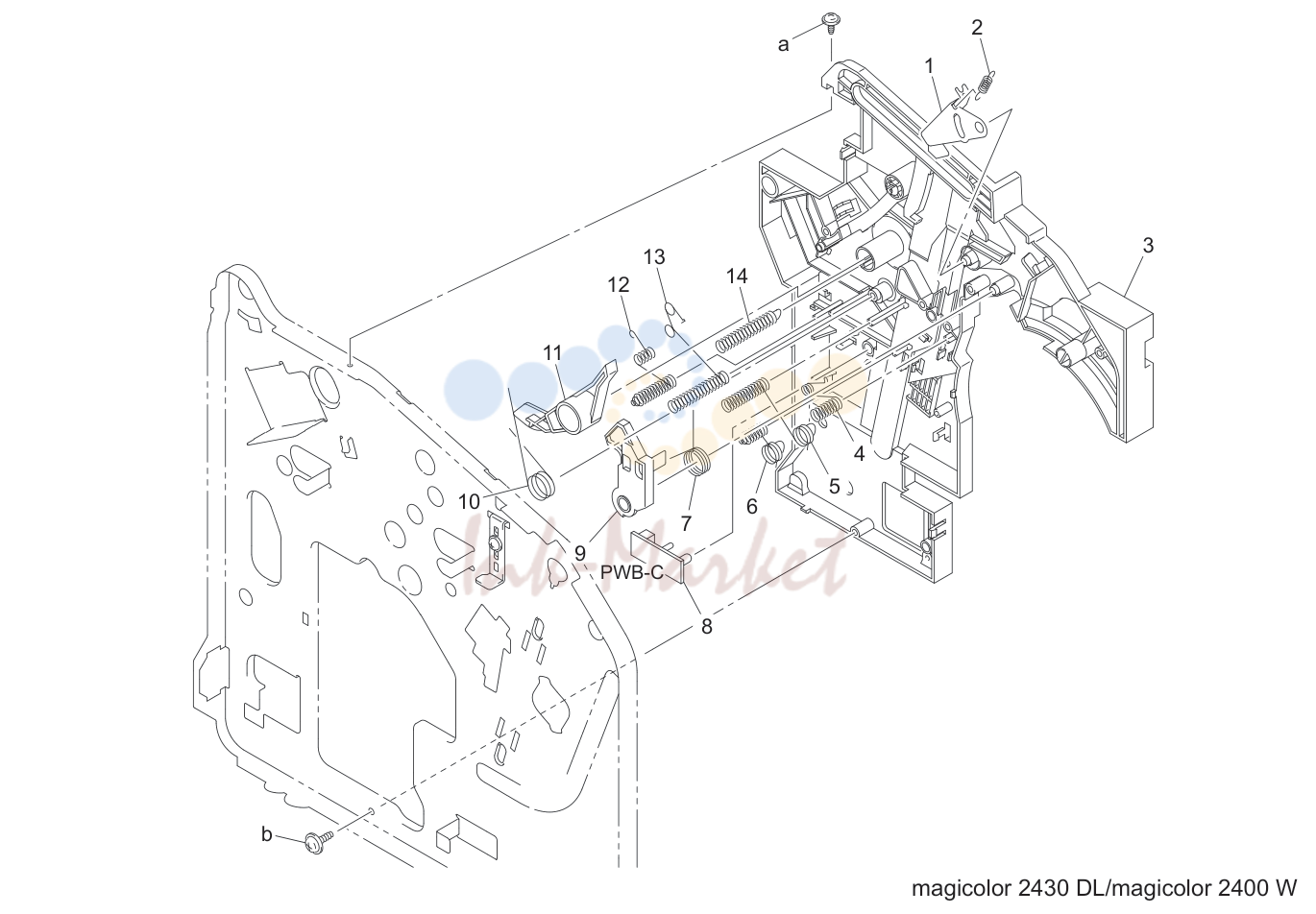

Page. 5 (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2132 01 запросить цену → | Рычаг |
| 2 | 4139 2133 01 запросить цену → | Tension пружина |
| 3 | 4139 2502 04 запросить цену → | Направляющая |
| 4 | 4139 2583 01 запросить цену → | Earth ground |
| 5 | 4139 2582 01 запросить цену → | Contact |
| 6 | 4139 2581 02 запросить цену → | Contact |
| 7 | 4139 2128 01 запросить цену → | Torsion пружина |
| 8 | 4139 0103 02 запросить цену → | Плата-c |
| 9 | 4139 2126 02 запросить цену → | Pawl |
| 10 | 4139 2124 01 запросить цену → | Torsion пружина |
| 11 | 4139 2122 01 запросить цену → | Рычаг |
| 12 | 4139 2588 01 запросить цену → | Contact |
| 13 | 4139 2586 01 запросить цену → | Contact |
| 14 | 4139 2587 02 запросить цену → | Contact |

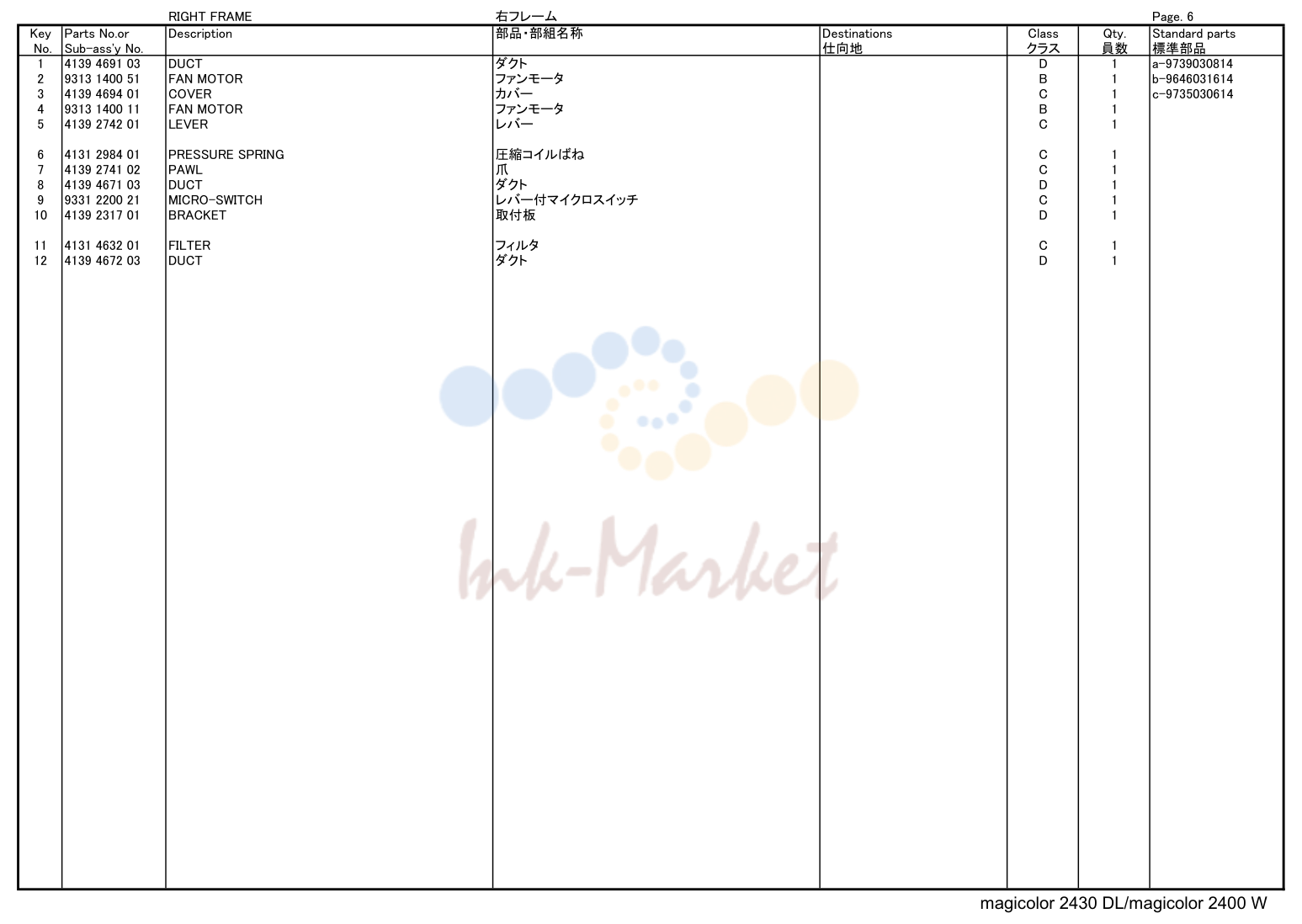

Page. 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 4691 03 запросить цену → | Воздуховод |
| 2 | 9313 1400 51 запросить цену → | Вентилятор мотор |
| 3 | 4139 4694 01 запросить цену → | Крышка |
| 4 | 9313 1400 11 запросить цену → | Вентилятор мотор |
| 5 | 4139 2742 01 запросить цену → | Рычаг |
| 6 | 4131 2984 01 запросить цену → | Pressure пружина |
| 7 | 4139 2741 02 запросить цену → | Pawl |
| 8 | 4139 4671 03 запросить цену → | Воздуховод |
| 9 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 10 | 4139 2317 01 запросить цену → | Кронштейн |
| 11 | 4131 4632 01 запросить цену → | Filter |
| 12 | 4139 4672 03 запросить цену → | Воздуховод |

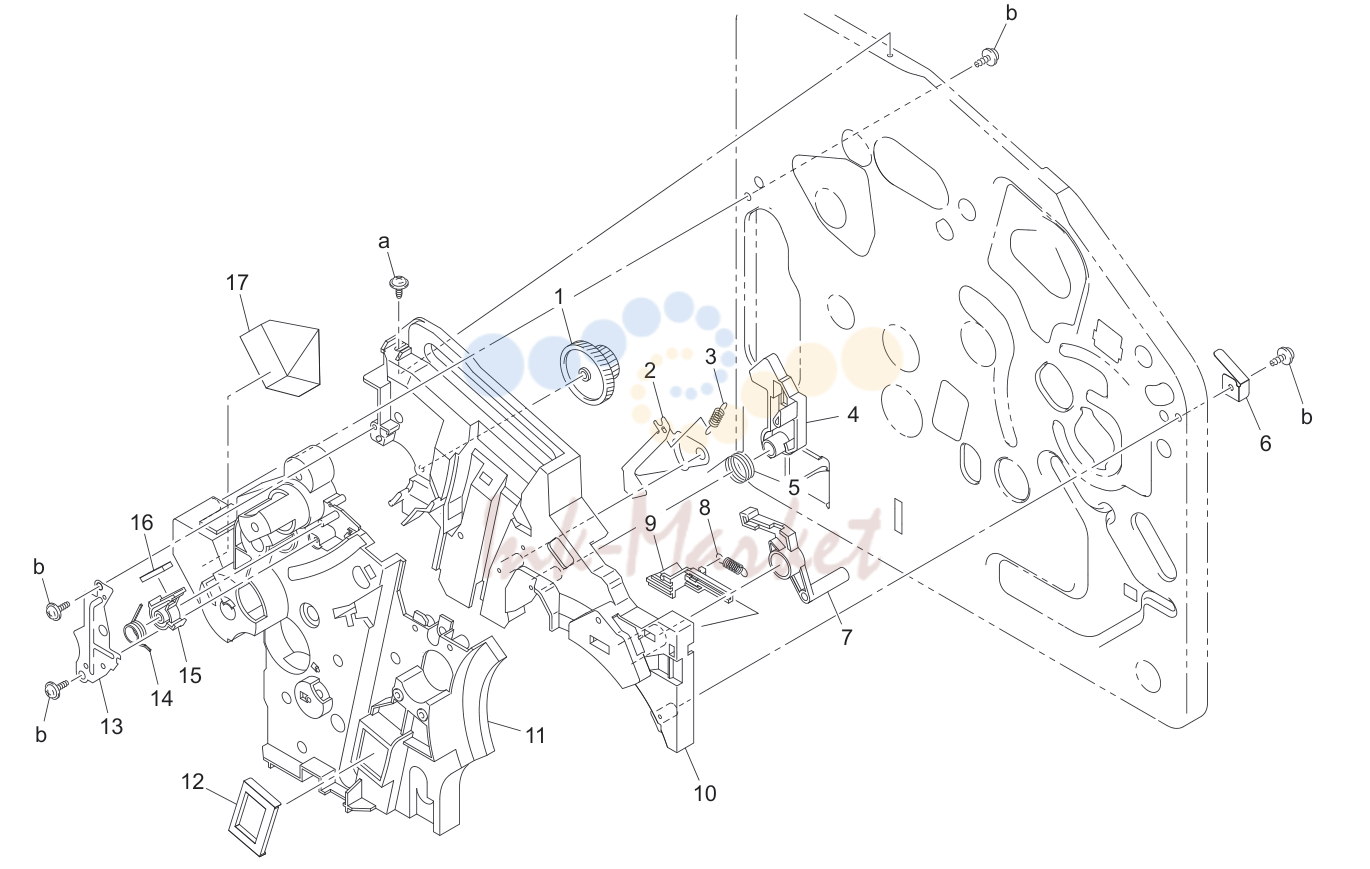

Page. 7 (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2553 01 запросить цену → | Шестерня 22/64t |
| 2 | 4139 2131 01 запросить цену → | Рычаг |
| 3 | 4139 2133 01 запросить цену → | Tension пружина |
| 4 | 4139 2125 02 запросить цену → | Pawl |
| 5 | 4139 2127 01 запросить цену → | Torsion пружина |
| 6 | 4139 2314 01 запросить цену → | Пластина пружина |
| 7 | 4139 2306 02 запросить цену → | Рычаг |
| 8 | 4139 2307 01 запросить цену → | Torsion пружина |
| 9 | 4139 2318 02 запросить цену → | Рычаг |
| 10 | 4139 2522 03 запросить цену → | Направляющая |
| 11 | 4139 2501 03 запросить цену → | Держатель |
| 12 | 4139 4673 03 запросить цену → | Уплотнитель |
| 13 | 4139 2523 02 запросить цену → | Reinforce пластина |
| 14 | 4139 2565 02 запросить цену → | Torsion пружина |
| 15 | 4139 2566 02 запросить цену → | Держатель |
| 16 | 4136 3049 01 запросить цену → | Friction sheet |
| 17 | 4139 4717 01 запросить цену → | Уплотнитель |

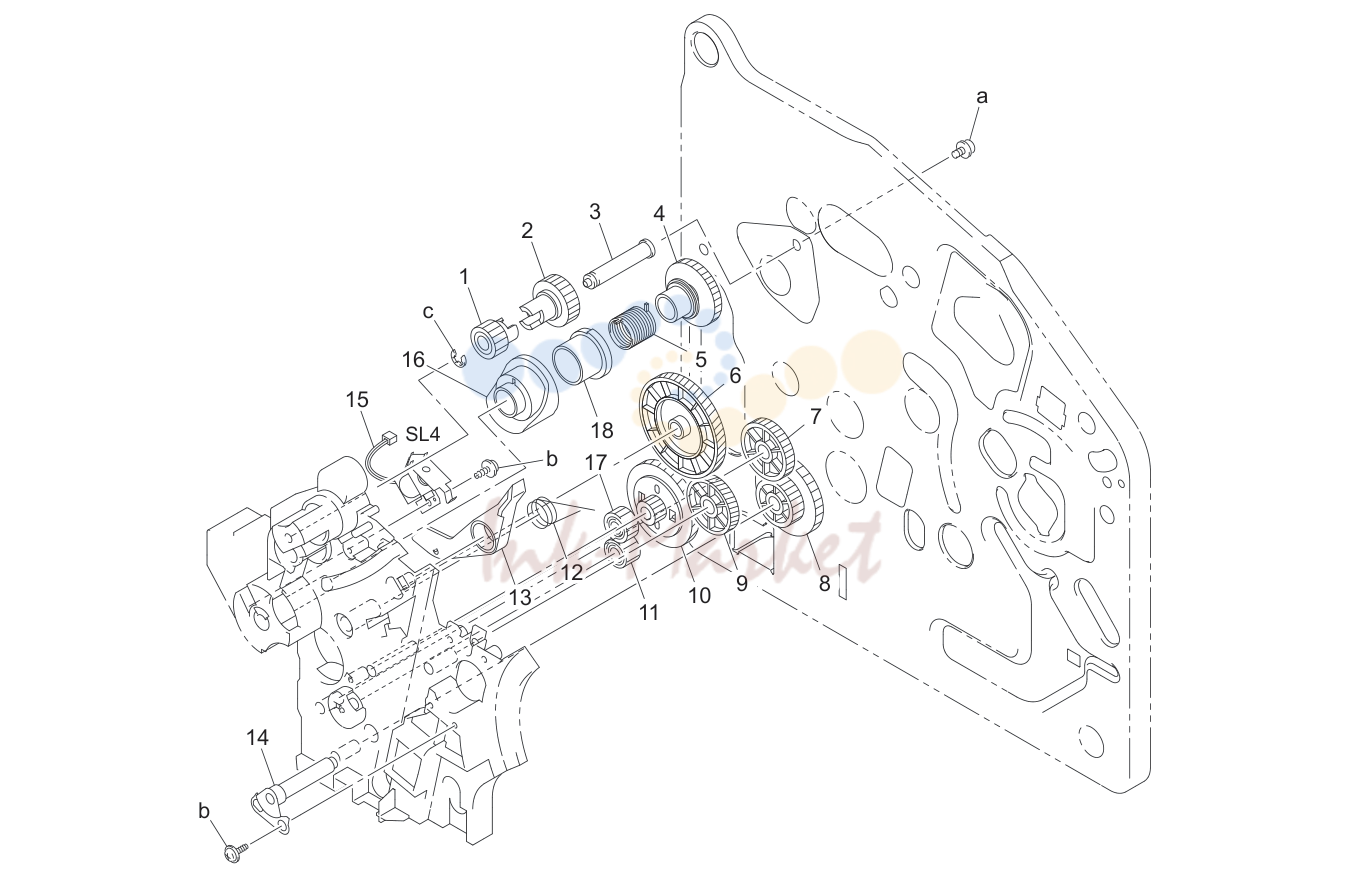

Page. 8 (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2540 01 запросить цену → | Шестерня 16t |
| 2 | 4139 2539 01 запросить цену → | Шестерня 19t |
| 3 | 4139 2598 03 запросить цену → | Вал |
| 4 | 4139 4106 02 запросить цену → | Барабан шестерня 34t |
| 5 | 4139 4104 03 запросить цену → | Torsion пружина |
| 6 | 4139 2530 01 запросить цену → | Шестерня 108t |
| 7 | 4139 2518 01 запросить цену → | Шестерня 31t |
| 8 | 4139 2517 01 запросить цену → | Шестерня 25/42t |
| 9 | 4139 2508 01 запросить цену → | Шестерня 60t |
| 10 | 4139 2509 01 запросить цену → | Шестерня 15/90t |
| 11 | 4139 2521 01 запросить цену → | Шестерня 19t |
| 12 | 4139 2123 01 запросить цену → | Torsion пружина |
| 13 | 4139 2121 01 запросить цену → | Рычаг |
| 14 | 4139 0206 02 запросить цену → | Кронштейн в сборе |
| 15 | 9321 2400 11 запросить цену → | Соленоид |
| 16 | 4139 4103 02 запросить цену → | Cam |
| 17 | 4139 2520 01 запросить цену → | Шестерня 20t |
| 18 | 4139 4105 03 запросить цену → | Ratchet |

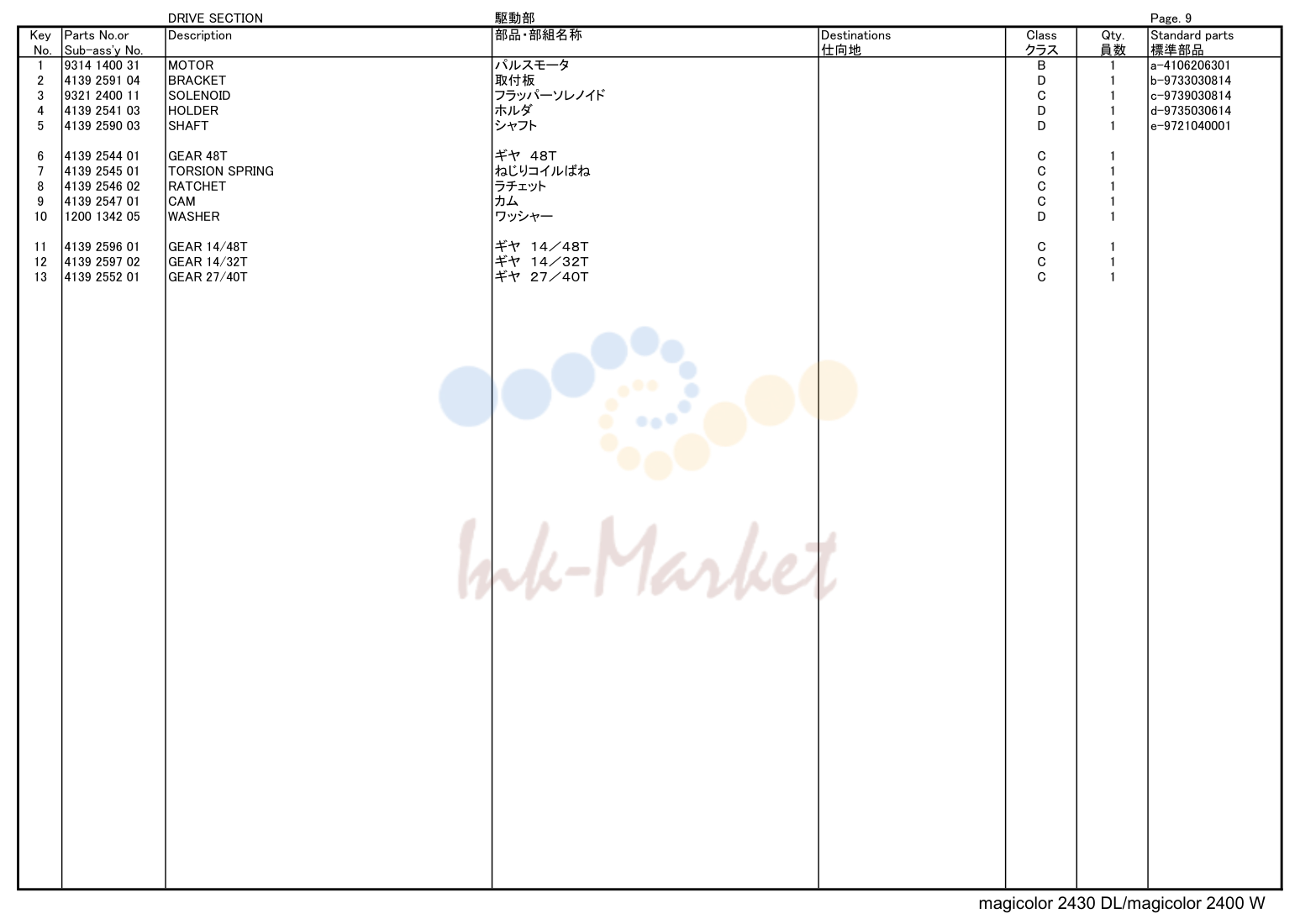

Page. 9
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9314 1400 31 запросить цену → | Мотор |
| 2 | 4139 2591 04 запросить цену → | Кронштейн |
| 3 | 9321 2400 11 запросить цену → | Соленоид |
| 4 | 4139 2541 03 запросить цену → | Держатель |
| 5 | 4139 2590 03 запросить цену → | Вал |
| 6 | 4139 2544 01 запросить цену → | Шестерня 48t |
| 7 | 4139 2545 01 запросить цену → | Torsion пружина |
| 8 | 4139 2546 02 запросить цену → | Ratchet |
| 9 | 4139 2547 01 запросить цену → | Cam |
| 10 | 1200 1342 05 запросить цену → | Washer |
| 11 | 4139 2596 01 запросить цену → | Шестерня 14/48t |
| 12 | 4139 2597 02 запросить цену → | Шестерня 14/32t |
| 13 | 4139 2552 01 запросить цену → | Шестерня 27/40t |

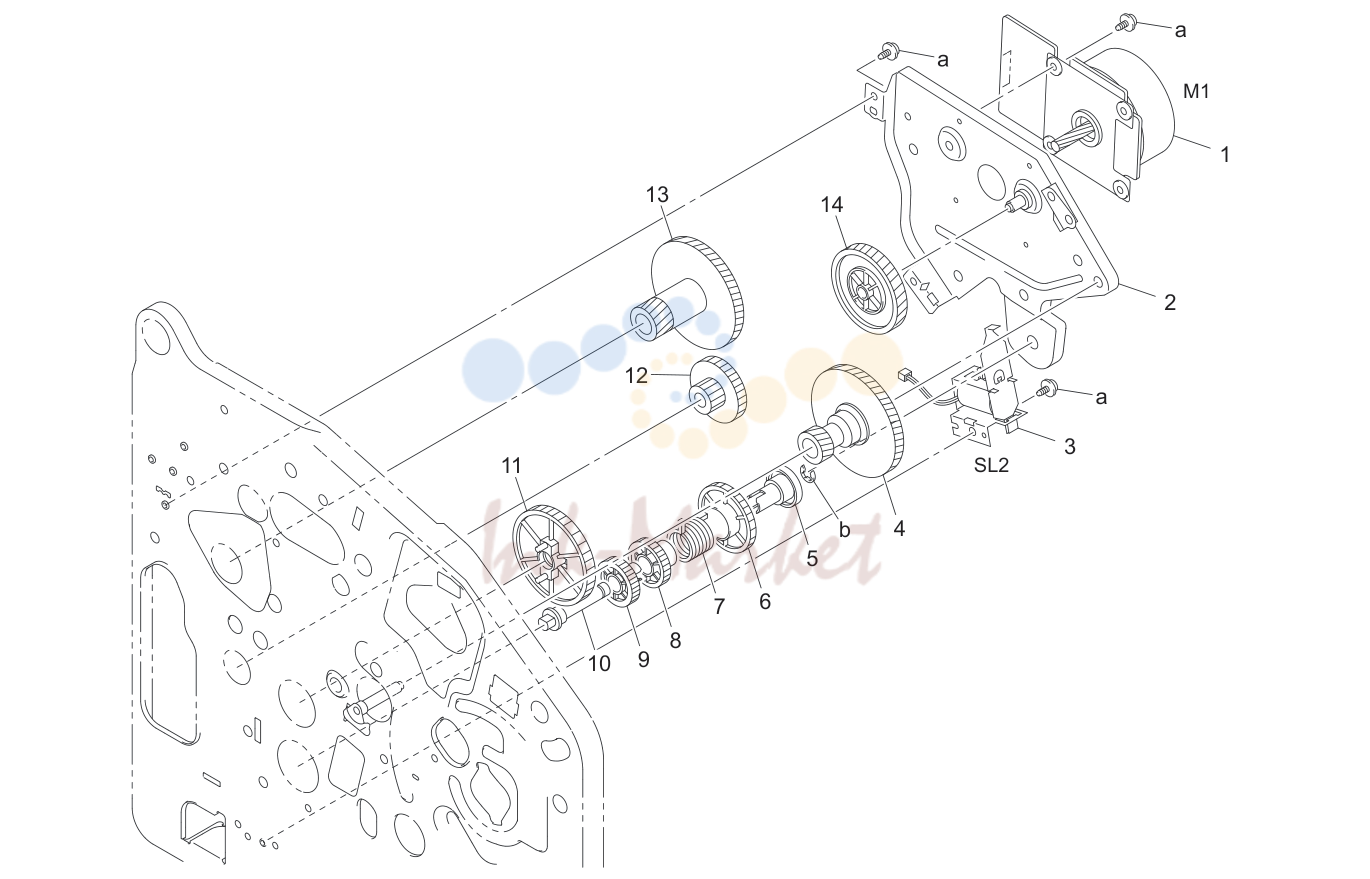

Page. 10 (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9314 2400 11 запросить цену → | Мотор |
| 2 | 4139 0205 03 запросить цену → | Кронштейн в сборе |
| 3 | 9321 2400 21 запросить цену → | Соленоид |
| 4 | 4139 2504 01 запросить цену → | Шестерня 20/117t |
| 5 | 4139 2512 01 запросить цену → | Барабан |
| 6 | 4139 2514 01 запросить цену → | Ratchet |
| 7 | 4139 2513 01 запросить цену → | Torsion пружина |
| 8 | 4139 2511 01 запросить цену → | Шестерня 24t |
| 9 | 4139 2516 01 запросить цену → | Шестерня 24t |
| 10 | 4139 2524 02 запросить цену → | Вал |
| 11 | 4139 2510 01 запросить цену → | Шестерня 52t |
| 12 | 4139 2519 01 запросить цену → | Шестерня 14/33t |
| 13 | 4139 2506 01 запросить цену → | Шестерня 20/117t |
| 14 | 4139 2505 01 запросить цену → | Шестерня 91t |
Page. 11 (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 2603 02 запросить цену → | Вал |
| 2 | 4131 2621 01 запросить цену → | Tension пружина |
| 3 | 4139 2602 01 запросить цену → | Шестерня 24t |
| 4 | 4131 2607 01 запросить цену → | Ball bearing |
| 5 | 4139 2604 01 запросить цену → | Рычаг |
| 6 | 4139 2606 01 запросить цену → | Шестерня 35t |
| 7 | 4139 2608 02 запросить цену → | Stay |
| 8 | 4139 2601 01 запросить цену → | Кронштейн |
| 9 | 9314 1400 21 запросить цену → | Мотор |
| 10 | 4139 2607 01 запросить цену → | Шестерня 20/73t |
| 11 | 9314 1400 11 запросить цену → | Мотор |
| 12 | 4139 0201 02 запросить цену → | Кронштейн в сборе |
| 13 | 4139 2622 01 запросить цену → | Шестерня 19/48t |

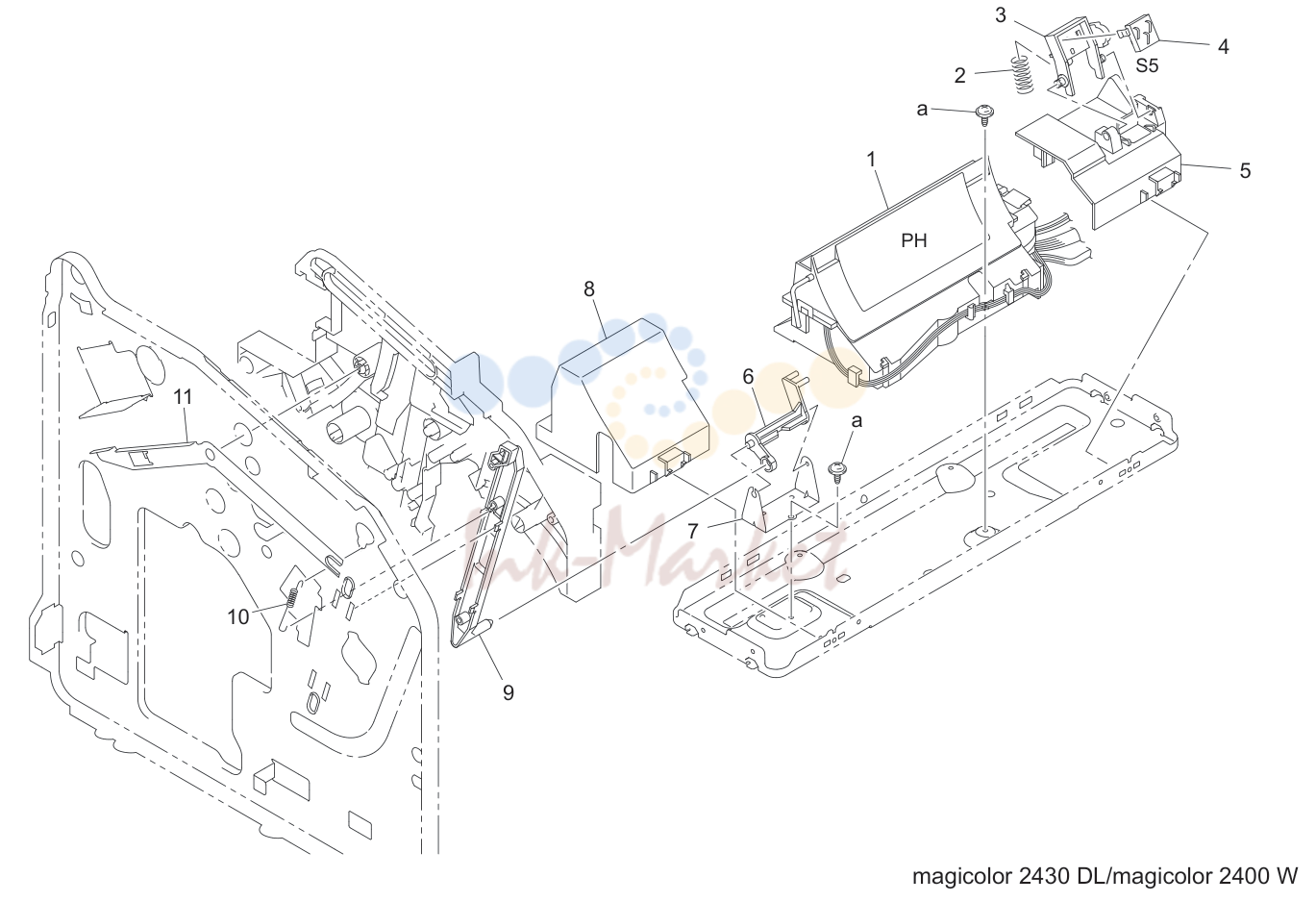

Page. 12 (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 0763 00 запросить цену → | Printer head в сборе |
| 2 | 4131 2984 01 запросить цену → | Pressure пружина |
| 3 | 4139 2731 01 запросить цену → | Держатель |
| 4 | 4139 6306 02 запросить цену → | Pushbutton выключатель |
| 5 | 4139 2305 02 запросить цену → | Держатель |
| 6 | 4139 2025 01 запросить цену → | Рычаг |
| 7 | 4139 2027 01 запросить цену → | Кронштейн |
| 8 | 4139 2026 01 запросить цену → | Крышка |
| 9 | 4139 2024 01 запросить цену → | Рычаг |
| 10 | 4139 2023 02 запросить цену → | Tension пружина |
| 11 | 4139 2303 01 запросить цену → | Рычаг |

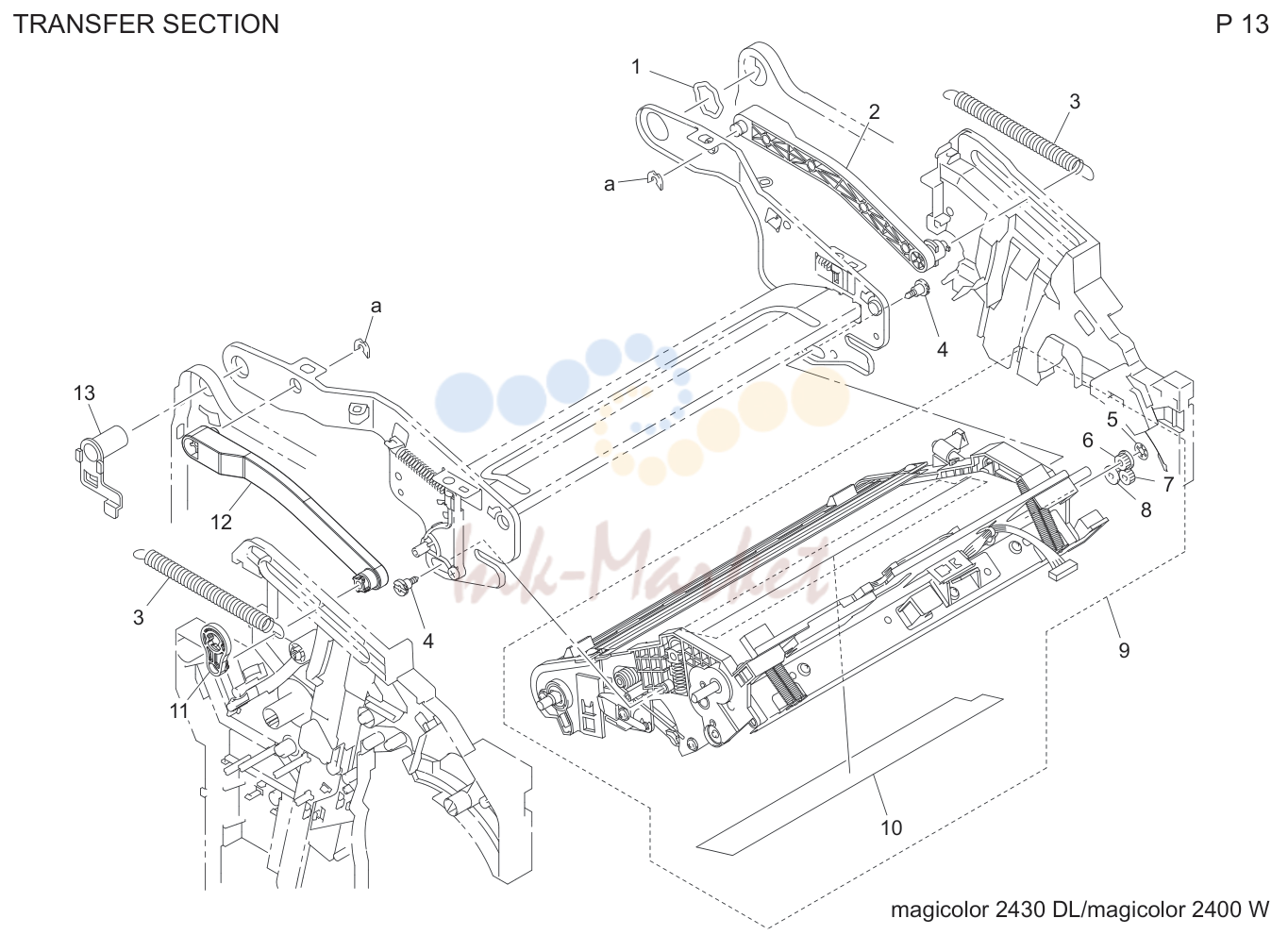

Page. 13 (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 1012 02 запросить цену → | Spacer |
| 2 | 4139 2117 01 запросить цену → | Рычаг |
| 3 | 4139 2116 01 запросить цену → | Tension пружина |
| 4 | 4139 2105 01 запросить цену → | Shoulder screw |
| 5 | 1075 1411 01 запросить цену → | Stopper ring |
| 6 | 4139 4553 01 запросить цену → | Шестерня 19t |
| 7 | 4139 4594 01 запросить цену → | Шестерня 28t |
| 8 | 4139 4592 03 запросить цену → | Шестерня 20t |
| 9 | 4139 0761 00 запросить цену → | Перенос узел |
| 10 | 4139 7412 01 запросить цену → | Label |
| 11 | 4139 2143 02 запросить цену → | Держатель |
| 12 | 4139 2118 02 запросить цену → | Рычаг |
| 13 | 4139 1008 01 запросить цену → | Держатель |

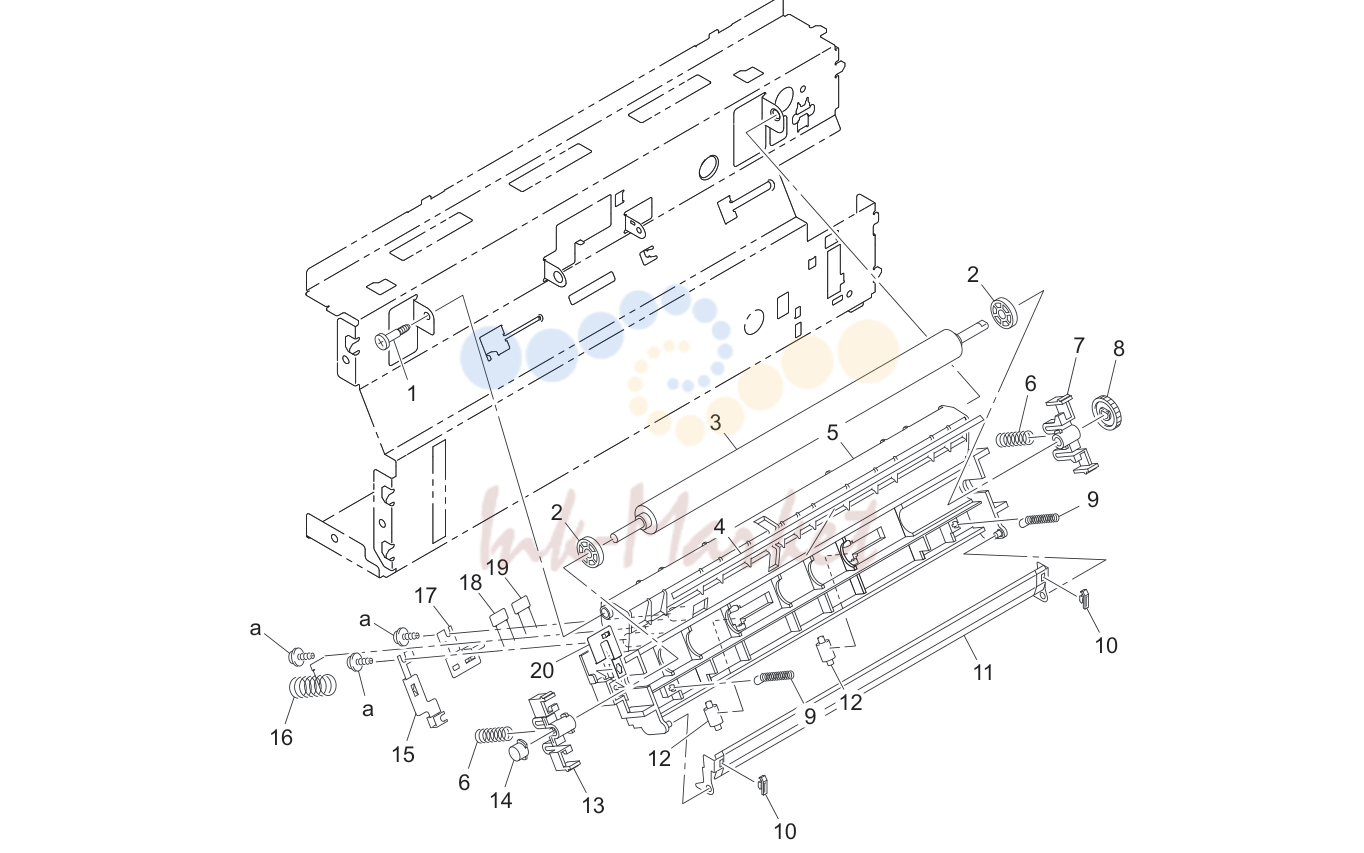

Page. 14 (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4131 3514 01 запросить цену → | Shoulder screw |
| 2 | 4139 4005 01 запросить цену → | Collar |
| 3 | 4139 4002 02 запросить цену → | Перенос ролик |
| 4 | 4139 4021 01 запросить цену → | Neturalizing member |
| 5 | 4139 4101 03 запросить цену → | Держатель |
| 6 | 4139 4003 02 запросить цену → | Pressure пружина |
| 7 | 4139 4007 01 запросить цену → | Держатель |
| 8 | 4139 4006 02 запросить цену → | Шестерня 16t |
| 9 | 4139 4004 01 запросить цену → | Pressure пружина |
| 10 | 4139 4009 01 запросить цену → | Spacer |
| 11 | 4139 4012 01 запросить цену → | Направляющая |
| 12 | 4139 4112 01 запросить цену → | Roll |
| 13 | 4139 4008 01 запросить цену → | Держатель |
| 14 | 4139 4122 01 запросить цену → | Conвоздуховодive member |
| 15 | 4139 4018 01 запросить цену → | Contact |
| 16 | 4139 4019 02 запросить цену → | Pressure пружина |
| 17 | 4139 4020 01 запросить цену → | Contact |
| 18 | 9455 8076 01 запросить цену → | Resistor |
| 19 | 9455 1076 01 запросить цену → | Resistor |
| 20 | 4139 4121 03 запросить цену → | Contact |

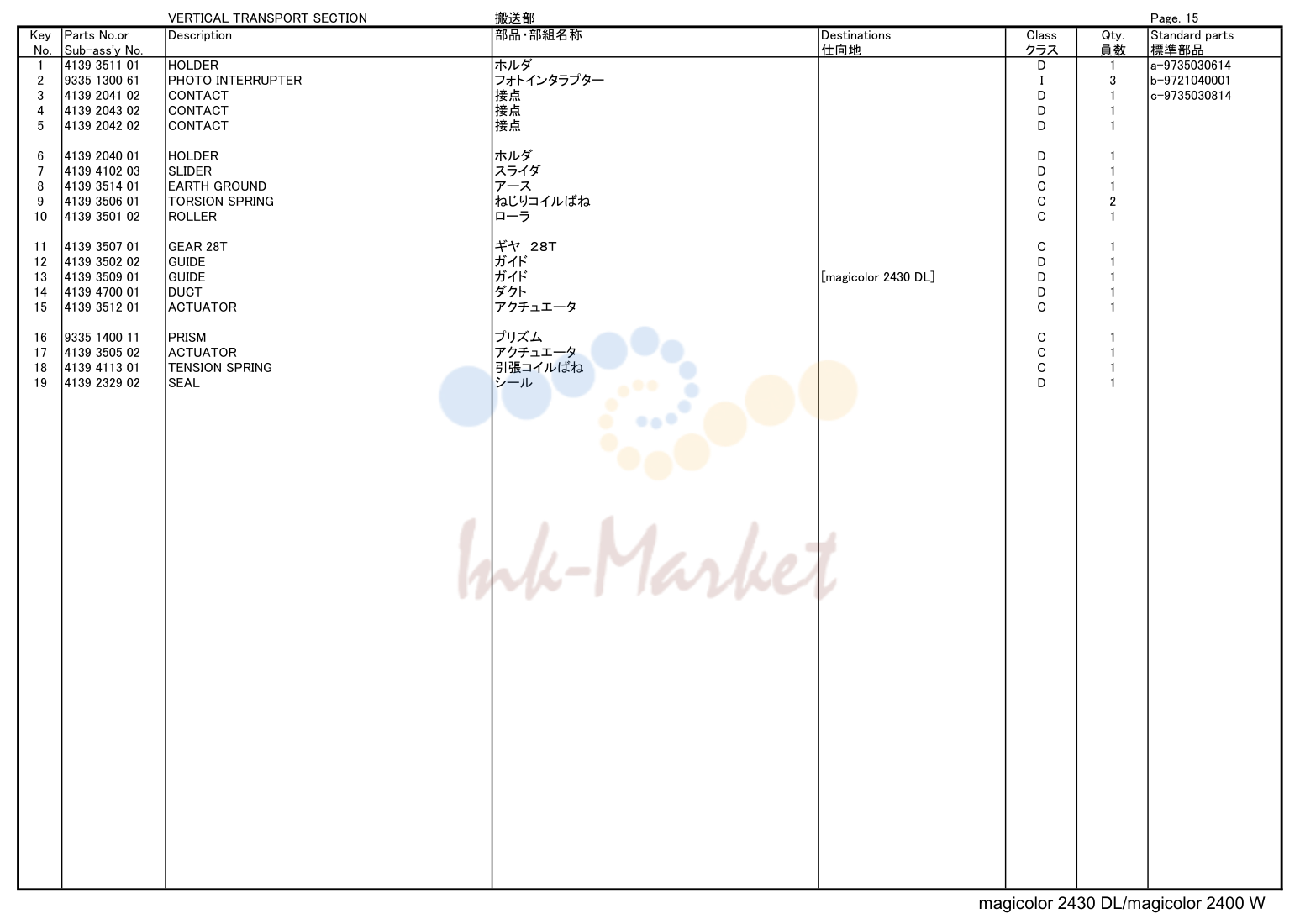

Page. 15
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 3511 01 запросить цену → | Держатель |
| 2 | 9335 1300 61 запросить цену → | Photo interrupter |
| 3 | 4139 2041 02 запросить цену → | Contact |
| 4 | 4139 2043 02 запросить цену → | Contact |
| 5 | 4139 2042 02 запросить цену → | Contact |
| 6 | 4139 2040 01 запросить цену → | Держатель |
| 7 | 4139 4102 03 запросить цену → | Slider |
| 8 | 4139 3514 01 запросить цену → | Earth ground |
| 9 | 4139 3506 01 запросить цену → | Torsion пружина |
| 10 | 4139 3501 02 запросить цену → | Ролик |
| 11 | 4139 3507 01 запросить цену → | Шестерня 28t |
| 12 | 4139 3502 02 запросить цену → | Направляющая |
| 13 | 4139 3509 01 запросить цену → | Направляющая |
| 14 | 4139 4700 01 запросить цену → | Воздуховод |
| 15 | 4139 3512 01 запросить цену → | Actuator |
| 16 | 9335 1400 11 запросить цену → | Prism |
| 17 | 4139 3505 02 запросить цену → | Actuator |
| 18 | 4139 4113 01 запросить цену → | Tension пружина |
| 19 | 4139 2329 02 запросить цену → | Уплотнитель |

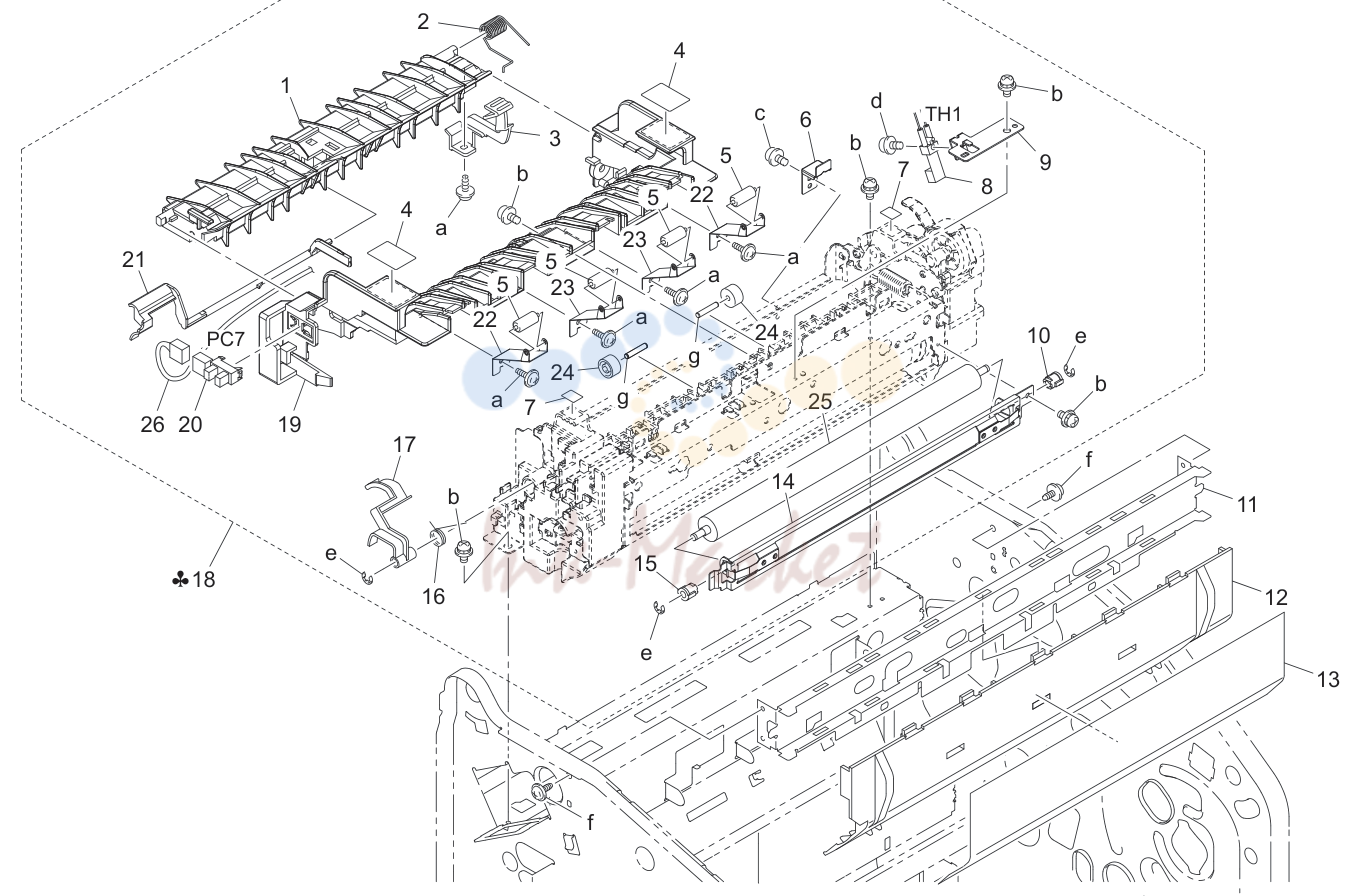

Page. 16 (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 5508 03 запросить цену → | Направляющая |
| 2 | 4139 5535 01 запросить цену → | Torsion пружина |
| 3 | 4139 5557 02 запросить цену → | Рычаг |
| 4 | 4139 5580 01 запросить цену → | Уплотнитель caution hot |
| 5 | 4139 3910 01 запросить цену → | Roll |
| 6 | 4139 5519 01 запросить цену → | Кронштейн |
| 7 | 4139 5523 02 запросить цену → | Label |
| 8 | 4139 6701 03 запросить цену → | Thermistor |
| 9 | 4139 5534 01 запросить цену → | Кронштейн |
| 10 | 4139 5578 02 запросить цену → | Втулка |
| 11 | 4139 2005 02 запросить цену → | Reinforce пластина |
| 12 | 4139 3908 01 запросить цену → | Крышка |
| 13 | 4139 3912 02 запросить цену → | Уплотнитель |
| 14 | 4139 5513 02 запросить цену → | Кронштейн |
| 15 | 4139 5516 02 запросить цену → | Втулка |
| 16 | 4139 5525 02 запросить цену → | Torsion пружина |
| 17 | 4139 5524 02 запросить цену → | Рычаг |
| 18 | 4139 0755 00 запросить цену → | Печь (закрепление) узел 100v |
| 18 | 4139 0756 00 запросить цену → | Печь (закрепление) узел 120v |
| 18 | 4139 0757 00 запросить цену → | Печь (закрепление) узел 220-240v |
| 18 | 4139 0758 00 запросить цену → | Печь (закрепление) узел 100v |
| 18 | 4139 0759 00 запросить цену → | Печь (закрепление) узел 120v |
| 18 | 4139 0760 00 запросить цену → | Печь (закрепление) узел 220-240v |
| 19 | 4139 5506 04 запросить цену → | Направляющая |
| 20 | 9335 1300 61 запросить цену → | Photo interrupter |
| 21 | 4139 5518 01 запросить цену → | Actuator |
| 22 | 4139 5586 02 запросить цену → | Пластина пружина |
| 23 | 4139 5558 02 запросить цену → | Пластина пружина |
| 24 | 4139 5577 01 запросить цену → | Collar |
| 25 | 4139 5576 03 запросить цену → | Ролик |
| 26 | 4139 6806 01 запросить цену → | Wire жгут в сборе |
Page. 17 (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 6052 03 запросить цену → | Плата-p |
| 1 | 4139 6054 03 запросить цену → | Плата-p |
| 2 | 4139 0101 15 запросить цену → | Плата-a |
| 3 | 9384 1900 57 запросить цену → | Плата support 9.53h |
| 4 | 4139 6212 05 запросить цену → | Power supply |
| 4 | 4139 6213 05 запросить цену → | Power supply |
| 5 | 4139 0752 00 запросить цену → | Luck terminal в сборе |
| 6 | 4139 2304 02 запросить цену → | Shield |
| 7 | 4139 2326 02 запросить цену → | Shield |
| 8 | 4139 6215 02 запросить цену → | Hv transformer |
| 9 | 9332 5400 11 запросить цену → | Seesaw-выключатель |
| 10 | 4139 2308 03 запросить цену → | Кронштейн |
| 11 | 9332 1710 41 запросить цену → | Выключатель |
Page. 18 (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 0751 00 запросить цену → | Paper take-up в сборе |
| 2 | 4139 3001 02 запросить цену → | Направляющая |
| 3 | 4136 3018 01 запросить цену → | Pressure пружина |
| 4 | 4136 3009 02 запросить цену → | Держатель |
| 5 | 4136 3006 01 запросить цену → | Roll |
| 6 | 4139 2301 02 запросить цену → | Кронштейн |
| 7 | 4139 3053 02 запросить цену → | Рычаг |
| 8 | 4136 3027 01 запросить цену → | Tension пружина |
| 9 | 4131 3042 03 запросить цену → | Actuator |
| 10 | 9372 5400 21 запросить цену → | Humidity convertion el. |
| 11 | 4139 3028 02 запросить цену → | Держатель |
| 12 | 9335 1300 61 запросить цену → | Photo interrupter |
| 13 | 4136 3022 01 запросить цену → | Stopper |
| 14 | 4127 3041 02 запросить цену → | Pressure пружина |
| 15 | 4136 0151 02 запросить цену → | Friction sheet в сборе |
| 16 | 4139 3024 01 запросить цену → | Pressure пружина |

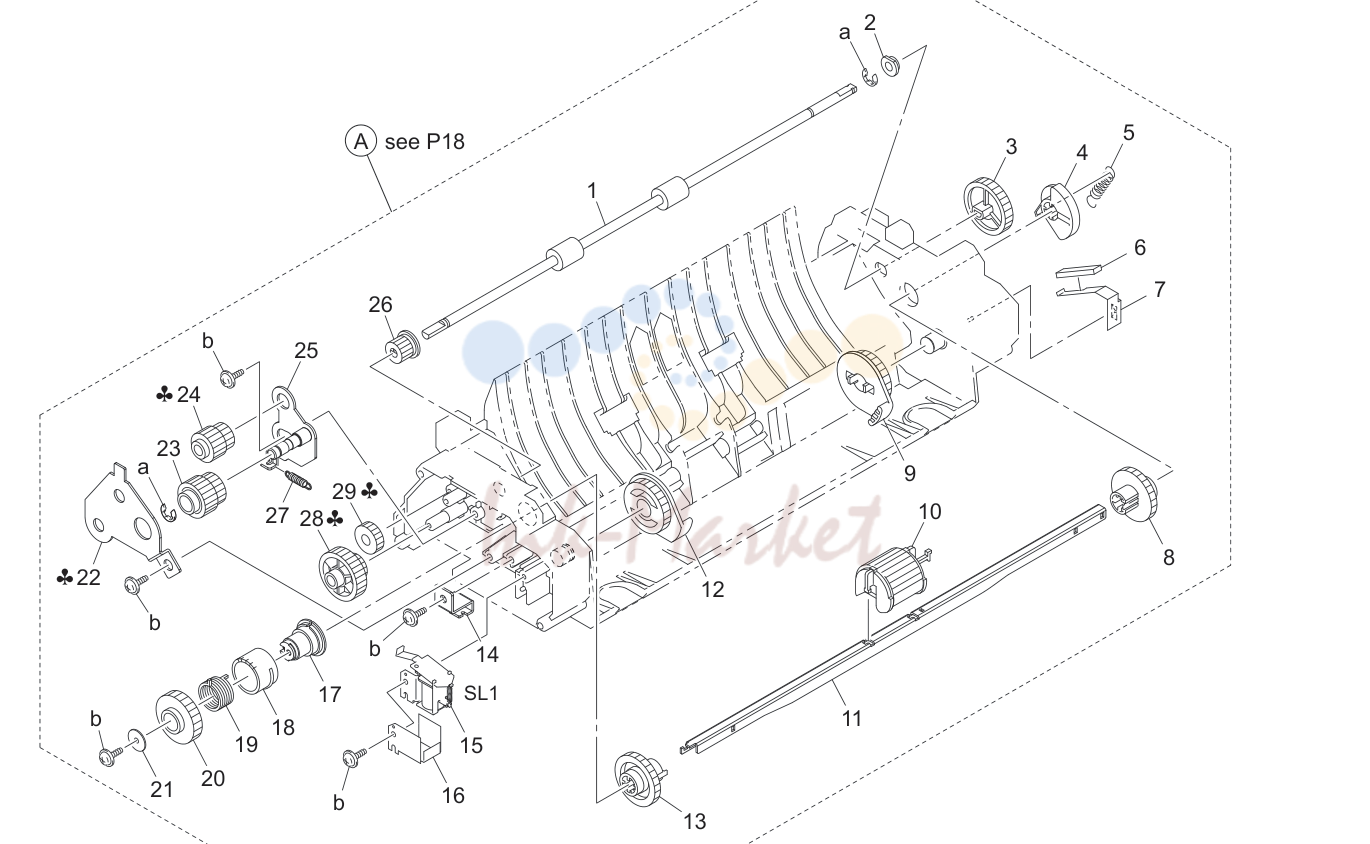

Page. 19 (P19)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 3002 02 запросить цену → | Ролик |
| 2 | 4139 3003 01 запросить цену → | Втулка |
| 3 | 4139 3011 02 запросить цену → | Шестерня 28t |
| 4 | 4139 3052 03 запросить цену → | Cam |
| 5 | 4136 3045 01 запросить цену → | Tension пружина |
| 6 | 4136 3049 01 запросить цену → | Friction sheet |
| 7 | 4139 3004 01 запросить цену → | Пластина пружина |
| 8 | 4136 3047 01 запросить цену → | Шестерня 27t |
| 9 | 4136 3043 01 запросить цену → | Cam |
| 10 | 4139 3062 01 запросить цену → | Ролик |
| 11 | 4139 3061 02 запросить цену → | Вал |
| 12 | 4136 3044 01 запросить цену → | Cam |
| 13 | 4136 3048 01 запросить цену → | Шестерня 27t |
| 14 | 4139 3092 01 запросить цену → | Кронштейн |
| 15 | 9321 2400 11 запросить цену → | Соленоид |
| 16 | 4139 3016 01 запросить цену → | Shield |
| 17 | 4139 3018 03 запросить цену → | Барабан |
| 18 | 4136 3038 01 запросить цену → | Ratchet |
| 19 | 4136 3037 01 запросить цену → | Torsion пружина |
| 20 | 4136 3035 01 запросить цену → | Шестерня 35t |
| 21 | 4004 2222 01 запросить цену → | Washer |
| 22 | 4139 3017 01 запросить цену → | Кронштейн |
| 23 | 4139 3012 02 запросить цену → | Шестерня 21/25t |
| 24 | 4139 3014 02 запросить цену → | Шестерня 14/20t |
| 25 | 4139 0207 02 запросить цену → | Рычаг в сборе |
| 26 | 4136 3014 02 запросить цену → | Шестерня 14t |
| 27 | 4139 3091 01 запросить цену → | Tension пружина |
| 28 | 4139 3013 02 запросить цену → | Шестерня 17/26t |
| 29 | 4139 3015 01 запросить цену → | Шестерня 20t |
Полный список запчастей доступен по запросу.
комментарии
