Konica Minolta magicolor 1680MF 1690MF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Ir секция (P3)
- Внешние детали (P4)
- Main рама секция (P5)
- Rack/rack drive секция (P7)
- Paper take-up секция (P8)
- Перенос секция (P9)
- Перенос секция (P10)
- Выход бумаги секция (P11)
- Печь (закрепление) секция (P15)
- Electrical components (P17)
- Wiring accessories and jigs

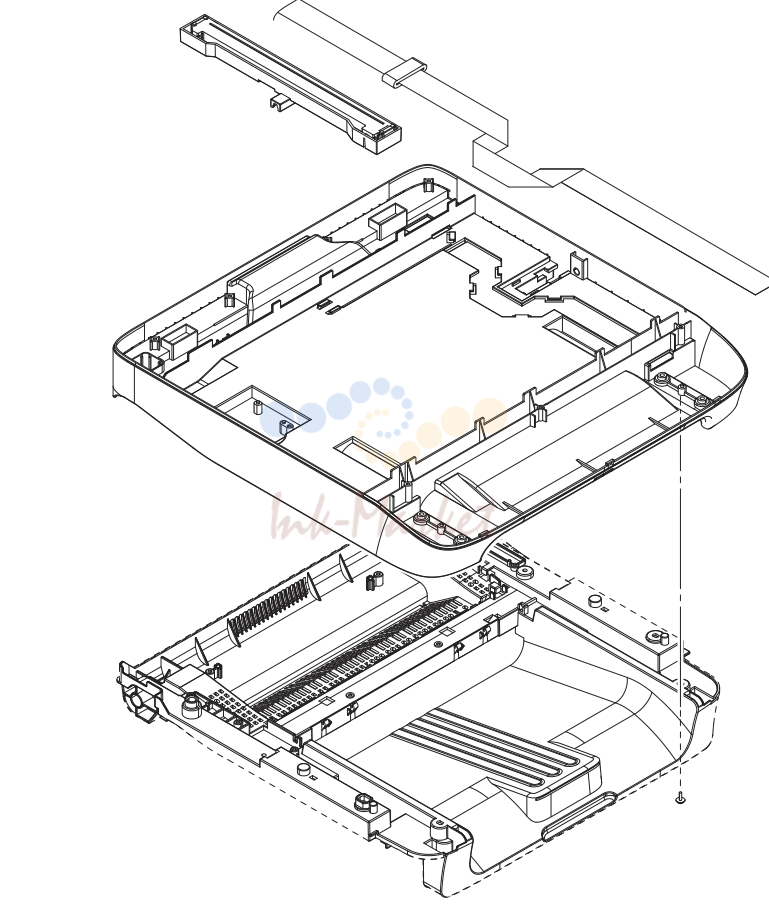

Ir секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 4556 9404 00 запросить цену → | Label |
| 2 | 4556 9405 00 запросить цену → | Label copy prohibition |

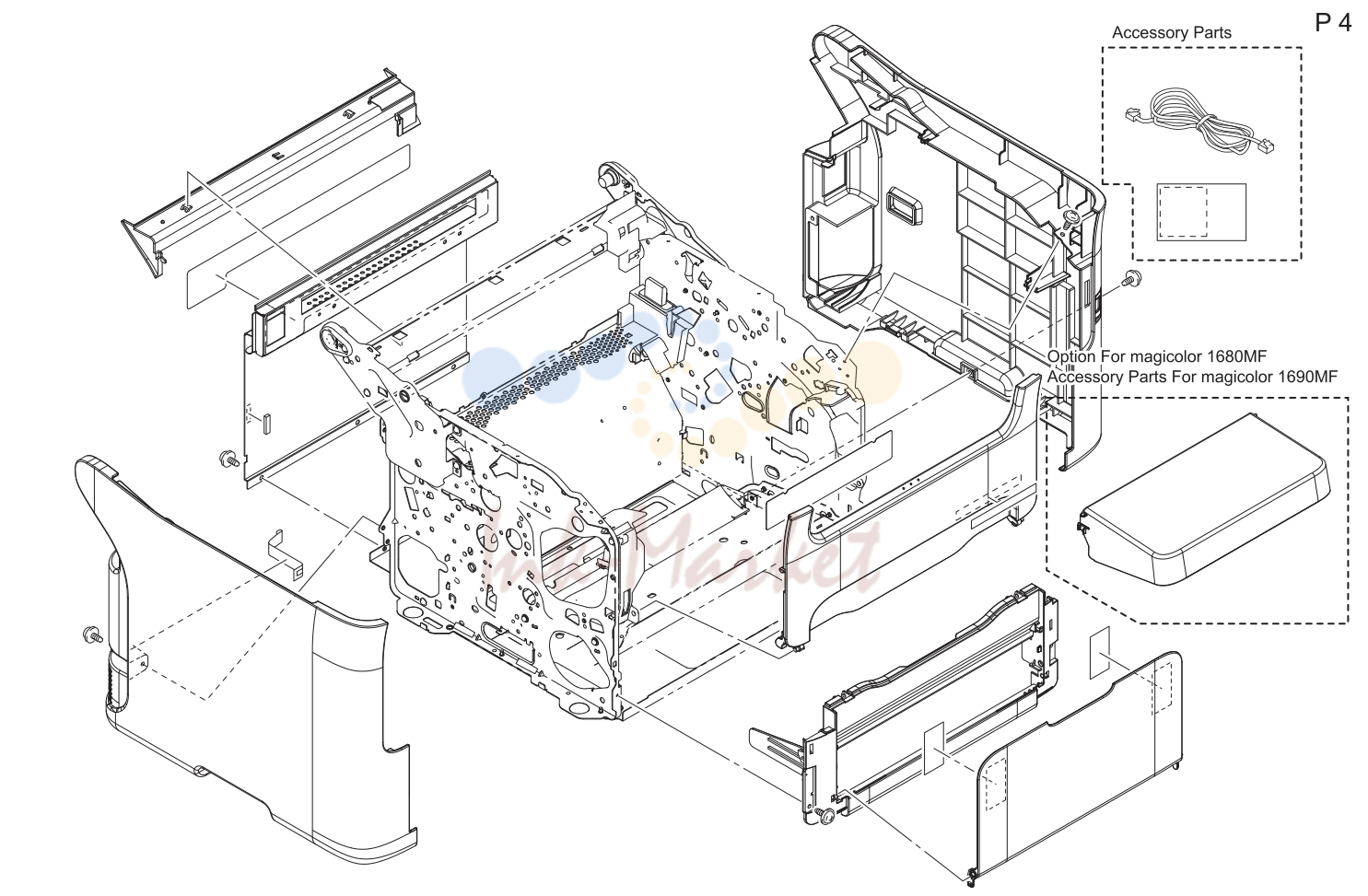

Внешние детали (P4)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 4139 9454 00 запросить цену → | Label |
| 10 | 4139 9453 00 запросить цену → | Label |
| 18 | 4628 6801 01 запросить цену → | Wire жгут в сборе |

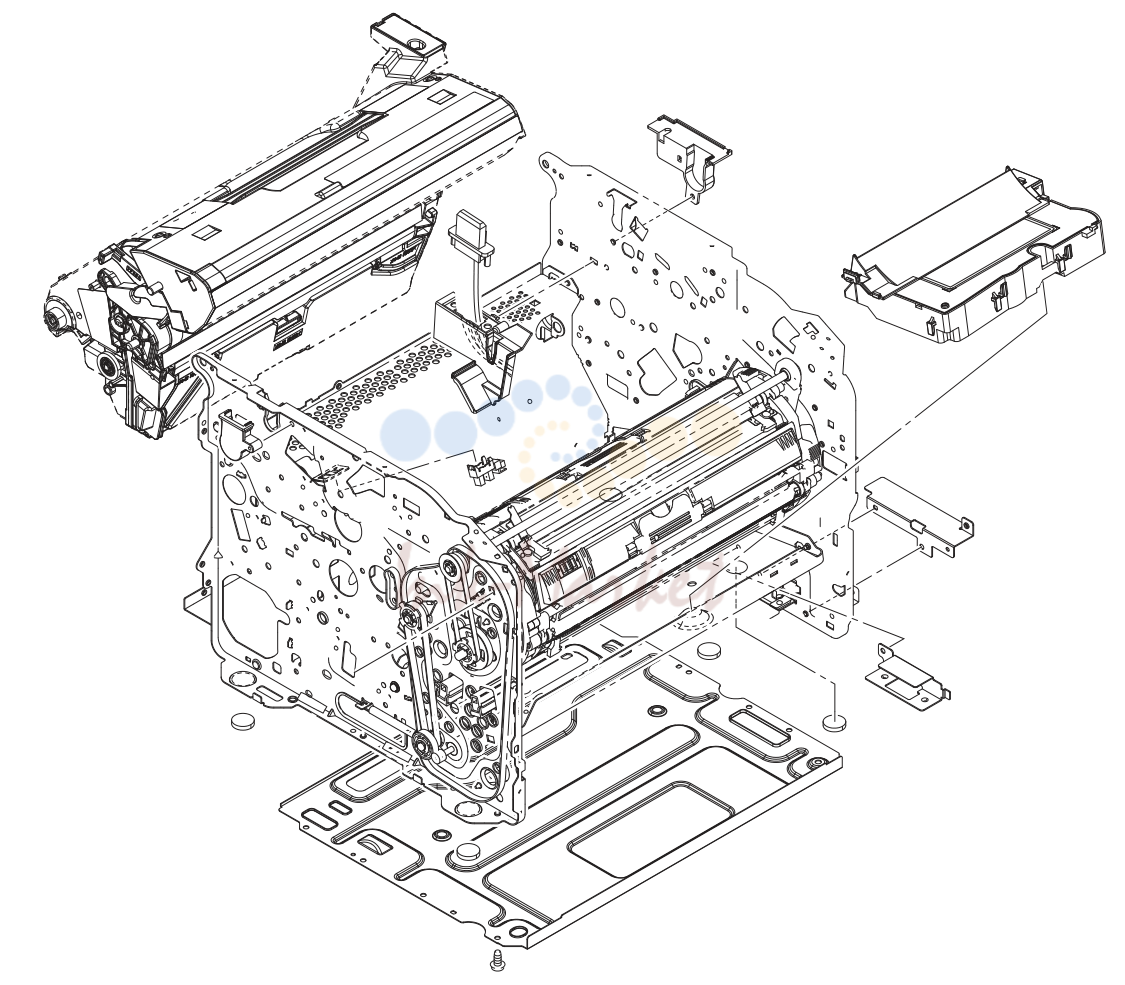

Main рама секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4128 2019 01 запросить цену → | Rubber foot |
| 9 | 9335 1300 61 запросить цену → | Photo interrupter |

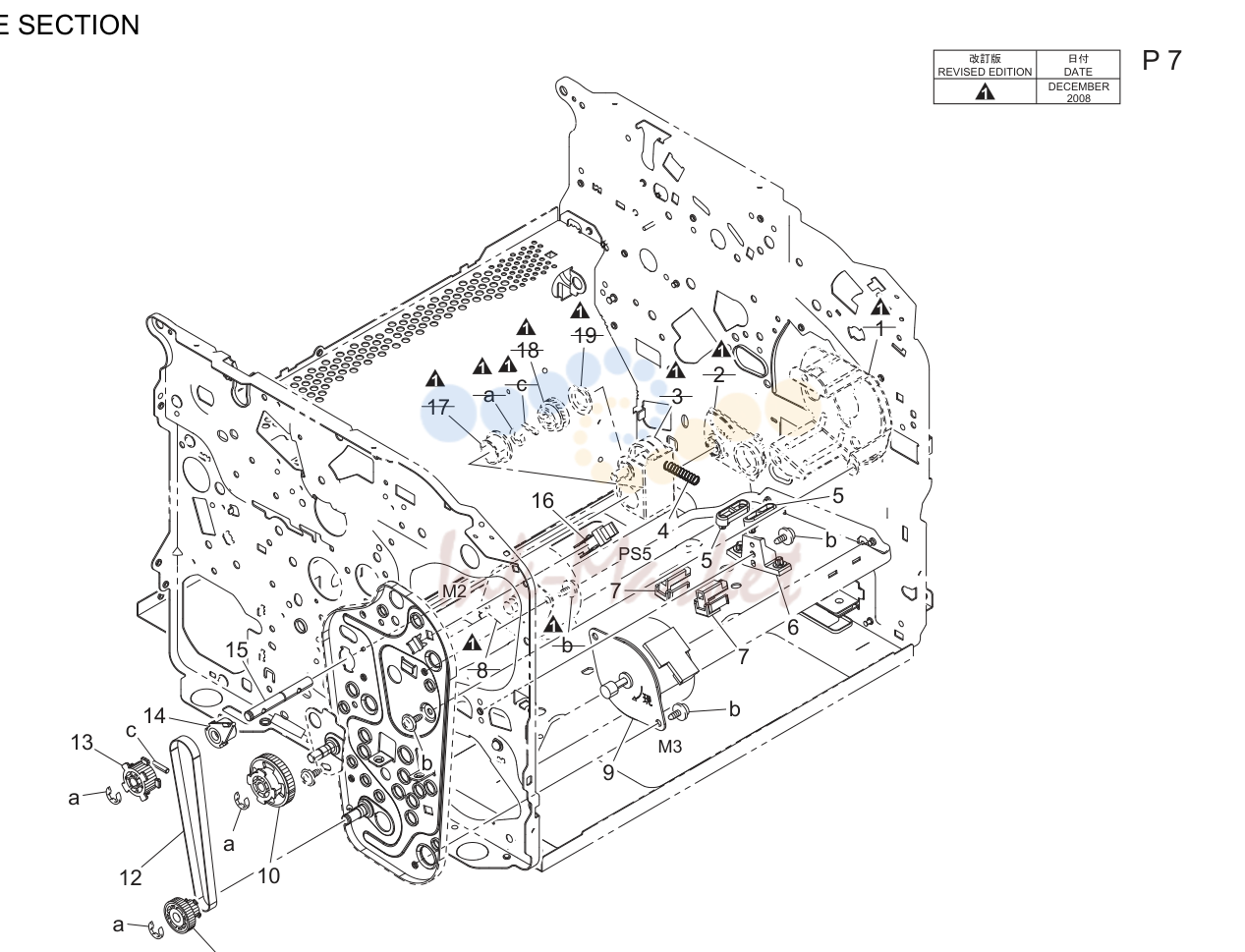

Rack/rack drive секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 16 | 9335 1300 61 запросить цену → | Photo interrupter |

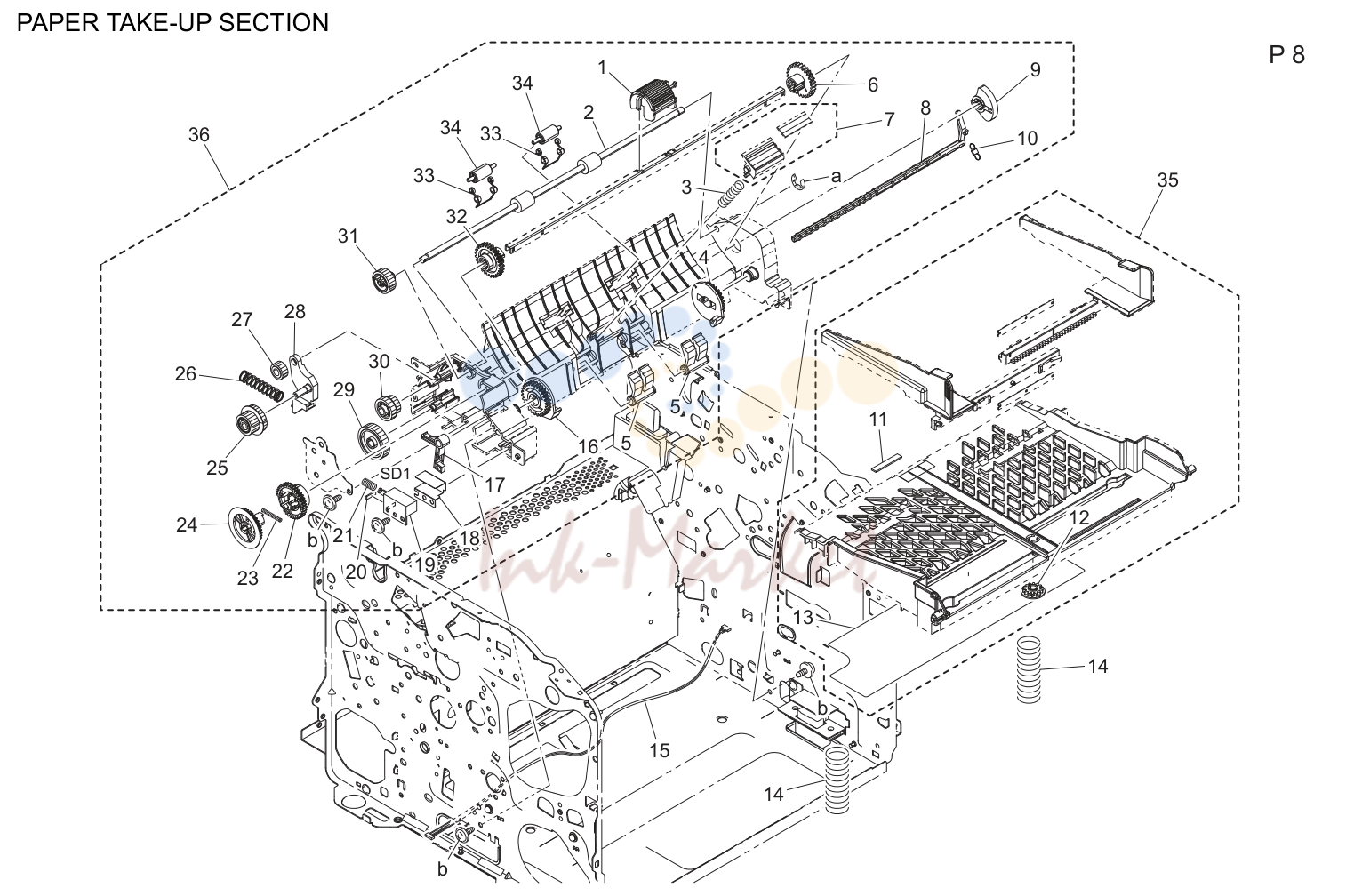

Paper take-up секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4139 3062 01 запросить цену → | Ролик |
| 5 | 4136 3022 01 запросить цену → | Stopper |
| 6 | 4136 3047 01 запросить цену → | Шестерня 27t |
| 7 | 4136 0151 02 запросить цену → | Friction sheet в сборе |
| 11 | 4139 3027 01 запросить цену → | Friction sheet |
| 12 | 4127 3104 01 запросить цену → | Шестерня 14t |
| 32 | 4136 3048 01 запросить цену → | Шестерня 27t |
Перенос секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 4139 4004 01 запросить цену → | Pressure пружина |
| 9 | 4139 4009 01 запросить цену → | Spacer |
| 12 | 4139 4021 02 запросить цену → | Neutralizing member |
| 17 | 9455 1076 01 запросить цену → | Resistor |

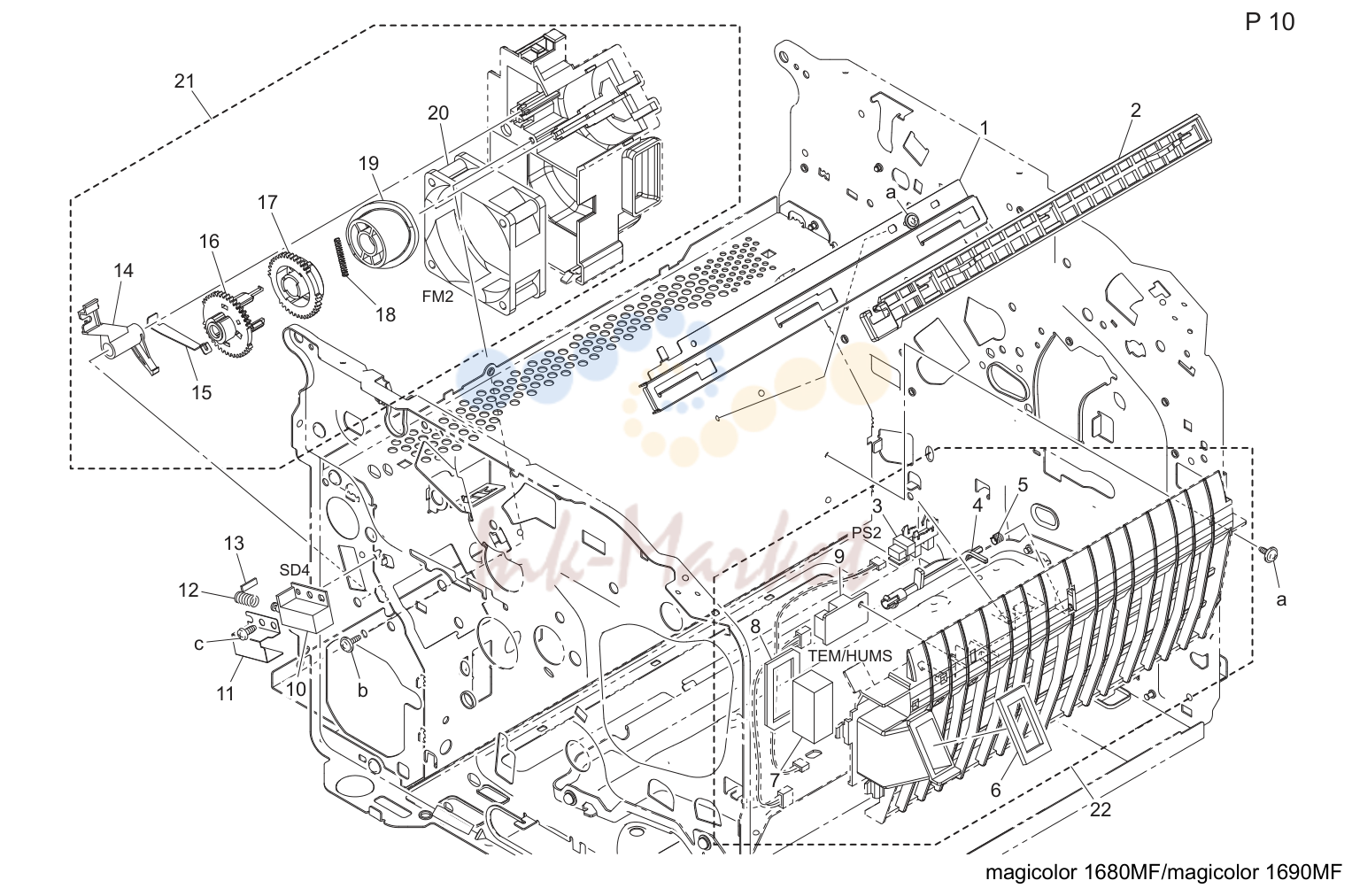

Перенос секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 9335 1300 61 запросить цену → | Photo interrupter |

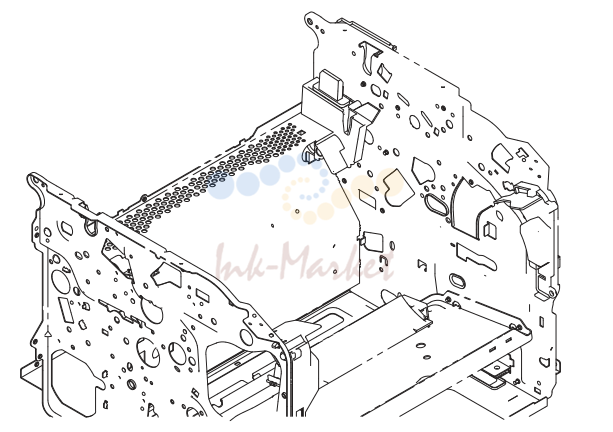

Выход бумаги секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 9335 1300 61 запросить цену → | Photo interrupter |
Печь (закрепление) секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 4139 3910 01 запросить цену → | Roll |

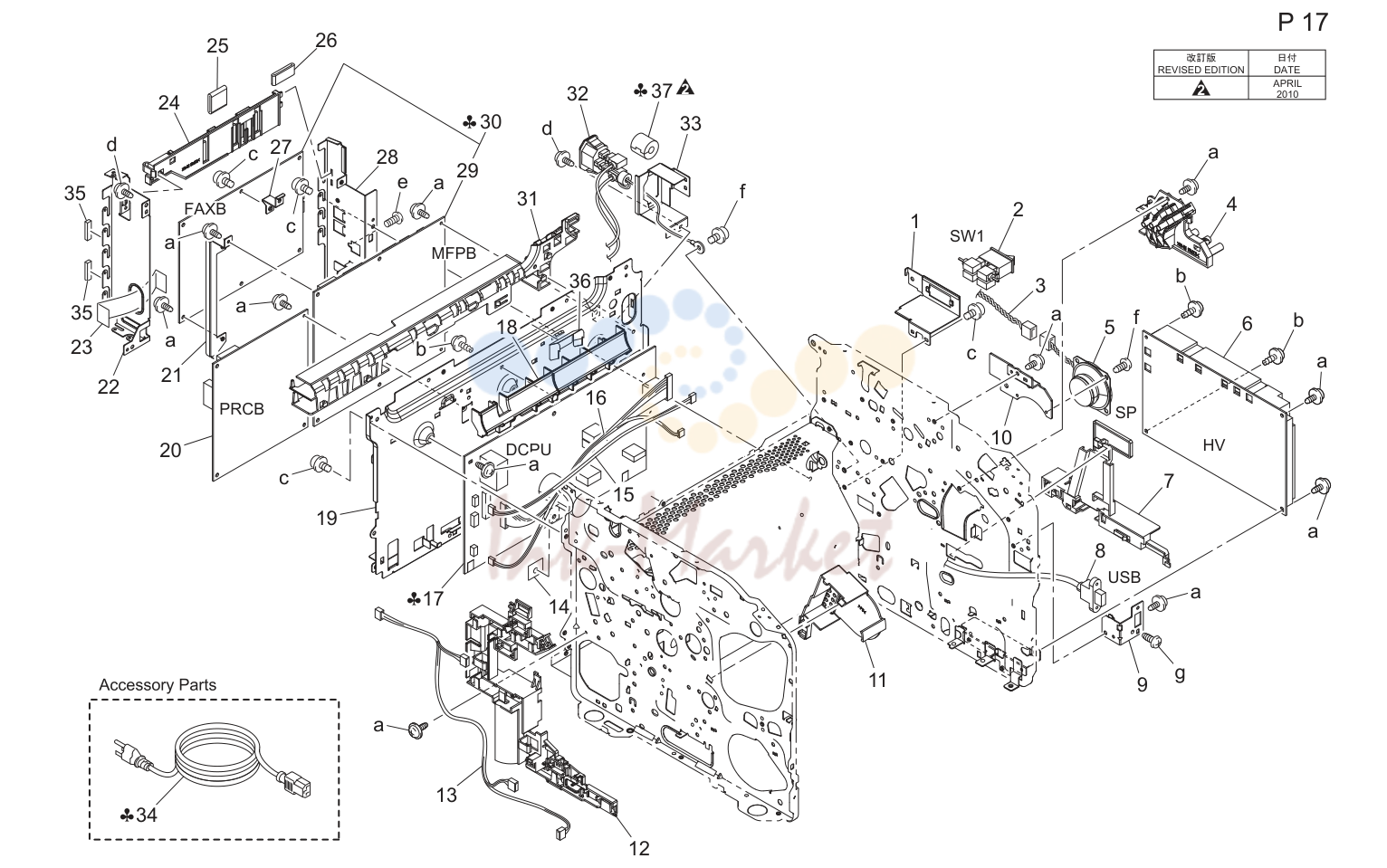

Electrical components (P17)
| № | Артикул | Наименование |
|---|---|---|
| 34 | 9381 4200 21 запросить цену → | Power cord |
| 34 | 9381 4300 31 запросить цену → | Power cord |
| 37 | 9326 1810 51 запросить цену → | Ferrite core |

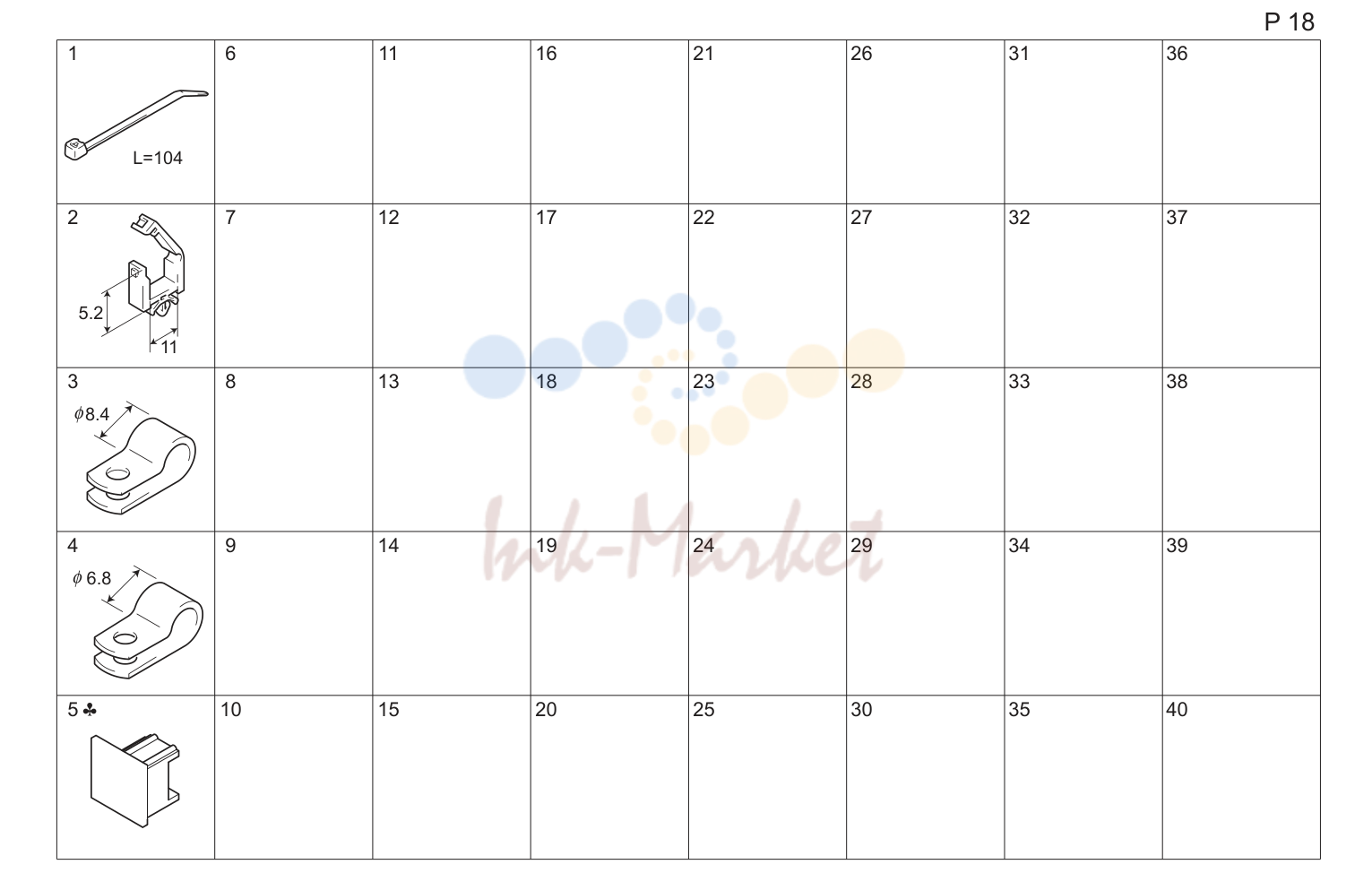

Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 5 | 9384 2500 11 запросить цену → | Cn крышка |
